Устройство деревянного перекрытия между этажами — реализация своими руками

Лет 30 назад чуть ли не эталоном междуэтажного перекрытия являлась железобетонная панель-пустотка. Для того чтобы использовать именно ее, просчитывались стены на прочность, хлипкие – дополнялись всякого рода армопоясами, снижающими теплопроводность. Даже размеры помещений проектировались с учетом ее типоразмеров, а уже под них подгонялись габариты мебельных гарнитуров и кое-что другое. Деревянные перекрытия считались чуть ли не анахронизмом.

Но время, когда бетонные клетки перестали согревать не только душу, но и тело, неумолимо приближалось. Выросла стоимость газа – задумались об энергосберегающих строительных технологиях. Подорожало горючее – с ним и технология применения ж/б панелей. Но появились новые виды перекрытий: с использованием СИН-балок, металлического профнастила, керамических блоков т.п. Наряду с этим повсеместно вернулась технология устройства  деревянных перекрытий, легко реализуемая своими руками.

В первую очередь это относится к индивидуальному строительству и его, приобретающему все большую популярность виду, – каркасному домостроению.

Разновидности деревянных межэтажных перекрытий

По конструктивному исполнению деревянные междуэтажные перекрытия подразделяются по типам:

  • балочное;
  •  ребристое;
  •  ребристо-балочное;
  •  панельное.

Выбор того или иного типа перекрытия осуществляется с учетом длины пролета между несущими стенками, расчетными нагрузками на него, видом каркаса т.п. Так балочные перекрытия устраивают при длине пролета в основном до 6 м., ребристые и панельные – не более 5 м. В первую очередь это обусловлено сортаментом древесины и простотой технических решений. Справедливости ради нужно заметить, что современные строительные технологии предлагают решения, позволяющие увеличить ширину пролета междуэтажного перекрытия до 12 – 15 м. И мы о них, конечно же, расскажем, но в этой статье будем в первую очередь исходить из более обыденных потребностей индивидуальных застройщиков.

Балочное  перекрытие между этажами

Это самый простой вид деревянного перекрытия. Именно он чаще всего встречается в домах, уже отметивших свой столетний юбилей. При этом зачастую их кирпичные стены претерпели к этому моменту не одну реконструкцию, а перекрытия приросли лишь несколькими сантиметрами шпаклевки и краски, продолжая исправно выполнять свою основную функцию. Такое перекрытие не только долговечно, но и надежно. Легко, и даже интуитивно, просчитывается, незамысловато в исполнении.

Для правильного расчета балочного перекрытия советуем воспользоваться одним их десятков интернетовских онлайн-калькуляторов, который выдаст все параметры деревянных балок в зависимости от ваших условий, вида и сорта древесины.

А вот конструктив, предусматривающий покрытие, заполнение и подшивку – выбирайте сами. Зачастую именно выбранный тип утеплителя (он же звукоизолятор) диктует некоторые условия исполнения вашего перекрытия. Так, если в его качестве выбрана любая из ват, включая эковату, опилки или подобные им, влагопоглощающие материалы, наличие влагонепроницаемой пленки под верхним слоем перекрытия – обязательно.

Также не лишним будет наличие зазоров между слоями для циркуляции воздуха с целью отвода излишней влаги.

Для устранения эффекта звукопередачи по верхней плоскости балок будет полезным прокладка звукоизолирующих лент (резины, толстого вспененного полиэтилена прочее). Нижняя подбивка может быть финишным покрытием потолка – вагонка, фальш-брус, пластиковые панели, гипсокартон т.п., а может быть выполнена и черновой доской в случае установки натяжного или подвесного потолка.

Если толщина выбранных балок позволяет, и это не противоречит дизайну помещения, то они, при укладке утеплителя в верхней части пирога перекрытия, могут стать элементом отделки. Для этого к ним сбоку на определенной высоте крепятся бруски, формирующие ложе для материала заполнения и потолок.



Половое покрытие при балочном устройстве перекрытий, производится на лагах, укладываемых по балкам с шагом и параметрами, предписываемыми тому или иному его виду. Именно такой способ деревянного перекрытия, как самый старый и технологичный приобрел наибольшее число инноваций. В первую очередь это касается самих балок. Самым простым способом усилить их, увеличив тем самым ширину перекрываемых пролетов, стало изготовление клееных конструкций большого сечения. При этом из досок, их составляющих, вырезаются большие сучки и другие элементы, ослабляющие древесину. При изготовлении такой балки может сразу задаваться определенный обратный изгиб, компенсирующийся весом самой балки, весом перекрытия и принимаемых им нагрузок.

Понятно, что современные полиуретановые клеи и несложные стяжные приспособления позволяют легко изготовить подобные балки и в домашних условиях. Только сращивать по длине, как показано на фото выше, без специального оборудования не получится. Но некоторые другие балки, использующихся в современном деревянном перекрытии, могут быть выполнены в домашней мастерской с использованием ручного электроинструмента или циркулярной пилы с набором фрез.

Большой интерес для самостоятельного изготовления представляют балки с применением готовых металлических элементов.

Вот только расчет подобных балок произвести самостоятельно весьма проблематично. Из опыта можем сказать, что их несущая способность либо такая же, либо ненамного уступает цельнодеревянной балке аналогичного сечения, но очень зависит от качества работ по ее изготовлению.

Поэтому, если возьметесь за самостоятельное изготовление составных многоэлементных балок для своего дома, сравните ее прогиб под грузом с аналогичной деревянной балкой.

Ребристое перекрытие

Этот вид деревянного перекрытия можно рассматривать, как облегченный вариант балочного. Причем облегченный он не по весу или выдерживаемым нагрузкам, а только по простоте монтажа. Одно дело таскать по междуэтажному перекрытию, а значит на определенной высоте, тяжелые балки, другое – легкие доски небольшого сечения. При этом суммарно количество дерева не уменьшится. Просто вы чаще уложите более тонкие элементы перекрытия.

Максимальный пролет при таком виде перекрытий между этажами не должен быть более 4,5 м без существенной потери его несущей способности.

Это вовсе не значит, что доски сечением 200 × 70, уложенные с шагом в 300 мм не смогут обеспечить 6-метровое перекрытие. Да оно выдержит и небольшого слона, но при этом все же будет иметь излишнюю подвижность. Если вас это не смущает – можете делать. Расчет количества и сечения досок ребристого перекрытия произведите при помощи того же онлайн калькулятора.

Во избежание продольных деформаций досок, их через определенные промежутки дополнительно раскрепляют деревянными коротышами или рейками, равными по длине шагу укладки, либо крест-накрест металлическими или пластиковыми лентами. Хорошо раскрепленные ребра перекрытия, выполненные из сухой древесины, позволят в качестве потолка использовать гипсокартон даже без дополнительных элементов крепления.

Шаг ребер вы можете подогнать под вид полового покрытия, избежав таким образом необходимости укладки лаг. Все это естественно снизит общую стоимость перекрытия. Из личного опыта можем сказать, что наиболее рациональным видом покрытия для этой системы есть половая шпунтованная доска. Она очень хорошо перераспределяет нагрузки на соседние ребра, делая перекрытие более устойчивым к их динамическим составляющим, уменьшая его подвижность.

Ребристо-балочное перекрытие

Очевидно, что использование такого вида перекрытия рационально при больших пролетах между несущими стенами при уменьшении его суммарной толщины. Также, если хочется получить стилизацию под старину с выступающими балками, этот вид перекрытия станет для вас наиболее интересным.

При изготовлении такого перекрытия желательным будет использование специальных металлических крепежных элементов, которые существенно повысят его жесткость и надежность, увеличив, увы, также и его стоимость. Но эта шкурка стоит вычинки однозначно.

Панельное перекрытие между этажами

При использовании укрупненных элементов для возведения каркасного дома, таких как СИП-панели или им подобные, есть прямой смысл применения деревянных панелей перекрытия. Если у вас есть место для изготовления таких конструкций своими руками, вы имеете стандартные условия для устройства перекрытий и несколько человек для замены подъемно-транспортных механизмов при монтаже – советуем обратить внимание именно на эту систему.


Расчет количества и размеров монтируемых внутри панели балок, производится так же, как и при описанных выше вариантах перекрытий. Панели в этом случае служат лишь средством переноса части работ с высоты этажа на землю, что явно более удобно и технологично.

Внутри панели могут также быть установлены любые, в том числе и многоэлементные балки. При этом их длина может быть ограничена только здравым смыслом и способностью ваших монтажников к их перемещению вручную. Как правило, их максимальная длина ограничивается 6,25 м при ширине 1,25 м, что обусловлено экономностью раскроя ОСП и в полной мере обеспечивает выполнение наиболее часто выдвигаемых требований к устройству междуэтажных перекрытий в современных каркасных домах.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Устройство деревянных перекрытий между этажами в доме

Легкие и удобные в работе деревянные перекрытия

Охарактеризуем деревянные междуэтажные перекрытия. Сравним деревянные перекрытия с несущими

Приступаем к одной из самых трудоемких и дорогостоящих конструкций в доме. Для перекрытия нужно большое количество хороших материалов. Не следует забывать и о требованиях, предъявляемых к ним: необходимая несущая способность, звуконепроницаемость, жесткость, минимальный прогиб и объем.

Собственная масса несущих перекрытий различна. Так, 1 м2 железобетонных плит с основанием пола составляет 250-400 кг, деревянных со шлакобетонной насыпкой — 150-200 кг, легких деревянных -75-120 кг. Обычно площадь перекрытий одноквартирного дома — около 80 м2. Поэтому, если масса 1 м2 равна 100 кг, то вес несущих перекрытий составит в таком доме около 8 тонн

Наибольшее распространение в индивидуальном строительстве получили деревянные перекрытия как наиболее простые и не требующие при монтаже подъемных механизмов. Различаясь конструкцией, они выполняются по единому принципу: дощатый настил по деревянным балкам.

Несущие элементы

Несущие элементы — балки или лаги — обычно делают из сухих бревен или брусьев хвойных пород древесины, обработанных антисептиком. Например, фтористым или кремнефтористым натрием, медным или железным купоросом. В балках не должно быть расщепов, гнили и трухлявости.

Нормативная нагрузка для цокольного и междуэтажного перекрытий — 150 кг/м2, для чердачного — 75 кг/мг. Сечение деревянных балок зависит от ширины пролета и предполагаемой нагрузки, а также от расстояния между балками

Минимальное сечение балок прямоугольного сечения (таблицы 1, 2)

Установка деревянных балок

При установке деревянных балок их концы следует спилить под углом в 60 град., так чтобы они не доходили до задней ниши на 20-30 мм. Затем желательно промазать горячим битумом и обернуть двумя слоями рубероида, а на опорную площадку положить обрезок просмоленной доски. Брус для балки можно заменить двумя досками с общим сечением, равным сечению бруса. Для этого их сбивают гвоздями в шахматном порядке.

Устройстве цокольного перекрытия

При устройстве цокольного перекрытия над холодным подпольем к нижней части балок прибивают черепные бруски (50×50 мм), на которые укладывают обрезки горбылей или низкосортные доски. По черному полу кладется утеплитель (например, термозвукоизол или пенополистирол), а по нему — слой пергамина или толя. Затем настилают пол из строганых досок. Под ваннами, мойками или в банях вместо обычной следует положить трехслойную гидроизоляцию

В домах с панелями и каркасными стенами балки опирают на цокольную обвязку, а если она не шире толщины стен, тогда на выступающую часть фундамента. Если же фундамент узкий, то для опоры балок ставят бетонные или кирпичные столбы. Балки покрывают антисептиком, а в местах контакта с опорами укладывают два слоя рубероида или толя. Над подвалом перекрытие можно сделать из железобетонных балок со шлакобетонной стяжкой (50 мм).

Конструкция деревянных перекрытий:
а — чердачное; б — мансардное; в, г — цокольное; 1 — ходовые доски; 2 — утеплитель; 3 — пергамин; 4 — дощатый настил; 5 6 — доска пола; 7 — звукоизоляция; 8 — щиты наката; 9 — черепные бруски; 10 — подшивка потолка

Между этажами перекрытие может быть без утеплителя, но для звукоизоляции следует насыпать сухой песок слоем не менее 50 мм.
Конструкция мансардного перекрытия аналогична цокольному, но на черепные бруски укладывают строганые доски (они будут потолком). Более простой вариант: строганые доски прибивают не к черепным брускам, а снизу балок. В этом случае сразу получается чистый потолок. Сверху кладут строительную бумагу, пергамин и доски (пол).

В деревянных домах концы балок врубают в верхние венцы на всю толщину стены. В щитовых и каменных кладут на стены или в специально оставленные «гнезда» (глубина 200-250 мм). Чтобы не допустить загнивания, между концами балок перекрытий и стенами оставляют пространство (30-50 мм). Поскольку балки должны быть на одном уровне, то основания «гнезд» выравнивают бетонным раствором и двумя-тремя слоями рубероида или толя, а пустоты, когда балки перекрытий заняли свое место, заполняют цементным раствором со щебнем.

Монтаж, строительство перекрытий из дерева

Деревянные перекрытия — основной тип для зданий массового строительства (III и IV классов).
Преимущества: небольшой собственный вес, хорошие звуко-и теплоизоляционные свойства, простота устройства, легкость ремонта, достаточная долговечность, экономичность.

Недостатки: горючесть и возможность загнивания

На балки применяется дерево следующих пород: сосна, лиственница, ель, пихта, кедр, дуб, бук, береза. Наиболее устойчивы против гниения хвойные породы; из них лучшими являются сосна и лиственница, из лиственных — дуб.

Балки прямоугольного сечения (брусчатые, дощатые) требуют меньше материала, удобны в сопряжениях и для крепления к ним элементов перекрытия. Балки из кругляка применяются лишь в случае невозможности получить брусчатые или дощатые.

Третий тип балок — из пластин — невыгоден по расходу материала, неудобен для конструирования применяют только при отсутствии других типов балок. Длина балок (м): от 2 до 9, через 0,25 м.


Предельный пролет для деревянных балок 6 м, нормальный — 4 — 5 м. Шаг балок (от 0,5 до 1,5 м) назначают в зависимости от нагрузки, пролета и типа балок.

Как сделать перекрытие между этажами

Обязательной деталью любого строения является перекрытие, которое возводится между этажами. Оно разделяет помещение по высоте, образуя этажи. В зависимости от возводимой конструкции и используемых материалов подбирают вид перекрытия. Это очень важный шаг. Стоимость перекрытия составляет до 20% от средств, используемых при строительстве здания, поэтому очень важно знать, как сделать перекрытие между этажами правильно.

Варианты перекрытий

Монтаж балок из дерева

Перекрытия разделяют по конструктивным особенностям и функциональным предназначениям. К ним относятся межэтажные, цокольные, чердачные перекрытия. Они бывают балочные, сборные и сплошные. Выбирая конструкцию перекрытия, учтите отличия в технологиях установки разных его вариантов.

  1. Строительство балочных перекрытий осуществляется с помощью металлических, железобетонных или деревянных балок. Они должны обладать большим запасом прочности.
  2. Расстояние между несущими балками должно равняться 70-80 см. Деревянная несущая балка не должна быть в длину более 5 м для перекрытий между этажами и более 6 м – между чердаком и нижним помещением.
  3. Ширина пролета для железобетонных или металлических несущих балок может быть любая.
  4. Пустотелые и монолитные плиты используются для создания сплошных перекрытий. Чтобы плиты не сдвигались их надо закреплять цементным раствором. При монтаже плит, вам придется использовать специальную подъемную технику.

Достоинство и недостатки

Использование металлических балок

Каждый вид перекрытия обладает определенными достоинствами и недостатками. Деревянные перекрытия можно возводить в любом по сложности архитектурном месте. Деревянные балки не слишком тяжелы и вам не понадобится подъемная техника. На сооружение деревянного перекрытия, вам потребуются серьезные финансовые вливания.

Обратите внимание! Главным недостатком деревянного перекрытия является повышенная огнеопасность строения.
Коррозия металлических балок

Металлические балки отличаются долговечностью и сверхнадежностью. Они не горят, не гниют. Но даже несмотря на все эти плюсы, металлические балки применяются все реже. Во влажной атмосфере они подвержены коррозии, также они не отличаются хорошей тепло и звукоизоляцией.

Железобетонные балки долговечны, не горят, ими можно укладывать пролеты до 7,5 метров, но для их укладки требуется специальная подъемная техника.

Деревянные перекрытия

Использование деревянных балок перекрытия

Балки, сделанные из хвойных пород дерева, являются основной деталью деревянного перекрытия. Оно состоит из самих балок, пола, наката и утеплителя. Если толщина досок пола не больше 30 мм, то промежуток между балками не должен превышать 50 см.

Обратите внимание! Деревянные балки перед монтажом надо обработать антисептиком, а концы, которые будут укладываться на стену, завернуть в несколько слоев рубероида. Торец балки оставляете открытым, чтобы дерево могло дышать.

Анкерными болтами закрепляете деревянные балки. На их боковые грани крепите черепные бруски. Делайте накат из досок или щитов, которые крепите саморезами к черепным брускам. По установленному накату делаете потолок.

Затем укладываете изоляцию, чаще всего для этого используют минеральную вату, пенопласт.

Перекрытия металлическими и железобетонными балками

Перекрытие железобетонными плитами и балками

В качестве железных балок можете взять прокатный профиль. Между балками укладываете девятисантиметровые железобетонные плиты. На них насыпаете шлак и все фиксируете железобетонной стяжкой.

Железобетонные балки необходимо укладывать на расстоянии 60- 100 см друг от друга. Между балками располагаете легкобетонные плиты. Затем перекрытие звуко- и теплоизолируете.

Безбалочные

Сборно-монолитное перекрытие

Такие перекрытия представляют собой монолитную плиту или панели, уложенные вплотную. Безбалочное перекрытие может быть сборным, комбинированным или монолитным. В кирпичных домах обычно применяют сборные железобетонные перекрытия. Они состоят из сплошных и многопустотных панелей. Безбалочное перекрытие отличается высокой прочностью и долгим сроком службы: не горит, не гниет, оно рассчитано на нагрузку в 200 кг на 1 квадратный метр.

При монтаже плиты укладывают на ровную поверхность, на слой цементного раствора. Стены строения должны быть толщиной не менее 250 мм. После того, как вы закончите монтаж, надо плиты скрепить арматурным прокатом и закрепить в стенах анкерами.

Из монолитной плиты

Перекрытие из монолитной плиты

Такое перекрытие состоит из монолитной плиты, которая изготавливается на месте и опирается на стены. Для изготовления используют арматурную сетку и бетон.

Перекрытие из монолитной плиты отличается высоким качеством поверхности, может изготавливаться любой формы сложности.

Обратите внимание! Недостатком изготовления перекрытия из монолита является обязательная установка опалубки.

Если вы правильно выберите вариант перекрытия вашего дома и качественно выполните все монтажные и бетонные работы, то получите долговечное и надежное перекрытие.

Видео

Видео по технологии заливки ребристого монолитного перекрытия смотрите ниже:

деревянные между этажами, межэтажные в кирпичном доме частном, дерева второго варианты и устройство

Балки перекрытия являются важнейшим конструкционным элементом дома

Балки из дерева не слишком тяжелые, а значит, не утяжеляют конструкцию. Их можно использовать в частном кирпичном доме или же в других сооружениях, например, административного типа. Лаги из досок обладают длительным сроком эксплуатации, и с ними очень легко работать. К тому же, стоимость их не слишком высока.

Содержание материала:

Особенности монтажа деревянных перекрытий

Чтобы построить перекрытия из дерева, стоит использовать полотна из лиственницы и хвойных пород. Обработать их не сложно и к тому же, они боле прочные и обладают высокой эластичностью.

Установить на перекрытия можно только просушенные брусья, в противном случае, вполне возможно образование плесени, сырости и даже гниения полотен.

Выполнять монтаж деревянных перекрытий следует при наличии соответствующего опыта

Как проверить сухость бревна? Достаточно постучать по нему топором, и он должен издать звонкий и чистый звук. Длина балок зависит от ширины здания. Балки – это не единственный вариант материала чтобы сделать балочное перекрытие между первым и вторым этажом, так как есть и другие не менее подходящие варианты, посредством которых можно сделать качественный монтаж.

Варианты:

  1. Нередко, укладка проводится черепными брусками, сечение которых составляет 50х50 мм. Их правильнее уложить на нижние части балок по обеим сторонам. А уже на них проводится подшивка потолка первого этажа.
  2. Междуэтажное перекрытие может быть сделано за счет такого полотна, как черновая доска, которая станет черновым полом мансарды. Сделать ее не сложно, и можно использовать даже нестроганое полотно.
  3. Можно положить шпунтованную доску.

Обязательно нужно провести утепление пола мансардного этажа. Толщина утеплителя напрямую зависит от выбранного материала. Как правило, пространство заполняется рулонным материалом, например, волокнистой теплоизоляцией в виде минеральной плиты. Она не горит, отлично сохраняет тепло и при этом хорошая шумоизоляция.

Достоинства и недостатки деревянного перекрытия между этажами

Межэтажное деревянное перекрытие из балок устанавливается при том условии, что ширина пролета не больше 8 м. Между этажами также есть свои несущие конструкции, и это балки, для которых используется брус с сечением 150х100 мм или 150х150 мм. Чтобы определить расстояние между балками, можно своими руками провести расчет. Как правило, этот параметр варьируется 0,6-1 м.

Среди преимуществ деревянных перекрытий между этажами стоит отметить длительный срок службы и надежность

В любом случае требуется наличие гидропароизоляционной пленки, которая исключает проникновение и образование излишек влаги.

Поверхность пола, как чердака, так и подвала, нужно обрабатывать специальными антисептиками для дерева. Деревянные перекрытия самые легкие и потому их устанавливают в жилые дома, особенно используют для чердачного помещения.

Помимо этого, дерево:

  • Экологически чистое;
  • Обладает хорошей теплоизоляцией;
  • Смотрится очень эстетично.

Есть минусы у древесного полотна и заключаются они в склонности к образованию микроорганизмов, грибков и плесени, гниении и разрушении, деформировании полотен, если они изначально выбраны низкого качества.

Монтаж деревянных перекрытий между этажами в кирпичном доме

Установка такого элемента в кирпичном доме, как межбалочное перекрытие, должно проводиться в момент его строительства. Стоит заметить, что по глубине гнездо под балку должно быть не менее половины толщи материала установленного в стене. Не редко балки устанавливают сквозным путем, но такая конструкция должна быть потом тщательно утеплена. Многие предпочитают делать строительство дома самостоятельно, даже если он из кирпича.

Для соединения деревянных перекрытий между собой следует использовать специальные крепежные изделия

Стоит заметить, что нужно:

  • Соблюдать технологию;
  • Следовать инструкции;
  • Обращать внимание на советы специалистов.

Рассчитать то, какая будет опора на балки, требуется максимально четко, чтобы выбрать оптимальный шаг между балками. Важно помнить о том, что балки допустимы для использования в качестве перекрытий, в том числе наката крыши, только в том случае, если дом не превышает 8 метров в длину (опирание балок). Класть балки нужно по определенному принципу. Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго.

Помимо множества опасностей, древесина – это самый оптимальный вариант для строительства дома и образования перекрытий, так как она экологически чистая, совершенно безопасная и при этом не вызывает аллергии и других реакций. Сейчас очень модно строить именно деревянные дома, так как они теплые, стильные, долговечные и, самое главное, не дорогие по стоимости.

Крепеж межэтажных перекрытий по деревянным балкам

Крепить балки для пола второго этажа нужно правильно и для этого используется особая технология. Сначала ведется раскладка крайних элементов конструкции. Их нужно обязательно выровнять по уровню за счет подкладок в виде длинной палки или подкладок, предварительно обработанных мастикой.

Крепеж промежуточных балок проводится с ориентиром на крайние элементы.

Предварительно на брусовом полотне должна провестись обработка специальными антисептическими средствами. Широкая сторона каждой балки устанавливается вертикальным способом, что позволяет усилить жесткость конструкции. В некоторых случаях может не хватить балки в длину дома. Что делать в такой ситуации? Нужно сращивать полотна и устанавливать сборные конструкции.

Выбирать толщину межэтажных перекрытий следует в зависимости от размеров дома и его предназначения

Стыковка позволяет соединить между собой полотна за счет:

  • Сращивания полотен в длину;
  • Используя срощенные элементы по ширине;
  • Вязки или углового соединения.

Концы балок нужно срезать под острым углом, для смазки стоит использовать специальную мастику и несколько слоев рубероида. Там, где проводится соединение краев балок и стен дома, проводится укладка минеральной ваты в углубления, а уже потом заведение материала для последующего монтажа.

Варианты улучшения несущей способности межэтажных перекрытий

О том, какие бывают материалы, которыми можно перекрыть пространство между помещениями первого и второго и цокольного этажа, уже было написано ранее, однако есть еще способ того, как улучшить несущую способность пола, за счет чего возможно оказывание больших эксплуатационных нагрузок.

Варианты усиления:

  1. Популярный вариант – это крепление, используя кронштейны, дополнительных накладок в виде досок средней толщины. Их опора – это специально сделанные столбы, высота которых не должна быть слишком большой.
  2. Также конструкцию можно сделать крепче дополнительным швеллером П-образного профиля (эксплуатационная нагрузка увеличивается). Их устанавливают на балки с боковых сторон.
  3. Идеальным способом укрепления считается выбор дополнительных блоков, так конструкция выдерживает большие нагрузки, устраняет зыбкость. Процесс трудоемкий, но очень эффективный.

Укрепить межэтажные перекрытия можно с помощью металлических изделий

Обязательно нужно продумать финишную отделку или нанесение чистового покрытия. Для этого можно использовать деревянные полотна, сделанные по принципу вагонки, фанеру, плиты ОСБ, листы ГКЛ и не только. На них впоследствии кладется линолеум, плитка, ламинат и другие покрытия.

Устройство защиты деревянного перекрытия между этажами

Видычастных домов бывают самые различные точно так же, как и их внутренний состав. Однако, чтобы его построить и жить без проблем, нужно тщательно позаботиться о выборе материалов, проведении перекрытий, грамотной защите материалов.

На этапе проектирования составляется схема будущей конструкции, а также план, в котором должен учитываться не только размер здания, но и то, как она будет защищена от различного рода последствий. Защита требуется от пожара и биологического влияния внешней среды.

Что касается горючести, то каждое полотно имеет свою степень пожаростойкости, однако, выбирая такие банальные материалы, как плиты ОСБ, щиты ОСП или клееный брус, нужен специальный антисептик глубокого проникновения, который предотвратит не только гниение и плесень, но и воспламеняемость.

Лучше отделать помещение, в котором будет установлена печь или камин, металлическим полотном, таким образом, можно предотвратить распространение огня.

Защитить деревянные перекрытия между этажами от негативного воздействия влаги можно с помощью клеенки

В продажу поступают самые различные составы, способные предотвратить возгорание дерева, и выбирать их нужно по:

  • Глубине проникновения;
  • Сроку эксплуатации;
  • Огнестойкости.

Пропитка проводится на этапе, когда осуществляется черновой ремонт, и лучше осуществлять обработку не менее двух раз, после того как тщательно высохнет каждый слой. На этапе проектирования нужно, учитывать и тот момент, сколько определенный вид древесины может выдерживать воздействие огня.

Лучше всего обладают устойчивостью к огню материалы, у которых поперечное сечение 11х24 см, если пролет по ширине составляет 5,8-5,85 м.

Не менее важно защитить дерево от воздействия биологического воздействия, например, воды, за счет которой начинается разрушение древесины, образование плесени и образование микроорганизмов, таких как грибок. Очень редко, но возможно встретить в домах из деревянного бруса насекомых, которые образуются, в первую очередь, в полотнах, которые при строительстве были не обработаны и стали постепенно увлажняться.

Слоеный пирог пола по деревянным балкам

Пол в помещении деревянного дома должен быть прочным, надежным и тщательно продуманным. Чтобы сделать и закрепить пол в деревянном доме, можно применять множество различных технологий, одной из которых считается пирог, который пользуется особой популярностью.

Между деревянными балками рекомендуется класть теплоизоляционный материал

Особенность его состоит в укладке слоев в следующей последовательности:

  • Пароизоляция;
  • Гидроизоляция;
  • Звукоизоляция;
  • Теплоизоляция;
  • Стяжка или, другими словами, бетонное полотно.

Что касается утеплителя, то наполнением пространства второго этажа должна быть минеральная вата, а вот керамзит или шлак с опилками подойдет для обустройства пола на первом этаже. Утепление пола в комнатах, где будет повышенная влажность, нужно делать посредством такого материала, как стекловолокно, так как у него оптимальные свойства гидроизоляции.

Перекрытие второго этажа по деревянным балкам (видео)

Соблюдение технологии и инструкции, представленной специалистами высшей категории, позволит сделать перекрытия и их отделку в лучшем виде и без допущения оплошностей. Самое главное, не торопиться и тщательно продумывать каждый последующий шаг.

Подробно: балки перекрытия (фото примеров)

виды, какое лучше, технология монтажа

Оптимальный вариант надежного перекрытия частного дома определяют на стадии разработки проектной документации. На выбор влияет толщина стен, высотность здания, величина полезной нагрузки от коммуникаций, сантехнических приборов, отопительного оборудования, бытовой техники, предметов мебели. Межэтажные перекрытия делят дом по высоте и служат для смежных помещений полом или потолком. Горизонтальные перегородки препятствуют циркуляции холодного воздуха и способствуют сбережению энергии.

Оглавление:

  1. Разновидности и описание
  2. Что лучше выбрать?
  3. Монтаж балок из дерева
  4. Особенности изоляции и отделки
  5. Полезные рекомендации

Типы перекрытий и требования к ним

Виды горизонтальных конструкций в частном доме по их расположению:

  • подвальные – изолируют подземные неотапливаемые помещения;
  • цокольные – являются полом для первого этажа;
  • чердачные – защищают жилые комнаты от холода и жары подкрышного пространства;
  • межэтажные (мансардные) – разделяют строение по высоте.

Функциональные перекрытия частного дома должны обладать:

1. прочностью, то есть способностью выдержать собственный вес, обстановку и оборудование помещений. Полезная нагрузка на чердачные составляет – 105 кг/см2, на цокольные и межкомнатные – 210 кг/см2;

2. жесткостью, которая поддерживает допустимую величину прогиба в 3 см. От этого зависит целостность отделки потолка, вибрация и скрипучесть пола на верхних этажах коттеджа;

3. шумопоглощающими свойствами. Перегородки между жилыми этажами оборудуют звукоизоляцией;

4. теплосберегающими качествами, если в смежных помещениях разная температура. Чтобы исключить образование конденсата дополнительно прокладывают паробарьер;

5. огнестойкостью, которая предусматривает безопасную эвакуацию в случае возгорания. Железобетон обеспечивает запас времени 60 минут, защищенные штукатуркой деревянные перекрытия – максимум 45 мин;

6. гидроизоляционным слоем при соседстве с холодными помещениями;

7. биологической стойкостью к грибковым микроорганизмам.

Конструкция бывает сборной и монолитной. Первые монтируют на балках или с помощью железобетонных плит, вторые заливают в опалубку. Прочность опорных стен, сроки и материально-технические ресурсы строительства определяют способ возведения перекрытий. Частные дома, построенные из пеноблоков, требуют особого подхода при выборе устойчивой системы. Ячеистый бетон имеет недостаточную прочность и может дать усадку при больших нагрузках, поэтому перекрытия в таких коттеджах легче сделать с помощью балок из дерева. Устройство этажей выполняют самостоятельно.

Какую разновидность лучше выбрать?

Несущие балки сборных перекрытий опирают на ограждающие стены коттеджа. Сверху настилают чистый пол, снизу подбивают потолок, между ними укладывают тепловую и звукоизоляцию. В частных домах с опорными стенами из искусственного камня применяют деревянные или железобетонные балки, металлические двутавры или швеллера.

В коттедже из пеноблоков перекрытие первого этажа можно осуществить пустотелыми плитами, которые заказывают заранее на ЖБК. Монтаж потребует привлечения подъемной техники и квалифицированных рабочих. По периметру опорных стен необходимо сделать замкнутый армированный пояс.

Монолитные перекрытия между этажами монтируют после точных расчетов несущей способности пеноблоков. Этот вариант потребует затрат на промежуточные перегородки, увеличение толщины стен, армированный пояс, подвесную опалубку и надежные подпорки. Заливка связана с использованием металлической арматуры и бетона заводского производства, который непрерывно подают на верхнюю отметку с помощью насосов. Поэтому самому с данным видом работ не справиться. Толщина ЖБИ не превышает 15–20 см, но для его застывания потребуется месяц.

При строительстве из пеноблоков доступность, небольшой вес, простой монтаж – основные критерии выбора материала и способа устройства. Всеми этими качествами обладает древесина. Вариант использования металлических двутавров не подходит для домов из пенобетона из-за большого веса и возможности образования коррозии.

Установка опор из древесины

Преимущества:

1. относительно небольшой суммарный вес (вместе со средней полезной нагрузкой максимум – 400 кг/м2), по сравнению с железобетоном, который в 2 раза тяжелее. Облегчение надземных конструкций позволяет сэкономить на фундаменте;

2. доступность различных видов пиломатериалов. Брусья сращивают по длине, склеивают из досок подходящих размеров. Для транспортировки и выгрузки не требуется спецтехника;

3. простой монтаж с использованием стандартных инструментов позволяет выполнить работы самостоятельно без подъемных механизмов;

4. отсутствие необходимости укрепления периметра опорных стен железобетонным поясом;

5. экономия на фундаменте, транспорте, наемных рабочих, себестоимости материала;

6. высокая скорость установки и немедленное продолжение строительства.

Недостатком является ограничение ширины пролета. Чтобы сделать прогиб брусьев минимальным, в помещениях устанавливают колоны и подпорные перегородки. Шаг укладки определяют по нагрузке и сечению балки. Устойчивые межэтажные перекрытия возводят над пролетами до 5 м, а чердачные по ширине не превышают 6 м. При средней нагрузке 400 кг/м2 брусья сечением 150х200 (225) мм устанавливают с шагом 0,6 м, 150х225 (175х250) мм на расстоянии 1 м.

Перед установкой древесину обрабатывают антисептиком. После пропитки наносят защитное покрытие от возгорания, плесени и насекомых. Балки закрепляют в гнездах, которые формируют при возведении несущих стен. Концы брусьев срезают под углом 60°, промасливают и оборачивают рубероидом места соприкосновения с каменными блоками. Свободное пространство ниш заполняют минватой или задувают пеной.

Вначале монтируют балки на расстоянии 0,5 м от стен, затем с определенным шагом распределяют промежуточные. Проверяют одинаковый уровень укладки брусьев с помощью лазерного уровня. Выравнивают конструкцию промасленными досками необходимой толщины, которые подкладывают в гнезда под балки.

Изоляция и отделка

Месторасположение в коттедже горизонтальной перегородки определяет применение изоляционных и отделочных материалов. Толщина перекрытий между этажами зависит от высоты балок, количества слоев и характеристик чистового настила. Схема устройства наката своими руками:

  • к нижней части боковых поверхностей балок прибивают черепные бруски 50х50 мм. Они будут поддерживать накат и слой изоляции;
  • на бруски настилают накат, который можно сделать, сбив щиты из досок;
  • щиты соединяют и прикрепляют к черепным брускам;
  • если перекрытие цокольное, то на «черный» пол укладывают парозащитную пленку и утеплитель. Сверху настилают гидроизоляцию и чистовой пол;
  • межэтажные перекрытия снизу подбивают парозащитным покрытием, затем потолочной доской, фанерой или древесными плитами. После укладки тепло- и звукоизоляции, конструкцию накрывают паромембраной и настилают половые доски.

Доски пола пропитывают защитными средствами, красят или вскрывают лаком. На древесностружечные плиты укладывают линолеум, ламинат, паркет. Потолок выравнивают декоративной плиткой, доской или гипсокартоном. Затем наносят финишное покрытие.

Рекомендации

1. Деревянные элементы обрабатывают средствами на водной основе, которые предназначены для использования внутри помещений. Для этого подходит «Сенеж огнебио» российского производства – комплексная пропитка относится к 1-й группе эффективности защиты от возгорания и влияния биологических факторов на древесину.

2. Проем перекрытия не должен превышать 6 м, а шаг укладки несущих балок – 1 м.

3. Минимальное расстояние между опорными балками и шахтами вытяжной вентиляции – 250 мм.

4. Минимальная толщина слоя тепловой и звукоизоляции составляет 100 мм между жилыми помещениями и 200–250 мм для чердачных и цокольных систем.

В качестве утеплителя используют керамзит с размером фракции 5–10 мм, перлит, шлак, сухой песок, пенопласт или минвату. Сыпучие материалы более доступны, но утяжеляют конструкцию. Наиболее приемлемый вариант для частного дома – минеральная вата обладает низкой теплопроводностью, отталкивает влагу и, в отличие от пенопласта, пропускает воздух.

их устройство и монтаж своими руками


Преимущество многоэтажного дома очевидно – большая жилая площадь при тех же наружных габаритах. Образно говоря, поставив этаж на этаж, можно удвоить полезное пространство.

Это на самом деле несложно, единственное, что нужно заранее продумать, – конструкция перекрытий. Бетон создает избыточную нагрузку на стены, сталь сложно обрабатывать.

Деревянное перекрытие между этажами – это лучший выбор для загородного дома. Важно только точно рассчитать его параметры и выбрать качественные материалы.

Межэтажное перекрытие в деревянном доме. Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

  • топор;
  • циркулярная пила;
  • ножовка;
  • молоток;
  • шуруповерт;
  • саморезы и гвозди;
  • рубанок;
  • гидроизоляционный и теплоизоляционный материалы;
  • строительный уровень длиной не менее 80 см.

  1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
  2. Торцы балок обмазывают битумом.
  3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.


Утепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

  • уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
  • балки должны располагаться на расстоянии 40-50 см от дымохода;
  • каждую 3-4 балку крепят к стене анкерами;
  • пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.


Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.

Настил наката: рекомендации

Для того чтобы сделать потолок первого этажа, необходимо сделать накат. Этот этап работы может быть осуществлен с использованием самых разнообразных материалов.

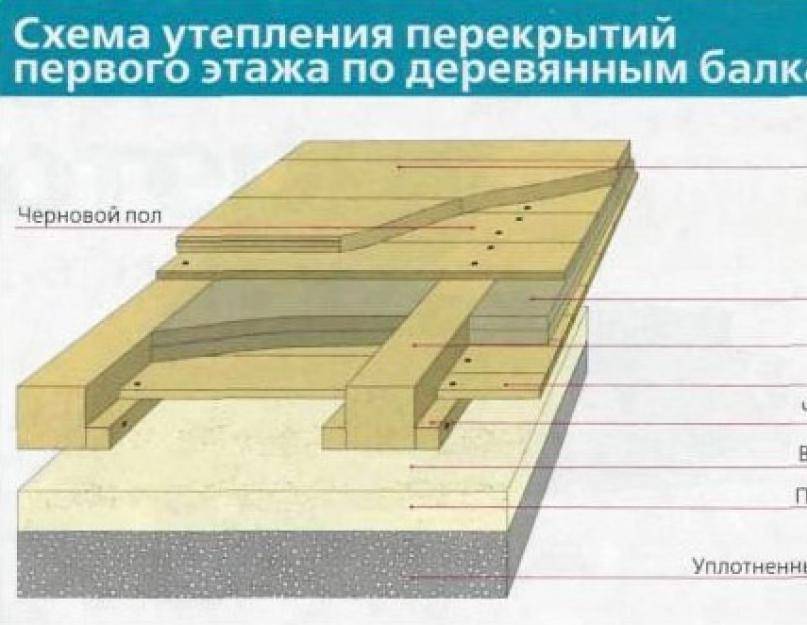

Схема настила наката.

В самом распространенном варианте вдоль боковой стороны балки прибиваются черепные бруски. Такие бруски должны иметь сечение 40*40 или 50*50 мм. Они не должны выступать ниже основной балки. Именно на них впоследствии будут крепиться ровные доски, толщина которых должна быть в пределах 10-25 мм. Для того чтобы подбить потолок, можно применять листы фанеры. Используя листовой материал, можно получить идеально ровный потолок. Минимальная толщина фанеры в таком случае должна быть не менее 8 мм. Очень важно контролировать, чтобы края листов ложились именно на середину балки.

Статья по теме: Скумбрия в горчичном соусе в духовке

Вместо использования черепных брусков можно сделать специальные пазы в балках. Для того чтобы использовать такой метод, сечение балки должно продумываться заранее.

Как вариант настила нижняя часть элементов перекрытия может оставаться открытой, для этого черепные элементы прибиваются не вровень, а немного выше. Таким образом настил осуществляется между балками.

После того как накат будет сделан, можно приступать к укладке пола второго этажа. Если вместо второго этажа располагается чердак, то достаточно выполнение чернового пола. Если же на втором этаже располагается комната, то пол необходимо делать из качественного материала. Деревянные доски будут укладываться непосредственно на лаги.

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом. Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом. Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ. Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Во сколько обойдется сборка

Составляя проект такой конструкции, как перекрытие второго этажа по деревянным балкам, помимо всего прочего, конечно же, следует сделать расчет всех необходимых материалов и составить смету. Определить количество досок и утеплителя не сложно. Для этого нужно лишь знать площадь перекрытия и размеры самих материалов.

Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опоры припуски. Если над домом обустраивается чердак, расчеты выполняются следующим образом:

  • Балок должно быть столько же, сколько и стропильных ферм кровли. Объясняется это особенностями конструкции крыши. Часто стропила крепятся именно на балки. В любом случае сходиться эти два элемента на стенах должны в одной точке.
  • Длину балок рассчитывают, исходя и особенностей конструкции каркаса кровли. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета следует прибавить по 40 см на свесы крыши с обоих сторон. Если же балки предполагается вмуровать в стены, длина их должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось хотя бы 3 см для проветривания.

Как только все материалы будут закуплены, можно приступать собственно к монтажу конструкции. Собираются деревянные перекрытия в доме в таком порядке:

  • Подготавливаются все необходимые материалы и инструменты. Для того чтобы балки можно было поднять наверх, наверняка понадобится лестница.
  • Устанавливаются собственно сами балки. В монолитных и кирпичных домах балки вмуровывают в оставленные при заливке или кладке стен «гнезда». При обустройстве последних следует учитывать, конечно же, размер балки перекрытия. При сборке чердаков брус может крепиться также уголками к мауэрлату. К стенам рубленых домов балки фиксируют на специальные элементы — «салазки». Это предотвращает перекосы конструкции перекрытия во время усадки дома.
  • Снизу на балки набиваются доски. Со стороны чердака их сначала обтягивают пароизоляционной пленкой, а затем укладывают на них плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к древесине.
  • Поверх плит монтируют еще один слой пароизоляции.
  • Набивают доски пола второго этажа.

Предлагаем ознакомиться: Как самому сделать дымоход буржуйки

Деревянное перекрытие одноэтажного дома. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

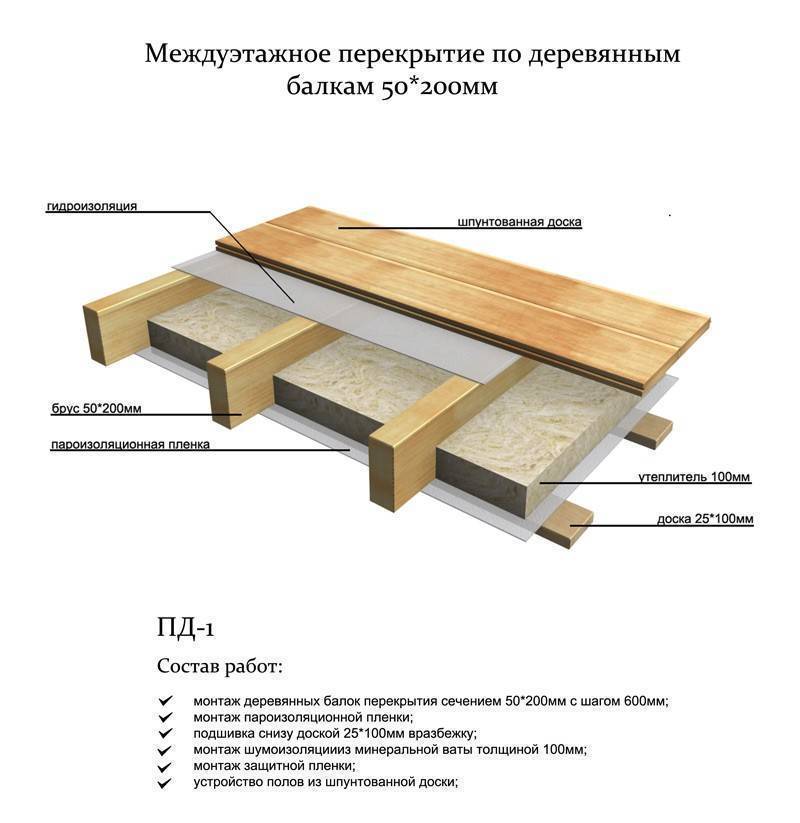

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Более простой и дешевый способ звукоизоляции

Иногда в загородных домах устанавливаются монолитные перекрытия. Монтируются они из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом сборка их обходится довольно-таки дорого. Ведь весят такие плиты много. А поэтому поднимать их на стены приходится с использованием автокрана.

Существует и еще один тип перекрытия на второй этаж – заливное. Такая конструкция изготавливается из бетонной смеси в опалубке, собранной на стойках. Это также довольно-таки надежный тип перекрытия. Собрать его можно в том числе и своими руками. Однако технология его изготовления все же очень сложна. Ошибок при заливке монолитной плиты допускать нельзя.

Предлагаем ознакомиться: Как сделать хамам в своей бане

Перекрытие второго этажа по деревянным балкам служит меньше плитного или заливного, но при этом оно полностью лишено их недостатков. Технология сборки такой конструкции предельно проста. При этом обходится такой вид перекрытий недорого. Обустраиваются эти конструкции, как уже можно судить по названию, на брусчатых или бревенчатых балках.

Перекрытие второго этажа по деревянным балкам, описанное выше, имеет самую простую конструкцию. Использованный в этом случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушных шумов. Ударные легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и шуметь особо некому, такая простая конструкции может стать решением идеальным.

При желании уменьшить ударный шум со второго этажа можно собрать деревянные перекрытия в доме и немного по другой технологии. В этом случае также сначала устанавливаются балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние стоит предварительно пропитать или обработать антисептическим составом. При сборке перекрытий на второй этаж в загородных частных домах обычно используются войлочные или резиновые прокладки.

Монтируются эти элементы непосредственно на балки. На них укладывают (без крепежей) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Монтируют лаги поперек балок. Далее устанавливают плиты звукоизолятора. Кладут их и между балками, и между лагами (в два-три слоя). Поверх получившегося «пирога» набивают доски. Пароизолятор в данном случае использовать также следует обязательно.

Балки перекрытия второго этажа. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами. Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят. Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.


50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Расчет несущих балок

Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).

Расчет нагрузок

Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.

1. Собственная удельная масса перекрытия

Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.

Таблица 2

Наименование материалаПлотность или насыпная плотность, кг/м 3
Асбоцементный лист750
Базальтовая вата (минеральная)50–200 (от степени уплотнения)
Берёза620–650
Бетон2400
Битум1400
Гипсокартон500–800
Глина1500
ДСП1000
Дуб655–810
Ель420–450
Железобетон2500
Керамзит200–1000 (от коэффициента вспенивания)
Керамзитобетон1800
Кирпич полнотелый1800
Линолеум1600
Опилки70–270 (от фракции, породы дерева и влажности)
Паркет, 17 мм, дуб22 кг/м 2
Паркет, 20 мм, щитовой14 кг/м 2
Пенобетон300–1000
Пенопласт60
Плитка керамическая18 кг/м 2
Рубероид600
Сетка проволочная1,9–2,35 кг/м 2
Сосна480–520
Сталь углеродистая7850
Стекло2500
Стекловата350–400
Фанера клееная600
Шлакоблок400–600
Штукатурка350–800 (от состава)

Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.

К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .

2. Переменная нагрузка

Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .

3. Суммарная нагрузка

Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:

  • 1,2 — при удельной массе меньше 200 кг/м 2 ;
  • 1,3 — при удельной массе больше 200 кг/м 2 .

4. Пример расчета

В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.


1 — балка; 2 — доска; 3 — утепленный линолеум 5 мм

Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.

Таблица 3

МатериалОбъем, м 3Плотность, кг/м 3Масса, кгУдельная нагрузка, кг/м 2
Брус (сосна)9 х 0,15 х 0,1 х 3,3 = 0,4455500222,7514,85
Доска (сосна)15 х 0,04 = 0,650030020,0
Фанера15 х 0,01 = 0,15600906,0
Линолеум15 х 0,005 = 0,07516001208,0
Минвата15 х 0,12-0,405 = 1,395100139,59,3
Итого:58,15
С учетом k = 1,270

Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .

Общая нагрузка — 70 + 180 = 250 кг/м 2 .

Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).

Чем заполнить межэтажное перекрытие. Чем заполнить перекрытие между этажами в доме

Основное назначение заполнения межэтажного перекрытия — звукоизоляция, однако в ряде случаев приходиться прибегать и к использованию теплоизолирующих материалов.

При выборе материала заполнения межэтажного перекрытия необходимо учитывать наличие отопления; если оба этажа являются жилыми, то достаточно использовать материал, обладающий хорошей звукоизоляцией. В противном случае придется подумать и о теплоизоляционном слое. Чаще всего для заполнения перекрытий используют материалы, обладающие обоими качествами.

сыпучие материалы и минеральная вата

использование сыпучих материалов — наиболее дешевый вариант засыпки, который обеспечивает приемлемый уровень звукоизоляции. в качестве материала используют металлургический, цементный шлак или керамзит. использование только сыпучих материалов – гарантия всего лишь минимального уровня комфорта в жилом доме, поэтому чаще всего их используют вместе с другими типами звуко- и теплоизоляционных материалов. Минеральная или базальтовая вата считается наиболее популярным материалом, ввиду доступной стоимости и хороших тепло- и звукоизоляционных качеств. Еще одно достоинство минеральной ваты – отсутствие гигроскопичности, что связано с природой происхождения материала, — его делают из каменных волокон, не впитывающих влагу. Если минвата используется исключительно как звукоизоляционный материал, то достаточно уложить слой в 15 см. При использовании материала в качестве утеплителя потребуется толщина в 25 см (для климата среднероссийской полосы). Стоит отметить, что при использовании базальтовой ваты в качестве утеплителя необходимо устанавливать паровой барьер в виде специальной пленки.

пенополистирол обычный и экструдированный

пенопласт отличается невысокой плотностью, поэтому после его укладки сверху обустраивают цементную стяжку. для звукоизоляции достаточно толщины в 35 мм, если требуется удерживать тепло, то лучше сделать два одинаковых слоя по 35 мм. экструдированный пенополистирол отличается более высокой плотностью; стяжка необязательна, но стоит этот материал значительно дороже. обычно его используют вместе с другими материалами; например, с той же минватой, которую укладывают снизу. получается хороший тепло- и звукоизолирующий пирог.

пенополиуретан (или ппу)

выпускается в виде плит или в виде специального жидкого состава (пены). второй вариант является наиболее предпочтительным при заполнении межэтажных перекрытий в деревянных домах. это связано с тем, что ппу, заполняя пространство между балками, проникает примерно на 5 мм вглубь материала, резко увеличивая его стойкость к гниению и образованию плесени. однако подобный способ – наиболее дорогой: понадобится специальное оборудование.

Основные конструктивные элементы

Собрать межэтажное перекрытие по деревянным балкам самостоятельно совершенно несложно. Основными элементами его конструкции являются:

  • Собственно сами балки. Изготавливаются они чаще всего из бревна или бруса.
  • Обшивка. Для сборки этого элемента обычно используется обрезная доска толщиной не менее 3 см.
  • Пароизолятор. Такая пленка необходима для того чтобы влажный воздух с первого этажа не проникал на второй. Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа из бруса.

В конструкцию чердачного перекрытия обычно включается и еще один элемент – утеплитель. В этом случае между балками устанавливают плиты минеральной ваты и пенополистирола. В некоторых случаях может использоваться также полиуретан.

В конструкцию перекрытия второго этажа теплоизолятор иногда не включается. Но чаще всего его все же используют. В данном случае он играет роль звукоизолятора. В качестве шумопоглатителя в перекрытии на второй этаж чаще всего применяют минеральную вату. Этот материал, во-первых, не горит, а во-вторых, выделяет меньше вредных веществ, что для жилых помещений немаловажно.

Межэтажное перекрытие в газобетонном доме. Виды и особенности

Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов в зависимости от месторасположения :

  • межэтажное;
  • чердачное;
  • цокольное.

Межэтажные

Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.

Перекрытия изготавливают многослойными:

  1. Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
  2. Шумоизоляционный слой, выполненный на дощатом настиле.
  3. Зафиксированные гвоздями или саморезами поперечные лаги.
  4. Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
  5. Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
  6. В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:

  1. Рекомендуется выполнить обработку деревянных частей конструкции, т. к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
  2. Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
  3. Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
  4. Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.

При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.

При использовании пространства для хозяйственных нужд требуется выполнить сплошную укладку досок. Важно предусмотреть плотный слой утепляющего состава для предотвращения утечки теплого воздуха из жилой части здания.

Метод установки

До начала установки проводится расчет балки на прогиб. Организация перекрытия первого и второго этажа начинается с установки балок. Существует несколько методов установки:

  1. Балки перекрытия врубаются между элементов несущих стен здания, для чего в материале стены предусмотрены пазы. Такой способ подходит как кирпичным, так деревянным зданиям.


    Заделка балок в пазы кирпичных или блочных стен

  2. Балки перекрытия укладываются на кирпичные основания. Крепление получается надежнее. Данный метод применяется чаще всего в перекрытии первого этажа над подвальными помещениями.

Балкам рекомендуется шаг в 1000 мм, такая организация подходит при использовании деревянных досок для покрытия пола толщиной в 50 мм. При использовании 40-мм досок расстояние в балочной системе сокращается до 800 мм и менее. Под доски напольного покрытия с толщиной 25 мм балки укладываются в расстоянии 500 мм.


Расчет сечений балок междуэтажных перекрытий

Если говорить о зданиях с несущими стенами, выполненными из дерева, в этом случае происходит врезка балки между двух частей верхнего яруса венца сруба. Для монтажа конструкции необходимо предварительно произвести обработку материала антисептика и обеспечить самим балкам достаточное время на просушку.

При прямоугольном сечении балки следует располагать ребро более широкой стороны по вертикальной оси, таким образом повышается жесткость конструкции. Конец балки спиливается под углом в 60°. Кроме того, торец обмазывается специальными растворами (битумная мастика) и помещается между слоев рубероидного материала.

Раскладку балок следует производить от стен к центру пролета. Расположение крайних балок корректируется с помощью уровня, перпендикулярность поверхностей контролируется с помощью длинного бруска, который опирается ребром на поверхность. Если неровности выше допустимых значений, можно внести коррективы, подкладывая доски необходимой толщины. Последние необходимо смазывать битумной мастикой и помещать в гнездо. Балки, лежащие между ними, уже можно выравнивать по образцу крайних балок.

Черепные бруски

К моменту сооружения несущих стен и конструкции кровли (временная или постоянная) организуется перекрытие. В перекрытии между этажами предусмотрены элементы, воспринимающие нагрузку, которую оказывает черновой пол верхнего этажа, а также испытывающие усилия от конструкции потолка нижнего этажа. Таким элементом являются черепные бруски, которые подшиваются по балкам с обеих сторон на нижней части.

Строители используют обычно сосновый брус сечением 50 мм, который обрабатывается антисептиком и, также как и другие, элементы подлежит просушке. Для создания прочного крепления между черепным бруском и балочной системой используют саморезы по дереву. Затем выстилается черновое покрытие пола второго этажа.

Доски чернового пола выполняются из неструганого материала с наименьшей толщиной: типовая толщина доски – 15 мм. На этом уровне конструкции элементы не воспринимают большую нагрузку, так что нет необходимости подбирать изделия с большим сечением. Доски раскладываются в перпендикулярном брускам направлении, чтобы те имели устойчивое опирание на балки, и крепятся на саморезы по дереву. После укладки досок их также необходимо обработать антисептиком.


Лаги с черепными брусками

Как собрать плавающие полы

После установки балок в этом случае также сначала набиваются доски потолка первого этажа. Далее укладывается пароизолятор. Между балок устанавливаются жесткие плиты минеральной ваты или пенополистирола. Далее монтируется еще один слой звукоизолятора. В этом случае плиты лягут уже выше балок, а пол будет укрыт ими полностью.

Можно звукоизолировать межэтажное перекрытие по деревянным балкам и немного по-другому. В этом случае также используются плиты ваты. Но между балками они не устанавливаются. Стелют их поверх них сплошным ковром. Материал при этом будет слегка вдавливаться между балками, не касаясь досок потолка первого этажа.

Поверх плит заливается бетонная стяжка толщиной примерно в 5 см. Для прочности ее нужно армировать стекой из прута 10 мм. Заливать бетон следует таким образом, чтобы он касался нарезанных полос ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем – чистовой материал.

Пирог межэтажного перекрытия по деревянным балкам

Перекрытие между этажами играет роль одновременно и потолка нижнего, и пола верхнего этажа. От того, насколько правильно будет устроен пирог межэтажного перекрытия зависит звуко- и пароизоляция между помещениями, и его надежность. Конструкция может содержать в своей основе железобетонные плиты, монолитную заливку бетонным раствором, или деревянные балки.

Деревянные перекрытия обладают своими недостатками — они огнеопасны, могут загнить или быть поражены насекомыми, и поэтому нуждаются в специальной дополнительной обработке. Но также у них есть и существенные преимущества — их можно смонтировать без строительного крана и других специальных средств практически в любом месте, а само перекрытие получается легким и в достаточной степени экономичным.

Типы конструкций для деревянного межэтажного перекрытия

Конструкция перекрытия будет зависеть от его длины и требований к максимальной нагрузке. Перекрытие второго этажа может быть устроено на деревянных балках, ребрах или сочетать в одной конструкции и балки и ребра.

Самым надежным по-прежнему считается традиционное балочное перекрытие, но также оно является самым дорогим по стоимости материалов. Допускается пролет перекрытия от 6 до 15 м. Если второй этаж предназначен для помещений жилого типа, то сечение балок должно быть не меньше 150 мм.

Перекрытие на ребрах с шагом 30-60 см хорошо подойдет для каркасного дома с пролетом до 5 м, а в случае двухтавровых ребер — до 12 м. В качестве ребер используются древесные изделия прямоугольного сечения. Для того, чтобы обеспечить должную жесткость в конструкцию добавляют стальные ленты, которыми осуществляется перевязка в виде стяжек-переплетов.

Балочно-ребристая конструкция позволяет увеличить допустимый пролет до 15 м. Балки в этом случае кладутся с большим шагом, и укрепляются перпендикулярно им установленными ребрами. Для сопряжения используют металлические хомуты, монтажные скобы и резьбовой крепеж.

В такой системе расход древесных материалов меньше, поэтому такая конструкция кажется более привлекательной экономически. Но в этом случае увеличивается количество крепежа и монтажных материалов, а также приложенного труда, поэтому сложно сказать, что такая конструкция обойдется дешевле.

Утепление перекрытия

Важные нюансы, которые необходимо учесть до начала работы:

  • Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.
  • Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
  • Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:

  • Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
  • Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».
  • Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.
  • После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
  • По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.
  • Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
  • После чего можно осуществлять чистовую отделку потолка выбранными материалами.
