Водоотводные дождевые бетонные лотки с решетками и без: установка своими руками +Видео

Талый снег, дожди приводят к образованию излишней влаги на дорогах, тротуарах, стоянках, парковках и т.д., что создает массу неудобств. Избежать подобного скопления жидкости помогут водоотводные бетонные лотки. По ним вода стекает в специально предназначенные места. Лотки бетонные бывают с решеткой и без. Разумеется сфера применения лотков не ограничивается границами дорог, также они необходимы для частного сектора.

Содержание статьи:

Разновидности водоотводных лотков

По форме и структуре

Водоотводные лотки бывают таких видов:

  • с прямолинейным профилем;
  • П-образной формы;
  • с щелевой конструкцией;
  • телескопические;
  • с решеткой и без.

Лотки с прямолинейным профилем принимает воду по всей длине.

Применяют два варианта установки. В первом случаи лоток кладется на фундаментную подушку. Во втором не используется фундамент и обмуровка.

Дренаж П-образной формы всегда укрывается решеткой, для от фильтровки крупного мусора.

Водоотводные лотки с щелевой конструкцией, по функционалу похожи на П-образные. Разница в том, что в одном блоке решетка, а в другом узкая щель вдоль дренажа. Щель может быть прерывающаяся или в длину всего блока.

Телескопические блоки собираются, как черепица. Они не имеют решетки. Устанавливаются для отвода воды с возвышенности. Их монтаж требует выполнения и соблюдения всех норм. Скорость водного потока высокая. При неправильной установке происходит заиление, через непродолжительное время образуются трещины. Размывается грунт, блоки расходятся и перестают выполнять свою функцию.

С решеткой или без. Решетка предназначена для двух функций. Первая от фильтровка мусора. Вторая безопасность и эстетика.

По материалу

Материал изготовления:

Бетон. Изготавливают на предприятиях. Отливают по стандартам в формы. Удаляют лишний воздух, используя вибрацию. Для изготовления водостоков применяются сорта тяжелого бетона, и используется арматура, что значительно повышает прочность.

Изготовить водоотводные лотки из бетона, можно самостоятельно.

Будьте внимательны. Удалите все пузырьки воздуха, иначе образуются трещины.

Обязательно применяйте арматуру, используя сварку. Концы проволоки должны утонуть в цементе.

Форму обработайте машинным маслом. Она может быть из металла или пластика. После заливки зафиксируйте изделие.

В течение 7 дней дайте высохнуть.

При желании готовые лотки можно покрасить.

По стандартам

Все изделия для монтажа водостоков должны отвечать европейским стандартам EN1433. Каждое изделие классифицируется:

  • Класс А15 — максимальный вес 1, 5 т.
  • Класс В125 — максимальный вес 12, 5 т.
  • Класс С250 — максимальный вес 25 т.
  • Класс D400 — максимальный вес 40 т.
  • Класс Е600 — максимальный вес 60 т.
  • Класс F900 — максимальный вес 90 т.

Лотки водоотводные производятся в двух категориях:

Стандартная— изделия выдерживают постоянную нагрузку 1,5-25 тонн. Используется для пешеходных и автомобильных покрытий, автостоянок, дорог с узкими (до 50 см) обочинами.

Усиленная— элементы выдерживают нагрузку 40-90 тонн. Лотки повышенной прочности, применяемые на любых видах дорожных покрытий, аэродромах, в промышленных цехах, в погрузочно-разгрузочных зонах.

Существует отечественный стандарт ГОСТ:

  • ГОСТ 21509 – 85,
  • ГОСТ 13015.0−83,
  • ГОСТ 26633–91,
  • ГОСТ 17608–91.

По размерам

Все лотки имеют стандарты размеров:

  • Ширина от 0,14 до 4м.
  • Высота от 0,06 до 1,68

Высота латка по стандарту не больше метра. В остальных случаях она зависит от веса и ширины изделия.

С решеткой и без

Решеткой накрывают водостоки на открытых участках пешеходных зон и на шоссе. Есть классические и дизайнерские(с рисунком) На их функционал наличие рисунка ни как не влияет. В случае установки телескопических и щелевых лотков этот элемент не используется.

Сами решетки выполняются из трех материалов:

  • чугун;
  • резина;
  • метал

Чугун самый надежный крепкий материал. Практически не подвергается износу.

Металл хорош, как и чугун. Разница только в весе, и в сроке службы.

Резиновые решетки применяют в основном в общественных зданиях и по их периметру.

Как выбрать бетонный лоток для водостока?

Основной приоритет при выборе — это цель применения.

Для шоссе, площадей, заправок, производства используются дренажи повышенной прочности. В местах с меньшей нагрузкой применяют стандартные.

Высота и ширина лотка зависит от предполагаемого водного потока. Чем выше скорость и объем воды, тем шире и глубже лоток.

Как самостоятельно установить бетонные лоток.

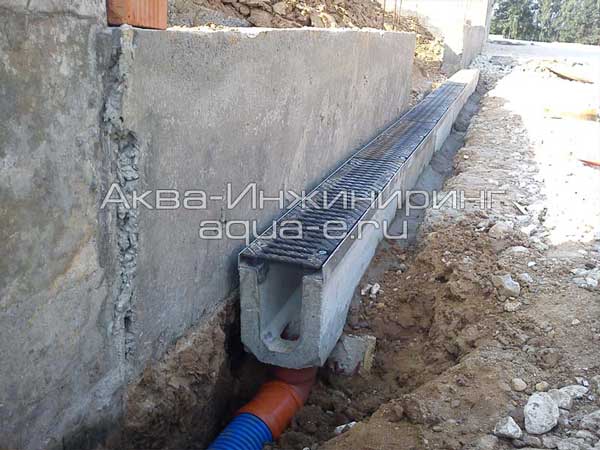

Для самостоятельной установки потребуется вырыть траншею по размерам больше лотка. Утрамбовать ее. На дно насыпать песок. Следом залить фундамент.

На фундаментную подушку укладываются лотки, между собой для герметичности и предотвращения расползания производится пазовое соединение.

В местах стыков обрабатывается акриловым или битумным герметиком. По бокам заливается жидким раствором. После затвердевания накрывается решеткой. Водоотвод подключается к ливневой канализации.

Решетка должна быть ниже основного покрытия на 5 мм.

Обязательно для самотека сделать уклон.

В конце дренажной системы устанавливается пескоуловитель.

Устройство дренажа

Каждый вид дренирования имеет свои особенности. Но в целом система выстраивается по схожим правилам.

В комплект для монтажа дренажного канала входят следующие составляющие:

  • трубы;
  • лотки;
  • фильтры;
  • тройники;
  • решетки;
  • соединительные муфты;
  • колодцы;
  • крестовины;
  • геотекстиль и не только.

При обустройстве дренажной канавы делается такой угол наклона, чтобы вода шла самотеком. Но иногда приходится дополнительно устанавливать систему насосов (без нее не обойтись при проектировании пластовой сети).

Наиболее востребованные дренажные трубы и лотки изготовлены из пластика. Они имеют массу плюсов:

  • простота монтажа и очищения;
  • незначительный вес;
  • удобство транспортировки;
  • устойчивость к агрессивному воздействию окружающей среды и не только.

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

Перфорированные дренажные трубы выпускаются разного диаметра. Меньший позволяет провести монтаж в относительно небольших траншеях, но при этом требует делать больший угол наклона и имеет низкую пропускную способность.

Если говорить в общих чертах, то любая дренажная система выглядит следующим образом – разветвленная система перфорированных труб и лотков, проложенных в траншеях и выводящих излишки влаги в естественные водоемы или специализированные колодцы.

Коротко о главном

Технически обеспечить отток воды с участка посредством монтажа дренажных труб и/или лотков несложно. Но эффективная система выстраивается по четким правилам устройства дренажа описанных выше.

Железобетонные дренажные лотки увеличивают срок службы линейных сооружений

Грунтовые воды и верховодка могут доставить немало неприятностей транспортным сооружениям: железнодорожным путям и насыпям, автомобильным дорогам, да и для цокольных и подвальных этажей многоэтажных зданий они представляют определенную опасность.

Собрать грунтовые и талые воды, отвести их от основания сооружений и линейных объектов призвана система поверхностного дренажа. Одним из элементов таких систем являются дренажные лотки – железобетонные конструкции заводского изготовления, из которых собираются водоотводящие каналы – дрены.


Какие лотки нужны для дренажа

Не самой заметной, но очень важной системой обеспечения надежности и долговечности автомобильных и железных дорог является дренажная, позволяющая предотвратить размыв основания этих сооружений грунтовыми водами и верховодкой. Этой же цели служит и дренаж, выполненный по периметру зданий и защищающий от воздействия влаги конструкции фундаментов, цокольных и подвальных этажей.

Для устройства водосборных каналов – дрен, используются дренажные лотки — специально предназначенные для этого конструкции. У этих лотков стенки перфорированы круглыми отверстиями, через которые в лоток поступает вода из насыпи, а поскольку дрены укладываются с уклоном, то вода из них выбрасывается на рельеф или поступает в водоприемные или фильтрующие колодцы, откуда или откачивается, или уходит в водопроницаемые слои грунта.

При устройстве дренажных систем из железобетонных лотков с перфорированными стенками, одним из главных условий их работоспособности является обратная засыпка траншеи со смонтированными дренажными лотками песчано-гравийной или щебеночной смесью с тем, чтобы грунтовые воды могли попасть в дрены. Другим обязательным требованием является строгое соблюдение проектного уклона каналов на всем их протяжении. В противном случае вода может выйти через стык лотков и размыть полотно.


Дренажные лотки от ЖБИ-4: качество, стоимость, доставка

Широкий ассортимент железобетонных лотков для дренажных систем выпускает столичный завод ЖБИ-4. Здесь можно приобрести П-образные лотки для дренажных систем различного назначения, длиной 1,5 м и крышки для них длиной 0,75 м:

  • лотки МПЛ – предназначенные для устройства дренажной системы в насыпи между железнодорожными путями. Эти лотки имеют ширину 0,7 м и высоту от 0,85 м до 1,6 м;
  • крышки КР-3, закрывающие дренажные каналы, для устройства которых использовались лотки МПЛ – плоские конструкции, шириной 0,7 м, толщиной 6,5 см;
  • лотки МШЛ – предназначенные для дренажа междушпального пространства. Их ширина равна 0,39 м, высота в зависимости от марки составляет от 0,45 м до 0,80 м;
  • крышки КР-1 для лотков МШЛ шириной 0,35 м, толщиной 6,5 см;
  • лотки МЖБЛ, предназначенные для устройства дренажных систем, расположенных вдоль автомобильных дорог, а также вокруг зданий и сооружений. Они имеют ширину 0,52 м, высоту 0,38 и 0,68 м;
  • крышки КР-2, закрывающие лотки МЖБЛ, шириной 0,53 м, толщиной 7 см.

Кроме изготовления строительных конструкций, заводом производится и доставка ЖБИ на место строительства, что делает приобретение железобетонных изделий на заводе ЖБИ-4 весьма выгодным и удобным.

Наличие ассортимента железобетонных изделий, необходимых при строительстве железных и автомобильных дорог, производство которых освоено лишь на нескольких заводах стройиндустрии региона, оптимальное соотношение цена/качество и возможность доставки ЖБИ непосредственно на склад или площадку транспортом изготовителя, делает продукцию столичного завода ЖБИ-4 востребованной у строителей дорожно-транспортной сети Москвы и Московской области.

Дренажные лотки
