Устройство глубинного насоса: Как осуществить монтаж глубинного насоса в скважину

Замечание специалиста: если в результате осмотра насоса была обнаружена серьезная поломка, то ремонт лучше проводить в сервисном центре.

Смотрите видео, в котором специалист подробно разъясняет, как выбрать и осуществить монтаж глубинного насоса в скважину:

Принцип работы глубинного насоса

Устройство и принцип работы глубинных насосов: характерные отличия видов и области применения

Владельцы многих частных домов предпочитают воду для пользования добывать самим, не подключаясь к городскому водопроводу. Причины могут быть разные – плохое качество водопроводной воды, экономия и т. д.Технические показатели насоса должны подбираться специально под размер используемого участка. Иногда глубина, на которой проходят подземные реки очень большая (в некоторых местах достигает ста и более метров). Тогда стандартный агрегат не подойдёт.Для этих целей есть специальные глубинные модели. Обычно они используются в крупных предприятиях для добычи артезианской воды.

Устройство и принцип работы

Глубинные насосы состоят из двух составляющих:

• собственно насосная часть с несколькими ступенями;
• двигательная, которая осуществляет управление подъёмом воды и может быть как встроенной, так и наружной.

Насосные двигатели

Встроенные двигатели обычно размещены снизу для максимальной защиты устройства от коррозии из-за постоянного контакта с влагой.

Верхнюю часть конструкции занимает устройство приводного вала и определённые лопаточные отводы.

Типы оборудования

Центробежный

Устройства этого вида используются для подъёма воды на протяжении долгого времени без сезонных перерывов.

У такого аппарата есть две составляющие – гидравлическое устройство и электрический двигатель.

Рабочие колёса вращаются, и благодаря этому в трубе создаётся разность давлений, которая заставляет воду подниматься с достаточной силой.

Центробежный насос имеет преимущество в высокой производительности, хорошей силе тяги и универсальности в использовании.

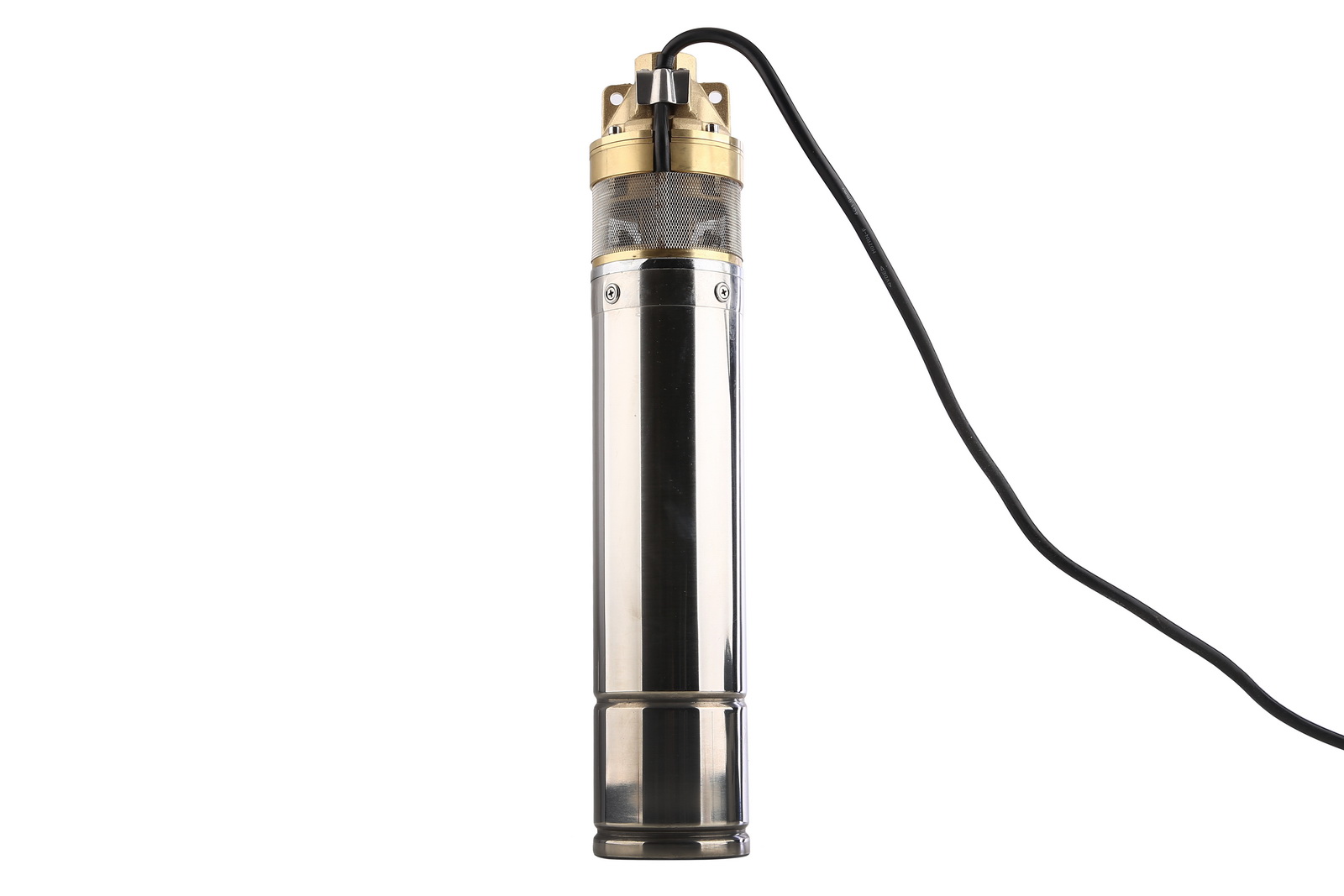

Шнековый

Главная его задача – качественный перегон воды с примесями.

Винтовой

Главным достоинством такой модели является то, что эти насосы даже при небольших объёмах подачи воды выжимают большое давление.

Конструкция аппарата состоит из рабочего колеса с множеством лопастей, что размещается в корпусе цилиндрической формы.

Благодаря круговому вращению лопастей и осуществляется подача воды.

Из недостатков этого вида стоит отметить сложность работы при использовании жидкости с примесями.

Вариант управления

Автоматические модели можно использовать в течение долгого срока без вмешательства со стороны использующего.

У них имеется множество датчиков:

• давления;
• сухого хода;
• защиты от короткого замыкания.

Глубинные насосы для скважин до 50 метров

Центробежные насосы

Эта категория наиболее распространенная. Скомпонованы подобные приборы обычно по одной схеме – электропривод, вращающий общий вал, на котором «нанизаны» определенное количество (иногда – даже до нескольких десятков) центробежных рабочих камер.

Чем больше камер, тем выше создаваемый насосом напор воды, что отражается на высоте прибора.

Каждая из камер работает по одинаковому принципу:

Схема, условно демонстрирующая принцип центробежной перекачки жидкости

Полость корпуса камеры (поз. 1) имеет особую форму, несколько напоминающую улитку. Поступление воды проходит через центральное окно (поз. 2), расположенное по центру. Внутри камеры вращается рабочее колесо (поз. 3), получая усилие через вал (поз. 4), связанный с электродвигателем насоса.

За счет продуманной формы лопастей рабочего колеса (поз. 5) поступающая через центр вода отбрасывается к периферийным стенкам камеры (поз. 6). В результате действия центробежных сил в центре камеры, в области оси вращения, создаётся зона сильного разряжения, способствующая втягиванию воды извне.  Тогда как у внешних стенок, наоборот, образуется область повышенного давления, обеспечивающая подачу воды под напором через выходной патрубок (поз. 7).

Преимущества

1. бесшумная работа;

2. возможность перекачки воды со взвешенными твёрдыми загрязнениями.

Недостатки

1. сложность схемы

2. уязвимость отдельных звеньев

3. высокая требовательность к качеству напряжения питания, что потребует обязательного приобретения стабилизатора напряжения.

Вихревые погружные насосы

Во многом такие насосы похожи на центробежные – те же рабочие камеры и вращающиеся колеса.

Но вот только форма колес и строение камер – несколько иное.

Рабочее колесо насоса вихревого типа

За счет особенностей строения деталей при вращении рабочих колёс создаётся не только центробежное ускорение воды, но и весьма выраженная турбулентность создаваемого потока.

При равных возможностях в плане производительности и создаваемого напора вихревые насосы значительно компактнее центробежных.

Устройство насосного агрегата глубинного типа

Схема: устройство глубинного насоса для скважины

Главными деталями устройства является двигатель и насосная часть. В нижней части корпуса расположен двигатель, при установке особое внимание обращается на его гидроизоляцию. Насосная часть — многоступенчатый механизм, который включает в себя рабочие колеса, лопастные отводы и приводящий их в действие рабочий вал.

Охлаждается изделие с помощью выкачиваемой воды. Наружное охлаждение происходит за счет прохождения водяных масс между корпусом насоса и стенами скважины. Внутреннее – при прохождении воды непосредственно через агрегат.

Принцип работы погружного насоса

Преимущества глубинных насосов

Среди всех выкачивающих воду устройств, глубинные насосы наиболее популярны.

Они имеют ряд преимуществ перед другими агрегатами:

• бесшумность работы;
• нет перебоев в подаче водной массы;
• легкий и быстрый монтаж;
• забор воды на большой глубине;
• узкая цилиндрическая форма корпуса;
• защита от перегрева двигателя;
• выполнен из антикоррозийных материалов.

Подключение погружного насоса

Как установить глубинный насос: видео

//www.youtube.com/embed/igcvvRmc7_0?feature=oembed

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

пошаговый монтаж, как опустить и установить насос

Комфортное проживание в частном доме зависит от множества факторов, и не последнюю роль здесь играет его водоснабжение. Если на участке уже есть скважина, то вопрос наполовину решен. Но для обеспечения полноценного водоснабжения потребуется подобрать подходящий насос, иначе получить воду из глубокого и узкого отверстия будет, мягко говоря, затруднительно, согласны?

На первый взгляд установка насоса в скважину кажется довольно сложной задачей. Здесь, как и в любом деле, есть ряд важных нюансов. Поэтому, прежде чем приступать к ее решению, стоит основательно подойти и изучению данного вопроса. Мы поможем вам разобраться в тонкостях монтажа насосного оборудования.

Полезные советы по монтажу поверхностных и погружных насосов изложены в данном материале. Также здесь приведены фото и видеоматериалы с советами экспертов, которые помогут лучше постичь тонкости монтажа.

Содержание статьи:

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы. Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства.

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Подробнее про выбор насоса читайте в статье Как выбрать насос для скважины: рекомендации по выбору насосного оборудования.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить , рекомендуется запастись следующими материалами:

• хомутами для закрепления электрического кабеля на трубе;
• обратным клапаном;
• манометром;
• запорным краном для водопроводной трубы;
• стальным узлом крепления;
• кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

Монтируют устройство следующим образом:

1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Монтаж погружного насоса

Погружные насосы устанавливают прямо в скважине. Для них, в отличие от поверхностных моделей, не нужно оборудовать кессон или отдельное помещение.

Сначала насос собирают и выполняют его, т.е. присоединяют к нему водоподающую трубу, электрокабель, шнур или трос и т.п. После этого насос опускают в скважину.

Шаг #1. Подготовка к монтажу оборудования

На патрубке насоса закрепляют обратный клапан, чтобы при его выключении вода оставалась в устройстве. Затем устанавливают специальный чашеобразный фильтр, предназначенный для фильтрации небольших частичек ила. За обратным клапаном устанавливают трубу или нагнетательный шланг.

На этом рисунке наглядно представлен монтаж погружного насоса в скважину, а также общая схема водоснабжения частного дома из скважины

Обратный клапан необходим, чтобы вода оставалась в водопроводной системе и после отключения насоса. Такая ситуация может привести к полной поломке оборудования. Чашеобразный фильтр защищает рабочую камеру насоса от заиливания.

Иногда обратный клапан уже предусмотрен производителем и является частью конструкции. В этом случае дополнительный клапан не понадобится.

Галерея изображений

Фото из

Подготовка насоса к установке в скважину

Узел соединения насоса с трубой

Соединения в пределах узла

Соединение узла подключения с насосом

Подсоединение узла к насосу

Крепление троса для удержания насоса

Дублирование соединений троса

Защита зажимов на тросах

В некоторых моделях для подачи воды рекомендуется использовать не пластиковые трубы, а специальный резиновый шланг. В любом случае, перед началом работ следует внимательно изучить технический паспорт изделия, а также инструкцию по его установке, приложенную производителем.

При монтаже водоподающей трубы важно проследить, чтобы она была по возможности очень ровной. Чем меньше препятствий для погружения конструкции в узкую обсадную трубу, тем лучше. Затем трубу присоединяют к соответствующему патрубку насоса.

Еще один важный момент – гидроизоляция всех соединений. В местах соединения электрокабеля помимо термоусадочных трубок дополнительно используют специальные муфты. Силовой кабель также нужно аккуратно расправить, выровнять и уложить вдоль водопроводной трубы.

После того, как водоподающая труба и кабель подключены, приступают к монтажу троса (шнура, каната), который будет удерживать устройство на нужной глубине. Трос из нержавейки продевают в предназначенные для этого проушины и закрепляют с помощью специального устройства. Затем трос так же выкладывают ровно рядом с кабелем и трубой.

Общая схема установки погружного насоса и подключения всех необходимых элементов к домовому водопроводу поможет лучше понять порядок выполнения монтажных работ

Теперь следует взять фиксирующие хомуты или специальные клипсы, и аккуратно соединить ими трос, электрический кабель и трубу. Соединение должно быть достаточно плотным, но не чрезмерно жестким. Если хомут пережмет эти конструкции слишком сильно, он может их повредить.

Шаг #2. Погружение насоса в скважину

Когда все конструкции соединены, подготовку можно считать законченной. Можно начинать установку насоса в скважину.

Сначала на обсадную трубу надевают специальную резиновую прокладку и устанавливают оголовок. Затем насос аккуратно пропускают в отверстие оголовка и начинают плавно опускать вниз.

Перед тем, как опустить в скважину, на его корпус можно надеть специальное защитное кольцо, чтобы не повредить стены обсадной трубы. Без этой меры можно и обойтись, но действовать придется крайне осторожно и аккуратно. Движение конструкции должно быть очень плавным, хотя ее вес не так уж мал.

Между стенками обсадной трубы и насосом остается очень маленькое пространство. Поэтому опускать погружной насос в скважину следует очень осторожно

Обычно этим занимаются как минимум три человека. Двое удерживают насос на весу, а третий постепенно отпускает трос.

Насос опускают очень медленно. Ни в коем случае не следует дергать устройство за трубу или силовой кабель. Если в процессе опускания конструкция встречает препятствия, следует действовать очень осторожно.

Нужно приостановить погружение насоса и сделать несколько аккуратных вращений в обе стороны. Обычно это помогает миновать сложный участок. В крайнем случае, если это не помогло, придется вынимать насос и проверять состояние обсадной трубы.

Такую проверку лучше всего выполнить еще до начала монтажа насоса. А в процессе работ нужно внимательно следить, чтобы в скважину случайно не попали посторонние предметы, которые могут помешать свободному продвижению агрегата. Просвет между стенами трубы и насосом настолько мал, что даже обычная гайка может создать массу проблем.

Насос нужно закрепить на правильной высоте, ниже динамического уровня, чтобы устройство всегда полностью находилось в воде. Но насос не должен быть расположен слишком близко ко дну . Это может привести к засасыванию насоса в ил или песок при заиливании или запесочивании скважины.

Нужно учесть и глубину, на которую рассчитана работа конкретной модели насоса. Обычные насосы, как правило, опускают на глубину -10 метров, эжекторные – на 15-20 метров, специальное оборудование рассчитано на 25-40 метров.

Обычно правильная глубина погружения насоса составляет примерно один-два метра от дна скважины, в зависимости от ее характеристик. Затем трос закрепляют на предназначенном для этого кронштейне. Обычно он расположен на внешней стороне скважинного оголовка.

Галерея изображений

Фото из

Установка погружного вибрационного насоса

Крепление электрокабеля к шлангу

Отметка на водоподающем шланге

Резиновые кольца на вибрационнике

Водоподающую трубу присоединяют к , например, к накопительному баку или к специальному адаптеру. Выполняют подключение электропитания и проверяют работу системы. В ходе установки защитного устройства следует правильно выбрать значение тока.

Если этот момент будет упущен, прибор может перегреться. В результате нередко происходит замыкание обмотки статора. Иногда наблюдаются скачки напряжения, подаваемого на двигатель, или оно постоянно остается слишком низким. Все эти ситуации чреваты скорой поломкой прибора, в ряде случаев насос придется просто полностью заменить.

Шаг #3. Определение точки работы насоса

Во время монтажа насоса необходимо выполнить еще один важный шаг – определить характеристики работы насоса при реальной нагрузке. Сведения, указанные в паспорте устройства, на деле могут оказаться очень далекими от ожидаемых. Необходимо измерить скорость заполнения конкретного объема, т.е. рассчитать расход воды за единицу времени.

Кроме того, следует с помощью манометра определить давление, которое создается в водопроводе при работе насоса. Понадобится измерить также потребление тока во время работы прибора. Для этого к нему присоединяют специальные токопроводящие щипцы.

Перед началом монтажа следует подробно изучить инструкцию и паспорт насоса, а по его окончании – установить точку работы устройства в реальных условиях

После того, как необходимые измерения выполнены, их следует сравнить с данными изготовителя, указанными в технической документации изделия. Если окажется, что реальные показатели превышают рекомендованные производителем, следует немного прикрыть задвижку насоса.

В результате будет создано дополнительное сопротивление, которое приведет параметры устройства в норму. Таким образом выверяют и устанавливают точку работы прибора при разных режимах его работы.

Несколько важных рекомендаций

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы. Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой.

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Выводы и полезное видео по теме

Видео #1. Практичные советы по выбору и монтажу погружного насоса содержатся в следующем видеоматериале:

Видео #2. Наглядная демонстрация еще одного опыта установки насоса:

Очень важно выполнить все операции по монтажу насосного оборудования в скважине правильно, поскольку любая небрежность может обернуться поломкой или его обрывом троса.

Бывают ситуации, когда поврежденный из выработки. Это приводит к полной потере сооружения и вызывает необходимость начинать бурение сначала. Внимание и аккуратность помогут установить насос наилучшим образом.

Поделиться собственным опытом, полученным в процессе установки глубинного насоса или подключения насосной станции, задать вопросы, сообщить о недочетах в тексте, вы сможете в расположенном ниже блоке. Пишите, пожалуйста, комментарии. Мы и посетители сайта с удовольствием поучаствуем в обсуждениях, чтобы прояснить спорные моменты.

Установка насоса в скважину своими руками

Водоснабжение является обязательной составляющей комфортного проживания на земельном участке. Однако большая часть домов (особенно дач) лишена централизованной системы, что создает массу неприятностей жильцам. Для обеспечения элементарных водных потребностей (для гигиенических, питьевых, бытовых, технических и прочих целей) потребуется установка глубинного погружного насоса в скважину. Этот автономный источник позволит обеспечить полноценное снабжение водой, а также ее бесперебойную подачу.

Многие ошибочно полагают, что провести данные монтажные работы без привлечения профессионалов невозможно. На самом деле, эта задача кажется сложной и невыполнимой только на первый взгляд. При учете некоторых рекомендаций, использовании советов специалистов и знании базовых нюансов, можно выполнить качественную, безошибочную и быструю установку оборудования собственными силами.

Каким должен быть хороший насос

Выбор подходящей насосной установки является залогом успешного монтажа всего оборудования, поэтому к данному вопросу потребуется подойти с максимальной ответственностью. Погружной центробежный насос – наиболее подходящий выбор, так как вибрационные разновидности нередко вызывают в скважине колебания, приводящие к нарушению целостности почвы и обсадной трубы. Это особенно небезопасно для ям, смонтированных на песочной основе (они отличаются меньшей устойчивостью).

Не менее важным показателем служит мощность. Она должна соответствовать скважинной производительности. Помимо этого, необходимо учитывать глубину погружения (если установка рассчитана на 50 метров, то она может обеспечивать напор с 60-метровой глубины, но быстро придет в негодность). Еще одним фактором риска можно назвать качество бурения. Если вы доверите работу профессионалам, траншея будет выносливее и устойчивее (ей не страшно внешнее разрушающее действие). Если вы решились выполнять эту задачу своими силами или при помощи неопытных людей, то стоит взять не только центробежный насос, но и специальные скважинные модели. Они значительно лучше переживают нагрузку, возникающую вследствие перекачки воды, которая нередко содержит мусор и примеси.

Также стоит учитывать такой показатель как диаметр. Нужно, чтобы он соответствовал габаритам обсадной трубы. Для полноценного функционирования оборудования важно уделить время и особенностям электропитания. В этой ситуации можно одинаково применять одно- и трехфазные системные установки. Увеличение расстояния от трубы до насоса благоприятно сказывается на общем функционировании.

Необходимые материалы

Если насос застревает в осадочной трубе, то хозяину придется изрядно попотеть для исправления этой ситуации. Вытащить его возможно посредством отдельного троса. Если установка изначально оборудована полимерным шнуром, то важно удостовериться в его качестве и размерах. Иногда оптимальнее приобрести эту деталь отдельно.

Принято считать, что высококачественный трос или шнур обязан переносить нагрузку, в 5 раз превышающую массу зафиксированного на нем устройства. Нужно убедиться, что он нормально работает при повышенной влажности, так как его большая часть располагается в водной среде. Если аппарат подвешивается на незначительной глубине (не больше 10 м), то важно обеспечить дополнительную амортизацию. Для этого используется гибкая резина или медицинский жгут. Для электропитания потребуется электрический кабель, длина которого должна обеспечивать не натянутое положение.

Для настройки водной подачи понадобятся трубы из пластика или металла, диаметр которых составляет не менее 32 мм (при меньшем показателе будет наблюдаться слабый напор). Существует множество споров по поводу соединений труб из металла: некоторые высказываются против них, ссылаясь на меньшую надежность. Лучше всего отдавать предпочтение фланцам. Также болт должен располагаться сверху для предотвращения случайного попадания внутрь.

Кроме насосного аппарата, труб и шланга, важно приготовить эти инструменты:

• Хомуты для крепежа кабеля.

• Обратный клапан.

• Манометр.

• Запорный кран.

• Крепежный узел из стали.

• Электрокабель и прочее.

Перед крепежом трубы потребуется присоединить ниппельный переходник. Как правило, базовая комплектация современных моделей уже оснащена этим элементом. Если его нет, то нужно приобрести узел отдельно.

Как устанавливать поверхностный тип

Установка скважинного погружного насоса своими руками по схеме поможет избежать множества проблем, которые неизбежно возникают у работников (особенно непрофессиональных), в том числе и при поверхностном типе устройства. Оно редко применяется для водоснабжения такого вида, так как предназначено исключительно для гидротехнических оборудований с незначительной глубиной (максимум 8 м). Его монтаж возможен в несколько последовательных стадий:

1. Установка конструкции в кессоне или отдельном отсеке.

2. Фиксация шланга.

3. Крепление обратного клапана (для предупреждения слива).

4. Сборка сетчатого фильтра, останавливающего мусор и прочие элементы.

5. Опускание шланга.

После окончания вышеперечисленных манипуляций можно попробовать запустить систему. Для монтажа этого типа часто привлекают адаптер, фиксирующийся к шлангу и насосу. Остальные установочные этапы проводятся идентично тому, что описано выше. Если в базовой комплектации есть эжектор, необходимо запастись двумя шлангами (всасывающий и напорный).

Установка

Перед тем, как приступить к этому процессу, осуществляется сборка. К помпе подсоединяется электрокабель и водопроводная разводка, крепится трос. Лишь завершив эти этапы, можно начинать погружение в траншею колодца до места залегания воды. Все дальнейшие действия должны выполняться с предельной точностью и осторожностью, а также с учетом установленной последовательности.

Шаг #1. Подготовка инструментов

Суть этой стадии заключается в крепеже на входном патрубке обратного клапана. Благодаря этому удается удерживать водный напор в пределах системы в случае отключения помпы. После этого монтируется фильтр, имеющий чашеобразную форму. Он используется для предупреждения проникновения внутрь мусора, способного привести к закупориванию просвета (в том числе и иловых остатков). Далее крепится труба или электрошланг. Его отдельные места соединяются посредством термоусадочных трубок. Стыки заделываются муфтой, что исключает течь. После выравнивания кабель устанавливается вдоль водопровода, а в проушины на помповом корпусе продевается шнур для дальнейшего перемещения в яму. Для лучшей фиксации троса используется специальный механизм, устраняющий его подвижность.

Установка глубинного погружного насоса в скважину своими руками на подготовительной стадии завершается закреплением всех деталей. Для этого рекомендуется приобрести хомуты и клипсы.

Определяем глубину

Для первоначального поиска воды лучше воспользоваться методами геофизического изучения, благодаря которым можно оценить расстояние водного залегания, ее объем и пригодность. Это:

1. Вертикальное электрическое зондирование. Подразумевает под собой использование прибора, который измеряет показатель сопротивления заземления.

2. Отображение волн при сейсмическом сдвиге. Этот способ сначала проводится около нужного участка и непосредственно на самой территории. Излучаемые волны доходят до водоносных пластов, которые отличаются от слоев из глины и песка, после чего визуализируются и обрабатываются.

3. Исследование бурением. Характеризуется отличной эффективностью и, соответственно, завышенной стоимостью.

Шаг #2. Опускание насоса

Эта быстрая, но крайне важная манипуляция осуществляется в несколько последовательных стадий:

1. Прикрытие корпуса конструкции специально оборудованным кольцом для защиты.

2. Установка эластичной прокладки и тщательный крепеж оголовка.

3. Медленное опускание аппарата через отверстие в трубу.

4. Фиксация механизма, которая должна проводится немного ниже динамической водной границы.

5. Крепеж троса на кронштейне.

Лучшей глубиной расположения установки является 1-2 метра от дна траншеи. Опускать ее ниже не рекомендуется (на подобной глубине значительно повышается риск заливания помпы).

Как нужно опускать

Монтаж скважинного насоса своими руками по схеме дает возможность добиться стабильной работы и обеспечивает всех жильцов дома полноценным водопроводом. С учетом заявленных сведений на выработку и глубины погружения осуществляется подбор оптимального скважинного агрегата и инструментов. При его сборе и установке принимают участие 2 или больше человека, которые поэтапно выполняют следующие действия:

• Проверка комплектации и раскладывание всех элементов.

• Сборка, которая начинается с обратного клапана. Он крепится на выходное отверстие помпы посредством переходного фитинга. Важно помнить про направление воды, которое показывает стрелка.

• Обрезание трубного конца под прямым углом к оси, надевание муфты на шланг и его размещение в корпус фитинга, который вкручивается в клапан.

• Соединение кабеля управления с двигателем и нанесение герметизирующего клея на участки входа проводов.

• Вставление страховочного троса.

• Подключение троса к шлангу в одну петлю посредством хомутов. Это позволит не допустить задевания колонны при погружении аппарата в траншею

• Отрезание обсадной трубы до кессонного дна и установка оголовка.

• Продевание шланга и троса.

• При глубине бурения 5-7 м от здания процесс подключения становится гораздо быстрее и легче (не требуется установка кессона). Для предотвращения замерзания при низких температурах в магистральный шланг вставляется элемент для обогрева.

Шаг #3. Вычисление точки насосной работы

Для технически верного монтажа понадобится соблюдение точностей технических данных при работе в стандартном режиме. С этой целью нужно определить водный расход за временную единицу. Закончив с замерами, эти сведения сравниваются с информацией, представленной в документе, приложенном в базовую комплектацию. При выявлении любых расхождений рекомендуется немного сдвинуть агрегатную задвижку. Благодаря дополнительному сопротивлению удается нормализовать параметры.

Схема установки скважинного насоса своими руками

Обязательным пунктом бесперебойного и стабильного функционирования системы является автоматический контроль. Конструкция состоит из следующих частей:

• Гидроаккумулятор. Мембранный бак важен для удержания оптимального показателя давления, которое не должно выходить за пределы 3,5 атмосфер. Если гидробак полностью заполнен, расход воды составляет 3-4 часа. Важно ограничить частую активацию помпы, иначе возможно развитие гидроударов, которые могут разорвать трубные системы. Его корпус содержит резиновые отсеки для жидкости с напорным клапаном, а остальная часть представлена воздушным пространством, участвующим в создании давления. К баку присоединяется магистраль от погружного насоса (важна для перетекания в водяной отсек).

• Шкаф с электронными и релейными механизмами управления и защиты конструкции, используемыми для контроля работы автономной станции. Помпа содержит маленькие блоки для управления насосной системой. При повышении нагрузки низкого уровня водоснабжения горизонта и нагревания двигателя посредством реле отключается оборудование. Высокоточные датчики находятся внутри трубы, что позволяет следить за изменением давления воды. Как только оно начинает падать, электронная система активирует аппарат, наполняя отсек жидкостью. Если нормализация не происходит, то нужно настроить реле.

Важные нюансы

Крепёж обратного клапана с трубопроводом осуществляется посредством латунного фитинга. Он должен быть оснащён забивной втулкой, наличие которой дает возможность не допустить сжатие труб, а также позволяет компенсировать чрезмерное напряжение, возникающее из-за компрессионного фитинга. Он, как и остальные фиксирующие детали, должен быть высококачественным, а также способным выдерживать большую нагрузку на растяжение. Если проигнорировать эти моменты, то труба может с легкостью выскочить. Для фиксации ее другого края с выходом на оголовке применяется идентичный фитинг, изготовленный из латуни.

На полках магазина можно найти электрический кабель, который предназначен для погружного насосного аппарата. Именно ему стоит отдать предпочтение. Категорически запрещено покупать низкокачественные материалы. Силовой кабель крепится благодаря пайке, а не скрутке. Муфтой можно скрыть места крепежа.

Пластиковые хомуты помогут закрепить кабель и трос. Они монтируются через 2-3 метра. Благодаря этому удается не допустить непреднамеренного запутывания во время опускания в шахту. Если они отсутствуют, запасным вариантом может стать изолента. Вне зависимости от кабельного сечения важно обеспечить соответствие производственным рекомендациям, которые прописаны в насосном паспорте. Насос подвешивается исключительно на трос, изготовленный из стальной нержавеющей основы. Остальные материалы подвержены коррозии и не смогут долго проработать в условиях постоянного контакта с водой.

Выводы

Внимательно изучив как правильно установить глубинный насос в скважину самому по схеме и видео, можно избежать самых распространенных ошибок. Следуя рекомендациям и инструкции, любой человек сможет выполнить монтаж насосной установки самостоятельно, без привлечения сторонних рук и, соответственно, лишних финансовых затрат. Достаточно часто неправильная установка становится причиной неприятных неисправностей в дальнейшем, которые делают невозможным полноценное функционирование установленного на участке водопровода. Чтобы избежать последствий некомпетентного монтажа, вы можете обратиться к квалифицированным специалистам компании «Вода Отечества». Они могут как проконсультировать вас по техническим вопросам, так и провести строительные работы самостоятельно.

Полезное видео по теме

Обеспечение земельного участка стабильным и бесперебойным потоком воды — это одна из главных задач, которая стоит перед владельцами дач и частных домов, где на временной или постоянной основе проживают люди. Сегодня существует несколько действенных способов ее решения, однако наиболее популярным и эффективным является крепление насоса в скважине. Для реализации этой идеи собственными руками не потребуется обладать профессиональными знаниями, навыками или оснащением. Достаточно внимательно изучить данную статью, которая ответит на основные и наиболее актуальные вопросы.

Глубинные насосы: для колодцев, скважины, погружные

Колодцы в свое время рыли на каждом участке, где собирались обитать люди. Не имеет значения, на сколько метров в глубину находятся грунтовые воды на том или ином месте. В любом случае только колодец позволяет добыть их с минимальными трудозатратами.

Этими универсальными источниками пользовались сотни лет, пользуются и сейчас. Только теперь в колодцы устанавливают насосы, которые автоматизируют и серьезно облегчают работу человеку.

Производительные глубинные насосы для колодцев

Насосная установка полностью готова к работе и нуждается только в активации.

Конструктивные свойства

Так как от колодца нам требуется постоянная подача воды, то и насосы в него ставятся соответствующего уровня. На колодец монтируется любая насосная установка или станция (Обзор насосных станций AL-KO), однако не все они достаточно эффективны. Это доказано многолетними испытаниями и опытом множества людей.

Например, обычные поверхностные насосы не всегда подходят для колодцев, так как они могут набирать воду только на глубине до 8 метров. А такая глубина забора в колодцах не всегда возможна, что объясняется колебанием уровня грунтовых вод на конкретном участке.

Куда более популярные погружные глубинные насосы. Они уже могут работать на глубине от 10 до 80 метров (а в некоторых случаях и до 150 метров) и прекрасно подходят для обустройства в шахтных колодцах с серьезными габаритами.

Глубинный насос для колодца имеет особенную конструкцию. Погружные модели этого оборудования являют собой специальный механизм, что выкачивает воду с помощью центробежных сил. Его погружают в воду и оставляют там на постоянной основе.

Бытовые колодезные насосы погружного типа

Погружные насосы не боятся холостого или сухого хода, так как их установка предусматривает использование специальных поплавков. Они контролируют глубину погружения насоса и количество метров от дна или водяного зеркала.

Если эти показатели серьезно изменяются (например, колодец просох или заилился) то поплавок автоматически отключит насос. Глубинными погружные насосы называют из-за того, что они способы выкачивать достаточно серьезные объемы жидкости, при этом выдавая отличный напор.

Например, средний напор в глубинном насосе не ограничивается даже отметкой в 80 метров. А при этих показателях, его можно будет расположить в колодце или скважине глубиной в 40-50 метров.

Вряд ли глубинный насос для колодцев вам понадобится на такой огромной глубине, но ситуации бывают всякие. И здесь еще стоит заметить, что даже на максимальной отметке глубины насос будет работать все так же производительно и качественно.

Это позволяет его особенная конструкция, которая не зависит от количества метров, что остались до гидроаккумулятора или насосной установки.

Теперь рассмотрим плюсы и минусы погружных глубинных насосов для колодца.

Основные плюсы:

• Высокая эффективность;
• Небольшие габариты;
• Производительность;
• Возможность создавать мощный напор;
• Сравнительно простая технология монтажа;
• Неприхотливость;
• Долговечность.

  Вибрационный колодезный насос с возможность глубокого погружения

Основные минусы:

• Оборудование такого типа сложно ремонтировать, а процесс обслуживания занимает довольно много времени;
• Насос нельзя эксплуатировать в грязной воде или вблизи дна.

к меню ↑

Обзор популярных моделей

А сейчас рассмотрим самые популярные и востребованные модели глубинного оборудования, что используется для обслуживания колодцев.

Современный рынок предоставляет нам огромное количество товаров, что подойдут в той или иной ситуации. Однако мы сконцентрируемся на нескольких моделях от разных производителей, что уже успели доказать свою эффективность и надежность.
к меню ↑

Модель#1-Wilo TW5-204EM

Компания Вило на рынке представлена уже достаточно давно и погружные насосы производит профессионально. Их линейка TW5 считается одной из самых удачных за все время производства.

Погружной насос Вило 204ЕМ способен работать на глубине до 50 метров. Он качается примерно 5 кубических метров жидкости в час.

Вся конструкция выполнена из нержавеющей стали и высококачественного пластика. Панель управления монтируется на отдельном щитке.

Насос способен перекачивать только чистую воду, это важный момент. При этом фильтрами он тоже не снабжается, поэтому использовать это оборудование в грязной жидкости чрезвычайно опасно.

Погружные насосы от компании Джилекс для колодцев

Если оценить все эти параметры в общем, то можно понять, что перед нами довольно удобный, в меру производительный и надежный глубинный насос, который предоставляет отличное качество при достаточно демократичных ответных требованиях.
к меню ↑

Модель#2-Водомет ПРОФ 50/55

Это еще один чрезвычайно популярный в определенных кругах насос. Компания Джилекс именно благодаря своим погружным линейкам насосов и приобрела такую сногсшибательную популярность на отечественном рынке.

Насосы Водомет сейчас используют практически повсеместно. Они очень качественны, неприхотливы в работе и при этом довольно дешевы.

Низкая стоимость объясняется тем, что на заводах и сборочных линиях Джилекс практически не пользуются импортным сырьем. Качество итогового продукта от этого не страдает, а вот цена снижается и довольно значительно.

Модель 50/55 прекрасно подходит для колодцев средней глубины. Она способна создать напор на уровне 50 метров водяного столба. При этом в минуту насос прокачивает 55 литров жидкости. Этого более чем достаточно, чтобы полностью обеспечить водой крупную семью в большом доме.

Главное, чтобы колодец мог справиться с такой нагрузкой. Отдельно стоит отметить габариты Водомета 50/55. Механизм весит всего 10 кг и имеет диаметр, что равняется 98 мм. Такие размеры позволяют пользоваться этим устройством практически в любой ситуации.
к меню ↑

Модель#3-Ebara IDROGO M40/10A

Итальянский производитель Ebara в наших краях известен мало. Он больше популярен в Европе и в Америке. А между тем на эту компанию стоит обратить внимание.

Насос Водомет ПРОФ 50/55 погружного типа

Конечно, их продукция достаточно дорога. Средний по своим характеристикам насос от итальянского производителя обходится в 20-30% дороже, чем аналогичные модели у большинства массовых представителей.

Однако за эти деньги вы получаете исключительное качество. Не исключение составляет и модель M40/10A. Она способна выдать вам напор в 60-70 м. Производительность установки равняется 4,8 м³/ч. Насос снабжен специальной автоматикой, удобной системой управления и поплавковым выключателем.

Все детали и механизмы отлично защищены от проникновения жидкости. Кабель трижды изолирован и прорезинен в местах соединений. Корпус выполнен из качественнейшей нержавеющей стали.
к меню ↑

Советы по выбору

Выбирать колодезный насос нужно так, чтобы он максимально подходил вам по заявленным параметрам.

Для этого изначально нужно просчитать все необходимые показатели и оценивать непосредственную обстановку у вас на даче. Оцените размер ваших потребностей, глубину забора воды, напряжение в сети и личные возможности. По производительности погружные глубинные насосы различаются сильнее всего.

Есть как малопроизводительные модели, например насосы, что способны качать по несколько десятков литров в минуту, так и куда более качественные образцы. Они уже перекачивают от 50 до 80 литров в минуту. И работать в таком темпе могут постоянно.

Для небольшой семьи или участка покупать очень мощный насос нет смысла. Он будет полностью перекрывать все ваши потребности. Но преимущество его вы использовать не сможете. А ведь за него были уплачены деньги.

Процесс погружения колодезного насоса в воду

Совсем другое дело, если у вас большая семья, крупный особняк или внушительная система огородов. Тут уже потребуется насос, что способен прокачивать от 45 литров жидкости в минуту. Стоит также понимать, что повышенная производительность насоса должна уравниваться и с производительностью колодца.

Если ваш насос выкачивает больше жидкости, чем колодец может возместить в единицу времени, то это тоже не самый лучший вариант планирования системы водоснабжения. В идеале, все должно быть четко сбалансировано.

Напор глубинные погружные модели способны выдавать достаточно мощный. Средний показатель равняется 40-65 метрам водяного столба. Однако есть модели, которые выдают напор от 100 метров и до 150 метров, но и стоят они соответственно.

В выборе по этому параметру вам будет проще определиться, если обратитесь к простейшему расчету. Необходимый напор на участке – это сумма максимальной глубины колодца, плюс уровень высшей точки системы водоснабжения, плюс еще 15-20 метров для страховки.

Сложенная цифра и будет необходимым параметром в вашей ситуации.Также обращайте внимание на мощность насоса, его блок управления, корпус и т.д.

Все эти моменты имеют значения, хоть и не столь важные, как два предыдущих показателя. И не стесняйтесь посоветоваться с продавцом. Многие магазины специально инструктируют своих консультантов, чтобы те могли помочь покупателю в любой ситуации.
к меню ↑

Технология монтажа

Монтировать в колодезь насосы довольно легко. Глубинные образцы специально разработаны так, чтобы их можно было быстро расположить в нужном месте.

Пример подключения шланга, проводов управления и электропитания к глубинному насосу

Наибольшее время занимают подготовительные работы. Непосредственно установка займет у всего несколько десятков минут. Существуют определенные различия, при работе с моделями от разных производителей, но они, как правило, незначительны.

Единственное, что стоит учесть – это тип насоса. Если вы используете центробежный образец – то его можно подвешивать ближе к стенке. А вот вибрационные модели, хоть их в качестве глубинных образцов практически не встретить, должна располагаться на почтительном расстоянии. Причем как от стенок, так и от дна колодца.

Погружные насосы подвешивают в колодце посредством использования специальных тросов. В таком состоянии они остаются там, пока хозяину не потребуется ремонт или обслуживание механизмов.

Этапы работы:

1. Подготавливаем оборудование, распаковываем насос.
2. Прикрепляем к насосу посадочный трос, кабель управления, электропитания и т.д.
3. Монтируем поплавок, если он был в комплекте.
4. Подключаем шланг для подачи воды.
5. Стягиваем все нити коммуникации специальными хомутами, крепим их к посадочному тросу.
6. Проделываем в кольце колодца отверстие для фиксации.
7. Постепенно опускаем насос на нужную глубину.
8. Фиксируем его в таком положении.
9. Подключаем все системы.
10. Тестируем работу насоса.

Рекомендуется выбирать капроновый шнур, так как стальные тросы фиксации быстро приходят в негодность. Панель управления монтируют недалеко от колодца. Желательно, чтобы она располагалась внутри помещения.

Очень важно качественно закрепить насос и расположить его практически по центру колодца. Таким образом, он будет находиться в прекрасном положении и сможет работать эффективно.
к меню ↑

Принцип работы (видео)
