Технология монтажа кровельных сэндвич панелей: подробная инструкция

Монтаж кровельных сэндвич панелей имеет определенные отличия от традиционной процедуры монтажных работ. Он настолько прост, что для своего исполнения особого опыта не требует. С ним довольно легко и быстро справятся и начинающие, только при этом должна точно, во всех тонкостях выполняться технология монтажа кровельных сэндвич панелей.

Монтаж кровельных сэндвич панелей – инструкция ↑

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши

Уклон – не меньше, чем 1 : 10 (7⁰).

На заметку

На практике минимальный уклон кровельных сэндвич панелей может в некоторых случаях быть равен пяти градусам.

  • В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли.
  • Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

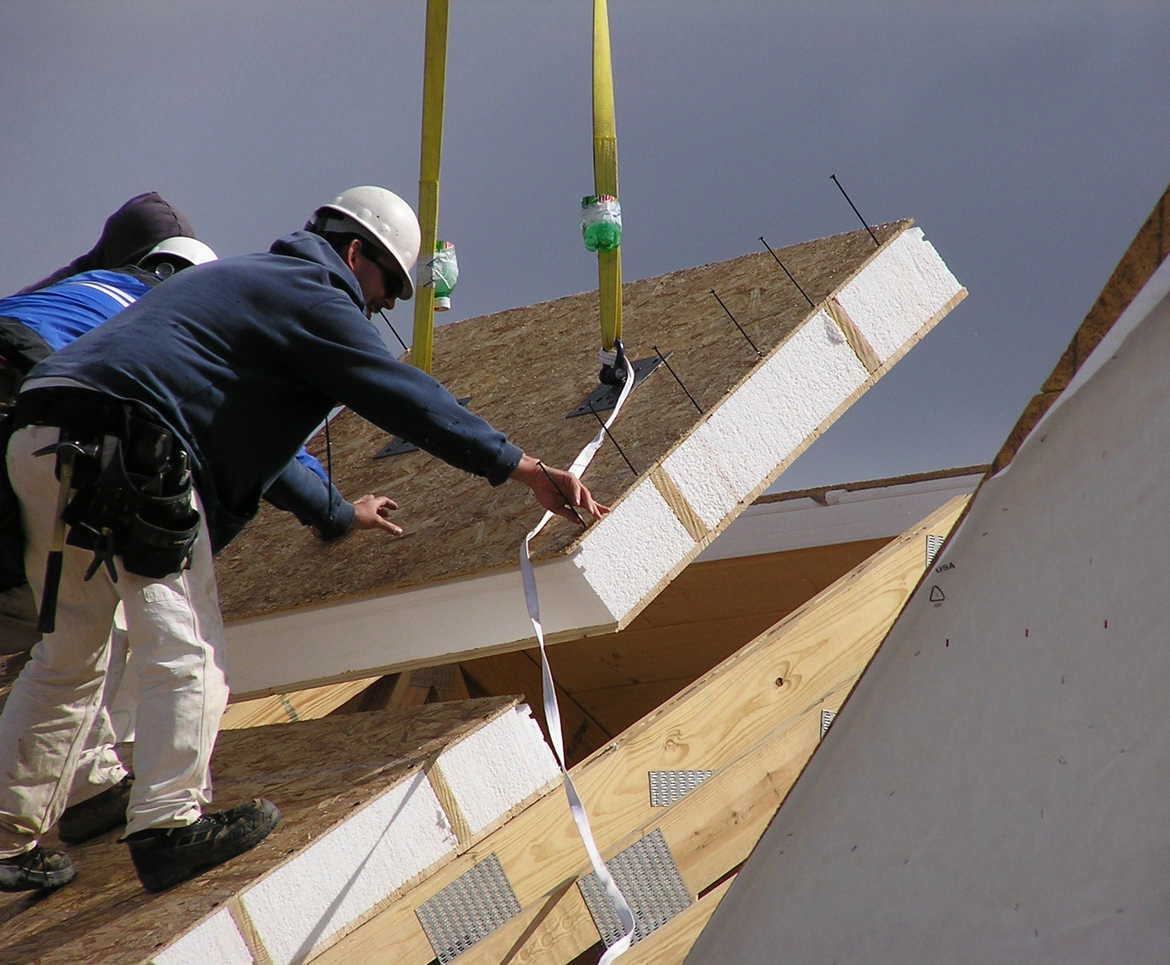

Подъем

Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.

Совет

В месте крепления присосок с траверсом защитную пленку с поверхности необходимо удалить.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

Совет

С наружных обкладок пленку снимают по завершении монтажа.

  • Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт).
  • Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном.
  • Что же касается жестяных работ, то для них больше подойдут ручные ножницы.
  • После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.
Крепление кровельных сэндвич панелей

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

  • в длину – 12.5 мм,
  • диаметры резьбы – 6.3 мм под головкой шестигранной формы,
  • к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Важно

Все элементы крепления должны располагаться перпендикулярно, под углом в 90°, не раздавливать шайбу и в то же время прижимать ее очень плотно к металлической обкладке.

Требуемое количество шурупов рассчитывается, исходя из таких данных, как

  • тип объекта;
  • расположение плит
  • ветровая нагрузка.

Технология монтажа сэндвич панелей: описание укладки ↑

  • Монтаж кровельных плит проводят рядами от свеса по направлению к коньку.
  • Первая плита должна формировать свес.
  • Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите.
  • Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше.
  • При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.
Выполнение поперечного стыка

Поперечный стык кровельных плит выполняют со следующим нахлестом:

  • 5–10⁰ (9–18%) – 300 мм;
  • 10–20⁰ (18–36%) – 200 мм.
  • У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки.
  • Удаляют также и слой утеплителя.
  • На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый).
  • Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.
Продольные стыки

Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

© 2021 stylekrov. ru

Монтаж кровельных сэндвич панелей — технология крепления и устройство кровли

Поначалу, еще такой уникальный и непривычный, монтаж кровельных сэндвич панелей очень быстро стал незаменимым в современном строительстве. Панели позволяют возвести крышу легко и за короткие сроки, как конструктор. Сэндвич панель – это готовый кровельный пирог, его установка не требует сложной стропильной системы и дополнительных материалов, которые необходимы при строительстве обычной крыши.

Содержание

  1. Что представляет собой сэндвич панель

  2. Особенности монтажа сэндвич панели

  3. Преимущество технологии

  4. Общие характеристики кровельных сэндвич панелей

  5. Видео

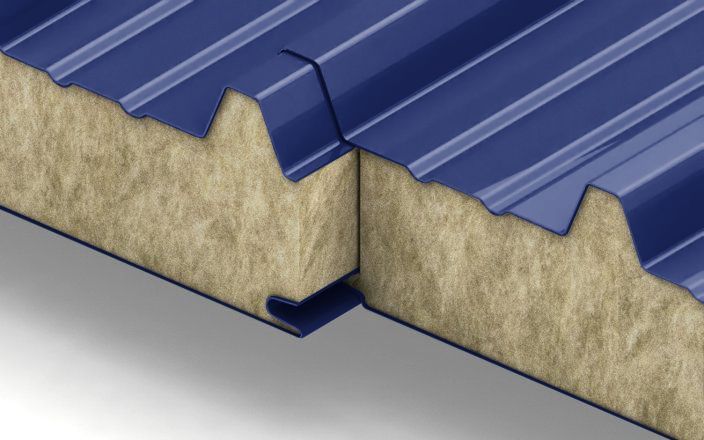

Что представляет собой сэндвич панель

Если с виду панель выглядит немного хрупкой и больше похожей на элемент декора, чем на добротный строительный материал, то это абсолютно не верно. Да, сэндвич панель имеет множество вариантов расцветки и дает возможность экспериментировать с дизайном, но это очень крепкий материал, способный выдержать любые нагрузки.

Из чего состоит сэндвич панель:

  • Два стальных листа с ребрами жесткости – отлично защищены от коррозии, благодаря полимерному покрытию и оцинковке. Им совершенно нестрашны воздействия окружающей среды.

  • Утеплитель – он расположен между стальными листами. Это может быть минвата, пенополиуретан или пенополистирол.

Получается такая трехслойная панель – тонкий лист стали, на нем слой утеплителя, укрывает это все еще один стальной лист. Это касается кровельных сэндвич панелей. Есть еще панели, в которых вместо стали используют плиту OSB. Такая панель интересна тем, что потом к ней можно прикрепить металлочерепицу из битума либо какой-нибудь рулонный материал для кровли. Но чаще такие плиты, все же, применяют для возведения стен, а не крыши.

Важно: если между коньком и мауэрлатом нет перекрытий, то уклон крыши из сэндвич-панелей может быть 5 градусов. Если же есть, нужно увеличить уклон до 7 градусов. Когда планируются окна в кровле, градус уклона так же необходимо увеличить.

Преимущества сэндвич панелей

Появление каркасных домов и сэндвич панелей создали переворот в строительном мире. Они показали, что необязательно ждать годами, пока построится дом – это можно сделать за несколько недель. Какое удивление вызвало то, что монтаж кровельных сэндвич панелей не требует обязательного наличия стропильной системы. А если она и предусматривается, то нет надобности в каких-то мероприятиях по ее дополнительному усилению – кровля из сэндвич панелей не нагружает ее.

Область применения панелей довольно широка. Их используют в строительстве как жилых домов, так и медицинских комплексов, автозаправочных станций, построек промышленного назначения, спортивных центров, в аэропортах и т.д.

Особенности монтажа сэндвич панели


Монтаж панелей производится довольно быстро. Их стандартные размеры – 1000 мм шириной и 16000 мм высотой. Толщина при этом может быть от 40 до 160 мм. Но можно заказать панель с индивидуальными параметрами. Вес у них так же небольшой – около 40 кг. При этом у панелей отличные показатели теплоизоляции и шумопоглощения.

Важно: ввиду того, что кровельная сэндвич панель легкая и габаритная, нельзя производить монтажные работы в ветреную погоду, это может привести к непредвиденным обстоятельствам. Порывы ветра 7-9 м\с, это уже много.

Оперативность укладки кровли из сэндвич панелей обеспечивает то, что ничего не нужно заготавливать дополнительно – вам продают готовую сэндвич панель нужной формы и размеров, в которых производитель изначально учел все требования к возведению кровли, в том числе и отменную изоляцию. Вам остается только прикрепить их к кровельным балкам. Конечно, для этого нужны соответствующие навыки, но в итоге вы получите комфортное и качественное жилье. Если со временем в кровле возникнет повреждение, то достаточно будет всего лишь заменить испорченную панель на новую.

Процесс монтажа кровельных сэндвич панелей

Крепление сэндвич панелей происходит как с использованием промежуточных прогонов, так и без них. Если длина пролета более 4 метров, тогда нужно устанавливать дополнительный прогон. Что касается стропильной системы и обрешетки, то она не требуется. Хотя те, кто к этому еще не привык, все же устанавливает ее, но в основном для больших построек.

Технология крепления:

  • Между фронтонами следует поставить прогон конька.

  • Затем, на боковые стены установите балку, как мауэрлат.

  • Укладка кровельной панели начинается с низу вверх. Приступать к креплению второй и последующих панелей нужно после того, как вы убедитесь, что первая лежит ровно и надежно зафиксирована.

  • Сначала закрепите панель на нижней балке, используя саморезы.

  • Вверху панель крепится к коньковому прогону (не к самому коньку).

  • Для крепления крайних панелей необходимо вкрутить три самореза в ребра жесткости. Далее, вам понадобится только два самореза для укладки последующих панелей.

  • С помощью специальных замков, закрепите сэндвич панели между собой. Помните, что на место замка в сэндвич панели следует наложить слой уплотнителя.

  • После чего нужно герметизировать стыки – для этого пройдитесь по ним силиконом и монтажной пеной.

Важно: во время монтажа не должно возникнуть перекосов – для того, чтобы прикрепить панель рекомендуется использовать два захвата. Крепежные элементы вкручиваются под углом 90 градусов, на расстоянии 50 сантиметров от края.

Отдельно внимание следует уделить коньку кровли из сэндвич панелей:

  • В пустое пространство, которое образовалось под коньком, после укладки панелей уложите утеплитель.

  • Затем, обработайте это место полиуретановой пеной.

  • Когда пена засохнет, удалите лишние подтеки.

  • С помощью пустотелых заклепок и коньковой планки, закройте верхний стык панелей.

Преимущества технологии

Монтаж сэндвич панелей представляется легкими и быстрым по сравнению с другими видами кровельного укрытия. Но это действительно так лишь в том случае, если изначально подойти правильно к проекту монтажа. Все замеры должен проводить человек, который хорошо в этом разбирается. Например, если одна из панелей уложена неровно или имеет неточный размер и это вовремя не исправить, то «эффект» будет заметен на всей конструкции.

Выше уже говорилось о том, что крепление сэндвич панелей не требуют стропильной системы и обрешетки. В отдельных случаях ее возводят, хотя это больше привычка и в некотором роде недоверие к современным технологиям строительства, чем надобность. Но даже если устанавливать панель на стропильную конструкцию, то это гораздо быстрее и удобней, чем использование традиционного кровельного материала. Вы значительно упрощаете работы по организации гидроизоляции, вентиляции и защиты от ветра.

Общие характеристики кровельных сэндвич панелей

  • Огнеупорность.

  • Хорошо сохраняют тепло.

  • Стойкость к деформации полотна.

  • Качественная шумоизоляция.

  • Панель не перегружает стропильную систему.

  • Долгий срок эксплуатации.

  • Красивый внешний вид и разнообразие цветовых вариантов профиля.

  • Минимизация протечек кровли.

  • Быстрый монтаж.


Важно: на кровельных панелях есть заводская пленка, которая защищает плиты от царапин и других мелких повреждений – ее следует снять, перед работами.

Если запастись необходимым инструментом, чертежами с замерами и узлами крепления, силовой техникой для поднятия кровельных панелей на высоту, то с помощью работящих рук мастера – монтаж пройдет быстро, качественно и без проблем.

ВИДЕО

Добавить комментарий

Что нужно знать о кровле из сэндвич-панелей

Сэндвич-панели – это строительные изделия, предназначенные для возведения наружных, а также внутренних стен и перегородок, покрытия кровель зданий с несущим каркасом.

Конструкция панелей состоит из пары тонкостенных металлических листов, плоских или профилированных, и слоя утеплителя, заключенного между ними. Элементы панелей соединяются специальным двухкомпонентным клеем на полиуретановой основе.

Разновидности и параметры стеновых и кровельных панелей

Сэндвич-панели подразделяются по назначению на 2 вида – стеновые и кровельные, при этом стальной лист покрытия панелей может иметь 4 разновидности профилирования: гладкий, трапециевидный, волнистый и с накаткой. Торцы стеновых панелей обрабатываются особым образом для создания замков при соединении панелей при монтаже, типы замков делятся на 2 вида – с открытым и скрытым креплением. Крыша из сэндвич-панелей сооружается с особыми, кровельными замками.

Параметры панелей:

Назначение панели

Вид замка

Толщина

см

Ширина

м

Длина

м

Стеновая

Открытое крепление

5—25

0,90—1,2

2,00—14,00

Стеновая

Скрытое крепление

5—15

0,9—1,2

2,00—14,00

Кровельная

Кровельный

5—30

1,00

2,00—14,00



Отличия стеновых и кровельных панелей

Отличия кровельных сэндвич-панелей от стеновых заключаются в следующем:

  • толщина и прочность кровельных панелей больше, чем у стеновых, так как на кровлю, помимо собственного веса, воздействуют поперечные нагрузки, вызываемые атмосферными явлениями – наледь после дождя в холодное время года, скопление снега, град, ветер.
    Толщину панелей принимают по расчету в зависимости от параметров несущего каркаса, на который опираются панели, и климатических условий региона, где осуществляется строительство. Необходимая прочность кровельных панелей достигается за счет использования стального листа с высоким профилем гофры, придающим большую жесткость, применения утеплителя с большей плотностью. Высокие гофры к тому же служат водоотводными каналами, способствующими стоку воды с крыши;
  • замковые соединения кровельных панелей осуществляются особым, отличным от замков стеновых панелей образом – с нахлестом, в целях обеспечения лучшей герметичности. Для этого на одной кромке изделия оставляют свободную гофру на верхнем стальном листе, которая будет накладываться сверху на гофру примыкающей панели, создавая надежное водонепроницаемое соединение;
  • кровельные сэндвич-панели сооружается из материалов, имеющих одну ширину – 1,0 м, тогда как ширина стеновых панелей может варьироваться в пределах 0,90—1,20 м;
  • влагостойкость кровельных изделий выше, чем у стеновых, для чего используются специальные полимерные влагозащитные покрытия, наносимые на лицевую сторону, утеплители с ячеистой влагонепроницаемой структурой. Полимерное покрытие также защищает от солнечного ультрафиолетового излучения, способного влиять на качество материалов;
  • стоимость панелей для кровли на 10—15 % выше, чем стен.

Преимущества и недостатки кровельных панелей

Сэндвич-панели имеют свои преимущества и недостатки.

Преимущества:

  • панели обеспечивают хорошую тепло-, звуко- и гидроизоляцию при небольшой толщине, что позволяет увеличить полезную площадь и объем здания;
  • имеют небольшой вес, что не требует установки массивных фундаментов, упрощает транспортировку и работы по монтажу,
  • монтаж выполняется без больших трудозатрат, что позволяет выполнить сооружение объекта в кратчайшие сроки;
  • кровельные сэндвич-панели могут монтироваться в любое время года в любую погоду;
  • эстетичный внешний вид достигается с помощью окраски стального покрытия в различные цвета по международной классификации RAL, что удовлетворяет практически любые запросы заказчика;
  • сравнительно низкая стоимость;
  • высокая устойчивость к атмосферным воздействиям, большим перепадам температуры при смене времен года;
  • нет необходимости производить внешнюю и внутреннюю отделку.

Недостатки:

  • могут быть пожароопасными и не экологичными при использовании в качестве утеплителя пенополистирола и других горючих утеплителей, способных выделять токсичные вещества;
  • невысокая долговечность – 25 лет;



  • низкая устойчивость к механическим воздействиям, возможность повреждения покрытия стальных листов, вмятин и царапин.

Технология и особенности устройства кровли

Крыша из сэндвич-панелей устанавливается по несущим элементам каркаса покрытия здания, в качестве которых обычно используются прогоны из стального проката – швеллера и уголка. Перед началом работ необходимо ознакомиться и в дальнейшем руководствоваться решениями проектной документации, где содержатся указания по типоразмерам используемых изделий, схемы узлов крепления к несущим элементам, устройству замков на стыках, количеству и расположению деталей крепежа и т. д.

Минимальный уклон кровли из сэндвич-панелей по нормам должен составлять 5 %. При минимальном уклоне необходимо использовать на одном скате кровли цельные изделия по всей длине, не допуская образования поперечных стыков. Если уклон составляет 9—18 %, то размер нахлеста в месте поперечных стыков должен составлять не менее 300 мм. При уклоне в пределах 18—36 % длина нахлеста должна составлять не менее 200 мм.

Схема порядка монтажа панелей

Монтаж начинается с панели, укладываемой на прогоны у крайней оси в месте примыкания к фронтону здания. Если на скате нужно уложить несколько рядов, то первый ряд начинается от свеса, а следующая панель укладывается по направлению к коньку. Подъем осуществляется краном, оборудованным специальным захватом. Первая уложенная плита формирует свес и служит направляющей для монтажа следующих панелей. После укладки положение первой плиты тщательно выверяют и прикрепляют ее к несущей конструкции с помощью самосверлящих шурупов. Количество шурупов, необходимое для крепления одного изделия, определяется проектировщиками в зависимости от назначения здания, его габаритов, места расположения панели, нагрузок и воздействий.

Непосредственно перед началом подъема второй панели с внутренней стороны изделия удаляют защитную пленку и обрабатывают кромку, предназначенную для формирования замка – торцевую или боковую, в зависимости от того какой стык будет выполняться – поперечный или продольный. В специально оборудованном месте на стойках с мягким покрытием ручной электропилой с мелкозубчатым полотном или электролобзиком срезают край нижнего стального листа обшивки на длину нахлеста и удаляют часть утеплителя, поверхности тщательно зачищают от стружки и остатков утеплителя и покрывают слоем силиконового герметика.

Формирование поперечного замка с нахлестом, начало монтажа

Вторую панель поднимают и укладывают встык с первой панелью, накладывая свободный конец верхней обшивки сверху, формируя замок с нахлестом. После устройства замка вторая панель крепится к несущей конструкции самосверлящими шурупами. Далее все операции повторяются.

Окончательное положение панелей на стыке после формирования замка

Продольный стык кровельных панелей

В месте нахлеста продольных стыков покрытие панелей дополнительно скрепляется саморезами.

Самосверлящие шурупы и саморезы должны располагаться строго перпендикулярно к поверхности покрытия изделий. Крепление к несущему каркасу и между собой производят с помощью электродрели и высокооборотного шуруповерта. Головки шурупов должны примыкать к покрытию панелей через уплотняющие шайбы, до упора, но так чтобы шайбы не деформировались.

Правильная и неправильная посадка шурупов

Устройство конька кровли

В каких условиях и для каких зданий применима эта технология

Сэндвич-панели применяются при возведении производственных цехов и административных зданий промышленных предприятий, помещений складов, торговых и выставочных комплексов, спортивных сооружений, сельскохозяйственных объектов, автозаправок, гаражных комплексов и т. п.

Панели могут применяться в климатических условиях любого региона России, но при монтаже должны соблюдаться следующие условия:

  • нельзя производить работы во время дождя во избежание замачивания минераловатного утеплителя;
  • при перерывах в работе каждое уложенное изделие должно быть закреплено к несущим элементам;
  • запрещается нагружать панели монтажным оборудованием и тяжелым инструментом;
  • панели следует оберегать от ударов и механических воздействий для того, чтобы исключить повреждение защитного покрытия металлических листов обшивки;
  • для предотвращения образования наледей и скопления снега покрытие крыши следует оборудовать антиобледенительной системой с использованием электрических нагревательных кабелей;
  • защитное покрытие, в местах повреждений, которые могут возникнуть в ходе работ, необходимо тщательно восстановить с помощью ремонтной краски и грунтовки.

Выбор сэндвич-панелей с определенными параметрами осуществляется при разработке проектов в зависимости от функционального назначения здания, его конструктивных особенностей, архитектурных требований, климатических условий региона строительства и других факторов.

Видео монтажа кровельных сэндвич панелей

Монтаж кровли из сэндвич-панелей | Строительный портал

Кровельные сэндвич-панели являются очередной находкой инженеров. Их применение при возведении домов значительно сокращает сроки реализации проекта и позволяет обустроить кровлю с идеальными характеристиками. Особенностью этого материала является слоистая структура. Если слои в других разновидностях кровли предназначаются для формирования листа, то кровля из сэндвич панелей представляет из себя законченный кровельный пирог, не требующий при монтаже дополнительной установки изоляции.

Содержание:

  1. Особенности кровли из сэндвич-панелей
  2. Монтаж кровли из сэндвич-панелей своими руками

Особенности кровли из сэндвич-панелей

Сэндвич-панель представляет из себя многослойную конструкцию, как правило, трехслойную. Два внешних слоя выполняются из разных ограждающих материалов, между ними запрессован утеплитель. В качестве внешнего слоя, чаще всего, используют OSB-плиты, но одна сторона в случае кровельных панелей может изготовляться из профилированного стального листа. Тем не менее, можно использовать для кровель и панели, две стороны которых состоят из OSB-плит.

В качестве утеплителя укладывается пенополиуретан, пенополистирол, базальтовое и стеклянное волокно. Чаще всего, это пенополиуретан или пенополистирол, так как они совсем не впитывают влагу. Пенополиуретан — более предпочтительный, за счет высоких огнеупорных качеств. Гребни на внешней стороне панелей, которые имеют высоту около 40 миллиметров, отвечают за повышенную жесткость конструкции. Они также выступают желобами для сточной воды.

Наружный слой стального профиля имеет полимерное покрытие, защищающее кровлю от истирания, кислотных дождей и выгорания. Производители предлагают разные цветовые решения сэндвич-панелей, но обычно применяются кирпичные, белые и синие изделия. Считается, что светлые панели менее подтверждены разрушительному действию солнца.

Размеры кровельных сэндвич-панелей отличаются от прочих подобных материалов. Выпуск изделий осуществляется по двум направлениям: сэндвич-панели стандартных размеров и под заказ. В первом случае кровельные панели выпускаются в следующей линейке параметров: длина – 16000 миллиметров, ширина – 1000 миллиметров, толщина – 40 – 160 миллиметров. При индивидуальном производстве изделий может быть увеличена толщина сэндвич-панелей до 200 миллиметров для холодных регионов, или изменяются линейные размеры материала.

Сэндвич-панели имеют массу достоинств, главные из них:

  1. Значительная теплоизоляция благодаря наличию утеплителя, особенно при использовании панелей с утеплителем из базальтового волокна;
  2. Высокая скорость установки, простота монтажа и демонтажа при любой погоде и в любой климатической зоне;
  3. Невысокая масса составных деталей, что предоставляет возможность использования более легкой несущей конструкции крыши;
  4. Быстрая замена любого элемента в случае его порчи благодаря модульной сборке;
  5. Способность выдерживать значительные ветровые нагрузки, резкие перепады температуры и давление снега;
  6. Высокая прочность и долговечность: срок полезной службы панелей составляет не меньше 25 лет;
  7. Демократичная цена сэндвич панелей для кровли, так как «сэндвичи» – это полностью готовая кровля, которая не требует отделки, что позволяет уменьшить стоимость объекта.

При всех преимуществах стоит помнить и о некоторых недостатках конструкций из сэндвич-панелей. Самый главный недостаток этого материала – он не пропускает воздух. Однако если вы хорошо продумаете и правильно обустроите принудительную приточно-вытяжную вентиляцию, то этот недостаток получится минимизировать. Также пенопласт и пенополистирол выделяют в воздух стирол и формальдегид, особенно в летнюю жару. Но данный недостаток вполне устраним при использовании утеплителя из минеральной ваты или пенополиуретана.

Монтаж кровли из сэндвич-панелей своими руками

При проведении монтажных работ рекомендуется учитывать базовые рабочие условия:

  • Отсутствие сильного ветра: если порывы более 9 м/с, лучше не производить укладку панелей, так как возникает нежелательная парусность вследствие того, что изделия отличаются крупными габаритами и небольшим весом.
  • Влажность, осадки и туман также относят к неблагоприятным факторам для работы на крыше.
  • Температура воздуха должна быть не меньше 4 градусов выше нуля, иначе не получится правильно провести уплотнение и соединение стыков.

1. Подготовительные работы

Перед началом работы по креплению кровельных панелей необходимо обязательно ознакомиться с проектной и монтажной документацией, так как в ней имеется вся необходимая информация о предназначении кровельных сэндвич-панелей и способах их раскладки. Там содержаться данные о виде панелей, их размерах и количестве, типе профиля и производителе.

В документации указывается расположение, количество и разновидности соединительных элементов, узлов кровли из сэндвич панелей и мест примыканий. Также прилагается спецификация отделочных, архитектурных и фасонных элементов, обозначается количество гидроизоляционных и теплоизоляционных материалов.

Затем стоит проверить соответствие уклона кровли проектным параметрам. Помните, что минимальный уклон крыши, изготовленной из сэндвич-панелей, должна составлять не меньше 5 градусов для скатов без люков, зенитных фонарей и слуховых окон или из одной панели; и не меньше 7 градусов для скатов со световыми люками или состоящих из нескольких элементов.

После этого следует поверить соответствие проектным показателям опорных конструкций, а именно вертикальность и горизонтальность стропил, прогонов и стоек. Если в процессе проверки вы обнаружили отклонения в геометрии главных несущих конструкций, их следует немедленно исправить. Если крепление кровельных панелей будет производиться на металлические системы, вам стоит убедиться в отсутствии коррозионного процесса на металле. Если вы обнаружили его, то удалите, как можно скорее.

Не забудьте побеспокоиться о работоспособности измерительных приспособлений и необходимого инструмента для монтажа панелей. К инструкции прилагается подробная схема и технологическая карта монтажа сэндвич-панелей, а также сведения по технике безопасной работы.

Перед монтажом сэндвич-панелей выровняйте площадку, очистите ее от строительного мусора и грязи. При очистке сэндвич-панелей от различных загрязнений нельзя использовать кислоты, щелочи и абразивные моющие средства. Не стоит класть на поверхность панелей различные предметы, чтобы избежать повреждения полимерного покрытия. Для нахождения на крыше лучше отдать предпочтение мягкой обуви.

2. Материалы и инструменты

Для закрепления на крыше сэндвич-панелей принято использовать электродрель и шуруповерт с большими оборотами. Опорные конструкции могут изготовляться из разных материалов, поэтому и тип крепления стоит выбирать в соответствии с видом и толщиной конструкции. Обычно для такой цели применяются саморезы. Чтобы правильно подобрать их длину, следует сложить длину бура самореза, толщину каркаса, толщину панели и компенсацию шайбы (5 миллиметров).

Кровельные саморезы, что подходят для сэндвич-панелей, обязательно должны иметь специальные уплотнительные шайбы, изготовленные из эластичного материала. Подобные шайбы предохраняют поверхность от повреждений металлической головкой при вкручивании и обеспечивают герметичность места крепления.

С целью крепления доборных элементов применяются короткие саморезы или специальные заклепки. Как правило, чтобы закрепить панель, которая имеет длину больше 6 метров, применяется 8 саморезов; для крепления 6-метровой панели потребуется 6 саморезов, а для изделия длиной меньше 4 метров используются 4 самореза.

Выбирайте для монтажа кровли из сэндвич-панелей изделия, что соответствуют друг другу по цвету. Помните, что панели в разных пачках могут иметь разный оттенок, поэтому необходимо проверять номер оттенка на каждой пачке. Соответствие прикрепленных панелей проверяется по цвету визуально с расстояния приблизительно 50-60 метров от дома.

3. Резка сэндвич-панелей

Если возникла необходимость резки сэндвич-панели, то помните, что необходимо контролировать горизонтальность черты будущего разреза с обеих сторон изделия. Это делается посредством использования строительного уровня. Если вы убедились, что линии располагаются правильно, можно производить разрезание металла, а затем и слоя утеплителя.

Покрытие сэндвич-панелей является весьма чувствительным к повышенной температуре, так как металлический лист становится при перегреве неустойчивым к коррозии. Поэтому для этих целей не подходит плазменная резка и шлифовальная машинка. Если объем работы незначителен, то можете использовать электроножницы. Распиливать обшивку из металла с помощью электрических ножниц следует по отдельности, бережно удаляя металлическую стружку после каждой резки или каждого сверления и очищая от стружки замки панелей.

4. Подъем панелей на крышу

Процесс подъема сэндвич-панелей на высоту производят с помощью грузоподъемных механизмов и специальных механических захватов с вакуумными присосками. При данном способе подъема панелей удалите в местах присосок полиэтиленовую пленку. Если нет подобных захватов, то вы можете их заменить струбциной с войлочными или резиновыми прокладками, чтобы покрытие панелей не повредилось.

Поднимать следует по одной панели, чтобы на кровле они не складировались. Нельзя панель ставить на ту плоскость, в которой находятся замки, чтобы избежать деформации. Панели, что имеют длину больше 8 метров, нужно подвешивать к балке или струбцине дополнительно через каждые три-четыре метра на текстильные стропы, страхующие панель от перегибов и падения.

Стропы снимаются после того, как сэндвич-панель уже располагается на крыше, непосредственно перед самим устройством кровли из сэндвич панелей. В это время поддерживают изделие только механическими захватами. Помните, что при подъеме панелей нужно брать во внимание угол ската крыши, чтобы не испортился край панели.

5. Выбор конструкции крыши

Крыша из сэндвич-панелей при строительстве небольших построек не требует обустройства стропильной системы. Конструкция крыши в этом случае будет такова: между фронтонами крыши установлен коньковый прогон, а на стенах сбоку — балка наподобие мауэрлата. Кровельные панели при этом укладывают на мауэрлат и коньковую балку.

Если пролеты между мауэрлатом и коньком большие, а размеры сэндвич-панелей недостаточные, чтобы эти расстояния перекрыть, принято устанавливать дополнительные прогоны. Обычно такие прогоны требуются, когда длина пролета больше 4 метров. Кровельные панели нередко крепят на стропильную систему, но это не обязательная мера, а скорее перестраховочная.

6. Крепление сэндвич-панелей

Технология кровли из сэндвич панелей отличается от традиционной процедуры крепления строительных конструкций. Минимальная ширина промежуточных опор для кровельных панелей достигает 80 миллиметров, а крайней опоры – близко 60 миллиметров. С обеих сторон на панели нанесена специальная пленка, что необходима для защиты панелей при перевозке и монтаже.

Перед началом укладки каждой панели следует проверить, чтобы были полностью очищены все стыкуемые трапеции профилированного листа. Для начала снимите защитную полиэтиленовую пленку снизу. Пленку снимать нельзя при очень высокой и очень низкой температуре. Оберегайте её от воздействия растворителей и прямых солнечных лучей.

Процесс крепления сэндвич-панелей начинается с размещения первой панели и прогону её вблизи конька или закрепления ее к стропилу. После этого всю панель крепят к остальным прогонам. При вкручивании саморезов с помощью шуруповерта следует откорректировать показатель крутящего момента затяжки. Это делают, чтобы не деформировалась шайба. Саморезы необходимо вкручивать на расстоянии от начала панели не меньше, чем на 50 миллиметров.

Обязательно следите, чтобы саморез входил в поверхность под прямым углом, не раздавливал шайбу и прижимал её при этом достаточно плотно к металлу. Особое внимание уделяйте усилию затягивания шурупов. Помните, что их следует затягивать не слишком слабо и не очень сильно, так как это снижает время службы панели.

Все остальные панели крепят к прогонам. При стыковании панелей рекомендуется пользоваться двумя захватами с целью избегания перекоса кровельных панелей и деформации замков. В замок панели, имеющий вид выемки, помещают уплотнитель. При расположении крайних элементов крепление к прогонам панелей производят посредством ввинчивания саморезов в ребро жесткости — выступающую часть панели.

При монтаже кровли сэндвич конек представляет из себя целую конструкцию, которая кардинально отличается от конька традиционных крыш. После укладки всех панелей на скаты кровли нужно прикрепить внутреннюю коньковую планку, после чего следует побеспокоиться о продольном соединении панелей.

7. Уплотнение продольных соединений

Продольное соединение сэндвич панелей следует дополнительно укрепить шурупами, расстояние между которыми должно быть не больше полметра. Чтобы правильно определить количество шурупов, которые необходимы для крепления, нужно учитывать такие факторы: ветровую нагрузку, что зависит от места размещения объекта, тип объекта и размещение панели. Помните, что на продольном соединении между сэндвич-панелями нельзя допускать зазоров.

Уплотнение продольного соединения производят всегда, независимо от уклона кровли из сэндич панелей. Между панелями все свободные пространства заполняются монтажной пеной, если используются панели с теплоизоляционным материалом из минеральной ваты, то это можно делать самой ватой. Также вы можете использовать специальный силиконовый герметик. В любом случае его реакция не должна быть кислой.

После застывания монтажной пены её излишки срезают и укладывают полиуретановые прокладки, которые имеют профиль. На прокладки прикрепляют к гребням сэндвич-панелей приконьковую планку, затем укладывают полиуретановую прокладку и финишную часть конька – специальную коньковую планку.

Таким образом, кровельные сэндвич-панели являются великолепным материалом нового поколения, предназначенным для оформления крыш. В инструкции к кровельным панелям вы найдете всю необходимую вам информацию для обустройства кровли сэндвич. Испортить этот кровельный материал могут только неграмотные манипуляции и неумелые руки. Чтобы этого избежать, внимательно выполняйте все наши рекомендации и соблюдайте базовые рабочие условия.


особенности материала, преимущества и недостатки, устройство, монтаж своими руками, отзывы

Строительная индустрия бурно развивается во всех направлениях. Основные усилия производителей при создании новых кровельных материалов направлены на увеличение скорости строительства и ремонта, а также на улучшение эксплуатационных характеристик. Среди последних достижений надо отметить создание кровельных сэндвич-панелей. Применение этого материала позволяет быстро покрыть крышу независимо от её размеров.

Особенности кровельных сэндвич-панелей

Сэндвич-панели — это современный стройматериал, который имеет слоистую структуру и обладает уникальными потребительскими качествами. Они состоят из двух листов металла, между которыми находится слой теплоизоляции. Обычно финишное покрытие является только одним из элементов кровельного пирога. При использовании сэндвич-панелей никаких дополнительных материалов не требуется, так как это покрытие уже имеет в своём составе все необходимые слои.

Сэндвич-панели используются для покрытия как производственных, так и жилых зданий

Для создания сэндвич-панелей используется тонколистовая оцинкованная сталь, покрытая полимерным составом, поэтому они надёжно защищены от коррозии и воздействия негативных внешних факторов. Слои плотно склеены, поэтому материал получается прочным и способным выдерживать разные нагрузки, в том числе снеговые, ветровые.

Сэндвич-панель состоит из двух слоёв металла, между которыми находится утеплитель

Между собой отдельные панели соединяются при помощи замков. Если монтаж выполнен правильно, то конструкция имеет высокую герметичность в месте стыков и надёжно защищена от протечек.

Преимущества и недостатки

Основные плюсы сэндвич-панелей:

  • красивый внешний вид;

    Крыша из сэндвич-панелей имеет красивый внешний вид

  • небольшой вес, создающий незначительную нагрузку на стропильную систему;
  • высокие тепло- и звукоизоляционные характеристики;
  • большой запас прочности;
  • хорошая огнестойкость;
  • универсальность;
  • высокая скорость монтажа, что позволяет уменьшить сроки строительства;
  • долговечность.

Недостатки:

  • при неправильном выборе угла наклона на крыше будет накаливаться снег и во время его таяния вода может проникать в швы;
  • укладка сэндвич-панелей должна выполняться на почти идеально ровную поверхность, а обеспечить такие условия довольно сложно. Наличие минимального перекоса приводит к появлению протечек;

    Чтобы обеспечить большой срок службы крыши, сэндвич-панели надо укладывать на идеально ровное основание

  • на деревянных домах делать кровлю из сэндвич-панелей нельзя, так как со временем здание даёт неравномерную усадку и возникают перекосы;
  • в районах с большим количеством осадков в зимнее время надо создавать мощный армированный каркас, чтобы крыша не провисла под большим весом, а это снижает эффективность применения сэндвич-панелей;
  • надо довольно часто проверять качество швов и сразу устранять места протечек.

Характеристики и требования, предъявляемые к сэндвич-панелям

Сэндвич-панели являются современным материалом, который отвечает всем строительным требованиям, но непрофессиональный монтаж и неправильное использование инструмента может свести на нет все его преимущества.

Разные виды сэндвич-панелей отличаются между собой они типом используемого теплоизоляционного материала:

В зависимости от используемого наполнителя свойства панелей меняются, это надо учитывать при их выборе:

  • для покрытия крыш зданий холодильной промышленности лучше всего подойдут панели с пенополиуретаном;
  • если здание относится к первой степени огнестойкости, то надо использовать панели, где в качестве наполнителя используется минеральная вата;
  • сэндвич-панелями с пенополистиролом можно покрывать здания со степенью огнестойкости не больше II.

Если сравнивать стеновые и кровельные сэндвич-панели, то стоимость последних будет на 10–15% больше. Это объясняется тем, что кровельные плиты должны иметь большую прочность, так как они подвергаются снеговым нагрузкам. Для этого их укрепляют рёбрами жёсткости, ламелями и т. д. Отличаются они и по типу соединения. Кровельные панели снабжаются такими видами замков:

Основные размеры сэндвич-панелей:

  • вес не более 40 кг/м2;
  • ширина 1 м;
  • длина до 16 м, но работать с панелями более 8 метров тяжело;
  • толщина в пределах 4–16 см. Для регионов с холодным климатом толщина панелей может достигать 20–25 см.

Есть возможность изготавливать этот кровельный материал по размерам, указанным заказчиком.

Ширина сэндвич-панелей обычно равна 1 м, длина — до 16 м, а толщина может составлять от 4 до 25 см

Чтобы обеспечить нормальный отвод дождевой и талой воды, надо соблюдать требования СНиП, согласно которым уклон кровли должен быть:

  • не менее 5°, если крыша делается из цельных сэндвич-панелей, не имеющих поперечных соединений;
  • более 8°, в случае использования панелей, соединяемых по длине, или при наличии смотровых окон.

Это минимальные показатели, поэтому при проектировании кровли надо обязательно учитывать климатические особенности региона. Если в местности, где проводятся строительные работы, выпадает большое количество осадков, то уклон крыши должен быть не меньше 40°. Для регионов с небольшим количеством осадков специалисты рекомендуют использовать угол наклона в пределах 8–22°.

Минимальный уклон кровли из сэндвич-панелей составляет 5°

Такого понятия, как абсолютно плоская крыша, нет. Для обеспечения стока воды она должна иметь хотя бы минимальный уклон. Плоской считается крыша с углом наклона до 5°, а это минимально допустимый параметр для сэндвич-панелей. Поэтому использовать сэндвич-панели для покрытия плоской кровли не рекомендуется.

Как устроена кровля из сэндвич-панелей

Сэндвич-панелями очень удобно покрывать небольшие здания. Это связано с тем, что для них требуется стропильная конструкция. Опорами для панелей служат коньковая балка и мауэрлат, а между собой отдельные плиты соединяются при помощи замков. Такая конструкция способна выдерживать ветровые и снеговые нагрузки, а отсутствие традиционной стропильной системы помогает значительно сэкономить средства.

Схемы и проекты крыш из сэндвич-панелей

Если длина пролёта превышает 4 м, рекомендуется создавать добавочные прогоны. Чтобы установить балки, в сэндвич-панелях вырезают карманы соответствующего размера, после чего их закрывают вкладышами из дощечек, которые устанавливают на пену и закрепляют саморезами.

Некоторые мастера укладывают сэндвич-панели на систему стропил, но в обычных условиях это является перестраховочной мерой. Монтаж этого кровельного материала выполняется проще и быстрее по сравнению с установкой других покрытий. Здесь не надо:

  • создавать обрешётку;
  • укладывать паро- и гидроизоляционные плёнки;
  • использовать утеплитель;
  • делать вентиляционные зазоры.

Расчёт кровельных сэндвич-панелей

При расчёте угла наклона крыши из сэндвич-панелей надо обязательно учитывать существующие рекомендации СНиП, которые описаны выше. Уклон кровли может измеряться в градусах или процентах.

Чтобы самостоятельно рассчитать угол наклона, надо высоту конька (Н) разделить на длину проекции ската на перекрытие здания (l) и умножить полученное значение на 100. В результате получится уклон в процентах. Если надо перевести его в градусы, используют специальную таблицу. Например, при Н=2 м и l=6 м α=2/6*100=33,3%. Используя таблицу, определяем, что в градусах величина уклона составит 18–19о.

Чтобы определить уклон кровли, надо замерить высоту конька и длину проекции ската крыши на перекрытие здания

Таблица: значения уклона крыши в градусах и процентах
Градусы%Градусы%Градусы%
11,75%1628,68%3160,09%
23,50%1730,58%3262,48%
35,24%1832,50%3364,93%
47,00%1934,43%3467,45%
58,75%2036,39%3570,01%
610,51%2138,38%3672,65%
712,28%2240,40%3775,35%
814,05%2342,45%3878,13%
915,84%2444,52%3980,98%
1017,64%2546,64%4083,90%
1119,44%2648,78%4186,92%
1221,25%2750,95%4290,04%
1323,09%2853,18%4393,25%
1424,94%2955,42%4496,58%
1526,80%3057,73%45100%

Для расчёта нагрузок и шага установки прогонов надо знать такие параметры:

  • толщина панели. В центральных регионах РФ достаточно толщины в 12–15 см;
  • угол ската;
  • средняя высота снегового покрова. Для центральных регионов она составляет около 40 см. Надо учитывать, что вес мокрого снега составляет около 800 кг/м3.

Для примера рассчитаем шаг между опорами для кровельных сэндвич-панелей толщиной 150 мм при угле наклона 25о. Так как высота снежного покрова около 40 см, а на крышу он действует под углом, соответствующим её уклону, то нагрузку на квадратный метр кровли можно рассчитать по формуле Р = 0,4 м (средняя высота снежного покрова)* 800 кг/м3 (вес мокрого снега)*cos 25о = 290 кг/м2. По таблице определяем, что при такой толщине панели и нагрузке шаг пролёта должен быть равен 1,5 м. Для обеспечения запаса прочности рекомендуется уменьшить ширину пролёта приблизительно на 30%, поэтому принимаем её равной 1 метру.

Таблица: зависимость допустимой нагрузки на сэндвич-панели от их толщины и величины пролёта
Толщина сэндвич-панели, ммРазмер пролёта, м
1,522,53
80190 кг/м2150 кг/м2106 кг/м265 кг/м2
100210 кг/м2190 кг/м2150 кг/м2106 кг/м2
120250 кг/м2200 кг/м2190 кг/м2150 кг/м2
150290 кг/м2240 кг/м2200 кг/м2190 кг/м2
200350 кг/м2310 кг/м2260 кг/м2210 кг/м2
250400 кг/м2360 кг/м2330 кг/м2310 кг/м2

Особенности работы с сэндвич-панелями

Монтаж сэндвич-панелей требует немного времени и сил, так как вы заказываете изделия необходимого размера, а укладывать дополнительные покрытия не нужно. Для получения качественного результата надо не только соблюдать технологию, но и правильно выбрать необходимые инструменты. Нельзя резать панели при помощи болгарки, так как сильный нагрев вызывает повреждение полимерного покрытия, из-за чего материал утрачивает надёжную защиту.

Для выполнения монтажных работ понадобится:

  • сабельная или циркулярная пила. Используют только пилы с мелкими зубьями. Такие инструменты считаются идеальным для резки сэндвич-панелей;
  • электролобзик. Он также используется для резки панелей, но надо будет точно разметить материал с обратной стороны;
  • электроножницы;
  • измерительные инструменты;
  • шуруповёрт;
  • перфоратор;
  • клеевой пистолет. Он используется для нанесения герметика.

    Для создания крыши из сэндвич-панелей используются электрические и ручные инструменты

Подъём сэндвич-панелей на крышу

Хотя удельный вес сэндвич-панелей сравнительно невысок, из-за их внушительных размеров надо использовать грузоподъёмные механизмы. Они должны быть оборудованы захватами с вакуумными присосками. В местах установки присосок надо снять с покрытия защитную плёнку.

Для поднятия панелей можно использовать вакуумные прихваты

Если вакуумных держателей нет, то вместо них используют струбцины, а чтобы защитить материал от повреждения, надо установить мягкие прокладки из войлока или резины. Не рекомендуется подавать на крышу одновременно более одной панели — следующая плита должна подаваться только после фиксации предыдущей.

Чтобы не допустить повреждения замка, ставить панель на ту сторону, где он расположен, нельзя. Если длина панели до 8 метров, то к балке или струбцине она подвешивается при помощи текстильных строп, которые устанавливают через 3–4 метра. Это убережёт панель от перегибов и поломок.

Струбцины устанавливаются через каждые 3–4 метра

Как правильно нарезать сэндвич-панели

Надо учитывать структуру сэндвич-панели и то, что проблемы могут возникать при резке каждого из её слоёв. Кроме этого, нагрев панели выше 200 оС вызывает повреждение защитного полимерного слоя на металлических листах. Сначала проводится разметка панели, после чего разрезаются внешние слои, а затем — утеплитель. Резать сэндвич-панели можно сабельной или циркулярной пилой, а также электролобзиком.

Для резки панелей обычно используются циркулярные или сабельные пилы

Чтобы края кровельной панели получились ровным, выполняя их разрез, надо придерживаться следующих правил:

  • перед проведением резки панели её надо хорошо зафиксировать;
  • при разметке надо делать чёткие и хорошо видимые линии;
  • сначала режут внешние слои, а потом внутренний.

Проводя расчёт размеров и количества панелей, надо стараться минимизировать необходимость их резки. Этот материал имеет структуру, которая вообще не предусматривает его раскроя на части. Даже если всё было сделано правильно, после разрезания плиты возникают такие негативные последствия:

  • в месте реза ухудшаются защитные характеристики полимерного покрытия;
  • в утеплителе появляются трещины, через которые внутрь может проникать влага;
  • может загореться теплоизоляционный материал;
  • возникает вероятность повреждения целостности кровельного материала.

Крыша из сэндвич-панелей своими руками

Работа выполняется в следующем порядке:

  1. Создание каркаса. Он может быть:
    • деревянным — это самый простой, но недолговечный вариант, так как дерево повреждается насекомыми и при попадании влаги начинает гнить;
    • металлическим. Этот материал специалисты считают оптимальным для такой крыши, так как конструкция имеет высокую прочность, долговечность и сравнительно небольшой вес;

      Для монтажа кровельных сэндвич-панелей оптимальным вариантом является металлический каркас

    • железобетонным. Хотя такая конструкция получается очень прочной, но у неё большой вес, поэтому на стены и фундамент здания создаётся большая нагрузка.
  2. Подъём панелей.

    Для подъёма панелей обычно используются вакуумные прихваты или струбцины

  3. Укладка первой панели. Она монтируется у свеса с угла крыши. Фиксируют панель саморезами, при этом их зажим не должен быть очень сильным. Сэндвич-панели укладывают от карниза к коньку. Защитная плёнка снимается до того, как будут закручиваться саморезы — если этого не сделать, её часть останется под крепёжными элементами.

    Укладка сэндвич-панелей производится от карниза к коньку

  4. Монтаж второй панели. Если длина панелей соответствует размеру ската, то после укладки первой плиты вторая монтируется сбоку. Когда длины одной панели недостаточно, вторая укладывается выше по скату и соединяется с первой. Для этого у неё обрезают нижнюю часть обшивки на расстояние, соответствующее нахлёсту, и вместе с металлом удаляют утеплитель. Оставшийся лист металла смазывают герметиком и фиксируют панель. При уклоне в 10–20° нахлёст панелей должен быть порядка 20 см, для более пологих крыш — 30 см. Таким образом укладывают первый ряд, перпендикулярный коньку.

    В месте стыка верхнюю панель обрезают на расстояние 200–300 мм в зависимости от угла наклона кровли

  5. Укладка остальных панелей. В ряду плиты соединяются при помощи замков. Их монтаж выполняется в описанном выше порядке, пока крыша не будет полностью покрыта.

    Между собой соседние панели соединяются при помощи замков

Монтаж панелей с фальцевым замком

Между собой плиты могут соединяться при помощи замка Roof-lock (внахлёст), а также иметь фальцевое соединение. Второй вариант обеспечивает более надёжную герметизацию шва.

Надо учитывать, что при расширении металла происходит изменением его размеров, поэтому одинарный фальцевый замок не сможет обеспечить необходимую герметичность шва и будет пропускать влагу. Для соединения сэндвич-панелей лучше подходит двойной фальцевый замок, который может быть лежачим или стоячим.

Для соединения сэндвич-панелей рекомендуется выбирать лежачий или стоячий двойной фальцевый замок

Герметизация щелей

Продольные стыки в замках заполняются герметиком непосредственно перед соединением двух панелей, он наносится с внутренней стороны плиты.

Новички основные ошибки совершают именно на этапе проведения герметизации швов, поэтому эту работу нужно выполнять очень внимательно. Чаще всего используют следующие материалы:

Монтаж основных элементов

При покрытии крыши сэндвич-панелями особое внимание надо уделить обустройству конька. Работа производится в такой последовательности:

  1. Укладка внутренней коньковой планки. Её устанавливают после монтажа всего кровельного покрытия.
  2. Заполнение швов. Щели и зазоры, образовавшиеся между панелями и коньковой планкой, хорошо герметизируют. Для этого применяется монтажная пена или минеральная вата.
  3. Укладка приконьковой планки. Сначала на панель крепят полиуретановую прокладку, а затем на неё с обеих сторон фиксируют приконьковую планку. Сверху снова крепят полиуретановую прокладку на клеевой основе.
  4. Монтаж коньковой планки. Она фиксируется на клеевую основу прокладки.

    Конёк монтируют после укладки всех панелей

Чтобы обеспечить правильный отвод воды с поверхности крыши, надо смонтировать водостоки. Для этого панели на свесе отделывают торцевой металлической планкой:

  1. Под верхним листом панели немного надрезают слой утеплителя, просовывают под неё планку и фиксируют её при помощи саморезов к нижнему листу плиты.
  2. На планку монтируют крюки, а на них навешивают водосточные желоба.

    Планку просовывают под верхний лист панели, после чего фиксируют её к нижнему листу, а потом крепят крюки для установки желобов

Ендова устанавливается в том месте, где сэндвич-панели стыкуются под тупым углом. Существуют внутренние и внешние элементы, которые подбирают по размеру и по цвету:

  1. Внутренний элемент ендовы укладывают до начала монтажа панелей.
  2. Расстояние между уложенными сэндвич-панелями заполняют утеплителем.
  3. Внешнюю ендову подсовывают под верхний лист панели, а его края загибают внутрь.
  4. Все зазоры заполняют герметиком и фиксируют ендовы саморезами.

    Нижняя планка ендовы находится под панелью, а верхняя — над ней

Основные узлы кровли из сэндвич-панелей

Чтобы создать герметичное покрытие, надо не только правильно уложить сэндвич-панели, но и обеспечить качественный монтаж всех узлов примыкания. Для этого надо использовать соответствующие доборные элементы:

  1. Узел свеса. Здесь при помощи планок закрывают место соединения крыши и стены, а также монтируют торцевую планку. К панелям эти элементы крепят саморезами.

    При создании узла свеса при помощи планок закрывают место соединения крыши и стены, а также монтируют торцевую планку

  2. Узел соединения кровельной и стеновой панели. Если они соединяются под углом, то место стыка надо обязательно закрывать. Для этого следует приобрести специальный элемент Г-образной формы.

    Если кровельная и стеновая панель соединяются под углом, то место стыка закрывают специальным доборным элементом

Монтаж окна

Установку в крышу из сэндвич-панелей окна лучше планировать на этапе создания стропильной системы. Для надёжной фиксации оконного блока на обрешётке крыши необходимо сделать каркас соответствующего размера, в который потом будет установлено окно. После монтажа кровельных элементов необходимо проделать следующие операции:

  1. Создание проёма для окна. По выполненному каркасу окна вырезается часть сэндвич-панели.
  2. Монтаж окна. Обычно подготовленный проём обшивают профилем или доской (если помещение отапливается). Для упрощения работы можно использовать специальные крепёжные элементы. Оконный блок устанавливают в подготовленный проём и выставляют в нужном положении при помощи деревянных клиньев. После этого фиксируют окно.
  3. Заделка швов. При помощи монтажной пены герметизируют все щели.

    Чтобы упростить монтаж окна в сэндвич-панель, используются специальные крепежи

  4. Промежуток между окном и сэндвич-панелью закрывают доборным элементом.

Для крыши из сэндвич-панелей рекомендуется использовать готовые пластиковые оконные блоки.

Как правильно выполнить крепёж

Кровельные сэндвич-панели могут крепиться как к деревянному, так и к металлическому или бетонному каркасу. В зависимости от основания, к которому фиксируется плита, применяются разные крепёжные элементы.

Наиболее распространённым вариантом является фиксация сэндвич-панелей к металлу. Длина и диаметр используемых саморезов будут зависеть от толщины панели.

Размеры саморезов подбираются под толщину панели

Обязательным элементом при выполнении монтажа кровельных сэндвич-панелей является уплотнительная шайба, которая надевается на саморез. Чтобы не допустить развития коррозии на кровельном материале, надо использовать крепёжные элементы с оцинкованной или кадмированной поверхностью.

Чтобы правильно зафиксировать сэндвич-панели, надо выполнять следующие правила:

  • саморезы вкручивают без перекосов и наклонов под прямым углом к поверхности кровельного материала;
  • нельзя допускать пережимания или недотягивания крепежа.

Для того чтобы определить необходимое количество саморезов, надо площадь панели умножить на 1,5–2. То есть если площадь панели 10 м2, то для её фиксации понадобится 15–20 саморезов. На угловых прогонах и по краям надо использовать больше саморезов, чтобы обеспечить более надёжное крепление.

Видео: монтаж кровельных сэндвич-панелей

Ошибки монтажа

Если монтаж кровельных сэндвич-панелей выполняется самостоятельно и впервые, то часто допускаются такие ошибки:

  • неровный каркас. При создании основы, на которую крепится кровельный материал, надо, чтобы она была ровной. Если незначительные неровности можно исправить и устранить при помощи уплотнителей, то при больших перекосах они уже не помогают;
  • несвоевременное удаление защитной плёнки. Иногда, пытаясь сохранить красивый внешний вид покрытия, плёнку вовремя не удаляют, а делают это уже после монтажа. В результате этого под саморезами остаются части плёнки, возле них скапливается грязь и влага, что провоцирует развитие коррозии;

    Плёнку с сэндвич-панели снимают до её крепления

  • неправильное закручивание саморезов. При перетягивании крепежа на поверхности появляются вмятины. Если саморезы будут недотянуты, то нарушается герметичность покрытия;

    Надо правильно затягивать крепёжные элементы

  • неверное выполнение примыканий. Если элементы кровли соединены неправильно, то в этих местах со временем появятся протечки;
  • неправильная резка материала. Нельзя использовать болгарку, так как во время резки создаётся высокая температура и повреждается защитный слой кровельного материала.

Правила эксплуатации

Для обеспечения максимального срока службы кровельного покрытия его надо не только качественно смонтировать, но и правильно эксплуатировать.

Проблемы, возникающие в процессе эксплуатации

Во время эксплуатации крыши из сэндвич-панелей могут возникать проблемы, о которых надо знать до того, как сделать выбор в сторону этого покрытия:

  • такое решение отлично подходит для регионов с минимальным количеством осадков в зимнее время. Если же снега выпадает много, то надо делать мощный каркас, а это сводит к минимуму все преимущества сэндвич-панелей;

    Сэндвич-панели являются отличным вариантом для регионов с минимальным количеством осадков в зимнее время

  • все преимущества и достоинства сэндвич-панелей нивелируются слабой герметичностью швов. Если при их создании допустить ошибки, то в стыки начнёт проникать влага, что приведёт к ухудшению эксплуатационных характеристик кровельного материала. Надо часто проводить осмотр, в ходе которого оценивать состояние сэндвич-панелей и мест их соединения, чтобы вовремя выявлять и устранять протечки;

    Если герметичность шва нарушается, в него проникает влага и покрытие теряет свои первоначальные характеристики

  • такая крыша имеет не очень большую жёсткость и обладает излишней гибкостью. Ходить по этому покрытию не рекомендуется, как, впрочем, и по любому другому. Под действием снеговых или ветровых нагрузок или при плохой фиксации плит может произойти срыв кровельного материала, поэтому крепить сэндвич-панели надо качественно и надёжно.

Ремонт кровли из сэндвич-панелей

Специалисты советуют проводить осмотр кровли из сэндвич-панелей минимум два раза в год. При выявлении любых недостатков их надо сразу же устранять, чтобы не потребовалось проведение серьёзного ремонта или замены кровельного материала.

Если обнаружено повреждение покрытия сэндвич-панелей, надо провести косметический ремонт. Все царапины закрашивают краской, подобранной в цвет поверхности. Для этого лучше всего подходит акриловая краска для наружных работ. Чтобы закрасить небольшой участок, можно использовать кисть, а если повреждена большая площадь, надо применять распылитель. Когда царапины глубокие, их надо закрашивать в несколько слоёв.

Краска наносится из распылителя или кистью

Перед тем как наносить краску, с повреждённого участка удаляют всю ржавчину, затем его обезжиривают и покрывают грунтовкой. Если размер трещины составляет более 5 мм, то дальше эксплуатировать такую панель не рекомендуется, её лучше заменить.

Видео: ремонт крыши из сэндвич-панелей

Отзывы

Кровля из сэндвич-панелей быстро приобрела популярность, поэтому часто застройщики часто выбирают именно этот вариант. Такое решение позволяет не только очень быстро покрыть крышу любого здания независимо от её размеров, но и сэкономить средства. Хотя стоимость сэндвич-панелей может показаться высокой, но на практике получается, что такая крыша обходится на 20–30% дешевле. Достигается это за счёт упрощённой стропильной системы. Для получения качественного результата крыша должна быть правильно спланирована, а кровельный материал уложен в соответствии с разработанными технологиями. Только в таком случае кровля будет надёжно защищать дом от негативных внешних воздействий на протяжении многих лет службы.

уклон крыши, устройство, технология монтажа узлов и кровли своими руками – фото и видео

Крыша здания подвергается весьма серьезным нагрузкам, а поэтому и требования к кровельным материалам достаточно высокие. Конструкция должна, с одной стороны, обеспечивать теплоизоляцию дома, особенно если это жилое строение, защищать от действия погодных факторов, а с другой – выдерживать нагрузки – механические и связанные с климатическими условиями.

Процесс монтажа

Кровля из сэндвич панелей полностью соответствует заданным условиям, и при этом предоставляет дополнительные преимущества.

Кровельные сэндвич панели

Изделие состоит, как правило, из трех основных слоев: двух внешних – ПВХ, металл, магнезитовая плита, и слоя утеплителя между ними. В зависимости от назначения здания и условий его эксплуатации применяются различные сэндвич панели.

Для крыши дома рекомендуется выбирать плиты с металлическим верхним слоем, так как он обеспечивает высокую прочность и стойкость к действию влаги, ультрафиолета и ветра. Используется сталь с цинковым, алюцинковым и полимерным покрытием, защищающим металл от коррозии.

Схема соединения

В качестве теплоизолятора могут применяться различные материалы.

  • Минеральная вата – базальтовая или стеклянная. Такой наполнитель отличается высокими тепло- и звукоизоляционными свойствами, совершенно негорюч, но довольно тяжел. Стеклянный обладает более высокой прочностью, благодаря большей длине волокна и очень стоек к действию влаги. Монтаж кровли из сэндвич панелей с базальтовым наполнителем нельзя проводить в дождливую или сырую погоду.

  • Пенополистирол – куда более устойчив к действию влаги при сравнительно одинаковых теплоизоляционных свойствах. При строительстве частных домов, как правило, выбирается полимерный утеплитель, так как изделие в этом случае обладает меньшим весом.
  • Пенополиуретан – лучший теплоизолятор среди наполнителей плит. Но также как и пенополистирол, нестоек к горению и деформируется под действием высоких температур. Для устройства крыши следует выбирать специальные марки – самозатухающий полимер, не поддерживающий горение.

Размеры плит довольно сильно колеблются. Ширина листа составляет, как правило,1м, толщина – от 40 до 150 мм, длина полотна может изменяться от 2 до 6 м и более. На фото приведен образец продукции.

Устройство кровли из сэндвич панелей

Конструкция относится к категории каркасных и в первом приближении порядок действий выглядит как сооружение несущего металлического, как правило, каркаса, обшивка сэндвич панелями и устройство других узлов – конька, водостока и тому подобное. Монтаж системы характеризуется определенными особенностями, вполне выполнимыми своими руками. На фото – конструкция из SIP-панелей.

  • Первое требование – уклон кровли из сэндвич панелей: при установке на скат одного полотна и отсутствии дополнительных элементов параметр допускается не менее 5 градусов. Если предусматривается соединение сэндвич панелей, то уклон должен составлять больше 7 градусов.

  • Второе – не допускается коррозии на металлическом несущем каркасе или поражений на деревянной. При обнаружении таковых следует немедленно заменить поврежденные элементы.
  • Все узлы и элементы – прогоны, стойки, стропила, балки должны быть строго сбалансированы по вертикали и горизонтали, и полностью соответствовать требованиям проекта. Перекосы недопустимы.
  • Стропильная система должна быть гидроизолирована. При сооружении кровли из сэндвич панелей нужно помнить, что этот материал не способствует циркуляции воздуха и конденсирует влагу, а поэтому помещения должны очень хорошо вентилироваться.

  • Подъем панелей осуществляется с помощью подъемников с вакуумными присосками или струбциной с резиновыми или войлочными прокладками. Поднимать необходимо по одной плите, так как материал легкий и имеет большую парусность. Нельзя допускать его накапливания. При подъеме необходимо учитывать уклон крыши.
  • Не следует снимать с изделий упаковочный материал, перед креплением удаляется только часть в месте соединения. На кровле из сендвич панелей узлы монтируются после настила полотна, а поэтому остальная упаковка убирается только после монтажа всех соединительных элементов.

Кровля из сэндвич панелей: порядок действий

  1. Первая панель укладывается таким образом, чтобы ее можно было закрепить к прогону или стропилу, ближайшему к коньку. Крепление своими руками осуществляется саморезами с уплотнительными шайбами. Саморез должен устанавливаться точно под 90 градусов, уклон недопустим. Количество крепежа зависит от длины полотна и требований проекта.
  2. Следующие элементы размещаются с учетом уклона и соединяются пазо-гребневым методом, крепление осуществляется только к прогонам.
  3. Перед стыковкой на места соединения следует наносить силиконовый герметик –нейтральный или щелочной. Рекомендуется размещать уплотнительный материал в стыке для улучшения герметизации. При использовании плит с минеральным наполнителем, эта процедура является обязательной.
  4. При фиксации крайних панелей используется большее число саморезов.

После окончания настила осуществляется монтаж узлов – конька и водостоков. Строение конька заметно отличается от конструкции от обычного варианта.

  1. На первом этапе монтажа узла устанавливается внутренняя планка, а все полученное пространство между кровельными полотнами заполняется монтажной пеной, как это показано на фото. Если наполнитель – минвата, то в стыках размещается этот же теплоизолятор. После высыхания пена удаляется.
  2. Размещаются полиуретановые профилированные прокладки, а затем к гребням SIP-панелей фиксируется приконьковая планка.
  3. Сверху вновь закрепляется полиуретановая прокладка на клейкой основе, а затем устанавливается финишная коньковая планка.
  4. После окончания монтажа удаляется упаковочный материал.


На видео процесс сооружения кровли из сэндвич панелей своими руками представлен более подробно.



Кровля из сэндвич панелей — конструкция, монтаж

Основной защитой любого строения является качественная кровля. Кровля из сэндвич панелей – подходящее решение для тех, кто хочет сэкономить время и деньги. Монтаж кровельных панелей довольно прост, но чтобы обеспечить гарантированное качество необходимо соблюдать все правила проведения работ и транспортировки.

В соответствии с нормативами СНиП, минимальный уклон кровли из сэндвич панелей должен составлять 5°, при условии, что целостность материала не нарушена окнами и другими вставками. Если дополнительные конструкции предусмотрены, минимальный уклон — 7°. Если в районе строительства часто выпадает дождь и снег, рекомендуемый уклон крыши — 40°, так как такой градус исключит застаивание избыточных осадков и пролом крыши. Необходимо учитывать, что чем больше уклон крыши, тем больше расход кровельных материалов.

Монтаж кровли

Монтаж кровли из сэндвич панелей состоит из нескольких простых правил. На первом этапе панели крепятся к каркасу только одним соединительным элементом, лишь только потом прикрепляется к остальным частям конструкции. Крайние панели крепятся к частям каркаса саморезами по всей боковой части, а остальные крепятся двумя саморезами. После монтирования промежутки запениваются, а сбоку устанавливаются водосбросы и сливы.

Прежде чем выполнить устройство кровли из сэндвич панелей, необходимо учесть несколько ошибок, исключение которых продлят долговечность крыши. Первое – не стоит экономить на крепежных материалах, поскольку крыша даже из качественных сэндвич панелей может скоро разрушиться из-за плохих саморезов. Не нужно самостоятельно менять алгоритм установки кровли, неправильный порядок усложнит процесс монтажа.

Конструкция кровли

Конструкция кровли из сэндвич панелей очень прочная и может противостоять снеговой нагрузке 150 кг/м2 и ветровой нагрузке 48 кгс/м2. Ребристая поверхность кровельных панелей не только выполняет роль своеобразных водостоков, но и обеспечивает высокие защитные показатели. Для грамотной установки, панели необходимо нарезать электроножницами, дисковой пилой или мелкозубчатой пилой.

Используются только инструменты для холодной резки, так как нагрев поверхности деформирует панель. Прикрепление панелей к каркасу осуществляется саморезами, но не следует их туго затягивать – это сократить срок службы кровли. Кровельные панели выпускаются в широком цветовом спектре, поэтому удовлетворят даже самый взыскательный вкус.

Сэндвич-панели — что нужно знать?

Сколько они стоят, как лучше всего их установить и где они самые дешевые? Краткое вводное руководство по теплоизоляционным сэндвич-панелям.

Сэндвич-панели — что нужно знать?

Что такое сэндвич-панель?

Сэндвич-панель — это изделие, используемое для облицовки стен и крыш зданий. Каждая панель представляет собой сердцевину из термоизоляционного материала, облицованную с обеих сторон листовым металлом.Сэндвич-панели — это не конструкционные материалы, а материалы для штор. Структурные силы воспринимаются стальным каркасом или другой несущей рамой, к которой прикреплены сэндвич-панели.

Типы сэндвич-панелей обычно группируются по термоизоляционному материалу, используемому в качестве сердечника. Сэндвич-панели с сердцевиной из EPS (пенополистирола), минеральной ваты и полиуретана (PIR или полиизоцианурат) легко доступны.

Материалы в основном различаются по своим теплоизоляционным характеристикам, звукоизоляционным характеристикам, реакции на огонь и весу.

Зачем вообще нужны сэндвич-панели?

Сэндвич-панели широко известны благодаря ряду преимуществ, в основном связанных с ценой. Сравнение технологии каркасных или каркасных перегородок (каркасы, облицованные сэндвич-панелями) и традиционных строительных технологий, основанных на кирпичных стенах, показывает преимущества сэндвич-панелей в трех ключевых областях:

1. Прямые затраты

Строительство здания с использованием любой из технологий требует аналогичных капитальных затрат.
Сравнение в этой области включает затраты на строительные материалы, рабочую силу и доставку.

2. Срок строительства

Строительство здания, основанного на традиционном процессе кладки, может занять от 6 до 7 месяцев.
Строительство такого же объема с использованием перегородок на стойках занимает всего 1 месяц.
Время строительства критично для бизнеса. Чем раньше будет сдано в эксплуатацию производственное здание или склад, тем быстрее будет окупаемость инвестиций.

Здания со стержневыми перегородками собираются, а не «строятся». Готовые конструктивные элементы и элементы облицовки прибывают на место и затем собираются, как домик из игрушечных кирпичей. Еще один плюс — не нужно ждать, пока оболочка здания потеряет лишнюю влагу.

3. Строительные процессы

В некоторых отраслях промышленности строительные требования могут иметь решающее значение для строительного проекта. Строительство перегородок из каркаса — это «сухой процесс», при котором для строительных материалов не требуется вода.Сухой процесс требует только сборки конструкции и фиксации облицовки (в данном случае сэндвич-панелей) саморезами.

Традиционное каменное строительство использует «мокрые процессы», которые требуют значительного количества воды для приготовления раствора для кирпичной кладки, бетона для заливки или штукатурки для штукатурки.

Некоторые отрасли промышленности, такие как деревообрабатывающая или фармацевтическая промышленность, требуют фиксированного и контролируемого уровня относительной влажности, что исключает процессы влажного строительства.

Сколько стоят сэндвич-панели и где они самые дешевые?

Стоимость покупки зависит от общей толщины изделия и материала его термоизоляционного наполнителя. «Бюджетным вариантом» является использование сэндвич-панелей с наполнителем из пенополистирола; тем не менее, для улучшения долгосрочных характеристик и экономической эффективности лучше всего подходят панели с превосходным коэффициентом теплопроводности, такие как сэндвич-панели с PIR-сердечником.

Цена начинается с 55–60 злотых / м 2 для тонких сэндвич-панелей с пенополистиролом.Самые популярные сэндвич-панели PIR-core имеют толщину 100 мм и стоят около 80–90 зл / м 2 .

Покупатели часто спрашивают о ставке НДС на сэндвич-панели. В Польше на все строительные материалы, в том числе сэндвич-панели, ставка НДС составляет 23%.

Лучше всего заказывать сэндвич-панели напрямую у производителя или через его дистрибьюторскую сеть. Вы можете попросить региональных торговых представителей Balex Metal посетить ваш объект для получения профессиональной консультации относительно лучших процессов и материалов.Изучив ваши требования, торговый представитель может быстро предоставить вам индивидуальное предложение. Забота о клиентах со стороны торговых представителей, вы можете получить поддержку от инженеров-проектировщиков Balex Metal или технических консультантов на каждом этапе реализации проекта.

Как монтируются сэндвич-панели на стену или крышу?

Сэндвич-панели монтируются легко и быстро. Из практического опыта, установка 600 м 2 сэндвич-панелей занимает около 8 часов для опытной строительной бригады.

Порядок установки стеновых и кровельных сэндвич-панелей следующий:

1. Строительные материалы доставляются на объект: в поставку входят сэндвич-панели, компоненты подрамника (холодногнутые профили) и аксессуары (в том числе оклады, крепеж, прокладки, уплотнения и т. Д.). Balex Metal может предоставить все компоненты, необходимые для завершения процесса установки.

2. Материалы, доставленные перевозчиком, выгружаются строительной подъемно-транспортной техникой.

3. Подрамники собираются и устанавливаются с балками, стойками и прогонами.

4. С сэндвич-панелей снимается защитная пленка.

5. Сэндвич-панели крепятся к конструктивным элементам подрамника с помощью подходящего крепежа.

6. Герметизация стыков сэндвич-панелей и установка гидроизоляции.

Сколько шурупов нужно для крепления сэндвич-панели? Это самый частый вопрос от заказчиков на этапе подготовки проекта.Приблизительная оценка — 1,1 крепежа на квадратный метр сэндвич-панелей. Фактическое количество, расстояние и расположение зависят от решения инженера-проектировщика и / или поставщика строительных материалов.

Подробнее об установке сэндвич-панелей:

Сэндвич-панель любого типа подойдет для облицовки стен и крыши. В зависимости от потребностей проекта в облицовку могут входить:

Сэндвич-панели можно использовать во всех типах конструкций. Ваше воображение — предел.Однако, хотя сэндвич-панели обычно используются в промышленности, в некоторых жилищных проектах также используются перегородки и сэндвич-панели.

Учитывая короткое время монтажа и большой охват блока, сэндвич-панели наиболее популярны в строительстве:

  • Складские постройки
  • Логистические центры
  • Спортивные сооружения
  • Холодильные и морозильные камеры
  • Торговые центры
  • Производственные корпуса
  • Офисные здания

Сэндвич-панели можно комбинировать с другими конструктивными решениями.Популярным вариантом является установка панелей в качестве внешней облицовки наружных стен торговых центров, включая многослойные кровельные конструкции: листы коробчатого профиля, теплоизоляцию (например, сэндвич-панели Thermano PIR-core) и водонепроницаемую мембрану.

Почему полиуретановые сэндвич-панели — хороший кровельный материал

Крыша играет жизненно важную роль как в жилых, так и в коммерческих структурах, поскольку она действует как первая линия защиты от внешних угроз и рисков.Известно, что крыши существуют с тех пор, как человек осознал важность наличия укрытия, защищающего их от непогоды. Пещерные люди использовали землю и растительность в качестве крыш. Хотя они были отличной защитой от жары и холода, эти натуральные кровельные материалы не могли защитить их от животных и легко ломались из-за дождя. Со временем человек будет использовать в качестве кровли разные материалы. Китайцы использовали глину 5000 лет назад. В XII веке европейцы использовали деревянную черепицу в качестве крыш. Сегодня крыши делают из разных материалов, таких как бетон и металл.Эти переходы часто были продиктованы желанием человека придумать лучшие материалы для защиты над головой. И теперь, благодаря современным технологиям, в качестве кровли используется больше материалов или комбинация различных материалов. Примером может служить крыша из полиуретановой сэндвич-панели. Но что именно?

Полиуретан может быть вам незнаком, но он используется в обычных вещах вокруг вас, таких как бытовая техника, автомобили, обувь и кровати. Полиуретан — это синтетический пластик, имеющий широкий спектр применения.Пожалуй, одним из самых известных предметов, сделанных из него, является эластичная пена, используемая в матрасах. Он также используется в подошвах обуви, шинах и в качестве амортизатора для мебели.

Полиуретан популярен благодаря множеству преимуществ, которые он предлагает гибкость, высокую нагрузочную способность, прочную адгезию, диапазон твердости и экономичный производственный процесс. Он также известен своей устойчивостью к истиранию и разрыву, а также к воде, маслам и жирам, плесени, плесени и грибку. Благодаря этим качествам он широко используется в различных потребительских и промышленных товарах, которые делают нашу жизнь комфортной.В строительстве может использоваться как кровля, в частности, как полиуретановая сэндвич-панель.

Полиуретановая сэндвич-панель

или ПУ-панель — это конструкция из пенополиуретана, «зажатая» между двумя боковыми панелями, сделанными из другого материала, например металла. Пена между ними обеспечивает теплоизоляцию. Комбинация материалов обеспечивает такие преимущества, как легкий вес, долговечность и устойчивость к коррозии и погодным условиям. Все эти преимущества делают полиуретановую сэндвич-панель идеальным вариантом для кровли.

Union Galvasteel — производитель кровельных материалов на Филиппинах, который предлагает широкий спектр продукции, в том числе кровлю из полиуретановых панелей или то, что мы называем изолированными панелями. Под нашим брендом Duratherm у нас есть кровельные панели из полиуретана и стандартные панели из полиуретана. Эти панели состоят из изоляционного слоя из жесткого пенопласта, зажатого между двумя структурными металлическими поверхностями обшивки. Ядро состоит из панелей с изоляцией из полиуретана и полиизоцианурата, которые образуют прочную связь с внешней обшивкой, создавая прочную панель.

Наши панели из полиуретана структурно превосходят традиционные деревянные каркасы, поскольку они прочнее и менее подвержены смещению. Они чрезвычайно долговечны, что важно для кровли, поскольку ожидается, что крыши будут защищать конструкцию и людей внутри нее от внешних угроз, таких как плохая погода. Несмотря на легкость, важно отметить, что панели из полиуретана могут быть прочными, как скала, что делает их хорошо рекомендуемым кровельным материалом для домов или коммерческих структур.

Помимо долговечности, кровельные панели из полиуретана обладают и другими большими преимуществами.Во-первых, установка проста. Это требует меньше времени и меньше трудозатрат на установку. Во-вторых, он негорючий. Его эффективная теплоизоляция не позволяет кровле поглощать слишком много тепла. В-третьих, это экономично. С учетом первых двух упомянутых преимуществ панели из полиуретана могут сэкономить вам деньги, поскольку они просты в установке, а их огнестойкость означает меньшее потребление электроэнергии. И, наконец, что не менее важно, это экологично. Все материалы, из которых изготовлены панели из полиуретана, подлежат вторичной переработке.

Наши изолированные панели также предварительно окрашены в разные цвета — красный, синий, коричневый, белый, бежевый и зеленый.Наш белый вариант — это одобренное Министерством сельского хозяйства США покрытие с индексом солнечного отражения (SRI). Конечно, вы найдете цвет, который соответствует эстетике вашей конструкции или вашему личному выбору.

Наши панели PU предназначены не только для крыш. Также они идеально подходят для отделки стен, перегородок и потолка строительных конструкций. Благодаря теплоизоляции, которую они обеспечивают, они также отлично подходят для холодного хранения продуктов питания, коммерческих холодильных машин, хранения фармацевтических продуктов и комнат с регулируемой температурой.

Теперь, когда вы знаете о полиуретановых сэндвич-панелях, вы, возможно, ищете надежного производителя изоляционных панелей, чтобы обновить свою крышу.

Union Galvasteel — лидер рынка в производстве и продаже предварительно окрашенных и других оцинкованных кровель, а также изолированных панелей для коммерческого, промышленного и жилого использования. У нас самая крупная и диверсифицированная дистрибьюторская сеть в отрасли с заводами по производству профилей, складами и офисами продаж в стратегически важных местах по всей стране. Мы гарантируем, что создаем только лучшее, нанимая лучших специалистов, придерживаясь высоких стандартов работы и гарантируя, что наши технологии являются первоклассными.Мы неустанно ищем активные способы улучшения, что отличает нас от остальных в этой области.

Свяжитесь с нами через наш веб-сайт или позвоните по этим номерам для получения помощи: (02) 8520-8823; 8520-8831; (049) 545-0084 по телефону 86 или 09175033965 (Globe) и 091303 (Smart).

Утепленные стальные сэндвич-панели для фасадов и кровли

Текст и изображения: ArcelorMittal Construction

Предлагая эстетическую привлекательность, высокую производительность, устойчивость и безопасность, решения несущих панелей становятся все более популярными среди архитекторов и проектировщиков, ищущих идеальный фасад для своих проектов.

Фасад, сложная часть здания

Поскольку на здания приходится примерно 40% мирового конечного энергопотребления, поиск экологически безопасных способов строительства зданий с оптимизированными энергетическими характеристиками приобретает все большее значение (researchgate). Фасад здания напрямую влияет на общий экологический след застройки, а также на комфорт конечных пользователей.

Проектирование фасада здания означает выполнение сложных эстетических и технических требований с учетом влажности, света, внешнего вида и устойчивости к атмосферным воздействиям, а также многочисленных норм безопасности, инженерии и энергоэффективности.Система несущих панелей позволяет разработчикам проектов удовлетворить все эти потребности благодаря гарантированным заводом характеристикам и универсальности.

Что такое несущая панель?

Несущая панель для фасада состоит из сэндвич-панели с металлической облицовкой, которая работает как изоляционная, так и несущая конструкция; система крепления для соединения внешней обшивки здания с панелью; воздушная распорка; и внешняя обшивка, которая является видимой частью фасада. Это комплексное решение, которое предлагает архитекторам и проектировщикам способ снизить энергопотребление здания, оставаясь при этом функциональным и эстетичным.

Системы несущих панелей также позволяют снизить затраты на строительство благодаря простоте и скорости, с которой фасад может быть установлен, отремонтирован или модернизирован. Системы несущих панелей также предоставляют большую архитектурную свободу, поскольку они подходят для различных внешних покрытий, текстур, профилей и нестандартных цветов. Для архитекторов и проектировщиков это означает, что возможен практически любой дизайн — без ущерба для качества сборки и технических характеристик.

Каковы преимущества системы несущих панелей?
Системы несущих панелей

разработаны для проектов, в которых необходимо использовать преимущества стеновых панелей из сэндвич-панелей, предлагая при этом свободу творчества при оформлении фасада.Система обеспечивает функциональную и визуально привлекательную внешнюю облицовку офисных зданий, коллективных жилых домов, развлекательных и торговых объектов. Системы несущих панелей имеют еще больше преимуществ:

  • Более быстрое время сборки

Устраняя необходимость в традиционных строительных материалах и методах, изоляционных материалах и некоторых конструкциях подрамника, системы несущих панелей обеспечивают простое и быстрое нанесение фасадов.Сделав здание ветро- и водонепроницаемым сразу после завершения укладки, можно сразу приступить к внутренней отделке. Комплексные системы также означают меньшее количество сложных продуктов, поставщиков и поставок, поэтому ваш проект может идти в соответствии с графиком.

Качественные изолированные сэндвич-панели и облицовка обладают отличными показателями экологичности. В дополнение к более быстрому времени сборки, скорость и простота установки значительно сокращают выбросы на этапе строительства, а их легкий вес снижает выбросы при транспортировке.Преимущественно изготовленные из стали, воплощенная энергия несущих панелей (то есть энергия, необходимая для их производства) также невелика. Например, 40% стали, используемой ArcelorMittal Construction, поступает из переработанных источников. Наконец, в значительной степени благодаря уменьшенному тепловому мосту и превосходной герметичности и изоляции несущие панели приводят к снижению выбросов в течение жизненного цикла здания.

От превосходных тепловых характеристик до пожаробезопасности, воздухонепроницаемости, звукоизоляции и несущей способности — системы несущих панелей предлагают долговечные и долговечные конструкционные решения, которые могут быть адаптированы к любому дизайну с полной гибкостью внешних обшивок, цветов, профилей, и текстуры.

Решения несущих панелей ArcelorMittal Construction: свобода дизайна

Как ведущий производитель систем интеллектуальных зданий, решения несущих панелей ArcelorMittal Construction предлагают экологичность, технические характеристики и эстетическую привлекательность, а также полную архитектурную свободу для дизайнеров и разработчиков. Наши системы несущих панелей с блокировкой также разработаны для быстрого и легкого применения и соблюдения нормативных требований.

Archisol® — несущая панель с видимыми креплениями, которая была разработана с учетом высоких характеристик, чтобы соответствовать новым стандартам в области теплоизоляции: система сочетает в себе превосходную стойкость к погодным и тепловым воздействиям с выдающейся воздухонепроницаемостью и низким коэффициентом теплопередачи.Другие преимущества включают очень хорошую механическую устойчивость к ветру, что позволяет использовать большие пролеты.

Также доступен Promisol® S Hybrid, двухслойное фасадное решение со скрытыми креплениями и (аналогично Archisol®) превосходной теплоизоляцией и долговечностью. Кроме того, Promisol® S Hybrid соответствует высочайшим стандартам пожарной безопасности и имеет сертификат Fire EI30.

Оба решения обеспечивают безграничную эстетическую свободу дизайна; не иметь сложной проприетарной системы или руководств по установке; и, в отличие от других систем, доступных на рынке, используются экологически чистые органические покрытия.

Наша группа технической поддержки изучает каждый проект в индивидуальном порядке, чтобы найти лучшие решения с точки зрения механической прочности и теплоизоляции. Мы также поможем вам выбрать наиболее подходящее эстетическое решение из нашего широкого ассортимента продукции для внешней облицовки, от архитектурных профилей и сайдингов до кассетных систем — и все это с широким выбором отделки и цветов.

Что нужно знать о изоляционных панелях для стен и крыш

Следующий текст о сэндвич-панелях для стен и крыш предназначен для начинающих.Он предназначен для ознакомления с предметом и предоставляет информацию о различных аспектах, таких как транспортировка, переезд и т. Д. Конечно, этот текст не может заменить никакого обучения. Поэтому всегда необходимо иметь специалистов, знакомых с транспортировкой, хранением и сборкой сэндвич-панелей.

1. Основы: Что такое изолированные панели?


Умный и изолированный: фасад из изолированных панелей

Как следует из названия, «сэндвич-панели» состоят из нескольких слоев — обычно двух тонких покрывающих листов, между которыми находится сердцевина.Но это единственное сходство между ними и бутербродом! Когда дело доходит до долговечности, сэндвич-панели намного опережают свое съедобное тезку: отдельные слои прочно связаны друг с другом, поэтому их часто называют композитными панелями.
Изолированные панели, композитные панели или сэндвич-панели бывают самых разных конструкций. В большинстве случаев внешняя оболочка состоит из стального оцинкованного листа. Внутренняя оболочка может быть изготовлена ​​из оцинкованного стального листа, тонких алюминиевых листов, нержавеющей стали или стеклопластика.Сердцевина в основном сделана из изоляционного материала, такого как полиуретан (PUR), полиизоцианурат (PIR) или минеральная вата. Соединение внешнего и внутреннего слоев помогает сочетать свойства используемых материалов: изгиб или разрыв поверхности затруднены благодаря сердцевине, а стабильность поверхности, в свою очередь, защищает мягкую сердцевину от внешних воздействий.

2. Использование теплоизоляционных панелей

Изолированные панели используются во многих отраслях промышленности, таких как аэрокосмическая, автомобильная и строительная.В этом тексте основное внимание уделяется использованию теплоизоляционных панелей как готовых элементов для строительной отрасли.
Изолированные панели идеально подходят для строительного сектора: вы экономите время, сокращаете расходы и уменьшаете вес, и их можно использовать в качестве стен, потолка и крыши. Если панели поступают прямо с завода, они сразу же готовы к использованию. За один простой шаг они могут быть прикреплены к опорной конструкции и одновременно представляют собой устойчивые стены или крышу с отличными изоляционными свойствами.
Благодаря вышеперечисленным свойствам, сегодня изолированные панели особенно популярны для облегчения строительства холлов, крыш жилых домов, а также в качестве изоляционных панелей для изоляции или также в качестве звукоизоляции в строительстве из гипсокартона.Изолированные панели с огнестойкой сердцевиной также часто используются в качестве противопожарных панелей.


Зал из утепленных панелей

3. Виды утеплителей

3.1. Утепленные кровельные панели

Кровельные панели имеют два применения: в качестве кровельной изоляции и кровли. Их можно узнать с первого взгляда по их правильной высоте на сэндвич-элементе. Эти возвышения известны как высоких выступов и служат для придания жесткости панели.Необходима хорошая устойчивость, особенно в случае кровельных панелей, поскольку они должны не только выдерживать собственный вес, но также должны выдерживать потенциальные снеговые или ветровые нагрузки. Пространство между двумя высокими гребнями называется низким гребнем . Здесь измеряется толщина сердцевины. Чтобы обеспечить плавный переход между двумя панелями крыши, на одной стороне панели имеется перекрывающаяся заслонка . Он находится поверх соседней панели.

Кровельные панели доступны в широком диапазоне цветов RAL.

3.2. Кровельные панели ECO

Особый тип кровельных панелей — кровельные панели ECO. Их нижняя сторона покрыта алюминиевой фольгой, а не сталью. В результате они классифицируются как продукты одноразового использования согласно строительным нормам и не требуют утверждения. В дополнение к этому юридическому преимуществу кровельные панели ECO имеют еще много плюсов. Алюминиевая фольга надежно защищает от таких продуктов, как аммиак, которые могут оказать негативное воздействие на окружающую среду. В результате кровельные панели ECO особенно подходят для использования в сельскохозяйственных зданиях, таких как конюшни и сараи.

3.3. Утепленные стеновые панели

Изолированные стеновые панели имеют облицованный профиль для устойчивости вместо высоких бортиков на кровельных панелях. Поскольку отсутствует перекрытие створки из-за отсутствия высокого конька, панели соединяются между собой шпунтованным соединением, которое более выражено, чем на панелях крыши. По желанию также можно использовать незаметные снаружи крепежные винты с использованием секретной системы крепления.


Футерованный профиль Eurobox


Микроребристый профиль


Двухсторонний профиль с
секретные крепления


Подробно: секретное крепление

Стеновые панели также можно использовать в качестве перекрытий или полов.

3.4. Панели холодильные

Панели для холодильной камеры — это особая форма стеновых панелей. Они обычно более изолированы, чем обычные изолированные панели, и имеют лучшее качество стыков. Это делает их идеальными для строительства холодильных камер и холодильных камер. Панели холодильной камеры часто также имеют покрытие, безопасное для пищевых продуктов.

4. Состав утепленных панелей: внешний

Наружная оболочка изолированной панели состоит из нескольких различных слоев, которые защищают панель от воздействий окружающей среды, таких как УФ-излучение и коррозия.Следующая диаграмма дает хороший обзор структуры внешней оболочки:

Поскольку все отдельные слои выполняют определенные функции, перед покупкой теплоизоляционных панелей важно проанализировать факторы окружающей среды, которым будут подвергаться панели. После этого можно выбрать подходящие материалы и покрытия. Поскольку внешняя и внутренняя стороны изолированных панелей часто подвергаются очень разным условиям, используемые лаки и материалы различаются в зависимости от стороны, на которой они находятся.Например, внешняя оболочка всегда должна содержать слой защиты от ультрафиолета, а во влажных внутренних помещениях, таких как бассейны, следует использовать хорошую защиту от коррозии.

4.1. Наружные материалы

Существует несколько основных материалов, из которых изготавливается внешняя оболочка утепленных панелей. Вот обзор свойств материалов:

.
Материал Используйте
Листовая сталь Стальной листовой металл чаще всего используется при производстве теплоизоляционных панелей.Материал впечатляет своей высокой стабильностью. Лист оцинкован и имеет антикоррозийное покрытие
GRP GRP (пластик, армированный стекловолокном) можно использовать только для нижней стороны панелей. Материал используется в помещениях с повышенным воздействием химикатов или соли для предотвращения коррозии. Стеклопластик не так устойчив к разрушению, как металл.
Алюминий Иногда, но не часто, оболочка изоляционной панели изготавливается из алюминия.Этот материал особенно устойчив к химическим веществам и соли и поэтому в основном используется в сельском хозяйстве. К недостаткам можно отнести высокую цену и высокое тепловое расширение, что может привести к структурным проблемам.

Очень редко корпус изготавливается из нержавеющей стали. Преимущество этого материала в том, что он абсолютно не подвержен ржавчине и безопасен для пищевых продуктов. Однако цена материала очень высока. Мы производим изоляционные панели из нержавеющей стали по запросу от 2500 м².

Толщина материала

Оболочка панелей доступна из материала различной толщины. Более тонкий материал легче и дешевле, но не такой прочный. В случае более толстых материалов по панели можно ходить, не повредив ее. Типичные значения толщины стального листа составляют 0,4 мм и 0,6 мм. Свяжитесь с нами, если вам понадобится консультация по толщине.

Цинкование

В качестве защиты от коррозии все наши панели оцинкованы высокого качества.Свяжитесь с нами, если у вас есть вопросы по гальванике.

4.2. Наружное покрытие

Покрытие обеспечивает дополнительную защиту изоляционной панели и защищает от коррозии и УФ-излучения. Существует множество уровней качества, в зависимости от ситуации, в которой будут использоваться панели. Качество покрытия можно повысить с помощью одного из следующих двух методов: за счет новых разработанных материалов и методов покрытия или за счет более толстого покрытия. Стандартное покрытие, наносимое на наши утепленные стены и крышу, — это стандартный полиэстер толщиной 25 мкм, как снаружи, так и внутри.Большинство конкурентов предлагают только 15 мкм. Доступные покрытия:

Продукты с предварительно нанесенным покрытием Стандартная толщина (мкм) Минимальное время до появления белой ржавчины (ч) Категория коррозии
Стандартный полиэстер 25 360 RC2
Полиэстер повышенной прочности 25 360 RC3
ПВДФ 25 500 RC4
ПВДФ 35 500 RC4
PUR-PA 50/55 700 RC5
Пластизол 100/200 1000 RC5
Пластиковое покрытие 100 500/

Чтобы упростить вам выбор правильного покрытия, мы предлагаем вам небольшую помощь в принятии решения на основе EN 10169.Просто отнесите свой проект к одной из следующих категорий.

Влияние внешней среды:

Категория Описание
C1 — очень низкий
C2 — низкий

Окрестности с низким уровнем загрязнения Сельскохозяйственные районы

C3 — средний

Городские и промышленные районы, средний уровень загрязнения диоксидом серы Прибрежные районы с низким содержанием соли — от 10 до 20 км от моря

C4 — высокий Промышленные зоны и побережья со средним содержанием соли, от 3 до 10 км от моря
C5 I — очень высокий Промышленные и прибрежные районы с повышенной влажностью и агрессивной средой
C5 M — очень высокий Прибрежные районы с высоким содержанием соли, от 1 до 3 км от моря

Влияние внутренней среды:

Категория Описание
C1 — очень низкий Отапливаемые здания с чистым воздухом: e.грамм. офисы, магазины, школы и гостиницы
C2 — низкий Неотапливаемые здания, в которых возможна конденсация: складские помещения, спортивные залы
C3 — средний Производственные помещения с высокой влажностью и достаточно высоким уровнем загрязнения воздуха: например, пищевая промышленность, прачечные, пивоварни, молочная промышленность
C4 — высокий Химические установки, бассейны, судостроение и прибрежные сооружения
C5 I — очень высокий Здания или территории с постоянной конденсацией и высоким загрязнением воздуха
C5 M — очень высокий Здания или территории с постоянной конденсацией и высоким загрязнением воздуха

С помощью следующей диаграммы вы можете выбрать правильное покрытие как для внешней, так и для внутренней оболочки ваших теплоизоляционных панелей.

5. Состав утеплителя: сердцевина

Исключительные изоляционные свойства изоляционных панелей во многом достигаются благодаря изоляционному сердечнику, который защищен внешними листами из стали или алюминия. Сердцевина изоляционных панелей может быть изготовлена ​​из различных материалов и различной толщины. Далее мы предлагаем вам краткий обзор материалов и их функций.

5.1. Полиуретан (ПУ)

Полиуретан — это синтетическая смола, разработанная в 1930-х годах Отто Байером и его исследовательской группой для IG Farben.Все мы знаем этот материал в наших домах: из него сделаны наши губки. В области теплоизоляционных панелей полиуретан — самый популярный изоляционный материал. Но насколько хороши изоляционные свойства? Следующая таблица основана на стандартной облицовке панели типа Eurobox и предоставляет информацию о значениях изоляции (U-значения), достигнутых в зависимости от толщины сердечника:

U Толщина панелей (мм)
25 30 35 40 50 60 80 100 120
Вт / м² K 0.83 0,70 0,61 0,54 0,44 0,37 0,28 0,22 0,19
ккал / м² ч ° C 0,71 0.60 0,52 0,46 0,38 0,32 0,24 0,19 0.16

5.2. Полиизоцианурат (PIR)

Полиизоцианураты обладают даже лучшими изоляционными свойствами по сравнению с полиуретаном. Таким образом, такой же показатель изоляции может быть достигнут при меньшей толщине жилы. Кроме того, изолированные панели с сердечником из PIR имеют лучшие показатели огнестойкости, чем панели с сердечником из полиуретана, и дольше выдерживают более высокие температуры. Из-за этого изолированные панели с сердечником PIR несколько дороже, чем панели с сердечником PUR.

5.3. Минеральная вата

Если у вас есть особые требования к противопожарной защите, то панели с сердцевиной из минеральной ваты не обойтись. В отличие от полиуретана и полиизоцианурата минеральная вата не горючая. Однако это преимущество смягчается тем фактом, что панели из минеральной ваты имеют несколько худшие изоляционные свойства. Взгляните на значения U на примере профиля Eurobox со стандартной футеровкой:

U Nenndicke des Paneels (мм)
50 60 80 100 120 150
Вт / м² K 0.75 0,63 0,49 0,39 0,33 0,27
ккал / м² ч ° C 0,65 0,54 0,42 0,34 0,28 0,23

6. Перевозка теплоизоляционных панелей

Если вы решите использовать изоляционные панели как часть ваших строительных планов, транспортировка является первым шагом после размещения вашего заказа.Для панелей длиной до 24 метров есть несколько очень важных правил, на которые следует обратить внимание, чтобы гарантировать, что изолированные панели будут доставлены неповрежденными.
Изолированные панели обычно поставляются упакованными. Чтобы не повредить панели при транспортировке, эти упаковки необходимо размещать горизонтально на распорках из пенопласта или дерева. Обратите внимание, что распорки необходимо размещать на подходящем расстоянии друг от друга. Несущая поверхность, конечно, должна соответствовать форме упаковки.То есть, если упаковка плоская, поверхность, на которой она лежит, должна быть плоской. Если упаковка изогнута, поверхность, на которой она лежит, также должна быть изогнутой. При штабелировании пакетов друг на друга необходимо использовать распорки между пакетами.
Также необходимо обеспечить, чтобы упаковки не выступали более чем на один метр и были закреплены по крайней мере в двух поперечных сечениях с помощью ремней на расстоянии не более 3 метров друг от друга. При креплении ремней важно следить за тем, чтобы они сами не повредили панели.Разумеется, погрузочная поверхность транспортного средства должна быть пустой и защищенной от атмосферных воздействий.

7. Склад теплоизоляционных панелей

По логистическим причинам иногда необходимо хранить теплоизоляционные панели на строительной площадке или на складе. Убедитесь, что панели никогда не лежат прямо на полу, а всегда на деревянных или полистирольных прокладках, которые шире самой панели. Прокладки должны быть адаптированы к форме панелей и соответствовать продукту. Например: для пакета, который изогнут, прокладки должны иметь одинаковую кривизну.Если из-за недостатка места пакеты складываются друг на друга, убедитесь, что между отдельными пакетами используются распорки. Верхние распорки должны быть размещены точно в том же положении, что и проставки внизу. При штабелировании также следует учитывать вес пакетов. Можно штабелировать максимум 3 упаковки максимальной высотой 2,6 м.
Пакеты панелей никогда не должны храниться в течение длительного времени во влажной среде, поскольку на плохо вентилируемых внутренних панелях может скапливаться конденсат, который может вызвать коррозию металла.Если необходимо краткосрочное хранение на открытом воздухе, важно, чтобы упаковки не подвергались воздействию прямых солнечных лучей и чтобы по ним стекала вода. Наклон должен быть не менее 5%. Однако пакеты не следует хранить на открытом воздухе более 60 дней.
Лучшими условиями хранения утепленных панелей являются сухие и непыльные помещения, которые также в той или иной степени вентилируются. По опыту мы знаем, что даже при наилучших условиях хранения срок хранения не должен превышать 6 месяцев, так как в противном случае свойства панелей могут измениться.

8. Подъемные изолированные панели

Даже если изолированные панели относятся к элементам легкой конструкции, их длина может означать, что они несут значительный вес. По этой причине при подъеме вручную или краном необходимо соблюдать некоторые основные инструкции.
При подъеме груза краном синтетические стропные ремни (например, из нейлона) шириной не менее 10 см должны быть размещены как минимум в 2 местах. Ремешки должны составлять минимум половину длины упаковки.Чтобы предотвратить повреждение панелей при подъеме, используйте прочные и тонкие деревянные или пластиковые распорки, ширина которых превышает ширину панелей как минимум на 4 см.
При поднятии панелей вручную должны работать два человека. Панели всегда следует переносить горизонтальными краями вверх и вниз.

9. Раскрой теплоизоляционных панелей

Иногда необходимо разрезать изолированные панели, чтобы получить их рабочую длину на месте. Для этого панели необходимо поставить на твердое основание и разрезать погружной пилой, лобзиком или циркулярной пилой.Важно следить за тем, чтобы режущая поверхность не становилась слишком горячей во время резки. Это может привести к гальванизации и, следовательно, к возгоранию защиты от коррозии. Пожалуйста, не используйте угловые шлифовальные машины или дисковые шлифовальные машины, так как искры могут повредить антикоррозийное покрытие.

10. Монтаж кровельных панелей


Подконструкция уже установлена, изоляционные панели можно использовать с пользой

Изолированные панели всегда должны устанавливаться специалистами.Следующий отрывок дает приблизительный обзор работы.
Кровельные панели всегда устанавливаются на деревянное, бетонное или стальное основание. При проектировании основания обязательно необходимо учитывать расчет веса панели, а также потенциальных снеговых и ветровых нагрузок в регионе. Из всей этой информации можно определить расстояние между опорами (прогонами), на которые укладываются панели. Чтобы получить максимальный водоотвод, наклон крыши должен быть не менее 5 °.Если в крыше имеется ригель или проемы в кровле, крыша должна иметь уклон не менее 7 °. Поэтому кровельные панели не подходят для плоских крыш.
Теперь вы готовы к работе!

10.1. Укладка кровельных панелей

10.2. Перекрытие короткого стыка

Иногда возникает необходимость стыковать утепленные кровельные панели по вертикальному стыку. В следующем разделе описывается процедура такого перекрытия вдоль этого края.
Поскольку в стандартном исполнении этот край не перекрывается, его необходимо создать, удалив нижний лист и изоляцию из пенопласта.Лист данных для каждой панели поможет вам определить длину необходимого сокращения.


Подготовка к перекрытию верхней панели

Сначала укладывается нижняя панель, а затем устанавливается верхняя панель так, чтобы она перекрывала нижнюю. Это позволяет стекать дождевой воде, не попадая под заслонку внахлест. Кроме того, на нижнюю панель следует нанести как минимум две самоклеющиеся пломбы. Завершающим этапом является закрепление панелей через высокие борта.

10,3. Завершение площади карниза

Открытый утеплитель в передней части здания должен быть защищен от воздействия погоды и животных. В этом разделе мы опишем различные возможности.

Открытая изоляция должна быть либо окрашена водонепроницаемым покрытием, либо покрыта гидроизоляцией. Преимущество мигания состоит в том, что животные не могут добраться до пены, в которую они затем закопаются и вытащат ее.
По запросу мы можем поставить панели для карниза с отливной кромкой.

11. Утверждение самонесущих теплоизоляционных панелей по стандарту ЕС 14509

Изолированные панели имеют официальное одобрение. Стандарт ЕС 14509 устанавливает требования к «заводским самонесущим изолированным панельным элементам с металлическими листами с обеих сторон».

12. Классы противопожарной защиты и законодательство о противопожарной защите

Во многих случаях, когда применяются изолированные панели, противопожарная защита играет важную роль.Европейский стандарт DIN EN 13501 действует уже несколько лет. Европейский стандарт гораздо более строго регулирует классы противопожарной защиты.
Вот соответствующая таблица ЕС, в которой определены классы огнестойкости согласно DIN EN 13501 и их соответствие соответствующим требованиям строительного надзора:

Строительные требования

Несущие элементы¹
без зазора

Несущие элементы¹
с зазором

Неопорные внутренние стены

Безопорные наружные стены

Фальшполы

Отдельно стоящие потолки

Огнестойкий

R 30

РЭИ 30

EI 30

E 30 (i → o) и
EI 30-ef (i ← o)

РЭИ 30

EI 30 (a↔b)

Огнестойкий

R 60

РЭИ 60

EI 60

E 60 (i → o) и
E 60-ef (i ← o)

EI 60 (a↔b)

Огнестойкий

R 90

РЭИ 90

EI 90

E 90 (i → o) и
E 90-ef (i ← o)

EI 90 (a↔b)

Огнестойкость
120 минут

R 120

РЭИ 120

Противопожарная стена

РЭИ-90М

ЭИ 90-М

¹Для систем реактивной противопожарной защиты с элементами из стали с покрытием дополнительно требуется спецификация IncSlow согласно DIN EN 13501-2.

В дополнение к этим общим таблицам существует еще одна таблица, в которой классифицируются все изолированные панели. Если вы заказываете панели у нас, мы всегда обеспечиваем европейский класс огнестойкости:

.

Классификация огнестойкости строительных материалов (кроме полов) согласно DIN EN 13501-1

Строительные требования

Дополнительные требования

Классификация ЕС согласно DIN EN 13501-1¹²

Без дыма

Не допускать образования капель горючих газов

Строительные материалы, искл.линейная трубная изоляция

Линейная изоляция труб

Невоспламеняющийся

A1

A1 L

A2 — s1, d0

A2 L — s1, d0

Огнестойкий

В — s1, d0 C — s1, d0

B L — s1, d0 C L — s1, d0

A2 — s2, d0

A2 L — s2, d0

A2 — s3, d0

A2 L — s3, d0

В — s2, d0 В — s3, d0

B L — s2, d0 B L — s3, d0

С — s2, d0

С L — s2, d0

С — s3, d0

С L — s3, d0

A2 — s1, d1

A2 L — s1, d1

A2 — s1, d2

A2 L — s1, d2

В — s1, d1 B — s1, d2

B L — s1, d1 B L — s1, d2

С — s1, d1

С L — s1, d1

С — s1, d2

С L — s1, d2

A2 — s3, d2 B — s3, d2 C — s3, d2

A2 L — s3, d2 B L — s3, d2 C L — s3, d2

Нормальная воспламеняемость

D — s1, d0

D L — s1, d0

D — s2, d0 D — s3, d0

D L — s2, d0 D L — s3, d0

E

E L

D — s1, d1

D L — s1, d1

Д — s2, d1

D L — s2, d1

D — s3, d1

D L — s3, d1

D — s1, d2

D L — s1, d2

D — s2, d2

D L — s2, d2

D — s2, d3

D L — s2, d3

E — d2

EL — d2

Легковоспламеняющийся

Ф

ф л

¹ В европейских правилах тестирования и классификации не указываются характеристики тления строительных материалов.Для приложений, в которых необходимо продемонстрировать характеристики тления, должны применяться национальные правила.
² За исключением классов A1 (не считая использования сноски c к таблице 1 DIN EN 13501-2 и E) огнестойкость поверхностей наружной облицовки стен (типы) не может быть окончательно классифицирована в соответствии с DIN EN 13501-1. .

Изоляционные панели с сердцевиной из минеральной ваты доступны с классом огнестойкости до F120. Это означает, что они могут выдерживать огонь до 120 минут.Панели на 95-99% состоят из расплавленной вулканической породы, вытянутой в нити для получения волокнистой структуры. Сертифицированные сэндвич-панели с сердцевиной из минеральной ваты могут устанавливаться в помещениях, требующих противопожарной защиты. Их можно использовать как внутреннюю противопожарную стену или внешнюю стену, а также как низкий потолок, как крышу и даже как изоляцию существующих зданий.

2.5.0.0

Изолированные кровельные и стеновые панели — Изоляция кровли

Почему RAY-CORE такой умный?

  • Простота использования Самостоятельная работа.
  • Никакой специальной конструкции или инженерии не требуется.
  • Превосходит все нормы или соответствует им.
  • Доступный (в среднем всего на 1350 долларов дороже, чем стекловолокно).
  • Чрезвычайно легкий (не требуются краны).
  • Уменьшить коммунальные платежи на 60% и более.
  • Наименее дорогая изоляция на дюйм с показателем R на рынке.

С такими преимуществами неудивительно, что компания RAY-CORE была названа бизнесом года в Айдахо в 2011 году.

Когда я могу использовать изолированные кровельные панели RAYCORE?

  • Сводчатые крыши с открытыми балками (вентилируемые и невентилируемые)
  • Кровельные системы с двутавровой балкой
  • Фермовые кровельные системы
  • Кондиционированные чердаки
  • Добавление теплоизоляции к существующей крыше

Когда я могу использовать изолированные стеновые панели RAYCORE?

Если вы можете построить его с помощью палок, вы можете построить его с помощью RAY-CORE SIP ® .Обычный каркас для палочек, предизолированный и панельный. RAYCORE соответствует всем кодексам для обрамления палками и принимается в юрисдикциях кодекса по всей Северной Америке.

  • Новое строительство
  • Существующие конструкции
  • Ремоделированный
  • Дополнения
  • Добавление теплоизоляции к наружным стенам
  • Изоляционные панели для стен подвала
  • Напольные системы
  • … и многое другое!

Использует традиционные методы обрамления

Кровельные панели SIP и стеновые панели SIP RAYCORE объединяют три рабочих задачи в одну систему интеллектуальных панелей.В этой системе используются традиционные проверенные строительные материалы: элементы из пихты Дугласа премиум-класса , современная вспененная жесткая полиуретановая пена и пленочный излучающий барьер . Эта блестящая панель в сочетании с материалами на стройплощадке будет соответствовать всем местным строительным нормам.

Самостоятельные SIP-модули

От коммерческого до жилого, никакая другая система кровельных панелей не предлагает более удобный процесс, чем RAY-CORE SIPs ™. Благодаря сверхлегким панелям и стандартным инструментам и методам обрамления вы можете решать самые сложные проекты и использовать панели RAY-CORE SIP.Учить больше.

Очень доступный

RAYCORE — это самая доступная структурно-изолированная панель на рынке. Эти небольшие вложения окупятся менее чем за три года, а деньги будут храниться в вашем кармане на протяжении всей жизни. С такой отдачей вы не можете позволить себе отказаться от кровельных панелей RAY-CORE в своем следующем проекте.

Кроме того, из-за исключительного R-значения, герметичности и рабочих характеристик изолированных кровельных панелей и изолированных стеновых панелей RAYCORE придется уменьшить размеры системы отопления и охлаждения из-за пониженной нагрузки.Часто это приводит к экономии, равной стоимости панелей, что по сути делает их БЕСПЛАТНЫМИ!

SIP-панели RAYCORE — самые дешевые SIP-панели на дюйм с показателем R на рынке!

Сэндвич-панели крыши США | Кровельные сэндвич-панели USA

Почему сэндвич-панели становятся все более популярными? Сэндвич-панели символизируют достижения современной строительной индустрии. Легкость и хорошая изоляция — это тренд, универсальное требование.Эти панели прочные и очень легкие. Используя изолированные кровельные сэндвич-панели , можно без проблем продолжать строительные работы круглый год. Панели, производимые TSSC, привлекательны, бывают разного дизайна, разных форм и цветов. Эти панели не требуют какой-либо внутренней и внешней отделки, что позволяет избежать дополнительных затрат. Сэндвич-панели обладают многочисленными преимуществами, самое большое из которых — доступность.

Сэндвич-панели используются в основном для кровельных, облицовочных и стеновых решений, инструментального оборудования для строительства.Эти панели изготовлены из теплоизоляционных материалов, образующих сердцевину. Две стороны прикрыты двумя тонкими металлическими листами; Также это не конструкционные и шторные материалы. Панели крепятся к стальному каркасу или любому другому каркасу, который выдерживает структурные нагрузки. Сердцевина сделана из EPS, также известного как пенополистирол, PUR, PIR и минеральная вата. Различные материалы обладают разными изоляционными свойствами; они различаются по весу, огнестойкости и уровню звукоизоляции.

Изолированные сэндвич-панели

могут ускорить процесс строительства, и это очень важно для повышения рентабельности инвестиций в более короткий промежуток времени; Факторы экономии всегда значительны.Представьте себе производственное здание или склад, который скоро будет готов; шансы получить ROI были бы лучше. Здания, в которых используются перегородки-гвоздики, никогда не строятся, а не собираются. Вы не теряете время зря, позволяя зданию сбрасывать лишнюю влагу. Конструкционные детали и облицовочные материалы доставляются на объект, и сразу же начинается сборка. Сэндвич-панели мобильные; его легко снова разобрать и перенастроить на другое место. Благодаря меньшему весу панелей затраты на транспортировку значительно ниже.

Знаете ли вы, что неэффективные крыши могут пропускать более 25% тепла? Таким образом, это приведет к увеличению ваших счетов за электроэнергию, и поэтому вы должны использовать кровлю из сэндвич-панелей . Эти панели очень прочные, ускоряют установку и снижают эксплуатационные расходы. Эти кровельные панели имеют разную толщину и требуют меньше труда для установки по сравнению с традиционными крышами. Эти кровельные листы имеют однослойную фаску, что позволяет лучше покрыть покрытие за более короткий период времени.TSSC производит изолированные кровельные панели, которые являются энергоэффективными и могут служить почти весь срок службы без особого обслуживания.

Наши сэндвич-панели поставляются со всеми аксессуарами, необходимыми для полной установки, такими как все крепежи и оклады. Существуют различные типы уплотнителей и прокладок, чтобы обеспечить правильную герметизацию перегородок. Итак, в TSSC вы получаете все под одной крышей; легче следовать политике одного производителя. Посетите наш сайт для получения дополнительной информации.

Мы являемся лидером в ОАЭ по производству теплоизоляционных панелей.Если вам нужно инвестировать в систему кровельных панелей , проконсультируйтесь у с нашими экспертами — запросите ценовое предложение.

SAB Сэндвич-панели для стен и крыш

На этих страницах представлен исчерпывающий список вариантов сэндвич-панелей SAB из пеноматериала PIR. Панели подразделяются на две группы кровельного и стенового применения

.

Раньше мы предлагали также панели из минеральной ваты RockPro, но с января 2012 года мы больше не производим панели этого типа.Вместо этого с 2017 года мы можем предложить SAB-Monolaine B в виде фиксированных панелей из минеральной ваты.

Характеристики сэндвич-панелей
  • Подходит для внешних стен, перегородок и крыш
  • Сборные строительные элементы для быстрой и беспроблемной установки с минимальным риском на строительной площадке
  • Их небольшой вес от 12 до 16 кг / м2 также означает, что конструкции и фундаменты могут быть относительно легкими
  • Отличные изоляционные свойства
  • Все панели из пеноматериала PIR, поставляемые SAB-profiel, не содержат волокон и гидрохлорфторуглеродов (ГХФУ)
  • Сэндвич-элементы из пеноматериала
  • относятся к категории B-s2, d0 согласно стандарту EN 13501-1.
  • Огнестойкость 30 минут для SAB WB EW30 и SAB W EI30
  • Доступен в широком диапазоне покрытий и цветов
  • Оптически гладкий внешний вид благодаря специальным ребрам
  • Простое крепление к несущей конструкции позволяет легко и недорого расширить здание
  • Расширенные гарантии грузоподъемности и ресурса

Изоляция сэндвич-панелей

Внутренняя и внешняя оболочки сэндвич-панели не соприкасаются, это исключает образование мостиков холода и обеспечивает превосходную теплоизоляцию.Звукоизоляционные свойства панелей из пеноматериала PIR также превосходны — примерно 26 дБ. Большинство сэндвич-панелей стандартно снабжены герметичным уплотнением шва.

Защитная пленка на сэндвич-панели

Все сэндвич-панели поставляются с защитной пленкой на внешней обшивке. Если вам требуется дополнительная защита, закажите возможность нанесения пленки на внутреннюю поверхность кожи.

Рекомендации

При выборе сэндвич-панелей учитывайте: требования к нагрузке, классу безопасности и прогибу, а также обращайтесь за технической информацией в отдел обслуживания продуктов по телефону: +31 (0) 30 68 79 700.Если вы хотите отклониться от рекомендованной максимальной длины, пожалуйста, свяжитесь с отделом продаж по телефону: +31 (0) 30 68 79 700 или отправьте электронное письмо через контакт.


Стеновые панели WB и W

Панели из пенополиуретана для стен и фасадов, поставляемые SAB, характеризуются сочетанием высоких показателей теплоизоляции и небольшого веса.


Стеновые панели Carrier

ПИР-пенные панели SAB-Carrier для стен и фасадов, поставляемые SAB, характеризуются сочетанием высоких показателей теплоизоляции и небольшого веса.Вместе со вторым слоем профилированных листов вы можете проектировать и строить самые красивые здания.


Огнезащитные PIR-панели

На этой странице представлен обзор сэндвич-панелей SAB с огнестойкими свойствами (EW30 / EW60 / EI30 / EI15).


Кровельные панели

Превосходные свойства панелей PIR SAB также идеальны для использования на крышах. В зависимости от желаемой изоляции они способствуют созданию более энергоэффективного здания.


Укладка и обработка

Продукция, специально разработанная для строительного проекта, помогает обеспечить плавный и эффективный процесс строительства. SAB-profiel предлагает ряд возможностей для дальнейшей индивидуализации и упаковки (штабелирования) сэндвич-панелей.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
