Устройство мокрого фасада | Строительный портал

Утепление помещений способом «мокрый фасад» имеет широкую популярность при строительстве частных и многоэтажных домов. Распространенность метода обусловлена существенными преимуществами по сравнению с альтернативными способами отделки. Система «мокрый фасад» минимизирует количество мостиков холода и предупреждает появление конденсата на внутренних стенах дома.

Особенности отделки «мокрый фасад»
Устройство мокрого фасада
Выбор материалов для обустройства системы мокрого фасада
Когда выполнять монтаж «мокрого фасада»
Способы монтажа утеплителя
Устройство мокрого фасада: технология монтажа

Особенности отделки «мокрый фасад»

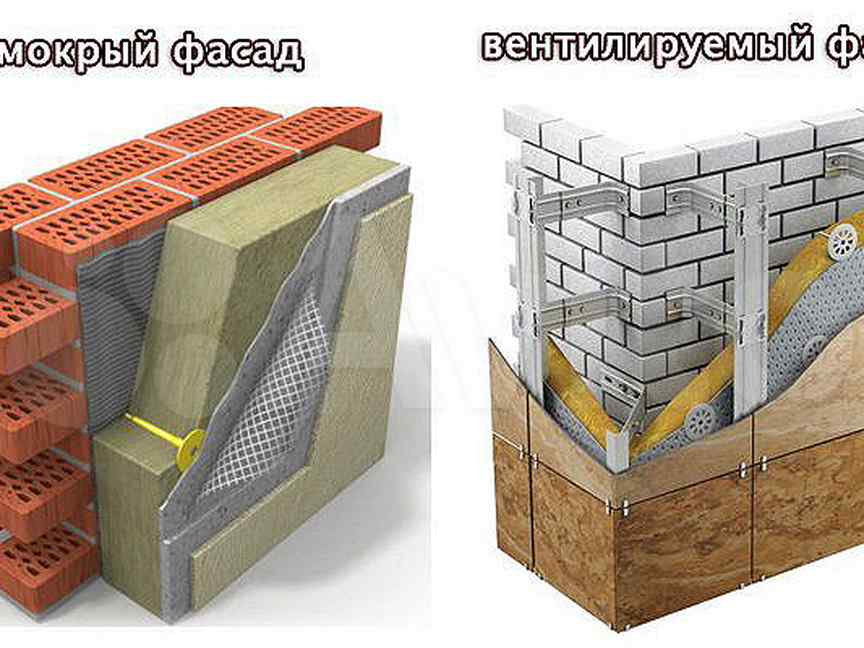

Для сравнения, при монтаже «сухого фасада» используются безводные способы крепления: обивка вагонкой, панели с каркасным креплением и сайдинг.

Система утепления домов, зданий мокрым методом появилась в 50-х годах ХХ века в Германии и получила широкое распространение в 70-х годах.

Такая техника подразумевает нанесение в определенной последовательности грунтовочной основы, клея, теплоизоляции и других материалов. В результате образуется единая система, отличающаяся рядом неоспоримых преимуществ:

Обеспечивает привлекательность и декоративность фасаду. На наружных стенах нет солевых пятен.
Малый вес конструкции не требует мощного фундамента.
Наружная термоизоляция позволяет сохранять и эффективно накапливать тепло в помещении, блокируя «мостики холода».

На внутренней поверхности стен не образуется конденсат. «Точка росы» выносится в материал изоляции, а потом испаряется через наружный «дышащий» слой штукатурки.
Фасад «мокрого» типа придает стенам звуко- и виброизоляцию.
Конструкция дома надежно защищена от воздействия влаги. При этом исключается коррозия каркасной арматуры и промерзание в микротрещинах бетона.
«Мокрые» технологии в реализации обходятся дешевле.

К минусам таких систем можно отнести необходимость соблюдения специальных условий во время монтажа:

установка «мокрого» фасада происходит при температуре не менее +5 С°;
монтажные работы не выполняют в дождливую и влажную погоду;
попадание прямых солнечных лучей спровоцирует пересыхание раствора – это негативно скажется на качестве утепления.

Устройство мокрого фасада

Мокрый фасад прост в изготовлении. Незатейливая конструкция базируется на одновременном использовании механического и клеевого крепежа.

Мокрый фасад: технология монтажа

«Пирог» фасада включает следующие слои:

Основание.

Теплоизоляция. Утеплитель крепится к стене на клей — обычно это полимерцементный состав с высокой адгезией к утеплителю и несущей поверхности. В качестве теплоизоляционного материала используют пенопласт или плиты минеральной ваты.
Армирующая сетка укрепляет конструкцию. Без металлической сетки ни один штукатурный раствор или другой клеевой состав не пристанет к базальтовой плите или пенопласту. Для работы подойдет армирующая сетка шириною 1 метр – этого вполне хватит для создания цельного штукатурного покрытия.
Слои клея для армирующей сетки и утеплителя.
Механическое крепление утеплителя – «зонт» (пластиковый дюбель оборудован широкой шляпкой). На одну плиту утеплителя устанавливается по пять дюбелей.

Декоративное покрытие. Для отделки мокрого фасада применяется фактурная штукатурка, обладающая существенными преимуществами: простота нанесения, небольшой вес и доступность в цене.

Дом, утепленный системой «мокрый фасад»: видео

Выбор материалов для обустройства системы мокрого фасада

Материалы для мокрого фасада продают «системой». По сути, это комплекс материалов с похожими физическими характеристиками: водопоглащением, паропроницаемостью, тепловым расширением и морозостойкостью.

Приведем некоторые рекомендации по выбору утеплительных материалов для мокрого фасада:

Базальтовая вата плотностью от 150 кг/м.куб. и пределом прочности не меньше 15 кПа может использоваться для штукатурных фасадов.
Для утепления дома можно использовать только пенопласт фасадных марок, слабогорючий и самозатухающий. Для повышения пожаробезопасности желательно делать рассечки из минеральной ваты.
Для обустройства мокрого фасада не применяют стекловату. Структура материала не выдерживает повышенных нагрузок.
Спорный вопрос – использование экструзионного пенополистирола. Некоторые специалисты не рекомендуют применять этот материал, так как он паронепроницаем («не дышит») и обладает плохой адгезией с клеящими составами.
Важный критерий выбора теплового изоляционного материала – плотность. Этот параметр для волокнистых материалов должен составлять не меньше 150-180 кг/м.куб.
Минеральные ваты для фасада лучше выбирать на более водостойких фенольных связующих.
Для теплоизоляции можно использовать экологический материал арболит, относящийся к разряду легких бетонов. 90% состава арболита – это природные наполнители: шелуха, древесные опилки, костра льна и т.д. Плотность теплоизоляционного арболита – 400-500 кг/м.куб.

Сравнительная характеристика свойств пенопласта и минеральной ваты

Состав клея подбирается в соответствии с используемым утеплителем. Например, клей на битумной основе применяется при монтаже полистирольных плит

Когда выполнять монтаж «мокрого фасада»

Обустройство «мокрого» фасада проводится после выполнения следующих строительных работ:

монтаж кровли;
наружная гидроизоляция фундамента полностью выполнена;
произошла усадка здания;
монтирована вентиляция, система кондиционирования, установлены окна и другие системы;
здание просушено.

Фасадные работы лучше выполнять в конце весны – начале осени. Перед началом монтажа надо посмотреть прогноз погоды — на ближайшие две-три недели не должно быть дождя и минусовой температуры

Способы монтажа утеплителя

Различают три технологии обустройства фиксации теплоизоляционного материала:

Жесткое крепление – утеплитель фиксируется дюбелями. При этом методе толщина слоев штукатурки не превышает 8 мм.
Крепление утеплителя на подвижные шарниры. Штукатурная смесь свободно перемещается вдоль стен, компенсируя усадку. Толщина нанесенных слоев порядка 30 мм.

Фиксация теплоизоляции происходит клеем и дюбелями. В данном случае применяются тарельчатые дюбеля с большими шляпками.

Устройство мокрого фасада: технология монтажа

Подготовительные мероприятия

Перед тем, как приступить к фасадным работам надо подготовить некоторые материалы и комплектующие:

Утеплитель – пенопласт или минерально-волокнистые плиты. На 1 кв.м. надо взять 1,05 кв.м. утеплителя (зазор на подрезку в углах). Толщина теплоизоляционного материала зависит от климатической зоны проживания.
Стеклосетка плотностью 140-160 г/куб.м.
Дюбели-зонтики из расчета 5-8 штук на 1 кв.м.

Угловой и цокольный профиль. Угловые элементы защищают стену от осыпания при механическом воздействии. Цокольные элементы монтируется горизонтально снизу фасада и являются основой для монтажа плит первого ряда. Цокольный профиль защищает теплоизоляционный материал от механических повреждений и выполняет роль отлива.
Грунтовка для обработки основания стены.
Клей для фиксации утеплителя и армирующей сетки. Количество клеевого состава зависит от рельефности стены.
Штукатурка для финишной отделки. Расход материала рассчитывается исходя из площади покрываемой поверхности. Необходимо заложить запас в 10% на оконные/дверные проемы.

Подготовительные мероприятия:

Поверхность стены тщательно очистить от остатков старого покрытия и грязи.
При необходимости провести выравнивание стены, удалить повреждения, заделать трещины.
Очистить от старой штукатурки дверные/оконные откосы.
Прогрунтовать стены для повышения адгезии.

Монтаж цокольного профиля

Обязательная операция – установка опорной планки. Нижним краем вся система мокрого фасада опирается на П-образный профиль – «опорный цокольный». Работы по утеплению мокрым фасадом начинаются с разметки/крепления по периметру здания цокольного профиля.

Профиль монтируется следующим образом:

высота крепления цоколя 40 см от уровня земли;
между горизонтальными планками должен оставаться зазор около 30 мм – это расстояние необходимо для температурного расширения;
профиль фиксируется саморезами и дюбелями, шаг крепления – 10-20 см;
углы здания надо отделать специальным угловым профилем.

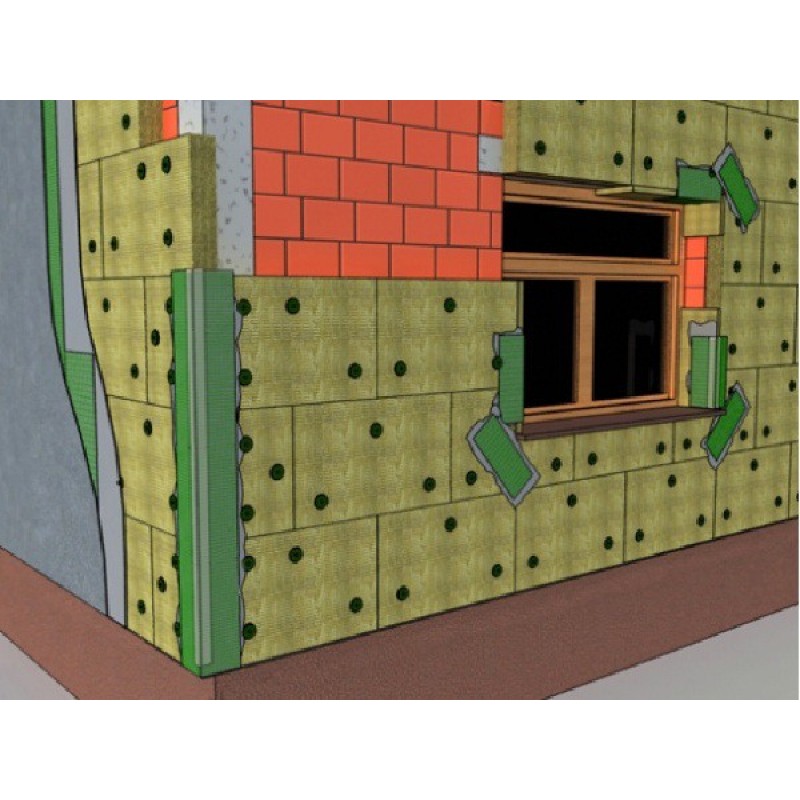

Крепление теплоизоляционных плит

Мокрый фасад пенопласта или минеральных ват приклеивается к подготовленной поверхности наружной стены дома. Клей наносится широкой полосой по периметру теплоизоляционной плиты. Такой способ сокращает расход клея и обеспечивает достаточную прочность крепления.

Существует негласное правило: клей должен покрывать как минимум 40% площади утеплителя

Качественный монтаж теплоизоляции обеспечивается при выполнении ряда правил:

не допускаются сплошные вертикальные швы между несколькими рядами – швы плит в соседних рядах обязательно должны перекрываться;
тыльная сторона плиты при наклеивании прижимается к основанию стены, а торец утеплителя – к соседней плите; швы между теплоизоляционными плитами должны быть минимальными;
клей, выступающий между швами, надо сразу удалять.

После просушки (около 3-х дней) слой теплоизоляции надо дополнительно укрепить дюбелями. Крепежи углубляются на 5-9 см в стену – зависимо от пористости утеплителя.

Последовательность крепления дюбелей:

Выполнить разметку на панели и просверлить отверстия на нужную глубину.
Сделать гнезда под дюбели и заподлицо установить тарельчатые части.
Аккуратно забить пластиковые гвозди.

Установка армирующего слоя

К монтажу армирующего слоя приступают спустя 3 дня после крепления утеплителя. Первым делом проводят установку армирующей сетки на откосы дверей/окон, вертикальных стыков откосов и перемычек, а так же наружных углов здания. Ровная поверхность стен обрабатывается в последнюю очередь.

Порядок монтажа армирующего слоя:

Клей нанести на утеплитель.
Наложить сетку из стеклоткани.
Повторно нанести слой клея – он должен покрыть конструкцию полностью.

Важно! Общая толщина армирующего слоя должна получиться не более 6 мм. Расстояние между наружной поверхностью и слоем стеклоткани – до 1-2 мм

Финишная отделка фасада

Заключительная фаза обустройства мокрого фасада – оштукатуривание стен. К этой работе можно приступать не ранее чем через 3-7 дней после монтажа армированной сетки. Финишная отделка фасада должна быть паропроницаемой и влагоустойчивой. Внешняя штукатурка должна выдерживать температурные колебания и не деформироваться под воздействием механических нагрузок.

Штукатурку можно наносить при температуре 5-30 С°, обязательное условие – отсутствие ветра. При работах в солнечную и жаркую погоду слой финишной штукатурки надо периодически смачивать водой.

Оштукатуривание мокрого фасада: фото

Монтаж «мокрого фасада» в цокольной части

При установке мокрого фасада на цоколь существуют некоторые особенности:

перед монтажом системы мокрого фасада надо позаботиться о гидроизоляции отмостки и цоколя;
в качестве теплоизолятора лучше использовать материал с минимальным влагопоглащением;
для утепления цокольной части не применяется шлаковая, доломитовая, известковая и базальтовая вата;
теплоизоляционные плиты укрепляются дюбелями на расстоянии 30 см от уровня земли;
армирующая сетка укладывается в два слоя;
для облицовки подойдут керамические и фасадные плиты;
оштукатуривание цоколя можно выполнить мозаичной штукатуркой.

Мокрый фасад церезит: технология монтажа
