Содержание

Пластиковые вентиляционные короба для вытяжки их размеры и преимущества перед металлическими воздуховодами. Пластиковые короба для вытяжки: обзор видов правила установки

Что представляет собой пластиковый короб

Все существующие системы вентиляции используют несколько разновидностей пластиковых воздуховодов:

  • Жесткие трубчатые каналы, круглого, овального или прямоугольного сечения, именуемые в просторечии коробами за внешний вид;
  • Гибкие воздуховоды или просто гофры, фото;
  • Специальная арматура для крепления и стыковки различных участков вентиляции;
  • Управляющие элементы, к ним относят пластиковые спрямляющие решетки, дефлекторы, конфузоры и обратные клапаны.

К сведению! Для обустройства домашних систем принудительного воздухообмена преимущественно используют короба для вентиляции пластиковые, обычно из поливинилхлорида или  полипропилена.

Для гаражей, мастерских, промышленных объектов общей категории, транспортных средств и подземных коммуникаций могут применяться композитные высоконапорные пластиковые короба и трубы, армированные стеклопластиковыми вставками и сетками.

В квартирах и частных домах использование промышленных систем вентиляции, как правило, не имеет смысла. Сечение такого короба значительно превышает потребную величину, а сама система вентиляции рассчитана на большую скорость движения воздуха, поэтому всегда тяжелее и имеет непривлекательный внешний вид.

Преимущества и недостатки пластиковых коробов

Понятно, что, кроме пластиковых систем, существуют металлические воздуховоды, но популярность коробов из металла значительно уступает пластику. Причин, по которым для обустройства вентиляции выбирают пластиковые короба, можно указать достаточно много, вот лишь некоторые из них:

  • Прекрасный внешний вид. Светлая, или окрашенная в тон декоративной отделки стен, пластиковая труба смотрится на порядок более привлекательно, чем оцинкованный или окрашенный металлический короб;
  • Небольшой вес пластикового короба позволяет закрепить систему вентиляции практически в любом подходящем месте. Например, в карманах подвесных потолков, на стенах и в нишах кухонной мебели;
  • Цена пластикового короба из ПВХ значительно ниже, чем у аналогичного металлического воздуховода. Например, самый ходовой короб, сечением 220х90 мм, стоит 4,5 долл. за метр, металл обойдется в 6-7долл.;
  • Хорошая коррозионная стойкость пластиковой трубы в сравнении с металлическим коробом.

Последний пункт, как показывает практика, имеет одно из решающих значений для систем вентиляции ванной комнаты или кухни. В потоке воздуха этих помещений присутствует большое количество химически активных веществ и водяных паров. В результате металл ржавеет, на стыках и боковых поверхностях появляются точечные следы коррозии. Вентиляционные короба приходится красить или менять на пластиковые воздуховоды.

Зачастую продавцы комплектующих и деталей для обустройства систем вентиляции утверждают, что пластиковые короба создают меньшее сопротивление движению воздуха, чем металлические. В реальности при скоростях движения воздушного потока в 3-5 м/с разница практически незаметна, а количество пыли и жира, оседающих внутри коробов, примерно одинаково, независимо от материала.

К сведению! Единственным, самым главным и самым важным недостатком пластиковых коробов является их высокая горючесть.

ПВХ выдерживает максимальный длительный нагрев до 120оС, при 200оС пластиковый короб начинает течь и терять форму, при 560оС начинается процесс термического разложения с выделением очень токсичных газов. Если к этому добавить постоянный приток воздуха за счет естественной или принудительной вентиляции, то очень быстро дым и продукты разложения заполнят все комнаты.

Поэтому в местах установки нагревателей и электродвигателей обязательно используют металлические короба. В противном случае воспламенившийся двигатель на кухонной вытяжке может привести к серьезным последствиям.

Номенклатура пластиковых коробов для обустройства вентиляции

Главным камнем преткновения в планировании системы вентиляции являются размеры или сечение вентиляционных коробов. Чтобы обеспечить надежный приток необходимого количества воздуха, сечение вентиляционного короба должно составлять в пределах 100-200 см2, в результате получается труба внушительных размеров.

Диаметры

Устанавливая пластиковые вентиляционные трубы для вытяжки нужно точно рассчитать конструкцию и диаметр. При этом необходимо помнить:

  1. Диаметр вентиляции должен отвечать диаметру выхода с вытяжки. Если такая труба будет меньшего диаметра, то работоспособность сооружения снизиться. Так появляется дополнительное сопротивление, и повышается шум. Двигатель при этом будет работать в усиленном режиме, соответственно его износ увеличится. Например, пластиковая труба на 120 должна идти для вытяжки с объемом на 120 мм. Диаметр всех нужных элементов необходимо замерять точно, и делать это нужно еще до покупки материалов.
  2. Идеальными по производительности считают круглые вентиляционные пластиковые трубы, предназначенные для вытяжки на 120 мм. К таким материалам также причисляют вентиляционную пластиковую трубу для вытяжки 100 мм. Третьим вариантом самых популярных изделий для кухонной вентиляционной сети считается труба для вытяжки на 150 мм. Трубопрокат на 100, 120 и 150 мм легок в установке и может прослужить более десяти лет без ремонта.
    Воздухоотвод на 100, 120 и 150 мм немного габаритнее, чем другие аналоги, но более эффективный за счет маленького сопротивления воздушному потоку.

Устанавливая канал на 100, 120 и 150 мм необходимо уделить особое внимание герметичности стыков. К таким трубам рекомендуют покупать переходники Г-образной формы. Закрепляют эти элементы специальным герметиком.

  1. Вентиляционные пластиковые трубы, предназначенные для вытяжки с сечением 200 миллиметров, чаще всего используют в промышленности. Например, в химических лабораториях. Также канал на 200 мм применят для отвода дыма и эффективного удаления загрязненного воздуха на строительных объектах.

Так как он прекрасно выдерживает температуру от -30 до +95 градусов. Изготовленная по ГОСТУ труба на 200 мм является изделием высоко качества, демонстрирующим целый ряд отличных характеристик.

Короб для вытяжки пластиковый: плюсы и важные моменты установки

Любая кухня полноценная только тогда, когда она будет оборудована всеми необходимыми приборами и системами. Удаление запахов, капель жира и масла в воздухе из комнаты осуществляет кухонная вытяжка. А вот за дальнейший вывод их в вентиляционную шахту отвечает воздуховод. Казалось бы это незначительная и не заслуживающая внимания деталь, но в действительности это не так. Ведь не зря существуют разные виды таких систем, так например короб для вытяжки пластиковый так же популярен, как например гофрированная модель или металлический. И даже несколько превосходит их в этом вопросе.

Вот сегодня в статье и выясним, чем она выгодно отличается от своих “сородичей” и покажем, что входит в ее комплект. А также выясним два важных момента, которые следует учитывать при ее монтаже.

Разметка

Начинают обычно с разметки на стене:

Как только все основные линии будущего короба будут нанесены на поверхности, можно начинать монтировать жесткий каркас под гипсокартон.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.


Для небольших кухонь можно не применять максимальную мощность вытяжки.

Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.


Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.


Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Материалы для выбора коробов для кухни, преимущества и недостатки

Декоративные короба, скрывающие элементы вентиляционной системы, выполняют не только функцию декора, но и снижают шум электродвигателя вытяжки

Важно, из какого материала выполнен короб

Он должен быть стойким к воздействию влаги, перепадам температуры, не подвержен химическому и механическому воздействию при приготовлении пищи.

Короб из любого материала необходимо регулярно очищать от пыли, жира и грязи. Материалы, из которых изготавливают короба, имеют свои плюсы и минусы.

Поэтому при покупке или самостоятельном изготовлении необходимо это учитывать. Конструкции выполняются из следующих материалов: пластик, металл, дерево и гипсокартон.

Пластиковая конструкция

Пластик – это поливинилхлорид. Пластиковые короба имеют круглую и прямоугольную форму. Прямоугольный короб более органичный, и хорошо смотрится со шкафами на кухне.

Быстро и легко собирается. Материал обладает большой звукоизоляцией, прочный и имеет длительный срок службы, не подвержен коррозии. Легко режется и подгоняется по месту. Он очень легкий по весу.

К недостаткам пластика можно отнести то, что белый цвет со временем становится желтый, матовый, серый. Образовывает вмятины под тяжестью предметов или от механического воздействия.

Через некоторое время его поверхность становится пористой, куда проникает пыль и грязь, которую сложно удалять. При сборке соединений элементов из пластика нужно соблюдать последовательность.

Для герметичности, чтобы грязный воздух не попадал на поверхность короба и не проникал в помещение, следует наносить силикон на стыки. В продаже много различных стыковочных деталей для соединения.

С их помощью каналы соединяют в любых направлениях и под любым углом. Крепеж конструкции необходимо ставить часто по всей длине на расстоянии не менее метра, а также укреплять в местах стыка деталей между собой.

Конструкция из металла

Короб или вытяжка из металла более надежная конструкция. Нержавейка является идеальным исходным материалом. Обычный металл покрывается краской на порошковой основе.

Нержавейка легко моется, не впитывает грязь, прочная и долговечная. Отличается стильным современным дизайном. На ней не видно царапин. Материал не подвержен коррозии.

К недостаткам относятся – высокая цена и наличие однообразной гаммы цветов. Сложность сборки, необходимость соблюдения точности замеров. Конструкция тяжелая и требует надежного крепления.

Короб из этого материала не защищает от шума, а также на поверхности остаются отпечатки пальцев, которые сложно стирать. Он не всегда вписывается в интерьер мебели, смотрится громоздко.

При сборке каркаса из металла используют сварку и режут болгаркой. Если лист металла тонкий, заменяют сварку клеем по металлу. Листы накладывают внахлест.

Конструкции из гипсокартона

Дешевый легкий материал – гипсокартон отличается простотой сборки любой конфигурации и формы. Необходимо установить металлические профили для монтажа.

Позволяет собрать короб для скрытия воздуховода в течение короткого времени

При работе с гипсокартоном необходимо соблюдать осторожность, так как материал довольно хрупкий

Материал удобен и прост в обработке, поэтому короб можно изготовить и собрать самим, без лишних трат и привлечения мастера. Готовый короб можно обработать, зашпаклевать и применить финишную отделку плиткой, обоями, мозаикой и другим материалом для декора.

При правильной эксплуатации и предварительной обработке от воздействий, он прослужит долго.

Короб декоративный из древесины

Короб из древесины гармонично смотрится с кухонным гарнитуром из того же материала. Обладая теми же свойствами, он будет частью кухни, дополняя дизайн определенного стиля, исполняя еще и функциональное назначение.

Дерево – это экологический надежный добротный материал, требующий незначительного ухода. Недостаток – тяжесть готовой конструкции.

Пластиковый вентиляционный короб: детали конструкции

Для установки среди различных углов, поворотов и других особенностей кухни, производители предусмотрели кроме основного воздуховода (трубы), множество дополнительных деталей, позволяющих маневрировать при монтаже короба.

Важная деталь из них – это поворот (их еще называют коленом), изготавливаются они на 45 градусов, реже встречаются на 90. При этом они могут быть угольными или округлыми, благодаря им можно изменить направление конструкции в нужном месте.

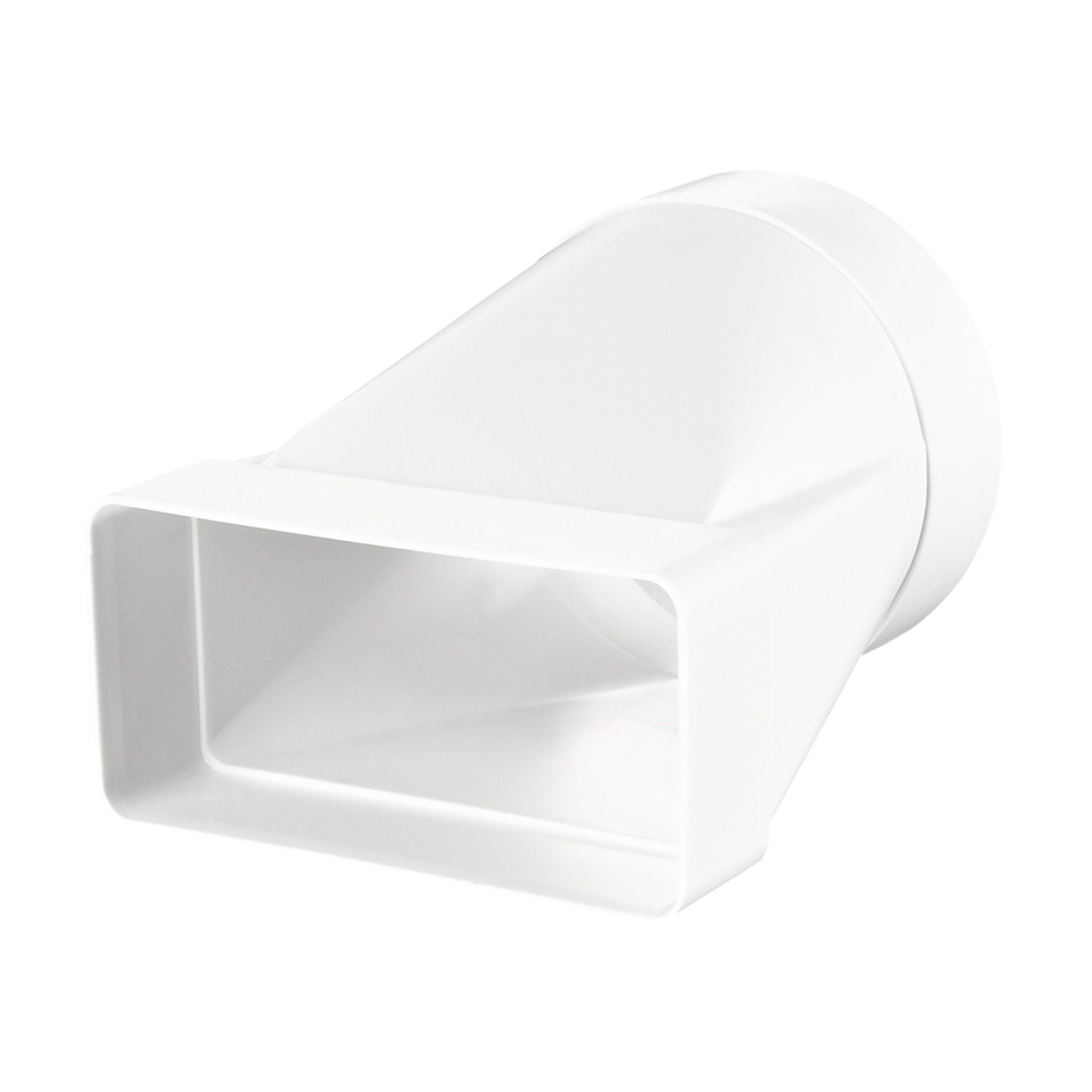

Переходники. они позволяют произвести соединение круглых и квадратных профилей. Часто бывает такое, что нужно квадратный воздуховод соединить с круглой выходной воронкой на вытяжке, в этом случае и используют переходник. Также он позволяет соединять воздуховоды разного диаметра и размера сечения квадратных и прямоугольных моделей.

Р азмеры пластикового короба для вытяжки (прямоугольного) следующие: самые маленькие 50 мм на 100 мм. Самые большие 200 мм на 400 мм.

Соединители. Когда не хватает длины одного воздуховода до вентиляционной шахты, используют дополнительный(ые), чтобы их собрать воедино, как раз и используют соединители. Они бывают, как и переходники для соединения труб, разного диаметра и разного профиля..

Тройник .Используется реже в домашних условиях, так как обычно его применяют для подсоединения к главному воздуховоду двух и более вытяжек.

Обратный клапан – позволяет предотвращать затягивание в квартиру воздух из вентиляционной шахты. Она пропускает воздух только в одном направлении. Когда вытяжка выключена и срабатывает обратная тяга, она плотно перекрывает выход в шахту.

Вентиляционный короб пластиковый прямоугольный, квадратный или круглый – все они нуждаются еще в решетке соединителе. Она крепится поверх отверстия в шахту, на которую и фиксируется в дальнейшем вся остальная конструкция короба.

Кроме этого понадобятся крепежные элементы, количество их зависит от того сколько будет соединений во всей выводящей системе.

Вентиляция на кухне

Наличие венткороба на кухне многих раздражает, так как он занимает существенную часть полезного пространства, как считают некоторые. Его демонтаж может освободить дополнительные 0,5 кв. м площади, но делать так нельзя.

Самостоятельное удаление такого элемента вентиляционной системы, как потолочный короб, может привести к следующему:

  • вентиляционная шахта формируется по принципу пирамиды, когда идущие ниже короба служат опорой для верхних, поэтому демонтаж любого короба ослабляет конструкцию в целом, так как верхние элементы системы лишаются опоры;
  • удаление вентиляционного короба в отдельно взятой квартире приводит к тому, что для помещений, находящихся ниже в плане этажности здания, перекрывается доступ к системе воздухообмена.

В связи с перечисленными причинами, Жилищная инспекция всегда чутко реагирует на факты нарушения, связанные с общедомовыми коммуникациями. Поэтому минимум, что вам грозит в случае демонтажа такого элемента кухни, как короб для вентиляции, – это вынесение требования о его восстановлении.

Надежность и долговечность материала, из которого сделан воздуховод

Пластиковый воздуховод будет надежным только при соблюдении условий его эксплуатации:

  • не допускайте снижения температуры в помещении ниже нормы;
  • не перегревайте воздуховод выше значения, обозначенного в характеристиках;
  • не подвергайте короб механическим воздействиям, избегайте ударов.

Если в точности соблюдать правила пользования пластиковым воздуховодом, он прослужит дольше указанного производителем срока.

Какие бывают вытяжки

Все устройства для очистки воздуха могут работать при высоких температурах, имеют высокую степень защиты от горячего пара, излишней влажности. Отличаться могут принципом работы, мощностью, конструктивными особенностями и ценой.

Подвесная вытяжная система отличается компактными размерами, располагается непосредственно над плитой

Подвесная вытяжная система

Отличается компактными размерами, располагается непосредственно над плитой. Вентиляция осуществляется при помощи фильтров. Поэтому рядом расположенная кухонная мебель не пострадает.

Фильтры бывают:

  • синтетические – изготавливают из нетоксичного акрила, необходимо менять раз в 3месяца;
  • металлические – после загрязнения достаточно промыть обычным средством для мытья посуды.

Такие вытяжки имеют небольшую мощность, потому не пользуются особой популярностью.

Встраиваемая вытяжка легко монтируются в кухонный гарнитур

Встраиваемые вытяжки

Такие модели легко монтируются в кухонный гарнитур. Выдвижная панель увеличивает рабочую поверхность, что повышает эффективность и производительность всего агрегата. Фильтры металлические.

Купольные вытяжные системы

Внешне напоминают составляющую камина. Такие системы могут работать только при наличии вентиляционной системы, которая выходит в воздуховод.

Изготавливаются из стекла, натурального дерева. Эффективную работу обеспечивают встроенные вентиляторы и фильтры.

Подготовительные работы

Есть несколько этапов работы по изготовлению короба на кухне из гипсокартона. Чтобы результат получился хорошим, нужно строго придерживаться плану, который будет описан ниже. Что нужно сделать:

  • приготовить поверхности к монтажу;
  • сделать схематический чертеж короба;
  • на потолок нанести разметку;
  • произвести расчет материала;
  • закупить все необходимое;
  • подготовить инструмент.

Теперь подробно разберем каждый этап:

  1. Потолок, и стены, где будет монтироваться короб, очищаются от старого отделочного материала.
  2. Поверхность грунтуется.


    Вариант дизайна и оформления короба из гипсокартона на кухне

  3. Все неровности на месте прохождения направляющих нужно заштукатурить, заделать трещины и сколы в плите перекрытия, если в углах имеются большие щели, их запенивают.

Подготовку поверхности стоит произвести очень тщательно. Не стоит забывать, что кухня является влажным помещением, и старое покрытие со временем может отслоиться.

Монтаж профилей

Проще начинать монтаж со стеновых направляющих профилей по плану:

  • установить направляющий элемент на стену, прижать его строго по черте и прямо через стенку сделать первое отверстие на конце профиля, забить в него дюбель-гвоздь. Затем перейти к противоположному краю, и закрепить его таким же способом. Затем установить дюбеля по всему профилю шагом 20 см;
  • остальные профиля устанавливаются аналогично описанному способу;
  • переходим на потолок, и устанавливаем на нем профиля.

Важно! Профиля проверяем по уровню, следим, чтобы не было перекоса.

  • Следующим этапом будет установка поперечен. Их нужно вырезать из стоечного профиля. Равные отрезки с выгнутыми краями прикручиваются саморезами к профилю на потолке, шаг перемычек должен быть 60 см, если монтируется простой короб и 40 см, если усиленный;

  • Как только все перемычки по периметру установлены, собирается угловая конструкция, для нее берется два профиля направляющих, и вкладываются друг в друга. Затем нужно подставить профиль к краям перемычек, и прикрутить. В этой ситуации нужен помощник. Проверить уровень конструкции;
  • Теперь можно приступить к установке перемычек снизу будущего короба;
  • Когда все готово, еще раз проверяем конструкцию, все ее грани должны быть на одном уровне. Если есть перекос, его нужно сразу устранить.

После подготовки каркаса, на его ребра снизу положить гофру, и закрепить ее в стационарном вентиляционном отверстии.


Размещение гофры в коробе из гипсокартона Гофра должна быть такой длины, чтобы хватило до вытяжки, установленной над плитой. Можно начинать установку ГКЛ.

Установка

Как установить гофру на вытяжку на кухне самостоятельно и зачем? Чтобы воздух обновлялся в независимости от того, включена вытяжка или нет, стоит присоединить гофру через решётку к вентиляционному отверстию. Потому что в отверстии есть отсек для воздуховода и для удаления воздуха. При установке необходимо учитывать также и технические характеристики — размер и длину трубы, иначе вся проделанная работа окажется нецелесообразной. Помните о качестве и надёжности выбранного Вами материала. К тому же, лучше, когда всё сделано в одном стиле, под интерьер. Следует понимать, что стоимость не гарантирует надлежащее выполнение установки, поэтому изучайте колляцию. Там же написано, как установить воздуховод для вытяжки на кухне.

Как подобрать размер

Необходимо рулеткой измерить всю длину. И учитывать маршрут, по которому будет проходить воздуховод. Например, его возможный путь лежит через шкаф, вдоль стен или по потолку. После расчётов стоит прибавить к общей длине ещё примерно от 10 до 15 процентов. Это важный момент, перед тем как подсоединить гофру к вытяжке.

ВАЖНО! Уточняйте размер гофры в растянутом виде. Стоит брать длину с запасом. В идеале составляет 3 метра, но даже если окажется совсем лишняя длина, то она не помешает.

В обратной ситуации, при нехватки материала, можно присоединить недостающий кусок с помощью скотча, но данный вариант снизит проходимость воздуховода. Прибегать к этому стоит лишь в крайних случаях. При наименьшем количестве углов, но при большем градусе вытяжка способна работать намного слаженней.

Как закрепить гофру на вытяжку

Для того чтобы как-то соединить гофру с вытяжкой, понадобятся:

гофротруба саморезы хомуты для фиксации рукава или мягкая проволока решётка под вентиляцию или переходник силиконовый герметик переходники, не нашлась гофра подходящего размера

Как крепить гофру к вытяжке, после того как все инструменты готовы:

Перед работой следует прочистить вентиляцию в квартире Для начала растяните гофру по её длине, проверьте составные элементы. Избегайте перегибов, тогда тяга воздуха останется хорошей. С помощью герметика смажьте горловину вытяжки Наденьте гофру и закрепите хомутом, если же его нет, то обматывайте проволокой. Необходимо проложить так до конца отверстия вентиляции Зафиксируйте саморезами решётку под вентиляцию После чего надевайте гофру с герметиком Закрепите работу хомутом Проверьте вытяжную систему, подключая вытяжку к сети. Это делается следующим образом: включите вытяжку на максимальную мощность, теперь возьмите лист бумаги и поднесите его снизу к решетке. Признаком правильной монтировки является удержание листка — значит, воздух всасывается. Все, проблема как надеть гофру на вытяжку, решена.

СПРАВКА! Не протирайте наружную поверхность, это избавит Вас от посторонних нежелательных запахов.

Необходимо знать, что вентиляционное отверстие обязательно. Нельзя закрывать шахту полностью.

Если же Вы не хотите, чтобы гофра была на всеобщем обозрении, то есть возможность её спрятать. Как вставить гофру в вытяжку внутрь, чтобы было незаметно? Это легко сделать с помощью дверей навесных шкафов, декоративного короба или же других элементов. Для его маскировки нужно подобрать цвет в тон мебели. Чтобы придать гармоничности, попробуйте оформить всё исходя из стиля кухни. Ещё одним из вариантов является установление накладки. Её можно сформировать по контуру шкафа, тем самым будет обеспечивать скрытность вентиляции. Не составит труда и проложить внутри кухонных гарнитур. Однако тем самым будет потеряно много необходимого пространства, а также прибавятся дырки, которые нужно будет прорезать.

Если же не хочется разбираться в том, как крепится гофра к вытяжке, то можно попросту заказать профессиональную установку. Особенно, если кухня выполнялась вместе с вытяжкой на заказ. Тогда, монтаж гофры для вытяжки может не пройти по стандартной схеме.

Для чего нужен монтаж гофры на вытяжку

Использование гофрированных труб хорошо тем, что они обладают множеством достоинств. Например, большинство может позволить себе их установку, а монтаж, как выяснилось, довольно-таки простой. К тому же, имеют большой спектр типов и размеров и малые веса в сжатом состоянии. Выносливы при высоких температурах, тем самым не подвергаются горению. Есть возможность установить как в помещении, так и на открытом воздухе, что свидетельствует о функциональности. Размещаются в разных плоскостях, используются на различных участках систем. Всего лишь стоит позаботиться один раз, как свежесть в помещении гарантирована на долгие времена.

Разновидности вытяжек – можно ли обойтись без гофры?

На современном рынке огромное многообразие вытяжек, они отличаются не только широчайшим спектром дизайна: от добротной классики до футуристичного хайтека, но и мощностью, которую имеет смысл правильно подбирать в зависимости от площади или даже объема кухни. Если маломощный прибор вполне справится со своей задачей на кухне в “хрущевке”, то покупать его же для современной квартиры-студии – пустая трата денег. Нежеланные запахи и копоть будут вам обеспечены.

Кроме того, кухонные “спасатели” принципиально отличаются принципом работы. Их два: есть вытяжки проточные, а есть циркуляционные. Про проточные поговорим чуть позже, сначала коснемся циркуляционных. С ними довольно просто. Это автономный прибор, который, по сути, “гоняет” воздух в помещении по кругу, очищая его через свой внутренний фильтр. Достаточно подобрать подходящую по стилю вытяжку, подключить к сети и пользоваться. Впрочем, специалисты указывают и на существенные недостатки этого типа:

высокие требования к уходу – саму вытяжку и фильтр необходимо часто чистить;по мере загрязнения фильтра со своими функциями вытяжка справляется все хуже;не подходит для больших помещений.

Основное же достоинство одно – нет пресловутой трубы из гофрированной алюминиевой фольги, которая омрачает радость от тщательно выверенного кухонного дизайна. Проточная вытяжка как раз нуждается в подобной конструкции, поскольку, всасывая воздух, она выводит его в вентиляцию, делая очистку более эффективной.

Поэтому прежде, чем говорить проточной вытяжке однозначное “нет”, желая сохранить на кухне красоту и гармонию, задумайтесь о том, что чистый воздух – это еще и здоровье самой хозяйки и всех тех, для кого она так вкусно готовит.

Как спрятать воздуховод на кухне

Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.

  • Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
  • Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

  • Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте.
  • Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет. В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.

Пошаговая инструкция по установке пластикового канала для вытяжки– на видео ниже. Вопросы по выбору и монтажу задавайте в комментариях.

Финишная отделка

Заключительный этап имеет стандартную последовательность:

  1. Армирование серпянкой стыков;
  2. Укрепление ребер обшивки перфорированными уголками;
  3. Нанесение грунтовки и шпаклевки на всю площадь поверхности короба;
  4. «Выведение» углов ребер;
  5. Шлифовка поверхности;
  6. Декоративная отделка.

Традиционно для декоративной отделки гипсокартона используют стеклообои под покраску.

Процесс изготовления гипсокартонного короба для кухонной вытяжки не сложнее, чем создание любых других конструкций из ГКЛ — это один из самых простых и удобных в работе современных строительных материалов.

Заключение

Короб (воздуховод) для вытяжки производится из разных видов пластика и металла. Металлический отвод чаще используется в промышленных зданиях. Пластик наиболее распространен и востребован для создания бытовых систем за счет доступной стоимости и массы преимуществ перед другими вариантами.

Воздуховод из пластика выглядит эстетично, имеет круглую, прямоугольную или эллиптическую форму сечения. Собирается трубопровод без особых усилий. Его прячут в навесном шкафу или коробе из гипсокартона, который декорируется под общую отделку и не привлекает особого внимания. Регулярный уход за вытяжкой и воздуховодом продлит срок службы конструкции. Под натяжным потолком для встроенной вытяжки используют воздуховод любой формы — главное, чтобы конструкция помещалась под полотном.

Watch this video on YouTube

Источники

  • https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye.html
  • https://proffstroygroup.ru/kuhnya/korob-dlya-vytyazhki-na-kuhne.html
  • https://vse-otoplenie.ru/korob-dla-vytazki-materialy-pod-ventilacionnye-koroba-kak-sdelat-dekorativnyj-kupol-i-plastikovuu-nisu
  • https://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html
  • https://rem.ninja/kuhnya/tehnika/dekorativnye-koroba-dlya-kuhonnyh-vytyazhek-s-otvodom-v-ventilyatsiyu.html
  • https://vse-otoplenie.ru/plastikovye-ventilacionnye-koroba-dla-vytazki-ih-razmery-i-preimusestva-pered-metalliceskimi-vozduhovodami
  • https://OmShantiDom.ru/montazh-i-remont/koroba-dlya-kuhni.html
  • https://mr-build.ru/ventilyatciya/plastikovye-vozduhovody-dlya-kuhonnoj-vytyazhki.html

[свернуть]

Размеры и правила монтажа вентиляционных коробов

Вентиляционная система – одна из неотъемлемых частей любого помещения – жилого, производственного, складского, торгового, офисного и пр. Именно от качественно и эффективно обустроенной вентиляции зависит внутренний микроклимат, а, значит, и уровень комфортности пребывания там человека. Поэтому правильный выбор и монтаж воздуховода – основа качественного воздухообмена.

В данной статье рассмотрим основные типы и свойства данных изделий, их преимущества и недостатки, а также особенности применения.

Содержание статьи

Предназначение воздуховодов

Воздуховод – это один из основных элементов вентиляционной системы, предназначение которого – перераспределять воздух, обеспечивая как его приток в помещение, так и вытяжку из него. Вентиляция, при этом, может быть и естественной, и принудительной – с помощью специальных устройств.

Воздуховоды применяются не только для вентиляции, но и чтобы обеспечивать циркуляцию воздушных масс при:

  • Воздушном отоплении.
  • Кондиционировании воздуха.
  • Транспортировании воздуха с технологической целью.

В зависимости от их предназначения, может использоваться разнообразный материал для воздуховодов – черная или оцинкованная сталь, алюминиевая фольга, армированная стальная проволока, полиэстеровая пленка, комбинированные материалы или пластик. Наиболее востребованными в домашнем обиходе являются именно пластиковые вентиляционные короба.

Преимущества пластиковых воздуховодов

Вентиляционный короб из пластика – одно из наиболее доступных и эффективных решений при оборудовании вентиляционной системы в помещениях любого типа. Чаще всего короба для вентиляции производят из такого вида пластика, как поливинилхлорид. Он обладает целым рядом положительных сторон, что обуславливает наличие многих причин использовать именно данного вида вентиляционные короба.

Вентиляционный короб из поливинилхлорида имеет своими главными преимуществами наличие:

  • Механической прочности.
  • Экологической безопасности.
  • Эластичности.
  • Устойчивости к воздействию химически активных и органических жидкостей.
  • Устойчивости к температурным скачкам.
  • Невысокого удельного веса.
  • Возможности обретения нужной формы.
  • Простоты монтажа.
  • Легкости обслуживания.
  • Широкой цветовой гаммы.
  • Разнообразия форм и размеров.
  • Доступных цен.
  • Возможности демонтажа для очистки или проведения ремонтных работ.

Вытяжные пластиковые короба, учитывая значительное разнообразие их форм и цветовой гаммы, могут послужить органичным дополнением любого интерьера. Кроме того, они обладают и еще одним достоинством – не боятся влияния влажной среды. Короб для вентиляции из пластика рекомендуется применять в помещениях с повышенным уровнем влажности – кухнях, ванных комнатах, туалетах.

Наличие гладкой и ровной поверхности способствует тому, что вентиляционный короб не только позволяет воздушным массам беспрепятственно проходить по нему, но и препятствует удерживанию механических частиц. В случае же оседания жира на внутренней части короба – а это всегда происходит при использовании его в кухонных помещениях – пластиковые конструкции очень легко разбираются и моются.

Недостатки вентиляционных конструкций из ПВХ

Стоит сказать, что поливинилхлоридные короба имеют и определенные недостатки. Определенный недостаток вентиляционных конструкций из ПВХ – это то, что полимерные изделия имеют низкую огнеустойчивость. Поэтому под действием высоких температур такие короба могут деформироваться, плавиться и пр. Как следствие, установка воздуховодов из пластика в бане или сауне не рекомендуется.

Еще один недостаток вентиляционных конструкций из пластика – это производство деталей сравнительно небольших параметров. Поскольку плоский короб или набор пластиковых панелей производят с ориентацией на их использование в жилых или небольших промышленных, административных, офисных и пр. помещениях, то они зачастую имеют сравнительно небольшие размеры. Поэтому оборудовать воздуховод для больших промышленных масштабов из ПВХ конструкций не представляется возможным.

Виды вентиляционных коробов из ПВХ

Вентиляционные короба из поливинилхлорида производятся в круглом, прямоугольном и квадратном сечении.

Каждый из них имеет свои особенности:

  • Короба круглого сечения более бесшумны и удобны в эксплуатации. Их легко чистить, так как на внутренних стенках не задерживаются разные механические частицы. Кроме того, для такого рода воздуховодов можно использовать вентиляторы меньшей мощности.
  • Короба прямоугольного и квадратного сечения используются для обустройства вентиляционных систем большей мощности. Они позволяют обеспечить рациональное использование пространства, а еще – могут быть легко задекорированы в интерьере.

Если говорить о недостатках, то круглые воздуховоды достаточно сложно скрыть в интерьере, что не очень нравится потребителям. В то же время, квадратные и прямоугольные воздуховоды нуждаются в установке более мощного вентиляционного оборудования, а потому создаю больше шума при работе.

Размеры сечения вентиляционных коробов также бывают разные:

  • Прямоугольные производятся с параметрами: 110х55 мм, 120х60 мм, 204х60 мм.
  • Круглые имеют диаметр: 100 мм, 125 мм, 150 мм.

Правила установки вентиляционных конструкций

Монтаж вентиляционных коробов – это уже самый последний этап в процессе обустройства системы вентилирования воздуха в помещении. Сначала же стоит ее спроектировать. Эффективная работа системы вентилирования воздуха в последующем зависит именно от качественно составленного проекта. Именно составленный проект определяет вид, уровень мощности, габариты, специфику планировки, нужную площадь и тип сечения воздуховодов.

Спроектировать вентиляционную систему можно и самостоятельно, однако для этого нужно иметь, как минимум, базовые знания в данной области. Ведь неправильные расчеты могут привести к лишнему шуму воздуховода, недостаточному воздухообмену с его помощью и пр. Поэтому, если присутствуют хотя бы малейшие сомнения – проектирование лучше доверить профессионалам.

Второй этап – закупка всех необходимых материалов, комплектующих и инструментов, в случае необходимости. Количество и параметры всех необходимых деталей должны закупаться в полном соответствии проекту, для того чтобы избежать лишних затрат денег и времени. Ведь если покупать комплектующие на свое усмотрение, то впоследствии придется снова тратить время на поиски и покупку нужных деталей.

Монтаж системы вентиляции

Установка пластикового воздуховода может осуществляться несколькими способами: его можно проложить по потолку, по стене или по мебели. В последнем варианте воздуховод просто укладывают поверх шкафов или пр. предметов интерьера.

Если же следует монтировать конструкцию на потолок или стену, то порядок действий будет следующим:

  1. Установка пластикового перехода на вытяжку.
  2. Закрепление настенной пластины.
  3. Вставка вертикального отрезка короба в вытяжку с закреплением на нем угла. При необходимости этот отрезок следует отрезать, чтобы он соответствовал нужной длине.
  4. Вставка горизонтальных фрагментов воздуховода – их количество зависит от протяженности конструкции и оно, как правило, указано в проекте.
  5. Закрепление горизонтальных прогонов на поверхности стены (потолка).
  6. Вставка воздуховода в настенную пластину.

Сам по себе монтаж конструкции абсолютно не сложный, но только в случае существования качественного детального проекта.

Восстановление

Восстановление вентиляционного короба – это обязательный процесс, который следует проводить регулярно для гарантирования длительного использования вентиляционной системы. Поводом для очистки воздуховода является ощущения застоя воздуха в помещении.

Восстанавливать систему можно как собственными усилиями, так и с помощью специалистов. Поскольку пластиковые конструкции довольно просто демонтировать и очищать, то справиться с таким заданием несложно и в домашних условиях. Однако если воздуховод труднодоступен или же после самостоятельного очищения проблема спертого воздуха не исчезла – самое время обращаться к профессионалам.

Современные технологии и наличие необходимого оборудования позволяет специально подготовленным работникам проводить тщательную диагностику системы вентиляции и точно определять проблемные участки, подлежащее замене.

виды, как выбрать и установить правильно


Системы принудительной вентиляции присутствуют практически в каждой квартире или частном доме. Они состоят из устройства забора воздуха и короба для вытяжки, который может быть выполнен из различных материалов.

Широкое распространение получил пластиковый короб для вытяжки – доступный и долговечный элемент, который вполне можно установить самостоятельно.

Чтобы собранная система работала эффективно необходимо правильно рассчитать сечение каналов, спроектировать и подобрать комплектующие воздуховода. Не менее важно – осуществить грамотный монтаж.

Предлагаем разобраться со всеми этими вопросами по порядку. Пошаговую инструкцию по обустройству пластикового вытяжного вентканала мы дополнили наглядными фотографиями.

Содержание статьи:

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его . От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Галерея изображений

Фото из

Для устройства горизонтальных воздуховодов и вертикальных каналов выпускают пластиковые элементы с круглым, прямоугольным и квадратным сечением

Детали для сборки воздуховодов с квадратным и прямоугольным сечением проще и понятней в сборке системы

Собранные из прямоугольных и квадратных деталей воздуховоды лучше смотрятся в жилых интерьерах, занимают меньше места

Система из круглых труб выглядит массивней, несмотря на практически равную пропускную способность, требует применения различных ухищрений при желании замаскировать

При выпуске элементов для сборки вентиляции придерживаются принципа совместимости элементов с разным сечением, благодаря чему можно собирать короба комбинированной формы

При устройстве комбинированных по форме воздуховодов основную часть, расположенную ближе к вытяжке, лучше сделать круглой, т. к. она оказывает меньшее сопротивление движению воздушного потока

В соединении пластиковых деталей используются хомуты и стяжки, обработанные силиконом, в отдельных точках допустимо применение шурупов, не нарушающих герметичность

Пластик без проблем «соседствует» с металлом, древесиной, отделочной керамикой и прочими материалами, из-за чего нередко используется в устройстве систем, замаскированных мебелью и строительными конструкциями

Воздуховод из пластика на кухне

Вентиляционный канал квадратного сечения

Прямоугольная разновидность пластикового вентканала

Вытяжная система из круглых труб

Комбинация элементов с разным сечением

Комбинированный канал из круглых и прямоугольных участков

Крепление пластиковых составляющих короба

Совместимость канала с отделкой и материалами

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для .

При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали.

Для поворота на углы не кратные 45 градусам используют, так называемое, разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники.

Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы.

В продаже наиболее распространены следующие варианты перехода:

  • от диаметра 100 мм к размеру 110х55 мм;
  • от диаметра 100 мм к размеру 120х60 мм;
  • от диаметра 125 мм к размеру 204х60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу.

Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей.

Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции.

В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки.

В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Монтаж пластиковой системы включает ряд традиционных этапов, которые предстоит пройти как самостоятельному мастеру, решившему своими руками соорудить короб, так и нанятым рабочим.

Галерея изображений

Фото из

Этап 1: Для облегчения усилий и обеспечения безопасных условий при сборке, части пластикового короба собираем на полу

Этап 2: На вводе вентиляционного канала в общедомовую шахту устанавливаем элемент с обратным клапаном

Этап 3: Проверяем, правильно ли нами установлен выпуск с обратным клапаном, который должен открываться только в направлении шахты. При необходимости исправляем положение

Этап 4: Воздуховод собираем на полу, промеряем все участки и сверяем с расстояниями по месту установки. При выявлении неточностей, устраняем их

Этап 5: Снова разбираем конструкцию и по деталям перемещаем ее наверх. Сборку на месте начинаем от колена, подключенного к вытяжке

Этап 6: Последовательно собираем систему, обрабатывая соединения герметиком, по составу совместимым с материалом сооружаемого воздуховода

Этап 7: Подключаем вытяжку к электропитанию и проверяем качество сборки, прикладывая к соединениям листок бумаги

Этап 8: Если при работе вытяжной системы не выявлено утечек в области соединений, приступаем к эксплуатации

Сборка частей воздуховода на полу

Ввод в вентшахту с обратным клапаном

Проверка правильности установки ввода

Сборка пластикового канала на полу

Подключение короба к колену из вытяжки

Последовательное соединение элементов

Тестирование работы вентиляции

Готовый к эксплуатации пластиковый короб

Этап #1 — выбор геометрии вентиляционной системы

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба.

Для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

  1. Длина короба. По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
  2. Меньше элементов. Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
  3. Минимум поворотов. Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом.

В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью. Кроме того, он не будет создавать шум при вибрации короба.

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Этап #2 — монтаж обратного клапана и решетки

Необходимым элементом вентиляционной системы является , роль которого сложно переоценить.

Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода. Альтернативный вариант – использование , препятствующим возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

  • разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
  • установить возле выхода тройник “вытяжка – решетка – обратный клапан”;
  • использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении.

Чтобы предотвратить такое развитие событий, решетку, ведущую на улицу или в шахту, часто снабжают специальной защитой, непреодолимой для животных.

Подробная информация о видах и выборе вентиляционных решеток изложена в этой .

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Этап #3 — крепеж и размещение воздуховода

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка.

При любом варианте установка не представляет сложности и ее можно провести самостоятельно.

Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок.

Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба.

Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д.

В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Галерея изображений

Фото из

Воздуховод из канализационных труб

Подвешивание полимерного воздуховода

Вывод самодельной вентиляции на улицу

Использование герметика в соединениях

Этап #4 — обеспечение герметичности конструкции

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод.

Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

  1. Герметик. Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
  2. Скотч. Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии.

С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Выводы и полезное видео по теме

Монтаж кухонного короба, ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены в следующем ролике:

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника “вытяжка – решетка – естественная вентиляция”:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции. Главное — не спешить и тщательно герметизировать каждый стык вентканала.

Всем заинтересованным в вопросе расчета, обустройства воздуховодов и установки пластиковых вытяжных коробов предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.

Короба для вентиляции пластиковые

Эффективность работы системы вентиляции квартиры или частного дома в первую очередь зависит от правильного построения схемы, выбора параметров каналов и квалифицированной сборки. Поэтому планирование вентиляционных систем поручают специалистам или выполняют самостоятельно после изучения всех правил и требований СНиП.

На откуп заказчикам, как правило, оставляют право выбора материала и внешнего вида – можно использовать металл или специальные пластиковые короба для вентиляции. В любом случае, выбирать форму и вид вентиляционных воздуховодов тоже нужно умеючи.

Что представляет собой пластиковый короб

Все существующие системы вентиляции используют несколько разновидностей пластиковых воздуховодов:

  • Жесткие трубчатые каналы, круглого, овального или прямоугольного сечения, именуемые в просторечии коробами за внешний вид;
  • Гибкие воздуховоды или просто гофры, фото;
  • Специальная арматура для крепления и стыковки различных участков вентиляции;
  • Управляющие элементы, к ним относят пластиковые спрямляющие решетки, дефлекторы, конфузоры и обратные клапаны.

К сведению! Для обустройства домашних систем принудительного воздухообмена преимущественно используют короба для вентиляции пластиковые, обычно из поливинилхлорида или  полипропилена.

Для гаражей, мастерских, промышленных объектов общей категории, транспортных средств и подземных коммуникаций могут применяться композитные высоконапорные пластиковые короба и трубы, армированные стеклопластиковыми вставками и сетками. В квартирах и частных домах использование промышленных систем вентиляции, как правило, не имеет смысла. Сечение такого короба значительно превышает потребную величину, а сама система вентиляции рассчитана на большую скорость движения воздуха, поэтому всегда тяжелее и имеет непривлекательный внешний вид.

Преимущества и недостатки пластиковых коробов

Понятно, что, кроме пластиковых систем, существуют металлические воздуховоды, но популярность коробов из металла значительно уступает пластику. Причин, по которым для обустройства вентиляции выбирают пластиковые короба, можно указать достаточно много, вот лишь некоторые из них:

  • Прекрасный внешний вид. Светлая, или окрашенная в тон декоративной отделки стен, пластиковая труба смотрится на порядок более привлекательно, чем оцинкованный или окрашенный металлический короб;
  • Небольшой вес пластикового короба позволяет закрепить систему вентиляции практически в любом подходящем месте. Например, в карманах подвесных потолков, на стенах и в нишах кухонной мебели;
  • Цена пластикового короба из ПВХ значительно ниже, чем у аналогичного металлического воздуховода. Например, самый ходовой короб, сечением 220х90 мм, стоит 4,5 долл. за метр, металл обойдется в 6-7долл.;
  • Хорошая коррозионная стойкость пластиковой трубы в сравнении с металлическим коробом.

Последний пункт, как показывает практика, имеет одно из решающих значений для систем вентиляции ванной комнаты или кухни. В потоке воздуха этих помещений присутствует большое количество химически активных веществ и водяных паров. В результате металл ржавеет, на стыках и боковых поверхностях появляются точечные следы коррозии. Вентиляционные короба приходится красить или менять на пластиковые воздуховоды.

Зачастую продавцы комплектующих и деталей для обустройства систем вентиляции утверждают, что пластиковые короба создают меньшее сопротивление движению воздуха, чем металлические. В реальности при скоростях движения воздушного потока в 3-5 м/с разница практически незаметна, а количество пыли и жира, оседающих внутри коробов, примерно одинаково, независимо от материала.

К сведению! Единственным, самым главным и самым важным недостатком пластиковых коробов является их высокая горючесть.

ПВХ выдерживает максимальный длительный нагрев до 120оС, при 200оС пластиковый короб начинает течь и терять форму, при 560оС начинается процесс термического разложения с выделением очень токсичных газов. Если к этому добавить постоянный приток воздуха за счет естественной или принудительной вентиляции, то очень быстро дым и продукты разложения заполнят все комнаты.

Поэтому в местах установки нагревателей и электродвигателей обязательно используют металлические короба. В противном случае воспламенившийся двигатель на кухонной вытяжке может привести к серьезным последствиям.

Номенклатура пластиковых коробов для обустройства вентиляции

Главным камнем преткновения в планировании системы вентиляции являются размеры или сечение вентиляционных коробов. Чтобы обеспечить надежный приток необходимого количества воздуха, сечение вентиляционного короба должно составлять в пределах 100-200 см2, в результате получается труба внушительных размеров.

Форма и размеры вентиляционных коробов

Уложить вентиляционную трубу диаметром в 100 мм в стеновую нишу, как в частном дома, так и в квартире практически невозможно, да этого никто и не делает, поэтому короба систем вентиляции приходится пускать в подполе, вдоль плинтусов или прятать за гипсокартонными стеновыми и потолочными панелями.

Большая часть пластиковых вентиляционных коробов представлена тремя сечениями:

  • Круглые трубы, чаще всего используемые в технических и подсобных помещениях, где нет особой необходимости прятать систему вентиляции за облицовку;
  • Короба с сечением в виде овала или эллипса применяются в системах вентиляции с большим количеством поворотов и колен, так как этом случае обеспечивается минимальное сопротивление воздушному потоку;
  • Прямоугольные короба наиболее распространены для обустройства кухонной вентиляции в квартирах. Небольшая высота профиля дает возможность уложить воздуховоды даже за мебелью или потолочной облицовкой.

На рынке большая часть пластиковых коробов представлена сечениями 220х90 мм и 60х120 мм, для кухни и санузла используется 60х204 мм. Понятно, что производители выпускают пластиковые короба для вентиляции под размеры помещений. Нет смысла устанавливать несколько коробов там, где можно обойтись одним воздуховодом.

Типовые размеры пластикового ПВХ короба прямоугольного сечения приведены в таблице.

Используя только пластиковые короба, построить систему вентиляции практически невозможно. Даже если попытаться склеить или спаять простейший воздуховод из одних только коробов, то эффективность такой вентиляции будет очень низкой из-за потерь энергии на поворотах и переходах.

Кроме собственно коробов, производители систем вентиляции выпускают целый ряд вспомогательных фасонных элементов и фитингов.

Они используются для соединения нескольких секций вентиляции, организации поворотов и переходов от сечения большего размера к меньшему и наоборот. При необходимости с помощью фитингов можно состыковать прямоугольный короб с круглым или квадратным, собрать несколько воздушных потоков в один или, наоборот, разделить их на два-три воздуховода меньшего размера.

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Два слова о трубах для канализации и гофрах

Одним из наиболее распространенных заблуждений является мнение о том, что вентиляцию можно собрать из пластиковых канализационных труб и гофра. Использовать пластиковую ПП трубу диаметром 100 мм и гофрированный переходник для подключения к стояку вместо стандартных коробов вполне возможно, но только для принудительной системы вентиляции.

В чем выигрыш? В цене. Стоимость «канализационных» воздуховодов обойдется в 2,5 раза дешевле, чем настоящих вентиляционных коробов. Других преимуществ нет. Гофр-переходник рассчитан на скорость потока не более 25 см/с. Поэтому система будет задыхаться и терять энергию на каждом повороте. В результате потребуется установить более мощный вентилятор или заменить гофры деталями для пластиковых коробов.

Заключение

Некоторые компании выпускают композиционные короба, в которых наружная поверхность выполнена из ПВХ, а внутренняя из анодированного алюминия. Считается, что такие конструкции способны работать с горячим воздухом прямо от вытяжки, не боятся солнечных лучей и механической нагрузки. По заявлениям производителей, благодаря алюминиевой вставке короба не собирают, как пластиковые трубы, пыль и грязь в результате электризации поверхности. Стоимость таких коробов в 2-3 раза выше, чем лучших пластиковых воздуховодов.

Отправить комментарий

Кухня с вентиляционным коробом: дизайн + фото

Планирование интерьера для кухни с вентиляционным коробом, ее дизайна и элементов отделки, помогающих скрыть и замаскировать максимальное количество технических деталей, сложно назвать простым и легким занятием. Тем не менее, решить проблему вполне возможно, но потребуется частичная переделка кухонного гарнитура и перелицовка потолка.

Что делать с коробом вентиляционной шахты

Ситуация усложняется небольшим размером помещения, построить дизайн кухни в 10 метров с вентиляционным коробом значительно сложнее, чем для кухонных коробок сверхкомпактного класса, площадью 7-8 м2, но без вертикального коробчатого блока. Размеры вентиляционного короба прямоугольного или трапециевидного сечения редко превышают 60х40 см.

Для кухни в 10 м2, на первый взгляд, это немного. Но само наличие в кухонном помещении непонятной конструкции, вытянувшейся от пола до потолка, потребует немалой смекалки и изобретательности, чтобы с пользой скомпоновать кухонный гарнитур и корпус вентиляционной шахты в одно целое.

В стандартной планировке кухни корпус вентиляционной шахты может располагаться:

  • В углу кухни, чаще всего внутреннем, наиболее удаленном от входа и окна. Это наиболее простой случай. Дизайн кухни с вентиляцией в углу, благодаря небольшому сечению короба, можно легко привести к стандартной планировке кухонного интерьера с помощью небольшой добавки из гипсокартона или маскировки корпуса предметами меблировки;
  • На входе в кухонную комнату. В этом случае корпус вентиляционной шахты образует слепую нишу на стене, примыкающую к входу и внутренней стенке кухни. Единственным эффективным способом облагородить дизайн кухни с вентиляционным коробом при входе остается переделка мебели с использованием корпуса шахты в качестве элемента шкафа или декора.

В самых редких случаях, для кухонь увеличенной площади и вытянутой «коридорной» планировки, вентиляционные короба могут переноситься в срединную часть кухонной стены. Зачастую, чтобы избавиться от вентиляционного короба в центре кухни, владельцы квартиры выполняют перепланировку комнаты.

Например, устанавливают фальшстенку из гипсокартона или переносят перегородку на 30-40 см вглубь квартиры. Таким способом удается сместить шахту централизованной вентиляции здания в угол и вынести вентиляционный ствол в «глухую» зону соседней комнаты квартиры.

Варианты оформления кухни с шахтой – коробом

Наиболее универсальным способом сокрытия выпирающего корпуса венткороба можно считать покраску или облицовку поверхности вентиляционной трубы в тон и цвет мебельного фасада кухни. Подобный метод подходит для короба любой формы и сечения.

Один из самых необычных способов маскировки состоит в том, чтобы разбить цветовое поле корпуса вентиляционной шахты на несколько секторов, являющихся продолжением части меблировки кухни, как на фото.

Визуально несколько цветных полос, являющихся продолжением совершенно разных предметов меблировки, например, шкафчиков, столешницы, фартука кухни, способны сделать вентиляционный короб практически невидимым среди кухонной утвари.

Если корпус имеет неправильную форму, расположен в нестандартном месте стены, то большую часть шахтного ствола с основного направления можно закрыть кухонными шкафами или холодильником. Для наполнения впечатления от дизайна кухни 10 м2 с вентиляционным коробом необходимо, чтобы освещение, особенно солнечный свет, было направлено в направлении входа в помещение.

Вентиляционный короб со шкафом

Примерно в 60% случаев ствол общей вентиляции располагается на кухне в углу помещения, в так называемой нефункциональной зоне. В угловом секторе традиционно размещают элементы меблировки и предметы, которыми пользуются относительно редко.

Поэтому дизайн кухни с вентиляционным коробом в углу обычно сводится к разработке способа вписать огромный прямоугольник корпуса вентиляции в мебельный фасад.

Можно закрыть выступающий бок вентиляционного короба декоративными угловыми полками. Как правило, фальшивый навесной шкафчик с полками позволяет поместить очень небольшое количество предметов, но его наличие достаточно эффектно маскирует угол короба.

В зоне фартука дизайн кухни с выступом вентиляционного короба фото может выполняться в тон основной облицовке, например, плиткой, мозаикой или фотообоями. Место под шкафами затеняется навесной мебелью, поэтому часть выступающего корпуса канала вентиляции остается как бы невидимой.

Нестандартные формы декорирования углового короба

Один из наиболее интересных вариантов дизайна вентиляционного короба на кухне приведен на фото ниже. Вместо имитации традиционных шкафов и полок в данном случае вентиляционный короб используется по прямому назначению – для удаления загрязненного воздуха и паров из помещения кухни.

Угол, в котором располагается короб канала вентиляции, полностью закрыт декоративной гипсокартонной панелью, облицованной мозаикой в тон отделки стен и фартука фасада кухонной мебели.

Варочная панель и духовой шкаф используются, как средство объединения двух частей мебельного фасада кухни, при этом освобождается достаточно большое пространство для рабочей зоны и кухонного стола.

Тема использования варочной панели, газовой плиты или духового шкафа в оформлении интерьера помещения с угловым венткоробом необычайно популярна у владельцев малогабаритных кухонь, да еще и с подарком в виде вентиляционного канала.

Например, вместо уменьшения и маскирования угловой зоны с коробом, корпус вентиляционного шкафа просто декорируется в цвет стен помещения, а рядом устанавливается электрическая плита.

Выглядит очень практично, но в таком дизайне существуют два ограничения:

  • Варочная панель, неважно, газовая или электрическая, в обязательном порядке должна оборудоваться зонтичной вытяжной вентиляцией, установленной на высоте не более 65 см над уровнем нагревателя;
  • Отделка стен и корпуса вентиляционного канала должны выполняться на основе огнестойкой гипсокартонной плиты или гипсовой штукатурки.

К сведению! При разработке дизайна облицовки нельзя использовать пластик, дерево, обои, полимерные отделочные материалы любого типа, даже если в описании производитель заявляет о негорючести предлагаемых вариантов отделки.

Декорирование короба на входе в кухню

Разработка интерьера кухонной обстановки с расположенным у входа огромным коробом централизованной вентиляции ничуть не сложнее вариантов с угловым расположением корпуса. Габаритный вентиляционный бокс съедает немалую часть пространства у внутренней стены кухни, это очевидно, но такая планировка имеет и свои преимущества перед угловой схемой. Например, больше места остается для кухонной мебели и стола.

Одно из наиболее распространенных решений проблемы можно увидеть на фото дизайна кухни с выступом вентиляционного короба.

Коробку вентиляции просто используют в качестве дополнения к навесным шкафам, а в образовавшуюся нишу устанавливают мойку, разделочную рабочую поверхность и плиту. Вытяжка соединяется с венткоробом обычным пластиковым воздуховодом.

Для почитателей эффектной подачи внешнего вида фасада кухни можно использовать контрастный вариант дизайна. Вентиляционный бокс, обшитый гипсокартоном и оформленный под алебастровую колонну, достаточно эффектно оттеняет красно-черные тона кухонной мебели. При этом сам бокс служит еще и опорой для небольшого выносного столика.

Вторым по популярности вариантом отделки считается декорирование вертикального бокса вентиляции полистирольной плиткой с имитацией кирпичной кладки. В результате получается очень стильный вход в кухонное помещение, в чем-то напоминающий элементы дизайна LOFT.

Во всех случаях вертикальный бокс вентиляции на входе в помещение не только использовался в качестве элемента кухонной мебели, он еще и удачно закрывал рабочую зону и часть плиты — наиболее загруженную и замусоренную часть кухонной мебели.

Необычный дизайн вертикального короба на кухне

При желании и наличии творческой фантазии можно легко найти новый образ для короба, установленного в самом неподходящем месте кухни. В самом простом варианте можно использовать обычное широкоформатное зеркало, совпадающее по размеру с габаритами лицевой стороны корпуса.

Установить зеркало на бокс централизованной вентиляции не составит труда, а в результате получается очень интересный эффект визуального расширения пространства почти в два раза.

При удачном сочетании белого и синего цветов кухонное помещение, даже с установленной коробкой вентиляции, выглядит достаточно просторным.

Самым необычным и удачным решением интеграции канала в интерьер кухонного помещения можно считать вариант дизайна, приведенный ниже.

Столешница, вытяжка, настенные и нижние шкафы оформлены в стиле старинной резной мебели из цельного деревянного массива. Стены и фасад комнаты окрашены в бежевые, пастельные и кремовые тона, что позволяет сделать помещение более открытым, свежим и просторным.

Изюминкой проекта интерьера считается декорирование вертикального прямоугольника вентиляции в очень качественную и точную имитацию небольшой каминной печи – голландки. Именно благодаря камину удается очень удачно привязать бесполезный на первый взгляд бокс к общему дизайну помещения.

Заключение

Построить удачный интерьер кухни с выступающим корпусом канала вентиляции не так сложно, как это может выглядеть в глазах начинающего дизайнера. Существует немало интересных идей и стилевых разработок, позволяющих закрыть неудобный и габаритный короб-бокс, превратить его во вполне достойный и функциональный элемент интерьера кухонного помещения.

Отправить комментарий

Короб для вытяжки: технические характеристики и современные решения — ProDomostroy.ru

Короб для вытяжки: технические характеристики и современные решения

Комфорт – это не повышенная требовательность, это условия, способствующие позитивному воздействию на психофизическое состояние человека. Чтобы не изнывать от жары во время готовки и предупредить распространение запахов в другие помещения, на кухне необходим воздухоотвод. Для эстетики и с целью ограждения от нежелательных воздействий его части помещаются в короб для вытяжки. О том, какими могут быть короба и как их устанавливать, пойдет речь в данной статье.

Короб для вытяжки препятствует распространению запахов и выполняет эстетическую функцию

Содержание статьи

Принципы функционирования принудительных вентиляционных систем

Вентилирование кухонь стало обязательным условием нормального функционирования помещения. В целом кухонная вытяжная система имеет следующие элементы:

  • двигатель;
  • вентилятор;
  • фильтры;
  • трубы.
Схема работы принудительной вентиляционной системы на кухне

Двигатель обеспечивает работу вентилятора, который подает загрязненные воздушные потоки на фильтры, где задерживаются частицы жира и гари, затем потоки попадают в короб – в систему труб для вентиляции. Существует два вида функционирования вытяжных систем:

  • циркуляционная;
  • поточная.

Циркуляционная система предполагает забор загрязненного воздуха с помощью вентилятора, проведение его через несколько фильтров, где сначала оседает гарь и жир, а затем фильтрации подвергается сам воздушный поток, и возвращение очищенного воздуха снова в помещение. Это дорогостоящая система, она сложная в эксплуатации, так как возникает частая необходимость промывания и замены фильтров.

Прибегают к использованию такой системы воздухоочистки чаще всего в тех случаях, когда осложнено подключение к общему вентиляционному каналу (актуально для квартир) или наружный выход вентиляции оказывается на фасаде частного домостроения. Большой популярностью пользуются системы с поточной очисткой, когда грязный воздух, пройдя через фильтр, выводится наружу. Преимуществ у данных систем несколько:

  • более эффективная очистка воздуха;
  • несложный уход;
  • доступная стоимость.

Но подобная система предполагает обязательное наличие вентиляционного короба. Следовательно, несколько усложняется установка, где большое значение будет иметь размещение общего вентиляционного канала. Помимо решения технических проблем, возникает необходимость правильного дизайнерского выбора: кухня с вентиляционным коробом должна быть уютной и эстетичной.

Формы вентиляционных коробов и основные способы монтажа

Процесс монтажа данной системы проводится при наличии одного из двух обстоятельств:

  • место установки было заложено в проект строительства (или ремонта), при этом выполнены все
  • подготовительные работы;
  • необходимо вмонтировать систему в уже существующие условия.

Производство большого количества видов вытяжек, параметры и технические характеристики которых различаются в зависимости от места размещения, позволяет выбрать подходящий вариант. Вентиляционные системы могут занимать следующие позиции:

  • встраиваться в мебельный шкаф;
  • крепиться к стене;
  • размещаться в углу;
  • подвешиваться к потолку вдоль стены;
  • принимать любое потолочное положение (островные вытяжки).

Встраиваемая вытяжка устанавливается в навесной мебельный шкаф. Это удобный, не влекущий особых дизайнерских требований вариант. Выдвижная нижняя часть, которая чаще всего присутствует в таких моделях, автоматически запускает двигатель, приводит систему в работающее состояние. Короб для вентиляции становится частью мебели, в которой скрываются соединения, что значительно упрощает установку.

Настенная вытяжка является открытой частью кухни, поэтому, помимо технических требований, она должна иметь определенный внешний вид. Короб скрыт общим корпусом, на плоской прямоугольной поверхности находится панель управления и освещения.

На небольших по площади кухнях устанавливают угловые вытяжки. Срезанные углы корпуса уменьшают общие размеры конструкции, что немаловажно для маленьких помещений: вытяжная система не кажется громоздкой.

У настенных вытяжек короб размещается под общим корпусом конструкции

Подвесные вытяжки крепятся к потолку. Особые требования предъявляются к внешнему виду короба, который остается открытым. Такая конструкция не занимает много пространства, облегчает восприятие рабочей стены.

Островные вытяжки обычно устанавливают на кухнях с большой площадью, когда варочная поверхность расположена не возле стены, а находится в центре (или смещена в какую-либо сторону) комнаты. Такая вытяжка, помимо функционального назначения, является одной из основных составляющих интерьера.

Вытяжные системы традиционно бывают двух форм: прямоугольные (квадратные) и круглые. Встраиваемые и настенные модели чаще всего имеют прямоугольный вентиляционный короб, пластиковый или металлический. Подвесные и островные вытяжки – круглые, металлические, хотя и прямоугольные подвесные варианты встречаются достаточно часто.

Островные подвесные вытяжки крепятся к потолку, короб может быть круглым или прямоугольным

Материалы, используемые для изготовления коробов под вытяжку

Часть вытяжки, куда помещены двигатель, вентилятор и фильтры, всегда закрыта и имеет эстетичный вид. А вот что касается подключения к общему вентиляционному каналу или к выводу воздушных потоков наружу, то существуют модели, уже укомплектованные коробами, но встречаются и такие, которые нужно самостоятельно оснащать данными устройствами или изготавливать их.

Для производства коробов используется два основных вида материала: пластмасса и металл. Внешне оба варианта выглядят презентабельно. Что касается эксплуатационных характеристик, то и один, и другой вид имеют как достоинства, так и недостатки. Готовые модели чаще всего укомплектованы металлическими коробами. Самостоятельно чаще изготавливают пластиковые воздуховоды для кухонных вытяжек.

Современные модели пластиковых коробов для вытяжки

Одно из основных положительных качеств пластикового короба для вытяжки на кухне – ценовая доступность. Но не только это преимущество делает популярными данные изделия. Такие воздухоотводы легко монтируются. Принципом сборки является способ «труба – раструб». При правильном расчете монтаж не составляет труда. Приемлемым такой короб делают и особенности материала. Внутренняя поверхность гладкая, на ней не так интенсивно накапливаются жировые отложения, остатки гари. Следовательно, не возникнет необходимость частой чистки. При правильной эксплуатации на подобные изделия изготовители дают гарантию 50 лет.

Дешевые, но долговечные пластиковые короба для вытяжки

Материал не подвержен коррозии, на нем не накапливается конденсат. В ходе эксплуатации, особенно если короб имеет значительную длину, обычно остро встает вопрос шумообразования. Пластиковые модели, в отличие от металлических, отличаются низким уровнем шума. Данный показатель важен в обеспечении комфортности. Как положительное качество стоит отметить и наличие большого количества вариаций комплектующих, что позволяет подобрать модель для любых технических условий. Подводя итог вышесказанного, можно сказать, что основными достоинствами пластиковых коробов считаются:

  • невысокая цена;
  • длительный срок эксплуатации;
  • технические качества изделия, обеспечивающие простоту эксплуатации;
  • низкий уровень шума.

При постоянно повышающемся качественном уровне полимеров пластмасса, тем не менее, остается уязвимым материалом для механических повреждений и высоких температур. Если на внешнюю поверхность попадают открытые солнечные лучи, то со временем она становится шероховатой. Это приводит к накапливанию в порах жировых отложений и усложнению процесса чистки. Более заметными становятся следы царапин, общий эстетический уровень значительно снижается.

Металлические короба для вытяжки: практичность и долговечность

Изделие из металла является более надежной конструкцией. Особой популярностью пользуются короба для вытяжки из нержавейки. Основное их эксплуатационное достоинство – сравнительно легкая чистка. Следы гари, жира отмываются любым моющим средством. Материал стойкий к механическим воздействиям, не подвержен коррозии.

Долговечные и практичные короба для вытяжки из металла

Особо можно отметить визуальные качества: стильность, эффектность, презентабельность. Выделяя эти достоинства, стоит обратить внимание на тот факт, что данный вид короба подойдет далеко не для любого помещения. Выглядит конструкция громоздко, следовательно, ей должны соответствовать размеры окружающей мебели и помещения в целом. Такой вариант необходимо правильно вписать в интерьер кухни.

Недостатком металлического короба можно считать высокий уровень шума. Помимо этого, вызывают проблемы легко остающиеся на поверхности следы пальцев – придется прилагать усилия, чтобы содержать вытяжку в чистоте. Металлическая конструкция сложнее монтируется. Следует отнести к недостаткам и однообразие цвета, так как это способствует ограниченности употребления.

Достаточно часто устанавливают на кухнях оцинкованные вентиляционные короба. В основе материала – металл с нанесенным цинковым покрытием. Это довольно прочное соединение, которое защищено от коррозии, в установке оно гораздо проще нержавейки, а также имеет меньшую стоимость. В плане долговечности оцинковка уступает нержавеющей стали. Но разнообразие модификаций оцинкованных коробов делает их более приемлемыми.

Воздуховод для вытяжки на кухне: правильное месторасположение

Венткороб в помещении кухни – предмет важный во всех отношениях, поэтому его эксплуатацию стоит рассматривать в двух направлениях:

  • техническая функциональность, создающая в помещении микроклимат путем отвода воздуха, загрязненного парами, гарью и жировыми частицами;
  • дизайнерская функциональность, которая заключается в наполнении интерьера эстетичностью и оригинальностью.

Условия, необходимые для хорошей работы вентиляционной системы, взаимосвязаны, и решать проблему их создания необходимо только в комплексе. Чтобы обеспечить дизайнерские требования, нужно выбрать подходящую форму, размеры, цвет и т. д. Однако сделать оптимальный выбор можно только с учетом месторасположения, которое обеспечивает правильное подключение. Если венткороб нужно будет тянуть через всю кухню, невозможно сохранить эстетичность и обеспечить достаточную интенсивность вытягивания воздушных потоков, причем оказывается задействованной довольно обширная часть кухонного пространства. Определять месторасположение воздухоотвода необходимо в зависимости от условий:

  • места прохождения общей вентиляционной шахты;
  • технических характеристик вытяжки;
  • планировки и способа меблировки комнаты.

Вытяжка всегда устанавливается над варочной поверхностью. Иногда бывает сложно найти компромисс между удобным расположением места готовки и соблюдением технических требований для нормального функционирования воздухоотвода. Потребительские характеристики вытяжки не теряются, если длина венткороба составляет 120-150 см. Каждые последующие 50-70 см уменьшают интенсивность прохождения воздуха на 10-12%.

Как правильно рассчитать размеры пластикового короба

Для полноценного функционирования кухонной вентиляционной системы необходимо правильно выбрать мощность вытяжки и рассчитать параметры воздухоотвода. Основным показателем при выборе короба является его внутреннее сечение. От этого размера и от мощности двигателя будет зависеть пропускная способность системы в целом.

Документов, каким-либо образом регламентирующих мощность потока, не существует. В бытовом варианте за среднюю величину принимают скорость 3-7 м/сек. Величина сечения традиционно выбирается равной или незначительно большей, чем размеры патрубка для воздухоотвода на вытяжке. Иногда, если практически не планируется включение вытяжки на полную мощность, сечение канала выбирается меньше, чем на выходном отверстии вытяжки.

Выбор сечения пластикового воздуховода

Рассчитать сечение воздухоотвода можно по формуле P = S*(M/N), где S – площадь сечения патрубка, М – объем проводимого воздуха при планируемом режиме, N – объем выходящего воздуха при работе вытяжки в максимальном режиме. Полученное Р – это и есть необходимый размер сечения. Если сечение короба выбрано меньше рекомендуемых размеров, возможны следующие последствия:

  • увеличивается нагрузка на вентилятор и двигатель, что может привести к поломке данных механизмов;
  • снижается интенсивность воздухооборота в самом помещении;
  • повышается уровень шума в вентиляционном канале;
  • возникает вибрация, которая негативно сказывается на состоянии креплений.

Увеличенное (относительно размеров, рекомендуемых инструкцией) сечение канала негативно на работе вентиляционной системы не сказывается.

Размеры пластиковых вентиляционных коробов круглой формы, наиболее часто встречающихся в продаже, следующие:

  • 80 мм, площадь сечения – 50,3 см²;
  • 100 мм, площадь сечения – 78,5 см²;
  • 125 мм, площадь сечения – 122,7 см²;
  • 150 мм, площадь сечения – 176,7 см².

Размеры вентиляционных прямоугольных пластиковых коробов, используемых в бытовом назначении, имеют такие показатели:

  • 110х55 мм, площадь сечения – 60,5 см²;
  • 120х60 мм, площадь сечения – 72 см²;
  • 204х60 мм, площадь сечения – 122,4 см².

Особенности монтажа пластикового вентиляционного короба

Монтаж пластикового воздуховода для вытяжки осуществляется в несколько этапов, включающих проектную часть и непосредственно установку.

Разработка схемы. Чтобы правильно рассчитать необходимое количество элементов воздухоотвода, необходимо составить схему установки вентиляционного канала. Разнообразие элементов пластиковой конструкции позволяет выполнить практически любую вариацию короба. Чтобы вытяжка работала в нормальном режиме, нужно выполнить следующие условия:

  • максимально уменьшить длину короба, так как при удлинении теряется интенсивность выведения воздушного потока;
  • использовать минимальное количество элементов монтажа, которые способствуют изменению траектории движения воздушного потока (сужения, изгибы и т. д.), так как они увеличивают сопротивление;
  • отказаться от поворотов конструкции на 90°. Такие участки максимально увеличивают сопротивление и способствуют налипанию в данных местах частиц загрязнения;
  • удалить короб от стояка отопления. Если это невозможно, то его необходимо теплоизолировать, чтобы температура устройства не превышала 50 °C. Изолирующий материал будет способствовать подавлению шума;
  • согласно разработанной схеме собирается вытяжной короб.

Установка обратного клапана и решетки. Клапан – обязательный элемент вентканала. При его отсутствии воздух будет просто возвращаться в помещение. Устанавливается он в конце воздухоотвода. Дополняется решеткой и оснащается сеткой, чтобы с улицы или из общей шахты в вентиляционную систему не попадали мелкие животные, птицы и насекомые.

Размещение и закрепление воздухоотвода. От размещения короба напрямую зависит способ его крепления. Если изделие монтируется в шкаф, то его следует прикрепить к задней стенке с помощью хомутов. Прокладываемый над шкафами короб можно закрепить к ним же посредством держателей и саморезов. Фиксацию к стене или потолку стоит делать с помощью держателей и хомутов и располагать их с интервалом не менее 70 мм.

Контроль герметичности. Осуществляя сборку пластикового вентиляционного канала, необходимо следить, чтобы все стыки были подогнаны, не оставались щели и промежутки. Проверка короба на герметичность до начала эксплуатации невозможна, поэтому допущенные ошибки могут обернуться проникновением в помещение загрязненного воздуха и усилением шума.

Элементы пластикового короба для вытяжки

Специальные элементы, используемые при установке коробов для вытяжки на кухне

Кухни частных домостроений и квартир имеют различную планировку, которая подчас серьезно усложняет монтаж вентиляционной системы. В таких ситуациях нельзя обойтись без специальных элементов. Традиционно вентиляционные каналы представляют собой прямые части круглой или прямоугольной (квадратной) формы. Длина данных изделий – 35, 50, 100, 150 и 200 мм. При необходимости, используя ножовку, можно отпилить отрезок нужного размера. Когда возникает потребность в длине более 200 мм, монтируется элемент из нескольких стандартных изделий посредством соединителя для пластика. Соединитель располагается так, что за его счет общая длина не увеличивается.

Достаточно часто при монтаже требуется сделать поворот воздухоотвода. Обычно это возникает в случаях, когда приходится огибать выступы. Для этих целей используются так называемые колена. Угол поворота может быть равным 45 и 90°. Изменение направления производится по горизонтали и по вертикали. Для ситуаций, когда угол поворота не кратен 45°, применяются разноугловые колена. Требуемый градус поворота достигается путем обрезания одной из сторон соединителя.

При необходимости изменения формы короба с прямоугольной (квадратной) на круглую (и наоборот) используются переходники для вытяжки. Часто возникающая проблема, решаемая путем применения переходников, – к круглому отверстию вытяжки необходимо присоединить прямоугольный короб. Данные элементы выпускаются как прямой, так и угловой формы. Стандартные показатели – от диаметра 100 мм к размеру 110х55 мм; от диаметра 100 мм к размеру 120х60 мм; от диаметра 125 мм к размеру 204х60 мм.

Все вышеперечисленные элементы употребляются исключительно для пластиковых изделий. Технология установки металлических коробов для вытяжки совершенно иная. Соединения производятся путем сварки или склеивания с помощью специального состава.

Как выбрать и какой купить короб для вытяжки на кухню

На что же следует обращать внимание при выборе вентиляционного короба для кухни? Прежде всего, на рекомендации инструкции к вытяжке. Если же выполнить требования не представляется возможным, стоит опираться на самостоятельные расчеты и следующие советы:

  1. Круглый вентиляционный короб визуально и физически занимает много места. Отдавать ему предпочтение стоит только в том случае, если комната имеет высокий потолок, немаленькую площадь и не загромождена мебелью.
  2. При желании максимально скрыть вентиляционный канал подойдет прямоугольная форма. Такой короб можно разместить на мебели и сделать его практически незаметным. Прямоугольная конструкция уместна при низком потолке и маленьких размерах кухни.
  3. Квадратную форму лучше использовать при незначительной длине короба, так как большие размеры усугубляют громоздкость. Кухня должна быть довольно просторной, чтобы данная модель органично вписалась.

Если оценивать конструкции с точки зрения материала изготовления, то пластиковые вентиляционные короба для вытяжки гораздо проще в установке, особенно когда существуют сложности с прямолинейностью вентканала. Монтаж можно выполнить самостоятельно, не прибегая к помощи специалистов. При подборе элементов из качественного пластика, цвет которого будет соответствовать гамме оттенков, используемых при создании дизайна кухни, устройство становится не только воздухоотводом, но и интересной частью интерьера.

Правильно технически установленный металлический короб – привлекательный доминирующий элемент дизайна. Выбирая такой вариант, следует учитывать высокую цену, необходимость обеспечения надежности креплений и постоянный уход за изделием для поддержания эстетичности.

Причины засорения и порядок восстановления вентиляционного короба

Любая работающая система по истечении времени требует ремонта отдельных элементов или полной замены всех составляющих. Не является исключением и система вентиляции. Основными признаками, указывающими на снижение уровня эффективности воздуховода, являются:

  • затхлый воздух;
  • плесень и грибок на стенах;
  • скопление конденсата на окнах;
  • не удаляются запахи;
  • результаты проветривания ощутимы недлительное время.

При появлении одного из признаков необходимо проверить состояние короба, вентиляции в целом, т. е. функционирование двигателя, состояние фильтров. Если проблемы в жилой части не обнаружены, нужно обращаться к специалистам с просьбой обследовать состояние общей вентиляционной шахты. Зачастую признаки плохого функционирования вентканалов появляются вследствие следующих причин:

  • засорения канала;
  • уменьшения сечения воздухоотвода;
  • полного перекрытия канала.

Причиной засорения канала может быть постепенное отложение загрязнений на стенках. Иногда сами жильцы при выполнении ремонтных работ сбрасывают в вентиляционную шахту строительный мусор. Уменьшение сечения или полное перекрытие зачастую является следствием проведения в квартирах незаконной перепланировки, когда в вентканал встраиваются коммуникации, или он демонтируется на уровне одной квартиры, и тем самым полностью блокируется выход воздуха.

Вентиляция

Системы вентиляции и обработки воздуха — скорость воздухообмена, воздуховоды и перепады давления, диаграммы и диаграммы и др.

Воздух — высота над уровнем моря, плотность и удельный объем

Плотность и удельный объем воздуха зависят от высоты над уровнем моря

Скорость воздухообмена

Расчет скорости воздухообмена — уравнения в британских единицах и единицах СИ

Скорость воздухообмена в типичных помещениях и зданиях

Требования к свежему или подпиточному воздуху — рекомендуемые скорости воздухообмена — ACH — для типичных комнат и здания — аудитории, кухни, церкви и т. д.

Воздушные завесы и воздушные экраны

Воздушные завесы или воздушные экраны в открытых дверных проемах используются для поддержания приемлемого уровня комфорта внутри зданий

Компоненты воздуховодов и незначительные коэффициенты динамических потерь

Незначительные потери — потери давления или напора — коэффициенты для компонента системы воздуховодов s

Воздуховоды — Диаграмма потерь на трение

Диаграмма основных потерь для воздуховодов — Имперские единицы в диапазоне 10 — 100 000 кубических футов в минуту

Воздуховоды — Диаграмма потерь на трение

Диаграмма основных потерь для воздуховодов — в британских единицах измерения 10 000 — 400 000 куб. Футов в минуту

Воздуховоды — диаграмма потерь на трение

Диаграмма основных потерь для воздуховодов — единицы SI

Воздуховоды — размер

Расход воздуха и требуемая площадь воздуховода

Воздуховоды — температура, давление и Потери на трение

Влияние температуры и давления воздуха на потери на трение в воздуховодах

Воздуховоды — Диаграмма скоростей

Объем воздушного потока, размер канала, скорость и динамическое давление

Диаграммы коэффициентов малых потерь в воздуховодах

Диаграммы малых коэффициентов потерь для воздуха воздуховоды, отводы, расширения, входы и выходы — единицы СИ

Воздушный фильтр Arrestanc e и Efficiency

Эффективность и задерживающая способность воздушных фильтров

Воздушный поток и скорость из-за естественной тяги

Воздушный поток — объем и скорость — из-за эффекта дымохода или дымохода, вызванного разницей температур в помещении и на улице

Системы воздушного отопления

Использование воздуха для обогрева зданий — диаграмма роста температуры

Воздухозаборники и выпускные отверстия

Системы вентиляции — воздухозаборники и выпускные отверстия — практические правила

Воздухозаборники — размеры и объемы

Размер и объемы воздухозаборников

ASHRAE — Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха

Стандарты ASHRAE

Вентиляторы с ременным приводом — Скорость двигателя и вентилятора

Зависимость скорости вращения вентилятора от скорости двигателя

Ременная передача — Длина и скорость ремня

Длина и скорость ремня и ременной передачи

Carbon Di Концентрация оксида в помещениях с людьми

Концентрация углекислого газа в помещении может указывать на качество воздуха и эффективность системы вентиляции

Окись углерода и влияние на здоровье

Воздействие угарного газа — CO и воздействие на здоровье

Круглые воздуховоды — размеры

Размеры круглых вентиляционных каналов

Классификация вентиляционных заслонок

Заслонки в системах вентиляции можно классифицировать по функциям, конструкции или классу утечки

Классификация систем вентиляции

Системы вентиляции можно классифицировать по функциям, стратегиям распределения или по принципы вентиляции

Чистые помещения — Федеральный стандарт 209

Чистые помещения практически не содержат загрязняющих веществ, таких как пыль или бактерии

Чистые помещения — Стандарт ISO 14644

Пределы класса чистых помещений в соответствии с ISO Стандарт 14644-1

Уравнение Коулбрука

Рассчитайте коэффициенты потерь на трение в трубах, трубах и воздуховодах

Проектирование систем вентиляции

Процедура проектирования систем вентиляции — скорость воздушного потока, тепловая и охлаждающая нагрузка, воздушные потоки в зависимости от людей, подача воздуха

Определение размеров воздуховодов — метод равного трения

Метод равного трения для определения размеров воздуховодов прост в использовании

Скорость в воздуховоде

Расчет скоростей в круглых и прямоугольных воздуховодах — британская система мер и единицы СИ — онлайн-калькулятор

Воздуховоды — Диаметр и площадь поперечного сечения

Круглые воздуховоды и площади поперечного сечения

Воздуховоды — Манометры для листового металла

Калибры для листового металла, используемые в воздуховодах

Подбор размеров воздуховодов — Метод уменьшения скорости

Для определения размера может использоваться метод уменьшения скорости воздуховоды

Воздуховоды Классы уплотнений ork

Воздуховод, подверженный утечкам

Опора воздуховода

Опора воздуховода и рекомендуемое расстояние между подвесами

Уравнение энергии — потеря напора в воздуховодах, трубах и трубах

Давление и потеря напора в воздуховодах, трубах и трубках

Эквивалентный диаметр

Преобразование прямоугольной и овальной геометрии воздуховода в эквивалентный круговой диаметр — онлайн-калькулятор с британскими системами и единицами измерения СИ

Эквивалентный диаметр

— прямоугольные и круглые воздуховоды HVAC

Эквивалентный диаметр для прямоугольных и круглых воздуховодов — потоки воздуха между 100 — 50000 кубических футов в минуту

Отвод воздуха — минимальная скорость захвата, чтобы избежать загрязнения Продукты, передаваемые в комнату

Скорость захвата, чтобы избежать загрязнения продуктами гальванических ванн, ящиков для окраски распылением и других материалов, загрязняющих окружающую комнату и окружающую среду

Вытяжные колпаки

Размер вытяжных колпаков — объемный расход воздуха и скорость захвата — онлайн-калькулятор вытяжных колпаков

Выхлопные отверстия — улавливание скорости воздуха

Учет скорости воздуха перед выходным отверстием — онлайн-калькулятор скорости выхода выхлопных газов

Законы сродства вентиляторов

Законы сродства может использоваться для расчета объема, напора или энергопотребления при изменении скорости и диаметра колеса

Диаграммы производительности вентилятора

Диаграммы давления, напора, объема воздушного потока и производительности вентилятора

Классификация вентиляторов — AMCA

Классификация вентиляторов, установленная AMCA

Впускное отверстие вентилятора — давление всасывания и плотность воздуха

Высокое давление всасывания на входе вентилятора снижает плотность воздуха — и его следует скорректировать для правильного выбора вентилятора

Двигатели вентилятора — пусковые моменты

Двигатель вентилятора должен быть способен ускорения крыльчатки вентилятора для работы номинальная скорость

Поиск и устранение неисправностей вентилятора

Руководство по поиску и устранению неисправностей вентилятора

Вентиляторы — температура и объемный расход воздуха, напор и потребляемая мощность

Температура и плотность воздуха влияют на объемный расход, напор и потребляемую мощность в вентилятор

Вентиляторы — расчет пневматической и тормозной мощности

AHP — воздушная мощность и л.с. — тормозная мощность

Вентиляторы — КПД и потребляемая мощность

Потребляемая мощность и типичная эффективность вентиляторов

Вентиляторы и управление производительностью

Модулирующие вентиляторы и их вместимость

Вентиляция в свободном пространстве

Необходимая вентиляция для чердаков

Потери напора на трение в воздуховодах — онлайн-калькулятор

Потери напора или большие потери в воздуховодах — уравнения и онлайн-калькулятор для прямоугольных и круглых воздуховодов — британские единицы и система СИ ед.

Гар Возраст Вентиляция

Вытяжная вентиляция гаражей и мастерских

Заглушка газоотводящего канала — допуски зазоров

Допуск зазора на скат крыши для окончаний газоотвода — заглушки

Эффективность рекуперации тепла

Классификация эффективности рекуперации тепла — температурная эффективность, влажность и энтальпийный КПД — онлайн-калькулятор КПД теплообменника

Рекуперация тепла

Расчет вентиляции и рекуперации тепла, явного и скрытого тепла — онлайн-калькуляторы — британские единицы

Нагреватели и охладители в системах вентиляции

Основные уравнения теплопередачи и критерии выбора нагревателей и охладителей в системах вентиляции

Увлажнители

Змеевики, вращающиеся диски и пароувлажнители

Заслонки HVAC — потеря давления

Потеря напора в заслонке HVAC

HV Схема переменного тока — онлайн-чертеж

Нарисуйте схемы ОВКВ — онлайн с помощью инструмента для рисования Google Диска

Воздуховоды ОВК — скорости воздуха

Воздуховоды и рекомендуемые скорости воздуха

Гидравлический диаметр

Гидравлический диаметр труб и каналов

Условия проектирования в помещении для Промышленные продукты и производственные процессы

Рекомендуемые температура и влажность в помещении для некоторых распространенных промышленных продуктов и производственных процессов

Расчетные температуры в помещении

Рекомендуемые температуры в помещении летом и зимой

Промышленные среды — выбор системы вентиляции

Краткое руководство по выбору систем вентиляции и принципы в промышленной среде

Механическая энергия и уравнение Бернулли

Уравнение механической энергии, относящееся к энергии на единицу массы, энергии на единицу объема и энергии на единицу веса, включая напор

Сопротивление незначительным потерям в вентиляционных каналах

Скорость воздуха, коэффициент малых потерь и незначительные потери в вентиляционных каналах

Запах от людей — необходимая вентиляция

Запах и запах — необходимая вентиляция воздуха

Интенсивность запаха от людей

Объем помещения, вентиляция и интенсивность запаха от людей

Онлайн-калькулятор воздуховодов

Онлайн-калькулятор для расчета потерь на трение в воздуховодах

Концентрация загрязнения в помещениях

Концентрация загрязнения в ограниченном пространстве, поскольку комната зависит от количества Распространение загрязненного материала в помещении, подача свежего воздуха, расположение и конструкция выпускных отверстий, принципы, используемые для подачи и выпуска из помещения

Классификация систем воздуховодов по давлению

Системы воздуховодов обычно делятся на три класса давления

Падение давления в Вентиляция Компоненты

Падение давления в общих компонентах системы вентиляции — например, заслонках, фильтрах, нагревателях, охладителях

Насосы, компрессоры, нагнетатели и вентиляторы

Сравнение насосов, компрессоров, нагнетателей и вентиляторов

Нормы подачи наружного воздуха

Рекомендуемые нормы наружная подача воздуха в некоторых типах помещений — банках, актовых залах, гостиницах и многих других.Нормы дымления и подачи воздуха

Прямоугольные воздуховоды — Диаграмма скоростей

Диаграмма скорости для прямоугольных воздуховодов — метрические единицы

Прямоугольные воздуховоды — Обычно используемые размеры

Метрические размеры обычно используемых прямоугольных воздуховодов в системах вентиляции

Прямоугольные воздуховоды — Гидравлический диаметр

Гидравлический диаметр для прямоугольных воздуховодов — метрические единицы

Относительная влажность в производственных и технологических средах

Рекомендуемая относительная влажность в производственных и производственных средах, таких как библиотеки, пивоварни, склады и т. Д.

Требуемый воздух для удаления влаги

Воздух расход, необходимый для удаления паров в помещении

Требуемый внешний воздух для подпитки

Приемлемое качество воздуха в помещении

Требуемое пространство для оборудования вентиляции и кондиционирования воздуха

Размеры вентиляции и кондиционирования помещения в соответствии с DIN 1946

Площадь помещения на человека

Рекомендуемая минимальная площадь на человека — общие значения для расчета климатических нагрузок в помещении

Коэффициенты шероховатости и поверхности

Коэффициенты поверхности для расчета трения потока и основных потерь давления — поверхности, такие как бетон, оцинкованная сталь , корродированная сталь и др.

Основные сведения о скруббере

В мокром скруббере технологический воздух всасывается через водяной туман, создаваемый распылительными форсунками, затем через сепараторы, где удаляются капли воды с пылью и частицами

Выбор системы вентиляции в комфортных условиях

Краткое руководство по выбору системы вентиляции в комфортных условиях

Определение размеров воздуховодов круглого сечения

Примерное руководство по максимальной пропускной способности воздуховода круглого сечения в системах комфортной, промышленной и высокоскоростной вентиляции

Колено спиральных воздуховодов — вес

Воздуховоды — вес Количество оцинкованных круглых спиральных колен

Спиральные воздуховоды — Размеры

Стандартные размеры спиральных воздуховодов — Британские единицы

Эффект дымохода или дымохода

Эффект дымохода или дымохода возникает, когда температура наружного воздуха ниже температуры в помещении

STP — Стандарт Температура и давление и NTP — Нормальная температура и давление

Определение STP — Стандартная температура и давление и NTP — Нормальная температура и давление

Типы вентиляторов

Осевые и пропеллерные вентиляторы, центробежные (радиальные) вентиляторы, вентиляторы смешанного потока и поперечные вентиляторы

Типы вентиляторов — диапазоны производительности

Центробежные, осевые и пропеллерные вентиляторы и диапазоны их производительности

Типичная скорость в воздуховоде

Типовая скорость в воздуховоде в таких приложениях, как системы вентиляции или системы сжатого воздуха

Манометр с U-образной трубкой

Наклонный и v Манометры с U-образной трубкой недороги и распространены при измерении перепада давления с такими расходомерами, как трубки Пито, отверстия и сопла

Классификация вентиляционных каналов по скорости

Рекомендуемые скорости воздуха в вентиляционных каналах

Эффективность вентиляции

Эффективность вентиляции система может быть связана с температурой и / или концентрацией загрязнения

Вентиляционные фильтры

Классификация воздушных фильтров, используемых в системах вентиляции

Принципы вентиляции

Некоторые часто используемые принципы вентиляции — кратковременный, смешанный воздух, вытесняющий и поршневой принцип

Скорость Классификация вентиляционных каналов

Скорость в воздуховоде в системах кондиционирования и вентиляции не должна превышать определенных пределов, чтобы избежать ненужного шума и падения давления в воздуховоде.

Пределы скоростей зависят от фактического применения. Фоновый шум в промышленном здании значительно выше, чем в общественном здании, и можно принять больше шума, создаваемого воздуховодами.

Общепринятые скорости в воздуховоде указаны в таблице ниже.

Сервис Рекомендуемая максимальная скорость
v —
Общественные здания Промышленное предприятие
(м / с) (м / с) 9045 (фут4 / мин) (м / с) (фут / мин)
Воздухозаборник снаружи 2.5 — 4,5 500 — 900 5 — 6 1000 — 1200
Подключение нагревателя к вентилятору 3,5 — 4,5 700 — 900 5 — 7 1000 — 1400
Основные приточные каналы 5,0 — 8,0 1000-1500 6-12 1200-2400
Ответвительные приточные каналы 2,5 — 3,0 500-600 4,5 — 9 900-1800
Приточные решетки и решетки 1.2 — 2,3 250 — 450 1,5 — 2,5 350 — 500
Регистры подачи низкого уровня 0,8 — 1,2 150 — 250
Главные вытяжные каналы 4,5 — 8,0 900-1500 6-12 1200-2400
Отводные воздуховоды 2,5 — 3,0 500-600 4,5 — 9 900-1800
обычно

Воздуховоды классифицируется как

  • Системы с низкой скоростью — со скоростью воздуха до 2000 футов в минуту (10 м / с)
  • Системы со средней скоростью — со скоростью воздуха в диапазоне от 2000 до 2500 футов в минуту (10-13 м / с)
  • Высокая скорость Системы — со скоростью воздуха более 2500 футов в минуту (> 13 м / с)

Проектирование систем вентиляции

Для проектирования систем вентиляции можно использовать следующую процедуру:

  • Расчет тепла т или охлаждающей нагрузки, включая явное и скрытое тепло
  • Рассчитайте необходимые изменения воздуха в зависимости от количества людей и их активности или любого другого специального процесса в помещениях
  • Рассчитайте температуру подаваемого воздуха
  • Рассчитайте циркулирующую массу воздуха
  • Рассчитайте потерю температуры в воздуховодах
  • Расчет производительности компонентов — нагревателей, охладителей, омывателей, увлажнителей
  • Расчет размера котла или нагревателя
  • Спроектировать и рассчитать систему воздуховодов

1.Расчет тепловых и охлаждающих нагрузок

Расчет тепловых и охлаждающих нагрузок с помощью

  • Расчет тепловых или охлаждающих нагрузок в помещении
  • Расчет тепловых или охлаждающих нагрузок на окружающую среду

2. Расчет воздушных перемещений в соответствии с жильцами или любыми процессами

Расчет создаваемого загрязнения по лицам, их деятельности и процессам.

3. Расчет температуры подаваемого воздуха

Расчет температуры подаваемого воздуха. Общие рекомендации:

  • Для обогрева, 38-50 o C (100-120 o F) Может подойти
  • Для охлаждения, где впускные отверстия находятся рядом с рабочими зонами, 6-8 o C (10-15 o F) Может подойти температура на ниже комнатной
  • Для охлаждения, где используются высокоскоростные диффузионные форсунки, может подойти 17 o C (30 o F) на ниже комнатной температуры

4.Расчет количества воздуха

Нагрев воздуха

Если для обогрева используется воздух, необходимый расход воздуха может быть выражен как

q h = H h / (ρ c p (t s — t r )) (1)

где

q h = объем воздуха для обогрева (м 3 / s)

H h = тепловая нагрузка (Вт)

c p = удельная теплоемкость воздуха (Дж / кг · K)

t s = температура подачи ( o C)

t r = комнатная температура ( o C)

ρ = плотность воздуха (кг / м 3 )

Воздушное охлаждение

Если для охлаждения используется воздух, необходимый расход воздуха может быть выражен как

q c = H c / (ρ c p (t o — t r )) (2)

где

q c = объем воздуха для охлаждения (м 3 / с)

H c = охлаждающая нагрузка (Вт)

t o = температура на выходе ( o C), где t o = t r если воздух в помещении смешанный

Пример — Нагревание

Если тепловая нагрузка составляет H h = 400 Вт , температура подачи t s = 30 o C и температура в помещении t 90 645 r = 22 o C , расход воздуха можно рассчитать как:

q h = (400 Вт) / ((1.2 кг / м 3 ) (1005 Дж / кг K) ((30 o C) — (22 o C)))

= 0,041 м 3 / с

= 149 м 3 / ч

Влажность
Увлажнение

Если наружный воздух более влажный, чем воздух в помещении, то воздух в помещении можно увлажнять, подавая воздух снаружи. Количество приточного воздуха можно рассчитать как

q mh = Q h / (ρ (x 1 — x 2 )) (3)

где

q mh = объем воздуха для увлажнения (м 3 / с)

Q h = подаваемая влажность (кг / с)

ρ = плотность воздуха (кг / м 3 )

x 2 = влажность воздуха в помещении (кг / кг)

x 1 = влажность приточного воздуха ( кг / кг)

Осушение

Если наружный воздух менее влажный, чем воздух в помещении, то воздух в помещении можно осушать, подавая воздух снаружи.Количество приточного воздуха можно рассчитать как

q md = Q d / (ρ (x 2 — x 1 )) (4)

где

q md = объем воздуха для осушения (м 3 / с)

Q d = влага, подлежащая осушению33 (кг / с) 7 907 Пример — Увлажнение

При добавлении влаги Q h = 0.003 кг / с , влажность в помещении x 1 = 0,001 кг / кг и влажность приточного воздуха x 2 = 0,008 кг / кг , количество воздуха может быть выражено как:

q mh = (0,003 кг / с) / ((1,2 кг / м 3 ) ((0,008 кг / кг) — (0,001 кг / кг)))

= 0,36 м 3 / s

В качестве альтернативы количество воздуха определяется требованиями людей или процессов.

5. Потери температуры в воздуховодах

Потери тепла из воздуховода можно рассчитать как

H = A k ((t 1 + t 2 ) / 2 — t r ) (5)

где

H = потери тепла (Вт)

A = площадь стенок воздуховода (м 2 )

t 1 = начальная температура в воздуховоде ( o C)

t 2 = конечная температура в воздуховоде ( o C)

k = коэффициент теплопотери стенок воздуховода (Вт / м 2 К) (5.68 Вт / м 2 K для воздуховодов из листового металла, 2,3 Вт / м 2 K для изолированных воздуховодов)

t r = температура окружающей среды ( o C)

Тепловые потери в воздушном потоке могут быть выражены как

H = 1000 qc p (t 1 — t 2 ) (5b)

где

q = масса проходящего воздуха (кг / с)

c p = удельная теплоемкость воздуха (кДж / кг · K)

(5) и (5b) могут быть объединены с

H = A k ((t 1 + t 2 ) / 2 — t r )) = 1000 qc p (t 1 — t 2 ) (5c)

Обратите внимание, что для более высоких температур ps следует использовать средние логарифмические значения температуры.

6. Выбор нагревателей, стиральных машин, увлажнителей и охладителей

Установки, такие как нагреватели, фильтры и т. Д., Должны выбираться на основе количества и производительности воздуха из каталогов производителей.

7. Котел

Мощность котла может быть выражена как

B = H (1 + x) (6)

, где

B = мощность котла (кВт)

H = общая тепловая нагрузка всех нагревательных блоков в системе (кВт)

x = запас для нагрева системы, обычно используются значения 0.1 до 0,2

Котел с правильной мощностью должен быть выбран из производственных каталогов.

8. Размеры воздуховодов

Скорость воздуха в воздуховоде можно выразить как:

v = Q / A (7)

, где

v = скорость воздуха (м / с)

Q = объем воздуха (м 3 / с)

A = поперечное сечение воздуховода (м 2 )

Общая потеря давления в воздуховодах может быть рассчитана как

dp t = dp f + dp s + dp c (8)

где

dp потеря давления t (Па, Н / м 2 )

dp f = большая потеря давления в каналах из-за трения (Па, Н / м 2 )

906 44 dp s = незначительная потеря давления в фитингах, коленах и т. Д.(Па, Н / м 2 )

dp c = незначительная потеря давления в компонентах, таких как фильтры, нагреватели и т. Д. (Па, Н / м 2 )

Основное давление потери в воздуховодах из-за трения можно рассчитать как

dp f = R l (9)

, где

R = сопротивление трению в воздуховоде на единицу длины (Па, Н / м 2 на м воздуховода)

л = длина воздуховода (м)

Сопротивление трению в воздуховоде на единицу длины можно рассчитать как

R = λ / d h (ρ v 2 /2) (10)

где

R = потеря давления (Па, Н / м 2 )

λ 9064 9 = коэффициент трения

d h = гидравлический диаметр (м)

Системы воздуховодов, вентиляция, Professional, Lindab

AVU

BBKCU 90 °

BFBKCU 90 °

BFKCU 90 °

BFU

BKCU 90 °

БКФМУ

БКФУ 90 °

Показать все продукты

Lindab Safe Click

AXFL

АВТОМОБИЛЬ

CARU

DA2EU

DAU

ДАВУ

ДИРБУ

ДИРУ

Показать все продукты

CENTROW

ЧАС

HF

ХКОМР

HN

HRR

HU

HV

Показать все продукты

BSFTR

BSTR

БТР

EPTR

GSTR

ILRTR

ILTR

ЛОРТР

Показать все продукты

LAR

LBR

ЛБСР

LBXR

LDR

LEPR

LKR

ЛОРУ

Показать все продукты

AKUCOM

КОМДЕК

DRATMF

ДРАМФУ

ДРАТУ

FBLDFSL

FDB

FDBL

Показать все продукты

BFUI

BUI

DRUI

DSUI

EPFHUI

EPFUI

ESHUI

ESUI

Показать все продукты

EKTL

EPFH

Канальная вентиляция

Если вас интересует удобное решение для охлаждения вашего дома и вы хотите, чтобы оно было максимально рентабельным, вы можете рассмотреть вариант использования канальной вентиляции.Эффективное и доступное решение для большинства требований к охлаждению дома и на рабочем месте, канальная вентиляция может помочь сделать ваше пространство более комфортным, сохраняя ваши расходы в рамках бюджета.

Измерение канальной системы вентиляции

Самая базовая конструкция канальной вентиляции предполагает использование прямоугольных металлических листов. Это устройство в основном предназначено для сдерживания и направления потока воздуха. Одним из ключевых отличий является то, что прямоугольная конструкция воздуховода может иметь две формы:
  • двумерная поверхность
  • квадратная или прямоугольная трехмерная область
Чтобы точно рассчитать размер воздуховода, вам нужно будет выяснить, хотите ли вы двухмерную грань или трехмерную трубу.Следующим шагом будет измерение размеров воздуховода и умножение результатов. Для этого сначала необходимо определить, где находятся начало и конец точек измерения воздуховода. Отметив их ручкой, вы сможете измерить высоту и длину, а также глубину, если вы собираетесь создать трехмерный дизайн.

Имейте в виду, что в двумерной канальной системе вентиляции будет либо отверстие, либо вентиляционное отверстие. Умножив высоту и длину, вы получите площадь поверхности воздуховода.

Для трехмерных воздуховодов необходимо умножить высоту, длину и глубину. В результате получится площадь, измеряемая в кубических дюймах.

Монтаж канальной вентиляции

Во многих отношениях установка канальной вентиляции для разных приложений практически одинакова. Установка канальной вентиляции, например, для вентилятора с питанием в ванной комнате, почти такая же, как установка канальной вентиляции для сушилки. При этом необходимо выполнить следующие действия:
  • поиск подходящего участка внешней стены для резки
  • определение центра отверстия
  • сверление пилотного отверстия
  • установка вытяжной вытяжки
  • уплотнитель капота
  • крепление воздуховода
  • подключение воздуховода к прибору

Советы по установке канальной вентиляции

Лучшее место для установки канальной вентиляции — это место с минимальным количеством изгибов.Имейте в виду, что с каждым поворотом воздуховода сопротивление воздушному потоку будет увеличиваться, и эффективность вашей системы будет больше снижаться при резких поворотах, чем при небольших поворотах.

Вы также можете начать вырезать отверстие снаружи, начиная с точки выхода пилотного отверстия. Это даст вам более точную отправную точку, на которой вы будете основывать свои измерения. Как видите, установка канальной вентиляции может быть довольно сложной задачей, требующей выполнения множества конкретных действий.Если все это кажется вам непосильным, возможно, лучше обратиться за помощью к профессионалу.

Вернуться к началу

Вентиляционные каналы и вентиляторы для ванных комнат

от Ника Громико, CMI® и Кентона Шепарда

Системы вентиляции для ванных комнат предназначены для отвода запахов и влажного воздуха наружу дома. Типичные системы состоят из потолочного вентилятора, подключенного к воздуховоду, оканчивающемуся на крыше.

Функция вентилятора

Вентилятором можно управлять одним из нескольких способов:

  • Большинство из них управляется обычным настенным выключателем.
  • Таймер можно установить на стене.
  • Настенный гигростат можно предварительно настроить на включение и выключение вентилятора в зависимости от различных уровней относительной влажности.

Новые вентиляторы могут работать очень тихо, но работают нормально. Старые вентиляторы могут быть очень шумными или очень тихими. Если старый вентилятор работает тихо, возможно, он не работает. Инспекторы могут проверить достаточность воздушного потока вентилятора с помощью химического карандаша для дыма или пуховки с порошком, но такие тесты превышают стандарты практики InterNACHI.

Вентиляторы вентиляции для ванных комнат следует проверять на предмет скопления пыли, которая может препятствовать потоку воздуха. Частицы влажной шерсти животных и ворса притягиваются к вентилятору из-за его статического заряда. Инспекторы должны прокомментировать грязные крышки вентиляторов.

Вентиляционные системы должны быть установлены во всех ванных комнатах. Это касается и ванных комнат с окнами, поскольку зимой в холодном климате окна не открываются.

Дефекты

Следующие условия указывают на недостаточную вентиляцию ванной комнаты:

  • пятна влаги на стенах или потолке;
  • коррозия металла;
  • видимая плесень на стенах или потолке;
  • отслаивающаяся краска или обои;
  • иней на окнах; и
  • высокий уровень влажности.

Самый частый дефект, связанный с системами вентиляции ванных комнат, — это неправильное окончание воздуховода. Вентиляционные отверстия должны заканчиваться снаружи дома.

Наиболее распространенные места неправильного подключения:

  • средний уровень на чердаке. Их легко заметить;
  • под изоляцией. Вам нужно не забыть смотреть. Канал может оканчиваться под изоляцией, или канал может не быть установлен; и
  • под вентиляционными отверстиями чердака. Воздуховод должен заканчиваться снаружи дома, а не только под ним.

Может показаться, что вентиляционные системы с неправильными концевыми панелями работают нормально изнутри ванной комнаты, поэтому инспектору, возможно, придется заглянуть на чердак или на крышу. Иногда плохо установленные воздуховоды расшатываются или отсоединяются на стыках или соединениях.

Воздуховоды, которые протекают или заканчиваются на чердаках, могут вызвать конденсацию. Теплый влажный воздух будет конденсироваться на холодном каркасе чердака, утеплителе и других материалах. Это состояние может вызвать проблемы со здоровьем и / или разложение из-за плесени или повреждения строительных материалов, таких как гипсокартон.Влага также снижает эффективность теплоизоляции.

Плесень

Возможно, самым серьезным последствием неправильной настройки вентиляции является возможное накопление плесени на чердаках или в подпольях. Плесень может выглядеть как нечеткий, нитевидный, паутинистый грибок, хотя его невозможно точно идентифицировать без лабораторных испытаний. Проблемы со здоровьем, вызванные плесенью, связаны с высокой концентрацией спор в воздухе помещений. Споры подобны микроскопическим семенам, выделяемым плесневыми грибами при их размножении.В каждом доме есть плесень. Уровень влажности материалов около 20% вызывает рост колоний плесени. Вдыхание спор плесени может вызвать проблемы со здоровьем у людей с астмой или аллергией, а также может вызвать серьезные или смертельные грибковые инфекции у людей с заболеваниями легких или ослабленной иммунной системой.


Плесень невозможно идентифицировать визуально, и ее необходимо протестировать в лаборатории, чтобы на нее можно было надежно маркировать. Инспекторы должны воздерживаться от называния чего-либо «плесенью», но должны относиться ко всему, что выглядит как плесень, как к материалу, который «выглядит как рост микробов.Инспекторы должны включить в свой отчет и в соглашение о проверке, подписанное клиентом, отказ от ответственности, четко указывающий, что общая домашняя проверка является проверкой безопасности и дефектов системы, а не проверкой плесени.


Гниль также вызывается грибками. Невозможно увидеть зарождающийся или ранний распад. К тому времени, когда гниение станет видимым, поврежденная древесина может потерять до 50% своей прочности.


Для роста плесневых грибов необходимы следующие условия:

  • кислород;
  • температуры примерно от 45 ° F до 85 ° F;
  • продукты питания.Это включает более широкий спектр материалов, используемых в домах; и
  • влаги.

Если существует недостаточный уровень любого из этих требований, рост плесени прекратится, и грибки перейдут в состояние покоя. Большинство из них действительно трудно убить.


Несмотря на то, что рост плесени может происходить на чердаке, споры плесени могут засасываться в жилые помещения под действием низкого давления воздуха. Низкое давление воздуха обычно создается вытяжными вентиляторами в ванных комнатах, сушилках, кухнях и отопительном оборудовании.

Неправильная вентиляция

Вентиляционные каналы должны быть изготовлены из подходящих материалов и правильно ориентированы, чтобы обеспечить надлежащий отвод застоявшегося воздуха.

Вентиляционные каналы должны:

  • выходить на улицу. Воздуховоды никогда не должны заканчиваться внутри оболочки здания;
  • содержат сетку или решетчатые (наклонные) планки на ее конце для предотвращения проникновения птиц, грызунов и насекомых;
  • быть как можно короче и прямее и избегать поворотов.Более длинные воздуховоды дают больше времени для конденсации пара, а также заставляют вытяжной вентилятор работать сильнее;
  • должны быть изолированы, особенно в более прохладном климате. Холодные воздуховоды способствуют образованию конденсата;
  • выступают как минимум на несколько дюймов от крыши;
  • иметь концевую крышку, защищающую воздуховод от непогоды; и
  • должны быть установлены в соответствии с рекомендациями производителя.

Следующие советы полезны, но не обязательны.Вентиляционные каналы должны:

  • быть сделаны из негибкого металла, ПВХ или другого жесткого материала. В отличие от вытяжных отверстий сушилки, они не должны опускаться; и
  • имеют гладкую внутреннюю поверхность.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
