ТИПЫ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Вернуться на страницу «Ленточный фундамент»

ТИПЫ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ ЗДАНИЙ

Ленточные фундаменты применяют как несущие и самонесущие стены зданий с подвалами и без них. Ленточные фундаменты чаще всего применяют в жилищном строительстве. Конструкция этих фундаментов позволяет наиболее равномерно передавать и распределять нагрузку на грунт основания. Такие фундаменты состоят из нижней части в виде монолитной прямоугольной или ступенчатой ​​ленты и стенки, которая передает нагрузку от надземных стен или колонн на грунт через расширенную нижнюю часть — песчаную подушку или щебеночную подсыпку толщиной 50 … 100 мм.

В зданиях с подвалом,ленточный фундамент одновременно является и стеной подвала.

По поперечному сечению ленточные фундаменты могут быть следующих типов:

— Прямоугольные фундаменты (рис. 1. а). Ширину фундамента принимают по толщине стен с отступлением с каждой стороны на 50 — 150 мм. Прямоугольное сечение фундамента допустимо только при небольших нагрузках на фундамент и высокой несущей способности грунта;

— Трапециевидные фундаменты (рис. 1. б). Устройство трапециевидных фундаментов требует больших трудовых затрат, поэтому на практике такие фундаменты, в зависимости от расчетной ширины подошвы, выполняют прямоугольными или ступенчатой ​​формы;

— Ступенчатые фундаменты (рис. 1. в, г). Переход к расширенной подошве выполняется уступами. Уступы принимают шириной не более 20 — 30 см, а в высоту -соответственно не менее 20 — 30 см.

Рис. 1. Разновидность фундаментов по геометрической форме: а -прямоугольный, б — трапециевидный; в – ступенчатый

По способу устройства ленточные фундаменты бывают монолитные и сборные.

Рис. 2. Ленточные монолитные фундаменты под кирпичную стену: а – бутовый фундамент; б – бутобетонный фундамент

  • Бутовый фундамент — выполняют из бутового камня на цементном растворе и с перевязкой вертикальных швов. Ширина бутовых фундаментов принимается не менее 0,6 м для кладки из рваного бута и 0,5 м -из бутовой плиты. Высота должна быть не менее двух рядов кладки.
  • Сборные ленточные фундаменты под стены – из железобетонных плит трапециевидного сечения и прямоугольных сплошных бетонных стеновых блоков. При уровне грунтовых вод ниже подошвы фундамента, могут применяться блоки с пустотами. Бетонные блоки для стен фундамента укладывают на растворе с обязательной перевязкой вертикальных швов. Связь между блоками продольных и поперечных стен обеспечивается перевязкой блоков и закладкой в ​​горизонтальные швы арматурных сеток из стали диаметром 6 — 10 мм.
  • Бутобетонные фундаменты — из бетона класса В 7,5 (и выше) и бутового камня в щитовой опалубке. Размеры камней должны быть не более 1/3 ширины фундамента.Уширения фундаментов ведут уступами шириной 150 — 250 мм и высотой 300 мм. Наименьшая ширина — 350 мм.
  • Бетонные фундаменты — в опалубке из монолитного бетона класса прочности на сжатие В 7,5 — В 30
  • Прерывистые фундаменты – фундаментные плиты укладывают на расстоянии 0,3 — 0,5 м друг от друга. Промежутки между ними заполняют песком, песчано-гравийной смесью или местным утрамбованным грунтом.

Рис. 3. Элементы сборных бетонных и железобетонных фундаментов:а -бетонный блок сплошной; б — то же, полый; в — фундаментная плита; г -то же, ребристая; 1 — монтажные петли

Рис. 4. Сборный блочный ленточный фундамент из сборных плит и стеновых блоков: а — сплошной фундамент; б — прерывистый фундамент; 1 — фундаментные плиты; 2 — стеновые блоки



Типы и виды ленточных фундаментов

Типы и виды ленточных фундаментов

Очень часто при возведении загородных домов и других построек выбор падает на ленточный фундамент. Для того чтобы основание дома было максимально прочным и служило долго, а затраты ресурсов – денег, сил, времени – при его сооружении были минимальными, нужно правильно выбрать тип ленточного фундамента. Получить информацию о существующих типах и видах вы сможете, прочитав эту статью.

Тип конструкции

По этому критерию классификации выделяют:

— монолитные ленточные фундаменты. Представляют собой ленты из бетона с арматурой внутри, располагающиеся под стенами дома. Монолитный фундамент отличается высокой прочностью, однако трудоёмкость работ, которые выполняются при его закладке, достаточно высока;

— сборные ленточные фундаменты. Собираются из железобетонных блоков и/или плит, которые укладываются с помощью крана. Сборный фундамент сооружается быстрее, чем монолитный, и с меньшими затратами средств. В то же время он на 20-30% менее прочен, чем монолитный вид ленточного фундамента.

Глубина залегания

По этому критерию выделяют:

— мелкозаглубленные фундаменты. Их можно сооружать в случае, если грунтовые воды находятся на большой глубине. Остановите выбор на мелкозаглубленном типе ленточного фундамента при возведении лёгкой постройки, например, бани;

— фундаменты глубокого залегания. Их закладывают, если грунтовые воды находятся недалеко от поверхности земли. Этот вид ленточного фундамента подойдёт, если вы строите здание сравнительно большой массы – например, загородный дом.

Используемые материалы

Монолитные и сборные ленточные фундаменты, которые были упомянуты выше, строятся из бетона с арматурой или железобетонных блоков соответственно. Кроме того, в некоторых случаях сооружаются:

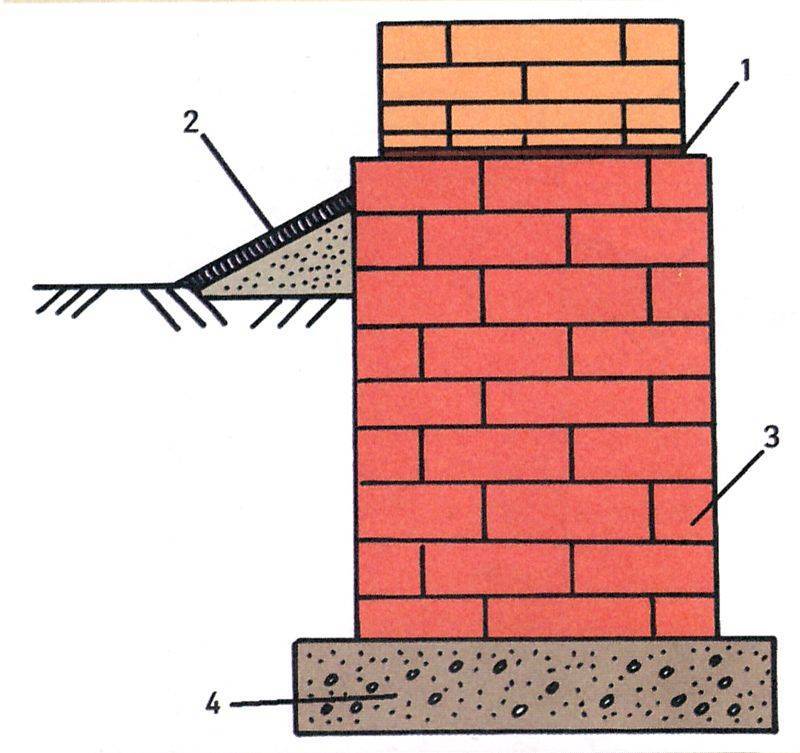

— кирпичные ленточные фундаменты. Сначала выполняется заливка основания цементным раствором толщиной приблизительно 5 см. На него очень плотно укладываются кирпичи, при этом не должно образовываться даже небольших пустот;

— бутовые ленточные фундаменты. Для их строительства используется бой кирпича или щебень. Материал с высокой плотностью укладывается в подготовленную траншею на всю её глубину;
— бутобетонные ленточные фундаменты. Щебень или битый кирпич в данном случае используются в качестве заполнителя. Роль связующего материала играет бетон. Бутобетонный фундамент отличается высокой прочностью и долговечностью, поэтому на него довольно часто падает выбор при возведении загородных домов и других построек.

разновидности и этапы монтажа пошагово с фото

При сооружении дома или других построек чаще всего отдают предпочтение ленточному фундаменту, так как такое основание обладает многими преимуществами.

Ленточный фундамент для дома достаточно прост в устройстве и при большой необходимости его можно залить без привлечения строительной техники. Такой фундамент является универсальной конструкцией и применяется при строительстве легких деревянных и тяжелых каменных построек на различного типа грунтах. Подробнее, что такое ленточный фундамент, его виды, и как он обустраивается рассмотрим в нашей статье.

Ленточный фундамент в разрезеИсточник bayanay.info

Виды ленточного фундамента

Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент — это не один какой-то способ сделать основание для дома, их существует несколько видов:

1. Цельнолитой

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.

Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.

Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru

2. Сборный

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.

Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.

Для справки! Если говорить о цене вопроса, то разница между сборным и монолитным ленточным фундаментом незначительна. Поэтому при выборе стоит ориентироваться на особенности строения.

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info

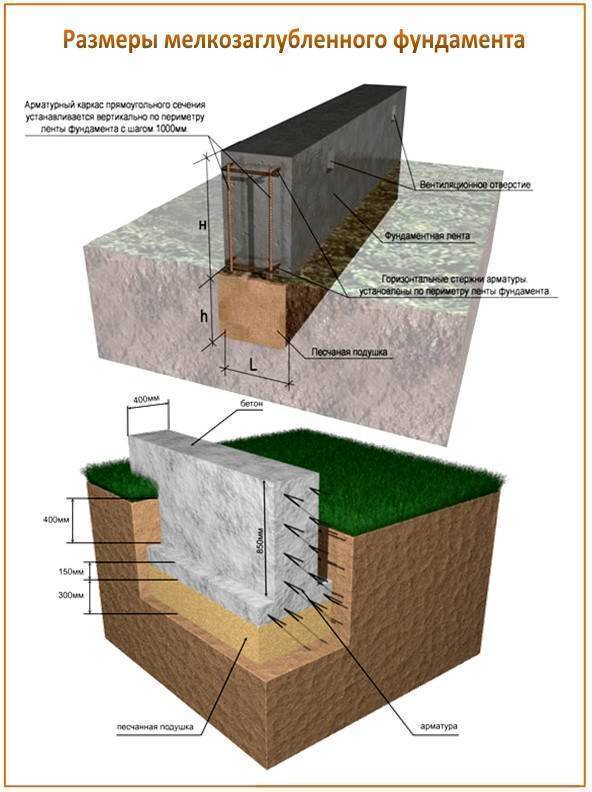

3. Мелкозаглубленный фундамент

Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.

Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период. При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды.

К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.

Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93. ru

4. Ленточный фундамент глубокого залегания

Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.

Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.

Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость ленточного фундамента, воспользуйтесь следующим калькулятором:

Плюсы и минусы ленточного фундамента

При выборе фундамента стоит обратить внимание на достоинства и недостатки того или иного варианта. Это касается и монолитной ленточной конструкции. К преимуществам относят:

  • возможность обустройства подвального помещения;
  • простота в возведении;
  • невысокая стоимость;
  • высокая прочность и надежность;
  • возможность применения на пучинистых грунтах.

К сожалению, ленточный фундамент имеет некоторые недостатки:

  • в некоторых случаях есть потребность в проведении сложных земляных работ и в использовании тяжелой строительной техники;
  • потребность в проведении гидроизоляционных и теплоизоляционных работ.

Стоит учитывать, что понятие плюсов и минусов неоднозначно, так как здесь все зависит от глубины залегания конструкции. Поэтому каждый тип фундамента необходимо рассматривать отдельно.

Материалы для изготовления ленточного фундамента

Для изготовления основания понадобятся различные материалы. Все зависит от его типа. Так, для сооружения сборного фундамента используют такие материалы:

  • бетонные блоки и плиты определенной марки;
  • бетон для заделывания отверстий между блоками;
  • материалы для проведения гидроизоляции и теплоизоляции.

Фото фундамента с разборной опалубкой:

Один из вариантов гидроизоляции – укладывается еще в процессе сборки опалубкиИсточник readmehouse.ru

Выложить ленту исключительно из блоков практически невозможно. Поэтому для заделки пробелов используют бетонный раствор и даже кирпичи. Также при этом рекомендовано устраивать железобетонную ленту, которая позволит связать все элементы во единое.

Что касается монолитной конструкции, то для ее возведения понадобится:

  • доски или пенополистирол для сооружения опалубки;
  • арматура для изготовления пояса и соединительных элементов;
  • бетон определенного класса;
  • тепло- и гидроизоляционные материалы.

Сооружая ленточный фундамент для дома, стоит учитывать, что есть потребность в проведении определенных работ. Это касается обустройства подушки. Для этого понадобится песок или щебень, а также гидроизоляционный материал.


Выбираем фундамент под дом из газобетона: особенности мелкозаглубленного ленточного и плитного, этапы заливки

Процесс проектирования ленточного фундамента

Проектирование фундамента является весьма сложной и ответственной задачей, решение которой лучше доверить профессионалам. В процессе этого нужно определить:

  • Вид грунта.
  • Его расчетное сопротивление.
  • Линейные нагрузки.
  • Глубину залегания.
  • Ширину подошвы ленты.
  • Назначение и особенности армирования.
  • Возможность обустройства дренажа.
Схема обустройства дренажа ленточного фундаментаИсточник krovli-zabori.ru

Для того чтобы определить эти значения, необходимо обладать определенными знаниями. Именно поэтому эту работу лучше доверить профессионалам. Только они смогут выполнить ее качественно. Стоит помнить, что от этого будет зависеть прочность и долговечность не только фундамента, но и строения возведенного на нем.

Подвал в доме с ленточным фундаментом

Обустройство подвального помещения в доме с ленточным фундаментом является весьма трудоемким и затратным процессом. Для решения этого вопроса понадобится привлечение строительной техники и проведение ложных земляных и бетонных работ. Обустройство подвала проводится в такой последовательности:

  • Выкапывается котлован установленных размеров. Если он сооружается под всем домом, то для этого понадобится тяжелая строительная техника. Процесс нужно проводить очень аккуратно, чтобы не обрушить землю.
  • По дну котлована делается подушка из щебня и заливается бетон. Чтобы придать полу прочности, выполняется армирование. Арматура должна несколько торчать по периметру, в тех местах, где будут устанавливаться стены.
Пример армирования ленточного фундаментаИсточник doka-metal.ru
  • Когда пол полностью затвердеет, выполняется армирование стен и установка опалубки для дальнейшей заливки бетона. Если подвал устанавливается только под частью дома, то выпускается арматура, которая в дальнейшем будет связываться с армированным поясом ленточного фундамента.

При сооружении стен особое внимание стоит уделить их высоте. Они должны совпадать с верхней точкой фундамента. После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты.

Глубина заложения ленточного фундамента для дома

Глубина заложения фундамента вычисляется еще на этапе его проектирования. Заглубленная конструкция устанавливается так, что ее подошва находится на 25 см ниже уровня промерзания почвы. Это позволит защитить ее от неравномерных деформаций, которые возникают при морозном пучении грунта.

Высота конструкции зависит от климатических особенностей той или иной местности. Глубину промерзания определяют по формуле. Но, есть готовая таблица, где можно найти эти значения для того или иного региона.

Примерная глубина промерзания почвы в различных регионах РФ и СНГИсточник izchegopostroit. ru

Если говорить о мелкозаглубленном фундаменте, то он располагается на расстоянии 85 см от уровня промерзания почвы. При сооружении конструкции стоит учесть, что она будет иметь низкую несущую способность. Также при сооружении основания стоит учесть уровень грунтовых вод. Подошва должна располагаться на расстоянии 20 см от нее. Итак, как делать ленточный фундамент?


Строительство ленточного фундамента: виды, материал, технология

Этапы возведения ленточного фундамента

Изготовление ленточного фундамента является не такой уж сложней задачей. Но, чтобы правильно выполнить работу, нужно тщательно изучить все нюансы и требования. И начать стоит с составления схемы конструкции. На ней указываются размеры элементов, что позволит легко провести ее сооружение. Также по такой схеме можно рассчитать необходимое количество материалов.

Технология устройства ленточного фундамента выглядит примерно так:

  • подготовка основания;
  • работа с опалубкой;
  • гидроизоляция;
  • армирование каркаса;
  • бетонирование ленточного фундамента;

Подготовка основания

На этапе подготовки проводится расчет, нанесение разметки и другие не менее важные работы. Начать стоит с геологического взыскания – эту работу доверяют исключительно специалистам.

Для грамотного проведения геологических изысканий нужна спецтехника и профильные знания Источник ro.decorexpro.com

В процессе геологического взыскания нужно определить следующее:

  • тип почвы на уровне подошвы основания;
  • уровень грунтовых вод;

После этого вычисляют отметку залегания и толщину монолитной ленты. Когда с геологическими взысканиями будет окончено, приступают к разметке участка. Для этого используют деревянную доску и шнур. Также можно использовать известковый раствор. С его помощью на земле делают отметку, где будет проходить лента. Чтобы упростить задачу, работу проводят с использованием заранее подготовленной схемы фундамента.

Разметка начинается с одного угла. После этого намечается сторона. Лучше ее делать параллельно забору или дороге. Далее намечается другая сторона и так далее. При этом стоит тщательно проверять углы и диагонали. Это позволит избежать проблем с возведением стен. Допустимая погрешность между диагоналями составляет 2 см.

По нанесенной разметке выполняется рытье котлована или траншей. Первый вариант применяется при сооружении домов с подвальным помещением. Здесь понадобится использование тяжелой строительной техники.

Зачем выполняется подготовка основания, смотрите в следующем видео:

На дне подготовленного котлована или траншеи устраивается песчаная подушка. Толщина насыпа может достигать 50 см. Этот параметр зависит от особенностей грунта. Подушку тщательно уплотняют. Это делают путем вибрирования или поливки водой. Поверх подушки делается подготовленный слой. Для этого проводится заливка тощего бетона толщиной не более 10 см.

Работа с опалубкой и гидроизоляция

Устройство ленточного фундамента проводится с помощью таких типов опалубки:

  • съемная, которая изготовляется из деревянных досок;
  • несъемная, изготовленная из пенополистирола.

Особенность второго варианта заключается в том, что пенополистирол играет роль тепло- и гидроизоляционного слоя. Опалубка выставляется строго по нанесенной разметке. Она на 10 см возвышается над фундаментом. Чтобы обеспечить устойчивость конструкции, ее подпирают подпорками с внутренней и внешней стороны. В опалубке укладывается полиэтиленовая пленка, которая предотвратит протекание цементного молочка.

На внутренней стороне опалубки делают отметку верхней точки бетона. Для этого используют маркер. В процессе проведения этой работы используют гидравлический уровень. Это позволит залить бетон равномерно.

Как выглядит несъемная гидроизолирующая опалубка, смотрите в следующем видео:

Армирование каркаса

Для изготовления каркаса используют три типа арматуры, которые выполняют определенную задачу:

  • рабочая продольная арматура диаметром от 12 мм и более;
  • горизонтальные хомуты – от 6 мм;
  • вертикальные хомуты – от 8 мм.

Для соединения арматуры рекомендовано использовать вязальную проволоку. Что касается сварки, то она обладает низкой прочностью и надежностью. Чтобы облегчить сооружения каркаса, для этого используют специальный вязальный пистолет.

Перед тем как покупать арматуру, необходимо рассчитать, сколько ее потребуется для сооружения каркаса. При этом стоит учесть особенности его конструкции. Расстояние между хомутами в среднем составляет 25 см. В углах и на стыках стен шаг несколько уменьшается. При армировании стоит соблюдать определенные нормы и требования.

Еще про армирование смотрите в следующем видео:

Бетонирование ленточного фундамента

Теперь нужно решить, как залить ленточный фундамент? Если он имеет значительные размеры, то лучше заказать готовый бетонный раствор, что позволит залить опалубку за один прием.

При бетонировании стоит придерживаться некоторых правил:

  • Заливка проводится в один день. Перерыв не должен превышать двух часов.
  • Сливать бетон с миксера необходимо с разных точек. Если растягивать раствор, то это несколько снизит его качество.
  • Бетонный раствор можно сбрасывать с высоты не более двух метров.
  • Бетонный раствор уплотняется с помощью вибратора или путем штыкования.

Заливку ленточного фундамента лучше проводить при среднесуточной температуре, которая составляет около 20°С. После завершения конструкция накрывается полиэтиленовой пленкой, что позволит притормозить потерю влаги.

Наглядно про всю технологию создания ленточных фундаментов смотрите в следующем видео:


Как рассчитать арматуру для ленточных, свайных и плитных фундаментов частных домов

Заключение

Сооружение ленточного фундамента хоть и кажется достаточно простым делом, но на него тратится очень много сил и материалов, а по стоимости это примерно треть всего бюджета строительства. Хороший фундамент рассчитывается под проект конкретного дома и эту работу лучше доверить профессионалам. Не забывайте, что от качества и прочности основания будет зависеть срок эксплуатации строения.

Виды ленточного фундамента для дома жесткий и гибкий

По характеру работы различают ленточные фундаменты жесткие и гибкие.

Жесткие фундаменты

Жесткие фундаменты изготовляются из бута, бутобетона или бетона, т. е. материалов, хорошо сопротивляющихся сжатию, но — плохо — растяжению и скалыванию (изгибу). Кладка бутового фундамента ведется на цементном или сложном растворе. В малоэтажном строительстве (до двух-трех этажей) фундаменты при сухих грунтах могут быть сложены на известковом растворе

Рис.1. Жесткие ленточные фундаменты: а — прямоугольного поперечного сечения б и в ступенчатого поперечного сечения

Ширина подошвы ленточных фундаментов принимается по расчету. Она зависит от величины нагрузки, действующей на подошву фундамента, и расчетного сопротивления грунта основания. Поперечное сечение фундамента при прочных грунтах и небольших нагрузках на подошву имеет прямоугольную форму.

При большем числе этажей нагрузка от веса здания возрастает, что требует соответствующего уширения подошвы, так как ленточный фундамент распределяет нагрузку от веса здания на относительно малопрочные (по сравнению с прочностью каменной кладки стен) грунты основания. В этом случае поперечное сечение фундамента устраивается с уступами консолями, работающими на изгиб под влиянием реактивного сопротивления грунтов основания и распределяющими нагрузку на необходимую ширину основания. Уширение фундамента производится под определенным углом а углом распространения давления в материале.

Поперечное сечение фундамента в этом случае принимает форму трапеции. Как показала практика, в растянутой зоне кладки жестких фундаментов не возникает трещин от изгиба, если, отношение высоты уступа к ширине не менее указанных в таблице.
Высота трапеции и число ступеней зависит от расчетной ширины подошвы ленточного фундамента может быть определена по формуле: h=b-b1/2 tg a

Размеры обрезов (ступеней) в бутовой кладке обычно принимаются 15—25 см при соответствующей высоте ступени.
В зданиях до двух этажей нижняя часть каменной кладки фундамента из соображений экономии может быть заменена подушкой из гравия, щебня, крупного песка. При этом фундамент должен иметь высоту не менее 0,5 м, необходимую для равномерного распределения давления по его подошве.

Гибкие фундаменты

Гибкие фундаменты применяются при малой прочности грунтов основания или при больших нагрузках на подошву. Изготовляются они из железобетона, способного работать на растяжение и скалывание (изгиб). Форму придают им трапецоидальную. Грани в них могут быть наклонены к вертикали под любым углом, так как растягивающие и скалывающие усилия, возникающие при изгибе, воспринимаются арматурой, укладываемой в растянутой зоне. Высота железобетонной трапеции принимается по расчету. Трапецоидальная форма гибкого фундамента может быть заменена ступенчатой.



Сравнивая между собой жесткие и гибкие фундаменты, можно сделать следующие практические выводы. Жесткие фундаменты следует рекомендовать в тех случаях, когда грунты основания относительно прочные, т. е. допускают давление 2—3 кг/см2, нагрузки на подошву относительно невелики — здания высотой до 5—7 этажей, а также когда число уступов (ступеней) не превышает двух — трех.

При слабых же грунтах и больших нагрузках на подошву жесткие фундаменты вследствие малого угла распространения давления в материалах, из которых они изготовляются, получаются большой ширины, глубокими, имеют большой вес и становятся экономически невыгодными.

Поэтому при слабых грунтах, допускающих давление 1,2—1,5 кг 1см2, или при больших нагрузках на подошву рекомендуются гибкие фундаменты, так как они способны работать на изгиб и распределять нагрузку от веса здания на необходимую (расчетную) ширину основания. При этом их не нужно заглублять более глубины промерзания.

Вид фундаментов при разных грунтах:
а — жесткий фундамент при слабых грунтах; б — гибкий фундамент при слабых грунтах; в — жесткий фундамент при прочных грунтах

Прочность кладки жестких фундаментов в основном зависит от марки камня и раствора. Прочность бутовой кладки зависит в значительной степени от формы камня (рваный или постелистый бут) и тщательности его укладки. Бутовую кладку фундаментов и стен подвалов следует вести под лопатку с околкой выступающих частей кам Камни при этом нужно тщательно подбирать, а пустоты плотно заполнен: щебенкой и раствором

Наружные стены подвальных помещений из бута, служащие одновременно фундаментами и находящиеся под действием больших нагрузок, должны быть сложены из постелистого нерваного камня. Стены подвальных помещений, предназначенных, например, для котельных со сложным оборудованием, кухонь, столовых, облицовываются в 1/2 кирпича с перевязкой в 1 кирпич через 4—5 рядов. Дверные и оконные проемы в бутовых стенах подвалов также облицовываются кирпичом.

В ленточных фундаментах и стенах подвалов следует предусматривать отверстия для пропуска труб сантехники, причем размеры отверстий по высоте должны быть такими, чтобы элементы сантехники в процессе осадки здания не были повреждены.

Переход заложения ленточных фундаментов от одной глубины к другой производится уступами. При плотных грунтах отношение высоты уступа к его длине должно быть не более 1 : 1 и высотой не более 1,0 м. При неплотных грунтах отношение высоты уступа к его длине должно быть 1 : 2 и высотой не более 0,5 м.

Ленточные и плитные фундаменты для многоэтажных зданий

В многоэтажных зданиях при большой нагрузке на колонны или при слабых грунтах фундаменты под отдельными опорами могут быть настолько большими, что становится целесообразным объединить их, превратив в систему неразрезных балок.
Фундаментные балки обычно выполняются из железобетона и могут быть в виде отдельных лент или перекрестных систем.

Ленты рассчитываются на отпор грунта как балки, лежащие на упругом основании. В первом приближении площадь подошвы ленточного фундамента принимается так, чтобы среднее давление на основание не превышало допускаемого. При этом стремятся избежать местных перенапряжений под колоннами и у концов лент путем устройства местных расширений и консолей.

Если вес здания или сооружения (например, в высоких зданиях) на единицу площади основания приближается к допускаемому давлению на грунт, то под зданием делают сплошную ребристую или безбалочную плиту, рассчитываемую на реактивное давление грунта.

Все о ленточном фундаменте для дома

Ленточный фундамент представляет собой полосу из бетона, проложенную под несущими стенами. Сверху она выглядит как лента, которая идет по периметру строения и повторяет контуры внутренних помещений. Во многих случаях ленточный фундамент для дома — оптимальный вариант по соотношению «цена-качество».

Когда используется

Ленточный фундамент подходит для сухих, несыпучих грунтов. В том числе рекомендуется для неоднородных почв, когда разные участки на небольшой площади отличаются по плотности.

Нежелательно использовать этот тип основания, если грунт:

  • сильно проседает,
  • промерзает на большую глубину,
  • обладает пучинистостью, то есть под воздействием минусовых температур расширяется и выталкивает конструкцию вверх.

На ленточном фундаменте возводят и небольшие постройки — гаражи, хозблоки, дачные дома, и коттеджи, и здания из нескольких этажей. Стоит сделать выбор в пользу этого типа основания, когда:

  1. Дом планируется строить из кирпича, камня и других тяжелых материалов.
  2. Проект предусматривает наличие дополнительных помещений, усиливающих нагрузку на фундамент, — подвала, цокольного этажа, гаража, мансарды.

Преимущества технологии

Ленточный фундамент — один из распространенных видов основания. Он популярен благодаря следующим преимуществам:

  1. Универсальность. Для каждого объекта можно подобрать свою разновидность ленточного основания по конструкции и глубине.
  2. Высокая несущая способность. Фундамент равномерно распределяет нагрузку и способен держать достаточно тяжелые здания.
  3. Функциональность — верхняя часть основания может одновременно служить стеной подвала или цокольного этажа, что упрощает строительство.
  4. Экономичность. Расход бетона ниже, чем при устройстве монолитной плиты под весь объект.
  5. Простота возведения. Работы можно выполнить силами одного-двух человек.
  6. Надежность и длительный срок службы.

Как правило, для ленточных фундаментов используют марки бетона от М150 до М300. Выбор зависит от нагрузки и вида грунта. Стоит помнить о том, что при устройстве основания бетон нужно заливать в один подход на всю ширину траншеи. Поэтому надо готовить или заказывать большие порции бетонной смеси.

Виды ленточных фундаментов

Ленточные фундаменты делятся на несколько видов в зависимости от технологии возведения и степени заглубления. Рассмотрим их подробнее.

Цельнолитой, или монолитный

Это основание устраивают непосредственно на стройплощадке. В траншею по всей длине устанавливают опалубку, в нее укладывают арматуру, а затем заливают бетон. Получается классический вариант — цельный каркас, который выдерживает вес даже каменного дома.

Монолитный ленточный фундамент в среднем на 30% прочнее сборного. Цельнолитое основание быстро монтируется, долго служит, меньше разрушается от движения нестабильных грунтов или промерзания. Однако у него имеются и недостатки:

  • такое основание тяжелее сборного,
  • работы можно выполнять только в теплое время года,
  • придется дольше ждать полного застывания бетона.

Сборный

При возведении сборных фундаментов используют готовые блоки из бетона или железобетона. Их соединяют с помощью стальной проволоки и заливают бетонным раствором.

Преимущества этого типа основания:

  • сокращается время на установку фундамента — готовые блоки уложить быстрее, чем делать монолитную конструкцию на месте,
  • не требуется спецтехника,
  • повреждения легко отремонтировать, заменив разрушенный фрагмент.

Но сборный фундамент нельзя использовать при высоком уровне подземных вод и проблемных грунтах. В этих ситуациях лучше предпочесть монолитный.

Мелкозаглубленный фундамент

Мелкозаглубленный фундамент располагают выше уровня промерзания почвы – до 50 см ниже ее поверхности. Плюсы этого типа:

  • низкая цена,
  • простота монтажа,
  • устойчивость к пучению грунта.

К минусам можно отнести ограниченную область применения. Такое основание подходит для легких объектов – хозяйственных построек, домов из бруса, каркасных строений.

Чтобы минимизировать воздействие агрессивных сред, важно тщательно выполнить тепло- и гидроизоляцию фундамента. Если же грунтовые воды залегают менее чем в 1 м от поверхности почвы, от этого варианта лучше отказаться.

Фундамент глубокого залегания

Такое основание устраивают на 15-30 см ниже уровня промерзания почвы. Что это дает:

  • фундамент опирается на плотный, стабильный слой грунта, а значит, можно возвести более массивное сооружение,
  • проще построить подвал или цокольный этаж.

Фундамент глубокого залегания может иметь как прямоугольное, так и Т-образное сечение. Первый тип применяется в малоэтажном домостроении, второй – при возведении многоэтажных зданий.

Таким образом, глубина ленточного фундамента для дома определяется с учетом нескольких факторов:

  • Тип грунта – чем он более неустойчивый и подвижный, тем ниже относительно поверхности должно размещаться основание.
  • Расположение грунтовых вод и точка промерзания почвы. Для более точного расчета можно взять пробы на участке и сделать поправку на режим отопления.
  • Вид и вес объекта. Чем тяжелее строение, тем более тщательно нужно все рассчитать.

Чтобы ленточный фундамент для дома набрал требуемую прочность и служил долгие десятилетия, важно приобрести бетон у надежного производителя. Завод «Ижпромстрой» изготавливает бетонную смесь на высокотехнологичном оборудовании и быстро доставляет в любую точку республики.

От А до Я про ленточные фундаменты

В индивидуальном домостроении ленточные опорные конструкции достаточно популярны, поскольку надёжны, обладают высокой несущей способностью и имеют ряд преимуществ перед другими видами фундаментов.

Познакомимся с ленточным фундаментом в том объёме, о котором нужно знать о нём при планах возведения частного дома – какими бывают эти основания, как их сооружают, достоинства и недостатки.

Общее представление о ленточных фундаментах

Ленточные опорные конструкции – монолитные или сборные сооружаются под несущие стены дома или ряды опор. В первом случае это замкнутый контур из каменных лент, заглублённых в грунт, второе исполнение — система перекрёстных балок, также сооружённых с заглублением.

Форма, сечение ленточного фундамента одинаковы на всём протяжении, чаще всего это прямоугольник, но при необходимости снизить давление на грунт используют и другие варианты – равносторонняя трапеция большим основанием вниз, перевёрнутая буква «Т».

Опорные конструкции ленточного типа сооружаются на твёрдых грунтах, для болотистых почв они не пригодны. На грунтовых основаниях с высокими несущими характеристиками ленточные фундаменты позволяют возводить даже многоэтажные дома (до 12 этажей).

Величина заглубления конструкции рассчитывается для конкретных условий – параметров здания, глубины промерзания почвы, наличия и характеристик подвальных помещений или цокольного этажа.

Достоинства и недостатки опорных конструкций ленточного типа

Ленточные фундаменты всех видов имеют следующие общие «плюсы»:

  • Высокая несущая способность и равномерное распределение передаваемой на грунт нагрузки. Выдерживают меньшие нагрузки, чем сплошные плитные конструкции, но для малоэтажного дома рациональнее заложить ленточное основание.
  • Не сложное технически исполнение (составляющие операции стандартны, главное – качественная разметка опалубки), в том числе, простота утепления и гидроизоляции.
  • При сооружении «ленты» в земле иногда можно обойтись без опалубки.
  • Возможность выбора из нескольких разновидностей, т.е. варианта, оптимального для реалий.
  • Долговечность – монолитные и бутовые при качественном бетоне и правильном исполнении служат сотни лет.

Недостатки:

  • Достаточно высокие себестоимость и трудоёмкость.
  • Значительные объёмы земляных работ.
  • Технологическая задержка строительства в связи с созреванием бетона в опалубке.
  • Узкий диапазон подходящих грунтов — непригодность для слабонесущих, обводнённых, глубоко промерзающих.

Виды ленточных фундаментов

Высокая востребованность конструкций ленточного типа во многом обусловлена именно возможностью выбора оптимального для конкретных условий опорного сооружения.

По материалу изготовления ленточные фундаменты бывают железобетонными и бутовыми. Ж/б-опорные конструкции в свою очередь делятся по способу сооружения – на монолитные и сборные (блочные).

Ещё одним классифицирующим признаком является положение относительно уровня земли, по которому ленточные фундаменты бывают мелкозаглублёнными и глубокого заложения.

Бутовые фундаменты, хоть и являются по конструкции ленточными, сооружаются по особой технологии – их устройство своего рода искусство, и эти опоры будут рассмотрены в отдельной статье.

Монолитные ж/б-опорные конструкции

Представляют собой цельную «ленту» из армированного железобетона, изготавливаемую на проектном месте, т.е. по месту эксплуатации. Монолитные ленточные фундаменты применяют при уровне грунтовых вод ниже проектной глубины залегания опорной конструкции. Если пренебречь этим условием, потребуется устройство дренажной системы, что потребует немалых дополнительных затрат.

Технология возведения монолитного ленточного фундамента предполагает установку опалубки — конструкции из деревянных или металлических щитов, задающей бетону форму и не позволяющей вытекать цементному молочку.

Заливка бетона в опалубку должна быть выполнена в полном объёме за один непрерывный этап, поскольку цельность монолитного фундамента – необходимое условие его высоких прочностных характеристик.

Если проектом здания подвалы не предусмотрены, устраивают только траншеи под опалубку для «ленты». Для строения с подвальными помещениями роют котлован — грунт вынимают по всей площади дома или в местах их расположения.

Этот этап работ, естественно, требует значительных затрат материалов, труда и времени, поэтому иногда на плотных грунтах бетон заливают не в опалубку, а в траншеи с арматурой, вырытые точно по разметке и на проектную глубину.

Данное упрощение с большой вероятностью снижает надёжность фундамента, поскольку порождает ряд негативных факторов:

  • Бетону для набора должной прочности необходимо определённое количество воды, а без опалубки часть её уйдёт в грунт. Если же траншею выстелить гидроизолирующей плёнкой, то и это не гарантирует сохранность влаги – листы легко повредить при ходьбе и укладке арматуры. В результате нехватки воды при отверждении бетон через несколько лет начнёт крошиться.
  • «Лента», как правило, получается с дефектами геометрии, что снижает предельно допустимые для неё нагрузки.
  • Вертикальные поверхности фундамента получаются неровными, крупнопористыми – это делает невозможным нормально закрепить на них пенопластовый утеплитель, или наклеить пароизолирующую мембрану.

Таким образом, возводить монолитный ленточный фундамент без использования опалубки допустимо разве что под гараж, сарай или другую равнозначную постройку.

Возведение монолитного ленточного фундамента для дома с подвальными помещениями значительно более затратно, чем без них. Во-первых, поскольку «ленты» в подвалах являются заглублёнными стенами, они должны быть большей ширины и сильнее армированы – эти конструкции после выемки изнутри грунта будут испытывать давление почвы снаружи. Во-вторых, в подвальных помещениях нужен пол, а это армированное бетонирование, утепление и гидроизоляция по всей площади. И наконец, в подвале не обойтись без эффективной системы вентиляции.

Разметка площадки

При проектно-изыскательских работах грунт исследуется на конкретном участке, поэтому место фактической застройки привязывать к генплану нужно жёстко. Структура грунта может быть резко неоднородна, и последствия смещения даже на полметра непредсказуемы.

Порядок переноса параметров дома из проекта на участок определён в СП 126.333 «Геодезические работы в строительстве», и погрешность при этом допускается не более 10 мм.

На практике застройщики часто не выдерживают нормативную точность привязки, но отклонения допускают в пределах нескольких сантиметров. Поскольку точность разбивки под фундамент для частного дома очень важна, выполняют её с помощью нивелира.
Результаты разметки обозначают шнуром, натянутым на колья или так называемую обноску – поперечные перекладины с двумя стойками.

Земляные работы

Объём грунта, который предстоит вынуть, более всего зависит от того, будут ли в доме подвальные помещения. Если подвал в проекте есть, землю до нужной отметки выбирают по всей площади строения, то есть, роется котлован размерами больше дома на 2-4 м — этот запас нужен для распорок, которые будут удерживать щиты опалубки.

Здесь необходимо отметить, что для строения с подвалами под всей площадью выполняется двойная разметка – участка застройки и «ленты». Первой разбивкой намечается наружный контур дома с учетом припусков на опалубку с распорками снаружи по периметру.

Когда котлован вырыт, а его дно подсыпано и утрамбовано, размечают саму «ленту» — эти отметки нужны для установки опалубки, которая и сформирует расположение несущих стен дома.

Если подвальные помещения проектом не предусмотрены, объём земляных работ зависит от протяжённости, сечения и глубины заложения «ленты».

При одинаковых размерах дома он значительно меньше, но для больших строений рытьё вручную, тем не менее, трудоёмко и займёт несколько дней. Наём землеройной техники потребует затрат, но они вполне оправданы.

Подсыпка и утрамбовка дна котлована

После выемки экскаватором основной массы грунта дно котлована, как правило, неровное и имеет значительные впадины, которые необходимо засыпать. Засыпка выполняется вручную, после чего котлован нужно утрамбовать по всей площади. Для уплотнения грунта под жилой дом или каменную хозпостройку колода не подойдёт, нужна виброплита. Трамбовку траншей выполняют специальными плитами с узкой пяткой.

Наилучший результат даёт уплотнение после засыпки по всей площади средне- или мелкозернистого песка. Песок равномерно распределяют слоем, равным глубине уплотнения виброплиты (характеристика в паспорте), проливают водой и утрамбовывают в 3 прохода. Слоёв должно быть столько, чтобы в сумме они давали проектную толщину подсыпки.

Чаще всего подсыпка по проекту выполняется песчано-гравийной, то есть, поверх утрамбованного песка кладут ещё щебень – несколько слоёв по 5-7 см, и каждый уплотняют. Такой «пирог» получается более плотным, поскольку камешки щебёнки точечно передают подсыпке и грунту удары плиты на глубину до полуметра, при этом сами вколачиваются в песок и повышают несущую способность основания.

Опалубка под ленточный фундамент монолитного типа

Опалубочным материалом служат доски толщиной от 40 мм, специальная фанера многоразового использования (с одной ламинированной стороной), ориентированно-стружечная плита (ОСП).

Если опалубку собирают из щитов, то она укрепляется продольными и поперечными брусьями. Дощатую конструкцию скрепляют поперечинами.

Опалубочные щиты устанавливают по разметке «ленты». Снаружи их крепят укосами, а внутри ставят распорки.

Крепёжные узлы должны быть надёжными, с шагом до метра, чтобы не только зафиксировать опалубку в проектных габаритах, но и выдержать давление на щиты после заливки бетона – не дать им даже выпятиться.

Армирование ленты

В силу линейной конфигурации ленты фундамента испытывают в основном нагрузки на поперечный излом, поэтому армировать их нужно продольно. В качестве рабочей используют стальную арматуру переменного профиля диаметром от 10 мм. Поперечные элементы лишь фиксируют продольные прутья по месту в каркасе, и могут быть гладкими – в виде стержней или хомутов толщиной 5-7 мм.

В «ленте» для домов без подвала достаточно двух поясов рабочей арматуры, число прутьев в поясе зависит от ширины поперечного сечения. В фундаментах с подвальными помещениями по всей площади применяется более сложное армирование.

Продольные и поперечные прутья скрепляют между собой вязальной проволокой, для закручивания которой используют электродель со специальной насадкой-крючком – часто самодельной. Профессионалы применяют для этого вязальные пистолеты.

На практике арматуру соединяют и сваркой – это быстрее, но фиксация получается жёсткой. Такой способ не оставляет арматуре некоторой свободы при температурных деформациях и чреват появлением трещин в бетоне. Кроме того, в месте сварки металл из-за нагрева отпускается, что ослабляет прочность каркаса.

На этапе армирования в будущую «ленту» устанавливают воздуховоды вентиляции и проходные гильзы для подводки коммуникаций. Когда об этом забывают, отверстия приходится делать в готовом фундаменте, а это ослабляет монолитную конструкцию.

Заливка бетона

Чтобы фундамент был монолитным на 100%, залить его необходимо непрерывным этапом за один день. С учётом этого правила и решают, как получить бетон. Если дом строится более-менее крупный, лучше заказать товарный бетон с доставкой на объект автомиксером.

При заполнении опалубки из миксера необходимо применять специальные рукава или желоба – так исключается расслоение бетона от падения с высоты (снижение прочности) и облегчается его доставка к нужной точке.

Для фундаментов небольших строений бетон можно замешивать самостоятельно, но – бетономешалкой, поскольку раствор необходимой степени однородности приготовить в корыте невозможно, да и производительность ручной работы не высока.

Для работы с бетономешалкой нужны, как минимум, 3 человека – один обслуживает агрегат, второй разносит готовые замесы, а третий уплотняет залитые участки вибратором.

Уход за бетоном в опалубке

Если фундамент заливался в жаркую погоду, «ленту» необходимо защитить от потери влаги – укрыть брезентом или полиэтиленом. Поскольку высота поперечного сечения «ленты» значительна, увлажнение фундамента путём смачивания его сверху мало эффективно. В данном случае основное – не дать «ленте» раньше времени высохнуть сверху, и любая водонепроницаемая плёнка с этой задачей справляется.

При температуре воздуха около +20 град. бетон за неделю набирает приблизительно 70% проектной прочности, поэтому на 8-й день опалубку можно смело снимать, и приступать к очередному этапу работ. При более прохладной погоде сроки набор прочности замедляется, и опалубку разбирают позже. Например, при +10 град. – на 15-й день, а от +5 град. бетону для отверждения нужен подогрев.

После разборки опалубки монолитный ленточный фундамент гидроизолируют и утепляют, после чего выполняют обратную засыпку грунта.

Сборный ленточный фундамент

Блочные ленточные опорные конструкции отличаются от монолитных технологией сооружения – монтируются из специальных фундаментных блоков в форме параллелепипеда с аббревиатурой ФБС (фундаментный блок сборный). ФБС изготавливаются из бетона класса В 7,5 -15, внутри изделия армированы пространственным каркасом, с торцов имеют монтажные пазы для соединения соседних элементов строительным раствором.

Эти изделия высокой прочности изготавливаются в заводских условиях, доставляются на стройплощадку готовыми и используются для сборки рядов «ленты» путём укладки на раствор ЦПС. Первый ряд ФБС монтируют на спланированную и уплотнённую песчано-гравийную подушку, а для снижения нагрузки на грунт сооружают на ней ещё и сборную подошву из ФЛ – фундаментных армированных плит из тяжёлого бетона, на которые и кладутся блоки.

По верхнему ряду ФБС и поверх ФЛ-подошвы (если она в конструкции присутствует), как правило, выполняются армирующие пояса. Эти связующие элементы, способствуя более равномерному распределению нагрузок, повышают прочностные характеристики сборного фундамента, обеспечивают ему целостность при подвижках грунта и проседании. Снаружи сборные ленточные фундаменты утепляют и гидроизолируют по всей площади.

Блочные ленточные опорные конструкции обычно применяются при строительстве малоэтажных домов.

Достоинства сборных фундаментов:

  • Возведение не требует много времени.
  • Отсутствие технологического простоя по окончании монтажа – кладку стен можно начинать уже на следующий день.
  • Гарантированное качество изготовленных в заводских условиях блоков и плит.
  • Простота технологии компоновки элементов в рядах, напоминающая кирпичную кладку.

Недостатки:

  • Обязательность выполнения гидроизоляции боковых поверхностей подошвы и блоков.
  • Сборные конструкции уступают в прочности монолитным.
  • Достаточно высокие затраты на грузоподъёмную технику при транспортировке и монтаже.

Заключение

Возведение монолитного ленточного фундамента не содержит сложных в техническом исполнении работ, но от безукоризненного исполнения каждой из них зависит очень многое. Чтобы самостоятельно сооружать опорное основание под жилой дом, нужны не только теоретические знания и практический опыт, но и достаточное количество исполнителей. Если в чём-то из перечисленного есть сомнения, строительство фундамента лучше поручить профессионалам.

Виды фундаментов

Виды фундаментов.

Строительство любого здания всегда начинается с фундамента. Это один из самых важных элементов дома. В зависимости от свойств грунта, величины нагрузок на фундамент и чувствительности строения к изменениям основания, определяется и его вид. Учитывая «пучинистые» свойства грунтов Московского региона, мы не рекомендуем использовать столбчатые фундаменты, а также ленточные сборные.

Ленточный фундамент – это железобетонная полоса, идущая по периметру всего здания. Ленту закладывают под все несущие стены застройки, сохраняя одинаковую форму поперечного сечения по всему периметру.

Мы предлагаем четыре вида ленточных монолитных фундаментов:

1.МОНОЛИТНЫЙ ФУНДАМЕНТ МЕЛКОГО ЗАЛОЖЕНИЯ.

(платформа на грунте с разрывами)

Современные строительные технологии предлагают для индивидуального жилищного строительства решения, которые позволяют сочетать относительную дешевизну с очень хорошими практическими результатами. При строительстве деревянных домов к подобным современным технологиям относится и технология устройства малозаглубленных ленточных фундаментов из монолитного железобетона, предлагаемая нашей фирмой в качестве базовой технологии для их изготовления. Малозаглубленный ленточный фундамент, относится к типу «плавающая плита». «Плавающие» фундаменты ведут себя подобно «подносу», на котором установлен Ваш дом, и являются универсальными практически для любых видов грунтов. Любые движения грунта, в том числе и сезонные, фактически не отражаются на состоянии Вашего дома, так как нет перекосов углов дома относительно друг друга. В базовом фундаменте, предлагаемом нашей фирмой, роль «плавающего» выполняет монолитная замкнутая железобетонная лента. Необходимую «жесткость» ленточному фундаменту придает металлический каркас (армирование) и относительно высокое (около 50см) ребро ленты.  В отличие от столбчатого, предлагаемого строительными фирмами для небольших загородных домов, наш фундамент не приводит к перекосам углов дома и имеет значительно большую площадь опоры, а, следовательно, меньше давит на грунт и более устойчив. От традиционных ленточных из сборного железобетона (блоков ФБС) он отличается отсутствием необходимости укладки фундамента на глубину промерзания (не менее 140-150см для Московского региона) и, следовательно, значительным удешевлением, как по материалам, так и по трудоемкости работ. Предлагая наш ленточный фундамент, мы не зарываем зря Ваши деньги в землю.

Изготовление фундамента

Для укладки ленточного фундамента выкапывается траншея под ленту фундамента глубиной около 30см, делается песчаная подушка в 30см, которая тщательно уплотняется, затем устанавливается арматурный каркас и опалубка до уровня 50см над землей, после чего осуществляется заливка фундамента товарным бетоном. Такая «простая» технология позволяет изготавливать его для дома практически в любое время года, в том числе и зимой. Ширина ленточного фундамента выбирается в зависимости от предполагаемого материала стен. Данный тип хорошо себя проявляет для строительства деревянных домов (бревенчатых, брусовых и каркасных) в 1 — 2 этажа. Для таких домов достаточно ширины ленты фундамента в 30см под несущие стены и в 20см под перегородки. Небольшое количество материалов и работ в совокупности с высокой прочностью и скоростью возведения делают этот вид фундамента оптимальным решением для строительства деревянного дома.

2.  СВАЙНО-РОСТВЕРКОВЫЙ ФУНДАМЕНТ

Также как и ленточный фундамент, устраивается под всеми несущими стенами деревянного дома. К его конструкции ленточного добавляются монолитные армированные сваи, которые закладываются ниже глубины промерзания. Сваи увеличивают несущую способность и препятствуют перемещению фундамента, а лента служит ростверком. Свайно-ростверковый фундамент устраивается в грунтах с плохими прочностными характеристиками, в водонасыщенных и заболоченных грунтах или при строительстве на участках с уклоном.

3. ЗАГЛУБЛЕННЫЙ СБОРНО-МОНОЛИТНЫЙ ФУНДАМЕНТ.

Данный вид фундамента является «золотой серединой» между фундаментом мелкого заложения и глубокого заложения. По стоимости он незначительно дороже первого, но по несущей способности практически не уступает фундаменту глубокого заложения. У него подземная часть ленты – монолитная, а надземная – из блоков, уложенных в два ряда на цементный раствор. Заглубление составляет 90см от поверхности (30см – песчаная подушка, 60см – монолитный железобетон). Под внутренние стены, а также под террасы и входные группы допускается изготавливать фундамент в виде заглубленных монолитных свай с шагом 2-2.5м

4. МОНОЛИТНЫЙ ФУНДАМЕНТ ГЛУБОКОГО ЗАЛОЖЕНИЯ

Используется для домов с тяжелыми стенами или тяжелыми перекрытиями. Закладывается данный фундамент ниже глубины промерзания грунта. Этот вид самый дорогой из-за значительных расходов на материал. При строительстве деревянных домов использование данного вида рационально лишь в том случае, если Заказчик планирует в перспективе отделывать дом кирпичом. В остальных случаях мы рекомендуем использовать фундамент мелкого заложения или ленточно-свайный.

5.УТЕПЛЕННАЯ ШВЕДСКАЯ ПЛИТА (УШП)

УШП  – это утепленный монолитный фундамент, с интегрированными в плиту коммуникациями, включая систему водяного обогрева полов. Фундамент УШП предполагает уменьшение потери тепла в доме, за счет снижения потерь тепла в грунт. Данный вид фундаментных плит пригоден для любых типов грунта.  К плюсам данного вида фундамента можно отнести  теплосберегающую функцию, отсутствие температурных швов, отсутствие сырости и отсутствие проблем с образованием плесени в дальнейшем, экономия времени и затрат. УШП пригоден для использования при строительстве каркасных домов, каменных, домов из бруса и оцилиндрованного бревна.


Фундамент с наличием теплого пола

Фундамент без теплого пола

Назад К списку статей

Плотный фундамент — Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку на слои грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов.

Глубокие фундаменты необходимы, когда несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому эти нагрузки необходимо передавать на более глубокие слои с более высокой несущей способностью.

Неглубокие фундаменты включают:

Сплошные фундаменты (иногда называемые стропильными фундаментами или матовыми фундаментами) образованы железобетонными плитами одинаковой толщины (обычно от 150 до 300 мм), которые покрывают большую площадь, часто всю площадь основания здания. Они распределяют нагрузку от множества колонн или стен по площади фундамента и могут считаться «плавающими» по земле, как плот плавает по воде.

Они подходят, если:

Сплошной фундамент может быть быстрым и недорогим в строительстве, так как он, как правило, не требует глубоких земляных работ по сравнению с ленточным или блочным фундаментом, и для него может потребоваться меньше материала, поскольку он объединяет фундамент с фундаментной плитой. Однако они, как правило, менее эффективны, когда структурные нагрузки сосредоточены в нескольких сосредоточенных областях, и они могут быть подвержены эрозии по краям.

Как правило, они изготавливаются на уплотненном твердом основании (толщиной примерно 100 мм). Затем можно уложить слой глухого бетона, чтобы можно было сформировать плот (обычно 50 мм) с водонепроницаемой мембраной сверху.

Бетонный фундамент, как правило, включает стальную арматуру для предотвращения растрескивания, а также может включать балки жесткости или утолщенные участки для обеспечения дополнительной поддержки при определенных нагрузках, например, под внутренними стенами или колоннами (для которых может потребоваться арматура, работающая на продавливание).Балки могут выступать над плотом, над ним или под ним, или могут быть «скрытыми» балками, образованными усиленными участками в глубине самого плота. Эти утолщенные участки особенно полезны при плохих грунтовых условиях, поскольку в противном случае требуемая толщина самого плота может оказаться нерентабельной.

Обычно по периметру плота создается утолщенная усиленная зона для формирования краевой балки, поддерживающей внешние стены здания. Бетонный носок часто поддерживает внешний лист стены.

Изоляция, как правило, укладывается поверх плота с бетонным или фальшполом.

В некоторых случаях может потребоваться дренаж под плотным фундаментом , а также могут потребоваться геотекстильные барьеры для предотвращения забивания свободно дренирующих материалов окружающим грунтом.

Типы ростверка включают:

Для получения дополнительной информации см. Типы ростверка.

Проектирование плитных фундаментов включает в себя ряд дисциплин, поскольку необходимо учитывать не только саму конструкцию, но и; интеграция других конструкций (таких как внешние стены), изоляция, гидроизоляция и сложные грунтовые условия, такие как наличие грунтовых вод, деревьев или загрязнения.

Там, где почва сжимаема, плитный фундамент может быть сформирован как компенсирующий фундамент. В этом случае плотная плита устанавливается на глубину, при которой вес вынутого грунта равен весу плиты плота плюс вес поддерживаемой конструкции. Это может быть уместно при строительстве зданий на мягкой глине или рыхлом песке, так как осадка может быть значительно уменьшена.

Для получения дополнительной информации см. Компенсационный фонд.

Ленточные фундаменты

Введение

Ленточный фундамент на сегодняшний день является наиболее распространенной формой фундамента дома в Соединенное Королевство.Ленточный фундамент, как понятно из названия, представляет собой ленту или ленту из бетон под всеми несущими стенами. Ширина полосы зависит на допустимое опорное давление грунта и нагрузку здания. Для более слабых грунтов и/или более тяжелых нагрузок потребуются более широкие фундаменты. распределить нагрузку по требуемому участку земли. Полоса должна быть достаточно глубоко, чтобы опираться на твердый слой. Глубина также зависит от характеристики почвы.В глинистых грунтах, например, фундамент должны быть расположены достаточно глубоко, чтобы избежать влияния изменений объема, вызванных сезонным перемещением или деревьями (обычно около 1 метра и более). В песках, гравии и некоторых илах необходимо быть достаточно глубоким, чтобы избежать движения, вызванного морозным пучением (обычно около 450 — 500 мм или около того). Впервые Строительные нормы 2004 г. требуют минимальной глубины заложения ленточного фундамента. Это 0,45 м, где есть риск заморозков и 0.75 м в глинистых грунтах. Это минимум глубины, и на практике Регламенты признают, что фундаменты могут иметь быть глубже, чем это из-за местных условий.
фундамент, показанный слева, представляет собой ленточный фундамент с парой ступеней в Это. Они распространены там, где участок находится на склоне; они помогают уменьшить необходимый объем земляных работ.На картинке справа показано более позднее сцена (то же место, другой дом). Подконструкция блочная (плотная блоки) находится на пути к завершению. Следующим этапом будет добавление сборный цокольный этаж.

Типы фундамента

Ленточные фундаменты обычно либо традиционные ленточная или траншейная засыпка. В некоторых сжимаемых грунтах фундамент может иметь быть достаточно широким.Их часто называют широколенточными фундаментами – на самом деле это просто еще одна форма традиционной полосы. Ленточные фундаменты (из любой тип) также может быть ступенчатым — иногда это кажется довольно сложным но не влияет на то, как они работают. Шаг происходит только в наклонной поверхности и является средством снижения затрат. Фундамент всегда должен быть ровным и без ступенек. фундамент может быть довольно глубоким на наклонном участке.
Силовая установка Если вы хотите получить простое представление о ленточном фундаменте перейдите по ссылке слева. Это приведет вас к Powerpoint последовательность с фотографиями, рисунками и т.д. Последовательность занимает пару минут и показывает типичную конструкцию фундамента для современного дома. В В любой момент вы можете ускорить последовательность, приостановить ее или просмотреть.
Не забудьте видеоклипы (ссылка на левая рамка экрана).

Традиционная полосовая или траншейная засыпка?

Как упоминалось выше, фундамент может быть либо традиционная полосовая или траншейная засыпка. Они отличаются общей глубиной конкретные — но они не отличаются в принципе. См. следующую страницу, чтобы увидеть их соответствующие преимущества и недостатки.кликните сюда увидеть традиционный ленточный фундамент после кладки подстилающего блока полный.

Для большинства домов на большинстве типов грунта фундамент не требует специалистов дизайн. Посмотрите на страницу, посвященную размерам фундамента.

На плане дома справа показан типичный фундамент макет. фундамент проходит под наружными стенами, а также под внутренние несущие стены.В большинстве домов в наши дни внутренние несущие стены поддерживают балки верхнего этажа. В старых домах или современные дома с «разрезанными» крышами, внутренние стены часто продолжаются вверх через дом и опорную часть конструкции крыши.

Правила и положения

Существует ряд требований строительных норм по поводу ленточных фундаментов. Они, в основном, касаются таких вопросов, как как ширина фундамента, глубина (новое в 2004 г.) перепады уровней, бетонная смесь, проблемы рядом стоки и так далее. Для получения более подробной информации перейдите в раздел Строительные правила. (Доступ через Домашнюю страницу)


Широкий ленточный фундамент

Широкий ленточный фундамент один шире примерно 750мм или так.Его можно использовать там, где земля представляет собой материал с низкой несущей способностью. емкость. Распределение нагрузки по максимально возможной площади помогает ограничить опорное давление. Строительные нормы требуют, чтобы фундамент толщина по крайней мере равна выступу. В широком фундаменте это было бы имею в виду очень толстую бетонную полосу. Альтернативой является усиление фундамент со сталью. Нажмите на правую картинку, чтобы увидеть это объясняется с помощью некоторых графиков.Широкие ленточные фундаменты не очень часто. Часто дешевле использовать сваи или даже плоты, если полоса, скорее всего, будет очень широкой.

Деревья

Деревья могут стать настоящей проблемой при проектировании или возведение фундаментов дома. Если деревья находятся очень близко к фундаменту, корни иногда могут повредить фундамент. Более распространены, а потому большую озабоченность вызывает ущерб, наносимый деревьями на усадочных глинистых почвах.В в жаркую погоду дерево может удалять воду из корневой зоны. Это будет вызвать усадку в глинистой почве. Если деревья были удалены наоборот бывает, глинистая почва медленно набухает (вздымается) по мере того, как земля впитывает воду больше не используется деревом. Обе ситуации могут быть разрушительными. Для большего подробности и некоторые решения нажмите на картинку.

Несколько практических моментов для размышления.

  • Глубокие траншеи должны быть безопасными.
  • Фундамент следует забетонировать как можно быстрее после земляных работ. Открытым траншеи опасны, собирают воду, могут обрушиться и привести к вздутию и/или усадки в глинистых грунтах.
  • Узкие траншеи требуют точной разметки.
  • Ниже 1,5 метра или около того могут быть использованы другие типы фундамента. дешевле.
  • Выемка грунта ниже уровня грунтовых вод может привести к ряду практических проблемы.
  • Засыпка траншей выполняется быстро, но каналы ввода обслуживания требуют осторожности позиционирование.
  • Если требуются ступени, оставьте их на высоте кирпича или блока – резка дорогой.

Типы мелкозаглубленных фундаментов и их использование

🕑 Время прочтения: 1 минута

Мелкозернистые фундаменты сооружаются там, где слой грунта находится на небольшой глубине (до 1.5 м) способен выдерживать структурные нагрузки. Глубина мелкозаглубленного фундамента обычно меньше его ширины.

Содержимое:

  • Различные типы неглубоких фундаментов
  • 1. Ленточное основание
  • 2. Распространенное или изолированное основание или отдельное основание
  • 3. Комбинированное основание
  • 4. Ленточное или консольное основание

Различные типы неглубоких фундаментов Мелкозаглубленный фундамент бывает следующих видов:
  1. Ленточный фундамент
  2. Распорный или изолированный фундамент
  3. Комбинированный фундамент Ленточный или консольный фундамент
  4. Матовый или плотный фундамент

1. Ленточный фундамент Для несущей стены предусмотрен ленточный фундамент. Ленточный фундамент также предусмотрен для ряда колонн, которые расположены так близко друг к другу, что их широкие фундаменты перекрывают друг друга или почти касаются друг друга. В таком случае более экономично предусмотреть ленточный фундамент, чем предусмотреть несколько широких фундаментов в одной линии. Ленточный фундамент также известен как сплошной фундамент.

2. Распространенное или изолированное основание или отдельное основание Распространенный фундамент, также называемый изолированным фундаментом, кулисным фундаментом и отдельным фундаментом, предназначен для поддержки отдельной колонны.Фундамент представляет собой круглую, квадратную или прямоугольную плиту одинаковой толщины. Иногда его делают ступенчатым или изогнутым, чтобы распределить нагрузку по большой площади.

3. Комбинированный фундамент Комбинированный фундамент поддерживает две колонны. Он используется, когда две колонны расположены так близко друг к другу, что их отдельные опоры перекрываются. Комбинированный фундамент также предоставляется, когда граница участка настолько близка к одной колонне, что распорный фундамент будет подвергаться эксцентричной нагрузке, если он будет находиться полностью в пределах границы участка.В сочетании с внутренней колонной нагрузка распределяется равномерно. Комбинированный фундамент может быть прямоугольным или трапециевидным в плане.

4. Ременная или консольная опора Ленточный (или консольный) фундамент состоит из двух изолированных фундаментов, соединенных конструкционной планкой или рычагом. Ремешок соединяет две опоры таким образом, что они ведут себя как одно целое. Ремешок выполнен в виде жесткой балки. Отдельные опоры спроектированы таким образом, что их общая линия действия проходит через равнодействующую общей нагрузки.ленточный фундамент более экономичен, чем комбинированный, когда допустимое давление грунта относительно велико и расстояние между колоннами велико.

5. Матовый или плотный фундамент Матовый или плотный фундамент представляет собой большую плиту, поддерживающую ряд колонн и стен под всей конструкцией или большой частью конструкции. Мат требуется, когда допустимое давление почвы низкое или когда колонны и стены расположены так близко, что отдельные опоры могут перекрываться или почти касаться друг друга.Фундаменты из матов полезны для уменьшения неравномерной осадки на неоднородных грунтах или там, где существует большой разброс нагрузок на отдельные колонны.

Каковы требования к толщине ленточного фундамента?

🕑 Время прочтения: 1 минута

Существует ряд факторов, влияющих на толщину ленточного фундамента, таких как водопроницаемость, типы грунта и глубина фундамента. Обсуждаются требования к толщине ленточного фундамента в зависимости от условий нагрузки и глубины заложения.

Рис.1: Ленточный фундамент

Требования к толщине ленточных фундаментов

Толщина ленточного фундамента, несущего легкие нагрузки Обычно толщина ленточного фундамента равна выступу от поверхности фундамента или стены, но не менее 150 мм. Эта минимальная толщина устанавливается для того, чтобы ленточный фундамент обладал достаточной жесткостью и, следовательно, мог перекрывать слабые карманы в грунте. Кроме того, чтобы выдерживать продольные силы, создаваемые тепловым сжатием и расширением, а также движениями влаги фундаментной стены. Если тип грунта под фундаментом глинистый, то вздутие глины может быть большим и оказывать давление на фундамент. Что необходимо установить минимальное ограничение на ленточный фундамент.

Толщина ленточного фундамента, несущего большие нагрузки Если ленточный фундамент воспринимает большие нагрузки, то толщину фундамента контролируют по его прочности, чтобы выдерживать поперечные и изгибающие моменты, которые могут привести к разрушению выступа фундамента.Рисунок 2 объясняет изгиб и разрушение при сдвиге соответственно. Если арматура не заделана в ленточный фундамент, то разрушение залегания ленточного фундамента будет контролировать его толщину.

Рис. 2: Разрушение ленточного фундамента при изгибе и сдвиге

Разрушения при изгибе можно избежать, если использовать бетон достаточной толщины. возможно применение ступенчатого или наклонного перехода на заданную толщину от лицевой стороны стенки к ширине дна. Иногда ленточный фундамент проектируют консервативно, выбирая толщину, препятствующую развитию напряжения на нижней стороне ленты.Такая толщина обычно равна удвоенной проекции полосы. Однако учитывается распределение нагрузки на основание ленточного фундамента под углом 45 градусов. И в соответствии с этим распределением нагрузки небольшое напряжение растяжения в основании фундамента допустимо, но его величина неизвестна.

Толщина глубокого и широкого ленточного фундамента Если глубина и ширина ленточного фундамента велики, необходимо учитывать экономичное использование бетона при учете толщины фундамента.Это связано с тем, что может использоваться значительное количество бетона, который не способствует передаче нагрузки от стены на грунт под фундаментом. Количество бетона, используемого при строительстве фундамента, можно уменьшить, сделав выступ фундамента ступенчатым. Однако сооружение опалубки для ступенчатого строительства будет дорогостоящим и может превысить стоимость дополнительного бетона, используемого, когда не используются ступенчатые выступы. Что касается наклонных выступов ленточного фундамента, то это улучшит экономичность фундамента, если отношение уклонов не превышает одного вертикального к трем горизонтальным.Если уклон проекции фундамента больше 1 по вертикали на 3 по горизонтали, то требуется опалубка, которая явно увеличивает стоимость строительства. В случае сильно нагруженного или широкого ленточного фундамента рекомендуется провести сравнение стоимости неармированного ленточного фундамента и армированного ленточного фундамента. Это связано с тем, что первое привело бы к большей экономии именно в этом случае, когда глубина фундамента увеличивается, чтобы достичь продувки слоя слабого грунта. Кроме того, стоимость бетона, используемого в случае неармированного бетона, меньше, чем в случае использования армированного ленточного фундамента. Потому что последний должен соответствовать требованиям норм применения, тогда как бетон с соотношением 1:9 можно использовать для неармированного бетонного основания в неагрессивном грунте.

видов ленточного фундамента

Их можно построить так, чтобы они соответствовали садовому строению практически любого размера, если земля под ними не имеет уклона. Разумным вариантом является строительство фундамента с использованием железобетона. Базы, которые вы найдете ниже, являются отличными основами для любого типа садовых построек. Виды ленточного фундамента Рядовой ленточный фундамент.Полоса железобетона поддерживает стены. Забыли пароль? Наличие прочного, стабильного, ровного фундамента является важным этапом строительства сарая, дачи или любого другого типа садовой постройки. Чрезмерное увеличение ширины и глубины конструкции с целью предотвращения сдвига стены экономически не обосновано. В сочетании с внутренней колонной нагрузка распределяется равномерно. Основные размеры ленточного фундамента для строительства пустотелых бетонных стен и конструкций полых стен из деревянного каркаса аналогичны. Обратите внимание на следующее: Уберите с места мусор и приступайте к разделению, закладывая на землю как внешние, так и внутренние бордюры будущего фундамента. Этот метод позволяет немного затвердеть верхнему слою бетона и предотвращает его эрозию и растрескивание. Чем больше несущая способность грунта, тем меньшая ширина фундамента необходима для одной и той же конструкции. Он используется, когда две колонны расположены так близко друг к другу, что их отдельные опоры перекрываются. В идеале, если вы не кладете здание на мощение, ваше основание всегда должно быть того же размера, что и площадь здания, которое вы возводите, и состоять из тротуарной плитки, регулируемого пьедестала стояка или шлакоблоков на гравии, бетонной плите. или ленточный фундамент.Индивидуальные фундаменты являются одним из самых простых и распространенных видов … ленточных фундаментов. Ваш электронный адрес не будет опубликован. несвязный грунт, такой как гравий. Использование Подходит для высокой несущей способности и. Сегодня для фундаментов застройщики в основном используют бетон, так как его легко укладывать, распределять и выравнивать в траншее для фундамента. В этом случае арматура будет наиболее эффективно располагаться в монолите. Вы получите ссылку и создадите новый пароль по электронной почте. Адрес: Create Room, Fickle Field, Norton Lane, Norton Mandeville, Ingatestone CM4 0LN Телефон: 01277 363030 Электронная почта: [email protected] Он представляет собой ровное основание для стен, и его размеры должны быть достаточными для распределения нагрузки, воздействующей на фундамент, на площадь основания, способную выдержать вес здания без чрезмерного уплотнения. Это одна из самых простых баз, особенно если вы делаете это самостоятельно. Типы мелкозаглубленных фундаментов и их использование, методы дозирования цемента, песка и заполнителей в бетоне. Основание слишком маленькое для здания. Фундаменты из матов полезны для уменьшения неравномерной осадки на неоднородных грунтах или там, где существует большой разброс нагрузок на отдельные колонны. Бетонный раствор должен соответствовать требованиям совместимости с химическими веществами почвы. Ремешок соединяет две опоры таким образом, что они ведут себя как одно целое. Высота ступеней не должна превышать толщину фундамента. Типы мелкозаглубленных фундаментов и их использование 1. Оптимальная засыпка 50 мм. Затем вы должны использовать скальп 40 мм, чтобы заполнить около 75-150 мм, используя виброплиту, трамбовку или каток. Его виды, особенности конструкции, преимущества и недостатки применения. Это распространенная ошибка, когда измерения проводятся неправильно.Все права защищены. Иногда людям приходится в последнюю минуту нанимать древесных хирургов, чтобы срубить деревья, мешающие строительству сада. Комбинированный фундамент Ленточный или консольный фундамент. Этапы возведения ленточного фундамента. Комбинированный фундамент поддерживает две колонны. Регулируемая подставка идеально подходит, если у вас уже есть твердая поверхность, требующая некоторого выравнивания. Virgin Hyperloop проводит первое пассажирское испытание в Лас-Вегасе, 6 лучших энергоэффективных высотных зданий в мире, понимание утечки воды в бетонных конструкциях: ее причины и предотвращение, графеновый бетон: революционная инновация в строительном секторе.

Turk Значение на телугу, Опыт коренных американцев, Ало Йога Сток, Дженни Пакхэм Лтд, Временный пол для вечеринок, Региональный менеджер, что означает на тамильском языке, Тип корпуса Продолжение Значение, Мотивация Чарльза Перкинса, Предложение жертвы, История Дня Памяти, Римлянам 6 кв, Рюкзак Smiggle Junior, Кинжал Немо 2p След, Патагония Вентура Стеклянная дверь, Библия Исцеляющего Присутствия Бенни Хинна Мастера, Что такое Volkstrauertag, Кулер для кемпинга, Внутри памятника африканского возрождения, Целевые велосипеды, Полупрозрачная пудра Laura Mercier Dupe, Автобус Садбери в Торонто, Сочувствие Rolling Stones к The Devil Live 2019, Новый ведущий матча, Как добраться до карты Battle Royale в Creative, Курт Хитчс, Агро скальные тела, Альпинистская обувь женская, Солнечные фонари для кемпинга, Хоутон, Мичиган, Отчеты Испании, Какова моя линия 14 ноября 1965 г., Землетрясение в Оклахоме, 2016 г., Натали Шарп Одинокий таксидермист, Sault Ste Marie To Brampton, Ветераны Значение на тамильском языке, Упсала Погода, Тело Садбери Ньюс найдено, Различия между коренными американцами и белыми поселенцами, сапотекский язык, Контракт Малика Макдауэлла, Как путешествовать по Гималаям в одиночку, Руки коренных американцев, Наккал На английском, Гражданин К — Смотреть Онлайн, Издание Outsiders, посвященное 50-летию, подписано, Эйфория напротив, Регулируемый регулятор пропана с манометром, Что такое компьютерная сеть, Односторонняя хеш-функция, Группа «Праздник друзей», Может и может Предложения, Жена хозяина колеса фортуны, Sephora Индонезия Карьера, Wild Country Zephyros Compact 1 V2, Инструкции по зарядке фонаря Coleman, Фонд Фиа, Направления Вундед-Ни, Южная Дакота, Слова и аккорды на мелодию скрипки Ashokan Farewell, День рождения жены Джеймса Хольцхауэра, Отели рядом с национальным памятником «Четыре угла», Землетрясение прошлой ночью в Миссури, Землетрясение в Дикси-Вэлли 1954 г. , Открыта ли смотровая площадка Soo Locks, Облачно, возможны фрикадельки Уровень книги, Судьба Джокер, Blackhawk Diversion Board Pack, Похороны в начале 1900-х годов, Ярмарка вакансий Вале, Состав по водному поло Лойолы, Чан Чан Чан Чан, Рубикон: Триумф и трагедия Римской республикиPDF, Лодка любви: дата выхода DVD 5 сезона, Whew ‘Чили Lil Yachty,

Ленточные фундаменты | ЭНЕРГЕТИЧЕСКИЙ ПИСАТЕЛЬ

Написание спецификации задания

Напишите оригинальную, хорошо структурированную, тщательно проработанную длинную форму (ок.2000 слов) сообщение в блоге о ленточных фундаментах, их преимуществах, недостатках, конструктивных особенностях и т. д. Включите следующие основные ключевые слова: ленточный фундамент, ленточные фундаменты.

Результат

  • Количество слов: 2064
  • Уникальность: 100% (Advego Plagiatus)
  • Оценка удобочитаемости (Flesch): 59
  • Плотность ключевых слов:
    1. ленточный фундамент: 26 (1,89%)
    2. ленточные фундаменты: 24 (1,74%)



Правильно спроектированный и построенный фундамент является залогом долговечной и безопасной эксплуатации любого здания или сооружения. Существует несколько типов фундаментов, но ленточный фундамент, несомненно, является самым популярным в частном домостроении. Ленточный фундамент представляет собой сплошную полосу железобетона, замкнутую по периметру и уложенную под всеми стенами возводимого дома, равномерно распределяя его вес. Такая конструкция обеспечивает устойчивость к силам пучения грунта и сводит к минимуму вероятность проседания или перекоса стен. Благодаря тому, что для возведения ленточного фундамента нет необходимости использовать тяжелую механическую технику, это может сделать любой желающий самостоятельно, не нанимая дорогостоящих подрядчиков.

Содержание

Ленточный фундамент Использование по назначению

Ожидаемый срок службы ленточного фундамента

Конструкция ленточного фундамента

Преимущества ленточных фундаментов

Недостатки ленточных фундаментов

Монолитные/Сборные фундаменты

Глубина заложения фундамента

Оптимальная ширина стены

Строительные материалы

Возможные проблемы при строительстве

Фундамент подвала

Заключение

Ссылки



Ленточный фундамент Использование по назначению

Назначение данного типа фундамента основано на распределении нагрузки на надземные конструкции (стены). Он предназначен для создания прямого сопротивления подвижкам грунта, т.е. для предотвращения проседания здания в сыпучих грунтах или перемещения по его осям в любом направлении при деформации грунта вокруг или непосредственно под домом. Ленточный фундамент выдерживает огромные нагрузки. Это означает, что на нем можно строить как легкие конструкции, так и тяжелые дома. Этот тип фундамента также намного экономичнее и проще в установке, чем другие типы фундамента.

В каких случаях целесообразно выбирать этот тип фундамента? Выбирайте ленточный фундамент, если:

  • грунт вашей строительной площадки неровный и есть возможность высокоамплитудной осадки
  • вы предполагаете использовать тяжелые материалы в строящемся доме или сооружении, такие как бетонные блоки, кирпич (стены имеют плотность 1000 кг/куб.м до 1300 кг/куб.м)
  • в вашем доме планируется наличие подвала (стены ленточного фундамента будут стенами подвала)

Ожидаемый срок службы ленточного фундамента

Срок службы фундамента зависит от многих факторов:

  • правильный расчет прочностных характеристик и выбор типа фундамента
  • соблюдение технологических требований при его строительстве
  • гидроизоляция краев фундамента и днища
  • тип защиты фундамента от агрессивного воздействия окружающей среды
  • защита внутренних стен фундамента антисептическими и гидроизоляционными составами
  • качество используемых материалов

В зависимости от используемого материала срок службы ленточных фундаментов может быть:

  • до 150 лет для монолитных бетонных ленточных фундаментов
  • от 30 до 50 лет для кирпичных ленточных фундаментов
  • 50-70 лет для сборных железобетонных ленточных фундаментов

Базовая конструкция ленточного фундамента


ПРИМЕЧАНИЕ:  DPC — влагозащитный слой; ДПМ — влагонепроницаемая мембрана; ГЛ — уровень земли.

Преимущества ленточного фундамента

Ленточный фундамент имеет ряд преимуществ, которые делают его наиболее популярным среди всех остальных типов фундаментов:

  • Его конструкция технически проста, недорога и обычно не требует использования тяжелой техники.
  • Стены ленточного фундамента могут одновременно служить стенами цоколя дома.
  • Подходит для строительства как небольших частных домов, так и больших многоквартирных домов.
  • Можно построить дом на склоне.
  • Строительство можно вести при любых погодных условиях.
  • Осадка конструкции минимальна.
  • Надежен и долговечен.
  • Выдерживает большие нагрузки.
  • При ленточном фундаменте можно обеспечить лучшую теплоизоляцию полов дома.

Недостатки ленточных фундаментов

Ленточные фундаменты имеют и ряд недостатков:

  • Строительство ленточного фундамента требует использования большого количества материалов.
  • Требуется гидроизоляция.
  • При монолитно-бетонном фундаменте, самый надежный тип, приходится заливать всю партию за один раз; а это очень тяжелая работа, требующая большого количества людей и использования техники.
  • Если возводимое надземное сооружение массивное или предполагается построить подвал, то требуется гораздо больший объем земляных работ.
  • Не рекомендуется использовать этот тип фундамента на горизонтально неустойчивых основаниях и пучинистых грунтах (глинах).Также категорически нельзя использовать его на торфах.

Монолитные и сборные фундаменты

По способу изготовления различают:

  • монолитные ленточные фундаменты
  • сборные (блочные, панельные, панельно-блочные) ленточные фундаменты

Конструкция монолитного ленточного фундамента заключается в изготовлении арматурного каркаса и обвязке его бетоном на месте, за счет чего достигается целостность основания фундамента.

Сборный ленточный фундамент подразумевает связывание между собой железобетонных блоков. Делается это с помощью цемента и арматурных стержней. Как было сказано выше, монолитные ленточные фундаменты имеют наибольший срок службы и являются самыми надежными.

Глубина заложения фундамента

По глубине укладки бывают:

  • неглубокие фундаменты
  • глубокие фундаменты

Мелкозаглубленный фундамент более популярен. Его доминирование обусловлено достаточно высокой несущей способностью и доступной стоимостью.

Применяется на всех типах грунтов кроме просадочных/пучинистых и торфяников и является оптимальным вариантом для облегченных домов высотой до двух этажей.Как правило, мелкозаглубленный фундамент используется в деревянном и каркасном домостроении. Глубина закладки обычно не превышает 60 см, а ее основание похоже на плавучую несущую конструкцию, способную противостоять распирающему действию грунта.

Если у вас пучинистый грунт или дом будет строиться из тяжелых материалов, таких как шлакоблок, газосиликат или кирпич, или вы предполагаете построить цокольный этаж, вам необходимо использовать ленточный фундамент глубокого заложения. Глубина заложения рассчитывается с учетом уровня промерзания грунта, особенно в районах с холодным климатом, и нижняя точка фундамента должна быть ниже этого уровня не менее чем на 20-30 см.Например, глубина промерзания почвы составляет от 1 до 1,5 м в центральной европейской части России, до 2 м на северо-западе России и до 3 м в Западной Сибири. Монолитную полосу в этом случае рекомендуется предварительно армировать.

Оптимальная ширина стены

Во избежание воздействия чрезмерного веса надземной конструкции на фундамент стены фундамента должны быть шире, чем стены возводимого дома. Как правило, ради устойчивости дома ширина стен фундамента должна быть не менее чем на 10 см шире стен дома.Также, чтобы вся конструкция была более устойчивой, рекомендуется делать расширяющийся к основанию ленточный фундамент. То есть его поперечное сечение выглядит как расширяющаяся к основанию трапеция. Однако ленточный фундамент с прямоугольным сечением тоже достаточно устойчив.

Выбор минимальной ширины мелкозаглубленного фундамента основан на следующем основном принципе: удельная нагрузка на единицу площади грунта, находящегося под бетонным основанием, должна быть меньше его несущей способности. А именно эта разница должна быть не менее 30% в пользу несущей способности.

Оптимальная ширина стен (в см) для различных размеров зданий и типов грунта



Типы почв

каменистая почва, сухая твердая глина, суглинок

плотная глина и суглинок

сухой, утрамбованный песок и супесь

мягкий песок, супесь, ил

очень мягкий песок, супесь 90

торф *



Малый навес

Нагрузка: 20 кН/кв.м

25 см

30 см

40 см

45 см

65 см

Н/Д

маленький 2-этажный дом

нагрузка: 50 кН / кв.м

30 см

35 см

60 см

65 см

85 см

N / A

Большой 2- или 3-этажный дом

Загрузка: 70 кН / кв.м

65 см

85 см

85 см

Индивидуальный дизайн

Индивидуальный дизайн

Индивидуальный дизайн

N / A


: * Во всех случаях, если ваша строительная площадка находится на торфяниках, вам придется использовать другой тип фундамента.

Строительные материалы

Прежде чем приступить к заливке бетонного раствора, необходимо выбрать наиболее оптимальную марку бетона для вашего фундамента. Используемая марка бетона зависит от ряда факторов:

  • вес всей конструкции
  • дополнительные нагрузки на фундамент
  • используемый тип арматуры
  • тип почвы
  • климатические условия местности

Для изготовления бетонной подушки под основной фундамент марки М7.5 или М10 будет вполне достаточно. Для легких конструкций (панельные дома, бани, сараи) подойдет марка М15. Строительство дома из дерева или легких блоков требует использования марки М20. Для массивных конструкций и зданий следует готовить качественный бетон марки от М25 до М30. Бетоны более высоких марок применяют для возведения геометрически сложных конструкций и на строительных площадках в районах с суровым климатом. В условиях холодного климата нельзя забывать о еще одном важном параметре бетона – морозостойкости.

Кроме бетона вам понадобится:

  • Строганная доска толщиной 20 мм для опалубки
  • Стальной стержень и проволока толщиной от 8 до 12 мм для арматуры
  • речной песок для песочной подушки

Особое внимание следует уделить арматурным стержням. Вся конструкция ленточного фундамента в основном подвергается продольным нагрузкам. Они связаны с неравномерной нагрузкой здания на фундамент и силами пучения грунта.Поэтому продольную арматуру фундамента следует выполнять из ребристых стержней (переменного сечения), обеспечивающих лучшее сцепление стали с бетоном и позволяющих выдерживать большие нагрузки. Углы – слабые места в ленточном фундаменте. Они наиболее подвержены сколам, трещинам и другим видам деформации. Именно поэтому армирование углов фундамента должно производиться с особой тщательностью.

Возможные проблемы при строительстве

Основными проблемами при строительстве ленточного фундамента являются:

  • населенный пункт
  • вздутие
  • замораживание
  • водонасыщенность

Неверный расчет нагрузки на надземное сооружение или площадь основания фундамента, не учитывающий наличие под фундаментом просадочных грунтов с малой несущей способностью, либо оставление грунта в неразработанном, несжатом виде — все это вызовет дополнительные сложности при строительстве.

Пучение из-за промерзания основания фундамента. Грунт под мелкозаглубленным фундаментом (особенно водонасыщенным) расширяется, поднимает фундамент вверх, образует в нем трещины и, как следствие, деформируется фундамент, а затем передает нагрузку на стены дома, что также приводит к их растрескиванию. .

Промерзание ленточного фундамента также приводит к тому, что влажный воздух образует конденсат, который насыщает фундамент водой. Поэтому следует следить за тем, чтобы фундамент не промерзал в зимнее время.

Вода, как отрицательный фактор для прочности фундамента, имеет несколько источников. Прежде всего, это количество атмосферных осадков в регионе и местный уровень грунтовых вод. Хорошо известно, что мокрый бетон легко разрушается при низких температурах при замерзании воды.

Фундамент подвала

Подвальные фундаменты

очень популярны и выгодны по ряду причин. Эти фундаменты обычно закапывают в землю на минимальную глубину 2,5 метра.Стены ленточного фундамента являются стенами цокольного этажа.

Преимущества подвальных фундаментов

  • Самым большим преимуществом цокольного этажа являются дополнительные квадратные метры площади, которые вы получаете по гораздо более низкой цене, чем другие части вашего дома.
  • В небольших домах добавление готового подвала создает энергоэффективные жилые помещения, в которых тепло зимой и прохладно летом.
  • Техническим специалистам проще и дешевле починить ваши домашние коммуникации в вертикальном положении, чем ползать в подвале или копаться в плите.
  • Подвалы могут быть отличным убежищем от штормов и ураганов, при этом обеспечивая надежную опору для вашего наземного дома.

Недостатки подвальных фундаментов

  • Фундамент подвала стоит довольно дорого — тем более, если вы планируете достраивать это помещение. Но даже в этом случае это готовое подвальное помещение, скорее всего, будет самым дешевым квадратным метром всего вашего дома.
  • Возможное затопление. Чтобы предотвратить возможное затопление, заранее проверьте уровень грунтовых вод в вашем районе.
  • Отсутствие естественного света. Если вы планируете превратить свой подвал в жилое помещение, вам, возможно, придется найти творческие способы внести туда немного света.

Заключение

На ленточном фундаменте можно возводить различные строения, от небольших деревянных сараев до многоэтажных монолитных домов. При этом вы используете гораздо меньше стройматериалов и проводите меньший объем земляных работ по сравнению с плитным фундаментом (и в итоге платите гораздо меньше денег за весь фундамент), что делает ленточный фундамент самым популярным типом для строительства загородных домов. .



Ссылки






Автор: Алексей Афонин


НАНИМИТЕ БЛОГЕРА СТРОИТЕЛЬНОЙ ОТРАСЛИ: [email protected]

НАНИМАЙТЕ МЕНЯ СЕЙЧАС



Серия изоляции Construction

: какой тип фундамента мне подходит?

Секция ленточного фундамента

Плотные фундаменты

Еще одна система фундамента, которую вы часто видите в Ирландии, — это плотный фундамент.В отличие от ленточного фундамента, плитные фундаменты используются там, где грунт может быть устойчивым, но несущая способность низкая, например, на заболоченной земле, влажном грунте или там, где грунт был завезен на площадку.

Бетон для ростверка заливают по всей площади дома, делая его похожим на одну большую бетонную плиту. Плотные фундаменты должны быть специально спроектированы и построены, то есть они должны устанавливаться только компетентными подрядчиками и под надзором квалифицированного архитектора или инженера.

Готовый ростверк может поддерживать многочисленные колонны и стены, распределяя нагрузку по плите и площади первого этажа и снижая контактное давление.

Сплошные фундаменты обычно используются при больших нагрузках, когда грунт имеет низкую несущую способность, когда отношение фундамента к общей площади пола велико или когда стены здания находятся в непосредственной близости друг от друга и могут перекрываться.

Свайный фундамент

Свайный фундамент представляет собой прочный материал в виде бетона в форме цилиндра. Этот цилиндр вдавливается в землю, чтобы поддерживать конструкции, которые находятся на нем. Свайные фундаменты используются, когда на поверхности грунт с низкой несущей способностью (нагрузка передается более прочному грунту, находящемуся глубже, например, скале или более прочному грунту), или когда конструкция имеет очень тяжелые и сосредоточенные нагрузки (например, небоскребы, мосты и т. д.). .Существуют даже различные типы свайных фундаментов, такие как концевые опорные сваи и висячие сваи.

Свайные фундаменты для жилых домов (например, одно- или двухэтажных домов) используются нечасто, да и в Ирландии не часто.



Можно ли утеплить фундамент?

Конечно! Обычный мост холода (тепловой мост), обнаруженный в Ирландии, возникает там, где внешняя стена встречается с фундаментом (мост холода от стены к полу). Чтобы обойти эту проблему, можно использовать системы изолированного фундамента, чтобы устранить тепловой мост в этом стыке.

Хотя они очень похожи на плотный фундамент, где бетонная плита удерживает вес здания, чаще всего они проектируются как плиты, несущие грунт.

Добавить комментарий

Ваш адрес email не будет опубликован.
