Типы плит перекрытия.

Железобетонные плиты перекрытия – это конструкции, которые широко используются в современном строительстве и служат для сооружения перекрытий в зданиях различного назначения. К этим изделиям предъявляются очень высокие требования, потому что именно от их качества зависит безопасность и срок службы постройки в целом. Бетон, из которого изготавливают плиты перекрытия, может быть легкий, тяжелый или плотный силикатный. Материал, соответственно, определяет допустимые нагрузки и сферу применения. И в зависимости от этого различают плиты по толщине, диаметру пустот и количеству сторон для опоры. Ниже приведем классификацию.

1. Многопустотные плиты перекрытия

Многопустотные плиты перекрытия
Этот вид изделий можно назвать универсальным, т.к. его использование не ограничено типом сооружения. Основной отличительной чертой таких плит перекрытия является наличие пустот, располагающихся параллельно длине. Они практически всегда имеют круглое сечение (хотя существуют плиты и с овальным сечением, ПГ, например).

Также характерно изготовление углубленных пазов по боковым граням. Производство многопустотных плит перекрытия четко определяется ГОСТом. Регламентируется длина и ширина плиты. Также существуют определенные требования к армированию. Возможно, использовать арматуру только определенного класса. И она обязательно должно иметь антикоррозийное покрытие. Многопустотные плиты перекрытия имеют широчайшую сферу применения и могут быть использованы во всех типах сооружений (как жилых, так и нежилых). Чтобы разобраться, для чего предназначена та или иная плита, достаточно обратить внимание на ее маркировку, которая обычно наносится сбоку или сверху плиты. Это группы цифр и букв, в которых первое значение указывает тип плиты, размеры в дециметрах, второе – номер несущей способности или расчетную нагрузку в килопаскалях, класс стали арматуры, вид бетона и третье – дополнительные параметры, если оны важны.

К примеру, существуют многопустотные плиты перекрытия (ПБ, ПК, НВ) высотой 220 мм.

Их маркировка будет выглядеть следующим образом: П 63-12-8, h=220мм, L=6270мм, В=1290мм, рассчитана на нагрузку 800кг/м2.

1.1 Многопустотные плиты маркировки ПБ

Многопустотные плиты маркировки ПБ
ПБ плиты имеют габаритные размеры: 120 мм ширина и 220 мм толщина. Предполагают они наличие опоры с двух сторон и используются для перекрытия больших площадей (склады, развлекательные центры, гаражи и др.). Изготавливаются только из тяжелого бетона. Главными их преимуществами являются максимально точные линейные размеры, а также наличие монтажных петель, что значительно облегчает процесс установки.

1.2. Многопустотные плиты маркировки ПК

Многопустотные плиты маркировки ПК
ПК плиты соответствуют размерам: 100, 120, 150 мм по ширине, от 150 до 900 мм в длину. Нагрузка, которую в состоянии выдержать такие плиты составляет от 6 до 12 килопаскалей, не считая собственного веса. Такие плиты производят из предварительно напряженного железобетонного сырья путем заливки в формы и последующего виброуплотнения с финальной термообработкой.

1.3 Многопустотные плиты маркировки НВ, НВК, НВКУ, 4НВК
Этот тип строительных материалов изготавливается и предварительно напряженного бетона. В зависимости от количества рядов армирования и веса плиты, выделяют их четыре типа:
• НВ — плиты с одним рядом армирования, длиной от 6000 до 7000 мм и расчетной нагрузкой от 300 до 2200 кгс/м2.

• НВК — плиты с двумя рядами армирования, длиной от 6000 до 9000 мм и расчетной нагрузкой — от 300 до 2200 кгс/м2.
• НВКУ — плиты с двумя рядами армирования, длиной от 9000 до 12000 мм и расчетной нагрузкой от 300 до 1250 кгс/м2.
• 4НВК — плиты с двумя рядами армирования, длиной от 6000 до 16200 мм и расчетной нагрузкой от 300 до 2500 кгс/м2.
Такие виды плит не предусматривают наличие монтажных петель и закладных деталей. Установка их производится канатными стропами.

2. Облегченные плиты перекрытия

Облегченные плиты перекрытия
Также выделяют облегченные многопустотные плиты перекрытия (ПНО, ПБО, 3.

1.ПБ). Они отличаются меньшей высотой и весом, сравнительно со стандартными, но при этом могут больше прогибаться под нагрузкой. Такой тип плит является наиболее популярным в строительной отрасли. Связано это с тем, что параметры эксплуатации таких плит сравнительно выше всех остальных видов. Такие показатели достигаются благодаря существованию в плите большого количества полостей и значительно меньшей толщине. Кроме этого облегченные плиты требуют меньших затрат на производство, меньше сырья. Поэтому их себестоимость по сравнению со стандартными получается ниже. А значит и среди товаров представленных на рынке строительной продукции облегченные плиты будут иметь приоритет.

Что же касается физических свойств, которыми обладают такие плиты, то, это можно назвать их главным достоинством. Они имеют прекрасные звуко- и теплоизоляционные характеристики, за счет дополнительного армирования отличаются высокой прочностью, а также меньшим весом.
Основной задачей при разработке такого типа плит было уменьшение нагрузки на фундамент сооружений.

А также возможность увеличить объем зданий. Это удалось за счет производства таких плит меньшей высоты. Их высота составляет 160 мм (стандартные же плиты имеют 220 мм).
Таким образом, можно говорит о том, что облегченные плиты выигрывают в сравнении со стандартными. Кроме явных плюсов в их характеристиках, по подсчетам специалистов определено, что строительство с использованием таких плит может быть в среднем на 15% экономнее. Маркировка облегченной плиты будет такой: ПБО 63-12-8, h=160мм, L=6280мм, В=1190мм, рассчитана на нагрузку 800кг/м2.
Кроме этого производят и безопалубочные многопустотные плиты перекрытия (ПБ). Это такие конструкции, которые изготавливаются на специальной линии стендовым методом. Содержимое линии нарезается на части с помощью алмазного диска. Такие плиты отличаются ровной поверхностью, могут изготавливаться как с монтажными петлями, так и без них. Сфера применения таких плит — несущие конструкции промышленных и жилых сооружений из кирпича, блоков, монолитные и каркасные здания.

Высота безопалубочных плит составляет 220 мм и рассчитаны они на опору с двух сторон. Они значительно прочнее стандартных плит ПК за счет использования напряженного армирования при изготовлении. Маркировка у них такова: ПБ 90-12-12, h=220мм, L = 9000мм, В = 1200мм, рассчитана на нагрузку 1200 кг/м2.
Безопалубочные многопустотные плиты перекрытия
3. Полнотелые плиты перекрытия
Такие плиты еще называются монолитными. Несложно догадаться, что в отличии от пустотных они представляют собой целостную конструкцию. Существует три вида полнотелых плит:
• ребристые;
• кесонные;
• безбалочные.
А теперь подробнее:

3.1 Ребристые плиты перекрытия

Ребристые плиты перекрытия
Ребристые плиты перекрытия получили такое название, потому что они имеют ребра, расположенные в одном или двух направлениях с одной стороны, и сплошную часть — с другой. Хороши такие конструкции тем, что они не прогибаются даже при большой нагрузке. Но и недостаток у них также существует: потолок в зданиях с применением таких плит получается неровный, поэтому их преимущественно используют в строительстве промышленных зданий или чердачных перекрытиях.

Как и все остальные виды плит, ребристые изготавливаются с предварительным напряжением и без него. Последние могут применяться исключительно при определенных условиях: для многоэтажных зданий с расстоянием между несущими конструкциями 6 м.
Также в их производстве используется как легкий, так и тяжелый бетон.
Все их характеристики отражаются в маркировке, где есть обозначение типоразмера (1П с опорой на полки ригелей, 2П — на верх ригелей), расчетной нагрузки плиты, вид стали для арматуры и для бетона, наличие отверстий. Например, 2 П1-3 АIIIвт.

3.2 Кессонные плиты перекрытия

Кессонные плиты перекрытия
Такие плиты представляют сетку одинаковых балок, площадь между которыми изготовлена из более тонкого слоя бетона. В виду своего внешнего вида они получили также и такие названия как частобалочные, вафельные, часторебристые перекрытия. Они характеризуются очень высокими показателями прочности и преимущественно используются в строительстве крупных промышленных зданий, станций метрополитена, больших залов и др.

3.3 Безбалочные плиты перекрытия

Безбалочные плиты перекрытия
Такого рода конструкции выглядят как ровная плита без каких-либо отверстий внутри и снаружи. В процессе строительства безбалочные плиты должны опираться не только на стены, а и на колонны. Главным преимуществом этого вида плит является то, что в процессе отделки помещения не потребуется дополнительных затрат на работы с потолком. Его можно просто зашпаклевать и покрасить. Возможно это благодаря гладкой структуре плит.
Все монолитные плиты перекрытия характеризуются также и тем, что они не имеют ограничений в длине. Процесс их изготовления происходит прямо на объекте.

Плиты перекрытия: размеры, виды, назначение, монтаж

Перекрытия, изготавливаемые из армированного бетона, не только надёжны и долго служат, но и не разрушаются при воздействии открытого огня. Во всяком случае, пока стоят стены, такой потолок при пожаре на голову точно не рухнет. Это его главное преимущество перед деревянными балками, а потому плитные перекрытия широко применяются не только в промышленном строительстве, но и в гражданском – в том числе в частных домах, возводимых из кирпича и бетона.

Какими бывают плиты перекрытия: размеры, конструктивные разновидности, назначение? Предлагаем обсудить эту тему и ознакомиться с процессом монтажа сборного перекрытия.

Пустотные ЖБ плитыИсточник youla.ru

Различия бетонных перекрытий

В середине прошлого столетия, в Советском Союзе наибольшее развитие получила индустрия по производству железобетонных изделий, которые позволяли в кратчайшие строки возводить целые микрорайоны домов – пусть и не слишком привлекательных с точки зрения архитектуры, но надёжных и недорогих.

Сборный железобетон актуален и сегодняИсточник sdelaipotolok.com

На волнах критики строители пытались вернуться к царствующему до этого монолитному способу, когда все конструкции заливаются по опалубке, собранной прямо на объекте. Но если учесть тяжёлые климатические условия большинства областей страны, когда на прогрев бетона для его нормального затвердевания при минусовых температурах тратились огромные деньги, каркасный метод так и не потерял своей актуальности. А особенно – сборные железобетонные перекрытия.

Это не значит, что монолит перестали использовать. Лучше всего этот метод работает, когда здания имеют сложную конфигурацию в плане, им необходимо обеспечить максимальную пространственную жёсткость или сопротивляемость динамическим нагрузкам. Но всё это редко относится к жилым многоэтажкам, и уж тем более – к частным домам.

Монолитный способ очень трудоёмкий, да и вес плиты перекрытия гораздо большеИсточник sdelaipotolok.com

Для жилых зданий чаще используют заводские плиты. Их до сих пор изготавливают по ГОСТу 1985 года (26434), просто время от времени стандарт переиздают с небольшими дополнениями. Этот документ в полной мере даёт представление о том, какими бывают виды плит перекрытия, их размеры, структура и сферы применения.

Для многопустотных плит, которые используются в жилищном строительстве наиболее активно, имеется отдельный стандарт 9561, впервые введённый в 2016 году. В нём прописаны: технические условия для изготовления плиты ПК, размеры таких конструкций, методы контроля на производстве, а так же правила их хранения и перевозки.

Штабелировать плиты нужно правильноИсточник ooolzsm.ru

Важно! Пустотные перекрытия – довольно хрупкие изделия, и к их штабелированию – как складскому, так и при транспортировке, предъявляются особые требования.

Во-первых, они должны всегда лежать в проектном положении – только горизонтально и не более, чем пять штук в высоту.
Во-вторых, амортизирующие прокладки должны устанавливаться только под монтажными петлями и строго по одной вертикальной линии.

Транспортировка пустотных плитИсточник sdelaipotolok.com

При несоблюдении этих простых требований, в бетоне плит появляются трещины, которые вполне могут привести изделия в полную негодность.

Конструктив и параметры плит

Плитой перекрытия называется плоский (как минимум одна поверхность) элемент, укладываемый горизонтально для разделения этажей, и несущий определённые нагрузки. Номинальные размеры плит соответствуют пролёту между координационными осями здания, но фактически параметры отличаются. Разницу составляют технологические зазоры, необходимые для производства монтажа.

Смотрим, какие виды плит применяются в жилищном строительстве:

Сплошные

Такое изделие представляет собой плоскую плиту с постоянным сечением. Его нижняя поверхность уже готова под покраску, а на верхней очень удобно обустраивать пол. Толщина плиты перекрытия в этом случае имеет всего 2 варианта: 120 мм (марка 1П) и 160 мм (марка 2П). Могут опираться не только по двум сторонам, но и по всему контуру.

Однослойная сплошная плитаИсточник stroyscan.ru

Многопустотные

Пустотные плиты придуманы для того, чтобы уменьшить вес конструкций и при этом снизить их звукопроницаемость. Если в старом стандарте был предусмотрен только один вариант толщины (220 мм) и два варианта диаметра отверстий (159 и 140 мм), то в новом документе список типоразмеров сильно расширился.

Многопустотные заводские изделияИсточник amanika.by

Итак, плита перекрытия пустотная: размеры (толщина/диаметр пустот в мм):

1ПК: 220/159 – опираются на 2, 3 или 4 стороны;
2ПК: 220/140 – так же три варианта опирания;
3ПК: 220/127 – варианты опирания те же;
4ПК: 260/159 – опираются только по двум сторонам;
5ПК: 260/180 – опора на 2 стороны;
6ПК: 300/203 – тоже с двухсторонней опорой;
7ПК: 160/114 – 2 опоры;
ПГ: 260 мм, пустоты грушевидные;

Ширина плит 1ПК-4ПК варьируется от 1000 до 3600 мм, длина – от 2400 до 7500 мм. У 5ПК и ПГ типоразмеров три: 1000*6000 мм; 1200*9000 мм; и 1500*12000 мм. 6ПК бывают только 6-метровой длины. 7ПК имеют 4 варианта ширины в пределах 1000-1800 мм, длина варьируется от 3600 до 6300 с интервалами в 300 мм.

На заметку! У плит, предназначенных для опирания на две или три стороны, за длину принимается то ребро, которое не опирается на стены или полки ригелей. Для изделий, опирающихся по всему контуру, длиной будет являться меньшая сторона в плане.

Плиты ПБ толщиной 220 мм изготовляются на стендах, с применением метода непрерывного формования. Форма и размеры пустот на них могут устанавливаться техническими условиями.

Ребристые

Плиты, имеющие рёбра жёсткости и толщину 300 мм, могут выдерживать гораздо большие нагрузки, чем сплошные или пустотные, для чего их внутренняя арматура подвергается предварительному напряжению. Поэтому их применяют не в жилищном строительстве, а при возведении общественных или производственных зданий, проектируемых по каркасным технологиям. Стандарт у этих изделий свой – 21506, последние изменения в него были внесены в 2018 году, хотя первое издание датируется 1987 годом.

Ребристые плиты перекрытияИсточник www.stroy-union.ru

Размерный ряд этих плит не столь внушителен, как в случае с многопустотными. Существует всего три типоразмера:

П1 – 5650*2985 мм;
П2 – 5650*1485 мм;
П3 – 5650*935 мм.

Вес зависит не только от размера, но и от вида применяемого бетона и его плотности. К примеру, плита 3-х метровой ширины из бетона плотности 2500 кг/м3 будет весить 3,85 тн, а если плотность бетона 2000 кг/м3 – то вес окажется почти на 800 кг меньше – 3,08 тн.

По указанному выше ГОСТу изготавливаются только плиты толщиной 300 мм. Техусловия на изготовление плит с толщиной 400 мм, используемых исключительно в строительстве промышленных зданий, изложены в другом документе (27215). Все прочие типоразмеры изготавливаются либо по сериям, либо по проектам конкретных объектов.

Примечание! В отличие от пустотных плит, которые бывают только сборными, сплошные и ребристые плиты могут быть выполнены и в монолите.

Что нужно учесть при выборе плиты перекрытия, дополнительно в видео:

Монтаж пустотных плит

Так как пустотные плиты являются универсальным вариантом, использующимся как в многоэтажном, так и частном строительстве, именно об их сборке и пойдёт речь. Монтаж плит перекрытия должен выполняться в соответствии с требованиями технологической карты (ТТК).

Устройство перекрытия над цокольным этажомИсточник hdinterior.ru

Как организовать процесс

К установке плит можно приступать после того, как стены выведены на необходимую высоту. Если при их возведении использовался кладочный материал с низкими прочностными характеристиками (например, пустотный кирпич или газобетон), в качестве несущей опоры под перекрытия выкладывается армопояс из полнотелого керамического кирпича или заливается монолит из тяжёлого бетона.

Обратите внимание: В случае с монолитом, на момент начала монтажных работ, армопояс должен набрать минимум 75% прочности. При уличной температуре +20 градусов бетон достигает безопасной прочности на сжатие уже на 7-е сутки. Быстрее (на третьи сутки) можно начинать работу, только если пояс заливался по несъёмной опалубке, или на улице стабильно была температура +30.

Армопояс под перекрытиеИсточник tode.xekiban.ru.net
Загородные дома из железобетонных панелей: особенности, плюсы и минусы технологии, способы оформления и цены на строительство

Если плиты достаточно долго хранились на стройплощадке, они могут быть загрязнены, а зимой на них образуется наледь. Всё это перед монтажом необходимо тщательно очистить. Плита устанавливается на постель из цементного раствора марки М100, который замешивается непосредственно перед монтажом.

Для удобства распределения смеси по опорной поверхности стены, на подмости устанавливается кювета для раствора, лопата на длинной ручке и ящик с прочими необходимыми инструментами.

Производство основных работ

Плита, зацепленная четырёхветвевым стропом, поднимается автокраном или другой подъёмной техникой. Чтобы нивелировать её положение наверху, рабочему сначала требуется встать на стремянку, а после того как уложена первая плита, он может находиться непосредственно на ней.

Подъём очередной плитыИсточник domainergame.ru

За подготовку груза и его перемещение отвечает такелажник. Рабочий с такими обязанностями обычно есть в любой профессиональной строительной бригаде. Именно он сигнализирует крановщику подавать строп, цепляет к монтажным петлям крюки.

Такелажные работыИсточник tekla.com

Прежде, чем перемещать плиту на необходимую высоту, крановщик сначала должен натянуть стропы и слегка приподнять груз. И только убедившись в надёжности крепления, им принимается команда на подъём и плита укладывается на определённое для неё место.

Перемещение плиты к мету укладкиИсточник sdelaipotolok.com

Оно заранее подготавливается двумя монтажниками, которые заблаговременно наносят раствор между двумя Г-образными шаблонами, установленными вдоль обреза стены. Делается это для того, чтобы на незаполненных раствором краях осталось место для выдавленного тяжестью плит раствора.

Примечание! Использование шаблона позволяет точно дозировать раствор и обеспечить шву одинаковую толщину.

Укладка плит перекрытия на кирпичную стену – нанесение раствораИсточник forpost-doors.ru
Как усилить деревянные балки перекрытия от прогиба и лаги пола в деревянном доме

Плита укладывается на место, но не всегда получается сделать это с ювелирной точностью. Чаще всего её положение приходится корректировать с помощью лома. Добившись желаемого и проверив уровнем, что горизонталь выставлена точно. Затем стропы снимают и переходят к подготовке места под следующую плиту.

Укладка доборных плитИсточник www.remontnik.ru

В некоторых случаях, входы в отверстия плит закрываются на заводе. Если нет, то во избежание попадания внутрь воды, пустоты заделываются строителями после монтажа тем же раствором, что и укладывался по стенам. А чтобы бетона не уходило слишком много, в отверстия предварительно вставляют, к примеру, по куску утеплителя, как показано на фото.

Укладка минваты в отверстия перед их заделкойИсточник gid-str.ru

Кроме входов в горизонтальные пустоты, необходимо заделать и технологические отверстия вокруг монтажных петель, и стыки между плитами.

Если пролет между стенами не кратен ширине плит и невозможно обойтись добором, образовавшиеся между плитами пространства заделываются жидким бетоном. Снизу к ним прижимают опорками кусок фанеры, устанавливают стержневой каркас, как показано на примере снизу, и заливают бетон. После этого поверх плит делается общая стяжка.

Заделка части пролёта перекрытияИсточник stroy-podskazka.ru

Примечание! Если для монтажа были использованы плиты, длина которых превышает размеры здания в осях, или из-за архитектурных сложностей фасада, плиты приходится подрезать с помощью бетонорежущей машины.

Подрезка плитИсточник stroyimdom.com

Дело трудоёмкое, но иногда без него не обойтись – в любом случае, это легче, чем монтировать фигурную опалубку и заливать всё перекрытие монолитным способом.

Еще о монтаже плит перекрытия в видео:

Деревянные перекрытия с утеплением в домах из разных материалов

Завершающий этап

В официальном строительстве, по окончании работ по монтажу любого перекрытия или покрытия оформляется акт скрытых работ. Приёмка готовой конструкции осуществляется не просто после окончания монтажа и зачеканки отверстий, а только когда все растворы наберут проектную прочность.

Правильность положения плит должна подтверждаться данными геодезической проверки, а все нюансы, связанные с расположением плит и монолитных участков наносятся на исполнительную схему.

Пример исполнительной схемыИсточник cebina.padymile.ru.net

Вместе с исполнительной схемой подрядчик предоставляет паспорта на железобетонные изделия, журналы производства скрытых работ и акты их освидетельствования, а так же рабочие чертежи с согласованными изменениями, по которым фактически были произведены работы.

К числу скрытых работ в первую очередь относятся сварочные. По сварным соединениям делается лабораторный анализ и даются заключения, которые вместе с копиями дипломов и личным клеймом сварщиков прилагаются к исполнительной документации.

Ещё немного внимания!
Напишите в комментариях, как думаете – насколько хорошо «многоэтажная» технология «портирована» на малоэтажную застройку?

Виды плит перекрытия ᛉ Статья завода БЗСК

Содержание:

Назначение плит перекрытия
Основные типы и особенности технологии производства плит перекрытия
Опалубочная технология производства
Непрерывная технология производства
Виды плит перекрытия по конструктивным особенностям
Особенности транспортировки и хранения плит перекрытия

Сегодня в строительстве разных видов зданий и сооружений широко применяются железобетонные плиты перекрытия. В большинстве случаев их применяют при строительстве кирпичных, панельных, бетонных и монолитных конструкций, где плита перекрытия может использоваться:

при обустройстве цокольного этажа;
как межэтажное перекрытие, которое играет роль потолка для нижнего помещения и пола для верхнего;
в качестве покрытия последнего этажа, то есть как кровля.

Последний вариант не так широко распространен, поскольку плиты покрытия несколько дешевле, но у несущих плит перекрытия есть ряд технических преимуществ по прочности и надежности.

При этом на рынке представлено несколько разновидностей строительных изделий ЖБИ для обустройства перекрытий, которые отличаются по:

технологии производства;
размерам;
конструктивным особенностям;
оптимальному назначению и рекомендованной области применения.

При этом все технические характеристики, включая размеры и форму плит, регламентированы ГОСТ и рядом отраслевых норм и правил, поэтому стандартные плиты перекрытия одной и той же марки разных производителей взаимозаменяемы, естественно, при условии соблюдения технологии производства и нормоконтроля.

Наш завод БЗСК железобетонных конструкций выпускает несколько видов плит перекрытий с соблюдением стандартов, требований и норм, и в этой статье наши специалисты расскажут о видах таких изделий, их особенностях и технологии производства.

Назначение плит перекрытия

Вне зависимости от метода изготовления, особенностей и материала конструкции, основное применение этого вида ЖБИ – обустройство межэтажных перекрытий. При этом не только создается основание следующего этажа, но и решаются задачи:

придания прочности и жесткости всему зданию;
равномерное распределение нагрузки между несущими стенами, на которые производится опирание двух, трех или всех сторон плиты;
обеспечение равномерной нагрузки на фундамент.

Кроме этого, использование плит в каркасном строительстве значительно увеличивает скорость возведения жилых, общественных и производственных зданий, минимизирует и упрощает подготовительные и отделочные работы.

Очевидно, что выбор определенной марки и размера должен выполняться на основе расчета с учетом назначения и особенностей эксплуатации объекта. Причем расчет каркаса, выбор материала стен также должен проводиться с учетом выбранного типа плит перекрытия, которые имеют достаточно большой вес и создают дополнительную нагрузку.

Сама плита подбирается с учетом ее особенностей, стоимости, веса и выдерживаемой нагрузки. Причем нужно рассматривать как статическую нагрузку, которую плита испытывает под действием собственного веса и установленных на ней предметов мебели, оборудования, так и динамическую, которая создается движением людей, а также работой промышленного оборудования.

Проведением таких расчетов и проектированием зданий и сооружений занимаются архитектурные и проектные организации, имеющие соответствующие лицензии. В рабочих чертежах на постройку в обязательном порядке указывается марка плит. Если возникает необходимость замены одного типа железобетонного изделия на другой даже с идентичными размерами, такое решение требует обязательного согласования и утверждения проектной компанией.

В частном строительстве все может быть организовано значительно проще, используют материалы, которые дешевле или проще доставить, а при самостоятельной застройке нет даже архитектурного надзора. Однако при выборе ЖБИ, в том числе и плит перекрытия для жилого дома или подсобной постройки, все же лучше обратиться за помощью к специалисту или компании, которые смогут выполнить расчет надежности будущего строения. По результатам анализа будущей конструкции может потребоваться, например, выполнить усиление несущих опорных стен или выбор более легкого типа железобетонной плиты.

Кроме межэтажных плит перекрытий выпускаются специальные виды ЖБИ изделий, предназначенных для создания перекрытий и накрытий в подвальных, подземных помещениях и инженерных сооружениях.

Основные типы и особенности технологии производства плит перекрытия

Сегодня производится достаточно много марок плит из бетона, но они, при всем своем многообразии, отличаются несколькими ключевыми характеристиками, которые определяются формой и технологией производства. Эти же критерии определяют внешний вид готового изделия и последующие технологии отделки. Рассмотрим эти факторы подробнее.

Опалубочная технология производства

Опалубочная является более старой и распространенной ввиду невысокой цены оснастки и меньших капитальных затрат на организацию производства. К таким видам плит относятся изделия с маркировкой ПК и ПНО. Изготавливают в специальных металлических формах с электроподогревом по такой технологии:

форма предварительно смазывается;
устанавливается армировки и тросы предварительного натяжения;
укладывается армирующая сетка;
на вибростенде форма заливается бетоном или газобетоном;
форма снимается со стенда, разогревается до заданной температуры и выдерживается до набора прочности;
далее изделие извлекается из формы, досушивается и проходит контроль качества.

При необходимости изготовить облегченные пустотелые модификации плит перед укладкой армирующей сетки и заливкой в форму закладывается многоразовый пустотообразователь, который затем извлекается из пустотной плиты.

Технология позволяет производить гладкие, ребристые плиты, а также изделия с продольными и поперечными ребрами жесткости.

Непрерывная технология производства

Непрерывная технология производства плит перекрытия получила распространение относительно недавно и требует более сложной и дорогой оснастки. С помощью таких технологических линий изготавливают полнотелые и многопустотные плиты перекрытий с маркировкой БП. При этом толщина таких плит стандартна, а длина может быть как стандартной, так и под заказ, поскольку формируется длинная заготовка, которая затем режется на отдельные плиты.

Для организации производства используется большой цех с несколькими стендами для формирования плиты, подвесным крановым, технологическим оборудованием и формовочной машиной, которая движется по рельсам вдоль стенда. Используется следующая технология производства:

стенды, на которых производится формирование ЖБИ, очищают и смазывают;
натягиваются армирующие тросы по всей длине стенда с заданным усилием преднатяжения;
на стенд устанавливается формовочная машина, в бункер которой подается готовая бетонная смесь;
машина движется вдоль стенда и формует цельную по длине плиту с технологическими пустотами и специальной формой краев под захват краном;
после формовки в плиту могут быть заложены монтажные петли;
после завершения процесса формовки стенд накрывается теплоизолирующим одеялом и выдерживается при заданной температуре до набора прочности;
далее цельная плита режется на участки требуемой длины. Возможна как прямоугольная порезка, так и резка под углом;
готовые плиты перекрытия после разделения снимаются краном и штабелируются для окончательной просушки;
торцы арматуры на срезе обрабатываются антикоррозионной грунтовкой и выполняется контроль качества.

Разница между этими двумя технологиями в пользу безопалубочной заключается в более высоком качестве поверхности и геометрии, возможности изготавливать серии плит в большем диапазоне длины, использованием более прочных марок цемента и высокой несущей способностью. Соответственно это позволяет выполнять монтаж на пролеты большей длины и упрощает проведение отделки в доме.

Виды плит перекрытия по конструктивным особенностям

Помимо технологии, которая определяет перечень и свойства производимых плит перекрытий, существуют различные конструктивные особенности и отличия, которые следует учитывать при выборе оптимальной марки плит для каждого вида работ. В нашем каталоге представлено несколько видов плит перекрытий для горизонтальной укладки, которые успешно используются в многоэтажном и малоэтажном, в том числе и частном строительстве жилых и подсобных зданий.

Среди плит перекрытия, в зависимости от модели, можно найти изделия только на базе армирующей сетки, с армирующей арматурой и арматурой с предварительным натяжением для компенсации прогиба под собственным весом и повышения прочности. Как правило, плиты с предварительно напряженной арматурой имеют большую максимальную длину, чем изделия с обычной армировкой. Рекомендуем ознакомиться с основными видами и сериями этих ЖБИ изделий.

Плиты плоские П

Ровные с двух сторон плиты толщиной 200 мм используются для перекрытия небольших пролетов. В зависимости от марки длина составляет от 2380 до 3980 мм. Поставляются в двух вариантах ширины: 1190 и 1590 мм.

Плоские железобетонные сборные плиты ППЖ

Предназначены для надежного соединения несущих конструкций здания и равномерного распределения нагрузки. Выпускаются в исполнении с толщиной 200 и 300 мм, длина от 1350 до 2980 мм, ширина от 490 до 2980 мм.

Плиты AIII

Серия плит под этой маркой представляет собой готовый строительный комплект из рядовых, пристенных, связевых и дополнительных плит. С их помощью производится комплексное обустройство перекрытия, которое выполняет функцию пола и потолка без необходимости использования других материалов.

Многопустотные, благодаря чему имеют меньший вес при сохранении несущей способности. Поставляются в двух модификациях длины 2650 и 5650 мм. Ширина 590, 740 и 1190 мм в зависимости от назначения плиты.

Плиты перекрытий ПК

Эти сборные многопустотные железобетонные изделия применяются достаточно широко, благодаря высоким прочностным характеристикам и меньшему весу по сравнению с цельными плитами. Кроме того, такое устройство плиты обеспечивает лучшие звуко- и теплоизоляции. Используются при строительстве зданий различного назначения.

Выпускаются со стандартной толщиной 200 мм и шириной 1190 мм. В зависимости от модификации длина может составлять от 2380 до 6280 мм.

Плиты перекрытий с ребрами жесткости

Помимо плоских сплошных или пустотных плит в обустройстве перекрытий широко используются изделия с ребрами жесткости. Особая форма элементов, придающих плите дополнительную прочность и уменьшающих прогиб, позволяет получать изделия меньшего веса и объема, в то же время обладающих высокой нагрузочной способностью.

При этом форма ребер, их направление и количество определяется маркой такого изделия, которые представлены у нас в каталоге:

плитами ПВ и ПГ с ребрами по периметру и несколькими поперечными ребрами. При изготовлении используется арматура предварительного натяжения, в том числе и в ребрах жесткости. Выпускаются в нескольких стандартных типоразмерах. Используются, в основном, при обустройстве перекрытий на объектах промышленного назначения;
плиты ПНОС с предварительно напряженной арматурой и продольными ребрами жесткости переменной высоты в виде арки. Имеют повышенную несущую способность при относительно небольшом весе. Особая форма ребра, которую можно увидеть на фото, компенсирует перпендикулярные рабочей площади статические нагрузки и минимизирует прогиб;
крупнопанельные ПМЖН плиты с предварительно напряженной арматурой, ребрами по периметру и несколькими ребрами жесткости по ширине. Используются для межэтажных перекрытий, в основном, при строительстве зданий промышленного назначения.

Особенности транспортировки и хранения плит перекрытия

Важной составляющей постройки качественного и надежного здания является соблюдение технологии хранения и транспортировки его ЖБ комплектующих. Несмотря на то, что прочностные характеристики плит перекрытия велики и они могут выдерживать несколько тонн статической нагрузки, их легко можно повредить, нарушив правила хранения и транспортировки.

Такие изделия следует укладывать при хранении и доставке на ровную поверхность без перекосов с обязательной установкой деревянной подкладки толщиной 60-80 мм. Технология хранения и транспортировки допускает штабелирование, при этом максимальное количество плит в штабеле или его максимальная высота указываются в документации. Каждый следующий слой следует также разделять деревянными подкладками толщиной не менее 40 мм. Места размещения таких подкладок также приводятся в рекомендациях к хранению плит и могут отличаться в зависимости от типоразмера и марки.

Доставка таких ЖБИ с завода или склада на объект строительства может выполняться длинномерами, манипуляторами, на спецплатформах или железнодорожных платформах, на которых штабели дополнительно крепятся во избежание перемещения самого штабеля и взаимных смещений плит внутри него. Погрузочно-разгрузочные работы с учетом большого веса изделий и недопустимости ударных нагрузок выполняются с помощью крана с креплением за закладные элементы. При хранении изделий также следует соблюдать рекомендации производителя и требования стандарта.

Если у вас возникают вопросы, связанные с выбором марки плит, изготовлением партии изделий нестандартного типа, комплектацией ЖБИ под определенный проект, а также по особенностям доставки и хранения, вы всегда можете обратиться за консультацией к сотрудникам нашего завода.

Статьи:

Таблицы:

технические параметры по ГОСТ, цены

Многопустотные железобетонные плиты перекрытия относятся к одним из самых востребованных видов ЖБИ, предназначенных для разделения уровней здания и закладки несущих конструкций. Технические условия и нормы контролирует ГОСТ 9561-91, характеристики позволяют использовать их в любой сфере строительства: от частных домов до промышленных объектов. К обязательным нюансам применения относят задействование подъемной техники для укладки и проверку несущих способностей. Выбрать нужную серию легко, маркировка включает всю необходимую информацию.

Оглавление:

Технические параметры
Расшифровка маркировки
Область применения
Стоимость панелей разных серий

Описание конструкции, характеристики и особенности

Внешне многопустотные панели представляют собой прямоугольный короб с правильной геометрией стенок и торцов, с продольным армированием, круглыми или грушевидными внутренними полостями, расположенными с равным интервалом. Для их производства используются тяжелые, легкие и плотные силикатные марки бетонов (для несущих систем их класс прочности – не ниже В22,5). Пустоты располагаются параллельно основному направлению по длине (для опирающихся на 2 или 3 стороны видов) или любой из сторон контура для перекрытий с маркировкой ПКК.

Наличие каркаса обязательно, для продления срока службы и усиления надежности весь размещаемый внутри металл обрабатывают антикоррозийными составами еще на стадии изготовления. В панели, опираемые на 2 или 3 стороны, закладывается каркас из предварительно напряженной арматуры. В зависимости от назначения плит перекрытия используется сталь одной из следующих марок: семипроволочные пряди с сечением 6П-7, периодический профиль 5Вр-II, канаты К-7, термически упрочненные стержни Ат-V и другие материалы, соответствующие стандарту (серия 1 141.1 – основной документ, регулирующий процесс выпуска и проверки качества продукции).

К основным техническим характеристикам относят:

1. Размеры и вес конструкций. Толщина является стандартной и неизменной (у большинства типов – 220 мм), длина варьируется от 2,4 м до 12, ширина – в пределах 1-2,6 м. Исключение представляют виды, опираемые на 4 стороны (маркировка ПКК), их габариты изменяются от 3×4,2 до 3×7,2 м соответственно. Средний вес 1 п.м. при ширине в 1 м составляет 360 кг.

2. Несущую способность. В зависимости от марки бетона и интенсивности армирования плиты с пустотами выдерживают от 450 до 1200 кг/м2. Стандартная величина у наиболее востребованной серии с круглыми отверстиями составляет 800 кг/м2, при необходимости ее превышения изделия изготавливаются под заказ.

3. Предел огнестойкости многопустотных панелей составляет 1 час, при необходимости он увеличивается за счет усиления армокаркаса.

Конструкции ценятся за надежность, облегченный вес, хорошую прочность к растяжению на изгиб благодаря наличию внутренних пустот, возможность скрытия коммуникаций, стойкость к влаге, открытому огню, биологическим воздействиям, тепло- и звукоизоляционные свойства, долговечность. Важным преимуществом считается высокая геометрическая точность, упрощающая процесс монтажа и последующей отделки.

Тип	Фактическая толщина, мм	Длина (максимальная, включительно), м	Приведенная толщина плит (отношение объема бетона к площади) мм	Диаметр пустот, мм	Номинальное расстояние между центрами пустот, не менее мм
1ПК, 1ПКТ, 1ПКК	220	7,2 (до 9 у плит для производственных зданий, опираемых исключительно на 2 стороны)	120	159	185
2ПК, 2ПКТ, 2ПКК		7,2	160	140
3ПК, 3ПКТ, 3ПКК		6,3		127
4ПК	260	9,0		159 *
5ПК		12	170	180	235
6ПК		12	150	203	233
7ПК	160	7,2	90	114	139
ПГ	260	12	150
ПБ	220	Зависит от параметров формовки

* присутствуют дополнительные вырезы в верхней зоне.

Основные стандарты по ширине – ПК-10, ПК-12 и ПК-15. У всех типов отверстия имеют круглую форму, исключение представляют ПГ – плиты с грушевидной формой пустот. У вариантов с маркировкой ПКК допускается выполнение скошенных торцов.

Все размеры железобетонных перекрытий с отверстиями внутри унифицированы (включая шаг интервала по длине), отклонения не превышают 5 мм. Указанная в таблице приведенная толщина характеризует экономичность изделия.

Маркировка многопустотных плит

Стандартная расшифровка включает:

1. Цифру, характеризующую размер диаметра внутренних отверстия согласно ГОСТ 9561-91. Опускается для 1ПК, в большинстве прайсов встречается простое обозначение – ПК.

2. Тип. Указывается 2 или 3 буквами, содержит информацию о форме пустот, способе изготовления и числе опираемых сторон. Из всех разновидностей методом непрерывной формовки выпускается ПБ.

3. Размеры многопустотных плит перекрытия: первой идет длина (стороны, не опираемой на несущие конструкции), потом ширина, в дм, округленные до большего значения. Толщина не указывается, эта величина зависит от типа изделия. Реальные размеры всегда меньше: на 20 мм по длине, 10 – по ширине.

4. Четвертый обязательный пункт – число, отражающее несущую способность ж/б изделия.

5. Тип армирования. Может пропускаться для ненапрягаемых каркасов.

6. Марку раствора: не указывается для тяжелого, применяемого у преобладающей доли продукции. Буква Л означает использование легкого бетона, С – плотного силикатного.

7. Другие, дополнительные характеристики или конструктивные особенности изделий. К таким относят стойкость к сейсмическим воздействиям или агрессивным газам, наличие закладных элементов.

Сфера и особенности применения

Основное назначение – организация надежного сборного перекрытия в объектах с несущими стенами (при строительстве также используются ЖБ прогоны). В частном и малоэтажном строительстве они используются для закладки основных полов, разделения этажей и чердачного пространства, обустройстве односкатных крыш в хозяйственных постройках, площадок и в качестве ограждения. Их несущая способность полностью соответствует строительным требованиям (стандартная норма при расчете с учетом веса людей и мебели составляет 150 кг/м2, фактическое значение ее превышает в разы). Звукоизоляционные характеристики позволяют обеспечить надежную защиту от шума даже при устройстве однослойных полов.

Длинные плиты (до 9 м у 1ПК, 12 для 4 ПК, 5 ПК, 6 ПК и ПГ) предназначены для монтажа в общественных зданиях, остальные считаются универсальными и рекомендуются для жилых домов, включая индивидуальные. При выборе размеров учитывается необходимость соблюдения норматива закладки на опоры – от 7 до 15 см в зависимости от материала стен (минимум – на плотный кирпич, максимум – на газобетон). При пересчете на квадраты стоимость 1 м2 у перекрытий шириной в 1 м дороже, чем у изделий с 1,2 или 1,5 м, это объясняется запретом на их поперечное разрезание. Применение ЖБИ серии ПК позволяет:

Получить надежную конструкцию, рассчитанную на значительные весовые нагрузки.
Улучшить изоляционные способности здания.
Обеспечить идеально ровную горизонталь перекрытия (при правильном размещении и проверке опор).
Улучшить водонепроницаемость, пожаробезопасность и акустическую защиту здания.

Стоимость плит для монтажа перекрытий

Серия	Несущая способность, кг/м2	Размеры (длина× ширина× толщина), мм	Вес, кг	Цена за 1 шт, рубли
ПК 16.10-8	800	1580×990×220	520	2 930
ПК 20.12-8		1980×1190×220	750	4 340
ПК 30.10-8		2980×990×220	880	6 000
ПК 36.10-8		3580×990×220	1060	6 410
ПК 45.15-8		4480×1490×220	2120	12 600
ПК 60.18-8		5980×1780×220	3250	13 340
ПК 90.15-8		8980×1490×220	4190	40 760
2ПК 21. 12-8	800	2080×1190×220	950	3 800
2ПК 62.10-8	800	6180×990×220	2425	8 730

Маркировка многопустотных железобетонных плит перекрытий

Оглавление статьи:

Плиты перекрытия: размеры, маркировка и их расшифровка, типы железобетонных плит
Без плит перекрытия не обходится ни один крупный строительный объект. Плиты представляют собой удобный и надежный материал, с которым строительство занимает минимум времени. Богатый ассортимент дают возможность легко выбрать плиты перекрытия, размеры и маркировка которых идеально подходят для конкретного случая. На стадии проектирования необходимо знать, какими бывают железобетонные плиты перекрытия, чтобы подобрать те, которые позволят быстро и качественно завершить строительство.
Главные преимущества плит перекрытия
Сначала стоит коротко рассказать о достоинствах, которые делают плиты настолько востребованными.
При изготовлении производитель придерживается требований, которые указаны в ГОСТ 9561-91 “Многопустотные железобетонные плиты перекрытий для зданий”. Это обеспечивает строительному материалу ряд важных достоинств:
Низкая стоимость по сравнению с другими строительными материалами, которые используются в аналогичных ситуациях.
Скорость монтажа . Нет необходимости ожидать, пока затвердеет раствор или бетон, используемый при устройстве перекрытий.
Шумоизоляция – круглые пустоты снижают коэффициент проводимости звука.
Надежность – армирование позволяет плитам противостоять любым типам нагрузок: на сжатие, изгиб, растяжение.
Богатый выбор изделий , различающихся по размерам, крепости и прочим характеристикам.
Поэтому сегодня почти ни один крупный строительный объект не обходится без использования плит перекрытия.
Габариты плит
Сегодня изготавливаются плиты разных габаритов. Благодаря тому, что размеры бетонных плит перекрытия сильно различаются, специалисты могут легко подобрать те, которые подойдут для возведения конкретного здания.
Например, длина плит варьируется в пределах 2400-12000 мм. Ширина может составлять 1000-7200 мм. Для большей информативности стоит разместить таблицу с подробным описанием габаритов плит перекрытия:
Тип плиты Размер плиты, мм
Длина Ширина
1ПК
2ПК
3ПК От 2400 до 7500 с шагом 300, исключая 6900 1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК 9000 1000, 1200, 1500
1ПК
2ПК
3ПК От 3600 до 7500 с шагом 300, исключая 6900 От 2400 до 3600 с шагом 300
1ПК
2ПК
3ПК От 2400 до 3600 с шагом 300 От 4800 до 7200 с шагом 300, исключая 6900
4ПК От 2400 до 6600 с шагом 300, а также 7200 и 9000 1000, 1200, 1500
5ПК 6000, 9000, 12000 1000, 1200, 1500
6ПК 12000 1000, 1200, 1500
7ПК От 3600 до 6300 с шагом 3000 1000, 1200, 1500, 1800
ПГ 6000, 9000, 12000 1000, 1200, 1500
Как видите, плиты могут сильно различаться по размеру. Это позволяет специалистам легко подбирать наиболее подходящие материалы для выполнения конкретных работ.
Классификация плит
Разделять их можно по различным параметрам. Например, необходимое количество опор для укладки, толщина и многие другие. Но специалисты разделяют их на три группы по конструкции.
Пустотные
Плиты имеющие воздушные полости, обеспечивающие высокие показатели звукоизоляции и теплоизоляции. Благодаря этому они могут стать прекрасным выбором при необходимости устройства межэтажных перекрытий. От того, какой диаметр имеют пустоты, зависят все характеристики плиты: вес, коэффициент тепло- и звукопроводности, возможность выдерживать нагрузки. Они находят применение при возведении домов из различных строительных материалов.
Ребристые
Основная сфера применения – строительство кровли в промышленных зданиях – складах и ангарах.
Монолитные
Не имеют внутренних пустот. Представляют армированные конструкции из бетона высоких марок. Главное достоинство – высокая прочность. Сравниться с ними не могут плиты других типов. Применяются при возведении высотных зданий, когда несущая способность является более важным фактором, чем малый вес и высокий коэффициент шумоизоляции.
Сфера применения существенно увеличивается, так как конструкция плит существенно различается. Это дает инженерам возможность легко выбирать материал, подходящий для определенного здания.
Расшифруем маркировку
Маркировка плит перекрытий дает возможность проектировщику легко узнать важные данные о конкретном строительном материале. Это крайне важно – ему достаточно прочесть всего несколько символов, чтобы определить, какая плита обеспечит нужный уровень безопасности и надежности.
Рассмотрим маркировку плиты ПК63.12-3. АтVта
Маркировка плиты перекрытия ПК63.12-3.АтVта расшифровывается:
Буквы ПК обозначают тип изделия – плита перекрытия.
Первое число показывает длину плиты. В маркировке используются дециметры, а не другие единицы измерения. На практике длина на 20 миллиметров меньше указанной в маркировке. Поэтому, данная плита будет иметь длину 62,8 дециметра или 628 сантиметров.
Второе число – ширина плиты. Она также указывается в дециметрах, однако, фактическая ширина плиты на 10 миллиметров меньше. Так что, можно с уверенностью утверждать, что ширина плиты будет составлять 11,9 дециметра или 119 сантиметров.
Последнее число, после дефиса, обозначает несущую способность. Измеряется она в центнерах на квадратный метр. Эта плита способна выдерживать нагрузку до 300 килограмм на квадратный метр.
Буквы в конце обозначают дополнительные характеристики изделия. Так, АтVта сообщает, что плита армирована арматурой предварительного напряжения.
Кроме этого, могут встречаться следующие обозначения:
т – при создании изделия использовался тяжелый бетон. Благодаря этому она отличается повышенной прочностью, что позволяет применять её в местах с повышенной механической нагрузкой.
а – отверстия плиты имеют уплотняющие вкладыши.
Запомнив эти нехитрые обозначения, даже непрофессионал легко сможет понять, какая конкретно плита скрывается за сложной маркировкой. Значит, сумеет определить, в каких местах её использование будет лучшим решением.
Дополнительная маркировка
При необходимости маркировка дополняется ещё одной буквой. В качестве примера рассмотрим маркировку 2ПКТ 56.10-8 та. Буква Т обозначает необходимое количество опор. Она показывает, что при установке плиты, последняя должна иметь минимум три опоры. Стоящая на её месте буква “К” означает необходимость четырех опор. Но большинство плит перекрытия нуждается всего в двух опорах, что и подразумевается в случаях, когда дополнительной буквы в маркировке нет.
В маркировке встречается обозначение ПГ или же ПБ. Первое обозначает, что плита имеет грушевидные пустоты. Маркировка ПБ обозначает плиты, при изготовлении готовых использовалось непрерывное формование. Для этого производитель использует длинные стенды.
Как вы убедились, маркировка легко поддается расшифровке. Изучив обозначения и взглянув на маркировку, вы узнаете характерные для конкретной плиты перекрытия размеры, назначение и ряд других параметров.
Размеры плит перекрытия жилых зданий
Плиты перекрытий изготавливаются из конструкционного бетона и предназначены для несущей части перекрытий жилых зданий.
Применяемые в жилищном строительстве железобетонные плиты должны соответствовать ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры»
По типу плиты подразделяют на сплошные однослойные и многопустотные
1ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм,
2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм,
ПБ — плиты толщиной 220 мм безопалубочного формования
1П — плиты толщиной 120 мм,
2П — плиты толщиной 160 мм;
Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.
Плиты в зависимости от их расположения в перекрытии здания применяют под расчетные равномерно распределенные нагрузки (без учета собственного веса плит), равные 3,0; 4,5; 6,0; 8,0 кПа (соответственно 300, 450, 600, 800 кгс/м2).
Самыми часто применяемыми являются плиты перекрытия, рассчитанные на нагрузку 800 кгс/м2, по требованию заказчика изготовитель может выпустить плиты и под большую несущую способность.
Рис. Нагрузка, равномерно распределенная по поверхности
Маркировка плит (панелей) перекрытия
Марка состоит из буквенно-цифровых групп так, например, марка плиты
ПК 63.12-8 АIV т – а ПК — плита толщиной 220 мм с круглыми пустотами диаметром 140 мм
63.12 – длиной 6280 мм, шириной 1190 мм
8 – под расчетную нагрузку 800 кгс/м2 (без учета собственного веса)
АIV – с напрягаемой рабочей арматурой из стали класса А-IV
т – изготовлена из тяжелого бетона
а – индекс для панелей с усиленными торцами (это когда пустоты с торца заполнены бетонными вкладышами, препятствующими разрушению плиты нагрузкой действующей от стены, которая давит на торец сверху)
Марка должна быть нанесена на боковой грани каждой плиты перекрытия несмываемой краской. Внесение изменений в обозначения не допускается.
Большое распространение в строительстве получили многопустотные плиты толщиной 220 мм
При возведении кирпичных стен нужно предусмотреть что опорные части плит перекрытия опираются на тычковый ряд кирпича.
(п. 9.2.1. СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87» При многорядной перевязке швов укладка тычковых рядов под опорные части плит перекрытий и другие сборные конструкции является обязательной.)
Чем отличаются плиты ПК от ПБ
ПК (Круглопустотные) ПБ (Безопалубочные)
По технологии изготовления
В опалубку устанавливается арматура и кессоны (круглые полые емкости). Бетон укладывается в металлическую опалубку фиксированной длины и ширины (например, 6,0 х 1,2 х 0,22) Натягивается арматура. Формующая машина уплотняет, придает форму и укладывает бетон определенной ширины (например, 1,2м) и большой длины (не менее 10 метров). После твердения нарезается на нужную длину
По толщине
По ГОСТ оба вида должны быть 220 мм
По длине
Длина зависит от длины опалубки Любой необходимой длины
По ширине
Ширина зависит от ширины опалубки, но т.к. ширина кузова бортового автомобиля 2,4м широкие плиты изготавливают крайне редко Ширина зависит от ширины формующей оснастки (в основном 1,0 м; 1,2 м; 1,5 м)
Особенности
Плиты ПК нельзя резать, т.к. армирование не одинаково в разных поперечных сечениях Так как количество арматуры в любом поперечном сечении одинаково – эти плиты можно резать
По форме пустот
После твердения из плиты вынимаются формирующие пустоты кессоны.
Они круглые диаметром 140мм или 159мм. Варианты формующей оснастки, придающей форму пустотам.
Размеры и вес плит перекрытий по ГОСТ
Учитывая массово применяемые пролеты помещений при многолетнем опыте строительства зданий, для оптимизации работы проектировщиков и производителей ж/б плит перекрытий размеры были стандартизированы и закреплены в ГОСТ 9561-2016 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия», а для жилых зданий в ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры».
При перевозке плит не забывайте, что ширина кузова автомобиля 2,4 метра
Таблица размеров плит перекрытия по ГОСТ 26434-2015
Координационный (номинальный) размер плиты: Проектный размер плиты между разбивочными (координационными) осями здания в горизонтальном направлении.
Конструктивные (фактические) длину и ширину плит, учитывающие допуски на монтаж и изготовление, следует принимать равными соответствующим координационным размерам, указанным в таблице, уменьшенным на размер зазора между смежными плитами
Фактическая длина:
— меньше на 20 мм координационной длины указанной в таблице
Фактическая ширина:
— меньше на 10 мм — для плит координационной шириной менее 2400 указанных в таблице;
— меньше на 20 мм для плит координационной шириной 2400 и более
Плиты типов 1ПК, 2ПК и ПБ
(Для плит типа 2ПК и ПБ в обозначении типоразмера, приведенного ниже в настоящей таблице, следует заменить 1ПК на 2ПК или ПБ)
1. Для плит типа 2ПК и ПБ в обозначении типоразмера, приведенного в настоящей таблице, следует заменить 1ПК на 2ПК или ПБ
2. При наличии плит одного типоразмера, отличающихся армированием в целях возможности опирания по двум, трем сторонам или по контуру, следует ввести в маркировку дополнительное обозначение.
3. Координационная длина Lo=9000 мм применима только для плит типа 1ПК.
4. Масса плит приведена для плит из тяжелого бетона средней плотности 2500 кг/м 3 .
5. Направление расчетного пролета плит типа 1ПК устанавливают параллельным длине или ширине плиты.
Типовые чертежи плит ПК
При производстве плит ПК применяются типовые рабочие чертежи, которые называются сериями. Большинство серий разработано ещё во времена СССР и проверено временем.
Список типоразмеров плит и серий, по которым они изготовляются есть в ГОСТ 9561-2016 приложение А.
Одним из таких документов является Серия 1.141-1 «Панели перекрытий железобетонные многопустотные» выпуск 64 «Предварительно напряженные панели с круглыми пустотами длиной 6280, 5980, 5680, 5380, 5080, 4780 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-IV.
Минимальное опирание плит перекрытия
Глубина опирания панелей, выполненных по Серии 1.141 – 1 выпуску 64 должна быть от 90 мм до 250 мм

Величина опирания должна быть указана в проекте. (часто 120мм — ширина кирпича).
Опирание железобетонных плит на стены выполненные из пеноблоков осуществляется через бетонный армированный пояс.
Рис. Поперечный разрез плиты с круглыми пустотами диаметром 159мм шириной 1190 мм по серии 1.141-1 выпуск 64
Рис. Расположение рабочей арматурыв плите шириной 1190 мм по серии 1.141-1 выпуск 64
Скачать Серия 1.141-1 выпуск 60 «Панели с круглыми пустотами и длиной 4180, 3580, 2980, 2680 и 2380 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-III и Вр-1. Рабочие чертежи»
Скачать Серия 1.141-1 выпуск 64 «Предварительно напряженные панели с круглыми пустотами длиной 6280, 5980, 5680, 5380, 5080, 4780 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-IV. Рабочие чертежи»
Что ещё почитать на сайте:
Монтаж сборного ленточного фундамента из блоков ФБС
Фундамент из блоков ФБС пошаговая инструкция. Армирование ленточного фундамента, гидроизоляция.
Временный забор строительного участка. Ограждение территории строительства. Основные требования.
Требования к ограждению строительной площадки. Примеры и фото ограждений.
Динамические испытания свай.
Статья о том как проводить испытание свай динамической нагрузкой. Технология испытания грунтов динамической ударной нагрузкой забивными сваями.
Расшифровка обозначений плит ПК
В данной статье рассматривается расшифровка условных обозначений плит перекрытий ПК.
Условные обозначения, применяемые при маркировке плит перекрытий ПК, регламентируется ГОСТ 9561 (Железобетонные многопустотные плиты перекрытий — технические условия) и ГОСТ 26434 (Железобетонные плиты перекрытий — основные параметры и типы).
В настоящий момент актуальной редакцией ГОСТ 9561 является издание от 2016 года, для ГОСТ 26434 — издание от 2015 года.
Следует отметить что данные ГОСТы существуют давно, и выдержали по несколько редакций, ГОСТ 9561 ссылается на ряд типовых проектных серий, которые не подвергались редактированию и обновлению вслед за изменением ГОСТ. ГОСТ 9561 допускает изготовление многопустотных плит перекрытий по проектным сериям, не указанным в ГОСТ, но разработанными квалифицированными проектными организациями в соответствии с его требованиями.
Также обратите внимание, что до введения редакции 1992 года «плиты перекрытий железобетонные многопустотные» назывались «панелями железобетонными многопустотные для перекрытий зданий» — фактически это одно и то же.
Из-за вышеперечисленного, в наименовании, и расшифровке наименований различных серий изделий, часто возникает путаница.
Для начала разберемся со стандартными наименованиями по ГОСТ 9561 — плиты многопустотные, которые могут быть следующих видов:
Плиты 1ПК — железобетонные многопустотные, толщиной 220 мм с диаметром отверстий 159 мм, предназначенные для опирания по двум сторонам. Данные изделия чаще обозначаются просто как плиты ПК.
К этому типу плит относятся также многопустотные плиты П выпущенные по серии 1.241-1 альбом 36, которые согласно ГОСТ должны быть поименованы как ПК, но непосредственно в альбоме имеют маркировку панели П.
Изделия длиной до 4780 мм допускается изготавливать с использованием ненапрягаемой арматуры, плиты свыше указанной длины, производят с использованием предварительно напряженной арматуры класса At—V. Используется электротермический способ напряжения.
Плиты ПБ — толщиной 220 мм, безопалубочного формования, предназначенные для опирания по двум сторонам.
Плиты ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам.
Кроме того, в ГОСТ 9561 описаны менее распространённые типы изделий:1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 4ПК, 5ПК, 6ПК, 7ПК, отличающиеся толщиной, диаметром отверстий и количеством сторон опирания плиты.
Буквенно-цифровые маркировки плиты ПК (панелей П по серии 1.241-1) на примере плиты перекрытия ПК 57-10-8 АтV-1:
ПК — плита железобетонная многопустотная, толщиной 220 мм с диаметром отверстий 159 мм, предназначенные для опирания по двум сторонам.
57 – длина изделия в дециметрах.
10 – ширина изделия в дециметрах.
8 – данное изделие выдерживает нагрузку до 800 кгс/м2 – расчетная нагрузка.
AtV– использование предварительно напряженной арматуры и ее класс. В случае использования ненапрягаемой арматуры обозначение опускается.
Дополнительно могут быть использованы обозначения:
— Л — легкий бетон, С — плотный силикатный бетон; не обозначают тяжелый бетон.
— а – отверстия плит имеют уплотняющие вкладыши.
— 1 — этот индекс означает , что отверстия плиты заделаны с торцов .
Купить плиты ПК по ценам ниже заводов производителей Вы можете в компании «ЖБИ Эксперт».
Маркировка плит перекрытия
Маркировка плит перекрытия
© ООО «СтройПартнер» 2009-2018
Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1
Строительный рынок предлагает большой ассортимент плит для сооружения горизонтальных несущих и ограждающих конструкций. Они отличаются между собой технологией изготовления, конструкцией, размерами и характеристиками. И что особенно важно – всю эту информацию содержит маркировка плит перекрытия. В данной статье мы подробно рассмотрим не только разновидности изделий, их основные отличия, но и расшифровку обозначений ЖБИ.
Классификация и особенности основных видов плит
Обозначение плит перекрытия регламентируется ГОСТ 23009. Марка может содержать от 2 до 3 буквенно цифровых групп:
Первая – содержит буквенное обозначение разновидности изделия.
Вторая – включает основные размеры и показатель предельной нагрузки.
Третья – содержит дополнительную информацию такую, как класс арматуры для армирования, вид бетона и т.д.
Маркировка ЖБ плит помогает определить разновидность изделия, способ производства и конструктивные особенности. Железобетонные изделия для сооружения горизонтальных несущих и ограждающих конструкций подразделяются на такие виды:
Многопустотные – изделия с продольными технологическими пустотами, которые характеризуются сравнительно небольшим весом и высокими прочностными характеристиками.
Фото 1. Пустотные железобетонные изделия
Ребристые – ЖБИ с продольными ребрами, обеспечивающими повышенную жесткость.
Полнотелые – плиты сплошного сечения, отличающиеся высокой прочностью.
Фото 2. Промаркированные полнотелые плиты
Зная марку железобетонных плит, вы сможете легко определить не только их разновидность, но также основные размеры и несущую способность. Поэтому важно знать и понимать, как расшифровываются обозначения основных типов ЖБИ.
Пустотные плиты
Производятся согласно ГОСТ 9561 с продольными пустотами разных форм. Буквенная маркировка пустотелых плит перекрытия:
ПК – круглопустотные ЖБИ толщиной 220 мм, изготовленные методом опалубочного формования.
ПБ – многопустотные ЖБИ толщиной 220 мм, которые производятся согласно современному методу безопалубочного (непрерывного) формования.
ПНО – облегченные круглопустотные изделия толщиной 160 мм, которые изготовляются по опалубочной технологии.
3,1ПБ и 1,6ПБ – облегченные пустотные ЖБИ толщиной 160 мм, изготовленные по безопалубочной технологии.
Маркировка плит перекрытия ПК и ПБ детально расшифрована в соответствующе пункте данной статьи.
Фото 3. Разные типы многопустотных изделий
Другие виды плит
Заводы-изготовители выпускают и другие виды плит, но они, как правило, относятся к категории изделий специального назначения:
Ребристые (ПГ, ПР, ПП) – применяются преимущественно для покрытия и перекрытия промышленных и общественных многоэтажных объектов. Изготовляются по ГОСТ 28042. Характеризуются высокой стойкостью к вибрационным нагрузкам, поэтому наиболее востребованы в регионах с высокой сейсмоактивностью.
Рисунок 4. Внешний вид ребристых ЖБИ
Сплошные (ПТ, П) – характеризуются полнотелой конструкцией, высокими прочностными характеристиками. Производятся в соответствии с ГОСТ 19570. Большим спросом среди застройщиков не пользуются из-за большого веса, что создает значительные нагрузки на стены и фундамент.
Фото 5. Внешний вид плиты сплошного сечения
Расшифровка маркировок плит
Пример расшифровки пустотелой плиты ПБ 75-12-16:
ПБ – плита пустотелая толщиной 220 мм, изготовленная по технологии безопалубочного формования;
75 – длина, 75 дм или 7,5 м;
12 – ширина, 12 дм или 1,2 м;
16 – предельно допустимая нагрузка, 16 кПа или 1600 кг/м2.
Фото 6. Железобетонные изделия серии ПБ
Пример расшифровки ЖБИ марки ПК 65-15-8:
ПК – плита круглопустотная толщиной 220 мм, изготовленная методом опалубочного формования;
65 – длина, 65 дм или 6,5 м;
15 – ширина, 15 дм или 1,5 м;
8 – предельно допустимая нагрузка, 8 кПа или 800 кг/м2.
Фото 7. Железобетонные изделия марки ПК
Пример расшифровки ребристой плиты 2ПГ 6-4 AтVт:
2ПГ – изделие с продольными ребрами жесткости без проемов, высотой 300 мм;
6 – длина 6 м;
4 – индекс несущей способности, 4 кПа или 400 кг/м2;
AтV – класс напрягаемой арматуры;
т – изготовлена из тяжелого бетона.
Фото 8. Ребристые плиты
Пример расшифровки сплошного ЖБИ марки П 60-12-3,5:
П – плита сплошного сечения;
60 – длина, 60 дм или 6 м;
12 – ширина, 12 дм или 1,2 м;
3,5 – класс прочности бетона, В3,5.
Фото 9. Железобетонные изделия сплошного сечения
Чем отличаются плиты ПК и ПБ?
Таблица 1. Основные отличия железобетонных изделий серий ПК и ПБ
Какие бывают маркировки у бетонных плит перекрытия: расшифровка и размеры
Основным строительным материалом является бетон, из которого производят элементы зданий различной прочности и назначения (фундаментные блоки, стены, лестничные марши и т. д.).
Горизонтальные плиты перекрытия – это специальные бетонные конструкции несущего типа, предназначенные для разделения этажей.
Отличаются технологией производства и качественными показателями. В соответствии с действующим ГОСТ 23009-2016, вся информация должна наноситься производителем на бетонные перекрытия в виде буквенно-числовой маркировки.
В публикации детально рассмотрим данные, из которых состоит стандартная и дополнительная маркировка.
Основные типы конструкций
Классификация осуществляется в соответствии с типом конструкции. Перечислим виды перекрытий:
Пустотные – бетонные плиты с наличием технологических полостей, позволяющие получить максимальные тепло- и шумоизоляционные показатели. Подходят для возведения зданий различного назначения и этажности. С изменением диаметра пустот, изменяются основные характеристики плит (прочность, масса, максимальная величина возможной нагрузки и т. д.).
Монолитные – самый прочный тип перекрытия, не имеющий технологических полостей, дополнительно усиленный армирующим слоем. Для их производства используются бетонные смеси высоких марок. Благодаря повышенным нагрузкам применяются в строительстве высотных сооружений, в которых прочность перекрытия является определяющим фактором.
Ребристые – предназначаются для обустройства различных типов кровли.
Для чего нужно ставить марку?
Маркировка позволяет узнать основные технические характеристики бетонных перекрытий, чтобы правильно подбирать их в соответствии с назначением и предполагаемой величиной нагрузки.
Важно! Все параметры, отображаемые в марке, являются универсальной информацией. Основные правила маркировки должны соблюдаться производителями железобетонных изделий. Внесение самостоятельных изменений не допустимо.
Правила нанесения обозначений на бетонные перекрытия, используемые в строительных работах, утверждены ГОСТ 23009. Информация, содержащаяся в марке, позволяет подобрать необходимый тип конструкции исходя из ее основных параметров (конструкция, габариты, масса, прочность).
Зачем нужно знать все обозначения?
Правильно определить конфигурацию и качественные характеристики поможет соответствующая маркировка.
Каждый тип бетона имеет свои технологические особенности и свойства, отличается качественными показателями сырья, из которого он изготовлен.
На этапе проектирования зданий и сооружений различного назначения, учитываются все типы строительных материалов, используемые в процессе выполнения монтажных работ. Только изучив основные правила маркировки плит, отображенные стандартные и дополнительные данные, можно правильно рассчитать конфигурацию перекрытий.
Какие данные включает?
Марка бетонной плиты – это буквенно-числовое обозначение, которое отражает основные параметры материала и его тип, позволяющие проектировщику корректно определить уровень надежности и прочности изделия.
Расшифруем стандартную маркировку на примере ПК63. 10-8. AтVта:
Две первые буквы — обозначается вид строительного элемента. ПК – плита перекрытия.
63 – ее длина, измеряемая строго в дециметрах. Длина всегда меньше на 20 мм, в отличие от указанного значения в маркировке. Соответственно, реальная длина изделия составляет 62,8 дм (6280 мм).
10 – это ширина элемента в дециметрах. Реальная ширина плиты на 10 мм меньше, и составляет 90 дм (900 мм). Эти особенности маркировки следует всегда учитывать при подборе необходимых строительных материалов.
Число 8 обозначает максимальную величину нагрузки, прилагаемой к несущей поверхности. Единица измерения этого параметра – центнер на квадратный метр. Следовательно, максимальная нагрузка, будет составлять примерно 800 кг/м 2 , что является неплохим показателем прочности.
АтVта – говорит о наличие в изделии армирования, для увеличения его надежности и прочности.
Помимо этого, в маркировке могут содержаться дополнительные литеры:
«т» — означает, что при производстве элемента использовался тяжелый бетон. В результате этого, удается добиться максимальной прочности и улучшить все эксплуатационные характеристики.
«а» — в технологических полостях плит находятся дополнительные уплотнительные вкладыши.
Знание основного порядка маркировки строительных изделий поможет определить их тип, габаритные размеры, величину максимальной нагрузки и т. д.
Дополнительные отметки
Все типы плит отличаются количеством точек опоры, толщиной, диаметром технологических пустот и расстоянием между ними. Конструктивные особенности строительных изделий подразумевают их расположение на несущих стенах зданий. Они могут иметь от двух до четырех точек опоры. Поэтому, дополнительные буквы в маркировке, обозначают количество опор:
2ПКТ – три точки опоры.
2ПКК – четыре.
Дополнительные обозначения строительных изделий указываются в виде краткой информации, размещаются на боковых поверхностях, и разделяются на три блока:
Обозначением «ПБ» отмечают строительные материалы, произведенные по технологии непрерывного формования. О наличии грушевидных пустот свидетельствует маркировка «ПГ».
Как расшифровать буквенно-цифровой код?
Расшифруем основную информацию, которую указывают производители на своих изделиях:
Обозначение Расшифровка
П, ПП, ПТС Монолитные полнотелые перекрытия
ПГ, ПР Ребристая конструкция сплошного типа
ПВ Ребристая конструкция с технологическими вентиляционными каналами
ПС, ПФ Аналогичный тип изделия, имеющий дополнительные отверстия для монтажа осветительных приборов
ПЛ Ребристая плита, предназначенная для обустройства облегченных типов кровли
ПОВ, ПОЛ, ПОС, ПОФ Плиты для перекрытия сводов и арок
В соответствии с типом технологических пустот, плиты перекрытия имеют следующий вид обозначения:
Маркировка Толщина, мм Тип технологических полостей Расстояние между центрами полостей, мм Диаметр технологических полостей, мм
1ПК 220 Круг 185 159
2ПК 140
3ПК 127
4ПК 260 Круг, имеющий дополнительные вырезы по контуру в верхней части 159
5ПК Круг 235 180
6ПК 233 203
7ПК 160 139 114
ПГ 260 Грушевидная форма Зависит от параметров оборудования, которое участвует в формовке
ПБ 220 Производятся по технологии непрерывной формовки
Заключение
Информация, которая содержится в маркировке, полностью описывает качественные характеристики бетонных плит перекрытия, используемых во всех отраслях промышленности для возведения различных объектов и жилых многоэтажных домов. Благодаря этому, на этапе проектирования, можно правильно подобрать необходимый материал.
0 0 голоса
Рейтинг статьи

Плиты перекрытия
Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.
Сфер применения ЖБИ множество. Среди них:
укладка фундаментов;

стены, применяемые в роли железобетонных панелей;

получаются стойкие заборы;

крепкие балконы;

укладка дорог и площадок;

колодезные кольца.

Преимущества железобетонных плит
Не успев появиться на строительном рынке, плиты завоевали огромную популярность. В отличии от давних способов перекрытий (например, деревянными балками), они обладают рядом преимуществ:
водо- и огнеупорность;

влагостойкость. При каком-либо уровне влаги они не рассыпаются, не набухают, как те же деревянные балки;

долговечность. Они могут прослужить десятки, сотни лет;

на них не влияет смена температурного режима;

не гниют.

Они обладают относительно низкой стоимостью и легкостью монтажа, что привлекает внимание строителей. Спектр применения разнообразен: от перекрытия этажей до укладки дорог.
Виды
Различают 4 типа железобетонной плиты:
Дорожные – с помощью них создают сложные автомобильные развязки, применяются для построения магистралей. Их используют на строительных площадках, аэродромах, полигонах, так как идет постоянная нагрузка из-за тяжелой техники. Очень крепкие и не теряют своих качеств даже при температуре -40 градусов. Если их используют, то дорога становится надежнее. Выпуск делают в двух формах: с ненапрягаемой, напрягаемой арматурой. Плотность бетона около 2200-2500 кг/м3. Сверху плиты рифленые. Чаще используют плиты, имеющие размеры около 1750х3000 мм.
Пустотные – выбирают для перекрытий между этажами. Толщина составляет 220 мм, длина может варьировать от полутора до шестнадцати метров. Размер перекрытия может подбираться индивидуально, но в среднем он полтора метра. Благодаря пустотам в плитах, между этажами обеспечивается звукоизоляция и сохраняется тепло. Пустоты бывают как круглой, так и овальной формы. Именно благодаря отверстиям, вес плит уменьшается, в дальнейшем это облегчает монтаж и лучше сохраняется общая структура здания. Перекрытия крепят к крючкам на тросах и подымают на нужную высоту с помощью кранов. Благодаря современным технологиям, есть возможность изготавливать большие партии за короткие сроки, при этом делают из бетона разных марок. Перекрытия могут выдерживать вес до 1250 кг/м2.
Плоские – это несущая часть перекрытий в зданиях панельного типа. Могут выдержать удары до 7 баллов. Бетон для изготовления плоских изделий используют легкой, тяжелой и средней плотности. Также используется напрягаемая и ненапрягаемая арматура, материалы должны отвечать стандартам, установленным государством. Чтобы состыковать железобетонные плиты между собой, применяют скосы на гранях, что предотвращает сдвиги. Плоские плитки транспортируют в штабелях, а чтобы не повредились, между ними кладут специальные прокладки. Машину с плитами загружают или разгружают с помощью крана.
Железобетонные плиты – покрытия – применяются для завершения постройки. В большинстве случаев это происходит, когда строители не желают тратить деньги, чтобы установить полноценный чердак. Далее крышу покрывают специальным отделочным материалом (например, битумом либо жидкой резиной). Известен тот факт, что такие стройматериалы прекрасно вступают в контакт с теплоизоляционными материалами. Такие покрытия можно разделить на два вида: ребристые и стандартные, которые зависят от методов монтажа. Ребристые делают крышу более прочной, а благодаря форме упрощается процесс отделки. Напряженная арматура, которую используют чаще всего на производстве, обеспечивает долговечность. С помощью металлической сетки, которую покрывают слоем бетона до двух сантиметров, идет защита арматуры от негативной среды. Данное изделие транспортируют с помощью грузовых машин и используют в конце возведения комплекса. Обладая высокой прочностью и надежностью, подходят для любых типов строительства.
В отдельную группу стоит отнести плиты для ограждений – заборов. Для их производства используют тяжелый железобетон, и такой забор становится прочной преградой. Поверхность может быть плоской либо граненной. Чаще всего такие ограды делают для постоянных предприятий. Бывают еще плиты парапетные железобетонные, которые защищают парапеты от воздействия атмосферы, разрушений.
Классификация видов
Железобетонные пустотные плиты перекрытия выпускаются в широкой номенклатуре. По форме отверстий различают следующие виды продукции:
плиты с полостями круглого сечения;

элементы перекрытия с грушевидными пустотами;

конструкции с отверстиями овальной формы.

По назначению выделяют:
кладка по одной стороне;

по двум торцам;

по трем сторонам;

по двум боковым и двум торцевым сторонам.

Отдельный вид пустотелых конструкций – плита с индексом ПБ, которая производится безопалубочным способом. Назначением этой продукции является обеспечение опоры по двум сторонам.
Маркировка плит перекрытия:
Железобетонные элементы с отверстиями маркируются согласно требованиям стандарта. Буквами обозначаются:
тип изделия;
конфигурация отверстия;
количество сторон опирания.
Цифрами обозначаются размеры пустотных плит перекрытия и несущая способность. При этом реальные габариты длины изделия меньше ГОСТа на 20 мм, а реальная ширина панели меньше ГОСТа на 10 мм.
К примеру, расшифровка маркировки ПК 23.15-8 выглядит следующим образом:
ПК – плита перекрытия с круглыми пустотами, изготовлена методом заливки в опалубку;
23 – округленное значение длины в 22,8 дециметров;
15 – округленное значение ширины в 14,9 дециметров;
8 – несущая способность панели с пустотами, соответствует 800 кг/м².
Аналогичным образом расшифруется маркировка ПБ 72.15-12,5:
ПБ – панель с цилиндрическими полостями, выполненная безопалубочным способом;
72 – округленный параметр длины в 71,8 дециметров;
15 – округленный параметр ширины в 14,9 дециметров;
12,5 – коэффициент несущей способности плиты, соответствует 1250 кг/м².
Также в маркировке указывают последними буквами следующие значения:
АтV – армировано перенапряженной арматурой категории АтV;
т – изготовлено из тяжелого бетона;
а – торцы усилены уплотняющими вкладышами в отверстиях.
Монтаж плит перекрытия | Строительный портал
Конструкции перекрытия должны отвечать требованиям относительно прочности, огнестойкости, звукоизоляции и теплоизоляции. Всеми этими характеристиками обладают ЖБИ плитного типа. Они используются при возведении промышленных, многоквартирных и индивидуальных строений.
Содержание:
Виды плит перекрытий
Плиты перекрытия размеры
Что необходимо знать перед приобретением ПК
Подготовка стен перед установкой плит перекрытия
Площадка для крана
Разлиновка плит
Монтаж плит перекрытия
Проверка бетонных плит перекрытия
Анкеровка железобетонных плит перекрытия
Особенности технологии монтажа плит перекрытий

Они служат в качестве межэтажных перекрытий, где их нижняя поверхность выступает потолком, а верхняя полом верхнего помещения. Также плиты укладываются на гаражи, сараи и другие постройки хозяйственного назначения, таким образом, образуя крышу. Нередко их используют в качестве фундамента.
Виды плит перекрытий
Можно выделить 2 вида: монолитные плиты перекрытия и пустотные. Первые отличаются большим запасом прочности и несущей способностью. Среди серьезных недостатков можно отметить их вес, высокую теплопроводность и низкие звукоизоляционные свойства. Такие изделия зачастую применяются для строительства общественных и индустриальных сооружений.
Плиты перекрытия фото

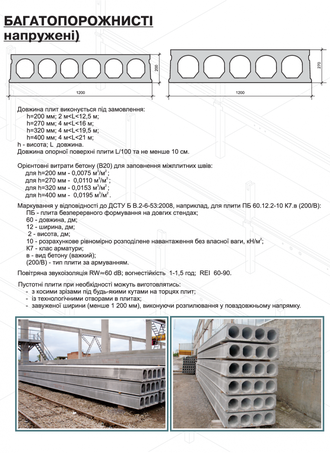

Пустотные ЖБИ используются при возведении частных домов ввиду их более дешевой стоимости и легкого веса по сравнению с монолитными аналогами. Этот фактор, конечно, не позволяет обойтись без специальной техники для доставки ПК на объект и монтажа, но, тем не менее, дает возможность значительно снизить нагрузку на несущие стены и фундамент. И как следствие сократить расходы на их обустройство, используя меньшее количество строительного материала.
Пустоты, проходящие по всей длине бетонного изделия, могут иметь круглую, овальную и многоугольную форму. Ими можно воспользоваться при закладке коммуникаций, используя кабель-каналы, пластиковые короба или гофрированные трубы.
Многопустотные плиты перекрытия гарантируют:
хорошие тепло и звукоизоляционные качества;
огнестойкость;
распределение нагрузки на несущие стены;
высокую механическую прочность;
долговечность.
Благодаря ровным поверхностям плит все дальнейшие отделочные работы пройдут с не только минимальным вложением средств на выравнивание потолка (пола), но и меньшими трудозатратами.
Плиты перекрытия размеры
Плиты перекрытия выпускаются длиной от 1880 до 6280 мм с шагом с 100 мм.
Толщина плиты перекрытия составляет 220 мм. Стандартная ширина изделия равна 990, 1190 либо 1490 мм, хотя можно найти плиты и с другими типоразмерами.
Вес плиты перекрытия определяют ее габариты, ориентировочно данный показатель варьируется от 500 до 1500 кг. Что касается несущей способности единицы изделия, то в среднем она составляет 800 кг на 1 кв. м.
Что необходимо знать перед приобретением ПК
Не допускается наличие следов ржавчины и жира на поверхностях изделия.
Максимально допустимые трещины – 0,1 мм, но лучше – это их полное отсутствие.
Все грани плит должны иметь максимально ровные поверхности, без выпуклостей и впадин.
Допустимое отклонение от номинала по длине – 10 мм, толщине – 5 мм, ширине – 5 мм.
Изделие должно иметь соответствующие сертификаты качества.
Перед началом укладки плит перекрытия необходимо знать, что:
шершавая сторона плиты должна быть обращена вверх, а гладкая вниз;
подгон изделий осуществляется по их нижним сторонам;
ЖБИ должны опираться на 2 короткие стороны, длинную сторону не рекомендуется заводить на стену;
понадобятся компоненты для песчано-цементного раствора;
укладка плит производится вплотную друг к другу без зазоров;
услуги крана почасовые, поэтому к его приезду подготавливается все необходимое, чтобы работы прошли без заминок;
плиты должны опираться только на несущие стены, остальные внутренние перегородки (стены) возводятся после установки перекрытия;
для слаженного монтажа в помощь крану понадобится как минимум 2, а лучше 3 человека;
перед черновой отделкой пустоты плиты заполняются щебнем или керамзитом.
Подготовка стен перед установкой плит перекрытия
Несущие стены подвергают нивелировке. Они должны быть максимально ровными по высоте, допустимое расхождение составляет максимум 10 мм. Выявить разницу высот можно посредством длинной балки, которая размещается на двух противоположных стенах. Поверх бруса ставится строительный уровень, и чем он длиннее, тем точнее полученный результат.
Таким образом, проверяются все опоры под плиты перекрытия. При этом важно производить замеры как можно чаще. Для этого балка или брус устанавливается в углах строения, затем перемещается каждые 1-1,5 м. Соответствующие данные можно записать на стенах мелом или маркером.
Далее находится самая высокая и низкая точка и выкладывается бетонная смесь с использованием ячеистой металлической сетки. Опоры, возведенные из пенобетонных, шлаковых, газосиликатных блоков, в обязательном порядке усиливаются. Это можно сделать посредством армирующего пояса высотой не менее 15 см.
Армопояс равномерно распределяет нагрузку, предотвращает деформацию стен и защищает плиты перекрытия от излома.
Опалубка собирается из максимально ровных досок в соответствии с полученными значениями, то есть грани могут иметь различные значения по высоте. Можно воспользоваться специальным П-образным профилем. Конструкция обустраивается по всему периметру коробки дома, включая и ненесущие стены, особенно, если строение выполнено из легких блочных материалов.
Для замеса песчано-цементного раствора берется 1 ведро цемента (М500) и 3 ведра песка, воды необходимо столько, чтобы смесь получилась не жидкой, но и не густой. Песок обязательно просеивается для удаления камешков, которые поспособствуют разрушению слоя под весом плиты.
После заливки раствор протыкается мастерком или отрезком арматуры для предотвращения образования воздушных прослоек. Трамбовке следует уделить повышенное внимание.
Перед кладкой плит перекрытия необходимо заделать пустоты во избежание промерзания. Если ЖБИ хранились на стройплощадке долгое время, то рекомендуется в участках прохождения пустот просверлить одно-два отверстия, через которые уйдет лишняя влага. Следует отметить, что отверстия заделываются бетонным раствором, а при монтаже плита должна быть обращена ими вниз.
Заводские пустоты заполняются керамзитом или просто вставляются крупные куски полуторного кирпича, а оставшиеся щели закрываются цементным раствором. Хотя в последнее время заводы выпускают плиты уже с закрытыми пустотами.
Смесь в опалубке должна хорошо просохнуть, набраться прочности, для этого понадобится не менее 3 недель.
Площадка для крана
Грунт, где будет стоять подъемная техника должен быть слежавшийся. Нельзя устанавливать кран вблизи строящегося дома при наличии подвала. Опорная «нога» спецтехники создает весьма значительную нагрузку на грунт, что может привести к обрушению стенки подвального помещения.
При рыхлых или насыпных грунтах рекомендуется заказать кран с более длинной стрелой. Если работы проводятся весной или осенью, когда грунт насыщен влагой площадку под автокран выкладывают дорожными плитами (можно использовать бывшие в употреблении изделия). Потому как техника может увязнуть в слякоти под собственной тяжестью.
Разлиновка плит
Не рекомендуется перекрывать одной плитой два пролета. Такая нагрузка при определенных обстоятельствах может привести к ее растрескиванию. Если была выбрана именно такая схема укладки, то в этом случае рекомендуется сделать надрез болгаркой с алмазным диском (на его глубину) ровно по центру средней стены.
Если трещина все же возникнет, то она пойдет ровно по направлению надреза, что вполне допустимо.
К сожалению, не всегда удается выполнить перекрытие целыми плитами. Иногда их приходиться разлиновывать и по ширине, и по длине. Здесь понадобиться кувалда, болгарка с алмазным диском, лом и мускульная сила.
Для облегчения процесса используют соответствующей длины брус или доска. Пиломатериал подкладывается под плиту строго по линии будущего среза. В определенный момент бетонное изделие надломится под собственным весом.
Сначала осуществляется пропил болгаркой на верхней поверхности плиты по отмеченной линии. Далее посредством кувалды наносятся удары по всей длине ЖБИ. Удары следует наносить как можно чаще. Если срез приходится на пустотное отверстие, то плита сломается довольно быстро.
При рубке плиты по ширине придется приложить немалые усилия. Попадающуюся арматуру срезают сварочным аппаратом или резаком. Использовать болгарку не рекомендуется, так как диск может «закусить». Но если в распоряжении имеется только этот инструмент, тогда не разрезайте металлический стержень до конца – оставьте 2-3 мм. Окончательный надлом выполните ломом или кувалдой.
Осуществляя рубку плиты, все возможные последствия ложатся на ваши плечи! Ни один завод-изготовитель не даст официального разрешения на проведение этих работ.
Если целых плит не хватает для полного перекрытия, а оставшееся пространство невелико, то избежать трудоемкого процесса по рубке можно воспользовавшись двумя нижеперечисленными способами:
Последняя либо первая плита по длине не примыкает к стене. Образованная пустота между плитой и опорной стеной закладывается кирпичом или блоками. Цементная стяжка, выполняемая по завершении строительства, надежно объединит и скрепит кладку с плитой.
Этот способ хорош, если имеющиеся бетонные панели укладываются стык встык, а оставшееся расстояние распределяется между двумя опорными стенами и заполняется описанным методом.
Следует помнить, что если пустующий проем составляет более 30 см, то при заливке стяжки выполняется армирование на данном участке.
Плиты монтируются впритык к стенам, а пустой промежуток остается между самими плитами. К нижним поверхностям ЖБИ крепится толстая влагостойкая фанера, обязательно закладывается арматура с заходом на верхние поверхности плит.
Таким образом, получится что-то в виде опалубки, которая заливается бетонным раствором. После полного высыхания, фанера демонтируется, а поверх плит выполняется общая стяжка.
Монтаж плит перекрытия
Для работ понадобится кран и как минимум 4 человека (крановщик, стропальщик и 2 помощника). На несущие опоры с армирующим поясом выкладывается заготовленный бетонный раствор толщиной не более 20 мм. Плита поднимается в горизонтальном положении на нужной высоте. Все действия, а именно перемещение и направление груза проводятся под руководством стропальщика.
Монтажники принимают плиту перекрытия, регулируют оптимальное расположение. До снятия строп посредством ломов бетонную панель направляют к участку установки с максимальной точностью:
от плиты до стены по длинной стороне оставляется минимальное расстояние равное 50 мм;
между плитами должен отсутствовать какой-либо промежуток;
ширина опоры с каждой короткой стороны плит должна составлять как минимум 150 мм.
Проверка бетонных плит перекрытия
После монтажа перекрытия проверяется ровность поверхностей рядом стоящих плит по уровню. Если перепад высот составляет более 4 мм, то плиты подвергаются переустановке. ЖБИ поднимаются заново краном, и в соответствии с положением раствор убирается или добавляется.
Нельзя схватившийся бетонный слой разводить водой, застывшая смесь полностью удаляется, а на ее место накладывается свежезатворенная. Как только нивелировка завершена, переходят к фиксации плит между собой и к несущим стенам.
Анкеровка железобетонных плит перекрытия
По завершении установочных работ и после того как была проведена нивелировка плит, осуществляется их анкеровка. Если имеется проект, то в документах должна присутствовать специальная схема. В противном случае, анкеровка производится следующим образом:
анкерные петли монтируются к несущим стенам и заходят на плиты перекрытия примерно на 40-50 см. Как правило, двух креплений достаточно на всю длину панели (их располагают в метре от края плит). Таким же образом один анкер устанавливается по ширине;
если стыковка плит происходит по их короткой стороне, то эти участки фиксируют по диагонали, используя рабочие отверстия, с расположенной в них арматурой. При их отсутствии можно воспользоваться специальными креплениями с Г- и П-образными формами;
между собой бетонные плиты скрепляются в точках монтажных отверстий. Металлические пруты необходимо максимально натянуть и зафиксировать сваркой, как минимум в трех точках.
После этого проушины и швы между плитами заполняются щебнем мелкой фракции, а затем заделываются песчано-цементным раствором. Затягивать с этими работами не стоит, так как в отверстия может попасть строительный мусор.
Особенности технологии монтажа плит перекрытий
Пустотные плиты широко применяются при возведении малоэтажных и индивидуальных строений. Хотя они и отличаются меньшими размерами и более легким весом от монолитных аналогов, но, тем не менее, требуют утолщенных стен и усиленного фундамента. К тому же ими не удастся перекрыть сложные по архитектуре строения.
Но, несмотря на эти недостатки, плиты обеспечивают надежное перекрытие, характеризующееся долгим сроком службы. Их применение оправдано в тех случаях, когда плиты становятся основой для настила кровельного материала, то есть они выступают в роли плоской крыши.
Плиты перекрытия видео
<noscript><img src='/800/600/http/domsnulya.ru/article/images/statii/2013/03/05/image124.gif' /></noscript> youtube.com/embed/ukuo03WZ54M?rel=1&autoplay=0&wmode=opaque» frameborder=»0″>
При подготовке и установке плит перекрытия важно учесть множество технических моментов, а значит необходимо обладать определенными знаниями и навыками. Если неуверены в расчетах – обратитесь в специализированную организацию, где составят проект согласно всем требованиям СНиП.
Типы бетонных плит — конструкция, стоимость и применение
🕑 Время чтения: 1 минута
Железобетонная плита является важным конструктивным элементом и используется для обеспечения плоских поверхностей (полов и потолков) в зданиях. На основе предоставленной арматуры, опоры балки и соотношения пролетов плиты обычно классифицируются на односторонние плиты и двусторонние плиты. Первый поддерживается с двух сторон, а соотношение длинного и короткого пролета больше двух. Однако последний поддерживается с четырех сторон, а соотношение длинного и короткого пролета меньше двух.
Различные условия и положения требуют выбора подходящей и экономичной бетонной плиты с учетом типа здания, архитектурной планировки, эстетических особенностей и длины пролета. Таким образом, бетонные плиты подразделяются на плиты с односторонними балками, плоские плиты, плоские плиты, вафельные плиты, многопустотные плиты, сборные плиты, плиты на уклоне, прочные плиты и композитные плиты.
1. Односторонние плиты на балках
Метод заливки на месте используется для возведения односторонних плит на балках, который включает в себя фиксацию опалубки с последующей установкой арматуры и, наконец, заливкой свежего бетона.
Односторонние плиты на балках наиболее подходят для пролетов 3-6 м и временной нагрузки от 3 до 5 кН/м ² . Их также можно использовать для больших пролетов с относительно более высокой стоимостью и большим прогибом плиты. Однако необходима дополнительная опалубка для балок.
Рис. 1: Односторонняя плита на балках
2. Плита с односторонними балками (ребристая плита)
Состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, поддерживаемой железобетонными ребрами (или балками). Ребра обычно сужаются и равномерно распределены на расстояниях, не превышающих 750 мм.Ребра поддерживаются на балках, опирающихся на колонны.
Бетонная плита с односторонними балками подходит для пролетов 6–9 м и временных нагрузок 4–6 кН/м ² . Из-за глубоких ребер количество бетона и стали относительно невелико, но требуется дорогая опалубка.
Рис. 2: Односторонняя ребристая плита
3. Вафельная плита (сетчатая плита)
Это тип железобетонной плиты, которая содержит квадратные сетки с глубокими сторонами. Процесс возведения вафельных плит включает в себя закрепление форм, установку коробов на опалубку, установку арматуры между плитами, монтаж стальной сетки поверх коробов и заливку бетона.
Решетчатые плиты подходят для пролетов 9–15 м и временных нагрузок 4–7 кН/м ² . Опалубка, в том числе с применением поддонов, стоит достаточно дорого.
Рис. 3: Вафельная плита
4. Плоские пластины
Плоские плиты могут быть выполнены в виде односторонних или двусторонних плит и напрямую опираться на колонны или стены. Он прост в строительстве и требует простой опалубки.
Плоские плиты наиболее подходят для пролетов от 6 до 8 м и временных нагрузок от 3 до 5 кН/м ² .Кроме того, диапазон пролетов для предварительно напряженных плоских плит составляет от 8 до 12 м, и они также могут быть выполнены в виде плит с пост-напряжением.
Преимущества использования плоских плит включают недорогую опалубку, открытые плоские потолки и более быстрое строительство. Плоские пластины имеют низкую способность к сдвигу и относительно низкую жесткость, что может привести к заметному прогибу.
Рис. 4: Плоская пластина
5. Плоские плиты
Обычно это армированная плита, опирающаяся непосредственно на колонны или колпаки, без использования балок.Этот тип плиты, как правило, прост в изготовлении и требует небольшой опалубки. Нагрузки передаются непосредственно на колонны.
Плоские плиты
наиболее подходят для пролетов от 6 до 9 м и для временных нагрузок 4-7 кН/м2. Им требуется больше опалубки, чем плоских плит, особенно для капителей колонн. В большинстве случаев используются только откидные панели без капителей колонн. Он может быть выполнен в виде плоской плиты с пост-напряжением.
Рис. 5: Плоская плита
6. Двусторонние плиты на балках
Конструкция этого типа плит аналогична конструкции односторонней плиты на балках, но для нее может потребоваться больше опалубки, так как двусторонние плиты поддерживаются со всех сторон.Плиты на балках подходят для пролетов от 6 до 9 м и временных нагрузок 3-6 кН/м ² . Балки увеличивают жесткость плит, обеспечивая относительно небольшой прогиб. Необходима дополнительная опалубка для балок.
Рис. 6: Двусторонняя плита на балках
7. Пустотная плита
Это представляет собой тип сборной плиты, через которую проходят сердечники. Мало того, что эти ядра уменьшить собственный вес плиты и повысить структурную эффективность, но также действовать как служебные воздуховоды. Он подходит для случаев, когда требуется быстрое строительство.
Нет ограничений по пролету блоков многопустотных плит, их стандартная ширина составляет 120 мм, а глубина варьируется от 110 мм до 400 мм.
Блоки перекрытий обычно устанавливаются между балками с помощью кранов, а промежутки между блоками заполняются стяжками. Было замечено, что пустотная плита может выдерживать нагрузку 2,5 кН/м ² на пролете 16 м. Он подходит для офисов, магазинов или автостоянок.
Рис. 7: Пустотная плита
8.Харди плита
Он построен из прочных кирпичей, которые значительно уменьшают количество бетона и, в конечном итоге, собственный вес плиты. Толщина прочной плиты обычно больше, чем у обычной плиты, и составляет около 270 мм.
возведение морозостойкой плиты включает в себя установку опалубки, укладку морозостойких блоков, укладка арматуры в зазоры между блоками, укладка стальной сетки на блоки и, наконец, заливка бетона.
Экономичен для пролетов длиной до 5 м, уменьшает количество бетона ниже нейтральной оси, а временные нагрузки должны быть умеренными.Его строят в местах с очень высокими температурами. Применение этого типа плит можно увидеть в Дубае и Китае.
Рис. 8: Hardy Block Рис. 9: Конструкция Hardy Slab
9. Плита пузырчатого настила
Он строится путем размещения предварительно изготовленных пластиковых пузырей, затем между пластиковыми пузырями и поверх них помещается арматура, и, наконец, заливается свежий бетон. Пластиковые пузыри заменяют неэффективный бетон в центре плиты.
Плиты Bubble Deck
уменьшают вес, повышают прочность, могут быть предусмотрены большие пролеты, требуется меньше колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но и является экологически безопасным, поскольку уменьшает количество бетона.
Рис. 10: Типы плит Bubble Deck Рис. 11: Плита Bubble Deck
10. Композитная плита
Обычно изготавливается из железобетона, заливаемого поверх настила из профилированной стали.Настил выступает в качестве опалубки и рабочей зоны на этапе строительства, а также в качестве внешнего армирования в течение срока службы плиты.
Для стального настила толщиной 50-60 мм пролет плиты может достигать 3 м. Однако если толщину стального настила увеличить до 80 мм, можно построить плиты с пролетом 4,5 м.
Рис. 12: Композитная плита
11. Сборная плита
Сборные железобетонные плиты отливаются и отверждаются на заводах-изготовителях, а затем доставляются на строительную площадку для монтажа.Самым выдающимся преимуществом подготовки слябов на производственных предприятиях является повышение эффективности и более высокий контроль качества, чего невозможно добиться на месте.
Наиболее часто используемые сборные плиты — это швеллерные и двутавровые плиты. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размерам, и используются пролеты до 15 м.
Шип-паз панель может различаться по размеру в зависимости от требований к дизайну. Когда они шпунт одной панели помещается внутрь паза соседней панели.
Что касается стоимости сборных железобетонных плит, то сообщается, что сборные железобетонные плиты дешевле, чем монолитные бетонные плиты примерно на 24%.
Рис. 13: Сборная плита
12. Плита по марке
Плита, отлитая на поверхности земли, называется грунтовой плитой. Как правило, плиты по классу подразделяются на три типа:
1. Плита на грунте
Это самый простой тип плиты на уровне грунта, который представляет собой композит из балок жесткости, построенных из бетона по периметру плиты, и имеет толщину плиты 100 мм.Он подходит для стабильного грунта, состоящего в основном из песка и камня и не подверженного влиянию влаги, а также для грунтов, которые подвергаются небольшому перемещению из-за влаги.
2. Подкрепленная плита стропила
Аналогичен плите на земле, за исключением балки жесткости, установленные в швеллерах через середину плиты. Следовательно, он создает своего рода опорную сетку из бетона на основе плита. Почва с умеренным, большим количеством и сильной подвижностью из-за влаги.
3. Вафельная плита
Он построен полностью над землей путем заливки бетоном сетки из полистироловых блоков, известных как «пустые формы». Вафельные плиты-плоты обычно подходят для участков с менее реактивной почвой, в них используется примерно на 30% меньше бетона и на 20% меньше стали, чем в усиленных плитах-плотах, и, как правило, они дешевле и проще в установке, чем другие типы. Эти типы плит подходят только для очень ровной поверхности.
Рис. 12: Типы плит на грунте
Часто задаваемые вопросы
1.Какие основные виды бетонных плит используются в строительстве?
Основными типами бетонных плит, используемых в строительстве, являются плиты с односторонними балками, плоские плиты, плоские плиты, вафельные плиты, многопустотные плиты, сборные плиты, плиты на грунте, прочные плиты и композитные плиты.
2. Что такое плита на грунте или плита на грунте?
Плита, отлитая на поверхности земли, называется грунтовой плитой. Это может быть вафельная стропильная плита, усиленная стропильная плита или плита наземного типа.
3.Какое поперечное сечение сборной плиты чаще всего используется?
Наиболее часто используемые сборные плиты представляют собой швеллерные и двутавровые плиты. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размерам, и используются пролеты до 15 м.
4. Каковы важные особенности плиты Bubble?
Плиты Bubble Deck уменьшают вес, повышают прочность, могут быть предусмотрены большие пролеты, требуется меньше колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но и является экологически безопасным, поскольку уменьшает количество бетона.
Подробнее:
Какой толщины должна быть бетонная плита?
Влато-подтверждение плит на земле
этаж плита — обзор
6.3.1 слябов
Рассмотрим пол балки с N _x и N _y Spanes в направлениях x и y соответственно. Пол делится на NS = NS = NS x + _y критические разделы: x NS _y секций в направлении y , как показано на рисунке 6.1. В основном ответственные сечения выбираются вблизи опор и средних пролетов. Каждая секция содержит N _b секций балки и N _s секций плиты. Общая стоимость этажа может быть представлена суммой отдельных затрат ответственных участков. Теперь, если взаимосвязь между параметрами поперечного сечения и проектными эффектами воздействия установлена, функция стоимости может быть определена с точки зрения эффектов воздействия.
Рисунок 6.1. Пролеты и контрольные сечения в направлениях х и у плит.
В соответствии с упрощенным методом расчета плит в Австралийском стандарте для бетонных конструкций (AS3600, 2009 г.) единственное воздействие, которое необходимо учитывать, — это изгибающий момент в полосах, расположенных в направлениях x и y . Эти полосы могут быть образованы путем взятия контрольных сечений вдоль плит в обоих направлениях, и соответственно определяется распределение моментов по краям полос.
Рассмотрим уравнение (6.2) в качестве потенциальной альтернативной функции стоимости уравнения.(6.1) в плите
(6.2)Ci(s)=c1Mui(s)
, где C ^(s) – стоимость каждой секции плиты, а Mui(s) – допустимый изгибающий момент каждой плита в критическом сечении i и c ₁ – коэффициент. Для всего плитного перекрытия, включая секции N _s, изменение пропускной способности секций изменит общую стоимость секций следующим образом:
Альтернативно, в соответствии с формулой.(6.1), при изменении любого из параметров поперечного сечения функция стоимости плит изменяется следующим образом:
(6.4)ΔC(s)=ccΔAc(s)+cslΔAsl(s)
При оптимизации компоновки плитных перекрытий , поперечную арматуру и затраты на опалубку можно исключить из процесса расчета. Это связано с тем, что, во-первых, плиты считаются неармированными на сдвиг, а во-вторых, общая площадь плит постоянна, а план перекрытий и длина пролетов не влияют на конечный объем опалубки.
Чтобы перейти от уравнения. (6.1) к уравнению (6.2) и получить взвешенный коэффициент c ₁ , первый шаг состоит в том, чтобы определить, как вариации A _c и A _sl влияют на Mu(s) и наоборот. То есть нам нужно знать, как различная величина каждого параметра поперечного сечения влияет на прочностные характеристики сечения.
Для плит как положительный, так и отрицательный изгибающий момент получают из предела прочности сечения при изгибе Mu(s), который можно рассчитать по уравнению.(6.5) (Лу и Чоудхури, 2010 г.).
(6,5){Mu(s)≅As(s)fyl(D(s)−c(s)−dc(s))dc(s)=0,5γku(D(s)−c(s))
где D ^(s) — толщина плиты. Другие параметры определены на рисунке 6.1.
Изменение допустимого изгибающего момента плит по отношению к As(s) выглядит следующим образом: s))→ΔAs(s)=(fyl(D(s)−c(s))(1−0,5γku))−1ΔMu(s)=K1ΔMu(s)
Единственный параметр, влияющий на изменение объем бетона в плитах — это толщина плиты.То есть
(6.7)ΔAc(s)≅Ls⋅ΔD(s)
, где L _s — ширина плиты. Любые изменения толщины плиты приводят к изменению способности плиты воспринимать изгибающий момент следующим образом: (1−0,5γku)→ΔAc(s)≅[fyAsLs(1−0,5γku)]−1ΔMu(s)=K2ΔMu(s)
Умножая обе части уравнения. (6.8) на c _c и сравнивая его с уравнениями. (6.3) и (6.4) дает:
(6.9)c1=cslK1+ccK2
Коэффициент c ₁ определяет, как параметр Mui(s) влияет на функцию стоимости плиты, как показано в уравнении.(6.2).
20 типов плит, используемых в строительстве
Что такое плита?
Плиты представляют собой плоские горизонтальные конструктивные элементы из железобетона, которые воспринимают нагрузку и передают ее через балки на колонны и фундаменты на грунт под ними. Плиты используются как в несущих конструкциях, так и в каркасных конструкциях. В несущей конструкции нагрузка передается от плиты к несущим стенам. Толщина плиты варьируется от 100 мм до 500 мм.На практике существует 20 различных типов плит, которые обсуждаются в этой статье. Способы возведения плит отличаются друг от друга.
В зависимости от условий поддержки плита может быть свободно опертой, консольной или сплошной.
Перекрытие может быть перекрытием или перекрытием крыши. Временная нагрузка, действующая на плиты перекрытия, больше, чем на плиты крыши. Таким образом, плиты перекрытия сильно армированы по сравнению с плитами крыши.
Типы плит:
1.Обычная плита (односторонняя плита и двусторонняя плита)
3. Плоская плита,
4. Плоская плита,
5. Вафельная плита (сетчатая плита),
6. Ребристая плита,
7. Пустотелая плита,
8. Пузырьковая плита плита настила,
9. Плита Hardy,
10. Плита купола,
11. Плита скатной крыши,
12. Плита с предварительным натяжением,
13. Плита с пост-напряжением
14. Сборная плита,
15. Арочные плиты 9035, 16. Консольная плита,
17. Плита низкой кровли,
18. Углубленная плита,
19. Плита на уклоне,
20. Композитные плиты.
Прочие типы плит:
Плита перекрытия
Плита кухни
Чердаки
1. Обычная плита:
Плита, опирающаяся на балки и колонны, называется обычной плитой. В обычной плите толщина плиты мала, но толщина балки велика. Нагрузка передается от плиты к балке, а затем от балки к колонне.
Эти типы плит снабжены армированием, где горизонтальный стержень называется основной арматурой, а вертикальный стержень называется распределительным стержнем.Обычные плиты двух видов
(i) Односторонняя плита и (ii) Двухсторонняя плита.
а. Односторонняя плита:
Односторонняя плита представляет собой обычную горизонтальную плиту прямоугольной формы, поддерживаемую балками с двух из четырех сторон. Плиты опираются на балки напротив друг друга. Следовательно, отклоненная форма цилиндрическая.
В плитах одного типа более длинный пролет более чем в два раза превышает более короткий пролет. Отношение более длинного пролета к более короткому больше двух.В результате более короткий пролет подвергается изгибу.
Основное усиление предусмотрено в более коротких направлениях для сопротивления изгибу, а вспомогательное усиление предусмотрено в более длинном направлении.
Применение: Плита Veranda.
Прогиб односторонней плиты
б. Двухсторонняя плита:
Двусторонние плиты также представляют собой обычные плиты в основном прямоугольной формы, поддерживаемые со всех четырех сторон балкой. В двусторонних плитах более длинный пролет менее чем в два раза превышает более короткий.Отношение более длинного пролета к более короткому меньше двух. Изогнутая форма плиты напоминает форму тарелки или блюдца.
В этом случае изгибу подвергается как более короткая, так и более длинная стороны. Таким образом, основное усиление будет обеспечиваться в обоих направлениях в зависимости от величины изгиба. Двусторонние плиты экономичны до размера 6м x 6м. Кроме того, количество стали, используемой в двусторонней плите, больше, чем в односторонней плите.
Применение:
Большинство квартир, многоэтажных домов.
Прогиб в двухсторонней плите
Преимущества обычных плит:
i) Простота конструкции.
ii) Не требует квалифицированной рабочей силы.
iii) Простота установки электрических, механических и сантехнических услуг.
iv) Опалубка простая.
Недостатки:
i) Становится очень глубоким при более высоких нагрузках.
ii) В период отверждения опалубку снимать нельзя.
iii) Бетон в растянутой зоне не имеет конструкционных характеристик, но предусмотрен для упрощения конструкции.
Заявка:
Многоэтажные дома, каркасные жилые квартиры и т.п.
3. Плоская пластина:
В отличие от обычных плит, в плоских плитах нагрузки не передаются с плит на балки. В плоских плитах нагрузки передаются непосредственно на колонны. Система плоских пластин может быть односторонней или двусторонней в зависимости от плана проектирования.
Система плоского пола
Преимущества плоских пластин:
i) Упрощенная опалубка, так как не используются балки.
ii) Высота пола может быть сведена к минимуму из-за отсутствия балок.
iii) Увеличенная высота от пола до пола.
i) Глубина конструкции уменьшена.
v) Механические и электрические установки можно легко установить, не сгибая их.
vi) Плоский потолок балки прост в изготовлении.
Недостатки Плоские пластины:
i) Повышенный риск отклонения.
ii) В связи с отсутствием балок следует учитывать специальные конструктивные соображения, чтобы учесть силы сдвига.
iii) Уменьшенная жесткость.
iv) Нельзя строить большие пролеты.
v) Хрупкие перегородки типа кирпичной кладки не подходят для плоских плит.
vi) Увеличен размер столбца.
Приложения:
Подземный паркинг, многоэтажные дома
4. Плоская плита:
Плоские плиты
представляют собой модифицированную версию плоских плит с оголовком колонны и/или откидной панелью, залитой монолитно с плитой.В плоских плитах нет балок, но откидные панели и оголовки колонн будут плавно передавать нагрузки на колонны.
Откидные панели имеют квадратную или прямоугольную форму и повышают прочность плиты на сдвиг. Откидные панели добавляют прогиб плите и, таким образом, минимизируют прогибы.
Оголовки колонн располагаются под откидными панелями, и они в основном имеют наклон, чтобы соответствовать размерам колонны. Плоская плита может иметь либо оголовок колонны, либо откидную панель, либо и то, и другое.
Плоские плиты наиболее популярны в нетрадиционных конструкциях без симметрии колонн. Головки колонн и откидные панели действуют как специальная балка, ограниченная этим конкретным пространством. Однако опалубка усложняется из-за необходимости использования оголовков колонн и откидных панелей.
Преимущества плоской плиты:
i) Высота здания может быть сохранена.
ii) Высота от пола до пола может быть уменьшена.
iii) Сокращение времени строительства при использовании опалубки с большим столом.
iv) Механические и электрические установки можно легко установить, не сгибая их.
Недостатки плоской плиты:
i) Повышенный риск отклонения.
ii) Нельзя строить большие пролеты.
iii) Хрупкие перегородки, такие как кирпичная кладка, не подходят для плоских плит.
Приложения:
Эти виды плит используются в подземных паркингах, несимметричных зданиях.
5. Вафельные плиты или решетчатые плиты:
Вафельные плиты — это легкие плиты с полыми решетчатыми системами на потолке. Система полых решеток снижает собственный вес плиты без ущерба для ее структурной устойчивости.
Решетки расположены через равные промежутки и передают нагрузку сверху на балки. Пространство между ребрами иногда рассматривается как балка и армируется для увеличения жесткости плиты на изгиб.
Благодаря небольшому весу они могут легко перемещаться на большие расстояния.Вафельные плиты могут иметь решетчатую систему или балочную систему, в которой полосы балок проходят через плиты. Решетки могут быть любой формы – квадратной, прямоугольной, треугольной и т.д.,
Преимущества сетчатой плиты:
i) Более легкие секции и, следовательно, меньший собственный вес, что обеспечивает экономичность.
ii) Могут быть построены длинные пролеты.
iii) Строительные материалы, используемые для плиты, могут быть сохранены.
iv) Очень экономично, если для опалубки соблюдается модульная координация.
v) Высокая несущая способность по сравнению с обычными плитами.
vi) Меньшее использование бетона приводит к меньшим выбросам CO2.
Недостатки сетчатой плиты:
i) Уменьшенная глубина плит между решетками увеличивает риск распространения огня.
ii) Изготовление вафельных плит также утомительно, поскольку требует специальной и сложной опалубки.
iii) Установка механических и электрических установок очень сложна из-за сложной конструкции потолка.
iv) Высота между этажами увеличена, что неэкономично.
v) Не подходит для зданий, подверженных внезапным или постоянным вибрациям.
vi) Не подходит для регионов с сильным ветром из-за малого собственного веса.
vii) Требуются квалифицированные рабочие.
viii) Высокий уровень обслуживания.
ix) Неэкономичен для небольших проектов.
x) Сложно ремонтировать.
Применение:
Эти виды плит используются в общественных зданиях, музеях, аэропортах и т.д.,
6. Ребристая плита:
Ребристые плиты очень похожи на вафельные плиты, но их часто ошибочно принимают за одно и то же. Ребристая плита имеет широкие сетки или полосы балок в софите балки, тогда как вафельная плита имеет более глубокие соответствующие части.
Ребристые плиты, такие как вафельные плиты, являются гибкими, легкими в сечении, экономичными и могут быть изготовлены для более длинных пролетов. У них те же преимущества и недостатки, что и у вафельных или решетчатых плит.
Приложения:
Общественные здания, музеи, галереи.
7. Полая палубная плита:
Полые плиты перекрытий представляют собой специальные типы сборных железобетонных плит, в которых используются основные принципы напряжения, разработанные в разделе для проектирования. Бетон отвечает за сжатие, а сталь — за растяжение. Для бетона в зоне растяжения нет конкретного применения, кроме как для обеспечения сплошного сечения.
Принимая во внимание этот принцип, пустотелая плита перекрытия не обеспечивает бетонирование в растянутой зоне.Он снабжен минимальным количеством бетона, чтобы удерживать стальную арматуру на месте. Полая плита перекрытия может быть предварительно напряженной или ненапряженной.
Преимущества:
i) Более легкие секции и, следовательно, меньший собственный вес, что обеспечивает экономичность.
ii) Могут быть построены длинные пролеты.
iii) Материалы, использованные для плиты, можно сохранить
iv) Сборные конструкции ускоряют строительство.
v) Может быть полностью загружен сразу после размещения.
vi) Придает более полный и приятный вид снизу.
Недостатки:
Не подходит для регионов с сильным ветром из-за малого собственного веса.
ii) Требуются квалифицированные рабочие.
iii) Соединения сложны и утомительны в сборной конструкции.
iv) Для перемещения плит требуются краны.
v) Это занимает много времени, если это монолитная конструкция.
vi) Неэкономичен для небольших проектов.
vii) Сложность ремонта.
Приложения:
Мосты, стеновые панели, многоэтажные быстровозводимые здания.
8. Плита пузырчатого настила:
Пузырчатые плиты настила представляют собой полые плиты, в которых бетон в зоне растяжения заменен переработанным полиэтиленом высокой плотности или пластиковыми шариками из полиэтилена высокой плотности. Плиты пузырчатого настила используют тот же принцип, что и многопустотные плиты. Бетон в растянутой зоне сечения не имеет конструктивного значения.
Удаление этого бетона не повлияет на способность конструкции выдерживать действующие на нее нагрузки. Плиты пузырчатого настила могут уменьшить количество бетона в плите с 40% до 60%. Это уменьшает собственный вес конструкции, а также экономит затраты.
Строительство пузырчатой плиты
Преимущества пузырчатой плиты:
i) Более легкие секции и, следовательно, меньший собственный вес, что обеспечивает экономичность.
ii) Могут быть построены длинные пролеты.
iii) Материалы, использованные для плиты, можно сохранить.
iv) Очень экономично, когда опалубка повторяется для каждого этажа.
v) Высокая устойчивость к взрывам.
vii) Меньшее использование бетона приводит к меньшим выбросам CO2.
vii) Используются переработанные пластмассы, что снижает количество пластмасс на свалках.
Недостатки пузырчатой плиты:
i) Изготовление пузырчатых перекрытий утомительно, так как требует специальной и сложной опалубки.
ii) Не подходит для зданий, подверженных внезапным или постоянным вибрациям.
iii) Не подходит для регионов с высокой скоростью ветра из-за малого собственного веса
iv) Требуются квалифицированные рабочие.
v) Прогиб больше
vi) Способность к продавливанию менее
vii) Неэкономично для небольших проектов
viii) Сложность ремонта
Применение:
Плиты пузырчатого настила в основном используются в общественных зданиях, высотных зданиях.
9. Прочная плита:
Плиты морозоустойчивые представляют собой плиты особого типа, состоящие из прочных кирпичей, равномерно уложенных внутри. Прочные кирпичи представляют собой полые блоки из бетона. Глубина выносливых кирпичей обычно не менее 200 мм. Таким образом, увеличивается глубина плиты.
Укладывается опалубка, поверх которой рядами с промежутком укладываются крепкие кирпичи. Это пространство между прочными блоками рассматривается как небольшие балки. Внутри этих ребер укладывается арматура, заливается бетон и плита отливается монолитно.В основном используется в регионах с высокой температурой.
Преимущества:
i) Более легкие секции и, следовательно, меньший собственный вес, что обеспечивает экономичность.
ii) Могут быть построены длинные пролеты.
iii) Материалы, использованные для плиты, можно сохранить.
iv) Полое пространство улучшает звуко- и теплоизоляцию.
v) Меньшее использование бетона приводит к меньшим выбросам CO2.
Недостатки:
i) Изготовление прочных плит утомительно, так как требует специальной и сложной опалубки.
ii) Требуются квалифицированные рабочие.
iii) Прогиб больше.
iv) Неэкономичен для небольших проектов.
v) Сложно ремонтировать.
Приложения:
Больницы, административные здания, жилые дома, общественные здания.
10. Купольная плита:
Купольные плиты
имеют полусферическую форму и используются в основном для улучшения обзора конструкции. В древности большинство сооружений строились таким образом, что на конструкцию действовали только сжимающие силы.
До изобретения стали не существовало материалов, способных противостоять натяжению. Поэтому нагрузка передавалась за счет осевого сжатия, как в куполах. В современную эпоху открытие стали привело к созданию тонких сечений куполов.
Конструкция купольной плиты
Преимущества купольной плиты:
i) Придает приятный вид.
ii) Увеличение площади обслуживания внутри здания.
iii) Увеличенная высота улучшает естественную вентиляцию и освещение.
Недостатки купольной плиты:
i) Требуются квалифицированные рабочие.
ii) Вертикальное расширение здания невозможно.
iii)Время строительства больше.
iv) Высокий уровень обслуживания.
v) Опалубка утомительна.
Приложения:
Эти бетонные плиты преимущественно используются в монументальных зданиях, музеях, залах для медитаций, галереях, культовых сооружениях.
11. Плита скатной крыши:
Железобетонные скатные крыши представляют собой наклонные плиты, наиболее предпочтительные для регионов с большим количеством осадков. Самая распространенная форма скатной крыши – треугольная. Для обеспечения ровной конструкции скатных крыш необходимо заранее выполнить надлежащее проектирование.
Конструкция скатной кровли
Меры предосторожности:
i) Состав бетонной смеси не должен быть нарушен.
ii) Должна быть обеспечена надлежащая опалубка с достаточной опорой.
iii) Бетон необходимо укладывать снизу вверх.
iv) Плитки, если они уложены на плиту, должны быть изготовлены на заказ, чтобы уменьшить потери.
v) Если плитка не укладывается, следует использовать защитные покрытия от атмосферных воздействий.
Преимущества скатной крыши:
i) Придает приятный вид.
ii) Повышенные тепловые характеристики.
iii) Экономит материалы благодаря меньшей глубине плиты.
iv) Увеличение площади обслуживания внутри здания.
v) Увеличенная высота улучшает естественную вентиляцию и освещение.
Недостатки скатной крыши:
i) Требуются квалифицированные рабочие.
ii) Опалубка утомительна.
iii) Вертикальное расширение здания невозможно.
v) Сроки строительства больше.
Приложения:
Эти виды бетонных плит используются в санаторно-курортных, общественных зданиях, ресторанах.
12. Плиты после натяжения:
Предварительно напряженные плиты обычно используются при строительстве быстровозводимых зданий. Предварительно напряженные плиты с последующим натяжением имеют каналы, которые несут высокопрочные стальные арматуры в дополнение к обычной арматуре.
Стальные арматуры предварительно напрягаются и закрепляются на концах после затвердевания бетонной плиты. Это называется постнатяжением. Плиты постнапряжения в основном сборные и имеют различную форму.
Постнапряженная конструкция плиты
Преимущества пост-напряженной плиты:
i) Возможно изготовление более легких секций.
ii) Более длинные пролеты.
iii) Уменьшение толщины конструктивного элемента снижает размер фундамента.
iv) Высокая грузоподъемность.
v) Более быстрое строительство.
vi) Меньший прогиб.
Недостатки плиты с пост-напряжением:
i) Неэкономично для небольших проектов.
ii) Соединения должны быть надлежащим образом герметизированы.
iii) Повышенный риск коррозии.
iv) Сила разрыва может быть высокой.
13. Предварительно напряженные плиты:
Предварительно напряженные плиты предварительно напряжены до затвердевания бетона. Натягиваются высокопрочные сухожилия и отливается плита. После того, как плита достаточно затвердеет, предварительно напряженные пряди обрезаются, и напряжение передается на плиту.
Плиты с предварительным напряжением аналогичны плитам с пост-напряжением, за исключением части предварительного напряжения. У них те же преимущества и недостатки. Тем не менее, плиты с пост-напряжением широко используются из-за их способности быть отлитыми за более короткий период времени.
14. Сборные плиты
Сборные плиты отливают в производстве или на строительной площадке и транспортируют к месту строительства. Сборные плиты могут быть следующих типов
Плиты с предварительным напряжением
Плиты с последующим натяжением
Пустотные плиты
Ребристые плиты
Преимущества сборных плит:
i) На заводах соблюдается высокий контроль качества.
ii) Для строительства используется меньше рабочей силы.
iii) Очень экономично, если одни и те же формы используются для повторяющихся планов этажей.
iv) Их можно разобрать и снова собрать, где это возможно.
v) Сокращено время строительства.
vi) Опалубка не требуется.
vii) Плиты должны быть одинакового качества.
Недостатки сборных плит:
i) Для монтажа необходимы краны.
ii) Неэкономично для небольших проектов.
iii) Он может быть поврежден во время транспортировки и монтажа.
iv) При транспортировке длина элемента ограничена.
v) Соединения сложные.
Приложения:
Высотные здания для быстрого строительства.
15. Арочная плита:
Арочные плиты в основном используются в мостах. Арки, как и купола, передают нагрузки за счет осевого сжатия. В мостах предусмотрены арки, чтобы противостоять ветровым нагрузкам, действующим на мост. В древние времена арки строились из каменной кладки, но современные разработки рождают армированные изогнутые арочные плиты.
Применение:
Эти виды плит используются в мостах, зданиях. туннели.
16. Консольная плита:
Консольные плиты, как следует из названия, закреплены на одном конце и свободны на другом конце. Прогиб консольных плит больше, чем у других плит из-за их опоры. Отличным примером консольных плит являются балконы.
Основная арматура предусмотрена в выступающем наружу пролете.Вторичное армирование предусмотрено по всей длине плиты. В железобетонных работах консольные плиты не должны удлиняться более чем на 4 фута.
Консольная плита Огромная консольная плита
Преимущества консольной плиты:
i) Улучшает высоту здания.
ii) Не требует поддержки с другой стороны.
iii) Легче построить.
Недостатки консольной плиты:
i) Это неэкономично, так как требует тяжелых секций.
ii) Прогиб больше.
iii) При проектировании необходимо учитывать подъем неподвижной опоры.
Приложения:
Консольные плиты
чаще всего используются в жилых домах.
17. Плита низкой крыши:
Низкие плиты крыши также называются чердаками и устанавливаются на уровне подоконника здания. Низкая кровельная плита представляет собой консольную плиту, которая устанавливается над дверями и окнами в целях хранения.Низкая плита крыши сооружается при возведении перемычки.
приложений:
Жилые здания складского назначения.
18. Затонувшая плита:
Утопленные плиты — это плиты, которые предусмотрены под ванными комнатами и туалетами. Уровень плиты ниже ванных комнат уменьшен, чтобы разделить уровень между сухими и влажными участками. Утопленные плиты также должны использоваться для покрытия канализационных труб и фитингов.
Утопленные плиты предусмотрены в зданиях с одинаковой планировкой.Уровень плиты может быть увеличен или уменьшен в зависимости от необходимости. Особое внимание следует уделить проверке утечки воды в трубах.
Утопленная конструкция плиты
Применение:
Плиты данного типа применяются в ванных, туалетах, умывальниках, подсобных помещениях.
19. Плита на уклоне или плита уклона:
Плита на плите уровня, также известная как плита уровня, сооружается на уровне земли и в основном поддерживается почвой или землей под ней.Большинство перекрытий цокольных этажей являются плитами выравнивания.
Перед сооружением выравнивающих плит нижний слой земли должен быть надлежащим образом уплотнен для предотвращения неравномерной осадки в будущем. Нижний слой состоит из хорошо утрамбованного гравия и гидроизоляционных материалов.
Глубина плиты должна быть не менее 100 мм и увеличивается к краям для повышения структурной целостности плиты. В отличие от обычных плит, плиты из сортового проката не всегда требуют армирования, но потребуют компенсационных швов.
Конструкция плиты
Преимущества плиты класса:
i) Не требует утомительной опалубки и строительных лесов.
ii) Простота конструкции.
Приложения:
Бетонные плиты данного типа используются для открытых парковок, цокольных этажей.
20. Композитная плита:
Элемент считается составным, если он состоит из двух или более материалов. Композитная плита состоит из бетона и стального настила.Стальной настил трапециевидной, прямоугольной или многозаходной формы также используется в качестве опалубки, поверх которой можно укладывать и бетонировать арматурные каркасы. Внедрение стального настила повышает устойчивость к кручению при выпучивании.
Преимущества композитной плиты:
i) Толщина плиты может быть уменьшена.
ii) Уменьшение собственного веса также снижает стоимость опоры.
iii) Нет необходимости в дополнительной опалубке.
iv) Экономичный.
v) Повышенная устойчивость к прогибу и кручению.
vi) Можно построить более длинные пролеты.
vii) Быстрое строительство.
Недостатки композитной плиты:
i) Подвержен коррозии.
ii) Квалифицированные рабочие.
iii) Уязвимость к огню.
Приложения:
Стальные конструкции, Высотные здания.
Присоединяйтесь к нашему каналу в Telegram — Civil Engineering Daily
Читайте также —
16 видов цемента и их применение в строительстве
Типы кирпичей и их использование в строительстве
Конструктивные элементы моста
Толщина плиты: Как определить?
Толщина плиты является жизненно важным фактором при проектировании и строительстве здания и напрямую связана со стоимостью конструктивной системы.
Например, в высотном здании увеличение толщины плиты на 5 мм приводит к значительному увеличению осевых нагрузок на колонну. Затем приходится увеличивать размеры колонн, армирования, размеры фундаментов и т. д.
Наконец, это влияет на стоимость строительства.
Таким образом, мы должны ограничить толщину в любой конструкции пределами, требуемыми конструкцией (пригодность к эксплуатации и предельное состояние).
Ниже перечислены ключевые факторы, влияющие на минимальную толщину плиты.
Прикладные нагрузки

9001
4
Требования к пожару
Требования к работоспособности, такие как отклонения
Требования к работоспособности, такие как вибрации пола
Требования к строительству
В разных стандартах могут быть указаны разные требования к толщине. Тем не менее, мы можем рассчитать основные требования к минимальной толщине с учетом вышеуказанных факторов.
Расчет основан только на требованиях к конструкции и детализации в соответствии с BS 8110 Часть 01.
Защитный слой до арматуры = 20 мм, что является минимальным, указанным в нормах для условий умеренного воздействия с одночасовой огнестойкостью.
Диаметр арматурного стержня = 10 мм; у балки у нас четырехбалочная с верхним армированием.
Минимальное расстояние между стержнями в свету на основе = совокупный размер + 5; Как правило, для бетонных работ мы используем заполнитель 20 мм.
Следовательно, минимальную толщину бетона можно рассчитать следующим образом.
Толщина бетонной плиты = 20 x 2 + 10 x 4 + 20+5 = 105 мм
Это теоретическое требование к толщине плиты. Однако, согласно расчетам, арматура не может быть размещена так точно, как рассчитано для сохранения зазора между стержнями в размере совокупного размера + 5. как учтено при расчете.
Поэтому выполнить эти требования очень и очень сложно. Таким образом, ограничение толщины до 105 мм является практически сложной задачей.
На этом фоне широко используемая толщина бетонной плиты составляет 125 мм.
Такие стандарты, как ACI 318 , определяют минимальную толщину плиты в зависимости от ее пролета.
Просто поддерживаемая плита = пролет / 20
Непрерывная плита с одного конца = пролет / 24
Непрерывная плита с обоих концов = пролет / 28
Консоль = пролет / 10
прямо не указали минимальную толщину плиты.

Указания по двухполосной системе бетонных полов
Для инженеров-строителей и архитекторов Башир Бава, ведущий инженер-строитель BSBG, предоставляет незаменимое руководство по системе двухполосных бетонных полов.
Система перекрытий является основной частью строительной конструкции, и выбор соответствующей системы имеет жизненно важное значение для достижения экономической эффективности здания. Этот краткий обзор послужит руководством для архитекторов и инженеров-строителей на этапе разработки концепции дизайна для выбора подходящей системы напольного покрытия.

Обзор двусторонних плитных систем
Двусторонние плиты — это плиты, поддерживаемые с четырех сторон. В двусторонних плитах нагрузка будет нестись в обоих направлениях, поэтому основная арматура предусмотрена в обоих направлениях для двусторонних плит. Плиты считаются двусторонними, если отношение длины большего и меньшего пролета меньше двух. Изгиб этих плит при равномерной нагрузке принимает форму тарелки. Различные формы и типы двусторонних систем перекрытий представлены в таблице ниже:
Двухсторонние системы перекрытий

1.Плоская пластина (обычная RC или PT)
Плоская плита представляет собой двухстороннюю систему, обычно опирающуюся непосредственно на колонны или несущие стены. Главной особенностью пола из плоских плит является равномерная толщина с плоским потолком, который требует только простой опалубки и прост в строительстве. Пол обеспечивает большую гибкость при размещении горизонтальных коммуникаций над подвесным потолком или в переборке. Плоская плита с предварительно напряженными связями (PT) позволяет получить более длинные пролеты и более тонкие плиты.
Использование:
Офисные здания – малоэтажные и высотные
Жилые дома – малоэтажные и многоэтажные
Парковка
Отели
Экономический диапазон Диапазон:
5-8 м (обычный RC)
6–10 м (с пост-натяжением)
Преимущества:
Обычно имеет наименьшее время цикла от пола до пола по сравнению с вариантами, залитыми на месте, благодаря максимально упрощенной опалубке и деталям армирования.
Без балок — упрощение обслуживания под полом.
Минимальная глубина конструкции и уменьшенная высота от пола до пола.
Недостатки:
Длительное отклонение может быть определяющим фактором.
Может не подходить для больших нагрузок.
Высокая концентрация арматуры вокруг колонн для обеспечения достаточной прочности плиты на сдвиг при продавливании.
2. Плоская плита с откидными панелями (обычные RC или PT)
Откидные панели, образованные за счет утолщения нижней части плиты вокруг колонн, увеличивают сопротивление сдвигу и жесткость плиты, позволяя использовать более тонкие плиты.Плоская плита с предварительно напряженными связями (PT) приводит к увеличению пролета и уменьшению толщины плиты.
Использование:
Офисные здания – малоэтажные и высотные
Жилые здания — малоэтажные и многоэтажные
Парковка
Отели
Экономический диапазон Диапазон:
6-9 м (обычный RC)
7–11 м (с пост-натяжением)
Преимущества:
Более эффективная конструктивная система, чем плоская пластина, обычно с более низкой концентрацией напряжений в местах расположения колонн.
Плиты, как правило, тоньше по сравнению с плоскими пластинами.
Отсутствие балок позволяет снизить высоту этажа.
Гибкость расположения разделов и горизонтального распределения услуг.
Недостатки:
Опалубка сложнее, чем в системе плоских перекрытий, что может увеличить время цикла от пола до этажа.
Откидные панели требуют более высокого уровня координации со службами в потолочном пространстве, чем плоские панели, и могут быть неприемлемы с архитектурной точки зрения для помещений, где не предусмотрен подвесной потолок.
3. Плоская плита с балками в двух направлениях (обычная ЖБ)
Двусторонняя плита с балками — это разновидность экономичной системы перекрытий, часто используемая, поскольку она стоит меньше, чем плоские плиты или плоские плиты. Другими словами, когда нагрузки или пролеты или и то, и другое становятся достаточно большими, толщина плиты и размеры колонн, требуемые для плоских плит или плоских плит, имеют такую величину, что более экономично использовать двусторонние плиты с балками, несмотря на более высокую форму затраты на работу.
Использование:
Офисные здания – малоэтажные и высотные
Жилые здания — малоэтажные и многоэтажные
Парковка
Склады
Супермаркеты
Экономический диапазон Диапазон:
Преимущества:
Экономичный вариант для длинных пролетов и высоких нагрузок.
Недостатки:
Наличие балок может потребовать большей высоты этажа.
Требуется обычный макет столбца.
Медленный цикл пола.
Гибкость расположения разделов и горизонтального распределения услуг.
4. Плоская плита с краевыми балками/полосами (обычный RC или PT)
Внедрение краевых балок в плоские плиты решает многие проблемы, связанные со сдвигом по периметру колонн и прогибом краев.Плоская плита с предварительно напряженными связями (PT) приводит к увеличению пролета и уменьшению толщины плиты.
Использование:
Офисные здания – малоэтажные и высотные
Жилые здания — малоэтажные и многоэтажные
Парковка
Отели
Диапазон экономического диапазона:
5-9 м (обычный RC)
7–11 м (с пост-натяжением)
Преимущества:
Аналогичен варианту с плоской плитой, преимуществом которого является несколько меньшая толщина плиты, что приводит к облегчению конструкции пола за счет введения балок или полос жесткости по периметру.
Недостатки:
Аналогичен варианту с плоской плитой, но с дополнительной сложностью опалубки по периметру здания и потенциально неблагоприятным воздействием на дизайн/архитектуру фасада.
5. Вафельные плиты (обычные RC)
Создание пустот в потолке плоской плиты снижает собственный вес. Эти плиты экономичны в пролетах до 14 м в квадратных панелях. Толщина определяется прогибом, пробивным сдвигом вокруг колонн и сдвигом в ребрах.
Использование:
Автостоянки
Офисные здания
Кровля
Экономический диапазон Диапазон:
Преимущества:
Профиль софита перекрытия может быть выражен архитектурно.
Возможны более длинные пролеты.
Легкий по своей природе.
Недостатки:
Более высокая стоимость опалубки по сравнению с другими системами перекрытий.
Немного большая толщина пола.
Более медленный цикл этаж-этаж.
Требуются квадратные или прямоугольные столбцы/сетки.
Различные типы плит в строительстве | Его использование
А конструкция состоит из множества соединительных строительных элементов, таких как стены, балки, колонны, фундаменты, плиты. Из них плита является наиболее важной. Этот позволяет другим частям строительных элементов выдерживать различные нагрузки.Там различные типы плит в строительстве. Но в этой статье мы подробно рассмотрены виды бетонных плит.

Что такое плита в строительстве?
А плита представляет собой конструктивный элемент, изготовленный из бетона, который используется для создания плоские горизонтальные поверхности, такие как полы, кровельные перекрытия и крыши. Плита обычно толщиной в несколько дюймов, обычно толщиной от 100 до 500 мм и поддерживается балками, колоннами, стенами или полом.
ТИПЫ БЕТОННЫХ ПЛИТ, ИСПОЛЬЗУЕМЫХ В Строительство
1. Плоская плита
2. Обычная плита
3. Полотые ребристых плиты или полого ядра
4. Hardy Slab
5. Waffle Slab
6. Sunker Slab
9. Составная плита
10.    НИЗКАЯ ПЛИТА КРОВЛИ
11.    ВЫДВИЖНАЯ ПЛИТА
12.    СТАЛЬНАЯ ПЛИТА
1. ПЛОСКАЯ ПЛИТА
Квартира плита также известна как безбалочная плита, потому что она поддерживается непосредственно колоннами или колпачки.Здесь нагрузки передаются непосредственно на колонны.
Функция этого типа плиты состоит в том, чтобы обеспечить ровную поверхность потолка, которая будет дают наилучшее рассеивание света. Они обычно используются в отелях, на парковках участки, коммерческие здания или места, где лучевые проекции не подходят для контроля высоты или даже эстетического вида.
ЧИТАЙТЕ ТАКЖЕ: Что Плоская плита? | Применение плоских плит | Преимущества и недостатки Плоская плита

2. ОБЫЧНАЯ ПЛИТА
А плита, опирающаяся на балки и колонны, называется обычной плитой или обычной плита. В этих типах толщина плиты небольшая, а глубина балка большая и она переносится на несущие балки и потом на столбцы. Это требует большего количества опалубки по сравнению с плоской плитой. Нет необходимо предусмотреть заглушки колонн на плите обычного типа.
ЧИТАЙТЕ ТАКЖЕ: Что такое Обычная плита | Типы | Преимущества | Недостатки

—
3. ПУСТОТНАЯ РЕБРИСТАЯ ПЛИТА ИЛИ ПУСТОТАЯ ПЛИТА
Это название, полученное из ядер или пустот, которые проходят через блоки. Ядра могут служить коммуникационными трубами и, несомненно, уменьшит собственный вес плит. и повысить структурную эффективность. Ядра также имеют преимущество стабильности за счет уменьшения количества используемого материала.

.
4. ПРОЧНАЯ ПЛИТА
Это тип плиты построен из выносливого кирпича, который сделан из пустотелых кирпичей и конкретный.Эти кирпичи используются для заполнения толстых участков плиты, что экономит количество бетона, тем самым уменьшая вес плиты. Плиты такого типа обычно встречается в Дубае и Китае. Эта плита используется в местах, где температура очень высокая. Толщина плиты увеличена, чтобы выдерживать температура над плитой. Тепло, исходящее от стен, противодействовать с помощью специальных кирпичей, которые содержат термокольца.
ЧИТАЙТЕ ТАКЖЕ: Что выносливая плита | Типы | Приложение | Преимущества | Недостатки

—
5. ВАФЕЛЬНАЯ ПЛИТА
Вафли плита также называется сетчатой плитой. Это железобетонная крыша или пол с квадратной сеткой с глубокими бортами. Этот тип плиты в основном используется для хорошего изображения просмотр и установка искусственного освещения на подъездах гостиниц, торговых центров и ресторанов.
Это это тип плиты, в которой видно, что в плите есть углубление при снятии опалубки. Листы ПВХ (кусочки) сначала укладываются на затвора, затем между кусками укладывается арматура и стальная сетка над гондолой, которую затем заливают бетоном.После бетона комплектов, опалубка снимается, а куски ПВХ не удаляются. Это создает полое отверстие, в котором отверстие закрыто с одного конца.
Это тип плиты в основном используется для промышленных и коммерческих зданий, в то время как дерево и металлические вафельные плиты используются на многих строительных площадках.
ЧИТАЙТЕ ТАКЖЕ: Что Вафельная плита? | Типы | Преимущества и недостатки

—
6. УГЛУБЛЕННАЯ ПЛИТА
Это тип плиты, используемой под туалетами для покрытия канализационных труб или труб туалета или других оборудование называется заглубленной плитой.Следует соблюдать осторожность, чтобы избежать утечки проблемы, так как водопроводные трубы скрыты под землей.
Правильный предусмотрена гидроизоляция и обработка плиты для предотвращения протечек или влага. После отправки канализационных труб в плиту, плита заполняется битый кирпич или уголь или подходящий легкий материал.

плита, предусмотренная ниже нормального уровня пола на глубине 200 мм до 300 мм и заполненный кусками битого кирпича, называется утопленной плитой.
или
плита, которая предусмотрена выше нормального уровня пола на высоте 200 мм до 300 мм и заполнены углем или кусками битого кирпича, называемого затонувшей плитой.
7. ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННАЯ БЕТОННАЯ ПЛИТА
а) Предварительно натянутая плита:
сталь, натянутая в плите перед укладкой бетона, называется предварительно натянутой. плита. Плита имеет те же особенности посленатяжения.

б) Плита с пост-натяжением:
плита, в которой стальные канаты или арматура натянуты после бетонирования называется постнапряженной плитой.Предусмотрено усиление, чтобы сопротивляться сжатие. В этой плите арматура заменена стальными тросами/ сухожилия.
Плиты этого типа разрушают естественные слабость бетона при растяжении и позволяет лучше использовать его прочность при сжатие.

8. СБОРНАЯ ПЛИТА
Сборный железобетон бетонные плиты встраиваются в заводы по изготовлению и отверждаются, после чего они поставляются на монтаж.Самым большим преимуществом сборных железобетонных плит является что они производятся на заводе, что повышает их производительность и обеспечивает качественный контроль бетонных плит на месте

Кроме того, можно обнаружить, что сборные железобетонные плиты примерно на 24% дешевле, чем монолитные. бетонные плиты. Даже если вы потратите больше на сборку, вы значительно сэкономите на опалубке.
наиболее часто используемыми типами сборных плит являются швеллерные и двойные Т-образные.

9. КОМПОЗИТНАЯ ПЛИТА
Как правило, он построен на железобетонные отливки поверх профильной стальной основы. В течение на этапе строительства настил выполняет роль рабочей зоны и опалубки, а также действует как внешнее армирование в течение всего срока службы плиты.

.
10. НИЗКАЯ ПЛИТА КРЫШИ
плита, предусмотренная над дверью для хранения, называется плитой низкого потолка (кровли).Этот тип плиты закрывается со всех концов и открывается с одного конца. Эта плита просто ниже фактической плиты и выше уровня двери и окна. Этот вид бетона плиты используются в домах.

11. ПРОЕКТИРОВАННАЯ ПЛИТА
А плита, закрепленная с одной стороны и свободная с другой, называется выступающей плитой. или консольная плита. Такие плиты обычно строят в гостиницах, университеты, конференц-залы и т. д., чтобы использовать эту зону для сбора или высадки зоны и зоны разгрузки и погрузки.Это один из видов бетона. плиты.

12. ПОЯСНАЯ ПЛИТКА
Поясная плита не более чем обычная плита с некоторым углом наклона между двумя поддерживает. (В основном используется на лестницах из железобетона).
Поясная плита Подставки от балки к балке, а основная стальная арматура лестницы идет вверх к середина покоящейся балки. Толщина поясной плиты зависит от длина лестничного марша.Обычно толщина составляет 5 ″ или 6 дюймов.

Талия Плита имеет три вида подкреплений;
· Основная сталь
· Распределительная сталь
· Дополнительный топ.

Функция плиты
01. Придает плоскую поверхность
02. Для поддержки грузов
03. Дает жар огня и звукоизолятор
04. Верхний слой становится крыша для этажа под ним
05.Пространство между потолком и плита может использоваться для размещения строительных приложений
Эффективный пролет железобетонной плиты
Эффективный пролет плиты должен быть меньше двух
L = расстояние между центрами опора
L = просвет + d (эффективная глубина плита)

Минимальная толщина бетонной плиты
Толщина плиты определяется на основе Отношение длины пролета к глубине согласно IS 456:2000.

Реакция плоской железобетонной плиты перекрытия с проемами на циклическую нагрузку в плоскости
Реакция плоских железобетонных (ЖБ) плит перекрытия с проемами на горизонтальные циклические нагрузки в плоскости в дополнение к вертикальным эксплуатационным нагрузкам была исследована с помощью нелинейного анализ методом конечных элементов (МКЭ). Модель конечных элементов (МКЭ) была разработана для проведения параметрического анализа. Влияние размеров отверстий (7%, 14%, 25% и 30% от общей площади плиты), формы отверстий (эллиптические, круглые, Г-образные, Т-образные, крестообразные и прямоугольные) и расположения на гистерезисное поведение плиты перекрытия.Исследование показало, что отверстия в железобетонных плитах перекрытия уменьшают способность поглощения энергии и жесткость плиты перекрытия. Включение 30-процентного отверстия в плите перекрытия приводит к снижению поперечной несущей способности, жесткости и бокового смещения на 68,5 %, 47,3 % и 45,6 % соответственно по сравнению с плитой перекрытия без отверстий. Плоская железобетонная плита перекрытия с круглым отверстием имеет повышенную эффективность. Размещение проемов желательно располагать на пересечении двухколонных полос.
1. Введение
Являясь основным горизонтальным конструктивным элементом строительных конструкций, плита перекрытия подвержена нагрузкам в плоскости и вне ее, которые в основном связаны с боковыми нагрузками [1, 2]. Поэтому важно учитывать комбинированное влияние плоскостных и внеплоскостных нагрузок при проектировании бетонной плиты для здания. Он сопротивляется вертикальным силам в течение большей части своего расчетного срока службы. Однако конструкция пола может выдерживать горизонтальные сейсмические нагрузки во время землетрясения, которое может длиться всего от 10 до 100 секунд.Это называется диафрагмой в течение этого короткого периода, когда конструкция пола должна выдерживать как гравитационные, так и горизонтальные силы [1].
Характеристики действия диафрагмы плиты перекрытия в первую очередь контролируются ее плоскостной жесткостью. Диафрагма пола считается жесткой, если она перемещается только по плоскости и вращается как твердое тело вокруг вертикальной оси, тогда как гибкая диафрагма — это та, в которой распределение боковой силы на элементы, сопротивляющиеся вертикальной поперечной нагрузке, зависит от площади притока.Наконец, жесткая диафрагма — это диафрагма, которая ведет себя посередине [3–5]. Экспериментальное и аналитическое исследование было проведено в Университете Лихай [6] для определения сейсмического поведения диафрагмы перекрытия в плоскости с масштабными моделями, представляющими часть системы перекрытий в конструкции здания с различными условиями нагрузки и поддержки. Силы диафрагмы прикладывались в плоскости системы перекрытий как монотонно, так и циклически. Поведение гистерезиса было выявлено после неупругой деформации системы плит перекрытия.
Во многих конструкциях разумная оценка распределения инерционной силы может быть достигнута, если предположить, что плиты действуют как жесткая диафрагма, но для конструкций с большими отверстиями и некомпактными формами деформация диафрагмы перекрытий должна быть явно учтена в расчетах. анализ. Во многих строительных нормах, включая Еврокод и ACI, указано, что игнорирование гибкости перекрытий при оценке сейсмической реакции перекрытий перекрытий с большими отверстиями и некомпактными или сильно вытянутыми в плоскости формами может привести к ошибкам.
Влияние проемов на сейсмостойкость диафрагмы пола изучалось несколькими исследователями, и было подтверждено, что наличие отверстий в диафрагме пола приводит к существенному снижению несущей способности диафрагмы пола. Предыдущие исследования показали, что на неупругую сейсмическую реакцию диафрагмы железобетонного перекрытия сильно влияет наличие отверстий, особенно при растрескивании и деформации перекрытия. Для определения влияния размера проема и внеплоскостной нагрузки на неупругое сейсмическое поведение диафрагмы перекрытия, опирающегося на балку, с проемом был использован подход микроМКЭ [7].Отверстия или входящие углы в диафрагме должны быть правильно расположены и должным образом усилены [8].
В строительстве повреждения, вызванные землетрясением, обычно возникают в местах слабости конструкции, и эти слабости чаще всего обнаруживаются в неоднородностях массы, жесткости и прочности элементов, сопротивляющихся вертикальной и горизонтальной поперечной нагрузке. В настоящее время из-за архитектурной эстетики и вентиляции во многих строительных конструкциях используются плиты перекрытий с отверстиями. Помимо строительных коммуникаций, включая лестницы, лифты, воздуховоды и трубы, также необходимо проходить через плиты перекрытия, и в этом процессе в плите перекрытия возникает слабость.Поскольку необходимо понимать поведение плит перекрытия с отверстиями, были проведены различные аналитические исследования, основанные на экспериментальных испытаниях. Тем не менее, знания о характеристиках железобетонных плит перекрытий с различным расположением, формой и размерами отверстий ограничены.
В настоящем исследовании реакции плоских железобетонных плит перекрытий с различными размерами проемов, формами проемов и расположением проемов при горизонтальной прямой циклической нагрузке и вертикальных эксплуатационных нагрузках рассматривались с использованием метода конечных элементов.Программное обеспечение FEA, Abaqus/CAE, провело моделирование и анализ для учета плоскостной деформации и предельной несущей способности из-за циклической нагрузки, основанной на перемещении, аналогично экспериментальному исследованию, проведенному в Университете Лихай.
2. Анализ методом конечных элементов плоской железобетонной плиты перекрытия
В настоящем исследовании использовался подход конечных элементов для сбора соответствующих данных о поведении диафрагм перекрытий с отверстиями с использованием программного обеспечения Abaqus/CAE для анализа конечных элементов. Чтобы проверить, отражают ли результаты моделирования реальные результаты, для проверки использовались плоские плиты перекрытий, испытанные в Университете Лихай в 1986 году [6].Поведение материалов, условия поддержки и процедуры нагружения, используемые в экспериментальном исследовании [6], были применены в МКЭ. После проверки МКЭ было проведено параметрическое исследование и анализ чувствительности, принимая в качестве параметра размер отверстия, расположение, форму, эксплуатационную нагрузку, марку стали и марку бетона.
2.1. Типы бетонных элементов
В настоящем исследовании для моделирования бетонного материала использовался C3D8 (линейные шестигранные кирпичные элементы с 8 узлами).
2.2. Арматурные стержни
При расчете упругих расчетов в МКЭ обычно пренебрегали армированием, поскольку вклад жесткости бетона намного больше, чем армирование, но в нелинейном анализе моделирование армирования необходимо в основном для определения предельной несущей способности. структуры. Арматурные стержни были смоделированы как балочные элементы, представляющие собой одномерные линейные элементы в трехмерном пространстве, имеющие жесткость, связанную с деформацией линии.Как упругие, так и пластические свойства были включены в эластичный вариант, используемый для задания модуля упругости и коэффициента Пуассона, а в пластическом варианте истинные значения напряжения и деформации использовались для моделирования его пластических свойств. В таблице 1 показаны механические свойства арматурных стержней, которые использовались при моделировании, взятом из экспериментального исследования, проведенного [6].
+ + девяносто одна тысяча шестьсот семьдесят-одна
Область (мм ^{2 )} Доходность Стресс (MPA) Выход нагрузки Устойчивый стресс (MPA) Ultimate Great модуль упругости ( ГПа)
D2 13.4 368 0,00193 411 0,00783 191
D3 21,5 590 0,00272 590 0,00625 190
2.3. Конститутивная модель бетона
Бетон проявляет нелинейность как при сжатии, так и при растяжении; это создает трудности в численном анализе. Параметры, необходимые для моделирования бетона под комплексным напряжением, были включены в программное обеспечение Abaqus/CAE в модель пластичности бетона при повреждении (CDP).Одной из наиболее часто применяемых к бетону гипотез прочности является гипотеза Друкера-Прагера. На основе недилатационной энергии деформации разрушение определяется конусообразной граничной поверхностью. Преимуществом использования этого критерия является гладкость поверхности и, следовательно, отсутствие сложностей при численном применении. Недостатком является то, что он не полностью соответствует реальному поведению бетона [9]. Модель CDP, используемая в программном обеспечении Abaqus/CAE, является модификацией гипотезы прочности Друкера-Прагера.Параметры модели CDP для соотношений одноосного сжатия (таблица 2) были взяты из методов, обсуждаемых в [10].
+
Параметр Значение
дилатация угол 36 °
Эксцентриситет 0,1
F _бо /f  _co (соотношение прочности на двухосное и одноосное сжатие) 1.16
κ
0.667
Параметр вязкости 0
3
Ремевнее поведение бетона использовало билинейную модель (рис. 1). Раскрытие трещины использовалось вместо напряжения растяжения и рассчитывалось как отношение общей подводимой энергии ( G _F) на единицу площади, необходимой для создания трещины в бетоне. Таким образом, хрупкое поведение бетона определяется смещением под напряжением, а не реакцией на напряжение-деформацию [9].

В условиях одноосной циклической нагрузки происходит несколько сложных механизмов разрушения. Микротрещины развиваются, закрываются и взаимодействуют друг с другом. При одноосных циклических испытаниях замечено, что упругая жесткость немного восстанавливается при смене знака нагрузки. Существенным элементом поведения бетона при циклическом нагружении является влияние восстановления жесткости на жесткость бетона. При изменении нагрузки от растяжения к сжатию эффект, как правило, становится более очевидным, вызывая закрытие трещин при растяжении, что приводит к восстановлению сжимающего напряжения [11].
Модель пластичности бетона при повреждении предполагает, что уменьшение модуля упругости выражается через скалярную переменную деградации ( d ), как в следующем уравнении [11]: где E _o – (неповрежденный) модуль упругости.
В Abaqus/CAE значения коэффициентов восстановления жесткости по умолчанию и использовались для иллюстрации поведения бетона в цикле одноосной нагрузки. В настоящем исследовании все характеристики повреждения бетона (рис. 2) были получены из одной известной величины средней прочности бетона на сжатие ().
2.4. Геометрия конечно-элементной модели, сетка и граничные условия
Геометрический МКЭ плоской железобетонной плиты, опирающейся на колонну, был построен после определения свойств материала (рис. 3). Плита поддерживалась с одного края стеной сдвига, а с противоположного края — колоннами. Нависающие плиты, равные одной четверти размера панели, были добавлены на всех несплошных сторонах, чтобы представить части плит перекрытий соседних пролетов, поскольку испытательный образец по [6] представляет собой внутреннюю панель прототипа здания.Длина межцентрового пролета и толщина железобетонных плит перекрытия составляли 1630 мм в обоих направлениях и 56 мм соответственно, а размеры колонны составляли 136 мм × 136 мм без капитала.
При моделировании методом конечных элементов размер сетки является важным фактором, определяющим достоверность результатов анализа. Грубая сетка может дать менее точные результаты, в то время как более мелкая сетка может увеличить стоимость вычислений. Специального регламента по размеру ячеи нет. Поэтому был использован итерационный метод, чтобы найти подходящий размер сетки для модели.В настоящем исследовании размер сетки 50 мм × 50 мм подходил для бетонных и арматурных стержней, созданных с помощью модуля сетки (рис. 4).

После сборки всех элементов отдельные элементы были правильно соединены. Арматуры были представлены в бетонной области в виде закладных элементов, чтобы обеспечить полное взаимодействие между арматурой и бетонными элементами. Колонны были напрямую привязаны к плите с помощью опции ограничения заделки и связи.
Граничные условия разрабатывались по граничному варианту с начальным шагом после моделирования и сборки сечения. Нижние поверхности опорных колонн были зафиксированы от поступательного движения и поворота, а узлы плиты, прикрепленные к стене, от поступательного движения во всех направлениях (рис. 5).

2.5. Условия нагружения модели
Рабочая гравитационная нагрузка применялась как сила давления (рис. 6(а)), которая поддерживалась постоянной на протяжении всего анализа, а циклическая боковая нагрузка (рис. 6(б)) применялась с постепенным увеличением амплитуды смещения с использованием спектр нагрузки (рис. 7), который предоставляет более эффективные данные о гистерезисном поведении элементов или конструкций.

Вертикальная нагрузка, приложенная к железобетонным плитам перекрытия, составила временную нагрузку при полном сроке службы 3,8 кН/м ² и дополнительную эксплуатационную нагрузку 3,9 Н/м ² . Была приложена серия сосредоточенных сил, которые были разнесены по центру на 540 мм в каждом направлении. Один имитатор вертикальной (гравитационной) нагрузки контролировал все точечные нагрузки в пределах ширины одной панели, в том числе в выступающих частях четверти панели.
2.6. FEM Validation
Реакция плоских железобетонных плит перекрытий без проемов и плит с отверстиями разного размера, формы и расположения изучалась с помощью FEM.Учитывая точность и надежность программного обеспечения для численного моделирования, результаты предельной нагрузки и бокового смещения плоской железобетонной плиты перекрытия в этом исследовании были извлечены для проверки надежности модели. Результаты МКЭ сравнивались с экспериментальными результатами, полученными в [6]. Предельная нагрузка и результаты поперечного смещения показаны в таблице 3, а гистерезисная кривая для FEM и результаты эксперимента показаны на рисунке 8. Когда гистерезисная кривая плиты, предельная нагрузка и поперечное смещение, полученные с помощью FEM и эксперимента, сравниваются, заметно, что значение, оцененное по модели, немного отклоняется от эксперимента, но находится в допустимых пределах.Кроме того, смоделированная гистерезисная кривая плиты по существу согласуется с экспериментом. В результате результат МКЭ отлично согласуется с экспериментальным результатом.
+3
+
Тип теста Параметры ПЭМ Эксперимент
F1VCY [6] Предельная нагрузка (кН) 101,95 125 .67
бокового перемещения (мм) 4.19 5.61

5 2.7. Параметрическое исследование плоских железобетонных плит
Параметрическое исследование изучало влияние различных размеров проемов, формы проемов и расположения проемов в плоских железобетонных плитах перекрытий, подверженных циклическим нагрузкам в плоскости и вне плоскости (таблица 4).
91933
Размеры открытия (%) Открытие Shapes
0 (без открытия) ELLIPTICAL Пересечение двух средних полос
7
14 L-образных пересечение полос для двух столбцов
25 T-образный
30 Cross Пересечение Средняя полоса и колонна
Для расследования эффекта размера открывания на плоских RC-слябах было рассмотрено четыре различных размеров открывания: 7%, 14%, 25% , и 30% от общей площади плиты.Эти отверстия были размещены в средней части плиты. Согласно [12] допускается любой размер проема в области, общей для пересекающихся средних полос, при соблюдении требований как прочности, так и эксплуатационной пригодности. В этом исследовании половина прерванной арматуры была заменена с каждой стороны проема, чтобы сохранить полную неплоскостную способность плиты.
Влияние формы отверстия было исследовано путем рассмотрения эллиптических, круглых, Г-образных, Т-образных, крестообразных и прямоугольных отверстий (рис. 9).Эти отверстия составляли 14% от общей площади плиты, обнаруженной на пересечении двух средних полос плиты.
В настоящем исследовании были выбраны три места открытия. Это были пересечение двух средних полос, пересечение двухколонных полос и пересечение средней и столбчатой полос.
3. Результаты и обсуждение
3.1. Влияние размера проема на среднюю полосу плоских железобетонных плит перекрытия
Из рисунка 10 видно, что по мере увеличения размера проема в плоской железобетонной плите перекрытия ее поперечная несущая способность существенно снижается.Численное моделирование показывает, что включение 30-процентного проема в плите перекрытия приводит к снижению поперечной несущей способности системы плит перекрытия на 68,54 %.

Связь между размером проема и боковой несущей способностью может быть выражена следующим уравнением с использованием нелинейной регрессии: где y — поперечная несущая способность (кН), а x — размер проема (% ).
На рис. 11 показано, что поперечное смещение уменьшается по мере увеличения размера отверстий в плоских плитах перекрытий; можно сказать, что сплошные плиты (плита без отверстия) демонстрируют большую неупругую деформацию по сравнению с плитой с отверстием.Из настоящего исследования видно, что включение открытия на 30% вызывает снижение жесткости на 45,55%.

Связь между размером отверстия и боковым смещением может быть выражена уравнением (3) с использованием нелинейной регрессии: где y — поперечное смещение (мм), а x — размер отверстия (%).
Способность поглощать энергию и жесткость плиты перекрытия уменьшаются по мере увеличения размера проема (рис. 12). Из этого параметрического исследования следует, что включение 30-процентного отверстия в плите перекрытия приводит к снижению жесткости на 47.26%.

Связь между размером отверстия и жесткостью может быть выражена уравнением (4) с использованием нелинейной регрессии: где y обозначает жесткость (кН/мм), а x обозначает размер отверстия (%).
3.2. Влияние формы проема на среднюю полосу плоских железобетонных плит перекрытия
В таблице 5 показано влияние формы проема на боковую несущую способность средней полосы, боковое смещение и жесткость плоских железобетонных плит. Из шести типов проемов более высокое значение поперечной нагрузки и жесткости наблюдается у круглого проема.Однако форма поперечного отверстия демонстрирует минимальное боковое смещение.
+ + + +
67
Боковых грузоподъемных мощностей (KN) Боковое смещение (мм) жесткость (KN / мм)
прямоугольный
прямоугольный 64,82 3,30 19,53
Эллиптический 72,62 3,37 21.50
Круговая 73,77 3,53 22,49
Г-образный 55,77 3,43 17,06
Крест 68,12 2,71 20,93
Т 55,60 3,25 20,75
903,360 Влияние расположения проема на плоские железобетонные плиты перекрытия
Варьирование расположения проема Более высокое значение поперечной несущей способности и неупругой деформации наблюдается, когда проем предусмотрен на пересечении двухколонных полос плоской железобетонной плиты перекрытия.Уменьшение бокового смещения отмечается там, где отверстие расположено на пересечении двух средних полос. Таблица 6 иллюстрирует влияние различных мест открывания.
девяносто одна тысяча шестьсот шестьдесят семь девяносто одна тысяча шестьсот шестьдесят семь
Открытие Местоположение
Бокового грузоподъемности (KN) Боковое смещение (мм) жесткость (KN / мм)
Пересечение из двух средних полос 64.82 3,30 19,53
Пересечение двух столбцов полосы 75,09 3,64 21,40
Пересечение средней и колоночная полосы 70,33 3,37 20,54
3.4. Анализ чувствительности
В Abaqus/CAE были смоделированы комбинации из методики латинского гиперкуба и определена их допустимая поперечная нагрузка (Таблица 7).
+ +
+
Комбо Боковая грузоподъемность (кН) Комбо Боковая грузоподъемность (кН)
+
1 53,72 17 50.97
2 43.95 18 52.17
3 41.62 19 65.94 65,99
4 57.15 20 54,61
5 56,48 21 49,6
6 52,68 22 68,21
7 59,52 23 62
8 8 56.38 24 52.89
9 54.97 25 7947
10 43.37 26 64.97
11 40,6 27 47,72
12 50,31 28 63,13
13 43,28 29 71,01
14 49.19 30 51.08
15 47.67 31 50.46
16 62,73 62 75.18
После определения поперечной несущей способности выполняется регрессия, чтобы связать входные параметры или найти коэффициент корреляции следующим образом: где y обозначает боковую нагрузку, P _d — рабочая нагрузка, O _p — размер отверстия, C — прочность бетона на сжатие, S — прочность стальной арматуры.
Из регрессионного анализа видно, что размер проема является наиболее влиятельным фактором в снижении поперечной несущей способности железобетонной плиты перекрытия, поскольку он имеет более высокий коэффициент корреляции.
4. Заключение
Нелинейный МКЭ использовался для исследования реакции плоских железобетонных плит перекрытий на циклическую нагрузку в плоскости. Оценивалось влияние соотношения сторон плит, размера проема, расположения и формы. Чтобы проанализировать гистерезисное поведение бетонных плит, численное моделирование с использованием программного обеспечения FEA, Abaqus/CAE, способно дать точные и подходящие оценки.Были включены шесть типов проемов, расположенных на средней панели плиты перекрытия. На энергопоглощающую способность и жесткость железобетонных плит перекрытий может влиять наличие отверстий. Однако из-за этих форм отверстий лучшая способность поглощения энергии и жесткость наблюдались у круглых. Отверстие, расположенное на пересечении двухколонных полос возле опоры стены сдвига, показало лучшую производительность по сравнению с двумя другими местами.
No related posts.
Навигация по записям
Предыдущая запись Телевизоры для кухни на стену: Ваш браузер устарел - Москва
Следующая запись Жалюзи в квартире фото: лучшие фото-идеи для вашего дома — INMYROOM
Похожие записи

Лучшие эксцентриковые шлифовальные машины: Рейтинг лучших эксцентриковых шлифмашин в 2021 году
Добавлено 23.12.202120.01.2021

Картинки камня: D0 ba d0 b0 d0 bc d0 bd d0 b8 картинки, стоковые фото D0 ba d0 b0 d0 bc d0 bd d0 b8
Добавлено 23.05.199113.02.2022

С потолка отваливается известка как быстро соскрести – С потолка отваливается известка как быстро соскрести: пошаговая инструкция
Добавлено 10.03.201704.12.2019

Гибкий камень фото: Гибкий камень для внешней и внутренней отделки. Варианты дизайна с мягким камнем
Добавлено 07.05.197526.08.2021
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Балкон
Декор
Дом
Интерьер
Квартира
Кухня
Светильники
Стены
Стиль
Разное
На ветках © 2019 год

Тип плиты	Размер плиты, мм
Тип плиты	Длина	Ширина
1ПК 2ПК 3ПК	От 2400 до 7500 с шагом 300, исключая 6900	1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК	9000	1000, 1200, 1500
1ПК 2ПК 3ПК	От 3600 до 7500 с шагом 300, исключая 6900	От 2400 до 3600 с шагом 300
1ПК 2ПК 3ПК	От 2400 до 3600 с шагом 300	От 4800 до 7200 с шагом 300, исключая 6900
4ПК	От 2400 до 6600 с шагом 300, а также 7200 и 9000	1000, 1200, 1500
5ПК	6000, 9000, 12000	1000, 1200, 1500
6ПК	12000	1000, 1200, 1500
7ПК	От 3600 до 6300 с шагом 3000	1000, 1200, 1500, 1800
ПГ	6000, 9000, 12000	1000, 1200, 1500

ПК (Круглопустотные)	ПБ (Безопалубочные)
По технологии изготовления
В опалубку устанавливается арматура и кессоны (круглые полые емкости). Бетон укладывается в металлическую опалубку фиксированной длины и ширины (например, 6,0 х 1,2 х 0,22)	Натягивается арматура. Формующая машина уплотняет, придает форму и укладывает бетон определенной ширины (например, 1,2м) и большой длины (не менее 10 метров). После твердения нарезается на нужную длину

По толщине
По ГОСТ оба вида должны быть 220 мм
По длине
Длина зависит от длины опалубки	Любой необходимой длины
По ширине
Ширина зависит от ширины опалубки, но т.к. ширина кузова бортового автомобиля 2,4м широкие плиты изготавливают крайне редко	Ширина зависит от ширины формующей оснастки (в основном 1,0 м; 1,2 м; 1,5 м)
Особенности
Плиты ПК нельзя резать, т.к. армирование не одинаково в разных поперечных сечениях	Так как количество арматуры в любом поперечном сечении одинаково – эти плиты можно резать
По форме пустот
После твердения из плиты вынимаются формирующие пустоты кессоны. Они круглые диаметром 140мм или 159мм.	Варианты формующей оснастки, придающей форму пустотам.

Обозначение	Расшифровка
П, ПП, ПТС	Монолитные полнотелые перекрытия
ПГ, ПР	Ребристая конструкция сплошного типа
ПВ	Ребристая конструкция с технологическими вентиляционными каналами
ПС, ПФ	Аналогичный тип изделия, имеющий дополнительные отверстия для монтажа осветительных приборов
ПЛ	Ребристая плита, предназначенная для обустройства облегченных типов кровли
ПОВ, ПОЛ, ПОС, ПОФ	Плиты для перекрытия сводов и арок

Маркировка	Толщина, мм	Тип технологических полостей	Расстояние между центрами полостей, мм	Диаметр технологических полостей, мм
1ПК	220	Круг	185	159
2ПК				140
3ПК				127
4ПК	260	Круг, имеющий дополнительные вырезы по контуру в верхней части		159
5ПК		Круг	235	180
6ПК			233	203
7ПК	160		139	114
ПГ	260	Грушевидная форма	Зависит от параметров оборудования, которое участвует в формовке
ПБ	220	Производятся по технологии непрерывной формовки
