Виды винтовых лестниц: виды, расчет и чертежи +75 фото

Добавлено Автор: alexxlab

Содержание

виды, расчет и чертежи +75 фото

Для перехода между этажами уже давно возводят лестницы, причем даже скоростные лифты не способны их вытеснить. Быстрое перемещение между двумя соседними уровнями возможно именно за счет ступенек, ведь лифт порой приходится долго ждать. Винтовая лестница, в свою очередь, может удобно соединять сразу несколько этажей с высоким холлом, из-за чего получила широкое применение в отелях. В частных владениях благодаря ей формируют привлекательный дизайн без задействования огромного пространства. Конструкция действительно менее громоздкая, чем вариант с прямым маршем, и допускает использование территории в непосредственной близости. Не все спиралевидные лестницы узкие — есть варианты с широкими промежутками для улучшения эстетики внутреннего пространства крупных зданий. Ключевыми аспектами для винтообразных лестниц являются безопасность и удобство. На таких подъемниках используют забежные ступени винтового типа.

Особенности винтовой лестницы в интерьере

После периода Средневековья такие лестницы вторично обрели популярность в 50-е годы XX века, в эпоху бурного развития конструктивизма и функционализма. В современном интерьере — это стильный элемент, подчеркивающий технологичность. Ступеньки на винтовой лестнице размещают радиально, из-за чего формируется рисунок наподобие нарезного винта. Эта особенность формы позволяет экономить большой объем пространства и, собственно, отобразилась на названии конструкции. Винтообразные лесенки отличаются количеством витков, размером сегментов, материалами изготовления и видом опор. Единственная опора может выступать в качестве вертикального основания лестницы, а в отдельных случаях дополнительно монтируют поддерживающие стойки. Часть ступенек иногда вынужденно, а в некоторых случаях специально крепят к стене, если планировка помещения это позволяет.

Несмотря на то, что проектировщики соблюдают нормы и стандарты для винтовых лестниц, клиентам доступен широкий выбор форменных вариаций. Конструкции существенно отличаются рисунком ступенек и количеством витков.

Преимущества и недостатки

Правильный выбор начинается с изучения сильных и слабых сторон. Винтовая лестничная конструкция сделает простой и прямолинейный дизайн оригинальным, одновременно сохранив драгоценные кубометры. Проект крученой лестницы подбирают исходя из особенностей помещения и индивидуальных потребностей, притом что на изготовление закругленной конструкции в целом уходит меньше материала. Местонахождение, высота ступенек, их количество и размер — все эти показатели могут значительно отличаться. Плюсов в целом больше, однако владельцам домов и квартир с более чем одним этажом следует знать негативные стороны. Первые сложности обычно возникают на этапе проектирования, ведь изготовление радиальных конструкций требует сложных расчетов с дробными числами. Нормально эксплуатировать винтовую лестницу для подъема крупногабаритных предметов не удастся, более того, даже двум людям бывает сложно разминуться на ней.

Большое количество людей на подъемнике одномоментно создает опасную для сооружения нагрузку. Главный минус же заключается в том, что по обычным ступенькам можно подняться гораздо быстрее.

Даже сложный по форме вариант можно смонтировать с минимальным количеством стройматериалов и неплохо сэкономить за счет этого.

Основные виды винтовой лестницы

Различают такие типы винтовых лестниц:

  • простой;
  • консольный;
  • без стойки;
  • классический со стойкой.

Простой вариант является замкнутым, а точнее — ограниченным стенами, причем частично или со всех сторон. В таком случае узким боком ступеньки выходят из толстой опоры, а широким — упираются в соседние поверхности. Консольный тип конструкций подразумевает полностью открытую лестницу, где элементы винтообразного рисунка выходят на свободное пространство и чаще всего ограничиваются поручнями для безопасного восхождения. Со стороны стержня ступеньки сужаются или не изменяются в размерах, соответствуя предпочтениям некоторых дизайнеров и простых обывателей. Спиральные и некоторые другие модели отличаются отсутствием опорного столба. Роль несущего элемента в них выполняет тетива, обычно ее соединяют с боковыми заграждениями. Классическое сооружение представляет собой нанизанные на стержень ступеньки. Именно варианты с центральной стойкой больше всего похожи на строение винта и благодаря им разновидность получила название «винтовая».

Комплектация и элементы готовых винтовых лестниц

В большинстве случае винтовая лестница имеет идеальное круговое строение на плане сверху с центром в виде опорной стойки, а также со ступенями метровой длины по всему периметру. Причем использование ступеней длиннее полутора метров невыгодно с точки зрения экономии пространства. Винтовая конструкция может состоять из опорного столба, тетивы, боковых ограждений, перил, балясин, опорных стенок и ступенек. Центральная опора присутствует в 3 типах лестниц. Она бывает тонкой, а может занимать много пространства. Во втором случае винтовая лестница скорее всего предусматривается изначально. Перила (поручни) устанавливают на балясинах или же предусматривают как единое целое с боковым заграждением. Балясины или заграждение есть не на всех лестницах, например, на миниатюрных конструкциях иногда обходятся без них. Роль опоры способны играть тетива и сплошные простенки. Последние имеют высоту до первого этажа или полностью скрывают конструкцию. Проступи выполняются как простые забежные ступеньки или под «утиный шаг».

Материалы изготовления лестниц

Основные варианты:

  1. Дерево;
  2. Металл;
  3. Стекло;
  4. Бетон;
  5. Камень.

От материала зависит прочность конструкции и срок эксплуатации, цена, способ монтажа, сочетаемость с окружающей обстановкой. Лестницы могут выполняться целиком из одного материала за счет особенностей конструкции, однако на практике преобладают комбинированные варианты. Все упирается в общую эстетику и характер нагрузок. Железные сооружения возводят в местах интенсивного использования, причем нагрузка на фундамент порой оказывается ниже, чем от бетонных и каменных лестниц. Из пластика и других неосновных материалов изготавливают перила, декоративные детали. Новый вариант в строительстве лестниц стал доступен с появлением прочного стекла. Однако для высоких конструкций это решение считается рискованным, да и эстетические свойства стекла не универсальны. Дерево и камень идеально подходят для обустройства дорогой обстановки. Бетон признают самым удобным материалом с конструкторской точки зрения, но это и не ограничивает возможности для сооружения необычных лестниц.

Дерево

Натуральная древесина пользуется спросом даже в современном дизайне с его технологической направленностью. После обработки у природного сырья остается часть полезных качеств, обеспечивающих преимущество над остальными материалами. Лестницы из дерева устойчивы к различным нагрузкам, обладают высокими показателями прочности. Описанные особенности материал сохраняет в течение десятков лет. Устойчивость к влаге и защиту от мелких вредителей обеспечивают специальные пропитки. Кроме этого, составы придают покрытию безупречный вид. Естественный цвет древесины используют как готовое дизайнерское решение, а большой выбор красок для дерева удовлетворит самых требовательных. Наличие навыков работы с деревом помогут при самостоятельной сборке небольшой лесенки. Однако само проектирование — дело для профессионалов. В современный период дерево часто комбинируют с металлом, что открывает возможности для стилевых решений.

Металл

Часто применяют:

  • чугун;
  • нержавеющую сталь;
  • углеродистую сталь;
  • алюминий.

Для любой конструкции важна прочность и долговечность, поэтому часть потребителей не видит альтернативы металлу. Чугун, к примеру, устойчив не только к самим механическим нагрузкам, но и к нарушению эстетики покрытия. Сравнительно невысокая цена означает, что металл находится в привлекательной категории по критерию цена/качество. Притом склонность к коррозии нивелируют порошковые красители. Последние оказывают положительное воздействие и на внешний вид материала. Палитра пигментов для окрашивания металлов включает большой перечень цветов и оттенков. Никелирование и хромирование дополнительно улучшат покрытие. Металл с небольшим весом, алюминий используют для возведения крепких винтовых лестниц. При этом удается избежать чрезмерной нагрузки на несущие элементы здания. Алюминий известен и антикоррозийными свойствами. Стильный технологический интерьер в стилях хай-тек, биотек, техно и минимализм оформляют с использованием нержавеющей стали.

Стекло

Прозрачные стеклянные варианты встречаются в бизнес-центрах, магазинах, офисах, спа-салонах. Использование большого количества стекла дома — не самое лучшее решение, но умение грамотно организовывать пространство в паре с оригинальностью спиралевидных лестниц положительно скажется на помещении. Проектируют стеклянные конструкции в основном в прихожих и на кухнях, и в гостиных, если позволяет оформление интерьера. Прозрачную лестницу в любом случае размещают на самом видном месте, другие варианты расположения не имеют смысла. Стекло само по себе — хрупкий материал, но при этом каленое и оргстекло по прочности даже лучше, чем дерево. Лестницы из ударопрочного стекла можно возводить на много этажей. Все более популярными становятся тонированные варианты. Пигментированное стекло впишется в интерьер, изначально не рассчитанный на размещение объектов из стекла.

Бетон

Лестница из этого материала обойдется в сравнительно небольшую сумму, но в то же время много весит. Несмотря на отсутствие у самого бетона декоративных качеств, именно этот вариант рекомендуют к использованию тем, кто желает соорудить какую-то особенную конструкцию. Лестницу собирают из каркаса с армированными элементами, с добавлением вяжущего раствора, к примеру, из цемента. Используются металлические включения любой формы. Благодаря этому, можно экспериментировать с конфигурацией тетивы без оформления спецзаказа. Примечательно, что присутствие каркаса и является основным неудобством бетонных сооружений, хотя не вынуждает застройщиков отказываться от креативных идей. Лестницы имеют либо однообразную структуру с бетонным основанием, поручнями, тетивой и ступенями, либо материал применяется для формирования отдельных частей.



Камень

Прочный и долговечный материал. Каменные ступеньки — идеальный вариант для дорогого интерьера, например, под барокко или классицизм. По разнообразию текстуры и окраса каменные изделия превосходят все остальные. Поверхность камня бывает идеально гладкой, слегка шершавой, с маленькими сколами, зернистой структурой. Даже обычный камень выглядит красиво и дорого, а большой бюджет позволяет владельцу ощутить красоту лестниц из малахита, мрамора или других ценных пород. В числе недостатков, помимо высокой цены, стоит отметить сложность и длительность изготовления, большой вес. Массивные каменные лестницы возводят только с первого этажа. Именно из-за большой нагрузки конструкции из камня встречаются намного реже. Проектировщики тщательно рассчитывают возможности основания под них и обычно формируют его из кирпича или бетона, с использованием металлических включений. Камень применяют не только как основной материал, но и в качестве декора для ступенек.

Форма лестницы

В проектах иногда закладывают лекальную конфигурацию, которая предусматривает использование забежных ступенек и имеет разные радиусы или смещенные витки. Забежные ступеньки бывают винтовыми и поворотными. Первый вариант применяют в том числе при возведении спиральных лестниц, причем иногда замкнутую спираль переводят в открытое ответвление. У лестниц этого вида между ступенями находится идеально круглое пространство, овальная планировка встречается редко. Спиральные лесенки входят в категорию криволинейных, главная особенность которых заключается в отсутствии центральной опоры. Классическая винтовая лестница такую стойку имеет. К криволинейным относят также и циркульные лесенки. В закругленных лестницах ступени иногда «разбавляют» небольшими площадками. Что касается поворотных ступенек, то они необходимы для оформления изгиба с прямым или острым углом. Такие повороты и дали название прямоугольной винтовой лестнице. Последняя состоит из большого количества маршей, минимум трех на один уровень.

Некоторые проекты совмещают спиральный и прямолинейный рисунок в одно решение — любителям абстрактного дизайна следует присмотреться к таким идеям.

Как правильно спроектировать – расчет параметров

Проектировка включает в себя учет десяти основных показателей, не считая размеров заготовок. Длина каждой отдельной ступеньки винтовой лестницы должна составлять не менее 80 см. Приемлемая ширина центральной части проступей — не меньше 20—25 см. Размер ступеньки определяется разницей ширины заготовки и конечного изделия, длиной и углом. Чтобы составить проектный чертеж, лучше воспользоваться специальными калькуляторами. Необходимо определить и ввести такие показатели, как общая высота подъема, диаметр витка, расстояние, образующее внутренний радиус. К расчетам следует добавить количество ступеней, их ключевые характеристики: длину, ширину, толщину и угол (если ширина проступи неодинаковая в двух концах). Замеряется также высота пролетов между ступеньками, а они есть у подавляющего большинства обычных винтовых и у значительной части криволинейных лестниц. Последний значимый показатель для расчетов — угол поворота лестницы. Лекальные варианты проектируются с множеством дополнительных данных.

Оптимальные размеры лестницы и ее элементов

Ключевой частью подъемной системы являются ступеньки. Их габариты регулируются нормами и рекомендациями. Расстояние от внутреннего диаметра до внешнего края называется длиной, а поперечный показатель — шириной. Рекомендуемое значение длины находится в пределах 80—150 см. Центральную часть ступеньки нельзя делать уже 20 см, притом на самую широкую часть рекомендуют отводить не более 45 см, где бы она не находилась. Интервал между ступеньками обычно проектируют нулевым или отрицательным, ведь промежуток не прибавит комфорта в эксплуатации лестницы. У закругленных подъемников высоту просвета между проступями ступенек делают больше, чем в прямых маршах. Оптимальное значение — 18—25 см. Перила лучше располагать на высоте не менее 100 см. Общая высота конструкции — момент индивидуальный, в первую очередь важно точное соответствие уровням здания. Имеет значение и ширина места на ступеньке, на которое обычно ступает человек — для удобства на него рекомендуют оставлять минимум 25 см.

Изготовление деталей конструкции лестницы

Главный несущий элемент, опорный столб делают из металлической трубы, реже — из деревянного стержня, кирпичей или бетона. Диаметр варианта из металла делается с толщиной от 5 см, остальных от 15 или 50 см. Центральная стойка изготавливается с запасом прочности с расчетом на массу всех элементов, нескольких людей и тяжелого багажа. Ступеньки, в свою очередь, несложно сделать самостоятельно. Для этого рекомендуют проклеенные бруски. Сначала формируют шаблон, а затем каждая ступенька вырезается из заготовки с размеченным радиусом. Последнюю, верхнюю ступеньку лучше делать платформой вровень с полом и с большей шириной. Что касается стоек и балясин, то требуется не менее 50×50 мм в разрезе для дерева и 15×15 мм для металла. Самостоятельное изготовление балясин станет интересным занятием, нужны лишь минимальные навыки работы на токарном станке и схема. Перила, в свою очередь, имеют изогнутое строение, поэтому для всех вариантов создания характерен высокий уровень сложности:

  1. Выпиливание коротких частей из цельного массива.
  2. Склеивание из тонкого шпона.
  3. Выпиливание изогнутых деталей из блока.

Особенности монтажа лестничной конструкции

Первым делом устанавливают столб, если такая опора предусмотрена проектом. Понадобится помощь экспертов, потому что кривизна спровоцирует постепенное разрушение. Установка столба производится на опорную пятку. Затем трубу обматывают полиэтиленом и крепят на ней ступеньки с использованием специальных гильз. Монтаж горизонтальных элементов лестницы производят больцами. В процессе ориентируются с помощью строительного уровня. Вместо больц используют также столбики или укосины. Они необходимы в тяжелых конструкциях, чтобы направить нагрузку на опору более равномерно. Перила устанавливаются относительно легко. При больцевой системе крепления в роли закладных для стоек используют металлические трубы. Поручни присоединяют штырем. Криволинейные варианты без центральной опоры собирать сложнее, при этом нужно точно рассчитать нагрузку на тетиву.

Декор и подсветка винтовых лестниц

Создание оригинального дизайна лучше начинать еще на стадии проектирования. Основную часть внимания уделяют форме ступенек. На готовой лестнице декорируют опорную стойку и перила. Столб можно украсить искусственным растением, перила — рисунками или даже книжными полками. В этом смысле, а также в плане безопасности сплошные перила лучше. Металлический подъемник стилизуют в исторических мотивах или под объект промышленного предназначения, а ступеньки декорируют коваными формами. Опорную часть лесенок также возводят в виде модулей для хранения предметов, что, помимо прочего, добавляет конструкции устойчивости. Подсветку для лестниц используют в практических и декоративных целях. В темном месте она просто необходима, а с другой стороны — размещенная на опоре или ступеньках, она придает конструкции эффектности и легкости. Оборудованная неоновым или светодиодным освещением лестница, презентабельно выглядит и может удобно эксплуатироваться в темноте.

Декор винтовой лестницы можно удачно согласовывать со многими стилями, в том числе:

  • американским;
  • конструктивизмом;
  • хай-тек;
  • викторианским;
  • испанским;
  • минимализмом;
  • деревенским.

Заключение

Винтовая лестница — выдающееся изобретение. Конструкция повторяет идеальные по меркам естественной среды круглые формы и одновременно преображает или дополняет обстановку. Лестницы с витками возводят преимущественно внутри зданий, хотя они полезны везде. К однозначным плюсам относят небольшие размеры и оригинальный вид. Из минусов выделяют сниженную несущую способность и длительный подъем, хотя компактные варианты с несущей стойкой по последнему показателю почти не уступают прямым лестницам. Как и в случае с прямолинейными вариантами, стоимость проектов сильно различается. Сейчас лестницы делают в основном в больших частных домах, хотя в Средние века их возводили в местах общего использования — в башнях и колокольнях. Строение винтовых лестниц бывает закрытым, консольным, спиральным и с центральной стойкой. Из материалов применяют древесину, металл, камень, бетон и стекло. Некоторые детали можно рассчитать и изготовить своими руками.

Виды винтовых лестниц и их особенности

Винтовые лестницы разного вида

Винтовые лестницы очень популярны для монтажа в своем доме. Они позволяют создавать интерьер, который не похож на другие — это особенно подходит тем, кто хочет проявить свой собственный стиль.

Такие конструкции легко установить в небольшом пространстве. Главное, выдержать достаточные размеры модели, а ее диаметр должен быть в рамках дозволенного. Какие существуют виды винтовых лестниц, особенности их изготовления и монтажа, подскажет статья.

Содержание статьи

Основные типы конструкций

Главная особенность готовой винтовой лестницы – фиксация всех ступенек только радиально, что создает винт в конструкции. Схема винтовой лестницы в плане выглядит как круг, иногда многоугольник. Последний вариант рассматривается при установке модели на чердак, когда она тесно соприкасается со стеной дома.

Это помогает экономить территорию, без изменения диаметра и оптимальных размеров конструкции. При расположении лестницы в центре комнаты просторного, большого по площади дома, лучше всего выбирать круглые проемы.

Наиболее популярные виды лестниц винтовых для частного дома, представлены в таблице:

Вид лестницыОсобенности

Крепление ступенек к стенам и опоре

Для этого вида лестницы требуется сооружение специального колодца, что делает процесс изготовления конструкции более сложным, но и значительно надежнее. Помимо этого, ступеньки можно сделать большей длины и ширины, что улучшает комфорт передвижения.

Недостаток изделия – слишком большие габариты.

Ступени для винтовой лестницы крепятся на центральной стойке

Это наиболее популярный вид винтовой лестницы. Несущий элемент такой конструкции — центральная стойка. Обычно опорой служит толстостенная труба, диаметром не меньше 50 мм.

На стойке ступеньки для винтовой лестницы чередуются с втулками из трубы, диаметр которых больше диаметра стойки.

С креплением ступенек на перила и на несущую тетиву при помощи больцев

Такая модель не имеет опорной стойки. Конструкция отличается очень красивым и необычным видом, но изготовить ее значительно сложнее. Ступеньки лестницы крепятся к тетивам, которые изогнуты по спирали.

Соорудить такую лестницу своими руками практически невозможно в домашних условиях. В этом случае, требуется специальное оборудование и опыт.

Защемление проступей в опоре

Такой тип конструкции напоминает консольный, но при этом, ступени винтовой лестницы вставляются в прорези, которые проделаны в опоре, не надеваясь на нее.

Помимо этого, существуют и оригинальные виды конструкций. Например:

Особенности изделий

Как правило, конструкция винтовой лестницы занимает территорию в полтора раза меньше, чем обычная прямая. Длина проступи формирует радиус окружности.

Остальные преимущества винтовой лестницы и ее недостатки объединены в таблицу:

ПреимуществаНедостатки
  • Наклон лестницы всегда выбирается 45°, в отличие от традиционного типа конструкций;
  • Материалов для изготовления изделий необходимо значительно меньше;
  • Возможность использовать самый разный дизайн винтовой лестницы в любом доме и сделать ее украшением интерьера;
  • Цена конструкций значительно ниже, чем изделий других типов. Это отличный вариант для подъема на мансарду.
  • Конструкции не слишком удобные. Они не позволяют перемещать грузы больших габаритов. Исключением могут быть более габаритные модели, изготовленный с использованием гнутых тетив, но при этом сильно увеличивается занимаемая площадь;
  • Сложность самостоятельной разработки плана, изготовления и монтажа;
  • При креплении ступенек очень важно правильно выбрать радиус винтовой лестницы. В противном случае они могут быть неудобными, а иногда и опасными;
  • При частом «кружении» в течение дня по такой конструкции может появиться раздражение и усталость.

Материалы конструкций

Для изготовления используются такие материалы для винтовой лестницы, как:

  • Металл. При этом не слишком большой вес винтовой лестницы облегчает ее сборку, модели безопасны и достаточно удобны в использовании. В конструкции часто устанавливаются деревянные проступи, закрепляются элементы на металлическом каркасе саморезами. Проступи для наружных конструкций, чаще всего, вывариваются из прутьев арматуры (подробней читайте тут).

На заметку: В последнее время в Китае наладили производство винтовых лестниц, которые отличаются невысокой ценой. При этом в наборе имеются все необходимые комплектующие для винтовых лестниц, а сборка на объекте производится по аналогии с детским конструктором, что очень удобно.

  • Дерево. При этом используются лишь твердые породы дерева: ясень, дуб или бук. Иногда применяется и полутвердая сосна, главным преимуществом которой является невысокая стоимость. Приобрести изделие, к примеру, можно в интернет-магазине obi, винтовaя лестницa выбирается заказчиком из специального каталога по своему вкусу и материальным возможностям (читайте подробней здесь).

Устанавливаются деревянные лестницы обычно внутри домов.

Совет: Чтобы конструкция из дерева была надежной и долговечной, следует для ее изготовления использовать твердую, качественную древесину.

Применение древесины для изготовления конструкции, или же отделка винтовой лестницы деревом, придает помещению особый уют. Изделие может стать естественным украшением своего дома;

  • Бетон. Монолитные модели из бетона имеют целый ряд таких достоинств:
  1. Нет элементов, которые могут расшатываться, из-за воздействия на них динамических нагрузок.
  2. Даже обшивка винтовой лестницы деревом не будет издавать неприятные скрипящие звуки.
  3. Материал не горит.
  4. Можно воплотить любые дизайнерские решения.
  5. При этом выход винтовой лестницы может быть квадратным или кругло-винтовым. Помимо этого, имеется множество вариантов облицовки, которые хорошо сочетаются с бетоном.

В изготовлении бетонные конструкции не очень сложные. Главное — правильно выставить опалубку, что требует наличия определенного опыта. Для изготовления опалубки обычно берется фанера или обрезная доска небольшой толщины. Чтобы опалубка выдерживала вес бетона, необходимо использовать подпорки из брусьев.

Видео в этой статье подробно демонстрирует процесс создания бетонной конструкции.

Совет: Чтобы визуально уменьшить громоздкость монолитной лестницы, ее следует обшить деревом и установить утонченные, аккуратные перила, как на фото.

Правила изготовления

Перед проведением расчетов и изготовления лестницы, следует ознакомиться с некоторыми нормами и советами специалистов, что позволит создать комфортную и безопасную модель:

  • Лучше отказаться от подступенков. Это сделает безопасным подъем для людей, у которых большой размер ноги, и предотвратит соскальзывание от случайного попадания шага на узкую часть ступеньки;
  • Ширина проступи на средней линии передвижения человека не должна быть меньше 200 мм;
  • Опора винтовой лестницы должна быть диаметром не меньше 50 мм. Это обеспечит прочность конструкции;
  • Расстояние между витками лестницы должно быть минимум два метра, чтобы человек не наклонялся при подъеме на второй этаж;
  • В каждом полном повороте должно содержаться не менее двенадцати ступенек. При этом оптимальная высота ступеней винтовой лестницы составляет 180 мм;
  • Длина ступенек или ширина винтовой лестницы должна быть не менее 800 мм;
  • Ограждение для винтовой лестницы выбирается высотой 1000 мм.

Примеры выбора размеров конструкции

Расчет

Перед тем, как построить винтовую лестницу, чтобы она была удобной и безопасной, следует правильно произвести все расчеты.

Для примера взяты такие параметры:

  • Высота винтовой лестницы 3 метра;
  • Стандартная длина ступенек 900 мм;
  • Диаметр центральной опорной стойки — 50 мм.

Предлагаем вашему вниманию пример расчёта винтовой лестницы:

  • Вычисляется общий диаметр модели. Для этого суммируются две длины ступенек, и прибавляется диаметр стойки: 2 х 900 + 50 = 1850 мм;
  • Определяется радиус передвижения человека. При этом к длине ступеньки прибавляется радиус опоры и результат делится на два: (900 + 50)/2 = 470 мм;
  • Рассчитывается число ступенек на один виток конструкции. Для этого, длина окружности траектории передвижения делится на среднюю глубину ступеньки: 2 х 3,14 х 470/200 = 14,758 ~ 15 ступенек;
  • Определяется высота одной ступеньки. Для этого: высота одного витка делится на количество ступенек: 2000/15 = 133 мм;
  • Высчитывается общее количество ступенек на лестнице. Для этого общую высоту конструкции нужно разделить на высоту одной ступени: 3000/133 = 22,5. Округлив полученное значение, получаем 23 ступеньки.

После проведения расчетов, параметры винтовой лестницы получились такими:

  • Высота конструкции – 3 метра;
  • Количество ступенек – 23 штуки;
  • Высота ступенек после уточнения их количества: 3000/23 = 130 мм. При этом высота 22 ступенек будет 130 мм, первой или последней 140 мм.

Габариты винтовой лестницы:

  • высота – 3 метра;
  • наружный диаметр – 1,85 метра.

Таблица для ориентировочного выбора параметров винтовой лестницы

Схема устройства конструкции

Изготовление лестницы

Интерьеры винтовой лестницы

Совет: Проступи стоит приобрести готовыми, а затем подогнать их под нужные размеры.

При монтаже не стоит забывать о качестве выполнения работ, от этого зависит и безопасность всех членов семьи. Чтобы сварить лестницу винтовую красиво, с прочными сварными швами лучше пригласить специалиста.

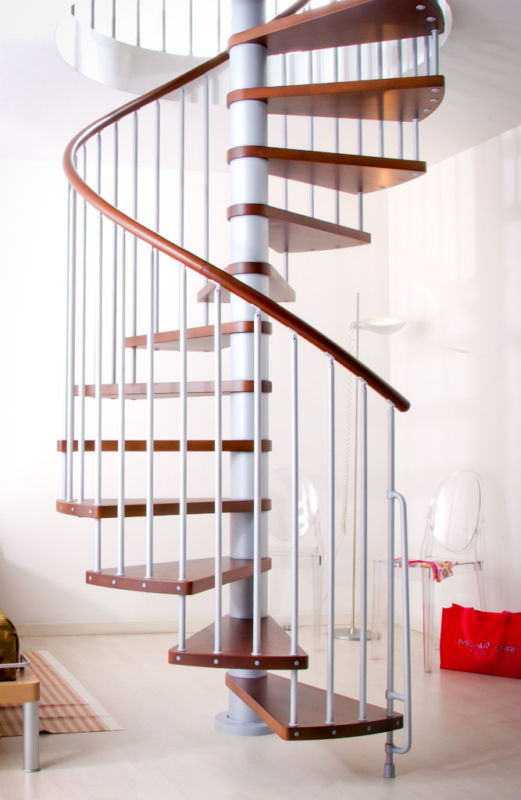

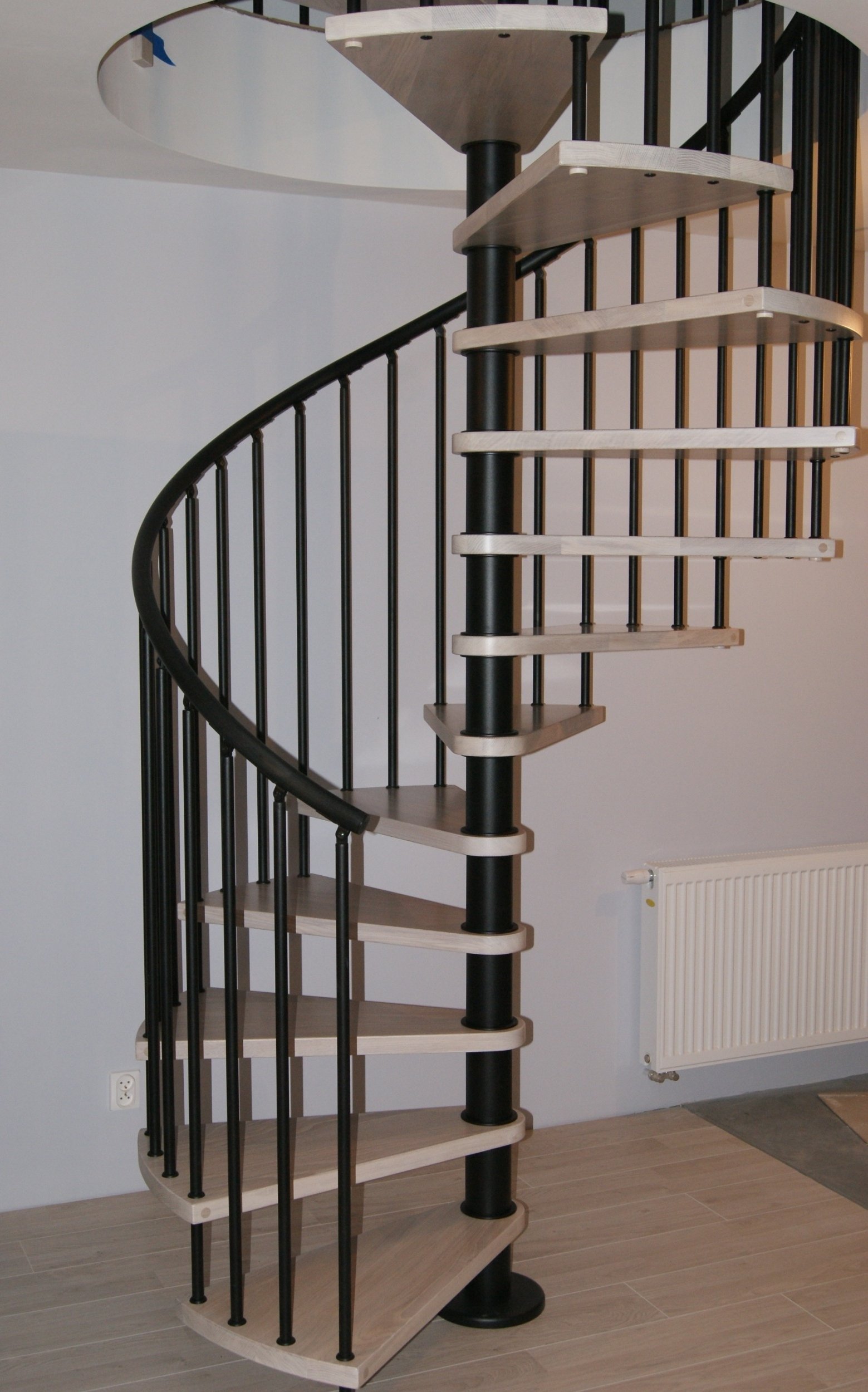

Винтовая лестница на центральной металлической стойке

Квадратный проем для винтовой модели

Инструкция сборки лестницы, представленной на фото:

  • Изготавливаются ступеньки. Доски размечаются по выполненным заранее расчетам и аккуратно выпиливаются. С узкой стороны сверлится отверстие по диаметру стойки;
  • Изготавливаются втулки длиной, соответствующей высоте ступенек, а внутренний диаметр по диаметру стойки;
  • Опора бетонируется;
  • Нанизываются поочередно ступеньки и втулки;
  • Ступеньки размещаются в нужном положении, а затем фиксируются стойками;
  • Последняя ступенька крепится к перекрытию;
  • На опору устанавливается декоративная крышка;
  • Выполняется отделка конструкции.

Подробно, как выполняется сборка винтовой лестницы, видео показывает со всеми нюансами.

Совет: Чтобы в местах крепления избежать деформации дерева, между втулками и ступеньками необходимо подкладывать металлическую шайбу большого диаметра.

Это краткое описание винтовой лестницы, ее видов, материалов для изготовления, порядка расчета и изготовления. Несмотря на то, что качественно такие конструкции проигрывают прямым маршам, они получают все более широкое применение.

Лестница винтовая: виды и особенности конструкций

Винтовой называют лестницу, собранную исключительно из забежных ступеней. Лестница винтовая: размеры — диаметр проема, ширина и длина отдельных элементов — основные определяющие характеристики конструкции, влияющие на внешний вид и безопасную эксплуатацию изделия.

Подобные марши могут сооружаться из древесины или быть металлическими, с центральной опорой или на тетивах.

Готовая конструкция

Содержание статьи

Особенности конструкций

Конструкция лестницы внутри дома, должна иметь оптимальные размеры, обеспечивающие удобство безопасного передвижения в границах установленного марша. Расположение и габариты должны соответствовать функциональному назначению помещений дома, и не оказывать негативного воздействия на деление внутрикомнатного пространства.

Вариант с центральной опорой

С учетом безопасной эксплуатации, к конструкциям такого типа прилагается следующая инструкция, включающая в себе следующие нормативные требования:

  1. Подобные сооружения, а, точнее габариты, способ соединения деталей, вид материала, должны соответствовать эксплуатационной нагрузке.
  2. Установленное сооружение должно соответствовать всем нормам звукоизоляции и пожарной безопасности.
  3. Размеры, коими являются: ширина марша, высота подъема, а так же конструктивное исполнение проступей — должны строго соответствовать проектным задачам и назначению.
  4. Перила (если предусмотрены проектом) должны быть смонтированы согласно проектных расчетов и предписаний, иметь достаточные габариты и надежное крепление.
  5. Искусственное или естественное освещение должно соответствовать норме и быть достаточным.

Кроме того, подобные сооружения необходимо оформлять с учетом уже имеющегося пространства и интерьера (см. видео в этой статье).

Типы винтовых внутренних лестниц

Некоторые типы

Поскольку сооружение не только обеспечивает переход между двумя этажами, но является также одним из важных элементов дизайна, следует ответственно отнестись к выбору материала и формы.

Конструктивно марши можно распределить на четыре основных вида (см. фото выше):

  1. Наиболее эффектно смотрятся типы с креплением ступеней на гнутые тетивы и элементы ограждения.
  2. Разновидность, состоящая из клинообразных элементов, которые узкой частью опираются на центральную опору (столб), а широкая часть опирается на стены. Опорный столб может быть изготовлен из металлической трубы или выполнен из кирпича и бетона.
  3. Сооружение с консольно защемленными ступенями на внутренней опорной стойке. При этом, широкая часть их может опираться на наружную тетиву без опоры на наружные стены.
  4. Следующий тип — это отдельные элементы, консольно выступающие из центральной монолитной опоры, без крепления наружной части к периметральным стенам.

Сборка

При индивидуальном строительстве, наиболее рационален монтаж сооружения на внутренней металлической стойке, которая позволит более точно осуществить монтаж мельчайших деталей конструкции, и обеспечить устойчивость всего марша. Кроме того, такую конструкцию можно изготовить своими руками.

Данная конструкция состоит из металлической бесшовной трубы, к которой приварены металлические консоли. На подготовленные крепления (консоли) монтируют элементы с разнообразным покрытием.

Размер

Подсказки: – цена сооружения с проступями, закрепленными на центральной опоре, намного меньше, чем цены на изготовление и сборку других представленных вариантов.

Параметры

Некоторые размеры

При индивидуальном строительстве, габариты сооружения в частном доме должен определяться следующими параметрами:

  • размер проема в междуэтажном перекрытии;
  • способ крепления ступеней;
  • ширина их и длина.

Стандартные конструкции традиционно изготавливаются без подступенков, так как присутствие их делает марш неудобным в использовании. Ширина ступени по середине меньше размера ноги взрослого человека, и стопа при подъеме ставится не полностью. Из–за чего существует угроза соскальзывания стопы с поверхности, что может привести к травме.

Отсутствие подступенка позволяет продвинуть ногу до середины ступни. Такая позиция стопы наиболее удобна и безопасна.

Один из типов

При проектировании необходимо учитывать, что высота перекрытия в помещении, где будет располагаться марш, не должна быть менее 2 м. Для определения высоты ступеней, вначале нужно определить угол разворота сооружения.

Если марш с углом поворота 360°, то необходимо, для проекта и расчетов, вычесть угол поворота площадки. Потому что, габариты площадки имеет свой индивидуальный размер, и отличается от других элементов.

Развороты

Для вычисления высоты подступенка и нужного количества ступеней, необходимо разделить числовое значение высоты марша на рекомендуемую высоту подступенка — 15–18 см. И, учитывая толщину будущих элементов и габариты подступенка, вычисляем количество необходимых ступеней. Для удобства передвижения — это количество должно равняться нечетному числу.

Ступени

Ширина проступи марша в средней его части, должна быть 20 см и более, а на отдалении 15 см от центра — ширина проступи не менее 10 см. Минимальная длина ступени должна быть 80 см, а проем для винтовой лестницы на второй этаж (диаметр) должен находится в пределах 200 см.

Проемы

Габариты проема в 2 раза больше диаметра лестницы. Это обусловлено тем, что в межэтажный проем необходимо вместить не только саму конструкцию, но и перила, если таковые имеются.

Просвет между перекрытием и перилами должен быть более 10 см. В противном случае, будет неудобно пользоваться поручнем.

Ступени и перила

Еще один нюанс: оптимальная площадь ступеней будет значительно меньше половины диаметра строения. Например, проектируем лестницу наружным диаметром 2 м; делим диаметр надвое и получаем длину в 1 м. Но это еще не все — из этого размера необходимо вычесть диаметр центральной опоры и толщину ограждения.

Теперь реальный размер ступени 80 см. Внутренняя конструкция состоит из забежных типов, расположенных веером, следовательно, часть поверхности, находящихся у основной опоры тоже непригодна для ходьбы. В конечном итоге — это еще минус 30% площади.

Поэтому, минимальные габариты на второй этаж необходимо рассчитывать с учетом вышесказанных рекомендаций. Иначе вы получите марш, длина ступеней которого будет 50 см. На такой лестнице разойтись вдвоем нереально, а вещи – и вовсе не пронести.

Примеры

Винтовые лестницы: минимальные размеры их конструкции могут меняться согласно технологическим требованиям, функциональному назначению и индивидуальным предпочтениям заказчика. Но сделать таковую, пригодную для переноса по ней мебели или других объемных материалов не представляется возможным.

Поэтому, при проектировании лестницы собственного дома, в качестве основной лестницы выберите стандартную маршевую лестницу — а винтовую лестницу используйте как дополнительную.

Как сделать винтовую лестницу экономкласса

При строительстве дома в несколько этажей сразу встает вопрос о том, каким образом будет осуществляться подъем. В некоторых случаях выбор падает на уличный коридор, т. к. он не будет занимать место внутри помещения. Но есть и другой вариант – винтовая лестница. Это непростое сооружение, которое сможет украсить интерьер, наградив его изюминкой. Перед тем как решиться на такой вариант, необходимо знать все нюансы того, как сделать винтовую лестницу. Статья посвящена описанию существующих вариантов и правилам проектирования, а также сборки.

Почему винтовая лестница

Сложно себе представить изделие, которое лишено определенных недостатков. Вкус каждого человека отличается, поэтому всегда можно найти то, что кому-то не понравится. Это справедливо и в отношении винтовых лестниц. Перед тем как решиться на сооружение такой конструкции, необходимо знать некоторые нюансы. Положительными являются:

  • визуальное увеличение помещения;
  • компактные габариты;
  • минимальные требования к площади;
  • сравнительно невысокие затраты на изготовление.

Если сравнивать винтовые лестницы на второй этаж экономкласса с большими деревянными, тогда сразу становится очевидной экономическая выгода такого решения. Иногда сумма может разниться в 1,5 раза. Это весомый аргумент в пользу выбора именно винтовой лестницы. Благодаря своим уникальным особенностям она способна визуально увеличить потолки в небольшой комнате. Это объясняется тем, как взгляд скользит по спиральной конструкции. По площади винтовая лестница занимает минимальные размеры. Для некоторых моделей может понадобиться всего около 2 м2. В силу этого не должно возникнуть сложностей с выбором места для ее монтажа. При должной сноровке винтовую лестницу можно собрать самостоятельно. Есть у конструкции и отрицательные стороны:

  • некоторая сложность использования;
  • проблемы с самочувствием.

Узкая винтовая лестница на второй этаж создает сложности с подъемом габаритных предметов. При отсутствии других входов придется поднимать мебель и другие предметы через окна. Винтовая лестница подразумевает постоянное движение по кругу. Если ей приходится пользоваться по несколько раз в день, то у людей, которые имеют проблемы с вестибулярным аппаратом, может ухудшиться самочувствие. Недостатки использования винтовой лестницы незначительны по сравнению с плюсами, поэтому она станет отличным помощником в доме.

Варианты конструкций

Перед тем как приступить к расчетным работам, необходимо определиться с приблизительным проектом, точнее, видом винтовой лестницы, которая лучше всего подойдет к конкретному помещению. Выбирать стоит из материала изготовления, а также из следующих конструкций:

  • с опорой на стену и столб;
  • с опорой на столб;
  • с опорой на ограждение;
  • с опорой на небольшую трубу.

Визуально представить себе каждый из видов конструкций позволит иллюстрация, которая находится выше. Первый вид винтовой лестницы подойдет в тех случаях, когда ее установка планируется в углу и есть возможность смонтировать дополнительную стену. Это позволит осуществить двойной упор для большей надежности. Одна часть ступеней крепится к опорному столбу, а вторая к стенам. Второй вид лестницы может быть установлен в любом месте. В нем нет необходимости в опорной стене. Все ступени прочно зафиксированы к основному столбу. Некоторые виды лестниц предусматривают наличие перил. Они могут быть выполнены как отдельные столбики или стеновая конструкция. В этом случае опора осуществляется и на нее, кроме столба.

Если захотелось совсем миниатюрной конструкции, тогда подойдет четвертый вид. Он представляет собой небольшую металлическую трубу, на которую осуществляется крепление ступенек. Этот вид схож со вторым, но получается значительно компактнее. Для изготовления конструкции винтовой лестницы могут применяться самые распространенные виды материала: древесина, металл и камень. Деревянные винтовые лестницы являются одними из самых сложных в изготовлении. Бетонные требуют большого количества времени, т. к. заливка должна идти аккуратно и поэтапно. Проще всего соорудить металлический вариант.

Обратите внимание! Отлично сочетаются практически с любым интерьером кованые винтовые лестницы. При этом они должны быть изготовлены на заказ методом горячей ковки, чтобы добиться уникального результата.

Расчетные работы

Одни из важных этапов составления проекта является пункт о том, как рассчитать винтовую лестницу. Если место и вид лестницы уже определены, тогда исходя из этого, можно приступить к конкретным цифрам. Чтобы конструкция была безопасной, важно предусмотреть правильную ширину ступеньки. В той части, где чаще всего ступает нога – посередине – ширина должна быть более 20 см. Если центральная стойка будет выполнена из металлической трубы, тогда ее диаметр должен быть не меньше, чем 50 мм. В отличие от обычных конструкций, на винтовых не должно быть горизонтальной поверхности или подступеньки. В таком случае уровень безопасности будет выше, ведь носок может свободно выходить за пределы ступеньки для лучшей опоры.

Общая высота всей конструкции будет зависеть от того, какая высота потолков. Но она также должна быть удобной для каждого жильца. Поэтому расстояние между пролетами или витками должно быть больше роста самого высокого человека. Это необходимо, чтобы подниматься можно было в полный рост без риска удариться головой. Как правило, на один виток предусматривается 12 ступеней. Обладая этими показателями, уже можно примерно набросать эскиз будущей конструкции. Для комфортного перемещения человека средних габаритов будет достаточно ширины в 70 см. При необходимости его можно увеличить до 1 м.

Теперь можно вычислить общую ширину изделия. Для этого необходимо сложить ширину прохода и диаметр опорного столба. При ширине прохода в метр, а опорной части в 40 см, диаметр получиться 2,4 м. Обозначить получившийся размер будет просто на проекции конструкции сверху. Лучше выполнить рисунок в масштабе. Для этого можно начертить окружность с диаметром в 24 см. На ней необходимо обозначить опорную конструкцию. В середине чертится еще один круг с диаметром в 4 см. Благодаря этому чертежу появляется возможность вычислить количество ступеней в оном витке. Для этого необходимо знать длину траектории движения. Она проходит примерно посередине между краем опоры и опорной стеной, если она есть. Чтобы узнать требуемую цифру, необходимо вычислить половину радиуса опорной конструкции и радиус окружности прохода.

Первая в конкретном случае равна 20 см, а вторая 100 см. Теперь их сумму необходимо разделить на два. Получится 60 см – это радиус окружности движения. Чтобы узнать количество ступеней, необходимо вычислить длину окружности траектории движения. Для этого необходимо воспользоваться формулой 2πr. В результате получится 376,8 см. Эту цифру необходимо разделить на ширину той части ступеней, которая будет приходиться на траекторию движения человека. Середина ступени равна примерно 25 см в ширину. Поэтому количество ступеней с округлением в большую сторону равно 15 штукам на один виток. Теперь можно вычислить высоту одного витка. Если за основу взять 2 метра, то к ним необходимо прибавить толщину всех ступеней в витке. Если одна ступень будет толщиной в 25 мм, тогда общая цифра получится 2,4 м. При высоте потолка в 2,5 метра будет достаточно одного витка, чтобы подняться на второй этаж.

Работы по изготовлению

Изготовление компонентов винтовой лестницы является довольно сложным этапом, который требует терпения и внимательности. Понадобятся навыки работы со столярным инструментом и станками.

Проем

Если лестница планировалась с самого начала, тогда, скорее всего, под нее уже предусмотрен проем. Но бывают случаи, когда идея о мансарде приходит в ходе строительства или после реконструкции крыши. Именно в этот момент потребуется правильный расчет и изготовление проема для винтовой конструкции. В зависимости от выбранной конструкции лестницы, проем для нее принимает соответствующую форму: прямоугольную, квадратную, овальную или круглую. Основным правилом, которое впоследствии поможет при монтаже лестницы, является соблюдение зазора до элементов лестницы в 10 см. Делается это также для запаса, если будут перила, чтобы руки не касались стены.

Чтобы лестница расположилась именно там, где нужно, необходимо четко совестить нижнюю центральную точку с верхней. Для этих целей можно использовать специальный лазерный отвес. Он позволит точно перенести метку винтовой конструкции с пола на потолок, после чего можно просверлить сквозное отверстие, обозначив желаемую окружность. Есть другой вариант совмещения точек винтовой конструкции. Для этого с верхнего этажа сверлится отверстие и опускается отвес на веревке, по кончику которого можно будет определить центр требуемой окружности.

Ступеньки

Наилучшим материалом для изготовления ступеней будут твердые породы древесины. Они обладают достаточной жесткостью, чтобы долгое время выдерживать оказываемую нагрузку весом тела человека. Чаще всего используется дуб или бук. Останавливать свой выбор стоит на обработанной доске. Это сэкономит время, а также позволит лучше видеть структуру. Заготовки для лестницы должны быть хорошо просушены. Если этого не будет сделано, тогда уже после монтажа может появиться деформация, которая нанесен урон винтовой конструкции. Оптимальной толщиной для ступеньки при высоте пролета больше 2 метров считается 6 см. Бывает сложно найти доску, которая бы подходила наилучшим образом. Поэтому можно изготовить клееные элементы.

Для этого доска нарезается ровными частями на небольшие полоски и приклеивается под прессом. Чтобы все ступени получились одинаковыми правильным решением будет подготовить образчик. Его можно сделать из картона или куска тонкой фанеры. Размеры для образчика необходимо брать в согласии с расчетами, которые проводились для винтовой лестницы. При переносе линий с образца стоит быть внимательным особенно при выполнении закруглений, а также отверстия, которое, в которое будет вставляться центральная стойка, если оно будет. На иллюстрации выше видно, каким образом лучше размещать шаблон на заготовки. Особое внимание стоит уделить последней ступеньке лестницы. Той, которая будет выходить на второй этаж. Ее габариты должны быть немного больше, чем остальные элементы винтовой конструкции. Для нее можно использовать все то же лекало, но после нанесения линий, необходимо немного увеличить ее габариты.

Обратите внимание! После того как ступеньки вырезаны, они подвергаются дальнейшей обработке. Для этого элементы винтовой лестницы могут быть пропущены через фуговальный станок, а также пройдены фрезером. Отличным решением будет сверление отверстий длинным сверлом через несколько элементов, которые будут жестко закреплены между собой струбциной.

Балясины

В случае когда винтовая лестница располагается в некотором отдалении от стен, могут быть изготовлены балясины, которые будут выполнять декоративную функцию, а также защитную для тех, кто пользуется винтовой лестницей. Для них также подготавливается клееный брус. Чаще всего используются заготовки для винтовой лестницы с размером 50×50 мм. Они зажимаются в токарный станок по дереву и на них по чертежу наносится узор. При использовании фиксации только за счет средней стойки винтовой лестницы ступеньки могут проворачиваться. Чтобы этого не происходило, балясины закрепляются ближе к краю ступени, при этом они опускаются таким образом, чтобы зафиксировать сразу две ступеньки.

Обратите внимание! Крепление балясин к винтовой лестнице может быть самым разнообразным. Они могут быть надеты на подготовленные шпильки или вклеены в отверстие, которое предусматривается с краю.

Перила

Перила являются довольно сложным элементом для винтовой конструкции. Они должны быть изготовлены таким образом, чтобы точно повторять спираль лестницы. Изготовить перила в домашних условиях будет довольно проблематично, если нет необходимого инструмента и требуемых навыков. Чаще всего такие элементы для винтовых конструкций заказываются у мастеров своего дела.

Монтаж

После того как произведен расчет винтовой лестницы и ее изготовление, можно приступить к установке. На картинке выше можно наглядно видеть взрывную схему всего конструктора. Опираясь на отмеченную точку, выставляется центральная опора винтовой конструкции. Делать это лучше с помощью уровня, который позволит выдержать лестницу в вертикальном положении. Фиксируется труба с помощью фланца к полу, а наверху может удерживаться крайней ступенькой или дополнительными распорками под ней. Винтовая конструкция собирается последовательным нанизыванием ступенек и муфт на лестницу. После того как операция завершена, они разворачиваются согласно выбранному шагу ступенек у винтовой конструкции. Внешним краем ступеньки лестницы крепятся к стене с помощью опорных элементов. Далее можно переходить к монтажу балясин и перил. Видео о монтаже винтовой конструкции можно посмотреть ниже.

Обратите внимание! После полной сборки винтовой конструкции производится ее лакирование. Делается это в несколько слоев, чтобы добиться идеального результата.

Заключение

Как видно, винтовая конструкция может стать отличным помощником в доме. Ее изготовление и сборка может производиться самостоятельно, если речь не идет об очень сложной конструкции. Эксклюзивные варианты обычно изготавливаются на заказ, т. к. требуется дорогостоящее оборудование.

Отправить комментарий

Ступени винтовой лестницы: ширина и высота

Сооружение винтовой лестницы своими руками — процесс весьма сложный и трудоемкий. Трудности обычно начинаются уже с самого начального этапа — составления чертежей будущей конструкции. Одной из самых сложных задач является расчет ступеней винтовой лестницы. Изначально нужно определиться с самой конструкцией — будете ли вы использовать в качестве опоры центральный несущий столб или нет.

Можно применить вариант колодезного типа или с использованием так называемой «спиральной тетивы». Однако, такие варианты слишком трудоемки и сложны в проектировании, и если вы не являетесь профессионалом высокого класса, то за такие проекты лучше не браться. Самый простой вариант — изготовление винтовой лестницы с опорой на центральный столб. Оптимальный размер ступени винтовой лестницы определяется опытным путем и зависит от нескольких факторов.

Расчет формы ступеней

Особенностью винтовых конструкций является специфическая, клинообразная форма ступеней, в виде лепестков. При монтаже они должны располагаться чуть внахлест друг над другом. Форма консоли зависит от ее длины и их общего количества в одном витке лестницы. При рекомендуемой высоте одного витка в два метра и высоты ступеней в 20 см получаем, что их количество составляет десять штук на один виток. Следовательно, разделяя окружность полного витка в 360 градусов на 10 ступеней получаем 36 градусов.

С учетом нахлеста друг на друга эта цифра составит примерно 40 градусов. Следовательно, края таких лепестков должны расходится под углом в 40 градусов, образуя форму клина. Для монтажа можно также использовать и уже готовые ступени, которые можно приобрести в строительных магазинах. На фото показаны эскизы ступеней винтовой лестницы из керамогранита 1300х450.

Расчет ширины ступени

Для большего удобства при хождении ширина консоли в центральной ее части должна быть такой, чтобы стопа вставала на нее полностью, не свешиваясь. Поэтому рекомендуемая ширина ступеней винтовой лестницы в центральной части от 25 до 35 см. Если подобная ширина не укладывается в количество ступеней в одном обороте, можно увеличить количество консолей либо изменить высоту оборота.

Расчет длины

Общепринятая ширина консоли составляет около одного метра. Консоли длиной менее 80 см будут крайне неудобными для подъема, с учетом того, что человеку поднимаясь или спускаясь по достаточно крутой лестнице нужно будет держаться за перила. Метровые же консоли наиболее предпочтительны, так как общая ширина лестницы в этом случае получается всего два метра, что вполне компактно для небольших помещений.

С другой стороны, метровая ширина вполне достаточна для того, чтобы человек любой комплекции смог спуститься или подняться по лестнице, не испытывая дискомфорта. Консоли длиной в один метр могут изготавливаться из единой доски толщиной в 50 мм, без устройства дополнительных усилений, которые будут необходимы при большей длине. Усиление на длинных ступенях делается воизбежание неприятных ощущений, вызываемых их прогибом под весом человека.

Также делать длину консоли больше одного метра не рекомендуется и потому, что при этом значительно увеличивается общая ширина. В таком случае теряется главное достоинство винтовой конструкции — ее компактность, и сооружение обычной маршевой лестницы выглядит более целесообразно вследствие ее большей безопасности, простоты конструкции и функциональности.

Расчет высоты

Стандартная высота ступени для обычных, маршевых, лестниц составляет 16-18 см. Такая высота наиболее удобна при спуске и подъеме. Для винтовой же, вследствие особенности ее конструкции, эта высота составляет 18 — 20 см. Более пологая конструкция, где высота ступени винтовой лестницы будет составлять 16 см означает понижение общей высоты одного витка до 1,6 метра, что, конечно же, абсолютно неудобно для взрослого человека.

Конструкция с косоурами

В некоторых случаях применяется конструкция с косоурами. Поскольку на местах стыковки прямых пролетов площадки не предусмотрены, вместо них применяются так называемые «забежные ступени». Это особый вид ступеней неправильной формы, ширина которых изменяется от одного края к другому. На фото представлены забежные ступени в конструкции винтовых лестниц, смонтированных с опорами на косоуры.

Итог

Если кратко подвести итоги всех вычислений стандартная, а значит наиболее удобная и функциональная консоль должна выглядеть так:

  1. Ширина — в наиболее узкой части 10 — 15 см, в центральной — 25 — 30 см, в наиболее широкой — 40 — 45 см.
  2. Высота — 18 — 20 см.
  3. Длина — не менее 80 см, но не более 1 м.
  4. Форма ступени должна быть клинообразной, с краями, расходящимися под углом примерно в 40 градусов.

В общем, имея достаточные познания в геометрии и черчении, вполне возможно самому составить чертежи конструкции. А при наличии умения в обращении со строительными инструментами, можно своими руками воплотить эти проекты в жизнь.

Достоинства и недостатки винтовой лестницы

Особенности винтовой лестницы

Винтовые (спиральные) лестницы, плавно извиваясь вдоль своего основания вниз, связывают несколько уровней здания. Стержень, колонна или столб является центральной частью таких лестниц, к нему по спирали прикреплены ступени, а второй их конец крепится к несущей стене. Иногда опорой ступеней становится только стена. В этом случае в центре находится пространство, что смотрится стильно и эффектно.

Предлагать услуги по изготовлению винтовых лестниц может завод металлоконструкций, а также компания по производству конструкций из металла.

Винтовые конструкции изготавливают из различных материалов: металла, дерева, камня, бетона, стекла. Наиболее популярны из них дерево и металл. Помимо этого возможны разные комбинации этих материалов. Среди них наиболее наиболее популярны металл-камень, металл-дерево и металл-бетон. Применение разных материалов позволяет спиральным лестницам продемонстрировать интересные стилизованные решения и различные формы. Дизайн спиральных лестниц во многом зависит от разных форм ступеней и их способов крепления.

При подъеме по винтовой лестнице человеком производится оборот в пространстве более 360°. Подобное сооружение не рекомендовано для серьезной нагрузки, в большей степени оно играет декоративную роль.

Особенности конструкции спиральных лестниц требуют высоты ступени 19 см (как минимум). А наиболее удобной высотой считается 15-18 см. А потому, если нужно ходить по лестнице часто и много или если в доме живут пожилые люди, лучше выбирать практичную маршевую лестницу, хотя последняя не так экономична и красива.

Достоинства винтовой лестницы

Главное достоинство винтовой лестницы — ее компактность. В отличие от прямолинейных конструкций, она не требует выделения большой площади и позволяет сэкономить несколько квадратных метров. Спиральное изделие поможет соединить большую комнату с чердаком, цокольным этажом или небольшой мансардой. Свободное пространство можно эффективно использовать, а сам дом станет более просторным. Это особенно актуально для жилья, размер площади которого достигается за счет количества этажей, а также для малогабаритных домов.

Еще одно достоинство винтовых лестниц – это романтическая составляющая. Благодаря этой конструкции ваше жилище преобразится и приобретет самобытный, облагороженный и даже загадочный вид. Подобный элемент в интерьере внесет в атмосферу фееричность и легкость. Кроме того, он будет радовать ваш взор своим эстетикой и изяществом плавных линий.

Третье достоинство этой конструкции в вашем жилище — ее оригинальность. Она способна стать главной «изюминкой» интерьера, от которой можно отталкиваться при планировке дизайна дома. Кроме того, вам будет чем похвастаться перед своими гостями, ведь спиральная лестница имеется не у всех. Главное, чтобы она гармонично вписывалась в общий стиль вашего дома. Подобный элемент интерьера вам идеально подходит, если дизайн дома выдержан в классическом стиле.

Немаловажное преимущество винтовой конструкции — ее относительно недорогая цена. В частности, наиболее простые модели металлических спиральных лестниц стоят достаточно дешево. С другой стороны, деревянные винтовые лестницы могут быть сделаны из ценных пород древесины — например, из красного дерева. Подобные изделия украсят собой дом и подчеркнут респектабельность своих владельцев.

Методы установки спиральной лестницы достаточно просты. При желании можно существенно сэкономить на монтажных работах и собрать эту конструкцию самостоятельно. Для этого нужно приобрести набор разных элементов и, руководствуясь инструкцией к изделию, смонтировать винтовую лестницу. Также вы можете построить винтовую лестницу своими руками. Предварительно важно правильно выполнить все расчеты ее размеров.

Недостатки винтовых лестниц

У винтовой лестницы имеются и существенные недостатки. Из-за повышенного расстояния между ступеньками, а также уменьшающейся ближе к столбу площади самой ступени существует риск споткнуться на лестнице и получить травму. В большинстве случаев ширина ступеней на обычных лестницах рассчитывается исходя из соображения, что на ней должна поместиться вся ступня взрослого человека.

На винтовой конструкции это правило не соблюдается: если ступени на своем внешнем краю более-менее широки, ближе к столбу они сужаются. А значит, нога может легко соскользнуть со ступеньки. Из-за повышенной травмоопасности спиральные лестницы нежелательно приобретать семьям с маленькими детьми. Малыши любят бегать по лестницам, а со спиральными конструкциями это несовместимо. Ведь при подъеме и спуске по таким лестницам необходимо быть крайне внимательным и очень осторожным, а также держаться за поручни.

Сложная поворотная геометрия винтовой лестницы и неравномерная ширина ступеней вряд ли понравятся не очень здоровым и пожилым людям. Помимо этого, если вы и сами часто спускаетесь или поднимаетесь бегом, также не следует останавливать свой выбор на спиральной лестнице. Если быстро по ней спускаться и при этом не держаться за перила, можно получить серьезную травму.

Также следует учесть и то, что по спиральной лестнице вы не сможете переносить тяжелые предметы. Винтовая конструкция больше подходит для спокойных людей, ценящих размеренный образ жизни, которые поднимаются на верхние этажи не слишком часто.

Рассчитайте размеры винтовой лестницы

Миллиметры, Сантиметры, Дюймы, Единицы

Высота help_outline

Диаметр лестницы help_outline

Диаметр колонны help_outline

Толщина ступени help_outline

Кол-во ступеней help_outline

Желаемый help_outline

Желаемый угол шага help_outline

Желаемый угол посадки help_outline

Желаемый угол вылета / прибытия help_outline

Желаемый запас по высоте help_outline

Расширенные параметры keyboard_arrow_down

Закон Блонделя help_outline

Идеальная высота ступеньки help_outline

Метод 1 (по умолчанию) Метод 2 Метод 3 Метод 4 Метод обхода

Метод 1: пешеходная дорожка располагается в 50 см (20 дюймов) от внутреннего поручня или по центру, если ширина лестницы меньше 1 м (40 дюймов).

Метод 2: пешеходная дорожка расположена на полпути по ширине лестницы

Метод 3: проход проходит на 2/3 ширины лестницы, измеряемой по направлению к внутреннему поручню

Метод 4. Тропа расположена на расстоянии 50 см (20 дюймов) от внешнего поручня

Начать расчет keyboard_arrow_right

Винтовая лестница CAD Block скачать бесплатно, чертежи, детали, отметка

Винтовые лестницы бесплатные чертежи CAD

Этот файл САПР содержит следующие блоки САПР: современные лестницы, деревянные лестницы, плавающие винтовые лестницы.Чертежи в плане и вид спереди.

Другие бесплатные блоки и чертежи САПР

  1. Августин

    19 февраля 2020 09:44

    Спасибо, пожалуйста, подробности по винтовой лестнице
    Спасибо

  2. ERE

    15 октября 2019 16:28

    СПАСИБО! Пожалуйста, загрузите стол и стулья современной или органической формы

    .

  3. метек

    3 сентября 2019 12:33

  4. кришна кумар

    24 мая 2019 13:33

    просьба загрузить фитинги и механические детали чертежа

  5. АМИНУЛ ИСЛАМ ШАХИН

    4 февраля 2019 09:27

    Требуются элементы усиления винтовой лестницы

  6. Kyaw

    20 декабря 2018 15:37

  7. ЧИКО

    30 ноября 2018 19:56

  8. Огла

    25 октября 2018 11:59

  9. Дурба

    24 апреля 2018 17:16

Винтовая лестница Цена │ Металлическая винтовая лестница Стоимость

ДЛЯ ВАШЕГО СПРАВОЧНИКА — ЦЕНЫ МОГУТ ИЗМЕНИТЬСЯ

Стальные винтовые лестницы Цена

Для наших стальных винтовых лестниц потребуется проем с отделкой , который на 4–6 дюймов больше диаметра лестницы.

Базовые цены включают только базовый каркас с до 10 вставками протектора из ДСП (предназначенных для покрытия ковром) и поручень из сосновой секции. 10 ступенек и 11 подъемов поднимутся примерно на 8 ½ футов от этажа к этажу.

Все лестницы стандартные черная краска . Возможны другие цвета. Звоните, чтобы узнать цены. НЕ ДОПОЛНИТЕЛЬНО включены и должны быть добавлены.

Дополнительные ступени — Добавьте минимум 150 долларов США за дополнительную ступеньку (лестницы высотой более 8 ½ футов) для ступеней диаметром до 5 футов. Стоимость этой дополнительной ступеньки будет увеличиваться по мере того, как ваша лестница станет больше или станет более декоративной.

БАЗОВЫЕ ЦЕНЫ НА СПИРАЛЬНЫЕ ЛЕСТНИЦЫ:

Диаметр Цена
3 ½ ’ 795,00 $
4 ′ 795,00 $
4 ½ ’ $ 855,00
5 ′ $ 975,00
5 ½ ’ $ 1 085,00
6 ′ 1,220 долл. США.00
7 ′ 1 750,00 долл. США
8 ′ 2250,00 $

Если ваша лестница должна соответствовать строительным нормам и правилам, вам необходимо добавить соответствующий код лестницы, и в большинстве случаев один из вариантов непрерывных перил.

КОДОВЫЕ ПУТИ (цена упаковки)

(добавить к базовой цене) * цены за ступеньку
(Включает более широкие ступени для ковровых покрытий, вертикальные и горизонтальные перекладины для соблюдения кодового расстояния.) НЕ включает дополнительные стили протектора или непрерывные поручни.

Диаметр Цена
5 ′ 520,00 $
5 ½ ’ $ 555,00
6 ′ 585,00 $

ДУБОВЫЕ ПУТИ

(добавить к базовой цене)

Диаметр лестницы Стандартная лестница Код Лестница
3 1/2 ‘ 475 долларов.00 НЕТ
4 ′ $ 495,00 НЕТ
4 1/2 ‘ 575,00 $ НЕТ
5 ′ 625,00 $ 665,00 $
5 1/2 ‘ 675,00 $ 705,00 $
6 ′ 725,00 $ 765,00 $

ДРУГИЕ ВАРИАНТЫ РЕЗЬБЫ

(добавить к базовой цене)
(до 5 футов.диаметр БЕЗ КОДА)

Вариант протектора Цена
Ступени из сосны (до стандарта 5 футов) 325,00
CCA (обработанный) (внешний) 550,00 $
Redwood (Внешний вид) 625,00 $
Проступи из расширенного металла (внешние) 625,00 $
Также доступны ступени из композитных материалов и стальных листов Позвоните, чтобы узнать цены

Позвоните, чтобы узнать стоимость и наличие других лиственных пород дерева или искусственных материалов.

ОПЦИИ ПОРУЧНИ

(добавить к базовой цене)
(* эти стили также включают радиусные ступени)

Опция рейки Цена
Перила на лестнице из дуба 50,00 $
* Труба 1 ½ ”(непрерывная) Поручень 520,00 $
* Поручень из массива дуба сплошной малый 725,00 $
* Поручень сплошной из массива дуба большой 825 долларов.00
* 501 Упаковка (1/2 стали и 1/2 дуба) $ 1 080,00
Балконная рейка Позвоните, чтобы узнать цены

ОПЦИИ ЦЕНТРАЛЬНОГО БАЛАСТЕРА

* Требуется на лестнице с кодом для обеспечения необходимого шага балясин.

Параметры прокрутки Цена
Делюкс №1 — Одинарный стержень 95,00 $
Deluxe # 1-Double Bar 180 долларов.00
Deluxe # 1- * Triple Bar (входит в пакет кода) 245,00 $
Deluxe # 3 Свитки (1 каждый второй шаг, до 5) 190,00 $ (плюс 1 упак. Центральных балясин сверху)
Балки для одиночной клетки для птиц 15,00 $ каждый
Двойные поручни для клетки для птиц 18,50 $ каждый
* Горизонтальные планки между ступенями (включены в пакет кода) 75,00 $

Клетка для птиц (Basket Twist) Балясины в наличии.Позвоните, чтобы узнать стоимость и наличие других стилей декоративных балясин.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

* Требуется на кодовой лестнице для получения необходимой высоты (без перил)

Опция Цена
* Интерьер “Стальная площадка с верхним слоем Начиная с 110,00 $
* Дуб верхняя стальная площадка Начиная с 250,00 $
2 1/2 ″ Стальная нить с верхним креплением 85 долларов.00
Балкон / посадочная / открывающаяся направляющая Позвоните, чтобы узнать цены

Винтовая лестница (1946) — Тухлые помидоры

Главная Верхняя касса Билеты и расписание сеансов DVD и потоковое воспроизведение телевидение Новости Что такое Tomatometer®? Критики ПОДПИСАТЬСЯ | АВТОРИЗОВАТЬСЯ

Фильмы / TV

    Знаменитости

      Результаты не найдены

      Посмотреть все
      • Дом
      • Касса
      • телевизор
      • DVD
      • БОЛЬШЕ
      • Новости
      • Моя учетная запись
      • ПОДПИСАТЬСЯ АВТОРИЗОВАТЬСЯ
