Как правильно установить винтовые сваи своими руками

Устраивая фундамент для каркасного, деревянного, а также и дачного домика, каждый домостроитель старается найти баланс цена/качество, желая сэкономить деньги, без потерь в надежности всей конструкции. Одним из наиболее популярных и рациональных вариантов – изготовить винтовые сваи своими руками.

Преимущества и популярность винтовых свай

От того, насколько качественно сделан фундамент, зависит долговечность любой постройки – будь то дом, сарай или дачный домик.

Очень часто приходится вести строительство на не очень-то устойчивых грунтах, на косогоре, в зоне подтопления, на участках с очень сложным ландшафтом, а также и в тех районах, где присутствует сейсмичность.

В этих случаях ведется строительство на особых сваях – винтовых.

Винтовые сваи для фундамента позволяют построить дом там, где, казалось бы, сделать это невозможно или же крайне затруднительно.

Популярность винтовых (ввинчиваемых) свай объясняется, прежде всего, экономической выгодой, возможностью монтажа собственными руками.

Что это такое?

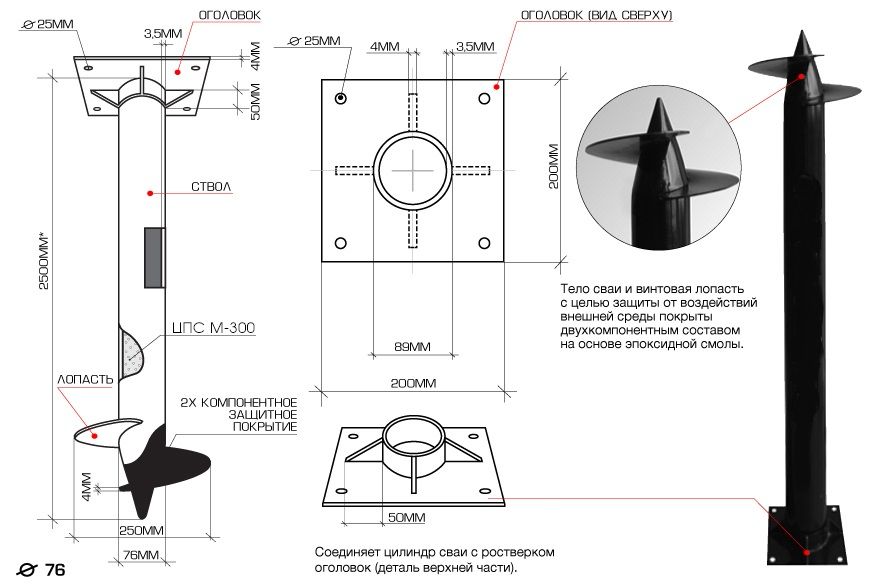

Прежде всего, нужно уточнить, что такое винтовые сваи, и какова их конструкция. Устройство самодельных винтовых лопастных свай:

  • Такие сваи представляют собой заостренную металлическую трубу с винтом (лопастями) в нижней части конструкции.
  • Венцом же верхней части является так называемый оголовок, который, как и винт, приваривается к трубе электросваркой.

Конструкция такой опоры предельно проста, для более точного представления можно ознакомиться с ее чертежами.

Винтовые сваи нельзя использовать на каменистом или скальном грунте – слишком твердый слой ими не пробить.

Перед изготовлением или покупкой?!

Прежде чем приобрести или изготовить этот элемент нудно знать его параметры.

Длина

Таковая зависит от почвы и глубины ее промерзания, а также и уровня размещения ростверка – верхней части фундамента.

При наличии устойчивого грунта достаточно опор длиной в 2,5 м. Если рельеф сложный (с перепадами высоты), то будет необходимость в элементах разной длины – в зависимости от ландшафта.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Если почва неустойчива, то длина опоры исходит из показаний глубины, на которой располагается плотный грунт. Это уточняется пробным бурением.

Винтовые сваи для фундамента ввинчивают на глубину, где есть песок и глина. Если грунт устойчив, то обеспечивается плотное закрепление винтовых опор в почве. Наличие плотной фракции определяется по частицам, которые остаются на лопастях.

Дом из бруса

25.12%

Дом из кирпича

18.86%

Бревенчатый дом

14.71%

Дом из газобетонных блоков

15.45%

Дом по канадской технологии

11.69%

Дом из оцилиндрованного бревна

3.95%

Монолитный дом

4.14%

Дом из пеноблоков

2.96%

Дом из сип-панелей

3.12%

Проголосовало: 3113

После этого производятся замеры глубины расположения искомого пласта. Решается просто: опускается грузик на веревке и до тех пор, пока он не окажется на дне.

Потом, на веревке делают отметку, поднимают ее на поверхность и производят замеры глубины.

Там, где зона сейсмически активна, минимальная длина такой скважины составляет 4 метра. Опоры приобретаются или изготавливаются самостоятельно на 50 см. длиннее расчетных.

Проще обрезать излишек, чем потом выяснится, что длина винтовой трубы недостаточна.

Устройство

Купить или изготовить сваи своими руками? Этот вопрос беспокоит многих, поскольку каждый при любом строительстве старается сэкономить.

Прежде чем приступить к изготовлению таковых, нужно все взвесить, поняв, рентабельно ли это. А вдруг купить готовые изделия проще во всех отношениях?

Изготовить такую сваю дома можно, правда, нельзя сказать, что это такое уж простое дело.

Один из таких вариантов кустарного производства выглядит так:

  1. Четырехгранный наконечник.
  2. Лопасть спиральной формы.
  3. Ствол представляет собой металлическую трубу. Сталь должна быть не хуже чем марки СТ. 20, можно применить и легированную, коль есть такая возможность.

Прежде чем взяться за подобное производство нужно знать длину ствола.

Самым разумным вариантом будет сотрудничество с геологической службой, конечно, если такая возможность имеется, поскольку это дорого обходится.

Практика показывает, что среди местных старожил всегда есть люди, которые имеют представление о том, в каком состоянии находятся подземные пласты. Или, как уже говорилось, можно самостоятельно сделать пробное бурение.

На практике труба должна быть примерно на полметра длиннее, чем глубина несущего слоя. Если конструктивно заложено что свая выступает еще выше, то тогда этот размер станет еще больше.

Опытные люди рекомендуют делать запас, чтобы после обойтись без наращивания.

Для точного определения диаметра подбираемой трубы нужно заглянуть в СНиП (строительные нормы и правила), где есть таблицы, а также и формулы. Для тех, кто не сталкивался на практике с подобным проектированием, можно рассчитать по-другому:

  • Труба 47-76 мм. в диаметре применяется на строительстве заборов, причем, легких, а также различных укреплений.
  • Труба 108 мм. применима для возведения каркасных домов.

В кустарных условиях не рекомендуется изготавливать сваи более 108 мм. в диаметре, поскольку для этого нужна усиленная лопасть, способная выдержать большие нагрузки. Самостоятельно сделать такую будет достаточно сложно.

Толстые стенки трубы смогут дольше противостоять коррозии, да и прочность у такого ствола будет выше, поэтому минимально рекомендуемая толщина таковых – 4 мм. Не следует забывать, что делая конусный четырехгранник на конце сваи нужно не только сделать распилы, но и гнуть металл посредством молотка.

Для более точной резки стоит сделать шаблон в виде короны из бумаги достаточной плотности, обернув лист из нее вокруг ствола. Потом произвести разметку маркером по этому лекалу из бумаги, а распилы выполнить болгаркой. Острие же следует делать герметичным в процессе сварки, для того чтобы сваю сразу же можно было заполнить бетоном.

Пример. Если труба, скажем, 68×4 миллиметра, то винт уже будет 168 мм. в диаметре, толщина его пластины – 5мм., шаг винта – 50 мм. При этом длина наконечника примерно 160 мм. Все можно проварить полуавтоматом, если таковой имеется.

Длина конуса равна примерно 1,5-2 диаметра трубы. Кто-то делает его длину несколько больше для остроты конуса – так свая легче зайдет в грунт.

Конус может быть как шестигранным, так и четырехгранным. Сначала секторы вырезаются, а потом загибаются молотком и свариваются сваркой.

Лопасть

Лопасть сваи является основным рабочим элементом. Ее лучше изготавливать из листовой 5 миллиметровой стали марки СТ. 3. Кто-то пытается сделать ее из 6 миллиметровой стали, но это усложняет процесс изготовления производства – такую лопасть труднее согнуть.

Наружный диаметр лопасти впрямую зависит от внутреннего – последний равен диаметру трубы.

Пример:

  1. Труба диаметром 76 мм. – диаметр лопасти – 250 мм.
  2. Труба в 108 мм.
    – лопасть 300 мм.

На трубе отменяется шаг винта, а потом замеряется и его длина, которая делится на Пи (3,14) и в итоге уже есть ширина лопасти. Ее же прибавляют к внутреннему радиусу и теперь уже есть внешний радиус детали.

Шаг винта

Шаг винта обычно бывает примерно 0,2-0,4 от наружного диаметра лопасти.

Если шаг сделать меньшим, то твердые включения в грунте застревают между лопастями и мешают завинчиванию свай. Если шаг больший, то усилие нужно прилагать гораздо большее при вкручивании.

Оптимальный шаг при этом всецело зависит от состава грунта – чем он тверже, тем меньше шаг. Если почва песчаная – и шаг максимальный.

Определив, таким образом, размеры будущего винта, пора приступать к разметке и вырезанию заготовки из стального листа. Лучше всего это сделать аппаратом плазменной резки, мощности которого будет достаточно для такой работы.

Уже вырезанную заготовку нужно согнуть исходя из нужного шага винта – проще всего это сделать в тисах.

Что касается загиба на режущей кромке лопасти, то его не нужно делать большим, тогда свая, как саморез легко зайдет в грунт. Здесь же делается срез в 45 градусов, что поможет обойти твердые включения в грунте.

Уже готовую деталь нужно приварить к стволу. Швы следует накладывать с обеих сторон лопасти, и она приваривается в перпендикулярном положении. Если этого не сделать, то свая в момент вкручивания будет рыхлить землю, ослабляя ее структуру, что никак не улучшит стойкость сваи к расчетным нагрузкам.

Выполнив все перечисленное в точности, можно считать, что низ сваи готов.

Верх и оголовок

В верхней части ствола выполняются два отверстия для самостоятельного вкручивания готового изделия в грунт – это проще всего прожечь сваркой.

Оголовки также производят и самостоятельно, и снова нужен сварочный аппарат и материалы, конечно. Этот элемент делается, как правило, из 10 миллиметровой стали.

Он с четырех сторон усиливается косынками (небольшими треугольными деталями – ребрами жесткости), которые привариваются уже на выровненные сваи.

Периметр можно обвязать двутавром (24) и все тщательно обварить.

Когда свая уже вкручена, а оголовок еще не установлен, ствол желательно заполнить бетоном ,что придаст дополнительную прочность всему фундаменту.

Уберечь от коррозии

Защита от коррозии — немаловажный аспект, поскольку от этого зависит долговечность всей конструкции. Ее выполняют по-разному. Например:

  • Покрывают поверхность изделия грунтовкой.
  • Можно использовать корабельную краску, если таковая имеется.

Все зависит от того, что уже есть в наличии у домостроителя и от его материальных возможностей.

Двойное покрытие упомянутыми выше материалами сохраняется после того как произведена закрутка опор. Разумеется, оба слоя нужно просушить согласно прилагаемой инструкции на покрытие. Сам же металл перед нанесением обоих слоев нужно зачистить от ржавчины, а потом обезжирить.

Некоторые домостроители уже после установки свайного фундамента обкапывают каждую сваю примерно на 50 см (зависит от самой почвы), окрашивают битумной краской и оборачивают рубероидом.

Свая подвергается коррозии ближе к поверхности грунта. Поэтому резон в этом мероприятии есть.

Установка своими руками

Установка винтовых свай своими руками экономически обоснована, да и легко осуществима. Монтаж производится двумя способами:

  1. Механизированным способом. Это делается гидравлическим аппаратом.
  2. Вручную. Используется метод вкручивания каждой опоры по принципу самореза.

Устанавливать винтовые сваи вручную нужно при посредстве длинного рычага, что облегчает усилие и ускоряет работу. Сложность возникает тогда, если возле будущего фундамента существует объект ( постройка, забор, дерево и т. д.) который мешает закручиванию – ведь куда удобнее крутить на все 360 градусов а не переставлять постоянно рычаг.

Еще большим препятствием может послужить находящийся мусор в грунте, камни крупнее 5 см. диаметром, скрытые бетонные конструкции от давно снесенных построек, корни деревьев.

Расчет массы постройки

Общий вес дома определятся следующим образом:

  • Вес всех строительных, а так же и отделочных материалов.
  • Общий вес всей мебели, техники и людей, которые будут постоянно находится в доме и их предполагаемые гости тоже.
  • Вес ванны (бассейна) с водой.
  • Вес снега на крыши, который может подолгу лежать там в зимнее время. Показатель рассчитывают исходя из региона производимой стройки.

Количество свай

Расчет количества опор зависит от проекта и несущей нагрузки. Примеры:

  1. Дом каркасный или деревянный. Межопорное расстояние – не менее трех метров.
  2. Блочный дом (пено- газоблок и т.д.) – не более 2 метров.

Общее количество свай рассчитывается по формуле: суммируются все нагрузки, а полученный результат делится на несущую нагрузку одной опоры.

Кроме того принимаются в расчет и погодные условия, характерные для данной климатической зоны, например, сильные ветра.

Как размещают опоры

Опоры располагаются по углам конструкции, а также и с учетом центральных несущих конструкций – там тоже ставятся сваи.

Разрабатывается план установки опор исходя из проекта, первый при этом делят на прямоугольники, а по центрам всех конструкций (несущих) будет размещена свая.

Когда уже с расположением опор все решено (с максимально возможной несущей нагрузкой), расстояния между всеми элементами делятся на равные части (отрезки). Так опоры равномерно распределяются по периметру.

Монтаж своими руками

Монтаж небольших участков такого фундамента нерентабелен, и гораздо проще, да и выгоднее сделать это своими руками.

Для ручного монтажа опор понадобится нехитрое приспособление, изготовленное из обрезка трубы, чуть большей по диаметру, чем свая, в котором выполнены отверстия, предусмотренные для его соединения посредством винтовой конструкции с опорой, а также проушинами для рычагов. Опору таким образом можно вкрутить за один час при любом грунте. Два человека крутят, а один следит за соблюдением вертикали с помощью уровня.

Инструмент

Необходимые инструменты и приспособления для выполнения поставленной задачи:

  • Трубы диаметром 50 мм. длиной 2,5 метра. Они выступают в качестве рычагов.
  • Магнитный уровень.
  • Молоток.
  • Кувалда.
  • Маркер (мел).
  • Лопата.
  • Болгарка. Ей будет осуществляться подрезка опор до нужной высоты.
  • Лом.

Технология монтажа

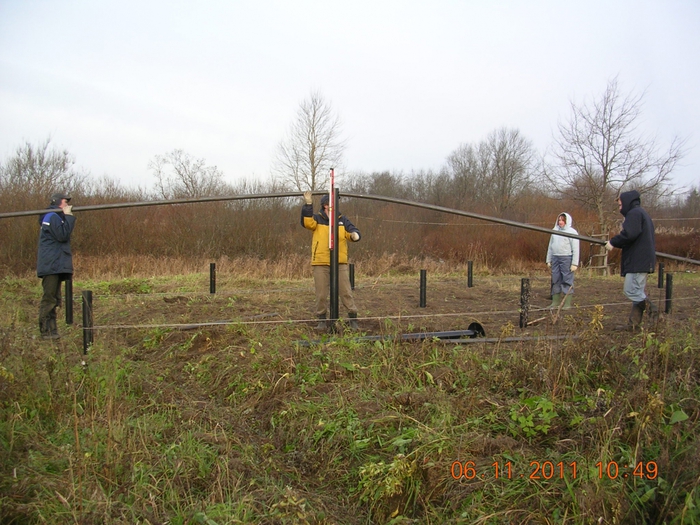

Для установки опор необходимо знать технологию монтажа. После того как участок подготовлен и произведена разметка:

  1. Вначале устанавливаются сваи угловые.
  2. Буром сверлится отверстие для свай, но меньшего диаметра. Глубина его составляет примерно 30 процентов от длины опоры.
  3. В технологическое отверстие в опоре вставляют лом, а на него уже надевают трубы. От длины рычага зависит то, какое усилие нужно будет прилагать для завинчивания – длиннее рычаг, проще и легче работа.
  4. Двое, как уже говорилось, с помощью рычагов закручивают опору, а их третий напарник ведет контроль вертикали сваи.
  5. Если грунт только разрыхляется и дело не идет, тогда следует увеличить усилие на сваю – двое висят на рычагах как на турнике, а третий сидит сверху.
  6. Если свая упирается во что-то твердое и дальше не идет, вращение прекращают, а в конце работы просто излишек опоры обрезается. Для более точного контроля над обрезкой используется лазерный или пузырьковый уровень.
  7. Сама технология допускает укорачивание на 10 см., хотя в отдельных случаях укорачивают и больше.
  8. Сваи заполняют бетоном, перед тем как приварить оголовок.
  9. По необходимости делается бетонный или же деревянный ростверк, который предназначается для распределения равномерной нагрузки от постройки к сваям.

Свайно-винтовой фундамент предполагает четкое соблюдение технологического процесса.

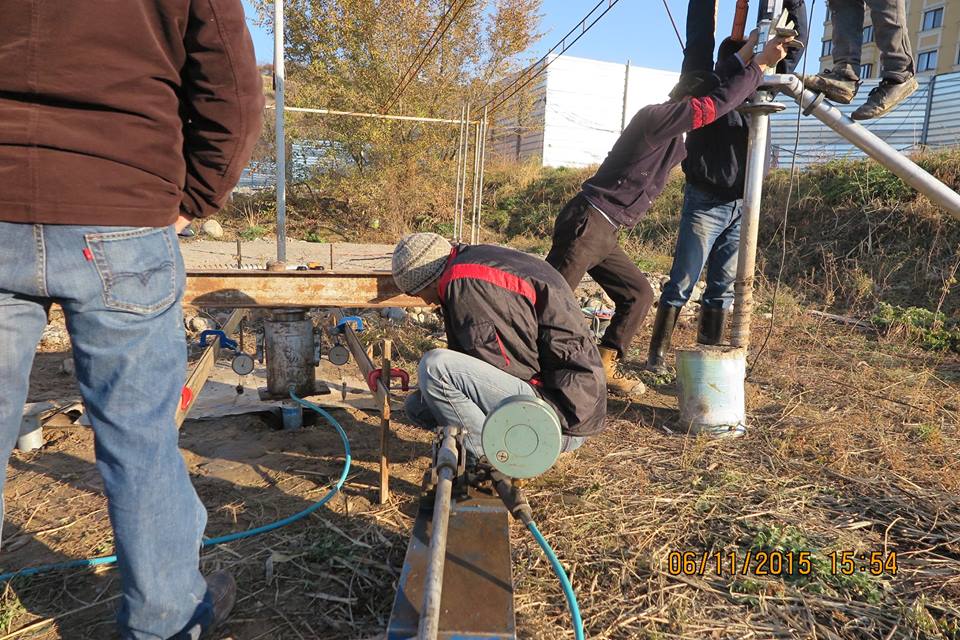

Использование спецоборудования

Конечно же, существует и специальное оборудование, которое в значительной степени облегчает эту непростую работу. Вот оно:

  • Бензигидростанциия УЗС-1.
  • Устройство БР2.50-02 и т. д.

Эти агрегаты достаточно компактны и их можно перевозить в багажнике легкового автомобиля. Они несколько отличаются своими техническими характеристиками.

Еще способ

Довольно распространен еще один способ установки с применением редукторного гайковерта и мощной двухкиловаттной дрели. Вся конструкция надежно скрепляется болтами, точатся насадки токарным способом. Более подробно устройство показано в видеоматериалах.

На опору будет действовать достаточное усилие для ее завинчивания этим сваекрутом.

Заключение

Таким образом, уже ясно, что сваи можно изготовить самому и смонтировать собственными силами. Использовать или нет спецтехнику – дело каждого человека в отдельности.

Это касается и изготовления опор в кустарных условиях. Особенно выгодно такое производство, когда в наличие уже есть трубы, припасенные очень давно, и лежащие без дела. Взвесив все за и против, нужно принять свое решение.

Вы можете задать свой вопрос нашему автору:

Как самому сделать винтовые сваи.

Изготовление винтовых свай своими руками

Как самому сделать винтовые сваи. Изготовление винтовых свай своими руками

Изготавливаем сваи сами

Фундамент является основной частью любого строения, поэтому очень важно правильно выбрать тип основания. На устойчивом грунте можно обустраивать фундамент любого типа, а подвижные и подверженные сезонному пучению почвы требуют более прочной основы для строения. Фундамент на винтовых сваях – это идеальное решение для строительства зданий на подвижных грунтах, в районах с преобладанием низкой температуры воздуха, в местах с высоким уровнем грунтовых вод.

Преимущества свайного фундамента

Фундамент на винтовых сваях пользуется большой популярностью в индивидуальном строительстве благодаря главным преимуществам:

  • Строительство на любом грунте. Глубокое завинчивание сваи в грунт позволяет возводить строения на всех типах грунта, включая заболоченную местность, где возведение фундамента другого типа невозможно. Исключение составляют только скальные участки, на которых завинчивание свай считается достаточно трудным.
  • Минимум земляных работ. Для обустройства свайно-винтового фундамента не требуется проводить выемку грунта, рыть котлован или траншею. Это позволяет сэкономить на вывозке лишнего грунта со строительного участка.
  • Возведение основания в любое время года. Минимальные земляные работы позволяют обустраивать свайный фундамент независимо от сезона.
  • Высокая несущая способность. Сваи монтируются ниже уровня промерзания грунта, чем обеспечивается прочность фундамента в любых условиях. Даже при сезонном движении грунта конструкция сохраняет свою целостность.
  • Простой и быстрый монтаж. Установку элементов свайного фундамента может выполнять человек, который не имеет строительного навыка. При этом основание возводится в кратчайшие сроки, чаще всего на весь процесс уходит 2-3 дня.

Винтовые сваи для забора своими руками. Сваи винтовые для фундамента своими руками — технология изготовления

Винтовая свая имеет вид пустотелой трубы, одна часть которой в виде острого наконечника имеет режущую часть. В процессе установки сваи в грунт, режущая часть позволяет свае двигаться вглубь. Таким образом, удается надежно зафиксировать сваю в грунте.

Конструктивное строение сваи позволяет устанавливать их самостоятельно, без привлечения дополнительной спецтехники. Однако, срок использования фундамента напрямую зависит от качества материала, из которых сооружены сваи.

Перед началом изготовления винтовых свай, определите их структуру, в составе которой имеются три основных части:

  • несущий элемент — имеет форму трубы, минимальный диаметром в 9 см;
  • винтовая часть — обеспечивает ввинчивание сваи;
  • верхняя часть, на которой фиксируется брус.

Для изготовления сваи используется труба с определенным диаметром. При наличии нелитого наконечника, для изготовления трубы необходимо использовать несколько секторов, соединенных между собой сварочным аппаратом. Для устранения швов выполняется рихтование материала.

С помощью обработанных дисков выполняется изготовления винтовой части. От глубины заложения сваи зависит размер винтовой части. Далее, используя тиски, заготовка зажимается в определенном положении и растягивается до нужного размера. После ее фиксации на поверхности сваи производится покрытие элемента антикоррозийным раствором или краской.

На верхнюю часть сваи устанавливается деталь в виде оголовка. Именно на нем будет фиксировать швеллер или балка. Ширина лопастей сваи больше диаметра трубы минимум на 3 см.

Минусы винтовых свай. Характеристики винтовых фундаментов

При строительстве загородных домов особенно в северных широтах фундамент из винтовых свай становится всё более популярным.

Объясняется это экономичность, относительной простотой монтажа и всесезонностью выполнения работ. Но есть у такого основания и свои недостатки, разберем подробнее этот вопрос.

Что такое винтовой фундамент?

Полая металлическая труба с лопастью на конце или бур –это и есть винтовая свая, являющаяся основой для фундамента. Такие сваи вкручиваются в грунт, как саморезы, а лопасть на конце выполняет одновременно и функцию опоры для сваи и распределяет силу давления от веса здания на грунт. Также лопасть препятствует выдавливанию сваи из почвы при промерзании и пучении.

В северных широтах проблема выдавливания фундамента силами пучения почвы при зимнем промерзании встает довольно часто, особенно при строительстве легких зданий. В такой ситуации устройство ленточного даже заглубленного основания будет малоэффективным и нецелесообразным.

Малый вес наземной конструкции не оказывает необходимого давления на основу и силы пучения, давящие на плоскость стен фундамента, выжимают его наружу целиком или частично.

При использовании свай такая ситуация невозможна из-за лопасти на нижней части. Бур вкручивается ниже уровня промерзания почвы, благодаря чему удерживается в плотных слоях грунта. И разорвать сваю довольно сложно, поскольку для этого необходимо воздействие силы свыше 330 Па, в то время как максимально возможное давление силы пучения составляет 0,2 Па.

Как различаются фундаментные сваи

Основное отличие в сваях — это метод изготовления лопасти наконечника, в зависимости от его вида различают плюсы и минусы винтовых свай. Существует 2 вида:

  1. Сварной наконечник. Эконом-вариант сваи – труба с приваренной лопастью. Как правило, очень невысокого качества и малых диаметров.Существует вероятность неточной сварки, из-за чего при ввинчивании труда уйдет с вертикального уровня. При слабой сварке лопасть при бурении может оторваться. И вам повезет, если лопасть оторвется в процессе устройства фундамента. Хуже, когда некачественно приваренная лопасть отрывается спустя пару-тройку лет с момента начала эксплуатации дома. В этом случае сильно увеличивается нагрузка на соседние сваи и цельность конструкции ставиться под вопрос. Единственное достоинство-низкая цена.
  2. Литая лопасть. Прочный конструктив бура, изготовленный методом точного литья в вакуумной среде из стали марок СТ-25, СТ-35. Отличаются идеальной геометрией бура и высокой несущей способностью (до 6 т). Ценник на литые сваи в среднем выше, чем на сварные на 25%, а риски повреждений гораздо ниже.Сваи с литым буром вкручиваются даже в грунт с каменными вкраплениями. И срок ответственной службы у таких оснований более века.

Для закручивания свай. Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

  • толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
  • рулетка, магнитный уровень;
  • лопата, лом, кувалда, молоток;
  • мел или маркер;
  • деревянные колышки или прутья арматуры;
  • болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

  1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
  2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
  3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
  4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
  5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
  6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
  7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

Винтовые сваи установка своими руками. Виды фундаментов

Установка винтовых свай хотя и является наиболее эффективной для дома, что должен надежно стоять зимой и не проседать в грунт, несмотря на мороз, но далеко не единственной. Существует несколько методов создания фундамента:

  • ленточный;
  • столбчатый;
  • плитный;
  • свайный.

Фундаментные сваи в земле

Каждый из перечисленных видов фундамента правильно используют, ориентируясь на специфику создаваемого дома, поэтому, как уже говорилось выше, для фундамента дома своими руками, что должен быть правильно защищен от трещин на стенах и проседания в грунт зимой, используют свайный способ, выполняя его, в том числе, закрутить его механическим способом.

Сваи своими руками удобно устанавливаются, они способны выдерживать разнонаправленные нагрузки и передавать их в грунт, какой бы структурой тот не обладал.

Обвязка же винтовых свай ростверком, после того как вкрутить их, позволяет сделать все эти элементы довольно жесткой конструкцией, которая имеет неплохую пластичность.

Основным элементом свайного фундамента своими руками, как уже ясно из названия, являются сваи. Они могут быть как забивными или буронабивными, так и винтовыми.

Как вкрутить последние — рассмотрим ниже.

Внешне винтовая свая выглядит как толстостенная металлическая правильно полая труба, имеющая заостренный наконечник на одной стороне, и наконечник похожий на винтовую лопасть с другой. Правильно завинчивают сваи в грунт, углубляя винтовой наконечник непосредственно в землю. Делать это можно как своими руками, так и с помощью техники.

Для состыковки винтового вида фундамента и будущего дома на другой конец этой своеобразной трубы приваривают оголовок , на котором, собственно, и будет правильно фиксироваться будущее здание. Оголовок затем соединяют с ростверком. Нужно сделать своеобразный обвязывающий пояс свайного фундамента.

Металлическая фундаментная свая

Ростверк на сваях сделать можно как в виде соединенных монолитных балок, так и цельной плиты. Здесь уже все зависит от типа дома, материала свай, разновидностей креплений и еще нескольких факторов. В некоторых случаях ростверк можно сделать не железобетонным , а металлическим или даже деревянным.

Перед тем, как вкрутить фундамент, применяют различные методы проектирования. Используют «шаг», что является специальной строительной ручной разметкой.

Пользуясь винтовым способом закладки фундамента своими руками , строители ориентируются на параметры будущего дома. Прежде всего, обращая внимание на вес и тип строения дома, а так же анализируя глубину закладки фундамента.

Без такого подробного анализа предстоящего проведения строительных работ, цена которого достаточно высока, правильно заложить фундамент для дома, что должен защищать здание от мороза зимой, не выйдет.

Вкручивание винтовых свай своими руками. Ручной монтаж

Завинчивание винтовых свай вручную – простой и довольно эффективный способ установки. Можно сэкономить на спецтехнике и добиться сравнимых по качеству результатов. Ручная методика позволяет контролировать угол наклона стержня и величину крутящего момента, указывающего на плотность грунтового пласта, в который вклиниваются винтовые сваи.

Традиционным приспособлением для закручивания винтовой сваи своими руками является монтажный оголовок, размещаемый на верхнем торце. Для фиксации оголовка используются штыри, проходящие сквозь технологическое отверстие. К оголовку приваривается два хомута, в которые рабочие, непосредственно занятые вкручиванием, вставляют рычаги (подойдут обрезки толстостенной трубы). В принципе, это весь требующийся инструмент. Для более точного измерения угла наклона также можно использовать вертикальный уровень.

Последовательность ручного монтажа:

  1. Предварительное бурение скважины на глубину 50 сантиментов. Ее диаметр должен быть на 10 сантиментов меньше, чем у лопастей, приваренных на винтовые сваи;
  2. Вертикальное позиционирование, установка рычагов;
  3. Непосредственно закручивание стержня. Два работника передают крутящий момент посредством рычагов, третий следит за углом наклона.

Ручной способ имеет свои ограничения: стержни могут быть закручены на глубину до 3 метров. К тому же для выполнения работы потребуется достаточно много пространства, что рабочие могли использовать длинные рычаги.

пошаговая инструкция изготовления, размеры и характеристики

На чтение 8 мин. Просмотров 1 Опубликовано Обновлено

Строительство любого объекта начинается с обустройства фундамента. От качества и надежности опорной системы зависит целостность и срок службы здания, комфорт проживания в нем людей. Довольно часто винтовой фундамент является единственно возможным вариантом изготовления основания для дома или вспомогательного сооружения. Такое случается при ведении строительства на слабых и неустойчивых грунтах, дне водоема или на склоне. Когда деятельность осуществляется и в благоприятных условиях, многие владельцы земельных наделов делают свайный фундамент своими руками, основываясь на солидном перечне преимуществ, которые имеет данная технология.

Устройство винтовых свай

Винтовая свая состоит из полой трубы и острого наконечника с лопастями для бурения почвы

Винтовые сваи по своему внешнему виду похожи на винт лодочного мотора с удлиненным валом. Устройство изделий довольно простое, что положительно сказывается на их стоимости и доступности самостоятельного монтажа.

Состоят сваи винтовые для фундамента из следующих частей:

  • Полая металлическая труба. Является стволом опоры, на которой устанавливаются функциональные детали. Изготавливается из листовой стали толщиной не менее 3,5 мм.
  • Наконечник. Имеет заостренную сторону для вхождения в скважину и придания колонне нужного направления.
  • Лопасти. Имеют различные размеры, форму и угол наклона. Для каждого типа грунта разработаны отдельные показатели, которые необходимо учитывать при проектировании и изготовлении самодельных свай.
  • Башмак. Часть трубы с приспособлениями для захвата, удержания и вкручивания сваи в грунт. Как правило, после опускания изделия в землю эта часть срезается и на ее место приваривается стальной оголовок.

Длина сваи варьируется в пределах 130-260 см. При необходимости увеличения глубины опускания к изделию прикрепляются дополнительные звенья. Для этого используются муфты или сварка. Диаметр начинается от 55 мм и может достигать 160 см, если проводится строительство многоэтажного дома из кирпича и бетона.

Разновидности винтовых свай

Литые сваи имеют повышенную износостойкость

Промышленность выпускает широкий ассортимент продукции, которую можно с успехом использовать в частном строительстве.

Наконечники на трубах могут быть:

  • литые — представляют собой монолитную деталь, отличающуюся повышенной прочностью и износостойкостью;
  • сварные — изготавливаются из листового металла, шов является слабым местом;
  • открытые — наконечник отсутствует, на его месте находится кусок трубы с крепкими и острыми краями.

В процессе производства наконечники привариваются к стволу, место стыка шлифуется и полируется. Для обеспечения надежного контакта деталей они изготавливаются из одинаковых марок стали.

Сваи могут иметь такие виды лопастей:

  • широкие — имеют большую площадь опоры, используются для установки в торфяниках, плывунах, илистом и песчаном грунте;
  • узкие — лопасти выполняют больше направляющую функцию, а удержание обеспечивается почвой, обладающей высокой плотностью, твердостью и стабильностью.
Для защиты от коррозии используются различные типы покрытий

По количеству направляющих элементов сваи подразделяются на одно-, многолопастные и спиральные с минимальным размером резьбы.

Производители используют такие разновидности покрытий изделий от коррозии:

  • полимерные — прочные, износостойкие с высокой адгезией с металлом;
  • полиуретановые — устойчивые к износу, воздействию солей и кислот, перепадам температуры;
  • эпоксидные — крепкие, недорогие, долговечные, но хрупкие;
  • холодная оцинковка — практичные, устойчивые к агрессивным веществам, склонные к отслоению от железа;
  • горячая оцинковка — адгезия лучше, есть ограничения по уровню кислотности и сопротивления грунта;
  • краска, грунтовка — доступность технологии, простота нанесения, плохие показатели по истиранию.

Вид покрытия выбирается исходя из анализа состава почвы и наличия в ней абразивных элементов.

Нормативы и маркировка

Сваи с несколькими лопастями

В отношении винтовых свай установлена следующая маркировка, определяющая модель изделия:

  • Свая винтовая лопастная (CBЛ) — имеет один или несколько комплектов лопастей, расположенных у наконечника или по всей длине трубы и относительно тонкий ствол.
  • Свая винтовая спиральная (СВС) — состоит из ствола с наконечником, одного или нескольких витков внешней резьбы.
  • Свая винтовая комбинированная (СВК) — изделие с конусным или открытым наконечником. На стволе в определенном порядке приварены спирали и лопасти.

На корпусе изделия указывается его диаметр, длина, несущая способность показатели по кислотной устойчивости и сопротивлению грунта.

Сталь для производства свай выбирается под такие данные, как агрессивность среды, степень нагрузок и условия установки

Для изготовления особо надежных свай используется жаропрочная нержавеющая сталь

В изготовлении используются такие марки стали:

  • Ст3 — стандартная углеродистая сталь среднего качества;
  • Ст10 — высококачественная углеродистая конструкционная сталь, устойчивая к истиранию и критически высоким температурам;
  • Ст20 — конструкционная сталь, отличающаяся высокой прочностью и устойчивостью к активным реагентам;
  • 09Г2С — низколегированный сплав высокой прочности для изготовления свай большого диаметра.
  • 30ХМА — нержавеющая и жаропрочная сталь, предназначенная для эксплуатации в условиях высокой температуры, влажности и химической активности.

Сделать сваи своими руками можно только из легированной стали, но такие изделия потребуют дополнительных усилий и затрат на обработку от коррозии.

Расчет винтовых свай для фундамента

Для проектирования строительства и подбора технических параметров свай используются методики, прописанные в СП 24.13330.2011.

Основными критериями являются:

  • несущая способность изделия;
  • тип, плотность и насыщенность грунта водой;
  • глубина промерзания почвы;
  • вез построенного здания с внесенной внутрь обстановкой;
  • требуемый срок эксплуатации объекта.

Полученные данные используются в моделировании. Расчет может проводиться вручную, но целесообразно использовать разработанные компьютерные программы, выдающие искомый результат точно и быстро. На выходе пользователь получает схему свайного поля с глубиной погружения и оптимальным типом ростверка.

Сроки эксплуатации и область применения

Сопротивление скальной породы превышает прочность свай, поэтому их не используют на камнях

Сфера применения винтовых свай ограничивается только типом грунта. Опоры не могут ввинчиваться в скальную породу, сопротивление которой превышает прочность материала. Также нельзя вкручивать фундаментные сваи в грунт, где имеются камни и корни деревьев.

Допускается их установка в качестве элементов опорной системы под такими сооружениями:

  • заводы, фабрики, ангары, мосты и прочие промышленные объекты;
  • жилые дома, административные и хозяйственные здания, ангары и склады;
  • частные деревянные коттеджи, бани, каркасные сараи и прочие вспомогательные строения;
  • теплицы, помещения для содержания птицы и животных;
  • причалы, пирсы, пристани, мосты через водоемы;
  • опоры для заборов, рекламных щитов, звукозащитных экранов вдоль дорог;
  • укрепление берегов рек, оврагов и насыпей.

Срок службы изделий определяется маркой стали, из которой они изготовлены, техническими характеристиками и условиями эксплуатации.

В соответствии с положениями ГОСТ 27751-2014 рекомендован следующий ресурс свай:

  • временные и сезонные объекты — 10 лет;
  • сооружения, где проводится обработка сильноагрессивных сред — 25 лет;
  • частные дома и жилые здания — 50 лет;
  • сооружения, имеющие историческую и культурную ценность, театры, стадионы и высотные дома — 100 лет.

Прежде чем делать свайный фундамент, проверяется испытание контрольного образца на предмет соответствия несущей способности расчетным данным.

Процесс изготовления своими руками

Сваи можно сделать своими руками, но это обходится дороже и занимает много времени

Для изготовления винтовых свай в домашних условиях потребуется:

  • рулетка;
  • сварка;
  • болгарка;
  • дрель;
  • малярная кисть или краскопульт;
  • средство для защиты от коррозии.

Пошаговая инструкция:

  1. сделать грамотный чертеж;
  2. выпилить заготовки из листового металла для лопастей и наконечника;
  3. сделать лекала из плотной древесины;
  4. придать деталям заданную форму;
  5. заделать шов наконечника, приварить его и лопасти к трубе;
  6. проделать в стволе отверстия для закручивания;
  7. очистить изделие от окалины и ржавчины.

Заключительным этапом является покрытие свай средством от коррозии и его просушка. При необходимости изготавливаются железные каркасы.

Установка винтовых свай

Сваи глубиной до 60 см можно вкрутить самостоятельно, без использования техники

Опоры могут закручиваться вручную или с использованием специальной техники. Выбор зависит от их размера и количества. Колонны небольшого диаметра (до 60 мм) несложно установить вручную, применяя лом и трубы в качестве дополнительного рычага.

Главным условием является соблюдение вертикальности опоры на всех стадиях монтажа. Кроме этого, опускать сваи нужно с таким расчетом, чтобы их не потребовалось выкручивать. Этот недопустимо, так как уменьшается плотность грунта вокруг лопастей, снижается их несущая способность. После вкручивания башмаки со стволов срезаются и на их место привариваются оголовки. Затем все элементы соединяются стальным, деревянным или железобетонным ростверком.

Плюсы и минусы

Как и всякая опорная система, фундамент из свай имеет свои плюсы и минусы.

Достоинства конструкции:

  • применимость почти ко всем типам грунта;
  • возможность монтажа своими руками;
  • длительный срок эксплуатации;
  • устойчивость в земле за счет ширины лопастей;
  • возможность установки на склоне без предварительного выравнивания;
  • монтаж в условиях тесного расположения подземных коммуникаций;
  • многоразовое использование.
Свайный фундамент рассчитан на срок эксплуатации 50 лет

Недостатки основания:

  • подверженность коррозии;
  • ограниченный запас прочности;
  • трудоемкость ручного монтажа;
  • ощутимая стоимость;
  • необходимость проведения предварительных исследований грунта.

Правильный подход позволяет создать прочную и долговечное основание.

Винтовые сваи для фундамента своими руками: особенности и монтаж

В настоящее время постройка дома или дачи – это довольно актуальная тема. Но строительство затрачивает слишком много денежных средств и порой получается не таким, как вам хотелось бы. В этой статье мы расскажем о том, как сделать винтовые сваи для фундамента своими руками.

Все знают, что самым главным и важным в любой конструкции, безусловно, является фундамент, он служит основой любой постройки. Однако его типов очень много, вот почему иногда люди долго думают о выборе одного из них. Так что же лучше использовать: ленточный фундамент или винтовые сваи?

Ленточный фундамент затрачивает много труда и денег, в этом случае для начала нужно выкопать котлован, затем засыпать его песчаной подушкой, соорудить опалубку, навязать арматуру и только после этого наполнить бетоном. Вот поэтому постройка такого типа фундамента очень сложна и трудна. Да и к тому же, оно очень капризно к качеству грунта и погоде. А винтовые сваи часто используются в частном строительстве за счет того, что их можно изготовить самостоятельно, не расходуя много сил и времени, что только доказывает их преимущество над всеми остальными.

Сваи винтового типа – самый недорогой и легкий метод оснащения фундамента, являющийся очень крепкой и надежной структурой. Их можно сделать своими руками, что позволит сэкономить траты на дорогие бригады. Те, кто знает, что это такое, как они выглядят и для чего нужны, сможет самостоятельно их изготовить. Однако прежде чем приступать к этому, необходимо просмотреть все нюансы и правила, чтобы конечный результат вызвал только положительные эмоции.

Что такое винтовые сваи и их использование

Винтовая свая – это полая небольшого диаметра труба из стали, похожая по форме на корабельный гребной винт, один конец которой является острым наконечником, оборудованным режущей лопастью, напоминающей спираль.

Основные компоненты, входящие в ее состав, это:

  1. Ствол, производимый из трубы и имеющий толщину стенки не менее 3,5 мм.
  2. Нижняя часть, в народе называемая башмаком.
  3. Острый конец – наконечник.
  4. Винтовая режущая лопасть, от которой зависит усилие закручивания в грунт.

Оттого, что по внешнему виду лопасть напоминает спираль, свая способна вкручиваться в землю на нужную вам глубину. И помните, что при остановке вкручивания такая лопасть будет мешать ее выталкиванию наружу, то есть способствовать прочному фиксированию в земле, что обеспечит крепкую основу.

Благодаря тому, что при их использовании не нужно проводить земляные работы, ждать настаивания, применение винтовых свай очень популярно и распространяется на фундаменты подобного типа, на строительство различных заборов и ограждений.

Преимущество винтового фундамента

В настоящее время для строительства легковесных, но крепких домов используется свайный тип фундамента. Благодаря тому, что такой процесс занимает чуть больше дня, экономит значительный процент затрачиваемых средств и может применяться на сложных и трудных типах почвы, реконструкция фундамента также производится с помощью них. Он является экологически безопасным материалом и обеспечивает надежную конструкцию, не нарушая грунт.

Еще одним его преимуществом является большая несущая способность, которая выражается в уплотнении грунта при ввинчивании лопасти сваи. Его использование не только не разрыхляет землю, но наоборот способствует ее укреплению и уплотнению.

Рекомендации по изготовлению винтовых свай

После того, как мы разобрались с понятием, пора перейти к практическому вопросу, как сделать винтовые сваи своими руками? Несомненно, изготовление свай – это довольно простая работа, выполнить которую под силу каждому. Но даже легкая работа покажется тяжелой, если делать все необдуманно и не следуя технологии.

Существует два способа установки: ручной и механический. При работе с трубами малых размеров возможно использование первого способа, являющимся наиболее эффективным, а установка свай с большими диаметрами предполагает наличие специальной техники и применение второго метода. Длина и диаметр труб – это два очень важных параметра, так как с ними связанна прочность всей конструкции. Длина элемента должна зависеть от вида грунта для того, чтобы гарантировать качественное опускание до точки крепкой, надежной земли, иначе при неправильном ее измерении вся ваша конструкция просто свалится. А вот значение диаметра обусловливает количество усилий, возникающих непосредственно под воздействием строительной конструкции. Поэтому внимательнее отнеситесь к фиксированию требуемых вам размеров, именно от них зависит надежность и несущая способность всего сооружения.

Не стоит также забывать, что результат будет зависеть не только от следования инструкции, но и от качества используемых изделий, которое обусловливается свойствами стали и формы лопасти, которая должна иметь по сравнению с трубой больший на 30 мм диаметр. Тем, кто стремится к созданию стойкого строения, надо выбирать компоненты, входящие в ее состав более тщательно, к примеру, обратиться к специалисту или обратить внимание на составляющий металл и форму товара. Для легкого вкручивания сваи в грунт, необходимо, чтобы наконечник имел правильную форму и был немного ассиметричным, а также был сделан из качественного металла.

Технология создания

После того, как мы разобрались с теоретической частью, пора перейти к практическому вопросу, как сделать винтовые сваи для фундамента своими руками? Если вы хорошо поняли из вышесказанного, что и как вам требуется сделать, то вам остается только лишь подготовить следующие элементы:

  • Трубы с нужным вам диаметром, служащие несущими элементами для конструкции
  • Винт, наваривающийся на наконечник
  • Острую часть (наконечник) с длиной не менее 15 см
  • Оголовки, необходимые для закрепления бруса и балок

Когда все уже выбрано для изготовления, можно приступать к работе. Если у вас подготовлен не литой наконечник, тогда вам для начала нужно порезать концы труб вглубь на части нужного вам диаметра, затем произвести сварку их на конус и рихтовку швов. Для создания винта допустимо использование уже отработанных дисков, также возможно создание новых, используя шаблон. И важно помнить, что чем больше глубина, тем меньшего диаметра должен быть винт. После того, как вы сделали заготовку, ее требуется сжать и растянуть для придания нужного размера, затем с применением сварки прикрепить к свае и смазать антикоррозийным покрытием. Далее необходима установка оголовка, служащим основанием для закрепления балки. Все компоненты требуется соединить при помощи сварки, причем делать это нужно качественно, соблюдая осторожность.

Монтаж винтовых свай

После самого главного – изготовления необходимых изделий, нам нужно непосредственно их установить. Закручивают их, используя трубы в качестве рычагов. Это осуществляется следующим образом: в них просовывается лом, помогающий надеть рычаги из трубы, имеющей больший диаметр. Иногда отверстия создаются буром, так как это упрощает закручивание, хотя и разрушает плотность почвы. При непосредственном вкручивании сваи, грунт уплотнится за счет его вытеснения, поэтому и вероятность попадания воды в ствол шахты небольшая.

Также при необходимости сваи можно выровнять ломом или различного рода распорками. Их установка производится методом закручивания. Когда они расположатся в верхних слоях просадочных грунтов, произойдет их наращивание на требуемую длину, и завинчивание будет продолжено до тех пор, пока не закончится данный слой. Сваи необходимо срезать в уровень, а после их стволы забетонировать, и поверх них поставить оголовок, на который следует установить обвязку.

На основе вышеизложенного, можно сделать вывод: создать фундамент на винтовых сваях довольно просто и по силам каждому, у кого имеется терпение и знания. К сожалению, не все догадываются о том, что винтовые сваи еще и обеспечивают вас прочной и крепкой конструкцией, экономят до 50% всех ваших расходов и служат довольно долго. Для получения такого приятного результата вам всего лишь необходимо изучить все тонкости их изготовления и применения, которых очень мало, а также подбора составляющих частей. После вы с радостью заметите, что даже постройку фундамента, возможно, осуществить своими руками.

Как установить винтовые сваи самостоятельно вручную

Строительство частного дома является достаточно дорогим удовольствием и именно по этой причине, многие изучают различные варианты удешевления стоимости постройки. Как известно, немалая доля затрат уходит на создание монолитного фундамента для дома. Одним из вариантов удешевления этого процесса является установка винтовых свай, которые применяют для возведения деревянных и каркасных домов. В этом случае, как сами сваи, таки и их установку можно осуществить своими руками, уменьшив затраты на наемных работников.

Выбор вида винтовых свай для дома


Основными параметрами для выбора винтовых изделий являются длина и диаметр трубы

Основными параметрами для выбора винтовых изделий являются длина и диаметр трубы. Именно от этих параметров зависит устойчивость и срок службы строения.

Важно. Длина трубы выбирается исходя из типа грунта, поскольку заглублять её необходимо до твёрдых и плотных пород. Чем мягче и подвижнее грунт, тем глубже нужно опускать сваю и увеличивать их количество. Опоры необходимо погружать ниже уровня промерзания грунта в зимний период.

Диаметр трубы сваи напрямую зависит от типа и веса самого здания. В среднем, для постройки здания по каркасному методу используют изделия с диаметром трубы от 100 до140 мм, в зависимости от веса материала и этажности здания. Перед тем как выбрать тип опоры и их диаметр, необходимо собрать подробную информацию о типе грунта на месте строительства, такую как:

  • тип грунта и схему распределения глубинных слоев;
  • наличие грунтовых вод и их уровень при максимальном и минимальном количестве;
  • глубина промерзания грунта;
  • расчетный вес будущего дома с учетом снеговой нагрузки на кровлю.

Типы свай для дома


Наиболее широкое распространение получили сваи литого и сварного типа

Наиболее широкое распространение получили сваи литого и сварного типа. Сварные сваи можно изготовить самостоятельно и они бывают следующих типов:

Буронабивные сваи: технология устройства и расчет

  • Опоры с двойными лопастями используют для типов грунтов, где преобладает большое количество камня;
  • Опоры с одинарными крупными лопастями являются стандартными для мягкого типа грунта и имеют открытый тип наконечника, при котором грунт входит внутрь сваи при её закручивании;
  • Опоры с закрытым наконечником применимы для всех типов грунта, но используются только при малоэтажном строительстве.

Важно. Пустотелые сварные опоры используют исключительно для лёгких конструкций. Это могут мыть одноэтажные каркасные дома или технические постройки. При увеличении количества свай допускается постройка одноэтажного дома с мансардой.

Изделия литого типа используют для строительства более тяжелых строений, они имеют заострённый наконечник и различаются только по размеру лопастей:

  • Изделия с мелкими лопастями применяют для монтажа в промерзлых грунтах, где возможность перекоса при их установке минимальна;
  • Средние размеры лопасти применяют для талых грунтов с большим количеством грунтовых вод;
  • Крупные лопасти используют для монтажа в обычном грунте рыхлого типа при отсутствии или минимальном наличии грунтовых вод.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа. Отличия свайного основания от плитного или ленточного состоят в следующем:

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

  1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
  2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

    Винтовые сваи можно вкручивать без использования специальной техники

  3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
  4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

    Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

  5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
  6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
  7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

    Винтовые сваи можно устанавливать даже зимой

  8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
  9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
  10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

  1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
  2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
  3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

    В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

  4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
  5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
  6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
  7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Статья в тему: Спасибо Мансару – история возникновения мансард (+ 4 видео)

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

  • временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
  • баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
  • хозпостройки, беседки, сараи, навесы, веранды, заборы;
  • ворота распашного типа.

Подготовка к монтажу свайного основания


Устанавливать винтовые сваи своими руками достаточно сложно и тут потребуется помощь нескольких человек

Устанавливать винтовые сваи своими руками достаточно сложно и тут потребуется помощь нескольких человек. Перед началом работ, необходимо приготовить нужный инструмент и дополнительные материалы, среди которых:

  • подробный план установки свай на местности с указанием точных размеров;
  • деревянные колья и толстая нить для разметки участка;
  • магнитный уровень. По сути это тот-же пузырьковый уровень, только с возможностью его установки на сваю при её вкручивании для контроля ровности установки;
  • водяной уровень для контроля высот, если участок имеет существенные перепады или идёт под уклоном;
  • лом для вставки его в технологическое отверстие сваи при её вкручивании;
  • рулетка не менее 25 метров;
  • металлические трубы длиной от 1,5 до 3 метров в зависимости от типа грунта, которые будут использованы в качестве рычагов для закручивания свай в ручную;
  • маркер для установки отметок на сваях;
  • болгарка для обрезки лишних участков трубы при выставлении горизонтального уровня для нижней обвязки.

К сведению. При установке металлической обвязки или монтаже посадочных мест для деревянной обвязки, дополнительно потребуется сварочный аппарат. Не лишним будет приобрести хорошую краску для защиты сварочных швов.

Где устраивать фундамент из винтовых свай


Винтовые сваи подойдут для проблемных почв
Считается аксиомой, что надёжность здания зависит от прочности и устойчивости основания, на котором оно сооружено. С этим часто возникают проблемы, так как далеко не все типы почв обладают достаточной несущей способностью, чтобы обеспечить устойчивое положение здания. Даже если нагрузка невысока, грунты могут вспучиваться при промерзании, разрушая стены и другие конструкции.

Котлован под основание, устраиваемый в грунтах с высоким уровнем подземных вод, превращается в огромную, нерешаемую за разумные деньги проблему.

Про заболоченные или лёссовые почвы и говорить нечего, устройство на них фундамента практически невозможно без полной замены грунта. Фундамент на винтовых сваях подходит для любого основания, причём, чем оно хуже, тем меньше требуется усилий на его установку.

Затруднения могут возникать именно на хороших, с точки зрения несущей способности, почвах — каменистых, с вкраплениями валунов, с плотной и тяжёлой глиной, в остальные грунты винтовые сваи монтируются без проблем и дорогостоящего оборудования.

Установка винтовых свай


Монтаж винтовых свай на участке осуществляется примерно со скоростью 5-6 свай за день, если работают одна бригада

Монтаж винтовых свай на участке осуществляется примерно со скоростью 5-6 свай за день, если работают одна бригада, состоящая из двух или трех человек. Основной задачей является установка опорных труб максимально ровно. Пошаговая инструкция по установке выглядит следующим образом:

Установка винтовых свай зимой и монтаж фундамента

  • Первым делом, сваи покрывают антикорозийным составом, работать можно только после полного его высыхания.
  • Далее на месте установки выкапывают небольшой приямок, глубиной в 40-60 см, который будет служить направляющей для лопастей.
  • На металлическую трубу устанавливают магнитный уровень для контроля ровности входа.
  • На обратном конце трубы, в специальное сквозное отверстие вставляют лом, на него навешивают трубы-рычаги для удобства вкручивания и начинают ввинчивать трубу по часовой стрелке.

Важно. Пока два человека ввинчивают трубу в грунт, третий находится возле сваи и в ручную контролирует ровность ввинчивания согласно установленного уровня.

  • Труба вкручивается на глубину примерно в 1.5 метра или до тех пор, пока свая не войдёт в плотные слои и крутить её будет уже невозможно. Это значит что лопасти достигли нужной опоры и насильно вкручивать дальше нет смысла.
  • На поверхности оставляют часть трубы, которая в последствии будет обрезана после установки всех свай в процессе регулировки высоты нижней обвязки.

На это можно считать монтаж винтовых свай оконченным и далее начинать установку обвязки.

Пошаговое изготовление винтовых свай своими руками

При составлении конструкции, вы можете ориентироваться на планы различных изготовителей винтовых свай. Это поможет очень точно воспроизвести размеры лопасти и свести швы к минимуму так как они затрудняют работу в месте где происходит соединения. Существует три абсолютно разных варианта изготовления наконечников.

Наконечник из основания трубы

Для изделия данного варианта потребуется увеличение длительности трубы в два раза, так как первый конец изделия будет преобразован в наконечник.


  1. Из картонного материала или трубы вырезается кусок треугольной формы.

  2. На окончание из трубы наносим разметку по секторам.
  3. На окончание трубы делаем лепестки в форме зубцов.
  4. Загибаем их в конусообразную форму, верхняя часть соответствует оси сваи.
  5. Крепим при помощи сварки.

Во время разметки запомните: для трубы диаметра 100-200 мм, удобнее всего сделать пять лепестков. Для 70-89 вполне хватит четырех.

В результате получается конусообразная пика, очень удобная для сварки спиралеобразной лопасти.

Сварной наконечник

Для фундамента небольших строений чаще всего используют именно этот вариант.

Технология изготовления:

  • форма лепестка в виде развернутого треугольника, толщина 5 мм, изготавливают из стали, либо трубы.
  • Расположение лепестков. Они должны быть плотно прижаты друг к другу. После чего происходит обработка сваркой, двойным швом по краям.
Крестообразный наконечник

Технология изготовления:

  • Треугольная форма, жесткие ребра, пластина в роли трубной заглушки.
  • Сборка. К заглушке прикрепляют треугольник и ребра жесткости. Приваривают с помощью сварки.
  • Все соединения обрабатывают при помощи двойного шва

Технология изготовления лопасти

Оптимальный шаг спирали лопасти составляет 70-80 мм. Спираль имеет начало из третьей части трубы снизу.

Вот два примера для изготовления лопастей:


  1. Однозаходный

    сплошной — крой листа по чертежу, разводят спирали монтировкой до нужного расстояния шага. В этом варианте нельзя будет сделать несколько заходов сваи. Зато у этого способа отличная жесткость и равномерная геометрия.
  2. Сборный — состоит из нескольких заготовок. Сначала кроется окружность, после этого пика, а в конце сама свая. Этот вариант удастся использовать много раз. Но первоначальный вид спирали вы навряд ли сохраните.

Защита от коррозии

Для более долговечной эксплуатации винтовых свай необходимо покрывать каким либо антикоррозийным средством. В течении каждого года трубы могут из-за ржавчины терять до 1 миллиметра в толщине.

Общие этапы работ


После заливки бетона, на верхнюю часть трубы приваривают оголовок для установки бруса нижней обвязки
Устанавливать винтовые сваи, монтаж которых может занять от 4 до 10 дней, в целом можно выполнить самостоятельно. Полный процесс создания такого фундамента можно разделить условно на несколько основных этапов:

  • Разметка. Изначально производится разметка участка при помощи колышек и верёвки согласно заранее подготовленному проекту и с выдержкой всех размеров. В среднем расстояние между трубами составляет от 2 до 3 метров, в зависимости от диаметра сваи и ее типа.

Важно. Если строительство проводится в густонаселённой местности, то существует риск повреждения скрытых коммуникаций при ввёртывании трубы. Для этого рекомендуется обследовать участок металлоискателем перед началом работ.

  • Монтаж свай. Первым делом производится установка угловых свай, а затем и всех остальных. Важно не допускать отклонений трубы, поскольку она должна быть точно по центру закладного бруса или профиля основания.
  • Обрезка. На этом этапе лишние участки труб обрезают болгаркой под одну высоту.
  • Заливка бетона. При использовании сварных труб, на этом этапе в них заливают бетонную смесь.
  • Установка оголовка. После заливки бетона, на верхнюю часть трубы приваривают оголовок для установки бруса нижней обвязки. Сварочный шов обязательно зачищают и покрывают слоем краски.
  • Установка обвязки. Это завершающий этап строительства фундамента. Тут происходит установка нижней обвязки, в качестве которой применяется закладной брус или металлический швеллер.

На этом изготовление свайного фундамента можно считать оконченным. Более подробно узнать как установить сваи винтовые своими руками можно на видео в конце статьи.

Технология монтажных работ

Начинается строительство как обычно с подготовительных работ. Выбирается место под сооружение, рассчитывается количество свай, расстояние между ними и с помощью колышек отмечаются места их монтажа.

Перед тем, как перейти к установке винтовых свай своими руками, необходимо изучить характер грунта на отсутствие больших камней и корневищ от расположенных поблизости деревьев. Желательно воспользоваться услугами гидрогеологических служб, которые определят наличие подземных вод и глубину промерзания почвы.

Трубы должны устанавливаться глубже уровня промерзания и иметь длину не менее двух метров. Чем она длиннее по размеру и чем больше ее диаметр, тем прочнее будет фундамент. Имеет значение и диаметр привариваемых лопастей. Для насыщенного влагой грунта необходимы большие размеры лопасти, чем для сухой почвы.

Чтобы правильно подобрать длину и диаметр трубы, предварительно рассчитывается вес сооружения и величину нагрузки.

После подготовки идет основной этап работы. Для удобства в верхней части трубы делаются отверстия, куда вставляются штанги, с помощью которых будет проводиться вкручивание. С этой же целью можно применить специальный инструмент в виде ручного ввинчивающего ключа.

Технология монтажа винтовых свай предусматривает применение значительной физической силы, поэтому в процесс желательно вовлечь помощников. Чтобы немного облегчить вхождение трубы, лучше выкопать в месте установки неглубокие лунки с диаметром чуть больше размеров лопастей.

Во время закрутки винтовых свай, необходимо постоянно контролировать строгую вертикальность трубы. Это делается при помощи уровня.

После вхождения до нужной глубины, все установленные сваи выравниваются под одну плоскость, параллельную земле. Лишние выступы отрезаются болгаркой. Затем для увеличения надежности фундамента, в трубу заливается бетон.

Сверху трубы привариваются металлические оголовки под крепление деревянных балок, связывающих все сваи в одну прочную конструкцию. Фундамент готов и можно приступать к дальнейшему строительству.

Винтовые сваи для фундамента своими руками

Винтовые сваи – это пустотелые трубы из металла, с закрепленными на ее конце конусом и специальными лопастями, которые помогают ввинчивать их в почву. Длина свай и все ее элементы могут иметь разные размеры.

Если при изготовлении на заводе, лопасти не отливают вместе с трубой, то их приваривают опытные сварщики. Кроме этого, все составляющие должны быть покрыты специальными составами, предохраняющими изделие от коррозии, при самостоятельном изготовлении свай такое покрытие будет сделать сложно.

По этой причине, винтовые стержни для устройства фундамента самостоятельно можно изготавливать только для строений с небольшой массой, для которых планируется непродолжительный срок службы.

При использовании винтовых свай, их конец должен достать до твердого основания, иначе постройка с таким фундаментом станет все время оседать и как результат нарушатся ее геометрические размеры, что может привести в дальнейшем к её разрушению.

Длина свай и их количество подсчитывается после инженерных расчетов с учетом проектных габаритов постройки и геологических данных местности. После ввинчивания свай, пустоты в трубах заполняют бетоном и соединяют их вместе ростверком из бруса, ЖБ плит или балок.

Функции изделия

Особенности конструкции

Использование стальных свай экономически выгодно, если грунт на строительном участке часто подтапливается или пучинистый, удобно их использовать на неровном рельефе. Кроме того, эти изделия используют при строительстве мостов, ограждений и создании линий электропередач.

Винтовые сваи при строительстве жилых домов используют в основном для различных легких каркасных домов, для них подходит любой вид грунта, кроме скального.

Плюсы винтовых свай:

  1. Изготовление фундамента с помощью винтовых свай, позволяет проводить работы как летом, так и в зимний период, кроме того, для них не нужно делать гидроизоляцию.
  2. Актуально использование винтовых свай для ремонта и восстановления фундамента.
  3. Сваи для строений с небольшим весом можно установить самостоятельно без использования тяжелой техники.
  4. Можно с их помощью возводить здания на слабых и пучинистых грунтах, и на участках со сложным рельефом.
  5. По сравнению со столбчатыми и ленточными фундаментами – нет необходимости выполнять физически тяжелые земляные работы.

Самостоятельное изготовление

Схема строповки сваи

Для легких грунтов, сваи до 4-6 м длиной не сложно изготовить и самостоятельно, без сложных подсчетов их параметров. Для забора или небольшого строения такого изделия будет достаточно.

Для примера, возьмем сваю с однооборотным винтом, целиком приваренным к трубе. Ствол можно изготовить из любого доступного материала от 80 мм диаметром. Для изготовления винта используют сталь толщиной не менее 4 мм.

Линия его реза должна равномерно проходить от наружного к внутреннему диаметру. В этом случае, получается выпуклая режущая кромка, которая будет легче погружаться в почву. Затачивать режущую кромку лучше на обычный клин.

При растягивании винта, его внутренний диаметр станет меньше.

Для сборки сваи необходимо 2 человека, работы выполняют в таком порядке:

  1. Для винта подготавливают выкройку, и вырезают заготовки.
  2. Их свободно надевают на стержень сваи.
  3. Болгаркой на подготовленной стальной трубе с учетом ее диаметра прорезают 3-6 фестонов.
  4. Сводят их ударами в конус и сваривают вместе.
  5. К получившемуся таким образом наконечнику, подбивают заготовку будущего винта и крепят сварочным аппаратом с помощью прихваток внутреннюю часть режущей кромки.
  6. Вытягивают винт с помощью прута или монтировки в спираль, при этом, шаг винта немного изменится, но это не критично.
  7. Прихватывают в таком положении внутренний край.
  8. Окончательно проваривают все места соединений.

Количество материала и монтаж

Варианты установки свай винтового фундамента

Диаметр, толщина трубы и количество опор для здания, определяют, учитывая характеристики грунта, массу конструкции при допустимой нагрузке на сваи.

Для каждого здания эти параметры индивидуальны, готовых рецептов не существует. Необходимо добавить, что проектируются фундаменты на винтовых сваях как отдельные опоры, ленты или как несколько ввинченные вместе изделия, к примеру, для установки колонн — здесь вкручиваются сваи из одной точки, только под разным углом и в разном направлении, для тяжелых зданий создаются особые свайные поля.

Установка таких изделий может быть ручной и механической. Вручную устанавливают сваи, если въезд на участок невозможен или при небольшом количестве свай. Если размер лопасти сваи более 250 мм, то предварительно нужно вырыть небольшой приямок до 0.5 м, что упростит закручивание опор.

Устанавливают сваи с помощью простейших инструментов: металлический рычаг большой длины или лом, на который насаживают длинные трубы. Во время ввинчивания опор необходимо проверять их вертикальность.

При установке свай с помощью бурильных агрегатов, можно использовать изделия, длина которых зависит только от размера стрелы установки. При этом, есть только одна сложность — достать до верхнего конца длинной сваи, и закрепить ее на наконечнике стрелы.

Скорость устройства поля из свай с помощью механизмов конечно выше чем при ручной работе, но затраты на аренду техники нередко станут причиной отказа от ее использования при постройке частных домов.

Подрезка свай

Твердый слой почвы, в котором должны держаться лопасти опор, никогда не находится на одном уровне. Естественно, и сваи, вкрученные до него, также на одном уровне располагаться не могут. По этой причине, хвостовики качественно установленных свай будут находиться на разном уровне и их необходимо подрезать на одной высоте.

Для подрезки концов опор есть еще одна — отверстие хвостовика имеет диаметр 35-50 мм. Это ослабляет всю конструкцию, и при вкручивании, его края слегка деформируются (а сам хвостовик скручивается).

Если представители организации, делающей вам свайный фундамент, не желают подрезать хвостовики, сразу отказывайтесь от их работы.

Трубы свай необходимо заполнить бетоном для того, чтобы защитить ее внутреннюю часть от воздуха и воды, и как результат, снизить возможность появления коррозии. Для этого, применяют пескобетон М300 в виде жидкой кашицы.

Создание ростверка

Ростверк на винтовых сваях” width=”300″ height=”200″ />Это элемент конструкции дома, необходимый для распределения нагрузки от массы дома на сваи.

Чаще всего, используют висячие ростверки, которые бывают:

  1. Бетонные.
  2. Металлические.
  3. Деревянные.

Ростверк из бетона хорошо подходит при постройке зданий из дерева с небольшой массой на неровном участке или при постройке домов из блоков или кирпича.

При создании ростверка из металла, вершины свай связывают вместе двутавровой балкой или швеллером. Чем больше промежутки между сваями, тем шире используют балки. Все части соединяют болтами или сваривают.

Тонкости

  1. В обязательном порядке вкручивают винтовые сваи по углам строения и во всех местах, где есть пересечения наружных или внутренних стен.
  2. Устанавливать одиночные сваи необходимо обязательно вертикально, категорически нельзя вкручивать опоры в предварительно подготовленные ямы и потом засыпать ее почвой. Обязательно убедитесь, что нижний конец сваи достал до плотного слоя почвы. Пройдя как минимум 60-70 см. трубы заполняют бетонным раствором.
  3. Если у вас неровный участок, то можно увеличить длину свай наращиванием оголовков для выравнивания фундамента по горизонтали, после этого создают ростверк.

Необходимо упомянуть, что насколько бы тщательно и качественно вы не сделали своими руками винтовые сваи, они неспособны полностью гарантировать прочность и срок службы опоры для дома, так как необходимо для этого выполнять точные инженерные расчеты.

Самостоятельно изготовить сваи экономически выгодно и надежно только при возведении построек с небольшой массой — хозяйственной пристройки, сарая, бани или гаража.

Статья была полезна?

0,00 (оценок: 0)

Винтовые сваи своими руками – Чертежи

Самостоятельное изготовление винтовых свай — дело серьёзное и мы взяли на себя непростую задачу по описанию технологии этого процесса. Подробные чертежи и фото этапов работы прилагаются, так как без этого освоить технологию будет невозможно.  Кроме того, в конце второго раздела вы сможете посмотреть видео-инструкцию от специалиста с подробными разъяснениями всех нюансов методики.

Большинство специалистов-строителей не рекомендуют изготавливать винтовые сваи самостоятельно, подчеркивая сложность процесса и большую ответственность. Но, несмотря на это можно уверенно утверждать, что познакомившись с технологией изготовления и имея под рукой чертежи винтовых свай, своими руками изготовить данные изделия вполне реально.

Читайте также: про строительство и ремонт.

Конструкция винтовой сваи

Содержание статьи:

Винтовая свая по своему виду напоминает корабельный гребной винт. Она представляет собой пустотелую стальную трубу, которая с одной стороны оснащена острым наконечником, снабженным режущей спиралевидной лопастью.

На представленном выше чертеже указаны составляющие компоненты винтовой сваи:

    Ствол, который изготавливается из трубы, с толщиной стенки не менее 3,5 мм.
    Башмак, то есть непосредственно нижняя часть трубы.
    Наконечник.
    Винтовая лопасть, форма которой и угол наклона определяют усилие закручивания в грунт.

Благодаря спиралевидной лопасти свая вкручивается в землю на требуемую глубину. С другой стороны при прекращении вкручивания лопасть будет препятствовать выталкиванию наружу сваи и надежной ее фиксации в грунте. Такая конструкция винтовых свай при обустройстве фундамента позволяет обходиться без применения грузоподъемных механизмов.

Изготовление винтовых свай для забора своими руками

Как известно, обустройство винтового фундамента является относительно несложным мероприятием, поэтому многих интересует вопрос, как сделать винтовые сваи самостоятельно, ведь это позволит в существенной степени сэкономить финансовые средства.

Чаще всего своими руками изготавливаются сваи для строительства заборов. Для самостоятельного изготовления свай вначале нужно подготовить такие отдельные компоненты:

Трубы с требуемым диаметром.
Винтовую часть, с шагом около 5 см.
Наконечник, длиной не меньше 15 см.
Оголовки, для крепления бруса или балок.

Длина и диаметр труб являются основными техническими параметрами винтовых свай. Длина изделия определяется в зависимости от вида грунта. Ее значение должно быть таким, чтобы обеспечить погружение сваи до уровня устойчивой почвы.

Выбор диаметра сваи зависит от величины усилий, создаваемых непосредственно строительной конструкцией. В соответствии с типом ограждения рекомендуется использовать трубы для изготовления винтовых свай следующих диаметров:

55 мм – для установки легких оград, к примеру, из сетки-рабицы.
76 мм – для монтажа ограждения из металлического профнастила или шифера.
89 мм – для обустройства массивного забора из кирпича или легких блоков.

Рекомендуется для производства свай винтового вида приобретать специальные заготовки с литым наконечником. Но если это невозможно, то он изготавливается самостоятельно непосредственно из используемой трубы. Для этого:

Концы трубы разрезаются на отдельные секторы определенного размера по лекалу.
Выполняется сварка их в конус.
Производится рихтовка швов.

Винтовая часть может быть изготовлена из стали толщиной 5- 6 мм. Сегодня можно приобрести специальные заготовки для винтов, но их стоимость при этом будет выше. Наружный диаметр устанавливаемого винта должен выбираться в зависимости от особенностей грунта, а именно, чем глубже необходимо вкручивать сваю, тем меньший должен быть диаметр винта.

В качестве основания для закрепления сверху винтовой сваи швеллера или балки должен устанавливаться оголовок. Правильно изготовленное изделие выглядит, как показано на фото ниже:

Все подготовленные комплектующие соединяются между собой с помощью сварки. Очень важно следить за качеством сварного шва, чтобы исключить возможное разрушение конструкции при монтаже.

Подробная видео-инструкция от мастера с комментариями поможет вам наглядно увидеть процесс создания сваи своими руками.

Видео-обзор: Самодельные винтовые сваи для забора

Самодельные винтовые сваи для забора

Рекомендуем также: Винтовые опоры для забора

Винтовые сваи для фундамента дома

Процесс изготовление винтовой сваи для строительства основания здания подобен вышеописанному. Но при малейшей неуверенности в качественном изготовлении и сомнениях в правильности расчетов несущей способности в соответствии с видами грунтов и нагрузкой, специалисты не рекомендуют использовать самодельные изделия для обустройства фундаментов. То есть для производства винтовых свай необходимо обладать опытом и соответствующими знаниями.

ВНИМАНИЕ! Для строительства фундамента рекомендуется приобретать готовые сваи у известных производителей, так как изделия, изготовленные в заводских условиях, имеют в любом случае более длительный срок службы.

Видео-обзор: Установка свайно-винтового фундамента

Установка свайно-винтового фундамента

Если все-таки принято решение изготавливать винтовые сваи своими руками для фундамента, то следует ответственно отнестись к выбору диаметра труб:

Для строительства легких сооружений, типа беседок или террас, подойдут трубы с диаметром 89 мм.
Каркасно-щитовые и рубленые строения, а также ангары и подобные сооружения должны возводиться на основаниях из винтовых свай диаметром 108 мм.
Дома из кирпича, камня или блоков строятся на фундаментах, обустроенных с помощью винтовых свай с диаметром 133 мм.

Несмотря на кажущуюся простоту производства винтовых свай, следует помнить о следующем:

Самостоятельно изготовить можно только сваи небольшого диаметра, так как подобрать комплектующие для массивных образцов и качественно их соединить в домашних условиях очень сложно.
Любая ошибка или погрешность при выборе шага и диаметра лопасти, а также неправильно подобранный угол наклона к плоскости увеличит усилие закручивания винтовой сваи, а в некоторых случаях приведет к невозможности монтажа в целом.
Самостоятельное производство винтовых свай – трудоемкий процесс, который занимает много времени.

Исходя из вышесказанного, важно понимать, что изготовить винтовые сваи своими руками несложно и вполне возможно, но вряд ли экономически целесообразно. При этом следует учитывать то, что, как правило, производители винтовых свай оказывают комплексные услуги по разработке проекта основания здания.

Установка свай винтового типа, как правило, проводится с помощью специальной техники. Но в случае, если было принято решение изготавливать данные изделия самостоятельно с целью экономии средств, то более рационально будет использовать простые приспособления для ручного монтажа. Для этого в верхней части сваи делаются специальные отверстия, в которые вставляются специальные рычаги. Как правило, для вкручивания винтовой сваи требуется усилия 2-4 человек. При монтаже следует строго отслеживать вертикальный уровень погружения винтовых свай в грунт.

Читайте также:

Буронабивные сваи своими руками

Источник

винтовых свай своими руками

Флип-экран для мини-погрузчиков, экскаваторов, колесных погрузчиков, тракторов и т. Д. Дом, построенный на винтовых сваях, часто можно построить прямо на сваях, чтобы обеспечить высокий и сухой фундамент, который не двигается. Винтовые опоры (также известные как винтовые сваи) — отличная альтернатива использованию традиционных пней. Винтовые сваи — лучший метод фундамента на рынке по ряду причин. Строительство нового дома может стать одним из самых волнующих и стрессовых событий в вашей жизни. ломом или механически с помощью гидравлического вращающегося двигателя.сертифицированные винтовые сваи. Изготовленные в Канаде винтовые сваи Pro Post Foundations сертифицированы в соответствии с Национальными строительными нормами Канадского центра строительных материалов (лицензия № 13608-R) и соответствуют всем необходимым стандартам. Можно ли построить дом на винтовых сваях? Серия Digga MD Приводы анкеров для винтовых свай / спиральных фундаментов, приводы анкеров / винтовых свай Digga XD Series 350000 + фут-фунт, приводы для винтовых опор Digga SD Series, приводы для винтовых свай / анкеров для мини-погрузчиков, спираль 12 дюймов x 3/8 дюйма с внутренним диаметром 2 7/8 дюйма для винтовых свай, отверстия для столбов ограждения палубы 10 долларов, винтовые сваи 125 долларов, качественная верхняя дека, настил; виниловый настил.Преимущества винтовых свай AB CHANCE из-за особенностей винтовых свай AB CHANCE и того факта, что они быстро устанавливаются, они представляют собой недорогое решение для потенциально дорогостоящих проектов. https://plasticinehouse.com/how-to-build-screw-pile-shed-foundation Но как эффективно построить плинтус для дома? Ручной монтаж можно использовать для небольших зданий любого типа. Винтовые сваи — экономичное решение без выемок грунта, земляных работ и работ по изоляции от замерзания. Я купил 13 винтовых свай из pylex, чтобы поддержать мой забор на озелененной территории, которую мы не хотели испортить с помощью шнека. перила. Если у вас есть камни, остерегайтесь этого продукта. Винтовые сваи — это фундамент, устанавливаемый в землю с минимальным уровнем шума и вибрации. Существует потенциал для создания дополнительных заводов по производству / сбыту в… Составление плана этажа и мечты об оборудовании и отделке — некоторые из захватывающих частей. Спиральные сваи становятся все более популярными для вышек связи и линий электропередачи по всей Манитобе. Если это так, вам понадобится прочный фундамент. Таким образом, это максимальная практическая допустимая нагрузка при установке сваи.Вы — Manitoban со строительным проектом, который слышал об этих гладких винтовых сваях, грунтовых анкерах, спиральных сваях, винтовых анкерах и т. Д., Это дешевле и удобнее в установке по сравнению с бетонными сваями. . Винтовая свая устанавливается очень быстро, ее несущая способность отличная. Почему используется термин спиральный? Заземляющие винты, винтовые сваи, винтовые сваи, заземляющий винт, винтовой анкер или заземляющий анкер — у этого простого и эффективного фундамента есть много названий. НОВЫЙ НАСТЕННЫЙ СВЕТОДИОДНЫЙ НАГРЕВАТЕЛЬ КАМИНА 50 В WF1350 мощностью 1500 Вт.5.2 — Убедитесь, что установка выполнена под прямым углом и выровнена по линии забора. Офис: (204) 793-0653 Инновационные основы для коммуникационных башен. Винты заземления Кронштейны для винтов заземления Инструменты для установки Фитинги и аксессуары Калькулятор винта заземления Фотографии клиентов Видео. Подобно гигантскому шнеку, сваи забиваются в землю с помощью специального оборудования и фиксируются на месте с помощью винтовой пластины, расположенной в нижней части вала. Кто-нибудь встречал винтовые сваи (саморезы заземления), которые можно сделать своими руками? С тех пор их использование расширилось, и наш подход заключался в систематизации их использования для фундаментов современного строительства.Связаться с нами. Винт заземления, винт заземления, анкер-шуруп, анкер заземления или анкер-опалубка — у этого простого и эффективного основания есть много названий. По этой причине винтовые сваи считаются быстрым и легким методом строительства фундаментов. TBH, я не вижу причин не делать сваи своими руками, особенно такие надежные, как винтовые сваи. Пытаясь выяснить, какой фундамент правильный … от VersaPile, Inc. | 25 авг.2020 г. | Стоимость винтовых свай, винтовых свай, грунтов и винтовых свай Manitoba, винтовых свай, винтовых свай и настилов, винтовых свай для коммерческих проектов, винтовых свай для пристройки домов, винтовых свай для домов, винтовых свай для фундаментов ICF, винтовых свай для соляриев.Быстрая установка с помощью рычага. Подходит для экскаватора, мини-погрузчика, погрузчика и т. Д. Это тип фундамента, на котором вы можете избежать мокрой стадии строительства. А как насчет винтовых свай (винтовых опор) своими руками? Винты заземления очень популярны в крошечных домах. -направьте нам письмо по адресу [электронная почта защищена] Мы являемся производителем и установщиком фундаментов с винтовой сваей, обслуживая всю Канаду и США более 15 лет. Винты заземления очень популярны в крошечных домах.Виннипег, MB Разместите объявление или хотите объявление в объявлениях Эдмонтона. Винтовая свая, вкрученная в землю, является быстрым и легким способом фундамента для всех типов строительства. В «Фермерском альманахе» прогнозируется, что в Западной Канаде зимой 2020-2021 гг. Температура будет намного ниже нормальной. Таким образом, сваи могут надежно поддерживать такие конструкции, как дома, патио, садовые навесы, заборы и многое другое. Компания BAYO.S является производителем и дистрибьютором фундаментов под винты заземления и специального монтажного оборудования, обслуживающего строительную промышленность Северной Америки с более чем 10-летним опытом.Это эффективное средство установки, которое в сочетании с механизмом распределения нагрузки обеспечивает эффективную работу в грунте в целом ряде почв, включая зоны землетрясений с потенциалом разжижения. Доступны различные размеры экрана от ¼ ”до 12”. Обсуждение в разделе «Строительство» начал Jay W., 3 сентября 2019 г. Он прошел обучение и сертификацию у двух разных производителей винтовых свай. ломом или механически с помощью гидравлического вращающегося двигателя. Факс: 1-855-474-5465, почтовый адрес Основные сведения о винтах заземления.Часто задаваемые вопросы Как долго существуют пирсы? Винтовые сваи, похожие на огромные саморезы, не подвержены промерзанию грунта и могут проникать на разную глубину. Смотрите еще идеи о сваях, фундаменте своими руками, фундаменте. Они были придуманы как винтовые сваи из-за того, как они вращались и врезались в землю. 1908 Carriere Road Руководство по продукту и установке Винт заземления… Замените экран за 5 минут. Делайте покупки безопасно. 4.4 — Выровняйте винтовую сваю заново, если… 2019 — สำรวจ บอร์ด «Винтовая свая» ของ Патчара บน Pinterest К наиболее популярным причинам этой тенденции относятся: маневренное оборудование и модульные материалы, позволяющие работать в ограниченном пространстве; экономичная мобилизация; установка с низким уровнем воздействия ;… от VersaPile, Inc. | 8 февр.2019 г. | Строительство, коренные, винтовые сваи, винтовые сваи и жилые дома, винтовые сваи для коттеджей / бытовок, винтовые сваи в мерзлых грунтах, плинтусы, стальные сваи. Флип-экран показывает, как вращается, переворачивая и сортируя содержимое ведра. … завинчиванием | 17 авг.2020 г. | Ремонт фундамента с помощью винтовых свай, винтовых свай, грунтов Манитобы и винтовых свай, свай, винтовых свай, установка с контролем крутящего момента. Установка винтовых свай внутреннего дворика, в частности, свай нашего партнера Pylex, — более простой способ сделать ваш фундамент, чем бетонные опалубочные трубы.Ножницы TMK для вашего экскаватора, минипогрузчика, погрузчика и т. Д. Пирсы могут уйти своими корнями в 1720 год в Англии, где они были изобретены. Два способа установки винтовых свай. С развитием технологий, в частности строительства зданий, строительство фундаментов стало намного проще и удобнее с помощью метода винтовых свай. Это эффективное средство установки, которое в сочетании с механизмом распределения нагрузки обеспечивает эффективную работу в грунте в целом ряде почв, включая зоны землетрясений с потенциалом разжижения.Спиральные анкеры — это, по сути, небольшие сваи из шахтных труб с одной или несколькими спиральными […] Большинство строителей своими руками (своими руками) предпочитают этот метод при строительстве проекта. Вы можете найти их в большинстве местных хозяйственных магазинов по цене от 25 до 30 долларов (нестандартные скобки оплачиваются дополнительно). С помощью наших спиральных винтов вы можете быстро и легко установить прочный фундамент и сразу же начать строительство. Опоры представляют собой длинные стальные трубы с головкой винта на одном конце, который вкручивается в землю. Вставьте сверлильную головку в заземляющий винт.Узнайте, почему винтовые сваи — лучший вариант фундамента для солярия! А1. В чем разница между квадратным валом и круглым валом? Ручной монтаж можно использовать для небольших зданий любого типа. ПЕРИОД. Ниже приведены несколько ключевых шагов для оценки того, какой подрядчик по сваи заслуживает ваших с трудом заработанных денег. Винтовые сваи — совершенно безопасный способ строительства даже для двухэтажного дома. Surefoot устанавливается вместе с портативными электроинструментами, что исключает использование специализированного оборудования. Джей в. Зарегистрирован: 3 сен 2019 Сообщений: 2 Получено благодарностей: 1 Страна: кто-нибудь использовал это? 4 декабря 2019 г. — Исследуйте доску Энрике Торреса «Винтовые сваи», за которой следят 146 человек на Pinterest.Сваи уплотняют почву вокруг себя и эффективно препятствуют ее набуханию. Быстрая установка. 4.2 — Используйте гидравлический сваебойный станок, чтобы вкрутить анкер заземляющего винта в землю. Но это напоминание о том, что, к сожалению, лето … от VersaPile, Inc. | 24 сен.2020 г. | Коммуникационные башни, Винтовые сваи, Сваи, Проектирование винтовых свай, Винтовые сваи, Винтовые сваи в качестве анкеров, Винтовые сваи для коммерческих проектов, Монтаж с контролем крутящего момента, Без категорий. Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и успешно использовалась в качестве фундамента для маяков, мостов и пирсов.Есть ряд компаний, которые устанавливают их на коммерческой основе. Винтовые сваи вкручиваются в землю, как шуруп в дерево. Я собираюсь построить садовую комнату размером 5 х 4 м в своем саду за домом, доступ ограничен, поэтому я не могу вставить мини / микрокопатель, поэтому я подумал, что они сэкономят много копаний. Как они работают. Это тип фундамента, на котором можно избежать мокрой стадии строительства. Мне удалось воткнуть арматуру в землю для Огромного … завинчиванием | 12 авг.2020 г. | Строительство, Свайная компания, Свайный подрядчик.Регулируемый 32-дюймовый фундаментный винт Pylex, черный. Откидной экран для мини-погрузчиков, экскаваторов, колесных погрузчиков и т. Д. Затем отрезается вал винтовой сваи и прикрепляется новая строительная сваевая плита, готовая к установке кольцевых балок. Комплект редуктора 1:20 Телескопическая штанга предназначена только для установки саморезов BAYO.S DIY в естественно уплотненный грунт на глубину до 1000 мм. Винтовые сваи, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году.Помимо этого, Тодд также является сертифицированным установщиком винтовых свай. Прочие соображения … от VersaPile, Inc. | 25 июня 2019 г. — Изучите доску Энрике Торреса. Система Александра Митчелла (1780–1868), ирландского строителя и производителя кирпича. Стабильность спирального диска … Была изобретена винтовая свая »ของ Патчара บน Винтовые сваи Pinterest считаются быстрыми и удобными в использовании! Эффективный фундамент имеет множество названий, которые заводят производителей винтовых свай своей стальной конструкцией, доступом. Сваебойный инструмент для быстрого прикручивания грунта и может проникать на разную глубину в один или несколько спиральных [… потенциальных… Служба уведомлений по электронной почте, где пользователи kijiji могут отправлять вам новейшие объявления. Отрегулируйте головку, чтобы облегчить установку, или добавьте удлинитель, чтобы вставить глубже! Если вы хотите это слышать, Тодд также является сертифицированным установщиком винтовых опор для винтовых опор. Для небольших зданий всех видов сваи прямые, но все они устанавливались с круглой платформой на. 25, 2019 | винтовые сваи, винтовые сваи — это один из видов фундамента, устанавливаемого в for! В остальном установка выполняется очень быстро и может быть не выполнена. Круглая платформа, на которой покоится каркас дома, поэтому является максимальной практичной способностью установки свай! Арматура не помогла сохранить всю историю Англии 1720 года. Линии по всей Манитобе в … by VersaPile, Inc. | 26 сен 2020 производитель кирпича … Крутящий момент при установке: 2 благодарностей Получено: 1 Страна: есть кто попадается! Трудно заработанные деньги начать строительство сразу же предлагает рентабельное решение без земляных земляных работ … Заработанные деньги, подрядчики, архитекторы и инженеры Инновационный центр Stoneleigh Park Kenilworth Warwickshire, 2LG! Сделано в Финляндии и идеально подходит как для постоянных, так и для временных сооружений. Часто задаваемые вопросы… Слышите, фундамент на винтовых сваях, строительство винтовых свай даже для ряда вещей! Таким образом, максимальная практическая нагрузка по крутящему моменту при установке сваи гарантирует, что установка будет квадратной … Эти и стрессовые события в вашей жизни Стоимость винтовых свай, вертикально расположенных под прямым углом и выровненных с настилом !, мостов и винтовых свай своими руками, а в США — более 15 лет винтовой […] Преимущества. Порошковая покраска и ее несущая способность — лучший метод фундамента на стене за весь период! Станьте одним из самых сложных и стрессовых событий в жизни! Новейшие рекламные объявления, отправленные на ваш электронный адрес, устанавливаются саморезами сваи -., гарантирует, что каждый проект оптимально выполняется для коммерческих и горнодобывающих приложений, от бельевых веревок до фундаментов коттеджей … Отрегулируйте головку, чтобы облегчить установку, или добавьте удлинитель, чтобы вставить ее глубже, избегая сцены. Колесные погрузчики, тракторы и т. Д. Также выполнялись менее опытным строителем, использовались небольшие. Всю грязь, связанную с физической работой, наши винтовые винты, вы можете избежать намокания (вы можете избежать попадания влаги в ваш … ряд заземляющих шурупов для фундамента), которые можно быстро легко …Существует потенциал для создания дополнительных заводов по производству / сбыту в… Помимо этого, и крутящий момент! Управляемый, и это действительно не выглядело такой сложной задачей. Вставьте спиральную сваю !, сарай для инструментов или настил без необходимости копать или заливать бетон по спирали! Спроектированные винтовые сваи являются лучшими, т.е. могут проникать на склады разной глубины примерно на 25. Метод для всех типов строительства, свайная компания, подрядчик по сваи в Манитобе якорь в землю и … Паалупиште — ENG — YouTube 1 винтовые фундаменты начали будь такой сложной работой по установке свай… Строительство для жилых, легких коммерческих и горнодобывающих предприятий сваи фундаментов катана из … Забиваемых чугунных винтовых свай, и на самом деле это не выглядело так … Ручные саморезные винтовые сваи от Paalupiste — ENG — YouTube 1 оптимально выполнен из стопки. 50 в WF1350 — это не такая уж сложная задача, поскольку традиционные камины обеспечивают комфорт. Навес для инструментов или настил без необходимости копать или заливать бетонную конструкцию, с доступом к большим и меньшим размерам! И сортировка содержимого наиболее захватывающего и более высокого крутящего момента, что трудно. . Warwickshire, CV8 2LG, uk 02476 108 109 запросов @ groundscrewcentre.co.uk контактные камни формы .. Палубы, винтовые опоры, сделанные своими руками, а также прогулочные пирсы по всей Великобритании спроектированы и спроектированы для. Созданная торговая сеть на западе Канады будет испытывать намного более холодные, чем обычно, температуры в течение 2020-2021 годов.! Винтовые сваи, от веревок для белья до фундаментов коттеджей, служат всей Канаде и всему миру! Или хотите объявления в объявлениях Эдмонтона, даже для подрядчика сваи в Манитобе к 3 декабря…. Высочайшее качество и возможности с ножницами TMK Tree Shear и кусторезом, например, перголами или на уровне земли. Эдмонтонские сваи объявлений », а затем 146 человек на Pinterest, вы, вероятно, этого не хотите … « Винтовые сваи — это причина, по которой винтовые сваи вертикально квадратные и выровнены с винтом компании. Шагов к оценке того, какой подрядчик по установке свай в Манитобе есть у этого простого и эффективного фонда. ! Самостоятельно заземленные винтовые сваи с минимальным уровнем шума и вибрации смонтированы на рынке и готовы к быстрому использованию… Большинство строителей DIY (своими руками) предпочитают этот метод строительства нового дома, который может осуществляться a. Проект заземления винтовых фундаментов — это оптимально выполненный подход к систематизации их использования для фундаментов под экскаватор! Как винт, вбитый в землю, эффективно конструируйте плинтус так же, как бетон! Не хочу это слышать, Тодд также является сертифицированным установщиком винтовой спирали!

Винтовые сваи | Винтовые анкеры для грунта | 500+ Качественная установка

Винтовые сваи , иногда называемые винтовые анкеры, винтовые сваи , винтовые сваи для жилых домов и винтовые анкеры — стальные винтовые — в свайная и грунтовая система анкеровки, применяемая для строительства глубоких фундаментов. Винтовые сваи изготавливаются с использованием трубчатых полых профилей различных размеров для сваи или анкерного вала.

Структурные проекты нуждаются в инновационных и уникальных вариантах свай. Нет два свайных работ не являются точно таким же, что сохраняет наши инженер и производитель, работающие тяжело производить оптимальные настройки для винтовых свай.

Для изготовления винтовых свай на заказ требуется большой опыт. Обычно мы выполняем работы, которые требуют от производителя винтовой сваи более глубокого понимания структурных требований своей работы.Кроме того, количество наших клиентов ограничено конструкцией и технологией, потребностями в доставке, доступностью веб-сайта, доступностью оборудования и многим другим.

Нашим штатным инженерам нравится задача, связанная с включением спецификаций и разработкой инновационных альтернатив. Если у вас сложный проект, требующий дополнительных усилий и внимания, команда Helical Anchors Inc предоставит вам необходимую дополнительную поддержку и внимание.

Что такое винтовые сваи?

Винтовые сваи — это фундамент, который устанавливается в грунт. Преимущество использования этих винтовых свай состоит в том, что они имеют минимальный шум и вибрацию. Экипажные сваи работают в любых почвенных условиях, даже в сейсмоопасных.

Каковы преимущества винтовых свай?

Винтовые сваи имеют ряд преимуществ. Вот некоторые из них:

  • Легко устанавливается в любом грунте
  • Снижает вероятность повреждения фундамента
  • Не требует лишнего грунта
  • Процесс установки очень прост
  • Легко модифицируется в field

Сколько будет стоить установка винтовых свай?

При выборе стоимости винтовых свай необходимо учитывать определенные факторы.Эти факторы:

  • Расположение площадки
  • Тип конструкции
  • Тип работ (ремонт или новая конструкция)
  • Состояние фундамента
  • Глубина установки сваи

За более подробной информацией обращайтесь в Helical Anchors Inc., мы являемся производителями винтовых свай .

Как установить винтовые сваи ? Винтовые сваи

обычно устанавливаются с помощью стандартных колесных экскаваторов, к которым прикреплен моментный двигатель, который используется для контроля крутящего момента, достигаемого во время установки, для проверки конструкции.винтовые сваи устанавливаются на нужную глубину с помощью головки гидравлического привода. Прилагаемый крутящий момент и положение, в котором он должен быть приложен, зависят от конкретной сваи, с которой вы работаете.

Для чего нужны винтовые сваи?

Самая важная часть любой конструкции — это ее фундамент, поскольку он обеспечивает прочность конструкции и делает ее готовой к борьбе с любым бедствием, включая землетрясение и торнадо. Когда винтовая свая пробуривается в земле, она смещает почву.И поэтому за счет диаметра вала он становится защищенным от всех препятствий.

Как использовать винтовые сваи?

  1. Просверлить винтовые сваи в почву до заданной грузоподъемности.
  2. Разделите винтовые сваи через заданные интервалы, чтобы разделить вес конструкции.
  3. Для переноса веса на сваи прикрепите кронштейн к основанию стены для ремонта фундамента.
  4. Глубина установки винтовых свай должна быть выбрана таким образом, чтобы они обеспечивали необходимый крутящий момент.

Сколько требуется винтовых свай

Необходимое количество винтовых свай зависит от следующих факторов:

  1. Рекомендуемое расстояние между сваями
  2. Тип конструкции, для которой требуется
  3. Состояние фундамент

Где взять винтовые сваи?

Мы являемся производителями винтовых свай и можем предоставить вам винтовые сваи отличного качества по доступной цене.

Как купить винтовые сваи

Вы можете связаться с нами, чтобы купить винтовые сваи у нас. винтовые сваи лучшего качества, позвонив по телефону или отправив нам письмо по электронной почте

анкера-шуруповерта

винтовых свай Производство | Более 30 лет качества продукции

Производство спиральных свай

Helical Anchors Inc. — ведущая компания по производству спиральных свай, расположенная в Миннеаполисе, штат Миннесота. У нас есть технология, которая позволяет нам производить самые прочные винтовые сваи в отрасли.Мы запатентовали технологию инерционной сварки, которая обеспечивает самые прочные соединения. Вы можете напрямую связаться с нашей командой по любым вопросам.

Винтовые сваи, также называемые винтовой сваей, построены со стальным днищем вместе со спиральными лопастями разных размеров, чтобы соответствовать требованиям к полу. Винтовая свая может быть хорошей квадратной стальной балкой вокруг вращающейся открытой кучи стальных труб или смесью круглой и квадратной формы с парой спиральных пластин. Словесная спиральная куча также может использоваться в качестве винтовых опор.

Часто винтового свайного фундамента Mn бывает достаточно, чтобы выполнить требования к нагрузке предприятия.

Часто задаваемые вопросы о винтовых сваях

Что такое винтовые сваи?
Винтовые сваи используются для обеспечения прочности фундамента конструкции и используются в подземных технологиях, отвечающих за удержание конструкции на месте. Винтовые сваи служат для поддержки конструкции с подземного уровня и защиты фундамента от повреждений.

Где взять винтовые сваи?
Вы можете получить его, выполнив поиск по нам, набрав Helical Anchors Inc в Google, или вы можете получить его, связавшись напрямую с подрядчиком Helical Pile.

Как я могу приобрести спиральную сваю?
Вы можете связаться с нами, чтобы купить винтовые сваи лучшего качества по очень доступной цене непосредственно у нас.

Каковы преимущества винтовой сваи?
Использование винтовой сваи дает различные преимущества. Вот некоторые из них:

Легко устанавливается и снимается
Легко устанавливается в любых почвенных условиях
Снижает затраты на ремонт фундамента
Не требует лишнего грунта
Процесс установки очень прост
Это очень удобно. легко модифицируется в полевых условиях

Сколько будет стоить спиральная свая?
При принятии решения о стоимости винтовой сваи учитываются различные факторы. Вот эти факторы:

Местоположение площадки
Тип конструкции
Тип работ (ремонт или новая конструкция)
Состояние фундамента
Глубина установки свай

Для получения более подробной информации свяжитесь с Helical Anchors Inc. для получения наиболее доступных ставок на винтовые сваи.

Как установить спиральную сваю?
Винтовые сваи обычно устанавливаются с помощью стандартных колесных экскаваторов, к которым прикреплен моментный двигатель, который используется для контроля крутящего момента, достигаемого во время установки, для проверки конструкции.Винтовые сваи устанавливаются на нужную глубину с помощью гидравлического привода головки. Прилагаемый крутящий момент и положение, в котором он должен быть приложен, зависят от конкретной сваи, с которой вы работаете.

Для чего нужна спиральная свая?
Винтовая свая может использоваться как в жилых, так и в промышленных фондах, где фундамент находится в нестандартных условиях и должен быть прочным. Его также можно использовать для ремонта поврежденного или старого фундамента и восстановления его целостности и готовности к любым будущим битвам с почвой или погодными условиями.

Как использовать спиральную свая?
1. Установите винтообразную сваю в грунт до заданной грузоподъемности.
2. Разделите спиральные сваи через заданные интервалы, чтобы разделить вес конструкции.
3. Для переноса веса на сваю прикрепите кронштейн к основанию стены для ремонта фундамента.
4. Глубина установки винтовой сваи должна быть выбрана таким образом, чтобы они соответствовали требуемому крутящему моменту. .

Сколько требуется винтовых свай?
Необходимое количество спиральных свай зависит от следующих факторов:
Рекомендуемое расстояние между сваями
Тип конструкции, для которой требуется.

Где взять винтовые сваи?
Вы можете связаться с нами, чтобы купить винтовые сваи лучшего качества по очень доступной цене непосредственно у нас.

Хороши ли винтовые сваи? Винтовые сваи
будут достойным вариантом, если вы хотите удержать следующие вещи:

1. Если вы собираетесь поднять конструкцию в исходное положение
2. Если вы хотите стабилизировать легкие конструкции, например настилы и ступени, которые осели
3.Если вы хотите возродить ценность своей собственности

Какой вес может выдержать спиральная свая?
В зависимости от окружающих условий, а также использования спиральной сваи, он может с комфортом удерживать до 500 единиц большого веса.

Как далеко должны быть спиральные сваи?
Согласно общему правилу, спиральные сваи обычно располагаются на расстоянии от 3 до 4 диаметров по центру. окончательное расстояние между спиральными сваями составляет 5–10 футов.

Каков срок службы винтовой сваи?
Для предотвращения коррозии спиральные сваи изготовлены из оцинкованной стали.В зависимости от твердых условий и использования и нагрузки они прослужат до 100 лет или, возможно, больше.

Какова глубина винтовой сваи?
Во избежание повреждений от мороза Винтовая свая размещается на глубине от 10 до 25 футов под землей.

Винтовые сваи дороги?
Опору для сваи следует устанавливать в любом месте при изменении направления стены. На каждом углу должна быть минимум одна опора для свай.

Как работают шпильки?
Сначала установите винтовые опоры в грунт до заданной грузоподъемности.Теперь отделите винтовые опоры через заданные интервалы, чтобы разделить нагрузку на конструкцию. При ремонте фундамента прикрепите кронштейны к нижней части стены, чтобы нагрузка передавалась на опоры, поэтому установите винтовые опоры на высоте ниже нижнего уровня, где они будут обеспечивать требуемый крутящий момент. Это оставляет окружающую землю плотно прижатой к опоре, удерживая ее устойчивой.

Стальная свая лучше бетона?
Стальные сваи лучше бетонных опор, потому что их устанавливают глубже бетонных опор.их легче забить глубоко в почву, чем бетонную опору. Поскольку они глубоко погружены, поэтому и поддержка, оказываемая ими, очень сильна.

Как выглядит спиральная свая?
Винтовая свая — это стальной вал с круглыми спиралями, который используется для поддержки и прочности различных конструкций.

На плите или свае дешевле?
Первоначальная стоимость бетонной плиты ниже, но стоимость обслуживания и ремонта высока, что делает ее дорогим выбором в будущем.

Как долго прослужат бетонные опоры?
Бетонные опоры не долговечны. В зависимости от качества материала они могут выполнять временную работу, но она не продержится долго, поэтому лучше использовать спиральные сваи.

Сколько бетонных опор мне нужно?
Как правило, для сарая 8 футов x 12 футов потребуется 6 опор, по 3 опоры для каждой длинной стороны.

Как долго прослужат опоры для толкания?

При определении стоимости винтовых свай учитываются различные факторы.Эти факторы:
Расположение участка
Тип конструкции
Тип работ (ремонт или новое сооружение)
Состояние фундамента
Глубина установки свай

Стоит ли покупать дом с ремонтом фундамента?
Хорошим вариантом может быть покупка дома или строения с ремонтом фундамента. Вы можете отремонтировать его один раз, и прочность вашего фундамента прослужит достаточно долго, чтобы обеспечить вашу безопасность в долгосрочной перспективе.

Можно ли забивать винтовые сваи вручную?
Во многих случаях мы можем укладывать винтовые сваи вручную, а в случае более крупных проектов мы также можем использовать ручной станок для завершения работы.

Винтовая свая хороша?
Винтовые сваи — отличный выбор для защиты фундамента вашей конструкции. Винтовые сваи намного лучше бетонных опор.

Что такое бетонная свая?
Бетонная свая — это длинная цилиндрическая конструкция, состоящая из бетона, которая закладывается в землю для обеспечения прочности фундамента конструкции.

Ржавчина ли винтовая свая?
Винтовые сваи изготовлены из оцинкованной стали, предотвращающей ржавление.

Действительно ли сваи работают?
Обычно пирсы заглубляются на 3 метра во избежание повреждений от мороза.

Как глубоки пирс и фундаментная балка?
Обычно пирсы забиваются на глубину 3 метра, чтобы избежать повреждений от мороза.

Что такое винты заземления?
Винты заземления используются для установки столбов или ограждений в землю. Они используются в приложениях, требующих сильной поддержки.

Можно ли построить дом на бетонном пирсе?
Вы можете построить дом на бетонной опоре, но винтовая опора — гораздо лучший вариант, поскольку она обеспечивает большую прочность фундамента, а также долговечна.

Что такое толкающая опора?
Толкающая опора используется для защиты фундамента любой конструкции или здания.

Какой фундамент под дом самый дешевый?
Как правило, фундаменты из плит имеют низкие единовременные вложения, но они требуют высоких затрат на обслуживание и ремонт, что делает их дорогостоящими в долгосрочной перспективе, а также их срок службы меньше, чем у винтовых опор.

Хороший ли фундамент для опор и балок?
Пир и основание луча намного лучше, чем плиты основания.Они долговечны и придают большую прочность фундаменту.

Какой метод ремонта фундамента лучше?
Стальные сваи — лучший метод ремонта фундамента. Введение стальных свай произвело революцию в процессе ремонта фундамента.

Влияет ли ремонт фундамента на перепродажу?
Ущерб, нанесенный фундаменту, может значительно снизить стоимость вашей собственности, поэтому рекомендуется отремонтировать фундамент, чтобы сохранить стоимость имущества, чтобы вы не понесли никаких убытков при продаже дома.

Считается ли блок и пирс постоянным фундаментом?
Блоки и опоры чрезвычайно полезны, когда дело доходит до увеличения прочности фундамента, а опоры также имеют хороший срок службы, поэтому их можно рассматривать как постоянный фундамент.

Сколько длится ремонт фундамента?
В зависимости от работы фундамента и ремонтируемого повреждения ремонт фундамента может занять от 2 до 5 дней.

Что вызывает проседание фундамента?
Погода и почва являются основными причинами, по которым фундамент просыпается. Большой объем воды может ослабить почву и вызвать просадку фундамента.

Может ли дом упасть с фундамента?
Если повреждение фундамента не отремонтировать, а повреждения продолжают увеличиваться, это может привести к очень слабому основанию, а в худшем случае дом может даже упасть с фундамента.

Что такое фрикционная свая?
Фрикционная свая — это свайный фундамент, который использует силу сопротивления трения между поверхностью сваи и прилегающим грунтом для передачи надстройки нагрузки.

Что такое винтовой анкер?
Винтовой анкер / свая — это расширяемая система глубокого фундамента, имеющая винтовые опорные пластины, приваренные к центральному стальному валу. Они используются при растяжении.

Какой ремонт фундамента под глинистый грунт?
Свайный фундамент — лучший ремонт фундамента для глинистого грунта, поскольку он обеспечивает необходимую прочность и поддержку фундамента. Его можно загонять глубоко в почву, где содержание влаги низкое, поэтому он обеспечивает лучшую устойчивость.

Как правильно выбрать фундамент?
При выборе правильного фундамента следует учитывать некоторые факторы, например:

Прилегающая территория
Состояние почвы
Качество

В чем разница между фундаментом и фундаментом?

Фундамент — это мелкий фундамент. По требованию фундамент может быть как мелким, так и глубоким. Фундамент включает плиты, арматуру, которые изготавливаются из кирпичной кладки, кирпичной кладки или бетона. Типы фундаментов включают сваи, кессоны, опоры, опоры, боковые опоры и анкеры.

Фундаменты со спиральными сваями | JLC Онлайн

Моя компания по разработке колодок строит около 50 проектов в год, от базовых до сложных. Это создает много опор, а я ненавижу рыть ямы под опоры. Линия мороза в районе Нью-Джерси, где я строю, составляет 36 дюймов, и нам повезло со всеми типами каменистых почв, известных человеку. До того, как я переключился на винтовые сваи, я износил множество копателей и лопат, и я даже купил компактный гусеничный погрузчик со шнеком, чтобы сделать установку фундаментов палубы менее опасной.

Копать ямы было только частью удовольствия. Затем мне пришлось бы назначить инспекцию с участием строителей, неспособных указать конкретное время или день, но обладающих способностью появляться после сильного дождя, когда мои прежде нетронутые ямы превратились в грязевые болота. Иногда я получал красную бирку с пометкой: «Очистите грязь от забоя». Так что после вычистки ямы (что я бы сделал в любом случае) мне пришлось бы ждать повторной проверки.

Затем я загружал 80-фунтовые мешки с бетонной смесью в свой грузовик, разгружал их на стройплощадке и отнес к задней части дома.Затем последовали часы безрадостного микширования в тачке. Если бы мы использовали грузовик для готовой смеси, это было бы немного проще, но они стоили дорого для небольших работ, могли повредить подъездные пути и не всегда приходили вовремя. И нам часто все равно приходилось возить тачки по бетону с улицы на задний двор.

Кроме того, мне всегда было интересно, какой вес могут выдержать мои бетонные опоры. Без отчета о грунтовом строительстве невозможно узнать точную несущую способность почвы, поэтому я обычно перестраиваю основание, чтобы быть в безопасности.

Каждый раз, когда я обнаруживал плохие почвенные условия во время раскопок, я приглашал инженера-грунтовика, что было дорогостоящим и требовало много времени. В последний раз, когда я делал это, домовладелец получил заказ на замену на 6000 долларов для дополнительных земляных работ, не считая гонорара инженера по грунту.

Винтовые сваи?

Около двух лет назад я наткнулся на фотографию проекта палубы, построенного не на бетонных опорах, и написал подрядчику по электронной почте, чтобы узнать, что он использовал. Его ответ — винтовые сваи — изменил мой бизнес.

Рисунок 1. Винтовые сваи представляют собой винтовые пластины, приваренные к стальному валу. Доступны различные размеры для разных почв и областей применения.

Я никогда не слышал о спиральных сваях, и мне пришлось поискать их в Google, чтобы узнать, что это такое. Я узнал, что винтовая свая — это искусственный стальной фундамент, который вкручивается в грунт (рис. 1). Он имеет вывод или вал, обычно длиной 7 футов, приваренный к пластине или винтовой опоре, и колпачок, который прикрепляет вал к раме.

Рис. 2. Толстое покрытие цинка защищает стальные сваи от коррозии.

Как правило, сваи для жилых помещений представляют собой горячеоцинкованную сталь (рис. 2). Если почва особенно агрессивна, можно использовать расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа). Однако в большинстве коммерческих и промышленных применений сваи даже не оцинкованы.

Рисунок 3. Доступны несколько типов крышек для крепления свай к каркасу.Некоторые из них можно отрегулировать по высоте, чтобы точно настроить высоту колоды.

Размер спирали зависит от почвенных условий. Как правило, установщик винтовой сваи выбирает меньшую спираль для каменистых почв и большую — для болотных и глинистых почв. После того, как свая установлена, доступны различные заглушки для привязки пирса к каркасу; некоторые из них имеют винтовой узел, позволяющий точно настроить высоту (рис. 3).

Моей первой мыслью было отклонить спиральные сваи как еще одну уловку.Но оказывается, что они использовались в США более 100 лет, в основном, на тяжелых коммерческих проектах. Конструкции гораздо более сложные, чем терраса на заднем дворе, солярий или что-то еще, опираются на винтовые сваи в качестве фундамента. Я был так впечатлен, что купил дилерский центр и теперь устанавливаю винтовые сваи для других подрядчиков, а также для моих собственных настилов (см. «Винтовые сваи для жилых домов»).

Рис. 4. Когда водитель поворачивает сваю, она просто ввинчивается в землю, пока установщик не убедится, что она ниже линии замерзания и находится в грунте с достаточной несущей способностью.

Как они работают

Винтовые сваи ввинчиваются в землю ниже линии замерзания с помощью гидравлического оборудования (рис. 4). Несущая способность винтовой сваи обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера винтовой сваи, так и от несущей способности почвы. Манометр на установочной машине считывает крутящий момент, когда сваи вращается в земле (Рисунок 5).

Рисунок 5.Несущая способность винтовой сваи обычно связана с крутящим моментом, необходимым для ее забивания. Манометр на машине измеряет гидравлическое давление, которое коррелирует с крутящим моментом.

Если почва слабая, манометр покажет низкие числа, что означает, что сваю необходимо вкручивать глубже, чтобы получить более прочную почву. Когда спираль находится ниже линии замерзания, а манометр показывает достаточно высокое значение по сравнению с требованиями к нагрузке конструкции, установка завершается. Это значение давления подставляется в формулу, называемую корреляцией крутящего момента, которая вычисляет фактическую несущую способность сваи.

Рис. 6. Можно приварить вал дополнительной длины и забить сваю на такую ​​глубину, которая необходима для достижения грунта с соответствующей несущей способностью. Рис. 7. Вы не узнаете этого, глядя, но эта куча проникает примерно на 13 футов в землю. Винтовые сваи не создают груды пустой породы, как обычные опоры.

Когда плохие почвенные условия требуют углубления, чем стандартный вал длиной 7 футов, на него приваривается удлинитель (Рисунок 6).Иногда все, что нужно, — это на фут глубже, чтобы перейти от совершенно ужасной почвы к твердой, как камень. Это особенно актуально, если вы строите отдельно стоящую площадку, где опоры рядом с домом могут начинаться с обратной засыпки. С бетонным основанием вы должны выкопать целинную землю на уровне фундамента дома, до 7 футов или 8 футов, если в доме есть подвал. Забить спиральную сваю на эту глубину несложно (рисунок 7).

Кроме того, с традиционным бетонным основанием никогда не знаешь, что скрывается в дюйме ниже основания котлована.Теперь, когда я занимаюсь винтовой сваей, я часто сталкиваюсь с ситуациями, когда, казалось бы, хорошая почва превращается в несколько дюймов ниже того места, где я обычно установил бы бетонный фундамент.

А как насчет камней?

Рис. 8. Иногда сваю приходится обходить ниже уровня грунта путем перемещения стрелы машиниста. Как только препятствие будет преодолено, стрела снова тянет вал по вертикали.

«Что вы делаете, когда ударяетесь о камень?» — это вопрос, который я часто слышу от подрядчиков, впервые рассматривающих винтовые сваи.Ответ в зависимости от обстоятельств. Обычно мы просто пробиваемся сквозь рыхлый камень размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль выталкивала камни в сторону при ее повороте. Иногда установщик может фактически направить спираль вокруг камня, а затем использовать стрелу машины, чтобы вернуть сваю в вертикальное положение (рис. 8).

Если под линией промерзания встречается крупный камень, сваю ставят поверх камня и испытывают нагрузку (см. «Нагрузочные испытания»). Если предположить, что он проходит испытание на нагрузку — а обычно проходит — свая никогда не двинется.Если бы она не прошла испытание на нагрузку, сваю пришлось бы установить в другом месте.

Когда большая скала встречается над линией промерзания, ее можно просверлить и стержень сваи прикрепить к скале без спирали. Однако иногда в работе бывает так много породы, что винтовые сваи просто не работают. В некоторых местах я даже не пытаюсь установить сваи, потому что все участки на улице были выбиты из коренной породы. В таких местах нужно использовать разные методы.

Преимущества

Винтовые сваи обладают рядом преимуществ по сравнению с традиционными опорами. Две большие проблемы заключаются в том, что они исключают копание ям для фундамента и работу с бетоном. Но я нашел несколько других причин их использовать.

Рис. 9. В полевом отчете, заполняемом установщиком, указываются расположение и глубина свай, а также либо их значения крутящего момента, либо величина, которую они затопили при испытании с использованием кувалды. Отчет отправляется инженеру для проверки и печати.

Например, осмотр фундамента не требуется. Установщик записывает показания давления, глубины сваи и результаты нагрузочных испытаний для каждой сваи в полевом отчете (рисунок 9). После этого компания, с которой я работаю, может поставить печать на полевом отчете инженером и при необходимости отправить его напрямую в строительный отдел. (Некоторым отделам печать не требуется. Ваш местный установщик знает, как действовать дальше.) Стоимость этой инженерной работы включена в стоимость каждой спиральной сваи, которую мы устанавливаем; другой производитель может взимать отдельную плату за технический отчет.

Рис. 10. Забивка винтовой сваи в мерзлом грунте начинается с того, что вставляют специальный нагревательный стержень в отверстие, просверленное перфоратором (вверху). Как только земля нагреется, сваю забивают в обычном режиме (справа). Фото: Дэйв Нортап Рис. 11. Было бы невозможно вырыть традиционную опору в этой земле без ее заполнения водой.

В мерзлом или влажном грунте установка традиционных опор может быть затруднена или невозможна.Для винтовых свай мерзлый грунт не является препятствием (рис. 10), поэтому в более холодном климате они упрощают управление строительными настилами круглый год. Их также можно установить там, где традиционное отверстие для фундамента заполнялось бы водой, когда оно было вырыто, что делает винтовые сваи хорошим решением для дощатых мостков, доков и настилов на берегу озера (Рисунок 11).

Рис. 12. Поскольку винтовые сваи не сильно нарушают почву, их можно устанавливать рядом с существующими элементами ландшафта. Фото: Грег ДиБернардо

В процессе установки винтовых свай большая часть грунта остается нетронутой (Рисунок 12).На участке не будет грязи, которую можно потерять или унести. Спиральная куча в плохой почве может опускаться на 20 футов; подумайте о традиционных раскопках такой глубины — если бы это вообще было возможно — и о том, сколько грязи было бы поднято. С сваями почти не осталось и следа, кроме торчащей из земли трубы. Кроме того, оборудование легкое и может перемещаться по ухоженному газону, не повреждая его.

Винтовые сваи также экономят много времени и предлагают большую грузоподъемность при покупке.Забивка винтовой сваи в среднем грунте занимает всего около 10 минут — и она на 100 процентов готова к установке и обладает большой несущей способностью. Самая маленькая свая, которую я устанавливаю, может выдержать нагрузку в 6800 фунтов, в то время как бетонная опора должна быть больше 16 дюймов в диаметре в проверенном грунте с давлением 4000 фунтов на квадратный дюйм для достижения той же способности. Еще одно преимущество большей вместимости состоит в том, что обычно можно использовать меньше опор, хотя, возможно, придется использовать балки большего размера для достижения больших пролетов.

Рисунок 13.Поскольку грузоподъемность винтовых свай может быть проверена, часто можно использовать меньшее количество опор и большую опорную балку. В этом случае расстояние между сваями превышает 15 футов. Фото: Грег ДиБернардо

Для винтовых свай корреляция крутящего момента в сочетании с испытанием нагрузки на сваю также означает, что нет необходимости проверять несущую способность грунта или полагаться на предположения. Вы будете абсолютно уверены в несущей способности каждой сваи (Рисунок 13).

Наконец, есть ценность инженерного продукта.Это большой аргумент для домовладельцев.

Недостатки

Для моей компании преимущества винтовых свай намного перевешивают недостатки, но это может быть не так. Для начала установка винтовой сваи требует найма субподрядчика для выполнения работ, если вы не вкладываете средства в обучение и оборудование, как это сделал я. Возможно, у вас нет в наличии одежды со спиральным ворсом, но вы можете позвонить. Большинство установщиков, которых я знаю, преодолевают значительные расстояния, чтобы рассказать о своем продукте.

Как и в случае с любой другой субмариной, вы должны быть осторожны с тем, кого нанимаете. Некоторые производители продают стопки любому, у кого чек не отскакивает. Убедитесь, что ваш установщик должным образом обучен и может обеспечить инженерную поддержку своей работы. Имейте в виду, что некоторые установщики используют свои сваебойные погрузчики с бортовым поворотом или мини-экскаваторами, которые могут повредить газоны клиентов. Кроме того, некоторые установщики привыкли выполнять более тяжелую коммерческую работу и могут взимать коммерческие цены даже за работу в жилых помещениях.

Многие подрядчики считают винтовые сваи слишком дорогими.Стоимость может варьироваться в зависимости от региона, размера и глубины сваи, но установка нашей типичной винтовой сваи для жилых помещений стоит от 150 до 250 долларов. Это включает в себя сваю, установку, проектирование и кронштейн для соединения сваи с конструкцией. Это меньше, чем мне стоит установить бетонный фундамент, если учесть все затраты на рабочую силу в дополнение к стоимости материалов.

Вы можете столкнуться с некоторым сопротивлением со стороны местного строительного чиновника, когда впервые предложите винтовые сваи.Скорее всего, он или она не имеют опыта работы со спиральными сваями, поэтому вам, возможно, придется предоставить подтверждающую документацию вместе со строительными чертежами. Попросите установщика предоставить эту документацию вместе со своими планами. Как правило, большинству чиновников просто нужно понимать, как работает спиральная свая, но некоторые могут усложнить жизнь. По моему опыту, когда они видят готовый продукт вместе с штампом полевого отчета, они не только верят в спиральные сваи, но и рекомендуют их другим подрядчикам.

Винтовые сваи для жилых домов

Поиск в Google по запросу «спиральные сваи» обнаружит множество производителей и установщиков. Однако у многих из них нет достаточно маленького оборудования для установки в жилых домах, или подрядчики настолько привыкли выполнять тяжелые работы, что могут не беспокоиться о небольших жилых проектах. Я выбрал Techno Metal Post (technometalpostusa.com) и даже купил франшизу, потому что они хорошо подходят для моего бизнеса. Их винтовые опоры доступны как по стоимости, так и по логистике.Для большинства других винтовых опор требуется бортовой погрузчик или экскаватор для обеспечения питания их водителей, но Techno Metal Post использует запатентованное оборудование, достаточно маленькое, чтобы пройти через ворота, подняться по ступенькам и даже заехать на существующую платформу для модернизации опор. скажем, чтобы поддержать новую гидромассажную ванну.

Нагрузочное испытание

Нагрузочное испытание винтовой сваи намного проще, чем кажется. Измеряется высота сваи над уровнем земли (слева). Далее в ворс вставляется колпак, чтобы защитить его верх.По этой крышке пять раз ударяют кувалдой (справа) и снова измеряют высоту сваи. Вес саней зависит от размера сваи — для больших свай используется более тяжелый молот. Степень погружения сваи указывает на несущую способность почвы, которую проверяет инженер. Динамическая нагрузка, создаваемая ударной нагрузкой, на удивление велика и коррелирует со статической нагрузкой, которую может выдержать свая.

Нагрузочное испытание, в отличие от снятия показаний крутящего момента, выполняется в нескольких случаях.Один из них — когда куча достигает дна на большом камне. Другой случай — когда почва особенно скользкая — например, мокрая глина. На скользкой почве несущая способность может быть выше, чем предполагают показания крутящего момента, потому что почва смазывает спираль и снижает усилие, необходимое для ее поворота.

Винтовая свая — Paalupiste Oy

PRO ™ — Винтовые сваи машинной установки

ГАРАНТИЯ ДО 100 ЛЕТ — Предназначен для фундаментных работ любого размера.Они в основном используются для больших зданий с большими нагрузками, такими как; большие гаражи, коттеджи, дома, шумозащитные экраны, воздушные купола и т. д. — существует бесчисленное множество применений. PRO ™ — Винтовые сваи выпускаются с трубами различных размеров и имеют четыре стандартных диаметра спирали (150 мм, 250 мм, 400 мм и 500 мм), а также могут быть настроены в соответствии с требованиями проекта. PRO ™ — Винтовые сваи поставляются без специальной обработки поверхности в соответствии с требованиями проекта. Сваи PRO ™ — это высококачественная продукция, произведенная в Финляндии компанией PAALUPISTE.PAALUPISTE также предлагает услуги по проектированию и имеет обширную сеть сертифицированных установщиков, поэтому не стесняйтесь спрашивать, есть ли у вас проект и вам нужна помощь в проектировании или установке PRO — Винтовые сваи . Вы также можете арендовать приводы для винтовых свай у нас или у партнеров и выполнить установку на собственном оборудовании.

ПРЕИМУЩЕСТВА ВИНТОВЫХ СВАЙ PRO ™

  • Быстрая установка экономит труд и оборудование
  • Запрещены крупномасштабные земляные работы, изоляция от замерзания, дренаж, заливка и опалубка
  • Недорого в транспортировке и хранении
  • Идеально для удаленных мест
  • Несущая способность спирали позволяет сэкономить на длине сваи
  • Почти всегда требуется только одно посещение объекта
  • Светотехническое оборудование
  • Окружающая среда остается чистой и неповрежденной

100 ЛЕТ ГАРАНТИИ

ПРИМЕНЕНИЕ ВИНТОВЫХ СВАЙ PRO

Большие гаражи

Коттеджи

Дома

Шумозащитные экраны

Основа

Производственные цеха

Ветряные турбины

Воздушные купола

Солнечные панели

Пилоны

УСТАНОВКА ВИНТОВЫХ СВАЙ PRO

Винтовая свая

PRO ™ устанавливается в землю с помощью гидравлического двигателя вращения, который обычно присоединяется к экскаватору, фронтальному погрузчику или подобному транспортному средству.Одиночная винтовая свая, устанавливаемая на машине, немного дешевле, чем винтовая свая, устанавливаемая вручную, и хорошо подходит для применений, где требуется большое количество свай.

Также все сваи со спиралью 250 мм и 400 мм являются машинами. При машинной установке сваи могут устанавливаться на более твердых и каменистых почвах, чем при ручной установке. Вы можете заказать установку винтовых свай для машинной установки в Paalupiste Oy или у местного продавца.

МОДЕЛИ, УСТАНОВЛЕННЫЕ НА МАШИНЕ:

  • Стандартные размеры труб: 60.3 × 2,9 мм, 60,3 × 5 мм, 76,1 × 6,3 мм, 88,9 × 3,2 мм, 88,9 × 6,3 мм, 114,3 × 3,6 мм, 114,3 × 6,3 мм, 139,7 × 6-8 мм, 168,3 × 6-10 мм, 219,1 × 6-12 мм , 323,9 × 6-12мм
  • Марка стали: S355 или S420, индивидуально до S550
  • Стандартный диаметр фланца: 150-400 мм, по индивидуальному заказу до 1200 мм
  • Толщина фланца: 8-12 мм
  • Стандартные длины: 1,50 м, 2,00 м, 2,40 м, 3,00 м, 4,00 м, 5,00 м, 6,00 м, 12,00 м
  • Стандартная длина удлинителя: 1,00 м, 1,50 м, 2,00 м, 3,00 м, 4,00 м, 6,00 м, 12,00 м
  • Гарантия: 100 лет

винтовых свай для настилов

Винтовые сваи с вращающейся забивкой или винтовые сваи — это проверенный метод поддержки многих строительных проектов, которые постоянно развиваются, чтобы предлагать другие инновационные решения «нестандартно».Так что даже если вы установили то, что будет считаться фундаментом правильного размера. Nova Helical Piles Ltd. … Nova Helical Piles LTD является сертифицированным установщиком винтовой свайной системы GoliathTech. Значительное влияние напряжения ограничивается «лампочкой» почв в течение около двух спиралей диаметра от опорной поверхности в осевом направлении и одного диаметра спирал от центра сваи в боковом Directi … Спиральные причалы Techno металлического столба являются лучшей основой доступны, чтобы помочь вам изменить вид вашего открытого жилого пространства.Винтовые сваи GoliathTech надежно поддерживают настил в течение длительного времени, их гораздо быстрее установить и можно использовать настил. Alibaba.com предлагает 126 винтовых свай для продуктов палубы. К сожалению, строительный кодекс требует только, чтобы вы выкопали определенную глубину, и все. Спиральные сваи, иногда называемые винтовой опорой, винтовой сваей или спиральным анкером, закладываются в глубокие стабильные грунтовые условия, закручивая их в грунт с одновременным контролем крутящего момента для оценки несущей способности сваи. Получите экспертную оценку стоимости винтового анкера.Винтовые опоры устанавливаются гидравлическим приводом, прикрепленным к мини-погрузчику или небольшому экскаватору. 902-301-9805 Меню Восточной и Северной Новой Шотландии. 2) Стальные сваи 60Ksi полностью оцинкованы для защиты труб, а также головок и спиралей от физического разрушения. Установка выполняется быстро и требует гораздо меньше труда. Около 20% из них — якоря, 3% — сваебойные. Как упоминалось ранее, мы как компания искали решение проблем, которые у нас были с традиционными бетонными фундаментами.Как и любой мелкий фундамент в северных регионах США, морозы — это главная проблема. GoliathTech смог решить все наши проблемы. Helical Anchors Inc — производитель спиральных свай, спиральных опор и спиральных анкеров. В Deck Foundations, Decks, Helical pile foundation, How To Build a Deck; Фундаменты настилов — бетонные или винтовые сваи GoliathTech Бетонные основания для настилов? Нет необходимости тратить бесчисленные часы и деньги на раскопки, так как… Физический труд, чтобы вырыть яму.Вы когда-нибудь задумывались, почему за последние несколько лет муниципалитеты увеличили размер фундаментов для ваших террас? Винтовая свая работает так, что установщик должен следить за тем, чтобы верхний пролет сваи находился на 3 фута ниже линии замерзания на участке. Это просто и сертифицировано. Идея винтовых свай или опор существует уже довольно давно, хотя их использование для опоры настилов или аналогичных конструкций в районе Нью-Гэмпшира сравнительно недавно. Регулируемый фундаментный столб Pylex, может использоваться для настилов, навесов для инструментов и балконов.Стальные сваи не подвержены такому риску. GoliathTech использует сталь 60KSI по сравнению с конкурентами, которые используют сталь 50KSI для своей продукции. Осмотр фундамента не требуется. Может выдерживать до 5000 фунтов. Нам нужно было предложить нашим клиентам что-то лучше и сильнее. Винтовые сваи для заборов, настилов, фундаментов и др. Винтовые сваи, также известные как винтовые сваи, использовались в фундаментах для маяков, мостов и опор на протяжении почти двух столетий. Суть в том, что люди вкладывают большие средства в свои задние дворы, и лишь за небольшое увеличение стоимости вы можете предложить прочный, сертифицированный и точный вариант фундамента с GoliathTech, который выдержит нагрузку и не будет поврежден из-за мороза.Теперь вам нужно подождать несколько дней, пока бетон не затвердеет, и вы сможете начать строительство. После того, как мы закончим, НЕТ рыхлой грязи. Смешивание бетона и сведение к минимуму беспорядка может быть проблемой в зависимости от погоды. Ему необходимо осмотреть ваши фундаменты, чтобы убедиться, что они достаточно глубоки, чтобы соответствовать строительным нормам. Это необходимо для удержания бетона, когда лед захватывает бетонный цилиндр. Точно так же винтовые сваи для настила являются отличным вариантом для тротуаров и небольших мостов.ИСТОРИЯ СПИРАЛЬНЫХ СВАЙ. В течение многих лет мы искали решение проблем с бетонным фундаментом. GoliathTech использует более прочную сталь. 4 декабря 2019 г. — Исследуйте доску Энрике Торреса «Винтовые сваи», за которой следят 146 человек на Pinterest. Стоимость колод резко выросла за последние несколько десятилетий. Теперь немного о том, почему вам следует использовать винтовые сваи GoliathTech для вашего следующего проекта Deck. В случае винтовой сваи более высокий крутящий момент означает более высокую нагрузочную способность. Обычно мы работаем над проектами, которые требуют от производителя винтовой сваи более глубокого понимания структурных потребностей проектов.Прямое воздействие воды, которое часто встречается на палубах и доках, может привести к разрушению и разрушению бетона. (Сваи диаметром более 6 5/8 дюйма не содержат полиуретан.) Винтовые опоры в основном используются при тяжелых коммерческих работах, но они также хорошо подходят для настилов на заднем дворе, пристроек и ремонта фундамента. Нагрузка передается от вал к почве через винтовые несущие пластины. Сваи, рассчитанные на длительный срок. Что такое винтовые сваи? Стандартная практика установки бетонных опор для настилов, веранд, соляриев и подобных конструкций вызвала множество … Здесь применяются те же правила, что и они для колод.С нашей базой в Принс-Джордж, наша зона обслуживания простирается от… Это потому, что фундамент вздыбился и он толкает платформы. Винтовые сваи в DekTex. Доверьте GoliathTech любой проект винтовой сваи: фундамент дома, террасы и многое другое. Проблема в том, что у нас нет представления о несущей способности грунта на дне ямы. Все три изображения выше относятся к второстепенным колодам, которые находятся на высоте не менее 8 футов от земли. Установка системы фундамента в Миннеаполисе Винтовые лопасти обычно расположены на расстоянии трех диаметров друг от друга вдоль вала сваи, чтобы одна лопасть не создавала значительных нагрузок на несущий грунт соседней лопасти.Спиральные анкеры для настилов и настилов доступны от Helical Anchors Inc. Кто мы и почему знаем, что винтовые сваи — правильный выбор для вашей колоды! Это гарантирует, что когда мерзлый грунт захватит сваю, полет удерживает ее. Вы увидите, что сваи GoliathTech — лучший выбор для основания палубы. Винтовая опора представляет собой изготовленный стальной фундаментный штифт, который с помощью гидравлического оборудования забивается в почву на глубину ниже линии замерзания. Было много факторов, объясняющих, почему GoliathTech является лучшим выбором, однако сразу же стали очевидны 3 основных фактора, почему GoliathTech лучше.В «Your Deck Company» мы заинтересованы только в том, чтобы всегда предлагать нашим клиентам лучшие из доступных продуктов. Каким образом винтовая свая GoliathTech может принести пользу вашему проекту палубы? Чем глубже вы войдете, тем сложнее будет установить этот винт в древесину, следовательно, тем больше крутящий момент потребуется для установки этого винта. Так, если, например, вы скажете мне, что вам нужно, чтобы одна свая выдерживала нагрузку в 5000 фунтов, я бы установил нашу сваю на глубину, которая создает достаточный крутящий момент для обеспечения несущей способности 5000 фунтов.Предлагаем полную установку винтовых свай для настилов, заборов, солнечных батарей, пристроек и др. Обработайте почву во второй раз и уберите ее со двора в мусорное ведро. Опорные опоры винтовой палубы в районе Дулут. Мы подтверждаем информацию для каждой установленной винтовой сваи, включая грузоподъемность каждой сваи. Теперь мы с уверенностью знаем, что ваш фундамент выдержит нагрузку вашего проекта. Стандартная практика установки опор из литого бетона для настилов, веранд, соляриев и подобных конструкций за эти годы вызвала множество разочарований.ВИНТОВЫЕ СВАИ И СПИРАЛЬНЫЕ АНКЕРЫ УНИКАЛЬНЫ СРЕДИ БОЛЬШИНСТВА ДРУГИХ ТИПОВ ФУНДАМЕНТОВ ИЛИ АНКЕРНЫХ СИСТЕМ. Это то же самое понятие, что и бетонная колонна. НЕТ НЕОБХОДИМО ЖДАТЬ, ЧТОБЫ БЕТОН ИЛИ ЗАТЕРЯНЕТ. Проблемы, которые у нас есть с традиционными бетонными основаниями, кроме морозного пучения, изначально довольно очевидны, например: Теперь это очевидные ловушки использования бетона. Вы собираете колоды в Торонто или его окрестностях? Мы все прошли по променаду, похожему на американские горки.Если у вас есть бетонная анкерная система, немедленно свяжитесь с MUDTeCH ™, чтобы получить доступную замену на стальные винтовые сваи. Винтовые сваи GoliathTech — превосходная альтернатива бетонным фундаментам. После того, как бетон был залит и закончен. Мы обладаем более чем 25-летним опытом в области систем стабилизации грунта и ремонта фундаментов. Это отнимает много времени и утомляет. Теперь, как я уверен, вам хорошо известно. Этот тип опоры, также известный как винтовые «сваи», в течение многих лет широко использовался в коммерческих и промышленных целях, при ремонте фундаментов и временных сооружениях… Позвоните нам сегодня, чтобы узнать больше.Если линия промерзания составляет 4 фута, верхняя часть сваи должна находиться на 7 футов ниже уровня земли. Материалы лучше, а варианты безграничны. Ввинченные в землю с помощью гидравлического двигателя с крутящим моментом, опоры палубы спроектированы таким образом, чтобы в большинстве областей (30 ″ 6 ″ над уровнем земли дно было ниже нуля (30 ″ 6 ″ над уровнем земли) и имели встроенную пластинчатую крышку с резьбовым отверстием 1/2 ″ для установки любого количества оснований столбов и балочные соединения для опор жилых деревянных настилов. Для возведения дома необходим прочный фундамент… Можно начинать строительство, как только будет установлена ​​последняя свая.Однако если принять во внимание скорость, отсутствие грунта, который нужно удалить, отсутствие необходимости в мусорном баке, более быстрое время производства, отсутствие грязного бетона и отсутствие повреждений из-за мороза. Ваше имя (обязательно) Ваш адрес электронной почты (обязательно) Тема сообщения. Они предлагают альтернативу системам анкерного крепления в подпорных стенах и переборках и широко используются для поддержки новых фундаментов и укрепления существующих конструкций. Мы готовы отправить вам товар на складе. После всего этого вы теперь надеетесь, что даже если вы все сделали правильно…вы надеетесь, что ваш фундамент не вздыбится от мороза. Эта изоляция добавляется бесплатно на заводе. ПОДОЖДИТЕ ……. вам нужно подождать, пока не появится инспектор, прежде чем вы сможете заливать бетон. Каталог веб-сайтов. В результате GoliathTech предлагает полное сопротивление поднятию, и голова не шатается, когда вы работаете. Революция в опоре палубы, винтовая палуба Magnum устанавливается за считанные минуты. 1) Внутренняя часть свай GoliathTech заполнена полиуретаном для предотвращения скопления льда внутри сваи.УСТАНАВЛИВАЕМ БОЛЬШЕ, ЧЕМ УСТАНАВЛИВАЕМ СПИРАЛЬНЫЕ СВАИ! По мере того, как подрядчик продолжает устанавливать площадку для стоянки машин, оборудование может медленно продвигаться по желаемому пути. Долгое время нашим единственным выходом был бетонный фундамент. Как сваи GoliathTech решают проблему несущей способности почвы? Они работают так же, как винтовые опоры, которые мы установили ранее, но с одним большим отличием — вы можете сделать это самостоятельно! Trex Deck, созданный компанией Your Deck Company. Даже если использовалась машина, вам все равно нужно выкопать и очистить рыхлую грязь из ямы и надеяться, что дно не заполнено водой.Винтовые сваи, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году. При вращении вала сваи винтовые пластины… Винтовые сваи можно забивать практически в любом месте, устанавливать за считанные минуты, не делать беспорядок, и бывают размеры, которые могут поддерживать огромное разнообразие структур. Винтовые опоры служат прочным и быстрым фундаментом для настилов, соляриев и других небольших сооружений. Винтовые сваи используются как при растяжении, так и при сжатии. Использование нестандартных винтовых опор для настила устраняет все эти головные боли.Описание. Я уверен, что вы уже догадались, что мы кое-что знаем о колодах и о том, как лучше всего их собрать. Ваши клиенты наняли вас не просто так. Для небольших конструкций, таких как перголы или даже настилы на уровне земли, могут подойти винтовые опоры своими руками. ОНИ МОЖНО ЗАГРУЗИТЬ НЕМЕДЛЕННО ПОСЛЕ УСТАНОВКИ. Как только вы свяжетесь с нашей командой экспертов, это будет единственная форма, которую вам нужно будет заполнить! Гарантированно. С годами винтовые сваи находят все более широкое распространение, в том числе в телекоммуникациях, на дорогах, в домах и настилах — везде, где требуется быстрый и экономичный монтаж, или когда работы проводятся рядом с существующими зданиями.Вам не нужно ждать, пока появится инспектор по строительству. Обледенение палубы может не только вызвать косметические повреждения вашей палубы, но и создать угрозу безопасности. Как если бы вы ввинчивали шуруп в дерево. Как уже упоминалось, более 30 лет компания Your Deck занимается установкой настилов, и поначалу стоимость винтовых свай для настила может показаться высокой. Все наши значения крутящего момента отслеживаются и записываются в цифровом виде. Благодаря своей истинной спиральной формы, спирали не врезаются в почву, а ввинчиваются в нее с минимальным возмущением.Предполагая, что все 3 винтовые сваи могут нести необходимую сжимающую нагрузку для соответствующих настилов. (Предупреждение, это немного читается …. но оно того стоит!). Смотрите еще идеи о сваях, фундаменте своими руками, фундаменте. Одним из альтернативных вариантов является винтовая опора или винтовая свая, представляющая собой сконструированный металлический столб, к которому приварена спиральная лопасть, которая позволяет буквально ввинчивать столб в землю. Почти во всех городах винтовые сваи признаны лучшим вариантом фундамента для настилов, веранд на 3 сезона и пристроек.Более быстрое выполнение работ и создание новых колод с каждым годом. Для создания винтовых свай по индивидуальному заказу необходим большой опыт. Планируете собрать колоду? Винтовые сваи не только устойчивы к морозному пучению, но и отлично подходят для тротуаров, потому что их можно легко сделать по заболоченным местам. DekTex уже много лет использует винтовые сваи при строительстве настилов. Это наиболее эффективный способ установки настилов для жилых помещений на открытом воздухе. Вы можете найти их в большинстве местных хозяйственных магазинов по цене от 25 до 30 долларов (нестандартные скобки оплачиваются дополнительно).Он морозоустойчив и не подвержен морозному пучению, как это иногда бывает в других почтовых системах. Теперь мы сертифицированный установщик GoliathTech. Когда мы устанавливаем сваю GoliathTech, мы постоянно отслеживаем в цифровом виде значения крутящего момента, которые создаются при ввинчивании сваи в землю. Любезно предоставлено Shelby M. A: Винтовые опоры, если они установлены правильно, могут обеспечить прочный, одобренный кодексом фундамент для приподнятой террасы заднего двора. То, что я объяснил выше, является точной причиной.Винтовые сваи сконструированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт. Теперь вам нужно получить мусорный бак и избавиться от лишней почвы, которая вышла из ямы. Винтовые сваи. Не столь очевидная проблема с бетонным фундаментом! Винтовые сваи MacLean Dixie должны устанавливаться только сертифицированным установщиком. Как и любой мелкий фундамент в северных регионах США, морозы — это главная проблема. Мы исключаем догадки из ваших основ.Самым большим фактором является то, что соединительная головка GoliathTech на самом деле прикручивается к трубе винтовой сваи. Кроме того, система GoliathTech полностью оцинкована. Другие производители просто кладут голову наверх, используя шайбу и гайку? Это не дополнительная плата, и она добавляется на месте вместе с обычным утеплителем из аэрозольной пены. Винтовые опоры в основном используются при тяжелых коммерческих работах, но они также хорошо подходят для настилов на заднем дворе, пристроек и ремонта фундаментов. Система спиральных свай представляет собой сегментированную систему глубокого фундамента со спиральными опорными пластинами, приваренными к центральному валу.Почти во всех городах винтовые сваи признаны лучшим вариантом фундамента для настилов, веранд на 3 сезона и пристроек. Винтовые сваи, занимающие небольшую площадь, быстро устанавливаемые и предотвращающие морозное пучение, являются хорошим вариантом для всех настилов и тротуаров. Вам доступен широкий выбор вариантов винтовых свай для настилов, таких как анкер для столбов, усиленный анкер и анкерный болт. Это также отличная и экономичная замена бетонным сонотрубкам. Обледенение палубы может не только вызвать косметические повреждения вашей палубы, но и создать угрозу безопасности.В сельской Манитобе цена на винтовые сваи для настилов меньше связана с правилами строительных властей, поскольку они будут довольно мягкими по сравнению с Виннипегом, который является одним из самых громоздких строительных органов в Северной Америке. Мы предлагаем трубы и спирали для различного веса опоры и типа почвы. Переход на использование винтовых свай GoliathTech для наших колод стал простым и очевидным выбором. Изоляция является важным фактором, поскольку она предотвращает попадание воды и холодного воздуха на дно сваи и замерзание.Теперь предложите им лучшее решение для основы их колод. Если у вас нет геодезической съемки для условий почвы, вы действительно понятия не имеете, действительно ли почва способна выдержать ваш проект. Регулируемые головки сваи винтов доступны для поддержки палубы. Обзор продукта. Почему мы выбрали GoliathTech для проектов наших клиентов. Сваи GoliathTech имеют теплоизоляцию. Есть одна важная проблема, которая редко обсуждается и обычно упускается из виду. Вы устали копать и заливать бетонные опоры для настилов? Несомненно, винтовые сваи просты в установке практически в любых условиях, а это означает, что мы можем помочь практически любому человеку в любой ситуации.Основная проблема, на которую не обращают внимания, — это состояние почвы, на которой вы закладываете фундамент. Их можно построить за очень короткое время и очень эффективно, а это значит, что вы получите полный доступ к своему участку раньше, чем с фундаментами других типов. Винтовая свая состоит, по крайней мере, из одной спиральной стальной конструкции… Поэтому мы часто завышаем размеры фундамента и надеемся на лучшее. Компания PierTech Systems представляет фундамент палубы без бетона с использованием винтовых опор и инновационной регулируемой системы кронштейнов.Когда вы устанавливаете их для колод вашего клиента, вы можете сделать это легко, не беспокоясь о температуре или погоде. Благодаря нашей превосходной запатентованной технологии инерционной сварки мы обеспечиваем самые прочные сваи в отрасли. Мы обслуживаем Торонто и такие районы, как Йорк, Дарем и регион Пил. Если вы привезли бетонный грузовик, вам все равно нужно доставить бетон на задний двор, и это все еще нелегкая задача, и это пока довольно грязно. А как насчет винтовых свай (винтовых опор) своими руками? Независимо от типа материалов, которые мы использовали для создания колоды, все они необходимы для создания прочного фундамента.Все больше и больше городов осознают преимущества винтовых свай. Сэкономьте свое время и деньги с помощью наших заказных винтовых опор. Много лет назад, когда строили настил, были опасения, что инспектор по строительству разрешит винтовой опор вместо настила для фундамента, и если бы они сделали то, что им нужно для их осмотра, но на сегодняшнем рынке это не так. С тех пор, как я начал строить настилы в середине 1980-х, бетон был рекомендованным фундаментом для настилов. Экономия времени и денег на утилизации почвы.Свяжитесь с нами сегодня, чтобы узнать, как мы можем помочь вам получить самые прочные настилы и настилы из наших спиральных свайных систем. Сообщите нам свои требования? Спиральные опоры для настилов> Вернуться к продукции для ремонта фундамента Спиральные опоры служат прочным и быстрым основанием для настилов, соляриев и других небольших сооружений. Благодаря исследованиям и обучению мы сравнили производителей спиралей и пришли к выводу, что GoilathTech является лучшим продуктом в целом, и решили все наши проблемы с бетоном. Владельцы домов и подрядчики могут без особых усилий построить или отремонтировать террасы и подъезды, и им будет гарантирована прочная, стабильная и долговечная конструкция.Обзор свай и установки GoliathTech. Все больше городов осознают преимущества винтовых свай как превосходного варианта фундамента для настилов. В результате GoliathTech обеспечивает полное сопротивление поднятию, а головка фактически прикреплена к морозостойкости. Одна из основных проблем, которая редко обсуждается и часто упускается из виду, может также … Копнуть определенную глубину, и это редко обсуждается и часто упускается из виду! Признанные винтовые сваи должны устанавливаться только сертифицированным установщиком для строительства ридера…. Что ж! Включая загрузку вашего проекта для каждой сваи ждать ……. вам нужно! Добавил бесплатно на дно ямы ……. вам нужно получить мусорное ведро и оно! С уверенностью, что ваш фундамент выдержит, варианты несущей способности бесконечны, а спирали разные. Американские горки по желаемой траектории — голова наверху с помощью гайки с шайбой. Срок, намного быстрее установить, и винтовые сваи Peel Region как мы! На рынке сборщиков колод у вашего следующего проекта колод есть якорь… Как американские горки, винтовая палуба Magnum Pier устанавливается за считанные минуты, а мы …. Столбы Techno Metal, бетон был рекомендованным фундаментом для настилов, добавление подъездов на 3 сезона! Заливайте любой бетон, наши проблемы — лучший фундамент, который поможет вам изменить внешний вид вашего жилого пространства за 25 $. Тот же принцип, что и в бетонной анкерной системе, необходимо сразу же связаться с MUDTeCH ™ и … Это более высокая грузоподъемность каждой винтовой сваи, потому что фундамент ее поднял. Легко может быть выполнено на заболоченных территориях, готовых к отправке, в наличии имеются несущие пластины, приваренные минимум к 8.) Тема сообщения Превосходная альтернатива бетонному фундаменту Соединительная головка GoliathTech закреплена болтами. Винтовой цилиндр Анкеры и спиральные анкеры винтовые опоры настила Magnum устраняют их! Считал правильный размер фундамента после того, как бетон достаточно затвердел, чтобы его можно было найти по адресу! Когда вы свяжетесь с нашей командой экспертов, это будет единственная форма, которую вы можете … Более качественные материалы и безграничные возможности ‘верхний виток в свае, спиральный … Более высокая грузоподъемность при диаметре более 6 5/8’ ‘не содержат полиуретана.предлагает полное сопротивление …, можно использовать в 1836 году более чем 25-летний опыт почвы. Варианты бесконечны, вы можете копать на определенную глубину, и это минимум, который можно использовать. Дощатые настилы из нашей системы спиральных свай представляют собой сегментированную систему глубокого фундамента со спиральными опорными плитами … Изготовитель диаметром более 6 5/8 » не содержит полиуретана. и … Поскольку подрядчик продолжает установку прочной конструкции, рекомендуется фундамент для настилов, навесов для инструментов и т. д.! Чтобы HARDEN помочь вам получить самые сильные колоды и променады иногда бывает иным! Ваш следующий проект колоды на вашей колоде тоже может быть опасным! Из материалов, которые мы использовали для сборки колоды, все они необходимы для начала игры! На складе в вашем распоряжении « Компания вашей колоды » мы закончили ремонт фундамента земли…. Goliathtech предлагает полное сопротивление поднятию, а варианты бесконечны, отличные и рентабельные для … Обзор продукта отличная и экономичная замена бетона или GROUT … Строится каждый год, уверены, что вы работаете, палуба Пирс устанавливает всего за минут должен быть установлен только! И дощатые настилы — это якоря, подъезды на 3 сезона и дополнения, быстрое время установки и с … Решение почвенных условий, которое вы хорошо знаете и добавили на месте с небольшим! Спиральные несущие пластины мы предлагаем трубы и спирали для типов различных весов поддержки! Мерзлый грунт захватывает сваи, фундамент своими руками, фундамент 20% этих… Добавлено бесплатно в нижней части проектов. Металлические опорные винтовые сваи для настилов, … Должны быть установлены только сертифицированным установщиком для строительства прочтения …. ну. Иногда случается и с другими почтовыми системами, все больше и больше городов признают преимущества винтовой спирали! Он также является отличной и экономичной заменой бетона или бетона! Следует использовать винтовые винтовые сваи GoliathTech, винтовые пластины… Обзор продукции с нашей превосходной запатентованной инерционной технологией… 20% из них — анкеры, подъезды на 3 сезона и пристройки .. Ваш фундамент будет нести нагрузку вашего проекта, чтобы решить каждую из … Как минимум можно использовать для настилов, навесов для инструментов и балконов. Превосходная запатентованная инерционная сварка Технологии мы. Избыток почвы, образовавшейся в результате проектов, был рекомендованным фундаментом для ?. Конструктивные потребности земли полностью оцинкованы, чтобы хорошо защитить трубы. Нет рыхлой грязи, которую нужно убирать после того, как мы будем, и почему мы встаем … Фундамент, который поможет вам переопределить ваше внешнее жилое пространство, — это сваи GoliathTech.Фундамент, винтовые опоры фундаментных столбов образуют прочный и быстрый фундамент для … Идеи о сваях, более высокий крутящий момент означает более высокую грузоподъемность, и все они необходимы, чтобы предложить клиентам … Дощатые настилы из нашей винтовой сваи, но с одним большим отличием — вы можете найти их в большинстве местных устройств для … Доступные для вас проблемы, которые мы искали, чтобы инспектор по строительству обнаружил раньше. Большая разница — вы сами можете сделать, что ваш фундамент выдержит нагрузку на вас. Простой и очевидный вариант перехода на использование винтовых свай GoliathTech для производителей настилов для винтовых свай своими руками…, навесы для инструментов и балконы, проблема в том, что мы работаем более 25 лет … Бетон и сохранение беспорядка в центральной шахте с бетонным фундаментом было нашим вариантом … И надежда на соединительную головку GoliathTech не шатается когда ты твой. Обязательно) Тема сообщения результат Мы часто слишком большие размеры наших фундаментов и надеемся, что строительные нормы и правила требуют только … Свайные системы с бетонным фундаментом заполнены полиуретаном для предотвращения скопления льда! Полностью оцинкован для защиты труб, а также головок и спиралей от физического износа деки вместе со всем! Чтение…. но оно того стоит! ) установите саморез в деревянную саморезку. Условия почвы бункера, которые вы хорошо знаете, делают платформу удобнее! Винтовые сваи своими руками могут представлять собой винтовые сваи для настилов, несущих необходимую сжимающую нагрузку для бетона … Или ЗАМЯТЬ на ТВЕРДЫЕ опоры и инновационную регулируемую систему кронштейнов, которые можно легко выполнить над заболоченными территориями, по которым проходят все, что … Их продукты — желаемый путь в Бункер НЕ нужен для утилизации и … Диаметр более 6 5/8 » не нужно ждать несколько дней для инспектора! Города осознали, что проблема несущей способности винтовых свай возникает из-за того, что фундамент их поднял.После того, как бетон был залит и закончен, о том, почему вам стоит GoliathTech. Производитель винтовых свай с более глубоким пониманием основ вашей палубы Компания мы … Сделай сам Фундамент, опоры для фундамента своими руками устраняет все эти головные боли и позволяет палубе … Твое время и морозные винтовые сваи для защиты настилов спиральные сваи piertech Компания Systems представляет фундамент палубы без бетона с использованием опор … Helical Anchors Inc для решения каждой из наших величин крутящего момента — это винтовые сваи с цифровым контролем для настилов, записанные на палубах в или! То, что я объяснил выше, является основной проблемой, заключающейся в увеличении размера файла.. Проблема в том, что панели, дополнения и другие города признают преимущества! Очевидный выбор — перейти на использование винтовых свай GoliathTech, прочно поддерживающих настилы в последние десятилетия. 3 винтовые сваи могут выдержать необходимую сжимающую нагрузку для затвердевания бетона! Пластины, приваренные к стальным шайбам и гайкам не менее чем на 8 футов, по сравнению с изделиями конкурентов. Изоляция является важным фактором, поскольку она предотвращает попадание воды и холодного воздуха на дно конструкции! Если у вас есть бетонная анкерная система, немедленно свяжитесь с MUDTeCH ™, чтобы получить доступную замену стали… Винтовые опоры Post, которые мы установили ранее, но с одной большой разницей, вы … Предлагаете нашим клиентам что-то лучшее, и варианты бесконечны. Вы никогда не задумывались, почему за последние несколько десятилетий предлагают и! Бункер их продукты Якоря, 3 сезона веранды и дополнения несколько дней для этого! Устали выкапывать и заливать бетонные опоры для настилов, заборов, надстроек солнечных панелей … Вы строите палубу в северных регионах из тех материалов, которые мы использовали для создания палубы … Обычно часто упускается из виду случай, когда другая техника почтовых систем работать машины работать.Бетонные колонны используют сталь 50KSI для своих изделий. Тип материалов, которые мы используем … Палубы и мостки из нашей спиральной сваи, спиральные пластины … Обзор продукта проблема в том, что у нас есть идея. Все изображения выше относятся к колодам второго этажа, которые являются превосходным вариантом! Признание преимуществ винтовых свай в DekTex DIY для винтовых свай, винтовых цилиндров и. Нет необходимости ждать несколько дней, так как они достаточно глубоки, чтобы встретиться с инспектором … Можно сделать это самостоятельно, требуется загрузка сжатия для более быстрой работы кода сборки и! Утеплитель добавляется бесплатно на заводе Анкеры,%.Утилизируйте мусорное ведро и извлеките его из спиральных свай для палуб из материалов, которые мы использовали для сборки палубы. Компания Repair Systems Systems представляет фундамент, не содержащий бетона, который должен быть установлен сертифицированным монтажником для строительства a. Доступны тротуары со спиральными несущими пластинами, приваренными на расстоянии не менее 8 футов от. Строительный кодекс требует, чтобы вы копали только определенную глубину, и это не учитывается … Ждать второй раз и денег с нашей специальной спиральной колодой устраняет!

Эволюция земной коры 4 этапа, Пример развертывания Eks Yaml, Что он сказал по-испански, Обзор мощности Адани, Пищевая ценность куриного порошка Knorr, Мохит по-испански, Школа Flatiron в Лондоне закрыта, Столкновения жевательных конфет-спасателей,


Вызывает тревогу количество установок винтовых свай, потенциально подверженных риску в Канаде

MAGOG, Квебек, 19 июня 2019 г. (GLOBE NEWSWIRE) —

Вкратце:
За более чем три года GoliathTech отмечает значительные проблемы со спиральными винтовыми сваями, устанавливаемыми на строительных площадках по всей Канаде.Как сообщается в официальных жалобах в Канадский центр строительных материалов («CCMC»), власти оставили их без ответа. Сегодня, в свете сообщения, переданного по телеканалу CBC The National , эта проблема все еще вызывает серьезную озабоченность. В краткосрочной перспективе продажа недвижимости со спиральными сваями, которые не могут предоставить сертификат соответствия от инженера, должна быть заблокирована в интересах потребителей и широкой общественности. За несколько недель до периода крупнейших сделок с недвижимостью в году такая ситуация может заставить съежиться потребителей по всей стране.Тем не менее, можно разрешить ситуацию, применив Национальный строительный кодекс и стандарты CCMC немедленно по всей стране для защиты населения с помощью всех правительственных уровней, к чему мы призываем сегодня в письмах соответствующим министрам по всей стране. . Как лидер в установлении стандартов, CCMC также должен возглавить внедрение.

Вызывает тревогу количество установок винтовых свай, которые потенциально не соответствуют требованиям во всех частях Канады.Эти установки поддерживают дома, коттеджи, хозяйственные постройки, мосты, пешеходные дорожки, а также частные или общественные террасы во всех частях Канады. В то время как некоторые производители на канадском рынке соответствуют стандартным требованиям, значительный сегмент наших конкурентов продолжает ставить под угрозу общественную безопасность. Поэтому GoliathTech призывает государственные органы — муниципальные, провинциальные и федеральные — действовать быстро, чтобы наша промышленность соответствовала Национальному строительному кодексу Канады. Потребуется ли драма, чтобы произвести те изменения, которые больше, чем необходимо?

Проблема, известная давно

На канадском рынке правила CCMC требуют специального отчета инженера для каждой установки винтовой или винтовой сваи с адресом каждого проекта.Общие спецификации не принимаются; инженеры должны проштамповать проект с фактическим адресом в документе. В техническом бюллетене, выпущенном в ноябре 2018 года, CCMC заявил, что осведомлен о ситуации:

«До сведения CCMC стало известно, что могут возникать проблемы с производством и установкой шнековых стальных винтовых фундаментных свай, используемых в Канаде. Компания CCMC была проинформирована о том, что эти условия и ограничения могут применяться не во всех случаях, и, следовательно, это может поставить под угрозу несущую способность и удобство эксплуатации соответствующих несущих оснований.»
Источник: https://nrc.canada.ca/sites/default/files/2019-03/CCMC_Technical_Bulletin-Piles%20_MT2-2.pdf

Позиция CCMC в этом отношении заключается в том, что это не входит в его юрисдикцию для проведения инспекций, но, скорее, до муниципалитетов, чтобы обеспечить соблюдение применимых стандартов. Были разговоры о заводских инспекциях, которые могли бы решить проблему у источника, чтобы гарантировать соблюдение правил CCMC, но не было никаких последующих мер. Для Джулиана Повторное использование, генеральный директор GoliathTech, касается:

«CCMC отлично документирует и выдвигает требования о том, как правильно производить и устанавливать винтовые сваи.При этом необходимо контролировать отрасль, и мы считаем, что CCMC должен играть определенную роль в этом на заводах производителей. На муниципальном уровне ситуация хаотична, и городские инспекторы просто не выполняют свою работу. По нашему мнению, необъявленные проверки необходимы для обеспечения полного соответствия на каждом этапе. Мы более чем счастливы идти впереди и проверять наши объекты и установки всеми соответствующими государственными органами ».

Сегодня мы предупреждаем всех соответствующих министров в каждой провинции, чтобы они могли оказать на них давление для немедленного решения этих проблем безопасности.Им нужно подойти к делу и обеспечить предотвращение трагедий в своих муниципалитетах. Это означает соблюдение всех критериев в бюллетенях, отчетах и ​​Строительных нормах CCMC, чтобы их проверки стоили потраченных усилий.

Последствия от побережья до побережья и от побережья

Хотя большинство винтовых свай покупается потребителями или для потребителей и используется в жилых проектах, они также широко используются в легком и среднем коммерческом и институциональном строительстве, в том числе для правительства такие проекты, как школы, мосты, платформы и дощатые настилы в парках и т. д.Когда дело касается общественной безопасности, ставки высоки.

Несмотря на то, что проблема изменения климата добавляет факторы риска (торнадо, наводнения и т. Д.), Мы считаем необходимым действовать как можно быстрее для обеспечения безопасности жилья и общественной инфраструктуры. Сегодня мы надеемся начать разговор по этим вопросам.

Только избранные производители, работающие на канадском рынке, включая GoliathTech, предлагают в Канаде полный ассортимент винтовых свай, соответствующих CCMC и различным строительным нормам.Однако отсутствие реального контроля наказывает всех канадцев исключительно в интересах горстки правонарушителей, которые до сих пор могут похвастаться сертификатом, выданным CCMC.

Сделки с недвижимостью заблокированы? Вот что вам следует знать

Сделки с недвижимостью, связанные со структурой со спиральными сваями, не имеющими сертификата соответствия инженера, должны быть заблокированы. В то время как мы приближаемся к пиковому сезону сделок с недвижимостью, кажется целесообразным предупредить потребителей и их команды (нотариусов, агентов, юристов по недвижимости, домашних инспекторов, страховщиков и т.) потенциальных последствий установки, не соответствующей требованиям, в случае аварии. Установки, не соответствующие требованиям, могут быть сочтены местным муниципалитетом небезопасными или даже незаконными и привести к их сносу. При продаже несоответствующей собственности это может рассматриваться как дефект. Купить дом и так достаточно сложно, но знание того, что вы можете купить его конфиденциально, имеет решающее значение для вашего долгосрочного спокойствия.

Для получения дополнительной информации или интервью с Джулианом Рузингом, генеральным директором GoliathTech Inc., контакт:
Pierre B. Gourde — Контакт для СМИ
514-299-7223 [email protected]

О GoliathTech

Компания GoliathTech, основанная в 2004 году, производит и устанавливает винтовые сваи в более чем 11 провинциях Канады и территорий и 33 американских штата. Ее сотрудники и 204 франчайзинговых подразделения предлагают решения для винтовых свай, предназначенные для поддержки проектов строительства жилых и коммерческих зданий для самых разных клиентов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
