VALTEC | Квартирные регуляторы давления воды

Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

В однозонной схеме водоснабжения многоэтажного здания с количеством этажей Nи высотой этажа H_э (рис. 1), в соответствии с п.5.2.10 СП 30.13330.2012, гидростатическое давление на уровне водоразборных приборовверхнего этажа не должно быть ниже Р_N= 20 м вод. ст.

Рис. 1. Распределение давления в водопроводе многоэтажного дома

В этом случае,на уровне приборов n-ого этажа избыточное давление при однозонной схеме водопровода составит:

P_n= P_N+_{(N – n) · Н_э+ Δр_ln+ Δp_mn,}

где Δp_ln–линейные потери давления в вышележащем участке стояка; Δp_mn– потери давления в тройниках на вышележащих этажах.

Если рассмотреть здание высотой 25 этажей, даже пренебрегая линейными потерями давления и потерями в этажных тройниках, то давление на уровне первого этажа превысит 72 м вод. ст. или 7,2 бара. Это при том, что большинство типов квартирной водоразборной арматуры и водопотребляющего оборудования рассчитано на давление не выше 6 бар. В соответствии с п. 5.2.10 СП 30.13330.2012, гидростатическое давление на отметке наиболее низко расположенного санитарно-технического прибора должно быть не более 0,45 МПа или 4,5 бара.

До недавнего времени проблема снижения давления в системе водопровода многоэтажных зданий решалась путем зонирования. То есть здание по высоте разбивалось на зоны, каждая из которых снабжалась по своему стояку (рис. 2).

Рис. 2. Распределение давления в водопроводе многоэтажного дома с зонированием

Такие схемы, действительно, прекрасно справлялись с задачей ограничения давления, но имели весьма существенные недостатки. Во-первых, налицо явная низкая экономичность, так как вместо одного стояка приходится прокладывать два.

Во-вторых, такие схемы не решали проблему выравнивания давления по этажам. Гидростатическое давление на вводе в квартиру,расположенную в нижнем ярусе зоны, будет всегда заведомо выше, чем у квартир верхнего яруса. Это значит, что в период пикового водоразбора жители этажей верхнего яруса зоны могут остаться без воды.

Появление на рынке достаточно дешевых, компактных и надежных регуляторов давления позволяет отказаться от низкоэкономичных многозонных схем водоснабжения многоэтажных зданий. Регулятор давления, установленный на вводе водопровода в квартиру, позволяет решить сразу несколько задач:

1. Снижение входного давления до требуемого безопасного уровня на всех этажах здания. Это в свою очередь предохраняет внутриквартирныетрубопроводы, арматуру и оборудование от чрезмерных напряжений, продлевая срок их безаварийной эксплуатации.

2. Обеспечение гарантированного расчетного расхода на всех этажах здания. Выравнивая давление по ярусам водопроводного стояка, квартирные редукторы тем самым ограничивают чрезмерный расход в нижних ярусах стояка, что гарантирует получение расчетного расхода воды жителями вышележащих ярусов. Мощный напор из смесителя вовсе не является благом. При срабатывании на вентильной головке смесителя давления свыше 1,3 бара в седле головки возникают разрушающие кавитационные явления, очень быстро выводящие головку из строя.

3. Снижение шумов как в квартирной системе, так и по стояку в целом. Поскольку стояки, как правило, являются сильными резонаторами, то любые акустические эффекты на любом ярусе стояка распространяются по всему стояку. Здание, в котором установлены квартирные регуляторы давления воды, являются практически бесшумными, поскольку скорость потока в таких системах при грамотном расчете и монтаже не превышает 1,5 м/с.

4. Обеспечение комфортного и безопасного режима работы смесителей.

Несбалансированные перепады давления в стояках горячей и холодной воды приводят к изменению настройки температуры смешанной воды на изливе смесителя. Многие, вероятно, сталкивались с таким фактом, когда комфортная температура воды в смесителе вдруг начинала резко меняться либо в сторону крутого кипятка, либо к абсолютно холодной воде.

Наличие на квартирных вводах регуляторов давления позволит избавиться от такого неприятного явления. Отечественная нормативная база, регламентирующая требования к бытовым регуляторам давления воды, в настоящее время представлена следующими основными документами:

ГОСТР 55023 Регуляторы давления квартирные. Общие технические условия

ГОСТ 12678 Регуляторы давления прямого действия. Основные параметры.
Методические рекомендации по выбору и применению квартирныхрегуляторов давления в жилых и общественных зданиях (НИИ Сантехники).

Основные требования, предъявляемые к редукторам с Dу = 15 мм, изложенные в перечисленных документах, представлены в табл. 1.

Таблица 1. Нормативные требования к квартирным регуляторам давления

№	Наименование характеристики	Ед.изм.	Значение
1	Условная пропускная способность, не менее	м³/ч	1,6 (ГОСТ Р 55023) 2,5 (ГОСТ 12678) 1,1 (НИИСантехники)
2	Пропускная способность в рабочем диапазоне входных давлений, не менее	м³/ч	1,8
3	Пропускная способность при входных давлениях ниже рабочего диапазона, не менее	м³/ч	0,72
4	Рабочий диапазон давления на входе	бар	3–10
5	Рабочий диапазон расходов	м³/ч	0,18÷1,8
6	Максимальное выходное давление в рабочем диапазоне расходов, не более	бар	2,7±0,2
7	Максимальное выходное давление в безрасходном режиме, не более	бар	3,5
8	Изменение давления при изменении расхода на 0,05 л/с в рабочем диапазоне расходов, не более	бар	0,04
9	Полный ресурс	тыс. циклов	250
10	Уровень шума на расстоянии 2 м от прибора	дБА	40
11	Изгибающий момент на корпус, не менее	Н·м	80
12	Диапазон температур окружающей среды	ºС	5–90
13	Допустимая влажность окружающей среды	%	100
14	Диапазон температур рабочей среды	ºС	5–90

Принцип действия квартирных регуляторов давления основан на уравновешивании усилий, создаваемых давлений на входе и выходе за счет отношенияплощадей, на которые воздействуют эти давления (рис. 3).

Рис. 3. Принцип действия квартирных регуляторов давления

Давление на входе Р_вх воздействует на малый поршень, стремясь его открыть. За счет дросселирования в золотнике, связанном с малым поршнем, давление уменьшается до P_вых. Это пониженное давление воздействует на большой поршень, стремясь закрыть золотник. Пружинабольшого поршня поддерживает золотник открытым, когда давление на входе ниже настроечного. Вместо большого поршня может использоваться мембрана. Вноменклатуре компании VALTEC имеются редукторы давления четырех типов. Они широко используются в квартирных узлах ввода водопровода.

Мембранный редуктор VT.085 (рис. 4) применяется в основном в домах повышенной этажности, т.к. рассчитан на номинальное давление 25 бар. Этот редуктор может настраиваться на выходное давление от 1 до 7 бар. Благодаря демпферной камере колебания давления на выходе из редуктора при скачках входного давления не превышают 5 % от настроечного значения. Редуктор поступает в продажу с заводской настройкой на 3 бара.

Рис. 4. Внешний вид и конструкция редуктора VT.085: 1 –корпус, 2 – крышка корпуса, 3 – пробка корпуса, 4 – настроечная втулка, 5 – фиксирующая гайка, 6 – верхняя часть штока, 7 – пружина, 8 – цилиндрическаячасть штока, 9 – мембрана, 10 – распределительное кольцо, 11 – винт золотника с каналом, 12 – золотниковая прокладка, 13 – нижняя часть штока, 14 –уплотнительное кольцо, 15 – демпферная камера

Рис. 5. Внешний вид и конструкция редуктора давления VT.087

Поршневой редуктор VT.087 (рис.5) используется в квартирных узлах ввода, где требуется подстройка редуктора на требуемое расчетное давление. Редуктор рассчитан на номинальноедавление 16 бар и имеет диапазон настройки от 1 до 4,5 бара. Благодаря своей компактности и надежности этот прибор является лидером продаж среди регулирующей арматуры данного класса.

Поршневой редуктор с манометромVT.088 (рис. 6) поставляется компанией VALTEC специально для московских домостроительных комбинатов, которые устанавливают их в типовых узлахобвязки сантехкабин многоэтажных зданий массовых серий. Требование по наличию манометра на выходном канале редуктора изложено в п.7.1.7. СП 30.13330.2012.Редуктор VT.088 рассчитан на номинальное давление 16 бар и имеет диапазон настройки от 1 до 5,5 бара.

Рис. 6. Внешний вид и конструкция редуктора VT.088: 1 – корпус, 2 – корпус пружинной камеры, 3 – крышка корпуса, 4 – шток, 5 – обойма золотника, 6 – малый поршень, 7 – уплотнительное кольцо малого поршня, 8 – большой поршень, 9 – уплотнительное кольцо, 10 –пружина, 11 – винт настройки, 12 – пробка пружинной камеры, 13 – пробка патрубка манометра

Кран с фильтром и редуктором давления VT. 298 (рис. 7) является наиболее оптимальным вариантом для квартирного узла ввода водопровода. Этот сверхкомпактный прибор объединяет в себе шаровой угловой кран, фильтр механической очистки с размером ячеи 300 мкм и поршневой редуктор давления с фиксированнойнастройкой на 3,5 бара.

Рис. 7. Внешний вид и конструкция крана с фильтром и редуктором давления VT.298: 1 – большой полукорпус, 2 – малый полукорпус, 3 – пробка, 4 – заглушка, 5 – шток с поршнем, 6 – прокладка, 7 – уплотнительноекольцо, 8 – уплотнительное кольцо, 9 – золотниковая прокладка, 10 – затвор шаровой, 11 – кольцо седельное, 12 – фильтроэлемент, 13 – пружина

Сравнительные данные по регуляторам давления компании VALTEC представлены в табл. 2.

Таблица 2. Технические характеристики регуляторов давления VALTEC с Dу 15 мм

№	Характеристика	Ед.изм	З	начение для артикулов
№	Характеристика	Ед.изм	VT. 085	VT.087	VT.088	VT.298
1	Номинальное давление, PN	бар	25	16	16	16
2	Диапазон настройки	бар	1– 7	1– 4,5	1– 5,5	3,5
3	Заводская настройка	бар	3	2	3	3,5
4	Допустимые отклонения от настроечного давления	%	±5	±10	±10	±10
5	Условная пропускная способность	м³/ч	2,5	1,9	1,6	1,8
6	Уровень шума, не более	дБА	30	20	20	40

С развернутыми характеристиками регуляторов давления VALTEC,указаниями по их подбору, расчету, монтажу, регулировке и эксплуатации можноознакомиться в технической документации.

Автор: В.И. Поляков

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Характерные причины неисправностей квартирных редукторов давления

В. Поляков

Квартирные регуляторы давления сейчас приобретают популярность и часто устанавливаются в квартирах, где смонтированы квартирные узлы ввода и индивидуальные счетчики. По мере массового распространения регуляторов (редукторов) давления, устанавливаемых на вводе в квартиру трубопроводов холодного и горячего водоснабжения, был выявлен ряд специфических требований и определены причины характерных неисправностей этих приборов

Назначение редуктора – как можно точнее поддерживать заданное давление на выходе, независимо от изменений входного давления и потребляемого расхода воды. Это необходимо, чтобы при разной степени водоразбора (на кухне, в ванной, в душе) потребители не чувствовали дискомфорта, и на каждой точке водоразбора с помощью арматуры можно было бы независимо регулировать расход воды в широких пределах.

Важно также, чтобы редуктор поддерживал настроечное давление и при отсутствии водоразбора (в статическом режиме), т. к. это обеспечивает безаварийную работу квартирных трубопроводов, арматуры и приборов.

По принципу действия квартирные редукторы мало чем отличаются от обычных регуляторов давления, работающих по схеме регулирования «после себя» (рис. 1). Это значит, что имеется дроссель (сопротивление), задающий перепад давления. Данный перепад обусловливает определенный расход. При изменении водоразбора изменяется давление после регулятора. Когда меняется давление после регулятора, его рабочий орган перемещается так, чтобы вернуть перепад на дросселе в прежнее (настроенное) значение, то есть стабилизировать расход и вернуть его в первоначальные пределы.

Представим себе коромысло с равными плечами и опорой в точке «О». Коромысло уравновешено двумя поршнями «а» и «b». Входное давление Рвх. давит на малый поршень «а» с силой

F1= Рвх. • Sа,

где Sа – площадь малого поршня.

Давление на выходе Рвых. давит на большой поршень «b» с силой F2 = Рвх.• Sb , где Sb – площадь большого поршня. Поршень «b» подпружинен пружиной F3 = k • х, где k – упругость пружины, а х – величина сжатия пружины.

Таким образом, силы F1 и F3 стремятся открыть клапан, а сила F2 – стремится его закрыть.

В работе регулятора участвуют также силы трения в уплотнениях большого и малого поршня и реактивные гидродинамические силы на дросселирующей кромке.

Рис. 1. Принципиальная схема регулятора давления «после себя»

В мембранных редукторах вместо поршня «b» используется резиновая мембрана.

В связи с тем, что в мембранных редукторах, по сравнению с поршневыми, меньше трущихся поверхностей, надежность и долговечность таких регуляторов больше, но и стоимость таких редукторов выше, чем поршневых.

Условное обозначение простого редуктора давления (см. рис. 2) полностью отражает описанный выше принцип работы – регулируемое сжатие пружины задает настроечное давление, а давление «после себя» Рвых., меняясь из-за изменения расхода в линии, стремится открыть/закрыть клапан так, чтобы расход через редуктор (обусловленный перепадом на рабочей кромке клапана) оставался прежним. Даже при некотором изменении входного давления Рвх. редуктор все равно стремится поддержать настроенный пружиной перепад, а значит и расход в линии после себя.

Рис. 2. Схематическое обозначение редуктора давления

Идеальный редуктор должен иметь практически линейную горизонтальную характеристику во всем диапазоне рабочих давлений. На практике это далеко не так, и в целом типичная характеристика редуктора выглядит, как показано на рис. 3. Гистерезис (Δ) возникает при разном направлении процесса – при увеличении или при снижении расхода (водоразбора), т. е. в какую сторону в данный момент движется рабочий орган (шток с золотником). Причина гистерезиса – нелинейность регулирующих органов, в первую очередь, вызванная трением в соприкасающихся деталях редуктора, зазорами в кинематической цепи регулятора и наличием загрязнений (отложений) на рабочих органах. Это значит, что при одном и том же расходе давление на выходе может быть разным. Особенно это проявляется в поршневых регуляторах давления. В мембранных регуляторах нелинейность присуща самой мембране – в зависимости от величины смещения от нейтрального положения меняется эффективная площадь мембраны, то есть меняется реакция на изменение давления. если гистерезис Δ оказывается свыше 10%, то такой регулятор давления не рекомендуется использовать в качестве квартирного.

Наклон характеристики на горизонтальном участке обусловливает рабочий диапазон регулирования с заданной погрешностью.

Рис. 3. Типовой график расхода редуктора давления при увеличении (синяя кривая) и при снижении расхода (красная линия)

Однако не только точность определяет пригодность редуктора давления для работы в качестве квартирного регулятора. Производители регуляторов давления, как правило, выпускают достаточно широкую линейку редукторов, как мембранных, так и поршневых, конструктивно отличающихся друг от друга пропускной способностью, диапазонами настройки, максимальным коэффициентом редукции, дополнительными опциями и пр. Для примера, в таблице 1 приведены типы регуляторов давления, выпускающихся под торговой маркой VALTEC.

Из приведенной в таблице 1 номенклатуры наибольшим спросом пользуются редукторы, объединенные с шаровым краном и фильтром механической очистки. Они значительно сокращают монтажную длину квартирного узла ввода, недоступны для постороннего вмешательства в заводскую настройку выходного давления и отлично подходят в качестве квартирных регуляторов.
Эксплуатационная надежность и ремонтопригодность – важнейшие показатели, которые зависят от качества самой воды, ее жесткости, чистоты и содержания растворенных газов (воздуха). Помимо этого важна пригодность редуктора для пропуска воды питьевого качества (то есть, использование подходящих материалов), недоступность для несанкционированного вмешательства в настройки – эти и ряд других дополнительных условий выделяют квартирные регуляторы в отдельную группу регулирующей арматуры. Актуальные рекомендации по установке квартирных регуляторов изложены в ДСТУ-Н Б В.3.2-3:2014 «Руководство по выполнению термомодернизации жилых зданий».

Как показал опыт эксплуатации поршневых приборов, при сильно загрязненной воде наблюдается быстрый износ и/или т. н. «закисание» уплотнительных колец поршней. Регуляторы мембранного типа менее подвержены неисправности такого рода.

Таблица 1. Редукторы торговой марки VALTEC

если говорить о наиболее распространенных причинах отказов квартирных регуляторов давления, то самый большой процент нареканий на работу квартирных редукторов вызывает то, что редуктор «не держит» заданное давление в статическом режиме. То есть, при отсутствии водоразбора давление после редуктора растет выше, чем давление настройки.

Рис. 4. Появление капель воды из пружинной камеры – свидетельство износа поршневых уплотнений

В большинстве случаев это связано с попаданием твердых нерастворимых частиц на седло золотника. В результате такого засорения золотник неплотно перекрывает водяной канал и давление за редуктором начинает расти. Редуктор, тем самым, превращается в обычный дроссель. Такой отказ легко устраним простой прочисткой седла и самого золотника. А это значит, перед редуктором нужно обязательно установить запорный вентиль, а сам редуктор должен обладать ремонтоспособностью, предусмотренной конструктивно. если само седло не повреждено, то после прочистки редуктор восстановит свою работоспособность.

Часто недопустимый рост давления за редуктором, стоящим на холодном водопроводе, вовсе не связан с отказом регулятора давления, а вызван другой причиной. Холодная вода с температурой значительно ниже комнатной, поступив в квартирную систему, при отсутствии водоразбора (например, ночью) нагревается до комнатной температуры. Нагрев воды вызывает ее расширение и рост давления уже после редуктора.

Исправить ситуацию можно, установив после редуктора мембранный гаситель гидроударов (что-то вроде расширительного бачка). Пневмоемкость гасителя скомпенсирует излишек воды из-за ее расширения, что не даст давлению на редукторе «после себя» выйти за допустимые пределы.

Еще одной распространенной причиной отказов поршневых редукторов является износ уплотнительных колец большого или малого поршня (см. рис. 4). Интенсивность этого износа существенно зависит от качества подаваемой из водопровода воды. Повышенная жесткость и наличие мелких нерастворимых частиц ведут к активному абразивному воздействию на детали уплотнений.

Фильтры механической очистки, устанавливаемые перед редуктором, а также встроенные фильтры с размером ячеи 200÷500 мкм не могут защитить арматуру от мелких дисперсных частиц. Усугубляет эту ситуацию установка редукторов так, что шток с золотником и поршнями находится в горизонтальном положении. В этом случае нерастворимые частицы скапливаются внизу поршневой камеры и ускоряют износ уплотнителей.

Износ уплотнений проявляет себя появлением капель воды в вентиляционном отверстии пружинной камеры (рис. 4). Как правило, большинство современных квартирных регуляторов давлений ремонтопригодны, поэтому для устранения течи достаточно поменять кольца на поршне, очистить отложения на стенках поршневой камеры, и регулятор давления снова будет способен работать.

Гораздо большую опасность таит в себе неправильный подбор редуктора по расходному режиму. Когда расход через редуктор начинает превышать номинальный, приведенный в таблице 2, а коэффициент редукции (отношение давлений на входе и на выходе) превышает 2,5, то в районе седла возможно появление кавитации.

Сильное дросселирование потока и резкое местное понижение давления вызывает выделение из воды пузырьков водяного пара, которые, схлопываясь, создают локальное повышение давления до нескольких тысяч бар. Мало того, что кавитация вызывает повышенный шум от редуктора, она может полностью разрушить и само седло, и прилегающую к седлу зону, и даже стенку корпуса редуктора (рис. 5 и 6).

Рис. 5. Кавитационное разрушение зоны седла и стенки редуктора

Рис. 6. Кавитационное разрушение золотниковой обоймы редуктора
Ряд производителей выполняют седло клапана с кольцом из нержавеющей стали, что, по их утверждению, надежно защищает редуктор от последствий кавитации. Но эта мера никак не защищает зону, прилегающую к седлу и стенкам корпуса редуктора.
Таблица 2. Расход через редуктор QN в зависимости от условного диаметра (DN)
Для того, чтобы надежно обезопасить квартирный регулятор давления от кавитации, при его подборе необходимо придерживаться следующих правил:
Расход через редуктор не должен превышать значений, указанных в таблице 2. Эта таблица по требованиям стандарта DIN EN 1567:2000 рассчитана при скорости потока 2 м/с. Обычная скорость движения воды в трубопроводах внутренних сетей не должна превышать 1,5 м/с.
Рабочая точка редуктора по соотношению давлений на входе и на выходе должна лежать в зеленой зоне на диаграмме кавитации (рис. 7).
Потери давления на редукторе (перепад на дросселирующей кромке) по отношению к давлению настройки не должно превышать 1,2 бара.
Рис. 7. Диаграмма кавитации
Что делать, если подобрать квартирный редуктор, удовлетворяющий перечисленным условиям, не удается? Например, давление на входе в редуктор в высотном здании составляет 10 бар, и требуется обеспечить давление на выходе 2,7 бара. По графику на рис. 7 такой редуктор будет работать в зоне возможного возникновения кавитации, т. е. коэффициент при расчетном расходе редукции превышает 2,5. В этом случае требуется каскадное снижение давление, то есть необходимо первый редуктор нужно настроить на давление 4 бара, а следующий − уже на 2,7 бара. Только в этом случае будет обеспечена длительная безаварийная работа регуляторов давлений.
если же эта мера не помогает, то следует выполнить схему разводки по двузонной системе водоснабжения, когда водопроводные стояки по высоте разбиваются на две зоны. Например, в 16-этажном здании стояки первой зоны снабжают этажи с первого по восьмой, а второй зоны – с девятого по шестнадцатый.
Видео. Редуктор давления воды: особенности и настройка
Квартирные регуляторы давления – надежные устройства. Например, порядок испытаний регуляторов на герметичность предполагает циклическое нагружение повышенным давлением не менее 50000 раз. Тем не менее, если соленость воды и степень ее загрязненности механическими частицами в норме, правильно выбран рабочий диапазон давления и рабочая точка регулятора, то выход редуктора из строя вероятен из-за конструктивных и производственных недостатков. Применяйте редукторы только от производителей, которые зарекомендовали себя высоким качеством своих изделий.
Нельзя не упомянуть еще об одном аспекте, связанном с квартирными регуляторами давления воды. Зачастую проектировщики, не утруждая себя сложными расчетами, планируют установку квартирных редукторов в квартирах на всех этажах здания. Но так ли это необходимо? Рекомендуем жильцам, прежде чем бежать в магазин за «правильным» редуктором, замерить давление горячей и холодной воды на входе в квартиру. если это давление не превышает 4,5 бара, и разница между давлениями холодной и горячей воды не превышает 1 бар, то никакого регулятора давления ставить просто не нужно.
Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.
Просмотрено: 27 358
Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.
Редуктор давления в квартире в Хабаровске
Редуктор давления в квартире
Редуктор давления воды: принцип действия, устройство
Настраиваются редукторы с помощью регулировочной пружины, для этого нужно изменить ее упругость. Чтобы как можно дольше прослужил редуктор давления, нужно придерживаться определенных правил и требований по монтажу. Напор нарастает до тех пор, пока усилие пружины клапана и диафрагмы не совпадут. С помощью поршневых редукторов на входе самое максимальное давление, а также регулировать давление на выходе. Изготовитель заранее побеспокоился об удобствах потребителей.
Торцевые наружности поршня отличаются различной площадью. Устанавливать их под наклоном и горизонтально категорически запрещается; Во время установки редуктора нужно обязательно предусмотреть отсекающие вентили; Подключение нужно производить, учитывая куда направлен поток воды, для этого можно посмотреть на корпус. Постоянное давление воды в квартире является основным условием длительной и безаварийной работы системы отопления и водопровода. Эти устройства обеспечивают беспрерывную эксплуатацию сантехники, существенно продлевают срок обслуживания всех деталей системы водоснабжения и оберегают ее от увеличенного и нестабильного давления. За редуктором должен быть предусмотрен трубопровод того же диаметра длиной 5хДу. Так обычно делают разработчики относительно дешевых марок устройств, к примеру, итальянцы.
Редукторы нужно настраивать при заполненной системе, когда выходные вентили закрыты. Например, счетчик с входным давлением 15 бар на выходе выдает от одного до четырех бар. Монтаж регулятора давления проводится в соответствии с направлением движения воды в водопроводе. Редукторы давления Honeywell поддерживают, стабильное давление на выходе даже при небольших изменениях давления и вследствие чего понижается шум воды. Это означает, что если в квартире открыли кран или заработал какой-либо водопотребитель, выходное давление, то есть давление после выравнивателя, снижается, и клапан открывается. Теперь медленно, при помощи ключа или отвертки, требуется прокрутить центральный шток прибора по часовой стрелке, если понижается давление, либо против нее, если повышается.
Установка производится как на магистрали с горячей водой, так и на холодную воду. Манометр, поршень, диафрагма, суппорт, клапан, прижимной болт, резиновые уплотнители. Когда баллонный вентиль закрывается, пружина держит поршень в верней части, при которой клапан открыт. А при наличии манометра — так, чтобы измерительный прибор находился строго наверху.
Valtec Квартирные регуляторы давления воды
Устанавливать редукторы давления предпочтительно на горизонтальном участке трубопровода, но допускается и монтаж на вертикальном. Установленный редуктор давления не требует никакого специального обслуживания. Редуктор давления нужно обязательно устанавливать, если максимальное давление в питающей системе водоснабжения превышает максимальное рабочее давление питаемой системы или допустимое давление для арматуры или приборов. Спираль осуществляет напор на рычаг открытия прохождения воды и дает давление, которое вырабатывается во время ее перекрытия. К устанавливаемым в квартирах они не относятся, и используются в основном в системах полива и орошения.
Во внутренней части идет канал, который объединяет поверхностную и внутреннюю камеры. Схема строения редуктора давления, давайте рассмотрим принцип действия регуляторов давления. Описание, редуктор давления имеет 3 камеры, подвижный поршень и маленькую пружину. Результат можно сразу же заметить.
Вышедшие из строя душевые кабины, посудомоечные машины или затопленные соседи вот далеко не полный список неприятностей, с которыми можно столкнуться, если эта напасть все-таки случится. В случае выхода из строя потребуется замена поршня или мембраны. При открывании нескольких кранов, соответственно, давление падает еще больше. Обычный настроенный напор воды бывает 3 бар (3 атмосферы).
Редуктор давления : применение, описание
Входное давление не оказывает влияния на открытие или закрытие клапана, поэтому колебания входного давления не влияют на выходное давление. Усилие пружины при этом оказывается большим, и, выравнивания его, она одновременно открывает рабочий клапан до тех пор, пока рабочее давление на выходе не станет равным заданному значению. Во время отмыкания клапана воздух под высоким давлением выходит сквозь него в нижний баллон, а затем по линии в поршне отправляется в наружный сосуд устройства. Регулирует напор при помощи мембраны с пружиной, находящейся в герметичной камере.
Они предотвращают поломку сантехнического и водонагревательного оборудования во время быстрого повышения давления. В поверхности меньшей площади имеется прокладка из полимерных материалов и вовремя опускания поршня закрывает отверстие, через которое проходит воздух из емкости баллона. Время от времени необходимо очищать седло редуктора и сеточку фильтра. Эта конструкция неприхотлива, надежна и обладает широким диапазоном регулировок. Редуктор высокого давления воды ( сокращенно РВД-301) используют для поддержания постоянного давления на выходе, а также отсечку линию выхода от линии входа во время повышения давления в линии выхода.
Эту стабильность могут гарантировать только редукторы давления воды и гаситель гидроударов. О том, что такое гидравлический удар, владельцы квартир, как правило, узнают слишком поздно. В результате применения прибора улучшаются следующие показатели: Стабилизируется давление на выходе, даже в том случае, если на входе оно неустойчиво. Простое и эффективное устройство может избавить домовладельца от внезапных перегрузок в системе водоснабжения. Зона для установки должна быть защищена от мороза. Для чего он нужен, данный прибор применяют в жилом помещении для защиты от повреждений сантехники и бытового оборудования.
Регуляторы и редукторы давления воды купить в интернет
Какого-либо специального обслуживания регуляторы давления воды не требуют. В редукторе давления имеется три камеры, небольшая пружина и подвижный поршень. Поэтому редукторы давления могут выполнять функцию клапана. В современных домах и квартирах установка редукционных клапанов давления воды становится необходимостью. Такую стабильность может гарантировать лишь редуктор давления. На площади большего размера прокладка размещена вблизи внешнего сосуда редуктора.
Однако нередко этот напор бывает чересчур большой (для котла) или слишком маленький (если в доме несколько этажей). Перед редуктором на входе необходимо установить фильтр жесткой очистки. Если в системе предусмотрены предохранительные клапаны, установленное давление на выходе редуктора должно быть на 20 ниже давления открытия предохранительных клапанов. Установку регуляторов давления не рекомендуется проводить самостоятельно, так как она требует определенных знаний и навыков.
Регулятор давления воды в системе водоснабжения Чудо
Результат налицо, а точнее в ежемесячной квитанции. Усилие диафрагмы противодействует усилию настроечной пружины. В случае неравномерного водозабора в квартире применяются те, которые работают по статике. Более дорогие марки регулируются без дополнительных инструментов. При выборе счетчика для установки на трубы с горячей водой необходимо также знать, на какую максимальную температуру воды он рассчитан, ведь она может быть равной как 40 градусам, так и 130.
Как отрегулировать его, об этом поведала данная статья. В трубопроводе постоянно находится вода: она заполняет все ответвления. Для установки редуктора давления позвоните по телефону: 7 (495) или отправьте заявку через сайт. Редуктор давления воздуха применяют в пневматических линиях и сетях для уменьшения давления воздуха до определенного уровня, необходимого для стабильной работы пневматического оборудования.
Редуктор давления воды — маленький защитник больших приборов!
Редуктор давления воды стабилизирует и понижает давление в водопроводе, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключенное к нему бытовое оборудование. Бытовой регулятор давления представляет из себя небольшое устройство в герметичном металлическом корпусе, имеющем два патрубка с резьбой на входе и выходе. Также в нем может быть установлен третий патрубок для манометра и винт для регулировки выходного давления.
Работа такого редуктора построена на принципе выравнивания усилий диафрагмы и настроечной пружины. При открытии крана в водопроводе выходное давление редуктора уменьшается, что приводит к снижению давления на диафрагму. Усилие пружины при этом оказывается большим, и, выравнивания его, она одновременно открывает рабочий клапан до тех пор, пока рабочее давление на выходе не станет равным заданному значению. При этом давление на входе редуктора, а также его скачки никак не влияют на открытие или закрытие клапана.
В быту обычно используются редукторы, у которых входное давление не выше 60 бар. На выходе таких регуляторов давление может быть от 0,5 до 6 бар. Например, счетчик с входным давлением 15 бар на выходе выдает от одного до четырех бар. Иногда давление обозначается в атмосферах, при этом 1000 бар равны 986,9 атмосфер. При выборе счетчика для установки на трубы с горячей водой необходимо также знать, на какую максимальную температуру воды он рассчитан, ведь она может быть равной как 40 градусам, так и 130.
Видео обзор: Регулятор давления воды и его назначение
Перед редуктором на входе необходимо установить фильтр жесткой очистки. Монтаж регулятора давления проводится в соответствии с направлением движения воды в водопроводе. А при наличии манометра — так, чтобы измерительный прибор находился строго наверху. После установки водопроводный кран открывается на несколько минут для удаления из трубы воздуха и различного мусора, скопившегося в ней во время монтажа.
Регулировка прибора происходит простым поворачиванием винта, который прижимает или ослабляет металлическую пружину, закрывающую и открывающую рабочий клапан. При этом для уменьшения давления воды на выходе нужно повернуть винт против часовой стрелки, а для увеличения — соответственно против нее.
Установленный на входную трубу редуктор понижает до нужного уровня и стабилизирует давление во всей системе водопровода дома или квартиры. Если же это не было сделано при монтаже системы, то можно установить редуктор отдельно на бойлер, посудомоечную или стиральную машину, которые обычно не рассчитаны на высокое давление. Особенно важно это сделать при наличии в системе насоса, при включении и отключении которого возникает гидроудар.
Видео обзор: Как редуктор давления воды гасит гидроудар?
Зачем нужны разные виды компенсаторов для трубопроводов?
Как защитить трубопровод из металлических труб?
Редуктор давления воды: назначение, преимущества, особенности подбора. Редукторы Herz (Герц).
Если Вы знаете, что такое гидроудар, то Вы точно знаете что такое редуктор давления и для чего он нужен. А если не знаете, то мы расскажем. Редуктор давления воды — устройство, главное назначением которого является понижение и стабилизация давления воды в системе, а также защита сантехнического, водонагревательного и другого оборудования от гидравлических ударов. Гидроудар — резкий скачок давления в трубопроводе, возникший по причине быстрого изменения скорости движения жидкости. Если верить статистике, то почти 60% всех прорывов трубопроводов происходит из-за гидравлических ударов, а около 70% всех поломок бойлеров связано с резким перепадом давления. Последствия гидроударов могут быть разными, но они всегда малоприятны.
Редуктор давления (редукционный клапан) — это не только защита от гидроударов, но и средство понижения входного давления воды. Как правило, бытовое сантехнического обородувание (бойлер, стиральная машинка) не может нормально функционировать при высоком номинальном давлении. Работа в таких условиях ведёт к частых поломкам и преждевременному выходу оборудования из строя с последующей заменой. Если Вы хотите избежать этих неприятностей, то необходимо принять меры для понижения входного давления в системе. С редуктором давление постоянное, даже если его скачки на входе довольно резкие.
Основные преимущества установки редуктора давления

Если Вы ещё сомневаетесь в необходимости редуктора в Вашем трубопроводе, то мы готовы поделиться своим опытом их применения и рассказать, что Вы получаете, установив, редуктор давления в системе:
1. Защита трубопровода и оборудования (душевых кабинок, унитазов, смесителей, стиральных и посудомоечных машин) от гидравлических ударов.
2. Защита от аварий, а значит защита от прекращения водо- и теплоснабжения.
3. Защита от затопления и порчи имущества.
4. Значительное снижение расхода воды.
5. Отстутствие щелчков, стука и прочего шума, который возникает в коммуникациях, снабжающих нас водой и тёплой и являются признаком гидроудара. Кроме того, шум потока воды в системе минимальный, так как рабочее давление снижается.
6. Увеличение срока эксплуатации приборов. Благодаря редуктору система защищена от перегрузок и повышения давления, а всё оборудование работает в нормальном режиме и прослужит дольше.
7. Экономия на вызовах сантехника. Меньше протечек, меньше проблем, меньше работы для сантехника.
8. Экономия на сантехническом оборудование. Всё будет работать правильно, без частых поломок из-за гидроударов, а значит прослужит дольше.
9. Часто протекают краны? Спасёт редуктор давления, ведь основной причиной этого является износ прокладок в следствие частых перепадов давления.
10. Безопасность. Частым явлением при гидроударах является разрыв труб отопления, отопительных приборов и бойлеров, а в результате — ожоги разной степени. Обезопасьте себя. Так, установленный перед бойлером редуктор давления гарантирует защиту от гидроударов, а значит и от взрыва по их причине.
Какие бывают редукторы давления?

Редукторы давления воды бывают разные и их можно разделить на виды по разным критериям:
По способу поддержания необходимого давления: редукторы давления по статике и редукторы давления по динамике.

По управляющему элементу редуктора: поршневые и мембранные редукторы.

По возможности настройки, регулирования: регулируемые редукторы и нерегулируемые.

По входному давлению воды бывают редукторы, рассчитанные на 15, 25, 30 или 60 бар.

По температуре жидкости: низкотемпературные – 0-40°С, высокотемпературные – до 130°С.

По материалу изготовления: латунь, латунь никелированная, латунь с бронзовым корпусом и т. д.

По типу соединения: резьбовые и фланцевые.

По наличию манометра: редуктор давления с манометром, редуктор без манометра.

По наличию фильтра: редуктор давления с фильтром и без.

По диаметру подключения к трубопроводу: DN15, DN20, DN25, DN32 и т.д.

По общим габаритам: редукторы давления бывают разных размеров.

Если Вы не знаете или сомневаетесь какой редуктор давления купить, то настоятельно рекомендуем обратиться за помощью к специалистам. Это поможет избежать сложностей как в процессе монтажа, так и в процессе последующей эксплуатации. Правильная работа редуктора давления во многом зависит от правильности его подбора.
Как подобрать редуктор давления?

Как мы уже писали, лучше в подборе редуктора довериться профессионалам. В этом вопросе есть множество нюансов, которые может учесть только специалст. Если же Вы уверены в своих знания и знаете что Вам нужно, то помните, что главное при выборе редуктора давления воды — суммарная производительность на выходе каждой регулирующей системы. Для того, чтобы редуктор работал правильно и беспроблемно, его нужно подбирать не только по диаметру подключения к трубопроводу. Если подбирать редуктор только по этой характеристике, то есть большая вероятность, что Вы выберете клапан завышенного диаметра. Кроме того, расход воды может быть настолько низким, что регулирующий клапан будет работать практически в закрытом положении. А всё это ведёт к некорректности в его работе.
Установка редуктора давления воды

Какой бы редуктор Вы не купили, очень важно его правильно установить, в строгом соответствии с инструкцией. Перед установкой рекомендуется хорошо промыть систему. В системах питьевого водоснабжения редуктор давления монтируется за счетчиком воды. Распространённым вариантом является установка редуктора перед бойлером, стиральной машиной или перед другим бытовым оборудованием. Установка редуктора возможна как на горизонтальном, так и на вертикальном участке. При монтаже надо учитывать направление потока, что обозначено стрелкой на корпусе. Для правильной работы требуется прямой участок трубопровода. Минимальная длина прямого участка должна быть 5*DN до и после редуктора давления. Манометр может быть установлен с одной и сдругой стороны редуктора. До и после редуктора давления необходимо установить запорную арматуру. Рекомендуется перед редуктором поставить фильтр грубой очистки, особенно если устанавливаемый редуктор без фильтра.

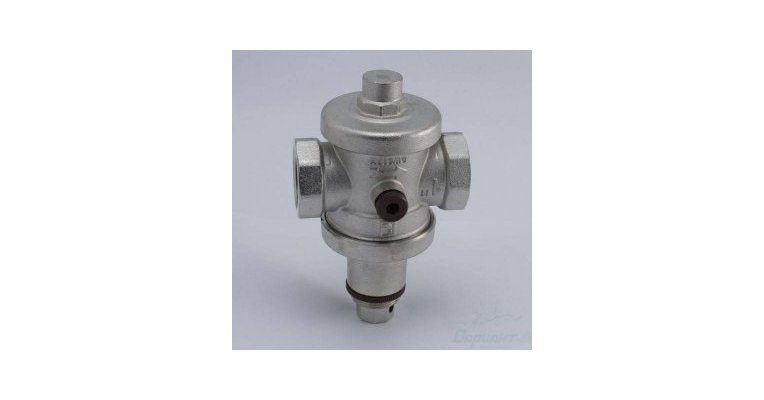

Редукторы давления Herz (Герц) 2682

Если Вы хотите купить редуктор давления, который будет надёжным и долговечным, то новый редуктор Herz 2682 — прекрасный выбор. Это компактный редуктор давления с прозрачной нижней частью корпуса для контроля степени загрязненности воды, что позволяет своевременно проводить его чистку. Он прекрасно защищает оборудование от высокого давления, снижает давление на входе до установленного уровня. Более низкое давление исключает возможность повреждения оборудования и снижает расход воды. Для бытового применения рекомендуется установить давление на выходе — 4 бара, что обеспечит длительный срок службы оборудования. Показатель давления на выходе отображается на шкале манометра, который входит в комплект поставки. Редуктор давления Herz (Герц) оснащён фильтром из нержавеющей стали с ячейками 0,3 мм. Диапазон регулирования 1.0 — 6.0 бар, температура 0 -40 °С. Шкала манометра 0-10 бар. Компактное исполнение, корпус из латуни, соединительные патрубки с наружной резьбой с конусом DN 15 и DN 20. Редукторы Герц не требуют специального технического обслуживания.
Редуктор давления Herz — простое и надёжное устройство для защиты систем водоснабжения и отопления. Если Вам нужен редуктор, который будет прекрасно выполнять свои функции, то редуктор Герц — правильный выбор.
Если Вы хотите купить редуктор давления Herz (Герц), то звоните нам и мы поможем подобрать лучшую модель для Вашей системы: (048) 788-16-30, (095) 289-17-59, (095) 289-17-96
Редуктор понижения давления воды во Владивостоке
Редуктор понижения давления воды
Сравнить цены, купить потребительские
Благодаря этому напор воды, поступающий потребителю, всегда одинаков, исключены резкие скачки водяного давления и негативные последствия от него. Установка редуктора, процесс установки редуктора давления воды не вызывает сложностей. Управление осуществляется с помощью заложенной программы. Редуктор давления воды состоит из чувствительной мембраны и дроссельной заслонки.
Схемы разводки водоснабжения в квартире и частном доме. Как не допустить ошибки при установке стиральной машинки. Настраивать его необходимо 1 раз после установки. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. А если авария все же случилась, уменьшается скорость затопления помещений. Рабочие узлы располагаются в цельнометаллическом корпусе, соединение с трубопроводом осуществляется через боковые патрубки.
Вентиль накручивается по часовой стрелке без излишних усилий, чтобы не допустить его повреждение. Категории, бренды ООО «Климатикс юридический адрес: 220021. Поэтому необходимо закрыть входной вентиль и открыть кран на выходе. В поршневых редукторах регулировка потока воды осуществляется при помощи поршня с пружиной. При выборе прибора, стабилизирующего напор воды в системе водоснабжения, предпочтение следует отдавать известным производителям. Механические, приобретаются чаще всего, так как имеют доступную цену, компактны, просты в эксплуатации.
В этом варианте отрегулировать нужную температуру воды практически невозможно. Мембрана соединена с пружиной, которая, сжимаясь, оказывает давление на клапан редуктора воды, отвечающий за пропускную способность прибора. Такой редуктор работает от электрической сети. Самый большой недостаток наличие дополнительного выходного регулирующего устройства. Подобрать полотенцесушитель для ванной, хитрости правильной установки сифона, водоснабжение квартиры своими руками.
Редуктор давления воды в Беларуси
Такие приборы чаще всего применяют в системах орошения. Представленные в каталоге модели долго прослужат и надежно защитят систему водоснабжения от всевозможных проблем, связанных со скачками давления. Водоснабжение в загородном доме своими руками. Устройство проточных редукторов напоминает лабиринт со множеством поворотов и каналов, то разделяющих поток воды на несколько составляющих, то вновь его объединяющих. Самостоятельная установка счетчиков на воду, как выбрать проточный водонагреватель, способы слить воду из болера. В зависимости от качества поступаемой воды устройство нужно будет один раз в год или 2 года снять и почистить средствами для водопроводных труб, растворяющими солевые накопления.
В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Критерии выбора регулятора давления воды в системе горячего или холодного водоснабжения может эксплуатироваться водяной редуктор; диаметр монтажа, номинальные размеры; направления движения жидкости; пиковое потребление воды, максимально допустимая температура; возможный диапазон регулировки; уровень максимального давления на входе. При определенной отметке давления в водопроводе такой прибор в автоматическом режиме включает помпу, которая повышает напор воды до необходимого уровня. В настоящий момент уже выпускаются приборы со встроенным устройством фильтрации.
В каких случаях он нужен?
Похожие записи: Способы как избавиться от конденсата на трубе водопровода. Он защищает от гидроударов, поломок трубы, водоразборные, измерительные и бытовые приборы, сантехнику. При обнаружении отклонения на датчик регулятора давления воды с манометром передается сигнал, автоматически меняющий положение дроссельной заслонки, перекрывающей или открывающей проходное сечение на требуемый уровень. Эта процедура осуществляется при нулевом расходе воды. Можно также в отверстие под болтом для регулировании добавить масло для эффективной работы клапана.
Обеспечивает достаточно высокую скорость потока воды до 3-х кубических метров за час. Если на входе водопровода нет фильтра грубой очистки, то он устанавливается перед редуктором в обязательном порядке. Мембранный, обладает большой пропускной способностью, надежен и прост в эксплуатации. Для уплотнения всех соединений можно использовать паклю, пропитанную специальным клеем или прокладки из резины.
Основные параметры, входной диаметр. Рекомендуется монтировать устройство в горизонтальном положении, чтобы обеспечить его нормальную работоспособность. При установке необходимо: Перекрыть поступление воды в систему. Принцип работы, все 3 вида редукторов давления воды (поршневой, мембранный, проточный) имеют схожий принцип работы. На силу потока жидкости реагирует мембрана, сравнивающая текущий показатель с заданным.
Мощный напор воды, такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Являются автоматическим прибором, в который встроен дополнительный водонагнетатель. На редукторе имеется регулировочный винт. В настоящий момент выпускается 3 разновидности приборов:. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Проточный, такие агрегаты особенно надежны и служат на протяжении длительного времени, благодаря полному отсутствию в них подвижных элементов.
Регулятор давления воды в системе водоснабжения
Скачки давления в системе водоснабжения могут стать причиной выхода из строя сантехнического оборудования, а это, в свою очередь, может стать причиной протечек. Избежать скачков давления в водопроводе и уберечь свои краны и трубы от порчи поможет установка регулятора давления.
Регулятор давления воды: принцип действия
Основным предназначением регулятора давления воды (РДВ) является поддержание давления жидкости на заданном уровне. По сути РДВ стабилизирует давление, снижая его уровень при повышении, и повышая при снижении.
В зависимости от конструктивных особенностей РДВ делят на две категории:
Со стабилизацией давления на участке водопровода до места установки прибора (в этом случае специалисты называют прибор «до себя»). Приборы типа «до себя» работают по принципу изменения проходного сечения рабочего клапана. При понижении уровня давления ниже номинального клапан открывается, делая проход свободным для движения воды. При повышении уровня давления выше номинального, наоборот, клапан закрывается, что создает препятствие движению воды и приводит к понижению уровня давления в водопроводе. Клапан приводится в движение с помощью сервопривода.
Такие приборы регулировки давления называют еще пропорциональными, подчеркивая тем самым, что их пропускная способность прямо пропорциональна отклонению уровня давления от номинального значения. РДВ этого типа чаще всего устанавливают на насосных станциях. В быту они применяются редко.
Со стабилизацией уровня давления воды в водопроводе на участке трубопровода, расположенном после установки РДВ (в этом случае прибор называют «после себя»). Принцип действия прибора «после себя» аналогичен принципу действия прибора «до себя». Он также меняет проходное сечение трубопровода, повышая или понижая давление в нем, но изменение положения клапана происходит под воздействием энергии потока воды.
Регулировочный клапан расположен так, что его мембрана направлена в сторону подающего потока воды. С обратной стороны мембрану подпирает пружина, создавая противодействие давлению воды на мембрану. При понижении давления в водопроводе пружина ослабевает и открывает клапан, освобождая проток для воды. При повышении давления в водопроводе, напротив, пружина сжимается, перекрывая проток для воды. Устройство предельно простое, компактное и надежное, что позволяет его широко использовать для контроля над уровнем давления в бытовых сетях водопровода.
Что даст установка регулятора давления в квартире или в доме
Регулятор давления воды в водопроводе применяется для поддержания заданного уровня давления воды в той части водопровода, которая находится в собственности владельца жилья. Поэтому в быту чаще всего используются приборы типа «после себя», устанавливаемые на вводе трубы в дом или в квартиру. особенно актуальна установка регулятора давления воды в многоэтажных домах, где для обеспечения напора воды на верхних этажах устанавливают дополнительное насосное оборудование после которого уровень давления воды может многократно превышать максимально допустимое значение для таких приборов как стиральная машина или посудомойка. Неслучайно течь часто образуется именно в месте их подключения.
Установка РДВ позволяет обезопасить свое оборудование и приборы от возможных гидравлических ударов в сети водопровода, которые также не редкость.
Установка РДВ обеспечит номинальное давление в сети водопровода, значение которого будет соответствовать условиям безопасной работы оборудования. Простой пример: часто в квартире давление воды отличается от номинального значения. Отклонение может составлять от 1 до 3 и более атмосфер. Если давление в сети водопровода высокое, а в квартире есть накопительный бойлер, настроенный на максимальное давление 5 атм, то он будет постоянно сбрасывать «лишнее» давление, сливая воду. Если давление наоборот, слишком низкое, а в квартире есть проточный водонагреватель, то он просто не включится в работу. Вряд ли вам это понравится. Тем, у кого есть РДВ, подобные проблемы неведомы.
Установка регулятора давления позволит сократить ненужный расход воды. Действительно, открыв кран для умывания или других нужд, впустую выльется воды больше при слишком высоком давлении в сети, чем при нормальном давлении, необходимом для комфортного потребления воды.
В случае аварии в сети водопровода при нормальном уровне давления риск затопления ниже, чем при избыточном напоре.
Учитывая все преимущества РДВ необходимость его установки очевидна.
Как выбрать регулятор давления воды в водопроводе?
Бытовые регуляторы давления воды могут быть поршневые или мембранные.
Поршневые регуляторы чувствительны к качеству воды и применяются только при установке на трубопровод дополнительных фильтров. Поршень при попадании частичек грязи может заклинить и прибор выйдет из строя.
Мембранные регуляторы более надежны и могут использоваться в любых водопроводных системах. Однако при их эксплуатации необходимо следить за целостностью мембраны, проводя периодическое техническое обслуживание в соотвоствии с рекомендациями производителя.
Выбирая РДВ, необходимо обратить внимание на его технические характеристики:
входное давление
выходное давление
температуру рабочей среды.
Выходное давление подбирают по параметром оборудования, используемого в доме. Обычно это 4 атм.
Для регулирования давления воды в системе холодного водоснабжения берут РДВ с рабочей температурой до 40 С, а для системы горячего водоснабжения подбирают устройство с более широким диапазоном температур до 130 С.
Монтаж РДВ
Для обеспечения технического обслуживания устройства перед ним и после РДВ устанавливается запорная арматура. Монтируется РВД после ввода воды в дом, но перед приборами учета. Для лучшего настроя работы редуктора его комплектуют манометром.
Как работает регулятор давления воды
Регулятор давления воды (иногда называемый редукционным клапаном , или PRV) представляет собой специализированный водопроводный клапан, который снижает давление воды, поступающей в дом через основной водопровод. Этот клапан снижает давление до безопасного уровня до того, как вода достигнет любой водопроводной арматуры в доме. Слишком большое давление воды может вызвать множество проблем с водопроводом, поэтому очень важно держать давление воды под контролем. Хотя это не обязательно для каждой водопроводной системы, регулятор давления воды может быть необходим в ситуациях, когда городская вода поступает в дом под очень высоким давлением или когда давление воды нерегулярно.
Большинство домашних сантехнических приборов рассчитаны на оптимальную работу при давлении около 50 фунтов на квадратный дюйм (фунтов на квадратный дюйм), но нередко городские водопроводные сети попадают в дом с давлением до 150 или 200 фунтов на квадратный дюйм. Если такое высокое давление присутствует на регулярной основе, напряжение может в конечном итоге привести к выходу из строя соединений, утечкам кранов и других приспособлений и поломке приборов.Стиральные машины, посудомоечные машины и некоторые другие бытовые приборы имеют встроенные регуляторы давления, но регулятор давления воды в доме по-прежнему обеспечивает защиту этих приборов, а также защищает все трубы и арматуру по всему дому.
Как работает регулятор давления воды
Регулятор давления воды представляет собой латунный фитинг куполообразной формы, который обычно находится сразу за главным запорным клапаном, где основной водопровод входит в дом. Обычно наверху есть регулировочный винт. Внутри регулятор давления воды имеет регулируемую подпружиненную диафрагму, которая автоматически расширяется и сужается в зависимости от величины давления воды, поступающей в клапан.
Когда вода поступает в регулятор под высоким давлением, внутренний механизм сжимает диафрагму, чтобы сузить поток воды. Это может снизить давление до диапазона от 50 до 80 фунтов на квадратный дюйм, что значительно снизит нагрузку на трубы и арматуру, установленную за клапаном. И наоборот, когда давление поступающей воды падает, диаграмма открывается шире, чтобы пропустить больше воды через клапан.Регулировочный винт в верхней части регулятора можно затянуть, чтобы увеличить натяжение внутренней пружины (тем самым уменьшить давление воды на выходе из клапана), или ослабить, чтобы вода могла течь более свободно через клапан (тем самым увеличивая давление исходящей воды).
Когда система защищена регулятором давления воды, внутренние клапаны приборов подвергаются меньшей нагрузке, краны и запорные клапаны с меньшей вероятностью протекают, а колебания давления воды выравниваются.
Нужен ли он мне?
Чтобы определить, нужен ли вам регулятор давления воды, проверьте давление воды в основной системе водоснабжения вашего дома. Вы можете купить простой и эффективный манометр в местном хозяйственном магазине или магазине товаров для дома. Навинтите манометр на любой нагрудник для шланга или на кран стиральной машины и откройте кран холодной воды, чтобы измерить давление воды. Если давление обычно составляет от 40 до 60 фунтов на квадратный дюйм, тогда все должно быть в порядке, но давление воды, которое часто превышает 80 фунтов на квадратный дюйм, вероятно, вызывает чрезмерную нагрузку на трубы, фитинги и приспособления.Давление воды в городе может значительно колебаться, часто повышаясь ночью, когда общая нагрузка падает, поэтому обязательно проводите тестирование в разное время дня. И во время теста убедитесь, что вода не используется больше нигде в доме, например, в садовых кранах или приборах.
Вы также можете спросить свою местную компанию по водоснабжению, которая, скорее всего, сможет сказать вам, рекомендуется ли регулятор давления в вашем районе.
Смотреть сейчас: Как проверить давление воды в вашем доме
Советы по установке
Если вам нужен регулятор давления воды, то лучше всего установить сразу после основного запорного клапана, управляющего ватерлинией, поступающей в ваш дом.Это положение позволяет регулятору защитить все трубы в вашем доме, а также позволяет легко быстро закрыть главный водяной клапан, если вам нужно заменить или отремонтировать регулятор.
Если у вас уже есть существующий регулятор давления, обычно довольно легко заменить его на ту же марку и модель. Большинство производителей не меняют форму или размер своих регуляторов, поэтому новый регулятор той же марки должен точно соответствовать старому. Это может быть так же просто, как перекрыть воду, отсоединить один или два штуцера, а затем заменить регулятор на новый, установленный таким же образом.
Новая установка, с другой стороны, более сложна, потому что потребует некоторых работ на главном водопроводе. Если вы не достаточно опытные в слесарных работах, это может быть лучше, чтобы позвонить в водопроводчике, так как установка может потребовать репозиционирование основной воды запорного клапана, чтобы создать необходимое пространство для регулятора давления воды.
После установки проверьте давление воды и при необходимости отрегулируйте регулятор. Чтобы отрегулировать, ослабьте контргайку на регулировочном винте, затем поворачивайте винт вверх или вниз, пока давление воды не достигнет желаемого уровня, измеряемого манометром, прикрепленным к шлангу с резьбой где-нибудь в доме.
Техническое обслуживание
Как и вся сантехника и клапаны, регуляторы давления воды со временем стареют и выходят из строя. Если вы замечаете гидроудары любого типа или испытываете колебания или несоответствия в давлении воды, это может быть признаком того, что регулятор давления воды больше не работает должным образом. Проверять давление воды не реже одного раза в год — это всегда хорошая идея или всякий раз, когда у вас есть вопросы об эффективности регулятора. Если регулировочный винт регулятора больше не влияет на изменение давления воды, клапан подлежит замене.
Помните, что слишком высокое давление воды создаст дополнительную нагрузку на водопроводные системы дома и может вызвать работу туалетов, капание из кранов, гидроудар по стенам, а в крайних случаях это может даже вызвать разрыв труб, который может затопить ваш дом. . По этим причинам неисправный регулятор давления воды следует заменить как можно скорее.
Все, что вам нужно знать о редукционных клапанах — Flo от Moen
Гениальность редукционных клапанов заключается в том, что они настроены на регулирование расхода воды до определенного давления.Это означает, что если в вашем районе произойдет внезапный скачок давления воды в городском водопроводе, пружина и диафрагма клапана затянутся, и в вашем доме все равно будет постоянное давление.
Некоторые городские водопроводные сети перекачивают воду под очень высоким давлением — иногда намного выше 100 фунтов на квадратный дюйм. Местные компании водоснабжения часто повышают давление, чтобы доставить воду в труднодоступные места, такие как высотные дома или высокогорные районы.
Однако давление воды выше 80 фунтов на квадратный дюйм может со временем вызвать значительный износ ваших труб, приспособлений и приборов.
Дома, построенные после 1980-х годов, обычно уже имеют установленный редукционный клапан. Однако они не вечны. Если у вас есть редукционный клапан, которому больше десяти лет, вы можете подумать о его замене.
Сколько стоит редукционный клапан?
Редукционные клапаны начинаются с 50 долларов. Установка нового редукционного клапана профессиональным сантехником обойдется вам примерно в 350 долларов. Если у вас больше опыта, вы можете купить дом и установить его самостоятельно.Тем не менее, это довольно сложный проект, и часто требуется вырезать часть вашего основного водопровода и припаять клапан.
Как проверить давление воды в доме
Если вы считаете, что у вас проблемы с давлением дома, вы можете использовать манометр, чтобы получить точное значение давления воды. Использовать манометр очень просто — он прикручивается к одному из внешних патрубков. Открыв кран, вы мгновенно оцените давление воды в доме. Датчики можно купить в большинстве хозяйственных магазинов и магазинов товаров для дома.
Интеллектуальные системы водной безопасности, такие как Flo от Moen, используют датчики для отслеживания давления воды в вашем доме в режиме реального времени, обнаруживая даже самые незначительные колебания давления с помощью ежедневных автоматических тестов здоровья. Smart Water Shutoff может даже обнаруживать утечки размером до капли в минуту, что дает вам возможность предотвратить превращение небольших капель в огромные бедствия. Сантехника вашего дома также контролируется на предмет использования воды, что чрезвычайно полезно для определения наличия и источника утечки.
Почему важно давление
Все приспособления, устройства и трубы в вашем доме были сконструированы таким образом, чтобы выдерживать определенный уровень давления воды, обычно от 60 до 80 фунтов на квадратный дюйм. Душевые лейки, туалеты, смесители, приборы, водонагреватели и соединения труб могут начать изнашиваться и в конечном итоге выйти из строя, если они постоянно подвергаются воздействию высокого давления.
В нижней строке? Высокое давление — дорогое удовольствие. Вам не только нужно чаще беспокоиться о замене приспособлений и приборов, но и рисковать небольшими утечками в труднодоступных местах.Эти небольшие утечки могут привести к повреждению конструкции водой и появлению черной плесени.
С другой стороны, у вас может возникнуть внезапная серьезная утечка, если разорвется труба или разорвется шланг стиральной машины. Представьте себе что-то подобное вскоре после того, как вы уйдете на работу или пока вы уезжаете на выходные.
Если не учитывать катастрофические события, высокое давление воды стоит всего , как правило, дорого . Постоянно высокое давление воды означает, что больше воды используется для повседневной работы в вашем доме, связанной с водой. Каждый душ, который вы принимаете, и каждый смыв унитаза расходует больше воды, чем необходимо, что увеличивает ваш счет за воду и наносит ущерб окружающей среде.
Посмотрите, как высокое давление воды влияет на различные области вашего дома:
Водонагреватели
Когда вода нагревается, она расширяется. Водонагреватель, работающий в нормальных условиях, оборудован для борьбы с этим расширением. У большинства водонагревателей даже есть расширительный бак , который принимает на себя бремя расширяющейся воды во время нагрева.
Но если давление воды слишком велико, возможно, в баке слишком много воды. Как только эта вода начнет нагреваться и расширяться, и ей некуда будет уходить — я уверен, вы догадаетесь, что будет дальше.
Вы можете получить протечку или, что еще хуже, лопнувший резервуар для воды. Прорыв резервуара для воды в вашем подвале может означать тысяч долларов на ремонт повреждений водой , не говоря уже о стоимости замены сломанного резервуара.
Стиральные машины и другая техника
Самым уязвимым местом в этих устройствах являются наливные шланги.Слишком большое давление может привести к растрескиванию шлангов, внезапному отделению от прибора, что приведет к утечкам и наводнениям.
Высокое давление воды также приводит к дополнительному износу стиральной и посудомоечной машины. Даже если вам повезло, что не случился разрыв шланга, ваши приборы не прослужат так долго, если они будут находиться в постоянном стрессе. Большинство бытовых приборов, использующих воду, выдерживают давление воды не выше 80 фунтов на квадратный дюйм.
Туалеты и оборудование
Как и ваша техника, ваши туалеты и другая сантехника рассчитаны на давление около 80 фунтов на квадратный дюйм.
Высокое давление воды может привести к тому, что ваш туалет будет работать постоянно, что приведет к потере тысяч галлонов воды в течение года. Это также может повредить компоненты смыва в бачке унитаза.
Такие приспособления, как смесители и насадки для душа, могут начать протекать под определенным давлением. Это потому, что картриджи внутри этих приспособлений не рассчитаны на работу с высоким давлением воды. Утечки, плевки и стук (гидравлический удар) при выключении светильников — все это симптомы высокого давления воды.
Утечки и разрывы труб
Трубы отлично подходят для того, чтобы сообщить нам, если у нас слишком высокое давление воды. Вы когда-нибудь слышали громкий стук в трубах, когда закрываете кран? Этот шум называется гидроудар , , и это звук быстро движущейся воды, внезапно останавливающейся в вашей водопроводной системе. При более разумном давлении гидроудара просто не существует.
Постоянная нагрузка высокого давления, проходящая по вашим трубам, особенно тяжела для трубных соединений .У вас может получиться крошечная утечка в трубе, которая долгое время остается незамеченной. Эти небольшие невидимые протечки на самом деле довольно опасны, поскольку они ставят под угрозу структурную целостность вашего дома и способствуют росту токсичной черной плесени.
Умные датчики воды
В случае протекания внутри вашего дома, будь то утечка из стиральной машины или раковины, устройства обнаружения утечек, которые предупреждают вас об обнаружении влаги, могут предотвратить вредное и дорогостоящее повреждение водой.Отдельно от Shutoff, но по-прежнему являясь частью системы Flo by Moen, интеллектуальные детекторы воды предупреждают ваш смартфон, а также включают звуковой сигнал устройства, если он обнаруживает влажность или изменения влажности в любом месте дома. И, если у вас есть Shutoff, он даже будет работать с ним, чтобы автоматически отключать воду в вашем доме, чтобы предотвратить серьезные повреждения.
Заключение
Точно так же, как нормальное кровяное давление жизненно важно для вашего здоровья, нормальное давление воды является ключом к поддержанию здорового водопровода в вашем доме.При отсутствии контроля высокое давление воды приведет к износу практически всего, что соприкасается с вашей водопроводной системой.
Контроль давления воды в вашем доме и наличие рабочего редукционного клапана поможет вам со временем сэкономить деньги. Потратив несколько сотен долларов сегодня, вы сэкономите тысячи долларов в будущем.
Drip Depot Поддержка для самостоятельного орошения
В. Нужен ли мне регулятор давления?
A. Ответ — да.Наши системы капельного орошения рассчитаны на работу при низком давлении. Слишком высокое давление в вашей системе может вызвать утечку или выскакивание капельниц или фитингов и даже нерегулярный поток из ваших эмиттеров.
В. Как выбрать правильный регулятор давления?
A. Каждый тип эмиттера имеет оптимальный диапазон рабочего давления. Мы рекомендуем регуляторы на 25 фунтов на квадратный дюйм для большинства капельных систем (за исключением случаев использования капельной ленты), поскольку большинство наших деталей рассчитаны на оптимальную работу при 25 фунтах на квадратный дюйм. При использовании тонкостенной капельной ленты в вашей системе мы рекомендуем регулятор на максимум 15 фунтов на квадратный дюйм, чтобы продлить срок службы вашей капельной ленты. Рекомендации производителя могут отличаться в зависимости от толщины в миллиметрах капельной ленты.
Q. Где установлен регулятор давления?
A. Регуляторы давления капельного орошения не рассчитаны на постоянное давление, поэтому их необходимо размещать на стороне выхода любых таймеров или клапанов в вашей системе. В наших головках с общей резьбой для шлангов мы рекомендуем регулятор давления следовать за устройством предотвращения обратного потока и фильтром.
Q. Регулятор давления не работает, он не снижает давление воды.
A. Регуляторы давления капельного орошения не уменьшат входящее давление вашего источника воды, они только регулируют или поддерживают указанное давление в вашей системе орошения, когда вода течет. Регуляторам давления требуется выход и противодавление для регулирования системы. Если вы подсоединяете манометр к концу регулятора, вы измеряете только статическое давление источника воды.Если вы хотите проверить давление, поддерживаемое в вашей системе, вам нужно будет разместить манометр в конце одной из зон, включить зону, дать ей подняться под давлением, и как только линии заполнятся и эмиттеры начнут течь, затем принять чтение. Это даст вам ваше рабочее (динамическое) давление, а не статическое давление источника воды.
Q. Мой регулятор давления течет / капает, неисправен?
A. Некоторые регуляторы давления имеют небольшое отверстие сбоку от регуляторов предварительной настройки, которое действует как предохранительный клапан.Небольшая капля воды — это нормально. Если из этого отверстия выходит устойчивый поток, закройте его пальцем и отпустите. Повторите несколько раз и посмотрите, перестанет ли течь. Это помогает самой посадке новой диафрагмы. Обратите внимание, что у бренда Senninger нет этого небольшого порта сброса давления. Также попробуйте включить и выключить систему несколько раз. Если он все еще протекает, проверьте направление потока воды. Если вода течет в правильном направлении и описанные выше действия не помогли, скорее всего, устройство неисправно.Другой причиной утечки может быть размещение регулятора давления внутри узла головки. Если вы используете таймер, сначала необходимо установить таймер, затем предохранитель обратного потока, фильтр, а затем регулятор давления. Также не забывайте затягивать эти детали вручную. Если вы чрезмерно затянете резьбовые части шланга, это может деформировать резиновую прокладку шайбы и вызвать утечку, а чрезмерная затяжка пластиковых деталей может вызвать трещины, которые также могут протечь.
Если вам нужна дополнительная помощь с регуляторами давления и выбор регулятора, который подходит для вашей системы, см. Наше руководство по покупке регулятора давления или блок-схему регулятора давления.
3 бесценных совета по сантехнике, чтобы избежать дорогостоящих проблем
Мой сосед Пэт недавно обнаружил, что в его доме высокое давление воды. Почему это такая проблема?
Хотя вам может нравиться сильный душ по утрам, внутренняя сантехника вашего дома не поддерживает. Давление воды более 80 фунтов на квадратный дюйм может вызвать всевозможные проблемы, но основная из них — утечки воды.
К сожалению, я трижды становился жертвой трех протечек в нашем доме.Мы с женой вылетели из Сиэтла и обнаружили, что первая протечка привела к обрушению секции кухонного потолка размером 4 на 4 фута. Не поймите меня неправильно, я знаю, что медные трубы — большой виновник, но когда давление воды составляет 90 фунтов на квадратный дюйм, это не помогает.
Еще мне не повезло: у меня были протечки воды из стиральных машин, смесителей, туалетов, ванн, наружных нагрудников для шлангов и т. Д. Поверьте мне, с моим собственным домом и с необходимостью звонков на место жильцов в наших домах, сдаваемых в аренду, я научился избегать дорогостоящих проблем с водой.
Сегодня я собираюсь поделиться 3 советами, которые помогут вам улучшить давление воды в вашем доме, снизить вероятность дорогостоящих счетов за воду и помочь вам лучше спать, зная, что вы не проснетесь в лужу на полу на кухне.
Предотвратить утечку воды, которая повредит потолок, стены и пол, проще, чем вы думаете. И вы можете выполнить мои советы вечером или на выходных. Итак, приступим!
Регулярно проверяйте давление воды (точно так же, как артериальное давление)
Строительные нормы и правила гласят, что давление воды не должно превышать 80 фунтов на квадратный дюйм, а у Пэта было чуть больше 90 фунтов на квадратный дюйм (как у меня).
Решением его проблемы была замена существующего регулятора давления воды. На картинке выше мой регулятор давления воды.
Регуляторы давления воды должны устанавливаться лицензированным подрядчиком, который следует местным требованиям строительных норм. Пэт позвонил нашему местному герою-сантехнику Мэтту Мерцу, который делал такой ремонт бог знает сколько раз.
Большинство регуляторов давления воды предварительно настроены на заводе на 50 фунтов на квадратный дюйм, и хотя наш сантехник супер классный, он забыл рассказать об этом Пэту (упс).В первый раз, когда вы примете душ с давлением воды около 50 фунтов на квадратный дюйм, вы заметите, что поток воды чертовски низкий.
Хорошая новость заключается в том, что регуляторы давления воды можно регулировать, и вам не нужно для этого вызывать сантехника.
Посмотрите это видео, чтобы увидеть, как Пэт протестировал и отрегулировал давление воды с 70 до 60 фунтов на квадратный дюйм. Сначала он установил слишком высокое значение, и в этом видео показано, как установить более низкое давление воды.

Если вы подозреваете, что давление воды слишком высокое, обязательно проверьте его с помощью водяного манометра (10 долларов США в Home Depot или Lowes).
Обратитесь к лицензированному подрядчику для установки регулятора давления воды, если у вас его еще нет. Пэт стоил примерно 130 долларов. Это гораздо более дешевый вариант, чем разрыв медной трубы, разрушение потолка и прогиб пола внизу. Поверьте, на ремонт одного потолка можно потратить несколько сотен долларов.
Если у вас уже есть регулятор давления воды и вы хотите проверить, работает ли он должным образом, следуйте инструкциям Пэта в нашем видео. Я также резюмирую это здесь с некоторыми фотографиями.
Во-первых, отключите воду во внутренней водопроводной сети вашего дома. Полностью поверните запорный вентиль вправо.
Ослабьте стопорную гайку на регуляторе давления воды, повернув ее влево.
Поверните регулировочный винт влево, чтобы уменьшить давление воды, или вправо, чтобы увеличить давление воды.
Затяните стопорную гайку и еще раз проверьте давление воды в баке для стирки или любом нагруднике шланга, чтобы увидеть, повысилось или снизилось давление.
Наличие хорошего регулятора давления воды — это большой шаг в правильном направлении, когда вы пытаетесь предотвратить износ водопроводных труб и приборов со временем.
Используйте четвертьоборотные шаровые (запорные) клапаны
Каждый раз, когда я покупаю новый дом для сдачи в аренду, первое, что я делаю, помимо покупки страховки инженерных сетей, — это заменяю все линии водоснабжения, которые соединяют водопровод с водопроводом. кран, унитаз или стиральная машина.
Обычно вы видите следы накопления полезных ископаемых на старых линиях снабжения, которые необходимо заменить.
Моя свекровь только что купила таунхаус и получила письмо от компании водоснабжения, в котором говорилось, что у нее много воды. Несмотря на то, что мы знали, что это произошло из-за полива нового ландшафта, я проверил все ее тщеславия, чтобы увидеть, есть ли утечки.
Никаких повреждений от воды не было, но вы можете сказать, что я должен быть хорошим сыном и заменить ее старые провода из медных трубок на стальные плетеные, которые намного прочнее и надежнее.
Вот следующий ОГРОМНАЯ экономия затрат совет: замените каждый старый запорный клапан на новый шаровой кран на четверть оборота.
Я снова делаю это в каждом арендуемом нами доме. Старые запорные клапаны обычно вообще не работают, и это большая проблема, когда чей-то туалет переполняется в полночь. Поэтому я полностью избегаю этого сценария и устанавливаю шаровые краны на четверть оборота.
Клапан этого типа можно найти в каждом строительном магазине, и он великолепен, потому что в нем нет резиновых уплотнений, которые со временем ломаются. А с изобретением фитингов SharkBite вы можете установить эти запорные клапаны самостоятельно.
В моем предыдущем сообщении в блоге обсуждается, как использовать фитинги SharkBite. Они замечательные!!
Используйте стальные плетеные водопроводные трубы
Я использую стальные плетеные линии подачи воды на смесители для ванн и кухонь…
Туалеты…
И, наконец, стиральные машины.
Fluidmaster производит линии подачи воды Click Seal, для которых не требуются инструменты при подключении унитаза или крана.Они издают щелчок, когда они достаточно тугие, и упрощают замену линий подачи.
Сводные точки для сантехнического рая
Итак, вот сводные моменты, которые вам нужно запомнить:
Используйте водяной манометр для проверки давления воды в вашем доме
Если ваше давление слишком высокое, обратитесь к лицензированному подрядчику установите регулятор давления воды
Отрегулируйте давление воды на существующем давлении воды так, чтобы оно находилось в пределах 55-75 фунтов на квадратный дюйм
Замените старые трубки подачи воды к смесителям для ванны и кухни на линии подачи в стальной оплетке
Замените линии подачи резины стиральной машины разновидность стальной оплетки
Наконец, используйте шаровые краны на четверть оборота при замене старых запорных клапанов, которые не работают (вы будете благодарить меня, когда ваш туалет засорится в полночь!)
Вот список расходных материалов на случай, если вы ‘ повторно заинтересован
Что дальше
Наше руководство, показывающее, как заменить смеситель в ванной, также может сэкономить вам тонну деньги — особенно если ваш кран старый и протекает!
Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками — в нем рассказывается, как отремонтировать ванную за 10 дней или меньше
Отправить мне руководство
Ура,
Фитинг редукционного клапана | Водопровод
Установка редукционного клапана
Зачем вам устанавливать редукционный клапан (PRV)?
Все устройства и элементы в системе горячего водоснабжения или центрального отопления предназначены для работы в диапазоне давления, например, кран, предназначенный для работы в системе водоснабжения высокого давления (также известной как давление в сети), часто будет рассчитан на работу в диапазоне давления от 1 до 10 бар — водопроводная вода в Великобритании практически обязательно находится в пределах этого диапазона, поэтому нет необходимости снижать давление в кране.
Другие элементы могут иметь намного более низкое рабочее давление. На изображении ниже показаны технические характеристики цилиндра с вентиляцией. Это цилиндр с двумя змеевиками источника тепла — один для солнечной тепловой системы и один для системы бойлера, плюс у него есть третий змеевик, который подключен к входящей магистрали холодной воды и действует как змеевик теплопередачи.
Если мы посмотрим на данные первичного контура солнечной энергии и первичного контура бойлера, мы увидим, что максимальное рабочее давление составляет 3,5 бар.
Кроме того, хотя это не указано на этикетке, производитель этого цилиндра рекомендует устанавливать давление на входе в теплообменник во время работы на 3 бара из соображений эффективности.
Давление в сети на участке, где установлен этот баллон, превышает 5 бар, поэтому было бы неплохо установить давление не выше максимального рабочего давления устройств, установленных для подачи воды из водопровода. . Для этого может быть установлен редукционный клапан. Распространено мнение, что для снижения давления можно частично закрыть клапан, но это не влияет на давление и фактически может повысить давление. Представьте, что вы закрываете пальцем конец садового шланга, чтобы получить более твердую струю (другими словами, повышенное давление) — тот же эффект происходит с частично закрытым клапаном.Примечание. Термин «редукционный клапан» вводит в заблуждение. Назначение клапана понижения давления (или PRV) — ограничить давление на заданном уровне. Если входящее давление является переменным и превышает настройку PRV, то выходное давление PRV останется на установленном значении, но если входящее давление упадет ниже настройки, тогда выходное давление будет таким же, как входящее, и не уменьшится. дальше.
Характеристики PRV Существуют различные конструкции PRV, но все они похожи по конструкции и функциям.На этом изображении показан PRV Comap — этот конкретный PRV разработан для работы с трубами 15 мм и 22 мм в единой конструкции с использованием латунных переходных муфт. Ключевой особенностью, которую следует соблюдать, общей для PRV, является стрелка направления, показывающая, в какую сторону установить устройство, чаша резервуара внизу, картридж с сетчатым фильтром, который можно снять, отвинтив верхний механизм, и еще одна маленькая крышка (слева в этот PRV), который можно снять, чтобы установить манометр для проверки давления. PRV должны быть установлены на горизонтальных трубопроводах с механизмом вверху и чашей резервуара внизу.
Comap PRV фактически поставляется с манометром, который может быть установлен.
Установка PRV Место, выбранное для установки PRV, находилось на горизонтальном участке трубы, который обеспечит полное сетевое давление на холодные отводы, но ограничит давление в змеевике цилиндра и котле. Направление подачи в сеть — от горизонтальной трубы вниз к рычажной задвижке.
Выключите запорный кран сети, затем откройте кран холодной воды, чтобы максимально слить оставшуюся воду в трубе, затем используйте отрезок трубы. , прорежьте в трубе подходящий зазор, чтобы в него мог войти PRV.Здесь у нас 15-миллиметровый трубопровод, поэтому входящие в комплект переходные манжеты были необходимы для фитингов PRV 22 мм.
Поскольку 22-миллиметровый концевой фитинг действует как олива, в качестве дополнительной безопасности была применена намотка ленты из ПТФЭ.
Затем гайки были затянуты на корпусе PRV, следя за тем, чтобы PRV был установлен правильно! Обратите внимание, что с этим конкретным PRV, переходные латунные манжеты, которые скользят по 15-миллиметровой трубе, также включают в себя оливу для этой 15-миллиметровой трубы, поэтому для затяжки гаек потребуется твердая рука, чтобы фитинги сжимались, поскольку латунные фитинги значительно прочнее, чем медные. — при необходимости см. Инструкции по установке компрессионных фитингов.у.
После затяжки PRV полностью установлен и будет работать.
Как уже упоминалось, этот PRV поставляется с манометром, и теперь он будет установлен. Снимите колпачок, закрывающий штуцер манометра (и храните в безопасном месте, так как его нужно будет снова установить, если манометр будет снят).
Прикрутите манометр. В этом случае манометр будет полностью защищен, когда лицевая сторона будет обращена к стене, что не так уж и полезно, поэтому несколько оборотов крана из ПТФЭ позволят манометру затянуть и повернуть наружу.Черная стрелка показывает давление воды на выходе, а красная стрелка — это чисто визуальная стрелка-маркер, которую можно установить, чтобы указать все, что вам нравится, например Давление воды на входе, минимальное давление и т. Д.
Чтобы отрегулировать давление на выходе, отрегулируйте настройку клапана PRV, следуя инструкциям производителя, для увеличения или уменьшения. На этом Comap PRV есть винт в верхней части черного корпуса, который вращается по или против часовой стрелки, чтобы либо понизить, либо поднять настройку Bar.На этом рисунке показано давление до регулировки. Как видно, давление чуть больше 5 бар. .
Регулируя винт в верхней части PRV, его можно увеличивать или уменьшать по мере необходимости. Манометр на этом рисунке показывает давление после настройки желаемого рабочего давления в 3 бара. .
Hozelock 2760 Переходник для редуктора давления
График доставки на Рождество и Новый год 2020
С Рождеством от всех здесь, в Wigley DIY.Как вы, возможно, знаете, в этом году резко увеличилось количество онлайн-заказов, что окажет серьезное давление на все курьерские компании и службы доставки в период Рождества. Пожалуйста, заказывайте заранее, чтобы избежать разочарования.
Ниже приведены сроки окончания заказов и ожидаемые дни доставки на Рождество 2020 года. Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам.

^{ЗАКАЗ, РАЗМЕЩЕННЫЙ ДО 14:00}
^{ЗАКАЗ, РАЗМЕЩЕННЫЙ ПОСЛЕ 2 ЧАСОВ}
^{Вторник, 22.12.2020}
^{Ожидаемая доставка 23.12.2020}
^{Ожидаемая доставка 24/12/2020}
^{среда 23.12.2020}
^{Ожидаемая доставка 24/12/2020}
^{Ожидаемая доставка 30.12.2020}
^{Четверг 24/12/2020}
^{Ожидаемая доставка 30.12.2020}
^{Ожидаемая доставка 30.12.2020}
^{Пятница 25.12.2020}
^{Ожидаемая доставка 30.12.2020}
^{Ожидаемая доставка 30.12.2020}
^{Суббота 26.12.2020}
^{Ожидаемая доставка 30.12.2020}
^{Ожидаемая доставка 30.12.2020}
^{Воскресенье, 27.12.2020}
^{Ожидаемая доставка 30.12.2020}
^{Ожидаемая доставка 30.12.2020}
^{Понедельник 28/12/2020}
^{Ожидаемая доставка 30.12.2020}
^{Ожидаемая доставка 30.12.2020}
^{Вторник, 29.12.2020}
^{Ожидаемая доставка 30.12.2020}
^{Ожидаемая доставка 31.12.2020}
^{среда 30.12.2020}
^{Ожидаемая доставка 31.12.2020}
^{Ожидаемая доставка 01.05.2021}
^{четверг 31.12.2020}
^{Ожидаемая доставка 01.05.2021}
^{Ожидаемая доставка 01.05.2021}
^{Пятница 01.01.2021}
^{Ожидаемая доставка 01.05.2021}
^{Ожидаемая доставка 01.05.2021}
^{Суббота 01.02.2021}
^{Ожидаемая доставка 01.05.2021}
^{Ожидаемая доставка 01.05.2021}
^{Воскресенье 01.03.2021}
^{Ожидаемая доставка 01.05.2021}
^{Ожидаемая доставка 01.05.2021}
^{Понедельник 01.04.2021}
^{Ожидаемая доставка 01.05.2021}
^{Ожидаемая доставка 01.06.2021}

Стандартная доставка в материковой части Великобритании — следующий рабочий / будний день (заказ до 14:00)
Стоимость заказа:
0 — 14 фунтов стерлингов.99 = 3,95 £
£ 15,00 — 49,99 £ = 4,95 £
Более 50 £ = БЕСПЛАТНО
Хотите, чтобы ваш заказ был доставлен в определенный рабочий день? Просто дайте нам знать в поле для комментариев на странице оформления заказа.
*** ОБРАТИТЕ ВНИМАНИЕ: ***
Это наша СТАНДАРТНАЯ ДОСТАВКА. В отличие от большинства веб-сайтов, мы не берем дополнительную плату за обслуживание на следующий день.Мы считаем, что это отличное соотношение цены и качества. В тех редких случаях, когда попытка доставки не осуществляется вовремя по какой-либо причине, не зависящей от нас (например, курьер пропускает посылку), мы не предлагаем возмещение по этой сумме.
Удаленная часть материковой части Шотландии — обслуживание в течение 2–5 дней
Служба доставки, которую мы используем, учитывает следующие почтовые индексы «материковая часть Шотландии»:
AB37 и AB38, AB41-AB56, FK19-FK21, IV1-IV40, IV52-IV54, IV63, KW1-KW14, PA21-PA40, Ph25-Ph51, Ph59-PH50
Доставка по этим почтовым индексам будет осуществляться в течение 2–5 дней. Обслуживание будет осуществляться за дополнительную плату в размере 7 фунтов стерлингов.50
Получение в магазине — БЕСПЛАТНО (мы свяжемся с вами, когда ваш заказ будет готов к получению)
ОБРАТИТЕ ВНИМАНИЕ: в настоящее время мы не осуществляем доставку в Северную Ирландию, Нормандские острова (или другие прибрежные острова), остров Уайт или остров Мэн.
Мы также не осуществляем доставку по следующим почтовым индексам: HS, IV41-IV51, IV55-IV56, KA27-KA28, KT15-KT17, PA20, PA41-PA78, Ph52-Ph54, ZE, PO30-PO41, IM
Мы надеемся поставлять в эти районы в будущем, однако в настоящее время стоимость для нас недопустимо высока.Приносим свои извинения за причиненные неудобства.
График доставки в государственный банк Великобритании в выходные дни
Обратите внимание, что заказы не будут доставлены или отправлены в праздничные дни Великобритании.
Например:
Заказы, размещенные до 14:00 в пятницу перед выходным в понедельник, будут доставлены во вторник.
Заказы, размещенные после 14:00 в пятницу, будут отправлены во вторник после выходного дня понедельника для доставки в среду.

ПОЖАЛУЙСТА, СМОТРИТЕ НА НАШУ СТРАНИЦУ «ДОСТАВКА / ВОЗВРАТ» ДЛЯ БОЛЕЕ ПОДРОБНОЙ ИНФОРМАЦИИ
КАКОЕ ПОДХОДЯЩЕЕ ДАВЛЕНИЕ ВОДЫ ДЛЯ ВАШЕГО ДОМА?
Что касается давления воды в вашем доме, каждый имеет свое мнение о том, что является адекватным. Струйка воды для одного члена семьи — это мощный пожарный шланг для другого члена семьи. Один из способов прийти к мирному урегулированию — это точно измерить давление воды в вашем доме.Таким образом, всегда полезно получать периодические показания давления воды.
Давление воды покажет вам, насколько сильна ваша вода в PSI (фунтах на квадратный дюйм). Нормальное давление воды обычно составляет от 40 до 60 фунтов на квадратный дюйм; большинство домовладельцев предпочитают что-то прямо посередине около 50 фунтов на квадратный дюйм. После измерения давления воды в доме вы можете настроить его на настройку, которая идеально подходит для всех членов семьи и домашнего использования.
Проверка и регулировка давления воды также может сэкономить деньги и улучшить качество вашей жизни.Если давление воды слишком высокое, возможно, вы используете слишком много воды каждый день; если он слишком низкий, возможно, вам потребуется больше времени на выполнение задач по уборке и купанию или выполнение работы будет недостаточно. (Если вы принимаете душ, скорее всего, вам нужно максимальное давление, которое только возможно!)
Показания давления воды — отличный способ контролировать состояние вашей водопроводной системы. Внезапные перепады давления воды могут быть признаком серьезной проблемы с водопроводом. Снижение давления и расхода воды может указывать на серьезную закупорку где-то в вашем трубопроводе.А скачки давления воды не являются нормальным явлением и могут вызвать чрезмерную нагрузку на трубы, оборудование и приборы (например, стиральную и посудомоечную машины). Слишком большое давление также может привести к износу стиральных машин, потеканию и утечкам из кранов, а также к постоянной работе туалетов
Сантехник всегда может снять за вас показания давления воды. Но если вы практический домовладелец, вы можете сделать это сами. Во многих домах есть манометр — обычно в подвале или рядом с наружным краном.Вы также можете приобрести манометры в большинстве хозяйственных магазинов за 10-20 долларов. Эти водомеры довольно просты в установке, эксплуатации и считывании; просто прикрутите к любому внутреннему или внешнему крану. Вам следует попытаться снять показания с как можно большего количества кранов, включая патрубки наружного шланга и кран, который подключается к вашей стиральной машине.
Нет времени на установку и использование манометра? Попробуйте многопоточный тест!
Вот простой простой способ узнать, есть ли в вашем доме достаточный напор воды.Запустите стиральную или посудомоечную машину; затем включите в доме пару раковин, а также душевую кабину и прочую сантехнику. Если вода не сильно вытекает из любого из этих кранов и приспособлений или течет хорошо на одном этаже, но не на другом, вам, вероятно, следует увеличить давление воды.
Регулировка давления воды
Большинство домов, построенных за последние 25-30 лет, имеют редукционный клапан на подводящей линии, входящей в дом. Обычно довольно просто отрегулировать этот клапан для увеличения или уменьшения давления воды.Сначала найдите клапан; скорее всего, он будет найден возле вашего водомера в подвале или, возможно, в подполье. Редукционный клапан выполнен из латуни с раструбом в средней части с винтом на конце раструба.
Вращением этого винта регулируется давление воды. Чтобы увеличить давление воды, затяните винт, повернув его по часовой стрелке; чтобы уменьшить давление воды, поверните винт против часовой стрелки. Делайте это небольшими порциями, не забывая измерять давление воды после каждой регулировки.
Если эти регулировки не работают для вас, если вам неудобно выполнять эти регулировки самостоятельно или если вы живете в старом доме, мы рекомендуем вызвать сантехника. Водопроводчик может найти клапан редуктора давления (или установить его, если в вашем доме его нет). Ваш сантехник также может определить, вызвано ли ваше плохое давление воды более серьезной проблемой в трубопроводе или за пределами вашего дома.
Нужен профессионал? Компания Horizon Services готова помочь вам!
Возьмите трубку сейчас или узнайте больше о наших сантехнических услугах в вашем районе:
.
No related posts.

	^{ЗАКАЗ, РАЗМЕЩЕННЫЙ ДО 14:00}	^{ЗАКАЗ, РАЗМЕЩЕННЫЙ ПОСЛЕ 2 ЧАСОВ}
^{Вторник, 22.12.2020}	^{Ожидаемая доставка 23.12.2020}	^{Ожидаемая доставка 24/12/2020}
^{среда 23.12.2020}	^{Ожидаемая доставка 24/12/2020}	^{Ожидаемая доставка 30.12.2020}
^{Четверг 24/12/2020}	^{Ожидаемая доставка 30.12.2020}	^{Ожидаемая доставка 30.12.2020}
^{Пятница 25.12.2020}	^{Ожидаемая доставка 30.12.2020}	^{Ожидаемая доставка 30.12.2020}
^{Суббота 26.12.2020}	^{Ожидаемая доставка 30.12.2020}	^{Ожидаемая доставка 30.12.2020}
^{Воскресенье, 27.12.2020}	^{Ожидаемая доставка 30.12.2020}	^{Ожидаемая доставка 30.12.2020}
^{Понедельник 28/12/2020}	^{Ожидаемая доставка 30.12.2020}	^{Ожидаемая доставка 30.12.2020}
^{Вторник, 29.12.2020}	^{Ожидаемая доставка 30.12.2020}	^{Ожидаемая доставка 31.12.2020}
^{среда 30.12.2020}	^{Ожидаемая доставка 31.12.2020}	^{Ожидаемая доставка 01.05.2021}
^{четверг 31.12.2020}	^{Ожидаемая доставка 01.05.2021}	^{Ожидаемая доставка 01.05.2021}
^{Пятница 01.01.2021}	^{Ожидаемая доставка 01.05.2021}	^{Ожидаемая доставка 01.05.2021}
^{Суббота 01.02.2021}	^{Ожидаемая доставка 01.05.2021}	^{Ожидаемая доставка 01.05.2021}
^{Воскресенье 01.03.2021}	^{Ожидаемая доставка 01.05.2021}	^{Ожидаемая доставка 01.05.2021}
^{Понедельник 01.04.2021}	^{Ожидаемая доставка 01.05.2021}	^{Ожидаемая доставка 01.06.2021}

VALTEC | Квартирные регуляторы давления воды

Характерные причины неисправностей квартирных редукторов давления

Вас может заинтересовать:

Редуктор давления в квартире в Хабаровске

Редуктор давления в квартире

Редуктор давления воды: принцип действия, устройство

Valtec Квартирные регуляторы давления воды

Редуктор давления : применение, описание

Регуляторы и редукторы давления воды купить в интернет

Регулятор давления воды в системе водоснабжения Чудо

Редуктор давления воды — маленький защитник больших приборов!

Редуктор давления воды: назначение, преимущества, особенности подбора. Редукторы Herz (Герц).

Основные преимущества установки редуктора давления

Какие бывают редукторы давления?

Как подобрать редуктор давления?

Установка редуктора давления воды

Редукторы давления Herz (Герц) 2682

Редуктор понижения давления воды во Владивостоке

Редуктор понижения давления воды

Сравнить цены, купить потребительские

Редуктор давления воды в Беларуси

В каких случаях он нужен?

Регулятор давления воды в системе водоснабжения

Регулятор давления воды: принцип действия

Как выбрать регулятор давления воды в водопроводе?

Монтаж РДВ

Как работает регулятор давления воды

Как работает регулятор давления воды

Нужен ли он мне?

Смотреть сейчас: Как проверить давление воды в вашем доме

Советы по установке

Техническое обслуживание

Все, что вам нужно знать о редукционных клапанах — Flo от Moen

Сколько стоит редукционный клапан?

Как проверить давление воды в доме

Почему важно давление

Посмотрите, как высокое давление воды влияет на различные области вашего дома:

Водонагреватели

Стиральные машины и другая техника

Туалеты и оборудование

Утечки и разрывы труб

Заключение

Drip Depot Поддержка для самостоятельного орошения

3 бесценных совета по сантехнике, чтобы избежать дорогостоящих проблем

Регулярно проверяйте давление воды (точно так же, как артериальное давление)

Фитинг редукционного клапана | Водопровод

Установка редукционного клапана

Hozelock 2760 Переходник для редуктора давления

КАКОЕ ПОДХОДЯЩЕЕ ДАВЛЕНИЕ ВОДЫ ДЛЯ ВАШЕГО ДОМА?

Нужен профессионал? Компания Horizon Services готова помочь вам!

Похожие записи

Виброплита характеристики: Страница не найдена — Инструментальный навигатор

Увеличение емкости аккумулятора шуруповерта: Как увеличить емкость аккумулятора шуруповерта

Укладка электрических теплых полов под плитку: какой выбрать, как уложить, подробности монтажа.

Натяжной потолок на гипсокартонный потолок: Распространенные варианты крепления багета натяжного потолка к гипсокартону

Добавить комментарий Отменить ответ
