Стяжка для водяного теплого пола

Общее содержание:

1 — Основа для стяжки водяного теплого пола
2 — Армирование стяжки водяного теплого пола
3 — Песок для стяжки теплого пола
4 — Пластификатор для водяного теплого пола
5 — Маяки для стяжки водяного пола
6 — Заливка стяжки водяного теплого пола
7 — Зачистка теплого пола

Стяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Основой стяжки для водяного теплого пола служит утеплитель, к которому крепятся трубы. Утеплитель обеспечивает защиту от теплопотерь. Особенно это актуально для полов, которые в основе имеют плиту, опирающуюся на фундамент.

По периметру помещения укладывается демпферная лента, которая позволяет слою стяжки незначительно перемещаться относительно стен при расширении или сейсмических явлениях.

При этом не возникает больших трещин или посторонних звуков.

Это так называемая плавающая стяжка, т.е. стяжка на разделительном слое.

Любая стяжка имеет свойство трескаться. Даже бетонный пол трескается. Это вопрос лишь времени. Главное, чтобы трещины не образовывали каких-то локальных кусков пола, которые двигаются или качаются. Мелкие трещины, которые образуются через месяц, год и больше не оказывают влияния на пол, а под финишным покрытием они и вовсе не видны.

Чтобы снизить возможность сильного растрескивания стяжки применяют армирование. Армировать стяжку арматурой довольно затратно. Сетка, к которой крепятся трубы теплого пола, особого армирующего эффекта не дает. Она не способна уберечь от длинных трещин вдоль прутьев. Ей для этого не хватает жесткости.

Для стяжек лучше применять пространственно-объемное армирование волокнистыми материалами. В большинстве случаев применяют полипропиленовую фибру. Существует также базальтовая, стеклянная и металлическая фибра. Но их применение сложнее, наибольшее распространение получила полипропиленовая.

Длина волокна полипропиленовой фибры составляет от 6 до 40 мм. Для цементно-песчаных стяжек применяют фибру 12-18 мм. Кроме того, фибра отличается по толщине волокна. Более толстое волокно обеспечивает большую прочность.

Чтобы обеспечить хорошее армирование и при этом не навредить стяжке, нужно использовать строго определенное количество фибры. Оптимальное соотношение составляет 0,9 кг на 1 м3 цементно-песчаного раствора. При большом количестве фибры раствор превращается в «кашу», которую невозможно тянуть правилом, и из которой торчат пучки волокон.

Для полов без подогрева применение фибры не столь критично. В бетонных полах ее применение вообще не имеет смысла

Для обеспечения жесткости стяжки, ее толщина должна быть 5-7 см. Раствор делается из цемента марки 500 и песка в соотношении 1:3 – 1:4. Соотношение зависит от качества песка.

Лучше применять чистый песок крупной фракции. Если песок имеет примеси или глину, то его содержание в пропорции следует уменьшить. Глина сделает раствор более пластичным, но при этом понизит и прочность стяжки. Это необходимо компенсировать более высоким содержанием цемента и добавлением фибры.

Чтобы проверить содержание глины в песке, необходимо залить водой небольшое количество песка в емкости и взболтать. После того, как вода успокоиться, будет видно, что на дно осел песок, а сверху образовался слой глины, ила, мусора.

В любом случае песок перед применением желательно просеять. Это позволит избежать попадания в раствор камней, кусков глины, мусора.

Количество воды для раствора зависит от исходной влажности песка. Нежелательно делать жидкий раствор — небольшое содержание воды обеспечивает раствору после застывания большую прочность.

Существует два вида пластификаторов:

  • воздухововлекающие – делают раствор пористым как губка и предназначены для легких растворов, применяемых для штукатурки;
  • воздухоотвлекающие – удаляют воздух из раствора, делают его более плотным и позволяют уменьшить количество воды.

Добавление пластификатора делает смесь более текучей, хотя при этом в ней содержится меньше воды.

При выборе пластификатора важно обратить внимание на то, чтобы на этикетке было указано, что он предназначен для бетонных полов с подогревом. Нельзя применять для стяжки пластификатор для штукатурки.

Количество пластификатора, добавляемого в различные виды смесей, указывается в инструкции на канистре. Превышение этого показателя не даст положительного эффекта в виде большей прочности стяжки, а может привести к расслоению смеси.

Пластификаторная добавка для стяжки представляет собой жидкость коричневого цвета, которая добавляется в воду.

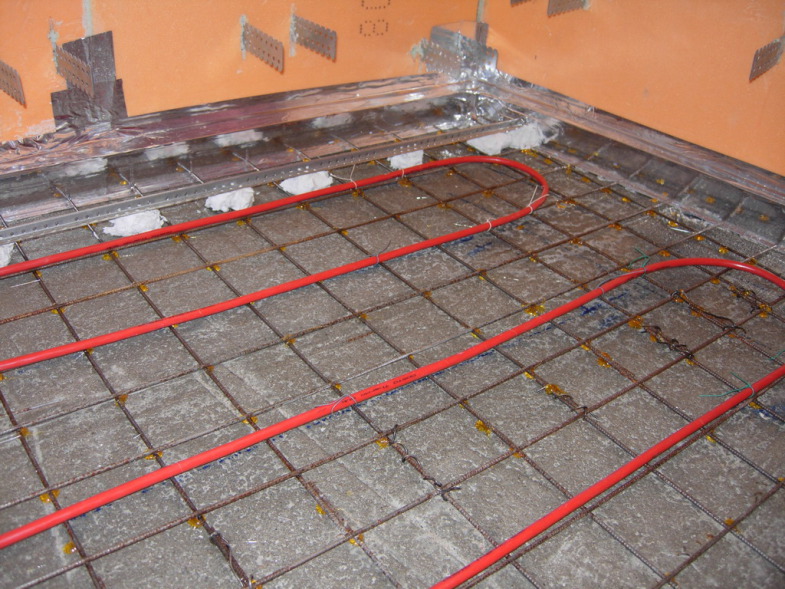

Маяки устанавливаются на холмики из цементно-песчаной смеси в соотношении 1:2 с добавлением клея.  Это обеспечивает быстрое схватывание и надежную фиксацию маяков.

Опорные холмики желательно размещать как можно чаще, это обеспечит маякам хорошую жесткость, не даст прогибаться при работе правилом.

Если утеплитель недостаточно жестко лежит на основании, то холмики лучше лепить на вкрученные в пол саморезы или вбитые шиферные гвозди. Это обеспечит маякам жесткую фиксацию относительно несущей конструкции, а не прогибающегося утеплителя.

Как замесить раствор

Замес раствора выполняется в следующем порядке:

  • в емкость, где будет производиться замес, наливается вода с предварительно замоченной фиброй и пластификатором;
  • засыпается просеянный песок. Если сначала добавить цемент, то он схватится комками с фиброй и разбить его будет очень сложно, смесь получится неоднородной;
  • после засыпки части цемента приступают к тщательному перемешиванию. Смесь должна превратиться в цементное «молочко»;
  • добавляют оставшийся песок и перемешивают;
  • добавляют оставшийся цемент и тщательно перемешивают для получения однородной смеси. Она должна быть густой, пластичной, но не льющейся.

Полученный раствор обеспечит стяжке высокую прочность и легкость заливки

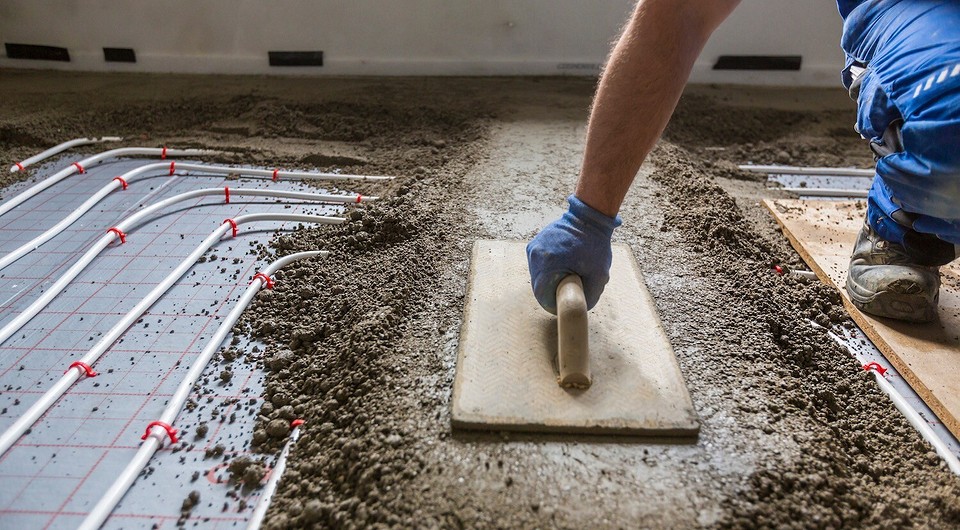

Густой раствор высыпается у края помещения и мастерком разравнивается примерно по уровню. При этом его необходимо «прихлопывать», чтобы он осел без пустот.

Затем разравнивают раствор правилом. Его тянут от стены к себе. При этом совершая небольшие поперечные движения для распределения смеси. В места, где образовались впадины, мастерком подкидывают раствор и проходят правилом в обратном направлении.

После ликвидации впадин несколько раз тщательно проходятся правилом. Это обеспечивает верхнему слою гладкость и глянец. При затирке такой пол потребует минимальных затрат и усилий.

После этого переходят к следующему участку пола. Все операции повторяются в таком же порядке.

По следующий день после заливки стяжки ее зачищают. Это необходимо для удаления наплывов, мелких огрехов заливки. Зачистка необходима для стяжки, которая делается под дальнейший настил ламината, паркета, линолеума или ковролина. Если на пол будет стелиться плитка, то зачистка необязательна, поскольку неровности будут компенсированы слоем плиточного клея.

Приступать к зачистке следует тогда, когда раствор уже застыл, но еще легко царапается ногтем.

Если пропустить этот момент, то зачистка потребует больших усилий.

Перед зачисткой можно удалить маяки. Некоторые это делают, некоторые нет. В пользу удаления говорит то, что маяки имеют свойство ржаветь. Это может даже повредить плитку. Также, стяжка дает усадку и маяки начинают немного выступать над плоскостью пола. Однако, после удаления маяков необходимо залить образовавшиеся впадины раствором, который при нагреве теплого пола может отслоиться.

Для удаления маяка его поддевают зубилом или стамеской и вырывают.

Зачищают стяжку правилом небольшого размера – достаточно метрового. Правило берут двумя руками и энергичными движениями от себя счищают неровности и наплывы. Так проходятся по всей поверхности пола.

Затем необходимо очистить поверхность от образовавшегося мусора. Лучше всего это сделать при помощи промышленного пылесоса. Веник здесь не поможет – своими ветками он будет повреждать стяжку и делать в ней новые царапины, образовывая новый мусор.

Если маяки удалены, то необходимо заделать образовавшиеся канавки. Предварительно смачивают их водой, это улучшит адгезию. После этого мастерком закладывают раствор во впадины и шпателем разравнивают его, удаляя излишки.

Если стяжка делалась не поверх системы теплого пола, то можно сделать финишное выравнивание. Оно делается очень жидким цементно-песчаным раствором в пропорции 1:2 – 1:2,5. Раствор наливается на смоченную поверхность пола и разравнивается правилом. Благодаря своей текучести он заполнит все мелкие неровности. Для теплых полов или укладки плитки такое финишное выравнивание не подходит, поскольку образовавшаяся тонкая корка может отслоиться.

Полный период высыхания стяжки составляет 21-28 дней. Соблюдение технологии позволит обеспечить стяжке теплого пола прочность, долговечность, равномерность распределения тепла и максимальную ровность пола.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.


тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.


2. Полусухая стяжка
Минимум воды для приготовления раствора, вода идет только для вовлечения молекул цемента в процесс формирования прочных кристаллических связей.


Оптимальная толщина 4-5 см.
Более тонкий слой высохнет раньше чем схватится, а более толстый может быть только если перекрытия смогут вынести большой вес.
Если необходима большая высота стяжки часто нижний слой стяжки разбавляют керамзитом.

Фиброволокно для полусухой стяжки лучше армирующей сетки.

Плюсы:
Застывая цементная смесь садится только на 1 мм.
Высокая плотность из за небольшого количества воды.
Чистые и быстрые условия работы.
Нет сырости, значит нет риска порчи, строительных смесей, деревянных дверных коробок и оконных рам.

Минусы:
Из за высокой плотности, смесь, не всегда заполняет углы, и создает округлые формы в местах напряжений стен и пола — для чего добавляют в смесь различные пластификаторы.
Минимальная толщина стяжки 30 мм.
Сухая стяжка пола при неправильном монтаже или качестве материала может не схватится с основанием.

Виды полусухих стяжек пола

с фиброволокном
с керамзитом

Часто используемые варианты для полусухой стяжки пола
1-Пескобетон марки М300 состоит их (крупицы песка 1,5-2,2 мм и цемента М400 или М500)
Удобен когда нет возможности держать на стройплощадке отдельно песок или цемент.
2-Промытый карьерный песок с крупицами 2,5-3 мм.
3-Речной песок с крупицами 1,8-3 мм с гранитной крошкой.

Необходимо иметь:
портландцемент марки 400Д20
речной или промытый песок и добавки для улучшения растекаемости.
Лучше арендовать бетономешалку, но можно и в ручную фанерным листом с бортами.

Финишные покрытия можно укладывать спустя:
Плитку и керамогранит через двое суток, так как они не боятся влаги вовсе.
Линолеум через неделю.
Дерево (ламинат и паркет) можно класть только через месяц, а лучше через 40-50 дней,
так как влага все равно еще выделяется.


Инструмент:
Лазерный уровень

Материалы:
Смесь

Монтаж:
Подготовка основания — выявить все трещины и пустоты — отбить их перфоратором, зацементировать, выровнять, удалить пятна жира от масляных красок и пыль.
Уровнем размечают горизонталь.
Установка и фиксация маяков.
Укладка гидроизоляционного слоя.
Замес раствора состоящего из: цемента, песка, полипропиленовой фибры и воды.
Укладка раствора толщиной 4 — 5 см
Предварительное ручное выравнивание.
Полирование специальной затирочной машиной.



Какой вариант стяжки для пола подойдет для отопительной системы водяного типа

Принятие решения произвести монтаж теплого водяного пола в доме – самое верное. Это создает огромный комфорт и уют. С ним можно ходить босыми ногами по поверхности пола и не бояться холода. Но до укладки следует правильно выбрать вариант стяжки под него. Эффективность будет снижена из-за большого слоя заливки, а очень тонкий в таком случае быстро потрескается и потеряет все свои качества и свойства. Следовательно, стяжка должна быть качественной и отвечать всем требованиям надежности и долговечности.

Необходимость стяжки



Монтаж нагревательной системы не может обойтись без устройства надежной стяжки. Готовый раствор заполняет все пустоты и надежно защищает их от внешнего воздействия и возможного механического повреждений. Тепло не теряется, а полностью все передается наверх, от пола к потолку.

Если добавить в бетонный раствор специальные добавки, пластификаторы, то они позволят избежать появления пузырьков после заливки. За счет этого повышается плотность стяжки, а также увеличивается свойства теплоизоляции материала. Внешняя часть будет использована для финишной отделки или декора.

Стяжка под теплый пол кроме защитной функции от повреждения трубопровода, выполняют функцию равномерного распределения тепла по всему помещению, где выполнен монтаж. Дополнительно поддерживает звукоизоляцию нижерасположенных помещений.

Виды стяжки

Существует несколько основных видов стяжки, которые могут быть использованы для устройства теплого водяного пола:

  1. Цементно-песчаная. Практически идентичными качествами обладает бетонная стяжка водяного теплого пола, имеющая аналогичную технологию заливки.
    Для подготовки раствора используют песок и цемент, как основные составляющие, а также могут применяться и различные добавки, улучшающие качества всей заливки. Не редки случаи добавления в состав раствора клея ПВА, повышающий пластичность и отличную растекаемость по поверхности.
  2. Самовыравнивающиеся смеси. Из чаще всего используют для финишной отделки и создания идеально ровной поверхности.
  3. Полусухая стяжка. Технология отличается малым количеством воды.

Предварительно стоит определиться с тем, какая стяжка теплого водяного пола будет оптимальной для тех или иных условий. Все будет зависеть от степени неровности основания, сложности монтажного процесса и других факторов.

Подготовка основания под теплый пол

Когда выбирается бетонная стяжка для исполнения, то здесь очень важно провести целый ряд подготовительных мероприятий. Поверхность должна быть выравнена под горизонтальный уровень. Особенно это касается участков, где имеются перепады высот более 10 мм. Нельзя забывать про слой гидроизоляции. Вдоль стены по всему периметру в комнате фиксируется демпферная лента, служащая для температурной компенсации будущей стяжки. При нагреве раствор имеет свойства расширяться. Чтобы исключить повреждение стен в таком случае и применяется демпферная лента.

В теплом водяном полу может быть использовано несколько контуров для улучшения качества обогрева помещения. В таком случае следует произвести укладку демпферной ленты и по линии между ими.

Основа пола должна быть качественно утеплена, чтобы тепло ни при каких обстоятельствах не устремлялось вниз, а поступало лишь через пол в комнату для прогрева воздуха. Утепление будет зависеть от расположения помещения, в зависимости от самой схемы и использования теплого водяного пола в качестве основного или дополнительного источника отопления.

Когда теплый пол выступает в качестве дополнительного элемента системы отопления в доме, то в качестве материала обычно используют вспененный полиэтилен. Он к тому же должен иметь фольгированное покрытие, которое будет отражать все тепло от нагревательных элементов в сторону пола.

Первые этажи строений, если имеются еще и подвалы без прогрева, а также при расположении помещений дома непосредственно на грунте лучше всего приобрести более серьезные утеплители – насыпь керамзита, пенополистирол с толщиной листов от 50 до 100 мм. Это позволит значительно сократить теплопотери.

Когда теплый водяной пол устраивается в комнатах на втором этаже и выше, а также на первом, если присутствует подвал с отоплением, то можно применять в работе для теплоизоляции пенополистирол. Альтернатива такой продукции – экструдированный пенополистирол. Обычно выбирают толщину от 20 до 50 мм. Можно подобрать и другие варианты утеплителя, главное чтобы толщина была соответствующей.

На строительном рынке представлены и специальные утеплители, которые предназначаются непосредственно для устройства тёплых полов. В них присутствуют специальные каналы с одной стороны, куда будут помещаться трубы системы. Весь процесс монтажа будет гораздо быстрым.

При отсутствии специальных каналов на утеплителе, трубы теплого пола можно фиксировать клипсами и хомутами к слою армирования. Он обычно выполняется из металлической сетки с соответствующими ячейками по диаметру. Используемая стяжка для теплых полов имеет свои достоинства, за счет которых и пользуется спросом в строительной отрасли.

Деформационный шов

Нельзя забывать при заливке стяжки теплого водяного пола про устройство деформационного шва. Он может выполняются в следующих случаях:

  1. При наличии комнаты со сложной конфигурации.
  2. В проемах входных или межкомнатных дверей, а точнее под расположением порога.
  3. Когда стена очень длинная, более 8 метров, а также в случаях отношения ширины всей комнате к его длины составляет менее, чем 1 к 4.

Можно и в другим случаях устраивать деформационные швы на данном этапе, главное, чтобы все приносило положительный результат по итогу. При этом главное подобрать правильно высоту шва. Он должен соответствовать выбранной толщине бетонной стяжки, которая выбрана для заливки под теплый пол. Обращается внимание на то, что верхняя часть деформационного шва, его граница, должна располагаться в том месте, где будет находиться финишное покрытие пола в помещении.

Стоит отметить, что есть нюансы при укладке сетки для армирования из металла в стяжку теплого водяного пола. Она должна при любых обстоятельствах прерываться в том месте, где будут располагаться деформационные швы в помещении.

Покупка материала

Стяжка для теплого пола должна выполняться при наличии определенных материалов. Их можно приобрести в любом строительном магазине. Стоит понимать о том, что для стяжки потребуется один набор продукции, а еще один комплект будет необходимо для качественного монтажа теплого водяного пола. Особое внимание при выборе стоит уделить именно трубам. От их качества будет зависеть эффективность работы всей системы после установки. Некоторые имеют большую стоимость, как медные или нержавеющие, но при этом обладают достаточным набором положительных качеств и характеристик. Если выбор пал на полиэтиленовые трубы, то финансовые вложения будут по минимуму. Но могут возникнуть определенные трудности в процессе проведения монтажных работ.

Виды труб и способов их фиксации

Материалы для стяжки будут зависеть от того, какой именно вариант выбран для исполнения. Это и цемент с песком, засыпка с листовым материалом, или же специальные строительные сухие смеси, которые достаточно лишь разбавить с необходимым количеством воды. Следует понимать и знать после того, как определились со стяжкой для теплого пола, какие лучше материалы и оборудование приобрести.

Толщина стяжки

От толщины стяжки пола будет зависеть все проявляемые качества системы отопления. Обычно для чернового варианта выбирается толщина соответствующая 50 мм. На толщину окажет влияние предназначение самого помещения, где выполняется стяжка под водяной пол. Жилые помещения допускают устройства слоя в 50-70 мм, а промышленные объекты из-за высоких внешних нагрузок должны иметь стяжку, доходящую даже до 100 мм.

В таком случае следует исходить из того, для чего вообще предназначается стяжка для теплого водяного пола – аккумулирование тепла. Это уже говорит о том, что тонкий слой стяжки не сможет длительное время удерживать тепло. Следовательно, система будет постоянно работать и передавать энергию. Работа котла увеличиться, чтобы поддерживать необходимую температуру. Оптимальная толщина стяжки для теплого водяного пола – 70-80 мм. Этого будет достаточно, чтобы иметь оптимальные показатели уровня тепла в комнате.

Состав раствора для заливки

Для отапливаемого помещения от основания пола потребуется тщательно подготовить раствор, с соблюдением всех пропорций. Чтобы не тратить на это время, можно купить готовую смесь и добавить в нее определенное количество воды, следуя руководству и инструкции. Используемый бетон должен иметь марку в пределах М150-300. Все будет зависеть полностью от создаваемых нагрузок в период эксплуатации основания под теплый водяной пол. В жилищном строительстве чаще всего достаточным будет и М200, а вот промышленные объекты требуют М300.

Таблица марок и классов бетона

При самостоятельном изготовлении смеси, следует придерживаться установленных пропорций. 1 часть приобретенного цемента должна замешиваться с 3 частями песка. Для песка берется фракция не более 0.8 мм, чтобы раствор лучше растекался по поверхности и не создавал лишних неровностей после заливки. Альтернатива песку – гранотсев, который создает более прочный раствор. Но тогда будут меняться и пропорции, вместо трех частей песка, потребуется всыпать 6 порций гранотсева. Нельзя забывать про воду. В итоге должна получиться жидкая консистенция раствора. Обычно ее берут 0. 8 части.

Пластификаторы позволят становиться стяжке более эластичной, что особенно будет проявляться при нагревании. Если нет желания посещать магазины и при этом тратить средства, то есть и народные средства, способные их заменить:

  • Клей ПВА. На один мешок цемента потребуется 1 кг клея.
  • Мыло жидкое. Его добавляют меньшее количество, порядок 150 грамм на каждый мешок цемента.

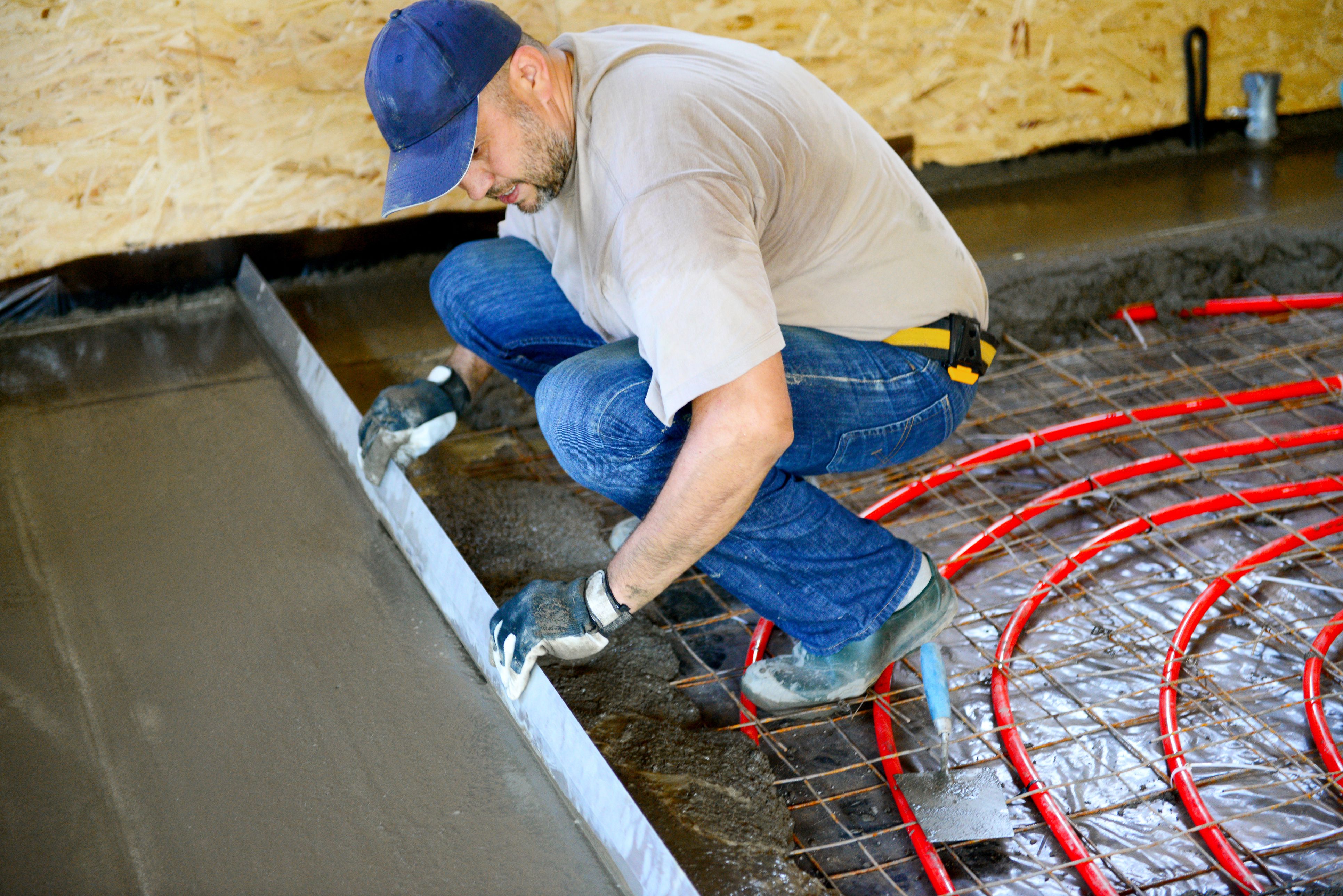

Заливка стяжки по маякам

Когда поверхность подготовлена для работы, можно осуществлять заливку замешанного раствора. Но при этом стоит помнить о том, что необходимо выставить маяки по уровню в помещении. Только в таком случае стяжка под теплый водяной пол получится высокого качества. Наиболее оптимальный вариант в таком случае – обычные растворные холмики, доходящие до уровня всей заливки. Выполнять весь процесс очень легко и не составит труда даже начинающему строителю. Главное в работе использовать соответствующие инструмент для получения горизонтального уровня. Есть в продаже и готовые маяки, которые достаточно лишь расположить по плоскости в помещении.

Бетон для стяжки теплого пола после заливки следует трамбовать. Для этого имеется специальное оборудование, которое можно даже взять в аренду для выполнения работ одноразового значения. Таким образом, из него выгоняются пузыри воздуха. Если этого не выполнить, то снизиться уровень теплопроводности будущего теплого пола. То есть сам процесс не требует весомых познаний, а лишь приложения труда. Аналогичным образом осуществляется монтаж стяжки в чистовом виде уже непосредственно после установки элементов теплого водяного пола. Уже в чистовом варианте потребуется произвести расположение температурных швов.

Температурные швы

Все швы должны выполняться в помещениях с большой площадью более 40 метров квадратных. Для перестраховки это делается и в меньших комнатах. Швы предназначаются для того, чтобы исключить появление трещин на поверхности во время работы системы теплого водяного пола и подачи повышенных температур. Кроме этого дефекты могут оказать влияние и на качестве напольного покрытия.

Нет надобности устройства температурных швов в черновой заливке. Это исходит из того, что между ней и системой теплого пола располагается слой утеплителя. Если сказать простым языком, то швы представляют собой демпферную ленту, которая лишь располагается посередине помещения в стяжке.

Самовыравнивающиеся смеси

Для системы теплого пола могут применяться самовыравнивающиеся смеси. В таком случае не потребуется производить установку направляющих. После крепления всех компонентов системы теплого водяного пола и уборки поверхности от мусора, модно производить заливку подготовленным раствором. Главное в этом случае четко соблюдать все пропорции, чтобы получить качественную поверхность. Толщина слоя поверх труб не должна быть менее 30 мм. Для равномерного распределения смеси по поверхности лучше всего использовать широкий шпатель.

Они точно таким же образом могут быть использованы и под систему теплого водяного пола для создания ровной поверхности под контуры трубопровода.

Советы специалистов

Во время проведения работ по устройству стяжки под систему теплого водяного пола следует придерживаться технологии устройства, а также советов от опытных мастеров. Они уже не раз сталкивались с проблемами и помогут решить каждую из них.

Стяжку теплого пола лучше всего начинать производить после того, как произведены все работы по штукатурке стен в помещении. Нельзя при этом забывать про крепление демпферной ленты, не позволяющей разрушиться всему «пирогу» в процессе эксплуатации теплого водяного пола.

До подготовки раствора или смеси для заливки следует производить выставление маяков по уровню. Это позволит достичь идеальной горизонтальной поверхности для последующего монтажа всей системы отопления в комнате.

Когда комната имеет значительную площадь, то стоит подумать о том, чтобы устроить температурные швы, представляющие собой ту же демпферную ленту, но по периметру в помещении, а примерно посередине.



Рассмотрев все эти варианты устройства, можно определиться с тем, какая нужна стяжка для теплого пола. Все факторы следует предусмотреть до начала работ, чтобы в последующем не было никаких сложностей и проблем.

Если полностью соблюдать технологию проведения заливки черновой стяжки, дальнейшего монтажа системы водяного теплого пола и чистовой стяжки для пола, то итог будет самый радостный – тепло будет поступать внутрь помещения от самого основания и будет комфортно ходить по полу даже босыми ногами. Это в большей степени будет чувствоваться в тот момент, когда войти в помещение с холодной улицы и ощутить приток тепла.

Видео:

Видео:

Видео:

Видео:

Видео:

Водяной теплый пол и его конструкция

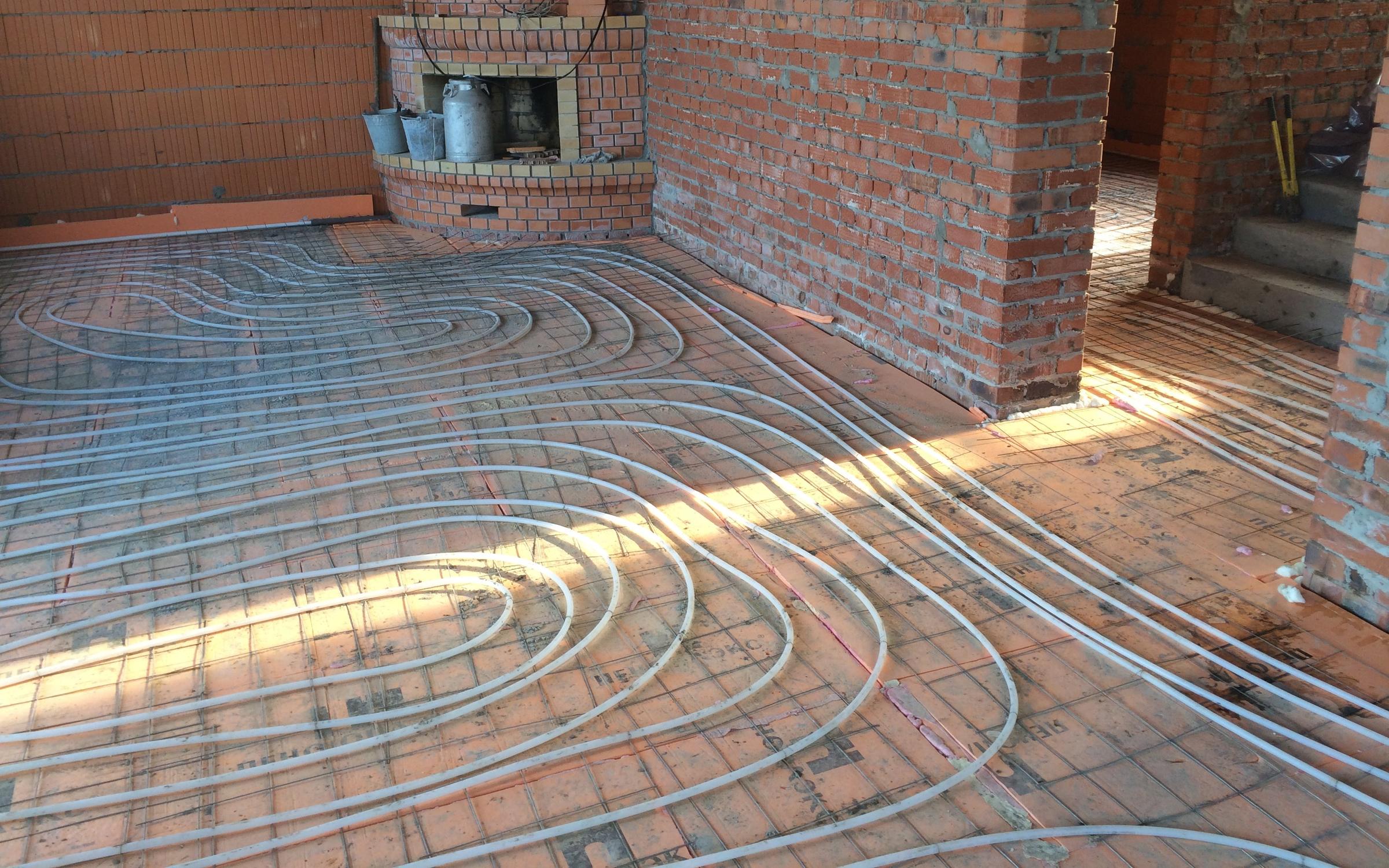

        Водяной теплый пол устроен как контура в виде змеевиков из труб (обычно в отапливаемой бетонной плите), по которым от коллектора циркулирует вода с температурой +30 +45°С. Контура из труб соединяются с распределительным коллектором теплого пола. Вся обширная поверхность греющей плиты водяного теплого пола равномерно нагрета и отдает тепло посредством мягкого теплового излучения, равномерно обогревая все помещение.

        В системах водяного теплого пола применяется следующее оборудование для водяного теплого пола:

  • Труба теплого пола диаметром 8, 12, 16, 17, 20 мм и магистралей 36 и 32 мм
  • Распределительные коллекторы теплого пола
  • Интегрированные коллекторы со встроенным смесительным узлом
  • Насосно-смесительные узлы теплого пола
  • Автоматика (термостаты, электроприводы для коллекторов, коммутационные блоки)
  • Комплекты фитинга для пластиковой трубы теплого пола
  • Шкафы для коллекторов
  • Поворотные направляющие для труб 16, 17, 20, 26, 32 мм
  • Крепежные элементы: хомуты, гарпунные скобы и т. п.
  • Демпферная лента
  • Теплоизоляция для труб
  • Теплоизоляция или маты для теплого водяного пола

        Кроме того, необходимо выбрать тип системы и технологию устройства теплых водяных полов. В зависимости от конструкции перекрытия, а также  особенностей здания применяются различные виды или типы водяного теплого пола: бетонные или безбетонные (настильная, сухая) системы.

 Запросите бесплатный расчет водяного пола для Вашего дома

        Водяной теплый пол бетонного типа — самый популярный. В этом случае трубы контуров заливаются бетонной стяжкой, монтируются в толще монолитного перекрытия или фундамента. Технология монтажа труб теплого водяного пола предусматривает их крепление по армирующей сетке или арматуре, по теплоизолирующим матам по направляющим рельсам или гарпунными скобами, или по матам с бобышками. На водяной теплый пол рекомендуется заливать стяжку из бетона М300 (В22,5).

Водяной теплый пол конструкция

       Бетонная система водяного теплого пола:

  • в бетонной стяжке по сетке (самый распространенный), по направляющим, на гурпунных скобах, на клипсах, на подложках с фиксирующими бобышками,
  • в монолитных межэтажных перекрытиях (система MultiLevel),
  • в фундаментной плите (утепленная шведская плита -УШП),
  • На водяной теплый пол рекомендуется заливать стяжку из бетона М300 (В22,5).

        Водяной теплый пол в Новосибирске (как и везде) чаще всего делается под стяжку, хотя в случае деревянных перекрытий все чаще применяется теплый водяной пол без стяжки в виде сухих настильных систем.

        Настильные системы теплого пола (сухой, безбетонный тип) делятся на ряд подвидов: полистирольные и деревянные в разных вариантах и исполнениях. Монтаж данных систем отличается отсутствием «мокрого» процесса (т.е. отсутствием бетонных работ), что позволяет смонтировать систему быстро и чисто.

        Облегченные настильные системы водяного теплого пола (сухой водяной теплый пол без стяжки):

             При проектировании учитываются как используется водяной теплый пол под плитку, ламинат, линолеум или паркетную доску.

 Закажите предварительный расчет водяного пола бесплатно

 На главную

Как залить стяжку для водяного теплого пола своими руками


Одним из сложных и трудоемких процессов при укладке водяного теплого пола является заливка стяжки. Как показывает практика, большинство нарушений допускается при изготовлении чернового или финишного слоя.

В результате ошибок появляются трещины, уменьшается прочность, происходит деформация труб, завоздушивание системы. Стяжка для водяного теплого пола своими руками может быть выполнена только при соблюдении требований, изложенных в ГОСТ.

Какая стяжка лучше для теплого водяного пола

Мало кто из хозяев планирующих сделать укладку теплых полов знает, что существует несколько разновидностей стяжки. Обычно работы выполняются с помощью цементно-песчаной смеси с добавлением керамзита или щебня мелкой фракции.

Технология укладки водяного теплого пола под стяжку позволяет использовать и другие виды материалов для выполнения работ. Основание можно сделать следующими способами:

  • Мокрый вид стяжки – преимуществом такого способа является высокая прочность плиты и малые затраты на изготовление смеси. В качестве недостатков можно отметить длительный срок проведения работ. От начала монтажа до завершения понадобится около 1-1,5 месяца.
    Состав стяжки для водяного теплого пола состоит из бетона на основе отсева, с добавлением присадок, для улучшения теплопроводности, и пластификаторов, увеличивающих прочность.
  • Полусухой вид стяжки – в состав добавляют большое количество песка и цемента, и меньший объем воды, чем в обычном растворе. Облегченная полусухая стяжка для водяного теплого пола высыхает быстрее и обычно используется для ремонта в квартире. Преимуществом такого раствора является быстрое высыхание после заливки.
  • Сухая стяжка для водяного теплого пола – в составе полностью отсутствует вода. Пол выравнивают сухой смесью. Сверху выкладывают листы фанеры. Сделать сухую стяжку самому достаточно сложно. Особенностью материала является низкий вес, позволяющий снизить нагрузку на излом. Отсутствие воды позволяет сделать полы за несколько дней. Легкая стяжка используется в помещениях, где ограничена весовая нагрузка на плиты перекрытия.
  • Нивелирующие составы – готовые строительные смеси для заливки стяжки помогают вывести полы в ноль, добиться того, чтобы основание стало идеально ровным. Преимуществом нивелиров является оптимально подобранный состав раствора, смешанный в заводских условиях. В готовой смеси уже присутствуют все необходимые присадки и пластификаторы.
    Технология заливки практически не отличается от той, что используется при заливке обычного раствора. Готовую нивелирующую смесь выливают на подготовленный пол и растягивают по маякам. При условии соблюдения рекомендаций производителя, получается прочная плита, устойчивая к перепадам температур.

При самостоятельном изготовлении бетона важно добавлять различные виды пластификаторов. Как правило, используют присадки для увеличения прочности и термоустойчивости.

Какая толщина стяжки должна быть

Оптимальная толщина бетонной стяжки водяного теплого пола выбирается исходя из следующих критериев:

  • Теплопроводность – толщина чистовой стяжки не должна препятствовать прохождению теплового излучения. Необходимо, чтобы плита быстро прогревалась и начинала отдавать тепло в помещение.
  • Прочность – установлена допустимая минимальная толщина стяжки для водяного тёплого пола 25 и 45 мм. Эти параметры возможны только при использовании готовых нивелирующих смесей.
    Самовыравнивающие составы имеют присадки для компенсации температурных расширений. При использовании бетонного раствора потребуется увеличить толщину до 6,5 – 7 см.
  • Сроки эксплуатации – обязательно заливается черновая и финишная стяжка. Толщина пирога должна быть не менее 15 см. Для обеспечения длительного срока эксплуатации без появления трещин обязательно используется правильный состав бетона, и армирование.


Увеличение толщины приводит к большей нагрузке на разрыв стяжки. Чтобы не допустить разрывов, потребуется предусмотреть компенсационные швы. Предельная толщина финишного слоя по СНиП составляет 10 см.

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

При использовании традиционных составов раствора в больших помещениях допускается двойное армирование стяжки. Арматура укладывается таким образом, чтобы между сетками было 3-4 см. Особенно это важно сделать, если используется максимальная толщина стяжки над водяным теплым полом. Для облегчения конструкции можно укладывать специальную полистирольную систему.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Как правильно залить стяжку на тёплый пол

Согласно инструкции, заливать стяжку надо только после того, как были выполнены все штукатурные работы в помещении, установлены окна и двери. Это обеспечит необходимые условия для проведения монтажных работ.

Последовательность заливки следующая:

  • Подготовительные работы – удаляются все наплывы, мусор, включая мелкие камешки. Выставляются маяки для черновой стяжки. В качестве основания можно использовать плиты перекрытия, но их также следует выровнять в случае наличия перепадов. Стены снизу необходимо прошпаклевать на высоту 15 см. Этот слой понадобится для монтажа демпферной ленты.
  • Устройство черновой стяжки – после заливки основания, допускаемые неровности для площади, занимаемой водяным контуром, согласно ГОСТ, не должны превышать 5 мм. Поэтому монтаж чернового пола осуществляется по маякам. Чтобы обеспечить максимальное утепление поверхности, рекомендовано применять стяжку из керамзитобетона.
  • Утеплитель под стяжку – теплоизоляционные плиты фиксируются на клеевой раствор или с помощью специальных анкеров. Швы проходят монтажной пеной.
  • Сетка для армирования – подойдет материал с ячейками 10*10 или 15*15 см. Сетку укладывают на пятаки таким образом, чтобы она отступала от слоя теплоизоляции на 3-4 см.
  • Изготовление температурных швов – укладывается демпферная лента. Как правило, компенсирующую ленту прокладывают вдоль стены по всему периметру помещения.
    Дополнительно монтируют деформационные швы вдоль комнаты, таким образом, чтобы отделялись отапливаемые зоны, имеющие отдельный водяной контур. Это необходимо для компенсирования расширений при работе системы отопления. Эксплуатация полов без имеющихся компенсационных отделов приводит к быстрому разрушению стяжки.
  • Укладка трубы.
  • Заливка чистового пола – работы проводятся с добавлением пластификатора для цементной стяжки. Марка раствора не ниже М 150 для жилых домов и М 300 для промышленных объектов. Рекомендуется, чтобы для чистовых полов монтировалась стяжка с отсевом (небольшими фракциями щебня), допускается использование готовых нивелирующих смесей, предназначенных для теплых полов. Пропорции раствора 1 к 6 (для отсева), 1 цемента, 4 щебня, 3,5 песка для цементных составов.
  • Первый запуск – минимальный срок необходимый для высыхания мокрой стяжки 25 дней. Самовыравнивающие смеси набирают прочность в течение 1-2 недель. По сухой стяжке можно укладывать напольное покрытие и сразу запускать водяной контур. Максимальная температура водяного теплого пола в стяжке 35-40°С, но СНиП рекомендует эксплуатацию при нагреве до 25-30°С.

Качество финишного слоя зависит от того, какое напольное покрытие планируется использовать в дальнейшем. Под ламинат и паркетную доску потребуется дополнительно выровнять пол после заливки стяжки. Линолеум может укладывать непосредственно на залитый пол без дополнительных приготовлений. Также обстоит дело с облицовкой под плитку. Небольшие неровности устранятся после укладки напольного покрытия.

Зачем и чем грунтовать стяжку

Пропитывающие составы предназначены для скрепления верхнего чистового слоя. Грунтовка глубокого проникновения пропитывает пол, на 1-2 см. Проникающая грунтовка исключает ситуации, при которых в результате температурного расширения отходит верхняя часть стяжки, особенно если поверхность дополнительно выравнивалась с помощью нивелирующих смесей.

Грунтовка помогает скрепить все компоненты стяжки и подготовить основание к будущей укладке напольного покрытия.

Особенно важно обрабатывать поверхность грунтовкой при монтаже керамической плитки. Клеевой состав имеет низкую адгезию к пыли, мусору. При температуре стяжки в 25°С, плитка начнет отходить от негрунтованной поверхности уже через несколько месяцев.

Почему стяжка трескается

Существует несколько основных причин, по которым в стяжке появляются трещины. В большинстве случаев они связаны с нарушением технологии заливки пола.

  • Неправильное приготовление раствора – в состав обязательно следует добавлять армирующие добавки и пластификаторы. Залитой стяжке нельзя пересыхать. Чтобы обеспечить необходимо количество влаги, пол закрывают пленкой и поливают водой в течение 7-10 дней.
  • Несоблюдение СНиП – идеальная толщина прогрева 7 см. Допускается уменьшение до 5 см в случае использования армирующих присадок. Меньшая толщина неизбежно приводит к появлению трещин, даже после укладки армирующего слоя. Исключение составляют стяжки, изготовленные на основе готовых растворов.
  • Ранний запуск теплого водяного пола после стяжки – следует выдержать как минимум 28 дней после заливки полов. Раствор постепенно набирает крепость. Запуск системы отопления ранее этого срока приводит к растрескиванию в 80% случаев.


Ремонт трещин в стяжке не такая и сложная задача, как может показаться в начале, особенно если разрушения носят локальный характер и ограничены небольшими размерами. Трещины на площади больше чем 30% от всей площади пола не подлежат ремонту. Требуется полный демонтаж бетонной плиты.

Заделка трещин в стяжке выполняется следующим образом:

  1. Повреждение расширяется.
  2. Делаются поперечные штробы через каждые 20 см.
  3. В проделанные каналы укладывается металлическая проволока.
  4. На треснутую стяжку, в подготовленные штробы, заливают клеевой раствор (можно клей для плитки). Растягивают шпателем, ровняя поверхность.
  5. После высыхания поверяют целостность покрытия.


Существует несколько видов стяжек, применяемых при монтаже теплых полов. При выборе материалов необходимо учитывать существующие СНиП и особенности, связанные с монтажом.

Монтаж водяного теплого пола в стяжку

06. 04.2020

Преимущества и недостатки водяного тёплого пола

Главное достоинство водяных полов — обеспечение равномерного прогрева помещения. При этом рапсределение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных систем. Особенно рекомендуем монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог пола» подразумевает наличие толстого слоя бетонной стяжки.


Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой выполняет свою определенную функцию. На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

ВАЖНО! МЕСТА СОЕДИНЕНИЯ СТЕН И СТЯЖКИ, А ТАКЖЕ ГРАНИЦЫ ВОДЯНОГО КОНТУРА СЛЕДУЕТ ПРОЛОЖИТЬ ДЕМПФЕРНОЙ ЛЕНТОЙ, ЭТО ПОМОЖЕТ КОМПЕНСИРОВАТЬ РАСШИРЕНИЯ БЕТОНА ПРИ ИЗМЕНЕНИЯХ ТЕМПЕРАТУРЫ.

Как правило, укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки.


Требования к основанию

При монтировании водяного пола обязательным условием является наличие ровного и чистого чернового пола. Если жильё старое, нужно произвести демонтаж старой стяжки, и выровнять основание. Процесс — сложный и продолжительный, но это необходимо. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяных тёплых полов, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

  • «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;

  • «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.



Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К СВЕДЕНИЮ! МУФТЫ ИЛИ ФИТИНГИ УСТАНАВЛИВАЮТСЯ ЛИШЬ ПРИ УСТРАНЕНИИ ОБРЫВОВ ИЛИ ПРОВЕДЕНИИ РЕМОНТНЫХ РАБОТ ПОЛА С ОБОГРЕВОМ.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.



Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

  • насыпной грунт — 15 см;

  • черновая стяжка;

  • гидроизоляционный материал;

  • демпферная лента;

  • утеплитель — 5 см;

  • нагревательные элементы;

  • арматурная сетка;

  • песко-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К СВЕДЕНИЮ! ПРИ НАГРЕВЕ БЕТОНА ДО 40°С, ПРОИСХОДИТ ЕГО РАСШИРЕНИЕ В РАЗМЕРЕ 0,5 ММ НА 1 МЕТР.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют: Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

  • при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;

  • при монтаже на втором этаже достаточно — 50 мм;

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

СОВЕТ! ЕСЛИ ВЫ НЕ ХОТИТЕ УКЛАДЫВАТЬ ДВА СЛОЯ АРМИРОВАНИЯ, ТО ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ СЕТКУ НА УТЕПЛИТЕЛЬ, СЛЕДУЕТ ПОД НЕЁ СДЕЛАТЬ ПОДПОРКИ, ЧТОБЫ ПРИ ЗАЛИВКЕ РАСТВОРА, ОН СМОГ ПРОТЕЧЬ ПОД АРМАТУРУ.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать нить или леску.

Процесс установки маячков выглядит так:

  1. На стенах, расположенных с правой и левой стороны от входа, прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.

  2. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.

  3. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

  • Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

ВАЖНО! ВСЕ РАБОТЫ ПО ВОЗВЕДЕНИЮ СТЯЖКИ СЛЕДУЕТ ПРОВОДИТЬ ЗА ОДИН РАЗ. ПОЭТОМУ, ПРИ ПРОВЕДЕНИИ САМОСТОЯТЕЛЬНОЙ ЗАЛИВКИ ТРЕБУЮТСЯ ПОМОЩНИКИ..

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.


Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

Какая нужна толщина стяжки для водяного и электрического теплого пола и как ее сделать

Сегодня все чаще в качестве дополнительного, а иногда и единственного отопления выбирают теплые полы. Такая отопительная система экономична, удобна и позволяет достигнуть оптимальной температуры в комнате. Существует много мастер-классов по укладке теплого пола и домашний мастер, вооружившись инструкциями и советами профессионалов, вполне может выполнить работу самостоятельно. Следует, однако, помнить, что для отопительной системы «Теплый пол» немаловажно правильно сделать стяжку. Ее обустройство – один из самых трудоемких этапов при укладке теплых полов.

Стяжка: функции и виды

Стяжка под теплый пол представляет собой специальный раствор или бетон, который наносят на поверхность пола. Это многослойное покрытие. Каждый слой заливаемого «пирога» имеет свое предназначение:

  • Нижний слой не только предварительно выравнивает пол, но и выполняет функцию гидроизоляции от подпольной влаги. Для обеспечения гидроизоляции чаще всего применяют обычную полиэтиленовую пленку.
  • Слой термоизоляции. Его назначение исключить потери тепла на обогрев подпольного пространства и направить все тепло вверх. Часто в дополнение к этому слою укладывают фольгу, которая помогает выровнять температуру вдоль поверхности пола и служит экраном для тепла.
  • Финишный слой стяжки укладывается на кабельную систему или трубы теплого пола. Этот слой распространяет тепло по поверхности пола и служит основанием для финишного покрытия.

Существует 3 вида стяжки:
  • классическая мокрая;
  • сухая;
  • полусухая.

Чаще всего используют 2 первых вида, третий выполняют достаточно редко.

Мокрая стяжка

Это наиболее часто применяемый вид. Ее выполняют на основе цементного или гипсового раствора.

Следует учесть! Гипсовый раствор нельзя использовать в помещении с высокой влажностью.

Классическая мокрая стяжка выполняется из цемента, песка и различных добавок: щебня, шлака, керамзита и т.д. Часто в раствор стяжки добавляют специальные пластификаторы, которые существенно повышают качество бетона. Пластификатор позволяет увеличить плотность материала и предел прочности на сжатие поверхности, тем самым повышая и общую теплопередачу конструкции.

Такая добавка обязательна для стяжки менее 30 мм и желательна, но необязательна при толщине от 50 мм. Производители выпускают специальные пластификаторы для стяжки теплого пола. Их добавляют из расчета 0.6 – 1 л на раствор, предназначенный для покрытия одного квадратного метра поверхности. Мастера иногда в качестве пластификатора используют клей ПВА, добавляя мешок клея на каждый мешок цемента.

Для тонкой бетонной стяжки в большом помещении кроме пластификатора в раствор добавляют фибру. Этот материал заменяет армированную сетку. Кроме того, он позволяет укрепить стяжку и поможет выполнить заливку равномерно.

Фибра и пластификаторы повышают технические характеристики стяжки

Содержание цемента и его марка может быть разной, в зависимости от планируемого финишного покрытия пола. Утвержденных норм соотношения компонентов стяжки для теплого пола не существует. Как правило, берут соотношение цемента и песка 1:3, добавляя воду, пока не получится раствор по консистенции похожий на жидкую сметану. Если смесь делают бетонную, то кроме цемента и песка добавляют щебень мелкой фракции. Соотношение долевых частей в этом случае будет 1:3:5. Воды в такую смесь добавляют около половины от веса используемого цемента.

Марки и состав бетона

Сегодня производители выпускают много готовых смесей с правильным соотношением всех компонентов и уже добавленным пластификатором. Стяжка для теплого пола будет выполнена намного проще и быстрее при использовании таких специальных смесей. Инструкцию по применению можно прочитать на упаковке.

Важно! Нельзя приступать к финишному покрытию пола до полного высыхания слоя стяжки. В зависимости от температуры в комнате на это может понадобиться от нескольких недель до месяца, а для толстого слоя бетона и до полутора месяцев.

Сухая стяжка

Это новый и набирающий все большую популярность метод. Главное его преимущество – это отсутствие периода ожидания застывания поверхности. Для этой технологии используются исключительно сухие материалы, поэтому высыхания не требуется и монтаж чистового пола можно осуществлять через 5 – 6 часов после укладки смеси.

Укладка сухой стяжки

Требования к стяжке для теплого пола

Как мы уже отмечали толщина и используемые для стяжки пола материалы не регламентируются, какими-то нормативными документами, но, тем не менее, при выполнении работ особое внимание следует уделить ровности поверхности и толщине слоя.

Выравнивание поверхности очень важно как для дальнейшего правильного функционирования системы теплого пола, так и для чистовых поверхностей. Для выравнивания основы под трубы или кабель удобно применять самовыравнивающиеся смеси. Они легки в работе и позволяют достичь идеально ровных поверхностей.

Толщина стяжки для теплого пола, как правило, составляет от 3 до 5 сантиметров. Такая толщина делает конструкцию достаточно прочной и в тоже время максимально эффективной: обеспечивает равномерный и достаточно быстрый прогрев пола за короткий промежуток времени. Она оптимальна и для равномерной сушки стяжки. Толщина стяжки для водяного теплого пола несколько больше, чем для электрического теплого пола.

Тревожным фактором являются трещины на стяжке. Они уменьшают надежность системы:

  • не позволяют полу прогреваться равномерно, тем самым не равномерно отапливая помещение;
  • вследствие возникновения локальных участков с повышенной температурой, происходит перегрев нагревательных элементов, что будет быстро выводить эти элементы из строя.

Трещины в стяжке уменьшают эффективность системы теплого пола

Поэтому если на стяжке появились трещины, их необходимо ликвидировать до укладки основного пола.

Следует учесть! Для набора полной прочности цементу необходима выдержка в 4 недели. В течение этого срока проводить какие-то работы нежелательно.

Помещение, в котором проводится заливка, необходимо защитить от сквозняков и прямых солнечных лучей. Это предотвратит неравномерное высыхание. Нельзя использовать для ускорения сушки какие-то дополнительные устройства или включать саму систему теплого пола. Затвердевание раствора должно проходить естественным способом.

Время затвердевания смесей, предоставляемых производителями, ниже, чем бетонного раствора. Через 48 часов после заливки пол увлажняют и затем накрывают клеенкой. В идеале в таком виде, с периодическим увлажнением через 3 дня, пол должен простоять месяц. Выполнение всех этих условий предотвратит возникновение на стяжке трещин.

Стяжка для теплого пола своими руками

Подготовительные работы

Прежде всего, тщательно подготавливают основу для заливки пола:

  • очищают от мусора;
  • гидроизолируют;
  • устанавливают маяки.

Основу хорошо подметают, моют и сушат. Если есть дефекты в виде трещин или большая неровность поверхности, то этот слой после уборки можно пролить самовыравниющей смесью. На чистый, отремонтированный пол кладут слой гидроизоляции, который защитит пол от влаги, шума и послужит дополнительным слоем, удерживающим тепло.

В качестве гидроизоляции обычно используют толстый полиэтилен. Материал гидроизоляции заводят на стену, на высоту 15 см. Полосы гидроизоляции кладут внахлест.

По низу стены по всему периметру укладывают демпферную ленту. Эта лента, как правило, изготовляется из вспененного полиэтилена и предназначена для компенсации температурного расширения стяжки. Кроме того, эта лента позволяет снизить потери тепла на стыке пол-стена и предотвратить передачу ударного шума (например, топота) и вибрации из стяжки в стены комнаты.

Следующим этапом является выставление маяков, которые помогут сделать пол максимально ровным.

Стяжка для водяного теплого пола

Стяжка для водяного теплого пола довольно существенно поднимает всю конструкцию, однако, по сравнению с электрическим аналогом – это более экономичная система. Поэтому делая выбор между водяным и электрическим теплым полом необходимо взвесить все за и против.

Пирог водяного теплого пола

«Пирог» водяного теплого пола представляет собой:

  • слой гидроизоляции;
  • утеплитель;
  • фольга;
  • трубы;
  • армированная стяжка;
  • чистый пол.

Толщина бетонной стяжки для такого пола составляет 7–10 см в зависимости от многих факторов. Учитывается высота порогов в комнате, диаметр труб и другие конкретные характеристики этого помещения.

Толщина стяжки водяного теплого пола

Следует учесть! Чем больше слой бетона, тем дольше такой пол будет прогреваться, но и дольше остывать, что экономически выгодно.

Чтобы предотвратить всплывание труб, их необходимо закрепить. Трубы крепят к арматурной сетке или к плитам утеплителя.

Для укладки труб выбирают одну из схем:

  • змейка;
  • двойная змейка;
  • спираль.

Заливку начинают от дальней стены, продвигаясь к двери. Комнату делят на зоны, ориентируясь на маяки. Выложенный на трубы раствор разравнивается специальным правилом. Если применяются полусухие смеси, которые быстро сохнут, то максимум через 6 часов после укладки стяжку отшлифовывают.

Стяжка залитая на теплый пол

Как альтернатива стяжке может применяться настильная система, которая представляет собой специальные алюминиевые пластины.

Стяжка для электрического теплого пола

Электрический теплый пол бывает трех видов:

  • кабельный;
  • пленочный;
  • в виде нагревательных матов.

Пленочный пол допускается укладывать поверх стяжки, а остальные два вида заливаются в стяжку. Заливка для этого типа полов выполняется так же, как и для водяного теплого пола, однако, следует учесть, что электрический кабель крепится непосредственно к арматурной сетке, подвешенной между специальными лагами. Термоизоляции кабель касаться не должен. Для теплого электрического пола в стяжку обязательно добавляется пластификатор.

Часто для большей надежности при монтаже электрического теплого пола применяют комбинированный способ заливки. В этом случае в утеплителе делают 10 – 15 сантиметровые отверстия, что позволяет соединить заливку с основанием. После этого устанавливают маяки и делают заливку толщиной 3 – 5 см. При этом следят за температурным режимом и влажностью воздуха в помещении. Минимальный срок высыхания, как мы уже упоминали, составляет 28 день. В этот период включать теплый пол нельзя.

Наиболее прост в монтаже пленочный теплый пол. Его толщина может быть около 2 см. Если жила такого пола перегорает, то конкретное место повреждения находят с помощью специального прибора. В таком случае специалисты точечно вскрывают стяжку и выполняют ремонт.

Положить теплый пол в стяжку при выполнении всех инструкций и рекомендаций вполне под силу домашнему мастеру. Этот процесс достаточно длительный, но выполняя работу своими руками можно значительно сократить финансовые расходы.



Стяжка для теплого водяного пола: толщина и порядок устройства

Толщина стяжки для водяного теплого пола

Приступая к устройству основания пола с подогревом, первым делом необходимо разобраться с толщиной стяжки. От этого параметра зависит качество обогрева помещения, длительность срока эксплуатации и уровень энергозатрат.

Минимальная толщина стяжки позволяет быстрее нагреваться поверхности пола, но нагрев в этом случае происходит неравномерно – в местах расположения труб фиксируется максимальная температура, а в промежутках стяжка почти не прогревается, что приводит к преждевременному разрушению основания.

Строение труб водяного теплого пола.

Толстая стяжка прогревается более равномерно, но потребует большего расхода энергии для достижения комфортной температуры в помещении. Подбор оптимального значения высоты стяжки зависит от условий эксплуатации помещения, вида основания, а также от используемых материалов для устройства самого теплого пола, а поэтому стандартного показателя толщины просто не существует.

При расчете высоты стяжки учитывают следующие факторы:

  • материал основания;
  • требуемое значение температуры в помещении;
  • расстояние от основания до потолка;
  • диаметр отопительных труб;
  • уровень перепадов высот основания;
  • материал, используемый для заливки.

Учитывая комплекс условий, определяются минимальные и максимальные значения, которые на практике могут варьироваться от 20 мм до 170 мм.

Минимальная

По требованиям строительных норм и правил, высота стяжки, предназначенной для устройства напольного покрытия с отоплением, должна иметь следующие показатели:

  • не менее 2 см при организации заливки самовыравнивающими смесями;
  • не менее 3 см, если в стяжке применяется армирование;
  • не менее 4 см для традиционного бетона.

Следует учитывать, что минимальное значение в 2 см допустимо, если диаметр труб не превышает 16 мм, а в качестве финишного напольного покрытия будет использована кафельная плитка. Если данные условия не будут соблюдены, основание быстро разрушится под воздействием естественных нагрузок.

Для устройства 4-сантиметровой стяжки из бетона понадобится качественно выровненное основание и наименьшее сечение труб отопления. Превышение данных показателей приводит к частичному разрушению стяжки в местах наибольших перепадов.

Следует также отметить, что при использовании полусухой стяжки рассматриваемый показатель должен составлять не менее 50 мм, если применяются трубы сечением 16 мм.

Максимальная

Максимальные значения высоты заливки СНИП не определены, но обычно повышенная толщина заливки используется при следующих условиях:

  • чрезмерный перекос высот;
  • стяжка одновременно используется как фундаментная плита.

Устраивать выравнивающую стяжку с укладкой отопительных труб не рекомендуется, в такой ситуации лучше провести работы по выравниванию основания и только после начинать основные работы.

Оптимальная

Определить идеальную толщину стяжки для водяного теплого пола невозможно ввиду различных условий эксплуатации и типа основания, но существуют рекомендованные значения, которые можно признать оптимальными:

  • от 45 до 70 мм для стандартной стяжки без армирования;
  • от 25 до 30 мм для стяжки, выполненной из раствора, в который входит фиброволокно;
  • от 60 до 70 мм для стяжки с армирующей сеткой.

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

  • Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
  • Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

  • трубы сечением 16-25 мм из пластика, металлокерамики или меди;
  • коллектор под расчетное число выходов;
  • пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
  • полиэтиленовую пленку;
  • соединительные фитинги;
  • армирующую сетку из стекловолокна, рекомендуемый размер ячеек – 3 мм;
  • хомуты для крепления труб к основанию;
  • демпферную ленту;
  • цемент, лучше всего выбирать марку М500;
  • песок карьерный;
  • направляющие для маяков;
  • фиброволокно;
  • пластификатор для бетона.

Для работы потребуются следующие инструменты:

  • емкость для приготовления смеси;
  • ручной миксер;
  • лазерный уровень;
  • правило;
  • строительный нож;
  • измерительная рулетка;
  • плоскогубцы;
  • клей ПВА;
  • мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

  • До начала работ необходимо освободить поверхность от пыли и грязи.
  • В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

  • Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.
Линия стяжки.

  • На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
  • Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

  • На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
  • Хомутами трубы крепят в сетке.

  • Устанавливают направляющие для заливки раствора.

  • Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
  • Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

  • В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
  • Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

  • К настилу финишного покрытия приступают спустя 28 суток после заливки.
Настильная схема устройства теплого пола.

Подготовка под водяной теплый пол в деревянном доме

В деревянных строениях чаще выполняется устройство водяного теплого пола без стяжки. Бетонирование возможно только на нулевых или первых этажах здания, если основанием чернового пола является грунт. Заливка стяжки на теплый водяной пол на междуэтажных перекрытиях не проводится, так как система перекрытия не сможет справиться с повышенной нагрузкой.

Если планируется устройство основания с подогревом в деревянном доме, рекомендуется подготовку поверхности вести по сухой технологии:

  • на черновое основание укладывают утеплитель (пенопласт, пенополистирол), который также является подложкой для ламината;

  • под отопительные трубы вырезают углубления;
  • в углубления укладывают отражающие тепловые волны пластины и выполняют монтаж труб;
  • поверхность закрывают полиэтиленовой пленкой, поверх которой уже производят сборку ламината.

При монтаже дощатого покрытия, трубы располагают между часто уложенными лагами.

Реечная система.Монтаж реечной системы.

Можно ли делать водяной теплый пол без стяжки

Не каждое основание способно выдержать массу заливного пола. Кроме того, устройство бетонного основания не может быть выполнено, если в помещении низкие потолки, когда поджимают сроки сдачи объекта или у хозяев, выполняющих ремонт своими руками, недостаточно навыка для работы со строительными смесями.

В таких ситуациях применяют различные сухие технологии укладки. Самым распространенным и легким вариантом является применение готовых полистирольных плиток с бобышками.

Материал раскладывается на выровненную и очищенную от мелких фракций и грязи поверхность, крепится между собой клеевыми растворами, после чего можно приступать к сборке системы отопления, по заранее разработанной схеме. Далее вся поверхность укрывается полиэтиленовой пленкой, поверх которой укладываются листы ГВЛ, являющиеся основанием для напольного покрытия – ламината или линолеума.

Данная технология позволяет минимально уменьшить высоту помещения, максимально снизить нагрузку на перекрытие и сократить сроки сдачи объекта, ну и осуществить все работы самостоятельно, без привлечения дорогостоящих специалистов.


«Теплый пол»: полное руководство по «теплый пол»

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под некоторыми типами полов?

Независимо от того, какой у вас вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем руководстве.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, которые работают от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату. Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Будьте готовы потратить от 100 фунтов стерлингов за квадратный метр на водопроводные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле 2 .

Только материалы:

  • Электрический мат = от 35 до 80 фунтов за м 2
  • Электрический в стяжке = от 20 до 90 фунтов за м 2
  • Горячая вода, первые 20 мес 2 = От 80 до 120 фунтов за м 2
  • Горячая вода, последующие м 2 = от 25 до 35 фунтов за м 2
  • Органы управления = от 80 до 150 фунтов за комнату

Установленная система:

  • Электрический мат = от 70 до 120 фунтов за м 2
  • Электрический в стяжке = от 60 до 110 фунтов за м 2
  • Горячая вода, первые 20 мес 2 = от 120 до 160 фунтов за м 2
  • Горячая вода, последующие м 2 = от 45 до 95 фунтов за м 2
  • Органы управления = от 100 до 200 фунтов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой создают температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C. Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако таймеры можно использовать для оптимизации производительности. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол, не отапливая весь дом.

Какие бывают типы теплых полов?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплые водяные или влажные теплые полы, которые проходят через трубы как часть системы отопления; и электрический.

Тепловодный пол с подогревом

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло излучает не радиаторы, а вся плита пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола 2 будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м 2 комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с поверхностным подогревом

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe. Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменения уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Напольная плитка с шестигранной головкой, от 29,95 фунтов стерлингов за м 2 и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м 2 , и Стены и пол

Мокрый пол по сравнению с сухим системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одном помещении или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система имеет тенденцию работать лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Поэтому влажные системы с большей вероятностью будут использоваться в новых постройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция необходима для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

В помещениях на первом этаже и проектах реконструкции с твердым полом системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, в которой используются панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для установки между опорными балками, в то время как решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, которые можно просто соединить и затем установили между балками на месте.

Получить Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до последних идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество вещей, которые будут развлекать и вдохновлять вас в каждом выпуске.
Посмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему мало.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если будет поврежден исторический пол или подорвется фундамент. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут прохладнее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для полов с подогревом является любой тип коврового покрытия — на самом деле, если у вас есть ковролин, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные регуляторы UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этой задержки необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь пульт дистанционного управления, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучшим типом основания пола является тот, который сделан из стяжки, которая полностью закрывает трубопровод и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или рассмотрите возможность использования деревянных панелей, которые благодаря своей конструкции более устойчивы при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях помните, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также могут использоваться с UFH.

Ковры можно использовать с UFH. Тем не менее, обратите внимание на комбинированный рейтинг ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Электрические системы теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов все еще выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед укладкой окончательной отделки пола все конструкции следует проверить.

Для электрических или газовых подключений необходим квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, а затем отделку пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу отсутствуют стыки, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

В случае случайного повреждения отдельные трубы могут быть испытаны давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы открыть трубу. Что касается электрических систем, это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые стандартно распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы легче заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

Рассматривая гарантии, убедитесь, что у компании, которая их поддерживает, есть основания. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где цена является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему под полом. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Электрическая система теплых полов Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 £ за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться с тепловыми насосами, а также с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии проще и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные расходы по сравнению с другими формами электрического отопления.

Установка системы обогрева плинтусов в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте платить от 500 до 720 фунтов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, в которых полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные отопительные панели Variotherm

(Изображение предоставлено Variotherm)

Подробнее об отоплении:

Глубина трубы имеет значение! — Журнал HPAC

Любой, кто устанавливал водяные полы с подогревом, вероятно, наблюдал, как его или ее аккуратно расположенные трубопроводные контуры погружаются в бетон.Иногда трубы и арматурная сетка, к которой они прикреплены, поднимаются в толщу плиты при укладке бетона. Иногда каменщики топчутся по трубам и сеткам, как будто их там и нет.

ВАЖНА ЛИ ГЛУБИНА ТРУБКИ?

В отличие от перемещения датчика или снятия защитного покрытия с трубы, невозможно изменить глубину трубы после того, как стяжка скользит по бетону. Характеристики плиты в течение десятилетий будущего срока службы теперь фиксированы. Необратимость ситуации должна заставить нас задуматься о том, устанавливаем ли мы трубы наилучшим образом.Если глубина трубки не оказывает большого влияния на производительность, зачем об этом беспокоиться? Однако, если глубина НКТ существенно влияет на производительность, почему не обращать на это внимания? Зачем жертвовать производительностью ради детали, которая почти не увеличивает стоимость установки?

Глубина трубы может повлиять на характеристики нагреваемой плиты несколькими способами:

• Чем глубже трубка, тем больше термическое сопротивление между ней и поверхностью пола. Чем выше термическое сопротивление на пути теплового потока, тем выше должна быть температура воды для достижения и поддержания заданной скорости теплопередачи.

• Чем ближе труба находится к основанию плиты, тем больше должны быть потери тепла с нижней стороны.

• Когда труба заканчивается около дна плиты, большая часть тепловой массы плиты оказывается выше горизонтальной плоскости, в которой добавляется тепло. Это увеличивает время, необходимое для нагрева поверхности пола до нормальной рабочей температуры после запроса тепла. Он также увеличивает время охлаждения после прерывания подачи тепла системой управления.

Полностью «заряженная» плита может удерживать тепло в течение нескольких часов, которое будет продолжать поступать в пространство, пока температура воздуха и / или температура внутренней поверхности ниже, чем температура поверхности пола.Это может быть реальной проблемой в зданиях со значительным внутренним притоком тепла от солнечного света или других источников.

Принимая во внимание эти факты, кажется интуитивно понятным, что размещение трубы выше в плите улучшит ее характеристики. Сложнее ответить на следующие вопросы:

1. Насколько глубина трубопровода влияет на производительность?

2. Стоит ли изменение производительности необходимого надзора на рабочем месте, чтобы гарантировать, что это произойдет?

НОМЕР ХРУСТЯЩИЙ

Ответы на эти вопросы требуют достоверных цифр.Один из способов получить их — использовать специализированное программное обеспечение, известное как анализ методом конечных элементов (FEA). Это программное обеспечение позволяет математически моделировать и моделировать физическую ситуацию. Вычисления, которые программное обеспечение FEA может выполнить за пару секунд, намного превосходят то, что любой человек может попытаться выполнить вручную.

Одна из построенных мною моделей FEA показана на Рис. 1 . Он состоит из четырехдюймовой бетонной плиты, установленной на изоляцию из экструдированного полистирола толщиной в один дюйм (R-5 ºF • час • фут 2 / британских тепловых единиц) и покрытой слоем 3 / 8 дюйм. дубовый паркет. Предполагается, что последний идеально прикреплен к верхней части плиты. Предполагается, что трубки расположены на расстоянии 12 дюймов друг от друга.

Несколько версий этой модели использовались для моделирования НКТ на разной глубине в плите. Каждый раз, когда модель запускалась, она определяла температуру в сотнях точек в небольшой области плиты, включая точки, расположенные на расстоянии
1/2 дюйма вдоль поверхности пола.

На рис. 2 показаны изотермы (например, линия постоянной температуры внутри плиты и окружающих материалов), которые генерируются программным обеспечением FEA.

Когда модель FEA была запущена для нескольких глубин НКТ, наблюдались следующие тенденции по мере того, как НКТ помещается глубже в плиту:

1. Температура поверхности пола непосредственно над трубкой снижается из-за большего значения R между трубкой и поверхностью.

2. Разница между температурой поверхности пола непосредственно над трубой и между соседними трубами уменьшается. Это желательный эффект, поскольку он делает температуру поверхности пола более «однородной».”

3. Площадь под кривой профиля температуры поверхности изменяется с глубиной трубы. Это означает, что выход тепла от пола вверх изменяется по мере изменения глубины трубопровода.

Используя данные о температуре из нескольких моделей, я оценил тепловую мощность системы для температуры воды 100F и 130F. В каждом случае тепловая мощность увеличивается по мере опускания трубки через верхнюю часть плиты и уменьшается по мере того, как трубка становится глубже. Это означает, что существует оптимальная глубина трубы, при которой плита обеспечивает максимальную теплоотдачу.Моделирование, которое я провел, показывает, что это примерно ¼ толщины плиты ниже ее поверхности. Однако эта глубина может варьироваться в зависимости от сопротивления пола и других факторов.

Я также использовал результаты FEA для определения средней температуры воды, необходимой для выработки тепла 15 и 30 БТЕ / час / фут 2 . Результаты показаны на рис. 3 .

Эти результаты означают, что средняя температура воды в контуре должна повыситься примерно на 7 ° F, чтобы получить выходную мощность 15 БТЕ / час / фут. 2 , если трубка расположена в нижней части плиты.Средняя температура воды в контуре должна быть примерно на 14 ° F выше, чтобы обеспечить выходную мощность 30 БТЕ / час / фут 2 с трубкой в ​​нижней части плиты.

Может ли источник тепла системы обеспечить более высокую температуру воды, необходимую для более глубоких труб? Если этим источником тепла является обычный котел, это изменение температуры воды, вероятно, будет иметь очень небольшое (но тем не менее нежелательное) влияние на эффективность котла. Однако, если бы источником тепла был конденсационный котел, солнечный коллектор или тепловой насос, это изменение требуемой температуры воды имело бы более выраженный отрицательный эффект на КПД, а также на способность солнечных коллекторов или теплового насоса собирать тепло. Более высокие температуры воды в трубопроводах также означают снижение производительности из-за смесительных устройств, более высокие потери тепла в трубопроводах и более высокие потери под плитами, что нежелательно.

МОДЕЛИРОВАНИЕ ГОЛЫХ ПЛИТ

Я также хотел увидеть, как глубина трубы влияет на тепловую мощность для открытых бетонных плит. Модель FEA была легко модифицирована, чтобы превратить дубовый пол 3 / 8 дюйм в бетон толщиной 3 / 8 дюйм, и моделирование было выполнено повторно. Результаты для восходящей тепловой мощности при температуре воды 100F показаны на , рис. 4 .

Результаты снова показывают, что тепловая мощность уменьшается по мере того, как труба помещается ниже в плиту. Наивысший результат для моделирования, который я провел, достигается, когда труба находится в центре примерно на дюйма ниже поверхности плиты (около 25,1 БТЕ / час / фут 2 при температуре воды 100F). Опускание трубы так, чтобы ее центр находился на два дюйма ниже поверхности плиты (например, трубка с центром на четырехдюймовой толщине плиты) снижает производительность до 23,8 БТЕ / час / фут 2 . Эти изменения относительно небольшие. Однако посмотрите, что предсказывает симуляция, когда труба расположена в нижней части плиты.Здесь выход составляет всего 17,8 БТЕ / час / фут 2 . Это на 25% меньше тепловыделения, направляемого вверх по сравнению с тем, когда труба центрируется в толщине плиты. Единственный способ компенсировать это — повысить температуру воды на несколько градусов по Фаренгейту.

Я также рассмотрел потери тепла вниз в зависимости от глубины трубки. Когда температура воды регулируется (как показано на , рис. 3, ), чтобы позволить трубке, расположенной в нижней части плиты, производить такую ​​же тепловую мощность вверх, что и трубки, центрированные в плите, потери тепла вниз увеличиваются примерно на 10%.

ДРУГИЕ СООБРАЖЕНИЯ

Есть факторы, помимо тепловых характеристик, которые влияют на глубину труб внутри плиты. Один из них — защита НКТ вблизи распиленных контрольных швов. Глубина таких пропилов обычно составляет 20% толщины сляба. Я предпочитаю держать трубку
рядом с нижней частью плиты в таких местах, чтобы лезвие не проходило мимо. Типичная деталь показана на Рис. 5 .

Еще одно соображение — проникновение крепежных элементов, используемых для крепления оборудования к плите.В большинстве случаев не имеет смысла оставлять все трубы на дне плиты только для того, чтобы приспособить то, что может быть будущей скамьей или подъемной стойкой. Выясните, где будет размещаться такое оборудование, и держите трубку на расстоянии нескольких дюймов от того места, где, скорее всего, могут пройти крепежные детали
. Выделите и отметьте эти области на чертеже компоновки трубок. Обязательно оставьте копию этого плана владельцу здания.

ЧТО ЭТО ЗНАЧИТ?

Гарантируется ли метод конечных элементов предсказывать реальность со 100-процентной точностью? Нет.Существуют сотни возможных вариаций таких факторов, как температура почвы, сопротивление напольного покрытия, расстояние между трубками и т. Д., Из-за которых трудно сделать общие выводы на основе нескольких симуляций.

Тем не менее, для ограниченного моделирования, которое я провел, прогнозируемая тепловая мощность в сторону увеличения достаточно хорошо согласовывалась с другими инструментами определения размеров, используемыми для проектирования системы. Прогнозируемое повышение температуры воды, требуемое для НКТ на дне (а не в центре) плиты, является правдоподобным и значительным.10-процентное увеличение потерь тепла вниз, вызванное более высокой температурой воды в нижних трубах, также кажется разумным.

Имейте в виду, что эти результаты также основаны на стационарных условиях. Они не предсказывают последствий более длительного времени отклика, связанного с более глубокими трубами. В зданиях со значительным и часто непредсказуемым внутренним притоком тепла это более длительное время реакции обязательно приведет к более широким колебаниям температуры и снижению комфорта.

Учитывая все эти компромиссы, возможно, всем нам пора найти лучшие способы обеспечения того, чтобы трубы и арматурная сетка заканчивались примерно посередине высоты плиты (за исключением распиленных контрольных швов).

Для таких продуктов, как «выпуклые» пенопластовые панели или пластиковые скобы, которые зажимают PEX непосредственно на изоляцию под плитами, производители должны предоставлять точные данные о тепловых характеристиках, которые учитывают такое размещение трубок.

Убедитесь, что ваши требования четко изложены в планах и спецификациях. Также стоит обсудить эти требования с «ответственным» лицом, контролирующим конкретную бригаду. Убедитесь, что они знают, что глубина трубок действительно влияет на работу системы.Сделайте это за несколько дней до заливки, а не пока первый автобетононасос движется по проезжей части, так что нет оправдания неподготовленности.

Джон Зигенталер, P.E., окончил политехнический институт Ренсселера и имеет лицензию профессионального инженера. Он имеет более 34 лет опыта в проектировании современных систем водяного отопления. Он также является почетным адъюнкт-профессором инженерных технологий в Колледже Mohawk Valley Community College в Ютике, штат Нью-Йорк.

Установка над полом / шпал / подвесной плиты | | Теплый пол своими руками

Излучающая труба, устанавливаемая поверх существующего пола, называется «подвесной плитой».Этот метод может иметь большой смысл, особенно при новом строительстве, потому что по тепловым характеристикам готовый пол может конкурировать с укладкой «плита по уровню»… ..и ничего лучше этого не найти. В отличие от метода крепления балок перекрытия, подвесная плита включает песок, цемент или гипербетон для хранения и рассеивания тепловой энергии. Обратной стороной является добавленный вес на пол, возможная потеря драгоценного пространства над головой и (особенно в случае модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.Тем не менее, если вы решите, что метод подвесной плиты лучше всего подходит для вашей ситуации, вот несколько способов установки:

Залить новый пол

Если вам комфортно работать с бетоном, вы можете просто проложить свою лучистую трубку, подключить различные петли к удобно расположенному коллектору, залить тонкий слой бетона или гипсокартона, выровнять его и через несколько часов вернуться к себе готовый пол.

При установке PEX в подвесную плиту вам необходимо прикрепить PEX к чему-либо, будь то скрепка с пеной изоляцией «ПОД» плитой (если применимо) или «застегивание молнии» на армирование «ВНУТРИ» плиты.Мы рекомендуем минимум 1,5 дюйма покрытия поверх PEX,… «ЕСЛИ» бетон «ЯВЛЯЕТСЯ» чистым полом, поскольку эта (рекомендуемая толщина) помогает минимизировать трещины и уменьшает эффект «температурных полос». Если бетон НЕ является законченным полом и вы устанавливаете дополнительный напольный материал поверх вновь залитой (более тонкой) плиты, (например) дерева, плитки, ковра и т. Д., То (рекомендованное) полтора дюйма покрытия не является необходимо (и не столь критично), учитывая тот факт, что структурная целостность является частью исходной (существующей) плиты, и (на этом этапе) вы просто создаете тепловую массу с более тонким слоем бетона (из которого) будет покрываться готовой этаж.Общее практическое правило гласит, что от 3/4 ″ до 1 ″ — это идеальное покрытие для гипсокартона.

При заливке подвесной плиты на существующий бетонный пол устанавливается слой жесткой изоляции, и трубы могут быть прикреплены к старой плите с помощью хомутов, забивая их гвоздями непосредственно в бетон с помощью набора плунжеров. Или проволочная сетка может быть прикреплена к бетону таким же образом, а трубы могут быть прикреплены к ней.

Сложность этого метода заключается в том, чтобы получить чистый ровный пол.Большинство мастеров своими руками, вероятно, не имеют опыта или уровня комфорта, чтобы выполнить конкретную работу с использованием этого метода. Если вы исключение, это может быть для вас самым простым подходом.

Используйте шпалы 2 на 4

7/8 ″ PEX, 16 ″ по центру, с помощью шпал поднять пол на 1 1/2 ″. Шпалы можно использовать для стяжки ровного пола при заливке бетона, сухой смеси или гипсокартона. Если вместо бетона используется песок, к шпалам можно прибить фанеру или паркет.

При использовании этого метода 2X4 укладываются горизонтально на существующий пол, 16 дюймов по центру, для создания «спальных отсеков». Также можно использовать 2X3, они столь же эффективны и обычно намного дешевле по стоимости. В зависимости от того, какого размера используются трубки, между каждым набором шпал устанавливаются один или два участка излучающих труб. Трубопровод крепится к фанерному основанию пола с помощью хомутов для электропроводки или медных хомутов. Каждого второго спящего отодвигают от стены на обоих концах комнаты, чтобы дать трубке канал для прохождения.

Пример применения шпалы с песком или бетоном
Искусный подход к уникальному плану этажа
Еще один умный продукт, адаптированный под приложение

Если обогреваемая область представляет собой небольшую зону, состоящую только из одного контура трубопровода, то начальная (подающая) сторона излучающего контура соединяется с изолированной медной линией подачи от источника тепла.Концевая (обратная) сторона излучающего контура подключается к изолированной медной обратной линии. Такая простая зона с одной петлей возможна только в том случае, если для заполнения зоны требуется менее 400 футов трубы PEX 7/8 ″. Использование ½ ”PEX ограничивает ту же зону до 300 футов трубы.

Для большинства зон требуется несколько четных петель (или контуров) трубок. Причина проста. Если для данного количества квадратных футов требуется более 400 футов труб, скажем, 1200 футов, и вы пытаетесь непрерывно пропускать воду через это количество труб, в конечном итоге вы получите циркуляцию теплой воды по большей части вашего пола.В результате получится неотапливаемое пространство.

Правильный метод включает создание построенного на сайте заголовка… одного для стороны предложения и одного для возврата. Это не сложнее, чем прокладка домашнего водопровода, и это обеспечивает равномерный, сбалансированный поток нагретой жидкости через сияющий пол.

Итак, используя приведенный выше пример 1200 футов труб в этой вымышленной зоне, вы можете видеть, что длины петель могут быть (3) 400-футовыми контурами или (4) 300-футовыми контурами. Какой метод вы используете, зависит от вашей конкретной ситуации.В принципе, как проще. В этом примере мы будем использовать (4) 300-футовые цепи.

Хорошо, вы проложили все трубки между отсеками для спальных мест. У вас четыре контура, так что у ваших контуров будет четыре начала и четыре конца. Заголовок подачи просто соединит все начала вместе, а концы соединятся с заголовком возврата. Если все ваши контуры имеют одинаковую длину (в пределах 10%), вода не найдет «пути наименьшего сопротивления», и жидкость будет течь равномерно через все контуры.Балансировочные клапаны не требуются. И даже несмотря на то, что вы пропускаете нагретую жидкость по трубам общей протяженностью 1200 футов, ей никогда не нужно преодолевать более 300 футов, прежде чем она вернется к источнику тепла.

Следует отметить, что при использовании муфт к подвесной плите обращаются точно так же, как и к плите на уклоне. Другими словами, не используют их . Всегда прокладывайте трубы большой длины в областях, которые в конечном итоге будут практически недоступны.

Фактическое размещение коллекторов подачи и возврата остается на усмотрение установщика.Часто оба коллектора располагаются под черным полом. В черновом полу можно прорезать четырехдюймовую щель шириной около 1 дюйма, чтобы трубка могла легко и долго изгибаться в полость балки внизу. Сами коллекторы, которые часто проходят перпендикулярно балкам, крепятся к нижней части балок с помощью трубных лент. Трубка PEX, загибающаяся сверху, может входить в тройник с медной коллекторной трубой 3/4 ″ с помощью одного из стандартных латунных переходников. Позже четырехдюймовый прорезь в фанере можно заполнить распылительной пеной для герметизации вокруг трубы.

Используя таким образом длинный распределительный коллектор с разложенным коллектором, установщик может создать очень чистую и очень гибкую компоновку схемы, особенно если используются шпалы. Гораздо менее желательной альтернативой был бы небольшой коллектор, расположенный в центре, где каждый контур трубок выходил и возвращался из одного места в комнате. В больших зонах с множеством цепей это место в комнате может находиться в противоположном конце дома, что заставляет установщика выяснять, как запустить громоздкую группу линий подачи и возврата обратно к коллектору.Таким образом, в этом смысле подвесная плита со шпалами похожа на установку балок перекрытия, когда речь идет о подающих и возвратных коллекторах. Другими словами, лучше подводить коллекторы к трубопроводу, а не к одному небольшому коллектору.

Другой метод — провести коллекторы по периметру комнаты и подсоединить трубки с помощью латунных переходников.

После того, как все соединения выполнены, тонкий слой тепловой массы распределяется по трубке между шпалами.Если последний пол должен быть из твердых пород дерева, такой термальной массой может быть простой сухой песок. Сухой песок насыпается в ниши до верха шпал, а к шпалам прибивается древесина твердых пород. Если последний пол должен быть ковролином или кафелем, масса между шпалами должна затвердеть. Можно использовать бетон, песок, гипербетон или сухую смесь из (4) частей песка (1) части портландцемента. Последний метод включает в себя бетономешалку и воду, достаточную для придания смеси консистенции «песчаный замок». Это не мокрая каша.Портландцемент придаст песку слегка зеленоватый оттенок, и смесь высохнет твердо, как камень. После полного высыхания вы можете покрыть ковер, плитку, перго или что-то еще. Альтернативный метод заключается в том, чтобы разложить песок и затем прибить фанеру к шпалам. В этом случае фанера может поддерживать плитку, ковер и т. Д.

Песок как термическая масса

Сухой песок — отличная термическая масса. В этом случае в отсеки шпал насыпается слой песка, затем к шпалам крепится OSB (ориентированно-стружечная плита) или фанера.Последний пол может быть ковролином, плиткой, перго или любым материалом, требующим твердой поверхности.

Если существующий пол бетонный, шпалы приклеиваются к полу с помощью жидких гвоздей, а трубы могут быть прикреплены к полу. Если скотч кажется немного слабым, то проволочную сетку можно прикрепить к краям шпал 2 на 4, провести вдоль дна спальных отсеков и прикрепить к сетке трубки. Также можно использовать комплект подъемника и ремни для труб.

В случае существующей неизолированной бетонной плиты под проволочную сетку можно установить жесткий пенопласт для предотвращения потерь тепла вниз.Ранее существовавшая изолированная плита может использоваться для хранения тепла.

Другой способ установить новый теплый пол поверх существующего — использовать приложение для спальных мест. Это альтернатива предварительно вырезанным / формованным панелям типа «доска» за небольшую часть стоимости … нажмите на эту ссылку для получения более подробной информации !! По предыдущей ссылке показаны восемь фотографий, иллюстрирующих метод, разработанный одним из наших технических специалистов для создания элегантного и очень эффективного макета для одного из наших местных клиентов.

Последний вариант подвесной плиты применяется, когда вес песка или бетона угрожает превысить желаемые пределы нагрузки на пол. В этом случае алюминиевые пластины рассеивания тепла используются в качестве замены тепловой массы песка / бетона. Они прижимают трубку к полу и помогают равномерно распределять тепло по зоне. Однако часть тепловых характеристик пола теряется из-за меньшего количества тепловой массы в системе. Если подвесная плита устанавливается на существующий фанерный черновой пол, изолируйте полость балки под черным полом.Это направляет тепловую энергию в предполагаемое жилое пространство и предотвращает утечку тепла вниз.

Ниже представлены установки, иллюстрирующие альтернативы предварительно сформированным панелям «Доска» за небольшую часть стоимости

Яркий пример применения шпалы из OSB / фанеры 3/4 ″ и теплоизоляционных ребер.
Альтернатива дорогостоящей конструкции типа «Доска».

Параллельные доски укладываются на пол, чтобы создать канал для трубки PEX, затем пластины рассеивания тепла прикрепляются к доскам.Обратите внимание, что светоотражающий материал прикреплен ко всему черновому полу. Этот чистый алюминиевый материал отражает 97% тепловой энергии до готового пола.

Спальная система с использованием теплораспределительных пластин вместо песка или бетона. Поверх шпал теперь можно установить твердую древесину или фанеру.

Когда использовать вдвое больше обычного

Когда вы устанавливаете теплый пол в зонах с высокими потерями тепла, таких как дома с плохой теплоизоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо вдвое увеличить длину трубы.В случае 7/8 ″ PEX, обычно устанавливаемого на 16 ″ по центру, трубку следует размещать на 8 ″ по центру. Правильный метод сделать это — запустить PEX, как обычно, 16 дюймов по центру на прямых участках и удобный удобный радиус 24 дюйма на изгибах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом, вы получите два участка трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не нужно будет пытаться сделать это невероятно крутой изгиб.

Стяжка теплого пола | Глубина и время сушки

Сколько времени нужно для высыхания стяжки и другие часто задаваемые вопросы

В Nu-Heat нас регулярно спрашивают о полах с подогревом (UFH) и стяжке. Мы подумали, что было бы полезно поделиться некоторыми из наиболее распространенных вопросов, а также нашими рекомендациями по минимальной глубине стяжки и времени высыхания.

Какая минимальная глубина стяжки для теплого пола?

Минимальная толщина стяжки, которую следует использовать для водяных теплых полов, составляет:

  • Минимальная глубина 65 мм для ручной стяжки
  • Минимальная глубина 50 мм для жидкой стяжки

Как толщина стяжки влияет на теплый пол?

Для дома лучше не превышать толщину стяжки 65 мм.Это могло бы повлиять на рейтинг SAP собственности, так как дополнительная глубина стяжки означает, что системе полов с подогревом придется усерднее работать.

Время нагрева и охлаждения стяжек в системах теплого пола одинаковое. Как долго это будет продолжаться, зависит от температуры воды, количества изоляции и сопротивления выбранного напольного покрытия, например. плитка нагревается быстрее всего.

Типичная система теплого пола, использующая стяжку и работающая от бойлера, нагревается примерно за час.

Сколько времени нужно для высыхания стяжки перед укладкой напольного покрытия?

Минимальное время, в течение которого стяжка теплого пола должна сохнуть, зависит от типа используемой стяжки.

Ручная стяжка для теплого пола

Рекомендуемое время высыхания стяжки вручную: 1 день на 1 мм для первых 50 мм, затем 2 дня на 1 мм для каждого мм более 50 мм. Таким образом, для стяжки пола с подогревом толщиной 65 мм рекомендуется время высыхания 80 дней.

На практике 4 недели — разумное минимальное время высыхания, чтобы оставить стяжку для теплого пола, смешанную вручную.

Жидкая (самовыравнивающаяся) стяжка

Время высыхания значительно сокращается за счет использования жидкой стяжки, такой как самовыравнивающаяся смесь LoPro QuickSet. Мало того, что минимальная толщина стяжки меньше, жидкая стяжка имеет лучшие характеристики сушки и может быть высушена с помощью осушителей.

Есть ли какие-либо специальные стяжки для теплого пола, которые рекомендует Nu-Heat?

Более плотный материал жидкой стяжки может иметь глубину всего 50 мм при использовании с UFH, в отличие от глубины 65 мм, необходимой для стяжки на цементной основе.Для модернизации наших систем LoPro мы рекомендуем самовыравнивающуюся смесь LoPro QuickSet.

Плотность жидкой стяжки означает, что она также является хорошим проводником тепла, способствуя передаче тепла вокруг трубы и повышая эффективность. Это особенно хорошо при сочетании UFH с тепловым насосом — это максимизирует тепловую мощность системы UFH, позволяя тепловому насосу работать при более низкой температуре, улучшая его коэффициент полезного действия (CoP).

Если вы не уверены в использовании стяжки для теплого пола, наша дружная команда может помочь вам по телефону 01404515867.

Нужна ли изоляция под стяжкой теплого пола?

Изоляция — важнейший фактор для теплого пола. Под трубой теплого пола всегда должна быть изоляция, чтобы противостоять теплу, идущему вниз. Как и следовало ожидать, вам нужно как можно больше тепла, чтобы течь вверх и в комнату.

  • Полы должны быть изолированы согласно Части L — 70 мм PIR (например, Celotex или Kingspan) для первых этажей.
  • Полы на отапливаемых участках должны быть изолированы 30мм PIR или аналогичным.

Положение изоляции в полу тоже важно. Традиционно укладывается утеплитель, а поверх него заливается бетонная плита. При использовании полов с подогревом плита должна располагаться по возможности ниже изоляции, чтобы масса нагреваемого материала была меньше.

Такое расположение изоляции улучшает время отклика системы подогрева пола и снижает любые тепловые потери вниз. Намного легче получить такую ​​конструкцию, чем делать поправки в процессе проектирования отопления.

Если возможно, следует использовать дополнительную изоляцию на любых наружных стенах при установке теплого пола.

Можно ли использовать UFH на любом типе напольного покрытия и что нужно учитывать?

Nu-Heat предлагает широкий выбор систем теплого пола, подходящих для всех типов проектов. На выбор системы обычно влияет общая конструкция здания и несколько факторов, включая:

  • Подконструкция пола
  • Доступная высота подъема
  • Любые ограничения по весу
  • Требуемая тепловая мощность пола
  • Требования к акустике
  • Расстояние между балками (если применимо)

Ключом к эффективному решению является выбор правильной системы УВГ, подходящей для конструкции.Например, песчано-цементная или жидкая стяжка поверх твердого бетона, состоящего из балок и блоков, или система UFH с покрытием между подвесным деревянным балочным полом. Если вы не уверены, какую систему выбрать, Nu-Heat может прийти к вам домой и помочь выбрать наиболее подходящий для вас тип.

Остались вопросы по стяжке теплого пола, например, о минимальной глубине и времени высыхания?

Свяжитесь с нашей дружелюбной службой поддержки клиентов или позвоните нам по телефону 01404515867.

Система теплого пола и стяжка объяснены

Системы теплого пола (UFH) — это современные и энергоэффективный способ обогрева дома.Типичная система работает путем откачки подогрев воды по гибкому трубопроводу в полу. Это излучает тепло вверх в ближайшее окружение. При правильной установке с соответствующими типа стяжки, UFH может обогреть отдельное помещение, например, ванную комнату, или целую Главная. UFH — это простой в установке и экологически чистый метод отопления, который в популярности за последние 10-15 лет. Фактически, сейчас много новостроек. в стандартную комплектацию входят полы с подогревом.

У систем теплого пола много преимуществ, не в последнюю очередь энергоэффективность и снижение эксплуатационных расходов после установки системы. В по сравнению с традиционными радиаторами, UFH распределяет тепло более равномерно и снижает вероятность потери тепла при открытии окна или двери. Система не занимает места на стене, а значит, остается больше места для дополнительных обстановка. Нет шума от заливных радиаторов и меньше шансов ожогов от горячих поверхностей радиатора. UFH также полезен для людей, страдающих аллергией и эффективен для уменьшения роста плесени.

Что такое стяжка пола?

Стяжка

— это раствор, обычно используемый для полов, и имеет гладкую текстуру.Он менее плотный, чем бетон, и может использоваться для многочисленные задачи, в том числе установка системы теплых полов. Стяжка часто делается из мелких песчинок и обычно находится над твердым концентрат базы. Стяжка предназначена для создания гладкой верхней поверхности, чтобы можно установить плитку, ковер, ламинат или деревянный пол.

Гладкие свойства стяжки

делают ее идеальной для использования в качестве верхняя часть настила. Во многих случаях стяжка укладывается над бетонная плита.Последний верхний слой напольного покрытия, например ламинат или ковер, затем можно расположить выше. Бетон изготавливается из более прочных заполнителей, и это делает его более прочным. Стяжка менее прочная, но более подходящая. последовательность. Это делает его идеальным для систем теплого пола. Есть на рынке доступны различные типы стяжек. Но самые распространенные типы могут можно разделить на полусухую и жидкую стяжку.

Различные типы Стяжка пола

Рекомендуется выбрать тип стяжки пола одновременно с типом системы теплых полов.Планирование и наличие подходящих материалов и компонентов может снизить вероятность проблем в будущем. Внесение изменений после установки может быть проблематичным. и дорого. Часть этой подготовки — выбор правильного типа стяжки для использовать для крепления трубопроводов теплого пола. Это гарантирует, что тепло может перемещаться по полу и эффективно обогревать комнату.

Два основных типа стяжки — полусухая и жидкая:

  • Стяжка полусухая — Полусухая стяжка, известная как «традиционный» метод, является наиболее популярным. и сделан из смеси песка и цемента.Соотношение смеси обычно составляет 3: 1 или 4: 1, в зависимости от требований проекта. Вода применяется к создать гладкую консистенцию. Затем смесь можно наносить вручную, используя шпатель или другой инструмент с плоскими краями и выравнивающие доски. Хорошая точность и результат может быть достигнуто, но опытный установщик жизненно важен для обеспечения согласованности и качество финального дизайна. Полипропиленовые волокна могут быть добавлены для улучшения прочность смеси.
  • Жидкая стяжка — Этот тип стяжки иногда называют самовыравнивающейся стяжкой или «Текучая стяжка».Не требует использования выравнивающих досок и инструменты с плоской кромкой. Вместо того, чтобы готовиться на месте или доставляться, жидкость экран заливается прямо на бетонную поверхность в необходимом количестве глубина. Смесь наполняет поверхность быстрее, чем при традиционных методах, позволяя за один день засыпать от 1500 м2 до 2000 м2. С быстросохнущим, жидкая стяжка позволяет укладывать ковровые покрытия, плитку, дерево или ламинат быстрее, что позволяет быстрее завершить проект.

Какая стяжка для полов с подогревом

лучшая?

Полусухая стяжка — это самый распространенный тип стяжки, используемый для большинство проектов полов с подогревом. Но это не значит, что он лучший. Там Бывают случаи, когда жидкая стяжка может быть более подходящей. Все зависит от характер вашей сборки и требования к разработке. Полусухие стяжки обычно лучше подходят для небольших площадей пола, где шпатель или плоский Инструмент кромки можно использовать для сглаживания поверхности.Доступны быстросохнущие смеси. от некоторых производителей и позволяют наносить полусухую стяжку на более срочные строить проекты.

Жидкие стяжки наносятся быстрее, потому что их можно легко наливается прямо на указанную поверхность. Они не нужны предварительное смешивание с водой, в отличие от полусухих стяжек. Свободный характер жидкие стяжки означают, что большие площади могут быть покрыты быстрее время и с большей точностью. А потому что жидкая стяжка сохнет быстрее и реже трескается, можно использовать систему теплых полов раньше, чтобы высушить пол.Это полезно, когда рабочая сила ограничена и чтобы не отставать от графика, проект должен развиваться. Жидкая стяжка тоже прочнее полусухой стяжки, особенно при использовании фирменных смесей в строительство.

Как выполнить стяжку полов с подогревом?

Внутри эффективно «заложена» система теплых полов. стяжка. Не следует пытаться укладывать теплый пол до помещение защищено от внешних элементов. Очень важно установить системы теплых полов и правильная стяжка.В противном случае могут возникнуть проблемы, например, трещины на верхней поверхности. Особенно это касается камня или плиточные поверхности.

Другие проблемы, которых следует избегать, включают несогласованность уровней поверхности. Хотя возможна установка УФХ и стяжки своими руками, если вы не уверены, всегда лучше воспользоваться услугами профессионального пола специалист по системам отопления. Ошибки и проблемы с некачественным отоплением неизменно дорого обходится.

Перед установкой трубопроводов теплого пола и связанных деформационных швов, важно убедиться, что поверхность полностью гладкая, чтобы уложить стяжку.Обязательно выберите наиболее подходящий тип стяжки (полусухая или жидкая) и иметь четкое представление о высота, необходимая для максимальной тепловой эффективности.

Трубопровод или кабели теплого пола нельзя наматывать слишком плотно, чтобы ограничить поток воды. Вместо популярных макетов следует рассматривать, например, линейные, змеевидные и спиральные. Изоляция одинаково важен и поддерживает высокую эффективность системы, чтобы предотвратить потерю тепло.

После укладки стяжки на трубопровод UFH «Процесс ввода в эксплуатацию» может начаться.Не пытайтесь ходить по стяжке, пока он полностью высох. Вместо этого подождите, пока стяжка застынет, прежде чем включать отопление. После процесса отверждения систему UFH можно включить для дальнейшая помощь с сушкой. После того, как стяжка полностью высохнет и застынет, пол может быть установлена ​​отделка, такая как плитка, ламинат, доски из твердых пород дерева и ковры.

Сколько времени нужно для высыхания стяжки пола?

Стяжка пола различается по времени высыхания. Тип стяжки, размер и расположение полов, ввод в эксплуатацию. необходимо учитывать все факторы.Полусухая стяжка сохнет дольше, чем полусухая стяжка. жидкая стяжка, по которой можно ходить в течение 48-72 часов. Часто от 3 до 4 недель общее необходимое время сушки. Полезное измерение — это дневная время высыхания на каждые 40 миллиметров высоты. Держите окна и двери полностью закрытыми чтобы не допустить элементов до завершения процесса застывания. Ты следует убедиться, что вы не включаете систему теплого пола более одного месяц. Это предотвращает образование ненужных трещин. Сверхбыстросохнущие стяжки доступны, если у вас мало времени.

Резюме

В этой статье представлен обзор теплых полов. системы, типы доступных стяжек, а также способ монтажа и возможности проблемы, с которыми вы можете столкнуться. Теплый пол имеет много преимуществ перед традиционные методы обогрева. Он более энергоэффективен, дешевле в эксплуатации и хорошая практичная альтернатива радиаторам. Но есть более высокий начальный Стоимость приобретения и установки системы теплых полов. Правильный UFH монтаж и правильный тип стяжки должны использоваться для максимального эффекта.

Размер вашей собственности или комнаты, ваш бюджет и сложность макета являются ключевыми факторами при определении дизайна и типа стяжка по проекту. Конечно, можно установить теплый пол. если вы разбираетесь в DIY. При правильной смеси стяжки теплый пол Система относительно проста для любого, кто имеет базовые знания в области строительства.

Тем не менее, проблемы могут возникнуть, если пол неправильно установлена ​​система отопления и стяжка. Распространенная проблема — трещины формирование в стяжке или в верхнем этаже. Это особенно часто бывает, когда плитка или камень используется для пешеходной поверхности пола. Так что обязательно тщательно прочтите документацию по установке теплого пола, чтобы свести к минимуму по этим вопросам.

Теплый пол — цены, советы и сравнение

Чтобы зимой было комфортно, вы ходите по дому в носках и тапочках. Вы мечтаете о теплом полу и тепле, которое он приносит.Если это относится к вам, то вы можете подумать об установке лучистого теплого пола. Но что такое лучистый пол? А как это работает?

Теплый пол — основы

Помните старые радиаторы? Форма гармошки, обжигающая и громоздкая — сидит прямо под окном и занимает большую часть стены? Что ж, представьте себе одну из них, разложенную и спрятанную под вашим полом. Поздоровайтесь с лучистым теплым полом.

Теплый пол обычно бывает двух видов.Либо изолированные электрические провода (обычно маты), залитые в бетон, либо плиточный пол. Или вы также можете увидеть трубы из сшитого полиэтилена (PEX), установленные под вашим полом в полостях балок или в бетоне (отлично подходит для подвалов).

По мере нагрева циновок или труб ваша комната нагревается равномерно, поскольку циновки покрывают пол. Это более эффективно, чем вентиляция, которая нагревается в определенных местах. В бетоне нагрев длится дольше, потому что он нагревает бетонную массу, которая после нагрева будет удерживать тепло лучше, чем воздух.

Теплый пол также намного чище. Домашняя печь использует возвратный холодный воздух, нагревает воздух и выталкивает его через вентиляционные отверстия. Вот почему у нас есть печные фильтры для улавливания пыли и аллергенов. Благодаря лучистому напольному отоплению вам не нужно беспокоиться об охлаждении воздуха, а затем о его повторном нагреве, а также о том, что аллергены разнесут ваше пространство. Кроме того, есть дополнительное преимущество, заключающееся в том, что сияющий пол остается невидимым и бесшумным.

Стоимость водяного теплого пола

Поскольку излучающие полы нагреваются быстрее и могут работать при более низких температурах, эксплуатационные расходы могут быть значительно ниже, чем у традиционных систем отопления, таких как печь.Температура во всем помещении регулируется, в отличие от печи, которая будет постоянно включаться и выключаться; постоянно пытается поддерживать определенную температуру. Кроме того, поскольку воздух не обдувается, меньше тепла теряется в дверях и окнах.

Конечно, расходы будут зависеть от размера обогреваемого помещения, стоимости электроэнергии или природного газа, степени теплоизоляции вашего дома и типа используемого термостата. Умный термостат может настроить включение тепла непосредственно перед тем, как вы вернетесь домой, и может быть достаточно теплым в течение дня, чтобы трубы не замерзли.Кроме того, поскольку вы будете поддерживать постоянное тепло, ежемесячные расходы на отопление для вас будут меньше, чем если бы вы использовали традиционную печь.

В то время как электрическая система намного дешевле в установке, затраты на эксплуатацию намного выше, чем у системы газового котла.

СОВЕТ: Некоторые гидрокомпании предлагают стимулы для установки теплых полов. Поговорите со своим поставщиком электроэнергии, чтобы узнать, предлагают ли они какие-либо перерывы.

Хотите узнать, можно ли получить более дешевую страховку жилья?

Сравните предложения по индивидуальному страхованию жилья от ведущих поставщиков Канады бесплатно

Установка системы лучистого теплого пола

Чтобы добавить в свой дом светлый пол, вы увидите большую часть затрат на оплату труда.но это будет зависеть от нескольких факторов.

Все сводится к доступу и тому, что уже есть. Например, если вы хотите поставить лучистый свет на цокольный этаж. Ваш цокольный этаж сначала придется взорвать, чтобы добраться до голого бетона. После того, как бетон обнажен, можно с легкостью положить электрические маты, а поверх них можно залить тонкий самовыравнивающийся слой бетона, такой как стяжка Agilia. Если вы хотите использовать PEX, вам понадобится система крепления, чтобы удерживать трубопровод внизу. Есть циновки, в которые их можно вставить петлями, или вам, возможно, придется положить деревянную конструкцию /

Если вам нужны помещения с регулируемой температурой — где в одной комнате жарче, чем в другой, вам понадобится система распределения, которая увеличит стоимость.

Базовая установленная система будет стоить около 6-8 долларов за квадратный фут, но с таким количеством переменных трудно назвать точное число.

СОВЕТ : Если вы находитесь в процессе ремонта своего дома или планируете сделать это в ближайшем будущем, поговорите со своим подрядчиком об установке системы теплых полов. Это будет самое дешевое время для установки системы.

Электрическое и водное лучистое тепло

На рынке представлены два типа систем излучающих полов: гидронные и электрические.

Гидронные системы

Эта система работает, когда вода нагревается безбаквальным обогревателем или бойлером, который затем проходит через гибкие пластиковые трубки внутри вашего пола. Установка этой трубки происходит разными способами. Вы можете прикрепить его к черному полу и надстроить сверху или залить трубы в бетон.

Электрические системы

Эта система включает в себя электрические кабели, обычно предварительно прикрепленные к матам, проложенные над черным полом в тонком растворе.Электрические системы, как правило, дешевле в установке, но могут быть более дорогими в эксплуатации с учетом стоимости электроэнергии.

Спросите себя, хотите ли вы установить систему излучения во всем доме или в отдельных комнатах, таких как ванная и кухня. Это повлияет на тип, который вы выберете для установки. Гидравлические системы обычно лучше подходят для всего дома, в то время как электрические — отличный способ дополнить существующее отопление. Помните, что гидравлические системы могут работать на природном газе, который намного дешевле, чем электрический.

СОВЕТ: При использовании электрической системы попробуйте запустить ее ночью при более высокой температуре, чтобы «зарядить» пол. Это поможет снизить потребление электроэнергии в течение дня.

Варианты полов для водяного теплого пола

Выбирая чистовой пол, подумайте, как он переносит тепло. Ковровое покрытие может быть не лучшим вариантом, так как в конечном итоге вы изолируете воздействие системы.

Керамическая плитка и каменные полы великолепны, так как тепло распределяется равномерно.Этот тип пола также проводит тепло и из-за материала не сжимается или не расширяется, что может иметь катастрофические последствия для других материалов, таких как древесина твердых пород.

Если вам нужен деревянный вид, вам подойдет ламинат или паркет. Они не будут расширяться или сжиматься, как древесина твердых пород, но по-прежнему обладают необходимой эстетикой.

Если вы сдаете подвал в аренду, вы можете сэкономить на пространстве. Вам больше не понадобится громоздкая печь или переборки для воздуховодов. Убедитесь, что у вашего арендатора есть страховка на случай протечки трубы.

Влияние лучистого теплого пола на страхование жилья

При установке излучающей системы важно поговорить со своим поставщиком страхования жилья о том, какое влияние это окажет на ваши расходы. Если они считают, что теплые полы увеличивают ваши расходы, не стесняйтесь поискать расценки на страхование жилья, чтобы узнать, получаете ли вы лучшую стоимость.

На что следует обратить внимание: если вы используете гидравлическую систему, существует вероятность того, что система может протечь или выйти из строя, что приведет к повреждению вашего дома.Если вы используете электрическую систему в качестве основной системы, и произойдет отключение электроэнергии, это может привести к замерзанию и разрыву труб. Прорыв труб также может вызвать повреждение самой системы. Возраст этой системы также будет интересен вашей страховой компании. Чем старше система, тем больше шансов на ее выход из строя и, следовательно, выше риск.

СОВЕТ: Змеевики вашей излучающей системы должны служить дольше, чем ваш срок службы, но механические части системы могут стареть и изнашиваться по мере использования. Обязательно проводите ежегодное обслуживание вашей системы. Никогда не запускайте его при слишком высокой температуре, так как это может повредить систему.

Важно сообщить вашей страховой компании о том, какой у вас тип отопительной системы. Тип вашей системы повлияет на их оценку рисков и повлияет на вашу политику. Поговорите со своей страховой компанией о том, как лучистые полы могут повлиять на ваш страховой полис. Это также прекрасное время для сравнения ставок сейчас, когда стоимость вашего дома и связанные с ней риски изменились.

Итог

Комфорт в вашем доме бесценен. Система лучистого теплого пола обеспечивает чистое и эффективное отопление и охлаждение. Если вы проходите ремонт, самое время спросить о замене старой печи, участков воздуховодов, переборок и заменить все это незаметными, бесшумными и прослужащими намного дольше трубопроводами. Если его установят и поддержат профессионалы, ваш комфорт прослужит долгие годы без каких-либо рисков для страховки вашего дома.

ТАКЖЕ ПРОЧИТАЙТЕ


Часто задаваемые вопросы о теплых полах: полы, стяжка, изделия и другое

Можно ли использовать UFH на любом типе напольного покрытия?

Полы с подогревом, как мокрые, так и сухие, могут быть установлены на большинстве напольных конструкций при условии, что на полу достаточно места с учетом дверей, лестниц и т. Д., И пол может выдерживать вес.

Залог успеха — правильно выбрать систему теплого пола для строительства.Например, на стяжных полах трубы можно просто закрепить поверх изоляции, а затем покрыть стяжкой, или на балочном перекрытии можно использовать гальваническую систему, если она хорошо поддерживается и не движется.

Плавающие полы — популярный выбор для проектов ремонта, так как они не увеличивают высоту. Одним из подходящих продуктов является пластина рассеивателя тепла Nu-Heat, предназначенная для размещения в базовом слое из полистирола высокой плотности, который можно положить поверх стандартного изоляционного слоя или существующего настила, и трубки просто войдут в него. Настил пола из ДСП или готового бруса укладывается непосредственно поверх панелей.

Плавающие полы также могут быть установлены в новостройках, где между фундаментной плитой или балочно-блочным перекрытием и дверной накладкой имеется зазор 50 мм. Требуемая изоляция составляет 77 мм плюс окончательное покрытие пола на отапливаемых участках или 117 мм плюс последнее покрытие пола на неотапливаемых участках.

На подвесных деревянных полах могут использоваться системы «пластина» или «фольга», при этом алюминиевая нагревательная пластина устанавливается сверху на балку, а под настилом — проще всего сделать это снизу.

Однако, как отмечает Джеймс Гаррод из Continental Underfloor Heating: «Любая бесшовная система обеспечивает более высокую производительность Вт / м2, чем пластинчатая или пленочная система. Убедитесь, что ваш подрядчик или поставщик предоставит вам подробные расчеты теплопотерь и проекты САПР, а также убедитесь, что продукт застрахован и подкреплен гарантиями производства ».

Уильям Скотт-Малден из Ebeco говорит: «Электрический УФН можно использовать поверх любого основания пола, хотя мы рекомендуем предел 135 Вт / м2 для деревянных полов.По бетону нет предела ».

Как выбрать тип и глубину стяжки?

Первое, что нужно учесть перед выбором стяжки, — это прокладка труб в пол и в нужных местах для обеспечения от 40 Вт / м2 до 55 Вт / м2 тепла. Слишком много может перегреть пол и вызвать перерегулирование термостата, тогда как слишком мало будет означать, что система может работать постоянно, увеличивая ваши счета за отопление.

Когда дело доходит до стяжки, более толстые стяжки нагреваются дольше, но дольше сохраняют тепло.Минимальный британский стандарт — 65 мм ручной смеси (песок / цемент 3: 1) или 50 мм жидкой (или самовыравнивающейся) стяжки. Такая густота нагреется и остынет примерно за час.

Но, как говорит Джеймс: «При условии, что UFH работает правильно (позволяя системе контролировать и поддерживать температуру), единственный раз, когда вы действительно заметите разницу во времени нагрева и охлаждения, — это когда вы вернетесь из отпуска и отопление было отключено на время. »

Плотность жидкой стяжки

делает ее хорошим проводником тепла, максимизируя теплопередачу и повышая эффективность.Это делает его особенно подходящим для использования с тепловыми насосами, по словам Хизер Оливер из Nu-Heat, поскольку он максимизирует выходную мощность UFH, позволяя тепловому насосу работать при более низкой температуре, оптимизируя его эффективность.

Кроме того, по словам Пола Ми из Robbens Systems, для самовыравнивающихся стяжек могут потребоваться дополнительные крепления для труб, чтобы повысить жесткость и предотвратить подъем труб. «Более тонкие жидкие стяжки также могут дать конечному пользователю ощущение« следов »на полу, а не равномерную температуру.Он также говорит, что иногда необходимо интегрировать дополнительные трубопроводы.

Сколько времени нужно для высыхания стяжки?

Оба типа стяжки обычно высыхают со скоростью один день на миллиметр для первых 50 мм и два дня на мм после этого. Вы можете включить УФН — при низкой температуре — через 30 дней после укладки стандартной 3: 1 песчано-цементной стяжки. Полы нельзя укладывать до тех пор, пока стяжка полностью не высохнет, иначе напольное покрытие может испортиться в течение первых нескольких месяцев.

Хизер Оливер из Nu-heat добавляет: «Если напольное покрытие непроницаемо, необходимо оценить содержание влаги либо с помощью гигрометра, либо путем накрытия участка пола пластиковым покрытием на ночь и проверки наличия конденсата под ним в помещении. утро.»

Время высыхания жидкой стяжки, которая будет готова через семь дней, будет намного меньше, не только потому, что она тоньше, но и потому, что она имеет лучшие характеристики сушки и ее можно сушить с помощью осушителей.

Полы с подогревом без стяжки: какие есть варианты?

Системы без стяжки известны как «сухой пол с подогревом». Терминология здесь может сбивать с толку, поскольку производители водяных полов с подогревом называют продукты, для которых не требуется стяжка, «сухими» — не путать с электрическими системами, которые также известны как «сухие», потому что они этого не делают. т нести воду.

«Подключенные к водопроводу сухие системы UFH лучше всего подходят для помещений с хорошей изоляцией», — говорит Рэйчел Робертс из Nu Heat.Это связано с тем, что у них меньшая тепловая мощность, чем у насыпных вариантов. LoPro 10 от Nu-Heat — это гипсокартон с предварительно разметкой, который удерживает трубку UFH на месте, увеличивая высоту пола всего на 15 мм. «Большинство типов напольных покрытий можно укладывать сразу, прямо поверх», — говорит Рэйчел.

Другие варианты включают низкую доску Omnie, которая бывает толщиной 15 или 22 мм и включает в себя слой фольги для улучшения рассеивания тепла. В качестве альтернативы, 18-миллиметровые панели VarioComp утверждают, что дают самую высокую тепловую мощность для специализированных модернизированных систем UFH.

Также доступны панели из пенополистирола, такие как ProWarm, но их легкий состав означает, что они не подходят для облицовки плиткой.

Дополнительная информация: просмотрите системы теплого пола в нашем каталоге продукции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
