Защита от скачка напряжения в сети: Защита от перепадов напряжения

Устройства защиты от скачков напряжения

	Номинальный ток нагрузки 63А/250В (14кВт) Максимальный ток нагрузки 80А/250В (18кВт)- 5мин Двухпороговая защита от перенапряжения (задержка срабатывания): >270В/0,2с и >300В/20мс Двухпороговая защита от снижения напряжения (задержка срабатывания): <155В/10с и <130В/100мс Сохраняет работоспособность в широком диапазоне напряжения питания — 0…440В Подключение нагрузки при переходе сетевого напряжения через ноль Ширина корпуса — 18мм Подробнее
	Максимальный ток коммутации 63А/250В (14кВт) Сохраняет работоспособность в диапазоне напряжений 20…440В Синхронное управление реле — замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр. ) Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.) Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В Функция дистанционного управления (контактор) Задержка повторного включения 10сек … 360сек (выбирается пользователем) Климатическое исполнение УХЛ4 (-250C…+550C) Подробнее
	Номинальный ток коммутации 63А (Максимальный ток коммутации 80А в течение 30 минут) Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240…290В и <100…190В Фиксированный порог защиты от перенапряжения >300В/20мс Фиксированный порог защиты от снижения напряжения <85В/100мс Ограничение потребляемой мощности >0,5. ..14,5кВт Сохраняет работоспособность в диапазоне напряжений от 30В до 440В Энергонезависимая память событий (число отключений, минимальное и максимальное значение напряжения) Измерение параметров сети (напряжение, ток, мощность) Подключение нагрузки при переходе сетевого напряжения через ноль Ширина корпуса — 18мм Подробнее

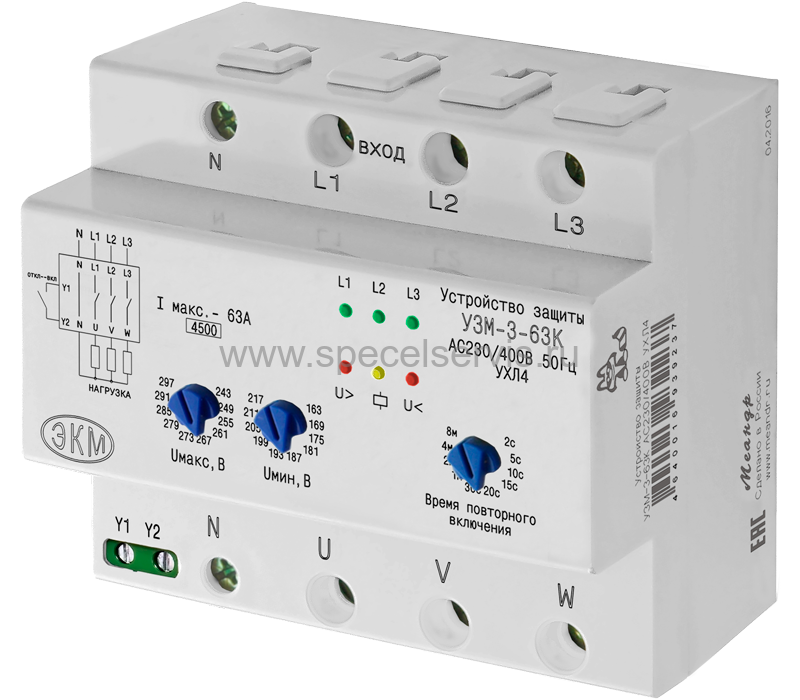

	УЗМ-51М и УЗМ-51МТ: Максимальный ток коммутации 63А/250В (14кВт) УЗМ-16: Максимальный ток коммутации 16А Синхронное управление реле — замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр. ) Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.) Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В Функция дистанционного управления (контактор), термозащита (УЗМ-51МТ) Задержка повторного включения 10с или 6мин (выбирается пользователем) Климатическое исполнение УХЛ4 (-250C…+550C) или УХЛ2 (-400C…+550C) Подробнее
	Наличие  функции дистанционного управления (3-х фазный статический контактор) Контроль обрыва фаз и контроль чередования фаз Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3) Контроль частоты сети 45-55Гц Двухпороговая защита от перенапряжения/(задержка срабатывания):  >265В/0,2с,  >300В/20мс Двухпороговая защита от снижения напряжения/(задержка срабатывания):  <170В/10с,  <130В/100мс Встроенная варисторная защита от импульсных возмущений в сети Переключаемая задержка повторного включения от 2с до 8мин Функция дистанционного управления (контактор) Время срабатывания при скачках напряжения — менее 30мс

Защита бытовой техники дома (квартиры) от импульсных скачков напряжения.





В причине выхода бытовой техники из строя в 80-90 % случаев являются импульсные скачки напряжения в сети. Предугадать время очередных скачков невозможно. Единственное, что мы можем сделать для предотвращения неприятных последствий – это заранее обезопасить электрических потребителей в своем доме.

Что спасет от скачка напряжения

Защита от перепадов напряжения возможна при помощи разных типов защитных устройств. Мы поговорим о самых распространенных. Это реле контроля напряжения  и разрядники, что является самым эффективным и недорогим решением .



Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью реле контроля напряжения  рекомендуется  когда наблюдаются скачки напряжение в сети. Реле контроля напряжения   представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона.

После того, как показатели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

Реле контроля напряжения   обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам можно отнести их неспособность сглаживать колебания электрической энергии.

Реле контроля напряжения   защищает сеть только от предельных скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели реле контроля напряжения  бывают трех типов:

1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.

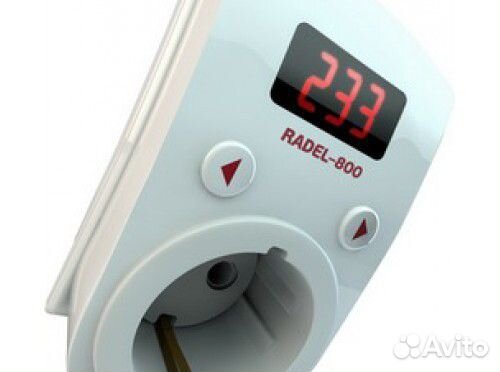

2. Реле для индивидуальной защиты одного потребителя.
3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то  первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Выбор реле контроля напряжения

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Он должен быть в 1,5 раза больше мощности входного автомата иначе  необходимо встраивать специальный магнитный контактор.

Установка

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

 При  отклонение напряжения от номинальных показателей в отечественных энергетических сетях составляет 10% (198…242В). В случае частого срабатывания реле контроля напряжения- эти показатели можно брать за основу, осуществляя регулировку реле. Однако чувствительную бытовую электронику в этом случае рекомендуется защищать с помощью переносных стабилизаторов невысокой цены.

 Разрядники.

Комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе). Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

-при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;

— вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

 Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) то есть разрядники-  скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».
Для более подробной информации и выбора приборов  защиты  просим звонить по телефону или лучше при живом общении у нас в магазине.

Ждем Вас, консультация бесплатная.

Защита от скачков напряжения 220В для дома: типы устройств, стабилизатор

Резкие скачки напряжения возникают из-за несовершенных сетей электричества. К сожалению, предугадать время перепада нельзя. Единственное, что можно сделать — обезопасить свой дом. Ниже приведена информация о том, чем и как защитить сеть от скачков напряжения 220В дома.

Типы устройств, их установка

Применение в домашних условиях реле контроля нужно, если в электрической сети часто бывают ситуации, связанные с авариями на подстанции. Бытовая техника сильно страдает вследствие резких скачков напряжения. Особую опасность представляют перепады для компьютеров и другой бытовой техники, которую мы используем повседневно.

У многих подстанций есть трансформаторы, которые справляются с этой задачей при подаче качественной электроэнергии в сеть. Однако существует проблема, которая связана с халатным обслуживанием линий электропередач. Например, могут обвиснуть провода, и при ветреной погоде они будут соприкасаться, создавая замыкание. При обрыве нулевого провода также могут быть неприятные последствия.

Именно в таких ситуациях реле контроля отключит домашнюю сеть, если возникнет опасное напряжение. После стабилизации показателей реле автоматически включится, а подача электричества возобновится.

Самые распространенные типы таких устройств — автоматический выключатель (автомат) и устройство защитного отключения (УЗО).

Задача автоматического выключателя — контролировать силу тока в цепи, не дать возникнуть сверхтокам, так как их сила превышает допустимое значение для данной проводки. При увеличении силы тока до критических показателей, устройство мгновенно обесточивает участок сети, в котором есть проблема. Существует несколько разновидностей таких выключателей:

• Тепловые. При достижении определенных цифр, пластина «отпускает» пружину, а силовые контакты становятся расцепленными.
• Электромагнитные. Принцип работы примерно такой же, но разница лишь в использовании индуктивной катушки с магнитным сердечником.

У каждого из этих устройств есть свой запас надежности. Обычно ставят сразу два расцепителя, которые работают параллельно, дополняя друг друга.

УЗО определяет наличие тока утечки (разностный, дифференциальный). Последний ток появляется из-за нарушения изоляции провода фазы. Вследствие этого под напряжением оказываются внешние части корпуса. Если в этот момент к ним прикоснуться или взять в руки оголенный фазовый провод, то человек может сильно пострадать. От таких ситуаций может спасти УЗО.

Монтаж двух типов устройств проводится одинаково. При помощи специальной защелки можно прочно закрепить их на рейке внутри распределительного щита. Наличие дополнительных инструментов необязательно. Подсоединение проводов производится при помощи стандартного винтового зажима. Провод проводят между шляпкой винта и шайбой для фиксации, далее винт затягивают обыкновенной отверткой.

Реле в помощь от непредвиденных перепадов

Защита дома при помощи РН нужна тогда, когда напряжение в сети устойчиво, а скачки происходят достаточно редко. РН — устройство, которое может узнавать параметры тока и разорвать цепь тогда, когда возникает опасное напряжение. После нормализации работа электрической сети восстанавливается. Функция возобновления питания через определенный промежуток времени помогает увеличить срок службы бытовых устройств.

У РН небольшие габариты, низкая цена и хорошее быстродействие. Что касается недостатков, то РН не может сглаживать колебания электрической энергии. Чтобы максимально защитить сеть, следует установить несколько устройств.

Реле напряжения защищает сеть от недопустимых скачков, но не может уберечь от коротких замыканий. Эту функцию на себя берут автоматические выключатели.

Реле первого типа отличается сложной конструкцией. Установить его можно лишь при наличии некоторых знаний — такие устройства монтируют на входе в помещение.

Также следует знать, что реле напряжения бывают для одной и для трех фаз. В быту следует подключать однофазные, чтобы при колебании напряжения на 1 фазу не было отключения других. Реле с тремя фазами применяют для защиты двигателей и других потребителей.

Выбор устройства

Чтобы выбрать реле, нужно знать номинал электрического тока, который может пропустить через себя вводной автоматический выключатель. При пропускной способности выключателя 25А (5,5 кВт), рабочие характеристики должны быть выше — 32А (7 кВт).

При выборе марки не совсем правильно опираться на потребляемую мощность в сумме, так как реле, которое выдерживает ток 32А, может работать и с нагрузкой в 7 кВт при большей потребляемой мощности.

Установка

Существует стандартная, простая схема установки реле напряжения в распределительный щит. Его устанавливают после электрического счетчика, подключают к фазному проводу. Если происходит скачок за пределы нормальных значений, реле отсоединяет сеть от внутренней проводки и защищает дом или квартиру от скачков напряжения.

При суммарной мощности 7 кВт и более, производители настаивают на встраивание в рабочую схему дополнительного электромагнитного контактора, так как он способен разгрузить контакты РН самостоятельным разъединением силовой линии от общей сети. Реле контроля командует на отключение, катушка расцепляет контакты — и все отключается.

Безопасность сети

Каким образом можно создать такую защиту? Безусловно, можно произвести реконструкцию всей сети, пригласить опытных специалистов. Однако если в жилом доме такой вариант приемлем, то при наличии большого количества квартир, со всеми договориться об оплате работы вряд ли удастся.

Для ощутимой пользы РН, его рабочие параметры нужно правильно отрегулировать. Если применяется одно реле, то нужно ориентироваться на характеристики бытовой техники, которая чувствительна к перепадам.

Каждую группу приборов нужно подключать к своему реле напряжения. Настройка должна производиться индивидуально.

Напряжение в сети может отклоняться примерно на 10%.

При установке времени задержки возобновления питания, нужно опираться на эксплуатационные требования, которые предъявляются бытовой технике. К примеру, у некоторых холодильников задержка равна 10 минутам.

Для обеспечения максимально надежной защиты всех потребителей, нужно использовать схему с несколькими реле.

Сеть с тремя фазами: защита

Эффективно применять такую защиту для кондиционерного, компрессорного, холодильного оборудования, которое имеет электродвигательную нагрузку. Также часто применяются в устройствах, в которых нужно постоянно контролировать наличие полных фаз, качества напряжения.

Справка! Если такое реле установить на входе, то перекос одной из фаз приведет к тому, что обесточатся все потребители, которые имеют однофазное подключение.

Включение производят параллельно нагрузке. Далее производится управление катушкой пускателя на основе магнита. Таким образом, РН не зависит от мощности нагрузки. На выходах есть две группы независимых контактов, которые коммутируют нагрузку до 5А.

Стабилизаторы напряжения

Стабилизатор напряжения — электромеханический прибор, который преобразовывает входную электрическую энергию и позволяет поддерживать напряжение в сети в определенном диапазоне, если наблюдаются большие изменения напряжения и тока нагрузки.

Стабилизатор обеспечивает переход между источником тока и оборудованием. Приобретать и устанавливать лучше автоматику, потому что она не требует вмешательства человека. Они бывают нескольких типов:

1. Сетевые (для отдельных устройств, можно подключить к обычной розетке).
2. Магистральные (применяют для питания всех устройств в помещении, подключаются к электромагистрали).

Если говорить о задачах, которые решают эти стабилизаторы, то к ним относятся:

• Понижение повышенного напряжения или наоборот.
• Отключение питания при значительных перепадах в сети (ниже 160 или выше 255В).

Существуют также локальные стабилизаторы (подключаются к розетке) и стационарные (подключают к вводному силовому кабелю). Локальные применяют для защиты чувствительной техники. Стационарные — сложные устройства, которые сглаживают перепады во всей сети, спасают дорогую технику, автоматически отключают питание потребителей при перегрузке. Установка стабилизаторов такого типа рекомендуется, если напряжение несколько раз в сутки выходит за пределы 205-235В. Измерить его можно при помощи тестера.

Выбор

Практически все типы стабилизаторов можно применять в быту. Для окончательного выбора следует руководствоваться ключевыми характеристиками приборов. Ориентироваться нужно на:

• Фазность.
• Мощность.
• Активную нагрузку.
• Реактивную нагрузку.
• Запас мощности.
• Диапазон стабилизируемого напряжения.
• Точность стабилизации.
• Способ установки.
• Наличие информационного дисплея.

Выбирать его нужно, учитывая суммарную мощность домашних потребителей. У устройства должен быть запас мощности.

Подключение к стабилизатору бытовых нагревательных приборов нецелесообразно, так как они могут работать при нестабильном напряжении.

Как установить стабилизатор в щит

После того, как вы определились с типом защиты, можно приступать к установке. Чтобы самостоятельно установить стабилизатор напряжения, следует учитывать, что:

1. Комната должна хорошо вентилироваться и быть сухой.
2. Если изделие устанавливается в нише, позаботиться о том, чтобы отделочные материалы соответствовали требованиям безопасности.
3. Воздушный зазор между корпусом и стенами должен быть не менее 10 см во всех сторон.
4. Подставка должна выдерживать вес настенного корпуса.

В подключении устройства нет ничего сложного. Сзади него есть клеммная колодка на 5 разъемов. Очередность подключения следующая:

1. Вводные ноль и фаза.
2. Заземление.
3. Фаза и ноль на нагрузку.

Очень важно выбрать сечение кабеля по мощности и току. Правильную схему монтажа можно найти на корпусе продукции.

Стабилизатор и реле напряжения нужно встраивать в общую схему после счетчика, так как эти устройства являются потребителями.

Сети с тремя фазами: защита стабилизатором

Такие стабилизаторы защищают трехфазных потребителей. Отдельно на каждую фазу должен быть установлен однофазный стабилизатор. При таком подходе можно снизить затраты, а при просадке напряжения на одной фазе, устройство обесточит весь дом. Такая особенность ориентирована на защиту трехфазных электродвигателей.

Ознакомившись с представленной информацией, вы сможете учесть все тонкости при подборе защиты домашней сети от скачков напряжения. Безусловно, важна оценка угрозы. В зависимости от нее, нужно обеспечивать защиту — как отдельных приборов, так и всей домашней электросети.

Как защитить технику от перепадов напряжения | ИБП | Блог

Внезапные перепады напряжения грозят плачевными последствиями для бытовой техники: выход из строя без надежды на ремонт. А для загородного дома в период летних гроз эта проблема становится наиболее актуальной. Почему происходят перепады и чем они опасны для техники? Как надежно защититься от скачков напряжения?

Чем опасны перепады напряжения

Перепад напряжения может быть вызван одновременным отключением нескольких мощных устройств, аварией на электросетях, нестабильной работой подстанции из-за перегрузки, эксплуатацией сварочного аппарата, низким качеством материалов электропроводки или ее монтажа. Нередко к существенному скачку напряжения приводит и удар молнии по линии электропередач.

Большинство перепадов незначительны и остаются незамеченными нами, но не техникой. Любой скачок, из-за которого напряжение в сети становится выше 250 Вольт, снижает срок службы подключенных устройств или дестабилизирует их работу. Даже несущественные отклонения на 5-10 %, происходящие регулярно, приводят к сбоям в управляющих блоках, сбросу настроек, возникновению помех. Перепады на 10-25 % сокращают срок службы приборов почти вдвое. А скачки напряжения до 300 Вольт выводят из строя блоки питания, управляющие и сенсорные панели, электродвигатели, сетевое оборудование.

В большинстве многоквартирных домов качество электропроводки оставляет желать лучшего, они не выдерживают нагрузки, ведь в каждой квартире одновременно работают десятки приборов. Безусловно, лучше поменять в квартире проводку, чтобы минимизировать вероятность перепадов и не довести до пожара. Но даже если нет такой возможности, обезопасить себя и родных можно.

Основной параметр при выборе устройств, способных защитить от перепадов напряжения, — это  выходная мощность, которая берется из силы тока (указывается в амперах А) умноженной на напряжение (указывается в вольтах В). Ее величина, указываемая в вольт-амперах (ВA), должна соответствовать общей мощности, потребляемой приборами. Поэтому перед приобретением нужно посчитать общую мощность техники, которую вы планируете подключить.

Сетевые фильтры

Так называемый сетевой фильтр — это зачастую просто разветвитель/удлиннитель, защитные функции у которого либо фактически отсутствуют, либо являются минимальными и способны защитить только от перегрузки или короткого замыкания.

Однако среди «обманок» прячутся и настоящие сетевые фильтры, которые с помощью LC-контура фильтруют высокочастотные помехи в сети. Стоимость таких устройств, естественно, выше, но для некоторых видов техники наличие полноценной фильтрации необходимо. У приборов с LC-контуром есть характеристика «Подавление электромагнитных / радиочастотных шумов». Если вам нужен такой вариант, обращайте на нее внимание.

Стабилизаторы напряжения

Если подаваемое напряжение в сети не соответствует заданным нормам, стабилизатор нормализует его. К тому же стабилизатор повторяет функции хорошего сетевого фильтра: защита от короткого замыкания, от перенапряжения и высоковольтных импульсов, а также фильтрация помех. Маломощные стабилизаторы можно устанавливать для отдельного электроприбора, например, для холодильника, так как этот прибор наиболее болезненно реагирует на скачки напряжения. Супермощные стабилизаторы устанавливаются для всей сети, такие модели наиболее полезны для загородных домов или в районах, где с напряжением постоянные проблемы.

В сетях 220 Вольт используются однофазные стабилизаторы, в сетях 380 Вольт — три однофазных либо один трехфазный. Хороший стабилизатор хоть и стоит в разы дороже сетевого фильтра, однако он реально защищает технику от серьезных перепадов напряжения и обеспечивает стабильную работу.

Источники бесперебойного питания (ИБП)

ИБП объединяет в себе функции сетевого фильтра и стабилизатора (кроме резервного типа), но помимо этого позволяет технике работать еще какое-то время после отключения электропитания. Бесперебойники бывают трех типов: резервные, интерактивные и с двойным преобразованием.

Резервный вариант — самое простое и дешевое решение. Он пропускает ток через LC-контур, как в хороших сетевых фильтрах, а если необходимое напряжение отсутствует, осуществляется переключение на аккумуляторы. К недостаткам резервных бесперебойников можно отнести задержку при переключении на батареи (5 – 15 миллисекунд).

Интерактивные ИБП оснащены ступенчатым стабилизатором, позволяющим поддерживать надлежащее напряжение на выходе без использования батарей, что увеличивает срок их службы. Такие источники бесперебойного питания годятся для ПК и значительной части бытовой техники.

Бесперебойникис двойным преобразованиемпреобразуют полученный переменный ток в постоянный, а на выходе подают снова переменный с необходимым напряжением. Аккумуляторные батареи при этом все время подключены к сети, переключение не производится. ИБП данного типа отличаются более высокой стоимостью, в то же время создают больший шум при эксплуатации и сильнее нагреваются. Применяются в основном для требовательного к надежности питания оборудования: серверов, медицинское оборудования.

Реле напряжения

Реле напряжения, также называемые реле-прерывателями, производят размыкание электрических цепей при перепадах напряжения. После отключения питания реле через небольшие временные интервалы проверяет состояние напряжения, и при нормальных значениях возобновляет подачу тока.

Некоторые модели оснащения регуляторами, позволяющие настраивать реле под разные приборы, устанавливая верхний и нижний предел перепадов для отключения, а также время последующей активации. Существуют модели реле-прерывателей как для монтирования в электрощиток, так и для отдельной установки в розетку.

Защита от перенапряжения в сети 220 и 380 Вольт

Защита от перенапряжения в сети – очень важное мероприятие, которое позволит не только продлить срок службы электропроводки, но и обеспечит безопасность ее эксплуатации при скачках напряжения. При возникновении перенапряжения в электросети и отсутствии соответствующей защиты выходит из строя бытовая техника, а это, в свою очередь, чревато возгоранием. Далее мы рассмотрим основные причины возникновения перенапряжения, а также устройства, которые позволят уберечь электропроводку от губительных последствий данного явления.

Основные причины возникновения

Чаще всего перенапряжение в сети 220 и 380 Вольт возникает по следующим причинам:

1. Обрыв нулевого провода на питающей линии. Нулевой проводник обеспечивает симметричность напряжения по фазам питающей сети, при различной величине нагрузки по фазам. В случае обрыва нуля напряжение по каждой из фаз изменяется в зависимости от разницы нагрузок по фазам: на менее нагруженной фазе оно резко возрастает вплоть до 300 и более Вольт, а на более загруженной фазе резко падает до значений ниже 200 В. Поэтому без защиты от перенапряжений при высоком напряжении бытовая техника может выйти из строя практически сразу, а при низком напряжении электроприборы будут работать некорректно. При этом высока вероятность выхода из строя электроприборов, в конструкции которых есть электродвигатели (компрессоры).
2. Ошибка при подключении в электрощите. Если в доме выполнен трехфазный ввод и при подключении однофазной линии проводки 220 В ошибочно был подключен вместо нуля проводник второй фазы, то в розетке вместо 220 В появится 380 В.
3. Возникло импульсное напряжение вследствие попадания грозы в ЛЭП (именно поэтому рекомендуют отключать всю бытовую технику во время грозы, а также делать молниезащиту на участке).
4. Коммутационные перенапряжения. В случае возникновения аварийных ситуаций в электрической сети: короткого замыкания на смежных линиях, скачкообразного изменения нагрузки из-за отключения (подключения) участка электрической сети, аварий на электростанциях, могут наблюдаться перепады напряжения, которые, в зависимости от величины, могут негативно повлиять на работу домашних электроприборов.

Наглядный видео пример действия перенапряжения

Как Вы видите, на перегрузку в однофазной и трехфазной сети влияет множество факторов, в том числе и природные. Поэтому домашнюю проводку нужно обязательно защитить, чтобы не стать жертвой несчастного случая.

Устройства для защиты от перенапряжения

В современном мире существует множество различных устройств для защиты от перенапряжения в сети, которые несложно подключить своими руками. Рассмотрим устройства, которые применяют для защиты от нежелательных перепадов напряжения.

Среди наиболее полезных для применения в доме и квартире выделяют:

1. Стабилизатор. Данное устройство осуществляет преобразование (стабилизацию) входного напряжения в напряжение заданной величины. Стабилизатор актуально ставить в том случае, если в сети наблюдаются постоянные перепады напряжения. Следует учитывать, что стабилизатор работает только при напряжении, которое не выходит за пределы допустимых значений, которые указываются в его технических характеристиках. В случае возникновения скачков напряжения выше допустимых границ, стабилизатор может выйти из строя. Поэтому необходимо выбирать стабилизатор напряжения со встроенной защитой от перенапряжения, а при отсутствии такой функции устанавливать для защиты реле напряжения. О том, как подключить стабилизатор напряжения, мы рассказывали в соответствующей статье!
2. Реле напряжения. Данное защитное устройство, в отличие от СН, не осуществляет преобразование входного напряжения. Реле напряжения предназначено для отключения домашней проводки от электрической сети в случае возникновения нежелательных перепадов напряжения (ГОСТ 3699-82). На реле устанавливают границы минимального и максимального напряжения, и в случае возникновения скачка выше установленных пределов, реле обесточивает домашнюю электропроводку, тем самым защищая домашние электроприборы. РН может быть выполнено в виде модульного аппарата для установки в распределительный щиток (всем известный Барьер), встроенное в удлинитель (сетевой фильтр с соответствующей функцией), а также в виде электрической вилки (к примеру, ЗУБР). О том, как выбрать реле напряжения мы рассказывали в отдельной статье.
3. Устройство защиты многофункциональное (УЗМ). Данное устройство может быть установлено в распределительный щиток вместо реле напряжения. УЗМ выполняет несколько функций, одной из которых является защита электрической сети от перепадов напряжения. О том, как работает УЗМ-51М и как его подключить, мы рассказали в отдельной статье.

4. Источник бесперебойного питания. Опять-таки, на своем опыте подтвержу его эффективность. Более десяти раз ИБП спасал мой компьютер от резкого выключения при срабатывании реле напряжения в электрощите. «Бесперебойник» имеет небольшую стоимость, поэтому купить такой вариант защиты от перенапряжения при наличии ПК крайне необходимо. К тому же большинство современных источников бесперебойного питания имеют встроенный стабилизатор, что особенно актуально для компьютерной техники, которая больше из всей бытовой техники подвержена негативному воздействию перепадов. О том, как выбрать ИБП, читайте в нашей статье: https://samelectrik.ru/sovety-po-vyboru-besperebojnika.html.

5. УЗИП. От импульсных напряжений (возникают во время грозы и могут вывести технику из строя) можно защититься, установив в доме УЗИП. Данный аппарат является достаточно популярным на сегодняшний день и широко применяется как в быту, так и на производстве. Более подробно о том, что такое УЗИП и как он работает, мы рассказали в отдельной статье, с которой настоятельно рекомендуем ознакомиться. Следует отметить, что УЗИП могут также называть модульными ограничителями перенапряжения (ОПН).
6. Обращение в энергоснабжающую службу. Энергоснабжающая организация в соответствии с договором по электроснабжению обязана обеспечивать нормальный (в пределах допустимых норм) уровень напряжения электрической сети в соответствии с ГОСТ 29322-2014 (IEC 60038:2009). Поэтому если у вас постоянно чрезмерно низкое или, наоборот, повышенное напряжение, то нужно обращаться в снабжающую организацию с соответствующей жалобой. Наиболее эффективно обращаться с коллективной жалобой, так как одиночные обращения, как правило, игнорируют. Обращение в снабжающую организацию — единственный способ решения проблемы в том случае, если у вас наблюдаются сильные перепады напряжения, так как в таком режиме любой СН быстро выйдет из строя.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

После установки необходимых устройств может быть обеспечена защита от перенапряжения в сети 220 и 380 Вольт, после чего можно не беспокоиться о том, что пострадает бытовая техника, электропроводка и главное – Ваша жизнь в опасной ситуации.

Как защититься от перепадов напряжения

Напряжение в электросетях редко составляет стабильное значение в 220 Вольт, чаще всего оно гуляет с допустимым значением в плюс или минус 10%. Бытовая и компьютерная техника справляется со значением 200 или 240 Вольт, но в случае возникновения, пусть даже и кратковременного скачка — техника с большой долей вероятности выйдет из строя.

Оглавление

1. Какие основные средства доступны для защиты техники от перепадов напряжения
2. Защитное реле
3. Понижающий и повышающий трансформатор
4. Стабилизатор напряжения
5. Устройство защиты многофункциональное
6. Автоматические выключатели
7. Сетевые фильтры
8. Источники бесперебойного питания

Что представляют из себя перепады напряжения и чем они опасны

В первую очередь перепады напряжения возникают в типовых многоквартирных домах. Питание подводится через три фазы и с помощью распределительного щитка ток попадает в каждую квартиру через одну рабочую фазу и нулевой провод. Важно отметить, что «ноль» испытывает наибольшую нагрузку и что плохо — он у всех общий. Соответственно, когда жильцы включают много бытовых приборов одновременно — электросеть испытывает перегрузку. Частое явление — это перегорание нулевого провода у основания в щитке. Более того, в этот момент соседние квартиры становятся подключенными по фазе и напряжение способно подскочить до отметки в 380 Вольт, что неминуемо приведет к выходу из строя тех приборов, которые не имею достаточной защиты.

Причин, способных привести к такой ситуации много, но что характерно — они имеют общий источник. Подстанции, которые распределяют электроэнергию, зачастую давно морально и технически устарели, причем хоть оборудование и поддерживают в рабочем состоянии, но часто вопрос о его смене не стоял на протяжении десятилетий. Неизменно растет количестве бытовых электроприборов, и соответственно, возрастает нагрузка на подстанции. Учитывая тот факт, что и в момент их сооружения запас рассчитывался на норму 4,5 кВт — энергопотребление на то время и сейчас составляет существенную разницу.

Состояние электропроводки тоже оставляет желать лучшего. Кроме того, известны ситуация с горе-ремонтниками, способными подключить к общей системе работающую электросварку, чем значительно повысят нагрузку на электросеть, отчего у других людей возникнет ситуация с перегрузкой на щитке. Хорошо, если в этом случае установлены защитные средства, но если их нет и была надежда на извечное «авось» — то ситуация с заменой сгоревшей бытовой техники и заметной брешью в бюджете крайне высока. К счастью, на рынке представлено большое количество самого разнообразного оборудования, призванного по возможности уберечь технику от перепадов напряжения.

Какие основные средства доступны для защиты техники от перепадов напряжения

Неподготовленному человеку сложно разобраться в типах устройств и их назначениях, поэтому перед покупкой важно изучить теорию, чтобы иметь представление о том, что же именно необходимо приобрести. Современные устройства делятся на несколько типов:

• защитные реле,
• понижающие трансформаторы,
• повышающие трансформаторы,
• стабилизаторы напряжения,
• многофункциональные устройства защиты,
• автоматические выключатели,
• сетевые фильтры.

Стоит подробнее рассмотреть назначение и возможности каждого устройства, чтобы хорошо представлять себе общую картину обеспечения защиты от перепадов напряжения.

Защитное реле

Представляет собой автоматическое устройство, срабатывающее при воздействии на него перепадов напряжения в сети. Оно отключает электрическую цепь от сети в том случае, когда управляющий микроконтроллер регистрирует повышение показателей напряжения по сравнению с установленными нормированными. Нагрузка автоматически подключается обратно в цепь, когда показатели напряжения приходят в норму.

Ее значение пользователь устанавливает самостоятельно, с помощью системы управления и в дальнейшем контроллер ориентируется именно на это значение. Поскольку реле не способно выдерживать нагрузки свыше 8 кВт, в то время как показатели для квартир порой достигают и 25 кВт, защитное реле используют в паре с автоматическим выключателем, который и служит основной защитой.

Хорошим примером такого устройства является реле VP-16AN от производителя DigiTop, которое по сути, представляет собой индивидуальный переходник, способный предохранить напрямую подключенный к нему электроприбор от короткого замыкания и перегрузки. Стоимость такого устройства находится на уровне $12

Понижающий и повышающий трансформатор

Основное назначение трансформаторов, представляющих собой статические преобразователи электрической энергии, состоит в изменении напряжения переменного тока. Данные устройства работают при условии переменного напряжения и имеют несколько индуктивных обмоток, связанных друг с другом. В зависимости от соотношения напряжения тока трансформаторы делят на повышающие и понижающие:

• В повышающем первичная обмотка характеризуется низким напряжением и меньшим количеством витков, а вторичная наоборот, высоким. Как соответствует из названия, данный прибор повышает напряжение и применяется для передачи электроэнергии на значительные расстояния.
• В понижающем наоборот, первичная обмотка демонстрирует высокое напряжение и большее количество витков, а вторичная низкое. Трансформаторы такого типа служат для распределения поступающей электроэнергии потребителям.

Что характерно, трансформатор любого типа используют как понижающий, так и повышающий, когда их запускают, подав напряжение в обратную сторону. В таком случае понижающий станет повышающим, и наоборот.

По своей конструкции трансформаторы делятся на два типа:

• масляные,
• сухие.

Первая разновидность располагает баком, в котором находится трансформаторное масло. Оно служит хорошим изолятором и одновременно охлаждающим веществом для магнитопровода с обмотками. Как правило, именно такие типы чаще используют на подстанциях.

Сухие трансформаторы имеют пассивное воздушное охлаждение и устанавливаются в жилых помещениях и на промышленных объектах. Охлаждение воздухом позволяет избежать проблемы, связанной с нарушением герметичности масляного бака, но этот способ менее эффективен.

Если говорить грубо, то понижающий трансформатор необходим для того, чтобы в дом приходило 220 Вольт, с учетом погрешности. Недопустимо подавать потребителю сразу высокое напряжение от подстанции, и поэтому для этих целей и служит трансформатор.

Понижающие трансформаторы для бытовых целей не отличаются высокой ценой. Стоимость модели ЯТП-025, способной понижать входное значение с 220 до 12 вольт составляет $30, модель, способная понизить входящие 380 до 220 обойдется дороже, в среднем от $130

Стабилизатор напряжения

Это устройство предназначено поддерживать определенный уровень напряжения на выходе. Работа стабилизатора позволяет защитить оборудование от нестабильной подачи электроэнергии и помех, а также сбоев в сети.

Подобное оборудование применяют, когда есть смысл защитить бытовые электроприборы и компьютерную технику от перепадов и скачков напряжения. В случае их возникновения стабилизатор отключит внутреннюю сеть и подключенные к ней приборы до тех пор, пока значение напряжения не придет в норму.

Применение стабилизаторов позволяет получить определенные преимущества:

• защита от скачков и перепадов напряжения,
• устранение электромагнитных помех,
• защита от короткого замыкания,
• защита телефонных линий от разрывов и шумов на линии,
• более низкая цена по сравнению с другим защитным оборудованием.

Современные стабилизаторы переменного напряжения, которые применяются в быту, условно делятся на следующие разновидности:

• механические с сервоприводом,
• электронные,
• релейные,
• гибридные,
• компенсационные,

Модели производят в двух вариантах исполнения: однофазные и трехфазные, мощность самая разнообразная — от сотни ватт до нескольких мегаватт. Важной отличительной чертой качественного стабилизатора станет его быстродействие на изменение уровня напряжения. Как правило, реагирование происходит в течении нескольких милисекунд. Второй немаловажный фактор работы стабилизатора — это его точность выходного напряжение. Значение не должно колебаться в пределах более, чем 10% от номинального значения.

Оптимальны в выборе модели стабилизаторов, способные выдерживать десятикратные перегрузки, и для которых нет нужды рассчитывать запас мощности.

Устройство защиты многофункциональное

В первую очередь это устройство предназначено для отключения оборудования в том случае, когда сетевое напряжение вышло за допустимые значения минимального показателя в 160 В или максимального в 280. Устройство состоит из объединенных между собой магнитного реле и контроля напряжения. К ним подключен и защитный варистор, который при возникновении высоковольтных импульсов в сети шунтирует их до установленного безопасного значения. Особенностью этого устройства является режим работы и действия, которые производит прибор:

• В случае повышения напряжения и выхода за допустимые пределы происходит отключение от питания. Одновременно с этим запускается таймер, который отсчитывает время повторного включения. В том случае, если во время ожидания произойдет еще один скачок — то таймер обнуляется и отсчет начинается заново.
• В случае наличия пониженного питания устройство защиты начинает отсчет задержки отключения. В том случае, если по истечению срока времени уровень напряжения не вернется в норму — произойдет отключение, если же снижение было кратковременным — то устройство продолжит контролировать уровень нагрузки.

Подобное решение позволяет обеспечивать хорошую защиту от воздействия импульсов, а также контролировать качество напряжения, которое подается на подключенное оборудование.

Важно помнить о том, что УЗМ не способно заменить собой другие средства защиты, поэтому его чаще используют в качестве комплексного решения проблемы.

Автоматические выключатели

Это одни из самых распространенных типов решений для обеспечения защиты квартиры или офисного помещения от перепадов напряжения. Выключатель, который еще называют «автоматом», контролирует силу тока в цепи, не допуская при этом появления сверхтоков, сила которых превышает допустимое для проводки значение. Как правило срабатывают при подключении превышающей норму нагрузки на сеть, либо же при коротком замыкании.

Устройство срабатывает благодаря используемому в его конструкции расцепителей, которые бывают двух видов:

• тепловые,
• электромагнитные.

Тепловые состоят из биметаллической пластины, четко реагирующая на изменение протекающего по ней тока. При излишнем нагреве пластина освобождает специальную пружину, которая и отключает автомат.

Электромагнитная имеет такой же принцип действия, с той лишь разницей, что используется катушка с магнитным сердечником, который при превышении нагрузки освобождает пружину.

Оптимальнее всего использовать автоматы в комбинации с устройством защитного отключения, контролирующие при этом и ток утечки. УЗО так же находится под защитой автомата и всегда устанавливается после защитного выключателя. Подобный сочетание носит название дифференциального автомата. Выгода от установки устройства состоит в более простой схеме монтажа и экономии места в распределительном щитке.

Сетевые фильтры

Эти устройства представляет собой удлинитель с большим количеством розеток и кнопкой включения. По сути, чаще используется как удлинитель и место для подключения персонального компьютера. Благодаря наличию варистора сетевой фильтр способен обеспечить защиту включенного в него электрооборудования и подавляет высокочастотные помехи.

В случае появления высокочастотного импульса сопротивление варистора падает, благодаря чему излишки электрического импульса преобразуются в тепловые. Подобное решение позволит обеспечить дополнительную защиту для оборудования, но не стоит слишком полагаться на сетевой фильтр. Его приобретение целесообразно в первую очередь как удлинителя, для обеспечение безопасности оборудования необходимо обратить внимание на полноценные устройства защиты.

Источники бесперебойного питания

Подобные приборы используются в первую очередь для тех устройств, внезапное отключения питания на которых, способно нанести вред выполняемым операциям, то есть, к компьютерам. Это оборудование призвано обеспечить бесперебойное питание, в то время как благодаря встроенному аккумулятору они способны обеспечить работы компьютера от одной минуту до нескольких часов.

В первую очередь их приобретают для того, чтобы «выиграть время» при внезапном отключении электроэнергии, что позволит успеть сохранить все необходимые данные и выполняемые операции на компьютере. Внутреннее устройство бесперебойников аналогично стабилизаторам, разница видна лишь в наличии свинцового аккумулятора.

Тем не менее, специалисты рекомендуют покупку ИБП в случае необходимости сохранения данных, во всем остальном они уступают стабилизаторам. Главным недостатком большинства ИПБ является включение при пониженном напряжении и недостаточная чувствительность при повышенном. К тому же, устройство нельзя оставлять без присмотра, поэтому при прекращении работы за компьютером его тоже необходимо отключать. При этом цена на стабилизатор и бесперебойник одинаковой мощности имеет разницу в несколько раз в пользу первого — поэтому выбор очевиден. Для сохранения информации и безопасного отключения компьютера хватит и бюджетных моделей ценой от $45, время работы которых в среднем оценивается в 15 минут — что вполне достаточно для корректного завершения работы.

как защитить электроприборы от перепадов напряжения в электросети ➔ Причины, методы устранения скачков напряжения

Защита от скачка напряжения – необходимое условие для надежной и бесперебойной работы электроприборов. Особенно это касается дорогостоящей чувствительной техники – например, компьютеров, котлов отопления, телекоммуникационного, серверного или медицинского оборудования. Подобные приборы требуют повышенного качества стабильности питания в электросети. Отсутствие защиты от таких сильных перепадов может стать причиной серьезных проблем с электрооборудованием.

Насколько опасны скачки сетевого напряжения?

Любые перепады в сети снижают ресурс подключенной техники. Даже незначительные колебания в пределах 5-10%, которые практически невозможно обнаружить без измерительных приборов, вызывают сбои в управляющих микросхемах. В результате происходит сброс настроек, появление ошибок в программах и алгоритмах, возникновение помех и шумов. Это увеличивает риск поломки электроприборов, снижает эффективность их работы. В случае медицинского или лабораторного оборудования, профессиональной звукозаписывающей техники такие незначительные перепады могут нанести серьезный вред здоровью людей или привести к огромным финансовым потерям.

Более серьезные скачки (в пределах 10-25%) снижают рабочий ресурс электротехники в среднем в 2-3 раза. Чаще всего, приборы, подключенные к электросети, в которой подобные перепады являются нормой, вместо десятков лет бесперебойной службы еле-еле способны пережить гарантийный срок.

Наиболее опасными являются высоковольтные импульсы. Они приводят к кратковременному увеличению напряжения на 50% и более. Это в подавляющем большинстве случаев вызывает моментальное перегорание электронных компонентов техники – например, блоков питания, сервоприводов, сенсорных панелей, электродвигателей, микросхем. Особо сильные скачки (75-100%) могут вызывать возгорание электрооборудования.

Опасность несет не только повышение, но и понижение напряжения. Провалы в электропитании приводят к сбоям в работе электроприборов, потере несохраненных данных в вычислительных системах.

Причины перепадов напряжения

Прежде чем определить, как защитить технику от перепадов напряжения, необходимо разобраться с причинами возникновения скачков. Существует несколько основных причин:

• Резкое увеличение мощности подключенной нагрузки. Оно обычно возникает при одновременном включении нескольких мощных потребителей (обогревательных приборов, электродвигателей, бойлеров). Чаще всего такие ситуации возникают зимой в вечернее время, когда наблюдаются пиковые нагрузки на электросеть.
• Устаревшая инфраструктура. Многие трансформаторные подстанции вводились в строй 40-50 лет назад. Они просто не рассчитаны на увеличившееся количество электроприборов и мощности потребителей.
• Аварийные ситуации. Обрывы на магистральных линиях из-за погодных условий или изношенности кабельной сети часто приводят к резкому снижению питающей мощности.
• Грозы. Попадание молнии в воздушные линии электропередач может вызывать высоковольтный импульс, от которого очень трудно защититься.
• Старая проводка в доме или ее некачественный монтаж. Они становятся причинами сильных импульсных помех и колебаний напряжения.
• Обрыв или плохой контакт нулевого проводника. В однофазной сети при этом могут происходить сильные скачки (до 380 В).

Если сгруппировать все причины возникновения таких перепадов, то можно сделать вывод, что проблемы возникают из-за резкого изменения нагрузки, отсутствия резерва мощности в электросети, износом оборудования, а также природными или техногенными авариями.

Как уберечься от скачков напряжения?

В первую очередь желательно заменить старую электропроводку, если она уже не соответствует текущим требованиям. При ограниченной мощности входной питающей линии, необходимо более рационально эксплуатировать электроприборы. Нужно не допускать одновременного включения мощных потребителей, равномерно распределять нагрузку в течение суток.

Эти методы защиты от скачков напряжения подходят только для борьбы с небольшими перепадами, вызванными изменением нагрузки. В случае возникновения аварийных высоковольтных импульсов потребуется использование специальных технических средств. Не стоит рассчитывать, что сгладить скачки получится с помощью штатных пробок или автоматов. Эти устройства рассчитаны исключительно на перегрузки по силе тока.

Чтобы обезопасить ценное оборудование и обеспечить его защиту от импульсных скачков напряжения, необходимо использовать одно из следующих решений:

• Реле контроля напряжения. Установка этого устройства позволяет избежать серьезных последствий из-за резких перепадов напряжения. Реле производит отключение питающей электросети, если ее характеристики выходят за установленные пределы. В основном они помогают защитить подключенную нагрузку от последствий обрыва нулевого провода или от попадания на сетевую магистраль контактной линии городского электротранспорта. В то же время, реле не смогут спасти от высоковольтных грозовых разрядов.
• Ограничители перенапряжения. Эти устройства устраняют риск повреждения электроприборов из-за грозовых разрядов. Их обычно устанавливают в частных домах с электропитанием от воздушных линий электропередачи. Ограничители перенапряжения эффективны только для защиты от высоковольтных бросков.
• Стабилизаторы напряжения. Наиболее эффективное средство для борьбы с небольшими скачками в сети. Они позволяют сгладить колебания напряжения, убрать проседания, исправить форму сигнала, защитить нагрузку от импульсных помех.

В качестве дополнительной защиты от скачков напряжения рекомендуется также использовать источники бесперебойного питания, которые позволяют избежать резкого выключения оборудования и обеспечивают возможность сохранения данных.

Полное руководство по защите вашего дома от скачков напряжения

В основе современного образа жизни лежат электрические устройства, от компьютера до холодильника, и невозможно жить без сотового телефона. Но скачок напряжения или скачок напряжения могут представлять значительный риск для ваших приборов и электроники. Скачки напряжения — это не только драматические удары молнии, вырывающие ваш телевизор — они более распространены, чем вы думаете. Современный образ жизни основан на электрических устройствах, от компьютера до холодильника, и не может жить без сотового телефона. .Но скачок напряжения или скачок напряжения могут представлять значительный риск для ваших приборов и электроники. Скачки напряжения — это не просто драматические удары молнии, вырывающие ваш телевизор — они встречаются чаще, чем вы думаете.

Чтобы предотвратить потенциальную аварию устройства, давайте рассмотрим лучшую защиту вашего дома и электронных устройств от скачков напряжения всех видов. Как вы скоро узнаете, небольшие вложения имеют большое значение для защиты вас и вашего оборудования.

Что такое скачок напряжения?

Стандартная бытовая настенная розетка в США обычно обеспечивает питание переменного тока напряжением 120 Вольт.Переменный ток звучит так, как он звучит — ток колеблется или колеблется в пределах от 0 до 169 вольт. Большинство электроприборов в США безупречно работают в условиях этих колебаний.

Скачок напряжения, также известный как скачок напряжения или переходное напряжение, происходит, когда электрический ток превышает 169 вольт, часто на очень короткое время (например, миллионные доли секунды). Однако это кратковременное превышение напряжения может повредить электрические устройства. Скачки напряжения случаются независимо от того, где вы живете.

Как скачки напряжения вызывают повреждение?

Повышение напряжения, вызванное скачком напряжения, может вызвать электрическую дугу в электрических устройствах. Дуга вызывает нагрев внутри устройства, что может вызвать повреждение его печатных плат и других компонентов.

Могут возникнуть и меньшие скачки напряжения, например, при включении HVAC. Они могут повредить ваше устройство, шаг за шагом, а затем внезапно в один прекрасный день оно может загадочным образом перестать работать, так как последний скачок закорачивает цепь.Эти едва заметные небольшие скачки могут сократить срок службы устройства на много лет.

С другой стороны, удары молнии вызывают большие скачки напряжения, которые могут мгновенно нанести большой урон.

Как случаются скачки напряжения?

Скачки напряжения происходят по-разному.

Самый зрелищный вид получается от ударов молнии во время грозы. Электричество от молнии может попасть в ваш дом через телевизионные кабели, телефонные линии или входящую электрическую линию.Иногда освещение проникает в ваш дом через линии электропередач. Ежегодно в 48 смежных штатах США происходит около 20 миллионов вспышек молний, ​​связанных с облаком и землей, каждая из которых содержит от 100 миллионов до 1 миллиарда вольт.

Скачки напряжения могут случиться и в доме. Мощные, большие приборы, такие как кондиционеры и холодильники, потребляют много энергии при включении и выключении. Иногда такая потребность в электроэнергии нарушает подачу электричества во всем доме, вызывая небольшие внутренние скачки напряжения.

Коммунальные предприятия также иногда вызывают скачки напряжения. Компании могут переключать поставки в энергосистему или пытаться устранить неисправность. Сбои в питании — частая причина скачков напряжения. Они случаются, например, когда ветки дерева касаются линий электропередач, вызывая кратковременное отключение электрической системы. Коммунальные предприятия могут вызвать скачок напряжения при устранении этих неисправностей.

Как часто случаются скачки напряжения?

Невозможно точно знать, как часто возникает power su rges. Многие небольшие скачки напряжения происходят внутри дома, тогда как более сильные скачки напряжения случаются во время штормов и ударов молний. Эти более сильные скачки напряжения также могут вызвать перебои в подаче электроэнергии и являются одной из причин, по которой американские компании вкладывают средства в национальную сеть.

Сбои в подаче электроэнергии отличаются от скачков напряжения; подробнее читайте в нашем подробном руководстве по отключениям электроэнергии.

Каковы предупреждающие признаки перегрузки электрической цепи?

источник

Перегрузка электрических цепей потенциально опасна.Вот некоторые признаки, о которых следует помнить: Перегрузка электрических цепей потенциально опасна. Вот некоторые признаки, о которых следует помнить:

• Ваш источник питания продолжает отключаться, потому что выключатель продолжает отключать
• Ваш свет мерцает или тускнеет — обратите внимание, если это происходит, когда вы включаете дополнительные приборы и освещение
• Розетки или выключатели, теплые на ощупь или издающие жужжащий звук
• Запах гари из розеток или выключателей
• Обесточенные приборы
• Вы испытываете легкое поражение электрическим током или ощущение покалывания при прикосновении к выключателям, розеткам или устройствам

Каковы признаки скачка напряжения?

Есть несколько признаков скачка напряжения в приборе:

• Устройство не работает, выключено, часы или индикаторы мигают
• Вокруг устройства или источника питания горит едкий запах гари
• Может потребоваться сброс устройства защиты от перенапряжения или удлинителя

Что делать после скачка напряжения в сети ?

Скачки напряжения могут нанести серьезный ущерб домовладельцам и предприятиям. После скачка напряжения необходимо выполнить некоторые действия. Мы также рассмотрим, что вы можете сделать, чтобы лучше защитить свой дом и его бытовую технику от скачка напряжения.

Кто платит за повреждение от скачка напряжения?

Есть три потенциальных источника оплаты ущерба, нанесенного ураганом: коммунальная компания, ответственная за него, страховая компания или вы.

Коммунальные предприятия часто несут ответственность за скачки напряжения во время повседневного предоставления и технического обслуживания электроснабжения.Большинство коммунальных предприятий берут на себя ответственность за ущерб, причиненный их халатностью. Однако они делают (много) исключений для событий, находящихся «вне» их контроля. Каждая коммунальная компания и обстоятельства разные. Возможно, вам придется проконсультироваться с юристом, может ли эта компания оплатить ущерб, причиненный скачком напряжения в электросети коммунальной компании.

Многие люди обращаются в страхование жилья, чтобы покрыть расходы на ущерб от скачков напряжения, но некоторые страховые полисы не покрывают скачки напряжения, или страховое покрытие зависит от того, как и кто причинил ущерб. Для защиты могут потребоваться специальные меры предотвращения, такие как устройства защиты от перенапряжения и ограничители перенапряжения. Обязательно внимательно ознакомьтесь с условиями страхования жилья перед тем, как брать полис, и спросите страховщиков, застрахованы ли вы, в каком размере и при каких обстоятельствах.

Вполне возможно, что вы несете ответственность за оплату ущерба от скачка напряжения в вашем доме и бытовой технике. Вот почему так важно защитить весь дом и все устройства от скачков напряжения.

Имеется ли у меня nsurance Покрытие скачков напряжения?

Ваш полис страхования жилья может покрывать расходы на ущерб от скачка напряжения до определенных сумм и при соблюдении определенных условий. Эти условия могут включать в себя, как и кто причинил ущерб, были ли приняты достаточные меры защиты от скачков напряжения и многое другое.

Вы должны внимательно прочитать условия страхования жилья, прежде чем оформлять какой-либо полис. Спросите у страховщиков, застрахованы ли вы от скачков напряжения, в каком размере и при каких условиях.Многие страховые компании имеют определенные правила страхования от скачков напряжения, личного имущества или поломки оборудования, которые могут покрыть ваши потребности. Также внимательно проверяйте суммы лимита претензий. Некоторые страховщики также не покрывают дома с защитой от перенапряжения, поэтому вам нужно тщательно проверять каждый полис.

Вы можете многое сделать для защиты своего дома и электронных устройств перед скачком напряжения. Например, вы можете свести к минимуму необходимость полагаться на претензию страховой или коммунальной компании, оснастив свой дом надлежащей защитой от перенапряжения.

Как предотвратить скачок напряжения From Повреждение ваших устройств или электронных устройств?

источник

Существует множество простых шагов, которые помогут защитить ваш дом и электрические приборы от скачков напряжения. Если вы не уверены в чем-либо из них, проконсультируйтесь с квалифицированным электриком, который поможет вам.

Прежде чем рассматривать бытовую технику, важно убедиться, что в вашем доме нет неисправной проводки.Квалифицированный электрик поможет оценить электропроводку в вашем доме.

Следующим шагом является приобретение качественных устройств защиты от перенапряжений, также известных как ограничители перенапряжения или устройства защиты от перенапряжений. Эти сетевые фильтры направляют скачки напряжения в землю, а не в ваши электронные устройства или через электрическую систему вашего дома.

Имейте в виду, что некоторые скачки напряжения настолько сильны, например, как молния поражает ваш дом, что даже принятие нескольких мер защиты не защитит вас от скачка напряжения.

Какие типы устройств защиты от перенапряжения существуют?

Существует несколько типов устройств защиты от перенапряжения, которые помогают защитить ваш дом от скачков напряжения: сетевые фильтры для всего дома; вставные удлинители с защитой от перенапряжения; и ограничитель импульсных перенапряжений (TVSS).

Устройства защиты от перенапряжения для всего дома также известны как ограничители перенапряжения, монтируемые на панели. Они предлагают защиту «точки входа», устанавливаемой там, где источник электроэнергии входит в ваш дом, с помощью блока предохранителей.Они защищают бытовую технику от ударов молнии и скачков напряжения в электросети, тем самым предотвращая прохождение электрических скачков через все провода и кабели в вашем здании.

Сетевые фильтры для всего дома оцениваются в джоулях, а их цена варьируется от 70 долларов и выше. Вы должны убедиться, что сетевой фильтр для всего дома, который вы покупаете, покрывает джоули и усилители, необходимые вашему дому. Если вы не знаете, что нужно вашему месту жительства, обратитесь к квалифицированному электрику.

Разветвители питания с защитой от перенапряжения — обычное дело в домах.Эти съемные сетевые фильтры также имеют значение в джоулях. Вы должны убедиться, что удлинитель может удовлетворить потребности в электроэнергии приборов, которые вы с ним будете использовать. Цены варьируются, более качественные модели с более высоким джоулем обычно стоят дороже. Не все удлинители обеспечивают защиту от перенапряжения, поэтому всегда внимательно проверяйте их перед покупкой.

Подавитель переходных перенапряжений или (TVSS) также известен как SPD или устройство защиты от перенапряжения. Они подключены непосредственно к розеткам вашего дома.В случае скачка напряжения TVSS или SPD защищает все, что к нему подключено. Некоторые модели мигают или издают шум, указывая на скачок напряжения.

Как предотвратить скачки напряжения?

источник

Вы не можете предотвратить скачок напряжения. Однако вы можете защитить свой дом и бытовую технику от повреждений, которые могут вызвать скачки напряжения.

Лучший способ защитить вашу технику — это:

• Используйте съемные удлинители с соответствующей защитой от перенапряжения
• Подходит для сетевого фильтра на весь дом
• Установите ограничитель скачков напряжения (TVSS)
• Отключить все чувствительные электроприборы во время грозы
• Попросите электрика проверить ваш дом на наличие неисправной проводки

Все ли сетевые фильтры?

Не все удлинители обеспечивают защиту от перенапряжения. Сетевые фильтры с защитой от перенапряжения и без нее часто выглядят очень похоже. Оба подключаются к розеткам и обычно имеют несколько розеток для ваших электрических устройств. Не все удлинители обеспечивают защиту от перенапряжения. Сетевые фильтры с защитой от перенапряжения и без нее часто очень похожи. Оба подключаются к розетке и обычно предлагают несколько розеток для ваших электрических устройств.

Разветвитель питания — это то же самое, что включить прибор в розетку. Он может иметь автоматический выключатель (выключатель) для отключения питания всех его розеток, но он не обеспечивает защиты от скачков напряжения.Эти удлинители обычно дешевле, чем с защитой от перенапряжения.

Разветвитель питания с защитой от перенапряжения имеет встроенную электронику, которая помогает предотвратить скачки напряжения и повредить подключенные устройства. Вы можете определить, есть ли у вашего удлинителя защиту от перенапряжения, посмотрев на его корпус на предмет его номинального значения в джоулях, которое может быть указано как «номинальное значение подавляемого напряжения». Если на полосе упоминается защита или подавление, она имеет защиту от перенапряжения. Многие устройства защиты от перенапряжения имеют световой индикатор «защиты» или «защиты», который загорается, показывая, что они надежно обеспечивают защиту от перенапряжения.

Как выбрать правильный тип устройства защиты от перенапряжений?

Разветвители питания с защитой от перенапряжения или устройства защиты от перенапряжения имеют номинал в джоулях. Вообще говоря, чем больше у него джоулей, тем с большим количеством устройств он может справиться.

Джоулей важны, когда вы думаете о том, что вы будете подключать к сетевому фильтру. Вам нужно больше джоулей для энергоемких бытовых приборов, таких как домашние кинотеатры и кондиционеры.

Убедитесь, что достаточно места для всех вилок.Вилки для бытовой техники бывают разных форм и размеров, и вы хотите, чтобы они подходили к ним. Кроме того, примите во внимание длину шнура, чтобы вы могли подключить нужные вам приборы, избегая при этом устройств защиты от перенапряжения «гирляндной цепи», подключив один фильтр к другому.

Ищите сетевые фильтры, на которые предоставляется гарантия. Если скачок напряжения повредит ваши устройства, вы можете потребовать деньги у компании по защите от перенапряжения.

Промышленные рабочие рекомендуют сетевые фильтры с ограничивающим напряжением 400 В или ниже и временем отклика менее одной наносекунды для лучшей защиты.

Помните: Детали вашего сетевого фильтра со временем изнашиваются. Лучше всего заменять сетевые фильтры каждые несколько лет. В некоторых устройствах защиты от перенапряжения есть индикатор, который загорается, когда устройство защиты работает, поэтому вы узнаете, когда он больше не обеспечивает защиту.

Двухуровневая защита от скачков напряжения

Двухуровневая защита от перенапряжения включает в себя защиту точек входа электропитания в ваш дом наряду с защитой точек использования.

На практике это означает установку устройства защиты от перенапряжения на весь дом для защиты входящей линии электропередачи, входящей телефонной линии, кабельного телевидения и кабеля спутниковой антенны. Вы можете установить одну систему, чтобы покрыть все эти элементы, или индивидуальный протектор для каждой линии. Что бы вы ни выбрали, это покрывает точки входа в здание и поможет снизить любые внешние скачки напряжения, которые могут вызвать электрическую систему вашего дома.

Защита точек использования — вставные разветвители питания с защитой от перенапряжения — предлагает дополнительную линию защиты для ваших устройств, таких как телевизоры, компьютеры и т. Д. Ваша точка входа обеспечивает первую линию защиты. Удлинитель питания — это вторая защита от перенапряжения, которая еще больше снижает подачу электроэнергии к вашим приборам.

Ни одно устройство или система защиты от перенапряжения не могут защитить от всех скачков напряжения. Например, прямой удар молнии в электрическую систему дома может оказаться слишком сильным для механизмов защиты от перенапряжения. Однако двухуровневая система защиты от перенапряжения должна защищать от большинства скачков напряжения, с которыми вы столкнетесь.

Держите вас и ваш дом в безопасности Fr om Скачки напряжения

Скачки напряжения могут нанести большой ущерб вашему дому и электронным устройствам.Установка мер защиты от перенапряжения может защитить вашу собственность как от кратковременного повреждения, так и от длительного износа.

Инвестирование в системы защиты от перенапряжения может сэкономить ваши деньги, обеспечить безопасную работу ваших электрических устройств и обеспечить больше спокойствия. Электроэнергии требуется всего лишь доли секунды, чтобы нанести ущерб большому и малому бытовому оборудованию, что приведет к расходам и хлопотам.

Немного времени, потраченное на защиту вашего дома от скачков напряжения, может сэкономить ваше время и деньги в долгосрочной перспективе.

Получено от amigoenergy

Все изображения лицензированы Adobe Stock.
Рекомендуемое изображение:

Важность защиты от перенапряжения

Важность защиты от перенапряжения

Что такое скачок напряжения?

Скачок напряжения — это скачок напряжения, поступающего в ваш дом. Эти всплески вызваны ударами молнии, электроснабжением или, чаще всего, отключением / включением электрических нагрузок в вашем доме.Один из наиболее распространенных способов проникновения скачка напряжения в ваш дом — через стационарный телефон или коаксиальный кабель, подключенный к вашему компьютеру или телевизионному оборудованию.

В зависимости от причины скачка напряжения, скачок от скачка напряжения может увеличить поток электричества от 5 до 1000 вольт. Хотя это может показаться быстрым мерцанием или затемнением света, скачок напряжения может привести к необратимому повреждению электроники и бытовой техники в вашем доме. К ним относятся, но не ограничиваются:

• Телевизоры, стереосистемы, DVD-плееры
• Компьютеры, модемы, Wi-Fi роутеры
• Телефоны
• Кухонная техника
• Стиральные, сушильные, посудомоечные машины
• Системы безопасности
• Системы отопления и охлаждения

Скачок напряжения может повредить все, что подключено к розеткам или подключено к стационарной телефонной линии или кабельному телевидению / спутниковой антенне в вашем доме. Поэтому защита от перенапряжения для всего дома часто является хорошим решением для вашего дома.

Что такое защита от перенапряжения для всего дома?

Сетевой фильтр для всего дома — это устройство, установленное на электрической панели вашего дома. Сетевой фильтр для всего дома может поглощать большое количество напряжения для защиты вашего дома. После установки он отводит скачок напряжения через заземляющий провод в вашем доме от вашей бытовой техники и электроники. Однако эти устройства не защищают от всех скачков напряжения.Профессиональные электрики часто рекомендуют вам также приобрести сетевой фильтр в точке использования. Это устройства, которые вы подключаете к розеткам.

Этот тип защиты от перенапряжения стоит недорого. В среднем устройства стоят от 300 до 750 долларов. Это зависит от потребностей вашего дома и бренда. Небольшие вложения, которые вы сделаете сейчас, сэкономят вам тысячи долларов на ремонте и замене. Страховые компании сообщают, что в среднем претензии, связанные с скачком напряжения, превышают 4000 долларов.

Три вещи, которые следует помнить о защите от перенапряжения в доме

1. Важно, чтобы сетевой фильтр для всего вашего дома был совместим с электрической системой вашего дома. Если вы не уверены, какое устройство приобрести, позвоните сертифицированному электрику, чтобы он помог вам с покупкой.
2. Самый безопасный вариант — поручить лицензированному электрику установить сетевой фильтр для всего дома. Это не самостоятельный проект, в котором задействована вся электрическая система вашего дома.
3. Имейте в виду, что устройства защиты от перенапряжения не защищают ваш дом от прямого удара молнии.

Дружелюбные лицензированные электрики HAYNES Electric готовы помочь вам с решениями защиты от перенапряжения для вашего дома. Звоните сегодня по телефону 828-254-6141.

Как защитить свой дом от скачков напряжения

В мире, где люди чрезмерно зависят от своих сотовых телефонов, компьютеров и других электронных устройств, предотвращение скачков напряжения является более важным, чем когда-либо прежде.

Скачки напряжения могут не только временно помешать вам пользоваться любимыми приборами и устройствами, но и вывести их из строя в мгновение ока.

В этой статье мы исследуем влияние скачков напряжения — их причины и способы защиты дома от скачков напряжения в будущем.

Что такое скачок напряжения?

Скачок напряжения — это внезапный скачок напряжения электричества, проходящего через ваш дом.Они могут возникать по разным причинам: от включения фена в розетку до удара молнии в трансформатор.

Хотя скачки напряжения обычно длятся доли секунды, они могут вызвать необратимые повреждения бытовой техники и электронных устройств. Такие предметы, как зарядное устройство для ноутбука, камера видеонаблюдения и телевизор, могут быть серьезно повреждены, если не будут немедленно уничтожены скачком напряжения. В других случаях небольшие повторяющиеся скачки напряжения могут со временем медленно разрушить вашу бытовую технику, что может быть причиной того, что некоторые продукты в вашем доме загадочным образом перестают работать.

Что вызывает скачок напряжения?

Распространенное заблуждение о скачках напряжения состоит в том, что они могут происходить только при экстремальной погоде. Однако по данным Национальной ассоциации производителей электрооборудования, 60-80% всех скачков напряжения вызваны внутренними источниками в доме. Вот пять основных причин скачков напряжения:

• Слишком много энергии от одного электрического тока : Это может произойти, если вы подключите слишком много устройств или чрезмерно используете удлинители.
• Молния : Сила удара молнии может легко вывести из строя электрическую систему вашего дома и вывести из строя вашу бытовую технику.
• Неисправная и / или оголенная проводка : Поврежденные провода имеют небольшое электрическое сопротивление, поэтому любой проводящий материал может вызвать скачок тока в проводе до опасного уровня.
• Внезапное восстановление электроснабжения : Когда электроснабжение дома восстанавливается после отключения электричества, внезапный скачок электричества может вызвать скачок напряжения.

Как защитить дом от скачков напряжения

Скачки напряжения могут стоить домовладельцам сотни и тысячи долларов на замену бытовой техники.Следуйте этим советам, чтобы узнать, как защитить свой дом от скачков напряжения.

Установка сетевого фильтра для всего дома

Сетевой фильтр для всего дома — лучшая защита от скачков напряжения. В отличие от удлинителей меньшего размера, которые подключаются к розетке, эти устройства защиты от перенапряжения жестко подключаются к электрической коробке вашего дома и могут эффективно защищать такие устройства, как ваши компьютеры, холодильники и интеллектуальные устройства.

Если вы не являетесь высококвалифицированным специалистом в области электромонтажных работ, мы рекомендуем вам обратиться к электрику, который профессионально установит для вас сетевой фильтр для всего дома.

Осмотрите неисправную или оголенную проводку

Поврежденные провода — открытое приглашение к скачкам напряжения. Однако бывает трудно увидеть состояние ваших проводов, не заглянув за гипсокартон. Вот несколько явных признаков неисправности электропроводки в вашем доме:

• Мерцание, жужжание или затемнение света
• Розетки обуглены, сгорели или выделяют дым
• Запах гари или необычные запахи

Работа с оголенными проводами может привести к поражению электрическим током .Прежде чем прикасаться к оголенным или обугленным проводам, проконсультируйтесь с электриком.

Отключить электронику во время шторма

Когда молния ударяет около электрического столба, она может повысить электрическое давление на миллионы вольт и вызвать скачок напряжения настолько большой, что он может вывести из строя большинство устройств защиты от перенапряжения. Обязательно отключайте дорогостоящую бытовую технику, например компьютер и телевизор, во время сильной грозы.

Используйте сетевые фильтры

Пытаетесь минимизировать скачки напряжения в рамках бюджета? Самый простой способ бороться с небольшими скачками напряжения — это подключить чувствительную электронику, такую ​​как компьютер, мобильный телефон и телевизор, к розетке или снять сетевой фильтр. Это предотвратит попадание избыточного напряжения на вашу электронику в случае скачка напряжения. Ознакомьтесь с нашими розетками и советами по использованию удлинителей для получения дополнительной информации.

Защитите себя от нестабильности тарифов на электроэнергию. NOPEC предлагает конкурентоспособные тарифы на электроэнергию и природный газ, а также различные продукты с фиксированным и переменным сроком действия, соответствующие вашему бюджету и потребностям. Стоимость уточняйте здесь.

Теги: Советы по использованию энергии, энергоэффективность
Категории: Энергоэффективность Часто задаваемые вопросы о скачках напряжения

— Central Electric Cooperative, Inc.

Скорее всего, у вас дома есть сетевые фильтры, к которым подключено несколько электрических устройств. Будь то на полу, за столом или диваном, или в стене, мы все понимаем необходимость защиты приборов и электроники от скачков напряжения.

Что такое скачки напряжения?

Источник: Национальная ассоциация производителей электрооборудования (NEMA)

Согласно Национальной ассоциации производителей электрооборудования, «скачок напряжения — это внезапное и нежелательное повышение напряжения, которое может повредить, ухудшить или разрушить чувствительное электронное оборудование в доме или на работе.”

Два основных источника скачков напряжения — это грозовые скачки и перенапряжения, создаваемые оборудованием. Скачки напряжения — самый известный источник скачков напряжения; однако они являются одной из наименее распространенных причин. NEMA заявляет: «Когда молния ударяет около линии электропередачи, электрическая энергия может повысить электрическое давление на миллионы вольт».

NEMA оценивает, что от 60% до 80% скачков напряжения возникает внутри объекта, например, когда включаются и выключаются большие приборы (например, кондиционеры).Это переключение создает внезапные кратковременные потребности в мощности, которые нарушают устойчивый поток напряжения в электрической системе и вызывают повторяющиеся скачки напряжения. Хотя эти скачки и близко не соответствуют силе удара молнии, они могут быть достаточно серьезными, чтобы немедленно или постепенно повредить компоненты, и они регулярно возникают в большинстве электрических систем здания.

Что мы можем с этим поделать?

Распространенное заблуждение — полосы защиты от перенапряжения полностью защищают дом или бизнес от скачков напряжения.Полосы защиты от перенапряжения полезны, но они обеспечивают лишь ограниченный уровень защиты. Хотя они обеспечивают защиту подключенных к нему устройств, большинство сверхмощных электронных устройств в доме (например, телевизор, плита, микроволновая печь, стиральная машина, сушилка и посудомоечная машина) подключены к магистрали, которая остается уязвимой во время скачков напряжения. Устройство защиты от перенапряжения (SPD) — это прибор или устройство, предназначенное для защиты от скачков напряжения или скачков напряжения, передаваемых по линии распределения электроэнергии в дом. УЗИП, как правило, монтируется на панели автоматического выключателя дома. Скачок, который длится несколько микросекунд, может разрушить компьютерную память, процессоры, конденсаторы и экраны. УЗИП помогают снизить скачок напряжения до значения, совместимого с подключенными приборами. Располагая сетевые устройства защиты от перенапряжения, подключаемые по шнуру, и устанавливаемые на панели устройства защиты от перенапряжения, мы можем получить более надежную схему защиты для наших домов, бытовой техники и электроники.

Если вы заинтересованы в размещении SPD на панели вашего дома, обязательно обратитесь к лицензированному электрику и запросите информацию о ценах и установке.

Дополнительную информацию о скачках напряжения можно найти на сайте www.nemasurge.org.

ИБП

против ограничителя перенапряжения | Eaton

Клиенты часто просят нас объяснить разницу между сетевым фильтром и системой бесперебойного питания (ИБП), а также какое устройство лучше подходит для их среды.

Дело в том, что ни ИБП, ни устройства защиты от перенапряжения (SPD) сами по себе не обеспечат полной защиты коммерческих систем. Наиболее эффективная установка обеспечивается за счет использования комбинации обеих форм регулирования мощности.

Устройства защиты от перенапряжения (или ограничители) обеспечивают именно это: линию защиты от скачков напряжения, которые представляют собой кратковременные высокие напряжения, превышающие 110 процентов от номинального. Они часто связаны с ударами молнии и переключением электросети, но на самом деле 80% скачков напряжения происходят внутри объекта. Это происходит из-за электрического переключения или других помех, создаваемых различными устройствами в здании. Независимо от источника повышенное напряжение от скачков напряжения может повредить компоненты электрических систем, такие как компьютеры, сети и оборудование для управления технологическими процессами.

Даже если сразу ничего не разрушить, со временем повышенная нагрузка может вызвать преждевременный выход из строя дорогостоящих компонентов. Важно отметить, что защита от перенапряжения не сохранит ваше оборудование в рабочем состоянии во время отключения электроэнергии, но повреждающие скачки напряжения происходят гораздо чаще, чем перебои в подаче электроэнергии. Правильно спроектированная система резервного питания всегда должна включать каскадный подход к применению защиты от перенапряжения (т. Е. Двухуровневый подход), работающий вместе с ИБП. Первый блок импульсного перенапряжения (расположенный выше SPD) смягчает основное воздействие энергии перенапряжения, в то время как второй блок (ИБП) снижает оставшуюся энергию перенапряжения до несущественного уровня.

ИБП обеспечивает защиту второго уровня от скачков напряжения; его никогда не следует рассматривать как устройство первичной защиты от перенапряжения. Он также постоянно регулирует входящее напряжение и имеет внутреннюю батарею, которая позволяет подключенному оборудованию продолжать работать даже при отключении питания. Чтобы ваши электронные устройства продолжали работать даже при отключении питания, вам понадобится ИБП, а часто и резервный генератор.

Как последовательно применять эти устройства? Защита от перенапряжения должна быть установлена ​​на стороне электросети вашего ИБП, в идеале — на байпасной линии.Это обеспечивает следующие режимы защиты:

1. Значительно продлевает срок службы компонентов защиты от перенапряжения в ИБП
2. Обеспечивает защиту от перенапряжения для вашей нагрузки, когда ИБП отключен для обслуживания

Защита от перенапряжения, установленная на ИБП со стороны электросети, также помогает защитить ИБП. Резкое скачок напряжения, такое как удар молнии, может быть связано с более чем 20 кВ и 5 кА. Типичное сквозное напряжение устройства перенапряжения (включая ИБП) при воздействии такого уровня перенапряжения будет примерно 2000 В, что все еще достаточно высоко, чтобы вызвать повреждение оборудования.Чтобы устранить это, мы устанавливаем блок перед входом и позволяем ИБП смягчать эффекты оставшейся энергии скачка, то есть снижать конечное сквозное напряжение до примерно 200 В, что значительно ниже точки, которая может вызвать повреждение.

Кроме того, может быть целесообразно установить SPD между выходом ИБП и системой распределения нагрузки. Это особенно актуально, если панель нагрузки расположена на большом расстоянии от ИБП. Чем больше расстояние, тем выше вероятность того, что внутренний всплеск может повлиять на нагрузку.

Итак, какая форма защиты электропитания лучше всего подходит для вашей среды? Ответ — оба. Критически важные серверы, рабочие станции, ПК, POS- и VoIP-оборудование, а также другие ключевые бизнес-устройства защищены путем подключения ИБП, гарантирующего, что они могут работать в случае отключения электроэнергии и, при необходимости, корректно отключиться, если питание остается отключенным в течение длительного времени. длительный период времени. Устройства защиты от перенапряжения также необходимы для защиты как критически важного оборудования, так и самого ИБП.

Для получения дополнительных разъяснений по часто задаваемым вопросам, связанным с питанием, посетите нашу страницу часто задаваемых вопросов по ИБП.

5 лучших устройств защиты от перенапряжения 2021

Наш выбор

Tripp Lite Protect It Устройство защиты от перенапряжения на 12 розеток TLP1208TELTV

При тестировании этот сетевой фильтр оказался одним из лучших по предотвращению попадания дополнительного напряжения на его розетки. Он также безопасно отключает все питание после износа защиты и имеет 12 розеток переменного тока, а также коаксиальный и телефонный порты.

Варианты покупки

* На момент публикации цена составляла 42 доллара.

Если вам нужен сетевой фильтр для вашего домашнего офиса или развлекательной системы, Tripp Lite Protect It 12-розеточный сетевой фильтр TLP1208TELTV — ваш лучший выбор.Он имеет критически важную функцию автоматического отключения, более чем достаточно розеток для питания всех ваших устройств, а также коаксиальные и телефонные разъемы. Он предлагает отличную защиту от скачков напряжения, которые исходят от другого оборудования в вашем доме, или от колебаний электросети. Кроме того, у него большой 8-футовый шнур, и он кажется прочным и надежным.

Также отлично

Accell Power Air

Благодаря шести розеткам переменного тока и двум USB-портам на 2,4 А, Power Air в компактной конструкции обеспечивает надежную защиту.

Для легких источников питания, например, под прикроватной тумбочкой или торцевым столиком, Accell Power Air — это способ защитить гаджеты, такие как телефоны, планшеты или будильники, от скачков напряжения. Он предлагает два порта USB и шесть розеток переменного тока в круглой упаковке, которая меньше обеденной тарелки. Комбинированные порты USB выдают 2,4 ампера, чего достаточно для зарядки одного смартфона или планшета на высокой скорости или двух устройств на низкой скорости. Благодаря круглому расположению розеток Power Air можно использовать с вилками различных размеров.Его 6-футовый шнур на 2 фута короче, чем у модели Tripp Lite с 12 розетками, но все же должен быть достаточно длинным для большинства людей. Power Air показал почти такие же хорошие характеристики, как и наш лучший выбор против индивидуальных скачков, хотя, возможно, он не выдержал такого количества скачков за весь срок службы, учитывая его более низкий рейтинг в джоулях (который примерно описывает, сколько энергии он может поглотить, прежде чем умрёт, — по оценке компании. он выдерживает около 1080 джоулей использования, тогда как многие более крупные модели рассчитаны на более чем 2000 джоулей).

Также отлично

Tripp Lite Protect It 3-розеточный сетевой фильтр SK30USB предлагает портативность наших любимых небольших удлинителей для путешествий, но с еще большей защитой. Он имеет механизм автоматического отключения, что делает его одним из немногих обнаруженных нами вариантов с тремя розетками, которые отключают питание при износе защиты от перенапряжения. В дополнение к трем розеткам переменного тока он оснащен двумя портами USB, которые обеспечивают комбинированный ток 2,1 А для зарядки телефона, планшета или пары устройств с низким энергопотреблением. Он работает хорошо по сравнению с другими небольшими опциями, которые мы тестировали, блокируя почти столько же вольт, сколько и более крупные модели. В отличие от многих сопоставимых моделей, его компактный размер, заземленная (трехконтактная) вилка и дополнительный винт в центре устройства помогают надежно прикрепить его к розетке, что важно для предотвращения возгорания или поражения электрическим током. Мы бы выбрали SK30USB для защиты нескольких небольших бытовых приборов — скажем, диффузора эфирного масла, док-станции Nintendo Switch и кофемолки — и пары смартфонов, или даже для того, чтобы бросить ручную кладь, когда мы путешествия.

Также отлично

Tripp Lite Protect It Устройство защиты от перенапряжения с 8 розетками TLP825

Устройство TLP825 с восемью розетками от Tripp Lite оснащено шнуром длиной 25 футов, что в три-четыре раза длиннее, чем у большинства шнуров для защиты от перенапряжения. У него меньше выходов, чем у нашего лучшего выбора, и нет дополнительных портов, но он показал почти такие же хорошие результаты в наших импульсных тестах.

Со шнуром длиной 25 футов, устройство защиты от перенапряжения на 8 розеток Tripp Lite Protect It TLP825 имеет самый длинный шнур из всех наших медиаплееров, что делает его идеальным выбором для гаража, подвала или любой комнаты, где мало розеток. и далеко между ними.В наших импульсных испытаниях он показал такие же характеристики, как и TLP1208TELTV от Tripp Lite с 12 розетками (и лучше, чем Power Air от Accell и SK30USB с тремя розетками). Поскольку подключать сетевой фильтр к удлинителю или последовательно соединять несколько устройств защиты от перенапряжения небезопасно, вам следует приобрести эту модель, если устройства, которые вы хотите защитить, находятся на расстоянии более 8 футов от розетки. У него на четыре розетки меньше, чем у нашего лучшего выбора, и нет дополнительных портов (коаксиальный, телефонный или USB), но это небольшая жертва, если вам нужна дополнительная длина шнура.

Выбор обновления

Furman Power Station 8 (PST-8)

Overkill Если у вас нет высококлассного домашнего кинотеатра, офиса или медиаоборудования, это устройство подавляет скачки напряжения лучше, чем любая другая модель, которую мы пробовали, включая стоимость глушителей вдвое больше.

Варианты покупки

* На момент публикации цена составляла 140 долларов.

Наш лучший выбор в большинстве случаев защитит большую часть оборудования. Но Furman Power Station 8 (PST-8) идет дальше, обеспечивая лучшее подавление скачков напряжения из всех протестированных нами моделей — достаточно, чтобы не беспокоить владельцев высококлассной электроники.Он превратил скачок напряжения 5000 вольт всего в 40 вольт, отчасти благодаря схеме отключения, которая отключает все питание при обнаружении скачка напряжения. PST-8 фактически пропускает меньшее напряжение в наших тестах, чем высокопроизводительные устройства для устранения перенапряжения, которые могут стоить на сотни больше. Но обычное оборудование, такое как компьютерный монитор, будет хорошо защищено одним из наших менее дорогих вариантов, поэтому эта модель лучше всего подходит для людей, которые настаивают на дополнительной защите особенно ценного оборудования. Кроме того, он имеет прочный алюминиевый корпус и шнур длиной 8 футов.

5 преимуществ защиты от перенапряжения для всего дома

В связи со всеми недавними грозами, которые мы пережили в районе Нэшвилла, мы хотели бы поделиться некоторыми советами по смягчению их воздействия на вашу электрическую систему. Лучший способ защитить свой дом от урагана — это вложить средства в защиту от перенапряжения для всего дома. Молния — не единственное, что может повредить дорогое электрическое оборудование.

Скачки напряжения иногда кажутся несущественными. Это быстрое отключение на кухне произошло так быстро, что вы его почти не заметили.В среднем дом в течение дня испытывает множество небольших скачков напряжения (80% скачков напряжения генерируются внутри). Но даже небольшие скачки напряжения в проводке могут иметь серьезные последствия для домашней электроники.

Откуда берутся скачки напряжения?

Есть несколько источников скачков напряжения. Они могут возникать извне дома, при переключении электросети и перенапряжениях на линиях электроснабжения или внутри вашего дома, например, при включении и выключении крупной бытовой техники.

Хотя большие скачки напряжения от таких источников, как молния и вышедшие из строя линии электропередачи, довольно редки, небольшие скачки напряжения происходят каждый день, когда электрическая система используется. Эти небольшие, но частые скачки напряжения могут вывести из строя электронные устройства и сократить срок их службы.

Согласно Википедии:

Быстрые кратковременные электрические переходные процессы (перенапряжения) в электрическом потенциале цепи обычно вызываются

Редкая, но разрушительная причина скачков напряжения — молния , но когда она ударяет, вам захочется, чтобы у вас была защита от перенапряжения.

Как защитить свой дом и электронику

Устройства защиты от перенапряжения для всего дома (SPD) — лучшая защита от скачков напряжения любой величины. Обычно они подключаются к электрической распределительной коробке дома, но расположены в более удобном месте для легкого доступа. В современных устройствах защиты от перенапряжения используются металлооксидные варисторы (MOV) для шунтирования скачков напряжения.

Хотя устройства защиты от перенапряжения в месте использования лучше, чем ничего, они, вероятно, не могут отводить большие скачки напряжения от внешних источников, таких как освещение и другие высокоэнергетические скачки.Для повреждения от прямых ударов молнии вам потребуется профессиональная установка защиты от перенапряжения на весь дом.

Хотя MOV в обычных импульсных полосах могут быть разрушены после мощного скачка напряжения, те, которые используются в системах для всего дома, предназначены для шунтирования больших скачков напряжения и служат годами. Современные дома с дорогими электрическими системами часто поставляются со стандартными сетевыми фильтрами для всего дома в качестве дополнительной меры безопасности.

Как защитить свой дом от повреждений, вызванных грозой

Если у вас нет защиты от перенапряжения во всем доме, вот несколько советов по предотвращению повреждения вашего дома в районе Теннесси грозой:

• Отключите питание колодезного насоса с помощью выключателя. Если помпа повредится, вы можете остаться без воды. В случае сильного шторма отключите скважинный насос от сети для временного неудобства, но на долгое время для спокойствия.
• Если у вас дома есть электроника, убедитесь, что она подключена к сетевым фильтрам . Лучший способ защитить все ваше оборудование, включая системы отопления, вентиляции и кондиционирования воздуха и холодильники, — это установить защиту от перенапряжения для всего дома.
• Если вам необходимо купить или заменить сетевые фильтры в месте использования, обратите внимание на этикетку UL или аналогичную печать независимой испытательной лаборатории.Если он меньше 10 долларов, он, вероятно, не обеспечивает необходимой защиты.
• Рассмотрите возможность приобретения резервного генератора на случай отключения электроэнергии. Это особенно важно для домов с молодыми или пожилыми людьми, но также важно учитывать соображения удобства, безопасности и защищенности.

5 причин, почему вы должны иметь защиту от перенапряжения для всего дома

Если в вашем доме нет встроенной защиты от перенапряжения, есть несколько веских причин инвестировать в нее:

1. ТЕХНОЛОГИЯ

В современных домах больше электронных устройств и электрического оборудования, чем когда-либо прежде. В бытовой технике теперь есть печатные платы, которые необходимо защитить от скачков напряжения. Новые светодиодные лампы также содержат микросхемы, которые очень чувствительны и могут легко выйти из строя из-за скачка напряжения.

Количество личных устройств, которыми владеет семья, значительно увеличилось за последнее десятилетие. Компьютеры, планшеты и смартфоны несут важную информацию и нуждаются в защите.Ваши данные должны быть защищены профессиональной защитой от перенапряжения.

2. 80% ОПЕРАЦИЙ ВЫПОЛНЯЮТСЯ ВНУТРЕННИЕ

Большинство скачков напряжения очень короткие (называемые переходными процессами) и исходят от бытовых приборов (включая двигатели в кондиционерах). Эти небольшие скачки напряжения не вызовут серьезных повреждений, но со временем они могут снизить производительность (и сократить срок службы) ваших приборов и электроники.

3. СЛОЙ

Хорошая идея — поговорить со своим электриком о многослойной защите от перенапряжения для всего дома, особенно если есть сложная домашняя развлекательная система или другая дорогостоящая электронная установка.

Если устройство в вашем доме посылает скачок напряжения через общую цепь (не выделенную), то другие розетки могут быть скомпрометированы. Это одна из причин, по которой вам не нужен только сетевой фильтр. Многоуровневая система будет подключена непосредственно к электрической панели и в точке использования. Стабилизатор мощности с подавлением перенапряжения — лучший вариант для работы с этими общими цепями.

4. ПОЛНАЯ ЗАЩИТА ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ

Хотя основная функция устройства защиты от перенапряжения для всего дома состоит в том, чтобы защитить бытовую технику и электронику от повреждений, он также защищает всю электрическую систему.Когда импульсный скачок напряжения исходит от бытового прибора в выделенной цепи, он отправляет скачок обратно через панель выключателя, где он затем шунтируется, защищая все другое электрическое оборудование в доме. Сетевой фильтр для всего дома защищает каждую розетку .

Чтобы убедиться, что и защищены от вашей электрической системы, не забудьте проверять свои GFCI и AFCI каждые 30 дней.

5. ОПЦИИ

Доступно несколько систем для всего дома для различных потребностей в напряжении.В домах с напряжением 120 В (типичный размер) можно использовать устройство защиты от перенапряжения на 80 кА, поскольку скачки напряжения свыше 50 кА являются необычными. В типичном доме никогда не должно быть скачков напряжения более 10 кА. Дом с субпанелями должен иметь защиту примерно в половину от номинальной мощности основного блока. Однако, если вы живете в районе, который выдерживает несколько гроз в год, сетевой фильтр на 80 кА будет разумным вложением средств. Помните о различных брендах (одни лучше, чем другие) и их гарантиях (всегда выбирайте расширенную).Профессиональный электрик может помочь вам найти идеальные системы (и характеристики) для вашего дома.
