Синхронные генераторы по своей природе имеют большое внутреннее реактивное сопротивление и, следовательно, высокую стабилизацию напряжения. Таким образом, для поддержания напряжения на клеммах генератора в различных условиях эксплуатации необходимо наличие оборудования для автоматического регулирования напряжения.

Автоматический регулятор напряжения работает по принципу обнаружения ошибки. Выходное напряжение генератора переменного тока, полученное через трансформатор тока, выпрямляется, фильтруется и сравнивается с эталонным. Разница между фактическим напряжением и опорным напряжением, известная как напряжение ошибки, усиливается через усилитель (вращающийся, магнитный или статический) и подается в цепь возбуждения главного возбудителя или пилотного возбудителя. Таким образом, усиленный сигнал ошибки управляет возбуждением основного или пилотного возбудителя посредством понижающего или повышающего действия. Управление мощностью возбудителя приводит к контролю напряжения на клеммах главного генератора.

Основные функции АРН:

1.Контроль напряжения системы в заданных пределах и приближение работы машины к пределу устойчивости в установившемся режиме.

2. Правильное разделение реактивной нагрузки между генераторами, работающими параллельно.

3. Предотвращение опасных перенапряжений при внезапном отключении нагрузки в системе.

4. Увеличение возбуждения в условиях неисправности системы, чтобы во время устранения неисправности существовала максимальная мощность синхронизации, чтобы предотвратить потерю синхронизма.

Современные генераторы переменного тока имеют высокое собственное реактивное сопротивление (более 1 о.е.). Величины возбуждения для различных условий тока нагрузки и коэффициента мощности сильно различаются. Следовательно, автоматические регуляторы напряжения для современных генераторов переменного тока требуют строгих проектных характеристик.

В случае внезапного изменения нагрузки на генератор переменного тока должно быть изменение возбуждения, чтобы обеспечить такое же напряжение на клеммах при новых условиях нагрузки. Оборудование автоматического регулирования напряжения должно воздействовать на поле возбудителя, которое изменяет выходное напряжение возбудителя, а затем и ток возбуждения генератора.

Таким образом, отклик напряжения, управляющего напряжением на клеммах генератора, является функцией откликов регулятора напряжения, возбудителя и тока (или магнитного потока) возбуждения основного генератора. Время реакции регулятора — это время, необходимое регулятору для принятия мер после изменения напряжения.

Из-за высокой индуктивности генератора ни изменение сопротивления цепи возбуждения, ни изменение напряжения возбудителя не могут дать быстрой реакции.Для достижения быстрого реагирования, которое требуется из-за резких колебаний промышленной нагрузки, используются быстродействующие регуляторы напряжения, основанные на принципе «превышения отметки».

При увеличении нагрузки регулятор этого типа вызывает увеличение возбуждения больше, чем это необходимо в конечном итоге. Прежде чем напряжение успеет увеличиться до значения, соответствующего повышенному возбуждению, регулятор снижает возбуждение до надлежащего значения.

Для турбогенераторов время отклика 0.Достаточно 5 секунд, т. Е. Средняя скорость нарастания 110 В / секунду для номинального 220 В. Скорость нарастания напряжения в секунду, необходимая для гидроэлектрических генераторов, значительно больше из-за превышения скорости, которой могут подвергаться эти машины. .

Комната управления (или операционная) — это нервный центр электростанции. Отсюда выполняются различные функции управления: регулировка напряжения, регулировка нагрузки, аварийное отключение турбин и т. Д.а оборудование и инструменты, размещенные в диспетчерской, — это синхронизирующее оборудование, регуляторы напряжения, реле, амперметры, вольтметры, ваттметры, счетчики киловатт-часов, киловольтметры, датчики температуры, указатели уровня воды и другие приборы, а также мнемосхема и соответствующие индикаторы. оборудование для отображения разомкнутого или замкнутого положения автоматических выключателей, разъединителей и т. д.

Расположение диспетчерской по отношению к другим секциям электростанции также имеет большое значение. Он должен быть расположен вдали от источников шума и рядом с распределительным щитом, чтобы сэкономить многожильные кабели, используемые для межсоединений.Конечно, в случае пожара в помещении распределительного устройства это не повлияет на диспетчерскую.

Также должен быть доступ из диспетчерской в ​​машинную. Комната управления должна быть опрятной и чистой, хорошо вентилируемой, хорошо освещенной и защищенной от сквозняков. Не должно быть бликов, а цветовая гамма должна успокаивать глаза. Приборы должны иметь четко обозначенные шкалы и правильно откалиброваны, а вся аппаратура и цепи должны иметь такую ​​маркировку, чтобы они были хорошо видны.

Различные места диспетчерской по отношению к другим секциям электростанции показаны на рис. 17.13.

Современные электростанции с небольшой численностью обслуживающего персонала нуждаются в полной контрольно-измерительной аппаратуре и автоматическом управлении для максимальной эффективности и экономии. Приборы могут быть показывающими, записывающими или интегрирующими и сгруппированы в центральной комнате, полностью кондиционированной.

Приборы устанавливаются на электростанции по ряду причин.Они помогают в эффективной работе и эксплуатации электростанции, предоставляя непрерывную информацию об условиях давления, температуры и расхода по всей станции. Они предоставляют лицам, отвечающим за надзор за установкой, основу для управления ее работой с целью достижения наилучшей возможной производительности и предоставляют данные для расчета производительности установки или любой части установки, чтобы можно было сравнить результаты. временами.

Системы учета затрат будут основаны на адекватных показаниях счетчиков, и правильное распределение затрат может указывать на возможное влияние на экономику.Кроме того, их можно использовать для проверки внутреннего состояния оборудования и указания, когда и где требуется техническое обслуживание или ремонт.

Таким образом, функции инструментов можно кратко описать следующим образом:

(i) Руководство по эксплуатации,

(ii) Экономический надзор,

(iii) Расчет эффективности,

(iv) Затраты и распределение затрат и

(v) Руководство по техническому обслуживанию / ремонту.

Классификация инструментов:

Все заводские инструменты можно разделить на две группы — механические инструменты i.е. инструменты, используемые для измерения механических величин, таких как давление, температура, расход, скорость, и электрические инструменты, то есть инструменты, используемые для измерения электрических величин, таких как ток, напряжение, мощность, энергия, коэффициент мощности.

Эту классификацию не следует путать с разделением на приборы с механическим и электрическим приводом, поскольку существует несколько приборов, регистрирующих механические величины, которые работают от электричества.

К механическим приборам относятся приборы для измерения температуры, приборы для измерения давления, расходомеры, приборы для измерения топлива, приборы для анализа газов, приборы для измерения скорости, самописцы уровня, гонговые датчики, паровые калориметры и топливные калориметры, приборы для измерения атмосферы (барометры, гигрометры, термометры).

К электрическим приборам относятся амперметры, вольтметры, ваттметры, счетчики кВтч, кварчметры, синхроскоп, измерители коэффициента мощности, реактивные вольт-амперметры, детекторы заземления.

Основными элементами электростанции являются генераторы переменного тока, возбудители, трансформаторы, регулирующее оборудование, шинные реакторы, коммутационное оборудование, защитное оборудование, аккумуляторы и оборудование несущего тока. Первым шагом в планировке новой электростанции является построение линейной схемы основных подключений.

Подстанции имеют следующие отдельные цепи:

1. Основные цепи:

Главные цепи — это цепи, по которым энергия перетекает от генераторов к линиям передачи. Компоненты, включенные последовательно с главной цепью потока мощности, включают шины, силовые трансформаторы, автоматические выключатели, изоляторы, трансформаторы тока, линейные ответвители, последовательные конденсаторы, последовательные реакторы, диодные или тиристорные выпрямители. Компоненты в шунтирующих цепях, соединенных фазой с землей, включают шунтирующие конденсаторы, шунтирующие реакторы, статические источники переменного напряжения, фильтры гармоник, трансформаторы напряжения или напряжения, ограничители перенапряжения.

2. Вспомогательные цепи управления мощностью:

Вспомогательные цепи управления мощностью, по которым мощность течет к вспомогательному оборудованию подстанции. Проводами питания обычно являются силовые кабели.

3. Цепи управления НН:

LV Control Circuits — схемы измерения, защиты, управления, контроля, связи. Питающие провода обычно представляют собой кабели управления.

4. Вспомогательные цепи низкого напряжения переменного и постоянного тока:

При планировании основных подключений необходимо учитывать важные факторы, указанные ниже:

1.Расположение сборных шин должно обеспечивать работу генераторов и трансформаторов в наиболее эффективных условиях.

2. Должна быть предусмотрена возможность отсоединения любой части без нарушения нормальной работы с целью осмотра, технического обслуживания, ремонта и испытаний.

3. Надежное и адекватное снабжение необходимым вспомогательным оборудованием.

4. Должны быть предусмотрены средства защиты требуемой производительности, приборы учета, синхронизации и другие средства контроля.

5. Условия короткого замыкания должны поддерживаться в определенных пределах либо реакторами, либо способом группировки.

Следующим шагом является определение компоновки распределительного устройства, которое зависит от мощности станции, метода управления, количества генерирующих блоков и фидеров, системы соединений, надежности, безопасности, пространства, гибкости, простоты и инвестиций.

Главное распределительное устройство обычно располагается в отдельном здании (ах). Вспомогательные распределительные устройства сгруппированы в блоки или панели и размещены как можно ближе к вспомогательным устройствам, которые они обслуживают.

Вспомогательное оборудование на тепловых электростанциях включает вспомогательное оборудование котла, вспомогательное оборудование конденсатора, вспомогательное оборудование генераторов и турбин, вспомогательное оборудование станции и т. Д.

Коммутационная система и шина для питания вспомогательного оборудования станции должны быть спроектированы таким образом, чтобы обеспечивать надежность, простоту и низкую стоимость. Основными соображениями при компоновке такой системы являются размер и характер станции, способ ее использования, источники электроэнергии, которые могут быть доступны, и количество дублирующего оборудования, которое предусмотрено для основных и второстепенных вспомогательное оборудование.

Вспомогательные двигатели имеют номинальную мощность от дробной до тысячи кВт. Общая мощность, необходимая для вспомогательного оборудования, составляет от 6 до 8% выходной мощности станции. Назначение вспомогательного распределительного устройства — облегчить переключение, управление и защиту различных вспомогательных устройств.

В генерирующих станциях с единичной мощностью 200 МВт вспомогательная система обычно находится на двух уровнях напряжения, таких как 11 кВ и 415 В. Однако на электростанциях блочного класса мощностью 500 МВт три уровня напряжения (например, 11 кВ, 6.6 / 3,3 кВ и 415 В), чтобы можно было установить вспомогательное распределительное устройство с достаточной отключающей способностью.

Однолинейные схемы и подключения вспомогательного питания должны быть подготовлены, как и в случае основных электрических подключений, для указания источника питания и коммутационного устройства, которые будут соответствовать требованиям эксплуатационной надежности и надежности обслуживания.

IEEE SA — Электрооборудование для атомной энергетики

ВВЕДЕНИЕ НАВИГАТОР IEEE EQUIPMENT QUALIFICATION (EQ)

Программное обеспечение как услуга (SaaS) для атомной отрасли для систематического создания связующего EQ.Он позволяет проводить независимую и оптимизированную оценку соответствия стандартам IEEE для ядерной энергетики. IEEE EQ Navigator, разработанный для производителей, коммунальных предприятий и испытательных лабораторий для получения и управления сертификатами продуктов IEEE, помогает:

СЕРТИФИКАЦИЯ НА ЯДЕРНУЮ ЭНЕРГИЮ ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ

Программа сертификации электрического оборудования для ядерной энергетики разрабатывается совместно ICAP и Комитетом по ядерной энергетике IEEE (NPEC) и основана на IEEE P60780-323 ™ и других соответствующих ядерных стандартах IEEE. В рамках этой программы будут реализованы инициативы по сертификации как компонентов класса 1E (IEEE), так и компонентов, важных для безопасности (IEC), в соответствии со стандартами ядерной квалификации.

Ошибки при проектировании, квалификационных испытаниях или достоверности результатов испытаний оказывают большее, чем когда-либо, влияние на ядерную энергетику. Недостатки в любой из этих областей могут привести к временной или постоянной остановке большого количества ядерных блоков. Это может отрицательно сказаться на целых странах, а экономические и социальные издержки будут огромными.Соответствие стандартам IEEE никогда не было так необходимо, как сегодня.

Загрузите технический документ по предлагаемой сертификации IEEE для аттестованного ядерным оборудованием электрического оборудования (PDF)

Принятие Программы оценки соответствия IEEE для ядерных квалификационных стандартов — это следующий шаг в повышении ядерной безопасности во всем мире. Соблюдение программы оценки соответствия электрического оборудования для атомной энергетики поможет гарантировать, что используются только сертифицированные компоненты, отвечающие наиболее широко принятым квалификационным стандартам. Заинтересованные стороны, которые могут извлечь выгоду из сертификации, включают:

• Инвесторы
• Органы местного самоуправления
• Регулирующие органы
• Страховые компании
• Завод конструкторов
• Заводские инженеры

Отправьте запрос, чтобы подать заявку на аккредитацию лаборатории или сертификацию продукции.

Руководящий комитет по оценке соответствия IEEE NPEC (CASC)

NPEC CASC был сформирован в октябре 2014 года и включает профильных экспертов из коммунальных предприятий, регулирующих органов, производителей, испытательных лабораторий и независимых консультантов.Комитет имеет международные представительства из Азии, Европы и Северной Америки.

Ниже перечислены основные направления деятельности НПЭК CASC:

• Разработка и поддержка структуры программы сертификации ядерного оборудования IEEE
• Разработка процесса аудита и аттестации испытательных лабораторий
• Разработка процесса сертификации оборудования
• Руководство по методам испытаний
• Разработайте шаблон отчета об испытаниях
• Определить частоту повторной аттестации и повторных испытаний
• Выступать в роли сторонников программы сертификации

Для получения информации о том, как принять участие, свяжитесь с командой ICAP.

Электрические системы на электростанциях, о которых вы ДОЛЖНЫ знать

Электрооборудование на электростанциях

Без знаний об электрическом оборудовании сложно понять, как генерировать электроэнергию на электростанции. Следовательно, необходимо иметь представление о роли электрического оборудования. Цель этого руководства — познакомить студентов с электрическим оборудованием, используемым на электростанциях. Основное электрическое оборудование — это генератор и охлаждение генератора, трансформаторы и их охлаждение, сборные шины, возбудители, реакторы, автоматические выключатели, распределительный щит и оборудование диспетчерской.

Генератор и двигатели

В генераторе ЭДС. создается движением катушки в магнитном поле. Ток, вырабатываемый Э.д.с. Взаимодействует с полем, создавая механическую силу, противодействующую движению, против которой необходимо поддерживать основное движение. Таким образом, электрическая энергия вырабатывается за счет подаваемой механической энергии.

В двигателе мы можем предположить, что проводник или катушка находятся в магнитном поле. Если на катушку подается ток; проявляется механическая сила, благодаря которой катушка будет двигаться. Между катушкой и полем сразу же происходит относительное движение, однако э.д.с. индуцируется, в противоположность току.

Следовательно, для поддержания тока и соответствующего действия двигателя необходимо подавать на катушку от внешнего источника напряжение, достаточное для преодоления наведенного e.м.ф. Таким образом, двигателю требуется электрическая мощность для выработки соответствующего количества механической энергии.

Направления магнитного потока, тока и движения в генераторе и двигателе показаны на рисунке 1. Катушка может свободно перемещаться вокруг оси O. Показаны составляющие поля, направление механической силы и направления вращения. для действия двигателя и генератора. Направление э.д.с. такое как , чтобы поддерживать ток в генераторе и противодействовать ему в двигателе .Действие обратимо: то есть одно и то же устройство может действовать как генератор или двигатель.

Двухполюсные и четырехполюсные машины существенно различаются по конструкции. На 50 ц / с. бывший пробег 3000 об / мин. , а последний — 1500 . Диапазон использования двухполюсных машин увеличен до 300 МВА, и, как следствие, четырехполюсная конструкция устарела.

Рисунок 1 — Направления магнитного потока, тока и движения в генераторе и двигателе

1.Роторы

Роторы обычно изготавливают из цельных поковок из легированной стали. Поковки должны быть однородными и безупречными. Образцы вырезаются по окружности и с торцов, чтобы получить информацию о механических качествах и микроструктуре материала. Затем проводится химический анализ образцов для испытаний.

Одним из наиболее важных исследований является ультразвуковой тест , который обнаруживает внутренние дефекты, такие как трещины и трещины. Это обычно делает ненужной старую практику трепанации вдоль оси.

Поковка ротора строгается и фрезеруется для формирования зубьев. Около двух третей шага полюсов ротора имеют пазы, а одна треть остается без пазов (или с пазами меньшей глубины) для центра полюса.

Предлагаемый курс — Основы вращающихся электрических машин: двигатели и генераторы

Основы вращающихся электрических машин: электродвигатели и генераторы переменного и постоянного тока

1.1 Обмотки

Обычная обмотка ротора сделана из меди с серебрянным покрытием .Тепло, выделяемое в проводниках, заставляет их расширяться, в то время как центробежная сила сильно прижимает их к щелевым клиньям, создавая сильное сопротивление трения расширению. Обычная медь в горячем состоянии размягчается и может подвергаться пластической деформации. В результате, когда машина останавливается и медные угли сжимаются до более короткой длины, чем первоначально .

Явление укорачивания меди можно преодолеть путем предварительного нагрева ротора перед запуском.В новых машинах использование серебросодержащей меди, имеющей краску с гораздо более высокой текучестью, смягчает проблему .

Используются концентрические многооборотные катушки, размещенные в пазах, номер которых кратен четырем (например, 20, 24, 28 или 32), причем шаг паза выбирается так, чтобы избежать нежелательных гармоник в форме волны плотности зазора. . Прорези радиальные, а катушки образованы плоской полосой с разделителями между витками.

Катушки могут быть выполнены. Изоляция обычно выполнена из миканита, но использовались и асбест, и стеклоткань.

Как можно больше меди (или, в некоторых случаях, алюминиевого сплава) размещается в пазах ротора, причем глубина и ширина пазов ограничиваются напряжениями у корней зубьев и кольцевыми напряжениями в пазах ротора. конец, стопорные кольца. Допустимый ток зависит от цепей и расширения. Допускаются сравнительно большие подъемы температуры: температура очага может достигать 140 ° C.

1.2 Охлаждение

Предусмотрен канал для максимально возможного количества охлаждающего газа, в небольших машинах основное охлаждение происходит на внешних цилиндрических поверхностях корпуса ротора и стопорных колец.Обычно имеется большой зазор (например, 45 мм), позволяющий протекать большим количествам охлаждающей жидкости по поверхности ротора.

Для более крупных машин необходимо предусмотреть охлаждение дна паза, обычный метод показан на рисунке 2. Практически возможно пропускать значительный объем газа с высокой скоростью вблизи обмоток, но градиент температуры изоляция прорези по-прежнему является доминирующим фактором.

Для самых больших номиналов необходимо сложных вентиляционных устройств, а для машин 100 МВА — .

Рисунок 2 — Прорезь ротора и каналы с обычным охлаждением

Разрабатывается несколько методов прямого контакта между змеевиками ротора и газовым хладагентом. Один из таких методов показан на рисунке 3. Существенной особенностью является использование прямых прямоугольных колец для щелевых проводников , вентилируемых в контуре охлаждения, отдельном от контура статора, при этом газообразный водородный хладагент циркулирует по трубкам с помощью центробежной системы. рабочее колесо установлено на внешнем конце ротора.

Щелевые трубки соединяются на обоих концах медными стержнями подходящей формы, образующими входные или выходные отверстия. Проводники изготовлены из жестко вытянутой электролитической меди, содержащей серебро, с изоляцией из стеклоткани, соединенной синтетической смолой.

Рисунок 3 — Расположение проводов для прямого охлаждения

1.3 Вынос

Внешний вид и расположение выступа показывают втулку, на которой центрируется стопорное кольцо .Проводники имеют конический наклон внутрь, чтобы обеспечить достаточное пространство для толщины кольца, и прочно закреплены, чтобы плотно прилегать к кольцу без каких-либо движений, кроме как из-за неизбежного расширения.

Для удерживающих колец используются немагнитные, магниевые и магниево-никелевые стали, при этом немагнитные свойства позволяют избежать чрезмерной магнитной утечки и потерь паразитной нагрузки.

1,4 Вентиляторы

На роторе может быть установлено центробежных или осевых (пропеллерных) вентиляторов , более распространены первые.Однако ограничения по диаметру ротора и большая длина между подшипниками могут сделать отдельные вентиляторы необходимыми для больших машин. Они могут быть соединены с удлинителем вала или приводиться в действие отдельно.

1.5 Контактные кольца

Контактные кольца необходимы для передачи возбуждающего тока к обмотке ротора и от нее. Стальные кольца, усаженные поверх миканита, могут быть размещены по одному на каждом конце ротора или оба на одном конце, внутри или снаружи коренного подшипника.

Ведущих поставщиков и компаний электрооборудования в США и во всем мире

Изображение предоставлено: forden / Shutterstock. ком

Электрическое оборудование и устройства определяются как любые машины, приводимые в действие электричеством, но это определение намеренно оставлено расплывчатым, поскольку существует множество рыночных примеров таких машин. Электрооборудование повсеместно встречается в современном мире и становится еще более востребованным благодаря Интернету вещей, беспроводной связи и программным приложениям. Чтобы помочь демистифицировать рынок электрического оборудования, в этой статье будут рассмотрены ведущие производители и поставщики электрического оборудования в США с использованием маркетинговых исследований.

Что такое электрическое оборудование?

Электрооборудование — это общий термин, используемый для обозначения любой машины, работающей от электричества, и включает:

и многое другое.

«Электрическое оборудование» также относится к отдельным компонентам электрораспределительного оборудования, продуктов и систем; тем не менее, в этой статье мы исследуем не только эту категорию, поскольку многие производители электрического оборудования производят более одного типа продукции для различных отраслей промышленности. Тем не менее, эти машины жизненно важны для правильной работы почти во всех отраслях промышленности и необходимы большинству, если не всем современным предприятиям сегодня.

Какие производители и поставщики электрического оборудования?

Производители и поставщики электрического оборудования производят и / или продают электрическое оборудование спаренным клиентам. Компании могут сосредоточиться только на одном рынке (например, освещение, ИТ, бытовая техника и т. Д.), Или они могут диверсифицироваться на нескольких рынках электрического оборудования.Производители и поставщики электрического оборудования в настоящее время уделяют особое внимание устойчивости, поскольку глобальные электрические сети должны быть обновлены, чтобы принять новые формы возобновляемой энергии, а также IoT и усовершенствованные коммуникационные платформы. Независимо от конкретного применения, к электрическому оборудованию прилагаются подробные инструкции по установке и техническому обслуживанию, а также поддерживается служба поддержки клиентов, чтобы гарантировать правильную работу машины.

Ведущие производители и поставщики электрического оборудования в США и во всем мире

Таблица 1 ниже содержит актуальную информацию о ведущих производителях и поставщиках электрического оборудования в США и во всем мире, как это определено в исследовании рынка, проведенном Statista.com и отчеты о состоянии рынка Businesswire.com. Включены дополнительные сведения о каждой компании, такие как местонахождение штаб-квартиры, количество сотрудников, год основания, расчетный годовой доход и краткие сведения о компании. Прочерки указывают, где информация была недоступна, а международная выручка была скорректирована в долларах США с использованием обменных курсов по состоянию на 06.05.21.

Таблица 1 — Ведущие производители и поставщики электрического оборудования в США и во всем мире

Краткие сведения о компании

Samsung Electronics Co Ltd — это южнокорейский многонациональный конгломерат, крупнейшая в мире ИТ-компания, производитель бытовой электроники и производитель микросхем. Samsung Electronics производит все, от бытовой техники до компьютеров и даже телекоммуникационного оборудования для клиентов по всему миру, что легко помещает их на первое место в этом списке по размеру выручки.

Hitachi Ltd. из Токио, Япония — многонациональный конгломерат и производитель электроники, промышленного оборудования, компонентов для электростанций, ИТ-систем, автомобильных запчастей, оборонной техники, тяжелого оборудования, суперкомпьютеров и многого другого. Hitachi в настоящее время работает над ИТ, искусственным интеллектом, большими данными, инфраструктурой Интернета вещей и другими решениями, требующими инновационного электрического оборудования, но у них есть обширный опыт в области производства / распределения электроэнергии, HVAC и других узкоспециализированных областях.

General Electric — это крупный конгломерат, который имеет дочерние компании в авиационной, финансовой, цифровой, исследовательской, энергетической, возобновляемой энергетике и других отраслях, и является 33 ^-й -й крупнейшей фирмой в Америке. Производя практически все, что связано с электричеством, GE легко занимает третье место в этом списке как один из крупнейших производителей электрического оборудования в мире. Штаб-квартира GE находится в Бостоне, Массачусетс, но имеет глобальное присутствие в более чем 170 странах.

Panasonic Corporation — производитель электроники, ИТ-оборудования, строительного оборудования и т.д., имеющий более 580 дочерних компаний и более 140 000 патентов на свое имя.Panasonic предлагает широкий ассортимент продукции: от блоков переменного тока до освещения и электроники и даже оптических устройств и материалов. Компания Panasonic со штаб-квартирой в Осаке, Япония, управляет подразделениями в Японии, Азии, Америке и Европе.

Siemens AG — крупнейшая промышленная производственная компания в Европе, производящая технологии для выработки электроэнергии, решения для автоматизации, медицинские технологии, программное обеспечение PLM, решения для железных дорог и многое другое. Компания Siemens со штаб-квартирой в Мюнхене, Германия, управляет более чем 285 производственными предприятиями в более чем 190 странах и работает над электрификацией, автоматизацией и цифровизацией клиентов, используя свой технологический опыт.

Mitsubishi Electric Corp. — производитель лифтов, высококачественной бытовой техники, решений для автоматизации, полупроводников, спутников и другого электрического оборудования. Mitsubishi Electric является мировым лидером в производстве электрического оборудования для широкого спектра областей, имея 95 отечественных компаний в Японии и 108 международных компаний. Их штаб-квартира находится в Токио, Япония.

Toshiba Corporation , также из Токио, Япония, является многонациональным производителем электрического оборудования, инфраструктуры и программного обеспечения для бытовой электроники, систем управления, бытовой техники, медицинского оборудования, оргтехники, полупроводников, производства электроэнергии и других устройств, работающих на электроэнергии. Приложения.Toshiba помогла изобрести не только DVD-плеер, но и флеш-память, 3D- и 4K-телевизоры, а также первый коммерчески принятый ноутбук.

Schneider Electric — французский производитель электрооборудования в Рюэй-Мальмезон в более чем 100 странах мира. Schneider Electric обслуживает своим электрооборудованием широкий спектр отраслей, таких как автомобилестроение, центры обработки данных, электроэнергетика, здравоохранение, судостроение, горнодобывающая промышленность, фармацевтика и другие рынки. Среди их известных продуктов — приводы с регулируемой скоростью, передовые системы управления распределением, программное обеспечение для управления энергопотреблением, самый маленький в мире беспроводной датчик энергии и многое другое.

Sumitomo Electric Industries Ltd. — производитель электрических проводов, композитных полупроводников и оптических волокон для автомобильного, информационного, электронного, экологического и промышленного рынков. Sumitomo Electric Industries имеет более чем 120-летний опыт работы в пяти ключевых бизнес-сегментах, а их подразделение НИОКР в настоящее время тратит более 1 миллиарда долларов на инвестиции в будущие разработки в области электроэнергетики, такие как возобновляемые источники энергии и интеллектуальные транспортные системы.

ABB Ltd. — производитель робототехники, энергетики, тяжелого электрического оборудования и решений для автоматизации. Работая в более чем 100 странах, ABB имеет обширный список предложений для электрических систем в различных условиях, и все они используются для создания устойчивого и более продуктивного будущего. Их глобальная штаб-квартира находится в Цюрихе, Швейцария.

Whirlpool Corporation — международный производитель бытовой техники, базирующийся в Бентон-Харборе, штат Мичиган. Имея такие торговые марки, как Whirlpool, Maytag, Kitchenaid, Amana и другие, Whirlpool является ведущим поставщиком кухонной и стиральной техники почти во всех странах.

Eaton Corporation из Бичвуда, штат Огайо, является американским ирландским транснациональным производителем систем управления энергопотреблением, производящим самолеты, больницы, центры обработки данных, автомобили, электрические сети и многое другое. Eaton фокусируется на электрическом и промышленном секторах и предлагает такие жизненно важные бренды, как Cutler-Hammer, Cooper, Powerware и другие, клиентам в более чем 175 странах.

Emerson Electric Company — производитель промышленных, коммерческих и потребительских товаров из списка Fortune 500 в более чем 200 точках по всему миру.Каталог Emerson включает системы управления, климатическую технику, энергетическое оборудование, решения для промышленной автоматизации, электродвигатели, цифровые накопители и профессиональное оборудование, которые в течение последних 9 лет подряд присуждали Emerson звание лучшего новатора в мире. Их штаб-квартира находится в Фергюсоне, штат Миссури.

WESCO International , еще одна компания из списка Fortune 500, является многонациональным поставщиком электрораспределительного, промышленного, коммуникационного, сервисного, OEM и приборного оборудования. WESCO связывает более 30 000 поставщиков электрооборудования и сопутствующих товаров с более чем 150 000 клиентов по всему миру в США, Канаде и за рубежом и является ведущим поставщиком других компаний из списка Fortune 500. Штаб-квартира WESCO находится в Питтсбурге, штат Пенсильвания.

Fuji Electric — японский производитель электрического оборудования, производящий приводы, инверторы, полупроводники, источники питания, датчики, системы автоматизации, передачу и распределение энергии, управление энергопотреблением и другие решения.Fuji уделяет особое внимание энергетике и окружающей среде, используя свою основную платформу, состоящую из энергетики, промышленных систем, социальных систем, силовой электроники и электронных устройств, для формирования более устойчивого будущего. Их глобальная штаб-квартира находится в Токио, Япония.

Сводка

В этой статье перечислены ведущие производители и поставщики электрического оборудования в США и во всем мире. Мы надеемся, что эта информация помогла вам в поиске поставщиков. Чтобы узнать больше об этих компаниях или составить собственный список поставщиков, посетите Thomas Supplier Discovery, где у нас есть более 330 поставщиков запчастей для электрического оборудования.

Источники:

1. Ведущие производители электрооборудования: США 2018 | Statista
Отчет
2. о мировом рынке производства электрического оборудования 2019 — ResearchAndMarkets.com | Деловой провод
3. Крупнейшие в мире производители электрооборудования (power-technology.com)

Источники значений доходов компании:

[1] Ежеквартальный и годовой доход Samsung Electronics | Craft.co

[2] Выручка Hitachi за 2006-2020 гг. | HTHIY | МакроТренды

[3] General Electric Revenue 2006-2021 | GE | МакроТренды

[4] Выручка Panasonic за 2006-2020 гг. | PCRFY | МакроТренды

[5] Siemens AG — выручка до 2020 г. | Statista

[6] MITSUBISHI ELECTRIC CORPORATION Профиль компании

[7] Мировая выручка Toshiba за 2008-2019 гг. | Statista

[8] Консолидированная выручка Schneider Electric за 2020 год | Statista

[9] Sumitomo Electric (forbes.com)

[10] Выручка Группы АББ | Statista

[11] Выручка Whirlpool за 2006-2021 гг. | WHR | МакроТренды

[12] Eaton Revenue 2006-2021 | ETN | МакроТренды

[13] Emerson Electric Revenue 2006-2020 | EMR | МакроТренды

[14] Выручка WESCO за 2006-2020 гг. | WCC | МакроТренды

[15] Fuji Electric Co. | Профиль компании Owler

[16] Выручка Hubbell Inc за 2006-2021 гг. | HUBB | МакроТренды

[17] Выручка Acuity Brands Inc за 2006-2021 гг. | АЙИ | МакроТренды

Другие статьи ведущих поставщиков:

Прочие электротехнические изделия

§ 50.49 Экологическая квалификация электрического оборудования, важного для безопасности атомных электростанций.

(a) Каждый владелец или соискатель лицензии на эксплуатацию, выданной в соответствии с этой частью, или комбинированной лицензии или лицензии на производство, выданной в соответствии с частью 52 настоящей главы, за исключением атомной электростанции, для которой требуются сертификаты в соответствии с § 50. 82 (a) ) (1) или § 52.110 (a) (1) данной главы, устанавливает программу аттестации электрического оборудования, определенного в параграфе (b) данного раздела.Для получения лицензии на производство в программу должно быть включено только электрическое оборудование, определенное в параграфе (b), которое входит в объем изготовленного реактора.

(b) Электрооборудование, важное для безопасности, на которое распространяется действие этого раздела:

(1) Электрооборудование, связанное с безопасностью. ³

(i) Это оборудование должно оставаться работоспособным во время и после проектных событий, чтобы гарантировать:

(A) Целостность границы давления теплоносителя реактора;

(B) Возможность остановки реактора и поддержания его в состоянии безопасного останова; или

(C) Способность предотвращать или смягчать последствия аварий, которые могут привести к потенциальному облучению за пределами площадки, сопоставимому с руководящими принципами в § 50. 34 (a) (1), § 50.67 (b) (2) или § 100.11 данной главы, в зависимости от обстоятельств.

(ii) Проектные события определяются как условия нормальной эксплуатации, включая ожидаемые при эксплуатации события, проектные аварии, внешние события и природные явления, для которых станция должна быть спроектирована так, чтобы обеспечивать выполнение функций (b) (1) (i) (A) — (C) этого раздела.

(2) Не связанное с безопасностью электрическое оборудование, отказ которого в постулируемых условиях окружающей среды может помешать удовлетворительному выполнению функций безопасности, указанных в подпунктах (b) (1) (i) (A) — (C) параграфа (b) (1) этого раздела оборудованием, связанным с безопасностью.

(3) Определенное оборудование для послеаварийного мониторинга. ⁴

(c) Требования к (1) динамической и сейсмической аттестации электрического оборудования, важного для безопасности, (2) защите электрического оборудования, важного для безопасности, от других природных явлений и внешних событий, и (3) экологической аттестации электрического оборудования. оборудование, важное для безопасности и расположенное в мягких условиях, не входит в сферу применения этого раздела. Мягкая среда — это среда, которая никогда не была бы значительно более суровой, чем среда, которая возникла бы при нормальной эксплуатации завода, включая ожидаемые при эксплуатации события.

(d) Соискатель или лицензиат должен подготовить список электрического оборудования, важного для безопасности, на который распространяется данный раздел. Кроме того, заявитель или лицензиат должен включить информацию в параграфах (d) (1), (2) и (3) этого раздела для этого электрического оборудования, важного для безопасности, в файл квалификации. Заявитель или лицензиат должны поддерживать актуальность списка и информации в файле и хранить файл в проверяемой форме в течение всего периода, в течение которого охватываемый элемент установлен на атомной электростанции или хранится для будущего использования, чтобы обеспечить возможность проверки того, что каждый элемент электрическое оборудование важно для безопасного выполнения требований пункта (j) этого раздела.

(1) Технические характеристики в условиях, существующих во время и после проектных аварий.

(2) Напряжение, частота, нагрузка и другие электрические характеристики, для которых могут быть обеспечены рабочие характеристики, указанные в соответствии с параграфом (d) (1) этого раздела.

(3) Условия окружающей среды, включая температуру, давление, влажность, радиацию, химические вещества и погружение в воду в месте, где оборудование должно работать, как указано в параграфах (d) (1) и (2) этого раздела.

(e) Программа аттестации электрического оборудования должна включать и основываться на следующем:

(1) Температура и давление . Зависящие от времени температура и давление в месте расположения электрического оборудования, важного для безопасности, должны быть установлены для наиболее серьезной проектной аварии, во время или после которой это оборудование должно оставаться работоспособным.

(2) Влажность . Необходимо учитывать влажность при проектных авариях.

(3) Химическое воздействие . Состав используемых химикатов должен быть, по крайней мере, таким же строгим, как тот, который является результатом наиболее ограничивающего режима работы станции (например, распыление в защитной оболочке, аварийное охлаждение активной зоны или рециркуляция из отстойника защитной оболочки). Если на состав распыляемого химического вещества могут повлиять неисправности оборудования, следует принять во внимание наиболее суровую среду распыления химических веществ, которая возникает в результате единичного отказа в системе распыления.

(4) Излучение .Радиационная среда должна основываться на типе излучения, общей дозе, ожидаемой при нормальной эксплуатации в течение установленного срока службы оборудования, и радиационной среде, связанной с наиболее тяжелой проектной аварией, во время или после которой оборудование должно оставаться в рабочем состоянии. , включая излучение от рециркулирующих жидкостей для оборудования, расположенного рядом с рециркуляционными линиями, и включая эффекты мощности дозы.

(5) Старение . Оборудование, прошедшее испытания, должно быть подвергнуто предварительному кондиционированию путем естественного или искусственного (ускоренного) старения до истечения установленного срока службы.Следует учитывать все существенные виды ухудшения характеристик, которые могут повлиять на функциональные возможности оборудования. Если предварительное кондиционирование до состояния по окончании установленного срока службы практически невозможно, оборудование может быть предварительно подготовлено к более короткому заданному сроку службы. Оборудование должно быть заменено или отремонтировано по окончании указанного срока службы, если текущая квалификация не продемонстрирует, что элемент имеет дополнительный срок службы.

(6) Погружение (если подлежит погружению).

(7) Синергетические эффекты . Следует учитывать синергетические эффекты, если предполагается, что эти эффекты существенно влияют на работу оборудования.

(8) Маржа . Пределы должны применяться для учета неопределенности, не определенной количественно, например, влияния производственных вариаций и неточностей в испытательных приборах. Эти запасы дополняют любые консерватизмы, применяемые при определении местных условий окружающей среды для оборудования, если только эти консерватизмы не могут быть количественно определены и показаны как содержащие соответствующие запасы.

(f) Каждый элемент электрического оборудования, важный для безопасности, должен быть аттестован одним из следующих методов:

(1) Испытание идентичного элемента оборудования в идентичных условиях или в аналогичных условиях с подтверждающим анализом, чтобы показать, что оборудование быть квалифицированным приемлемо.

(2) Испытание аналогичной единицы оборудования с подтверждающим анализом, чтобы показать, что оборудование, подлежащее аттестации, является приемлемым.

(3) Опыт работы с идентичным или аналогичным оборудованием в аналогичных условиях с подтверждающим анализом, показывающим, что оборудование, подлежащее аттестации, является приемлемым.

(4) Анализ в сочетании с данными частичных типовых испытаний, которые подтверждают аналитические предположения и выводы.

(g) Каждый владелец лицензии на эксплуатацию, выданной до 22 февраля 1983 г., должен до 20 мая 1983 г. идентифицировать электрическое оборудование, важное для безопасности в рамках этого раздела, уже прошедшее квалификацию, и представить график для любой квалификации. в соответствии с положениями этого раздела или для замены оставшегося электрического оборудования, важного для безопасности, в рамках данного раздела.В этом графике должна быть установлена ​​цель окончательной экологической аттестации электрического оборудования, подпадающего под действие данного раздела, к концу второго перерыва в перегрузке топлива после 31 марта 1982 г. или к 31 марта 1985 г., в зависимости от того, что наступит раньше. Директор Управления по регулированию ядерных реакторов может удовлетворить запросы на продление этого срока до даты не позднее 30 ноября 1985 года для конкретных единиц оборудования, если эти запросы поданы своевременно и демонстрируют веские причины для продления. такие как сроки поставки, сложности при тестировании и проблемы с установкой.В исключительных случаях Комиссия сама может рассмотреть и предоставить продление после 30 ноября 1985 г. для завершения экологической квалификации.

Таблица в этом параграфе заменяет крайний срок 30 июня 1982 г. или любую другую ранее установленную дату экологической квалификации электрического оборудования, содержащуюся в определенных лицензиях на эксплуатацию ядерной энергетики.

(h) Каждая лицензия должна уведомлять Комиссию, как указано в § 50.4, о любой существенной проблеме квалификации оборудования, которая может потребовать продления срока завершения, предусмотренного в соответствии с параграфом (g) этого раздела, в течение 60 дней с момента ее обнаружения.

(i) Претенденты на лицензии на эксплуатацию, выданные после 22 февраля 1983 г., но до 30 ноября 1985 г., должны провести анализ, чтобы гарантировать, что установка может безопасно эксплуатироваться до завершения аттестации оборудования, требуемого данным разделом. Этот анализ должен быть представлен, как указано в § 50.4, на рассмотрение до выдачи лицензии на эксплуатацию и должен включать, при необходимости, рассмотрение:

(1) Выполнение функции безопасности некоторым назначенным альтернативным оборудованием, если основное оборудование не было продемонстрировано, чтобы быть полностью квалифицированным.

(2) Действительность частичных данных испытаний в поддержку исходной квалификации.

(3) Ограниченное использование административного контроля над оборудованием, которое не продемонстрировало полной квалификации.

(4) Завершение функции безопасности до воздействия аварийной среды в результате проектного события и обеспечение того, чтобы последующий отказ оборудования не ухудшил какую-либо функцию безопасности или не ввел оператора в заблуждение.

(5) Отсутствие значительного ухудшения какой-либо функции безопасности или вводящей в заблуждение информации для оператора в результате отказа оборудования в аварийной среде в результате проектного события.

(j) Запись о квалификации, включая документацию в параграфе (d) данного раздела, должна вестись в проверяемой форме в течение всего периода, в течение которого охваченный элемент устанавливается на атомной электростанции или хранится на будущее. использование, чтобы разрешить проверку того, что каждый элемент электрического оборудования, важный для безопасности, охватываемый данным разделом:

(1) Подходит для своего применения; и

(2) Отвечает указанным требованиям к рабочим характеристикам, когда он подвергается условиям, которые, как ожидается, будут присутствовать, когда он должен выполнять свою функцию безопасности до конца своего квалифицированного срока службы.

(k) Соискатели и держатели эксплуатационных лицензий не обязаны проводить повторную аттестацию электрического оборудования, важного для безопасности, в соответствии с положениями этого раздела, если Комиссия ранее требовала аттестации этого оборудования в соответствии с «Руководством по оценке экологической квалификации оборудования». Электрооборудование класса 1E в действующих реакторах », ноябрь 1979 г. (Директива DOR) или NUREG-0588 (для версии комментария),« Временное положение персонала по экологической квалификации электрического оборудования, связанного с безопасностью.«

(l) Запасное оборудование должно быть квалифицировано в соответствии с положениями этого раздела, если нет веских причин для обратного.

[48 FR 2733, 21 января 1983 г., с поправками, внесенными в 49 FR 45576, ноябрь. 19, 1984; 51 FR 40308, 6 ноября 1986 г .; 51 FR 43709, 3 декабря 1986 г .; 52 FR 31611, 21 августа 1987 г .; 53 FR 19250, 27 мая 1988 г .; 61 FR 39300, 29 июля, 1996; 61 FR 65173, 11 декабря 1996 г .; 62 FR 47271, 8 сентября 1997 г .; 64 FR 72001, 23 декабря 1999 г .; 66 FR 64738, 14 декабря 2001 г.; 72 FR 49495, авг.28, 2007; 80 FR 45843, 3 августа 2015 г.]

³ Электрооборудование, связанное с безопасностью, в стандарте IEEE 323–1974 упоминается как оборудование «Класса 1Е». Копии этого стандарта можно получить в Институте инженеров по электротехнике и радиоэлектронике, Inc. , 345 East 47th Street, New York, NY 10017.

⁴ Конкретные указания относительно типов переменных, подлежащих мониторингу, приведены во 2-й редакции. Нормативного руководства 1.97, «Контрольно-измерительные приборы для атомных электростанций с водяным охлаждением для оценки состояния станции и окружающей среды во время и после аварии».Копии нормативного руководства можно приобрести в издательстве правительства США, позвонив по телефону 202–512–1800 или отправив письмо в издательство правительства США, а / я 37082, Вашингтон, округ Колумбия 20013–7082.

Последняя редакция / обновление страницы 24 марта 2021 г.

Циркуляр IE № 78-08, Экологическая аттестация электрического оборудования, связанного с безопасностью, на атомных электростанциях

CR78008

                              СОЕДИНЕННЫЕ ШТАТЫ
                      КОМИССИЯ ПО ЯДЕРНОМУ РЕГУЛИРОВАНИЮ
                         ВАШИНГТОН, Д. С. 20555

                               31 МАЯ 1978 ГОДА.

МЕМОРАНДУМ ДЛЯ: Б. Х. Грайера, директора Региона I
                    Дж. П. О'Рейли, директор, регион II
                    Дж. Г. Кепплер, директор, регион III
                    Сейфрит К.В., Директор, Регион IV
                    Р. Х. Энгелькен, директор, регион V

ОТ: Норман К. Мозли, директор, ROI, IE

ТЕМА: IE CIRCULAR 78-08, ЭКОЛОГИЧЕСКАЯ КВАЛИФИКАЦИЯ
                    ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ, СВЯЗАННОЕ С БЕЗОПАСНОСТЬЮ НА ЯДЕРНОЙ
ЭЛЕКТРОСТАНЦИИ

Тематический документ передан в выпуск 31 мая 1978 г.В
Циркуляр должен быть выдан всем держателям лицензий на эксплуатацию реакторов и
Разрешение на строительство. Также прилагается черновик сопроводительной документации.
письмо.


                                        Норман К. Мозли, директор
                                        Отдел реакторных работ
                                          Осмотр
                                        Управление инспекции и правоприменения

Корпуса:
1.  Циркуляр IE 78-08
2. Проект сопроводительного письма

КОНТАКТЫ: В.Д. Томас, ИП
          49-28180
.

(Передаточное письмо для Циркуляра 78-03 каждому держателю реактора NRC
Лицензия на эксплуатацию и разрешение на строительство.)

                                                        Циркуляр IE 78-08
Адресат:

Прилагаемый Циркуляр 78-08 направляется вам для информации. Если там
есть какие-либо вопросы, связанные с вашим пониманием предлагаемых действий,
пожалуйста, свяжитесь с этим офисом.


                                        Подпись
                                        (Региональный директор)

Корпус:
1.Циркуляр IE 78-08
2. Список информационных бюллетеней IE
      Выпущен в 1978 г.
.

                             СОЕДИНЕННЫЕ ШТАТЫ
                      КОМИССИЯ ПО ЯДЕРНОМУ РЕГУЛИРОВАНИЮ
                   УПРАВЛЕНИЕ ИНСПЕКЦИИ И ИСПОЛНЕНИЯ
                         ВАШИНГТОН, округ Колумбия 20555

                              31 мая 1978 г.

                                                        Циркуляр IE 78-08

ЭКОЛОГИЧЕСКАЯ КВАЛИФИКАЦИЯ ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ, СВЯЗАННОГО С БЕЗОПАСНОСТЬЮ
АТОМНАЯ ЭЛЕКТРОСТАНЦИЯ

Сотрудники СРН инициировали серию мероприятий по подтверждению экологической
квалификация электрического оборудования, необходимого для выполнения функции безопасности
в постулируемых аварийных условиях. Эти действия кратко описаны в
Приказ Комиссии от 13 апреля 1978 г. в ответ на петицию Союза
обеспокоенных ученых. Информация получена от недавнего оборудования лицензиата
тесты и оценки выявили потенциальные проблемы в квалификации
установленное оборудование. В результате NRC расширил эти действия, включив в них
экологическая экспертиза электрического оборудования, связанного с безопасностью, на выбранных
более старые заводы.1 / В этом обзоре не была выявлена ​​общая квалификация
недостатки.Однако в результате бюллетеней IE и вышеупомянутого
тестирование для подтверждения квалификации, выявлены конкретные недостатки.
Неправильная установка, недостаточное внимание к компонентам и
упущение некоторых параметров окружающей среды в конструкции является примерами
такие недостатки. Кроме того, была найдена квалификационная документация.
быть неадекватным во многих случаях, и первоначальный ответ некоторым лицензиатам
указал на отсутствие детальных знаний о качестве установленного
оборудование. Цель настоящего Циркуляра - обратить ваше внимание на такие недостатки.
и выделить важные извлеченные уроки. В своем Приказе от 13 апреля 1978 г.
Комиссия указала, что

     "Для выполнения своих нормативных обязательств NRC зависит от
     всем своим лицензиатам для получения точной и своевременной информации. С
     лицензиаты непосредственно контролируют проектирование, строительство,
     эксплуатации и обслуживания, они являются первой линией защиты, обеспечивающей
     безопасность общественности.Роль NRC заключается в основном в проверке и
     аудит деятельности лицензиата, признавая ограниченность ресурсов
     исключить 100-процентный осмотр.

     Кроме того, Комиссия отмечает, что некоторые первоначальные
     ответы указывают на отсутствие с их стороны подробных знаний о
     качество установленного заводского оборудования. Лицензиаты должны иметь это подробное
     понимание собственных растений для выполнения взятых на себя обязательств
     для общественной безопасности, обеспечивая

                                  1 из 3
. Циркуляр IE 78-08 31 мая 1978 г.

     прочная основа для оценки безопасности станции. NRC устанавливает
     общие критерии безопасности, устанавливают особые требования ко многим аспектам
     конструкции и эксплуатации реактора и обеспечивает соблюдение этих
     критерии и требования независимого аудита. В то время как в
     По мнению Комиссии, эта деятельность играет жизненно важную роль в обеспечении безопасности
     эксплуатации установки, они не заменяют проверки безопасности лицензиата.Лицензиаты должны быть хорошо осведомленными и бдительными и должны принимать больше
     инициатива по выяснению деталей потенциальных слабых мест завода ».

В рамках этого обязательства вам следует проверить установленные, связанные с безопасностью
электрическое оборудование, и обеспечить соответствующую документацию на его
квалификация для работы в постулируемых аварийных условиях. Конкретный
руководство по экологической квалификации можно найти в IEEE
323-1971 и 1974, дополненные Нормативным руководством 1. 89.

Примеры конкретных недостатков, выявленных в информации, предоставленной
лицензиаты:

1. Разъемы: ответы на бюллетени IE 77-05 и 77-05A, опубликованные в
     в некоторых случаях отсутствие квалификационных данных для экологических
     параметры и неадекватная конструкция разъемов для постулируемой аварии
     условия.2 /

2. Проникновение. Неудачное проникновение вызвало выпуск IE Bulletin.
     77-06. Ответы на этот бюллетень показали адекватную документацию для
     квалификация узла проникновения не была доступна в
     некоторые случаи.2 / В одном случае электрические соединения
     проникновения не были квалифицированы в связи с проникновением
     сборка, 3 / что демонстрирует неучет
     квалификация интерфейсных компонентов.

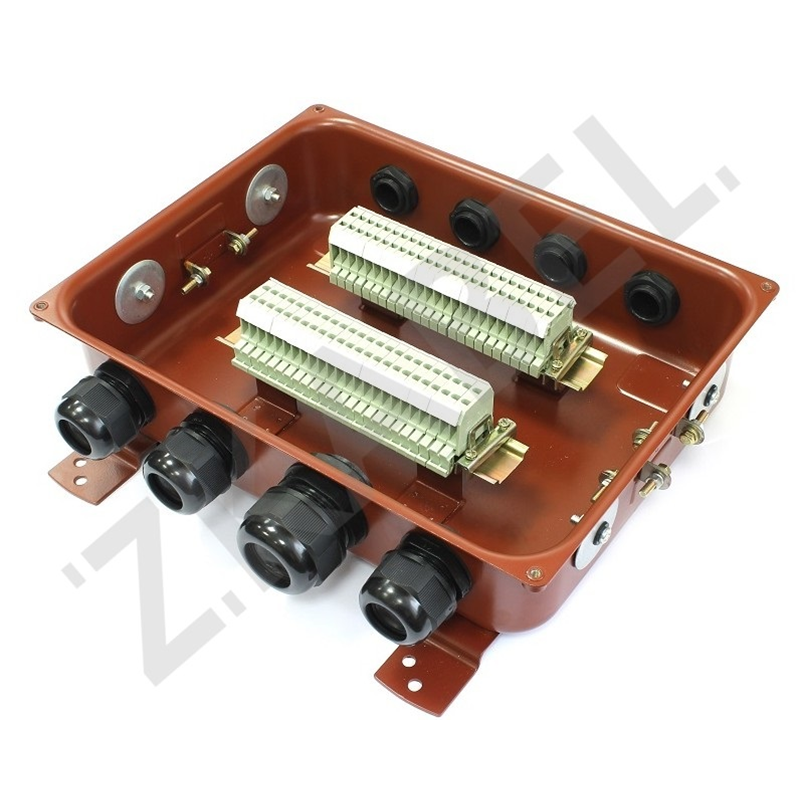

3. Клеммные колодки: из-за проникновения незащищенных клеммных колодок
     в областях содержания Хаддам Нек, был выпущен Бюллетень 78-02.
     Эти незащищенные блоки были заменены блоками, предназначенными для работы.
     в местах разрыва LOCA и главных паропроводов. 4 / Ответы на
     Бюллетень раскрыл два других объекта, Янки Роу и Джинну, с
     такие незащищенные блоки. 5 /, 6 / Другие клеммные блоки оказались
     ненадлежащая квалификация из-за ненадлежащего проектирования или установки,
     хотя они были в вольерах. 7 /, 8 /, 9 / и 10 /

                                  2 из 3
.

Циркуляр IE 78-08 31 мая 1978 г.

4. Концевые выключатели: при проверке документации на квалификацию.
     всего оборудования, связанного с безопасностью, установленного внутри защитной оболочки, поставщик
     идентифицированные концевые выключатели, установленные на клапанах, отвечающих другим требованиям, на
     определенные объекты.Предварительное рассмотрение сотрудниками ответов на IE
     В бюллетене 78-04 указано, что такие переключатели устанавливаются в аналогичных
     приложения на других объектах. Корректирующие действия в настоящее время
     прогресс.

5. Кабельные сращивания: сращивания электрических кабелей, связанные с электрическими
     узлы проходки были признаны лицензиатами неквалифицированными
     во время поиска квалификационной документации. 11 /

6. Другие потенциальные проблемы для конкретных компонентов, которые в настоящее время находятся в штате.
     обзор включает:

     -радиационное и температурное воздействие на электрические кабели10 /

     -адекватность квалификационных испытаний компонентов по отдельным воздействиям
      по сравнению с последовательным тестированием параметров окружающей среды 10 /

     -температурные ограничения на нейлоновые компоненты электромагнитных клапанов12 /

     -квалификация электрических передатчиков 13 /, 14 /

Обзор этих проблем может привести к необходимости других последующих действий или
корректирующие действия.Никакого письменного ответа на это Циркулярное письмо не требуется. Каждый лицензиат
должен определять применимость идентифицированных квалификационных пунктов.
выше для своего объекта. Соответствующие корректирующие действия должны быть предприняты для
любая проблема, выявленная лицензиатом в результате ее рассмотрения. NRC
инспекторы обсудят эти вопросы с лицензиатами в ходе будущих проверок.
Если требуется дополнительная информация, свяжитесь с директором соответствующего
Региональный офис.

                                  3 из 3
.ИСПОЛЬЗОВАННАЯ ЛИТЕРАТУРА

1. «Краткосрочная оценка безопасности экологической квалификации
     Электрооборудование, связанное с безопасностью действующих реакторов SEP, май
     1978 г., приложение к служебной записке Комиссии от 12 мая 1978 г.
     и выпущен как Отчет NUREG 0458.

2. "Отчет персонала СРН по петиции Союза заинтересованных ученых
     Чрезвычайные и лечебные меры ", 15 декабря 1977 г., приложение к персоналу.
     меморандум Комиссии от 15 декабря 1977 г.3. Письмо Потребительской Энергетической Компании в НРК от 6 апреля 1978 г.
     в том числе, "Краткое изложение квалификационных требований к электрическому проникновению"
     Монтажные коннекторы для завода «Палисады», Дело № 50-255.

4. Резюме NRC заседания 29 января 1978 г. по теме "Экологическая квалификация".
     клеммных колодок и замены клеммных колодок, Haddam Neck
     Завод »Журнал № 50-213 от 30 января 1978 г.

5. Резюме NRC встречи 1 февраля 1978 г., Yankee Rowe Nuclear Power
     Станция (клеммные колодки), ж. Д.50-29 от 3 февраля 1978 г.

6. Резюме NRC заседания 1 февраля 1978 г. по теме «Экологическая квалификация.
     «Клеммные колодки и замена клеммных колодок», Р. Э.
     Атомная станция Джинна, документ № 50-244 от 2 февраля 1978 г.

7. Письмо Коннектикутской компании по атомной энергии Янки в адрес NRC от марта.
     29, 1978, включая "Краткое изложение экологической
     Программа квалификационных испытаний, комбинации клеммных колодок и коробок, "Документ"
     № 50-213.

8. Письмо Потребительской Энергетической Компании в НРК от 12 апреля 1978 г.
     включая информацию о клеммных колодках в Palisades, Docket No.50-255.

9. Письмо Indiana & Michigan Power Company в NRC от 22 марта, г.
     1978 г. относительно клеммных колодок на блоке D. C. Cook № 2, документ №
     50-316.

10. Письмо Indiana & Michigan Power Company в NRC от 21 апреля, г.
     1978, в отношении увольнений в отделениях Д.  К. Кука №№ 1 и 2, протокол
     №№ 50-315 и 50-316.

11. Меморандум персонала «Статус модернизации электросварки в Монтичелло».
     от 10 мая 1978 г., дело № 50-263.

12. Письмо Потребительской Энергетической Компании в NRC, «Экологическая квалификация-
     биг-Рок-Пойнт »от 24 февраля 1978 г.50-155.
.

                                  -2-

13. Письмо Потребительской Энергетической Компании в NRC, «Экологическая квалификация-
     ция для палисадов »от 24 февраля 1978 г., дело № 50-255.

14. Письмо Вестингауза к Э. Дж. Кейсу от 26 апреля 1978 г. относительно
     экологический квалификационный статус для D. C. Cook Unit 2, Docket No.
     50-316.


Страница Последняя редакция / обновление Четверг, 25 марта 2021 г.

Все электрические машины | Завод и оборудование

В связи с выпуском в 2020 году большого количества новой строительной электротехнической техники производители комплектного оборудования серьезно относятся к экологически чистым машинам с выбросами как для специализированного, так и для общего применения.

Электрический самосвал JCB идеально подходит для работы в помещении.

С учетом того, что электромобили становятся основным направлением на рынке легковых автомобилей, а ряд производителей предлагают и разрабатывают электрические коммерческие автомобили, насколько быстро будет развиваться та же тенденция в отрасли строительной техники? Многие OEM-производители годами продают электрические машины в различных секторах, включая MEWP, мини-экскаваторы и широкий спектр горнодобывающего оборудования.

Но за последние два года также произошло ускорение внедрения электрического оборудования CE в новых сегментах, таких как буровая установка Liebherr LB 16, однотонный самосвал JCB и экскаватор-погрузчик Case Construction Equipment.Когда дело доходит до электрификации, электродвигатели проще дизельных и обеспечивают отличный крутящий момент, но самой большой головной болью для разработчиков машин является аккумуляторная батарея. Перед OEM-производителями стоит задача электрифицировать машины среднего и большого размера, которым требуется серьезная мощность, и где установка больших аккумуляторных блоков является проблемой для разработчиков машин.

Другие проблемы для отрасли включают экономию от масштаба и стандартизацию. В то время как производители автомобилей, электрифицировавшие автомобили, могут получить скидки на приобретение аккумуляторов при оптовых заказах, производители строительной техники заказывают гораздо меньше аккумуляторов, что увеличивает среднюю стоимость для конечных пользователей.

В странах Персидского залива некоторые подрядчики уже используют электрические машины для выполнения определенных работ, особенно для внутренних работ, таких как складские помещения, управление объектами или промышленные объекты с другими работниками поблизости. Более широкое внедрение, вероятно, будет зависеть от ряда факторов — ценностного предложения самих машин, таких как надежность и стоимость владения; восприятие электрических машин; и есть ли стремление муниципалитетов и других властей, например, предпочтение электрических машин на рабочих местах в жилых районах.Как это часто бывает, можно ожидать, что подрядчики из стран Персидского залива будут следовать тенденциям на зарубежных рынках, таких как США, Европа и Япония, а не брать на себя инициативу.

Но важнейшими факторами будут машины, которые производители оригинального оборудования представят на рынок, и то, смогут ли подрядчики увидеть явную экономическую выгоду для электрических машин.

Case Construction Equipment

В 2020 году Case представила Project Zeus, первый полностью электрический экскаватор-погрузчик в строительной отрасли. Концептуальная машина 580 EV имеет ту же мощность и характеристики, что и эквивалентный дизельный экскаватор-погрузчик Case, и планируется, что она останется эксклюзивной для рынка Северной Америки.Две машины уже проданы энергетическим компаниям США.

580 EV питается от литий-ионного аккумулятора на 480 вольт, 90 киловатт-час, которого хватает примерно на восемь часов работы в зависимости от приложения. Поскольку аккумулятор питает трансмиссию и гидравлические двигатели отдельно, усилие отрыва такое же, как у машины с дизельным двигателем, и общая производительность улучшается при одновременной работе погрузчика и трансмиссии. Помимо сокращения выбросов углекислого газа, предполагается, что 580 EV может сэкономить автопаркам до 90% годовых эксплуатационных расходов за счет сокращения расходов на дизельное топливо, моторное масло, жидкость для выхлопных газов дизельных двигателей и долгосрочного технического обслуживания двигателя.

Volvo Construction Equipment

Volvo CE была одним из самых активных производителей в гонке по электрификации, а дочерняя компания Volvo Trucks также планирует выпустить коммерчески доступный электрический грузовик.

Volvo ECR25 Electric — практичный мини-экскаватор, первый в новой линейке компактных электрических экскаваторов. Его конструкция с нулевым радиусом поворота означает, что он может работать в ограниченном пространстве, а с нулевым уровнем выбросов необходимость в дорогостоящих системах удаления дыма устраняется при выполнении внутренних работ, таких как земляные работы в подвалах и снос зданий.

Он также очень удобен для водителя благодаря исключительной отзывчивости, низкому уровню шума, отсутствию вибрации и выбросов, а также меньшему количеству пыли. Его время работы составляет до четырех часов, а его внешняя быстрая зарядка может обеспечить подзарядку на 80% за один час.

Volvo CE также представила свой электрический колесный погрузчик Volvo L25, погрузчик грузоподъемностью 5 т с восьмичасовой рабочей зарядкой, стандартной и быстрой зарядкой. Он имеет такие же характеристики, что и дизельный двигатель, но намного тише.

JCB

Британский производитель JCB пережил напряженный год, выпустив ряд новых электрических машин, в том числе телескопический погрузчик и самосвал, а также новые зарядные станции. Это ни в коем случае не первые электрические машины для JCB, но это большой шаг вперед.

Модель 525-60E — это полностью электрическая версия популярной машины Loadall с такими же характеристиками, как у стандартной дизельной машины. Он предлагает решение по погрузке / разгрузке с нулевым уровнем выбросов для строительных, промышленных и сельскохозяйственных заказчиков.Ключевые особенности включают сдвоенные электродвигатели для привода и подъема, обеспечивающие повышенную эффективность; регенерация тормоза для увеличения заряда аккумулятора; регенеративная гидравлика для повышения КПД; и возможность работы в полную смену.

Компания также выпустила свой первый электрический самосвал с высокой опорой на 1 тонну. Он заменяет отдельные колесные двигатели гидростатического 1T-2 обычными ведущими мостами и отводной коробкой, чтобы обеспечить постоянный полный привод, с гидравлическим двигателем мощностью 7 кВт, обеспечивающим привод на отводную коробку, в то время как второй гидравлический насос используется для приведите в действие стандартный гидравлический контур машины для рулевого управления и скипового подъемника.

Компания также имеет новую линейку электростанций JCB, которые используются подрядчиками или арендными компаниями для подзарядки машин на месте. Это включает в себя размещение зарядного устройства в зонах, чувствительных к выбросам, например в помещениях или на проектах строительства туннелей, чтобы обеспечить подзарядку с нулевым уровнем выбросов.

Либхерр

Немецкий производитель Liebherr имеет ряд электрических машин, в том числе ряд крупного горнодобывающего оборудования. Примечательно, что его LB 16 — первая в мире буровая установка с батарейным питанием.Фундамент 55 т может работать от сети или аккумулятора и не имеет ограничений по производительности и применению по сравнению с традиционной версией с максимальным диаметром сверления 1500 мм и глубиной сверления 34,5 м. Без дизельного двигателя машина работает значительно тише и не производит вредных выбросов, в то время как города вводят строгие правила на рабочих местах.

Аккумулятор рассчитан на полный 10-часовой рабочий день и может заряжаться от обычного источника питания; с источником питания 125 А аккумулятор можно быстро зарядить за семь часов, что позволяет использовать устройство в течение всего дня, а затем заряжать его в течение ночи.Интегрированные аккумуляторные блоки установлены на верхней тележке.

Wacker Neuson

Наиболее известная своими рабочими инструментами, электрическая серия Wacker Neuson включает колесный погрузчик, гусеничный и колесный самосвал, миниэкскаватор и трамбовку с питанием от батареи, пластины с питанием от батареи и внутреннюю вибрационную систему для уплотнения бетона. Ключевые машины включают DW15e, шарнирно-сочлененный электрический колесный самосвал с полным приводом и грузоподъемностью до 1,5 т, а EZ17e — электрический мини-экскаватор с нулевым поворотом хвостовой части.

Для инструментов одна батарея совместима с семью различными ручными инструментами, включая три трамбовки с батарейным питанием, три виброплиты и внутреннюю систему вибрации.

Hitachi

Японский производитель Hitachi предлагает широкий спектр специализированных электрических машин, в первую очередь больших карьерных самосвалов и карьерных экскаваторов. Электродвигатели значительно сокращают расходы на износ, включая техническое обслуживание двигателя и, конечно же, дизельного топлива. Машины огромных размеров требуют больших источников электроэнергии, экскаваторы часто питаются от кабеля, а большие самосвалы часто работают на тележках.Hitachi также имеет ряд электрических погрузочно-разгрузочных машин для использования на таких объектах, как склады и свалки.
