Как правильно установить выключатель света вверх или вниз

Некоторые светильники включаются при помощи шнурка или выключателя, находящегося на проводе, другие отключаются при помощи проходных выключателей, для которых не существует положения «включено» или «отключено», но большинство люстр отключается обычными выключателями, у которых есть вернее и нижнее положение.

Конструкция этих устройств позволяет установить их любым способом, даже положить набок, но установку коммутационных приборов нельзя производить произвольно. Поэтому при монтаже освещения важно знать, как правильно установить выключатель света — вверх или вниз.

Нормативные документы

На сегодняшний день ни в одном нормативном документе нет чётких указаний, как ставить выключатель освещения, но по аналогии с другими коммутационными приборами свет должен отключаться при движении рычага или клавиши вниз.

Эти требования содержатся в ПУЭ 7 пункт 4.1.9. Здесь указано, что выключатели и разъединители должны монтироваться таким образом, чтобы исключить включение при падении на рукоятку тяжёлых предметов или при воздействии собственного веса.

Соответственно, включенным положением у этих устройств является верхнее, а отключённым нижнее.

Как правильно установить выключатель света — вверх или вниз было указано в Строительных Нормах и Правилах (СНиП и ГОСТ Р 50571. 1-93), где было указано, что бытовые выключатели должны отключать свет при нажатии на нижний край рычага или клавиши, однако в 2010 году эти документы были заменены новыми, в которых это требование отсутствует.

Сейчас свет включается вверх или вниз на выключателе — это вопрос предпочтений жителей дома или дизайнеров.

Правила установки выключателя

Самостоятельный монтаж выключателя доступен любому домашнему мастеру, но делать это необходимо по определённым правилам, обеспечивающим удобство и безопасность эксплуатации.

Где лучше ставить выключатель освещения

Так как в нормативных документах не указывается правильное положение выключателя света, то основным мотивом при выборе места и способа монтажа является удобство жильцов, но дизайнеры рекомендуют при этом соблюдать следующие правила:

  • Все выключатели должны располагаться на одинаковой высоте и включаться в одну сторону. При этом они не должны закрываться открытой дверью.
  • Желательно учесть традицию включения света вверх. Это упростит использование освещения гостями дома.
  • Самой удобной высотой для установки коммутационных приборов является уровень дверных ручек. Это связано с мышечной памятью — ручки на всех дверях во всех помещениях находятся на одной высоте.
  • В жилых комнатах и коридорах выключатели монтируются внутри помещений, в кладовках и санузлах снаружи. Это связано с наличием или отсутствием окон и естественного освещения.
Совет! Даже если в доме есть маленькие дети, нет необходимости поднимать выключатели на недоступную для них высоту. Период игр с такими устройствами быстро проходит, после чего они будут нужны именно внизу, для самостоятельного включения света ребёнком.

Как должен включаться выключатель: вверх или вниз

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно установить выключатель света — вверх или вниз, на корпусе устройств некоторых производителей имеется маркировка, согласно которой свет включается при нажатии клавиши «вверх».

Такое положение коммутационного устройства сохранилось во всех зданиях, электропроводка в которых выполнена согласно ГОСТу Р 50571. 1-93. Сейчас большинство людей, живущих в таких домах, приходя в помещение с новыми выключателями, для включения освещения автоматически

нажимают верхнюю часть клавиши.

Информация! Кроме выключателей движением рычага вверх включаются автоматические выключатели, дифференциальные автоматы, УЗО и другое оборудование которые используются в бытовых электрощитках.

Ноль или фаза на выключателе

Говоря о правилах установки выключателя нельзя обойти вниманием вопрос, какой провод, нулевой или фазный должен подходить к выключателю. Разногласий здесь быть не может — согласно ПУЭ п.6.6.28 в однофазных сетях однофазные разъединители должны разрывать именно фазу.

В этом документе не проводится различие между однополюсными автоматами, рубильниками и обычными бытовыми выключателями, поэтому ко всем этим устройствам должен подходить фазный провод.

Отключать фазу необходимо для того, чтобы в отключенном состоянии к электроприборам не подводилось напряжение. Это упрощает ремонт и позволяет быстро отключить светильник в аварийной ситуации.

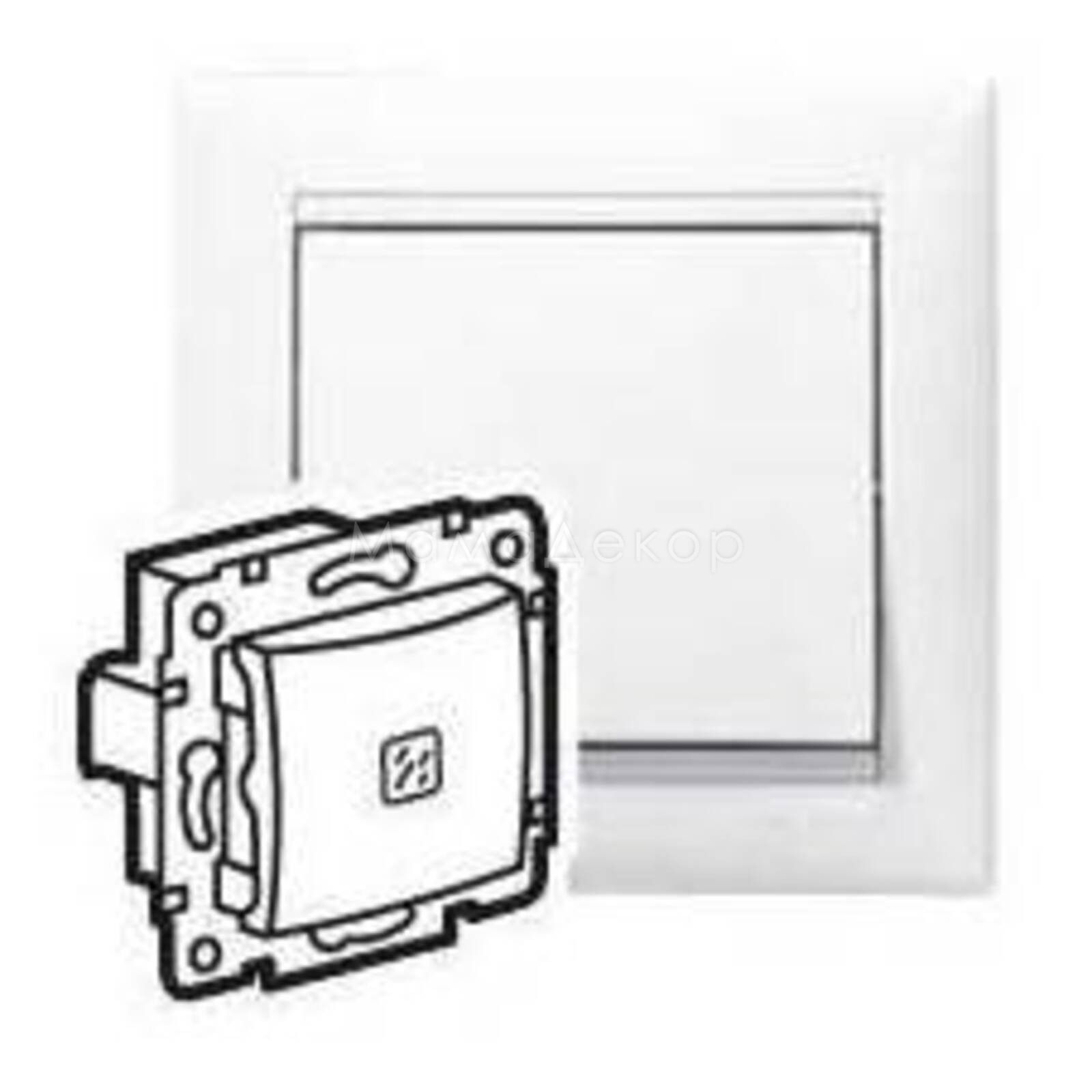

Конструкция выключателя освещения

В зависимости от схемы освещения используются выключатели с разным количеством клавиш, но конструкция этих устройств похожа на одноклавишный выключатель и отличается только количеством групп контактов.

Защитные элементы и крепление

Корпус всех типов выключателей изготавливается из пластмассы. В зависимости от типа электропроводки он может иметь разную конструкцию:

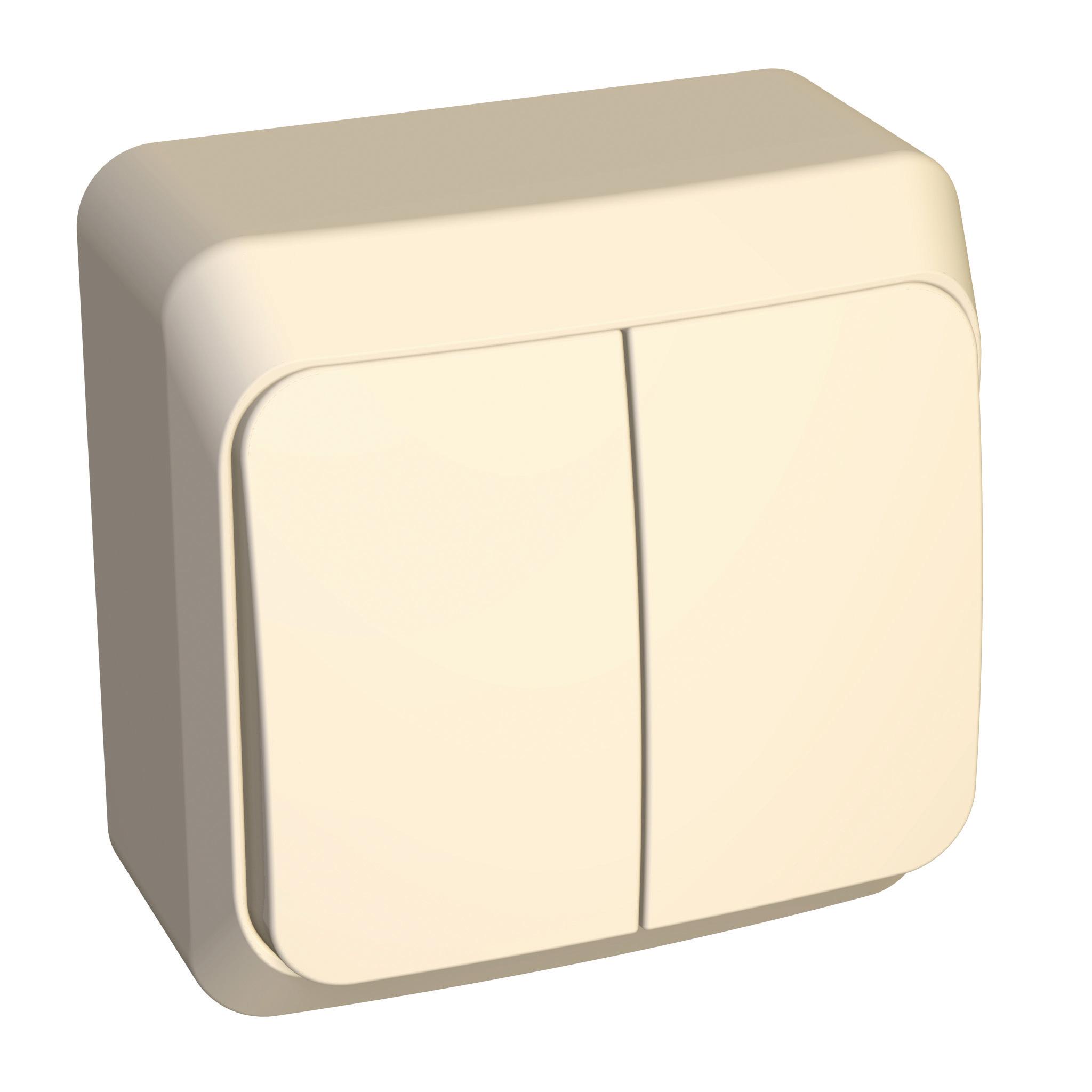

  • Открытая проводка. Представляет собой коробочку, закрывающую прибор с боков и имеющую вырезы для механизма включения. Крепление выключателя производится саморезами или болтами непосредственно к стене или специальной площадке.
  • Скрытая проводка. Корпус имеет более плоскую конструкцию, в некоторых случаях несколько выключателей вместе с розетками могут устанавливаться рядом в одном блоке и накрываться общей рамкой. Крпление осуществляется в монтажных коробках при помощи специальных подвижных лапок, которые раздвигаются в стороны при закручивании винтов.

Конструкция крепления и корпуса позволяют установить выключатель света вверх или вниз, поэтому его положение выбирается во время монтажа. Для защиты от поражения электрическим током контакты замыкаются не руками, а при помощи пластмассовой клавиши или рычага.

Контакты

Для замыкания электрической цепи и подачи напряжения к светильникам в выключателях имеются подвижные и неподвижные контакты по одной паре для каждой клавиши. Переключение положения коммутатора «включено-выключено» производится нажатием клавиши или рычага, в некоторых моделях поворотом рукоятки.

К каждому контакту прикреплена клемма для присоединения провода. В многоклавишных выключателях подвижные контакты соединены перемычкой, имеющей клемму для одновременного подключения всех контактов.

Информация! На корпусе некоторых моделей выключателей имеется схема подключения, для монтажа других аппаратов необходимо использовать тестер.

Как самостоятельно установить выключатель

Установка выключателей производится во время монтажа электропроводки. Для выполнения этой работы достаточно обладать элементарными знаниями электротехники и владеть электромонтажным инструментом.

Как прозвонить контакты выключателя мультиметром

Не все производители изображают схему устройства на его корпусе, кроме того могут быть сомнения в исправности аппарата, поэтому перед установкой желательно прозвонить выключатель мультиметром или прозвонкой и проверить исправность аппарата, а так же в каком положении клавиши коммутационное устройство будет включено.

Эта проверка выполняется ДО монтажа прибора следующим образом:

  1. 1. снять крышку с выключателя;
  2. 2. включить мультиметр в положение для определения сопротивления или проверки диодов;
  3. 3. измерить сопротивление между обоими клеммами выключателя;
  4. 4. положение клавиши, в котором показания прибора будут минимальными, будет «включено».

Для проверки исправности двух- и трёхклавишного выключателя п.п. 3-4 необходимо повторить для каждой клавиши. Сопротивление измеряется между общей клеммой и контактами каждой из них. Общая клемма находится между ними или с противоположной стороны, в зависимости от конструкции.

Важно! Перед проверкой выключателя во время ремонта электропроводки необходимо отключить питание линии соответствующим автоматом.

На какой контакт подключать фазу: к подвижному или неподвижному

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно ставить выключатель, в ПУЭ 7 п. 4.1.9, 3.1.6 содержатся чёткие рекомендации, к какому из контактов

необходимо подключать фазный провод. Согласно этим правилам он, как правило, должен присоединяться к неподвижным частям аппарата.

Однако, в связи с тем, что все детали выключателя закрыты пластиковыми элементами, определить, какой из контактов одноклавишного прибора является подвижным не всегда получится. Поэтому такой аппарат допускается подключать любым способом.

В отличие от этого прибора в многоклавишном выключателе подвижные контакты соединены с общей клеммой и фазный провод необходимо присоединять именно с ней.

Важно! При подаче фазы на клемму одной из клавиш правильная работа аппарата будет невозможной — вторая группа ламп будет светиться только при включении первой.

Выключатель с подсветкой: как правильно установить

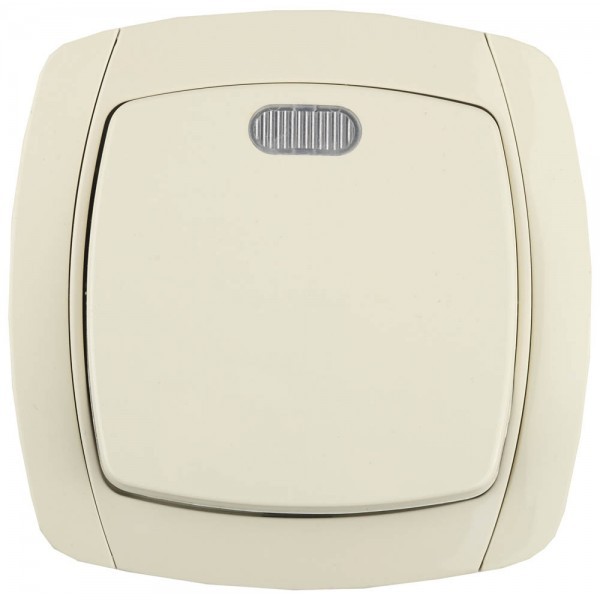

Для того чтобы проще было найти выключатель в тёмной комнате, некоторые фирмы производители изготавливают устройства с подсветкой. Для этого в корпусе аппарата имеется неоновая лампочка или светодиод с последовательно включённым токоограничивающим резистором.

Этот светодиод подключается параллельно одной из клавиш и светится только в отключенном положении выключателя. Монтаж и проверка аппарата производится аналогично обычному выключателю, однако если клавиша с подсветкой не будет подключена или перегорят все лампы в группе индикация работать не будет.

Некоторые модели светодиодных и энергосберегающих ламп при подключении к выключателю с подсветкой начинают периодически вспыхивать. Это связано с особенностями работы электронной платы лампочки. В этом случае необходимо отключить подсветку или установить параллельно светильнику резистор номиналом 1МОм и мощностью 0,5-2Вт.

Опасна ли неправильная установка выключателя

Отсутствие чётких норм, как должен включаться выключатель, может привести к тому, что замена сгоревшей лампы будет производиться после нажатия клавиши «вниз», что из-за нарушения традиции установки выключателя «вниз-отключено» соответствует включённому положению освещения и эта работа будет выполнена без снятия напряжения.

Такая замена лампы энергосберегающей лампы или лампы накаливания является опасной из-за имеющейся вероятности разрушения стеклянной колбы.

Менять светодиодные светильники под напряжением так же не рекомендуется, но особенно опасным является ремонт или замена люстры при «выключенном» свете. Это гарантировано приведёт к электротравме или короткому замыканию.

Вывод

Несмотря на отсутствие норм, указывающих, как правильно установить выключатель света вверх или вниз, у большинства людей есть привычка включать свет нажатием на верхнюю часть клавиши, а отключение нажатием клавиши вниз. Это позволяет гарантированно отключать освещение при ремонте светильника или замене лампы.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.



Как выбрать выключатель

Выключатели для света бывают следующих видов:

  • одноклавишные
  • двухклавишные
  • сенсорные
  • импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.



Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.



Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

  • выключатель
  • электропровод
  • распределительные коробки
  • электроиндикаторная отвертка
  • кусачки и плоскогубцы
  • изолента
  • крепежный элемент
  • подрозетник
  • перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.



Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.



Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

используем схемы для правильного подключения. Установка одноклавишного выключателя Правила монтажа выключателей

Эта статья о том, как установить выключатель света. Вообще говоря, выключатели света используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света установлены на стене в определенном местоположении в комнате, высота, на которой они установлены, или форма выключателей, разные в зависимости от желания.


Выключатель света — имеет много видов:одинарный и многократный, внутренний и наружный. Монтаж выключателя света должен осуществлять человек, имеющий опыт работы с электричеством.

Чтобы установить выключатель,необходимо сделать следующее…

Как установить выключатель света

Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной выключатель подачи энергии был выключен.

Выключаем автомат

Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем, что это лучше проверять несколько раз, прежде, чем касаться электрических проводов .

Проводка подключения выключателя

Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.

Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый выключатель электрического освещения будет установлен и выровнен должным образом.

После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью выключателя.

Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать выключатель. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.

Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что Не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку выключателя.

После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.

Как подключить выключатель света

Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам выключателя).

Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:

  • белый или коричневый — фаза;
  • синий или черный — ноль;
  • желтый, зеленый, желто-зеленый — заземление;

И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).

Отверткой крепко прикрутите винты, прижимающие провода в выключателе.

После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:

После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку выключателя. Туда же вставьте выключатель и если всё встает на свои места закрепите его винтами.

Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли выключатель, окончательно подтяните винты.

Следующий шаг после установки выключателя света в коробке, установите кнопки выключателя. Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.

Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.

Если вы закончили подключение и установку выключателя, пройдите к рубильнику и включите общий свет.

Последний шаг, включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.

На картинке вы можете посмотреть как правильно подключать электрический выключатель света: одноклавишный, двуклавишный и так далее.

Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.

Бытовой выключатель – это электротехнический двухпозиционный прибор коммутации, предназначенный для ручной подачи электрического тока на люстру или светильник.

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода , а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.


И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключатся к нижнему контакту выключателя .

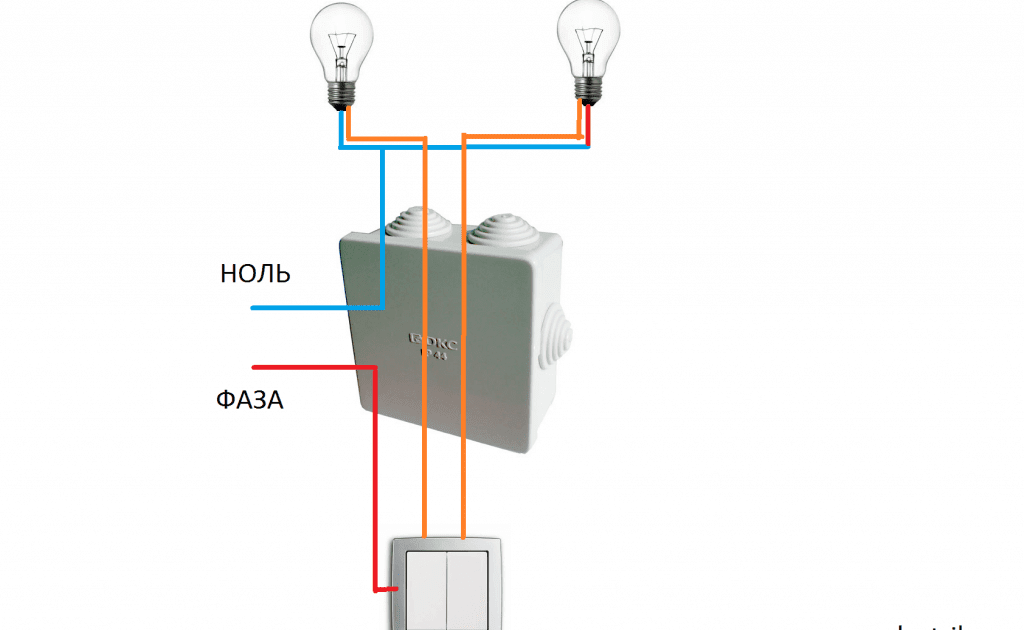

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку


выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы .

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы. Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье.

Как установить розетки и выключатели

Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой. При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару.

Электрические схемы выключателя в сети показаны на рисунке.

Важно! Монтаж можно выполнять только после отключения электропитания. Для этого следует перевести автоматический или пакетный выключатель в щитовой, расположенной на лестничной площадке, в положение «ВЫКЛ» и проверить наличие напряжения индикатором.

Как установить выключатель света

Рассмотрим, как установить одноклавишный выключатель.

Последовательность действий при установке (замене) встраиваемого выключателя.

  1. Отключить электропитание.
  2. Снять переднюю крышку старого выключателя, вывернув центральный винт.
  3. Открутить винты, фиксирующие выключатель в пластиковом стаканчике (подрозетнике).
  4. Ослабить крепление распорных «лапок», частично вывернув винты, расположенные по бокам корпуса выключателя.
  5. Извлечь выключатель из пластикового стаканчика.
  6. Отсоединить проводники от клемм, запомнив или наметив маркером их положение.
  7. При необходимости – заменить подрозетник старого образца на новый, пластиковый. Для быстрой фиксации подрозетника в гнезде применяется водный раствор алебастра.
  8. В последовательности, обратной процессу демонтажа старого выключателя, установить новый и закрыть переднюю крышку. Следует обращать внимание на символы, указанные возле клемм на корпусе: стрелочками обозначаются «вход» и «выход» фазы.

Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.

Выясним, как установить выключатель двухклавишный. В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования. К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.

Аналогично устанавливается трехклавишный выключатель.

Основное правило: выключатель всегда должен «разрывать» фазный провод (его можно определить с помощью индикатора). «Нулевой» провод в выключатель не заходит и коммутируется непосредственно с проводкой источника света.

Нюансы установки клавишных выключателей и розеток

  1. Выбор цвета и дизайна. В этом вопросе следует руководствоваться правилами сочетания стиля и цвета материалов, используемых при отделке интерьера помещения. Выключатели и розетки не должны выделяться на стене, а значит их нужно подбирать в тон к основному цвету.
  2. Где установить выключатель или розетку. Выключатель освещения устанавливается при входе в помещение, обычно – с правой стороны. Розетка обязательно должна находиться вблизи потребителя (подключаемого электроприбора). Перед заменой всей проводки следует заранее определить мощность, количество и расположения основных электроприборов.
  3. На какой высоте устанавливать выключатели и розетки. Высота установки розетки от пола – 20 см, но в некоторых случаях (например, для подключения бойлера или кондиционера) будет лучше, если розетка будет расположена ближе к потолку. Выключатели устанавливают на высоте около 90 см от пола. Но если в доме есть маленькие дети, выключатели могут быть установлены выше.
  4. Для установки в перегородку из гипсокартона используют подрозетники (пластиковые стаканчики) специальной конструкции — с зажимными лапками. Закручивая боковые винты по бокам, лапками прижимают и фиксируют подрозетник в гнезде.
  5. Необходимо соблюдать минимальное расстояние между розеткой (выключателем) и другими коммуникациями. Между розеткой (выключателем) и газовой трубой должно быть не менее 0,5 м. До двери душевой кабины должно быть не менее 0,6 м.
  6. Проходные выключатели, предназначенные для включения/отключения источников света из разных зон помещения, подключаются по схеме, указанной на их корпусе.
  7. При подключении выключателя с подсветкой один провод, подключенный к ней, присоединяют к фазной клемме, а другой – к любой из оставшихся клемм.

Важно: для того чтобы избежать поражения детей электрическим током, необходимо устанавливать розетки закрытой конструкции или применять специальные заглушки.

Правила установки розеток

Розетки бывают:

  • для открытой проводки;
  • для скрытой проводки;
  • с заземляющим контактом;
  • без заземляющего контакта.

Кроме обычных, используют розетки влагозащищенного исполнения (см. фото).

Такие устанавливают в помещениях с повышенной влажностью (в парных, в бассейнах, в санузлах, на кухне). По количеству фаз розетки различают:

  • однофазные;
  • для трехфазной сети.

Последние бывают с нулевым проводником и без.

Установка розеток выполняется в соответствии со следующими правилами.

  1. В помещениях с повышенной влажностью устанавливаются розетки с заземляющим контактом для подключения к заземляющему проводнику. Размещают розетки на расстоянии не менее 0,6 м от сантехприборов.
  2. При подключении трехфазной розетки необходимо соблюдать фазировку (правильное чередование фаз). Это важно для нормальной работы некоторых приборов. Для фазировки потребуется специальный прибор — вольтамперфазометр (ВАФ).
  3. В однофазной сети «нулевой» провод (N) изолирован материалом синего цвета, «фазный» (L) — коричневого, заземляющий провод – желто-зеленого. Встречается и другая маркировка, когда фазный провод имеет красную, белую или черную изоляцию.
  4. Для трехфазной сети принята маркировка фазы «А» желтым, фазы «В» — зеленым, фазы «С» — красным цветом. Соблюдение маркировки сделает монтаж более легким.

Важно: многожильные провода перед присоединением к клемме розетки или выключателя опрессовывают. Обязательно фиксируют винтами корпус розетки, вкручивая их в отверстия подрозетника.

Как установить автоматический выключатель

В некоторых случаях во внутриквартирном распределительном щитке необходима установка дополнительного автоматического выключателя. Перед тем, как установить выключатель, следует ознакомиться с некоторыми правилами.

  1. Автоматический выключатель выбирается по суммарному току потребления всего подключаемого к нему электрооборудования. Номинал выключателя должен быть немного ниже расчетного значения.
  2. Установка «автомата» выполняется после отключения электросети.
  3. «Автомат» должен быть закреплен в щитовой так, чтобы его включение и отключение не приводило к смещению. Современный метод предлагает фиксацию на дин-рейку: защелки на тыльной стороне надежно удерживают устройство. Сначала на дин-рейку сверху заводится верхняя защелка, после чего прижимается до щелчка нижняя.
  4. Фазный провод (приходящий от общего выключателя или УЗО) подключается по схеме, указанной на «автомате», то есть обычно — к верхней клемме. К нижней присоединяется провод, уходящий к нагрузке.
  5. При снятии изоляции необходимо действовать осторожно, чтобы не повредить жилу. Важно, чтобы изоляция была полностью снята на участке, непосредственно контактирующем с клеммой «автомата». Для этого проверяется глубина входа после выкручивания винта.
  6. Несколько автоматических выключателей на одной дин-рейке соединяются перемычками. Винты клемм нужно затягивать в несколько приемов.
  7. При подключении двухполюсных «автоматов», где есть «ноль» и «фаза», следует соблюдать полярность.
  8. После монтажа подключают электропитание и проверяют правильность работы электроприборов.

В завершение предлагаем наглядно ознакомиться с тем, как установить выключатель: видео с комментариями специалиста.

Полезным будет и следующий видеосюжет о нюансах выбора и подключения автоматических выключателей.

__________________________________________________

Условно всех электриков можно разделить на две большие группы: «бывалые» и «опытные». Бывалые всегда все знают, могут проверять фазу пальцем, их и током не раз «щелкало», они короткие замыкания не раз делали. Для них ПУЭ не указ, они «всех умнее», работают очень быстро и по принципу «и так сойдет». Бывалые могут только увидеть, что что-то не так сделали уже после возникновения неприятных ситуаций.

Опытные никогда не скажут, что они все знают, никогда не стесняются учиться, беспрекословно выполняют правила установки электрического оборудования. Их главное отличие – они не видят уже состоявшуюся проблему, а предвидят возможность ее возникновения и принимают все меры для предупреждения. Мы надеемся, что и вы будете прислушиваться к советам и перейдете в категорию опытных. Даже такое простое, на первый взгляд, дело, как подключение выключателей требует определенных знаний и умения. Для того чтобы уменьшить риски ошибок, нужно поближе познакомиться с выключателями и правилами их монтажа в зависимости от вида.

Всего есть несколько категорий выключателей, каждая из них имеет свои особенности и может применяться для бань.

Виды выключателейОписание
Сила тока, подающаяся к лампочке, может плавно регулироваться. Соответственно, плавно регулируется и освещение, экономится электрическая энергия (не всегда, об этом ниже). Регулирование освещения может производиться роликовой ручкой (старые образцы) или сенсорной кнопкой (новые образцы).
Из названия понятно, что выключатели имеют встроенные электронные схемы управления, могут в автоматическом режиме включать/выключать свет по программе, заданной потребителем. Довольно дорогие устройства, но отлично страхуют забывчивых пользователей.
Работают при мощи пульта удаленного управления. Цена, конечно, немаленькая, но удобства и возможные функции стоят этого.
Самые распространенные и самые универсальные. В банях используются чаще всего. Могут одновременно включать/выключать до четырех осветительных приборов, монтируются с открытой и скрытой проводкой. Простые, безопасные и надежные.

Для скрытой проводки выключатели утапливаются в стену, монтаж происходит в специальных коробках Бермана, над поверхностью стены видны только клавиши.

Для открытой проводки выключатели фиксируются к стене, на поверхности располагаются не только клавиши, но и корпус.

Для влажных помещений применяются включатели с классом защиты корпуса не менее IP 34.

Технология подключения всех типов не особо отличается, рассмотрим правила подключения наиболее используемых вариантов выключателей. Исходные данные – вся электрическая проводка сделана с учетом ПУЭ.

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК. ПУЭ. Издание седьмое. Файл для скачивания

Цены на выключатели света

выключатель света

Как устанавливать одноклавишный выключатель скрытой проводки с подсветкой

Очень важно. Всегда и во всех случаях перед началом любых работ с электропроводкой выключайте главный разъединитель на входном распределительном щитке. И еще очень важно – не ленитесь во время производства работ повесить на щиток предупреждение, что ведется монтаж электропроводки. Это предотвратит случайное включение питания третьими лицами. Такие действия спасли не одну жизнь, правила техники безопасности написаны чьими-то несчастными случаями.

Шаг 1. Снимите крышку выключателя, если у вас на клавише есть подсветка – она должна гореть в выключенном положении и гаснуть во включенном. Клавиши во включенном положении должны находиться вверху. Некоторые производители делают положение клавиши наоборот, внизу включается, вверху выключается. Это не проблема, переверните выключатель на 180° и все будет нормально. Это небольшое нарушение ПУЭ, правила гласят, что подвод питания к любому электрическому прибору всегда должен быть снизу. Мы считаем, что пусть уж так, чем клавиши будут включаться в обратную сторону. Но еще лучше – не покупайте такие выключатели.

Шаг 2. Проверьте работоспособность выключателя. Лучше это делать еще до установки, чем уже после подключения проводов и подачи тока. Для проверки нужно иметь тестер или сделать обыкновенную контрольку из пальчиковой батарейки и маленькой лампочки. Если вы не знаете, как ее делать – не беритесь за монтаж электрической проводки.

Тестером проверить устройство не сложно. Переключите тестер в положение «сопротивление», присоедините два контакта к клеммам выключателя и несколько раз включите/выключите его. Тестер должен показывать то короткое замыкание, то разрыв цепи. Таким образом, кстати, проверяется в каком положении клавиши (верхнем или нижнем) будет включаться осветительный прибор. Обращайте на это внимание, чтобы потом не пришлось переворачивать выключатель вверх ногами.

Шаг 3. Отпустите зажимные болты клеммников. Подсоедините на вход подводящий провод, помните, что это должна быть фаза, а не ноль. Известные производители светодиоды подключают сразу, китайские и турецкие «мастера» оставляют эту операцию нам. Следовательно, к входной клемме присоедините и один из проводов светодиода, какой именно – не имеет значения.

Защитную изоляцию можно снимать ножом. Не пользуйтесь острым ножом, не надрезайте провод, во время изгиба он в месте надреза может сломаться. Если провод в коробке имеет запас по длине, то проблем не будет, можно еще раз зачищать. Если длина провода сделана «впритык», придется его удлинять, а это делать нежелательно.

Еще один способ легко убрать изоляцию – нагреть конец провода зажигалкой и быстро кончиками пальцев снять мягкое покрытие.

Шаг 4. Хорошо затяните болтик на клемме, проверьте надежность соединения, попробуйте с достаточным усилием вырвать провод. Если вам это удалось – повторите присоединение сначала, только более внимательно.

Шаг 5. Провод, который идет на лампочку, присоедините ко второй клемме, сюда же нужно «впихнуть» второй провод от светодиода. Затяните болтик и таким же способом проверьте прочность зажатия контактов.

Важно. Как правило, диаметр силового проводя значительно больше, чем диаметр провода светодиода. Во время их совместного соединения зажим упирается только в большой провод, маленький остается не зажатым. Чтобы устранить эту проблему нужно проводок от светодиода несколько раз обернуть вокруг большого. В этом случае пластина клеммы будет зажимать оба провода одновременно и надежно.

Вставляем оставшиеся провода в клемму

Шаг 6. Вставьте корпус выключателя в коробку Бермана и надежно ее зафиксируйте. Верхняя плоскость коробки должны находиться в одной плоскости со стеной. Корпус фиксируется специальными отжимными распорками, лапы разводятся болтиками, установленными с двух сторон выключателя.

Шаг 7. Проверьте надежность фиксации корпуса в коробке, все нормально – закрывайте его крышкой с клавишей.

Настоятельно рекомендуем сделать так, чтобы провод под напряжением соединялся с нижним (недоступным) контактом патрона. Это будет служить дополнительной защитой от поражения электрическим током во время замены лампочки при включенном выключателе.

Видео – Подключение одноклавишного выключателя скрытой проводки

В случае скрытой проводки коробка Бермана для включателя со всеми проводами уже должна быть установленной в стене. Если ее нет, а со стены точат только провода – проблема, придется делать лишнюю работу. Как ее устанавливать?

Цены на индукционные отвертки-тестеры

отвертка-тестер

Установка коробки Бермана

Шаг 1. Откройте кабели скрытой проводки примерно по 10 сантиметров с каждой стороны коробки. Очень осторожно снимайте штукатурку с кабеля. Мы не советуем пользоваться болгаркой, лучше осторожно работать зубилом.

Шаг 2. Разметьте и сделайте отверстие под коробку. Можно вручную, а можно и при помощи дрели со специальной алмазной насадкой. Второй вариант для профессионалов, а любителям придется долбить стену зубилом. Размеры отверстия должны быть на 1÷2 сантиметра больше коробки.

Шаг 3. Вставьте коробку в подготовленное отверстие, проверьте ее положение. Все нормально – затягивайте провода вовнутрь.

Шаг 4 . Гипсом закрепите коробку в отверстии, еще раз проверьте ее положение. Одновременно сделайте канавки под кабели. Подождите, пока гипс или алебастр схватится и продолжайте монтаж.

Сразу скажем, что такая ситуация не должна встречаться в принципе, только откровенный халтурщик может себе позволить не устанавливать коробки по время монтажа скрытой проводки.

Цены на подрозетник

подрозетник

Как устанавливать спаренный выключатель скрытой проводки

Двухклавишные включатели также могут иметь диоды, облегчающие включение света в темной комнате. Размеры корпуса и коробки Бермана стандартные, выключатель может устанавливаться в одинаковые по диаметру отверстия в стенах с одноклавишным.


Шаг 1. Распакуйте включатель, снимите переднюю крышку с клавишами. В большинстве моделей она крепится к корпусу защелками, снимается после незначительного усилия на отрыв.

Большинство деталей выключателя из пластика, не применяйте к ним больших усилий, если что-то не отсоединяется – ищите причину, а не решайте проблему за счет физической силы. Клавиши можно снять ножом или отверткой, поддев их со свободной стороны.

Шаг 2. Снимите пластиковую сердцевину выключателя. Она есть не у всех моделях включателей и служит для дополнительной защиты пользователей от поражения током. На корпусе снизу есть один контакт с зажимной клеммой и одно незанятое отверстие. Это отверстие чисто технологическое, используется во время изготовления других типов выключателей в стандартном корпусе. С другой стороны корпуса есть два контакта, по одному к каждой клавише.

Шаг 3. Присоедините входящий фазовый провод синего цвета к выключателю с той стороны, где есть только одна клемма. Внутренние соединения подадут ток сразу к двум клавишам.

Шаг 4. Двумя бесконтактными индикаторами определите правильное положение клавиш. По стандартам все коммутаторы должны включать потребители тока в верхнем положении клавиш. Один индикатор замкните на вход клавиши, а второй на выход, пробуйте их включать/выключать. В том положении, в котором лампочка индикатора загорелась. Прибор пропускает ток – запомните положение клавиш и во время установки выключателя в коробку соблюдайте правильное пространственное положение.

Шаг 5 . Прикручивайте провода коробки к выключателю. Синий фазный со стороны одного клеммника, два других со стороны двух клеммников. Вставьте корпус выключателя в коробку, винтами зафиксируйте его положение, установите на место подрешетник, пластиковую сердцевину и две клавиши.

Шаг 6 . Соедините провода в монтажной коробке. Принцип соединения такой же, как и для одноклавишного выключателя. Разница только в том, что на выходе будет, кроме фазного, два провода к каждому осветительному прибору по отдельности. Надежно заизолируйте провода и разведите их по разным углам монтажной коробки.

Шаг 7. Проверьте соединения при включенном и выключенном положении клавиш, все нормально – можете подавать питание.

Видео – Подключение спаренного выключателя скрытой проводки

Такого типа включатели чаще всего применяются в банях из сруба или оцилиндрованного бревна. Могут иметь различные модификации, но алгоритм монтажа для всех типов остается одинаковым.

Шаг 1. Плоской отверткой или ножом подденьте клавишу сбоку и снимите ее. Она держится на пластиковых защелках, не прилагайте больших усилий, клавиша должна сниматься легко. Пластиковая крышка крепится к корпусу винтами, открутите их и снимите крышку.

Шаг 2. Извлеките механизм выключателя и монтажные мембраны для герметизации входа/выхода электрических кабелей. Мембраны вставлены в направляющие корпуса и легко вынимаются.

Шаг 3. Точно разметьте положение корпуса выключателя на стене. Для гарантии можете воспользоваться уровнем.

Стенка корпуса имеет специальные отверстия для крепления саморезов, с их помощью крепится выключатель. Бывают случаи, когда стандартные отверстия по каким-то причинам нельзя использовать – или именно в этих местах трещины на стене, или в этих местах декоративные элементы оформления стены – не имеет значения. Возникла такая ситуация – не расстраивайтесь, кончиком ножа аккуратно проделайте новые отверстия в подходящих местах. Закрепите корпус на несущей поверхности.

Шаг 4. Подвод кабеля осуществляется через защитную мембрану. Проткните ее отверткой и проденьте в отверстие кабель. Если диаметр кабеля намного больше, чем сделанное отверстие, отрежьте острым ножом верхний выступ мембраны. Производители специально делают ее с выступами различных диаметров, это не только облегчает процесс монтажа, но и повышает герметичность. Имейте в виду, что для повышения универсальности установки выключателя он имеет две мембраны – по одной с каждой противоположной стороны. Вам для подключения освещения понадобится лишь одна, вторую не трогайте, пусть остается целой.

Шаг 5. Подключите провода к клеммам выключателя согласно вышеописанным способам. Защитные выключатели наружной установки также могут иметь несколько клавиш, что позволяет с одного устройства управлять несколькими осветительными приборами.

Шаг 6. Проверьте надежность соединения проводов, попробуйте их вытянуть. Еще раз подтяните болтики фиксации. Все в порядке – вставляйте механизм включателя в корпус, закрывайте крышкой и ставьте на место клавишу.

Внимательно прикручивайте крышку выключателя, по всему периметру она имеет уплотнитель. Следите, чтобы он лег на свое посадочное место без загибов. Некоторые современные модели влагозащитных выключателей предоставляют возможность самостоятельной установки светодиодной лампы, для этого на корпусе предусмотрено посадочное гнездо для лампочки, а клавиша имеет прозрачные углы, которые хорошо видно в темное время суток. Светодиод можно приобрести магазине самостоятельно, как его подключать мы описывали выше.

Видео – Установка водозащитного выключателя открытой проводки

Мы рассказали, как подключаются наиболее простые и наиболее распространенные виды выключателей, несколько слов нужно сказать и о других типах, более сложных и более функциональных.

Для начала нужно знать, что не все диммеры экономят электрическую энергию, об этом умалчивают производители. Есть реостатные диммеры, регулирование силы тока происходит за счет реостата, он бете на себя часть силы тока, на осветительный прибор поступает ток меньшего номинала. Да, сила освещения регулируется, но не за счет общего уменьшения потребления энергии, а за счет ее перераспределения между двумя потребителями – лампочкой и реостатом. Стоит ли платить лишние деньги за такой «экономный» включатель – решайте сами.

Энергию позволяют экономить только электронные диммеры, они состоят из полупроводниковых симисторов и динисторов, регулирование силы тока происходит за счет ступенчатой отсечки фазы. Эти включатели экономят энергию.

Важно. Если обыкновенные выключатели не имеют классификации по мощности, то у диммеров она есть. Мощность выключателя указывается на корпусе, она подбирается с учетом общей мощности всех потребителей, подключенных к устройству. Как и всегда, настоятельно советуем приобретать диммеры с запасом по мощности.

Электрическая схема подключения диммеров не отличается от электрической схемы подключения обыкновенных выключателей.

Подключение таймеров

Существует большой ассортимент таймеров, позволяющих производить настройки включения/выключения света с различным интервалом времени. Для бани стоит приобретать наиболее дешевые модели, это не то помещение, которым пользуются ежедневно.

Важно. Таймеры имеют довольно сложную электронную начинку, которая крайне негативно реагирует на повышение температуры и влажности. Светильники, подключенные к ним, могут устанавливаться в любых помещениях, а сам выключатель следует монтировать только в комнате отдыха.

Подключение электрических кабелей производится по обычной схеме, фаза обязательно должна идти через клавишу. Но есть и одна существенная особенность – к выключателю должны подводиться и фаза, и ноль. Электронная начинка не будет работать без автономной электрической цепи, причем она должна быть в постоянно замкнутом состоянии.

Каждый выключатель таймер рассчитан на максимальную мощность потребителей тока, ее следует учитывать во время выбора конкретной модели. Еще одно предупреждение. Электронная начинка таймера очень чувствительна к перепадам напряжение, это может вызывать не только сбои в произведенных настройках функционирования, но и ставать причиной полного выхода и строя электронных микрочипов.

Цены на диммер

Подключение дистанционных выключателей

Сложные электронные устройства, использование для бань не всегда оправданно. Но те владельцы, которые желают создавать для себя максимально комфортные условия, их устанавливают. Положительный момент – возможность не вставая с места управлять освещением всех помещений бани. Недостаток – высокая стоимость. К одному выключателю могут подключаться несколько потребителей электрической энергии. Боятся высокой температуры и повышенной влажности. В коробке должна быть фаза и ноль, микросхемы должны быть постоянно запитанными к сети.

Видео – Дистанционный выключатель света с пультом Сапфир-2503

Удар током – это не удар молотком по пальцу, не относитесь пренебрежительно к существующим правилам и технике безопасности. Если вы не уверены в добросовестности или квалификации электрика, делавшего разводку, то настоятельно рекомендуем проверить соединения в монтажной коробке для разводки.

В коробке одноклавишного выключателя должно быть две жилы – синяя под ноль и коричневая (или иного цвета) под фазу.

В распределительной коробке должен быть кабель с общего щитка. К синему (нулевому) проводу должен быть присоединен провод, идущий к осветительному прибору, фазный провод нужно присоединить к фазному проводу, идущему к выключателю. С выключателя другой провод возвращается в монтажную коробку и там соединяется с проводом, идущим к осветительному прибору.

Для двухклавишного выключателя разводка иная. Кабель выхода на осветительный прибор должен иметь три жилы: одну синюю фазную и две без напряжения. Фазный провод трехжильным кабелем должен подаваться к двухклавишному выключателю и подключаться к общему вводу для двух клавиш. На выходе каждой клавиши есть отдельные провода, которые далее соединяются в монтажной коробке с проводами кабеля светильников.

Соединение кабелей в монтажной коробке можно делать обыкновенной скруткой или с помощью специальных клеммников. Если вы делаете скрутку, то тщательно их изолируйте и разводите фазные и нулевые провода по разным углам коробки. Никогда не соединяйте между собой медные и алюминиевые провода, такое соединение быстро окисляется, перегревается и перегорает. Это, если вам повезет, если не повезет, то возможно загорание бани.

Распределительные коробки должны располагаться над выключателями, это стандартное требование. Такое расположение позволяет быстро находить нужные провода в случае возникновения проблем с электрическими потребителями.

Очень важно. Не забывайте перед работой с электрооборудованием проверять отсутствие напряжения даже после отключения автомата. Бывают случаи, когда разъединитель щелкнет (такой звук издается при его отключении), а цепь не прерывается. Чтобы избежать несчастного случая после выключения арматуры на щитке дополнительно проверяйте надежность ее срабатывания индикатором или тестером.

Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы. Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье.

Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой. При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару.

Электрические схемы выключателя в сети показаны на рисунке.

Важно! Монтаж можно выполнять только после отключения электропитания. Для этого следует перевести автоматический или пакетный выключатель в щитовой, расположенной на лестничной площадке, в положение «ВЫКЛ» и проверить наличие напряжения индикатором.

Как установить выключатель света

Рассмотрим, как установить одноклавишный выключатель.

Последовательность действий при установке (замене) встраиваемого выключателя.


Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.

Выясним, как установить выключатель двухклавишный. В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования. К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.

Аналогично устанавливается трехклавишный выключатель.

Основное правило: выключатель всегда должен «разрывать» фазный провод (его можно определить с помощью индикатора). «Нулевой» провод в выключатель не заходит и коммутируется непосредственно с проводкой источника света.

Нюансы установки клавишных выключателей и розеток


Важно: для того чтобы избежать поражения детей электрическим током, необходимо устанавливать розетки закрытой конструкции или применять специальные заглушки.

Правила установки розеток

Розетки бывают:

  • для открытой проводки;
  • для скрытой проводки;
  • с заземляющим контактом;
  • без заземляющего контакта.

Кроме обычных, используют розетки влагозащищенного исполнения (см. фото).

Такие устанавливают в помещениях с повышенной влажностью (в парных, в бассейнах, в санузлах, на кухне). По количеству фаз розетки различают:

  • однофазные;
  • для трехфазной сети.

Последние бывают с нулевым проводником и без.

Установка розеток выполняется в соответствии со следующими правилами.


Важно: многожильные провода перед присоединением к клемме розетки или выключателя опрессовывают. Обязательно фиксируют винтами корпус розетки, вкручивая их в отверстия подрозетника.

Как установить автоматический выключатель

В некоторых случаях во внутриквартирном распределительном щитке необходима установка дополнительного автоматического выключателя. Перед тем, как установить выключатель, следует ознакомиться с некоторыми правилами.

  1. Автоматический выключатель выбирается по суммарному току потребления всего подключаемого к нему электрооборудования. Номинал выключателя должен быть немного ниже расчетного значения.
  2. Установка «автомата» выполняется после отключения электросети.
  3. «Автомат» должен быть закреплен в щитовой так, чтобы его включение и отключение не приводило к смещению. Современный метод предлагает фиксацию на дин-рейку: защелки на тыльной стороне надежно удерживают устройство. Сначала на дин-рейку сверху заводится верхняя защелка, после чего прижимается до щелчка нижняя.
  4. Фазный провод (приходящий от общего выключателя или УЗО) подключается по схеме, указанной на «автомате», то есть обычно — к верхней клемме. К нижней присоединяется провод, уходящий к нагрузке.
  5. При снятии изоляции необходимо действовать осторожно, чтобы не повредить жилу. Важно, чтобы изоляция была полностью снята на участке, непосредственно контактирующем с клеммой «автомата». Для этого проверяется глубина входа после выкручивания винта.
  6. Несколько автоматических выключателей на одной дин-рейке соединяются перемычками. Винты клемм нужно затягивать в несколько приемов.
  7. При подключении двухполюсных «автоматов», где есть «ноль» и «фаза», следует соблюдать полярность.
  8. После монтажа подключают электропитание и проверяют правильность работы электроприборов.

В завершение предлагаем наглядно ознакомиться с тем, как установить выключатель: видео с комментариями специалиста.

Полезным будет и следующий видеосюжет о нюансах выбора и подключения автоматических выключателей.

Как подключить двухклавишный выключатель освещения?

Особенности двухклавишного выключателя

Двухклавишный выключатель расширяет возможности управления освещением из одного места помещения. С его помощью можно по отдельности включать и отключать:

  • общий свет и локальную подсветку;
  • две разных группы точечных осветительных приборов;
  • центральную люстру и периферийные потолочные светильники;
  • две независимых секции многоламповой люстры.

Отличие модификации с двумя клавишами от одноклавишной состоит в конструкции с тремя контактами вместо двух. На входной общий (L) – поступает «фаза» электросети 220В, которая коммутируется при нажатии клавиш на выходные контакты L2 и L3. А с них подается на осветительные приборы.


Маркировка контактов может отличаться. Поэтому обязательно нужно посмотреть схему на тыльной стороне двухклавишного выключателя. Или же «прозвонить» контактные группы мультиметром.


Как самостоятельно установить выключатель?

Перед началом монтажа следует отключить в электрощите автомат, питающий систему освещения в комнате. Затем обязательно проверить отсутствие напряжения на кабельных жилах индикаторной отверткой.

Двойной выключатель устанавливается в стандартный подрозетник. Подключение выполняется трехжильным электрокабелем типа ВВГнг 3х1,5, проложенным от ближайшей распределительной коробки. Соединения внутри коробки показаны на рисунке ниже. Удобно использовать быстрозажимные клеммы Wago. Видно, что «ноль» проходит транзитом к светильникам, а «фаза» разрывается двухклавишным выключателем.


При наличии заземления количество проводов увеличивается.


К общему контакту выключателя присоединяется фазный провод серого цвета, а синий и черный проводники присоединяются к двум остальным контактам.


Далее необходимо подключить провода к светильнику или люстре.


Структурные схемы подключения к нескольким светильникам и многоплафонной люстре выглядят так:


Типовые ошибки при монтаже

  1. Вместо фазного провода к двухклавишному выключателю подключен нулевой провод.

    Это нарушение пункта ПУЭ, требующего выполнять разрыв «фазы», а не «нуля». Такая ошибка чревата поражением электрическим током при замене лампочки, поскольку фазное напряжение постоянно присутствует в цокольном патроне. Эта проблема устраняется корректировкой соединений в коммутационной коробке.

  2. Фазный провод подсоединен не к общему, а к выходному контакту выключателя.

    В этом случае одна группа светильников включается напрямую и светит постоянно, а вторая включается только при обеих нажатых клавишах. Достаточно поменять провода местами и все придет в норму.

Избежать ошибок можно при соблюдении цветовой маркировки соединяемых проводников. Если все провода одного цвета, то поможет индикатор, с помощью которого нетрудно определить фазный провод.

Чем выгоден беспроводный выключатель?

Установка классического выключателя связана с большим объемом монтажных работ. Требуется пробить штробы для скрытой проводки, высверлить паз для подрозетника, выполнить необходимые соединения проводов в распределительной коробке.

Поэтому, если при перепланировке интерьера возникает необходимость переноса выключателя на другое место или монтажа дополнительного выключателя, то неминуемы серьезные расходы денег на оплату труда мастера.

Между тем существует недорогой альтернативный вариант – беспроводной выключатель, который позволяет управлять освещением из любой точки квартиры или дома. Его легко установить где угодно без прокладки проводки, а также переместить за несколько минут. Более того, возможно дистанционное управление выключателем с помощью смартфона или планшета через сеть Wi-Fi.


В комплект входят: релейный модуль, который управляет осветительными приборами, и от одной до десяти беспроводных клавишных панелей, взаимодействующих с базовым модулем по радиоканалу. Расстояние между этими приборами достигает 30 метров в помещении и 100 метров на улице.


Защита класса IP67 обеспечивает эксплуатацию панелей в самых сложных уличных условиях. Панель надежно работает даже в сильные морозы. Это стало возможным благодаря уникальному электропитанию без замерзающих батареек и аккумуляторов. Источником электроэнергии служит устройство, преобразующее кинетическую энергию в электрическую в момент нажатия на клавишу.



Как разобрать выключатель света своими руками: одноклавишный, двуклавишный

Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них — пара отверток, хотя многие приборы можно демонтировать и при помощи единственной — плоской. Крестовая отвертка будет нужна для устройств, имеющих в своей конструкции винты крестообразной формы.

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя. Читайте также статью: → «Проверка автоматических выключателей».

Демонтаж клавиши устройства

Разборка выключающего свет устройства начинается со снятия клавиши, так как без демонтажа ее продолжить работы невозможно. Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием клавиши необходимо внимательно исследовать механизм имеющегося устройства. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ — это нажать на клавишу по направлению к стене большим пальцем, другими пальцами схватиться за выступ и с не слишком большим усилием потянуть клавишу к себе. Некоторые часто опасаются повредить клавишу, приложив слишком большую силу к плотно установленному элементу. В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев клавишу. Но все же лучше попытаться снять ее вручную — риск поцарапать или повредить элемент при этом минимален.

Для снятия клавиши в большинстве моделей выключателей достаточно задействовать пальцы

Существуют такие модели выключателей, например, Lezard, в которых по бокам клавиши имеются специальные отверстия. Поддев их отверткой, снятие клавиши выполняется без особых усилий. Если выключатель двухклавишный, то второй элемент снимается после удаления предыдущего по тому же принципу. Читайте также статью: → «Выключатели с подсветкой: схемы и особенности подключения».

Демонтаж рамки выключателя

Следующей работой при разборке выключателя является снятие рамки, крепление которых может осуществляться двумя способами:

  • винтовым;
  • зажимным.

Крепление винтовых рамок, как не трудно догадаться, выполняется посредством небольших винтов, откручивающихся при помощи крестовой либо плоской отвертки. Прикрепление рамок зажимных осуществляется при помощи специальных зажимов, которые для демонтажа следует просто отогнуть. Для большего удобства и ускорения процесса сначала снимается один зажим, а затем второй.

Разборка выключателя и демонтаж

Заключительным этапом разборки выключателя является изъятие его из монтажной коробки. Для этого необходимо ослабить установочные лапки, надежно удерживающие устройство в стене. Соответствующие винты ослабляются, после чего механизм свободно вынимается из стены. Некоторые модели выключателей, например марки Makel, закрепляются по бокам коробки при помощи винтов. В таком случае их следует просто отвинтить, воспользовавшись отверткой.

После демонтажа выключателя на подсоединенных к нему проводах необходимо замерять напряжение при помощи индикаторной отвертки. Если напряжение отсутствует, то после разборки крепления провода отсоединяются от устройства.

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы, необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

При приобретении нового устройства рекомендуется захватить с собой старый выключатель, чтобы без проблем подобрать наиболее подходящую модель. Читайте также статью: → «Проходные выключатели: схема подключения, тонкости монтажа».

Отключение проводов от прибора

В большинстве моделей выключателей, в том числе марок Legrand и Wessen, провода закрепляются посредством болтового соединения, которое при отключении требуется просто ослабить и слегка потянуть на себя. При неисправности выключателя перед установкой нового провода изолируются и помечаются различными цветами, чтобы при монтаже не перепутать их.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

  • снять клавиши — здесь различий от других марок устройств нет;
  • демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки.  Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

  • винтами, которые просто выкручиваются отверткой;
  • специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.
Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Как разобрать выключатель света с регулятором

Если процесс разборки обыкновенных выключателей в большинстве случаев понятен и прост, то с устройствами, оснащенными регуляторами яркости освещения могут возникнуть некоторые затруднения. Диммеры, в том числе и механические, подключаются к цепи по точно такому же принципу, как и обыкновенные выключатели. Следовательно, и разборка их осуществляется по той же схеме:

  • убирается поворотная ручка;
  • при помощи отвертки или ножа из защелки освобождается декоративная рамка;
  • ослабляются крепежные лапки;
  • раскручиваются фиксирующие корпус болты.
Снятие выключателя с регулятором яркости аналогично разборке обыкновенного бытового устройства

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод. Последовательность действий следующая:

  • выключением рубильника обесточивается комната;
  • защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
  • аккуратно удаляется рамка;
  • раскручиваются болты крепежа;
  • устройство изымается из монтажной коробки;
  • наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения. Для этого следует поднести тестер или иной пробник к каждому из контактов — индикатор не должен включиться.

Индикаторный выключатель марки Shneider Electric также разбирается без применения сложного инструмента

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Типичные ошибки в работе

  • Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.
  • Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи:

Как заменить одноклавишный выключатель света. Как поменять выключатель, если ты не электрик? Дополнительные услуги электрика

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света

двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте, что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее.
После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago.
Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника.
Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи » «. Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы.
Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Прежде чем приступить к работе по установке нового оборудования, важно убедиться, что именно старый выключатель был причиной отсутствия освещения в комнате. Наличие электричества в помещении, проверка ламп в осветительном приборе будут подтверждением имеющейся поломки. Замена выключателя, если разобраться, не на столько уж сложная процедура. Достаточно минимального опыта работы с отверткой и электричеством.

Существует ряд требований по ведению ремонтных работ электрооборудования. Их выполнение обеспечит безопасность всему рабочему процессу.


Важно учесть, что каждый устанавливаемый прибор частично отличается по принципу монтажа согласно своим отличительным особенностям.

Замена одноклавишного выключателя

Специалисты ее считают самым простым вариантом снятия/установки. Схема подключения светильника через одноклавишный выключатель изображена на рисунке.

Но все же важно учитывать ряд действий, и тема дня как поменять выключатель отпадет сама собой. Что бы демонтировать выключатель света необходимо последовательно выполнять:

    • снятие клавиш с использованием отвертки;



Установка нового выключателя взамен старого осуществляется обратной последовательностью выше перечисленных действий.

  1. Место работы должно быть обязательно обесточено;
  2. Проверяем целостность изоляции на проводах;
  3. Подготавливаем новый выключатель к монтажу;
  4. Подгоняем необходимую длину проводов;
  5. В случае необходимости зачищаем провода от изоляции;
  6. Подсоединяем провода к выключателю;
  7. Проверяем качество затяжки контактов;
  8. Еще раз проверяем правильность собранной схемы;
  9. Устанавливаем внутренности выключателя в подрозетник;
  10. Выставляем выключатель по уровню;
  11. Прикручиваем выключатель с помощью шурупов к подрозетнику;
  12. Устанавливаем декоративную накладу и клавиши выключателя на место.

После установки, проверяем проделанную работу включив подачу электричества.

Замена однокнопочного выключателя на двухкнопочный

Мастера, сталкивающиеся с установкой более простого оборудования, наверняка знают как заменить выключатель с наличием большего количества клавиш.

Предположим, вы приняли решение сделать замену старого выключателя с одной кнопкой на много кнопочный для более качественного или экономного распределения света в комнате.

При установке выключателя с двумя кнопками, важно учесть момент подключения проводов к оборудованию. К двухклавишному выключателю подходит один провод с фазой (он идет от автоматического выключателя в вводном щитке). Найти его нужно еще до того, как с выключателя снято напряжение с помощью индикатора напряжения или индикаторной отвертки. Необходимое количество отходящих проводов от выключателя к нагрузке должно быть два. К каждой его клавише подводится индивидуальный провод к светильнику, по которым в дальнейшем пойдет ток от выключателя.

Последовательность установки двухкнопочного выключателя выполняется аналогично действиям, по которым производится замена однокнопочного выключателя в квартире.

Как поменять выключатель на сенсорный выключатель

При монтаже необходимо выполнять ряд следующих действий:

  • отключение электрики;
  • демонтаж старого оборудования;
  • снятие верхней части панели;
  • подключение проводов согласно соответствию клемм;
  • установка в монтажный бокс (подрозетник) с фиксацией, используя распорки и винты.

Так что, в вопросе как заменить старый выключатель на сенсорный нет ничего сложного, всего лишь необходим опыт работы установки обычного кнопочного. Главное, ознакомиться с инструкцией по подключению сенсорного выключателя.

Установка выключателя с диммером

Если решили приобрести и самостоятельно поставить этот вид прибора, нет повода для переживаний. Его устанавливают с целью возможности регулировки освещения.

Но многих все же интересует вопрос как заменить обычный выключатель на . Этот видоизмененный прибор в установке мало чем отличается от монтажа обычного оборудования данного типа. Единственным условием, предъявляемым производителем, можно считать выполнение правил подключения проводов к клеммам фазы и нагрузки на выключателе. Об этом вы тоже ознакомитесь в инструкции производителя и в .

Замена выключателя света на звуковой выключатель

Здесь надо обратить внимание, что , или как его еще называют, встречается двух типов:

  • Звуковой выключатель, который ставится вместо простого выключателя;
  • Звуковой выключатель, который установлен внутри светильника производителем светильников или мы его устанавливаем его туда сами.

Итак, как же заменить выключатель на звуковой?

Обесточив комнату, в которой будет устанавливаться прибор от электричества, можно приступать к работе.

Подключение выключателя первого типа не составит большой трудности. Старый выключатель демонтируем, как описано выше, а на его место устанавливаем новый звуковой выключатель. Это действие тоже описано выше. Не забудьте только все же ознакомиться с инструкцией производителя. А вдруг…? Конструкторы выключателей постоянно совершенствуют свои разработки и что то может измениться.

Для подключения к работе второго вида оборудования нет необходимости замены старого выключателя, так как вся «хлопковая» установка просто находится непосредственно в самом осветительном приборе или мы его туда должны установить. Такие выключатели рекомендовано монтировать в гостевой комнате или кабинете. Важно учесть, что для постоянного режима работы, основной источник включения на стене должен всегда быть в рабочем режиме.

Прежде необходимо побеспокоиться к чему и как правильно закрепить устройство внутри светильника. Разновидность этого типа имеют парное количество проводов, при монтаже которые необходимо последовательно крепить к сети и лампе.

После того, как удалось установить выключатель нужно обязательно настроить чувствительность выключателя на необходимый уровень звука.

Из всего перечисленного следует вывод, что ничего сложного в том, как поменять выключатель нет. Необходимо только терпение и четкое выполнение действий. Ну а исход в последствии будет вознагражден ожидающим результатом.

Автор : elremont от 2-09-2014

Привет, я Джош, в этом видео я покажу вам, как заменить много-позиционный переключатель на варочной панели. На плите могут быть установлены два различных типа переключателя, первый это потенциометр, у него ручка может быть установлена в любом положении в пределах ее вращения. На других плитах используем много-позиционный переключатель как этот, у него несколько фиксированных положений. Процесс замены как много-позиционного переключателя, так и потенциометра очень похож, в этом видео я сделаю это на такой марке, но процесс должен быть очень похож для большинства типов плит. До начала работы убедитесь, что ваша плита выключена из сети.
Большинство плит отключаются так же. Если вы не можете отключить вилку или если вы хотите большей безопасности, вы можете отключить автоматический выключатель в этажном щитке. Плита как правило устанавливается в проем под столешницей, а некоторые фиксируются на месте защелками для безопасности. Проверьте это, прежде чем пытаться вытянуть плиту, при необходимости отожмите защелки снизу. Это просто, отжав защелки, вы сможете достать плиту. И как только вы сделали это, то первым делом надо снять ручку на переключатель, в большинстве случаев надо просто стянуть ее, вот так. После снятия ручки, нужно небольшими плоскогубцами или гаечным ключом открутить гайку, которая держит переключатель на плите. Гайка откручена, теперь я могу перевернуть панель и очень аккуратно положить ее. Теперь мне нужно отсоединить эту панель основания. Для этого потребуется открутить эти четыре винта. Двигаемся дальше и открутим их. Выкрутив эти четыре винта, я могу поднять панель и убрать ее в сторону. И здесь внизу мы видим переключатели. Заменим этот переключатель. Хорошей привычкой будет сделать фотографию электрических подключений, чтобы в случае чего вспомнить как все было присоединено. Но в этом случае все провода одного цвета, таким образом, есть вероятность их перепутать при замене. По этой причине лучше просто переставлять каждый провод со старого переключателя на новый по одному. При этом менее вероятно, чтобы вы их перепутаете. Отсоединяем провод, просто стягиваем его и затем устанавливаем его на новый переключатель. Итак, как только я поменял все соединения, я могу убрать старый выключатель, и его месте поставить новый. Я хочу накрутить гайку на вал выключателя с другой стороны, чтобы убедиться, что он стоит в правильном положении. Теперь мне нужно прикрепить панель основания на место и останется только поставить ручку на вал. И сейчас, если вам пришлось порвать уплотнение, которое было под варочной панелью, когда вы поднимали ее из столешницы, то новое уплотнение можно на eSpares. Или вы можете просто использовать специальную вставку вокруг края варочной панели. Потребуется только убедиться, что она правильно сидит в пазах. Запчасти для варочных панелей и других устройств доступны в интернет магазинах. Спасибо за просмотр.
_

У вас поломался ваш старый настенный выключатель? Или он вас не устраивает из эстетических либо иных соображений? Прочитав эту статью, вы сможете легко заменить выключатель самостоятельно, не дожидаясь, пока вас посетит мастер-электрик.

Весь процесс не отнимет у вас много времени и сил. Нужно только быть внимательным, если вы собираетесь менять двух- или трехклавишный выключатель. Дело в том, что вам будет необходимо предварительно пометить провода, подведенные к старому выключателю, чтобы прикрутить их к новому в той же последовательности. Это позволит вам впоследствии, при нажатии на клавиши нового выключателя, включать свет в той последовательности, к которой вы привыкли ранее. При замене однокнопочного выключателя эти манипуляции будут излишними.

Первым делом нужно . Выключите рубильник (или выкрутите пробки) на распределительном щитке. Цените свою жизнь и здоровье.

Замена выключателя

1. Снимите клавишу (клавиши) выключателя, поочередно поддевая ее (их) с краев плоской отверткой или шпателем.

После этого снимите декоративную рамку-накладку. В зависимости от конструкции выключателя она может крепиться непосредственно к корпусу выключателя, либо через дополнительную прижимную пластину.

Подденьте рамку или фиксирующую ее пластинку плоской отверткой, и потяните на себя.

Она должна отщелкнуться и сняться с корпуса выключателя. После того, как вы сняли клавиши и рамку, вам станут доступны либо винты, крепящие электрические провода к клеммам выключателя, либо сами провода.

При выключенном положении выключателя дотроньтесь индикаторной отверткой поочередно до всех винтов, либо до оголенных участков проводов, чтобы убедиться, что проводах нет фазного напряжения и замену выключателя можно проводить безопасно. Контрольная лампочка индикатора не должна при этом загораться. Если же индикаторная лампочка где-то засветилась, попробуйте выключить другой рубильник на щитке, либо обесточить всю квартиру.

После того, как вы убедились в отсутствии фазного напряжения в проводах, можно смело продолжать.

2. При помощи отвертки открутите винты, крепящие корпус выключателя в подрозетнике, вращая их против часовой стрелки. Если это винты распорных «лапок», то их достаточно открутить на 3-5 оборотов (ослабить крепление).

Если выключатель прикручен к подрозетнику винтами (шурупами), то для снятия выключателя необходимо полностью их выкрутить.

Достаньте выключатель из подрозетника, насколько этого позволяют провода, аккуратно распрямляя их.

Если у вас установлен однокнопочный выключатель, то открутите на 2-3 оборота винты, которыми провода прикручены к клеммам выключателя и отсоедините провода от выключателя.

Некоторые типы выключателей могут быть оснащены самозажимными клеммами (без использования винтов). В таких клеммах провода с некоторым усилием вставляются в предназначенные для этого отверстия, не фиксируясь впоследствии винтами. Если в том месте, где провода заведены в выключатель, вы не обнаружите признака винтов, попробуйте с усилием потянуть за провод, и он должен будет выскочить из зажима клеммы. Либо найдите и нажмите кнопку фиксатора, которая освободит провод.

Если же кнопок на вашем выключателе более, чем одна, то пометьте все провода в той последовательности, в какой они прикручены к выключателю. Повесьте бирки, пометьте маркером, приклейте разные кусочки изоленты, либо каким-то иным способом пометьте провода, чтобы затем подключить их к новому выключателю в той же самой последовательности. Один провод (фазный, если электрики всё делали правильно) должен подключаться с одной стороны выключателя, другие 2 или 3 – с другой.

3. Осмотрите провода на предмет повреждений. Если конец провода поврежден, окислен или надломлен, а длина проводов позволяет их немного укоротить, то подрежьте надломленный участок бокорезами и зачистите 5-7 мм изоляции.

Также проверьте подрозетник, в котором был закреплен выключатель. Если он болтается в стене или начал разваливаться по какой-то причине, его будет лучше заменить.

Если с подрозетником все в порядке, то можно подключать новый выключатель.

4. Извлеките из упаковки новый выключатель. Снимите клавишу (клавиши) выключателя, осторожно подцепив их за край. Постарайтесь сделать это аккуратно, не повредив пластиковую поверхность клавиш и рамки. Аккуратно снимите рамку. Некоторые фиксаторы рамок имеют довольно нежные пластиковые защелки. Если их сломать при неаккуратном обращении, то впоследствии рамка на выключателе будет довольно неэстетично болтаться, поэтому не спешите. Делайте все аккуратно.

5. Подключите провода, присоединяя их согласно сделанной вами ранее маркировке. На некоторых выключателях, на задней крышке может быть указано обозначение контактов: L и 1 , 2 , 3 . Здесь «L» – контакт для подключения фазного провода; 1, 2, 3 – отходящие контакты, которые также могут быть помечены стрелочками.

Поочередно вставляйте провода в соответствующие гнезда на выключателе, и фиксируйте провода, с усилием затягивая винты клемм. После того, как вы прикрутите провода, попробуйте слегка потянуть за провод, проверив таким образом надежность фиксации. Если провод выскочит из клеммы, затяните винт сильнее в следующий раз.

Если на вашем новом выключателе установлены самозажимные клеммы для проводов, что можно определить по отсутствию винтов для фиксации проводов, то всё что вам нужно сделать – вставить зачищенный от изоляции конец проводника в специальное гнездо, и провода зафиксируются в такой клемме автоматически.

6. Установите выключатель на место, попутно помогая проводам свободно разместиться в подрозетнике. Выровняйте выключатель и зафиксируйте его при помощи раздвижных лапок (поочередно закручивая крепежные винты лапок по часовой стрелке), либо прикрутите его шурупами к подрозетнику (если в подрозетнике предусмотрены отверстия под шурупы).

При установке учитывайте, что согласно правилам эргономики, включение света выключателями, размещенными на уровне головы, производится нажатием на верхнюю часть клавиши выключателя (вверх – включение света).

Ну а те выключатели, что устанавливаются на уровне талии, наоборот – включают свет нажатием на нижнюю часть клавиши (вниз – включение света).

После надежной фиксации выключателя в подрозетнике вам останется установить и зафиксировать декоративную рамку, после чего вложить внутрь рамки клавишу (клавиши) выключателя и посадить ее (их) на место, аккуратно надавив.

7. Включайте рубильник на распределительном щитке и наслаждайтесь сделанной вами работой!

Нужно сказать, что если вы все же перепутали или не пометили провода (если их больше двух), то вам будет необходимо найти фазный провод. Для этого разведите оголенные концы проводов, чтобы они не касались друг друга и стены так, чтобы до них можно было безопасно дотронуться индикаторной отверткой. Включите электричество рубильником, который вы ранее выключили.

Поочередно коснитесь каждого провода отдельно жалом индикаторной отвертки (не забудьте один палец руки постоянно держать на контактной площадке индикаторной отвертки) и найдите фазный провод. При прикосновении к этому проводу лампочка индикатора должна будет засветиться. Пометьте этот провод. Затем снова отключите электричество.

Помеченный провод впоследствии будет необходимо присоединить к той части выключателя, где имеется вход только для одного провода (иногда на задней крышке этот вход обозначается буквой L).

Если ни один из проводов не оказался фазным, либо больше одного провода вызывают свечение индикатора, то в таком случае для определения правильного варианта подключения вам все-таки лучше будет воспользоваться помощью электрика.

Не будет лишним в этой статье сказать также несколько слов об установке диммеров.

Диммер (светорегулятор) – это электронное устройство, предназначенное для регулировки мощности электрического тока. Обычно диммер используется для регулировки яркости ламп накаливания.

Диммер устанавливается в подрозетник так же, как обычный выключатель света. Обычный моноблочный диммер подключается так же, как обычный выключатель света: двумя проводами.

В зависимости от конструкции диммеры бывают:

  • поворотно-нажимные , которые включаются при нажатии на ручку, а регулировка производится ее вращением.
  • поворотные , все управление которыми производится вращением ручки. Включение света такими диммерами всегда начинается с минимальной яркости.
  • клавишные , с виду похожие на обычные выключатели. При нажатии на клавишу осуществляется включение/выключение, а при удержании клавиши более 3 секунд происходит плавная регулировка.
  • сенсорные , управление которыми осуществляется прикосновением к сенсорной панели.
При явных преимуществах и удобстве диммеров перед традиционными выключателями света, у них есть некоторые минусы.

Первый и явный – это цена. Хороший диммер стоит в несколько раз дороже хорошего включателя.

Диммеры категорически нельзя использовать для регулирования яркости свечения люминесцентных (энергосберегающих) или светодиодных ламп – их электроника будет мешать работе электроники диммера, и наоборот. В результате оба устройства выйдут из строя.

В заключение посмотрите короткое видео, которое поможет вам наглядно разобраться с процедурой замены выключателя. Видео откроется в отдельном окне.

Жмите на кнопку ↓↓↓ и делитесь с друзьями, если вы находите эту статью полезной!

Выход выключателя из строя может произойти по разным причинам: от короткого замыкания до банального износа коробки. Для того чтобы заменить его, можно вызвать электрика, но при желании эта работа может быть выполнена и самостоятельно. Ничего сложно в этой операции нет, и любой взрослый человек, даже не обладая специальными знаниями, справится с ней не более чем за полчаса. Однако следует помнить, что поскольку эта работа связана с электричеством, необходимо позаботиться о мерах безопасности. В этой статье вы найдете подробный ответ на вопрос, как поменять выключатель своими руками.

Подготовка к работе

Прежде чем приступить к замене выключателя, необходимо убедиться, что причина именно в нем. Нередко «виновником» является патрон, поэтому сначала стоит проверить его пробником или мультиметром, предварительно выкрутив лампу.

Убедитесь также, что в остальных комнатах свет имеется.

Удостоверившись, что неисправен именно выключатель, его нужно демонтировать. Следует помнить, что замена выключателя света производится в обесточенной квартире, поэтому необходимо отключить рубильником напряжение, которое подается в помещение. Предупредите всех домашних, что работаете с электричеством и в это время они не должны включать никакие электроприборы, а тем более – трогать рубильник.

Разберемся сначала, как поменять выключатель с одной кнопкой.

Снятие выключателя

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Питающей фазной жилой кабеля является та, на контакте которой пробник показывает наличие напряжения; при этом на втором контакте оно отсутствует. Нулевая жила должна отходить на прибор освещения.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

  • Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
  • После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
  • Отсоединить от механизма второй кабель.
  • Выпрямить провода.

На этом демонтаж окончен.

Подготовка к подключению

Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:

  • При помощи плоской отвертки снять клавишу.
  • Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.

Установка нового выключателя

Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:

  • Зачистить концы проводов от изоляции на 1-1,5 см ножом.
  • Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
  • Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
  • Затянуть винт контакта.
  • Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее. Но при этом важно не перестараться – можно сорвать резьбу.
  • Зачистить и вставить в отверстие следующий провод.
  • Закрепить аналогичным образом, убедиться в качестве фиксации.

После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.

Если свет выключается при нажатии клавиши вверх, следует поменять кабели местами или же просто перевернуть корпус механизма.

Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.

Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов. При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2. Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Заключение

В изложенном материале мы постарались максимально подробно разобрать, как заменить выключатель света. Как видим, особых трудностей эта процедура не представляет, и наши читатели, прочитав статью, легко справятся с такой работой самостоятельно, без помощи профессионального электрика.

Подключение выключателя с подсветкой. | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье расскажу Вам, как подключить выключатель с подсветкой. Сразу отмечу, что здесь сложного ничего нет, потому что выключатель с подсветкой подключается так же, как и обычный выключатель. Просто в нем, в отличие от обычного выключателя, добавлен дополнительный наворот – это лампочка подсветки.

Вы должны понять и запомнить, что не имеет значения, выключатель какого производителя Вы собираетесь установить: будь то «MAKEL», «LEZARD», «SIEMENS», или любой другой компании.

Принцип действия у всех выключателей один: контакт замкнулся – свет зажегся, контакт разомкнулся – свет погас. Единственное, чем они могут отличаться, так это дизайном.

Устройство выключателя с подсветкой.

Если снять клавиши выключателя, то в нижней части можно увидеть небольшую неоновую лампу – это и есть подсветка.

Чтобы понять, как она работает, рассмотрим устройство выключателя с подсветкой. И сначала вспомним, как работает двойной выключатель.

Фаза, приходящая на выключатель, подключается на контакт L, а с контактов L1 и L2 уходит на лампы освещения, например, люстру.

Подвижные контакты выключателя замыкают между собой контакты L, L1 и L2:

1. L и L1 -> нажата первая клавиша;
2. L и L2 -> нажата вторая клавиша;
3. LL1 и L2 -> нажаты обе клавиши.

Теперь понятно, почему нельзя к выключателю одновременно подключать «фазу» и «ноль» — будет короткое замыкание.

Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки. Лампочка и резистор припаяны к контактам L и L1.

Схема подсветки работает следующим образом:

Пока свет выключен, контакты выключателя L и L1 разомкнуты, а значит, неоновая лампочка будет гореть, так как через нить накала лампы на нее приходит напряжение.

При включении света, подвижный контакт выключателя замыкает между собой L и L1, тем самым, исключая цепь подсветки из схемы. Лампа освещения загорается, а подсветка гаснет.

Возникает вопрос. А почему через подсветку не загорается лампа освещения?
Здесь все просто.

Чтобы зажечь неоновую лампу, достаточно небольшого напряжения и силы тока.
В схеме подсветки за это отвечает токоограничивающий резистор, который гасит лишнее напряжение. А вот для лампы освещения этого напряжения и силы тока недостаточно, поэтому она и не загорается.

Когда же выключатель включен, то через его контакты L и L1 фаза напрямую приходит на лампу, минуя цепочку подсветки.

Как установить выключатель.

Чтобы установить выключатель, сначала необходимо снять клавиши.

Пальцем поддеваете выступающий край клавиши, на рисунке стрелка 1, и тянете на себя. Если пальцем не получается, то можно вначале поддеть отверткой, пока не почувствуете, что клавиша тронулась с места.
Сама клавиша, своими штырями 2, входит в отверстия подвижной площадки 3.

Когда обе клавиши будут сняты, подключаете провода к выключателю, как на монтажной схеме ниже.

Теперь Вам осталось вставить его в коробку, и винтами, указанными стрелками, закрепить выключатель.

Ну вот и все. Теперь у Вас не должно возникнуть вопросов, как подключить выключатель с подсветкой.
Удачи!

Как заменить одноклавишный односторонний выключатель света

Если выключатель поврежден или вы просто хотите обновить фурнитуру, заменить его довольно просто. Просто убедитесь, что вы точно записали, как был подключен старый коммутатор, прежде чем отсоединять его, а затем таким же образом подключите новый коммутатор.

Никогда не рискуйте электробезопасностью

Перед началом любых электромонтажных работ необходимо соблюдать следующие меры предосторожности:

  • Выключите главный выключатель и удалите предохранитель цепи, с которой вы собираетесь работать.
  • Затем снова включите главный выключатель, чтобы восстановить питание остальной части дома.
  • Держите предохранитель в кармане, чтобы избежать случайной замены, или выключите автоматический выключатель (MCB) цепи, с которой вы будете работать, и заблокируйте его с помощью запирающего устройства.
  • Проверьте обесточенную цепь с помощью тестера розеток или тестера/измерителя напряжения для цепей освещения. Это подтвердит, что цепи не работают и безопасны для работы.
  • Перед использованием проверьте всю готовую работу с помощью тестера розеток (или тестера напряжения для цепей освещения).

В целях безопасности эти изделия должны устанавливаться в соответствии с местными строительными нормами. В случае каких-либо сомнений или если это требуется по закону, проконсультируйтесь с компетентным лицом, зарегистрированным в схеме электрической сертификации. Дополнительную информацию можно получить в Интернете или в местных органах власти.

Будьте осторожны при открытии многоклавишных выключателей

Светильники, которыми управляют многоклавишные выключатели, должны питаться от той же цепи. Но в некоторых случаях свет может быть разделен на две цепи, т.е.е. лампы наверху и лампы внизу. Если у вас так, будьте осторожны, так как у вас будут кабели под напряжением в каждом положении переключателя. В этом случае вам также придется изолировать другую цепь. Когда одна цепь изолирована, существует несколько способов подключения многопозиционных выключателей света.

Безопасность прежде всего — заземляющие выключатели освещения

Наиболее распространенная комбинация выключателя освещения представляет собой металлическую монтажную коробку и пластиковую лицевую панель. В этом случае жила(ы) заземления должна быть подключена к клемме заземления монтажной коробки.Если у вас металлическая лицевая панель, основная жила заземления сначала проходит к лицевой панели (см. изображение).

Затем вам потребуется проложить короткий отрезок заземляющей жилы (отрезанный от двухжильного кабеля толщиной 1 мм и заземляющего кабеля и изолированный зелено-желтой оболочкой) между клеммами заземления на лицевой панели и монтажной коробке. Если и монтажная коробка, и лицевая панель выполнены из пластика и клеммы заземления нет, наденьте зелено-желтую изоляцию на оголенные жилы и оставьте 3 мм кабеля без оболочки. Поместите открытые концы в соединительную колодку.При этом непрерывность заземления сохраняется через цепь освещения. Следование приведенным ниже инструкциям должно помочь вам добиться успешного результата.

  • Изолируйте цепь и убедитесь, что питание отключено с помощью тестера напряжения. Затем отвинтите лицевую панель коммутатора и потяните ее вперед, чтобы вы могли видеть соединения сзади.
  • Запишите цвет и номера клемм или нарисуйте четкую схему, показывающую цвет и количество проводов, подключенных к каждой клемме.
  • Ослабьте винты клемм и вытащите жилы из клемм.
  • Если жила заземления надлежащим образом изолирована зелено-желтой оболочкой и подключена к монтажной коробке, оставьте ее присоединенной.
  • Подсоедините жилы к нужным клеммам нового коммутатора и затяните винты. Убедитесь, что они надежно зажимают жилы кабеля, слегка потянув за провода. Если его еще нет, наденьте отрезок коричневой ПВХ-оболочки на синюю жилу (или черную жилу, если ваша проводка окрашена в старые цвета), чтобы показать, что она может быть под напряжением.
  • Наденьте зелено-желтую ПВХ-оболочку на неизолированную жилу заземления ответвительного кабеля коммутатора.
  • Подключите его к клемме заземления монтажной коробки. Если вы используете металлический переключатель, обязательно заземлите лицевую панель переключателя.
  • Еще раз проверьте надежность каждого соединения, затем вставьте кабель обратно в монтажную коробку и установите лицевую панель.

Электробезопасность

Электрическая безопасность чрезвычайно важна, и важно, чтобы вы точно знали, что делаете.См. нашу статью по электробезопасности, чтобы узнать больше.

Добавить выключатель света к существующему

Уважаемый г-н Электрик:  Как мне добавить выключатель света к существующему выключателю? Хочу заменить 1-клавишный выключатель на 2-клавишный. Существующий одноблочный настенный выключатель управляет розеткой. Я хочу установить потолочный вентилятор и иметь два настенных выключателя для управления потолочным вентилятором, а также светом на вентиляторе отдельно.

Ответ:   Можно добавить выключатель света к существующему и заменить 1-клавишный выключатель на 2-клавишный или более, однако многое из того, что вам нужно сделать, будет зависеть от типа конструкции, в которой вы работаете, и от того, в каком помещении.ПРИМЕЧАНИЕ. Некоторые приведенные ниже текстовые ссылки ведут на соответствующие продукты на Amazon. Как партнер Amazon я зарабатываю на соответствующих покупках.

В основном необходимо проложить трехжильный кабель с заземляющим проводом от места расположения потолочного вентилятора до места расположения настенного выключателя.

Если у вас есть чердачное помещение, иногда можно добавить выключатель к существующему, не повреждая стены. Если у вас нет выхода на чердак или в стене или потолке есть препятствия, вам нужно будет вырезать отверстия в стене и потолке.

Другой возможностью является использование дорожки качения для поверхностного монтажа, такой как Wiremold. Пример Wiremold можно увидеть на в моем блоге .

Ниже приведен пример того, как я добавил второй выключатель к существующему , который управлял розеткой. Это пример установки потолочного вентилятора, которую я сделал несколько лет назад для некоторых домовладельцев, купивших отдельный дом для одной семьи, первоначально построенный в 1960-х годах.

ДОБАВЛЕНИЕ ВЫКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ Бросьте ткань на пол с картонной коробкой сверху, чтобы собрать мусор от работающего настенного выключателя.Существующий настенный выключатель управляет электрической розеткой в ​​левом нижнем углу.

При работе в жилом доме необходимо содержать рабочее место в чистоте, чтобы пыль и мусор не разлетались по всему дому. Я всегда использую тряпки для защиты полов и ковров. Я использую картонную коробку для сбора пыли и мусора, падающего со стен и потолка. Это также помогает ускорить процесс очистки в конце работы.

Выключатель удаляется, и проводники существующей проводки идентифицируются, когда они снова соединятся вместе.

На фотографии выше показаны три двухжильных кабеля в распределительной коробке, изначально установленной строителем. Один кабель предназначен для питания, а другой — для ванной комнаты. Третий кабель идет к ближайшей электрической розетке, которая управляется настенным выключателем.

Будет изменена проводка, так что розетка будет постоянно включена, а два выключателя будут использоваться для управления новым потолочным вентилятором и освещением.

Мои схемы подключения потолочного вентилятора могут быть вам полезны.

Существующая электрическая коробка настенного выключателя была прикреплена к деревянной стойке стены с помощью двух 16-пенсовых гвоздей. Вы можете видеть гвозди, когда они проходят через верхнюю и нижнюю части коробки.

Я определил провода и разделил их. Маркировка проводов помогает правильно собрать их вместе. Я использую цветную изоленту или самодельные этикетки из белой изоленты. В этом конкретном выключателе все белые провода были нейтральными, черные провода были горячими или LINE, а красный провод был ножкой переключателя, которая управляла переключаемой розеткой.

Поскольку в этой распределительной коробке уже были горячая и нейтральная, мне нужно было только проложить трехжильный кабель с оголенным проводом заземления до нового места расположения потолочного вентилятора.

Диагональные плоскогубцы используются для извлечения гвоздей из электрической коробки.

Вместо того, чтобы подрезать гвозди внутри коробки, , я схватил каждый из них своими Knipex 10″ диагональными плоскогубцами с высоким рычагом и постепенно смог удалить гвозди, прижимая диагональные плоскогубцы к коробке.Когда каждый гвоздь выходил из дерева, я просто проталкивал его на другую сторону, где он падал в пустоту в стене.

Когда гвозди и кабельные зажимы удалены, а электрические разъемы разобраны, электрическая коробка в стене может быть удалена.

Теперь, когда коробка снята, провода разделены и кабельный зажим снят, можно снять старую распределительную коробку со стены.

Электрическая коробка была снята, и вы можете видеть на стенной стойке, где первоначальный установщик надрезал древесину, чтобы выступающий винт сбоку электрической коробки не отталкивал коробку от деревянной стойки.

Поскольку в стене уже была металлическая распределительная коробка, я планировал установить новую двухсекционную металлическую распределительную коробку. Двухганговая металлическая распределительная коробка состоит из двух одинарных коробок, у которых удалена одна сторона, а затем они соединены вместе.

Существующее отверстие под электрощиток в стене было увеличено, чтобы в него можно было установить двухсекционную коробку.

Существующее отверстие вырезается по размеру новой двухблочной металлической распределительной коробки.

Я использовал свою угловую дрель, чтобы просверлить отверстие в стене с чердака.

Мне пришлось вырезать отверстие для доступа на чердак , потому что в этом конкретном доме не было выхода на чердак через дверь или потолочный люк. Я сделал отверстие для доступа достаточно большим, чтобы поместить мою угловую дрель на чердаке, чтобы я мог просверлить стену.

Плохо видно, но я прорезал отверстие в гипсокартоне потолка своей пилой под углом 45 градусов с кончиком лезвия, направленным внутрь к центру. Это техника, которую я разработал много лет назад.Это облегчает заделку дыры, используя тот же кусок гипсокартона, который был вырезан.

Чтобы залатать дыру, я смазываю края отверстия в потолке и вырезанную часть гипсокартона шпатлевкой. Затем я вдвигаю деталь на место, пока она не сравняется с существующим потолком. Много шовной массы будет вытекать, но это нормально, так как она разглаживается широким шпателем .

Что делает этот метод таким замечательным, так это то, что не требуется тейпирование сустава. Шовный герметик заполняет все зазоры, а угол в 45 градусов предотвращает появление трещин.На большинстве своих работ я просто выполняю черновую отделку и предоставляю клиенту заняться чистовой отделкой и покраской, так как для высыхания шовного герметика требуется 24 часа.

На потолке я использую несколько шурупов для гипсокартона, чтобы не дать потолку упасть. Однако на стенах с меньшими отверстиями я обнаружил, что шовного герметика достаточно, чтобы удерживать деталь на месте. Когда нет дерева для ввинчивания, я добавляю пару маленьких кусочков в углы над потолком и ввинчиваю их в потолок из гипсокартона, чтобы удерживать их на месте.

Необходимо было вырезать люк в чердачное помещение, чтобы облегчить прокладку нового кабеля 14/3 от места расположения настенного выключателя до центра помещения.

Благодаря сделанному мной отверстию для доступа работа пошла намного быстрее, так как я смог без особых усилий провести провод по потолку и вниз по стене.

Чердачное пространство достаточно большое для еще одной комнаты.

Это чердачное помещение, которое открылось после того, как я прорезал входное отверстие. Я позволил домовладельцу подняться по моей лестнице, чтобы она сама увидела, сколько места на чердаке.

Мой самодельный пылесборник для вырезания отверстий в потолке.

Я сделал пылесборник для своей циркулярной пилы из отпиленного дна контейнера для сока. Я прорезал щель в нижней части, чтобы полотно пилы проходило через нее. Пыль не улавливает на 100%, но собирает много. Я обнаружил, что чем медленнее я режу, тем больше пыли остается на дне бутылки.

Перед тем, как прорезать отверстие в электрической коробке, я сделал маленькое отверстие в центре и протолкнул длинную тонкую отвертку вверх, чтобы проверить наличие препятствий. Затем я поднял рыболовную ленту, чтобы продолжить исследование. Я также шарю куском проволочной вешалки, согнутой в форме буквы L, чтобы обнаружить предметы на поверхности потолка, такие как полоски обшивки или эластичный канал .

Крупный план моего самодельного пылесборника, который я вырезал из пластиковой бутылки из-под сока. Я смог протолкнуть свой стекловолоконный стержень к отверстию в электрической коробке, которое я сделал очень легко, так как на чердаке не было препятствий.

С широко открытым чердачным помещением мне было очень легко использовать мои тяги из стекловолокна , чтобы вытащить кабель 14/3 Romex от выключателя до потолочного вентилятора, расположенного в середине комнаты.

Мой стержень из стекловолокна торчит из отверстия для доступа, которое я прорезал в потолке

. Я забыл сделать снимок, но после того, как я закончил использовать отверстие для доступа, я залатал его с помощью шовного герметика и куска гипсокартона, который был вырезан, как я объяснил выше.

Остальную часть установки потолочного вентилятора и выключателя можно увидеть на стр. 2 .
