Подпорная стена: Подпорная стена — расчет и строительство

Особенности проектирования

Подпорные конструкции возводятся на участках земли, уклон которых составляет больше 8 градусов.

На первом этапе нужно определиться с масштабом изменений рельефа: рассчитать количество ступеней, и определиться со строительными материалами.

Любителям можно возводить стены высотой не более 1-1,5 метров, устройство подпорных стенок большей высоты следует доверить профессионалом. Их помощь потребуется также в случае, если грунтовые воды на земельном участке находятся на глубине меньшей, чем полтора метра. Затруднено также строительство подпорных сооружений на песчаном неустойчивом грунте.

Конструкция опорной стенки состоит из фундамента, вертикальной части и дренажа. Размеры фундамента зависят от веса стены и качества грунта. Чем тверже почва, тем меньше глубина фундамента. На рыхлых почвах фундамент становится фактически равным по высоте с наружной частью опоры.

Для обеспечения устойчивости стены, недопущения обвала и перекосов, ей придается небольшой наклон в сторону насыпи. В центре длинных опорных конструкций выстраивают специальные выступы – разгрузочные площадки, которые используют вертикальное давление для увеличения устойчивости стены. Для защиты от воды по верхней кромке можно установить карниз или козырек.

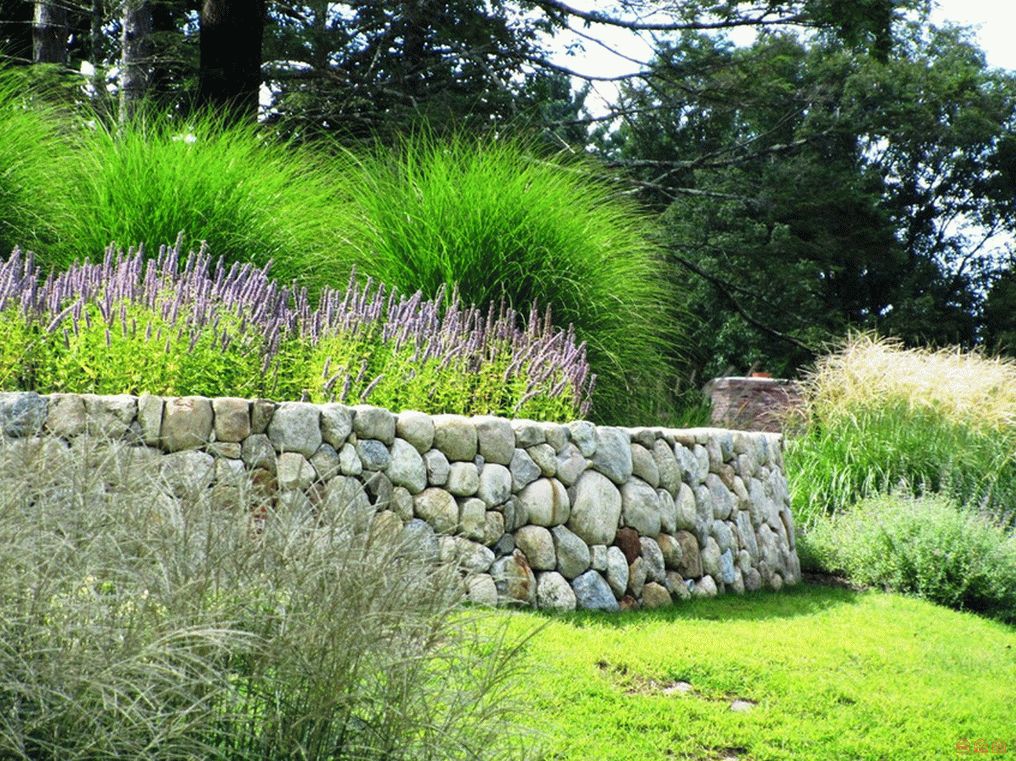

Террасы из камня

Стенка из натурального камня станет прочным каркасом и приятным глазу украшением участка. Ширина фундамента должна быть в 2-3 раза больше ширины стены, глубина равна примерно трети наружной части подпоры.

При расчете глубины траншеи для подпорной стенки учитывается толщина подушки из песка и гравия. После того как дно заполняется подушкой, бетон заливается на таком уровне, чтобы первый слой кладки находился наполовину ниже поверхности. Дренаж можно сделать двумя способами. Разместить трубу у основания стены, или оставить в ней несколько горизонтальных отверстий для стока.

Затем можно приступить к основному этапу кладки. Снизу вверх ставятся сначала крупные камни, сцепление осуществляется бетоном. Можно выбрать также вариант сухой кладки, при которой камни выкладываются без сцепляющего материала. Их щели заполняются грунтом, в котором в дальнейшем прорастут растения.

Нужно избегать длинных вертикальных швов и крестообразных стыков между камнями. Для прочности стене можно дать небольшой (до 10 градусов) уклон. Дополнительной поддержкой станут острые края камней, углубленные в боковом грунте.

Такие сооружения сами по себе выглядят живописно, но и к ним можно применить дополнительное декорирование, разместив растения в щелях, или покрыв поверхность декоративным мхом.

Подпорные стены из бетона

В зависимости от площади террасы и особенностей почвы бетонная подпора может быть толщиной от 25 см до полуметра. На треть своей высоты стенка зарывается в землю. При возведении конструкций выше метра используются арматуры.

Помимо дренажа посредством отводящих труб нужно предпринять дополнительную герметизацию поверхности со стороны откоса, смазав ее специальным раствором. После высыхания пространство между бетоном и землей заполняется щебнем и гравием.

Непритязательный на вид бетон открывает широкий простор для фантазии. Его можно облицевать керамической плиткой, декорировать камнем или же покрыть штукатуркой. Подпорные стены из бетона являются идеальным фоном для дизайна с использованием ампельных растений.

Кирпичные стены на участке

Для подпорных стен используются прочные разновидности полнотелого кирпича. Габариты фундамента рассчитываются аналогично каменным строениям. При высоте не превышающей 60 см, толщина стенки составляет полкирпича – 12 см. При высоте от 60 до 1 метра – толщина в кирпич.

Габионы для подпорных стен

Габионы своеобразные металлические контейнеры, заполненные камнями. Они являются полуфабрикатами для сборки стены при помощи скоб и спиралей.

Наполнителем может стать любой камень: снаружи выкладываются крупные декоративные куски, внутренняя часть клетки может быть наполнена щебнем и гравием. Сетка, крепежи, а также специальные штыри для закрепления на грунте изготовляются из оцинкованной стали.

Деревянные подпорные конструкции

Подпорную стенку из бревен или крупных брусьев легко сделать своими руками, выглядит она чрезвычайно привлекательно, но, в силу своей недолговечности, требует периодической починки.

Дерево нужно обрабатывать гидроизолирующими и противогрибковыми средствами. Половина бревна, которая будет находиться под землей, может быть подвергнута обжигу и битумному покрытию, наружная декоративная часть обрабатывается специальными пропитками и лаками.

Для возведения кладки из дерева вырывается траншея, дно которой на 10 см покрывается дренажной подушкой. Затем бревна наполовину своей высоты устанавливаются внутри рва, закрепляются друг к другу при помощи проволоки и гвоздей и засыпаются гравием и щебнем для устойчивости. Можно применить и горизонтальную кладку.

Перед тем как укрепить подпорную стенку бетоном, нужно сделать дренаж, расположив у ее основания продольные или поперечные трубы. Траншея заливается бетоном на уровне 10 см от краев. Для прилегающей к грунту стороны потребуется дополнительный влагоустойчивый слой из материалов, используемых в кровельной гидроизоляции.

Стенка из покрышек

Выбор покрышек в качестве строительного материала для ограждений и террас неплохое применение идеи вторичного использования. Технология строительства предполагает ступенчатую кладку на сваях. Как видно на фото, дачный участок с подпорной стенкой из шин может выглядеть аккуратно и стильно.

Фото подпорной стенки

Пост опубликован: 09.10

Подпорные стены, устройство, расчет, фото

Для ландшафта с уклоном наиболее рационально провести террасирование участка. Проще говоря — обустроить ступенчатый рельеф, где каждую горизонтальную площадку поддерживает подпорная стенка.

Проектировать расположение подпорных стен следует с таким расчетом, что бы землю в них подсыпать, а не вынимать.

• Во-первых, верхний слой грунта более устойчив, а в нижних пластах будет оседать под тяжестью материала стены.
• Во-вторых, задняя часть подпорной конструкции будет свободна для формирования дренажной системы.
• В-третьих, это наименее затратный вариант без привлечения землеройной техники.

РАСЧЕТ ФУНДАМЕНТА. Для подпорных стенок, чья высота не превышает 30 см сооружать фундамент не имеет смысла – можно ограничиться щебневой подсыпкой заглубленной в траншею (10-15 см). В остальных случаях, глубина его залегания и ширина подошвы напрямую зависят от высоты стены и характеристик грунта. Чтоб не усложнять расчеты приводим следующие постоянные величины:

• Глубина залегания ленточного фундамента на непучинистых грунтах для подпорных стенок от 30 до 80 см составляет 30 см, повышение высоты от 80 до 150 см влечет за собой заглубление фундамента до 60 см. На пучинистых грунтах эта величина сопоставляется с глубиной промерзания почвы.
• Ширина подошвы фундамента должна превышать ширину основания стенки как, минимум, на 15 -20 см, это обеспечит устойчивость всей конструкции при эксплуатации.

Прочность конструкции существенно повысится, если линия стены на плане будет иметь плавные изгибы (не будет прямой).

• продольный дренаж — гравийная или песчаная засыпка и перфорированная труба водоотвода, заложенная у основания фундамента с тыльной стороны стены;
• поперечный дренаж — труба, заложенная поперек тела стенки с целью отвода стока наружу, частота закладки труб зависит от высоты подпорной стены (читайте далее в статье).

Не пренебрегайте данным правилом – и ваш труд,  равно как и вложенные средства, не пропадут зря.

Вооружившись базовыми знаниями, можно приступать к ознакомлению с типами подпорных стенок, доступными для самостоятельного исполнения.

СТЕНА из КАМНЯ

Для СУХОЙ КЛАДКИ годятся лишь те породы камня, которые при сколе или распиливании образуют относительно плоские поверхности.

Прочность данной конструкции поддерживается ее весом, уклоном передней стенки и обязательно неровной поверхностью задней.

Рекомендуемая максимальная высота кладки – 80 см.

В ее нижнюю часть укладывают самые массивные камни, обязательно в шахматном порядке, пустоты заполняют мелкими и подсыпают цементно-песчаной смесью.

Уклон передней стенки составляет около 6⁰, ширина стенки вверху – не менее 45 см, но для разных типов грунтов эти показатели могут колебаться.  На глинистых грунтах толщина основания должна составлять не менее четверти высоты тела.  Для рыхлых (песчаных) и влажных почв этот показатель увеличивается до половины высоты, соответственно, увеличивается и ширина верха стены.

Для стен большей высоты либо с целью экономии материала используется ЖЕСТКАЯ КОНСТРУКЦИЯ, закрепленная на цементно-известковый раствор.

Уклон внешней плоскости стены составляет до 12⁰, при условии, что ее высота вместе с фундаментом более 1,5 м. для меньших высот подпорную стенку из камня делают одинаковой по ширине.

Дренажная система должна быть предусмотрена в любом случае: подсыпку щебнем обязательно сочетают с водоотводом, причем он состоит не только из проложенной у основания трубы, но и из отрезков пластиковой трубы, вмурованных в стену на высоте около 5 см от основания перпендикулярно линии фундамента и с небольшим уклоном.

Частота закладки поперечного дренажа 1 м при высоте стены 1,5 м, чем меньше высота (толщина грунта) тем реже закладывают дренаж.

Преимуществом монолитных конструкций подпорных стенок является отсутствие необходимости сильно заглублять фундамент – его подошва уходит в грунт на глубину 15-25 см.

Кроме всего прочего, у вас есть прекрасная возможность облицевать стену любым видом фасадной плитки. При высоте до 1,5 м вместе с фундаментом, толщина монолитной подпорной стенки может быть равномерной. Гравийную подсыпку делают не более 10 см и тщательно утрамбовывают. Подошва фундамента в данном случае в три раза шире стены и выдвигается в сторону от террасы, образуя букву L.

Поперечный дренаж (трубы поперек тела стены) укладывают в основание, выходя за границы опалубки с той же частотой, что и для каменной стены.  Что касается опалубки, то ее монтаж начинают с задней стенки: сначала позади фундамента вбивают колья, оставив место для опалубки и уходя в землю на треть высоты (иначе не выдержат напор бетона), после формируют заднюю стенку. Следующим шагом идет монтаж передней стенки: вертикальные столбы в фундамент не вбить, поэтому  опалубку, обшитую изнутри рубероидом (для получения гладкой поверхности) фиксируют косыми упорами на нескольких уровнях высоты.

Есть два варианта заливки для монолитного исполнения: АРМИРОВАНЫЙ БЕТОН и буто-бетон. Для первого достаточная минимальная толщина стенки составляет 15 см, для второго 25 см. В качестве армирующего материала подойдет два ряда металлической сетки, обрезки арматуры или труб, скрепленные между собой проволокой. С целью избежания сдвига наружной опалубки, заливка бетоном (марки М-100) осуществляется поуровнево.

Очень удобен вариант НЕСЪЕМНОЙ ОПАЛУБКИ – готовые пустотелые блоки выкладывают друг на друга в шахматном порядке, укрепляют арматурой и заливают бетоном.

• нижним рядом насухо кладут крупные камни,
• в пустоты подсыпают щебень, между ними фиксируют поперечный дренаж,
• производят заливку ряда, но камни не покрывают бетоном полностью, оставив 3-4 см для сцепления со следующим рядом,
• потом снова ряд бута, щебневая засыпка и заливка.

За один раз можно залить столько раствора, сколько у вас есть в наличии, главное, чтоб верхний ряд камней был выложен по всей ширине стены, а нижняя часть бута была утоплена в бетон. При возобновлении работ верх кладки смачивают водой.

Бетон в опалубке «стынет» не менее 3-х суток, а рабочая нагрузка на стену допускается не ранее, чем через месяц. Технологический перерыв можно заполнить облицовкой фасада стены. Дренаж делают по общей схеме, отводя воду в отстойник с последующим использованием для полива.

СТЕНА из БРЕВЕН

Стена из бревен – вариант достаточно экономичный, но недолговечный и делается с расчетом обновления через 5-10 лет.

Исключение составляет лиственница, которая от воздействия влаги только крепчает. Хотя, в районах степной зоны вряд ли ее можно назвать эконом-вариантом.

При выборе размеров бревен используют следующее соотношение: длина заготовки в полтора раза больше видимой части (высоты стенки), а диаметр составляет 10% от длины заготовки.

Допустим, высота подпорной стенки из бревен составляет 90 см (выше – экономически неоправданно). Тогда необходимо отобрать бревна длиной 135 см (90 х 1,5) и диаметром около 14 см. Метод закладки стены – свайный.

Первым делом роют траншею в три ширины бревна по линии укладки подпорной стенки. Ее дно тщательно трамбуют, укладывают гравийную подушку 5-10 см и снова трамбуют. Нижнюю треть заготовок освобождают от коры и пропитывают горячей олифой, битумом или обжигают, верхнюю  обрабатывают бесцветным антисептиком.

Стволы ставят в строго вертикальное положение, снизу подсыпают гравием. Делают заливку бетоном марки М-100 и дают раствору выстояться не менее недели.

Дренаж делают по общей схеме, при низкой высоте стены – без трубы водоотвода (достаточно наличия щелей между бревнами).

СТЕНА из КИРПИЧА

Для кирпичной подпорной стенки высотой до 1 м подойдет вариант ложковой кладки на цементно-песчаный раствор толщиной в один кирпич.

Второй ряд выполняют с вертикальными пробелами через каждый четвертый кирпич: просто не заполняйте боковые промежутки раствором – это дренажные отверстия.

Если подпорную конструкцию делают с целью обустройства земляных террас – толщину стенок увеличивают до полутора кирпичей.

По мере укладки, пока не застыл цемент, формируют расшивочные швы: их лучше делать выпуклыми либо вровень с плоскостью стены, но не заглубленными (с течением времени может нарушиться прочность конструкции).

Избегайте ровных и длинных стен из кирпича: изгибы, криволинейность и разноуровневость  делают подпорную стенку устойчивее.

В кладке используется как клинкер, так и рядовой кирпич из обожженной глины. Пустоты в элементах конструкции может разорвать зимой скопившаяся в них влага – поэтому используйте только полнотелый кладочный материал. Наличие дренажных отверстий не заменяет сооружения полноценной дренажной системы позади кирпичной подпорной стенки – позаботьтесь об водоотводе.

СТЕНА из ПУСТОТЕЛЫХ БЛОКОВ и ГАБИОНОВ

Выбор на сегодняшний день среди подобной продукции не так велик, но производители предлагают интересные варианты: от несъемной опалубки, которую можно задекорировать по своему усмотрению, до элементов фигурной формы, укладываемых друг на друга в шахматном порядке и габионов.

Подпорные стены — далеко не самостоятельный элемент двора или сада. Любой переход с одного уровня террасы на другой обязательно оборудуют при помощи ступеней.

Чаще всего такие лестничные переходы выполняют из тех же материалов, что и сама стена.

Что еще почитать на сайте:

Хозблок на новом участке может стать «первопроходцем» среди построек. Именно по этой причине его часто делают многофункциональным. А бывает и так, что данным термином называют маленький сарайчик для хранения инвентаря. А еще…

Уже на этапе проектирования парной важно определиться с конструкцией и местом расположения печи-каменки. Ведь банная печь может топиться как изнутри парной, так и снаружи, в том числе с улицы. Кроме того, каменка — достаточно тяжелая конструкция, особенно, если она из…

Если вы романтик, то сад с налетом заброшенности – ваш стиль. В нем растут цветы нежных расцветок и простых форм, лежат камни, покрытые мхом, в зарослях прячутся скамеечки, на которых будто давно никто не сидел, в общем, отчетливо звучат нотки ностальгии…

Многие декоративные элементы для своего сада вы можете сделать своими руками. Причем все они будут выполнены в одной стилистике, что (в разумных пределах) облагораживает общий дизайн двора и ландшафта. Речь идет о таком доступном и податливом материале как бетон.

Подпорная стенка из камня на участке – сухая кладка, на раствор, из габионов

Прямое назначение подпорных стен — предотвращение обрушения или оползания грунта между двумя разными уровнями поверхности.

1. Кладка на раствор

Наиболее распространённый вид сооружения подпорной стенки — это кладка на раствор. Монтаж такой стены несложен, но нельзя забывать о достаточно массивном фундаменте и наличии дренажа. Для такого вида стены применяют кладочный бутовый камень, дикий камень и иногда валуны. Камень, уложенный на раствор, образует собой весьма прочный и устойчивый монолит.

2. Сухая кладка

Следующим по популярности методом является так называемая «сухая кладка», при которой используют бутовый камень постелистого типа, не применяя при этом раствора. Этот вид подпорной стены также очень практичен, устойчив, и колоритен с художественной точки зрения, но в отличие от первого вида требует более тщательного подхода к отбору подходящего для кладки камня.

3. Облицовка плитняком

Подпорная стенка из голого бетона красиво смотрится далеко не во всех случаях декоративного оформления террас, или иных ландшафтных участков. Поэтому облицовка стены плиткой из натурального камня является весьма актуальным и эффектным способом стилизовать стену с учётом её функционала. Для таких работ подходящим материалом служит плитняк, дикий камень, или иная плитка натурального происхождения.

4. Габионы

Габионы заслуживают особого внимания. Дело в том, что укрепление террас, отделение одного уровня поверхности от другого, и другие ландшафтные задачи имеют помимо декоративного ещё и практический, инженерный характер, и габионы этому в полной физической мере соответствуют. Для наполнения габионной корзины используют декоративный бутовый камень, небольшие валуны, или комбинацию камней различных видов, оттенков и пород.

5. Геосинтетика.

Геотекстиль (геоткань) и георешётка представляют собой материалы, используемые в качестве каркаса наклонных подпорных стен, наполнителем которого служит утрамбованный грунт. Геосинтетика относится к высокотехнологичным системам обеспечения устойчивости грунтов, и применяется в основном при строительстве трасс, укреплении русел рек и формировании ландшафта в достаточно больших масштабах.

При наличии на участке неустойчивых, слабых грунтов, близости грунтовых вод, и других нетривиальных условий, подпорные стенки представляют собой сложное техническое сооружение, требующее грамотных инженерных расчетов и квалифицированных специалистов для строительства.

Камень для подпорных стен

Панкамень располагает широким ассортиментом натурального камня для сооружения подпорных стен. Декоративный бутовый камень, плитняк для облицовки, валуны и камень для «сухой» кладки представлены в спектре, способном удовлетворить самое богатое воображение.

Как определить, несущая ли стена

Если у вас есть планы реконструкции, которые включают удаление или изменение стены, вы должны определить, является ли стена несущей или ненесущей. Любая удаленная часть несущей стены должна быть заменена подходящей структурной опорой, такой как балка и / или колонны, чтобы выдерживать ту же нагрузку, что и стена.

Что такое несущая стена?

Несущие стены выдерживают вес конструкции пола или крыши, расположенной наверху, и названы так потому, что они могут выдерживать значительный вес.Напротив, ненесущая стена, которую иногда называют перегородкой, отвечает только за то, чтобы поддерживать себя.

Хотя вам следует проконсультироваться со специалистом в области строительства, например, плотником, архитектором или инженером-строителем, чтобы убедиться, что стена несущая или ненесущая, есть несколько подсказок, которые вы можете проверить, чтобы получить предварительный ответ. И сделать это можно, не снимая гипсокартон или другие инвазивные меры.

Смотреть сейчас: как определить, несущая ли стена

Стена параллельна или перпендикулярна балкам?

Как правило, когда рассматриваемая стена проходит параллельно перекрытым балкам перекрытия, это не несущая стена.Но если стена идет перпендикулярно (под углом 90 градусов) к балкам, есть большая вероятность, что она несущая. Однако бывают случаи, когда несущая стена параллельна балкам. В этом случае стена может быть выровнена непосредственно под одной балкой или нести блокировку между двумя соседними балками.

Ель / Марго Кавин

Несет ли частичная стена?

Если стена является частичной стеной, то есть она не доходит до соседней стены, она может быть несущей, а может и не быть.Например, строитель мог установить балку из микролампера, чтобы перекрыть проем и выдержать нагрузку выше. Поэтому нельзя считать, что неполная стена является перегородкой.

Ель / Марго Кавин

Несущая ли внешняя стена?

Наружные стены — это стены, которые образуют периметр или внешний след дома. Наружные стены почти всегда несущие. Там, где есть окна и двери, стены включают балки или коллекторы, проходящие через верхнюю часть проемов.Столбы по обе стороны от проемов поддерживают балки.

В доме редко бывает, что вся внешняя стена целиком является ненесущей. Таким образом можно построить дом, но это потребует больших финансовых затрат. Часто дома, у которых, кажется, нет поддерживающих внешних стен, все же имеют опору в виде стальных или деревянных колонн, перемежающихся между окнами. Поскольку оконное стекло и внешний вид имеют визуальный приоритет, легко упустить тот факт, что колонны значительного размера находятся на своих местах.

Несущая ли кирпичная стена?

Каменная стена может показаться несущей, поскольку кладка является прочным, прочным и чрезвычайно прочным строительным материалом. Но каменная стена может быть несущей, а может и нет. Положение кладки может указывать на ее несущую способность (например, она снаружи?). Один тип кладки, называемый искусственным каменным шпоном, не может выдерживать нагрузки. Как следует из названия, это декоративный шпон, очень легкий и склонный к разрушению при нагрузках.

Фундаментные стены, которые обычно возводятся из каменной кладки, по своей природе являются несущими, поскольку их основная роль заключается в поддержании веса дома.

Ель / Марго Кавин

Есть ли под стеной опорная конструкция?

Если стена находится на первом этаже дома, а внизу есть подвал или подвал, вы можете проверить на нижнем уровне, есть ли другая стена или другой поддерживающий элемент (опоры, балки, колонны, опоры и т. Д. .) прямо под ним и по тому же пути, что и стена наверху. Если под стеной нет опорной конструкции, скорее всего, стена не несущая.

Как определить, выдерживает ли стена нагрузку

Все мы знаем значение изменения структурной системы дома.

Случайное снятие несущей стены может вызвать серьезные проблемы в домах или других строительных конструкциях!

Давайте рассмотрим, как определить, является ли стена несущей.

Прежде чем мы начнем, мы хотим, чтобы вы знали, что правительство вашего города, скорее всего, потребует от вас проведения структурно-инженерного обследования, чтобы определить, является ли стена несущей до снятия.

Это связано с тем, что изменение структурной системы дома без инспекции инженера-строителя или тщательного самообучения может быть значительной краткосрочной или долгосрочной проблемой «эффекта домино».

Ваш дом или здание может стать карточным домиком!

Ура!

Однако понимание основных концепций несущих стен позволит вам составить бюджет и попросить вашего инженера-строителя дать отзыв о ваших планах реконструкции.

Ну вот.

Несущие стены — это структурные элементы в доме, которые помогают переносить вес с крыши через перекрытия и вниз на фундамент.

Если вы удалите несущую стену, не заменив ее подходящими опорами, вы удалите жизненно важную часть структурной системы, которая обеспечивает устойчивость вашего дома.

Поскольку нагрузки передаются с одного уровня дома на другой, несущие стены обычно находятся непосредственно друг над другом на каждом этаже. Заметьте, я сказал обычное, но не абсолютное.

2) Анатомия несущей стены

Для их определения важно знать, что делает стену несущей. Обратите внимание на изображение 2 ниже. Эта стена имеет опорную пластину (одинарную 2 × 4 или 2 × 6), стойки (одинарные 2 × 4 или 2 × 6) и сдвоенную верхнюю пластину (2-2 × 4 или 2 × 6).

Должны быть 2 верхние пластины для поддержки балок пола и предотвращения провисания и разрушения.

Балки перекрытия (обычно от 2 × 6 до 2 × 12) представляют собой элементы конструкции, используемые для передачи нагрузок на вертикальные элементы.

Изображение 2) Эскиз стены с балками перекрытия, идущими перпендикулярно и упирающимися в стену.

Балки перекрытия на этой фотографии проходят перпендикулярно стене и заканчиваются на этой стене, что указывает на то, что они, скорее всего, являются несущими.

Если бы балки были сплошными поверх стены, в зависимости от нагрузок над и под стеной, они могли бы быть ненесущими.Чтобы определить это, потребуется инженер-строитель.

Вот отличное видео, которое поможет объяснить анатомию.

Прежде чем мы углубимся и предоставим вам шаги, необходимые для получения общего представления о несущих стенах в вашем доме, мы хотим подготовить вас к тому, что должно произойти.

Имейте в виду, что в большинстве городов вам потребуется разрешение на реконструкцию, особенно если вы планируете изменять структурные компоненты.

Даже если у вас или у квалифицированного подрядчика есть опыт определения несущих стен, городу (почти в любой ситуации) потребуется, чтобы инженер-строитель подписал планы.

Хотя это может показаться препятствием, мешающим вам продвигаться по проекту, на это есть веская причина.

Например, большинство людей посмотрят на изображение 2 и предположат, что, поскольку балки проходят перпендикулярно стене и заканчиваются на этой стене, стена является несущей.

Однако, если бы инженер-строитель посмотрел на этот эскиз (изображение 2), он бы сказал вам: «Это может быть несущая способность, но осмотр на месте для осмотра вашего чердака, фундамента и вашей конструкции является обязательным».

Открытие стены может быть похоже на ящик пандоры с аномалиями!

Инженеры-строители обучены находить такие вещи, как малоразмерные элементы (строительные элементы), которые могут означать: 1) тонны (буквально) прогиба или «подпрыгивания» или 2) недостаточную прочность или недостаточное количество элементов каркаса, ведущие к разрушению конструкции или обрушению здания.

также могут предоставить вам документацию о том, что ваша стена была проверена, что может защитить вас.

Если стена несущая, многие инженеры предоставят вам объем работ, который ваш подрядчик может использовать для правильного выполнения структурных изменений и соблюдения требуемых строительных норм.

A) Посмотрите на любую стену, которую, по вашему мнению, вы хотите удалить .Если гипсокартон открытый, этот процесс будет намного проще.

Вам нужно будет посмотреть на балки пола / потолка. Обратите внимание, как на картинке ниже балки пола проходят перпендикулярно стене. Это может означать, что стена несущая, но этого недостаточно, чтобы сказать наверняка.

Балки, останавливающиеся и начинающиеся перпендикулярно этой балке.

B) Затем пройдите по стене вверх через уровни вашего дома .Стена простирается через пол прямо над собой? Если это так, это еще один ключ к выводу, что стена может быть несущей.

C) Идите на чердак. Лицензированный инженер-конструктор, Стивен Хэммилл, Complete Building Solutions, говорит: «Во многом все сводится к тому, где держатся стропила и фермы крыши при определении того, какие стены являются несущими». С учетом сказанного:

1) Вы замечаете, что потолочные балки останавливаются и начинаются перпендикулярно стене? 2) Вы замечаете, что от стропил вниз на стену идут распорки? Если любой из этих сценариев верен, весьма вероятно, что у вас несущая стена.

На рисунке ниже показаны балки потолка, опирающиеся на стену, а также распорки, передающие нагрузку с крыши вниз на стену.

Миф: Все внешние стены несущие. Правда: Обычно все внешние стены в доме несущие, но это не гарантируется.

Многие люди считают, что все внешние стены несущие, и точка.Это не всегда так. Все сводится к тому, где лежат балки пола и фермы, которые варьируются в зависимости от типа и стиля дома.

Стивен Хэммилл, П.Э., нарисовал нам простой набросок для объяснения.

На изображении 9 изображен дом, в котором балки перекрытия и фермы крыши проходят перпендикулярно друг другу (вид сверху). Они повернуты на 90 градусов, что означает, что все 4 внешние стены выдерживают нагрузку.

Теперь посмотрите на картинку ниже.Вы замечаете разницу в том, как построен этот дом? Он длинный и тощий, как некоторые дома на ранчо. Фермы / стропила крыши и балки / фермы перекрытия проходят параллельно друг другу.

Это означает, что только две стены, на которые опираются фермы / стропила крыши и балки / фермы перекрытия, являются несущими.

Ага! Миф развенчан, внешние стены могут быть ненесущими.

К настоящему времени вы должны иметь некоторое представление о том, какие стены в вашем доме являются несущими.Это может помочь вам принять очень важные решения по поводу вашего ремонта.

Запланируйте встречу с инженером. Инженер может осмотреть стены, которые вы хотите удалить, и сообщить вам A) Несущая ли она? Б) Что должно произойти, если он несущий?

Помните, инженер-строитель может искать факторы, выходящие за рамки того, что мы перечислили в шаге 4. Могут быть важные скрытые компоненты дома, которые инженер может захотеть проанализировать.

Они также могут обнаружить структурный дефект, такой как балка недостаточного размера, который может изменить ваши планы ремоделирования. Добавленная стоимость …. Пока у вас есть инженер-строитель, почему бы не спросить о других проблемах, таких как трещины в стенах или фундаменте, проникновение воды или что-то еще, просто спросите!

После того, как они определят, что стена является несущей, инженер-строитель учтет несколько факторов при составлении объема работ по замене опорной системы.

Путь нагрузки — это направление, в котором каждая последующая нагрузка (вес конструкции) будет проходить через соединенные элементы.Распределение нагрузки помогает определить, является ли стена несущей.

Это также помогает инженеру создавать новые системы поддержки после снятия стены. Разработка решений может быть сложной задачей, и требуется множество математических вычислений.

Подъемная сила — это любое направленное вверх давление, приложенное к конструкции, которое может поднять ее относительно окружающей среды. Инженер учтет эту силу при снятии несущей стены.

Если удаляемая стена сопротивляется ветровому подъему на крыше, то заменяемая структурная система также должна будет противостоять ветровому подъему, обеспечивая непрерывный путь нагрузки к фундаменту. Тогда вес фундамента сможет противостоять подъему.

Для этого необходимо правильно спроектировать соединения. Инженер обратит особое внимание на соединение балки со стойкой и любые соединения, необходимые для защиты элементов, проходящих через систему пола.

Это короткие бруски в конструкции с деревянным каркасом, используемые для таких вещей, как заполнение, размещение, соединение и усиление элементов.

В этом случае (фото ниже) блокировка используется для непрерывного пути нагрузки вниз до фундамента. Правильное распределение нагрузки имеет важное значение для здоровья вашего дома.

Часто инженер-строитель проверяет прочность вашей плиты (общий тип фундамента, образованного из бетонных блоков) при подготовке к проектированию новой структурной системы для замены несущей стены.

Если стена, которую вы удаляете, сопротивляется поднятию, то может потребоваться опора.

Если вы имеете дело только с гравитационными нагрузками, необходимо проверить прочность плиты.

Если он достаточно прочен, чтобы удерживать след столба, опора не требуется. В противном случае вам нужно будет вырезать часть плиты, закопать ее в почву и установить опору подходящего размера.

Страшно выглядит? Удаление некоторых из этих несущих стен может быть очень сложным, и инженер-строитель должен будет выполнить различные расчеты и факторы, указанные выше, чтобы спроектировать наилучшую возможную замену опорной конструкции.

Щелкните здесь, чтобы узнать больше о возможных вариантах снятия несущей стены.

1. Осмотрите свой дом с помощью нашего руководства, которое поможет вам сформулировать вопросы для инженера-строителя
2. Нанять инженера-строителя для осмотра желаемых стен, определения несущих стен и предоставить вам объем работ, которые ваш подрядчик может использовать для выполнения БЕЗОПАСНО
3. Получите разрешение на строительство, оформив документы у инженера-строителя
4. Дайте подрядчику разрешение на начало работы и попросите его выполнить объем работ инженера-строителя!

3 способа определить несущую стену

Одна из наиболее распространенных проблем, когда дело доходит до реконструкции дома, — это определение свинцовой несущей стены.

Может быть, вы хотите расширить кухонную зону, создать план этажа открытой планировки в своем доме или переделать подвал. Каждый из этих проектов, вероятно, потребует снятия одной или нескольких стен. А демонтаж одного, критически важного для конструкции вашего дома, может вызвать дорогостоящие проблемы.

Итак, как узнать, какие из них несущие, а какие нет? Вот 3 совета:

1. Определите, не лежит ли что-нибудь на стене.

Один из лучших способов выяснить, выдерживает ли стена нагрузку, — это проверить, не прилегают ли балки к стене.Вы можете сделать это двумя способами:

1. Используйте прибор для поиска стоек вдоль потолка рядом с рассматриваемой стеной и посмотрите, есть ли какие-либо балки, идущие перпендикулярно к ней.
2. Откройте потолок и сделайте визуальный осмотр.

На изображении ниже мы уже удалили стену между гостиной и кухней и обнажили чердак наверху. Здесь вы можете увидеть балки, идущие крест-накрест к тому месту, где раньше была стена. В этом случае балки 2 × 8 были сломаны, затем перекрыты и помещены на стену внизу.

Это обычная практика, когда иметь одинарные очень длинные балки слишком дорого. Это также означает, что стена под ним определенно была несущей.

2. Проверьте конек своего дома

Вы можете увидеть конек своего дома, проверив его снаружи. Национальная ассоциация кровельных подрядчиков определяет конек как «наивысшую точку на крыше, представленную горизонтальной линией, в которой пересекаются две части крыши, проходящей по всей длине территории». По сути, это самая высокая точка в вашем доме.

Почти всегда внутренние несущие стены проходят параллельно коньку. Если он идет с севера на юг, можно поспорить, что стены внутри вашего дома, идущие в том же направлении, будут несущими. Поэтому, если вы пытаетесь определить несущую стену внутри своего дома, один из способов — пойти и посмотреть на выступ снаружи.

3. Если это связано с пристройкой, постарайтесь определить любые внешние стены.

Хорошее практическое правило, которое следует иметь в виду, заключается в том, что большинство внешних стен являются несущими.Ненесущие наружные стены встречаются редко и требуют больших затрат. Так что, если в ваш дом за последние годы положили одну или две пристройки, и вы думаете о снятии связанной стены, есть большая вероятность, что она будет нести некоторую структурную нагрузку.

Вы можете видеть балки или другие опоры, выходящие из стены. Но даже если вы не можете этого сделать, вполне вероятно, что стена была построена с опорой между окнами или дверями.

Какую часть несущей стены можно удалить?

Ремонт дома — дело нелегкое, особенно когда он связан с подъемом тяжестей для снятия или замены стен.Поскольку домовладельцы продолжают придерживаться открытых концепций и искать способы расширить и лучше использовать пространство в своем доме, удаление стен часто является авангардом амбициозного проекта. Есть много вещей, которые следует учитывать заранее, когда вы планируете удалить любую стену, но особенно несущую стену. Планирование является ключевым моментом, так как оно поможет вам определить, какая часть несущей стены может быть легко удалена. В конце концов, в большинстве домов вы можете удалить столько несущей стены, сколько захотите, но это во многом зависит от того, что внутри стены, и от того, как вы планируете перераспределить вес.

Несущие стены имеют решающее значение для конструкции вашего дома. Без опоры вес дома может привести к короблению и обрушению крыши. Если вы сомневаетесь, всегда полезно проконсультироваться с инженером, который может измерить весовую нагрузку и посоветовать, что вам нужно делать, чтобы ваш дом оставался в вертикальном положении.

Когда вы задумались о снятии несущей стены, вы можете подумать об удалении всей стены, чтобы превратить две комнаты в одну, или, возможно, просто удалить кусок стены, чтобы расширить дверной проем или создать проход между комнатами.Удаление любой части стены требует вдумчивого обдумывания того, как удаленный кусок стены будет заменен новой структурой. Это также заставляет задуматься о том, что находится за стенами, на что повлияет изменение.

Всегда начинайте с рассмотрения последствий удаления любой стены , но особенно несущей стены. Вот несколько вопросов, чтобы убедиться, что вы думаете со всех сторон:

Самый простой способ определить несущую стену — проверить расположение балок перекрытия и перекрытия.

Если вы можете смотреть на балки пола снизу (например, в подвале или в подвале), вы можете увидеть под стеной более тяжелую балку. Это указывает на то, что он несущий.

Если у вас есть доступ к балкам потолка (а вы не сможете этого сделать, пока не откроете гипсокартон), вы заметите сращенные балки, которые сходятся вместе, опираясь на стену. Это указывает на то, что стена несет вес этих балок, поддерживающих верхние этажи дома или крышу. Без поддержки этих сращенных досок они рухнут вниз.

Все внешние стены дома несущие, так как они поддерживают края крыши.

Как определить, выдерживает ли стена нагрузку

Поиск несущих стен в вашем доме

У вас есть кувалда и план, как наконец создать гостиную открытой планировки, о которой вы мечтали годами. Перед тем, как начать раскачивать, важно убедиться, что стена не несущая.Почему? Удаление несущей стены без надлежащих опорных балок может привести к обрушению всей конструкции.

Самый простой способ определить, является ли стена несущей, — это взглянуть на чертежи. Если у вас нет доступных чертежей, мы рассмотрим несколько других способов, которыми вы можете определить, выдерживает ли стена вес, с помощью экспертных рекомендаций от BuyersAsk.com.

Что такое несущая стена?

Несущие стены, также известные как несущие стены, являются важным структурным элементом в вашем доме. Проще говоря, эти стены делают именно то, что подразумевает их название — они выдерживают вес здания.

Думайте об этих стенах как о сети распределителей нагрузки, которые принимают весь вес дома и переносят его на фундамент. Они являются ключом к поддержанию устойчивости дома, поэтому вам нужно знать, где они находятся, прежде чем начинать какой-либо проект реконструкции или ремонта.

4 способа определить, является ли стена несущей

Есть много способов определить, является ли стена несущей или нет, от определения взаимосвязи балок и балок до проверки чертежей.За исключением внешних стен дома, которые почти всегда несущие нагрузки, может быть сложно провести точную идентификацию.

По словам Дейва Джонса, директора по контенту BuyersAsk.com, если вы хотите убедиться, что вы правильно определили несущую стену, лучше всего нанять квалифицированного подрядчика для осмотра и снятия стены.

«Я бы сказал найти инженера-строителя. Они смогут сказать, как дополнения или структурные перестройки могли повлиять на то, как ваш дом выдерживает вес.Если вы не можете найти инженера-строителя, следующим будет архитектор или подрядчик ».

Дэйв Джонс | BuyersAsk.com

1. Проверьте чертежи своего дома

Ознакомьтесь с инструкциями о том, как был построен ваш дом. Обычно вы можете получить копию чертежей у клерка вашего города или округа за небольшую плату. Ознакомьтесь с планом каркаса и планом цокольного этажа. Эти точки дадут вам представление о направлении балок и могут даже обозначить ваши несущие стены.

«Чертежи — всегда отличное место для поиска. Он покажет вам не только многое о структуре, но и обо всех изменениях в вашем доме. И если в файле нет разрешений на строительство, это может быть тревожным сигналом, чтобы проверить все и убедиться, что все изменения в порядке ».

Дэйв Джонс | BuyersAsk.com

2.

Ищите дополнительную опору для стены

Стойки и колонны усиления очевидны в подвале или на чердаке, но на других этажах они не всегда так заметны.Способы определения потенциальной дополнительной поддержки стен в готовых частях дома включают:

• Столбы на стыке двух стен.
• Дополнительные опоры вокруг дверных и оконных рам.
• Полустены с доведенными до потолка столбами.

3. Определите, проходит ли стена через несколько уровней

Если у вас есть стены, построенные в одном и том же месте на каждом этаже дома, скорее всего, все эти стены являются несущими. Имейте в виду, что в этих стенах все еще могут быть дверные коробки, встроенные стеллажи и другие функциональные или декоративные элементы конструкции.Ключевым моментом является то, что стены на всех этажах вашего дома находятся прямо друг над другом.

4. Используйте балки и балки в подвале и чердаке

Если вы когда-нибудь бывали в недостроенном подвале или чердаке, вы, вероятно, уже видели балки и балки раньше, даже если не осознавали этого. Но когда вы смотрите и все, что вы видите, это связка дерева или металла, как узнать, что такое балки и как найти опорные балки?

• Балки — это множество кусков дерева или металла, которые проходят параллельно друг другу по длине комнаты, чтобы поддерживать верхний этаж.
• Балки — это более толстые куски дерева или металла, которые могут быть горизонтальными или вертикальными и пересекать балки, чтобы помочь перенести вес дома на фундамент.

Различия между балками и балками
Балки	Балки
Перенести нагрузку верхнего этажа на балку или стену. Часто используется при строительстве потолка или пола. Прикрепитесь непосредственно к балкам или сядьте на них, чтобы переносить вес горизонтально через дом.	Может быть вертикальным или горизонтальным, в зависимости от расположения. Перенести нагрузку на колонны или фундамент. Крепится к стенам или столбам для вертикальной передачи веса через конструкцию дома.

Pro-Tip: Нужна помощь в определении ваших балок и балок? Ознакомьтесь с нашей инфографикой, чтобы увидеть некоторые из распространенных способов, которыми они соединяются.

Как найти несущую стену в подвале

Подвал — лучшее место для начала, когда вам нужно определить, выдерживает ли стена нагрузку.

Посмотрите на потолок своего подвала, и — если он не закончен — вы увидите несколько более тонких и несколько более толстых балок. Направление, в котором они движутся, важно.

Пока вы смотрите, задайте себе следующие вопросы:

• Балки перекрытия перпендикулярны стене этажом выше? Или, проще говоря, если стена наверху идет с севера на юг, балки перекрытия идут с востока на запад?
• Есть ли под стеной на этаже выше балка, стена или столб?

Если вы ответили утвердительно на любой из этих вопросов, стена этажом выше, скорее всего, несущая.

Как распознать несущую стену на чердаке

Если у вас нет подвала или у вас есть готовый потолок, взгляните на структуру вашего дома с чердака.

На чердаке взгляните на балки потолка и задайте себе следующие вопросы:

• Если вы опустите балки на этаж ниже, они ударились бы о стену?
• Есть ли балка или опора крыши, расположенная непосредственно над стеной внизу?
• Находится ли конек крыши прямо над стеной этажом ниже?

Как и в случае с подвалом, если вы ответили утвердительно на эти вопросы, стена этажом ниже, скорее всего, несущая.

Вы определили свои несущие стены — что теперь?

Вы проверили свои чертежи, балки и балки и определили, что ваша стена несущая. Итак, что делать дальше?

Можно ли снять несущую стенку?

Короткий ответ — да. Но процесс снятия несущей стены сложен.

По словам Джонса, может случиться много не идеальных вещей, если несущая стена не будет удалена должным образом. «Вы можете увидеть провисающие потолки и полы, двери или окна, которые внезапно начинают прилипать, и трещины, которые образуются в гипсокартоне», — сказал Джонс.«Иногда можно увидеть изменения за несколько дней. Иногда на это уходят месяцы или годы. На самом деле нет точных сроков «.

Джонс добавил, что если вы заметили некоторые из этих предупреждающих знаков, это не обязательно означает, что стена, несущая нагрузку, была удалена. Помните, дома со временем оседают. Это означает, что в гипсокартоне будут заклеиваться окна и двери или появятся трещины.

«Проблема возникает тогда, когда [трещины] становятся серьезными. Вертикальные трещины в гипсокартоне — это нормально и обычно по шву.Чтобы расколоть гипсокартон по горизонтали, нужно приложить немало усилий. Вот тогда вам, возможно, стоит волноваться.

Дэйв Джонс | BuyersAsk.com

Если несущая стена должна выйти из строя, необходимо иметь план. Неважно, какую часть несущей стены вы планируете снимать, вес необходимо перераспределить. Часто для компенсации устанавливают балку, известную как перемычка или колонны от стены до пола.

Совет по безопасности: Удаление несущей стены может быть чрезвычайно опасным и должно выполняться обученными профессионалами.

Будьте готовы к дальнейшим действиям

Если вы уверены, что это безопасно, пора снести эту стену. По мере того, как вы открываете свою комнату новым возможностям, мы предлагаем арендовать жилой мусорный контейнер, чтобы вывозить мусор. Помните, что большинство служб вывоза у обочин не возьмут строительный мусор, потому что он слишком тяжелый.

РЕКОМЕНДУЕМЫЕ ЧТЕНИЯ Как спланировать ремонт | Советы по найму подрядчика

Как определить, выдерживает ли стена нагрузку

Вот несколько советов о том, как сделать онлайн-курс максимально комфортным.

Как инженер-строитель, я, кажется, всегда обращаюсь к своим друзьям и семье, когда кто-то хочет узнать, несущая ли стена в их доме или нет. Когда я получаю этот телефонный звонок, я часто думаю про себя: «А они вообще знают, что такое несущая стена?». Итак, сначала, я думаю, мне следует объяснить, что классифицируется как несущая стена и как они работают, а затем я могу перейти к объяснению некоторых способов, которыми я определяю, является ли стена несущей, когда я помогаю своим друзьям и семье. .

Некоторые из причин, по которым кто-то задает этот вопрос в первую очередь, — это одна из нескольких причин. Одна из причин — любопытство. Если вы похожи на меня, у вас может быть ген любопытства, который просто хочет узнать, как все устроено и устроено. Основная причина может заключаться в том, что они проводят ремонт в своем доме или офисе, который требует удаления или модификации стены, чтобы иметь новые дверные / оконные проемы, поскольку они опасаются, что конструкция рухнет. В настоящее время становится все более модным иметь концепцию открытого пола.Это означает, что люди хотят избавиться от своих уродливых стен, которые мало что делают для их пространства.

Несущая стена — это любая стена, которая выдерживает вес вышележащей конструкции и людей / мебели, поддерживаемых этой конструкцией. Полы наверху, конструкция крыши, люди и мебель — это «нагрузки», которые стена должна выдерживать. Несущая стена полностью передает нагрузку на фундамент здания. В многоэтажном доме несущие стены обычно выстраиваются друг с другом от этажа к этажу, но это не всегда так.В доме, например, планы этажей от этажа до этажа часто не совпадают, поэтому там, где есть несущая стена на верхнем этаже, может быть открытое пространство на этаже ниже. Вы можете спросить: «А куда уйдет груз, если стена просто исчезнет?». Что ж, я могу вам сказать, что груз не исчезает просто волшебным образом, он должен каким-то образом добраться до фундамента здания. В этих случаях под несущей стеной устанавливается передаточная балка или перемычка для переноса нагрузки на каждую сторону проема на нижнем этаже.Также могут быть ситуации, когда несущая стена опирается на балки перекрытия, которые переносят нагрузку на соседние стены и балки.

Помимо передачи нагрузки, роль стены в здании включает:

• Для разделения комнат и пространств
• Для обеспечения акустического разделения и предотвращения распространения звука
• Для предотвращения распространения огня из одного помещения в другое
• Чтобы придать эстетический вид пространству
• Обеспечить укрытие
• Для ограждения трубопроводов и водопровода
• Для обеспечения безопасности (неужели мы все не ладим ?!)

Итак, теперь, когда вы знаете, что такое несущая стена, пришло время дать несколько советов о том, как определить, является ли стена несущей или это просто перегородка, которую можно перемещать или изменять с такими серьезными структурными последствиями.Не всегда легко определить, является ли стена несущей, не имея доступа к потолку или чердачному пространству для визуального осмотра каркаса.

Если вы видите каркас пола или каркас крыши, вам сначала нужно найти балки перекрытия. Если рассматриваемая стена параллельна балкам / балкам, она, скорее всего, не будет несущей.Слева можно увидеть пример ненесущей перегородки.

Когда балки / фермы перпендикулярны стене и опираются на верхнюю часть стены, эта стена является несущей стеной. Пример вызова несущей стены можно увидеть справа.

Балки редко бывают сплошными поверх стены, вместо этого они часто соединяются поверх стены, поскольку габаритные пиломатериалы доступны только определенной длины. Чтобы получить представление о стандартной длине габаритных пиломатериалов, нажмите здесь.

Если у вас нет доступа, можно с уверенностью сказать, что все внешние стены несущие. Наружные стены выдерживают ветровые нагрузки, а также нагрузки на крышу и пол. Если внутренняя стена является непрерывной и находится на одной линии со стеной сверху или снизу, существует больше шансов, что это несущая стена, чем часть коротких стен, которые изгибаются внутрь и наружу. Если у вас есть доступ только к каркасу стены, а не к потолку / чердачному пространству, чтобы увидеть направление балки / фермы, то плотно расположенные или более глубокие стенные шпильки могут быть признаком того, что они несущие, поскольку для сильно нагруженной стены потребуется больше шпилек и большая площадь стойки, чтобы выдерживать приложенные нагрузки.

Балки перекрытия, обрамляющие внешнюю стену, должны поддерживаться на противоположном конце несущей стеной или балкой. Ширина балки зависит от породы / сорта древесины, приложенной нагрузки и глубины / расстояния между балками, но хорошее практическое правило состоит в том, что балка будет иметь длину от 10 до 20 футов (от 3 до 6 м). Таким образом, если стена находится на некотором расстоянии от внешней стены, которая находится в этом диапазоне, то вероятность того, что она несущая, выше, чем у стены, которая находится всего в нескольких футах от внешней стены.Фермы крыши могут охватывать гораздо большие расстояния, чем балки, поэтому, если у вас двускатная крыша, есть большая вероятность, что она может простираться между внешними стенами и не потребует внутренней несущей стены для поддержки. Это означает, что на верхнем этаже дома внутренние стены могут не выдерживать вес конструкции крыши и вес снега. Чтобы получить представление о стандартных пролетах для ферм крыши с учетом снеговой нагрузки, шага, размера и расстояния между элементами фермы, щелкните здесь.

Как снять несущую стенку?

Теперь, когда вы знаете, как определить, является ли стена несущей, вам может быть интересно, что требуется, если вы хотите ее удалить.

При снятии несущей стены в жилом доме требуется балка или перемычка, чтобы заменить стену и перенести нагрузку на каждую сторону проема. Балку можно опустить и расположить на ней балки перекрытия, либо балка может находиться в той же плоскости, что и балки, при этом балка балок находится сбоку от балки.

Установка балок заподлицо сбоку от балки — более дорогой вариант, так как он может включать разрезание балок и установку подвесов балок на концах балок.Этот вариант, однако, может устранить необходимость в переборке, которая потребовалась бы, если бы балка упала, что приводит к более чистому виду. Размер балки и требуемых стоек зависит от веса балки и ширины проема. Иногда установка балки и столбов может оказаться не всем, что требуется при снятии несущей стены. Необходимо также рассмотреть конструкцию под несущей стеной. Если внизу есть несущая стена, потребуется добавить столб, чтобы продолжить нагрузку на фундамент.Если внизу есть балка, ее, возможно, потребуется усилить в зависимости от того, где расположена стойка вдоль пролета балки.

Но подождите, это еще не все … Необходимо оценить фундамент, чтобы убедиться, что он может выдержать любую дополнительную нагрузку, которая может возникнуть, поскольку добавление отверстия в несущей стене изменяет путь нагрузки. Если фундамент не может выдержать повышенную нагрузку, потребуется усиление / или добавление к фундаменту, что может быть очень грязным и дорогостоящим.

Крайне важно укрепить балки пола перед снятием стены.Опора в этом случае включает временную поддержку веса конструкции пола, которая изначально должна была поддерживаться удаляемой стеной. Это можно сделать, установив временные балки и стойки (показаны слева) или возведя временную стену с карнизами.

Если несущая стена снимается без предварительной установки опор, это может привести к обрушению конструкции и создать угрозу безопасности.

В большинстве юрисдикций требуется разрешение на снятие несущей стены, поэтому, если вы хотите удалить стену в своем доме, настоятельно рекомендуется проконсультироваться с профессиональным инженером-строителем.Но теперь, когда вы знаете, какие стены могут быть несущими и что необходимо для их снятия, мы надеемся, что это поможет вам на этапе планирования и составления бюджета вашего следующего проекта ремонта дома. Если у вас есть какие-либо вопросы или комментарии по содержанию, не стесняйтесь оставлять сообщение в разделе комментариев ниже!

Чтобы узнать больше об основах проектирования конструкций, воспользуйтесь нашим БЕСПЛАТНЫМ руководством здесь.

Ноа — профессиональный инженер, работающий в Crosier Kilgour & Partners Ltd, консалтинговой фирме по проектированию строительных конструкций в Виннипеге, Манитоба, Канада, и имеет более чем 8-летний опыт работы в инженерной профессии в качестве конструктора и руководителя проекта.Он работал над множеством уникальных проектов на протяжении всего своего времени в инженерной области, включая оценку состояния существующих структур, реконструкцию существующих зданий, дополнения к существующим зданиям и проектирование новых структур, которые он получает привилегию видеть, как они строятся с нуля. в городе, в котором он вырос.

Последние сообщения Ноя Московича (посмотреть все)

Как определить несущую стену | 2020

Несущая стена в точности соответствует своему названию: она поддерживает вес дома и помогает ему стоять (другими словами, она несет нагрузку).Учитывая, какой вес должен поддерживаться в конструкции — крыша, все строительные материалы между крышей и полом, все содержимое дома — несущие стены имеют решающее значение для целостности здания. Весь этот переносимый вес называется нагрузкой, а функция стены — переносить вес с крыши на фундамент.

Каждая внешняя стена дома несущая. Для разделения пространства внутри дома обычно используют ненесущую стену. Их часто называют перегородками или ненесущими стенами.Поскольку они не отвечают за опору и не являются частью несущего каркаса, их можно безопасно удалить, чтобы освободить место для более открытой планировки пола. Вы можете определить их, посмотрев на балки и стропила на чердаке или в подвале. Если они идут параллельно стене, скорее всего, это ненесущие стены.

Уникальный тип стены, часто встречающейся в многоэтажных зданиях, а также в тех, которые расположены в ветреной зоне или близко к линии разлома, — это стена сдвига. В то время как колонны и несущие стены удерживают здания в вертикальном положении, неся сжимающую нагрузку конструкции до фундамента, стена сдвига — это то, что удерживает конструкции от раздува.Чем выше здание, тем больше потребность во внутренних стенах с поперечным срезом. Почти все дома построены с внешними стенами, работающими на сдвиг.

Как определить ненесущую стену

Характеристики ненесущей стены:

• Не выдерживает вес перекрытий выше
• Не является частью каркаса дома
• Внутренние стены, которые используются для разделения комнат
• Идут параллельно балкам чердака или перекрытиям перекрытий в подвале
• Есть из пустотелого кирпича, кирпича на фасаде, пустотелого бетона или внутри из гипсокартона

Как определить несущую стену

Хотя удаление ненесущей несущей стены не имеет никаких последствий, удаление несущей стены может быть дорогостоящей и опасной ошибкой.Вот пять способов определить, является ли стена несущей:

1. Начните с самой низкой точки дома. Балка, прикрепленная или утопленная в бетонный фундамент дома, является частью несущей стены. В недостроенном подвале легче увидеть металлические балки или колонны, идущие из одной стороны комнаты в другую. Несущие стены находятся над этими балками.
2. Ищите стены, перекрывающие несколько этажей. Давление веса конструкции давит вниз и наружу, поэтому внешние стены всегда будут нести нагрузку.
3. Загляните на чердак. Большинство несущих балок находится внутри стен. В недостроенных чердаках, где обнажается каркас дома, легче увидеть, где соединяются балки. Следуйте за стенной стойкой на чердак и посмотрите, совпадает ли она с балкой. Если вертикальная стойка проходит перпендикулярно горизонтальной балке, велика вероятность, что она выдерживает нагрузку.
4. Проверьте центр. Стены, расположенные в центре дома, скорее всего, являются несущими, поскольку вес дома передается с пола на этаж от крыши к потолку, значительная часть этой нагрузки должна восприниматься центром.
5. Взгляните на чертежи. Вы сможете определить несущие стены по архитектурным планам, учитывая все изменения, которые проводились после постройки дома. Страницы, помеченные как «структурные», покажут, в какую сторону проходят балки пола.

Научитесь читать чертежи в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Можно ли снять несущую стену?

Если вы действительно хотите убрать несущую стену из дома, это можно сделать; однако это может быть дорогостоящим, и чтобы сделать это без риска для структурной целостности дома, вам потребуется заменить его на колонну или другой тип несущей конструкции.Вот некоторые рекомендации по снятию несущей стены:

• Вам понадобится разрешение. Скорее всего, вам понадобится разрешение от местного муниципалитета, чтобы убедиться, что вы соблюдаете строительные нормы и правила. Некоторые городские постановления требуют, чтобы вы предоставили подробные планы новой опорной системы вместе с одобрением советника инженера-строителя, прежде чем снимать стену.
• Постройте временную опорную стену. Вам необходимо построить его с обеих сторон несущей стены, прежде чем снимать каркас.
• Добавьте вертикальные стойки между двумя конечными точками горизонтальной опорной балки. Установка вертикальных столбов снимет нагрузку с горизонтальной балки.

MT Copeland предлагает онлайн-классы на основе видео, которые дадут вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, а также дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

No related posts.
