Правильное соединение светильников между собой

Оглавление:

  1. Как правильно соединить светильники
  2. Меры предосторожности и инструменты
  3. Последовательное подключение
  4. Параллельное подключение
  5. Шлейфное подключение
  6. Лучевое подключение
  7. Видео, как соединить точечные светильники между собой

Встраиваемые точечные светильники ярко и равномерно освещают помещение и повышают эстетические характеристики гипсокартонного потолка. Несмотря на то, что обычно используют более 10 элементов, установить их достаточно просто даже своими руками. В статье мы расскажем, как соединить светильники между собой на потолке разными способами, какие типы подключения бывают и как организовать работу с точки зрения безопасности.

Меры предосторожности и инструменты

Безопасность

Все работы с электричеством проводите с выключенным током. Если материал потолка горючий, то провода выбирайте жаропрочные с маркировкой НГ.

Самые надежные, которые подходят даже для помещений с повышенной влажностью и температурой, покрыты оплеткой из стекловолокна, их внутренняя изоляция сделана из особо прочной резины.

Соединения проводки должны быть надежными и изолированными, а мощность ламп подходить к техническим характеристикам кабеля, чтобы не допустить перегрев.

В продаже встречаются точечные светильники, которые функционируют от сети питания 220 или 12 В. При напряжении 12 вольт, установите трансформатор, который понижает 220 вольт до 12. Для работы вам потребуется надежная опора, куда можно встать, например,стол или стремянка.

Инструменты

Для соединения отрезков кабеля хорошо подходит обжимной пресс. Если его нет, используйте плоскогубцы.

Для проделывания отверстий в потолке из гипсокартона используйте дрель с насадкой, которая позволяет сделать ровные круглые прорези.

Для измерения расстояния между светильниками и создания разметки запаситесь рулеткой и простым карандашом.

Светильники

Выбор точечных светильников широк. Для них производители выпускают лампы разных типов (люминесцентные, галогенные или светодиодные), форм и размеров. Самые эффективные, долговечные и экономичные — LED-лампы. Рекомендуем устанавливать споты мощностью не более 40 Вт.

Последовательное подключение

Чтобы разобраться, как соединить светильники последовательно, сначала поговорим об основных этапах работы.

  1. Проектирование и разметка. Запланируйте места размещения спотов на потолке до его обшивки отделочными материалами. При планировании нужно учитывать расстояние от стены — не более 60 см, между центрами — 25-30 см.
  2. Если ошибиться с расположением спотов, то они могут совпасть с металлическими элементами каркаса и стыками потолочного полотна, что недопустимо.
  3. Прокладка и протяжка проводов. Укладывайте проводку в специальные короба, если потолки подвесные, или закрепите на каркасе так, чтобы при сверлении отверстий ее можно было легко достать.
    Для натяжных потолков проводку рекомендуется спрятать в гофрошланги.
  4. Выполнение отверстий. После монтажа гипсокартона или другого покрытия просверлите отверстия под каждый элемент специальной насадкой на дрель — кольцевой пилой диаметром меньше на 3–4 мм, чем внешний размер светильника.
  5. Подключение. Достаньте петли провода из спотов и подключите к светильникам в соответствии со схемой монтажа.
  6. Тестирование. Подключите питающий провод к выключателю, вкрутите лампочки и включите свет на выключателе. Если все приборы горят, вы все сделали правильно.

Если вам нужно подключить несколько ламп, не более 5–6 штук, подойдет последовательная схема. Для ее исполнения потребуется немного кабеля и времени, но качество освещения будет невысоким из-за того, что напряжение распределяется на все элементы. Если подключено 3 лампы к 220 В, на каждую придется по 73 В, если 5, то по 44 В.

Подобный способ подключения мы найдем в советских гирляндах. При сгорании одной лампочки перестают гореть все. Чтобы заменить электроприбор, придется проверять каждую лампочку. Из-за этих недостатков последовательная схема используется редко, однако она с успехом применяется в подъездах, где освещение на разных этажах включается одним выключателем.

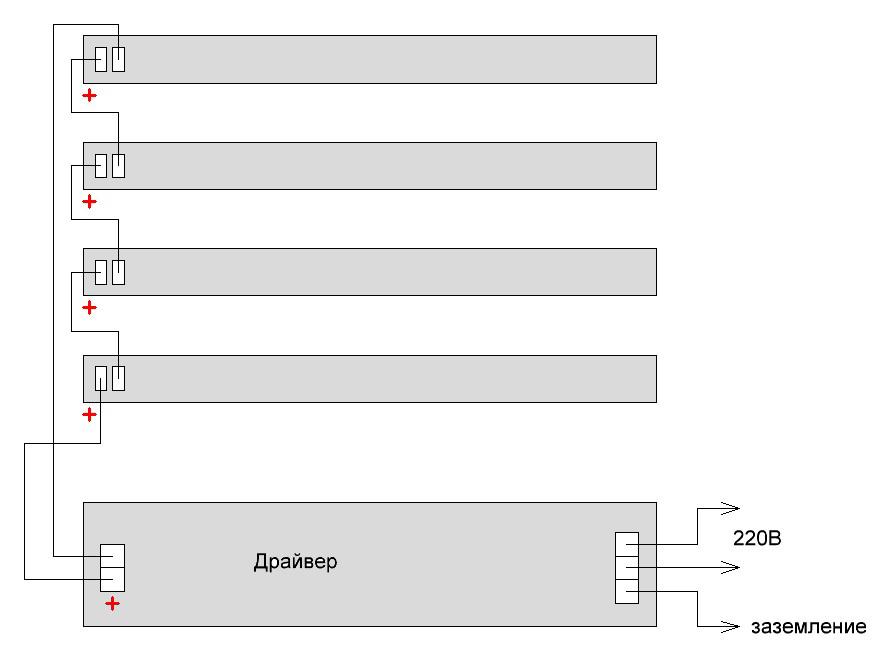

Подключить кабель последовательно просто — подведите фазу поочередно ко всем лампы, а ноль проведите к выходу крайне лампы. К выключателю должна подходить фаза, которая дальше всех идет на лампочки.

У проводки из трех жил кроме двух основных проводов присутствует защитный кабель «земля». Его нужно взять напрямую с «земляной» колодки и отвести на каждый из точечных светильников к подходящей клемме.

Параллельное подключение

Самая распространенная и удобная схема — параллельная. Для нее необходим больший метраж проводки, но на все споты подается одинаковое напряжение и освещение получается одинаково ярким. Если выходит из строя одна лампа, то остальные светят. Найти место поломки очень просто.

Для предотвращения перегрева, а также короткого замыкания рекомендуется прокладывать негорючий провод ВВГ нг 2*1,5 — двухжильный, или 3*1,5 — трехжильный, если есть заземление. Способы, как соединить светильники параллельно — шлейфный и лучевой.

Шлейфное подключение

Если вы хотите использовать шлейфный способ разводки, то выведите из распредкоробки провода ноль и фазу на первый спот. От него проведите отрезок на второй, и так ко всем последующим приборам. Получается, что к каждому споту, кроме последнего, подключено по 4 отрезка.

Если нужно подключить несколько десятков спотов, можно использовать схему с двухклавишным выключателем. При данном способе потребуется больше проводки. Если у вас споты на 12 вольт, возьмите 2 трансформатора.

Лучевое подключение

Лучевое соединение более надежно, но устанавливать проводку этим способом сложнее. Вам потребуется больше кабеля. Соединение должно получиться более качественным, чтобы все провода держались там, где их закрепили. Удобный способ монтажа — с использованием клеммной колодки, когда с одной стороны проводите фазу и разводите на контакты. С другого конца подводите отрезки кабеля, отходящие к светильникам.

Похожий способ — использовать клеммники Ваго. Он прост и быстр в исполнении. Вам нужно зачистить провода и вставить их в гнезда.

Вы можете воспользоваться еще одним вариантом — скрутите провода, обожмите плоскогубцами и сварите. Соединение получается неразъемным, однако достаточно прочным.

Если вы разбираетесь в электрике, то справитесь с монтажом светильников самостоятельно. Если сомневаетесь, обратитесь к электрикам, которые рассчитают количество электроприборов на вашу площадь, правильно разметят места установки и выполнят монтаж.

Видео, как соединить точечные светильники между собой

Мы подобрали видеороликов, где наглядно показаны конструкции и способы подключения точечных светильников. В них вы найдете полезную информацию, в каких случаях выбрать последовательный способ, а в каких параллельный и какой взять кабель.

Светодиодное освещение в квартире или доме: как установить своими руками, монтаж объемной лед подсветки и схема подключения в помещении

Светодиодное освещение – один из самых экономичных и надежных видов подсветки. Для организации света применяются ленты, лампочки, панели.

Светодиодное освещение – это современный, безопасный, экономичный и экологичный тип подсветки. Светодиоды используются в домах, на производствах, для уличной и архитектурной подсветки. С помощью излучающих диодов можно создавать уникальные эффекты. Светодиодные лампы практически вытеснили классические источники света, и в будущем будут только завоевывать новые области.

Основная информация

Светодиодная область развивается, и постоянно на полках появляются новые приборы с улучшенными характеристиками. Уже сейчас диодные лампы активно используются в домашнем освещении. Это экономичные приборы с наилучшими параметрами и большим разнообразием цветовой температуры.

Особенности работы светодиода

Светодиодное освещение создается с помощью светоизлучающих диодов. Это полупроводниковые приборы, которые дают оптическое излучение при прохождении через них электрического тока в прямом направлении. Сам светодиод состоит из полупроводникового кристалла, линзы, контактов. Есть различные виды светодиодов, отличающиеся по конструкции, яркости, мощности, цвету и другим характеристикам.

За и против

Преимущества:

  • экономичность;
  • эконогичность;
  • срок службы;
  • безопасность;
  • отсутствие пульсаций;
  • диапазон цветовых температур;
  • разнообразие исполнения.

К недостаткам можно отнести только высокую стоимость лампы.

Конструкция светодиодных ламп

Лампочка состоит из светодиодной матрицы, драйвера, корпуса с радиатором, цоколя, стеклянного или пластмассового рассеивателя. Сама колба может быть разной формы.

Характеристики

К основным характеристикам излучающих диодов относят:

  • рабочий ток – значение силы тока, при котором лампа работает стабильно;
  • напряжение – питание, которое нужно для работы устройства;
  • мощность – важный показатель, который нужен при выборе блока питания;
  • цветовая температура – оттенок свечения, бывает теплым, нейтральным и холодным;
  • световой поток – количество света на 1 кв.м.;
  • угол рассеивания – определяет площадь, на которую будет направлено освещение.

Также к характеристикам относят размер кристалла.

Расчет необходимой яркости

Прежде чем покупать светильники, определите какая яркость потребуется. Этот параметр должен учитывать площадь комнаты, ее назначение, какую функцию будут выполнять светильники. По нормам на 1 кв.м. гостиной должно быть 300-400 Люкс света, для кухни и спальни около 250 Люкс, для прихожей 100 Люкс.

Управление светом

Управлять яркостью освещения можно различными способами. К ним относятся:

  • изменение числа диодов;
  • изменение тока, протекающего через диоды;
  • при помощи регулятора мощности.

Можно приобрести лампу с регулятором света. С ее помощью можно регулировать яркость подсветки.

Виды

Светодиоды активно используются в любой области, где нужна подсветка. Их устанавливают как внутри помещения, так и снаружи.

Квартирное

В квартире применяются разные светодиодные изделия – лампы, ленты, панели. С их помощью можно визуально разделить комнату и добавить акцент на нужный элемент.

Офисное

Для офиса используются светодиодные лампы и панели. Они дают равномерное освещение без мерцания.

Благодаря отсутствию мерцания диоды часто используют в рабочих местах. Светодиодная лампа не напрягает зрение и нервную систему человека.

Торговое

Качественное торговое освещение поможет подчеркнуть продаваемый товар. С этой целью используются мощные светодиодные светильники. Они применяются как для общего освещения, так и для акцентного.

Промышленное

К промышленному свету предъявляются жесткие требования. Оно должно быть ярким, комфортным, без мерцаний, равномерным. Сама же лампочка должна быть прочной и безопасной, с высокой степенью защиты от пыли и влаги. Диоды отлично подходят для создания подсветки в промышленных помещениях.

Аварийное

В случае экстренной ситуации в помещении существует источник аварийного света. Он работает при отключении электричества, а также обладает антипаническим эффектом. Также подсвечены опасные зоны и знаки безопасности (табличка «Выход»). Наиболее прогрессивным аварийным светом являются диодные светильники.

Консольное/уличное

Светильники для улицы должны обладать высоким уровнем устойчивости к перепадам температуры, влаге, механическим ударам. Уличные светильники, которые устанавливаются вдоль шоссе, должны быть без пульсаций для комфорта водителей.

Архитектурное

Главная цель архитектурной подсветки – подчеркнуть фасад здания, ансамбль, сооружение любого типа. Освещение позволяет не только осветить объект в темное время суток, но и украсить город. Выполняется при помощи декоративных светодиодных светильников или прожекторов.

Прожекторное

Светодиодные прожекторы активно используются для подсветки парадных входов, небольших площадей, охраняемых объектов, стадионов. Такие приборы обладают малым телесным углом и большой дальностью пучка света.

Ландшафтное

Для подсветки скульптур, деревьев, газонов используются ландшафтные светодиодные светильники. Они должны быть устойчивы к условиям агрессивной окружающей среды и обеспечивать оптимальный свет.

Иллюминация

Одним из видов архитектурной подсветки является иллюминация. Это освещение с помощью диодных гирлянд, светящихся фигурок, бегущих огней. Используется для оформления ТРЦ и подсветки объектов в праздники.

Правила организации и управления освещением в квартире

На выбор освещения большое влияние оказывает тип помещения и его предназначение. Чтобы грамотно организовать свет, нужно учесть размеры комнаты с учетом мебели, определить, нужно ли делать зонирование и сколько светильников потребуется.

Гостиная

Свет в гостиной можно организовать с помощью центральной люстры и точечных светильников. Можно дополнительно подсветить картины и другие предметы интерьера, выполнить визуальное деление комнаты на зоны. В гостиной должно быть много света, так как эта комната является одной из самых используемых в доме.

Спальня

Для спален подходит комбинированное освещение. Общий свет можно создать с помощью люстр. Также по краям от кровати устанавливаются бра или точечные светильники. Подсветка должна быть мягкой, не напрягающей глаза.

Можно установить в спальне светильники с регулируемой яркостью. Тогда можно самостоятельно управлять светом для комфортного засыпания.

Детская

В детской комнате нужно уделить особое внимание выбору света, ведь от него зависит психологическое здоровье и настроение ребенка. Светильники не должны быть яркими и раздражающими. Дополнительно нужно делать декоративную подсветку.

Кухня

В кухне традиционно устанавливают многоуровневую подсветку. Рабочее место должно быть качественно подсвечено для удобства хозяйки. Отдельно подсвечивается и рабочий стол – например, небольшой люстрой. Дополнительно можно предусмотреть возможность регулировки яркости.

Прихожая

Коридор – это место, где отсутствует естественный свет. Поэтому всю подсветку создают встроенные светильники. Требований по организации света в прихожей нет, все определяется желанием жителей. Можно установить несколько точечных светильников по потолку и дополнительно подсветить зеркало.

Ванная

В ванной подсветка не должна быть слишком яркой. Особое внимание уделяется защищенности светильника от влаги. На этот параметр стоит опираться при выборе осветительных устройств в ванную комнату.

Особенности освещения

С помощью светодиодов можно подсветить потолок, стены, элементы интерьера. Для этого используются различные виды светильников, лент, панелей.

Потолка

Традиционным источником света для потолка является люстра. В небольших комнатах основное освещение организуется с помощью точечных светильников. На многоуровневых потолках выгодно смотрятся ленты, а на натяжных – эффект «звездного неба».

Стен

На стены рекомендуется устанавливать осветительные устройства с возможностью поворота. Подсветку зеркал, картин и других элементов дизайна осуществляют с помощью лент, панелей и точечных светильников.

Пола

Внизу стены монтируют точечные светильники или ленты, чтобы жильцам было удобно в темное время суток перемещаться по дому. Их устанавливают в коридорах. Рекомендуется ставить свет с датчиком движения – тогда подсветка будет включаться автоматически.

Особенности монтажа своими руками в квартире

Во время монтажа нужно учитывать особенности подсветки. Следует соблюдать технику безопасности и инструкцию по установке ламп.

Схемы точечного диодного освещения помещений

Точечное освещение должно быть смонтировано таким образом, чтобы был отвод тепла. Особенно это важно для натяжных потолков. Есть разные схемы расстановки светильников – круглые, овальные, с центральной люстрой и без нее.

Светодиодная лента

Ленту устанавливают в алюминиевый профиль, который будет выступать в качестве отвода тепла. ЛЕД ленты продаются в бобинах по 5 метров. Если нужен меньший кусок, ее разрезают строго по намеченным линиям. Дополнительно приобретается источник питания.

Установка люстры

Люстры бывают с управлением и без него. Прежде чем ставить люстру, ее нужно собрать. Перед монтажом также подключаются все провода в соответствии с инструкцией к прибору. Затем ее можно вешать на потолок и проверять.

Работа проводится при отключенном электропитании!

Лед панели

Панели для потолков фиксируются как на бетонную, так и на деревянную поверхность. Устанавливаются при помощи тросов, которые позволяют регулировать высоту светильников. Важно правильно выполнить разметку на потолке, чтобы затем монтировать панель.

Монтаж беспроводного объемного светильника

Беспроводные светильники удобны тем, что для их работы не требуются кабели. Их можно установить в любом месте квартиры – в качестве ночников, подсветки кухонной гарнитуры. Потолочные беспроводные светильники благодаря их малому весу можно крепить на натяжные потолки и изделия из гипсокартона. Настенные крепятся в удобное для пользователей место.
ЛЕД подсветка – это эффективный способ создать качественный свет в любом помещении и на улице. Светодиоды обладают массой преимуществ перед классическими источниками. Они экологичны, экономичны, долговечны, безопасны. Разнообразие форм диодных источников позволяет создавать уникальные дизайнерские решения.

Полезное видео

правила монтажа бра, выбор точек освещения на потолке в небольшой комнате, где лучше поставить настенные встраиваемые споты

Настенные и потолочные осветительные приборы позволяют максимально наполнить помещение светом. Подключение и монтаж таких устройств не вызывает сложностей даже у простых пользователей, достаточно знать основные требования и быть аккуратным при работе с электричеством.

Варианты установки светильника: схема подключения

При монтаже светильников следует учитывать особенности покрытия, особенно если установка производится на навесной потолок. Для горючих материалов следует учесть следующие параметры:

  • важно использовать специальные жаропрочные провода;
  • соединение должно быть надежным и изолированным;
  • лампы выбирают исходя из паспорта прибора, иначе будет перегрев, который повлияет на покрытие.

Схема подключения зависит от типа светильников. Например, для точечных светильников – равномерное и хаотическое распределение. Выбор схемы зависит от типа освещения и функций (основное или дополнительное), площади комнаты, в которой будет установлена лампа, интерьера.

Подготовка к установке и подключению

Перед тем, как производить монтаж светильника, важно сделать подготовительную работу. В первую очередь выбирается место для установки. Точка выбирается с учетом веса , габаритов и функций, которые устройство будет выполнять. Также нужно будет спланировать и проделать канал в стене для прокладки проводки от распределительного щитка к месту закрепления лампы и выключателя. В гипсокартонных стенах и потолках проводка выполняется заранее.

Устанавливаем настенные устройства

Настенные светильники используются как дополнительные и основные источники света. В спальнях  устанавливаются в прикроватной части на малой высоте. Настенные приборы крепятся к поверхности при помощи двух, иногда трех, дюбелей-гвоздей.

Возможны 2 варианта крепления:

  1. В первом варианте крепежная система находится в корпусе лампы под рассеивателем. Крышка-рассеиватель снимается, прибор прикладывается к стене, после чего делается разметка. Перфоратором сверлятся отверстия для закрепления, в которые потом крепится светильник. Финальной частью будет подключение и установка лампочки в плафон.
  2. Во втором случае к месту с проводами устанавливают специальную рамку, которая есть в комплектации лампы. Ее легко снять, так как она закреплена при помощи двух винтов. После установки рамки соединяются провода, светильники закрепляются на нее, затягиваются винты и вкручивается лампочка.

Монтаж настенного осветительного прибора

Установка светильника начинается с разметки точек для закрепления корпуса. Осветительный прибор прикладывается к стене, выравнивается при помощи строительного уровня, после чего делаются разметки карандашом.

Светильники крепятся двумя способами:

  • с помощью дюбелей
  • с использованием переходного механизма (кронштейн, несущая планка).

Тяжелые плафоны устанавливаются при помощи дюбелей на металлическую заднюю планку.

Подключение проводки

Настенные приборы подключаются так же, как и другие осветительные приборы. Нулевой провод всегда идет напрямую к лампе, а фазовый подключают через выключатель. Для подключения нескольких ламп от каждой точки освещения нужно проложить нулевой провод до распределительного щитка. Фазовый провод прокладывают от выключателя.

Перед тем, как делать монтаж прибора и включение, следует проверить электропроводку и сам светильник. Жилы жгута проводки нужно подрезать и подключить к контактам в распределительной коробке при выключенном тумблере пакетника линии. Затем подключить контакты на  устройстве. Пакетник нужно включить на короткое время, проверить электрическим прибором, какой из проводов является нулем, а какой фазой, и сделать маркировку этих контактов.

Особенности установки и подключения встроенных светильников

Схема подключения встраиваемых светильников отличается от других осветительных устройств наличием дополнительного блока питания. Установка такого прибора является основным отличием от других приборов.  Перед установкой ламп прокладывают электропроводку по количеству светильников с учетом их мощности. На поверхности от встраиваемых светильников остаются  отражатель и источник света, остальная часть корпуса спрятана.

Установка потолочных светильников

После того, как произведен монтаж несущего каркаса потолка, следует отметить точки, на которых будет установлен светильник. Исходя из этой схемы, прокладываются жгуты укладки по металлическим профилям. Для светодиодных ламп и лент нужно дополнительно найти место крепления и подключения блока питания.

Потолочные приборы чаще устанавливаются на пружинном подвесе. Размер указывается в паспорте прибора. После сборки потолка вырезают отверстия необходимого диаметра и вытащив оттуда провода подключают к светильнику. Затем он монтируется в потолок.

Когда необходима установка в потолок кронштейна

Метод крепления осветительного прибора на кронштейн более трудоемкий, но доступный для обычного пользователя. С помощью кронштейна можно распределить нагрузку равномерно на несколько точек крепления. Кронштейн входит в комплектацию прибора, закрепляется на потолок при помощи двух винтов. Лампа подносится к потолку и фиксируется болтами. Крепление с помощью кронштейна используется для легких приборов, тяжелые люстры вешаются на специальные крюки. Также эта деталь нужна при установке на натяжной потолок.

Производится установка на кронштейн следующим образом. Необходимо сделать разметку места установки, прижав кронштейн к поверхности потолка. Отверстия нужно просверлить и вставить в них пробки. Затем к ним подставляется кронштейн, который нужно прикрутить при помощи саморезов. К кронштейну вешается люстра, присоединяются провода питания одинакового цвета. Финальный шаг – с помощью декоративного колпачка нужно закрыть место подвеса люстры.

Крепления подвесных массивных люстр

Основной вид крепления тяжелых изделий – при помощи крюка. Потолок должен быть в этом случае прочным, желательно с бетонными перекрытиями.   Для тяжеловесной люстры может использоваться и двутавровая платформа с крепежом в нескольких точках.

Крюк для люстры монтируется на этапе строительных работ. Перед тем, как вешать на него люстру, следует проверить его прочность и надежность. Для этого на некоторое время к крюку подвешивается груз с весом люстры. Если крюк не сместился и не выпал, подвешивают осветительный прибор. Для этого перфоратором проделывается отверстие, в которое вставляется металлический анкер или дюбель с кольцом. Если потолок выполнен из дерева, можно вкрутить крюк-саморез

Для  гипсокартонного или натяжного потолка работы усложняются.

На такое полотно нельзя закреплять люстры весом более 6 кг

Также при замене ламп можно случайно повредить листы гипсокартона или случайно задеть низко висящую лампу. Для монтажа на гипсокартонный потолок важно заранее продумать освещение.

При закреплении на натяжной потолок нужно заранее позаботиться о том, как люстра будет закреплена. Натянутое полотно не может быть основой для крепления, поэтому на этапе установки потолка нужно сделать отверстие для крепления лампы на специальном основании (деревянный брусок).

Через отверстие, вырезанное в полотне выводятся соединительные провода. В таком варианте установки сначала люстра подвешивается на крюк, а затем соединяются провода. Конечным шагом будет прикрытие место крепления декоративным колпаком.

Подключить люстру в одиночку достаточно сложно. Для подключения светильника нужен один человек, который будет держать саму люстру, а второй должен заниматься настройкой проводов.

Установка светильника на двутавровую платформу требует дюбеля и саморезы большего диаметра и длины.

Установка осветительных приборов на стены и потолки не вызывает проблем даже у неопытных людей. Следуя инструкции по монтажу, можно самостоятельно закрепить прибор, не прибегая к помощи профессионалов.

Полезное видео

с пультом управления, крепление к потолку

Содержание статьи:

Светодиодные источники справляются с функциями акцентного, функционального и фонового света. Освещающие элементы небольшого размера используются группами, что позволяет регулировать яркость. Преимущества LED в низком потреблении электроэнергии, слабом нагреве и высокой светоотдаче. Они могут выполнять дополнительные функции: настройка расцветки, отложенное или плавное выключение, беспроводная колонка, световой будильник.

Выбор люстры

Комбинированная люстра со светодиодной подсветкой

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк. Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон.

Потолочные светильники различают по типу крепления:

  • встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
  • накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
  • подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подвесная
Встраиваемая
Накладная

Подача света может осуществляться только светодиодными лампами или галогенными с LED подсветкой.

Закрепление осветителя

Перед монтажом нужно обесточить помещение

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

Этапы монтажа:

  1. Перфорированная планка закрепляется под потолком.
  2. Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
  3. Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
  4. На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
  5. Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

После проверки правильности сборки следует включить питание и проверить работу люстры.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

  • инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
  • радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
  • Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Чтобы избежать помех в радиопультах, датчик и приёмник настраивают на одну частоту. Для функционирования мобильной части оборудования достаточно питания от аккумуляторов или сменных батареек формата АА, ААА.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Распространенные неисправности:

  • Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
  • Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
  • Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
  • Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
  • Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).

Люстра с пультом управления объединяет фоновый свет, ночник и дискобол. При этом можно менять режимы, сидя на диване, иногда даже в другой комнате. Новое поколение светильников находит всё больше поклонников.

Схемы подключения светодиодов к 220В и 12В

Рассмотрим способы включения лед диодов средней мощности к наиболее популярным номиналам 5В, 12 вольт, 220В. Затем их можно использовать при изготовлении цветомузыкальных устройств, индикаторов уровня сигнала, плавное включение и выключение. Давно собираюсь сделать плавный искусственный рассвет , чтобы соблюдать распорядок дня. К тому же эмуляция рассвета позволяет просыпаться гораздо лучше и легче.

Про подключение светодиодов к 12 и 220В читайте в предыдущей статье, рассмотрены все способы от сложных до простых, от дорогих до дешёвых.

Содержание

  • 1. Типы схем
  • 2. Обозначение на схеме
  • 3. Подключение светодиода к сети 220в, схема
  • 4. Подключение к постоянному напряжению
  • 5. Самый простой низковольтный драйвер
  • 6. Драйвера с питанием от 5В до 30В
  • 7. Включение 1 диода
  • 8. Параллельное подключение
  • 9. Последовательное подключение
  • 10. Подключение RGB LED
  • 11. Включение COB диодов
  • 12. Подключение SMD5050 на 3 кристалла
  • 13. Светодиодная лента 12В SMD5630
  • 14. Светодиодная лента RGB 12В SMD5050

Типы схем

Схема подключения светодиодов бывает двух типов, которые зависят от источника питания:

  1. светодиодный драйвер со стабилизированным током;
  2. блок питания со стабилизированным напряжением.

В первом варианте применяется специализированный  источник, который имеет определенный стабилизированный ток, например 300мА. Количество подключаемых LED диодов ограничено только его мощностью. Резистор (сопротивление) не требуется.

Во втором варианте стабильно только напряжение. Диод имеет очень малое внутреннее сопротивление, если его включить без ограничения Ампер, то он сгорит. Для включения  необходимо использовать токоограничивающий резистор.
Расчет резистора для светодиода можно сделать на специальном калькуляторе.

Калькулятор учитывает 4 параметра:

  • снижение напряжения на одном LED;
  • номинальный рабочий ток;
  • количество LED в цепи;
  • количество вольт на выходе блока питания.

Разница кристаллов

Если вы используете недорогие LED элементы китайского производства, то скорее всего у них будет большой разброс параметров. Поэтому реальное значение Ампер цепи будет отличатся и потребуется корректировка установленного сопротивления. Чтобы проверить насколько велик разброс параметров, необходимо включить все последовательно. Подключаем питание светодиодов и  затем понижаем напряжение до тех пор, когда они будут едва светиться. Если характеристики отличаются сильно, то часть LED будет работать ярко, часть тускло.

Это приводит к тому, что на некоторых элементах электрической цепи мощность будет выше, из-за этого они будут сильнее нагружены.   Так же будет повышенный нагрев, усиленная деградация, ниже надежность.

Обозначение на схеме

Для обозначения на схеме используется две вышеуказанные пиктограммы. Две параллельные стрелочки указывают, что светит очень сильно, количество зайчиков в глазах не сосчитать.

Подключение светодиода к сети 220в, схема

Для подключения к сети 220 вольт используется драйвер, который является источником стабилизированного тока.

Схема драйвера для светодиодов бывает двух видов:

  1. простая на гасящем конденсаторе;
  2. полноценная с использованием микросхем стабилизатора;

Собрать драйвер на конденсаторе очень просто, требуется минимум деталей и времени. Напряжение 220В снижается за счёт высоковольтного конденсатора, которое затем выпрямляется и немного стабилизируется. Она используется в дешевых светодиодных лампах. Основным недостатком является высокой уровень пульсаций света, который плохо действует на здоровье. Но это индивидуально, некоторые этого вообще не замечают. Так же схему сложно рассчитывать из-за разброса характеристик электронных компонентов.

Полноценная схема с использованием специализированных микросхем обеспечивает лучшую стабильность на выходе драйвера. Если драйвер хорошо справляется с нагрузкой, то коэффициент пульсаций будет не выше 10%, а  в идеале 0%. Чтобы не делать драйвер своими руками, можно взять из неисправной лампочки или светильника, если проблема у них была  не с питанием.

Если у вас есть более менее подходящий стабилизатор, но сила тока меньше или больше, то её можно подкорректировать с минимум усилий. Найдите технические характеристики на микросхему из драйвера. Чаще всего количество Ампер на выходе задаётся резистором или несколькими резисторами, находящимися рядом с микросхемой. Добавив к ним еще сопротивление или убрав один из них можно получить необходимую силу тока. Единственное нельзя превышать указанную  мощность.

Подключение к постоянному напряжению

. .

Далее будут рассмотрены  схемы подключения светодиодов к постоянному напряжению. Наверняка у вас дома найдутся блоки питания со стабилизированный  полярным напряжением на выходе. Несколько примеров:

  1. 3,7В – аккумуляторы от телефонов;
  2. 5В – зарядные устройства с USB;
  3. 12В – автомобиль, прикуриватель, бытовая электроника, компьютер;
  4. 19В – блоки от ноутбуков, нетбуков, моноблоков.

Самый простой низковольтный драйвер

Простейшая схема стабилизатора тока для светодиодов состоит из линейной микросхемы LM317 или его аналогов. На выходе таких стабилизаторов может быть от 0,1А до 5А. Основные недостатки это невысокий КПД и сильный нагрев. Но это компенсируется максимальной простотой изготовления.

Входное до 37В, до 1,5 Ампера для корпуса указанного на картинке.

Для рассчёта сопротивления, задающего рабочий ток используйте калькулятор стабилизатор тока на LM317 для светодиодов.

Драйвера с питанием от 5В до 30В

Если у вас есть подходящий источник питания от какой либо бытовой техники, то для включения лучше использовать низковольтный драйвер. Они бывают повышающие и понижающие.  Повышающий даже из 1,5В сделает 5В, чтобы светодиодная цепь работала. Понижающий из 10В-30В сделает более низкое, например 15В.

В большом ассортименте они продаются у китайцев, низковольтный драйвер отличается двумя регуляторами от простого стабилизатора Вольт.

Реальная мощность такого стабилизатора будет ниже, чем указал китаец. У параметрах модуля пишут характеристику микросхемы и не всей конструкции. Если стоит большой радиатор, то такой модуль потянет 70% — 80% от обещанного. Если радиатора нет, то 25% — 35%.

Особенно популярны модели на LM2596, которые уже прилично устарели из-за низкого КПД. Еще они сильно греются, поэтому без системы охлаждения не держат более 1 Ампера.

Более эффективны XL4015, XL4005, КПД гораздо выше. Без радиатора охлаждения выдерживают до 2,5А. Есть совсем миниатюрные модели на MP1584 размером 22мм на 17мм.

Включение 1 диода

Чаще всего используются 12 вольт, 220 вольт и 5В. Таким образом делается маломощная светодиодная подсветка настенных выключателей на 220В. В заводских стандартных выключателях чаще всего ставится неоновая лампа.

Параллельное подключение

При параллельном соединении  желательно на каждую последовательную цепь диодов использовать отдельный резистор, чтобы получить максимальную надежность. Другой вариант, это ставить одно мощное сопротивление на несколько LED. Но при выходе одного LED из строя увеличится ток на других оставшихся. На целых будет выше номинального или заданного, что значительно сократит ресурс и увеличит нагрев.

Рациональность применений каждого способа  рассчитывают исходя из требований к изделию.

Последовательное подключение

Последовательное подключение при питании от 220в используют в филаментных диодах и светодиодных лентах на 220 вольт.  В длинной цепочке из 60-70 LED на каждом  падает 3В, что и позволяет подсоединять напрямую  к высокому напряжению. Дополнительно используется только выпрямитель тока, для получения плюса и минуса.

Такое соединение применяют в любой светотехнике:

  1. светодиодные лампах для дома;
  2. led светильники;
  3. новогодние гирлянды на 220В;
  4. светодиодные ленты на 220.

В лампах для дома обычно используется до 20 LED включенных последовательно, напряжение на них получается около 60В. Максимальное количество используется в китайских лампочках кукурузах, от 30 до 120 штук LED. Кукурузы не имеют защитной колбы, поэтому электрические контакты на которых до 180В полностью открыты.

Соблюдайте осторожность, если видите длинную последовательную цепочку, к тому же на них не всегда есть заземление.  Мой сосед схватил кукурузу голыми руками и потом рассказывал увлекательные стихи из нехороших слов.

Подключение RGB LED

Маломощные трёхцветные RGB светодиоды состоят из трёх независимых кристаллов, находящихся в одном корпусе. Если 3 кристалла (красный, зеленый, синий) включить одновременно, то получим белый свет.

Управление каждым цветом происходит независимо от других при помощи RGB контроллера. В блоке управления есть готовые программы и ручные режимы.

Включение COB диодов

Схемы подключения такие же, как у однокристальных и трехцветных светодиодов SMD5050, SMD 5630, SMD 5730. Единственное отличие, вместо 1 диода включена последовательная цепь из нескольких кристаллов.

Мощные светодиодные матрицы имеют в своём составе множество кристаллов включенных последовательно и параллельно. Поэтому питание требуется от 9 до 40 вольт, зависит от мощности.

Подключение SMD5050 на 3 кристалла

От обычных диодов SMD5050 отличается тем, что состоит из 3 кристаллов  белого света, поэтому имеет 6 ножек.  То есть он равен трём SMD2835, сделанным на этих же кристаллах.

При параллельном включении с использованием одного резистора надежность будет ниже. Если один их кристаллов выходит из строя, то увеличивается сила тока через оставшиеся 2. Это приводит к ускоренному выгоранию оставшихся.

При использовании отдельного сопротивления для каждого кристалла, выше указанный недостаток устраняется. Но при этом в 3 раза возрастает количество используемых резисторов и схема подключения светодиода становится сложней. Поэтому оно не используется в светодиодных лентах и лампах.

Светодиодная лента 12В SMD5630

Наглядным примером подключения светодиода к 12 вольтам является светодиодная лента. Она состоит из секций по 3 диода и 1 резистора, включенных последовательно. Поэтому разрезать её можно только в указанных местах между этими секциями.



Светодиодная лента RGB 12В SMD5050

В RGB ленте используется три цвета, каждый управляется отдельно, для каждого цвета ставится резистор. Разрезать можно только по указанному месту, чтобы в каждой секции было по 3 SMD5050 и она могла подключатся к 12 вольт.

Правильная схема подключения светодиодов: последовательно или параллельно

Самое правильное подключение нескольких светодиодов — последовательное. Сейчас объясню почему.

Дело в том, что определяющим параметром любого светодиода является его рабочий ток. Именно от тока через светодиод зависит то, какова будет мощность (а значит и яркость) светодиода. Именно превышение максимального тока приводит к чрезмерному повышению температуры кристалла и выходу светодиода из строя — быстрому перегоранию либо постепенному необратимому разрушению (деградации).

Ток — это главное. Он указан в технических характеристиках светодиода (datasheet). А уже в зависимости от тока, на светодиоде будет то или иное напряжение. Напряжение тоже можно найти в справочных данных, но его, как правило, указывают в виде некоторого диапазона, потому что оно вторично.

Для примера, заглянем в даташит светодиода 2835:

Как видите, прямой ток указан четко и определенно — 180 мА. А вот напряжение питания светодиодов при таком токе имеет некоторый разброс — от 2.9 до 3.3 Вольта.

Получается, что для того, чтобы задать требуемый режим работы светодиода, нужно обеспечить протекание через него тока определенной величины. Следовательно, для питания светодиодов нужно использовать источник тока, а не напряжения.

Источник тока (или генератор тока) — источник электрической энергии, который поддерживает постоянное значение силы тока через нагрузку с помощью изменения напряжения на своем выходе. Если сопротивление нагрузки, например, возрастает, источник тока автоматически повышает напряжение таким образом, чтобы ток через нагрузку остался неизменным и наоборот. Источники тока, которыми запитывают светодиоды, еще называют драйверами.

Конечно, к светодиоду можно подключить источник стабилизированного напряжения (например, выход лабораторного блока питания), но тогда нужно точно знать какой величины должно быть напряжение для получения заданного тока через светодиод.

Например, в нашем примере со светодиодом 2835, можно было бы подать на него где-то 2.5 В и постепенно повышать напругу до тех пор, пока ток не станет оптимальным (150-180 мА).

Так делать можно, но в этом случае придется настраивать выходное напряжение блока питания под каждый конкретный светодиод, т. к. все они имеют технологический разброс параметров. Если, подключив к одному светодиоду 3.1В, вы получили максимальный ток в 180 мА, то это не значит, что поменяв светодиод на точно такой же из той же партии, вы не сожжёте его (т.к. ток через него при напряжении 3.1В запросто может превысить максимально допустимое значение).

К тому же необходимо очень точно поддерживать напряжение на выходе блока питания, что накладывает определенные требования к его схемотехнике. Превышение заданного напряжения всего на 10% почти гарантированно приведет к перегреву и выходу светодиода из строя, так как ток при этом превысит все мыслимые значения.

Вот прекрасная иллюстрация к вышесказанному:

А самое неприятное то, что проводимость любого светодиода (который по сути является p-n-переходом) находится в очень сильной зависимости от температуры. На практике это приводит к тому, что по мере разогрева светодиода, ток через него начинает неумолимо возрастать. Чтобы вернуть ток к требуемому значению, придется понижать напряжение. В общем, как ни крути, а без контроля тока никак не обойтись.

Поэтому самым правильным и простым решением будет использовать для подключения светодиодов драйвера тока (он же источник тока). И тогда будет совершенно неважно, какой вы возьмете светодиод и каким будет прямое напряжение на нем. Нужно просто найти драйвер на нужный ток и дело в шляпе.

Теперь, возвращаемся к главному вопросу статьи — почему все-таки последовательное подключение, а не параллельное? Давайте посмотрим, в чем разница.

Параллельное подключение

При параллельном подключении светодиодов, напряжение на них будет одинаковым. А так как не существует двух диодов с абсолютно одинаковыми характеристиками, то будет наблюдаться следующая картина: через какой-то светодиод будет идти ток ниже номинального (и светить он будет так себе), зато через соседний светодиод будет херачить ток в два раза превышающий максимальный и через полчаса он сгорит (а может и быстрее, если повезет).

Очевидно, что такого неравномерного распределения мощностей нужно избегать.

Для того, чтобы существенно сгладить разброс в ТТХ светодиодов, лучше подключать их через ограничительные резисторы. Напряжение блока питания при этом может быть существенно выше прямого напряжения на светодиодах. Как подключать светодиоды к источнику питания показано на схеме:

Проблема такой схемы подключения светодиода в том, что чем больше разница между напряжением блока питания и напряжением на диодах, тем больше бесполезной мощности рассеивается на ограничительных резисторах и тем, соответственно, ниже КПД всей схемы.

Ограничение тока происходит по простой схеме: повышение тока через светодиод приводит к повышению тока и через резистор тоже (т.к. они включены последовательно). На резисторе увеличивается падение напряжения, а на светодиоде, соответственно, уменьшается (т.к. общее напряжение постоянно). Уменьшение напряжения на светодиоде автоматически приводит к снижению тока. Так все и работает.

В общем, сопротивление резисторов рассчитывается по закону Ома. Разберем на конкретном примере. Допустим, у нас есть светодиод с номинальным током 70 мА, рабочее напряжение при таком ток равно 3.6 В (это все берем из даташита к светодиоду). И нам нужно подключить его к 12 вольтам. Значит, нам нужно рассчитать сопротивление резистора:

Получается, что для питания светодиода от 12 вольт нужно подключить его через 1-ваттный резистор на 120 Ом.

Точно таким же образом, можно посчитать, каким должно быть сопротивление резистора под любое напряжение. Например, для подключение светодиода к 5 вольтам сопротивление резистора надо уменьшить до 24 Ом.

Значения резисторов под другие токи можно взять из таблицы (расчет производился для светодиодов с прямым напряжением 3.3 вольта):

UпитILED
5 мА10 мА20 мА30 мА50 мА70 мА100 мА200 мА300 мА
5 вольт340 Ом170 Ом85 Ом57 Ом34 Ом24 Ом17 Ом8. 5 Ом5.7 Ом
12 вольт1.74 кОм870 Ом435 Ом290 Ом174 Ом124 Ом87 Ом43 Ом29 Ом
24 вольта4.14 кОм2.07 кОм1.06 кОм690 Ом414 Ом296 Ом207 Ом103 Ом69 Ом

При подключении светодиода к переменному напряжению (например, к сети 220 вольт), можно повысить КПД устройства, взяв вместо балластного резистора (активного сопротивления) неполярный конденсатор (реактивное сопротивление). Подробно и с конкретными примерами мы разбирали этот момент в статье про подключение светодиода к 220 В.

Последовательное подключение

При последовательном же подключении светодиодов через них протекает один и тот же ток. Количество светодиодов не имеет значение, это может быть всего один светодиод, а может быть 20 или даже 100 штук.

Например, мы можем взять один светодиод 2835 и подключить его к драйверу на 180 мА и светодиод будет работать в нормальном режиме, отдавая свою максимальную мощность. А можем взять гирлянду из 10 таких же светодиодов и тогда каждый светодиод также будет работать в нормальном паспортном режиме (но общая мощность светильника, конечно, будет в 10 раз больше).

Ниже показаны две схемы включения светодиодов, обратите внимание на разницу напряжений на выходе драйвера:

Так что на вопрос, каким должно быть подключение светодиодов, последовательным или параллельным, может быть только один правильный ответ — конечно, последовательным!

Количество последовательно подключенных светодиодов ограничено только возможностями самого драйвера.

Идеальный драйвер может бесконечно повышать напряжение на своем выходе, чтобы обеспечить нужный ток через нагрузку, поэтому к нему можно подключить бесконечное количество светодиодов. Ну а реальные устройства, к сожалению, имеют ограничение по напряжению не только сверху, но и снизу.

Вот пример готового устройства:

Мы видим, что драйвер способен регулировать выходное напряжение только лишь в пределах 64…106 вольт. Если для поддержания заданного тока (350 мА) нужно будет поднять напряжение выше 106 вольт, то облом. Драйвер выдаст свой максимум (106В), а уж какой при этом будет ток — это от него уже не зависит.

И, наоборот, к такому led-драйверу нельзя подключать слишком мало светодиодов. Например, если подключить к нему цепочку из 10-ти последовательно включенных светодиодов, драйвер никак не сможет понизить свое выходное напряжение до необходимых 32-36В. И все десять светодидов, скорее всего, просто сгорят.

Наличие минимального напряжения объясняется (в зависимости от схемотехнического решения) ограничениями мощности выходного регулирующего элемента либо выходом за предельные режимы генерации импульсного преобразователя.

Разумеется, драйверы могут быть на любое входное напряжение, не обязательно на 220 вольт. Вот, например, драйвер превращающий любой источник постоянного напряжения (блок питания) от 6 до 20 вольт в источник тока на 3 А:

Вот и все. Теперь вы знаете, как включить светодиод (один или несколько) — либо через токоограничительный резистор, либо через токозадающий драйвер.

Как выбрать нужный драйвер?

Тут все очень просто. Выбирать нужно всего лишь по трем параметрам:

  1. выходной ток;
  2. максимальное выходное напряжение;
  3. минимальное выходное напряжение.

Выходной (рабочий) ток драйвера светодиодов — это самая важная характеристика. Ток должен быть равен оптимальному току для светодиодов.

Например, в нашем распоряжении оказалось 10 штук полноспектральных светодиодов для фитолампы:

Номинальный ток этих диодов — 700 мА (берется из справочника). Следовательно, нам нужен драйвер тока на 700 мА. Ну или чуточку меньше, чтобы продлить срок жизни светодиодов.

Максимальное выходное напряжение драйвера должно быть больше, чем суммарное прямое напряжение всех светодиодов. Для наших фитосветодиодов прямое напряжение лежит в диапазоне 3. ..4 вольта. Берем по-максимуму: 4В х 10 = 40В. Наш драйвер должен быть в состоянии выдать не менее 40 вольт.

Минимальное напряжение, соответственно, рассчитывается по минимальному значению прямого напряжения на светодиодах. То есть оно должно быть не более 3В х 10 = 30 Вольт. Другими словами, наш драйвер должен уметь снижать выходное напряжение до 30 вольт (или ниже).

Таким образом, нам нужно подобрать схему драйвера, рассчитанного на ток 650 мА (пусть будет чуть меньше номинального) и способного по необходимости выдавать напряжение в диапазоне от 30 до 40 вольт.

Следовательно, для наших целей подойдет что-нибудь вроде этого:

Разумеется, при выборе драйвера диапазон напряжений всегда можно расширять в любую сторону. Например, вместо драйвера с выходом на 30-40 В прекрасно подойдет тот, который выдает от 20 до 70 Вольт.

Примеры драйверов, идеально совместимых с различными типами светодиодов, приведены в таблице:

СветодиодыКакой нужен драйвер
60 мА, 0. 2 Вт (smd 5050, 2835)см. схему на TL431
150мА, 0.5Вт (smd 2835, 5630, 5730)драйвер 150mA, 9-34V (можно одновременно подключить от 3 до 10 светодиодов)
300 мА, 1 Вт (smd 3528, 3535, 5730-1, LED 1W)драйверы 300мА, 3-64V (на 1-24 последовательно включенных светодиода)
700 мА, 3 Вт (led 3W, фитосветодиоды)драйвер 700мА (для 6-10 светодиодов)
3000 мА, 10 Ватт (XML2 T6)драйвер 3A, 21-34V (на 7-10 светодиодов) или см. схему

Кстати, для правильного подключения светодиодов вовсе не обязательно покупать готовый драйвер, можно просто взять какой-нибудь подходящий блок питания (например, зарядник от телефона) и прикрутить к нему простейший стабилизатор тока на одном транзисторе или на LM317.

Готовые схемы стабилизаторов тока для светодиодов можно взять из этой статьи.

Можно ли затемнять светодиодные фонари? Все о проблемах с регулировкой яркости светодиодов

Все светодиодные фонари регулируются по яркости? Можно ли вообще диммировать светодиодные лампы? Какой диммер подходит для светодиодных ламп? Эти и многие подобные вопросы часто возникают, когда дело касается регулировки яркости светодиодных ламп. В этом руководстве вы узнаете о препятствиях светодиодной технологии и о том, как можно успешно приглушить светодиодный свет.

Проблема светодиодного диммера

Старые лампы накаливания и галогенные лампы имели преимущество в дополнение ко всем своим недостаткам.Эти лампы могли легко управляться с диммером. Регулировка яркости была без проблем . Тем временем технология светодиодного освещения зарекомендовала себя и предлагает множество преимуществ по сравнению со старыми источниками света. Однако светодиодная технология намного сложнее и порождает некоторые проблемы.

Затемнение светодиодных фонарей — одна из самых распространенных трудностей при переходе на светодиодное освещение. Однако в первую очередь это связано с тем, что многие люди просто предполагают, что светодиоды можно затемнить так же легко, как и старые источники света.Если это не работает без проблем, иногда вся светодиодная технология демонизируется как незрелая.

Дьявол кроется в деталях

Если вы последуете приведенным ниже советам, ничто не помешает вашему светодиодному освещению с регулируемой яркостью.

Светодиодные лампы с регулировкой яркости

Светодиодные лампы и светильники можно затемнять , поэтому их яркость регулируется. Но в отличие от обычных источников света необходимо четко указать, что светодиодная лампа регулируется. Вы найдете эту информацию в описании продукта или на упаковке лампы.Если нет индикации уменьшения яркости, лампа не может быть затемнена .

Не все светодиодные лампы имеют регулируемую яркость.

При покупке убедитесь, что нужная светодиодная лампа помечена как регулируемая.

Используйте соответствующий диммер

Используйте соответствующий диммер, который подходит для ваших светодиодных ламп.

Технические проблемы диммирования

Основное различие между обычными источниками света и светодиодными лампами заключается в драйвере светодиода. Старые лампы накаливания были напрямую подключены к электросети.Проще говоря, диммеры с прямым управлением фазой , используемые в то время, снижали среднее напряжение, приходящее на нить накала. В результате лампа потемнела.

Яркость светодиодов регулируется не напряжением, а током или так называемой широтно-импульсной модуляцией . Это регулирование, а также преобразование сетевого напряжения во внутреннее низкое напряжение выполняется управляющей электроникой, встроенной в светодиодную лампу. Если светодиодная лампа должна быть приглушена, внутренняя схема должна быть разработана для этой цели.

Большая сложность светодиодной технологии

Процесс уменьшения яркости светодиодной лампы сложнее, чем при использовании старых источников света. К счастью, потребители не должны беспокоиться о технических деталях. Просто убедитесь, что лампа отмечена как регулируемая.

Почему не все светодиодные лампы регулируются по яркости?

Этот вопрос возникает после того, как выяснилось, что на рынке имеется большое количество диммируемых светодиодных ламп . Таким образом, уменьшение яркости светодиодов технически возможно.Почему технология диммирования встроена не во все осветительные приборы и светильники? Основная причина заключается в повышении затрат на внутреннюю электронику, что приводит к увеличению затрат на на . Светодиодные лампы с регулируемой яркостью обычно несколько дороже, чем лампы с регулируемой яркостью.

Если бы все светодиодные лампы подходили для подключения к диммеру, светодиодное освещение было бы в целом дороже. В большинстве помещений (например, в коридорах, кухнях, ванных комнатах, подвалах) регулировка яркости не требуется.Поэтому, как правило, дешевле платить за затемнение только для комнат, где важна регулируемая яркость (например, гостиных).

Разница в цене между диммируемыми / не диммируемыми лампами

Диммируемые светодиодные лампы обычно стоят немного дороже из-за более высоких затрат на переключение.

Затемнение и нерегулируемое светодиодное освещение?

В любом случае может возникнуть соблазн подключить нерегулируемые светодиодные лампы к диммеру. В редких случаях это может даже сработать. Но в большинстве случаев могут возникать следующие эффекты:

  • Лампа остается темной
  • Яркость не регулируется
  • Светодиод мерцает
  • Светодиод гудит
  • Светодиод выходит из строя

При работе светодиода без диммирования на диммере , может возникнуть много нежелательных побочных эффектов.Либо лампа не горит совсем, либо не регулируется. В других случаях лампа мерцает или издает необычный шум. Любые эффекты могут рано или поздно привести к поломке нерегулируемой лампы. Даже если диммер всегда установлен на 100%, могут возникнуть те же эффекты.

Управляйте только светодиодными лампами с регулируемой яркостью на диммере

Из-за сложной внутренней конструкции только светодиодные лампы, помеченные как регулируемые, должны работать с диммером.

Какие светодиодные лампы регулируются по яркости?

Здесь нельзя делать никаких общих заявлений.Подходит ли светодиодный осветитель или светодиодный светильник для использования с диммером, видно по маркировке. Специально для светодиодных лампочек существует огромный выбор диммируемых моделей. Доля светодиодных светильников с регулируемой яркостью немного меньше. Многие интернет-магазины предлагают функцию сортировки, где вы можете фильтровать по регулируемым лампам.

Светодиодный трансформатор диммирования

При использовании низковольтных светодиодных фонарей требуется источник питания для светодиодов. Обратите внимание, что и светодиодные лампы, и светодиодный трансформатор должны иметь регулируемую яркость.Светодиодные трансформаторы с регулируемой яркостью также имеют соответствующую маркировку. Если только один компонент во всей цепочке (диммер — трансформатор — осветительный прибор) не отмечен как регулируемый, трудности или дефекты неизбежны.

Какой диммер для светодиодных ламп?

Помимо лампы с регулируемой яркостью, необходимо также использовать светорегулятор, подходящий для светодиодной техники. В дополнение к различным вариантам диммера (поворотная ручка, сенсорный диммер, с дистанционным управлением), они работают внутри с помощью одного из следующих методов:

  • Прямое управление фазой
  • Обратное управление фазой

Диммеры, установленные для старые источники света накаливания работают с технологией прямого фазового управления . Они в первую очередь подходят для резистивных нагрузок. Однако светодиодные лампы представляют собой емкостную нагрузку. Поэтому старые диммеры в большинстве случаев не подходят для новых светодиодных ламп. Для большинства светодиодных ламп требуется диммер с обратной фазой .

Список совместимости диммеров

В первые дни светодиодной технологии были большие проблемы совместимости, несмотря на регулируемые светодиодные лампы и светодиодные диммеры. Результатом стал слишком маленький диапазон затемнения или другие побочные эффекты. Тем временем ситуация улучшилась.Но даже сегодня нет стопроцентной гарантии, что регулируемая светодиодная лампа будет идеально работать с любым светодиодным диммером.

По этой причине некоторые производители ламп публикуют списки совместимости диммеров для своих регулируемых ламп и светильников. Поэтому производитель тестирует светодиодные лампы со светодиодными диммерами, широко доступными на рынке. Результаты представлены в списке совместимости. Такие списки можно найти в любой поисковой системе по вашему выбору, например, по запросу список совместимости диммеров название производителя .

Такие списки совместимости можно найти, прежде всего, у производителей. Philips предоставляет этот список совместимости, среди прочего, для модифицированных ламп.

Безопасность с проверенной совместимостью

Вы можете узнать, идеально ли работает ваша светодиодная лампа с регулируемой яркостью с конкретным светодиодным диммером. Используйте списки совместимости, предоставленные производителями. Обзоры товаров в интернет-магазинах также могут помочь с выбором.

Минимальная и максимальная нагрузка диммера

Светодиодные диммеры работают только в определенном диапазоне нагрузки .Эта минимальная и максимальная нагрузка указана в описании продукта или в техническом паспорте. Если указан диапазон нагрузки от 10 до 45 Вт, вы должны подключать к диммеру только светодиодные лампы в этом диапазоне мощности. Если минимальная нагрузка занижена, светодиодная лампа, вероятно, останется темной, при перегрузке возможно сработает предохранитель.

Обратите внимание на минимальную и максимальную нагрузку

Всегда выбирайте диапазон нагрузки светодиодного диммера, соответствующий вашим светодиодным лампам с регулируемой яркостью.

Заключение

На рынке представлены светодиодные осветительные приборы и светильники как с регулируемой яркостью, так и без нее.При выборе светодиодных ламп с регулируемой яркостью обращайте внимание на метку затемнения. Диммер также необходимо подобрать под светодиодную лампу. У вас больше шансов получить идеально регулируемое освещение, если вы выберете светодиодный диммер из соответствующего списка совместимости производителей ламп.

DW-RGB03 — LarniTech Wiki

  • Добро пожаловать на нашу вики!
  • FAQ
  • Документация
    • Интеграции
    • Как сделать
      • Краткое руководство
      • Архитектура системы умного дома Larnitech
      • Установка и конфигурация
        • Настройка маршрутизатора
        • Установка приложения и подключение к серверу
        • Plug & play
        • Пуговицы для переплета
        • Сценарии освещения
        • Установка отопления
        • Настройка датчика утечки
        • Мультирум
        • Создание областей
        • Распределенная логика
        • LTSetup
        • Удаленный доступ к вашей системе умного дома Larnitech
        • Автоматика
      • Плагины
        • Алекса
        • API
        • Главная страница Google
        • ИКЕА
        • НЕСТ
        • Philips Hue
        • Satel
        • Siri
        • Погода
        • Modbus TCP
        • iRidium
      • Sonos
      • IFTTT (Если это, то это)
      • Восстановление заводских настроек по умолчанию
      • Посланники
      • Аккаунты
    • Устройства
      • Требования безопасности
      • Metaforsa — сравнение DE-MG
      • серии Metaforsa
        • Метафорса2 МФЦ-14
        • Метафорса2 МФ-14
        • Metaforsa MF-10
        • DW-HT07.B
        • DW-HT07
        • DW-HT05.B
        • DW-HT05
      • Оборудование на DIN-рейку
        • Шлюзы
          • DE-MG.plus
          • DE-MG
          • DE-GW
        • Приводы
          • DW-LC18.B
          • DW-LC18
          • DW-LC10.B
          • DW-LC10
          • DW-LC07.B
          • DW-LC07
          • DW-DM06
          • DW-DM05
          • DW-DM04.B
          • DW-DM04
          • DW-DM02.B
          • DW-DM02
          • DW-HC10.B
          • DW-HC10
          • DW-HC08
          • DW-RGB03.B
          • DW-RGB03
          • DW-BC03.B
          • DW-BC03
          • DW-WL02.B
          • DW-WL02
        • Блоки ввода / вывода, интерфейсные адаптеры
          • DW-SW16.B
          • DW-SW16
          • DW-RS485
          • DW-RS232
          • DW-UART
          • DW-010
          • DW-DALI
          • DW-DALI2
          • DW-DISPATCH
      • КОРОБКА
        • Приводы
          • BW-LC02
          • BW-DM
          • BW-BC-PW
          • BW-BC-LC
          • BW-RGB
        • Модули ввода / вывода
        • и интерфейсные адаптеры
          • BW-SW06 А / В
          • BW-SW24V
          • BW-LSA
          • BW-IO
          • BW-NA
          • BW-RS485
          • BW-RS232
          • BW-UART
          • BW-010
      • Датчики
        • CW-HTMLI-II / CW-CO2
        • CW-HTMLI
        • CW-MLI.B / CW-M.B
        • CW-MLI.A / CW-M.A
        • CW-MSD
        • WW-HTL
        • WW-TS
        • FW-TS
        • FW-FT
        • EW-WL.B
        • EW-WL
        • FW-WL.B
        • FW-WL
      • Мультирум
        • FE-MP
        • FE-IC
        • LCP8
        • LCP10
      • Беспроводное оборудование
    • Приложение
      • Установка приложения Larnitech
      • Подключение приложения к системе
      • Управление товарами
      • Домофон
      • Сообщения
      • Режимы отопления
      • Избранное
      • История
      • Настройка системы «Умный дом»
      • Схема освещения
      • Редактировать элементы
      • Обновить интерфейс
      • Настройки
      • Дополнительные функции
    • XML
      • Площадь
      • Смартхаус
      • Пользовательские веб-страницы
      • Определение сценария
      • Шт.
      • json
      • Связанный тег
      • Тэг автоматики (кроме вентильного обогрева)
      • Элемент лампы — исполнитель типа лампы
      • Элемент диммера-лампы
      • Световая схема
      • RGB-лампа
      • Клапан отопительный
      • Фанкойл
      • Клапан
      • Кондиционер
      • AC
      • Вентиляция
      • Вентиляционное отверстие
      • Жалюзи
      • Жалюзи
      • Ворота
      • Датчик движения, Датчик освещенности, Датчик температуры, Датчик влажности
      • Переключатель
      • Датчик двери
      • Датчик утечки
      • Датчик CO2
      • Домофон
      • ИК-приемник
      • ИК-передатчик
      • элемент rtsp — камера
      • Скрипт
      • Импорт-скрипт
      • Динамик
      • Ссылка на товар
      • Пульт дистанционного управления
      • Виртуальный
      • Отформатированный виртуальный
      • Картридер с защитой
      • Com-порт
      • Права доступа к элементам
    • База скриптов
    • Язык сценариев
  • История изменений

Светоизлучающие диоды и типы светодиодов »Электроника

Использование светоизлучающих диодов, светодиодов огромно, и их использование растет по мере развития технологий и появления все большего количества типов светодиодов.


Light Emitting Diode Tutorial:
Light Emitting Diode. Как работает светодиод Как делается светодиод Технические характеристики светодиодов Срок службы светодиода Светодиодные пакеты Светодиоды высокой мощности / яркости Светодиодное освещение Органические светодиоды, OLED

Другие диоды: Типы диодов


Светоизлучающие диоды, светодиоды очень широко используются в современном электронном оборудовании, и они являются одной из основных технологий отображения, используемых сегодня.

Светодиоды, светодиоды используются во многих работах. Они не только используются в качестве панельных индикаторов на всем, начиная от телевизоров, радиоприемников и других видов бытового электронного и промышленного оборудования, но также заменяют более традиционные технологии для освещения. Чтобы удовлетворить все эти потребности, существует множество различных типов светодиодов.

Поскольку также разрабатываются и внедряются органические светодиодные технологии, светодиодные технологии оказывают еще большее влияние на современные технологии.

История светодиодов

История открытия светодиода завораживает и полна печали. От первоначальных наблюдений до окончательного коммерческого успеха потребовалось много лет.

Примечание по истории создания светоизлучающих диодов:

Первые сообщения о диодах, излучающих свет, по-видимому, были сделаны английским радиоинженером по имени Х.Дж. Раунд в 1907 году. С тех пор было предпринято множество попыток принести светодиоды в мир, но судьба, казалось, предотвратила это, пока союзные технологии не стали намного больше. зрелый.

Подробнее о Светодиод, История светодиодов.

Светодиод, символ LED

Обозначение схемы светодиода относительно простое. Символ светодиода представляет собой символ диода с двумя стрелками, указывающими наружу, чтобы обозначить, что свет исходит от диода.

Светоизлучающий диод, символ цепи светодиода

Иногда символ светоизлучающего диода отображается только в виде контура и без закрашенных фигур.Форма контура также приемлема,

Альтернативный светоизлучающий диод, символ цепи СИД

Можно увидеть и другие варианты символов СИД. Иногда символ светодиода может быть заключен в кружки. В наши дни этот символ не так широко используется, но его все еще можно увидеть на многих схемах.

Типы светодиодов

С момента появления первых светодиодов технология породила огромное количество различных типов светодиодов, каждый из которых имеет свои собственные свойства и области применения.

  • Традиционные неорганические светодиоды: Этот тип светодиода представляет собой диод традиционной формы, доступный с 1960-х годов. Изготовлен из неорганических материалов. Некоторые из наиболее широко используемых — это сложные полупроводники, такие как арсенид алюминия, галлия, фосфид арсенида галлия и многие другие — цвет света часто зависит от используемых материалов.

    Эти светодиоды представлены небольшими светодиодными лампами, которые используются в качестве индикаторов панели, хотя существует очень много форматов светодиодов этого типа.Однако даже в категории неорганических светодиодов можно увидеть и использовать множество разных стилей светодиодов:

    • Одноцветный 5 мм и т. Д. — очень традиционный светодиодный корпус
    • Светодиоды для поверхностного монтажа
    • Двухцветные и многоцветные светодиоды — типы светодиодов содержат несколько отдельных светодиодов, которые включаются разными напряжениями и т. Д.
    • Мигающие светодиоды — с малым временем интегрированы в пакет
    • Буквенно-цифровые светодиодные дисплеи
    • .. . . . Больше . . . .
    Все эти различные типы неорганических светодиодов используются в очень больших количествах.
  • Светодиоды высокой яркости: Светодиоды высокой яркости, HBLED, представляют собой тип неорганических светодиодов, которые начинают использоваться для освещения. Этот тип светодиода по сути такой же, как и базовый неорганический светодиод, но имеет гораздо больший световой поток. Для получения более высокой светоотдачи этот тип светодиода требует, чтобы он мог выдерживать гораздо более высокие уровни тока и рассеиваемую мощность.Часто эти светодиоды устанавливают так, чтобы их можно было установить на радиаторе для отвода нежелательного тепла.

    Ввиду их большей эффективности, этот тип светодиодов используется в качестве замены многих более традиционных форм освещения. Бытовое освещение наряду с автомобильными лампами сейчас широко используется. Они имеют преимущества с точки зрения эффективности и факторов окружающей среды по сравнению с лампами накаливания и компактными люминесцентными лампами, КЛЛ. HBLED имеют более высокий уровень эффективности и более длительный срок службы, особенно при многократном включении и выключении.Однако у них ограниченная жизнь, и на этот фактор иногда не обращают внимания.

  • Органические светодиоды: Органические светодиоды являются развитием основной идеи светоизлучающих диодов. В этом типе светодиода используются органические материалы, как следует из названия.

    В традиционных типах светоизлучающих диодов используются традиционные неорганические полупроводники с различными уровнями примеси, и они излучают свет из определенного PN перехода — часто это точка света. Светодиодный дисплей органического типа основан на органических материалах, которые изготавливаются в виде листов и обеспечивают рассеянную область света.Обычно очень тонкая пленка из органического материала печатается на подложке из стекла. Затем используется полупроводниковая схема для переноса электрических зарядов к отпечатанным пикселям, заставляя их светиться.

По мере того, как светодиодная технология постоянно совершенствуется, уровни эффективности всех различных типов светодиодов должны улучшаться, и их использование будет расти.

Цвета светодиодов

Традиционные неорганические светодиоды доступны в различных цветах. Первыми производимыми светодиодами были красные, но с тех пор появилось много других цветов.Теперь они доступны в следующих цветах:

Из доступных цветов синий и белый светодиоды более дорогие, чем светодиоды других цветов из-за более высокой стоимости производства.

Помимо светодиодов, излучающих видимый свет, производятся другие светодиоды, излучающие инфракрасное излучение. Они часто используются для таких приложений, как телевизионные пульты дистанционного управления, где не видно видимого света.

Цвет светоизлучающего диода определяется полупроводниковым материалом, из которого изготовлен диод.Хотя пластиковый корпус диода может казаться цветным, это не то, что придает диоду его цвет.

Разноцветные светодиоды

Иногда может быть очень полезно иметь лампу более одного цвета, указывающую другой цвет для обозначения другого состояния. Это можно сделать с помощью светодиодов. Есть два сорта:

  • Двухцветные светодиоды Двухцветный светодиод состоит из двух светодиодов, параллельных друг другу в одном корпусе, но они соединены проводом с одним внешним соединением корпуса, идущим к катоду одного диода, а анод другой.Другой вывод снова подключается к аноду первого диода и катоду второго. Таким образом, когда напряжение подается в одну сторону, загорается один светодиод, а когда напряжение подается в обратном направлении, загорается другой.
  • Трехцветные светодиоды Этот тип светодиода имеет три вывода, позволяющих загорать любую комбинацию светодиодов, т. Е. Первый светодиод, второй или оба. Самая популярная форма трехцветного светодиода использует красный и зеленый диоды. Это означает, что, когда горит один диод, вырабатывается красный или зеленый цвет.Если оба светлые, цвета объединяются и образуют желтый.

Хотя светодиоды по-прежнему будут очень широко использоваться в качестве небольших индикаторных ламп, количество областей применения, которые они могут найти, увеличивается по мере совершенствования технологии. Теперь доступны новые диоды с очень высокой яркостью. Они даже используются как форма освещения — приложение, которое они раньше не могли выполнять из-за их низкой светоотдачи. Вводятся новые цвета.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
