Система водоснабжения в частном доме: Водоснабжение частного дома своими руками: схема устройства системы

разводка труб для воды своими руками, как сделать монтаж системы от центрального водопровода, подключение, ввод

В этой статье мы рассмотрим схему, по которой производится разводка труб водоснабжения в любом частном доме своими руками. Человеку без специальной подготовки довольно трудно разобраться в тонкостях обустройства, но понять основы рекомендуем каждому владельцу жилья. Это пригодится для контроля работы монтажников, а также для выбора оптимального варианта снабжения. Прокладка трубопровода – не менее значимая задача, чем организация сети насосного оборудования. Мы предоставим всю необходимую информацию, чтобы было проще понять специфику устройства и правил, к тому же все основывается на нормативных требованиях.

Разновидности проводки водопровода в частном жилом доме по чертежу

Есть 2 основных разновидности водоснабжения, которое проводят в домовладениях:

• автономно – все идет из личного колодца или пробуренной скважины;
• централизованно – подача из специальной линии, которая берет ресурсы из башни или отведенной для этого станции.

Оба метода имеют свои положительные и отрицательные стороны, следует определиться с подвидом до того, как начинать монтаж, ведь у каждого из них есть свои особенности. От выбора также зависит окончательная стоимость всего процесса. Хотя бывают и ситуации, когда возможен лишь один из способов (к примеру, при отсутствии централизованной системы водообеспечения) и тогда выбирать не приходится.

Схема ввода и подключения водоснабжения (воды) жилого частного дома от центрального водопровода

Выбирая систему, стоит подумать о нескольких критериях:

• есть ли в местности водонапорная магистраль – забавно, но люди иногда забывают это учесть;
• какого качества подается влага – бывает так, что она только техническая, пить не рекомендуется;
• насколько надежно и бесперебойно функционирует подача – в отдельных регионах напор есть только по часам или в дни недели;
• зависит ли от внешних факторов – часть линий перестает работать в зимний период;
• насколько это дорого – иногда значительно дешевле пробурить собственную скважину, чем врезаться в работающую магистраль.

Как развести воду по дому, если там автономное водоснабжение

Когда владелец хочет обустраивать свою личную скважину, то ему стоит подготовиться к большим трудовым и финансовым затратам еще на этапе возведения. Сначала придется рыть колодец или бурить его, составлять правильный технический план, подбирать и покупать оборудование. Уже потом нужно будет монтировать и подключать.

Если не делать упор на цену этого выбора, то у него есть масса преимуществ:

• не придется зависеть от каких-либо внешних факторов;
• можно проводить везде, особенно это удобно там, где нет общей магистрали;
• не нужно ежемесячно платить;
• качество влаги обычно намного выше, кроме того, можно ставить любые фильтры при необходимости.

Если окажется, что источник недостаточно чистый и пить из него не рекомендуется, то можно поставить специальные очистные сооружения. Это сильно очистит и улучшит состояние жидкости, сделает ее пригодной для готовки и питья. Выбрать такое устройство на сайте нашей компании «Вода Отечества», а если останутся вопросы, то менеджеры с удовольствием ответят на них.

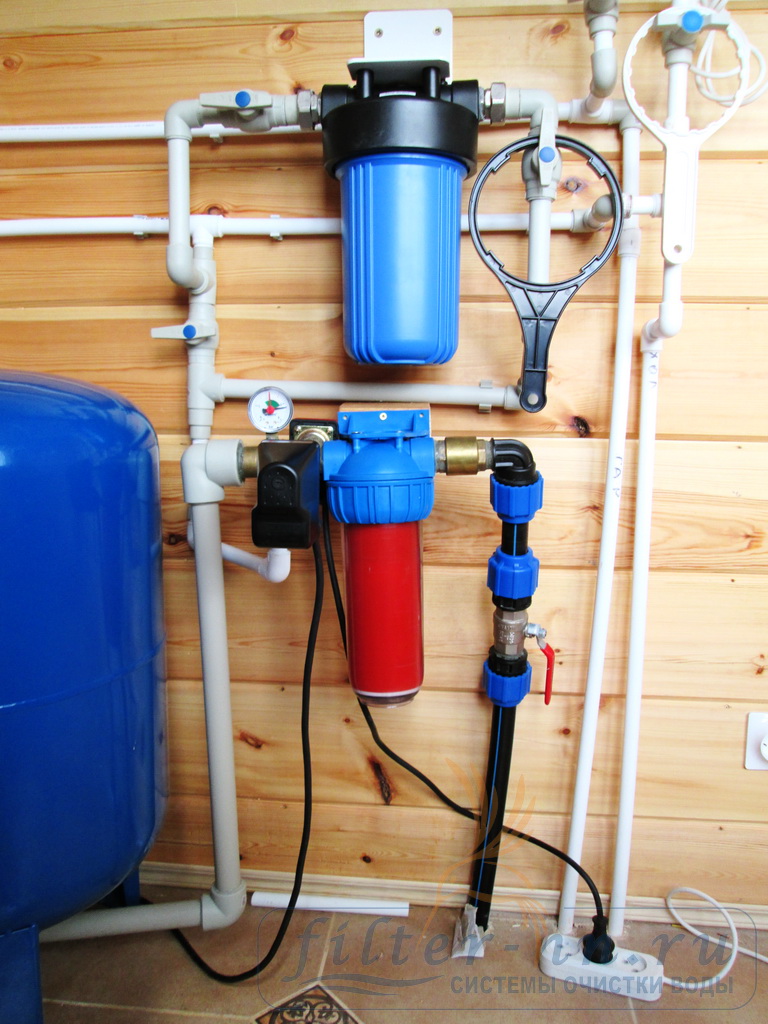

Фото схемы монтажа для системы водоснабжения, которая обычно используется в частном загородном доме

Есть 2 способа, которыми можно проводить подключение – последовательно, один за другим и параллельно, когда все включены одновременно. Что делать у себя – зависит от того, сколько человек проживает, постоянно они находятся или периодически, насколько интенсивно используется водопровод.

В некоторых случаях применяется смешанный тип, когда все смесители подключаются через коллектор-объединитель, а все остальные элементы должны быть присоединены последовательно.

Если подключение будет последовательным

Выглядит это как поочередное подведение труб, которые ведут от стояка или водонагревательного устройства к сантехнике и кранам. Сначала отводятся общие, а потом уже от них через тройники уходят ветки к местам, где будет потребляться влага.

Это более экономный способ, его часто задействуют в квартирах и небольших домах. Суть экономии в малом количестве материалов, а сам монтаж упрощен. Система будет компактной, ее проще спрятать под отделку.

Серьезный недостаток заключается в том, что если горячей жидкостью пользуются одновременно несколько человек, то в наиболее удаленной из точек напор будет значительно ниже, чем в других.

Еще один минус в том, что если потребуется что-то из сантехнических устройств отремонтировать или подключить, то понадобится отключать от снабжения все жилье целиком.

Именно поэтому мы рекомендуем в частных жилищах с высоким потреблением проводить другую схему, чтобы избежать проблем с функционированием.

Если подключение будет происходить параллельно

Этот вариант основывается на том, что сами трубы идут от главного коллектора к точкам, где будет происходить водозабор.

Для каждой из линий ставят отдельные узлы.

Придется прокладывать намного больше трубных линий, соответственно, появятся затруднения при их маскировке. И любая часть с краном или техникой будет иметь стабильный, не меняющийся напор, даже если одновременно задействовано несколько сантехприборов и кранов. Изменения в напоре будут минимальными, давление будет ровным.

Коллектором называют устройство, у которого один ввод и от двух и более выводов. Их количество будет зависеть от того, сколько узлов и техники использует источник.

Для ХВС это делается перед входом в помещения, а для ГВС – сразу после водонагревательного изделия. Перед коллектором ставится очистной фильтр и редуктор, который будет контролировать давление.

Если водообеспечение внешнее, откуда питается жилье

Есть несколько схем разводки воды в каждом частном доме без мастеров своими руками, давайте разберем их подробнее.

Центральное водообеспечение

Максимально бюджетный способ организовать воду в помещениях. Чтобы врезаться, нужно получить разрешение от администрации поселения, затем поставить счетчики, вмонтировать оборудование, проложить трубопровод до жилища. Еще одно условие – установка септика или другого очистного сооружения для стоков.

Колодец

Один из самых распространенных методов добычи на загородных участках и на даче. Обычно используется там, где жидкость находится неглубоко. Основное преимущество в том, что даже если не будет света или насоса, то набрать ведро или все равно можно, пусть даже с большим вложением сил.

Скважина

Самая чистая жидкость из всех предложенных выше вариантов. Ее больше, можно одновременно обеспечивать сразу несколько участков. Но создание требует серьезных капиталовложений, а также потребуется лицензия на использование.

Разновидности скважин

Основных подвидов всего 2. В первом случае можно пробурить артезианскую, у которой глубина до 150 метров или обычную, «на песок».

Вторая не углубляется больше, чем на 15-50 метров.

Отличаются они и по времени, которое можно их использовать. Первые служат до 50 лет, а вторые обычно не более 20 лет.

Какой насос выбрать

Чтобы из крана пошла вода, нужно поставить насосное оборудование, которое справится с задачей.

Главное – учесть несколько параметров:

• сколько жидкости будет потребляться;
• где находится наивысшая точка потребления;
• какая производительность необходима;
• насколько глубокая скважина;
• средний напор (будет в паспорте вписан).

Мы рекомендуем пользоваться стабилизатором напряжения при подключении такой техники.

Схема ввода водопровода в любой частный дом, с чего начать составлять проект водоснабжения

Все монтажные действия следует начинать с проекта. Уже в этот момент стоит подумать, какой тип будет сооружаться, насколько часто использоваться и сколько примерно точек водоотдачи потребуется. Это важно, потому что от параметров будет зависеть, какую систему и оборудование необходимо поставить.

Варианты:

• погружной насос с автоматикой;
• насосная станция;
• гидроаккумуляторы.

Что учесть при проектировании схемы подключения и вводе холодной воды в частном доме (с фото)

Не менее важны способы, которыми будет фильтроваться жидкость. Проще всего узнать качество и поставить соответствующий фильтр или целую систему.

Также следует заранее подумать, как будет подаваться горячий напор и на какую глубину надо закладывать изделия – в каждом регионе свои варианты.

Нюансы, с которыми подается ГВС

Обычно для этого приобретают электрические или газовые бойлеры, колонки или котлы. Работать оборудование может на твердом, жидком топливе или на газу. В каждом варианте есть свои достоинства и недостатки, стоит ориентироваться на то, что чаще выбирают в регионе.

Разные принципы подачи жидкости

Ставить холодное и горячее водоснабжение можно одним из 2 методов, которые мы разберем ниже.

«Глухая» разводка

На последней отметке водозабора монтируется тупик – дальше жидкость не идет. Это экономно с точки зрения финансов и пространства. В крайнем узле вода будет появляться с задержкой, а поступать в кран будет только после того, как коснется заглушки.

Циркулирующая замкнутая система

Влага здесь идет все время по кругу с одинаковой температурой. К пользователю будет поступать сразу. Это лучше применять для ГВС, чтобы не допускать серьезных скачков градуса. Можно использовать комбинированные методики.

Как проходит разводка разноразмерных водяных труб в любого размера частной квартире или домовладении без помощи специалистов своими руками

Когда нужно разработать схему, по которой будут разводиться по помещениям трубопроводы, можно воспользоваться одним из 3 вариантов. Мы разобрали их ниже.

Действуем через тройник

Отличный способ, если техники мало или нельзя спрятать изделия в полу и стенах. По всему жилищу пускаются две магистральные линии, от которых идут тройники на каждую точку.

Особенности:

• дешевле;
• используется небольшое количество материалов;
• не стоит открывать сразу несколько кранов.

Коллекторная (лучевая) разновидность

Если вы думаете, как сделать правильную разводку воды в частном доме, то посмотрите на фото. Это хороший вариант, если в здании несколько ванных или туалетов, кухня, стиральная машина и еще крупные сантехнические узлы. Задействуют 2 луча, от коллектора к каждой точке водозабора идет отдельная линия.

Нюансы:

• понадобится много материалов;
• выйдет дороже предыдущего типа;
• монтировать трудоемко;
• давление будет стабильным вне зависимости от используемых одновременно узлов;
• можно чинить устройства, не перекрывая все водоснабжение;
• под коллекторы нужно специальное место.

Комбинированный тип

Не все знают, но эти два вида можно совмещать в пределах одного домовладения. Какие-то участки собирают по первому подвиду, другие – по второму. Все зависит от желания владельца и мастерства специалиста, который будет это делать. Это экономнее и грамотнее в крупном жилье, где люди живут постоянно.

Разводка открытого и скрытого типа

В зависимости от метода прокладки можно поделить системы на две разновидности. Например, тройниковая находится на виду, а скрытую убирают в стену, пол или короб. До спрятанной добраться в случае ремонта будет тяжело. Эти подтипы также можно комбинировать между собой.

Как составить проект без помощи

Сначала рисуется план, в котором будут размещена на своих местах вся техника и узлы, которые будут подключены в дальнейшем к водопроводу. Важно указать все размеры в одном масштабе и после замера размеров комнат. В схеме следует как можно более точно расположить все точки, протяженность между ними и расположение трубопровода.

Кроме того, следует учесть все требования нормативных документов, которые действуют в нашей стране.

Какие узлы понадобятся для системы

В любой схеме обязательно будут использоваться такие компоненты:

• насос или аналогичное оборудование;
• переходной ниппель;
• материалы для трубопровода;
• фильтры;
• обратный клапан;
• гидроаккумулятор;
• техника для контроля за безопасностью – реле под давление и манометр.

Все элементы следует подключить в определенной последовательности.

Какими трубами можно вести по помещениям

Еще один популярный вопрос, из какого материала создается линия. Все зависит от нескольких факторов:

• какой тип разводки используется;
• потребуется ли ГВС;
• бюджет;
• тип монтажа – скрытый или открытый.

Полипропилен

Обычно задействуют при тройниковой системе. Сечение – 20-25 мм. Больший диаметр предпочтительнее, если узлов 3 и больше. 25 мм способны пропускать до 30 литров в минуту.

Особенности:

• не боятся коррозии;
• недорогие;
• режутся любым инструментом;
• легкие;
• терпят разморозку до 4 раз;
• не гнутся;
• необходимо обладать навыком спайки участков.

Металлопластик

Еще один очень популярный вариант. Обычно задействуют, если разводка коллекторная. Сечение – 16 мм. При выборе следите за толщиной алюминиевого слоя, он должен быть в диапазоне от 0,3 до 0,55 мм.

Нюансы:

• прочные;
• не боятся коррозии;
• используется до 100 лет;
• может гнуться;
• дороже полипропилена;
• неровные;
• если монтировать неверно, будут протечки;
• не терпят разморозки.

Сшитый полиэтилен

Обычно их ставят на теплый пол, но иногда это выступает как альтернатива металлопластику.

Особенности:

• гибкие;
• легкие;
• не реагируют на коррозию;
• износостойкие;
• выдерживают перепады давления и температур;
• простые в монтаже;
• дорогие;
• не подходят для открытых видов разводки.

Металл или сталь

Раньше делали из них, потом перешли на ПП или металлопластик. Для водопровода их не стоит использовать, потому что:

• страдают от коррозии;
• тяжело транспортировать и монтировать;
• дороже пластика;
• для соединения нужен сварщик и оборудование;
• внутри постепенно появляются наросты;
• высокая теплопроводность.

Медь

Обычно не ставят в домах. Не опасается коррозии, но очень дорогой и сложный в монтаже, для сварки потребуется специальное оборудование. Высокая теплопроводность – горячее быстро остывает, а холодное – нагревается.

Гофра из нержавейки

Это тоже недешевый вариант. Например, за ПП можно заплатить втрое меньше. Но его используют, так как качество на высоте и срок службы довольно большой.

Нюансы:

• держит форму;
• гнется;
• не боится коррозии;
• не требуется аппарат для сварки.

Готовые системы под водопровод

Некоторые производители предлагают комплекты труб, которые потом можно использовать для коллекторной разводки.

Достоинства такого выбора:

• качество и надежность;
• энергоэффективность;
• простота и скорость монтажа.

Как это делать, если стены из газобетона и пенобетона

В таких помещениях стремятся создавать скрытую разводку, для этого штробят канавы штроборезом. Затем внутри прокладывают трубную линию, упаковав ее в гофру или другой утеплитель.

Как справиться с задачей в деревянном доме

Здесь делают тройниковую открытое разведение, если здание старое. В постройках нового типа иногда допускаются укрытые в пол-линии, а водоразетки прячутся за мебель.

Как вести воду наверх

В крупных владениях часто бывает ванная или кухня на втором этаже или выше. Поэтому следует монтировать коллекторы. Для 2 этажа ведут трубу по потолку первого, прячут ее в гофру. Все влажные зоны необходимо располагать одну над другой, иначе монтаж и обслуживание будут дорого стоить, а в случае прорыва ремонт окажется слишком накладным.

Советы

Перед тем как устанавливать трубопровод, нужно поставить все крепления и завершить сварочные работы.

Если материал везли при минусовой температуре, то его следует хранить не менее суток в тепле, пока он не наберет нужный градус. Все прогибы нужно выровнять и не допускать их в дальнейшем.

Для стояка необходим диаметр не менее 20 мм. Чем меньше разборных соединений, тем меньше будет протечек.

Заключение и интересные видеоролики

Для тех, у кого остались вопросы по теме, мы подготовили видео.

Мы рассмотрели, как сделать разводку труб и подключение качественного рабочего водопровода в частном доме без помощи специалистов своими руками по схеме монтажа, изучили основные нюансы выбора материала для устройства. Этого достаточно, чтобы попробовать смонтировать все самостоятельно или проконтролировать действия бригады нанятых мастеров.

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Автор Монтажник На чтение 11 мин. Просмотров 11.3k. Обновлено 09. 12.2020

Скважинное водоснабжение в отсутствии центральной водоподающей магистрали позволяет обеспечить жилье намного более чистой водой, чем из колодца, и с меньшими финансовыми затратами на один погонный метр. Перед проведением всех работ по водообеспечению должна быть составлена схема водоснабжения частного дома от скважины с гидроаккумулятором или расширительным баком.

Чтобы выбрать оптимальный вариант водоснабжения частного загородного дома коттеджного типа или дачи, не помешает изучить особенности, преимущества и недостатки каждого из двух вариантов. Также полезно знать конструктивное устройство и принцип работы оборудования, используемого при организации водообеспечения индивидуальных домов.

Рис. 1 Конструктивное устройство гидравлического аккумулятора

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Статья по теме:

Датчик давления воды в системе водоснабжения: назначение, принцип работы, регулировка. В отдельной статье подробно рассказывается про реле давления, в системе водоснабжения, как оно устроено, принцип работы, выбор и подключение.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.

Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

• Позволяет задавать диапазон рабочих давлений в системе.
• Устраняет последствия гидроударов.
• Задает временные интервалы циклов включения-отключения электронасоса.
• Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Гидробак используют вместе с электронасосами любых типов, при этом он может помещаться совсем рядом в одном блоке или находиться на определенном расстоянии от всасывающего воду агрегата.

Гидроаккумулятор с погружным насосом

Для автоматизации работы погружного насоса наряду с гидроаккумулятором и гидрореле используют манометр и обязательно реле защиты от сухого хода.

Понятно, что манометр должен присутствовать в системах водоснабжения для настройки параметров реле и контроля напора. Необходимость применения реле сухого хода вызвана невозможностью функционирования глубинных электронасосов без водяного охлаждения. Конструктивно реле сухого хода не сильно отличается от напорного реле, основная разница состоит в принципе их работы.

Если гидрореле отключают воду при достижении максимального напора в магистрали, то реле сухого хода прерывают цепь питания электронасоса при падении напора ниже определенного порога. То есть, как только насос перестает закачивать воду, реле сухого хода, последовательно включенное в цепь его питания, прерывает подачу электроэнергии на обмотку электродвигателя.

Если водоснабжение организовано из колодца или скважины на песке, в линию водоподачи обязательно включают фильтры грубой очистки от песка, и за ними водоочистные магистральные картриджные фильтры в колбах. В системах водоподачи из артезианских скважин с прозрачной чистой водой достаточно одного картриджного фильтра.

Рис. 6 Обвязка поверхностного насоса с гидробаком в системе водообеспечения

Гидробак с поверхностным насосом

Если водное зеркало источника расположено от поверхности земли на расстоянии не более 8 — 9 м, для водозабора используют поверхностные электронасосы.

Агрегаты могут быть центробежного или вихревого принципа действия, при этом для их охлаждения в задней части корпуса устанавливается крыльчатка. Поэтому они могут функционировать довольно длительный временной интервал без воды, и необходимость использования реле сухого хода в цепи их питания отпадает.

Обычно для автоматизации работы поверхностных электронасосов используют наряду с гидроаккумулятором реле давления и манометр.

Гидравлический аккумулятор в составе насосной станции

Для водоснабжения частного дома из колодца или неглубокой скважины с зеркалом воды не более 8 — 9 м от поверхности земли, самый оптимальный вариант — применение насосной станции.

В установке все узлы находятся в одном блоке. Обычно на гидроаккумулятор, расположеный горизонтально, помещают электронасос и соединяет его гибкой или жесткой подводкой с входным патрубком гидробака.

Также в любой насосной станции обязательно присутствуют гидрореле и манометр, которые размещают на входе гидроаккумулятора или электронасоса.

Основное преимущество насосной станции заключается в том, что не надо подыскивать опорную конструкцию, монтировать на ней трубопровод и подключать к нему реле и гидробак. Напорный патрубок из скважины подсоединяют непосредственно ко входу насосной установки, а к ее выходу подключают внутридомовой водопровод.

Рис. 7 Вариант обвязки насосной станции в системе водообеспечения

Статья по теме:

Схема подключения гидроаккумулятора к насосу в системе водоснабжения. Возможно, что схема водоснабжения частного дома от скважины с гидроаккумулятором не обойдется без подключения гидроаккумулятора, а о подключении гидроаккумулятора к насосу можно почитать в отдельной статье.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 — 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Статья по теме:

Как найти воду на участке для скважины – народные и научные способы. Возможно будет интересно почитать расширенную статью про варианты самостоятельного и с привлечением специалистов воды на участке для бурения скважины или рытья колодца.

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Схема водоснабжения частного дома — основные составляющие

Водоснабжение — обязательная часть современного домовладения. Возможность в любое время пользоваться водой – не просто комфортное проживание, но требование санитарии, составляющая здорового образа жизни. Правильно разработанная и смонтированная схема водоснабжения частного дома способна работать десятки лет, постепенно дополняясь и при необходимости модифицируясь.

Краткое содержание статьи:

На даче, загородной усадьбе, где вода требуется для полива растений, разведения домашних животных, водопровод является частью технологической схемы хозяйства. От того, насколько эффективна его работа, во многом зависит благополучие жильцов.

Устройство столь важной составляющей требует скрупулезного подхода. Смонтировать водоснабжение в частном доме своими руками может получиться не всегда, но представлять, как оно устроено, принципы функционирования, уметь проверить качество монтажа — необходимо.

Основные составляющие систем водоснабжения

Внешний водопровод в частном хозяйстве включает:

• Точку подключения системы – колодец, скважину, магистральную линию, проходящую по улице, родник, открытый водоем и т. п.
• Наружные линии (магистрали). Как правило, их прокладывают в подземной траншее. Магистрали могут связывать и отдельные строения усадьбы, если это предусматривает схема подключения водоснабжения в частном доме.
• Узлы ввода воды жилого дома, а также других зданий (сооружений) хозяйства (при их наличии).

Внутридомовая разводка, включающая инженерное оборудование, бывает трех типов:

• последовательная или тройниковая;
• коллекторная, которую иногда называют шлейфовой;
• гибридная, представляющая сочетание первых двух.

Для экономии схема разводки воды частного дома, дачи или фермерского хозяйства нередко разделяется на два независимых контура: питьевого и технического водоснабжения. Первый обеспечивает санитарно-бытовые нужды жителей коттеджа, второй — полив огорода, а также водопой скота, если качество воды соответствует предусмотренным для этого нормам. Помимо холодного водоснабжения, в систему водопровода может входить контур ГВС.

Читайте также: Водоснабжение и канализация в частном доме

Точка подключения водопровода

Начало схемы водоснабжения загородного дома — источник воды. В черте города, при наличии развитой системы водоснабжения в регионе, где находится дом или дачный участок питанием служит централизованная магистраль.

Чтобы сделать подключение к магистрали необходимо выполнить следующие действия:

• Получить разрешение с тех. условиями на присоединение от владельца магистрали — городского или районного управления сетями ВКХ.

• Построить приямок (колодец, кессон) для размещения вентилей и водомеров. Для этого выкапывается яма, в которой он и монтируется из бетонных колец, пластика или керамического кирпича. Если подходящее сооружение уже есть, используют его.
• Выполнить подключение или, как говорят сантехники — врезку. Для ее устройства магистраль перекрывается, но возможен вариант врезки и в действующую линию.
• Смонтировать вентиль, позволяющий при необходимости перекрыть подачу воду на дом, и установить водяной счетчик.
• На заключительном этапе представитель системы ВКХ опломбирует водомер, снимает показания, в некоторых случаях даже делает фото узла.
• Далее заключается договор водопользования, где указывают лимит потребления воды, а также сброса стоков (при наличии централизованной канализации).

Параллельно засыпают пазухи колодца, ставят плиту перекрытия, смотровой люк. Прокладывают линию водопровода к дому.

Автономные источники в схеме водоснабжения частного дома

При отсутствии центрального водопровода используют автономные источники водозабора. К наиболее распространенным относят колодцы и скважины.

Важно! Согласно требованиям законодательства для размещения колодца или скважины требуется разрешение местных органов власти.  Кроме того, если скважина глубже 5 метров, по закону полагается вводить ее в эксплуатацию, с получением лицензии.

1. Скважины бывают трех типов:

• артезианские, глубиной свыше 50 м. Иначе их еще называют «на известняк», поскольку обычно подземные водяные линзы расположены в известковых породах.
• на водоносный слой или, как еще говорят — «на песок». Такие скважины питаются верхней водой, насыщающей песчаные слои грунта;
• игловая скважина, как и песчаная, рассчитана на забор воды из грунтовых водоносных слоев неглубокого залегания. Её главное отличие кроется в технологии устройства. Обычную скважину бурят или пробивают желонкой, с последующим погружением обсадной трубы. Скважина-игла выполняется забивкой специальной перфорированной трубы до самого водоносного слоя.

Неглубокие скважины имеют заметно меньший дебит (объем воды, который они дают за промежуток времени), чем артезианские. Последние способны давать от 3 м³/час (объем зависит от производительности насоса и диаметра скважины). Средний дебит скважины, использующей грунтовые воды – 0,5 м³/час.

2. Шахтные водяные колодцы используют на неглубоких водоносных слоях. Их максимальные глубины достигают немногим более 20 м. Однако даже колодцы глубже 10 метров сооружаются редко.
3. На участках также встречаются родники. Фактически — это естественные скважины созданные трещинами в земляной толще либо выходами водоносной породы на поверхность. Использование родника, как постоянного источника водоснабжения, возможно при достаточном дебите и хорошем качестве воды из него.
4. Открытые водоемы: пруд, озеро, протекающая рядом река – еще одна возможность добыть воду. Сюда же можно отнести накопительные резервуары для сбора осадков популярные в засушливых регионах. Однако такие водозаборы редко дают воду пригодную для питья без предварительной очистки. Но даже после этого она используется в основном на технические нужды.

Важно! Фактору экологической чистоты также следует уделять особое внимание при эксплуатации неглубоких скважин или колодцев. Из-за малой глубины они чрезмерно подвержены влиянию осадочных, а также близких очагов загрязнения на местности. Кроме того, на производительность мелких скважин, колодцев, родников, открытых водоемов влияют сезонные колебания уровня грунтовых вод.

Оборудование для водозабора

В отличие от магистрального водоснабжения, при автономном подключении в схему водопровода в частном доме включают оборудование для подачи воды из источника и создания рабочего давления в трубопроводах, а также накопители.

Для подачи используют самые различные типы насосов. Их условно можно разделить на два основных вида:

• глубинные (погружные) – работают полностью или частично погруженными в жидкость;
• поверхностные.

Глубинные насосы

Для забора воды из скважин, колодцев и водоемов, как правило, используют погружные насосы. Наиболее распространены следующие их виды:

• Вибрационные. Дешевые, имеют небольшие размеры, вес, но вместе с тем невелики по мощности и ресурсу. Кроме того, их вибрация разрушительно влияет на стенки скважин, приводит к ускоренному заилению водозабора.
• Центробежные. Подходят для глубоких скважин, в том числе артезианских. Способны подавать воду на сотни метров, обладают высокой производительностью и надежностью.
• Вихревые насосы. Разновидность центробежных. Способны создавать большие напоры. Из существенных недостатков — высокая чувствительность к загрязнению воды.
• Винтовые насосы. Просты, надежны, малочувствительны к посторонним примесям. Из существенных недостатков — маленькая производительность. Отлично подходят для водозаборов из естественных водоемов, для объектов с небольшим водопотреблением.

Схемы водоснабжения с поверхностными насосами и насосными станциями

Поверхностные насосы условно делят на подающие и перекачивающие. Для водозабора (подачи), в котором расстояние до поверхности воды невелико или отсутствует, используют первый тип (обычно центробежные самовсасывающие агрегаты). Например, при эксплуатации накопительных баков для сбора дождевой воды.

К этому же типу оборудования относят насосные станции. Их отличает наличие автоматики, а также встроенного гидроаккумулятора — металлического резервуара, с резиновой емкостью внутри, в которую поступает вода от насоса. Между стенками резервуара и емкости под давлением закачан воздух. Именно он сжимается при поступлении воды и выталкивает её обратно, когда насос отключен и осуществляется водоразбор. Гидроаккумулятор решает две задачи:

• Выступает ресивером, поддерживая давление системы, снижая количество запусков насоса.
• Ликвидирует опасность гидроударов — резких скачков давления при включении подающего или перекачивающего насоса.

Автоматика служит для поддержания постоянного давления необходимого для функционирования инженерных систем или сантехнического оборудования. Работает она следующим образом:

1. При открытии кран или сработке системы полива давление в трубах падает. Благодаря гидроаккумулятору этот процесс протекает плавно.
2. На определенном этапе срабатывает датчик давления, включая станционный насос.
3. Когда использование воды прекращается, насос некоторое время еще работает, наполняя аккумулятор.
4. Отключение происходит после набора верхнего порогового давление, что является окончанием цикла.

Важно! Теоретическая глубина, с которой поверхностные насосы способны поднять воду – 10 метров (больше не позволяют законы физики). Но на практике эта величина не превышает 8 м.

Баки запаса воды (накопители)

Важная часть внутридомовой системы водопровода — бак запаса воды. Его емкость, как правило, принимают из расчета минимальной потребности воды в сутки.

Чем выше бак установлен, тем лучше. В домах более 2-х этажей его устанавливают на верхних этажах или чердаках, в одноэтажных – на чердаках. Таким образом, даже при отключении электроэнергии на первом этаже за счет высоты водяного столба создается давление достаточное, чтобы вымыть руки, умыться, активировать слив в унитазе.

Система функционирует следующим образом:

• Насос водозабора по уличной линии подает воду непосредственно в накопительный бак. Включает насос поплавковый датчик, срабатывающий, когда уровень воды опустится ниже заданной отметки.
• Поступление воды во внутренние трубопроводы происходит уже из бака.
• Для создания комфортного давления может использоваться небольшой насос подкачки.

В такой схеме водоснабжения возможно устройство нескольких выходов на её различных участках. Например, с высокой очисткой для питья и приготовления пищи либо с более грубой для санитарно-бытовых нужд.

Очистка и обеззараживание воды для схемы автономного водоснабжения

Далеко не всегда вода, получаемая из природных источников, соответствует санитарным нормам. Часто, чем выше уровень её зеркала, тем ниже качество состава, а наиболее проблемная добывается из открытых водоемов.

Основные этапы водоочистки:

1. На стадии водозабора – естественная циркуляция воды через песчаные слои грунта в скважинах или колодцах. При организации водоснабжении из открытых источников поступают следующим образом: вблизи водоема выкапывают приямок, укрепляемый деревянными плахами или камнем. Его закрывают крышкой, препятствующей попаданию пыли, мелких животных или насекомых. Между приямком и водоемом оставляют дренажный канал, ограждаемый решетками. Канал заполняется пескогравийной смесью.
2. Обеззараживание источника. Для него используют химические реагенты, из которых наиболее популярна хлорная известь. Она убивает большинство болезнетворных бактерий и микроорганизмов, но её применение должно осуществляться под строгим контролем.
3. В приямках или на входе схемы водоснабжения в дом устанавливаются фильтры грубой очистки. Они избавляют воду от взвешенных частиц, улучшая прозрачность.
4. Углубленная водоподготовка – тонкая очистка и обеззараживание. Для нее используют облучение УФ-лампами, адсорбционные, мембранные, ионообменные фильтры. Эти методы относятся к дорогостоящим и малопроизводительным. Поэтому воду, прошедшую подобную обработку, рационально использовать лишь для питья и приготовления пищи.

Важно! Простое отстаивание воды в накопительном баке так же дает некоторый эффект очистки. Однако постепенно на его дне и стенках накапливаются отложения, которые необходимо смывать, а емкость дезинфицировать.

Читайте также: Водоснабжение и водоочистка для комфортного проживания в доме

Схема трубопроводной системы частного дома

Устройство наружного трубопровода

Водозабор, накопительный бак, инженерные системы существуют не сами по себе, но завязаны в общую систему с помощью трубопроводов. До недавнего времени прокладку выполняли стальными водопроводными трубами. Сейчас их практически полностью вытеснили пластиковые (полипропилен, полиэтилен, поливинилхлорид) и медные аналоги.

Прокладку и подключение внешних магистралей ведут с учетом их зимней эксплуатации. Чтобы трубы не перемерзали, врезку выполняют ниже уровня сезонного промерзания грунта. Для этого у колодцев или над скважинами обустраивают приямки, в которых размещают вентили, насосное оборудование (при использовании поверхностных насосов) и т.п. В скважинах также может использоваться специальный быстроразъемный переходной адаптер. Он позволяет соединять вертикальный и горизонтальный участки трубопровода сквозь обсадную колонну.

Прокладка труб наружного водопровода выполняется в траншеях также ниже уровня промерзания грунта. Если по каким-либо причинам устройство траншей необходимой глубины невозможно, трубы и узлы водозабора утепляют, устраивают их подогрев с помощью греющего кабеля.

Во время ремонтов или ревизии трубы необходимо опорожнять от воды, поэтому их горизонтальные участки лучше монтировать с уклоном 0,5% к точке общего слива со сбросным краном.

Схема разводки внутри дома

Необходимость устройства приямка иногда возникает и при вводе трубопроводов в здание. Обычно здесь размещают запорные вентили, сливные краны, системы контроля. Это оказывается удобным при необходимости ремонта внутридомовой системы зимой, когда доступ к колодцу или приямку водозабора затруднен.

После ввода воды в дом, если не используется гидроаккумулятор, она поступает в накопитель. Из него через насос подкачки непосредственно в схему внутреннего водоснабжения. Как уже указывалось выше, они бывают трех типов. Из них два основных:

1. Последовательная или тройниковая система – наиболее проста. По дому проходит одна труба, от которой посредством тройников выполняются отводы на водоразборные точки. Такая схема подойдет в небольшой дачный дом.
2. Коллекторная (шлейфовая) схема выручит там, где присутствует значительное число потребителей. Хотя для нее требуется большее количество труб, на каждом её участке можно обеспечить желаемый напор и качество воды. Кроме того, для ремонта не потребуется перекрывать всю систему. Достаточно лишь отключить проблемный шлейф.

Отдельная линия прокладывается для работы системы горячего водоснабжения (ГВС), а также в котельную для пополнения радиаторов отопления, обеспечения нормальной рециркуляции теплоносителя. Подогрев воды выполняет накопительный бойлер либо проточный водонагреватель – электрический или газовый (двухконтурный котел, газовая колонка). Для расположения этих устройств обычно служит отдельное помещение — котельная, куда проводится линия водопровода. От системы нагрева разводка дополняется еще одним шлейфом — линией горячей воды. Она подключается к душу, к смесителю в ванной, а на кухне – к смесителю мойки.

Завершаются линии водопровода запорной арматурой: клапаном бачка унитаза, смесителями, водоразборными кранами, электромагнитными клапанами автоматического полива и т.п.

При наличии огорода отдельный шлейф направляется на полив. Поскольку в зимнее время огород не функционирует, прокладка труб этой линии в глубокие траншеи ни к чему. Заглубления на полтора-два штыка лопаты, чтобы не повредить коммуникации при перекапывании почвы, будет достаточно.

Рассчитываем систему водоснабжения

Лучше всего если проектирование вашего водопровода выполнит специалист. Однако это не всегда возможно, к тому же затратно. С другой стороны, если речь идет не об огромном дворце, а о типовом загородном доме или даче, то упрощенные расчеты не составят особой сложности.

В первую очередь необходимо рассчитать общее количество труб, соединительной и распределительной фурнитуры (тройники, колена, муфты, гребенки и т.п.), запорной арматуры, инженерного оборудования. Для этого необходимо нарисовать общую схему разводки водопровода в частном доме, включая трубы для уличной прокладки. Для двухэтажек и зданий выше эскиз для наглядности лучше выполнить в изометрии. При этом масштаб не соблюдается, а необходимая длина участков проставляется прямо на схеме.

Диаметр трубопроводов вычисляется по формулам. В них учитывается объем водопотребления, напора, другие параметры. Однако для упрощенных расчетов можно руководствоваться следующей табличкой:

Участок	Диаметр трубы, мм	Материал
Прокладка от точки водозабора до внутридомовой системы и систем хоз. водопровода на участке	25÷32	Полиэтилен, ПВХ, полипропилен для наружных водопроводов
Внутридомовая разводка:
Стояки	20÷25	Полипропилен, медь
Основная разводка бытового водопровода	10÷20	Полимеры, медь
Внутридворовая разводка, система полива	20÷25	Полипропилен, полиэтилен, ПВХ

Чтобы определить, достаточен ли дебит источника (скважины) используют нормы водопотребления. Согласно СП 30.13330.2012 расход воды на одного человека составляет 200-350 л/сутки. Это значение умножают на число проживающих. Расход воды для хозяйственных нужд также определяют по нормам полива растений и потребления воды домашними животными.

Из полученного суммарного объема водопотребления, зная глубину водозабора и высоту подачи, можно определить необходимую мощность и производительность насоса. Объем гидроаккумулятора рассчитывается. Однако для среднего двухэтажного коттеджа, с двумя санузлами, с ванной и душевой кабиной вполне хватит 50 литров.

Несколько слов в заключение

Современные материалы и методы строительства позволяют собрать простую схему водоснабжения типового частного дома своими руками. Тем не менее для крупного хозяйства или усадьбы с большим числом проживающих и разнообразием потребителей воды без привлечения профессионалов не обойтись.

Особое внимание следует обратить на качество воды. Обязательно передайте на исследование СЭС образцы из своего автономного водозабора. Делать это стоит, как минимум — ежегодно.

устройство и схема автономного водоснабжения

Водоснабжение частного дома предполагает использование колодца, скважины или водопроводной магистрали. Забор воды из источника реализуется с помощью насоса. Поддержание давления в системе подачи поддерживается гидроаккумулятором. Это же позволяет непосредственно управлять процессом работы помпы.

Независимо от способа подачи воды выполняется установка фильтров водоподготовки. Это позволяет подобрать оборудование с учетом потребностей дома в обслуживании. Технические жидкости (для огорода, дачного участка, полива) не требуют дополнительной очистки. Допускается их транспортировка по автономной сети трубопровода без фильтрования. Подача жидкости в помещение реализуется с помощью коллекторной системы водопровода. Предварительная установка водонагревательного узла обеспечит доступ к горячей воде.

Особенности различных систем водоснабжения

Вода без примесей (оксида железа, медь и молибден) поступает в дом из скважины. Фильтрация обеспечивается прохождением грунтовых вод сквозь слой суглинка, гальки. Такая схема водоснабжения коттеджа предполагает прокладку скважины на глубине до 50 м. Это создает запас воды до 500 л. Срок эксплуатации системы – до 7 лет.

Альтернативный вариант – бурение на глубину. Используется машинный метод. Очистка производится с помощью сменных фильтров. Этого достаточно для бытовых целей, однако учитывается сезонность при утеплении конструкции.

Летнее водоснабжение:

• Прокладка трубопровода по поверхности. Допускается организация неглубокой траншеи. Подключение по последовательной схеме (консервация без принудительного слива).

• Отсутствует потребность в монтаже насосного оборудования, обустройства кессона.

• Накопительные баки дополнительно не утепляются.

• Трубы размещаются в стенах (при строительстве бани). Не проводятся работы по бурению в подвале.

Владелец загородного дома организует подвод воды с минимальными затратами. Однако есть нюансы. При такой оптимизации затрат исключается возможность механизированной подачи жидкости. По завершении летнего сезона конструкция разбирается (временная прокладка) или обеспечивается слив воды.

Зимнее водоснабжение:

1. Монтаж внутренней разводки с уклоном до 1 м. Параллельное подключение с коллекторными гребенками.

2. Установка каскада из насосных единиц. Обеспечивает максимальный напор жидкости.

3. Наружная часть трубопровода прокладывается ниже уровня промерзания грунта. Предварительно производятся геологические работы.

4. Накопительные емкости устанавливаются в помещении, где температура всегда выше нуля (чердак, предбанник).

5. Участок трубопровода на входе в помещение дополнительно оснащается обогревательным кабелем. Допускается установка изоляционного короба.

Обязательное условие стабильной подачи воды зимой – обустройство элементов консервации. Это удаление жидкости из трубопровода. Процедура осуществляется с помощью открытия предварительно установленных сливных кранов (электромагнитных устройств).

Схема водоснабжения из скважины: этапы обустройства

Обеспечение загородной недвижимости постоянным источником питьевой воды предполагает использование профессионального оборудования, знание основ геодезии.

Монтаж системы автономного водоснабжения

• Бурение. С учетом состава грунта — роторный, шнековый разрыв породы. По мере увеличения глубины производится предотвращение осыпей, гидравлических сопротивлений.

• Подвод насосной станции. Строительство подсобного помещения непосредственно над шахтой – оптимальный вариант при близости дома к скважине. Альтернативный способ – обустройство кессона. Производится прокладка траншеи глубиной до 2 м. Её дно бетонируется. Монтаж кессона в подготовленную яму. Далее копается траншея на глубине до 1.5 м. Здесь размещается водопровод. Установка насоса (поверхностного) производится в кессоне с последующим подключением к водопроводу. Создается дополнительный грунтовый слой для исключения влияния перепада температур.

• Фильтрация. Существует несколько разновидностей расходных элементов для очистки жидкости. Промывной фильтр устанавливается на входе трубы из скважины. Это обеспечивает осадок механических примесей. Для подачи питьевой воды происходит: удаление жесткости марганца, монтаж бака для таблетированной соли, обеспечение работы системы обезжелезивания.

Водоснабжение частного дома – это сложный и многоступенчатый процесс. Конечная стоимость зависит от затрат на бурение скважины (самостоятельно или профессиональным оборудованием), покупки и установки фильтра для обсадных труб, закупки материала для отсыпки фильтрационной системы, насоса для бесперебойной транспортировки жидкости.

При обращении за услугами подрядных организаций на работу предоставляется гарантия. Бурение производится с учетом данных геологического среза, а по итогу оказания услуги выдается паспорт скважины.

Всё о водопроводе для частного дома

Водоснабжение частного дома Водоснабжение частного дома: устройство водопроводной системы и инструкции для самостоятельного монтажа

635

Водоснабжение частного дома является основой всего внутреннего благоустройства. Прокладка водопроводной

Водоснабжение частного дома Что такое кессон для скважины: виды, назначение, обзор конструкций и правила установки

542

При обустройстве автономных систем водоснабжения очень важно обеспечить защиту водозаборной скважины

Водоснабжение частного дома Что такое статический и динамический уровень воды в скважине или колодце, как правильно измерить

565

Статический и динамический уровень воды в скважине – показатели, по которым судят об эффективности

Водоснабжение частного дома Подключение счетчика воды в колодец своими руками

281

Водосчётчики дают возможность значительно, порой в разы, сократить коммунальные расходы на оплату центрального

Водоснабжение частного дома В воде из скважины нитраты: как измерить концентрацию и что делать?

212

Со временем даже собственная скважина или колодец может стать причиной отравления жителей дома.

Водоснабжение частного дома Лучшие методы обезжелезивания воды из скважины до питьевой!

559

Наличие металлического привкуса, а также окрашивание воды в коричневый цвет свидетельствует о том, что

Водоснабжение частного дома Полимерно-песчаный колодец: что это и где применяется?

173

Издавна колодезные конструкции обшивались изнутри бревнами. Со временем их вытеснил бетон в виде железобетонных

Водоснабжение частного дома Как убрать запах сероводорода из воды

227

Неприятные запахи, которые распространяются по комнате из открытого водопроводного крана – повод предпринять

Водоснабжение частного дома Как лучше провести водопровод в частный дом

1.3k.

Перед тем, как провести воду в частный дом нужно выбрать источник автономного водоснабжения.

Водоснабжение частного дома Подача воды из скважины в частный дом

882

Рассмотрим устройство и схемы подключения водоснабжения в частном доме из скважины. Для комфортного проживания

Сегодня водопровод в частном доме далеко не роскошь. Благодаря интернету можно найти требующиеся материалы и сделать водоснабжение самостоятельно.

разводка воды для частного дома своими руками: составление схемы, монтаж

Разводка воды в частном доме.

Чтобы создать автономную систему канализации в доме, следует хорошо разбираться в особенностях монтажа трубопровода. Разводка водопровода в частном доме должна быть выполнена по всем правилам, чтобы не приводить к повышению давления, неполадкам в работе всей системы.

Перед прокладкой труб разрабатывают подробную схему разводки, которая учитывает все нюансы расположения приборов в доме.

Содержание статьи:

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

1.последовательно.

2.параллельно.

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

Последовательный тип подключения

Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Внимание! Применяя данную схему, можно ощутить снижение напора воды при использовании водопровода одновременно несколькими людьми.

Последовательная схема подходит для установки в квартирах, в домах, где проживают временно, либо небольшое количество жильцов.

Вода по трубам распределяется неравномерно, если системой пользуются ни один человек. Давление самой удаленной точки будет низким.

Если придется ремонтировать либо подключать прибор, то надо будет перекрывать воду во всем здании.

В частном доме, где проживает много человек, расход воды высокий, следует устанавливать разводку параллельного вида.

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники.

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом. Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Схема содержит такие точки водопровода, как:

1.насос: погружной для колодца глубиной свыше восьми метров, поверхностный либо насосная станция.

2.переходные ниппели, чтобы соединять части системы, у которых сечение отличается от размера патрубка, выходящего из насоса.

3.клапан обратного действия, чтобы вода не вытекала из трубопровода, когда насос не работает, либо напор воды слабый.

4.трубы устанавливают из стали, полипропиленового материала, металлопластика. Материал зависит от разновидности прокладки труб: снаружи, внутри, скрыто, открыто, стоимости труб, легкости прокладки.

Внимание! Для трубопровода наружного типа требуется теплоизоляция.

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! Скрытым методом можно укладывать трубы из меди, металлопластика либо полипропилена.

Укладку открытого участка совершают после отделочных работ, так как трубы не надо прятать за конструкциями. Данный метод делает доступным ремонт, обслуживание деталей.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки.

Рекомендации

До начала монтажных работ устанавливают крепежные детали, заканчивают все сварочные мероприятия. Если трубы лежали в помещении при низкой температуре, то их заносят на сутки в теплое место. Трубы выравнивают, далее не допуская прогибов.

Внимание! Хомуты и крюки нужны для крепежа труб к опорам либо стенам.

Стояки должны иметь наружное сечение более двадцати миллиметров, для разводки на этажах – четырнадцать либо шестнадцать миллиметров.

Рекомендуют применять наименьшее количество соединений разборного типа.

Все участки соединений должны быть из труб одной серии, детали ревизии и арматуры должны быть доступны для ремонта.

Трубы, горизонтально проложенные, должны быть расположены под наклоном по направлению к сливной арматуре, подъем направляют к устройству для выхода воздуха, если трубы заполнят водой.

Вертикальные конструкции не должны иметь угол наклона свыше двух миллиметров на погонный метр. Если вертикальная разводка в доме, то трубы горячей воды находятся правее труб с холодной водой. Если горизонтальная разводка, то холодная вода находится под горячей водой, чтобы не допустить образование конденсата. Трубы при перепадах температуры могут деформироваться от теплового расширения, это свойство имеют полипропиленовые трубы. Трубопрокаты удлиняются, образуются протечки.

Следует правильно располагать крепления, учитывать компенсацию на данных участках системы, в местах изгибов, поворотов, змейки деформация отсутствует.

Разводка труб водопровода в квартире и частном доме: схемы и правила

Если вы решили начать ремонт в ванной или санузле своей квартиры или дома, без замены коммуникаций не обойтись. Не всегда дело в демонтаже труб и установке новых. Если вы хотите взяться за кардинальное расположение помещений, лучше сделать эргономику полезного пространства, разделить или объединить туалет и ванную, дополнив комнаты современной бытовой и сантехникой, а также сделать дизайн более совершенным.Такие меры будут сопровождаться прокладкой водопроводных и канализационных труб. При этом следует знать, как разводятся трубы водопровода по правилам.

Разборка схемы

Преобразование ванной комнаты должно быть определенной планировкой, что является ключевым моментом в создании уюта и комфорта в доме. Схема трубопровода предусматривает единую систему, которая указывает на взаимосвязь всех элементов между собой для функциональной и эффективной работы.Если разводка водопроводных труб в ванной и санузле проведена правильно, даже самые маленькие размеры комнаты сделают этот уголок жилища комфортным. Для начала необходимо разработать схему расположения сантехнических изделий, к которым будет подводиться трубопровод. Если унитаз отдельный, проводку нужно проводить вместе с санузлом.

Выбор способа установки

После того, как была разработана схема водопровода, можно подумать, как все это будет реализовано на практике.С этим особых сложностей возникнуть не должно, ведь разводка выполняется открытым или скрытым способом. Первый требует расположения коммуникаций извне. Таким образом, монтажные работы не позволяют добиться эстетической привлекательности системы. Это действительно так, даже если все коммуникации расположены ближе к поверхности пола.

Скрытый метод предполагает установку труб в стеновых конструкциях. В вопросе зрительного восприятия в этом случае все в порядке. Стволов не будет видно, но выполнить установку будет сложно.Например, поглаживание требует больших усилий. При скрытой разводке подобные манипуляции нельзя проводить в несущих стенах. При создании схемы водопровода необходимо определить, как будут располагаться трубы: коллектор

• ;
• последовательно;
• с розетками.

Последний метод практически не используется в повседневной жизни, доверить его можно только профессионалам, поэтому рекомендуется рассмотреть первые два метода.

Последовательная разводка

Этот вариант разводки имеет одно важное преимущество простоты. Укладка ствола будет осуществляться поэтапно, при этом одно устройство будет подключаться к другому. Если рассматривать данную технологию с точки зрения монтажа, то такой вариант станет отличным решением. У такой схемы водораспределительных труб есть недостаток, который находится в процессе эксплуатации. Напор воды будет распределяться неравномерно, что особенно заметно при использовании нескольких устройств одновременно.

Схема подключения коллектора

Этот метод предполагает установку крана каждой трубы, подходящей к устройству. Это позволяет производить ремонт без отключения системы. Коллекторная разводка водопроводных труб в ванной позволяет создать участок трубопровода для каждого из устройств. Распределение воды будет осуществляться равномерно по каждой точке водозабора. Следует помнить, что при отсутствии опыта этот метод может оказаться слишком сложным, требует усилий и терпения.К тому же технология сопровождается повышенным расходом материалов. Любой вариант разводки предусматривает необходимость соблюдения минимального количества стыков и изгибов. Система должна быть максимально полной.

Основные принципы разводки труб для квартир

Перед ремонтом квартиры вы можете столкнуться только с необходимостью планировки разводки водопровода. Центральное отопление спроектировано строителями. Радиаторы можно только слегка сдвинуть.Обвязка водопроводных труб в новостройке может потребовать соблюдения других правил. В таких домах часто встречаются горизонтальные разводки для каждой квартиры. Стыки в этом случае будут располагаться на лестнице, а радиаторы внутри квартиры и объединены сложной разводкой барачного типа. Предусмотрено шлейфование по периметру. В этом случае разводка труб водопровода в квартире дает фантазию дизайнера.

Но этот случай нельзя назвать типичным, и изменения сводятся только к переносу аккумуляторов.Проводка, ко всему прочему, может быть смешанной. При этом проводка к смесителю сделана независимой, а стиральная машина и унитаз могут питаться последовательно. В обычных квартирах применяется последовательная разводка. Его легче выполнять, требует меньше материала. Стену в этом случае будут отделывать всего двумя трубами, а не 10 или 6.

Типовая разводка для квартиры

Водоснабжение в частном доме. Монтаж и установка водопровода

При строительстве индивидуального жилья один из важных моментов — устройство водопровода и канализации.Эти две системы тесно взаимосвязаны. Водоснабжение в частном доме — это норма, а не предмет роскоши? как это было совсем недавно. Современный человек не мыслит своего существования без удобств, и это вполне понятно.

Сделать водопровод в частном доме своими руками может заинтересованное лицо. Его важно правильно рассчитать и спроектировать еще на этапе проектирования дома. При возведении фундамента необходимо выполнить шрот и подготовить каналы для прокладки труб.На этом же этапе выполняется подключение к централизованной сети, если есть такая возможность. Труба врезается и снимается.

Часто водопровод в частном доме, особенно если речь идет о загородном строительстве, подразумевает организацию автономного водопровода. В этом случае решений может быть два: колодец или колодец. Если водоснабжение в частном доме планируется на сезонное краткосрочное использование, то требованиям вполне может удовлетворить скважина. Этот вариант будет дешевле, чем бурение скважины, но нужно помнить, что качество воды в системе будет намного хуже.Скорее всего, эту жидкость можно использовать только в технических целях, либо подвергнуть многоступенчатой ​​очистке.

Если водопровод рассчитан на регулярное использование, в том числе в зимний период, оптимальным вариантом автономной системы будет колодец. Качество воды по сравнению с колодцем намного выше. Кроме того, рекомендуется установить фильтры на входе для очистки. Это положительно скажется на работе всех приборов, потребляющих воду, таких как стиральная машина, посудомоечная машина и даже утюг.Также на кухне следует установить дополнительный очищающий фильтр для получения воды, пригодной для питья.

Установка

Водоснабжение в частном доме можно разделить на две основные составляющие — внешнюю часть и внутреннюю. Это не зависит от способа подключения.

Как уже писалось ранее, еще на стадии разработки Проект дома должен быть подготовлен и тщательно продуман проект водоснабжения и канализации.Работы по прокладке снаружи сети можно проводить уже на этапе фундаментных работ. В этом случае трубы, ведущие к дому, следует прокладывать под землей. Возможны два варианта: либо ниже уровня промерзания почвы, либо трубы необходимо дополнительно утеплить. Делается это во избежание замерзания зимой.

Работы по прокладке коммуникаций внутри здания должны проводиться до внутренней отделки, чтобы можно было проверить систему без повреждений в случае протечки.Для более рациональной работы насосной станции, если речь идет об автономной системе, принято использовать накопительные резервуары, из которых вода поступает непосредственно в приборы. Прямая замена источника на устройство подходит только в случае нерегулярного использования. В противном случае это приводит к дополнительному расходу энергии и износу насосной системы.

Частный дом вода из колодца своими руками. Сантехника в частном доме: устройство

К вопросу водоснабжения нужно подходить ответственно, особенно если речь идет о частном доме, где отсутствует центральная система водоснабжения.В этом случае вы спасете колодец или скважину. Но источника воды, отрезка шланга и электродвигателя недостаточно для организации водоснабжения. Поговорим о том, как все делать правильно и на что обращать внимание. Занятие очень трудоемкое и не самое легкое, поэтому заранее готовьтесь к трудностям.

О достоинствах колодезной воды

Стоит отметить, что организация подачи воды из колодца тоже имеет свои преимущества, но нашим приоритетом будет колодец.Это связано с несколькими факторами. Во-первых, вырыть качественную скважину намного дешевле, чем бурение скважины. Еще один важный момент — осмотреть колодцы вручную. В то же время для бурения скважины требовалась специальная техника и специалисты. Конечно, если взять пару товарищей, то колодец выкопается еще быстрее. Если все сделано правильно, можно быть уверенным, что на долгие годы дом будет обеспечен водой. И все это абсолютно бесплатно. Все, что вам придется платить — это счет за электричество.И ничего более.

Все вышеперечисленные преимущества говорят о том, что копать колодец намного проще и дешевле. Кроме того, для текущей работы не нужно получать разрешение. Но не думайте, что в этом есть какое-то достоинство. Эта вода больше подходит для технических целей, чем для питья. Если вы собираетесь использовать его в пищу, рекомендуется установить систему фильтрации. В остальном частный дом вода из колодца своими руками имеет только сильные стороны.

Кратко о технологии

Сам процесс следует разделить на несколько этапов.Во-первых, он же самый главный и самый главный — разработка схем водоснабжения. От того, насколько точно и правильно вы создадите схему, зависит эффективность всей системы. На следующем этапе выполняется схема рытья траншеи. После этого можно переходить к выбору насосного оборудования. Процесс хоть и не самый сложный, но ответственный, но мы вернемся к нему чуть позже. Как было сказано выше, важную роль играет система очистки, поэтому не забудьте установить фильтры.Их должно быть несколько: фильтры грубой и тонкой очистки.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но он эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска.Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

На завершающем этапе проложен водопровод от колодца до дома и подключено оборудование. Стоит обратить внимание на то, что практически во всех случаях даже простая схема подразумевает наличие водного оборудования. Насос монтируется либо в поднесем помещении, либо в кессоне, который располагается над колодцем. Теперь мы постараемся более подробно рассмотреть каждый шаг и объяснить, каким должен быть хороший запас частных домов.Как его потратить, вы тоже узнаете, но чуть позже.

Как правильно выбрать место установки

Первый этап — строительство колодца. Копать желательно летом, так как в жаркую погоду глубина воды намного меньше, чем осенью и зимой. Чтобы не привлекать специалистов для определения наличия подводного слоя, можно поговорить с соседями, имеющими свои колодцы, они обязательно помогут. Если такой способ не подходит, то воспользуйтесь старомодным — с помощью лозы.

При выборе места учтите, что на расстоянии 50 метров не было выгребных ям, септиков и т. Д. В связи с тем, что все это может существенно ухудшить качество воды и сделать ее совсем непригодной. Но слишком близко к дому копать яму также нежелательно из-за эрозии песка, которая может привести к смещению почвы.

Хочу обратить ваше внимание на то, что прокладка водопровода в частном доме своими руками — это очень трудоемкий процесс.Однако если вы в соответствии со схемой подготовили траншеи, проблем с этим возникнуть не должно. Теперь нужно определиться с еще одним важным параметром.

Система с накопительным баком или без него?

Процесс подачи воды в частные дома своими руками неизбежно приведет к тому, что вам придется решать покупать накопительные емкости или нет. По этой причине существует огромное количество споров и споров, некоторые из них — танки, другие — нет. Как говорится — на вкус и цвет товарищей нет.Однако часто бывает, что все зависит от цены резервуаров для хранения. В любом случае вам придется установить гидроаккумулятор, который будет собирать небольшое количество воды, обычно до 40 литров, и при открытии крана в доме отдавать ее. Когда давление падает, значит, сигнал на помпе. Он включается и заново наполняет напорный бак.

Накопители — это совсем другое. Обычно речь идет о больших емкостях объемом от 200 литров и более. Насос из скважины до определенной точки набирает резервуары.Во избежание перелива там установлен поплавок. Когда вы открываете кран в доме, то из резервуара по трубам потечет вода. Преимущества такого решения в том, что вода из колодца на даче или в частном доме будет использоваться более эффективно. Насос будет иметь небольшое количество циклов включения / выключения в день, что продлит его срок службы. Когда будут проводиться ремонтные работы, чистка колодца, у вас будет определенный резерв, которого обычно хватает на время.

Как установить систему с накопительным баком

Установка такой системы несколько сложнее, чем та, которая не предполагает наличия большого резервуара.Первая трудность, с которой вы столкнетесь, — это место установки резервуаров для хранения. Обычно их желательно ставить на чердаке. Однако в этом случае есть риск протечки. Если под полом достаточно места, это лучшее решение. Что касается объема бака, то решайте сами. Все зависит от потребностей вашей семьи. В первую очередь следует отдать предпочтение кумулятивному Баку, выполненному из нержавеющей стали. Однако он очень дорогой, поэтому выбирать пластик можно, но при этом необходимо соблюдать осторожность.

Выберите тип насоса: погружной или глубинный. Первый тип подойдет в том случае, если глубина воды не более 9 метров. В остальных случаях — исключительно глубокий насос. Обратите внимание, что труба от насоса к резервуару должна проходить под землей. Стоит разместить его на более глубоких глубинах промерзания почвы на вашем участке. Если вы используете частную воду из колодцев, технология ничем не отличается, так что не беспокойтесь об этом. Что ж, теперь поехали.

Автоматическая насосная станция

Ключевые особенности автоматизированной насосной станции заключаются в том, что погружной или подземный насос перекачивает среду в гидропневматический резервуар.Емкость последнего может варьироваться от 100 до 500 литров. Монтаж такого оборудования желательно проводить в подсобном помещении. Емкость разделена на две части специальной резиновой перегородкой, а также имеет реле. Это позволяет регулировать давление в системе. Любая схема подачи воды из скважины, предполагающая использование насосной станции, должна включать в себя ресивер (накопительный бак). Вы можете подумать, что отличий от описанного выше способа нет, но их не так уж и мало. Дело в том, что помпа может работать в нескольких режимах.Первый — в байпасном гидробаке, который непосредственно подает среду в помещение. Второй режим заключается в том, что вода сливается из гидробака при падении давления до определенной отметки, насос включается и заполняет потерю.

Монтажные работы проводятся очень просто. Для этого требуется от кессона (там, где стоит насос) вырыть траншею к дому. Подходит для электрического кабеля для подключения насоса и трубы. Последние можно утеплить, если есть вероятность промерзания. Примерно и смонтирована вода из колодца на даче.Схема системы представлена ​​на картинке, которую вы можете найти в этой статье.

Сантехника в частном доме своими руками: инструкция и кое-что еще

Очень хорошо, когда в доме постоянно вода. Но чтобы организовать саму систему, придется попотеть. Мы разобрались, что делать в частном доме воду из колодца своими руками можно, но для этого нужны некоторые теоретические данные. Что касается схемы, это не имеет значения. Организовать подачу воды можно через насосную станцию ​​и гидробак или через бак.Если вам удастся правильно настроить станцию, вы получите хорошее давление в кране. Это очень удобно, а иногда и необходимо.

Для помпы потребуется небольшое пространство в помещении. Это может быть небольшая кладовая, которую легко переделать. Труба, забирающая воду из колодца, опускается на глубину 40-50 см от дна. Конец трубки необходимо закрыть ситечком, он будет улавливать мусор. Периодически этот фильтр нужно чистить, но процедура очень проста. В конструкции колодца желательно смонтировать его на дне железной штанги, а к нему закрепить водяной шланг.Но если вы этого не сделали, вы можете пойти другим путем.

Непосредственно перед насосом необходимо установить сетчатый фильтр и обратный клапан. Фильтр тонкой очистки должен быть установлен уже на насосной станции. Это связано с тем, что он не должен подвергаться воздействию грязи и мусора, так как это может быстро привести к выходу из строя. Клапан надо по трассе забрали обратно в колодец. Обязательно надо поставить манометр и реле давления. Это позволит вам следить за состоянием системы и, при необходимости, отталкивать жидкость из гидробака.Кстати, после того, как все работы будут выполнены, необходимо провести дополнительную настройку реле давления. Если придерживаться вышеперечисленных правил, вода из колодца на даче, схема системы которой уже была рассмотрена, будет работать качественно и правильно. Но это еще не все, поэтому давайте рассмотрим несколько важных нюансов.

Как провести воду на даче из колодца или колодца

Часто насосные станции устанавливают прямо над скважиной или колодцем. Оборудование помещается в специальный контейнер — кессон.Поговорим о том, как наладить воду таким способом.

Первым делом необходимо апкопотить трубу на глубину не менее 2,5 метров. Отверстие должно быть в диаметре в два раза больше диаметра кессона. На дно укладывается 20-сантиметровый слой бетона. Раствор готовится стандартным способом. В подготовленную яму опускается кессон. Трубу следует обрезать так, чтобы она выходила за кессон не более чем на полметра.

На следующем этапе мы сделаем рытье траншеи для водопровода.Мы уже определили глубину их залегания. Лучшей считается глубина 1,5-2,0 метра. После того, как траншея готова, в кессон устанавливается помпа и подключается к водопроводу. Контур кессона залит бетоном, но не до краев. Желательно оставлять свободное пространство около 40 см от земли. Это место, куда нужно засыпать землю.

Любое автоснабжение своими руками подразумевает наличие гидроаккумулятора и реле давления. Это оборудование устанавливается прямо в гостиной, где монтируется и другое, например, манометры и другие датчики.На завершающем этапе все элементы системы соединяются между собой и подключаются к водопроводу.

Что следует знать каждому

Вы должны понимать, что первый запуск системы не всегда проходит гладко. Конечно, если вы все сделали правильно, шансы на успех велики, однако от ошибок никто не застрахован. Поэтому первый запуск нужно проводить очень осторожно. Первым делом нужно следить за давлением в системе. Если его недостаточно, это говорит о том, что на каком-то этапе есть утечка.Надо найти и отремонтировать. Поэтому рекомендуется не копать траншею, чтобы проверить исправность системы водоснабжения. Согласитесь, это правда в любом случае. Если вы не уверены, что глубина труб достаточна, изолируйте их минеральной ватой или подобным материалом. В этом случае вода у вас будет и летом, и зимой. Теперь вы знаете, как наладить водопровод и какие бывают его виды. Из колодца колодец с горячей водой можно сделать. Необходимо включить в имеющуюся схему — котел.Но в коттеджах часто используют твердотопливные котлы. Однако вряд ли это существенно. Процесс подключения выглядит идентично.

Часто автономное водоснабжение из скважины носит сезонный характер. Причина в том, что из колодца труба выходит на поверхность. Именно поэтому ее необходимо отвести так, чтобы она находилась под землей минимум на 1,5 метра. Еще одна важная деталь: если вода в трубах замерзнет и насос не будет иметь защиты от сухого хода, он сгорит или в месте соединения лопнет труба.В принципе, устроить сантехнику в частном доме своими руками возможно. Устройство и принцип работы оборудования мы рассмотрели.

Вывод

Конечно, построить частный дом водой из колодца своими руками — это хорошо. Но часто проблема заключается в том, что носитель необходимо использовать для обогрева помещений и для бытовых нужд. Чтобы в комнате была горячая вода и тепло, но для этого нужно будет подвести к бойлеру проточную воду. Не стоит, пожалуй, еще раз сказать, что сегодня самое популярное отопительное оборудование — газовые котлы Combi.Их эффективность зависит от постоянства давления в системе. Поэтому вы должны быть особенно осторожны, чтобы позаботиться о давлении, поверьте мне, которое требует качественного водоснабжения. Воду из колодца своими руками следует поставить так, чтобы она давала хороший напор. По возможности направляйтесь туда, используйте электрические баки без давления. Однако в этом случае могут возникнуть проблемы при эксплуатации такой бытовой техники, как стиральная машина, посудомоечная машина и т.д.

После того, как мы обсудили технологию и другие важные детали, стоит определиться с моделью насоса.Погружной он или глубокий, зависит от глубины колодца или колодца. Что касается производителя, то лучше отдать предпочтение европейскому или отечественному бренду. «А что насчет труб?» — спросите вы. Есть два варианта: металл или полипропилен (пластик). Первый проще в установке и может иметь сложную конфигурацию соединения через соединительную арматуру и т. Д. Пластиковые трубы соединяются пайкой, поэтому утечки там происходят реже. Но установка может вызвать определенные трудности, особенно у новичков.В принципе, все дело в том, как построить в частном доме воду из колодца своими руками.

водопровод | Описание, очистка, распределение и качество воды

Изменения в системах водоснабжения

Вода была важным фактором в расположении первых поселений, и развитие систем общественного водоснабжения напрямую связано с ростом городов. При освоении водных ресурсов, выходящих за пределы их естественного состояния в реках, озерах и родниках, рытье неглубоких колодцев, вероятно, было самым ранним нововведением.По мере увеличения потребности в воде и разработки инструментов скважины углублялись. Колодцы, облицованные кирпичом, были построены горожанами в бассейне реки Инд еще в 2500 году до нашей эры, а колодцы глубиной почти 500 метров (более 1600 футов), как известно, использовались в древнем Китае.

Строительство qanāt s, слегка наклонных туннелей, проложенных в склонах холмов, содержащих грунтовые воды, вероятно, возникло в Древней Персии около 700 г. до н. Э. Со склонов холмов вода под действием силы тяжести переносилась по открытым каналам в близлежащие города.Использование qanāt s стало широко распространенным во всем регионе, и некоторые из них все еще существуют. До 1933 года иранская столица Тегеран полностью снабжалась водой из системы канатов с.

qanāt

A qanāt в Национальной библиотеке Ирана, Тегеран.

Зерешк

Необходимость направлять водоснабжение из отдаленных источников была результатом роста городских сообществ. Среди наиболее заметных из древних систем водоснабжения — акведуки, построенные между 312 г. до н. Э. И 455 г. н. Э. На всей территории Римской империи.Некоторые из этих впечатляющих работ существуют до сих пор. В трудах Секста Юлия Фронтина (который был назначен суперинтендантом римских акведуков в 97 г. н. Э.) Содержится информация о проектировании и строительстве 11 основных акведуков, которые снабжали Рим. Типичный римский акведук, простирающийся от далекой родниковой местности, озера или реки, включал в себя ряд подземных и надземных каналов. Самой длинной была Aqua Marcia, построенная в 144 г. до н. Э. Его источник находился примерно в 37 км (23 милях) от Рима.Однако сам акведук был 92 км (57 миль) в длину, потому что он должен был изгибаться по контурам суши, чтобы поддерживать постоянный поток воды. Около 80 км (50 миль) акведук находился под землей в крытой траншее, и только последние 11 км (7 миль) он проводился над землей в аркаде. Фактически, большая часть общей длины акведуков, снабжающих Рим (около 420 км [260 миль]), была построена в виде крытых траншей или туннелей. При пересечении долины акведуки поддерживались аркадами, состоящими из одного или нескольких уровней массивных гранитных опор и впечатляющих арок.

Акведук Сеговии

Акведук Сеговии в Сеговии, Испания.

© SeanPavonePhoto / Fotolia Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Акведуки заканчивались в Риме у распределительных резервуаров, из которых вода направлялась в общественные бани или фонтаны. У некоторых очень богатых или привилегированных граждан вода была подведена прямо в дома, но большинство людей приносило воду в контейнерах из общественного фонтана.Вода текла постоянно, излишки использовались для очистки улиц и смыва канализации.

Древние акведуки и трубопроводы не выдерживали большого давления. Каналы сооружали из тесаного камня, кирпича, щебня или грубого бетона. Трубы обычно делали из перфорированного камня или полых деревянных бревен, хотя также использовались глиняные и свинцовые трубы. В средние века не было заметного прогресса в методах или материалах, используемых для транспортировки и распределения воды.

Чугунные трубы с соединениями, способными выдерживать высокое давление, практически не использовались до начала 19 века.Примерно в то время паровой двигатель впервые был применен для перекачки воды, что позволило всем, кроме самых маленьких, получать питьевую воду непосредственно в отдельные дома. Асбестоцемент, высокопрочный чугун, железобетон и сталь стали использоваться в качестве материалов для трубопроводов водоснабжения в 20 веке.

Развитие водоподготовки

Помимо количества водоснабжения, вызывает беспокойство качество воды. Даже древние понимали важность чистоты воды.В санскритских писаниях 2000 г. до н. Э. Рассказывается, как очищать грязную воду путем кипячения и фильтрации. Но только в середине XIX века была доказана прямая связь между загрязненной водой и болезнью (холерой), и только в конце того же века немецкий бактериолог Роберт Кох доказал микробную теорию болезни. создание научной основы для обработки и санитарии питьевой воды.

Водоподготовка — это изменение источника воды для достижения качества, соответствующего установленным целям.В конце XIX — начале XX века главной целью было устранение смертельных заболеваний, передаваемых через воду. Примерно в то же время началась обработка общественной питьевой воды для удаления патогенных или болезнетворных микроорганизмов. Методы лечения включали фильтрацию через песок, а также использование хлора для дезинфекции. Практическое устранение таких болезней, как холера и брюшной тиф в развитых странах, доказало успех этой технологии очистки воды. В развивающихся странах болезни, передаваемые через воду, по-прежнему являются главной проблемой качества воды.

В промышленно развитых странах озабоченность сместилась в сторону хронических последствий для здоровья, связанных с химическим загрязнением. Например, предполагается, что следовые количества некоторых синтетических органических веществ в питьевой воде вызывают рак у человека. Свинец в питьевой воде, обычно выщелачиваемый из проржавевших свинцовых труб, может привести к постепенному отравлению свинцом и вызвать задержку развития у детей. Дополнительная цель снижения таких рисков для здоровья видится в постоянно увеличивающемся количестве факторов, включенных в стандарты питьевой воды.

водопровод | Описание, очистка, распределение и качество воды

Изменения в системах водоснабжения

Вода была важным фактором в расположении первых поселений, и развитие систем общественного водоснабжения напрямую связано с ростом городов. При освоении водных ресурсов, выходящих за пределы их естественного состояния в реках, озерах и родниках, рытье неглубоких колодцев, вероятно, было самым ранним нововведением. По мере увеличения потребности в воде и разработки инструментов скважины углублялись.Колодцы, облицованные кирпичом, были построены горожанами в бассейне реки Инд еще в 2500 году до нашей эры, а колодцы глубиной почти 500 метров (более 1600 футов), как известно, использовались в древнем Китае.

Строительство qanāt s, слегка наклонных туннелей, проложенных в склонах холмов, содержащих грунтовые воды, вероятно, возникло в Древней Персии около 700 г. до н. Э. Со склонов холмов вода под действием силы тяжести переносилась по открытым каналам в близлежащие города. Использование qanāt s стало широко распространенным во всем регионе, и некоторые из них все еще существуют.До 1933 года иранская столица Тегеран полностью снабжалась водой из системы канатов с.

qanāt

A qanāt в Национальной библиотеке Ирана, Тегеран.

Зерешк

Необходимость направлять водоснабжение из отдаленных источников была результатом роста городских сообществ. Среди наиболее заметных из древних систем водоснабжения — акведуки, построенные между 312 г. до н. Э. И 455 г. н. Э. На всей территории Римской империи.Некоторые из этих впечатляющих работ существуют до сих пор. В трудах Секста Юлия Фронтина (который был назначен суперинтендантом римских акведуков в 97 г. н. Э.) Содержится информация о проектировании и строительстве 11 основных акведуков, которые снабжали Рим. Типичный римский акведук, простирающийся от далекой родниковой местности, озера или реки, включал в себя ряд подземных и надземных каналов. Самой длинной была Aqua Marcia, построенная в 144 г. до н. Э. Его источник находился примерно в 37 км (23 милях) от Рима.Однако сам акведук был 92 км (57 миль) в длину, потому что он должен был изгибаться по контурам суши, чтобы поддерживать постоянный поток воды. Около 80 км (50 миль) акведук находился под землей в крытой траншее, и только последние 11 км (7 миль) он проводился над землей в аркаде. Фактически, большая часть общей длины акведуков, снабжающих Рим (около 420 км [260 миль]), была построена в виде крытых траншей или туннелей. При пересечении долины акведуки поддерживались аркадами, состоящими из одного или нескольких уровней массивных гранитных опор и впечатляющих арок.

Акведук Сеговии

Акведук Сеговии в Сеговии, Испания.

© SeanPavonePhoto / Fotolia Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Акведуки заканчивались в Риме у распределительных резервуаров, из которых вода направлялась в общественные бани или фонтаны. У некоторых очень богатых или привилегированных граждан вода была подведена прямо в дома, но большинство людей приносило воду в контейнерах из общественного фонтана.Вода текла постоянно, излишки использовались для очистки улиц и смыва канализации.

Древние акведуки и трубопроводы не выдерживали большого давления. Каналы сооружали из тесаного камня, кирпича, щебня или грубого бетона. Трубы обычно делали из перфорированного камня или полых деревянных бревен, хотя также использовались глиняные и свинцовые трубы. В средние века не было заметного прогресса в методах или материалах, используемых для транспортировки и распределения воды.

Чугунные трубы с соединениями, способными выдерживать высокое давление, практически не использовались до начала 19 века.Примерно в то время паровой двигатель впервые был применен для перекачки воды, что позволило всем, кроме самых маленьких, получать питьевую воду непосредственно в отдельные дома. Асбестоцемент, высокопрочный чугун, железобетон и сталь стали использоваться в качестве материалов для трубопроводов водоснабжения в 20 веке.

Развитие водоподготовки

Помимо количества водоснабжения, вызывает беспокойство качество воды. Даже древние понимали важность чистоты воды.В санскритских писаниях 2000 г. до н. Э. Рассказывается, как очищать грязную воду путем кипячения и фильтрации. Но только в середине XIX века была доказана прямая связь между загрязненной водой и болезнью (холерой), и только в конце того же века немецкий бактериолог Роберт Кох доказал микробную теорию болезни. создание научной основы для обработки и санитарии питьевой воды.

Водоподготовка — это изменение источника воды для достижения качества, соответствующего установленным целям.В конце XIX — начале XX века главной целью было устранение смертельных заболеваний, передаваемых через воду. Примерно в то же время началась обработка общественной питьевой воды для удаления патогенных или болезнетворных микроорганизмов. Методы лечения включали фильтрацию через песок, а также использование хлора для дезинфекции. Практическое устранение таких болезней, как холера и брюшной тиф в развитых странах, доказало успех этой технологии очистки воды. В развивающихся странах болезни, передаваемые через воду, по-прежнему являются главной проблемой качества воды.

В промышленно развитых странах озабоченность сместилась в сторону хронических последствий для здоровья, связанных с химическим загрязнением. Например, предполагается, что следовые количества некоторых синтетических органических веществ в питьевой воде вызывают рак у человека. Свинец в питьевой воде, обычно выщелачиваемый из проржавевших свинцовых труб, может привести к постепенному отравлению свинцом и вызвать задержку развития у детей. Дополнительная цель снижения таких рисков для здоровья видится в постоянно увеличивающемся количестве факторов, включенных в стандарты питьевой воды.

водопровод | Описание, очистка, распределение и качество воды

Изменения в системах водоснабжения

Вода была важным фактором в расположении первых поселений, и развитие систем общественного водоснабжения напрямую связано с ростом городов. При освоении водных ресурсов, выходящих за пределы их естественного состояния в реках, озерах и родниках, рытье неглубоких колодцев, вероятно, было самым ранним нововведением. По мере увеличения потребности в воде и разработки инструментов скважины углублялись.Колодцы, облицованные кирпичом, были построены горожанами в бассейне реки Инд еще в 2500 году до нашей эры, а колодцы глубиной почти 500 метров (более 1600 футов), как известно, использовались в древнем Китае.

Строительство qanāt s, слегка наклонных туннелей, проложенных в склонах холмов, содержащих грунтовые воды, вероятно, возникло в Древней Персии около 700 г. до н. Э. Со склонов холмов вода под действием силы тяжести переносилась по открытым каналам в близлежащие города. Использование qanāt s стало широко распространенным во всем регионе, и некоторые из них все еще существуют.До 1933 года иранская столица Тегеран полностью снабжалась водой из системы канатов с.

qanāt

A qanāt в Национальной библиотеке Ирана, Тегеран.

Зерешк

Необходимость направлять водоснабжение из отдаленных источников была результатом роста городских сообществ. Среди наиболее заметных из древних систем водоснабжения — акведуки, построенные между 312 г. до н. Э. И 455 г. н. Э. На всей территории Римской империи.Некоторые из этих впечатляющих работ существуют до сих пор. В трудах Секста Юлия Фронтина (который был назначен суперинтендантом римских акведуков в 97 г. н. Э.) Содержится информация о проектировании и строительстве 11 основных акведуков, которые снабжали Рим. Типичный римский акведук, простирающийся от далекой родниковой местности, озера или реки, включал в себя ряд подземных и надземных каналов. Самой длинной была Aqua Marcia, построенная в 144 г. до н. Э. Его источник находился примерно в 37 км (23 милях) от Рима.Однако сам акведук был 92 км (57 миль) в длину, потому что он должен был изгибаться по контурам суши, чтобы поддерживать постоянный поток воды. Около 80 км (50 миль) акведук находился под землей в крытой траншее, и только последние 11 км (7 миль) он проводился над землей в аркаде. Фактически, большая часть общей длины акведуков, снабжающих Рим (около 420 км [260 миль]), была построена в виде крытых траншей или туннелей. При пересечении долины акведуки поддерживались аркадами, состоящими из одного или нескольких уровней массивных гранитных опор и впечатляющих арок.

Акведук Сеговии

Акведук Сеговии в Сеговии, Испания.

© SeanPavonePhoto / Fotolia Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Акведуки заканчивались в Риме у распределительных резервуаров, из которых вода направлялась в общественные бани или фонтаны. У некоторых очень богатых или привилегированных граждан вода была подведена прямо в дома, но большинство людей приносило воду в контейнерах из общественного фонтана.Вода текла постоянно, излишки использовались для очистки улиц и смыва канализации.

Древние акведуки и трубопроводы не выдерживали большого давления. Каналы сооружали из тесаного камня, кирпича, щебня или грубого бетона. Трубы обычно делали из перфорированного камня или полых деревянных бревен, хотя также использовались глиняные и свинцовые трубы. В средние века не было заметного прогресса в методах или материалах, используемых для транспортировки и распределения воды.

Чугунные трубы с соединениями, способными выдерживать высокое давление, практически не использовались до начала 19 века.Примерно в то время паровой двигатель впервые был применен для перекачки воды, что позволило всем, кроме самых маленьких, получать питьевую воду непосредственно в отдельные дома. Асбестоцемент, высокопрочный чугун, железобетон и сталь стали использоваться в качестве материалов для трубопроводов водоснабжения в 20 веке.

Развитие водоподготовки

Помимо количества водоснабжения, вызывает беспокойство качество воды. Даже древние понимали важность чистоты воды.В санскритских писаниях 2000 г. до н. Э. Рассказывается, как очищать грязную воду путем кипячения и фильтрации. Но только в середине XIX века была доказана прямая связь между загрязненной водой и болезнью (холерой), и только в конце того же века немецкий бактериолог Роберт Кох доказал микробную теорию болезни. создание научной основы для обработки и санитарии питьевой воды.

Водоподготовка — это изменение источника воды для достижения качества, соответствующего установленным целям.В конце XIX — начале XX века главной целью было устранение смертельных заболеваний, передаваемых через воду. Примерно в то же время началась обработка общественной питьевой воды для удаления патогенных или болезнетворных микроорганизмов. Методы лечения включали фильтрацию через песок, а также использование хлора для дезинфекции. Практическое устранение таких болезней, как холера и брюшной тиф в развитых странах, доказало успех этой технологии очистки воды. В развивающихся странах болезни, передаваемые через воду, по-прежнему являются главной проблемой качества воды.

В промышленно развитых странах озабоченность сместилась в сторону хронических последствий для здоровья, связанных с химическим загрязнением. Например, предполагается, что следовые количества некоторых синтетических органических веществ в питьевой воде вызывают рак у человека.
