Установка двухконтурных газовых котлов в многоэтажном доме: Установка газового котла в многоквартирном доме требования

Установка газового котла в многоквартирном доме требования

Требования к помещению для установки газового котла

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м 3 должно приходиться не менее 0,03 м 2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства.

Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла	Общий объем топочной
3
> 30-60 кВт	13,5 м 3
> 60-200 кВт	Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м 3

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

Монтаж газового настенного котла – требования к кухне

1. Потолок — 2 метра и выше.
2. Общий объем кухни — больше 7,5 м 3 , оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м 2 .

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
6. Площадь помещения под котел — 4 м 2 , высота потолков в комнате – не менее 2,5 м 2 .
7. Наружная дверь должна быть шириной ширину 80 см.
8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия.

Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

Какие предъявляются требования к помещению для установки газового котла

Устройство котельной для газового котла — дело очень серьезное. Тот, кто хотя бы раз сталкивался с этой проблемой, знает, сколько требований предъявляется помещению, где будет располагаться газовый котел. Интересно, что вопрос, как установить настенный газовый котел, звучит гораздо чаще.

Ведь многие считают, что именно этот монтажный процесс является главным.

Не забываем, что по многих техническим документам (СНиП) помещение, где устанавливается газовый котел, относится к категории пожаро- и взрывоопасных. Поэтому еще на стадии проектирования котельной, а тем более на стадии монтажа и настройки, все требования должны строго выполняться.

Общие требования

Существуют определенные требования, предъявляемые всем помещениям, где устанавливаются газовые котлы:

• В первую очередь обращается внимание на освещение комнаты. По нормативам на один кубический метр пространства необходимо 0,03 м² оконного проема. Обратите внимание, что это чистое пространство, через которое будет проходить дневной свет. Здесь не учитываются оконная коробка или перегородки между стеклами. То есть чистая площадь стеклопакетов.
• Обязательное условие — приточно-вытяжная вентиляционная система. Обратите внимание, что воздушный объем пространства должен за 1 час меняться 3 раза. Это обязательное условие для минимализации загазованности помещения.
• Окно обязательно должно комплектоваться форточкой. А вот выходная дверь должна выводить только на улицу. Многие загородные застройщики игнорируют это правило и в итоге получают от представителей пожарной инспекции уведомление о необходимости его выполнения. В результате приходится пробивать дверь в стене, затрачивая на это и средства, и время, и силы.

Как связаны размеры помещения и мощность агрегата?

Существуют также определенные нормы, которые касаются взаимосвязи размеров помещения и мощности газовых котлов.

Предоставляем вашему вниманию несколько позиций:

1. Если мощность газового котла для отопления не превышает 30 кВт, то объем котельной может быть в пределах 7,5 м³. И это минимальный показатель.
2. Если производительность 30–60 кВт, то объем помещения — 13,5 м³.
3. Если мощность превышает 60 кВт, то объем комнаты определяется согласно паспортным данным отопительного прибора, но не меньше 15 м³.

Многие потребители, особенно те, которые решают организовать автономное отопление в городской квартире, часто задают вопрос о возможности установки газовых котлов для отопления и определения помещения для них. Скажем так, что каких-то строгих ограничений в этом плане нет, если все требования, предъявляемые правилами и нормами СНиП, в данных помещениях выдерживаются.

Конечно, необходимо особо отметить кухни, где эти правила и нормы уже гарантированно заложены проектом дома. Но и здесь есть один немаловажный нюанс. Необходимо учитывать суммарную тепловую мощность, исходящую от всех нагревательных приборов на кухне. Сюда отнесем варочную печь, ТЭНы, радиаторы отопления, бойлеры и прочее. Так вот их общая мощность не должна превышать 150 кВт.

Другие требования

И еще несколько требований:

• Высота потолков в котельной не должна быть меньше 2 м.
• Отделяться от других комнат котельная должна прочными огнеупорными перегородками.
• Материал, из которого возводится топочная, должен обладать временным пределом огнеустойчивости минимум в 45 мин. То есть при пожаре стенки, пол и потолок должны сдерживать пламя огня в течение этого времени.
• Оптимальный вариант планировки должен быть таким, чтобы огонь из помещения котельной не распространялся на другие комнаты частного дома или квартиры.

[3]

Внимание! Специалисты рекомендуют газовые котлы с естественной циркуляцией теплоносителя и открытой камерой сгорания устанавливать в поддувальных помещениях частного дома. Монтаж котла своими руками не проводить!

Требования к кухне

Когда дело касается частного дома, а точнее, установки газовых котлов в нем, то проблемы с требованиями решаются легко и быстро. Организовать отдельную топочную не составит большого труда. Нужно будет пристроить своими руками небольшое помещение, соответствующее необходимым нормативам. На стоимости строительства это отразится незначительно.

А вот установка газового котла в квартире — дело куда более сложное. Оптимальное помещение для этого — кухня. Но даже к ней есть определенные требования. Не будем еще раз напоминать о тех нормах, которые уже описывались выше. Все они в полном объеме должны выполняться без каких-либо отступлений.

Но есть и дополнительные требования:

• Во-первых, в кухне можно установить только настенный газовый котел, и лучше, чтобы он был с закрытой камерой сгорания и коаксиальным дымоходом. В настоящее время производители предлагают двухконтурные модели, которые могут обеспечить квартиру не только автономной системой отопления, но и горячей водой в полном объеме.
• Во-вторых, дополнительно для увеличения воздухообмена в помещении нужно во входной двери сделать отверстие и установить на него решетку. Площадь проема не должна быть меньше 0,02 м².
• Если кухонное пространство не полностью соответствует требованиям СНиП, то установка газового котла для отопления возможна (обратите внимание — ВОЗМОЖНА), если на это дадут разрешение органы газового надзора.
• Если кухня в вашей квартире имеет объем меньше 7,5 м³, то нельзя в ней устанавливать два нагревательных элемента.

Внимание! Все правила и требования по установке газовых котлов в частных домах и городских квартирах идентичны. Здесь нет никаких разграничений. Единственное отличие — это организация отдельной котельной для частного дома и совмещение одной из комнат квартиры с топочной.

Правила установки газовых котлов

Всем известно, что газовые котлы в одном модельном ряду отличаются по способу монтажа. Здесь выделяют две группы — напольные и настенные агрегаты. Разница их не только в том, что они монтируются по-разному, но и в различных технических характеристиках. Особенно отличаются они друг от друга по мощности.

Напольные агрегаты более мощные, в то время как настенные маломощные. Отсюда и их габаритные размеры. Поэтому в квартирах чаще всего устанавливают настенные конструкции, а в частном домостроении — напольные.

Требования к напольным агрегатам:

Требования к настенным агрегатам

С этим вариантом все намного проще. Будучи установленным на кухне, он обеспечен и канализацией, и водопроводом, и вентиляцией, и подведенной газовой магистралью. То есть расходы по монтажу и подключению в разы снижаются, а стоимость проводимых работ уменьшается.

Но существуют некоторые требования, которые обязательно необходимо учитывать:

• Во-первых, установка настенного газового котла возможна только на прочную стену, способную выдержать его вес. Гипсокартонные или фанерные перегородки для этого не подойдут.
• Если отделка стен уже была проведена до установки газового прибора, и при этом использовались горючие материалы, то под котел необходимо установить лист негорючего материала толщиной не менее 3 мм.
• Существуют минимальные расстояния от устанавливаемого газового котла до несущих конструкций здания. До стен и потолка — 0,5 м, до пола — 0,8 м.

Своими руками проводить подключение газовых котлов запрещается. Особенно это касается газовой магистрали. Здесь есть свои требования, основное из которых — наличие допуска на выполнение данного вида работ. Если он у вас есть, то нет проблем — можете все делать своими руками.

Отрегулировать котел можно и самостоятельно, но рекомендуем первую настройку доверить профессионалу. Здесь важно все провести в полном соответствии с требованиями, которые предъявляются инструкцией к газовому котлу.

Заключение по теме

Когда перед потребителем встает проблема установки газового котла, в первую очередь необходимо правильно выбрать сам отопительный агрегат. И на основе его мощности затем подбирать размеры помещения, выполняя все остальные требования.

Требования к помещениям практически одинаковы, но есть и различия. Именно в них вся загвоздка, поскольку не все потребители их знают. Поэтому нередко происходит так, что котел уже установлен, а газовики не подписывают акт приемки агрегата в эксплуатацию. И приходится все делать заново или частично переделывать помещение. А это вновь непредвиденные расходы.

Как установить газовый котел в многоквартирном доме?

Бывают случаи, когда в многоквартирном доме слабое центральное отопление или оно вовсе отсутствует. Тогда жильцы думают об альтернативном варианте обогрева. Многие останавливают свой выбор на газовом оборудовании. В связи с этим появляется масса вопросов: где разместить газовый котел в многоквартирном доме, как его правильно установить, кто должен дать на это разрешение и т.д.

Чем регламентируется возможность установки газового котла?

Законы, регламентирующие размещение газового котла в квартире, прописаны в ФЗ №190 от 27. 08. 2010 г. Дополнительные требования и указания приводят в ФЗ № 83 от 13.02.2006г.

Чтобы получить разрешение на подключение газового отопления, следует обратиться в местную Газовую службу. Специалисты составляют технические условия, которые разрешают ввод в эксплуатацию оборудования, работающего на газе.

Читайте здесь, что нужно знать при установке газового котла в ванной комнате?

Если рядом с домом отсутствует централизованная газовая магистраль, то некоторые жильцы думают об организации отоплении с помощью баллонов со сжиженным топливом. Нормами СНиП установка таких газовых котлов в многоквартирном доме допускается только в малоэтажных строениях – количеством до 2-ух этажей. Однако в большинстве случаев такой обогрев нецелесообразен и газовый надзор не дает разрешение на отопление с помощью сжиженного газа.

Пошаговая инструкция получения разрешения на установку газового котла

Согласно законодательству, перечень действий для получения разрешения следующий:

1. Для получения технических условий от Газнадзора следует написать соответствующее заявление. Если обстановка квартиры позволяет установить и обслужить газовый котел, то газовщики выдадут технические условия.
2. Когда ТУ получены, то разрабатывается проект монтажа агрегата. Его может составить специализированная организация, имеющая лицензию на такую работу.
3. С проектом, техническими условиями и прочей сопутствующей документацией нужно прийти в Газовую службу и согласовать установку котла. В течение трех месяцев специалисты выдают окончательное разрешение на монтаж.
4. После этого можно подавать отказ от горячего водоснабжения и отопления в теплосеть.

Какой газовый котел лучше для квартиры?

Для установки газового котла в многоквартирном доме подойдет далеко не любая модель. Если Вы хотите, чтоб агрегат работал не только на отопление, но и на производство горячей воды, то нужно приобрести двухконтурный котел.

Для обогрева одной стандартной квартиры площадью до 150 м² будет достаточно мощности 20-35 кВт. Такой производительностью обладают большинство настенных агрегатов. Они более компактны и удобны для размещения в небольшой квартире.

Видео (кликните для воспроизведения).

Напольные громоздкие газовые котлы в многоквартирных домах используются редко. Они занимают слишком много места, и найти для них подходящую точку расположения очень сложно. Также стоит отметить, что агрегаты мощностью более 60 кВт нельзя устанавливать в жилых помещениях.

Что касается типа горелки, то для установки газового котла в квартире многоквартирного дома допустимо применение моделей только с закрытой камерой сгорания. Исключение составляет вариант, когда жильцы хотят поставить общедомовой газовый котел для многоквартирного дома. Тогда его размещают в отдельном нежилом помещении — котельной. В этом случае агрегат может иметь открытую камеру сгорания и обладать высокой мощностью.

Важно! Для обеспечения эффективной работы газового устройства желательно, чтобы квартира была хорошо утеплена, а входные двери и окна закрывались герметично.

Перед установкой двухконтурного газового котла в многоквартирном доме следует учесть, что производство горячей воды таким агрегатом сильно ограничено. В зависимости от мощности котлы способны вырабатывать нагретую воду со скоростью 5-14 л/мин, чего хватает для обеспечения 2-3 точек водозабора. Если в квартире проживает больше 3 человек и есть любители принять ванну, то горячей воды будет недостаточно. В этом случае можно установить бойлер косвенного нагрева, но он потребует немало дополнительного места для размещения.

Требования к помещению, где размещается газовый котел

Подходящих мест для установки газового котла в квартире не так много. Чаще всего агрегат располагают в кухне, санузле или прихожей, так как в гостиной или спальне его монтаж запрещен. Помещение для установки газового устройства должно соответствовать следующим требованиям:

• площадь котельной должна составлять не менее 7,5 м²;
• хорошая вентиляция;
• наличие открывающегося окна площадью не менее 0,25 м²;
• потолок высотой от 2 м;
• перед котлом не должно ничего находиться на расстоянии 1 м;
• стены построены из огнеупорного материала;
• дверь помещения по ширине не должна быть менее 0,8 м, а внизу иметь зазор 1-2 см.

Газовый счетчик удобнее всего устанавливать на кухне.

Важно! Если Вы приняли решение установить газовый котел в ванной комнате, следует обратить внимание на то, что высокая влажность может негативно сказаться на металлических частях агрегата. Но при наличии хорошей вентиляционной системы и осуществления проветривания проблема коррозии не страшна.

Монтаж газового котла в квартире

Установить газовый котел в квартире многоквартирного дома при желании можно самостоятельно. Специалист газовой службы нужен только для выполнения подключения агрегата к газопроводу и осуществления его первого пуска. Остальные манипуляции можно выполнить своими руками. Монтаж агрегата выполняется по следующим этапам:

1. Вырезание отверстия в стене для проведения коаксиального дымохода.
2. Навешивание газового котла на стену с помощью кронштейнов или размещение на полу.
3. Подключение патрубков отопления к отопительной системе.
4. Соединение водяных отверстий с водопроводом.
5. Установка газового счетчика и датчиков.
6. Подключение к электричеству и заземление устройства.
7. Соединение с агрегатом и вывод коаксиальной трубы за пределы дома.
8. Вызов специалиста для организации подключения к газовой магистрали и первого пуска устройства.

Если вы хотите получить разрешение на газовый котел в многоквартирном доме, следует сперва обдумать, где он будет стоять, и соответствует ли это помещение утвержденным нормативам. После этого можно обращаться в Газовую службу за получением технических условий и официального разрешения на установку газового котла в вашей квартире.

Как производится установка газового котла в квартире

Самостоятельная установка газового котла в квартире или частном доме сложна и технологически, и организационно.

Важно! Нельзя забывать и о том, что газ — это топливо повышенной опасности, и все работы должны проводиться специалистами. В противном случае слишком велик риск фатальной ошибки, результатом которой станут уже не дополнительные затраты, а ущерб здоровью, а иногда и жизни людей.

О разновидностях газового оборудования

Установка газового оборудования в любом случае потребует хождения по инстанциям, получения необходимых разрешений и целого вороха разнообразных документов. Как приборы, так и само помещение должны отвечать требованиям и нормам, заложенным в нормативной документации. Установка агрегатов должна выполняться по правилам. Тем не менее, прежде чем начинать поход по контролирующим организациям, стоит разобраться в разновидностях газового оборудования, используемого для отопления и горячего водоснабжения.

Для создания полноценной системы отопления и горячего водоснабжения потребуется установка двухконтурного котла. Агрегат должен иметь всю необходимую автоматику. Такие приборы дорого стоят, а их установка должна выполняться только специалистами.

Бюджетный вариант — это использование газового оборудования только для получения горячей воды. То есть речь идет о газовой колонке. По сравнению с электронагревателями она эффективнее и дешевле в эксплуатации. Даже дорогостоящий прибор окупится уже примерно через полтора года. Здесь нужно учитывать, что его установка допустима не во всех квартирах. Преимущество водогреек заключается в том, что их легко можно поставить самостоятельно. Решать, какой вариант выбрать, нужно исходя из конкретных условий.

Котельная дома

Полноценная котельная на основе газового котла может быть оборудована и в загородном деревянном доме, и в коттедже, и в обычной городской квартире.

Ее «сердцем» является двухконтурный котел с автоматическими системами. Автоматика обеспечивает не только безопасность, но и эффективность эксплуатации всей сети. Именно от ее работы зависит обеспечение комфортного температурного режима и возможность снижения потребления газа во время работы прибора.

Несмотря на все свои преимущества установка котла с автоматикой имеет один важный нюанс. В случае отключения электроэнергии агрегат перейдет в режим минимального обогрева помещения.

О правилах установки

К установке газового оборудования существует ряд требований:

• Подавляющее большинство моделей нужно располагать в отдельном помещении. Исключение составляют настенные агрегаты — их можно монтировать в нежилых комнатах, например, на кухне или в ванной, если позволяют их размеры. Прежде чем установить котел, необходимо обеспечить требуемую вентиляцию в котельной.
• Объем помещений для установки газового оборудования с закрытой камерой не регламентируется, но площадь должна соответствовать нормам. Кроме того, агрегат должен иметь выход в газоход. Подводить его к вентканалам недопустимо.
• Горизонтально расположенные части газохода не могут иметь протяженность более 3 метров и иметь более трех поворотов. Выход газохода обязательно должен быть поднят над уровнем крыши не менее чем на метр.
• Настенные модели монтируются на расстоянии 800 мм и более от поверхности пола. Под котлом нельзя располагать никаких предметов, а на полу обязательно должен быть проложен металлический лист. Обязательно устанавливаются расширительный бак и воздушный кран.

Нельзя ставить газовое оборудование в следующих типах помещений:

• В квартирах многоквартирного дома без магистрального газохода — это большинство домов старой застройки.
• В помещениях с фальшпотолками и капитальными антресолями.

Практически невозможно установить в квартире многоэтажного дома напольную модель. Ведь для этого потребуется серьезная перепланировка со всеми вытекающими отсюда проблемами и затратами. Ограничений на монтаж такого оборудования в частном доме нет. Здесь лучше сделать отдельную котельную, например, в пристройке. Это помещение должно отвечать следующим нормам:

• Входные двери — не уже 80 см.
• В обязательном порядке должен быть дымоход, который выходит либо на крышу, либо через стену наружу.
• Высота котельной должна быть не менее 2.2 м. Помещение оборудуется системой вентиляции.

Двухконтурный котел с автоматикой потребует выделения отдельной ветви электропроводки. На ней устанавливается дополнительный автомат 20 А. Желательно обеспечить резервное питание автоматики, способное поддержать ее работу в нормальном режиме хотя бы в течение суток. Для этого можно приобрести дизельный генератор или ИБП — источник бесперебойного питания.

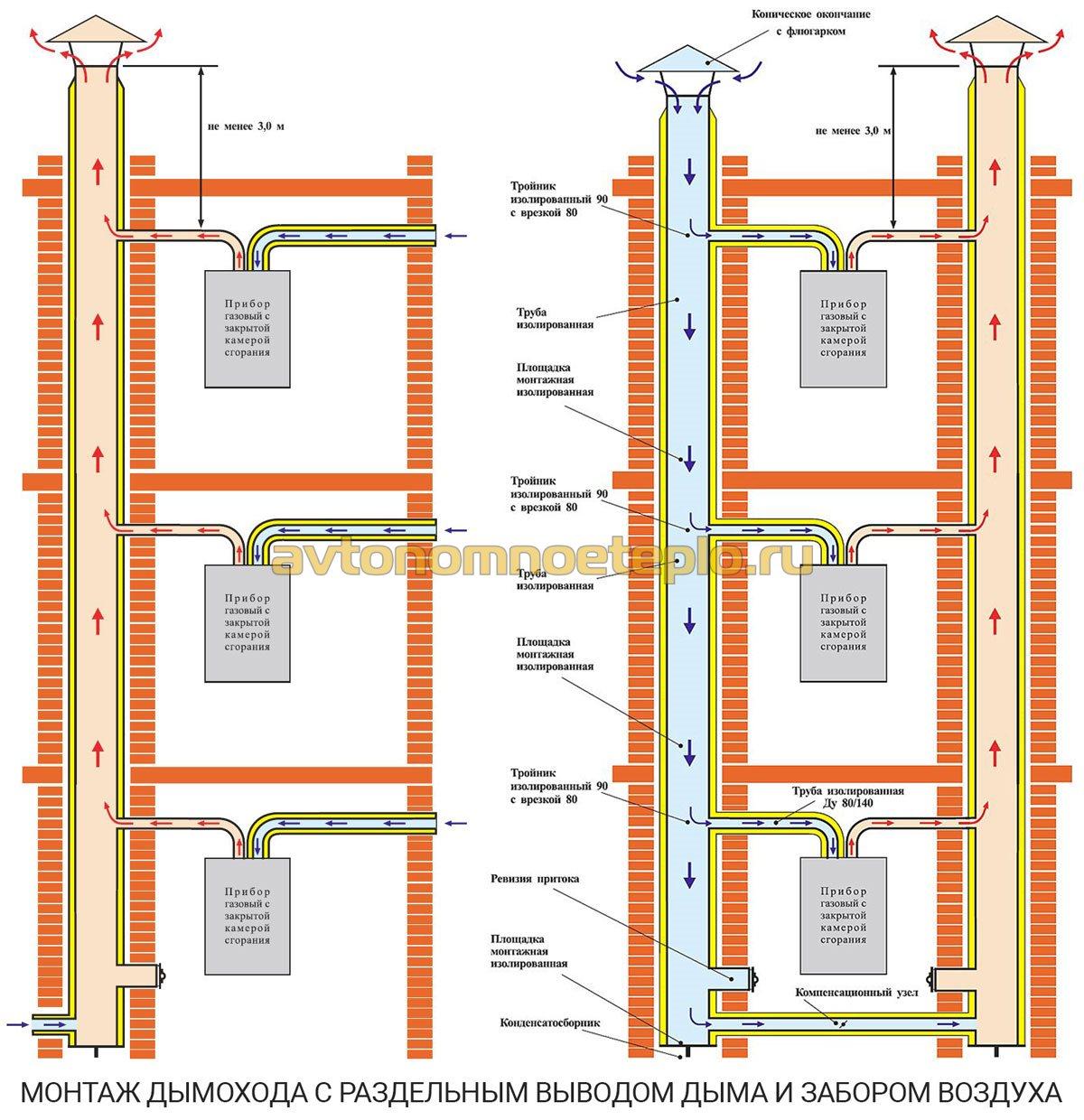

Серьезные требования предъявляются к газоходу. Его минимальный диаметр составляет 110 мм независимо от мощности устанавливаемого оборудования. Оптимальный диаметр газохода рассчитывается исходя из мощностных характеристик агрегата — чем выше мощность, тем больше диаметр.

Подключение котла

Основной параметр при выборе газового котла — его мощность. Она должна быть достаточной для обеспечения нормального функционирования теплосети, но одновременно и не избыточной. При избыточной мощности высок риск растрескивания теплообменника. Также может образовываться так называемый кислотный конденсат при снижении температуры в обратке ниже точки росы газов — 56 градусов. Агрегат высокой мощности быстро прогревает систему и переходит в режим ожидания, пока температура не снизится до определенных параметров. После остывания котел вновь включается, но мощные теплообменники имеют высокую тепловую инерцию, поэтому до момента его повторного нагрева может выпасть кислотный конденсат.

Оптимальная мощность должна определяться на основе теплотехнических расчетов. Превышение мощности должно находиться в пределах допустимой разбежки. В частном доме теплотехнические расчеты придется делать самостоятельно или приглашать специалистов. Для многоквартирных домов такие данные можно найти в бюро технической инвентаризации.

Прежде чем устанавливать котел, необходимо не только оборудовать помещение, но и собрать нужную документацию:

• Договор на поставку газа — при установке водогрейки он не потребуется.
• Документы на счетчик — без этого прибора подключать газовое отопительное и водогрейное оборудование запрещено.
• Документы из БТИ о внесении изменений в технический паспорт дома или квартиры. В новом плане должно быть учтено расположение котельной.
• Техпаспорт на котельное оборудование.

На этом этапе можно подать в газовую службу заявку на разработку проектной документации и ТУ. Установить сам прибор можно самостоятельно до получения готового проекта, но при условии, что помещение полностью соответствует нормам и одобрено контролирующими службами. Газовую обвязку должны делать только сотрудники газовых служб. Перед вводом в эксплуатацию необходимо получить заключение о пригодности от инженера газовой службы.

Если подключение котла к газовой магистрали было выполнено самостоятельно, шансов получить заключение инженера практически нет. Подобные работы должны выполняться только специалистами-газовщиками. Самостоятельно можно смонтировать гидравлическую и электрическую обвязки котла. Как правило, все необходимые требования и указания можно найти в инструкции к прибору.

Проект и ТУ

Проект и ТУ (технические условия) — важнейшие документы для монтажа газовой автономной отопительной сети. Технические условия оформляются в газовой службе. По сути, этот документ является официальным разрешением на установку оборудования. Для помещений, полностью соответствующих требованиям нормативной документации, оформление ТУ занимает около 14 дней.

Проектная документация разрабатывается после получения ТУ. По сути, она представляет собой схему установки агрегата и прокладки газопровода. Для частного дома проект должен включать схему прохождения магистрали по участку. Эта документация также разрабатывается только специалистами-проектировщиками, имеющими соответствующую лицензию.

Согласования

Даже разработанные специалистами документы должны пройти согласование в контролирующих газовых службах. Все это может занять до трех месяцев — в зависимости от сложности разработанного проекта. Вместе с проектной документацией необходимо представить газовым службам:

• Техпаспорт отопительного прибора и инструкцию по эксплуатации.
• Сертификаты на оборудование.
• Заключение экспертизы.

Приступаем к монтажу

Настенные и напольные газовые котлы должны устанавливать специалисты, имеющие лицензию на право выполнения подобных работ. Работы проводятся в помещении с температурой не менее +5 градусов и в несколько этапов:

• Подготовка отверстия, через которое будет выводиться коаксиальная труба или газоход.
• Установка агрегата. Настенного — на кронштейн, напольного — на заранее подготовленное место.
• Подключение в гидрообвязке.
• Установка газового крана, счетчика, если он не был установлен ранее, и датчиков.
• Подключение агрегата к электрообвязке и его заземление.
• Вывод коаксиальной трубы за пределы дома.
• Заполнение системы теплоносителем и опрессовка.
• Проверка на предмет утечки газа.

[1]

Заключение

Независимо от типа приобретенного вами оборудования, установкой котла в доме или квартире должны заниматься только специалисты-газовики. Самостоятельные работы допускаются лишь частично и при условии, что они не требуют вмешательства в газовую магистраль . Вся документация, на основе которой проводится установка котла, обязательно должна пройти согласование. Самостоятельной установке подлежат только простейшие водогрейки, то есть газовые колонки.

Выбираем газовый котел в квартиру: обзор оборудования и правила установки

Газовые котлы давно устанавливают в южных районах страны. Но такое явление, как система отопления с газовым котлом в квартире в Центральной части России и на севере стала появляться совсем недавно. Газовое отопление обладает немалыми преимуществами, но его установка сопряжена и с некоторыми сложностями. Например, существуют дома, где центральное отопление не поквартирное, а общее. И получить разрешение на установку оборудования там, невозможно.

Виды отопительного оборудования на газе

В квартире можно установить котел только с принудительной тягой, другие варианты просто нарушают нормативы, которые необходимо выполнить, чтобы получить разрешение на остановку.

Современный газовый котел в квартиру выбирают, ориентируясь на следующие параметры:

• Способ размещения. Оборудование бывает напольным или настенным.
• Количество контуров. Одноконтурные изделия просто отапливают помещение, устройства с двумя контурами могут греть воду.
• Горелки. Существуют обычные горелки, регулируемые механизмы, и их вариации.
• Розжиг. Некоторые модели разжигают при помощи электрического элемента, а некоторые запускаются от электронного устройства.
• Движение теплоносителя. У одних котлов предусмотрена установка насоса, другие работают за счет разницы температуры воды на входе и выходе.

Чтобы рассчитать необходимую мощность газового отопления, нужно знать простую формулу расчета: на 1 Квт приходится 10 квадратных метров помещения. Применять газовый котел для квартиры – значит понимать, какие преимущества он привносит в повседневную жизнь. Также пользуются популярностью газовые конвекторы отопления.

Плюсы использования и установки

Традиционно, газовый котел для отопления квартиры устанавливают те люди, которые всерьез настроены экономить немалые деньги на коммунальных услугах. Обладатели котлов в любое время года проживают в комфортных условиях. Им больше не ведомы сезонные похолодания в жилище, кода отопления еще нет, а на улице уже холодно. А тем владельцам квартир, у кого зимой стоит откровенная «жара», больше не нужно совершать лишние проветривания. Ведь российские котлы отопления газовые имеют не плохую систему регулировки, которая позволяет поддерживать дома ту температуру, при которой человеку приятно находиться в квартире.

Установка котла

Но что необходимо сделать, чтобы установить котел в квартире? Рассмотрим следующий алгоритм действий:

1. собрать множество бумаг и разрешений, поэтому работы по установке лучше начинать летом или весной;
2. купить оборудование, желательно, чтобы оно было отечественным, но и среди европейских вариантов встречаются достойные агрегаты;
3. подготовить площадь;
4. отрезать центральную систему водоснабжения;
5. смонтировать дымоход и вентиляцию.

Само помещение должно быть не меньше 4 квадратов. Там должна присутствовать широкая дверь (80см), а также окно с форточкой. В помещении должно быть хорошее естественное и искусственное освещение. Обязательными считаются водопровод с краном и ровные стены. Также необходимо найти место для заземления и дымохода. Оптимальнее всего установить газовый котел на кухне, или в большой ванной.

Эти два места наделены большинством требований к установке изначально. Но как спрятать газовый котел на кухне или в другом помещении? Для этого существуют встраиваемые в стену разводки и кухонные шкафы, среди которых настенный агрегат будет смотреться стильно и органично.

Обзор лучших газовых котлов

Российские производители выпускают немало моделей газового оборудования, способного прослужить без поломок долгие годы. Самыми популярными устройствами на сегодняшний день считаются те, информация о которых изложена ниже.

Газовые котлы Атон отзывы на которые довольно положительные, имеют детали от европейских производителей, но при этом собраны в нашей стране. Такой подход хорошо влияет на качество агрегата от данного производителя, и позволяет оставить ценник на приемлемом уровне. Горелки из нержавеющей стали, мощность до 50 квт и трехходовые движки, отвечающие за автоматическую систему. В линейке бренда есть котлы рассчитанные, как на маленькие, так и на большие квартиры.

Газовые котлы Мимакс отзывы о которых утверждают, что это простые устройства, произведенные в Таганроге, могут работать даже на сжиженном газе при замене форсунок. Их максимальная мощность достигает 40 квт, а площадь обогрева варьируется до 400 квадратных метров. Мимакс производят, как с одним контуром, так и с двумя.

[2]

Российские газовые котлы отопления напольные цена на которые не высока, сделаны просто, но надежно.

Рассмотрим газовые котлы Сиберия технические характеристики которых существенно отличают их от других производителей. Все дело в том, что у данных котлов отсутствует необходимость подключения к сети. Они энергонезависимы, и очень хорошо подходят для мест, где регулярно появляются проблемы с электроснабжением. Их горелки произведены в Италии, а детали выполнены настолько герметично, что выходящие из устройства вещества абсолютно безвредны. Универсальный газовый котел Дон рассчитан на те области, где, обычно, свирепствуют морозы. Котел работает на разных видах топлива, и стоит намного дешевле зарубежных аналогов.

Напольный газовый котел Лемакс цена которого вполне приемлема, обладает стандартным набором качеств, которые в той или иной степени присущи всем агрегатам этого вида. Он очень прост в эксплуатации. Для его ремонта всегда найдутся детали. Компания «Лемакс» многие годы осуществляет продажу газового оборудования, и имеет проверенную репутацию надежного бренда. Достойным конкурентам другим котлам является и газовый котел Данко цена которого совсем не высока, а свойства позволяют ему встать в один ряд со всеми вышеперечисленными агрегатами.

Когда, напротив, хочется приобрести что-то, что сделано в Европе, можно обратить свое внимание на газовые котлы Ferroli цены на которые выше, чем стоимость российских аналогов, но и итальянское качество которых внушает доверие.

Еще одним хорошим вариантом для отопления станет газовый котел Bosch отзывы о котором говорят сами за себя. Кстати, теплообменник для газового котла можно заказать там же, где продается сам выбранный агрегат.

Видео (кликните для воспроизведения).

КОНСУЛЬТАЦИЯ ЮРИСТА

УЗНАЙТЕ, КАК РЕШИТЬ ИМЕННО ВАШУ ПРОБЛЕМУ — ПОЗВОНИТЕ ПРЯМО СЕЙЧАС

8 800 350 84 37

В целом, многие модели достойны того, чтобы быть купленными и использованными. Ведь выбор котла зависит от многих факторов. Для кого-то главное значение имеет цена, кто-то уделяет большее внимание техническим характеристикам. Но какую бы газовую систему вы ни выбрали, стоит помнить о том, что она принесет в дом комфорт, уют, экономию и спокойствие. А экономичным и оптимальным вариантом для дачи может стать газовый конвектор на баллоном газе.

Источники

1.
   Харин, Г. М. Краткий курс судебной медицины / Г.М. Харин. — М.: ГЭОТАР-Медиа, 2015. — 304 c.
2.
   Неосновательное обогащение. Судебная практика и образцы документов. — М.: Издание Тихомирова М. Ю., 2014. — 375 c.
3.
   Рогожин Н. А. Арбитражный процесс; Юстицинформ — Москва, 2012. — 240 c.
4. Ивакина, Н.Н. Культура судебной речи / Н.Н. Ивакина. — М.: БЕК, 2017. — 334 c.
5. Салыгина, Е. С. Юридическое сопровождение деятельности частной медицинской организации / Е.С. Салыгина. — М.: Статут, 2013. — 192 c.

Установка газового котла в многоквартирном доме требования

Оценка 3.5 проголосовавших: 331

Приветствую всех на данном сайте. Работаю долгое время (более 10 лет) в области юридического консультирования.  За свой опыт работы приходилось сталкиваться с различными задачами, которые требовали записей. Позже в результате накопления их большого количества и возник данный сайт.  Рад Вас видеть, заходите чаще.

Правила и основные требования к установке газовых котлов

Надоели постоянные перебои с горячим водоснабжением? Нет нормально функционирующей системы центрального отопления? Это не проблема.  Газовый котел — это превосходная альтернатива централизованной отопительно системе.

В зависимости от того, какие цели должен выполнять прибор, отопительные котлы на газу делятся на два типа: одноконтурные и двухконтурные. Модели с одним контуром предназначены исключительно для обогрева помещения, а двухконтурные газовые котлы могут одновременно выполнять как функцию отопительного прибора, так и источника постоянного горячего водоснабжения.

Как установить газовый котел

Монтаж газового котла — это довольно кропотливое и трудоемкое дело, в процессе которого важно соблюдать все нормы и порядок выполнения всех работ. Использование абсолютно любого прибора на газу требует соблюдения правил пожарной безопасности, газовые котлы — не исключение, поэтому помещение для установки газового котла должно быть оборудовано по всем нормам, а порядок монтажа ни в коем случае не должен быть нарушен.

Читать: Как выбрать парапетный газовый котел?

Проведение подготовительных работ перед установкой газового котла

Прежде чем приступить к установке отопительных котлов на газу, необходимо получить документальное разрешение, а также провести ряд подготовительных работ.

1. Необходимо подписать контракт на индивидуальную поставку газа для застройщика
2. Перед утверждением проекта на установку газового оборудования, нужно согласовать все технические условия с соответствующими органами газовой службы. Зачастую всеми разработками проектов по установке газовых котлов занимаются специальные службы или институты, имеющие соответствующую лицензию на осуществление подобного рода деятельности.
3. Все работы по установке газового оборудования должны проводиться специалистами.
4. После установки газового котла, необходимо обязательно получить заключение от представителя газовой организации о том, что котел подключен по всем нормам и правилам и работает исправно. Только после получения заключения газовым котлом можно начинать пользоваться.
5. Отопительную систему обязательно следует опрессовать до Р = 1,8, а все соединения должны быть полностью герметичными.
6. Прежде чем проводить монтажные работы по установке газового котла, необходимо позаботиться о том, чтобы обязательно был установлен стабилизатор напряжения и бесперебойник.
7. В нагревающуюся воду ни в коем случае не должен попадать антифриз, иначе это приведет к утечке газа и повреждениям уплотнительных прокладок.

Котельная для газового котла может располагаться на любом этаже дома, включая цокольный этаж, подвальное помещение и чердак. Исключением являются жилые комнаты, туалет и ванная комната — в них обустраивать место под котельную не рекомендуется. Обязательно позаботьтесь о том, чтобы помещение, в котором будет расположена котельная, и сам газовый котел соответствовали всем нормам и правилам пожарной безопасности.

Для просчета объема помещения под установку газового котла, необходимо учесть общую тепловую мощность как самого агрегата, так и водонагревателей — проточных и емкостных.

Обратите внимание, что в техпаспорте на газовый котел помещение для установки котла должно именоваться как котельная либо же топочная.

Для просчета объема котельной, воспользуйтесь данными, приведенными ниже в таблице.

Однако, существуют и исключения: для котлов с камерой сгорания закрытого типа размеры топочной могут быть любого размера и не являются нормированными. Помимо этого, для такого типа котлов не обязательно наличие в помещении оконного проема.

Для остальных же типов наличие хорошей вентиляции обязательно. Во-первых, воздух необходим для того, чтобы прогорало не менее 2,5газа в час, от этого зависит мощность котла. А во-вторых, если воздуха подается недостаточно, газ сгорает не полностью и образуется вредное для здоровья вещество, при вдыхании которого в течение 15 минут наступает летальный исход.

Читать: Как выбрать напольный газовый котел?

Требования к стенам в помещении для установки газового котла:

• расстояние между котлом и стеной должно быть не менее 10 см;
• стены в помещении, предназначенном для установки газового отопительного котла должны быть из не воспламеняющегося материала;
• в случае если материал, из которого выполнены стены в помещении, относится к категории горючих веществ, то допускается установка специального пласта из защитного материала.

Как установить газовый котел в доме: обязательные требования к монтажу

1. Помещение, в котором будет установлен газовый котел должно иметь общую квадратуру не менее 4, а высота потолков должна быть минимум 2,5 м.
2. Дверной проем в помещении, предназначенном для установки котла, должен быть не меньше 80см.
3. Наличие окон в помещении, где установлен газовый котел обязательно. Размеры и количество окон зависят от квадратуры помещения — на 10 кв.м должно приходиться не менее 0,3 кв.м окна.
4. В помещении обязательно должна быть обеспечена хорошая система вентиляции, поскольку для горения газа необходим постоянный приток воздуха. Рассчитать, какой должно быть отверстие для подачи кислорода несложно: на 1 кВт мощности прибора должно приходить не менее 8 кв.см ширины отверстия воздуховода.
5. Все газопроводные трубы должны быть исключительно металлическими, использование других материалов допускается лишь для подключения потребителей.
6. Диаметр дымоходной трубы должен напрямую зависеть от мощности отопительного котла: для котлов мощностью 30 кВт, сечение дымоходной трубы составляет 13 см, а при номинальной мощности агрегата в 40 кВт, диаметр трубы составит 17 см.
7. Размеры дымоходной трубы должны быть не меньше размеров отверстия, при помощи которого она соединяется с котлом.
8. Часть дымохода, которая находится снаружи, должна возвышаться над крышей как минимум на 50 см.
9. На случай утечки в помещении для отопительного котла должен быть установлен анализатор газа, а также клапан для остановки подачи газа.
10. На всех устройствах должны быть установлены счетчики для контроля расхода топлива.
11. Вентиляционная система должна быть установлена в верхней части помещения.
12. Место установки отопительного оборудования зависит от количества квартир в доме: если дом одноквартирный, то оборудование устанавливается в подвале, если же монтаж будет произведен в многоэтажном доме с большим количеством квартир, то установка оборудования в подвальном помещении строго запрещена.
13. Система подачи электричества отопительного газового котла обязательно должна иметь токовую и теплоизоляцию.

Читать: Как выбрать газовый котел для отопления частного дома

АГВ в городской квартире: Могут ли туляки установить газовый котел? — Новости Тулы и области

Фото из архива Myslo.

Можно ли стать независимым от центрального отопления, работы общей котельной и сроков начала отопительного сезона и обзавестись отопительным газовым котлом для установки в многоквартирном доме?



Индивидуальное отопление в квартире — мечта многих. Раньше газовые отопительные котлы устанавливали без проблем, но в последнее время разговоры об этом поутихли. Можно ли сейчас самим контролировать погоду в доме? Этот вопрос волнует многих наших читателей. Разбираемся вместе с экспертом — начальником производственного отдела АО «Тулагоргаз» Татьяной Поляковой.



Кому можно устанавливать индивидуальный газовый котел в квартире?

Татьяна Полякова

— С 2010 года переход на индивидуальное теплоснабжение отдельных квартир в многоквартирных домах запрещен на основании Федерального закона № 190 от 27. 07.2010 г. «О теплоснабжении».



Однако и в этом правиле есть исключения. Это те случаи, когда такой переход предусмотрен схемой теплоснабжения, например при строительстве новых многоквартирных жилых зданий, а также при их реконструкции. То есть в существующих многоквартирных домах устанавливать индивидуальный газовый котел запрещено.



В соответствии с действующей на территории Тулы схемой теплоснабжения переоснащение жилых помещений в многоквартирных домах, подключенных к централизованной системе теплоснабжения, на индивидуальные квартирные источники тепловой энергии не предусмотрено.



И это обосновано рядом причин. Во-первых, пропускная способность существующей сети газораспределения в многоквартирных домах не рассчитана на индивидуальное отопительное оборудование. Нельзя также забывать, что в квартирах нет и системы забора воздуха или отвода продуктов сгорания от этих котлов. А это, согласно правилам, должно быть предусмотрено обязательно (СП 60. 13330.2016).



Также выбросы дымовых газов следует предусматривать через коллективные дымовые каналы (трубы) выше кровли здания (СНиП 41−01−2003).



Сделать это в уже построенных домах практически невозможно, учитывая, что устройство дымоотводов от каждого теплогенератора через наружные стены, в том числе через окна, под балконами и лоджиями, в жилых многоквартирных зданиях не допускается.



Каким требованиям должно соответствовать помещение, чтобы эксплуатировать котел в нем было безопасно?



— Если все-таки ваше помещение соответствует требованиям, то обязательно нужно учесть расположение котла в квартире. Индивидуальные теплогенераторы общей теплопроизводительностью 50 кВт и меньше можно устанавливать почти во всей квартире: кухнях, коридорах и нежилых помещениях.



Но запомните, что установка котла в ванной и санузлах строго запрещена!

Если производительность теплогенератора составляет более 50 кВт, то размещать его можно только в отдельном помещении. При этом общая теплопроизводительность установленных в этой комнате теплогенераторов не должна превышать 100 кВт.



Не допускается и размещение газифицированных кухонь непосредственно над и под жилыми комнатами.



Размещение и установка теплогенераторов должны производиться в соответствии с инструкциями по монтажу и эксплуатации завода-изготовителя котлов.



В помещениях, в которых устанавливаются газовые теплогенераторы и другое газовое оборудование, следует предусматривать сигнализаторы загазованности по метану и оксиду углерода. Приборы должны срабатывать при достижении загазованности помещения, равной 10% НКПРП (нижний концентрационный предел распространения пламени) или ПДК (предельно допустимая концентрация) природного газа.



Сигнализаторы загазованности должны быть сблокированы с быстродействующими запорными клапанами, установленными на вводе газа в помещение и отключающими подачу газа по сигналу загазованности.



Какая мощность котла нужна для квартиры?

— Мощность индивидуального теплогенератора зависит от площади квартиры и от количества проживающих. В каждом случае она рассчитывается индивидуально.



В среднем для 2-, 3-комнатной квартиры с 3-мя, 4-мя проживающими достаточно одного двухконтурного котла мощностью 24,0 кВт.

В качестве источника теплоты для систем поквартирного теплоснабжения следует применять специальные индивидуальные теплогенераторы — автоматизированные котлы, оборудованные автоматикой безопасности.

Прибор должен быть полной заводской готовности на газообразном топливе. Параметры теплоносителя: температура — не более 95оС, давление — не более 0,3 МПа.



При строительстве новых, а также реконструкции жилых многоквартирных зданий следует применять теплогенераторы с закрытой (герметичной) камерой сгорания.



Кто выдает разрешение на установку индивидуальных газовых котлов и на основании каких документов?



— Перевод системы отопления квартиры на индивидуальное газовое — это переустройство жилого помещения. Оно производится в соответствии с главой 4 Жилищного кодекса РФ.



(Разрешение на переустройство выдают органы мест­ного самоуправления. Все изменения должны быть внесены в технический паспорт помещения. Получить разрешение можно только на основании проекта, созданного специализированной организацией.



Для получения разрешения на переустройство собственнику необходимо предоставить в администрацию или МФЦ паспорт, копию правоустанавливающих документов на жилье, копию технического паспорта помещения и проект. Подробнее об этой процедуре мы писали в «Слободе» № 28 от 11 июля 2018 года и на сайте Myslo. — Прим. автора).



Комплектность документов, в том числе необходимость получения дополнительных разрешений, решается в индивидуальном порядке и зависит прежде всего от схемы теплоснабжения конкретного многоквартирного дома.



Кто имеет право монтировать сети?



— Монтировать газовые сети имеет право только организация, имеющая допуск на выполнение данных работ. Проведение работ неквалифицированным специалистом может быть опасно для жизни!



Приемку в эксплуатацию газовых сетей, врезку и пуск газа в газоиспользующее оборудование на территории города Тулы осуществляет АО «Тулагоргаз».



Во сколько примерно обойдется установка вместе с документами, техникой и монтажом?



— Стоимость работ по реконструкции системы газо­снабжения сильно разнится в зависимости от проекта. Стоимость рассчитывается индивидуально и на основании проектной документации.

Правила установки газового котла в частном доме

Занимаясь решением задачи по обеспечению частного дома индивидуальным отоплением и системой снабжения горячей водой, владельцы недвижимости все чаще отдают предпочтение газовым котлам. Являясь популярным способом обогрева, автономное отопление на газу позволяет поддерживать комфортный микроклимат помещений и экономить денежные средства по сравнению с централизованной подачей тепла. Необходимо знать правила установки газового котла в частном доме, чтобы минимизировать риск проблемных ситуаций и безопасно использовать газ, являющийся взрывоопасным веществом.

Требования к помещению для установки газового котла

Учитывая повышенную взрывоопасность применяемого теплоносителя, выбор помещения для установки отопительного агрегата – серьезная задача, решение которой необходимо осуществлять на проектной стадии. Действующими нормативными документами регламентированы следующие требования к помещению:

• минимальная площадь, которая должна превышать 4 кв. м;
• наличие входной двери шириной более 80 см;
• расстояние до потолка, составляющее более 250 см;
• уровень освещенности из расчета 0,03 м² на квадратный метр площади.

В отличие от расположенной в многоэтажном здании обычной квартиры, частный дом обладает существенным преимуществом, позволяющим выделить для размещения отопительного агрегата отдельное помещение. Строительные нормы и правила обращают внимание на то, что место для котла в доме должно соответствовать специальным требованиям. Главные моменты:

• обеспечение притока воздушных масс за счет эффективной вентиляции. Площадь сечения приточной магистрали, по которой естественным путем поступает воздух, зависит от мощности отопительного агрегата и составляет на каждый киловатт по 8 кв. см. Это обеспечивает трехкратную смену воздуха на протяжении часа;
• пожаробезопасность. Планировка не должна позволять огню распространяться по дому в пожароопасной ситуации, а капитальные стены и внутренние перегородки должны изготавливаться из огнеупорных материалов с повышенным уровнем огнестойкости, составляющим не менее 3/4 часа.
• Нормативы предусматривают зависимость между теплопроизводительностью (мощностью) отопительного устройства и площадью помещения:
• агрегаты мощностью менее 30 кВт монтируются при объеме свободного пространства до 7,5 м куб. ;
• устройства теплопроизводительностью до 60 кВт требуют увеличенного до 13,5 м куб. помещения;
• объем котельной для установки мощных агрегатов производительностью более 60 кВт и до 200 кВт регламентирован в паспорте и составляет более 15 м куб.

Планируя отопление помещения газовыми котлами в собственном доме, следует руководствоваться указанными критериями.

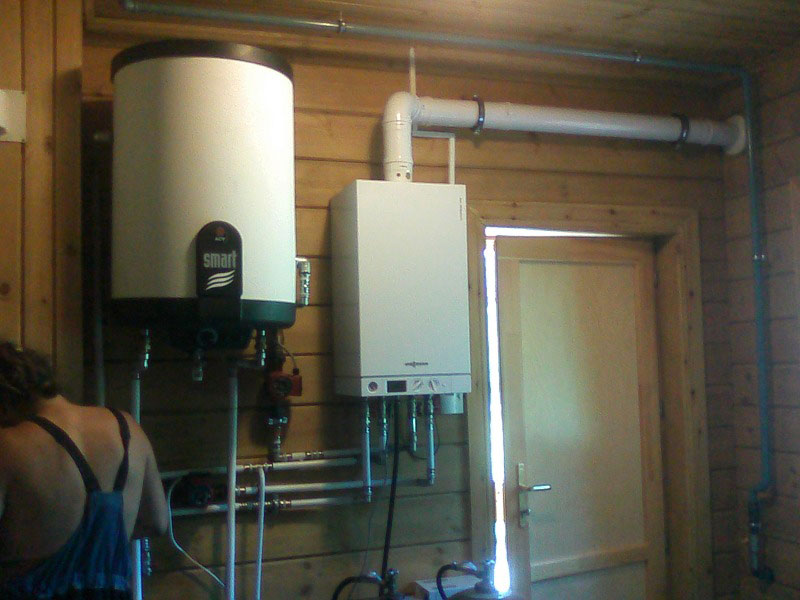

Монтаж газового котла в частном доме – настенный агрегат

Вариант крепления на стене помещения, например, кухни, обладает некоторыми преимуществами:

• снижает объем расходов на подключение магистралей водоснабжения;
• позволяет рационально распорядиться полезным объемом.

Производя установку навесного агрегата, предназначенного для отопления и горячего водоснабжения, придерживайтесь следующей очередности операций:

• Обеспечьте защиту контактирующей с корпусом стены с помощью огнеупорного материала толщиной более 3 мм, обеспечив гарантированный зазор.
• Подготовьте устройство к монтажу, руководствуясь указанными в техническом описании рекомендациями изготовителя.
• Проверьте при установке отсутствие перекосов, отрицательно влияющих на функционирование агрегата.
• Смонтируйте на подающей магистрали фильтр и подключите на входе и выходе к нему запорное устройство.
• Подключите газоход, диаметр которого соответствует размером канала в устройстве, а возвышение над коньком здания превышает 50 см.
• Проконтролируйте силу тяги, при уменьшении которой прекращается подача теплоносителя к горелке.
• Произведите подключение к питающим магистралям, пригласив сотрудников газовой службы.
• Подключите электрическое питание через стабилизатор, который также может выполнять функции защитного устройства.

Помните, что правила запрещают осуществлять установку котла, работающего на газу, при повышенной влажности воздуха:

• в ванной комнате;
• в коридоре;
• на балконе.

Если имеются соответствующие навыки, можно своими силами выполнить подключение к внутренним трубам отопительного контура. Подсоединение к трубе, подающей газ, выполняют только уполномоченные представители газовой службы, после проверки правильности подключения согласно требованиям строительных норм.

Установка газового котла в частном доме – напольное размещение

В ряде случаев владельцы частных домов отдают предпочтение напольному размещению. Алгоритм действий по монтажу:

• Подготовьте отдельное помещение, оборудованное системой приточно-вытяжного воздухообмена.
• Соорудите надежный бетонный или металлический постамент, который выдержит массу тяжелого оборудования.
• Зафиксируйте корпус на основании, проверив правильность его расположения с использованием строительного уровня.
• Подключите выходной патрубок к дымовой трубе и, если он не оснащен принудительной вытяжкой, проверьте силу тяги в дымоходе.
• Соедините агрегат с отопительными магистралями, предусмотрев на входе монтаж фильтра.
• Подсоедините устройство к водопроводной линии, выполнив соответствующую врезку в имеющуюся магистраль.
• Обеспечьте подключение газа путем соединения отопительного устройства с магистралью при помощи стальной трубы или специального шланга.
• Проверьте наличие заземления и автоматического устройства, осуществляющего аварийное отключение.

Обратите внимание на следующие моменты:

• наличие в дымоходной магистрали лючка для чистки трубы от сажи;
• удобство доступа к нагревательному устройству для обслуживания ремонта;
• выполнение пола из материалов, не подверженных горению – бетона или камня.
• Специалисты газовой службы не дадут разрешение на установку котла, если он смонтирован с нарушением требований:
• установлен во влажном подвале или прачечной;
• подключен в котельной без вентиляции;
• смонтирован на легковоспламеняющемся основании.

Категорически запрещается выполнять мероприятия по подключению устройств к магистралям газоснабжения своими силами. Работы осуществляются только специалистами, имеющими допуск на выполнение специальных видов работ.

Нормы установки газового котла в частном доме

Требования, указанные в строительных нормах и правилах, направлены в основном на безопасную эксплуатацию взрывоопасного оборудования и предусматривают:

• установку котла на удалении более 0,2 м от легко возгораемых материалов и других отопительных агрегатов;
• соблюдение безопасного расстояния от корпуса до стены, составляющее 0,3–0,5 м;
• размещение крепежных планок, предназначенный для фиксации корпуса, выше уровня пола на 80–160 см.

Электропитание

Безостановочная подача электрической энергии и соответствие питающего напряжения гарантируют стабильную работу оборудования. Для решения поставленной задачи выполните следующие мероприятия:

• подключите питание через стабилизатор питания;
• установите источник бесперебойного энергоснабжения.

Выполнение указанных рекомендаций позволит избежать форс-мажорных ситуаций, продлит срок эксплуатации отопительного устройства и обеспечит стабильный температурный режим.

О газоходе

Дымовыводящая труба является ответственной частью отопительного устройства, к которой предъявляются следующие требования:

• сечение – цилиндрической формы;
• материал – обычная сталь или нержавейка;
• высота – выше уровня конька крыши строения.
• Главные конструктивные особенности газохода:
• наличие специального люка для прочистки магистрали и удаления сажи;
• возможность вывода скопившейся влаги через конденсатосборник;
• длина вертикальной магистрали должна превышать удвоенный диаметр газохода.

Для обеспечения тяги естественным путем и нормального удаления дыма следует предусмотреть восходящий наклонный участок, расположенный за вертикально расположенным отрезком дымохода.

Документы на котел

Даже если место для котла в доме определено, и оно соответствует требованиям нормативных документов не стоит спешить приобретать оборудование. Подготовьте следующие документы, связанные с газоснабжением:

• договор на поставку теплоносителя;
• акт установки счетчика.

Очередность дальнейших мероприятий:

• Внесите соответствующие изменения в имеющийся технический паспорт частного дома, если для установки отопительного агрегата выделено отдельное помещение.
• Подайте заявление в службу газоснабжения на разработку технических условий, являющихся официальным документом, разрешающим выполнение монтажных работ в доме.

Имея на руках технические условия, с целью рационального использования времени до разработки и утверждения проекта, можно выполнить следующие работы:

• Монтаж газового котла в частном доме.
• Обвязку устройства отопительными магистралями.

Одновременно необходимо:

• Обратиться в специализированную организацию с заявлением на разработку проекта прокладки труб и схемы подключению магистралей к частному дому.
• Согласовать разработанный проект газификации в городском управлении газового хозяйства, представить необходимые документы.

Перечень документации, предъявляемой для согласования с контролирующими инстанциями:

• технический паспорт;
• руководство по эксплуатации устройства;
• сертификат соответствия требованиям безопасности;
• заключение о соответствии оборудования санитарно-гигиеническим требованиям.

Одобренный проект заверяется печатью, а если имеются замечания, – выдается на руки перечень вопросов, подлежащих корректировке и уточнению.

Имея на руках все необходимые документы, и выполнив предусмотренные техническими условиями и проектом работы, необходимо:

• Подать заявление в газовую службу на ввод оборудования в эксплуатацию.
• Дождаться визита представителя службы, который составит акт и разрешит эксплуатацию отопительной системы.

Правила эксплуатации газовых котлов

С целью безопасного функционирования агрегатов соблюдайте следующие правила эксплуатации:

• эксплуатируйте оборудование только при нормальной влажности;
• установите фильтр, защищающий теплообменник от грязи;
• контролируйте техническое состояние не реже двух раз в год;
• производите техническое обслуживание только силами специалистов.

Выполнение указанных рекомендаций обеспечит длительный ресурс эксплуатации отопительной системы.

Техническое обслуживание

Регламентные мероприятия по техническому обслуживанию, предусмотренные производителем агрегатов, предусматривают следующие виды работ:

• контроль состояния газохода;
• проверку работы вентиляции;
• промывку фильтровальных элементов;
• чистку магистралей;
• удаление налета на горелке.

Детали, вышедшие из строя в процессе работы, необходимо заменить. После выполнения ремонта, перед пуском отопительного контура в эксплуатацию, следует проконтролировать герметичность всех стыков. Профессиональный подход к выполнению технического обслуживания не только повысит ресурс использования отопительной системы, но и уменьшит объем потребляемого газа.

Итоги

Задавшись целью осуществить монтаж в собственном доме системы автономного отопления, следует тщательно изучить правила установки газового котла в частном доме. Особое внимание необходимо уделить требованиям, которые предъявляются к помещению для монтажа. Нецелесообразно самостоятельно производить установку и подключение оборудования. Это сложные операции, которые должны производить представители специализированной организации. Для обеспечения долговечности оборудования и взрывобезопасности, повышения эффективности работы необходимо соблюдать нормы установки газового котла в частном доме.



Требования к помещению для установки газового котла

20.04.2017

Какие требования предъявляются к помещению для монтажа газового котла?

Обустройство котельной для газового котла является весьма важным процессом. Каждый, кому приходилось с такой задачей сталкиваться, ознакомлен с перечнем требований, которым должно соответствовать помещение, где планируется установка газового котла. Прежде всего, стоит помнить, что в соответствии с техническими документами, помещение, предназначенное для монтажа газового котла, входит в группу пожаро- и взрывоопасных объектов. Именно поэтому, начиная с самого этапа проектирования котельной, обязательно следует учитывать все правила.

Общие условия

Выделяется ряд требований, которые относятся ко всем помещениям, где устанавливаются газовые котлы

• Освещение комнаты

Первостепенное внимание уделяется уровню освещения комнаты, согласно нормативам на 1 м3 требуется 0,03 м2 оконного проема. Важно, что это именно чистое пространство, здесь не принимается во внимание оконная рама.

• Вентиляция помещения

Следующим условием является наличие приточно-вытяжной вентиляционной системы. В обязательном порядке воздушный объем пространства должен меняться не менее 3 раз за 60 минут. Данное требование обеспечивает минимизацию загазованности комнаты. Окно должно иметь форточку, а выходная дверь выводить на улицу, а не в другое помещение. В случае игнорирования данного правила, по результатам первой проверки пожаробезопасности вы получите уведомление об обязательном его выполнении.

Каким образом размеры помещения связаны с производительностью устанавливаемого агрегата?

Также имеются установленные правила, которые относятся к взаимосвязи объема здания и мощности газового оборудования. В том случае, когда мощность устройства составляет не более 30 кВт, минимальный объем котельной должен быть 7,5 м3. При установке оборудования, мощность которого в диапазоне 30–60 кВт, объем помещения должна быть не менее 13,5 м3. Если же мощность агрегата более 60 кВт, объем помещения устанавливается с учетом паспортных данных устройства, но не менее 15 м3.

Безусловно, следует обратить внимание на кухню, поскольку в этой комнате уже гарантированно соблюдены правила пожаробезопасности согласно проекту дома. Однако и в этом случае имеется важный нюанс. Важно также принимать во внимание функционирование расположенных на кухне приборов. Речь идет о варочной плите, духовой камере, радиаторах отопления, бойлерах и остальной технике. Таким образом, суммарная производительность оборудования должна составлять не более 150 кВт.

Дополнительные требования

Существует перечень второстепенных условий, которые должны быть также соблюдены. К таким условиям относятся:

потолок в котельной должен быть более 2 м,

• котельная должна быть изолирована огнеупорными перегородками от остальных комнат в доме,
• используемый для строительства котельной материал должен характеризоваться временным лимитом огнеустойчивости, не менее 45 минут. Проще говоря, во время возгорания стенки должны замедлять распространение пламени на протяжении данного промежутка времени. Наиболее безопасный вариант, когда распланировка комнаты исключает распространение огня на остальные помещения в доме.

Заключение

Ключевым моментом при установке газового котла является именно корректный выбор отопительного устройства. Основываясь на мощности агрегата, производятся все дальнейшие работы, в соответствии с установленными требованиями.

Монтаж газового котла — нормы и правила установки напольных и настенных приборов

Автономное отопление, организованное с помощью оборудования, использующего природный или сжиженный газ — самый экономически выгодный вариант. Большинство инструкций утверждает, что установку газового оборудования должны проводить только сертифицированные компании. Но тут они немного лукавят. Подключение оборудование производится только специалистами газовых компаний, а монтаж и установку оборудования вполне можно произвести своими силами, но после получения разрешения на эксплуатацию и монтаж газовых приборов. Такое разрешение обычно выдается в районном отделении газовой компании, которая обслуживает регион.

Монтаж котла и системы отопления своими силами значительно уменьшит издержки, а качество выполнения работ обычно выше, т. к. владелец делает все, не спеша, для себя. Конечно, установка котла и монтаж отопления — непростая техническая задача, но при неукоснительном выполнении правил и требований к установке оборудования, вполне по силам человеку, имеющему определенные знания и опыт выполнения монтажных работ.

Автономное отопление, с чего начинать

Монтажные работы по созданию контура отопления в доме или в квартире начинаются после завершения всех согласований и получения соответствующих документов. Перечень этих документов небольшой, но их оформление занимает много времени.

Прежде, чем начинать монтаж газового котла, нужно иметь следующие документы:

1. Технические условия. Этот важный документ оформляется в газовой службе. В нем отражаются технические условия на монтаж, фактически разрешение на проведение всех монтажных работ по отоплению. Газовая служба еще до предоставления разрешения потребует величину предполагаемого объема потребления.
2. Проект установки. Его разработка начинается на основании полученных технических условий. В проекте четко определяется схема на монтаж газового отопления, схема подвода газопровода. Для частных домостроений создается схема проводки газовой коммуникации по участку и указанием точки входа в дом. Проект имеют право разрабатывать инженеры-проектировщики, имеющие соответствующую лицензию на проектирование.
3. Согласование проекта в Горгаз. Новый проект согласуется или со службой, которая обслуживает участок или с Горгазом. Процесс довольно длительный и иногда занимает около 3 месяцев.

Если куплен, например газовый котёл Thermona, то в комплекте документации обязательно должны быть следующие документы:

• техпаспорт на котел чешского производства;
• техническое описание и инструкция по эксплуатации;
• сертификаты соответствия;
• сертификаты, например санитарно-гигиенический сертификат.

Следует быть внимательным при покупке и тщательно проверить наличие соответствующих документов. Без них согласование в Горгазе может значительно осложниться. Про то, как законно подключить индивидуальное отопление в квартире можно прочитать здесь.

Проект согласован, что делать дальше?

Большинство потребителей, использующих газовое оборудование, уверены, что монтаж газового оборудования имеют право делать только специалисты имеющие сертификат. Это одно из глубочайших заблуждений. Специалисты газовых служб занимаются только проводкой и подключением газопроводов. Поэтому монтаж котлов отопления газовых или твердотопливных, подводка водопровода, подключение электрической сети к оборудованию и другие монтажные работы не требуют специального разрешения.

Важно знать и выполнять требования нормативных документов к обустройству котельной, дымохода и к помещению котельной. Если выбрана самостоятельная установка газового котла цена создания отопительной системы будет значительно ниже.

Основные требования, предъявляемые к котельным

Если принято решение установить газовый котел самостоятельно, то требования к обустройству котельной должны выполняться неукоснительно. Невыполнение их чревато штрафом и дополнительными затратами на устранение нарушений правил. Если же отсутствует помещение для котельной, то котел мощностью менее 60 кВт можно установить в любой комнате дома, но чаще всего монтаж котлов отопления производят на кухне, которая должна удовлетворять требованиям. Стена, при установке настенного котла, обязательно должна быть из негорючего материала.

Основные характеристики и требования к помещению для установки газового котла:

1. минимальная высота потолков – 2,5 метра;
2. объем помещения минимальный – 15 куб. метров;
3. наличие окна и форточки;
4. ширина двери не менее 80 см;
5. легкий доступ к оборудованию;
6. наличие вентиляционной решетки внизу;
7. обязательная установка газоанализатора и автоматического клапана;
8. наличие контура заземления для котла;
9. наличие трубопровода холодной воды.

Дымоход – важнейший элемент системы

Прежде, чем начинать монтаж отопления, необходимо сделать монтаж дымохода для газового котла, добротность которого определяет безопасную и эффективную работу оборудования.

В современных котлах установлены датчики, которые автоматически отключают газ при плохой тяге в дымоходе.

Существуют определенные правила обустройства дымоходов, которые должны соблюдаться в обязательном порядке. Несоблюдение правил или не обнаруженная своевременно неисправность может привести к трагедии.

Нормативные документы определяют основные требования к дымоходу:

• диаметр дымохода должен соответствовать диаметру, указанному в инструкции;
• для создания хорошей тяги верхний конец дымохода выводится на 0,5 метра выше крыши;
• считаются лучшими дымоходы, изготовленные из стальных труб;
• труба между котлом и дымоходом не должна превышать 25 см;
• количество поворотов или изгибов дымохода не более 3.

Установка напольного котла

Существуют определенные правила установки газового котла, а при самостоятельном монтаже котла представители Горгаза будут особенно придирчивы. В случае несоблюдения каких-то нормативов, они могут наложить штраф и заставить устранить нарушения. Следует только помнить, что самостоятельный монтаж напольного или монтаж настенного газового котла своими руками, нарушением не является.

Многие организации пользуются плохим знанием людей нормативных документов. Если у них сделать заказ на монтаж газового котла цена работы может достигнуть половины стоимости оборудования. Поэтому, если соблюдены все требования, то сотрудники Горгаза обязаны подключить и сделать первый запуск котла.

Напольный газовый котел чаще всего применяется для больших домов с несколькими этажами. Уже при покупке котла нужно обратить внимание и выбрать котел с таким направлением выхода патрубков, которое точно соответствует проекту. Например, котлы газовые Термона выпускаются с несколькими вариантами расположения выходных патрубков. Затем готовят прочное основание, хотя можно установить котел на лист оцинкованной стали. Этот лист должен выступать за габариты более чем на 30 сантиметров.

Важно, для нормальной работы, выставить котел по уровню.

После установки котла на место подключается дымоход, и проверяют его на наличие тяги. Для увеличения срока службы котла следует предусмотреть установку фильтра очистки. Он устанавливается в «обратку». Перед тем, как установить газовый котел, нужно произвести опрессовку системы давлением. Если все нормально производится соединение котла и контура отопления, система заполняется водой, подключается электропитание и делается заявка в Горгаз на подключение к газовой магистрали.

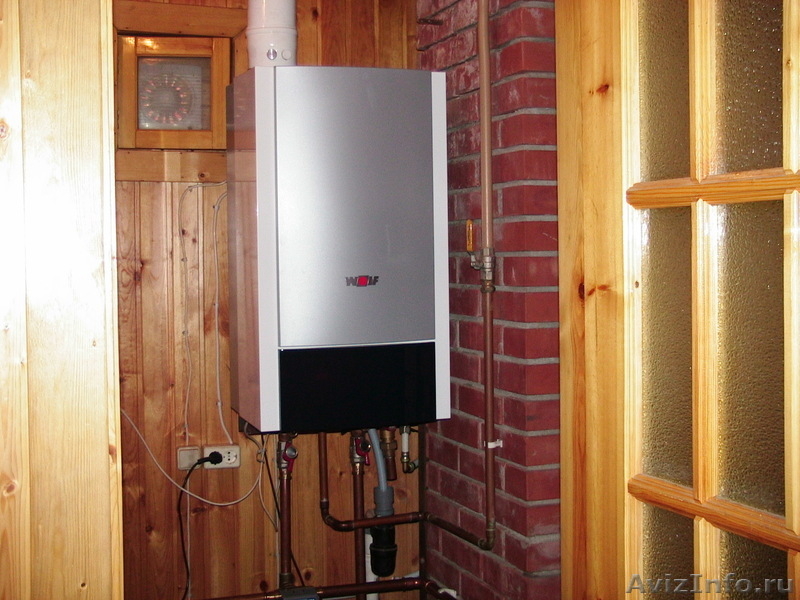

Подключение настенного котла

Если не требуется большой мощности для обогрева дома, то идеальным вариантом является установка настенного газового котла нормативы в основном те же самые, хотя есть незначительные отличия. Котлы такого типа устанавливаются на стенах помещений, подходящих по нормативам. Расстояние между газовыми приборами не менее 20 см, а расстояние между стеной и котлом 30–50 сантиметров. Нужно подвести водопровод, для запитки котла, и электросеть.

Перед установкой котла желательно промыть проточной водой теплообменник котла для удаления возможных загрязнений и посторонних частиц. Планки крепления располагаются на высоте 0,8 – 1,6 м от пола. Котел подключается к газовой магистрали металлической трубой или гофрированным гибким шлангом из нержавейки. Такие переходники специально созданы для подключения газового оборудования.

Одним из популярных котлов отопления является газовый котел Термона, который выпускается чешской фирмой Thermona. Фирма выпускает напольные, настенные, конденсационные и электрические котлы различных серий и моделей. Ассортимент продукции чрезвычайно велик. В каталоге представлены газовые и электрические, твердотопливные и конденсационные котлы.

Особенности установки котлов в многоквартирных домах

Для создания автономной системы обогрева необходима установка газового котла в многоквартирном доме требования к ней практически те же. Для автономных систем многоквартирных домов выбираются турбированные котлы с закрытой камерой сгорания. Ссылки на СНиП, в котором запрещены установки котелен в многоэтажных домах, не выдерживают критики.

СНиП разрабатывался еще в прошлом веке. При соблюдении соответствующих технических требований к помещениям для установки современного газового оборудования, котлы для автономного отопления можно установить. Ведь современные изолированные камеры сгорания котлов обеспечивают безопасность и комфорт в жилище.

Если получено разрешение на создание автономной отопительной системы в многоквартирном доме, то самым рациональным решением будет установка двухконтурного газового котла в квартире для обеспечения горячей водой. Квартира была подключена к центральному отоплению, значит, при монтаже отдельного отопления нужно будет отключиться от нее и смонтировать замкнутую автономную систему. Это значит, что нужно будет установить радиаторы отопления, соединить их трубопроводами, которые подвести к установленному котлу.

Перед тем, как подключить контур к котлу необходимо, причем в обязательном порядке, произвести опрессовку системы воздухом или давлением жидкости. Для новой системы давление должно превышать рабочее в 2 раза. В принципе подключение газового котла к системе отопления схема при этом не имеет значения, осуществляется после проведения испытаний, а вот подключение к газовой магистрали и запуск котла могут осуществить только работники газовых служб имеющих лицензию.

Первое время, после запуска автономного отопления, нужно проследить и убедиться, что котел и его автоматика работает правильно. При наборе заданной температуры теплоносителя котел должен автоматически отключаться. Если же это не произошло, то спрашивать, почему газовый котел не отключается, не имеет смысла. Возникла серьезная неисправность. Либо вышел из строя блок управления, либо неисправен датчик. В таком случае нужно вызвать специалистов, которые имеют право на ремонт газовых котлов.

Подключение газового котла – схемы, варианты и нюансы

Когда встает вопрос, касающийся такой темы, как «подключение газового котла», становится ясно, что существует достаточно большое количество различных вариаций, в которых участвует не только сам отопительный котел, но и другие приборы. Итак, котел приобретен, трубная развязка собрана, остается лишь провести установку газового котла и его подсоединение.

Начнем с установки. В первую очередь необходимо обратить внимание, какой котел был вами приобретен в плане его размеров и габаритов. Если ваш дом большой и многоэтажный, то для него необходим напольный вариант, мощный и надежный. Если дом небольшой, то настенная конструкция – оптимальное решение. У обоих вариантов процесс установки происходит по-разному.

Монтаж газового котла

Начнем с установки напольного агрегата. Если это мощный котел с достаточно большим весом, то под него обязательно сооружают фундамент в виде плиты или постамент. Важная составляющая фундамента – ровная, горизонтальная верхняя плоскость. Главное – это выставить сам котел по горизонтали, чтобы не было больших перекосов.

Настенный прибор навешивается на специальные кронштейны, которые обычно приходят в комплекте с агрегатом. Чтобы правильно провести монтаж этого прибора, надо точно по горизонтали установить и прикрепить к стене сами кронштейны. Сделать это несложно, если вы умеете пользоваться нехитрыми инструментами: отвесом и уровнем. Крепление производится на саморезы или металлические дюбеля, поэтому перфоратор вам понадобится обязательно.

Монтаж газового котла своими руками – дело не самое сложное. Поэтому этот этап подключения можно провести самостоятельно, если хотите сэкономить.

Все же остальные операции, если вы не специалист, лучше поручить профессионалам. Особенно это касается подключения газовой трубы.

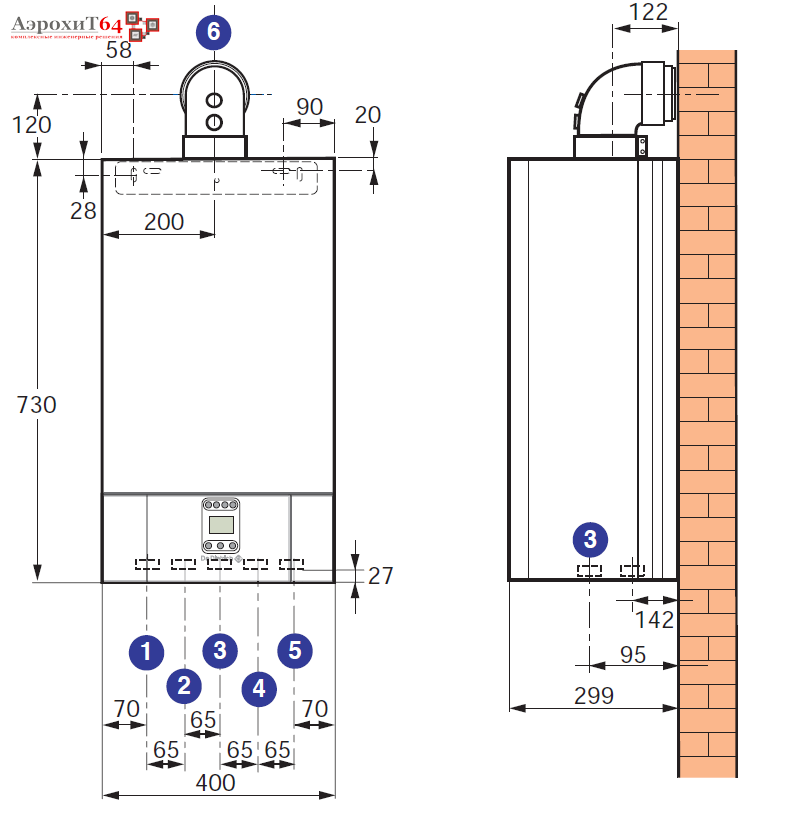

Пять патрубков подключения: 2 – отопление, 2 – ГВС, 1 – газ

Внимание! Все приборы отопления, которые работают на магистральном газе, должны подключаться только специалистами, имеющими доступ к проведению данного вида работ. Обязательно пишется акт, который подтверждает, что подключение провел специалист. Этот документ является основной приемки газового котла в эксплуатацию со стороны Рай- или Горгаза.

Ничего сложного в подключении прибора к магистрали подачи природного газа нет, но таков закон, который должен выполняться обязательно. Не занимайтесь самодеятельность, которая приведет к неприятностям, где минимальная из них – штраф. К тому же придется оформлять все документы и платить за проведенные вами работы, как будто их сделали мастера. Так что эта экономия мнимая.

Котел с бойлером

Схема подключения

На схему подключения газового котла влияет несколько показателей:

• Система отопления открытая или закрытая.
• Используется ли в ней циркуляционный насос или теплоноситель движется с естественной циркуляцией.
• В самой системе отопления один контур или их несколько. Особое внимание здесь уделяется наличию низкотемпературного контура, который отапливает полы дома.
• Не последнее место занимает и конструкция самого котла. Одноконтурный он или двухконтурный, с закрытой камерой сгорания или открытой, конвекционного он типа или конденсационного.

Как видите, многое будет влиять на схему подсоединения, поэтому есть смысл разобраться во всех этих вариантах.

Подключение одноконтурного типа

Итак, в газовом котле данного типа всего лишь один теплообменник. Его задача греть теплоноситель для отопительной системы дома. Из самого прибора торчат два патрубка: один соединяется с подающим контуром отопления, второй  — с его обраткой.

В настоящее время производители предлагают одноконтурные газовые котлы, которые могут работать в связке с отдельно стоящим бойлером, обеспечивающий дом горячей водой для хозяйственных нужд. Но это никак не меняет суть подключения самого котла. Просто в бойлере установлен змеевик, по которому движется теплоноситель, переходящий в систему отопления. Из самого же котла выходят все те же две трубы: подача и обратка. Конечно, бойлер усложняет монтаж (настенного или напольного) газового котла, но не на много.

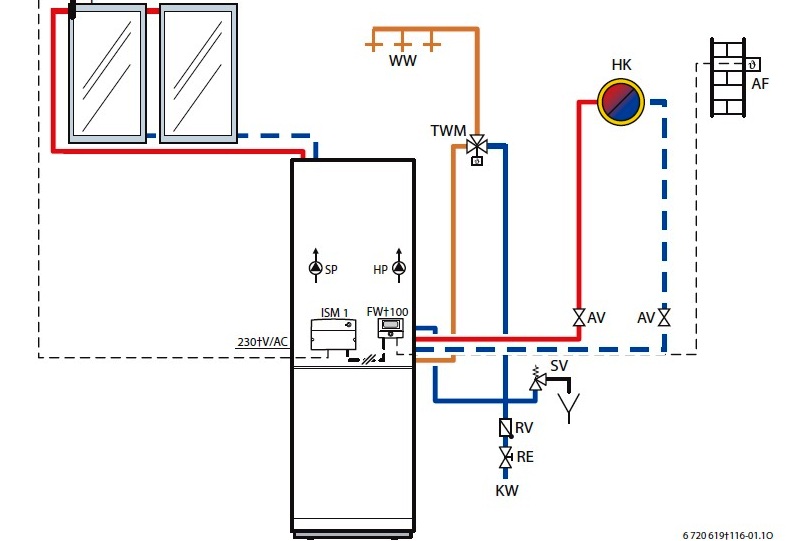

Подключение одноконтурного котла

Давайте более подробно рассмотрим данный вариант подключения. Принцип работы этой установки таков:

• На подающем контуре трубной развязки устанавливается трехходовой клапан, который регулирует распределение теплоносителя по контурам.
• Он переключает направление движения горячей воды в контур бойлера, когда температура воды, используемая для хозяйственных нужд, ниже необходимой (запрограммированной). Если в самом начале в бойлере заливается холодная вода, то, чтобы довести ее до состояния горечей, необходимо будет 7-8 часов. Если температура в емкости горячая, но опускается ниже требуемой, то для поддержания температуры потребуется около часа. Но учтите: чем меньше емкость бойлера, тем быстрее происходит нагрев. К примеру, 200-литровый бак нагревается за 8 часов, а подогревается за 1,0-1,5 часа. 80-литровый нагревается за час, а подогревается за 20 минут. Эта информация будет полезна для тех, кто стоит на перепутье – что выбрать?
• Итак, теплоноситель начинает движение в бойлер, при этом трехходовой кран отсекает отопительный контур. Теплоноситель на этот период времени в систему отопления не поступает. Кран же переключается лишь в том случае, когда тепловой датчик подтвердит, что вода в бойлере нагрелась до необходимой температуры. Теперь вы сами можете сделать вывод, что, чем меньше бойлер, тем менее заметно происходит влияние нагрева в нем воды на всю систему отопления.

И еще несколько обязательных элементов системы: расширительный бак и сбросной клапан. Оба прибора предназначаются для стравливания давления внутри отопления и сброса лишнего теплоносителя по мере его нагревания.

Подключение двухконтурного типа

Схема подключение двухконтурного газового котла в разы сложнее. Почему?

• Во-первых, в нем два теплообменника, а, значит, четыре патрубка, которые должны соединяться к трубам различного назначения. Один теплообменник основной, в нем нагревается вода для системы отопления. Второй используется для нагрева воды для системы ГВС.
• Во-вторых, подключение двухконтурного газового котла производится и к отопительному контуру, и к водопроводу. Основной теплообменник соединяется с отоплением, второй с одной стороны с водопроводом, с другой с системой горячего водоснабжения. Обратите внимание, что у котлов разных моделей, разные точки подключения той или иной сети, так что обязательно ознакомьтесь с инструкцией от производителя, где все точно указано. Здесь важно ничего не перепутать.

Принципиальная схема для двухконтурных котлов

Внимание! Вся автоматика двухконтурного котла находится внутри корпуса. Это относится и к циркуляционному насосу, и к трехходовому клапану, и к запорной арматуре.

Весь же принцип работы агрегата напоминает работу одноконтурного котла с бойлером. Основную распределяющую функцию выполняет все тот же трехходовой клапан. Но движение самого теплоносителя происходит по следующей схеме. Сразу же напоминаем, что рассматриваем работу двухконтурного газового котла в режиме ГВС.

Схема такая: от основного теплообменника в дополнительный и обратно. Именно по такой схеме теплоноситель набирает самую высокую температуру, что и позволяет говорить о высокой эффективности нагрева воды для хозяйственных нужд. Кстати, температура на выходе может составить до +80°С.

Напольные двухконтурные котлы

Производители двухконтурных газовых котлов сегодня предлагают и настенные, и напольные варианты. Но жизнь расставляет приоритеты, опираясь на опыт предыдущих лет. Так вот напольные двухконтурные котлы себя показали не с лучшей стороны. К сожалению, они не смогли обеспечивать горячей водой большие дома, в которых проживает большое количество людей. Поэтому они постепенно уступают свое место одноконтурным с бойлером. А вот настенные сегодня в большой популярности. Они хорошо работают, обеспечивая необходимой температурой и отопление, и ГВС.

Подключение к отоплению

В этом разделе нас будет интересовать вопрос: как подключить газовый котел к системе отопления дома? Процесс этот несложный, если используются пластиковые трубы, не требующие наличия газосварки. Но здесь необходимо рассмотреть два варианта:

• Замена котла на действующем отоплении.
• Сооружение системы полностью.

Настенные газовые котлы с бойлером для большого дома

По правилам установки газового котла в первом случае, вам необходимо в первую очередь слить теплоноситель, обязательно промыть все контуры и лучше несколько раз, демонтировать старый отопительный прибор и только после этого приступать к установке газового котла в доме.

Внимание! В качестве теплоносителя в системе отопления может быть использована обычная вода или незамерзающая жидкость. Что выбрать, решаете, конечно, только вы сами. Но запомните, что некоторые модели не предусматривают работу на антифризах, об этом производитель обязательно оповещает в паспорте изделия.

 Какие требования к установке и подключению газового котла сегодня предъявляются? Основных требований два:

1. Все дополнительные элементы должны быть подсоединены так, чтобы при их выходе из строя не возникало причин проведения долгого ремонта.
2. Если есть возможность, то устанавливаются обводящие контуры, к примеру, байпасы.

Поэтому подключение отопительных контуров чаще всего производится на американках. Это такие соединительные муфты, с помощью которых можно легко и быстро отсоединить любой участок. Самое главное – такое соединение надежное и очень герметичное. Американки спокойно выдерживают большое давление и температуру. Кстати, если проводить установку газового котла в квартире своими руками, то именно этот вариант подсоединения считается самым оптимальным и простым. Стоят американки недорого, требования к их монтажу минимальные.

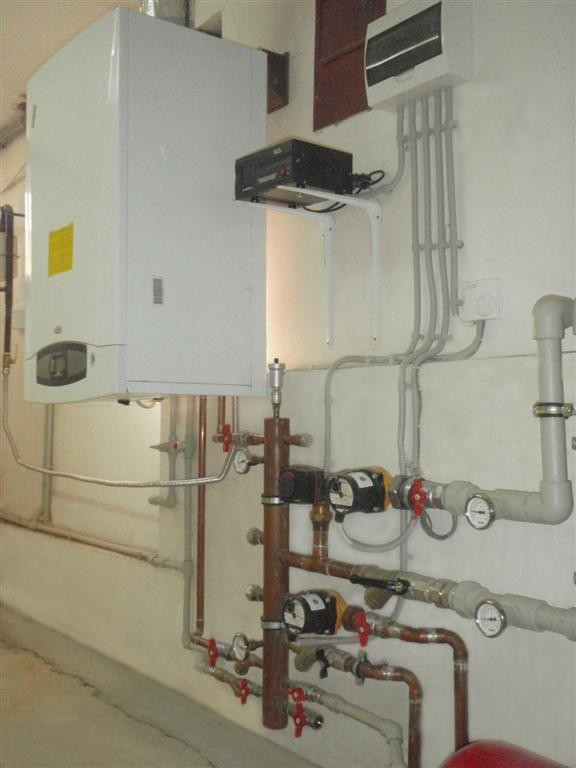

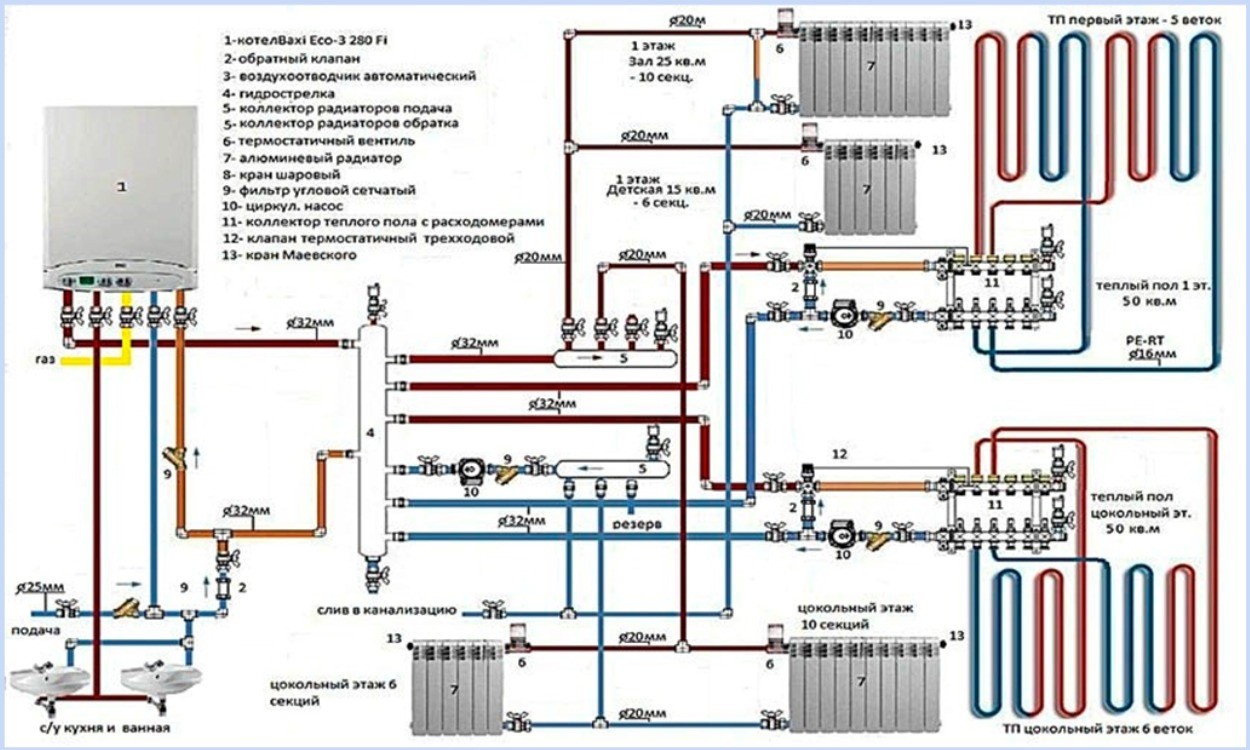

Схема трубной развязки

А вот теперь к вопросу, какие дополнительные приборы необходимо включить в обвязку газового котла? Если это напольный вариант, тогда циркуляционный насос, грязевик, воздухоотводчик и расширительный бак. В некоторых схемах насос не используется, потому что в системе предусматривается естественная циркуляция горячей воды. Если насос все же устанавливается, то его монтируют на обводном контур, то есть обеспечивают участок общего отопительного контура байпасом. Обратите внимание, что насос в любом случае рекомендуется устанавливать около котла на обратном контуре.

Перед насосом обязательно устанавливается грязевик, который с двух сторон обставлен американками и отсекающими вентилями (шаровыми кранами). Это делается для того, чтобы данное устройство можно было без проблем снять для чистки, не сливая теплоноситель из отопительной системы дома.

Второй теплообменник для ГВС подключается практически также. Здесь используются все те же американки и отсекающие краны. Специалисты рекомендуют на контуре подачи, которая соединяется с водопроводом, установить фильтр грубой очистки. Он будет задерживать частицы, чтобы они не осаждались внутри второго теплообменника. Он точно также обставлен, как и грязевик на первом теплообменники, то есть он полностью может отсекаться для чистки.

Подключение и установка настенного газового котла происходят по точно такой же схеме. Никаких особенных отличий.

Настройка газового агрегата

И последний вопрос: можно ли провести настройку газового котла своими руками? Обычно в инструкции к применению производитель все операции указывает до мелочей. И с настройкой у вас проблем возникнуть не должно. Но мы рекомендуем – первую регулировку газового котла доверить профессионалу. А вы должны просто своими глазами увидеть, как все происходит.

Насколько выгодна установка котельной на крыше многоквартирного дома? Кровельная котельная многоэтажного дома Ввод в эксплуатацию котельной на крыше многоэтажного дома

В рамках данной статьи я хочу осветить тему установки газовой кровельной котельной в многоквартирном доме. Такое оборудование было установлено в доме родителей мужа, что позволило детально изучить все тонкости и особенности эксплуатации конструкции. Сразу хочу отметить, что это лучший вариант для уменьшения размера коммунальных платежей почти на 30%. Чтобы добиться такого результата и избежать возможных нарушений, требуется установка конструкции с полным соблюдением особых строительных требований, указанных в СНиП.

Итак, какие бывают категории и типы крышных котельных, в чем преимущества этих конструкций и как их правильно установить? По образованию я инженер. Это позволит мне ответить на вопросы наиболее подробным и понятным языком для рядового обывателя.

Типы используемых котельных максимально подробно описаны в СНиП. Эта техническая документация также содержит основные требования и стандарты для установки. Их соблюдение дает возможность без нарушений установить оборудование на крыше современного городского дома. На данный момент существует два основных типа котельного оборудования:

1. Встраиваемое.
2. Блочно-модульное.

Для каждого вида конструктивного и технического решения в отдельности приняты индивидуальные правила и ограничения монтажа. В целом их установка дает такие важные преимущества для жителей и для системы отопления, как:

• Полное отсутствие затрат на строительство отдельного технического сооружения.
• Нет необходимости строить высокую дымовую трубу.
• Снижение общей гидравлической нагрузки на котлоагрегаты.
• Обеспечение высокого уровня безопасности при эксплуатации современного отопительного оборудования.

Несмотря на большое количество преимуществ, стоит подойти к решению провести монтаж котельной.Важно учитывать требования, прописанные в ППБ и СНиП.

Блочно-модульные кровельные котельные

Тепловое сооружение данного типа представляет собой полностью оборудованную и готовую к работе подстанцию. Необходимое оборудование и сервисные устройства встроены в отдельные модули. Есть даже специальные помещения для работы обслуживающего персонала.

Модульное оборудование предназначено для минимизации общего веса устанавливаемой конструкции и нагрузки на крышу многоквартирного дома. Монтаж модульной котельной требует предварительного проектирования и состоит из следующих этапов:

• Устанавливается специальная площадка. Он должен опираться на несущие части стен и на другие конструкции дома.
• Перед установкой проводится профессиональный осмотр. По нему можно определить общую несущую способность конструкции дома, проверить необходимость усиления значимых элементов дома.
• Конструкция устанавливается на покрытие из огнестойких материалов, на предварительно залитую бетонную площадку.Его толщина должна быть 20 см.
• Принимаются меры по обеспечению высокого уровня безопасности сотрудников. По периметру крыши устанавливаются перила.
• Требуется установка звукоизоляционных модулей.

Блочная конструкция оптимальна для домов, в которых изначально не планировалось проводить такую ​​систему отопления.

Встроенные котельные

Конструкции устанавливаются, если на этапе разработки проекта предусматривалась установка такой станции. В оборудовании изначально учитывались нагрузки на несущие стены, продумана пожарная безопасность и соблюдались другие правила и условия для грамотной эксплуатации.

Составить и согласовать разработанный проект такой котельной намного проще, чем модульной. Звукопоглощающие, звукоизоляционные, а также основные антивибрационные операции выполняются при возведении стен и при отделочных работах. Это значительно увеличивает общий уровень их эффективности.

Встроенные котельные встречаются очень редко. Их устанавливают в новых домах, построенных за последние 5 лет.

Котлы ТЭЦ

На крышах современных городских многоквартирных домов можно устанавливать только те котлы, которые соответствуют требованиям СНиП II-35-76. Это оборудование отличается высоким уровнем автоматизации работы. Без обязательного круглосуточного присутствия сотрудников можно организовать в доме идеальный уровень отопления.

При выборе современных котлов системы отопления предпочтение следует отдавать оборудованию европейских фирм:

• Futera;
• Уэссекс;
• Viessmann;
• Protherm;
• Vaillant;
• Лочинвар.

При выборе оптимального варианта необходимо ориентироваться на уровень тепловой мощности устройства, на наличие соответствующих лицензий. Котлы должны быть зарегистрированы в Ростехнадзоре. Это подтверждает полную адаптацию устройств к условиям эксплуатации на территории Российской Федерации.

Нормы для проектов газовых котельных

Нормы проектирования регулируются условиями, прописанными в СНиП. Они постоянно дополняются и меняются, по мере появления новых технологий выпускается современное модифицированное оборудование.Требования охватывают четыре наиболее важных области — газоснабжение, размещение, соответствие требованиям SIS и стандартное энергоснабжение. Вот основные правила составления проекта котельной:

1. Установка технических конструкций на перекрытиях жилых помещений недопустима.
2. Закрывать оборудование к стенам квартир категорически запрещено.
3. Возможно управление только станцией полностью автономно от здания.
4. Обязательна установка сигнализации и специальной системы, подающей сигналы в случае сложной чрезвычайной ситуации.

Высота установленных дымоходов над крышей здания должна быть не менее 0,5 метра относительно самой высокой части здания. Он может варьироваться в зависимости от близлежащих зданий и присущих им технических характеристик.

Требования к домам и кровлям

Регламентом установлены ограничения на установку котельных для домов следующих категорий:

1. Общественные. Запрещается размещать оборудование над помещениями, в которых одновременно находится более 50 человек.Речь идет о детских учреждениях, поликлиниках и больницах.
2. Жилые дома. Здесь запрещено устанавливать станции суммарной мощностью более 3 мВт.

Встроенные котельные также ограничены по мощности. Запрет на установку оборудования, тепловая мощность которого составляет более 15% от общей потребности. Есть несколько обязательных ограничений:

• Общая высота установки не должна превышать предписанных 26. 5 метров, что равняется 9-ти этажному дому.
• Размер конструкции не должен превышать габаритов дома.
• Не допускается увеличение ширины стен и переделка кровли для уменьшения нагрузки на основные несущие стены.
• Монтаж котельной осуществляется только после осмотра и определенных реконструкций.

Любое отклонение от установленных требований приведет к отказу в установке котельной.Запрет будет действовать до полного устранения выявленных нарушений.

Газоснабжение конструкции

Существует несколько правил проектирования и монтажа газовых конструкций:

• Допустимое давление в магистрали не превышает 5 кПа.
• Газопровод проложен снаружи дома, врезка недопустима.
• Трубы открытые, закрывать их съемными панелями или решетками нельзя.
• Место регулирования и отключения подачи газа должно быть освещено и оборудовано запорно-регулирующей арматурой.
• Планируется установка продувочных труб диаметром не менее 20 см.

В данных котельных допускается установка теплоносителя с температурой не более 115 градусов. Подача горячей воды осуществляется по отдельно расположенному замкнутому контуру с использованием установленного теплообменника.

Труба ГВС не должна пересекаться с газопроводом. Этого требуют условия безопасности.

Электроснабжение котельной

По общепринятой классификации электроснабжения кровельные котельные по надежности должны относиться ко второму классу.Для соблюдения этого правила необходимо соблюдать следующие правила:

1. Обеспечивается заземление газового оборудования и подключенной к нему системы отопления.
2. Освещение системы организовано полностью герметичными светильниками с металлической сеткой.
3. Необходимо организовать резервное питание. Он подключится при отключении электроэнергии.

Должен быть щитовой, где можно отключить оборудование от источника питания. Он должен располагаться вне конструкции.

Пуско-наладка — основные требования

Согласно правилам типовой технической эксплуатации, пуск котельной делится на два основных вида деятельности:

1. Подготовка проектной документации и ее согласование.
2. Выполнение необходимых технических и монтажных работ.

При оснащении котельной ведутся работы по обеспечению звукоизоляции и полного соблюдения ППБ. После этого проводится подбор персонала.Сотрудники проходят соответствующие курсы, после которых получают лицензию.

Двусторонний договор с жильцами дома на обслуживание установленной котельной является обязательным. Составление проектной документации и официальных согласований осуществляется подрядчиком, построившим здание, или уполномоченным представителем управляющей компании.

Стоимость установки

Материальная составляющая установки оборудования автоматически закрепляется за жильцами.Стоимость зависит от большого количества факторов:

• Категория выбранного котла. К бюджетным вариантам относятся устройства польских и итальянских производителей. К более дорогим вариантам относятся котлы немецких производителей Viessmann, Buderus.
• Необходимость дополнительных работ. Стоимость будет увеличена, если потребуется установить качественную систему пожаротушения, обеспечить шумоизоляцию и подать электричество.
• Страховой регистр. Это важная предпосылка для ввода в эксплуатацию.

В среднем стоимость всего оборудования 5-10 млн руб. Размер взноса разный и зависит от количества проживающих и от мощности установленного теплового оборудования.

Подведение итогов

В заключение стоит еще раз выделить преимущества, которые дает установка кровельной котельной. Основным положительным фактором является уменьшение размера ежемесячных платежей из-за отсутствия посреднических услуг и необходимости компенсации возможных тепловых потерь.Отопительный сезон начинается при подходящих погодных условиях и не зависит от конкретной даты.

Общие денежные затраты на качественное отопление квартир снижаются примерно на 30%, а батареи в квартирах действительно горячие в холодное время года, что обеспечивает жильцам оптимальный уровень комфорта.

Наличие в квартире центрального отопления — это, конечно, удобно, так как у хозяев «не болит голова» по этому поводу. Но, к сожалению, это не всегда практично, так как температура в помещениях начинает напрямую зависеть от теплового режима, установленного в общекотельной.Кроме того, такая система не застрахована от аварийных ситуаций, которые могут возникнуть на любом объекте. ее степень, в результате чего весь дом часто отключается от отопления. Достаточно много сложностей возникает в периоды «межсезонья», когда ранние похолодания опережают запланированное начало отопительного сезона или, наоборот, аккумуляторы нагреваются, когда на улице слишком жарко.

Несмотря на нарушения температурных режимов и временные отключения дома от отопления, оплата за него остается неизменной, что совершенно не выгодно рядовым пользователям. Поэтому в последние годы набирает силу тенденция, когда все больше собственников квартир в многоэтажных домах прибегают к установке автономных систем отопления.

У тех, кто решает «отделиться», как правило, возникают многочисленные вопросы, связанные с различными нюансами этой процедуры. Поэтому далее мы рассмотрим индивидуальное отопление в многоквартирном доме — необходимые документы и правила монтажа на него.

Преимущества и недостатки автономного отопления в квартире

Прежде чем решиться на такую ​​кардинальную замену, необходимо оценить все плюсы и минусы индивидуальной системы отопления.

Итак, Преимущества Наличие автономной системы отопления составляют:

• Возможность отопления квартиры в межсезонье, когда центральная система еще не включена или уже отключена, в соответствии с установленными региональными нормами, которые основаны на температуре окружающей среды, в это время года предусмотрена. очень нестабильно и с большими суточными колебаниями.
• Возможность поддержания необходимого температурного режима в комнатах, что гораздо сложнее организовать с центральным отоплением, так как не учитывает расположение квартиры и степень ее утепления.Наверное, не нужно объяснять, что квартиры, расположенные внутри дома, и угловые, к тому же подверженные господствующим зимним ветрам, все же требуют дифференцированного подхода к отоплению. Однако, чтобы сбалансировать расходы на потребление, плата за тепло взимается таким же образом, обычно в зависимости от площади квартиры.

Поэтому, устанавливая в квартирах автономное отопление, можно и нужно сразу учитывать специфику расположения комнат, получая как комфортный микроклимат в любой из них, так и значительную экономию денежных средств.

• Автономное отопление легко настраивает режимы работы. Например, нет смысла отапливать «на полную», если на данный момент все жильцы отсутствуют. Только логичнее будет поддерживать необходимый уровень нагрева. Но к моменту приезда хозяев автоматика «догонит» тепло, чтобы в комнатах была оптимальная температура.

Многие современные системы управления, кроме того, способны самостоятельно реагировать на изменение погодных условий.Также ими можно управлять удаленно с помощью каналов связи GSM или IP.

• Снижение эксплуатационных расходов также произойдет за счет значительного снижения энергопотребления, поскольку современное газовое или электрическое оборудование спроектировано с учетом оптимального энергопотребления — они имеют высокий КПД, приближающийся к 100 процентам.
• При установке вполне можно отказаться от системы центрального горячего водоснабжения, обеспечив свою семью горячей водой автономно. Это значит, что квартира, оборудованная таким агрегатом, не будет зависеть от летней профилактики горячего водоснабжения, и горячая вода в ней всегда будет.

• Еще одна категория преимуществ — это то, что летом нужно платить за центральное отопление, так как оно требует постоянного обслуживания. Установив вариант автономного отопления, оплата будет производиться только за счетчик газа (или электричества), то есть появится возможность напрямую контролировать потребление энергии и стоимость отопления и горячего водоснабжения, анализировать и находить способы дальнейшей экономии .

Однако есть и немалые трудности с переводом квартиры на индивидуальное отопление, и их можно отнести к недостаткам его расположение:

• Все работы должны выполняться на законных основаниях и с соблюдением всех требований, необходимых для этого процесса.Самовольная реконструкция, во-первых, не избавит от коммунальных платежей за отопление и горячее водоснабжение. А во-вторых, это тоже грозит серьезным административным наказанием в виде довольно большого штрафа.
• Возникнут сложности, связанные с подготовкой документации по отключению от центральных коммуникаций, разработкой проекта, а также получением разрешения на установку оборудования.
• Потребуется выделить или оборудовать комнату соответствующей системой вентиляции для установки отопительного агрегата.
• Установка системы относится к работам достаточно высокой категории сложности.
• Потребуются немалые затраты, как при оформлении документов, так и при покупке всего необходимого для устройства автономного отопления и горячего водоснабжения. И это без учета монтажных работ.
• Вся ответственность за выполнение оперативных и профилактических мероприятий, а также за безопасность системы полностью лежит на собственнике квартиры.При этом следует учитывать, что все названные процессы, связанные с автономным отоплением, будут контролироваться соответствующими профильными организациями, представителям которых собственник квартиры должен будет предоставить доступ к установленному оборудованию.

Однако даже с учетом всех предстоящих сложностей и значительных начальных затрат автономная система отопления по всем параметрам намного выгоднее центрального отопления и горячего водоснабжения. На практике окупится достаточно быстро и надежно прослужит долгие годы.

Пакет необходимых документов для «автономизации»

Для организации автономного отопления в квартире придется сделать перепланировку, а это, как известно, достаточно трудоемкий процесс … Следует учитывать, что оформление разрешительных документов можно взять с от трех до пяти месяцев, а на монтажные работы — около недели. В связи с этим процесс подготовки нужно начинать заранее.

Предварительные согласования и получение разрешительной документации

Итак, первым делом нужно определиться с документами, которые потребуются, чтобы начать разработку проекта, закупку оборудования, а затем установку автономной системы.Перечень документов утвержден ст. 26 ЖК РФ «Основания под перепланировку и (или) перепланировку жилого помещения».

Любая реорганизация жилого помещения проводится с учетом установленных требований и по согласованию с органами местного самоуправления. Для согласования необходимо собрать пакет документов, в который входят стандартные разрешительные документы на право собственности на данное имущество, в том числе:

• Заявление-прошение о переустройстве жилья.Форма заявки является стандартной и утверждается Правительством РФ.
• Свидетельство о государственной регистрации права собственности на квартиру — это может быть право наследования или договор о передаче жилья в собственность. Вам понадобится нотариально заверенная копия документа.
• Технический паспорт на квартиру — нотариально заверенная ксерокопия.
• Проект перепланировки квартиры, выполненный по установленной форме.
• Заверенная копия документа с указанием всех лиц, зарегистрированных в квартире.
• Согласие на реконструкцию системы отопления от всех жильцов квартиры. Этот документ составляется на одном листе, на котором перечисляются все проживающие в квартире лица, после чего они ставят свои подписи, подтверждая свое согласие.
• Документ от организации по охране памятников архитектуры, если дом, где планируется реконструкция, относится к разряду памятников архитектуры.

Заявителю следует помнить, что органы самоуправления не вправе требовать иные документы, не предусмотренные настоящей статьей. После принятия пакета с документацией на рассмотрение заявителю должна быть выдана квитанция о вручении, с перечнем принятых документов.

Рассмотрение и решение о согласии или отказе должно быть осуществлено не позднее 45 дней со дня подачи документации. Документ, разработанный комиссией, должен быть выдан заявителю не позднее 3-х рабочих дней после принятия решения.

Согласно правилам технического обслуживания жилья, утвержденным Госстроем России № 170 от 27. 09.03 г …, в случае ухудшения этих действий может последовать отказ в перепланировке или реорганизации жилого помещения. условия проживания всех или отдельных жителей дома, в котором находится квартира заявителя.

Однако это еще не все. В перечне документов указан проект перепланировки, который необходимо согласовать с контролирующими организациями газо- и теплоснабжения, так как необходимо получить разрешение на отключение от системы центрального отопления и установку газового оборудования.А после получения таких разрешений составляется проект перепланировки и установки автономной системы, который необходимо согласовать с соответствующими органами.

Следовательно, необходимо подготовить все вышеперечисленные документы, так как они должны быть представлены во всех организациях, непосредственно влияющих на подготовку проекта. Документация оформляется в следующем порядке:

• Первая организация, в которую нужно обратиться, — это городские или районные тепловые сети.Именно там дают разрешение на отключение отопительного контура квартиры от системы центрального отопления. Согласие может быть оформлено в том случае, если отключение не приведет к нарушению работы инженерного оборудования близлежащих квартир или всего дома в целом. Других причин для отказа в принципе быть не может.

Если получен необоснованный отказ от данной организации, то это повод для обращения в суд. Следует отметить, что иногда заявление на отключение подается через организацию самоуправления жилищного фонда.

• Затем, получив письмо-согласие, необходимо обратиться в газовую службу района или города для получения технических условий на установку автономного отопления. Этот документ должен быть выдан в течение 10 дней с момента обращения заявителя.
• После получения ТУ, взяв всю документацию на квартиру, можно обращаться в проектную или энергетическую организацию, которая занимается подготовкой таких проектов. Если котел был приобретен до составления проекта, и он соответствует всем требованиям для установки многоэтажного дома в квартире, то в проектную организацию должна быть предоставлена ​​документация на него.Проект будет подготовлен с учетом предоставленных технических условий.

Большинство требований, предъявляемых контролирующими организациями, в том числе газовой службой, прописано в документе «Отопление, вентиляция и кондиционирование» п. 6.2 «Системы отопления квартир» СНиП41 — 01-2003.

Чтобы освободиться от походов по всем инстанциям, вы можете доверить оформление и согласование всех необходимых документов проектной организации. В некоторых регионах России эту функцию берет на себя газовая служба.Естественно, вся эта дополнительная работа выполняется за отдельную плату.

Проект автономного отопления

Отдельно стоит сказать о проекте реконструкции отопления. Прежде всего, прежде чем обращаться к специалистам, которые будут проводить проектные работы, необходимо внимательно изучить технические условия, использованные при составлении проекта, и желательно составить предварительный эскиз примерного расположения ТЭНов. .

Его точное местонахождение можно будет определить после изучения специалистами плана квартиры, которая есть в техническом паспорте.

Итак, проект — необходимый документ при любой перепланировке жилого помещения. На его основе будет установлен новый отопительный контур и отопительный котел. Насколько правильно и точно будет составлен этот документ, а затем по нему будет установлено оборудование, насколько эффективно оно будет работать.

В проект включены данные о внешних и внутренних факторах, определяющих вид отопления:

• Климатические условия региона, в котором расположен дом.
• Инженерно-технические характеристики сооружения.
• Доступные энергоносители, на которых может работать система отопления.
• Технические характеристики отапливаемого жилья — количество комнат, наличие лоджий, а также площадь и объем помещений.
• Финансовая сторона вопроса.

На основании этих данных выбирается не только место установки теплового агрегата, но также его тип и мощность.

Чтобы отопление было эффективным и экономичным, рекомендуется доверить разработку его проекта специалистам.Лучшим способом справиться с этим этапом будут энергетические компании, которые контролируют себя или взаимодействуют с организациями, утверждающими сектор отопления, с которыми впоследствии будет согласован проект, что обязательно обеспечит правильность его подготовки, а значит, и согласования.

Для получения положительного результата и оптимального технического решения заказчику необходимо тесно сотрудничать с организацией, разрабатывающей проект. В процессе создания проекта обычно рассматривается несколько вариантов.Заказчик выбирает наиболее подходящую ему, после чего определяются технические параметры агрегата и всего необходимого оборудования. Проект разрабатывается в несколько этапов:

• Если заказчик не предоставил свой вариант эскиза, то работа начинается с него.
• Разрабатывается схема отопительного контура, на основании которой будет установлена ​​система.
• Осуществляется подготовка документации на проектируемую систему отопления.
• Сделана оценка.

Если эту работу поручить профессионалам, то на каждом конкретном этапе разработки проекта в ней будут участвовать специалисты в области теплоснабжения, вентиляции, архитектуры, а также энергоснабжения.

Проект состоит из нескольких частей, в которых представлены определенные данные с разных сторон проекта:

• Описательная часть дает информацию о содержании и значении проекта.Этот раздел документа, в свою очередь, разделен на несколько параграфов, в которых находятся следующие технические данные:

— расположение квартиры или дома, если планируется установка в частном секторе;

— расположение жилого помещения и особенности планировки.

В описательной части документа указываются технические характеристики помещений с учетом их расположения и климатических особенностей региона, в котором находится здание. Это описание необходимо для того, чтобы определиться с типами и типами отопительного оборудования. Эта информация впоследствии будет использована для проведения расчетов и определения мощности, которой должна обладать система отопления, а также параметров температурного режима в квартире.

• Технологические расчеты — это основная часть проекта, в которой обобщены параметры объема необходимого энергоносителя при работе агрегата в разных режимах, а также оптимальная температура теплоносителя, обеспечивающая необходимый обогрев квартиры. номера.Особенно важно определить мощность котла отопления и горячего водоснабжения, так как на основании этих расчетов производится подбор оборудования и комплектующих для него.

В этой же части рассчитаны тепловые потери при обогреве помещений, на основании которых можно будет делать выводы об эффективности системы.

Расчетные параметры также покажут, насколько целесообразна та или иная проводка и тип подключения радиаторов к системной цепи. В расчет также входит использование устройств автоматического регулирования в системе отопления.

Далее все полученные данные обязательно отражаются на схеме системы отопления, которая станет ориентиром для установщиков при работе. Отклонения от разработанной специалистами и утвержденной схемы могут привести к отказу системы от ввода в эксплуатацию, что допускается приемной комиссией.

• Спецификация … В этом разделе собраны данные об основных материалах и элементах системы отопления, а также их основные технические характеристики.В эту часть проекта также входит схема системы отопления с отмеченными узлами и перечисленными в списке устройствами.

Эта информация является ключевой для расчета гидростатики системы, а также требуемой температуры нагрева. Если эти расчеты провести неправильно, то работа системы будет неэффективной, а расход газа будет превышен.

• Графическое изображение — Это важный раздел проекта, который наглядно представляет, как будет выглядеть общий дизайн системы отопления. Эта часть проекта выполняется с помощью специальных компьютерных программ, чаще всего в трехмерной проекции.

При подаче заявки на разработку проекта необходимо уточнить для специалистов причины перехода на автономный вид отопления. Чем больше будет обоснований, тем точнее будут расчеты, поскольку специалисты будут знать, на что обращать особое внимание при их проведении.

Копию проектной документации необходимо предоставить в газовую компанию, которая в дальнейшем займется обслуживанием установленного оборудования.

Котел газовый для автономного отопления квартиры

При составлении проекта специалисты предложат варианты котлов, которые можно использовать для установки в индивидуальной системе отопления квартиры. Однако нужно самостоятельно изучить некоторую информацию, связанную с выбором агрегата.

Прежде всего, уместно сослаться на Постановление Правительства РФ № 307 п. 44 от 16. 04.12 г …, которое касается присоединения систем теплоснабжения. В этом постановлении приведен перечень теплоэнергетических устройств, не соответствующих установленным требованиям, а потому запрещенных к установке в квартирах многоэтажных домов. Изучив этот документ, можно будет сразу определить, какие устройства какой конструкции нельзя устанавливать в автономной системе отопления квартиры.

Итак, в перечень котлов, которые можно использовать в квартирах многоэтажных домов, входят агрегаты, работающие на природном газе и отвечающие следующим требованиям:

• Имеющие закрытую (герметичную) камеру сгорания.
• Обязательное наличие автоматического отключения подачи топлива при отключении электроэнергии пламя горелки гаснет, при сбоях в схеме защиты, при недостаточном давлении внутри системы, которое может упасть ниже установленного. значение, при нагреве охлаждающей жидкости выше предельной температуры, а также при неисправностях в системе дымоудаления …
• С допустимой температурой теплоносителя в системе не выше 95˚С.
• Давление охлаждающей жидкости не более 1 МПа.

Кроме того, бывают одноконтурные котлы, применяемые только для отопления квартиры, и двухконтурные, предназначенные как для отопления, так и для нагрева воды. При подаче заявки и сборе документов этот фактор также должен быть указан. Это связано с тем, что тепловые сети должны дать согласие на отключение квартиры не только от отопления, но и от системы горячего водоснабжения.

Далее необходимо определиться с конструкцией отопительного агрегата, так как он может быть настенным или напольным.Для установки в современной квартире чаще всего выбирают настенный вариант газового оборудования, так как такие котлы имеют компактные размеры и довольно эстетичный дизайн, напоминающий внешне. Поскольку дымоход от котла отопления должен выходить на улицу, его будет удобно разместить на внешней стене, при такой установке не возникнет проблем с расположением трубы в помещении. Как правило, на внешней стене имеется окно, которое решит проблемы с вентиляцией помещения. Обычно мощности настенного котла хватает для обогрева стандартной квартиры при должном утеплении стен и наличии евроокна со стеклопакетами.

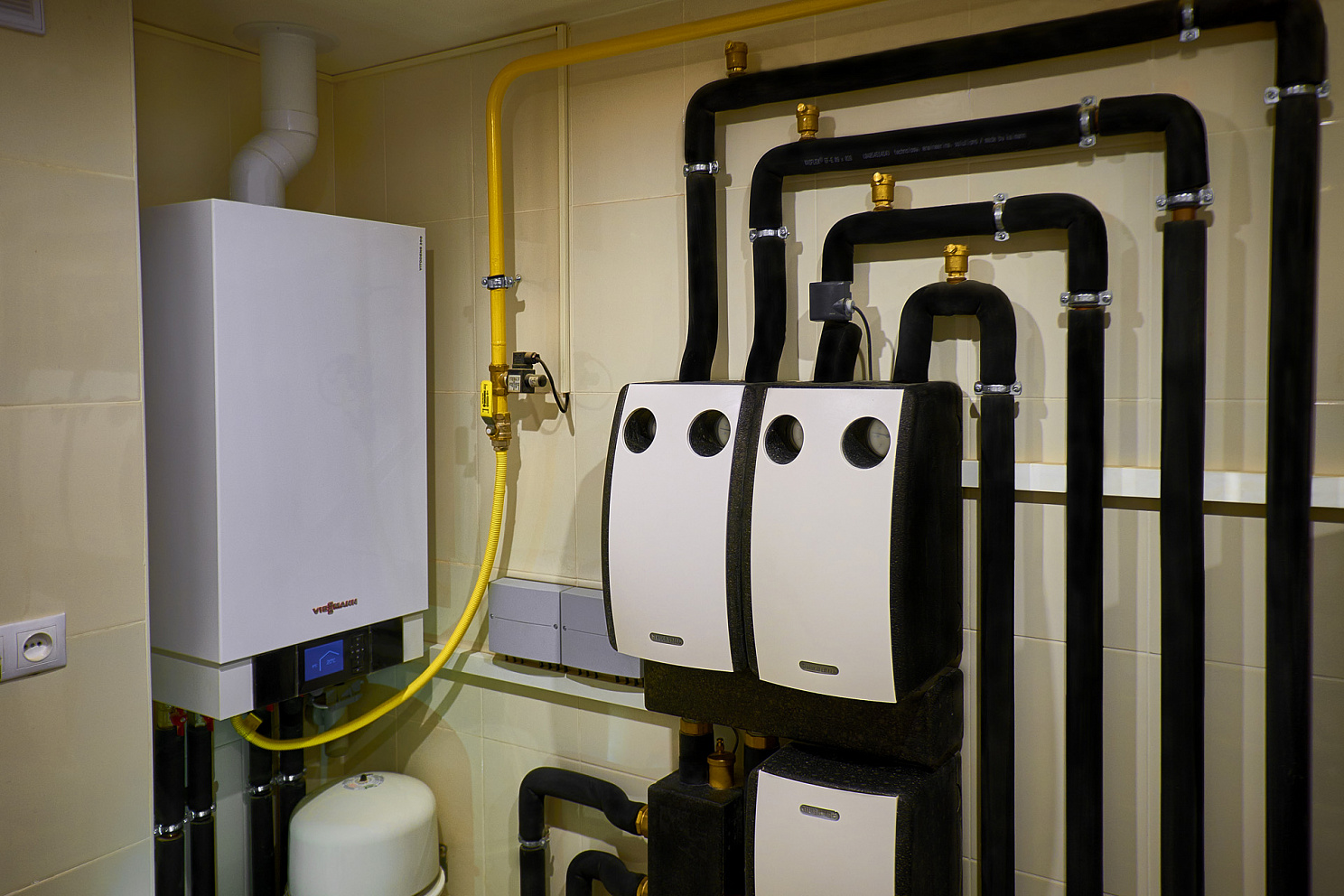

Помещение в квартире, где может быть установлен газовый котел

Отдельно нужно сказать несколько слов о помещении для установки газового котла, так как разместить его ни в каком помещении по предпочтению хозяев не получится.

Помещение для размещения газового отопительного оборудования должно соответствовать определенным требованиям безопасности, к которым относятся:

• Газовое оборудование нельзя устанавливать в жилых помещениях.
• Площадь помещения должна быть не менее 4 квадратных метров.
• Входная дверь в помещение с установленным котлом должна быть шириной не менее 800 мм.
• Помещение должно быть оборудовано окном на улицу.
• Котел монтируется на стену или устанавливается на полу, на расстоянии не менее 300 мм от другого газового оборудования, например, газовой плиты.
• В помещении необходимо найти возможность выхода на улицу, то есть через стену.Выход трубы в общий вентиляционный канал не допускается.
• Некоторые отопительные агрегаты требуют принудительной вентиляции в помещении, то есть на окно придется установить вытяжной вентилятор. Это будет указано в технических характеристиках.
• Настенный котел необходимо прикрепить к стене из негорючего материала, а для пола сделать огнестойкое покрытие пола, например, выложить керамическую плитку.

Без выполнения этих требований комиссия, подписывающая акт приемки, не дает согласия на ввод в эксплуатацию автономной системы отопления.

Исходя из характеристик помещения, можно сделать вывод, что агрегат может быть установлен в кухонном помещении или совмещенной с ним предутепленной лоджии. Поскольку газовый котел привязан к магистральному трубопроводу подачи энергоносителя, который подключается к кухонному помещению квартиры, именно он является оптимальным для расположения теплового узла.

Дополнительно кухня должна быть оборудована окном с видом на улицу и дверью необходимой ширины.И, кроме того, к нему подключается общеобменный канал вентиляции, что тоже необходимо для помещения квартиры «котельная».

Как подойти к выбору газового котла отопления?

Для того, чтобы приобретаемый котел полностью соответствовал параметрам создаваемой системы отопления, был надежным и удобным в эксплуатации, необходимо руководствоваться рядом критериев оценки такого оборудования при покупке. — читайте в отдельной публикации нашего портала.

Отопление автономное электрическое

Устройство электрического отопления намного проще газового. Хотя бы потому, что есть более широкий выбор места для установки котла или другого оборудования, поскольку электроснабжение распределяется по квартирам, а системы вентиляции и отвода продуктов сгорания не требуются.

Планируя установку электрического отопления, в первую очередь необходимо проконсультироваться в учреждении «Энергонадзор» (или подобной организации). Необходимо проверить наличие в доме ресурсов для выделения дополнительной энергии. Если в данной организации получено письменное согласие, то необходимо обратиться в службу тепловых сетей с ним и с ходатайством об отключении квартиры от централизованного теплоснабжения.

Перечень остальной документации необходимо уточнить в энергокомпании и в местных органах власти. Дело в том, что при установке электрического отопления в разных регионах страны требования к его установке могут существенно различаться.Единственное, что следует отметить, это то, что количество документов и согласований будет намного меньше по сравнению с газовым вариантом отопления квартиры.

Благодаря современным технологиям, сегодня вы можете выбрать один из двух вариантов электрического отопления. Предполагается использование нагревательного устройства с обычным трубопроводом для циркуляции теплоносителя. Второй предполагает прямой обогрев отдельно установленными приборами или системами — электроконвекторами, инфракрасными обогревателями, системами «».

Отопление с помощью электрокотла

Система, использующая теплоноситель, то есть трубопровод и радиаторы остаются на своих местах.Но они подключены к котлу электрического отопления, и теплоноситель будет нагреваться от него, а не от теплотрассы.

Большинство современных моделей электронагревательных агрегатов оснащены автоматикой управления. Поэтому систему можно запрограммировать так, чтобы нагрев помещения до требуемых значений температуры происходил не постоянно, а только в установленное хозяевами время. Вы можете сэкономить на этой функции, например, используя ночную скидку на «зарядку» теплового аккумулятора.

В продаже настенные электрокотлы, которые могут иметь мощность 5 ÷ 60 кВт, а также напольные варианты, их мощность превышает 60 кВт.

Специалисты подскажут, какой выбрать, при подаче документов на составление проекта системы электрического отопления, в котором будет схема ее расположения. Выбор котла будет зависеть от площади и расположения квартиры в доме, степени ее утепления, количества окон и балконов, а также материала каркаса. Обычно при выборе мощности котла опираются на установленные технологические нормы, то есть 1 кВт электроэнергии на 10 «квадратов» площади.

Нельзя упускать из виду, что если будет приобретен блок мощностью более 9 кВт, то возникнет необходимость в переоборудовании квартирной электросети и установке трехфазного счетчика. Если планируется установка отопительного котла большей мощности, то перед его покупкой необходимо проконсультироваться и получить письменное разрешение местной энергетической компании.

Следует учитывать, что бытовые электрические котлы не рассчитаны на большое количество радиаторов отопления; Поэтому их установка оптимальна для обогрева небольших площадей, до 80 — 90 м². Помимо котла могут применяться системы теплого пола, которые достаточно экономно расходуют электроэнергию.

Электроагрегаты работают по штатной автоматической системе отопления. Теплоноситель (вода или антифриз) нагревается, проходя через котел, а затем попадает в отопительный контур с установленными в нем радиаторами. Проходя по этому пути, теплоноситель остывает и возвращается в котел для обогрева и т. Д. Для усиления циркуляции и ускорения прогрева радиаторов в отопительном контуре устанавливается циркуляционный насос.

Электрокотел, в отличие от газового оборудования, можно установить в любом подсобном помещении, где удобно проложить ЛЭП, и откуда будет проще проводить общую разводку труб контура отопления. Чаще всего для этого также выбирают кухню или ванную комнату.Но иногда его монтируют и в коридоре, утопая проводку труб контура в поверхности стен.

Что такое электрический котел отопления?

Разнообразие таких устройств довольно велико, причем не только по габаритам, мощности и другим эксплуатационным параметрам, но даже по принципу нагрева. Подробнее об этом читайте в специальной статье на нашем портале, посвященной.

Непосредственное отопление помещений электроприборами

Отопление с использованием отдельных электроприборов или систем теплого пола, которые можно комбинировать или эксплуатировать отдельно, называется системой прямого отопления.

Этот вариант предпочтительнее выбирать, если есть желание избавиться от многочисленных труб и объемных радиаторов отопления, поскольку, например, электрические конвекторы имеют более эстетичный вид и компактные размеры. Система «теплый пол» может быть тросовой или пленочной, но в любом случае она обычно незаметна для глаз.

При объединении отдельных устройств в единую систему возможно подключение к общему блоку управления, с помощью которого устанавливаются температурные режимы по времени суток и по дням недели с учетом распорядка дня. семья.

При выборе любого типа электрического обогрева из соображений безопасности необходимо предусмотреть заземление, без которого не будет выдано разрешение на ввод системы в эксплуатацию.

Преимущество электрического отопления в том, что он безопаснее газового. А по сравнению с центральной системой его можно легко и очень точно регулировать, задав необходимую температуру.

Главный недостаток электросистемы — в случае отключения электроэнергии квартира останется не только без освещения, но и без отопления. Поэтому, если в конкретном населенном пункте это явление повторяется с пугающим постоянством, то лучше остановить свой выбор на автономном газовом отоплении квартиры. Кроме того, явным недостатком являются очень высокие тарифы на электроэнергию.

Особенности устройства электрического отопления с соблюдением определенных условий, которые не предусмотрены для варианта газового отопления. Итак, специалисты рекомендуют:

№

• Вывод для системы электрообогрева от распределительного щита — это отдельный силовой кабель, стабилизирующий нагрузку на общую бытовую электрическую сеть.
• систем УЗО сегодня установлено во всех квартирах новостроек, оборудованных автономным электроотоплением. Если его нет, то вам придется озаботиться приобретением такого блока. Это — надежная защита от поражения электрическим током в случае его утечки на корпус устройства.
• Крайне желательно установить двухтарифный счетчик, который поможет сэкономить при теплоснабжении помещения в льготные часы.

Приборы и системы прямого нагрева — что выбрать?

Разнообразие таких устройств чрезвычайно велико.Подробнее об этом вы можете узнать в специальной статье на портале. В другом издании будут подробно описаны разновидности и особенности различных систем.

Монтаж автономной системы отопления

Отключение квартиры от сетей центрального отопления и горячего водоснабжения, а также установка газового и электрического котла производится только специалистами энергокомпаний, имеющих специальное документально оформленное разрешение на проведение таких работ.

Такие правила введены для соблюдения всех условий безопасности как при установке, так и при эксплуатации оборудования.Не забывайте, что в многоквартирном доме много соседних квартир с людьми. И не стоит подвергать опасности свою и их жизнь.

Вы можете взять на себя прокладку труб и размещение радиаторов отопления, установку других необходимых элементов системы. Но даже тогда — только при наличии хороших навыков проведения подобных операций.

В данной публикации нет смысла подробно останавливаться на процедуре установки. Дело в том, что все подробности изложены в специальной статье на портале.

Нюансы монтажа системы водяного отопления

Установлен ли котел газовый, или электрический, в остальном разводка трубного контура, установка радиаторов, дополнительных устройств и деталей практически одинаковы. Как это осуществляется в доме или квартире — рекомендуемая ссылка приведет вас к соответствующей подробной инструкции.

Прежде чем решиться на отказ от централизованного отопления и горячего водоснабжения, необходимо взвесить все положительные и отрицательные стороны автономного отопления квартиры.И только после такого сравнения и внимательного анализа — приступать к сбору документов.

Еще одно небольшое уточнение. Также может случиться так, что, отключив квартиру от теплоснабжения и горячего водоснабжения, вам все равно придется заплатить за общее отопление. Но эти суммы будут очень мизерными по сравнению с теми, которые были указаны ежемесячно в платежном поручении ранее.

И в заключение — небольшой видеоролик, который также поможет взвесить все «за» и «против» автономной системы отопления в квартире.

Видео: Достоинства и недостатки автономной системы отопления квартиры

Отопительный прибор, установленный на крыше, аналогичен котлу в подвале. Он существует в трех типах, различающихся по установке и эксплуатации. В зависимости от установленного котла пользователи могут немного сэкономить.

Газовая кровельная котельная

Устройство имеет следующие положительные стороны:

• Высокий КПД. Расход топлива снижается за счет использования сжиженного нефтяного газа, который выделяет энергию при нагревании.
• Внешних коммуникаций почти нет. Это снижает стоимость средств. Также снижаются тепловые потери.
• В малоэтажных домах (до 26 м) дополнительных монтажных требований нет, что снижает стоимость проекта.
• Автоматизация, снижающая стоимость эксплуатации.
• Прибор не отключается для ежегодного осмотра, что позволяет использовать горячую воду ежедневно.

Устройство имеет несколько ограничений. Для размещения котельной кровлю укрепляют, устанавливая бетонную подушку.Нагрузка, которую выдерживает постройка, рассчитывается заранее.

Для установки привозят спецтехнику, работа которой доставляет неудобства жильцам. Стоимость тоже неприятна: затраты идут на создание проекта, прокладку газовоза, автоматизацию, отвечающую за контроль. Дополнительно установлены защитные меры и система пожаротушения.

Монтаж

Для создания системы отопления на крыше необходимо построить отдельное помещение.Крышная котельная автономна: после ее пуска достаточно проводить редкие плановые проверки.

Важно! Нормы установки и эксплуатации устройства прописаны в СНиП. Дополнительную информацию можно найти в «Правилах проектирования» крышных котельных.

Процесс зависит от варианта устройства. Бывают 2-х видов — встраиваемые и блочно-модульные.

Построен

Котельные, встроенные в крышу, используются в новостройках.Устанавливается такой прибор только в строящемся доме или здании, в котором есть место под тепловую станцию. Для встроенных котельных необходимо рассчитать дополнительную нагрузку на стены многоэтажного дома, создать модуль пожаротушения.

Основным преимуществом устройства является простота создания и реализации проекта. Параллельно с установкой ведутся работы по устройству звукопоглощающих покрытий и виброзащиты. Проведенные на этапе отделки, они более эффективны в эксплуатации.

Блочно-модульный

Блочно-модульный тип применяется для размещения кровельной котельной в строящемся здании. Самый распространенный вариант установки — во время капитального ремонта. Крышная котельная устанавливается на случай восстановления системы отопления. Проект создается исходя из характеристик здания. Затем устройство создается и доставляется в требуемую структуру.

Перед установкой проводится ревизия кровли:

• Проверить состояние несущих опор.
• Закройте место установки защитным кожухом. Им выступает бетонная подушка.
• Осуществлен монтаж звукопоглощающего материала.

После завершения подготовки котельную подключают к тепловой сети. Регулируется, теплоноситель раздается. Подключившись к отоплению, они начинают работать.

На что обратить внимание

Перед установкой устройства необходимо учесть, что он создает нагрузку на конструкцию.В связи с этим необходимы следующие правила:

• Запрещается размещать котельную на потолке над жилым помещением.
• Запрещается размещать оборудование в помещении, прилегающем к жилому.
• При проектировании учитывается размер дома, в котором планируется размещение.
• При проектировании создается система аварийного отключения.

Цена

Крышная газовая котельная в многоквартирном доме — общее имущество. Таким образом, затраты на установку и обслуживание оплачивает владелец. Если система устанавливается во время капитального ремонта, средства расходуются из жилищного фонда. В таком случае денег может не хватить — арендаторы решают вопрос о доплате.

Важно! Стоимость определяется объемом средств, потраченных на создание и реализацию проекта: доставку компонентов, размещение, настройку. В стоимость входит также создание систем аварийного отключения и пожаротушения, страховка.Общая стоимость оборудования достигает 10 миллионов рублей.

Преимущества

Чтобы кровельная котельная жилого дома стабильно работала, необходимо проводить тщательные расчеты и не экономить на установке. Оборудованная на крыше дома, она имеет преимущества перед другими системами:

• Установленная на крыше дома котельная сокращает потери энергии при передаче теплоносителя от кровельного оборудования к радиаторам.Это снижает стоимость услуг отопления до 30%.
• Автоматика обслуживает использование горячей воды в период ее отсутствия, когда отключена подача для проверки носителя.
• Обслуживание устройства сокращено за счет автономности. Функциональная проверка проводится редко, по согласованию с сервисной компанией.
• Перед использованием проводится множество проверок для выявления неисправностей и ошибок безопасности.

Недостатки

Система отопления не идеальна, так как имеет следующие недостатки:

• Крышное котельное оборудование, размещенное в многоквартирном доме, создает большую нагрузку на конструкцию.
• Устройство нельзя устанавливать в зданиях выше 9 этажей.
• Во время работы генерируются вибрации, которые беспокоят обитателей верхних этажей.
• Высокая стоимость.

Дата: 12.12.2015

Предложение от «Альянстепло»

Компания «Альянстепло» предлагает проектирование и монтаж котельных на крыше многоэтажного дома!

Наша компания предлагает лучшее соотношение цены и качества. Работаем под ключ, оказываем полный цикл услуг от разработки проекта до ввода в эксплуатацию с использованием самых современных энергосберегающих технологий.

КПД крышных котельных в многоквартирном доме с. Альянстепло составляет 94–95%, окупаются за несколько лет. Заполните анкету, звоните, спрашивайте — проконсультируем по всем вопросам.

Что такое котельная на крыше дома и зачем она нужна

Эксплуатация и обслуживание котельной на крыше дома возможна как в модульном исполнении, так и в том случае, если ее строительство предусматривалось еще на этап строительства дома: эта модель называется «встроенной».Но в 95% случаев кровельная котельная жилого дома представляет собой комплекс блок-модулей, которые собираются на заводе, привозятся в многоэтажку и монтируются на месте.

Согласно действующим нормам возможна установка газового котла в квартире многоквартирного дома. Но, чтобы получить официальное разрешение, необходимо пройти несколько этапов регистрации и согласований, чтобы выбрать теплогенератор, отвечающий условиям техприсоединения.

Возможна ли установка газового котла в многоквартирном доме

Согласно действующим СНиП и СП установка газового отопительного оборудования в многоквартирном доме возможна при условии наличия достаточной площади помещения, используемого для котельная, система дымохода соответствует техническим требованиям. Оборудование можно устанавливать исключительно в нежилых помещениях: на кухне, в гостиной.

Перед установкой теплогенератора необходимо расторгнуть договор с компанией, поставляющей тепло в дом.В одностороннем порядке прекращение действия акта осуществляется в судебном порядке. Отключение от системы центрального отопления означает одновременное прекращение подачи горячей воды.

При установке индивидуальной системы отопления оптимальными являются двухконтурные газовые котлы отопления для квартиры. Котельное оборудование двухконтурного типа одновременно работает на нагрев теплоносителя и обеспечение горячего водоснабжения.

Установка в квартире с центральным отоплением

Законы, регулирующие возможность установки газового отопительного оборудования в квартире с центральным отоплением, указаны в Федеральном законе №190 от 27. 08.2010. Дополнительные указания и требования приведены в ПП ПП РФ от 13.02.2006 N 83 «Правила определения и предоставления технических условий для подключения объекта капитального строительства к сетям инженерно-технического обеспечения».

Для подключения автономного отопления необходимо обратиться в организацию Газнадзора для получения ТУ на реконструкцию. ТУ — это собственно разрешение на ввод в эксплуатацию газового оборудования. После этого начинается процедура расторжения контракта на централизованное теплоснабжение.

Полная процедура и пошаговый план действий для получения разрешения на установку котла указаны в «Постановлении Правительства № 549 от 21.08.2008. «О порядке подачи газа для бытовых нужд граждан».

Разрешено ли использование баллонного газа?

Газовый котел в квартире для отопления и водоснабжения в многоэтажных домах разрешается подключать исключительно к центральному газопроводу. Газобаллонные установки разрешается применять в следующих случаях:

• Высота здания не более двух этажей.
• В одной комнате может находиться не более 1 баллона с газом.
• Расстояние от газовой плиты не менее 0,5 м, отопительных приборов не менее 1 м. Оптимально использовать экран между установкой газового баллона и поверхностью нагрева бытового отопительного прибора.
• В качестве котельной используются только вентилируемые помещения. Подключение к котлу осуществляется металлической гофрированной гильзой.

В соответствии с вышеуказанными стандартами использование баллонов со сжиженным газом, хотя и разрешено в малоэтажных многоквартирных домах, нецелесообразно.

Как выбрать двухконтурный газовый котел для квартиры

Одноконтурный газовый котел редко устанавливают в квартирах с автономным отоплением. На это есть несколько причин. Одноконтурные котлы, «заточенные» под отопление, часто имеют большой избыток мощности. Для обеспечения горячего водоснабжения придется дополнительно подключить бойлер косвенного нагрева, но небольшие габариты квартиры ограничивают возможности установки.

Напольные теплогенераторы часто имеют избыточную мощность, поэтому их установка экономически не оправдана.По всем этим причинам настенный двухконтурный газовый котел для квартиры — оптимальное и разумное решение.

При выборе котла обращают внимание на несколько рабочих параметров:

1. Тип горелки.
2. Мощность.
3. Бренд производителя.

Дополнительно обращаем внимание на наличие внутренних доработок устройства и управления. Двухконтурные настенные газовые котлы для отопления и горячего водоснабжения квартиры последнего поколения имеют погодозависимое регулирование.Для выравнивания пиковых нагрузок ГВС внутри корпуса устанавливается встроенный накопительный котел. Модулирующие горелки плавно меняют свою производительность в зависимости от потребности помещения в тепле.

Какой котел для квартиры лучше — с закрытой или открытой горелкой

Выбор газового котла для квартиры с индивидуальным отоплением больше основывается на существующих требованиях и строительных технологиях, чем на пожеланиях домовладельцев. Существуют модели котельного оборудования, с открытой и закрытой камерой сгорания:

• Котлы атмосферные или конвекционные — при работе выжигают воздух, взятый из помещения.Не подходит для отопления квартир в многоэтажных домах. Допускается установка в двухэтажных многоквартирных домах при наличии достаточной площади котельной. Преимущество, абсолютно бесшумная работа котла.
• Котлы с закрытой камерой сгорания — к этому типу относятся турбированные и конденсационные котлы. Забор воздуха и выхлоп продуктов сгорания осуществляется принудительно, с помощью вентиляторов или турбины. Закрытая камера сгорания имеет несколько существенных преимуществ. Для подключения котла потребуется система дымоудаления — дымоход.
  Котлы с закрытой горелкой подключаются через коаксиальную трубу, установленную горизонтально в стене. Забор воздуха осуществляется прямо с улицы. Закрытые котлы можно устанавливать в домах любой этажности при наличии технических условий.

Для квартиры лучше котел с закрытой камерой сгорания. Конденсационные котлы, помимо тепла, получаемого от сжигания газа, дополнительно аккумулируют тепловую энергию, полученную от целевой конденсации.КПД колеблется в пределах 98-109%. Котлы с турбонаддувом также отличаются своей экономичностью и высоким КПД до 96%.

Недостатком котлов с закрытой камерой сгорания является шум от вентиляторов, сопровождающий их работу. Современные модели оснащены звукоизоляционным кожухом для снижения интенсивности шума.

Как рассчитать мощность квартирного котла

Для перевода штатного централизованного отопления квартиры на отопление от газового котла потребуется правильно рассчитать мощность отопительного прибора.Недостаточная производительность приведет к необходимости постоянной работы котла на максимальной нагрузке. Чрезмерная мощность вызовет чрезмерное потребление газа.

Минимальная необходимая мощность котла для горячего водоснабжения и отопления рассчитывается следующим образом:

• Определяется общий объем отапливаемой площади. Техническая информация о квартире есть в домовой книге или паспорте на квартиру. Вы можете рассчитать площадь самостоятельно, умножив длину на ширину каждой комнаты, включая коридоры и коридор, а затем сложив все полученные результаты.
• Расчет на отапливаемую площадь — для квартир с высотой потолка 2,7 м подходит формула 1 кВт = 10 м². Для стандартной двухкомнатной квартиры площадью 50 м², согласно расчетам, необходим теплогенератор мощностью 5 кВт.
• Запас мощности рассчитан — для квартиры достаточно будет выбрать котел большей мощности: на 10-15% для одноконтурного варианта, на 25-30% для двухконтурного варианта.

Топовые газовые котлы для отопления квартиры

Существует своеобразный рейтинг производителей, основанный на нескольких факторах: покупательский и рыночный спрос, популярность, надежность.Согласно статистике, первые места в рейтинге занимают товары европейских и российских производителей. Особой популярностью у российского потребителя пользуется продукция немецких концернов.

Отечественный покупатель при выборе котла ориентируется на следующие марки:

• Германия — Buderus, Viessmann, Vaillant, AEG.
• Италия — Бакси, Ферроли, Гидроста, Аристон.
• Чехия — Protherm.
• Россия — Нева Люкс, Оазис.
• Корея — Навьен.

Как показывает практика, российский потребитель при выборе подходящего котла для отопления квартиры ориентируется на ценовую категорию. Тепловые характеристики имеют второстепенное значение.

Цены на квартирные газовые котлы

Самыми дешевыми будут российские котлы. Приобрести подходящую навесную модель можно примерно за 10-15 тысяч рублей. Стоимость установки бойлера в квартире также невысока и зависит от региона. В среднем нужно ориентироваться на цену, равную 10-15% от себестоимости объекта.

Стоимость немецкого теплогенератора с двумя контурами начинается от 25-30 тысяч рублей. Конденсационные котлы будут стоить от 50 до 80 тысяч рублей. На их настройку и запуск потребуется дополнительная сумма в 5-10 тысяч рублей.

Требования к установке газового котла отопления в квартире

Во многих регионах России установка газового котла в квартире и отказ от центрального отопления в многоквартирном доме — процесс проблемный и кропотливый. Для регистрации вам потребуются конкретные знания и понимание действующих законов.Несанкционированная установка повлечет за собой серьезный штраф, который нанесет существенный удар по семейному бюджету. Стандарты установки

подробно описаны в. Перед тем, как начать оформление документов, вам следует изучить пошаговый план получения технических спецификаций и завершения согласований. Таким образом, вы можете сократить затраты времени и денег примерно на треть.

Какие документы необходимы для установки

Газовый котел можно поставить в квартире с существующим центральным отоплением, но для этого потребуется строгое поэтапное соблюдение действующих норм и законов:

• Получение ТУ — выписка написано в органы Газнадзора на установку газового котла. Если технические условия позволяют установку и обслуживание теплогенератора, выдается техническое задание, которое является фактическим согласием контролирующего органа на установку газового оборудования. Если не удалось получить разрешение на установку, все дальнейшие действия бессмысленны.
• После получения технического задания составляется проект на установку и размещение газового оборудования. Оформить проектную документацию может любая организация, имеющая соответствующую лицензию.Оптимально для представителей газовой компании разобраться со всей документацией, чтобы вы могли ускорить процесс получения проекта.
• Вызов представителей компании, обслуживающей и проверяющей состояние вентиляционных каналов и дымохода. Если состояние каналов нормальное и соответствует нормативам, вызванный специалист дает разрешение на ввод котла в эксплуатацию. При обнаружении нарушений и отклонений от норм составляется акт с указанием, что необходимо исправить.
• Со всеми полученными разрешениями и собранными документами потребитель подает заявку на согласование проекта и установку индивидуального газового котла в отдельной квартире многоквартирного дома. В течение 1-3 месяцев специалисты Горгазнадзора проводят согласование установки. Если все документы соответствуют требованиям, выдается окончательное разрешение на установку.
• Подается заявление в Теплосети об отказе в подаче тепла и горячей воды.

Порядок и правила установки не меняются и требуют строгого соблюдения.

Требования к помещению для установки

Помещение, используемое как котельная в квартире многоэтажного дома, должно соответствовать противопожарным и санитарным требованиям. Основные правила, требующие неукоснительного соблюдения:

• Установка котла разрешается в нежилых помещениях, отгороженных дверным проемом. Спальня, подсобное помещение и в большинстве случаев не подойдут для установки.
• На кухне лучше установить газовый котел и счетчик. Обычно там в квартиру вводят газопровод.
• Стены помещения и потолок облицованы негорючими материалами. Для отделки подойдет керамическая плитка, гипсокартон и штукатурка.
• Минимальные размеры котельной для установки котла с закрытой камерой сгорания, не менее 4 м². Все важные компоненты котла находятся в свободном доступе для обслуживания и ремонта.

Дымоход для газового котла в многоквартирном доме

Установка газовых обогревателей допускается только при наличии в квартире соответствующей системы дымоудаления и вентиляции. Именно по этой причине установка котла с закрытой камерой сгорания, подключенного к горизонтальному дымоходу, является лучшим решением. В некоторых регионах нет запрета на использование индивидуальных коаксиальных дымоходов, что еще больше упрощает вопрос установки.

Если в многоквартирном доме планируется массовый переход на автономное отопление, дымоходы от котлов совмещают.Устанавливается вертикальная коаксиальная труба, к которой подключаются все отопительные приборы.

Для обеспечения работоспособности котла в котельной устанавливаются приточно-вытяжные устройства с пропускной способностью не менее трехкратного воздухообмена помещения в час. Приточная вентиляция должна быть раздельной, не подключенной к другим вентиляционным каналам в ванной и туалете.

При установке газового отопительного оборудования в частном доме газоанализатор не требуется и устанавливается по желанию потребителя.В квартире установка газового датчика — обязательное условие для ввода котла в эксплуатацию.

Индивидуальный газовый котел — плюсы и минусы

Установка двухконтурного газового котла в квартире многоквартирного дома при переходе на автономное отопление потребует материальных затрат, времени и эмоциональных сил. Процесс отказа от централизованного теплоснабжения подробно описан на бумаге.

Как показывает практика, представители тепловых сетей крайне неохотно дают разрешение на отказ от теплоснабжения и установку собственной системы отопления.Нежелание сотрудничать и всевозможные препятствия со стороны контролирующих органов, главный недостаток индивидуального газового котла.

Есть еще несколько отрицательных моментов:

• Невозможность установки в квартирах автономного газового отопления. Придется пройти несколько этапов согласований, потребуются финансовые вложения.
• Газовый котел необходимо заземлить. Собственно говоря, нельзя использовать сантехнические стояки или ноль в электрической сети.

Все недостатки, в основном, сводятся к сложности получения разрешений и согласований, а также выполнения монтажных работ и подключения. Затраты на отопление при установке газового котла сокращаются почти вдвое. Затраты на переоформление документов окупаются уже в третьем отопительном сезоне. При этом потребитель получает качественное тепло. Установка автономного отопления полностью оправдана и экономически выгодна.

Парапетный газовый котел с закрытой камерой сгорания.Принцип работы и отзывы покупателей на парапетный газовый котел. Типовая разновидность оборудования

Дымоход выходит за пределы помещения через отверстие в стене, этот дымоход выполняет функцию отвода продуктов сгорания, а также подачи воздуха, который участвует в процессе горения.

Коаксиальный дымоход — это две трубы разного диаметра. Меньшая труба проходит внутри большей трубы. Дымовые газы выходят через внутренний канал, а свежий воздух забирается через внешний канал.

Делая вывод о характеристиках данного агрегата, можно отметить его положительные стороны:

Внимание!
Несмотря на простоту конструкции и эксплуатации, парапетные котлы относятся к газовому оборудованию, к которому предъявляются четкие требования, обязательные к исполнению.

Чтобы сделать правильный выбор газового отопительного котла для дома, нужно учитывать отапливаемую площадь и теплопотери. Для этого нужно отвести 2 кВт мощности котла на 10 м2 площади дома.

Парапетный котел — универсальный и удобный отопительный агрегат, который можно установить даже в квартире.

Парапетный котел занимает очень мало места.

Как правильно выбрать парапетный котел? Отзывы потребителей свидетельствуют о разнообразии моделей этого отопительного оборудования. Сегодня выбор устройства может осуществляться по следующим параметрам:

• по способу монтажа: настенно-напольный левосторонний и правосторонний;
• по количеству цепей: одноконтурная и двухконтурная;
• по наличию автоматики: энергозависимый и энергонезависимый.

Кроме того, оборудование классифицируется по характеристикам. Итак, сегодня вы можете купить одноконтурный парапетный газовый котел мощностью от 15 кВт до 40 кВт. Выбрав двухконтурный парапетный газовый котел и прочитав его инструкцию, вы заметите, что к обычной мощности прибавляется еще и производительность воды. Так, устройство мощностью от 12 до 13 кВт может нагреть до 180 литров воды в час, чего хватит на 4 точки водозабора.

По количеству контуров различают одноконтурные и двухконтурные котлы.Первый вариант укомплектован обычным теплообменником. Он имеет пластинчатую конструкцию, что увеличивает скорость процесса теплообмена между пламенем газовой горелки и теплоносителем системы отопления. Теплообменник изготовлен из стали толщиной 3 мм. Именно этот конструкционный материал обеспечивает долговечность оборудования и достаточно высокую скорость теплоотдачи. Увеличение толщины стали снижает степень теплообмена между водой в отопительном контуре и газовой горелкой.

Парапетная конструкция котла.

Двухконтурный газовый парапетный котел комплектуется дополнительным медным змеевиком. Благодаря своей работе подготавливается вода для контура ГВС квартиры или дома. Нагрев воды осуществляется только проточным способом. Накопительный бак внутри котла значительно увеличит габариты оборудования. Таким образом, использовать его для установки в обычной квартире будет невозможно.

Размеры и габариты напрямую зависят от производительности котла и количества контуров.Так, одноконтурный парапетный газовый котел будет меньше и легче по сравнению с аналогичным устройством, оснащенным двухконтурным. Если сравнивать два одноконтурных котла, то больший будет тот, у которого производительность выше. Это связано с габаритами газовой горелки и теплообменника.

Как работает парапетный котел?

Внутри катушка.

Корпус парапетного котла изготовлен из стали толщиной не менее 3 мм. Порошковое покрытие снаружи и внутри корпуса делает его устойчивым к коррозии.Даже в условиях повышенной влажности, которая часто наблюдается на кухне, газовый нагревательный элемент сохранит свой достойный вид и целостность. Толстая листовая сталь повышает устойчивость корпуса инструмента к прямым механическим воздействиям. На его поверхности не образуются вмятины и сколы краски.

Устройство парапетного газового котла простое и экономичное. Конструкция оборудования следующая:

• стальной корпус;
• закрытая камера сгорания;
• запальник и газовая горелка;
Дымоход коаксиальный
• ;
Теплообменник стальной
• , если это двухконтурное оборудование — вторичный медный змеевик.

Представлена ​​система безопасности:

• термометр;
• термопара;
• датчик тяги.

Напольные парапетные газовые котлы по конструкции не отличаются от настенных аналогов. Единственное отличие — мощность оборудования. С увеличением мощности увеличиваются вес и габариты устройства.

Более подробно разобраться в устройстве парапетного котла поможет видео:

Монтаж парапетного газового котла можно провести в любом удобном месте дома.Главное требование — оборудование должно располагаться вплотную к стене, чтобы коаксиальный дымоход выводился на улицу. Главное достоинство парапетных ТЭНов — это закрытая камера сгорания и коаксиальный дымоход. Эти два конструктивных элемента позволяют установить устройство в любом удобном месте, не опасаясь за здоровье человека. Ведь герметичная камера сгорания не дает проникнуть внутрь жилища ядовитым продуктам окисления газов.

Коаксиальный дымоход представляет собой стальную конструкцию с двумя трубами.Один из них меньшего диаметра находится внутри трубы большего диаметра. Между трубами разного диаметра образуется свободное пространство. Через это пространство настенные и напольные парапетные газовые котлы забирают воздух для сжигания газа. Продукты окисления энергоносителя по внутренней трубе выходят на улицу. В результате работы котла воздух из помещения не забирается. Именно поэтому для парапетных отопительных приборов не нужна отдельная котельная с хорошей вентиляцией.

Установка парапетного газового котла своими руками категорически запрещена. Установка устройства должна производиться только лицензированными специалистами. Подключайте прибор к газовой сети только обслуживающему персоналу.

Монтаж парапетного котла осуществляется аналогично газовый конвектор … Коаксиальный дымоход выводится через стену. Требуется защита от ветра! Далее проводится монтаж труб газопровода, контура отопления и водоснабжения.

Как работает котел?

Движение потоков и названия элементов конструкции.

Если было приобретено энергонезависимое оборудование, то его работа начинается с кнопки пьезозажигания. В результате начинает гореть запальник или основная горелка котла. Если оборудование энергонезависимое, то есть оснащено автоматикой, его вводят в эксплуатацию с применением автоматики. Однако на внутреннем рынке больше распространены энергонезависимые модели в силу своей универсальности.

Принцип работы парапетного газового котла очень прост. Основная горелка зажигается от пилота. Его пламя направляется к теплообменнику, через который теплоноситель циркулирует в отопительном контуре. Горелка работает до тех пор, пока температура теплоносителя не достигнет верхнего критического уровня. После этого срабатывает автоматика ТЭНа. Газовый клапан закрывается. В результате газовая горелка гаснет, а запальник продолжает работать. Как только температура теплоносителя в отопительном контуре упадет до нижнего предела, газовый клапан возобновит подачу энергии на горелку.Последний загорится от исправного запальника. Вода в теплообменнике снова начнет нагреваться.

За безопасность котла отвечают несколько конструктивных элементов:

• во-первых, это термопара, которая находится в пламени газовой горелки;
• во-вторых, котлы оснащены элементом регулирования тяги;
• в-третьих, есть терморегулятор с градусником.

Купите парапетный газовый котел? Инструкция — это документ, на котором должен основываться выбор.В инструкции содержится информация о мощности устройства, правилах его установки и эксплуатации.

Термопара использует тепло от горелки для выработки электрического тока низкого напряжения. Он подается к газовой арматуре и держит ее открытой. Если пламя внутри котла по какой-то причине погаснет, термопара перестает генерировать электрический ток. Клапан закрывается автоматически. Подача газа прекращается.

Котел газовый секционный настенный парапетный (вид сзади).

Если в котле нет тяги, то основной конструктивный элемент предохранительного устройства (плита) увеличивает свою температуру до + 65 ° С. Сигнал от него поступает на кран подачи газа. Последний закрывается, и газовая горелка перестает работать. Подобный механизм характерен для энергонезависимого котла. Если оборудование подключено к электросети, антипробуксовочная система управляется автоматикой.

Термостат с термометром защищает котел от перегрева. Как только термометр определяет критически высокую температуру теплоносителя в отопительном контуре, он отправляет сигнал на термостат.Последний также перекрывает подачу газа к газовой горелке.

Настенный парапетный газовый котел когда-то составлял конкуренцию обычным настенным нагревательным элементам, несмотря на их универсальность. Так, последние очень требовательно относились к давлению газа в газопроводе, на их теплообменнике часто образовывалась накипь, им требовалось бесперебойное электроснабжение. К давлению в газопроводе парапетные устройства не так требовательны. Энергонезависимые модели не нуждаются в питании. Их коаксиальный дымоход можно монтировать как вертикально, так и горизонтально, что расширяет возможности их установки.

Возможные проблемы с данным типом газового оборудования

Обледенение дымохода.

Парапетные газовые котлы для отопления своим хозяевам могут создать несколько проблем. Во-первых, их герметичная камера состоит из двух конструктивных элементов, соединенных между собой пористым термостойким материалом на основе полимера. Если вовремя не провести обслуживание котла, можно не заметить, как термопласт потеряет герметичность. Окись углерода и другие токсичные компоненты дымовых газов могут попасть в жилые помещения и вызвать отравление.Именно поэтому своевременное обслуживание парапетных котлов просто необходимо.

Во-вторых, коаксиальный дымоход в недорогих моделях изготавливают из обычной стали. При этом правила эксплуатации газового оборудования требуют использования при создании дымоходов только нержавеющей стали. В противном случае копоть и конденсат, скапливающиеся на стенках дымохода, могут образовать химически активную среду.

Она проедает стальные стены. Окись углерода из внутренней трубы подается в воздушный поток к газовой горелке.В результате в газовой камере не хватает кислорода для полного сгорания энергоносителя. Производительность оборудования падает. На стенках котла образуется сажа, которая ускоряет процесс коррозии.

В-третьих, при коаксиальном дымоходе всегда есть опасность задуть пламя горелки сильными порывами ветра. Именно поэтому при установке устройства обязательно установка защиты от ветра.

Насколько оправдано использование парапетных котлов?

Парапетный котел можно разместить на полу, прямо перед радиатором.

Котлы

Parapet сегодня могут составить конкуренцию аналогичным полноценным газовым отопительным приборам. Ведь парапетное оборудование имеет компактные размеры и габариты, а по характеристикам не уступает обычным котлам. Главное достоинство парапетных устройств — наличие закрытой камеры сгорания и коаксиального дымохода. Это позволяет размещать устройство в жилых комнатах. Дымоход можно располагать как вертикально, так и горизонтально, что дает еще больше свободы при размещении отопительного оборудования.

Оборудование может работать как отопительный котел, так и параллельно как обычный конвектор. Кроме того, оборудование способно обслуживать контур ГВС. К достоинствам оборудования можно отнести их долговечность, эффективность, длительный срок службы, безопасность в использовании. За качество последнего параметра отвечает термопара, тяга и контроль температуры охлаждающей жидкости. Возможные проблемы включают в себя некачественную коаксиальную трубу, несвоевременное обслуживание и сильные порывы ветра, выдувающие пламя горелки.

Один из способов организовать экономичную и очень эффективную систему отопления дома и горячего водоснабжения — парапетные газовые котлы. Такую технику стоит покупать даже в том случае, если устройство нужно не для частного дома, а для городских квартир. Столь широкая сфера использования обусловлена ​​их конструктивными особенностями.

Отличительные особенности парапетных газовых котлов отопления

В линейке любого производителя этого оборудования будут модели с широким диапазоном мощностей, до 45.0 кВт. Благодаря этому покупатели смогут выбрать настенный газовый котел для построек площадью до 450 кв. М.

Установка агрегатов представленного типа может осуществляться в наиболее удобном месте. Их можно как повесить на вертикальной плоскости, так и удобно расположить на полу. Обязательным условием является размещение устройства у внешней стены, чтобы дымоход был горизонтальным и выходил через стену, выходящую на улицу.

Все парапетные газовые отопительные котлы производятся с герметичными топками.Это означает, что кислород забирается извне для топливной смеси через одну из труб коаксиального дымохода. Эта функция очень удобна, так как дает возможность установить агрегат непосредственно в жилом районе.

Назначение и оснащение газовых котлов парапетного настенного типа

Аппараты могут комплектоваться газовыми горелками различной конструкции:

• одноступенчатый,
• двухступенчатый,
• модулированный.

Режимы работы тоже разные.Есть устройства только для отопления, а есть модели, способные приготовить горячую воду для бытовых и бытовых нужд.

Агрегаты оснащены теплообменниками из чугуна, меди и стали. У каждого типа есть свои плюсы и минусы, и их следует выбирать в зависимости от условий эксплуатации. Для зажигания газового аппарата обычно предусматривается электронная или пьезоэлектрическая система зажигания.

Достоинства и недостатки моделей парапетов

К положительным характеристикам оборудования можно отнести:

• широкая область применения за счет отсутствия необходимости в дополнительных конструкциях;
• малые габариты и вес;
• очень доступная стоимость, особенно если сравнивать с другими устройствами;
• возможность использования без отопительного контура для одного помещения за счет наличия конвекционных отверстий в корпусе.

Отсутствие отопления парапетными газовыми котлами такое же, как и у других теплогенераторов на «голубом топливе»: необходимо получить разрешение контролирующих организаций. Согласование всех деталей установки, получение положительного решения и опломбирование оборудования может занять несколько месяцев.

Требования к подключению газового оборудования настолько высоки, что в некоторых случаях установка невозможна по ряду причин.Газовый котел парапетный имеет принцип работы, отличный от классических аналогов. Изменения во внутренней структуре несколько снижают требования к подключению, что делает возможной установку даже в квартирах многоэтажных домов.

Установка парапетного газового отопительного котла

Интерьер парапетного газового оборудования спроектирован таким образом, чтобы исключить возгорание кислорода из помещения, в котором установлен котел. Для этого было внесено несколько изменений в конструкцию.В результате доработок получен газовый котел со следующими характеристиками:

Внутреннее устройство и работа парапетного котла во многом напоминают применяемые в агрегатах классической конструкции. Но есть отличия, которые делают возможным широкое использование оборудования.

Чем парапетный котел отличается от дымохода

Энергонезависимый парапетный газовый котел представляет собой установку закрытого типа. Сжигание газа и все остальные процессы происходят в полностью герметичной закрытой камере сгорания.Основное отличие от классических агрегатов заключается в нескольких характеристиках:

• Отсутствие классического дымохода. В классических котлах воздух забирается прямо из помещения. После сгорания газа продукты сгорания попадают в вертикальный дымоход под действием естественной тяги. В парапетном оборудовании забор воздуха и отвод продуктов сгорания происходит через дымоход.
• Особая конструкция камеры сгорания — стальной теплообменник, две горелки, змеевик ГВС заключены в герметичную камеру, соединенную с коаксиальным дымоходом.Забор воздуха осуществляется по внешнему контуру дымохода, после чего он снизу попадает в горелку. Нагретый воздух проходит через вертикальный теплообменник и удаляется из корпуса котла через сердечник коаксиальной трубы.

Нормальный объем расхода газа для парапетного котла мощностью 10 кВт составляет около 1 м³ / час. Двухконтурный агрегат потребляет примерно на 15-20% больше топлива, необходимого для нагрева горячего водоснабжения.

Какой парапетный котел лучше выбрать

Выбирая любую модель отопительного котла, руководствуются ее теплотехническими характеристиками и дополнительными функциями.В расчете учитываются производительность агрегата, возможность нагрева воды для хозяйственных нужд, а также завод, выпускающий отопительное оборудование:

• Производительность — средние показатели мощности, рассчитываются по формуле 1 кВт = 10 м². Данная формула подходит для хорошо утепленных домов в средних регионах РФ с высотой потолков не более 2,7 м.
• Назначение — котел парапетный одноконтурный газовый, работает только на отопление.Для подключения ГВС потребуется установка косвенного нагрева, что потребует дополнительных финансовых затрат. Двухконтурные парапетные газовые котлы удобны в этом плане, так как имеют встроенную функцию нагрева воды и выключатель, позволяющий перевести агрегат на летнюю или зимнюю работу.
• Производитель — в рейтинге самых надежных котлов во главе с немецкими производителями следуют австрийские и чешские модели. Бытовые парапетные газовые котлы с закрытой камерой сгорания имеют привлекательную стоимость и хорошие тепловые характеристики.

Судя по отзывам, лучшими производителями газовых парапетных отопительных котлов являются европейские и российские компании. Хотя продукция последних несколько уступает своим европейским аналогам по эффективности и степени автоматизации, они полностью адаптированы к отечественным условиям эксплуатации и продаются по доступной стоимости.

Популярны модели заводов ближнего зарубежья:

• Бытовые газовые парапетные котлы российского производства:
  • Lemax;
  • Гефест;
  • Барский машиностроительный завод;
  • Гелиос;
  • Данко;
  • Conord;
  • HeatLine;
  • Таганрогский газовый аппарат.
• Украинские газовые отопительные котлы парапетного типа для квартир и частных домов:
  • Termomax;
  • АТОН;
  • Атем;
  • Mimax;
  • Termotechnik;
  • Маяк;
  • Дани;
  • Проскуров;
  • РОСС;
  • Очаг.

Стоимость парапетных котлов украинского и российского производителей в 2-3 раза дешевле европейских аналогов.

Как установить парапетный котел отопления

При установке парапетного котла соблюдаются технические условия и требования, предъявляемые к помещению, где будет установлено газовое оборудование, подключенному дымоходу и т. Д.необходимо соблюдать. Процедура и правила установки обсуждаются в, и.

Допускается установка парапетных газовых котлов в частном доме или квартире в многоэтажном доме. При этом помещение должно соответствовать минимальным требованиям, указанным в вышеперечисленных нормативных документах. При установке требуется строго соблюдать порядок и правила установки.

Требования к помещению для парапетного котла

Ограничения по установке оговаривают минимальные размеры и высоту помещения, используемого для нужд котельной.Дополнительно описаны требования к освещению, типу вентиляции и т. Д.:

• Парапетные котлы мощностью до 30 кВт могут быть установлены внутри помещений, общей площадью до 7,5-8 м². Допускается использование кухни и подсобных помещений для нужд.
• Минимальная высота потолка не менее 2,2 м.
• Вентиляция помещения — в котельной должна быть действующая приточно-вытяжная вентиляция. Двери устанавливаются без порогов. Открывающиеся окна обязательны.
• Освещение — на 1 м³ котельной должно приходиться не менее 0,03 м² оконного проема.
• Особенности эксплуатации — техническое обслуживание газового оборудования проводится не реже одного раза в год. Вместе с работоспособностью котла проверяется работа приточно-вытяжной вентиляции. По произведенной проверке составляется акт.
• Ввод котла в эксплуатацию возможен только после осмотра представителем контролирующих органов, соблюдения всех требований относительно правильного подключения газового оборудования.

Дымоход для парапетного котла

Парапетный котел невозможно подключить к традиционному вертикальному дымоходу. Внутренняя конструкция позволяет подключать исключительно коаксиальные трубы. При одновременном подключении сразу нескольких газовых котлов допускается использование вертикального коаксиального дымохода.

Правильное присоединение к горизонтальному дымоходу должно соответствовать нескольким требованиям:

1. Горизонтальное сечение в сумме не должно превышать 3 м.
2. При прохождении плит перекрытия используется специальный блок — обрезной.
3. На головке дымохода установлен конденсатосборник и ветрозащита.
4. Дымоход устанавливается под небольшим уклоном от котла, чтобы конденсат не стекал в устройство.

Трубка для отвода продуктов сгорания через стену изготавливается из пластика или нержавеющей стали. Низкая температура выхлопных газов дает возможность установить любой тип дымохода. Реальный опыт показал, что практичнее устанавливать коаксиальную трубу из нержавеющей стали.

Как защитить парапетный котел от ветра

Правильно установленные модели парапета работают практически безупречно. Продувка котла свидетельствует о наличии нарушений при подключении дымохода, неправильной настройке автоматики и других проблемах.

Если интенсивность остановки работы более 1 раза в несколько отопительных сезонов, необходимо устранить источник неисправности.

Причины, по которым может погаснуть газовый парапетный котел, следующие:

• Нет ветрозащиты на головке дымохода.В заводском корпусе уже есть специальная вставка, защищающая от порывов ветра. Защиту можно сделать из любой оцинкованной стали, прикрепив ее к корпусу с помощью пресс-шайб или заклепок.
• Установлены неверные настройки — чтобы не задуть парапетный котел, необходимо будет снизить допустимое давление газа, при котором модуль будет продолжать работать.
• Недостаточная сила тяги — устройство дымохода выполнено таким образом, что малейшие нарушения тяговых характеристик приведут к остановке котла.Для устранения проблем проверьте правильность подключения дымохода и исправьте ошибки.

Во избежание возможных отключений котла из-за порывов ветра установку агрегата лучше доверить квалифицированному специалисту, имеющему лицензию на проведение данных работ.

Руководство покупателя котельных и отопительных систем

(типы, основные марки, цены и др.)

Наше полное руководство для покупателя котельных систем: Все, что вам нужно знать о покупке котельной системы: ведущие марки, цены, различные типы, плюсы и минусы каждой, советы по обслуживанию и многое другое!

✔ Проверено экспертами на точность и полноту.Узнать больше

Покупка новой бойлерной системы похожа на покупку любого крупного прибора в том смысле, что это инвестиция, поэтому рекомендуется провести небольшое исследование, прежде чем выбирать новую систему для своего дома.

Мы составили это исчерпывающее руководство для покупателя котлов и систем водяного отопления, включая принципы работы котлов, различные типы, плюсы и минусы, основные соображения и особенности, цены, источники топлива и способы выбора наиболее подходящего для ваших нужд.

Обзор котельных систем: что это такое и как они работают

Котельная система — это метод отопления дома, при котором для обогрева вашего дома используется горячая вода или пар. Эти системы иногда называют гидравлическими, и этот метод нагрева можно использовать даже для обогрева плавательных бассейнов или удаления льда с проезжей части зимой.

Вот основные принципы работы процесса:

1. Вода помещается в бойлер, а затем нагревается
2. Нагретая вода или пар затем перекачиваются по дому в замкнутой системе труб, подключенных к радиаторам, змеевикам или системе теплого пола
3. По мере циркуляции горячей воды через систему он передает тепло воздуху или полу, тем самым нагревая дом
4. После циркуляции в системе охлажденная вода перекачивается обратно в котел для повторного нагрева и рециркуляции

В большинстве котельных систем используется пропан, природный газ , или нефть в качестве источника топлива для нагрева воды, но электрические системы также существуют.На рынке также представлены комбинированные котлы , которые выполняют двойную функцию: обогревают ваш дом и одновременно обеспечивают его горячей водой.

Посмотреть видео: Системы котельного отопления — Руководство покупателя для домовладельцев

Краткий обзор систем котельного отопления и то, что вы должны знать
(3 минуты 08 секунд)

Сравнение котельных и систем воздушного отопления

Основной альтернативой котельным системам является топка, которая нагревает ваш дом, нагревая воздух и распределяя его по дому через систему воздуховодов.Котлы и печи нагреваются аналогичным образом, с основным отличием в том, что в бойлерах горячая вода распределяется по трубам и радиаторам, в то время как печи нагревают воздух напрямую, а затем циркулируют по дому.

Большинство домов в Северной Америке отапливаются с помощью топок с принудительной подачей воздуха, хотя все еще есть много домов (особенно старых), в которых вместо них установлены котельные.

Плюсы и минусы котельного отопления

Равномерное тепло: Одна из лучших особенностей котельного тепла (особенно по сравнению с системами с принудительной подачей воздуха) — это то, что они распределяют тепло равномерно по всему дому, поэтому вам не придется бороться с холодными точками, холодными комнатами и колебаниями температуры вокруг дома.Они также имеют тенденцию поддерживать более постоянную температуру, поскольку печи с принудительной подачей воздуха известны тем, что иногда вызывают пики и провалы при включении и выключении печи.

Silence: Новые системы водяного отопления работают очень тихо до такой степени, что вы, вероятно, даже не узнаете, что система работает. Однако следует отметить, что если у вас дома старая система, радиаторы могут быть довольно шумными, поскольку они нагреваются и охлаждаются, и иногда они могут «лязгать».

Управление зонами: Даже если у вас еще не настроено управление зонами, эту функцию легко и просто добавить в вашу систему, что позволит вам управлять распределением тепла по всему дому и настраивать его. Можно также просто закрыть вентиль радиатора в определенной части дома.

Чистый воздух: Гидравлические системы не полагаются на воздух для обогрева вашего дома, поэтому они обеспечивают более чистое жилое пространство с точки зрения качества воздуха. Печи могут выталкивать пыль, грязь, аллергены и другие твердые частицы вокруг вашего дома, поэтому котельные системы идеальны, если качество воздуха является главной проблемой. При этом системы принудительной подачи воздуха с передовыми системами фильтрации воздуха могут действительно помочь сохранить воздух в вашем доме более чистым.

Economy: По большей части котельные системы дешевле в эксплуатации, чем системы с принудительной подачей воздуха, а это означает, что в холодные зимние месяцы вы можете сохранить комфорт своей семьи с меньшими затратами. (Обратите внимание, что, очевидно, есть много переменных в стоимости отопления дома, включая его размер, изоляцию, тип топлива, место вашего проживания и местный климат, а также личные предпочтения и использование, среди прочего)

Техническое обслуживание: Котельные системы требуют минимального технического обслуживания, в том числе отсутствия необходимости регулярной замены фильтров.

Комфорт: Хотя это вопрос личных предпочтений, многие люди считают, что тепло от котельных, в том числе от радиаторов, плинтусов или внутрипольных систем, более комфортно, чем тепло, обеспечиваемое печами. Принудительное воздушное отопление, особенно с более дешевой или одноступенчатой ​​печью, а также в доме с плохой изоляцией может иметь тенденцию вызывать колебания температуры.

Стоимость установки: Котельные системы могут быть немного дороже в установке, чем системы с принудительной подачей воздуха, и это особенно верно, если ваш дом должен быть оборудован всеми трубопроводами, радиаторами и другой инфраструктурой.

Затраты на замену: Если в котле что-то выйдет из строя или сломается, стоимость замены деталей будет несколько дороже, чем при использовании системы принудительной подачи воздуха.

Более медленная реакция на температуру: Когда большинство людей меняют термостат, они ожидают мгновенных результатов от своей системы отопления, но бойлерам может потребоваться больше времени, чтобы приспособиться к новым настройкам температуры, поскольку радиаторы заполнены горячей водой, что требует больше времени для рассеивания тепла чем воздух из системы воздушного отопления.

Перегрев: Это больше проблема в многоквартирных домах или в других ситуациях, когда у вас может не быть прямого контроля над системой, что иногда приводит к тому, что система нагревает ваше жилое пространство сверх того, что является комфортным. Хотя это также может происходить в доме на одну семью, потому что, как упоминалось выше, системы котельного и радиаторного отопления имеют тенденцию реагировать медленнее, и поэтому для понижения температуры окружающей среды может потребоваться больше времени. Это также может быть расточительным, поскольку люди могут открывать окна в середине зимы, чтобы охладить комнату.

Без охлаждения: Котлы нельзя комбинировать с домашней системой охлаждения, а также их нельзя использовать для охлаждения вашего дома в летние месяцы. Из-за этого вам понадобится отдельная инфраструктура, такая как воздуховоды для системы кондиционирования воздуха или использование бесканальных систем.

Возможна утечка воды: Хотя эта проблема возникает редко, в бойлерах есть риск утечки воды.

Различные типы котельных систем

Существует три основных типа котельных систем: обычные, комбинированные и системные котлы.У всех этих трех котельных систем есть свои преимущества и недостатки, и выбор правильной системы сводится к сравнению ваших потребностей с плюсами и минусами различных систем.

Понимание этих различных типов и того, как они работают, может помочь вам сделать правильный выбор, когда придет время выбрать новое устройство.

Обычные котлы

Обычный, обычный котел или котел с открытым воздухом — один из наиболее распространенных типов котельных систем, хотя следует отметить, что популярность комбинированных котлов в последние несколько лет растет.Эти системы имеют резервуар для воды и резервуар для горячей и холодной воды.

Холодная вода хранится в водонагревателе, затем нагревается и передается в резервуар для горячей воды для хранения. Когда срабатывает термостат, вода перекачивается из резервуара для горячей воды через систему бойлера для обогрева вашего дома.

Хранение и вместимость: Обычные бойлеры имеют большой накопительный бак для горячей воды, а это означает, что горячая вода редко заканчивается, поэтому в вашем доме всегда должна поддерживаться комфортная температура.

Однофункциональный: Поскольку обычные бойлеры отделены от водонагревателя, используемого для обеспечения вашего дома горячей водой, вы можете одновременно отапливать дом, принимать душ, стирать и иным образом использовать горячую воду, не беспокоясь что ваш душ остынет на полпути к пене.

Независимость: Хотя обычные бойлеры иногда нуждаются в дозаправке, по большей части они могут работать независимо от водопровода, поэтому в случае проблем с водопроводом у вас будет тепло.

Накладные расходы: Для многих домовладельцев самым большим недостатком обычных котлов является то, что они могут быть несколько менее эффективными, учитывая, что они нагревают большой резервуар. Это особенно актуально, если резервуар плохо изолирован. Это означает, что в конечном итоге вам придется платить больше за отопление дома.

Если учесть, что на отопление вашего дома приходится самая большая часть вашего счета за электроэнергию, вы можете увидеть, какое влияние может оказать установка с более низким КПД на ваши ежемесячные расходы.

Место: Еще один недостаток обычных бойлеров — они требуют наибольшего пространства, поэтому часто не подходят для квартир, кондоминиумов и других небольших домов, в которых мало места для хранения. Сами радиаторы тоже занимают место в комнате.

Вместимость: Несмотря на то, что обычные бойлеры имеют солидный резервуар для горячей воды, все же возможно, что резервуара недостаточно для удовлетворения потребностей в отоплении, особенно во время похолодания, когда вы можете захотеть повысить температуру во всем доме. короткое время.

По большей части, это не должно быть проблемой, если размер вашей котельной системы соответствует вашему дому.

Стоимость: Обычные котлы больше по размеру и содержат больше деталей, чем котлы других типов, поэтому, несмотря на то, что они менее эффективны, их также дороже покупать.

Комби-котлы

Как следует из названия, комбинированные котлы объединяют в себе работу двух основных приборов: бойлера и водонагревателя.

Эти агрегаты забирают холодную воду непосредственно из сети по мере необходимости и нагревают ее по требованию, поэтому нет необходимости в накопительном баке.После того, как вода нагревается, она либо перекачивается через котельную для обогрева вашего дома, либо распределяется по кранам и водопроводам по мере необходимости, чтобы обеспечить вашу кухню, ванную комнату, подсобные помещения и прачечные горячей водой.

Хотя резервуары для хранения не требуются для комбинированных котлов, их можно приобрести отдельно (и тогда система станет комбинированным бойлером ), если ваши потребности в горячей воде превышают возможности котла по запросу.

Безлимитное горячее водоснабжение: Комбинированные котлы работают по тому же принципу, что и водонагреватели по запросу, поэтому у вас есть доступ к горячей воде в количестве, необходимом для вашей системы отопления и ваших домашних задач.

Экономия места: Поскольку комбинированные котлы не требуют дополнительного места для накопительного бака, они занимают значительно меньше места, чем обычные и системные котлы. Эти устройства очень компактны и могут поместиться в таком маленьком пространстве, как кухонный шкаф, что делает их идеальными для небольших домов и жилых помещений.

Цена и удобство: Комбинированные котлы, благодаря своим размерам и простоте установки, также являются наиболее доступным типом котлов как с точки зрения предварительных затрат на покупку, так и с точки зрения платы за установку.

Давление воды: Хотя в некоторых случаях это может быть проблемой, комбинированные котлы обычно обеспечивают высокое давление воды.

Энергоэффективность: Большинство комбинированных котлов являются высокоэффективными, многие даже имеют рейтинг ENERGY STAR, поэтому вы можете быть уверены, что потратите меньше средств на отопление дома и воду.

Потеря давления воды: Как уже упоминалось, в комбинированных котлах обычно бывает сильное давление воды, но оно может колебаться, если в вашем доме пиковая потребность в воде.Например, если один человек принимает ванну, а другой моет посуду, вы, вероятно, немного потеряете давление в обоих кранах. Точно так же давление воды зависит от давления в основной водопроводной линии, поэтому, если оно низкое, давление воды по-прежнему будет проблемой.

Система-Котлы

Для котлов с герметичной системой

требуется только небольшой водонагреватель, но не бак, а это значит, что они могут поместиться в гораздо меньшем пространстве, чем обычный котел. Они работают, забирая холодную воду из водопровода, нагревая ее, а затем используя водяной цилиндр для хранения горячей воды, пока не сработает термостат и вода не начнет циркулировать по системе.

Экономия места: Хотя системные котлы не такие маленькие и компактные, как комбинированные, они все же занимают гораздо меньше места, чем обычные, благодаря меньшему водяному баллону, поэтому они могут подходить для небольших домов и квартир.

Многократное использование: Системные бойлеры отделены от водонагревателя, поэтому вы можете получать горячую воду из нескольких кранов одновременно, не снижая возможности бойлера для обогрева вашего дома.

Простота установки: Системные котлы легче установить, чем обычные, что означает более быструю, дешевую и легкую установку.

Давление воды: Эти устройства зависят от основного водоснабжения, поэтому до тех пор, пока у вас будет сильный поток из водопровода, в этих системах будет большое давление воды.

Горячая вода, когда вы хотите: Системные котлы не нагревают воду по запросу, но накапливают нагретую воду, чтобы она была готова и доступна, когда вам это нужно.

Экономия затрат: Системные котлы, как правило, несколько дороже, чем комбинированные котлы, но они по-прежнему намного более доступны, чем их традиционные аналоги, что делает их идеальными для людей с ограниченным бюджетом.

Ограниченные задержки хранения и повторного нагрева: Поскольку системные котлы имеют меньшую емкость, чем обычные, вероятность выхода горячей воды выше с этим типом системы. Когда горячая вода все-таки закончится, системе потребуется время для пополнения и повторного нагрева воды, и это может повлиять на температуру в вашем доме.

Требуется место: Водяной цилиндр, который используется в системных котлах, намного меньше места для хранения, необходимого для обычного бойлера, но вам все же необходимо выделить место для хранения цилиндра, что может быть затруднительно в небольших домах.

Менее энергоэффективный: Хотя эти системы более энергоэффективны, чем обычные котлы, они не так эффективны, как комбинированные котлы, а это означает, что ваши счета за электроэнергию будут немного выше каждый месяц.

Давление зависит от сети: Если давление в вашей сети недостаточное, то в системном котле не будет давления, необходимого для оптимальной работы.

Дороже, чем комбинированный: Диапазон цен на комбинированный и системный котлы невелик, но вы заплатите больше за системный котел и больше за установку.При этом оба этих типа котлов по-прежнему дешевле и проще в установке, чем обычный котел.

Тип топлива и стоимость жизненного цикла

Одно из наиболее важных решений, которые вам необходимо принять при покупке котла, — это тип топлива (природный газ, пропан, масло, твердое топливо, такое как дрова или уголь, или электрическое). На топливо приходится самая большая стоимость жизненного цикла котла, поэтому вам потребуются информация и ресурсы, чтобы выбрать наиболее энергоэффективную систему для ваших нужд.

Чтобы помочь вам в этом, вот сравнение преимуществ и недостатков различных видов топлива.

Природный газ

Преимущества газовых котлов:

Недостатки газовых котлов:

• Природный газ является самым чистым из ископаемых видов топлива, поскольку он выделяет более низкие уровни парниковых газов.
• Это топливо полностью без запаха
• Нет необходимости в резервуаре для хранения, потому что газ поступает из сети.
• Котлы, работающие на природном газе, как правило, дешевле в эксплуатации, чем электрические или масляные

• Вам действительно необходимо быть подключенным к газовой линии, и это потребует профессиональной установки, если у вас еще нет инфраструктуры
• Цены на газ постоянно растут
• Вам нужен надежный источник топлива, и вы должны быть подключен к газовой сети
• Из соображений безопасности требуется ежегодное техобслуживание и уход
• Некоторые люди опасаются утечки газа, хотя и крайне редко, но опасаются его

Пропан

Преимущества пропановых котлов:

Недостатки пропановых котлов:

• Пропан имеет слабый запах, особенно по сравнению с маслом
• Эти котлы высокоэффективны
• Вам не нужно подключаться к газовой или электрической сети
• Пропан может храниться как жидкость под давлением, поэтому хранение требования минимальные

• Установка нового агрегата будет дороже, чем установка газового или электрического котла
• Вы должны следить за уровнем топлива и при необходимости заказывать его повторно
• Цены на пропан также растут
• Пропан наносит больший ущерб окружающей среде по сравнению с к газовым или электрическим котлам
• Требуется ежегодное техобслуживание и уход
• На вашем участке должен быть установлен большой накопительный бак

Масло

Преимущества масляных котлов:

Недостатки масляных котлов:

• Нет необходимости подключаться к газовой или электрической сети
• Жидкостные котлы дешевле в эксплуатации по сравнению с электрическими
• Цены на нефть более стабильны, чем природный газ и пропан, поэтому вы можете более эффективно планировать расходы

• Нефть не так доступна по цене, как природный газ, она производит больше выбросов парниковых газов, чем газ и пропан, и имеет сильный запах
• Вам необходимо следить за уровнем топлива и повторно заказывать запасы
• Для масляных резервуаров требуется больше места, чем для пропана
• Поставщики масел могут потребовать оплату при поставке оптовых партий

Твердое топливо

Преимущества твердотопливных котлов:

Недостатки твердотопливных котлов:

• Сжигание древесины является углеродно-нейтральным при правильном сжигании
• Древесина горючая, но не взрывоопасная
• Древесина не протекает
• Вам не нужно подключаться к газовой или электрической сети
• Древесина и уголь дешевле, чем прочие источники топлива

• Вы должны бороться с дымом и опасаться выбросов угарного газа
• Уголь не является экологически чистым топливом
• Древесину и уголь нужно забрать или доставить к вам домой, и вам нужно место для их безопасного хранения
• Вы должны контролировать уровни и пополнять запасы топлива по мере необходимости
• Техническое обслуживание требуется гораздо чаще (иногда ежедневно)

Электрический

Преимущества электрокотлов:

Недостатки электрокотлов:

• Рейтинг КПД достигает 99 процентов
• Они компактны и просты в установке
• Отсутствуют парниковые газы или другие опасные выбросы
• Этим агрегатам не требуется система дымохода или воздухозаборника
• Есть нет необходимости подключаться к газовой сети или хранить топливо
• Нет риска возгорания, утечки или взрыва
• Электрические котлы могут быть более экологически безопасными, в зависимости от источника энергии / топлива, который использует ваша коммунальная компания

• Электроэнергия обычно стоит больше, чем горючее
• Вам необходимо подключиться к электросети
• В вашем доме не будет тепла в случае отключения электроэнергии
• Электрические блоки не могут нагреть воду до такой высокой температуры как котлы внутреннего сгорания
• Эти агрегаты могут нагревать только небольшое количество воды за один раз, поэтому они не подходят для больших домов

Цены на котел

Окончательная стоимость котла будет зависеть от многих факторов, но средняя цена, включая установку, может составлять от 3000 до 5000 долларов + для комбинированного котла и вплоть до 5000 долларов и более для обычного котла. Обратите внимание, что это для бытовой котельной. Коммерческие котлы для многоквартирных домов и других крупномасштабных применений могут стоить намного дороже. В любом случае, для индивидуальной оценки лучше всего обратиться к профессионалу.

Некоторые факторы, которые могут повлиять на окончательную стоимость установки вашей новой котельной системы, включают:

• Стиль, марка и торговая марка
• Тип топлива
• Стоимость установки
• Мощность и мощность котла (в зависимости от размера вашего дома)
• Эффективность
• Специальные или дополнительные функции и технологии
• Текущая инфраструктура системы отопления (и будет ли он совместим с новой системой)

Top Boiler Brands

Когда приходит время покупать новую котельную систему, знание ведущих брендов может помочь сузить область поиска и дать вам уверенность в том, что вы выбираете надежную и высококачественную систему, которая прослужит долгие годы.Имея это в виду, вот разбивка топовых брендов котлов, которые согревали канадцев всю зиму.

Узнайте больше о котлах ведущих производителей в Канаде в нашем Руководстве по лучшим котлам

IBC Technologies

IBC Technologies — канадский производитель настенных конденсационных котлов, который гордится тем, что использует в своих котлах только самые качественные материалы и компоненты.

Они также очень серьезно относятся к конструкции своей продукции, в результате чего котельные системы являются надежными, долговечными и энергоэффективными.Чтобы помочь вам получить максимальную отдачу от денег, которые вы тратите на отопление дома, котлы IBC Technologies включают в свои системы регуляторы горения, современные горелки и технологию точного смешивания топлива с воздухом.

Veissmann

Viessmann — это семейная компания со штаб-квартирой в Германии, но также с головной базой в Ватерлоо, Онтарио. За более чем 100 лет работы в сфере отопления, вентиляции и кондиционирования воздуха они заработали себе имя как один из ведущих производителей в этой области, специализирующийся на бытовых котлах и водяном отоплении.

ACV Треугольник

ACV Triangle Tube занимается производством систем отопления для дома с 1940-х годов и предлагает широкий ассортимент настенных и напольных конденсационных котлов.

Кроме того, их блог также является отличным ресурсом для потребителей, которые ищут полезные советы и рекомендации по экономии энергии и затрат, повышению эффективности ваших систем HVAC и т. Д.

Какой котел купить: выбор правильной системы

Когда пришло время покупать новый бойлер, лучше всего начать с изучения потребностей вашего дома и семьи, включая такие факторы, как размер вашего дома, количество людей в вашей семье, ваши ежедневные потребности в горячей воде, как много ванных комнат у вас есть, и даже надежность напора воды из вашей водопроводной сети.

Чтобы помочь вам с выбором, вот дополнительная информация о различных типах котлов и о том, когда они лучше всего подходят.

Обычные котлы идеальны, когда:

• У вас большая семья
• Горячая вода часто требуется из нескольких кранов одновременно
• Ваша семья сильно нуждается в горячей воде и использует горячую воду в течение длительного времени в течение дня
• У вас есть свободное место, которое можно использовать для накопительного бака и водонагревателя
• В вашем доме есть три с лишним ванных комнаты
• Давление воды из вашей сети, как правило, низкое

Комбинированные котлы идеально подходят, когда:

• В вашем доме ограничено место для хранения вещей (возможно, у вас нет большого подвала, нет чердака или чердака, и в противном случае вам негде хранить большой резервуар)
• Ваша семья обычно использует много горячей воды в течение дня
• В вашем доме не более одной ванной комнаты
• Горячая вода в вашем доме обычно требуется только из одного или двух кранов одновременно
• Давление воды в вашей водопроводной сети достаточно

Системные котлы идеальны, когда:

• Вам нужна горячая вода из нескольких кранов одновременно
• У вас небольшой дом и семья
• Вы не используете много горячей воды и не используете ее в течение длительного времени
• Есть место для хранения водяного баллона (вам не обязательно нужен чердак или чердак)
• В вашем доме не более двух ванных комнат
• Давление воды в вашей водопроводной сети надежное и высокое

Основные соображения при выборе бойлера

Системы забора воздуха и дымовых газов для котлов внутреннего сгорания

Для всех котлов внутреннего сгорания (работающих на природном газе, пропане, твердом топливе или масле) для обеспечения безопасности и эффективности требуются системы всасывания воздуха и дымовых газов без ограничений.

Из-за этого вы также должны учитывать местоположение, когда хотите установить или переместить котел для сжигания: там должен быть хороший воздушный поток, приток свежего воздуха и поблизости выхлопные газы для удаления выбросов, образующихся в процессе сгорания.

Если вы рассматриваете котел для сжигания топлива, вы можете также рассмотреть возможность оснащения устройства технологией электронного зажигания, которая может устранить необходимость в постоянно горящей запальной лампе.

Размер и мощность

Размер вашего дома — важный фактор, который следует учитывать при выборе бойлера.Например, компактные комбинированные котлы не будут эффективны для больших домов с несколькими ванными комнатами и несколькими членами семьи. И наоборот, большой обычный бойлер не будет подходящим вариантом для небольшой квартиры или студии просто потому, что у вас не будет места для хранения, необходимого для размещения бака и баллона.

Если вы не уверены, какой мощности должен быть ваш котел, существует множество онлайн-калькуляторов размера котла, которые вы можете использовать в качестве справки.

Давление в сети

Давление воды — еще одна вещь, которую следует учитывать при выборе типа котла, потому что и комбинированным котлам, и системным котлам для оптимальной работы требуется высокое и надежное давление воды из основного водопровода.

Только обычные бойлеры подходят, если давление воды в водопроводе низкое, но есть решения, если давление воды в вашем доме является проблемой. Во-первых, если у вас низкое давление воды и нет места для хранения обычного бойлера, вы можете выбрать систему комбинированного бойлера.

С другой стороны, если у вас есть достаточное давление воды, но вам не нужен обычный бойлер, системный бойлер будет дешевле купить и установить, и у вас все равно будет надежная мощность, даже если у вас большой дом.

Энергоэффективные и конденсационные котлы

Энергоэффективность является ключевым фактором для большинства домовладельцев, желающих купить новую бытовую технику, и в целом, чем эффективнее котел, тем больше он будет стоить. Но важно помнить, что энергоэффективность приведет к долгосрочной экономии в том, что касается использования энергии и топлива, и вам не понадобится много времени, чтобы окупить дополнительные деньги, которые вы потратили на лучший котел.

Pro совет: При поиске энергоэффективных котлов обратите внимание на такие особенности, как системы конденсации дымовых газов и модулируемые горелки.

Перемещение котла

Есть много причин, по которым вам может потребоваться переместить котел, в том числе то, что вы делаете некоторые ремонтные работы или вам необходимо переместить систему в целях безопасности.

Перемещение котла требует опыта, который могут предоставить только профессионалы, а стоимость этой услуги может варьироваться от 500 до 1500 долларов и более. Трудно дать точную оценку, поскольку каждый дом и ситуация индивидуальны, и такие вещи, как расстояние, на которое они перемещаются и сколько потребуется рабочей силы, повлияют на окончательную стоимость.

Общая стоимость будет в значительной степени зависеть от компонентов, которые необходимо переместить, поскольку каждый имеет свою приблизительную стоимость, связанную с ним:

• Дымоход котла: 120 — 200 долларов
• Удлинитель дымовых труб или колена: 70 долларов за метр
• Магнитный фильтр: 170 — 200 долларов
• Элементы управления: 120 — 1100 долларов
• Трубопровод или фитинги: 500 — 1000 долларов

Полезные советы по обслуживанию максимально использовать возможности бойлера

Ваш котел — это инвестиция, и вы хотите максимально эффективно использовать свою систему не только для того, чтобы сэкономить деньги, но и для того, чтобы ваша семья могла дольше оставаться в комфортных условиях.Вот несколько отличных советов, которые помогут вам поддерживать и оптимизировать вашу котельную систему:

1. Изолируйте трубы: Изолируя трубы горячей воды, идущие от вашего бойлера, вы можете сэкономить деньги за счет уменьшения потерь тепла и увеличения скорости, с которой ваша система может обогревать ваш дом и реагировать на изменения температуры
2. Удалите воздух : Иногда в радиаторах появляются пузырьки воздуха, поэтому рекомендуется удалять из них воздух каждые шесть месяцев. Таким образом, вы гарантируете, что трубы должным образом заполнены водой, и это максимизирует эффективность и функциональность системы.
3. Пропылесосьте радиаторы: Грязь, пыль и другие твердые частицы могут накапливаться на радиаторах и делать их менее эффективными, и вы можете бороться с этим, регулярно очищая радиаторы пылесосом.
4. Проверить воду: Вода расширяется при нагревании, поэтому для предотвращения повышения давления внутри системы котлы оснащены расширительными баками. Важно регулярно проверять уровень воды в расширительном бачке, чтобы убедиться, что он правильный.

Словарь общих терминов по котлам

Допустимое рабочее давление: Это максимальное давление, которое может выдержать конкретный котел.

Горение: R влияет на акт или процесс горения. Технически он характеризуется быстрым окислением, которое часто сопровождается нагревом и светом.

Конденсат: Вода, которая конденсируется после отвода тепла от пара.

Коррозия: Разрушение или повреждение металла в результате химического воздействия.

Дымоход: Канал, через который дым и отходящие газы безопасно выводятся из дома.

Природный газ: Воспламеняющийся газ (часто метан и другие углеводороды), который естественным образом встречается под землей.

Пилотная лампа: Маленькая газовая горелка, которая всегда горит, чтобы зажечь большую горелку, когда это необходимо.

Излучающий: Относится к теплу, передаваемому излучением, а не теплопроводностью или конвекцией.

Предохранительный клапан: Клапан, который автоматически открывается и выпускает воздух, когда давление достигает определенного уровня.

Часто задаваемые вопросы о котельных системах

Может ли котел охладить мой дом?

Теоретически радиаторы можно использовать для охлаждения вашего дома.Однако котлы не оборудованы для охлаждения воды, и даже если бы у вас была отдельная система охлаждения, вы бы столкнулись с такими проблемами, как влажность, коррозия, конденсация и сокращение срока службы радиатора.

Как часто нужно обслуживать котел?

Большинство производителей котлов рекомендуют ежегодное обслуживание и ремонт. Это обеспечивает безопасность и надежность.

Как узнать, есть ли у меня котельная?

Если в вашем доме вместо топки установлен котел, то по всему дому будет система труб и радиаторов.С другой стороны, если у вас есть печь, то вместо нее будут воздуховоды и вентиляционные отверстия, по которым воздух циркулирует по всему дому.

В чем разница между бойлером и водонагревателем?

Типичный бойлер (не комбинированный котел, который служит обеим целям) только нагревает воду для системы отопления в вашем доме, тогда как водонагреватель обеспечивает горячую воду для ваших повседневных нужд, таких как купание, стирка и уборка. Поскольку котлы не обеспечивают воду для использования людьми, они обычно работают при более высоких температурах, чем водонагреватели.

Что такое паровой котел и чем он отличается от водогрейного котла?

Паровые котлы в наши дни не так распространены, потому что это устаревшая и менее эффективная технология. Они работают очень похоже на водогрейные котлы, но разница в том, что паровые котлы нагревают воду до состояния, когда она становится газом, а затем циркулирует пар по системе для обогрева дома. Поскольку для производства пара необходимо нагреть воду до гораздо более высокой температуры, эти котлы потребляют больше энергии.

Что такое конденсационный котел и чем он отличается от неконденсатного?

Конденсационным котлом может быть любой тип котла. Особенность, которая отличает конденсационные котлы от котлов без конденсации, заключается в том, что они предназначены для рекуперации тепла (в виде водяного пара), которое в противном случае могло бы уйти через дымоход. Поскольку они улавливают и повторно используют это тепло, конденсационные котлы имеют тенденцию быть более эффективными.

Устройство двухконтурных газовых котлов Ariston. Двухконтурный газовый котел Ariston: достоинства и недостатки

Помещения, в которых будет работать газовый котел, указаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 — эти документы исключают или минимизируют аварийные ситуации. Помещения для размещения газовых котлов относятся к классу пожаро- и взрывоопасных, поэтому при проектировании, проектировании, установке и настройке оборудования для газового отопления необходимо строго соблюдать все требования к пространству для установки газового котла.

Общие требования к установке газового оборудования

В помещении, предназначенном для установки газового котла, по указанным нормам должно быть хорошее естественное освещение: не менее 0.На 1 м 3 должно приходиться 03 м 2 площади оконного проема (но не окна — перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: суммарный объем прямого и обратного потоков воздуха в час, умноженный на 3, равен объему всего вытяжного устройства. Помимо окна, оборудованного окном, в комнате устанавливается дверь с выходом на улицу. В таблице приведены требования к объему помещения:

Внимание!

Для газовых агрегатов мощностью более 6000 Вт добавьте 0.2 м3 на каждую дополнительную единицу мощности.

Надзорные требования к помещению для установки газового котла предусматривают, что разрешается включать любые приборы для отопления квартиры на каждом этаже многоэтажного дома и в любой комнате квартиры. Кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех устройств для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, радиаторы отопления, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра и более. Помещение, в котором будет установлен и эксплуатироваться газовый котел, необходимо отделить от соседних помещений капитальными противопожарными стенами. Материал для стен или перегородок должен иметь предел огнестойкости 0,75 часа (45 минут). Котельную необходимо спланировать так, чтобы в случае возникновения оперативного пожара не было возможности распространения огня по квартире.

Внимание!

Газовые котлы марки ТЛО, работающие по принципу естественной циркуляции теплоносителя, могут устанавливаться и эксплуатироваться только в подвале дома или в подвальных помещениях.

Монтаж газового настенного котла — требования к кухне

1. Потолок 2 метра и более.
2. Общий объем кухни более 7,5 м 3, оборудована вентиляция, установлено окно, есть выход на балкон.
3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, выходящей в соседнее помещение, площадь решетки не менее 0,02 м 2.

Для установки газового котла на кухне может потребоваться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то устанавливать и эксплуатировать газовое отопительное оборудование можно только с разрешения газового надзора.

Существующие правила установки газового котла в частном доме во многом повторяют требования к котлам, работающим в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме под отопительное оборудование выделяется отдельная комната или постройка, к которым предъявляются перечисленные ниже дополнительные требования.

Правила установки напольного газового котла

1. В строящемся доме необходимо предусмотреть отдельное помещение для установки газового котла. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
2. Обязательно сделайте отдельное отверстие для приточно-вытяжной вентиляции — оно должно находиться под потолком.
3. Отверстие в стене для дымохода, отверстие под дымоходом для сажи (для очистки дымохода), которое делается на 20-30 см ниже основного дымохода.
4. Дымоход герметичен, чтобы дым и углекислый газ не попадали обратно в помещение. Для герметичности внутри большой дымоходной трубы устанавливается труба меньшего диаметра, по которой отводятся продукты сгорания газа.
5. Помещение, предназначенное для установки и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топке должен быть из негорючих материалов — бетонная стяжка, натуральный камень, брусчатка.Печь должна быть подключена к водопроводу для работы водонагревателя, а также оборудована канализацией.
6. Площадь котельной 4 м 2, высота потолков в помещении не менее 2,5 м 2.
7. Наружная дверь должна быть шириной 80 см.
8. Верх дымохода должен быть выше крыши. Сечение дымохода должно быть больше диаметра выхода котла.
9. Для подачи электроэнергии котельная должна быть оборудована электрощитом с заземлением.
10. Газопровод подведен в комнату заранее. Для каждого газового прибора необходимо установить отдельный клапан.
11. Стены котельной оштукатурены — категорически запрещено отделывать стены горючими материалами (МДФ, ДВП, пластик).

Запрещается хранить легковоспламеняющиеся жидкости и предметы возле топки и в самом помещении. Фундамент под ним (газовый отопительный агрегат или газовый водонагревательный агрегат) зимой не должен промерзать, поэтому его глубина должна быть ниже уровня промерзания грунта в регионе.Вытяжное вентиляционное отверстие должно быть чистым, то есть дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире на кухне устанавливается газовый котел, так как в нее уже подведен газопровод, есть водопровод и канализация. То есть априори все требования по установке газового оборудования уже выполнены — осталось только подключить котел.Такое положение вещей автоматически снижает затраты на укладку. инженерные коммуникации и энергоносители. Запрещается установка газового котла в помещениях с повышенной влажностью — в ванной, прачечной и т. Д.

К настенным котлам предъявляются несколько дополнительных требований:

1. Стена или перегородка для подвешивания котла должны поддерживать его — на гипсокартоне или другой легкой перегородке нельзя подвешивать оборудование.
2. Если стена отделана горючими материалами (обои, винил, пластик, МДФ, ДВП), то между стеной и негорючим материалом устанавливается прокладка толщиной 3 мм.При этом котел необходимо крепить специальной фурнитурой, обеспечивающей расстояние от корпуса котла до стены не менее 4-5 см.
3. Минимальное расстояние от котла до потолка и стен помещения 0,5 метра. Расстояние от котла до пола 0,8 метра.

Перед установкой и запуском газового оборудования необходимо получить все необходимые документы. Основным условием установки котла в частном доме, работающем на газе, является то, что сначала заключается договор на подключение газопровода, и составляется проект на установку газового оборудования и газификацию дома.Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

Газ пока остается самым дешевым видом топлива. Соответственно, самое дешевое отопление получается именно на природном газе … Правда, установка газового котла связана с определенными трудностями — помещения должны соответствовать нормам пожарной безопасности.

Для установки мощных газовых котлов требуется отдельное помещение

Нормы установки газового котла

Чтобы избежать неприятностей при вводе газового котла в эксплуатацию, необходимо выбрать место установки в соответствии с действующими нормами.Монтаж газового котла в частном доме (одноквартирном или закрытом) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

• на первом этаже дома;
• в цокольном или цокольном этаже;
• на чердаке:
• котлов газовых до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно установить на кухне.

По поводу установки бойлера на кухне в настоящее время действуют сразу два стандарта. По одному документу можно размещать отопительные приборы мощностью не более 35 кВт, по другому — не более 60 кВт. И речь идет только об отопительных приборах. Газовые плиты или другое оборудование, использующее газ, не учитывается.

Как действовать? Вам нужно узнать, каких стандартов придерживаются в вашем ГорГазе.Ведь именно их представители будут вводить оборудование в эксплуатацию. Собственно, все тонкости вам должен рассказать дизайнер, но это тоже желательно знать — вам нужно будет подготовить комнату к установке.

Куда девать

Теперь о том, где и как разместить газовое оборудование разной мощности. Речь пойдет о газовых котлах и их мощность суммируется:

• мощностью до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвале и цокольном этаже;
• от 151 кВт до 350 кВт включительно — в отдельном помещении первого, цокольного или цокольного этажей, а также в отдельно стоящем пристроенном помещении.

Более мощные установки в частных домах не используются.

Требования к кухням, на которых установлен газовый котел

При размещении в кухне газового водонагревателя или газового отопительного котла мощностью до 60 кВт помещение должно соответствовать следующим нормам:

Еще один, который в нормах не прописан, но есть: установка газового котла разрешается только в помещении с дверьми. В свете последних тенденций — убрать перегородки и сделать вместо дверей — это может стать проблемой.Без двери разрешение не будет подписано. Выход — поставить или. Другой вариант — стеклянные двери … Они не «нагружают» интерьер, но воспринимаются именно как двери.

Все эти требования должны быть выполнены. При нарушениях просто акт приема-передачи не подпишут.

Требования к индивидуальным помещениям

Они похожи, но есть отличия:

• Высота потолка — не менее 2,5 м;
• Объем и площадь помещения определяются удобством обслуживания, но не должны быть менее 15 м 3.
• Стены, ведущие в соседние помещения, должны иметь предел огнестойкости 0,75 часа и нулевой предел распространения огня по конструкции (кирпич, бетон, строительные блоки).
• Вытяжной колпак с теми же требованиями: для отвода — трехкратная замена, для притока в том же объеме, плюс воздух для горения.
• В комнате должно быть окно. Площадь остекления — не менее 0,03 м 2 на кубический метр объема.

Если установлено оборудование мощностью 150 кВт и более, одно из обязательных условий — наличие выхода на улицу.Можно оборудовать второй выход — в подсобное помещение (не жилое). Это может быть кладовая или прихожая. Двери должны быть пожаробезопасными.

Обратите внимание, что при расчете окон учитывается площадь остекления, а не размеры оконного проема. Причем в некоторых случаях требуется хотя бы одно стекло площадью не менее 0,8 квадратных метров. Если увеличить окна проблематично, можно сделать подобное окно в двери (в регламенте не сказано, что оно должно быть в стене).

Как прикрепить котельные

Иногда в доме невозможно выделить отдельную комнату. В этом случае пристраивают котельную. Нормы высоты потолков, объема, остекления и вентиляции остаются такими же, как и для отдельных помещений, только добавляются специальные нормы:

Обратите внимание, что добавочный номер должен быть зарегистрирован. Без официальных документов вам никто не будет поставлять газ. И еще: при проектировании закладывайте все нормы без отклонений, иначе не примут.Если в существующем помещении планируется установка газового котла, могут закрыть глаза на какие-то отклонения или предложить некоторую компенсацию (при недостатке объема или высоты потолка могут попросить увеличить площадь остекления). На новостройки (да и хозяйственные постройки) таких скидок нет: они должны соответствовать всем стандартам.

Объединенные кухни

Сегодня стало модно иметь или. Получается единое большое пространство, в котором легко воплощать дизайнерские задумки… Но газовая служба считает такое помещение жилым и запрещает установку газового оборудования.

С однокомнатной квартирой решить проблему не удастся, а вот с совмещенной выход есть. Если вы только планируете совместить кухню и гостиную, при оформлении документов назовите получившееся помещение кухней-столовой. Этот район не жилой, поэтому ограничений не будет. Если бумаги уже выполнены, можно попробовать их переделать или пойти другим путем — установить раздвижную перегородку… Правда, в этом случае потребуется доработка документов.

Место для установки газового котла

Если говорить конкретно о квартирах, то в них газовые котлы устанавливают в основном на кухнях. Здесь все необходимые коммуникации: водопровод, газ, есть окно, вытяжка. Осталось только определить подходящее место для котла. Для такой установки используются настенные (навесные) котлы. Они крепятся на несколько крючков, прикрепленных к стене (обычно в комплекте).

Что касается установки в других помещениях квартиры или дома, как правило, ни одно из них не соответствует требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не влезает по размерам — не хватает допусков от углов или до противоположной стены, вентиляции обычно нет или ее недостаточно. Та же проблема со шкафами — нет вентиляции и окон, не хватает объема.

Если в доме есть подъезд на второй этаж, часто хозяева хотят поставить котел под лестницей или в этом помещении.По объему он обычно проходит, но с точки зрения вентиляции его нужно будет сделать очень мощным — объем считается двухступенчатым и необходимо обеспечить его трехкратную замену. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

Определившись с помещением для установки газового котла, осталось найти для него место. Его выбирают исходя из типа котла (настенный или напольный) и требований производителя.В техническом паспорте обычно указываются расстояния от стены вправо / влево, высота установки относительно пола и потолка, а также расстояние от передней поверхности до противоположной стены. У разных производителей они могут отличаться, поэтому стоит внимательно прочитать инструкцию.

Нормы монтажа по СНиП

• Газовые котлы можно устанавливать на противопожарных стенах на расстоянии не менее 2 см от них.
• Если стена трудногорючая или горючая (деревянная, каркасная и т. Д.)) он должен быть защищен негорючим материалом. Это может быть трехмиллиметровый лист асбеста, поверх которого закреплен лист металла. Также для защиты считается штукатурка слоем не менее 3 см. В этом случае котел необходимо подвесить на расстоянии 3 см. Размеры негорючего материала должны превышать габариты котла на 10 см. см по бокам и снизу, а сверху должна быть на 70 см больше.

По асбестовому листу могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом.Можно заменить ее слоем картона из минеральной ваты … И еще учтите, что огнеупорная основа тоже считается керамической плиткой, даже если она укладывается на деревянные стены: слой клея и керамики просто дает необходимый огонь. сопротивление.

Также регламентирована установка газового котла относительно боковых стен. Если стена негорючая, расстояние не может быть меньше 10 см. Для легковоспламеняющихся и трудновоспламеняющихся материалов это расстояние составляет 25 см (без дополнительной защиты).

При установке напольного газового котла основание должно быть негорючим. На деревянном полу делается негорючая подставка. Он должен обеспечивать предел огнестойкости 0,75 часа (45 минут). Это либо кирпичи, уложенные на ложки (1/4 кирпича), либо толстая керамическая плитка для пола, уложенная поверх асбестового листа, прикрепленного к металлическому листу … Размеры негорючей основы на 10 см больше размеров установленного котла.

Каждый хозяин своего дома старается сделать его максимально уютным и комфортным.Для этого следует подумать об установке двухконтурного настенного газового котла Аристон, который поможет решить проблемы с обогревом жилого помещения. Устройство очень полезной тематики, которое обеспечит тепло как в квартире, так и в частном доме площадью до 500 м².

Также газовый настенный двухконтурный котел Аристон быстро нагреет воду для моментального использования. В этом случае человеку не обязательно подключать бойлер, что потребует дополнительных вложений и отдельного места для установки.

Описание двухконтурного котла Ariston

Сегодня на рынке газовых котлов можно найти множество интересных моделей … Это довольно удобно, так как каждый может выбрать наиболее подходящий по цене, типу, характеристикам и способу установки прибор. Двухконтурные настенные котлы Ariston приобрели свою популярность благодаря редким ситуациям с их неисправностью, а также тишине при работе, что очень важно для поддержания спокойной атмосферы в доме.

Одной из важнейших составляющих всех газовых котлов является горелка, в данном случае она может быть модулирующей или традиционной. Первый вариант более популярен, чем второй. При его использовании вся система будет регулироваться автоматически, без вмешательства человека. В этом случае мощность установленного оборудования для отопления зависит от температурных показателей.

Горелки также делятся на 2 типа:

Самый безопасный, так как не предполагает попадания продуктов сгорания в помещение в случае возникновения чрезвычайной ситуации.Также в этом случае хозяину не нужно беспокоиться о строительстве дымохода. К закрытой горелке необходимо подвести специальную коаксиальную трубу, ее всегда можно вывести в любое доступное место.

Котел Аристон открытого типа в любом случае требует дымохода для вывода продуктов сгорания наружу. Также не забывайте о естественной тяге. Воздух будет попадать в систему из жилого помещения, поэтому его придется постоянно проветривать.

Коаксиальная труба, используемая в закрытых системах горения, хорошая особенность состоит в том, что она состоит из 2 слоев.Один нужен для отвода продуктов сгорания, а другой обеспечит попадание свежего воздуха внутрь котла. Таким образом, владельцу оборудования не придется постоянно проветривать помещение и беспокоиться о естественной сквозняке. В комнате всегда будет достаточно кислорода.

Отличительные способности

По отзывам о газовых настенных двухконтурных котлах Аристон, у них есть 4 отличительные особенности, полезные для их владельцев:

1. Все модели этой компании оснащены системами автоматической защиты.
2. Наличие водяного насоса, который необходим для постоянной циркуляции воды по трубам.
3. Возможность подобрать модель с расширительным бачком … С его помощью, внутри системы отопления, автоматическая регулировка давления.
4. Фирма Аристон оснащает свое оборудование разными видами розжига. Он может быть автоматическим, что значительно облегчит жизнь владельцу того или иного котла. В противном случае при каждом запуске агрегата человеку нужно будет нажимать специальную кнопку.

В чем преимущества газовых котлов Аристон

В последнее время популярность бренда Ariston значительно выросла за счет качественных газовых котлов, и это не зря. работает тихо и потребляет минимально возможное количество топлива. Это позволит хозяевам квартиры сэкономить на коммунальных платежах и при этом обеспечить дом уютом и теплом.

Клиент получит качественное устройство, обеспечивающее круглосуточное водоснабжение и отопление дома даже большой площади до 500 квадратных метров… Также не стоит забывать о долговечности каждого котла. Сроки, указанные в гарантии, намного короче, чем они есть на самом деле. По габаритам техника намного компактнее, чем у других брендов, а значит, ее можно установить абсолютно в любом месте, даже в небольшой квартире с ограничениями по свободному пространству.

Технические характеристики

Практически все газовые котлы марки Ariston имеют мощность от 15 до 30 кВт. Таким образом, каждый клиент сможет подобрать необходимые показатели под размер своей квартиры или дома.Также стоит отметить другие отличительные характеристики такого газового оборудования:

• с максимальным КПД, котлы имеют высокий КПД;
• все настенные котлы имеют на самом оборудовании российские инструкции и обозначения, поэтому у граждан не возникает проблем с управлением агрегатом;
• большинство моделей от этого производителя способны отлично справиться с водой в системе и низким давлением;
• Особое внимание к данному оборудованию следует уделить тем людям, в домах которых часто случаются перепады напряжения.Котлы Ariston без проблем справляются с такими скачками в сети;
• все модели очень просты в эксплуатации. Чтобы начать пользоваться котлом, не нужно долго изучать инструкцию, все особенности эксплуатации интуитивно понятны и доступны даже тем, кто устанавливает такой агрегат впервые.

В некоторых случаях котел не может одновременно нагреть воду и обеспечить достаточный обогрев помещения, это касается бюджетных моделей. В этом случае человеку нужно подумать об установке дополнительного котла.

Примечание! Если говорить о дорогих агрегатах, то у них есть специальный дисплей, на котором отображаются разные характеристики, в том числе температура внутри котла и снаружи. Это очень удобно с точки зрения ввода необходимых характеристик для корректной работы оборудования.

Инструкция по эксплуатации газовых котлов Ariston

Перед приобретением газового котла Аристон нужно понимать, что если покупатель не разбирается в его установке, лучше обратиться к опытным специалистам и все работы доверить им.Ведь даже при максимально подробной инструкции не факт, что дело закончится успешно. В этом случае есть все шансы повредить оборудование, после чего придется вызывать ремонтников, а это повлечет за собой дополнительные расходы.

Очень важно не подпускать детей к оборудованию. Для этого после необходимо провести с ними беседу и доступным языком объяснить, что на агрегате ничего крутить и отображать нельзя, это должен делать только взрослый человек.Если семья уезжает, например, в отпуск, после отключения бойлера также необходимо перекрыть все трубы для подачи газа и воды. Только после этого оборудование отключается от сети.

Если дисплей предусмотрен на какой-либо модели, все индикаторы, которые он отображает, должны строго контролироваться. Он может отображать неисправности или отклонения от нормальной работы, произошедшие в процессе нагрева.

Одним из важнейших пунктов инструкции по эксплуатации газового оборудования является техника безопасности.Перед подключением котла необходимо предварительно с ним ознакомиться.

Какие бывают виды настенных котлов Аристон

Все котлы Аристон делятся на 3 серии. У них разные технические индикаторы и функции, а именно:

1. Clas — это серия более громоздких и мощных устройств для обогрева жилых помещений. Они оснащены исключительно специальными регуляторами, которые автоматически регулируют подачу газа. Это необходимо для экономии топлива, что очень удобно с точки зрения затрат на коммунальные услуги и частых командировок хозяина дома.
2. Род. Это самые инновационные и многофункциональные модели газовых агрегатов Ariston. У них больше возможностей, чем у других котлов этого производителя. Вместе с самим оборудованием покупатель получит такие дополнительные аксессуары, как вентилятор, необходимый для плавного регулирования скорости, а также теплообменники, первичный и вторичный. Все устройства линейки Genus отличаются наличием большого жидкокристаллического дисплея. На нем будут отображены все характеристики, которые соответствуют работе котла на данный момент.
3. Egis. Агрегаты этой серии имеют небольшие размеры и привлекательный внешний вид, что принесло им большую популярность среди владельцев небольших квартир … Устройство удачно впишется в любой интерьер. Важной особенностью этих котлов является то, что с учетом их габаритов они обладают достаточно высоким КПД и низким расходом топлива, что контролируется интеллектуальной системой управления.

Из-за чего может быть неисправен настенный котел

К основным причинам неисправности газовых котлов Аристон можно отнести следующие:

• При обслуживании блоков регулировки или управления горелкой специалисты допустили ошибки.
• Неудачная установка.
• Покупка подделки, которая отличается некачественными комплектующими.
• Отсутствие достаточной подачи воздуха.

Заключение

При покупке у продавца настенного газового котла Аристон необходимо проверить наличие всей необходимой документации, которая

подтвердит, что оборудование соответствует требованиям производителя. Только в этом случае очень скоро возникнут проблемы с устройством.

Итальянские производители котлы Ariston выпускают давно. Котлы стали популярны у нас в период интенсивного индивидуального строительства домов, в домах, где плохо работает центральная система отопления.

Ariston преуспел в своих технических возможностях, полюбился людям благодаря разнообразию конфигураций, широкому спектру систем и до сих пор пользуется спросом у потребителей.

Модельный ряд

Линия моделей двухконтурных котлов, в отличие от одноконтурных, более востребована, так как модели предназначены для обогрева помещений и подачи горячей воды.

BCS 24 FF (закрытая камера) и Uno 24 FF (открытая камера)

Большинство покупателей выбирают Аристон этих марок. Помимо инструкции по эксплуатации к прибору крепятся все элементы системы отопления, с которыми можно работать каждый день и без специальных навыков.

КПД достигает 95%, мощность — 24 — 26 кВт, производительность по горячей воде — до 14 литров в минуту.

Род

Считается самой функциональной моделью. На корпусе есть дисплей, все параметры устройства отображаются как внутри, так и снаружи. Аристон этой марки компактный, оснащен модулируемой горелкой, позволяющей экономно расходовать топливо, также есть программатор со встроенным таймером.

Вы можете установить программу на прибор сразу на целый день, понизить или повысить температуру, настроить параметры агрегата на свое усмотрение. Объем бака 8 литров, дефлектор автоматический, встроена система самодиагностики, вся информация отображается на дисплее.

Эгис Плюс

Адаптирован для эксплуатации в климатических условиях России … Модели не боятся перепадов давления газа в трубах. В агрегате 2 теплообменника: медный и нержавеющий, а также сборник конденсата для бесперебойной работы при температуре наружного воздуха ниже — 52 градуса. Панель имеет светодиодную индексацию.

Всю информацию можно прочитать на дисплее.

Достоинства и недостатки

Как и любая система, Аристоны не идеальны.

Его несомненные преимущества:

1. Безопасность. Система безопасна, даже если топливо взрывоопасно.
2. КПД высокий , при горении газ практически не оставляет остатков, отопление полностью расходуется на нужды хозяев, тепло сохраняется в помещении.

К недостаткам можно отнести:

1. Не стоит выбирать кот л для обогрева помещения
2. Для установки котла необходимо отдельное и немалое помещение, так как его еще нужно разместить рядом с системой пожаротушения, на случай пожара
3. Давление в газовых котлах нестабильно , возможны резкие скачки, что тоже взрывоопасно.Требуется дополнительная установка блока регулировки горелки, устройство может быстро выйти из строя.

Технические характеристики и критерии выбора

При выборе важно обращать внимание на следующие характеристики:

1. Мощность котла , состоящая в учете тепла. Без определенных знаний сделать это самостоятельно крайне сложно. При расчете учитывается площадь проемов всех окон в жилище, процент теплоотдачи от радиаторов отопления и теплопроницаемость стен.Только с учетом этих параметров выбор будет оптимальным, и вам не придется переплачивать за лишнюю электроэнергию. Среднее энергопотребление составляет 100 Вт на метр жилья. При объединении отапливаемого помещения с неотапливаемым показатель увеличится вдвое, до 160 В.
2. Наличие газохода для отвода газа.
3. Наличие циркулярного насоса в Аристон. Без него нельзя оставлять прибор без присмотра зимой, могут лопнуть трубы.Система управления должна быть простой и понятной для обычного пользователя. Для нагрева воды вряд ли понадобится устройство, нафаршированное разными функциями, да и стоимость таких многофункциональных агрегатов значительно возрастает. Сегодня они не востребованы.
4. Материал теплообменника. Лучше, если это будет сталь, чугун или медь. Медный агрегат выгодно иметь, он имеет высокий КПД, вся результирующая температура отдана носителям. Однако медь не отличается прочностью.У чугунных котлов выше производительность и долговечность, сплав надежен и долговечен.
5. Мощность котла зависит от расхода воды на нужды семьи. Котел не подходит для обогрева больших площадей, но с отопительной водой он вполне справится. Подсчитать расход воды несложно, зная, что за минуту из бойлера вытекает 5-6 литров воды. За это время из душа выливается до 12 литров. Необходимо посчитать количество точек, подключенных к котлу, и произвести общий расчет.

Производители в документации на котел указывают разницу температурного режима перед нагревом, сравнивают с температурой после нагрева. При выборе модели помимо расхода воды учитывайте температуру воды перед запуском отопления котла.

Если из-под крана вытекает до 5 литров воды в минуту, температура воды перед нагревом должна быть не менее 7-8 градусов. Если в квартире 3 балла, нужно 5 + 5 + 5 = 15 литров.При нагревании бойлера до 40 градусов с вычетом 7 градусов до нагрева выйдет 33 градуса, что вполне приемлемо для мытья посуды и принятия душа.

Преимущество современных агрегатов отдается напольным котлам. Качество блока питания не влияет на работу этих Аристонов; модели с чугунным теплообменником более надежны и долговечны.

Цена и отзывы

Купить новый Аристон можно за 20-25 тысяч рублей. Зарубежные аналоги, новинки с множеством функций и встроенным ЖК-дисплеем дороже, но и качественнее. Хотя наши отечественные производители ничем не хуже. Лучше переплатить, но купить надежный, безотказный товар с учетом всех описанных параметров.

На этой странице Вы можете найти и скачать инструкцию для газовых настенных котлов Ariston в формате pdf.

Котлы газовые настенные Ariston серии GENUS 24 FF, GENUS 28 FF, GENUS 36 FF, GENUS 24 CF, GENUS 28 CF.Руководство пользователя. Язык: RU, RO | pdf 786.93 Кб

Газовые настенные котлы Ariston серии GENUS 24 CF, GENUS 28 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 1.09 Мб

Газовые настенные котлы Ariston серии GENUS 24 FF, GENUS 28 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 1.07 Мб

Газовые настенные котлы Ariston серии GENUS 24 FF, GENUS 28 FF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 5.05 Мб

Газовые настенные котлы Ariston серии GENUS 24 CF, GENUS 28 CF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 3.14 Мб

Газовые настенные котлы Ariston серии GENUS 36 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 893.17 Кб

Газовые настенные котлы Ariston серии GENUS 36 FF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.00 Мб

Газовые настенные котлы Ariston серии GENUS 24 CF, GENUS 28 CF, GENUS 24 FF, GENUS 28 FF, GENUS 35 FF. Руководство пользователя. Язык: RU, RO | pdf 7.32 Мб

Настенные одноконтурные котлы CLAS System 24 FF, CLAS System 28 FF, CLAS System 32 FF. Инструкции по установке и обслуживанию. 2008 | pdf 4.71 Мб

Газовые настенные одноконтурные котлы CLAS System 15 FF, CLAS System 24 FF, CLAS System 28 FF, CLAS System 32 FF, CLAS System 15 CF, CLAS System 24 CF, CLAS System 28 CF.Руководство пользователя. 2008 | pdf 1.24 Мб

Котел газовый настенный двухконтурный ЭГИС 24 CF. Инструкции по установке и обслуживанию. 2008 | pdf 1.01 Мб

Котел газовый настенный двухконтурный ЭГИС 24 ФФ. Инструкции по установке и обслуживанию. 2008 | pdf 1.24 Мб

Котлы газовые настенные двухконтурные ЭГИС 24 ФФ, ЭГИС 24 CF. Руководство пользователя. 2008 | pdf 497.92 Кб

Газовые настенные котлы Ariston серии BS 24 FF, BS 24 CF.Руководство пользователя. Язык: RU, PL | pdf 439.96 Кб

Газовые настенные котлы Ariston серии BS 24 CF. Инструкции по установке и обслуживанию. Язык: RU, PL | pdf 1.86 Мб

Газовые настенные котлы Ariston серии BS 24 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, PL | pdf 1.05 Мб

Газовые настенные котлы Ariston серии BS 24 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, PL | pdf 1.08 Мб

Газовые настенные котлы Ariston серии BS 24 FF. Инструкции по установке и обслуживанию. Язык: RU, PL | pdf 2.33 Мб

Газовые настенные котлы Ariston серии BS II 15 FF. Руководство пользователя. Язык: RU, UA, RO | pdf 228.38 Кб

Газовые настенные котлы Ariston серии BS II 15 FF. Инструкции по установке и обслуживанию. Язык: RU, UA, RO | pdf 1.71 Мб

Газовые настенные котлы Ariston серии BS II 15 FF для отопления и горячего водоснабжения.Паспорт. Язык: RU, UA, RO | pdf 1012.93 Кб

Газовые настенные котлы Ariston серии BS II 24 FF. Инструкции по установке и обслуживанию. Язык: RU, UA, RO | pdf 1.88 Мб

Газовые настенные котлы Ariston серии BS II 24 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, UA, RO | pdf 1018.39 Кб

Газовые настенные котлы Ariston серии BS II 24 CF для отопления и горячего водоснабжения.Паспорт. Язык: RU, UA, RO | pdf 1005.51 Кб

Газовые настенные котлы Ariston серии BS II 24 CF. Инструкции по установке и обслуживанию. Язык: RU, UA, RO | pdf 1.38 Мб

Газовые настенные котлы Ariston серии BS II 24 FF, BS II 24 CF. Руководство пользователя. Язык: RU, UA, RO | pdf 246.76 Кб

Газовые настенные котлы Ariston серии CLAS 24 FF, CLAS 28 FF, CLAS 24 CF. Руководство пользователя. Язык: RU, RO | pdf 661.98 Кб

Газовые настенные котлы Ariston серии CLAS 24 CF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.28 Мб

Газовые настенные котлы Ariston серии CLAS 24 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 1005.77 Кб

Газовые настенные котлы Ariston серии CLAS 24 FF, CLAS 28 FF для отопления и горячего водоснабжения. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.78 Мб

Газовые настенные котлы Ariston серии CLAS 24 FF, CLAS 28 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 1.13 Мб

Газовые настенные котлы Ariston серий CLAS B, CLAS B Premium: CLAS B 24 CF, CLAS B 24 FF, CLAS B 30 FF, CLAS B Premium 24, CLAS B Premium 35. Инструкция по эксплуатации. Язык: RU, PL, CZ, RO, HU | pdf 2.52 Мб

Газовые настенные котлы Ariston серии CLAS B 24 CF.Инструкции по установке и обслуживанию. Язык: RU, PL, CZ, RO, HU | pdf 7.20 Мб

Газовые настенные котлы Ariston серии CLAS B 24 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, PL, CZ, RO, HU | pdf 1.09 Мб

Газовые настенные котлы Ariston серии CLAS B 24 FF, CLAS B 30 FF для отопления и горячего водоснабжения. Инструкции по установке и обслуживанию. Язык: RU, PL, CZ, RO, HU | pdf 8.84 Мб

Газовые настенные котлы Ariston серии CLAS B 24 FF, CLAS B 30 FF для отопления и горячего водоснабжения.Паспорт. Язык: RU, PL, CZ, RO, HU | pdf 1.15 Мб

Газовые настенные котлы Ariston CLAS EVO 24 FF, CLAS EVO 28 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 28 FF, CLAS EVO SYSTEM 32 FF, CLAS EVO 24 CF, CLAS EVO SYSTEM 24 CF, CLAS EVO СИСТЕМА 28 серии CF. Руководство пользователя. Язык: RU, RO | pdf 373.49 Кб

Газовые настенные котлы Ariston серии CLAS EVO 24 CF, CLAS EVO SYSTEM 24 CF, CLAS EVO SYSTEM 28 CF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 1.87 Мб

Газовые настенные котлы Ariston серии CLAS EVO 24 CF, CLAS EVO SYSTEM 24 CF, CLAS EVO SYSTEM 28 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 987.40 Кб

Газовые настенные котлы Ariston серии CLAS EVO 24 FF, CLAS EVO 28 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 28 FF, CLAS EVO SYSTEM 32 FF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.60 Мб

Газовые настенные котлы Ariston серии CLAS EVO 24 FF, CLAS EVO 28 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 28 FF, CLAS EVO SYSTEM 32 FF для отопления и горячего водоснабжения.Паспорт. Язык: RU, RO | pdf 990.97 Кб

Газовые настенные котлы Ariston серии CLAS EVO SYSTEM 15 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 32 FF, CLAS EVO SYSTEM 15 CF, CLAS EVO SYSTEM 24 CF. Руководство пользователя. Язык: RU | pdf 306.18 Кб

Газовые настенные котлы Ariston серии CLAS EVO SYSTEM 15 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 32 FF. Инструкции по установке и обслуживанию. Язык: RU | pdf 2.33 Мб

Газовые настенные котлы Ariston серии CLAS EVO SYSTEM 15 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 32 FF для отопления и горячего водоснабжения.Паспорт. Язык: RU | pdf 946.87 Кб

Газовые настенные котлы Ariston серии EGIS PLUS 24 FF, EGIS PLUS 24 CF. Руководство пользователя. Язык: RU, RO | pdf 204.57 Кб

Газовые настенные котлы Ariston серии EGIS PLUS 24 FF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.29 Мб

Газовые настенные котлы Ariston серии EGIS PLUS 24 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 973.91 Кб

Газовые настенные котлы Ariston серии EGIS PLUS 24 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 934.35 Кб

Газовые настенные котлы Ariston серии EGIS PLUS 24 CF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 1.69 Мб

Газовые настенные котлы Ariston серии GENUS EVO 24 FF, GENUS EVO 30 FF, GENUS EVO 32 FF, GENUS EVO 35 FF, GENUS EVO 24 CF, GENUS EVO 30 CF.Руководство пользователя. Язык: RU, RO | pdf 446.18 Кб

Газовые настенные котлы Ariston серии GENUS EVO 24 FF, GENUS EVO 30 FF, GENUS EVO 32 FF, GENUS EVO 35 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 991.20 Кб

Газовые настенные котлы Ariston серии GENUS EVO 24 CF, GENUS EVO 30 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 1019.57 Кб

Газовые настенные котлы Ariston серии GENUS EVO 24 FF, GENUS EVO 30 FF, GENUS EVO 32 FF, GENUS EVO 35 FF.Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.72 Мб

Газовые настенные котлы Ariston серии GENUS EVO 24 CF, GENUS EVO 30 CF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2,19 Мб

Поделитесь статьей с друзьями:

Похожие статьи

Выберите настенные и напольные модели Эффективность газовых котлов

В связи с тем, что большинство загородных домов в городах России не оборудованы центральным отоплением, вопрос отопления жилья стоит достаточно остро.Системы газового отопления легко решают вопрос создания автономного отопления. Если в доме установлен электрический водонагреватель, то лучшим решением будет.

Сегодня российский рынок климатической техники переполнен системами отопления от производителей из Германии, Италии, Франции, Словении и Китая. Отечественная техника по своим характеристикам не уступает лидерам этого сегмента и становится однорядной с такими торговыми марками, как Bosch, Vaillant, Baxi и др.в огромном количестве моделей производители, торговые марки даже не перепутаны специалистом. Именно поэтому у отечественного потребителя все чаще возникает вопрос, какой газовый однопроводной котел лучше?

Критерии выбора

Чтобы правильно подобрать модель котла отопления, необходимо иметь представление о конструкции и принципе работы устройства. Если таких знаний нет — то обратитесь к специалистам. Если вы представляете, как устроены одноместные газовые установки, то перед выбором конкретной модели обратите внимание на следующие моменты и особенности конструкции:

1. Производитель.Производители из Германии (Bosch, Vaillant) лидируют по производству надежных газовых установок отопления. Наиболее функциональные одноконтурные котлы предлагают производители из Южной Кореи (Navien), Словении (Protherm). Итальянские производители предлагают устройства с лучшим сочетанием цена-качество (BAXI и FERROLLI).
2. Тип зажигания. В современных отопительных котлах можно встретить электронный и пьезорожиг. Первый тип — подразумевает зажигание газовой смеси в автоматическом режиме. Во втором — батареи используются как энергетическая установка.Росге требует человеческого участия.
3. Горелка. В одноконтурных котлах используются одноступенчатые и модулированные горелки. Одноступенчатые всегда работают на 100% мощности. Модулируемые — более современные, позволяют изменять мощность нагрева теплоносителя в диапазоне от 30 до 100%. Кроме того, горелка может быть атмосферной или с турбонаддувом. Атмосферный — более стойкий и тихий. Турбированные — имеют более высокий КПД, но и стоят дороже.
4. Материал теплообменника. Для теплообменника выбран материал с хорошей теплопроводностью и устойчивостью к высоким температурам.Медь — материал с лучшей теплопроводностью и низкой температурой плавления. Медь с медным теплообменником следует выбирать малой мощности. Помимо меди, для змеевиков используется нержавеющая сталь, характеризующаяся средней теплопроводностью и прочностью. Чугунные теплообменники долговечны, но из-за большого веса используются только в напольных моделях.
5. Камера сгорания. Современные болваны оснащаются открытой или закрытой камерой сгорания. На открытом воздухе воздухозаборник идет из помещения, в закрытом воздух поступает с улицы по коаксиальному дымоходу.
6. Распределение продуктов сгорания. Выхлопные газы выводятся в современных отопительных котлах баллонами с естественной и наддувной тягой. В первом случае необходим вертикальный дымоход и хорошая вентиляция в помещении с котлом. Во втором варианте отвод продуктов сгорания осуществляется через коаксиальный дымоход с помощью встроенного вентилятора.

В помощь

Одноместный настенный котел открывает одно из самых функциональных отопительных приборов — Vaillant Turbotec Plus VU 122 / 3-5.Эта многофункциональная установка предназначена для обогрева помещений небольшой площади, до 120 м 2. Номинальная мощность котла 12 кВт, которая регулируется автоматически с помощью модулированной горелки. Аппарат снабжен закрытой термокамерой, турбиной для принудительного отвода отработанных газов, встроенным многоступенчатым насосом, приводящим в движение теплоноситель, медным теплообменником, блоком электронного зажигания и управляющим всеми функциями установки, информация о которых есть. отображается на информативном ЖК-мониторе.

Модель адаптирована для работы в электрических сетях с перепадами напряжения, благодаря встроенному стабилизатору. Котел не работает без потери мощности при пониженном давлении в газовой магистрали. Для совместной работы с водонагревателем Vaillant Turbotec оснащается необходимыми разъемами. КПД — 91%. Средняя стоимость в российских магазинах — 50 тысяч рублей. Недостатки — дороговизна.

BAXI FOURTECH 1.24 F

Эта популярная настенная модель оснащена закрытой камерой сгорания, турбонаддувом и системой принудительного дымоудаления.Модуляция пламени в горелке позволяет изменять тепловую мощность в диапазоне от 9,3 до 24 кВт. Максимальная тепловая нагрузка 25,8 кВт. Материал теплообменника — медь. Котельный агрегат оборудован водяным насосом, для принудительного перемещения теплоносителя по системе отопления. Расширительный бачок на 6 литров позволяет компенсировать расширение теплоносителя за счет его нагрева.

Для комфортного использования установка оснащена индикацией режимов, авто-рубашкой, встроенным градусником.Безопасность осуществляется за счет защиты теплообменника от перегрева, подрыва клапана, системы газового контроля. В установке есть функция автоматической самодиагностики. Устройство CPD 92,9%. Средняя стоимость — 32 тысячи 800 рублей. Недостатки: В некоторых моделях имелись неисправности с газовой арматурой.

По оценке наших специалистов и по соотношению цена — качество — функциональность, лучшим одинарным настенным котлом европейских производителей является Baxi Fourtech 1.24 F

.

Модель котла отопления моноблочного малых габаритов российского производителя «Гапазпарат».Максимальная мощность устройства 18 кВт. Согласно заявке производителя достаточно для отопления квартиры или небольшого частного дома, площадью до 180 м 2. Котел оборудован открытой камерой сгорания, поэтому требует отдельного дымохода и хорошей вентиляции в помещении. где установлен. Практически бесшумная работа этого мини-котла обусловлена ​​использованием атмосферной горелки. За счет использования медного теплообменника производитель обеспечивает КПД 90%. Расход газа 2.13 м 3 / час. При переходе на сжиженный газ расход составляет 1,59 кг / час.

Комфортное использование данного котельного агрегата обусловлено наличием автостраховки, температура и давление в системе отображаются на лицевой монтажной панели. Безопасность обеспечивается благодаря системе газового контроля, предохранительному клапану на водяном контуре и защите от перегрева теплообменника. Особенностью данной модели является небольшой расход топлива и эргономичный дизайн. Возможно подключение: бойлера косвенного нагрева; Системы теплого пола; воздушная турбина; внешний термостат.Средняя цена 20 тысяч рублей. Недостатки: часто включаются и отключаются без внешнего термостата.

Данная модель предназначена для потребительского отопления в многоэтажных домах и частных домах, площадью до 300 м 2. Установка оснащена закрытой топливной камерой и имеет мощность 30 кВт. Отвод отработанных газов принудительный, с возможностью использования отдельного коаксиального дымохода.

Особенностью этого устройства является: непрерывная модуляция горения; наличие 1 медного теплообменника, не подверженного низкотемпературному окислению; Автоматический рализиг с контролем уровня пламени.Возможно подключение водонагревателя и переход на сжиженный газ. Главное преимущество котельной установки — точное поддержание температуры и возможность использования теплоносителя на основе пропиленгликоля. Потребители положительно оценивают данный отопительный котел за стабильную работу при низком давлении топлива и перепадах напряжения. КПД при 100% мощности — 92,5%. Стоимость — 36 тысяч рублей.

Если вы решили поддержать отечественного производителя и поинтересовались, какой одинарный отопительный котел лучше, то по мнению наших специалистов и по соотношению цена — качество — функциональность лучший одинарный настенный котел от российского производителя — это модель НЕВА-8230-1

Как отмечалось выше, в последнее десятилетие большинство наших соотечественников предпочитают жизнь за городом в собственных домах и коттеджах.К сожалению, мощность ограничена, поэтому не всегда уместно применять для отопления большие частные дома. В этом случае на помощь приходят наружные системы отопления. Далее будет представлен рейтинг газовых напольных котлов от российских и европейских производителей.

Это система наружного отопления с атмосферной горелкой и открытой топливной камерой. Максимальная мощность котельного агрегата 44,5 кВт. В конструкцию этого мини-котла входит встроенный бойлер на 110 литров.Создать в доме систему ГВС. Особенностью котла является использование производителем надежного и прочного чугунного теплообменника. Согласно заявлениям производителя, срок его службы достигает 20 лет. Основные преимущества: Небольшой расход топлива 5,2 м 3 / час; Класс защиты IP 40; КПД 92%. Недостатки: не работает на газодах низкого давления. Стоимость — 70 тысяч рублей.

Предназначен для отопления небольшого частного дома или коттеджа, общей площадью до 120 м 2.Оснащен одноступенчатой ​​атмосферной горелкой, чугунным теплообменником, электронным розжигом и датчиком контроля уровня пламени. Особенностью данной модели является конструкция горелки с керамическими стержнями и регулятором расхода топлива. Открытая камера и отсутствие улучшенной делает невозможным установку ее в помещении, не оборудованном системой вентиляции и дымоудаления с естественной отягощением.

Преимущества данной системы отопления: высокий КПД — 94%; возможность подключения бойлера косвенного нагрева; Наличие автоматической самодиагностики.Средняя стоимость 7 тыс. У.е. Недостаток: В комплекте поставки Нет регуляторов VRC 420S.

Лемакс Премиум 20 — российский одноконтурный энергонезависимый котел мощностью 20 кВт. Установка снабжена стальным корпусом толщиной 2 мм, атмосферной горелкой и открытой топливной камерой. Особенностью этого устройства является новаторская конструкция теплообменника с защитой от перегрева, покрытая специальной эмалью, предохраняющей его от коррозии. Достоинства этого устройства: наличие регулятора расхода воздуха, функции самодиагностики.КПД — 90%. Средняя стоимость 21 тысяча рублей. Недостатки: частые проблемы с зажиганием, общие недоработки.

Вывод: по соотношению цена — качество — функциональность единогласно лучшие напольные котлы, признанные Vaillant Atmovit Int 164-564 / 1-5.

Собираетесь купить эффективный газовый котел, способный обеспечить тепло в самые сильные морозы? Выбирая технику для дома, нужно учитывать множество факторов. Какой вариант лучше? Какие критерии самые важные? Над решением этой задачи необходимо задумать владельцев и частных домов, и квартир.

Согласитесь, обидно платить половину и в итоге получить недостаточно функциональный котел, не способный с наступлением холодов утеплить дачу. Поэтому перед тем, как выбрать в магазине газовый котел, необходимо взвесить все «за и против». В противном случае можно взять далеко не подходящую модель.

Поможем определить основные критерии, которые кардинально влияют на выбор. Полезные рекомендации и важные нюансы изложены в нашей статье. В помощь домовладельцу предоставляются фотоматериалы и подборка видеоматериалов с консультациями опытных специалистов в области теплоснабжения.

Отсутствие или постоянное отключение централизованного отопления и горячего водоснабжения заставляло собственников коттеджей и городских квартир создавать.

Их основным элементом является котел, который за счет сжигания топлива нагревает теплоноситель для системы отопления и воду для хозяйственных нужд.

Выбор в пользу газового оборудования обусловлен эффективностью использования в качестве топлива газа. Все остальные варианты горючего топлива дороже или отдают меньше тепла.

Плюс, современные обогреватели этого вида не требуют постоянного присмотра.Подключил установку к магистральной трубке или баллону, и она работает бесперебойно, пока есть что сжечь.

Использование природного газа является оптимальным по расходам на топливо и эксплуатационным расходам для обслуживания отопления частного дома

Однако, чтобы газовый котел работал исправно и в оптимальном режиме, необходимо правильно его выбрать при покупке и регулярном обслуживании. после подключения.

Внутри моделей этого оборудования имеется масса различающихся по функционалу и специальным модулям.Следует подойти к приобретению отопительного агрегата на газе.

Критерий выбора газового котла много, но основные из них:

1. Мощность, выдаваемая устройством.
2. Компоновочное решение (количество контуров, тип корпуса и материал теплообменника).
3. Место для установки.
4. Наличие автоматики для безопасной эксплуатации.

Все эти вопросы тесно связаны друг с другом. Недостаток места для крупногабаритного агрегата или желание установить на кухне Аппарат с эстетичным внешним видом вынужден выбирать настенную модель меньшей мощности, чем уличный вариант.А необходимость нагреть горячую воду для умывальника и души заставляет искать бойлер с двумя контурами.

Выбирая обогреватель, следует помнить о необходимости его ремонта, если мастерской по сервисному обслуживанию выбранной модели нет, то стоит поискать другой вариант.

Тонкости выбора котла для отопления и ГВС

Современное тепловое оборудование имеет стильный внешний вид, наполнено всевозможными датчиками и может работать в нескольких режимах.

Каждый газовый котел имеет внутрикорпусную горелку и камеру сгорания с теплообменником, но есть модели с циркуляционным насосом и другими модулями

Во-первых, газ в горелке сжигается с помощью электронной системы или пьезоэлемента . Затем в результате ее сгорания в топке через теплообменник нагревается вода, которая направляется в контур отопительной системы.

Так работают классические одноместные модели. Для приготовления горячей санитарной воды нужно выбрать либо подключить бойлер.

Галерея изображений

Котлы оснащены микропроцессорной системой регулирования мощности (57-100%), горелками с предварительным смешиванием, что гарантирует минимальные выбросы NOX (менее 25 частей на миллион), CO и CO2. Котлы оснащены полным набором замков и систем безопасности, встроенным циркуляционным насосом, встроенной аккумуляторной батареей (для двухконтурных моделей). На теплообменники котлов «Индюранс» действует гарантия 5 лет.

Газовые котлы малой мощности часто используются в жилых домах.В связи с особенностями монтажа они делятся на напольные и настенные. Для обеспечения жилья горячей водой и обогрева помещений применяется бытовой двухконтурный газовый котел. В таком устройстве подключается котел, сам котел, горелка и система автоматики. Это практически миниатюрная котельная в доме.

Газовые котлы малой мощности устанавливаются быстро, им не нужно выделять пространство, монтируются на полу или стене. Уличные котлы более мощные, лучше подходят в качестве отопительных приборов.При выборе, какой купить уличный двухконтурный газовый котел — рекомендуется ориентироваться в материале теплообменника: чугун, медь или сталь. Лучший теплопроводник — медь, но он дороже. Для загородного дома подойдет бытовой двухконтурный газовый котел со встроенным бойлером. У такой модели в запасе большее количество горячей воды, она может работать с небольшим напором и меньше образуется.

Двухконтурные бытовые котлы различаются еще и типом газовой горелки, которая может быть атмосферной с подачей воздуха самостоятельно или может быть лишней.В этом варианте воздух в дымовой камере нагнетается с помощью электрического вентилятора. Второй вариант более экономичный, так как имеет больший КПД.

Купить напольный двухконтурный газовый котел можно в специализированной организации, где специалисты помогут подобрать наиболее подходящую модель и установить в доме устройство горячего водоснабжения.

Модельный ряд газовых котлов «Индюранс»

Отличительные особенности котлов «Индюранс»:

Котлы «Индюранс» в стандартной комплектации содержат:

красивый дизайн компактный (ширина — 46 см) Отсутствие процесса сажеобразования высокая производительность (КПД не ниже 95%) при всех режимах горения надежная работа с любой водой (допустимая жесткость до 6 мг экв / л) низкое содержание оксидов азота NOX (менее 25 ppm) надежно работает как на природном газе, так и на сжиженном пропане (максимальное давление газа — 3.2 кПа, минимум — 1,2 кПа) режим модуляции мощности (100% — 50%) Система принудительной подачи газовоздушной смеси и система дымоудаления со встроенным вентилятором частотное регулирование работы встроенного вентилятора встроенный циркуляционный насос с байпасным кольцом встроенный бак для горячей воды (75 л для моделей EBP110 и EBP175) Блок самодиагностики с индикаторной панелью питание от сети 220 В, 50 Гц максимальное давление воды в котле — 0.21 МПа температура воды на выходе из котла — от 60 ° С до 105 ° С надежная работа в диапазоне температур окружающей среды от 4 ° С до + 60 ° С встроенная защита от замерзания бесшумность в работе

микропроцессорный блок управления автоматикой котла вентилятор с частотным регулированием электронный блок искрового зажигания с датчиком пламени Циркуляционный насос с байпасом автоматический газовый клапан модуляции реле протока воды реле уровня воды в бойлере термоманометр реле максимальной температуры воды предохранительный клапан максимального давления воды в котле Горелочный блок из нержавеющей стали установлен на заводе Коллекторы теплообменника бронзовые топочная камера изолирована фирменным легким огнеупором с рабочей температурой до 11000с встроенный накопительный бак 75 л для горячей воды (модели EBP110 и EBP175) Реле уровня воды в накопительном баке (модели EBP110 и EBP175) пластинчатый теплообменник ГВС (модели EBP110 и EBP175)

При высоком КПД котлов «Индюранс» эксплуатационные расходы минимальны.Безупречный дизайн, простота эксплуатации и низкие затраты гарантируют экономию! Все оборудование сертифицировано Госстандартом, Госгортхнадзором РФ и допущено к применению в России
Производство котлов сертифицировано на соответствие ISO9002

Газовые котлы — довольно удобный и экономичный способ решить проблемы с отоплением в частном доме. Большинство хозяев отдают предпочтение навесным моделям на 10 кВт. Такой отопительный прибор не занимает много места и позволяет утеплить помещение площадью около 100 квадратных метров.

Характеристики настенных газовых котлов

Существует два основных типа газовых настенных котлов:

• одинарные — служат для отопления;
• двухкомпонентный — помимо своей основной задачи позволяет подогревать проточную воду.

При выборе модели учтите, что для большинства отопительных приборов этого класса требуется дымоходный состав. В частности, это касается оборудования с открытой камерой сгорания. Но недавно ведущие производители начали выпуск уникальных моделей с принудительной отгрузкой, пропускающей токсичные вещества через небольшое отверстие в стене.Такая разработка позволила использовать котлы даже в квартирах многоэтажных домов.

Основные преимущества газового оборудования для отопления очевидны. Вы можете запустить его, нажав несколько кнопок, и вам не нужно следовать ему. В случае угасания пламени сработает система блокировки. Но при этом следует соблюдать правила безопасности:

• Устанавливать прибор следует в хорошо вентилируемых и / или вентилируемых помещениях;
• необходимо обеспечить хорошее освещение и доступ к холодной воде;
• запрещается ставить котлы на цокольных этажах.

Котельное топливо — обзор

Использование топлива в дымовых котлах

До 1950-х годов уголь был по экономическим причинам основным топливом для котлов, доступным в Великобритании, и с последующей историей эта страна является удобной основой для иллюстрации технических альтернатив доступны во многих промышленно развитых и развивающихся странах.

Тогда нефть стала конкурировать с углем. Этот переход был первоначально инициирован относительной экономичностью двух видов топлива, но, несомненно, получил дополнительный импульс благодаря внедрению блочно-компактного котла, который предлагал высокую эффективность, низкую цену и полностью автоматический режим работы и который занимал только половину площади. эквивалентного угольного котла.Котлы, работающие на угле, по необходимости были большими, так как в их топках требовалось разместить колосниковые решетки, а оборудование для работы с углем и золой также было большим и дорогим. В результате при сопоставимой мощности стоимость кожухотрубного котла, работающего на угле, была значительно выше, чем у его аналога, работающего на жидком или газе. Эти факты, в сочетании с конкурентоспособной ценой на жидкое топливо в то время, обеспечили, что большинство промышленных пожаротрубных котлов даже большей мощности были укомплектованы компактной разновидностью, разработанной специально для сжигания жидкого топлива.Это оставалось так до начала 1970-х годов, когда природный газ стал доступен в достаточных количествах, чтобы его можно было рассматривать в качестве топлива для промышленных котлов, а жидкое топливо стало как ненадежным, так и дорогим. В результате промышленные потребители и производители котлов рассмотрели возможность сжигания газа в такой установке, и это привело к некоторым фундаментальным изменениям в конструкции горелки / котла, особенно в особенностях, касающихся различий в излучательной способности пламени и теплопередающих свойствах при сжигании этих двух газов. топливо.Большинство современных котлов по-прежнему представляют собой компактные котлы и обычно могут работать на двух видах топлива на жидком топливе или газе; в некоторых случаях переключение между двумя видами топлива может быть достигнуто без прерывания подачи пара. Эта установка для переключения в режиме онлайн привела к популяризации двухтопливного сжигания котлов, поскольку в этом случае заказчик может использовать любое топливо, которое является экономически выгодным.

В настоящее время высокая стоимость мазута и ограниченная доступность природного газа для этого рынка привели к значительному возобновлению интереса к сжиганию твердого топлива.С колосниковыми технологиями топки компактные котлы, которые доминировали на рынке новых котлов в последнее десятилетие, не могут работать на угле без чрезмерного снижения мощности и значительных технических трудностей. Тем не менее, шагом в направлении увеличения гибкости использования топлива стало внедрение многотопливного котла, который может работать как на угле, так и на газе и мазуте, при этом базовая конструкция основана на трехкомпонентном угольном топливе. пройти конфигурацию.

Поскольку сжигание угля подробно рассматривалось в предыдущих изданиях «Эффективное использование топлива» и других публикациях (также в деталях в главах 5 и 6 этого тома), считается излишним слишком подробно останавливаться на этом конкретном аспект.Поэтому в этом разделе особое внимание уделяется сжиганию жидкого и газообразного топлива. Что касается деталей стрельбы, они представлены в главах 4 и 3 соответственно.

При обычном сжигании угля и топке со стоком максимальная скорость тепловыделения печи обычно ограничивается до менее 1 МВт / м ³ , исходя из общего объема трубы печи. Превышение этой скорости может вызвать выделение дыма и чрезмерную температуру продуктов сгорания, попадающих в дымовые трубы, что приведет к расплавлению на концах труб компонентов золы и, таким образом, к необходимости частой очистки котла.Кроме того, топливно-воздушная смесь внутри и над угольной решеткой имеет тенденцию к сильному расслоению, так что последующее выгорание пламени требует значительной длины и объема печи, если конструкция не включает устройства для обеспечения турбулентности.

Vekos Powermaster, показанный на Рисунке 6 главы 6 под топкой, представляет собой трехходовой агрегат с одной или двумя топочными трубами, в зависимости от номинала. Первоначально он имел конструкцию с сухим основанием, теперь он доступен как с сухим, так и с мокрым основанием.В этом котле система сжигания топлива является неотъемлемой частью конструкции котла и котла. Установлено устройство подачи угля, в которое топливо может подаваться либо механически с помощью винтового конвейера из верхнего топливного бункера, либо пневматически из зоны хранения угля, расположенной на уровне земли или ниже. Топливо можно подавать с любого направления, что дает полную гибкость конструкции котельной. При использовании системы с фиксированной решеткой очистка от золы производится вручную. Автоматическая решетка, состоящая из двух наборов решетчатых решеток, расположенных одна над другой, образующих непрерывную опору для топки, теперь доступна в стандартной комплектации для моделей с одним дымоходом.Верхние планки решетки могут перемещаться вбок с помощью маховика с электрическим приводом и механизма сцепления, чтобы выровнять расстояния в верхней и нижней решетках, так что зола падает через решетку на винтовой конвейер, расположенный под ней. который переносит золу в переднюю часть котла для сброса через поворотный клапан. Удаление золы необходимо всего несколько минут за 8–10 часов. Любой несгоревший углерод, песок и пыль собираются и возвращаются на дожигание. В системе сгорания под давлением Vekos скорость горения 343 кг / м 2 ² ч и скорость тепловыделения печи около 1.5 МВт / м ³ . У агрегатов коэффициент регулировки составляет около 3: 1.

Рисунок 6. Котел Lancashire

Иногда наблюдаемую склонность к высоким температурам камеры сгорания можно преодолеть с помощью струи BCURA. Эта форсунка представляет собой прямоугольное отверстие 30,2 × 2,4 мм, сформированное из сплющенной трубы, и устанавливается в смещенном положении за стенкой моста, длинной стороной, параллельной продольной оси трубы печи. Расположение форсунки показано на рис. 4 .Он может использоваться с паром или сжатым воздухом при давлении 35–105 кПа (манометрическое) и увеличивает турбулентность за счет создания вихревого движения. Достигается большая скорость тепловыделения и полное сгорание внутри топочной трубы, что приводит к снижению температуры камеры сгорания не менее чем на 110 ° C, причем эти температуры поддерживаются ниже критического уровня 925–955 ° C. Однако правильное расположение и техническое обслуживание форсунки необходимы для безопасной работы и оптимальной эффективности. Струя также предотвращает накопление песка на дне трубы печи за стенкой моста, освобождая таким образом эту теплопередающую поверхность.

Рис. 4. Форсунка BCURA

для сжигания в псевдоожиженном слое (Глава 5), особенно в ее форме под давлением, должна обеспечивать мощность сжигания угля для водотрубных котлов (Глава 10.3) до 5–8 МВт / м ³ чтобы получить.

Распыленное жидкое топливо и воздух легче смешиваются в зависимости от способа введения, а зольные вещества в продуктах сгорания, хотя их нельзя пренебречь, присутствуют в гораздо меньших количествах, чем уголь. Поэтому интенсивность тепловыделения в диапазоне 2–3 МВт / м ³ обычна при сжигании жидкого топлива.Возможна даже более высокая скорость, но тогда могут возникнуть трудности с выбросом твердых частиц из дымовой трубы; Появление около 0,4% или более топлива, сжигаемого в виде твердых частиц, не допускается Правилами о чистом воздухе 1971 года для рассматриваемого класса котла. Очевидно, что размер печи, необходимой для сжигания жидкого топлива, значительно меньше, чем для сжигания эквивалентного количества угля. Однако следует иметь в виду, что должна быть предусмотрена достаточная площадь поглощения тепла для охлаждения отходящих газов до приемлемой температуры, прежде чем они попадут в камеру сгорания и впоследствии попадут в дымовые трубы.Это предотвращает опасность расплавления золы и структурных проблем в трубной пластине и на концах трубки, таких как деформация, утечка через посадочное место трубки и растрескивание связок.

Газообразное топливо даже легче смешивается с воздухом и сгорает, чем мазут, и содержит только следовые примеси. В результате скорость тепловыделения печи может превышать 3 МВт / м ³ (300 000 БТЕ / фут ³ ч), поскольку нет возможности плавления золы. Однако в печи снова должно происходить достаточное поглощение тепла для охлаждения газов до температуры, не оказывающей вредного воздействия на заднюю трубную пластину.Также сравнительно низкая излучательная способность газового пламени по сравнению с пламенем жидкого топлива означает, что конвективная теплопередача должна играть большую роль в пределах трубы печи, чтобы компенсировать более низкую скорость радиационной теплопередачи. Этого можно добиться двумя способами. Во-первых, горелка может быть спроектирована так, чтобы продукты сгорания, выходящие из сопла горелки, выпускались с вихревым движением по трубе печи. Это гарантирует, что горячие газы очищают теплопередающие поверхности с повышенной скоростью, и в результате тепло передается быстрее; но необходимо соблюдать осторожность, чтобы не допустить прямого попадания пламени на трубу печи, поскольку это может привести к локальному перегреву.Во-вторых, поток продуктов сгорания по трубе может быть нарушен добавлением огнеупорного целевого кольца, стенки или блока. Воздействие препятствия заключается в увеличении турбулентности в печи и, следовательно, в улучшении скорости теплопередачи. Кроме того, сами огнеупорные вставки нагреваются до красного тепла и излучают к более холодным теплопередающим поверхностям. Это частично снижает потенциальные проблемы, вызванные низкой излучательной способностью пламени природного газа, но имеет недостаток, заключающийся в увеличении сопротивления потоку газа через котел, так что для преодоления повышенного перепада давления требуется большая механическая мощность.

Повышенная скорость тепловыделения печи, характерная для современных компактных котлов в корпусе, означает повышенную термическую нагрузку на печь, что привело к широкому использованию гофрированных печных труб. Эффект от этих гофр тройной. Во-первых, они позволяют воспринимать тепловые расширения и сжатия без чрезмерного напряжения; во-вторых, они обеспечивают большую площадь теплопередачи на единицу объема и, следовательно, более низкий тепловой поток; и, наконец, в пограничном слое наблюдается повышенная турбулентность.

BetterBricks | Котельные работы и обслуживание котлов

Введение

Котлы — это сосуды под давлением, предназначенные для нагрева воды или производства пара, которые затем могут использоваться для отопления помещений и / или нагрева технической воды в здании. В большинстве систем отопления коммерческих зданий источником тепла в котле является горелка, работающая на природном газе.Также можно использовать масляные горелки и электрические резистивные нагреватели. В некоторых применениях пар предпочтительнее горячей воды, включая абсорбционное охлаждение, кухни, прачечные, стерилизаторы и оборудование с паровым приводом.

У котлов есть несколько сильных сторон, которые сделали их обычным элементом зданий. Они имеют долгий срок службы, могут достигать КПД до 95% или выше, обеспечивают эффективный метод обогрева здания, а в случае паровых систем требуют небольшой перекачиваемой энергии или вообще не требуют ее.Однако затраты на топливо могут быть значительными, требуется регулярное техническое обслуживание, а если техническое обслуживание откладывается, ремонт может быть дорогостоящим.

Руководство по строительству, эксплуатации и техническому обслуживанию котлов предоставляется в основном ASME (Американское общество инженеров-механиков), которое производит следующие ресурсы:

• Правила строительства отопительных котлов, Кодекс по котлам и сосудам под давлением, Раздел IV-2007
• Рекомендуемые правила по уходу за отопительными котлами и их эксплуатации, Кодекс по котлам и сосудам высокого давления, Раздел VII-2007

Котлы часто являются одними из крупнейших потребителей энергии в здании.Каждый год котельная установка остается без присмотра, затраты на котел могут увеличиваться примерно на 10% (1). Поэтому эксплуатация и техническое обслуживание котла — хорошее начало, когда вы ищете способы снизить потребление энергии и сэкономить деньги.

Как работают котлы

В котлах, работающих на газе и жидком топливе, используется регулируемое сжигание топлива для нагрева воды. Ключевыми компонентами котла, участвующими в этом процессе, являются горелка, камера сгорания, теплообменник и средства управления.

Рисунок 1: Firetube Boiler (источник изображения: www.hurstboiler.com)

Горелка смешивает топливо и кислород и с помощью устройства зажигания создает платформу для сгорания. Это горение происходит в камере сгорания, и выделяемое при этом тепло передается воде через теплообменник. Органы управления регулируют зажигание, скорость розжига горелки, подачу топлива, подачу воздуха, тягу на выхлопе, температуру воды, давление пара и давление в котле.

Горячая вода, производимая котлом, перекачивается по трубам и доставляется к оборудованию по всему зданию, которое может включать змеевики горячей воды в приточно-вытяжных установках, оборудование для нагрева горячей воды и оконечные устройства. Паровые котлы производят пар, который течет по трубам из зон высокого давления в зоны низкого давления без помощи внешнего источника энергии, такого как насос. Пар, используемый для нагрева, может быть напрямую использован паром, использующим оборудование, или может обеспечивать тепло через теплообменник, который подает горячую воду к оборудованию.

При обсуждении различных типов котлов ниже приводится более подробная информация о конструкции конкретных котельных систем.

Типы котлов

Котлы подразделяются на различные типы в зависимости от их рабочего давления и температуры, типа топлива, метода тяги, размера и мощности, а также от того, конденсируют ли они водяной пар в дымовых газах.Котлы также иногда описывают по их ключевым компонентам, таким как материалы теплообменника или конструкция труб. Эти другие характеристики обсуждаются в следующем разделе, посвященном ключевым компонентам котлов.

Двумя основными типами котлов являются котлы Firetube и Watertube. В котле Firetube горячие газы сгорания проходят через ряд трубок, окруженных водой. В качестве альтернативы, в водотрубном котле вода течет внутри трубок, а горячие газы от горения протекают по внешней стороне труб.Чертеж водотрубного котла показан на рисунке 2.

Рисунок 2: Водяной котел

Котлы

Firetube обычно используются для пара низкого давления или горячего водоснабжения и доступны в размерах от 500 000 до 75 000 000 БТЕ на входе (5). Водотрубные котлы в основном используются в системах с паром более высокого давления и широко используются для систем комфортного отопления. Обычно они имеют размер от 500 000 до более 20 000 000 БТЕ на входе (5).

Чугунные секционные котлы (рис. 3) — это еще один тип котлов, обычно используемый в системах отопления коммерческих помещений. В этих типах котлов не используются трубы. Вместо этого они построены из чугунных секций, которые имеют каналы для воды и продуктов сгорания. Чугунные отливки скреплены вместе, как в старом паровом радиаторе. Секции соединены между собой прокладками. Они доступны для производства пара или горячей воды и доступны в размерах от 35 000 до 14 000 000 БТЕ на входе (2).

Секционные котлы из чугуна выгодны тем, что их можно собрать на месте, что позволяет транспортировать их через двери и небольшие проемы. Их главный недостаток заключается в том, что секции герметизированы вместе с помощью прокладок, они подвержены утечкам по мере старения прокладок и подвергаются воздействию химикатов для обработки котла.

Рисунок 3: Секционный чугунный котел (источник изображения: www.chestofbooks.com)

Рабочее давление и температура
Котлы классифицируются как котлы низкого или высокого давления и сконструированы в соответствии с требованиями норм ASME по котлам и сосудам высокого давления.Котлы низкого давления ограничены максимальным рабочим давлением 15 фунтов на квадратный дюйм (фунт силы на квадратный дюйм манометра) для пара и 160 фунтов на квадратный дюйм для горячей воды (2). Большинство котлов, используемых в системах отопления, вентиляции и кондиционирования воздуха, являются котлами низкого давления. Котлы высокого давления сконструированы для работы выше пределов, установленных для котлов низкого давления, и обычно используются для выработки электроэнергии. Рабочая температура воды для водогрейных котлов ограничена 250 ° F (2).

Тип топлива
В коммерческих зданиях природный газ является наиболее распространенным котельным топливом, поскольку он обычно легко доступен, сгорает чисто и обычно дешевле, чем масло или электричество.Некоторые котлы предназначены для сжигания нескольких видов топлива (обычно природного газа и мазута). Двухтопливные котлы обеспечивают оператору запас топлива в случае прекращения подачи топлива. Они также позволяют заказчику использовать мазут в «пиковые часы» для природного газа. Во времена, когда расценки на природный газ выше, чем на альтернативное топливо, это может снизить затраты на топливо за счет использования более дешевого альтернативного топлива и ограничения использования природного газа только в непиковые периоды.

Электрические котлы используются на объектах, где требуется небольшое количество пара или где нет природного газа. Электрические котлы известны своей чистотой, бесшумностью, простотой установки и компактностью. Отсутствие горения приводит к снижению сложности конструкции и эксплуатации, а также к меньшему количеству технического обслуживания. Нагревательные элементы легко заменяются в случае выхода из строя. Эти типы котлов могут использоваться для производства пара или воды низкого или высокого давления и могут быть хорошей альтернативой для клиентов, которые ограничены правилами выбросов.Размеры варьируются от 30 000 до 11 000 000 БТЕ на входе с общим КПД от 92 до 96% (2).

Тяговые методы
Разница давлений между камерой сгорания котла и дымоходом (также называемым выхлопной трубой) создает тягу, которая переносит продукты сгорания через котел в дымоход. Котлы с естественной тягой полагаются на естественную плавучесть горячих газов, которые выводят продукты сгорания в дымоход котла и втягивают свежий воздух в камеру сгорания.К котлам с механической тягой относятся: котлы с принудительной тягой, при которых воздух нагнетается в камеру сгорания вентилятором или нагнетателем для поддержания положительного давления; и Индуцированная тяга, при которой воздух втягивается через камеру сгорания вентилятором или нагнетателем для поддержания отрицательного давления.

Размер и мощность
Модульные котлы имеют небольшие размеры и мощность и часто предназначены для замены большого одиночного котла несколькими небольшими котлами. Эти модульные котлы легко проходят через стандартный дверной проем и могут транспортироваться по лифтам и лестницам.Блоки могут быть расположены в различных конфигурациях для использования ограниченного пространства или для размещения нового оборудования. Модульные котлы могут быть организованы таким образом, чтобы эффективно удовлетворять потребность в тепловой нагрузке.

Конденсационный метод
Традиционные водогрейные котлы работают без конденсации водяного пара из дымовых газов. Это очень важно для предотвращения коррозии компонентов котла. Конденсационные котлы работают при более низкой температуре возвратной воды, чем традиционные котлы, что приводит к конденсации водяного пара из выхлопных газов.Это позволяет конденсационному котлу извлекать дополнительное тепло в результате фазового перехода от водяного пара к жидкости и увеличивает эффективность котла. Некоторое количество углекислого газа растворяется в конденсате и образует угольную кислоту. В то время как некоторые конденсационные котлы предназначены для обработки коррозионной конденсации, для других требуются средства нейтрализации конденсата. Традиционные котлы без конденсации обычно работают в диапазоне КПД сгорания 75% — 86%, в то время как конденсационные котлы обычно работают в диапазоне КПД сгорания от 88% до 95% (2).

Ключевые компоненты котлов

Ключевые элементы котла включают горелку, камеру сгорания, теплообменник, выхлопную трубу и органы управления. Аксессуары котла, включая экономайзер дымовых газов, также обычно используются в качестве эффективного метода рекуперации тепла от котла и будут кратко обсуждены в разделе «Лучшие практики для эффективной эксплуатации».

В котлах, работающих на природном газе, используется один из двух типов горелок: атмосферные горелки, также называемые горелками с естественной тягой, и горелки с наддувом, также называемые механическими горелками. Из-за более строгих федеральных и государственных нормативов качества воздуха горелки с низким уровнем выбросов NOx и горелки с предварительным смешиванием становятся все более широко используемыми и даже требующимися в некоторых регионах. Обеспечивая эффективное смешивание воздуха и топлива при его поступлении в горелку, эти типы горелок могут гарантировать снижение выбросов NOx.

Рисунок 4: Котел с принудительной тягой (источник изображения: www.Hurstboiler.com)

Камера сгорания, обычно сделанная из чугуна или стали, вмещает горелки и процесс горения. Температура внутри камеры сгорания может очень быстро достигать нескольких сотен градусов.

Теплообменники могут быть изготовлены из чугуна, стальных трубных пучков или, в случае некоторых небольших котлов, из меди или стали, плакированной медью.

Дымоход — это трубопровод, по которому горячие газы сгорания отводятся от котла наружу.Обычно этот трубопровод изготавливается из стали, но в случае конденсационных котлов он должен быть изготовлен из нержавеющей стали для обработки коррозионного конденсата. Еще одно соображение — будет ли выхлопная труба находиться под положительным или отрицательным давлением. Это может определить, как должны быть герметизированы стыки выхлопной трубы.

Средства управления котлом помогают производить горячую воду или пар регулируемым, эффективным и безопасным образом. Органы управления горением и работой регулируют скорость использования топлива для удовлетворения спроса.Главный рабочий орган управления контролирует температуру горячей воды или давление пара и отправляет сигнал для управления скоростью горения, скоростью, с которой топливо и воздух поступают в горелку. Обычные последовательности розжига горелки включают в себя включение / выключение, высокое / низкое / выключенное состояние и плавное регулирование.
Средства безопасности котла включают средства управления высоким давлением и температурой, высоким и низким давлением газа / масла, а также средства контроля высокого и низкого уровня воды и контроля пламени. Эти средства управления считаются мерами безопасности или ограничениями, которые разрывают электрическую цепь, чтобы предотвратить возгорание котла.Например, если давление в котле превышает настройку предельного давления, топливный клапан закрывается, чтобы предотвратить небезопасное состояние высокого давления. Цепь безопасности системы контроля пламени обычно включает в себя переключающие контакты для отсечки низкого уровня воды, высоких пределов, реле контроля воздуха, резервные средства управления безопасностью и работой, а также датчики пламени. Датчики пламени часто состоят из стержней пламени и ультрафиолетовых или инфракрасных сканеров для контроля состояния пламени и отключения горелки в случае отсутствия воспламенения или другого небезопасного состояния.Органы управления защитой от пламени запрограммированы на управление горелкой и ее циклическое переключение между этапами работы.

Вопросы безопасности

Все оборудование для сжигания должно эксплуатироваться надлежащим образом, чтобы предотвратить возникновение опасных условий или стихийных бедствий, которые могут привести к травмам и материальному ущербу. Основная причина взрыва котла — возгорание горючего газа, скопившегося внутри котла.Эта ситуация может возникнуть по-разному, например, топливо, воздух или зажигание прерывается по какой-либо причине, пламя гаснет, а горючий газ накапливается и снова воспламеняется. Другой пример — когда происходит ряд неудачных попыток воспламенения без соответствующей продувки скопившегося горючего газа.

В котле накоплено огромное количество энергии. Изменение состояния перегретой воды из горячей жидкости в пар (пар) высвобождает огромное количество энергии.Например, 1 фут3 воды расширится до 1600 фут3, когда превратится в пар. Следовательно, «если бы вы могли уловить всю энергию, выделяющуюся, когда 30-галлонный домашний резервуар с горячей водой вспыхивает во взрывоопасном состоянии при температуре 332 ° F, у вас было бы достаточно силы, чтобы отправить средний автомобиль (весом 2500 фунтов) на высоту почти 125 футов. Это эквивалентно высоте 14-этажного многоквартирного дома, начиная со скорости отрыва 85 миль в час! » (5).

Безопасность котлов — ключевая задача Национального совета инспекторов котлов и сосудов высокого давления.Эта организация ежегодно сообщает и отслеживает безопасность котлов и количество инцидентов, связанных с котлами и сосудами под давлением. Их работа показала, что категорией инцидентов номер один, повлекшей за собой травмы, были плохое обслуживание и ошибка оператора (5). Это подчеркивает важность надлежащего обслуживания и обучения операторов.

Котлы необходимо регулярно проверять в соответствии с рекомендациями производителя. Необходимо проверять целостность сосуда под давлением, проверку предохранительных клапанов, устройств отключения воды и надлежащую работу поплавка, манометры и индикаторы уровня воды.Система подачи топлива и горелки котла требует надлежащего осмотра и обслуживания для обеспечения эффективной работы, теплопередачи и правильного обнаружения пламени. Руководство по передовой практике O&M Федерального проекта энергоменеджмента (FEMP) по достижению операционной эффективности — хороший ресурс, описывающий план профилактического обслуживания, а также объясняющий важность такого плана. Этот документ доступен здесь: http://www1.eere.energy.gov/femp/pdfs/omguide_complete.pdf.

Лучшие практики для эффективной работы

КПД

Процент тепловой энергии, содержащейся в топливе, улавливаемой рабочим телом (например,г. вода) в котле определяется как полнота сгорания котла. Эффективность горения 80% или выше обычно возможна для водогрейных котлов и паровых котлов низкого давления для коммерческих зданий.

Полное сгорание происходит, когда углеводородное топливо, такое как природный газ или масло, сгорает и выделяет только углекислый газ, воду и тепло. Если кислорода недостаточно и / или плохое смешивание топлива и кислорода, то произойдет неполное сгорание, что приведет к появлению других продуктов сгорания, включая монооксид углерода и несгоревшее топливо.

Когда происходит неполное сгорание, химическая энергия топлива не полностью выделяется в виде тепла, и эффективность сгорания снижается. Это также является проблемой безопасности, поскольку несгоревшее топливо может воспламениться в дымовой трубе и вызвать взрыв. Котлы необходимо настроить на полное сгорание. Одна из стратегий обеспечения полного сгорания — подача некоторого количества избыточного воздуха. Однако, как показано на рисунке ниже, небольшое количество избыточного воздуха улучшит эффективность сгорания, но большое количество снизит эффективность.

Рисунок 5: Эффективность сгорания в зависимости от избытка воздуха

Для обеспечения высокого общего КПД котла тепло, выделяемое при сгорании, должно эффективно передаваться рабочей жидкости. Любое тепло, не переданное жидкости, будет потеряно через кожух котла или дымовой газ. Температура дымовых газов в дымовой трубе котла является хорошим показателем теплопередачи и, следовательно, эффективности. Существуют практические пределы того, насколько низкой может быть температура дымовой трубы.Температура будет выше, чем у рабочего тела в котле. В котлах без конденсации он должен быть достаточно высоким, чтобы водяной пар в выхлопных газах не конденсировался и не омывал поверхность теплопередачи коррозионным конденсатом. Конденсационные газовые котлы спроектированы и изготовлены из материалов, устойчивых к коррозии. Таким образом, они могут иметь температуру выхлопных газов менее 150 ° F. Улавливание тепла от конденсата может привести к эффективности сгорания более 90%.

Рисунок 6: Диаграмма эффективности сгорания природного газа (источник изображения: Федеральная программа управления энергетикой, Министерство энергетики США)

На рис. 6 представлена ​​диаграмма эффективности сгорания природного газа с электрическими горелками, которая показывает взаимосвязь между избыточным воздухом, температурой дымовых газов и эффективностью сгорания. В качестве примера, отслеживая линию этапа 1, при 9% кислорода дымовых газов (что эквивалентно примерно 67% избыточного воздуха, как видно на графике) и повышению температуры дымовых газов на 500 ° F, соответствующая эффективность сгорания составляет около 76.5%. Используя такое же повышение температуры дымовых газов на 500oF, этап 2 показывает, что снижение содержания кислорода в дымовых газах до 2% приводит к повышению эффективности сгорания примерно на 81,5%. Это показано как Шаг 2 на Рисунке 6 выше. По мере того, как процентное содержание кислорода в дымовых газах уменьшается, меньше тепла передается избыточному кислороду, и эффективность сгорания увеличивается. По мере увеличения эффективности сгорания больше тепла передается питательной воде, а не дымовому газу, и, следовательно, температура дымовых газов снижается.

Используйте регуляторы котла для оптимального соотношения воздух-топливо

Для обеспечения полного сгорания в горелку вводится дополнительный воздух.Но слишком много воздуха приведет к неэффективному нагреву воздуха и его выбросу из дымохода котла, что снизит эффективность сгорания и создаст угрозу безопасности. Когда котел настроен, цель состоит в том, чтобы максимизировать эффективность сгорания за счет обеспечения достаточного количества избыточного воздуха для обеспечения полного сгорания, но не слишком большого для снижения эффективности. Сколько избыточного воздуха достаточно для полного сгорания? Это зависит от конструкции и состояния горелки и котла, а также от различных скоростей воспламенения горелки, но обычно считается между 2% — 3%.Избыточный воздух также должен быть отрегулирован с учетом колебаний температуры, плотности и влажности воздуха для горения котла при любых дневных и сезонных колебаниях. Желательно поддерживать постоянное количество избыточного воздуха на всем диапазоне стрельбы.

Важно помнить, что полное сгорание имеет решающее значение для обеспечения эффективной работы котла. Неполное сгорание топлива может значительно снизить КПД котла на 10% и более, в то время как увеличение избытка воздуха на 10% может повлиять на КПД котла только примерно на 1%.Признаки неполного сгорания — дымный выхлоп, желтое пламя, сбои пламени и закопченные трубы котла. Рекомендуется ежегодно настраивать котел, чтобы обеспечить оптимизацию процесса сгорания.

Обычно избыток воздуха около 10% для газового котла является оптимальным для обеспечения полного сгорания и максимальной эффективности. Это соответствует избытку O2 от 2% до 3%. Работа с избытком воздуха более 10% нежелательна, так как это может привести к снижению эффективности и увеличению выбросов.Поэтому предпочтительным является поддержание оптимального уровня избытка воздуха во всем диапазоне стрельбы. Это может быть достигнуто с использованием средств управления горелкой, включая средства управления параллельным расположением, средства управления перекрестным ограничением и средства регулирования подачи кислорода. Эти типы органов управления являются превосходной альтернативой традиционным механическим органам управления промежуточным валом. Краткое описание каждого типа автоматов горения представлено ниже (3):

• Механический регулятор промежуточного вала — это простейший тип плавного регулирования горелки, обычно используемый на небольших горелках.Также называется одноточечным управлением, потому что один механический рычажный механизм управляет как воздухом, так и топливом. Эти элементы управления не могут измерять расход воздуха или топлива. Диапазон регулирования ограничен, что приводит к чрезмерному избытку воздуха для обеспечения безопасной работы при любых условиях и скоростях стрельбы. Неровность рычагов затрудняет точное и повторяющееся управление и требует регулярного обслуживания и регулировки.
• Элементы управления параллельным расположением используют отдельные двигатели для регулировки расхода топлива и воздуха, позволяя регулировать каждый из них во всем диапазоне горения котла.Во время настройки многие точки «наносятся на карту», ​​обычно от 10 до 25 точек, для создания кривой воздушного потока и соответствующего потока топлива. Следовательно, соотношение воздух-топливо может изменяться во всем диапазоне стрельбы, чтобы обеспечить оптимальное соотношение во всех условиях стрельбы. Кроме того, с использованием электронных серводвигателей этот метод управления очень воспроизводим.
• Перекрестно ограничивающие элементы управления , обычно применяемые к более крупным котлам, используют элементы управления для определения и компенсации некоторых факторов, влияющих на оптимальное соотношение воздуха и топлива.Расход воздуха и топлива измеряются и регулируются для поддержания оптимального значения, определенного во время начальной калибровки.
• Регулятор подстройки кислорода используется вместе со стандартными регуляторами параллельного позиционирования или перекрестного ограничения. Он анализирует кислород в дымовых газах и соответственно регулирует соотношение воздух-топливо, чтобы поддерживать заданное количество избыточного кислорода. Эти элементы управления обычно устанавливаются на более крупных котлах с высоким годовым расходом топлива и могут повысить энергоэффективность на один или два процента по сравнению с тем, что достигается только с помощью стандартного управления.

Контрольные датчики котла

Возможно возникновение утечки в распределительном контуре горячей воды. Такие утечки увеличивают потребление энергии и воды в системе, а также могут привести к повреждению водой. Системы распределения горячей воды и пара должны быть обеспечены подпиточной водой для замены пара или воды, которые теряются из-за утечки в системе. Это обеспечит простой способ обеспечить постоянную полную заправку системы водой. Лучше всего установить счетчик на линии подпитки системы.Счетчик следует снимать еженедельно для проверки непредвиденных потерь воды из системы.

В паровых системах рекомендуется ежедневно контролировать объем подпиточной воды. При утечке пара из системы требуется дополнительная подпиточная вода для компенсации потерь. Мониторинг подпиточной воды гарантирует, что вы максимизируете возврат конденсата, тем самым уменьшив потребность в подпиточной воде.

Сезонная эксплуатация

Если система пара или горячей воды не используется в течение части года, отключение системы может привести к значительной экономии.Поддержание котла при его рабочей температуре потребляет энергию, эквивалентную потерям в режиме ожидания. В случае системы горячего водоснабжения использование энергии может также включать работу насоса.

Эксплуатация нескольких котельных

Нагрузка котлов в коммерческих зданиях сильно меняется от лета к зиме, от дня к ночи и от буднего дня к выходному. С одним котлом трудно эффективно обеспечивать эти переменные нагрузки. Когда потребность в отоплении здания падает ниже количества тепла, подаваемого котлом при его самой низкой мощности, котел выключается.Включение и выключение котла очень неэффективно, поскольку существует продувка перед розжигом и продувка после розжига, которые отводят тепло из котла с каждым циклом. Кроме того, в случае немодулирующего котла циклическое переключение не позволяет котлу работать с частичной нагрузкой и постоянной скоростью горения, когда эффективность сгорания находится на самом высоком уровне.

Если на предприятии установлено несколько котлов, можно установить последовательность котлов, чтобы избежать частой работы. При использовании немодулирующих котлов может быть лучше включить последующие котлы после того, как основной котел достиг полной мощности, а не циклически включать и выключать несколько котлов для соответствия нагрузке.С другой стороны, с модулирующими котлами эффективность котла увеличивается при частичной нагрузке. Поэтому может быть выгоднее использовать несколько котлов одновременно при частичной нагрузке, а не один котел на 100% мощности. На рисунке 7 ниже показана взаимосвязь между интенсивностью горения и эффективностью котла с возможностью регулирования как расхода воздуха, так и подачи топлива.

Рисунок 7: КПД как функция расхода топлива и воздуха для модулируемых котлов

Наконец, автоматическое переключение котлов необходимо для эффективной работы.Когда нагрузка на здание снижается в ночное время и в выходные дни, вероятно, будет происходить более частая работа котла, если никто не сможет выключить котлы по мере необходимости.

Если на вашем предприятии несколько котлов, вы должны оценить, действительно ли необходимо держать какие-либо котлы в режиме ожидания (по давлению или температуре), поскольку это приводит к снижению энергии. Резервный котел будет не только циклически включаться и выключаться, но и терять тепло в окружающую среду из-за потерь на излучение, которые значительно увеличиваются в процентах от мощности котла при пониженной мощности сжигания.При низких скоростях горения, например, когда котел находится в режиме ожидания, потеря эффективности может достигать 15% (7). Наличие резервного котла позволит быстро восстановить его, если ведущий котел выйдет из строя, но это необходимо сопоставить с этим большим штрафом за электроэнергию. Если резервный котел не является критичным для вашей работы или необходимость в резервном котле носит сезонный характер, вам следует рассмотреть возможность отключения любых ненужных котлов, чтобы предотвратить эти потери энергии.

Последовательность управления блокировкой котла агрегата

Включение блокировки котла в последовательность работы системы HVAC важно для достижения энергоэффективности.При обычном применении систем VAV в коммерческих зданиях сегодня одновременное нагревание и охлаждение, а также чрезмерный повторный нагрев первичного воздуха часто могут оставаться незамеченными. Блокировка котла на основе температуры наружного воздуха, например, когда температура наружного воздуха превышает 65 ° F, является эффективным способом предотвращения этих условий.

Конденсационные котлы

Как конструкция системы, так и условия эксплуатации имеют решающее значение для успешной работы и производительности конденсационного котла.Температура обратной воды ниже 130 ° F обычно требуется для достижения номинальной эффективности конденсационного котла. Температура оборотной воды выше 130 ° F предотвращает конденсацию дымовых газов и приводит к тому, что котел работает не более эффективно, чем традиционный котел.

Рисунок 8: Влияние температуры оборотной воды на КПД конденсационных котлов

Экономайзеры дымовых газов

Экономайзеры дымовых газов предлагают наилучшие возможности для рекуперации тепла (3).По сути, это теплообменники в выхлопных газах котла, которые передают тепло от топочного газа либо питательной воде котла, либо воздуху для горения. Даже в эффективных котлах, которые работают с относительно низкой температурой дымовых газов, есть достаточно места для рекуперации части тепла дымовых газов, которое в противном случае ушло бы в дымовую трубу. Экономайзеры обычно повышают общий КПД котла на три-четыре процента (3).

Лучшие практики обслуживания

Поддерживайте бойлер в чистоте

Как упоминалось ранее, любые остатки, такие как сажа или накипь, которые покрывают теплопередающие поверхности котла, снизят его эффективность, а также увеличат вероятность отказа оборудования.Очистка этой поверхности в соответствии с рекомендациями производителя важна для поддержания оптимальной производительности котла и срока службы оборудования. Остатки, покрывающие трубы котла, будут мешать теплопередаче и повышать температуру дымовых газов. Если происходит неполное сгорание, образовавшаяся сажа накапливается на стороне горения трубок. Точно так же некачественная обработка воды может привести к накоплению накипи на водяной стороне труб. Слой сажи или накипи всего 0.Толщина 03 дюймов может снизить теплопередачу на 9,5%. Слой толщиной 0,18 дюйма может снизить теплопередачу на 69%. (3).

План химической очистки воды

Хорошая химическая очистка котловой воды необходима для поддержания ее эффективной работы. Каждый план химической обработки должен быть адаптирован с учетом растворенных минералов в подпиточной воде, процентного содержания возвращаемого конденсата и наличия или отсутствия деаэратора. Растворенные твердые вещества в котловой воде и уровень химикатов для обработки следует проверять ежедневно на небольших установках низкого давления и ежечасно на более крупных установках высокого давления.Инструменты следует калибровать ежемесячно. Ежегодные осмотры котлов должны включать тщательный осмотр поверхностей со стороны воды на наличие отложений и коррозии. Даже тонкий слой накипи препятствует передаче тепла и тем самым снижает эффективность сгорания.

Тенденция к повышению температуры дымовых газов в течение недель или месяцев обычно указывает на то, что отложения образовались либо у камина, либо у воды на поверхностях теплообмена котла. Если это условие соблюдается, необходимо незамедлительно проверить котел.

Минимизация продувки котла

Наличие слишком большого количества растворенных твердых частиц (TDS) в котловой воде может вызвать образование накипи и снизить эффективность котла. Следовательно, необходимо поддерживать содержание твердых частиц ниже определенных пределов. По мере увеличения концентрации TDS становится более вероятным, что растворенные твердые частицы будут выпадать в осадок из воды и образовывать накипь. Слив воды, называемый продувкой котла, необходим для удаления некоторых из этих растворенных твердых частиц и поддержания концентрации TDS ниже уровня, на котором они будут выпадать в осадок.Последовательная и частая продувка небольшого объема — лучшая практика, чем нечастая продувка большого объема, поскольку при этом экономится энергия, вода и химические вещества. Большие паровые котлы с постоянной нагрузкой должны иметь непрерывную продувку, при которой небольшое количество воды непрерывно сливается из котла, а свежая подпиточная вода подается.

Осмотрите и отремонтируйте изоляцию

Изоляция критически важна для трубопроводов пара и конденсата. Неизолированные трубы, клапаны или фитинги несут большие потери энергии.Обычно экономически выгодно изолировать любую поверхность с температурой выше 130 ° F (4). Трубопроводы для пара, конденсата и горячей воды в помещениях с кондиционированием воздуха, если они не изолированы, приводят к двойному штрафу, поскольку потери тепла в трубах необходимо устранять с помощью дополнительного кондиционирования воздуха.

Образцы журналов технического обслуживания и контрольных списков котла

Передовые методы эксплуатации и обслуживания котла

начинаются с ведения регулярных плановых журналов проверок и контрольных списков для обеспечения надлежащей работы оборудования.Давление, температуру воды и температуру дымовых газов следует регистрировать ежедневно, поскольку они могут служить в качестве исходных данных для работы системы и устранения проблем. Для документирования характеристик системы следует проводить более подробные осмотры и проверки, что может быть очень важно, поскольку постепенное изменение условий работы системы с течением времени может быть не так очевидно без использования такой документации. В Руководстве по передовой практике O&M Федеральной программы управления энергопотреблением для достижения операционной эффективности (5) содержатся примеры ежедневных, еженедельных и ежемесячных журналов технического обслуживания и проверок, которые можно адаптировать к вашему предприятию.Следующие ниже контрольные списки обслуживания составлены на основе передовых методов, которые также можно найти в этом документе.

Таблица 1: Образец ежедневного контрольного списка котлов

73078 927 Проверить правильность работы 930 Проверить масляный нагреватель29

Описание	Комментарии	Периодичность техобслуживания
		Ежедневно	Еженедельно	Последовательность выключения	9307 Ежегодно ненужные котлы	X
Общий визуальный осмотр	Выполните общий визуальный осмотр, чтобы убедиться, что все оборудование работает и системы безопасности находятся на месте	X			9 9 При смазке всех компонентов соблюдайте рекомендуемые производителем процедуры	Сравните температуры с тестами, проводимыми после ежегодной очистки	X
Проверьте давление пара	Изменения давления пара ожидаются не дер разные нагрузки? Влажный пар может образовываться, если давление падает слишком быстро	X
Проверить нестабильный уровень воды	Неустойчивый уровень может быть признаком загрязнения питательной воды, перегрузки котла, неисправности оборудования	X
Проверить горелку	Проверить правильность управления и чистоту	X
Проверить состояние двигателя	927 927
Проверить температуру воздуха в котельной	Температура не должна превышать или опускаться ниже проектных пределов	X
Продувка котла	Проверка нижней, поверхности и водяной колонны происходят и действуют ive	X
Журналы котла	Ежедневно регистрируйте: • Тип и количество используемого топлива • Температура дымовых газов • Объем подпиточной воды • Давление, температура и количество пара. как метод обнаружения неисправности	X
Проверить узлы масляного фильтра	Проверить и очистить / заменить масляные фильтры и сетчатые фильтры	X
	Перед сжиганием убедитесь, что масло имеет надлежащую температуру	X
Проверьте водоподготовку котла	Убедитесь, что система водоподготовки работает нормально	X

Источник таблицы: Federal Energy Manag Программа ement, Руководство по передовой практике O&M для достижения операционной эффективности

Таблица 2: Образец еженедельного контрольного списка котлов

778

Описание

Комментарии

Периодичность технического обслуживания

Ежедневно

Еженедельно

Ежемесячно

Измерение температуры дымового газа 9277

0 Ежегодно Измерять состав газа Состав газа и температуры на выбранных огневых позициях — рекомендуемые O2% и CO2% Топливо O2% CO2% Природный газ 1.5 10 Мазут № 2 2,0 11,5 Мазут № 6 2,5 12,5 Примечание: проценты могут отличаться из-за изменений состава топлива

X

Проверить все предохранительные клапаны

Проверить на утечки

X

Проверить регулятор уровня воды

Остановить насос питательной воды и позволить регулятору остановить подачу топлива к горелке. Не допускайте падения уровня воды ниже рекомендуемого.

X

Проверка узлов пилота и горелки

Очистите пилот и горелку в соответствии с инструкциями производителя. Проверьте, нет ли отложений минералов или коррозии.

X

Проверить рабочие характеристики котла

Остановить подачу топлива и наблюдать пропадание пламени. Запустите котел и наблюдайте за характеристиками пламени.

X

Проверить систему на наличие утечек воды / пара и возможности утечки

Обратите внимание на: утечки, неисправные клапаны и ловушки, корродированные трубопроводы, состояние изоляции

X

Проверить все соединения на заслонках воздуха для горения и топливных клапанах

Проверить правильность настройки и герметичность

X

Проверить котел на утечки воздуха

Проверить уплотнения заслонки

X 927

Источник таблицы: Федеральная программа энергоменеджмента, Руководство по передовой практике O&M для достижения операционной эффективности

Таблица 3: Образец ежемесячного контрольного списка котлов

7829 Проверить изоляцию котла вся изоляция котла и кожухи для горячих точек29 8 Редукция давления регулирующий

Описание	Комментарии	Периодичность технического обслуживания
		Ежедневно	Еженедельно	Ежемесячная			Ежегодная очистка воды продувка достаточна для предотвращения скопления твердых частиц			X
Дымовые газы	Измерьте и сравните показания состава дымовых газов за последний месяц во всем диапазоне горения			9 9 9 9 9 Подача воздуха для горения	Проверить впуск воздуха для горения в котельную и котел, чтобы убедиться, что отверстия достаточны и чисты			X
Проверить топливную систему	Проверить манометр, насосы, фильтры и передаточную линию es.При необходимости очистите фильтры.			X
Проверьте ремни и сальники	Проверьте ремни на предмет надлежащего натяжения. Проверить сальники на герметичность при сжатии.			X
Проверить на утечки воздуха	Проверить на утечки воздуха вокруг отверстий доступа и узла сканера пламени.			X
Проверить все ремни нагнетателя	Проверить натяжение и минимальное проскальзывание.			X
Проверить все прокладки	Проверить прокладки на герметичность, заменить, если они не обеспечивают герметичность			X		X				X
Парорегулирующие клапаны	Откалибруйте парорегулирующие клапаны, как указано производителем			X
Проверьте правильность работы клапанов			X
Выполните тест качества воды	Проверьте качество воды на предмет надлежащего химического баланса			Таблица X	9 99 кислый CE: Федеральная программа энергоменеджмента, Руководство по передовой практике O&M для достижения операционной эффективности Таблица 4: Образец годового контрольного списка для котла 7878 7 927 Программа управления, Руководство по передовой практике O&M для достижения операционной эффективности использованная литература Кейпхарт, Б., Тернер, В. и Кеннеди, В., 2006. Руководство по управлению энергопотреблением. Справочник ASHRAE, Системы и оборудование HVAC, 2008 г. Котлы и нагреватели, Повышение энергоэффективности, Канадская промышленная программа по энергосбережению, август 2001 г. http://oee.nrcan.gc.ca/publica … Информационный бюллетень Федеральной программы управления энергопотреблением, PNNL, январь 2005 г. http://www1.eere.energy.gov/femp/pdfs/om_combustion.pdf FEMP O&M Best Practices, a Guide to Achiting Operational Efficiency, U.S. Министерство энергетики, август 2010 г. http://www1.eere.energy.gov/femp/pdfs/omguide_complete.pdf Справочник по эффективной эксплуатации котла, четвертое издание, Ф. Уильям Пейн и Ричард Э. Томпсон, 1996. The Control of Boilers, 2nd Edition, Sam G. Dukelow, 1991. . Другие источники Национальный совет инспекторов котлов и сосудов под давлением, http: // www. No related posts. Похожие записи Домашние растения которые любят темноту: 10 тенелюбивых комнатных растений, которые оживят интерьер Добавлено 02.11.197102.08.2021 Обогрев дома тепловым насосом: Тепловой насос для отопления частного дома. Плюсы и минусы Добавлено 14.08.198310.11.2021 Свайный фундамент для пристройки к дому: Купить фундамент для пристройки к дому на винтовых сваях Добавлено 09.12.197103.08.2021 Проектирование вентиляции в частном доме: Вентиляция в частном доме – проектирование и монтаж Добавлено 01.11.197607.09.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Описание Комментарии Частота обслуживания Ежедневно Еженедельно Ежемесячно 927 927 Ежемесячно 927 927 927 9276 очистка и подготовка поверхностей со стороны воды X Очистка со стороны огня Следуйте рекомендациям производителя по очистке и подготовке поверхностей со стороны огня X Проверить и отремонтировать огнеупоры на стороне пожара Используйте рекомендуемые материалы и процедуры X Проверьте топливную систему Проверьте манометр, насосы, фильтры и линии подачи.При необходимости очистите фильтры. X Предохранительный клапан Снимите и отремонтируйте или замените X 30 Насосы питательной воды Очистите. Очистите ресиверы конденсата и систему деаэрации X Топливная система Очистите и восстановите системные насосы, фильтры, пилот, подогреватели масла, резервуары для хранения масла и т. Д. X Электрические системы Очистите все электрические клеммы. Проверьте электронное управление и замените дефектные детали. X Гидравлические и пневматические клапаны Проверить работу и отремонтировать, если необходимо .Запишите состав, огневую позицию и температуру. X Вихретоковый тест При необходимости проведите вихретоковый тест для оценки толщины стенки трубки Таблица X
