Как установить воздуховод для вытяжки на кухне: Установка вытяжки на кухне в Санкт-Петербурге стоимость, отзывы

Содержание

монтаж пластиковой кухонной трубы своими руками

Самым лучшим решением для системы отвода горячего влажного воздуха вместе с испарениями и запахами, которые поднимаются от плиты, считается кухонная вытяжка, подключенная к стояку вентиляции.

Также можно осуществить вывод на улицу, если это позволяет расположение вашей кухни. Все что вам для этого потребуется – прокладка канала, по которому будет осуществляться вывод.

Разновидности

Воздуховод для вытяжки на кухне — это конструкция в виде трубы, по которой осуществляется транспортировка воздушных потоков из одной точки в другую. Данные изделия могут различаться по нескольким характеристикам:

  • по материалу изготовления: пластиковые и гофра;
  • по размеру сечений;
  • по формам сечения: прямоугольные, круглые, плоские;
  • по уровню гибкости.

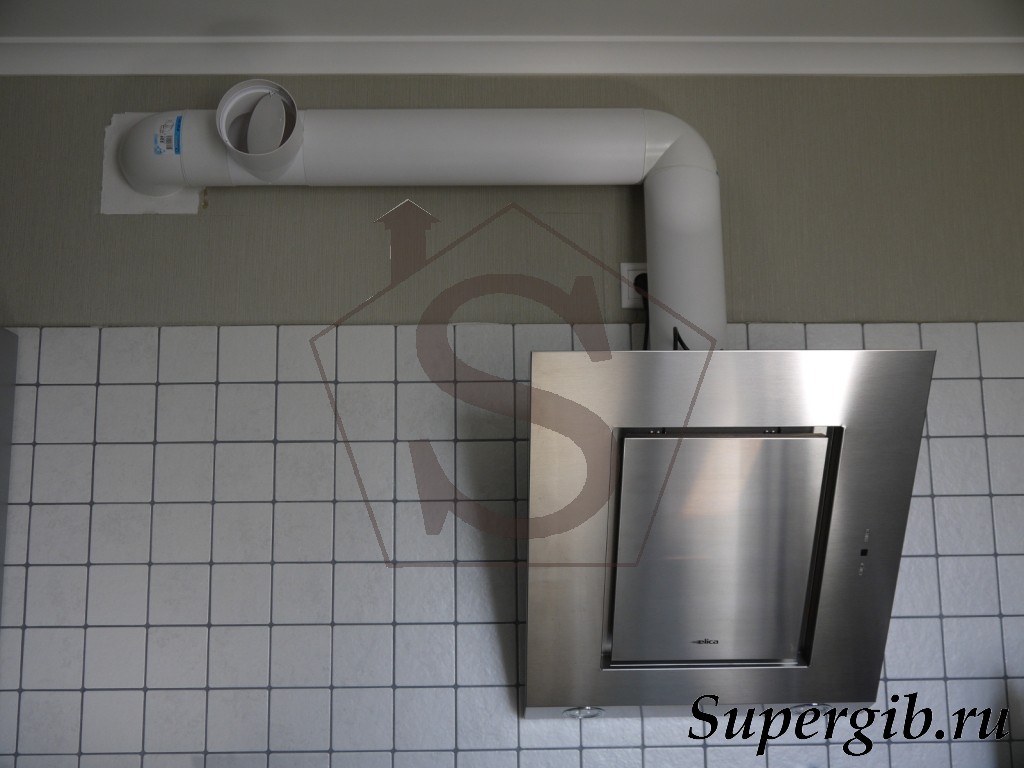

Пластиковые

У труб из пластика может быть сечение в виде прямоугольника или круглое. Самым оптимальным вариантом для кухонного интерьера считаются прямоугольные изделия. Однако, по мнению специалистов, самыми производительными являются именно круглые воздуховоды, потому что они обладают самым низким сопротивлением воздуху.

Независимо от того, какой тип воздуховода вы выбрали, вам потребуется купить несколько типов переходников. Присмотритесь к переходникам, которые устанавливаются на выходное отверстие вытяжки с воздуховода и на переходники, прикрепляемые к выходу в вентиляцию. Чтобы переходники плотно прилегали, воспользуйтесь простым герметиком.

Резку труб из пластика можно осуществлять при помощи ножовки. Соединение узлов у большинства покупателей при установке не вызывает особых затруднений.

Преимущества труб из пластика:

  • в таких трубах наблюдается низкий уровень шума от функционирования вентиляционной системы;
  • не копится жир, копоть и грязь за счет гладкой поверхности;
  • срок службы изделий составляет более 10 лет;
  • трубы из пластика не нуждаются в дополнительном уходе;
  • за счет легкого веса конструкции, не создается вспомогательная нагрузка на вытяжное устройство.

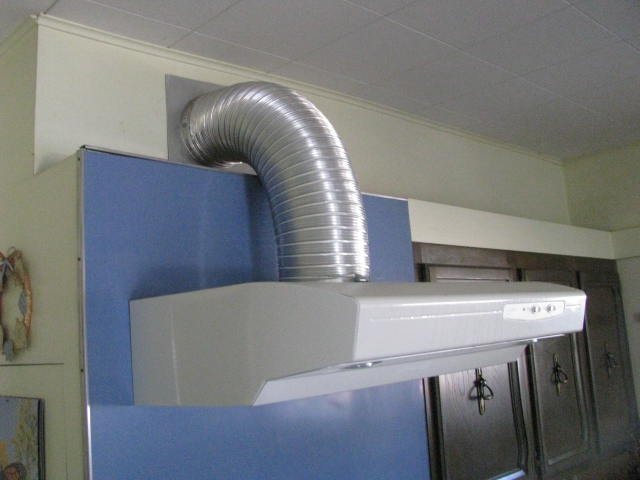

Из гибкой гофрированной алюминиевой трубы

Данные трубы производятся из тонкого алюминия. Из минусов можно отметить внешний вид конструкции. Не каждому покупателю понравится, что на его кухне присутствует труба из металла. В связи с этим, монтаж гофрированной трубы сочетается с маскировкой конструкции.

К достоинствам изделий относится:

  • легкость в установке. Гофрированные трубы легко резать, они гнутся под любыми углами и закрепляются при помощи специальных хомутов;
  • в такой трубе нет резонансного гула;
  • данные изделия отличаются низкой ценой, если сравнивать с пластиковой конструкцией;
  • за счет того, что в конструкции нет резких изгибов, повышается производительность системы вентиляции.
  • выпуск гофрированной трубы осуществляется в виде небольшого куска, который способен растянуться на значительную длину.

Стальные

Стальные воздуховоды производятся из оцинкованных и нержавеющих сортов стали. В качестве кухонных изделий большую популярность получили оцинкованные трубы. Стоит отметить, что этот тип труб с каждым годом становится менее популярным.

Из достоинств можно отметить следующие качества:

  • гладкость поверхности. Благодаря этому в трубах не застревает грязь и сажа, а поток воздуха не замедляется при движении по трубам;
  • изделия способны выдержать воздействие высокой температуры;
  • низкая цена.

Если говорить о недостатках стальных труб, то к ним относится:

  • тяжелый вес. При установке потребуются дополнительные крепления;
  • чтобы произвести герметизацию каналов, необходимо дополнительно приобрести специальные растворы;
  • если ваш воздуховод будет обладать сложным типом формы, потребуется резка трубы;
  • громкий шум при работе.

Размеры

К разновидности прямоугольных воздуховодов относят плоские изделия. Они привлекают своими компактными размерами, за счет чего их легко спрятать. Существует три стандартных размера:

  • 110х55 мм. Данный размер используется для работы с вытяжкой, производительность которой составляет не больше 300м3/час;
  • 120х60мм. Такая конструкция может пропустить больше воздуха, но не больше 350 м3/час;
  • 206х60 мм. Эти изделия являются самыми крупными. Их установка осуществляется к вытяжке с высокой производительностью, когда необходим высокий уровень очистки воздуха от запаха.

Лучше всего подобрать воздуховод с аналогичным либо большим диаметром, чем параметры выхода с вытяжки. При использовании трубы меньшего диаметра ухудшается производительность вентиляции. Вместе с этим возрастет уровень шумов, двигатель вытяжного устройства будет функционировать в усиленном режиме. Данные составляющие приведут к быстрому износу оборудования.

По всему воздуховоду должно присутствовать минимальное количество изгибов. При их наличии необходимо соблюдать угол не более 90 градусов, так как каждый угол понижает производительность на 10%.

Общая длина воздуховода не должна быть больше трех метров. Каждый метр понижает эффективность вентиляционной системы на 10%.

Чем отличается вытяжка от вентиляции

Для жилых помещений существуют определенные санитарные нормы, которые определяют воздухообмен в комнате. Чтобы выполнить эти требования, в каждом доме должна присутствовать вентиляционная система, которая будет отвечать за циркуляцию воздуха. Стоит отметить, что эта система непригодна для устранения сильного запаха и дыма, потому что она функционирует на основании естественного обмена воздухом.

Только кухонная вытяжка способна обеспечить локальное отведение воздуха. Данную конструкцию устанавливают в помещении, где наблюдается повышенное скопление неприятных ароматов. Такое оборудование убирает пар, который поднимается от поверхности плиты и при помощи воздуховода забирает их в вытяжной канал из общей вентиляционной системы. В этом состоит различие между вытяжкой и системой вентиляции.

На сегодняшний день вытяжки делятся на несколько типов:

  • плоская;
  • встраиваемая;
  • купольная.

Плоская подвесная вытяжка устанавливается под подвесными шкафчиками либо над кухонной плитой. Внешне они похожи на ранее существовавшие российские воздухоочистители. Большинство производителей ставят в данное оборудование жироулавливающий фильтр, который делается из акриловой ткани. Подобные фильтры являются одноразовыми и их нужно периодически менять. Такие вытяжки постепенно уходят в прошлое, сменяясь современными устройствами с фильтрами очистки.

Правила подключения

Перед тем как начать сборку воздуховода, нужно определить размеры будущей конструкции. Чтобы осуществить оптимальный подбор короба, следует выполнить несколько требований:

  1. Число поворотов воздуховода должно быть минимальным, потому что каждый изгиб понижает эффективность работы кухонной вытяжки на 10%. Специалисты рекомендуют производить установку не больше трех колен.
  2. Делайте воздуховод разборным, так как его периодически требуется чистить.
  3. При установке гофрированного короба можно использовать в качестве крепления обыкновенные хомуты.
  4. Нельзя использовать глухой тип закрепления воздуховода к решетке вентиляции. Если короб станет плотно прилегать, то в период, когда система вентиляции будет отключена, естественная циркуляция нарушается. Во избежание этого необходима установка специальной решетки вентиляции с отверстием и встроенным обратным клапаном.
  5. Не используйте каналы разных размеров. Вам потребуются специальные переходники, которые понижают производительность системы в целом.
  6. Наиболее привлекательным внешним видом обладают прямоугольные коробы.

Если вы задумываетесь над вопросом, как совместить воздуховод с интерьером кухни наиболее гармонично, вам потребуется грамотно спрятать конструкцию. Для этого есть несколько способов:

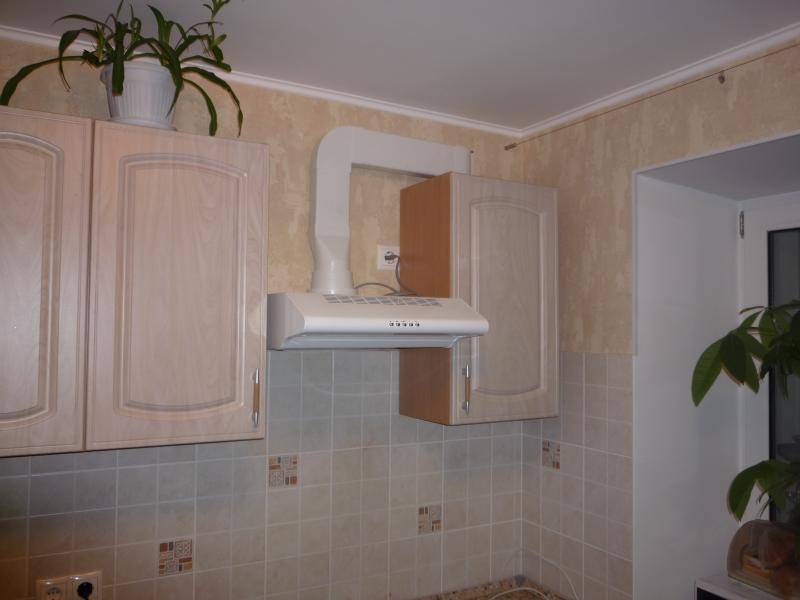

  1. Наиболее простым способом является расположение труб за навесным шкафчиком. Также можно расположить конструкцию за мебелью либо над ней. Подобный способ является самым доступным.
  2. Если ваша кухня оснащена двухуровневым потолком, можно осуществить установку воздуховода между уровнями. При наличии навесного потолка, конструкцию лучше размещать над ним. В таком случае не будет виден воздушный тракт.
  3. Чтобы спрятать трубы, вы можете воспользоваться специальным видом короба прямоугольного типа. При экспериментах с цветовой гаммой в интерьере и установке подвесных светильников, можно значительно преобразить кухню. Вместе с этим вы сохраните быстрый доступ к трубе, если будет необходим ремонт системы.
  4. Простая покраска труб в цвет, который наиболее гармонично вписывается в общий интерьер, также пользуется актуальностью. При помощи современных материалов вы сможете вписать воздуховод в интерьер вашей кухни.

Другие способы:

  • при помощи маскировки над подвесным потолком. При наличии такого потолка, вы сможете с легкостью спрятать все трубы горизонтального направления. На вертикальные изделия надевается специальный кожух, который обтягивается аналогичным с потолком материалом;
  • используйте декоративный короб. На сегодняшний день в магазинах существует большое число типов кожуха, которые различаются по форме, цветовой гамме и варианту исполнения. Можно разбавить короб точечными светильниками;
  • если вы устанавливаете воздуховод одновременно с покупкой мебели на кухню, то можно установить трубы внутри шкафчиков;
  • некоторые владельцы самостоятельно изготовляют коробы из гипсокартона. Исходя от интерьера кухни, всю конструкцию красят в необходимый цвет либо заклеивают обоями.

Данные способы помогут эффективно скрыть трубы от глаз, тем самым гармонично вписав конструкцию в интерьер кухни.

Особенности монтажа своими руками

Если вы решили установить воздуховод своими руками, то данный процесс состоит из несколько этапов:

Первоначально следует определить место, куда будет монтироваться воздуховод. Данный участок требует подготовки. Установка вытяжки осуществляется по месту, исходя от приобретенной модели. Используйте рулетку для того, чтобы замерить требуемый уровень установки. После этого можно наносить разметку.

Если у вас не получается сделать необходимый уровень из-за поверхности шкафчика, который установлен над плитой, потребуется его немного подпилить. В большинстве случаев, вы сможете определить высоту нижней части вытяжки при помощи мотора устройства. Как правило, размер составляет 0,5-0,7 метра.

Когда вы проконтролируете уровень размещения конструкции и проставите отметки, можно приступать к отпиливанию боковых частей шкафчика на необходимую длину. В качестве инструментов вы можете использовать электрический лобзик, в котором присутствует пилка по дереву «чистый рез».

За счет данного устройства вы сможете осуществить отпил хорошего качества. Если у вас нет возможности найти такой прибор, обыкновенная ножовка способна его заменить.

Данные работы можно начинать только тогда, когда вы сняли шкафчик со стены. Для получения высокого качества поверхности, во время взаимодействия с ручным инструментом нужно соблюдать угол в 20-30 градусов между рабочим участком и самой поверхностью шкафчика. Если данное условие не будет выполнено, то на обратной части появятся сколы, которые отразятся на эстетичности мебели.

Чтобы произвести установку воздуховода сквозного типа из металла, вам потребуется сделать отверстие большого диаметра. В роли металлического воздуховода может выступать гофра или труба с гладкой поверхностью. В место, где планируется формирование отверстия, нужно приставить фланец. Он будет играть роль шаблона, за счет которого происходит разметка отверстий.

Дрель со сверлом по дереву с диаметров в 8 мм потребуется вас для того чтобы высверлить сквозное отверстие внутри намеченной разметки.

В образовавшееся отверстие необходимо вставить пилку от электрического лобзика, при помощи которой следует выпилить требуемый компонент согласно разметке.

В том случае, если вы подобрали подходящую пилку, качество резки будет максимально высокое. Иначе потребуется дополнительная обработка краев при помощи наждачной бумаги. После данной процедуры можно установить подготовленный шкафчик на место.

Чтобы обеспечить моторчик электрической энергией и оборудование освещением, займитесь подключением проводов от вытяжки к сети. Прикрепление системы вентиляции к месту ее размещения является предпоследним шагом в монтаже воздуховода. Вам потребуется установка корпуса устройства, осуществление разметки для крепления. Сформируйте отверстие диаметром в 2/3 шурупа. После этого можно навешивать корпус конструкции.

Когда вы завершите монтаж вытяжки, подсоедините к ней воздуховод при помощи стальных хомутов. Теперь следует проверить работу системы.

При помощи данного руководства вы сможете сделать установку воздуховода самостоятельно, сэкономив на услугах специалистов.

Как правильно выбрать и установить необходимый воздуховод для вытяжки

Воздуховод, устанавливаемый для кухонной вытяжки, необходим для вывода отработанного воздуха. Он позволяет не допустить оседание жира, примесей на кухне, выводит все запахи, образующиеся при приготовлении еды. Для того чтобы воздуховод, предназначенный для вытяжки, работал наиболее эффективно, требуется правильно его выбрать и установить.

Воздуховод для кухни

Вернуться к содержанию ↑

Разновидности вентиляционных конструкций

Воздуховод, предназначенный для кухонной вытяжки, классифицируется по форме, материалу, из которого он выполнен, конфигурации. По формам различают:

  • Круглый тип конструкции;
  • Прямоугольный;
  • Овальный.

По материалу, используемому при изготовлении:

  • Металлические;
  • Пластиковые.

По конфигурации различают:

  • Жесткие;
  • Гибкие изделия.

Конструкции также имеют разный диаметр и длину. Каждый воздуховод имеет свои недостатки, свои сильные стороны. Выбор конкретного варианта для кухонной вытяжки зависит от типа помещения:

  • Воздуховод круглого сечения для вытяжки будет уместен только на кухне с высокими потолками, так как он имеет довольно большие габариты;
  • Прямоугольный воздуховод можно устанавливать и в помещениях с низким потолком;
  • Плоский тип воздуховода является самым незаметным и экономичным в плане пространства.

Воздуховод для вытяжки

Для установки круглых конструкций на прямоугольные отверстия, характерные для вытяжки, потребуются переходники. Однако они не понадобятся, если вы выбрали гофрированный воздуховод. Для того чтобы его установить не нужен также монтаж колена.

Нужно обратить внимание на диаметр воздуховода. Это значение не должно быть меньше, чем диаметр отверстия решетки вентиляции и вытяжки. Если не соблюдать это правило, то сопротивление в трубе повысится, а мощность воздушного потока снизится. Кроме того, если диаметр не совпадает, это чревато повышением уровня шума, удвоенной нагрузкой, что может быстро вывести систему из строя. Лучше всего, если диаметр воздуховода и вытяжки будут совпадать.

Не меньше, чем диаметр, важна длина воздуховода. Оптимальный показатель – 3 метра. Если изделие будет длиннее, значительно упадет производительность. Важен не только диаметр, но и конструкция воздуховода. Изделие нужно установить под тупым углом. Не следует допускать сгибов, превышающих 90 градусов, так как это ведет к потере производительности. Для того чтобы не допустить обратное движение воздушного потока, имеет смысл установить обратный клапан.

Вернуться к содержанию ↑

Преимущества и недостатки материалов конструкций

Пластиковые конструкции для вытяжки на кухне могут быть как круглыми, так и прямоугольными. К ним обычно приобретаются Г-образные переходники. Сделать систему более герметичной поможет герметик. Преимущества, которые имеет воздуховод из пластика:

  • Низкий уровень шума;
  • Отсутствие зазоров, куда набивается грязь;
  • Низкое сопротивление;
  • Небольшой вес, что делает более простыми монтаж и транспортировку.

Пластиковый воздуховод для кухни

Устанавливают воздуховоды гофрированного типа для вытяжек на кухне с помощью хомутов и фитингов.

При монтаже важно растянуть трубу, в ином случае складки будут способствовать повышению уровня шума.

Преимущества гофрированного воздуховода:

  • Простота установки;
  • Не требуются переходники;
  • Демократичная стоимость.

Выбор изделия во многом зависит от типа помещения.

Вернуться к содержанию ↑

Основные правила и нюансы монтажа

Правила установки разнятся в зависимости от того, из какого материала выполнен воздуховод:

  • Гофрированные. Это самый простой тип установки. Продается гофра из алюминия кусками, которые можно растянуть. Гибкость обеспечивает широкие возможности для выполнения самых разных изгибов. Хомуты, которые есть с двух сторон гофра, следует соединить с элементами вытяжки и вентиляционной решетки на кухне. Все это можно выполнить при помощи домашнего инструмента;
  • Пластиковые. И в этом случае установка очень проста. Воздуховод можно распилить подручной ножовкой, быстро собрать. Для повышения изоляции системы применяется клей герметик. Специальные переходники позволят соединить изделия с круглым и прямоугольным сечением, если это требуется;
  • Металлические. Монтаж таких изделий более сложен. Собираются они внахлест. Для герметичности соединения обрабатываются клеевыми составами. Для вставки крепежей нужно сделать отверстие в стенках, однако, если вас устроит небольшая прочность, можно крепить элементы с помощью герметика.

Металлический воздуховод для кухни

Чтобы воздуховод не сильно бросался в глаза в кухне, можно закрыть его подвесными шкафами, если конструкция вертикальная. Если же она горизонтальная, можно подвесить изделия прямо на верхнюю часть мебели. Это позволит скрыть конструкцию. Однако для маскировки часто применяются и другие схемы.

Вернуться к содержанию ↑

Способы маскировки вентиляционных каналов

Сделать воздуховод менее заметным можно при помощи следующих методов:

  • Трубу можно спрятать в специальном коробе или за низким уровнем потолка в том случае, если у вас двухуровневый или подвесной потолок;
  • Можно купить декоративный короб из пластика. Его формы и размеры могут быть совершенно разные. К примеру, можно найти коробы с встроенными точеными светильниками, что будет очень кстати в кухне. Этот способ подходит для любой трубы, каким бы ни был ее диаметр;
  • Можно приобрести встраиваемую вытяжку, которая устанавливается в мебель. В этом случае и конструкции будут скрыты за мебелью;
  • Самый простой способ – декорирование изделия. Для такого метода маскировки вам понадобится совсем мало средств и много фантазии. Трубу можно выкрасить в цвет, гармонирующий с общим дизайном. Ее также можно задекорировать при помощи различных материалов, оклеить обоями.

Маскировка воздуховода

Воздуховоды покупаются обычно одновременно с вытяжкой. В магазинах можно найти даже комплекты, которые сочетаются друг с другом. И конструкция, и оборудование, в этом случае, выполнены в одном цвете, в аналогичном дизайне. При приобретении комплекта вам не придется думать о маскировке трубы.

Однако вы можете приобрести изделие и отдельно. При этом также следует учитывать параметры вытяжки. В частности, тип ее отверстия. Отверстие трубы и устройство должны совпадать друг с другом и по форме, и по размерам. В ином случае, система будет хуже работать и прослужит вам меньше.

Вернуться к содержанию ↑

Установка воздуховода для кухонной вытяжки

Как сделать вытяжку в частном доме: кухня, ванная, туалет, газовая

Представьте, Вы заходите в новый, любовно созданный Вами дом, с наслаждением вдыхаете воздух своего жилища, а ощущаете запахи подвала, служебных помещений или недавнего ремонта. Чтобы ощущать только ароматы домашнего уюта, нужно знать, как сделать вытяжку в частном доме.

Вытяжка в частном доме: законы и закономерности

Качество воздуха в доме довольно быстро сказывается на качестве жизни в нем – сон, здоровье и даже настроение жителей напрямую зависят от воздухообмена. Установка вытяжки в частном доме собственными усилиями зачастую делается с нарушениями от недостатка знаний или навыков, поэтому прежде чем заняться ее обустройством, следует разобраться с теорией.

Как правильно установить вытяжку в частном доме?

Прежде всего нужно помнить, что в данном случае речь идет не об одном вытяжном отверстии, а о системе вытяжки. В частном доме необходимо обеспечить вытяжкой три вида комнат:

  • нежилые служебные помещения,
  • нежилые вспомогательные помещения,
  • жилые комнаты.

Вентиляция в деревянном доме в служебных помещениях напрямую связана с пожарной безопасностью. Такая вытяжная вентиляция в частном доме устанавливается в котельной или газовой комнате, над газовой плитой на кухне, а также во все помещения, где есть открытый огонь – например, в каминной комнате. Вытяжка во вспомогательных помещениях, к которым можно отнести подвалы, погреба и санузлы, прежде всего отвечает за нормализацию влажности в этих комнатах и необходима для защиты от образования плесени
. Последняя, в свою очередь, может нанести существенный вред имуществу, а также небезопасна для самого человека. Вытяжная вентиляция в жилых комнатах устраивается, прежде всего, для комфорта жильцов. Ее задача – обеспечить полноценный воздухообмен в доме. При ошибках устройства вытяжки в частном доме своими руками жилые помещения наименее критичны – здесь недостатки можно компенсировать проветриванием.

Вытяжки в частном доме: виды

Вытяжная вентиляция в частном доме может быть двух видов:

  • Естественная. Такая вытяжка функционирует за счет правильного расположения вытяжного и приточного клапанов и разницы давлений между ними. При этом вытяжные отверстия расположены выше приточных, и воздухоотводящий канал ведет на чердак или крышу. Разница в высоте и температуре свежего и отработанного воздуха создает тягу и механически запускает вытяжку. Естественные вытяжки можно использовать в жилых помещениях и, например, на кухне, если по техническим причинам нет возможности сделать принудительную вытяжку.
  • Принудительная. Такая вытяжная вентиляция в доме запускается за счет электрических осевых вентиляторов, которые “насильно выгоняют” отработанные воздушные массы. Принудительные вытяжки подходят для служебных и вспомогательных помещений, так как работают без сбоев и защищают комнаты от опасности пожара или превышения уровня влажности.

Кроме того, вытяжную вентиляцию в частном доме можно разделить и по другому принципу. В зависимости от того, как устроена система вытяжки, выделяют два вида:

  • централизованная,
  • децентрализованная.

Первая отличается наличием общих вентиляционных шахт и системой каналов в стенах, которые управляются из единого центра. Централизованная вентиляция закладывается на этапе строительства или капитального ремонта и обязательно оснащается вентиляторами для принудительной циркуляции воздуха, каналы могут располагаться как горизонтально, так и вертикально. Децентрализованную вытяжку можно устроить на любом этапе строительства, при таком варианте каждое из помещений оснащается отдельным вентканалом для вытяжки, которую можно сделать естественной или принудительной – в зависимости от потребностей помещения. Схема расположения каналов в данном случае создается индивидуально под каждую комнату, в зависимости от ее назначения.

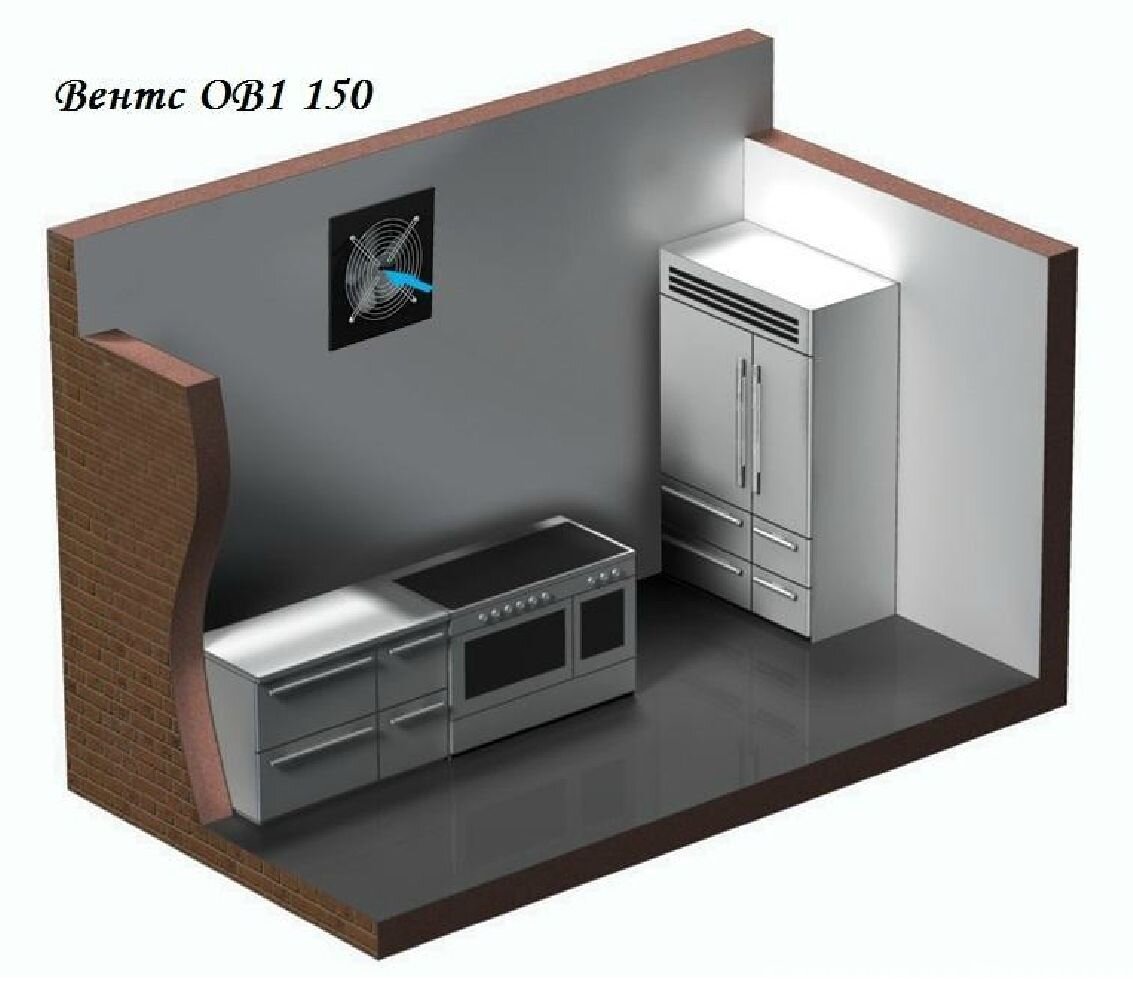

Вытяжка на кухне: задачи и варианты решения

Вытяжка на кухне предназначена для удаления запахов, паров, копоти и углекислого газа, который образуется в процессе готовки. В данном случае многое зависит и от плиты, и от возможностей помещения. Вытяжная вентиляция на кухне в частном доме хорошо работает при наличии вытяжного зонта, который располагается непосредственно над плитой. Кроме того, если на кухне установлен гриль или эта функция предусмотрена у плиты или духового шкафа, вытяжной зонт избавит Вас от лишних проветриваний и угроз возгорания.

Размер зонта стоит подбирать исходя из параметров плиты – зонт должен быть шире минимум на 10 см. Зонт должен располагаться на высоте 0,7–1 м от плиты.

Вентиляция на кухне должна обеспечивать полный воздухообмен минимум раз в сутки, минимум 50 кубометров воздуха. Если Вы хотите сделать кухонную вытяжку в частном доме своими руками, убедитесь, что для работы вытяжного зонта есть отдельная розетка, затем устройте отверстия под крепления, установите дюбели или саморезы и проведите монтаж зонта. Вентиляционная труба от зонта проходит через стену или потолок до общей шахты, рекомендуется использовать гофрированные трубы. Вытяжка для газовой плиты в частном доме может быть соединена с воздуховыводящим каналом котельной или дымоходом камина или оснащена отдельной трубой – не уже 12 см.

Санузел: вытяжка в ванной и туалете

Вентиляция в подобных помещениях главным образом служит для нормализации уровня влажности и защиты от появления плесени и, во вторую очередь, для комфорта жильцов. Обычно воздухоотвод в ванной комнате в частном доме создается за счет устройства отдельных отверстий для вывода воздуха, которые подключаются к общей системе вытяжной вентиляции. Отвод воздуха в санузле должен быть обязательно, ведь при его отсутствии появится грибок, который портит сантехнику и другие находящиеся в помещении вещи, включая отделочные материалы стен и напольные покрытия. В конечном счете их замена обойдется дороже хорошего вытяжного вентилятора. Учитывая назначение помещений, в данном случае вполне можно сделать качественную естественную вентиляцию:

  1. Расположить вытяжные отверстия под потолком,
  2. Провести канал воздуховода до основной вентиляционной шахты.

Однако если в помещениях на стенах все равно образуется влага, стоит усилить естественную вытяжку мощным вытяжным вентилятором.

Вытяжка в подвале

Подвальные помещения относятся к вспомогательным и, ввиду своего расположения, также склонны к повышенной влажности, а значит и появлению грибков. В подвале такие “соседи” крайне нежелательны, так как могут сказаться не только на всем, что находится в помещении, но и на самочувствии жильцов дома. Также плохая вытяжка способствует появлению затхлых и сырых запахов
в подвале, которые постепенно поднимаются в дом. Как сделать вытяжку в подвале частного дома? Прежде всего стоит ориентироваться на глубину и размеры подвала. При небольшой глубине подвала и скромных размерах можно ограничиться продухами в фундаменте, которые стоит прикрыть защитными решетками. Если подвал глубже 2 метров и широкий, лучше всего позаботиться о полноценной вытяжке. Вытяжная система в подвале частного дома своими руками устраивается следующим образом:

  • Необходимо проложить два воздуховода – один для притока воздуха, другой для вывода, при этом отверстие приточного канала должно быть расположено ниже вытяжного.
  • Для оптимальной циркуляции воздуха расположить вытяжку нужно в противоположном от притока углу подвала.
  • Оба воздуховода должны иметь выход на крышу. Вытяжной канал можно расположить рядом с дымоходом.
  • Не забудьте провести теплоизоляцию каналов для предотвращения появления конденсата.

Для более качественной вытяжной вентиляции в подвале частного дома можно оснастить каналы вентилятором для принудительной вытяжки и усилить поток воздуха. Также вытяжные вентиляторы исправят ситуацию, если нет возможности сделать высокие каналы для вывода воздуха и создать естественную тягу. Если Вы создаете общую вытяжную вентиляцию в частном доме своими руками, воздуховоды вытяжки подвала можно вывести в общую вентиляционную шахту.

Вытяжка в канализации: обонятельный комфорт

Если в доме предусмотрена автономная канализация, стоит подумать и об отдельной вентиляции для нее. В данном случае основная задача вытяжной вентиляции – своевременно выводить неприятные запахи
и не допускать их попадания в дом. Самый простой вариант отвода отработанного воздуха в этом случае – разместить дополнительную трубу, аналогичную канализационным, на выводе канализации и вывести под крышу. Таким образом загрязненный воздух будет своевременно удаляться, минуя жилые помещения.

Для эффективной работы вытяжки в канализации нужно обеспечить полную герметичность всех частей канализации, чтобы исключить незапланированные движения воздушного потока.

Вытяжка в газовой: безопасное решение

Еще из школьного курса физики мы все помним – для горения необходим кислород. Именно поэтому вентсистема газовой комнаты наиболее важна: от нее зависит и тепло дома, и безопасность работы котельной. Кроме того, в газовой собираются все продукты горения – угарный газ, дым и другие, и экономия на вытяжке в котельной может обернуться огромным ущербом или даже стоить жизни. Качественная вытяжная вентиляция в частном доме своевременно отводит продукты горения и лишнее тепло, поэтому требований к ее устройству больше, чем к любой другой.

  1. Нужен отдельный канал подачи воздуха в печь для равномерного горения. Для закрытой камеры котла подойдет коаксиальный канал, для открытой – обычная венттруба.
  2. Вытяжная система котельной должна быть герметичной, чтобы избежать утечек угарного газа.
  3. Сам канал отвода воздуха должен быть оснащен вентилятором с обратным клапаном – так обеспечивается принудительный отток воздуха и предотвращается возврат угарного газа в комнату.
  4. Один дымоход не должен обслуживать больше двух установок, например котлов. Поэтому если есть несколько колонок, стоит продумать отдельную вытяжку под газовый котел.
  5. Швы дымоходов также должны быть герметичными, особенно в той части, которая прилегает к жилым помещениям, что особенно важно в многоэтажных домах. При этом герметик должен быть огнеупорным, а в местах выхода труб наружу стоит установить огнестойкие прокладки.
  6. Трубы также должны быть огнеупорными, поэтому для дымоходов чаще всего используют металлические, из нержавейки, или асбестовые трубы. Верхнюю часть над чердачным пространством можно устроить керамическими материалами или кирпичной кладкой.
  7. Диаметр вытяжки в котельной должен быть не менее 15 см.

Кроме того, в помещении котельной должны быть предусмотрены окна или другие приточные каналы для постоянного проветривания – это способствует нормальной циркуляции воздуха и обеспечивает комфортное нахождение в газовой. Для большей безопасности можно установить датчики температуры и угарного газа в котельной и отслеживать их показатели.

Вытяжка в газовой в частном доме: пошаговая инструкция

Если Вы делаете вытяжную вентиляцию в доме самостоятельно, то при работе в котельной можно придерживаться следующего порядка действий:

  1. Выбрать место возле котла или колонки для вытяжки;
  2. Просверлить перфоратором отверстие в стене;
  3. Обернуть трубу воздуховода огнестойким материалом и вставить в отверстие;
  4. Установить в вытяжной канал вентилятор для принудительного хода воздуха;
  5. Соединить воздуховод с отверстием на крыше.

Вытяжка через стену: простое решение для жилых комнат

В жилой комнате вполне можно обойтись таким простым решением, как вентиляция сквозь стену. Подробно ее устройство мы уже описывали в другой статье
, поэтому сейчас коротко осветим плюсы этого метода. Грубо говоря, вентиляция сквозь стену
– наиболее короткий путь для поступления воздуха и его же отвода, такая вентиляция фактически дублирует оконные проемы, но при этом не допускает утечек тепла, попадания уличного холода и шума. При устройстве вытяжки на улицу обязательно нужно предусмотреть утепление вентканала. Чем лучше утеплить? Идеально подходят тепло- и шумопоглощающие материалы, такие как поролон и вспененные синтетические трубы. Вентиляция через стену в коттедже естественным образом хорошо работает только при наличии нормального притока. Идеальным решением в такой ситуации может стать функциональная модель приточной вентиляции, такой как бризер
– он обеспечит постоянный приток свежего воздуха в помещение без шума, пыли и холода с улицы и будет стимулировать работу естественной вытяжки.

Вне зависимости от типа помещения и вида вытяжной вентиляции в своем доме, который Вы выберете, стоит уделить ей очень пристальное внимание, так как во многом от микроклимата зависит, станет ли дом уютным семейным гнездом или превратится в постоянный источник проблем.

Безопасного Вам воздуха и успеха в достижении целей!

как установить и подключить к кухонной вентиляции, монтаж в квартире

Во время приготовления пищи требуется обеспечить качественную циркуляцию воздушных масс, дабы выводить с кухни различные запахи, а также уменьшить температуру в этом помещении. Для обеспечения такого эффекта не обойтись только системой естественной вентиляции. По этой причине над плитой помещается специальный прибор, который обеспечивает принудительную вентиляцию воздуха – кухонная вытяжка. В этой статье мы расскажем, как правильно ее установить и сделать ее работу эффективной.

Виды устройств

Установка различных моделей вытяжек может отличаться в зависимости от особенностей их конструкции и их категории.

Если брать в качестве критерия способ очистки воздуха, то эти устройства могут быть следующими.

  • Рециркуляционными. Такие модели оснащаются специальными фильтрами, в которых используется уголь. При прохождении через него воздух чистится и обратно поступает в кухню. Недостатком такого варианта будет необходимость постоянной замены угольных картриджей, ведь вымыть их нельзя. Обычно подобное устройство имеют плоские модели рассматриваемых устройств.
  • С проточным очистительным механизмом. Эти модели отлично очищают воздушные массы от копоти и испарений маслянистого характера, что очень часто наблюдается на кухне. Обычно эти вытяжки подключаются сразу к шахте вентиляции. Чтобы подобная вытяжка была максимально эффективной, ее размеры должны быть или такими же, что у плиты или поверхности для готовки, или больше. Подобные механизмы оснащаются шумными, хотя и мощными вентиляторами.

Любая вытяжка будет оснащена фильтром, но он может быть угольным, а может состоять из металлических решеток, которые легко вымыть. В проточных моделях такие фильтры защищают шахту вентиляции от попадания частичек жира.

Вытяжки могут отличаться одна от другой и по методу крепления.

  • Угловые. Такие модели будут актуальны, если плита находится в углу кухни. Угловые модели могут иметь как проточную, так и рециркуляционную систему. В соответствии с таким положением необходимо обеспечить беспрепятственный доступ к коммуникациям при монтаже – вентиляционной шахте и электропроводке.
  • Встраиваемые. Эти модели очень компактные и практически незаметны в кухне, так как обычно монтируются в специально отведенную для них нишу. Они требуют прямого подключения в вентиляционную систему. Это дает возможность им демонстрировать высочайшую эффективность. Здесь применяются в качестве фильтра металлические решетки, по причине чего их следует регулярно чистить. Их можно мыть в посудомоечной машине.

Подобный вариант смотрится довольно эстетично и может вписаться практически в любую концепцию дизайна, будь то современный лофт или старая добрая классика.

  • Плоские. Их устанавливают, когда доступа к шахте вентиляции нет по каким-либо причинам. Этот прибор полностью самодостаточен, хотя и работает от электросети. Обычно комплектуется вентилятором средней мощности. Стоимость такой вытяжки невелика, но здесь придется часто менять угольные фильтры.
  • Островные. Эти модели занимают много пространства, ведь крепятся к потолку прямо над плитой. В них обычно устанавливается мощный вентилятор, что дает возможность отлично справляться с очисткой. Такие вытяжки часто устанавливают посередине кухни, прямо над рабочей зоной. Островные решения имеют высокую цену и приятный дизайн.
  • Купольные либо каминные. Этот тип вытяжных систем относится к группе высокомощных устройств, которые имеют большие функциональные возможности. Обычно закрепляются на стену над плитой, занимая много пространства. В замене фильтров такие модели не нуждаются.

Следует отметить, что при выборе той или иной модели следует уделить большое внимание ее высоте. Во время установки ее следует располагать над газовой поверхностью на расстоянии 70-85 сантиметров, а над электро – от 60 до 85 сантиметров.

Подбор той или иной модели будет осуществляться в зависимости от типа кухни, расположенной в ней мебели, площади помещения и особенностей вентиляционной системы.

Необходимая мощность

При выборе такого типа оборудования важным критерием, который имеет серьезное влияние, является производительность очистки воздуха, что измеряется в кубометрах. Это значение определяет, какое количество воздушных масс рассматриваемый тип оборудования может пропустить через себя за один час работы.

Если говорить об отечественных нормативах, воздух в кухонном помещении в течение часа должен обновлять полностью 12 раз. И если вам нужно провести подсчет мощности, это можно сделать по простой формуле – высоту потолков необходимо будет умножить на площадь кухонного помещения и полученное число умножить на 12.

При проведении подсчетов необходимо сделать небольшой запас на падение мощности по причине наличия различных воздуховодных изгибов, протяженность шахты вентиляции и другие характеристики. Для этого к результату, который был получен, следует прибавить 30%.

Кстати, при приобретении той или иной вытяжки следует брать в расчет издаваемый ею шум. Обычно его уровень производители указывают в децибелах. Не следует приобретать модели, что издают шум более 50 децибел. Сегодня есть на рынке почти бесшумные модели с несколькими вентиляторами со специальным корпусом, что поглощает звук.

Большое количество недорогих установок встраиваемого типа отличается небольшими габаритами, но это преимущество может стать проблемой в плане недостаточной мощности воздухонасоса. Данную проблему можно устранить небольшой доработкой, которую можно легко выполнить собственноручно.

Суть в том, чтобы смонтировать дополнительный вентилятор канального типа в любой части воздуховода отходящего типа. Для осуществления этой затеи потребуется всего лишь парочка переходников. Нужно проложить шнур электроснабжения вентилятора либо параллельно с каналом, либо в нем самом.

Установка может осуществляться и с целью увеличения мощности уже с учетом того, что работает штатный вентилятор и дополнительный канальный. При желании можно осуществить и замену встроенного решения моделью наружного типа с получением мощности в два-три раза большей, чем стандартная производительность вентиляторов. Понятное дело, что слишком мощным вентилятором никто не будет комплектовать недорогую систему.

Необходимо не забывать, что переключатель, которым комплектуются вытяжки, имеющие возможность работы в различных режимах, может оказаться не рассчитан на подключение еще одного вентилятора, помимо стандартного. Тогда лучше не пытаться разобраться в сути устройства такого выключателя, а просто осуществить установку дополнительного тумблера корпусного типа. Для этого требуется всего лишь просверлить еще дополнительное отверстие в любой удобной части прибора и произвести установку выключателя и его подключение.

Требования

Если говорить о конструкции шкафа под вытяжку встраиваемого характера, то она довольно проста. В таком шкафчике две стенки по бокам с общей глубиной верхнего яруса, которые скреплены горизонтальной перегородкой сверху и без днища. Должна быть и внутренняя полочка, располагающаяся между стенками. Лучше присадку такой детали во время создания не заказывать: четыре конфирманта можно установить и самому, но вытяжка будет поставлена как можно более плотно.

С требованиями по размерам все будет сложнее. Чтобы после встраивания органично вписывалась в мебельную конструкцию, не создавая каких-то щелей и дыр, вытяжка либо ее чертеж с основными размерами уже должны быть у владельца до начала создания мебели. И габариты устройства должны подбираться с учетом ширины панели для готовки или плиты, а также момента, что фактически корпус будет на два-три сантиметра больше.

Нижняя часть будет самой широкой, поэтому именно от нее будут определяться основные габариты шкафа. Его размер снаружи должен иметь такую же ширину, как и сама вытяжка. Если говорить о мебельном корпусе, то его глубина может быть больше на 5-6 сантиметров. Тогда вытяжку можно сдвинуть к передней стенке, а открытую часть просто закрыть небольшой перегородкой для скрепления.

Следует помнить, что корпус скрытой части вытяжки будет иметь зазор в размере 1-1,5 сантиметра от шкафной стенки. Данным условием пренебрегать ни в коем случае нельзя, так как это одно из наиболее важных условий монтажа встраиваемой электрической техники.

Со высотой шкафа все более-менее понятно, так как обычно расстояние между дном верхнего яруса и столешницей составляет от полуметра до 65 сантиметров. Как упоминалось выше, расстояние между газовой плитой и устройством должно составлять от 70 до 85 сантиметров, а вытяжкой и электроплитой – 60-85 сантиметров. То есть секция, где смонтирована вытяжка, будет существенно выпадать из общего кухонного ансамбля. Высота шкафа в таком случае может быть на 8-12 меньше, чем других шкафов.

Монтажные работы

Монтаж вытяжки на кухне обычно делится на несколько этапов.

  • Сначала необходимо смонтировать вытяжку в необходимое место на стену. Это предполагает, что ее придется повесить над плитой, закрепив к стене либо к потолку.
  • Устройство подключается к электросети.
  • Подключение воздуховода и его выведение в канал вентиляции.

Начнем с купольной вытяжки. Устройства такого типа оснащены проточным фильтрационным механизмом и им требуется прямое подключение к шахте вентиляции. Чтобы обеспечить работу вентилятора, необходимо чтобы неподалеку была расположена розетка. До того как собрать устройство, следует полностью осуществить сборку кухонного гарнитура. При этом не будет лишним нанести разметку, взяв в расчет габариты выбранной модели вытяжки. Закреплять ее к стене нужно максимально прочно. По этой причине под вытяжные крепления вначале пробивают отверстия с использованием дрели или же перфоратора, если стена выполнена из бетона или кирпича. В эти отверстия необходимо монтировать дюбеля и уже при помощи болтов прикрутить специальные крепления, которые поставляются обычно в комплекте.

Если речь идет о встроенной вытяжке, то она будет практически незаметна в кухонном гарнитуре. Обычно такой тип устанавливается или в специальную панель, что выдвигается, или в специальный ящик, который является навесным. Если необходимо сделать монтаж в шкаф, то следует понимать, что он должен быть сделан строго по габаритам устройства. Узнать его характеристики можно по информации, которая будет содержаться в инструкции к технике.

Учитывая, что вытяжка подобного типа является встраиваемой, ее нижняя часть должна находиться на одном уровне со шкафом. По этой причине дно поднимается на высоту устройства, после чего прикручивается к нему. Масса данной конструкции будет внушительной, по причине чего все комплектующие должны быть установлены верно. Дно лучше всего фиксировать при помощи евроболтов.

Отметим, что шкаф будет закрывать воздуховодный канал. В нем необходимо проделать отверстие для гофрированной трубы. Если шахта вентиляции располагается в стене за шкафом, что часто бывает в частных домах, то следует выпилить и заднюю стенку. Если же речь идет о квартире, то канал будет располагаться у потолка, по причине чего следует выпилить верхнюю часть. Шкаф кладется на пол или на бок и к нему прикрепляется корпус вытяжки. Теперь все ставят на место и прочно прикрепляют болтами. Но одних болтов будет недостаточно по причине того, что масса конструкции будет слишком велика. Для усиления к стене следует сначала прикрепить специальный металлический профиль, предназначенный именно для навесных шкафов, и уже на него сбоку приделывается конструкция.

Теперь необходимо к вентиляционному механизму и вытяжке прикрепить трубу, выполненную из гофры. Вытяжка подключается к электросети и осуществляется проверка ее работоспособности. Теперь необходимо лишь закрепить фасад шкафа, после чего работа будет закончена.

Если необходимо установить плоскую вытяжку рециркуляционного типа, то следует сказать, что это конструкция подвесного типа, что нависает над плитой либо варочной панелью. Здесь установлена рециркуляционная очистительная система и нет воздуховода, по причине чего вся конструкция является плоской.

Чтобы сделать установку этой модели более простой, следует соблюдать такие правила.

  • На корпусе устройства есть специальные отверстия, чтобы закрепить его к стене. Под них с помощью перфоратора в стене пробиваются отверстия, куда вставляются так называемые дюбельные гвозди.
  • К ним прикрепляются навесы, которые обычно поставляются с устройством в комплекте. На них и прикрепляется вытяжка.
  • Теперь необходимо лишь подключиться к сети и можно использовать устройство.

В общем, как можно убедиться, схема монтажа различных моделей вытяжек будет примерно одинаковой. Даже если у вас есть самодельная вытяжка, то она будет устанавливаться по такой же процедуре.

Подключение к электросети

По причине накапливания пара и жировых отложений внутри такой техники есть вероятность получить удар током, если подключение было осуществлено неправильно. Чтобы подключить вытяжное устройство на кухне и подать на него электричество, должно быть три кабеля – фаза, ноль и земля. Проведение земли по стандартам должен быть желтого цвета, разделенного зеленой полоской. И перед тем как начинать монтажные работы, следует убедиться, что заземление вообще есть.

Конечно, если в кухне уже есть заземлительный кабель и смонтированы розетки евростандарта, то это существенно упрощает подключение: достаточно подключить провод к заземлительному контакту, что обычно имеет обозначение в виде полосок различной длины либо буквенной аббревиатуры GND. Если в устройстве заземление не предусмотрено, а такие модели на рынке встречаются, то лучше сделать его самостоятельно, просто присоединив кабель к корпусу из металла.

Если же в розетках заземление не предусмотрено, то проводить его необходимо своими руками. Но если не знаете, как сами сможете это сделать, то лучше прибегнуть к услугам соответствующего специалиста. И не следует пытаться присоединять нулевой провод к трубам либо батарее. Его необходимо закреплять исключительно на глухой нейтрали.

Не следует забывать и о том, что вытяжка должна включаться в отдельную розетку, которая монтируется на уровне вытяжного зонта всего механизма или чуть выше.

Во время строительства любого помещения, которое будет использоваться для проживания людей, делается и вентиляционная система. Когда вы или специалист, которого вы вызовите, осуществляет подключение кухонной вытяжки, то ее работа нарушается. Чтобы свести эти нарушения к минимуму, следует осуществить монтаж дополнительного короба, оснащенного спецклапаном. Его принцип работы крайне прост: когда вытяжка отключена, то клапан перекрыт крышкой, а воздух выходит самостоятельно. Когда идет приготовление пищи и вытяжка активируется, то клапан напорной силой воздуха от вентилятора перекрывает дырку естественной вентиляции. Подобный механизм имеет плюсы – нет тяги обратного типа.

Теперь перейдем непосредственно к описанию процесса подключения вытяжного устройства к электрической сети.

Когда конструкция была полностью установлена, необходимо осуществить монтаж розетки, если ее еще нет на нужном месте. Следует провести отдельную линию от коробки раздаточного типа. Будет неплохо, если она расположена на стене, расположенной в коридоре. Тогда необходимо будет лишь выполнить в стене отверстие, осуществить вывод проводов и прикрепить розетку в удобном для вас месте.

Если раздаткоробка располагается на немалом расстоянии или в неудобном месте, то работы предстоят довольно серьезные. Сначала необходимо проштробить стены, проложить провода, после чего осуществить подключение к электрощитку. Но все будет зависеть уже от каждого конкретного случая.

Монтаж вентиляционного канала

Существует две основные категории воздуховодов для вытяжных устройств.

  • Алюминиевые гофрированные. Они хорошо гнутся, растягиваются и их можно подогнать под тот или иной размер. Такой вариант воздуховода не создает шума и вибрации, но с эстетической точки зрения его нельзя назвать красивым. Обычно он прячется в шкаф, короб или же внутрь подвесного потолка.
  • Воздуховоды, выполненные из поливинилхлорида или пластика. Такой материал весит немного и считается довольно прочным. Из-за наличия гладкого покрытия воздушные потоки во время движения не формируют никакого шума.

До установки воздуховода на кухне следует убедиться, чтобы не была закрыта трубой единственная стандартная отдушина в комнате. Если она только одна, то часто пробивается и другой выход из шахты и монтируется клапан обратного типа, что будет перекрывать поток при активации устройства. Также можно использовать спецкороб с клапаном типа «хлопушка».

Теперь перейдем непосредственно к монтажу воздуховода. Сначала необходимо просунуть гофру в сделанные отверстия, а в верхней стенке шкафа необходимо придать ей необходимую, как правило, квадратную форму. Теперь необходимо обрезать гофру с небольшим запасом, а также сделать надрезы на углах, чтобы загнуть их наружу.

Необходимо шкаф с гофрой повесить на стену. Перед этим следует не забыть об обработке всех воздуховодных стыков при помощи герметика на основе силикона. Это необходимо, чтобы конструкция была герметична и не было потерь мощности. На следующем этапе необходимо закрепить самодельный короб на шкафу, что позволит соединить гофрированный материал с шахтой вентиляции. Его также не будет лишним посадить на силикон.

Если щели слишком большие, то их лучше не пытаться заделать при помощи силикона. Тогда необходимо использовать монтажную пену.

Теперь закрепляем вытяжку в шкафу. Лучше прикрутить ее на саморезы или же на дюбели. Второй вариант будет актуален, если крепление предназначается для стены.

Крепко прикрепляем гофру к вытяжному устройству и осуществляем фиксацию, применяя хомут. Смазывать соединение герметиком тут необязательно.

Если подключение вытяжного устройства осуществляется напрямую в вентиляцию, то достаточно просто осуществить прямое подсоединение воздуховода к вентиляционной шахте. Для осуществления их удобной состыковки можно использовать спецрешетку, в которой имеется круглое отверстие.

Если речь идет о монтаже поливинилхлоридных воздуховодов, то установка будет аналогичной: просто присоединяем трубы к комплектующим углам и проводим их до вентиляции.

При установке вентиляции следует по возможности максимально снизить количество трубных изгибов. Это позволит сберечь хорошую воздушную тягу в трубе. Каждый трубный поворот снижает мощность тяги примерно на десять процентов.

Полезные советы и частые ошибки

Гофра будет более интересным и эффективным материалом для создания вентиляционного канала по целому ряду причин. Например, она лучше справляется со своей задачей, чем трубы из пластика. Ее установка обойдется существенно дешевле, чем из других материалов. Также у нее нет никаких потерь эффективности, чего нельзя сказать о пластиковых трубах воздуховода. При монтаже ее можно довольно сильно растянуть, что существенно снизит уровень шума при работе системы.

Еще один полезный совет – чистку пластиковых труб и гофры следует производить хотя бы пару раз в год, дабы не допустить их забивания какими-то специфическими накоплениями и отходами.

Не следует также стесняться консультироваться со специалистами по вытяжным системам, если вы хотите осуществить самостоятельную установку. Будет хорошо, если у вас есть помощник, который уже сталкивался с какими-то проблемами при создании вентиляционной системы – тогда у вас будет с кем обсудить ту или иную проблему.

Вытяжки обычно оснащаются специальными нейтрализаторами запаха, которые могут быть:

  • ультрафиолетовыми;
  • на основе химии;
  • электроионизационными.

Химические решения требуют постоянной замены, так как их активный элемент затягивается жировой пленкой. Такой вариант также может оказаться опасным для здоровья человека. Электроионизационные решения работают так же, как и обычный воздушный ионизатор. Такой вариант имеет недостаток, так как будет расположен близко к человеку, находящемуся у плиты – это ставит под угрозу безопасность.

Ультрафиолетовые решения требуют периодической очистки ламп от гари и жирового налета. Лампы необходимо менять раз у пару лет. Но подобный вариант будет совершенно безопасен и безвреден, так как ультрафиолетовое излучение здесь находится на очень низком уровне.

Кстати, использование такого решения может решить вопрос и подсветки плиты или варочной панели, так как кроме упомянутого излучения, ламы излучают еле заметный голубоватый или же белый цвет.

Следует и помнить о том, что каждый этап установки важен и его роль трудно переоценить по причине того, что стоит допустить малейшую ошибку или отклонение в процессе горизонтальной установки вытяжки, и это практически в 100% случаев приведет в будущем к неполадкам, которые поначалу могут показаться незаметными. Например, если вы нанесли малое количество герметика или оставили щели, которые не видны. Это точно скажется на работе всего механизма.

Наиболее частыми ошибками, которые допускаются строителями, являются следущие.

  • В вентшахте замуровывается труба, а к ней напрямую подключается вытяжное устройство, где установлен клапан обратного типа. Если вытяжка не функционирует, то вентиляция помещения становится невозможной по причине того, что клапан просто перекрывает трубу, когда вентилятор неактивен.
  • При установке часто применяют трубу, диаметр которой составляет 100 миллиметров. Этого мало. Необходимо для вентиляции использовать трубу 125-миллиметрового диаметра. Труба с указанным диаметром осуществляет удаление загрязненных воздушных масс объемом до 350 кубометров за один час.

В целом, две эти ошибки устранить сравнительно просто – достаточно просто расширить вход в вентшахту, а также осуществить монтаж спецрешетки для вытяжного механизма.

Процесс монтажа вытяжки на кухне сопряжен с определенными сложностями, которые не всегда может устранить человек, не имеющий определенных знаний. Именно поэтому не будет лишним при самостоятельной установке вытяжки на кухне привлечь специалиста либо хотя бы с ним консультироваться.

О том, как установить вытяжку на кухне, смотрите в следующем видео.

Как самостоятельно выбрать и установить вытяжку на кухню

Содержание:

1. Виды вытяжек для кухни

2. Параметры, которые учитываются при выборе кухонной вытяжки

3. Самостоятельная установка вытяжки

4. Практические советы по эксплуатации вытяжки

Я уже рассказывал вам, как сделать выбор газовой плиты для кухни в статье «Что необходимо учитывать, делая выбор газовой плиты». Однако эксплуатация этого бытового прибора предусматривает обязательный монтаж и кухонной вытяжки, которая будет поддерживать воздух в кухне чистым и свежим, даже если вы жарите лук или у вас что-то сгорело во время процесса приготовления пищи. Кроме того, данное устройство может быть оборудовано и жироулавливателем, что гарантированно защитит вашу мебель от трудноудаляемых загрязнений. Поэтому очень важно купить «правильную» кухонную вытяжку. Главное знать, по каким критериям нужно подбирать вытяжку именно для вашей кухни. Вот об этом я и хочу вам рассказать.

Для начала расскажу о том, какие виды кухонных вытяжек предлагают потребителям производители данных бытовых приборов, и чем они отличаются друг от друга.

Виды вытяжек для кухни

Первые кухонные вытяжки появились относительно недавно: на рубеже XIX и XX столетий. При этом использовались они не в отдельных жилищах, а на кухнях ресторанов. Были они довольно примитивными, поскольку лишь отводили из кухни дым и улавливали жир. Однако очень скоро производители научились делать и бытовые кухонные вытяжки, которые с развитием технологий становились все более высокотехнологичными сложными устройствами, обеспечивающими максимально возможный комфорт хозяйкам, проводящим много времени на кухне.

В настоящий момент потребителям доступны несколько видов бытовых кухонных вытяжек по способу их установки:

1. Купольные вытяжки для кухни

В зависимости от того, где будет произведена установка такой кухонной вытяжки, она может быть:

• пристенной (в данном случае вытяжка предназначена для установки над кухонной плитой, расположенной у стены);

• островной (в данном случае вытяжка предназначена для установки над кухонной плитой, расположенной посредине кухни);

• угловой (в данном случае вытяжка предназначена для установки над кухонной плитой, расположенной в углу кухни).

2. Встраиваемые кухонные вытяжки

Такие вытяжки занимают очень мало места и могут быть полностью спрятаны, например, в навесном шкафчике кухонного гарнитура, расположенном над плитой, а могут быть даже телескопическими, то есть такими, размер которых может изменяться от минимального до максимального. Кроме того, встроенная кухонная вытяжка, может быть размещена даже в стене непосредственной близости от газовой плиты.

Каждый вид кухонных вытяжек может быть изготовлен, как в классическом варианте, так и в варианте кантри или модерн, что позволит потребителю легко подобрать вытяжку к любому интерьеру кухни.

Кроме того, данные устройства имеют различия по способу очистки воздуха и могут быть:

1. Рециркуляционными

Основным элементом такой вытяжки, очищающим воздух, является угольный фильтр. Угольные вытяжки очень удобны тем, что их не нужно подключать к воздуховодам, отводящим воздух из помещения на улицу. В данном случае воздух, пройдя через угольный фильтр, очищается от дыма и неприятных запахов и снова возвращается в помещение. Современные модели вытяжек с угольными фильтрами могут оснащаться еще и кварцевыми лампами, которые полностью обеззараживают воздух в кухне.

Однако если вы постоянно используете вытяжку в процессе приготовления пищи, то периодически нужно будет менять угольные фильтры. Сейчас приобрести угольный фильтр для вытяжки не является проблемой, поскольку в продаже есть фильтры на любой вкус, а заменить его сможет любой человек.

Для этого:

• извлеките вилку электропитания вытяжки из розетки, чтобы полностью обесточить прибор;

• снимите с вытяжки сетку-жироуловитель;

• аккуратно извлеките кассету с угольным фильтром из корпуса вытяжки;

• без приложения усилий извлеките сам угольный фильтр из кассеты;

• удалите все загрязнения в кассете, протерев ее внутреннюю и наружную поверхности влажной ветошью;

• дайте внутренней поверхности кассеты полностью просохнуть;

• удалите упаковку с нового угольного фильтра и вставьте его в кассету;

• установите кассету в корпус вытяжки;

• промойте сетку-жироулавливатель в горячей воде со средством для мытья посуды (например, «Fairy» или любого другого);

• дайте жироулавливателю просохнуть, а затем установите его в корпус вытяжки;

• включите вытяжку в розетку.

Все, вытяжка снова готова к работе.





Специалисты рекомендуют устанавливать угольные вытяжки на тех кухнях, где пища готовится не регулярно, а от случая к случаю. При этом абсолютно нет никакой разницы, установлена у вас газовая или электрическая кухонная плита. Менять старый угольный фильтр для вытяжки на новый, чтобы он качественно очищал воздух, нужно хотя бы один раз год.

2.Проточными

Кухонные вытяжки такого типа идеально подходят для установки над газовыми плитами. Особенность проточных вытяжек является то, что их необходимо оснащать воздуховодом, который выводится в вентиляционную систему дома. В данном случае загрязненный воздух с помощью очень мощного вентилятора, пройдя через жироулавливающий фильтр, попадает в воздуховод для вытяжки, а затем – в вентиляционную шахту.

3. Комбинированными

Этот тип совмещает в себе качества рециркуляционных и проточных типов кухонных вытяжек. Здесь имеется не только угольный фильтр и кварцевая лампа, но и жироулавливающий фильтр. Кроме того, такого типа вытяжки обязательно подсоединяются к вентиляционной шахте посредством воздуховода. Специалисты рекомендуют устанавливать такие вытяжки на кухнях, где готовят часто и подолгу.

После того, как вы определились, какой тип вытяжки необходимо установить на вашей кухне, можно переходить к остальным параметрам, по которым будет выбрана та или иная модель устройства.

Параметры, которые учитываются при выборе кухонной вытяжки

В первую очередь следует обратить внимание на производительность вытяжки, то есть на то, какой объем воздуха способна она очищать за определенный отрезок времени, например, за один час. В настоящий момент производители предлагают вытяжки с производительностью от 170 до 1500 метров кубических в час. При этом для каждой кухни оптимальная производительность вытяжки рассчитывается индивидуально по формуле: Р=S*H*K*1,3, где P – производительность вытяжки, S – площадь кухни, H – высота потолка кухни, К – коэффициент кратности воздухообмена, величина которого для кухонных помещений колеблется от 7 до 12, а «1,3» – коэффициент запаса.

Для примера рассчитаем оптимальную нужную производительность кухонной вытяжки для помещения площадью 12 метров квадратных с высотой потолка 2,5 метра. Расчет произведем с учетом максимального значения коэффициента кратности воздухообмена, то есть К=12.

Подставив все значения в формулу, получаем нужную производительность вытяжки: 12*2,5*12*1,3=468 метров кубических в час.

Впрочем, вот таблица уже готовых значений производительности вытяжки для кухонь (ячейки с красными цифрами) с различными габаритами:



Кстати, не удивляйтесь, что при пересчете вы получите не целые значения, поскольку я все полученные результаты округлил.

После того, как вы определились с нужной производительностью вытяжки, обратите внимание на уровень шума, создаваемого при работе той или иной модели. Конечно, самими тихими являются проточные вытяжки (их уровень шума лежит в пределах от 30 до 40Дб), поскольку им не нужно проталкивать воздух через угольные фильтры. Однако вам может не подойти такой тип вытяжки, если на вашей кухне достаточно установить устройство с угольными фильтрами, которому не нужны воздуховоды для нормальной работы кухонной вытяжки. Поэтому старайтесь приобрести ту модель, в технических характеристиках которой указана величина шума не более 48Дб. При таком уровне шума вы, находясь на кухне с работающей вытяжкой, будете чувствовать себя еще достаточно комфортно.

Немаловажно учитывать и габариты вытяжки, чтобы она полностью перекрывала рабочую поверхность плиты. Сегодня в продаже можно найти вытяжки с длиной 60см, 90см или 120см. Учтите, что размеры кухонных вытяжек должны либо совпадать с габаритами варочной поверхности, либо выступать за внешние габариты плит, но ни в коем случае ваша вытяжка не может быть меньше габаритов варочной поверхности кухонной плиты. Если вы установили у себя на кухне нестандартную длинную плиту, то для ее обслуживания может понадобиться установка не одной вытяжки, а нескольких.

Ну и на последнем месте стоит внешний вид вытяжки. Оценивая вытяжку по данному параметру, вы подбираете дизайн устройства и материал, которого оно изготовлено, например, металл или стекло, это позволит максимально гармонично вписать данный бытовой прибор в интерьер кухни. Обычно вытяжка покупается из того же материала, из которого изготовлена кухонная плита (ее варочная поверхность).

Если вы не стеснены в средствах, то можете обратить внимание и на такой параметр вытяжки, как наличие электронной панели управления, которая позволяет не только управлять вытяжкой с пульта дистанционного управления, но и задавать различные режимы работы прибора. Например, вы можете запрограммировать автоматическое включение вытяжки, если в кухне резко возрос уровень влажности.

После того как вы выбрали лучший, по вашему мнению, вариант вытяжки и оплатили ее в кассе магазина, стоит задуматься об ее установке на кухне. Советую не тратить зря деньги, нанимая специалистов по монтажу вытяжки, а установить ее самостоятельно. Как это сделать, я вам сейчас расскажу.

Самостоятельная установка вытяжки

Прежде чем вы приступите к установке вытяжки, учтите, что этот прибор должен быть установлен с соблюдением минимальных расстояний от варочной поверхности кухонной плиты:

• если плита газовая – не менее 65см;

• если плита электрическая – не менее 50см.

Специалисты же рекомендуют устанавливать вытяжку на расстоянии 70см от варочной поверхности, считая его оптимальным с точки зрения функциональности прибора. При этом вам не нужно задумываться о том, какая у вас варочная поверхность: газовая или электрическая. Если вас не устраивает это расстояние с эстетической точки зрения (например, на такой высоте вытяжка не вписывается в общую структуру кухонного гарнитура), то расстояние можно и увеличить. Только в этом случае потребуется приобрести вытяжку с большей производительностью. Приведу пример: если вам потребовалось поднять вытяжку над плитой на расстояние в 1,5м (то есть примерно в 2 раза выше оптимальной высоты), то производительность вытяжки, чтобы она эффективно работала, должна быть в 4 раза выше от расчетной.

Далее следует обеспечить вашу вытяжку электропитанием, необходимым для работы вентилятора и подсветки. Если у вас уже имеется готовая розетка – прекрасно, если же нет, то перед тем, как приступить к прокладке кабеля и подключению розетки к электропитанию, советую тщательно прочитать следующие статьи:

• «Как правильно подобрать кабель для проводки»;

• «Как выполнить монтаж электропроводки в доме»;

• «Подключение однофазного УЗО своими руками»;

• «Как правильно сделать самостоятельный выбор розеток и выключателей»;

• «Самостоятельный монтаж электрических розеток и выключателей».

Уверен, что, ознакомившись с материалом этих статей, вы гарантированно обеспечите безопасное подключение кухонной вытяжки к электрической сети дома.





Для монтажа самой вытяжки вам понадобится небольшой набор инструментов, который, наверняка, есть в доме у каждого хозяйственного мужчины:

• дрель электрическая со сверлом по бетону или кирпичу для изготовления отверстий под дюбели;

• уровень строительный;

• измерительная рулетка;

• шуруповерт электрический или обычные отвертки (плоская или крестообразная в зависимости от того, какие прорези на головках крепежа);

• маркер для отметок точек крепления вытяжки.
Теперь можно приступать к креплению вытяжки. Для чего:

• с помощью измерительной рулетки отметьте на стене точки крепления вытяжки на нужной вам высоте от варочной поверхности плиты;

• с помощью уровня убедитесь, что все точки находятся в одной горизонтальной плоскости;

• с помощью дрели и сверла (например, победитового) изготовьте в стене отверстия нужной глубины;

• вставьте в готовые отверстия пластиковые дюбели и вкрутите в них саморезы так, чтобы их головки выступали над поверхностью стены на 5мм;

• наденьте на головки саморезов вытяжку, используя специально предназначенные для этого проушины на задней стенке корпуса вытяжки.

Если у вас рециркуляционная вытяжка, то процесс ее монтажа на этом завершается. Осталось только включить вытяжку в розетку, чтобы проверить ее работоспособность.

Если же у вас вытяжка проточного или комбинированного типа, то потребуется еще установка воздуховода, соединяющего вытяжку с вентиляционной шахтой. При этом неважно, какой тип воздуховода вы будете устанавливать: более дешевый вариант – гофрированную трубу или более дорогой вариант – воздуховод из жаропрочного пластика. Кроме гофрированной трубы или пластиковых элементов (труб, колен и так далее), вам потребуется приобрести:

• специальную вентиляционную решетку, в которой будет не только решетка для вентиляции кухни, но и специальное отверстие с диаметром, соответствующим диаметру гофрированной трубы или пластикового воздуховода;

• хомуты соответствующего диаметра для укрепления концов воздуховода.

Далее алгоритм установки будет следующий:

• демонтируйте старую вентиляционную решетку и установите на ее место новую с отверстием под воздуховод для вытяжки;

• один конец гофрированной трубы или воздуховода, собранного из пластиковых элементов, надеваете на выход вытяжки, а второй – на вентиляционную решетку;

• если вы использовали в качестве воздуховода гофрированную трубу, то для закрепления ее концов на вытяжке и на вентиляционной решетке используйте специальные хомуты.

Учтите, что не допускается наличие перегибов гофрированной трубы на всем ее протяжении от вытяжки до вентиляционной решетки!

Теперь только осталось надеть на корпус вытяжки декоративный кожух, который идет в ее комплекте. Если же такого нет, то воздуховод можно скрыть, например, внутри кухонных шкафчиков или с помощью специальных декоративных элементов, изготовленных из тех же материалов, что и кухонный гарнитур.

Ну вот, теперь вы знаете не только, как выбрать вытяжку на кухню, но и как установить, и подключить ее своими руками.

Однако в заключение хочу дать несколько полезных советов по эксплуатации вытяжки.

Практические советы по эксплуатации вытяжки

Чтобы процесс приготовления пищи не сопровождался неприятными запахами или дымовой завесой, следуйте нехитрым правилам эксплуатации вытяжки для кухни:

• работать вытяжка должна начинать одновременно с началом готовки пищи на варочной поверхности или в духовом шкафу;

• отключать вытяжку от сети нужно не сразу после окончания процесса готовки пищи, а спустя 7-10 минут, чтобы из кухни были полностью удалены все неприятные запахи, излишняя влага и дым;

• эффективность работы вытяжки можно значительно увеличить, обеспечив приток свежего воздуха в помещение кухни через открытую дверь или форточку;

• чтобы вытяжка работала максимально эффективно, содержите ее в чистоте, своевременно меняйте угольные или жировые фильтры и очищайте сетки жироулавливателя.

Соблюдая все эти нехитрые требования, вы на долгие годы обеспечите комфортные условия приготовления пищи без неприятных запахов. Я же, как и всегда, желаю успехов во всех ваших начинаниях!

Как установить вытяжку на кухне над плитой своими руками

Вытяжки на кухне необходимы для устранения неприятных запахов, которые образуются во время приготовления пищи. К потолку поднимаются испарения от готовящихся блюд. Если отверстие для вытяжки загрязненного воздуха не справляется с его объемом, то через какое-то время в кухне станет тяжело дышать. Чтобы такого не происходило, необходимо установить кухонную вытяжку. Она обеспечит циркуляцию воздуха и будет забирать из помещения уже загрязнённые массы.

Кухонные вытяжки бывают разных видов. Они отличаются режимами работы и способами установки. Поэтому, прежде чем монтировать вытяжку в свою кухню, необходимо сначала уточнить, какой режим работы необходим именно в вашем случае, а после- как правильно установить вытяжку на кухне?

Режимы работы вытяжек

Все кухонные вытяжки отличаются процессом работы. Для каждого помещения подходит свой режим забора загрязненного воздуха. Существует всего два типа работы кухонных вытяжек.

По режимам работы устройства для принудительной вентиляции на кухне бывают следующих видов.


Проточные

В таких устройствах воздух из помещения всегда выводится на улицу. Обычно монтаж такой вытяжки требует специальных навыков, так как необходимо соединить воздуховод вытяжки и трубу дымохода. Воздухообмен обеспечивается встроенным вентилятором, из-за этого увеличивается сила тяги. Поэтому вытяжки с проточным режимом работы считаются мощнее и лучше для больших помещений. Вентилятор забирает отработанный воздух из кухни в дымоход и создаёт перепад давление. Благодаря этому в кухню поступает чистый воздух, обогащенный ионами.

Проточные вытяжки считаются лучше циркуляционных, так как они могут работать как в режиме отвода, так и рециркуляции. Также в вытяжках с режимом отвода на вентиляторе устанавливают фильтры, которые задерживают жир. Если таких фильтров не будет, то жир начнет скапливаться на лопастях вентилятора и на стенках всей конструкции. Этот фильтр нужно периодически менять. Точный срок его службы устанавливает производитель.

Если вы выбрали более бюджетную модель, то в ней может не быть фильтров совсем. Тогда придется ухаживать за вытяжкой тщательнее. Необходимо будет постоянно удалять скопившийся слой жира.

Плюсы проточных вытяжек:

  • Высокая мощность работы;
  • Не нужны расходники, установленные жировые фильтры служат по несколько лет;
  • Можно встроить в кухонную мебель;
  • Не шумит так, как циркуляционные.

Минусы:

  • Постоянно должно быть открыто окно, так как вытяжка забирает воздух из кухни и не возвращает;
  • В зимнее время забирает нагретый воздух, который заменяется холодным;
  • Плита должна быть рядом с вентиляционным отверстием, чтобы не проводить сложный монтаж.

Циркуляционные

Такие вытяжки не выводят грязный воздух из помещения на улицу. Внутри устройства установлены фильтры, проходя через которые воздух очищается. После этого он возвращается обратно в кухню. Кроме фильтра для соглашения жира, установлен ещё и угольный , который устраняет неприятные запахи. Чтобы в кухне всегда было чисто и приятно пахло, нужно вовремя заменять оба фильтра.

Обычные фильтры для очищения воздуха от жира сделаны из синтепона или флизелина. Они требуют частой замены. Чтобы менять фильтры реже, можно поставить многоразовый металлический. Такие фильтры делают из стали или алюминия. Ухаживать за ними просто- достаточно периодически мыть их проточной водой с добавлением моющего средства для посуды.

В некоторых моделях используют не один большой металлический фильтр, а два-три маленьких, которых удобнее очищать.

Угольный фильтр может прослужить от нескольких месяцев до нескольких лет в зависимости от степени загрязнённости воздуха в кухне.

Преимуществом циркуляционных вытяжек является простота монтажа. Их не нужно подключать к дымоходу. Но популярностью такие устройства не пользуются, так как не намного дешевле проточным, но значительно слабее.

Чаще всего циркуляционные вытяжки ставят там, где вентиляционная система не ставится с сильным потоком воздуха от мощных моделей. Например, в старых многоквартирных или частных домах.

Достоинства циркуляционных моделей:

  • Можно устанавливать в домах с плохой системой вентиляции, которая не справляется с большими потоками воздуха;
  • Крепится в любом месте, не нужно соединять с общей шахтой;
  • Легко спрятать в шкаф или закрыть декоративными панелями;
  • Можно выбрать компактную модель, так как не требуется высокая мощность и сильная тяга;
  • Потребление электроэнергии меньше, чем у проточных;
  • Дольше срок службы из-за меньшей нагрузки на мотор;
  • Не обязательно устанавливать рядом с шахтой, а значит и варочную поверхность можно установить в любом месте.

Недостатки:

  • Нужно часто менять фильтры;
  • Необходимо периодически доставать и очищать жировой фильтр;
  • Такую вытяжку не стоит ставить непосредственно над плитой, так как во время сгорания газа выделяется угарный газ, который будет распределяться по кухне.

Какая мощность должна быть у вытяжки?

Мощность вытяжки напрямую связана с количеством воздуха, который устройство сможет забрать из помещения за определенное время. Рассчитать необходимую мощность не сложно. Санитарные нормы гласят, что кухонная вытяжка должна втягивать от 12 кубометров за один час. Сначала необходимо вычислить объем помещения. Для этого его площадь нужно умножить на высоту потолка. Получившийся результат следует умножить на 12 и добавить ещё 20% запаса. Если на кухне установлено газовое оборудование, то запас стоит увеличить до 30%.

Важно! Для большей точности вычислений можно посчитать объем всей мебели в кухне и вычесть его из общего объема помещения. Так получится сэкономить на мощности оборудования, а соответственно и на его стоимости.

Во многих современных моделях вытяжек возможно регулировать объем забираемого из комнаты воздуха, меняя скорость мотора. Таким образом меняется и уровень шума.

Виды монтажа

Оборудование для циркуляции воздуха отличается не только режимами работы, но и способами установки.

В зависимости от типа монтажа вытяжки бывают следующих видов.

Встраиваемые

Их можно полностью скрыть в кухонной мебели. Для этого вытяжка устанавливается внутрь корпуса подвесного кухонного шкафа. Обычно такое оборудование используют в маленьких кухнях, где нужно сэкономить пространство и убрать “визуальный шум”.


Подвесные

Такие вытяжки имеют плоскую прямоугольную форму и устанавливается с внешней стороны нижней части подвесного кухонного шкафа. Монтаж таких конструкций простой, его можно выполнить самостоятельно. Но из-за небольших габаритов фильтр в этих моделях нужно будет менять чаще.

Настенные вытяжки

Они устанавливаются на стену над рабочей поверхностью.

Островные

Такие вытяжки часто устанавливают над кухонными островками. Они крепятся на потолок над плитой, если она расположена в центральной части помещения.


Купольные

Второе название у таких устройств-каминные. Это самые распространенные модели вытяжек. Они устанавливаются вместо навесного шкафчика и закрываются декоративным куполом.

Угловые

Одни из самых редко встречающихся вытяжку на кухнях. Их устанавливают в угол кухонного гарнитура, если под ней находится варочная поверхность.

Телескопические

Монтируются в подвесные шкафы. Оснащены элементом забора воздуха, выдвигающимся автоматически. Не пользуются популярностью из-за небольшой мощности.

Выдвижные

Нестандартная вытяжка, которая устанавливается в столешницу, а не над ней. Во время приготовления пищи выдвигается из стола. Такие устройства намного дороже стандартных, но позволяют сэкономить место и почти незаметны.


Монтаж вытяжек по видам

Способ монтажа зависит от вида кухонной вытяжки. Всего существует три основных типа вытяжек:

  • Встроенные;
  • Навесные;
  • Устанавливаемые на шкаф.

Встроенные вытяжки почти не заметны. Они устанавливаются в шкаф, который должен быть спроектирован специально под оборудование для циркуляции воздуха. Монтаж такой вытяжки не сложен. Главная задача- рассчитать размеры для установки вытяжки правильно. Для подвесного шкафа должна быть на 30-40 см меньше, чем у обычных.

Навесные вытяжки необходимо крепить прямо к стене. Все части таких вытяжек видны, поэтому нужно устанавливать их аккуратно, не допуская больших зазоров.

Все вытяжки должны устанавливаться на высоте в 75 см от газовых плит и 65 см- от электрических. Такого расстояния достаточно, чтобы оборудование не нагревалось от исходящего от плиты тепла. При этом нужно учесть рост людей, которые будут чаще всего готовить на кухне. Вытяжку должно быть удобно включать и выключать.

Организация вентиляции на кухне

После монтажа вытяжки на кухне нагрузка на систему вентиляции увеличится. Чтобы облегчить ее работы некоторые делают больше выходное отверстие воздухоотвода, чтобы увеличить объем перегоняемого воздуха. Однако от одного увеличения выходного отверстия ничего не изменится, сечение основного участка шахты останется прежним. А именно этот участок отвечает за объем выходящего воздуха.

Чтобы увеличить мощность вытяжки, можно установить антивозвратный короб. Он включает в себя динамический клапан. Он считается закрытым, когда находится в горизонтальном положении. В это время работает естественная вентиляция. Воздух уходит через окна или двери. Если же вентилятор включен, то давление начинает нагнетаться и клапан поднимается, воздух начинает выводиться наружу через вытяжку. Клапан может быть сделан из легких материалов, типа пластика или тонкого алюминия. Крышка закрывается с помощью пружины.

Достоинством такой конструкции является отсутствие тяги обратно в помещение. Это значит, что запахи, которые вытягиваются с других квартир в общий стояк, не будут попадать в кухню через отверстие.


Определяемся с воздуховодом

Для создания системы вентиляции можно использовать разные виды воздуховодов. Обычно используют детали из алюминия или пластика. У каждого вида есть свои плюсы и минусы.

Компоненты из пластика

Такие воздуховоды надежные, прочные и одновременно легкие. Во время работы вытяжки их почти не слышно. Из-за гладкой поверхности воздуховода сопротивление воздуха почти отсутствует. Трубы из пластика бывают жесткими и статичными, а также мягкими, способными сгибаться.

Воздуховоды из алюминиевой гофры

Трубы из гофры легко устанавливаются. Они могут деформироваться и сгибаться. Установиться такой воздуховод можно в любом месте. Главным достоинством алюминиевой гофры является отсутствие вибраций. В отличие от труб из ПВХ, ее не трясет из-за мощных потоков воздуха.


Недостаток такого воздуховода- неэстетичный внешний вид. В продуманный интерьер может не вписаться большая труба серебристого цвета. Поэтому ее необходимо прятать за коробом из гипсокартона или другого материала. Но обсуживать воздуховод становится сложнее.

Как установить вытяжку?

Процесс установки купольных и наклонных вытяжек похож. Выполнить монтаж можно и своими руками. Давайте подробно разберем процесс крепления кухонной вытяжки.

Рециркуляционная система

Такую вытяжку не нужно соединять с общей шахтой. Ее достаточно закрепить на стене над плитой. Если варочная панель установлена на большом расстоянии от вентиляционного отверстия, подойдут вытяжки с рециркуляцией.

Устанавливаем обратный клапан

Монтаж устройства начинают с установки обратного клапана. Эта деталь мешает воздуху из общего стояка проникнуть внутрь помещения. Сделать такой клапан можно и своими руками. Для этого достаточно купить небольшой кусок жестяного материала и собрать из него короб. Его размер высчитывается с учетом размера воздуховода. Диаметр короба должен составлять ¾ диаметра воздуховода.

После этого из алюминиевого листа в 5 мм вырезают пластину, которая будет выполнять роль заслонки. Ее необходимо установить на пружине к коробу, чтобы воздух выталкивал ее при выходе из кухни. Если при обратном потоке воздуха заслонка не открывается, значит, конструкция собрана правильно. Пружина делается из обычной проволоки. Достаточно длины 12 см, ширины 5 мм и толщины 0,3 мм.

 Важно! Необходимо чтобы натяга пружины хватало для закрытия принудительно открытой крышки.

Монтаж

Когда клапан установлен, можно переходить к креплению самой вытяжки. Необходимый крепеж будет прилагаться в комплекте с оборудованием. Перед монтажом необходимо правильно разметить расстояние. В инструкции по эксплуатации вытяжки будут приведены нормы расположения вытяжки. После того, как основные точки будут отмечены, нужно проверить горизонтальность уровнем и просверлить в стене отверстия. Для надежного крепления достаточно вставить дюбель и закрутить саморезы.


Как установить воздуховод?

Установить гофру легче, чем ПВХ-трубы. Ее нужно растянуть до подходящей длины, а лишнее обрезать. В шахту необходимо установить клапан. Его корпус крепят к стене. Воздуховод соединяют с патрубком одной стороной, а вторую вставляют в шахту. Чтобы места соединений были крепче, используют строительные хомуты. Для того, чтобы спрятать конструкцию, используют гипсокартон или пластиковые панели.

Гофра используется на кухнях, где плита находится далеко от выхода вентиляции. В таком случае воздуховод можно протянуть дальше. Стоит учесть, что при каждом повороте и сгибании гофры теряется около 10% от ее пропускной способности.

Внимание! Из-за того, что при работе вытяжки все элементы конструкции вибрируют, необходимо оставить зазор между потолком и гофрой. В противном случае потолок можно повредить.

Подключение к электросети

Перед началом монтажа устройства нужно уточнить, какое расстояние от ближайшей розетки до нее, и какой длины нужен шнур. Если расстояния не хватает, то лучше установить новую розетку или перенести уже существующую. Не стоит использовать удлинители. Помните, что размещать розетку рядом с раковиной или нагревательными элементами опасно. Самый безопасный вариант- прокладка скрытой проводки сверху навесных шкафов.

Перенести розетку в нужное место можно своими руками. Но если опыта работы с электричеством нет, то лучше доверить это дело профессионалу.

Как установить встраиваемую вытяжку?

Встраиваемая вытяжка отличается от купольной только дизайном. Технические характеристики у этих моделей похожи. В купольной конструкции верхняя часть носит только декоративный характер. Встраиваемая же конструкция почти незаметна в шкафчике. Чтобы повесить такую вытяжку, нужно подготовить шкаф, подходящий по размерам. Сначала его крепят к стене на нужном расстоянии от варочной поверхности. После этого монтируют и само оборудование для циркуляции воздуха.

Далее описан подробный процесс установки:

  1. Сначала нужно демонтировать дно шкафчика и полки, если они есть. Когда дно будет извлечено, конструкция станет менее жесткой. Чтобы сделать ее крепче, можно использовать металлические уголки.
  2. В потолке шкафа вырезать отверстие, подходящее под размер воздуховода. Обычной пилой делать это будет сложно и долго, лучше использовать лобзик.
  3. Закрепить устройство в шкафу саморезами.
  4. Закрепить шкаф на стене с помощью дюбелей и саморезов.
  5. Соединить воздуховод с вытяжкой и отверстием вентиляции.
  6. Подключить оборудование к электросети, проверить его исправность.

При необходимости можно закрыть гофру декоративной панелью или спрятать ее в шкафчике.

Монтаж без шкафа

Если на кухне над плитой не планируется установка шкафа, то можно использовать отдельно стоящую вытяжку. Обычно на корпусе таких моделей сзади предусмотрены отверстия для крепления к стене. Вес конструкции становится больше из-за установки антивозвратного клапана и труб воздуховода. Из-за этого обычного крепежа, предусмотренного в комплекте, может быть недостаточно.


Для дополнительного укрепления можно соорудить П-образную рамку. Лучше использовать для нее металлический материал. Например, уголок или металлический швеллер. Раму нужно установить на стену с помощью дюбелей или специальных болтов в форме самореза на одном конце и резьбой  гайкой – на другой. На эту конструкцию установить вытяжку. Сверху закрепить клапан и зафиксировать воздуховод.

Закрыть панелями воздуховод с такой вытяжкой будет сложно, а алюминиевая гофра будет выглядеть не очень красиво. Поэтому рекомендуем использовать белые трубы из ПВХ. Чтобы в местах соединений воздух не пропускало, их нужно обработать герметиком и закрепить хомутами.

Какую модель выбрать?

Выбирать вытяжку нужно, исходя из размеров помещения и требуемой мощности. Учитывать необходимо и дизайн комнаты. Вытяжка должна подходить в общему стилю интерьера и не выделяться.

Лучшие подвесные модели

В этот список включены вытяжки для кухни, которые отличились хорошими техническими характеристиками. Эти модели справляют со своими задачами на высоком уровне.

Darina FLAP 501X

Модель компании «Darina» сделана из нержавеющей стали. Присутсвуют и стеклянные детали. Работает в режиме отвода. Воздух в ней очищается с помощью жирового фильтра. Дисплей и таймер отсутствуют, но есть три режима скорости. Мощность мотора- 110 Вт. Производительность – 250 кубометров в час. Вытяжка отличается низким уровнем шума- всего 35 дБ.

Gorenje DU 5345


Устройство оснащено мотором, который может работать в трех скоростях. Производительность вытяжки- 300 кубометров в час. Этого хватит для очистки воздуха в кухне площадью около 10 квадратных метров. Для включения подсветки и переключения режимов предусмотрены кнопки на передней части корпуса.

LEX Simple 600 Inox

Мощность двигателя этой модели- 180 Вт. Он работает в трех режимах. Производительности модели в 340 кубометров в час хватит на обработку помещения площадью 12 квадратных метров. Установить вытяжку на стену просто, ее вес составляет 4,5 кг. Также устройство отличается низким уровнем шума и долгим сроком службы.

Лучшие встраиваемые модели

При выборе встраиваемой вытяжки нужно учесть размеры мебели, в которую планируется ее установить. Для упрощения выбора мы собрали несколько моделей, которые отличились хорошими характеристиками.

DACH Stefania 60 inox

Модель встраиваемой вытяжки для кухни от компании «DACH» сделана из металла высокого качества. Она является выдвижной. Может работать в режиме отвода и циркуляции. Производительность составляет 760 кубометров в час. Этого хватит для очистки воздуха в помещении площадью больше 20 квадратных метров.  Мотор вытяжки работает в двух скоростях. В конструкции присутствует жировой фильтр и антивозвратный клапан.

Elica FILO IX/A/60

Эта вытяжка отличается очень высокой мощностью- 800 кубометров в час. Она оснащена электронно-тактовым управлением. Работает как в циркуляционном, так и в отводном режимах. Для подсветки используется две лампы в 3 Ватта. Также модель отличается низким уровнем шума. Ее становится слышно только на максимальной скорости работы мотора.

Kronasteel Kamilla Sensor

Модель работает в двух режимах: циркуляция и отвод. Во время готовки вытяжка выдвигается из корпуса. Максимальная производительность устройства- 550 кубометров в час. Мощность мотора- 200 Вт. Присутствует индикатор загрязненности жирового фильтра. Управление сенсорными кнопками.

Заключение

Чтобы установить простую циркуляционную вытяжку над варочной поверхностью, понадобится несколько часов. Монтаж таких моделей не сложный. Если вы хотите приобрести встраиваемую модель с отводом воздуха в общую шахту, то для монтажа лучше обратиться к профессионалу. В таких случаях необходимо правильно присоединить воздуховод к общему стояку. При установке нужно учитывать особенности каждой модели и соблюдать технику безопасности.

как ее правильно выбрать и установить

Если вы хотите устранить запах приготовления пищи, то в этом вам эффективно поможет кухонная вытяжка, установленная над плитой. Чтобы заиметь это устройство, достаточно лишь правильно подобрать его и установить, снабдив воздуховодом.


Что вы узнаете

Кухонная вытяжка: что действительно важно при выборе

Решив, что вытяжка на кухню вам действительно необходима, следует определиться, как же ее правильно выбрать. А делается это, исходя из оценки возможностей конкретного прибора и, конечно, исходя из размеров семейного кошелька и степени его наполненности.

Итак, рассмотрим те параметры, которые сказываются на выборе этого устройства.

Система фильтров

Если понравившаяся вам вытяжка относится к рециркуляционному типу, то она обязательно должна быть оснащена двумя ступенями фильтрации. Первая из них отвечает за устранение запахов, а вторая – за отделение масляных частиц и копоти.

Очистка воздуха от масла может выполняться заменяемой пластиковой кассетой или металлическими фильтрами. Помните, что последние следует периодически чистить.

Мощность вентилятора

Решая, какую вытяжку следует выбрать, надо проверить мощность ее вентилятора, понимая, что слабый вентилятор может оказаться недостаточно эффективным, а чересчур мощный – чрезмерно шумным. Если у вас хватит творческих сил и математических способностей, для определения необходимой мощности вентилятора вы можете произвести расчеты, воспользовавшись научно обоснованной точкой отсчета: по правилам, заложенным в санитарные нормы, кухонный воздух должен ежечасно заменяться раз 10-12.

Панель управления

Выбор вам предстоит сделать среди трех предлагаемых торговлей опций:

  • панели с удобным в использовании сенсорным управлением;
  • слайдерные панели, где управление производится механическим ползунком;
  • панели с привычными и дорогими сердцу многих кнопками.

Если вам захочется иметь вытяжку с сенсорным управлением, не забывайте, что для вас она обойдется дороже, чем с кнопочным.

Вытяжка и ее габариты

С этим параметром здорово мудрствовать не придется. Просто помните, что размеры вытяжки должны соответствовать размерам варочной поверхности.

Полезные дополнительные прибамбасы

Если средства позволяют вам думать о приобретении дорогой вытяжки, то вы вполне можете ожидать, что в приобретаемом устройстве могут иметься дополнительные и очень полезные функции, самыми распространенными из которых являются остаточный ход вентиляторов и периодическое включение.

Смысл остаточного хода состоит в том, что вентилятор продолжает тихонько работать в течение заданного времени даже после выключения вытяжки. Эта функция обеспечивает практически полное очищение кухонных воздушных масс, набравших варочно-жарочных ароматов при готовке.

Периодическое включение – это полная гарантия постоянного поступления свежего воздуха. При таких включениях вентилятор работает на минимальной мощности, обеспечивающей практически полную бесшумность прибора.

Какое встроенное освещение лучше

Ответ на этот вопрос однозначен. Лучше всего, чтобы в вытяжке были установлены галогенки. Именно при такой подсветке можно видеть все готовящиеся блюда в совершенно натуральном цвете. Если же говорить о лампах накаливания или о люминесцентном освещении, то они здорово искажают практически все цвета.

Как подготовиться к установке вытяжки

Этот проект является относительно легким, почти каждый может выполнить работу, не встречая никаких проблем. Тем не менее, вы должны внимательно прочитать инструкции производителя перед началом фактической установки. Наиболее важным шагом является правильная установка вытяжки на нужной высоте.

Если нет электрической розетки рядом с вытяжкой, вы должны вызвать электрика, чтобы сделать проводку. Хотя этот шаг не очень сложный, и мы могли бы кратко объяснить, как сделать подключение, мы рекомендуем вам не рисковать, когда речь идет о собственной безопасности.

Для того, чтобы установить кухонную вытяжку, вам необходимо следующее:

Материалы

  • Кухонная вытяжка,
  • дымоход

Инструменты

  • Защитные перчатки,
  • защитные очки,
  • перфоратор,
  • рулетка,
  • уровень

Советы

Носите защитные очки, при резке материалов, читайте инструкции производителя, прежде чем устанавливать вытяжку

Время

2 часа

Установка кухонной вытяжки

Во-первых, определитесь, где вы будете устанавливать кухонную вытяжку. Как правило, прибор должен быть по центру, на высоте примерно 60 см над кухонной плитой. Отметьте место, где вы будете устанавливать вытяжку. После этого вы должны решить, где вы будете вырезать отверстие, чтобы установить вытяжную трубу.

Просверлите отверстие для воздуховода.

После вырезания отверстия в стене, вы должны проверить, войдет ли в него воздуховод.

Умный совет: Измерьте диаметр воздуховода перед тем, как сверлить под него отверстие.

Вам нужно использовать монтажный шаблон, входящий в комплект, чтобы отметить отверстия для кронштейна который будет поддерживать вытяжку.

Умный совет: Перед сверлением отверстий, убедитесь, что нет никаких труб или кабелей в стене.

Отметьте отверстия на стене и проверьте их с помощью лазерного или спиртового уровня.

Умный совет: используйте низкую скорость на дрели, в противном случае сверло может соскользнуть с отметки. Убедитесь, что сверло перпендикулярно к стене.

Убедитесь, что винты зафиксированы на месте должным образом, иначе они не смогут выдержать вес кухонной вытяжки.


Следующим этапом проекта является настройка длины дымохода. Читайте инструкции производителя перед нарезкой гофры нужного размера.
Умный совет: используйте ножницы по металлу, чтобы отрезать трубу нужного размера.


Попросите другого человека, помочь вам установить кухонную вытяжку на кронштейны или опоры.


На этом фото вы видите крепежные кронштейны для вытяжки. Система креплений может отличаться в зависимости от модели или производителя вытяжки, так что вы должны следовать инструкциям в паспорте устройства.


Прикрепите дымоход к вытяжке, как это сделать так же обычно указано в инструкции.


Последнее, но не менее важное, вы должны проверить как работает ваша вытяжка. Если вы читали инструкции производителя и последовали нашим советам, все что вам нужно сделать, это подключить плиту, вытяжку и проверить их в работе.


Спасибо за чтение нашей статьи. Если у вас есть проекты, которыми вы хотите поделиться, приглашаем вас на наш форум. Не забудьте поделиться нашими проектами с друзьями, используя кнопки социальных сетей.

Руководство по модернизации вытяжного воздуховода для кухни

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.



Сертифицированные дома ENERGY STAR, версия 3/3.1 (Rev. 09)

Национальный полевой контрольный список оценщиков

Система отопления, вентиляции и кондиционирования воздуха (HVAC).
7. Общедомовая механическая система вентиляции.
7.4 Вентилятор системы мощностью ≤ 3 сона при прерывистом режиме и ≤ 1 сона при непрерывном или исключенном режиме. 44

8. Местная механическая вытяжка. На каждой кухне и в ванной установлена ​​система, которая выводит воздух непосредственно наружу и соответствует одному из следующих стандартов расхода воздуха, измеренного компанией Rater, и уровня шума, установленного производителем: 42, 48

Контрольный список национальных оценщиков: местный механический выхлоп. (Источник: Сертифицированные дома ENERGY STAR, версия (Rev.09))



Сноска 42) Расход воздуха для вентиляции всего дома и локальные потоки вытяжного воздуха должны определяться и документироваться оценщиком с использованием той же версии ANSI / RESNET / ICC Std. 380, который используется RESNET для рейтингов HERS.

Сноска 44) Вентиляторы механической вентиляции для всего дома должны быть рассчитаны на уровень шума не ниже скорости воздушного потока, указанной в пункте 2.3 Национального отчета о проектировании ОВКВ. Вентиляторы, освобожденные от этого требования, включают вентиляторы системы обработки воздуха HVAC, выносные вентиляторы и вентиляторы периодического действия мощностью ≥ 400 CFM. Для рассмотрения вопроса об этом исключении выносной вентилятор должен быть установлен за пределами жилых помещений, ванных комнат, туалетов и коридоров, а между вентилятором и воздухозаборной решеткой должен быть воздуховод длиной ≥ 4 фута. Согласно ASHRAE 62.2-2010, жилые помещения предназначены для постоянного проживания людей; такое пространство обычно включает в себя помещения, используемые для проживания, сна, обеда и приготовления пищи, но обычно не включает ванные комнаты, туалеты, коридоры, складские помещения, туалеты или подсобные помещения.

Сноска 48) Местные механические вытяжные вентиляторы непрерывного действия для ванных комнат должны быть рассчитаны на уровень шума не ниже скорости воздушного потока, указанной в пункте 8.2. Местные механические вытяжные вентиляторы для ванных комнат, а также для кухонь периодического и непрерывного действия рекомендуется, но не обязательно, должны быть оценены по уровню шума не ниже скорости воздушного потока, указанной в пунктах 8. 1 и 8.2. В соответствии со стандартом ASHRAE 62.2-2010 вытяжная система представляет собой один или несколько вентиляторов, которые удаляют воздух из здания, вызывая попадание наружного воздуха через вентиляционные отверстия или обычные пути утечки через ограждающие конструкции здания (например, вытяжные вентиляторы для ванн, вытяжки, сушилки для белья). . Согласно ASHRAE 62.2-2010, ванная комната — это любое помещение, в котором есть ванна, душ, гидромассажная ванна или аналогичный источник влаги.

Сноска 49) Механическая выхлопная система периодического действия, если она предусмотрена, должна быть рассчитана на работу по мере необходимости для пассажира. Устройства управления не должны мешать управлению пассажирами в системах прерывистого действия.

Сноска 50) Объем кухни определяется путем рисования на плане этажа наименьшего возможного прямоугольника, охватывающего все шкафы, кладовые, острова, полуострова, плиты/духовки и кухонный вытяжной вентилятор, и умножения на среднюю высоту потолка для этой площади. .Кроме того, непрерывная скорость вытяжки из кухни должна составлять ≥ 25 кубических футов в минуту согласно таблице M1507.3 IRC 2009 года, независимо от скорости, рассчитанной с использованием объема кухни. Объем шкафа должен быть включен в объем кухни.



Готовый дом с нулевым энергопотреблением DOE (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.
Приложение 1, позиция 6) Сертифицировано EPA Indoor airPLUS.



2012, 2015 и 2018 Международный кодекс энергосбережения (IECC)

2021 IECC Таблица R402.4.1.1 (2018, 2015, 2012 IECC – та же ссылка)

Обязательный Таблица R402.4.1.1 требует, чтобы все проходы в воздушном барьере и все проходы воздуховодов наружу были герметизированы.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IECC

Раздел R101. 4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу.(Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2020). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.



2009, 2012, 2015, 2018 и 2021 Международный жилищный кодекс (IRC)

2021 и 2018 IRC M1503.3 (2015, 2012 IRC, 2009 IRC – M1503.1)

IRC требует, чтобы в доме была кухонная вытяжная система, выведенная на улицу.Тем не менее, он включает большое исключение, которое позволяет домам использовать естественную вентиляцию (например, окна) вместе с рециркуляционной механической системой вентиляции кухни. По этой причине в большом количестве существующих домов нет воздуховода, выходящего на улицу для использования в системе кухонной вентиляции.

В этом разделе также требуется, чтобы система воздуховодов была воздухонепроницаемой и имела гладкую внутреннюю поверхность. Требование гладкой внутренней поверхности исключает все гибкие воздуховоды. Важно отметить, что гибкие воздуховоды обычно используются для модернизации кухонной вытяжки из-за простоты установки, но эта практика нарушает правила.

Воздуховоды, обслуживающие кухонные вытяжные системы, не должны заканчиваться где-либо внутри здания. Это включает в себя запрет на обычную практику завершения воздуховода на вентилируемом чердаке или в подвальном помещении.

2021 и 2018 IRC M1503.4 (2015 IRC, 2012 IRC, 2009 IRC – M1503.2)

Кухонные вытяжные каналы должны быть изготовлены из специального материала. Для большинства кухонных вытяжных систем разрешены только металлические материалы (оцинкованная или нержавеющая сталь или медь).Алюминиевые воздуховоды, обычный материал для гибких воздуховодов, не допускаются. Единственное исключение из требований к металлическим воздуховодам относится к системам с нисходящим потоком, в которых разрешено использовать ПВХ Schedule 40.

2021 и 2018 IRC M1503.6 (2015 IRC, 2012 IRC, 2009 IRC – M1503.4)

Если вытяжка способна откачивать более 400 кубических футов в минуту воздуха, необходимо обеспечить подачу свежего воздуха. Это применимо только в домах с газовыми приборами с атмосферной вентиляцией. Это вопрос безопасности горения.Это требование будет применяться к домам, впервые добавляющим кухонный вытяжной канал, если установлена ​​система с высоким CFM. Обратите внимание, что в IRC 2009, 2012 и 2015 годов этот раздел применяется ко всем домам с кухонными вытяжными системами мощностью 400 кубических футов в минуту + независимо от типа топлива.

2021 и 2018 IRC Таблица M1504.2 (2015 IRC – Таблица M1506.2)

В этой таблице указана максимальная длина воздуховода для любых вытяжных воздуховодов. Таблица варьируется в зависимости от типа воздуховода, диаметра воздуховода и номинального кубического фута в минуту (CFM) вытяжного вентилятора.Существует исключение, позволяющее использовать конструкцию производителя с проверенным на месте и подтвержденным расходом. Обратите внимание, что эта таблица была добавлена ​​в IRC 2015 года и не существовала в предыдущих версиях.

2021 и 2018 IRC M1504.3 (2015 IRC – M1506.3; 2012 IRC – M1506.2)

Для всех выпускных отверстий существуют определенные ограничения по их расположению. Они должны находиться на расстоянии не менее 3 футов от других отверстий, таких как окна и двери или гравитационные воздухозаборники. Они должны быть на расстоянии не менее 10 футов или на 3 фута выше воздухозаборников для механического снабжения.Это осложнение для большинства проектов модернизации кухонных вытяжных каналов. Часто рядом с идеальным местом для кухонной вытяжки есть окно, потому что дом был спроектирован так, чтобы использовать окна для естественной вентиляции в сочетании с рециркуляционной вытяжкой. Этот раздел был добавлен в 2012 году.

2021 и 2018 IRC M1505.4.4 (2015 IRC, 2012 IRC – M1507.4; 2009 IRC – M1507.3)

В этом разделе представлена ​​таблица с требованиями к кухонным вытяжным системам, чтобы они соответствовали минимальной скорости потока. Выхлоп может составлять не менее 100 кубических футов в минуту при периодической работе или 25 кубических футов в минуту при непрерывной работе, чтобы соответствовать минимальным требованиям. Вентиляторы, заменяющие существующие вытяжные системы, вытяжные системы, заменяющие рециркуляционные системы, или новые установки кухонных вытяжных систем потребуются для соблюдения этого минимального расхода. В этом разделе представлена ​​цель проектирования и не требуется проверка на месте на соответствие коду.

2021 и 2018 IRC M1601.4 (2015 IRC, 2012 IRC, 2009 IRC — та же ссылка)

Стыки и швы в выхлопных каналах должны быть герметизированы в соответствии с данным разделом, в котором перечислены различные материалы, допустимые для герметизации.В то время как многие методы герметизации разрешены в соответствии с нормами, мастика остается наиболее надежной для предотвращения утечки воздуха.

2021 и 2018 IRC M1601.4.4 (2015 IRC — та же ссылка; 2012 IRC, 2009 IRC — M1601. 4.3)

В IRC 2018 и 2015 воздуховоды должны поддерживаться в соответствии с инструкциями производителя. IRC 2012 и 2009 годов предписывают, чтобы интервалы опор воздуховодов не превышали 10 футов. Для IRC 2012 и 2009 годов также требуются ремни шириной ½ дюйма 18-го калибра или оцинкованная проволока 12-го калибра.

2021 и 2018 IRC R303.5.2 (2015 IRC, 2012 IRC, 2009 IRC — та же ссылка)

В дополнение к местам, запрещенным в M1504.3, R303.5.2 специально запрещает вытяжку на проходы.

2021 и 2018 IRC R303.6 (2015 IRC, 2012 IRC, 2009 IRC – та же ссылка)

Описывает требования к защите вентиляционных отверстий, включая защиту от неблагоприятных погодных условий.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J

регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.



АШРАЕ 62.2-2019 Вентиляция и приемлемое качество воздуха в жилых помещениях

Любая юрисдикция или добровольная программа, требующая ASHRAE 62.2, также требует, чтобы кухонная вытяжка выводилась наружу. Хотя это обычно относится к новому строительству, программы для существующих домов, такие как Программа помощи в утеплении, требуют ASHRAE 62.2, чтобы защититься от возникновения проблем, делая существующие дома более эффективными, но увеличивая риск для качества воздуха в помещении.

АСРАЭ 62.2, раздел 5.4 требует, чтобы вытяжные вентиляторы измеряли скорость потока на месте. Исключения из этого измерения, включая использование проектных критериев производителя или использование предписывающей таблицы размеров воздуховодов 5-3. Этот стол можно использовать только для воздуховодов длиной менее 25 футов и менее чем с тремя коленами. Размер воздуховода, длина и количество колен будут влиять как на достигнутый CFM выхлопной системы, так и на уровень шума. В Таблице 5-2 указаны минимальные расходы для местной вытяжки, включая вытяжку из кухни. Минимальный расход воздуха для вытяжки из кухни составляет 100 кубических футов в минуту при периодической работе или 5 ACH (в зависимости от объема) при непрерывной работе.

Как правильно вентилировать вытяжку кухонной плиты

Вытяжные колпаки

— идеальное решение для удаления паров, дыма и жира из вашей плиты. Некоторые вытяжки не вентилируются, но многим моделям все же требуется вентиляция. Если вам нужно проветрить вытяжку, следуя приведенным ниже инструкциям, у вас не возникнет проблем с выводом выхлопных газов из дома и их вентиляцией наружу. Этот проект предназначен для начинающих и продвинутых домашних мастеров.

Шаг 1. Проветрите выходы

Ознакомьтесь с ассортиментом вентиляционных вытяжек на Amazon.

При вентиляции вытяжного шкафа у вас есть выбор. Вы можете выбрать потолочную или настенную установку для удаления дыма и запахов из вашего дома. Много раз ваш выбор зависит от того, где находится ваш диапазон. Если он находится на внутренней стене, вентиляция через чердак и наружу является лучшим вариантом, но если он находится на внешней стене, практичнее вентилировать через стену. В любом случае не выводить воздух в стену или на чердак. Воздуховод для вытяжного вентилятора должен выходить за пределы дома, чтобы исключить вероятность возгорания.

Шаг 2. Прокладка воздуховодов
