Проводка в монолитных домах: особенности электропроводки

Здравствуйте. Тема сегодняшней статьи достаточно актуальна, хотя по практике, она мало волнует владельцев квартир в новых и старых домах. Вопрос, который обсудим в этой статье, можно ли делать и как делать скрытую проводку в монолитных домах.

Формулировка проблемы

Судя по читаемым публикациям и практике работы в новостройках, создается впечатление, что штробление стен в монолитных домах, вовсе не проблема. На практике, скрытая электропроводка, связанная со штроблением стен, в квартирах многоквартирных домов, делается по следующему правилу:

Можно штробить любые стены, в любых направлениях, без нарушения арматурной сетки. Важна, последующая заделка штроб, цементно-песчаным раствором.

Но так ли это на самом деле? Начнем разбираться с нормативных документов.

Проводка в монолитных домах по нормативным законам

Для начала посмотрим, что «говорят» о скрытой проводке в нормативных документах.

Многие вспоминают СНиП 3.05.06-87. Но эти правила относятся к электромонтажным работам на предприятиях, и никак не касается жилых домов. Есть СП 31-110-2003, который касается именно, жилых зданий. В нем по скрытому монтажу электропроводки есть один пункт: 14.5.

Суть этого пункта в следующем: допускается скрытая, не перетягиваемая электропроводка следующим образом:

  • В штробах (бороздах) стен,
  • В перегородках,
  • В перекрытии,
  • Под штукатурным слоем,
  • В слое стяжки пола,
  • В пустотах строительных конструкций.

Смотрим основу основ: ГОСТ Р. 50571.1 — ГОСТ Р. 50571.18. Это 18 законов об электромонтаже. Видим: Монтаж электрической проводки не должен понижать эксплуатационные качества строительных конструкций… (ГОСТ Р. 50571.15-97).

Эти поиски можно продолжать, но вывод таков: в нормативных документах нет четкого запрета на штробление стен в монолитном доме.

Важно! Стоит отметить, для Москвы, есть Постановление правительства Москвы 25-10-11г.

«О порядке переустройства помещений в жилых домах на территории города Москвы». Пункт 11.11, в нем сказано: Запрещено:

  • Делать штробы в горизонтальных (!) швах и под внутренними стеновыми панелями;
  • Делать борозды в стеновых панелях и плитах перекрытий под электропроводку, разводку трубопроводов.

Запреты четкие, но эти запреты, для типовых панельных домов, и не касаются монолита.

Возникает вопрос, может, я не там ищу и проводка в монолитных домах понятна по устройству этого типа дома.

Что такое монолитный дом

Давайте вспомним, что такое монолитный дом. По сути, монолитный дом это бетонная коробка, где несущими конструкциями являются внешние стены и/или бетонные колоны и лифтовые шахты. Внутренние перегородки монолитных домов выполнены из пеноблоков или другого подобного материала.

Что нельзя штробить в монолитном доме

Основываясь не на прямой запрет на штробление стен в монолитном доме, а на пункты нормативов, запрещающие любые изменения конструкций могущих повлиять на их эксплуатационные качества, разумно ограничить устройство скрытой проводки связанной со штроблением так. Нельзя делать штробы:

  • Во всех несущих элементах монолитного дома, включая внешние стены, пол и потолок;
  • В колонах и балках монолитного дома.

Важно! В отличие от панельного дома, в монолитном доме нельзя делать даже борозды для спусков (подъемов) кабелей к выключателям (розеткам) расположенных на несущих стенах (колоннах).

Примечание: Запрет на штробление стен в монолитных домах, относится к несущим монолитным конструкциям этого типа домов. Запрет на штробление внутренних перегородок из шлакоблоков и других подобных материалов не распространяется.

Как делать скрытую проводку в монолитном доме

Сформулируем правила для скрытой проводки в монолитных многоквартирных домов, которые максимально позволят избежать, нарушений нормативов и правил строительства.

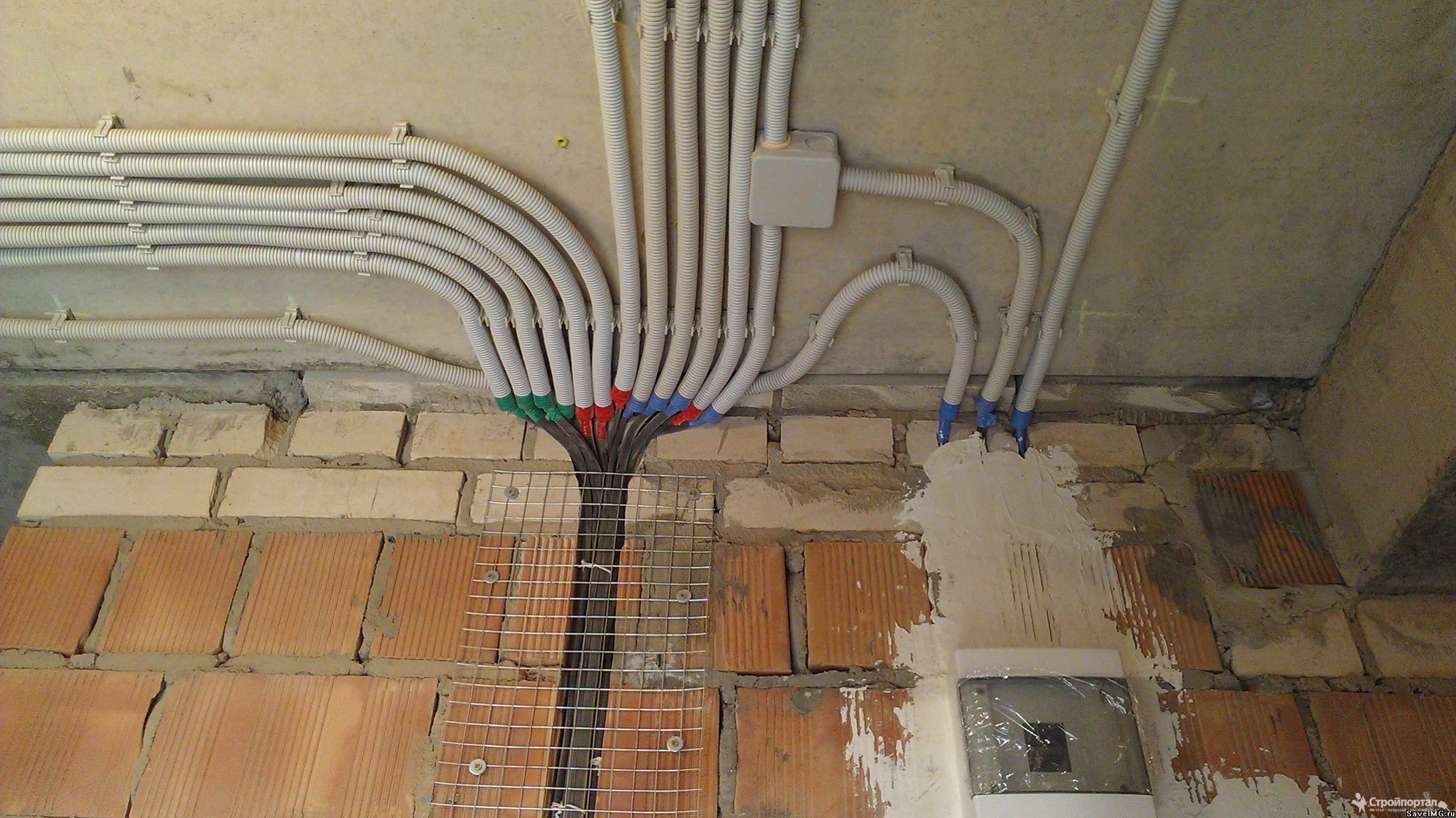

1. Скрытая проводка монолитного дома делается в полу в трубах или электротехнической гофре, с последующим укрытием стяжкой пола;проводка в монолитных домах правильно2. Скрытая проводка делается по потолку, с возможностью смены, в трубах, гофре, коробах и лотках, с закрытием натяжными или подвесными потолками;

3. Спуски и подъемы (в монолитных стенах) электрических кабелей к электрическим розеткам и выключателям делается в слое штукатурки или закрываются конструкциями из гипсокартона или отделочных панелей.

Примечание: если нет возможности избежать изготовление штраб в несущих стенах монолитного дома, делается это без затрагивания вертикальной арматуры в монолите бетона. Глубина штраб должна быть минимальной, около 30 мм. Для изготовления штрабы используется метод вертикальной резки бетона с минимальным долблением под углом.

Выводы

Чтобы избежать проблем с надзорными органами, нужно:

1. Электромонтажные работы выполнять по утвержденному проекту, который будет учитывать особенности вашего дома, особенности его конструкции и четко определит технологическую карту электромонтажных работ; 2. Не резать, не долбить, не штробить несущие конструкции монолитного дома.
Узнать, какие стены являются несущими можно по проекту дома, который можно взять в управляющей организации. Перегородки в монолитном доме, то есть, не несущие стены, хорошо видны на плане дома и обычно закрашиваются косой шриховкой.

©Ehto.ru

Статьи по теме

Похожие посты:

  • Внутренние электросети: устройство и правила монтажа, Рубрика Монтаж электрики
  • Квартирный щиток – сердце электрики квартиры, Рубрика Электрощиток
  • Монтаж глубинного заземлителя, Рубрика Заземление
  • Шина заземления, главная заземляющая шина, ГЗШ, Рубрика Заземление
  • Электромонтаж своими руками: мифы и реальность, Рубрика Монтаж электрики
  • Штробление панельных домах: особенности электропроводки в панельном доме, Рубрика Монтаж электрики
  • Как определить несущие стены в доме: монолитные, панельные и кирпичные дома, Рубрика Монтаж электрики

Схема проводки в однокомнатной квартире — советы электрика

Схема электропроводки в однокомнатной квартире

Разводка электрики в квартире – важнейший момент, с которого начинается любой капитальный ремонт.

Проложенные провода чаще всего располагаются под многослойным «пирогом» из штукатурки и декоративной отделки, и если не предусмотреть все нюансы заранее, неполадки в работе сети или подключение мощного прибора могут привести к новому ремонту.

Поэтому рассмотрим поэтапно, как сделать проводку в квартире, а вот своими руками проводить работы или довериться профессиональному электрику – решать вам.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

Обратите внимание

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты.

Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек.

В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.

Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:

Кабель должен проходить от потолка, оконных, дверных проемов и углов с отступом не меньше 10 см, от пола – минимум 15 см.

 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.

Расстояние между отопительными коммуникациями и электропроводами должен быть больше 3 см.

 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).

Провода к выключателям ведутся сверху, а к розеткам – снизу.

 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.

Важно

В идеале, в ванной не должно быть розеток, но если без них не обойтись, позаботьтесь о влагозащите.

Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток.

Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети.

Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии: 1) освещение жилых комнат; 2) освещение кухни и коридора; 3) электроснабжение кухни и коридора; 4) электроплиту, бойлер и другие мощные приборы; 5) электроснабжение жилых комнат;

6)электроснабжение и освещение санузла.

Совет

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире.

Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии).

В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм.

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.

Плюсы: доступная стоимость

Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура: • Розетки и выключатели (оптимальный вариант – скрытого типа). • Клеммные колодки. • Распределительные коробки с защитой от возгорания.

• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков — подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.

2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.

3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.

4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.

5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.

6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.

Обратите внимание

7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

И последний совет: закончив разводку электропроводки в квартире, обязательно сохраните ее схему в архиве с документами – она еще не раз пригодится во время ремонта и не только.

Возможно вам будут интересны:

Декорирование стен в квартире своими руками: обновляем интерьер без капитального ремонта Отделка стен призвана выполнять две функции: защитную — предохранять от деформирования и загрязнений, и декоративную — украшать помещение, помогая создавать эксклюзивный

Как обустроить фальш-камин в квартире своими руками Камин – один из самых красивых, романтичных и сложных для обустройства интерьерных элементов (особенно, если речь идет о городской квартире). Поэтому

Арка в квартире своими руками С началом эры евроремонтов домовладельцы по-иному взглянули на своё жилище. Всем изрядно поднадоели тёмные коридоры с множеством задраенных дверей, как в

Как установить светильники своими руками Потолки покрашены, стены оклеены – значит, ремонт выходит на финишную прямую, и можно приступить к установке светильников. И вот на этой

Римские шторы своими руками Римские шторы, которые еще называют латинскими или романскими, были придуманы мореплавателями, которые сшивали их по принципу крепления корабельных парусов. Шторы эти

Электропроводка в однокомнатной квартире ч.5 — схема распределительного щита

Источник: http://electricremont.ru/shema-elektroprovodki-v-odnokomnatnoj-kvartire.html

Прокладка и замена проводки в однокомнатной квартире

В последнее время, учитывая динамику современной жизни, наибольшим спросом пользуются небольшие однокомнатные квартиры и квартиры-студии. Они удобны для проживания одного-двух человек. Будущие собственники охотно приобретают их для сдачи внаем или, довольно часто, организации покупают их для размещения временных сотрудников.

После приобретения такой квартиры на рынке вторичного жилья, владельцы неизбежно сталкиваются с необходимостью проведения капитального ремонта. При этом, как правило, оказывается необходима замена проводки.

В каких случаях менять

Электропроводку в квартире необходимо заменить в следующих случаях:

  • здание давно не ремонтировалось, и электросети не соответствуют требованиям безопасности;
  • предстоит капитальный ремонт квартиры;
  • параметры электропроводки не соответствуют новым требованиям, предъявляемым к ней;
  • изменяется схема проводки в однокомнатной квартире;
  • выявлены неисправности электропроводки, при которых не может эксплуатироваться помещение.

Не соответствующей требованиям безопасности, можно считать электропроводку, отслужившую срок эксплуатации или имеющую серьезные повреждения проводников и изоляции. Максимальные сроки эксплуатации в жилых помещениях многоквартирных домов скрыто проложенной электропроводки:

  • из медного провода – 40 лет;
  • из алюминиевого провода – 20 лет.

Учитывая относительно небольшой срок службы алюминиевой электропроводки, при капитальном ремонте ее необходимо заменить. Целесообразно провести замену с использованием медного провода.

Квартира, приобретаемая с целью использования ее под жилье, очень часто приводиться в порядок самими владельцами, старающимися реализовать при этом свои понятия об уюте, комфорте, сделать жилище красивым и удобным.

В этом случае удается сберечь немалую часть денежных средств за счет отказа от использования наемных рабочих.

Качественную электропроводку также можно выполнить в квартире своими руками, если воспользоваться необходимым инструментом и руководствоваться в работе требованиями нормативных документов, основным из которых являются ПУЭ (правила устройства электроустановок).

Залогом успеха при устройстве электрической сети в однокомнатной квартире будет являться хорошо продуманная, согласованная с другими инженерными сетями и коммуникациями схема электропроводки.

Разработка

Схема должна учитывать потребность обитателей однокомнатной квартиры в эксплуатации необходимых электроприборов, электрооборудования, качественном освещении. Иногда необходимо предусмотреть наличие электрического отопления, возможность монтажа пожарной и охранной сигнализации.

Разработку схемы электропроводки в 1 комнатной квартире можно поручить профессиональным инженерам-электрикам, но можно выполнить самостоятельно, воспользовавшись рекомендациями, приведенными ниже.

Расчет нагрузки

Проектирование схемы необходимо начать с расчета нагрузки на электропроводку. Для этого требуется сложить мощности всех электроприборов, оборудования, освещения, использование которых планируется в квартире.

Отношение полученной суммы к величине используемого напряжения, будет максимальным значением тока в электропроводке однокомнатной квартиры.

Это значение используется при выборе прибора учета электроэнергии (электросчетчика) и сечения вводного кабеля.

При выборе счетчика необходимо дополнительно учесть, трехфазная или однофазная электропроводка используется для питания квартиры. Чаще используется однофазная.

Сечение вводного кабеля выбирается по таблицам ПУЭ с учетом коэффициента, учитывающего неодновременность и непостоянство включения нагрузки, а также коэффициента запаса. Первый равен 0,9, второй – 1,2.

Полученная величина сечения округляется до размера сечения провода, производимого промышленностью, в большую сторону.

Разводка

Далее определяется количество групп электропотребителей. В однокомнатной квартире оптимально их будет четыре – комнатная, кухонная силовые группы, освещение, санузел. При наличии электроплиты и электрического духового шкафа, необходимо для них предусмотреть отдельные кабельные линии. Группы отражаются на схеме.

Каждая группа электропроводки рассчитывается по мощности аналогично приведенному выше правилу расчета для вводного кабеля. Определяется сечение кабелей и проводов.

Важно

В распределительном щите каждая группа защищается автоматическим выключателем с номинальным током соответствующим величине максимального тока, на который рассчитан кабель, питающий группу.

Группа санузла, помимо автоматического выключателя, должна предохраняться УЗО (устройством защитного отключения).

Установка распределительного щита

Внутри однокомнатной квартиры устанавливается распределительный щит, недалеко от входной двери.

Питание распределительного щита осуществляется через электросчетчик и автоматический выключатель, устанавливаемый непосредственно перед счетчиком. Этот автомат может быть однополюсным или трехполюсным, в зависимости от потребностей квартиры в электроэнергии.

Он должен располагаться в специальном боксе, допускающем возможность его опломбирования.

Электросчетчик и вводной автомат устанавливаются, как правило, в коммунальном шкафу (ящике) на лестничной площадке, но в отдельных случаях, в зданиях старой постройки, могут располагаться внутри квартиры.

Розетки и выключатели

По схеме каждая силовая группа электропотребителей должна включать в себя необходимое количество розеток, определяемое по количеству используемых электроприборов.

Розетки должны располагаться на высоте 0,60-0,80 м от пола помещения, но допускается их установка на расстоянии 0,25-0,40 м от пола, если это необходимо для подключения, например, аудио- и видеотехники, другого электрооборудования.

Внутри помещений санузлов устанавливать розетки не рекомендуется, а при отсутствии УЗО – запрещается.

Совет

Группа освещения включает в себя осветительные приборы, стационарно установленные на стенах и потолках, подключенные скрытой проводкой через выключатели. Одна группа освещения в схеме, может включать в себя до 20 ламп.

Настенные светильники, включаемые в розетки при помощи гибкого шнура, должны быть учтены в расчете силовых групп и не должны учитываться при расчете группы освещения. Выключатели располагаются на стенах помещений у входной двери со стороны ее ручки.

При проектировании схемы электропроводки следует учитывать, что выключатели должны быть обязательно на фазном проводе, чтобы при отключении полностью обесточивать весь светильник.

Прокладка кабеля

Соединения розеток, осветительных приборов и выключателей с распределительным щитом, необходимо осуществлять кабелем с сечением, полученным по расчету.

Все разветвления и соединения кабелей допускается проводить только в распределительных коробках. Их также отмечают на схеме.

Они должны располагаться либо в стенах параллельно потолку на расстоянии 0,20-0,25 м от него, либо на перекрытии, если в будущем планируется устройство натяжных или подвесных конструкций потолков.

При согласовании схемы электропроводки с другими сетями следует помнить, что минимальное расстояние от розеток и выключателей до газопроводов принимается равным 0,5 м, а расстояние от розеток до дверей душевых кабин должно быть не менее 0,6 м.

Электропроводка в однокомнатной квартире, несмотря на кажущуюся простоту, должна быть выполнена только из качественных материалов, с соблюдением требований разработанной схемы. Только тогда можно будет рассчитывать на качественную и бесперебойную работу всего электрооборудования в течение длительного времени.

Источник: https://EvoSnab.ru/ustanovka/na-obektah/provodka-v-odnokomnatnoj-kvartire

Схема электрики в однокомнатной квартире

  • Схема электропроводки в квартире

Схемы электропроводки квартир(69 схем и 15 электропроектов)

Схемы электропроводки квартир(69 схем и 15 электропроектов)

В этом списке собраны самые разнообразные схемы электропроводки квартир и комнат . Отмечу,что в этих схемах нет никакого определенного подбора.

Схемы собраны без системы  и их объединяет только одно,все они относятся к электропроводке квартир и комнат,включая схемы освещения,схемы разводки розеток,схемы уравнивания потенциалов и схемы квартирных электрических щитков.

Также замечу,что схемы не являются инструкцией к исполнению,а всего лишь пример работ различных авторов.

Схемы электропроводки квартир  дают представление о электропроводке квартиры и являются основанием для выполнения электромонтажных работ. По назначению и  по исполнению схемы электропроводки квартир деляться на принципиальные и  монтажные.

Принципиальные схемы электропроводки квартир  дают самое общее представление об электропроводке квартиры.

Обратите внимание

Монтажные схемы электропроводки  показывают технологичесие особенности  электромонтажных работ, содержат описание материалов, способы электропроводки, расположение розеток, выключателей и т. п.

Квартира 40кв.м. Расписал, что, куда и сколько будет подведено. Прошу указать на явные ошибки, если таковые есть. Буду благодарен любым советам и замечаниям. В электрике знаний у меня практически ноль, советовался с приятелем. Очень нужны дельные советы и корректировки, чтобы когда начну делать ремонт, четко представлять, что нужно купить, что и куда мне нужно тащить и подключать.

Комната и лоджия (нижние розетки):

На все нижние розетки комнаты необходимы две разные группы(линии) проводов.

Сечение каждого провода 3×2.5(медь) автомат 16А на каждый провод.

Нижнюю розетку балкона подвесить на одну из линий комнаты.

Комната и лоджия (верхний свет):

На верхний свет комнаты и балкона необходима одна группа (линия) проводов.

Сечение провода 3х1.5(медь) автомат 10А.

Комната, или лоджия (кондиционер):

На кондиционер который будет установлен в комнате, или балконе необходима одна группа (линия) проводов.

Сечение провода 3х1. 5(медь) автомат 10А.

Коридор (нижние розетки):

На нижние розетки коридора необходима одна группа (линия) проводов.

Сечение провода 3х2.5(медь) автомат 16А.

Коридор, кухня, ванная ( верхний свет)

На верхний свет коридора, кухни и ванной комнаты с вентиляцией в ванной

Сечение провода 3х1.5(медь) автомат 10А.

Ванная комната (нижние розетки, стиральная машина, теплый пол.)

На нижние розетки ванной комнаты необходима одна группа (линия) проводов:

Схема и разводка электрики в квартире – советы и отзывы

Схема и разводка электрики в квартире – советы и отзывы

Содержание

Знание месторасположения всех элементов электрической системы и пролегания проводки в вашей квартире крайне желательно, особенно вам может это пригодиться при проведении ремонта или поиска возникшей неисправности с электричеством.

Большой минус в том, что при заселении в новую квартиру, жильцам не выдают на руки схематический план проложенной в стенах электропроводки, В то время как у владельцев частных домов такие документы имеются (они являются составной частью проектной документации, без которой разрешительные документы на постройку дома не выдаются).

Ну и как быть в этом случае? Как вариант, можно обратиться в РЭУ или ЖЭУ, но намного проще, когда схема электрической системы квартиры составлена непосредственно вами или с помощью соответствующих специалистов.

Эта статья посвящена вариантам обустройства электроснабжения в различных квартирах и правильному составлению схемы электрической сети.

Варианты соединения элементов в электрических цепях ↑

Для того чтобы грамотно составить схему квартирной электропроводки, необходимо обладать некоторым багажом знаний в вопросе основ электротехники.

В случае отсутствия определенного количества знаний, не советуем браться за такую довольно сложную работу, ваши безграмотные потуги могут привести к печальным последствиям.

Идеальный вариант – доверить составление схемы профессиональному электрику, который быстро и качественно не только составит детальный план с учетом всех особенностей квартиры, но при необходимости устранит неисправность или заменит старую проводку.

Важно

Людям, могущим себе представить хотя бы в некоторой мере, с чем им придется столкнуться в процессе проектирования (или составления схемы) и выполнения непосредственно работ по обустройству электрической системы в своей квартире, хотим напомнить, что существует несколько способов соединения электрических цепей:

Последовательный. Каждый элемент электрической цепи следует за предыдущим, при таком способе узловые соединения отсутствуют. Примером последовательного включения является елочная гирлянда, в ней все лампочки или светодиоды расположены на одном проводе. Главный недостаток этого способа – при повреждении одного из элементов все остальные элементы перестают работать.

Параллельный способ. При этом включении элементы между собой не соединены, но они сгруппированы в два узла. Электрическая цепь будет продолжать работать независимо от вышедших из строя потребителей.

Смешанный способ. В этом случае на одном участке электрической цепи применяют оба типа соединений – последовательный и параллельный.

Точки 1,2,3 – параллельное соединение, 4,5,6 — последовательное, а весь вместе взятый участок считают комбинированным.

Как правильно выполнить разводку электрической проводки ↑

К выбору способа разводки электрической проводки в квартире необходимо подходить продуманно и скрупулезно, потому что она полностью отвечает за всю схему. Существует три основных типа разводки:

Наиболее популярный и часто встречающийся – подключение элементов сети посредством распределительных коробок.

При таком включении электрический щиток монтируют на лестничной площадке в специальной нише, а не в жилой части помещения, и устанавливают в нем счетчик и от одного до трех выключателей.

Совет

От щитка кабелем определенного сечения выполняют ввод в помещение и делают разводку через распределительные коробки по всей квартире. Коробки устанавливают для каждой отдельной комнаты (на входе в комнату), и через них осуществляют энергоснабжение всех необходимых электроприборов в комнате.

“Звезда”. При таком соединении каждый электроприбор (люстра или розетка) имеют свою отдельную кабельную линию, включенную непосредственно в электрический щиток и, зачастую, имеющую отдельный автоматический выключатель.

Разводка такого типа ведет к значительному, увеличению количества электрической проводки, трудозатрат по ее обустройству и, естественно, удорожанию проекта.

Однако, если взвесить все за и против, видно, что потраченные деньги стоят того (сюда же включите стоимость более емкого электрического щитка), потому что эта система дает возможность полного контроля над каждым элементом в электрической цепи.

“Шлейф”. В этом варианте имеется некоторое сходство с разводкой типа “Звезда” с тем отличием, что на один кабель может быть включено несколько потребителей. Естественно, что такое проектное решение будет несколько дешевле предыдущего.

При обустройстве электрической системы в квартире, редко какой потребитель использует один из способов разводки в чистом виде. Чаще всего они смешиваются, но делается это продуманно для достижения наиболее эффективного результата и обеспечения максимальной безопасности жильцов квартиры от рисков.

Классика составления схемы электропроводки ↑

Любые замыслы по обустройству электрической системы до начала работ необходимо воплотить в детальную схему, наложенную на точный план всех помещений квартиры с точным указанием каждой распределительной группы и всех элементов электроснабжения. Схема будет легко читаема, если ее выполнить на отдельных листах, каждый из которых будет предназначен только для одной группы.

Практика показывает, что наибольшего эффекта можно добиться, если разбить источники потребления на несколько групп, каждую из которых подключают на отдельный автомат.

Такое техническое решение позволяет выполнять ремонт проводки или электрических приборов без отключения электроэнергии во всей квартире, а только в той ее части, где вы намерены выполнять работы.

К тому же, если нагрузить все электрические приборы на одну линию, потребуется кабель большой мощности, способный выдержать очень высокие нагрузки, которые неизбежно возникнут, если включить все электрические потребители квартиры в сеть одновременно.

Если электрический щиток расположить непосредственно в квартире, то можно каждый электроприбор подсоединить к отдельному автомату. Этим значительно повысится удобство и безопасность эксплуатации электросети.

Обратите внимание

Так почему же мы этого не делаем? Все просто – такой способ разделения приборов влечет за собой значительное удорожание проекта.

Поэтому вариант подключения по группам наиболее рациональный и практически полностью решает требования безопасной эксплуатации электросети.

Чаще всего приборы разделяют по группам по такому принципу:

Освещение #8212; жилые комнаты, кухня и коридоры;

Электроснабжение #8212; жилые комнаты;

Электроснабжение #8212; кухня и коридоры;

Освещение и электроснабжение #8212; санузел и ванная. Эту группу помещений следует выделить отдельно, потому что в санузле и ванной всегда повышенная влажность и, соответственно, к электропроводке в этих помещениях предъявляются повышенные требования;

При наличии в квартире электроплиты, ее также следует обособить от других.

Более высокую степень безопасности вам обеспечит установка на каждую группу УЗО #8212; защитного устройства, так называемого выключателя дифференциального тока. Также обязательно этими приборами необходимо защитить электропроводку санузла и кухни.

После того, как группы будут сформированы, следует определить места для подключения основных электрических потребителей. К ним относят стиральную машину, электроплиту, кондиционер, водонагреватель, духовку и посудомоечную машину.

После этого определяются с местами, где будут установлены выключатели, светильники, распределительные коробки и розетки и наносят их на черновую схему электрики квартиры.

Далее следует внимательно соединить все цепи и проставить длины проводов.

Необходимо обязательно сделать план электрической схемы помещения в двух экземплярах и один из них сохранить для себя – он в любое время может понадобиться.

Важно

После выполнения этой нелегкой черновой работы, можно переходить к чистовой схеме, которая выполняется на точном плане всех помещений квартиры. Все точки электрических приборов необходимо проставлять с помощью существующей системы обозначений и соединить линиями, обозначающими кабель.

Для облегчения простоты работы со схемой желательно обозначать провода различных групп (освещение, заземление и силовые кабели) разными цветами.

На схеме обязательно должны быть отмечены все размеры (всех комнат, расстояния от проводки до стен, потолка и пола, а также до отопительных систем). Такая схема не только позволит в более короткие сроки качественно выполнить монтажные работы, но также выполнить все необходимые расчеты по материалам и затратам.

Соблюдение требований, условий и норм ↑

Составляя схему, не следует забывать, что существуют некоторые важные требования к обустройству электрической системы в квартире:

В ванной комнате нельзя устанавливать розетки напряжением 220 вольт, за исключением розетки для подключения электробритвы, эту розетку следует подсоединять через понижающий трансформатор;

Подключение заземляющих контактов розеток к нулевым проводникам, а также к трубам водоснабжения или отопительной системы категорически запрещено, потому что это крайне опасно для человека. Заземление необходимо выполнять только через специальный провод защитного заземления;

Электрическая плита, которая установлена в квартире взамен газовой плиты, должна быть защищена автоматическим выключателем величиной не меньше 63А.

Проводку прокладывают по стенам только вертикально или горизонтально и под прямым углом. Этого следует строго придерживаться, потому что изменение их траектории проводки в дальнейшем может привести к неприятным последствиям – вполне вероятна возможность пробоя проводки гвоздем или каким-то инструментом при больших или малых ремонтных работах;

Постарайтесь не допускать пересечение проводов. Если все-таки обстоятельства вынуждают это сделать, то обеспечьте расстояние между ними как минимум 3 мм;

Совет

Необходимо строго придерживаться расстояния от кабеля до других элементов квартиры: до уровня пола или потолка не меньше 150 мм, а до оконных рам и косяков дверей и углов – не меньше 100 мм;

Выключатели и розетки следует устанавливать на одинаковой высоте, также следует учитывать, что выключатели располагают слева от входной двери на высоте 800-900 мм, розетки #8212; 250-300 мм. Хотя возможны и исключения, так, расстояние на кухне может изменяться.

Зазор между электрической проводкой и трубами отопления не должен быть меньше 30 мм;

Проводку к розеткам подводят снизу, а к электрическим выключателям сверху.

Базисные варианты обустройства в квартире электрической системы ↑

Эта часть статьи будет посвящена типовым схемам обустройства электрической системы в квартирах, разных по размеру.

Конечно, мы приведем базисные варианты, а каждая предложенная схема применительно к конкретной квартире, всецело будет зависеть от предпочтений и пожеланий пользователя.

Но в любом случае владельцу квартиры не обойтись без розеток, выключателей, источников освещения и распределительного щита. Поэтому, выбрав один из предложенных вариантов, вы сможете дополнить схему необходимыми электрическими элементами по своему усмотрению.

Две группы электропроводки однокомнатной квартиры

Электрическую проводку однокомнатной квартиры чаще всего делят на две группы. Первая это кухня и санузел с наибольшим количеством электроприборов и вторая – жилая комната.

Такое техническое решение позволяет получить хороший запас мощности посредством перераспределения общей нагрузки квартиры на две цепи. Также благодаря этому при замыкании или обрыве цепи какой-то из групп, одна линия будет оставаться в рабочем состоянии.

Рекомендуемая схема разводки электрики в многокомнатной квартире

На примере стандартной двухкомнатной квартиры мы покажем наиболее практичную схему разводки электрической проводки (см. схему ниже).

Обратите внимание

При таком варианте обустройства системы предполагается размещение электрического щита возле входной двери квартиры. А за общую основу взяты основные осветительные приборы (люстры), простые одноклавишные выключатели и розетки скрытого типа с контактом для защитного заземления.

При наличии в квартире большого количества комнат схему разводки электрики выполняют аналогично приведенной двухкомнатной квартиры.

Тщательно разобравшись в предлагаемых схемах, вы, вероятнее всего, пришли к выводу, что выполнение такого рода работы вам вполне по силам, тем более при наличии некоторых знаний основ электротехники.

Но прежде чем приступить к монтажным работам еще раз тщательно взвесьте свои возможности, ведь вы берете на себя большую ответственность, тем более за дальнейшую безопасность, как самого себя, так и членов своей семьи. Поэтому

Наиболее предпочтительно будет, если работу по разводке электрики в квартире выполнят опытные квалифицированные специалисты, которые выполнят ее на профессиональном уровне и с гарантией, и тем самым избавят вас от ошибок и рисков.

Видео урок: самостоятельное выполнение электрической разводки в квартире ↑

Итак, вы составили схему электрической разводки в собственной квартире и желаете приступить к реализации выстраданного проекта!

Но не спешите, несмотря на опыт самостоятельного выполнения разного рода работ и наличие разнообразного инструмента, вначале просмотрите видео урок как правильно выполнить такую сложную работу. Это поможет вам избежать больших и малых ошибок и, главное, неоправданных рисков.

Схема электропроводки в квартире

Источник: http://kazap.ru/articles/shema-jelektriki-v-odnokomnatnoj-kvartire/

Схема электропроводки однокомнатной квартиры

Источник: https://electric-220.ru/news/skhema_ehlektroprovodki_odnokomnatnoj_kvartiry/2014-04-24-588

Разводка электрики в квартире: алгоритм работы, схемы электропроводки

Еще совсем недавно нагрузки на электрическую сеть в жилых помещениях были незначительными. Расчетам, монтажу сетей не уделяли должного внимания. Проекты электроснабжения выполняли по типовым схемам.

Появление современной техники высокой мощности обуславливает перепланировку всей сети электрической квартирной проводки, перерасчет ее по мощности и замену электрики.

Чтобы выполнить проектировочные и монтажные работы в новой формации, необходимо знать современные принципы обустройства электросети жилого помещения.

Планирование домашней электрики

Чтобы в процессе эксплуатации электронной техники и подключения ее из различных электрических точек не приводило к постоянным перезакладкам элементов сетей, чтобы не приходилось постоянно штробить стены квартиры, специалисты рекомендуют работы по обустройству электросети начинать с составления схемы электроснабжения. Пример схемы разводки и подключения электрооборудования можно увидеть на рисунке 1.

Рис. 1. Пример схемы электроснабжения квартиры

Такой чертеж, схему формируют «обратным порядком»: первоначально на план квартиры наносят всю используемую осветительную аппаратуру, силовую технику; далее, на основании мощностных расчетов, выбирают схему разводки проводников, сечение проводов, защитные устройства.

Силовая часть

Силовая часть электросети включает в себя мощное оборудование, применяемое в квартире: духовые шкафы, печи, нагревательные баки, кондиционеры.

Для их подключения выделяют отдельные мощные линии, защищаемые отдельными защитными автоматами (УЗО).

Такой способ проектирования позволит более безопасно эксплуатировать технику в квартире и более эффективно производить ремонтные работы в сетях электропроводки.

Осветительная часть

Следующий блок электрической схемы квартиры – осветительная часть. Здесь есть два варианта проектирования:

  • одна группа;
  • несколько групп осветительной техники.

Первый тип схемы используют в небольших по площади помещениях, оснащаемых относительно малым количеством приборов освещения. Второй метод цепи освещения более распространен. Пример такого подключения приведен на рисунке 2.

Рис. 2. Схема проектирования нескольких групп освещения в квартире

Если в комнате, кроме элементов освещения, есть необходимость использования блоков питания, трансформаторов, их также рекомендуют включать отдельным электрическим контуром с отдельным УЗО.

Крупная бытовая техника

В любой квартире место, где сконцентрировано большое количество бытовых приборов, это кухня. Большинство из них продолжают работать тогда, когда человек непосредственно не использует их. Это холодильник, электрическая плита, хлебопечь, другое.

Для корректной работы техники и постоянной защиты сети от перегрузок и короткого замыкания специалисты при разработке схемы электросети квартиры рекомендуют выделять отдельную линию.

Такие подключения выполняют прокладкой электропроводки увеличенного сечения и установкой УЗО высокой степени нагрузки.

Составление схемы разводки электропроводки

Разводка электрики в квартире начинается с составления плана разводки сети. Монтаж электропроводки по имеющемуся расчетному чертежу выполнять гораздо проще и целесообразнее по ряду преимуществ:

  • схема электросети позволит заранее спланировать необходимое оборудование и средства;
  • наличие схемы позволит точно определить мощность входного ввода;
  • чертеж дает понимание монтажному персоналу о потенциально пожароопасных узлах проводки для принятия мер по их перепланировании или принятия дополнительных мер безопасности;
  • схема позволит выполнить монтаж планово, с проверкой завершения полного цикла.

Примеры схем для однокомнатной квартиры

Электротехники считают, что если суммарная нагрузка на электросеть квартиры не превышает показатель 25 А, то есть возможность и даже целесообразность по стоимости выполнить планировку сети одним контуром на один автомат.

Такой способ – типичная типовая схема прошлого, когда в контур включены были осветительные элементы с силовыми розетками. Сегодня от этих приемов отошли и монтаж ведут по независимым отдельным контурам.

Пример проводки однокомнатной квартиры приведен на рисунке 3.

Рис. 3. Схема электроснабжения однокомнатной квартиры

На чертеже видно грамотное распределение нагрузки сети однокомнатной квартиры на несколько отдельных контуров со своими УЗО. Такая система обеспечит безаварийную работу проводи и корректную работу оборудования без посадки напряжения.

Для двухкомнатной квартиры

Отличие чертежа для работ по мо

Бывают случаи, когда возникают неисправности, связанные с электричеством. Кроме того, в помещениях периодически проводятся ремонты. В этих и подобных ситуациях, неоценимую помощь оказывает схема электропроводки однокомнатной квартиры. Отсутствие подобной схемы может существенно затруднить выполнение работ и привести к повреждениям внутренних электрических сетей.

Соединение электрических цепей

При разработке схемы электропроводки в однокомнатной квартире, учитываются те способы соединения, которые чаще всего используются на практике:

  • Последовательное соединение отличается отсутствием узлов. Здесь все потребители располагаются на одном кабеле. Такая цепь не работает, когда хотя-бы один ее элемент вышел из строя.
  • При параллельном соединении все элементы объединяются между собой с помощью двух узлов. Если один потребитель выходит из строя, то остальные все равно продолжают работать.
  • Чаще всего используется смешанное соединение, где, в случае необходимости, используются оба предыдущих варианта.

Как правильно развести проводку

От того, каким способом будет производиться разводка, полностью зависит будущая схема электропроводки однокомнатной квартиры.

В основном, используются следующие типы разводки:

  • Разводка проводов осуществляется с помощью распределительных коробок. При этом, электрический щиток не должен располагаться в жилом помещении. Обычно, его выносят на лестничную клетку, откуда в квартиру подводится основной кабель. Внутри щитка размещается счетчик и автоматические выключатели. Для каждого помещения квартиры предусматривается отдельная распределительная коробка, расположенная возле входа.
  • Метод “Звезда” предполагает отдельное подключение каждой осветительной точки или розетки к собственному кабелю, заходящему в электрощит. Для каждого элемента может быть предусмотрено наличие собственного автоматического выключателя. Таким образом, каждый элемент электрической цепи полностью контролируется, а их работа вообще не зависит друг от друга. Однако, такая схема достаточно дорогостоящая и, кроме того, требует достаточно вместительного электрического щита.
  • Более дешевым и эффективным является подключение методом шлейфа. Он немного напоминает второй вариант, с той разницей, что один кабель несет на себе нагрузку сразу нескольких элементов.

Как правило, для однокомнатной квартиры, каждый отдельный вариант почти не используется. Максимально эффективный результат достигается смешиванием всех способов, в соответствии с которыми составляется электрическая схема для конкретной квартиры.

Как нарисовать лампы, выключатели и розетки на схеме квартиры

Разводка электропроводки в квартире схема — советы электрика

Разводка электропроводки в квартире – схема, материалы и нюансы

Представьте себе, какой путь проделывает электрический ток, прежде чем попасть в розетку вашей квартиры.

Генераторы, трансформаторы, подстанции, несколько километров линий электропередач – и вот он проходит по вводному кабелю из распределительного щита, расположенного в подъезде многоквартирного дома. И казалось бы, все, на этом трудности закончены.

Но нет, они для хозяина дома только начинаются, ведь электрический провод в квартире необходимо распределить по нагрузкам, по участкам. А, значит, вам необходимо точная разводка электропроводки в квартире – схема, точнее будет сказано.

Как было раньше

Во времена социалистического хозяйствования электрическая разводка в квартирах была незамысловатой. Во-первых, о медных кабелях тогда и не слышали, разводка делалась из алюминиевого провода с одним слоем изоляции. Вводной провод подключался к входному пакетнику, а уже от него провод разводился по комнатам.

И если в квартире использовалась электрическая варочная плита, то сечение провода было 4 мм², если плита стояла газовая, то сечение кабеля было 2,5 мм². И это на всю квартиру, что сегодня, конечно, неприемлемо.

Кстати, что касалось групп электрической схемы, то они могли быть разными и чаще всего комбинированными. К примеру, на один шлейф замыкались кухня, коридор, ванная, туалет и даже прихожая.

Обратите внимание

При этом разделение на освещение и розетки не проводилось. Конечно, в те далекие времена, когда количество бытовой техники сводилось лишь к телевизору, холодильнику и утюгу, этого было достаточно.

То есть, электрическая схема разводки электропроводки выдерживала нагрузки от этих приборов без проблем.

Кстати, такого типа разводка и сегодня не редкость, где используется алюминиевый провод сечением 2,5 мм², соединенный в распределительном щите с автоматами на 16 А. правда, современные правила эксплуатации такого сочетания не одобряют.

И дело здесь не в том, что алюминиевый провода с одинарным слоем изоляции обладают низкой безопасностью, и даже не в том, что их сечение слишком мало для современных нагрузок. Все дело в том, что правилами запрещено делить шлейфы по комнатам, их надо делить по группам потребителей.

То есть, освещение отдельно, розетки отдельно, если есть в квартире стационарные приемники (электрическая варочная плита, например) отдельно.

Современная электрическая разводка

Теперь, что касается современной схемы разводки электропроводки в квартире.

Обратимся опять к правилам ПУЭ, в которых четко определено, что минимальное сечение вводного кабеля должно быть 2,5 мм², при этом учитывается, что этот кабель изготовлен из меди.

Но, как показывает практика, даже этого сечения сегодня мало ввиду большого количества бытовых приборов в современных квартирах. Поэтому рекомендуется использовать медные провода площадью или 4, или 6 мм².

Группы потребителей

Как было сказано выше, основное требование современной схемы электропроводки – это распределение нагрузок в сети по группам потребителей. С освещением все просто, потому что современный подход к экономии электроэнергии создал условия, при которых нагрузка на освещение очень мала ввиду использования в квартирах энергосберегающих источников света.

А вот с розетками немного сложнее.

  • Во-первых, сегодня в квартирах устанавливается большое количество розеток, так сказать, про запас. Это и понятно, потому что переносных электрических приборов в настоящее время используется много. И чтобы не было проблем с подключением всех, и устанавливаются розетки в каждой комнате от трех до шести, сдвоенные, строенные и так далее. Сюда же можно отнести переноски с большим количеством гнезд.
  • Во-вторых, проводится группирование розеток. И таких групп в каждой комнате может быть несколько.
  • В-третьих, для подключения их используется трехжильный кабель с сечением 2,5 мм², чаще всего марки ВВГнг 3х2,5.
  • В-четвертых, соединение розеток производится не напрямую между собой, как это делалось раньше, а через распаячные (ответвительные) коробки.
  • В-пятых, на каждую розеточную группу обязательно устанавливается один автомат номиналом 25 А.

Вернемся к освещению и автоматам для них. Как уже было сказано выше, современное освещение обладает минимальной мощностью потребления, поэтому не стоит использовать для его защиты автоматы большого номинала.

Специалисты уверяют, что автомат в 10 А – достаточная защита. Если после подсчета нагрузки от освещения 10-амперного автомата будет недостаточно, то не стоит устанавливать автомат на 16 А.

Оптимальный вариант – разбить электроразводку освещения на две группы.

Но и это еще не все. К примеру, однокомнатная квартира, где схема разводки проводов достаточно проста, к тому же она небольшая. Плюс использование экономичных ламп. Это дает возможность установить в распределительный щит именно на освещение автоматы номиналом три или шесть ампер. Для подключения же можно использовать трехжильный кабель сечением 1,5 мм², к примеру, ВВГнг 3х1,5.

Стационарные приемники

Говоря о стационарных электроприемниках, необходимо отметить, что их стационарность-то является относительной. То есть, никто не запрещает переносить их в другое помещение, для этого никаких разрешений не требуется.

Кроме вышеупомянутой варочной плиты, к стационарным потребителям можно отнести стиральную и посудомоечную машину, кондиционер.

И хотя все они включаются в обычную штепсельную розетку, требования к подключению у них более строгие и жесткие.

  • Если подключение производится через розетку в однофазной сети, то необходимо установить розетку соответствующего номинала (большей величины). Если к трехфазной, то необходима соответствующая розетка.
  • От распределительного щитка к каждому стационарному потребителю проводится свой шлейф, где используется кабель сечением не ниже 4 мм². Количество жил в кабеле может быть три при однофазном подключении, или четыре при трехфазном.
  • В распределительном щите обязательно на каждого потребителя устанавливается свой автомат, точно подобранный по мощности и номинальному току прибора.

Что лучше

Теперь понятно, что современная разводка электропроводки в квартире лучше. Но, как показывает практика, и сейчас многие электрики стараются проводить покомнатную схему. Конечно, с ее помощью многое экономится: время, материалы, трудозатраты уменьшаются. Ведь при таком варианте необходимо лишь завести кабель в комнату, а уже от него провести шлейфы на розетки и на освещение.

Но еще раз напоминаем, что при такой разводке просто невозможно обеспечить безопасность эксплуатации осветительной и бытовой техники от перегрузки по отдельности.

К примеру, если сработает автомат от высокой нагрузки, обесточится вся комната, как минимум.

При погрупповой схеме разводки будет отключаться только сама группа, к примеру, одна-две розетки, все остальное  будет работать и светиться.

Заключение по теме

Итак, мы постарались ответить на вопрос, касающийся схемы разводки электрической сети внутри квартиры. Конечно, необходимо правильно провести определение групп потребителей, подсчитать их суммарную мощность.

И как говорят специалисты, ничего сложного в этом нет, сделать все это можно самостоятельно, если есть определенные знания (школьная программа достаточна).

Поэтому тем, кто спрашивает, как сделать разводку электропроводки своими руками, отвечаем, что учитывайте в основном мощность каждого прибора, который находится в комнате. Именно от этого показателя будет зависеть и сечение кабеля, и номинальный ток автомата.

Источник: http://OnlineElektrik.ru/eprovodka/montiruem/razvodka-elektroprovodki-v-kvartire-sxema-materialy-i-nyuansy.html

Самые популярные схемы электропроводки в квартире

При ремонте или покупке квартиры свободной планировки в черновой отделке обязательно возникнет вопрос разводки электрики. От того, где будут стоять перегородки, бытовые и осветительные приборы, каково назначение помещений, будет зависеть выбор схемы подключения, а также выбор используемых материалов.

Нужно учесть материал стен, полов, где будет проходить электропроводка. Главное, правильно определить, что, в конечном счете, требуется получить. Только выяснив это, можно приступать к разработке схемы электропроводки. По существу, это монтажная схема, поэтому нужно учитывать требования, предъявляемые к монтажу.

Главные правила

Электропроводку следует проектировать с соблюдением строительных норм и правил, а монтаж осуществлять по правилам устройства электроустановок. Требования этих документов нужно обязательно соблюдать, так как они написаны и с учетом всех несчастных случаев в быту и на производстве.

Ниже приведены основные правила, по которым делают разводку электропроводки в доме или квартире. Согласно им составляют схемы.

Должен быть обеспечен легкий доступ к распределительному щиту, счетчику, распределительным коробкам, розеткам и выключателям электропроводки.
Розетки нужно устанавливать на высоте 30 – 80 см от пола и не ближе 50 см к газовым, электрическим плитам, радиаторам отопления и трубам.

Важно

Кабель к розеткам необходимо прокладывать снизу. Количество устанавливаемых розеток в комнате определяется из расчета 1 розетка на 6 квадратных метров. На кухне устанавливается столько розеток, сколько требуется для приборов.

Розетка в ванной должна подключаться через маломощный трансформатор, размещенный за ее стенами.

Выключатели в квартире устанавливаются на высоте 60 – 150 см от пола в легкодоступных местах. Провод к выключателям прокладывается сверху.

Кабели должны прокладываться по прямой горизонтальной или вертикальной линии. Пересечение кабелей, а также прокладка по диагонали или кривой не допускается.

При горизонтальной прокладке электропроводки, расстояние между проводами и балками перекрытия должно быть не меньше 10 см; потолком и проводом 10 – 15 см, а от пола прокладываться на высоте 15-20 см.

При схеме с вертикальной прокладкой, провода должны находиться на расстоянии не менее 10 см от края проёма двери или окна; от газовых труб – более 40 см.

Если прокладываете кабель под трубой отопления нужно помнить, что расстояние между ними должно быть не менее 3 см. При параллельной прокладке нужно предусмотреть зазор между проводами более 3 мм или вести их раздельно в кабельном канале, гофрированной трубе. Соединение проводов должно производиться только внутри распределительных коробок.

Соединение кабелей из различных металлов осуществляются через специальную колодку. Заземляющий и нулевой провода к приборам крепятся только болтовым соединением.

Способы разводки

Существует три способа разводки проводки в квартире:

  • звезда;
  • шлейф;
  • комбинированный.

Первая схема электропроводки типа «звезда». При такой разводке каждый прибор имеет свой автоматический выключатель защиты от перегрузок и кабель, идущий от распределительного щита до устройства.

Такой вариант разводки хорош тем, что имеется возможность контролировать любой прибор и в случае его ремонта не надо отключать и другие устройства. Используется в системе «Умный дом».

Она полезна при воспитании детей, можно установить время подключения того или иного прибора, отключить свет в определенное время; для отпугивания воров, запрограммировав включение и отключение осветительных приборов в отсутствие хозяев по определенному алгоритму. Имеет один недостаток – самый дорогой.

Следующая схема называется «шлейф». Этот тип разводки похож на предыдущий вариант, только на одном кабеле расположены несколько устройств. Значительно дешевле «Звезды».

Самый распространенный вариант схемы электропроводки – с распределительными коробками, сочетает в себе качества первых двух типов. От электрического щита несколько кабелей идут к распределительным коробкам, а от них к группе или отдельным приборам в квартире.

Зацикливаться на каком-то одном типе разводки нельзя. Например, если надо подключить мощного потребителя электроэнергии, то используется тип «звезда», если группа маломощных, то шлейф.

Совет

Перед проектированием электропроводки необходимо изучить, где пролегают другие инженерные системы, материал стен, полов и потолка; есть ли возможность обойтись без штробления стен; выяснить мощность, количество, местонахождение приборов. К примеру, если потолки сделаны из пустотных плит перекрытия, то ими можно воспользоваться как кабельными каналами.

Таким образом, выбор типа электропроводки зависит от финансовых возможностей, количества и типа электроустановок, их местоположения. Только получив эту информацию, можно понять какая схема электропроводки в квартире требуется, и приступить к проектированию.

Последовательность действий

Сначала нужно взять чертеж квартиры или сделать его самостоятельно в масштабе с расположением окон и дверей. Затем разместить на плане всех потребителей энергии по комнатам, указать их мощность, исходя из этого, развести по группам электропроводки. Это могут быть:

  • осветительная;
  • розеточная;
  • группа комнат и коридора;
  • группа санузла;
  • если в квартире имеется электроплита, то отдельная группа для нее.

В зависимости от количества комнат и нагрузок, будет определяться и количество групп. Так кухонные и коридорные розетки могут оказаться разведенными в две разные группы. Это необходимо для того, чтобы минимизировать затраты на провода и облегчить дальнейшее обслуживание электросети и ремонт.

Каждая группа должна подключаться через устройство защитного отключения УЗО ( обычно называют автоматом). Для осветительной группы предусматривается автомат на 16 А, для розеточной на 25-32 А, а для электроплиты – 40-63 А.

Схему проводки в квартире надо составлять в нескольких экземплярах, так как в процессе работы появляются непредвиденные моменты, которые нужно будет отметить на схеме. Кроме принципиальной схемы нужна монтажная для непосредственных исполнителей. По ней электрики работают и вносят изменения.

Монтажная схема со всеми изменениями после завершения работ становится исполнительной. Эта та схема, которую нужно запрашивать у предыдущего хозяина квартиры.

Что в ней указывают

В схеме должны быть указаны все размеры помещений квартиры, расстояния между различными электрическими устройствами. Это позволит точно рассчитать количество необходимых материалов и сократит время монтажных работ.

Различные группы лучше рисовать разным цветом, схема становится более читабельной. Кроме этого, необходимо показать где какие розетки (одинарные, двойные), выключатели (одно, двух, трехклавишные) будут размещаться.

Схема будет выглядеть примерно так.

Кроме этого к схеме прилагается перечень материалов и устройств, которые нужно смонтировать. Дополнительно нужно учесть расходные материалы, используемые в процессе монтажа, такие как пластиковые хомуты, колодки, дюбели, изолента, алебастр для крепления подрозетников в стене. Для определения точного количества необходимого кабеля придется провести замеры рулеткой, учесть высоту потолков.

Обратите внимание

При выборе кабеля, лучше остановиться на медном типа ВВГ, по сравнению с алюминиевым у него проводимость выше и гибкость замечательная, облегчается монтаж.

В квартирах обычно прокладывают двух, трехжильный кабель сечением 2,5 мм2 для розеток, а подсоединение освещения производится 1,5 мм2 кабелем.

От этажного электрического щита к квартирному осуществляют проводку 3-5-жильным кабелем сечением 6 мм2, для мощных приборов типа электроплиты, бойлера используют кабель сечением 4 мм2, чтобы не грелся.

Прокладка в полу и по потолку

Если есть намерение сделать бетонную стяжку пола, этим нужно воспользоваться, провести электропроводку по полу в гофре, затем только заливать бетоном. Получится экономия материалов и сокращение объема работ. При натяжном или подвесном потолке расход материалов также можно уменьшить, упростить схему и работы.

Кабель просто снаружи крепится к потолку. Если допустить наружный монтаж, то можно значительно сократить время производства работ за счет использования кабельных каналов. При этом отпадает самая пыльная работа – штробление. Соответственно все это должно отразиться на схеме и материалах.

Обычно используется однофазная разводка электропроводки в квартире. Если квартира большая, с большим потреблением электроэнергии, то может потребоваться трехфазное электроснабжение. Разница небольшая. В этажном щитке будет стоять трехфазный счетчик.

На распределительный квартирный щит поступит три фазы, а дальше все как в однофазном варианте. При монтаже в распределительных коробках главное все правильно сделать, не перепутать фазы, чтобы на прибор не поступило 380 В вместо 220 В. Если нет опыта подобных работ или электротехнического образования, правильно будет пригласить специалиста.

Источник: https://EvoSnab.ru/ustanovka/na-obektah/shemy-elektroprovodki-v-kvartire

Схемы электропроводки в квартире

При отделке новостройки или делая ремонт квартиры необходимо, обратить внимание в каком состоянии находится электрика (если она есть, конечно). В этом посте рассмотрим существующие схемы электропроводки и составление новых схем электропроводки квартир, с таблицей выбора сечений  проводов и кабелей.

Существующая электрика в квартире

В домах старого жилого фонда применяется несколько способов электроснабжения  квартир.

Электрика для квартир с электроплитой : СХЕМА без защитного РЕ проводника  (линии заземления) для общих  электрогрупп  и отдельным проводом с  заземляющим проводом для электроплиты. Электропроводка осуществлялась  двух-жильным алюминевым проводом сечением  2,5 мм2 для общей линии электроразводки и трех-жильным электропроводом  сечением 4 мм отдельно для электроплиты.

Примечание: Я не оговорился ,именно осуществлялась  проводом , а не кабелем. Это плоский электропровод марки АППВ 3×2,5 или 2 — 3 одиночных провода марки АПВ2,5/АПВ 4 (соответственно), проложенных в защитном кембрике (в простонародье «хлорка»)

Электрика  квартир : с газовой плитой,защитным PE проводником и  без защитного РЕ проводника (линии заземления). Электропроводка осуществляется двух-жильным аллюминевым проводом сечением 2,5 мм 2, марки АПВ 2×2,5 мм и АПВ 3×2,5 мм2.

Смотрим:Схема электропитания стандартной малогабаритной квартиры при отсутствии защитного проводника PE в розеточеной электроцепи и электроцепи освещения (решение для старого жилого фонда).

В квартирах  домов  более «молодой» постройки, согласно  ПУЭ изд.7 , электропроводка выполняется с  защитным РЕ проводником используемым во всей электросхеме квартиры.

Еще несколько слов о старой электропроводке

  • Ранее электропроводка выполнялась алюминиевыми проводами;
  • Распаячные коробки для освещения находятся под потолком, прикрыты железной пластиной или замурованы. Находятся простукиванием-глухой звук;
  • Электрика кухни, в панельных домах, запитывается проводом, проложенным поверх сантехнической кабины, там же и распайка. Это важно если делаете ремонт ванной  и сносите стены и потолок в ванной;
  • Электропитание розеток проложена, либо в полу вашей квартиры, либо в квартире верхней квартиры, либо в кабель-каналах плит перекрытий;
  • Электрический ввод  в квартиру ищите около входной двери. Для квартир с электрической разводкой в пластиковых коробах,  проложенных у пола, ввод в квартиру электропитания  осуществляется сверху-вниз. Обычно, в стене замурована железная труба для проводов  ввода. Это важно, если хотите устанавливать  встроенный электрощит  для квартиры.

Новая электрика квартиры

Вы решили сделать серьезный ремонт квартиры или воплощаете свои мечты по отделке своей новостройки. Не забудьте начать с планирования новой электропроводки, надежная электрика еще не кому не мешала, несколько общих советов:

  1. В начале нарисуйте схему квартиры,на ней  месторасположение электророзеток, выключателей,светильников.Они ,для Вашего удобства,должны быть привязаны к растановке будущей мебели,определите высоту розеток(рекомендую 40 см в комнатах,95-100 см для низких кухонных гарнитуров,110-115 см для высоких кухонных столов) и высоту выключателей (рекомендую 90 см)
  2. Для работы рекомендую использовать медным  кабелем  марки ВВГ или NYM(НЮМ)с тремя медными жилами.
  • ВВГ или ВВГнг — кабель отечественного производства.
  • НЮМ(NYM) — импортный качественный кабель, но очень жесткий.

При выборе сечения жил электрокабеля пользуйтесь таблицей ниже:

Проложенные открыто
S Медные жилы Алюминиевые жилы
мм2 Ток Мощн.кВт Ток Мощн.кВт
А 220 В 380 В А 220 В 380 В
0,5 11 2,4
0,75 15 3,3
1 17 3,7 6,4
1,5 23 5 8,7
2 26 5,7 9,8 21 4,6 7,9
2,5 30 6,6 11 24 5,2 9,1
4 41 9 15 32 7 12
5 50 11 19 39 8,5 14
10 80 17 30 60 13 22
16 100 22 38 75 16 28
25 140 30 53 105 23 39
35 170 37 64 130 28 49
Проложенные в трубе
S Медные жилы Алюминиевые жилы
мм2 Ток Мощн. кВт Ток Мощн.кВт
А 220 В 380 В А 220 В 380 В
0,5
0,75
1 14 3 5,3
1,5 15 3,3 5,7
2 19 4,1 7,2 14 3 5,3
2,5 21 4,6 7,9 16 3,5 6
4 27 5,9 10 21 4,6 7,9
5 34 7,4 12 26 5,7 9,8
10 50 11 19 38 8,3 14
16 80 17 30 55 12 20
25 100 22 38 65 14 24
35 135 29 51 75 16 28

Если устанавливаете  квартирный электрощиток внутри квартиры, то количество групп (отдельных линий с отдельным автоматом защиты) нечем не ограничивается. Можете  на каждую розетку поставить  отдельный автомат. Нужно установить УЗО (схему 6, список ниже).

В самой квартире электропроводка может быть разведена по квартире, как угодно, но электроснабжение квартиры осуществляется по следующей схеме соединения:

В приведенных ниже схемах электропроводки квартир показаны наиболее часто используемые варианты электрообеспечения  квартир.

В конце части хочу привести визуальную схему электрики в квартире, которая мне понравилась своей наглядностью и правильностью. Также вы можете посмотреть другие схемы электропроводки квартир в статье : Схемы электропроводки квартир.

Схемы электропроводки квартиры — визуальная схема

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта близкие по теме

  • Разделение электропроводки на группы, выбор кабеля и автоматов защиты, прокладка проводов, штроба
  • Ремонт электропроводки квартиры, основные правила
  • Способы электропроводки в квартире, проводка скрытая, штробление, кабель канал, гофра
  • Схемы электропроводки в квартире
  • Виды электрических схем, упрощенный электропроект квартиры своими руками
  • Нулевой защитный проводник, система заземления квартиры
  • Краткие советы по электропроводке в квартире
  • Электрика в квартире своими руками

Источник: https://www. otdelochnik24.ru/2011/05/12/shemy-e-lektroprovodki-v-kvartire/

Разводка электропроводки в квартире: схема, инструкция, монтаж

Перед началом прокладки электропроводки в квартире следует ознакомиться с техникой безопасности. В первую очередь нужно учесть что в большинстве случаев именно неисправная проводка приводит к возгоранию.

Такой процесс возникает вследствие избыточной нагрузки либо короткого замыкания. Для исключения этой проблемы нужно тщательно подбирать кабеля для проводки в квартире.

Проводник должен иметь верное сечение что даст ему большую устойчивость, а также использовать специальные защитные устройства, которые обеспечат быстрое отключение сети во время аварийных ситуаций.

Важно

Основным правилом техники безопасности является полное отключение квартиры от электросети. Немаловажным станет и проверка напряжения на домашних кабелях, и в случае необходимости установка заземления.

После отключения электропроводки необходимо позаботиться и о дальнейшей безопасности. Желательно повесить табличку с предупреждением (это особенно важно когда отключение проходит в многоквартирных домах).

Тут просто необходимо обезопасить себя от случайного включения электросети недовольным соседом.

Пример схемы электропроводки в двухкомнатной квартире

Важно: производить работы по замене электропроводки необходимо специальным инструментом. Так, снизиться фактор случайного поражения электрическим током.

Каждый инструмент должен обладать изоляционной поверхностью, а также дополнительным противоскользящим элементом. В основном это кусачки и отвёртки, на рукояти которых присутствует резина.

Важным фактором станет исключение контакта электрика с металлическими частями инструмента.

Общие рекомендации по замене проводки

Важно: производить частичный монтаж электропроводки — бессмысленно. А именно недостаточно будет заменить только часть кабелей, работы по прокладке кабелей должны производиться комплексно. Следует удалить всю старую проводку, перед прокладкой новой трассы. Исключением могут стать некоторые моменты:

  • Старая трасса была скрыта под напольной поверхностью;
  • В план ремонтных работ не входит удаление старых кабелей.

Удаляем и разсоединяем провода и контакты старой проводки в стенах и распределительных коробках

Решением проблемы станет отключение старой сети. Тут потребуется найти распределительную коробку и удалить все старые соединения.

В дальнейшем прокладка проводки, может производиться в открытом виде либо скрытом виде, по новым штробам (без пересечения со старой электротрассой). Если ремонтные работы будут производиться, то стоит задуматься о полном удалении старой проводки.

Для этого потребуется по плану найти штробы и извлечь провода. Дальнейшей работой станет подготовка старых или проделка новых штроб.

Совет

Новейшим вариантом прокладки проводов служит — открытый тип. Говоря простым языком, кабели и провода укладываются в специальный короб. В этом случае ремонтопригодность электросети повышается.

Но следует позаботиться о качественной отделке. Сам по себе короб не очень приятен, а следовательно, его потребуется замаскировать при помощи отделочных работ.

Сделать это можно при помощи гипсокартона, тогда затраты будут минимальными.

Рекомендовано к прочтению:   Как подключить розетку к электросети

Естественно, подобные рекомендации подойдут не для каждого помещения, а потому есть ещё более надёжный вариант. В нём вышеуказанные короба укладываются в заранее проделанную штробу, которая в дальнейшем подвергается отделочным работам. Метод может показаться наиболее трудоёмким, но даст положительные результаты.

А для того чтоб монтаж прошёл быстро, необходима схема электропрокладки. О её создании написано в следующем блоке статьи.

Составление схемы электропроводки квартиры

Грамотно составленная схема электропроводки позволяет:

  • Изменить старые трассы, с использованием более новых стандартов;
  • Рассчитать необходимое количество материала;
  • Создать в помещении качественное освещение которое будет полностью удовлетворять хозяина;
  • Повысить общую пожаробезопасность жилплощади.

Схема прокладки электропроводки с местами скруток для дома или квартиры

Перед непосредственным составлением схемы необходимо ознакомиться с основными типами разводки электропроводки:

  1. Распаечная коробка. Метод подходит для многоквартирных домов, когда в жилье проходит всего один кабель от распределительного щитка на лестничной клетке. Далее, он соединяется с УЗО (устройство защитного отключения), и идёт до распределительных коробов, которые находятся у входа в каждую комнату. Этот тип прокладки является самым дешёвым вариантом.
  2. Тип под названием «звезда». Занимает несколько больше времени для прокладки поскольку для каждого электроприбора отводится свой кабель (необходимо сразу рассчитать будущую нагрузку и подобрать соответствующий провод). А также в помещении потребуется установить свой распределительный щиток. Он обеспечит мгновенное отключение сети при авариях, и позволит быстро обесточить отдельные электроприборы.
  3. Тип под названием «шлейф». Прокладка кабеля осуществляется последовательно от одного прибора к другому. Далее, кабель заводится в распределительную коробку и щиток.

Каждый тип рассчитан на разную мощность, а потому следует тщательно выбирать и возможно комбинировать их.

К примеру, для малой комнаты с небольшим количеством энергопотребителей полезней будет провести прокладку типом «шлейф», так возможно сэкономить большую часть денежных средств.

И наоборот, для комнат и приборов которые потребляют много энергии необходимо провести прокладку в коробах или «звездой».

Нормы и стандарты, которые нужно учесть при прокладке проводов

  1. Скрытая проводка должна проходить строго вертикально либо горизонтально. Это обеспечит их безопасность от повреждений при проведении дальнейших строительных работ (мастер обратит внимание на план-схему, и не вобьёт гвоздь в штробу с проводом).
  2. Прокладывать кабель лучше вверху (примерно 20 см от потолка), тогда внезапно забитый гвоздь под картину не пробьёт электро-трассу.
  3. Поворот трассы следует прокладывать под прямым углом.
  4. Выключатель необходимо размещать у входа в комнату. В основном их монтируют со стороны дверной ручки на высоте от 80 до 150 см.
  5. Розетка должна находиться ниже примерно 30 см от пола. Но существуют случаи когда её размещают около кухонных приборов. А также необходимо сразу рассчитывать количество розеток, под телевизор следует монтировать сразу 2 и более, иначе купленная приставка приведёт к использованию удлинителей, что не очень эстетично.

    А вот в кухонном помещении необходимо вмонтировать 3–5 розеток, это обеспечит использование нескольких электроприборов одновременно.

Рекомендовано к прочтению:   Подключаем розетку с выключателем

Исходя из вышеперечисленных правил, необходимо сразу продумать размещение мебельной и бытовой составляющей.

План-схема должна включать в себя распределительные коробки с последующим подключением осветительных приборов. В зависимости от расположения мебели необходимо правильно размещать розетки и выключатели.

Выбор кабелей, розеток, выключателей

Для того чтоб правильно подобрать комплектующие для ремонта необходимо распределить всю электрику на несколько типов:

  • Для жилых комнат;
  • Кухни и коридора;
  • Бытовые приборы.

Исходя из этого необходимо подобрать марку провода. Под розетку подойдут проводники с сечением от 3 мм, а для выключателей достаточно 1.5 мм. Для решения этих задач подойдут кабеля с маркировкой «ВВГ» и «ПУНП».

Такие кабеля обладают различным количеством жил каждая, из которых, облачена ПВХ изоляцией.

А вот кабель с маркировкой ПУНП дополнительно обладает огнеупорностью, что ещё больше повышает его качество и соответственно ценовую категорию.

Специальная детская розетка с заглушкой, исключающей попадание пальцев или сторонних предметов в розетку

Ещё нужно учитывать специфику помещений. Если это детская или ванная комната нужно выбрать соответствующие приборы. К примеру, для ванной комнаты подойдут влагозащищенные элементы.

А если требуется установка дополнительных выключателей то важно подобрать более качественный аналог. Розетки должны иметь специальную пластиковую крышку.

Это не только защитит их от попадания влаги, но и обеспечит безопасность ребёнка, который так и норовит влезть металлическим предметом в дырочки.

А вот если жильцов часто не бывает дома необходимо прикупить автоматические выключатели. Они не только отключат электросеть в моменты чрезвычайных ситуаций, но и существенно облегчат быт человека.

Ещё существуют различные таймеры, при их использовании и вовсе исключается потребность во включении либо отключении приборов.

А по отъезду жильцов, они автоматически будут включать свет в указанное время, что явно убережет жилье от проникновения недоброжелателей.

Инструкция по монтажу электропроводки в квартире

Электропроводка своими руками – задача не из сложных. Более детально об этом занятии можно узнать из следующих пунктов.

Рекомендовано к прочтению:   Подключаем двойную розетку к электросети

Разметка стен под кабельные трассы

Разметка не является сложной задачей и потребует наличие обычной верёвки с отвесом либо лазерный уровень. Затем необходимо расчертить провести линии прокладки кабелей от коробов до потребителей электрической энергии. Сразу необходимо наметить монтажные места под розетки и выключатели.

А если присутствуют автоматические реле, указать их место в распределительной коробке. При прокладке кабеля в потолке необходимо доводить линию до места нахождения осветительного прибора.

Для ускорения работы необходимо нанести сразу всю разводку, и только после этого приступать к следующему пункту.

Штробление стен под кабель

Этот этап является важным моментом при прокладке электро-трасс. Оттого как будут проделаны борозды, зависит дальнейшая сохранность кабеля. Желательно использовать специальный штроборез либо болгарку с алмазным кругом. При штроблении стен желательно сразу проделать отверстия под розетки и крепления осветительных приборов.

Штробление стен под прокладку электропроводки штроборезом

Прокладка кабельной трассы

Для начала следует определиться с типом крепления проводников к стене. Можно использовать алебастр или похожий клеевой состав. Но наиболее быстрым и менее трудоёмким является метод с дюбелями.

Для этого на шляпку заранее накручивается вязальная проволока. После чего перфоратором проделывается отверстие в штробе, и туда вбивается дюбель.

Теперь остаётся раскинуть кабель и уложить его в штробу, закрепив проволокой.

Прокладываем кабель в штробе с креплением на пластиковые дюбель-хомуты

Существуют 2 важных момента. Первое — это длина кабеля, под розетку необходимо оставить около 10 см провода, это обеспечит безопасный и удобный монтаж.

Для осветительных приборов желательно оставить от 30 см. А также необходимо учесть СНиП, из которых исходит информация о том что кабель, не находящийся в бетоне должен быть закрыт специальной гофрой.

К примеру, её используют при прокладке трассы над натяжным потолком.

Подсоединение розеток, выключателей, светильников

Этот пункт является наименее трудоёмким поскольку включает в себя монтаж коробки под розетки и выключатели. Сделать это удобнее в заранее подготовленную штробу, на разведённый алебастр. Далее, потребуется сделать розетку и подсоединить её. Говоря об осветительных приборах, задача несколько осложняется ведь помимо подключения нужно позаботиться о качественном креплении.

Подключение автоматов и УЗО в электрощитке

Заключительным этапом служит монтаж и сборка щитка. Тут нужно закрепить шкафчик на стене, и вмонтировать в него все элементы. Сложного тут ничего нет. После монтажа автоматических выключателей и УЗО необходимо подсоединить все провода, идущие из квартиры. И только в заключение нужно подвести снизу питающий провод.

Источник: http://abvmaster.ru/elektrika/razvodka-elektroprovodki-v-kvartire-shema-instruktsiya-montazh.html

Разводка электропроводки в квартире: делаем своими руками

Перед отделочными работами в новой квартире или доме практически всегда стоит вопрос об организации проводки. Дело это весьма хлопотное и требует высокого профессионализма, поскольку неправильный монтаж электропроводки опасен для жизни.

В данной статье мы рассмотрим, как развести проводку в квартире, какие при этом существуют особенности и подводные камни.

Прокладка электропроводки

Схема электропроводки

Как и другие строительные работы, устройство электропроводки начинают с создания проекта. В данном случае должна быть подготовлена схема разводки электропроводки в квартире.

Подготавливают ее по следующим правилам:

  • На плане обозначают месторасположение распределительного щита и уже от него набрасывают всю дальнейшую схему.При расположении щита за пределами квартиры рекомендуется провести от него медный провод с сечением 6 мм кВ (не менее) и организовать в квартире дополнительную распределительную точку под потолком у входа в жилище.
  • Далее подсчитывают необходимое количество розеток из расчета для комнат не менее 1 шт на каждые 6 м2, для ванны и кухни по 2 шт на 6 м2. Может быть предусмотрено и конкретное количество, если будущая планировка с расположением энергопотребляющих единиц заранее известна.
  • Линии проводов от щита к розеткам и осветительным приборам прокладывают по отдельности, предусматривая отдельные линии для розеток с большим энергопотреблением (от 2 и более кВт) – для бойлеров, мощных климатических систем и т.п.

Схематичный план электропроводки в однокомнатной квартире

  • После подсчета точек электропотребления, их наносят на план, а после того, как схема разводки электропроводки в однокомнатной квартире или более завершена, проецируют план в виде разметки на стены.Розетки, как правило, монтируют в 30-40см над уровнем пола, выключатели осветительных элементов – 1-1,5м.

Технология монтажа бытовой электропроводки

Методы прокладки проводов

Электропроводка в квартире может быть смонтирована тремя способами:

  • Открытым. Применим в местах, где нет возможности выполнить скрытую прокладку проводов. Часто можно наблюдать в квартирах очень старых домов, в которых ремонт электропроводки не производился ни разу.В данный момент подобный метод практически не применим.
  • Скрытым. При этом провод прокладывают в штробах, выполненных в стенах квартиры. Данный способ используют практически повсеместно.
  • Комбинированным. Здесь предполагается прокладка проводов в специальных наружных кабельных каналах.Такой метод часто применяют в офисных помещениях, поскольку имеется возможность в короткие сроки преобразовать схему электросети под изменившиеся нужды.Пример комбинированной прокладки проводов

Для жилых квартир наиболее подходящим считается скрытый способ прокладки.

Выполнение разводки электропроводов в квартире

Теперь рассмотрим, как сделать разводку электропроводки в квартире.

Для этого необходимо четко следовать правилам, представленным ниже:

  1. В квартирах новых панельных домов строители обычно выполняют специальные каналы для укладки проводов. Однако если штроб нет, их придется делать самостоятельно при помощи перфоратора.

    Коробка для соединения магистралей к основной жиле

  2. Стены под штробление размечают так, чтобы под розетки каналы располагались горизонтально на одном уровне с розеткой.
    Под выключатели штробы проделывают вертикально до уровня 10-20 см ниже потолка, затем горизонтально к щиту. В глубину штроба под проводку должна составлять 1,5-2 см.
  3. В местах расположения розеток монтируют подрозетники и крепят их при помощи алебастра.
  4. Крепление проводов в штробе выполняют посредством пластиковых хомутов или замазки алебастром.
  5. Соединяют провода тремя различными способами – при помощи клемм, пайкой и скруткой. Первые два более предпочтительны в использовании, поскольку более надежны и безопасны, хотя и более сложно выполнимы. Альтернативой здесь может стать специальная бандажная скрутка, при которой провода соединяют друг с другом и дополнительно скручивают медным проводом меньшего сечения.

Разводку проводов можно смонтировать на стены, после чего закрыть ее слоем штукатурки

Выбор проводов и средств защиты проводки для квартиры

Как выбрать средства защиты для электропроводки

Разводка проводки в квартире предусматривает обязательную установку УЗО. Устройства защитного отключения защитят электропроводку и владельца от коротких замыканий и токов утечки.

Подбирают их, руководствуясь следующим:

  • В ванной комнате следует задействовать УЗО, выдерживающее силу тока до 30мА класса А.
  • Для группы розеток необходим автомат на 25А типа В, а также УЗО на 30мА.
  • Линия освещения должна быть оборудована автоматом на 10-16А типа В.

Дифференциальный автомат для проводки

Как выбрать провода для электропроводки

Перед тем, как развести электропроводку в квартире, необходимо приобрести качественные провода. Медный провод лучше всего подходят при разводке, поскольку является более гибким, менее ломким и лучше проводит ток.

Его монтаж более удобен в сравнении с алюминиевым аналогом.

В квартире, как правило, используют 2-3хжильный провод ВВГ или ВВГ НГ, имеющий сечение не меньше 2,5 кв.мм под розетки и 1,5 кв.мм под освещение.

Для розеток, к которым планируется подключение приборов с высокой мощностью, сечение провода следует увеличить до 4 кв.мм.

Кабели для проводки

Более наглядно узнать о технике выполнения разводки электропроводки можно из тематического видео. Мы же рекомендуем вам тщательно соблюдать меры безопасности в процессе монтажа, использовать средства зашиты, а при отсутствии должного опыта – обращаться за помощью к опытным электромонтерам.

Источник: http://dom-elektrik.ru/razvodka-elektroprovodki-v-kvartire-3

Как сделать электропроводку в квартире самостоятельно?

Рано или поздно любой домашний мастер сталкивается с ситуацией, когда необходима полная замена или же начальный монтаж электропроводки в квартире. Или, возможно, необходима разводка электрики в новостройке. И лишь немногие выполняют подобную работу своими руками — чаще приглашается профессионал, который и монтирует все необходимое.

Но проблема в том, что стоимость таких работ, как укладка проводки, невероятно высока. Конечно, можно оправдать цену тем, что все будет сделано надежно, т.к. профессиональные электрики знают свое дело.

Возможно и так, но где гарантия, что проводка в новостройке будет производиться именно профессионалом своего дела? А ведь от этого зависит жизнь и здоровье всех, кто будет проживать в этой квартире.

Обратите внимание

Именно поэтому сейчас имеет смысл разобраться, насколько сложна квартирная проводка для выполнения своими руками, какие знания и навыки для этого пригодятся и вообще, возможно ли производство прокладки проводов без специального образования и как правильно это сделать.

Не стоит сейчас перечислять все необходимые инструменты, которые будут необходимы при выполнении подобных работ. Лучше пошагово разберем основные действия, которые нужно произвести при монтаже электропроводки своими руками, а так же вспомним правила монтажа.

Шаг 1: Схема

Пример схемы будущей электропроводки

Выполнение такой сложной задачи, как электропроводка в квартире своими руками, следует начинать с базовых задач.

Первое и основное, что требуется сделать перед тем, как выполнить электромонтаж в новостройке — это составить схему, по которой можно будет правильно провести линии, выполнить такую задачу, как прокладка проводов. Это должен быть своеобразный проект будущей проводки, с учетом местонахождения и мощности всех потребителей, которые будут установлены в помещениях.

Для этого не нужны знания проектировщика или инженера, т.к. данная схема составляется только лишь для частного пользования, а именно в качестве помощи в вопросе, как провести провода по квартире.

Также по ней в последующем будет легко вспомнить, как уложена трасса.

На нее необходимо нанести все будущие розетки, выключатели и распределительные коробки, указать места расположения приборов освещения, чтобы в последующем все правильно сделать.

Составляя схему электропроводки квартиры, необходимо учитывать и то, как будет расположена мебель, чтобы не устанавливать розетки и выключатели, которые после будут загорожены громоздкими шкафами, гарнитуром и т.п.

Также необходимо учесть и длину проводов, которые будут проложены.

Более развернутая схема домашней проводки

Подсчеты мощностей

Нарисовав схему, необходимо понять, какова будет силовая нагрузка на прокладываемые кабели. Это требуется для выбора нужного сечения проводов.

Дело в том, что если потребляемая мощность бытовых электроприборов будет слишком высока, провода малого сечения могут не выдержать нагрузки.

Это обязательно нужно учитывать и сделать это необходимо до того, как начнется прокладка электропроводки в квартире.

Все розетки и приборы освещения необходимо разбить на группы. Обычно по освещению квартира разбивается по 2 комнаты на группу. Что касается силовых линий, т.е.

Важно

розеток, то правила прокладки говорят о том, что на каждую комнату необходима отдельная.

Также прокладка проводов в квартире предусматривает то, что для электрооборудования мощностью более 2 кВт необходимо выделять отдельные группы (посудомоечная машина, электрический котел, электроплита и т.п.).

Общая потребляемая мощность бытовых приборов группы вносится в схему, после чего, согласно таблице или формуле, высчитывается необходимое сечение проводов.

Номинальную мощность электроприборов можно узнать из их технической документации или информации на корпусе. Если установлен диапазон значений, необходимо учитывать верхний предел.

Шаг 2: Приобретение материала

Таблица сечений по мощности и потребляемому току

К выбору кабелей для монтажа и электроприборов (розетки, распределительные коробки, выключатели, светильники и т.д.) необходимо подойти очень ответственно.

Не стоит гнаться за дешевыми изделиями, в итоге можно в разы переплатить на постоянной замене.

Но и слишком дорогое оборудование для монтажа электропроводки в квартире своими руками вряд ли себя оправдает, а потому средняя цена боле

Сколько стоит монтаж электропроводки в новостройке

Покупка квартиры доставляет не только радость, но и множество хлопот. Каждый мечтает, чтобы она была самой красивой, самой лучшей и самой светлой. А свет непосредственно зависит от грамотного и качественного электромонтажа. И здесь возникает вполне закономерный вопрос: «Сколько стоит монтаж электропроводки в новостройке?». Ниже нами будут рассмотрены средние цены на эту услугу, которые мы вывели в результате анализа прайс-листов многих частных мастеров и ремонтно-строительных компаний.

Какие услуги они предоставляют:

  • качественное выполнение электромонтажа, независимо от сложности;
  • составление схемы электропроводки и подготовка сметы на расходные материалы;
  • «прозрачность» выполнения;
  • соблюдение нормативных требований;
  • учитывают все рекомендации и пожелания клиента;
  • гибкие цены и предоставление услуг без предоплаты.

Обычно, вселению в квартиру всегда предшествует перепланировка и ремонт, а такие мероприятия напрямую связаны с изменением схемы электропроводки в квартире.

Основные этапы по монтажу электропроводки в новостройке:

  • подготовка проекта электроснабжения в квартире;

  • подготовка и получение разрешения в Ростехнадзоре;

  • испытание электроизмерительной лаборатории;

  • подготовка документов для сдачи объекта.

Поэтапное проведение монтажных работ:

  • разметка трассы и мест для монтажа оборудования;

  • прокладка труб;

  • монтаж штепсельных разъемов и включателей;

  • прокладка и закрепление электропроводки;

  • установка разъединительной арматуры и коробок;

  • подключение проводов к арматуре;

  • тестирование и проверка.

Сколько стоит монтаж электропроводки в новостройке: средние цены на рынке

Вариант квартиры в новостройке Стоимость электромонтажа в новостройке в рублях
Однокомнатная квартира в новостройке 30 000
Двухкомнатная 40 000
Трёхкомнатная 45 000
Четырехкомнатная 50 000
Электромонтаж кухни в новостройке 10 000
Ванной комнаты 7 000

Мы привели средние цены многих строительных компаний, предоставляющих такие услуги. Чтобы узнать более точно о своих расходах, рекомендуем написать нам через форму обратной связи, находящуюся на сайте «Ремонтик».

Прокладку основных кабелей в новостройках выполняют за подвесным потолком или под стяжку. Причем высота стяжки должна быть не меньше 7 см. Сам монтаж должен выполняться в соответствии с соблюдением техники безопасности, осуществляться пятипроводным или трехпроводным кабелем.

Более того, параллельно с основной сетью прокладываются слаботочные линии: телевизионный кабель, телефонный и интернетовский.

Электропроводку делают скрытого или открытого типа, в зависимости от ситуации и пожеланий заказчика. Обязательным является заземление. Самые экономичные и распространенные заземлители – водопроводные трубы и арматура фундамента. Для большей безопасности специалисты делают искусственные заземлители, поскольку первые относятся к естественным источникам.

Слаботочные провода должны проводиться отдельно от силовых. Как правило, их прокладывают в гофрах и ПВХ-трубах. Если планируется проведение теплого пола, его всегда монтируют под стяжку.

Слаботочные и силовые кабели прокладываются в разных штробах. Для установки подрозетников и распеечных коробок применяют колодцы, предварительно выдолбленные в стене.

Слаботочные кабели в новостройках выводят к боксу, а силовые – к электрощиту. Согласно требованиям по безопасности, необходимо обязательно монтировать дополнительную систему уравнивания потенциалов в ванной. Для этого делается заземление труб, душевой кабинки, ванны, монтаж КУПа.

Дальше в распаечных коробках проводится коммутация кабелей. После проведения таких работ происходит установка бокса и автоматики. Затем подключаются коммуникации.

Схема монтажа электропроводки в новостройке производится до начала отделки. Это делается для облегчения работ, которые предстоят в будущем. Например, если Вы захотите повесить книжную полку или картину на стене, но случайно наткнетесь на электропровод. Если Вы будете располагать точной схемой, то этой неприятности точно не произойдет.

По завершению отделки устанавливаются выключатели, розетки и светильники. Подключение бытовых электроприборов выполняется по завершению отделочных работ.

Внимание! Монтаж электропроводки в новом доме будет качественным и долговечным только тогда, если ее выполнение Вы поручите грамотному и опытному мастеру. Только профессионалу известны особенности монтажа розеток и направление проводов, только он может выполнить монтаж с полным соблюдением техники безопасности. Задумайтесь об этом, так как Вам придется жить в этом доме на протяжении многих лет. Не забывайте, что от качества монтажа напрямую зависит жизнь Вашей семьи. Не стоит рисковать, обращаясь в первую попавшуюся компанию.

Возможно Вам будет также интерестно:

Приемка квартиры: электрика | Приемка квартиры от застройщика

Если в вашей квартире уже выполнена разводка электрики, первое, что вам нужно решить – будете вы оставлять все как есть или полностью или частично переделывать. Но даже если вы планируете все переделывать – проверьте уже существующую электрику, это может уберечь вас от неприятных сюрпризов в будущем.

В первую очередь – удостоверьтесь в наличии в квартире, либо на площадке электрощитка. Как правило, в него входят: счетчик активной электроэнергии, вводной автоматический выключатель, устройства защитного отключения (УЗО), автоматы (аппараты максимально-токовой защиты) на электрические розетки, освещение и электроплиту. Если автоматы и УЗО выключены – перед проверкой включите их, а потом выключите обратно. Обратите внимание на то, сколько автоматов и что на них «заведено», чтобы в будущем избежать ошибок при точечном отключении.

Необходимо проверить все розетки, например, используя зарядное устройство для телефона. После этого вам необходимо удостовериться в том, что электрика выдержит высокие нагрузки, особенно если вы планируете одновременно использовать приборы с высокой мощностью – стиральную машину, утюг, электройчайник (а такое не просто может, а обязательно произойдет). Одновременно подключите два прибора подобного типа (предусмотрительно захваченные из дома) в соседние розетки и дайте им поработать некоторое время, при этом периодически включая их и выключая в произвольном порядке. Если автоматы не «выбьет» — все хорошо, значит, электросеть способна выдержать серьезные нагрузки.

Если электрику вы планируете оставлять – проверьте внешний вид розеток и выключателей – они не должны быть разбиты, на них не должно быть потеков от раствора и прочей грязи.

И, конечно, розетки и выключатели должны обязательно быть в каждом помещении (для ванной и, если предусмотрено, для лоджии, выключатель должен располагаться снаружи).

Также проверьте освещение — поочередно вкрутите в каждый плафон взятую с собой лампочку и удостоверьтесь, что она работает (в том числе в санузле).

Кабели разводки должны быть «утоплены» в стены в штробах, а не торчать поверх как попало.

Частая ошибка! Обязательно потребуйте от Застройщика предоставления плана разводки электрики! Иначе вы рискуете рано или поздно попытаться повесить на стену какую-нибудь симпатичную картинку или положить на пол штучный паркет с отдельными креплениями к полу – и попасть точно в один из проводов, что будет иметь самые печальные последствия.



Все плафоны должны работать, в том числе в санузле.



Кабели ни в коем случае не должны идти поверх стены, они должны быть «утоплены» внутрь. Иначе, делая это самостоятельно, вы можете нарушить изоляцию.

Настройка Wi-Fi в многоквартирном доме

Это не «простая» установка, независимо от того, как вы ее решите.

Я вам как профессионал скажу. Если бы вы заключили со мной контракт, чтобы я проконсультировался и разработал для вас план, я бы приехал и провел некоторые испытания и осмотрел здание физически. Затем мне потребовалось бы пару дней, чтобы найти оптимальную настройку. Консультация и план обойдутся вам в тысячи долларов, потому что для того, чтобы сделать это правильно и предоставить вам лучший и наиболее экономичный план, потребуются много работы, тестирования и пота черепа.То есть потребуется время, а время — деньги.

Тогда вам придется либо заплатить больше за установку и настройку, либо сделать это самостоятельно. Из вашего сообщения и последующих ответов очевидно, что у вас нет знаний, чтобы сделать это самостоятельно и сделать это правильно, поэтому, в конце концов, вам придется кому-то заплатить.

После того, как вы приступите к работе, вы берете на себя ответственность за оказание поддержки своим арендаторам. Это означает, что они могут позвонить вам в любое время. Вы не можете просто не отвечать, потому что, как их интернет-провайдер, они ожидают, что если что-то пойдет не так, вы немедленно ответите и исправите.Так что, если вам не нужна кучка разъяренных соседей, вам придется отказаться от всего, что вы делаете (например, работать, есть, спать, заниматься сексом … и т. Д.), Чтобы решить их проблемы.

Имейте в виду, они будут звонить вам обо всем, даже если это не связано с Интернетом, который вы предоставляете. (например: «Мой компьютер не запускается, что с этим?» или «Мой звук перестал работать» и т. д.)

Да, еще кое-что. Скорее всего, большинство, если не все, другие арендаторы в этом здании, которые хотят иметь Интернет, уже имеют его.Зачем им менять то, что у них есть, на ваши услуги? Если у них есть хоть какие-то знания, они будут знать, что их высокоскоростная установка будет намного быстрее, чем ваша, так как у вас беспроводная связь, и ее разделяет куча других людей. Я знаю, что если бы я жил в вашем доме, и вы спросили меня, интересно ли мне, вы бы получили ответ «НЕТ».

Я заметил, что вы очень внимательно не сказали: «Я владею зданием» или «Я менеджер», что означает, что вы арендатор. Таким образом, это означает, что вы не имеете законного права размещать какое-либо оборудование любого типа где-либо в здании домовладельцев, построенном в конце этажа .

Если у вас есть план взимания платы с арендаторов, значит, вы являетесь бизнесом, и это потребует от вас лицензии на ведение бизнеса и других юридических соображений (например: вы захотите включить, что стоит денег, или в первый раз, когда на вас подадут в суд. , и вас подадут в суд, вы в конечном итоге потеряете свою рубашку и проведете остаток своей жизни, работая на кого-то еще)

Даже если вы являетесь менеджером, вы не можете просто делать то, что хотите, без разрешения владельцев.

Всего…………. это идея, которая просто не стоит времени и хлопот.

Вы делаете то, что хотите, но я могу гарантировать, что если вы все же попытаетесь это сделать, вы в конечном итоге пожалеете, что не делали этого.

Неважно, насколько прямые ворота,
Как наказаны свиток,
Я хозяин своей судьбы;
Я капитан своей души.

*** Уильям Хенли ***

IELTS Speaking Part 1: Размещение

1. Вы живете в доме или квартире?

Я живу в квартире в 25-ти этажном многоквартирном доме с семьей.Мне там нравится жить, потому что все удобства и услуги доступны в нескольких минутах ходьбы, а это значит, что я могу легко взять все, что мне нужно, всего за несколько минут.

2. Какая ваша любимая комната в доме? Почему?

Определенно моя собственная спальня. Это личное пространство, где я могу делать все, что хочу, без того, чтобы меня ругала мама. Кроме того, моя спальня — идеальное место для меня, чтобы избежать шума, поэтому я обычно запираюсь в спальне, когда мне нужно сосредоточиться на учебе.

Вы бы что-нибудь изменили в своем доме? Почему, почему нет?

Ну, пожалуй, обеденную зону я бы расширил. Это место, где собираются члены семьи, поэтому я думаю, было бы неплохо, если бы столовая в моем доме была немного просторнее.

3. Хотели бы вы в будущем переехать в другой дом?

Хотя сейчас у меня все в порядке, я хотел бы хоть раз пожить на вилле. Поскольку я с детства мечтал иметь бассейн и собственный сад, вилла кажется мне идеальным домом.

4. Как оформлена ваша квартира?

Мой дом оформлен в минималистском стиле. Почти все окрашено в простой белый цвет, а несколько пейзажных картин действуют как тонкий штрих. Дизайн интерьера простой, но очень приятный на вид.

5. Планируете ли вы там долго жить?

Ответ 1: Мой ответ будет положительным. Мне не на что жаловаться с моим нынешним жильем. Все на должном уровне, от соседей до благоустройства.Вот почему моя семья не собирается покидать этот чудесный район.

Ответ 2: Это никогда не было моим планом. Два года назад я решил снять здесь комнату, потому что мой дом был слишком далеко, и мне понадобилась целая вечность, чтобы добраться до офиса. Но я остаюсь здесь только на 1 или 2 года, прежде чем смогу позволить себе собственный дом.

6. У вас есть сад?

К сожалению, нет. В нашей квартире не хватает места для сада, но хотелось бы иметь его в будущем.Я думаю, что каждое домашнее хозяйство нуждается в зеленых насаждениях не только потому, что это эстетически приятно, но и потому, что это хороший способ соприкоснуться с миром природы.

7. Есть ли рядом с вашим домом удобства?

Мой дом находится в жилом комплексе, поэтому все в пределах досягаемости. Здесь есть тренажерный зал, парк, а также множество магазинов, которых более чем достаточно для обслуживания всех жителей моего района.

8. С кем вы живете?

Я живу с одним из моих коллег, который также был моим другом по колледжу.Мы разделяем арендную плату и другие расходы, такие как электричество и вода, так что это не очень дорого.

9. Как долго вы там живете?

Я живу здесь с 2016 года, так что это примерно 2 года, хотя я провел 6 месяцев в городе HCM. Я думал о переезде в другое место, но жить здесь довольно здорово и весело. Кроме того, это очень близко к моему офису.

10. В чем разница между местом, где вы живете сейчас, и местом, где вы жили в прошлом?

Отличий довольно много.Дом моих родителей огромен, с отдельными комнатами, в каждой из которых есть собственная ванная комната, поэтому он действительно удобный и уединенный. Однако сейчас моя квартира намного меньше, и мне приходится делить ванную комнату со своим соседом по комнате.

11. В какой комнате ваша семья проводит большую часть времени?

Наверное, кухня, где мы вместе едим. В отличие от других семей в городе, мы не смотрим телевизор очень часто, по крайней мере, я не смотрю телевизор, поэтому мы никогда не сидим вместе в гостиной. Ужин — единственное время дня, когда мы все вместе сидим и наслаждаемся едой.

12. Хорошее ли транспортное сообщение до вашего дома?

Ни малейшего! На автобусных остановках всегда полно людей, которые действительно неуместны и всегда говорят вслух. Полы такие грязные, что мне даже не хочется заходить на станцию.

13. Вы предпочитаете жить в доме или квартире?

У каждого типа есть что предложить мне, но я должен купить дом. Обычно места больше, а водоснабжение намного надежнее.

14. Какая часть вашего дома вам нравится больше всего?

Моя комната. Для начала это большое дело. К стене прикреплена книжная полка — мое любимое место для чтения. А знаете, что лучше? Ванная. У меня есть собственная ванная комната в моей комнате.

Культурное поведение в бизнесе | Чтение — Продвинутый уровень C1

Сегодня большая часть бизнеса ведется за пределами страны, и хотя большинство представителей мирового бизнес-сообщества могут использовать английский как общий язык, нюансы и ожидания делового общения могут сильно отличаться от культуры к культуре. .Непонимание культурных норм и практики наших деловых знакомых может привести к несправедливым суждениям, недопониманию и сбоям в общении. Вот три основные области различий в деловом этикете по всему миру, которые могут помочь вам сослужить хорошую службу, когда вы в следующий раз обнаружите, что работаете с кем-то из другой культуры.

Обращение к кому-то

Обсуждая эту тему на учебном курсе, между немецким и британским стажерами разгорелся жаркий спор о том, уместно ли для кого-то с докторской степенью использовать соответствующее название на своей визитной карточке.Британский стажер утверждал, что любой, кто не был врачом, ожидавший, что к нему будут обращаться как к «доктору», был отвратительно напыщенным и самоуверенным. Немецкий стажер, однако, утверждал, что упорный труд и годы обучения, вложенные в получение докторской степени, должны дать им полное право ожидать, что к ним будут обращаться как к «доктору».

Столь резкое различие во мнениях по поводу того, что можно было бы считать незначительным и, таким образом, легко упустить из виду, свидетельствует о том, что мы часто придаем значение даже самым приземленным практикам.Когда вещи, к которым мы привыкли, поступают по-другому, это может вызвать в нас самые сильные реакции. В то время как многие континентальные европейцы и латиноамериканцы предпочитают, чтобы к ним обращались по титулу, например, господин или госпожа и их фамилия при первой встрече с кем-либо в деловом контексте, американцы и все чаще британцы теперь предпочитают использовать свои имена. . Лучше всего слушать и наблюдать, как ваш собеседник обращается к вам, и, если вы все еще не уверены, не бойтесь спросить его, как бы он хотел, чтобы к вам обращались.

Улыбается

Известная русская пословица гласит, что «беспричинная улыбка — признак идиотизма», а так называемая «улыбка уважения» в России считается неискренней и часто рассматривается с подозрением. Тем не менее, в таких странах, как США, Австралия и Великобритания, улыбка часто интерпретируется как знак открытости, дружбы и уважения и часто используется, чтобы сломать лед.

В ходе исследования улыбок в разных культурах исследователи обнаружили, что в таких странах, как Германия, Швейцария, Китай и Малайзия улыбающиеся люди считались более умными, чем не улыбающиеся.Однако в таких странах, как Россия, Япония, Южная Корея и Иран, изображения улыбающихся лиц оценивались как менее умные, чем изображения без улыбки. Между тем в таких странах, как Индия, Аргентина и Мальдивы, улыбка ассоциировалась с нечестностью.

Попадание в глаза

Американец или британец может смотреть в глаза своему клиенту, чтобы показать, что он уделяет все внимание тому, о чем говорится, но если этот клиент из Японии или Кореи, он может посчитать прямой зрительный контакт неловким или даже неуважительным.В некоторых частях Южной Америки и Африки продолжительный зрительный контакт также может рассматриваться как вызов авторитету. На Ближнем Востоке зрительный контакт представителей разных полов считается неуместным, хотя зрительный контакт представителей одного пола может означать честность и правдивость.

Повышение осведомленности о возможных различиях в ожиданиях и поведении может помочь нам избежать случаев недопонимания, но важно также помнить, что культурные стереотипы могут пагубно сказываться на построении хороших деловых отношений.Хотя национальные культуры могут играть определенную роль в формировании нашего поведения и мышления, мы также в значительной степени подвержены влиянию региона, из которого мы родом, сообществ, с которыми мы связаны, нашего возраста и пола, нашей корпоративной культуры и нашего индивидуального опыта в мире. Следовательно, знание потенциальных различий должно быть чем-то, что мы должны держать в глубине души, а не чем-то, что мы используем для классификации отдельных лиц целой нации.

Разъяснение британских правил изоляции от Covid-19

Поиск Закрыть Меню Закрыть Проводная Великобритания Перейти к основному содержанию Поиск
  • Технологии
  • Наука
  • Культура
  • Шестерни
  • Бизнес
  • Политика
  • Больше
    • Безопасность
    • Транспорт
    • События
    • Вакансии
    • Консультации
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
