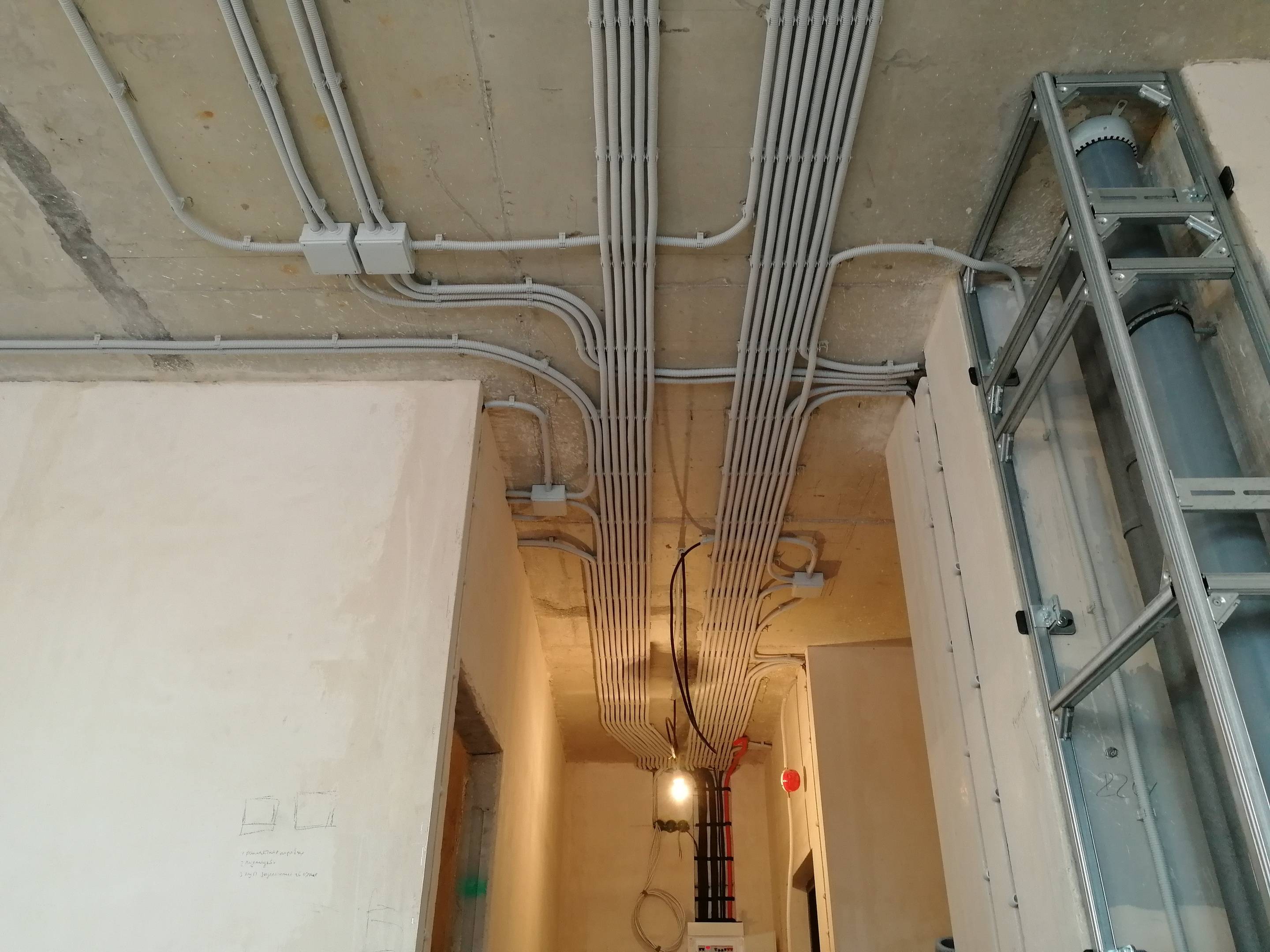

Электропроводка под натяжным потолком: нормы, фото, правила монтажа

Монтаж электропроводки под натяжным потолком не представляет собой ничего сложного, главное учитывать требования и нормы, касающиеся пожаробезопасности и удобства обслуживания электросети. Далее мы подробно рассмотрим, как правильно провести проводку своими руками, предоставив к Вашему вниманию пошаговую инструкцию, наглядные фото примеры и несколько полезных советов от специалистов.

Требования к электромонтажным работам

Первое, о чем хотелось бы рассказать – как сделать электропроводку под натяжным потолком безопасной. Как Вы знаете, проводник нагревается, когда через него протекает ток. Этот процесс описывает закон Джоуля-Ленца.

Если монтаж электрики будет производиться по сгораемой поверхности, к примеру, дереву, Вы должны учитывать следующие моменты:

  • Согласно таблице 2.1.3 ПУЭ (см. Главу 2.1 ПУЭ) проводка должна прокладываться защищенными проводами в оболочке из несгораемых или трудносгораемых материалов, под это определение подходит распространённый ВВГнг-LS.
    В этом случае разрешается крепить провода к сгораемой поверхности непосредственно или в ПВХ-гофре.
  • В случае использования кабелей со сгораемой изоляцией обязательна прокладка проводки в металлических трубах.
  • При прокладке в трубах стыковать их можно сваркой или резьбовыми соединениями. В последнем случае соединения уплотните прокладками из несгораемых материалов.

Если же Вы решили проложить электропроводку по бетонному потолку, то также прокладывайте кабель ВВГнг-LS. Прокладывать в этом случае можно непосредственно, закрепляя кабель к потолку на дюбель-хомуты или другой крепёж или же в гофрированных трубах.

Еще одно требование, которое беспокоит многих домашних мастеров и электриков — как поступать с распределительными коробками. Ведь согласно ПУЭ 2.1.23. должен быть обеспечен доступ к соединениям и ответвлениям проводов. В случае с натяжными потолками распредкоробка, установленная на потолке, будет недоступна для обслуживания. В этом случае можно руководствоваться СП 76. 13330.2012, в которых сказано, что можно делать соединения проводов недоступными, если жилы соединены сваркой либо гильзами.

Особенности разводки электросети

Итак, теперь поговорим, как правильно сделать электропроводку под натяжным потолком своими руками. В пошаговой инструкции будет показан монтаж по бетонному перекрытию, которое встречается как в квартирах, так и в частных домах.

Этапы электромонтажных работ:

  1. Начертите схему разводки проводки по потолку от распределительного щитка. Обратите внимание на то, что провод должен проходить строго параллельно и перпендикулярно по отношению к стыку стены и потолка. Распределительные коробки нужно размещать так, чтобы к ним можно было всегда открыть доступ для ремонта и обслуживания. Не следует халатно относиться к составлению схемы монтажа, т.к. без нее у Вас может получиться путаница и разводка электропроводки будет не только неудобная, но и небезопасная. Сравнение хорошего и плохого варианта электромонтажа Вы можете увидеть на фото ниже.
  2. Перенесите чертеж на поверхность, используя строительный уровень (как правило, лазерный) или отвес.
  3. С помощью перфоратора сделайте отверстия под дюбель хомуты либо клипсы (смотря, что Вы будете использовать для крепления электропроводки). Расстояние между креплениями должно быть таким, чтобы провод после монтажа не провисал. Как правило, принимают расстояние от 50 до 90 см.
  4. Установите распределительные коробки и клипсы согласно схеме и закрепите электропроводку под натяжным потолком. Делают это в такой последовательности – сначала кабель затягивают в гофру, для этого в ней есть зонд (иначе его называют «протяжка» — это тонкая проволока). После этого гофрированная труба крепится в клипсах и соединяется с распределительными коробками. Выпуск провода с каждого конца гофры должен быть не менее 15 см для соединения жил, как показано на фото.
  5. Соедините провода по схеме и проведите визуальный осмотр правильности монтажа. После чего можно прозвонить проводку и проверить отсутствие замыканий между фазой и нулём. Сделать это можно мультиметром, омметром или обычной прозвонкой.

Вот и вся технология электромонтажных работ. Как Вы видите, провести электропроводку под натяжным потолком своими руками несложно, главное – быть внимательным и учитывать предоставленные рекомендации. Советуем сразу же просмотреть видео пример, на котором показан готовый вид разводки провода по потолочному перекрытию.

Видеообзор завершенной разводки электросети

Альтернативные варианты перекрытия

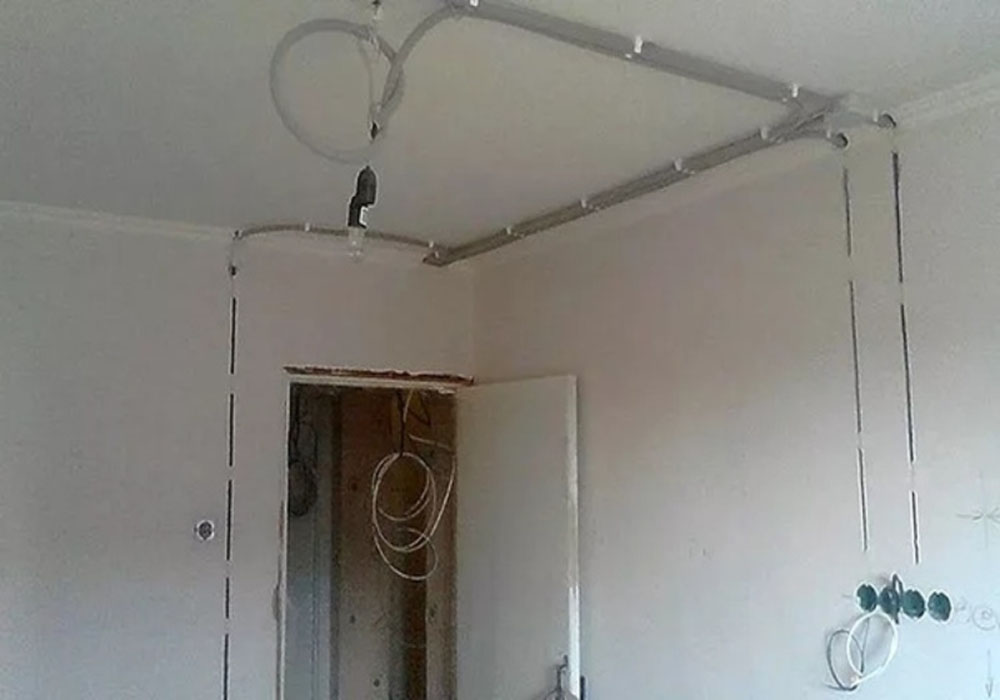

Давайте рассмотрим особенности прокладки проводки под натяжным потолком в деревянном доме:

  • Прокладывайте кабели с приставкой –нг-LS в гофрированных трубах из ПВХ (серые).
  • При прокладке кабелей с другим типом оболочки (из сгораемых материалов) прокладывайте их в металлических трубах или без них. Но в этом случае нужна подложка из несгораемого материала, которая будет выступать на расстояние по 10мм в каждую сторону (ПУЭ 2.
    1.37). Сам кабель должен прокладываться на расстоянии в 10 мм от сгораемой поверхности или в металлической трубе.
  • Проводить кабель под натяжным потолком без гофры вообще не рекомендуется из соображений того, что всегда существует опасность затопления соседями сверху. Чтобы лишний раз защитить проводку от влаги, рекомендуем ее все равно помещать в гофру, особенно в ванной комнате.
  • При монтаже учтите, что металлорукав не заменит металлическую трубу – он не обладает локализационной способностью, монтаж как на фото ниже возможен лишь с применение кабелей с оболочкой из несгораемых или трудносгораемых материалов.

Также ознакомьтесь с требованиями к прокладке проводки по черновому потолку в статье о проводке под гипсокартоном — https://samelectrik.ru/kak-provesti-elektroprovodku-pod-gipsokartonom.html. В ней все вопросы рассмотрены глубже, а требования предъявляются аналогичные.

Вот и все, что хотелось рассказать Вам о том, как самому провести проводку под натяжным потолком.

Надеемся, что теперь Вы знаете, как должны проходить электромонтажные работы и что делать, чтобы домашняя электросеть была безопасной!

Похожие материалы:

Прайс-лист на электромонтажные работы

Офисы обслуживания и терминалыОфисы и терминалы


‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.040389,30.393572], city: «Санкт-Петербург», adress: «Просвещения пр., д. 67», region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб:
09. 30 — 20.30
, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.042447,30.389575], city: «Санкт-Петербург», adress: «Просвещения пр., д. 74, к. 2 («Перекресток»)», region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Центр приема платежей’, hours: ‘
09.30 — 20.30
, без выходных
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.
031445,30.43494], city: «Санкт-Петербург», adress: «Руставели ул., д. 61А («Лента»)», region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.840709,30.243051], city: «Санкт-Петербург», adress: «Ветеранов пр., д. 50, к. 2», region: ‘Кировский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб:
09.00 — 20.00
, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09. 00 — 20.00, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.830594,30.211268], city: «Санкт-Петербург», adress: «Ветеранов пр., д. 92», region: ‘Кировский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.854242,30.214817], city: «Санкт-Петербург», adress: «Ленинский пр. , д. 94, к. 1, лит. А («Перекресток»)», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.00 — 20.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.852393,30.25357], city: «Санкт-Петербург», adress: «Ленинский пр., д. 118», region: ‘Кировский’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — сб: 09.15 — 20.15, перерыв: 13.30 — 14.00, вс: выходной

‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 09. 15 — 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.856903,30.230861], city: «Санкт-Петербург», adress: «М. Жукова пр., д. 30А («Сезон»)», region: ‘Кировский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.858426,30. 228498], city: «Санкт-Петербург», adress: «М. Жукова пр., д. 31, к. 1 («О’КЕЙ»)», region: ‘Красносельский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.871685,30.258708], city: «Санкт-Петербург», adress: «Стачек пр., д. 67, к. 2», region: ‘Кировский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09. 00 — 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.736911,30.571792], city: «Санкт-Петербург», adress: «Колпино, Трудящихся б-р, д. 12 (ТК «ОКА»)», region: ‘Колпинский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 — 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.752643,30.575212], city: «Санкт-Петербург», adress: «Колпино, ул. Финляндская, д. 16-1, лит. А», region: ‘Колпинский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30,  вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.929849,30.433853], city: «Санкт-Петербург», adress: «Заневский пр., д. 65/1 («О’КЕЙ»)», region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08. 00 — 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.945779,30.489243], city: «Санкт-Петербург», adress: «Наставников пр., д. 24, к. 1 («Пятерочка»)», region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 23.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 — 20.30, без выходных
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59. 95689,30.47752], city: «Санкт-Петербург», adress: «Наставников пр., д. 46, к. 2», region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.931017,30.409652], city: «Санкт-Петербург», adress: «Новочеркасский пр., д. 37, к.1», region: ‘Красногвардейский’, subway: ‘Новочеркасская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 08. 45 — 19.45, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.989811,30.438508], city: «Санкт-Петербург», adress: «Пискаревский пр., д. 59 («Лента»)», region: ‘Красногвардейский’, subway: ‘Площадь Мужества’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно.’ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.949334,30. 465707], city: «Санкт-Петербург», adress: «Ударников пр., д. 19, к. 1», region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.93481,30.496894], city: «Санкт-Петербург», adress: «Хасанская ул., д. 17, к. 1 («Лента»)», region: ‘Красногвардейский’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 844082,30.178675], city: «Санкт-Петербург», adress: «П. Германа ул., д. 2 («О’КЕЙ»)», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 23.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.851666,30.093589], city: «Санкт-Петербург», adress: «Петергофское ш., д. 98А («Лента»)», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 806374,30.162314], city: «Санкт-Петербург», adress: «Таллинское ш., д. 159А («Лента»)», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.997570948218,29.765941101852], city: «Санкт-Петербург», adress: «Кронштадт, пр. Ленина, д. 13, лит. А», region: ‘Кронштадтcкий’, subway: ‘Чёрная речка’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.30 — 19.00, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 09. 00 — 21.00, вс: 10.00 — 21.00
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.19725,29.705337], city: «Санкт-Петербург», adress: «Зеленогорск, пр. Ленина, д. 20а, лит. А», region: ‘Курортный’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59. 864548,30.315554], city: «Санкт-Петербург», adress: «Бассейная ул., д. 27», region: ‘Московский’, subway: ‘Парк Победы’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.45 — 20.45, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.45 — 20.45, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.851304,30.350139], city: «Санкт-Петербург», adress: «Космонавтов пр., д. 45, лит. А («О’КЕЙ»)», region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08. 00 — 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.832579,30.350741], city: «Санкт-Петербург», adress: «Ленсовета ул., д. 88», region: ‘Московский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 9302769656,30.3544434305], city: «Санкт-Петербург», adress: «Стремянная ул., д. 21/5, лит. А (вход с ул. Марата)», region: ‘Центральный’, subway: ‘Маяковская’, line: ‘green-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн -сб: 10.00 до 20.45, вс: выходной’, }, { name: ‘Платежный терминал’, hours: ‘10.00 — 21.00, без выходных’ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.833027,30.414054], city: «Санкт-Петербург», adress: «Бухарестская ул., д. 89, лит. А («Перекресток»)», region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, { name: ‘Центр приема платежей’, hours: ‘09. 30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.985135166804,30.328152812978], city: «Санкт-Петербург», adress: «Белоостровская ул., д. 6, лит. А («ГУП ТЭК СПб»)», region: ‘Приморский’, subway: ‘Лесная’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — пт: 09.00 -18.00, сб, вс: выходной’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.808061,30.320692], city: «Санкт-Петербург», adress: «Шереметьевская ул., д. 11, лит. А», region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: true, disable: true }, { center: [59. 853989,30.305996], city: «Санкт-Петербург», adress: «Новоизмайловский пр., д. 46, к. 1», region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной

‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.859817,30.467715], city: «Санкт-Петербург», adress: «Бабушкина ул., д. 125 («Лента»)», region: ‘Невский (левый берег)’, subway: ‘Пролетарская’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09. 30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.895502,30.426738], city: «Санкт-Петербург», adress: «О. Берггольц ул., д. 11», region: ‘Невский (левый берег)’, subway: ‘Елизаровская’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.834564,30. 50482], city: «Санкт-Петербург», adress: «Прибрежная ул., д. 11», region: ‘Невский (левый берег)’, subway: ‘Рыбацкое’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.15 — 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.909832,30.449535], city: «Санкт-Петербург», adress: «Дальневосточный пр., д. 16 («Лента»)», region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 901008,30.46418], city: «Санкт-Петербург», adress: «Дыбенко ул., д. 13, к. 1», region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.904207,30.476792], city: «Санкт-Петербург», adress: «Дыбенко ул., д. 25, к. 1», region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09. 15 — 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.922995,30.481266], city: «Санкт-Петербург», adress: «Коллонтай ул., д. 28, к. 1», region: ‘Невский (правый берег)’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59. 911823,30.469471], city: «Санкт-Петербург», adress: «Подвойского ул., д. 16, к. 1», region: ‘Невский (правый берег)’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — сб: 09.30 — 20.15, перерыв: 14.00 — 14.30, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.30 — 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.962633,30.291137], city: «Санкт-Петербург», adress: «Б. Зеленина ул., д. 17, лит. А», region: ‘Петроградский’, subway: ‘Чкаловская’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.00 — 20.00, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.956665,30.301055], city: «Санкт-Петербург», adress: «Введенская ул., д. 5/13», region: ‘Петроградский’, subway: ‘Горьковская’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08. 45 — 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.967579,30.305385], city: «Санкт-Петербург», adress: «Ординарная ул., д. 19», region: ‘Петроградский’, subway: ‘Петроградская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.869463,29. 828146], city: «Санкт-Петербург», adress: «Петергоф, Гостилицкое ш., д. 58, лит. А», region: ‘Петродворцовый’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.876436,29.918516], city: «Санкт-Петербург», adress: «Петергоф, ул. Константиновская, д. 8, лит. А», region: ‘Петродворцовый’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 08. 00 — 20.00,  вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.86922,29.866632], city: «Санкт-Петербург», adress: «Петергоф, ул. Шахматова, д. 14, к. 1 («Дикси»)», region: ‘Петродворцовый’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 — 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60. 000025,30.270485], city: «Санкт-Петербург», adress: «Богатырский пр., д. 13А («О’КЕЙ»)», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: true, disable: true }, { center: [60.003147,30.228246], city: «Санкт-Петербург», adress: «Богатырский пр., д. 42 («О’КЕЙ»)», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 24. 00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.022386,30.293428], city: «Санкт-Петербург», adress: «Вербная ул., д. 21, лит. А («Лента»)», region: ‘Приморский’, subway: ‘Удельная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60. 005392,30.282702], city: «Санкт-Петербург», adress: «Испытателей пр., д. 19, к. 2», region: ‘Приморский’, subway: ‘Пионерская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.006587110358,30.262165912688], city: «Санкт-Петербург», adress: «Комендантский пр., д. 11», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Клиентский зал’, hours: ‘ пн — сб: 09. 30 — 20.30, перерыв: 13.30 — 14.00, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн- сб: 09.30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн- сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.03922,30.239538], city: «Санкт-Петербург», adress: «Парашютная ул., д. 60, лит. А («Лента»)», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09. 30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.998661,30.237355], city: «Санкт-Петербург», adress: «Планерная ул., д. 17, лит. А («Лента»)», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.984629,30.226046], city: «Санкт-Петербург», adress: «Савушкина ул. , д. 112, лит. А («Лента»)», region: ‘Приморский’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.987048403196,30.226258296325], city: «Санкт-Петербург», adress: «Савушкина ул., д. 123, к. 1», region: ‘Приморский’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 724138,30.411898], city: «Санкт-Петербург», adress: «Пушкин, Октябрьский б-р, д. 16, лит. А», region: ‘Пушкинский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.798656,30.399223], city: «Санкт-Петербург», adress: «Шушары, Московское ш., д. 16А («Лента»)», region: ‘Пушкинский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 829023979965,30.377969354491], city: «Санкт-Петербург», adress: «Балканская пл., д. 5, лит. Я (ТК «Астра»)», region: ‘Фрунзенский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.869065,30.368563], city: «Санкт-Петербург», adress: «Будапештская ул., д. 11», region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09. 00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.849754,30.397974], city: «Санкт-Петербург», adress: «Бухарестская ул., д. 69, лит. А («Лента»)», region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59. 857861,30.38979], city: «Санкт-Петербург», adress: «Славы пр., д. 43/49», region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — сб: 09.15 — 20.15, обед: 14.00 — 14.30, вс: выходной

‘, }, { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.15 — 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.944143,30.361988], city: «Санкт-Петербург», adress: «Кирочная ул., д. 30», region: ‘Центральный’, subway: ‘Чернышевская’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09. 30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.475839,33.85647], city: «Бокситогорск», adress: «Бокситогорск, ул. Красных Cледопытов, д. 4, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 474125,33.844325], city: «Бокситогорск», adress: «Бокситогорск, ул. Советская, д. 12″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.962709,34.027392], city: «Важины», adress: «Важины, ул. Школьная, д. 6″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 443304,29.479788], city: «Волосово», adress: «Волосово, пр. Вингиссара, д.17А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.450326,29.486669], city: «Волосово», adress: «Волосово, пр. Вингиссара, д. 89″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc. ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.898887,32.349322], city: «Волхов», adress: «Волхов, ул. Александра Лукьянова, д. 4, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.903828,32.355807], city: «Волхов», adress: «Волхов, ул. Волгоградская, д. 1, к. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.019666,30.649502], city: «Всеволожск», adress: «Всеволожск, Октябрьский пр., д. 89 «, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60. 027782,30.619912], city: «Всеволожск», adress: «Всеволожск, ш. Дорога жизни, д. 12 («Лента»)», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.020876,30.644364], city: «Всеволожск», adress: «Всеволожск, ул. Заводская, д. 8″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60. 019666,30.649502], city: «Всеволожск», adress: «Всеволожск, Октябрьский пр., д. 89″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.711266,28.747248], city: «Выборг», adress: «Выборг, ул. Димитрова, д. 4″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo. ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.715703,28.74873], city: «Выборг», adress: «Выборг, ул. Железнодорожная, д. 2 «, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.714475,28.730521], city: «Выборг», adress: «Выборг, ул. Северный Вал, д. 3″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.408714,30.349375], city: «Вырица», adress: «Вырица, ул. Жертв Революции, д. 25″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.559398,30.127177], city: «Гатчина», adress: «Гатчина, ул. Карла Маркса, д. 18А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.548281,30.096778], city: «Гатчина», adress: «Гатчина, ул. Старая дорога, д. 2″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 558349,30.127887], city: «Гатчина», adress: «Гатчина, ул. Чкалова, д. 23″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.500474,34.657767], city: «Ефимовский», adress: «Ефимовский, 1 микрорайон, д. 11а», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 375702,28.221895], city: «Ивангород», adress: «Ивангород, Кингисеппское ш., д. 7А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.371805,28.607829], city: «Кингисепп», adress: «Кингисепп, ул. Воровского, д. 3″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47. ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.366569,28.618968], city: «Кингисепп», adress: «Кингисепп, ул. М. Гражданская, д. 4″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.44464,32.024985], city: «Кириши», adress: «Кириши, пр. Героев, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.454337,32.023574], city: «Кириши», adress: «Кириши, ул. Комсомольская, д. 3 «, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.448739,32.016747], city: «Кириши», adress: «Кириши, пр. Ленина 26, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.884451,30.992776], city: «Кировск», adress: «Кировск, б-р Партизанской Славы, д. 5″, region: », subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 888749,30.999836], city: «Кировск», adress: «Кировск, ул Северная, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.884266,30.989353], city: «Кировск», adress: «Кировск, ул. Энергетиков, д. 6″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 619989,30.390258], city: «Коммунар», adress: «Коммунар, ул. Гатчинская, д. 12″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.628316,30.400283], city: «Коммунар», adress: «Коммунар, ул. Ижорская, д. 24″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo. ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61.125216,29.876888], city: «Кузнечное», adress: «Кузнечное, ул. Молодежная, д. 10, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 20.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.735554,33.554744], city: «Лодейное Поле», adress: «Лодейное Поле, ул. Карла Маркса, д. 27″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru


‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.738554,33.538853], city: «Лодейное Поле», adress: «Лодейное Поле, ул. Ульяновская, д. 15, к. 1″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.915089,29.771327], city: «Ломоносов», adress: «Ломоносов, Дворцовый пр. , д. 22а», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.738229,29.845187], city: «Луга», adress: «Луга, Железнодорожная ул., д. 2/6″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58. 736183,29.861689], city: «Луга», adress: «Луга, пр. Комсомольский, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.738696,29.851942], city: «Луга», adress: «Луга, ул. Тоси Петровой, д. 12″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60. 064358,30.457973], city: «Мурино», adress: «Мурино, ул. Шоссе Лаврики, д. 85″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.914625,34.067251], city: «Никольский», adress: «Никольский, пр. Речного Флота, д. 19а», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47. ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.114531,32.322147], city: «Новая Ладога», adress: «Новая Ладога, ул. Луначарского, д. 2″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.774593,30.794338], city: «Отрадное», adress: «Отрадное, ул. Заводская, д. 11″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.769868,30.796341], city: «Отрадное», adress: «Отрадное, ул. Лесная, д. 1″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.515592,34.178085], city: «Пикалево», adress: «Пикалево, ул. Заводская, д. 11 А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.916772,34.158259], city: «Подпорожье», adress: «Подпорожье, ул. Комсомольская, д. 1а», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru


‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61. 038907,30.147003], city: «Приозерск», adress: «Приозерск, ул. Калинина, д. 51″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.255908,29.61078], city: «Рощино», adress: «Рощино, ул. Советская, д. 57″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61. 106737,28.863382], city: «Светогорск», adress: «Светогорск, ул. Победы, д. 28″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.147804,30.215571], city: «Сертолово», adress: «Сертолово, Парковый проезд, д. 2, к. 1″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47. ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.146048,30.207962], city: «Сертолово», adress: «Сертолово, ул. Школьная, д. 2″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.086057,29.955841], city: «Санкт-Петербург», adress: «Сестрорецк, ул. Токарева, д. 1», region: ‘Курортный’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.121786,28.08342], city: «Сланцы», adress: «Сланцы, ул. Грибоедова, д. 1″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.116617,28.087705], city: «Сланцы», adress: «Сланцы, ул. Кирова, д. 39″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.117592,28.086555], city: «Сланцы», adress: «Сланцы, ул. Ленина, д. 10″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60. 531042,28.669687], city: «Советский», adress: «Советский, ул. Школьная, д. 27″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.558316,30.221985], city: «Сосново», adress: «Сосново, ул. Механизаторов, д. 11″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 902758,29.101876], city: «Сосновый Бор», adress: «Сосновый Бор, ул. Петра Великого, д. 9″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.730116,30.615187], city: «п. Тельмана», adress: «п. Тельмана, д. 2Б («Лента»)», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 645078,33.563233], city: «Тихвин», adress: «Тихвин, 1а микрорайон, д. 37″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.644541,33.508274], city: «Тихвин», adress: «Тихвин, ул. Советская, д. 41″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 644859,33.545347], city: «Тихвин», adress: «Тихвин, 1 микрорайон., д. 2″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.540299,30.863813], city: «Тосно», adress: «Тосно, ш. Барыбина, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 547013,30.864595], city: «Тосно», adress: «Тосно, пр. Ленина, д. 19″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.537885,30.851758], city: «Тосно», adress: «Тосно, ул. Энергетиков, д. 7″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 945752,31.034215], city: «Шлиссельбург», adress: «Шлиссельбург, ул. Жука, д. 3″, region: », subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, ]

Фильтр

РайонВсе районыАдмиралтейскийВасилеостровскийВыборгскийКалининскийКировскийКолпинскийКрасногвардейскийКрасносельскийКронштадтcкийКурортныйМосковскийНевский (левый берег)Невский (правый берег)ПетроградскийПетродворцовыйПриморскийПушкинскийФрунзенскийЦентральныйСтанция метроВсе станцииАвтовоАкадемическаяБалтийскаяВасилеостровскаяГорьковскаяГражданский проспектЕлизаровскаяЗвёзднаяКомендантский проспектКупчиноЛадожскаяЛенинский проспектЛеснаяМаяковскаяМеждународнаяМосковскаяНарвскаяНовочеркасскаяПарк ПобедыПетроградскаяПионерскаяПлощадь ЛенинаПлощадь МужестваПриморскаяПролетарскаяПроспект БольшевиковПроспект ВетерановПроспект ПросвещенияРыбацкоеСенная площадьСтарая ДеревняТехнологический институтУдельнаяУлица ДыбенкоЧёрная речкаЧернышевскаяЧкаловскаяНаселенный пунктВсе населенные пунктыСанкт-ПетербургБокситогорскВажиныВолосовоВолховВсеволожскВыборгВырицаГатчинаЕфимовскийИвангородКингисеппКиришиКировскКоммунарКузнечноеЛодейное ПолеЛомоносовЛугаМуриноНикольскийНовая ЛадогаОтрадноеПикалевоПодпорожьеПриозерскРощиноСветогорскСертоловоСланцыСоветскийСосновоСосновый Борп. ТельманаТихвинТосноШлиссельбург

На карте

Списком

как провести по полу, люстра в доме, 3 кабеля в квартире, делаем ремонт

На сегодняшний день потолок является наиболее популярным местом для разведения электропроводки

Существует несколько вариантов разведения электричества по помещению, один из наиболее популярных – проводка электропроводки по потолку или полу самостоятельно. В зависимости от способа расположения, электропроводка может быть скрытой или открытой. Отличие скрытой проводки в том, что установка монтируется прямиком в саму стену, это более эстетично, но энергозатратно. При другом варианте, открытой, монтаж электропроводки происходит по полу, другой вариант – потолок. Ее сложнее спрятать, но в установке такой вариант гораздо легче.

Содержание материала:

Электропроводка по полу или по потолку: делаем правильный выбор

Чтобы определиться с решением, рассмотрим преимущества и недостатки обоих методов.

В помещении можно делать разведение электропроводки как по потолку, так и по полу

Далее следует список некоторых особенностей, на которые нужно обязательно обратить внимание при выборе:

  1. Чтобы закрепить провода и оставить пространство гофре, и на потолке, и на полу понадобиться место. В итоге для пола понадобится высота не меньше десяти сантиметров, а такие работы сегодня будут стоить больших денег. В случае проведения работ по потолку проблема решается натяжными потолками или гипсокартоном.
  2. В случае необходимости ремонта, проводить его под полом будет более затруднительно, демонтировать полы гораздо сложнее, чем потолки.
  3. При размещении проводки по полу есть вероятность задеть провода при дальнейшем ремонте. Например, если захотели заменить дверной плинтус – повредили проводку.
  4. Расходные материалы, когда прокладка ведется по полу, стоят дешевле, есть возможность сэкономить на длине кабеля, но по сравнению с остальными тратами – это несущественно;
  5. Если между полом и потолком большое расстояние, это вызовет временные трудности при первичной установке.

На каком выборе бы не останавливались ведущие монтажники в конкретных случаях, проведение кабелей по потолку – наиболее оптимальное, популярное и изученное решение. Однако впереди ещё несколько нюансов, с которыми предстоит определиться.

Скрытая в стене распределительная коробка или разводка – в любом случае плохое решение. При желании ее найти долбить стену придется глубоко и долго.

Проводка в квартире по потолку: проблемы и их решения

Итак, сам монтаж – самая ответственная часть, к ней нужно быть готовым. Самое первое, с чем нужно определиться: где будет висеть люстра, где будет располагаться каждый дополнительный светильник, куда подключить запасную лампочку. От этого будет зависеть, как прокладывается проводка в дальнейшем. При работе с электрикой нужно помнить о безопасности.

Вот правила, которые необходимо соблюдать, чтобы избежать несчастного случая:

  • Гофра – лучший друг монтажника, она защитит провода от внешнего воздействия и поможет предотвратить пожары и короткие замыкания, ей нужно запастись заранее и подобрать гофру подходящих размеров;
  • Найти в квартире распределительный ящик, он пригодится в дальнейшем;
  • Составить подробный и точный план распределения проводов по потолку: они должны всегда идти строго под прямым углом.

Провести проводку в квартире можно самостоятельно, главное – тщательно ознакомиться с правилами безопасности и техникой ее монтажа

Последнее – нужно определиться с материалом.

Варианты основной поверхности есть следующие:

  • Металл – отличный электрический проводник, поэтому проводку следует отгородить пластиковыми защитными конструкциями;
  • Гипсокартон – самый свободный вариант в виду того, что чаще всего гипсокартон – предмет декора и устанавливается для скрытия за собой каких-то технических моментов;
  • Дерево, тут лучше всего подойдут стальные трубы, покрытые изоляцией;
  • Железобетон – самый неоднозначный вариант, провода могут быть любыми, но сокрытыми в металлическую или пластиковую гофру.

Иногда для решения проблемы может послужить мягкая пружина из нескольких крупных витков провода, которая подвешена к потолку. Такой способ отличается своей многофункциональностью.

Проводка в доме по потолку: советы и правила

В большинстве частных домов самый популярный выбор основного материала всегда был и остается до сих пор однозначным – дерево. Этот материал очень опасен тем, что легко воспламеняется. Правильно провести проводку – значит обезопасить себя и свою семью от случайных пожаров, в деревянных домах они случаются гораздо чаще и протекают стремительнее.

Самая частая причина возгорания – поврежденная защита электропроводки, нарушение ее целостности.

Причин может быть несколько, но существует две самых частых:

  • Перегрузка напряжением одной конкретной ветви;
  • Механические разрывы и повреждения поверхности.

При монтаже проводки обязательно необходимо надежно защищать электропровода, чтобы предотвратить возгорание

Гофрированные трубы и пластиковые защитные конструкции ни коем образом не подходят для частных домов.Ради обеспечения собственной безопасности следует отдать предпочтение другим способам монтажа. Например, очень стильный и даже немного винтажный вариант для оформления проводки в своем доме – электропроводка в стиле ретро. При ней все провода прокладываются одинарно и изолируются при помощи фарфоровых роликов.

Сталкивались со следующей проблемой – концу проводов торчат в разные стороны. Справляются с этой не эстетичной задачей следующим образов: провода скручиваются вместе и закрепляются под изоляцией. Чтобы верно их крепить, не потребуется много усилий. Проводка в стиле ретро не отвечает современным требованиям пожарной безопасности, так что удобно будет сделать только имитацию такого оформления.

Чтобы правильно соединить жилы проводов в ответвительных коробках есть два способа:

  • Можно добиться надежного соединения просто обработав изолентой обычную скрутку;
  • Соединение на клеммной колодке, во многих случаях – это единственный рациональный вариант.

Ремонт проводки в потолке – опасное, но неизбежное занятие

Электричество – это не шутки, оно не простит неосторожность невнимательному начинающему механику.

Перед тем как приступать к ремонту электропроводки, в обязательном порядке следует отключить электричество

Пока делаем ремонт, необходимо соблюдать базовые требования безопасности:

  • До начала ремонта обязательно отключить электричество во всей квартире или доме;
  • Не нагружать элементы конструкции большим напряжением, чем то, для которого они предназначены;
  • Не сверлить в случайных местах без точного плана с отмеченными схемами электропроводки;
  • Использовать инструменты с пластиковыми ручками и работать в перчатках с изолирующими свойствами.

Крепление провода к потолку: как справиться со сложностями

Крепеж кабельного лотка также может быть открытым или закрытым. Это не означает, что открытый монтаж будет виден после окончания работ, это только способ крепления, позже он будет задекорирован.

Способов крепления проводов существует много, выбрать который вы можете с учетом его качества и доступности

После определение, на какое расстояние нужно протянуть и прикрепить кабель, можно рассмотреть варианты открытого крепления:

  • Каналы для кабеля;
  • Клипсы;
  • Изоляторы;
  • Скобы с использованием гвоздей.

Альтернатива – стяжки. Они просты и удобны в обращении, но не слишком надежды по сравнению со своими конкурентами.

Технология монтажа электропроводки по потолку (видео)

Каждый нюанс в ремонте своего дома должен быть проработан заранее и сделан на совесть. Если придется что-то переделывать – это в любом случае повлечет за собой разрушения и дополнительные траты. Траты и денег, и времени. Так что главное в ремонте, особенно в таком ответственном, как ремонт электропроводки, – быть аккуратным, внимательным и просчитывать свои действия на шаг вперед, думая о последствиях.

Проводка под натяжным потолком: как сделать правильно

Вступление

Натяжные потолки в квартирах популярны не только из-за расширенных возможностей дизайнерского оформления своего жилища. Натяжные полотна отлично скрывают неровности потолка и инженерные коммуникации. Однако электрическая проводка под натяжным потолком имеет свои особенности.

Проводка в квартире под натяжным потолком

Серьёзный ремонт в квартире, и тем более ремонт в новостройке, не обходится без полной или частичной замены электропроводки. В случае с новостройкой, электропроводку чаще монтируют наново и прокладка кабеля в квартире под ключ распространенный вариант.

Выбор способа монтажа электрической проводки для заказчика небольшой. Это скрытая проводка в ограждающих конструкциях (стен, пола, потолка) или наружная проводка по тем же конструкциям и их комбинации.

В таком выборе очевиден приоритет заказчика в пользу скрытой проводки. Она не видна, не мешает дизайну и оформлению, сравнительно безопасна. Выбирая скрытую проводку заказчика, как правило, не смущает больший объем работ, шум и грязь при штроблении, неудобство обслуживания и возможность повредить проводку при сверлении стены.

Напомню, что скрытая электропроводка допустима в негорючих ограждающих конструкциях помещения (бетон, кирпич), в штукатурном слое, в стяжке с укрытием от 20-30 мм.

Прокладка проводки под потолком, в том числе для подсветки, относится к скрытой проводке. Использование специальных кабелей позволяет не защищать их трубами и электротехнической гофрой, однако требуется обеспечить замену кабелей (пуэ 7.1.38).

В противоположность скрытой проводки, наружная проводка монтируется поверх ограждающих конструкций. Наружная проводка может быть скрытой (например, в коробе) или открытой. Скрытая наружная проводка обязательно защищается трубами, гофротрубой, кабель каналами или лотками.

Для современной квартиры наружная проводка, как «бельмо в газу»: она видна, она мешает, она не нужна. Не важно, что стоимость наружной проводки гораздо меньше, заказчик не хочет её видеть и точка.

Выход из такой ситуации, а также ситуации, когда штробить стены нельзя есть. Нужно использовать наружную проводку в гофре или трубах и укрывать её конструкционными элементами отделки, в частности натяжным потолком.

Проводка под натяжным потолком

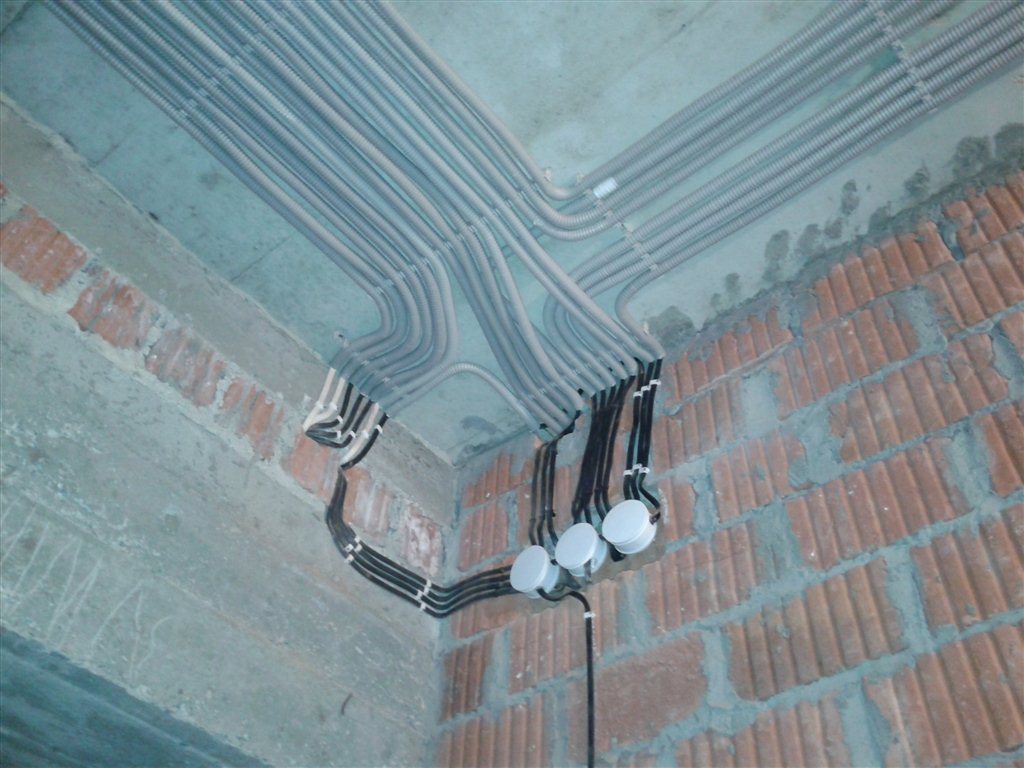

На фото вы видите образцовый пример. Проводка под натяжным потолком выполнена по бетонному черновому потолку без малярной подготовки. Электрические кабели защищены электротехнической гофрой, трассировка заранее продумана, пересечения трасс минимальны.

Разметка и прокладка трасс проведена по правилам, параллельно стенам, углы поворотов плавные, но прямые.

В таком варианте проводка под натяжным потолком должна иметь спуски к розеткам и выключателем. Их делают скрыто не прерывая гофру, точно указывая места спуска на схемах. Метки будут нужны при монтаже потолка и креплении к стенам багетов для крепления полотна.

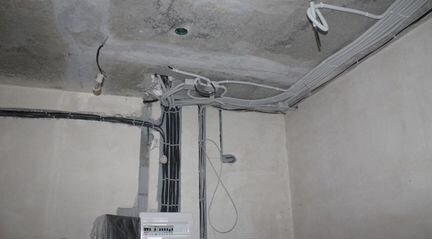

На следующем фото, вы видите проводку по черновому потолку выполненную без защиты — это наружная открытая проводка. Несмотря на то, что основание негорючее и кабель, очевидно НЮМ, не распространяет горение, не соблюдено правило пуэ 7.1.38: НЕ обеспечена возможность замены кабелей.

Заключение

По нормативам проводка под натяжным потолком на негорючем основании допустима без защиты, то есть без электротехнической гофры или трубы. А вот установка распаячных коробок под натяжным потолком (без доступа) недопустимы.

©ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Монтаж электропроводки для натяжного потолка

Натяжной потолок – отличное решение для многих случаев. Его легко устанавливать, благодаря особой конструкции в запотолочном пространстве можно расположить много коммуникаций. Сегодня существует огромное количество цветовых решений и фактур для материала. Натяжной потолок не имеет минусов, а преимущества ставят его на первое место по популярности среди потребителей.

Проводка в натяжном потолке – частые ошибки при ее монтаже

Ни одна комната не может обойтись без коммуникаций. Зачастую для эстетичного вида комнаты их тщательно маскируют. Однако только профессионалы владеют всеми тонкостями дела, они знают основные правила монтажа скрытой проводки. Все же, частые ошибки имеют место.

Давайте рассмотрим наиболее популярные среди них: Неправильное расположение профиля и соединительной коробки. В данном случае ошибка, которая часто допускается, выражается в точном пересечении алюминиевого багета и коробки с проводами. Таким образом, есть вероятность возникновения пожара.

Первое и главное правило перед работой – убедись, что все действия безопасны.

То есть, многие «мастера» не обращают внимания на старые провода, скрытые в стене, поэтому, когда они начинают сверлить стену, то повреждают и кабели, находящиеся там. Всегда используйте гофрированный шланг, как вариант можно рассмотреть металлическую трубу. В любом случае, позаботьтесь о защите кабеля. Не забывайте, что в будущем может понадобиться обслуживание электропроводки, поэтому устанавливайте ее таким образом, чтобы иметь возможность легкого доступа.

Пару слов о том, как поменять проводку под натяжным потолком

Допускают ошибке только те, кто в полной мере не владеет нужной информацией. Поэтому давайте рассмотрим пример правильного монтажа проводки под натяжным потолком.

Всегда, составляйте план по установке проводов.

Такая схема станет незаменимым помощником в дальнейшем, когда нужно будет произвести какие-либо работы по ремонту проводки. Плюс ко всему, имея чертеж, вы не упустите мелких деталей, которые могли бы быть при скором монтаже на быструю руку. Учимся все делать правильно с самого начала.

Второе правило заключается в строгом соблюдении правил пожарной безопасности. Даже, если вы считаете, что где-то можно пренебречь лишними, на ваш взгляд, сантиметрами, не нужно делать по-своему. Даже пару сантиметров меньше допустимой нормы расстояния между светильниками могут вызвать пожар. Как вариант, попробуйте поменять осветительный прибор на другой, дизайн немного поменяется, но не нужно пренебрегать осторожностью.

Все провода обрезайте с небольшим запасом. Так вы упростите себе процесс монтажа, а также, если в будущем понадобится производить какое-либо обслуживание, это не составит труда.

Сразу после того, как вы перенесли разметку с чертежа на потолок, установите крепления. Они понадобятся для того, чтобы провод с гофрированной трубой не обвисал. Это, кстати, одно из основных требований по монтажу электропроводки.

При выборе осветительных приборов учитывайте их мощность, допустимая норма которой зависит от типа материала натяжного потолка. Для ПВХ пленки мощность всегда будет меньше, нежели для тканевого полотна. Кстати, грубой ошибкой считается переплетение проводов проводки.

Запомните, что устанавливать кабели нужно только под прямым углом, то есть монтаж по диагонали не допускается. В противном случае, вы рискуете получить короткое замыкание.

Монтаж электропроводки для натяжного потолка

Теперь, когда мы знаем основные правила установки, можно приступать к монтажу. Рассмотрим поэтапно, как починить проводку под натяжным потолком.

Что нам понадобится?

  • перфоратор;
  • шуруповерт;
  • ножовка для металлического покрытия;
  • паяльник;
  • канцелярский нож;
  • плоскогубцы;
  • лестница;
  • крепежные приспособления;
  • лента для изоляции проводов.

Совет. Во время составления схемы установки электропроводки обозначьте все электрические приспособления, в том числе: розетки, светильники, соединительные коробки, крепления для проводов, трансформаторные коробки и платформы для монтажа.

Технология:

  • Составьте схему проводки.
  • Перенесите нарисованный чертеж на поверхность потолка. Для точности используйте водяной или лазерный уровень.
  • Установите крипёжные средства. Вмонтируйте их в потолок при помощи вспомогательных инструментов. В качестве подсказки используйте тот факт, что для того, чтобы провод не провисал, нужно не превышать расстояние в 50-90 см.
  • Следующим шагом будет монтаж соединительных коробок. Не забудьте использовать защитную трубу или гофру, которая одевается на провода.
  • Соедините все кабели в коробке. Для удобства оставьте не менее 20 см провода, выступающего с коробки.

На этом монтаж оканчивается. Осталось только проверить его правильно при помощи визуального осмотра и мультиметра.

Обратите внимание. Способ крепления проводов электропроводки напрямую зависит от того, из какого материала изготовлен потолок.

Поэтому выбирайте наиболее подходящий для вас вариант, учитывая данный факт.

Как видите, процесс монтажа электропроводки не является слишком сложным. Даже новичок может осуществить. Единственное требование – строгое соблюдение правил монтажа и техники безопасности. Отнеситесь к этому с полной серьёзностью потому, что именно от этого зависит безопасность вас и ваших близких.

Хорошего ремонта.

НИКОМАКС — ваши натяжные потолки!

Расположение электропроводки

Во времена строительства панельных домов, а тем более «хрущевок», проложенная электропроводка не предусматривала использование такого большого количества электроприборов и бытовой техники как сейчас. В связи с этим, все чаще встает вопрос о необходимости прокладки дополнительных линий электропитания или полной замене электропроводки, которая будет учитывать все нагрузки и потребности современной техники.

Прокладка электропроводки может быть произведена разными способами: по стенам, по потолку и по полу.

Прокладка электропроводки по стенам

Для расположения электропроводки и установки электроприборов в помещении существуют зоны, которые рекомендуется соблюдать.

Расположение кабельных линий по стенам

Основные кабельные линии прокладываются по стенам под потолком с заходами на потолок для линий освещения и спусками для подключения розеток и выключателей.

  • кабельная линия должна проходить не менее чем в 15 см от потолка;
  • кабельная линия должна проходить не ниже 15 см от пола;
  • линии электропроводки прокладываются не ближе 10 см от углов помещения, дверных и оконных проемов;
  • подводка к розетке (розеточному блоку) или выключателю должна производиться из индивидуальной распаячной коробки;
  • распаячные коробки устанавливаются на уровне основной кабельной линии над выключателем;
  • не рекомендуется делать параллельные соединения (запитывать) от одной розетки к другой, это может привести к перегрузке всей линии;

Проводки от распачных коробок должны идти строго вертикально. Это, в дальнейшем, существенно облегчит определение место расположения кабеля в стене.

Если линия проложена в произвольном порядке (под углом или со смещением), она может стать предметом потенциальной опасности. Через какое-то время расположение такой произвольной электропроводки улетучивается из памяти даже у мастеров, которые ее прокладывали. И при попытке, например, повесить полку, есть вероятность попасть в находящийся под напряжением кабель, со всеми вытекающими последствиями.

Типичные ошибки при прокладке электропроводки к розеткам и выключателям

Прокладка электропроводки по потолку

Прокладка электропроводки по потолку достаточно широко использовалась в домах из бетонных панелей и кирпича. При таком варианте расположения электропроводки, кабельные трассы, выходящие из распределительного щита, направлены вертикально вверх. Внутри потолочных плит проложены специальные каналы для проводки. Подвод к электрическим розеткам, выключателям и светильникам выполняется так же как для электропроводки по стенам.

Если планируется монтаж натяжного или навесного потолка, проводку по потолку можно располагать произвольно, по кратчайшему расстоянию. Кабель укладывают в гофротрубу и крепят пластиковыми дюбель-хомутами.

Прокладка электропроводки по полу

Прокладка электропроводки по полу может быть выполнена произвольно (как правило, по кратчайшему расстоянию). Однако учтите, если пол укладывается на деревянные лаги, то кабель прокладывается только в металлических трубах. А при наличии бетонной стяжки кабель помещается в пластиковую гофротрубу. Подвод к выключателям, розеткам и освещению выполняется так же как в электропроводке по стенам.

Какой бы из вариантов прокладки электропроводки Вы не выбрали, составьте схему электроснабжения. Грамотно составленная схема станет большим подспорьем и облегчит проведение электромонтажных работ. Ориентируясь на нее в дальнейшем, Вы сможете не только сверлить стены там, где Вам нужно, но и без особых трудностей сумеете модернизировать или заменить уже имеющуюся электропроводку.

И, напоследок, совет — при проведении электромонтажных работ сфотографируйте размещение распределительных коробок и все линии прокладки кабелей до того, как они скроются под слоем штукатурки. При этом лучше всего делать снимки с привязкой к стационарным объектам. В дальнейшем, при необходимости каких-либо ремонтных работ, Вы легко сможете сопоставить размеры и определить место нахождения распаячной коробки или кабельной линии.

Материалы, близкие по теме:

Монтаж электропроводки в квартире: нормы и требования


При знании правил, принятых в Российской Федерации для монтажа электропроводки, этопоможет вам сделать данную работу, исключив опасность для жизни и риск выхода из строявашей бытовой техники. Монтаж проводки делится на три типа: открытый тип, закрытый тип икомбинированный. Это следует обязательно учесть, когда вы разрабатываете схему для монтажапроводки.

1. Установка счетчиковдолжна производиться в таких местах, где они могут быть доступны кобслуживанию. Все части, по которым проходит ток должны быть закрыты.
2. Выключатели следует устанавливать на высоте не менее полутора метра над уровнемпокрытия пола. В каждой комнате положение розеток должно быть строго с одной
стороны, относительно двери. При открытии двери выключатель должен быть всегдадоступен.
3. Розетки следует устанавливать на уровне порядка 0,5-0,8 метров, считая от линии пола. Ихположение должно зависеть от положения электроприборов.
4. Следуя правилам пожарной безопасности, на шесть квадратных метров должна быть однарозетка, это минимально. Вне зависимости от площади вашей кухни, рекомендуетсяустанавливать в ней розетки количеством минимум в три штуки.
5. В ванных можно устанавливать розетки, питание к которым приходит от трансформаторовразделительного типа, обладающих двойной изоляцией. Кроме этих случаев, в
помещениях с повышенной влажностью исключена установка розеток.
6. Следует соблюдать минимум расстояния между розетками и батареями для отопления сзаземлением, этот минимум должен быть не менее полуметра. Тоже касается
трубопровода из стали и плит, работающими на газе.
7. На каждой стороне перегородки между комнатами должно быть по розетке, причёмустанавливаться они должны в единых точках. С этой целью необходимо будет проделатьсквозное отверстие через стену.

8. При прокладке соединения проводов либо их ответвлений, следует использоватьисключительно специальные соединительные и ответвительные коробки.

  1. Когда прокладываете провода, используйте вертикальное и горизонтальное направления,во всех случаях, кроме комбинированного монтажа. Тогда этим правилом
    руководствоваться необязательно.
  2. На участках с горизонтальной прокладкой соблюдайте расстояние между проводами ибалками или карнизами на уровне 50-100 мм. Между потолком и прокладкой проводовдолжно оставаться, в свою очередь, примерно 150 мм.
  3. Между углами и вертикальной прокладкой проводов должно быть примерно 100 мм, ипримерно столько же между проводкой и оконными, а также дверными проёмами. Плюс,не забывайте о том, что провода к металлическим конструкциям прикасаться не должны.
  4. Трубы ГВС и отопления должны иметь защиту в виде прокладок из асбеста. Либопользуйтесь проводами, для изготовления покрытия которых был использован материал схорошей теплостойкостью.
  5. Когда вы прокладывается провод в параллель трубе с газом или с содержанием любогодругого горючего вещества, соблюдайте расстояние между трубой и прокладкой не менее0,4 м.
  6. Запрещается прокладка проводов пучками в жилой квартире, а также с размером зазораменее 3 мм.
  7. Чтобы соединять жилы у проводов с заземлением или занулением следует использоватьсварку.
  8. Чтобы подсоединить приборы к защитным проводам подойдёт соединение на болтах.
  9. Электрические плиты стационарного типа зануляются через отдельный проводник,который, в свою очередь, подсоединяется к проводнику сети электропитания, величинасечения которого должна полностью соответствовать величине сечения фазы.

Редко используется для жилых квартир, больше для подсобок частных загородных домов. Притакой прокладке надо соблюдать следующие требования:

  • Применяйте провода плоского типа АППВ, АПР и АПРВ. В случае, когда для изготовления стен был использован горючий материал, например, древесина, вы должны в качестве защиты осуществлять прокладку листов из азбеста, толщиной от 3 мм. Соблюдайте наличие расстояния в 5 мм как минимум между листами и проводами.
  • Чтобы прикрепить провод к стене, используйте полоску из жести вместе с картонной прокладкой. Прокладка в ширину должна быть больше скобы на пару миллиметров и обладать свойством электрического изолятора. Обхват провода крепежом должен быть довольно плотным.
  • Между коробкой для ветвления и креплением соблюдайте расстояние в 50 мм.
  • При открытом способе монтажа проводки, все розетки, а также выключатели помещаются в специальные подрозетники, произведённые из пластика. Диаметр подрозетников должен быть больше диаметра розеток примерно на 10 мм.

Открытый монтаж электропроводки


Наиболее безопасный способ, при котором все провода спрятаны в негорючем материале ихорошо защищены от внешних металлических повреждений. Такой способ пожаробезопасен,поскольку в данном случае провода не окисляются.

  1. В случае деревянных стен, закрытый монтаж, как и открытый, производить лучше всего полистам из асбеста. Если у вас стены из кирпича и железобетона, эти требования можно несоблюдать.
  2. Если пересеклись плоские провода, усильте их тремя слоями изоленты. Но будет лучше,если таких пересечений вы не допустите.
  3. Для закрепления проводов в штробах следует использовать алебастр либо хомутики изпластика. Для крепежа нельзя использовать гвозди.
  4. Чтобы соединять и разветвлять провода, лучше использовать пайку, сварку илиопрессовку.
  5. Для прокладки проводов в стенах с гипсокартоном не нужно штробов в основании, онаотлично пройдет под картоном. Чтобы протолкнуть под гипсокартон проволочную петлю,следует просверлить в нём отверстия диаметром 30-40 мм по всей трассе проводки.
  6. Если гипсокартоном только будут обшивать стены, разумнее сначала проложитьэлектропроводку.

Закрытый монтаж электропроводки


Данный метод представляет собой середину между первым вариантом – открытым монтажом, ивторым вариантом – закрытым монтажом. Для изготовления кабельного канала могутиспользовать в этом случае сплав алюминия, термостойкий пластик, плюс оцинкованную сталь.
Несмотря на простоту монтажа, следует обязательно соблюдать нижеприведённые правила,чтобы избежать трудностей и сложностей с проводкой в будущем:

  • Лучше всего подходит для прокладки канал настенного типа для кабеля, сделанного изнегорючего пластика. Есть также каналы потолочного и настенного типа.
  • Следите за тем, чтобы провода в канале лежали свободно. Чтобы размещать сразу исиловые кабели, и кабели, обладающие слабым током, следует выбрать конструкцию снесколькими секциями. Когда линии таких различных проводов пересекаются, могутвозникнуть помехи.
  • В отличие от двух других типов прокладки, монтаж комбинированного типа можнопроизводить и в диагональных направлениях.
  • У короба для проводов должен быть запас минимум в 15%. Реальная схема монтажа будетв любом случае иметь отличия от той, что была в бумажном виде.
  • Чтобы осуществлять контроль за горизонтальным и вертикальным направлениемпрокладки кабелей, используйте строительный уровень либо отвес.

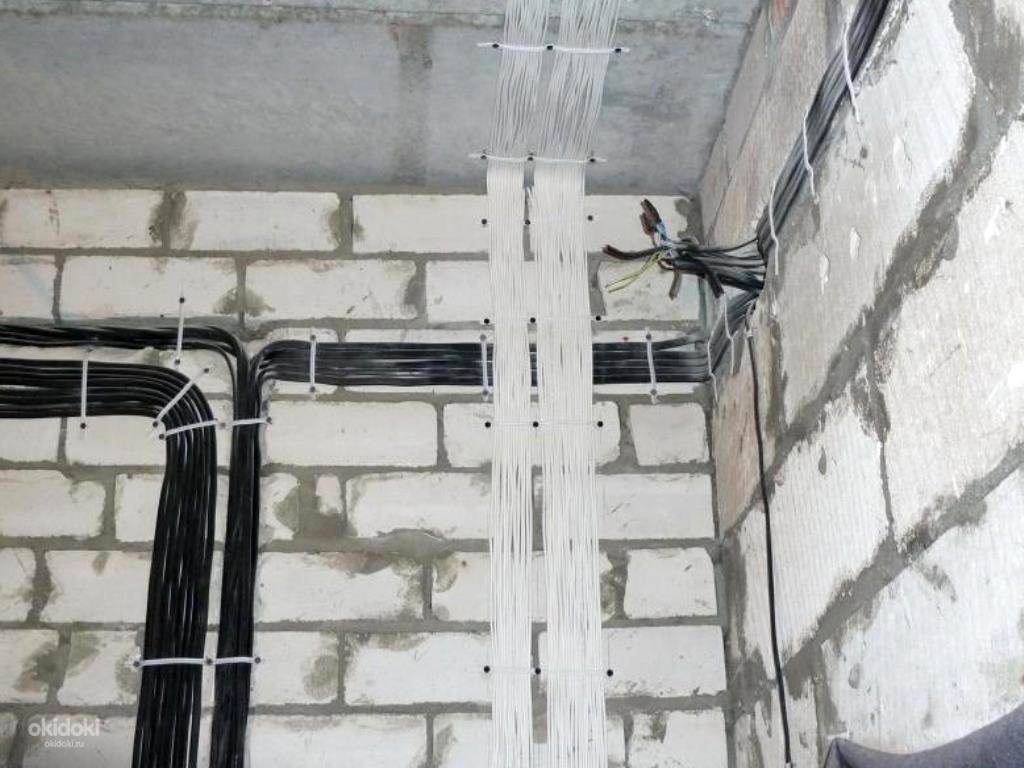

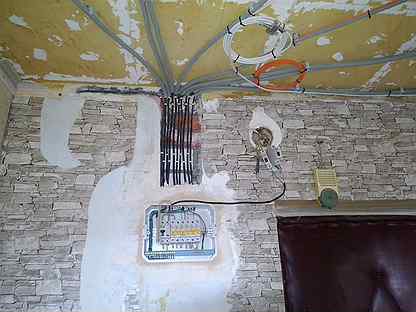

Монтаж электропроводки на потолке квартиры от alexfeel

Последнее обновление
Опубликовано 31 августа 21
Альфа-канал Нет
Зацикленное видео Нет
Частота кадров 50
Разрешение 3840×2160
Кодирование видео Фото JPEG
Размер файла 1.21 ГБ
Количество зажимов 1
Общая длина зажимов 0:21
Источник аудио Нет
Кол-во человек 1
Пол Мужской
Возраст Молодой взрослый
Этническая принадлежность кавказец
Теги квартира, коробка, строитель, здание, кабель, кабели, соединение, строительство, электрический, электрический, электрик, электричество, энергия, инженер, оборудование, исправить, рука, разнорабочий, дом, дом, промышленный, промышленность, установка, установка, интерьер, Работа, поддержание, мужской, человек, человек, мощность, Профессия, Профессиональный, Обновление, Ремонтировать, Ремонтник, Безопасность, Система, Технический, Техник, технологии, инструмент, напряжение, стена, провод, Провода, Проводка, Работа, Рабочий, Рабочий

Потолочный вентилятор для квартир: на что обратить внимание перед выбором

Живете в квартире и хотите потолочный вентилятор? Ну, скорее всего, вы можете, может быть несколько больше ограничений, чем в вашем обычном доме, но у нас есть много советов и вариантов, которые потенциально могут заставить это работать!

Для комнат с ограниченным пространством у нас есть большой выбор небольших потолочных вентиляторов, а для квартир с высотой потолков ниже среднего у нас есть несколько низкопрофильных вентиляторов, которые могут быть идеальным решением.Приведенный ниже список типичных препятствий поможет вам справиться с этими распространенными препятствиями и поможет вам найти вентилятор, который может удовлетворить ваши потребности.

Низкие потолки

Это одна из самых распространенных проблем, которые могут возникнуть при выборе потолочных вентиляторов для квартиры, но также и одна из самых простых проблем, с которыми можно справиться с помощью вентиляторов из нашего ассортимента. Австралийские правила гласят, что расстояние от пола до лопастей должно быть не менее 2,1 м, поэтому лопасти вентилятора не смогут свисать дальше этой точки.Вентилятор с самым низким перепадом высоты в нашей линейке имеет толщину всего 169 мм от потолка до лопастей! Итак, если у вас высота потолков примерно 2,3 и выше, мы обязательно сможем вам помочь!

Ознакомьтесь с нашим полным ассортиментом низкопрофильных вентиляторов

Комнаты меньше среднего размера

Некоторые комнаты могут быть меньше стандартных, и это может означать, что вам будет трудно найти вентилятор, который будет выглядеть пропорционально размеру помещения. космос. Не смотрите дальше, у нас есть категория, в которой представлены вентиляторы размером от крошечных 36 до 42 дюймов в различных стилях.

Чтобы облегчить этот поиск, особенно если вам нужен очень маленький вентилятор, Spyda предлагает вариант с размахом лопастей 36 дюймов, а также адаптируется под светодиодную подсветку! Если у вас также есть большая комната и вам нужен одинаковый вентилятор как в маленьком, так и в большом размере, обратите внимание на Spyda, который также доступен с размахом лопастей 49 или 56 дюймов. Нажмите здесь, чтобы просмотреть ассортимент Spyda.

Когда вы не можете установить новую/дополнительную проводку

Вы также можете обнаружить, что ваш электрик не может установить дополнительную проводку – это очень распространенная проблема в квартирах.Если это так, идеальным вариантом является замена текущего освещения в пользу потолочного вентилятора, который также может выступать в качестве основного источника света и управляться дистанционно! Эта настройка обычно означает, что вы используете существующую проводку для подачи электричества к вашему новому вентилятору и свету, а пульт дистанционного управления будет управлять как вентилятором, так и светом. Старый выключатель света на стене станет изолирующим выключателем для всей квартиры.

В некоторых случаях электрик может проложить дополнительную проводку в потолке для питания вентилятора, но не подключить ее к выключателю света.В этом случае вы можете получить вентилятор с дистанционным управлением (без подсветки) и не мешать текущей настройке освещения. Электрику все равно нужно будет где-то установить изолирующий выключатель, чтобы соответствовать правилам и в целях безопасности.

Иногда возникает вопрос, можно ли подключить пульт дистанционного управления, поставляемый с выбранным потолочным вентилятором, для управления существующим освещением. Пульт дистанционного управления, который поставляется с вентилятором, не был изготовлен для этой цели и, как правило, зависит от вентилятора или бренда.Поэтому его следует использовать только для управления вентилятором и встроенным освещением, где это применимо. Даже если ваш электрик может заставить его работать, эти уникальные решения для проводки часто недолговечны, и проблемы обычно сохраняются после этой установки. При возникновении этих проблем с работой как вентилятор, так и любые пульты дистанционного управления больше не будут покрываться гарантией производителя, поскольку они не предназначены для такого подключения.
Если вы хотите, чтобы вентилятор и источник света в помещении использовались с одним и тем же пультом дистанционного управления, стоит рассмотреть возможность замены существующего освещения для вентилятора на свет.В качестве альтернативы выберите вентилятор, которым можно управлять на стене, и перед покупкой поговорите с электриком о возможности его размещения рядом с существующим регулятором освещения (если это возможно), чтобы его было удобно включать и выключать одновременно.

Потолочные вентиляторы и освещение

Следует помнить, что не все потолочные вентиляторы имеют функцию освещения. При просмотре наших списков обратите внимание на те вентиляторы, которые либо адаптируются к свету, то есть вентилятор будет иметь комплект освещения, который можно добавить в качестве аксессуара, либо доступны в виде отдельной модели со встроенным встроенным освещением.

Чтобы упростить поиск вентиляторов с подсветкой, обратите внимание на следующие две категории.
Вентиляторы с подсветкой
Вентиляторы со светодиодной подсветкой

Маленькие вентиляторы с подсветкой

В небольшой комнате, если вентилятор имеет качественное освещение, этого будет более чем достаточно. При поиске подходящего вентилятора обратите внимание на нашу категорию «Маленькие вентиляторы». У него есть несколько отличных вариантов!
Возможно, 42-дюймовый размах лопастей слишком мал для вашего пространства? В этом случае обратите внимание на доступные варианты с размахом лопастей от 42 до 50 дюймов.

Комбинации потолочных вентиляторов и потолочных светильников

Как объяснялось выше, отличным и простым вариантом является вентилятор с подсветкой. Однако, если вы не убеждены в том, что ваш потолочный вентилятор также может быть вашим основным источником света (и вы подтвердили у своего электрика, что можно установить дополнительную проводку), то есть еще один популярный вариант. Установка потолочного вентилятора меньшего размера может просто дать вам место, необходимое для установки потолочных светильников! Это может быть сложной задачей, но в нашем блоге о потолочных вентиляторах и потолочных светильниках изложены некоторые ключевые советы о том, как избежать очень страшного эффекта стробирования.

Если вы не знаете, какой вентилятор подойдет для вашего помещения, свяжитесь с нами по телефону: 03 9017 1161 или отправьте нам электронное письмо по адресу [email protected]u

Мы также рекомендуем проконсультироваться с электриком еще раз проверьте, можно ли установить потолочный вентилятор в запланированном месте. Это всего лишь мера предосторожности, так как в некоторых квартирах электрик может решить, что нет возможности безопасно установить его или доступ к проводке может быть ограничен.

Подписывайтесь на нас: Facebook

Стоимость электропроводки при реконструкции дома в Нью-Йорке

Знайте процесс и стоимость замены электропроводки в доме, чтобы ваш ремонт не стал неожиданностью

Новые домовладельцы и потенциальные покупатели в Нью-Йорке часто узнают, что в квартире или таунхаусе десятилетней или столетней давности может потребоваться модернизация электропроводки.Однако «электромонтажные работы» — это расплывчатый термин, который варьируется от установки светильника до замены внутренней проводки в здании. Итак, вы задаетесь вопросом: сколько стоит заменить электропроводку в доме? Sweeten предлагает несколько советов и советов экспертов по электромонтажным работам и возможным затратам.

Sweeten сопоставляет проекты по ремонту домов с проверенными генеральными подрядчиками, предлагая советы, поддержку и финансовую защиту на сумму до 50 000 долларов США — бесплатно.

Поскольку электрическое волшебство происходит за стенами, прогнозирование объемов дополнений и затрат на обновление электропроводки может быть сложной задачей.Эти оценки затрат также имеют решающее значение, если вы планируете ремонт или покупку нового дома.

Как мне узнать, какие электромонтажные работы нужны месту?

Анализ существующей электрической сети

Подрядчики сначала исследуют электрическую панель (или «коробку»), чтобы определить нагрузочную способность цепи. Другими словами, что еще может выдержать существующая проводка? Опытные подрядчики обычно могут сказать, глядя на схемы, что можно и что нельзя делать. То есть вам нужно добавить больше мощности к существующей системе? Или перейти на панель большего размера, потому что слоты для выключателей заполнены?

Электроснабжение старых домов

В довоенных квартирах, которые не обновлялись десятилетиями, часто требуется значительная замена электропроводки и дополнительная мощность для удовлетворения современных требований к электричеству.Многие здания Нью-Йорка, построенные в начале двадцатого века, были многослойными со старыми системами электропроводки. Некоторые из них имеют незаземленные системы, в которых отсутствуют заземляющие проводники, одобренные нормами. Другие имеют металлические изоляционные материалы, такие как алюминиевая или медная проводка, которые могут увеличить вероятность поражения электрическим током или возгорания. Эти старые системы электропроводки, обычно рассчитанные на ток от 60 до 100 ампер, нарушают действующие электрические нормы и правила. Они также не соответствуют стандартному минимуму в 200 ампер, обычно необходимому для питания дома.

По словам генерального подрядчика компании Sweeten из Нью-Йорка Фрэнка, «я оказывал много новых услуг и рекомендую приобрести новую электропроводку. Когда ты тратишь X долларов на ремонт квартиры, тебе нужно, чтобы все работало».

В конечном счете, электрические нормы определяют, что требуется, и они очень подробны. Например, в каждой комнате должен быть светильник, а датчики дыма и угарного газа должны быть жестко подключены. (Это связано с тем, что модели с батарейным питанием не допускаются.) Эта оценка вашей системы является частью вашей совместной работы с генеральным подрядчиком.

Что делать, если я просто хочу установить новые устройства?

Установка кондиционеров, бытовой техники или развлекательных систем может показаться простой. Однако они могут быстро перегрузить старое здание. Электрическая нагрузка вашего дома подобна сетевому фильтру в гораздо большем масштабе. Если к розетке подключено слишком много проводов, цепь может перегрузиться. Это приводит к отключению автоматических выключателей и перегоранию предохранителей, которые отключают все питание.Таким образом, если ваша электрическая система не способна справиться с дополнительной нагрузкой, относительно простая установка прибора может стать гораздо более инвазивным и значительным проектом. Возможна установка новой электрической панели или капитальный ремонт электропроводки.

Одним из ярких примеров является кондиционирование воздуха. «Для домов без центрального кондиционера, — отметил генеральный подрядчик Фрэнк, — вам необходимо провести выделенную линию в каждой комнате для кондиционера. Это может быть настенный или оконный блок, но в каждой комнате должна быть отдельная розетка для блока переменного тока.Кухни и ванные комнаты не входят в это требование.

Каждая цепь подключена от этого блока переменного тока к панели, и никакие другие устройства не получают от нее питания. Это может привести к значительному количеству новой проводки для соответствия коду, и это не является обязательным. Вся система должна быть приведена в соответствие с нормами, независимо от того, устанавливаете ли вы блок переменного тока или нет. Что касается стоимости этого проекта, она сильно варьируется и, как всегда, частично зависит от мощности панели для новых цепей. Выделенная линия, по словам Фрэнка, «будет работать между 300 долларов и 1000 долларов .

Как работает переподключение?

Процесс замены электропроводки

Если в вашем доме предстоит полная модернизация электрооборудования, вам необходимо спланировать и заложить бюджет для трудоемкого и разрушительного процесса. Ваш электрик временно отключит электричество, а ваш подрядчик откроет стены. Поскольку провода прикреплены к каркасу внутри стен, повторная проводка может быть очень инвазивной. Ваша команда может полностью снести целые стены, чтобы получить доступ ко всем старым проводам и заменить их.

Одним из сюрпризов для домовладельцев, по словам генерального подрядчика Sweeten Мохсена из Нью-Йорка, является подготовка изменений.Приведение старых домов и квартир в соответствие с современными стандартами может потребовать корректировки существующего каркаса для размещения нового оборудования.

«Что за потолком? У нас достаточно места для встроенных светильников?» он сказал. «У нас достаточно места для вентилятора? Выбор вентилятора, который не подходит для помещения, может потребовать переделки. Иногда падение всего потолка в ванной комнате для вентилятора также может стать сюрпризом», — добавил Мохсен.

Сколько будет стоить электропроводка?

Бюджетирование капитального ремонта электрооборудования

В завершение стены оштукатурены и покрашены.Электрик подключает оставшиеся выключатели и розетки, заделывает новый электрощит и устанавливает светильники. Полная стоимость электропроводки такого рода проекта, включая снос, разрешения, работу, материалы, строительство и покраску, может стоить от 15 000 долларов США до 90 222 долларов в зависимости от размера вашего помещения и объема работ. Если вы проводите капитальный ремонт всего дома, капитальный ремонт электрооборудования может составить около 90 109 5% 90 110 90 109 от вашего общего бюджета 90 110 .Если ваш ремонт ограничен определенной комнатой (например, кухней), полный капитальный ремонт электрики может в конечном итоге соответствовать или превышать общую стоимость проекта, который вы планируете. Затраты на обновление электропроводки в доме включают в себя больше, чем просто электромонтажные работы.

Помимо замены проводки, что еще мне может понадобиться для электромонтажных работ?

Подрядчики оценивают потребности клиентов в электроэнергии и затраты на основе ряда вопросов:

1. Что уже есть по сравнению с тем, что вы пытаетесь сделать?

Определите, какие осветительные приборы или электрические системы установлены, а какие отсутствуют.Если вы хотите установить освещение, поставить систему безопасности или провести телефонную линию в определенном месте, где нет существующей проводки, подрядчики должны выполнить «черновой» электрический монтаж. Это предварительный шаг для прокладки основной проводки в соответствии с техническими характеристиками, прежде чем будут завершены соединения и изоляция. Предварительная стоимость обычно рассчитывается исходя из длины установленных линий электропроводки (линейные футы от монтажной коробки до места установки розеток и выключателей), стоимости материалов и оплаты труда.Внедрение также может взиматься по фиксированной ставке 250–400 долларов США за распределительную коробку, розетку или выключатель.

2. Какие типы светильников и отделки вы хотите и сколько вам нужно?

Подрядчики взимают плату за оплату труда, включающую прокладку кабелей к устройствам и подключение проводов к монтажным коробкам, в зависимости от количества и типа приборов, которые вы хотите установить. Как правило, замена старого светильника на новый стоит около 90 221 100 90 222 долларов за светильник или с почасовой оплатой.Установка новых светильников, таких как подвески и встраиваемые светодиодные светильники, стоит около 200–400 долларов за светильник, а более крупные и тяжелые светильники, такие как люстры, стоят в диапазоне 500–800 долларов за светильник.

3. Сколько ампер рассчитано на вашу электрическую панель?

Электрические панели в Нью-Йорке обычно рассчитаны на 200 ампер, поэтому, если в вашей электросети этого не хватает, у системы не будет достаточно мощности или места в монтажной коробке для удовлетворения новых требований.В этом случае вам необходимо обновить электрическую панель, которая может стоить 2000 долларов США до 5000 долларов США и до для новой коробки . Если у вас есть существующий электрический щит с достаточным пространством для новых цепей, но вы планируете реконструкцию, в ходе которой могут быть добавлены некоторые мощные приборы, вы можете подумать о добавлении нового автоматического выключателя, который обычно стоит от до 300 долларов США от до 800 долларов США. на выключатель, чтобы выдерживать более высокую электрическую нагрузку. Добавление новой цепи к панели позволяет установить больше розеток, которые обычно стоят от до 300 долларов за розетку.

Франк отметил, что старые дома с устаревшим обслуживанием могут преподнести неприятный сюрприз, если обслуживание в доме будет неадекватным. Недавно он завершил проект, который требовал новой уличной сети на 200 ампер, тогда как в существующей сети было всего 80 ампер. Эта новая услуга потребовала, чтобы электрическая компания провела новую подземную линию к дому, а также потребовала рытья траншей во дворе и нового бетонного тротуара. Вся эта работа стоила домовладельцам 5000 долларов еще до того, как Фрэнк смог приступить к работе в доме.

Разрешения и процессы для электромонтажных работ

Для чего-либо, кроме замены светильников или простой установки прибора, вам потребуется электрик, имеющий лицензию Департамента строительства, который должен сначала подать заявку на электроснабжение и оплатить разрешительные сборы для проведения электромонтажных работ. После получения разрешения должна быть проведена инспекция, и по почте будет отправлен сертификат, чтобы убедиться, что работа была должным образом завершена и проверена.

Стоимость замены электропроводки сильно варьируется.Сбалансировать текущую проводку с будущими потребностями при соблюдении правил сложно и требует компетентного профессионального электрика.

Sweeten отбирает лучших генеральных подрядчиков, соответствующих местоположению, бюджету, масштабу и стилю каждого проекта. Следите за новостями в блоге Sweeten Stories , чтобы найти идеи и вдохновение для ремонта, а когда вы будете готовы к ремонту, начните ремонт с Sweeten .

2012 г. Интерпретация Кодекса

Стремясь помочь электротехнической промышленности осуществить плавный переход к новому Электротехническому кодексу и обеспечить непрерывность выполнения электромонтажных работ, Департамент строительства разместит интерпретацию кодекса на своем веб-сайте.Ниже перечислены новые вопросы, связанные с кодексом, и соответствующие интерпретации Комитета по кодексу. Пользователи этого списка должны иметь доступ к NEC издания 2008 г. и связанным с ним поправкам штата Нью-Йорк к NEC 2008 г., а также (Местному закону 39/11), вступившему в силу 1 марта 2012 г.

Все интерпретации основаны на NEC 1999 года и соответствующих поправках города Нью-Йорка.

Всякий раз, когда есть ссылки на несколько разделов, первый из них является «ведущим разделом», а остальные — второстепенными разделами.На все второстепенные разделы даны ссылки с целью предоставления дополнительных пояснений.

Щелкните тему или нажмите клавишу ввода в теме, чтобы открыть ответ на нее.

Глава 1: Общие положения (разделы 110.2–110.79)

Раздел 110.26(А) – (04.04.2012)

  1. Должны ли контроллеры пожарных насосов следовать коду 110.26(F) или он подпадает под исключение? Я хотел бы разместить контроллер пожарного насоса в той же комнате, что и предлагаемое место для пожарного насоса, но наверху есть посторонняя система (паропровод, спринклерный трубопровод, воздуховод и т. д.) Можно ли разместить контроллер пожарного насоса ниже зарубежные системы? Согласно стандарту NFPA 20 по установке стационарных насосов для противопожарной защиты, раздел 12.2.4 рабочие зазоры должны соответствовать статье 110 NFPA 70. В них не упоминается специальное пространство для оборудования.
    Нет, не разрешено. Цель раздела 110.26(F) состоит в том, чтобы обеспечить достаточное пространство для кабелепроводов, заканчивающихся на оборудовании, указанном в разделе, и не применяется к контроллерам пожарных насосов. Пожарный насос является оборудованием для обеспечения безопасности жизнедеятельности и должен быть установлен в номинальном пространстве, чтобы гарантировать бесперебойное питание или работу. Ваша установка и пространство, которое вы описали выше, должны соответствовать разделу 695 NYC EC.12(Е). Ваша установка должна соответствовать всем применимым нормам, в том числе разделу 913.2 Кодекса пожарной безопасности Нью-Йорка и упомянутым стандартам NFPA 20, раздел 4.12.1. Предлагаемая установка контроллера может быть повреждена, а каплесборники не защищают от разрыва паровых или водопроводных труб. См. разделы, указанные ниже:
    • NYC Fire Code
      FC 913.2 Защита от прерывания работы. Пожарный насос, водитель и контроллер должны быть защищены в соответствии с NFPA 20 от возможного прерывания работы из-за повреждений, вызванных взрывом, пожаром, наводнением, землетрясением, грызунами, насекомыми, ураганом, замерзанием, вандализмом и другими неблагоприятными условиями.

    • NFPA 20
      4.12.1 Общие требования. Пожарный насос, привод, контроллер, водоснабжение и электроснабжение должны быть защищены от возможного перерыва в работе из-за повреждений, вызванных взрывом, пожаром, наводнением, землетрясением, грызунами, насекомыми, ураганом, замерзанием, вандализмом и другими неблагоприятными условиями.

Раздел 110.26(F) — (04.04.2012)

  1. В электрическом шкафу мы должны установить потолочный трансформатор мощностью 45 кВА.Раздел 110.26(A) требует минимального рабочего пространства в 3 фута.
    1. Относятся ли разделы 110.26 (A) и 110.26 (A)(1) к трансформаторам, монтируемым на потолке?
      Да, требования Раздела 110.26(A) применяются ко всему электрическому оборудованию, чтобы обеспечить готовность и безопасную эксплуатацию и техническое обслуживание такого оборудования. Кроме того, должен быть обеспечен доступ к трансформатору в соответствии с разделом 450.13.

    2. Поскольку трансформатору вряд ли потребуется регулировка, обслуживание или техническое обслуживание, раздел 110.26(А)(1) применяется?
      Да, раздел 110.26(A)(1) требует такого рабочего пространства для оборудования, которое может потребовать осмотра, регулировки, обслуживания или ремонта, когда оно находится под напряжением. См. выдержку из Справочника NEC 2008 г. в отношении включений проверки:

      «Важно понимать, что слово проверка, используемое в 110.26 (A), включает такие задачи, как проверка наличия напряжения с помощью портативного вольтметра».

Глава 2: Электропроводка и защита (раздел кода 200.от 1 до 285,25)

Раздел 215 и 220 — (01.02.2012)

  1. Проектируем очень высокий жилой дом. Подрядчик-электрик, пытаясь снизить стоимость строительства, считает, что мы неправильно интерпретируем код. Можно ли вычисленную по нормам потребляемую нагрузку вычесть из расчетов более низкого падения напряжения, которые должны соответствовать Электротехническим нормам и правилам города Нью-Йорка, раздел 215.2, на основании мнения (сформированного на основе измерений в аналогичных зданиях) о том, что фидер фактически будет нести меньший ток, чем рассчитанный по нормам требование?
    №, подраздел 215.2(A)(1) и раздел 220.40 четко требуют, чтобы ток проводника фидера был не меньше, чем требуется для питания нагрузок, как рассчитано в Частях III, IV и V Статьи 220.

    Только в соответствии с нормами, исправление и требование могут быть применены факторы. Расчеты энергосберегающего типа (или заключения, сформированные на основе измерений) не допускается использовать для определения минимальной расчетной осветительной нагрузки, если они создают нагрузки меньше, чем нагрузка, рассчитанная по 220.12.

    Кроме того, чтобы прояснить другую проблему, которая у вас возникла: если команда разработчиков решит применить ASHRAE 90.1-2007, электрическая конструкция должна соответствовать падению напряжения, требуемому стандартами, в противном случае можно использовать исключения NYC EC, подраздел 215.2(A)(1).

Разделы 215 и 408 — (01.02.2012)

  1. Ограниченная модернизация электрооборудования была включена в объем работ, ограниченный ремонтом и/или заменой некоторых квартирных панелей и кабельных каналов, расположенных в кухонных желобах, которые являются общими со стояками воды и дренажными трубами. Электротехнические изделия были установлены более 70 лет назад, и их срок службы, возможно, истек.Панели расположены в стене кухонного гарнитура над плитой или раковиной, как показано на прикрепленных фотографиях. Панели устанавливаются примерно на высоте 6 футов AFF или на 2 ½ фута над плитой или раковиной. Мы намерены выполнять работы в соответствии с Электротехническими нормами г. Нью-Йорка 2011 года.
    1. При замене квартирных стояков я не ожидаю каких-либо проблем с нормами эксплуатации сервисного оборудования в комнатах учета. Можем ли мы оставить сервисное оборудование в том виде, в каком оно есть, поскольку в счетчике нет плановых работ?
      Да, при выполнении общих условий заявления

    2. Существующие квартирные панели не имеют специального оборудования или рабочего места.
      1. Если мы ремонтируем только тыловые коробки (корпус):
        1. Можем ли мы сохранить оригинальную панель и все компоненты?
          Да, так как не проводится никаких новых работ или изменений

        2. Могут ли эти панели оставаться на прежнем месте при первоначальной установке?
          Да, так как не проводится никаких новых работ или изменений

      2. Если мы только повторно запитываем эти распределительные коробки новыми проводниками, используя тот же стояк:
        1. Можем ли мы сохранить исходную панель и все компоненты?
          Да, при выполнении общих условий заявления

        2. Могут ли эти панели оставаться на прежнем месте при первоначальной установке?
          Да

    3. Если Кодекс требует перемещения квартирных панелей в место, соответствующее Кодексу, с выделенным рабочим местом и пространством для оборудования, это может представлять собой «трудность» из-за конфигурации квартиры.
      1. В зависимости от здания существует ограниченное пространство для перемещения этих панелей. Является ли это решение окончательным?
        Да, см. разделы 312.2 и 110.26

      2. Будет ли BEC/DOB рассматривать «изменение кода» со всей необходимой документацией для обоснования этого запроса?
        Да, заявку необходимо подать в Консультативный совет по электротехнике

    4. Если квартирные панели необходимо переместить, существующие ответвления будут продлены до новых мест расположения панелей.Можем ли мы сохранить и переустановить старые панели и оригинальные автоматические выключатели на новом месте? Некоторые автоматические выключатели не соответствуют стандарту NYCEC 2011, например выключатели типа AFCI.
      Нет, переустановить старое оборудование на новое место нельзя. № (AFCI не требуется при описанном объеме работ)

    5. В объем работ не входят имеющиеся в квартирах розетки, светильники, выключатели и другие устройства. Некоторые из этих устройств не соответствуют требованиям NYCEC 2011.
      1. f мы только повторно питаем квартирные панели новыми проводниками и сохраняем исходное расположение:
        1. Нужно ли нам включать работы на устройствах в квартире соответствовать NYCEC 2011?
          Нет, так как новые работы или изменения не производятся, общие условия заключения выполняются.

        2. Нужно ли включать работы по разводке ответвлений в квартире, чтобы соответствовать NYCEC 2011?
          Нет, так как новые работы или изменения не производятся, общие условия заключения выполняются.

      2. Если мы переместим панель и удлиним ответвления:
        1. Нужно ли нам включать работы на устройствах в квартире, чтобы соответствовать NYCEC 2011?
          Нет, так как новые работы или изменения не производятся, общие условия заключения выполняются.

        2. Нужно ли включать работы по разводке ответвлений в квартире, чтобы соответствовать NYCEC 2011?
          Нет, так как новые работы или изменения не производятся, общие условия заключения выполняются.
    Общее заявление: Следующие условия применимы и должны выполняться для всех работ, связанных с заменой фидеров и соответствующей защитой от перегрузки по току:
    1. Существующее короткое замыкание щита в квартире должно выдерживать новое короткое замыкание.См. раздел 408.36.

    2. Райзеры и связанные с ними устройства защиты от перегрузки по току должны быть рассчитаны в соответствии с NYC EC 2011. См. разделы 215.2 и 215.3.

    3. Расчет услуг необходим для подтверждения того, что существующие услуги и оборудование соответствуют будущим или ожидаемым нагрузкам при реконструкции. См. разделы 220.16 и 230.42.

Разделы 215 и 220 — (04.04.2012)

  1. В многоквартирном доме, где каждая квартира имеет прямой учет, питание распределяется на щиты 120/208 В через 3-проводные фидеры.Он предназначен для питания до трех (3) комплектов 3-проводных фидеров, использующих общий нейтральный проводник. Все проводники будут заключены в общий кабельный канал. См. прилагаемый эскиз SKE-020312 для иллюстрации. Токи проводников будут снижены, учитывая, что нейтральный проводник считается проводником с током. Мы просим подтвердить, что использование общей нейтрали для такого применения соответствует требованиям Электротехнического кодекса г. Нью-Йорка.
    Да, как указано.Текущие электротехнические нормы и правила г. Нью-Йорка не делают исключений для установки, которую вы описали и представили на своем эскизе, однако нейтральный проводник должен быть большего размера, чтобы проводить нейтральный ток от двух фаз B.

    Даже с тремя наборами фидеров, используемых для балансировки нейтральных нагрузок; по-прежнему возможно, что устройство сверхтока в одной квартире отключено из-за незанятости или электромонтажных работ, это приведет к перегрузке нейтрального провода. См. Раздел 220.61(A) Исключение.

Раздел 215.2(A)(1) – (04.04.2012)

  1. Поправка 215.2A1 города Нью-Йорка была переписана для кодекса 2011 года; в нем конкретно говорится, что фидер минимального размера для жилой единицы должен быть медным номером восемь или алюминиевым номером 6. В нем не упоминается количество проводников или должна ли квартира питаться от 208 В или 240 В. Это изменение эффективно снижает предыдущее требование (мощность) на 50%. Наш конкретный вопрос: допустимо ли устанавливать двухпроводную цепь в качестве фидера к жилому блоку; если емкость правильная? Если ответ на поставленный выше вопрос утвердительный, будет ли разрешено устанавливать четырехпроводный фидер для питания трех отдельных жилых единиц?
    №Цель раздела 215.2(A)(1) состоит в том, чтобы обслуживать жилые единицы с проводниками питания не менее #8 AWG CU или #6 AWG AL, минимальные проводники питания должны быть 3-проводной схемой, состоящей из двух фазных проводников, нейтрального проводника и номинального провода. напряжение 120/240 вольт или 208Y/120 вольт.

Раздел 220.14(М) — (03.10.2012)

  1. В соответствии с Электротехническими положениями Нью-Йорка и поправкой от 2011 г., статья 220, параграф 220.14 (M), Цепи кондиционирования воздуха, в которых говорится, что; В каждую двухпроводную цепь должна быть включена нагрузка не менее 1500 ВА.Эту нагрузку разрешается включать в общую нагрузку освещения в соответствии с разделом 220.42 и таблицей 220.42.
    1. Предназначен ли этот артикул для двухпроводного оконного кондиционера переменного тока на 120 Вольт?
      Да

    2. Применяется ли эта статья для однофазной нагрузки переменного тока 120/208 В (не с тепловым насосом) с воздушным или водяным охлаждением?
      Нет. Для односемейного жилья применяется раздел 220.60, для многоквартирного жилья применяется раздел 220.84(C)(5).Если система не обеспечивает охлаждение всего жилого помещения, дополнительные помещения должны быть оборудованы розетками в соответствии с требованиями раздела 210.52(I).

Разделы 230 и 404 — (05.12.2012)

  1. В городе цепь пожарной сигнализации обычно подключается перед основной с помощью разъединителя с плавким предохранителем.
    1. При комбинированном разъединителе переходной/главной линии этот отвод может быть выполнен после счетчика, но до выключателя, не нарушая список UL для комбинированного блока?
      Отводы (в полевых условиях) перед основным устройством отключения для подключения пожарной сигнализации должны быть выполнены с использованием заводских отводов или средств, четко обозначенных для такого использования.Врезки, сделанные в полевых условиях, не оцениваются в списке оригинального оборудования. Следует проконсультироваться с изготовителем, чтобы обеспечить соответствие списку для всех модификаций в полевых условиях.

    2. Вы знаете, как это обычно делается в городе?
      При изготовлении с использованием установленных на заводе кранов или средств, четко обозначенных для такого использования.

Разделы 230 и 760 — (03.10.2012)

  1. См. также артикул 760
    1. Могут ли сервисные разъединители системы пожарной сигнализации на 3 фазы, 5 проводов быть рассчитаны на 30 ампер?
      Нет, см. 230.79(Д).

    2. Считаются ли средства отключения системы пожарной сигнализации одним из шести допустимых выключателей/автоматических выключателей?
      № См. 230.40 исключение № 5 и 230.82(5).

    3. Требуется ли для сервисного отключения системы пожарной сигнализации проводник заземляющего электрода?
      Да, см. 760.33(A).

      1. Может ли проводник заземляющего электрода для системы пожарной сигнализации, рассчитанной на 30 ампер, быть из меди № 10 awg?
        Да, если сервисный переключатель пожарной сигнализации соответствует 230.79(Б). См. 760.33(А).

      2. Может ли проводник заземляющего электрода для системы пожарной сигнализации, рассчитанной на 60 ампер, быть из меди № 10 awg?
        № См. 760.33(A) и таблицу 250.66.

    4. Может ли проводник заземления оборудования для панели DGP, TTB или NAC с номинальным током 20 ампер быть из меди № 12 awg?
      № Минимум 10 AWG. См. 760.33(B).

Раздел 230.6 — (04.04.2012)

  1. Разрешает ли действующий кодекс Нью-Йорка установку сервисного провода в бетонном корпусе в соответствии со статьей 230.6(1) и (2)? (прилагается)
    Да.

  2. Ограничивает ли код длину служебных проводов в бетонном корпусе от концевой коробки обслуживания или люка на линии собственности?

  3. При использовании служебного провода в бетонной оболочке от служебной коробки, должна ли служебная концевая коробка находиться в том же помещении, что и шкаф трансформатора тока коммунальной компании и служебный выключатель? (См. предыдущий ответ Комитета от 02.06.2004 г.)
    No.

  4. Если ответ на вопрос № 3 отрицательный, должна ли концевая коробка обслуживания быть огнестойкой? (См. предыдущий ответ Комитета от 02.06.2004 г.)

Раздел 230.71(A) – (04.04.2012)

  1. Поскольку сервисный выключатель пожарного насоса заблокирован в положении «Вкл.» и не выключается в аварийных (пожарных) условиях, считается ли сервисный выключатель пожарного насоса одним из 6 максимальных средств отключения, разрешенных в разделе 230.71? (А)?
    Нет, не в счет.См. Разделы 230.40, Исключение № 5, 230.71(A) и 230.82(5).

Раздел 240.2(C) – (06.06.2012)

  1. Для 3-фазного 4-проводного сухого распределительного трансформатора типа «треугольник-звезда» 480–208/120 В с защитой от перегрузки по первичному току трансформатора, установленной не более чем на 125 % от номинального тока первичной обмотки трансформатора, на 450,3 (B) вторичной обмотки трансформатора. -токовая защита не требуется. На вторичной обмотке трансформатора допускается обслуживать до шести вторичных устройств защиты от перегрузки по току при условии, что их суммарная мощность не превышает 125 % номинального тока вторичной обмотки трансформатора.В соответствии со статьей 240.21(C) вторичные проводники трансформатора должны иметь защиту от перегрузки по току в точке, где они получают питание, или как разрешено в 240.21(C) с (1) по (6).
    1. Количество ответвителей вторичного провода и устройств защиты от перегрузки по току по-прежнему ограничено максимум шестью?

    2. Максимальный суммарный ток срабатывания устройства защиты от перегрузки по току вторичного проводника по-прежнему ограничен максимальным значением 125 % от номинального тока вторичной обмотки трансформатора?

    3. Должны ли ответвления вторичного проводника начинаться со вторичной обмотки трансформатора?
      Да.

    4. Если ответ на «3» отрицательный, какова максимальная допустимая длина вторичного проводника до выполнения нескольких ответвлений?
      Н/Д.

    5. Если ответы на «1 и 2» отрицательные, требуется ли увеличить номинальный ток вторичного проводника до совокупного номинала тока срабатывания устройств защиты от перегрузки по току вторичной обмотки?
      Нет, номинальный ток вторичного проводника должен соответствовать одному набору правил из 240.21(С)(1)-(6).
  1. Мы работаем инженерами-консультантами для Арендодателя цельнобетонного здания, которое было построено примерно 25 лет назад. Строительной стали нет. Существует ряд понижающих трансформаторов 460–120/208 В, которые были частью первоначальной установки в здании, и некоторые из них были заземлены путем намотки заземляющего провода вокруг кабелепровода, по которому подается питание 460 В к соответствующим трансформаторам. Другие были заземлены путем подключения через заземляющий зажим к линии заполнения холодной водой, идущей от входа водопровода в бак дома.Подключения к водопроводу осуществляются на этажах, где расположены соответствующие трансформаторы. Мы отмечаем, что вокруг счетчика воды и вокруг насосов были установлены соединительные перемычки, чтобы гарантировать, что отмеченная выше линия заполнения водой представляет собой непрерывный путь к земле. Мы указываем замену трех оригинальных трансформаторов.
    1. Допустимо ли заземление трансформатора на линию холодной воды, как указано выше, через одобренный зажим заземления?
      №Подключение к линии холодной воды, как описано, является нарушением раздела 250.52(A)(1), подключение должно быть выполнено в пределах 5 футов от точки входа в металлическую подземную водопроводную трубу. Обратите внимание, что электротехнический кодекс Нью-Йорка удалил исключение из подраздела
      250.52(A)(1).

    2. Если ответ на пункт 1 выше отрицательный, какие средства заземления трансформатора можно использовать?
      Любой метод, указанный в разделе 250.30(A)(3) для одной отдельно взятой системы, или раздел 250.30(A)(4) для нескольких отдельно производных систем. Поскольку ваше здание бетонное, для этой конкретной установки применим раздел 250.30(A)(7)(1).

Глава 3: Методы и материалы электропроводки (разделы норм с 300.1 по 398-104)

Раздел 300 — (03.10.2012)

  1. Я хочу прикрепить многожильные проводники №12 AWG THHN к винтовым клеммам электроустановочных устройств, дуплексных розеток и/или тумблеров, даже если многожильный провод расползается и не вступает в полный контакт с винтовой клеммой и остается неповрежденным на всем протяжении маневр.Могу ли я просто обернуть многожильный провод вокруг винтового зажима и затянуть с помощью динамометрической отвертки, или я должен использовать обжимной наконечник T & B Sta-Kon, чтобы предотвратить расползание жил? Есть еще один метод, который приходит на ум, снять небольшую часть изоляции и позволить ей покрыть кончики жил, тем самым сводя к минимуму величину растекания на концах проводника. Если я должен использовать обжимной контакт или какой-либо другой метод, пожалуйста, объясните, почему это не упоминается в разделе 110.4 или где-либо еще в Кодексе. Я понимаю, что некоторые подрядчики получили нарушение по этому вопросу, используя раздел 110.14 Кодекса.
    Розетки, внесенные в список UL, оцениваются для использования с одножильными и многожильными проводниками. Кроме того, Белая книга UL 2012 г. разрешает использование выводов розетки с сертифицированными обжимными соединителями проводов, установленными на месте, или сборкой, если это указано производителем. (См. категорию продукта UL RTRT). Выключатели общего назначения

    предназначены для использования только с одножильными проводниками, если иное не указано в их инструкциях по установке.Белая книга UL 2012 года не содержит формулировок, разрешающих использование сертифицированных обжимных соединителей проводов или сборки. (См. категорию продукта UL WMUZ).

Раздел 300.3(C)(1) – (03.10.2012)

  1. Можно ли установить как низковольтное, так и линейное напряжение в одном и том же кабелепроводе? Согласно статьям, упомянутым выше, вам разрешено смешивать напряжения в одном и том же кабелепроводе при условии, что изоляция рассчитана и не превышает 600 вольт. Уточните пожалуйста – можно ли это сделать – да или нет? Прилагается раздел кодовой книги вместе с пояснением из кодовой книги города Нью-Йорка (приложение 1)
    Да, если это специально не запрещено другими статьями.Раздел, на который вы ссылаетесь, 300.3 (C) (1), применим к цепи с номинальным напряжением 600 В или менее; цель этого раздела состоит в том, чтобы разрешить установку проводки системы 208Y/120В с системами 480Y/277В или 120/240В. Главы с 1 по 4 Электротехнического кодекса г. Нью-Йорка применимы ко всем электроустановкам, если в них не внесены поправки другими главами. Чтобы соответствовать кодексу, вы должны соблюдать все применимые статьи. Ваша ссылка вводит в заблуждение, поскольку она не ссылалась на какие-либо исключения, такие как статьи 386.70, 388.70, 690.4, 700, 725, 720, 760 и поправки к электротехническим правилам г. Нью-Йорка для дополнительных правил. Кроме того, см. комментарий к справочнику NEC относительно смысла этого раздела и дополнительных пояснений.

Раздел 300.3(C)(1)(a) – (03.10.2012)

  1. Предыстория: Промышленный заказчик предложил установить 480-вольтовый ЦЕНТР УПРАВЛЕНИЯ ДВИГАТЕЛЯМИ с двойным питанием. Линейная схема прилагается. ЦУД имеет встроенный главный выключатель на 30 А с левой стороны, встроенный главный выключатель на 30 А с правой стороны и РАЗЪЕДИНИТЕЛЬ в центре.Каждая ячейка MCC имеет HMCP на 3 А, пускатель двигателя и трансформатор управления с предохранителями, обеспечивающий 120 вольт для цепи управления. Все проводники, выходящие из ЦУПа, рассчитаны на 600 вольт. Два входящих источника 480 вольт получают от двух соседних повышающих трансформаторов мощностью 208–480 каждый по 15 кВА. Главные выключатели в ЦУД обеспечивают вторичную OCP для вторичных цепей трансформатора (приложение 2). Повышающие трансформаторы мощностью 15 кВА питаются от более крупного ЦУД на 208 В, который, в свою очередь, питается от понижающих трансформаторов с 4160 по 208.Фидер 4160 является частной сетью и является как минимум вторым слиянием от утилиты. Поправка 300.C1a NYC Electric Code гласит, что цепи от разных источников с напряжением более 250 вольт между проводниками не должны иметь общих кабельных каналов и кожухов, если только не предусмотрены барьеры или если они не расположены после третьего устройства OCP. В нем говорится, что трансформаторы должны считаться «ИСТОЧНИКОМ».
    1. Применительно к поправке 300.3C1a NYC Electric Code, могут ли цепи трехфазного двигателя на 480 В из описанного выше MCC совместно использовать кабелепроводы и кожухи (без барьеров) с собственной связанной цепью управления на 120 В?

    2. В отношении Поправки 300 к Кодексу электроснабжения Нью-Йорка.3C1a, могут ли цепи трехфазного двигателя на 480 В из описанного выше ЦУД совместно использовать кабелепроводы и кожухи (без барьеров) с цепями управления на 120 В для других двигателей, питающихся от других источников?

    3. В связи с поправкой 300.3C1a NYC Electric Code, могут ли цепи 3-фазного двигателя на 480 В из вышеописанного ЦУД совместно использовать кабелепроводы и кожухи (без барьеров) с другими цепями двигателя на 480 В, питающимися от других источников?

    4. Двигатели в этом обсуждении имеют мощность 3/4 л.с.В идентичной компоновке, но с более мощными двигателями, например, мощностью 20 л.с., будут ли отличаться ответы на вопросы «1», «2» или «3»?
    Да. Раздел 300.3(C)(1)(a) Кодекса электротехники г. Нью-Йорка применим к оборудованию, находящемуся выше по потоку (уровень сервисного распределительного оборудования), и не применим к оборудованию в конце использования в вашем случае.

Раздел 330.12 — (03.10.2012)

  1. Мы ссылаемся на Электротехнические положения и поправки г. Нью-Йорка от 2011 г., статья 330, Кабель с металлическим покрытием, тип MC.Как указано в этих параграфах 330.12, (4) и (5), «Использование не разрешено»:
    Параграф (4): Если кабель имеет внешнюю оболочку из ПВХ, в жилых зданиях выше 3 этажей над землей. Параграф (5): Если кабель имеет наружную оболочку из ПВХ, в любом нежилом здании, кроме случаев, когда он скрыт за стенами, полами и потолками, не являющимися герметичными, где стены, полы и потолки обеспечивают тепловой барьер из материала, выдерживающего не менее 1 часа. номинальной сборки, как указано в списках огнестойких сборок.Разрешено ли использование кабеля МС с внешней оболочкой из ПВХ в бетонных плитах многоквартирного дома выше 3-х этажей, при условии, что кабель не выходит за пределы бетонной плиты?

    Да, с бетонным покрытием, обеспечивающим огнестойкость в течение 1 часа.

  2. Распределение высокого напряжения: в соответствии с разделом 330.12 Электротехнического кодекса Нью-Йорка 2011 г. «Кабель типа MC не должен использоваться ни при одном из следующих условий: (4) если кабель имеет внешнюю оболочку из ПВХ, в жилых зданиях более трех этажей выше уровня.» Тем не менее, мы понимаем, что MC EZ-JKT (тип CT для бетона) разрешено использовать в жилых и коммерческих зданиях высотой более трех этажей, если они скрыты в стенах, полах и потолках, отличных от номинального. Пожалуйста, подтвердите, что допускается установка MC EZ-JKT (тип CT для бетона) в зданиях высотой более трех этажей, если это изделие установлено внутри бетонной плиты перекрытия. Трубы из поливинилхлорида: Трубы типа «ПВХ» разрешены в любом жилом доме или жилой единице, не превышающей трех этажей.» Нет упоминания о каком-либо конкретном типе проводки, к которому это должно применяться, поэтому делается вывод, что трубы из ПВХ не разрешены в жилых зданиях, превышающих три этажа. Однако мы понимаем, что ПВХ должен быть разрешен в жилых и коммерческих зданиях. три этажа, если они скрыты в стенах, полах и потолках, отличных от номинального, только для телекоммуникационных услуг Пожалуйста, подтвердите, что допустимо устанавливать кабелепроводы из ПВХ сортамента 40 в зданиях, превышающих три этажа, когда кабелепроводы из ПВХ установлены внутри бетонной плиты настила.Кроме того, если разрешено, какой минимальный размер бетонного покрытия (нормальный вес и облегченный) требуется?
    См. ответы по разделам 330.12 и 352.10(J) на том же собрании.

Раздел 352.10(J) – (03.10.2012)

  1. Мы ссылаемся на Электротехнические положения и поправки г. Нью-Йорка от 2011 г., статья 352, Жесткий поливинилхлоридный кабелепровод, тип ПВХ. Как указано в 352.10, (J), «Нежилое использование»:
    (J) Если иное не запрещено другими статьями этого кодекса, кабелепровод из ПВХ должен быть разрешен в любом нежилом или жилом здании высотой более 3 этажей.Жесткий неметаллический трубопровод должен быть скрыт в стенах, полах и потолках, не являющихся камерами, где стены, полы и потолки обеспечивают тепловой барьер из материала, который имеет номинальную сборку не менее 1 часа, как указано в списках огнестойких сборок.
    1. Разрешено ли использование кабелепровода из ПВХ в бетонных плитах многоквартирного дома выше 3-х этажей, при условии, что кабелепровод используется для сокрытия низковольтной проводки, например, для передачи данных, телефона, безопасности, аудио/видео и/или системы пожарной сигнализации и трубопровод не выходит за пределы бетонной плиты?
      Да.

    2. Разрешено ли использование трубы из ПВХ в бетонных плитах многоквартирного дома выше 3-х этажей для сокрытия кабеля типа MC, и труба не выходит за пределы бетонной плиты?

Глава 4: Оборудование общего назначения (разделы кода с 400.1 по 490.74)

Раздел 404.8 — (5.12.2012)

  1. Раздел 404.8 NEC требует установки устройства защиты от перегрузки по току таким образом, чтобы центральная линия устройства защиты от перегрузки по току не превышала 6′-7″ A.Ф.Ф. Тем не менее, подрядчик по электроснабжению сообщил нам, что высота монтажа электрощита для жилых многоквартирных домов ADA в новостройках должна соответствовать рекомендациям ADA, чтобы центральная линия самого верхнего выключателя не превышала 54 дюйма AFF. требуется по нормам для установки электрического щита в жилых домах ADA, чтобы самый верхний выключатель был не более 54 дюймов AFF.
    № Текущие строительные нормы и правила Нью-Йорка ссылаются на стандарт ICC/ANSI A117.1-2003. Это требование к высоте установки электрического щита в жилой единице типа ADA не указано в Разделе 1004.9 «Рабочие части».

Глава 5: Специальные помещения (разделы Кодекса с 500.1 по 590.7)

Раздел 500 — (01.02.2012)

  1. Мы устанавливаем баллон с водородом в указанном корпусе. Оборудование будет установлено в лаборатории колледжа и оснащено специальным вытяжным вентилятором, подключенным непосредственно к вытяжному вентилятору мощностью 2 л.с. на крыше с помощью специального воздуховода. Вытяжной вентилятор должен иметь взрывозащищенный двигатель. Кроме того, оборудование оснащено спринклерной головкой, соответствующей требованиям, системой обнаружения утечек газа и сигнализацией.Наш вопрос: лабораторию следует рассматривать как опасную зону? Если да, то какая классификация? Мы приложили вырезку оборудования, которая будет использоваться для получения дополнительной информации.
    Нет, раздел 500.7(D) «Продувка и работа под давлением» разрешает такую ​​защиту для устранения или уменьшения опасности класса 1 внутри корпуса. В каталоге оборудования указано, что шкаф снабжен перечисленной системой z-продувки, необходимой сигнализацией и дополнительной защитой. Способ подключения оборудования должен соответствовать требованиям раздела 501.См. ниже отрывок из комментария Справочника 2008 г. в том же разделе: «Герметизация типа Z снижает классификацию внутри защищенного корпуса с Раздела 2 или Зоны 2 до неклассифицированного».

Глава 6: Специальное оборудование (разделы кода с 600.1 по 695.14)

Раздел 620 — (04.04.2012)

  1. Требуется ли мастер-электрик при установке системы подъема и перемещения людей/пациентов, внесенной в список UL. (См. прилагаемые три фотографии).
    Да.Для установки подъемника для пациентов/электрифицированного пути требуется лицензированный электрик.

Раздел 695 — (01.02.2012)

  1. Защищается ли установка питающих проводов либо в жестком металлическом кабелепроводе (RMC), либо в промежуточном металлическом кабелепроводе (IMC) к пожарному насосу с ограниченным сроком службы либо 2-дюймовым бетонным кожухом, либо 2-часовой огнестойкостью?
    Да. См. раздел 695.6(A) и (B) Электротехнических норм Нью-Йорка.

  2. Будет ли разрешена установка проводников к указанному насосу, прокладка которых разрешена в соответствии с ответом на вопрос выше, на лестнице на 32-й этаж (расположение насоса) существующего высотного здания?
    №Допускаются только трубопроводы, обслуживающие лестничную клетку (выходное ограждение) и заканчивающиеся стальной распределительной коробкой (площадью не более 16 квадратных дюймов).

Раздел 695.4(B)(2)(4) — (03.10.2012)

  1. Пожарный насос с ограниченным сроком службы (менее 30 л.с., расположенный над полом) подключен к аварийному генератору, а также к электросети (приложение 3). Потребуется ли вышеуказанному пожарному насосу с ограниченным сроком службы специальный автоматический переключатель, предназначенный исключительно для насоса, или этот переключатель может питать щит, который, в дополнение к питанию пожарного насоса с ограниченным сроком службы, будет питать другие аварийные нагрузки?
    Подключение к сети, показанное на детали B, соответствует требованиям электротехнических норм Нью-Йорка для пожарных насосов с ограниченным сроком службы.Деталь A не соответствует кодексу Нью-Йорка.

Раздел 695.4(B)(2)(4) – (06.06.2012)

  1. В связи с недавними изменениями в кодексах Нью-Йорка в высотных жилых домах требуется несколько пожарных насосов. Мы проектируем высотное жилое здание, для которого требуется в общей сложности 7 пожарных насосов. У нас есть один генератор мощностью 2000 кВт/2500 кВА для обеспечения аварийного питания всех нагрузок, обеспечивающих безопасность жизнедеятельности. В соответствии с разделом 695.4.B(2)(4) требуется отвод перед главным разъединителем генератора. Для этого конкретного проекта это будет как минимум на 8 отводов до основного отключения.См. вариант А прилагаемого эскиза. Предоставление такого количества отводов перед главным разъединителем генератора было бы чрезмерным. Мы предлагаем поставить (2) крана для пожарных насосов, как показано в варианте B прилагаемого эскиза. Один из этих отводов будет подавать питание на аварийный распределительный щит с (4) выключателями пожарных насосов, а другой отвод будет подавать питание на аварийный распределительный щит с 3 выключателями пожарных насосов. Эти распределительные щиты пожарных насосов будут иметь главный разъединитель на генераторе, будут рассчитаны на всю подключенную нагрузку и будут питаться от сервисного крана, размер которого соответствует 695.6, C. Размер главного разъединителя должен быть рассчитан на передачу 150 % тока полной нагрузки двигателя каждого насоса на плату. Размер каждого из (7) аварийных разъединителей пожарного насоса должен соответствовать разделу 695.4.B.2. Можно ли реализовать схему, описанную выше и показанную на приложенном рисунке, для обеспечения аварийного питания различных пожарных насосов в этом здании вместо обеспечения (7) отдельных ответвлений генератора и (7) индивидуально установленных разъединителей? (Смотри приложение).
    Схема «А» приемлема и соответствует нормам.На схеме «Б» указано дополнительное устройство максимальной токовой защиты (УЗМТ), допускается только одно УЗМТ на источнике аварийного питания пожарного насоса. Если ваш проект поддерживает схему «B», то вы должны выполнить следующее:
    1. OCPD 500A и 600A выше по потоку должны быть удалены.

    2. Два распределительных щита пожарных насосов должны быть расположены либо внутри кожуха генератора, либо удаленно в здании, если фидеры соответствуют требованиям раздела 230.6.

    3. Средства разъединения, подходящие для использования в качестве сервисного оборудования, см. Раздел 700.12(Б)(6).
    Кроме того, установка должна соответствовать разделам 445.18 и 445.19. (легкодоступный ЕПВ удовлетворяет требованиям этих двух разделов).

Глава 7: Особые условия (разделы Кодекса с 700.1 по 780.7)

Раздел 700 — (06.06.2012)

  1. С уважением просим разъяснить код, касающийся расположения автоматических переключателей, обеспечивающих питание системы аварийного освещения и пожарной сигнализации, а также щитов аварийного распределения в существующих зданиях на территории колледжа.В соответствии с Правилами города Нью-Йорка, глава 12 (RCNY 12-01) и разделы 27-115 и 27-118 Административного кодекса; NFPA 110, раздел 7.2.2; и Электротехнический кодекс г. Нью-Йорка 2011 г.:
    1. . Допустимо ли устанавливать автоматические переключатели резерва для аварийного освещения и системы пожарной сигнализации в:
      1. 2-часовом противопожарном помещении или помещении, в котором размещается основное электрооборудование?

      2. Выделенная 2-часовая противопожарная генераторная?

      3. 2-часовое противопожарное механическое помещение, в котором находится аварийный генератор?

      4. 2-часовая выделенная комната?
        Да.

    2. Приемлема ли установка щитов аварийного распределения в:
      1. 2-часовом помещении или помещении, в котором находится основное электрооборудование?

      2. Выделенная 2-часовая противопожарная генераторная?
        Нет, если они находятся со стороны нагрузки АВР.Да, если они находятся на стороне линии ATS.

      3. 2-часовое противопожарное механическое помещение, в котором находится аварийный генератор?
        См. 2.b. выше.

      4. 2-часовой комнатный корпус автоматического переключателя?
        Да.

    3. Существует ли порог стоимости переделок на основании RCNY 12-01 и статей 27-115 и 27-118 КоАП, разрешающий установку АВР аварийного освещения и пожарной сигнализации в:
      1. 2-часовое противопожарное помещение или помещение, в котором находится основное электрооборудование?
        №; Разделы 27-115 и 27-118 Административного кодекса применимы к Строительным кодексам (строительному, водопроводному, механическому и газовому кодексам).Административный кодекс г. Нью-Йорка по электроснабжению см. в Местном законе № 39 от 2011 г.
      2. .
      3. Выделенная 2-часовая противопожарная генераторная?
        №; см. 3.а. выше.

    4. Существует ли пороговое значение, связанное с размером сервисного оборудования с номинальным напряжением 120/208 В на основании раздела 7.2.2 NFPA 110, которое разрешает установку автоматических переключателей резерва для аварийного освещения и системы пожарной сигнализации в:
      1. 2 часа Противопожарное помещение или пространство, в котором находится основное электрооборудование?
        №Установка должна соответствовать электротехническим нормам и поправкам г. Нью-Йорка, включая соответствующие стандарты, действующие на момент подачи заявки. NFPA 110, раздел 7.2.2, был добавлен в версию 2005 года, которая не является справочным стандартом строительных норм и правил Нью-Йорка, Электротехнические нормы и правила ссылаются только на определенные разделы из NFPA 110 2005 года.

      2. Выделенная 2-часовая противопожарная генераторная?
        № см. (d.i.) выше.

Раздел 700.9 (Д) — (5.12.12)

  1. Статья 700.9(D)(1)(1) разрешает установку проводки фидерных цепей в помещениях или зонах, которые полностью защищены утвержденной автоматической системой пожаротушения. В этом случае фидеры не должны быть перечислены как огнестойкие электрические защитные цепи. Пожалуйста, предоставьте разъяснения относительно охвата разбрызгивателей для таких пространств или областей.
    1. Считается ли пространство под фальшполом частью защищенного пространства, если спринклерная система установлена ​​на потолке?
      Нет, ваша установка не соответствует требованию о скрытых пространствах в NFPA 13.

    2. Считается ли пространство над подвесным потолком частью защищаемого помещения, если спринклерная система установлена ​​в нижней части подвесного потолка?
      Нет. Описанные помещения могут не требовать защиты спринклерами, но не считаются защищенными спринклерами под потолком.

    3. Если пространство над подвесным потолком не считается пространством, защищаемым спринклерной системой, будет ли добавление спринклеров вдоль пути трубопроводов внутри полости потолка соответствовать критериям условия ст.700,9(Д)(1)(1)?
      Да.

Раздел 760.130 — (05.12.12)

  1. С уважением просим разъяснить код для следующего сценария:
    Устройство пожарной сигнализации, монтируемое на стене выше 8 футов 0 дюймов, артикул 760.130(b)(1)(2), если мы устанавливаем выпрямитель настенной коробки erico, часть № mp1 с деталь erico # msp20 с защелкой в ​​втулке на верхней пластине каркаса можно ли проложить кабель пожарной сигнализации PLFA без использования кабельного канала внутри стены (стена с каркасом 2×4 с отделкой из гипсокартона)? новое поле или кабелепровод до верхней плиты каркаса и через нее с ударом по втулке на конце, называющим сборку «заглушкой», кабель PLFA входит/выходит из стены через заглушку до коробки для устройства FA.В способе, рассмотренном выше, для монтажа устройства FA используется выпрямитель коробки, затем кабель PLFA входит в пустое пространство стены/выходит из него без кабелепровода/кабелепровода и проходит через верхнюю пластину через втулку и продолжает узел FA.
    Да, кабелепровод не требуется, необходимо соблюдать все производственные инструкции.

Административный: общие требования

Административный отдел — (05.12.12)

  1. Мы задаемся вопросом, требуют ли пожарные насосы в Нью-Йорке использование аварийного генератора в качестве вторичного источника энергии.Речь идет о жилом здании J-2 с разрешениями Департамента строительства, поданными в соответствии со Строительным кодексом Нью-Йорка 1968 года.
    1. С выключателем в главном служебном помещении, отключенным перед всеми остальными выключателями и защитой от перегрузки по току?
      Нет, аварийный генератор не требуется в соответствии со статьей 11 подглавы 6 раздела 27-396.6, если питание пожарного насоса подается через отвод перед основным устройством отключения. Рабочий провод пожарного насоса не должен прокладываться или проходить через какой-либо отсек перегрузки по току, а также должен быть выполнен с использованием установленных на заводе отводов или приспособлений, четко обозначенных для такого использования.

    2. С фидерами, отведенными непосредственно от служебной шины в шкафу ТТ перед всеми другими выключателями и защитой от перегрузки по току, и которые идут непосредственно к контроллеру пожарного насоса?
      См. выше.

Копии Электротехнического кодекса г. Нью-Йорка 2011 г. (только поправки к Электротехническому кодексу NEC 2008 г.) и Электротехнического кодекса г. Нью-Йорка (поправки и Электротехнический кодекс NEC 2008 г.) можно приобрести в магазине CityStore.

Другие ссылки на интерпретацию кода

Как проложить провода в существующих стенах и полах


Провода, идущие по полу, выглядят некрасиво и могут представлять угрозу безопасности.

Нужна новая телефонная розетка в спальне или установка динамиков для системы домашнего кинотеатра? Хотя вы можете просто протянуть провода вдоль пола, лучше всего прокладывать провода внутри стен или под полом.

Прокладка электропроводки в новой конструкции до укладки гипсокартона проще простого по сравнению с протаскиванием их через существующие стены и полы. Но с тщательным планированием, несколькими специальными инструментами и правильными методами прокладка проводов в стене вашего дома может быть проще, чем вы думаете.

Если вы не готовы к такой задаче, подумайте о том, чтобы проложить провода в специальных полых молдингах, которые заменяют стандартные молдинги короны или четверть круга.

Tools

80

1


Рыбная лента

Инструменты, необходимые для запуска проводов:

  • Сверла и биты
  • STED Finder
  • Измерительная лента
  • Flashlight
  • DrYWOALL Keyhole Sale
  • Рыба или проволочная вешалка
  • Изолента
  • Веревка и рыболовный груз

Перед началом работы

  • Ознакомьтесь со строительными нормами и правилами: В большинстве районов домовладельцы могут самостоятельно прокладывать низковольтную проводку, такую ​​как телефонные линии, кабель компьютерной сети и провод громкоговорителей, но проверьте, чтобы быть уверенным.
  • Выберите правильный провод или кабель: Убедитесь, что вы используете внутристенную проводку с рейтингом UL, которая соответствует местным строительным и противопожарным нормам, включая CM, CMR или CMP для компьютерных сетей и CL2 или CL3 для динамиков.
  • Отключите питание: Всегда выключайте выключатели в электрической коробке, прежде чем начинать, чтобы снизить вероятность поражения электрическим током в случае случайного разрезания или сверления существующей проводки.
  • Избегайте электрических проводов: Держите провода динамика, компьютера и телефона вдали от стандартной электропроводки по соображениям безопасности и для уменьшения помех.
  • Выбор стен: По возможности прокладывайте электропроводку через внутренние стены, так как внешние стены содержат распорки и изоляцию.

Планирование

Начните с выбора наилучшего места для нового провода. Обратите внимание на существующие электрические розетки и убедитесь, что вы находитесь на безопасном расстоянии (следующая стойка или больше), чтобы избежать помех или ударов по существующим проводам.


Проверьте чердак на наличие невидимых проблем, таких как трубы и провода, скрытые в стене.

Затем осмотрите место с чердака, подвала или подвала, чтобы убедиться, что оно доступно и не имеет скрытой проводки или сантехники. Также может быть хорошей идеей просканировать стену с помощью металлоискателя для обнаружения препятствий, таких как медные водопроводные трубы и металлические воздуховоды, которые могут быть скрыты в стене.

После того, как ваш маршрут будет составлен, рассчитайте необходимое количество проводов или кабелей. Измерьте расстояние от начала до конца, добавьте несколько дополнительных футов для соединений и дополнительные 10% или около того для неожиданных проблем или препятствий.Последнее, чего вы хотите, — это проиграть, так что допускайте лишнее и следуйте старой поговорке «семь раз отмерь и один раз отрежь».

Как ловить провода

  1. Когда вы будете готовы начать, выключите питание и используйте искатель стержней, чтобы найти открытый участок в стене между стержнями.
  2. Просверлите небольшое направляющее отверстие в том месте, где будет выпускное отверстие, и с помощью выпрямленной металлической вешалки нащупайте внутри стены любые непредвиденные препятствия. Если вы ищете предлог для приобретения новейшего высокотехнологичного инструмента, инспекционная камера с кабелем, такая как Ridgid SeeSnake, станет отличным способом заглянуть внутрь стены.
  3. Если все выглядит хорошо, увеличьте отверстие для провода или розетки. Обязательно используйте розетки, предназначенные для крепления к существующей стене, но не устанавливайте их до тех пор, пока не будет проложен провод.

  4.             Вырежьте отверстие в стене для выхода. Просверлите отверстие в стеновой пластине.

  5. Теперь поднимитесь на чердак или спуститесь в подвал или подполье и просверлите отверстие в верхней или нижней пластине стены в той же полости стены, что и розетка.
  6. Прикрепите провод или кабель к рыболовной ленте или вешалке с помощью изоленты и протяните его в отверстие, пока он не достигнет отверстия на другом конце. Если вы работаете с чердака, вы можете бросить утяжеленную нить в полость стены, затем прикрепить к ней проволоку и протянуть ее.
  7. Протяните провод или кабель к месту назначения. Это может включать в себя ловлю его через другую стенную полость или небольшое отверстие, просверленное в полу.

  8.           Просверлите целевое отверстие в полу.Пропустите провод через отверстие.

  9. Протяните провод через заднюю часть распределительной коробки, вставьте коробку в стену и закрепите ее на месте.
  10. Зачистите провода и подсоедините их к настенной розетке или протяните их к устройству.

Очистка

Если вы просверлили направляющие отверстия, которые не сработали, заделайте их каплей шпаклевки. Отшлифуйте заплату до гладкости, когда она высохнет, и подкрасьте соответствующей краской. Заполните любые небольшие отверстия в полу подходящей шпаклевкой для дерева, а большие — смесью шлифовальной пыли и эпоксидного клея.

Замена светильников в квартирах

Дизайн квартиры — это искусство, и мы в Color Cord Company любим заниматься этим. Самая большая и самая очевидная проблема заключается в том, что вы не являетесь владельцем собственности! Вы не можете реконструировать свое пространство, как если бы это было в собственности, которой вы владеете, что приводит к компромиссу за компромиссом с точки зрения личного стиля.

Аренда квартиры может заставить вас чувствовать себя запертым в выборе стиля. От пола до места для хранения — стилистические элементы часто зависят от милости арендодателя.Хотя есть надежда!

Замена светильников в вашей квартире — это просто и доступно. В отличие от таких элементов, как пол или краска, вы можете изменить светильники в квартире за час-два. Если вы вернете оригинальные светильники перед выездом, вы не можете быть оштрафованы за это изменение дизайна (но обязательно дважды проверьте мелкий шрифт в договоре аренды).

Креативные светильники — ключ к созданию квартиры вашей мечты. Все съемщики квартир должны знать этот простой дизайнерский прием, который заставит вас полюбить свое жилье еще больше.



От скучного до произведения искусства: поднимите уровень с помощью простых обновлений

Несмотря на небольшой размер, освещение способно радикально изменить настроение любого помещения. Замена светильников — это способ сделать ваш дом более уникальным и привлекательным. В квартире освещение часто скудное, а светильники простые. С добавлением высококачественного светильника бра комната сразу становится более яркой.

Особенно в квартирах, где пространство может быть ограничено, новое освещение является отличным дизайнерским решением.Мебель в конечном итоге делает комнату закрытой и тесной. Украшения могут добавить беспорядка. Освещение придает помещению стиль и изысканность и открывает его. Настенные и потолочные крепления не занимают места на полу. Новые светильники могут освежить комнату.



Выберите свою модель для простой установки

Замена осветительных приборов в квартире может быть разной сложности, и перед началом любого нового проекта по дизайну освещения рассмотрите возможность получения профессиональной помощи, если вы никогда не делали этого раньше.Компания Color Cord предлагает широкий выбор креплений и типов установки. Таким образом, вы можете выбрать профессиональную установку или попробовать ее самостоятельно.

Мы считаем, что каждый заслуживает место, где чувствуешь себя как дома. И точно так же, как в доме, которым может владеть кто-то, вы можете добавить индивидуальности своей квартире с помощью нашей коллекции скрытых креплений, настенных бра, подключаемых светильников и подвесных светильников.



Утопленные крепления

Крепление заподлицо идеально подходит для низких потолков и тесных квартир.Они прилегают к потолку или стене таким образом, чтобы не вторгаться в открытое пространство в комнате. Замена светильников на потолке квартиры может обеспечить более широкий охват, чем настенные крепления. Преимущество скрытых креплений заключается в том, что они не болтаются и не драпируются. Это означает, что они выполняют свою работу и улучшают общее настроение, не занимая драгоценного места.

Шикарные и простые кнопочные светильники отлично подходят для установки у кровати. Они добавляют ярких красок, оставаясь тонкими и приглушенными для спокойной комнаты. Для более яркого выбора выберите двойное или тройное крепление заподлицо.Если вы часто принимаете гостей, эти привлекательные светильники раскрываются и украшают гостиную и обеденную зону квартиры.

Замена светильников в вашей квартире на высококачественные встроенные светильники может сделать вас более подходящим для принимающей компании. Друзьям понравится ваше потрясающее и яркое новое пространство, а вам понравится хвастаться им.



Вставные настенные бра для легко настраиваемых квартирных светильников

Установить бра вместо существующего освещения очень просто благодаря легко подключаемым настенным бра от компании Color Cord.

Единственный шаг между вами и высококачественным настенным бра — это прикрепление крепления к стене. Просверлите, прибейте, привинтите или закрепите его с помощью командной полосы. После этого все, что осталось, это добавить лампочку и подключить ее. Вам не нужна жесткая проводка или электрики, все, что вам нужно, это стандартная электрическая розетка.

Бра ненавязчивые. Они делают помещение светлее, не занимая места на полу. Бра может быть направлено вверх, вниз или прямо наружу. Двойные и тройные бра из нашего универсального интернет-магазина могут излучать двойную яркость.

Изогнутые бра, бра изгиба пар и бра-виджеты идеально подходят для жилых помещений. Они являются долгожданной альтернативой торшерам. Вам не нужен дорогой электрик, чтобы установить освещение. С Color Cord Company все, что вам нужно, это отдушина и немного вдохновения.



Подвеска

Замена светильников на потолке в квартире сделает помещение более просторным. Особенно это касается гладких и изысканных подвесных светильников.Есть множество преимуществ подвесных светильников в жилых помещениях, начиная от эстетики и заканчивая функциональностью. Они предлагают элегантность, не посягая на ценное пространство в комнате.

Подвесные светильники Color Cord Company

, которые легко подключаются, означают, что вы можете иметь сложное верхнее освещение без необходимости нанимать электрика для установки совершенно новой розетки. Эти подвесные светильники подключаются к обычным электрическим розеткам. Таким образом, все, что вам нужно сделать, это подключить его и повесить! Это так просто!

Пока вы подвешиваете свой новый легко подключаемый подвесной светильник, подумайте о том, чтобы продеть его через прочный стильный крючок.

Нам нравится подвесное освещение как возможность поиграть с цветом. Для наших одно- или двухцветных подвесок доступны десятки цветовых комбинаций. Если ваши потолки уже высокие, выберите трио или подвеску-виджет. Это современная альтернатива громоздким люстрам.

Элегантность, диапазон и яркость с новыми приборами

Замена светильников в вашей квартире – ключ к новому облику. Варианты безграничны с бесконечным ассортиментом захватывающих светильников компании Color Cord.Преобразите свою квартиру с помощью нескольких новых осветительных приборов сегодня и получите бесплатную стандартную доставку при заказе на сумму более 10 долларов!

Как установить потолочный вентилятор там, где нет светильника — Модернизированный дом

Независимо от того, устанавливаете ли вы потолочный вентилятор для охлаждения летом или для обеспечения циркуляции тепла зимой, его установка в вашем доме дает бесчисленные преимущества. Повысьте комфорт и сэкономьте деньги на счетах за электроэнергию, установив потолочный вентилятор. Однако что произойдет, если вы захотите установить его в комнате, в которой еще нет светильника? Хотя проект намного проще при наличии приспособления, его все же можно выполнить без необходимой проводки.

Проще говоря, новую проводку нужно будет проложить в том месте, где будет располагаться потолочный вентилятор. Но сначала вам нужно будет отключить электричество к вашему потолочному вентилятору, а затем запустить и подключить новые провода. После этого вы установите электрическую коробку, а затем смонтируете сам вентилятор.

Хотя мы рекомендуем нанять лицензированного электрика для такого проекта, как этот, мы опишем все необходимые шаги, если вы считаете, что можете самостоятельно установить потолочный вентилятор там, где его нет.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Определение местоположения потолочного вентилятора

В этом проекте вы должны начать с того, чтобы решить, где будет располагаться ваш новый потолочный вентилятор. Центр потолка может быть очевидным ответом; однако есть еще что рассмотреть. Отнеситесь к этому шагу серьезно, так как потолочный вентилятор, неправильно прикрепленный к потолку, может стать серьезной проблемой безопасности.

Средний потолочный вентилятор обычно весит от 15 до 50 фунтов, поэтому ваш новый вентилятор должен иметь соответствующие опорные балки. Выберите место, которое находится между двумя балками для достаточной поддержки. Если у вас есть выход на чердак, вы сможете легко проверить, находится ли отверстие, которое вы будете создавать, в нужном месте.

Имейте в виду, что крепление потолочного вентилятора — это то, что отличает его от обычного светильника. Чтобы выдерживать вибрацию и вес вентилятора, коробки потолочных вентиляторов должны иметь распорки, прикрепленные к опорным балкам.Как только вы обдумаете все это и найдете подходящее место, отметьте его и вырежьте отверстие в потолке с помощью ручной или кольцевой пилы.

Отключите электричество в цепи

В целях безопасности это, вероятно, самый важный шаг в процессе, и его нельзя пропускать. Подойдите к автомату защиты и найдите цепь комнаты, в которой вы будете работать.

Убедитесь, что эта цепь также питает потолочный вентилятор. Выключите его или рассмотрите возможность полного отключения питания, если вы не уверены, какая цепь правильная.Это позволит избежать поражения электрическим током и значительно упростит подключение вентилятора к выключателю. Это важный шаг, который вы можете предпринять, чтобы убедиться, что вас не ударит током в процессе.

Прокладка электропроводки к вашему новому потолочному вентилятору

Прежде чем продолжить, важно подчеркнуть опасности, связанные с работой с электропроводкой в ​​вашем доме. Очевидно, вы должны были убедиться, что электричество отключено. Однако, если в какой-то момент вы почувствуете неуверенность в своих действиях, остановитесь и вызовите лицензированного электрика.

С учетом сказанного, после отключения выключателя, прежде чем прикасаться к каким-либо проводам, всегда проверяйте их на наличие электрического тока с помощью тестера напряжения. После отключения питания и проверки электричества вам нужно будет найти настенный выключатель, которым вы хотите управлять своим новым вентилятором.

Затем обратите особое внимание на то, где расположен переключатель, чтобы, когда вы начнете ловить провода в потолке, вы уложили их в правильное углубление для шпилек. После того, как вы нашли правильное место на чердаке, просверлите отверстие диаметром 1 дюйм, чтобы разместить в нем новую проводку.Вам также необходимо просверлить отверстие в электрической коробке настенного выключателя, чтобы эффективно протягивать провода.

Ловля электрических проводов

Мы рекомендуем использовать рыбную ленту, чтобы избежать сверления ненужных отверстий. Начиная с распределительной коробки, используйте рыболовную ленту, пока не найдете 1-дюймовое отверстие, которое вы ранее сделали на чердаке выше. Теперь, когда рыболовная лента протянута, вам нужно определить, какие провода нужно протянуть. Провода, которые вам нужно будет начать тянуть, будут соответствовать калибру проводки, которая уже есть в распределительной коробке.

С помощью изоленты прикрепите новые провода к липкой ленте и начните протягивать провода через распределительную коробку к потолку. Скрепите провода через каждые несколько футов и прикрепите их к балкам на чердаке. Когда вы сшиваете, убедитесь, что вы крепите провода, а не насквозь. Если вы пробьете их скобами, то это вызовет короткое замыкание в проводе и вполне может стать причиной пожара.

Соединение проводов

В настенном распределительном щитке вам необходимо присоединить новые провода к соответствующим нулевым, горячим и заземляющим проводам.Вам также необходимо подключить нейтральный, заземляющий и горячий провода внутри блока вентилятора к проводке вентилятора. Точный метод подключения зависит от того, как вы хотите, чтобы переключатель управлял вентилятором и освещением.

Установка электрической коробки потолочного вентилятора

После того, как вы выбрали место для потолочного вентилятора, выключили электричество и протянули новые провода, вы можете приступить к установке электрической коробки. Это включает в себя установку коробки и распорки в отверстие, которое вы сделали в потолке, и их крепление к потолочным балкам.

Инструкции

  1. Соедините скобу с балкой. Вставьте скобу в отверстие, поверните ее вбок и отцентрируйте так, чтобы концы зацепились за балки.
  2. Закопайте зубцы. Заглубите выступы на конце раскоса в балки, повернув раскос. Возьмите кронштейн и прикрепите два винта к «ушкам».
  3. Выверните винты наружу. Расположите скобу на распорке, отцентрируйте ее и поверните так, чтобы винты были обращены наружу.
  4. Вставьте проводку. Пропустите провод через коробку и совместите два винта, которые вы вставили в скобу, с замочными отверстиями в задней части коробки. Поверните коробку на место, затяните винты и вкрутите последние два.
  5. Установите коробку на место. Закрутив все четыре винта, наденьте внутренний разъем на кабель. Сдвиньте его вверх по кабелю и защелкните в выбивном отверстии.

Установка нового потолочного вентилятора

После установки электропроводки и электрической коробки можно установить потолочный вентилятор.Эти шаги будут различаться в зависимости от вашего конкретного вентилятора. Следуйте инструкциям производителя, чтобы правильно установить и установить потолочный вентилятор.

После установки нового вентилятора снова включите питание цепи и проверьте правильность работы. Вы также должны проверить прочность крепления и коробки, осторожно потянув за них, чтобы убедиться, что они не сдвигаются легко.

Если электрическая коробка легко переключается

Если электрическая коробка легко смещается, вам нужно будет отрегулировать ее так, чтобы она была более надежной.Вот почему так важно, чтобы вы точно определились, где вы хотите установить потолочный вентилятор, прежде чем делать это. В конце концов, коробка расшатается, и весь ваш вентилятор может рухнуть. Лучше всего установить его правильно, чтобы предотвратить несчастные случаи или травмы в результате падения потолочного вентилятора или электрической коробки.

Соответствующие вопросы

Сколько стоит установить потолочный вентилятор там, где его нет?

Предполагая, что существующая близлежащая цепь может выдержать добавление вентилятора, установка потолочного вентилятора без существующего крепления обходится относительно недорого.Эта установка обойдется вам примерно в 75-100 долларов. Однако затраты возрастут, если вы наймете электрика и если схема не сможет справиться с вентилятором.

Можно ли поставить потолочный вентилятор там, где был свет?

Да, и это очень простая задача, так как в месте установки потолочного вентилятора уже есть электропроводка. Однако вы не можете повесить вентилятор на существующую электрическую коробку, так как она не обеспечит достаточную опору для веса и вибрации вашего нового вентилятора.

Много ли электроэнергии потребляют потолочные вентиляторы?

Использование потолочного вентилятора вместо кондиционера позволит сократить потребление электроэнергии и сэкономить деньги на счетах за электроэнергию.Потолочные вентиляторы потребляют намного меньше электроэнергии при мощности 15-90 Вт.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Завершение

Несмотря на то, что установка потолочного вентилятора всегда проще с уже установленным приспособлением, его можно выполнить и без него. После того, как вы установили правильное место, проложили новую электропроводку и установили электрическую коробку, вы можете прикрепить новый вентилятор к потолку.

Если вам неудобно возиться с электрическими компонентами, вы всегда можете вызвать сертифицированного электрика, который сделает это за вас. Не стесняйтесь задавать им вопросы, чтобы узнать о процессе, чтобы вы могли, наконец, попробовать это самостоятельно, когда придет время.

Проверьте «Цепь потолочного вентилятора застряла?» как исправить одну из самых распространенных проблем с потолочным вентилятором.

Джессика Стоун

Джессика считает себя энтузиастом обустройства дома и дизайна.Она выросла в окружении постоянных проектов по благоустройству дома и обязана большей частью того, что она знает, помощи отцу в ремонте дома ее детства. Будучи жительницей Лос-Анджелеса, Джессика тратит много времени на поиски своего следующего проекта «сделай сам» и делится своей любовью к домашнему дизайну.

Добавить комментарий

Ваш адрес email не будет опубликован.
