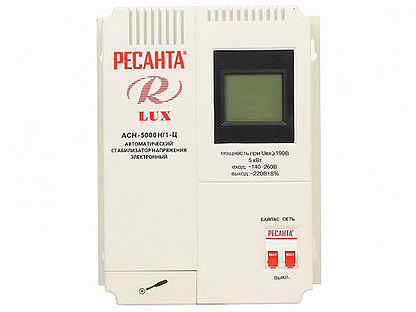

Однофазный стабилизатор напряжения электронного типа Ресанта АСН-5000/1-Ц 63/6/6

Однофазный стабилизатор напряжения электронного типа Ресанта АСН-5000/1-Ц обеспечивает эффективное электропитание любой техники, защищая от возможных повреждений и сбоев. Данная модель разработана для защиты устройств от аварийных скачков электроэнергии в пределах небольших жилых помещений и производственных комплексов. Прибор реализует уверенную работу различных устройств в условиях нестабильного по значению напряжения.

Особенности модели:

  • Сохранение работоспособности однофазных электроприборов низкой и средней мощности при установке в отапливаемом помещении;
  • Наличие цифрового дисплея для индикации показаний работы стабилизатора;
  • Регулировка выходного напряжения в широком диапазоне без искажения формы сигнала;
  • Высокое быстродействие и автоматическое отключение нагрузки при превышении предельного значения входного тока;
  • Автоматическое отключение нагрузки при превышении предельного значения выходного напряжения.

Принцип работы

Регулировка напряжения происходит за счет переключения обмоток на трансформаторе при помощи реле. Поэтому данный вид стабилизаторов называется «релейный». Осуществляется ступенчатая регулировка. При ступенчатой регулировке точность выходного напряжения возрастает до 8%, это 17,6 В, что вполне безопасно для всех бытовых приборов, по ГОСТ допустимо 10%. Но за счет этого сокращается время регулировки, оно минимально и составляет менее 15 миллисекунд, то есть менее 1 секунды! Такой стабилизатор стоит устанавливать в места где входное напряжение постоянно изменяется.

Общие сервисные функции стабилизатора

  • Регулировка выходного напряжения в широком диапазоне, дискретным способом без искажения формы сигнала.
  • Широкий диапазон входных напряжений 140-260 В.
  • Высокое быстродействие.
  • Контроль над выходным напряжением с помощью встроенного в корпус вольтметра.
  • Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
  • Автоматическое отключение нагрузки при коротком замыкании.
  • Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
  • Индикация режимов работы.

Стабилизатор Ресанта ACH-5000/1-Ц имеет мощность 5 кВт, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но суммарное потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 140-260 Вольт, но при понижении входного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 2,5 кВт.

Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.


При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.

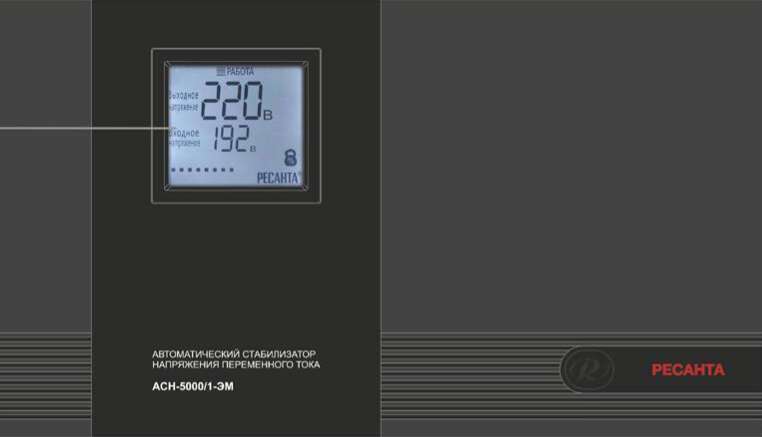

Описание индикаторов дисплея

Стабилизаторы напряжения, оборудованы LCD-дисплеями. Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.



  1. Задержка — индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
  2. Работа — индикатор активен постоянно при включенном устройстве.
  3. Защита — индикатор активен при срабатывании одной из защит.
  4. Индикатор нагрузки — изменяется пропорционально току нагрузки.
  5. Гиря — часть индикатора нагрузки — индикатор активен постоянно при включенном устройстве.
  6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
  7. Перегрев — индикатор активен при срабатывании защиты от перегрева.
  8. Перегрузка — индикатор активен при срабатывании защиты от перегрузки.
  9. Пониженное напряжение — индикатор активен при выходном напряжении <202 В.
  10. Строка состояния — представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
  11. Повышенное напряжение — индикатор активен при выходном напряжении >245 В.
  12. Входное напряжение — отображает входное напряжение.
  13. Выходное напряжение — отображает выходное напряжение.

Ремонт стабилизаторов напряжения Ресанта — несложное дело при наличии оригинальных запчастей



Эта статья расскажет о таких вопросах:

  1. Основной принцип работы стабилизаторов «Ресанта».
  2. Особенности работы электромеханического прибора.
  3. Его основные неисправности.
  4. Ремонт сервопривода.
  5. Как работают релейные нормализаторы?
  6. Ремонт реле.
  7. Проведение диагностики отремонтированного стабилизатора.
  8. Другие неисправности релейных приборов.

В очень многих домах и квартирах используются те стабилизаторы напряжения, которые были сделаны в стенах компании «Ресанта». Благодаря использованию этих приборов владельцы обеспечивают стабильную работу и защищают «здоровье» всех своих домашних электроприборов.

В конечном итоге каждый домашний электроприбор работает в течение долгого времени и очень редко требует ремонта.

Хотим отметить, что стабилизатор также является домашним прибором, который требует надлежащего ухода и соблюдения необходимых условий эксплуатации. В противном случае стабилизатор напряжения, который выпустила компания «Ресанта», может выйти из строя и будет нуждаться в ремонте.

Кроме этого он может выходить из строя после долгих лет эксплуатации. Другими словами он также обладает способностью ломаться.

Смотря на эту способность, мы решили посвятить статью слабым местам стабилизаторов марки «Ресанта» и рассмотреть, каким образом можно отремонтировать поврежденные элементы, а также восстановить полную работоспособность этого востребованного устройства.

Но, сначала расскажем об общем строении и принципе работы устройств этой марки.

Принцип работы

Как и все стабилизаторы напряжения, так и нормализаторы марки «Ресанта» состоят из:

  1. автоматического трансформатора.
  2. электронного блока.
  3. вольтметра.
  4. элемента, который осуществляет подключение/отключение определенных обмоток.

Учитывая то, что производитель осуществляет выпуск различных видов стабилизаторов, элементы для подключения обмоток являются разными. О них мы отметим несколько ниже, а именно тогда, когда будем рассматривать особенности работы и ремонта каждого вида нормализатора от латвийского производителя.

Электронный блок любого стабилизатора компании «Ресанта» осуществляет управление всей работой устройства. Он управляет работой вольтметра и получает данные об уровне входного напряжения. Дальше он сравнивает это напряжение с нормированным и определяет, сколько вольт нужно добавить или отнять.

После этого определяется то, какие обмотки стабилизатора нужно подключить или же отключить. Когда известна эта информация электронный блок подключает/отключает необходимые обмотки с помощью реле или сервопривода и наши электроприборы получают нормализованный ток.

Такой принцип стабилизации тока присущ каждому стабилизатору напряжения от компании «Ресанта». Однако процесс стабилизации в различных моделях компании имеет отличия. Они обусловлены тем, что по-разному происходит подключение/отключение обмоток трансформатора.

В стенах компании выпускается два типа стабилизаторов:

  1. Электромеханические.
  2. Релейные.

И, конечно, ремонт каждого из них имеет свои особенности.

Особенности работы электромеханического прибора



Сначала мы рассмотрим электромеханический нормализатор. Устройство этого стабилизатора напряжения от компании «Ресанта» предусматривает наличие такого элемента как сервопривод. Собственно благодаря ему осуществляется переключение различных обмоток автоматического трансформатора.

Переключение этих обмоток осуществляется плавно и в результате обеспечивается точная регулировка напряжения на выходе.

Каким же образом происходит это плавная регулировка? Сервопривод представляет собой двигатель и щетку (электрический контакт), которая прикреплена к якорю двигателя. Когда этот якорь крутится, то движется и щетка. Она постоянно контактирует с медными обмотками трансформатора.

По сути дела она скользит по ним. Она имеет такую ширину, которая позволяет соединять две обмотки одновременно. В результате на выходе не пропадает фаза.

Для того, чтобы щетка двигалась в определенном направлении и на определенную величину, в нормализаторе создается напряжение ошибки.

Далее благодаря операционному усилителю и транзисторному выходному каскаду (он представляет собой усилитель мощности) это напряжение усиливается.

После этого оно подается на двигатель и заставляет крутиться якорь в определенном направлении.

В таком направлении движется и щетка, которая контактирует с обмотками. Напряжение ошибки является пропорциональным величине, которая является разницей между количеством вольт на входе и необходимым количеством вольт.

Сигнал ошибки может иметь одну из двух полярностей и в результате каждая полярность заставляет ось двигателя крутиться в определенном направлении. Такими являются особенности работы электромеханического нормализатора.

Отметим, что очень многие люди покупают 10-киловольт-амперный электромеханический стабилизатор. Поэтому возможные неисправности и поломки этого типа стабилизатора напряжения от компании «Ресанта» будут рассмотрены на этой модели. Ниже приводится его электросхема.

Рис. 1. Электросхема стабилизатора АСН-10000/1-ЭМ.

Стоит обратить внимание на тот факт, что общее строение всех нормализаторов этого типа является похожим. Различия заключаются в отдельных элементах моделей с разными уровнями мощности.

Основные неисправности

Из вышеописанного принципа работы электромеханического стабилизатора становится понятно, что когда происходит изменение тока в электросети, происходит одновременное вращение якоря двигателя и движение графитовой щетки.

Постоянное движение сервопривода и является главной слабостью электромеханического устройства. Почему? Потому, что в результате трения щетки о витки катушки происходит чрезмерное нагревание как щетки, так и витков под ней.

Кроме этого, трение вызывает износ щетки и загрязнение медных проводов. Последняя причина обусловливает появление искр.

Учитывая тот факт, что в наших электролиниях ток меняется очень часто, то с такой же частотой происходит движение сервопривода. Такое частое вращение становится причиной выхода из строя самого двигателя.

Примечательной особенностью является то, что поломка двигателя вызывает выход из строя других деталей. Так, появляется вероятность выхода из строя выходного каскада управления двигателем.

Специалисты компании «Ресанта» собирают этот каскад на основе пары транзисторов Q2 TIP41C и Q1 TIP42C. Когда происходит сгорание этих транзисторов, то сгорают и резисторы R45 и R46.

Они являются составляющими коллекторной цепи вышеуказанных транзисторов. R45 и R46 характеризуются сопротивлением в 10 Ом и мощностью в 2 ватта.

Когда есть такие неисправности, то надо провести проверку линейного стабилизатора. Его латвийские специалисты собирают на базе стабилитрона DM4 и транзистора Q3 TIP41C.

Если все эти составляющие электросхемы стабилизатора напряжения электромеханического типа, изготовленного компанией «Ресанта», сгорели, то их в любом случае нужно купить и заменить.

Ремонт двигателя сервопривода

Когда сгорел сам двигатель, то есть два варианта:

  1. Покупка нового и его установка.
  2. Попытка реставрации старого двигателя.

Второй вариант дает возможность реанимировать двигатель собственными силами, однако, на не долгое время. Для реанимации нужно произвести отключение двигателя от общей схемы. После этого его нужно подключить к мощному источнику питания.

Вашей задачей является подача на его выходы тока с постоянным напряжением в 5 вольт. Ток при этом должен иметь силу от 90 до 160 мА. При подаче такого тока на щетках двигателя сгорает каждая мелкая частица «мусора».

Полезный совет: поскольку двигатель относится к реверсивному типу, то при подаче напряжения нужно менять полярность. Эта процедура проводится два раза.

После таких действий двигатель сможет снова работать, и стабилизатор будет выполнять свою основную функцию. Далее по несложной схеме можно проводить процедуру подключения стабилизатора напряжения, выпущенного компанией «Ресанта».

Эта схема предусматривает подключение входного фазного и нейтрального кабелей к входной фазной и нейтральной клеммам соответственно. Аналогичным является подключение выходных проводов. Также обязательно подключают заземляющий провод.

Как работают релейные стабилизаторы?

Что касается релейных стабилизаторов от латвийской компании, то во время их эксплуатации возникают другие неисправности. Соответственно, их ремонт представляет собой иную процедуру.

Перед тем, как рассмотреть особенности ремонта релейного нормализатора «Ресанта», обратим внимание на особенности его работы. Релейное устройство выравнивает ток скачкообразно.

Это происходит потому, что одно реле подключает/отключает определенное количество витков второй обмотки. Если сравнить электромеханический стабилизатор, то его щетка постепенно контактирует с большим количеством витков.

Иными словами она постепенно подключает промежуточные витки и останавливается на нужном витке. В релейных приборах от «Ресанта» все витки будто поделены на группы и от каждой из них отходит вывод. Собственно на этот вывод и подается ток при включении реле.

Электрическая схема каждого релейного стабилизатора напряжения от компании «Ресанта» предусматривает наличие четырех реле, а это означает, что количество выводов второй обмотки также равняется цифре четыре.

Исключение составляют модели серии СПН. Число реле равняется цифре пять.

Полезный совет: когда включается или отключается определенное реле, напряжение на выходе меняется на 15-20 вольт, то есть происходят минискачки напряжения. Эти минипрыжки хорошо заметны на лампах освещения.

Для большинства электроприборов они не являются страшными. Однако сложная электронная и измерительная техника требуют более плавной стабилизации тока. Это следует учитывать при использовании любого релейного стабилизатора.

Подытоживая выше сказанное, отметим, что весь процесс нормализации тока сопровождается постоянной работой реле. Собственно этот механический компонент и является самым слабым местом. При эксплуатации он может как сгореть, так и залипнуть.

Как ремонтировать реле?

В том случае, когда из строя выходят контакты реле, поломаться могут и транзисторные ключи. В зависимости от модели эти ключи могут собираться на разных транзисторах. Так, в модели СПН-9000 эти ключи собраны на основе транзисторов 2SD882.

В основе транзисторных ключей модели АСН-5000/1-Ц (его схема приводится ниже) находятся транзисторы D882Р. Все эти транзисторы выпускает компания NEC.

Рис. 2. Схема стабилизатора АСН-5000/1-Ц.

В тех случаях, когда эти транзисторы и реле выходят из строя, их полностью заменяют. Такие запчасти для вышеупомянутых моделей стабилизаторов напряжения, выпускаемых компанией «Ресанта», можно найти во многих магазинах.

Также можно попробовать отреставрировать изношенные контакты реле. Данная процедура начинается со снимания крышки реле. Потом приступают к снятию подвижного контакта. Этот контакт нужно высвободить от пружины.

Далее берут наждачную бумагу «нулевку» и очищают этот контакт от всех нагоревших частиц. Такую же процедуру очистки нужно сделать и относительно верхнего и нижнего контактов.

В конце обрабатывают все контакты бензином «Галоша» и осуществляют сборку реле. Когда реле является собранным, следует проверить транзисторы 2SD882 или D882Р, или же другие (это зависит от модификации).

Их выпаивают (нужно иметь паяльник) и осуществляют проверку целостности переходов. Если переходы не является целостными, нужно взять новые транзисторы.

Проведение диагностики

После окончания ремонтных работ необходимо провести диагностику работы стабилизационного прибора. Для этого используют ЛАТР, к которому подключают стабилизатор. Далее с помощью ЛАТРа изменяют напряжение и следят за работой стабилизационного устройства. В качестве нагрузки используется лампочка.

После проверки можно произвести подключение к общей сети. Если вы не знаете, как подключить релейный стабилизатор напряжения, сделанный в стенах компании «Ресанта», то стоит запомнить, что данная процедура является такой же, как и для электромеханического нормализатора. О ней мы уже писали.

Другие неисправности релейных приборов

JAKEC набор конденсаторов

Стоит отметить, что поломка реле может быть не единственной неисправностью, которая возникает в релейном нормализаторе от латвийской компании. В некоторых случаях в стабилизаторе СПН-9000 наблюдался периодический дефект.

Внешним признаком этого дефекта являлось хаотическое отображение сегментов дисплея, которые включались. В это же время наблюдалась хаотическое включение реле.

Причина этого кроется в холодной пайке кварцевого резонатора ХТА1, который имеет рабочую частоту 8 мегагерц. Такая пайка вызывает неправильную работу микроконтроллера U2.

Для решения проблемы нужно выпаять этот резонатор, почистить его выводы с помощью нулевой наждачной бумаги, провести качественную подпайку и поставить обратно.

Специалисты также рекомендуют проверить электролитические конденсаторы, которые находятся на плате контроллера. Это необходимо сделать по той причине, что фирма использует конденсаторы от производителя JAKEC. Эти конденсаторы не характеризуются высоким качеством. Во время их проверки проводят измерение емкости и ESR.
