деревянные двутавровые и железобетонные виды.Технические требования к металлическим и бетонным балкам, их монтаж

Строительство домов обычно ассоциируется со стенами, потолком и крышей, с фундаментом. Но все эти и прочие составные части не смогут нормально функционировать без балок перекрытия, поэтому им следует уделить повышенное внимание даже в частном строительстве.

Что это?

Знание устройства балки перекрытия и ее целевого назначения очень важно. Без учета подобных моментов совершенно невозможно построить дом выше одного этажа. Необходимость балок перекрытий нельзя ставить под сомнение. Общеизвестно, что на потолки вешают люстры и крепят декоративные конструкции, а по полу верхних этажей ходят люди, не говоря уже о нагрузке, создаваемой мебелью и бытовой техникой, а также другим имуществом.

Это все не может быть удержано строительными конструкциями, если не будет балок перекрытия. Они играют роль своеобразного особо прочного скелета, связывающего разные по высоте ярусы. Вплоть до конца XIX века единственным вариантом организации такого скелета были деревянные и металлические конструкции.

Сейчас для этой цели широко используется железобетон. Выкладка балок при строительстве должна производиться со скрупулезной тщательностью даже в том случае, если сооружают частный дом или дачу. Ничтожные с виду перекосы могут привести к обрушению всех конструкций. Разумеется, необходимы и точные расчеты. Давно уже никто не полагается всерьез на глазомер и интуицию строителей.

Достоинства и недостатки

Однако технологии не стоят на месте. Рано или поздно возникает вопрос, нельзя ли обойтись без балок, упростить строительство. В результате технического поиска были созданы так называемые безбалочные перекрытия. Самый частый вариант подобной конструкции – выложенные последовательно однотипные плиты и панели либо плита монолитного исполнения. Они отличаются:

• высокой крепостью;
• стойкостью к огню;
• изначальной заводской готовностью;
• повышенной технологичностью.

Но не стоит полагать, что по этим показателям балки сильно уступают безбалочным конструкциям – при грамотной работе разница невелика. Более того, безбалочные плиты весьма трудно и дорого перевозить, загружать и разгружать. Потребитель оказывается привязанным к их стандартным габаритам при подборе величины пролета. Но есть и плюс: монолитная бетонная поверхность, залитая непосредственно на объекте, обычно отличается лучшим качеством.

Виды

Для частного строительства особого смысла нет отказываться от балок перекрытия. Другое дело, какими конкретно они будут. Широкое распространение получили железобетонные конструкции. Они позволяют эффективно распределить нагрузки, создаваемые полом верхнего этажа на несущие элементы. Железобетон весьма крепок и устойчив. Но эти достоинства сильно омрачаются большой массой и сложностью монтажных работ. В большинстве случаев не получится обойтись без специальной техники, а она существенно удорожает возведение любой постройки.

По этой причине балки из железобетона применяют в основном там, где нагрузки заведомо окажутся очень высокими:

• в транспортных объектах;

• в многоквартирных домах;

• в крупной промышленности;

• в офисных зданиях;

• в спортивных сооружениях.

У железобетонных балок может различаться сечение (общая величина и форма). В зависимости от метода изготовления выделяются следующие изделия:

• сборный железобетон, изготавливаемый на заводе;
• балки, подготавливаемые на самой строительной площадке;
• сборно-монолитные изделия (объединяют два прежних формата).

Деревянные двутавровые балки считаются легкой и весьма прочной конструкцией. Такое изделие считается инновационным, но только в нашей стране, ведь за границей подобные конструкции вполне привычны. Важнейшим достоинством деревянного двутавра является простота изготовления – сделать его можно даже дома без применения сложных инструментов. Внешний вид не совсем привычен для строителей, так как перегородки очень тонкие.

Однако инженеры смогли, используя законы физики, повысить прочность изделий до максимума. Сверху балка работает на изгиб, а снизу принимает растяжение. Специалисты особое внимание уделяют строгости геометрии двутавровых элементов. Благодаря этому последующий монтаж напольного покрытия или потолочных конструкций многократно упрощается. Дополнительно сокращаются общие расходы на строительство.

Довольно широкое распространение получили металлические балки перекрытий. Причина проста: металл доступен и отличается большой крепостью. В основном для изготовления конструкции используется качественная сталь. Важно знать, что в очень массивных домах, где нагрузка довольно велика, из стали формируют двутавр. Он позволяет максимально однородно распределить нагрузку.

Внимание следует уделить так называемым номерам балок, которые обозначают размер. Например, номер 10 можно использовать только как направляющий, а вот 16 – это уже полноценная опора. Наряду со сталью широкое распространение получил и алюминий. Он весьма устойчив к вредным химическим воздействиям, однако хуже, чем сталь, переносит механические воздействия.

По этой причине индустриальные постройки в основном подразумевают использование стальных балок. Частное же домостроение чаще всего ведется с помощью алюминиевых конструкций. Дело не только в легкости материала, но и в отсутствии необходимости делать специальную антикоррозийную обработку. Если ни металлические, ни бетонные балки не устраивают владельца по какой-либо причине, то стоит присмотреться к клееным конструкциям. Это проверенная временем разновидность балочных элементов.

В основном цельносклеенный блок выполняется из ели, кедра, сосны или лиственницы. Последний вариант является самым прочным и наиболее устойчивым к внешним воздействиям. Однако он весит намного больше, чем его аналоги. Склеивание древесины оказывается куда привлекательнее использования монолитного массива. Прежде чем начать склеивать, любой дефектный участок удаляется, поэтому конструкция оказывается прочнее и стабильнее.

К тому же клееные балки соответствуют требованиям высокотехнологичного строительства, так как изделия обрабатываются на высокоточных механизмах. Исключается деформация и растрескивание в процессе транспортировки и хранения. Мало того, качественный клееный блок сохранит свои габариты в течение штатного периода использования. Огнестойкость клееной древесины заметно больше, чем у массивных элементов.

Декоративные свойства у нее довольно велики. Внимания заслуживает, впрочем, и применение сборно-монолитного перекрытия. В большинстве случаев у них есть частые ребра. Обычно для изготовления перекрытий применяют легкие балки из железобетона.

Их образует каркас из стальной арматуры. Это пространственное изделие опирается на железобетонную прямоугольную балку. Также используются блоки, содержащие пустоту, куда заливается монолитный бетон. Пустотный блок выполняется из следующих вариантов:

• специальной керамики;
• газосиликата;
• полистиролбетона;
• чистого бетона.

Преимуществом сборно-монолитных решений является отличная звукоизоляция и теплозащита. Проложенные внутри каналы позволяют без особых трудностей расположить любые коммуникации. Еще одним достоинством описываемого решения является то, что оно может использоваться в самостоятельном строительстве. Часторебристые сборно-монолитные перекрытия:

• легче пустотных плит;
• позволяют отказаться от использования стяжки под пол;
• позволяют не использовать кран;
• помогут накрыть сложные помещения с эркерами, выступами;
• применимы в наиболее труднодоступных участках;
• оказываются дешевле пустотного и монолитного железобетона;
• переносят нагрузку до 1 тыс. кг на 1 кв. м.;
• позволяют создавать мощные несущие перемычки.

Тавровые балки из стальных горячекатаных сплавов в плане напоминают букву «Т». Важно знать, что недостатком этих конструкций является малая прочность. Их применяют преимущественно в легких сооружениях, например, таких как лестница, подвал, теплица, гаражи. Даже в обычном жилом доме тавровая балка не пригодна для формирования несущих перекрытий. По этой причине на практике гораздо лучше применять OSB.

Такое сокращение обозначает деревянный двутавр. Ориентированная стружечная плита отлично подойдет и для каркасных, и для блочных, и для деревянных домов. Также она используется и в кирпичных постройках. Важно знать, что OSB окажется оптимальным выбором, если длина стропил превышает 5 м. Поставленная на нее крыша будет стабильно использоваться много лет, а общая стоимость конструкции приятно порадует владельца.

Наибольшая длина пролета достигает 12 м. Современные технологические решения позволяют гарантировать соблюдение проектной геометрии. Работа с балками OSB возможна в любой сезон. Внутри можно проложить различные инженерные коммуникации. Судя по оценкам специалистов, монтировать подобные изделия в 5 или даже 10 раз менее трудоемко, чем железобетонный монолит.

Для межэтажных пролетов более 6 м применяются только двутавровые балки из бруса категории LVL, при этом стыковка брусков с помощью клея не производится. Отпадает потребность проводить «мокрые» работы. Лучшее сырье – хвойные породы. Что касается балок из газобетона, то они считаются весьма экономичным и относительно удобным в работе решением.

Газобетон надежен и прочен, отлично переносит колебания температуры. Гарантируется перенос всех принимаемых нагрузок на фундамент и несущие стены. Судя по отзывам, газобетонные элементы помогают предотвратить сильные шумы, повышают они и качество теплоизоляции. А вот деревянные межэтажные перекрытия в газобетонном доме использовать вряд ли разумно по нескольким причинам:

• наибольшая длина пролета между несущими стенами – максимум 6 м;
• придется использовать антисептики и антипирены;
• лимитировано расстояние, разделяющее смежные балки.

В числе инновационных конструкций заслуживают внимания композитные балки перекрытия. Они создаются на основе стеклопластика, из которого в последнее время производится множество разнородных продуктов. Область применения стеклопластиковых балок примерно та же, что и у металлических аналогов, при этом общая масса в 4 или 5 раз ниже.

Такие изделия делают многие российские компании. Пригодны они и для чердачного помещения.

Сдвоенные с проставками балки используются в двухэтажных жилых домах из керамзитобетонных блоков. Обычно для этого применяются спаренные доски величиной 1,5х0,5 м. Чтобы исключить скрипы, доски пробиваются гвоздями либо затягиваются саморезами. Шаг балок при этом должен быть 0,6 м при условии применения обычных утеплителей. Металлодеревянные балки считаются универсальным решением.

Гармонично объединяется крепость металла и относительная легкость дерева. Подобная конструкция обеспечивает быстрое и не слишком затратное строительство. Экономятся ресурсы, а вместе с тем и деньги. Исключается появление отходов. Контурные балки можно применять в самых разных случаях, но это решение уже потребует особо тщательных расчетов.

Технические требования

Для балки очень важен такой показатель, как максимальная длина без опор. Простейший способ определить его – воспользоваться онлайн-калькулятором. Во внимание принимаются:

• размеры пролетов;
• способы закрепления конструкций;
• величина нагрузки согласно проекту.

Важно знать, что для определения шага и сечения балок используются специальные таблицы. При подборе несущих участков учитывается их толщина: в деревянном доме она составляет от 0,1 до 0,2 м. Определяя длину балок, кроме расстояния, разделяющего стены, добавляются 0,2-0,25 м на двустороннее опирание. Простая деревянная балка в длину может составлять до 6 м. При изготовлении из клееного дерева этот показатель вырастает до 9 м.

Подбор перекрытий для каркасного дома куда сложнее, чем для деревянного жилища. Дело в том, что ошибки могут оказаться намного серьезнее. Строители, не имеющие опыта или работающие непрофессионально, могут совершить немало промахов. Необходимую информацию можно почерпнуть из СП 31-105-2002. Независимо от массы давящей нагрузки, категорически нельзя использовать сырую древесину, так как иначе можно столкнуться с трещинами. Дерево придется обязательно обеззараживать и обрабатывать смесями, препятствующими возгоранию.

Балки должны крепиться на верхние обвязки несущих стен или на прогоны. Нельзя уменьшать сечение элементов, запиливая вырез, чтобы стыковать изделия с обрезкой. Стальные опоры балок должны по высоте совпадать с самими балками. И металлические, и бетонные балки:

• не должны иметь ржавых и жирных пятен;
• соответствуют требованиям ГОСТ по отклонениям от плоскостности, прямолинейности;
• соответствуют эталонам отделки;
• содержат материал с определенной прочностью на сжатие.

Расчет

Ниже представлен простой пример расчета деревянных балок. Плотность хвойной древесины для обычных помещений должна составлять 500 кг. Во влажной комнате и в открытых уличных постройках этот показатель равен 600 кг. Устойчивость к продольной нагрузке составляет 10 тыс. мегапаскалей, а к поперечной – примерно в 50 раз меньше.

Расчетная нагрузка определяется путем умножения нормативного показателя на коэффициенты надежности.

Проверка прочности балки производится по максимальному изгибающему моменту. Для этого нужно разделить напряжение на рассчитанный момент сопротивления. Должно получиться не менее 13 МПа. Для отбора сечения ориентируются на необходимый момент сопротивления. Важно знать, что, например, в случае деревянного дома, не говоря уже о более сложных конструкциях, лучше поручить все вычисления профессионалам.

Монтаж

Плиты кладут обычно на металлические балки поверх цементного слоя. Металлические или бетонные балки длиной 5-7,5 м требуют армирования стальной проволокой 0,02 м диаметром. Она кладется в середине пролета. Если сам пролет имеет длину 7,6-9 м, то армирование проводится через каждые 2,5-3 м. Чем шире пролет, тем выше должны быть стальные балки. Деревянные конструкции используются по 1 шт. на 1 кв. м.

Для металлических сооружений этот показатель составляет 1 шт. на 2 кв. м. Чтобы упростить фиксацию опалубки, применяются телескопические стойки. При использовании деревянной опалубки необходимо исключать отсутствие щелей. Монтаж плитного перекрытия на балки из металла гораздо проще, чем на бетонное или кирпичное основание.

Стоит отказаться от металлической балки, если конструкция должна опираться на невысокую кирпичную стену, так как это слишком дорого. Кроме того, можно спровоцировать растрескивание стены. В большинстве случаев перегородки опираются на несущие каркасы. Сборные железобетонные плиты преимущественно монтируются на металлический двутавр.

О том, как правильно установить деревянную балку перекрытия, смотрите в следующем видео.

Железобетонные балки: разновидности, маркировка

Строительная индустрия очень часто использует железобетонные балки. Опорные элементы применяются для монтажа плит перекрытий, несущих стен и укрепления фундаментов. Механизм воздействия заключается в распределении нагрузки от половой основы ко всем составляющим конструкциям. Однако при применении всегда учитывается тяжелый вес балок и зависимость от технического обеспечения.

Разновидности: по разрядам

Железобетонные балки и тип сечения классифицируются следующим образом:

• прямоугольная форма;
• балки таврового сечения;
• L-подобные;
• прогоночные;
• 2-таврового типа;
• двускатная балка, имеющая двутавровое сечение.

Отличия деталей из железобетона заключены и в способе производства конструкций:

• Сборные бетонные балки перекрытия. Изготавливаются на мобильных специализированных заводах. Их отличия — тавровая или прямоугольная насечка.
• Балки, изготовленные в момент строительства. Такими элементами закрепляется монолитная основа.
• Комплексно сконструктуированные детали. Двухтипное применение.

Виды железобетонных перекрытий:

• двускатная плита обыкновенная или решетчатая;
• односкатное перекрытие из бетона;
• бетонные стропильные балки.

Строительство включает использование ломаных или криволинейных элементов из железобетона. Основное направление в применении заключено в цели возведения сооружения с прочным и надежным пролетом, который способный выдерживать максимальную силовую и механическую нагрузку.

Типы ЖБИ в зависимости от целевой эксплуатации

• Двутавровые плиточные элементы. Используются при возведении масштабных объектов. Дорогостоящий вариант с положительными прочностными качествами.
• Обвязочный материал. Для отстроя перемыкающих деталей, которые устанавливаются между проемами и основой стены.
• Подкрановые конструкции. Для улучшения балансировочных манипуляций подъемного механизма (крана).
• Решетчатый вид материала с различной насечкой. Для укладки аэродромных полос и дорожных полотен.
• Стропильного типа. Для кровельного покрытия малогабаритных объектов.
• Фундаментные элементы. Для создания монолитного фундамента ленточным методом.

Требования и контроль за качеством

Основные аспекты, которые контролируют качество строительного укрепляющего материала, заключены в государственных нормативах, а именно в ГОСТ 20372–2015 «Балки стропильные и подстропильные железобетонные. Технические условия». Существует большой перечень требований к материалу, базовыми считаются:

• Индивидуальный подбор прочностных качеств к каждому типу сооружения. Для сооружений жилищного класса и чердаков выдержка перед механическим давлением 110 кг/м2. Нагрузка на цокольный этаж или междуэтажное перекрытие — 205.
• Жесткостные параметры. Междуэтажный пролет — 1 к 230, для чердачного перекрытия — 1 к 190.
• Шумоизоляционные и теплоизоляционные качества.
• Дополнительные моменты. Иногда рабочий процесс требует манипуляций, включающий обшивку балочных деталей или наполнение межбалочного пространства специфическим заполнителем.

Посмотреть «ГОСТ 20372–2015» или cкачать в PDF (1.6 MB)

Материал: преимущества и недостатки

ЖБИ балки отличаются такими плюсами:

• длительные эксплуатационные сроки;
• сопротивление к износу;
• выдержка перед атмосферными и климатическими показателями;
• высокий модуль прочности;
• индивидуальные формы и размеры;
• самостоятельный процесс изготовления.

К минусам относятся:

• большой вес;
• трудоемкая процедура расчета;
• необходимость в технике, обеспечивающей монтаж.

Маркировка: подробная классификация

К буквенной аббревиатуре прилагаются арабские цифры, которые информируют о размере элемента перекрытия для пролетных площадей, проценте несущих особенностей, классификации арматуры и типе применяемого бетона. Строительные работы осуществляются одним образцом из 3 типов балочных перекрытий, которые отличаются размерным показателем:

• Параметр длины, что обозначается буквой L. Величина материала на 0,45 метров больше, чем пролетная дистанция, и заходит за края опор по 0,2 м на несущие стены.
• Предполагаемая высота — H. Параметры должны осуществляться в соотношении 5,5% от длины балочного элемента.
• Показатели ширины — В. Эта величина высчитывается соотношением к высоте, которое должно быть не менее чем 5 к 7.

Изготовление и особенности монтажа

Для строительства масштабных объектов можно купить или заказать на производстве уже вылитые ЖБИ балки, а можно сделать самостоятельно, соблюдая технологические указания. Индивидуальные способы разработки включают наличие таких обязательных аспектов, как подробный расчет железобетонной балки и предполагаемый чертеж конструкции. Самостоятельное производство включает такие этапы:

1. Сооружение опалубки. Материал — древесина (доска) или фанерный лист. Мера толщины — от 2,5 до 4,8 см. Величина в соответствии с предполагаемыми размерами сооружаемого изделия.
2. Оклейка внутренней полости опалубки водонепроницаемой пленкой.
3. Монтаж арматуры. Монтируется 4 стальных стержня, тавровое сечение которых 1,35—1,45 см. При сопряжении арматуры применяется нахлест в рамках 85 см, соединительные стыки обвязываются стальной проволокой. Чтобы избежать коррозийного процесса внутри структуры материала, создается бетонная прослойка между арматурой и поверхностью изделия, актуальный зазор — 4,5—5,5 см.

Профессионалы рекомендуют использовать бетон марки М300. Процесс заливки следует осуществлять одним заходом. Готовое изделие помещается на 48 часов под гидроизоляционный материал. Если производство балок проводится в жаркую пору года, бетонную конструкцию поливают холодной водой раз в сутки на протяжении недели. Эксплуатировать можно только через полных 15—18 дней. Такой метод позволяет изготовить железобетонные балки перекрытия любых размеров, которые способны выдержать максимальную нагрузку.

Преимущества использования бетонных балок перекрытий в домах | Новости конструкционного бетона

70% цокольных этажей новостроек создаются с использованием системы бетонных балок и блоков, но почему эта система так популярна?

Существуют различные решения для создания сплошных полов в новом доме от бетонных плит до дерева, но, поскольку большинство всех новых этажей строится с использованием предварительно напряженной бетонной балки и системы перекрытий из блоков, очень легко перейти к популярный выбор, не полностью оценивая преимущества этого. Вот 5 преимуществ использования бетонных балок перекрытия в строительстве дома.

Стандартные балки перекрытий в основном используются для жилищного и жилого строительства, в то время как широкие балки перекрытий, которые также доступны, больше подходят для коммерческих проектов, таких как магазины и офисы. Это связано с тем, что они могут охватывать большие расстояния и выдерживать большие нагрузки. Однако как стандартное, так и широкое балочное решение хорошо подходят для конструкций с открытой планировкой, где требуется большой пролет.

Стандартные балки перекрытий также подходят как для цокольных, так и для верхних этажей жилых домов; особенно когда перегородки первого этажа будут блочными и должны опираться на пол. Бетонные балки перекрытий не только служат для перекрытий в главном здании, но и обеспечивают быстрое возведение полов для пристроек и гаражей.

Бетонные балки перекрытия при использовании с подходящей термопанелью обеспечивают высокий уровень теплоизоляции и огнестойкости. Это связано с тем, что бетон является негорючим материалом (т. е. не горит) и имеет самый высокий класс огнестойкости в соответствии с EN 13501-1:2007-A1:2009. Эти свойства делают бетон относительно недорогим решением для напольных покрытий, которое позволяет сохранить структурную целостность при пожаре, а также требует минимального текущего обслуживания.

Системы перекрытий Supreme были специально разработаны для повышения эффективности процесса сборки.Они позволяют быстро и легко создавать безопасные рабочие полы при любых погодных условиях, а также снижают потребность в обширных земляных работах. Поскольку для установки системы не требуются специальные навыки, это экономит время и деньги при строительстве. Подготовка площадки также сокращается, и не требуется армирование или бетонирование на площадке, поэтому внутренний фундамент также может быть уменьшен.

Для домовладельца система перекрытий из балок и блоков может помочь уменьшить передачу шума через верхние этажи в помещения ниже из-за плотности бетона. Это поможет создать «тихий дом», остановив передачу ударных шумов, таких как шаги и царапанье мебели, особенно в помещениях с большой активностью, таких как игровые комнаты и спортивные залы.

Наряду с полезными свойствами перекрытий из бетонных балок, имеется также целый ряд аксессуаров. К ним относятся клинкерная плитка для отделки пола по несущим стенам, параллельные кромки и между концами балок к стыковым накладкам, которые изготавливаются на заказ для придания опоры более чем одной балке, на всю длину несущей стены.Полный список аксессуаров для напольных балок Supreme можно найти здесь.

Если у вас есть какие-либо вопросы относительно наших систем напольных покрытий из балок и блоков, звоните по телефону 0333 999 2220 или пишите по электронной почте [email protected].

Сборные железобетонные балки и плиты

Описание продукта Торговая марка и описание продукта

Сборные железобетонные балки и плиты (или доски и балки) — это строительная система, состоящая из сборных железобетонных арочных панелей, полых мини-плит или досок, размещаются между меньшими, более часто расположенными сборными балками или балками, которые проходят между стенами или колоннами. Затем сверху заливают тонкий железобетонный слой. Сборная система не требует обширной опалубки монолитной бетонной плиты и является более гибкой для проектов, которые необходимо выполнять поэтапно, таких как улучшение зданий в неформальных поселениях. Примером производителя сборных железобетонных балок и плит является Nyati Slabs в Южной Африке. Это также распространенный метод строительства в Индии.

Целевой регион(ы) Целевой регион для распространения/внедрения (перечислены по странам, если указано)

Африка, Азия, Уганда, Южная Африка, Индия

Дистрибьюторы/организации-исполнители Организация(и), распространяющие/развертывающие этот продукт напрямую сообществам/отдельным лицам?»

Производители являются дистрибьюторами продукта.Продукт также может быть изготовлен на строительной площадке реализующей НПО или генеральным строительным подрядчиком.

Рекомендованная рыночная розничная цена Цена за единицу или цена услуги за использование/сроки (долл. США). Субсидии отмечены.

Варьируется. Зависит от конструкции здания, типа сборной системы и стоимости бетона и стали в конкретной стране. Программное обеспечение для оценки стоимости оценивает стоимость сборного железобетона примерно в 80 долларов США за квадратный метр.

Конкурентная среда Аналогичные продукты доступны на рынке.Может быть не исчерпывающим списком.

Конкурирующие продукты включают монолитные плиты или стальные или деревянные каркасные системы.

Цели устойчивого развития (SDG) Цели устойчивого развития Организации Объединенных Наций (ЦУР), на которые нацелен этот продукт/приложение/услуга

Цель 11: Предложить более экологичный и доступный материал для строительства многоэтажных зданий.

Целевой пользователь(и) Целевая пользовательская/потребительская база (страна, сегмент дохода)

Частный сектор, государственный сектор, домохозяйство.

Метод(ы) производства/строительства Детали, касающиеся производства раствора или метода строительства (инструкции, возможности массового производства, изготовление на заказ и т. д.) сборка на месте генеральным строительным подрядчиком. Затем детали собираются на месте, и на месте заливается последний верхний слой бетона.

Интеллектуальная собственность продукта Открытый исходный код/защищенная интеллектуальная собственность (примечание о патенте)/коммерческая тайна/другое?

Судя по всему, ни один патент не защищен.

User Provision Model Где конечные пользователи могут приобрести/приобрести продукт?

Пользователи получают продукт напрямую от производителя или через генерального подрядчика.

Распространение на сегодняшний день Количество единиц, которые были развернуты, загружены или пользователей на сегодняшний день

Поля, помеченные , являются исходными значениями, которые были оценены производителем или третьей стороной, все остальные являются проектными спецификациями.

Размеры блока (см)

Размер компонента

Первичные материалы

Список основных материалов компонента

Дополнительные материалы

Список вторичных материалов компонента

Огнестойкость (ч)

Измерение, рассчитанное в часах, огнестойкости компонента

Теплоизоляционная способность

Значение R, связанное с материалом/изделием

Низкое. Варьируется в зависимости от толщины балок и плит. 8-дюймовая неизолированная бетонная стена имеет приблизительное значение R 1,35. Прочность на сжатие (МПа)

Прочность на сжатие компонента, измеренная в мегапаскалях

Варьируется в зависимости от продукта и производителя. Бетон, используемый в жилых проектах, может иметь прочность на сжатие прочность от 17 МПа до 28 МПа Подходящий климат

Перечень климатических условий, подходящих для использования этих компонентов

Подходит для любого климата

Спецификации конструкции Обзор компонентов и эксплуатации, включая мощность, портативность, требования к оборудованию, профилактическое обслуживание и требования к обучению пользователей

Сборные элементы бывают всех форм и размеров.Некоторые плиты представляют собой мини-арочные панели, другие – пустотелые, а третьи – доски. Балки и балки либо имеют прямоугольное поперечное сечение, либо имеют форму буквы Т как с правой, так и с перевернутой стороны. Все сборные компоненты индивидуально армированы сталью, а технические характеристики варьируются в зависимости от местных структурных требований и правил. Затем поверх системы заливается плита, толщина которой также различается.

Схемы изделия Иллюстрации конструкции и сборки

Техническая поддержка Техническая поддержка, предоставляемая

Техническая поддержка будет предоставлена ​​генеральным строительным подрядчиком.

Сменные компоненты Наличие сменных компонентов (внутри страны, по заказу и т. д.)

Несмотря на то, что детали являются модульными, поскольку поверх узла заливается тонкая плита, было бы трудно заменить какие-либо компоненты внутри системы. Можно было бы купить новые компоненты у производителя или собрать новые компоненты на месте для последующего расширения здания.

Срок службы Утилизация и гарантия

Если бетон построен в соответствии с высокими стандартами качества, он может служить десятилетиями.

Целевые показатели производительности, указанные производителем Целевые показатели, указанные разработчиком / производителем

Проверенная производительность Результаты оценки производителя или независимых испытательных центров

При проектировании систем сборных железобетонных плит/планок и балок/балок следует консультироваться с инженерами-строителями. Были проведены академические исследования, связанные со сборными железобетонными элементами (см. раздел «Академические исследования»), но они не обязательно используются в строительных проектах, особенно в развивающихся странах.

Испытательные организации Независимая лаборатория, академические исследовательские центры и т. д.

Безопасность Потенциальные опасности/риски, связанные с эксплуатацией данного продукта

Рабочие подвергаются общему риску при работе на высоте и с острыми инструментами.

Дополнительные технические системы Характеристики этого продукта улучшены за счет другой технологии (например, кухонные плиты и ветрозащитные юбки)

Сборные железобетонные балки и плиты могут использоваться со стенами из бетонных блоков или литыми бетонными стенами или колоннами, стальными колоннами или несущие кирпичные стены.

Влагозащита для бетонных балок перекрытий

Защита от влаги для бетонных балок перекрытий

Защита бетонных перекрытий из блоков и балок от влаги представляет собой сложную задачу для строителей, особенно на концах балок и открытых стальных арматурных стержнях. В этом посте коммерческий директор K-KAPS Гэри Литтл описывает трудности соблюдения соответствующих строительных норм в отношении влажности.

Приблизительно 45 % новостроек и цокольных этажей жилых пристроек строятся с использованием так называемых «блочно-балочных» систем, поэтому существуют различные проблемы с адекватной защитой от влаги по сравнению с более традиционным использованием бетонной плиты для Цокольный этаж.

Что говорят строительные нормы

Соответствующие нормативные требования достаточно ясны. Раздел 4.17 части C «Полы» гласит:

Любой подвесной пол из монолитного или сборного железобетона, включая балочные и блочные перекрытия, расположенный рядом с землей, будет соответствовать требованию, если он в достаточной мере предотвратит проникновение влаги на верхнюю поверхность и если арматура защищена от влаги».

Предотвратить проникновение влаги на верхнюю поверхность достаточно легко, используя обычную практику использования влагостойкого материала, укладываемого на внутреннюю стену фундамента перед установкой балок.

Балка длиной 3,6 м весит примерно 140 кг и затрудняет маневрирование, поэтому важно соблюдать соответствующие процедуры ручного перемещения и уделять большое внимание тому, чтобы влагостойкий материал не смещался и не повреждался, когда балки на него накладываются. Производственный процесс балок оставляет их с шероховатой поверхностью, которая в сочетании с весом может легко перемещаться, прокалывать или разрывать влагостойкий материал при установке балок.

Защита арматурных стержней (арматуры)

Защита стальных арматурных стержней (арматурных стержней), которые выступают на концах балок, представляет вторую проблему при использовании блочно-балочного подхода к перекрытиям.Типичные решения для защиты концов:

• Окраска битумным компаундом, который по своей природе имеет ограниченный срок службы и может быть грязным при нанесении, особенно в неблагоприятных условиях или при погоде
• Использование очень широкой полосы влагонепроницаемой мембраны для защиты верхней поверхности и нахлест ее вверх и на концы балки. Этот подход обеспечивает определенную степень защиты, но имеет недостаток, заключающийся в потенциальном скоплении воды под бетонной конструкцией в случае наводнения или чрезмерного проникновения воды
• Создание «обертки» из влагонепроницаемой мембраны и клейкой ленты.Этот подход далеко не полностью эффективен, требует не менее 10 минут на каждую балку и увеличивает риски ручной обработки, поскольку балки необходимо поднимать, когда конец закрыт

Использование запатентованного формованного конца балки

Альтернативным подходом к вышеперечисленным вариантам является использование запатентованного литого под давлением конца балки или «крышки», предварительно сконструированной для соответствия балкам.

Запатентованная заглушка, охватывающая всю ширину несущей стены фундамента, надевается на концы балок для защиты от проникновения влаги и сырости до того, как балки будут установлены на место.После размещения на внутренней стене фундамента заполняющие плиты и блоки устанавливаются на подушку из раствора.

При устройстве перекрытий при расширении здания в вырезанные карманы стен могут быть предварительно установлены заглушки, чтобы полностью защитить скрытые концы балок.

После того, как оставшиеся балки и блоки будут размещены, поверхность пола будет покрыта строительным раствором перед возведением внутренних блочных стен.

Использование предварительно разработанного продукта для защиты концов балок от влаги может упростить установку перекрытия из блоков и балок, а также уменьшить объем необходимых ручных операций и сопутствующие риски.

• K-KAP изготовлен из переработанного полиэтилена, прошел испытания BRE и, при соблюдении условий*, одобрен для использования в соответствии с LABC и гарантией LABC. Для получения дополнительной информации посетите k-kaps.com



*Условия использования следующие:

1. Строительство осуществляется держателем сертификата или компаниями, находящимися под непосредственным руководством держателя сертификата.
2. Должен быть установлен в соответствии с рекомендациями производителя.
3. Это одобрение продукта основано на текущем отчете об испытаниях BRE P112607-10000, выпуск: 1, который остается в силе. В случае истечения этого срока гарантийное утверждение продукта будет отозвано.
4. Мы разрешаем использование K-Kaps при условии, что они установлены, используются и обслуживаются в соответствии с Главой 7 нашего Технического руководства.



Обратите внимание: мы приложили все усилия, чтобы информация в этой статье была верной на момент публикации.Любое предоставленное письменное руководство не заменяет профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим строительным нормам или применимым техническим стандартам. Тем не менее, для получения самых последних технических указаний по гарантии LABC обращайтесь к своему специалисту по управлению рисками и к последней версии технического руководства по гарантии LABC .

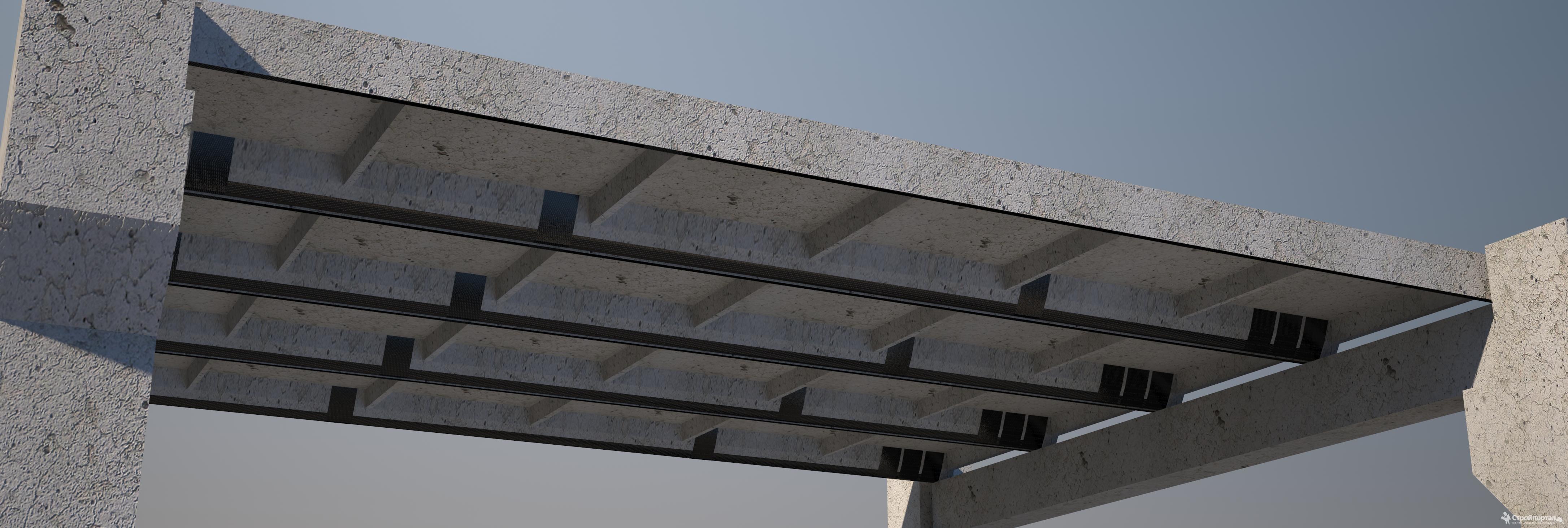

Перекрытия из балок и блоков

Балка и блок также упоминаются в некоторых странах как «ребро и блок» или «перемычка и блок».Этот метод используется для создания на месте подвесных бетонных полов (цокольных или верхних) в бетонных или каменных зданиях и стал популярным в жилом строительстве.

Перекрытия из балок и блоков состоят из глиняных или бетонных блоков, сплошных или полых (иногда называемых «горшками»), опирающихся на ряд параллельных, обычно сборных, предварительно напряженных бетонных балок или ребер. После того, как блоки размещены для заполнения между параллельными бетонными балками, создается непрерывная рабочая поверхность.

Этого можно добиться несколькими способами. Один включает в себя перевернутые Т-образные балки, которые имеют непрерывные выступы в нижней части, которые обеспечивают полную поддержку блоков. Балки обычно имеют глубину 130–250 мм и могут быть выполнены с пролетом до 6 м. Профиль балки будет зависеть от пролета, формы блока и требований к нагрузке.

Когда балки установлены и поддерживаются с обоих концов, укладка блоков заполнения является быстрым процессом: при наличии блоков рабочий может ставить их на место каждые пять-десять секунд.Типичная текущая спецификация блоков должна иметь размеры 440 x 215 x 100 мм толщины, минимальную прочность на сжатие 3,5 Н/мм2 или 7 Н/мм2 и способность выдерживать минимальную поперечную нагрузку 3,5 кН на пролете 420 мм.

Преимущество балок и блоков заключается в том, что не требуется опалубка (опора) на нижней стороне пола, поскольку балки опираются с каждого конца либо на внутренние несущие стены, либо на стены по периметру. После установки блоков наполнителя создается сплошная рабочая поверхность, на которой можно безопасно выполнять дальнейшие работы.Часто на верхнюю поверхность наносят песчано-цементный раствор, чтобы заполнить любые зазоры и предотвратить проникновение насекомых и паразитов, а также для обеспечения герметичности.

За этим может следовать деревянный настил настила (например, OSB, фанера и т. д.) или наливной конструкционный бетон (или стяжка). В качестве альтернативы, изоляционные плиты могут быть уложены поверх балочного/блочного перекрытия с последующей гидроизоляционной мембраной (если это цокольный этаж) или пароизоляцией, а затем конструкционным бетонным покрытием.Покрытие может также включать армирование стальной сеткой для большей прочности. После отверждения покрытие позволяет полу выдерживать полную рабочую нагрузку.

Сборные балки очень популярны, так как они позволяют относительно быстро собрать пол и создать удобную рабочую платформу. Сечение балки может варьироваться и будет зависеть от производителя. Это также определит конечный софит, который будет либо закрытым, и в этом случае будет получен относительно непрерывный софит, либо он будет открытым и потребует накладного потолка: это может быть штукатурка или ограждение подвесным потолком.

Там, где требуется очень легкая утепленная плита перекрытия, бетонные пустотелые блоки можно заменить жесткими изоляционными плитами.

Преимущества балочных и блочных перекрытий:

Недостатки:

• Не подходит для нестандартных форм в плане, требующих большого количества элементов специальной формы: ключом к экономии является стандартизация
• Могут возникнуть трудности с обеспечением монолитной конструкции, так как создание эффективного жесткого соединения между полом и опорными балками или стенами может оказаться проблематичным.

Изображение предоставлено Forterra Building Products

Зачем использовать балки и блоки для верхних этажей?

Зачем использовать балки и блоки для верхних этажей?

Настил из балок и блоков можно использовать для верхних этажей в домах, особенно там, где требуется дополнительная звуко- и теплоизоляция.

Верхний этаж из балок и блоков обеспечивает прочную структурную основу и имеет много преимуществ, хотя он не всегда подходит для верхних этажей. В этой статье оцениваются основные области, о которых следует подумать при выборе верхнего этажа из сборного железобетона:

Акустические характеристики

Самая частая жалоба на шум в жилых домах – это скрип полов из-за деревянных полов – это устраняется с помощью бетона. В постоянно развивающемся мире технологий изменения качества беспроводных динамиков и игр в виртуальной реальности означают, что шум может легко передаваться через полы в домах. Полы из бетонных балок и блоков отлично снижают уровень шума между этажами, и их следует рассматривать для верхних этажей.

Узнать сегодня

Огнестойкость

Бетон имеет гораздо более высокую огнестойкость, чем древесина. Безопасность является ключевым фактором. Использование сборных железобетонных балок и блочного перекрытия, безусловно, снижает риск повреждения от пожара.

При использовании расширенных балок и изготовлении в соответствии с нашими рекомендациями пол будет обеспечивать огнестойкость в течение 1 1/2 часов.

Потолок из гипсокартона можно легко установить с помощью металлических клипс, деревянных реек 50 х 50 мм и гипсокартона; это неизбежно увеличивает огнестойкость.

Структурное качество

Бетон

обеспечивает прочную и безопасную конструкцию верхнего этажа в домах. И деревянные, и бетонные верхние этажи более чем адекватны, подходят и проверены, но бетон более устойчив и выглядит более структурно прочным. Когда балка и блок используются на верхних этажах и отделяют жилое помещение от другого жилища, они должны соответствовать утвержденному строительным нормам документу E.

.

Адаптивность услуг

Настил из балок и блоков для верхних этажей будет поставляться с потолочными зажимами.Эти потолочные зажимы располагаются на плече балки перекрытия, опускаясь ниже уровня пола, и обычно подходят для обрешетки размером 50 x 38 мм. Это оставит пустое пространство между софитом пола и верхней стороной обрешетки, что позволит коммуникациям проходить к нижней части пола.

Простота установки

Крепление любого продукта на высоте — это проблема, и ее должны выполнять только квалифицированные установщики. Балка и блок могут быть установлены на верхних этажах нашей квалифицированной командой или убедитесь, что вы работаете с членами Федерации сборных перекрытий и придерживаетесь их Кодекса практики.

Узнать сегодня

Тепловые характеристики

Тепловые характеристики бетона исключительны. Благодаря свойствам бетона он способствует сохранению тепла днем ​​и медленному рассеиванию того же тепла ночью. Вам холодно по ночам? Ваши счета за отопление зашкаливают? Вы заботитесь о своем углеродном следе? Если ответ на любой из вышеперечисленных вопросов «да», то бетон — это то, что вам нужно.

Материал Долговечность

Древесина имеет средний срок службы около 60 лет.Сравните это с бетоном через 150+ лет.

Стоимость материалов

Балки обычно стоят от 10,00 до 15,00 фунтов стерлингов за м², а блоки — от 8,00 до 11,00 фунтов стерлингов за м² в зависимости от того, где вы находитесь в стране. Использование балок и блоков для первых этажей вашего дома, а также для других верхних этажей обеспечит высококачественный прочный пол с дополнительными звуко- и теплоизоляционными качествами по сравнению с древесиной.

Чтобы узнать о балке и блоке верхнего этажа, нажмите здесь или свяжитесь с нами по телефону 01924 464 283.

19 декабря 2017 г. | 14:59 | Дженни

Руководство по установке балочного и блочного перекрытия

Полы из балок и блоков

по-прежнему являются самой популярной формой напольных покрытий для нового жилищного строительства. Пол, состоящий из перевернутых тавровых балок, изготовленных из предварительно напряженного бетона и бетонных блоков заполнения, позволяет быстро укладывать пол и обеспечивает рабочую платформу для последующих работ. Этот тип бетонного пола требует небольшой подготовки основания и укладывается на DPC на внутреннюю обшивку, поэтому он является одним из наиболее экономичных типов сборных железобетонных полов для новых зданий.

Балочные и блочные перекрытия Longley можно укладывать с минимальными усилиями и с максимальной эффективностью. Они обеспечивают немедленную, безопасную рабочую платформу, устойчивую к гниению и огню.Проблемы, связанные с промерзанием, подвижкой грунта или пучением и усадкой глины, полностью исключены, а также они не скрипят. Коммуникации, проходящие через пол, можно легко разместить между балками, удалив блоки после окончательного позиционирования коммуникаций.

Наши балки изготовлены из бетона C60 (60 Н/мм2 через 28 дней), предварительно напряженного стальной проволокой с зазубринами 5 мм. Балки Longley изготавливаются в стационарных формах в закрытых заводских условиях, что обеспечивает превосходную отделку и точность размеров.

Инструкции по установке балочного и блочного перекрытия

Настил из балок и блоков легко укладывается при соблюдении следующих рекомендаций.

Устройство первых этажей

Минимальный зазор 150 мм должен быть обеспечен между потолком пола и солумом, а под торцами балки должен быть уложен непрерывный влагонепроницаемый слой.

Блоки заполнения для газобетона, заполнителя или бетона, 440 x 215 x 100 мм. Минимальная прочность на сжатие 3.5 Н/мм² или 7,0 Н/мм² при поперечной нагрузке 3,5 кН на пролете 420 мм.

Для пола в гараже следует использовать блоки с прочностью на сжатие 7,0 Н/мм2.

Для герметизации швов весь пол должен быть залит номинальной смесью песка и цемента 3:1 как можно скорее после фиксации балок и блоков пола. Нанесение затирки на пол жесткой щеткой после того, как поверхность хорошо «смочена». Убедитесь, что раствор проникает в швы, чтобы обеспечить жесткую конструкцию.

Отделка пола, наносимая непосредственно на залитый раствором пол, может быть ДСП, армированным бетоном на изоляции, стяжкой или асфальтом.

Установка верхних этажей

Блоки заполнения из заполнителя или бетона, 440 x 215 x 100 мм. Минимальная прочность на сжатие 3,5 Н/мм² или 7,0 Н/мм² при поперечной нагрузке 3,5 кН при пролете 420 мм.

Если этаж отделяет одно жилое помещение от другого жилого, он должен соответствовать утвержденному строительным нормам документу E.Это можно сделать, построив Robust Detail E-FC-6 или E-FC-7.

Потолок из гипсокартона легко монтируется с помощью металлических клипс, деревянных реек 50 х 50 мм и гипсокартона; это неизбежно увеличивает огнестойкость.

Пол с гипсокартонным потолком обеспечивает огнестойкость до 1 часа. Пол, состоящий из расширенных балок Longley, построенных, как указано выше, обеспечивает огнестойкость до 1,5 часов.

При встраивании блоков в несущие стены их прочность на сжатие должна быть не меньше, чем у блоков, используемых в конструкции стены.

По любым другим вопросам, связанным с установкой перекрытий из балок и блоков, наша команда сметчиков предоставляет планы проектов балок и блоков с подробным указанием количества и расположения балок. Спросите здесь.

30 октября 2020 г. | 11:32 | Админ

Балочные и блочные бетонные полы | Поставка и установка сборного железобетона, Эссекс

Ведущий производитель напольных покрытий из балок и блоков в Великобритании

Балочные и блочные бетонные перекрытия состоят из ряда перевернутых тавровых балок, изготовленных из предварительно напряженного бетона, нарезанных на определенную длину, как определено строительными чертежами. На строительной площадке они укладываются перпендикулярно опорным блочным стенам, составляющим внутренний лист фундаментов, и укладываются в подходящих центрах, чтобы можно было заполнить их облегченным газобетоном стандартных размеров или блоками из плотного заполнителя.

Конструкция пола замазана сухой смесью песка и цемента в пропорции 4:1, чтобы заполнить щели, консолидируя балки и блоки в прочную конструкцию. Поскольку это полностью сухой процесс, в котором не требуется раствор или клей, сразу после укладки пола он обеспечивает мгновенную рабочую платформу, готовую для последующих операций.

Milbank занимается производством и поставкой бетонных полов уже более 70 лет. Наши бетонные тавровые балки доступны в предварительно напряженных вариантах глубиной 155 мм и 225 мм и длиной 1-6 м с шагом 50 мм. Мы также предлагаем изделия из бетонных блоков со стандартными строительными блоками глубиной 100 мм для заполнения зазоров между балками во время укладки.

Предварительно напряженные бетонные балки перекрытия британского производства толщиной 155 мм, 225 мм или по вашим спецификациям

Сборные балки Milbank и балки перекрытий из бетонных блоков мастерски изготавливаются нашей опытной рабочей группой на наших предприятиях в Эссексе, Великобритания, и отливаются с высоким качеством, превосходной прочностью и долговечностью. У нас есть постоянный склад из более чем 25 000 м 155-миллиметровых бетонных балок перекрытий различной длины, чтобы удовлетворить любой заказ. У нас также имеется ограниченный запас более толстых 225-миллиметровых балок, но у нас есть все необходимое для эффективного производства бетонных балок на заказ с шагом 50 мм и длиной до 7,8 м. Наша изменчивость и гибкость, а также наше стремление обеспечить исключительный уровень обслуживания клиентов — вот что отличает нас от конкурентов.

Преимущества систем бетонных балок и блочных перекрытий

• Перекрытия из балок и блоков известны своей быстрой, дешевой и простой укладкой, не требующей специальных строительных навыков, и являются самым дешевым способом создания очень прочного и прочного пола.
• Изменение центров бетонных балок во время строительства предлагает быстрое и экономичное решение широкого спектра проблем, как на уровне земли, так и на уровне верхних этажей.
• Гибкая и простая в работе система, обеспечивающая несколько решений любой проблемы с полом
• Использование балок разного размера означает, что он идеально подходит для использования на наклонной или неровной поверхности.
• Быстрое строительство означает, что можно быстро установить безопасную ровную платформу — рабочие могут использовать пол в качестве безопасной рабочей базы для дальнейших строительных работ.

Балка и блок Часто задаваемые вопросы:

Можно ли делать перекрытия из балок и блоков в плохую погоду или зимой?

Поскольку все используемые железобетонные изделия изготавливаются на нашем заводе, процесс укладки полностью сухой. По этой причине установка балки и блока обычно не зависит от холодной или влажной погоды, поэтому ее можно продолжать даже в зимние месяцы.

Какие подготовительные работы необходимо выполнить для устройства балочных и блочных перекрытий?

Сначала необходимо уложить опорную кладку, в остальном требуется очень небольшая подготовка.Требуются минимальные уровни раскопок — при минимальной подготовке сроки проекта сокращаются.

Чем балка и блок отличаются от деревянного пола?

Балки, используемые в этих полах, имеют значительно больший пролет, чем деревянные, и поэтому они намного дешевле и проще в установке, чем традиционные деревянные методы.

В каком объеме требуется уход за балочными и блочными перекрытиями?

Полы из балок и блоков не требуют ухода – они совершенно не подвержены влиянию влаги, гнили или вредителей.Эти очень прочные полы чистые, не содержат плесени, не имеют себе равных по долговечности и имеют невероятно низкую стоимость в течение всего срока службы.

Почему стоит выбрать Milbank в качестве поставщика балок и блочных перекрытий?

Milbank производит железобетонные полы с момента своего основания в Челмсфорде, Эссекс, в 1947 году. Обладая более чем 70-летним опытом производства и поставок предварительно напряженных бетонных балок и блочных полов, мы уверены, что сможем предоставить вам идеальные решение ваших требований к напольному покрытию.Наша собственная команда опытных дизайнеров, производственного персонала и бригад монтажников постоянно выполняет нашу миссию по обеспечению исключительного уровня обслуживания наших клиентов.

Мы являемся экспертами в установке балочных и блочных перекрытий

Наше профессиональное комплексное обслуживание бетонных полов включает установку на месте, что гарантирует быстрое и эффективное решение любых вопросов из нашего головного офиса. Мы охватываем все аспекты процесса проектирования и установки и гордимся нашей быстрой реакцией на запросы, производством мирового класса и квалифицированной установкой.

Другие причины выбрать нас:

• Мы заботимся об окружающей среде – нажмите здесь, чтобы узнать подробности.
• Наши установки полностью соответствуют требованиям охраны труда и техники безопасности, и мы строго придерживаемся стандартов.
• Наши сотрудники обладают опытом и знаниями, чтобы помочь выполнить ваш проект в соответствии с высочайшими стандартами и в срок.
• Мы производим все наши сборные железобетонные изделия на месте и устанавливаем их в соответствии с самыми высокими стандартами.Щелкните здесь для получения дополнительной информации о наших методах установки.

Мы также предоставляем ресурсы и онлайн-инструменты, которые помогут вам найти необходимую информацию:

Позвоните или напишите нам сегодня для получения подробной информации

Если у вас есть какие-либо вопросы о том, как напольные покрытия из балок и блоков могут стать решением, которое вы ищете, мы будем рады услышать от вас.

No related posts.
