Балки перекрытия из бруса: размеры, монтаж на видео

В частном строительстве межэтажное перекрытие возводится обычно из деревянных балок. Во-первых, материал вполне доступен, во-вторых, отличается небольшим весом, так что с сооружением потолка можно справиться собственными силами и без применения специального оборудования. Ну а, в-третьих, дерево – прекрасный теплоизолятор.

Выбираем брус для перекрытий

О чём пойдет речь:

Балки перекрытия: общие требования

Брус для обустройства потолка применяется и в каркасных, и в бревенчатых, и в брусовых, и даже в кирпичных зданиях. Касается это только малоэтажного строительства – одноэтажный дом с чердаком или мансардой, или 2-, 3-этажное строение.

Какой брус используется для перекрытия?

  • Необходимо только хорошо просушенное дерево – уровень влажности не более 20%. При высыхании дерево изменяется в объеме, порой даже коробится, что приведет к деформации потолка.
  • Порода дерева, если речь идет о деревянном строении, должна совпадать с породой остальной древесины.
    Степень усадки и реакция на температурные изменения у разного материала заметно отличается.
  • Бруски необходимо тщательно и со всех сторон, не забывая торцы, обработать антисептиками, так как дерево, обычно, подвержено гниению и составляет лакомый кусочек для насекомых.
  • Рекомендуется обработать материал также антипиренами – составы увеличивают огнестойкость.

При сооружении балочной системы выполняется еще ряд требований, которые влияют на выбор материала – его размеры и способ изготовления. Так, над помещениями с высокой влажностью балочная система дополнительно гидроизолируется. А если балки разделяют этажи с разным температурным режимом – например, жилой этаж и неотапливаемый чердак, то теплоизоляция должна быть усилена и выполняться по тем же требованиям, что и теплоизоляции стен. В этом случае утеплитель составляет ощутимую дополнительную нагрузку, и брус придется подбирать больших размеров.

Определение нагрузки

Размер бруса для перекрытия между этажами определяется той нагрузкой, которую конструкцию должна выдержать. Одно дело – необитаемый чердак, выполняющий роль воздушной прослойки между крышей и жильем, и совсем другое – мансарда, где совокупный вес мебели, людей, бытовой техники и утепления может достигать значительных величин.

Общая нагрузка составляет сумму массы всех объектом и вес самой конструкции.

Для нежилого чердака расчет будет приблизительно таким:

  • если помещение не используется в качестве склада, а в теплоизолятор применялся легкий – минеральная или базальтовая вата, пенополистирол, то собственная нагрузка принимается за 50 кг/кв. м;
  • по СНиП стандартная нагрузка во время эксплуатации нежилого чердачного помещения составляет 70*1.3=90 кг/кв. м, с учетом коэффициента запаса;
  • соответственно, общая нагрузка вычисляется как 50+90=130 кг/кв. м. На практике величину тут же увеличивают до 150, чтобы обеспечить запас прочности.

Если на чердаке складывают и хранят старые вещи, вплоть до мебели, если используется тяжелый утеплитель, и также при облицовке потолка тяжелым отделочным материалом, эксплуатационную нагрузку увеличивают до 150.

  • Соответственно: 50+150*1,3=245 кг/кв. м.

Сделать межэтажные перекрытия в доме из бруса рекомендуется и в тех случаях, когда второй этаж представляет собой жилую мансарду. Однако при вычислениях необходимо учитывать вес мебели, пола на втором этаже, перегородок, если таковые будут, и совокупный вес постоянных обитателей.

  • Как правило, общая нагрузка составляет 300–150 кг/в. м.

Если второй этаж состоит из жилых, отапливаемых, активно используемых помещений, то общая нагрузка составит не менее 400 кг/кв. м. Определение сечения бруса как клееного, так и из массива, проводится исходя из полученных величин.

Длина перекрытия

Второй принципиальный вопрос определяющей габариты материала. Параметр этот фиксированный – материал нарезается стандартными отрезками, поэтому расчеты могут привести к тому, что вместо балок будут устанавливаться деревянные фермы.

Параметр состоит из величины пролета и глубины заделывания балки в стену.

В кирпичных перегородках балка размещается на глубину в 150 мм, в стенах из дерева – врубается в основание на 70 мм.

Оптимальным сличается пролет в 2,5–4 мм, максимальным – в 6 м. Если величина больше, балки изготавливают из клееного бруса. При очень большой длине пролета могут понадобиться дополнительные опорные конструкции – колонны, перегородки. На фото – перекрытие, собранное из клееного бруса.

Определение параметров

Сечение бруса для перекрытия вычисляют в соответствии с установленнной нагрузкой и величиной пролета. Лучший вариант – сечение в форме прямоугольника, в котором высота и толщина соотносятся как 1,4:1.Ширина может составлять 40–200 мм, а высота – 100–300 мм.

Как правило, подбирают такие размеры, чтобы высота превышала толщину теплоизолятора.

Дистанция между балками колеблется от 30 до 120 см. Зависит она и от полной нагрузки, и от величины листа утеплителя, и элементов подшивки. Кроме того, в каркасной постройке дистанция между балками должна в какой-то мере совпадать с шагом между стойками каркаса.

Балки перекрытия из клееного бруса первого этажа рассчитываются по той же схеме: прочностные характеристики у материалов близкие.

Полученные результаты проверяются по справочной таблице для определения размеров элементов для межэтажных перекрытий. При проверке учитывается, что прогиб для конструкций чердачного типа должен быть около 1/200, и для жилых мансард – 1/350.


На видео вычисление параметров балочной системы проиллюстрировано соответствующими схемами и пояснениями.

Узлы перекрытия в брусовом доме

Узел 1. Опора двутавровых балок перекрытия на наружные стены из бруса

Данный узел является наиболее удобным решением для устройства лаг перекрытия в доме из бруса. Наружные стены штробятся (делается проем) минимум на 10 см в глубину, оптимально 15 см. Пространство между стеной и стойкой двутавровой балки из OSB-3  закладывается утеплителем, либо запенивается.

  1. Деревянные двутавровые балки (основные лаги)
  2. Наружная стена из бруса
  3. Утеплитель или строительная пена.

Узел 2. Крепления двутавровых балок брусу при помощи кронштейнов

Узел используется, если нет возможности опереть балки на брус сверху. Лаги подвешиваются на кронштейны (опоры бруса) на шурупы/гвозди. Нижняя полка балки «обувается в сапожок» опору бруса, верхняя полка фиксируется конструкционным уголком. Более технологичный, но и более дорогой способ крепления- кронштейнами Simpson на всю высоту балки. Такие кронштейны нужно заказывать заранее. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

  1. Деревянные двутавровые балки (основные лаги)
  2. Стена из бруса
  3. Вставка из OSB-3/фанера/доска/, ширина 30 см
  4. Гвозди/шурупы оцинкованные
  5. Кронштейн Simpson на всю высоту балки
  6. Опора бруса
  7. Уголок конструкционный
  8. Монтажный шуруп 4. 0х30

Узел 3. Опора двутавровых балок на стену из бруса

Узел используется в случае, если выше перекрытия не будет брусовой стены. Например, каркасный второй этаж или опора стропильной системы предполагается непосредственно на двутавровые балки.  К брусу двутавровые балки монтируются шурупами через нижнюю полку под углом 30 град.

  1. Деревянные двутавровые балки (основные лаги)
  2. Блок-балки
  3. Брусовая стена
  4. Гвозди/шурупы оцинкованные под углом 30 град вертикально
  5. Гвозди/шурупы оцинкованные под углом 30 град горизонтально

Узел 4. Опора двутавровых балок на брус. Лаги параллельны стенам.

Стандартный узел расположения крайней лаги, параллельной стене. Крайнюю лагу устанавливать на расстоянии 3-4 см от стены, либо вплотную, но с предварительным монтажом звукоизоляционного материала между стеной и балкой.

  1. Деревянные двутавровые балки (основные лаги)
  2. Кирпичная кладка
  3. Заполнитель (утеплитель или строительная пена)

Узел 5.

Опора балок на внутренние стены.

Величина опирания двутавровой балки на стены 10-15 см. Если ширина бруса внутренней стены больше 20 см, балки устанавливаются «встык». Если ширина бруса меньше 20 см, то балки устанавливаются «в нахлест».

  1. Деревянные двутавровые балки (основные лаги)
  2. Кирпичная кладка

Узел 6. Установка дополнительных блок-балок на больших пролетах.

На пролетах более 3-х метров рекомендуется устанавливать блок-балки с шагом 1,5-2 метра для обеспечения жесткости конструкции и перераспределения нагрузки с одной балки на соседние.

  1. Деревянные двутавровые балки (лаги)
  2. Стена из бруса
  3. Вставки (фанера, OSB, доска)
  4. Гвозди/шурупы
  5. Блок-балки
  6. Уголок конструкционный (8 шт на 1 блок-балку)

Узел 7. Вынос балок за контур дома. Консоли без нагрузки.

Узел применяется в случае, если консоли из двутавровых балок необходимо вынести за пределы контура дома для создания, например, балкона или крыльца. В данном случае не предполагается большая нагрузка. Величина выноса консоли зависит от типа балки и от её высоты, информацию по максимальному выносу той или иной балки можно получить у наших менеджеров.

  1. Деревянные двутавровые балки (лаги)
  2. Наружная стена из бруса
  3. Вставки (фанера, OSB, доска)
  4. Гвозди/шурупы оцинкованные
  5. Фанерный торцевой элемент (влагостойкий)
  6. Шурупы/гвозди оцинкованные

Узел 8. Вынос балок за контур дома. Консоли с нагрузкой.

При больших нагрузках на консольный вынос (от стен 2 этажа или стропильной системы) консольные двутавровые балки необходимо усилить фанерой или OSB.

  1. Деревянные двутавровые балки (основные лаги)
  2. Блок-балки
  3. Стена 2 этажа
  4. Усиление из листов фанеры или OSB
  5. Гвозди/шурупы оцинкованные
  6. Гвозди/шурупы оцинкованные под углом 30 град горизонтально
  7. Стена из бруса

Узел 9.

Примыкание «встык» к сдвоенной балке. Опора на кронштейны.

Узел часто встречается в решение лестничного пролета и в случаях, где необходимо основные лаги подвешивать на кронштейны к ригелю из сдвоенных балок. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

  1. Деревянные двутавровые балки (основные лаги)
  2. Сдвоенные двутавровые балки (ригель)
  3. Блок-вставка (фанера/OSB/доска)
  4. Кронштейн опора бруса
  5. Уголок конструкционный
  6. Гвозди/шурупы оцинкованные
  7. Монтажный шуруп 4.0х30

Узел 10. Устройство сдвоенной двутавровой балки (ригеля)

При монтаже сдвоенной двутавровой балки, используемой в качестве ригеля, необходимо заполнить центральное межполочное пространство до полноты сечения. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

  1. Деревянные двутавровые балки (основные лаги)
  2. Сдвоенная двутавровая балка (ригель)
  3. Вставка OSB/фанера/доска
  4. Открытая опора бруса
  5. Вставка OSB/фанера/доска
  6. Уголок конструкционный 35х50х50
  7. Монтажный шуруп 4.0х30
  8. Гвозди/шурупы оцинкованные

Узел 11. Монтаж блок-балок

Каждая блок-балка крепится на 8 уголков.

  1. Деревянные двутавровые балки (основные лаги)
  2. Блок-балки
  3. Уголок конструкционный 35х50х50
  4. Монтажный шуруп 4.0х30

Узел 12. Примыкание «встык» сдвоенной балки к сдвоенной балке. Опора на кронштейны.

Узел используется в решении большепролетных перекрытий со сложной конфигурацией. Например, если лестничный пролет или «второй свет» располагаются по центру перекрытия.

  1. Сдвоенные двутавровые балки (ригель)
  2. Блок-вставка (фанера/OSB/доска)
  3. Кронштейн опора бруса
  4. Уголок конструкционный
  5. Гвозди/шурупы оцинкованные
  6. Монтажный шуруп 4. 0х30
  7. Кронштейн опора бруса для сдвоенной балки

Узел 13. Вариант «пирога» перекрытия

Использование минеральной ваты/базальтового утеплителя в качестве звукоизоляционного/теплоизоляционного материала.

  1. Черновое покрытие (плиты OSB-3, фанера, доска)
  2. Пароизоляция
  3. Утеплитель
  4. Деревянные двутавровые балки (лаги)
  5. Пароизоляция или гидроизоляция
  6. Обрешетка по нижней полке двутавра (полоски OSB-3, фанеры или бруски)

Чем обработать балки пола и потолка, межэтажные перекрытия из бревна и бруса

Выбрать антисептик чем обработать межэтажные перекрытия, балки пола и потолка из бревна и бруса от грибка, плесени, гниения, пожара придав им огнебиозащитные свойства


 Обработка балок пола и потолка в доме и бани выполняется для защиты их от поражения гнилью, плесенью и грибком в начальной стадии строительства дома или бани или в момент его чистовой отделки. Межетажные перекрытия так же важно обработать антисептиком для защиты древесины, т.к. в дальнейшем эти области дома будут зашиваться и доступ к балкам пола, потолочным балкам, скрытым полостям и межетажным перекрытиям будет ограничен или невозможен без частичной или полной разборки конструкции пола, потолка, перегородок или мансардного этажа.
 Чтобы правильно выбрать антисептик для балок пол и потолка, а также антисептик или пропитку для обработки межэтажных перекрытий или конструкций нужно знать простое правило:

  1.  В доме и особенно в бане надо больше уделить внимание при обработки половых балок и черновых полов биозащите. Биозащитная обработка половых балок предотвратит гниение балок из бревна или бруса, доски и т.п. в помещениях с высокой влажностью и степенью риска образования плесени и грибка.
  2. Потолочные балки и балки потолка, а также межэтажные перекрытия и конструкции желательно защитить используя не только антисептик от грибка, антисептик от плесени, состав от гниения древесины (биозащитные пропитки для древесины), но и от пожара и распостранения огня. Для этого использйте огнезащитные антисептики и огнебиозащитные пропитки.

Когда начинать обрабатывать балки пола и потолка огнебиозащитными составами:

  1.  Защитить балки пола и потолка от потемнения, защитить межэтажные перекрытия от плесени и грибка, обработать балки пола и потолка, доски и брус можно во время хранения заготовленных бревен или пиломатериалов, подготовленных для рубки сруба или бруса до его сборки.
  2.   Защитить половые балки от плесени и от жука короеда, защитить тололочные балки и половые лаги необходимо в момент сборки вашего дома или бани.
  3.   Обработать балки пола от грибка огнезащитным антисептиком или обработать потолочные балки можно сразу после сборки дома из бревна или бруса на участке заказчика после его окончательной установки «под крышу» на весь срок «усадки» и «выстаивания» сруба до момента начала выполнения чистовой отделки сруба или зашивки дома из бруса сайдингом.
      Защитить межетажные перекрытия балки пола и потолка очень важно в самые короткие сроки после сборки, т. к. древесины сруба дома или бани может быть повышенной влажности и наиболее подвержена потемнению и негативному воздействию спор грибков и плесени. Балки несут основную нагрузку полов и всего, что на них вы будите нагружать. При загнивании балки пола затраты на ее ремонт или замену могут быть очень дороги.

 ← Фото как правильно обработать балки пола и потолка огнебиозащитным антисептиком

Какую защиту получат обработанные огнебиозащитным составом балки пола, потолочные балки, скрытиые полости и межэтажные перекрытия в доме:

  1. защита балок пола и потолка от огня, защита потолочных балок от пожара,
  2. защита потолочных и половых лаг и балок в срубе на выдержке от потемнения, плесени, грибка,
  3. защита балок пола и потолочных балок в срубе от жука короеда, защита балок от заражения личинок древоточца,
  4. защита межэтажных перекрытий, половых и потолочных балок от намокания и влаги,
  5. уменьшение растрескивания балок пола и потолка от растрескивания.

КУПИТЬ антисептик для защиты балок пола и потолочных балок в доме и бани:
  ОГНЕБИОзащитные составы для дерева
защита балок пола и потолка от огня, пожара,
плесени, короеда, грибка, древоточца.
Комплексная защита балок пола и потолка.
БИОзащитные составы для дерева.
защита балок пола и потолка, межэтажных перекрытий дома и бани от плесени, короеда,
грибка, древоточца, потемнения  и т.п.
В категории подобраны и предложены некоторые антисептики для огнебиозащиты балок пола и потолка,
межэтажных деревянных конструкций  по критерию МАКСИМАЛЬНОЙ ЭФФЕКТИВНОСТИ и КАЧЕСТВУ работы защитных пропиток при МИНИМАЛЬНЫХ ЗАТРАТАХ заказчика на весь срок работы состава.
КУПИТЬ огнебиозащитный антисептик
в Торговом Доме КолорЛак.
РЕКОМЕНДУЕМЫЕ нами составы
— возможное решение с бесплатной доставкой
КУПИТЬ биозащитный антисептик
в Торговом Доме КолорЛак.
РЕКОМЕНДУЕМЫЕ нами составы
— возможное решение с бесплатной доставкой

Отзывы застройщиков и профессиональных монтажников о клееном LVL брусе.

Отзыв 002.

1.  Для чего Вы применяли LVL брус, обустройство перекрытий или стропильной системы?

LVL брус применялся для стропильной системы, проект кровли был сделан на Движущей Силе с распиловкой материала, т.е. приехал практически конструктор, внутри рабочими были добавленны дополнительно несколько подпорочных брусьев на всякий случай для надёжности.

2.  Если это перекрытия, то из какого материала сделаны несущие внешние стены дома и какова максимальная величина пролета?

———-

3.  Если это стропильная система, то какой применялся кровельный материал.

Кровельный материал: профиль Бобровый хвост, KORAMIC рядовая черепица, эдельангоб, edelrot

4. Если работы с LVL брусом закончены, то, пожалуйста, укажите, есть ли какие либо замечания по эксплуатации перекрытий или кровли.

Замечаний нет, всё идеально, зиму простояло, ни одной черепичинке не откололось, хотя снега зимой на ендовых было много. Монтаж стропильной системы проходил в ноябре-декабре, часто в снег с дождём. Сами испытывали обрезок бруса — пролежал в луже со льдом неделю, ни одного слоя не отошло, пытались даже отслоить насильственно — не получилось. Бригада кровельщиков была из Москвы (но запад. украинцы), по рекомендации ДС, им брус очень понравился.

5.  Пожалуйста, уточните название населённого пункта и площадь дома, в котором была применены LVL балки.

г. Смоленск, площадь дома 300 м2, этажа 150 м2.

6.  Довольны ли Вы в целом своим выбором?

Доволен, на гостевой дом с баней так же буду использовать LVL брус.

Междуэтажные и чердачные деревянные перекрытия

Междуэтажные и чердачные деревянные перекрытия

Устраиваются на балках. Подбирают и укладывают балки, соблюдая такие требования. Балки, обычно из сосны или ели, для междуэтажных перекрытий должны быть сухими (допустимая влажность — не более 14%; при правильном хранении древесина приобретает такую влажность через год). Чем суше балка, тем она прочнее и тем меньше прогибается от нагрузки.

Повышенные требования к прочности балок перекрытия объясняются тем, что балки междуэтажных и чердачных перекрытий опираются на стены только своими концами и редко, когда под ними ставят опоры. Чтобы междуэтажные оалки не прогибались, их следует тщательно рассчитывать и укладывать на расстоянии но более 1 м друг от друга.

Рис. 48. Подготовка стыковых соединений сухой штукатурки под

окраску: а — надрезка картона; б — ишатаевание щелей; в — заклеивание марлей; г — окончательное шпатлевание; 9 — перекрытие стыкового соединения деревянной Накладкой; 1 — картон; 2 — место надреза; 3 — шпатлевка; 4 – марля; 5— окончательный слой шпатлевки; 6 — деревянная накладка

Самая прочная на изгиб балка — это брус с соотношением сторон 7:5, то есть высота балки должна равняться семи каким-то мерам, а ширина — только пяти мерам. Круглое бревно выдерживает большую нагрузку, чем вытесанный брус, однако оно менее прочно на изгиб.

Обычно балки прогибаются под давлением на них массы засыпки, пола, мебели, людей и т.д. Прогиб в основном зависит от высоты балки, а не от ее ширины. Если, например, два одинаковых бруса скрепить болтами и шпонками, то такая балка выдержит уже в два раза больший груз, чем оба эти бруса, уложенные рядом. Поэтому выгоднее увеличивать высоту балки, чем ее ширину. Однако и в уменьшении ширины есть свой предел. Если балка будет слишком тонкой, то она может изогнуться в сторону.

Любое перекрытие, даже под нагрузкой, будет совершенно ровным, если в укладываемых балках предварительно вытесать так называемый строительный подъем. В этом случае нижней стороне каждой балки придают форму плавной кривой с подъемом в середине (рис. 49).

Сначала потолок с такими балками будет слегка приподнятым в середине, но постепенно от нагрузки выровняется и станет почти горизонтальным. С этой же целью для балок можно применять изогнутые в одну сторону бревна, соответственно подтесывая их.

Толщина балок для междуэтажных и чердачных перекрытий должна равняться не менее 1/24 ее длины. Брус можно заменить двумя досками, общим сечением равным сечению бруса. Такие доски обычно сшивают гвоздями, располагая их в шахматном порядке через 20 см. При более частой укладке вместо бревен (брусьев) можно использовать обыкновенные доски, поставленные на ребро.

Рис. 49. Строительный подъем балки

Концы балок заделывают в стены в такой последовательности. Концы балок междуэтажных и чердачных перекрытий деревянных зданий врубают сковороднем в верхние венцы на всю толщину стены. В каменных зданиях балки кладут на стены или заводят в специально оставленные в них гнезда. В стенах из самана и землебита балки кладут на обвязку. Из-за конденсирования теплого воздуха, проникающего из дома, концы балок нередко загнивают. Этого можно избежать, если между стенами и концами балок оставить пространство с хорошей вентиляцией.

Поэтому гнезда, оставляемые, например, в кирпичных стенах, для укладки балок делают несколько больших размеров, чем концы балок. Нижняя часть гнезда должна быть как можно более ровной, поэтому заранее перед укладкой балок ее нужно выровнять бетоном, хорошо просушить и уложить два-три слоя рубероида.

При подготовке концов балок их отесывают, покрывают противогнилостным антисептиком, просушивают, просмаливают на 200 мм и в пределах осмолки обертывают двумя слоями рубероида. При этом торцы балок должны быть неза-смоленными и не закрываться рубероидом.

Балки около дымоходов необходимо располагать не ближе 400 мм от внутренней поверхности ближайшего дымохода. Бывает, что нельзя отдалить балку от дымохода. В этом случае балку врубают в ригель, который в свою очередь, врубают в две балки, что немного ослабляет их. Чтобы уменьшить ослабление, такие балки лучше укладывать толстыми концами в сторону дымохода.

Заполнение перекрытий состоит из балок, наката, образующего потолок, пола и засыпки. Для укладки наката к балкам прибивают так называемые «черепные» бруски сечением 40×40 или 50×50 мм или выбираютв них «черепа» (шпунты). Пластины наката должны плотно примыкать друг к другу (лучше четвертями) и быть на одном уровне с нижней стороной бачки. Для чего их концы приходится подрезать.

Если потолок не штукатурят, пластины строгают. Уложив накат, его покрывают слоем (2—3 см) глинопесчаной смазки или рубероида, причем так, чтобы он накрывал половину высоты бачки. На высохшую смазку или рубероид насыпают рыхлую засыпку нужной толщины. Чтобы при мытье полов влага случайно не попала на засыпку, сверху ее рекомендуется закрыть рубероидом.

После этого на часто уложенные балки стелют доски пола второго этажа или мансарды, а если балки положены редко, то на них кладут сначала лаги, изолируют двумя-тремя слоями рубероида или картона, настилают по ним пол, не забыв сделать вентиляционные отверстия (рис. 50).

Оштукатуривание таких потолков выполняют после обивки их дранью. Иногда вместо драни используют проволочную сетку из оцинкованной стали или окрашенную против ржавления.

Рис. 50. Перекрытие по деревянным балкам: 1 — штукатурка; 2 — засыпка по смазке; 3 — балка; 4 — пол; 5 — лага; 6— прокладка из толя или картона; 7— накат; 8— черепной брусок

Доски такого потолка должны быть узкими, а широкие надкалывают и вбивают в надколы небольшие клинья. Это предохраняет доски от коробления, а штукатурку от растрескивания.

Штукатурная дрань должна быть толщиной от 3 до 5 мм, шириной — не менее 15 мм и не более 20 мм.

Дрань набивают в два ряда. Дрань первого ряда (простиль-5?3» толщиной 3—4 мм) набивают на весь потолок через 10—40 мм (по осям), параллельно друг к другу и под углом 45 относительно стен. Дрань второго ряда (выходная, толщиной 4—5 мм) набивают через 40—50 мм по осям под таким же углом, но в противоположном направлении. Выходная дрань, набитая на простильную, находится от поверхности на 3—4 мм, т.е. образует пространство, под которое затекает раствор. При набивке простильной драни каждую драницу слегка наживляют двумя гвоздями по концам. Затем крепят выходную дрань, забивая гвозди по концам через три-четыре простильные драни(рис. 51).

После этого из простильной драни вытаскивают гвозди.

Гвозди должны быть штукатурные, длиной 25, 30 или 40 мм. Если дрань сухая и при забивке гвоздей колется, ее следует намочить.

Для придания потолку звуко — и теплонепроницаемое™ его до нашивки дранью закрывают рогожей, пергамином или плотным войлоком, который предварительно следует обработать дезинфицирующим составом и просушить. Штукатурные работы выполняют по описанной ранее технологии.

Проем в междуэтажном деревянном перекрытии устраивают для лестниц. При строительстве нового дома такие проемы следует предусматривать в процессе строительных работ. Однако при капитальных ремонтах и реконструкции жилых помещений могут возникнуть проблемы установки лестницы для сообщения между этажами или с мансардой.

Рис. 51. Набивка драни: 1 — про стильная дрань; 2 — выходная дрань

Устройство проема для лестницу в железобетонном междуэтажном перекрытии представляют собой очень сложную задачу. При возникновении такой необходимости следует эту работу поручить специалистам.

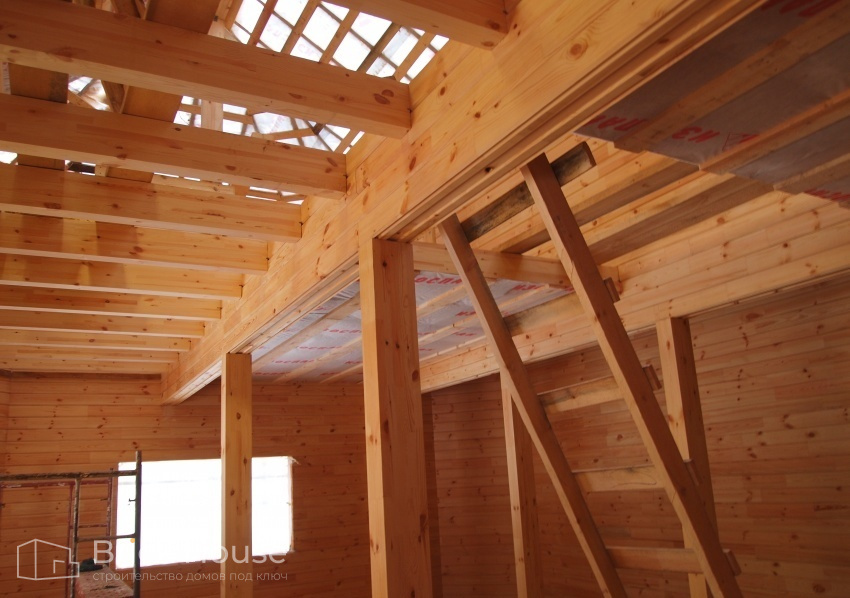

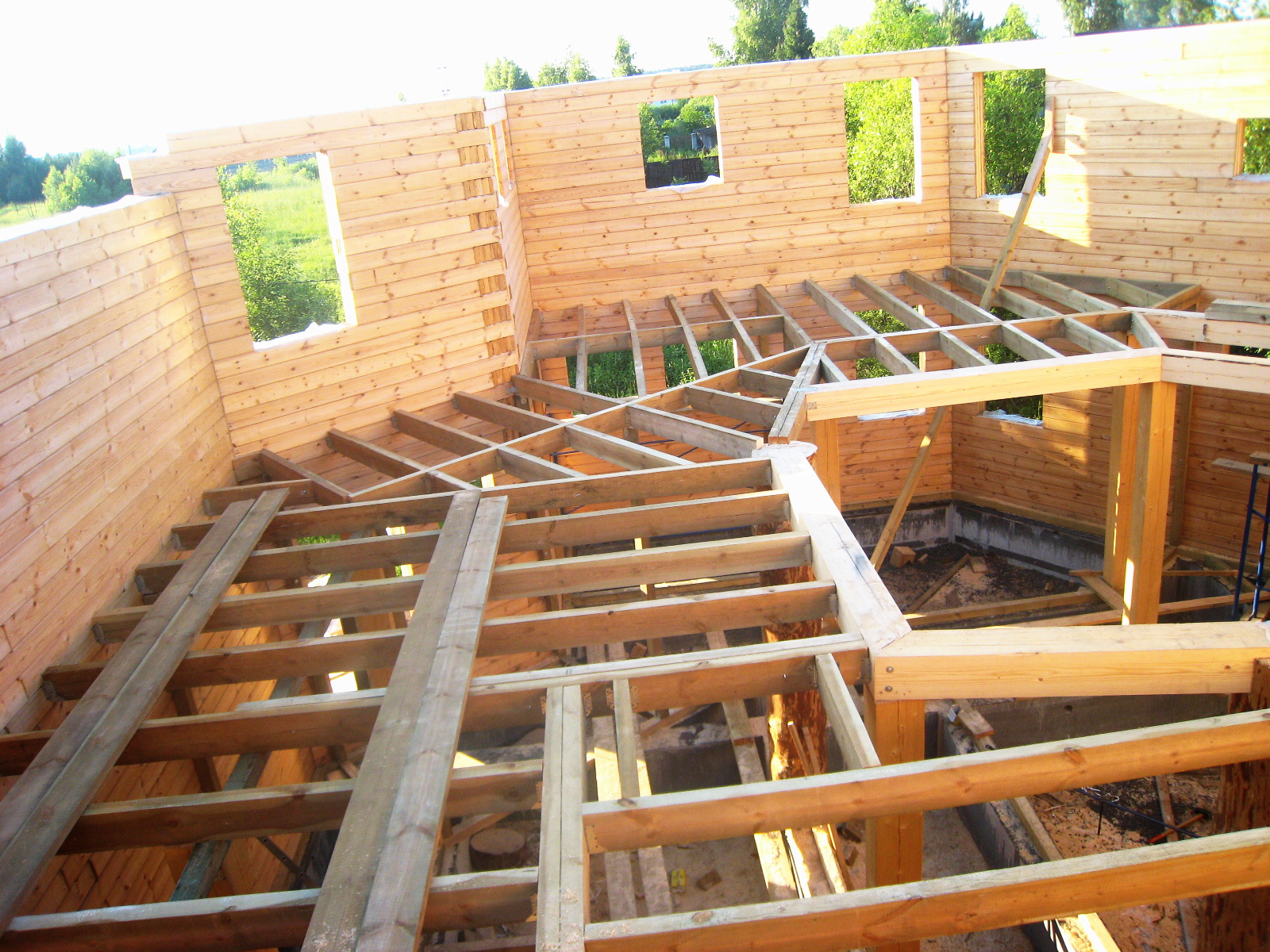

В деревянных междуэтажных перекрытиях возможно устройство проема собственными силами. При этом следует тщательно изучить конструктивные особенности данного перекрытия, чтобы устройство проема не повлияло на его не-сущую способность.

В первую очередь следует определить место в квартщк, для установки лестницы. При этом следует учитывать наличие свободного подхода к лестнице на обоих этажах, места прокладки электрической проводки, наличие сантехнических коммуникаций. Большую роль играет направление и расположение несущих балок перекрытия. Проем для лестницы нужно проектировать таким образом, чтобы он в перекрытии располагался между двух балок (рис. 52). В противном случае возникнет необходимость установки шести новых балок перекрытия.

Сами размеры проема зависят от вида и размеров устанавливаемой лестницы, но в любом случае размеры проема должны оыть минимум на 50 мм шире и длиннее габаритов лестницы. Если лестницу удалось расположить вдоль балок, то удалять придется фрагменты всего двух балок, а их концы соединяются с остальными балками при помощи вмонтированных поперечных балок. При этом поперечное сечение новых балок должно соответствовать поперечному сечению существующих балок.

Для получения необходимой ширины проема устанавливаются две новые продольные балки. Возможен вариант установки только одной балки, если удастся использовать одну существующую. Крепление поперечных балок с продольными лучше всего выполнять при помощи металлических кронштейнов.

После окончания монтирования проема перекрытие восстанавливают в первоначальном виде.

Читать далее:
Установка натяжного потолка
Материалы для изготовления натяжных потолков
Пленочные потолки Bio-Pruf
Потолок натяжной
Последовательность монтажа подвесных потолков
Потолки из пластика
Специальные подвесные потолки
Деревянные подвесные потолки
Подвесные потолки из гипсовых плит и гипсокартона
Металлические потолки


Покрывает ли страховка домовладельцев гниющую древесину?

Гниль древесины или гниение балок пола обычно не покрывается страховым полисом домовладельцев. Но, как и в большинстве случаев, из этого правила есть исключения. Если гниение происходит в результате опасности, которая покрывается страховкой вашего домовладельца, вам может повезти.

Мы покроем ситуации, когда гниение древесины может покрываться страховкой вашего дома.

Страхование домовладельцев покрывает гниение древесины?

Как правило, страховка домовладельцев покрывает гниение древесины только в том случае, если она является результатом покрываемой опасности, и обычно это повреждение является «внезапным и случайным».«Например, случайный слив или перелив воды из бытового прибора — это опасность, покрываемая большинством политик домовладельцев.

Если прорвало трубу и вызвало повреждение балки перекрытия водой, то в момент повреждения вы, вероятно, могли бы предъявить претензию, которая будет одобрена. Если вместо этого выяснится, что гниение не вызвано определенным событием, а является результатом старения материалов и, возможно, плохого обслуживания, вы вряд ли получите одобренную претензию.

А если плесень? Чтобы плесень была покрыта, она также должна быть связана с скрытой опасностью, такой как лопнувшая труба.Плесень, вызванная водой из-за конденсации, чрезмерной влажности или затопления, обычно исключается из страхового покрытия, предоставляемого полисом страхования жилья. (См. «Покрытие от плесени трудно найти в полисах страхования жилья».)

Будет ли страховка домовладельцев покрывать провисание пола и повреждение основания?

Провисание пола считается конструктивной проблемой. Они могут быть вызваны утечкой воды или наводнением, но также могут быть вызваны термитами, оседанием почвы или другими структурными проблемами. Независимо от причины, провисание балок пола может быть опасным в доме и должно быть устранено.

Итак, ваша страховка домовладельцев покроет провисшие полы? Как обычно со страховкой, это зависит. Если провисшие полы являются результатом застрахованной опасности, вы, скорее всего, застрахованы. В противном случае вы будете предоставлены сами себе.

Покрывает ли страхование жилья сухую гниль?

Если сухая гниль была вызвана покрываемой опасностью, а не результатом небрежности, страховая компания обычно покрывает иск. Однако чаще всего сухая гниль является результатом утечки или наводнения, а затем плохой вентиляции помещения.Многие страховые компании домовладельцев считают сухую гниль предотвратимой проблемой.

Страхование жилья покрывает структурные проблемы?

Структурные проблемы могут быть довольно сложными. Иногда структурная проблема является результатом чего-то вроде сильного шторма, вызвавшего наводнение или прорыв трубы. В других случаях проблема может быть вызвана неподходящими материалами, использованными для строительства дома, или даже оседанием почвы. Если ваши структурные проблемы вызваны покрываемыми опасностями (а не результатом пренебрежения решением или сообщением о проблеме), страхование жилья может вмешаться, чтобы спасти положение.

Связанные статьи

Замена линии луча | JLC Онлайн

Один из наиболее частых ремонтов конструкций, который приходится выполнять нашей компании Great Lakes Builders, — это замена центральной балки цокольного этажа. Мы находимся в Чикаго, и в этой части страны люди обычно называют эту балку «линии балки». Здесь, как и в других частях страны, где распространены подвалы, балки перекрытий первого этажа ломаются над балкой, идущей по центру подвала, и над этой балкой часто возводятся несущие стены, так что она является несущей. как на первом, так и на втором этажах.В старых домах эта важная структурная опора часто находится в плохом состоянии.

Причин отказа много. Часто столбы, поддерживающие балку, строились на неподходящем фундаменте — иногда просто из больших плоских камней или кирпича и раствора, которые со временем разрушались в почве. В старых домах часто были грязные полы и повышенный уровень влаги, которая проникала в столбы, что приводило к гниению днища столбов и оседанию балки. Заражение термитами этих центральных балок и их опорных столбов также распространено во многих частях страны.

Почти всегда размеры балок не соответствуют текущим нагрузкам. В нашей работе в элитных старинных домах мы обычно видим изменения на каком-то этапе жизни здания: новая кухня за 100 000 долларов, пол в гостиной, выровненный 20 лет назад, и главная ванная, облицованная экзотической плиткой, являются мало примеров. Часто изменения добавляют значительные нагрузки, но проблема не всегда чисто структурная; Вы также должны понимать ожидания клиента. Некоторые клиенты думают, что волнистый пол добавляет характер, но другие боятся растрескивания штукатурки или поломки плитки.Нам нужно знать, что мы можем оправдать или даже превзойти ожидания клиента, прежде чем подписывать контракт.

При замене линии балки, описанной в этой статье, центральная балка 100-летней давности не только поддерживала нагрузки первого и второго этажей, но также поддерживала дымовую трубу, которая добавляла интенсивную точечную нагрузку. Группа стоек была добавлена ​​​​в середине пролета для поддержки, но со временем их оказалось недостаточно для недостроенной конструкции. Чтобы исправить эти условия, мы следовали замыслу инженера и заменили деревянную балку тремя стальными балками с широкими полками, каждая длиной от 8 до 9 футов, чтобы общая длина балки составила около 25 1/2 футов.Мы добавили еще две балки, каждая длиной около 4 футов, с каждой стороны от центральной балки, чтобы помочь выдержать нагрузку дымохода. Все эти секции балки опирались на 3-дюймовые колонны сортамента 40 с опорными плитами 8x8x1/2 дюйма, прикрепленными болтами к новым бетонным основаниям 2x2x1 фут. Следующие фотографии показывают, как мы это сделали.

Новая схема фундамента и крепления

Вот состояние существующей балки, которую мы обнаружили, когда прибыли на работу. На этой фотографии показаны оригинальные деревянные столбы, сгруппированные вокруг дымохода.Со временем были добавлены стальные «домкраты» (красные), которые следует считать временными и не соответствующими кодексу.

Первоначальные столбы, имеющие признаки износа из-за впитывания грунтовой влаги, опирались на кирпичные фундаменты, поверх которых в какой-то момент была уложена тонкая «крысиная плита», чтобы покрыть первоначальный земляной пол.

Для временной поддержки нагрузки мы добавили две линии усиленных подпорок, идущих параллельно линии балки (вверху слева). В этом случае мы не поддомкрачивали пол, а только поддерживали пол на существующей отметке. Перед установкой подпорок мы измерили, где будут размещены наши новые опоры, не мешая линиям подпорок. После того, как опоры были установлены, я начал размечать точки опоры, используя лазер для привязки к осевой линии главной балки (вверху справа).

После того, как линия балки была отмечена, а места для опор определены, бригада разрезала плиту, чтобы установить новые опоры.Мы разрезали существующую плиту, толщина которой варьировалась от 3/4 дюйма до 1 1/2 дюйма, с помощью небольшой шлифовальной машины, оснащенной вакуумным кожухом (вверху слева). После того, как периметр каждой опоры был обрезан, мы сломали плиту и выкопали отверстия для опоры на глубину около 15 дюймов (вверху справа).

Для каждого квадратного отверстия в основании …

… мы соединили сетку из арматурных стержней № 5 (указанный инженером), включая опоры для арматурных стержней, которые удерживали сетку на 3 дюйма выше дна отверстия.

Мы залили каждый фундамент на глубину 12 дюймов, значительно ниже высоты плиты (вверху слева), что позволило нам закончить, как показано на последней фотографии. Мы использовали «высокораннюю» смесь Quikrete 5000, которая быстро отверждалась до 3000 фунтов на квадратный дюйм за несколько дней (вверху справа).

Новая линия стальных балок

Пока фундаменты затвердевают, мы подготовили стальные двутавровые балки, прикрепив деревянную пластину (вверху слева) к верхней части каждой секции балки (вверху справа) с помощью порохового инструмента.Этот гвоздезабивной гвоздезабивной станок позволил нам механически прикрепить балку к балкам, чтобы балки не вращались. Это также позволило нам отрегулировать высоту балки, врезав пластину, а не удаляя материал с существующих балок.

Мы грубо подогнали балки (вверху слева), чтобы отметить места расположения балок на пластине, и измерили глубину пазов, которые нам нужно было вырезать. Каждый паз имел разную глубину, чтобы приспособиться к изменению высоты нижней части балки (вверху справа).При выполнении этой работы клиент не хотел, чтобы наша работа наносила косметический ущерб отделке в доме выше, поэтому мы позаботились о том, чтобы поддержать пол на существующей высоте.

После вырезания пазов стало очевидным изменение высоты нижней части балок. Такие различия в размерах балок распространены в старых домах. Когда дом был каркасным, размеры пиломатериалов различались больше, чем мы обычно видим сегодня, и плотников заботило только то, чтобы вершины балок были на одной высоте.

После того, как пазы были вырезаны, секции балки выровнены с точностью до 1/16 дюйма или около того; они будут идеально выровнены, когда столб будет закреплен на месте.

Нижняя часть некоторых балок может быть выше пластины 2 на. Для них мы вырезали прокладки (слева вверху), которые вбивали туда, где это необходимо для надежного подшипника (справа вверху).

Один конец новой балки пришлось залить в углубление в фундаменте.Это потребовало увеличения исходного кармана балки для новой стальной балки, включая установочную пластину размером 7x7x1/2 дюйма, указанную инженером, для распределения нагрузки на фундамент.

Заделка плиты

Прикрутив опорные плиты к новому основанию, бригада сосредоточилась на вырезании плиты (вверху слева), чтобы соединить основание трех стоек, поддерживающих дымоход и промежуточный пролет. После того, как старая плита была удалена, фундаменты были тщательно очищены для подготовки к новой заливке (вверху справа).Целью здесь была чистая подгонка и отделка новой работы с углублением оснований стоек под поверхность существующей плиты.

Площадь плиты вокруг двух концевых стоек также была расширена, затем все три области были покрыты новой, более толстой (3 дюйма) плитой. После того, как поверхность была закончена (вверху слева), результат был чистым — лучше, чем у существующей плиты (вверху справа). Хотя структурные элементы нашей новой работы имеют для нас решающее значение, в конечном итоге клиент увидит, насколько чисто она выглядит.И в этом нет никаких сомнений.

Фотографии Джейка Левандовски.

Есть комментарий?

Нажмите здесь, чтобы отправить Письмо в редакцию . Мы ценим все комментарии, исправления и вопросы.
Если мы думаем, что это принесет пользу другим, мы можем опубликовать это в печати. Буквы должны быть эксклюзивными для JLC , Professional Deck Builder или Инструменты торговли . Мы не публикуем открытые письма или письма третьих лиц. Авторы писем, отобранных для публикации, будут уведомлены.Буквы могут быть отредактированы для ясности и сокращены для свободного места.

Лестница второго этажа с деревянными потолочными балками в деревенском стиле Идеи дизайна

Alyssa Rosenheck — Brianna Michelle Design — площадка второго этажа с деревянными нишами и деревянными потолочными балками.

Алисса Розенхек

Дом Моргана Харрисона. В уголке лестницы на белой стене, украшенной окрашенными деревянными балками, висят растения над плетеным табуретом.

Джейн Бейлз

Белая обшивка стен от пола до потолка обрамляет лестничное окно второго этажа, расположенное над скамейкой из овсяного льна, украшенной фиолетовыми подушками и освещенной латунным фонарем.

Эрин Гейтс Дизайн

Серо-белая подушка для детской комнаты на втором этаже, ковер с бахромой в марокканском стиле и деревянные потолочные балки.

Нина Карбоне

Впечатляющая лестничная площадка второго этажа может похвастаться великолепным сводчатым потолком с деревянными балками в деревенском стиле и серым фонарем, освещающим деревянные полы в деревенском стиле.

ТС Адамс Студия

Лестничная площадка на втором этаже в деревенском стиле с дощатым потолком, усеянным двумя люстрами-корзинами, освещающими встроенное сиденье у окна с серыми стегаными подушками и темно-синими подушками, примыкающими к стене, обшитой двойными дверями сарая на перилах.

Дженнифер Вортс Дизайн

Великолепная лестничная площадка второго этажа с деревянными полами в деревенском стиле с серо-синей шерстяной дорожкой, обрамленной железными перилами лестницы и ведущей к вересково-серой бархатной стеганой скамье с синими и белыми подушками, расположенной под небольшим оконным уголком.

Ким Скодро Интерьеры

Фонарь из стекла и латуни свисает с наклонного потолка и освещает площадку второго этажа.

Хардинг и Ко Дизайн

Лестница второго этажа с диагональными деревянными полами, встроенными полками с плетеными корзинами и лестницей из стекла и дерева.

Студия МакГи

На площадке второго этажа круглый дубовый стол на белом ковре из воловьей кожи, диагональные деревянные полы и встроенные полки с плетеными корзинами.

Студия МакГи

Площадка на втором этаже коттеджного дома с черной полосой на широких деревянных полах между белыми стенами и картинной галереей.

Ши МакГи Дизайн

Полозья серого цвета покрывают ступени из окрашенного в коричневый цвет дерева, контрастирующие с белыми шпинделями и белыми перилами.

Интерьеры Мареи Кларк

На благоустроенной лестничной площадке второго этажа плетеные корзины стоят на темном деревянном полу перед белыми встроенными полками, украшенными рисунками в черной рамке и освещенными никелевыми светильниками.

Развитие лесных троп

Светильники для картин освещают белые встроенные полки, стилизованные под искусство в черной рамке и закрепленные на площадке второго этажа за плетеными корзинами, расположенными на темном деревянном полу.

Развитие лесных троп

Черные дощатые стены в деревенском стиле, окрашенные в черный цвет, расставляют акценты на мини-кухне на втором этаже с шпонированными шкафами, расположенными рядом холодильниками для вина и стилизованным декором.

М Хаус Девелопмент

На площадке второго этажа находится высокий стол-витрина с живым краем, увенчанный чеканной латунной вазой, по бокам которой расположены соответствующие скамейки из окрашенного дуба с подушками из марокканского свадебного одеяла, расположенные под серыми и синими абстрактными произведениями искусства, освещенными световыми люками в сводчатом потолке.

Шарон Тафтиан

Белое фойе коттеджа с белыми стенами и лестницей с черно-белой фотогалереей.

Студия дизайна «Переосмыслить»

Shadow box art висит над светло-серым диваном, увенчанным голубыми подушками с принтом пейсли, и расположенным на сером ковре напротив журнального столика-скамейки из серо-коричневой кожи.

Дженкинс Интерьеры

На площадке второго этажа серые встроенные полки с плетеными корзинами, диагональные деревянные полы и стеклянная и деревянная лестница.

Студия МакГи

Средний фонарь Дарлана свисает с потолка внахлест над лестничной площадкой второго этажа, облицованного сосновым деревянным полом, обрамленным железными перилами лестницы с латунными наконечниками, а встроенные шкафы расположены по обе стороны от входа в коридор с тремя сложенными друг на друга фотографиями из сусального золота, освещенными латунная лампа для картин.

Джексон и Лерой

Гостеприимная зона отдыха на втором этаже включает светло-серый диван, стоящий за круглым плетеным журнальным столиком на сером ковре и сочетающийся с серыми креслами-мешками.

Чистая соль Интерьеры

Раздвижные стальные и стеклянные внутренние двери на лестничной площадке второго этажа, ограждающие мини-кухню со шпонированными шкафами на фоне акцентной стены из мелиорированного темного дерева.

Что такое напольные балки и как они работают?

Балки перекрытий — это горизонтальные элементы конструкции, перекрывающие открытое пространство, часто между балками, которые впоследствии передают нагрузку на вертикальные элементы конструкции.Эти балки, часть системы пола, несут вес всего внутри комнаты, включая стены, мебель, технику и даже людей.

Чаще всего расстояние между лагами пола составляет 16 дюймов по центру, но это может варьироваться в зависимости от строительных норм и требований конструкции в плане.

Балки перекрытия помогают распределить нагрузку на конструкцию. Когда вес прикладывается к полу и балке, древесные волокна в нижней части балки подвергаются так называемому натяжению. Верхние волокна идут на сжатие, и это способствует равномерному распределению нагрузки.

Анатомия напольной рамы

Прежде чем строить каркас, убедитесь, что земля уплотнена, а фундамент прочный. Вот основные компоненты каркаса пола (примечание: это не полный список всего, что входит в каркас пола):

  • Блокировка – Перемычки состоят из небольших деревянных секций, скрепленных между балками.Это обеспечивает так называемую боковую устойчивость.
  • Перемычки – Перемычки или краевые балки используются для обрамления проема в полу. Обеспечивает боковую устойчивость.
  • Балки перекрытия – Балки перекрытия представляют собой большие деревянные элементы каркаса, расположенные на своих узких концах. Они расположены равномерно и соединены с подоконником. К этим балкам крепится черновой пол, который несет вес нагрузок на стены.
  • Пороговая плита – Пороговая плита крепится к верхней части фундамента, обычно сделанного из обработанной древесины. Лаги крепятся к подоконнику.
  • Опорная балка — Опорная балка, также известная как центральная балка, несет балки первого этажа, если балки недостаточно длинны, чтобы пройти между стенами фундамента.

Типы балок перекрытий

Существует несколько различных размеров и типов напольных балок. Наиболее распространены размеры 2×8, 2×10 и 2×12.

Массивные деревянные балки

Массивные деревянные балки представляют собой смежные доски, обычно изготовленные из старовозрастных деревьев.Расстояние между ними зависит от таких факторов, как порода, размер доски, интервал и прогиб. Массивные деревянные балки на строительной площадке все еще распространены, но запасы деревьев истощаются, и использование более молодых деревьев для балок может привести к деформации древесины.

Профи

  • Прослужит дольше во время пожара
  • Дешевле инженерных решений

Минусы

  • Не экологически чистый
  • Ограниченное расстояние между пролетами

Двутавровые балки (TJI балки)

Двутавровые балки

, также известные как балки TJI, получили свое название, потому что они похожи на заглавную букву I. Различные секции I сделаны из разных материалов. Верх и низ часто изготавливаются из дерева или ламинированного шпона. Центральная опора обычно изготавливается из фанеры или ориентированно-стружечной плиты (OSB).

Профи

  • Пролеты длиннее, чем у массивной древесины
  • Легче для маневра

Минусы

  • Быстрее ошибиться при пожаре
  • Стоимость дороже

Половые фермы с открытой стенкой

В фермах перекрытий с открытой стенкой используются консольные деревянные элементы, которые помогают выдерживать нагрузку на перекрытие.Многим строителям нравятся эти фермы, потому что им не нужно измерять и делать отверстия для таких вещей, как трубы и электрические провода.

Профи

  • Более прочная конструкция, чем двутавровые балки
  • Еще более длинные пролеты
  • Подходит для ОВиК, сантехники и электрики без резки

Минусы

  • Имеют определенную длину — нельзя обрезать
  • Более высокая стоимость

Рекомендации по пролету балки

Пролет балок – это расстояние между опорными конструкциями. Обычно инженеры-строители рассчитывают пролеты, чтобы обеспечить точность.

Как правило, чем больше конструкция, тем больше размеры используемых балок. Тем не менее, такие факторы, как тип балки перекрытия и размеры пиломатериалов, используемых для их изготовления, а также строительные нормы и правила, влияют на пролеты балок перекрытия.

Важно понимать, что стандартных размеров балок не существует. Это означает, что при определении правильного размера и пролета балки необходимо учитывать множество факторов.

Порода дерева

Наиболее распространенными видами древесины, используемой для изготовления балок пола, являются красное дерево, болиголов, дугласова пихта и южная желтая сосна.Однако не все виды изделий из древесины доступны по всей стране.

При выборе материала для перекрытий важно понимать разницу в прочности между породами дерева. Прочность древесины на изгиб показывает, какую нагрузку древесина может выдержать перпендикулярно волокнам. Обычно это измеряется низкой, средней или высокой прочностью на изгиб.

Более прочная древесина может прокладываться на большие расстояния без дополнительной поддержки. Например, красное дерево имеет среднюю прочность на изгиб, поэтому оно не может выдержать такой большой вес, как пихта.Таким образом, хотя один тип дерева может выглядеть лучше для вас, вы должны учитывать его прочность. Окрашивание всегда является вариантом, если вы хотите изменить внешний вид открытой балки.

Марка

Еще одним фактором прочности, который следует учитывать при выборе деревянных балок, является сорт пиломатериалов. Сорт определяется тем, сколько сучков и других дефектов обнаружено в древесине. Более высокие сорта пиломатериалов имеют меньше дефектов и прочнее, чем более низкие сорта. Однако чем выше класс, тем выше цена.

Самый распространенный пиломатериал для перекрытий – сорт №2. Этот пиломатериал имеет больше сучков и дефектов, чем более высокие сорта, но не сильно теряет в прочности.

Ширина пиломатериала

Ширина пиломатериала играет большую роль в определении того, насколько далеко может простираться балка — расстояние, которое кусок пиломатериала может преодолеть, прежде чем его нужно будет поддерживать фундаментом или опорной стойкой. На прочность доски лаг влияет ее ширина от верха до низа. Это гораздо важнее, чем толщина доски.

Грузоподъемность

Несущая способность имеет решающее значение при использовании балок перекрытия. Определение несущей способности балки перекрытия требует экспертных знаний о структурных свойствах древесины, а также понимания требований строительных норм и правил.

Существует два типа нагрузки, которую должен выдерживать пол: динамическая и статическая нагрузка.

Активные нагрузки

Временная нагрузка — это, по сути, вес всего, что не связано с конструкцией, например, мебели, техники и людей.Как правило, неспальные комнаты должны выдерживать минимальную живую нагрузку 40 фунтов на квадратный фут, а спальные комнаты — 30 фунтов на квадратный фут в соответствии с Международным жилищным кодексом.

Постоянные грузы

Вес конструкции пола и конструкций, постоянно прикрепленных к полу, известен как статическая нагрузка. Эта нагрузка определяется тем, из каких материалов состоит пол. Обычный пол с деревянным каркасом имеет постоянную нагрузку около 8 фунтов на квадратный фут. Материалы для пола, которые весят больше, увеличивают статическую нагрузку.

Пределы прогиба

Прогиб определяется как изгиб или «провисание» пола, вызванный нагрузкой. Максимально допустимый прогиб обычно указывается в виде доли длины пролета (L) в дюймах. Для балок перекрытий постоянные и временные нагрузки не должны превышать L/240, как указано в Разделе 1604.3 Международного строительного кодекса (IBC) 2012 года.

Расчет размеров балки

Определить глубину, необходимую для балки перекрытия, можно с помощью простого расчета: половина пролета плюс два.Например, если у вас есть пол в комнате шириной 16 футов, вы должны разделить это число пополам (восемь), а затем добавить два, чтобы получить 10. Следовательно, глубина балки должна быть 10 дюймов.

Заключение

Напольные балки выполняют тяжелую работу в комнате, поддерживая пол и все, что находится в комнате. Важно правильно выбрать лаги пола (материал, размер и т. д.) в соответствии с вашими конкретными потребностями. Однако, хотя существуют таблицы пролетов и калькуляторы, помогающие определить потребности в балках, инженер-строитель должен рассчитать требуемые характеристики балок в соответствии с проектом здания, а также местными строительными нормами.

Похожие сообщения










101 Гостиная с открытыми потолочными балками (Фото)

Вам нравятся открытые потолочные балки? Я делаю… так много, что собрал здесь огромную фотоколлекцию гостиных с открытыми потолочными балками.

Спасибо, что посетили нашу фотогалерею гостиных с потолочными балками, где вы можете найти множество идей дизайна гостиных с потолочными балками.

Это наша галерея дизайна гостиных с потолочными балками, где вы можете просмотреть множество фотографий или отфильтровать свой поиск с помощью вариантов ниже. Мы надеемся, что вы найдете здесь свое вдохновение. Мы добавляем новые дизайны каждую неделю.

Похожие: Семейные номера | Формальные Гостиные | Отличные номера | Библиотеки | Солярии | Бары | Пещеры человека | игровые комнаты | Домашние кинотеатры | Идеи Потолка Гостиной | Гостиные с соборными потолками | Гостиные с высокими потолками

Современная формальная гостиная в деревенском стиле с белыми стенами и паркетным полом, а также кирпичным камином и роскошной люстрой.

Белая гостиная с потолком с выступающими балками, большим камином и парой художественных рамок на стенах.

Большая формальная гостиная с хорошим набором сидений, бежевыми стенами и потолком с выступающими балками, освещенная великолепным потолочным освещением. В номере также есть паркетные полы и камин.

Огромная формальная жилая площадь с гламурной люстрой и очаровательными занавесками на окнах.

Потрясающий дом с гостиной с ковровым покрытием и высоким потолком с выступающими балками.

Гостиная с уютным диваном и центральным столом в деревенском стиле на стильном ковре. В доме также есть высокий потолок с балками.

Средиземноморская формальная гостиная с классическим камином, освещенным настенными светильниками. В номере также есть белые стены и потолок с выступающими балками.

Модная гостиная с классическим диваном и очаровательным ковром на паркетном полу. Камин выглядит очень привлекательно.

Большая формальная гостиная с уютными креслами и простым серым ковром на паркетном полу.В комнате есть камин и стеклянные окна с толстой деревянной рамой.

Современная формальная гостиная с уютными креслами и стильным центральным столом, установленным поверх ковра, покрывающего паркетные полы. В комнате высокий потолок с выступающими балками.

Большая формальная гостиная с потрясающим паркетным полом и очаровательным высоким сводчатым потолком с балками. Есть хороший гостиный уголок и камин.

В этом доме есть большая комната с паркетными полами вишневого цвета.В гостиной есть белый диван и великолепная люстра.

В этой гостиной есть стильный набор сидений и потолок с балками, освещенными встроенными светильниками.

Этот дом предлагает формальную гостиную с элегантным диваном перед камином. Полы абсолютно гламурные.

Официальная гостиная с ковровым покрытием и красивым набором сидений, а также с обычным потолком с балками.

Этот дом с потрясающим потолком расположен в гостиной.В комнате также есть настенные декоры в клетку на фиолетовой стене.

Просторная гостиная с кирпичным камином, красивым голубым ковром и очаровательным деревянным потолком с выступающими балками.

Роскошная формальная гостиная с потрясающим диванным гарнитуром и подвесным потолком с балками. В номере также есть бар.

Большая формальная гостиная с очаровательным ковровым покрытием. В комнате высокие деревянные потолки.

Огромная главная спальня с потрясающим каменным камином и широкоэкранным телевизором.Красный диванный гарнитур выглядит просто великолепно.

Роскошная формальная гостиная с фиолетовым оттенком и сводчатым белым потолком, освещенным гламурной люстрой.

Парадная гостиная средних размеров с белыми креслами и большим камином. В номере есть паркетные полы и деревянный потолок.

Коричневая строгая гостиная с потрясающим полом и коричневым диваном, а также потолком с большими балками.

Современная формальная гостиная с белым диваном и стильным камином.

Классическая гостиная с белыми стенами и потолком. Ковер выглядит очень привлекательно. Сбоку есть камин, а перед диваном — широкоэкранный телевизор.

Просторная главная спальня с классическим диваном у большого камина. Комната окружена бежевыми стенами.

Огромная большая комната с уютной гостиной, расположенной у камина вместе с черным роялем. Дом может похвастаться высоким потолком с выступающими балками.

Просторная гостиная с черным полом, белыми стенами и потрясающим потолком.

Шикарная формальная гостиная с хорошим набором сидений, освещенных парой роскошных люстр.

Большая формальная гостиная с большим сине-белым ковром, покрывающим паркетные полы. Площадь имеет потолок с открытыми балками.

Эта строгая гостиная с полом из красной плитки и деревянным потолком с большими выступающими балками. В номере также есть камин.

Эта строгая гостиная с высокими стеклянными окнами и высоким потолком соответствует полу.Камин тоже выглядит просто потрясающе.

В этой официальной гостиной есть элегантные кресла и камин, а также высокий деревянный потолок с балками.

Просторная гостиная с классическим камином и очаровательным красным ковром. Помещение отличается высокими стеклянными окнами и высоким сводчатым потолком с балками.

Большая формальная гостиная с паркетным полом и камином в центре комнаты.

Элегантная гостиная с белым диваном и большим камином.

Большая формальная гостиная, освещенная гламурной люстрой, свисающей с потолка с балками в деревенском стиле. В комнате также есть большой камин.

Классическая гостиная с великолепной постройкой. В нем есть каменный камин и потрясающий потолок, освещенный красивым потолочным освещением.

Гламурная формальная гостиная с высоким деревянным потолком с балками, освещенными встроенными светильниками. В комнате также есть очаровательный камин и большой широкоэкранный телевизор на стене.

Эта строгая гостиная с деревянным полом и светло-серыми стенами сочетается с белым потолком с деревянными балками.На стене есть камин и широкоэкранный телевизор.

Модная строгая гостиная с высоким сводчатым потолком и выступающими балками, освещенными гламурной люстрой. В зале есть уютный набор сидений и камин.

Большая формальная гостиная с шикарным гостиным уголком на большом ковре. В комнате двухуровневый потолок с кессонными балками.

Изящная строгая гостиная с эффектным камином и полками по бокам. Окно идеально сочетается со стилем комнаты.

Классическая формальная гостиная с белым диваном и стильным центральным столом, а также камином и обычным потолком с балками.

Эта формальная гостиная со сводчатым потолком и желто-зелеными стенами с вишневым акцентом.

Огромная большая комната с официальной гостиной с ковром и камином под высоким сводчатым потолком с выступающими балками.

Эта формальная гостиная предлагает элегантный набор мебели, большой камин и деревенский потолок с балками.

Эта строгая гостиная располагает коричневыми кожаными сиденьями и большим каменным камином. В номере есть деревянный сводчатый потолок с выступающими балками.

Официальная гостиная с удобными креслами и стильным камином, который хорошо сочетается с ковриком.

Большая комната с красивым гостиным уголком и барной стойкой, а также круглым обеденным уголком на углу.

Эта строгая гостиная может похвастаться коричневыми стенами и высоким потолком с выступающими балками. В номере также есть камин.

Официальная гостиная с элегантным набором сидений на ковре. В комнате также есть камин, поддерживающий тепло.

Если вы живете в доме искусств и ремесел или в доме викторианской эпохи, вам, возможно, посчастливилось увидеть открытые деревянные потолочные балки в своей гостиной. Если вам нравится этот уникальный вид, но в вашей гостиной нет деревянных балок, многие варианты дизайна могут помочь вам добиться такого вида.

Открытые деревянные балки в малых и больших гостиных

Просматривая нашу галерею гостиных с выступающими балками, вы заметите, что многие гостиные большие и имеют высокие или сводчатые потолки.Хотя этот размер гостиной лучше всего подходит для сложной конструкции открытых балок, вы можете использовать деревянные потолочные балки и в небольших гостиных.

Если у вас небольшая гостиная, деревянные потолочные балки лучше всего смотрятся, когда они простые (учитывая, что у вас меньше места для работы).

Выбор дизайна гостиной в соответствии с деревянными балками

Несмотря на то, что многие проекты гостиных с деревянными балками выполнены в деревенском стиле, в деревенском стиле, в стиле шале и в ремесленном стиле, с деревянными потолочными балками можно реализовать любой дизайн.

Например, если вам нравится дизайн «Пляж», не бойтесь экспериментировать с акцентами и цветом, чтобы лучи соответствовали стилю дизайна. У вас есть открытые деревянные балки, которые выглядят античными и выглядят немного грубо? Вместо того, чтобы красить или заменять их, выберите дизайн, который будет дополнять их (например, фермерский дом или эклектика).

Использование правильных цветов

В то время как деревянные балки дополняют различные цвета, не забывайте учитывать тон дерева при выборе цветов для вашей гостиной.Для темной отделки деревянной потолочной балки рассмотрите возможность сочетания с зеленым, синим или более яркими цветами, такими как желтый или белый.

Если потолочная балка золотисто-желтого цвета, хорошо сочетаются теплые цвета, такие как красный или землисто-зеленый. У вас на потолке есть старинное восстановленное дерево? Этот тип древесины прекрасно смотрится практически с любым оттенком цвета.

Искусственные потолочные балки

Несмотря на то, что открытые потолочные балки, встроенные в дизайн вашей гостиной, идеально подходят для многих домовладельцев, которым нравится внешний вид, вы можете добавить в свою гостиную деревянные потолочные балки.Одним из преимуществ добавления открытых потолочных балок в вашу гостиную является то, что вы можете проявить творческий подход к дизайну и контролировать его внешний вид (сложнее заменить уже встроенные балки).

Нужно вдохновение? Посмотрите нашу галерею потолочных балок из искусственного дерева.



Домашние подарки Stratosphere…

Примите участие и выиграйте Мелкая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.

Предлагаемая плита второго этажа — CyberBlogSpot

Вот предполагаемый проект декабрьской постройки.

  1.  Изменить существующий G.I. крышу над спальней в бетонную плиту второго этажа, чтобы сделать крышу прочной, поскольку она используется в качестве сада.
  2.  Переместите компьютерный зал в переднюю часть здания, чтобы клиенты не могли получить доступ к другим частям дома.
  3.  Объединить существующий компьютерный зал и спальню в единую открытую зону, которая будет функционировать как зал и столовая.
  4.  Преобразование существующей гостиной/обеденной зоны в зону с двумя спальнями.
  5.  Поднимите линию пола над линией уклона дороги.
Панорамный вид на недвижимость Главный вход

Сверхбыстрый и очень грязный Рисунок 1 – Существующее имущество

Сверхбыстрый и очень грязный Рисунок 2 – Предлагаемый

Расположение главного луча (левого луча)

ОКОНЧАТЕЛЬНЫЙ ПРОЕКТ БЕТОННОЙ ПЛИТЫ ВТОРОГО ЭТАЖА

Пять (5) Усиленные колонны
Два (2) столбцы (вверху слева)
Размер столбца: 200 мм х 400 мм х 10 м
вертикальные полосы: 8 x 16mm ∅
галстуки: 10 мм ∅
Три (3) колонны (вверху справа, в центре справа, внизу справа)
Размер колонны: 200 мм x 400 мм x 10 м
Вертикальные стержни: 6 x 16 мм ∅
Стяжки: ∅ 10 мм

ПЯТЬ (5) ФУНДАМЕНТОВ КОЛОНН
Толщина: 350 мм
Размер: 1. 0 м x 1,0 м
Нижние стержни: ∅ 16 мм
Глубина котлована: 1,5 м

Четыре (4) УСИЛЕННЫХ БАЛКИ
Две (2) балки (верхняя и нижняя)
Размер: 200 мм x 400 мм x 3 м )
Размер: 200 мм x 400 мм x 6 м
Стальной стержень: 6 x 16 мм ∅
Одна (1) балка (левая)
Размер: 200 мм x 400 мм
Стальной стержень: 808 x 9 мм:
Стальной стержень 808 x 16 4 х 12 мм ∅

ЖЕЛЕЗОБЕТОННАЯ ПЛИТА
Толщина: 100 мм
Площадь: 3M x 5.6M
Верхняя планка: ∅ 12 мм при 150 мм O.C. Сетка
Нижний стержень: 12 мм ∅ @ 150 мм O.C Сетка

СМЕТА

Прейскурант строительных материалов

Ценовое предложение от EverHill Hardware на Commonwealth Avenue возле Don Antonio Subdivision
Номер телефона: 932-3053
Дата предложения: 09 декабря 2017 г.
МАТЕРИАЛ КОЛИЧЕСТВО ЦЕНА ЗА ЕД. (PHP)
Стальной стержень диаметром 8 мм и длиной 6 м 1 шт. 100.00
Стальной стержень диаметром 10 мм и длиной 6 м 1 шт. 130,00
Стальной стержень диаметром 12 мм и длиной 6 м 1 шт. 195,00
Стальной стержень диаметром 16 мм и длиной 6 м 1 шт. 330,00
Портландцемент 1 мешок 205,00
Песок 1 м3 750,00
Гравий 3/4″ 1 куб.м 1050.00
Полые блоки 4 дюйма 1 шт. 12,00
Полые блоки 6 дюймов 1 шт. 13,00
Фанера 1/4″ 4’x8′ 1 шт. 385,00
Кокосовая древесина 2″x2″x8′ 1 штука 72,00

Смета арматурных стержней

ЭЛЕМЕНТ ДИАМЕТР ПРУТКА КОЛИЧЕСТВО ЦЕНА ЗА ЕД. (PHP) ОБЩАЯ ЦЕНА (PHP)
Нижний колонтитул (F) 16 мм 17 330.00 5 619,00
Верхняя левая колонна (C1) 16 мм 8 330 2 640,00
Стяжки верхней левой колонны 10 мм 6 130 780,00
Нижняя левая колонна (C1) 16 мм 8 330 2 640,00
Нижние левые стяжки колонн 10 мм 6 130 780.00
Верхняя правая колонна (C2) 16 мм 6 330 1 980,00
Стяжки верхней правой колонны 10 мм 6 130 780,00
Центральная правая стойка (C2) 16 мм 6 330 1980,00
Стяжки центральной правой стойки 10 мм 6 130 780,00
Нижняя правая колонна (C2) 16 мм 6 330 1980. 00
Нижние правые стяжки колонн 10 мм 6 130 780,00
Левая балка (B1) 16 мм 8 330 2640,00
Стяжки левой балки 10 мм 6 130 780,00
Верхняя балка (B2) 16 мм 6 330 1 980,00
Стяжки верхней балки 10 мм 6 130 780.00
ВСЕГО 43 320,00

НОВЫЙ БЮДЖЕТНЫЙ ДИЗАЙН

ПРЕДПОЛАГАЕМ, ЧТО БЕТОННАЯ ПЛИТА БУДЕТ ИСПОЛЬЗОВАТЬ КАК ПЛОСКУЮ КРЫШУ
Дизайн с ограниченным бюджетом
ФУНДАМЕНТ Площадь 0,80 м x 0,80 м
Толщина 300 мм
Арматурный стержень 12 мм @ 150 мм C/C
Глубина выемки 1.
КОЛОННА C1 (две левые стойки) Размеры 225 мм x 300 мм x 10 м
Арматурный стержень 8 x 12 мм
Хомуты 8 мм @ 150 мм Ц/Ц
КОЛОННА C2 (три правые стойки) Размеры 225 мм x 300 мм x 10 м
Арматурный стержень 6 x 12 мм
Хомуты 8 мм @ 150 мм Ц/Ц
БАЛКА B1 (левая балка) Размеры 225 мм x 300 мм x 5.6М
Арматурный стержень 8 x 12 мм
Хомуты 8 мм @ 150 мм Ц/Ц
БАЛКА B2 (верхняя и нижняя балки) Размеры 225 мм x 300 мм x 3,0 м
Арматурный стержень 6 x 12 мм
Хомуты 8 мм @ 150 мм Ц/Ц
БАЛКА B3 (правая балка) Размеры 225 мм x 300 мм x 5.
Арматурный стержень 6 x 12 мм
Хомуты 8 мм @ 150 мм Ц/Ц
ПЛИТА Площадь 3,0 м x 5,6 м
Толщина 100 мм
Арматурный стержень Два слоя
10 мм и 8 мм чередуются, сетка @ 100 мм C/C

Проект основан на http://www.civilprojectsonline.com/building-construction/thumb-rules-for-designing-a-column-layout-building-construction/ и http://www.Civilprojectsonline.com/civil-projects/minimum-standards-for-structural-design-rcc-structures/#more-1362

НОВАЯ СМЕТА
Смета стоимости арматурных стержней Хомуты для колонн и балок 5-1/2″ x 13-1/2″ (бетонное покрытие-1-1/4″ или 31,75 мм) Изготовленный инструмент для гибки арматуры Рисунок А Рисунок Б Рисунок 10A. Центральная колонна. Обратите внимание на направления изгиба фундамента. Рисунок 10B – Центральная колонна Рисунок 11A – Угловая колонна – обратите внимание на направления изгиба фундамента Рисунок 11B – Угловая колонна – другой вид

АРМАТУРА ФУНДАМЕНТА

Фундаментный стержень с образцом элемента Фундаментная арматура целиком Электрическая схема — 8 распределительных коробок, расположенных на расстоянии 1 метра друг от друга, для 8 точечных светильников.

НОМЕР:

http://www.unisdr.org/files/10329_GoodBuildingHandbookPhilippines.pdf

Руководство по прохождению Metroid Dread Cataris

После Metroid Dread ‘s Artaria вы отправитесь в Cataris . Мы собираем обновления Morph Ball , Wide Beam и Diffusion Beam .

В нашем пошаговом руководстве Metroid Dread Cataris мы поможем вам собрать все улучшения костюма, Ракетный танк , и Энергетический бак , а также дадим вам советы и рекомендации по победе над каждым боссом.


Содержание

Номера на картах ниже соответствуют областям, которые вы будете исследовать в каждом разделе этого руководства.

Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Вход в станцию ​​сохранения 2
  2. Сохранить комнату 2 в Сохранить комнату 3
  3. Активировать (подробнее) панели Spider Magnet
  4. Трансфер до Дайрона
Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Включение питания и широкоугольного луча (Dairon)
Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Назад к Катарису и центральному блоку (улучшение Морфо-шара)
  2. Телепорт (красный)
Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Вариа Костюм (Артарис)
Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Битва с Крейдом (драконом)
  2. Улучшение костюма «Рассеивающий луч»

Вход в станцию ​​сохранения 2

На карте ниже мы проведем вас от входа в Катарис (1) к первой (2) и второй (9) станциям сохранения.Между ними нет ракетных или энергетических баков, но есть два потока теплового топлива, которые нужно перенаправить (3, 8), две стены, которые нужно разрушить (4, 6), и новая зона EMMI (7).

Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Когда вы прибудете в Катарис, идите налево и прострелите разрушаемые стены .
  2. Сохранить комнату.
  3. Перенаправить поток теплового топлива.
  4. Уничтожить разрушаемую стену .
  5. Магнитные стены.
  6. Разрушьте стены.
  7. Зона EMMI. Идите направо — пока не беспокойтесь о подъеме.
  8. Перенаправить поток теплового топлива (повторно).
  9. Сохранить комнату.

Сохранить комнату 2 в Сохранить комнату 3 Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Зона EMMI. Вернитесь к теперь открытому термальному люку и спрыгните через дверь с сенсорным замком .
  2. Стреляйте в красную кнопку (много).
  3. Поднимитесь на панель Spider Magnet на слева (тот, что справа — тупик). Пройдите через верхнюю дверь.
  4. Перенаправьте поток термального топлива и вернитесь в комнату сохранения .
  5. Тепловая дверь .
  6. Разрушаемые стены .
  7. Сенсорный замок Дверь.
  8. Паукообразный магнит панели.
  9. Сохранить комнату.

Активировать (подробнее) панели Spider Magnet Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Зона EMMI . Прорежьте зону EMMI вправо и вниз.
  2. Станция сохранения (Станция карт).
  3. Поднимитесь на панели Spider Magnet наверх EMMI Zone .
  4. Стреляйте в зеленую кнопку (много).
  5. Станция сохранения.
  6. Разрушаемая стена (потолок) .
  7. Прикрепите к панели Spider Magnet , чтобы опустить ее.
  8. Энергетический бак.

Трансфер до Дайрона Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Поверните против часовой стрелки и пройдите через разрушаемую стену/потолок/пол , чтобы вернуться к панели, которую вы только что передвинули, и возьмите еще один Энергетический бак .
  2. Перенаправить поток теплового топлива .
  3. Головка для Dairon .

Включите питание и широкий луч (Dairon) Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Направляйтесь налево от платформы прибытия. В верхнем левом углу есть разрушаемая стена (пол).
  2. Станция сохранения.
  3. Разрушаемая стена (пол).
  4. Включите питание.
  5. Ракетная дверь , Широкая балка , и разрушаемые стены (и полы).
  6. Коробка с широкой балкой.
  7. Разрушаемые стены.
  8. Зона EMMI. Бегите направо и подготовьте Зарядный Луч к двери.
  9. Станция сохранения. Справа также есть полная станция перезарядки. Возвращайтесь обратно в Катарис.

Назад к Катарису и центральному блоку (улучшение Морфо-шара) Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Вернитесь в Катарис, идите направо. Стреляйте в блок широкого луча .
  2. Крышка широкой балки дверь.
  3. Зона EMMI . Панель паука вверх и влево через зону EMMI.
  4. Победите Центральный блок и EMMI, чтобы получить Морфо-шар .

Телепорт (красный) Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Ракетный танк.
  2. Полная зарядная станция.
  3. Разрушаемые стены (потолок и стены)
  4. Ракета+ Танк .
  5. Телепорт (красный). Отнесите телепорт обратно в Артарию.

Комбинированный костюм (Artaris) Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. Ракетный танк. Оттуда, где вы сражались с EMMI, идите вниз и налево.
  2. Станция сохранения.
  3. Энергетический бак.
  4. Дверь зарядного луча.
  5. Перенаправить поток теплового топлива . Это не идет хорошо, поэтому бегите вверх и налево.
  6. Ракетная дверь .
  7. Улучшение Вариа Костюма .
  8. Разрушаемые стены (пол).
  9. Возьмите телепорт (красный) обратно в Cataris .

Битва с Крейдом (драконом) Графика: Джеффри Паркин | Источники: MercurySteam, Nintendo EPD/Nintendo через Polygon .
  1. От телепорта (красный) , идите направо.
  2. Станция перезарядки боеприпасов.
  3. Разрушаемые стены.
  4. Битва с боссом Крейдом (драконом).
Фаза 1

Крейд имеет две атаки.

  • Из рук когти выкинут. Расстреляйте их с воздуха ракетами .
  • Они запрокинут голову и плюнут в вас кучей шаров, некоторые из которых будут в огне. Лучше всего избегать их — бегать с направленным вверх силовым лучом.

Ваша цель на этом этапе — выстрелить Крейду в голову из ракеты, а затем выстрелить ему в рот несколькими ракетами. Не нос, не шея. Внутри их рта. Между тем, снаряды обеспечат вам здоровье и ракеты .

Прижмитесь как можно дальше влево и просто продолжайте разряжать ракеты так быстро, как только можете — серьезно, спамите к чертям из кнопки — в снаряды и их головы.

Этап 2

Во второй фазе вы сражаетесь с животом Крейда.Есть три атаки, за которыми нужно следить.

  • Мячи, которые рикошетят вперед и назад. Стреляйте или избегайте их.
  • Кислотные шарики, падающие на землю. Перепрыгните через них.
  • Три шипа, стреляющие горизонтально. Переключитесь в режим Морфо-Шара , чтобы уклониться от этих атак.

Ваша цель на этом этапе состоит в том, чтобы выстрелить в пурпурное пятно на их животе целой кучей. Ракеты здесь не нужны, на самом деле сработает ваш силовой луч.

Хороший способ справиться с этой фазой — встать рядом с левой стороной и использовать Зарядный луч , чтобы одновременно стрелять снарядом из воздуха и дырой в животе.В качестве альтернативы, просто стреляйте обычными мощными лучами как можно быстрее.

После достаточного урона они прикроют живот и проведут последнюю атаку шипами. После этого панель Spider Magnet опустится. Присоединяйтесь к этапу 3.

Этап 3

Фаза 3 очень похожа на фазу 1, но вы привязаны к панели Паучьего магнита.

Добавить комментарий

Ваш адрес email не будет опубликован.
