Фото свайного фундамента чертежи и фотографии

ООО «ООО Богатырь» долгие годы занимается работами по забивке свай для дальнейшего строительства свайных фундаментов и является лидирующей компанией в этой области. Наши специалисты  всегда найдут оптимальное решение для любой проблемы и фундамент на забитых нами сваях  прослужит долгие годы и не подвергнется внешним воздействиям.

Фундамент может выполняться с помощью различных видов опор: цилиндрических, винтовых, буровых и др. Каждый из видов используется в зависимости от типа грунта, рассчитанного веса конструкции, площади, на которой будут производиться работы.

«ООО Богатырь» использует самую современную технику для погружения опор в грунт: сваебойные машины,  копры и т.д., которые качественно и быстро произведут все работы.

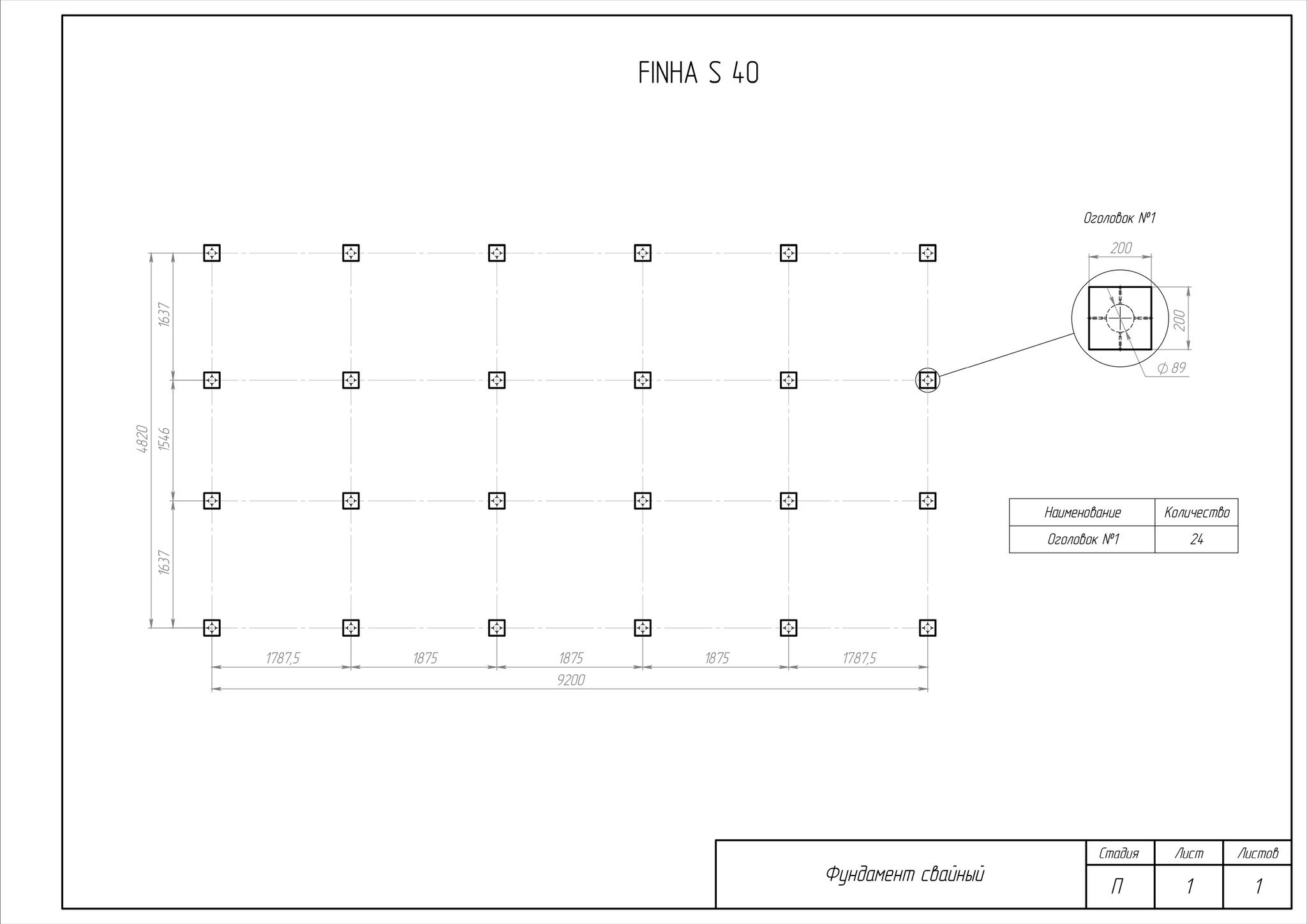

Фото примеры чертежей свайного фундамента

Наша компания разрабатывает схемы и чертежи свайного поля будущего строения. Так же мы производим анализ грунтов и на основе анализа определяем наиболее оптимальный тип сваи и количество свай.

Перед началом работ специалисты «ООО Богатырь» всегда детально изучают свайное поле и  чертеж свайного фундамента, который планируется строить  и если все в порядке, то  работы начинаются без промедления.

Благодаря высококлассным специалистам и точному профессиональному оборудованию, компания «ООО Богатырь» способна организовать проекты фундаментов любой сложности за разумные сроки и цены.

Компания «ООО Богатырь» имеет высокоскоростное  оборудование, используемое при проведении работ, и набирает опытных высококвалифицированных работников, поэтому результатом работы всегда удовлетворяют самым строгим требованиям и критериям. О качестве наших услуг можете судить по отзывам  наших клиентов. Оставьте заявочку и мы займёмся свайным фундаментом для Вас:

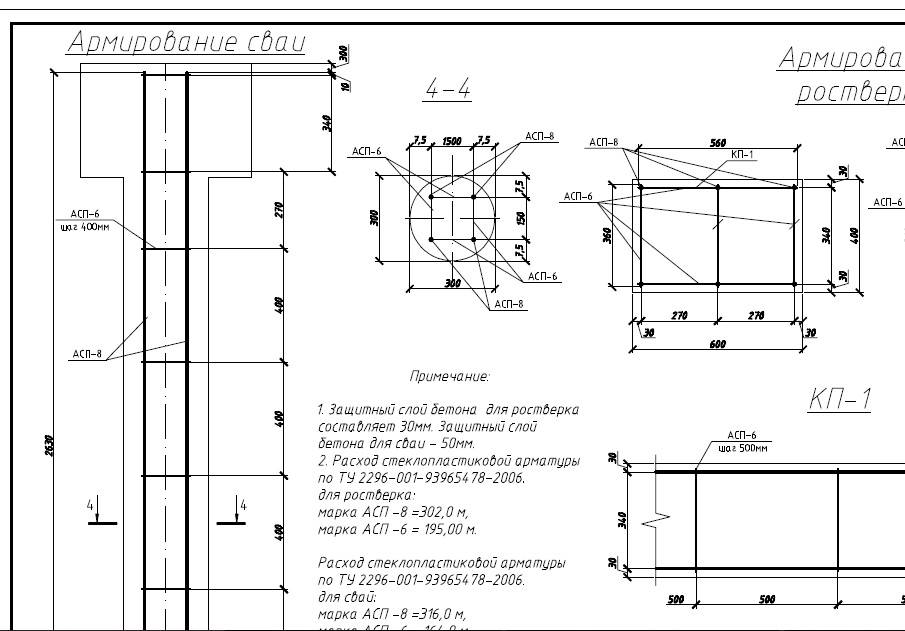

Армирование ростверка свайного фундамента схема, чертеж

Где используется ростверк?

  1. При строительстве бань, технических зданий с небольшой массой несущих конструкций;
  2. При строительстве жилых зданий на склонах с большим углом наклона;
  3. Если необходимо сделать встроенный в глубине гараж или подвал;
  4. Когда во время геодезических исследований почвы обнаружено расслоение, особенно при комбинировании глинистой и песчаной почвы;
  5. При реставрации каменных и бетонных оснований зданий старой постройки, если обнаружено проседание отдельных углов. Тогда под основу подводятся специальные опоры, затем проводится заливка платформы и уже затем разносится по внешней части несущий ростверк.
Свайно-ростверковый фундамент в разрезе.

Как правильно вязать арматуру для свайно ростверкового фундамента?

Возведение буронабивного фундамента с ростверком основано на следующих технологических принципах:

  • основание фундамента точечно закрепляется в неподвижном земляном слое и имеет статическую трубчатую или метало-каркасную основу;
    Схема устройства буронабивного фундамента
  • несущие нагрузки предусматривают равномерное распределение;
  • количество точек необходимого приложения нагрузочной устойчивости определяется расчётными методами;
  • ключевые точки имеют единую структуру за счёт монолитной армированной обвязки или ростверка.

Данная технология имеет ряд неоспоримых преимуществ.

  1. Возможность устройства основания для строительства на любых поверхностях и грунтах, кроме скальных, в том числе:
    Подробная схема для установки буронабивных сваи своими руками
    • на участках с большими перепадами по высоте;
    • на грунтах, подверженных вспучиванию и горизонтальному перемещению;
    • в местах с повышенным уровнем воздействия сезонных водных факторов.
  2. Высокая надёжность и устойчивость фундамента за счёт установки его основания ниже промерзания грунта.
  3. Отсутствие потребности проведения масштабных земляных работ, что позволяет производить строительство с минимальным нарушением окружающего ландшафта, а также исключается необходимость вывоза грунта.
    Буронабивной фундамент с ростверком в разрезе
  4. Выполнение фундаментных работ возможно непосредственно вблизи существующих зданий без дополнительного механического отрицательного воздействия на них, а также без повреждения ранее подведённых подземных коммуникаций.
  5. Время на проведение фундаментных работ минимально и есть возможность их круглогодичного выполнения.
  6. Возможность использовать данную технологию для зданий и сооружений, выполненных их любых материалов, любой высотности и назначения за счёт равномерного распределения расчётной нагрузки.
    Схема с размерами для устройства опалубки под фундамент
  7. Низкая себестоимость строительства и простота выполнения работ, оптимальный вариант для обустройства фундаментного основания постройки своими руками.

Все вышеперечисленное делает технологию устройства буронабивного фундамента широко применимой, особенно в строительстве малоэтажных частных домов, возведения бань и прочих хозяйственных построек.

Для того, чтобы фундамент в котором используются буронабивные сваи с ростверком имел высокие характеристики прочности и надёжности необходимо произвести расчёты допустимых нагрузок.Чертёж с названия элементов буронабивной сваиЭто даёт возможность оптимально подобрать диаметр свайного основания и необходимое их количество для конкретного места строительства и типа используемого материала постройки.При проведении расчётов используются следующие данные:

  • ориентировочный вес будущего здания с допуском в большую сторону;
  • конструкция возводимого здания, наличие внутренних стен, пристроек, зон с дополнительным выносом;
  • тип грунта и его особенности;
  • точка промерзания грунта и высота подъёма грунтовых вод;
  • планируемый диаметр свай и показатель прочности цемента;
  • длина и запас прочности арматурных элементов;
  • коэффициенты стандартных продольных нагрузок земляного грунта на сваи.

Надо отметить и то, что в соответствии со строительными нормами при расположении свай должно быть учтено следующее:

  • максимальное расстояние между сваями составляет 2 м;
  • минимальное допустимое расстояние может быть не менее 3-х диаметров самой сваи.

Схема и необходимые расстояния буронабивного фундамента с ростверкомВ зависимости от полученных данных выполняют составление окончательного плана и расчета фундамента с точками расположения свайных конструкций. На основании данного плана выполняют разметку непосредственно на местности с соблюдением размеров и параллельности сторон.

Для строительства фундаментного основания с применением буронабивной технологии возможно использование следующих типов свайных конструкций:

  • металлические или асбестоцементные трубы диаметра 150-200 мм, данный вариант наиболее подходит для облегчённых конструкций;
  • заливной армированный каркас с использованием опалубки для фундамента из рубероида и металлической сетки;
  • обсадные трубы из асбестоцемента или пластика большего диаметра, целесообразно использовать при устройстве основания зданий из тяжелых материалов.

При выполнении работ своими руками наиболее простым способом будет устройство конструкции каркасного типа.

Подготовку скважины, как правило, выполняют с использованием ручного бура, которым выбирают грунт на глубину не менее 15-30 см ниже точки промерзания. Для наилучшего устройства основы в нижней части скважины делают дополнительное расширение, на ширину 5-10 см по диаметру.Процесс бурения фундамента вручнуюПри установке свай по каркасной технологии необходимо соблюдать следующий порядок.

  1. Дно скважины освобождается от лишнего грунта и трамбуется, после чего выполняется отсыпка песчано-щебёночной подушки на высоту 20-40 см в зависимости от типа грунта.
  2. Для исключения взаимодействия металлической арматуры с землёй на дно рекомендуется уложить гидроизоляционный слой из рубероида.
  3. По краю скважины выставляют достаточно облегчённую опалубку для фиксации выступающей над землёй верхней части сваи.
    Конструкция опалубки для буронабивного фундамента
  4. В подготовленную скважину устанавливают связанный арматурный каркас с выступом над уровнем земли не менее 30-40 см.
  5. Из двойного рубероида и металлической сетки изготавливают внутреннюю опалубку, при этом из сетки формируют цилиндрическую трубу, фиксируя её положение вязальной проволокой, а внутрь закладывают рубероид. Полученную опалубку аккуратно, не нарушая установленный арматурный каркас, устанавливают в скважину с расчётом, что высота опалубки должна иметь выступ над землёй не менее 10-15 см.
  6. Подготовленная скважина для фундамента заливается цементным раствором с промежуточным трамбованием раствора. При заливке первого слоя необходимо слегка вытащить опалубку, а затем осадить её обратно, обеспечив, таким образом, заполнение раствором нижней части скважины для более надёжного крепления. Затем продолжить заливку до верхнего края опалубки.
  7. После того как раствор затвердеет необходимо удалить деревянную опалубку и выполнить, в случае необходимости, подсыпку скважины песком.

Дальнейшие работы по устройству ростверка желательно производить не ранее, чем через 3-4 дня после заливки свайного основания.

Если для устройства свай используются трубы, то при их установке необходимо обеспечить:

  • для металлических труб — антикоррозийную обработку;
  • для асбестоцементных — покрытие гидроизолирующим составом, например, битумной мастикой.

Также допускается вариант обвертывания труб рубероидом для дополнительной гидроизоляции.Установка свай с применением труб выполняется по технологии аналогичной каркасному способу и также может быть выполнена своими руками.

Основным при его устройстве является увязка армирующих элементов свайного основания с арматурой ростверка.Ростверк может быть одного из трёх типов:

  • мелкозаглубленный фундамент, который внешне напоминает ленточный фундамент и имеет следующие размеры:
    • ширина — 40 см;
    • высота — 20-30 см.
      Чертеж с размерами устройства ростверка
  • подвешенный, который допускается при строительстве облегчённых деревянных строений, либо выносных частей зданий на неровных поверхностях, а также на участках где верхний слой грунта обладает вспучивающимися свойствами либо сезонному воздействию воды;
  • монолитный отличается повышенной надёжностью и используется для капитального строительства жилых зданий, выполняется путём сооружения армированного бетонного плитного фундамента по всей плоскости внутренней части, непосредственно под зданием.

В зависимости от типа строящегося здания выбирается и тип устраиваемого ростверка.Наиболее часто применимым считается ростверк ленточного типа с поверхностным заглублением. Принцип его устройства совпадает с тем, как выполняется фундамент ленточного типа и предполагает следующий порядок проведения работ.

  1. Подготовка траншеи глубиной 20-30 см с выравниванием дна и отсыпкой песчаной подушки высотой 10-15 см.
  2. Монтаж опалубки на высоту ростверка.
    Пример готовой опалубки для заливки ростверка
  3. Установка армирующих элементов, для которых оптимальным считается применение ребристых прутьев толщиной 10-12 мм для вертикального армирования и 60-80 мм для горизонтальных связующих. Арматура ростверка должна быть увязана с арматурой свайных оснований в единый пояс.

  4. Заливка подготовленной конструкции цементным раствором с соблюдением уровня по плоскости. Для исключения излишнего намокания во время дождей необходимо обеспечить укрытие залитого бетона рубероидом либо полиэтиленом.
    Процесс заливки опалубки буронабивного фундамента с ростверком



  5. Удаление опалубки по истечении одного-двух дней с момента заливки.

При устройстве подвешенного ростверка опалубка выполняется в виде короба, пригодного для бетонной заливки, а армирование выполняется по аналогичной технологии.При обустройстве монолитного ростверка опалубка устанавливается по внешней части периметра будущего здания, а внутреннее пространство армируется с соблюдением установленных правил.

Пример устройства подвешенного ростверкаЗаливку бетоном всей площади необходимо выполнять за один раз и целесообразно использовать бетон заводского изготовления для упрощения процесса бетонирования. Надо отметить, что приступать к дальнейшему строительству желательно не ранее, чем через две недели с момента заливки ростверка. Смотрите в видео как устроен фундамент из буронабивных свай с ростверком.

При всей своей простоте устройства, фундамент, изготовленный по буронабивной технологии, также требует серьёзного подхода к его строительству. В процессе работ необходимо учитывать некоторые особенности, которые в дальнейшем могут повлиять на срок эксплуатации здания.

  • При обустройстве буронабивного фундамента рекомендуется использование цемента с маркировкой не ниже М100. Причём для возведения строений из тяжёлых материалов, как, например, проект кирпичного здания или дом из газобетона, оптимальным будет использование цемента с маркировкой М400;
  • При расчётах количества и точек расстановки свайных опор необходимо учитывать, что ростверк, независимо от его типа, не принимает участия в распределении нагрузки, а является лишь связующим элементом для укрепления общего фундамента;
  • При устройстве армирующих каркасов необходимо использовать правило связывания арматуры либо выполнять приваривание прутов друг к другу, поскольку надёжность скрепления арматуры непосредственно влияет на надёжность будущего фундамента;
  • Для устройства свайных опор необходимо устанавливать каркас из четырёх вертикальных прутов соответствующей толщины с горизонтальными перемычками не реже чем каждые 30 см.
    Процесс армирования и заливки свайных опор ростверка

Способы устройства свайного основания

Сегодня сделать заливку свайного ростверка можно даже с готовыми сваями, которые забиваются в почву пневматическими молотами, но стоит такая технология дорого и чаще используется при строительстве больших промышленных, административных и жилых зданий.

  1. Одиночная свая – тут каждая свая расположена под своей опорой, а все опоры соединены в единое целое армированием;
  2. Ленточное соединение. Предусмотрено равномерное распределение всех свай и их расстояние указано в чертеже;
  3. Полосное расположение свай используется при строительстве массивных и больших зданий;
  4. Расположение кустами. Целый пучок свай установлен в одном месте и принимает на себя повышенные нагрузки;
  5. Расположение полем. Это тот случай, когда над сваями залита монолитная плита, а все сваи установлены в шахматном порядке по схеме с четкими расчетами длины каждой единицы.

Схема расположения свай в ростверке.

Диаметр используемой арматуры и параметры каркаса подбираются на основании расчета, учитывающего постоянные и временные нагрузки.

Расчет армирования ростверка свайного фундамента должен выполняться опытным строительным инженером, хорошо владеющим темой железобетонных конструкций.

Типовые решения

На практике в индивидуальном строительстве придерживаются следующих правил:

  • в растянутых зонах ростверка укладывают несколько продольных стержней арматуры класса AIII диаметром 20 мм и более;
  • в сжатом поясе размещают арматуру диаметром 8 – 15 мм. Шаг между стержнями продольной арматуры, также именуемой рабочей, составляет 80 – 100 мм.
  • Для восприятия поперечных растягивающих усилий, а также для объединения продольной арматуры в единый каркас, к ней крепятся поперечные стержни – гладкая арматура класса AI диаметром от 6 до 8 мм. Расстояние между ними не должно быть менее 250 мм, но обычно оно принимается равным 3/8 высоты сечения ростверка.

Если высота ростверка превышает 150 мм, в арматурном каркасе устанавливают вертикальные стержни, шаг которых соответствует шагу поперечной арматуры.

Чаще всего вместо отдельных продольных и поперечных стержней используют хомуты – детали из арматуры в виде замкнутого прямоугольника или перевернутой литеры «П».

Там, где ленты ростверка образуют Г-образное или Т-образное пересечение, просто скрепить пересекающиеся стержни рабочей арматуры недостаточно.

Здесь располагают согнутые под прямым углом стержни, каждая часть которого укладывается в одну из примыкающих лент и заходит в нее не менее, чем на 40 диаметров.

Хомуты в этих зонах устанавливают в два раза чаще.

Устройство монолитного железобетонного ростверка фундамента и его возведение

  • Определение типа грунта и его структуры. Тут желательно получить геодезический разрез почвы с подробными данными по каждому слою почвы. Ведь сваи часто забиваются на глубину до двух метров;
  • Подготовка котлована или траншеи. Ее желательно делать на ровных поверхностях, на уклонах она не дает никакой эффективности. Оптимальное решение – это подготовка небольших углублений, в которых делается песчаная подушка;
  • Установка опалубки. Ее можно делать, а можно и нет. Если частник готов сделать своими руками фундамент с несъемной опалубкой, тогда такой фундамент будет иметь отличные гидроизоляционные характеристики;
  • Теперь можно проводить процесс углубления готовых свай или заливать арматуру бетонной смесью. Отверстия под сваи бурятся специальной техникой, затем внешние контуры закрываются рубероидом. Внутри скважин устанавливают асбестовые трубы, которые дополнительно армируют для увеличения прочности несущей конструкции. После полной установки свай начинается процедура заливки свай бетоном и создания промежуточной подсыпки;
  • После того, как сваи наберут заданную прочность, проводится армирование каркаса по всему горизонтальному периметру. Армирование нужно обязательно залить бетоном.

Монолитный железобетонный ростверк – это идеальный вариант для самостоятельного возведения фундамента вашего дома, так как вся процедура обустройства ростверка может выполнена даже одним человеком. Также в отличие от стального типа монолитных ростверком выше упомянутый вариант значительно дешевле.

О всех вариантах ростверка читайте в соответствующей статье.

Опалубка с армированием

Для заливки железобетонного монолитного ростверка обязательна опалубка со стенками и днищем, формирующим нижнюю гладкую поверхность балки (ленты) ростверка. Опалубку выстилают полиэтиленовой пленкой.

Это важно, чтобы нижняя часть ростверка была без неровностей, где может скапливаться вода, и медленнее разрушалась. Можно сделать и несъемную опалубку, одновременно выполняющую роль гидроизоляции.

Главное, чтобы она сохраняла воздушную подушку между балкой ростверка и землей.

Перед устройством опалубки важно выровнять сваи – они должны быть от уровня грунта на одной высоте.

Если сваи стоят не по одной линии, но не выходят за границы ленты ростверка, это непринципиально, если одна из свай выходит за границу – придется над ней делать выступ железобетонного ростверка.

В целом опалубка ростверка изготавливается более прочной и с более надежным соединением щитов, чем для ленточного фундамента, и предполагает обязательное съемное дно, в других пунктах процесс изготовления опалубки и заливки различий не имеет.

По периметру будущего здания монтируется опалубка, ширина ростверка (и жёлоба опалубки) несколько больше толщины предполагаемых проектом стен, обычно 30-40 см, а форма сечения близка к квадратной.

Чтобы сделать приподнятый ростверк, в съемную щитовую наземную опалубку для создания подушки может засыпаться песок или укладываться толстый листовой пенопласт и настилаться на него п/э пленка, а затем после отвердевания ленты щиты, песок (пенопласт) и пленка удаляются.

Можно сделать желоб из щитов с щитовым же днищем, приподнятый на брусках (ножках) до нужной высоты. Дно и стыки его с бортами должны быть очень прочными, так как будут держать на себе всю массу отлитого бетона. Можно сделать наружные металлические накладки-угольники.

Обратите внимание

В днище делают выпилы для свай, если они войдут в толщу бетона, или над сваями – если ростверк будет на них лишь опираться, будучи связан с ними только арматурой.

Ростверк, который только опирается на сваи, лучше распределяет давление, но хуже связывает конструкцию свай и прикрепляет к ним сам дом.

Монолитный ростверк лучше соединяет сваи, но толщина его над сваей меньше, чем общая высота ленты.

Удобно делать выпилы в коротких сторонах щитов и «надевать» их на сваю, получается что-то вроде шпоночного соединения, или монтировать днище вокруг них.

Чтобы каркас оказался погружен в бетон на нужную глубину, под прутки нижнего пояса подкладывают брусочки (можно подложить мокрые бетонные плитки) толщиной в 3-5 см.

Если просто положить каркас на дно, очевидно, что нижние прутки окажутся незащищенными и будут выступать на подошве. Коррозия начнется быстро, ростверк долго не прослужит.

Поэтому лучше подстраховаться и сделать нижний слой даже чуть больше 5 см.

Можно закрепить каркас в подвешенном состоянии, этому способствуют арматурные прутки свай и верхние распорки. В любом случае каркас закрепляется неподвижно – чтобы не сдвигался при заливке бетоном и не сползал вниз под своим весом и во время виброуплотнения.

Армирование

Армирование ростверка на столбчатых сваях (1 и 4 – сваи, 2 – горизонтальные прутья арматуры, 3 – залитый бетоном ростверк)

Армирование нужно, чтобы повысить устойчивость к изгибу; без жесткой арматуры ростверк трескается при малейшей деформации. Поскольку на него действуют одновременно переменные нагрузки сверху (то есть вес здания) и снизу – давление грунта через сваи, постольку на армировании экономить нельзя.

Армирование ленточного ростверка аналогично армированию ленточного фундамента. В балке ставят 2 (верхний и нижний) пояса армирования, каждый состоит минимум из 2 продольных прутьев, с вязкой через 30-40 см.

Продольные прутья принимают всю нагрузку деформации ростверка – поэтому их диаметр не меньше 10-12 мм (лучше больше), а сечение – периодическое поперечное. Вертикальные прутки такие же.

Важно

Поперечные прутки не берут нагрузку, их задача связать каркас в систему, отсюда для экономии они тоньше, порядка 6-8 мм, возможно применять гладкие.

Армирование монолитного железобетонного ростверка

Каркас должен быть при заливке покрыт слоем бетона минимум в 3-5 см – иначе есть риск коррозии арматуры. Итого, на каждую балку периметра требуется 4 длинных продольных прутка (желательно цельных или сварных), короткие прутки того же сечения для вертикальных стоек, короткие поперечные прутки и монтажная проволока.

Армирование плитного ростверка также аналогично армированию монолитной плиты: те же два пояса сетки армирования в 3-5 см вглубь плиты от поверхностей. Каждый пояс – сетка толстой арматуры переменного сечения, с шагом в 20-40 см. Пояса соединяются по вертикали того же диаметра прутками арматуры, все прутки соединены проволокой или сваркой.

Армирование свай

Все сваи при изготовлении армируются, «хвосты» прутков должны на 15-20 см выступать из оголовка. Поверхность оголовок свай обязательно надкалывается – чтобы создать шероховатую поверхность, лучше соединяющуюся с новым залитым бетоном. При монтаже прутки арматуры свай соединяются проволокой или сваркой с арматурным каркасом ростверка.

https://www.youtube.com/watch?v=pCQcr5KVTYU

Процесс возведения столбчатого монолитного фундамента (нижние 3 изображения – 1. возведение опалубки с армированием, 2. заливка, 3. опалубка снята)

Строительство ленточного фундамента для бани – руководство по армированию, создании опалубки и другим тонкостям возведения ленточного монолитного фундамента.

Гидроизоляция фундамента всех типов.

Сварной вариант

Для легких построек винтовые сваи могут изготовляться по следующей технологии:

  • Формирование лепестков. Производится из трубы (такого же типа, как ствол сваи) или листовой стали толщиной 4–5 мм.
  • Лепестки загибаются вплотную друг к другу и соединяются при помощи сварки.
  • Наконечник укрепляется двойным сварным швом для обеспечения надежности и долгого срока службы.

Изготовление винтовых свай со сварным наконечником

Крестообразный вариант

Чтобы изготовить подобную винтовую сваю своими руками, необходимо придерживаться простой инструкции:

  • Из листовой стали вырезают треугольник, ребра жесткости, круглую пластину и заглушку для трубы.
  • К заглушке присоединяют большой треугольник и перпендикулярно к нему — маленькие ребра жесткости, прихватывают сваркой.
  • Все стыки тщательно провариваются двойным швом.

Чертеж винтовой сваи

Изготовление лопастей

Лучше всего, когда винтовая часть сваи приходится на нижнюю треть ствола. Шаг лопастей должен составлять 5–7 см. Они изготовляются из листовой стали толщиной 5 мм и формируются двумя способами:

  • сплошной однозаходный. Крой заготовки винта выполняется согласно чертежу, разводка лопасти осуществляется ломом до необходимого шага;
  • сборный из нескольких элементов. Лопасти изготавливаются из отдельных частей, которые соединяются сваркой.

Виды лопастей винтовых свай

Антикоррозийная обработка

Самодельные винтовые сваи нуждаются в качественной антикоррозийной обработке, что увеличивает их срок службы в несколько раз. Установлено, что стальной ствол и лопасти ежегодно теряют до 0,01 мм толщины из-за негативного воздействия влаги. Поэтому специалисты рекомендуют покрывать их специальными составами, как только будет удалена окалина с поверхности сварных швов. Чаще всего это:

Горячее цинкование винтовых свай — защита от коррозии

  • полиуретановая эмаль. Отличается 30–60-летним сроком службы в особенно агрессивных условиях;
  • двухкомпонентная эмаль. Имеет 60–90-летний ресурс службы, специально создана для защиты подземных конструкций;
  • стеклопластик. Наносится на специальное цинковое покрытие и обеспечивает 300–400-летний срок службы;
  • двухкомпонентные покрытия на основе эпоксидных смол. Бюджетный вариант, обеспечивающий долгий срок службы ствола и лопастей фундамента.

Видео по теме: Самодельные винтовые сваи для забора


Свайное поле. Планирование, разметка и установка.

13 Ноябрь 2016      Стройэксперт      Главная страница » Фундамент » Расчет      Просмотров:   8303

Современное домостроение различных масштабов и направленности (промышленное, гражданское, коммерческое) обладает большим выбором технологий, используемых на различных этапах строительства. Выбор оптимального варианта осуществляют проектировщики и собственники недвижимости на стадии разработки проектной документации. Один из самых популярных способов обустройства фундамента – это закладка свайного поля.

Свайное поле — что это и зачем нужно

Свайное поле – это основа свайного фундамента любого типа (винтовой, железобетонный, набивной). При возведении основания необходимо строго следовать прилагаемым схемам, так как правильная закладка свайного поля обеспечивает надежность всей конструкции и ее долговечность.

Обобщенно говоря: в точки на участке застройки монтируют специально подготовленные сваи, которые впоследствии обвязывают ростверками. Полученное основание и является свайным фундаментом. Ростверк является обязательным элементом для свайного фундамента. Он выполняет связующую функцию между всеми опорами и гарантирует равномерное распределение нагрузки между сваями. Создаваемая монолитная конструкция имеет отличные эксплуатационные характеристики для любого типа сооружений.

План свайного поля

Свайное поле передает нагрузку здания на грунт. Глубина заложения свай устанавливается в проекте и зависит от множества факторов:

  1. Тип и характеристики грунтов.
  2. Глубины грунтовых вод.
  3. Общего веса сооружения и мн. др.

Таким образом, строители выходят на плотный грунт и сваи передают напряжение на них. Возведение здания или сооружения допустимо только после правильной закладки свай, обвязки их ростверком и выжидания установленного периода застывания и трамбовки.

к оглавлению ↑

Расчёт количества свай

Перед тем, как приступать к монтажу свай, необходимо выполнить ряд предварительных работ. Первым этапом является расчет свайного поля.

Эта процедура представляет собой детальный и математически обоснованный анализ распределения опор на строительной площадке. Он производится в несколько этапов:

  1. Проектировщик определяет общую нагрузку, которую создаст возводимое строение на основание.
  2. Рассчитывается несущая способность 1 сваи, закладываемой в фундамент.
  3. Общая нагрузка разделяется на характеристику одной опоры и таким образом определяется количество необходимых на конкретный объект свай.

При определении совокупной нагрузки, возникающей после возведения здания или сооружения, учитывают характеристики всех строительных материалов, будущее использование сооружения и общую площадь здания, а также отдельных конструктивных элементов.

В разработанных проектными институтами и утвержденных ГОСТах содержатся расчетные показатели нагрузки при эксплуатации каждого типа зданий. Они определены с учетом практического опыта. Для жилых зданий – примерно 150 кг/м2; при промышленном строительстве – 200 кг/м2.

Удельный вес 1 м2 стены

Каркасные стены толщиной 150 мм с утеплителем 30-50 кг/м2
Стены из бревен и бруса 70-100 кг/м2
Кирпичные стены толщиной 150 мм 200-270 кг/м2
Железобетон толщиной 150 мм 300-350 кг/м2

При возведении нескольких этажей важно учитывать этажность и производить расчеты как для каждого этажа в отдельности, так и для всей конструкции в целом.

Удельный вес 1 м2 перекрытий

Чердачное по деревянным балкам с утеплителем, плотностью до 200 кг/м3 70-100 кг/м2
Чердачное по деревянным балкам с утеплителем плотностью до 500 кг/м3 150-200 кг/м2
Цокольное по деревянным балкам с утеплителем, плотностью до 200 кг/м3 100-150 кг/м2
Цокольное по деревянным балкам с утеплителем, плотностью до 500 кг/м3 200-300 кг/м2
Железобетонное 500 кг/м2

Удельный вес 1 м2 кровли

Кровля из листовой стали 20-30 кг/м2
Рубероидное покрытие 30-50 кг/м2
Кровля из шифера 40-50 кг/м2
Кровля из гончарной черепицы 60-80 кг/м2

При расчетах необходимо учитывать регион, где происходит строительство. Для каждого района характерны уникальные средние показатели снежного покрова. При разработке проекта свайного поля обязательно высчитывают нагрузки от давления снежного покрова, исходя из среднестатистических наблюдений для конкретной местности.

Средний вес снежного покрова приведен в таблице:

Для юга России 50 кг/м2
Для средней полосы России 100 кг/м2
Для сервера России 190 кг/м2

Для получения указанных данных необходимо площадь крыши здания умножить на массу снежного покрова. К итоговому результату прибавляют 20% — это дополнительный параметр, называемый коэффициентом надежности.

Проектирование свайного поля требует особого внимания к расчетам. Необходимо достигнуть оптимального сочетания количества опор, их прочности и заглубления. Для этих работ важно иметь точные данные геологических и геодезических предпроектных испытаний.

В качестве примера таблица ниже содержит показатели несущей способности грунтов и винтовых свай:

Тип грунта

Расчетное сопротивление грунта *, кг/см2

Несущая способность винтовой сваи, кг
ВСГ-1 73/250 ВСГ-1 89/300
плотный ср. плотн плотн ср. плотн плотн ср. плотн
Крупный гравелистый песок 13.0 12.0 6378 5888 9185 8478
Песок средней крупности 12.0 11.0 5888 5397 8478 7772
Мелкий маловлажный песок 5.0 4.0 2453 1963 3533 2826
Мелкий песок, насыщенный влагой 3. 0 2.0 1472 981 2120 1413
Супеси сухие 5.0 4.0 2453 1963 3533 2826
Супеси, насыщенные влагой 3.0 2.0 1472 981 2120 1413
Суглинки сухие 4.0 3.0 1963 1472 2826 2120
Суглинки, насыщенные влагой 3.0 1.0 1472 491 2120 707
Глины сухие 6.0 2.5 2944 1227 4239 1766
Глины, насыщенные влагой 4.0 1.0 1963 491 2826 707

И в конце, после получения всех расчетных данных, переходят к определению числа опор для конкретного проекта. Для этого общую массу делят на несущую способность одной сваи (как упоминалось выше).

к оглавлению ↑

Разметка свайного поля

Схема свайного поля служит основой для выноса в натуру проекта. Эти работы выполняют квалифицированные геодезисты.

В чертеже определено положение всей конструкции и каждой сваи в отдельности на участке застройки. Инженер-геодезист, с помощью специального оборудования (электронный тахеометр, GPS-системы) определяет их фактическое расположение на участке и закрепляет арматурой с точностью до 1 см. В зависимости от сложности строения и требований точности, эти работы могут быть выполнены и рулеткой.

Тахеометр и GPS приемник геодезического класса

Процедура выноса в натуру (разбивки) свайного поля включает в себя несколько этапов:

  1. Вынос на стройплощадку базовых линий поля.
  2. Разбивка местоположения каждой сваи на участке.
  3. Определение нулевого уровня свайного поля (отметки, на которую должны выйти опоры после их закладки).

Важно надежно закрепить каждую точку и обеспечить их сохранность. В противном случае придется вызывать специалистов снова.

Для удобства рекомендуется использовать следующий метод: закреплять оси фундамента на обноски за пятном застройки. Затем между ними натягивают бечевку – точка пересечения двух нитей и есть место установки сваи. Так вы обеспечите их сохранность при перемещении людей и техники по площадке.

Разметка свайного поля с помощью бечевки

Обязательно используйте прошедший согласования план свайного поля – так вы избегаете нарушений и гарантируете законность выполняемых работ.

к оглавлению ↑

Установка свайного поля

После выполнения всех работ по проектированию и последующему закреплению точек свайного поля на участке, вы можете переходить к монтажу.

На практике сваи располагают в форме нескольких фигур:

  1. Свайный куст – малое число свай, расположенных рядом. Ростверк в таком случае может иметь соотношение сторон 1:5. Оптимальный вариант для высоких конструкций, колонн.
  2. Свайная полоса – опоры располагаются в ряд. Подходят для вытянутых стен.
  3. Свайное поле – большое число свай, равномерно распределенных на площадке. Для зданий жилого и промышленного комплекса.

Перед работой необходимо доставить на объект всю необходимую технику. Обязательно иметь в распоряжении достаточное количество свай необходимых характеристик. Перед закладкой опор выполняется вертикальная планировка пятна застройки.

Если выбранные вами сваи винтовые, то их можно «вкрутить» собственными силами с помощью специальных приспособлений для такой работы.

Закрутка сваи вручную

Для погружения железобетонных свай применяют копровую машину. В данном случае работа включает в себя следующие этапы:

  1. Машина устанавливается в месте битья свая, к ней подтаскивается свая.
  2. После строповки сваи, ее выводят в вертикальное положение. Соблюдение вертикальности обеспечивает прочность конструкции и снижает риск разрушения сваи и работе копра.
  3. После стыковки со сваебойным молотом, начинается забивка сваи в грунт до необходимой глубины. В проекте закладывается ориентировочный отказ сваи – глубина, при которой она перестает входит в землю.
  4. После забивки всех опор проводят их выравнивание до установленной высоты. Чаще всего это выполняют рабочие с помощью отбойных молотков.

При закладке на каждое свайное поле должен быть разработан чертеж. Этот документ служит своеобразной инструкцией по проведению всего комплекса работ. Следование указанным расчетам гарантирует выход на проектируемые показатели всего строения. Поэтому особенно важно правильно осуществить установку свайного поля.



Винтовые сваи — изготовление своими руками, плюсы и минусы, чертежи

Фундамент Самостоятельное изготовление винтовых свай — дело серьёзное и мы взяли на себя непростую задачу по описанию технологии этого процесса. Подробные чертежи и фото этапов работы прилагаются, так как без этого освоить технологию будет невозможно.

Кроме того, в конце второго раздела вы сможете посмотреть видео-инструкцию от…

Винтовые сваи своими руками – Чертежи

Фундамент

Самостоятельное изготовление винтовых свай — дело серьёзное и мы взяли на себя непростую задачу по описанию технологии этого процесса. Подробные чертежи и фото этапов работы прилагаются, так как без этого освоить технологию будет невозможно. Кроме того, в конце второго раздела вы сможете посмотреть видео-инструкцию от специалиста с подробными разъяснениями всех нюансов методики.

Большинство специалистов-строителей не рекомендуют изготавливать винтовые сваи самостоятельно, подчеркивая сложность процесса и большую ответственность. Но, несмотря на это можно уверенно утверждать, что познакомившись с технологией изготовления и имея под рукой чертежи винтовых свай, своими руками изготовить данные изделия вполне реально.

Конструкция винтовой сваи

Винтовая свая по своему виду напоминает корабельный гребной винт. Она представляет собой пустотелую стальную трубу, которая с одной стороны оснащена острым наконечником, снабженным режущей спиралевидной лопастью.

На представленном выше чертеже указаны составляющие компоненты винтовой сваи:

  1. Ствол, который изготавливается из трубы, с толщиной стенки не менее 3,5 мм.
  2. Башмак, то есть непосредственно нижняя часть трубы.
  3. Наконечник.
  4. Винтовая лопасть, форма которой и угол наклона определяют усилие закручивания в грунт.

Благодаря спиралевидной лопасти свая вкручивается в землю на требуемую глубину. С другой стороны при прекращении вкручивания лопасть будет препятствовать выталкиванию наружу сваи и надежной ее фиксации в грунте. Такая конструкция винтовых свай при обустройстве фундамента позволяет обходиться без применения грузоподъемных механизмов.

К содержанию

Изготовление винтовых свай для забора своими руками

Как известно, обустройство винтового фундамента является относительно несложным мероприятием, поэтому многих интересует вопрос, как сделать винтовые сваи самостоятельно, ведь это позволит в существенной степени сэкономить финансовые средства.

Чаще всего своими руками изготавливаются сваи для строительства заборов. Для самостоятельного изготовления свай вначале нужно подготовить такие отдельные компоненты:

  • Трубы с требуемым диаметром.
  • Винтовую часть, с шагом около 5 см.
  • Наконечник, длиной не меньше 15 см.
  • Оголовки, для крепления бруса или балок.

Длина и диаметр труб являются основными техническими параметрами винтовых свай. Длина изделия определяется в зависимости от вида грунта. Ее значение должно быть таким, чтобы обеспечить погружение сваи до уровня устойчивой почвы.

Выбор диаметра сваи зависит от величины усилий, создаваемых непосредственно строительной конструкцией. В соответствии с типом ограждения рекомендуется использовать трубы для изготовления винтовых свай следующих диаметров:

  • 55 мм – для установки легких оград, к примеру, из сетки-рабицы.
  • 76 мм – для монтажа ограждения из металлического профнастила или шифера.
  • 89 мм – для обустройства массивного забора из кирпича или легких блоков.

Рекомендуется для производства свай винтового вида приобретать специальные заготовки с литым наконечником. Но если это невозможно, то он изготавливается самостоятельно непосредственно из используемой трубы. Для этого:

  • Концы трубы разрезаются на отдельные секторы определенного размера по лекалу.
  • Выполняется сварка их в конус.
  • Производится рихтовка швов.

Винтовая часть может быть изготовлена из стали толщиной 5- 6 мм. Сегодня можно приобрести специальные заготовки для винтов, но их стоимость при этом будет выше. Наружный диаметр устанавливаемого винта должен выбираться в зависимости от особенностей грунта, а именно, чем глубже необходимо вкручивать сваю, тем меньший должен быть диаметр винта.

В качестве основания для закрепления сверху винтовой сваи швеллера или балки должен устанавливаться оголовок. Правильно изготовленное изделие выглядит, как показано на фото ниже:

Все подготовленные комплектующие соединяются между собой с помощью сварки. Очень важно следить за качеством сварного шва, чтобы исключить возможное разрушение конструкции при монтаже.

Подробная видео-инструкция от мастера с ми поможет вам наглядно увидеть процесс создания сваи своими руками.

К содержанию

Видео-обзор: Самодельные винтовые сваи для забора

Самодельные винтовые сваи для забора

Винтовые сваи для фундамента дома

Процесс изготовление винтовой сваи для строительства основания здания подобен вышеописанному. Но при малейшей неуверенности в качественном изготовлении и сомнениях в правильности расчетов несущей способности в соответствии с видами грунтов и нагрузкой, специалисты не рекомендуют использовать самодельные изделия для обустройства фундаментов. То есть для производства винтовых свай необходимо обладать опытом и соответствующими знаниями.

ВНИМАНИЕ! Для строительства фундамента рекомендуется приобретать готовые сваи у известных производителей, так как изделия, изготовленные в заводских условиях, имеют в любом случае более длительный срок службы.

К содержанию

Видео-обзор: Установка свайно-винтового фундамента

Установка свайно-винтового фундамента

Если все-таки принято решение изготавливать винтовые сваи своими руками для фундамента, то следует ответственно отнестись к выбору диаметра труб:

  • Для строительства легких сооружений, типа беседок или террас, подойдут трубы с диаметром 89 мм.
  • Каркасно-щитовые и рубленые строения, а также ангары и подобные сооружения должны возводиться на основаниях из винтовых свай диаметром 108 мм.
  • Дома из кирпича, камня или блоков строятся на фундаментах, обустроенных с помощью винтовых свай с диаметром 133 мм.

Несмотря на кажущуюся простоту производства винтовых свай, следует помнить о следующем:

  • Самостоятельно изготовить можно только сваи небольшого диаметра, так как подобрать комплектующие для массивных образцов и качественно их соединить в домашних условиях очень сложно.
  • Любая ошибка или погрешность при выборе шага и диаметра лопасти, а также неправильно подобранный угол наклона к плоскости увеличит усилие закручивания винтовой сваи, а в некоторых случаях приведет к невозможности монтажа в целом.
  • Самостоятельное производство винтовых свай – трудоемкий процесс, который занимает много времени.

Исходя из вышесказанного, важно понимать, что изготовить винтовые сваи своими руками несложно и вполне возможно, но вряд ли экономически целесообразно. При этом следует учитывать то, что, как правило, производители винтовых свай оказывают комплексные услуги по разработке проекта основания здания.

Установка свай винтового типа, как правило, проводится с помощью специальной техники. Но в случае, если было принято решение изготавливать данные изделия самостоятельно с целью экономии средств, то более рационально будет использовать простые приспособления для ручного монтажа. Для этого в верхней части сваи делаются специальные отверстия, в которые вставляются специальные рычаги. Как правило, для вкручивания винтовой сваи требуется усилия 2-4 человек. При монтаже следует строго отслеживать вертикальный уровень погружения винтовых свай в грунт.

Источник: silastroy.com

Надёжный свайно-винтовой фундамент своими руками: советы и инструкции

С недавних пор свайно-винтовые основания стали довольно часто применяться в строительстве. Причина проста — такой фундамент вполне возможно соорудить своими руками. А если будущая постройка сборно-щитовая, газобетонная или каркасная, то сваи для основания можно даже сделать самостоятельно. Технология это довольно новая, и не все знают об основных особенностях этого фундамента, предпосылках для его использования и о его преимуществах и недостатках.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.

Отличия свайного основания от плитного или ленточного состоят в следующем:

  • каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
  • сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

    Винтовые сваи плохо работают на изгиб, поэтому в их полости заливают бетон

  • вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов
  1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
  2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

    Винтовые сваи можно вкручивать без использования специальной техники

  3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
  4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

    Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

  5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
  6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
  7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

    Винтовые сваи можно устанавливать даже зимой

  8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
  9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
  10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.
Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

  1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
  2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
  3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

    В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

  4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
  5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
  6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
  7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

  • временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
  • баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
  • хозпостройки, беседки, сараи, навесы, веранды, заборы;
  • ворота распашного типа.

Фотогалерея: примеры сооружений на винтовых сваях

Основные виды свай

По сути, винтовая свая — это предварительно обработанная антикоррозийным средством металлическая труба с приваренной лопастью или без неё. Она входит в грунт наподобие самореза. Сваи бывают:

  1. С разным диаметром. Чем толще труба, тем больший вес она может выдержать. Но следует понимать, что сваи диаметром более 108 мм вручную вкрутить будет очень трудно.
  2. С разным размером ребра винта. С уширенной пятой — для грунта с низкой несущей способностью, с имитацией резьбы — для твёрдого мёрзлого грунта, который лучше не тревожить.
  3. С разными по диаметру лопастями. Для влажных и зыбких грунтов лопасти сваи должны быть больше, чем для сухих и плотных.

В продаже также имеются специальные сваи с многовитковыми или многозаходными винтами, встроенным дренажом, из специальных, химически устойчивых материалов, с дополнительными лопастями, с наваренными оголовками.

В зависимости от типа грунта следут выбирать винтовую сваю с подходящим диаметром столба и размером лопасти

Монтаж свай

Свайно-винтовое основание устанавливается следующим образом:

  • по всей длине сооружения, а также в углах и на стыках внутренних стен ввинчиваются сваи с шагом от одного до трёх метров;
  • верхушки всех свай подгоняются под уровень и скрепляются балками (из дерева или металла), чтобы образовалась жёсткая конструкция, которую ещё называют ростверк.

    Верхние части оголовков свай скрепляются металлическими или деревянными балками — ростверком

Существует несколько вариантов расположения свай:

  1. Одиночное — каждая находится под опорой.
  2. Ленточное — сваи расположены по периметру сооружения.
  3. Полосами — сваи идут в два и более ряда.
  4. Куст — сваи вбиты кучно в местах большой нагрузки или под несущими колоннами.
  5. Поле — сваи вкручены в шахматном порядке или рядами.

Чтобы трезво оценить свои силы, перед установкой необходимо отдавать себе отчёт, какой объём работ придётся выполнить. На лёгком грунте винтовые сваи размером до 5 метров можно установить вручную. Для этого понадобится три помощника, двое из которых будут выполнять физическую часть, а третий следить за точностью установки.

Пошаговое руководство по установке фундамента из винтовых свай
  1. Первым делом проводится расчёт материала для будущей постройки. Например, для постройки одноэтажной бани размером 6 на 6 метров с запасом понадобится 14 стандартных свай (длина 2,5 м, диаметр 10,8 см), установленных с шагом в 2–3 метра.

    Для бани размером 6х6 м понадобится от 10 до 14 свай

  2. Далее с помощью колышков осуществляется разбивка свайного поля. Сначала расставляются угловые колышки, потом между ними натягивается бечёвка, и по ней устанавливаются все остальные.

    Разметка выполняется при помощи деревянных колышков и тонкой бечёвки

  3. Используя ручной бур, проделывают заходные скважины под сваи. Ручной бур должен иметь длину штанги не менее 5 метров и диаметр до 30 см. Глубина и диаметр скважины рассчитываются исходя из особенностей грунта. Можно ограничиться и приямками в 20 см.

    Заходные ямы для свай можно подготовить при помощи обыкновенного садового бура

  4. В специальные отверстия в верхней части сваи вставляется лом или арматура, на концы которого (-ой) надевают обрезки труб длиной 5–6 см. Охватывать основу хомутом, также как и пристраивать к ней ворот сбоку категорически нельзя, так как тогда её неминуемо перекосит. Заглубление сваи проводится путём прокручивания лома вокруг её оси. Крутят, как правило, двое, а третий измеряет вертикальность сваи при помощи уровня или отвеса. Отклонение свыше 1–2% недопустимо, иначе свая деформируется.

    В процессе вкручивания винтовой сваи обычно участвуют три человека: двое перемещают лом, а третий следит за вертикальностью сваи

  5. Вкручивание производится ниже уровня промерзания грунта, поэтому надо заранее узнать эти показатели для своего региона. Когда свая пройдёт через этот уровень, она достигнет твёрдого грунта, и вкручивать её станет значительно тяжелее. Если труба наткнётся на камни, её придётся выкрутить, и вкрутить заново чуть под углом, пробуя сместить камень лопастями. После чего опять нужно проверить вертикальность сваи.

    Свая должна устанавливаться строго вертикально, максимально допустимое отклонение — 1–2%

  6. После вкручивания всех свай их оголовки обрезают так, чтобы они образовывали горизонтальную плоскость. Подрезка выполняется болгаркой.

    Сваи подрезаются болгаркой с алмазным диском по уровню установки ростверка

  7. Далее внутренние части свай бетонируются. Пустыми их оставлять нельзя, так как это чревато коррозией и сокращением срока службы. Заполняются трубы бетонным раствором из расчёта 1,5 ведра на каждую.

    Сваи обязательно нужно забетонировать раствором, иначе срок их службы значительно снизится

  8. После заполнения свай выполняется обвязка фундамента. Если речь идёт о лёгком сооружении, то ростверк из металла необязателен. Достаточно установки металлических оголовков, к которым шурупами прикручивается деревянный брус. Стыки промазываются битумом.

    Для лёгкого сооружения ростверк можно сделать из бруса

  9. Теперь свайно-винтовой фундамент готов, можно начинать возведение каркаса строения.
Видео: как закрутить винтовые сваи одному

Себе дом поставил на винтовые сваи и другим рекомендую. 2 года, брус уже сел, проверял сваи по лазернику, не ушли ни на миллиметр.

Уже 7 лет моя дача стоит на фундаменте из винтовых свай. Сваи ввинчивались собственными силами. Дом все это время стоит без малейших движений…Я рекомендую фундамент из винтовых свай, но не стоит на нем экономить. Лучше перестраховатся и сделать в половину дороже, чем потом исправлять.

У меня дом на винтовых сваях. Под площадью 54 завинчено 10штук. Дому 2 года, но дом из сендвич-панелей. Сваи 2,5 метра, 0,5 торчит над землей. Нареканий нет нам нравится. Собираемся делать 2 этаж.

Исходя из вышесказанного, свайно-винтовой фундамент соорудить не так просто, как кажется на первый взгляд. И годится он не для всех типов сооружений. Но тех, кто твёрдо уверен, что справится с задачей, он выручит и позволит сэкономить.

Источник: remoskop.ru

Монтируем винтовые сваи своими руками

В последнее время в строительной сфере появляются различные новшества, позволяющие облегчить монтажные работы и при этом сделать конструкцию прочной и устойчивой. На смену хорошо всем знакомым типам фундамента приходит новый — винтовые сваи. Это отличные опорные элементы, которые могут решить самые непростые задачи: начиная от монтажа в сложный грунт и заканчивая вполне реальной возможностью установки вручную. Мы расскажем о плюсах/минусах подобных конструкций и о том, как их монтировать своими руками.

Общее понятие и разновидности винтовых свай

Свайно-винтовой фундамент многие ошибочно считают молодой технологией, но это далеко не так. Метод возведения фундамента при помощи свай можно отнести, скорее, к середине 19-го века. Во время наполеоновских войн их использовали при строительстве фортификаций.

Винтовая свая представляет собой металлическую трубу (покрытую специальным антикоррозийным составом) с заостренным концом, к которому приваривают винтовую лопасть. Такие сваи ввинчивают в грунт аналогично тому, как вкручивают саморезы в деревянную поверхность. При этом грунт абсолютно не повреждается, а лишь уплотняется за счет погружаемой сваи.

Винтовые сваи

Основные разновидности винтовых свай:

  • по особенности изготовления: литые, сварные, комбинированные. Литой наконечник получается методом отливки: получает изделие высокой прочности и идеальных параметров. Сварной — отличается дешевизной, но приваренные элементы более подвержены деформации.
  • по модификации наконечника: однолопастные, цельнолитые, многовитковые и др. Сваи с одной лопастью могут быть использованы для крепления конструкций с малым весом, таких как терраса, ограда и т.д. Сваи с несколькими витками предназначены для крепления особо тяжелых конструкций (например, многоэтажек), либо при работе на сложных участках.

Преимущества и недостатки свайного фундамента

Винтовые сваи обладают рядом несомненных преимуществ:

  1. Прочность винтового механизма. Позволяет возводить строения в любое время года, ведь ему не страшен замерзший грунт или сложные погодные условия.
  2. Мощная конструкция. Сваи с винтом — идеальный вариант для слабых почв, сложных участков, зон с повышенной сейсмологической активностью.
  3. Простота установки. Чтобы возвести свайный фундамент дома, понадобится, в среднем 3-7 дней.
  4. Нулевая усадка, что позволяет сразу после монтажа фундамента приступить к возведению стен.
  5. Долговечность конструкции. Свайно-винтовая основа здания прослужит долгие годы (50-150 лет).
  6. Приемлемая цена материала. Однозначный плюс, учитывая все вышеописанные моменты.

Монтаж свайного фундамента

Но как и любой другой материал, сваи с винтами имеют и некоторые недостатки:

  1. Непригодность для каменистого грунта. Не рекомендуется применять сваи при работе на каменистом участке. Подобный вид почвы может просто повредить антикоррозийное покрытие труб и это сведет к минимуму срок их службы.
  2. Сваи виткового типа невозможно проверить на наличие внутренних дефектов, что делает их относительно ненадежными.
  3. Для зданий со свайно-винтовым фундаментом никогда не строятся подвальные помещения. Это попросту невозможно.
  4. Человеческий фактор. Подразумевается искусственное снижение цен поставщиками материала за счет уменьшение необходимого по технологии количества витков на трубу определенного типа.

Подготовительный этап работ

Подготовка к монтажным работам должна быть тщательной и грамотной, чтобы в будущем фундамент/почва не испытывали перенагрузок. Начать следует с проведения геодезического исследования участка. Это поможет определить уровень грунтовых вод, а также глубину расположения устойчивого грунта.

Совет. Чтобы правильно рассчитать все параметры будущего фундамента, лучше обратиться к специалисту. Ведь необходимо решить массу довольно непростых вопросов: сезонные колебания воды в почве, вес сооружения, тип грунта, нагрузку ветра и многое др.

Затем можно приступать к разметке участка под фундамент. Берем схематический чертеж дома и делим на прямоугольные участки. Делаем разметки для опорных свай на сторонах и по диагонали прямоугольников. Исходя их полученной схемы, определяемся с количеством необходимых винтовых элементов. Для наглядности размечаем нужные точки при помощи колышков или металлических прутиков.

Устройство сваи

Чтобы в дальнейшем сваи было легче ввинчивать, проделываем в верхней части труб по 2 отверстия, через которые будут продеты «штанги» для удобного ввинчивания свай. Теперь можно приступать к установке фундамента.

Монтаж конструкции своими руками

Ручная установка свай возможна лишь в несложный грунт. Для этого потребуются усилия 3-4 физически сильных человек. Cхематически процесс установки выглядит так:

  1. Погружаем сваи в грунт на глубину не менее полутора метров в предварительно отмеченные места. При этом один человек постоянно должен контролировать уровнем вертикальность труб — максимальное отклонение на 1-2 градуса.
  2. Выравниваем сваи под один уровень, «снимаем» излишки болгаркой.
  3. Заливаем сваи изнутри цементным раствором, тем самым повышаем ее устойчивость к коррозии и прочность.
  4. Привариваем к верхней части труб квадрат

установка и особенности применения для различных проектов

Фундамент на сваях давно занимает лидирующие позиции, как в частном строительстве, так и в более глобальных проектах. Этот вид фундамента отличается быстротой возведения, бюджетной ценой и немалым сроком эксплуатации. Строители любят этот тип фундамента за его универсальность, ведь данный фундамент можно возводить даже на подвижных грунтах и близ водоёмов.

В большинстве методов монтажа вам не потребуется большая строительная техника, а также большие трудозатраты. На фото свайный фундамент выглядит лаконично, но вот его возведение не кажется простым. При грамотной организации строительства, соблюдая все этапы возведения, свайный фундамент можно сделать самим.

Перед тем как изучать этапы возведения свайного фундамента, надо разобраться при каких обстоятельствах застройщики делают выбор в пользу свай.


Краткое содержимое статьи:

Выбор свайного фундамента

Условия выбора свайного фундамента, в зависимости от грунта

  • Мягкий, подвижный или водянистый
  • Чрезмерно твердый плотный

В первом случае выбор обуславливается отсутствием альтернативы, а второй вариант облегчает трудозатраты. Хотя особенности грунта и являются основным критерием выбора, существуют и другие, порой не менее важные особенности.

Давайте рассмотрим плюсы и минусы постройки свайного фундамента более подробно.

Преимущества

  • Грунт (возможность возвести на любом участке земли)
  • Небольшие трудозатраты
  • Многообразие форм и методов монтажа
  • Технология не сложная, не требует привлечения больших строительных машин
  • Бюджет меньше, чем работы по устройству фундамента, с выемкой земли, примерно на 40%.
  • Короткое время монтажа
  • Нет привязки к теплому времени года

Недостатки

Но за время существования свайного фундамента специалисты нашли способы свести к минимуму даже эти недостатки, поэтому свайный фундамент держит пальму первенства на рынке строительства, и всё больше людей спрашивают, как сделать свайный фундамент.

За таким коротким названием «свайный фундамент» спрятано огромное количество его разновидностей и способов монтажа. Деление происходит исходя из материала, из которого изготовлены сваи, метода углубления и возможности использования спецтехники.

Материал изготовления свай

Дерево. Самые первые сваи представляют собой целое бревно, хорошо зарекомендовали себя, но уступают другим в долговечности. Тем не менее древесина хорошо поддаётся обработке, а также во многих районах является самым доступным материалом.

Металл. Представляют собой цельнотянутую трубу (8-12 мм толщиной стенки), бывают квадратной и круглой формы. Чаще металлические сваи идут в форме винта (винтовые). Полые конструкции для большей прочности заливают бетоном, после установки.

Бетон (железобетон). Самые популярные и надежные сваи. Бетон заливают в армированный каркас. Глубина таких свай колеблется от 3‐х до 12 метров.

Виды свай по методу погружения в грунт

Забивные и буроопускные серьезные дорогостоящие конструкции, применяются в основном для многоэтажных домов. Их углубляют специальной техникой молот, виброзабиванием. Преимущества такого погружения в отсутствии подготовки почвы. Для частного строительства, малоэтажных домов не целесообразно использовать такие методы.

Винтовые. Самый распространенный и часто встречающийся тип свай для загородных домов. Они имеют форму самореза, с лопастями на нижней части, используются как полыми, так и залитые бетоном.

Углубляются путем вкручивания в землю специальным буром или спецтехникой. На такие сваи ставят не тяжелые каркасные дачные домики, дома из бруса, а также различные сооружения, типа теплиц и беседок.

Буронабивные. В земле делаются скважины, укрепляются арматурой и заливаются бетоном. Допускается изоляция стенок разными материалами (рубероид, пленка), а также усиление обсадкой из камня. Ещё одно название такого фундамента – столбчатый.

Комбинированные. Самый долговечный фундамент, т.к. разные материалы имею разные сроки порчи.

Виды свай по методу воздействия

Столбчатые. Упираются в твёрдую породу, распределяя тем самым нагрузку по периметру.

Висячие. Остаются в мягком грунте, но нагрузку передают трением земли и стенок сваи. Боковая часть таких свай делается шире.

Виды свай по расположению

  • одиночные
  • ленточные
  • кустовые

Самыми удачными вариантами для дачного дома считаются свайный фундамент на винтовых и железобетонных сваях, рассмотрим возведение этих сооружений поэтапно

Этапы возведения свайного фундамента пошагово

Геологическая разведка и проектирование фундамента. Этот этап очень важен, т.к. типы грунта влияют на устойчивость фундамента. Также от выбора свай и метода монтажа зависит как ровно и надежно будет стоять дом.

Главным моментом считается расчёт нагрузки здания. От всех этих показателей зависит число, глубина и метод расположения свай. Если вы не хотите тратить денежные средства на специалистов, проконсультируйтесь с жителями данной местности о том, как высоко поднимаются грунтовые воды, какова толщина промерзания, из каких пород большей частью грунт.

С помощью справочников и описания стройматериалов посчитайте нагрузку. Проанализируйте информацию со своими знаниями, и наметьте технологию изготовления и монтаж свайного фундамента своими руками.

Очистка территории. Очистите территорию, под будущий фундамент от деревьев, кустов, снимите дерн.

Разметка. Сделайте разметку с помощью деревянных колышек и натянутой верёвки, будьте внимательны, иначе перекоса конструкции не избежать.

Бурение скважины, армирование, изоляция и заливка бетоном. Возможность сделать данный этап вручную предполагает покупку бура (бывает до 300 мм). Сделать данный этап под силу даже не опытному строителю, но всё же если ширина отверстия требуется более 600 мм, воспользуйтесь электрическим буром.

Далее следует приготовить изоляцию из рубероида, по ширине скважины (рубероид нужен для того, чтобы соприкосновение бетона и земли было минимальным), в высоту плюс 30 см над землей. Если на дне ямы появилась вода, её лучше выкачать.

Для армирования вставьте 3 прута толщиной 6 мм, с поперечными соединениями на расстоянии 50 см. Для присоединения ростверка к столбам оставляют 30 см выше заливаемого изделия.

Заливать бетоном рекомендуется на половину, потом сделать уплотнение вибратором и продолжить заливку. Т.е. свайный фундамент в разрезе, выглядит следующим образом: гидроизоляция – бетон – арматура – бетон – гидроизоляция.

Завинчивание свай и заливка бетоном. Конструкцию углубляют в землю, в верхнюю часть вставляют 2 трубы, которые служат рычагами поворота. Контролируйте строго вертикальное вхождение трубы, от этого зависит устойчивость конструкции.

Далее заливают цементом или бетоном, для большей прочности. После того как смесь застыла, приваривают оголовок (к нему крепиться ростверк).

Монтаж обвязки, ростверка. Ростверк бывает ленточной и плиточной. Ленточный состоит из металлических (швеллер), железобетонных или древесных балок, расположенных по периметру, а также под несущими стенами. Плиточный используется, когда сваи расположены равномерно по всей площади будущего дома.

Фундамент это основа будущего строения, от устойчивости и надежности зависит срок эксплуатации. Подойдите к этому вопросу со всей серьезностью. Осуществив основательную подготовку, вы узнаете как правильно рассчитать свайный фундамент и как создать нужную постройку приложив минимальные трудозатраты.

Фото свайного фундамента


Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

Python PIL | ImageDraw.Draw.text () — GeeksforGeeks

Python PIL | ImageDraw.Draw.text ()


PIL — это библиотека изображений Python, которая предоставляет интерпретатору Python возможности редактирования изображений. Модуль ImageDraw предоставляет простую 2D-графику для объектов Image. Вы можете использовать этот модуль для создания новых изображений, аннотирования или ретуширования существующих изображений, а также для создания графики на лету для использования в Интернете.

ImageDraw.Draw.text () Рисует строку в заданной позиции.

Синтаксис:
ImageDraw.Draw.text (xy, text, fill = None, font = None, anchor = None, spacing = 0, align = «left»)

Параметры:
xy — верхний левый угол текста.
текст — текст для рисования. Если он содержит какие-либо символы новой строки, текст передается в multiline_text ()
fill — Цвет для использования текста.
font — экземпляр ImageFont.
интервал — Если текст передается в multiline_text (), количество пикселей между строками.
align — Если текст передается в multiline_text (), «влево», «по центру» или «вправо».

Тип возврата:
возвращает изображение с текстом.



Используемое изображение:

Код: Использование PIL | ImageDraw.Draw.text ()

из PIL импорт Image, ImageFont, ImageDraw

изображение = изображение. открыто (r 'C: \ Users \ System-Pc \ Desktop \ rose.jpg' )

рисовать = ImageDraw.Draw (изображение)

шрифт = ImageFont.truetype (r 'C: \ Users \ System-Pc \ Desktop \ arial.ttf' , 20 )

текст = «СМЕХ - ЛУЧШЕЕ ЛЕКАРСТВО»

розыгрыш.текст (( 5 , 5 ), текст, шрифт = шрифт, выравнивание = «слева» )

image.show ()

Выход:

Другой пример: Здесь мы меняем параметр.

Используемое изображение:

Код: Использование PIL | ImageDraw.Draw.text ()

из PIL импорт Image, ImageFont, ImageDraw

изображение = изображение. открыто (r 'C: \ Users \ System-Pc \ Desktop \ flower.jpg' )

ничья = ImageDraw.Розыгрыш (изображение)

шрифт = ImageFont.truetype (r 'C: \ Users \ System-Pc \ Desktop \ arial.ttf' , 20 )

текст = «СМЕХ - ЛУЧШЕЕ ЛЕКАРСТВО»

draw.text (( 5 , 5 ), текст, заливка = "красный" , шрифт = шрифт, выравнивание = "вправо " )

рис.показать ()

Выход:

Внимание компьютерщик! Укрепите свои основы с помощью курса Python Programming Foundation и изучите основы.

Для начала подготовьтесь к собеседованию. Расширьте свои концепции структур данных с помощью курса Python DS .


Основные советы по рисованию драпировки и складок

Складки зависят от формы, в которую они падают.Они не универсальны. На них влияет множество различных типов и факторов.

Не существует единого правила рисования складок. Лучший способ понять драпировку — это провести как можно больше исследований складок. Чем реалистичнее вы хотите рисовать складки, тем больше вам понадобится ссылок. Понимание некоторых общих принципов позволит убедительно нарисовать их в более стилизованной форме.

Я собрал здесь несколько указателей и общих черт, с которыми до сих пор сталкивался.

Материалы

При работе со складками очень важно учитывать материалы, которые вы рисуете. Все они имеют свои особенности, которые помогают решить, где складывать соответствующие складки. Их текстура определяет, насколько размыты тени.

Более толстый материал имеет более широкие складки, которые обычно менее заметны.

Твердые материалы обычно больше вытягиваются в местах изгиба или на швах.

Мягкий и тонкий материал дает больше всего складок, особенно в местах изгиба.

Количество складок также зависит от того, насколько тяжелая ткань и из какого материала она сделана. При рисовании ткани рекомендуется в первую очередь учитывать, насколько толстым / тонким, твердым / мягким, тяжелым / легким и гладким / текстурированным будет материал.

На тяжелой ткани складываются складки разного объема и ширины.Он также более простаивает и показывает меньше складок даже при движении.

Вся одежда имеет собственное расположение частей, которое сильно влияет на формирование складок.

Полезно ознакомиться с обычным расположением швов. Рисовать их все необязательно, но лучше иметь фундаментальные знания конструкции.

Складки имеют тенденцию растягиваться на выступающих швах, особенно на такой одежде, как костюмы, где переход между швами весьма заметен на плече.

Свитера

обычно имеют швы на рукавах намного ниже, а складки не так сильно натягивают.

На одежде широкого покроя складки отличаются от складок на одежде узкого покроя. Плотный крой повторяет форму тела и облегает его. На широкой одежде видны обвисшие складки, идущие от точки натяжения к земле.

Одежда часто создается с учетом складок или их отсутствия.

Прилегающий материал разработан таким образом, чтобы выглядеть элегантно с минимальным количеством складок. Если одежда слишком тесная или слишком свободная, появляется больше складок, что придает одежде менее элегантный вид, особенно если смотреть на силуэт.

Изношенная ткань склонна мняться больше, чем новая или ухоженная ткань.

Примечание. При рисовании одежды и складок можно подумать, какой материал в первую очередь соответствует характеру персонажа.

Внешние воздействия

Складки могут сильно пострадать от ветра или воды.

Мокрая ткань действует иначе, чем сухая. Он имеет тенденцию больше прилипать к форме внизу. Вода делает легкий материал намного тяжелее, поэтому он уже не так легко перемещается. Тонкая ткань становится прозрачной.

Механизм

Когда тело отдыхает, ткань обычно тянет вниз под действием силы тяжести. Чем шире и светлее ткань, тем заметнее видны складки с обвислыми складками.

При сгибании ткань сжимается и образует полые формы разного размера.

На более узком материале больше неровностей. Широкий материал имеет тенденцию сжиматься вместе с меньшим количеством складок.

Материал адаптируется к движению форм. Складки обычно следуют изгибу. Это может быть очень полезно, чтобы подчеркнуть движения.

Обратите внимание, что более легкий и тонкий материал в приведенном выше примере показывает меньше складок, поскольку рука все еще в основном находится в состоянии покоя.

Руки в значительной степени определяют области вытягивания, в которых появляются складки.

Открытие куртки поглощает часть тяги, когда руки подняты.

Брюки

Ткань брюк поддерживается по линии талии.

Штаны начинаются шире и сужаются до колен, потому что они приспосабливаются к костной структуре ног.

В узких брюках складки обычно видны на коленях.

При рисовании неровностей на ткани хорошо показать их происхождение и объем.Визуально разница действительно заметна, когда вы можете представить складки в трехмерном пространстве.

Сзади видны складки, образующиеся под ягодицей, доходящие до бедра.

Складки на коленях также заметно подтягиваются бедрами при виде сзади.

В целом, когда тело стоит и отдыхает, складки становятся менее динамичными.

Когда нога поднимается, колено становится самой сильной точкой тяги.

Будьте осторожны с формами, которые штанины создают при движении.

Тени и блики

В зависимости от толщины материала тени вокруг складок могут немного отличаться.

При закрашивании складок хорошо использовать сочетание мягких и твердых краев.

При покраске обращайте внимание на то, насколько материал гладкий и мягкий. Чем он более гладкий, тем больше он отражает свет и имеет более яркий свет.Более грубые и фактурные материалы рассеивают свет.

Самая темная область обычно находится там, где формы прижимаются друг к другу и появляется тень окклюзии. Это также относится к очень глубоким складкам, куда не проникает свет.

Вот несколько советов, которые я заметил при закрашивании материалов.

Затенение, как и ширина складок, варьируется от мягких краев или светлых участков в зависимости от материала, поэтому полезно ознакомиться с как можно большим количеством материалов, чтобы создать богатую визуальную библиотеку.

иллюстраций с открытым исходным кодом для любой идеи

\ ˌi-lə-ˈstrā-shən

Иллюстрации с открытым исходным кодом для любой идеи, которую вы можете вообразить и создать.

Постоянно обновляемый дизайн-проект с красивыми изображениями SVG, которые можно использовать совершенно бесплатно и без указания авторства.

Просмотреть сейчас

Создано Катериной Лимпицоуни

синопсис

Создавайте веб-сайты, продукты и приложения с улучшенным дизайном. Найдите изображения, которые подходят для вашего сообщения, автоматически настройте цвет в соответствии с вашим брендом и используйте его как обычное изображение, встроенный код или непосредственно в рабочем процессе проектирования.

связанных слова

IllustrationDesignGraphics

ArtImagesVectors

MinimalFreeModern

SVGPNGInterface

technology

Используйте изображения, которые масштабируются без ухудшения качества, что делает их не только сетчаткой, но и готовыми к будущему. Благодаря крошечному размеру файла можно комбинировать десятки изображений SVG, не беспокоясь о скорости, и с возможностью встраивать их, чтобы минимизировать количество запросов и добиться невероятно быстрой загрузки.

style

Качественные иллюстрации, доступные для ваших проектов, с настраиваемыми цветами, объектами, которые можно комбинировать и изменять для создания новых захватывающих изображений, и со стилем дизайна, который сочетает в себе искусство и технологии, чтобы соответствовать требованиям будущего.

лицензия с открытым исходным кодом

Вы можете использовать иллюстрации в любом проекте, коммерческом или личном, без указания авторства и каких-либо затрат.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
