Деревянная двутавровая балка своими руками: Балка двутавровая деревянная для перекрытий: как сделать своими руками

Часто встречающийся вопрос – какова глубина паза в брусе? Здесь нужно ориентироваться на габариты стенки. Рекомендуемая выборка дерева – порядка 10% от длины двутавровой балки.

Стенка

Так как она устанавливается в пазы, подготовленные в брусе, соответствующие кромки листа (плиты) следует немного стесать.

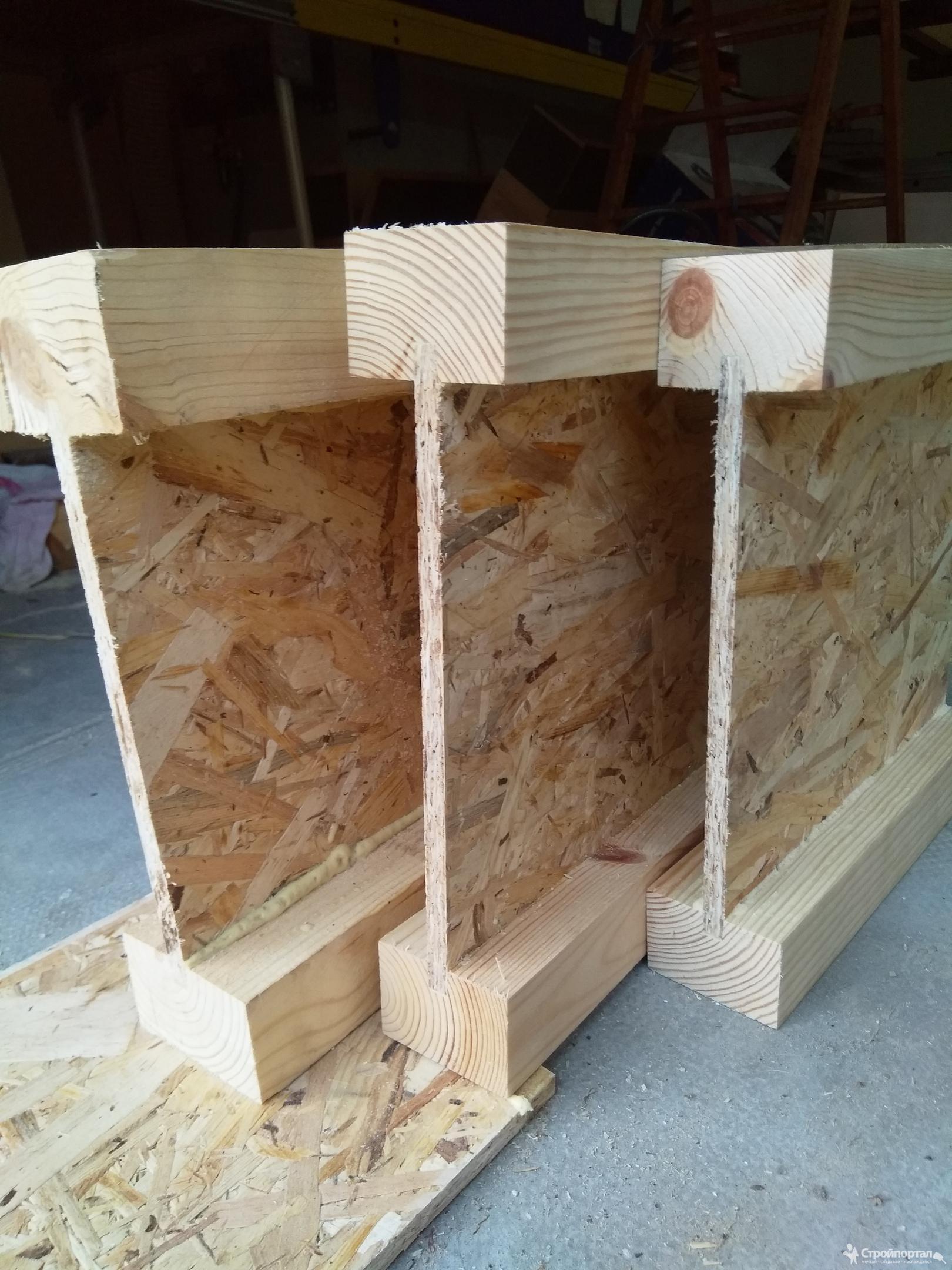

Сборка двутавровой балки

Сам процесс изготовления, когда все грамотно организовано, много времени не занимает.

• Промазка клеем пазов в планках.
• Установка в заготовку, которая является нижней, листовой или плитной стенки.
• Накладка бруса сверху, прижим и выравнивание.

Особенность работы

Необходимо не только добиться плотного прилегания всех частей двутавровой балки, но и избежать их перекоса в процессе высыхания клея. Для этого следует использовать любое «железо» с соответствующим профилем. Можно взять готовый швеллер по размерам планок, согнуть листовой металл, придав ему нужную форму. Останется лишь эти детали наложить на собранную двутавровую балку снизу и сверху и зафиксировать хомутами или обмотать веревкой, как кокон.

Практические рекомендации

• Расчет параметров двутавровой балки в зависимости от нагрузки лучше доверить профессионалу. Собрать ее своими руками несложно, а вот самостоятельно определить необходимые параметры (к примеру, толщину, ширину заготовок) сможет лишь специалист в этой области. Сэкономив на оплате его услуг, впоследствии можно потерять значительно больше на капитальном ремонте.
• Не следует использовать изделия, изготовленные по единому шаблону, для разных условий применения. Опять-таки, из-за возможных отличий по предельной нагрузке.
• Покупная древесина, даже промышленной осушки, характеризуется определенным уровнем влажности. Перед тем, как приступать к «конструированию» двутавровых балок и их сборке своими руками, пиломатериалы следует некоторое время выдержать в условиях, где они дополнительно просохнут. В противном случае есть риск, что после установки опорного элемента его поведет, а вместе с ним и всю конструкцию.
• Производительность можно существенно повысить, если правильно организовать работу по изготовлению двутавров. Независимо от размеров балок, все они имеют идентичную конструкцию. Следовательно, целесообразно процесс подготовки разбить на несколько этапов. Например, раскрой материалов, шлифовка образцов, их обработка препаратами (антипирены, антисептики) и так далее. При выполнении однотипных операций экономия времени налицо. В этом случае на изготовление одного двутавра уйдет минут 15, не больше.
• Решение использовать для стенки доску – не совсем правильное. Рекомендованные выше материалы из фрагментов дерева (фанера, OSB) в процессе изготовления подвергаются «горячему» прессованию. Значит, характеризуются большой плотностью. А вот о древесине такого не скажешь. Поэтому доска при сборке двутавровой балки используется крайне редко – при небольшой высоте изделия, и то, по необходимости. Причем берутся только плотные породы, а они стоят довольно дорого. Да и их защита от впитывания влаги потребует более интенсивной обработки. Вывод – такое решение экономически неоправданно.

Собственно, ничего сложного ни на этапе подготовки, ни в процессе сборки двутавровой балки своими руками нет. Если инженерные расчеты сделаны грамотно, с учетом всех особенностей эксплуатации, то самодельный опорный элемент получится ничуть не хуже заводского. А главное – в точности подойдет по месту установки.

Деревянная двутавровая балка своими руками — Стройка дома от и до

Двутавровая деревянная балка, сравнительно новый вид продукции на российском строительном рынке. При сооружении, по методу каркасной технологии, перекрытий, полов и организации кровли, благодаря своим технологическим качествам, балка в виде латинской буквы I, всё чаще и чаще становится незаменимой.

При установке таких балок существенно сокращаются сроки монтажа и усиливается прочность строительной конструкции. При эксплуатации двутавровые балки не подвержены прогибу и гниению. Повышенная сопротивляемость несущим нагрузкам, использование при перекрытии длинных пролётов, относительно небольшой вес балки и экономное расходование древесины, делает применение двутавровой балки действительно необходимым способом строительства деревянных сооружений.

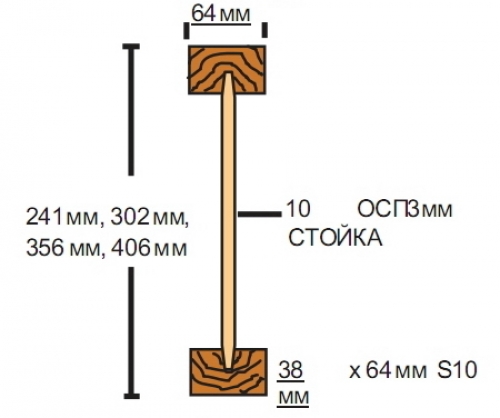

Состоит, такая балка в виде двутавра, из клееного бруса, заготовки из ориентированно-стружечной плита или фанеры и клея на водной основе. Заготовка, работающая, как ребро жесткости, вклеивается между двумя брусками с пазами.

Для изготовления двутавровой балки промышленным методом применяется несложное оборудование. Обязательно наличие специального фрезерного станка, гидравлического пресса и установки по нанесению клея.

Деревянная двутавровая балка своими руками изготовленная требует наличия плотницкого и столярного инструмента и организации стяжки брусков под давлением. Для изготовления такой балки, отрезается по необходимым размерам ОСП. В брусках прорезаются пазы в форме трапеции. ОСП вставляется в промазанные клеем пазы. И вся конструкция подвергается прессованию тем или иным способом. Вот, собственно, основной алгоритм, по которому в домашних условиях изготавливается деревянная двутавровая балка своими руками.

Умельцы, рискующие самостоятельно сделать такие балки приспосабливают фрезы к циркулярной пиле и довольно успешно вырезают нужные по размеру и форме пазы. Край ОСП, также обрабатывают в виде трапеции и аккуратно постукивая киянкой, загоняют заготовку в брус. Вместо гидравлического пресса применяют швеллеры с затяжными винтами, по аналогу со струбциной.

Какие применять бруски и какой высоты делать заготовку из ОСП, каждый мастер определяет по своим индивидуальным расчетам, в зависимости от предполагаемой нагрузки на балку.

Сделанная, промышленным способом или кустарно, деревянная двутавровая балка отлично справляется с нагрузками и имеет большой ряд преимуществ по сравнению с конструкциями из традиционных пиломатериалов.

Лучшая цена на деревянные двутавровые балки — Выгодные предложения на деревянные двутавровые балки от глобальных продавцов деревянных двутавровых балок

Отличные новости !!! Вы попали в нужное место для деревянных балок. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая деревянная балка i скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили деревянную балку i на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в деревянной балке i и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести деревянную балку i по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшие и самые простые самодельные балки из искусственного дерева, чтобы сделать самому

Эти недели приближаются все быстрее и быстрее! Я наконец-то чувствую, что набрал обороты в этом проекте, но мне еще так много предстоит сделать.Если вы здесь новичок, я сейчас участвую в конкурсе One Room Challenge, организованном Calling It Home. Я переделываю свою хозяйскую спальню в хозяйскую спальню своей мечты! И сегодня мы поговорим о том, как мы строим и устанавливаем балок из искусственного дерева на потолке нашего собора!

Если вы хотите узнать, чем я занимался последние 3 недели, посмотрите эти сообщения:

Неделя 1 | Неделя 2 | 3 неделя

Это было немного медленно, но на этой неделе мы запустили его в полную силу.

На этой неделе самым важным проектом, который мы завершили, были балки из искусственного дерева своими руками.

Позвольте мне сказать вам … они оказались намного лучше, чем я думал! Я взволнован! Итак, я подумал, что сегодня я покажу вам, как мы построили и установили наши искусственные балки своими руками, а также расскажу вам об остальной части комнаты.

Я всегда пинаю себя за то, что не установил балки в большем количестве комнат в моем доме, когда мы строили. Мы построили нашу великолепную комнату с балками в качестве структурной системы крыши и любим открытые балки.Теперь я возвращаюсь, чтобы исправить свою ошибку.

У нас интересная линия крыши в спальне. Мы решили сделать свод под потолком, но у нас также есть общежитие посередине нашей комнаты, поэтому есть короткая стена, сводящаяся к крыше. Это интересно и мило, но окружающее сложно украсить.

Имея возможность переделать мою главную спальню, это казалось идеальным временем, чтобы опробовать мою идею ручной балки из искусственного дерева.

Я хотел, чтобы искусственные балки были подвешены, а не проходили по потолку, так как это было невозможно сделать из-за формы потолочных линий.Я хотел, чтобы они плавали от одной стороны стены к другой. Это потребовало некоторого размышления, но мы легко смогли найти решение, и я действительно хочу поделиться им с вами.

Теперь, если вы хотите этот образ, но у вас нет возможности или желания создать его самостоятельно, обратите внимание на эти искусственные балки для покупки:

Вот все инструменты и принадлежности, которые вам понадобятся, если вы хотите сделать балки из искусственного дерева своими руками:

* Этот пост содержит партнерские ссылки для вашего удобства **

Теперь я обязательно перечислил все, что вам нужно, и я думаю, что некоторые из нас уже есть в нашем арсенале, но если вы этого не сделаете, этот проект настолько экономичен, что, возможно, стоит инвестировать в несколько инструменты.

Основная цель этого проекта заключалась в том, чтобы балки из искусственного дерева выглядели реалистично. Я хотел, чтобы они выглядели структурно, как будто они поддерживали стены. На мой взгляд, это имело место благодаря эффекту плавания. Другой нашей целью было сделать так, чтобы дерево выглядело настоящим и выглядело как настоящая деревянная балка, плавающая в потолке.

Итак, давайте посмотрим, как сделать балки под дерево из недорогой обыкновенной доски от Home Depot.

• Сначала мы обмерили комнату и решили, сколько балок из искусственного дерева мы хотим установить.Мы разделили потолок на 3 части и решили, что 3 искусственных балки будут отлично смотреться. Итак, мы измерили, какой длины должны быть балки, и, поскольку наши стены немного перемещаются в этой комнате, они были разной длины.
• Затем мы пошли в наш местный склад Home Depot и купили недорогую обычную доску размером 1 на 6 самой большой длины, с которой мы могли справиться, которая, я думаю, составляла 18 футов. Мы не хотели исправлять и сопоставлять детали. Мы хотели, чтобы они выглядели как цельные деревянные балки.
• Теперь пора распланировать. Для каждой балки потребуется 3 куска пиломатериала для изготовления одной балки. Вы могли добавить кусок сверху, но мы этого не сделали, чтобы, если нам когда-нибудь понадобится его снять, мы могли бы легко получить доступ к внутренностям. Итак, поскольку мы хотели 3 балки, нам понадобилось 9 кусков пиломатериалов. Теперь, когда у нас были пиломатериалы, пришло время приступить к их сборке.

Мы начали с подготовки пиломатериалов. Мы скрестили 3 из девяти частей 1 на 6 с обеих сторон под углом 45 градусов.Затем мы скошили 3 скоса с левой стороны, разрезав ее под углом 45 градусов, а затем остальные три скосили с правой стороны.

Идея в том, что вы создадите коробку без швов. Это создаст настоящий вид балки. Нарезать эти кусочки 1 на 6 с помощью митры может быть немного сложно, потому что они тонкие. Просто убедитесь, что вы прижимаете древесину вниз, и она надежно закреплена при резке. Убедитесь, что у вас есть кто-то, кто поможет вам, если вы возьметесь за этот проект, потому что вам определенно понадобится больше, чем один человек, чтобы собрать эти балки из искусственного дерева.

Перед сборкой балок вам нужно окрасить дерево морилкой или краской. Когда они находятся на земле, это намного проще, чем когда они находятся в воздухе!

Для этих балок я использовал свою обветренную морилку DIY. Это мое любимое пятно, и оно всегда выглядит идеально!

Пока древесина сохла, мы установили блокировку на стены. Вот к чему будут крепиться балки. Эти балки даже в собранном виде довольно легкие, что меня очень удивило.

Перед тем, как вы попытаетесь установить искусственные балки, вам нужно определить, где находятся ваши стойки и, если они у вас есть, фермы крыши.

Мы хотели сделать три балки, поэтому мы разделили пространство на три части, а затем попытались найти в этих местах фермы крыши. Нам действительно повезло, и мы нашли фермы и шпильки в каждом месте, поэтому нам не пришлось ничего настраивать. Это может быть не всегда так, поэтому убедитесь, что у вас гибкость, иначе вам, возможно, придется найти новый способ закрепить балки.Вы должны закрепить их на шпильках или фермах, чтобы они не выскочили из стен.

После того, как мы нашли шпильки, мы решили, какой высоты мы хотим, чтобы они были. Мы измерили и отметили, где мы хотели, чтобы они были, что было немного сложно, поскольку они находились на противоположных стенах.

Мы сделали это, измерив высоту на одной стене, отметив ее, а затем повторив ту же высоту на противоположной стене. Затем мы измерили расстояние от угла стены и отметили его там.Мы повторили эти шаги для всех балок.

*** Одна вещь, которую следует запомнить… .. когда вы знаете, где вы хотите разместить балку по высоте, вам нужно поднять ее еще на дюйм, чтобы учесть толщину деревянной балки. В противном случае он будет установлен на 1 дюйм ниже, чем вы планируете, и это может вызвать проблемы, если вы устанавливаете вдоль края стены, как мы.

Так как наши балки выходили на сводчатый потолок, мы должны были учитывать угол наклона стены.Если вы устанавливаете балки из искусственного дерева на прямые стены, ваша работа будет намного проще. Та же идея останется в силе, даже если вы захотите установить эти искусственные балки на потолке. Вы все равно создадите коробку, и блоки, к которым вы привинтите, будут на потолке или в верхней части стены.

После того, как все они были размечены и готовы к работе, мы держали блок до отметки, просверливали в блоке 2-3 отверстия и доходили до стропильной фермы или стойки. Затем мы установили болты и прикрепили блоки к стене.Мы сделали это для всех балок, поэтому нужно было установить 6 блоков.

Сборка балок из искусственного дерева:

Когда они были закреплены и древесина для балок высохла от пятен, мы начали их собирать. Мы нанесли полоску клея вдоль одной стороны митры правой части, соединили ее с нижней частью (скошенной с обеих сторон), а затем прибили ее на место.

Деревянные пандусы для автомобилей «Сделай сам» | AZoffroading.com

Много работы, которую вы, возможно, захотите проделать на своем джипе, внедорожнике или грузовике, можно выполнить на уровне земли и не требует поддомкрачивания автомобиля.
Если вы вращаете шины, вам нужно поддомкратить оси, чтобы колеса / шины не касались земли.
Когда вы работаете с подвеской, вам необходимо поддомкратить раму, чтобы можно было опустить оси.
Однако иногда вам может потребоваться более легкий доступ к нижней части кузова с большим пространством для маневра. Когда вы меняете масло или работаете с выхлопными трубами или пластинами скольжения, вы можете использовать пандусы, чтобы проехать по ним, чтобы освободить больше места под автомобилем.Использовать пандусы проще и быстрее, чем поднимать домкратом весь автомобиль и устанавливать четыре домкрата.

Если вы решите приобрести автомобильные пандусы, вам доступны несколько вариантов, например, RhinoRamp, Scepter Ramp Set, Magnum Ramp System, Black Widow Service Ramps или Nicky Nice Solid Steel Ramp Set.
Большинство из них сделаны из пластика, некоторые из стали. Пределы веса варьируются и могут составлять от 6 000 до 16 000 фунтов. Эти цифры говорят о том, что эти пандусы должны подходить для джипов, грузовиков или внедорожников, но я видел слишком много фотографий сломанных пандусов, которые рухнули под тяжестью автомобиля, чтобы доверять им.Есть что-то в полой конструкции этих пандусов, что меня не устраивает. Кажется, они также скользят, когда вы начинаете на них ездить. И есть цена — они недешевые, обычно на комплект из четырех штук придется потратить около 100–140 долларов. Однако они легкие и удобные в хранении.
Рассмотрев все «за» и «против», я решил, что лучше сделаю пандусы своими руками и сделаю их из материала, который определенно выдержит вес моего автомобиля — дерева. Я мог бы изготовить их на заказ, чтобы они соответствовали моим шинам и высоте, которую я предпочитаю.Они намного тяжелее (около 33 фунтов каждый) и больше пластиковых рамп, но стоят меньше денег. Вы должны убедиться, что у вас есть место для их хранения, когда они не используются.

Построить собственный набор деревянных пандусов для автомобилей своими руками — очень простой проект. Если у вас есть все материалы и инструменты, на то, чтобы пройти все четыре пандуса, потребуется менее пары часов.

Необходимые материалы:

1) кусок пиломатериала размером 2 дюйма x 10 дюймов x 12 футов (один кусок 12 футов на пандус)

2) 2.Шурупы по дереву для внутренних / наружных работ 5 дюймов

3) Черная подкладка для полок Duck 20 дюймов x 12 футов

4) Степлер и скобы

Процедура:

ШАГ 1 : Разрежьте кусок пиломатериала длиной 12 футов на куски размером 42 дюйма, 36 дюймов, 30 дюймов, 25 дюймов и 11 дюймов (144 дюйма = 12 футов). Вы можете обрезать его до разных размеров, если хотите, это просто сработало для меня лично. Я хотел иметь четыре ступеньки, дающие в общей сложности 6 дюймов в высоту, а верхний уровень достаточно длинный для моих 35-дюймовых шин. Вы можете изменить длину деталей, если строите пандус для вагона с более низким профилем.

ШАГ 2 : Срежьте кромки под углом 45 градусов. Это сделает переход между шагами более плавным, но вы все равно будете чувствовать, как шина поднимается на каждом шаге. Вы можете подсчитать, сколько шагов вы сделали по дороге, чтобы всегда знать, где вы находитесь. Вы не можете этого сделать с односкатными пандусами.

ШАГ 3 : Прикрепите второй уровень к первому с помощью шурупов.Предварительно просверлите направляющие отверстия для шурупов, чтобы доски не раскалывались. Прикрепляя третий и четвертый уровни, не забудьте сместить места винтов, чтобы обеспечить более прочное соединение.

ШАГ 4 : Прикрепите небольшой кусок дерева вертикально к концу пандуса, чтобы создать стопор. Конструкция стопора зависит от вас, просто убедитесь, что он достаточно большой для ваших шин и надежно прикреплен к аппарели.

Вы можете отрезать верхнюю часть 2 ″ и создать двойной стопор, который будет еще прочнее.

ШАГ 5 : Отрежьте подкладку полки по размеру и прикрепите ее к нижней части пандуса с помощью прочных скоб. Если вы купите рулон полки шириной 20 дюймов, вы можете просто разрезать его пополам, и он идеально войдет в нижнюю часть пандуса. Подкладка изготовлена ​​из мягкого резинового материала, поэтому она предотвращает скольжение пандусов при движении по ним. В этом нет необходимости, так как пандусы серьезно тяжелые, но я считаю, что это делает пандусы еще более безопасными в использовании.

Размещайте пандусы на одинаковом расстоянии от шин, желательно прямо напротив них. Мне нравится использовать передачу Jeep 4LO, чтобы выехать на пандус, поскольку она дает мне максимальный контроль, и вам не нужно слишком сильно нажимать на педаль газа.

Не забудьте поставить против колес противооткатных упоров, когда вы окажетесь на пандусе.
