Экран для батарей своими руками: Чем можно закрыть батареи отопления — экран на батарею своими руками

Сделала экран для батареи своими руками – вышло даже лучше, чем на заказ

Подписчица нашей группы vk.com Дьяченко О.А. своими руками сделала очень красивый экран для батареи и прислала нам в редакцию пошаговую инструкцию с фото – мы решили поделиться ею с нашими читателями, чтобы и у вас была возможность повторить его изготовление.

У меня в комнате радиатор отопления расположен не под окном, как обычно, а у стены – интерьер он не очень портил, но место отнимал. Я решила сделать экран для радиатора, чтобы его можно было и как полку использовать – например, фото в рамке туда поставить, свечи, еще какую-нибудь декоративную мелочь. Цена готовых экранов мне совсем не нравилась, так что я решила сделать все сама – у меня получилось прекрасно. Надеюсь, и вам повторить захочется.

Что мне понадобилось для изготовления

Итак, перечислю, что мне понадобилось для экрана:

• лист МДФ 18 мм толщиной;
• лобзик;
• фрезер;
• плоские шканты;
• клей;
• металлические уголки;
• саморезы;
• краска;
• валик.

В общем, огромного количества инструментов и материалов мне не потребовалось, потратилась я несильно.

мдф



Инструкция по изготовлению экрана для радиатора отопления

Итак, в первую очередь я отправилась за покупкой МДФ. Я решила выбрать лист толщиной в 18 мм. Цельный он мне не нужен, поэтому еще в магазине я попросила его распилить для более простой транспортировки в машине.

Такой лист МДФ я купила

Радиатор у меня достаточно большой и высокий, так что предварительно нужно все хорошенько измерить. Я решила не делать его глухо закрытым – читала, что специалисты рекомендуют оставлять сверху и снизу отверстия, чтобы воздух нормально циркулировал. Над радиатором у меня останется 3 см, под ним – 10. Рекомендую измерять несколько раз и обязательно записывать полученные данные, поскольку ошибиться очень просто.

Производим замеры

Поначалу никак не могла определиться, делать мне 4 «полоски» у экрана радиатора или 3. Остановилась все же на трех – более классический вариант получается. Ширина каждой в моем случае составляет 15 см. Их я аккуратно вырезала, предварительно сделав разметку на МДФ. Кроме этого, вырезала 4 планки, которые будут располагаться перпендикулярно «основным» у этого экрана. Когда они готовы, нужно обязательно все приложить и «примерить» — важно, чтобы экран был ровный и по размерам точно подходил.

Сначала разметкаВырезаем нужные доскиПримеряем – доски ровные, углы прямые, все в порядке

Планки, которые будут располагаться перпендикулярно полу (т.е. длинные), я решила немного украсить, сделав с помощью фрезера на них небольшие углубления. Их глубина – 3 мм. Благодаря такой маленькой детали выглядеть экран будет уже поинтереснее.

Делаем углубления с помощью фрезера

Теперь самое мое любимое занятие – нужно все элементы передней части экрана соединить. Можно сделать это с помощью металлических пластин и метизов, но я все же решила поступить немного иначе.

В первую очередь нужно сделать отметки на двух соседних планках, расположенных перпендикулярно. Важно, чтобы располагались эти отметки на одном уровне – чуть позже в этих местах я сделаю пазы, поэтому промахнуться тут никак нельзя.

С помощью ламельного фрезера я сделала пазы во всех местах, где планки будут соединяться, а затем для «примерки» соединила их все, используя плоские шканты. Если они ровно встают, экран не получается перекошенным, значит, вы все сделали правильно! Можно соединять все планки между собой более надежно —  использую специальный клей для дерева. Его лучше не жалеть – проще потом убрать излишки, зато вся конструкция будет крепкой.

С помощью ламельного фрезера делаем пазыВ пазы вставляются шкантыНо не забываем про клей!

Чтобы все планки скрепились как следует, я их плотно зажимаю и оставляю на сутки. Перед этим рекомендую измерить панели по диагонали – длины всех диагоналей должны совпадать. Скорее всего, клей просохнет уже часа через 4, но для большей надежности лучше подождать побольше.

На всякий случай стоит замерить, чтобы убедиться, что все доски скреплены ровно

Спустя сутки можно приступать к закреплению боковых планок. Их я фиксирую таким же образом – с помощью пазов, плоских шкантов и клея, а затем некоторого ожидания для большей прочности. Прикреплять ее надо, используя угольник, чтобы угол был ровно 90 градусов. Ширина боковых планок в моем случае – 25 см, но ширина радиатора может отличаться, так что ориентируйтесь на то, какие конкретно у вас размеры батареи.

Закрепляю боковые части – делаю это с использованием угольника, чтобы угол был прямой

Пришло время фиксации верхней части экрана радиатора. Его я решила прикрепить с помощью металлических уголков и метизов. Помните о том, что вы должны оставить «щель» около 5 см для того, чтобы воздух циркулировал свободно.

Верхнюю часть зафиксировала с помощью металлических уголков

Почти все готово, осталось лишь внутри экран «заполнить» — для этого я решила использовать деревянную декоративную решетку. И выглядит это красиво, и обогреву помещения такая «преграда» не помешает. У меня эта решетка слишком большой оказалась, так что я измерила ширину и высоту экрана изнутри, чтобы вырезать нужного размера панель. Зафиксировала я ее с помощью обычных саморезов.

Декоративную решетку закрепляю саморезами

Экран готов, но я не учла кое-что – плинтуса. Его ведь вплотную к стене нужно располагать, а плинтуса этому мешают. Поэтому пришлось дополнительно вырезать небольшие выемки, чтобы получилось прислонить экран к стене. Учитывайте это сразу, чтобы потом лишний раз инструменты не доставать и еще раз уборку не делать.

Совсем забыла про плинтуса, поэтому для них выемки делаю в последнюю очередь

Осталось лишь задекорировать экран, и его можно фиксировать. Тут уже все зависит от вашей фантазии и интерьера помещения. Я решила этот экран покрасить просто в белый цвет – это сделать просто, выглядеть будет красиво и сдержанно, в интерьер точно впишется. Красила валиком, в два слоя. Стоит подождать, чтобы краска хорошенько просохла, а затем уже фиксировать.

Решила покрасить в белый с помощью валикаВот какой радиатор у меня получился в итоге

Все готово! Я очень своей работой довольна – потратила на нее немного денег и времени (больше всего мне пришлось ждать, пока клей и краска просохнут, а вырезать, соединять и красить – это быстро), и получилось значительно дешевле, чем уже готовый экран, а внешне ничем не хуже. Думаю, такое у всех получится повторить, если будет желание и время – с таким экраном интерьер куда лучше будет выглядеть, особенно, если радиаторы отопления старые.

Видео — Как сделать экран на батарею

Экран для радиатора отопления своими руками. Варианты и идеи по конструированию экрана для радиатора

Частые окрашивания и постоянное воздействие высоких температур ухудшают внешний вид радиаторов отопления, в связи с чем, они нуждаются в периодической замене. Если, делая в квартире ремонт, вы не планируете замену радиаторов отопления, возникает проблема их маскировки с помощью декоративных экранов, прочно закрепившихся в интерьере жилых помещений. Используясь в качестве завершающих штрихов, экраны на батарею, наряду с традиционными элементами декора,  играют не последнюю роль в создании единой стилистической концепции, так как они не только акцентируют внимание на достоинствах или скрывают изъяны, но и расширяют функциональные возможности деталей интерьера, для оформления которых они используются. Несмотря на широкий выбор декоративных экранов, представленных на строительном рынке, опытные мастера советуют отказаться от приобретения готовой конструкции и изготовить экран на батарею отопления своими руками, что позволит сэкономить хорошую денежную сумму и сделать его с учетом размеров декорируемого отопительного прибора и ваших индивидуальных вкусовых  предпочтений. Чтобы облегчить эту задачу, в настоящей статье мы рассмотрим, как сделать экран на батарею своими руками.

Содержание

1. Принцип работы радиаторов отопления
2. Физические основы функционирования теплоотражающих экранов
3. Преимущества экранов для радиаторов отопления
4. Виды экранов для радиаторов: краткая характеристика
5. На что обратить внимание при выборе конструкции декоративного экрана?
6. Экран для радиатора своими руками: пошаговая инструкция



Принцип работы радиаторов отопления

На первый взгляд может показаться, что радиатор, накрытый коробом или декоративной решеткой, будет хуже справляться со своей основной функциональной задачей, что становится наиболее частой причиной отказа от облагораживания неприглядных отопительных приборов. Несмотря на это, опыт использования декоративных экранов свидетельствует, что конструкция, изготовленная в соответствии с основными законами теплофизики, не только не снижает, но и повышает эффективность обогрева. Чтобы сделать эффективно функционирующий экран на батарею своими руками, рассмотрим основной принцип работы радиаторов отопления.

Передача тепловой энергии от отопительного прибора в помещение осуществляется двумя путями:

• Конвекция, в основе которой лежит перемешивание теплых и холодных потоков воздуха;
• Электромагнитное излучение инфракрасного спектра, мощность которого возрастает по мере увеличения температуры радиатора.

Чугунные радиаторы старого образца работают именно по этому принципу, нагревая воздух за счет конвекционных процессов. По мере возрастания интенсивности подогрева изменяется соотношение лучистой и конвекционной энергии, в результате чего отдача тепла начинает осуществляться за счет инфракрасного излучения.

В основе работы современных радиаторов  лежит аналогичный принцип, однако они отличаются способностью реагировать на условия внешней среды и, подстраиваясь под них, перераспределять энергию с целью ее максимальной передачи. Если максимальной теплоотдаче препятствуют какие-то внешние условия, например, штора, затрудняющая циркуляцию воздуха, происходит перераспределение тепла в сторону передних панелей, в результате чего теплоотдаче начинает происходить за счет инфракрасного излучения. Благодаря этому свойству, значительно повышается эффективность функционирования современных радиаторов.

Важно! Чтобы передача энергии посредством конвекции была максимально эффективной, передняя панель экрана, обычно представленная решеткой, должна быть сконструирована таким образом, чтобы между ней и  радиатором создавалась воздушная подушка. В противном случае, теплый воздух, имеющий препятствие на своем пути, будет частично скапливаться внутри, что приведет к нарушению теплообмена и переходу тепла в соседнее помещение. Однако для максимальной теплоотдачи нужно обратить внимание еще на ряд  деталей.

Физические основы функционирования теплоотражающих экранов

В соответствии с одним из базовых правил физики, черное тело обладает способностью максимально поглощать и излучать электромагнитные волны. Это правило актуально и для эффективных экранов на батарею, так как он должен поглощать инфракрасное излучение от радиатора и, обладая хорошей теплопроводностью, отдавать тепло в помещение. Таким образом, из представленного примера видно, что внутреннюю сторону экрана необходимо окрашивать в черный цвет, тогда как внешнюю можно декорировать по своему усмотрению.

Рассмотрим основные правила конструирования теплоотражающего экрана с учетом основных законов физики.

Чтобы добиться максимального теплового эффекта поверхность за батареей прикрывают теплоотражающим экраном, который должен быть не черным, а блестящим, благодаря чему инфракрасное излучение от тыльной поверхности радиатора будут отражаться от стены и, проходя повторно через радиатор, еще больше нагреваться.

Воспользовавшись этим приемом, вы в разы повысите уровень теплоотдачи и, тем самым, увеличите эффективность работы радиатора отопления.

Несмотря на это, металлический лист не обеспечивает максимального функционирования системы, так как уменьшает ненужную теплоотдачу только в 5-6 раз. Наиболее эффективным решением этой проблемы станет установка теплоизолирующего мата из волокнистого материала, например, синтепона, покрытого с двух сторон алюминием. Такая конструкция уменьшает поток инфракрасного излучения на стену более чем в 40 раз. Специалисты рекомендуют выбирать синтепон, так как слой материала толщиной 5 мм, препятствует проведению тепла и является хорошим отражателем инфракрасного излучения.

Что касается других волокнистых материалов, то для изготовления теплоотражающих матов потребуется слой материала толщиной 3 см, что может создать дополнительные затруднения при помещении мата за радиатор.

Преимущества экранов для радиаторов отопления

Прежде, чем приступить к изготовлению экрана для радиатора, рассмотрим основные преимущества данной конструкции.

• Используя экраны для радиаторов отопления, преимущества которых будут рассмотрены далее, вы получаете возможность эффектно замаскировать батареи, создав целостную интерьерную концепцию и преобразив свое жилище;
• Предотвратите загрязнения радиаторов, что позволит облегчить их эксплуатацию и обслуживание;
• Правильно сконструированные радиаторы обеспечат равномерное распределение воздушных масс по всему помещению;
• Прикрыв радиаторы декоративным экраном, вы защитите домочадцев от ожогов и ушибов при неаккуратном столкновении с отопительными приборами и, тем самым, обеспечите их безопасность;
• Разнообразие материалов, текстур, форм и расцветок позволяет подобрать подходящее декоративное решение, которое станет идеальным дополнением основной интерьерной концепции.

Виды экранов для радиаторов: краткая характеристика

Существует несколько основных классификаций декоративных экранов, первая из которых подразумевает их разделение на несколько групп в соответствии с особенностями конструкции и включает:

• Экраны в виде закрытого короба используются в тех случаях, когда необходимо полностью закрыть радиатор;
• Плоские экраны применяются для  маскировки радиаторов, расположенных в нишах;
• Навесные экраны для радиаторов представляют собой конструкцию с крышкой и используются для маскировки неэстетичных чугунных радиаторов, сильно выступающих из-под подоконника.

Существует еще одна действующая классификация экранов для радиаторов, которая предполагает разделение моделей в соответствии с используемым материалом. С учетом этой классификации выделяют следующие разновидности:

• Металлические;
• Пластиковые;
• Деревянные;
• Экраны из МДФ решетки;
• Стеклянные.

Рассмотрим более подробно характеристики каждого из них.

• Металлические экраны внешне, чаще всего, представляют собой короб, для изготовления которого использовался тонкий лист металла. Несмотря на достаточно лаконичный и несколько примитивный внешний вид, они полностью справляются со своей функциональной задачей. Современный рынок предлагает более дорогие экраны, изготовленные из нержавеющей стали, которые можно разнообразить за счет перфорации. Для монтажа металлических экранов не нужно обладать специализированными навыками, так как их просто навешивают на радиатор;
• Пластиковые экраны, в виду разнообразия модельного ряда и демократичной ценовой политики, являются наиболее доступным вариантов для всех слоев населения. Однако специалисты не рекомендуют их использовать в жилых помещениях, так как при нагревании пластик может выделять вредные вещества;

• Модели из дерева чаще всего изготавливаются на заказ из ценных пород древесины с учетом предварительно составленного эскиза. В виду своей эстетичности и благородного внешнего вида, деревянные экраны станут идеальным дополнением разнообразных интерьерных концепций, в том числе классических, деревенских и современных эко-стилей. Главным недостатком деревянных экранов является склонность к пересыханию и деформации, вызванные перепадами температуры и влажности. Для защиты и продления эксплуатации деревянных экранов используют только высококачественную древесину, что является причиной высокой стоимости изделий. Радиаторы, дополненные плетеными декоративными решетками, приобретают эстетичный внешний вид;

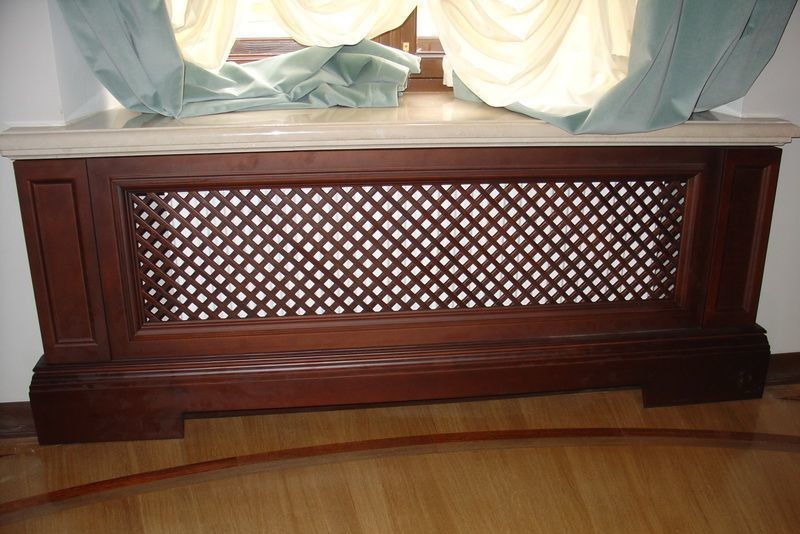

• Экраны из МДФ решеток внешне практически не отличаются от деревянных моделей, однако стоят намного дешевле. Благодаря использованию в процессе их производства современных технологий, экраны из МДФ являются практичным и, в то же время, доступным решением для многих. МДФ – материал, по качеству практически не отличающийся от древесины, который может использоваться для производства экранов различной формы, цвета и стилистического оформления;
• Стеклянные экраны относятся к эксклюзивным моделям, для производства которых используется закаленное (витражное) стекло. Зачастую такие модели становятся необычным украшением изысканных интерьеров. Стеклянные экраны декорируются рисунками, которые вы можете выбрать на свое усмотрение, и нуждаются в бережном использовании и постоянном уходе.

На что обратить внимание при выборе конструкции декоративного экрана?

Ранее мы уже отмечали, что установка любой разновидности экрана способствует снижению теплоотдачи, которое в лучшем случае составит 5 %. В связи с этим, помните, что эффективные декоративные экраны для радиаторов должны характеризоваться наличием максимального количества отверстий, что будет способствовать беспрепятственному движению теплого воздуха.

Чтобы повысить теплоотдачу от радиатора, за батареей необходимо установить экран, изготовленный из фольгированного материала. Благодаря этому, тепло будет отражаться от него и поступать в отапливаемую комнату.

Важно! Специалисты рекомендуют обратить внимание на еще один прием, сокращающий теплопотери. Он предполагает окрашивание внутренней панели экрана в черный цвет, благодаря чему экран поглотит максимальное количество тепла от радиатора и отдаст его в помещение.

В связи с тем, что радиаторы необходимо промывать, а по окончании отопительного сезона сливать воду, конструкция экрана должна быть легко разбираемой и снимаемой. Это условие необходимо четко соблюдать, так как частый демонтаж декоративных элементов создает дополнительные трудности. Кроме того, конструкция должна быть такой, чтобы сохранялся свободный доступ к батарейным вентилям. Если вы приобретаете готовую конструкцию, обратите внимание на экран для радиатора леруа мерлен, модель которого отвечает всем перечисленным выше требованиям.

Идеи изготовления экранов для радиаторов своими руками

Экран для радиатора своими руками: пошаговая инструкция

В первую очередь, определитесь с видом желаемой конструкции. Если декорируемая батарея расположена в нише, для ее оформления подойдет плоский экран. В таких случаях подбирают декоративную решетку с учетом размеров ниши и просто устанавливают в ней.

Чаще всего, батареи подвешены на участке стены под окном, в связи с чем, рекомендуется отдавать предпочтение навесным экранам для радиаторов.

Материалы и инструменты для монтажа

Среди всех вариантов изготовления экрана для радиатора наиболее распространенным является монтаж экрана из МДФ или ДСП.  Для его изготовления потребуются следующие материалы и инструменты:

• Листы ДСП, цветовая гамма которых гармонирует с интерьером помещения;
• Сетка, поставляемая в виде листов, которая будет использоваться для монтажа лицевой панели и боковых деталей;
• Лист металла для изготовления отражательного элемента;
• Гвозди и столярный клей;
• Крепежные элементы, представленные строительными скобами и шурупами.

Схема монтажа экрана для радиатора

Простейшая конструкция экрана для радиатора представляет собой короб в виде трехсторонней коробки, который характеризуется наличием крышки сверху и ножек снизу. Чтобы собрать экран, необходимо произвести разметку конструкции, вырезать детали в соответствии с полученной схемой, соединить их и закрепить.

Схема выполнения разметки и обрезка деталей

• Первый этап – измерение ширины и высоты радиатора. К полученной ширине необходимо прибавить 10 см,  тогда как к высоте – только 5 см. С учетом этих размеров изготавливают лицевую панель экрана. Для монтажа можно использовать стальную сетку, которую впоследствии дополняют профилем из МДФ;
• Далее измеряют глубину радиатора и к полученному значению прибавляют 2,5 см. Полученная цифра – ширина боковых панелей экрана, высота которых соответствует высоте лицевой панели;
• Аналогичным образом измеряют размеры крышки экрана, однако, ее размеры должны быть на 1-2 см больше, чем размеры боковых панелей.
• После выполнения всех необходимых замеров, необходимо приступить к обрезке деталей. Для изготовления лицевого профиля используют листы ДСП или МДФ, из которых вырезают прямоугольные детали шириной 11 см и, использую ножовку, в местах соприкосновения деталей формируют угол, составляющий 45 градусов.

Важно! Вырезав передний профиль, обратите внимание, что на нем необходимо сформировать разнонаправленные углы. Используя эту схему, необходимо вырезать все четыре детали, из которых изготавливают внутреннюю решетку декоративного элемента. Для их фиксации используют столярный клей и дополнительно закрепляют столярными гвоздиками.

Как произвести сборку экрана?

После того, как вы выполнили все предыдущие этапы и вырезали необходимое количество деталей, необходимо произвести сборку декоративного экрана.

• Чтобы изготовить фасадную панель, используйте сетку, из которой легко можно вырезать деталь нужных размеров с помощью ножовки. Для декорирования граней используйте профиль ДСП, который необходимо разместить по всему периметру с внутренних сторон передних углов. Аналогичным образом производят сборку боковых деталей.

Важно! Если вы планируете использовать верх короба в качестве полочки, выбирайте для ее изготовления сплошную доску, в противном случае, отдавайте предпочтение вариантам с дырками, предназначенными для выхода теплого воздуха.

• Изготовьте каркас будущего экрана, пользуясь чертежами, широко представленными на страницах строительных сайтов. Его необходимо надежно скрепить, а в боковых гранях вырезать отверстия для труб, центр радиуса которых должен находиться на расстоянии 7,5 см от высоты и ширины боковой планки;
• Перед тем, как приступить к сборке экрана, у задней стенки необходимо установить металлический экран-отражатель, размеры которого должны соответствовать габаритам декоративного экрана. Благодаря этому вы предотвратите тепловые потери и перенаправите поток инфракрасного излучения от радиатора внутрь комнаты.
• Существует несколько вариантов крепления декоративного радиатора к стене. Это можно осуществлять с помощью монтажа устойчивого каркаса, как описано в нашем случае, также можно закрепить экран на анкерные цанги. Второй способ, в виду необходимости покупки дорогостоящих деталей, является достаточно дорогостоящим.
• Установку решеток можно производить на ножки, которые крепятся к нижней части изделия с помощью строительных уголков. Этот вариант имеет некоторые преимущества, так как, используя регулируемые ножки, вы сможете регулировать высоту конструкции.

Мы рассмотрели достаточно распространенный способ изготовления экрана для радиатора своими руками, для которого нужны только подручные материалы. Если вы не уверены, что изготовленный вами экран справиться со своим функциональным предназначением, вы можете приобрести готовые модели, например, экраны для радиатора леруа мерлен, выполненные на высшем уровне и широко представленные в строительных и мебельных гипермаркетах.

Как сделать экран для радиатора видео

Экран для батареи отопления своими руками: как сделать, фото, видео и прочее

Немного о теплоотдаче радиаторов

Нередки случаи, когда и новые алюминиевые или биметаллические радиаторы выбиваются из интерьера, нарушая его гармонию. Вопрос отделки достаточно актуален и требует особого подхода, поскольку, устанавливая декоративный кожух на батарею отопления, обеспечивается ее приятный внешний вид, но нарушается процесс теплоотдачи от прибора в комнату. Почему так происходит и можно ли этого избежать, попытаемся разобраться до того, как приступить к изготовлению экрана.

Тепловая энергия, выделяемая в помещение отопительным радиатором, имеет 2 составляющие: лучистую и конвективную. Первая характеризуется прямым инфракрасным излучением, поступающим в комнату от горячих поверхностей батареи. При невысокой температуре теплоносителя (до 50 ºС) доля лучистой энергии невелика, но при 60 ºС и выше она существенно возрастает. Когда ставится декоративный короб для батареи, то неизбежно перекрывается путь потоку этого излучения, а значит, часть тепловой энергии в дом не попадает.

Исключением являются водяные обогреватели конвекторного типа, их лицевые поверхности не бывают горячими и лучистая составляющая практически отсутствует. Но подобные нагреватели встречаются нечасто.

Конвективная составляющая – это передача тепловой энергии воздушной среде. На нее панели для батарей также оказывают влияние, так как создают препятствие на пути у воздуха, проходящего через ребра и другие элементы отопительного прибора. А в случае когда конструкция экрана неудачна, часть горячего воздуха просто скапливается внутри короба, не имея возможности выйти наружу.

Краткий вывод таков: устанавливая декоративные экраны для батарей отопления, мы нарушаем процесс теплообмена и часть энергии возвращается в тепловую сеть по обратному трубопроводу. Это не так страшно в частном доме, где система расположена по всему дому и эта теплота никуда из него не уйдет, а просто будет отдана в другом помещении. А вот в случае с квартирой мы просто отдаем оплаченное нами тепло соседям по стояку, это надо понимать.

В зависимости от того, как выполнен декор батарей, потери составляют от 3 до 7%. Полностью их избежать нельзя, а вот уменьшить с помощью удачной конструкции экрана вполне возможно.

Выбираем материал

Для начала следует правильно выбрать материал, из которого будет изготавливаться экран для радиатора
отопления. Варианты есть следующие:

• пластик;
• металл;
• дерево;
• панели МДФ;
• гипсокартон.

Пластик малопригоден для нашей цели. Мало того, что он слабо проводит тепло, но и со временем коробится от его воздействия. Кроме этого, стоимость панелей из пластика достаточно высока. Единственное достоинство – легкость в обработке напрочь перечеркивается существенными недостатками.

С точки зрения теплопередачи металлические экраны на радиаторы – наилучший вариант, поставив такой кожух, вы легко уложитесь в 3% потерь, что практически незаметно. Для этого можно приобрести тонколистовой металл с полимерным покрытием желаемого цвета и закрепить его, к примеру, на профилях для гипсокартонных систем. Однако, обработка металла – дело непростое и в домашних условиях, да еще без навыков, собрать приличное изделие вряд ли получится.

Хороший вариант — экраны для батареи из дерева. Даром что древесина плохо проводит тепло и требует ухода, зато здесь есть простор для фантазии и возможность выполнить простую и удачную конструкцию. Ее вполне можно собрать самостоятельно, а служить она будет долго.

То же самое следует сказать о таком материале, как ламинированные панели МДФ. Они легко поддаются обработке, прочны и долговечны, а наружный рисунок можно удачно подобрать под интерьер комнаты.  Еще одно преимущество — экраны из МДФ не требуют ухода, как деревянные. Стоимость материала достаточно демократична, поэтому изделия из дерева и МДФ – это наиболее распространенные варианты для облагораживания отопительных приборов.

Немного о гипсокартонных листах как об одном из самых популярных отделочных материалов. Он тоже вполне подойдет для нашей цели, только выполнить самодельный экран из гипсокартона сложнее, требуются начальные навыки по работе с данным материалом, и по стоимости получится дороже.

Как сделать своими руками?

Изготовление щита на устройство отопления начинается с выбора желаемой конструкции. Исходить нужно из расположения радиатора, имеющихся навыков обработки различных материалов, доступности рабочих инструментов и имеющихся материалов. В домашних условиях проще всего будет изготовить либо экран-короб, либо щит-решетку. Рассмотрим, как изготовить такие экраны самостоятельно.

«Короб»

Самым популярным у домашних мастеров является экран в виде короба. Вариантов изготовления панелей для такого короба масса, как и применяемых материалов. Рассмотрим самый доступный и легкий в создании короб из ячеистой сетки, обрамленной рамкой. Для начала нужно приготовить то, из чего и при помощи чего будем делать.

Декоративная решетка

Если нет необходимости в экране-коробе, можно вполне обойтись экраном в виде фасадной панели. Такая панель может соответствовать размерам радиатора или своей величиной и формой отвечать желанию владельца. Изготовить щит-решетку можно в виде рамы с сеткой из металла или перфорированной панели МДФ. Процесс изготовления такой решетки аналогичен процессу изготовления фасадной части маскировочного короба, рассмотренному выше.

Если вам позволяет опыт, то можно выполнить декоративный щит в виде деревянной реечной решетки в раме (по типу жалюзи). Рейки в такой раме располагаются в любом направлении – по горизонтали, по вертикали, по диагонали. Усложняя себе задачу, можно сваять ячеистую решетку из реек (укладывать рейки можно не только под прямым углом).

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона).

В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.

Деревянные экраны

Простейший в изготовлении экран — панель в виде решётки из деревянных реек, закреплённых на деревянной рамке. Положение реек может быть любым — вертикальным, горизонтальным, диагональным.

При желании можно сделать ячеистую решётку, расположив рейки под углом друг к другу, и используя два противоположных направления раскладки. Причём угол между ними не обязательно должен быть прямым. Но чтобы решётка была плоской, придётся в точках соединения делать пазы, а, учитывая толщину рейки и ручной способ изготовления, выполнить всё точно будет непросто.

Ещё один вид — экран-жалюзи. Такой экран напоминает классические деревянные ставни-жалюзи на окна. Для того чтобы рейки в рамке были под одинаковым углом к плоскости, на боковых стойках при помощи стусла делают одинаковые параллельные пропилы. Так как толщина полотна ножовки по дереву меньше толщины рейки, то на каждую из них нужны два пропила, а лишнее надо убрать узкой стамеской.

И брус для рамки, и рейки должны быть сухими. Учитывая близость экрана к батарее, необходимо, чтобы их собственная влажность была не выше 12% (это общие требования к древесине, предназначенной для столярных работ). Есть простой домашний способ проверки — если тонкую стружку попытаться завязать в узелок, то она должна сломаться.

При изготовлении обоих видов экрана каждую рейку перед креплением к рамке надо тщательно отшлифовать. После того как их закрепят на месте, решётку грунтуют, покрывают в два слоя лаком, краской или эмалью.

В качестве декоративной отделки можно закрепить по периметру рамки наличники из дерева или МДФ. Если это деревянные наличники, то их надо обработать так же как и решётку, но финишное покрытие у них не обязательно должно быть таким же — периметр может быть другого оттенка.

Когда батарея стоит в нише, то экран может либо полностью перекрывать её, либо висеть на крючках, оставляя небольшие зазоры сверху, снизу и по бокам.

При креплении экрана на короб, боковые поверхности обшивают ламинированным ДВП или ДСП. Торцы обшивки можно не отделывать декоративной кромкой, если наличники экрана будут их закрывать.

Еще один распространённый вид деревянного экрана — использование в качестве панели фанеры. При умении работать лобзиком, можно выпилить ажурную решётку с любым рисунком, перенесённым на поверхность фанеры по трафарету. Финишная обработка такой панели не отличается от решётки: шлифовка, грунтовка и покраска.

Важно! Выбирая ДСП или фанеру для экрана, необходимо обратить внимание на их класс. Для фанеры он должен быть Е1, для ДСП — Е0.

В качестве панели для экрана можно использовать металлический перфорированный лист или просечную сетку. Есть уже готовые просечно-вытяжные сетки с антикоррозийной обработкой (для стали) и эмалевым декоративным покрытием. Такую сетку можно закрепить на деревянном каркасе и использовать в конструкциях, описанных выше.

Но у металла есть серьёзное преимущество перед деревом — высокий коэффициент теплопроводности. Это свойство позволяет делать экраны, которые опираются непосредственно на батарею. Они даже повышают её теплоотдачу за счёт увеличения поверхности. Причём батарея с таким экраном лучше работает не только на излучение, но и на конвекцию — достаточно посмотреть на ребристые ТЭНы конвекторов.

Для каркаса лучше выбрать алюминиевый уголок, а для панели экрана — алюминиевый лист или просечную сетку. С ними и работать легче, и теплопроводность у алюминия выше, чем у стали, почти в 5 раз.

Навесной металлический экран сделать довольно просто:

1. Берут два уголка длиной, равной сумме высоты экрана и глубины батареи.
2. По линии сгиба на одной из стенок каждого уголка делают по два встречных пропила с общим углом 90° (по 45° для каждого относительно ребра уголка). Причём пропилы надо сделать так, чтобы неразрезанные стенки уголков смотрели друг на друга.
3. Сгибают уголки в виде буквы Г.
4. Подготавливают заготовку для экрана из перфорированного листа или просечной сетки. Её длина равна общей длине Г-образного уголка.
5. Изготавливают три уголка с размером, равным ширине экрана.
6. Сгибают заготовку экрана и крепят её к Г-образным уголкам при помощи винтов и гаек с шайбами (в специально высверленных в уголках отверстиях). Отверстия лучше сверлить по месту — чтобы они попадали в перфорацию листа или в ячейку сетки.
7. С внутренней стороны сетки крепят в углу и по краям три уголка, которые выполняют функцию рёбер жёсткости.
8. Красят внешнюю часть Г-образных уголков.

Чтобы такой экран был в устойчивом положении, в стене можно закрепить пару дюбелей с прямыми крюками, а в коротких частях Г-образных уголков высверлить под них отверстия.

Стеклянный экран

Если деревянные экраны хорошо подходят для традиционных и деревенских стилей, а металлические — для промышленного, то стеклянные отлично смотрятся в современных интерьерах, таких как: хай-тек, минимализм, фьюжн, поп-арт. Всё зависит от декоративной обработки стекла.

В принципе, можно заказать для стеклянного экрана самоклеящуюся плёнку с широкоформатной печатью. А можно сделать рисунок на матовой или прозрачной поверхности с помощью пескоструйной обработки или пасты для химического травления стекла.

Если нет желания возиться с декоративной обработкой, то в продаже есть стёкла с матовой поверхностью или окрашенные в массе — надо только заказать нужный размер, а кромку можно обработать и самому. Единственное условие — стекло должно быть закалённым.

Самый простой вариант монтажа экрана — это точечное крепление стекла к стене в четырёх местах. Для этого используют специальную фурнитуру с дистанционным креплением.

Но есть один недостаток — в закалённом стекле надо просверлить отверстия, а в домашних условиях это сделать сложно.

Поэтому в качестве несущей конструкции экрана лучше использовать холоднокатаную тонкостенную трубу. Её (и крепления для неё и стекла) продают в магазинах, торгующих всем необходимым для изготовления мебели. Как правило, такие трубы и крепления делают хромированными, но можно заказать их покраску в любой оттенок из палитры RAL. Стойки для экрана крепят к полу.

В качестве дополнительного упора стоек можно закрепить к стене два дистанционных регулируемых крепления закрытого типа (с заглушкой на трубу). Стекло крепят между стойками на зажимах.

Пошаговая инструкция

Фото 3 Схема расположения деталей экрана на батарею

Начнем с подготовки инструментов и материалов.

Итак, вам понадобится:

• лист ДВП подходящей цветовой гаммы

Древесно-стружечная плита легко красится и за счет структуры отлично «держит» краску. Можно либо заранее покрасить весь лист, либо нанести краску на уже готовое изделие.

• листовая сетка, которая будет устанавливаться на переднюю и боковые панели;
• отражающий лист – чаще всего используются металлические или фольгирующие листы;
• соединительные элементы – скобы, шурупы и гвозди.
• столярный клей.

Схема монтажа экрана

В целом, решетка для радиатора представляет собой трехсторонний короб с верхней крышкой и креплениями внизу. Для нарезки и сборки всех деталей используется схема, в самом конце крепятся ножки и экран монтируется на радиатор.

Видео 1 Руководство и секреты монтажа гипсокартона

Разметка

Для изготовления передней части экрана замеряете обе стороны радиатора, после чего к высоте прибавляете 50 мм, к ширине, соответственно, 100. Сперва переднюю панель вырезаете из металлического листа, который уже после декорируете МДФ.

Далее замеряете глубину радиатора с учетом расстояния до стены и прибавляете еще 25 мм. Этот параметр соответствует ширине боковин, а высота определяется по блине самого радиатора с учетом напуска.

Крышка экрана соответствует глубине радиатора плюс 35 мм.

Обрезка деталей

После того, как все замеры нанесены на схему, начинаете нарезку каждой детали. Передняя и боковые панели вырезаете из листа ДСП. Для того, чтобы вырезать передний профиль используйте лист МДФ, из которого следует вырезать прямоугольники с  шириной 110 мм. Ножовкой наносите угол 450 в том месте, где будут соединяться элементы.

Фото 4 Обрезка экранных элементов

На одном прямоугольнике нарезайте углы разного направления. Так вы сможете соединить все детали посредством гвоздиков и/или столярного клея.

Сетку используйте для фасадного окна. За счет мягкой структуры материала, ее легко резать обычной ножовкой. Размеры сетки должны совпадать с размерами передней панели экрана.

Самостоятельная сборка экрана

Сделайте из деревянного бруска каркас экрана по его размеру. Такой каркас позволит надежно закрепить все детали и не позволит экрану «плавать» из стороны в сторону. В самом каркасе выпиливаете отверстие для трубы (патрубка), центр которого должен быть на расстоянии 75 мм от боковых планок.

Фото 5 Сборка фасада экрана под батарею

Изначально по задней стене установите металлический лист по размеру экрана на радиатор. Тем самым вы сократите теплопотери и направите движение теплого воздуха в помещение.

После того, как экран собран и посажен на каркас, декорируете грани МДФ профилем. По такому же принципу собираются и все остальные детали экрана.

Если вы остановили свой выбор на деревянном каркасе из бруска, дополнительного крепления к стене не потребуется. Если же каркаса не будет, используйте для крепления короба анкерные цанги.

Самым простым вариантом будет поставить экран на ножки. Нельзя сказать, что декор будет монолитным, поскольку в целом конструкция достаточно хрупкая, но это позволит сократить расходы и время на его изготовление.

Оптимальным по прочности будет деревянный каркас. Ввиду того, что он не оказывает влияния на движение и циркуляцию воздуха, именно такой вариант мы рекомендуем для установки.

Видео 2 Сборка экрана для радиатора из готового комплекта

Особенности крепления

Решетки на радиаторы  отопления должны монтироваться так, чтобы легко и быстро можно было получить доступ к отопительным приборам и трубам. Периодически, хотя бы два раза в год элементы системы отопления надо очищать от грязи и пыли, так что доступ необходим. К тому же время от времени возникают аварийные ситуации. В этом случае требуется быстрая реакция и откручивать крепеж бывает некогда. Потому, постарайтесь придумать такую систему крепления, которая позволяет одним движением снять экран.

Приставные и навесные

Проще всего с навесными или приставными экранами. Они снимаются/отодвигаются за секунды. А вот плоские, закрывающие радиаторы в нишах и экраны короба, которые крепятся к стене, самые проблематичные. Но и тут все решается просто. Закрепить короб к стене можно при помощи двух планок: одной на коробе, второй — на стене. Весь секрет в том, что планки верхнюю грань имеют скошенную (на рисунке видно). Та, которая прибивается на стену имеет уклон к стене, которая на коробе — скос имеет в сторону решетки. Когда короб устанавливается на место, получается что-то типа замка.

Как закрепить короб-экран для радиатора отопления на стене

Другой вариант — на одной из планок закрепить металлические пластины, на другой — магниты. Или к стене прикрепить не деревянную планку, а металлический уголок, например.

В случае с плоскими экранами решение может быть таким же — металлические пластины и магниты. Еще вариант — крючки и петли. Он просто реализуется, но не очень удобен в эксплуатации: пока попадешь в петли, приходится помучатся. Есть еще сложный в монтаже, но удобный способ: сделать экран по типу раздвижных дверей.

Раздвижные экраны для батарей отопления

Можно взять направляющие, которые продают для мебельных дверец, установить их, вставить экраны в соответствующие пазы. Если не планируете активно пользоваться нишей возле батареи, можно роликовые механизмы не ставить, но отодвигать будет сложно. Такой способ, кстати, можно применить и для решетки-короба. Его тогда можно прибивать к стене «намертво», а подвижной сделать переднюю стенку.

Интересные варианты оформления экранов для батарей: фото-идеи

Кроме технической стороны вопроса не менее важна эстетическая. Есть варианты решеток и экранов, которые являются скорее элементом дизайна, а не технической деталью. Некоторые из них есть в фото.

Декоративная панель, которая закрывает радиатор сама смотрится как произведение скульптора-авангардиста

Выглядит как сундук из сказки. Это сделано при помощи лазерной резки

Ажур всегда смотрится привлекательно

Вариант оформления решетки на радиаторы отопления в современном стиле

Сделать подсветку — оригинальная идея

Повторить рисунок на обоях — стильное решение

Сделать не просто приставной короб, а функциональную вещь

Стеклянные экраны могут быть с любым рисунком, хоть пейзаж, хоть орнамент, даже ваше личное фото

Стильный вариант металлического экрана для помещений в стиле минимализм и хай-тек

Заключение

Если вы не располагаете достаточным количеством времени, то проще приобрести готовый набор для отделки различных нагревательных элементов и быстро его собрать и установить. Но человек с руками и хорошей фантазией изготовит самостоятельно эксклюзивный декоративный экран, какого в продаже не найти. Главная сложность – обработка лицевой панели, все остальное делается достаточно просто.

Видео — Как сделать экран на батарею



Источники

• https://cotlix.com/kak-sdelat-ekran-na-batareyu
• https://stroy-podskazka.ru/otoplenie/radiatory/kak-izgotovit-ekran/
• https://www.rmnt.ru/story/interior/ekran-dlja-batarei-otoplenija-svoimi-rukami.1217467/
• http://www.PortalTepla.ru/radiatori-otopleniya/ekran-dlya-batarei-otopleniya-svoimi-rukami/
• https://stroychik.ru/otoplenie/ekrany-na-batarei
• https://stroyday.ru/istorii-polzovateley/remont-v-kvartire/sdelala-ekran-dlya-batarei-svoimi-rukami-vyshlo-dazhe-luchshe-chem-na-zakaz.html

Как сделать декоративный экран на батарею своими руками — Сам себе мастер

Многие люди жалуются, что им не хватает в квартире рабочих поверхностей, особенно в ванной. Здесь обычно имеются шкафчики для хранения полотенец и других вещей, но не хватает горизонтальных рабочих поверхностей. Если в ванне есть радиаторная батарея, можно скрыть ее за экраном, который также послужит полочкой.

Материалы и инструменты

— сосновые доски, обрезанные по нужному размеру;
— степлер;
— дрель;
— молоток;
— рулетка;
— краска и грунтовка;
— баллончик с аэрозольной краской;
— клей для дерева;
— жидкие гвозди;
— лист луженой жестяной сетки для радиаторов с рисунком по вашему вкусу;
— торцовочная или ручная пила;
— ножницы для работы с металлом.

Шаг 1: Измерьте радиатор

Перед тем, как собрать все необходимое для экрана, нужно измерить радиатор. Самое важное – это глубина (расстояние от передней части радиатора до стены) и высота (расстояние от пола до верхней части радиатора). При желании верхняя поверхность может быть шире, чем радиатор.

Радиатор на фото имеет ширину 56 см и высоту 97 см, глубина равна 21 см. Для экрана потребуется 4 деревянных доски: две для вертикальной поверхности экрана и две для горизонтальной.

Шаг 2: Прикрепите верхнюю доску к боковым

Начните сборку с верхней части экрана.

Возьмите одну из более коротких досок и соедините ее с верхом двух более длинных досок, чтобы получить верхнюю и боковые поверхности экрана.

Шаг 3: Обрежьте доску для нижней части экрана

Измерьте расстояние между боковыми досками изнутри. Обрежьте оставшуюся доску так, чтобы она поместилась между боковыми сторонами изготавливаемого экрана.

Совет: используйте жидкие гвозди, прежде чем прибить последнюю доску.

Шаг 4: Прибейте последнюю доску на место

Убедитесь, что нижняя доска находится на одном уровне с передней частью верхней доски. Нижняя доска обеспечивает устойчивость экрана и придает ему аккуратный и завершенный вид.

Совет: используйте сверло, чтобы просверлить небольшие отверстия для предотвращения расщепления нижней доски.

Теперь вы видите, как в целом будет выглядеть экран. Приложите его к радиатору, чтобы убедиться, что экран закрывает радиатор, и посмотрите, все ли вам нравится.

Шаг 5: Добавьте декоративную отделку

Для отделки можно использовать сосновые рейки шириной 3,5-4 см. Их легко обрезать и покрасить, и они достаточно легкие, так что деревянный экран в целом не будет казаться громоздким. Накладка не только украшает экран, но служит основой для приклеивания металлической вставки.

Измерьте деревянный экран спереди и отрежьте концы под углом 45 градусов в местах стыка реек, как вы обычно поступаете при изготовлении рамок.
Совет: используйте жидкие гвозди, прежде чем прибить рейки к деревянному экрану.

Шаг 6: Прибейте отделку к деревянному экрану

Используйте мелкие деревянные гвозди, чтобы прибить отделку к деревянному экрану. Убедитесь, что отделка немного выступает за края – так экран будет лучше удерживаться на радиаторе.

Не беспокойтесь, если углы неплотно соприкасаются, так как их можно заполнить деревянным клеем.

Измерьте и обрежьте рейки для украшения нижней доски со стороны фасада, как видно на фото. Эти рейки должны точно соответствовать измерениям, чтобы прямоугольная вставка выглядела аккуратно.

Вот так будет выглядеть деревянный экран с отделкой спереди, но вы можете дополнительно сделать отделку на боковых частях. Тогда экран выглядит как выполненный на заказ и приобретает завершенный вид.

Шаг 7: Грунтовка экрана

Загрунтуйте деревянный экран для радиатора высококачественной грунтовкой. Пока грунтовка сохнет, возьмите заготовленный лист белой жестяной сетки и для радиатора, протрите его чистой влажной тканью, чтобы удалить пыль и грязь.

Шаг 8: Измерьте и отрежьте нужный кусок сетки для вставки

Поверните деревянный экран лицевой стороной к себе и измерьте ширину пространства внутри его.

Отметьте полученные мерки маркером на листе жестяной сетки для радиатора и очень осторожно отрежьте нужный кусок ножницами для работы с металлом.
Совет: ножницы для работы с металлом очень острые, будьте осторожны с неровными краями!

Шаг 9: Приложите отрезанный кусок сетки внутрь экрана

Поместите отрезанный кусок жестяной сетки внутрь экрана и убедитесь, что он подходит по размерам. Не должно оставаться видимых зазоров, но жесть не должна изгибаться в середине.

Шаг 10: Уберите жестяную сетку и покрасьте ее аэрозольной краской

После того, как вы будете уверены, что кусок жести обрезан до нужного размера, окрасьте его аэрозольной краской. Держите баллончик на расстоянии примерно 30 см от жести и распыляйте его содержимое легкими брызгами, двигая баллончик вперед и назад. Это гарантирует, что краска ляжет равномерно, без капель.

Совет: хорошо сочетаются полуглянцевая краска для деревянного экрана и глянцевая краска для металла.

Шаг 11: Покрасьте деревянный экран краской по своему вкусу

Пока окрашенная жестяная сетка сушится, покрасьте деревянный корпус экрана выбранной вами краской, предварительно заполнив все отверстия и зазоры деревянным клеем.

Шаг 12: Поместите жестяную сетку на место

Когда аэрозольная краска высохнет, поместите жестяную вставку на место, действуя осторожно, чтобы не поцарапать краску.

Совет: используйте жидкие гвозди по углам, чтобы удержать жестяную сетку. Тотчас же вытрите следы на лицевой поверхности, если они появятся.

Шаг 13: Закрепите жестяную сетку

Закрепите вставку с помощью степлера. Если вставка вырезана точно по размерам, много скрепок не понадобится. Достаточно будет 2-3 скрепок с каждой стороны.

Шаг 14: Наслаждайтесь новым экраном и новым рабочим пространством в ванной

Теперь неэстетичный радиатор прикрыт, а у вас появилась дополнительная горизонтальная поверхность. Украсьте ее цветами! Такой экран при необходимости легко снять и вернуть на место.

Вы это сделали! Ваш новый экран и красив, и функционален.

Совет: чаще встречаются радиаторы большего размера, чем на фото; в таком случае прикрепите петли снизу к верхней части экрана, чтобы он надежней держался на батарее.





Экран для батареи отопления своими руками

Чугунные радиаторы редко удачно вписываются в интерьер. Биметаллические или алюминиевые батареи соответствуют требованиям современного дизайна, но для классических стилей они уже не подходят. Чтобы убрать этот диссонанс, используют декоративный экран для батареи, который можно сделать своими руками.

Что необходимо сделать для повышения эффективности батареи с экраном

Экран в какой-то мере снижает теплосъём с поверхности батареи. То есть разница температуры теплоносителя между прямой подачей и обраткой будет меньше.

Говорить об однозначном ухудшении скорости конвекции из-за наличия экрана нельзя. Достаточно привести в пример электрические конвекторы, у которых нагревательный элемент расположен в корпусе в виде короба, имеющего входное отверстие снизу, а выходное сверху. Такое устройство даже улучшает конвекцию, так как короб выполняет роль вертикального воздуховода, который увеличивает скорость потока.

Но что хорошо для конвекторов, не подходит для радиаторов. Батарея же работает и на конвекцию, и на радиацию (излучение). А экран какую-то часть инфракрасного излучения поглощает, а какую-то отражает обратно. И если поглощённая экраном тепловая энергия создаёт условия для вторичной конвекции, то отражённая — обогревает фасад. Это тепло можно заставить работать на обогрев помещения. Даже в обычных условиях (без экрана) рекомендуют установить за радиатором отражающую плоскость, которая возвращает в помещение инфракрасное излучение от внутренней поверхности батареи. Обычно используют фольгированный пеноплекс (или аналогичный материал). При установке экрана такая рекомендация вдвойне актуальна.

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона).

В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.

Деревянные экраны

Простейший в изготовлении экран — панель в виде решётки из деревянных реек, закреплённых на деревянной рамке. Положение реек может быть любым — вертикальным, горизонтальным, диагональным.

При желании можно сделать ячеистую решётку, расположив рейки под углом друг к другу, и используя два противоположных направления раскладки. Причём угол между ними не обязательно должен быть прямым. Но чтобы решётка была плоской, придётся в точках соединения делать пазы, а, учитывая толщину рейки и ручной способ изготовления, выполнить всё точно будет непросто.

Ещё один вид — экран-жалюзи. Такой экран напоминает классические деревянные ставни-жалюзи на окна. Для того чтобы рейки в рамке были под одинаковым углом к плоскости, на боковых стойках при помощи стусла делают одинаковые параллельные пропилы. Так как толщина полотна ножовки по дереву меньше толщины рейки, то на каждую из них нужны два пропила, а лишнее надо убрать узкой стамеской.

И брус для рамки, и рейки должны быть сухими. Учитывая близость экрана к батарее, необходимо, чтобы их собственная влажность была не выше 12% (это общие требования к древесине, предназначенной для столярных работ). Есть простой домашний способ проверки — если тонкую стружку попытаться завязать в узелок, то она должна сломаться.

При изготовлении обоих видов экрана каждую рейку перед креплением к рамке надо тщательно отшлифовать. После того как их закрепят на месте, решётку грунтуют, покрывают в два слоя лаком, краской или эмалью.

В качестве декоративной отделки можно закрепить по периметру рамки наличники из дерева или МДФ. Если это деревянные наличники, то их надо обработать так же как и решётку, но финишное покрытие у них не обязательно должно быть таким же — периметр может быть другого оттенка.

Когда батарея стоит в нише, то экран может либо полностью перекрывать её, либо висеть на крючках, оставляя небольшие зазоры сверху, снизу и по бокам.

При креплении экрана на короб, боковые поверхности обшивают ламинированным ДВП или ДСП. Торцы обшивки можно не отделывать декоративной кромкой, если наличники экрана будут их закрывать.

Еще один распространённый вид деревянного экрана — использование в качестве панели фанеры. При умении работать лобзиком, можно выпилить ажурную решётку с любым рисунком, перенесённым на поверхность фанеры по трафарету. Финишная обработка такой панели не отличается от решётки: шлифовка, грунтовка и покраска.

Важно! Выбирая ДСП или фанеру для экрана, необходимо обратить внимание на их класс. Для фанеры он должен быть Е1, для ДСП — Е0.

Металлический экран своими руками

В качестве панели для экрана можно использовать металлический перфорированный лист или просечную сетку. Есть уже готовые просечно-вытяжные сетки с антикоррозийной обработкой (для стали) и эмалевым декоративным покрытием. Такую сетку можно закрепить на деревянном каркасе и использовать в конструкциях, описанных выше.

Но у металла есть серьёзное преимущество перед деревом — высокий коэффициент теплопроводности. Это свойство позволяет делать экраны, которые опираются непосредственно на батарею. Они даже повышают её теплоотдачу за счёт увеличения поверхности. Причём батарея с таким экраном лучше работает не только на излучение, но и на конвекцию — достаточно посмотреть на ребристые ТЭНы конвекторов.

Для каркаса лучше выбрать алюминиевый уголок, а для панели экрана — алюминиевый лист или просечную сетку. С ними и работать легче, и теплопроводность у алюминия выше, чем у стали, почти в 5 раз.

Навесной металлический экран сделать довольно просто:

1. Берут два уголка длиной, равной сумме высоты экрана и глубины батареи.
2. По линии сгиба на одной из стенок каждого уголка делают по два встречных пропила с общим углом 90° (по 45° для каждого относительно ребра уголка). Причём пропилы надо сделать так, чтобы неразрезанные стенки уголков смотрели друг на друга.
3. Сгибают уголки в виде буквы Г.
4. Подготавливают заготовку для экрана из перфорированного листа или просечной сетки. Её длина равна общей длине Г-образного уголка.
5. Изготавливают три уголка с размером, равным ширине экрана.
6. Сгибают заготовку экрана и крепят её к Г-образным уголкам при помощи винтов и гаек с шайбами (в специально высверленных в уголках отверстиях). Отверстия лучше сверлить по месту — чтобы они попадали в перфорацию листа или в ячейку сетки.
7. С внутренней стороны сетки крепят в углу и по краям три уголка, которые выполняют функцию рёбер жёсткости.
8. Красят внешнюю часть Г-образных уголков.

Чтобы такой экран был в устойчивом положении, в стене можно закрепить пару дюбелей с прямыми крюками, а в коротких частях Г-образных уголков высверлить под них отверстия.

Стеклянный экран

Если деревянные экраны хорошо подходят для традиционных и деревенских стилей, а металлические — для промышленного, то стеклянные отлично смотрятся в современных интерьерах, таких как: хай-тек, минимализм, фьюжн, поп-арт. Всё зависит от декоративной обработки стекла.

В принципе, можно заказать для стеклянного экрана самоклеящуюся плёнку с широкоформатной печатью. А можно сделать рисунок на матовой или прозрачной поверхности с помощью пескоструйной обработки или пасты для химического травления стекла.

Если нет желания возиться с декоративной обработкой, то в продаже есть стёкла с матовой поверхностью или окрашенные в массе — надо только заказать нужный размер, а кромку можно обработать и самому. Единственное условие — стекло должно быть закалённым.

Самый простой вариант монтажа экрана — это точечное крепление стекла к стене в четырёх местах. Для этого используют специальную фурнитуру с дистанционным креплением.

Но есть один недостаток — в закалённом стекле надо просверлить отверстия, а в домашних условиях это сделать сложно.

Поэтому в качестве несущей конструкции экрана лучше использовать холоднокатаную тонкостенную трубу. Её (и крепления для неё и стекла) продают в магазинах, торгующих всем необходимым для изготовления мебели. Как правило, такие трубы и крепления делают хромированными, но можно заказать их покраску в любой оттенок из палитры RAL. Стойки для экрана крепят к полу.

В качестве дополнительного упора стоек можно закрепить к стене два дистанционных регулируемых крепления закрытого типа (с заглушкой на трубу). Стекло крепят между стойками на зажимах.

Как сделать экран на батарею отопления своими руками: схема, видеоинструкция

    Зачастую именно батарея портит внешний вид всей квартиры, и желание прикрыть ее вполне обоснованно. Даже современные радиаторы из алюминия не всегда подходят к общему интерьеру, что уж говорить о чугунных. Фирмы, специализирующиеся на эксклюзивных дизайнах экрана, могут не иметь достаточно знаний о материалах, которые необходимо использовать, поэтому проще всего сделать все своими руками.

Читайте также: Чем лучше закрыть батареи отопления

Но при этом стоит помнить, что главное назначение батареи – передача тепла. И любое ограждение, даже штора, не позволяют ему проникать в комнату. Как следствие – в помещении будет холодно, а за тепло придется платить по той же цене. По этой причине многие из тех, кто знаком с элементарными законами физики, оставляют радиатор открытым.

Сделать экран, который будет не только визуально красиво выглядеть, но и не станет препятствовать прохождению тепла в комнату, а то и улучшающий теплоотдачу, очень просто.

Как работает радиатор

Передача тепла от батареи в комнату происходит за счет конвекции (потока нагретого воздуха) и с помощью лучеиспускания в инфракрасном диапазоне электромагнитного излучения. Это соотношение меняется в зависимости от конструкции радиатора и внешней атмосферы.

Чугунные батареи в основном греют за счет конвекции, а современные при этом подстраиваются под внешние условия. Например, если подача тепла в комнату затруднена шторой или экраном, то поток воздуха распределяется на сам радиатор.

Поэтому, выбирая материал для будущего экрана, стоит немного знать о его свойствах и теплоотдаче.

1. Пластик: плохо проводит тепло, а также плавится при высоких температурах. Обрабатывать его достаточно тяжело.
2. Металл: хороший проводник тепла при невысокой цене. Кроме того, если у вас есть опыт работы с ним и набор необходимых инструментов, легок в обращении.
3. Дерево: позволяет создать современный экодизайн, но плохо проводит тепло. Если правильно рассчитать ширину отверстий в экране, то этот вариант стоит рассматривать.
4. Гипсокартон: высыхает от длительного нагревания, но при умелом подходе из него можно сделать хороший экран.

Помимо этого, в дизайне широко распространены стеклянные коробы и решетки из стекла, которое является изолятором, то есть не проводят тепло. Зная перечень материалов-теплопроводников, очень просто понять, какие из них можно использовать, а какие будут неэффективными. Также не рекомендуется делать экран из ламината, полимеров и других пористых материалов.

Как сконструировать декоративную панель

Кроме того, важную роль играет и форма конструкции: понятно, что полностью отгороженные радиаторы совсем не будут отдавать тепло, и слишком маленькие отверстия тоже малоэффективны. Даже если панель выполнена из хорошего проводника, это не гарантирует, что тепло станет проходить в помещение.

Все виды декоративных панелей можно условно разделить на такие виды:

• навесные короба, которые имеют сверху крышку;
• приставные короба – находятся на полу и полностью скрывают радиатор;
• решетки, которые закрывают нишу с батареей.

При проектировании панели необходимо совершить дополнительные расчеты и нарисовать пару эскизов. Это поможет определиться с формой узора и уже на рисунке увидеть, насколько хорошо выбранный вариант будет пропускать тепло в помещение. Также стоит учитывать, что конструкция должна быть легко снимаемой. Систему отопления придется промывать, а летом еще и сливать воду. Съемная панель позволит осмотреть панель изнутри и определить состояние. Постоянный демонтаж экрана занимает много времени и средств, поэтому лучше ориентироваться на удобные и эргономичные варианты.

Чтобы знать, как правильно изготовить форму для экрана, нужно пользоваться видеоинструкцией и уроками.

Физика в изготовлении декоративной панели

Помимо внешней конструкции экрана, стоит также позаботиться о том, что внутри: из уроков физики мы помним, что лучше всего тепло поглощают абсолютно черные объекты. Именно поэтому в темной одежде в солнечную погоду так жарко. Но здесь черный цвет способен сыграть на руку – стоит выкрасить в него внутреннюю поверхность панели, и она будет поглощать больше тепла, отдавая его при этом в помещение.

Проведя необходимые расчеты, можно определить, что высокий процент тепла от радиаторов все равно будет возвращаться в трубы, поэтому вместе с экраном стоит крепить и материал, отражающий ИК – наложить на стену за батареей блестящий пласт материала, например, алюминий. При нагревании задняя сторона радиатора станет отражать тепло от него и возвращать обратно, что увеличит общий поток инфракрасного излучения в помещение. Одного листа металла будет недостаточно, поэтому лучше использовать два, положив между ними какой-нибудь материал, который не проводит тепло, к примеру, синтепон, или другой волокнистый полимер.

Обладая элементарными знаниями из курса физики, можно сделать экран на батарею отопления, не прибегая к посторонней помощи, своими руками. Такая панель будет не только хорошо смотреться в общем дизайне комнаты, но и пропускать тепло.



Лучшая цена на аккумулятор 18650 diy lcd display — Отличные предложения на 18650 battery diy lcd display от глобальных продавцов аккумуляторов 18650 diy lcd display

Отличные новости !!! Вы находитесь в нужном месте для жк-дисплея с батареей 18650 diy. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший ЖК-дисплей с батареей 18650 diy вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать ваши друзья, когда вы скажете им, что получили свой ЖК-дисплей с аккумулятором 18650 diy на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, что такое жк-дисплей с батареей 18650 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 18650 battery diy lcd display по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший экран батареи 18650 — Отличные предложения на экран батареи 18650 от мировых продавцов экранов 18650

Отличные новости !!! С экраном батареи 18650 вы попали в нужное место. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший экран батареи 18650 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили аккумулятор 18650 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в экране батареи 18650 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 18650 battery screen по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

TOMO T4 4 x 18650 Универсальный литий-ионный аккумулятор DIY Умный портативный аккумулятор Зарядное устройство USB с ЖК-дисплеем Внешний аккумулятор с двумя выходами | Зарядные устройства |

Основные характеристики:
— DIY Power Bank and Charger
Специальная емкость от 4 литий-ионных аккумуляторов 18650 для создания собственного портативного внешнего источника питания, обеспечивающего вашим устройствам достаточную мощность.Также зарядное устройство для аккумулятора 18650, предмет двойного назначения

— Двойные входы
8-контактный и двойной вход Micro USB, только один кабель может заряжать блок питания, простота эксплуатации

— Двойные выходы
Двойные выходы , может заряжать телефоны, планшеты или другие небольшие электронные устройства одновременно.

— Независимая схема
Независимая батарея, заряжается и разряжается одновременно, может работать вместе и не влиять друг на друга

— ЖК-экран
Каждая батарея самостоятельно четко отображает субтитры, легко читается оставшаяся емкость

— Защита от обратной полярности
Когда дело доходит до обратной полярности, микросхема внутри автоматически идентифицирует и отключает питание цепи с обратной полярностью, отображает разряд батареи
Обратная полярность не влияет на нормальную работу других цепей

Параметры:
Батарея: 4 литий-ионных аккумулятора 18650 (не входит в комплект)
Вход: 5 В / 1.
