Автоматические ворота своими руками: выбор привода

Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.

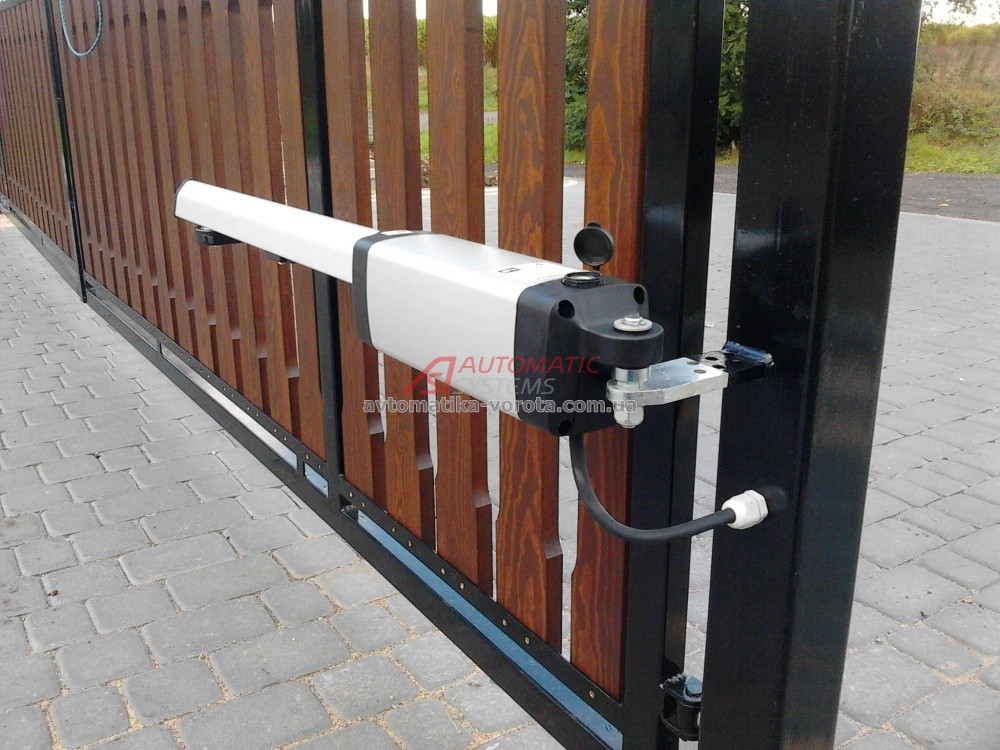

Так выглядят автоматические открыватели распашных ворот

Содержание статьи

Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Как сделать деревянный забор своими руками читайте тут.

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

Внешний вид привода для автоматических откатных ворот

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

• Мощность и усилие. Средний показатель — 600 Н/м, что эквивалентно усилию в 60 кг. Это максимальное значение, которое развивается далеко не всегда. Автоматика настроена так, чтобы работа была оптимальной — если помех нет, усилие небольшое. При преодолении препятствий, которые могут быть на пути створки, усилие увеличивается, иногда — до максимума. Противодействовать ему под силу не каждому, и если на пути окажется автомобиль или зазевавшийся человек, проблемы будут обязательно. Потому в некоторых моделях (недавнего выпуска с питанием 24 В) предусмотрена возможность перепрограммирования. Второй вариант — при определенном усилии створка останавливается или даже слегка откатывается назад.
• Наличие контроля температуры. При температурах ниже ноля, створка обычно движется медленнее: смазка загустела, да и снег-лед тоже могут мешать. При наличии такой функции в холод автоматически повышается усилие для открывания.
• Регулируемая скорость движения створки. Чтобы ворота производили меньше шума, вначале и в конце скорость их движения снижается.
• Резервное питание. Некоторые современные модели, работающие от 24 В, имеют в корпусе встроенную аккумуляторную батарею, которая позволяет пользоваться воротами при отключении электропитания. Некоторые из них позволяют подключать внешние резервные источники.

  Пример комплектации автоматических раздвижных ворот

• При выборе привода для откатных ворот, работающего от 230 В, необходимо выбирать его в зависимости от интенсивности использования. Интенсивность использования — это величина, выражаемая в процентах. Она означает сколько времени может работать без перерыва данное устройство. Например, для установки а частный двор, достаточно выбрать модель с интенсивностью около 30-40%. Это значит, что из 10 минут, работать в непрерывном режиме он будет 3 минуты, после чего отключится из-за перегрева. Для коллективного использования, например, на въезде в дачный поселок с количеством проживающих 300 человек, должен стоять привод с интенсивностью 70-80%.
• Наличие фотоэлементов. Это вторая возможность обеспечить безопасность: при срабатывании, движение створок блокируется до исчезновения препятствия.
• Наличие режима «калитка», при включении которого створка открывается лишь немного, на расстояние, достаточное чтобы пропустить человека.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Один из приводов для консольных ворот с нижней балкой

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

1. Тип несущей системы (консольные, на рельсе, на верхней балке).
2. Размеры и масса (хотя-бы приблизительная) полотна.
3. Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделаны, могут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

• с плавающим кодом;
• с фиксированным кодом.

  Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

\

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

• Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
• Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

• Форд фокус 3 = 2,01 м.
• Форд Эксплорер 2015 = 2,29 м.
• Газель (цельнометаллический фургон) = 2,5 м.
• КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т. д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

• Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
• Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3. 5мм, стандартная длина 5м / 6м / 7м;
• Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
• Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже).  В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

• точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
• регулировки высоты установки ворот относительно земли (в пределах 5 см)
• возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота.

Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

• Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):


  Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
  < 800 кг	< 6 метров	60х30х2мм или 60х40х2мм	20х20х2 мм
  ≥ 800кг	≥ 6 метров	80х40х2 мм	40х20х2 мм



• Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т. п.):


  Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
  < 500 кг	< 5 метров	60х40х2мм	20х20х2 мм
  ≥ 500кг	≥ 5 метров	80х40х2 мм	40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить.  Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	«МИКРО»	60х55 мм
до 500 кг	до 5 метров	«ЭКО»	70х60 мм
до 800 кг	до 7 метров	«ЕВРО»	90х75 мм
до 2000 кг	до 12 метров	«МАКС»	130х135 мм





Возможно Вам будет также интересно:

• Каркас откатных ворот

  Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

• Автоматика для откатных ворот

  Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

Откатные ворота своими руками

Важно: Этот материал – стартовая публикация серии статей с технически и технологически корректным обоснованием процесса изготовления и монтажа откатных ворот своими руками. В этой статье определены теоретические аспекты проектирования воротной системы с откатным полотном, здесь – технически грамотный подход к проектированию рабочих чертежей откатных ворот, в этом материале – назначение и способ установки комплектующих откатных ворот, в этой статье выполнен типовой расчет воротной системы с откатным полотном, здесь показаны способы монтажа откатных ворот, регулировки роликовых систем, комплектующих и полотна.

Ключевые аспекты изготовления надежных, функциональных и долговечных откатных ворот своими руками.

Следует признать, что на текущий момент стремление сделать откатные ворота своими руками стало чуть ли не трендом, но в целом только в пределах стран постсоветского пространства и людей с ярко выраженными особенностями славянского менталитета. Так, в странах ЕС владельцы частных домов и представители бизнеса предпочитают покупать откатные ворота «под ключ» с проектированием, монтажом и настройкой автоматики, а публикуемые в Сети рекомендации производителей по установке откатных ворот ориентированы исключительно на специалистов компаний-инсталляторов воротных систем.

В отличие от этого Рунет изобилует советами, как сделать откатные ворота своими руками, причем преимущественно технически безграмотные публикации и их рефрены размещаются даже на сайтах компаний-инсталляторов. Советы «профессионалов», как правило, «подкрепляются» псевдорасчетами, вызывающими ряд технических вопросов, а также фото материалами, по факту наглядно демонстрирующими человеку с техническим образованием КАК можно превентивно уничтожить качество, функциональность и долговечность откатных ворот СВОИМИ руками.

Наглядные примеры неправильных действий при «гаражном» изготовлении и монтаже откатных ворот своими руками:
1 — сварка фермы полотна откатных ворот на земле, что гарантированно обеспечит нарушение плоскостности полотна; 2 – платформа роликовой опоры зафиксирована на закладной с помощью сварки, что определит ухудшение прочностных свойств металла платформы и сделает невозможным регулировку роликовой опоры в горизонтальной и вертикальной плоскостях; 3 – «закладная» труба прикреплена к столбу с помощью сварки и арматуры, что наверняка приведет к люфтам трубы и крепимых к ней комплектующих во время эксплуатации; 4 – улавливатели прикреплены к закладной трубе сваркой, что при их толщине привело к отпуску металла, а значит потере упругости и снижению предела текучести; 5 – направляющая грамотно приварена к ферме полотна прерывистым швом, однако капиллярная полость между направляющей и профилем фермы полотна открыта (не герметизирована), что приведет к скоплению в полости влаги и интенсивному коррозионному процессу, который повлияет не только на «товарный» вид воротной системы, но и механические свойства направляющей.

В целом сделать откатные ворота своими руками сегодня можно, но получить в итоге надежную, функциональную и долговечную воротную систему реально только при:

• использовании для откатных ворот серийных комплектующих (направляющей, роликовых опор и направляющих, уловителей, натяжителей и т.д.). Изготавливаемая серийно производителем направляющая по геометрической форме и размерам ориентирована под роликовые опоры определенных размеров, конструкции и «грузоподъемности», имеет трапецеидальную форму, чем обеспечивает самостоятельное центрирование роликов в направляющей.

Кроме того, для откатных ворот с полотнами различного веса направляющая имеет разную толщину, нивелирующую риски разгибания (полок) направляющей под весом полотна и появления значительных люфтов в парах ролики-стенки направляющей;

• технически грамотном этапе проектирования воротной системы, позволяющем выбрать комплектующие, автоматику, а также определить основных монтажные размеры откатных ворот и оптимальный способ установки;
• привлечении для профильных узко специализированных работ специалистов-профессионалов (сварка, установка/настройка автоматики и т. д.).

Откатные ворота своими руками: проектирование.

При проектировании изготовления и монтажа откатных ворот своими руками важно помнить:

1. ВО-ПЕРВЫХ.

Полотно откатных ворот должно двигаться исключительно в горизонтальной и вертикальной плоскостях, что исключит риски преждевременного износа/выхода из строя неравномерно нагруженных роликовых опор, направляющей и зубчатой передачи приводного механизма. При отклонении оси движения ворот от горизонтали на полотно будет действовать сила тяжести и новая сила, направленная параллельно плоскости движения, компенсировать которую придется приводному механизму, что увеличит нагрузку на привод и зубчатую передачу, а также обусловит преждевременный износ зубчатого зацепления шестерни на выходном валу редуктора и зубчатой рейки.

При отклонении плоскости полотна от вертикали в реакции роликовой опоры R образуется дополнительная составляющая Ro, которая увеличит нагрузку и износ одной стороны роликовой пары, а также может вызвать разгибание (полок) и/или быстрый износ одной полки направляющей. Кроме этого, при вертикальном перекосе полотна нагрузка на зубчатую пару привода будет неравномерной и определит преждевременный износ перегруженной части зубьев шестерни/зубчатой рейки.

Вертикальный перекос полотна может быть в определенной степени устранен регулировкой роликовых опор и роликовых направляющих. Нивелирование рисков горизонтального перекоса обеспечивается:

• планированием места установки откатных ворот. Для консольных ворот (со свободным, не фиксируемым на перекрываемой дороге концом полотна) базовой горизонталью должна быть перекрываемая откатом площадка дороги. Для этого определяется горизонталь, обеспечивающая минимальные технологические зазоры над дорожным полотном, и она продлевается в сторону отката в закрытом положении ворот. В случае высокого рельефа участка отката в почве формируется горизонтальный лоток для движения полотна.

При скате рельефа на участке отката забивается фундамент длиной больше места установки задней роликовой опоры на 0. 5 м, шириной не менее 0.4 м и с вертикальным армированием под местами расположения роликовых опор.

Важно: Фундамент под роликовые опоры (или закладную) забивается после замеров и проектирования технологического расстояния между роликовыми опорами, в идеале – после планировки участка и одновременно с обустройством опорного и приемного столбов, а возможно и ограждения участка (забора).

• монтажом по уровню регулировочных подставок под роликовые опоры. Регулировочные болты роликовых опор позволяют корректировать положение опоры в горизонтальной плоскости, но в допустимых пределах, поэтому подставки под роликовые опоры должны быть зафиксированы на фундаменте максимально возможно горизонтально. На текущий момент популярны и проверены 2 способа установки регулировочных подставок под роликовые опоры – сваркой на закладную (обычно швеллер) и с помощью анкерных закладных болтов.

Регулировочные подставки откатных ворот с полотнами небольших размеров (и веса), как правило, устанавливаются с помощью закладных болтов, подставки ворот с масштабными и тяжелыми полотнами рекомендуют фиксировать сваркой на закладной – швеллере с армирующими элементами, закладываемыми в бетон при формировании фундамента.

Важно: Роликовые опоры и регулировочные подставки под них должны быть установлены не только в горизонтальной плоскости, но и соосно, что обеспечит минимальное трение роликов о стенки направляющей при движении полотна.

Правильная установка роликовых опор и регулировочных подставок.

Неправильная установка регулировочных подставок роликовых опор.

Для соосной установки регулировочных подставок роликовых опор может быть использовано специальное приспособление, вид и принцип работы с которым показан на рисунках ниже.

Приспособление для соосной установки регулировочных площадок под роликовые опоры.

Последовательность и правила работы с приспособлением для соосной установки регулировочных площадок под роликовые опоры.

1 — 1 из 2

Начало | Пред. | 1 2 | След. | Конец | Все вернуться к списку

Автоматические распашные ворота своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

• пульт;

• приводы – 2 шт.;

• маячок – 1 шт.;

• фотоэлементы – 1 уп.;

• блок управления – 1 шт.

Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

Пример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать. Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки.

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Комплектующие для автоматических откатных ворот

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

Как сделать автоматические распашные ворота своими руками

Типов ворот на сегодняшний день существует немало, и каждый из них имеет уникальный механизм автоматизации. Своими руками наиболее просто сделать автоматические распашные ворота. Весь процесс разбивается на этапы.

Схема ворот из профнастила

1. Изготовление ворот. Для него берут сварочный аппарат, профильную трубу или уголок, листовую сталь или профнастил, а также разнообразный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах желаемых ворот. Для получения качественной конструкции учитывают параметры створок и зазор, остающийся меж ними.

2. Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают подготовленным материалом. Сборку проводят на ровной поверхности с соблюдением геометрии воротных створок.

3. Воротная рама. Для въездной конструкции она не нужна. В землю внедряют опоры и закрепляют на столбах створки при помощи навесов. Безрамную конструкцию фиксируют при помощи бетона с соблюдением точного расстояния между опорами и четкого вертикального расположения. Если выбором хозяина стала полноценная воротная рама, он должен верно рассчитать длину-ширину и выдержать параллельность линий и диагональ.

4. Установка. Независимо от того, что поставил хозяин – раму или столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не трудно. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной конструкцией створки ставят и фиксируют при помощи струбцин (зажимов с винтом). Иногда в ходе позиционирования применяют сварку, излишки которой впоследствии обрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Сначала приваривают кронштейны – держатели раздвижного механизма. Крепят их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предусмотрено для ворот, открытых на 90 градусов.

Комплектующие к распашным автоматическим воротам

Далее занимаются установкой электропривода. Сначала его переводят в ручной режим, для чего пользуются ключом, приложенным к устройству (разблокировка облегчает перемещение штока механизма). После этого шток выдвигают по максимуму и устанавливают механизм на опорные столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере завершения отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

Электропривод для распашных ворот

Один из электроприводов для распашных ворот

Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу. Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную.

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.

• Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.

• Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.

• Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.

• Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Червячный привод для распашных ворот

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Рычажной привод для ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.

Устройство автоматических ворот

Традиционными компонентами автоматических ворот являются:

• засов;

• упоры;

• электроприводы;

• комплект петель;

• створки ворот;

• ручки для открывания;

• столбы для крепления;

• кронштейны.

Столбы для фиксации конструкции проще всего соорудить из стальной трубы. Тяжелые врата лучше помещать на П-образном каркасе. Занимаясь устройством автоматических ворот, необходимо позаботиться о несущей части. Мастера советуют делать фундамент стаканного типа.

Схема подключения приводов для распашных ворот

Для плавного хода ворот используют петли (ищите в комплекте с подшипниками). В зависимости от габаритов конструкции их вешают в количестве 4 – 6 шт. Петли выпускаются металлические и полимерные.

Говоря об устройстве автоматических ворот, стоит рассмотреть варианты заполнения полотна. В каркас вставляют одно из видов полотен:

Рамку создают из металлического профиля, секции заполнения – из роллетного и алюминиевого профиля, сендвич-панелей, железного штакетника. Для долгой службы металлические элементы грунтуют и красят.

Упоры – боковые и центральные, важный элемент всего сооружения. Они не дают створкам покидать установленные пределы. Упоры имеют вид металлических штырей, которые подразделяются на съёмные и постоянные.

Кронштейны для фиксации электроприводов идут с ними в комплекте. Вразнобой покупать эти товары не рекомендуется, ведь разные производители выпускают их с разными размерами. Поэтому приводное устройство для автоматических ворот и кронштейны не будут соответствовать друг другу.

Покупать ли засов и ручки – решать потребителю. Но эти малозатратные элементы придут на выручку в случае перебоев с электричеством и избавят от необходимости возиться с воротами вручную.

Продуманный выбор электропривода создает воротам оптимальный режим работы. Хозяину механизм дарит комфортное использование конструкции и современную оснастку. Дерзайте и пользуйтесь автоматикой в свое удовольствие!



105 фото монтажа самых популярных конструкций

Как правило, при установке ворот хозяин участка руководствуется одной целью – не допустить свободный доступ. С этой задачей могут справиться ворота разных видов и конструкций. При выборе подходящего типа чаще всего руководствуются лёгкостью использования и компактностью.

Откатные ворота отвечают этим запросам, поэтому являются довольно популярным типом ворот. Конструкция представляет собой сложный механизм, однако готовый вариант со всеми составными частями предлагают к продаже многие производители. Установить откатные ворота можно и самостоятельно, проявив терпение и творческий подход.

Внешний вид откатных ворот также неплох и может стать настоящим украшением участка. Поэтому при выборе подходящей конструкции учитывайте все нюансы. Для этого можете ознакомиться с фото откатных ворот, которых в изобилии можно найти на просторах Интернета.

Краткое содержимое статьи:

Плюсы и минусы

К положительным чертам ворот на роликах можно отнести:

• Компактность. Не занимают много места, позволяя обеспечить свободное перемещение транспорта.
• Консольная система с нижним креплением обеспечивает надёжность и простоту установки при любой погоде.
• Возможность проявить себя как творческую личность при отделке – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
• Широкий набор вариаций.
• Долгое время использования.
• Применение автоматизированных систем.

Откатные ворота имеют и некоторые минусы. Перечислим их:

• Чтобы установить такой вариант придётся потратить большее количество денег, чем при установке других ворот.
• Консольная часть требует для своей установки создание основания — фундамента.
• Несмотря на существенную экономию свободного места в целом, понадобиться дополнительное место для задвигающейся части.

Разновидности конструкций

Современный этап развития общества характеризуется изобилием различных форм и конструкций. То же самое относится и к откатным воротам.

Одна из вариаций – подвесная. Существует такая модификация с давних времён и характеризуется высокой надёжностью.

Суть подвесных ворот в том, что материал на колёсиках прикрепляют к балкам, расположенным на высоте около пяти метров. То есть образуется своеобразное ограничение по высоте для машин.

Вариант с консолью. Как уже упоминалось ранее, вариация устойчива к погодным условиям, таким, как снег, порывы ветра и так далее. Консольные ворота не устанавливают никаких пределов для высоты машин. Конструкция требует возведения фундамента для устойчивости.

Модификация ворот, в основе которых – винтовые сваи. Сваи из металла длиной около 1,5 метра помещаются в землю и играют роль несущих. Как правило, изготавливают и устанавливают их в короткий срок – 3 дня.

Механическая конструкция – требует ручного открывания и закрывания. Несомненными достоинствами вариации будут лёгкая установка и небольшие затраты. Неплохой вариант для установки в месте, которое не часто посещают.

Ворота на автоматическом механизме – наиболее удобный вариант для постоянного пользования.

Ещё один интересный вариант – ворота с калиткой.

Рассчитываем габариты конструкции

Начинать расчеты следует перед началом установки и даже до покупки самих ворот. Вся процедура представляет собой:

• Определиться с размерами проёма, в соответствии с чем будет выбрана конструкция и габариты.
• Рассчитать противовес.
• Предположить массу ворот.
• Создать наброски конструкции, чертежи ворот.

Все эти расчёты можно выполнить самому, проще, но дороже по стоимости будет обращение к специалистам.

Рассмотрим, в чём смысл и значение каждого элемента процедуры расчёта.

Для чего нужны размеры проёма? Размеры проёма определят размеры ворот. Так, в ширину ворота будут равны сумме ширины проема, ширины отступов для закрывания и открывания, а также ширине проёма от центра до центра кареток. Таким образом, ворота будут шире проёма.

Равновесие. Чтобы добиться равновесия створок, необходимо рассчитать противовес, чтобы масса ворот была распределена равномерно.

Масса створок рассчитывается для определения с помощью стандартов показателей направляющей балки. От этого будет зависеть период эксплуатации конструкции. Расчет производится путем определения веса материалов, из которых створки изготовлены.

Исходя из изложенного, рассчитывают прочность составляющих деталей. К ним относят ролик, улавливатель, поддерживающую шину. Другими словами детали называют комплектующими для откатных ворот.

Прочность нужно рассчитывать для того, чтобы определить, выдержат ли ворота порывы ветра определённой силы. Для обеспечения устойчивости в ветреную погоду нужно подобрать такое сочетание ворот и фурнитуры, при котором прочность деталей была бы выше рассчитанной массы створок.

Из чего состоит конструкция

В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:

• направляющие балки, которые выполняют роль несущей;
• опоры для роликов;
• ролик, который можно снять;
• регуляторы парусности и нагрузки – уловители;
• в качестве крепления используется кронштейн, защищающий ворота от покачивания;
• опора, обеспечивающая створкам подвижность и подставка к ней.

Так же составной частью откатных ворот на консольной основе является фундамент. На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.

Сами створки должны также соответствовать определенным требованиям. Таким, как устойчивость, надежность при плохой погоде, сильном ветре, некоторая жесткость. Все эти требования обеспечивают функционирование створок ворот.

Наглядно состав конструкции может представить схема откатных ворот.

Процедура установки

Створка будет осуществлять движение внутри, в пределах участка и ничто не должно ей при этом мешать. Необходимо учитывать такие моменты при подготовке проёма для ворот. И только после учёта всех деталей можете установить на своём участке откатные ворота.

Процедуру установки можно подразделить на несколько этапов:

• фундамент – необходимо сделать для создания устойчивости;
• проведение электрического тока;
• расположение специального столбика в определенном месте;
• внедрение в систему автоматики для ворот и её запуск.

Таким образом, можно установить откатные ворота своими руками, а можно воспользоваться услугами профессионалов.

Фото откатных ворот

Сохраните статью себе на страницу:

Пост опубликован: 14. 10

Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

Как сделать автоматические распашные ворота своими руками

Автоматические ворота и привод своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

фотоэлементы – 1 уп. ;

блок управления – 1 шт.

Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

Пример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать. Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки.

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Комплектующие для автоматических откатных ворот

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

Как сделать автоматические распашные ворота своими руками

Типов ворот на сегодняшний день существует немало, и каждый из них имеет уникальный механизм автоматизации. Своими руками наиболее просто сделать автоматические распашные ворота. Весь процесс разбивается на этапы.

Схема ворот из профнастила

Изготовление ворот. Для него берут сварочный аппарат, профильную трубу или уголок, листовую сталь или профнастил, а также разнообразный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах желаемых ворот. Для получения качественной конструкции учитывают параметры створок и зазор, остающийся меж ними.

Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают подготовленным материалом. Сборку проводят на ровной поверхности с соблюдением геометрии воротных створок.

Воротная рама. Для въездной конструкции она не нужна. В землю внедряют опоры и закрепляют на столбах створки при помощи навесов. Безрамную конструкцию фиксируют при помощи бетона с соблюдением точного расстояния между опорами и четкого вертикального расположения. Если выбором хозяина стала полноценная воротная рама, он должен верно рассчитать длину-ширину и выдержать параллельность линий и диагональ.

Установка. Независимо от того, что поставил хозяин – раму или столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не трудно. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной конструкцией створки ставят и фиксируют при помощи струбцин (зажимов с винтом). Иногда в ходе позиционирования применяют сварку, излишки которой впоследствии обрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Сначала приваривают кронштейны – держатели раздвижного механизма. Крепят их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предусмотрено для ворот, открытых на 90 градусов.

Комплектующие к распашным автоматическим воротам

Далее занимаются установкой электропривода. Сначала его переводят в ручной режим, для чего пользуются ключом, приложенным к устройству (разблокировка облегчает перемещение штока механизма). После этого шток выдвигают по максимуму и устанавливают механизм на опорные столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере завершения отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

Электропривод для распашных ворот

Один из электроприводов для распашных ворот

Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу. Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную.

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.

Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.

Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.

Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.

Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Червячный привод для распашных ворот

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Рычажной привод для ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.

Устройство автоматических ворот

Традиционными компонентами автоматических ворот являются:

Автоматика для ворот своими руками

Для изготовления автоматических ворот потребуются определенные навыки работы с техникой, не нужно верить тем, кто убеждает вас в обратном. Это неоднократно было доказано народными умельцами.

Автоматика для ворот своими руками

О видах автоматических ворот, а также о том, как изготовить автоматику для них, и пойдет речь в этой статье.

Содержание пошаговой инструкции:

Виды автоматических ворот

Популярность таких ворот повлияла на рост предложения, и многочисленные современные модели можно условно разделить на три большие группы:

Учитывая плюсы и минусы каждой группы, можно прийти к выводу, что лучшим вариантом являются именно распашные ворота.

Изготовление распашных ворот

Изготовление распашных ворот

Главными преимуществами распашной конструкции являются простота и удобство в эксплуатации, более того, при открытии не потребуется много свободного пространства. Именно этими положительными качествами и обусловлена популярность таких ворот.

Единственным недостатком можно считать высокую стоимость автоматики, но ее (автоматику) можно сделать и своими руками.

Важно! Средняя продолжительност ь работы распашных ворот составляет примерно 50 тысяч циклов открывания/закры вания.

Что потребуется в работе

Вот перечень всех комплектующих, которые потребуются в монтаже:

Каретка Shimano Deore

заглушки;

верхние ролики для поддержки;

направляющий профиль;

старая стиралка и домкрат;

пара уловителей.

Инструкция по изготовлению

Изготовление ворот нужно начинать с выбора материала.

Схема автоматики для распашных ворот

Этап 1.

Выбор материала

В данном случае все зависит исключительно от предпочтений и финансовых возможностей владельца участка. Для воротного полотна можно использовать:

• профнастил;
• поликарбонат;
• железный штакетник;
• стальной лист;
• дерево;
• ковку.

Этап 2. Размер

После выбора материала нужно определиться с размерами конструкции. Именно от размера зависят вес ворот и расстояние, которое потребуется для сдвигания створок.

Важно! Желательно, чтобы это расстояние было в 1,5 раза больше самого проема.

Этап 3. Опорные столбы

Для изготовления опорных столбов может быть использован один из следующих материалов:

• профилированная труба;
• бетонный раствор;
• брус из дуба;
• швеллер;
• кирпич.

Схема каркаса распашных ворот

При установке столбы должны уходить в землю минимум на метр, иначе зимой они сместятся по вертикальной оси, вследствие чего деформируется вся конструкция.

При установке опоры необходимо:

• вырыть яму глубиной 1,2 метра;
• уложить на дно «подушку» из щебня толщиной 20 см и тщательно ее утрамбовать;
• установить столб и залить его бетонным раствором, замешанным из цемента «трехсотой» марки.

Подготовка фундамента и опорных столбов к установке въездных распашных ворот

Этап 4. Фундамент

Фундамент – это основание ворот, выполняющее сразу две функции. Во-первых, оно будет выдерживать вес конструкции, притом немалый. Во-вторых, в него устанавливается швеллер для движения роликов.

Распашные наружу ворота — схема закладных элементов

Ниже приведена технология закладки фундамента.

Шаг 1. Вырывается П-образная траншея размером 45х100 см и глубиной 115-120 см, после чего засыпается щебневая «подушка» аналогичной толщины.

Шаг 2. Изготавливается швеллер для движения роликов (или «банкетка», как его еще называют). Для этого потребуется стальная арматура ø12 см и собственно швеллер шириной в 20 см. Из арматуры нарезаются метровые «шпаги» и привариваются к полочкам швеллера.

Шаг 3. «Банкетка» устанавливается и заливается бетоном.

1. По окончании заливки бетон необходимо отстаивать минимум неделю.

2. В течение этого времени его необходимо ежедневно поливать, чтобы не появились трещины.

3. Верхняя часть «банкетки» устанавливается на одном уровне с дорогой.

Этап 5. Несущая рама

Для изготовления несущей рамы лучше использовать профилированную стальную трубу. Процедура изготовления проходит в несколько этапов.

Шаг 1. Профиль разрезается на куски необходимой длины.

Шаг 2. Трубы очищаются от ржавчины.

Шаг 3. Поверхность профиля обрабатывается растворителем, после чего наносится антикоррозийная грунтовка.

Шаг 4. Сваривается рама.

Шаг 5. Зачищаются сварочные швы, после чего вся конструкция еще раз грунтуется.

Несколько полезных советов.

1. В качестве ребер жесткости можно использовать трубу сечением 3х4 см.
2. Внешний контур изготавливается из профилированной трубы 4х6 см.
3. Все комплектующие каркаса и направляющей следует собирать только в шахматном порядке. В противном случае при повышении температуры ворота обязательно «поведет».

Этап 6. Зашивка, окрашивание

Краска наносится после того, как грунтовка полностью высохнет. Рекомендуется использовать алкидную эмаль, притом наносить ее минимум в два слоя – так ворота будут выглядеть «богато». Между нанесением первого и второго слоев делают паузу, чтобы краска высохла.

Важно! Зашивочный материал выбирается исходя из пожеланий и финансовых возможностей.

Материал фиксируется на ребрах жесткости заклепками либо саморезами.

Этап 7. Монтаж

Собирается конструкция, к опорным столбам привариваются улавливатели, устанавливается автоматика (о ее изготовлении поговорим несколько позже). После этого проводится испытание ворот.

Важно! Подобная конструкция обойдется в несколько раз дешевле заводской модели. Еще больше можно сэкономить, изготовив автоматически привод самостоятельно.

Автоматика для ворот своими руками

Самодельное управление автоматическими распашными воротами

Для изготовления привода потребуются две каретки от велосипеда с ведущими звездочками.

Шаг 1. Велосипедная рама обрезается таким образом, чтобы вертикальная труба, исходящая из оси, выступала над звездочкой на 2-3 см.

Шаг 2. С одной стороны нужно снять лишь педаль, в то время как с другой дополнительно снимается шатун.

Таких звездочек потребуется две штуки, главное, чтобы они были одного размера и с одинаковым шагом зубьев (для привода будет использоваться одна цепь).

Шаг 3. Каретки привариваются к верхней части рамы. Важно, чтобы звездочки, расположенные по углам, находились друг напротив друга. Шатуны располагаются параллельно раме, а штанги, соединяющие их с воротами, подбираются в соответствии с размерами звездочек. Когда последние вращаются, штанга, соединяющая створку ворот с шатуном, заставит полотно двигаться.

Важно! Точную длину штанги определить сложно, ведь существует достаточно много моделей велосипедов. Отметим лишь, что изделия диаметром М-8 будет вполне достаточно. Сама штанга изготавливается из стальной полосы.

Шаг 4. Цепь надевается на звездочки. Это нужно сделать перекрестно, чтобы они вращались в противоположные стороны. Для изготовления такой цепи потребуется сразу несколько велосипедных цепей – их соединяют друг с другом.

Цепь нужно хорошо натягивать, но даже после этого она будет провисать и, следовательно, соскакивать. Во избежание этого к раме приваривают еще пару металлических полос, которые будут поддерживать цепь и одновременно служить направляющими. Есть и другой вариант – зафиксировать широкие ролики, чтобы по ним двигалась цепь.

Важно! Цепь нужно надевать при закрытом положении ворот. Далее проводится проверка конструкции – выталкивается одна створка, при этом вторая должна двигаться симметрично первой. Если створки идут внахлест, то нужно передвинуть цепь на один зуб.

Установка электромотора

Итак, для открывания ворот нужно либо толкнуть одну створку, либо потянуть на себя цепь. В дальнейшем можно автоматизировать конструкцию – к примеру, установить электромотор и подключить его к редукторам от автомобильных дворников. Преимущество такого варианта в том, что в качестве источника энергии вполне применим даже старый аккумулятор, благодаря чему автоматика не будет зависеть от электричества. Но есть один недостаток: створки могут открываться слишком медленно из-за незначительной мощности аккумулятора.

Видео — Автоматические ворота своими руками

Помимо того, можно использовать мотор от стиральной машинки. Средняя мощность таких моторов составляет 110-115 Вт, скорость вращения – 1500 об./мин. Редуктором в данном случае послужит винтовой домкрат для легкового автомобиля. Домкрат нужно несколько модернизировать – установить за конической шестерней шкив от той же стиралки. Так домкрат превратится в линейный редуктор (или актуатор, как его еще называют).

Видео — Ворота автоматические распашные. Монтаж

Домкрат приваривается параллельно цепи таким образом, чтобы при движении его ползунок оттягивал за собой цепь. Для соединения последних между собой можно использовать обычную стальную проволоку.

Важно! При отключении электричества для открывания ворот каждый раз придется раскручивать проволоку.

Для соединения мотора со шкивом используется обычный ремень от стиральной машинки. Обороты мотора снизятся примерно 1:4, поэтому шкив желательно сделать самому, притом минимального диаметра.

Теперь ворота готовы к эксплуатации. Для более детального ознакомления с автоматикой можете посмотреть тематический видеоролик.

Видео – Самодельные распашные ворота

Дайджест для мастеровых-любителей: как сделать автоматические ворота своими руками

Живу у моря, земля дорогая. Поэтому использую только сдвижные ворота. Обычно в нашем крае делают по земле колёсико. Здесь я увидел полностью подвесные ворота, для этого должна быть мощная опорная конструкция. Очень интересует вопрос: какова устойчивость к ветровой нагрузке таких сдвижных систем? Я смогу при ветре 30-40 м/с безболезненно открыть ворота? такие ветры у моря не редкость в межсезонье. При этом ворота должны быть непрозрачными. Прокомментируйте, пожалуйста, вопрос. Есть желание заказать.

• Как добавить уюта в спальную комнату
• Как подключить стиральную машину своими руками к водопроводу или баку
• Подъем грузов без спецтехники – как рассчитать и сделать полиспаст своими руками
• Как пользоваться разными видами тестеров и советы по выбору мультиметра

• Стандартные размеры дверных проемов, правила расчетов для покупки
• Монтаж и установка газовых котлов — требования и правила, способы и нормы установки
• Как почистить ковер в домашних условиях: народные способы, ценные советы
• Как построить туалет на даче своими руками: поэтапные фото и видео инструкции

Видео-архив Мы собрали огромную коллекцию обучающих видео строительстве

Источники: http://zaborlike. ru/vorota/avtomaticheskie-vorota-svoimi-rukami.html, http://svoimi-rykami.ru/stroitelstvo-doma/vorota/avtomatika-dlya-vorot-svoimi-rukami.html, http://strmnt.com/dom/build/other/sdelat-avtomaticheskie-vorota.html

Как сделать откатные ворота своими руками: пошаговая инструкция с чертежами

Въездные ворота на роликах намного удобнее традиционных створчатых, и их проще автоматизировать. Мы расскажем о том, как выбрать механизм, собрать и установить откатные ворота своими руками.

Все о выборе и монтаже откатных ворот

Виды роликовых механизмов

Типы полотна

Монтаж подвесных конструкций

Монтаж консольных ворот

Установка электропривода

Откатные ворота не распахиваются ветром, надёжно запираются, при открывании не перегораживают проезды между домами и не мешают маневрированию автомобиля. При этом электропривод для них стоит в полтора-два раза дешевле, чем для распашных, он редко капризничает (в отличие от шарнирно-рычажного привода створок). Однако далеко не все конструкции откатных ворот одинаково удобны и долговечны.

Надёжность работы откатных конструкций во многом зависит от типа роликового механизма, поэтому для начала выберем систему движения полотна.

Механизм на роликовой опоре

Механизм самый простой и дешёвый и не требует приобретения специальных деталей. Рельс можно изготовить из уголка (установив его ребром вверх и зафиксировав стальными костылями или частично вмуровав в бетон), а ролики приобрести обычные тележные, с резиновым или пластиковым ободом, в котором нетрудно проделать канавку, чтобы ролик удерживался на рельсе (рельс из швеллера полками вверх моментально забивается грязью).

Увы, у системы есть крупные недостатки. Такие самодельные откатные ворота боятся снега и льда, к тому же со временем рельс начинает деформироваться под давлением проезжающего по нему автомобиля. Мы не рекомендуем использовать механизм этого типа даже в сравнительно мягком климате Краснодарского края и Ставрополья, тем более не подойдёт он для широт Москвы и Санкт-Петербурга.

Mеханизм на роликовом подвесе

Для него лучше приобрести специальные комплектующие, например компании «Ролтэк», но можно обойтись и без них: рельс не так уж трудно изготовить из трубы квадратного сечения, пропилив в ней продольный паз, а роликовые каретки или одинарные ролики купить на строительном рынке.Принцип работы конструкции тот же, что и у межкомнатной раздвижной двери: над проёмом устанавливают рельс (он крепится к перемычке из мощного стального профиля, бетона или кирпича, которая опирается на боковые столбы). Внутрь рельса устанавливают ролики для откатных ворот, оснащенные регулируемыми по высоте кронштейнами, на которых подвешивается полотно. У одной из боковых стоек монтируется нижняя вилка, предупреждающая раскачивание при движении; противоположная стойка оснащается П-образными ловителями. Конструкция вполне надёжна, стойка к воздействию атмосферы, легко автоматизируется, но ограничивает высоту проёма: для въезда грузового транспорта придётся демонтировать перемычку, что далеко не всегда просто, а иногда практически невозможно.

Консольный механизм (самонесущие ворота)

Наиболее распространённая сегодня система, обязательно требующая специальных комплектующих, которые выпускают фирмы «Ролтэк», «Дорхан», «Алютех» и др. Основные части консольного механизма — несущая балка (она служит нижним опорным профилем полотна) и тележки; вспомогательные — верхние направляющие и опорные ролики, концевые ловители и зубчатая рейка для подключения электропривода. Расчётный срок службы такого механизма — 10-17 лет (или 15-25 тыс. циклов открывания и закрывания). DIY-системы, предлагаемые крупными дилерами, позволяют собрать откатные ворота своими руками, в этом поможет пошаговая инструкция с фото, которую мы дадим в статье.

Размер подвесного или консольного механизма выбирают исходя из массы полотна и ширины проёма. Самые простые и недорогие комплекты рассчитаны на массу до 250 кг (иногда 350 кг) и проём шириной 4 м.

Как правило, полотно состоит из каркаса (рамы) и обшивки. Исключение составляют кованые изделия, но и у них есть рамные элементы, к которым крепят элементы механизма и электропривода. Срок службы и надёжность конструкции зависят от выбора материалов и качества сборки полотна почти в той же степени, что и от механизма.

Дерево

Раму деревянного полотна обычно собирают из брусков или досок (например, сечением 100×38 мм), усиливают раскосами и обшивают досками толщиной 22-25 мм, при этом доски допускается направлять как вертикально, так и горизонтально. Чтобы уменьшить деформацию, при увлажнении древесины между досками нужно оставить зазоры 5-10 мм (в зависимости от ширины доски) или использовать монтаж «ёлочкой» или «шахматкой». Не помешает также крыша над воротами — так называемая обвершка (её легче всего устроить при конструкции на подвесе, так как перемычка между столбами может стать основой для стропильных ферм и обрешётки). Деревянное полотно отлично впишется в облик загородного дома, но потребует регулярной покраски и периодического ремонта.

Профнастил

Конструкции из профнастила сегодня наиболее популярны, как и металлические заборы. Раму обычно сваривают из металлопроката (уголка, квадратной трубы), а профнастил к ней крепят кровельными шурупами либо болтами. Главные преимущества конструкции — сравнительно небольшой вес, стабильность геометрии и долговечность (при качественном цинковом покрытии и окраске). Детали рамы следует защитить от коррозии красками по ржавчине.

Сендвич-панели

Оболочка таких панелей выполняется из тонкой стали либо алюминия, а наполнителем служит пенопролиуретан. Раму делают из алюминиевых П-образных профилей, скрепляя их закладными элементами и винтами.

Сендвич-панели изящно выглядят, не ржавеют и неплохо изолируют уличный шум, что полезно, если мимо участка проходит дорога с оживлённым движением. К тому же при повреждении любую из панелей можно заменить, приобретать новое полотно для этого нет необходимости. Торцы сендвич-панелей требуется тщательно герметизировать, так как полиуретан способен впитывать влагу и разрушаться под её воздействием.

Теперь расскажем, как сделать откатные ворота на подвесном механизме. В первую очередь (на этапе постройки забора) устанавливают надёжные боковые столбы из стали, бетона, бетонных блоков или кирпича. Они должны быть заглублены как минимум на 1,2 м, но лучше — ниже точки промерзания грунта в данной местности. Затем устраивают перемычку, к которой с помощью Г-образных кронштейнов строго горизонтально крепят рельс. Далее устанавливают каретки и дополнительные элементы (ловители, направляющие ролики) и регулируют систему, чтобы добиться плавного хода и точного попадания створки в ловители.

Вполне возможно смонтировать консольные конструкции. Пошаговая инструкция прилагается к комплекту деталей, но есть и дополнительные практические нюансы, которые нужно учитывать.

Каретки самонесущей конструкции необходимо установить на железобетонном фундаменте, глубина заложения которого должна превышать глубину промерзания грунта. Не следует экономить, так как при перекосе основания конструкция выйдет из строя (створка перестанет попадать в ловители, привод будет испытывать повышенные нагрузки и может сгореть). На наиболее пучинистых болотистых грунтах (глины с примесью ила) в нижней части фундамента полезно будет устроить уширение. Другой вариант — подобие свайно-ростверковой конструкции, где на глубину промерзания заложены лишь «якоря», связанные мелкозаглублённой рандбалкой на песчаной подушке (расход бетона и объём земляных работ на при этом меньше). Соотношение песка и цементна для приготовления бетона — стандартное — 1/3 (если использовать цемент марки 400 и выше), заполнитель — щебень средней фракции (лучше 5-20 мм).

В фундамент нужно вмонтировать закладные шпильки для крепления кареток. Регулировать положение полотна по горизонтали помогают шайбы и гайки под каретками.

Автоматически открывать въезд на участок поможет привод. Своими руками установить его можно, но это связано с определённым риском, так как большинство компаний предоставляют гарантию на электродвигатель только при монтаже специалистом дилерской фирмы.

К визиту мастера нужно подготовить точку подключения, а ещё лучше — проложить подземный кабель (глубина траншеи при этом должна быть не менее 0,7 м). Оптимальный выбор — бронированный медный кабель с сечением жил 2 мм². Такого сечения вполне достаточно для работы двигателя, а также систем безопасности и видеонаблюдения, потребляющих минимум электроэнергии. Можно применять и обычный трёхжильный изолированный кабель, но его следует поместить в защитный стальной гофрорукав.

Как и другие уличные сети, подводка к приводу должна быть заземлена и защищена УЗО и автоматическим выключателем (либо комбинированным устройством).

Подробную схему установки с чертежами смотрите на видео.

• Материал подготовил: Владимир Григорьев

---

Автоматические ворота своими руками: все, что вам нужно знать

Если вы хотите установить новые ворота, автоматические ворота могут стать удобным способом взять управление под контроль, не выходя из машины, и повысить безопасность вашего дома. Но установить автоматические ворота своими руками не так просто, как забить несколько столбов. Чтобы определить, подходят ли вам автоматические ворота, сделайте это самостоятельно, вот что вам нужно знать, прежде чем бросать лопату в грязь.

Источник изображения: Pinterest / emts.be

Используйте качественные детали и материалы

Проблема с автоматическими воротами DIY заключается в том, что многие онлайн-комплекты имеют разное качество.Нестандартные ворота ставят под угрозу безопасность и не имеют эстетической привлекательности из-за поставляемых материалов более низкого качества. Из-за преждевременного износа непрочных деталей из стали, пластика и петель электрические ворота выглядят дешево и не выдержат такого расстояния.

Вместо этого найдите поставщика, который использует качественные материалы и компоненты. Авторитетные поставщики могут спроектировать и изготовить автоматические ворота, которые вы сможете установить самостоятельно, а не дешевый онлайн-комплект. Качественные ворота более устойчивы к погодным условиям, вредителям и повреждениям и могут обеспечить более безопасное решение для безопасности вашего дома.Выберите индивидуальный дизайн для большей универсальности.

Автоматические ворота своими руками требуют специальных навыков

Установка автоматических ворот — это узкоспециализированная задача. Если вы выполняете работу без подрядчика или установщика ограждений, вам потребуются строительные и электрические навыки.

Домовладельцы, пытающиеся самостоятельно выполнить установку с помощью набора для самостоятельной сборки и не обладающие достаточным опытом, могут столкнуться с дополнительными расходами, если задача не будет выполнена правильно. Тем не менее, расходы можно сократить, если подготовить фундамент самостоятельно и нанять надежного установщика, который выполнит окончательную проводку и настройку.Рекомендуется, чтобы автоматизация ваших ворот выполнялась электриком или квалифицированным установщиком.

Неправильная установка может привести к аннулированию гарантий и гарантий в случае возникновения дефектов. Чтобы снизить риски, остерегайтесь потенциальных проблем, таких как проблемы с уклоном и ремонт подземных двигателей, которые могут быть проблематичными, если подземный дренаж затруднен. Контуры и уклоны могут создавать проблемы при установке и должны быть отмечены как часть процесса планирования. Перед тем как начать, рассчитайте длину границы.

Постановления местного самоуправления

Риски также можно снизить, если ваши автоматические ворота соответствуют постановлениям местных советов. В Австралии существуют строгие правила и минимальные требования в отношении расстояний между панелями и размеров забора и ворот. Перед установкой вам также потребуется одобрение совета.

Стоимость и время

Прежде чем решить, подходят ли автоматические ворота для самостоятельной работы, подумайте о том, насколько экономия затрат связана только с поставкой и установкой, и сколько стоит ваше время.

Домовладельцы, имеющие профессиональную квалификацию, могут воспользоваться доступным решением с комплектом только для расходных материалов. Экономия обычно заключается в затратах на установку. Но вам нужно взвесить ответственность и риски, прежде чем выбирать путь своими руками.

Источник изображения: Pinterest / CustomMade

Свинг против скольжения

Распашные автоматические ворота чаще всего используются в жилых домах, поскольку они практичны и просты в установке. Однако они не будут работать, если он будет подниматься вверх.Прежде чем выбирать распашные ворота, также следует учитывать длину проезжей части, место для парковки и движение на улице.

Если пространство является проблемой или у вас наклон подъездной дорожки, раздвижные ворота — идеальное решение, поскольку их можно установить под углом и они занимают меньше места. Однако установка откатных ворот не рекомендуется для среднего энтузиаста своими руками. Раздвижные направляющие необходимо заделать в бетон, чтобы они работали плавно.

После того, как вы выбрали предпочтительный тип ворот, определите их автоматический доступ и способ питания.

Как выбрать

Хотя внешний вид поможет определить, какой вариант ворот лучше всего подходит для вашей собственности, окончательное решение обычно сводится к пространству, типу проезжей части и установке. Но стиль по-прежнему важен, и выбранный тип ворот должен дополнять дом.

Ворота в стиле пикета сочетаются с домами в Хэмптоне. Современные дома могут извлечь выгоду из чистых и минималистичных решетчатых ограждений и ворот. В качестве альтернативы, если у вас есть более старый дом, подумайте о стальных или алюминиевых воротах с замысловатыми верхушками, например «готическими», для деталей и характера.

Автор Биография
Эта статья написана Джейд Фергюсон, которая рекомендует Fencemakers в Перте, Западная Австралия, для производства автоматических ворот и установки квалифицированными подрядчиками. Поймайте Джейда в LinkedIn.

Стильная прачечная своими руками | Сделай сам, чего следует избегать

Automatic Gate Slider до $ 100: 15 шагов (с изображениями)

В ходе этого проекта я столкнулся с множеством механических и электрических проблем.О некоторых я уже упоминал ранее, но перечислю их ниже.

1. Концевые выключатели с жесткой остановкой: это стало проблемой, так как концевые выключатели получали большое усилие даже после отключения питания ворот. У такой тяжелой массы много инерции. И любого переключателя жесткой остановки, о котором я мог подумать, было недостаточно, чтобы поглотить эту инерцию. Исправление заключается в использовании подвижных концевых выключателей, как это сделал я.

2. Размещение концевых выключателей в жестких пределах: ваше физическое размещение концевого выключателя должно быть таким, чтобы даже если концевой выключатель не работает, ворота не могли вкатиться в выключатель и разрушить его.Это стало проблемой, когда один из проводов концевого выключателя оборвался, и ворота вкатились в выключатель, разрушив кронштейн и выключатель. Я исправил это, переместив скобу цепи наружу, чтобы она не могла попасть в концевой выключатель ни при каких обстоятельствах.

3. Слишком сильное натяжение цепи. Когда я впервые надел цепь, я натянул ее так сильно, что на вал двигателя перпендикулярно плоскости его движения было приложено большое усилие. Из-за этого мотор был неэффективен, так как боролся с большим трением.Это не было бы проблемой, если бы я сделал подходящую опору двигателя с подшипниками и всем остальным, но у меня не было для этого опыта. К тому же ворота не были прямыми по длине, поэтому цепь двигалась слева направо. Чтобы решить эту проблему, я просто ослабил цепь. Это не работает гладко.

4. Электромагнитные помехи от зарядного устройства. Зарядное устройство, которое я хотел использовать, производило так много электромагнитных помех, что делало приемник неэффективным и изворотливым. Я попытался применить экранирование, но считаю, что комбинация проводящих и излучаемых электромагнитных помех была слишком сильной для схемы. Исправить это нельзя навсегда, но я использовал гораздо большее зарядное устройство в металлическом корпусе, которое почти в 20 раз мощнее, чем необходимо. Но пока это работает.

5. Радиочастотный диапазон: Радиоприемник, который я использовал, был не самым лучшим. Это был один из тех дешевых долларов за 1 доллар. Ассортимент хоть и не страшный, но мне не хватает для комфорта. На данный момент я просто оптимизировал его с помощью проволочной антенны, но я буду искать лучшее радиочастотное решение.

6. Копирование пультов RF: Это была такая глупая проблема, что когда я, наконец, понял это, я засмеялся.Поэтому я купил эти программируемые пульты дистанционного управления, которые могут запоминать коды других пультов. Я использовал один из них в качестве базовой линии, а затем попытался скопировать коды этого одного в другой. После нескольких часов возни я обнаружил, что вы не можете скопировать пульт с другого, похожего на него. Вы можете копировать коды только со стандартных пультов. Мне потребовалось бесчисленное количество часов, чтобы понять это. Так что постарайтесь не попасться в ту же ловушку. Исправление — просто использовать любой другой стандартный пульт, а затем скопировать его на все программируемые пульты.

7. Сверление твердой стали: это была неприятная проблема. Когда я установил скобы для цепей на ворота, я хотел просверлить в них отверстие. Именно тогда я узнал, что сталь затвердела, потому что я ее сварила. Я сломал много битов, пытаясь пройти через это. Так что советую просверлить перед сваркой. Избавит вас от множества хлопот.

Это были некоторые из проблем, с которыми я столкнулся во время сборки. Я буду добавлять в этот список, когда буду думать о других проблемах.

Электрические (и ручные) ворота своими руками — Сделайте свою мечту!

Последний крупный проект года «Сделай сам» завершен: установка новых ворот на подъездных путях и их электрическое открывание.Мы ленивы, мы не закрывали свои старые ворота за 5 лет !!

Ворота 11 ‘и 4’ из дуба и на первый взгляд выглядят неплохо, но детальный взгляд на качество изготовления невысокий, и я бы не рекомендовал. Размер был идеальным, но один уже скручен, а соединения M&T очень плохо обрезаны (одна сторона на отметке карандашом, одна нет = зазоры), и даже болты между планками не центральные. Так что просто поставьте галочку, чтобы не было отклонения, но я бы больше не стал покупать в Ingestre Woods.

Комплект электрических ворот от Quiko, которого я полностью рекомендую.Не очень известная компания, новичок в Великобритании, но известный в других странах. Не китаец. Связь с Великобританией была превосходной, я выслушал то, что я хотел, и дал хороший совет. Мы спроектировали комплект, он был доставлен и делает то, что должен. Слегка завышена, поскольку двигатели работают на 60% мощности, но это идеальный вариант. Не * так * дорого, но и не по китайскому стандарту eBay.

Кронштейны изготовлены из стали толщиной 8 мм, обработаны плазменной резкой Дейвом (DHF Engineering) — и без этого я был бы забит.

Никогда не недооценивайте мощность, необходимую двигателям ворот — углы, которые они вырабатывают, означают, что они прилагают больше усилий, чем вы можете себе представить. R400 составляет 2200 Нм крутящего момента…. Поэтому очень важно правильно установить кронштейны и крепления, иначе вы разорвите все на части!

Большинство электрических ворот спроектированы так, чтобы их можно было закрыть в закрытом положении, и поэтому наше требование о том, чтобы пешеходные ворота были «на 100% ручными», а также автоматическими, является редким требованием, и другие поставщики заявили, что это невозможно. (Quiko думала, что я сошла с ума, но попутно помогала с идеями!). Мы не хотели, чтобы пешеходные ворота открывались нажатием кнопки.

Итак, я разработал систему канат-шкив, которую двигатель может «тянуть», чтобы открыть ворота.Пружина для закрытия. А при открытии вручную веревка просто провисает. Простой. Обратной стороной является то, что двигатель R300 имеет ход всего 240 мм, а угол поворота шкива, необходимый для открытия пешеходных ворот с движением 240 мм, действительно мал, а напряжение ОГРОМНОЕ — почти больше, чем вы тянете вручную. Таким образом, кронштейн большой, прикручен к стене и закреплен в бетоне. (Первичный шкив также прикручен болтами). Вторичный шкив предназначен только для того, чтобы трос очистил кабельные каналы.

Кабелепровод состоит из Screwfix и проходит под приводом, а все кабели имеют внешний прорезиненный слой (даже если они находятся в кабелепроводе).

Плата управления становится очень гибкой, когда вы начинаете разбираться в ней, и даже работает для меня 🙂 У нас есть 4 пульта дистанционного управления, и мы также связали ее с системой домашней автоматизации, которая связана с Google, поэтому мы можем попросить Google «открыть ворота» и эй, престо… 🙂 Все из любой точки мира. Если бы я посмел.

Стойки датчиков (и open-stop) — это лом 40 мм стального коробчатого сечения.

Наконец, пешеходные ворота будут защелкиваться и запираться при закрытии — но я изменил конец защелки, чтобы при открытии ворот он мог протиснуться и отпереться (по умолчанию защелка имеет выступ, который предотвращает это).

Более жесткий проект, чем ожидалось, если честно, но теперь он может сдерживать шумиху.

Видео в действии ниже

Установка электрических ворот своими руками | Прокатный центр

Хотите установить собственные электрические ворота?

Вы подумываете об установке собственных электрических ворот, но не уверены, насколько это просто? Или просто хотите получить несколько советов?

Хорошим отправным пунктом является рассмотрение нескольких ключевых вопросов..

Компетентен ли установщик?

Если у вас нет предыдущего опыта установки, то для большинства комплектов электрических ворот рекомендуется использовать профессионального установщика. Однако, если вы не хотите идти по этому пути, отличной альтернативой являются комплекты для электрических ворот, сделанные своими руками.

Ассортимент комплектов электрических ворот Mhouse представляет собой фантастический ассортимент комплектов ворот с отличной ценой, простых в установке и, что более важно, безопасных комплектов ворот «Сделай сам», для установки которых не требуется установщик. Простая проводка с подключениями без полярности и клеммами с цветовой кодировкой с использованием всего 2 проводов означает, что автоматизация ворот не может быть проще. Функция автоматического программирования означает, что наиболее подходящие параметры открывания рассчитываются автоматически.

Какой комплект лучше всего подходит для моих ворот?

Прежде чем приступить к работе, как и в случае с любым комплектом электрических ворот, вам необходимо принять во внимание вес и длину створки ворот, а также количество операций в день.Также учтите все возможные ограничения на установку ворот, такие как ширина входа, вход на склоне, окружающая среда, т. Е. Ветрено, из какого материала и формы ворота, какой у вас зазор. либо за распашными воротами, либо если вы выбираете откатные ворота, достаточно ли места для открывания ворот, чтобы они могли сдвинуться назад?

Кроме того, вам необходимо учитывать состояние ваших ворот и столбов ворот. Потому что принципиально, прежде чем устанавливать оборудование автоматизации, необходимо убедиться, что ворота хорошо работают вручную. Хороший совет для проверки — медленно открывайте ворота кончиками пальцев, чтобы имитировать движение автоматики.

Он бегает свободно, без препятствий? Есть ли у вас место для установки ворот на столбе? Означает ли геометрия ворот и столба, что ворота смогут открываться без заедания мотора?

Провел ли я оценку риска ворот для защиты от потенциальных опасностей?

Очень важным аспектом установки комплекта электрических ворот является безопасность ворот.Комплекты MHouse поставляются с набором фотоэлементов (световые датчики, которые останавливают закрытие ворот, если они обнаруживают препятствие на пути), но рекомендуется установить защитные кромки, а также фотоэлементы. Защитные кромки предохраняют от возможного сдавливания и вызывают автоматический останов при обнаружении контактной планкой любого контакта.

Нужно ли мне что-нибудь еще, например, продукты для контроля доступа?

Хотите добавить что-нибудь еще, например, клавиатуру для передней части ворот или домофон?

Вам нужны дополнительные передатчики?

Некоторые другие моменты, которые следует учитывать.

Варианты открывания ворот снаружи:

Если вы хотите иметь возможность открывать ворота снаружи, то вы можете установить клавиатуру.Беспроводная клавиатура Nice (MOTXR) — отличный вариант. Они совместимы со всеми наборами электрических ворот.

Если вам интересно, как посетители, такие как почтальон или водители доставки, получат доступ, есть несколько вариантов:

• Установите клавиатуру — используйте код доступа, чтобы открыть ворота. Этот код может быть выдан другим людям, которым нужен доступ.
• Установите кнопку «нажмите, чтобы открыть» снаружи ворот. Используя таймер, вы можете ограничить время, когда это будет работать. Вы также можете повесить кнопку открытия на внутренней стороне ворот, чтобы они могли выбраться наружу.
• Используйте передатчик. Доступны дополнительные передатчики.
• Установите домофон — используйте домофон, чтобы открыть ворота из домофона с клавиатурой, также будет предложена возможность использовать код доступа для входа в собственность.
• Хотя это немного дороже, отличным вариантом является установка домофона GSM, который будет звонить на ваш мобильный телефон, чтобы вы всегда могли ответить на выход, где бы вы ни находились, пока у вас есть телефон. Затем вы можете нажать кнопку на своем телефоне, чтобы открыть ворота и предоставить доступ вашим посетителям.
• Вы можете поставить почтовый ящик с замком за воротами

Если вам нужна помощь или совет, звоните 0113 2016677

Автоматические распашные ворота своими руками страница

Хотите установить свои автоматические распашные ворота. Без проблем. В Automatic Solutions есть все необходимое для создания и установки автоматических распашных ворот. Вам даже не нужно делать ворота, если хотите. У нас есть ряд комплектов Easy Gate по настолько низким ценам, что вы, вероятно, заплатите больше только за материалы и компоненты.У нас также есть ворота для плоских пакетов, вырезанные по размеру или изготовленные на заказ по вашему дизайну.

Примечание. Информация на этой странице предназначена только для ознакомления с типовой установкой. Размеры будут зависеть от типа ворот и настройки ходовой части.

НА ЭТОЙ СТРАНИЦЕ
Планирование и подготовка
Монтаж двигателя
Упоры ворот
Готовность к включению и программированию.

Планирование и подготовка. Чем больше времени вы проведете на этом этапе, тем меньше будет сделано ошибок и потрачено времени на переделку, поэтому потратьте немного времени на то, чтобы сделать эту часть правильно.Есть просто сотни способов повесить распашные ворота, поэтому мы сосредоточимся здесь на типовой установке, допускающей автоматизацию. У любых распашных ворот есть только несколько ключевых частей, которые требуют внимания — стойки, ворота и петли. Конечно, в разделе автоматизации есть еще много соображений, но на данный момент мы сосредоточим наше планирование на основах, поскольку они остаются неизменными независимо от того, автоматические ворота или нет.

Первое, что вам нужно, это две определяемые точки для определения открытия ворот.У вас могут быть существующие кирпичные или бетонные опоры или, возможно, между двумя стенами. В противном случае вам нужно будет разрешить установку столбов или опор.

Если вы устанавливаете новые столбы, я бы предложил квадрат 100 мм или 125 x 75 в качестве хорошего размера, а при бетонировании в землю минимум 600 мм в бетоне с прикрепленными опорами. (См. Раздел о последующей установке). Обратите внимание, что при выборе поста необходимо учитывать, какое место требуется для вашего двигателя. Некоторым двигателям потребуется 125 мм, предлагаемый более широкой стойкой.

После того, как вы определили свои две точки, вы можете начать искать и записывать некоторую информацию — 1. Ширина проема между двумя столбами или опорами. 2. Из этого вы должны сделать вычеты, чтобы учесть зазоры. В приведенном выше примере у меня ширина проема 3200 мм, и я хочу установить пару автоматических распашных ворот. Я проверил, и мои моторы идеально подходят для стоек 100 мм. Поэтому мои расчеты будут такими —

3200 ширина проема меньше 200 мм для двух столбов оставляет мне 3000 мм.
3000 мм меньше 150 мм для петель (я выбрал «большие петли», которым требуется 75 мм на каждую сторону). Остается 2850 мм.
2850 мм меньше 20 мм зазора в центре двух моих ворот оставляет мне 2830 мм
2830 мм, разделенное на два, дает мне 1415 мм каждый в качестве ширины для моих ворот.

Ваш филиал «Автоматические решения» поможет вам выбрать петли, двигатели и т. Д. И посоветует необходимые вычеты. Вы также можете написать нам по электронной почте, чтобы получить помощь, и загрузить фотографии, если они у вас есть.

3. Теперь вам нужна высота. В приведенном выше примере мне нужна готовая высота 1800 мм.Мой центральный упор для моих ворот требует минимального зазора 20 мм и максимум 40 мм. Я вычту 25 мм из моих 1800 и сделаю свои ворота высотой 1775 мм. Кстати, исходя из этого, я могу сделать свои стойки длиной 2700 мм (1800 мм плюс 900 мм в бетон), если, конечно, я не привинчу свои стойки к стене, и в этом случае я разрежу их на длину 1800 мм.

Установка мотора. У каждого двигателя будет немного другой метод установки и размеры, но есть ряд ключевых моментов, которые следует учитывать при выборе двигателя.

Если ваш двигатель может качаться от центра ворот по вертикали, это будет лучше, чем от низа. Помимо простого механического преимущества, он удерживает его от земли, куда легко проникает грязь и пыль. Кронштейн, установленный на стойке, можно закрепить разными способами. Сварка популярна, хотя мы предпочитаем использовать винты или болты. Предполагая, что вы использовали разумную толщину для своей стойки (3 мм), тексы будут отлично держаться при нормальной работе, но, по всей вероятности, будут сдвигаться, если приложить избыточное усилие, что позволит избежать повреждений вашего двигателя и позволит легко установить.Кронштейн ворот, возможно, потребуется приварить или прикрутить болтами, так как в этом месте требуется большое давление. Используйте винты tek для установки и проверки. Если результат вас устраивает, приваривайте или болтайте.

Остановки для ворот . Все автоматические ворота требуют остановки открывания и закрывания для безопасности и программирования. На одинарных распашных воротах это обычно означает надежную остановку открывания, и часто электрический замок для ворот обеспечивает остановку закрывания. Двойные ворота немного сложнее, так как теперь нам нужны две остановки открывания и центральная остановка.Не поддавайтесь соблазну использовать встроенные моторные ограничители вместо надежно установленных ограничителей ворот. Встроенные устройства нормально работают на небольших воротах открытой конструкции в качестве ограничителей открывания, но не вызывают ничего, кроме разочарований, поскольку останавливаются при закрытии. Установите хорошие механические упоры и сэкономьте на обслуживании и разочарованиях.

Готов к питанию и программированию . На этом этапе я предполагаю, что вы профессионально подключили питание, а вся остальная проводка завершена. Мое простое предложение состоит в том, что вы оставите большинство дополнительных функций, таких как лучи фотоэлементов и клавиатуры, не подключенными, и чтобы у вас были установлены все необходимые петли, пока вы не запрограммируете и не запустите ворота. Подключенные навороты только усложнят ситуацию, если все пойдет не так, как ожидалось. Наличие простых основ значительно упрощает поиск неисправностей.

Как построить подъездные ворота своими руками

Последнее обновление 14 февраля 2021 г.

Вот как построить подъездные ворота с нуля. Мы рассмотрим несколько идей для разных типов ворот. Читай дальше!

Итак, у вашей собственности есть подъездная дорожка, окруженная забором, но въезд — это простой проход.А может, это уродливые ворота AF, которые хотите на дрова рубить? Пришло время сделать новые ворота своими руками.

В этой хорошо иллюстрированной статье (включая видео) мы рассмотрим несколько способов строительства подъездных ворот. От двустворчатых распашных ворот до откатных ворот на колесах. От ворот с простой защелкой до самодельных автоматических открывателей. Вы можете сделать свою подъездную дорожку настолько красивой, насколько захотите, или оставить ее такой же простой, как проект на выходные.

Давай, ворота не построятся!

Что внутри?

Как построить ворота подъездной дороги

Строительство подъездных ворот — это проект, требующий высоких навыков деревообработки.Так что, если вы собираетесь заниматься этим проектом, вам нужно отточить наши навыки. Мы не рекомендуем браться за такой проект, если вы только новичок.

Прежде чем приступить к распиловке дерева, необходимо с самого начала спланировать дизайн. Примите во внимание следующее:

• Форма вашей подъездной дороги. Есть ли откосы, ямы или возвышенность? Учтите, какие препятствия будут возникать у ворот при открытии и закрытии. Возможно, вам придется построить приподнятые ворота, чтобы их преодолеть.
• Ширина ворот и расстояние между колоннами, а также их высота.
• Необходимые материалы (порода дерева).

Какая древесина лучше всего подходит для подъездных ворот?

Используемая древесина должна быть достаточно прочной, чтобы выдерживать погодные условия, поскольку она будет использоваться на улице. Для этого подходят следующие породы дерева:

Строительство ворот

Другие материалы, которые вам понадобятся для проекта:

• Оцинкованные металлические пластины / ленты для усиления.
• Шурупы для дерева
• Клей для дерева
• Морилка / краска для дерева

Типичные ворота состоят из стоек, нижней, верхней и средней направляющих (см. План ниже). Вы начнете с их изготовления:

• Измерьте и вырежьте стойки, нижнюю, верхнюю и среднюю перила из выбранной вами древесины.
• Соедините рамку с помощью столярного клея и шурупов.
• Вырежьте доски и вставьте их в каркас. Закрепите их клеем и шурупами.
• Усилить каркас, прикрепив к стыкам металлические оцинкованные пластины.
• Добавьте металлические полосы по краям.
• Установить ворота на столбы.

Мы более подробно рассмотрим различные этапы изготовления подъездных ворот, а также некоторые их типы.

DIY Подъездная дорога

Подъездная дорога является фундаментом для ворот. Без этого мы бы не говорили об этом проекте. Итак, давайте поговорим о том, что нужно делать самим себе.

Для успешного проекта подъездной дороги своими руками учитывайте свой бюджет, желаемую эстетику, форму, размеры, местные правила и условия обслуживания.

Гравий — самый дешевый материал для проекта подъездной дороги своими руками. Альтернатива гравию — бетон (как скоро вы сможете водить машину?), Асфальт и брусчатку.

Это дорогостоящий проект, потому что он включает не только материалы (которых вам нужны буквально тонны), но и наем тяжелого оборудования с почасовой оплатой. Использование переработанных материалов (таких как битый асфальт или бетон) может снизить стоимость.

Подъездные ворота Идеи

Подъездные ворота бывают разных типов и стилей.Но главными критериями при выборе ворот являются материал и функция.

Подумайте об использовании классических колонн, чтобы сделать ваши подъездные ворота бастионом привлекательности и тонким намеком на то, что находится за их пределами. Каменные столбы улучшат внешний вид ваших подъездных ворот.

Викторианские завитки или деревенское дерево сделают ваши подъездные ворота произведением искусства.

Деревянные подъездные ворота

Деревянные подъездные ворота могут иметь металлические декоративные детали или арки. Кедр и красное дерево — лучшие материалы для деревянных подъездных ворот.Древесину можно окрасить, чтобы она соответствовала окружающему ландшафту.

Простые деревянные подъездные ворота в деревенском стиле будут отлично смотреться с фермерским хозяйством. Черные деревянные ворота — хороший выбор. Его можно совместить с входом для пешеходов.

Планы деревянных ворот

На плане деревянных ворот, среди прочего, будут указаны размер столбов, их глубина, расстояние между столбами и размер отверстий.

Классический план деревянных ворот Новой Англии добавит красивый акцент в ваш сад.

В планах деревянных ворот из массивной доски используется сверхпрочная фурнитура, которая придает воротам столь необходимую прочность.

Металлические ворота подъездной дороги

Более толстые заполняющие планки и более глубокие рамы придают металлическим подъездным воротам прочный вид и долговечность.

Лучшие металлические ворота имеют откидные задвижки, открывающую / закрывающую защелку, регулируемые петли и отличную отделку.

Декоративные металлические ворота

Сделайте свой дом стильным с чудесными воротами из кованого железа. Это обеспечит вам безопасность, конфиденциальность и ограничит привлекательность.

Идеи забора для проезжей части

Самыми популярными ограждениями для проездов являются деревянные и металлические заборы.Эти материалы тоже можно комбинировать. Например, у вас может быть металлический забор с деревянными рейками.

Но есть и более современные варианты. Вы можете сделать забор для подъездной дороги, используя стекловолокно или традиционные доски 2 × 4. Следует выбрать материал, соответствующий местным строительным нормам.

Сделайте свое ограждение уникальным, используя сочетание белого бетона и черных горизонтальных стальных реек.

Заборы в деревенском стиле — одна из самых модных идей забора для проезжей части. Во многих местах максимальная высота ограждения проезжей части составляет 3 фута.

Установка ворот

Установка ворот — важная часть процесса. Вам нужно уделять столько же внимания, сколько и при постройке настоящих ворот. Установка ворот может занять от 2 до 6 часов. Это зависит от вашего уровня подготовки и сложности работы.

Перед установкой ворот необходимо спланировать и выбрать ворота. Вы должны спланировать тип и размер ворот для вашего подъездного пути. Планирование — ключ к успеху.

Вот как вкратце проходит установка:

1. Выровняйте ворота (если они двустворчатые). Укрепите их деревянными досками, покрывающими их обоих. Используйте зажимы для фиксации. Они должны оставаться выровненными до тех пор, пока вы не установите их полностью. Таким образом вы убедитесь, что они правильно выровнены, когда они полностью функциональны.
2. Установите петли на стойки на необходимой высоте.
3. Выровняйте ворота на нужную высоту и закрепите их на петлях.
4. Закрепите петли на воротах и ​​снимите хомуты.

Фурнитура для ворот

Ворота не завершаются до тех пор, пока не будет установлено оборудование (защелки, отводные стержни). Вот возможные дополнения, которые могут вам понадобиться:

• Простая защелка для удержания ворот закрытыми.
• Деревянная полоса, предотвращающая заворачивание двустворчатых ворот.
• Стержень для запирания ворот в землю.
• Защелка, удерживающая дверь открытой.
• Замки ворот.
• Оборудование для автоматических ворот.
• Оборудование для домашней безопасности.

Инструменты и материалы, необходимые для установки ворот, включают, среди прочего, шурупы по бетону, угловую шлифовальную машину и дрель. Подготовка площадки — важная часть установки ворот.

Типы ворот

Как построить двойные распашные ворота

Двойные распашные ворота немного отличаются от обычных ворот. По сути, для постройки настоящих ворот требуется только двойная работа.Однако есть некоторые важные ключевые аспекты, о которых следует знать:

• Тщательные измерения и выравнивание необходимы, чтобы гарантировать, что все качающиеся ворота равномерно встречаются в середине шлюза.
• Стойки ворот должны быть прочно установлены, чтобы выдерживать вес двойных ворот.
• Ворота должны быть подходящего размера для проема.

Ворота для забора на проезжей части

Вы можете считать эти ворота самыми простыми в строительстве, поскольку они не обязательно должны быть чем-то особенным.Все, что вам нужно, это вход через забор, который может быть его продолжением.

Для ностальгического образа рассмотрите возможность использования белых ворот для забора подъездной дорожки. Это винтаж, насколько это возможно.

Кедровые ворота для забора — идеальный вход в ваш дом. Это произведет отличное первое впечатление о вашем доме.

Средняя стоимость установки ворот для забора проезжей части составляет от 14 до 50 долларов за погонный фут. Общая стоимость проекта будет зависеть от используемых материалов и надстроек ворот.

Как построить откатные ворота

Главное преимущество откатных ворот состоит в том, что вы можете сделать их настолько широкими, насколько вам нужно. Для ворот не требуется дополнительное пространство или опора, как в случае распашных ворот.

Панели ворот должны быть изготовлены из алюминия или оцинкованной стали. Вы можете резать алюминий с помощью пилы с алюминиевым лезвием. Для резки стали вам понадобится угловая шлифовальная машина.

Вы можете совместить верхнюю линию ограждения с ограждением или она может быть наверху ворот.

Ворота должны находиться на высоте около 50 мм от земли. Колеса ворот и направляющая будут установлены в нижнюю направляющую.

Ключ к построению ворот такой ширины — убедиться, что они не провисают. Поэтому важно обеспечить усиление всех стыков каркаса.

Основные инструменты и материалы, необходимые для проекта, включают петли, винты, лобзик, торцовочную пилу, электродрель и отвертку.

Для деревянных ворот необходим каркас с четырех сторон.Рама должна быть примерно на дюйм меньше, чем проем ворот.

Сборка ворот включает в себя обрезку частей рамы по размеру, привинчивание верхней и нижней доски и установку досок.

Это включает в себя проектирование верхней части ворот, установку петель, прикрепление ворот к забору, установку гравитационной защелки и герметизацию дерева.

Как построить крепкие деревянные ворота

Чтобы построить крепкие деревянные ворота, вы должны убедиться, что забор может поддерживать ворота. Ворота не должны быть больше 4 дюймов в ширину.Если он шире, вам нужно построить две ворота, которые будут встречаться посередине (двустворчатые ворота).

Для крепких ворот нужен прочный якорь. Стойки следует закреплять так, чтобы они не покачивались под тяжестью груза.

Прочный крепеж и прочные соединения сделают ворота прочными. Следует использовать материалы, устойчивые к гниению и коррозии.

Как построить откатные ворота

Рулонные ворота — это упрощенная версия откатных ворот.Любые ворота можно превратить в откатные, добавив внизу колеса и установив рейку.

Разложите деревянные части, которые составляют макет ворот. Переверните ворота вверх дном и прикрепите два катящихся колеса. Прикрепите калитку к столбу с помощью двух петель.

Самодельный открывалка для ворот

Вам не нужно покупать дорогое устройство для открывания ворот с поддержкой Wi-Fi. Вы можете построить самодельный открыватель ворот менее чем за 50 долларов.

Вы можете приспособить дешевое устройство открывания ворот гаража для управления воротами.Для привода открывателя ворот потребуется мотор.

FAQ

Как построить 20-футовые ворота?

Для очень широких ворот используйте откатные ворота. Если места для распашных ворот достаточно, можно остановить свой выбор на металлических двустворчатых воротах.

Сколько стоит установка подъездных ворот?

Ручные ворота стоят в среднем 2500 долларов, электрические ворота обойдутся вам примерно в 7000 долларов. Стоимость будет выше или ниже в зависимости от вашего местоположения.

Увеличивают ли ворота стоимость недвижимости?

Это определенно увеличит стоимость вашей недвижимости.Можно ожидать увеличения примерно на 50 000 долларов.

Понравилась статья? Вот что вы можете прочитать дальше:

260 простых идей для украшения дома своими руками (руководства по проектам)

Подробнее

20 простых и красивых идей DIY-заборов, которые вы можете построить за выходные

Подробнее

40 простых идей DIY-скамейки для дома (с планами)

Подробнее

20 простых деревянных качелей DIY для тонны развлечений на заднем дворе

Подробнее

2021 Стоимость электрических ворот | Автоматическая установка ворот

Затраты на подъездные ворота с ручным управлением

В 2500 долларов США В среднем ручные ворота подъездной дороги стоят намного меньше, чем автоматические модели.Ваши расходы могут увеличиться до $ 4,000 , если вы выберете алюминиевые материалы, сложные механизмы и аксессуары, такие как домофон. Стоимость рабочей силы от 30 до 80 долларов в час. такая же, как и стоимость установки электрического, но займет меньше времени. Ваш установщик может взимать фиксированную плату, которая может значительно варьироваться. Позвоните нескольким местным установщикам ворот, чтобы узнать цены.

Стоимость ворот с ручным управлением

Общие расходы	Диапазон цен
Рабочая сила	30-80 долларов США в час
											25–100 долларов
Бетон	10–50 долларов
Дополнительное оборудование	20–75 долларов
Интерком	350–2000 долларов США

92 физически откройте их, чтобы разрешить вход.Модель с ручным управлением может быть вариантом для тех, кто в основном будет использовать проход для уединения. Или если они будут использовать его при входе и выходе из своей собственности, а не для приветствия гостей.

Затраты на установку ворот

Большинство установщиков взимают почасовую ставку от 30 до 80 долларов за установку ручных моделей. Некоторые взимают фиксированную ставку за весь проект, хотя это нечасто. Если вам нужно покрыть расходы на установку ограждения для размещения ваших ворот, вы можете рассчитывать заплатить от долларов США до 45 долларов США долларов США за погонный фут для этих секций.В целом, вы можете ожидать, что затраты на установку составят не менее 50% всех затрат по проекту.

Цены на раздвижные ворота

Раздвижные ворота стоят от $ 500 до $ 3,000 . Его размер и вид материала определяют окончательную цену. Установщики берут до 80 долларов в час за эту работу. Это может занять гораздо больше времени, чем установка распашных ворот. Возможно, вам также придется заплатить до $ 50 бетона, если на подъездных воротах необходимо установить нижние колонтитулы.

Если у вас нет идеально ровной бетонной подъездной дороги, вашим установщикам может потребоваться бетонная основа в качестве усиления. Для этого потребуется подтянуть часть проезжей части и залить ее бетоном для армирования. Только после этого можно переходить к фактической установке раздвижного шлагбаума.

Получите предложения по проекту установки ворот

Стоимость электрических ворот

Базовая установка электрических ворот стоит около 7000 долларов США . С установленными дополнительными функциями, такими как датчики и домофоны, общая стоимость рабочей силы и материалов может составить $ 12000 .

Датчики

Электрические Драйвуэй ворота Расходы

ворота Расходы	Диапазон цен
Почасовой труда Оценить	$ 30- $ 80
ворота	$ 500- $ 6000
Сообщений	$ 25- $ 100
Бетон	$ 10- $ 50
Комплект открывателя с двигателем и рычагом	$ 850- $ 4500
Клавиатуры	$ 100- $ 5003
Домофон	350–2000 долларов
Двойные болларды	3000–6000 долларов

Автоматические модели, которые открываются с помощью пульта дистанционного управления, клавиатуры или датчика голоса, дороже, но также более удобны.Эти электрические ворота позволяют людям приходить и уходить, не требуя от вас физического открытия и закрытия шлагбаума.

Прейскурант автоматических ворот по материалам

9057 Сталь 9057 200–1000 долларов

Материал	Диапазон цен	Характеристики
Алюминий	2000- 4000 долларов	Легкий вес, но может вмятин 600584
Низкие эксплуатационные расходы, но тяжелые
Кованое железо	600–4000 долларов США	Декоративное, но сложное в установке
Дерево	300–4000 долларов США	Красиво, но требует ухода
Недорого, но легко повредить

Затраты на материалы могут составлять от от 200 до 4000 долларов + , причем винил находится в нижней части диапазона, а алюминий стоит больше всего . Если вы решите установить автоматические болларды, они могут обойтись вам примерно в 3000 долларов США за штуку

Материал, который вы используете для ворот безопасности, сильно повлияет на общую стоимость вашего проекта. Определитесь с идеальной ценой на безопасность и эстетическим видом, который вам нужен, а затем сравните цены на модели, которые подходят вам.

Стоимость установки автоматических ворот

Вы можете установить 12-футовый автоматический шлагбаум подъездной дороги квалифицированным специалистом по цене от 3000 долларов до более 12000 долларов .На общую стоимость установки влияют многие факторы. Установщики ворот могут взимать фиксированную плату или использовать рабочую силу от от 30 до 80 долларов в час .

Мотор для ворот Цена

Моторы для автоматических ворот обычно поставляются в виде полных наборов открывателей по цене от 850 долларов до 4500 долларов . Они не продаются отдельно, специалист по ремонту ворот рядом с вами может выполнить простой ремонт. Цены на двигатели, разработанные для определенных стилей и размеров ворот, значительно различаются.Для сложных моделей, таких как консольная конструкция, нужны большие дорогие моторы. Это гарантирует, что у них есть возможность двигаться самостоятельно.

Цены на электрические открыватели для ворот

Цены на набор для открывания ворот варьируются от 850 до 4500 долларов США и поставляются в упаковке отдельно от ворот. Для обеспечения совместимости в эти комплекты входят:

Ваш установщик выберет правильный тип набора открывания для вашего стиля и размера автоматических ворот. Они также подберут все дополнительные функции, которые вы хотите добавить.Вы можете добавить автоматические датчики с обеих сторон по цене от 150 до 250 долларов за штуку , в то время как клавиатура стоит от от 100 до 500 долларов за пару .

Электрические откатные ворота Стоимость

Электрические откатные ворота могут стоить до 12000 долларов США при установке специалистом. Это особенно верно, когда вы добавляете такие аксессуары, как болларды по цене 6000 долларов и домофон по цене 2000 долларов . Один только барьер может стоить вам до 6 000 долларов, в зависимости от выбранного вами стиля.Автоматические раздвижные модели обычно не поставляются с электрическими открывателями, которые могут работать до 4500 долларов США

Затраты на техническое обслуживание системы дистанционного управления автоматическими воротами

При почасовой оплате труда от от 30 до 80 долларов установщики могут проверять и поддерживать автомат систем ежегодно. Если что-то сломается, запасные части стоят от $ 25 до $ 270 . Полная замена будет стоить от 850 долларов до 4500 долларов , включая удаление старой системы.Новички служат в среднем 10 лет.

Во время ежегодного технического осмотра ваш установщик должен:

• Проверить всю проводку
• Смазать движущиеся компоненты
• Выполнить полное испытание системы

Это поможет поддерживать работу рычага, двигателя и других принадлежностей как и ожидалось.

Получите местные оценки от ближайших профессионалов

Факторы стоимости автоматических ворот

Вы можете рассчитывать заплатить до 6000 долларов США за консольные или подземные автоматические ворота, если ваш подъездной путь имеет уклон.Другие стили по цене , 4000 долларов, , и ниже, чем , просто не будут работать. Если вам требуется общественное разрешение на проход к воротам, рассчитывайте покрыть стоимость $ 200 и подождите до шести недель, чтобы начать свой проект. Наклон проезжей части, разрешения и размер — все это факторы, которые повлияют на бюджет вашего проекта.

Цена по размеру затвора

Длина затвора в футах	Типичный диапазон
18	$ 2,000- 6000 $
14
16			1,200–2,600 долларов
12	1000–1800 долларов

Цены на ворота для автодомов

По мере увеличения длины барьера увеличивается и его стоимость, вплоть до 6000 долларов только за ворота.Для большинства домов на колесах подойдут только самые длинные ворота. Датчики за 500 долларов США также могут помочь упростить парковку вашего прогулочного транспорта в пределах линии забора.

Жилые электрические ворота по сравнению с затратами на общественные ворота

Затраты на общественные ворота, как правило, составляют около 12000 долларов или выше , чтобы приспособиться к широкому диапазону размеров транспортных средств. Включение дополнительных функций, таких как двойные болларды по цене , 6000 долларов США , значительно увеличивает цену. Барьеры подъездных путей к жилым домам могут быть намного дешевле в зависимости от конкретных потребностей домовладельца.

Все жители, проживающие в защищенном сообществе, разделяют расходы на установку и ремонт общественных ворот. Эти барьеры защищают входы в квартиры, кондоминиумы и односемейные жилые дома, которые хотят большей безопасности.

Найдите установщиков ворот безопасности в вашем районе

Сделай сам по сравнению с наймом монтажной компании для установки ворот

Хотя установщики берут до 80 долларов США в час за установку барьера на проезжей части, это часто окупается .С экспертом, выполняющим проект, вы можете убедиться, что ваши композитные, деревянные или металлические ворота установлены правильно и будут работать должным образом. Хотя вы увидите экономию или 50% , проекты DIY могут привести к тому, что ворота будут волочиться по земле или не открываться. Наем монтажной компании — правильный шаг, если вы хотите свести к минимуму стресс при установке прочных ворот.

Часто задаваемые вопросы

Повысят ли подъездные ворота стоимость моей собственности?

Защитные ворота могут увеличить стоимость вашей собственности на 50 000 долларов .Это повышение стоимости связано с тем, что устройство снижает привлекательность и повышает безопасность. Таким образом, даже если поначалу цена кажется завышенной, вы можете увидеть финансовые выгоды, когда придет время продавать. Поговорите с местным профессионалом или агентом по недвижимости о потенциальных преимуществах рентабельности инвестиций для вашего дома.

Уменьшат ли подъездные ворота мои расходы на страхование?

Да, многие страховые компании снизят ваши расходы на страхование, установив калитку безопасности. Повышенная безопасность и снижение риска кражи и вандализма являются основными причинами более низкого ежемесячного взноса.

Какая стандартная ширина моторизованных ворот?

Хотя стандартной ширины ворот с электроприводом не существует, домовладельцы больше всего отдают предпочтение 16-дюймовой модели. Эти автоматические модели имеют длину от 10 до 18 дюймов и подходят для самых разных конструкций проезжей части.

Вам нужно разрешение на строительство ворот?

В некоторых районах вам необходимо получить разрешение на строительство ворот в виде разрешения, которое стоит от до 150 долларов США до 200 долларов США . Ваш установщик может определить, нужно ли вам разрешение для вашего проекта, и получить его в вашем городе.

Можно ли открыть электрические ворота вручную?

Да, электрические ворота можно открыть вручную в случае отключения электроэнергии или части. Вам просто нужно использовать ключ, чтобы отключить автоматическую систему, прежде чем перемещать шлагбаум в сторону и обратно вручную.

Сколько стоят автоматические ворота?

Электрические ворота стоят меньше копейки в день. Им не нужно много энергии для запуска двигателя и движения. Клавиатура, домофон и датчики не вносят ощутимый вклад в ежедневные затраты двигателя на электроэнергию.

No related posts.
