Фундаментальные блоки: Блок фундаментный бетонный ФБС 390X190x188 мм

Фундаментные блоки

ля возведения фундамента самым популярным материалом являются специальные бетонные блоки. Они имеют множество преимуществ, одно из которых — возможность не применять опалубку.

В процессе производства блоки пропаривают и подвергают вибрации. Это позволяет сделать их более прочными и устойчивыми к воздействию внешних факторов. Фундамент из такого материала прослужит долгие годы без появления трещин. Если объект сооружается на слабом грунте, то необходимо делать так называемые подушки с помощью фундамента. Так давление на почву будет снижено. Блоки должны соответствовать ГОСТу 13579. В таком случае они будут обладать необходимой прочностью.

Какие бывают фундаментные блоки

• Блоки с маркировкой ФБС . Представляют собой сплошные бетонные блоки. Применяются для сооружения несущих стен внутри и снаружи зданий. В ГОСТе определены несколько возможных размеров.
• Блоки с отметками ФБВ. Редкий тип материала. Его чаще производят под заказ. Отличие от ФБС состоит в том, что у них есть продольная борозда для монтажа коммуникаций. Изготавливаются в едином размере по установленным нормам.
• Блоки марки ФБП. У таких изделий пустое пространство. Благодаря этому они значительно легче, чем другие типы блоков. Изготавливаются по одинаковым размерам.

Обозначения на блоках

Нередко на блоках кроме маркировки можно встретить заглавные буквы. Каждая из них имеет своё значение:

• Т — тяжелый бетон;
• Л либо П — изделия сделаны из облегчённого бетонного состава;
• С — в производстве блоков были применены силикатные компоненты.

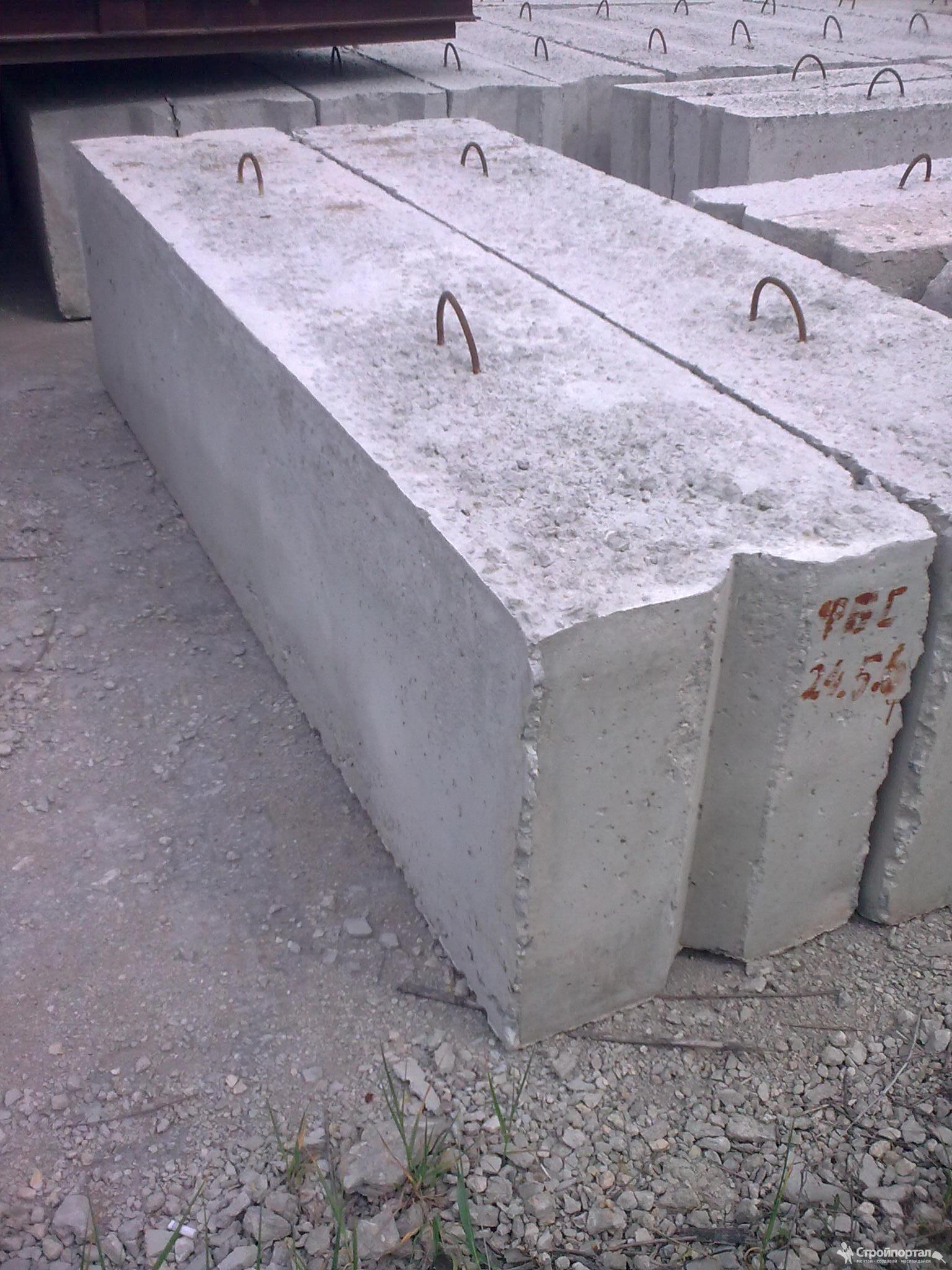

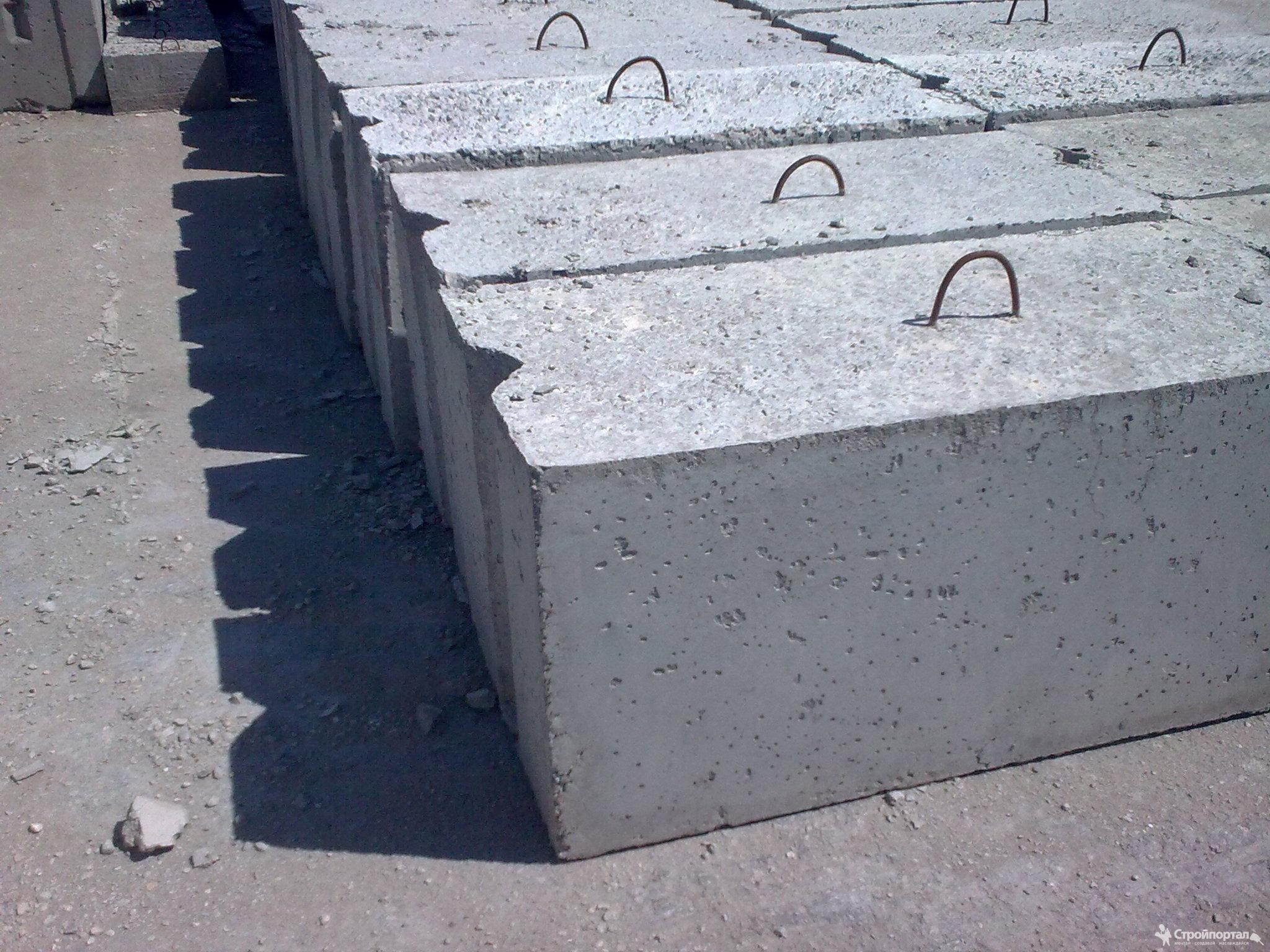

На всех блоках обязательно присутствуют проволочные петли диаметром 12мм. Это необходимо для удобства погрузки-разгрузки.

Плюсы  бетонных блоков для фундамента

• Фундамент сооружается за короткие сроки.
• Возможность рассчитать необходимое количество благодаря стандартным размерам.
• Экономия на дорогих материалах для строительства.
• Надежность и стойкость к различным климатическим условиям.
• Долговечность. Фундамент из бетонных блоков прослужит не менее 100 лет.

Чтобы понимать сколько блоков вам потребуется для возведения фундамента, нужно точно знать какой объём будет у основания здания. Это число надо поделить на объём одного блока. Бетонные блоки могут выдерживать строения любой этажности. Очень важно на каком грунте будет строиться здание. Фундаменты из блоков не монолитны, они получаются легче, чем ленточные из-за наличия швов. Перед укладкой блоков лучше залить на третью часть траншеи монолитный бетон. Так основание строения будет намного устойчивее.

Как подготовить основание

Перед заливкой фундамента следует создать подсыпку из песка. Так слой получится более ровным. Но если грунт сухой, то можно возводить фундамент непосредственно на нем.

Правила установки блоков

Не следуетпроводить работы, если идёт снег либо дождь. Для любых передвижений блоков нужно использовать подъёмный кран. Сначала блоки устанавливаются в местах примыкания стен друг к другу, чтобы ориентироваться на них в дальнейшем. Перед началом кладки  блоки следует очистить от каких-либо загрязнений. Для укладки используется бетонный раствор.

Фундаментные блоки — свойства, особенности, характеристики и применение

Фундаментные блоки — свойства, особенности, характеристики и применение

Изготовление подобных

Размеры фундаментных элементов следующие: высота — 0,2 м либо 0,6 м, ширина — 0,2-0,6 м, длина — 0,4-2,4 м. Для данных блоков существует и своя маркировка, в которой обозначаются все габаритные размеры. Завод Вибропрессованных Изделий «LATERES» производит и осуществляет продажу фундаментных блоков размером 20 20 40 см (390×190×188 мм) марка прочности: М150, М200 и строгое соответствие ГОСТу 6133-99.

Теперь стоит углубиться в плюсы и минусы фундаментных блоков. Главным их достоинством можно назвать быстрый монтаж. Например, монолитная бетонная лента будет застывать целый месяц, а сборный вариант можно смонтировать за несколько дней. Получившееся основание сразу можно нагрузить. Нет материалов, равных и по надежности с заводскими фундаментными блоками. Если не упускать из внимания такие моменты, как армирование, то стена из ФБС вряд ли даст трещины. А вот монолит, упомянутый выше, вполне может их дать.

Отдельно стоит сказать о преимуществах монтажа. Строительные блоки

Цена зачастую становится главным фактором, который работает не в пользу ФБС. Сами сборочные элементы не так дороги, но вот их транспортировка и монтаж обойдутся в приличную сумму. Одна только аренда крана дорого стоит. Кроме того, блоки не являются монолитной конструкцией — промерзание им обеспечено. Для этого вида материала необходимо утепление и обязательна гидроизоляция.

Технология укладки блоков несложная, но нужно тщательно ее соблюдать. В частности, перед монтажом обязательно надо подготовить траншеи или котлован. Уплотнив грунт, необходимо выполнить песчаную подушку, на которую и будет укладываться нижний ряд блоков. Причем нужно всегда помнить о таких устройствах, как нивелир и уровень. Они помогут добиться ровности и выдержки горизонта.

Не хочется говорить, что фундаментные блоки уходят в прошлое. Но свои позиции они постепенно теряют. Впрочем, со строительного рынка они не исчезнут еще долго.

Это оригинальная статья ссылка

Фундаментные блоки пустотные Волгоград

Маркировка (пример):

ФБП 24-4-6т (2380*400*600 мм)

• ФБП — фундаментный блок пустотный
• 24 — длина, дм
• 4 — ширина, дм
• 6 — высота, дм
• т — изготовлен из тяжелого бетона

БЛОКИ БЕТОННЫЕ ФУНДАМЕНТНЫЕ ПУСТОТНЫЕ, ГОСТ 13579-78
Наименование изделия	длина	ширина	высота	объем, м³	вес, т	БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС	НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС
ФБП 24. 4.6	2380	400	580	0,44	1,06	7395	7395
ФБП 24.5.6	2380	500	580	0,53	1,26	7995	7995
ФБП 24.3.6	2380	300	580	0,41	0,97	6795	6795
ФБП 12.3.6	1180	300	580	0,2	0,49	3515	3515
ФБП 8. 3.6	780	300	580	0,13	0,34	2595	2595

Фундаментные блоки пустотные ФБП — высокопрочные пустотные бетонные блоки. Блоки ФБП обладают широкой сферой применения, в основном являются элементом фундаментов производственных помещений, стен подвалов и неотапливаемых помещений. Форма блока с несколькими пустотами открытыми вниз является конструктивной особенностью ФБП, которая подразумевает возможность заполнять данные пустоты дополнительным утеплителем, либо заливать бетоном элементы конструкции, делая соединение монолитным. В промышленном строительстве ФБП применяются для возведения стен зданий без центрального отопления и производственных помещений. Также ФБП применяются на предприятиях при возведении фундаментов технологического оборудования ( различные станки, дробильные машины и пр), и используются в качестве защитного кожуха при прокладке труб систем отопления и водопровода. В дорожном строительстве используют в качестве преграды в местах, не предназначенных для заезда автотранспорта. В настоящее время ФПБ начали широко использоваться в частном малоэтажном строительстве, играя роль стен неотапливаемых помещений и дополнительных блоков для стен подвалов и техподполий. Нормы и стандарты производства пустотных блоков содержит ГОСТ 13579-7.

размеры по ГОСТу, бетонный блочный фундамент 200 х 200 х 400 и 200 х 400 х 400, вес и объем, плюсы и минусы

Любые строительные мероприятия по возведению зданий и сооружений начинаются с подготовки фундамента. От его качества будет зависеть надежность и долговечность всей постройки. Строительный рынок предлагает множество материалов для осуществления этой ответственной задачи. Для того чтобы получить хороший результат в сжатые сроки без лишних затрат, дополнительной подготовки, не используя опалубку, специалисты предлагают использовать фундаментные строительные блоки, сокращенно ФБС.

Что это такое?

Фундаментные блоки в своей основе содержат бетон. Они призваны ускорить процесс закладки фундамента.

ФБС имеют широкую область применения:

• строительство фундаментов жилых и производственных сооружений;
• возведение подвалов и погребов;
• сооружение различных опор, эстакад и мостов;
• строительство гаражей и цокольных этажей;
• установка заграждений.

При использовании качественного материала фундамент из блоков будет долговечным и надежным.

Габариты

Размеры фундаментных блоков регламентирует ГОСТ. Как правило, в обозначении типоразмера указывается сразу длина, ширина и высота.

Стандартные

Традиционно формы для ФБС представляют собой прямоугольные параллелепипеды, однако можно заказать изделия индивидуального формата.

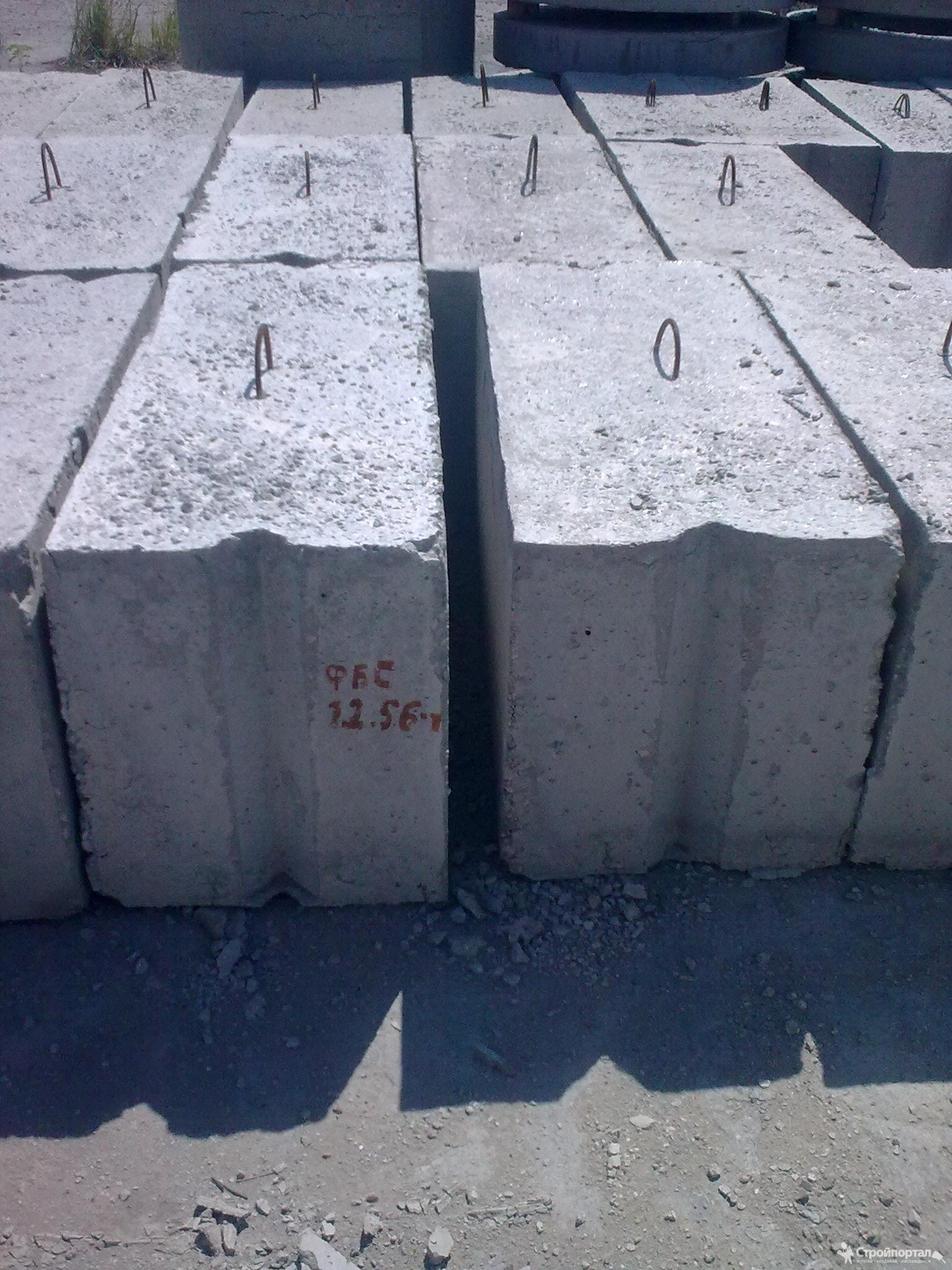

С боков блоки имеют торцевые выемки, обеспечивающие хорошую плотность укладки.

Самая распространенная и популярная модель имеет параметры 2400 х 400 х 600 мм. Причем длина округлена в большую сторону, поскольку на самом деле стандарт составляет 2380 мм.

Кроме указанных, востребованы фундаментные блоки длиной 1180 и 880 мм. При этом ширина может быть от 300 до 600 мм с шагом 100. Стандартная высота, как правило, 580 мм (с округлением в большую сторону 600 мм).

Малогабаритные

Согласно ГОСТу также выпускаются блоки, имеющие маленькие размеры длиной 40 и 60 см. Используют такие ФБС для нестандартных конструкций. Например, строители часто используют конструкции из тяжелого бетона 200 х 200 х 400 мм (20 х 20 х 40 см) для строительства малоэтажных домов, их укладку можно производить вручную без использования специальной техники. А также они будут незаменимы для возведения фундамента на песчаном грунте. Весит такой блок в среднем около 31 килограмма.

И также к малогабаритным изделиям относят блоки с параметрами 600 х 600 х 600 и 400 х 400 х 200 мм. Их применяют в качестве стеновых для возведения подвалов и погребов, а также при сооружении столбчатого типа фундаментов.

При выборе параметров необходимо ориентироваться на тип почвы. При низкой степени устойчивости грунта применяют более массивные блоки. Например, на глинистую почву укладывают ФБС длиной 2400 мм, а на песчаную – малогабаритные варианты.

Стандарты

Все технические характеристики ФБС также регламентируются ГОСТом.

Кроме габаритов, в стандарте указывается масса блока. Этот показатель определяет плотность бетона, а также вес, знание которого необходимо для погрузочных работ, транспортировки и укладки.

Размеры и масса должны быть в соответствии. Отклонение допустимо, но незначительное. Так, предельно допустимое отклонение длины не должно превышать 13 мм, ширины и высоты – 8 мм.

Если вес, установленный стандартом для конкретной модели, существенно отличается от оригинала, значит, блок имеет недопустимые внутренние пустоты, что понижает его прочность. Такие модели нельзя использовать для строительства несущих конструкций.

Там же указывается, для строительства каких сооружений пригоден тот или иной вид. Например, используя знания стандарта, можно точно рассчитать, какой глубины должен быть фундамент для одноэтажного дома.

Для производства любого вида фундаментного блока должен применяться бетон высокой плотности.

Его класс обуславливает прочность ФБС:

• Т – тяжелый бетон, плотность около 2400 кг/куб. м;
• П – керамзитовый бетон, плотность 1800 кг/куб. м;
• С – силикатный бетон, плотность 2000 кг/куб. м.

Все характеристики производители обязаны указывать в маркировке. Например, если в ней указано ФБС-24-4-6 т, значит, используется блок с параметрами 2380 х 400 х 580, при производстве которого использовался тяжелый бетон.

Кроме стандартных параметров, ГОСТ регламентирует такие, как морозостойкость и теплопроводность.

Для тех, кто несведущ в сфере строительных материалов, необходимо пояснить, что чем выше коэффициент теплопроводности, тем меньше тепла удерживается. Такие блоки требуют утепления.

Показатель морозостойкости ведет себя наоборот. Чем больше коэффициент, тем выше сопротивление материала к заморозке.

К другим параметрам, которые оговариваются ГОСТом, относятся пожароустойчивость и водонепроницаемость.

Виды

Классификация фундаментных блоков зависит от обуславливающего фактора.

По типу материала

Согласно ГОСТу в производстве фундаментных блоков используется конструкционный тип сырья: несколько типов бетонных смесей повышенной плотности.

1. Бетонные, цементные или железобетонные. Для прочности в последние добавляют крошку из гранита или базальта. ФБС, при производстве которых используются тяжелые марки бетона, обладают максимальной плотностью. Основное преимущество железобетона – долговечность и прочность всей конструкции.
2. Силикатные. Технология изготовления схожа с производством кирпича. Отдельные марки предусматривают добавки в виде цемента высоких марок, но не более 14 процентов от общего объема. Для прочности раствор нагревают, а затем подвергают медленному охлаждению. Эта процедура обеспечивает стопроцентный набор прочности.
3. Керамзитобетонные. Блоки, содержащие в своем составе керамзит, имеют разрешенный набор прочности от 70 процентов. Подобные изделия относятся к классу легких бетонных материалов и используются при ручной кладке.
4. Из пенобетона. Необходимо отметить, что существует множество строительных материалов, которые имеют похожую технологию производства с ФБС, однако их нельзя использовать для возведения фундамента. Например, специалисты не рекомендуют применение газосиликатных изделий без наружной защиты, поскольку пористые материалы обладают способностью паропоглощения. Этот процесс приводит к растрескиванию бетона при низких температурах. Без гидроизоляции фундамент из пенобетона можно возводить только для технических помещений: сараев, гаражей. При этом не следует каркас сильно углублять.
5. Ранее на всем советском пространстве широко использовался шлакоблок. Его применяли в разных качествах: для стен, для фундаментов. Его производство являлось побочным на всех металлургических производствах, поскольку для его выпуска использовался доменный шлак. Сейчас добавки в шлакоблоках могут быть разными: песок, гравий, щебень, битый кирпич или строительные отходы бетона, перлит, опилки. От присадок зависят технические характеристики изделия. Как правило, шлакоблоки имеют неровную неприглядную поверхность, но исключительно дешевы.

Силикатные и керамзитные материалы обладают повышенной адгезией, поэтому с их помощью возводят конструкции сложных форм.

Чтобы использовать их в качестве фундаментных блоков, исходную массу подвергают специальной обработке.

• Силикатные растворы насыщают присадками из молотого доменного шлака, что обуславливает повышение гидроизоляции блока.
• При формовке используют процедуру виброуплотнения, при которой избавляются от лишнего воздуха внутри смеси, закрывая доступ для последующего проникновения пара и воды.
• Обработка блоков гидрофобными растворами. Обычно это кремнийорганические препараты, характеризующиеся глубоким коэффициентом проникновения.

По технологии

Сплошной или полнотелый. Такая модификация, в свою очередь, делится на армированные варианты и блоки без арматуры.

Подобные модификации предназначены для несущих конструкций.

• Поскольку фундамент испытывает постоянную нагрузку на сжатие, полнотелые армированные блоки – самый востребованный вариант для его строительства.
• Пустотелый. В качестве опалубки удобно применять пустотелые модели ФБС. В имеющиеся отверстия укладывают арматуру и заливают бетоном. А также подобные изделия применяют для строительства облегченных типов фундаментов.
• С вырезами. Подобные блоки часто делают по индивидуальному заказу для прокладки коммуникаций по конкретному проекту. Торцевые пазы обеспечивают монолитность конструкции.

По типу поверхности

Фундаментные блоки могут иметь либо поверхность, которую нельзя покрывать декоративными материалами, либо отделываемую.

На блочных гранях не допускаются глубокие трещины. Разрешенные параметры 0,1 мм для тяжелого и силикатного типа бетона, 0,2 мм при использовании в составе керамзита.

По форме

ФБС выпускаются двумя основными форматами.

• Плита. Если фундамент возводится на слабом грунте, то для первого ряда незаменимы специальные ФБС, которые носят название «подушка». Эти строительные изделия имеют большую площадь одной из поверхностей, что позволяет увеличить устойчивость конструкции. Такие плиты официально носят название «для ленточного фундамента» (ФЛ). Они призваны обеспечивать равномерную усадку всей конструкции.
• Блок. Для всех остальных видов грунта подойдет блочный вид, габариты могут варьироваться.

По назначению

Производители выпускают фундаментные блоки, различные по своим техническим характеристикам. Они не взаимозаменяемы, поэтому нужно аккуратно подходить к их выбору.

Можно выделить следующие типы:

• стеновые;
• фундаментные;
• цокольные.

По способу увеличения прочности

Фундаментные блоки набирают прочность разными способами.

• Просушивание. Процесс заключается в естественной сушке и затвердевании бетона после формовки. Для этого блоки выдерживают несколько недель в проветриваемом помещении.
• Пропаривание. В отличие от первого способа пропарка занимает меньше времени, например, сутки, чтобы достичь нормативного уровня твердости в 70%. В этом случае ФБС находится под воздействием высокого давления при повышенной влажности воздуха.

Качество изделий практически не различаемо, а вот стоимость второго метода выше.

Обзор производителей

Любой бетонный завод в России имеет линию по производству ФБС. К сожалению, не все они выпускают качественную продукцию. Кто-то нарушает технологию, где-то добавляют в раствор бетон разных марок, списанный с других строительных объектов.

При выборе нужно исходить из предназначения планируемой постройки. Если это технические небольшие по размерам строения, то можно сэкономить, купив дешевый блок. Но в случае с капитальной постройкой, тем более жилой, следует обратиться к надежным поставщикам, специализирующимся на выпуске ФБС.

Среди отечественных заводов можно выделить несколько.

ОАО «Завод промышленных строительных деталей». Производство располагается в городе Сургуте и является одним из крупнейших в России. Железобетонные изделия подвергаются жесткому контролю качества. Лаборатория, занимающаяся улучшением качественных характеристик, аккредитована Госстроем РФ. Все выпускаемые изделия сертифицированы.

Основными видами продукции являются:

• дорожные плиты;
• сваи нескольких видов;
• колодезные кольца;
• фундаментные блоки.

ООО ТК «Вира» в Санкт-Петербурге выпускает более 400 видов бетонных готовых изделий. Фирма выпускает строительную продукцию, способную обеспечить любые типы строительства с нуля. Постоянными клиентами компании являются отечественные предприятия Ленинградской области и всего Северо-Западного региона РФ. Налажены партнерские контакты с поставщиками ближнего и дальнего зарубежья.

Для производства используется бетон высокой марки. Вся продукция имеет сертификаты качества и технические паспорта.

Развитая логистическая сеть позволяет фирме регулировать цены, предлагая выгодные условия постоянным клиентам. Кроме того, завод осуществляет консультирование по выбору, эксплуатации и производит необходимые расчеты расходных материалов.

Основная продукция:

• газобетонные блоки;
• керамический кирпич;
• кровельные материалы;
• натуральный камень;
• сайдинг;
• гибкий камень;
• железобетонные изделия, в том числе фундаментные блоки.

Фирма предлагает сплошные фундаментные блоки для возведения фундаментов ленточного типа. Габаритные параметры разнообразны: от 2400 х 500 х 600 до 380 х 190 х 190 мм. Для их изготовления используются тяжелые марки бетона.

ООО «Мастер» – молодая быстроразвивающаяся фирма из Воскресенска. Компания выпускает большой спектр продукции для строительного сегмента, в том числе фундаментные блоки.

• Крупногабаритные ФБС длиной 2400 и высотой 600 мм. Ширина варьируется от 300 до 600 мм с шагом равным 100.
• ФБС для стен и подвалов, для которых высота остается неизменной 600 мм, предложенные варианты длины 2400, 2200, 900, 800, 500 мм, модификации по ширине аналогичны крупногабаритным изделиям.
• Плиты для ленточных фундаментов представлены огромным перечнем изделий.
• Фундаментные балки, отличающиеся от блоков существенной длиной до 6000 мм.

А также фирма выпускает плиты перекрытий, лестничные марши, железобетонные сваи, столбы электропередач, колонны, опоры, ограждения и многое другое.

Все товары имеют необходимую подтверждающую документацию. ООО «Мастер» занимается не только производством и доставкой товара заказчику, но и оказывает услуги по установке.

ООО «Алексинский керамзитовый завод». Завод находится на территории Тульской области и ведет свою работу с 1985 года. Основным видом деятельности является производство керамзита и изделий, выполненных из него, в том числе стеновые фундаментные блоки.

Несомненными плюсами являются разработка собственных технологий, высокий профессионализм сотрудников, многоступенчатый контроль качества.

Фундаментные керамзитобетонные блоки имеют следующие технические характеристики:

• марка прочности бетона – тяжелый;
• плотность 2100-2300 кг на метр в кубе;
• прочность согласно ГОСТу М150-М200;
• наполнитель – песчано-гравийная смесь;
• габариты 390 х 190 х 188 мм;
• масса в пределах 27-29 килограмм;
• не проводит ток;
• отсутствие радиоактивности подтверждено сертификатом;
• водопоглощение до 7%.

ООО «Златоустовский завод», расположенный в Челябинской области, выпускает широкую линейку стандартных строительных материалов. Кроме того, принимает индивидуальные заказы.

Качество продукции осуществляет собственная аккредитованная лаборатория. Использование высокотехнологичного оборудования и собственных разработок в области технологий позволяют компании улучшать качественные характеристики выпускаемых изделий.

Вся продукция соответствует ГОСТу, имеет подтверждающую документацию в виде сертификатов, лицензий, гарантий и технического паспорта.

Развитая логистическая сеть позволяет предлагать постоянным клиентам выгодные условия.

Среди большого количества предлагаемых изделий есть фундаментные блоки как крупногабаритные длиной 2400 мм, так и малогабаритные длиной 600 мм.

Достоинства и недостатки

Как любой строительный материал, ФБС имеет свои характерные плюсы и минусы.

Начнем с достоинств.

• Укороченное время монтажа фундамента. Наливной вариант достигает необходимого уровня прочности в среднем через 4 недели.
• Простота расчетов, обусловленная стандартными размерами.
• Снижение затрат на опалубку и армирование.
• Возможность выбора фундаментных блоков с заданными техническими характеристиками, например, морозостойкости или влагоустойчивости.

• Длительный эксплуатационный срок.
• Устойчивость к деформации.
• Износостойкость.
• Экологичность в большинстве случаев.
• Устойчивость к коррозии.

• ФБС не подвержены гниению.
• Равномерная усадка и распределение нагрузки.
• Отсутствие брака, связанного с нарушением заливки или армирования. При условии выбора качественного, сертифицированного блока.
• Точная геометрическая форма.

• Уменьшение количества ручных операций.
• Большой ассортимент размеров.
• Универсальность. Одни и те же виды можно использовать в частном и промышленном строительстве, для стен и для фундаментов.
• Работы можно проводить круглогодично, независимо от погодных условий.

Недостатки:

• в отличие от наливного варианта фундамент из строительных блоков имеет стыки, которые необходимо изолировать;
• монтаж фундамента с использованием крупногабаритных блоков потребует привлечения строительной техники для подъема и укладки;
• не все типы фундаментов можно построить с использованием ФБС, например, для высотных зданий;
• плохая теплопроводность требует утепления фундамента из блоков.

Как выбрать?

Перед тем как приобрести фундаментные блоки, нужно ознакомиться с их техническими характеристиками и узнать о производителях, которые выпускают их в регионе.

Ориентироваться нужно на следующие факторы:

• климат региона;
• тип грунта;
• этажность и высота постройки;
• планируемая толщина стен и перекрытий;
• общий вес сооружения;
• площадь основания.

Перед приобретением необходимо сделать правильный расчет расходного материала: блоков и цементного раствора. Многие фирмы предлагают это сделать в качестве бонуса при покупке.

Для промышленного строительства используют крупногабаритные фундаментные блоки из бетона тяжелых марок.

Для возведения частных построек типа коттеджей или гаражей используются малогабаритные железобетонные блоки.

Для дачи, имеющей каркас из легких строительных материалов: дерева или пеноблоков, неуместно тратиться на основательный фундамент, в этом случае можно использовать легкие фундаментные блоки из силикатного или керамзитового бетона. Облегченные ФБС можно укладывать вручную без использования специальной техники. Здесь уместны будут блоки с параметрами 20 х 20 х 40 см.

Для беседки или подсобного помещения можно выбрать газобетон.

Кроме того, при выборе необходимо обратить внимание на производителя.

• Лучше, если блоки будут заводского производства, поскольку в этом случае они проходят многоуровневый контроль качества и соответствуют ГОСТу.
• Зарекомендовавший себя производитель не только предоставит весь пакет документов, но и предложит гарантию или рассчитает расход материалов.
• Для строительства жилых или крупногабаритных сооружений лучше приобретать блоки с запасом прочности, например, армированные.

Если технология производства не нарушена, то ФБС прослужат долго (до 50 лет). Исключение составляют блоки с добавками доменного шлака. Эти изделия со временем разрушаются, а не крепнут, поскольку шлак с течением времени разлагается. Поэтому приобретать ФБС такого типа можно только для временных или технических построек.

Важной характеристикой при выборе является геометрическая форма ФБС. Идеальная геометрия позволит оптимизировать расход цементного раствора и затраты на отделку. А также она улучшит качество соединительных швов. Самые лучшие показатели в этом плане у керамоблоков и пенобетона.

Если рассматривать все характеристики в совокупности, то самыми выгодными по соотношению цена – качество являются керамзитобетонные изделия и пенобетон. При сравнительно невысокой стоимости они обладают высокими коэффициентами морозостойкости, отличными энергосберегающими свойствами, хорошей прочностью.

Самым красноречивым фактором при выборе являются отзывы тех, кто уже пользовался указанным материалом, но в пределах разумного.

Работа с материалом

Технология работы с фундаментными блоками схожа с методикой укладки кирпичей или шлакоблоков. Единственное отличие – размеры и скорость. Монтаж конструкций с помощью ФБС осуществляется быстрее, поэтому их предпочитают использовать для строительства промышленных объектов.

Особенности работы с пеноблоком

Характерная черта изделий из пенобетона – низкая жесткость. Вспененная вариация в отличие от монолитной характеризуется повышенной упругостью и подвержена усадке. Пенобетонные блоки неуместны в качестве фундаментных в случаях с тяжелым каркасом самого сооружения. Под нагрузкой они дают значительную усадку, что может вызвать выгибание стен.

Специалисты советуют в этом случае использовать стальную арматуру для перераспределения нагрузки.

Проект

Любое строительство начинается с проекта, который содержит всю информацию о сооружении. В него входят чертежи каждого этажа и фундамента, схемы коммуникаций, расчет расхода материалов и многое другое.

Основываясь на этом, можно определиться с типом фундаментных блоков и рассчитать их количество.

Чертежи основания должны содержать информацию о наличие подвальных помещений, цокольного этажа или их отсутствие. От этого зависят способы укладки фундамента.

Опираясь на проект, можно заказать индивидуальные блоки с четом отверстий под коммуникации.

Подготовка укладки фундаментных блоков включает несколько операций.

Разметка

Проектная раскладка поможет сделать разметку фундамента. Для этого в углах площадки, которую определили под постройку, вбиваются колышки. Между ними натягивается веревка и дополнительно устанавливают промежуточную разметку стен.

Котлован

Можно выложить любой фундамент своими руками, но для этого нужно грамотно подготовить котлован, ориентируясь на тип грунта.

Глубина котлована под обычный фундамент, как правило, равна глубине промерзания почвы плюс 20 сантиметров. Но это правило выполнимо только для умеренного климата. В холодных регионах величина промерзания гораздо выше. Копать так глубоко трудозатратно и дорого, поэтому в этом случае ограничились глубиной 1 – 1,5 метра.

Размеры котлована в том случае, если планируется углубленный фундамент, должны быть шире, лучше на 1 – 1,5 метра. Это расстояние необходимо, чтобы производить работы по гидро- и теплоизоляции.

Если фундаментные силикатные блоки углубляются на 50-60 см, а предполагаемая высота конструкции 2 – 3 блочных ряда, то можно не расширять рабочую зону.

Подошва

Для обустройства фундаментного основания пользуются двумя способами.

• На песчаной подушке. Предварительно в вырытой траншее выравнивают дно, удаляют глину и торф. Далее засыпают гравий крупной фракции и тщательно утрамбовывают, постепенно добавляя мелкофракционный гравий и песок. Следующим этапом выкладывают дренажный настил и геотекстиль.

• На бетонном основании. После утрамбовки грунта собирается опалубка из досок по всему периметру фундамента. Далее укладывается арматура. Для ее изготовления используют стальные прутья диаметром от 12 до 14 мм. Их связывают металлической проволокой в сетку с ячейками 10 или 15 см. В зависимости от этажности конструкции и ее габаритов армирующих слоев может быть от двух и больше. После подготовки основание заливают бетоном. Заливку следует осуществлять медленно и равномерно, выгоняя лишний воздух. Поверхность выравнивается правилом. Фундаментная подушка должна высохнуть и набрать прочность лишь через 3 – 4 недели. В жаркую погоду необходимо смачивать ее водой, чтобы избежать растрескивания.

Прочее

Для того чтобы перемещаться по фундаментному периметру даже в плохую погоду, следует позаботиться о деревянном настиле.

Укладка

Следующим этапом осуществляется укладка фундаментных блоков. Класть ФБС нужно аккуратно и подгонять индивидуально.

Влияние грунта

Укладка фундамента с помощью ФБС возможна на любых типах почвы.

Если грунтовое покрытие слабое, вязкое, осыпающееся, то необходимо усиливать несущую конструкцию армирующими поясами через каждые два ряда.

Для устойчивых видов почвы показан монтаж прерывистого фундамента, при котором блоки следует укладывать с промежутками не более 70 см. Пустоты заполняются землей и хорошенько утрамбовываются. Такой вариант менее затратный. Многоэтажные здания возводить на таком фундаменте запрещается.

На слабых типах грунта первый ряд лучше выложить блоками-подушками.

Вместо того чтобы закапывать фундаментные блоки в грунт, можно собрать столбчатый вариант из блоков. Подойдет такая конструкция для зданий из облегченных газобетонных или арболитовых плит. Чтобы сделать цокольный этаж, комбинируют пеноблоки и сваи.

Первый ряд

Надежность, прочность и геометрическая точность постройки во многом зависит от того, правильно ли сделана укладка первого ряда из ФБС.

Чаще первоначальная подготовка состоит в выравнивании горизонта, то есть предполагается установка плит марки ФЛ для увеличения площади опоры и равномерной усадки тяжелого фундамента.

Укладка первого ряда начинается с углов, после чего проводят контрольный замер высоты строительным уровнем или нивелиром. Затем между угловыми блоками натягивается шнур, чтобы облегчить выкладывание промежуточных деталей. Фундаментные блоки крепятся с помощью цементного раствора. Подгонять ФБС друг к другу лучше резиновой киянкой.

Когда раствор схватится, проводится армирование, если это необходимо.

Дальнейший монтаж рекомендуется производить только по истечении некоторого времени, когда цемент полностью затвердеет. Если начать выкладывать следующие ряды раньше, то существует большой риск деформации начального ряда.

Монтаж фундаментных блоков

При возведении промышленных зданий или сооружений используются большие блоки, для укладки которых потребуется строительный кран.

Для малогабаритного строительства специальная техника не потребуется, поскольку можно справиться своими силами.

Укладка начинается аналогично первому ряду: с углов. Затем крепятся промежуточные блоки. Для крепления используется цементный раствор, им же заполняют вертикальные соединительные швы.

Технология монтажа схожа с кирпичной кладкой. Швы предыдущего и последующего рядов не должны совпадать. Геометрию необходимо отслеживать постоянно, используя для этих целей уровень. Важно, чтобы фундамент имел правильную форму.

Гидроизоляция

Фундаментные блоки, особенно пористые, необходимо обработать гидрофобными растворами. Чаще всего специалисты покрывают всю кладку жидкой мастикой. Ею необходимо промазать не только наружные, но и внутренние поверхности фундамента.

Если климат в регионе влажный, то необходимо позаботиться о дополнительной гидроизоляции. Для этого используют рубероид.

Армированный пояс

Некоторые специалисты рекомендуют армировать верхний фундаментный ряд. Особенно актуально это в тех областях, где грунт неустойчивый, что вызывает «хождение» почвы.

Железобетонный армированный пояс призван укрепить основание конструкции. На него укладываются плиты перекрытия.

Перед заливкой по всему периметру устанавливается деревянная опалубка. Для надежности доски скрепляют проволокой. Внутрь короба закладывается стальная арматура с сечением 10 мм. Затем вся конструкция заливается бетоном.

Строительство можно продолжать после полного затвердевания армопояса.

Полезные советы

• На этапе проектирования необходимо получить заключение геодезической фирмы об особенностях грунта на участке. Это необходимо, чтобы решить вопрос о возможности использования фундаментных блоков для строительства, а также выбора способов укладки фундамента. Кроме того, в этом отчете указывается глубина залегания грунтовых вод, что также необходимо для возведения фундамента.

• Для жилищного строительства лучше выбирать блоки заводского производства, поскольку такая продукция находится под контролем экспертов.
• Чем хуже несущая способность грунта, тем габаритнее должны быть ФБС.
• Согласно рекомендациям строителей основание фундамента должно располагаться ниже уровня промерзания почвы.
• Мелкофракционный керамзит в составе фундаментных блоков обеспечит правильную геометрическую форму, а также позволит равномерно распределять тепло.
• Для сборных фундаментов лучше использовать железобетонные ФБС.

• Лучше не покупать блоки кустарного производства для строительства жилых сооружений, поскольку нарушение технологии при производстве может привести к разрушению всей постройки.
• Чем больше длина блока, тем меньше стыков, значит, надежнее.
• Железобетонные блоки имеют запас прочности до 70 процентов, что исключает трещины.
• Обрабатывать фундаментные силикатные блоки гидрофобными веществами следует после укладки. Если сделать это раньше, то нарушится прочность укладки, поскольку связующий раствор будет плохо впитываться.

Для гидроизоляции фундамента лучше всего подходят жидкие мастики или битум.

Однако специалисты используют и другие методы:

• оклеивание рубероидом;
• окрашивание специальной краской на основе акрила, силикона или полиуретана;
• оштукатуривание полимерными составами;
• гидрофобные присадки, которые добавляются в бетон, делая весь блок гидроустойчивым;
• напыление тонкого резинового слоя.

Выложить столбчатый фундамент с помощью ФБС проще и дешевле ленточного. Но следует учитывать, что он не подойдет для строительства двухэтажного дома. Такой вариант больше уместен для возведения теплиц, беседок и легких каркасных домов.

Стеновые блоки могут применяться в качестве фундаментных только в постройках с малой нагрузкой.

Необходимо тщательно утрамбовывать подушку-основание под фундамент, постоянно смачивая его, что предотвратит «хождение» конструкции.

При расчете расхода материалов необходимо учитывать вес конструкции. Для этого следует помнить, что объем бетона разных моделей может быть разным в зависимости от плотности.

Производя расчет, также необходимо закладывать приобретение нескольких блоков с вырезами для прокладки коммуникаций. В противном случае придется сверлить отверстия в купленных ФБС.

Если требуется построить ленточный фундамент для забора, то для экономии рекомендуется использовать блоки, бывшие в употреблении. Главное, чтобы на них не было сколов и существенных трещин. Подсчитано, что снижение затрат в этом случае составит от 30 до 50 процентов. ФБС, б/у, подходят также для беседок, небольших теплиц и временных технических сооружений.

Все о блочном фундаменте и тонкостях строительсва смотрите в этом видео.

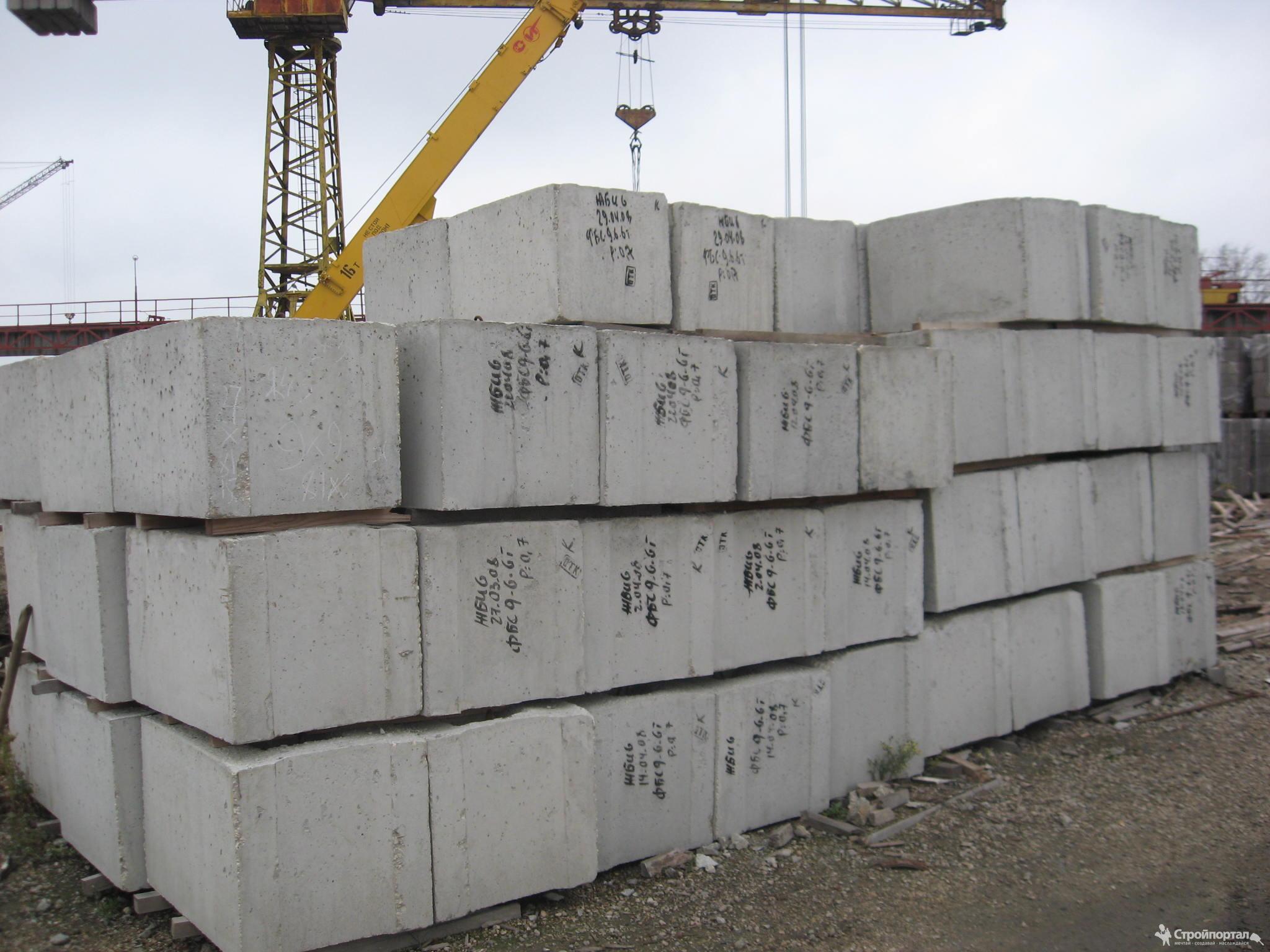

Фундаментные блоки ФБС 8-4-6

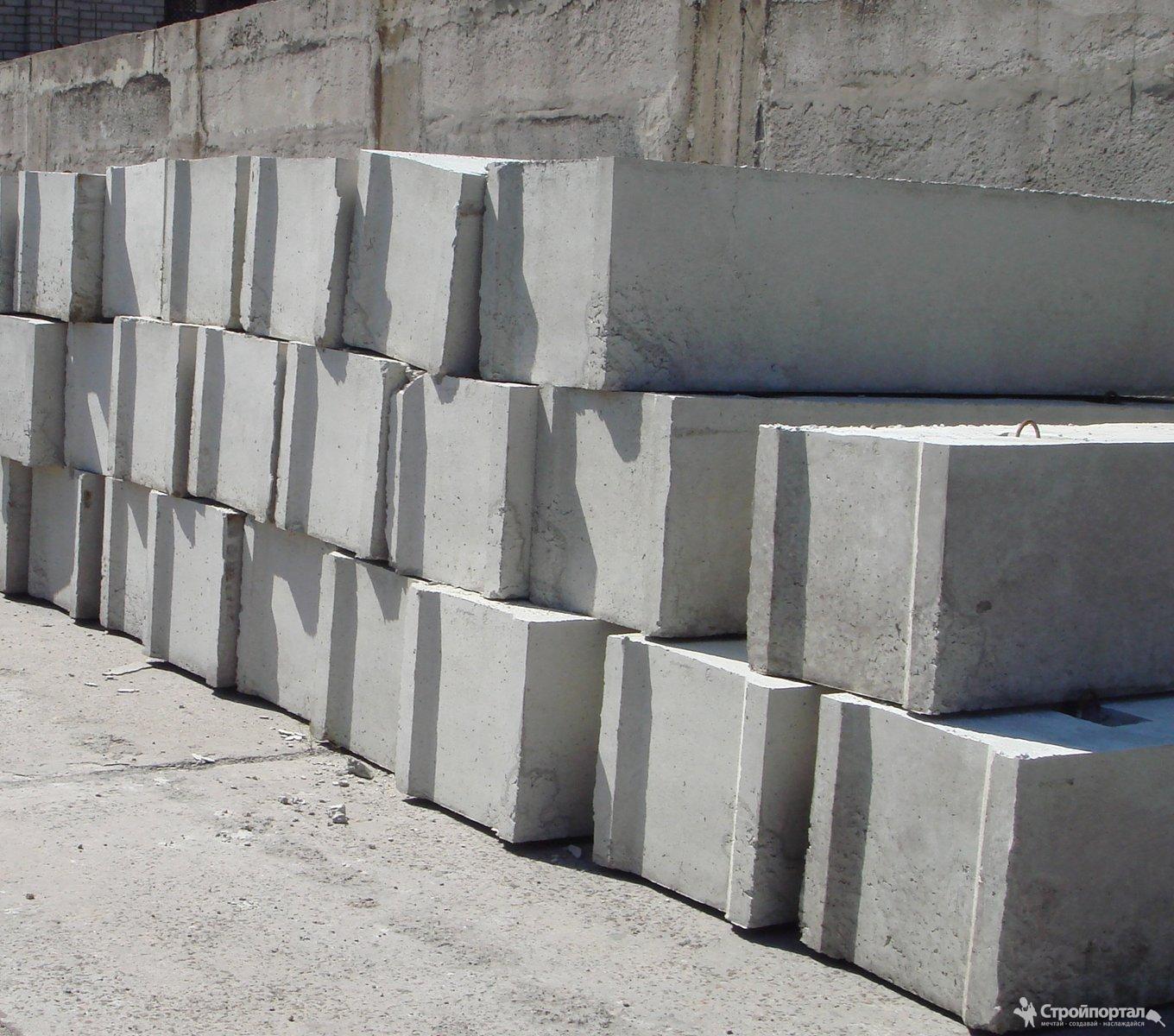

Фундаментные блоки стеновые (ФБС) являются частью фундамента зданий, которые передают нагрузку непосредственно на естественное или искусственное основание. При выборе блоков необходимо руководствоваться геологическими и гидрогеологическими условиями, а также величиной нагрузки и назначением здания. При изготовлении фундаментных блоков применяется бетон конструкционного типа.

Сфера применения ФБС

ФБС чаще всего применяются при закладке фундамента, но также их можно использовать и при возведении стен или строительстве подвалов. К их изготовлению предъявляются строжайшие требования, т. к. именно от их прочности будет зависеть качество фундамента и, соответственно, долговечность самого здания.

ФБС изготавливаются в соответствии с ГОСТ 13579−78. Согласно данному ГОСТ при их изготовлении применяется тяжелый бетон. Также блоки оснащаются специальными монтажными петлями, которые изготавливаются (также по ГОСТ) из гладкой стержневой горячекатаной арматуры класса А-I или из периодического профиля Аc-II. Иными словами, фундаментные блоки не имеют внутренней арматуры, но в процессе производства, для удобства их подъема и транспортировки, в них закладывается монтажная петля.

ФБС применяются при закладке фундамента зданий вне зависимости от типа грунта, но рекомендуется возводить фундамент на твёрдом грунте с малым уровнем влаги. Для всех фундаментов, при закладке которых применяются ФБС, техника кладки одинакова.

ФБС, применяемые для возведения стен, изготавливаются облегчёнными, в них присутствуют пустоты.

ФБС чаще всего применяются при строительстве различных подземных помещений, таких как подвалы и погреба, технических помещений или неотапливаемых зданий.

При возведении ленточного фундамента данные изделия позволяют значительно сэкономить, т. к. отпадает необходимость в приобретении дополнительных строительных материалов. Также их использование значительно экономит и затраченное время, т. к. отпадает необходимость в ручной укладке арматурной сетки и заливки ее бетонным раствором. Но стоит отметить тот факт, что при укладке фундаментных блоков не обойтись без применения дополнительных технических средств. Это связано с тем, что вручную такие блоки уложить не представляется возможным из-за веса. Вес каждого блока колеблется от 350 до 2500 кг.

Закладка фундамента с использованием ФБС проводится в несколько этапов:

• Разметка территории. По всему периметру проведения работ расставляются деревянные колышки, между которыми натягивается шнур.
• Снимается верхний слой грунта толщиной до 10 см. Данный слой не сможет в дальнейшем выдержать фундамент.
• Выравнивание. Дно необходимо тщательно выровнять, после чего на него насыпается песчаная подушка, толщина которой составляет 10 см. Она помогает придать устойчивость устанавливаемым блокам и поможет защитить их от воздействия грунтовых вод.
• Составляется схема расположения блоков. Производится их закупка и поиск необходимой техники.
• Производится заготовка опалубки. Для ее изготовления рекомендуется использование деревянных досок и влагоизолирующих материалов.
• Установка блоков. Блоки устанавливаются в несколько рядов. Это зависит от высоты и типа возводимого здания. Стыки блоков, расположенных в нижнем ряду, перекрываются блоками, располагающимися в следующем ряду. Все недостатки и швы промазываются специальным раствором.
• Установка гидроизоляции. Стены и основание промазываются мастикой и проклеиваются гидроизолом. Поверх гидроизоляции рекомендуется настил утеплительных материалов. Это необходимо из-за того, что сами блоки ФБС обладают малыми теплоизоляционными свойствами.

Ленточный фундамент, выполненный из ФБС, может послужить надёжным основанием для различных сооружений. Он может быть основой как для деревянных домов, так и для железобетонных и металлических конструкций.

Применение ФБС значительно упрощает возведение фундамента. В зависимости от проекта, из фундаментных строительных блоков конструируется ленточное основание, после чего поднимаются стены подвальных помещений. Специализированные фундаментные блоки оснащены технологическими отверстиями и щелями, предназначенными для укладки коммуникаций. Для того чтобы самостоятельно пробить в блоках необходимые для проводки коммуникаций отверстия, вам потребуется затратить большое количество времени и усилий, т. к. самостоятельно сделать это довольно сложно.

Строительные блоки материи — Урок

Быстрый просмотр

Уровень оценки: 6 (5-7)

Требуемое время: 15 минут

Зависимость уроков: Нет

Тематические области: Химия, Физические науки

Поделиться:

Резюме

Инженерное соединение

Некоторые студенты, возможно, слышали об антивеществе, «фазерах» (лазерное оружие из Star Trek ™, которое испускает высокоэнергетические вспышки света, чтобы оглушить или смертельно ранить врага) и «Просвети меня, Скотти!» (сигнал Star Trek ™ в комнату транспортера).Воображение — это здорово, и по мере того, как технологии развиваются и инженеры узнают больше о строительных блоках материи, эти типы технологий переходят от воображения к реальности.

Цели обучения

После этого урока учащиеся должны уметь:

• Определите молекулу.
• Перечислите основные компоненты и структуру атома.
• Узнайте, как инженеры используют свои знания об атомной структуре для разработки новых технологий.

Образовательные стандарты

typedef struct basic_block_def {

  / * Первый и последний insns блока.  * /
  rtx head, end;

  / * Первое и последнее деревья блока.* /
  tree head_tree;
  tree end_tree;

  / * Края внутри и снаружи блока. * /
  край pred, succ;

  / * Информация о жизнеспособности. * /

  / * Регистры, которые изменяются внутри
     этот блок. * /
  regset local_set;
  / * Регистры, которые условно
     изменен в этом блоке.
     Другими словами, регистры, которые устанавливаются только
     как часть COND_EXEC. * /

  regset cond_local_set;
  / * Регистры, которые активны при входе в этот блок. * /
  regset global_live_at_start;
  / * Регистры, которые активны при выходе из этого блока.* /
  regset global_live_at_end;

  / * Вспомогательная информация, относящаяся к проходу. * /
  void * aux;

  / * Индекс этого блока. * /
  int index;

  / * Информация о цикле. * /

  / * Глубина цикла этого блока. * /
  int loop_depth;

  / * Внешний цикл, содержащий блок. * /
  struct loop * loop_father;

  / * Непосредственный доминатор. * /
  struct basic_block_def * dominator;

  / * Ожидаемое количество выполнений: рассчитывается в profile. c. * /
  gcov_type count;

  / * Ожидаемая частота.
     Нормализовано в диапазоне от 0 до BB_FREQ_MAX.* /
  int частота;

  / * Различные флаги. См. BB_ * ниже. * /
  int flags;
}
