Общие сведения о геосетке

Геосетка (геосинтетическая сетка — ГС) — рулонный геосинтетический материал с плоской сетчатой структурой, имеющий сквозные ячейки лабильной (подвижной формы) образуемые двумя перекрывающимися (под углом 90 °) рядами волокон (нитей), скрепленных в узлах прошивочной нитью, переплетением, склеиванием или сплавлением. Технологическая маркировка геосетки — ГС, в англоязычной транскрипции — GN или GNT (от англ. geonet).

В дорожном строительстве геосетка применяется для укрепления слоев основания и усиления слоев дорожного покрытия в процессе асфальтирования новой дороги или ремонта поврежденного асфальтобетонного покрытия.

Отличие геосетки от георешетки и геосот (геоячеек)

Стремительное появление большого количества разнообразных геоматериалов (геосетки, георешетки, геосоты или геоячейки, геокомпозиты, геотекстиль, геомембраны и др. ) привело к тому, что не только в торговой практике, но и среди производителей регулярно возникает путаница в определениях и ясной классификации этих материалов, что, в свою очередь, усложняет выбор и для конечного потребителя.

Одной из наиболее часто встречающихся ошибок является смешивание таких понятий как геосетка и георешетка. Существуют также сложности связанные с отождествлением терминов «объемная геосетка» и/или «объемная георешетка» с термином «геосоты». В качестве наиболее популярных и распространенных ошибок классификации геоматериалов можно привести следующие:

• геосетку называют плоской георешеткой;
• георешетку называют объёмной геосеткой, путая ее в свою очередь с геосотами;
• геосоты называют «объемной (пространственной) геосеткой» или «объемной георешеткой».

Все это создает неразбериху и усложняет понимание сущности и назначения конкретного геоматериала. Следует отметить, что даже в научной среде нет однозначного мнения по некоторой терминологии, в частности считать ли геосетку разновидностью георешетки или самостоятельным геоматериалом. Тем не менее, в большинстве случаев для каждого из геоматериалов (геосетки, георешетки и геосот) можно выделить уникальные особенности, которые позволят более или менее четко и однозначно их классифицировать.

Геосетка (GN или GNT — от англ. geonet) — геоматериал, имеющий сквозные ячейки нестабильной (подвижной) формы, образованные перекрывающими друг друга (под углом 90 °) полимерными, стекловолоконными или базальтовыми нитями, которые скрепляются в узлах прошивочной нитью, методом переплетения, склеивания или сплавления. Как правило, готовая (скрепленная в узлах) дорожная геосетка обрабатывается специальной битумной или полимерной пропиткой (поливинилхлоридом). Данный материал применяется для армирования асфальтобетона в процессе частичного (при ремонте или уширении дороги) или сплошного асфальтирования автомобильной дороги, а также при асфальтировке малых площадей. На этапе строительстве новой автодороги или реконструкции старой, геосетка может применяться для укрепления слоев дорожного основания (грунтового, песчаного или щебеночного).

Георешетка (GG или GGR — от англ. geogrid) — геоматериал, имеющий сквозные ячейки правильной стабильной формы. Элементы георешетки и узлы их соединения получают путем перфорации и вытягивания, прессования или литья под давлением. В отличие от геосетки, георешетка не обрабатывается битумной или полимерной пропиткой. В дорожном строительстве различные виды георешеток используются для укрепления оснований дорожных одежд из зернистых материалов (гравий, щебень и др.) и практически не используются для асфальтирования покрытий.

Геосоты (GL или GCE — от англ. geocell) — геоматериал, имеющий пространственную (объемную) конструкцию (с высотой ячеек от 5 до 20 см), получаемую путем скрепления между собой полимерных (синтетических) лент. Главным назначением геосот является укрепление откосов, насыпей, а также нижних слоев дорожного основания (грунтового, песчаного, щебеночного или гравийного). В отличие от геосетки, геосоты (геоячейки) не предназначены для армирования асфальтобетонного покрытия в процессе проведения работ связанных с асфальтированием.

Несмотря на приведенные выше определения, достаточно точно и однозначно определяющие каждый геоматериал, производители и продавцы часто используют собственную терминологию. В таких случаях отличить геосетку от георешетки или геосот, как правило, можно по маркировке (для геосетки — ГС, GN или GNT), описанию товара и его характеристикам. Если в описании товара указывается тип пропитки (битумная или полимерная), то с уверенностью можно говорить о том, что речь идет именно о геосетке. Кроме этого, следует обратить внимание на сырье, из которого изготовлен геоматериал. В отличие от геосеток, георешетки не изготавливаются из базальтового или стекловолокна. И наконец, если в характеристиках товара указывается такой параметр как высота ячейки, то речь однозначно идет о геосотах (хотя в наименовании товара при этом может указываться — «объёмная геосетка»).

Назначение и область применения геосетки

Основным функциональным назначением геосетки является:

• устранение взаимного проникновения и перемешивания зернистых минеральных материалов;
• создание армирующей прослойки между слоями асфальтобетона при укладке двух и более слоев асфальта;

Различные типы геосеток (полимерные, стекловолоконные, базальтовые, из джутовых волокон и др. ) применяются в дорожном и аэродромном строительстве, гражданском, садово-парковом и ландшафтном строительстве, а также в сельском и лесном хозяйстве для следующих целей:

• армирование верхних слоев асфальтобетонных покрытий в процессе строительства или ремонта дорог;
• укрепление слоев дорожной одежды из крупнозернистых материалов;
• увеличение стабильности несущих слоев при укладке брусчатки и тротуарной плитки;
• устройство насыпей на слабых и переувлажненных грунтовых основаниях;
• строительство фундаментных плит, укладываемых на слабые грунты;
• устройство временных дорог и технологических проездов;
• строительство лесовозных гравийных дорог.

Классификация геосеток

По назначению

• Для асфальта (армирования асфальтобетонных слоев покрытия)
• Для грунта (укрепления грунтовых, песчаных и щебеночных слоев основания)

По типу ориентации ячеек

• Одноосная (одноосевая, одноосноориентированная или моноаксиальная) — геосетка, имеющая более высокие показатели прочности и других механических свойств в одном направлении — продольном. Применяется для армирования подпорных стен, откосов, опор и земляных насыпей, находящихся под высокой долговременной нагрузкой (т. е. в тех случаях, когда предполагаемая нагрузка должна действовать в одном направлении).
• Двуосная (двухосевая, двуосноориентированная или биаксиальная) — геосетка, имеющая похожие механические свойства как в продольном, так и в поперечном направлении.

По типу материала

• Полимерная геосетка
  • Полиэфирная/Полиэстерная (в названии полиэфирной геосетки часто присутствует маркировка — PET)
  • Полиамидная (маркировка — PA)
  • Полипропиленовая (PP)
  • Полиэтиленовая (PE или HDPE)
  • Поливинилалкогольная (PVA)
• Стекловолоконная геосетка (G или FG)
• Базальтовая геосетка (B)
• Органическая геосетка (используется для защиты почв от эрозии)
  • Из кокосового волокна
  • Из джутовой нити
• Композитная геосетка (геокомпозит) — геосетка с подложкой из нетканого геотекстиля. Композитная геосетка отличается большей площадью соприкосновения, вследствие чего прочнее связывается с покрытием на которое укладывается. При дополнительной пропитке геотекстильной подложки битумным вяжущим, она превращается в гидроизолирующую прослойку. Композитные геосетки могут также выполнять функцию фильтрации и дренажа.

По способу изготовления

• Нитепрошивная
• Вязаная
• Плетеная
• Клееная
• Сплавленная

По типу пропитки

• С битумной пропиткой (применяется при армировании асфальтобетона, т. к. по сравнению с другими типами пропитки обеспечивает лучшую адгезию с асфальтируемой поверхностью)
• С полимерной пропиткой (предназначена для укрепления грунтовых, гравийных/щебеночных оснований)

Основные эксплуатационные характеристики геосетки

• Размер ячейки, мм
• Материал геосетки (полиэфир, стекловолокно, базальт и др.)
• Тип пропитки (битумная, полимерная)
• Поверхностная плотность, г/м²
• Предельная продольная прочность (разрывная нагрузка при продольном растяжении), кН/м
• Предельная поперечная прочность (разрывная нагрузка при поперечном растяжении), кН/м

Применение геосетки при устройстве дорожных оснований и асфальтировании

Различные типы дорожных геосеток могут применяться при строительстве автомобильных дорог всех технических категорий, асфальтировании дорог, а также небольших территорий и участков (пешеходных дорожек, придомовых территорий, автомобильных стоянок и парковочных площадок, технологических площадок и др.

). Используется геосетки для усиления дорожных оснований и/или для укрепления (армирования) асфальтируемых покрытий.

Основные направления применения геосетки:

• строительство дорог на слабых и подвижных грунтовых основаниях;
• строительство временных дорог и технологических проездов;
• строительство дорог с гравийным покрытием;
• армирование асфальтобетонных (реже цементобетонных) покрытий.

Основные функции геосетки:

• повышение стабильности дорожного основания за счет разделения инертных слоев (грунтового, песчаного и щебеночного) и предотвращения таким образом неравномерной усадки и провалов в дорожной одежде;
• повышение прочности и долговечности дорожного покрытия за счет армирования асфальтобетонных слоев.

Устройство дорожных оснований укрепленных геосеткой

При строительстве дорог различные типы геосеток могут применяться для:

• Укрепления несущего основания из зернистых материалов. Создание между песчаным и щебеночным слоем прослойки из геосетки позволяет разделить инертные слои путем фиксации крупнозернистого материала (щебня, гравия или др.), превращая таким образом дорожное основание в более монолитную и упругую конструкцию. Укрепление геосетками несущих оснований нежестких дорожных одежд из необработанных битумом зернистых материалов позволяет уменьшить толщину слоев дорожных одежд и/или увеличить их прочность и срок службы.
• Укрепления земляного полотна. Различные укрепляющие конструкции с использованием геосеток применяют на слабых грунтовых основаниях, где заполнитель насыпи не достигает твердого основания. Для укрепления грунта применение геосетки эффективно в тех случаях, когда определяющим условием прочности дорожной одежды является сдвигоустойчивость грунта, расположенного непосредственно под слоем несущего основания.

Устройство дорожных покрытий армированных геосеткой

Геосетки применяются при армировании асфальтобетонных покрытий в дорожном и аэродромном строительстве. Армирование асфальтобетонного покрытия позволяет дорожной конструкции выдерживать более высокие нагрузки, за счет равномерного распределения давления от транспортных средств. Геосетка воспринимает горизонтальные растягивающие напряжения и замедляет рост трещин из слоев основания в асфальтобетонное покрытие. Усиление асфальтобетонного покрытия геосеткой позволяет продлить срок его службы, а также улучшить транспортно-эксплуатационные характеристики дороги.

Основные функции, которые выполняет геосетка при армировании дорожного покрытия:

• повышение несущей способности асфальтированного покрытия за счет перераспределения нагрузки от транспортных средств на большую площадь;
• предотвращение появления температурных, отраженных и усталостных трещин, а также сдвиговых деформаций и других дефектов (колейности, просадок и т. п.).

Геосетки могут использоваться в сочетании с любыми типами асфальтобетонных смесей. Армирующая прослойка из геосетки может укладываться в асфальтируемое покрытие по следующим схемам:

• Сплошное армирование — равномерная укладка геосетки по всей длине и ширине асфальтируемого участка.
• Частичное армирование — фрагментарная укладка геосетки только над продольными и поперечными швами и трещинами. Создается так называемая трещинопрерывающая прослойка.
• Комбинированное армирование — сплошная укладка геосетки по всей длине и ширине асфальтируемого участка в сочетании с дополнительной укладкой геоматериала над швами и трещинами.

Армирование асфальтобетона с помощью геосетки целесообразно в следующих случаях:

• при строительстве новой дороги;
• при замене устаревшего и изношенного дорожного покрытия на новое;
• при укладке выравнивающего слоя покрытия или слоя износа;
• при устройстве дорожного покрытия усовершенствованного типа с использованием существующего покрытия в качестве верхнего слоя дорожного основания;
• при перекрытии изношенных цементобетонных покрытий асфальтобетонным слоем;
• при уширении автомобильной дороги (укладка геосетки позволяет предупредить трещинообразование возникающее в местах сопряжения старого и нового участков дороги).

Технические характеристики объемной георешетки | Производство георешетки

Обозначение	Высота ребра, мм	Размеры модуля, м	Площадь модуля, м2
Размер по стороне ячеек 85×85 мм
ПГ-50/85_2030	50	2,4 x 3,06	7,34
Размер по стороне ячеек 170×170 мм
ПГ-50/170_1030	50	2,5 x 6,48	16,2
ПГ-75/170_1030	75
ПГ-100/170_1030	100
ПГ-150/170_1030	150
ПГ-200/170_1030	200
Размер по стороне ячеек 200×200 мм
ПГ-50/200_0825	50	2,4 x 6,35	15,24
ПГ-75/200_0825	75
ПГ-100/200_0825	100
ПГ-150/200_0825	150
ПГ-200/200_0825	200
Размер по стороне ячеек 210×210 мм
ПГ-50/210_0823	50	2,4 x 6,25	15
ПГ-75/210_0823	75
ПГ-100/210_0823	100
ПГ-150/210_0823	150
ПГ-200/210_0823	200
Размер по стороне ячеек 220×220 мм
ПГ-50/220_0820	50	2,64 x 5,6	14,78
ПГ-70/220_0820	75
ПГ-100/220_0820	100
ПГ-150/220_0820	150
ПГ-200/220_0820	200
Размер по стороне ячеек 340×340 мм
ПГ-50/340_0520	50	2,5 x 8,64	21,6
ПГ-75/340_0520	75
ПГ-100/340_0520	100
ПГ-150/340_0520	150
ПГ-200/340_0520	200
Размер по стороне ячеек 420×420 мм
ПГ-50/420_0415	50	2,52 x 8,1	20,41
ПГ-75/420_0415	75
ПГ-100/420_0415	100
ПГ-150/420_0415	150
ПГ-200/420_0415	200

Расшифровка условного обозначения:

ПГ 150/200_0820_[ПТ]_1,25_[*]_[C*];
• ПГ — наименование полимерной георешетки;
• 150 — высота ячейки, мм;
• 200 — сторона ячейки, мм;
• 08 — кол-во ячеек в модуле георешетки по ширине;
• 20 — кол-во ячеек в модуле георешетки по длине;
• 1,25 — толщина ребра, мм;
• П — наличие перфорации;
• Т -дополнительные отверстия для тросового крепления;
• * — обозначение цвета, отличного от черного;
• С* — одна внешняя лента без перфорации и обозначение цвета, отличного от черного.

Виды георешеток и области их применения

В отличие от нашей страны в европейских странах такие изделия как георешетки используются в строительной отрасли достаточно давно. В России применение материала с каждым годом становится всё более популярным, постепенно вытесняя традиционные железобетонные и деревянные решётчатые конструкции. Георешетка – это ячеистые каркасные модули, изготовленные из геосинтетических полимеров в виде лент до 4,5 мм толщиной, соединённых между собой прочными швами. Форма изделия схожа с расположенными в шахматном порядке пчелиными сотами. При растяжении полотен, с креплением георешетки анкерами получаются армирующие каркасы с устойчивостью сохранения заданной формы, которые затем заполняются различными материалами (щебнем, бетоном, природным грунтом с высеиванием газонных трав, песком).

Разновидности георешеток

В зависимости от области применения изготавливаются ячеистые конструкции двух типов:

1. Плоские, служащие для механической фиксации природных заполнителей, которыми заполняются соты (чаще всего это щебень). В основном применяется в дорожном строительстве для армирования дорожного полотна с обеспечением механической стабилизации грунтового основания и разделения инертных слоёв. Конструкция обладает высокими прочностными характеристиками по всем направлениям с успешным выдерживанием статических и динамических нагрузок. Монтаж отличается простотой выполнения, долговечен, не гниёт и инертен к кислотным и щелочным воздействиям.
2. Объёмные, представляющие собой модульные 3D изделия чёрных или белых цветов. Высота сотовых ячеек от 5 до 30 см, размеры по диагоналям варьируются от 15 до 30 см. Каждым модульным полотном, обладающим хорошей гибкостью, покрывается площадь от 10 до 25 м². Для крепления георешетки используются анкера, поставляемые в комплекте с полотнами или приобретаемые отдельно. Конструкция получается прочной и долговечной (срок службы составляет 50 лет).

Объёмная структура отличается следующими преимуществами:

• минимальными боковыми сдвигами и проседанием;
• высокой устойчивостью на разрыв и сжатие;
• отлично снижает напряжение в грунтовом основании от веса вышележащего покрытия и воздействующих на него нагрузок;
• материал не подвержен гниению и разложению, устойчив к агрессивным внешним климатическим воздействиям;
• поставка отдельными модулями небольших размеров облегчает транспортировку, хранение и укладку материала.

Находят широкое применение для:

• укрепления насыпей, откосов регуляционных сооружений, автомобильного и железнодорожного полотна, мостов и водопропускных труб;
• укрепления русла и берегов естественных и искусственных водоёмов;
• сооружения автомобильных парковок и стоянок;
• садово-парковых дизайнерских работ;
• армирования оснований авто и железнодорожных магистралей, взлётных полос в аэропортах, фундаментов различных инженерных сооружений;
• прокладки временных дорог в лесистой и болотистой местности.

В следующей статье мы рассмотрим типы анкеров, используемых для фиксации георешеток, преимущества и недостатки каждого типа.

Применение объемной георешетки в ландшафте

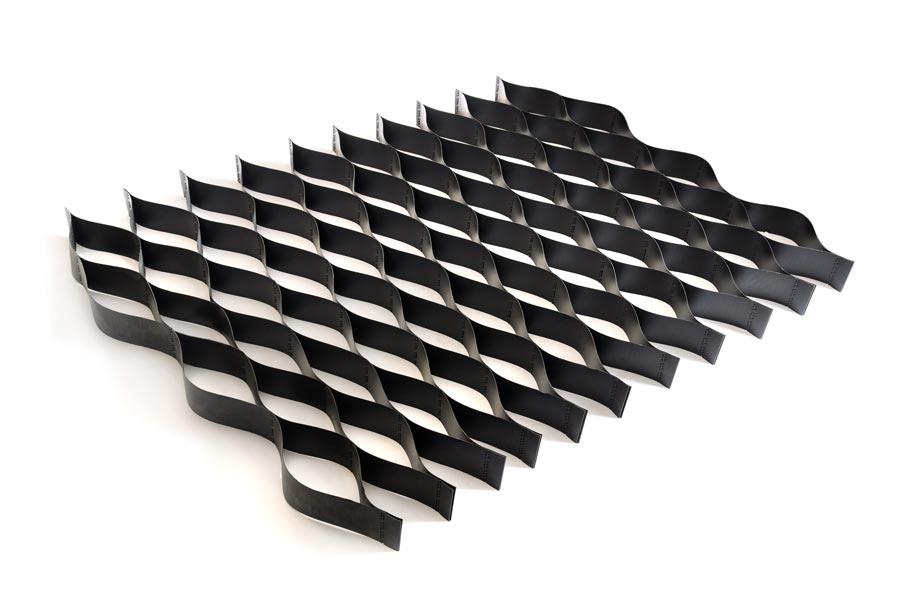

Объемная полимерная  георешетка представляет собой конструкцию из полиэтиленовых полос толщиной 1,5мм. Полосы из полимерного материала скрепленны между собой, так что в растянутом виде они образуют объемную сотовую конструкцию.
    Сфера применения георешетки довольно разнообразна. Георешетка применяется в строительстве мостов и гидросооружений, в благоустройстве и дорожном строительстве, для армирования и удержания грунтов откосов, склонов, берегов.
    Эксплуатироваться георешетка может в широких диапазонах температуры  от — 60 С0 до 55 С0, при воздействии ультрафиолетового излучения, в условиях контакта с водой, бетоном, грунтом.
    Георешетка выпускается в виде модулей различной высоты (50 – 200 мм.), длины и ширины. Модули георешетки в сложенном состоянии занимают довольно мало места, что положительно влияет на стоимость перевозки конструкции к месту производства работ.
     Стенки георешетки могут выпускаться  перфорированными (ГРП), что также позволяет повысить трение с крупнозернистыми материалами и обеспечить дренаж.

Размерные характеристики модулей георешетки



Тип (обозначение) георешетки	Высота ребра, мм	Размер ячейки по ребру, мм	Размер модуля в рабочем. , мм	Площадь модуля, м.кв	Масса модуля, кг	Цвет
ГР-22/5	50	160х160	2430х6120	14,88	12,00	черный
ГР-22/7,5	75	160х160	2430х6120	14,88	16,10	черный
ГР-22/10	100	160х160	2430х6120	14,88	21,50	черный
ГР-22/15	150	160х160	2430х6120	14,88	32,20	черный
ГР-22/20	200	160х160	2430х6120	14,88	43,00	черный
ГР-30/5	50	210х210	2460х6060	14,90	7,37	черный
ГР-30/10	100	210х210	2460х6060	14,90	14,75	черный
ГР-30/15	150	210х210	2460х6060	14,90	22,10	черный
ГР-30/20	200	210х210	2460х6060	14,90	29,50	черный
ГР-44/5	50	320х320	2430х8230	20,00	7,10	черный
ГР-44/10	100	320х320	2430х8230	20,00	14,20	черный
ГР-44/15	150	320х320	2430х8230	20,00	21,50	черный
ГР-44/20	200	320х320	2430х8230	20,00	28,40	черный





 Характеристики георешетки



Тип георешетки	Диагональ ячейки, см	Размер ячейки, см	Высота ребра, см	Прочность шва, Ньютон
ГР(22)	22	16х16	5,0 7,5 10,0 15,0 20,0	770 1100 1410 1720 2020
ГР(30)	30	21х21	5,0 7,5 10,0 15,0 20,0	770 1100 1410 1720 2020
ГР(44)	44	32х32	5,0 7,5 10,0 15,0 20,0	770 1100 1410 1720 2020



     Крепление георешетки к грунтовой поверхности осуществляется пластиковыми анкерами с помощью специального инструмента.

Монтаж георешетки

    Модуль георешетки растягивают и закрепляют в растянутом виде с помощью анкеров длиной 500, 700 мм.
    При монтаже поверхности смежных модулей должны быть расположены в один уровень.
    Между собой смежные модули скрепляют скобами или клепками  и анкерами.
    После монтажа модулей георешетки ячейки заполняют различными материалами в зависимости от назначения конструкции. Высота падения материала заполнителя должна быть не более одного метра. Заполнение георешетки происходит не менее 50 мм выше стенок георешетки.
    Материал засыпки уплотняют.

 Наполнители георешетки

    Для наполнения ячеек георешетки используют различные материалы: растительные грунт при устройстве газонов; щебень различных фракций при устройстве дорожных оснований и подпорных стен, укрепления берегов; бетон.
    В результате применения георешетки увеличивается надежность возводимых конструкций и значительно снижается их стоимость.

 Варианты использования георешетки

    В конструкции дорог
     Применение георешетки при дорожном строительстве позволяет создать усиленное основание, что положительно влияет на несущие характеристики (повышенную прочность, повышенную жесткость, снижение температурной деформации, повышение устойчивости к боковому расползанию) основания и снижения объема дискретных материалов при его изготовлении.


   Георешетка в  дорожных основаниях выполняет следующие задачи:

  —  Уменьшение объема дискретных материалов;
  — Повышение прочности одежды при одинаковом расходе дискретных материалов;
  —  Повышение несущей способности дискретных материалов;
  —  Устройство временных дорог, которые обеспечивают движение транспорта на первой стадии строительства объектов;
   — Повышение устойчивости основания насыпи;
   — Понижение неравномерной просадки основания насыпи, возможность уменьшения объема грунта, который нужен для компенсации части насыпи, которая проседает.

   Для разделения слоев  в конструкциях дорожных оснований рекомендуется использовать геотекстиль.

    В укреплении откосов
    Применения георешетки позволяет создать усиленный слой на поверхности откоса, имеющий улучшенные характеристики  и  сопротивляемость эрозийным процессам.

    Задачи, решаемые с помощью решетки:

   — Замена традиционных типов укрепления откосов
   — Повышение технологичности при строительстве
   — Достижение универсальности, которая позволяет использовать различные варианты заполнения    ячеек, крепления георешетки на поверхности.

   В укрепление конусов мостов
   Применение георешеток для укрепления конусов мостов позволяет:

   — Уменьшить количество строительных материалов и существенно снизить транспортные расходы;
   — Надежно закрепить грунт на откосах до образования устойчивого покрова;
   — Обеспечить долговечность конструкции;
   — Повысить морозостойкость;
   — Предотвратить процесс водной и ветровой эрозии;
   — Обеспечить современный дизайн

    В строительстве подпорных стен
   Основная функция подпорных стен на основе георешеток — обеспечить функциональность крутой или даже вертикальной конструкции, которая должна минимизировать эрозионные процессы, обеспечить структурную стабильность и устойчивость к внешним факторам.

Многофункциональность укрепляющей системы позволяет использовать ее для следующих работ:

   — Расширение строительных зон;
   — Возведение конструкций, сдерживающих ливневые водные потоки;
   — Предотвращение обвалов и укрепление откосов;
   — Устройство барьеров безопасности вдоль полосы движения;
   — Устройство шумопоглощающих экранов.

    В укреплении берегов водоемов
    Георешетка используется для укрепления берегов, русел малых водотоков, каналов, водоемов, в которых проявляются процессы эрозии.
   Технология с использованием георешетки позволяет улучшить устойчивость используемых материалов, благодаря консолидированному закреплению этих материалов в ячейках георешетки.
   Использование георешетки дает возможность озеленить берег, защитив его от размыва, а при необходимости создать близкую к идеальной армированную поверхность для укладки  водоупорного материала.



  Технология выполнения работ по укреплению склонов с применением георешетки


    Работы по укреплению начинаются с планировки поверхности откоса   механизированным или ручным способами.
   При формировании искусственных насыпей необходимо послойное уплотнение грунта специальными трамбовками.
   Для разделения слоев основания и заполнителя георешетки и предотвращения их смешивания используют геотекстиль.

    В верхней части откосов устраивается углубление размером 0,8 х 0,3 м для закрепления георешетки, по верхней линии монтажа забиваются анкера на расстоянии друг от друга:

        22 см. — для ГР 22 / 5, ГР 22/7.5, ГР 22/10, ГР 22/15, ГР22/20
        30 см. — для ГР 30 / 5, ГР 30/7.5, ГР 30/10, ГР 30/15, ГР 30/20
        44 см. — для ГР 44 / 5, ГР 44/7.5, ГР 44/10, ГР 44/15, ГР 44/20

    После этого растягивают георешетку и надевают каждую ячейку крайнего ряда на соответствующий ей анкер вверху откоса.
    Окончание смежных модулей выравнивают и соединяют с помощью анкеров  и степлера (клепальщика).    Поверхности смежных окончаний должны быть на одном уровне.
     Крепление секций между собой осуществляется в каждую ячейку.
     В нижней части откоса также устраивается траншея глубиной 0,5 м, в которую укладывается георешетка с запуском и последующим засыпанием.
     После того как все модули  закреплены на откосе, начинают заполнять ячейки георешетки материалами в соответствии с проектом.
     Засыпка материалов происходит с помощью экскаватора с обратной лопатой, фронтального погрузчика или вручную. Высоту падения материала засыпки ограничивают 0,5-1 м.

Георешетка бетонная: устройство и система

Бетонные модульные георешетки позволяют сохранить экологичность пространства, устроив на нем зону парковки или проложив дорожку

Парковочная или газонная георешетка бетонная — довольно востребованная система для устройства экологичных площадок в городских условиях. Система модулей, устроенная должным образом, прекрасно защищает корневую систему растений от механических повреждений.

Бетонная решетка соединила в себе экологичность и функциональность. Подобные системы позволяют травяному покрову быстро восстановиться даже после того, как по площадке проехал автомобиль. В статье мы рассмотрим виды систем экорешеток, и расскажем о том, как правильно укладывать бетонные модули.

Содержание статьи

Бетонные модули для газонов

Бетонные георешетки изготавливаются методом вибропрессования или вибролитья. Процесс производства довольно прост и при желании, такие модули можно изготовить своими руками.

Формы для модулей подбираются таким образом, чтобы на выходе получилась «дырявая» бетонная плита. Модули выпускаются небольших размеров, чтобы вес конструкции был удобен для укладки.

Георешетки выполняют сразу две функции: экологическую и практическую:

• решетка позволяет озеленять территории, предназначенные для использования в качестве парковок или тротуаров;
• бетонные грунтовые системы укрепляют верхний слой почвы, предотвращая разрушительные последствия паводков или сезонных ливней.

Решетка позволяет сохранить зеленый покров там, где при других условиях был бы асфальт

Если говорить о пользе бетонной газонной решетки более подробно, то следует отметить, что монтаж такой конструкции позволяет:

• сохранять привлекательный вид газона даже в условиях усиленной эксплуатации;
• создавать ровные зеленые лужайки;
• защищать верхний слой почвы от разрушений;
• избежать серьезных скоплений воды на проходных участках.

Даже в дождливую погоду на поверхности такой площадки вода не скапливается

Достоинства бетонных модулей

Современные строительные технологии предлагают различные системы, предназначенные для устройства газонов на проходных территориях.

Георешетки незаменимы в устройстве:

• детских площадок;
• автомобильных парковок;
• подъездных путей;
• тротуаров;
• велодорожек.

Бетонный ячеистый модуль позволяет совместить газон с зоной паркинга, велодорожки или тротуара

Значимыми достоинствами подобных систем устройства и озеленения местности являются:

• простота устройства: небольшие модули можно монтировать своими руками, без привлечения специальной строительной техники;
• бетонные системы устойчивы к температурным перепадам и воздействию повышенной влажности;
• неприхотливость в обслуживании: сами бетонные блоки вообще не требуют каких-либо дополнительных мер по обслуживанию, а газон, выращенный на такой системе может стричься любым способом;
• бетонная георешетка способна выдерживать повышенные весовые нагрузки, включая проезд тяжелого автотранспорта;
• небольшие блоки довольно легко перевозить, при желании погрузка и разгрузка могут быть проведены вручную;
• бетонные георешетки для газонов имеют длительный срок эксплуатации — до 50 лет.

На заметку! Бетонные системы для устройства парковок или проходных газонов имеют более низкую стоимость по сравнению с пластиковыми аналогами.

Бетонные решетки весьма неприхотливы в уходе и имеют длительный срок службы

Недостатки

Любой способ устройства имеет некоторые недостатки, которые, как правило, обусловлены используемым материалом.

В ситуации с бетонными георешетками, недостатков немного — но их обязательно стоит учесть, планируя устройства автопарковки или проходного газона:

• Бетон имеет довольно значительный вес, а изделия из него выглядят довольно массивно, поэтому бетонные системы не всегда подойдут по стилю к окружающим строениям.
• Перед укладкой георешетки из бетона необходимо провести цикл подготовительных мероприятий, что предполагает дополнительные материальные затраты.

К минусам бетонного устройства, следует отнести и получаемую поверхность. Создать идеальный газон с устройством такой решетки не получится. Но в местах, где ровная поверхность не принципиальна, бетон приоритетен.

Например, садовые дорожки, устроенные посредством бетонных решеток, позволяют перемещаться по участку в любое время года, даже в непогоду.

Даже в дождливую погоду перемещаться по такой дорожке будет весьма комфортно

Классификация модулей

Бетонные решетки можно классифицировать по нескольким признакам. Изначально модули различаются по способу производства, что влияет на прочность изделия, хоть и незначительно.

Способы изготовления

Как уже говорилось, изделия для газонов из бетона производятся 2 способами: литьем и вибропрессованием.

Сравнительная характеристика, способ производства, и вид получаемых модулей, в таблице ниже:

	Достоинства	Недостатки
Вибропрессование	технология позволяет получить модули с идеальной геометрией и высокой степенью прочности; сокращено время получения готового изделия.	необходимость наличия вибростола.
Литье	простота процесса изготовления;  отсутствие необходимости наличия специального оборудования;  возможна армация металлическими стержнями.	получаемое изделие имеет меньшую степень прочности, относительно вибропрессованных модулей.

Форма

Наиболее распространенными являются 2 формы бетонных георешеток:

• Сотовая. Решетки такой формы способны выдержать вертикальную нагрузку до 20 т/м². Их используют при устройстве паркового легкового автотранспорта, детских площадок, велосипедных и пешеходных дорожек.

Сотовые бетонные модули

• Квадратная. Модули с такой формой ячеек, способны выдержать нагрузку до 400 т/м² и используются для обустройства территорий с повышенной нагрузкой, например, для оформления транспортных грузовых терминалов.

На фото зона парковки выложена модулями с квадратной формой ячеек

Цвет

Поскольку, решетка редко активно видна под травяным покрытием, и является скорее общим фоном, то нет необходимости в особенных цветовых решениях в изготовлении модулей.

Окрашивание может производиться в массе, на этапе затворения раствора. Такая процедура несколько увеличивает стоимость готового изделия, поэтому самая низкая цена у модулей серого (цементного) цвета.

Добавление красящего пигмента в бетонный раствор повышает стоимость готовых модулей решетки

Технология устройства георешетки

Процесс укладки небольших модулей георешетки из бетона довольно прост, осуществить его вполне возможно своими силами, без привлечения специальной строительной техники. Укладка бетонной газонной решетки начинается с разметки границ участка, планируемого под устройство.

На заметку! Не следует монтировать бетонные модули георешетки на участках, с углом наклона более 5%.

Поэтапная инструкция укладки модулей:

1. Земельные работы. Для начала размечается территория работ с помощью веревки и колышков. Далее происходит выемка грунта. Верхний плодородный слой почвы снимается горизонтальными пластами. В дальнейшем данная почва может пригодится для обратной засыпки в ячейки решетки.

Перед началом работ следует определить границы территории

2. Роется котлован, глубина которого зависит от планируемых размеров слоев подушки, выравнивающего слоя и высоты бетонного модуля. Данная величина редко превышает 30 см.

Глубина котлована равно величине набора пирога под георешетку, включая высоту самого бетонного модуля

3. После того, как выемка грунта произведена, дно котлована утрамбовывается вибратором, при необходимости проливается водой для уплотнения. Границы котлована закрепляются установкой бордюрного камня в бетонный замок.

Границы котлована следует обозначить бордюрным камнем

4. Отсыпается слой гравия и уплотняется, затем отсыпается песок. Песчаная засыпка выполняет сразу 2 функции, она уплотняет участок и выравнивает поверхность. В некоторых случаях, между слоями песка и гравия может быть проложен геотекстиль. Эта прослойка значительно снизит рост сорняков на участке.

Все слои песчано-гравийной подушки тщательно утрамбовываются

5. На утрамбованный песок укладываются модули георешетки. Плиты кладут в шахматном порядке, со смещением относительно предыдущего ряда на половину ширины модуля.

Укладка небольших по размеру модулей может производится вручную

Устройство газона

Как уже упоминалось, георешетка укладывается для того, чтобы можно было озеленить проезжую или проходную территорию. Бетон защищает корни растений, благодаря чему зеленый ковер быстро восстанавливается даже после серьезных нагрузок. Для того, чтобы система сработала, модули после укладки, засыпаются плодородной смесью почвы.

Плодородный грунт заполняет ячейки решетки

Как правило, смесь обратной засыпки состоит из торфа, компоста и местного грунта. Иногда, в областях с высоким уровнем сезонных осадков, добавляется мелкофракционный гравий.

После засыпки, георешетка проливается водой, чтобы грунт осел в ячейки. Затем происходит засев травы. Подробнее ознакомится с технологий устройства «прочного» газона можно посмотрев видео в этой статье.

Заключение

Устройство решеток из бетона в качестве защиты территорий газона сложно переоценить. Такие системы дают возможность совместить практичное использование площадей с экологической функцией озеленения. Это особенно важно в индустриальных районах городов.

А в пригороде, бетонная георешетка позволяет сохранить единство облика, не включая в придомовые территории асфальтированные участки. Особенно актуальной является возможность создать «прочный» газон своими руками, без привлечения специальной строительной техники.

Георешетка дорога: применение и свойства

Ежегодно асфальтируются и ремонтируются сотни тысяч километров автомобильных дорог. Новое строительство, как правило, осуществляется с учетом современных нагрузок и с применением новых технологий, но ремонт существующего полотна, так называемой ямы, часто осуществляется устаревшими непроизводственными способами.

Конечный результат некачественный. Георешетка — это современная ячеистая конструкция, применяемая при ремонте дорог. Технологии, в которых используется этот материал, отличаются высоким качеством выполняемых работ.

Применение георешетки дороги

Строительство новых и реконструкция существующих дорог различного назначения — основная отрасль, использующая геосеточные дороги. Укладка в зависимости от технологии может производиться во всех слоях дорожного покрытия. Основное назначение георешетки дороги:

• Армирование участков при ремонте. На поврежденный участок асфальта укладывается георешетка, а поверх нее укладывается новое покрытие. Структурные свойства сетки предотвращают соприкосновение нового покрытия с трещинами старого. В этом случае прослойка принимает на себя большую часть горизонтальных напряжений.
• В местах наибольших нагрузок на проезжей части могут образовываться выезды и колеи. При ремонте георешетка укладывается в пазы поверх залитого асфальтобетона. Это позволяет равномерно распределить нагрузку по всей площади, не допуская образования новых вмятин.
• Укладка георешетки на дорожное покрытие осуществляется сопряжением различных видов покрытий (например, асфальтовых и цементно-бетонных) для предотвращения образования трещин.

• Усиление швов между бетонными плитами. При укладке асфальтового покрытия на основание из бетонных плит в местах стыковки образуются слабые места, на которые укладывается георешетка для усиления полотна.
• При расширении дороги на стыке существующего и нового покрытия, образование трещин. Чтобы этого не произошло, стык армируют геосеткой.
• Современные технологии часто предусматривают предварительное армирование грунтов. Для этого также используется георешетка.Использование армирующего слоя при строительстве проезжей части — неотъемлемая часть технологического процесса.

Типы геосетей и их свойства

Тип геосети определяет ее применение. Помимо материала и размера ячейки, материал различают по способу формования: двухосный (двухориентированный) и одноосный (моноориентированный). Двухосные изделия с прямоугольными ячейками предназначены для дорожного строительства, в том числе на слабых грунтах. Геосетки двойной ориентации хорошо распределяют нагрузки, что способствует увеличению срока службы.Одноосные слои ячеек удлиненной формы обладают высокой прочностью на разрыв, отлично подходят для укрепления грунтов, оползней и рыхлых фундаментов.

Продукция для армирования асфальтобетона

Георешетка для армирования дорог из асфальтобетона позволяет распределять местные наружные нагрузки по объему прилегающего полотна. Этот материал используется для продления срока эксплуатации магистралей с бетонным фундаментом, которых с каждым годом становится все больше. Также эта сетка распределяет внутренние напряжения, возникающие в результате усадки постепенно твердеющего бетона.

Армирование бетона металлической сеткой недолговечно и дорого. Стеклопластиковые и полимерные георешетки являются более дешевой альтернативой металлической арматуре и обладают всеми необходимыми характеристиками:

• Материал таких изделий химически инертен, не подвержен влиянию температурных перепадов и щелочной среды бетона.
• Обладает уникальной способностью распределять местные нагрузки.
• Обладает малым весом, длительным сроком службы, простой установкой и доступной стоимостью.

Для улучшения характеристик основание, используемое в дорожном строительстве, обрабатывают битумом.

Георешетка для дорожного строительства

Поверхность дороги ежедневно подвергается нагрузкам от транспортных потоков, что неизбежно приводит к ее разрушению и образованию ям, выбоин и трещин. Основная причина этого — недостаточная подготовка грунта. Георешетка дорожного покрытия позволяет повысить прочностные характеристики асфальтобетона, устойчивость к растяжению и оптимизировать восприятие горизонтальных напряжений.

Использование таких материалов при строительстве новых дорог и при ремонте существующих дорог может значительно улучшить эксплуатационные характеристики и продлить срок службы покрытия. Использование георешетки для дорожного строительства в сочетании с геотекстилем позволяет снизить необходимый объем неметаллических сыпучих материалов при строительстве дороги, что существенно удешевит проект без изменения качества конструкции.

Полимерные георешетки

Георешетка дорожная из полиэфирных волокон с полимерным покрытием изготавливается по технологии нитевязки и прошивки.Это позволяет сохранить исходную высокую прочность материала. Структура геосети — это фиксированные ячейки, размер которых превышает размер заполняемого ими материала. Благодаря этому засыпка взаимодействует с основанием (грунтом, скалой, другими материалами основы, используемыми в строительстве).

Полимерные материалы используются в качестве армирующего слоя нижних слоев дорожного основания. Использование полимерных сеток в дорожных сооружениях позволяет укрепить основание дороги и предотвратить взаимное проникновение материалов из разных соприкасающихся слоев.Упрочнение достигается за счет ограничения перемещения гранул сыпучего материала основы за пределы ячейки. Сформированный композитный слой (георешетка + сыпучий материал) обладает повышенной устойчивостью к динамическим нагрузкам.

Изделия из стекловолокна

Геоячейки на основе стекловолокна используются в качестве армирующих элементов и защитных прослоек при строительстве и ремонте федеральных и региональных дорог, аэродромов, мостов и путепроводов. Применение сеток из стекловолокна для армирования асфальтобетонных покрытий позволяет в 2-3 раза увеличить межремонтный период эксплуатации.Стоимость содержания дорог в регионах, где активно используются геосетки из стеклопластика, снижается на 40%. Такие материалы обладают высокими техническими и физическими свойствами: стойкостью к агрессивным средам, способностью выдерживать высокие поперечные и продольные нагрузки. Геосетки из стеклопластика значительно улучшают прочностные и механические характеристики армированных элементов.

Производство

На сегодняшний день выпускаются георешетки следующих типов:

• экструдированные полимерные;
• стеклопластик клееный;
• Прокалывающая сетка из полиэфирной пряжи и стекловолокна.

Современные технологии и оборудование с большой вариативностью методов производства позволяют изготавливать геосетки с разными свойствами, из разного сырья и с различным креплением в узлах. Основные требования для этого:

• устойчивость к природным факторам;
• устойчивость к воздействию агрессивных сред в условиях эксплуатации;
• устойчивость к ультрафиолету;
• устойчивость к загрязнениям;
• Прочность и стабильность свойств.

Выбор материала

Из множества типов георешеток и их стандартных размеров выбор должен основываться на назначении, методе формирования ячеек и типе сырья. Промежуточные слои предназначены для армирования, разделения слоев, борьбы с эрозией, планирования грунта и фундамента. Определившись с целью, нужно выбрать конкретный вид геосети и ее размер. В зависимости от свойств сырья подбираются характеристики материала, который может быть устойчивым к гидро-, био-, термо- и химическому воздействию.

»Композитная георешетка Combigrid®

---

Использование и цели

• Строительство подъездных дорог
• Крановые и буровые платформы
• Тротуарная опора

Основные особенности

• Простота обращения с продуктом
• Характеристики взаимодействия георешетки
• Характеристики деформации георешетки
• Геотекстиль с высокой текучестью для положительного разделения
• Ширина широкого рулона

Общая информация

Геосетки — это полимерные изделия, образованные соединением пересекающихся ребер. У них есть большие открытые пространства, также известные как «проемы». Направление ребер называется машинным направлением (md), ориентированным в направлении производственного процесса или поперечным машинным направлением (cmd), перпендикулярным ребрам машинного направления. Геосетки в основном изготавливаются из полимерных материалов, обычно из полипропилена (PP), полиэтилена высокой плотности (HDPE) и полиэстера (PET).

Информация о продукте

Combigrid® — это плоская композитная георешетка из ассортимента продукции Secugrid®.В конструкцию георешетки встроен нетканый геотекстильный компонент для конкретных применений, где требуется усиление проблемных грунтов в сочетании с дополнительными функциями разделения и фильтрации. Эта комбинация обеспечивает стабилизацию армирования, фильтрацию, разделение и дренаж в одном продукте. Уникальный производственный процесс позволяет получать структурированные, высокопрочные, монолитные предварительно напряженные стержни из полипропилена или полиэстера с непрерывной молекулярной структурой. Чрезвычайно высокая жесткость при растяжении Combigrid® эффективно снижает деформации земляного полотна, что продлевает срок службы современной инфраструктуры.

Combigrid® — это многофункциональная георешетка, которая особенно подходит для использования на слабом грунтовом основании (CBR? 3), где преимущество армирования обеспечивается георешеткой, в то время как нетканый геотекстильный компонент обеспечивает положительную функцию разделения и фильтрации.

Постоянное совершенствование производственного процесса, строгий контроль качества при выборе сырья и квалифицированная инженерная поддержка обеспечивают безопасность и экономичность строительства.

Преимущества Combigrid®:

• Армирование / стабилизация, фильтрация, разделение и дренаж в одном продукте
• Немедленное сцепление с наполнителем (без деформации конструкции)
• Превосходное поведение при растяжении (высокая жесткость при растяжении)
• Высокая радиальная жесткость и высокая жесткость при циклическом растяжении
• Устойчив к повреждениям при установке и химическому и биологическому воздействию

5px»> Применение Combigrid® для укрепления почвы:

• Стабилизация и усиление курса основания и основания
• Базовая арматура для насыпей
• Платформы перегрузки груза через сваи (LTP)
• Перекрытие горных пустот и воронок
• Фундамент армированный
• Взлетно-посадочные полосы и градуированные участки
• Рабочие площадки
• Траншеи для труб
• Лагуны / Хвостохранилища

Программное обеспечение Secucalc

Чтобы помочь вам в проектировании, это программное обеспечение было разработано, чтобы позволить общий расчет совокупного основного материала в неармированных и армированных Secugrid® приложениях, например, под проезжей частью, подъездными / подъездными дорогами, автостоянками или аналогичными приложениями.Армирование георешетки Secugrid® продлевает срок службы проекта, улучшает производительность, сокращает объем земляных работ и снижает общие затраты. SecuCalc 2.2 основан на тестовых испытаниях и более чем 30-летних инженерных знаниях. Для получения дополнительной информации нажмите здесь:

---

Пример использования

Combigrid® — платформа Харви Нормана

В 2011 году планировалось построить платформы доступа к буровой установке с гранулированными сваями, чтобы облегчить установку свай для поддержки нового проекта крупногабаритных грузов Harvey Norman в Маручидоре в Австралии, чтобы повысить низкую прочность земляного полотна и обеспечить достаточную несущую способность для прилагаемых нагрузок кранов.

Просмотреть другие примеры использования

---

---

Последние сообщения

17 декабря 2020 г.

Стенограмма вебинара, посвященная УСТОЙЧИВОСТИ НАКЛОНА С ИНЖЕНЕРНОЙ СИСТЕМОЙ ЗАЗЕМЛЕНИЯ ЧАСТЬ 2

В. У вас есть этот продукт в Новой Зеландии? А. Да. У нас есть офис в Новой Зеландии. Контактная информация: Телефон: 0800 510 120 Адрес: Окленд — Крайстчерч Менеджер по продажам: Лори Верко Электронная почта: . ..

Читать больше 12 ноября 2020 г.

Декабрьский вебинар: УСТОЙЧИВОСТЬ ПОВЕРХНОСТНОГО СКЛОНА С ИНЖЕНЕРНОЙ СИСТЕМОЙ ЗАЗЕМЛЕНИЯ ЧАСТЬ 2

ТЕМА: АНАЛИЗ, ПРОЕКТНЫЕ ПРОЦЕДУРЫ И ПРИМЕРЫ ПРОЕКТИРОВАНИЯ С введением новой зеленой структурной системы для армированных стен.ОПИСАНИЕ: ARMORMAX® — это инженерная земляная броня …

Читать больше 11 ноября 2020 г. Стенограмма вопросов и ответов на веб-семинар

— Устойчивость поверхностного откоса с помощью инженерной системы земной брони, часть 1

В: Какова устойчивость системы Armormax®, если оставить ее без растений? Выживет ли он годы под австралийским солнцем? A: Да Propex подтверждает долговечность продукта до 100 лет ….

Читать больше 15 октября 2020 г.

Преимущества использования биоразлагаемых продуктов для борьбы с эрозией

Эрозия — это процесс истирания земель и сооружений ветром, текущей и падающей водой, потоком воды и наносов, перемещаемых водой, волнами, ледниками и т. Д.Эрозия и отложения . ..

Читать больше

---

Если вам нужна дополнительная информация
о любом из наших продуктов, пожалуйста,
Свяжитесь с нами

Двухосная георешетка

Использование георешетка для армирования подпорной стены

Ниже приводится руководство для установки подпорной стенки при использовании блоков из блока Allen.

Если ваш проект предусматривает стабилизацию откосов или удержание грунта, вам понадобится георешетка. Георешетка — это синтетическая гибкая сетка, созданная специально для этих целей.Георешетка бывает самых разных материалов, прочности и размеров. Они сделаны из пластика, тканого из полиэстера, или из рулонов с высокой прочностью на разрыв. Он доступен как в одноосной, так и в двухосной форме. Биаксиальная георешетка чаще всего используется в проектах, где подпорная стена составляет менее 10 футов. Двухосную георешетку можно свернуть как в направлении стены, так и от стены, и она по-прежнему сохранит прочность, тогда как одноосную георешетку можно развернуть только в одном направлении, чтобы ее армирующие свойства оставались неизменными.

Во-первых, вы должны использовать почвы Армирование Диаграмма для того, чтобы определить размер AB сетки вам нужно будет и сколько слоев потребуется для подпорной стенки.

Как работает георешетка?

Для начала вам нужно провести несколько тестов. Возьмем два цилиндра, один из которых уплотнил материал, а второй — уплотненный материал вместе с сеткой, представляющей георешетку. Возьмите оба цилиндра и примените вертикальное усилие, чтобы увидеть, как реагирует почва.

AB Aztec или AB Europa Walls:

После завершения фундамента приступайте к установке первого слоя арматурной сетки. Используя AB Aztec или AB Europa, приложите край георешетки к тыльной стороне приподнятого переднего края и раскатайте его вдоль стены. Поместите край георешетки в середину облицовочного блока для AB Fieldstone. Вы всегда должны обращаться к своим планам, чтобы знать точное местоположение и размер.

Следующий шаг, поместите блок для того, чтобы швов на противовес из блоков, по меньшей мере, 1/4 длиной соблюдать линию подпорной стенки для выравнивания. Вы можете немного подогнать блоки, чтобы получилась прямая линия.

Возьмите заднюю часть георешетки и потяните за нее, чтобы устранить провисание, и, если необходимо, закрепите ее на месте. Никогда не уплотняйте и не ездите по георешетке, иначе вы ее повредите.

Уплотнение и засыпка:

Установите стеновой камень в сердечники блока на расстоянии 12 дюймов (300 мм) позади блока. Используйте одобренный грунт или засыпку для обратной засыпки за каменной стеной до точной высоты блока.Убедитесь, что камень в стене и почва за стеной должным образом уплотнены с помощью пластинчатого уплотнителя.

Компактный для подъемников до 8 дюймов (200 мм) или меньше. Начните с блоков и работайте в направлении, параллельном блоку, ведущему к задней части участка раскопок. Выполните это не менее чем за 2 прохода с помощью пластинчатого уплотнителя. При уплотнении почва должна быть твердой и не подвижной. Удалите весь лишний материал с верхних поверхностей блоков и убедитесь, что все поверхности чистые и гладкие для следующего шага.

На этом этапе продолжайте установку блоков следующего уровня, используя только что упомянутые шаги. Используя свой план, установить георешетки на каждой процедуре подпорной стенки. Пройдя все этапы, доведите стену до желаемой высоты. Последний шаг: заполните за блоками органический грунт или одобренный грунт. Это позволит предотвратить попадание воды отстает блоки и помощи в посадках над подпорной стенкой.

Стены из полевого камня AB:

Для начала ознакомьтесь с утвержденными планами размещения георешетки.Отрежьте секции георешетки до указанной длины, как указано в утвержденных планах. Всегда проверяйте характеристики решетки производителя на прочность, направление вращения или направление обработки.

После того, как фундамент из блоков был установлен, разверните георешетку, начиная с центра облицовки AB Fieldstone, а затем вытяните ее обратно до выемки. Сложите следующий набор блоков (блок облицовки / анкеровки), чтобы блоки были смещены относительно блоков фундамента. Каждая процедура должна выполняться так, чтобы вертикальные швы были смещены не менее чем на 3 дюйма (75 мм) или ¼ длины блоков.Возьмите георешетку и потяните, чтобы устранить провисание, а затем закрепите на месте перед установкой стенового камня и утвержденного грунта для заполнения. Никогда не ставьте уплотняющее оборудование на георешетку.

Узорчатые стены:

Если вы хотите придать своему ландшафту уникальный вид, попробуйте применить узорчатую стену. Вы можете соединить в стену блоки разного размера и создать эффект ручной укладки. Выберите из множества предустановленных рисунков, чтобы создать свою стену или создать свой собственный.Если у вас есть стены, которые нуждаются в армировании или имеют изогнутую форму, вам придется строить с использованием двух процедур.

Создание узорной подпорной стены:

Для того, чтобы стена выглядела как стена, выложенная вручную, требуется хорошее мастерство и детализация. Это потребует определенного количества индивидуальной подгонки блоков. Вы должны выделить дополнительное время для создания этой стены, особенно если вы делаете это впервые.

Вы можете использовать AB Europa или AB Collection для создания заранее заданного или нестандартного рисунка. Предустановленный шаблон повторяется каждые 2 или 3 набора блоков. См. Диаграмму паттернов для получения дополнительной информации.

Одна процедура для одного полноразмерного блока должна иметь высоту около 8 дюймов (200 мм). Для правильной установки георешетки на армированной стене требуется ровная поверхность с неровным рисунком. Перед размещением георешетки обязательно ознакомьтесь с утвержденным планом.

Стены с закругленными углами всегда должны использовать схему с двумя процедурами, чтобы сократить время подгонки и резки. Это также относится к стене, требующей георешетки, чтобы обеспечить правильное размещение георешетки.

Повышение несущей способности неглубокого фундамента на армированной георешеткой илистой глине и песке

Настоящее исследование исследует улучшение несущей способности илистого глинистого грунта с тонким слоем песка наверху и размещением георешетки на разной глубине. Модельные испытания были выполнены для прямоугольной опоры, лежащей на поверхности почвы, чтобы установить кривые зависимости нагрузки от осадки для неармированной и усиленной грунтовой системы. Результаты испытаний сосредоточены на улучшении несущей способности илистой глины и песка на неармированной и армированной почвенной системе в безразмерной форме, то есть на BCR. Результаты показывают, что несущая способность значительно увеличивается с увеличением количества слоев георешетки. Несущая способность грунта увеличивается в среднем на 16.67% при использовании одного слоя георешетки на границе раздела грунтов с равной 0,667, а несущая способность увеличивается в среднем на 33,33% при использовании одной георешетки в середине слоя песка с равной 0,33. Повышение несущей способности песчаной подстилающей илистой глины при сохранении равной 0,33; для двух-, трех- и четырехзначного слоя георешетки — 44,44%, 61,11%, 72,22% соответственно. Результаты этой исследовательской работы могут быть полезны для улучшения несущей способности грунта для неглубокого фундамента и конструкции дорожного покрытия для аналогичного типа грунта, доступного в других местах.

1. Введение

Использование геосинтетических материалов для улучшения несущей способности и характеристик осадки неглубокого фундамента привлекло внимание в области инженерной геологии. За последние три десятилетия было проведено несколько исследований на основе лабораторной модели и полевых испытаний, связанных с положительным воздействием геосинтетических материалов на несущую способность грунтов в дорожных покрытиях, мелководных фундаментах и ​​стабилизации склонов.Первое систематическое исследование по повышению несущей способности ленточного фундамента с помощью металлической ленты было проведено Бинке и Ли [1, 2]. После работы Бинке и Ли было проведено несколько исследований по повышению несущей способности фундаментов мелкого заложения, поддерживаемых песком, армированным различными армирующими материалами, такими как георешетки [3–9], геотекстиль [10–12], волокна [13, 14]. ], металлические полосы [15, 16] и геоячейки [17, 18].

Несколько исследований показали, что предельная несущая способность и расчетные характеристики фундамента могут быть улучшены путем включения арматуры в грунт. Результаты нескольких лабораторных модельных испытаний и ограниченного числа полевых испытаний были представлены в литературе [19–25], которая касается предельной несущей способности фундаментов мелкого заложения, поддерживаемых песком, усиленным несколькими слоями георешетки. Недавно Инь [26] собрал обширную литературу в справочнике по геосинтетической инженерии по армированному грунту для неглубокого фундамента. При проектировании фундаментов мелкого заложения в полевых условиях главным критерием становится осадка, а не несущая способность.Следовательно, важно оценить улучшение несущей способности фундаментов на конкретном уровне расчетов (). На основании выводов многочисленных исследователей можно сделать вывод, что несущая способность грунта также изменялась в зависимости от различных факторов, таких как тип армирующих материалов, количество армирующих слоев, соотношение различных параметров армирующих материалов и фундаментов, таких как (ширина основания), (расположение 1-го слоя армирования по ширине основания), (расстояние по вертикали между последовательными слоями георешетки относительно ширины основания), (ширина слоя георешетки к ширине основания), (глубина основания к ширине основания), тип почвы, текстуры и удельного веса или плотности почвы [6, 7].

Из нескольких исследований очень мало исследований, посвященных двухслойным почвам. Как правило, все исследования в конечном итоге связаны с улучшением несущей способности грунта с использованием армирующих материалов и связаны с влиянием различных параметров на несущую способность. Коэффициент улучшения несущей способности может быть выражен в безразмерной форме как коэффициент несущей способности (BCR), который представляет собой отношение несущей способности армированного грунта к несущей способности неармированного грунта.Несколько исследований [5, 6, 26] показывают влияние различных параметров (например,,, и), типов геосинтетических материалов (например, георешетки, геотекстиля и геоячейки), влияния ширины основания, типов грунтов, слоя почвы и так далее. Но нет исследований по илистой глинистой почве Карбондейла, штат Иллинойс, связанных с улучшением несущей способности прямоугольного фундамента путем размещения слоя песка поверх илистой глинистой почвы (то есть двухслойной почвы) и георешетки. В большинстве исследований использовался только песок или глина, а в качестве армирующего материала использовалась георешетка.Настоящее исследование исследует несущую способность двух слоев почвы (то есть тонкого слоя песка, подстилаемого илистой глиной), а также однослойной илистой глинистой почвы (для сравнения) с изменением количества двухосной георешетки в разных слоях и на сохранение других свойств постоянными.

2. Экспериментальное исследование

2.1. Использованные материалы

Для проведения экспериментальных исследований использовались два типа почв: илистая глинистая почва и песок.

2.2. Илистая глинистая почва и песок

Образец илистой глинистой почвы был взят на New Era Road в Карбондейле, штат Иллинойс.Собранный грунт сушили на солнце, измельчали ​​и пропускали через сито США № 10 (т.е. 2 мм) для проверки различных физических, технических свойств и несущей способности. Свойства илистой глинистой почвы были определены в лаборатории путем выполнения нескольких тестов с использованием соответствующего стандарта ASTM. Поверх илистой глинистой почвы (двухслойная почвенная система) был помещен тонкий слой песка, чтобы оценить улучшение несущей способности илистой глинистой почвы.

2.3. Геосетки

В данном экспериментальном исследовании использовалась двухосная георешетка.Двухосная георешетка имеет предел прочности на разрыв в двух взаимно перпендикулярных направлениях, что придает большую прочность почве. Различные свойства двухосной георешетки представлены в Таблице 1.

прочность, кН / м Свойство индекса Значения MD Значения XMD Размер , мм × 33,00 25,00 × 33,00 Минимальная толщина ребра, мм 0.76 0,76 Предел прочности при деформации 2%, кН / м 4,10 6,60 Прочность на растяжение при 5% деформации, кН / м 8,50 13,40 Ultimate 12,40 19,00 Структурная целостность Эффективность соединения, (%) 93,00 90-324 250,000 Устойчивость апертуры, мН / град 0. 32 Прочность Устойчивость к повреждениям при установке,% SC /% SW /% GP 95/93/90 Устойчивость к длительной деградации,% 100 Устойчивость к УФ-разрушению,% 100

2.4. Модель Test Tank

Модель испытательной емкости с размерами, имеющими длину () 762.0 мм, ширина () 304,8 мм и глубина () 749,3 мм была разработана и изготовлена ​​для проведения испытания. Горизонтальные и вертикальные стороны модельного резервуара усилены с помощью стальных угловых секций в верхней, нижней и средней частях резервуара, чтобы избежать боковой деформации во время уплотнения грунта в резервуаре, а также при приложении нагрузки к опоре модели во время эксперимента. Две боковые стенки резервуара были изготовлены из оргстекла толщиной 25,4 мм, а две другие боковые стенки резервуара — из пластин оргстекла толщиной 12,7 мм, и они также поддерживались 19.Деревянные пластины 05 мм. Внутренние стенки бака были гладкими для уменьшения бокового трения.

2,5. Опора модели

В экспериментальном исследовании использовалась опора модели, длина которой составляла 284,48 мм, ширина — 114,3 мм, толщина — 48,26 мм. Размеры фундамента выбирались исходя из габаритов модельного резервуара. Опора модели была спроектирована таким образом, чтобы ее ширина была менее чем в 6,5 раз больше глубины модели резервуара, чтобы воздействие нагрузки не могло достигать дна резервуара.Нижняя поверхность основания модели была шероховатой путем цементирования слоя песка эпоксидным клеем для увеличения трения между основанием основания и верхним слоем почвы. Кроме того, в верхней части опоры модели использовалась стальная пластина толщиной 12,7 мм для уменьшения изгиба при приложении нагрузки.

2.6. Лабораторные испытания модели

В данном исследовании использовалась илистая глинистая почва в нижней части модельного резервуара, перекрытая небольшим слоем песка наверху. Критерий выбора толщины верхнего слоя песка основан на исследованиях предыдущих исследователей [4].При испытаниях модели армированной георешетки оптимальные значения, относящиеся к расположению арматуры, такие как расположение первого слоя арматуры, расстояние по вертикали между последовательными слоями арматуры и длина каждого слоя армирования, были приняты на основе модели резервуара. размер и результаты предыдущих исследователей.

На Рисунке 1 показано поперечное сечение модельного резервуара и модельного основания с двухслойной системой грунта, имеющей разные слои армирования.Основание модели прямоугольной формы шириной поддерживается песком в верхнем слое и илистым глинистым грунтом в нижнем слое, усиленным рядом слоев георешетки шириной «». Расстояние по вертикали между последовательными слоями георешетки равно «». Верхний слой георешетки расположен на глубине «», измеренной от основания основания модели. Глубину армирования ниже низа фундамента можно рассчитать, используя следующее: Величина коэффициентов несущей способности (BCR) для данного прямоугольного основания, илистого глинистого грунта, песка и георешетки будет зависеть от различных параметров, таких как,, и отношения.Чтобы провести модельные испытания с армированием георешеткой в ​​двухслойной почвенной системе, то есть илистой глинистой почве и песке, важно определить величину и добиться улучшения несущей способности конкретного основания. Ранее исследователи [10, 13, 14] обнаружили, что для модели основания, лежащей на поверхности (т. Е.) Имеющей несколько слоев армирования для заданных значений,

георешетка — польский перевод — Linguee

На практике […] конструкция стены работает с долгосрочной расчетной прочностью a георешеткой t h at включает в себя различные деградационные воздействия и факторы. kb-blok.cz	Praktycznie […] odbywa się t o w ten sposób, że po dczas projektowania ściany bazuje się na projektowej wytrzymałoś u krado c / из объектов ..] różne degradacyjne wpływy i czynniki. kb-blok.cz
Долгосрочные […] деформация из a георешетка i s h очень актуально […] для несущих конструкций типа сегментных подпорных армированных грунтов […] стены, на которые нагрузка действует постоянно и длительно. kb-blok.cz	W przypadku nośnych konstrukcji budowlanych typu zbrojonych ścian […] oporowych i zb oczy , gdzie o bcią że nie jest […] stałe i długotrwałe, jest ważne długookresowe przetwarzanie geokraty. kb-blok. cz
Основная […] направление натяжения a георешетка i s i зубчатая с […] прокатки и также отмечен усиленной полосой по краю. kb-blok.cz	Główny […] kierun ek cią gu geokraty je st w ki erunku […] uzwojenia na roli i oznakowany jest także wzmocnionym pasem na brzegu geokraty. kb-blok.cz
Основное направление из a георешетка i s i dentical с […] направление напряжения, то есть направление глубины стенки. kb-blok.cz	Ów główny kier un ek geokraty identifyyczny je st z kierunkiem […] obciążania, tj. z kierunkiem głębokości ściany. kb-blok.cz
Поверхность модульного бетона [. ..] блоки, на которые ch a георешетка i s t o быть размещенными, […] должен быть чистым и не содержать мусора от дренажной насыпи или почвы. kb-blok.cz	Powierzchnia betonowych elementów, na […] których układan a będz ie geokrata , p owini en być czysty […] i pozbawiony resztek zasypu drenażowego lub gruntu. kb-blok.cz
Грунт т h e георешетка i s l вспомогательное средство должно быть уплотнено […] до определенного уровня. kb-blok.cz	Grunt, na któ r y pokładana jest geokrata , mus i być zagęszczona […] w określonym stopniu. kb-blok.cz
Mira gr i d георешетка i s a t По крайней мере на 33% легче, чем большинство r ig i dogri4 kb-blok. cz	Geokrata Miragrid je st co najmniej 33% lżejsza od większoś c i szt ywn ych geokrat . kb-blok.cz
Расчет […] долгосрочной проектной прочности a георешетка w o rk s с понижающим коэффициентом прочности y o f георешетки R F d . kb-blok.cz	Podczas obliczenia […] długotrwałej wytrzymałoś c i geokraty s to sowany jest częściowy współczynnik bezpieczeństwa dl a trwał RF474 RF474 9047 kb-blok.cz
Из-за слабой несущей способности грунта мы […] укрепленный грунт для насыпей с щебнем […] заполнитель a n d георешетка м a tt имеет вид [. ..] а также гравийно-щебеночные колонны. skanska.pl	Ze względu na występowanie gruntów słabonośnych podłoe pod nasyp […] wzmocniliś my przy użyciu mater ac y z kruszywa […] i geosytetyków oraz kolumn żwirowo-tłuczniowych. skanska.pl
Если стена выдерживает большую нагрузку или если она очень высокая и т h e георешетка м u st более прочно прикрепляется к бетонным блокам, сегментный мини Вместо облицовочного блока можно использовать анкерную или одинарную анкерную конструкцию. kb-blok.cz	Jeśli ściana jest znacznie obciążona lub jest bardzo wysoka i trzeba przymocować geokratę do elementów betonowych mocniej, to zamiast samego elementu licowego zastosować można zmontowaną konstrukcję, mini kotwentwentwentwentwentwentwentwentwęęjednego kotwienia. kb-blok. cz
Георешетка i s r исключено из […] рулон и отрежьте до нужной длины. kb-blok.cz	Geokrata zo stan ie o dw inięta […] z roli i przycięta na wymaganą długość. kb-blok.cz
ft e r георешетка h a s , он должен […] быть растянутым, чтобы уложить ровно и развернуть. kb-blok.cz	Po rozw in ięci u geokraty n apię ta powinna […] być wten sposób, автор: leżała równo i bez pofalowań. kb-blok.cz
Стыки поперечных и продольных ребер KB- gr i d георешетки a r e жесткие, что улучшает взаимодействие t h h 90 георешетка a n d почва. kb-blok.cz	Poł c zenia między poprz ec znymi a podłunymi prę ta mi geokraty KB -g ridtywia geokraty KB -g ridtywia geokraty KB -g ridtywia geokraty KB -g ridtywia geokraty KB -g ridtywia geokraty KB -g ridtys są szłłziespówiesp 9047, co poprawia 9047 9047 нту. kb-blok.cz
Mira gr i d георешетка i s s часто, поэтому он остается […] плоских будучи помещены в подпорных стенах на месте и не стремится к рулонной спине. kb-blok.cz	Geokrata Miragrid до miękk a geokrata , dlatego też […] na budowie po ułoeniu ściany oporowej pozostaje płaska i nie usiłuje […] zwijać się z powrotem w rolę. kb-blok.cz
Георешетка i s s растягивается и выравнивается вручную [. ..] — небольшое растяжение, а затем лучше всего вбить штифт в нижний уплотненный слой. kb-blok.cz	Napięcie […] oraz wyró wn anie geokraty wykonywane jest r ęcznie […] delikatnym naciągnięciem, a następnie najlepiej wbiciem kołka […] w dolną zagęszczoną warstwę. kb-blok.cz
Mira gr i d георешетка d o es нет […] острых кромок, которые могут привести к травмам персонала. kb-blok.cz	Geokrata Miragrid nie m a ostrych […] krawędzi, o które pracownicy mogli by się skaleczyć. kb-blok.cz
Для удовлетворительного выполнения своей функции io n , георешетка м u st должна быть надлежащим образом закреплена за плоскостью потенциального разрушения. kb-blok.cz	Głębokość elementu wynosi zaledwie 220 мм, co pozwala wykorzystać te elementy do niższych ścian oporowych i mniejszych obciążeń. kb-blok.cz
Полиэстер […] волокна Mira gr i d георешетка h a ve высокое напряжение […] прочность и высокая прочность на длительное растяжение. kb-blok.cz	Полиэстро […] włókna geo kr aty Miragrid posiadają du żą wytrzymałość […] na rozciąganie oraz dużą długotrwałą wytrzymałość na rozciąganie. kb-blok.cz
Испытания проводились с начала 80-х годов. Результаты многолетних испытаний используются для […] определение длительной проектной прочности на растяжение, которая составляет […] расчетная прочность из a георешетка a т т он конец [. ..] Прогнозируемый срок службы . kb-blok.cz	Badania przeprowadzane są już od początku lat osiemdziesiątych. Wyniki długookresowach badań służą do określenia długookresowej […] projektowej wytrzymałości na rozciąganie, czyli […] wytrzy ma łoś ci geokraty , j aką po siada na […] końcu planowanej żywotności konstrukcji. kb-blok.cz
Это комплекс […] система элементов, предназначенная для строительства сборных опорных стен и стен с возможностью армирования h a георешеткой . kb-blok.cz	Jest to kompletny system elementów przeznaczonych do budowania składanych murów oporowych i ścian z możliwością z brojenia kratą. kb-blok.cz
Цель этого — обеспечить хорошую дренажную функцию стены, исключив чрезмерное повреждение t h e георешеткой a t i при установке. kb-blok.cz	Filtracyjne właściwości geowłóknin zdefiniowane są zwłaszcza przez charakterystyczną wielkość otworów, przepuszczalność geowłókniny, oraz przenikalność geowłókniny. kb-blok.cz
Растяжение во время производства улучшает механические и физические свойства полимера и, следовательно, также прочность на растяжение h o f георешетки . kb-blok.cz	Przy naciganiu w trakcie produkcji poprawiają się własności mechaniczne i fizyczne polimeru, a co z a tym i dzie wytrzymałość geokraty. kb-blok.cz
Геосетки a r e из полимеров, у которых производители гарантируют срок службы не менее 100 лет. kb-blok.cz	Geokra ty produkowane są z polimerów, w przypadku których ich produnci gwarantują z reguły żywotność większą niż 100 лат. kb-blok.cz
Развитие и рост современных усиленных подпорных конструкций близко […] связано с разработкой пластика […] и т.о. ll e d георешетки u s ed в качестве армирующих […] материалов, а также с вибропрессованными […] Технология бетона, используемая для производства модульных бетонных блоков. kb-blok.cz	Powstanie i rozwój obecnych zbrojonych konstrukcji […] oporowych związany jest ściśle z […] ewolucją twor zy w szt ucz ny ch i ro zw oje m tzw . геократ, […] które stosowane są jako materiały zbrojeniowe, […] a także z technologią wibroprasowanego betonu, w której produkowane są betonowe licowe elementy. kb-blok.cz
T h e георешетки d o n не имеют питательной ценности и, следовательно, не подвергаются атакам микроорганизмов. kb-blok.cz	Geokraty ni e mają ż adnych wartości odżywczych dlatego nie są atakowane przez mikroorganizmy. kb-blok.cz
Усиленные грунтовые сегментные подпорные стены […] состоит из модульных бетонных блоков, пластик […] штифты, армирующие ci n g георешетки , d ra inage material, […] армированный грунт, геотекстиль и дренажная труба. kb-blok.cz	Zbrojone ściany oporowe z elementami […] betonowymi składają się z betonowych […] elementów l icow ych, kołków plas tiko wy ch, geokrat […] zbrojeniowych, materiału drenującego, […] zbrojonego / umocnionego / gruntu, geotextiyliów oraz rurki drenarskiej. kb-blok.cz
KB- gr i d георешетки a r e сделано в широком [. ..] диапазон значений прочности на растяжение, необходимый для строительства сегментных подпорных стен из армированного грунта. kb-blok.cz	Geokraty KB -g rid produkowane są w szerokim […] zakresie wytrzymałości na rozciąganie, które są potrzebne do budowy wzmocnionych ścian oporowych. kb-blok.cz
Облицовка подпорной стенки выполнен из сборных бетонных блоков д присоединены т уплотнительных георешеток б у р Lastic штифтов. kb-blok.cz	Na ich niekorzyść w porównaniu do siatek st alowych przemawia jednak ich większa rozciągliwość / plastyczność /. kb-blok.cz
Gravity Stone или блоки GEOSTONE® могут использоваться для армированных […] грунтовые сегментные подпорные стены wi t h георешетки . kb-blok.cz	Do zbrojonych ś c ian o por owy ch z ge okr ata mi mo żn a wykorzystać […] элементов системы GRAVITY STONE® oraz / смазочные элементы системы GEOSTONE®. kb-blok.cz
KB- gr i d георешетки a r e изготовлены из полиэтилена высокой плотности, инертного к химическим веществам, включая кислоты, щелочи и соли, обычно присутствующие в почвах. kb-blok.cz	Geokraty KB-grid są produkowane z polietylenu wysokiej gęstości, który nie reaguje z chemikaliami włącznie z kwasami, zasadami i solami, które w normalnych warunkach znajdują się w glebie. kb-blok.cz

пакет geo | Р Документация

geo.Split.poly	Разделить многоугольник на список
ГБДипи 500	GEBCO Изобата 500 м в Северной Атлантике.
Set.grd.and.z	Управление сеткой и z-значениями для построения контуров.
адаптировать	Адаптирует географическое положение
фаэры	Береговая линия Фарерских островов
геочулла	Корпус выпуклый комплект позиций
depthloc	Расположение меток глубины.
внутри.reg.bc1	Определите, к какому региону относятся данные бормикона (или гаджета).
оси сетки	Настройка осей для геоплота
bua	Создает список, используемый в поинткригинге
заливных точек	Точки заливки (утолщение)
bwps	Откройте устройство PostScript с цветовой схемой, заданной geoplotbwpalette. (черно-белый)
заполн. Внешн. Граница	Заполняет пространство за пределами участка.
d2ir	Преобразование между географическими координатами и прямоугольниками ICES
giveborder	Интерактивное определение регионов
геосимволы	Постройте различные типы символов в точках данных.
найти. Фут.	Найти координаты ??
fitspher.aut.1	Подходит для вариограммы (?)
Открытая кривая	Открытая плавная кривая через позиции
cut_multipoly	Пересечение или дополнение (?) Многоугольников
geoplotpalette	Установить традиционную палитру геоплота
геоконвертировать	Преобразование широты и долготы
геопар. std	Параметры для функций географического графика.
geoexpand	расширяет сетку до фрейма данных.
геоинтерсект	Найти пересечение двух полигонов
Проект	Выполняет проекцию данных Меркатора или Ламберта.
заполняющая матрица	Релейные элементы матрицы
гбдипи.1000	GEBCO Изобата 1000 м в Северной Атлантике.
geoarea.old	Старый метод расчета географической площади
gepco500	GEBCO Изобата 500 м, простирающаяся вокруг Фарерских островов.
pltgrid	Линии сетки графиков
выписка	Извлечь сетку (?)
gbdypif. 500	GEBCO Изобата 500 м вокруг Исландии.
геолегенда	Поместите легенду на сюжет в серии geo.
геолинии	Добавить линии к текущему графику, инициализированному геоплотом.
gbdypif.400	GEBCO Изобата 400 м вокруг Исландии.
geoworld	Сюжеты грубого контура мира.
текущая стрелка	Постройте стрелки и сегменты, показывающие величину и направление токов.
точек сетки	Создание точек сетки на площади
adjust.grd	Регулирует сетку для графика в проекции Ламберта.
plot_nogrid	Управление сеткой?
круг. one.point	Найдите круг вокруг точки
Замкн. Кривая	Замкнутая плавная кривая через позиции
геокривая	Сгладьте кривые и поставьте стрелки в начале и конце.
бисланд	Исландское побережье, высокое разрешение
географических точек	Добавляет точки на участки, инициализированные геоплотом.
SegmentWithArrow	Постройте линейный сегмент со стрелкой на конце.
этикеток2	Этикеточные участки
гбдипи 800	GEBCO Изобата 800 м в Северной Атлантике.
гео-пакет	Нарисуйте и аннотируйте карты, особенно карты Северной Атлантики
invmerc	Обратная проекция Меркатора
orthproj	Выполняет ортогональную проекцию кривой.
геоконвертировать.2	Преобразование из десятичных градусов
внутри.reg.bc	Определите, к какому региону относятся данные бормикона (или гаджета).
geoSR	Создание квадратов разных цветов
колсимвол	Обозначение цветных символов
findline	Находит строку (?)
льда	Зоны ICES
Эйяр	Исландские острова
ледники	Очертания исландских ледников.
этикеток1	Этикеточные участки
geoconvert.1	Преобразовать в десятичные градусы
cut_box. 2	Коробка вырезная тип 2 ???
геотекст	Отображает текст на чертеже, заданном геоплотом.
arcdist	Вычисление географических расстояний
гб участок	Участок GEBCO.Участки равновысокие линии.
pdistx	Евклидово расстояние
георешетка	Строит сетку.
Меркатор	Проекция Меркатора
cut_box.1	Вырезать коробку?
град.	Код прямоугольника возврата данной позиции.
intra.point.dist	Расстояние между точкой / положением
геолинии со стрелками	Добавить стрелку на график
гбдипи	Изобаты в северо-восточной части Атлантического океана
nonsetpar	Некоторые настройки параметров.
геодезический участок	Добавляет график к существующему графику, инициализированному геоплотом.
geoidentify	Определяет точки на графике с использованием координат широты и долготы.
штриховка1	Затенение геоплотов?
геопар	Параметры для функций географического графика.
геополигон	Заполните область.
осей сетки Ламберт	Настройка осей для геоплота Ламберта
reitaplott	Функция, заполняющая прямоугольники или подпрямоугольники в зависимости от количества рыба рассчитана в них.
внутри. Рег. Бугорок	Внутренний регион при промысле пацана
Гренландия	Очертание Гренландии.
frame2gpx	Преобразование кадра данных latlon в файл gpx.
plot_reitnr	Коды прямоугольников графиков
лир	Действующая палитра дисплея
pre2s	Чтение файлов прелюдии
геозам	Увеличьте участки.
комб.рт	Сводные данные на квадратной сетке, заполнение нулями. Быстрее, чем нанести.
Ламберт	Проекция Ламберта
исландские водители	исландских рек.
географическая ось	Настройка осей для геоплота
подготовить строку	Подготовить линию?
остров	Исландское побережье.
geodefine	Определяет регионы.
Reitur2Svaedi1to10	Поместите статистические прямоугольники и подпрямоугольники в области Бормикона 1-10.
skipta.texta	Перевести символы в именах столбцов
граница цвета	Граница тени?
label_line	Линия этикеток?
посткол	Старая палитра.
локальный администратор	Расстояние между двумя точками
pdist	Сферическое (?) Расстояние
s2pre	Записывает data.frame или матрицу в prelude-файл.
размер_этикетки	Этикеточные символы заданного размера
рег. Уп.	Районы пинагора
краска.окно	Закрасить окно для этикетки?
инициализация	Начать геоплот (??)
поинткригинг	интерполирует данные с регулярным интервалом в сетке.
invProj	Выполняет обратную проекцию данных Меркатора или Ламберта.
выбранный пар	Манипуляции с параметрами?
Стрелка	Добавить стрелку на график.
apply.shrink.dataframe	Применение функций к столбцам в кадре данных
кольп	Откройте устройство PostScript с цветовой схемой, заданной geoplotpalette.
rect2deg	Данный код прямоугольника возвращает его центральное положение.
сетка	Построить сетку по площади
selpos	Выбор географической точки.
пластина	Строит вариограмму, рассчитанную с помощью вариофит.
invlambert	Обратная проекция Ламберта
участок	Добавить участок
внутри	Находит подмножество данных внутри (или за пределами) области
рег. Bc	Бормикон регионов
геозона	Позволяет вычислить площадь заданного региона.
сферическая	Сферический ??
л.с.	Периодический шлиц
geocontour. fill	geocontour.fill наносит цветные или черно-белые контуры на график, составленный геоплот.
geoplotbwpalette	Черно-белая палитра
rectPeri	Заданный прямоугольный код возвращает периметр в виде многоугольника в широте и долготе
краска.window.x	Закрасить окно для этикетки?
прямая площадь	Указанная область возврата кода прямоугольника в квадратных километрах или морских милях
две мили	Исландская ИЭЗ.
геоплот	Отображает координаты широты и долготы с использованием преобразования Меркатора или Ламберта.
геодезический	Восстанавливает увеличенный график.
Elimcomp	Манипуляции с параметрами?
вариограмма	Вычисляет расстояние между каждой парой точек данных.
geotows	Построить буксиры в виде отрезков
findcut	Найти пересечение или дополнение
geoinside	Находит подмножество заданного набора данных, которое находится внутри заданного региона.
СТРАНА ПО УМОЛЧАНИЮ	Страна по умолчанию для гео.
вариофит	Функция, которая соответствует модели вариограммы.
Рлитир	Цвета дисплея.
гбдипи 400	GEBCO Изобата 400 м в Северной Атлантике.
геоконтур	Наносит контурные линии.
ГБДипи.200	GEBCO Изобата 200 м в Северной Атлантике.
геолокатор	Находит точки на графике, инициализированном геоплотом.
SMB.std.background	Стандартный фон для SMB.
rСетка	Создайте на графике сетку из прямоугольников, при желании заполненную цветами.
применить. Усадку	Примените функцию к вектору для комбинации категорий.
гбдипи 100	GEBCO Изобата 100 м в Северной Атлантике.
gbdypif.200	GEBCO 200-метровая изобата вокруг Исландии.
Нет результатов!

.

No related posts.
