Как работают Газогенераторные котлы отопления

Принцип устройства газогенераторных котлов

В основе работы газогенераторных котлов отопления лежит принцип пиролиза или сухой возгонки топлива, при котором древесина нагревается до высокой температуры (270-800 С) без доступа кислорода. При этом происходит ее разложение на пиролизный газ и древесный уголь. Иными словами, процесс работы пиролизного котла можно разделить на два этапа:

  • Получение или генерирование горючего газа
  • Сжигание газа и получение тепловой энергии

Отсюда название котла: «газогенераторный».

Пиролизные котлы могут работать на топливе с высоким выходом летучих составляющих, к которому относятся:

  • Сухая древесина: дрова, отходы деревообрабатывающего производства, пеллеты и т.д.
  • Бурый уголь
  • Каменный уголь (пригоден только для некоторых моделей котлов)

Следует отметить, что газогенераторные котлы «требовательны» к уровню влажности дров.

При его значении более 20% мощность котла резко падает, а его работа становится нестабильной. Не следует верить заверениям  некоторых недобросовестных продавцов, уверяющих, что влажное топливо в пиролизных котлах может высохнуть: это не соответствует действительности.

Конструктивные особенности газогенераторных котлов

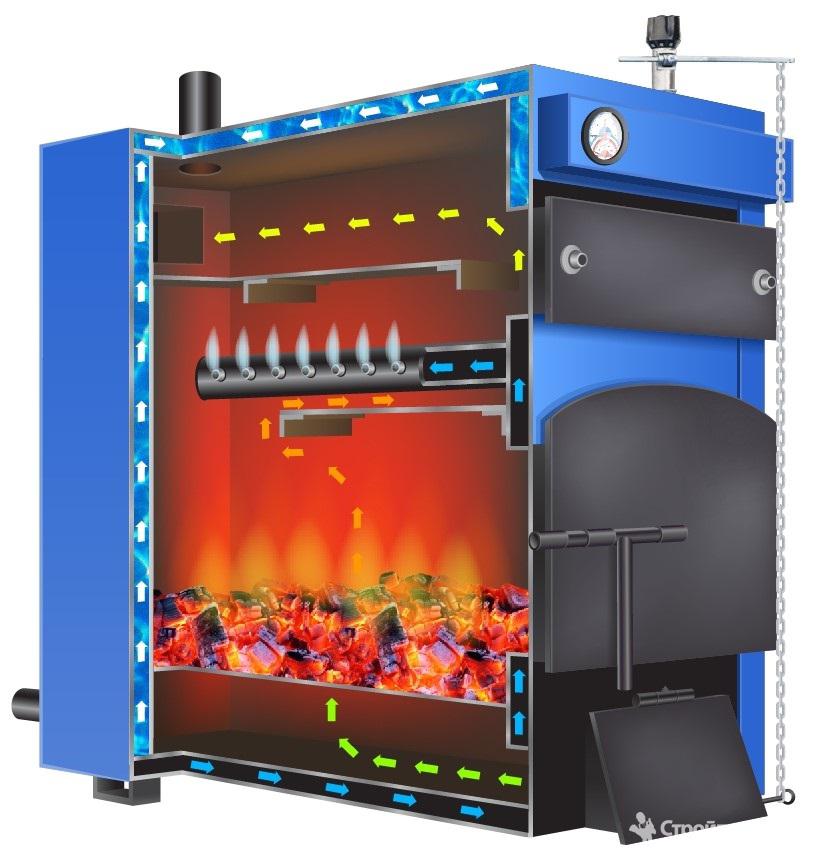

На рисунке:

  1. топливо,
  2. воздух, подаваемый в камеру образования генераторного газа
  3. воздух, предназначенный длят горения генераторного газа
  4. дымовые газы,
  5.  вход  теплоносителя
  6. выход теплоносителя

    а. камера образования генераторного газа;

    b. колосник;

    c. камера горения генераторного газа;

    d.газоход;

    e.дымосос;

В газогенераторных котлах топка состоит из двух частей. Первая (на рисунке камера А) это камера загрузки. В нее поступает топливо и горит при недостатке кислорода, образуя генераторный газ и древесный уголь.

Процесс пиролиза топлива идет достаточно медленно и для одной закладки дров составляет в среднем 12 часов. Вырабатываемый при этом газ поступает во вторую камеру горения (камера С), в которую также подается воздух, но в количестве, достаточном для полного сгорания газа. Образующиеся при этом дымовые газы поступают в дымоход.

Процесс образования пиролизного или генераторного газа сопровождается процессом горения древесного угля и выделением тепловой энергии, используемой частично для подогрева воздуха, поступающего во вторую камеру горения, что способствует интенсификации процесса горения газа.

Следует отметить, что  современные пиролизные котлы могут быть двух видов:

  • с нижним расположением камеры сжигания газа: в этом случае процесс горения дров идет более равномерно, что обеспечивает равномерное во времени поступление генераторного газа в камеру догорания (схема такого котла приведена на рисунке)
  • с боковым расположением камеры сжигания газа: в этом случае вырабатываемый генераторный газ отводится в сторону.

Независимо от расположения камеры догорания топлива, пиролизные котлы работают преимущественно с принудительной тягой, создаваемой дымососом. В этом случае котел необходимо подключать к сети электропитания, что затрудняет его использование в районах, где нет электроснабжения.

Однако далеко не все пиролизные котлы требуют подключения к электрической сети. Для обеспечения естественного направленного движения пиролизных газов используются так называемые диффузные горелки, которые в примитивном виде можно представить как металлическую трубу с небольшими отверстиями, в которой происходит процесс разложения топлива, а выработанный газ через отверстия, уходит в камеру догорания.

В таких котлах управлять процессом горения следует вручную, открывая или закрывая заслонку для подачи воздуха.

Как работает газогенераторный котел

Используемое для работы котла твердое топливо, так же, как и в традиционных котлах, загружается на колосник и поджигается. На начальном этапе топливо горит в обычном режиме. При его устойчивом горении дверца печи закрывается и включается дымосос. При этом в топке создается недостаток кислорода и начинается процесс образования топочного газа, состоящего их окиси углерода (угарного газа), водорода и азота, поступающего затем в нижнюю часть топки, в которую подается вторичный (необходимый для горения) воздух.

Следует отметить, что движение топочного газа принудительное. Его направление задает работающий дымосос.

При достаточном количестве кислорода во второй части топки все летучие компоненты генераторного газа догорают, выделяя тепловую энергию, используемую для нагрева теплоносителя.

При этом процесс горения твердого топлива максимально приближен к процессу сжигания газа, легко управляется, и «растянут» во времени.

Следует отметить, что в пиролизных котлах топливо сгорает практически полностью, в них нет твердого остатка, что в значительной мере облегчает чистку и техническое обслуживание котла. При  этом продукты сгорания содержат в основном двуокись углерода и воду, что причиняет меньшее количество вреда окружающей среде.

Какой купить газогенераторный котел

На рынке теплотехнического оборудования нашей страны представлены газогенераторные котлы отопления следующих торговых марок:

  • Opop
  • Wirbel,
  • «Буржуй-К»
  • «УралЭнерКом»

Это далеко не полный перечень их производителей. Стоимость газогенераторных котлов обычно в 1,5-2 раза выше традиционный твердотопливных котлов отопления.

Газогенераторные котлы ООО Тепло3000 Санкт-Петербург

Газогенераторные котлы

– это котлы на твердом топливе, работа которых базируется на принципе пиролизного сжигания (или сухой перегонки) топлива.

Энергия в таких приборах вырабатывается за счет сжигания не только твердого топлива, но и газа, вырабатываемого из древесины при высокой температуре (пиролиз древесины осуществляется при температуре 200 — 800°С). После прогревания топки выполняют полную закладку камеры и приводят шибер в пиролизный режим работы. В этом режиме газогенераторные котлы производят нагрев древесины в камере сгорания при почти полном отсутствии кислорода, вследствие чего наступает распад древесины на древесный газ и древесный уголь (кокс). Горение древесного газа идет в вышестоящей камере, как у стандартного газового котла, и может быть автоматизировано.


В результате пиролизного сгорания топлива вырабатывается больший КПД, значительно меньше остается золы в топке котла и внутри дымохода, следовательно, газогенераторные котлы нужно реже чистить и загружать топливом. Если теплоизоляция здания выполнена на должном уровне, система отопления сделана правильно и прибор подобран в соответствии со всеми требованиями, то одной закладки дров может хватить на целые сутки работы.
Пиролизный газ в процессе сгорания взаимодействует с активным углеродом, в результате чего дымовые газы на выходе из газогенераторного котла практически не содержат вредных примесей, являясь, в основном, смесью углекислого газа и водяного пара. СО такие приборы будут выбрасывать в атмосферу до 3-х раз меньше, чем обычные твердотопливные котлы, особенно работающие на угле. Следовательно, они более экологичны.

Предлагаемые модели 1 , всего товаров 3

Нужен СОВЕТ как правильно выбрать Газогенераторные котлы ?

Позвоните нам по телефону:

+7 (812) 401-66-31 (многоканальный) или
+7 (800) 333-56-06 (бесплатный по России)
Наши менеджеры готовы ответить
на все интересующие Вас вопросы!

Нужна консультация специалиста?

Закажите звонок

Наши специалисты перезвонят и помогут!

Достоинства и недостатки газогенераторных котлов

Достоинства газогенераторных котлов

  • Период работы на одной закладке топлива в разы превосходит время работы обычных твердотопливных котлов
  • КПД работы (с учетом таких характеристиках древесины как влажность, плотность, порода дерева) достигает 85%
  • Возможность контроля процесса горения пиролизного газа
  • В твердотопливных котлах, при сжигании дров, особенно влажных, невозможно достичь таких высоких температур, как при сжигании полученного из них газа в газогенераторных котлах
  • Для горения газа необходимо меньше вторичного воздуха, чем для горения дров в твердотопливных котлах, благодаря чему выше температура горения и, следовательно, эффективность и время горения
  • Низкий уровень эмиссионных выбросов, что соответствует требованиям нормы ЕU-3 (Евро-3) ).
    Уровень СО (угарного газа) ниже 500mg/m3, что позволяет продавать газогенераторные котлы во всех странах Европы без ограничения

Недостатки газогенераторных котлов

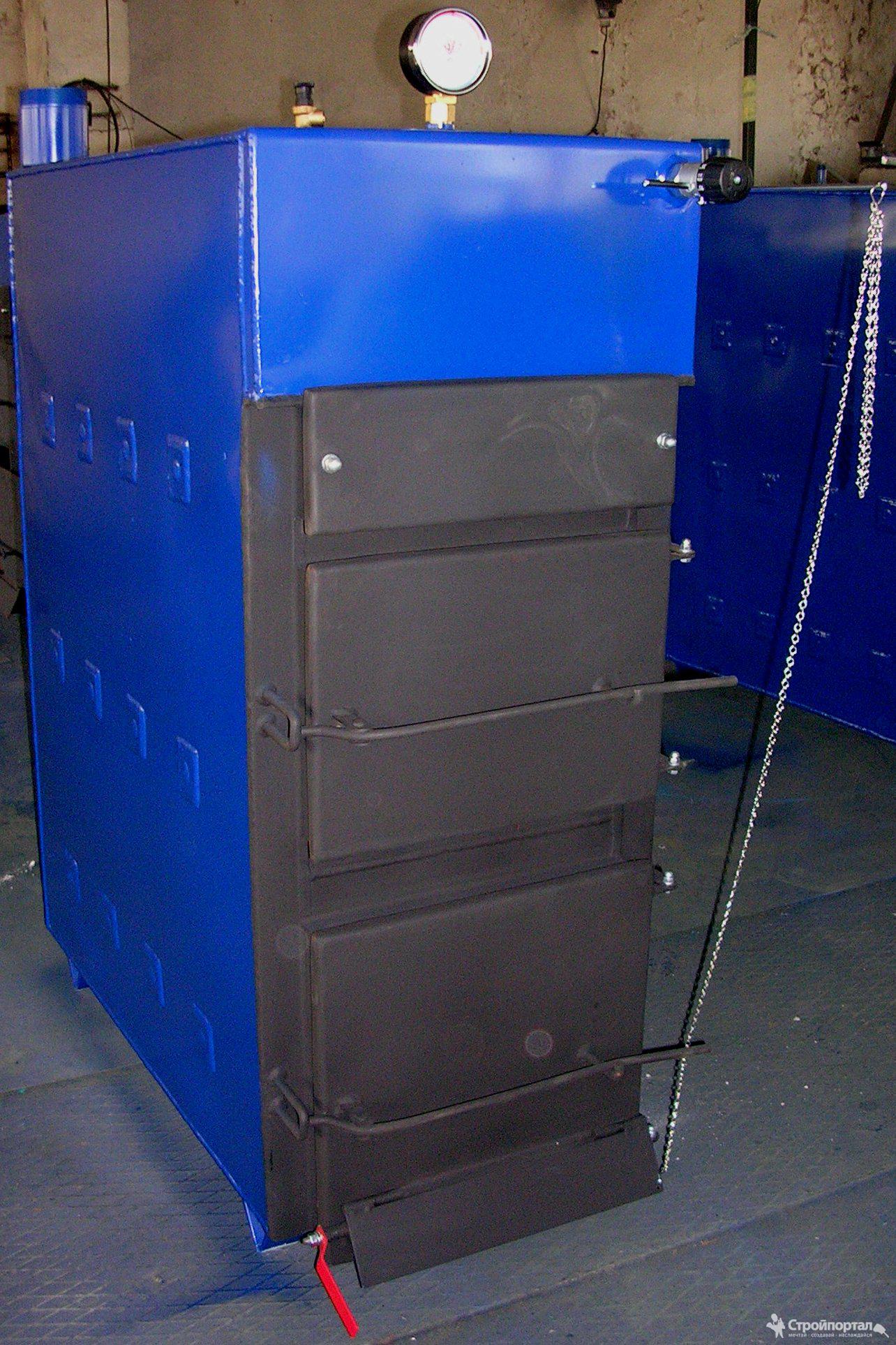

Газогенераторные котлы. Виды и работа. Применение и устройство

Газогенераторные котлы применяются в производственной сфере и в быту. Отопительный комплекс основан на энергохимическом преобразовании твердого топлива. Древесина самый востребованный природный материал, который используют в качестве сырья из-за свойств его макроструктуры. На рынке представлено огромное количество видов современных отопительных комплексов.

Принцип работы

Газогенераторные котлы основаны на методе пиролиза, на образовании и медленной переработке газа в тепловую энергию.

Под воздействием высокой температуры и при подаче кислорода топливо воспламеняется, начинается процесс горения. Подача воздуха прекращается, начинается медленное тление, выделение оксида углерода. В камеру подается необходимое количество нагретого воздуха, который вступает в термохимическую реакцию с пиролизным газом. Процесс окисления газа усиливается благодаря специальным распределителям воздуха с калиброванными отверстиями. В результате сгорания летучего газа и древесного угля преобразуется необходимое для потребления тепло. Пиролизный процесс протекает медленно, около 12 часов.

В котле сконструирован резервуар для удаления продуктов горения (зольник), установлена защитная водяная система от перегрева. Дымоход выводит угарный газ наружу. Котел изготовлен из высокопрочной стали, имеет блок автоматической настройки режимов.

Конструктивные и функциональные особенности
Газогенераторные котлы конструктивно состоят из двух камер:
  1. Камера загрузки и розжига топлива. Через дроссельную заслонку подается воздух для усиления тяги в начале возгорания топлива. Затем, начинается генерация газа и заслонка тяги прикрывается.
  2. Камера для сжигания газа. Нагретый воздух подается под давлением в камеру для поддержания процесса.
По принципу функционирования делятся на три вида:
  1. Котлы прямой генерации газа. Кислород поступает в топку снизу, а газ скапливается в верхней камере. При умеренной подаче кислорода в верхнюю камеру, под воздействием высокой температуры, начинается горение газа и выделение тепла. Образовавшаяся влага не попадает в область горения. В процессе горения, из конденсата (воды) образуется водород, который обогащает пиролизный газ, повышает мощность котла.
  2. Котлы газогенерации топлива обратного типа. Воздух нагнетается в часть, где происходит горение топлива. Под топкой находится камера сжигания выделенного газа. Через форсунку выводится газ в нижнюю камеру, зольник. Нагретые газы посредством теплообменника поступают потребителю. Котлы с такой конструкцией используются для подогрева и подсушки топлива.
  3. Конструкции горизонтальной генерации. В резервуаре сгорания газа имеются отверстия для подведения воздуха (фурмы). Через воздушный распределитель и фурмы с высокой скоростью нагнетается кислород для пиролиза. Вывод газа предусмотрен через решетку напротив фурмы. Зона дожига небольшая, сосредоточена между фурмой и отборной решеткой. Положительный эффект заключается в коротком периоде запуска котла и легкой смене режима работы.

Газогенераторные котлы имею небольшие конструктивные отличия, но принцип работы у всех аппаратов одинаковый. Отличаются габаритными размерами, техническими характеристиками, дизайнерским оформлением, ценой.

Перспективы и применение

Газогенераторные котлы используются для промышленных целей и в быту, для обогрева помещений. Существенно отличаются от обычных твердотопливных конструкций, с процессом горения и получением тепла. Приобретают генераторные котлы для частных домов, обогрева теплиц, складских и гаражных помещений. Они перспективны для обогрева больших производственных площадей.

Установка конструкции возможна как на улице, так и внутри помещения, в подвале дома. Котел снабжен системой водяного охлаждения, которую можно использовать для забора горячей воды. Автоматически регулируемая тяга настраивает режим горения. Особенно востребованы газогенераторные котлы в таких регионах России, как Дальний Восток и Сибирь. Необходимость автономных источников тепла и газа вызвана удаленностью территорий от газораспределительных, энергетических систем и трубопроводов.

Достоинства
  • Высокий уровень экологичности, минимальный процент выброса в окружающую среду оксидов.
  • Выделяемая энергия эффективно передается теплоносителю, а в атмосферу выбрасывается незначительное количество тепла.
  • Высокий КПД за счет конструктивных особенностей, теплоноситель получает тепло от всех деталей и поверхностей внутри котла. В обычных твердотопливных котлах не достигается столь высокая температура и мощность.
  • Возможность регулировки мощности котла в широком диапазоне.
  • Использования любого вида твердого топлива, универсальность.
  • Поддержания постоянной настроенной температуры, благодаря автоматическому блоку терморегулятора. Контроль за состоянием температурного режима, наличие датчика.
  • Возможность автономной работы. Для эффективной работы не требуется электроэнергия.
  • Экономичность, минимальный расход топлива. По сравнению с твердотопливными котлами прямого горения расход в пять раз меньше.
  • Практичность, не остаются продукты сгорания, не требуется частая чистка зольника.
  • Высокая пожаробезопасность, облачен в прочный термоизоляционный кожух. Котел снабжен водяным контуром охлаждения от перегрева, который можно использовать как источник горячего водоснабжения для бытовых нужд.
  • Возможность самостоятельного обслуживания. Прост и удобен в эксплуатации.
  • Длительный срок эксплуатации, эстетически выполненный в современном стиле.
Недостатки
  • Высокая стоимость.
  • Мощность снижается при использовании влажного топлива.
  • Температура обратного отопления не должна быть ниже 60 градусов, существует опасность выпадения конденсата в газоотводе.
  • При работе котла на мощности ниже 50 % выпадают в осадок продукты сгорания и оседают в газоходе.
  • В некоторых конструкциях воздух подается вентилятором, следовательно, такие котлы энергозависимы. Недостаток не критичный, так как при отсутствии электроэнергии можно использовать компактный генератор.

Газогенераторные котлы незаменимы в энергосберегающих коттеджах и домах, вырабатывают тепловую энергию более суток на одном топливном вложении.

Критерии выбора

Выбирают печь в зависимости от способа и условий использования.

Критериями являются:
  • Мощность.
  • Площадь отапливаемого помещения.
  • Вид и качество используемого топлива.
  • Объем и частота загрузки топлива.
  • Эстетическая составляющая печи.
  • Габариты.

Способ и место установки. Качество товара и авторитет изготовителя играют важную роль в подборе варианта. На выбор существенно влияет цена, которая соответствует техническим характеристикам и качеству. Котлы по эффективности превосходят аналоги, однако, не разрекламированы и недооценены потребителем на рынке.
