Гравийная подушка под фундамент: толщина и высота, устройство и правильность изготовления

Содержание

толщина и высота, устройство и правильность изготовления

Основание для дома – фундамент. Его закладка – ответственный этап строительства. Но перед тем как начать сооружение фундаментной конструкции, надо под ним подготовить основание, которое называется подушка. Поэтому цель нашей статьи – определиться, какая подушка под фундамент: песок или щебень, лучше.

Необходимость фундаментной подушки

Подушка необходима для уплотнения грунта под фундаментом

Грунт под подошвой фундамента проседает после начала хозяйственной деятельности в здании или при намокании, оттаивании и промерзании. В результате возникает абсолютная или средняя осадка строения, вызванная изменением структуры почвы.

Повреждения фундаментов бывают в виде перекосов, кренов, сдвигов и закручиваний. Подсыпка помогает конструкции стен и перекрытий эксплуатироваться в проектном положении. Дом не разрушится, не появятся трещины на фасаде строения.

Подсыпку устраивают, чтобы уплотнить почву под фундаментом и уменьшить будущие деформации. Слой помогает ритмичному распределению усилий на основание, уменьшает подъем почвенной влаги на уровне капилляров.

Виды подушек для фундамента

Песчаная подушка. Является универсальным видом, используемым под разные типы фундаментов, будь то ленточный или свайный. Подушка из песка идеальна и проста в применении для построек хозяйственного назначения. Ее низкая стоимость не будет обременительной даже для самого бюджетного варианта.

Совет эксперта! Песок должен быть только крупного состава. Мелкозернистая песчаная смесь не годится для создания качественной опоры.

Песчаная подушка, как опора под любой вид фундамента, может применяться только при соблюдении некоторых правил:

  • Дома и постройки с небольшой общей массой (каркас, легкие блоки, в отдельных случаях и брус).
  • Уровень протекания грунтовых вод находится на значительной глубине от нижней части фундамента. В противном случае, песок очень хорошо размывается водой.
  • Максимум два этажа в здании, так как опора из песка плохо выдерживает большую нагрузку.
  • Хорошая утрамбовка песка с постоянным увлажнением. Это обеспечит необходимую плотность подушки и повысит ее несущую функцию.
  • Весь лишний грунт должен быть тщательно удален. Его смешение с песком уменьшает связывание составных частей материала.

Рис. 3: Насыпь песчаной подушки под фундамент

Классификация материала

Какой щебень нужен для фундамента, нужно решать в зависимости от того насколько прочным должно быть будущее основание строения, какие требуются материальные затраты и в соответствии с классификацией по основным характерным признакам — происхождению (составу), прочности, морозостойкости, лещадности (поверхности). К примеру, такой строительный материал как песок, имеет гораздо меньше учитываемых характеристик.

Устройство основания строительных сооружений предполагает использование таких видов щебня под фундамент:

  • гранитный;
  • гравийный;
  • известняковый;
  • вторичный;
  • шлаковый.

Первые три получают методом дробления и разделения на фракции соответствующих горных пород. Вторичный — это результат дробления бетонных и кирпичных элементов старых строений после их сноса. Шлаковый — отходы металлургических производств, которые были подвергнуты дроблению.

Подсыпка из щебня перед заливкой фундамента

При определении какой щебень нужно использовать для фундамента, следует помнить, что самое прочное устройство основания можно получить при добавлении в бетон дробленого гранита, но он и самый дорогой из всех видов.

Оптимальным вариантом, когда проводится устройство основания, по соотношению цена-качество может быть гравийный щебень, а в случае постройки фундаментов для небольших сооружений и когда требуется подсыпка или отмостки, можно использовать известняковый, вторичный или шлаковый — они значительно дешевле первых двух, особенно когда в качестве разбавителя используется песок.

Когда проводится подготовка траншей под заливку бетоном — делается подсыпка, формируется подушка под фундамент из щебня и песка, выравнивается поверхность и создается устройство основания под монолитную плиту или отдельный блок, можно использовать любой разные фракции щебня, так как в этом случае прочностные характеристики не столь важны и используется песок.

При постройке небольших сооружений, которые дают не очень большую нагрузку на щебеночное основание под фундаментом, или когда делается подушка, отмостки или объемный блок, есть смысл, в целях экономии, использовать известняковый, а в некоторых случаях и вторичный, и даже шлаковый щебень в которые добавляется песок.

Примером такой постройки может быть гараж для легкового автомобиля, устройство основания которого представляет собой бетонную плиту на гравийной подушке, когда выполнена подсыпка с добавлением песка. Это актуально и когда делается подушка под небольшие нагрузки, создаются отмостки или отдельный массивный блок.

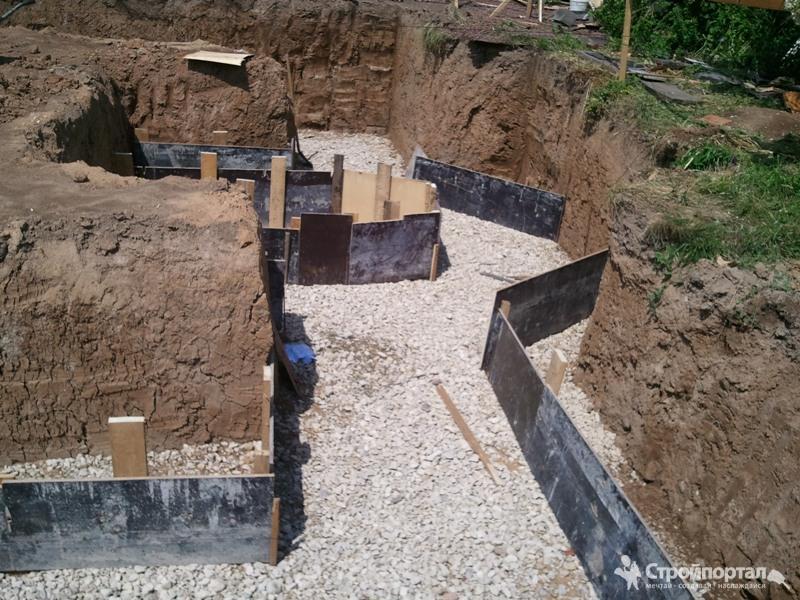

Подсыпка из щебня для ленточного фундамента

Но это не означает, что подготовка к возведению фундамента (когда создается подушка, отмостки, блок) не требует особого внимания к качеству используемых материалов.

к оглавлению ↑

Характеристики и марки

К основным характеристикам относятся:

  • лещадность (плоскость) — определяется по норме присутствия в каждой фракции пластинчатых и игловатых зерен, и делятся на четыре группы по их содержанию:
  • кубовидную — до 15%;
  • улучшенную — от 15 до 25%;
  • обычную — от 25 до 35%;
  • обычную — от 35 до 50%.
  • фракции — это результат отсева при производстве по размерам — 0-5 мм, 5-10 мм, 10-20 мм, 20-40 мм, 40-70 мм и самая крупная (бут) 70-300мм;
  • прочность (марка) — обозначается буквой М и указывает на стойкость щебня к воздействию на него давлением. Чем выше цифра после этой буквы, тем прочнее щебень. Низкопрочный имеет маркировку М200-400, средней прочности — М400-1000, высокопрочный — М1000—1400;
  • морозостойкость — обозначают латинской буквой F с последующими цифрами (15, 25, 50, 100, 150, 200, 300, 400), чем они выше, тем лучше, так как указывают на количество циклов замораживания, с последующим оттаиванием, пройдя которые материал начинает терять свои эксплуатационные характеристики;
  • радиоактивность — ее величина должна быть определена СЭС и подтверждена соответствующим сертификатом. Имеет два класса — 1-й до 340 Бк/кг (для строительства) и 2-й более 340 Бк/кг (для дорог).

к оглавлению ↑

Технология изготовления подушки для фундаментной плиты

Процесс укрепления оснований состоит из этапов:

  • рытье котлована, периметр которого превышает размер плиты на 0,5 м с каждой стороны
  • проведение дренажа (по необходимости)
  • по верхней отметке подушки натягивается шнур
  • песок, гравий засыпается слоями 20 мм с увлажнением, трамбовкой каждого слоя
  • при изготовлении комбинированной песчаной подушки снизу укладывается песок (200 мм), поверх него засыпается гравий (100 мм)

Уклон, перепады верхнего слоя недопустимы, так как, плита основания получает уклон, приводя к снижению характеристик основания. Для увеличения ресурса песчаная подушка под фундаментную плиту укрывается геотекстилем. Конструкция снижает капиллярное впитывание бетоном влаги, за счет чего увеличивается ресурс коттеджа. Если вместо готового ж/б изделия используется заливка плиты в самом котловане, подушка укрывается гидроизоляционным материалом, предохраняя слой бетона от обезвоживания, трещинообразования. Для подложки используется пленка, рубероид, пергамин.

При изготовлении котлована механизированным способом имеется опасность перекопа экскаватором какой-либо его части. Выравнивание грунтом в данном случае недопустимо – весь котлован углубляется на величину перекопа, песчаная подушка для фундаментной плиты засыпается на большую высоту, послойное трамбование обязательно. Для всех коммуникаций оставляют отверстия с гильзами, после прохождения в них труб щели герметизируют.

Основными результатами ошибок при строительстве фундаментов данного типа являются:

  • перекос дверей, окон
  • трещины в стенах
  • затопление цоколя

В первых двух случаях силы бокового пучения снижают следующими способами:

  • качественное армирование железобетона
  • соблюдение проектной технологии
  • утепление основания, отмостки
  • обратная засыпка

Подложка и подсыпка под фундаментную плиту

Подложка (подсыпка) под фундаментную плиту в комплекте с утеплителем позволяет снизить глубину заложения, снизить бюджет строительства на 10 – 20%. Для этого утепляют нижнюю часть плиты, выводя слой пенопласта на 0,5 м за ее периметр. Таким образом, проектировщики избавляют основание от сил пучения – глина не может замерзнуть, расшириться за счет сохраненного слоем пенополистирола тепла недр.

Пенопласт под фундаментную плиту

Пенопласт под фундаментную плиту должен иметь высокую плотность, поэтому, используется материал марки Р520 и выше. Его можно заменить экструдированным пенополистиролом, имеющим высокую прочность сжатия. Оба этих материала одновременно выполняют функции влагозащитной изоляции. В плотных грунтах часто присутствует радон, увеличивающий радиоактивный фон здания. Его блокируют полиэтиленовыми мембранами, укладываемыми между плитой, пенопластом.

Выбор материала для подушки под фундаментную плиту

Песок добывают со дна рек, карьерным способом, в первом случае примесей в продукте гораздо меньше, однако, стоит он дороже. Карьерный песок дешевле, он имеет мелкую, среднюю, крупную фракцию. Для изготовления подушек под плитный фундамент используются, как правило, средняя, крупная фракция продукта. Даже после трамбовки, пористость материала составляет 38%, что обеспечивает качественный дренаж талых, грунтовых вод в песчаный слой, предохраняя фундамент от воздействия агрессивных сред.

Щебень под фундаментную плиту

Наиболее востребован для подсыпки щебень под фундаментную плиту фракций 40 – 20. Продукт относится к первому классу радиоактивности, не опасен для человека, имеет категорию прочности М 1200. Это самый распространенный стройматериал для начальных этапов строительства. Помимо котлованов, им отсыпают подъездные пути, дороги, обочины магистралей, площадки кранов. Морозостойкость щебня соответствует F300, средняя лещадность (15 – 25% содержания кубовидной формы) удобна при трамбовке подушек.

Самым дешевым является вторичный щебень, получаемый дроблением строительного мусора, шлаковый продукт. Гранитный щебень является самым прочным, морозоустойчивым, стоит дороже, однако, обеспечивает долгий ресурс зданию. Экономичная конструкция подушки получается комбинированием строительных материалов в котловане.

Нижний слой 20 см насыпается из крупнозернистого песка, верхний (15 см) из гравия фракции 20 – 40. Это позволяет снизить бюджет строительства, сохранив прочностные характеристики подушки под фундаментную плиту. Сокращается время трамбовочных работ, оставшийся материал может быть использован при благоустройстве участка (ландшафтный дизайн, изготовление дренажа, прокладка коммуникаций, создание полей фильтрации, дорожек, засыпка зон отдыха).

Использование

Подушка из щебня под фундамент отличается высоким уровнем плотности и выполняется с использованием гравия, элементы которого имеют различные размеры. Все фракции укладываются слоями в зависимости от величины и основного материала, использованного для их изготовления. Щебеночная подушка сооружается из:

  • гранита;
  • гравия;
  • известняка;
  • дресвы;
  • шлака.

То, из какой щебенки делаются фундаменты зависит от особенностей грунта, основания и самой постройки. Так, например, использование дресвы оправдано только в качестве отсыпки при сооружении маловесных хозяйственных построек, а для создания полноценной щебневой подушки фракция щебня должна быть размером не менее 2,5 см.

Фундамент из щебня – сооружение качественное и долговечное благодаря качествам и свойствам используемого материала. При его создании можно сделать насыпь из гравия, которая будет служить надежной опорой основанию малоэтажного строения. Воспользоваться щебёнкой для подушки можно после проведенного в соответствии со СНиП и СНиП расчета. Выбирая какой фракции камень использовать в качестве материала для обустройства подложки под основание здания важно учитывать массу будущего дома, его этажность, особенности материалов, взятых для возведения стен.

Щебёночная подложка делается только после того, как будет создан первый слой из песка (крупного или речного), который насыпают в котлован или в траншеи, проливают водой и тщательным образом трамбуют.

Эту процедуру повторяют, добавляя нужное количество материала и создавая нижнюю песчаную прослойку до тех пор, пока высота ее не достигнет 15 см.

Благодаря особенностям материала и последовательности использования различных его фракций при выполнении работ подушка из щебня превосходит по своим техническим характеристикам и качествам песчаную. При ее создании используют щебень различных фракций, послойно укладывая его на дно котлована, проливая и трамбуя:

  1. Первый слой – самые крупные элементы, уложенные на песчаную подсыпку после трамбовки. Их размер составляет от 25 до 40 мм.
  2. Второй слой более крупные составляющие – фракции из гранита или других пород. Этот слой достигает середины глубины траншеи.
  3. Заключительный слой –это дресва или отсев,а толщина слоя такова, что после трамбовки он находится строго на уровне края траншеи. С этого уровня и начинается сооружение фундамента.

Зная, зачем нужен слой из песка, можно выбрать наиболее подходящий его вид. Это эффективный дренаж и способ равномерно распределить нагрузки от щебенчатой подушки и самого основания здания на нижележащий грунт. Песок обеспечивает качественное соединение с грунтом.

На помощь придет щебенка

Подушка под ленточный фундамент из щебня обладает большей устойчивостью. Щебень значительно прочнее, поэтому и основание из него может выдержать гораздо больший вес, чем подушка из песка.

На подушке из щебня можно строить более тяжелое капитальное здание из дерева или кирпича, и даже дом в несколько этажей.

Какой щебень следует выбирать? Для засыпки подушки нужен щебень среднего размера, от двух до четырех сантиметров. Это самый оптимальный вариант, обуславливающий надежность будущего фундамента.

Схема подушки

Само устройство подушки из щебня происходит аналогично подушке из песка:

  • выкапывается траншея;
  • отсыпается и трамбуется подстилка из песка;
  • засыпается и трамбуется основной массив подушки из щебня.

Результатом становится надежная песчано-гравийная подушка под фундамент.

Первый этап работы состоит в копке траншеи под фундамент. Ее глубина должна превышать высоту подземной части фундамента на 40 см.

То есть если фундамент планируется углубить в землю на 60 см, то общая глубина траншеи должна составлять один метр.

После этого делается первый слой из песка. Песок следует насыпать толщиной 15 сантиметров и тщательно его утрамбовать. Проверить уровень, при необходимости досыпать материал.

Отсыпка происходит точно так же, как при устройстве песчаной подушки. Разница имеется только в меньшей толщине песчаного слоя.

Для утрамбовки песка вручную можно использовать трамбовочный молот, который легко изготовить своими руками. Для его изготовления берут деревянный брус длиной около одного метра.

Чем больше будет толщина бруса, тем лучше. Единственное условие – чтобы выбранная ширина свободно проходила в траншею. Само собой, нужно рассчитывать и свои возможности. Молот не стоит делать слишком тяжелым.

На подошву молота прибивается укрепляющий башмак из листового железа. По бокам бруса лист загибают вверх и прибивают гвоздями. Сверху для удобства делается ручка.

После того как песок утрамбован до необходимого уровня и имеет ровную горизонтальную поверхность, сверху на это основание засыпается щебень.

Общая толщина слоя щебня должна быть около 25 см. Отсыпается она постепенно в два-три этапа, с утрамбовкой каждого слоя.

Видео:

Утрамбовывать основание из щебня значительно сложнее, чем при работе с песком. Если песок можно утрамбовать вручную, то с гравием этот номер не пройдет.

Для улучшения качества подушки утрамбовку щебня рекомендуется проводить при помощи специальной вибрационной плиты. Этот механизм можно купить или взять в аренду.

После тщательной утрамбовки щебня можно выставлять опалубку, чтобы залить фундамент.

Тонкости устройства фундамента: в каких случаях требуется подушка из щебня

Хотите спокойно спать – выбирайте правильную подушку. Особенно, если спать собираетесь в своем доме, а подушка – это подстилающий слой под его фундаментом. Скажем сразу: для серьезной постройки, коттеджа любой этажности подушка должна быть из щебня. Это под сарайчик или легкий щитовой домик можно подстелить песок. Массивное сооружение требует более прочного основания.

Почва может выполнять функцию подушки только если при рытье котлована вы добрались до природного щебеночного слоя нужной толщины. В остальных случаях его необходимо организовать самостоятельно.

Подушка из щебня имеет более высокую прочность, чем песчаная, и используется для массивных конструкций

Зачем нужна подушка под фундамент

Подушка из щебня выполняет несколько задач:

  • равномерно перераспределяет нагрузку от фундамента;
  • существенно уменьшает точечное давление на грунт;
  • помогает выровнять дно котлована;
  • значительно уменьшает вероятность усадки грунта;
  • защищает основание фундамента от подземных вод.

Щебень – это продукт дробления природных материалов. В зависимости от исходной породы он бывает нескольких видов:

  • Известняковый. Имеет самую низкую прочность, но зато и сравнительно недорог и показывает хорошую морозоустойчивость.
  • Гравийный щебень. Обладает высокой прочностью и чаще всего используется при строительстве.
  • Гранитный щебень. Применяется при строительстве массивных зданий, производстве блоков из железобетона, отличается повышенными прочностными характеристиками.

Обратите внимание также на фракцию щебня, чаще всего используется зерно размером 20–40 мм.

Формируем подушку из щебня

Устройство подушки под фундамент производится в несколько этапов.

  1. Укладка песчаного слоя. Без песка нам все равно не обойтись – он будет отделять щебеночную подсыпку от грунта. Толщина песчаного слоя на дне котлована должна составлять 10–15 см. Для этих целей используйте качественный средний или мелкий речной песок без органических включений.

Его необходимо хорошо разровнять, увлажнить и утрамбовать. Если песок уже находится в увлажненном состоянии, трамбовать его не нужно.

Перед укладкой щебня песчаный слой необходимо увлажнить и утрамбовать

  1. Формирование подушки из щебня. Его слой должен быть не меньше 25 см толщиной. Щебень нужно разровнять и хорошо утрамбовать специальным катком. Подушка должна выступать за пределы фундамента по 20 см в каждую сторону.
  2. Устройство основания. Производится с помощью специального цементного раствора, который укладывается поверх щебня слоем 20 см.

Формируя подушку, обратите внимание на уровень подъема грунтовых вод, если он очень высокий, толщину слоев лучше увеличить. При их укладке следите за ровностью и горизонтальностью поверхности – это важный момент.

Вид, толщина и другие размеры подушки во многом зависят от типа фундамента, который она будет держать. Кстати, чтобы полностью исключить смешение грунта с первым песчаным слоем, дно можно проложить водонепроницаемым материалом, например, тем же рубероидом.

Подушка должна выходить за края фундамента на 20 сантиметров

И в раствор тоже

Если после укладки подушки у вас остался щебень и вы решили использовать его в растворе для фундамента, учтите ряд моментов:

  • Для раствора необходим щебень разных фракций. Если использовать только крупный, его будет невозможно качественно утрамбовать и уложить равномерно. Так что запаситесь заранее более мелким щебнем. И учтите, что цемента понадобится больше.
  • Мелкий щебень можно применять в самостоятельном виде для небольших построек. Среднюю фракцию используют для массивных сооружений и смешивают с мелкой. Крупный щебень применяется в основном при строительстве многоэтажек и других зданий больших размеров.
  • Не перепутайте мелкий щебень с крупным песком. Если размер крупинок меньше 5 мм, это уже песок, который обладает более низкими прочностными характеристиками.

От фракции щебня зависит его использование в фундаментах разного типа

При соблюдении технологии устройства подушки под фундамент вся конструкция вашего дома будет иметь надежную опору. Это защитит фундамент и стены здания от таких неприятностей, как проседание, перекос и образование трещин.

Выбор подушки под фундамент: песок или щебень

При строительстве часто возникает вопрос: из чего делается подсыпка под фундамент – из песка или щебня? Чтоб правильно на него ответить, нужно разобраться с основными критериями ее изготовления.

 Подложка под фундамент нужна для обеспечения хорошей несущей способности основы постройки, если ее выполнить без соблюдения строительных норм, то со временем основание дома начнет разрушаться, а вместе с ним придет в непригодность и все здание.

Как влияет тип фундамента на выбор подушки под него

Перед началом строительства этой конструкции, нужно определиться, для какого типа фундамента она будет использоваться. Он может быть:

  • свайный;
  • ленточный глубокого заложения или малозаглубленный;
  • сборный ленточный из блоков или плит.

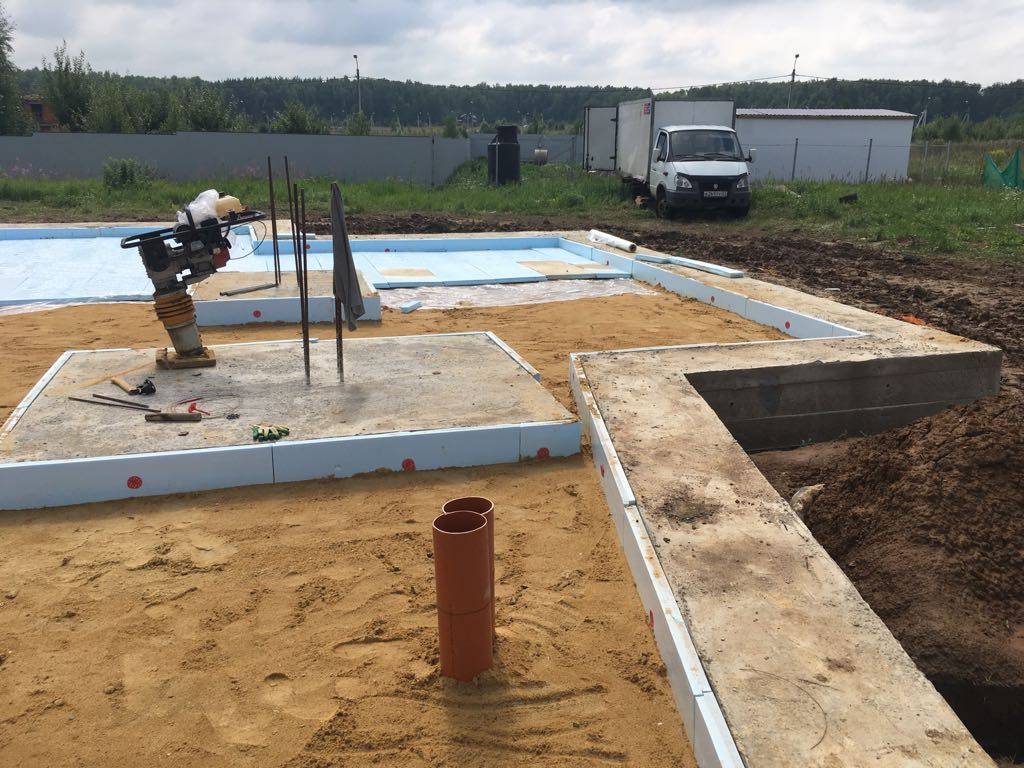

Трамбовка под монолитную плиту

При монолитной ленточной основе подсыпка под фундамент из песка не нужна.

Так как такой тип фундамента используется в основном для зданий, имеющих большие нагрузки на основу, а такая подушка не сможет их выдержать, какой бы толщины она ни была.

При основе из плит подушка из песка просто незаменима, так как с ее помощью можно достигнуть ровной поверхности и таким образом обеспечить одинаковый уровень цоколя по всему периметру постройки.  Чем ровнее основа, тем правильнее будет расположена плита по уровню.

К тому же для плит важна гидроизоляция, которую уложить на щебеночный слой, невозможно не повредив ее.

При свайном фундаменте лучше применять щебеночную подложку, так как она обладает большими прочностными свойствами, чем песчаная. Для малозаглубленного фундамента нет смысла использовать щебеночную подушку.

Какой бы ни была подушка: из песка или щебня, перед началом строительства сперва необходимо провести анализ поверхности под застройку. Он даст возможность найти УГВ и определиться со степенью пучинистости почвы, что немаловажно при выборе материала для подложки.

Преимущества и недостатки подсыпки из песка

Такая подсыпка отличается демократичной ценой, ее часто используют, когда хотят сэкономить на материалах. На нее можно уложить гидроизоляцию не повредив целостность ковра.

 Ее можно использовать для зданий, которые не несут большую нагрузку (одноэтажные постройки, бани, сараи и так далее).

Но она размывается водой, поэтому для нее предусматривают дренажный слой.

Таким образом, если уровень грунтовых вод ниже подошвы фундамента, то можно использовать песчаную подсыпку.

Так как при набухании этот материал превращается в бесформенную массу и его расчетное сопротивление от постройки снижается.

Это один из ее недостатков.

Но здесь есть и обратная связь: песок разбухает равномерно и при резком повышении уровня грунтовых вод, основа здания также начнет подыматься равномерно без перекоса постройки. При правильном устройстве подушки из песка, она выполняет все возложенные на нее функции.

Рекомендуем посмотреть видео, как правильно использовать песок для подсыпки основания.

Преимущества и недостатки подсыпки из щебня

Выполняя щебеночную подложку под фундамент, сначала определаются с необходимой фракцией этого материала.

Наиболее распространенной для этих целей считается щебень размером 20-40 мм.

Если при строительстве хочется сэкономить, то можно применять вторичный щебень.

Щебеночная подсыпка под ленточное основание

Предпочтение при изготовлении фундаментной подушки отдают щебню, потому что он имеет ряд достоинств:

  • Щебень не теряет своих несущих свойств, при наличии контакта с грунтовыми водами.
  • Имеет достаточную прочность.
  • Выдерживает большие нагрузки, может применяться для строительства многоэтажных построек.

К недостаткам такой подушки относят:

  • Дороговизна щебня.
  • Между единицами материала образовывается пространство.
  • Наличие острых углов у камешков щебня, что не позволяет уложить гидроизоляцию, не повредив целостность ее ковра.

Таким образом, прежде чем решить какой должна быть подложка под фундамент: из песка или щебня, нужно учитывать этажность постройки и тип грунта, на котором она будет возводиться.

Посмотрите видео, как утрамбовать щебень в траншее под основание.

При близком расположении грунтовых вод к поверхности участка под постройку, исключено использование подушки из песка.

Зная, какой должна быть толщина слоя подушки: по строительным нормам не менее 20 см. Сначала можно рассчитать стоимость этой строительной конструкции из песка и щебня, сравнить данные и решить, какой из них отдать предпочтение.

Решая данную задачу, необходимо учитывать, для чего нужна подушка и какой тип фундамента используется, так как для некоторых его видов применение одного из указанных материалов недопустимо. Лишь комплексный подход к данной задаче дает ответ на поставленный вопрос.

Песчано-гравийная подушка для фундамента

После полной готовности котлована необходимо переходить к следующему этапу по заложению фундамента – изготовление песчано-гравийной подушки:

  1. Котлован заполняется песком без примесей (глины, мела, извести), так как в дальнейшем они могут дать усадку. Песок нужно засыпать так, чтобы до поверхности грунта оставался промежуток в 20 см. Он необходим для еще одного слоя. Предназначение песчаной подушки – это равномерно распределяемая нагрузка строения на грунт и избегание пучинистого грунта, разрушительно действующего на фундамент.
  2. Песок следует утрамбовать. В случае когда котлован глубокий, засыпать и трамбовать песок нужно в несколько слоев.
  3. На этом этапе работы важно, чтобы все коммуникации были подготовлены. Если газ и электричество можно провести после строительства дома, то водопроводные и сливные трубы должны быть размещены заранее.

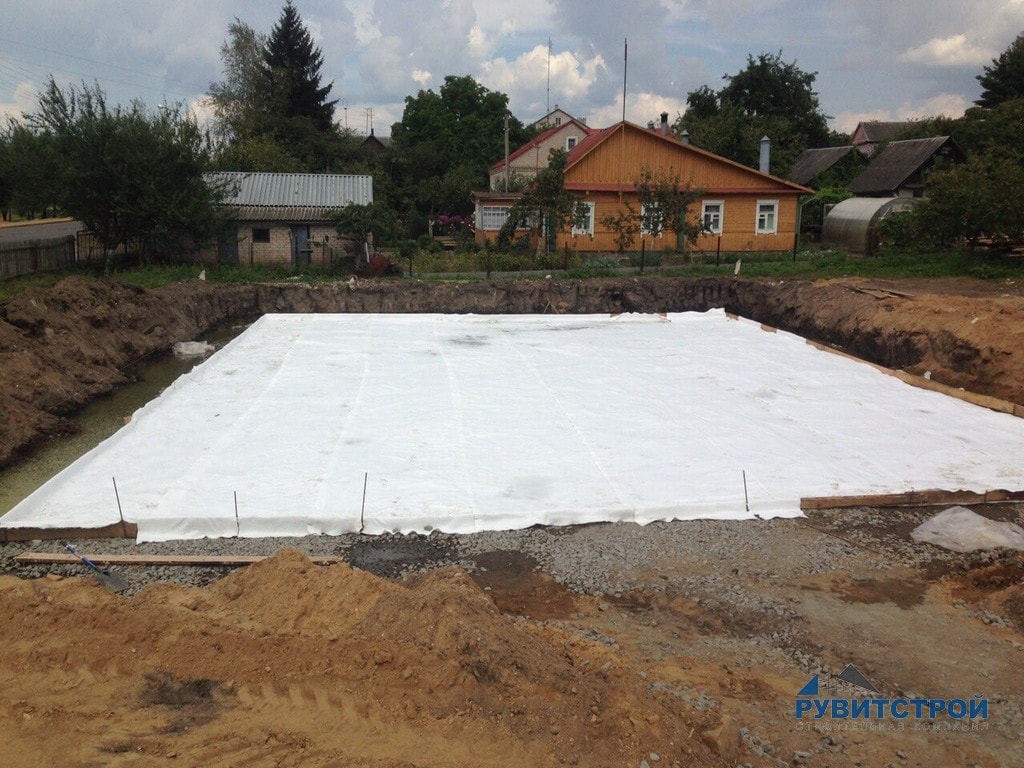

  4. Сверху на песок стелется геотекстиль или схожий по своим функциям материал.
  5. На геотекстиль засыпается слой из щебня толщиной до 20 см, чтобы лишняя влага, которая образовывается по всевозможным причинам под плитой, не застаивалась, а быстро уходила, равномерно распределяясь по грунту. Также щебневая подушка позволяет одинаково распределять общую массу строения на фундамент и грунт.
  6. Распределять гравий по песку следует равномерно, при этом нужно следить, чтобы его слой не был выше уровня грунта и соответствовал горизонтальной плоскости. Проконтролировать горизонтальность слоя можно, воспользовавшись нивелиром или гидроуровнем. После этого щебень тщательно утрамбовывается. Если это сделать некачественно, то после строительства дома есть вероятность, что произойдет неравномерная усадка, которая приведет к повреждению фундамента.

Подушка из щебня

Щебеночная фундаментная подушка обладает большей прочностью, она может применяться при строительстве зданий из более тяжелых материалов.

Для ее устройства должен применяться щебень средних фракций (20-40 мм), это позволяет получить наиболее оптимальные свойства подушки:

  • В первую очередь необходимо устроить подстилочный слой из песка. Его устройство не отличается от песчаной подушки, только его толщина несколько меньше, всего 10-15 см. Крупный песок разравнивается и трамбуется. При этом стоит сказать о том, что лучше качество уплотнения достигается при использовании специального вибрационного инструмента.
  • После этого устраивается сама щебеночная подушка, толщина слоя при этом должна составлять не меньше чем 20-25 см. От качества трамбовки так же зависит способность подушки воспринимать нагрузку, поэтому уплотнение должно выполняться с особой тщательностью.

Перед тем как делать подушку под фундамент из щебня, следует рассчитать его потребность. При этом следует учитывать, что ширина подсыпки должна превышать размер фундамента на 30-40 см, это обеспечит надежную устойчивость конструкции.

Для того чтобы упростить дальнейший монтаж фундамента, необходимо следить за тем, чтобы поверхность подушки находилась на уровне нулевой отметки. Для контроля этого параметра следует применять нивелир или лазерный уровень.

Применение такой подушки допускается при строительстве различных зданий, при этом этажность и материал стен значения не имеют (при соблюдении технологии устройства).

Выбираем подушку под фундамент

Начальный и ключевой этап строительства любого сооружения — устройство фундамента. На стадии проектирования, наряду с прочими проектными работами (инженерно-геологическими изысканиями, геодезической съёмкой, размещением на площадке, архитектурной и строительной частью, подводом и согласованием сетей, устройством подъездных путей, пожарных проездов и прочих работ), расчёту толщины и типа фундамента уделяется немало внимания и времени.

Фундамент принимает на себя нагрузку от строения, и перераспределяет её дальше на грунт. То есть он, как бы, оберегает здание, обеспечивая жёсткость, монолитность конструкции. Дополнительно усилить возводимое здание призвана подсыпка под фундамент, так называемая подушка. Она выравнивает предварительно уплотнённую площадку под фундаментом, дополнительно балансирует нагрузку от возведённой конструкции, исключая просадки в особенно напряжённых местах, выполняет гидроизоляционные функции. Правильная укладка фундамента гарантирует долговечность сооружения, подушка из песка и щебня под ним добавляет уверенности этой гарантии.

Что из себя представляет подушка под ленточный фундамент + правильная технология укладки

Конструкция ленточного фундамента экономична и проста.

В большинстве случаев он образует опору для наружных и внутренних несущих стен, являясь их продолжением в нижней части и опираясь на грунт.

Для уменьшения нагрузок, создаваемых процессами пучения и прочими факторами, между лентой и дном траншеи создают слой песчано-гравийной подсыпки, играющий роль демпфирующей и дренажной прокладки.

Функции песчаной подушки важны, но полного понимания ее роли в строении ленточного фундамента у большинства неподготовленных людей нет.

При самостоятельном строительстве никаких неясных вопросов быть не должно, поэтому о строении и функциях слоя песчаной засыпки следует поговорить особо.

Выравнивающий слой

После окончания укладки и трамбовки слоя ПГС производится повторная засыпка относительно тонкого (около 5 см) слоя песка. Он выполняет функции выравнивания и «запечатывает» поверхность слоя щебня, образуя плотную и гладкую поверхность для укладки геотекстиля.

Этот материал необходим для исключения утечек воды при заливке подбетонки (если она планируется), либо при заливке основной ленты. Материал укладывается на уплотненный выравнивающий слой с заходом на стены траншеи, чтобы залитый бетон оказался в ложбине и вода из него не уходила в грунт.

При заливке основной ленты слой геотекстиля служит дополнительной защитой от утечек на случай, если арматурный каркас порвет гидроизоляционную пленку.

В данном видео вы узнаете, как правильно сделать подушку под ленточный фундамент:

Технология формирования подушки

Итак, разберемся в теме – как правильно сделать подушку под фундамент из песка и щебня:

  • На дно траншеи засыпается песок. Его трамбуют до тех пор, пока высота слоя не станет 10-15 см.
  • Далее засыпается щебень. Материал также трамбуется, пока высота общего слоя не станет 40 см.

Конечно, надо понимать, что толщина подушки выбирается с учетом типа грунта на строительной площадке. Чем мягче грунт, тем толще слой укладываемых материалов. При этом необходимо учитывать, что ширина подсыпки должна быть больше ширины фундамента на 15-20 см с каждой стороны. И щебеночный слой должен формировать горизонтальную поверхность.

Что касается вопроса, какой фракции щебень нужен для подушки под фундамент, то об этом уже говорилось выше. Просто еще раз напомним – в пределах 20-40 мм.

Песчаная подушка под фундамент: как не завалить весь проект

Нужно ли сыпать песок под фундамент? Кому-то этот вопрос покажется странным: все так делают, к чему сомневаться? А между тем ответ не так однозначен, ведь и на песок нужны затраты. Давайте разберёмся, стоит ли овчинка выделки или это просто желание сделать «как у всех»?

Назначение песчаной подушки

Итак, опытные строители вам скажут, что без слоя песка под фундаментом никак не обойтись, а вот знатоки современных технологий точно усомнятся.

Ошибка в фундаменте может привести к катастрофическим последствиям вплоть до обрушения всей конструкции. Именно по этой причине так важно учесть все нюансы устройства фундамента и в первую очередь – места его расположения. Имеет значение рельеф грунта, уровень грунтовых вод, качество почвы и многое другое. И песчаная подушка – это решение, которое должно приниматься в соответствие в с этими данными.

Почему подушка обязательно должна быть под сборным фундаментом?

А выкопать траншею со строгим соблюдением уровня непросто – неровности будут в любом случае. Вот в этой ситуации слой песка поможет скрыть все огрехи работы экскаватора и компенсировать перепады высоты. Причём совсем не обязательно делать её большой – достаточно 10–15 см.

Как правильно уплотнить песчаную подушку

Если песчаная подушка действительно нужна, её следует сделать правильно. Мало просто насыпать песок на дно котлована, его следует тщательно утрамбовать.

Для наилучшего результата трамбуют мокрый песок. Его проливают и уже после смачивания выравнивают под давлением, причём подойдут даже ручные приспособления типа доски на палке или чего-то подобного.

Нужна ли песчаная подушка под монолитный фундамент

Монолитный фундамент представляет собой армированное основание, залитое бетоном. В процессе заливки бетон сам по себе заполняет все пустоты – и вроде бы нет необходимости выравнивать дно траншеи песком. Но не спешите отказываться от этой мысли. Вот на этом этапе будет очень важно изучить свойства грунта на вашем участке.

Если он песчаный, то действительно нет нужды в дополнительной засыпке песка. А если это глина или суглинок, которые имеют неприятное свойство деформироваться при наполнении влагой и промерзании? Вот в этом случае песчаная подушка «отыграет» деформацию и, возможно, спасёт ваше строение от трещин. Хотя полностью положиться на этот эффект рискованно.

Гораздо надёжнее заняться вопросом общего дренажа участка.

Статья по теме:

Виды фундаментов для частного дома: ленточный, столбчатый, плитный; как выбрать вид устройства фундамента, как сделать его усиление и утепление, на что необходимо обратить внимание при закладке — читайте в публикации.

Какой песок использовать и как сделать подушку максимально эффективной

Для обустройства фундамента подходит не всякий песок. Лучше всего использовать крупнозернистый – он как раз полностью выполняет функцию «подушки».

А вот просто насыпать песок в траншею – не самое лучшее решение. Со временем при проникновении грунтовых вод и естественных подвижках грунта песок просто просочится в нижние слои почвы и подушка исчезнет. Предотвратить это поможет слой геоткани.

Песчаную подушку обязательно должен дополнять слой щебня толщиной хотя бы сантиметров 5–10, а уже поверх него – бетонная заливка.

И совершенно точно можно сказать, что песчаную подушку следует сыпать под мелкозаглублённый фундамент. В этом случае песок будет выполнять очень важную функцию дренажа и не допустит сезонной деформации грунта.

И ещё для полного понимания темы рекомендуем вам послушать вот это авторитетное мнение в небольшом видеоматериале:

Классификация щебня по происхождению

Прежде всего, стоит классифицировать щебень по происхождению. Поставщики, которые реализовывают эту продукцию, чаще всего предоставляют полный перечень необходимой информации. Зачастую по происхождению щебень делится на:

  • шлаковый;
  • гравийный;
  • известняковый;
  • вторичный;
  • гранитный.

Нужно иметь в виду, что именно гранитный щебень отличается наиболее высокой прочностью. Об этом следует знать тем строителям, которые хотят обеспечить высокую долговечность фундамента. Специалисты также рекомендуют использовать этот вид щебня для создания основы. Однако это только в том случае, если строение является ответственным проектом. Если мы создаем фундамент под сарай или беседку, прочность щебня не имеет большого значения. В это же время стоит знать, что гранитный щебень является самым дорогим решением, поэтому сэкономить здесь не получится. С другой стороны, можно быть уверенным, что качество строительного материала действительно высокое, и само строение, построенное при использовании этого щебня, отличается долговечностью.

Нередко строители заменяют гранитный щебень на гравийный, и выигрывают в финансовом плане. Конечно же, на подобные риски не всегда есть смысл идти, но если бюджет строительства небольшой, то вполне можно и рискнуть. Кроме того, гравийный щебень зачастую используется для постройки небольших дачных сооружений и тому подобных построек. Однако все же имеется смысл обратиться по данному вопросу к специалистам, которые дадут свою авторитетную оценку об использовании того или иного вида щебня в строительстве.

Исключительно для легких построек специалисты рекомендуют использовать известняковую щебенку. Нужно иметь в виду, что этот материал не самый прочный, но для создания фундамента это не такое уж и плохое решение. Для постройки небольшой беседки такой вид щебня – отменный выбор.

Что касается вторичного щебня, то его использование для создания фундамента категорически не рекомендуется. Во многих других процессах, связанных со строительством, этот материал является незаменимым, так как включает в себя сразу два преимущества – невысокую цену и доступность.

Выбираем щебёнку для фундамента

Как уже было указано выше, щебень выбирается исходя из того, какими характеристиками обладает возводимое сооружение. Так, к примеру, чтобы осуществить строительство небольшой конструкции, к примеру, беседки, отличным выбором станет дроблёный известняк. Небольшой радиационный фон, а также себестоимость делают его оптимальным вариантом.

Если же вы планируете возвести двухэтажный загородный дом, то с этой целью наилучшим вариантом будет щебень, характеризующийся большей прочностью. Вполне подойдёт изделие, выполненное из гранита.

Но это далеко не все критерии, по которым определяется то, какой щебень использовать для фундамента

Если вы не хотите допускать необдуманных затрат, а также сэкономить денег, то следует обращать внимание и на другие параметры. Отличным выбором станет стройматериал, обладающий кубической формой

От этой, на первой взгляд мелочи, напрямую зависит степень расхода цементной составляющей. Кроме того, благодаря этому качеству улучшается и уплотняемость бетонного раствора.

Навесные щебнераспределители на каток

Равномерную посыпку щебнем стирающегося верхнего слоя дорожного покрытия можно осуществить при помощи дорожного катка, оборудованного навесным щебнераспределителем. Данное устройство обычно адаптировано к разным маркам дорожных катков. Например, щебнераспределитель навесной HYDROG — оборудование, совместимое с катками Ammann, Cat, Hamm, Dynapac, Bomag, Volvo.

Навесные щебнераспределители предназначены для равномерного и быстрого распределения щебня на поверхности асфальта. Они создают дополнительный шероховатый слой дорожного покрытия. Устройство увеличивает функциональность катка, крепится на его переднюю часть и подключается к системе гидравлики. Увеличивая проем выдающих шиберов, можно регулировать выдачу щебня.

Читать по теме: Техника для уборки снега

Навесной щебнераспределитель для катка используют на завершающем этапе строительства. Он является средством механизации в процессе поверхностной посыпки горячего асфальта щебнем. Насыпанный щебень вдавливается в поверхность катком и создает на дополнительный слой с повышенной износостойкостью и шероховатостью. Также он выполняет «расклинцовку» крупных фракций.

Технология распределения материала по дорожному покрытию:

  1. Навесной щебнераспределитель подключается к контуру гидравлики дорожного катка.
  2. Щебень или другой материал равномерно распределяется валом внутри бункера.
  3. Материал подается на распределяющий шибер, откуда равномерно высыпается на поверхность дороги.

Навесной щебнераспределитель устанавливается в передней части дорожного катка. Поэтому высыпанный на дорогу щебень в течение нескольких секунд вдавливается в асфальтную смесь при помощи гладковальцевого катка.

Руководство как соорудить подушку под фундамент

На снимке схема фундамента на песчаной подушке

Технические характеристики

Наиболее часто используемые подушки делают из песка. Как правило, они необходимы в тех случаях, если фундамент устанавливается на слабые грунты, у которых низкий расчет сопротивления, и они не в состоянии быть хорошей опорой и основанием для фундамента. Песчаные подушки под фундамент обладают рядом достоинств:

  1. При помощи песка заменяется проблемный грунт непосредственно под самим фундаментом;
  2. Даже тонкий слой песка способен выровнять дно выкопанного под фундамент котлована или траншеи. Данный момент имеет важное значение для проведения дальнейших работ.
  3. Подушка из песка отлично противостоит сжатию и благодаря этому свойству служит прекрасным посредником между основанием из грунта и самим фундаментом. Песчаная подушка снижает нагрузку и давление на грунт, лежащий ниже под котлованом, а также защищает железобетонный фундамент от излишней влаги. Кроме этого, препятствует просадке здания.

Для того чтобы определить необходимые размеры песчаной подушки, следует спроектировать сам фундамент. Так толщина подушки определяется исходя из характеристик конкретного фундамента. Средняя толщина, как правило, составляет от 10 до 20 см.

Если песчаная подушка рассчитывается под ленточный фундамент, то максим толщина должна быть равна ширине ленты, умноженной на три. Для расчета ширины песчаной подушки используется ширина основания фундамента с добавлением расширения в верхней части подушки на 20-25 см.

Руководство по устройству свайных фундаментов здесь: -fundamenta/svajnyj/ .

Толщина подушки под плитный фундамента в среднем составляет 0,5 метра. Для такого фундамента подушка состоит не только из песка, здесь добавляется щебень. Соответственно, на дно под фундамент сначала насыпается щебень слоем толщиной около 20 см, и далее сверху 30 см песка.

Эти данные ориентировочные, толщина подушки может меняться в зависимости от характеристик имеющегося грунта и от веса самого здания.

Если планируется строить небольшой деревянный дом, который мало весит, то будет достаточно подушки толщиной в 15 см, а для тяжелых кирпичных и многоэтажных домой как раз будет необходим слой песка с щебнем в 50 см.

Щебень необходим для компенсации пучинистости грунта, а также его низкой плотности. Кроме этого, щебень является прекрасным дренажным инструментом, который необходим на глинистых почвах, где уровень грунтовых вод достаточно высок.

Щебень для подушки должен использоваться средних фракций для достижения максимальных полезных качеств. Песок же наоборот необходимо использовать только крупных фракций, в противном случае ухудшится сопротивление сжатию и фундамент может сильно осесть.

Существует несколько видов подушек под фундамент:

Устройство и расчет

Для правильного расчета песчаной подушки сначала рассчитываются объемы необходимого материала. Читайте руководство как сделать фундамент для теплицы. Берем площадь будущей постройки и умножаем на проектную толщину песчаной подушки.

Для примера можно взять постройку, ширина которой составляет 6 метров, а длина – 8 метров, а средняя толщина подушки равна 20 см. Соответственно нам потребуется: 6*8*0,2 = 9,6 кубических метров песка.

Но нам еще необходимо учесть плотность материала, которая уменьшится при утрамбовке, соответственно лучше полученную цифру увеличить на процентов 15 (9,6*1,15 = 11 куб. м). В результате мы имеем необходимый объем материала для устройства подушки под фундамент.

Как сделать?

Сооружение песчаной подушки достаточно просто выполнить:

  • подготовка подушки под фундамент заключается в определении типа грунта и уровня грунтовых вод. Если грунтовые воды расположены высоко, соответственно делается предварительно дренаж;
  • затем выкапывается котлован либо траншея;
  • на дно слоями насыпается песок средней фракции, здесь же производится заливка подушки. Насыпая каждый слой, песок необходимо хорошо выровнять и утрамбовывать при помощи воды и виброплиты;
  • армирования подушки производится в том случае, если подушка планируется бетонная монолитная. Чаще всего такая подушка используется при ленточном фундаменте и армируется ее подошва с помощью металлических сеток.

Смотрите на видео рекомендации по устройству песчаной подушки фундамента:

Как видно из всего описанного, устройство и сооружение подушки под фундамент достаточно просты. Главное соблюдать технологию, поэтапность и все рекомендации. В таком случае прочность и долговечность возводимого здания обеспечены.

Какой щебень нужен для подушки под фундамент

Добавил(а): Ксения Зубкова 22 июня

Планируя строительство дома, прорабатывают все моменты, в том числе решают, как будет обустроена подушка под фундамент. Без неё основание не сможет выдержать нагрузок, а здание простоит только короткий срок. Подушка под основание дома должна состоять из конкретного материала, насыпанного слоем определённой толщины.

Подушка под фундамент: песчаная, щебеночная, бетонная – зачем нужна и как делать

Всем известно, что опорой дома является фундамент. Если подземная часть будет выполнена правильно, то строение простоит долго.

В период эксплуатации на его фасаде не появятся трещины, окна не перекосятся, а цоколь не разрушится. Подушка под фундамент является первым слоем основания почти каждого строения.

Она считается важной функциональной составляющей, а ее устройство подчиняется определенным правилам.

Общая информация

Подсыпка имеет тесную связь с понятием фундамента. Фундамент является самой важной частью строительства любых домов. Это их основание, без которого они быстро станут непригодными для жилья. При наличии некачественного фундамента появляются различного рода дефекты: перекосы окон и дверей, трещины на стенах и др. Поэтому постройка любого дома начинается с непосредственной установки основы. При этом важно соблюдать все имеющиеся строительные нормы, основным пунктом в которых является качественное обустройство подсыпки. Её также называют подложкой и подушкой. Она — одна из важных составляющих основания дома.

Подушка под фундамент

Сооружение любого здания начинается с фундамента. Его задача, обеспечивать надежную опору и поддержку здания на протяжении всего срока эксплуатации. Но для того чтобы фундамент было легче заливать, и он имел все условия для выполнения своих функций, ему нужна своеобразная подушка. Назначение подушки в том, чтобы обеспечить ровную и устойчивую поверхность под фундамент.





Устройство подушки фундамента

Подушка под фундамент представляет собой слой материала в виде крупного песка, гравия или бетона. Этот слой укладывается по определенным меркам и нормам, которые обеспечат его функциональность.
Если фундамент заливается под большое здание, которое будет построено из тяжелого материала, применяют подушку из щебня, укладываемую на всю площадь будущего строения. Под слой щебня засыпается небольшой слой песка, который предотвратит неравномерную усадку подушки при заливании фундамента.

В случаях с ленточными фундаментами подушка засыпается в предварительно вырытую канаву, утрамбовывается и выравнивается. При устройстве подушки под фундамент следует особое внимание уделить выбору материала. Если это будет песок, то его нужно выбирать из крупнозернистых сортов, и ни в коем случае не применять для этих целей материал из слишком мелких крупинок. Что касается щебня, то тут оптимальным будет вариант с размером отдельного камня в 20-40 мм.

Толщина подушки фундамента

Насчет толщины подушки мнения отечественных и зарубежных инженеров несколько расходятся. По заграничным нормам, толщина песчаной подушки под любое здание не должна быть менее 80 сантиметров.

Наши же строители укладывают подушки, начиная от 25 сантиметров.
При засыпании подушки определенной толщины, следует учитывать, что общая высота фундамента при этом не должна уменьшиться. То есть при расчете глубины котлована нужно наперед рассчитывать как толщину самой подушки, так и высоту будущего фундамента.
Кроме того, подушка под фундамент не должна быть слишком близко от местонахождения подземных вод. Если подземные воды находятся на очень высоком уровне, который не позволяет заложить фундамент ниже уровня промерзания почвы, то от строительства на таком месте лучше отказаться. Либо применить другие технологии постройки зданий.

Песчаная подушка под фундамент

Подушка под фундамент из песка применяется как при закладывании обычного фундамента, так и ленточного. Песок при этом выбирается с более крупными частицами и небольшим содержанием пыли, и тем более глины. Глину использовали ранее для гидроизоляции фундамента. Однако этот метод постепенно искоренил себя, так как при использовании этого материала, влага не только не поступает к фундаменту, но и не позволяет ей от него уходить. А это пагубно влияет на долговечность основания.

Перед укладкой песка в качестве подушки под фундамент следует обеспечить ему достаточный уровень влажности. Более влажный песок плотнее утрамбовывается и не так быстро отбирает воду у бетона, давая время на нормальное созревание фундамента. Не рекомендуется применять смачивание песка непосредственно во время утрамбовки подушки. Это может привести к размыванию грунтов под подушкой, что уменьшит, или вообще сведет к нулю ее эффективность.
Песок укладывается поэтапно небольшими слоями. Каждый слой трамбуется до необходимой плотности, после чего укладывается очередной. Для трамбовки используется специальная вибрирующая плита или другое подобное приспособление.

О преимуществах и недостатках свайного фундамента, а так же о фундаментах на винтовых сваях читайте в следущих обзорах.

 Гравийная подушка под фундамент

Подушка из гравия под фундамент укладывается аналогично песчаной. Для этого используется щебень небольшой и не слишком мелкой фракции, который также укладывается небольшими слоями и трамбуется. Если здание будет одноэтажным, и материалом для его постройки будет дерево, то при решении использовать подушку из гравия, ее можно не трамбовать.

При организации гравийной подушки, под слой щебня укладывается небольшое количество крупнозернистого песка. Это необходимо для равномерного распределения веса подушки, и выравнивания основания под нее.



Подушка под ленточный фундамент

Если для постройки дома решено использовать ленточный фундамент, то в качестве подушки под него может быть использован как щебень, так и песок. При укладке подушки под ленточный фундамент рассчитывается ее толщина, которая исходит от ширины основания фундамента, и составляет 1:3.


Технология укладки подушки будет такая же, как было описано выше. Не стоит забывать при этом об использовании армирования для укрепления и связки фундамента. В тех случаях, когда почва под будущим строением достаточно прочная, и отсутствуют поблизости подземные воды, толщину подушки можно уменьшить, и использовать ее только для выравнивания дна котлована под закладку фундамента.

Видео о толщине песчаной подушки под фундамент

размеры по ГОСТу вариантов под фундамент, устройство основания, толщина бетонной и песчаной ФЛ

Фундамент здания является одним из главных элементов конструкции, отвечающим за общую устойчивость строения и продолжительность его срока службы. Основание любого строения испытывает серьезные весовые и вибрационные нагрузки, которые связаны с подвижностью грунтов, этажностью и особенностями эксплуатации сооружения. В целях повышения прочности и долговечности конструкции под фундамент закладывается подушка, кратно повышающая эксплуатационные характеристики объекта.

Особенности

Подушка под фундамент представляет собой искусственное основание, которое укладывается поверх песчаной отсыпки котлована и формируется из различных материалов. Фундаментная подушка выполняет ряд важных функций.

  1. Выравнивание. Это предназначение является одним из основных и заключается в устранении дефектов дна котлована, возникающих после работы строительной техники. Для таких целей обычно применяется песчаная подушка. В случае укладки ленточного заливного фундамента, оборудование подушки не является обязательным условием: достаточно залить бетонный раствор, который эффективно заполнит все существующие пустоты и полости, и произведет выравнивание без использования дополнительных мер.
  2. Уменьшение нагрузки на грунт. Фундаментная подушка защищает грунт от подвижек и просадки, выступая в роли компенсатора и принимая весовую нагрузку на себя. Посредством ее формирования происходит замена слабых и пучинистых грунтов на песок, в результате чего существенно увеличивается несущая способность грунта и обеспечивается прочность основания.
  3. Дренажная функция. При обустройстве подушки из песка толщиной в 30 см нарушается капиллярная проницаемость грунта. Это ведет к невозможности поднятия влаги от грунта к фундаменту, а также к отводу излишней влаги от осадков на более низкий, относительно фундамента, уровень.

Технические требования

Устройство фундаментной подушки регламентировано СНиП и ГЭСН, поэтому при ее формировании важно учитывать все предъявляемые требования и нормы.

Так, при строительстве железобетонной подушки, руководствуются ГОСТом 13580, принятом в далеком 1985 году, но до сих пор не утратившим своей актуальности. Документ регламентирует нормы обустройства и сортамент бетонных подушек под фундаменты промышленных и гражданских объектов, предполагающих наличие тяжелых стен.

Элементы прослойки представляют собой конструкции, в состав которых входит тяжелый бетон и стальная арматура.

Такие блоки должны строго соответствовать всем требованиям ГОСТ, и обладать высокой прочностью, устойчивостью к сейсмическим нагрузкам, экстремально низким температурам и коррозии. Бетонная подушка, используемая в ленточном фундаменте, значительно увеличивает ширину опорного основания, что, в свою очередь, приводит к уменьшению удельной нагрузки на единицу площади. Это позволяет считать фундаментную подушку основным элементом конструкции, который принимает на себя всю весовую нагрузку. Именно поэтому при строительстве фундамента важно строго соблюдать все необходимые нормы и стандарты.

Виды

Фундаментные подушки могут быть выполнены из различных материалов, выбор которых зависит от этажности, состояния грунтов, сейсмичности и назначения сооружения.

Песок

Самый недорогой строительный материал, используемый при обустройстве подушки под легкие каркасные или деревянные одноэтажные постройки. При толщине слоя в 25–30 см песок надежно защищает основание дома и выступает в роли компенсатора при усадке грунта. При устройстве подушки может быть использован как речной, так и карьерный вид песка. Основными преимуществами применения этого недорогого материала являются его доступность, простота монтажа, низкая теплопроводность, значительно снижающая теплопотери здания и высокие показатели степени уплотнения.

С помощью песчаной прослойки можно легко устранить неровности дна котлована или ландшафта.

К недостаткам песка относят невозможность его применения при строительстве многоэтажных домов и промышленных предприятий, а также нерациональность его использования на почвах с высоким залеганием подземных вод. В тех случаях, когда уровень водоносного горизонта нестабилен и испытывает сезонные колебания, перед строительством подушки следует обустроить систему дренажа.

Песчано-гравийная смесь

Этот вариант является наиболее распространенным для формирования подушек, он широко используется при строительстве частных жилых домов и дач. Формируется такая подушка на слабонесущих грунтах и нуждается в тщательной утрамбовке. Смесь должна обладать среднезернистой структурой, использование песочной пыли или мелкозернистого песка недопустимо.

Материал используется в случаях, когда нужен надежный фундамент под брусовой или бревенчатый дом, оснащенный мансардой или имеющий большую площадь.

Щебень

Довольно прочный материал, равномерно распределяющий весовую нагрузку по всей площади основания. Применяется для формирования фундаментных подушек в домах не превышающих двух этажей. Для формирования щебеночного слоя в качестве вспомогательных компонентов используются песок и гравий, доля которых должна составлять не менее 30% от общей толщины.

Бетон

Является самым дорогостоящим и надежным материалом, и используется при строительстве многоэтажных жилых домов и промышленных сооружений. Бетонная подушка выступает в роли компенсатора реакции проблемных пучинистых грунтов и принимает на себя всю тяжесть строения. Бетонная подушка представляет собой блок из железобетона, имеющий маркировку ФЛ, что означает фундамент ленточный

Плотность такого блока составляет не менее 2,5 т/м3, что является весьма высоким показателем и указывает на повышенную прочность монолитной плиты.

Гравий

Использование этого материала в качестве подушки при строительстве многоэтажных домов предполагает наличие в составе крупнофракционных элементов, размер которых варьируется от 2 до 4 см.

Каждый из материалов, используемых для создания подушки под фундамент, обладает уникальными техническими характеристиками или совмещает в себе несколько свойств, присущих его составным компонентам. Так, при формировании щебеночного слоя обязательными составляющими выступают песок и гравий, без которых функционирование подушки не будет полноценным. Поэтому при выборе нужного материала необходимо учитывать совокупность всех факторов, влияющих на прочность и долговечность фундамента.

Устройство

Монтаж некоторых видов фундаментных подушек может быть проведен самостоятельно без использования дорогостоящей техники и привлечения специалистов. Самым эффективным, но в то же время недорогим способом обустройства прослойки, является установка песчано-гравийной подушки, технология монтажа которой предусматривает несколько этапов.

Первоначально следует выкопать траншею, глубина которой будет соответствовать началу плотного слоя грунта. Затем в приготовленный ров нужно засыпать крупнозернистый речной песок. Засыпание следует производить небольшими порциями, постепенно формируя равномерные слои толщиной 15 см, и поочередно проливая их водой и утрамбовывая.

Между слоями песка укладываются слои гравия. Их толщина может варьироваться от 5 до 25 см, и зависит от типа почвы и этажности дома. Песчано-гравийную подушку рекомендуется оборудовать под всем строением: это обеспечит равномерную усадку здания и предотвратит появление трещин на стенах. Ширина подушки должна выступать за пределы фундамента на 30 см.

Важным условием обустройства такого типа прослойки является особо тщательное утрамбовывание каждого слоя. Плотность свеженасыпанного основания под фундамент должна составлять 1,6 г/см3 относительно плотности грунта.

Очень внимательно следует отнестись и к выбору песка. В его составе не должно присутствовать вкраплений глины, иначе это может привести к вспучиванию подушки при попадании влаги.

Аналогичным образом производится устройство подушки из щебня. В данном случае два нижних слоя составляют песок и гравий, на которые сверху засыпается слой щебня толщиной от 25 до 30 см. Горизонтальность уложенного слоя следует проверить при помощи строительного уровня. Размеры подушки должны превышать габариты фундамента на 50 см.

Совсем простым является обустройство песчаной подушки. Для ее монтажа сначала нужно произвести разметку и извлечь грунт до необходимой глубины. Затем на дно выкопанной траншеи нужно постелить геотекстиль, который будет служить защитой фундамента от влаги. Далее можно начинать засыпку дренажного слоя, для формирования которого подойдет крупнофракционный песок.

Толщина дренажа должна составлять не менее 25 см. Затем следует приступить к засыпке речного или карьерного песка, с тщательным трамбованием и обильным увлажнением каждого слоя.

Качество утрамбовки можно проверить следующим образом: нужно наступить на подушку обеими ногами, а затем сойти с нее и проверить наличие следов от обуви. На правильно утрамбованном песке следов не должно быть видно. В противном случае следует возобновить работы и добиться высокой плотности созданной подушки.

Расчет толщины основного слоя производится индивидуально и зависит от площади дома и материала строительства стен. В любом случае общая толщина песчаной подушки должна быть не менее 15 см. По окончании монтажных работ нужно еще раз проверить горизонтальность, после чего можно приступить к построению опалубка и заливке фундамента.

Рекомендации

Прежде чем приступить к выбору материала для создания подушки, необходимо учитывать ряд моментов.

  • При строительстве ленточного фундамента толщина прослойки не должна быть меньше 25 см, а ширина должна превышать размеры ленты на 10 см с обеих сторон. Процесс утрамбовывания песчано-гравийных прослоек лучше производить при помощи виброплиты. По окончании трамбовки подушку нужно тщательно выровнять и положить на нее слой гидроизоляции.
  • При строительстве монолитного фундамента обустройство подушки производится на всей площади вырытого котлована. Для этого его дно разравнивается и засыпается щебнем или гравием. Толщина слоя должна составлять 15 см. Сверху щебня насыпается 10 см песка, после чего весь пирог тщательно утрамбовывается виброплитой. Далее прослойка гидроизолируется и начинается монтаж фундамента.
  • Для столбчатых и свайных фундаментов рекомендуется обустраивать песчано-гравийную подушку толщиной не менее 30 см. Ее ширина должна быть больше размера столба на 20 см. Сверху подушка обязательно покрывается полиэтиленом или рубероидом, что предотвратит напитывание ею влаги из заливаемого бетонного раствора.
  • Для двух- и трехэтажных частных домов иногда используют самодельную подушку из бетона. Для этого на дно котлована засыпают гравий слоем в 10 см и хорошо утрамбовывают. Затем производится монтаж опалубки, высотой 30 см. Для усиления конструкции можно провести армирование из бута или арматурных прутов. Далее следует приготовить бетонный раствор и залить его в приготовленную опалубку. После того как бетон полностью застынет, рекомендуется произвести гидроизоляцию подушки.

Фундаментные подушки являются эффективным решением проблемы слабых грунтов при строительстве зданий и сооружений. Они помогают сформировать надежный фундамент, укрепить основание и значительно продлить срок эксплуатации строения.

Более подробно о том, как сделать фундаментную подушку своими руками, расскажет следующее видео.

Устройство песчано-щебеночной подушки

Устройство песчано-щебеночной подушки

Как известно, основой каждой возводимой постройки является фундамент. Будь то обычный сарай или многоэтажный дом; сооружение из кирпича и шлакоблока или из деревянного бруса. Фундамент служит для прочности и защиты строения. Часто, основой под фундамент служит песчано-щебеночная подушка. Она используется при строительстве на слабонесущих грунтах. Именно подушка определяет насколько долго простоит здание.

Какие функции выполняет подушка?

Для того чтобы не возникало сомнений по поводу необходимости укладывания предназначения подушки под фундамент, рассмотрим какую роль она играет:

  • выравнивается дно траншеи;
  • вся постройка будет гарантированно в стабильном положении;
  • равномерно распределяются нагрузки на грунт;
  • усадка сводится к минимуму.

Еще одна очень важная функция подушки — это предотвращение контакта фундамента непосредственно с грунтом. Тем самым исключается возможность его разрушения под воздействием различных природных факторов.

Размеры подушки важны для устойчивости фундамента. По ширине она должна быть больше чем основание фундамента. Высота делается с учетом уровня подземных вод, величиной предполагаемых нагрузок и глубины промерзания грунта.

Из чего состоит песчано-щебеночная подушка?

При устройстве песчано-щебеночной подушки обычно используют следующие материалы:

  • песок;
  • гравий или щебень;
  • раствор бетона.

Какой материал будет выбран и размеры самой подушки определяются с учетом геологического размещения постройки. Для местности со слабым и подвижным грунтом в основном берут такое соотношение:

  • 60% щебня;
  • 40% песка.

Следует помнить, что песок необходимо брать обязательно средней или крупной фракции. Мелкая фракция и песчаная пыль не подходит для устройства подушки. Щебень также берется средний (20-40 мм).

Некоторые строительные компании предлагают использовать в качестве подушки глину, мотивируя это тем, что этот материал несет в себе гидроизоляционную функцию. Однако если фундамент возводится на пучинистом грунте, глина не подойдет. При низких температурах она имеет способность увеличиваться в размерах и, тем самым будет давить на всю подземную конструкцию.

Как укладывается подушка?

Определенного правила для укладки песчано-щебеночной подушки не существует. Все зависит от качества грунта, типа постройки и вида фундамента. Но есть поэтапная технология, которой необходимо придерживаться.

При строительстве большого, многоэтажного дома материалы привозятся большими объемами и выравниваются с помощью строительной техники. Каждые 20-30 см песчано-щебеночного слоя разравнивают и заливают водой. Это необходимо для лучшей утрамбовки.

Для тех, кто решил заняться устройством подушки самостоятельно, следует учитывать порядок проводимых работ:

  • Тщательно выравнивается дно траншеи. Засыпается крупный песок в несколько слоев. Общая высота должна быть примерно 20-25 см. Каждый слой необходимо увлажнить и утрамбовать. Обязательно поверьте ровность поверхности с помощью уровня.
  • Вслед за песчаным слоем идет щебень около 20 см толщиной. Утрамбовывают таким же образом, как и песок.
  • Поверх щебеночного слоя для большей прочности снова насыпают песок и увлажняют. Проделывают эту процедуру до тех пор, пока песок не проникнет во все пустоты и не появится на поверхности.

Как видим, сложностей в устройстве песчано-щебеночной подушки нет. Даже начинающий строитель без опыта с легкость справится с этим процессом, если будет придерживаться всех правил.

Подушка под ленточный фундамент: песчаная, гравийная, бетонная

Насколько надежным будет ленточное основание дома зависит от того, насколько качественной будет подушка под фундамент.

Если ее укладка будет выполнена с помарками, в дальнейшем — возможен перекос стен, оконных проемов, здание начнет проседать, появятся трещины.

Подушка должна обеспечивать максимальную надежность и стабильность площадке.

Под ленточное основание чаще укладывают:

  • Песчаную подушку;
  • Гравийную;
  • Бетонную,

У каждой из них имеются важные достоинства и недостатки. Чтобы строительство прошло успешно, необходимо ознакомиться с их особенностями.

Преимущества и особенности песчаных подушек

Независимо от типа, подушка под ленточный фундамент должна выполнять несколько важных функций:

  • Является защитной прослойкой, исключающей контакт между фундаментом и слоем грунта;
  • Выравнивает основание котлована;
  • Выполняет роль дренажной системы, отводя из-под здания талую и дождевую воду;
  • Исключает промерзание нижней части основания дома;
  • Правильно перераспределяет нагрузку на грунт.

Чаще всех обустраивается песчаная подушка под фундамент, благодаря которой владелец дома существенно снижает свои расходы на строительство.

Необходимо использовать речной или приобретенный крупнозернистый песок.

Схемы:

Не менее популярна песчано гравийная подушка под фундамент, которая значительно прочнее и надежнее предыдущей, но обойдется дороже.

Основным материалом является гравий, под который необходимо подготовить основу из песка с более мелкой фракцией слоем около 15-20 см.

Решая, как сделать подушку под фундамент, необходимо правильно рассчитать ее площадь. Она должна быть больше площади основания, выступая по сторонам на 0.15-0.2 м.

Пере началом работ особое внимание уделяют уровню, на котором протекают грунтовые и талые воды. Если вода будет периодически заливать подушку, все ее преимущества сводятся не нет.

Если уровень вод слишком высок, рекомендуется обратиться к специалистам, знающим особенности строительства в данной местности.

Некоторые строители утверждают, что подушка под фундаментные блоки не нужна. Они будут совершенно не правы.

Грунт, под действием талых или грунтовых вод, постоянно выпячивается.

Чтобы избежать выпирающего воздействия или максимально компенсировать его, рекомендуют укладку шлаковой или песчаной подушки толщиной до 0.5 м.

Бетонная и щебенчатая подушка

Высокой степенью надежности и прочности отличается бетонная подушка под фундамент. Но ее самый весомый недостаток – стоимость.

Для бетонной подушки необходимо правильно подготовить основание толщиной 10-15 см, желательно из щебня. Оно должно быть тщательно утрамбовано при помощи виброплиты.

Затем по периметру обустраивается опалубка, с верхней отметки которой будет начинаться ленточный фундамент.

Для большей надежности производят армирование подушки прутом 8-12 мм. Марка заливаемого бетона рассчитывается исходя из массы здания, но раствор обязательно должен быть морозостойким.

Не менее популярна подушка под фундамент из щебня. Для нее необходим камень с фракцией до 40 мм.

Под нее, как под гравийный вариант, необходимо подготовить основание из слоя средне дисперсного речного песка.

Схема подушки

Площадь такого основания должна превышать аналогичную характеристику ленты фундамента, расходясь по сторонам на 10-15 см.

Примерная толщина подушки под фундамент из щебня составляет от 30 до 50 см, из которых 20-35 см – плотно утрамбованный слой щебня.

Не менее популярна песчано-щебенчатая подушка. Она обеспечивает достаточный уровень устойчивости на слабонесущих грунтах.

Однако для нее нельзя использовать пылеватый или слишком мелкий песок. Альтернативным вариантом считается песчано-гравийная подушка.

Если классическая песчаная подушка под ленточный фундамент должна быть максимально уплотненной, песчано-щебенчатая не требует дополнительной утрамбовки при возведении каркасных или деревянных домов, что существенно сокращает время проведения работ.

После окончания укладки усадка основания будет минимальной.

Но чтобы песочная подушка под фундамент и различные ее разновидности служили долго и надежно, рекомендуется исключить попадание в них глины.

Некоторые строители рекомендуют делать глиняный слой, который должен надежно предохранять основание здания от влаги.

В реальности дела обстоят хуже. Вода, которая задерживается в глине, будет приводить лишь к вспучиванию грунта.

При значительном содержании глины не будет выполняться основное предназначение для чего нужна песчаная подушка под фундамент – отвод вод. Спустя несколько лет фундамент начнет трескаться, дом пойдет на скос.

Если в доме панируют обустраивать подвал, подушку и фундамент связывают между собой вертикально расположенными прутами арматуры. Во всех случаях ленту необходимо гидроизолировать по верху.

Советы по возведению

Обустраиваемая подушка под фундамент из песка и прочих материалов должна быть надежно утрамбована.

В ходе проведения работ смесь держат во влажном состоянии, а в жаркие периоды ее поливают особенно обильно, чтобы добиться максимальной плотности.

Иногда поверх песчаного слоя обустраивается подушка под фундамент из битого кирпича.

Она существенно снизит стоимость строительства, но тяжелые постройки могут продавить подобного рода основание. Данная подушка укладывается под деревянные или каркасные дома.

Один из наиболее волнующих вопросов – какова оптимальная толщина подушки под фундамент.

Она может быть различной и зависит от нескольких факторов:

  • Необходима ли подсыпка на грунт;
  • Выбранный строительный материал для подушки.

Чтобы выровнять основание, рекомендуется делать гравийную подсыпку. Ее толщина – 8-20 см (чем больше дом – тем толще она должна быть).

Иногда предпочтение отдают щебенчатой подсыпке, толщина которой составляет до 30 см.

Рекомендуют придерживаться следующих значений:

  • Толщина песчаной, гравийной или щебенчатой подушки – 30-50 см;
  • Толщина бетонной подушки – на 30 см больше ширины фундамента;
  • Ширина любой подушки – на 15-20 см больше фундамента в каждую из сторон.

Выяснив, зачем нужна песчаная подушка под фундамент, становится понятным, что она необходима независимо от типа и сложности строительства.

Без нее дом в скором времени начнет проседать и доставит немало хлопот.

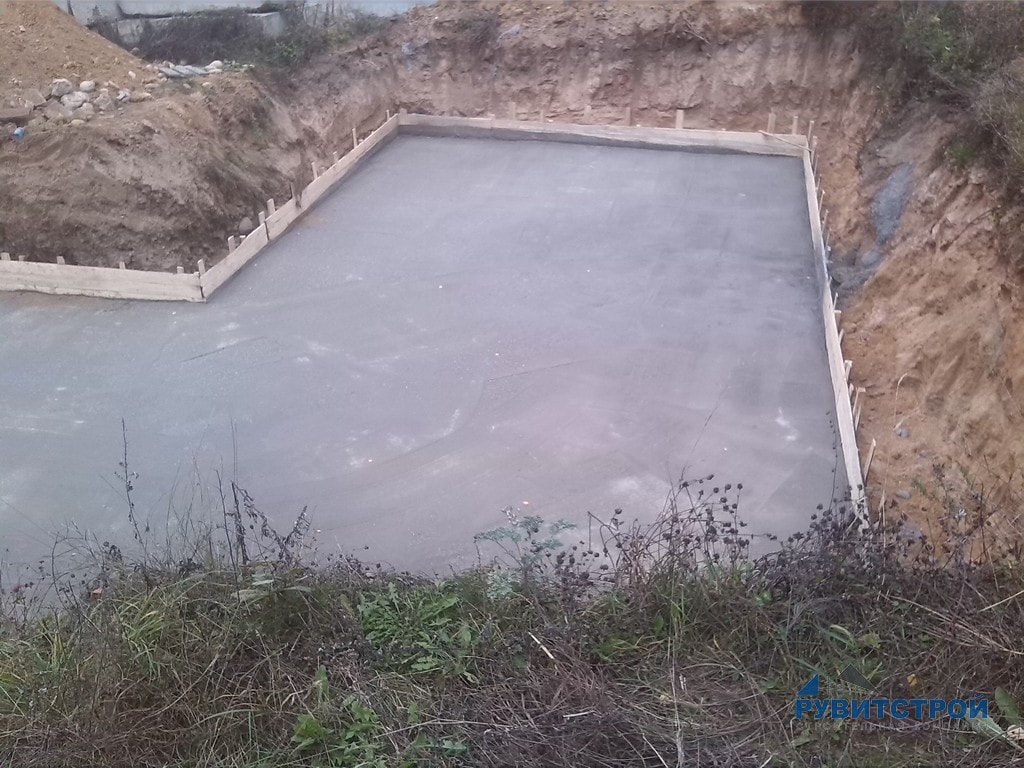

Подушка под фундаментную плиту песчаная, подсыпка щебнем, подложка из пенопласта

Песчаная подушка под фундаментную плиту, заказанная в строительной компании «Проект» обеспечивает преимущества клиентам:

  • охват всего Подмосковья, работы в Москве
  • разумное соотношение качества, цены
  • высокий профессионализм бригад
  • скорость реагирования на заявки
  • грамотный выбор материала подсыпки (гравий, щебень, песок, пенопласт)

Нормы СНиП классифицируют грунты на пылевато-глинистые, пески, крупнообломочные, скальные. Механические характеристики значительно отличаются, поэтому, прочность основания в каждом случае усиливается разными технологиями. Связные грунты подвержены деформациям пучения, что, при высоком УГВ, чревато разрушением стен здания. Гравийная, песчаная подушка имеет высокие прочностные характеристики, она снижает стрессовые нагрузки на фундамент, является в большинстве случаев обязательной.

Технология изготовления подушки для фундаментной плиты

Процесс укрепления оснований состоит из этапов:

  • рытье котлована, периметр которого превышает размер плиты на 0,5 м с каждой стороны
  • проведение дренажа (по необходимости)
  • по верхней отметке подушки натягивается шнур
  • песок, гравий засыпается слоями 20 мм с увлажнением, трамбовкой каждого слоя
  • при изготовлении комбинированной песчаной подушки снизу укладывается песок (200 мм), поверх него засыпается гравий (100 мм)

Уклон, перепады верхнего слоя недопустимы, так как, плита основания получает уклон, приводя к снижению характеристик основания. Для увеличения ресурса песчаная подушка под фундаментную плиту укрывается геотекстилем. Конструкция снижает капиллярное впитывание бетоном влаги, за счет чего увеличивается ресурс коттеджа. Если вместо готового ж/б изделия используется заливка плиты в самом котловане, подушка укрывается гидроизоляционным материалом, предохраняя слой бетона от обезвоживания, трещинообразования. Для подложки используется пленка, рубероид, пергамин.

При изготовлении котлована механизированным способом имеется опасность перекопа экскаватором какой-либо его части. Выравнивание грунтом в данном случае недопустимо – весь котлован углубляется на величину перекопа, песчаная подушка для фундаментной плиты засыпается на большую высоту, послойное трамбование обязательно. Для всех коммуникаций оставляют отверстия с гильзами, после прохождения в них труб щели герметизируют.

Основными результатами ошибок при строительстве фундаментов данного типа являются:

  • перекос дверей, окон
  • трещины в стенах
  • затопление цоколя

В первых двух случаях силы бокового пучения снижают следующими способами:

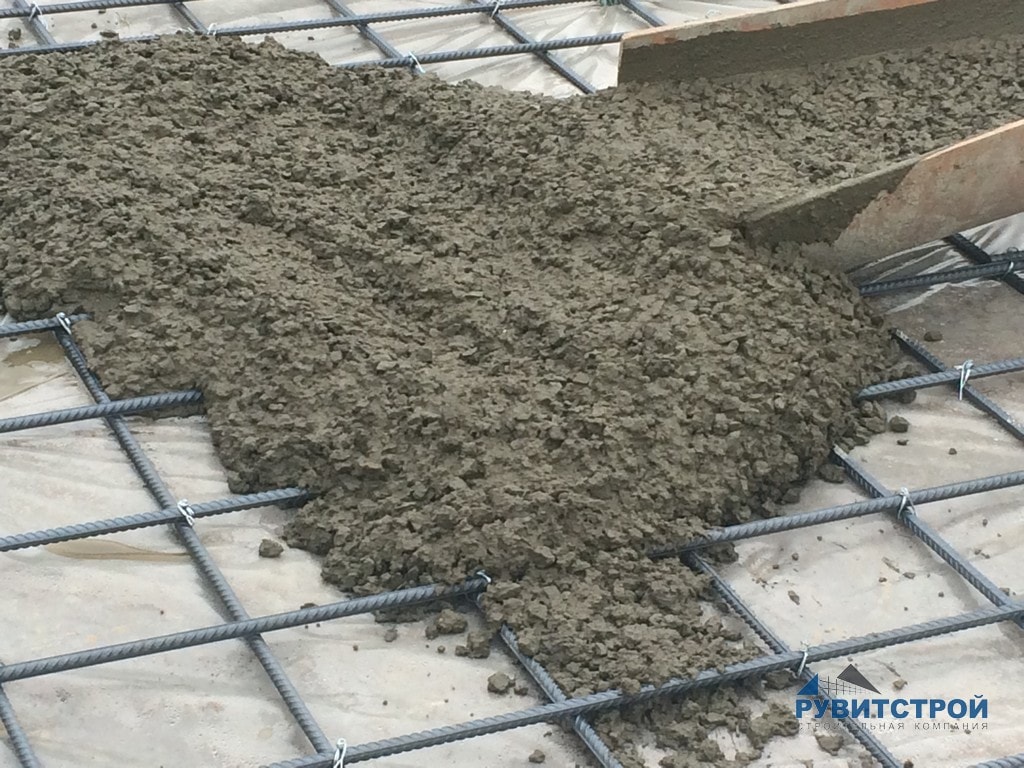

Подложка и подсыпка под фундаментную плиту

Подложка (подсыпка) под фундаментную плиту в комплекте с утеплителем позволяет снизить глубину заложения, снизить бюджет строительства на 10 – 20%. Для этого утепляют нижнюю часть плиты, выводя слой пенопласта на 0,5 м за ее периметр. Таким образом, проектировщики избавляют основание от сил пучения – глина не может замерзнуть, расшириться за счет сохраненного слоем пенополистирола тепла недр.

Пенопласт под фундаментную плиту

Пенопласт под фундаментную плиту должен иметь высокую плотность, поэтому, используется материал марки Р520 и выше. Его можно заменить экструдированным пенополистиролом, имеющим высокую прочность сжатия. Оба этих материала одновременно выполняют функции влагозащитной изоляции. В плотных грунтах часто присутствует радон, увеличивающий радиоактивный фон здания. Его блокируют полиэтиленовыми мембранами, укладываемыми между плитой, пенопластом.

Выбор материала для подушки под фундаментную плиту

Песок добывают со дна рек, карьерным способом, в первом случае примесей в продукте гораздо меньше, однако, стоит он дороже. Карьерный песок дешевле, он имеет мелкую, среднюю, крупную фракцию. Для изготовления подушек под плитный фундамент используются, как правило, средняя, крупная фракция продукта. Даже после трамбовки, пористость материала составляет 38%, что обеспечивает качественный дренаж талых, грунтовых вод в песчаный слой, предохраняя фундамент от воздействия агрессивных сред.

Щебень под фундаментную плиту

Наиболее востребован для подсыпки щебень под фундаментную плиту фракций 40 – 20. Продукт относится к первому классу радиоактивности, не опасен для человека, имеет категорию прочности М 1200. Это самый распространенный стройматериал для начальных этапов строительства. Помимо котлованов, им отсыпают подъездные пути, дороги, обочины магистралей, площадки кранов. Морозостойкость щебня соответствует F300, средняя лещадность (15 – 25% содержания кубовидной формы) удобна при трамбовке подушек.

Самым дешевым является вторичный щебень, получаемый дроблением строительного мусора, шлаковый продукт. Гранитный щебень является самым прочным, морозоустойчивым, стоит дороже, однако, обеспечивает долгий ресурс зданию. Экономичная конструкция подушки получается комбинированием строительных материалов в котловане.

Нижний слой 20 см насыпается из крупнозернистого песка, верхний (15 см) из гравия фракции 20 – 40. Это позволяет снизить бюджет строительства, сохранив прочностные характеристики подушки под фундаментную плиту. Сокращается время трамбовочных работ, оставшийся материал может быть использован при благоустройстве участка (ландшафтный дизайн, изготовление дренажа, прокладка коммуникаций, создание полей фильтрации, дорожек, засыпка зон отдыха).

Подушка под фундамент: инструкция по монтажу

Разным сооружениям – разный фундамент. Это необходимо принимать как данность. Один и тот же фундамент не подойдет для гаража, загородного дома или многоэтажки. Ведь правда? При выборе и расчете фундамента необходимо знать несколько основных правил и обязательных условий его заложения. Фундамент – основа будущего строения и от его конструктивных характеристик зависит срок службы всего строения. Но без надежной основы под сам фундамент также в некоторых случаях не обойтись. Засыпка песчаной и гравийной подушки, как и для каких типов фундаментов использовать, –попробуем разобраться.

Содержание

  1. Выбор типа фундамента
  2. Поговорим о грунтах
  3. Что такое песчаная подушка?
  4. Для чего нужна песчаная подушка? видео
  5. Засыпка песчаной подушки под фундамент

Выбор типа фундамента

Главной задачей фундамента является передача и распределение нагрузки суммарного веса строения на грунт. Выбор типа фундамента будет зависеть от нескольких основных параметров: вес конструкции, глубины промерзания грунта, несущей способности грунта.

Частым выбором индивидуального застройщика является монолитная железобетонная лента – ленточный фундамент. Ленту конструируют и прокладывают под всеми стенами будущего строениями, включая внутренние перегородки. Лента бывает двух видов:

  • заглубленный ленточный фундамент – глубина заложения ниже границы промерзания грунта на 200-300 мм;​​

​​​

  • мелко-заглубленный ленточный фундамент – глубина заложения не более 400-500 мм, в зависимости от характеристик грунта.

Мелкозаглубленную ленту используют в основном на непучинистых, песчаных и скальных грунтах, где обеспечен хороший естественный дренаж.

Еще одним популярным решением для индивидуального строительства является бутовый фундамент. Он не боится влаги, долговечен. Большим и главным минусом такого возведения является процесс строительства такого фундамента – он очень трудоемкий. Ведь возведение этого фундамента предусматривает подгонку каждого камня друг к другу с последующим скреплением их цементным раствором.

Разновидностью бутового фундамента является кирпичный фундамент. Он отличается меньшими прочностными характеристиками и сроком эксплуатации, но ниже трудоемкость работ.

Сборный блочный фундамент монтируют из готовых ЖБ блоков, которые скрепляют между собой цементным раствором. Отличается простотой и скоростью монтажа, но большая себестоимость ЖБ блоков не всегда уместна при индивидуальной застройке.

Столбчатые фундаменты возводят для небольших легких строений. Основным строительным материалом для таких домов является дерево. В некоторых случаях такие фундаменты комбинируют с ЖБ лентой, получая столбчато-ленточный фундамент. Такой фундамент отличается большей прочностью как ленточный, но меньшей себестоимостью.

Плитный фундамент – в качестве основания используется вся плоскость под домом. В качестве фундамента заливается монолитная ЖБ плита. Такой тип фундамента используется на сильно пучинистых грунтах и в местности, где не глубокое залегание грунтовых вод.

Фундамент на сваях используют для промышленного строительства, а также возведения многоэтажных построек.

Остальные виды фундамента являются разновидностями приведенных выше и заключают в себе их комбинации.

Поговорим о грунтах

Если театр начинается с вешалки, то начало каждой стройки начинается с выбора места будущего сооружения. Весь последующий выбор и расчет строительных материалов будет исходить из того, какой грунт на вашем участке. Конечно, если вам необходимо возвести небольшой сарай или навес для автомобиля, то глубокие изыскания по поводу грунта на участке можно упустить, но это невозможно не учитывать при возведении дома или другого габаритного строения.

В соответствии с ГОСТ 25100-95 грунт – это многокомпонентная и многообразная геологическая система, сформирована горными породами, почвой, техногенными образованиями и является объектом инженерно-хозяйственной жизнедеятельности человека.

Условно грунты разделены на два типа: те, которые поддаются морозному пучению, и те, на которые морозное пучение не имеет никакого воздействия. В зависимости от вида грунта на участке следует принимать необходимые меры для оптимального выбора фундамента.

Дадим краткую характеристику каждому из видов грунтов:

  • скальные грунты – залегают в виде массива, имеют жесткие структурные связи, обладают большой прочностью на сжатие, не промерзают, водоустойчивые, относятся к группе не пучинистых грунтов. Среди них необходимо выделить: граниты, диориты, гнейсы, кварциты, сланцы и другие.
  • не скальные грунты – грунты, которые не обладают жесткими связями, имеют частицы различных размеров и их подразделяют на:
    • почвы;
    • биогенные;
    • пылевато-глинистые;
    • песчаные;
    • крупнообломочные;

Определив какой грунт на вашем участке, можно приступать к выбору фундамента.

Карта грунтов РФ

Что такое песчаная подушка?

Песчаная подушка относится к группе искусственных оснований. Необходимо понимать, что небольшой слой песка на дне траншеи или котлована не станет песчаной подушкой. Это песчаная подготовка. Конструктивно песчаная подушка намного толще подсыпки. Они применяются для улучшения слабых и просадочных грунтов, для замены пучинистых грунтов на непучинистый прямо под фундаментом. Их размеры и форма конструируются в каждом отдельном случае.

Для чего нужна песчаная подушка?

Песчаная подушка под фундамент выполняет несколько функций и они различны. В некоторых случаях без нее можно обойтись, в некоторых  она жизненно необходима.

Выравнивание. Такое предназначение песчаной подушки или подсыпки одно и основных. Она должна выровнять дно траншеи или котлована. Устройство песчаной подушки под сборные фундаменты обязательно. При плитном фундаменте она также необходима. Зачастую после работы тяжелой строительной техники дно котлована желает быть куда лучше, выравнивание песком поможет сэкономить несколько кубометров бетона. Песок как-никак дешевле.

Если же заливается железобетонная лента, устройство такой подушки не обязательно, поскольку жидкий бетон самостоятельно заполнит все пустоты. В этом случае необходимо обращать внимание на другие параметры, в том числе на грунт.

Распределение нагрузки. Многие в один голос твердят, что песчаная подушка перераспределяет нагрузку, а куда – не указывают. Распределение нагрузки будет равномерным как с ней так и без нее. Такую подушку используют все же не для распределения нагрузки на грунт, а для ее уменьшения, а также для защиты от возможных временных подвижек грунта. Песок в этом случае компенсирует эти подвижки. Заменяя слабые и пучинистые грунты на песок, мы увеличиваем несущую способность грунта обеспечивая надежное основание.

Дренажная функция. При толщине песка от 300мм разрушаются капиллярные связи в грунте, что противостоит поднятию влаги из грунта в фундамент. Также влага в период осадков отводится ниже уровня фундамента. В этом случае необходимо предусмотреть возможность устройства дренажа песчаной подушки.

Защита от морозного пучения. Поскольку песок хорошо выводит воду, с его помощью проводят замену пучинистого грунта, тем самым обеспечивая защиту от пучения и стабилизацию конструкции. Но следует помнить, что для такой конструкции необходимо организовать дренаж, иначе влага в песке только усугубит ситуацию.

Засыпка песчаной подушки под фундамент

Расчет толщины песчаной подушки необходимо проводить исходя из параметров будущего сооружения и особенностей грунта данного участка. Многие ее вообще не используют. Решать только вам.

Песчаная подушка относится к подстилающему слою. В качестве сырья используют средне- и крупнозернистый песок, можно использовать также щебень. Для плитных фундаментов устраивают две подушки – одну из песка, вторую из щебня.

Подушку необходимо защитить от возможного заиливания грунтовыми водами. При заиливании подушки она превращается в обычный пучинистый грунт со всеми вытекающими последствиями. Такую защиту подушки отлично обеспечивает геотекстиль.

Порядок засыпки песчаной подушки:

  • Дно траншеи укрываете геотекстилем. При этом с каждой стороны необходимо оставить край шириной, чтобы закрыть подушку с боку и сверху.
  • Насыпаем необходимую толщину песчаной подушки
  • Трамбуем песок
  • Закрываем подушку геотекстилем. Если планируется устройств еще гравийной подушки, для предотвращения повреждений геотекстиля насыпать слой песка 50мм.

Такие несложные мероприятия по устройству песчаной подушки. Но о целесообразности ее применения спросить лучше профессионала.



Как построить гравийную подушку

После того, как вы закажете новый сарай (или, может быть, раньше!), Вы можете задаться вопросом, следует ли вам строить гравийную подушку, устанавливать здание на блоках или, может быть, ставить сарай на бетонную площадку. Из 5 самых популярных фундаментов для сараев большинство людей считает, что блочный фундамент для сарая является недорогим, но надежным способом обустройства своего навеса или беседки. Но в некоторых случаях подойдет гравийная подушка.

Почему именно гравий?

Есть три основные причины, по которым вы можете захотеть построить свое здание на гравийной подушке.

  1. Когда здание устанавливается на блочных столбах (называемых опорами), навес поддерживается опорами, расположенными через каждые несколько футов. Для большинства приложений этого вполне достаточно. Однако, если у вас есть здание, которое будет иметь большую нагрузку (вы храните машину или сундук с золотом), вам будет выгодно, чтобы салазки полностью соприкасались с гравием, а не с точками периодического давления наверху. пирсы.
  2. Если земля значительно неровная, и вы хотите выровнять ее, гравий может быть вашим средством выравнивания.
  3. Если вы хотите, чтобы здание располагалось близко к земле, правильно установленная гравийная подушка может понизить здание на несколько дюймов.

Подпорная стенка по сравнению с произвольной формой

Если вы выберете гравийную подушку, у вас есть два варианта ее строительства.

  1. Постройте подпорную стену — по сути, большой деревянный ящик — и положите внутрь гравий.
  2. Создайте блокнот произвольной формы.

Прежде чем перейти к этапам создания каждого из них, давайте посмотрим, какие материалы вам понадобятся.

Материалы для гравийных подушек

Гравий. Используйте гравий (технически называемый «камнем»), который уплотняется, например 21A или 21B. Разница очень небольшая, но Дэвид Фрейзер из Frazier Quarry рекомендует 21A (также известный как «1-дюймовая дробилка»). В этом камне смешан мелкий материал, который заполняет воздушные карманы и позволяет камню уплотняться, так что он становится плотным и не оседает после установки здания.

Чистый камень, такой как 57s или 58s, не содержащий мелкого материала, будет иметь тенденцию к большему смещению.Таким образом, установка здания на площадку 57 или 58 увеличивает риск перемещения камней. Кроме того, после того, как здание будет разрушено, камни могут продолжать двигаться, позволяя салазкам здания погружаться в камни. (Если вам нужно подсчитать количество камня для заказа, у Frazier Quarry также есть удобный маленький мастер проектов.)

Пиломатериалы. Если вы строите подпорную стену, вам нужно будет использовать обработанные давлением бруски 4 × 4 или 6 × 6 или железнодорожные шпалы, обработанные креозотом. Не пытайтесь использовать доски типа 2х6, стоя на краю.Они не будут достаточно сильными.

Штыри. Вы можете использовать арматуру, чтобы приколоть первый ряд бревен к земле. Если вам нужно более одного ряда деревянных досок, используйте оцинкованные шипы, достаточно длинные, чтобы пройти сквозь верхнюю деревянную планку в нижнюю.

Подпорная стенка

  1. Ставьте четыре угла в тех местах, где вы хотите укладывать гравийную подушку. Установите ставки на расстоянии не менее 1,5 футов от каждой стороны здания. Убедитесь, что ваши ставки установлены правильно! (Подсказка: при измерении по диагонали от угла до угла расстояние должно быть одинаковым для обеих диагоналей.) Когда вы закончите, длина и ширина вашего разбиваемого участка должны быть как минимум на 3 фута длиннее и на 3 фута шире, чем площадь вашего здания.
  2. Используя уровень, найдите самый нижний угол зарезервированной области. Начиная с этого места, выкопайте траншею, чтобы положить в нее бревна. (Поскольку вы оставили 1,5 фута запаса с каждой стороны вашего здания, бревна будут лежать внутри, а не снаружи стоек. Вы все равно получите по крайней мере один фут гравия от каждой стороны здания.) Используйте уровень, чтобы убедиться, что траншея выровнена по всей длине.
  3. Прокладываем первый ход бревен. Закрепите их, просверлив в них отверстия, а затем забив арматуру или стержни через бревна в землю.
  4. При необходимости уложить дополнительные брусья. Обязательно сместите углы в стиле бревенчатой ​​хижины. Используя оцинкованные шипы, забейте углы (которые при смещении углов скрепляют конструкцию). Теперь, когда углы надежно закреплены, проткните все четыре стороны шипами через каждые 2–3 фута, вбивая шипы в древесину внизу.
  5. Теперь, когда ваш ящик построен, вам нужно покопать его внутри. Выкопайте землю как минимум на 4 дюйма ниже верха ящика. Грязь внутри ящика не требует выравнивания; ваш камень сделает подушку ровной. Просто убедитесь, что грязь никогда не бывает выше 4 дюймов ниже верха коробки.
  6. Перед тем, как засыпать гравий, еще раз проверьте, все ли правильно. 1) Коробка должна быть квадратной. 2) Брус должен быть идеально ровным. 3) Каждый ряд бревен следует перебрасывать на следующий ряд каждые 2-3 фута.по всему периметру коробки. 4) Почва внутри ящика должна быть ниже верха бревен, по крайней мере, на 4 дюйма.
  7. Заполните ящик гравием, укладывая его не более чем на 4 дюйма за один раз. (Слишком большое количество гравия не приведет к адекватному уплотнению.) Теперь уплотните гравий с помощью вибрационного уплотнителя (можно приобрести в любом прокате электроинструмента) или ручного трамблера. Убедитесь, что гравий полностью утрамбован, чтобы он не продолжал оседать после того, как на нем будет построено здание.
  8. Убедитесь, что гравий полностью выровнен.Сделайте это, используя «стяжную доску», например, 2 × 4, чтобы охватить ширину коробки от одной стороны до другой. Положив стяжку поверх сторон коробки, соскребите по всей ширине коробки, заполняя углубления и выравнивая выступы. Не пытайтесь делать это, используя только глаз и грабли! У вас неизбежно будут высокие и низкие точки, из-за которых салазки здания будут раскачиваться на вашей подушке.
  9. Поочередно утрамбовывать и выравнивать стяжкой до тех пор, пока гравий не выровняется по бокам ящика.Ваша новая гравийная площадка готова!

Эта гравийная подушка рекомендуется только на ровной поверхности. Если вы используете его на склоне, вы рискуете подвергнуться эрозии, что приведет к оседанию здания. (Если вы все же решите использовать свободную форму даже на склоне, убедитесь, что оставлено не менее 18 дюймов по периметру здания, чтобы допустить некоторую эрозию. По бокам уклон гравия от верхней части площадки вниз к земле должно быть как минимум 2 к 1: на каждые два фута высоты уплотняемого гравия нижняя часть гравия должна выступать на 1 фут выше вершины.Но опять же, из-за возможности эрозии, мы не рекомендуем строить гравийное основание произвольной формы на склоне.)

  1. На ровной поверхности сделайте разбивку гравийной площадки, оставив не менее 1 фута с каждой стороны здания. Если у вас здание 12 × 20, ваши ставки должны быть 14 × 22. Убедитесь, что вы сделали ставку правильно!
  2. Удалите верхние 4 дюйма травы и почвы.
  3. Теперь необходимо изготовить временные формы для стяжки (разравнивания) щебня. Используя длинные стойки 2х4 и столбики, установите 2х4 на краю по длине площадки (конечные формы необязательны, но на самом деле не обязательны).Установите 2х4 по бокам от выемки. Используйте колья, чтобы установить правильную высоту (приблизительно на уровне земли), убедившись, что 2 × 4 идеально выровнены.
  4. Засыпьте площадку гравием.
  5. Используя еще один размер 2 × 4 для перекрытия форм, выровняйте гравий. Уплотните гравий с помощью вибрационного уплотнителя или ручного трамбующего устройства. Продолжайте чередовать стяжку и уплотнение, пока подушка не будет полностью уплотнена и идеально выровнена, без провалов или выступов.
  6. Удалите временные стенки и засыпьте зазоры гравием.

Предупреждения

  • Не создавайте гравийную подушку, а затем не ровно. У вас все равно будет набор блоков. (Один человек тщательно подготовил гравийную подушку на склоне холма, используя ландшафтные бревна высотой 3, и засыпал ее гравием. К сожалению, они сделали его на том же склоне, что и холм. сделать набор блоков для установки строительного уровня!)
  • Недостаточно выгрузить грузовик с гравием и «размазать его» граблями.Это нормально, если вы хотите установить блоки, но если вы хотите, чтобы здание было прямо на гравийной подушке, оно должно быть полностью ровным.
  • Не кладите слишком много гравия за раз. Положите не более 4 дюймов лифта (или слоя), затем уплотните его. Если вы поставите слишком толстый лифт, гравий продолжит оседать после того, как здание будет на нем.
  • Не используйте мелкий гравий или любой другой гравий, который не уплотняется должным образом.
  • Наконец, мы надеемся, что этот пост поможет вам построить гравийную подушку, но это не набор технических характеристик.Обязательно сделайте свою домашнюю работу и особенно убедитесь, что вы строите в соответствии с кодексом вашего округа или города.

Ищете идеи для сараев?

Статьи по теме

Shed Foundation 101: 5 самых популярных фундаментов для навесов

Как подготовиться к сдаче навеса

Как построить блочный фундамент под сарай

Бетон против гравийного фундамента

Фундамент сарая из бетона и гравия. Что лучше? Какой дешевле? Что сильнее? Есть ли существенные различия? Это все отличные вопросы, на которые вам понадобятся ответы, если вы планируете построить новый сарай.У обоих фундаментов есть свои плюсы и минусы, поэтому однозначно лучшего нет. Это очень ситуативно. Фундаменты навесов из щебня проще и дешевле установить. Они обеспечивают лучший дренаж и позволяют перенести сарай в любое время. Но особой силы они не дают. С другой стороны, бетон — это прочный фундамент постоянного сарая. У вас могут быть опоры и анкерные болты, как в доме. Но они дороже и их нельзя переместить. Бетонные полы отлично подходят для крепления машин, но они легко пачкаются. Гравий легче содержать в чистоте, и его можно заменить в любой момент.

Один вопрос, на который нужно ответить: нужен ли вообще фундамент под сарай. Если вы это сделаете, то следующий вопрос, на который нужно ответить, — какой фундамент лучше всего подходит для вашей ситуации и потребностей? Если вы живете в районе, подверженном ураганам, я бы порекомендовал использовать бетон, опоры и анкерные болты. Но если вам нужна гибкость и вы можете захотеть переместить сарай, гравий — это то, что вам нужно. Хотите прикрутить оборудование или скамейки? Выбирайте бетон.Будете ли вы стирать вещи в сарае, и вам понадобится больше дренажа? Гравий, наверное, был бы лучше.

А еще полы.

  • Гравий — лучший фундамент сарая для переносных построек с деревянным полом.
  • Бетон — лучший фундамент для прочного сарая без готового перекрытия.

Давайте подробно поговорим о преимуществах каждого из них.

Основание для гравийного сарая Плюсы и минусы

Гравийный фундамент — отличный вариант для навесов самых разных конструкций. Если вы покупаете сборный сарай с деревянным полом, то это, вероятно, ваш лучший выбор. Они дешевы и просты в сборке. А сборный сарай можно надстроить за день.

Плюсы

  • Дешевле, чем бетон.
  • Подходит для небольших и средних сараев.
  • Быстрая и простая установка. Отлично подходит для домашних мастеров.
  • Отличный выбор для временных сараев.

Минусы

  • Не выдерживает вес больших навесов.
  • Если почва влажная, фундамент может осесть.
  • Влаге легче просачиваться в сарай через гравий.
  • В сарай могут попасть вредители.
  • Если вы строите постоянный навес, местные нормы могут потребовать бетон.
  • Май со временем выветривается по мере того, как гравий смещается или смывается.

Дренаж

Фундамент под навес из гравия обеспечивает лучший дренаж, чем бетонный.

Бетонный пол не может впитывать или отводить воду, если вы также не установите слив в полу. Это увеличивает стоимость фундамента и требует дополнительных работ. Необходимо провести земляные работы, чтобы подвести слив к бордюру или водосливной зоне.

Гравий также лучше подходит для дождевой воды. Тяжелая вода будет проходить через гравийный фундамент, но должна идти вокруг бетона. Это создает дополнительную работу, потому что при выравнивании необходимо отводить воду и вокруг бетонного фундамента сарая точно так же, как вода отводится от дома.

Бетон сохнет не так быстро, как гравий, поэтому, когда он намокнет, он останется таким некоторое время.

Вода может скапливаться на бетоне, что может привести к гниению дерева, соприкасающегося с бетоном. Это не такая уж большая проблема с гравием, потому что стоячая вода быстро стекает.

Брызги

Гравийный фундамент при ударе рассеивает воду. Шероховатая, пористая и неровная поверхность гравия предотвращает попадание воды и других жидкостей на стены. Вместо брызг вода быстро впитается в землю.

При использовании бетонного основания пролитая вода может разбрызгиваться о стенки сарая или внутренние стены.Это может со временем привести к гниению древесины у основания сарая.

Брызги также могут привести к образованию пятен. Если вы любите меня и используете сарай для садоводства и мытья тазов, то вы знаете, насколько грязным может стать основание стен из-за брызг воды. Это значительно уменьшается при использовании гравийного основания. Однако выгода есть только в том случае, если пол вашего сарая гравийный. Если у вас деревянный пол на гравийном основании, от этого никакой пользы нет.

Стоимость

Гравийный фундамент под навес намного дешевле бетонного.Это верно с точки зрения труда и материалов.

Если местный строительный кодекс не требует бетонного фундамента, гравийная подушка может сэкономить вам много денег.

Опции

Есть больше возможностей, когда вы идете с гравийным фундаментом над бетоном. Если вы не испачкаете бетон или не потретеете, он будет серым. Но есть десятки разных камней самых разных форм, цветов и размеров, которые составляют отличную основу.

Если вы используете гравийный фундамент в качестве настоящего пола сарая, выберите привлекательный цвет и камень, по которому легко ходить.

Если вы строите сборный сарай с деревянным полом на гравийном фундаменте, выберите цвет гравия, который будет хорошо смотреться с сайдингом и твердым покрытием.

Фундамент сарая из гравия также дает вам возможность переместить сарай. Просто разберите сарай, переместите гравий и перестройте сарай. Это можно сделать и с бетоном, но это намного сложнее и намного дороже.

Сделай сам

Основание из гравия для сарая на заднем дворе среднего размера обычно можно залить за день.Это отличный проект на выходные своими руками, особенно если у вас достаточно места, чтобы припарковать грузовик на месте. Единственная тяжелая работа — это земляные работы, но для этого можно арендовать машину.

Если вы строите собственный фундамент гравийного сарая, то выкопайте не менее 4-6 дюймов. Уплотните землю перед тем, как насыпать камень, и используйте войлок для защиты растений от сорняков. Также не забудьте выровнять землю. Так будет проще построить сарай.

Прочность

Один из минусов гравийного фундамента — прочность.Вы не сможете использовать анкерные болты или другие крепления без бетона. Вы также не сможете ничего прикрутить к фундаменту, потому что это просто рыхлый гравий.

Если вам нужно прочное основание, то единственный вариант — бетон.

Фундамент для бетонного сарая Плюсы и минусы

Если ваш сарай представляет собой постоянную конструкцию, предназначенную не только для хранения газонокосилки, вам может потребоваться прочный фундамент из бетона.

Хотя бетонное основание намного дороже гравия и сложнее в строительстве, оно имеет множество преимуществ.

Плюсы

  • Поддерживает больший вес без смещения и растрескивания.
  • Может поддерживать большие навесы, в том числе многоэтажные.
  • Постоянный фундамент, который при правильной постройке прослужит десятилетия.
  • Подходит для сараев с полом или без него.
  • Может требоваться местными строительными нормами и правилами для постоянных конструкций.
  • Отлично выглядит.
  • Считается более дорогим вариантом.

Минусы

  • Дороже щебня.
  • Бетонные плиты при неправильной установке могут треснуть из-за сезонных изменений температуры.
  • Если земля под ней сместится, бетон может потрескаться.
  • Требуется больше раскопок, если вы также включаете опоры.
  • Сложнее построить.
  • Может потребоваться дренаж для предотвращения затопления.
  • Плохой дренаж, если не добавить дренаж в пол.

Положения

Некоторые местные строительные нормы и правила требуют бетонного фундамента или опор для сарая.Это особенно актуально в районах, подверженных сильным ветрам. Чтобы узнать, обратитесь к местным строительным нормам и правилам.

Есть несколько типов бетонных фундаментов, которые могут соответствовать требованиям. Эти требования могут различаться в зависимости от типа сарая в вашем доме. Небольшой сарай может потребоваться только бетонные опоры на каждом углу с гравийным полом. Однако для большого сарая могут потребоваться опоры и пол из бетонной плиты.

Я рекомендую получить некоторые планы навеса, который вы хотите установить, и принести их в местный строительный отдел.

Прочность

Как мы уже упоминали, бетонный фундамент сарая отлично подходит для больших конструкций, которым требуется больше поддержки. Бетон может быть не только для пола. Также можно установить опоры с помощью анкеров, которые привязывают конструкцию к земле. Затем сарай можно заземлить, что сделает его более безопасным во время грозы.

Бетонные полы также лучше, если вы хотите прикрутить машины. У меня в сарае есть какое-то деревообрабатывающее оборудование, которое нужно надежно прикрепить к полу. Без бетона оборудование было бы непригодным для использования.

Бетонное основание также пригодится, если вы работаете с оборудованием, которое необходимо поднять домкратом. Гравий не делает пол очень прочным.

Образы

Многим нравится внешний вид бетонных полов. Фактически, они набирают популярность во многих домах в стиле модерн. Они могут быть полированными, окрашенными, штампованными, текстурированными или оставленными без покрытия. Это очень универсальный материал, который отлично смотрится в самых разных домашних стилях.

Бетонные полы выглядят намного лучше, чем гравий.Это более дорогой фундамент, предназначенный для постоянной конструкции. Обычно мы используем гравий для сборных сараев и бетон для построенных по индивидуальному заказу.

Вредители

Сарай, построенный на бетонном фундаменте, может иметь такую ​​же герметичную изоляцию, как и дом. Из-за этого вредителям очень сложно попасть в сарай из-под стен. Но с гравием дело обстоит иначе. Если вы строите сарай прямо на гравийном фундаменте, мало что может помешать проникнуть в него животным или насекомым.

Пятна и дренаж

Два недостатка бетонного фундамента сарая — дренаж и пятна.

Бетон легко окрашивается, его трудно очистить. Если вы занимаетесь грязной работой внутри сарая, вы можете предпочесть гравий.

Бетон плохо дренирует. Чтобы это компенсировать, можно установить трапы в полу. Но это дорого и требует больших раскопок, а также места для дренажа.

Стоимость

Высокая стоимость бетона — еще одна проблема, которую вам следует принять во внимание.Если вы пытаетесь сэкономить, устанавливая сборный сарай, купленный в Home Depot, используйте гравий. Это значительно сэкономит вам по сравнению с бетоном. Однако, если вы строите большой индивидуальный навес, вам, вероятно, захочется использовать бетон.

С точки зрения затрат следует учитывать рентабельность инвестиций. Сарай может повысить ценность вашего дома. Вам следует выбрать вариант фундамента, который подходит к конструкции сарая, которую вы строите.

Должен ли фундамент сарая быть больше сарая?

Если вы используете бетонное основание сарая, бетонная плита должна быть такого же размера, что и сарай.Однако, если вы используете гравийный фундамент, гравийное основание должно быть на 12 дюймов шире со всех сторон.

Кромка 12 дюймов на фундаменте гравийного навеса имеет ряд преимуществ:

  • Защищает деревянный сайдинг от луж и брызг воды, предотвращая гниение.
  • Сохраняет ваш сарай в чистоте, так как на него не может попасть земля.
  • Защищает траву и сорняки от стен сарая, что облегчает кошение.
  • Уменьшает сток воды, добавляя больше гравия для дренажа.

Какой гравий используется для фундамента сарая?

Бетон против гравийного фундамента под навес.Если вы выберете гравий, вам придется выбрать камень. Лучшим выбором гравия для основания сарая является-дюймовая дренажная порода, также известная как ловушка. Гравий подходящего размера обеспечивает достаточное уплотнение, чтобы создать прочное основание, а также позволяет воде стекать.

Также можно использовать камни большего или меньшего размера, или вы можете использовать комбинацию камней. Это во многом зависит от типа почвы и того, как вы собираетесь использовать сарай. Для более тяжелых нагрузок вам понадобится камень, который хорошо уплотняется. Однако, если вам нужно больше дренажа, используйте зазубренный камень, который образует больше открытых пространств.

Неважно, какой камень вы используете, убедитесь, что гравий утрамбован.

Бетон против гравийного фундамента. Что лучше?

Самый лучший фундамент сарая очень ситуативный. И гравий, и бетон отлично подходят для фундамента, но они делают разные вещи. Вот несколько ситуаций, которые помогут вам решить, какой материал лучше.

  • Если вам нужно больше дренажа внутри и вокруг сарая, используйте гравий. В этом отношении все намного лучше.
  • Бетон прочнее.Если вы планируете построить большой или индивидуальный навес, выберите бетон.
  • Гравийные навесы
  • отлично подходят для небольших сборных домов, которые вы можете купить в Интернете или в Home Depot.
  • Если в вашем сарае деревянный пол, то гравий — отличный вариант.
  • Если вы живете в районе с сильным ветром и вам нужны прочные якоря, используйте бетон или опоры.
  • Временные навесы лучше с гравийным фундаментом.

Резюме: бетон против гравийного фундамента

Фундамент сарая из бетона и гравия.Что лучше? Какой дешевле? Что сильнее? Есть ли существенные различия? Это все отличные вопросы, на которые вам понадобятся ответы, если вы планируете построить новый сарай. У обоих фундаментов есть свои плюсы и минусы, поэтому однозначно лучшего нет. Это очень ситуативно. Фундаменты навесов из щебня проще и дешевле установить. Они обеспечивают лучший дренаж и позволяют перенести сарай в любое время. Но особой силы они не дают. С другой стороны, бетон — это прочный фундамент постоянного сарая.У вас могут быть опоры и анкерные болты, как в доме. Но они дороже и их нельзя переместить. Бетонные полы отлично подходят для крепления машин, но они легко пачкаются. Гравий легче содержать в чистоте, и его можно заменить в любой момент.

Один вопрос, на который нужно ответить: нужен ли вообще фундамент под сарай. Если вы это сделаете, то следующий вопрос, на который нужно ответить, — какой фундамент лучше всего подходит для вашей ситуации и потребностей? Если вы живете в районе, подверженном ураганам, я бы порекомендовал использовать бетон, опоры и анкерные болты.Но если вам нужна гибкость и вы можете захотеть переместить сарай, гравий — это то, что вам нужно. Хотите прикрутить оборудование или скамейки? Выбирайте бетон. Будете ли вы стирать вещи в сарае, и вам понадобится больше дренажа? Гравий, наверное, был бы лучше.

А еще полы.

  • Гравий — лучший фундамент сарая для переносных построек с деревянным полом.
  • Бетон — лучший фундамент для прочного сарая без готового перекрытия.

Если у вас есть вопросы или комментарии по поводу фундаментов навесов, пишите в любое время.

Блог о мобильных домах

Установка

мобильного дома в Канаде регулируется обязательным соблюдением установщиком стандартов серии MH (мобильные дома) CAN / CSA-Z240 с CSA (Канадская ассоциация стандартов) Z240.10.1-08, озаглавленных «Подготовка места, фундамент и Анкоридж промышленных домов, текущий орган. Этот 48-страничный стандарт последний раз публиковался в 2008 году и последний раз был подтвержден в 2013 году. Установки также должны соответствовать всем применимым разделам Национального строительного кодекса.

Подготовка площадки

Раздел 9.12 Стандарта конкретно касается подготовки площадки для установки передвижного дома, включая земляные работы и необходимые зазоры. В разделе «Подготовка площадки» изложены три требования:

  • На всей территории под домом на колесах не должно быть никаких органических материалов и верхнего слоя почвы.
  • Выкопанный участок под жилым домом на колесах должен быть отсортирован по центру или из стороны в сторону, а затем покрыт подходящим неорганическим гранулированным веществом, например гравием.Эта гранулированная насыпь должна достигать высоты, превышающей уровень высоты готового материала, окружающего ее.
  • Утвержденное CGSB покрытие грунта толщиной 6 мил должно быть нанесено на область под мобильным домом на расстоянии шести дюймов от линии периметра подготовленной области.

Требования фонда

В разделе, посвященном фундаментам, указано, что они будут разработаны в соответствии с CSA-Z240.10. Раздел 4. с тремя дополнительными требованиями, если применимо:

  • Фундаментные блоки должны располагаться в соответствии с письменными инструкциями производителя, если блок поддерживается продольными балками перекрытия.
  • Если для фундамента используются стены по периметру, они должны соответствовать требованиям Национального строительного кодекса Канады.
  • Фундаменты из железобетонных плит и свайные фундаменты должны быть спроектированы специалистом, компетентным в таких проектных работах, и должны определяться текущими почвенными условиями.

Опоры

Существуют три требования к опорам, используемым при установке дома на колесах:

  • Когда фундамент опор используется в качестве опоры, опоры, на которых стоят опоры, должны быть спроектированы так, чтобы выдерживать все нагрузки, живые и мертвые, без чрезмерной степени осадки грунта или разрушения фундамента.
  • Неармированные бетонные опоры, размещаемые под опорами, должны иметь толщину не менее четырех дюймов и не должны выходить за пределы опор на расстояние, превышающее их толщину.
  • Если опоры опираются на деревянные опоры, эти опоры должны быть обработаны давлением и иметь толщину не менее 3,5 дюймов.

Фундаменты свай и пирсов

Раздел на сваях и опорах, используемых при установке МН, включает пять пунктов:

  • При измерении под прямым углом к ​​продольной оси MH опора не может выступать выше основания, на котором она стоит, на расстояние, превышающее ее горизонтальную ширину.
  • В верхней части каждой опоры, снаружи от продольных балок, необходимо разместить боковые ограничители некоторой формы для предотвращения бокового проскальзывания этих балок.
  • Для опор из бетонных блоков требуется не менее 8-дюймовых бетонных блоков для кладки с полыми ядрами, установленными вертикально.
  • Деревянные опоры для кроватей требуют поддержки на деревянных или бетонных опорах. Деревянные опоры должны включать не менее 6 дюймов из обработанной под давлением древесины.
  • Сваи из железобетона должны иметь диаметр не менее 8 дюймов.

Если вы хотите узнать больше о настройке мобильного дома, загрузите наше руководство.

Подготовка гравийного основания и доставка на склад

Подготовка площадки и доставка мини-сарая Hill View

Позвоните или напишите нам, чтобы узнать цены!

Привет, Адам! Спасибо за фотографии. Вчера меня не было в офисе.Сегодня все прошло хорошо. Наши сотрудники были очарованы грузовиком и гидравликой, а также тем, как они могут управлять прицепом. С уважением, Аннет

  1. Для всех навесов шириной более 8 футов требуется слой 4 дюйма или более из дробленого / просеянного 3/4 минус гравия или другого пористого гравия.
  2. Гравийное основание должно быть на 2 фута больше размера сарая. Пример: для сарая 10х12 требуется основание 12х14 (см. Схему ниже).
  3. Хотя для вашего сарая лучше всего подходит ровное гравийное основание, здания шириной 8 футов или меньше могут быть установлены на дополнительных салазках по ширине здания.Hill View Mini Barns могут предоставить их за небольшую дополнительную плату.
  4. Если к вашей строительной площадке невозможно добраться с нашим грузовиком и прицепом, у нас есть машина, называемая «мул», которая может обходить углы и между объектами лучше, чем грузовик и прицеп.
  5. Иногда объект находится в удалении, и к нему нельзя добраться на грузовике или с помощью «мула». В таких случаях мы можем собрать стены, пол и крышу и унести их.Стоимость выше, если нам нужно выехать на место и провести подобную сборку. Если у вас есть какие-либо вопросы, обратитесь к продавцу, чтобы обсудить доставку и настроить возможности.
  6. Используя линейку или линейный уровень, убедитесь, что гравийное основание ровное, не перекручено и не перекручено.
  7. Если вы делаете базу для лагеря с водопроводом, у вас должно быть отверстие для доступа, встроенное в базу, где вы можете выполнить подключение водопровода.Пожалуйста, проконсультируйтесь с продавцом по поводу правильного расположения.

Целостность сарая зависит от качества основания. На следующих схемах показано расположение типичных салазок 4 «x4».
Это не для варианта обновления 6 дюймов x6, который мы предлагаем.

Как доставляются навесы и амбары?

Большинство навесов для хранения и сараев приходят на ваш участок уже построенными и готовыми к использованию.В некоторых крупных амбарах и лагерях необходимо провести работы на месте. Большинство построек ставят прямо на гравийное основание или плиту. Для экономии средств небольшие складские здания (от 8 футов x 8 футов до 8 футов x 16 футов) можно использовать с дополнительным набором шпал, а не с гравийной подушкой.

Мы доставляем постройки на специально построенном трейлере. Кровать прицепа наклоняется и имеет различные регулировки, чтобы здание можно было разместить именно там, где вы хотите. Подъехав задним ходом к гравийному основанию или плите, прицеп наклоняют до тех пор, пока задняя часть сарая не коснется земли.Затем водитель осторожно выезжает на прицеп из-под навеса.

Если у вас есть место, где вы хотели бы построить свое здание, и грузовик с прицепом не могут туда попасть, у нас есть часть оборудования под названием «Мул» (см. Фото вверху страницы). Мул может попасть в более тесные места, чем грузовик. Пожалуйста, заранее обсудите с нами место доставки.

Должно быть достаточно места, чтобы подъехать к тому месту, где находится здание.Пожалуйста, оставьте хотя бы на два фута больше ширины здания и высотой 14 футов для прямой доставки — больше, если нам нужно проходить углы!

Свяжитесь с нами, если у вас есть особые требования, и мы будем рады ответить на ваши вопросы.

Также см. Дополнительную информацию на странице «Перед покупкой».

Бетонная яма для водоподвода лагеря.

Это лучший способ подключить водопровод / канализацию в лагере, когда вы устанавливаете его на гравийной основе.Коробка и трубы должны быть заподлицо с землей. Яма простирается как под зданием, так и за его пределами. После этого у вас будет доступ к водопроводу, идущему в здание, и ваши соединения можно будет легко установить и поддерживать в будущем. Для получения дополнительной информации нажмите на фото и образец pdf. Один из продавцов будет рад обсудить с вами подробности.

Пример правильного гравийного основания

Пример неправильного основания из гравия

(PDF) Поведение каменно-набросной плотины с бетонным покрытием на песчано-гравийном основании

— значительная разница в осадках между участками

выше и ниже по течению.Учитывая, что верхняя часть тела плотины

деформировалась до стабильной, нижняя часть вызывает небольшую дополнительную деформацию

в этих частях. Основываясь на приведенном выше анализе

, деформация тела плотины и фундамента в основном

определяется массой заполнителя верхнего участка

при поэтапной схеме строительства во время строительства, тогда как деформация

в основном определяется весом весь участок

по всей схеме участка.Следовательно, поэтапная схема строительства плотины

вызовет меньшее горизонтальное

смещения и осадки, но неравномерную концентрацию деформации и напряжений

, особенно когда плотина построена на песчаном и

гравийном фундаменте. На рис. 9 показано сравнение результатов деформации и напряжения. Осадки и продольное смещение —

по всей схеме секций больше, чем в реальной схеме строительства

, как объяснено выше.Однако результаты деформации и напряжения

показали аналогичную тенденцию. Наблюдаемые различия в осадке и напряжении

наблюдались в основном на участках

, которые соединяют участки выше и ниже по течению.

Вся схема разреза могла бы улучшить напряженное состояние и в некоторой степени улучшить неоднородную деформацию тела плотины

, но

вызывает большую деформацию во время строительства.

5.3 Поведение непроницаемых конструкций

Надежность системы контроля просачивания является наиболее важной проблемой

для CFRD, построенного на песчано-гравийном основании.Во время строительства

строительство плотины и осадки приводят к разделению горизонта —

тал между соединительной пластиной и отрезной стенкой,

, а также между соединительной пластиной и опорной плитой.

Однако разница в осадке между соединительной пластиной

и стенкой отсечки незначительна. При заполнении резервуара соединительная пластина

и лицевая плита создают большую осадку под действием водной нагрузки и осадки фундамента

, дополнительно

увеличивая дифференциальную осадку между соединительной пластиной

и стеной отсечки, а также в качестве горизонтального разделительного расстояния

между соединительной пластиной и отрезной стенкой.Максимальное расстояние

и дифференциальная осадка составляли 6 и 5 см,

соответственно, тогда как между соединительной пластиной и опорной плитой

было 3,5 и 2,9 см соответственно.

Продольная деформация тела дамбы больше, чем у лицевой плиты

после заполнения резервуара, что вызывает большое напряжение сдвига на

плите. Напряжение сдвига вызывает напряжение сжатия в центре

части плиты и напряжение растяжения с обеих сторон основания.

Аналогично, дифференциальная осадка между телом плотины и

торцевой плиты вызывает напряжение сжатия внизу плиты

и растягивающее напряжение вверху. Под действием давления коллектора

и деформации фундамента максимальное отклонение

14,88 см произошло в центральной области и около дна плиты

. Значительное отклонение также вызвало некоторое растягивающее напряжение

в периферийной части. Максимальное расчетное сжимающее напряжение

составляло 6.73 МПа, а максимальное растягивающее напряжение

1,61 МПа с обеих сторон днища. Опорная плита и соединительная пластина

в основном подвергаются сжимающему напряжению при нагрузке

пластового давления и сжимающего напряжения грунта.

Учитывая ограничения горной породы, мелкомасштабная область на обеих сторонах

соединительной плиты подвергается растягивающему напряжению с максимальным значением

0,71 МПа. Эти результаты предполагают, что песчано-гравийный фундамент

оказывает значительное влияние на поведение системы контроля фильтрации.

5.3.1 Поведение отсекаемой стены

До сих пор во многих исследованиях изучали поведение лицевой поверхности

плиты, но лишь немногие изучали отсеченную стенку. В этом исследовании

фокусируется на поведении отсекаемой стенки и ее влияющих факторах

. Обычно стена в фундаменте выдерживает

сложных нагрузок. Обе стороны стены подвергаются сжимающему напряжению

грунта от фундамента, и его величина больше в центре

части стены из-за большего горизонтального смещения

соседнего грунта.Моделируемое максимальное сжимающее напряжение грунта

составляет 13,51 МПа на нижнем забое во время строительства и

28,21 МПа на верхнем забое после заполнения резервуара. Учитывая разницу в осадках

между стеной и фундаментом, стена

подвергается значительному сдвиговому напряжению от фундамента.

Во время строительства грунты ниже по течению стены

сжаты, а грунты выше по течению подняты. Стенка под

испытывает напряжение сдвига вниз на нижней по потоку поверхности и напряжение сдвига вверх

на передней поверхности.Моделируемое максимальное напряжение сдвига вниз

составляет 2,03 МПа в центре устья потока

вниз. При последующем заполнении резервуара оба грунта были сжаты на

, и стенка в основном подверглась сдвигу вниз

напряжений с максимумом 4,23 МПа на забое выше по потоку. Напряжения сдвига

связаны с относительным смещением

между стеной и грунтом. Сжимающее напряжение грунта и напряжение сдвига

вызвали значительное сжимающее напряжение в стене.Реакция

Силы

со стороны породы в основном распределялись по обеим сторонам стены

. Сложное силовое состояние вызвало сложное поведение

стены.

На Рисунке 10 показаны результаты измерений и моделирования смещения вверх по течению

в точках мониторинга после строительства. Результаты КЭ при реальной схеме построения (поэтапное построение

) меньше результатов полевых измерений

, что может быть связано с ошибками численной модели и измерений

.Однако они демонстрируют схожую тенденцию. Во время строительства,

стена деформировалась вверх по потоку под действием большего горизонтального смещения

фундамента вниз по потоку. Максимальное измеренное смещение

вверх по течению примерно на 7 см произошло на вершине

и около центра стены. На рисунке 11 показаны смоделированные

дополнительных деформаций и напряжений, вызванных заполнением коллектора

. При заполнении резервуара пластовое давление толкает стенку

вниз по потоку с смоделированным максимальным приращением смещения

около 15 см в верхней части стенки и измеренным приращением

около 13 см.Учитывая, что нижняя и боковые стороны стены

ограничены коренной породой, стороны и нижняя часть грани

перед стенкой испытывают большие положительные изгибающие моменты

под действием деформации стены и ограничений коренных пород

. Изгибающие моменты вызывают растягивающее напряжение на сторонах

и в нижней части передней поверхности стены, как показано на Рисунке

11, и, кроме того, вызывают растягивающие напряжения на верхней поверхности после

450

Геотехническое проектирование

Том 168 Выпуск GE5

Поведение каменно-бетонной дамбы на песчано-гравийном основании

Вен, Чай, Ван и др.

Загружено [УНИВЕРСИТЕТ ШЕФФИЛДА] [28.10.15]. Copyright © ICE Publishing, все права защищены.

Как упаковать камень перед заливкой бетона | Руководства по дому

Автор: Амелия Аллонси Обновлено 9 декабря 2018 г.

Заливаете ли вы бетон для дорожки или террасы, необходима прочная гравийная основа, чтобы предотвратить растрескивание и сдвиг бетона. Гравий особенно важен в глинистой почве, потому что он плохо дренирует, что приводит к скоплению воды под бетонной плитой и медленной эрозии почвы по мере ее окончательного дренажа.Гравий позволяет воде стекать в землю внизу. Однако при плотной набивке гравий не сдвигается под бетон. Для укладки гравия достаточно ручного трамбовки, но плиточный уплотнитель значительно облегчает работу, особенно при подготовке большой площади, такой как внутренний дворик.

  1. Выкопайте грунт на глубину 8 дюймов, допуская 4 дюйма для гравийного основания и 4 дюйма для бетонной плиты. Почва должна быть градуированной или наклонной, чтобы центр раскопок был немного выше боковых сторон, что способствует стеканию воды из будущего патио или дорожки после того, как вода стечет через гравий.

  2. Опрыскайте почву водой ровно настолько, чтобы осела пыль. Количество позволит вам плотно утрамбовать почву пластинчатым катком или ручным трамбовщиком. Пластинчатый уплотнитель имеет большую пластину, которая вибрирует и уплотняет почву, когда вы толкаете машину по земле. Ручной трамбовщик имеет стальную пластину гораздо меньшего размера, и вам нужно, чтобы вы ударяли его о землю, чтобы утрамбовать почву.

  3. Установите опалубочные доски по периметру того места, где вы будете укладывать бетонную поверхность.Формовочные доски могут быть деревянными досками 2 на 4 дюйма или гибкими ДВП, прикрепленными к деревянным кольям; Опалубочные плиты необходимы для удержания влажного бетона на месте до его застывания.

  4. Распределите по земле ровным 2-дюймовым слоем гравия с размером 3/4 минус. Положите плотницкий уровень на гравий, чтобы проверить его ровность. Кусочки гравия с неровными сторонами, такие как гравий с минусом 3/4, сцепляются друг с другом лучше, чем круглые куски гравия, образуя прочное основание. Гравий должен содержать гравийную пыль, которая еще больше скрепляет камни.

  5. Распылите на гравий легкий туман воды, достаточный для осаждения гравийной пыли.

  6. Уплотните гравий с помощью пластинчатого уплотнителя или ручного трамбовки. Если вы используете пластинчатый уплотнитель, проведите им по гравию, чтобы плотно утрамбовать материал. Медленно толкайте пластинчатый уплотнитель из стороны в сторону в направлении с востока на запад. Измените направление, запустив плитовый уплотнитель с севера на юг и работая с противоположного конца.

  7. Если вы используете ручной трамбовщик, просто прижмите его квадратную металлическую пластину к гравию, чтобы плотно утрамбовать ее.

  8. Нанесите еще один 2-дюймовый слой гравия на первый 2-дюймовый слой гравия. Сбрызните его водяным туманом. Плотно набейте второй слой гравия пластинчатым уплотнением или ручным трамбовщиком. Когда закончите, проверьте ровность гравия. Добавьте гравий в низкие места и утрамбуйте его так, чтобы он был на одном уровне с остальной частью гравийного основания.

  9. Наконечник

    Компании по аренде оборудования сдают в аренду плиточные катки. Поскольку компания может арендовать машину посуточно или почасово, проделайте максимально возможную предварительную подготовку на строительной площадке перед тем, как забрать машину.

Трамбовка вручную. Подушка песочная под фундамент

Если в ваших планах на обозримую перспективу входит строительство, стоит внимательно продумать все без исключения детали, в том числе самые мелкие и, казалось бы, незначительные. Не является исключением из общего правила и песочная подушка под фундамент. В этих отношениях нужно понимать, что далеко не всем разрешено использовать песок для фундамента. Любой строитель прекрасно знает, что этот материал отличается маркировкой.Соответственно, каждый из видов строительных работ предполагает использование того или иного вида песка.

Если вы ищете ответ на вопрос, какой тип песка использовать для получения песчано-гравийной подушки высочайшего качества, будьте готовы к тому, что однозначного ответа быть не может. Причем выбор во многом зависит не столько от того, какой материал используется, карьер или река, сколько от ряда других факторов. В частности, от места его изготовления и качественных характеристик.

В настоящее время добыча песка не представляет особой сложности. Количество компаний, у которых его можно купить без проблем и сколько вам нужно, довольно велико. Но прежде чем сделать выбор в пользу того или иного продавца, обратите внимание на некоторые рекомендации, которые позволят выбрать наиболее подходящий речной или карьерный природный материал.

Как показывает практика, далеко не всегда участок, на котором планируется фундамент под здание или сооружение, имеет устойчивый грунт… И в этом случае подушка оказывается необходимой для того, чтобы не заглубленный фундамент был прочнее и, соответственно, лучше. Кроме того, песчано-гравийная подушка под фундамент выполняет еще несколько важных функций:

  • защищает фундамент здания от разрушительного воздействия грунтовых вод;
  • выравнивает площадь предстоящего строительства;
  • позволяет сэкономить за счет невысокой стоимости такого стройматериала, как песок.

Какой песок лучше использовать


Как мы уже выяснили, песок (как карьерный, так и речной) можно разделить на несколько разных фракций.Самые маленькие из них вообще не используют при выполнении таких работ, как устройство фундамента. Даже если вы делаете не встраиваемый цоколь вариант для светлой веранды или беседки. Это связано с тем, что мелкий материал быстро осядет, из-за чего подушка за короткое время потеряет форму, что приведет к перекосу готовой постройки.

Соответственно, чтобы фундаментная подушка прослужила как можно дольше, лучше использовать более крупный песок.

Многие специалисты-строители сходятся во мнении, что в качестве подушки для неглубокого фундамента лучше всего подходит речной песок средней фракции.Однако если использовать крупный песок, это никак не отразится на качестве строительных работ.

Что касается карьерного песка, то его применение в принципе также вполне приемлемо. Но по своим качественным характеристикам он существенно отличается от речного. Поэтому многие предпочитают действовать по принципу: зачем покупать материал низкого качества, если лучшего качества можно купить ненамного дороже.

При выборе песка для изготовления подушки под фундамент следует обратить внимание на следующие моменты:

  • если в материале большое количество включений глинистого характера, раствор из такого песка будет недостаточно крепким;
  • нужно выбирать не слишком рыхлыми, но и не слишком влажными;
  • перед применением песок необходимо дополнительно просеять.

Зачем нужен песок под основание

Устройство песчаной подушки под фундамент необходимо чаще всего в следующих случаях:

  1. В сложных почвенных условиях. Например, если строительство планируется на пучинистом грунте или торфе, всегда существует опасность того, что непогруженный фундамент за короткое время обрушится или покоробится. Устройство песчаной подушки позволяет основанию длительное время стоять в том месте, где оно необходимо, сохраняя при этом собственную прочность и целостность.
  2. Использование подушки позволяет прервать капиллярную связь, благодаря чему полностью прекращается контакт влаги с фундаментом.

Как правильно утрамбовать песок

Уплотненный песок — это материал, который отлично сопротивляется как растяжению, так и сжатию. Соответственно такому процессу, как уплотнение песка, следует уделить особое внимание. Чтобы незаглубленный фундамент получился качественным и долговечным, перед началом таких работ, как устройство песчаной подушки, следует произвести тщательные расчеты, определить, сколько требуется песка, и определить, какой толщины должна быть подушка. в вашем конкретном случае.

Для завершения работы вам понадобится строительный уровень и обычная рулетка. Первым делом нужно сделать разметку и вырыть траншею или котлован под фундамент.

Дно нужно очень тщательно выровнять, а почву тщательно утрамбовать.

После этого можно переходить к самому процессу укладки подушки. Чтобы все сделать правильно, нужно насыпать слой песка, толщина которого соответствует технологии кладки того или иного типа фундамента.Материал необходимо предварительно смочить водой. Это необходимо для того, чтобы плотность песка в процессе уплотнения была как можно большей.

В отдельных случаях допускается использование не чистого песка, а смешанного с гравием. При этом толщина слоя не должна изменяться. Самый простой способ добиться утрамбовки материала — пройтись по слою песка в обуви и хорошенько его растоптать. Как вариант, вы можете использовать ручной вибратор. По особой технике можно использовать виброплиту.Это значительно ускорит процесс.

Толщина каждого слоя песка должна быть не более 200 мм. Минимальная толщина в этом случае не может быть меньше 100 мм. И в этом случае колодка используется для выравнивания основания.

Максимальная толщина песчаной подушки под фундаментом обычно рассчитывается исходя из ширины самой полосы фундамента.

Подушка бетонная под перекрытие

В некоторых случаях песчаная подушка под основанием заменяется бетонной.Подушка под плиту имеет повышенную несущую способность, что позволяет использовать ее на самых разных грунтах … Недостаток этого слоя только один — довольно высокая стоимость. Но во многих ситуациях вопрос: «Зачем переплачивать, если можно использовать более бюджетный песчаный вариант» не возникает из-за отсутствия альтернативы.

Бетонную подушку под плитой можно дополнительно укрепить арматурой. Для этих целей понадобится металлический стержень, который будет использоваться в качестве арматуры.

Если вы планируете закладывать незаглубленный фундамент, но не знаете, зачем вам подушка и в какой последовательности выполнять необходимые действия, лучше воспользоваться помощью опытных специалистов.

Помимо фундаментов из железобетонных блоков, для их основания принято делать подушку из песка и / или щебня. Эта подушка выполняет две важные функции:

  1. Равномерное распределение веса фундамента по всей поверхности .
    При подготовке котлована для ленты или траншеи поверхность никогда не бывает идеально ровной. Устройство песчаной подушки под фундамент выравнивает поверхность, сглаживая все неровности грунта.
  2. Отсечение капиллярной влаги от основания фундамента .
    Благодаря почвам они могут «поднимать» влажность: глинистые на 1-1,5 м и песчаные не более чем на 30 см. Влага у основания фундамента нежелательна, так как она также может проникать в бетон по капиллярным путям, достигать арматуры и вызывать ее коррозию.Песочная подушка (а тем более подушка из мелкого гравия) защищает от капиллярного подъема.

Толщина подушки фундамента

Минимальная толщина песчаной подушки под фундаментом 20-30 см. Это как раз из соображений защиты от капиллярной влаги. Для равномерного распределения достаточно толщины 5-10 см.

Как правильно сделать подушку под фундамент?

Для устройства подушки нужно использовать только крупный песок или мелкий щебень (фракции 20-40 мм).Мелкий и пыльный песок не подойдет из-за его склонности к пучению.

Подушка должна служить хорошей основой, поэтому ее необходимо тщательно утрамбовывать: насыпать мокрый песок небольшими слоями толщиной 10-15 см и утрамбовать виброплитой. Когда слой следует сделать тоньше — 5-10 см. Для улучшения утрамбовки рекомендуется разливать песок с водой, но делать это нужно перед засыпкой в ​​траншею под фундамент, так как в этом случае вода может размыть почву. под подушкой, а это снизит несущую способность и приведет к неравномерной усадке.Кроме того, промывка песка водой перед засыпкой позволит удалить с него мелкие частицы глины, которые совершенно не нужны под основанием фундамента.

В вырытую траншею их укладывают, которая играет роль фильтра между песчаной подушкой и окружающей почвой и не позволяет мельчайшим частицам глины попадать в песок, приводя к его заиливанию и дальнейшему пучение.

Затем песок складывается и утрамбовывается слоями. Затем собирают, кладут слой гидроизоляции, ставят арматурный каркас и заливают бетон.

В общий вид песчаная подушка под ленточный фундамент представлена ​​на рисунке.

Когда вам нужна фундаментная подушка?

Несмотря на то, что необходимость песчаной подушки редко ставится под сомнение, оказывается, что она нужна не всегда, а в некоторых случаях даже навредит.

Во-первых, в окружении плотных грунтов с плохой водопроницаемостью (глина, суглинок) песчаная подушка будет менее плотной почвой, и вся вода в почве вокруг будет накапливаться в ней.Таким образом, подушка действительно защищает от подъема капиллярной влаги к основанию фундамента, но способствует скоплению дождевой или талой воды. В результате это приводит к переувлажнению почвы под основанием фундамента и снижает его несущую способность. Чтобы этого не случилось, нужно сделать дренажную систему, которая будет сливать всю эту воду.

Во-вторых, влага в почве не только в виде воды, но и в виде пара. Пар легко пройдет через песчаную подушку и конденсируется на фундаменте.Поэтому с точки зрения защиты от влаги песочная подушка не нужна, так как не решает всех проблем. В любом случае придется использовать либо гидроизоляцию, либо влагостойкий бетон.

В-третьих, равномерное распределение общего веса по поверхности, выравнивание неровностей грунта необходимо только для сборных фундаментов, например, ленты из блоков ФБС. Поверхность траншеи имеет небольшие неровности, из-за этого блок не весь своей поверхностью поднимается на землю, под ним остаются пустоты.


Размер таких пустот разный, при нагрузке на фундамент усадка будет, и для каждого блока она будет разной. Из-за этого блоки могут разойтись.


Чтобы этого не происходило под такими фундаментами, действительно нужно сделать подушку из песка: она заполнит все неровности и равномерно распределит вес каждого блока.



Однако в случае монолитного ленточного фундамента подушка больше не нужна: при заливке бетон сам заполнит все неровности грунта, пустот под монолитным фундаментом не будет, он перенесет нагрузка на землю всей поверхностью, поэтому песчаная подушка для нее не нужна.



Для защиты от влаги целесообразнее использовать в бетон либо добавки, повышающие его влагостойкость, либо.

выводы

  1. Песочная подушка необходима при строительстве блочного фундамента.
  2. При заливке монолитного фундамента подушка не нужна.
  3. При установке песчаной подушки в глинистых грунтах необходима дренажная система для отвода воды.
  4. Сама подушка не защищает основу фундамента от влаги; для этого необходима гидро- и пароизоляция.

Песчано-гравийные или просто гравийные подушки по-прежнему делают для всех типов фундаментов, но смысл их другой — уплотнять грунт щебнем. Опять же, сам по себе щебень, насыпанный под основание фундамента, ничего не дает, но при утрамбовывании каждый камень вбивается в землю и дополнительно сжимает ее.

На начальном этапе строительства, когда земляные работы закончены, приступают к подготовке основания основания фундамента. На дне выкопанные траншеи или котлован делают.Для мелких предметов подушку лучше сформировать из песка. Возникает вопрос, как правильно выбрать песок для подушки фундамента?

Песок — универсальный природный строительный материал. Это осадочная порода, состоящая из зерен минерального кварца.

Порода подразделяется на несколько модулей зернистости породы:

  • Крупная — от 2,5 до 3,5 мм;
  • Средний — от 2 до 2,5 мм;
  • Малый — от 1,5 до 2 мм;
  • Очень маленькие — от 1.От 5 до 0,7 мм.

Действующее в России законодательство обязывает всех производителей строительных материалов, в том числе песчаного минерала, сертифицировать свою продукцию. Строительный материал делится на три класса:

  • Grade 1 объединяет пески с прочностью на сжатие до 30 МПа. Их используют для изготовления бетонных и железобетонных конструкций;
  • Ко 2 классу относятся материалы с прочностью на сжатие до 20 МПа. Используется для изготовления бетонных и железобетонных изделий и других конструкций;
  • Песчаник особого сорта 3 имеет прочность на сжатие до 40 МПа.Применяется для производства железобетонных изделий с высокой несущей способностью.

Пески по-своему естественного происхождения и способы их добычи бывают нескольких видов:

Карьерный песок

Минерал добывается в карьерах механизированным способом … Эта порода содержит много включений в виде камней и глины. Без дополнительной обработки его можно использовать как. Карьерный минерал просеивают или промывают. Посторонние примеси в виде камней и частиц глины отсеиваются через специальное сито.

Порода вымыта большим количеством воды, вымывая глину и другие включения. Аллювиальные песчаные породы содержат мелкие частицы размером около 0,6 мм. Может использоваться для штукатурных работ.

Добываю речной минерал плавучими земснарядами со дна реки. Эта порода лучше других видов песка по своим качественным характеристикам. Высокое качество и чистота песка обусловлены естественной очисткой воды реки.

Как и морская галька, песчинки речного песка имеют округлую форму.Поэтому при использовании речного песка в качестве подушки фундамента потребуется усиленное уплотнение песчаного слоя.

Морской песок

Для использования морского песка в качестве строительного материала его подвергают двойной обработке. Сначала при добыче песка из него удаляются посторонние примеси, затем порода подвергается гидромеханической обработке.

Морской минерал считается одним из минералов высочайшего качества. Его используют во всех сферах строительства.

Песочный щебень

Песочный щебень добывается механическими мельницами для дробления горных пород.Стоимость его довольно высока, что отражается на цене материала.

Достоинством материала является неправильная форма песчинок. Это обеспечивает плотное соединение частиц породы между собой. При утрамбовывании происходит небольшое уменьшение объема засыпки, что снижает расход песка.

Песочная подушка


Нижний слой подошвы фундамента многофункциональный по своему назначению:

  • Засыпка под основание фундамента выравнивает грунтовое основание траншеи или котлована.Под фундаментными блоками из сборного железобетона в обязательном порядке устраивают песчаную подстилку.
  • Слой песка предотвращает смещение фундамента на слабых пучинистых грунтах. За счет добавки увеличивает несущую способность земляного полотна.
  • При толщине песчаной подстилки более 30 см исключается возможность капиллярного проникновения влаги из почвы в основание здания.
  • Песчаный камень отводит воду лучше, чем другие строительные материалы, тем самым защищая фундаментную конструкцию от пучения почвы.Без дополнительного дренажного устройства минерал может заилиться. Перед тем как приступить к строительству, необходимо определить, какой дренаж лучше для нижележащего слоя фундамента.

Для устройства нижележащего слоя стараются использовать только крупный и средний песок. Слой песка защищает от заиливания гидроизоляции грунтовых вод. При заиливании нижележащий слой может превратиться в пучинистое основание.

Геотекстиль для мягкой теплоизоляции

Во избежание этого, на земле в вырытых траншеях под монолитной лентой, на дне котлована под железобетонную плиту уложить в два слоя рубероид, полимерный материал, геотекстиль или другой гидроизоляционный материал .Какой вид гидроизоляции использовать — решать застройщику.

Если насыпь большая, то песок под фундамент насыпают слоями высотой 200 мм. Каждый слой смачивают для увеличения сцепления песчинок.

Уплотнение следующего слоя песка обязательно. Для этого используется как электромеханическая виброплита, так и трамбовка из подручного материала.

Подушечки для трамбовки

Ручной трамбовщик прост в изготовлении.На верхнюю часть подушек прибивают двустороннюю ручку, а к нижнему срезу бревна прикрепляют широкую доску толщиной 25-30 мм. Высота устройства должна быть удобной для работы.

Прокладка считается качественной, если на поверхности подушки не остается следов обуви. Посмотрите видео, как правильно утрамбовать песчаную подушку.

Толщина песчаной подушки рассчитывается с учетом характеристик будущего сооружения, качества земляного полотна.В поперечном сечении подушка имеет вид трапеции. Его нижнее основание должно быть на треть шире, чем верхнее. Исходя из длины периметра фундаментной ленты и площади сечения, определите, сколько потребуется песка. Крайняя граница нижележащего слоя должна выступать на 100-200 мм. От вертикального монолитного основания.

На каменистых, твердых почвах неглубокие хозяйственные постройки не требуют строительства специальных площадок … Песочный фундамент, утрамбованный ручной трамбовкой, выдержит небольшие нагрузки.

Из всего вышесказанного можно понять, что за песок и сколько его потребуется для сооружения песчаной подушки фундамента.

Для нижележащего слоя фундамента можно использовать: карьерный, речной, морской и дробленый песок, среднюю и крупную зернистость, первый и второй класс прочности на сжатие.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
