Как пользоваться штангенциркулем — пошаговая инструкция

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Содержание

Блок: 1/4 | Кол-во символов: 268
Источник: https://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-shtangencirkulem.html

Правила пользования штангенциркулем

  • Во время измерения детали ни в коем случае не стоит допускать ситуации, чтобы губки штангенциркуля перекашивались. После того, как они дойдут до нужного положения, их требуется зафиксировать при помощи стопорного винта, чтобы избежать вышеуказанных неприятностей.
  • Во время чтения показаний прибора, следует держать его перед глазами прямо.
  • При использовании устройства требуется соблюдать правила безопасности, так как концы губок у него достаточно острые и могут нанести травму.
  • Хранить его следует в местах где не попадают опилки, стружка, вода, пыль и другие негативные факторы. При этом не стоит располагать его далеко от рабочего места, так как он часто используется.
  • После работы и перед ее началом инструмент следует протирать чистой ветошью.

Блок: 2/3 | Кол-во символов: 803
Источник: http://www.metalstanki.com.ua/izmeritelnyj-instrument/kak-pravilno-polzovatsja-shtangencirkulem

Что такое штангенциркуль и для чего нужен

Штангенциркуль помогает определить точные размеры детали, её диаметр, толщину, глубину выемок или отверстий, расстояние между элементами. С помощью этого инструмента проводится отбраковка изделий на предприятиях. Кроме этого, его используют для контроля за износом деталей.

Интересный факт!  Некоторые модели прибора позволяют наносить разметку на поверхности заготовок.

Инструмент пригодится любому мастеру, мало-мальски знакомому со столярным делом. Он поможет с точностью до долей миллиметра измерить диаметр сверла или гайки, расстояние между рёбрами детали, определить ширину отверстия в стене или доске. Обычно его бережно хранят в специальных кейсах, чтобы не допустить запыления подвижных элементов.

Прибор позволяет делать измерения с точностью до 0,01 мм. Существуют как электронные, так и механические модели

Назначение штангенциркуля определяет и схему его устройства.

Блок: 2/11 | Кол-во символов: 917
Источник: https://HouseChief.ru/kak-pravilno-polzovatsya-shtangencirkulem-video.html

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Блок: 3/4 | Кол-во символов: 1401
Источник: https://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-shtangencirkulem.html

Из чего состоит штангенциркуль

Самый простой прибор, а для понимания принципа работы подойдёт как раз такой, состоит из следующих элементов.

Основные части штангенциркуля: 1 – штанга, 2 – рамка, 3 – шкала для измерений, 4 − верхние губы, 5 − нижние губы, 6 − глубиномер (не у всех модификаций присутствует), 7 − шкала нониуса, 8 − зажимный винт.

Для того чтобы правильно определить, как, а главное, каким пользоваться штангенциркулем, необходимо изучить его модификации. Отправная точка для выбора прибора – точность измерений, габариты детали, а также число измерительных поверхностей. Штангенциркули могут иметь модификации в зависимости от:

  1. Диапазона измерений
    . Длина шкалы на штанге может составлять от 125 до 4000 мм.
  2. Точности прибора. Допустимая погрешность − от 0,05 мм.
  3. Функциональности. В частности, есть ли глубинометр или нет.
  4. Сложности и габаритов измеряемой детали.
  5. Конструкции отсчётного устройства.

Блок: 3/11 | Кол-во символов: 905
Источник: https://HouseChief.ru/kak-pravilno-polzovatsya-shtangencirkulem-video.html

Как измерять штангенциркулем

Перед тем, как мерить штангенциркулем, требуется ознакомиться с основными правилами.

  • Измерение наружных поверхностей. Для того, чтобы получить данные о внешних размерах изделия, его требуется зафиксировать в нижних губках инструмента. Для этого требуется развести его немного больше, чем сама измеряемая заготовка, а потом свести губки до упора. После этого можно снимать показания по основной и дополнительной шкале.
  • Измерение внутренних поверхностей. Для данной операции инструмент следует переместить в нулевое положение, после чего поместить губки для внутреннего измерения в заготовку, параллельно измеряемой плоскости. Далее следует разводить их до упора, что поможет зафиксировать их в одном положении и избежать больших погрешностей. Это подходит также для определения диаметра.
  • Измерение глубины. Здесь основной частью является глубиномер. Замер штангенгенциркулем осуществляется путем упора торца инструмента в один конец детали и погружением глубиномера в другой. Когда он упрется или дойдет до нужной точки, то можно снимать показания по основной и дополнительно шкале, так как нониус здесь по-прежнему остается актуальным.
  • Как выполнять разметку. Разметка наносится прямыми рисками от базовых кромок инструмента, расположенных параллельно, или поверхности самой заготовки. Также делают засечки и могут проводить окружности.

фото:наружное и внутреннее измерение поверхности штангенциркулем

фото:измерение глубины штангенциркулем

Определение показаний штангенциркуля

Основной проблемой, чтобы понять как пользоваться штангенциркулем, является определение точного результата, а также использование дополнительных функций устройства. Наиболее просто и понятно дело обстоит с наружными размерами, но принцип снятия везде практически одинаков, поэтому, следует научиться обращаться двумя шкалами. На первой, она же является основной, показаны целые доли миллиметра. Вне зависимости от того, исползаете вы глубиномер, внешние или внутренние губки, передвигаются все три части, соответственно отмеренному расстоянию. Чтобы не сбить показания во время измерения, когда все доходит до контрольной предельной точки, происходит фиксация прибора.

фото:показания штангенциркуля

а)6,45 мм;б)1,65 мм

После этого его можно снять с заготовки и приблизить поближе к себе. Показания при этом остаются такими же, как и в момент измерения. На штанге деления сразу видны и количество целых миллиметров видно сразу, чтобы определить более детально, следует воспользоваться нониусом. На нем располагает десять делений, каждое из которых соответствует доли целого. Если первое деление совпадает со значением черты на основной шкале, то получается ровное значение.

Если второе деление совпадает с какой-либо чертой, то к полученному целом значению следует прибавить 0,1. К третьему – 0,2, четвертому – 0,3 и так далее.

Существуют нониусы, которые показывают сотые доли миллиметров. Принцип измерения в них очень схож. Главное, чтобы фиксирующий элемент всегда был в рабочем состоянии, иначе невозможно будет получить точные данные, так как положение измерительного прибора будет постоянно сбиваться.

Как правильно хранить инструмент

Знаний как пользоваться штангенциркулем оказывается недостаточно, так как нужно знать правила хранения и ухода за инструментом. Лучше всего хранить инструмент в футляре, в котором он и поставляется. В любом случае, это должно быть темное сухое место, куда не попадает пыль, опилки и прочие предметы. С учетом того, что все модели делаются из металла, нежелательны контакты с влагой и скопление конденсата. Не следует допускать ударов и царапин, которые могут деформировать инструмент и снизить точность измерения.

При каждом использовании требуется протирать поверхность сухой тряпкой. Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

фото:хранение штангенциркуля в футляре

Блок: 3/3 | Кол-во символов: 3885
Источник: http://www.metalstanki.com.ua/izmeritelnyj-instrument/kak-pravilno-polzovatsja-shtangencirkulem

Из чего состоит штангенциркуль

Основными составляющими штангенциркуля являются измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. Рассмотрим прибор внимательно.

В составе обычного штангенциркуля присутствуют элементы в виде:

  • штанг и подвижных частиц;
  • измерительной шкалы;
  • губки, с помощью которой проводятся внутренние измерения;
  • губки, которая позволяет проводить внешние измерения;
  • глубинометрической линейки;
  • нониуса;
  • зажимного механизма.

Схема штангенциркуля

Как видно из рисунка, главным измерительным элементом прибора является линейка, она выполняет роль штанги. Чаще всего её размер составляет 15 см. С одной стороны линейки расположены специальные зажимы, в виде губок.

Различают два варианта губок: внешние – 2, внутренние – 1

С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

Нониусный штангенциркуль

Именно такой штангенциркуль чаще всего можно найти в домашней мастерской. Это самый простой механический прибор, который, однако, обеспечивать высокую точность измерений.

Нониус – это дополнительная шкала для расчётов, которая позволяет измерять доли миллиметра, каждый шаг деления составляет 0,19 мм

Циферблатный штангенциркуль и его цифровые вариации

Для того чтобы упростить процесс измерения и легко снимать показания, в электронной версии штангенциркуля нониус заменяется циферблатным механизмом. Здесь не нужно присматриваться и высчитывать показания. Всё для вас сделает электроника. Вам останется только посмотреть на данные и записать их.

Электронный штангенциркуль используется для более точных и быстрых вычислений, к примеру, специалистами для отбраковки деталей

В свою очередь цифровой штангенциркуль может проводить самостоятельные измерения, необходимо лишь зафиксировать прибор в нужном положении.

Блок: 3/8 | Кол-во символов: 1936
Источник: https://homius.ru/kak-pravilno-polzovatsya-shtangentsirkulem-video.html

Циферблатный штангенциркуль

В этом случае принцип действия ничем не отличается от механического штангенциркуля. Единственное отличие, что здесь, вместо нониусный шкалы, используется циферблат.

Доли определяются по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену

Блок: 5/11 | Кол-во символов: 292
Источник: https://HouseChief.ru/kak-pravilno-polzovatsya-shtangencirkulem-video.html

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Блок: 5/6 | Кол-во символов: 663
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-shtangentsirkulem

Электронный штангенциркуль

Это цифровой штангенциркуль, в котором доли миллиметра считать не нужно, вся необходимая информация отразится на дисплее.

Единственное, что придётся сделать, − сложить целые миллиметры, которые показывает риска на рамке с теми долями миллиметров, которые показывает табло

Не забывайте, что электронные приборы показывают только информацию, которую в механических образцах можно было измерить по нониусной шкале. Размеры, равные или превышающие миллиметр, вы смотрите на рамке.

Блок: 6/11 | Кол-во символов: 500
Источник: https://HouseChief.ru/kak-pravilno-polzovatsya-shtangencirkulem-video.html

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

  • Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
  • Установка губок на галтели, фаски и скругления.
  • Перекосы при позиционировании.
  • Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Блок: 6/6 | Кол-во символов: 1297
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-shtangentsirkulem

Кол-во блоков: 15 | Общее кол-во символов: 12867
Количество использованных доноров: 5
Информация по каждому донору:
  1. http://www.metalstanki.com.ua/izmeritelnyj-instrument/kak-pravilno-polzovatsja-shtangencirkulem: использовано 2 блоков из 3, кол-во символов 4688 (36%)
  2. https://HouseChief.ru/kak-pravilno-polzovatsya-shtangencirkulem-video. html: использовано 4 блоков из 11, кол-во символов 2614 (20%)
  3. https://homius.ru/kak-pravilno-polzovatsya-shtangentsirkulem-video.html: использовано 1 блоков из 8, кол-во символов 1936 (15%)
  4. https://instrumentiks.ru/sovety/kak-polzovatsya-shtangentsirkulem: использовано 2 блоков из 6, кол-во символов 1960 (15%)
  5. https://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-shtangencirkulem.html: использовано 2 блоков из 4, кол-во символов 1669 (13%)

Как правильно пользоваться штангенциркулем | Строительный портал

Для того, чтобы провести сверхточные измерения используется прибор в виде штангенциркуля. Различают несколько разновидностей данного прибора. Об их характеристике и об особенностях применения штангенциркуля, поговорим далее.

Оглавление:

  1. Как пользоваться штангенциркулем: особенности и характеристика прибора
  2. Устройство и измерение штангенциркулем
  3. Как измерять штангенциркулем: общие рекомендации
  4. Как правильно пользоваться штангенциркулем

Как пользоваться штангенциркулем: особенности и характеристика прибора

Штангенциркуль отличается универсальным применением, так как данный прибор способен с высокой точностью измерить внутренние и внешние линейные размеры. Из-за своей простоты и легкости применения данный инструмент довольно распространен в бытовом использовании. Кроме того, скорость измерения с помощью штангенциркуля также находится на высоком уровне.

Именно конструктивные особенности данного инструмента являются ключевыми в определении его названия. Основными составляющими штангенциркуля является измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. У некоторых моделей штангенциркулей имеется возможность измерения деталей вплоть до сотых тысячных миллиметров.

В составе обычного штангенциркуля присутствуют элементы в виде:

  • штанг и подвижных частиц;
  • измерительной шкалы;
  • губки, с помощью которой проводятся внутренние измерения;
  • губки, которая позволяет проводить внешние измерения;
  • глубинометрической линейки;
  • нониуса;
  • зажимного механизма.

В соотношении с принципом работы, штангенциркули бывают нескольких видов. В составе нониусного механизма содержится стандартный нониус. Для того, чтобы упростить процесс измерения и легко снимать показания, нониус заменяет циферблатный механизм. На цифровом жидкокристаллическом дисплее высвечиваются показатели более усовершенствованных моделей штангенциркулей.

Каждая модель штангенциркуля отличается наличием определенной маркировки, которая в свою очередь определяет функциональные возможности механизма. Предлагаем ознакомиться с основными разновидностями штангенциркулей:

  • шц-1 — инструмент на котором с двух сторон расположены губки, которые позволяют проводить измерения как внутреннего, так и наружного и глубинного характера;
  • шцк — на данном приборе также имеется круговая шкала, для считывания данных показаний следует смотреть на стрелку, соединенную со штангой, данный механизм более удобен и прост в работе, а его конструкция повышает скорость считывания измерений;
  • шцт-1 — на данном инструменте губки расположены в одностороннем порядке, однако, замеры выполняются как внутри, так и снаружи приборов;
  • шцц — этот прибор отличается наличием цифровой индикации.

Устройство и измерение штангенциркулем

Благодаря тому, что несколько составляющих штангенциркуля соединены между собой, механизм отличается высокой точностью в измерении. Сфера использования данного инструмента довольно широкая, в некоторых отраслях промышленности, он является незаменимым помощников в проведении точнейших подсчетов.

При помощи данного механизма удается получить линейные размеры любого предмета, причем снятые как с его внешней, так и с внутренней сторон. Точность штангенциркуля находится на высочайшем уровне, а погрешность штангенциркуля равна нулю.

Основная функция данного инструмента — выполнение измерительных работ по измерению длины, глубины или диаметра определенных предметов. Основная составляющая механизма — линейка, выполняющая роль штанги, чаще всего размер линейки ровняется 15-ти см. С помощью линейки определяется максимальное значение, измеряемое прибором.

На конечном участке линейки располагаются детали в виде губок, такие же детали располагаются и на подвижной раме, которая движется в соотношении с линейкой. Различают два варианта губок: внутренние и внешние. С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок, на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

Основная линейка показывает предварительные результаты, а для того, чтобы получить более точные замеры используется нониус. Данный элемент отличается наличием десяти делений, каждое из которых занимает 0,19 см. В данном случае, описан нониус стандартного механизма, в некоторых более усовершенствованных моделях данное значение изменяется в большую или меньшую сторону. Кроме того, для определения глубины предмета используется элемент в виде хвостика, выдвигаемого при необходимости.

В соотношении с основными составляющими прибора, штангенциркуль бывает трех видов и восьми подвидов. В соотношении с типами шкалы по которой снимаются мерки, штангенциркули подразделяются на:

  • штангенциркуль цифровой — имеющий специальный дисплей;
  • циферблатный механизм;
  • устройство в основе которого лежит нониус.

В зависимости от размеров штангенциркуля, он бывает восьми подвидов. В соотношении с конструктивными особенностями линеек и дополнительных функций, штангенциркули могут быть большими, средними и маленькими. Кроме того, данные инструменты изготавливают не только из металла, но и из пластика, дерева, твердосплавных материалов.

Электронный штангенциркуль отличается наличием функции самоизмерения, достаточно зафиксировать прибор в нужном положении, и на дисплее появятся значения измерений. Разметочный штангенциркуль позволяет не только измерить предметы, но и произвести на них разметку, согласно ранее предъявленным требованиям. Они незаменимы в моделировании, машино- и авиастроительной промышленности.

Как измерять штангенциркулем: общие рекомендации

Первый этап работы с данным инструментом основывается на фиксации детали в нужном положении. Для этого, изначально необходимо провести проверку инструмента, свести губки на ноль и осмотреть точность их соединения. Между губками не должно быть просвета.

Далее приступайте к работе по измерению определенной детали. Если вы правша, то поместите инструмент в правую руку, а предмет, который подвергается измерению — в левую. Для того, чтобы измерить наружный размер детали, достаточно развести внешние губы прибора и поместить между ними измеряемую деталь. Губки должны плотно соприкасаться с деталью. Учтите, что сдавливать слишком мягкую деталь не нужно, так как результаты измерений будут неточными.

Для контроля усилий измерения, губки сдавливаются в соотношении с предметом. При слишком высоком соскальзывании губок существует риск их пережатия.

Для перемещения рамки лучше всего использовать большой палец на той руке, которой удерживается прибор. Для начала, следует проверить отношение инструмента и прибора, губки располагаются на одинаковом расстоянии от каждого края детали, перекосы должны отсутствовать.

Далее следует процесс фиксации винта, который способен сохранить результаты измерений. Учтите, что винт вкручивается с помощью указательного и большого пальца, а остальная часть руки удерживает прибор в таком же положении. После фиксации значений деталь откладывается в сторону и производится снятие результатов измерений.

Этот этап является вторым в работе со штангенциркулем, но не менее важным чем первый. Ведь неточности снятия измерений, в некоторых случаях приводят к большим неприятностям.

Для считывания показаний установите инструмент прямо перед глазами. Для начала, запишите на листе бумаги основные показания на шкале. Для этого обратить внимание следует на основную штангу, которая приближенная к нулевому значению. Значение данного штриха умножается на 0,1 или другое число, указанное в техническому документу к прибору. Далее результаты суммируются между собой и получается результат измерения детали или какого-то предмета.

По завершению работы со штангенциркулем следует обезжирить инструмент, раздвинуть губки, ослабить их зажим и установить в чехол. При длительном хранении инструмента и его нечастом использовании, следует обработать его с помощью антикоррозийного раствора.

Как правильно пользоваться штангенциркулем

С помощью штангенциркуля удается определить внутренний и внешний размер предмета, а также его глубину, при необходимости. Для того, чтобы определить наружные размеры прибора используются широкие нижние дополнительные губки. Кроме того, с помощью данных губок также выполняется нанесение разметки на детали, так как они имеют заостренную форму.

Для того, чтобы определить глубину изделия используется специальный элемент, расположенный на инструменте. Независимо от вида штангенциркуля, процесс измерения любым из приборов является одинаковым, единственное отличие состоит в снятии мерок.

Поэтому, предлагаем ознакомиться с рекомендациями об особенностях работы с различными штангенциркулями. Изначально следует произвести измерения. Перед началом работы, инструмент очищается от пыли или смазочного материала и проверяется на точность. Для этого, следует сопоставить губки прибора между собой и определиться в отсутствии между ними просвета. Кроме того, десятый нониусный штрих должен совпасть с 19-тым штрихом рабочей поверхности, только после этого, начинают работу.

Для проверки штангенциркуля стрелочного или цифрового типа, также потребуется совместить их губки между собой. Стрелка на цифровом приборе должна остановиться на нуле. Дисплей электронного штангенциркуля также должен показывать ноль.

В работе следует проявлять особую осторожность, так как губки отличаются наличием острых краев, существует риск пораниться, при неправильном обращении с прибором.

Существует три варианта измерений с помощью штангенциркуля:

1. Наружные параметры предмета.

Для измерения внешних параметров детали, достаточно установить ее между двумя губками. Рекомендуется удерживать прибор в правой руке, а деталь в левой. После установки губок по краям от детали, они прижимаются к ней. Для фиксации результатов используется специальный винт, который закручивается двумя пальцами. Перед тем как вытащить предмет из прибора, убедитесь в том, что деталь расположена правильно по отношению к прибору, а перекосы отсутствуют. Кроме того, правильность расположения детали констатируется тем, что вытаскивая ее из штангенциркуля, она легко проходит между губками, контактируя с ними.

2. Внутренние параметры детали.

Для того, чтобы измерить деталь внутри, используют губки, имеющие острые края. Они располагаются внутри детали, далее следует их развести. При этом, губки должны плотно соприкасаться со стенками детали. После фиксации результатов деталь извлекается и производится снятие мерок.

3. Как определить глубину детали.

Для того, чтобы измерить деталь в соотношении с ее глубиной, следует установить во внутрь предмета специальный элемент штангенциркуля, который называется глубиномером. Далее, губки раздвигаются до того положения, пока глубиномер не начинает упираться в поверхности. Дальнейшие действия связаны со считыванием результатом измерений.

Дальнейшие действия связаны со считыванием показаний. Наиболее сложными на данном этапе являются штангенциркули с нониусными элементами измерения. Для определения показаний на данном инструменте установите его непосредственно перед собой. Учтите, что расположение прибора сбоку от глаз, приведет к неточности в измерениях.

Независимо от типа измерений: внешнего внутреннего или глубинного, размеры считываются в одном и том же порядке. На поверхности шкалы имеется участок в виде небольшого скоса. В данном случае, с его помощью удается сопоставить нониус и основную шкалу. В зависимости от расположения данных элементов штангенциркуля определяется размер детали.

Для начала, следует записать показатели в миллиметрах. Затем следует определить количество долей и умножить их на значение каждой доли. Полученное значение будет результатом как внутреннего, так и внешнего или глубинного измерения детали.

Если в процессе работы использовался стрелочный штангенциркуль, то для того, чтобы считать с него показатели, следует осмотреть шкалу прибора, определить показатели на ней и умножить полученное число на интервал между обозначениями, указанный в технических параметрах прибора.

Цифровые устройства отображают показатели непосредственно на дисплее в любом удобном формате. После завершения работы для очищения штангенциркуля используется наждачная бумага, а для протирки измерительных поверхностей, используйте ветошь. Для хранения прибора используйте специальный футляр.

Как пользоваться штангенциркулем видео:

Как правильно пользоваться штангенциркулем в картинках

Измеряем штангенциркулем правильно

Для точных работ по металлу, при проектировании различного рода самодельных конструкций не обойтись без точных измерений. Самым удобным инструментом для определения линейных размеров с достаточной точностью является штангенциркуль. Они производятся на специализированных инструментальных заводах (по ГОСТ 166-89) при тщательном соблюдении технологии, а потому надёжны и непритязательны в обращении.

Разновидности штангенциркулей

Рассматриваемый мерительный инструмент может быть классифицирован по следующим признакам:

  1. По количеству мерительных поверхностей – на односторонние и двухсторонние.
  2. По выполняемым функциям – с глубиномером и без него (бытует также сленговое обозначение первого типа инструмента – «колумбик»).
  3. По материалу измеряющих плоскостей – стальные и твердосплавные.
  4. По диапазону проведения линейных измерений. Определённые стандартом диапазоны измерений находятся в пределах от 1-125 до 800-2000 мм.
  5. По конструкции отсчётного устройства – механические с плоской шкалой, механические с круглым измерительным диском и цифровые (электронные).
  6. По точности полученного результата – выпускаются изделия первого класса (с точностью 0,05 мм) и второго класса (точность отсчёта 0,1 мм).

Стандартное обозначение включает в себя информацию обо всех его основных возможностях. Например, обычный ручной двухсторонний штангенциркуль, предназначенный для линейных измерений в диапазоне от 0 до 150 мм, при точности 0,1 мм, имеющий глубиномер/»колумбик» будет именоваться так: ШЦ-I-0-150-0,1-II-ГОСТ166-89.

Скачать ГОСТ 166-89 «Штангенциркули. Технические условия»

Выбор оптимального исполнения определяется поставленными задачами. Например, при оценке линейного размера детали, изготовленной из высокопрочной стали, используемый инструмент должен иметь измерительные поверхности, выполненные из твёрдого сплава (требования к материалу твёрдого сплава при этом должны соответствовать условиям ГОСТ 3882). У цифровой техники точность отсчётного электронного устройства всегда составляет 0,01 мм, а потому с их помощью можно производить более точные измерения. Для питания таких приборов необходимо использовать встроенную аккумуляторную батарею.

Устройство инструмента

Как научиться пользоваться штангенциркулем? Для начала – ознакомиться с его устройством. Более всего востребуемый производством ручной штангенциркуль двухстороннего типа, с линейной измерительной системой состоит из следующих конструктивных элементов:

  1. Измерительной штанги, где имеется шкала с делениями, точность которых соответствует классу инструмента.
  2. Измерительной рамки, скользящей в направляющих штанги. Как пользоваться нониусом штангенциркуля? На нижней контрольной поверхности рамки нанесены деления нониуса, по которому определяется мантисса измеряемой величины: значение размера после запятой. Например, при замере длины в 13,9 мм при точности II класса, показание «13» будет снято с основной шкалы, а показание «0,9» — с нониуса. Для удобства использования рамка снабжена рифлёным выступом в своей нижней правой части.

Все контактные кромки штанги, направляющих, рамки и нониуса тщательно шлифуются в размер, с точностью, на порядок выше той, с которой действует штангенциркуль.

При особых требованиях к конструкции могут предусматриваться и другие элементы. Вспомогательные измерительные поверхности (а, следовательно, и узлы) необходимы, если выполняются разметочные операции, определение размеров уступов, ступенчатых частей конструкций и пр. Иногда в инструмент встраивается микрометрическая подача рамки.

Процесс измерений

Как пользоваться штангенциркулем? При всей своей кажущейся простоте он является высокоточным прибором. Его следует хранить и использовать в определённых условиях температуры и относительной влажности. Заявляемая точность гарантируется, если температура при которой производятся измерения, находится в пределах 20±10 °С, при относительной влажности 65±5%. Рабочие кромки не должны иметь следов загрязнения, деформации, и прочих дефектов. То же касается и рук, работающих со штангенциркулем.

Пример: перед началом измерения губки сводят до полного соприкосновения, и устанавливают степень их прилегания друг к другу: основная и нониусная отсчётные шкалы должны совпадать. При вводе изделия в зазор между губками до плотного контакта, микрометрическим винтом фиксируют рамку и считывают результат. Сначала по верхней рамке определяют основное число, а затем, по нониусу – его мантиссу.

Как пользоваться шкалой штангенциркуля? Характерная особенность нониуса – то, что количество делений на нём всегда на единицу меньше. Недостающее деление и определяет точность инструмента.

После окончания всех измерений кромки следует тщательно очистить, протереть мягкой фланелью, а, при хранении – смазать маслом малой вязкости.

Как пользоваться штангенциркулем с циферблатной отсчётной головкой? Здесь результат мантиссы считывается по показаниям стрелки, а основной – как и в предыдущем случае – по основной шкале штанги.

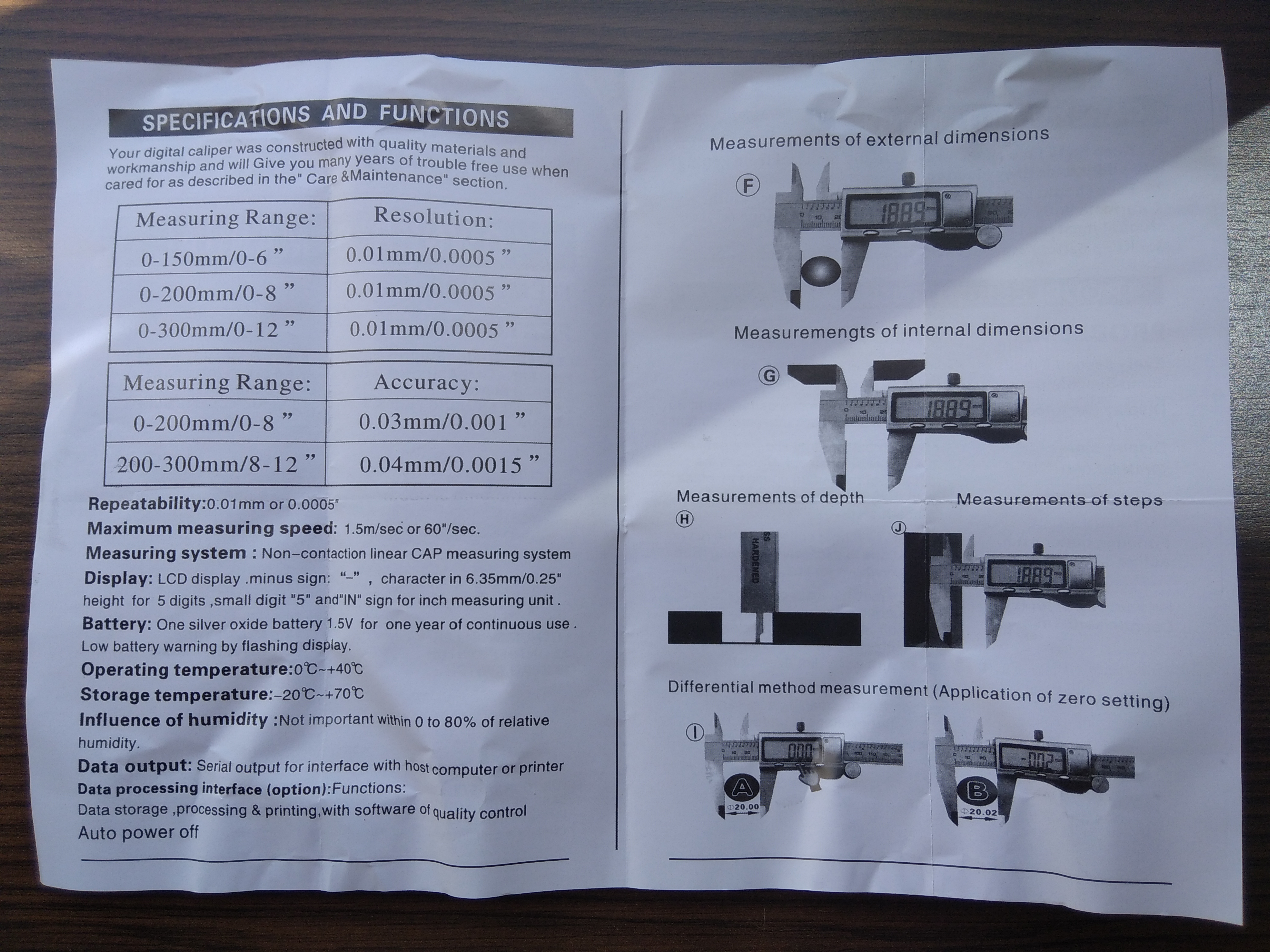

Как использовать измерительный инструмент электронного типа? На корпусе измерительной головки имеются две кнопки: для сброса нуля предыдущих показаний, и для начала/окончания проведения замера. Поочерёдно оперируя этими кнопками, выполняют требуемые измерения. Перед началом использования следует проверить уровень напряжения, т.к. при разряженной батарее прибор либо ничего не будет показывать, либо давать недостоверный результат.

Штангенциркуль используется для определения наружных и внутренних диаметров, линейных размеров, глубин канавок и отверстий, а также расстояний между уступами. Некоторые модификации позволяют наносить разметку на поверхности заготовок. Инструмент применяется для измерения обрабатываемых деталей на механических и слесарных производственных участках, контроля выработки изнашиваемых поверхностей при проведении ремонта оборудования, благодаря простоте в освоении используется в домашних мастерских.

Конструкция штангенциркуля

Представленный на рис. 1 штангенциркуль типа ШЦ-1 состоит из:

  1. Штанги.
  2. Рамки.
  3. Измерительной шкалы.
  4. Верхних губок.
  5. Нижних губок.
  6. Глубиномера.
  7. Шкалы нониуса.
  8. Зажимного винта.

Выбор штангенциркуля для конкретной задачи определяется габаритами, конструктивными особенностями детали и требованиями к точности размеров. Инструменты различаются следующими параметрами:

  • Диапазоном измерений. Длина шкалы на штанге составляет от 125 до 4000 мм.
  • Точностью. Распространенные модификации имеют погрешность 0.1, 0.05, 0.02 и 0.01 мм.
  • Функционалом. Существуют штангенциркули с глубиномером и без него.
  • Количеством и формой мерительных поверхностей. Губки односторонних и двухсторонних инструментов бывают плоскими, заостренными или закругленными.
  • Конструкцией отсчетного устройства. Оно бывает нониусным, механическим часового типа или электронным.

Штангенциркули изготавливаются из износостойких инструментальных сталей, а их мерительные поверхности могут быть усилены твердосплавными напайками. Для разметки деталей на незаостренные губки устанавливают резцы (рис. 2), комплектующиеся державками и зажимными винтами.

Порядок измерений

Инструмент и деталь нужно подготовить к работе: удалить загрязнения, свести губки вплотную и убедиться в том, что показания соответствуют «0». Для измерения наружного диаметра или линейного размера необходимо:

  • развести губки путем передвижения рамки;
  • сдвинуть до плотного прилегания к контрповерхостям;
  • зафиксировать положение рамки стопорным винтом;
  • вывести штангенциркуль для оценки полученных результатов.

Чтобы измерить внутренний размер, губки сводят в «0», а затем раздвигают до соприкосновения с контрповерхностями. Если конструктивные особенности детали позволяют увидеть шкалу, то показания считывают без фиксации и выведения.

Для измерения глубины отверстия:

  • перемещением рамки выдвигают глубиномер;
  • опускают его в отверстие до дна и прижимают к стенке;
  • перемещают штангу до упора в торец;
  • фиксируют стопорным винтом и выводят.

Точность результатов зависит от правильности позиционирования губок относительно детали. Например, при определении диаметра цилиндра штанга должна пересекаться или скрещиваться с его продольной осью под прямым углом, а при измерении длины – располагаться параллельно. В штангенциркулях типа ШЦ-2 и ШЦ-3 есть дополнительная рамка, которая подвижно соединяется с основной микрометрическим регулировочным винтом (рис.3). Такая конструкция упрощает позиционирование инструмента. При проведении замеров дополнительную рамку фиксируют на штанге, а положение основной регулируют вращением микрометрического винта.

Считывание результатов

По нониусной шкале

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

  • Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
  • Установка губок на галтели, фаски и скругления.
  • Перекосы при позиционировании.
  • Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Как пользоваться штангенциркулем — инструкция

Штангенциркули применяют, когда необходимо определить:

  • каков наружный и внутренний диаметр детали;
  • линейные размеры изделия или поверхности;
  • какова глубина канавки или отверстия;
  • параметры деталей, имеющих уступы.

При помощи некоторых модификаций могут быть размечены заготовки будущих изделий.



Сфера применения штангенциркулей весьма обширна: с его помощью снимают замеры продукции, выпускаемой механическими и слесарными производственными участками, осуществляют контроль над степенью выработки рабочих поверхностей, подверженных износу, когда проводят ремонт оборудования, а также используют в домашних условиях для решения различных технических задач.

При выборе штангенциркуля, необходимого для выполнения определенной технической задачи, необходимо принимать в расчет:



  • габариты измеряемых деталей;
  • конструктивную специфику деталей;
  • степень точности результатов замеров.

Существуют следующие отличительные параметры и характеристики штангенциркулей:

  • диапазоны, в которых снимаются замеры. На различных моделях штанги оснащены шкалами чья длина варьирует в диапазоне от 125 до 4000 мм.
  • степени погрешности результатов снятых замеров, которые для разных моделей составляют 0.1, 0.05, 0.02 и 0.01 мм.
  • наличие глубиномера.
  • форма и количество поверхностей измерения.

Существуют одно- и двухсторонние штангенциркули, чьи губки имеют плоское, заостренное или закругленное исполнение.

принцип проведения измерений — при помощи нониусного устройства, определение результатов по механизму часового типа или снятие показаний электронным штангенциркулем.
Материалом для изготовления данных инструментов служит сталь повышенной износостойкости, а для усиления мерительных поверхностей применяются напайки из твердых сплавов. Модели, предназначенные для нанесения разметки на заготовки деталей, дополняют резцами, а в комплекте с ними идут державки и зажимные винты.

В каком порядке производятся измерения

Первый этап снятия замеров предполагает подготовку инструмента и детали к замерам: проводится удаление загрязнений, губки штангенциркуля сводятся впритык, а показания должны быть на нулевой отметке. Чтобы определить диаметральный или линейный размер изделия, следует:

  • передвинуть рамки, чтобы губки были разведены;
  • установить их так, чтобы прилегание к поверхностям измеряемого изделия было максимально плотным;
  • завинтить стопорный винт, чтобы рамка была зафиксирована;
  • снять штангенциркуль и определить результат замера.

Если необходимо измерить расстояние между внутренними контрповерхностями, губки сводятся к нулевой отметке, а затем раздвигаются до тех пор, пока не примкнут к поверхностям изделия. Если деталь изготовлена таким образом, что можно увидеть данные замеров, штангенциркуль не фиксируют и не снимают.

Как измерить глубину отверстия штангенциркулем:

  • переместить рамку для выдвижения глубиномера;
  • опустить инструмент в отверстие до полного примыкания к дну и прижать его к стенке;
  • переместить штангу, пока она не упрется в торец;
  • зафиксировать рамку поворотом стопорного винта и извлечь инструмент.

Как считывать результаты измерений

Если штангенциркуль оснащен нониусной шкалой, то от отметки «0» на рейке до отметки «0» на нониусе отсчитывают число миллиметров в целой сумме. Если же это число не выходит целым, были замерены доли миллиметра, заложенные в запас точности штангенциркуля. Для высчитывания этих долей на нониусной шкале отмеряют количество отметок от нулевой отметки до отметки, совпадающей с делением штанги, и перемножают их число с ценой деления.

Если штангенциркуль оснащен часовым индикатором, по штанге от нулевой отметки до последней риски, которую не перекрывает рамка откладывают число миллиметров, выражающееся целой суммой. Определение дробной части результатов замера производится с помощью индикатора — умножением цены деления на его номер, указанный стрелкой.

Результаты измерений, произведенных электронными штангенциркулями, высвечиваются на дисплеях.

Чтобы определить итоги внутренних замеров, проведенных штангенциркулем с радиусной измерительной поверхностью, показания шкалы суммируются с толщиной нижней губки (эта величина указана на ней). Итоги наружных замеров, снимаемых штангенциркулем с резцами, получаются в результате уменьшения показаний, зафиксированных на шкале, на толщину резцов.

Как проводить разметку деталей штангенциркулем

Для нанесения технически несложной разметки обычно достаточно использовать штангенциркуль, имеющий заостренные мерительные поверхности. С его помощью, используя основные принципы начертательной геометрии, можно проводить разметочные прямые линии или намечать отверстия. Для нанесения разметок на заготовки конструктивно более сложных деталей применяются специализированные штангенциркули.

Измерительный инструмент Штангенциркуль,инструкция по применению.



Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов.

Измерить диаметр сверла или отверстия , размеры других небольших деталей с достаточной точностью линейкой не получится. В таких случаях нужно использовать штангенциркуль, который позволяет измерять линейные размеры с точностью до 0,1 мм. С помощью штангенциркуля можно выполнить измерение толщины листового металла, внутреннего и внешнего диаметров стальной трубы, диаметр высверленного отверстия, его глубину и другие измерения.

Существует несколько подвидов различных штангенциркулей в зависимости от размеров, конструктивных особенностей и принципа действия.
ШЦ-I



Это наиболее простая и популярная модель прибора, которая широко используется в промышленном производстве. Его называют «колумбиком» по названию фирмы изготовителя, которая производила инструмент в военное время (Columbus).Для промышленности СССР одно время массово поставлялись штангенциркули фирмы «Columbus». Отсюда и закрепившееся «обиходное» колумбус или «коламбик».

Прибором можно измерить внутренние, наружные размеры, глубину. Интервал измерений составляет от 0 до 150 мм. Точность измерений достигает 0,02 мм.

ШЦЦ-I



Эта цифровая модель измерительного инструмента имеет аналогичную конструкцию классического штангенциркуля. Интервал измерений 0-150 мм. Одним из его преимуществ можно назвать более высокую точность при измерении за счет наличия цифрового индикатора.

Удобство использования такого цифрового прибора заключается в том, что в любой точке измерения можно обнулить индикатор. Также легко одной кнопкой можно переключать метрическую систему на дюймовую.

При покупке цифровой модели необходимо обратить внимание на наличие нулевых показаний при сведенных губках, а также при затянутом стопорном винте цифры на дисплее не должны прыгать.

ШЦК-I



В такой конструкции штангенциркуля присутствует поворотный индикатор с круглой шкалой, цена деления которой 0,02 мм. Такими штангенциркулями удобно пользоваться при частых измерениях на производстве. Стрелка индикатора хорошо видна для быстрого контроля результата, не имеет скачков, в отличие от цифровых моделей. Этим прибором особенно удобно пользоваться в отделе технического контроля для замеров аналогичных типовых размеров.

ШЦ-II



Такие линейки используются для измерения внутренних и наружных размеров, а также для работ по разметке деталей перед обработкой. Поэтому на их губках имеются насадки, выполненные из твердого сплава для защиты их от быстрого износа. Интервал измерения серии приборов ШЦ-II находится в пределах 0-250 мм и точностью измерения 0,02 мм.

ШЦ-III и ШЦЦ-III



Большие детали измеряются чаще всего такой моделью инструмента, так как точность измерений у него выше остальных моделей и составляет 0,02 мм для механических приборов, и 0,01 мм для цифровых.

Наибольший размер для измерения составляет 500 мм. Губки в таких моделях направлены вниз, и могут иметь длину до 300 мм. Это дает возможность производить измерения деталей в широких пределах



Устройство и принцип работы нониуса штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке.

Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.



Устроен классический штангенциркуль следующим образом. На измерительной штанге с помощью пазов установлена подвижная рамка. Для того, чтобы рамка плотно сидела, внутри установлена плоская пружина и предусмотрен винт, для жесткой ее фиксации. Фиксация необходима при проведении разметочных работ.

На штанге нанесена метрическая шкала с шагом 1 мм и цифрами обозначены сантиметровые деления. На рамке нанесена дополнительная шкала с 10 делениями, но с шагом 1,9 мм. Шкала на рамке называется нониусом в честь ее изобретателя португальского математика П. Нуниша. Штанга и рамка имеют измерительные губки для наружных и внутренних измерений. К рамке дополнительно закреплена линейка глубиномера.

Измерения

выполняются зажимом между губками детали. После зажима рамка фиксируется винтом для того, чтобы она не сместилась. Количество миллиметров отсчитывается по шкале на штанге до первой риски нониуса. Десятые доли миллиметров отсчитываются по нониусу. Какой штрих по счету слева на право на нониусе совпадет с любой из рисок шкалы на штанге, столько и будет десятых долей миллиметра.


Как видно на фото, измеренный размер составляет 11мм, так как от нулевой отметки шкалы на штанге до первой риски нониуса получилось 11полных деления (11мм) и на нониусе совпала с риской шкалы штанги риска шестого деления нониуса (одно деление на нониусе соответствует 0,1 мм измерений).

Примеры измерения штангенциркулем отрезка трубы с круглым сечением.

Для измерения толщины или диаметра детали нужно развести губки штангенциркуля, вставить в них деталь и свести губки до соприкосновения с поверхностью детали. Надо проследить, чтобы плоскости губок при смыкании были параллельны плоскости измеряемой детали. Внешний диаметр трубы измеряется точно так же, как и размер плоской детали, только нужно, чтобы губки прикасались к диаметрально противоположным сторонам трубы.

Для того, чтобы измерять внутренний размер в детали или внутренний диаметр трубы, у штангенциркуля есть дополнительные губки для внутренних измерений. Их заводят в отверстие и раздвигают до упора в стенки детали. При измерении внутренних диаметров отверстий добиваются максимального показания, а при измерении в отверстии параллельных сторон, добиваются минимальных показаний.

В некоторых типах штангенциркулей губки не смыкаются до нуля и имеют собственную толщину, которая обычно на них выбита, например, число «10», хотя первая риска нониуса стоит на нулевой отметке. В случае измерения внутренних отверстий таким штангенциркулем к считанным показаниям по шкале нониуса добавляется 10 мм.

С помощью штангенциркуля типа колумбус, имеющего подвижную линейку глубиномера можно измерять глубину отверстий в деталях.

Для этого нужно полностью выдвинуть линейку глубиномера из штанги, вставить ее до упора в отверстие. Подвести до упора в поверхность детали торца штанги штангенциркуля, при этом не допуская выхода линейки глубиномера из отверстия.

На фотографии, для наглядности, я продемонстрировал измерение глубины отверстия, приложив линейку глубиномера штангенциркуля с внешней стороны отрезка трубы.

Как пользоваться штангенциркулем инструкция — Морской флот

Не только в столярном или слесарном деле возникает необходимость воспользоваться измерительными инструментами. Часто в хозяйстве при ремонте автомобиля и прочих видов техники возникает потребность воспользоваться штангенциркулем. Ничего трудного на первый взгляд этот прибор не имеет, но научиться, как измерять штангенциркулем должен каждый, кто хочет получить точный результат измерений.

Из чего состоит измерительный инструмент — знакомимся с устройством

Рассматриваемый инструмент имеет простую конструкцию, что упрощает особенности его эксплуатации. С помощью штангенциркуля можно измерять размеры любых деталей, заготовок и элементов. Конструкция этого незамысловатого прибора включает в себя следующие составляющие:

  1. Линейка измерительная — это основная составляющая рассматриваемого прибора, которая еще также называется штангой. На штанге с одной стороны имеется шкала, разметка которой составляет 1 мм. Длина измерительной линейки зависит от модели штангенциркуля. Стандартными считаются приборы, имеющие длину 150 мм, но есть устройства меньше и больше, которые предназначены специально для измерения мелких деталей и наоборот, только для крупных заготовок
  2. Рамка измерительная — к линейке крепится подвижный элемент, за счет которого и удается выполнять соответствующие измерения. Во внутренней конструкции устройства находится пружинка, которая служит в качестве прижима для рамки. На передней части рамки находится шкала, называемая нониусом, которая является основой при снятии замеров. На этой шкале нанесено 10 делений, которые имеют ширину, равную 1,9 мм. Для фиксации подвижной рамки, в конструкции инструмента предусмотрен зажимной или стопорный винт. Этот винт применяется для того, чтобы не сместилась рамка после проведенного измерения
  3. Губки неподвижные — это элементы, которые являются частью измерительной линейки. Губки имеют открытую и закрытую формы, что дает возможность измерять не только наружные, но и внутренние размеры
  4. Подвижные губки — имеют аналогичную конструкцию с неподвижными, только они являются частью измерительной подвижной рамки. За счет подвижных губок, соприкасающихся с неподвижными, происходит снятие замеров детали
  5. Линейка глубиномер — это дополнительный элемент, который является частью подвижной рамки. Линейка спрятана внутри инструмента, и выдвигается при перемещении подвижной рамки. Предназначена она для измерения глубины детали

Мало кто знает о том, что штангенциркули бывают разных видов, а вариант, который представлен выше, является самым популярным, простым и недорогим. О том, какие виды штангенциркулей бывают, и чем они отличаются, выясним далее.

Виды штангенциркулей

Прежде чем выяснять, как правильно нужно измерять штангенциркулем, следует разобраться с видами этого измерительного инструмента. Производители выпускают рассматриваемые устройства следующих видов:

  1. Нониусные — они обозначаются буквами ШЦ, и представляют собой механический измерительный инструмент, который имеет основную шкалу на неподвижной линейке, а также дополнительную на подвижной рамке (в зависимости от модели, на подвижной рамке может быть одна или две шкалы). Нониусными их называют за счет шкалы на подвижной рамке, которая имеет градацию в долях миллиметров. Практически у каждого мастера имеются универсальные нониусные штангенциркули, которыми пользоваться легко при наличии знаний, однако они имеют недостаток — большая погрешность
  2. С циферблатом или стрелочный — обозначаются как ШЦК, а отличаются они от нониусных наличием круглой формы циферблата, который находится на подвижной штанге. Специальный зубчатый механизм передачи усилия позволяет получать точные результаты измерений. По основной разметке происходит определение миллиметров, а доли исчисляются по круговой шкале
  3. Цифровые или ШЦЦ — на измерительной рамке вместо циферблата расположен цифровой дисплей, отображающий результаты измерений. Если в нониусных и циферблатных устройствах измерения нужно снимать самостоятельно, то в цифровых штангенциркулях соответствующие показатели выводятся на дисплей. Это самые высокоточные и дорогие измерительные инструменты, которые применяются в сферах, где важная высокая точность

Нониусные штангенциркули по конструкции и назначению классифицируются на такие виды:

  • ШЦ-1 — рабочие или измерительные губки присутствуют с двух сторон, а предназначены они для того, чтобы выполнять измерительные действия внутреннего и наружного диаметра
  • ШЦ-2 — губки, которые предназначены для измерений внутренних и наружных диаметров, совмещены, а также имеют одинаковые размеры. Плоские поверхности измерителей расположены внутри, а цилиндрические размещены наружу. С обратной стороны от штанги расположились кромки, которые предназначены для проведения разметочных работ. Эти кромки имеют хорошую заточку. В устройстве приборов типа ШЦ-2 имеется микрометрическая рамка, позволяющая повысить точность проводимых измерений
  • ШЦ-3 — имеют одностороннее размещение измерительных губок, а предназначены такие инструменты для проведения измерений при работе с большими деталями и заготовками

Рассматриваемые типы инструментов предназначены для выявления размеров разных деталей — трубы, болты, гайки, провода, арматура и прочие виды заготовок. Самыми практичными считаются нониусные модели, а самыми точными — цифровые устройства. Разница в цене между нониусными и цифровыми существенная, поэтому для хозяйства вполне хватает механического штангенциркуля, которым перед применением, нужно научится правильно пользоваться.

Эксплуатация штангенциркуля — основные правила и рекомендации

Перед тем, как измерить диаметр трубы или произвести иные измерительные манипуляции, следует выполнить проверку инструмента на пригодность к использованию. Часто на неисправности страдают штангенциркули циферблатного типа. Их достаточно один раз уронить, чтобы они показывали с большой погрешностью или вовсе вышли из строя. Проводить проверку перед измерением нужно любого измерительного инструмента. Принцип проведения проверки следующий:

  1. Взять в руки инструмент и свести губки вместе. Между соприкасающимися губками просвет должен быть практически незаметным. Если просвет большой, то инструмент непригоден к применению
  2. При сведении губок вместе, шкала на подвижной рамке и неподвижной линейке должны совпасть. Если они не совпадают, то измерения будут неточными
  3. Очистить прибор от загрязнений при наличии таковых. Если на корпусе инструмента имеются признаки ржавчины, то ее нужно удалить, иначе это повлияет не только на точность измерений, но еще и на работоспособность устройства

Штангенциркуль — это модернизированная линейка, которая позволяет не просто измерять размеры, но еще и получать точные показания. Как необходимо проводить измерения при помощи штангенциркуля, знают далеко не многие. Как пользоваться устройством, учат еще в школе, однако эти знания быстро забываются, особенно если долго не брать в руки прибор или вовсе воспользоваться им в единичном случае.

Как правильно пользоваться штангенциркулем пошаговая инструкция

После проверки инструмента на исправность, можно приступать к проведению измерений. Также рекомендуется перед началом проведения работ убедиться в том, что величина погрешности инструмента является допустимой, в противном случае, понадобится прибор с большей точностью.

Измерение наружных поверхностей

Если необходимо узнать величину наружной поверхности или простыми словами померять толщину предмета, то необходимо развести губки на необходимую величину, а затем поместить их между измеряемым элементом. Далее губки следует совместить, пока они плотно не соприкоснутся со стенками измеряемой детали, например, это может быть тормозной диск.

Губки должны расположиться строго параллельно поверхности заготовки. Далее можно посчитать получившееся значение. Если видимость шкалы низкая, тогда следует воспользоваться стопорным фиксатором, закрепив положение губок в соответствующем положении.

  1. Деление на основной шкале (неподвижной части), которое совместится с нулевой риской шкалы на подвижной рамке — это показания в миллиметрах
  2. С измерениями основных показаний проблем никаких не возникает, если только нулевая отметка (штрих) нониуса не останавливается между двумя значениями, например, 23 и 24 мм. В этом случае понадобится посчитать десятые доли измерений. Эти десятые доли мм также подсчитываются, и если нулевое значение нониуса показывает конкретное значение, например, 23 или 24 мм
  3. Чтобы посчитать десятые доли мм штангенциркулем, следует на нониусной шкале найти штрих, который совпадает с отметкой на основной измерительной шкале. Причем здесь очень важно найти отметки, которые совпадают (совмещены) точно. Совпадающее значение штриха на нониусной шкале — это и есть десятые доли миллиметров
  4. Если на нониусной шкале совпадает несколько штрихов с основным, то учитывать необходимо именно то значение, которое находится ближе к нулевому показателю

Фото пример проведения измерений нониусным штангенциркулем показан ниже.

После измерений нужно правильно прочитать показания. К примеру, если нулевой штрих разместился между значением 26 и 27, тогда учитывается величина 26 мм. Далее выявляются десятые доли миллиметров. К примеру, штрихи совместились на значении 7 (нониусной шкалы), тогда получаем значение толщины детали, равное 26,7 мм. Как видно на фото выше, ничего сложно при работе с инструментом нет. Аналогичным образом производятся измерения внешних диаметров, например трубы, поршней, колец и т.п.

Как измерить внутренний диаметр штангенциркулем с циферблатом

Принцип измерения внутреннего диаметра заготовок, например гайки, шайбы, кольца и прочих подобных деталей, заключается в том, что используются другие губки на инструменте, которые расположены в верхней части. При их разведении упоры располагаются не внутри, как при измерении внешних размеров, а снаружи. Принцип измерения следующий:

  1. В одну руку нужно взять деталь, а во вторую штангенциркуль
  2. Поместить губки внутри отверстия измеряемой детали. Причем делать это необходимо так, чтобы они расположились в центре заготовки
  3. Развести их до упора к стенкам заготовки, и зафиксировать результат при помощи стопорного винта
  4. Далее производятся исчисления. Для нониусного устройства принцип выявления показаний аналогичен, как при измерениях толщины детали. Если используется стрелочный (циферблатный) штангенциркуль, тогда показания определяются следующим способом: целое значение выявляется по основной шкале, как и в случае с нониусным прибором, а десятые и даже сотые доли миллиметров показывает стрелка на циферблате. Здесь ничего подсчитывать не нужно, а получение не только десятых, но и сотых долей мм, делает инструмент более точным

Если размер отверстия маленький, и губки не удается поместить в нем, тогда необходимо использовать линейку или же маленький штангенциркуль.

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

  1. Выдвинуть планку путем перемещения подвижной рамки
  2. Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
  3. Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
  4. Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.

Как измерить прибором резьбовые соединения

Мало кому известно, но рассматриваемым инструментом можно также измерять резьбу на болтах и прочих крепежных соединениях. Измеряется резьба для того, чтобы подобрать к крепежу соответствующую гайку. Измерения резьбы проводится по ее выступам на болте. Для этого болт (всей длинной) следует зафиксировать между губками, и снять показания.

Чтобы определить значение шага резьбы болтового соединения, понадобится выполнить такие манипуляции:

  1. Измерить внешний диаметр болта прибором
  2. Замерить также высоту стержня без учета шляпки
  3. Посчитать количество витков
  4. Чтобы узнать шаг резьбы, необходимо полученное значение длины стержня разделить на число витков. К примеру, если длина стержня составляет 20 мм, а количество витков 10 штук, тогда 20/10=2

Иметь в хозяйстве штангенциркуль необходимо каждому мастеру, особенно если выполняется ремонт автомобиля и прочей техники, проводятся сварочные работы или осуществляется монтаж коммуникаций в доме. Чтобы инструмент служил долго и качественно, за ним необходим соответствующий уход.

Как штангенциркулем измерить поршень

Не решенным остается вопрос о том, как измерить поршень штангенциркулем. Для начала выясним, для чего же необходимо проводить измерения этой детали. Поршень — это одна из важнейших деталей двигателей внутреннего сгорания. В процессе работы поршень нагревается до предельно высоких температур, а при нагреве металлам свойственно увеличивать — температурное расширение. Это увеличение является незначительным, но оно играет очень важную роль.

Измерять штангенциркулем диаметр поршня нужно для того, чтобы узнать его конусную часть. Конусной зоной называется часть, которая располагается от пальца и до верха. Именно эта часть должна иметь конусную конструкцию, что позволит поршню эффективно работать в системе ДВС. Если поршень имеет одинаковый диаметр по всей длине, то его следует расточить. Зазор между поршнем и стенками цилиндра должен составлять не более 0,045-0,05 мм. Конусность поршня должна составлять 0,3 мм.

Измерить такие показатели при помощи штангенциркуля практически невозможно, так как требуется высокая точность и низкая погрешность. Для таких целей применяется микрометр, который отличается от штангенциркуля тем, что позволяет измерить размеры с высокой точностью. Если необходимо измерить длину, глубину канавки и прочие параметры, то для этого используется штангенциркуль. Как измерить поршень, используя для этого микрометр, показано на видео ниже.

Как увеличить срок службы

Разобравшись с тем, как измерять штангенциркулем, надо выяснить еще особенности ухода за инструментом. Изготавливают инструмент из нержавеющей стали, поэтому служить он будет долго. Многие производители экономят на изготовлении, поэтому уже через несколько лет применения прибора на нем возникают некоторые признаки коррозионного воздействия. Чтобы предотвратить появление коррозии на поверхности измерительного прибора, следует хранить его в сухом и теплом месте. Особенно это актуально для приборов с электронным дисплеем, в которых быстро садится элемент автономного питания при хранении устройства с температурными показателями ниже +5 градусов.

Обычно «штангели» продаются совместно с чехлами — пластиковые, деревянные и прочие, которые исключат негативные воздействия на инструмент. Если на прибор попадает пыль, грязь и прочие засорения, то их необходимо удалять, к примеру, продувочным пистолетом. Необходимо также смазывать моторным маслом подвижный элемент, что позволит продлить срок службы устройства. При выборе штангенциркулей нужно учитывать их качество, и не покупать самые дешевые варианты, так как они не только имеют высокую погрешность, но еще и малый срок службы.

Штангенциркуль используется для определения наружных и внутренних диаметров, линейных размеров, глубин канавок и отверстий, а также расстояний между уступами. Некоторые модификации позволяют наносить разметку на поверхности заготовок. Инструмент применяется для измерения обрабатываемых деталей на механических и слесарных производственных участках, контроля выработки изнашиваемых поверхностей при проведении ремонта оборудования, благодаря простоте в освоении используется в домашних мастерских.

Конструкция штангенциркуля

Представленный на рис. 1 штангенциркуль типа ШЦ-1 состоит из:

  1. Штанги.
  2. Рамки.
  3. Измерительной шкалы.
  4. Верхних губок.
  5. Нижних губок.
  6. Глубиномера.
  7. Шкалы нониуса.
  8. Зажимного винта.

Выбор штангенциркуля для конкретной задачи определяется габаритами, конструктивными особенностями детали и требованиями к точности размеров. Инструменты различаются следующими параметрами:

  • Диапазоном измерений. Длина шкалы на штанге составляет от 125 до 4000 мм.
  • Точностью. Распространенные модификации имеют погрешность 0. 1, 0.05, 0.02 и 0.01 мм.
  • Функционалом. Существуют штангенциркули с глубиномером и без него.
  • Количеством и формой мерительных поверхностей. Губки односторонних и двухсторонних инструментов бывают плоскими, заостренными или закругленными.
  • Конструкцией отсчетного устройства. Оно бывает нониусным, механическим часового типа или электронным.

Штангенциркули изготавливаются из износостойких инструментальных сталей, а их мерительные поверхности могут быть усилены твердосплавными напайками. Для разметки деталей на незаостренные губки устанавливают резцы (рис. 2), комплектующиеся державками и зажимными винтами.

Порядок измерений

Инструмент и деталь нужно подготовить к работе: удалить загрязнения, свести губки вплотную и убедиться в том, что показания соответствуют «0». Для измерения наружного диаметра или линейного размера необходимо:

  • развести губки путем передвижения рамки;
  • сдвинуть до плотного прилегания к контрповерхостям;
  • зафиксировать положение рамки стопорным винтом;
  • вывести штангенциркуль для оценки полученных результатов.

Чтобы измерить внутренний размер, губки сводят в «0», а затем раздвигают до соприкосновения с контрповерхностями. Если конструктивные особенности детали позволяют увидеть шкалу, то показания считывают без фиксации и выведения.

Для измерения глубины отверстия:

  • перемещением рамки выдвигают глубиномер;
  • опускают его в отверстие до дна и прижимают к стенке;
  • перемещают штангу до упора в торец;
  • фиксируют стопорным винтом и выводят.

Точность результатов зависит от правильности позиционирования губок относительно детали. Например, при определении диаметра цилиндра штанга должна пересекаться или скрещиваться с его продольной осью под прямым углом, а при измерении длины – располагаться параллельно. В штангенциркулях типа ШЦ-2 и ШЦ-3 есть дополнительная рамка, которая подвижно соединяется с основной микрометрическим регулировочным винтом (рис.3). Такая конструкция упрощает позиционирование инструмента. При проведении замеров дополнительную рамку фиксируют на штанге, а положение основной регулируют вращением микрометрического винта.

Считывание результатов

По нониусной шкале

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

  • Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
  • Установка губок на галтели, фаски и скругления.
  • Перекосы при позиционировании.
  • Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Вы здесь

Оглавление

Штангенциркуль является универсальным измерительным инструментом. Он предназначается для измерений высокой точности. С его помощью можно определить как наружные, так и внутренние размеры детали, глубину отверстий и прочее. Это один из самых распространенных инструментов в технической сфере, который удобен в использовании. Он используется на уровне с такими вещами как микрометр и нутромер. Благодаря своей механической структуре, прибор практически не имеет ограничений по сроку службы, так как вывести его из рабочего состояния могут только деформации. Несмотря на распространенность, многие люди не знают как пользоваться штангенциркулем.

Измерение штангенциркулем применяется как в промышленной сфере, так и в частной, так как устройство занимает относительно мало места. Одним из характерных признаков тут является шкала нониуса, которая позволяет совершать измерения до десятых долей миллиметра. Особенности конструкции позволяют фиксировать измеряемою деталь, причем как с внутренней стороны, так и с наружной, чтобы уменьшить вероятность возникновения погрешности. Для использования тут не требуется специальная подготовка и можно приступать к работе практически сразу.

Устройство и принцип работы штангенциркуля

Название свое инструмент получил благодаря наличию штанги, на которой нанесена основная шкала. Нониус относится к дополнительной шкале, которая помогает следить за десятыми или сотыми долями миллиметров, если того требует измерение. В устройстве изделия имеются такие основные элементы как:

  1. Штанга;
  2. Двигающаяся рамка;
  3. Основная шкала, находящаяся на штанге;
  4. Губки измерений внутренней стороны;
  5. Губки измерения внешней стороны;
  6. Глубиномер;
  7. Нониус;
  8. Винт, который зажимает рамку.

В некоторых моделях встречается двойная шкала, которая может показывать исчисления не только в миллиметрах, но и в дюймах. Другие детали штангенциркуля, как правило, остаются прежними.

Во время передвижения движущихся частей перемещается и часть с контрольным делением, которая и будет показывать количество миллиметров. Независимо от того, хотите вы измерить внешние размеры, внутренние или глубину, движения будут одни и те же, отличается только контрольная концевая мера.Для этого есть глубиномер, который упрется в дно измеряемого предмета. Для обыкновенных размеров деталь требуется зафиксировать во внутренних или внешних губках. После определения значения по основной шкале, можно воспользоваться нониусом для более точных показаний.

Правила пользования штангенциркулем

  • Во время измерения детали ни в коем случае не стоит допускать ситуации, чтобы губки штангенциркуля перекашивались. После того, как они дойдут до нужного положения, их требуется зафиксировать при помощи стопорного винта, чтобы избежать вышеуказанных неприятностей.
  • Во время чтения показаний прибора, следует держать его перед глазами прямо.
  • При использовании устройства требуется соблюдать правила безопасности, так как концы губок у него достаточно острые и могут нанести травму.
  • Хранить его следует в местах где не попадают опилки, стружка, вода, пыль и другие негативные факторы. При этом не стоит располагать его далеко от рабочего места, так как он часто используется.
  • После работы и перед ее началом инструмент следует протирать чистой ветошью.

Как измерять штангенциркулем

Перед тем, как мерить штангенциркулем, требуется ознакомиться с основными правилами.

  • Измерение наружных поверхностей. Для того, чтобы получить данные о внешних размерах изделия, его требуется зафиксировать в нижних губках инструмента. Для этого требуется развести его немного больше, чем сама измеряемая заготовка, а потом свести губки до упора. После этого можно снимать показания по основной и дополнительной шкале.
  • Измерение внутренних поверхностей. Для данной операции инструмент следует переместить в нулевое положение, после чего поместить губки для внутреннего измерения в заготовку, параллельно измеряемой плоскости. Далее следует разводить их до упора, что поможет зафиксировать их в одном положении и избежать больших погрешностей. Это подходит также для определения диаметра.
  • Измерение глубины. Здесь основной частью является глубиномер. Замер штангенгенциркулем осуществляется путем упора торца инструмента в один конец детали и погружением глубиномера в другой. Когда он упрется или дойдет до нужной точки, то можно снимать показания по основной и дополнительно шкале, так как нониус здесь по-прежнему остается актуальным.
  • Как выполнять разметку. Разметка наносится прямыми рисками от базовых кромок инструмента, расположенных параллельно, или поверхности самой заготовки. Также делают засечки и могут проводить окружности.

фото:наружное и внутреннее измерение поверхности штангенциркулем

фото:измерение глубины штангенциркулем

Определение показаний штангенциркуля

Основной проблемой, чтобы понять как пользоваться штангенциркулем, является определение точного результата, а также использование дополнительных функций устройства. Наиболее просто и понятно дело обстоит с наружными размерами, но принцип снятия везде практически одинаков, поэтому, следует научиться обращаться двумя шкалами. На первой, она же является основной, показаны целые доли миллиметра. Вне зависимости от того, исползаете вы глубиномер, внешние или внутренние губки, передвигаются все три части, соответственно отмеренному расстоянию. Чтобы не сбить показания во время измерения, когда все доходит до контрольной предельной точки, происходит фиксация прибора.

После этого его можно снять с заготовки и приблизить поближе к себе. Показания при этом остаются такими же, как и в момент измерения. На штанге деления сразу видны и количество целых миллиметров видно сразу, чтобы определить более детально, следует воспользоваться нониусом. На нем располагает десять делений, каждое из которых соответствует доли целого. Если первое деление совпадает со значением черты на основной шкале, то получается ровное значение. Если второе деление совпадает с какой-либо чертой, то к полученному целом значению следует прибавить 0,1. К третьему – 0,2, четвертому – 0,3 и так далее.

Существуют нониусы, которые показывают сотые доли миллиметров. Принцип измерения в них очень схож. Главное, чтобы фиксирующий элемент всегда был в рабочем состоянии, иначе невозможно будет получить точные данные, так как положение измерительного прибора будет постоянно сбиваться.

Как правильно хранить инструмент

Знаний как пользоваться штангенциркулем оказывается недостаточно, так как нужно знать правила хранения и ухода за инструментом. Лучше всего хранить инструмент в футляре, в котором он и поставляется. В любом случае, это должно быть темное сухое место, куда не попадает пыль, опилки и прочие предметы. С учетом того, что все модели делаются из металла, нежелательны контакты с влагой и скопление конденсата. Не следует допускать ударов и царапин, которые могут деформировать инструмент и снизить точность измерения. При каждом использовании требуется протирать поверхность сухой тряпкой. Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

фото:хранение штангенциркуля в футляре

Как правильно пользоваться штангенциркулем? — Про дизайн и ремонт частного дома

Как пользоваться штангенциркулем: пошаговая инструкция

Штангенциркуль используется для определения наружных и внутренних диаметров, линейных размеров, глубин канавок и отверстий, а также расстояний между уступами. Некоторые модификации позволяют наносить разметку на поверхности заготовок. Инструмент применяется для измерения обрабатываемых деталей на механических и слесарных производственных участках, контроля выработки изнашиваемых поверхностей при проведении ремонта оборудования, благодаря простоте в освоении используется в домашних мастерских.

Конструкция штангенциркуля

Представленный на рис. 1 штангенциркуль типа ШЦ-1 состоит из:

  1. Штанги.
  2. Рамки.
  3. Измерительной шкалы.
  4. Верхних губок.
  5. Нижних губок.
  6. Глубиномера.
  7. Шкалы нониуса.
  8. Зажимного винта.

Выбор штангенциркуля для конкретной задачи определяется габаритами, конструктивными особенностями детали и требованиями к точности размеров. Инструменты различаются следующими параметрами:

  • Диапазоном измерений. Длина шкалы на штанге составляет от 125 до 4000 мм.
  • Точностью. Распространенные модификации имеют погрешность 0. 1, 0.05, 0.02 и 0.01 мм.
  • Функционалом. Существуют штангенциркули с глубиномером и без него.
  • Количеством и формой мерительных поверхностей. Губки односторонних и двухсторонних инструментов бывают плоскими, заостренными или закругленными.
  • Конструкцией отсчетного устройства. Оно бывает нониусным, механическим часового типа или электронным.

Штангенциркули изготавливаются из износостойких инструментальных сталей, а их мерительные поверхности могут быть усилены твердосплавными напайками. Для разметки деталей на незаостренные губки устанавливают резцы (рис. 2), комплектующиеся державками и зажимными винтами.

Порядок измерений

Инструмент и деталь нужно подготовить к работе: удалить загрязнения, свести губки вплотную и убедиться в том, что показания соответствуют «0». Для измерения наружного диаметра или линейного размера необходимо:

  • развести губки путем передвижения рамки;
  • сдвинуть до плотного прилегания к контрповерхостям;
  • зафиксировать положение рамки стопорным винтом;
  • вывести штангенциркуль для оценки полученных результатов.

Чтобы измерить внутренний размер, губки сводят в «0», а затем раздвигают до соприкосновения с контрповерхностями. Если конструктивные особенности детали позволяют увидеть шкалу, то показания считывают без фиксации и выведения.

Для измерения глубины отверстия:

  • перемещением рамки выдвигают глубиномер;
  • опускают его в отверстие до дна и прижимают к стенке;
  • перемещают штангу до упора в торец;
  • фиксируют стопорным винтом и выводят.

Точность результатов зависит от правильности позиционирования губок относительно детали. Например, при определении диаметра цилиндра штанга должна пересекаться или скрещиваться с его продольной осью под прямым углом, а при измерении длины – располагаться параллельно. В штангенциркулях типа ШЦ-2 и ШЦ-3 есть дополнительная рамка, которая подвижно соединяется с основной микрометрическим регулировочным винтом (рис.3). Такая конструкция упрощает позиционирование инструмента. При проведении замеров дополнительную рамку фиксируют на штанге, а положение основной регулируют вращением микрометрического винта.

Считывание результатов

По нониусной шкале

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

  • Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
  • Установка губок на галтели, фаски и скругления.
  • Перекосы при позиционировании.
  • Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Как пользоваться штангенциркулем правильно

Измеряем штангенциркулем правильно

Для точных работ по металлу, при проектировании различного рода самодельных конструкций не обойтись без точных измерений. Самым удобным инструментом для определения линейных размеров с достаточной точностью является штангенциркуль. Они производятся на специализированных инструментальных заводах (по ГОСТ 166-89) при тщательном соблюдении технологии, а потому надёжны и непритязательны в обращении.

Разновидности штангенциркулей

Рассматриваемый мерительный инструмент может быть классифицирован по следующим признакам:

  1. По количеству мерительных поверхностей – на односторонние и двухсторонние.
  2. По выполняемым функциям – с глубиномером и без него (бытует также сленговое обозначение первого типа инструмента – «колумбик»).
  3. По материалу измеряющих плоскостей – стальные и твердосплавные.
  4. По диапазону проведения линейных измерений. Определённые стандартом диапазоны измерений находятся в пределах от 1-125 до 800-2000 мм.
  5. По конструкции отсчётного устройства – механические с плоской шкалой, механические с круглым измерительным диском и цифровые (электронные).
  6. По точности полученного результата – выпускаются изделия первого класса (с точностью 0,05 мм) и второго класса (точность отсчёта 0,1 мм).

Стандартное обозначение включает в себя информацию обо всех его основных возможностях. Например, обычный ручной двухсторонний штангенциркуль, предназначенный для линейных измерений в диапазоне от 0 до 150 мм, при точности 0,1 мм, имеющий глубиномер/»колумбик» будет именоваться так: ШЦ-I-0-150-0,1-II-ГОСТ166-89.

Скачать ГОСТ 166-89 «Штангенциркули. Технические условия»

Выбор оптимального исполнения определяется поставленными задачами. Например, при оценке линейного размера детали, изготовленной из высокопрочной стали, используемый инструмент должен иметь измерительные поверхности, выполненные из твёрдого сплава (требования к материалу твёрдого сплава при этом должны соответствовать условиям ГОСТ 3882). У цифровой техники точность отсчётного электронного устройства всегда составляет 0,01 мм, а потому с их помощью можно производить более точные измерения. Для питания таких приборов необходимо использовать встроенную аккумуляторную батарею.

Устройство инструмента

Как научиться пользоваться штангенциркулем? Для начала – ознакомиться с его устройством. Более всего востребуемый производством ручной штангенциркуль двухстороннего типа, с линейной измерительной системой состоит из следующих конструктивных элементов:

  1. Измерительной штанги, где имеется шкала с делениями, точность которых соответствует классу инструмента.
  2. Измерительной рамки, скользящей в направляющих штанги. Как пользоваться нониусом штангенциркуля? На нижней контрольной поверхности рамки нанесены деления нониуса, по которому определяется мантисса измеряемой величины: значение размера после запятой. Например, при замере длины в 13,9 мм при точности II класса, показание «13» будет снято с основной шкалы, а показание «0,9» — с нониуса. Для удобства использования рамка снабжена рифлёным выступом в своей нижней правой части.

Все контактные кромки штанги, направляющих, рамки и нониуса тщательно шлифуются в размер, с точностью, на порядок выше той, с которой действует штангенциркуль.

При особых требованиях к конструкции могут предусматриваться и другие элементы. Вспомогательные измерительные поверхности (а, следовательно, и узлы) необходимы, если выполняются разметочные операции, определение размеров уступов, ступенчатых частей конструкций и пр. Иногда в инструмент встраивается микрометрическая подача рамки.

Процесс измерений

Как пользоваться штангенциркулем? При всей своей кажущейся простоте он является высокоточным прибором. Его следует хранить и использовать в определённых условиях температуры и относительной влажности. Заявляемая точность гарантируется, если температура при которой производятся измерения, находится в пределах 20±10 °С, при относительной влажности 65±5%. Рабочие кромки не должны иметь следов загрязнения, деформации, и прочих дефектов. То же касается и рук, работающих со штангенциркулем.

Пример: перед началом измерения губки сводят до полного соприкосновения, и устанавливают степень их прилегания друг к другу: основная и нониусная отсчётные шкалы должны совпадать. При вводе изделия в зазор между губками до плотного контакта, микрометрическим винтом фиксируют рамку и считывают результат. Сначала по верхней рамке определяют основное число, а затем, по нониусу – его мантиссу.

Как пользоваться шкалой штангенциркуля? Характерная особенность нониуса – то, что количество делений на нём всегда на единицу меньше. Недостающее деление и определяет точность инструмента.

После окончания всех измерений кромки следует тщательно очистить, протереть мягкой фланелью, а, при хранении – смазать маслом малой вязкости.

Как пользоваться штангенциркулем с циферблатной отсчётной головкой? Здесь результат мантиссы считывается по показаниям стрелки, а основной – как и в предыдущем случае – по основной шкале штанги.

Как использовать измерительный инструмент электронного типа? На корпусе измерительной головки имеются две кнопки: для сброса нуля предыдущих показаний, и для начала/окончания проведения замера. Поочерёдно оперируя этими кнопками, выполняют требуемые измерения. Перед началом использования следует проверить уровень напряжения, т.к. при разряженной батарее прибор либо ничего не будет показывать, либо давать недостоверный результат.

Процедура измерения не зависит от точности нониуса: как пользоваться штангенциркулем 0,1 мм, так и применять шкалу 0,05 мм – приёмы однотипны. То же касается вопросов: как пользоваться штангенциркулем 0,05 мм, и как пользоваться штангенциркулем 0,02 мм. Главное здесь – своевременно выполнять поверки, и хранить инструмент в требуемых условиях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно пользоваться штангенциркулем

Практически каждый человек хотя бы один раз в своей жизни задумывался о том, как правильно делать измерения. А также осуществлять измерения очень мелких деталей. Как легко и правильно, а главное быстро справиться с этой задачей? Какой инструмент использовать? И как правильно делать измерения?

Не у каждого есть возможность вызвать специалиста, кому то срочно необходимо осуществить измерение, и тогда приходиться выполнять все самостоятельно. Тем более услуги специалиста практически всегда платные.

Специалисты советуют для более точных измерений пользоваться специальным инструментом под названием – штангенциркуль. Если вы первый раз слышите данное слово, не расстраивайтесь, данная статья поможет вам разобраться с этим инструментом и научит вас, как правильно пользоваться штангенциркулем.

Штангенциркуль – что это за инструмент?

Начнем с самого необходимого, это определения значения данного прибора. Штангенциркуль – это специальный контрольно-измерительный инструмент, он предназначен для идеально точного измерения не только наружных, но и внутренних размеров различных деталей. На его штанге располагаются миллиметровые деления, для более точного размера. Конец штанги обладает двумя неподвижными губками: одна необходима для наружного измерения, другая – для внутреннего. На саму штангу надета специальная рамка с глубиномером и подвижными губками.

Глубиномер – это узкая, тонкая линейка, ее конец прикреплен к рамке. В продольную пазу обратной стороны штанги и помещен глубиномер. Рамка свободно передвигается вдоль основной штанги, и закрепляется в требуемом положении специальным винтом. Между штангой и винтом располагается пружина. В нижней части рамке на скосе нанесены специальные деления – шкала. Данное дополнительное измерительное приспособление носит название нониус. Штангенциркуль позволяет довольно точно измерить размер самого мелкого предмета не только внутри, но и снаружи. При его помощи также можно измерить правильно и глубину предмета. Данный инструмент обладает огромным количеством преимуществ первую очередь, это удобное использование, не большой размер и не сложная конструкция.

Виды штангенциркуля

В наши дни существует несколько разновидностей этого инструмента. Далее рассмотрим их наиболее детально. Многие довольно часто задают вопрос, как правильно использовать штангенциркуль 0.05, 0.01, 0.02? на этот вопрос мы ответим немного позже, рассматривая применение этих приборов. Забегая немного вперед, можно сказать, что применение любых штангенциркулей осуществляется одинаково. Если вы научились пользоваться одним, то работать с остальными разновидностями данного инструмента будет намного проще и легче. Если вопросы, связанные с использование инструмента включают в себя разные типы приборов, значит, они имеют отличия. Действительно существуют штангенциркуль 0.05, 0.01, 0.02 – это всего лишь погрешность инструмента, которую при измерении он может допустить. И таким образом, инструмент данный подразделяется на класс. Например, прибор с погрешностью в 0.02, — он является первым классом, так как имеет минимальную погрешность, а это очень важно при измерении важных деталей. Инструмент с погрешностью 0.05 является вторым классом, и третьим классом является прибор с погрешностью в 0.01.

Существует и другая квалификация штангенциркуля. Они еще подразделяются по способу снятия с них показаний. Согласно этому критерию существуют цифровые, нониусные, и циферблатные приборы для измерения.

Штангенциркули циферблатные – это специальные контрольно-измерительные инструменты, они предназначены для идеально точного измерения не только наружных, но и внутренних размеров различных деталей. Данный вид приборов обладает циферблатом, который и показывает точные измерения. В использование они считается самым надежным и удобным.

Штангенциркуль цифровой – это специальный контрольно-измерительный инструмент, он предназначен для точного измерения не только наружных, но и внутренних размеров различных деталей. Он осуществляет цифровую индикацию.

Что следует знать, прежде чем приступить к использованию штангенциркуля?

Перед тем как начать использовать штангенциркуль, необходимо тщательно изучить его строение. На нем можно различить следующие части:

  1. Штанга. Это та самая линейка, на которой располагаются деления размером в один миллиметр каждое. Стандартная шкала имеет длину в сто пятьдесят миллиметров или пятнадцать сантиметров. Именно такой размер максимальный может иметь измеряемая деталь. Существуют такие виды штангенциркулей, длина их штанги превышает эту отметку, и является больше пятнадцати сантиметров.
  2. Рамка подвижная штангенциркуля. При помощи этой рамки можно смело перемещать губки. Подвижная рамка дает возможность сузить или расширить губки данного инструмента до размера измеряемой детали. Благодаря винту специальному рамку подвижную можно закрепить в том месте и положении, которое точно соответствует размеру предмета, которого измеряют.
  3. Шкала с точными делениями. Благодаря этой шкале можно уточнить и выяснить размер детали, которую измеряют в виде целого и правильного числа.
  4. Губки внутренние для измерения. Благодаря этим губкам измеряют размер нужной детали внутри. Например, кружки. Губки разводят до стенки кружки, строго только внутри.
  5. Губки наружные для измерения. При помощи этих губок можно с легкостью измерить предмет снаружи. Их следует сомкнуть так, чтобы правая и левая губки очень плотно соприкасались со стенками предмета, которого следует замерить снаружи.
  6. Линейка для правильного измерения глубины – глубиномер. Данным приспособление вымеряют глубину отдельного определенного отверстия. Также глубиномер нужен для уточнений размеров разнообразных выступов, которые не получается измерить штангенциркулем.
  7. Нониус или вспомогательная шкала. Эта шкала располагается снизу относительно основной шкалы. Размер деления нониуса равняется с 1.9 миллиметров каждое. Сама шакала обладает десятью делениями. И поэтому соответственно длина всей вспомогательной шкалы равняется девятнадцати миллиметрам. Такие размеры актуальны только для штангенциркулей определенной серии. С помощью данной вспомогательной шкалы как нониус можно наиболее точно узнать размер того предмета которого измеряют с учетом до 10 части мл.
  8. Винт, он зажимает подвижную рамку инструмента. Эта часть штангенциркуля дает возможность зафиксировать подвижную рамку, для того чтобы после процесса измерения необходимой детали не потерять все имеющиеся значения.

Для того чтобы правильно измерить штангенциркулем необходимый предмет, его берут в левую руку, инструмент рекомендуется держать в правой руке. Затем внешние губки раздвигают до размера, который требует предмет, разводятся они с помощью нониуса. Так как данная вспомогательная линейка подвижна, она с легкостью может раздвинуть губки до ширины предмета, который необходимо измерить. Губки обязательно должны очень плотно соприкасаться с крайними точками измеряемой детали. После того как размер замерен, необходимо губки тщательно зафиксировать крепежным винтом. После того как это сделано, деталь можно отложить в сторону. Далее смотрят на шкалу с разметками. На ней можно увидеть точную длину самого предмета. На сколько делений (на какое именно число) в правую сторону сместится нониус или вспомогательная линейка, именно столько и будет десятых долей вмещать, размер предмета, которого замерили.

Как правильно пользоваться штангенциркулем

И вот мы подходим к самому главному и, по сути, самому интересному инструменту. К вопросу о том, как правильно использовать такой инструмент как штангенциркуль – в принципе на самом деле ничего сложного в этом деле нет.

Предмет, который необходимо правильно замерить берут в левую руку, а штангенциркуль – в правую. Нониус заранее отодвигают на требуемую длину. Это выполняется с помощью большого пальца правой руки. Далее предмет, который следует измерить, помещают между губок, там его закрепляют при помощи специального винта. Предмет должен сидеть в штангенциркуле прочно, и не ерзать. Теперь смотрим и узнаем точный размер предмета. Внимательно смотрят и записываю на сколько сдвинулся нониус. Он обладает десятью делениями по одному миллиметру. Далее находят черточку, которая обязательно совпадает с неподвижной линейкой. Следует обратить свое внимание на то, что на деления необходимо смотреть строго перпендикулярно. Это поможет узнать более точные вычисления. Например, нониус сдвинулся на десятое отделение, это будет равняться десяти сантиметрам, а совпало восьмое деление. В данном случае размер замеряемого предмета будет равняться 10.8 миллиметров.

Если вы хотите собственными глазами увидеть, как используют правильно штангенциркуль, то рекомендуется посмотреть несколько видео – это будет самым лучшим для вас вариантом. Обучающееся видео можно найти абсолютно везде в интернете, например на любом сайте посвященным различным инструментам, для этого вам всего лишь необходимо написать в адресную строку интересующий вас вопрос, и в ответ вам представиться огромное количество вариантов. Так же в поисковике можно вписать, как правильно пользоваться штангенциркулем смотреть видео, и просто выбрать именно тот материал, что вам по душе. Видео уроки очень удобны тем, что вы увидите наглядно как необходимо обращаться с тем или иным инструментом. Также вы с легкостью сможете найти, как именно измерить тот предмет, который вам необходим. Таким образом, вы сможете осуществлять замер параллельно с видео. Это очень удобно, особенно для новичков, для тех, кто этот инструмент держит у себя в руках впервые. Наглядное видео поможет быстрее и легче научиться и запомнить, как правильно пользоваться таким инструментом как штангенциркуль.

Как правильно снять необходимые показания со штангенциркуля?

Снять правильно показания со штангенциркуля можно несколькими способами. Далее мы рассмотрим их наиболее детально. Можно правильно высчитывать число целых полученных миллиметров. Чтобы осуществить измерения, таким образом, нужно на шкале штанги найти штрих, который располагается левее от нониуса и его штриха 0. Далее запоминают или записывают значения. Можно высчитывать и доли миллиметров. Ищут штрих на самой шкале нониуса, далее ищут штрих совпадений неподвижной шакалы и нониуса и получают правильное значение. Также можно высчитать и правильное полное измерение. Чтобы это выполнить, достаточно сложить два предыдущих полученных значения.

Как правильно следует следить за штангенциркулем?

Что касается ухода за данным инструментом, то прибор не особо привередлив. Если вы довольно часто работаете и используете прибор, о его рекомендуется после каждого раза протирать. Для этого следует взять салфетку и окунуть ее в раствор щелочи, а затем тщательно протереть штангенциркуль. После этого инструмент необходимо очень хорошо вытереть. Не рекомендуется ронять и царапать его, так как при падении с легкостью могут погнуться штанги. Поэтому прибор может стать не точным, и давать ложные показания. Это не очень хорошо. Если вы планируете произвести несколько небольших измерений, то рекомендуется использовать штангенциркуль. Потому что это самый очный и удобный прибор. Пользуясь им, вы не когда не столкнетесь с проблемой измерения самых маленьких предметов и деталей. Теперь вы точно знаете, как использовать штангенциркуль, и поэтому можете применять его в требуемых для этого целях.

Как правильно пользоваться штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

  • Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
  • Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
  • При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
  • Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
  • Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Как пользоваться штангенциркулем и цифровым штангенциркулем

Штангенциркуль — это прецизионный инструмент, который можно использовать для измерения внутренних и внешних диапазонов / интервалов с исключительно высокой точностью. Результаты измерений интерпретируются оператором по шкале инструмента. Работать с нониусом и интерпретировать его показания довольно сложно по сравнению с использованием цифрового штангенциркуля, его расширенной версии, которая поставляется с цифровым ЖК-дисплеем, на котором отображаются все показания. Что касается ручного типа инструмента, то здесь есть как британская, так и метрическая шкала.

Штангенциркули

Vernier управляются вручную и по-прежнему доступны для покупки и остаются популярными, поскольку они дешевле по сравнению с цифровым вариантом. Вдобавок ко всему, цифровому варианту требуется небольшая батарея, а его ручному аналогу не требуется источник питания. Тем не менее, цифровой штангенциркуль обеспечивает более широкий диапазон измерений.

В этой статье описаны типы, основы измерения и показания как нониусных, так и цифровых штангенциркулей.

Использование вернье:

Чтобы использовать такое устройство, нам необходимо выполнить следующие шаги:

  1. Чтобы измерить внешние размеры какого-либо предмета, предмет помещается в челюсти, которые затем перемещаются вместе, пока они не закрепят предмет.
  2. Первые значащие цифры читаются сразу слева от «нуля» нониусной шкалы.
  3. Оставшиеся цифры берутся из нониусной шкалы и ставятся после десятичной точки основного показания.Это оставшееся значение соответствует отметке, которая совмещена с любой основной отметкой (или делением) шкалы. Только одно деление нониусной шкалы совпадает с одним делением на основной шкале.

Использование цифрового штангенциркуля:
Электронные цифровые штангенциркули в последние годы стали очень доступными. У них есть несколько дополнительных функций и возможностей по сравнению с штангенциркулем Vernier.

Электронный штангенциркуль имеет несколько кнопок для считывания.Один из которых — включить инструмент; другой — обнулить; третий — для переключения между дюймами и миллиметрами, а в некоторых моделях и дробями. Точное положение каждой кнопки и способ их маркировки различаются в зависимости от производителя и модели. Некоторые дополнительные кнопки могут быть добавлены к вашему преимуществу, как, например, в моделях Fowler ™ Euro-Cal IV, а именно — переключатель абсолютных измерений на инкрементные.

Самый первый шаг

Перед тем, как снимать показания — а это означает, что перед снятием КАЖДОГО показания — закройте измеритель и убедитесь, что показание равно 0.000. Если нет, сделайте это:

  1. Откройте зажимы примерно на три четверти дюйма. Затем большим пальцем свободной руки вытрите сопрягаемые поверхности губок.
  2. Снова закройте суппорт. В случае, если показание электронного штангенциркуля не равно 0,000, нажмите кнопку нуля, чтобы оно показало 0,000. Если вы работаете с штангенциркулем и вам нужно обнулить его, все, что вам нужно сделать, это повернуть безель так, чтобы стрелка совпала с 0 .

Четыре основных показания (общие для нониусных и цифровых)

Штангенциркуль может снимать четыре типа показаний: внешнее, внутреннее, глубинное и ступенчатое. Любой штангенциркуль, будь то штангенциркуль или электронный штангенциркуль, может выполнять эти измерения. Единственное отличие состоит в том, что цифровой штангенциркуль сэкономит ваше время, показывая мгновенные результаты измерений на дисплее. Давайте посмотрим, как вы воспринимаете каждое из этих значений.

1. Внешний размер

Наружные измерения — это самое простое, что вы можете делать с штангенциркулем.Раздвиньте губки, поместите штангенциркуль на объект, который нужно измерить, и сдвиньте губки, пока они не коснутся заготовки. Прочтите измерение.

Это просто, но если вы сделаете это неправильно, измерение будет неточным. Если штангенциркуль не прямолинейный (то есть перпендикулярно заготовке), измерение не будет точным. Точно так же, если есть грязь на губках или заготовке, измерение будет неточным.

2.Внутреннее измерение

Меньшие губки в верхней части штангенциркуля используются для внутренних измерений. Сдвиньте штангенциркуль, поместите губки для измерения изнутри в пространство, которое необходимо измерить, и раздвиньте губки до упора. Прочтите измерение.

Немного сложнее правильно выстроить все в ряд, когда вы проводите внутренний замер. Убедитесь, что штангенциркуль не взведен, иначе вы не получите точного измерения.

3. Измерение глубины

Когда вы открываете штангенциркуль, лезвие глубины выходит из дальнего конца. Используйте это лезвие для измерения глубины. Прижмите обработанный конец штангенциркуля к вершине отверстия, которое вы хотите измерить. Откройте штангенциркуль, пока лезвие глубины не коснется дна отверстия. Прочтите измерение.

Может быть сложно удерживать штангенциркуль прямо над отверстием, особенно если только одна сторона штангенциркуля опирается на заготовку.

4. Шаг измерения

Шаг измерения — это скрытое использование штангенциркуля. Многие инструкции пропускают это важное использование. Но как только вы об этом узнаете, вы найдете множество применений для измерения шага.

Слегка откройте суппорт. Поместите скользящую губку на верхнюю ступеньку заготовки, затем откройте штангенциркуль, пока неподвижная губка не коснется нижней ступеньки. Прочтите измерение.

Составные измерения (только цифровые измерители)

Поскольку вы можете обнулить электронный цифровой измеритель в любой момент, вы можете использовать его для выполнения некоторых арифметических операций, необходимых для составных измерений.

Межосевое расстояние

Используйте эту процедуру для измерения межцентрового расстояния между двумя отверстиями одинакового диаметра.

  1. Используйте внутренние губки для измерения диаметра одного из отверстий.Перед тем, как вынуть штангенциркуль из отверстия, нажмите кнопку, чтобы обнулить штангенциркуль, пока он настроен на диаметр отверстия.
  2. Продолжая использовать внутренние губки, измерьте расстояние между дальними поверхностями двух отверстий. Показание штангенциркуля — это расстояние между центрами двух отверстий.

Обязательно используйте одни и те же (внутренние) губки для обоих измерений. И помните, что это работает, только если отверстия одинакового размера.

Сравнение отверстия с валом

Нужно сделать вал или штифт, чтобы он соответствовал существующему отверстию? Или вы растачиваете цилиндр под поршень? Вы можете использовать свой электронный штангенциркуль, чтобы напрямую определить разницу в размерах.

  1. Используйте внутренние губки для измерения диаметра отверстия. Перед тем, как вынуть штангенциркуль из отверстия, нажмите кнопку, чтобы обнулить штангенциркуль, пока он настроен на диаметр отверстия.
  2. Для измерения вала используйте внешние губки. Положительное значение (без знака минус) показывает, что вал больше отверстия. Отрицательное значение (знак минус появляется слева от цифр) показывает, что вал меньше отверстия и подходит.

Штангенциркуль показывает, сколько материала нужно удалить с вала или отверстия, чтобы они подошли.

Остаточная толщина

Когда вам нужно проделать отверстие в заготовке, которое не проходит, вы можете узнать, сколько материала осталось между дном отверстия и другой стороной заготовки. Ваш электронный штангенциркуль может отображать вам это расстояние.

Используйте внешние губки для измерения общей толщины заготовки. Прежде чем снимать штангенциркуль с заготовки, нажмите кнопку, чтобы обнулить штангенциркуль, пока он настроен на толщину заготовки.

Теперь используйте лезвие глубины, чтобы измерить глубину отверстия. Показание штангенциркуля (показанное отрицательным числом) — это оставшаяся толщина между дном отверстия и другой стороной заготовки.

Как использовать штангенциркуль: 10 шагов (с иллюстрациями)

Поддержите образовательную миссию wikiHow

Каждый день в Wikihow, мы упорно работаем, чтобы дать вам доступ к инструкции и информацию, которые помогут вам жить лучше, то ли это держать вас безопасным, здоровым, или улучшение Вашего благосостояния.В условиях нынешнего кризиса общественного здравоохранения и экономического кризиса, когда мир резко меняется, а мы все учимся и адаптируемся к изменениям в повседневной жизни, людям нужна wikiHow как никогда. Ваша поддержка помогает wikiHow создавать более подробные иллюстрированные статьи и видеоролики и делиться нашим надежным брендом учебного контента с миллионами людей по всему миру. Пожалуйста, подумайте о том, чтобы внести свой вклад в wikiHow сегодня.

Об этой статье

Соавтором этой статьи является наша обученная команда редакторов и исследователей, которые проверили ее точность и полноту.Команда управления контентом wikiHow внимательно следит за работой редакции, чтобы гарантировать, что каждая статья подкреплена достоверными исследованиями и соответствует нашим высоким стандартам качества. Эта статья была просмотрена 1 692 906 раз (а).

Соавторы: 40

Обновлено: 3 марта 2020 г.

Просмотры: 1,692,906

Краткое содержание статьи X

Чтобы использовать штангенциркуль Нониуса, сначала поверните стопорный винт против часовой стрелки, чтобы ослабить его.Затем полностью закройте губки инструмента, чтобы шкала выровнялась по нулю. Затем откройте челюсти и вставьте между ними какой-либо предмет, сомкнув челюсти вокруг него, чтобы удерживать его на месте. Когда челюсти сомкнутся вокруг объекта, посмотрите на число на основной шкале, которое совпадает с нулем скользящей шкалы. Затем найдите отметку на шкале Вернье, которая совпадает с числом на основной шкале. Наконец, сложите эти два числа, чтобы получить результат. Чтобы узнать, как читать разные шкалы штангенциркуля, продолжайте читать!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 1 692 906 раз.

Бухта Эльсмар — Ужасное уведомление 404

27 ноября 2018 г. — Мы работаем над исправлением 404 проблем, вызванных импортом.
Все содержимое импортировано.
Если вы хотите выполнить поиск в текущем форуме, используйте эту ссылку поиска.

Вы можете помочь, скопировав эти 2 строки:
URL ССЫЛКИ: (нет)
ЗАПРОСНЫЙ URL: /pdf_files/caliper%20operation%20instructions.pdf
И отправив их мне по адресу: Отчет 404 с темой «Отчет 404».

Если вы являетесь зарегистрированным участником и вошли на форум, и вы щелкаете ссылку в сообщении в теме, и это вызывает «404», пожалуйста, используйте кнопку «Пожаловаться» и укажите 2 строки выше.


21 октября 2018 г. — Эльсмарская бухта работает с января 1996 года (почти 23 года!) — Как вы можете себе представить, с годами сайт значительно изменился. Если вы не можете найти то, что ищете, просто воспользуйтесь окном поиска Google выше.Слишком много изменений было внесено за эти годы, чтобы перечислить их все здесь.

ПРИМЕЧАНИЕ. Примерно 2 октября 2018 г. форум Elsmar был «перенесен» с vBulletin 3.8.9 на Xenforo 2.0.10. Свяжитесь со мной, если вам понадобится помощь.

О ссылках в сообщениях, которые привели вас на эту страницу: Если вы вошли в систему Зарегистрированный участник, читаете ветку в текущем форуме и нажимаете ссылку, которая привела вас сюда, пожалуйста, используйте кнопку «Назад», чтобы вернуться к сообщению со ссылкой на проблему и щелкните ссылку «Пожаловаться» в сообщении.Я изучу и исправлю ссылку, если возможно. Спасибо!


1 января 2013 г. — Эльсмарская бухта работает с января 1996 года (16 лет!) — Как вы можете догадаться, за эти годы сайт значительно изменился. Если вы не можете найти то, что ищете, просто воспользуйтесь окном поиска Google выше. Слишком много изменений было внесено за эти годы, чтобы перечислить их все здесь.


4/2004 — Я внес много изменений на сайт и прекращаю использование QS9000.com и 16949.com. Если вы пришли сюда по ссылке на любой домен, информация все еще здесь. Изменилось только доменное имя. Напишите мне (ссылка выше), если вам понадобится помощь.


7/2003 — Я внес серьезные изменения на сайт и в несколько каталогов с некоторыми выходными данными Powerpoint. К ним относятся следующие каталоги: / 8D /, / APQP /, / Audit /, / FMEA / и / Imp /. Приношу свои извинения за неудобства, вызванные неработающими ссылками (особенно с форумов).Если вы пришли сюда по ссылке в сообщении на текущих форумах, вернитесь к этому сообщению и используйте ссылку «Пожаловаться на это сообщение» в сообщении, а в качестве причины просто укажите, что ссылка недействительна. Исправлю ссылку, если смогу.

Как использовать штангенциркуль — Краткое руководство

Штангенциркуль

— это измерительный инструмент, используемый в основном для измерения линейных размеров. Эти штангенциркули пригодятся для измерения диаметра круглых объектов. Их круглые челюсти надежно подходят по обе стороны от окружности круглых предметов. Штангенциркули имеют два типа шкал — фиксированную основную шкалу и подвижную шкалу нониуса. Основная шкала обычно указывается в миллиметрах или 1/10 дюйма. Штангенциркуль с нониусом намного превосходит стандартные линейки, потому что он может измерять точные показания до 0,001 дюйма. Весы с нониусом используются вместе с штангенциркулем с нониусом для точных измерений.

Штангенциркуль

Диапазон штангенциркуля:

Штангенциркуль General Vernier

Максимальная допустимая нагрузка штангенциркуля — это разница между наименьшим и наибольшим показаниями.Обычно это общая длина основной шкалы. Штангенциркуль нониус, как правило, имеет диапазон 300 мм. Штангенциркули с нониусом меньшего диапазона также широко доступны на рынке.

Нониусное значение:

Нониусное показание — это наименьшее измеряемое расстояние, измеренное штангенциркулем. Это также называется «Разрешение» штангенциркуля Вернье. Штангенциркуль Imperial Vernier имеет разрешение 0,001 дюйма. Разрешающая способность метрических штангенциркулей Нониуса варьируется от 0.От 02 мм до 0,05 мм. Разрешение обычно указывается в конце шкалы Нони.

Шкала показаний штангенциркуля

Допуск:

Допуск или ошибка прибора относится к точности показаний штангенциркуля. Штангенциркули с нониусом обычно используются для измерений с низким допуском. Показания измерений с низким допуском точны и надежны, поскольку вероятность ошибки минимальна. Допуск штангенциркуля составляет + — 0,03 мм (+ — 0,0015 дюйма).Штангенциркули с функцией quadri используются для пошаговых измерений.

Штангенциркуль и штангенциркуль:

Штангенциркуль

Показания, отображаемые штангенциркулем , легче читать, но некоторым людям легче читать показания штангенциркуля. Оба циферблата, а также штангенциркуль вернье обеспечивают показания с одинаковой точностью.

Использование штангенциркуля:
a) Ознакомьтесь с частью штангенциркуля: Первичные губки штангенциркуля используются для измерения внешнего диаметра.Челюсти меньшего размера предназначены для измерения внутреннего диаметра объектов.

б) Показание шкалы Нони: Штангенциркуль имеет основную шкалу и скользящую шкалу (Нониус). Обычно на нониусной шкале выгравирована этикетка, на которой изображено значение, которое она представляет.

c) Разблокировка винта: Некоторые модели штангенциркуля имеют стопорные винты. Прежде чем использовать штангенциркуль, убедитесь, что вы разблокировали эти винты. Поверните винт против часовой стрелки, чтобы разблокировать его.

Часто задаваемые вопросы

В. Что такое штангенциркуль?

Ответ: Штангенциркуль — это измерительный инструмент, используемый в основном для измерения линейных размеров. Он используется для измерения диаметра круглых предметов.

В. Какое наименьшее количество штангенциркуля?

Ответ: Калипер Avernierscale может иметь минимальное количество 0,1 мм, в то время как микрометр может иметь минимальное количество 0,01 мм.

В. Какова формула наименьшего счета?

Ответ: Формула наименьшего отсчета штангенциркуля рассчитывается путем деления наименьшего показания основной шкалы на общее количество делений нониусной шкалы.

В. Что читает Вернье?

Ответ: Нониус — это наименьшее измеряемое расстояние, измеренное штангенциркулем. Это также называется «Разрешение».

В. Что такое штангенциркуль?

Ответ: Штангенциркуль используется для считывания конечной доли миллиметра или дюйма. Диафрагма поворачивается один раз на каждый дюйм или миллиметр.

Как читать нониус (штангенциркуль): 5 шагов

Итак, давайте снимем показания штангенциркуля.

Во-первых, небольшое освежение знаний по математике. За целыми числами (1, 2, 3 и т. Д.) Следует десятичная точка и бесконечное количество нулей (2 000 000). Мы собираемся работать с тремя знаками справа от десятичной точки. Первое число справа от десятичной точки составляет десятую часть дюйма (1/10), второе число означает сотую долю дюйма (1/100), а третье число означает тысячную долю дюйма (1 / 1000). Человеческий волос составляет около 3 тысяч дюймов (0,003) плюс-минус тысячу.Это число (0,456) читается как четыреста пятьдесят шесть тысяч.

Если вы заметили, «ручка» штангенциркуля имеет шкалу, которая в данном случае начинается от нуля слева и достигает 6 дюймов справа. Другие суппорты могут быть намного длиннее. Большое число в центре шкалы — это число в дюймах. В этом случае мы смотрим в основном на область ПОСЛЕ первой метки в дюйме слева, а затем мы видим число 2 справа, которое указывает на второй полный дюйм.Обратите внимание, что каждый дюйм разделен на 10 равных частей с номерами от 1 до 9. Таким образом, каждая из этих длин составляет 1/10 дюйма (0,100). И затем каждое пространство между каждыми 1/10 дюйма состоит из 3 линий, которые разбивают каждую 1/10 дюйма на 4 равные части. Таким образом, каждый из этих маленьких кусочков имеет длину двадцать пять тысяч дюймов (0,025). Внизу изображения также есть шкала. Он начинается с нуля, есть 5, 10 и 15. Он увеличивается до 25, но на изображении этого не видно.ЭТО, это нониусная часть суппорта. Обратите внимание, что линия 0 (ноль) находится справа от второй строки после числа 3. Поскольку мы знаем, что слева от изображения находится большое число 1, которое мы не можем видеть (что означает 1 целое дюйм), давайте запишем это (1.) и поставим десятичную точку. Цифра 3 находится слева от нуля на нониусе, поэтому мы добавим это к нашему числу (1.3). Нулевая линия находится справа, от второй строки после 3. Значит, там не менее пятидесяти тысяч (0.050), но это еще не все. Обратите внимание на то, что нулевая линия находится чуть правее этой второй линии после 3. Теперь посмотрите на большую 2 и обратите внимание, что линия нониуса 13 находится СЛЕВА. Итак, уловка состоит в том, чтобы найти, какие линии на нониусе точно совпадают со шкалой в центре. В данном случае это похоже на 6 … но давайте рассмотрим подробнее.

Штангенциркуль — Версия руководства

Штангенциркуль — Версия руководства

НАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАНИЯ СТРАНИЦЫ

СУППОРТ VERNIER — ВЕРСИЯ РУКОВОДСТВА

В.Райан 2004 — 2010

Штангенциркуль — точный инструмент, может использоваться для измерения внутренних и внешних расстояний чрезвычайно точно. Пример, показанный ниже, представляет собой штангенциркуль с ручным управлением. Измерения интерпретируются пользователем по шкале. Это сложнее, чем используя нониусный штангенциркуль с цифровым ЖК-дисплеем на который появляется чтение.Версия с ручным управлением имеет британские и метрическая шкала.
Штангенциркули с ручным управлением можно купить и оставить. популярны, потому что они намного дешевле цифровой версии. Также, цифровая версия требует небольшого аккумулятора, тогда как ручная версия не требует источника питания.

КАК ПРОЧИТАТЬ ИЗМЕРЕНИЕ ВЕСЫ

ПРИМЕР 1: Внешнее измерение (диаметр) стального куска круглого сечения измеряется нониусом штангенциркуль, метрическая шкала.

МАТЕМАТИЧЕСКАЯ МЕТОД
A. Сначала считывается основная метрическая шкала и это показывает, что есть 13 целых делений перед 0 на сотые доли. Следовательно, первое число — 13.
B. Затем считываются сотые доли миллиметра. Лучший способ сделать это — подсчитайте количество делений, пока не дойдете до деления, которое строки вверх с основной метрической шкалой. Это 21 деление на сотые. масштаб.
С.Это 21 умножается на 0,02, что дает 0,42 в качестве ответа. (каждое деление на сотые доли эквивалентно 0,02 мм).
Д. 13 и 0,42 складываются вместе, чтобы получить окончательное измерение 13,42 мм (диаметр отрезка из стали круглого сечения)

ОБЫЧНЫЙ МЕТОД
В качестве альтернативы, так же легко прочитать 13 на основной шкале и 42 по сотой шкале. Правильное измерение — 13,42 мм.

ПРИМЕР 2: (Чтобы увеличить масштаб, щелкните правой кнопкой мыши мышь и выберите масштаб)

НАЖМИТЕ ЗДЕСЬ ДЛЯ ОБОРУДОВАНИЯ И УКАЗАТЕЛЬ ПРОЦЕССОВ

% PDF-1.5 % 200 0 obj> endobj xref 200 422 0000000016 00000 н. 0000009207 00000 н. 0000008736 00000 н. 0000009308 00000 н. 0000024699 00000 п. 0000024767 00000 п. 0000024905 00000 п. 0000025046 00000 п. 0000025112 00000 п. 0000025180 00000 п. 0000025693 00000 п. 0000025719 00000 п. 0000025745 00000 п. 0000026335 00000 п. 0000034849 00000 п. 0000043487 00000 п. 0000052143 00000 п. 0000052169 00000 п. 0000052506 00000 п. 0000052651 00000 п. 0000058970 00000 п. 0000067567 00000 п. 0000074835 00000 п. 0000083279 00000 п. 0000089128 00000 п. 0000089463 00000 п. 0000089912 00000 н. 00000

00000 п. 00000

00000 п. 0000091486 00000 п. 0000091693 00000 п. 0000091849 00000 п. 0000091918 00000 п. 0000095479 00000 п. 0000099752 00000 п. 0000099821 00000 н. 0000100022 00000 н. 0000100132 00000 н. 0000100241 00000 н. 0000100360 00000 н. 0000100469 00000 н. 0000100565 00000 н. 0000100675 00000 н. 0000100781 00000 н. 0000100900 00000 н. 0000101009 00000 н. 0000101119 00000 п. 0000101238 00000 н. 0000101344 00000 н. 0000101454 00000 н. 0000101560 00000 н. 0000101703 00000 п. 0000101812 00000 н. 0000101922 00000 н. 0000102041 00000 н. 0000102150 00000 н. 0000102260 00000 н. 0000102379 00000 п. 0000102485 00000 н. 0000102590 00000 н. 0000102709 00000 н. 0000102818 00000 п. 0000102928 00000 н. 0000103047 00000 н. 0000103156 00000 п. 0000103266 00000 н. 0000103385 00000 п. 0000103491 00000 н. 0000103596 00000 н. 0000103715 00000 н. 0000103824 00000 н. 0000103934 00000 н. 0000104053 00000 п. 0000104159 00000 н. 0000104269 00000 н. 0000104375 00000 п. 0000104518 00000 н. 0000104624 00000 н. 0000104734 00000 н. 0000104840 00000 н. 0000104983 00000 н. 0000105092 00000 н. 0000105201 00000 н. 0000105320 00000 н. 0000105429 00000 п. 0000105539 00000 п. 0000105658 00000 п. 0000105756 00000 п. 0000105854 00000 п. 0000105969 00000 н. 0000106067 00000 н. 0000106165 00000 п. 0000106280 00000 н. 0000106378 00000 п. 0000106476 00000 н. 0000106591 00000 н. 0000106689 00000 п. 0000106787 00000 н. 0000106902 00000 н. 0000107000 00000 н. 0000107098 00000 п. 0000107213 00000 н. 0000107311 00000 п. 0000107409 00000 н. 0000107524 00000 н. 0000107622 00000 н. 0000107720 00000 н. 0000107835 00000 п. 0000107941 00000 п. 0000108043 00000 н. 0000108162 00000 н. 0000108268 00000 н. 0000108378 00000 п. 0000108484 00000 н. 0000108627 00000 н. 0000108736 00000 н. 0000108846 00000 н. 0000108965 00000 н. 0000109071 00000 н. 0000109181 00000 п. 0000109300 00000 н. 0000109410 00000 п. 0000109506 00000 н. 0000109612 00000 н. 0000109722 00000 н. 0000109841 00000 п. 0000109943 00000 н. 0000110041 00000 н. 0000110160 00000 п. 0000110266 00000 н. 0000110371 00000 п. 0000110472 00000 н. 0000110615 00000 н. 0000110721 00000 н. 0000110826 00000 н. 0000110945 00000 н. 0000111047 00000 н. 0000111152 00000 н. 0000111253 00000 н. 0000111396 00000 н. 0000111498 00000 н. 0000111603 00000 н. 0000111704 00000 н. 0000111847 00000 н. 0000111949 00000 н. 0000112054 00000 н. 0000112155 00000 н. 0000112298 00000 н. 0000112400 00000 н. 0000112505 00000 н. 0000112606 00000 н. 0000112749 00000 н. 0000112851 00000 н. 0000112956 00000 н. 0000113057 00000 н. 0000113200 00000 н. 0000113302 00000 н. 0000113407 00000 н. 0000113508 00000 н. 0000113651 00000 п. 0000113753 00000 н. 0000113858 00000 н. 0000113959 00000 н. 0000114102 00000 п. 0000114204 00000 н. 0000114309 00000 н. 0000114410 00000 н. 0000114553 00000 н. 0000114655 00000 н. 0000114760 00000 н. 0000114861 00000 н. 0000115004 00000 н. 0000115106 00000 н. 0000115211 00000 н. 0000115312 00000 н. 0000115455 00000 н. 0000115557 00000 н. 0000115662 00000 н. 0000115763 00000 н. 0000115906 00000 н. 0000116008 00000 н. 0000116113 00000 п. 0000116214 00000 н. 0000116357 00000 н. 0000116459 00000 н. 0000116564 00000 н. 0000116665 00000 н. 0000116808 00000 н. 0000116910 00000 н. 0000117015 00000 н. 0000117116 00000 н. 0000117259 00000 н. 0000117361 00000 п. 0000117466 00000 н. 0000117567 00000 н. 0000117710 00000 н. 0000117812 00000 н. 0000117917 00000 п. 0000118018 00000 н. 0000118161 00000 н. 0000118263 00000 н. 0000118368 00000 н. 0000118469 00000 н. 0000118612 00000 н. 0000118714 00000 н. 0000118819 00000 н. 0000118920 00000 н. 0000119063 00000 н. 0000119165 00000 н. 0000119270 00000 н. 0000119371 00000 н. 0000119514 00000 н. 0000119616 00000 н. 0000119721 00000 н. 0000119822 00000 н. 0000119965 00000 н. 0000120071 00000 н. 0000120177 00000 н. 0000120292 00000 н. 0000120397 00000 н. 0000120502 00000 н. 0000120617 00000 н. 0000120723 00000 н. 0000120819 00000 н. 0000120925 00000 н. 0000121031 00000 н. 0000121137 00000 н. 0000121243 00000 н. 0000121410 00000 н. 0000121516 00000 н. 0000121622 00000 н. 0000121741 00000 н. 0000121847 00000 н. 0000121953 00000 н. 0000122068 00000 н. 0000122174 00000 н. 0000122280 00000 н. 0000122395 00000 н. 0000122501 00000 н. 0000122597 00000 н. 0000122699 00000 н. 0000122801 00000 н. 0000122903 00000 н. 0000123004 00000 н. 0000123109 00000 н. 0000123215 00000 н. 0000123429 00000 н. 0000123531 00000 н. 0000123633 00000 н. 0000123735 00000 н. 0000123836 00000 н. 0000123941 00000 н. 0000124047 00000 н. 0000124261 00000 н. 0000124367 00000 н. 0000124473 00000 н. 0000124579 00000 п. 0000124685 00000 н. 0000124851 00000 н. 0000124953 00000 н. 0000125055 00000 н. 0000125161 00000 н. 0000125267 00000 н. 0000125433 00000 н. 0000125539 00000 п. 0000125645 00000 н. 0000125764 00000 н. 0000125870 00000 н. 0000125976 00000 н. 0000126095 00000 н. 0000126201 00000 н. 0000126307 00000 н. 0000126426 00000 н. 0000126532 00000 н. 0000126638 00000 н. 0000126753 00000 н. 0000126859 00000 н. 0000126965 00000 н. 0000127080 00000 н. 0000127186 00000 н. 0000127292 00000 н. 0000127411 00000 н. 0000127517 00000 н. 0000127623 00000 н. 0000127738 00000 п. 0000127844 00000 н. 0000127950 00000 н. 0000128065 00000 н. 0000128171 00000 н. 0000128277 00000 н. 0000128392 00000 н. 0000128498 00000 н. 0000128604 00000 н. 0000128719 00000 н. 0000128825 00000 н. 0000128921 00000 н. 0000129023 00000 н. 0000129119 00000 н. 0000129221 00000 н. 0000129323 00000 н. 0000129425 00000 н. 0000129526 00000 н. 0000129631 00000 н. 0000129737 00000 н. 0000129951 00000 н. 0000130057 00000 н. 0000130163 00000 п. 0000130269 00000 н. 0000130411 00000 п. 0000130517 00000 п. 0000130623 00000 п. 0000130729 00000 н. 0000130871 00000 н. 0000130969 00000 н. 0000131075 00000 н. 0000131194 00000 н. 0000131299 00000 н. 0000131404 00000 н. 0000131519 00000 н. 0000131625 00000 н. 0000131730 00000 н. 0000131831 00000 н. 0000131974 00000 н. 0000132080 00000 н. 0000132185 00000 н. 0000132304 00000 н. 0000132406 00000 н. 0000132511 00000 н. 0000132612 00000 н. 0000132755 00000 н. 0000132857 00000 н. 0000132962 00000 н. 0000133063 00000 н. 0000133206 00000 н. 0000133308 00000 н. 0000133413 00000 н. 0000133514 00000 н. 0000133657 00000 н. 0000133759 00000 н. 0000133864 00000 н. 0000133965 00000 н. 0000134108 00000 н. 0000134210 00000 п. 0000134315 00000 н. 0000134416 00000 н. 0000134559 00000 н. 0000134661 00000 н. 0000134766 00000 н. 0000134867 00000 н. 0000135010 00000 н. 0000135112 00000 н. 0000135217 00000 н. 0000135318 00000 н. 0000135461 00000 н. 0000135563 00000 н. 0000135668 00000 н. 0000135769 00000 н. 0000135912 00000 н. 0000136014 00000 н. 0000136119 00000 н. 0000136220 00000 н. 0000136363 00000 п. 0000136465 00000 н. 0000136570 00000 н. 0000136671 00000 н. 0000136814 00000 н. 0000136916 00000 н. 0000137021 00000 н. 0000137122 00000 н. 0000137265 00000 н. 0000137367 00000 н. 0000137472 00000 н. 0000137573 00000 н. 0000137716 00000 н. 0000137818 00000 п. 0000137923 00000 п. 0000138024 00000 н. 0000138167 00000 н. 0000138269 00000 н. 0000138374 00000 н. 0000138475 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
