Трехклавишный выключатель с розеткой: схема подключения и назначение

Содержание статьи:

Трехклавишный выключатель с розеткой подходит для управления освещением (например, ванной и туалетной комнат) из коридора либо для использования в комнате, где эксплуатируются одновременно несколько осветительных приборов. Чтобы обеспечить отсутствие сбоев в электросети, монтер должен знать, как правильно подключить тройной выключатель с розеткой.

Применение, преимущества и способы использования

Выключатель с розеткой

Розетка с тремя выключателями имеет более сложную схему подключения, чем простой переключатель света, так как к люстре или светильнику направляются одновременно три контакта. Тем не менее, использование такого блока имеет ряд преимуществ:

  • компактность и функциональность – корпус содержит несколько устройств;
  • управление освещением в соседних помещениях;
  • экономия электроэнергии;
  • возможность применять комбинированное освещение;
  • простота регулирования интенсивности света.

При подключении нулевой рабочий кабель направляется из распределительного устройства в розетку, а фазный провод идет от перемычки выключателя.

Виды устройств

Выключатель 3 клавишный с розеткой выпускается в широком ассортименте дизайнерских решений, есть возможность подобрать вариант, подходящий дизайну помещения, куда планируют подсоединить устройство. По критерию места размещения, для которого предназначен прибор, продукция делится на проходные виды, размещаемые в коридоре или на лестничной площадке, и предназначенные для управления люстрой и устройствами локальной подсветки, находящимися в одной комнате. Некоторые выключатели снабжены индикаторами, которые могут напоминать о горящем свете или показывать расположение светильника в темноте.

Выбирая подходящую модель, нужно осмотреть ее на предмет наличия физических дефектов, царапин, потертостей. Во время переключения клавиши должны издавать щелкающие звуки. Если процесс происходит беззвучно, это говорит о выходе из строя самозажимных лемм, предназначенных для закрепления подсоединяемых кабелей.

Особенности подключения

Схема подключения выключателя зависит от его типа

Сам блок подключают так же, как вариант с двумя или одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть собственный ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке распределения, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.

Размещают выключатели на стене вертикально, чаще всего рядом с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство оснащено 5 соединениями, при этом заземление идет на розетку. Для приборов с металлическими элементами необходимо поставить под винт защитное соединение, охраняющее от токового удара.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке. В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек. У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

В квартирах с планировкой советских времен разместить коробку с тремя клавишами можно только в месте стыка санузла, прихожей и кухни. Чтобы поставить его в спальне или гостиной, потребуется частично поменять размещение проводки. Для выполнения этой работы лучше пригласить профессионального электрика.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Распределительная коробка

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание. С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой.

Фазу ставят на контакт, идущий на перемычку устройства. Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков. Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой. Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора.

L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Ошибки при монтаже

Подключение тройного выключателя с розеткой

При подключении трехклавишного выключателя с розеткой в одном корпусе возможны ошибочные действия, вследствие которых осветительные приборы могут не включаться. К распространенным случаям относятся:

  • Неработающий выключатель при исправной розетке – указывает на то, что мастер перепутал фазовый и нулевой провода. Нужно проверить конструкцию индикатором и внести требуемые изменения.
  • Две кнопки не функционируют до нажатия на третью – признак того, что фазу запустили к выходу третьей кнопки, а не к основному входу.

Не следует подсоединять в розетку тройник – ее контакты не рассчитаны на высокое напряжение, устройство может перестать функционировать.

Производители выключателей

Трехклавишные выключатели с розеткой «Кунцево-Электро»

Выбирать марку стоит, опираясь на собственные приоритеты. Если важны художественные качества, можно ориентироваться на ассортимент компаний Fede и Gira. Первая из них специализируется на стилях «под старину». Функциональные модели в модерновом дизайнерском решении можно найти у производителя АВВ. Некоторые из этих выключателей оснащены подсветкой со светодиодами. Среди российских компаний устройства с розеткой (с разным числом кнопок) выпускает «Кунцево-Электро».

При монтаже устройства с розеткой решающее значение имеет корректность определения нулевых и фазных проводов и правильное соединение их между собой. Только в этом случае будут обеспечены надежность и безопасность эксплуатации.

Внутренняя тройная розетка: как выбрать и подключить

Монтируем тройную внутреннюю розетку

Если вам необходимо решить задачу подключения сразу нескольких электроприборов в одном месте, то тройная внутренняя розетка придется как нельзя кстати. Она позволяет одним махом решить проблему подключения большого количества электроприемников, причем, номинальная мощность приборов не представляет особых проблем.

Такие розетки нашли широкое применение в местах подключения видео и аудио аппаратуры, на кухне и в местах установки компьютера.

Подготовительные мероприятия

Прежде, чем приступить непосредственно к подключению розеток, вам следует определиться с местом монтажа, номинальными параметрами розетки и сечением кабеля, который необходим для подключения.

Место расположения розеток

Прежде всего нам следует определиться с местом, в котором мы планируем установить внутренние розетки тройные. Особых ограничений здесь нет, и простая логика не позволит вам ошибиться.

Итак:

  • Прежде всего, п.7.1.37 ПУЭ запрещает устанавливать розетки в ванных комнатах. Допускается их установка только через автомат УЗО.
  • Кроме того, п.12.29 ВСН 59 – 88 не допускает установку розеток в местах, неудобных для эксплуатации. Так же нельзя размещать розетки под и над мойками.
  • Других требований нет. Поэтому выбор места установки розетки определяется только целесообразностью. Обычно розетки устанавливают на высоте в 30 см от пола. Но это не является правилом и, если вам необходимо подключить, например, установленный под потолком кондиционер или вентиляцию, целесообразней розетку расположить под потолком.

Выбор розетки

Об этом аспекте выбора частенько забывают, но ему следует уделить самое пристальное внимание. Ведь работоспособность и долговечность розетки напрямую зависит от ее соответствия подключаемым электроприемникам.

Виды розеток

Итак:

  • Прежде всего, это номинальный ток розетки. Он может быть 6, 10, 16 и 25А. Но последние два номинала в основном предназначены для подключения электрических плит (см. Розетка для электроплиты legrand: особенности, выбор и монтаж). Зачастую они имеют несколько отличную форму, специально под вилку печи.
  • Для того, чтобы выбрать розетку, соответствующую вашим номинальным параметрам, вы должны знать номинальный ток самого мощного прибора, который будет запитывать эта тройная розетка внутренняя.

Обратите внимание! Что, согласно п.3.15 ВСН 59 – 88, мощность ни одного отопительного агрегата не должна превышать 2 кВт. А именно отопительные приборы зачастую являются наиболее мощными источниками энергопотребления в квартире. Для устройств такой мощности достаточно 10А розетки, поэтому аналоги с большим номинальным током рассматривать не целесообразно.

  • Если вы планируете устанавливать розетку вне помещения (см. Как выбирается и подключается наружная розетка тройная), то должны обратить внимание на ее защиту. Этот параметр обозначается аббревиатурой «IP» после которой идут цифры. Первая цифра может быть от 0 до 6 и демонстрирует уровень защиты от проникновения пыли. Вторая цифра может быть от 0 до 8 и демонстрирует уровень защиты от проникновения влаги. Чем выше цифра, тем лучше защита.

Подбираем кабель

Чтобы ваша розетка внутренняя тройная работала бесперебойно и как можно дольше, важно правильно подобрать провод, которым она будет подключаться к электрической сети. Особенно это важно при монтаже скрытой проводки, когда для того, чтобы заменить перегоревший провод, вам придётся раздолбать пол стены.

Провод во всех местах подключения должен иметь запас и не иметь натяжки

  • Прежде всего, следует выбрать сечение кабеля или провода (см. Выполняем расчет сечения провода по мощности). Этот параметр зависит от нагрузки, которая будет подключаться к розеткам. Причем, нам следует учесть возможную суммарную нагрузку всех трех розеток. Особенно расписывать процесс выбора не будем, так как это довольно подробно описано в других статьях нашего сайта.

Обратите внимание! Согласно п. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм2 для медных проводов и 2,5 мм2 для алюминиевых.

  • Так же отметим, что, выполняя подключение розеток своими руками, часто допускается ошибка при выборе длины провода. Согласно п.2.1.22, во всех местах соединения кабеля или провода должен иметься запас, достаточный для повторного подключения. Часто этим пренебрегают, что приводит к проблемам в дальнейшем. В любом случае провода не должны быть натянуты.
  • Что касается количества жил, то желательно использовать трехжильный провод. Одна жила будет использоваться для подключения фазного провода, обычно она черная, но не принципиально. Вторая жила, синего цвета, используется для подключения нулевого провода. И третья, желто-зеленая, для подключения защитного провода.
  • Отметим также необходимость дополнительной защиты провода при его способе монтажа открытым способом. Если монтаж осуществляется открытым способом, то обычно применяют самозатухающую пластиковую гофру (см. Автомобильная гофра для проводки в домах и квартирах). Если же применяется скрытый способ прокладки по сгораемой основе, то вам потребуется металлическая гофра.

Монтаж и подключение тройных розеток

Конечно, на данный момент вы можете найти розетки тройные внутренние, рассчитанные на одну закладную коробку. Но их качество далеко не всегда находится на должном уровне и соответствует указанным номинальным параметрам.

Поэтому целесообразней устанавливать три розетки, которые затем могут закрываться декоративной накладкой. Благодаря этому они выглядят, как единое целое.

Монтаж закладных коробок

Согласно п.6.5.20 ПУЭ, все аппараты, устанавливаемые скрытым способом, должны иметь специальные кожухи или быть заключены в коробки. Эти коробки называют закладными. И именно их правильная установка позволит вам красиво и правильно разместить розетку.

Правильная установка закладных коробок

Итак:

  • На первом этапе важно все правильно вымерять и разметить. Ведь ошибка может не позволить закрепить декоративную накладку на розетке или приведет к неперпендикулярности к полу или стене.
  • Для установки закладной коробки мы предварительно должны высверлить нишу под них. Делается это с помощью специальных насадок на перфоратор. Они достаточно неплохо справляются с кирпичными и некоторыми бетонными стенами. Но иногда и они пасуют. В этом случае советуем предварительно просверлить много отверстий по периметру ниши обычным сверлом по бетону. А уж затем использовать насадку.
  • После того, как все три ниши готовы, можно закрепить закладные коробки. Наша инструкция рекомендует делать это при помощи самореза в центральной части коробки. Но допустимо закрепить и при помощи обычного гипсового раствора или алебастра.

Обратите внимание! На момент крепления закладных коробок питающий провод уже должен быть заведен в них. В противном случае вам придётся запускать его поверх коробок, что некрасиво, да и неправильно.

Подключение розетки

Теперь наша розетка тройная внутренняя может быть подключена. Сделать это достаточно просто и не требуется особой квалификации.

Следует только соблюдать правила безопасности и не геройствовать. Помните, не один профессиональный электрик не будет выполнять работы под напряжением, если его можно снять. И вам делать этого тоже не стоит.

На фото представлена схема подключения тройной розетки

  • Поэтому первым пунктом снимаем напряжение на той группе, к которой планируется производить подключение, а также со всех соседних, которые проложены в данной распределительной коробке.

Обратите внимание! Если производится монтаж дополнительных розеток в уже существующую группу освещения, то вам следует заменить групповой автомат на более мощный. Если и так стоит автомат в 25А (автоматы большего номинального тока не допускаются, согласно п.6.2.6 ПУЭ), то вам следует с ограничениями использовать розетки данной группы. Ведь в следствии перегрузки может не только отключаться групповой автомат, но и перегореть проводка.

  • Теперь можно вскрыть распределительную коробку, в которой предстоит подключение. Находим фазный, нулевой и защитный провод, питающий данную группу. Подключаем соответственно жилы нашего кабеля.
  • Теперь на розетке подключаем фазный и нулевой провод к силовым контактам, а защитный к заземляющим. Практически для всех розеток не принципиально к какому силовому контакту будет подключен фазный провод. Но обычно его сажают на левый вывод. Исключение составляют только электрические печи, но об этом вы можете прочитать в других статьях на нашем сайте.
  • На этом подключение окончено. Устанавливаем розетки. Закрываем их декоративной накладкой. Закрываем распределительную коробку и подаем напряжение. Если вы сделали все согласно нашим рекомендациям, то все должно работать безупречно.

Блок розеток без декоративной накладки

Вывод

Как видите, подключение тройных розеток — достаточно простое занятие. Оно не требует особых навыков и познаний. Но если вы не знаете, что такое фазный провод, а что такое нулевой, то лучше не геройствовать и вызвать профессионала. Ведь цена ошибки может быть очень велика.

Как подключить розетку правильно? Схема подключения розетки

Для того, чтобы подключить электророзетку, вам понадобится совсем немного времени. В то же время самостоятельное подключение дома – дело, чрезвычайно тонкое и ответственное, конечно нужно вооружится определенными знаниями и соблюсти все требования. Установка новых или замена вышедших из строя устройств — необходимая процедура, например при покупке нового жилья или реконструкции старого. К тому же торговые сети постоянно пополняется инновационной техникой, к которой зачастую требуется соответствующее подключение.Если вы хотите обойтись без привлечения специалиста электрика, данная статья научит вас, как это сделать.

Разновидности розеток

Выработавшие свой эксплуатационный срок устройства, требуют замены на новые. Это необходимо для избежания некоторых опасных моментов — короткого замыкания и поражения жильцов током. Перед тем, как провести электророзетку, нужно выбрать наиболее подходящую модель, отвечающую конкретным техническим требованиям.

Дизайнерские розетки

На современном рынке можно найти электроприборы различных материалов, качества, дизайна, способа установки. При покупке так же немаловажную роль играет уровень защищенности и способ, которым розетка будет монтироваться.

Статья о том какие розетки лучше, рассматриваем ТОП самых лучших производителей тут.

По способу монтажа розетки делятся на

  • Накладные варианты. Такой вариант идеально применим для деревянных домов, поскольку электрооборудование размещено внутри, а не снаружи, что защищает от пожароопасности.
    Основной их смысл в том, что контакты и провода в розетке накладного типа располагаются снаружи стены, в защитном корпусе из диэлектрических материалов.Декоративно замаскированная электропроводка к ним подводится также снаружи стены.
  • Встраиваемые модели. Такие устройства предназначаются для установки внутри кирпичных, бетонных или гипсокартонных стен. Перед подключением розетки встраиваемого типа, необходимо сделать углубление в стене определенного диаметра и глубины. В него вставляется крепёжный элемент – стакан-подрозетник, в котором и закрепляется электроприбор.
    Отличие таких розеток будет в том, что они не будут выходить за поверхность стены, за исключением внешней декоративной накладки. Проводка к ним подводится либо под облицовочным материалом (гипсокартон, стеновые панели), либо в штробах. Штробы – это специально проделанные в стене углублённые канавки, куда закладываются провода, после чего они заделываются штукатуркой или шпатлёвкой.

Виды розеток по типу проводки

  • Винтовые. Крепятся к клеммам с помощью закручивающихся винтовых зажимов.
  • Пружинные. С подручными зажимами, прижимающими провода к клеммам, вместо винтов.

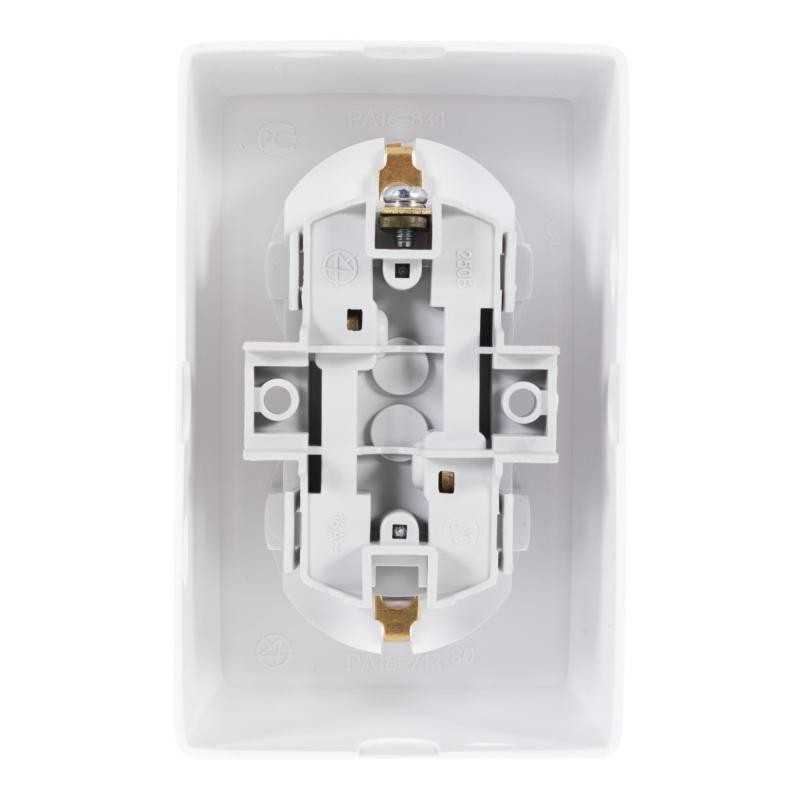

Накладной тип розеток

По количеству контактов

Розетки подразделяются на двухфазные и трех фазные. Первые предназначены для домов, в которых электропроводка состоит из только из двух жил, фазы и нуля. Трехфазные ставятся в том месте, где в проводку входит третий, заземляющий провод. Такие модели мы бы порекомендовали для бытовой техники например, для стиральных машин, а так же они хорошо подойдут для компьютерных системных блоков.

Схемы подключения розеток к электрической сети

Первая схема подключения

Для подключения своими руками нужно знать схемы подключения розеток по которым вы будете это делать. Начнем со схемы подключения к однофазной сети, в которой не предусмотрено заземляющего контура.

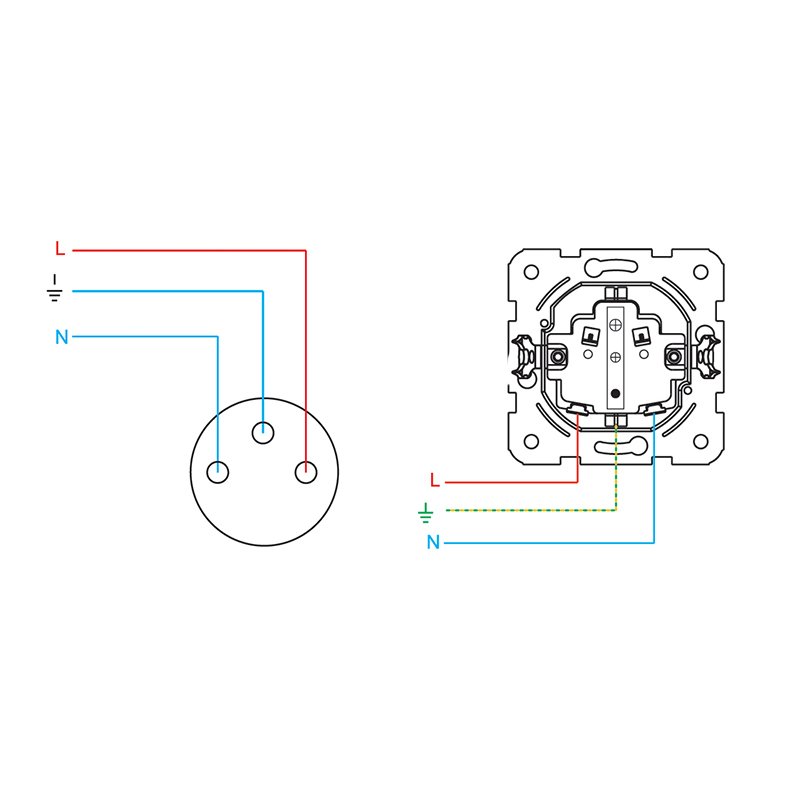

Схема подключения розетки

Значение цифровых обозначений:

1 – общий предохранительный спаренный автомат.

2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.

3 – шина ноля.

4 – распределительные коммутационные коробки. Они должны быть расположены в аккурат над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждой розетке должна соответствовать собственная коммутационная коробка.

5 – условно показан кабель скрытой или открытой проводки.

Главное – правильно разместить фазу на розетке слева, а ноль – справа. Это правило электриков, которого необходимо придерживаться.

Вторая схема подключения

Вторая схема – с одной стороны, это также одиночные розетки, но иного «F» типа, с подключением к заземляющему контуру.

Схема подключения одиночных розеток к однофазной сети с контуром заземления

Из новых цифровых обозначений на данной схеме только 6 – шина подключения заземляющих (РЕ) проводов. Изображена в зеленом цвете.

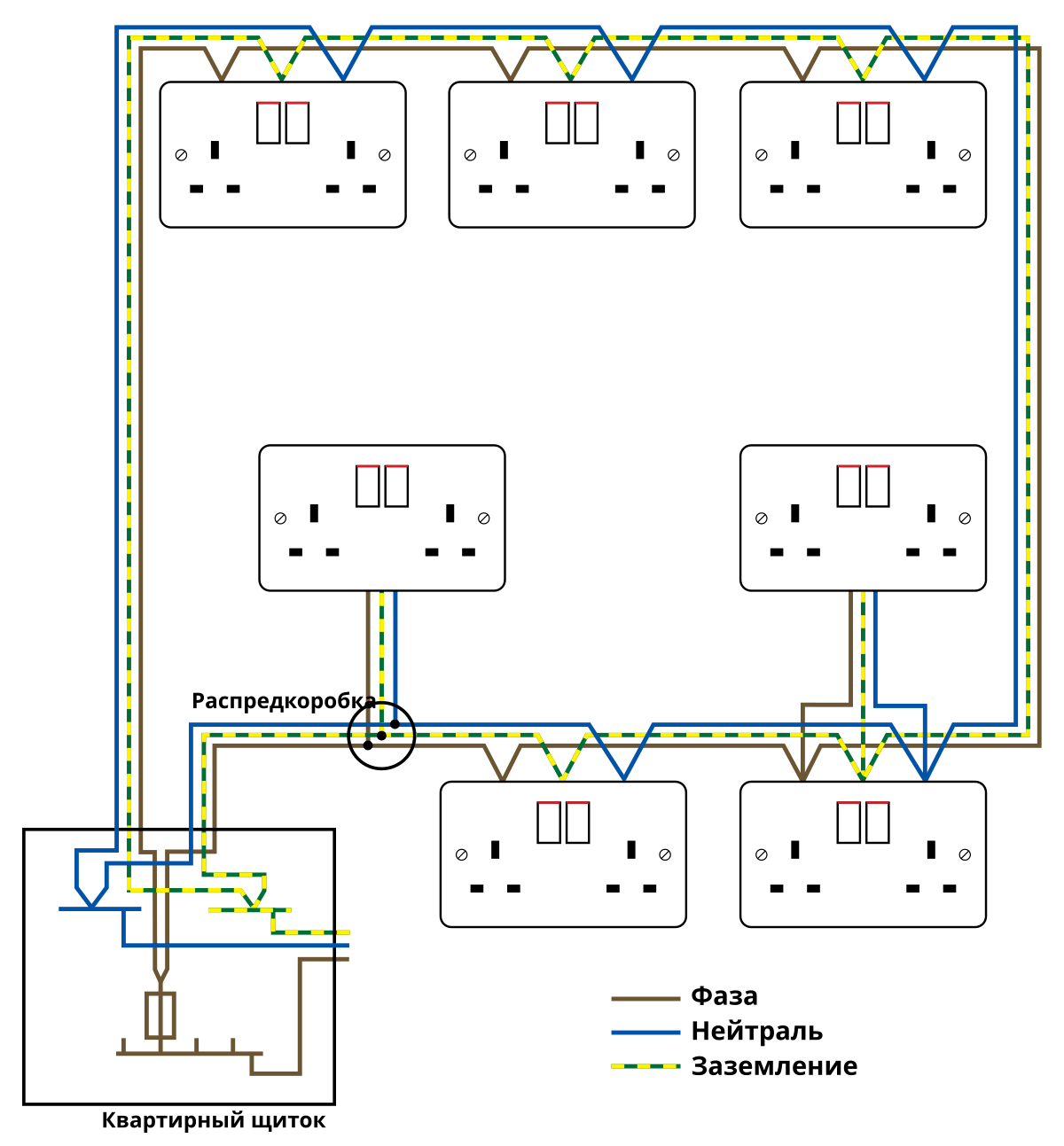

Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен. И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.

Если подключение идет к сети без заземляющего контура, то все гораздо проще. Розетки в таком случае подключаются шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогичным способом коммутируются и нулевые контакты розеток.

Последовательная инструкция установки розеток

С одной стороны — это простая работа, но к любому делу нужно подходить внимательно и ответственно. Поскольку здесь нельзя допустить ошибки, в первую очередь это небезопасно для того, кто устанавливает устройство. Да и вообще работа с электричеством требует спокойного подхода, поэтому делать все нужно неторопясь. Мы расскажем вам пошагово, как подключить электророзетку быстро и безопасно.

Как подключить розетку — шаг 1

В первую очередь, прежде, чем приступить к работу подготовим необходимые инструменты.

  • розетка — с заземлением или без, в зависимости от проводки;
  • монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;
  • индикатор напряжения (тестер) — для определения фазы;
  • крестообразная и плоская отвёртки — для монтажа;
  • нож — для зачистки проводов;
  • кусачки — для обрезки;
  • алебастр или гипс — для фиксации подрозетника в сплошной стене.

Как подключить розетку — шаг 2

Отключение электричества

Выключите рубильник в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз, тогда индикаторы на них поменяют свой цвет с красного на зеленый. Если там стоят цифры, то они сменятся с единицы на ноль. На коридоре лестничной площадки рекомендуем написать объявление для соседей , чтобы никто из жильцов самостоятельно не включил тумблер подачи электричества в вашу квартиру.

Как подключить розетку — шаг 3

Проверка проводов

Осмотрите устройство изнутри, чтобы понять, двумя или тремя проводами она подключена. Как правило, это — фаза и ноль. В квартирах современной постройки к последним добавляется заземление. Внутри розетки установлены две пластинчатые шины – для фазы и нуля. Бывает так, что , что на каждой из шин имеется по две клеммы, задуманные как бы для удобства при монтаже. Зачастую ошибкой выполняющих такой монтаж впервые является, что провода фазы и нуля зажимаются в клеммах одной шины.

Довольно частая ошибка при монтаже двойной розетки – провода фазы и ноля зажимаются в клеммах на одной и той же шине

Как подключить розетку — шаг 4

Демонтаж старой розетки . Для этого с нее необходимо снять крышку. Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку, извлекая розетку из монтажной коробки. Не касайтесь отверткой контактов, так как, они под напряжением! Отвёрткой ослабьте зажимы контактов и вытащите проводники.

Как подключить розетку

Как подключить розетку — шаг 5

Установка монтажной коробки

Для того, чтобы вмонтировать новую электророзетку, нужно поменять старый подрозетник, если он еще советских времен, на новый.

Извлеките старую коробку и сразу очистите посадочное место в стене от штукатурки и пыли. Затем проверьте, не выходит ли подрозетник за уровень стены и , если необходимо, расширьте отверстие. Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Стену нужно смочить водой и нанести смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. При обнаружении щелей вокруг, необходимо их замазать и подождать несколько минут, пока материал: алебастр или гипс застынут.

Как подключить розетку — шаг 6

Зачистка проводов

Обрезаем слишком длинный кабель кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимаем внешнюю оболочку и убираем 5–10 мм изоляции с каждого проводника.

Как снять изоляцию с проводов

Как подключить розетку — шаг 7

Выбор схемы подключения розеток

Теперь нужно определиться как именно вы будете соединять розетки, каким способом. С помощью нашей схемы, вы можете ознакомится с вариантами подключения к домашней электросети:

  • Последовательное. Это подключение розетки от розетки.
  • Параллельное. В этом случае к каждому устройству подводится своя линия от общей, через распределительную коробку.
  • Смешанный вариант. Часть розеток подсоединяется параллельно, а часть – последовательно.
Выбирать тот или иной вариант исходя из предполагаемой мощности подключаемых бытовых приборов. Если к розетке будут подключаться некие мощные устройства, например, электрообогреватель, стиралку-автомат, лучше подвести к ней отдельную линию. Если же никаких особых нагрузок не предполагается, можно остановиться на последовательной схеме.

Как подключить розетку — шаг 8

Подключение розетки

В случае, когда электророзетка без заземления, подключаем провода в любом порядке. Напоминаем, что фаза должна быть справа, а ноль — слева. Хотя, обозначений на ней может и не быть.

В устройстве с заземлением допустимо менять местами провода , но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N. Важно! Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! В случае отсутствия маркировки, подключаем к центральному контакту, который ведет к взаимодействующим характерным усикам внутри розетки.

Итак, вы уже освободили новую розетку от крышки, теперь ослабьте зажимные винты контактов, после чего поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Главное не допустить, чтобы в зажим попала изоляция, следите, чтобы в него попала именно зачищенная часть провода.

Проверка и подключение устройства

Перед тем, как закрепить крышку на розетке, осталось произвести ее подключение к электросети. Берем два или три провода, в зависимости от типа проводки и зачищаем их с помощью ножа или бокорезов – с заземлением, или без него. Провода фиксируются прижимными винтами, после чего основание розетки крепится в подстаканнике шурупами. Традиционно «земля» соответствует жёлто-зелёному проводу. Он подключается к среднему контакту устройства. Оставшиеся два провода вы соединяете с оставшимися крайними контактами, они предназначаются для штепселя электроприборов.

Как подключить розетку — шаг 9

Закрепление механизма

Повторно проверьте все ли вы правильно подключили и подтяните контакты отвёрткой. Жилы проводников должны сложиться гармошкой, удостоверившись в этом, вставьте механизм в монтажную коробку.

Вся эта конструкция должна размещаться горизонтально, если вы заметили перекос в какую либо сторону — выровняйте его. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Возможно на корпусе подрозетника могут быть дополнительные винты. Тогда, для более надёжной фиксации, заверните их тоже.

Как подключить розетку — шаг 10

Установка крышки

Крышка на розетку

Прежде, чем установить крышку, проверьте, есть ли к вашем устройстве декоративная панель. Если да — то первым делом установите ее. Дальше приставьте верхнюю крышку розетки к корпусу и закрепите её с помощью винта.

Как подключить розетку — шаг 11

Включение электричества

Теперь переведите рычаг тумблера в обратное положение, чтобы на индикаторах появился красный свет. При этом внимательно смотрите, чтобы не перепутать автоматические выключатели.

Как подключить розетку — шаг 12

Проверка розетки.

 Это последний шаг в процессе установки и подключения розетки в вашем доме. Давайте проверим, все ли вы сделали правильно. Для этого включите подачу электричества. Если, после включения электричества свет горит и автоматы не выбило, значит, вы прекрасно справились со своей работой. Однако, сразу же включать, какие либо электроприборы нельзя, сначала нужно проверить розетку на всякий случай.

Для этого возьмите индикаторную отвёртку, которой поочерёдно коснитесь всех контактов. На правом контакте при этом должна загораться контрольная лампа. На левом контакте она загораться не должна и на усиках заземления индикатора огонек светиться не должен.

Проверка розетки

Особенности установки розеток на стену из гипсокартона

Рассмотрим еще один вариант по установке розеток. Тут сразу скажем, что еще до монтажа гипсокартонных листов протягивается кабель, для безопасности заключенный в специальную гофротрубу.

Особенностью в данном случае является установка самих подрозетников. Для гипсокартона существует несколько моделей, но у всех у них имеется одна общая отличительная черта.

С двух сторон такого подрозетника расположены прижимные лапки, которые перемещаются по предназначенному для этого пазу вверх при вкручивании винта (самореза). Таким образом, лапки будут прижимать подрозетник с тыльной стороны гипсокартонного листа.

Их конструкция, так же, как и корпуса бывает разной. Есть форма корпуса в виде усеченного конуса, то есть лапки при перемещении вверх будут еще и расходиться в стороны. Есть форма направляющего паза. В ней лапка при вращении винта сначала проворачивается на 90 градусов, а затем поступательно перемещается вверх. На порядок монтажа это не влияет.

Перед началом установки лапки должны находиться в крайнем нижнем положении. После нужно надрезать, а затем выдавить в подрозетниках окошки для пропуска проводов.
В первом – снизу для ввода кабеля и сбоку для канала коммутации со второй розеткой. Во втором – только сбоку для коммутации.

Разметка на стене

Подрозетники подготовлены – можно перейти к разметке на стене.
Найдите то место, где под гипсокартоном скрыт подводящий кабель.
Стандартное расстояние между центрами подрозетников 71 мм, если они планируются собираться в единый блок. По горизонтальной линии откалывается этот отрезок.

Для того, чтобы наметить в стене центр отверстий, и при этом не попасть на стойки или перемычки, нужно использовать специальную коронку диаметром 68 мм. Другие колюще-режущие предметы допустимы, но есть риск выйти за границы реза, а это приведет к ненадежной фиксации. Затем кабель пропускается через отверстие в донышке первого подрозетника, одновременно подрозетник вставляется в вырезанное гнездо плотно, так, чтобы бортик по внешней окружности уперся в поверхность гипсокартона. После этого вставляется в свое гнездо и второй подрозетник.

Подрозетники нужно выровнять по вертикали, а затем зафиксировать с помощью перемещения прижимных лапок.
Винт нужно вращать до тех пор, пока не почувствуется, что лапка уперлась в гипсокартон. Затем, на обоих винтах делают еще пол-оборота, это окончательно закрепляет конструкцию. Перетягивать ни в коем случае нельзя – лапка может начать крошить гипсокартон изнутри. Следовательно, необходимо заизолировать концы проводов, затем аккуратно свернуть и спрятать в подрозетник.

Как подключить розетку, заключение

Соблюдая все правила и шаги, вы сможете самостоятельно подключить электророзетку быстро и безопасно. Ведь в новоприобретенном жилье не всегда розетки размещаются там, где вам бы хотелось, и при желании сделать реконструкцию старого помещения, их тоже зачастую приходится менять. Главное знать места подключения и произвести все работы в соответствии с техническими требованиями строительных стандартов. Помните, правильно установленная розетка прослужит вам долго и надежно.

Обзор

, особенности подключения, типы и схемы

Технологии стремительно развиваются. Сейчас сложно представить жизнь без электрических устройств и различного оборудования, облегчающего жизнь. Для обеспечения работы электроприборов нужны розетки. Что это такое, все знают. Но не все знают о существовании разных видов.

Очень популярны тройные розетки. Давайте рассмотрим типы этих устройств, их особенности, а также особенности подключения.

Розетка: взгляд электрика

Итак, это специализированные устройства, которые предназначены для безопасного замыкания контактов, в результате чего на электрооборудование подается ток.

Конструктивно любая розетка представляет собой пластиковый корпус с рабочей частью. Внутреннее устройство — это клеммы, к которым подключаются пружины для подключения вилки и контактов. Большинство элементов, в том числе тройная розетка с заземлением, имеют заземляющие контакты. Они повышают безопасность эксплуатации.

Популярные типы

Современный рынок предлагает покупателю розетки разных типов, при выборе которых необходимо учитывать различные факторы, касающиеся работы электрооборудования. Несмотря на простоту конструкции, различают следующие типы этих устройств:

  • Итак, С5 — это стандартная розетка, которая была создана еще в советское время. Они использовались в стандартных многоэтажных домах. Они отличаются строго квадратной формой корпуса. В центре этого корпуса — вырез для розетки электроприборов.Также в вырезе есть отверстия для заглушки. В розетках этого стандарта нет заземляющего контакта. И подключают устаревшее электрооборудование. Несмотря на то, что такое изделие можно хорошо замаскировать в стене, их дизайн уже не подходит для большинства квартир и домов с современным ремонтом.
  • Розетка С6 или «Евро» отличается более привлекательным дизайном. В отличие от изделий стандарта С5, выдерживающих ток до 6 А, С6 рассчитан на 16 А. Большая часть современного электрооборудования рассчитана на работу с евророзетками — у них более широкие отверстия для вилки.Еще один плюс стандарта C6 — наличие заземляющего контакта.

Помимо внешних отличий, изделия имеют внутренние отличия в дизайне. Так, в моделях штатного С5 используются переходные контакты, к которым крепятся электрические провода. Принцип работы тоже очень простой. Он основан на замыкании переходных контактов, когда вилка вставляется в розетку.

Розетки могут быть разными. В моделях C5 можно различить пружинный и лепестковый контакт.Профессиональные электрики считают, что последний имеет меньшую надежность. Он теряет жесткость и может искриться, когда вилка вставлена ​​в розетку. Пружинные контакты более надежны благодаря высокой износостойкости. Эти модели могут использоваться без потери производительности в течение 10 и более лет.

Тройные розетки и их классификация

С развитием прогресса у многих появляется необходимость постоянно увеличивать количество розеток в квартире или доме. Особенно остро эта проблема стоит на кухнях, где одновременно работает много устройств.Прогресс задел все оборудование и не обошел розетку. Как и в случае с двойными и одинарными, тройные можно разделить на внутренние, которые используются для организации скрытой проводки, внешней или внешней с высокой степенью защиты и наличием специальной крышки. Также есть накладные тройные розетки и встраиваемые модели.

Как напрямую соединить два компьютера с помощью беспроводной сети? :: SG FAQ

Вы можете соединить два компьютера по беспроводной сети напрямую без маршрутизатора / точки доступа, настроив одноранговую беспроводную сеть, если оба имеют совместимые беспроводные адаптеры.

Такую одноранговую беспроводную сеть легко настроить, она может быть запущена в течение нескольких минут. Главный недостаток — ограниченный радиус действия — покрытие беспроводной сети ограничено возможностями ваших беспроводных адаптеров, которые обычно ниже, чем у маршрутизатора / точки доступа.

В одноранговой беспроводной сети может быть до 9 беспроводных клиентов.

Вот несколько советов по настройке специальной сети под Windows XP:

Конфигурация хост-компьютера — вы можете настроить ICS (общий доступ к подключению к Интернету) на хост-компьютере для совместного использования подключения к Интернету.Если на главном компьютере включен ICS, клиенты смогут автоматически получать с него IP-адреса.

1. Щелкните правой кнопкой мыши значок беспроводного адаптера на панели задач и выберите «Свойства».
2. Выберите вкладку «Беспроводные сети» и нажмите «Дополнительно».
3. Выберите вариант «Только компьютерные (одноранговые) сети» и нажмите «закрыть». Не ставьте галочку напротив «Автоматически подключаться к нежелательным сетям», чтобы упростить настройку.
4. В диалоговом окне «Предпочитаемые сети» нажмите «Добавить», чтобы добавить новую одноранговую беспроводную сеть.
5. Назовите свою одноранговую сеть, попробуйте сначала использовать «открытую аутентификацию» без шифрования. Включите шифрование WPA или WEP только после тестирования.
6. После нажатия «ОК» вы должны увидеть свою недавно созданную одноранговую сеть в списке предпочтительных сетей. Вы закончили с конфигурацией главного компьютера.

Конфигурация клиентского компьютера

1. Щелкните правой кнопкой мыши значок беспроводного адаптера на панели задач и выберите свойства.
2. Вам необходимо настроить беспроводной адаптер на «использование Windows для настройки сетевых параметров» и включить «Только компьютер-компьютерные (одноранговые) сети».Просто выполните те же действия, что и при настройке главного компьютера.
3. Щелкните правой кнопкой мыши значок беспроводного адаптера, чтобы «просмотреть доступные беспроводные сети», и вы должны увидеть имя вашей специальной беспроводной сети — переходите к подключению к ней. На этом этапе вы сможете подключиться к нему.

Примечание. Если на главном компьютере включена служба ICS, можно просто настроить каждый клиентский адаптер на автоматическое получение IP-адреса. В противном случае вам нужно будет назначить статический IP-адрес в той же подсети каждому устройству в одноранговой сети (это делается в диалоговом окне свойств сетевого адаптера TCP / IP v.4).

Расширенный веб-сервер — документация aiohttp 3.7.3

Поддержка Unicode

aiohttp выполняет перекодировку пути входящего запроса.

символов Unicode (не ASCII) обрабатываются прозрачно на обоих маршрутах добавление и разрешение (внутренне все конвертируется в форма процентного кодирования библиотекой yarl).

Но в случае нестандартных регулярных выражений для Переменные ресурсы, пожалуйста, убедитесь, что URL процентов закодировано : если вы передаете шаблоны Unicode, они не соответствуют рекотировал путь .

Одноранговое отключение

Когда клиентский узел отсутствует, последующее чтение или запись вызывает OSError или более конкретное исключение, например ConnectionResetError .

Причины отключения могут быть разными; это может быть проблема сети или явный закрытие сокета на стороне партнера без чтения всего ответа сервера.

aiohttp правильно обрабатывает отключение, но вы можете справиться с этим явно, например:

 async def обработчик (запрос):
    пытаться:
        текст = ожидание запроса. текст()
    кроме OSError:
        # отключен


Передача сопрограммы в run_app и Gunicorn

run_app () принимает либо экземпляр приложения, либо сопрограмму для подать заявку. Подход, основанный на сопрограммах, позволяет выполнять асинхронный ввод-вывод перед созданием приложения:

 async def app_factory ():
    ожидание pre_init ()
    app = web.Application ()
    app.router.add_get (...)
    вернуть приложение

web.run_app (app_factory ())


Рабочий Gunicorn также поддерживает фабрику.Для Gunicorn фабрика должен принимать нулевые параметры:

 async def my_web_app ():
    app = web.Application ()
    app.router.add_get (...)
    вернуть приложение


Старт пушки:

 $ gunicorn my_app_module: my_web_app --bind localhost: 8080 --worker-class aiohttp.GunicornWebWorker


Пользовательские критерии маршрутизации

Иногда нужно прописать обработчики на более сложные критерии, чем просто пара HTTP метод и путь .

Хотя UrlDispatcher не поддерживает никаких дополнительных критериев, маршрутизация на основе пользовательских условий может быть выполнено путем реализации второго уровня маршрутизации в вашем приложении.

В следующем примере показана настраиваемая маршрутизация на основе заголовка HTTP Accept :

 класс AcceptChooser:

    def __init __ (сам):
        self._accepts = {}

    async def do_route (self, request):
        для принятия в request.headers.getall ('ACCEPT', []):
            acceptor = self._accepts.get (принять)
            если акцептор не None:
                возврат (ожидание приемника (запрос))
        поднять HTTPNotAcceptable ()

    def reg_acceptor (self, accept, handler):
        self._accepts [accept] = обработчик


async def handle_json (запрос):
    # выполняем обработку json

async def handle_xml (запрос):
    # выполнить обработку XML

chooser = AcceptChooser ()
app.add_routes ([web.get ('/', chooser.do_route)])

chooser.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
