Как прозвонить провода мультиметром: способы и решения

Автор Aluarius На чтение 5 мин. Просмотров 463 Опубликовано

Нередко в домашних условиях необходимо обнаружить причину, по которой какая-то из электрических сетей не работает. К примеру, не зажигается светильник в комнате. Причин здесь несколько: перегорела лампочка в светильнике, прогорели контакты в патроне или в выключателе, оказалась пробита электрическая проводка. Самая неприятная причина – последняя. Но как определить, что в проводке образовался обрыв? Вариант только один – прозвонить электрический питающий провод, для чего можно воспользоваться мультиметром. Конечно, кроме этого прибора есть и другие варианты, но этот самый надежный. Итак, как прозвонить провода мультиметром – решение вопроса.

Начнем с того, что с помощью мультиметра можно тестировать проводку на величину таких показателей как сила тока и напряжение.

При этом провода должны быть под напряжением. Прозвонка на определение наличия обрыва – это определение величины сопротивления проводника, то есть, оно присутствует или отсутствует. Так вот, если мультиметр показывает на дисплее «0», значит, провода целые, и обрыва в них нет. Если сопротивление на дисплее показывается, то это говорит о том, что обрыв есть. В принципе, вот так все просто. Единственное, на что необходимо обратить внимание, это на то, что при тестировании проводки на сопротивление, в ней не должно быть напряжения.

Настройка мультиметра

В первую очередь необходимо настроить прибор в режиме омметра. Чтобы вы поняли, как это сделать правильно, посмотрите на фотографию ниже, где стрелками указаны все позиции. Но нас интересует позиция «Прозвонки», именно на нее и надо выставить рукоятку прибора.

Теперь необходимо проверить сам тестер. Для этого соедините между собой два щупа (красный и черный), на дисплее должен высветиться «ноль» или показатель чуть больше него. Это говорит о том, что прибор работает правильно.

Так как нашу задачу определяет вопрос, как прозвонить провод, то мы уверены в том, что в разводке не установлены другие электрические элементы, которые могут аккумулировать электрический потенциал. То есть, перед нами линейный проводник или из меди, или из алюминия.

Прозвонка проводов

Режим прозвонки проводов мультиметром заключается в том, что необходимо к двум концам провода подсоединить щупы прибора и определить, есть ли в проводе сопротивление. Кстати, многие тестеры (современные) обладают функциями сигнального оповещения. То есть, вы проводите тестирование, и наличие сопротивления подтверждает писк прибора. Очень удобно.

Но тут есть одна загвоздка. Хорошо, если проверяется провод, который только будет использоваться в монтаже электропроводки. Проблем с подключением щупов не возникнет, ведь длина проводков самих щупов достаточно короткая. Но как прозванивать провода, которые уже заложены, к примеру, проверяется старая электрическая проводка.

Давайте рассмотрим это на примере, все того же светильника. Итак, к нему подключаются два провода: фаза и ноль. Для тестирования надо будет разъединить подключение проводов к источнику света и концы двух линий скрутить между собой. То есть, надо будет закоротить линию, сделать из нее кольцо. Но учтите, что до этого надо будет в распределительной коробке оба провода отсоединить от питающих контуров. Теперь тут же в распредкоробке надо подключить щупы к двум проводам и провести тестирование мультиметром.

И если прибор показывает обрыв, то ваша задача провести ремонт электропроводки или провести монтаж новой. В том случае если решаете делать ремонт, то необходимо определить место обрыва. Для этого надо будет воспользоваться специальными приборами. К примеру, отечественный экземпляр, который носит название «Дятел». Сначала надо будет на проводку подать напряжение, а уж затем проводить определение места обрыва провода.

Этот способ проверки проводов подойдет и для автолюбителей. Нередко система зажигания выходит из строя только потому, что в ней не работают высоковольтные провода. Конечна, причина может быть и не в них, но проблема эта присутствует. Здесь делается все точно так же, как было описано выше. Единственное – это показатели на экране мультиметра. Так вот, если прибор на дисплее показывает цифры от 3,5 до 10 кОм (пределы надо будет сначала выставить на самом приборе), то такие провода считаются целыми. Если значение сопротивления превышает 10 кОм, то в проводах есть обрыв, их вам придется заменить на новые. Правда, необходимо оговориться, что указанный диапазон не является стандартным, все будет зависеть от марки автомобиля. Но как показывает практика, разброс допустимых значений может составить 2-4 кОм.

В принципе, все виды кабелей тестируются по одному и тому же принципу. Даже генератор, в основе которого лежит медный провод, проверяется на обрыв точно также. Не будем упоминать проверку бронепровода или других видов силовых кабелей.

Заключение по теме

Наша задача балы простой, разобраться в вопросе, как проверить мультиметром кабель на наличие обрыва? Скажем прямо, что это самый надежный способ, в котором используется самый универсальный прибор. Если в нем разобраться, то в домашних условиях определить, был ли обрыв провода или нет, не составит большого труда.

последовательность действий и меры безопасности

Содержание статьи:

С целью поиска неисправностей бытовой техники, электрокабеля требуется прозвонить провода мультиметром. Использование тестера позволяет уточнить разрывы цепи, наличие короткого замыкания, сопротивление электролинии. Для обеспечения безопасности работ нужно разобраться в особенностях применения прибора.

Необходимость прозвонки провода

Прозвонка сетевого кабеля мультиметром

Процесс прозвонки предусматривает появления зуммера, если на тестируемых участках присутствует электрическая связь. Проверка выполняется в следующих случаях:

  • Не работает выключатель или розетка. Изначально нужно осмотреть соединения в распредкоробе, проверить лампу. Затем прозванивается провод – мультиметр даст сигнал о проблеме.
  • Перегружена сеть. Применение мощного перфоратора для сверления стен может стать причиной разрыва электросвязи.
  • Короткое замыкание. Чаще всего наблюдается при перегрузке линии или в результате устаревания проводки.
  • Поиск жил в больших зонах магистрали. Прибор используется в случаях невозможности определения проводника по цветной маркировке.
  • Поломки бытовой техники. Прозвонка определяется работоспособность выключателей, ламп, утюгов.
  • Ремонт и пайка плат. Тестирование схемы мультиметром – обязательный этап работ.

Режим прозвонки есть у всех устройств с маркером светодиода.

Мультиметр для прозвонки проводов

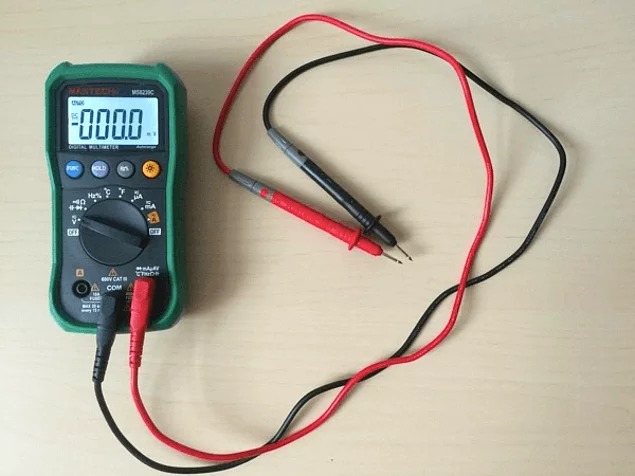

Цифровой мультиметр

Тестер позволяет определить наличие напряжения, сопротивления и параметры силы тока. Он состоит из дисплея, рукоятки выбора, портов, зондов/щупов, источника питания. В зависимости от типа счетчика существуют модификации:

  • Цифровые. Устройства ЦММ с цифровым экраном для отображения измерения.
  • Аналоговые. АММ-приборы с преобразователями тока и магнитоэлектрическим амперметром замеряют параметры оборудования Hi-Fi.
  • Fluke. Оснащается двумя щупами – положительным (черным) и отрицательным (красным), источником питания на 9 В, электронным дисплеем. Внутренние узлы представлены схемой формирования сигналов и аналого-цифровым преобразователем.

Некоторые модификации измеряют емкость конденсаторов, проверяют транзисторы и диоды.

Маркировки на лицевой панели тестера

Режим прозвонки

Приставка «мульти» в названии означает возможность проверки нескольких параметров. Их символы наносятся на корпус в виде физических обозначений или графических рисунков. На лицевой панели присутствуют:

  • U – обозначение напряжения;
  • В – напряжение в вольтах;
  • I – ток, сила которого регулируется постановкой рукоятки на значок;
  • А – сила тока в Амперах;
  • Ω, R – маркировка сопротивления;
  • Ом – параметры сопротивления в Омах;
  • -| |- — маркировка конденсаторов.

Для диодов и транзисторов используются графические символы.

В гнезде устройства, помеченном надписью СОМ, находится черный зонд. Это общее гнездо. На приборе может быть 2-3 рабочих отверстия для замеров напряжение, малых и больших токов.

Отверстие с маркировкой U, Ω, Hz позволяет замерять параметры напряжения, сопротивления, частоты, тестировать радиоэлементы. Сюда помещается щуп, которым можно прозвонить кабель или провода на предмет обрыва.

Гнездо с обозначением мА (mA) предназначено для определения малого (до 1 А) и большого (от 10 А) тока. Рядом с ними имеются символы ~ или -, дающие понятие о постоянном или переменном характере тока или напряжения.

Диапазон замеряемых величин

Помимо маркировки величины показателей на лицевой панели мультиметра с ручной настройкой находятся пределы замеров. Все значения имеют вид чисел, кратных цифре «2». В процессе выбора требуется ставить значение одного порядка с измеряемым, но выше его.

К примеру, чтобы проверить напряжение розетки, требуется установить диапазон 2000 Вольт. Прозвонка проводов осуществляется в режиме сопротивления с минимальным значением 2 Ом. Для длинных жил выставляется 20 Ом.

Используйте кнопку зуммера в процессе тестирования цепи на наличие короткого замыкания.

Как подключить тестер

Чтобы проверять параметры электролинии и прозванивать проводники мультиметром, его необходимо включить в цепь. Участок для тестирования находится между выводами устройства, т.е. оно подключается на вывод цепи. При замерах напряжения аппарат подсоединяется параллельно зоне теста.

Для замера параметров тока аппарат подкидывается последовательно на разрыв цепи. Подходящим местом будет точка между выходом источника питания и клеммой нагрузки.

Особенности прозвонки и проверки сопротивления

Процесс прозвонки – это комплекс установления сопротивления проводников, анализа результата и вывода данных на экран со звуковым сигналом. Замеры сопротивления осуществляются на основании закона Ома. Он гласит, что сила тока, текущая по определенному участку цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению данного участка. Закон Ома отражает формула:

I = U/R, где I – сила тока, U – напряжение и R – сопротивление.

Тестер работает по данному принципу. Имея два параметра, легко рассчитать третий. Источник питания мультиметра генерирует напряжение и подает ток. Замеры сопротивления отображаются на дисплее:

  • нули – реальная величина меньше используемой;
  • цифры с первым разрядом нуля – показатель меньше на 1 деление;
  • цифры больше 1 – замеры точные.

После сопоставления исходных данных с величиной потерь объекта замеров можно вычислить конечный результат.

Маркировка сопротивления на цифровых моделях – Ω.

Порядок настройки прибора перед тестированием

Чтобы проверить провод на обрыв мультиметром, понадобится:

  1. Установить переключатель в режим прозвонки «->Ι-» и активировать зуммер.
  2. Поставить концы измерительных зондов с щупами в гнезда. Красный располагается в отверстии VΩmA, черный – в СОМ. Это нужно для соблюдения полярности замеров.
  3. Протестировать сам аппарат на предмет неисправности путем замыкания красного и черного щупов друг с другом. Будет слышен звуковой сигнал, а на дисплее появится 0 либо близкое к нему значение.

Если проверяется целостность проводки, соблюдать полярность не требуется.

Соблюдение техники безопасности и правил работы с мультиметром

Все работы с электрикой нужно проводить в обесточенном помещении

Прозванивать электрические провода и работать с мультиметром необходимо, следуя правилам безопасности:

  1. Тестирование элементов, отсоединенных от цепи, для предотвращения их влияния на схему.
  2. Обесточить цепь, отключив автоматы питания в распредщите.
  3. Разрядить конденсаторы, закоротив их, для предотвращения искажения данных.
  4. Учитывать искажение результатов от диодов сети.
  5. Утечки тока при касании руками к проводам и кончику зонда приведут к неправильным результатам.
  6. Использовать на концах измерителей наконечники-крокодилы для надежности контактов.

Эффект искажения заметен при тестировании большого сопротивления.

Пример прозвонки проводов

Прозвонка проводов в режиме зуммера

Конкретным примером работы с тестером будет стандартная электросеть. Квартира подключена к ней согласно нормативам, потребители сгруппированы, каждая линия запитана через индивидуальный автомат в распредщите.

Ситуация: в одном помещении не работает розетка. Задачей пользователя будет найти причину сбоя. Для ее решения потребуется:

  1. Посмотреть, сработала ли автоматика в щите. Если элементы включены, обесточить конкретную линию или квартиру полностью.
  2. Удалить розетку из подрозетника, произвести визуальный осмотр на предмет внешних дефектов и качества контактов.
  3. У современных моделей прозвонить клеммники-зажимы.
  4. Если у розетки нет поломок, протестировать качество соединения проводников в распределительной коробке рядом с розеткой.
  5. Основной кабель в распредкоробе должен разрываться, соединяться с жилами под розетку и отводится на следующий потребитель.
  6. В распределительном коробе расположены 3 скрутки – нейтраль, земля и фаза. Кончиком щупа нужно прикоснуться к оголенной скрутке.
  7. Вторым кончиком прозваниваются по очереди контакты розетки. Можно зафиксировать один зонд на контакте, а вторым проверить скрутку.

Клеммники у стандартных розеток отсутствуют.

Особенности процесса прозвонки

Процесс прозвонки проводов

Измерения имеют несколько нюансов:

  • Если скрутка без дефектов, имеется смысл теста проводки под напряжением. Нужно подать ток путем включения щитковых автоматов.
  • При сомнениях в цветовой маркировке фазу определяют касанием индикаторной отвертки – диод должен загореться.
  • Рабочее и защитное зануление проверяются в режиме ACV больше 220 В. Красный щуп находится на фазе, черный используется для поиска нуля и земли. Рабочее зануление N отражено в диапазоне 220 А, защитное PE – менее 220 В.
  • Учитывается, что электрики не всегда выводят провода в распредкороб. Розетку могут запитать от соседней или поставить элементы смежной комнаты в единых точках стен.
  • По причине длины щупов 30-50 м допускается соединение контактов розетки перемычкой и прозвонка в распредкоробе.

Зануление проверяется только в обесточенной сети.

Специфика прозвонки некоторых приборов

Применять мультиметр можно не только для замеров кабеля. Специалисты используют его для замеров электрооборудования.

Предохранитель

Проверка предохранителя по сопротивлению

Устройства в виде маленькой коробочки с тонким внутренним кабелем предотвращают перегревы и возгорания элементов цепи. Модели без проводки тестируются так:

  1. Прибор переводится в режим прозвонки.
  2. Щупы прикладываются к обеим сторонам предохранителя.
  3. При сопротивлении 0 Ом и наличии звука устройство работает.
  4. Появилась цифра 1, звука нет – предохранитель сломался.

Показатель сопротивления при поломке достигает большого значения.

Диоды и светодиоды

Проверка светодиода тестером

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

  1. Щупы ставятся на аноды и катоды без привязки к цвету.
  2. Тестер активируется.
  3. Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

Лампы

После перевода тестера в режим прозвонки:

  1. Подкинуть на центральный контакт источника света первый щуп.
  2. Подвести второй щуп на боковой контакт.
  3. Неисправность определяется по зуммеру и показателю 3-200 Ом.

Мультиметром прозваниваются только лампы с резьбовым цоколем. Для теста светодиодок и люминесцентных лам нужно снять спираль КЛЛ и прикоснуться щупами к выводам на плату.

Какие показания выдаст мультиметр после прозвонки

Режим прозвонки на мультиметре

Целостность кабеля проверяется только на концах с удаленным изоляционным покрытием. После прикосновения щупами к оголенным концам прибор выдаст:

  • звуковой сигнал и наличие на дисплее 0 или значение, близкое к нулю – проводка целая;
  • цифру 1 на экране, зуммера нет – кабель поврежден.

При внутреннем обрыве числовые показания будут в районе нескольких мегаом.

Проверка целостности проводки в режиме определения сопротивления

Проверить электрическую проводку можно аппаратом, у которого отсутствует прозвон проводов. Для этого нужно выбрать режим смены сопротивления. Щупы подкидываются по аналогии с прозвонкой и устанавливается режим поиска сопротивления (символ Ω).

Процесс замера начинается на минимальном значении шкалы – к примеру, 200 Ом. Остальные работы проводятся аналогично прозваниванию с отслеживанием показаний прибора. В случае целостности проводника на экран выведется размер сопротивления. При обрыве данные не отобразятся, устройство перейдет в режим OL (перезагрузка).

Использование мультиметра позволяет дать объективную оценку качества домашней проводки и работоспособности некоторых устройств. Минус тестера – применение только на случай мелких неполадок, серьезные сбои электролинии должны устранять специалисты.

Как узнать, есть ли напряжение в розетке?

3 простых способа проверки напряжения в розетке. Выберите подходящий вариант, который будет Вам под силу!

Если Вам нужно узнать, протекает ли электрической ток в розетке, и какое у него напряжение, то решить проблему можно двумя способами: при помощи специального тестера – мультиметра, либо пробника (отвертки). И тот и другой вариант измерения позволит ответить на возникший вопрос, но все же специальный тестер с дисплеем покажет не только наличие/отсутствие напряжения в сети, но и его величину. Далее мы расскажем читателям энциклопедии Сам Электрик, как проверить напряжение в розетке мультиметром и индикаторной отверткой. Содержание:

Способ №1 – С помощью мультиметра

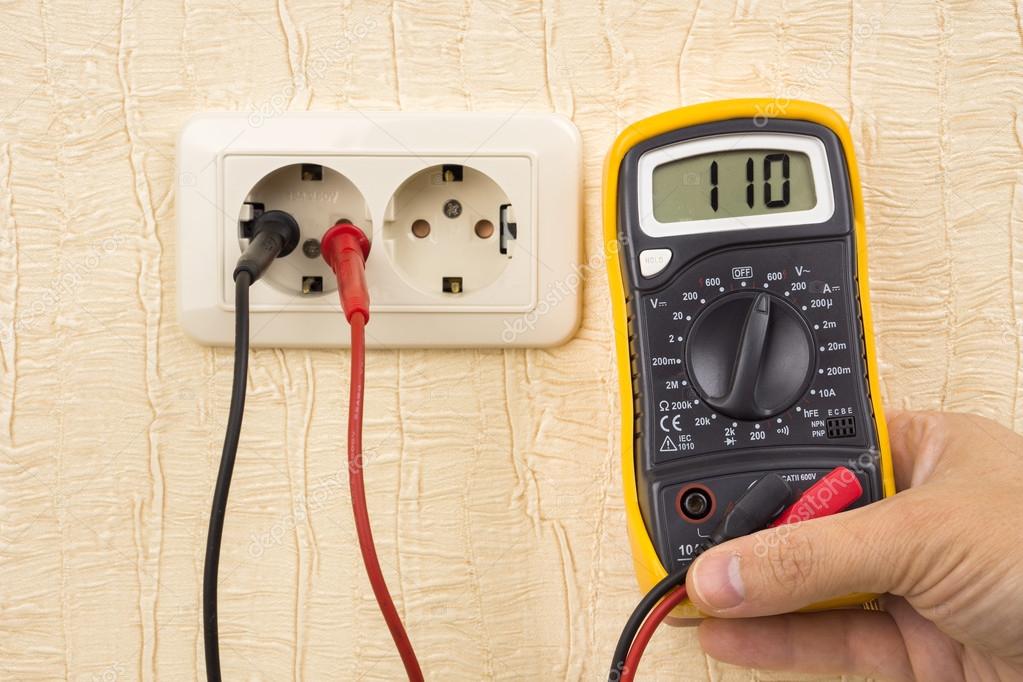

Если Вы хотите выполнить проверку и в то же время узнать, какое напряжение на данный момент действует в сети, лучше всего использовать профессиональный прибор. О том, как пользоваться мультиметром мы рассказывали. Даже чайник в электрике сможет быстро проверить розетку этим тестером. Сразу же обращаем Ваше внимание на то, что тип прибора (электронный либо аналоговый или как его еще называют — стрелочный) не влияет на технологию измерения.

Все, что нужно – включить прибор и выставить переключатель на измерение переменного напряжения. Для бытовой электросети необходимо выставить поворотный переключатель на отметку 750 Вольт. После этого на табло засветятся три нуля и все, что останется – вставить два щупа в соответствующие отверстия, как показано на фото ниже.

Не пугайтесь, если на дисплее Вы не увидите ожидаемую цифру – 220 Вольт. По ГОСТу отклонение напряжения в розетке может достигать 10%, поэтому 215, 225 либо даже 198 Вольт для дома это нормально.

Единственный, но очень важный нюанс, который Вы должны учитывать – перед измерениями обязательно нужно проверить изоляцию щупов. Если она повреждена, не нужно использовать такой мультиметр, иначе не исключено, что Вас ударит током. Также будьте внимательными при выборе режима тестера. Если Вы случайно выберите замер сопротивления, тестер может выйти из строя!

Видео инструкция, наглядно показывающая, как померить переменное напряжение в сети 220 Вольт:

Правильная проверка цифровым мультиметром

Способ №2 – Индикатор в помощь

Если у Вас дома нет мультиметра, который обязательно должен входить в набор инструментов электрика, то можете использовать пробник, который также называют индикаторной отверткой. В этом случае проверить, есть ли напряжение в розетке без тестера, Вам удастся, однако узнать, какая его величина, не получится.

О том, как использовать индикаторную отвертку мы говорили. Для измерения напряжения Вам нужно дотронуться пальцем до пятака на пробнике (как показано на фото), после чего жало поочередно вставить в одно и другое отверстие. Если лампочка в рукоятке загорелась, значит электричество есть в сети, а Вы наткнулись на фазу.

Наглядная видео инструкция:

Узнаем, есть ли электричество в комнате

Способ №3 – Современное слежение

Ну и последний, самый удобный и эффективный вариант, позволяющий проверить напряжение в розетке – использование специального реле контроля. Этот вид автоматики является своеобразным устройством защиты от перенапряжения в сети. Установив его дома, Вы сможете не только замерить нужный параметр, но и защитите отдельный электроприбор от скачков в сети.

Недостаток последнего способа в том, что не целесообразно на каждую розеточку покупать отдельное реле. Поэтому такой вариант защиты и контроля мы советуем ставить на самые ценные электроприборы, к примеру, электроплиту либо холодильник.

Теперь Вы знаете, как проверить напряжение в розетке мультиметром и индикаторной отверткой. Если что-либо было непонятно, задайте вопрос в комментариях либо просмотрите предоставленные видео примеры!


Правильная проверка цифровым мультиметром

Узнаем, есть ли электричество в комнате


Нравится0)Не нравится0)

Как проверить автомобильную проводку

Необходимо проверить проводку? Во всех автомобилях используются жгуты проводов для подключения различных датчики и аксессуары к ЭБУ компьютера, чтобы системы работали. Это руководство поможет, когда вы заменили определенный датчик, например датчик угла поворота распредвала, но код неисправности тот же.

Что идет не так?

Электрическая система компьютера зависит от хорошего соединения между датчиком или привод и компьютер.Со временем вибрация двигателя и дорожные условия, такие как жара, дождь, снег и естественное старение проводки могут привести к повреждению этих соединений. незакрепленные, сломанные, поврежденные или ржавые. Этот заставляет компьютер думать, что проблема все еще существует, даже если компонент был заменен.

В этом руководстве будет тестироваться привод угла поворота распредвала и датчик положения. проводка, потому что код для привода и цепь датчика присутствует, и они оба уже были заменены.Код неисправности был очищен и приходит правильно назад после нескольких миль езды. Давайте прыгнем прямо.

СПОНСОРНЫЕ ССЫЛКИ

Шаг 1. Найдите и отсоедините разъем привода

У каждого датчика или исполнительного механизма есть соединитель проводки. Эти разъемы состоит из одного или нескольких терминалов и может представлять собой заземление компьютера, систему напряжение и опорный сигнал и в некоторых случаях выходной провод, который будет управлять привод или двигатель.Каждый датчик может использовать любое количество клемм (проводов) для выполняют свою задачу. В приводе распределительного вала, показанном ниже, для работы используются всего два провода. работа. Эти два провода представляют собой провод питания от системы и заземления, которое управляется компьютером.

Сначала мы проверим, получает ли привод питание. Отсоедините разъем от датчика. Проверьте проводку в основании разъем — это популярное место для обрыва проводки. Ищите сломанные или ослабленная изоляция проводки или поврежденные контакты.

Шаг 2: Проверка системы опорного напряжения

Большинство датчиков в компьютерной системе работать от опорного напряжения, от 5 до 12 в большинстве случаев. Это напряжение подается от компьютера или предохранителя, когда система включена. Затем компьютер использует это напряжение для «включения» датчики, исполнительные механизмы или двигатели, чтобы он мог делать свои показания и регулировки. Это также может помочь увидеть, есть ли сама компьютерная система имеет питание, у вас может быть простая проблема, такая как взорванный предохранитель.

СПОНСОРНЫЕ ССЫЛКИ

При включенном ключе зажигания переключить вольтметр на постоянное напряжение. Затем прикоснитесь к отрицательному проводу к хорошей земле источник. Используйте положительный вывод, чтобы проверить клеммы разъема, которые должны быть в состоянии найти напряжение в системе. Системное напряжение распределяется между большинством компьютеров датчики, исполнительные механизмы и двигатели.

Шаг 3. Проверьте подключение к компьютеру

Для этого шага полезно иметь электрическую схему, но она не нужна.Все компьютерная проводка обозначается специальным цветовым кодом проводки, например, желтый и зеленый yl / gn что означает желтый с зеленой полосой. Цвет, показанный первым, — это основной цвет провода, за которым следует цвет индикатора, который будет небольшой линией на проводе.

Этот цветовой код будет одинаковым для сенсора и компьютера. В этом Например, мы будем использовать датчик угла или положения распределительного вала. Это три проводка датчика, один провод используется для питания датчика, два других идут непосредственно в компьютер для сенсорных целей.После подтверждения питания системы клавишей включен, следующим шагом будет проверка связи между датчиком и компьютером. который найдет оборванные провода.

СПОНСОРНЫЕ ССЫЛКИ

Определите цвета проводки разъема, возможно, потребуется снять крышку с проводки назад, чтобы увидеть отдельные цвета. Это провода, которые вы будете искать в ЭБУ компьютера (блок управления двигателем).

Найдите компьютер двигателя, который обычно находится под приборной панелью или в двигателе. отсек.Он прикручен к корпусу воздушного фильтра под капот.

Найдите и отпустите разъем проводки, чтобы получить доступ к электрическим контактам. которые подключают системную проводку к компьютеру.

СПОНСОРНЫЕ ССЫЛКИ

Это откроет контакты разъема, которые будут использоваться для тестирования. Пока разъем отключен, проверьте наличие моторного масла, которое звучит как ни странно, но на двигателях с большим пробегом было известно, что масло просачивается от датчиков, вниз по проводке и в сам компьютер, как маленький реки нефти.Если в компьютер было залито достаточно масла, произойдет короткое замыкание. некоторые внутренние компоненты, хотя масло не проводит электричество пропитает соединения, из которых состоят микросхемы, резисторы, конденсаторы и диоды. Эти соединения должны быть чистыми и свободными от грязи, масла, ржавчины и коррозия.

Компьютер имеет множество контактов, которые подключаются к различным компонентам. Однажды главные разъемы были сняты, проверьте контакты на предмет ржавчины или коррозии и очистите по мере необходимости.Это хорошая идея Распылите электрический очиститель на эти клеммы и разъемы.

Вы должны получить доступ к проводке на компьютере, чтобы идентифицировать входящие провода. В данном случае мы сняли пластиковую крышку с разъема. В в некоторых случаях провода оголены естественным образом.

Все провода должны быть хорошо видны, смотрите по сторонам, пока не найдете такой же провод цветовое сочетание и размер, присутствующий на датчике.

СПОНСОРНЫЕ ССЫЛКИ

Вот схема подключения, которая поможет вам понять, куда идет провод в цепь и номер контакта в разъеме со стороны компьютера. Опять это не нужен, но полезно иметь для справки.

Чтобы убедиться, что вы проверяете правильный провод, подсчитайте количество мест в разъем с одного конца, в данном случае на 8 мест. Это так когда вы переворачиваете разъем, вы знаете, с какого терминала проверять.

Теперь переверните соединитель и отсчитайте от конца, на который вы указали. Этот будет терминалом, используемым для тестирования.

СПОНСОРНЫЕ ССЫЛКИ

Теперь возьмите вольтметр и переключите его на ом. Это позволит проверить сопротивление в проводе, если оно есть. В идея — не иметь ничего. Подключите датчики к любому концу разъемов проводки, измеритель показывает сопротивление в соединении. В этом чтении.6 следующий ни к чему и приемлемому, так что провод в порядке. При тестировании сверните тестовые провода в терминале, чтобы обеспечить правильное соединение для правильного чтения. Если ом чтение выше 2.0 есть проблема с проводом и его нужно заменить.

При тестировании попробуйте пошевелить проводами, удерживая щупы устойчиво это будет имитировать вибрацию двигателя, которая поможет найти прерывистые шорты, для этого вам может понадобиться помощник. При выполнении теста один из провода в цепи оказались неисправными, и их пришлось заменить. проблема.

Если у вас есть вопросы о том, как проверить проводку компьютера или датчика пожалуйста, спросите наших механиков, мы рады помочь.

Статья опубликована 29.11.2020

Напряжение, ток, сопротивление и закон Ома

Добавлено в избранное Любимый 108

Основы электроэнергетики

Приступая к изучению мира электричества и электроники, важно начать с понимания основ напряжения, тока и сопротивления.Это три основных строительных блока, необходимых для управления и использования электричества. Поначалу эти концепции могут быть трудными для понимания, потому что мы не можем их «видеть». Невооруженным глазом нельзя увидеть энергию, текущую по проводу, или напряжение батареи, стоящей на столе. Даже молния в небе, хотя и видимая, на самом деле не является обменом энергии между облаками и землей, а является реакцией в воздухе на энергию, проходящую через него. Чтобы обнаружить эту передачу энергии, мы должны использовать измерительные инструменты, такие как мультиметры, анализаторы спектра и осциллографы, чтобы визуализировать, что происходит с зарядом в системе.Однако не бойтесь, это руководство даст вам общее представление о напряжении, токе и сопротивлении, а также о том, как они соотносятся друг с другом.

Георг Ом

Рассмотрено в этом учебном пособии

  • Как электрический заряд соотносится с напряжением, током и сопротивлением.
  • Что такое напряжение, сила тока и сопротивление.
  • Что такое закон Ома и как его использовать для понимания электричества.
  • Простой эксперимент для демонстрации этих концепций.

Рекомендуемая литература

и nbsp

и nbsp

Электрический заряд

Электричество — это движение электронов. Электроны создают заряд, который мы можем использовать для работы. Ваша лампочка, стереосистема, телефон и т. Д. — все используют движение электронов для выполнения работы. Все они работают, используя один и тот же основной источник энергии: движение электронов.

Три основных принципа этого урока можно объяснить с помощью электронов или, более конкретно, заряда, который они создают:

  • Напряжение — это разница в заряде между двумя точками.
  • Текущий — это скорость прохождения заряда.
  • Сопротивление — это способность материала сопротивляться прохождению заряда (тока).

Итак, когда мы говорим об этих значениях, мы на самом деле описываем движение заряда и, следовательно, поведение электронов. Цепь — это замкнутый контур, который позволяет заряду перемещаться из одного места в другое. Компоненты схемы позволяют нам контролировать этот заряд и использовать его для работы.

Георг Ом был баварским ученым, изучавшим электричество.Ом начинается с описания единицы сопротивления, которая определяется током и напряжением. Итак, начнем с напряжения и продолжим.

Напряжение

Мы определяем напряжение как количество потенциальной энергии между двумя точками цепи. Одна точка заряжена больше, чем другая. Эта разница в заряде между двумя точками называется напряжением. Он измеряется в вольтах, что технически представляет собой разность потенциалов между двумя точками, которые передают один джоуль энергии на каждый кулон заряда, который проходит через них (не паникуйте, если это не имеет смысла, все будет объяснено). Единица «вольт» названа в честь итальянского физика Алессандро Вольта, который изобрел то, что считается первой химической батареей. Напряжение представлено в уравнениях и схемах буквой «V».

При описании напряжения, тока и сопротивления общей аналогией является резервуар для воды. По этой аналогии заряд представлен количеством воды , напряжение представлено давлением воды , а ток представлен потоком воды . Для этой аналогии запомните:

  • Вода = заряд
  • Давление = Напряжение
  • Расход = Текущий

Рассмотрим резервуар для воды на определенной высоте над землей.На дне этой емкости находится шланг.

Давление на конце шланга может представлять напряжение. Вода в баке представляет собой заряд. Чем больше воды в баке, тем выше заряд, тем больше давление измеряется на конце шланга.

Мы можем представить этот резервуар как батарею, место, где мы накапливаем определенное количество энергии, а затем высвобождаем ее. Если мы сливаем из нашего бака определенное количество жидкости, давление, создаваемое на конце шланга, падает. Мы можем думать об этом как об уменьшении напряжения, например, когда фонарик тускнеет по мере разрядки батарей.Также уменьшается количество воды, протекающей через шланг. Меньшее давление означает, что течет меньше воды, что приводит нас к течению.

Текущий

Мы можем представить себе количество воды, протекающей по шлангу из бака, как ток. Чем выше давление, тем выше расход, и наоборот. С водой мы бы измерили объем воды, протекающей по шлангу за определенный период времени.18 электронов (1 кулон) в секунду проходят через точку в цепи. Амперы представлены в уравнениях буквой «I».

Предположим теперь, что у нас есть два резервуара, каждый со шлангом, идущим снизу. В каждом резервуаре одинаковое количество воды, но шланг одного резервуара уже, чем шланг другого.

Мы измеряем одинаковое давление на конце любого шланга, но когда вода начинает течь, расход воды в баке с более узким шлангом будет меньше, чем расход воды в баке с более широкий шланг.С точки зрения электричества, ток через более узкий шланг меньше, чем через более широкий шланг. Если мы хотим, чтобы поток через оба шланга был одинаковым, мы должны увеличить количество воды (заряда) в баке с помощью более узкого шланга.

Это увеличивает давление (напряжение) на конце более узкого шланга, проталкивая больше воды через бак. Это аналогично увеличению напряжения, которое вызывает увеличение тока.

Теперь мы начинаем видеть взаимосвязь между напряжением и током.Но здесь следует учитывать третий фактор: ширину шланга. В этой аналогии ширина шланга — это сопротивление. Это означает, что нам нужно добавить еще один термин в нашу модель:

  • Вода = заряд (измеряется в кулонах)
  • Давление = напряжение (измеряется в вольтах)
  • Расход = ток (измеряется в амперах или сокращенно «амперах»)
  • Ширина шланга = сопротивление

Сопротивление

Снова рассмотрим наши два резервуара для воды, один с узкой трубой, а другой с широкой.

Само собой разумеется, что мы не можем пропустить через узкую трубу такой же объем, как более широкая, при том же давлении. Это сопротивление. Узкая труба «сопротивляется» потоку воды через нее, даже если вода находится под тем же давлением, что и резервуар с более широкой трубой.

В электрическом смысле это две цепи с одинаковым напряжением и различным сопротивлением. Цепь с более высоким сопротивлением позволит протекать меньшему количеству заряда, то есть в цепи с более высоким сопротивлением будет меньше тока, протекающего через нее.18 электронов. Это значение обычно представлено на схемах греческой буквой «& ohm;», которая называется омега и произносится как «ом».

Закон Ома

Объединив элементы напряжения, тока и сопротивления, Ом разработал формулу:

Где

  • V = Напряжение в вольтах
  • I = ток в амперах
  • R = Сопротивление в Ом

Это называется законом Ома. Скажем, например, что у нас есть цепь с потенциалом 1 вольт, током 1 ампер и сопротивлением 1 Ом. Используя закон Ома, мы можем сказать:

Допустим, это наш резервуар с широким шлангом. Количество воды в баке определяется как 1 В, а «узость» (сопротивление потоку) шланга определяется как 1 Ом. Используя закон Ома, это дает нам ток (ток) в 1 ампер.

Используя эту аналогию, давайте теперь посмотрим на резервуар с узким шлангом. Поскольку шланг более узкий, его сопротивление потоку выше.Определим это сопротивление как 2 Ом. Количество воды в резервуаре такое же, как и в другом резервуаре, поэтому, используя закон Ома, наше уравнение для резервуара с узким шлангом составляет

.

а какой ток? Поскольку сопротивление больше, а напряжение такое же, это дает нам значение тока 0,5 А:

Значит, в баке с большим сопротивлением ток меньше. Теперь мы видим, что если мы знаем два значения закона Ома, мы можем решить третье.Продемонстрируем это на эксперименте.

Эксперимент по закону Ома

Для этого эксперимента мы хотим использовать батарею на 9 В для питания светодиода. Светодиоды хрупкие и могут пропускать через них только определенное количество тока, прежде чем они перегорят. В документации к светодиоду всегда будет «текущий рейтинг». Это максимальное количество тока, которое может пройти через конкретный светодиод, прежде чем он перегорит.

Необходимые материалы

Для проведения экспериментов, перечисленных в конце руководства, вам потребуется:

ПРИМЕЧАНИЕ. светодиодов — это так называемые «неомические» устройства.Это означает, что уравнение для тока, протекающего через сам светодиод, не так просто, как V = IR. Светодиод вызывает в цепи то, что называется «падением напряжения», тем самым изменяя величину протекающего через нее тока. Однако в этом эксперименте мы просто пытаемся защитить светодиод от перегрузки по току, поэтому мы пренебрегаем токовыми характеристиками светодиода и выбираем номинал резистора, используя закон Ома, чтобы быть уверенным, что ток через светодиод безопасно ниже 20 мА.

В этом примере у нас есть батарея на 9 В и красный светодиод с номинальным током 20 мА, или 0.020 ампер. Чтобы быть в безопасности, мы бы предпочли не управлять максимальным током светодиода, а его рекомендуемым током, который указан в его техническом описании как 18 мА или 0,018 ампер. Если просто подключить светодиод непосредственно к батарее, значения закона Ома будут выглядеть так:

следовательно:

, а поскольку сопротивления еще нет:

Деление на ноль дает бесконечный ток! Что ж, на практике не бесконечно, но столько тока, сколько может дать батарея. Поскольку мы НЕ хотим, чтобы через светодиод проходил такой большой ток, нам понадобится резистор.Наша схема должна выглядеть так:

Мы можем использовать закон Ома точно так же, чтобы определить значение резистора, которое даст нам желаемое значение тока:

следовательно:

вставляем наши значения:

решение для сопротивления:

Итак, нам нужно сопротивление резистора около 500 Ом, чтобы ток через светодиод не превышал максимально допустимый.

500 Ом не является обычным значением для стандартных резисторов, поэтому в этом устройстве вместо него используется резистор 560 Ом.Вот как выглядит наше устройство вместе.

Успех! Мы выбрали номинал резистора, достаточно высокий, чтобы ток через светодиод не превышал его максимального номинала, но достаточно низкий, чтобы ток был достаточным, чтобы светодиод оставался красивым и ярким.

Этот пример светодиодного / токоограничивающего резистора является обычным явлением в хобби-электронике. Вам часто придется использовать закон Ома, чтобы изменить величину тока, протекающего по цепи. Другой пример такой реализации — светодиодные платы LilyPad.

При такой настройке вместо того, чтобы выбирать резистор для светодиода, резистор уже встроен в светодиод, поэтому ограничение тока выполняется без необходимости добавлять резистор вручную.

Ограничение тока до или после светодиода?

Чтобы немного усложнить ситуацию, вы можете разместить токоограничивающий резистор по обе стороны от светодиода, и он будет работать точно так же!

Многие люди, впервые изучающие электронику, борются с идеей, что резистор, ограничивающий ток, может находиться по обе стороны от светодиода, и схема по-прежнему будет работать как обычно.

Представьте себе реку в непрерывной петле, бесконечную, круглую, текущую реку. Если бы мы построили в нем плотину, то перестала бы течь вся река, а не только одна сторона. А теперь представьте, что мы помещаем водяное колесо в реку, которое замедляет течение реки. Неважно, где в круге находится водяное колесо, оно все равно замедлит течение на всей реке .

Это чрезмерное упрощение, поскольку токоограничивающий резистор нельзя размещать где-либо в схеме ; он может быть размещен на с любой стороны светодиода для выполнения своей функции.

Чтобы получить более научный ответ, мы обратимся к закону напряжения Кирхгофа. Именно из-за этого закона резистор, ограничивающий ток, может располагаться по обе стороны светодиода и при этом иметь тот же эффект. Для получения дополнительной информации и некоторых практических задач с использованием KVL посетите этот веб-сайт.

Ресурсы и дальнейшее развитие

Теперь вы должны понять концепции напряжения, тока, сопротивления и их взаимосвязь. Поздравляю! Большинство уравнений и законов для анализа цепей можно вывести непосредственно из закона Ома.Зная этот простой закон, вы понимаете концепцию, лежащую в основе анализа любой электрической цепи!

Эти концепции — лишь верхушка айсберга. Если вы хотите продолжить изучение более сложных приложений закона Ома и проектирования электрических цепей, обязательно ознакомьтесь со следующими руководствами.

Как пользоваться мультиметром

Добавлено в избранное Любимый 53

Измерение напряжения

Для начала измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВОм .Установите мультиметр на «2В» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток, а не переменный ток. Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с AC, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение по отношению к общему щупу. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard.Для начала убедимся, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном постоянного напряжения отображается символ V с прямой линией). Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, как экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла.Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе схем. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиоде. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В имеющегося источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете значение напряжения, слишком низкое для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сообщить вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В на этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки мультиметра с прямыми линиями, а не кривыми линиями).Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» — это то, что может вас неплохо устроить. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле нам нужно измерить переменный ток только тогда, когда у нас есть розетка, которая работает забавно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.
← Предыдущая страница
Типы датчиков

Как пользоваться мультиметром

Добавлено в избранное Любимый 53

Непрерывность

Тестирование непрерывности — это проверка сопротивления между двумя точками. Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и раздается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута и звуковой сигнал не раздается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

Непрерывность, возможно, самая важная функция для гуру встраиваемого оборудования. Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода с распространяющимися волнами вокруг него (например, звук, исходящий из динамика).

Мультиметр установлен в режим проверки целостности цепи.

Теперь соедините щупы вместе. Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что между датчиками может протекать очень небольшое количество тока без сопротивления (или, по крайней мере, с очень маленьким сопротивлением).

Предупреждение! В общем, выключите систему перед проверкой непрерывности.

На макете, на котором не запитан, используйте щупы, чтобы проткнуть два отдельных контакта заземления. Вы должны услышать тональный сигнал, указывающий, что они подключены. Подключите пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микро. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому идет медный провод, и определять, есть ли обрывы в линии, проводе, макете или печатной плате.

Continuity — отличный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр обычно является отличным вторым средством тестирования.

Когда система не работает, непрерывность — еще одна вещь, которая помогает устранить неполадки в системе. Вот шаги, которые необходимо предпринять:

  1. Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение находится на правильном уровне. Если система 5 В работает при 4,2 В, внимательно проверьте регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
  2. Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
  3. Выключите систему. Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может включаться, но отдельные микросхемы могут быть подключены неправильно.
  4. Предположим, вы можете запустить микроконтроллер, отложить мультиметр в сторону и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC. Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет замыкания. Но не удивляйтесь, если вы услышите короткий звуковой сигнал! при зондировании. Это связано с тем, что в системе питания часто присутствует значительная емкость. Мультиметр ищет очень низкое сопротивление, чтобы проверить, подключены ли две точки.Конденсаторы будут действовать как короткое замыкание в течение доли секунды, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому вы услышите короткий звуковой сигнал, а затем ничего. Ничего страшного, просто шапки заряжаются.

← Предыдущая страница
Измерение тока

Как пользоваться мультиметром

Не знаете, что такое мультиметр и что с ним можно делать? Тогда вы попали в нужное место! Ниже приводится обзор того, что такое мультиметры и для чего они нужны. Чтобы узнать, как использовать мультиметр, найти идеи использования мультиметра или найти помеченные фотографии различных моделей мультиметра, щелкните другие вкладки (выше) в этом руководстве по мультиметру.

В этом разделе даны ответы на следующие вопросы:

Что такое мультиметр?

Мультиметр — это удобный инструмент, который вы используете для измерения электричества, точно так же, как вы используете линейку для измерения расстояния, секундомер для измерения времени или весы для измерения веса. Плюс мультиметра в том, что он, в отличие от линейки, часов или весов, может измерять различных объектов — что-то вроде мультитула.У большинства мультиметров есть ручка на передней панели, с помощью которой вы можете выбрать то, что вы хотите измерить. Ниже представлен типичный мультиметр. Есть много разных моделей мультиметров; посетите галерею мультиметра, чтобы увидеть фотографии дополнительных моделей с этикетками.


Рисунок 1. Типичный мультиметр.

Что могут измерять мультиметры?

Почти все мультиметры могут измерять напряжение , ток и сопротивление .См. Следующий раздел для объяснения значения этих терминов и щелкните вкладку «Использование мультиметра» выше, чтобы получить инструкции по выполнению этих измерений.

У некоторых мультиметров есть для проверки целостности цепи , что приводит к громкому звуковому сигналу, если два объекта электрически соединены. Это полезно, если, например, вы собираете схему и соединяете провода или выполняете пайку; звуковой сигнал означает, что все подключено и ничего не отсоединилось. Вы также можете использовать его, чтобы убедиться, что две вещи , а не подключены, чтобы предотвратить короткое замыкание.

Некоторые мультиметры также имеют функцию проверки диодов . Диод похож на односторонний клапан, который пропускает электричество только в одном направлении. Точная функция проверки диодов может варьироваться от мультиметра к мультиметру. Если вы работаете с диодом и не можете сказать, в каком направлении он проходит в цепи, или если вы не уверены, что диод работает должным образом, функция проверки может оказаться весьма удобной. Если в вашем мультиметре есть функция проверки диодов, прочтите руководство, чтобы узнать, как именно она работает.

Усовершенствованные мультиметры

могут иметь другие функции, такие как способность измерять и идентифицировать другие электрические компоненты, такие как транзисторы или конденсаторы. Поскольку не все мультиметры имеют эти функции, мы не будем рассматривать их в этом руководстве. Вы можете прочитать руководство к мультиметру, если вам нужно использовать эти функции.

Что такое напряжение, сила тока и сопротивление?

Если вы раньше не слышали об этих терминах, мы дадим здесь очень простое вводное объяснение.Вы можете узнать больше о напряжении, токе и сопротивлении на вкладке «Ссылки» выше. Помните, что напряжение, ток и сопротивление — это измеримые величины, каждая из которых измеряется в блоке , который имеет символ , точно так же, как расстояние — это величина, которая может быть измерена в метрах, а символ для метров — м .

  • Напряжение показывает, насколько сильно электричество «проталкивается» через цепь. Более высокое напряжение означает, что электричество подается сильнее.Напряжение измеряется в вольт . Обозначение для вольт: В .
  • Ток — это количество электричества, протекающего по цепи. Более высокий ток означает, что протекает больше электричества. Сила тока измеряется в ампер . Обозначение для ампер — A .
  • Сопротивление показывает, насколько трудно электричеству проходить через что-то. Более высокое сопротивление означает, что электричеству труднее течь.Сопротивление измеряется в Ом . Обозначение для омов — Ом (заглавная греческая буква омега).

Техническая нота

Символ, который используется для единицы , обычно отличается от символа для переменной в уравнении. Например, напряжение, ток и сопротивление связаны законом Ома (см. Вкладку «Ссылки», чтобы узнать больше о законе Ома):

[Пожалуйста, включите JavaScript для просмотра уравнения]

, который обычно выражается как

[Пожалуйста, включите JavaScript для просмотра уравнения]

В этом уравнении В, представляет напряжение, I представляет ток, а R представляет сопротивление.При обозначении единиц вольт, ампер и ом мы используем символы V , A и Ω , как объяснено выше. Таким образом, «V» используется как для напряжения, так и для вольт, но ток и сопротивление имеют разные символы для их переменных и единиц. Не волнуйтесь, если это сбивает с толку; эта таблица поможет вам отслеживать:

Переменная Символ Блок Символ
Напряжение В Вольт В
Текущий I Ампер А
Сопротивление R Ом Ом

Это очень распространено в физике.Например, во многих уравнениях «положение» и «расстояние» представлены переменными «x» или «d», но они измеряются в единицах измерения, а символ для метров — м .

Простая аналогия для лучшего понимания напряжения, силы тока и сопротивления: представьте, что вода течет по трубе. Количество воды, протекающей по трубе, похоже на ток. Чем больше поток воды, тем больше ток. Величина давления, заставляющая воду течь, подобна напряжению; более высокое давление «толкает» воду сильнее, увеличивая поток.Сопротивление похоже на препятствие в трубе. Например, труба, которая забита мусором или предметами, будет труднее проходить воду и будет иметь более высокое сопротивление, чем труба без препятствий.

Что такое постоянный ток (DC) и переменный ток (AC)?

Постоянный ток (сокращенно DC) — это ток, который всегда течет в одном направлении. Постоянный ток подается от обычных батареек, таких как батарейки типа AA и AAA, или батарейки в вашем мобильном телефоне.Большинство ваших проектов Science Buddies, вероятно, связаны с измерением постоянного тока. Различные мультиметры имеют разные символы для измерения постоянного тока (и соответствующего напряжения), обычно «DCA» и «DCV» или «A» и «V» с прямой полосой над или рядом с ними. Видеть «Что означают все символы на передней панели мультиметра?» для получения дополнительной информации о сокращениях и символах на мультиметрах.

Переменный ток (сокращенно AC) — это ток, который меняет направление, обычно много раз за одну секунду.Розетки в вашем доме обеспечивают переменный ток, который меняет направление 60 раз в секунду (в США, но 50 раз в секунду в других странах). (Предупреждение : Не используйте мультиметр для измерения розеток в вашем доме. Это очень опасно.) Если вам нужно измерить переменный ток в цепи, разные мультиметры имеют разные символы для его измерения (и соответствующего напряжения) , обычно «ACA» и «ACV» или «A» и «V» с волнистой линией (~) рядом или над ними.

Что такое последовательные и параллельные цепи?

Когда вы проводите измерения с помощью мультиметра, вам нужно будет решить, подключать ли его к вашей цепи в серии или в параллельно , в зависимости от того, что вы хотите измерить. В последовательной схеме каждый элемент схемы имеет одинаковый ток . Итак, чтобы измерить ток в цепи, вы должны подключить мультиметр последовательно. В параллельной цепи каждое измерение цепи имеет одинаковое напряжение .Итак, чтобы измерить напряжение в цепи, вы должны подключить мультиметр параллельно. Чтобы узнать, как проводить эти измерения, см. Вкладку Использование мультиметра.

На Рисунке 2 показаны основные последовательные и параллельные схемы без подключенного мультиметра. Чтобы узнать больше о напряжении, токе и сопротивлении в последовательных и параллельных цепях, перейдите на вкладку «Ссылки».


Рисунок 2. В базовой последовательной схеме (слева) каждый элемент имеет одинаковый ток (но не обязательно одинаковое напряжение; это произойдет только в том случае, если их сопротивления одинаковы).В базовой параллельной схеме (справа) каждый элемент имеет одинаковое напряжение (но не обязательно одинаковый ток; это произойдет, только если их сопротивления одинаковы).

Что означают все символы на передней панели мультиметра?

Вас могут смутить все символы на передней панели мультиметра, особенно если вы на самом деле нигде не видите таких слов, как «напряжение», «ток» и «сопротивление». Не волнуйтесь! Помните из «Что такое напряжение, ток и сопротивление?» В разделе, где напряжение, ток и сопротивление указаны в вольтах, амперах и омах, которые представлены соответственно V, A и Ω.Большинство мультиметров используют эти сокращения вместо написания слов. На вашем мультиметре могут быть другие символы, о которых мы поговорим ниже.

В большинстве мультиметров также используется метрический префикс . Метрические префиксы работают с единицами электричества так же, как и с другими единицами, с которыми вы, возможно, более знакомы, такими как расстояние и масса. Например, вы, вероятно, знаете, что метр — это единица расстояния, километр — одна тысяча метров, а миллиметр — одна тысячная метра.То же самое касается миллиграммов, граммов и килограммов массы. Вот общие префиксы метрики, которые вы найдете на большинстве мультиметров (полный список см. На вкладке «Ссылки»):

  • µ (микро): одна миллионная
  • м (милли): одна тысячная
  • k (килограммы): одна тысяча
  • M : (мега): один миллион

Эти метрические префиксы используются одинаково для вольт, ампер и ом.Например, 200 кОм произносится как «двести килоом» и означает двести тысяч (200 000) Ом.

Некоторые мультиметры имеют «автоматический выбор диапазона», тогда как другие требуют, чтобы вы вручную выбирали диапазон для ваших измерений. Если вам нужно вручную выбрать диапазон, вы всегда должны выбирать значение, которое на немного выше , чем значение, которое вы ожидаете измерить. Думайте об этом как о линейке и мериле. Если вам нужно измерить что-то длиной 18 дюймов, 12-дюймовая линейка будет слишком короткой; вам нужно использовать мерку.То же самое и с мультиметром. Предположим, вы собираетесь измерить напряжение батареи AA, которое, как вы ожидаете, составит 1,5 В. Мультиметр слева на Рисунке 3 имеет варианты для 200 мВ, 2 В, 20 В, 200 В и 600 В (для постоянного тока). 200 мВ слишком мало, поэтому вы должны выбрать следующее наибольшее значение, которое работает: 2 В. Все другие параметры излишне велики и могут привести к потере точности (это будет похоже на использование 50-футовой рулетки, у которой есть только отметки на каждой ступне, а не дюймовые отметки; это не так точно, как использование мерка с разметкой в ​​1 дюйм).


Рис. 3. Мультиметр слева — это ручной выбор диапазона, с множеством различных опций (обозначенных метрическими префиксами) для измерения различных величин напряжения, тока и сопротивления. Мультиметр справа имеет автоматический выбор диапазона (обратите внимание, что у него меньше вариантов для ручки выбора), что означает, что он автоматически выберет соответствующий диапазон.

Что означают другие символы на мультиметре?

Вы могли заметить некоторые другие символы, помимо V, A, Ω и метрических префиксов, на передней панели мультиметра.Мы объясним некоторые из этих символов здесь, но помните, что все мультиметры разные, поэтому мы не можем охватить все возможные варианты в этом руководстве. Обратитесь к руководству по мультиметру, если вы все еще не можете понять, что означает один из символов. Вы также можете просмотреть нашу галерею мультиметров, чтобы увидеть маркированные изображения различных мультиметров.

Символ мультиметра Образцы
~ (волнистая линия): вы можете увидеть волнистую линию рядом с буквами V или A или над ними на передней панели мультиметра, помимо метрических префиксов.Это означает переменного тока (AC). Обратите внимание, что напряжение в цепи переменного тока обычно называют «напряжением переменного тока» (хотя «напряжение переменного тока» звучит странно). Вы используете эти настройки при измерении цепи переменного тока (или напряжения).
— , — — — (сплошная или пунктирная линия): как и волнистая линия, вы можете увидеть это рядом или над V или A. Прямые линии обозначают постоянный ток .Вы используете эти настройки, когда измеряете цепь с постоянным током (например, большинство цепей, которые питаются от батареи).
DCV , ACV , ACA , DCA , VAC или VDC : Иногда вместо (или в дополнение к) кривых или пунктирных линий мультиметры будут использовать сокращения AC и DC, которые обозначают переменный ток и постоянный ток соответственно. Обратите внимание, что некоторые мультиметры могут иметь значения AC и DC после V и A, а не до.
Проверка целостности (серия параллельных дуг): это настройка, используемая для проверки того, электрически ли соединены два объекта. Мультиметр издаст звуковой сигнал, если между двумя наконечниками пробников есть токопроводящий путь (то есть, если сопротивление очень близко к нулю), и не будет издавать никаких шумов, если токопроводящий путь отсутствует. Обратите внимание, что иногда проверка непрерывности может быть объединена с другими функциями в одной настройке.
Проверка диода (треугольник с несколькими линиями, проходящими через него): эта функция используется для проверки диода , который похож на односторонний клапан для подачи электричества; он пропускает ток только в одном направлении.Точная функция проверки диодов может отличаться на разных мультиметрах. Обратитесь к руководству по мультиметру, чтобы узнать, как работает функция проверки диодов для вашей модели.
Таблица 1. Некоторые примеры символов различных мультиметров. Посмотрите галерею, чтобы увидеть больше примеров.

Какие бывают красный и черный провода (щупы)? Куда их подключить?

Ваш мультиметр, вероятно, поставляется с красными и черными проводами, которые выглядят примерно так, как на рисунке 4.Эти провода называются зондами или проводами (произносится как «светодиоды»). Один конец провода называется банановым домкратом ; этот конец подключается к вашему мультиметру ( Примечание: некоторые мультиметры имеют контактных разъемов , которые меньше, чем банановые разъемы; если вам нужно купить запасные щупы, не забудьте проверить руководство вашего мультиметра, чтобы узнать, какой тип вам нужен). Другой конец называется наконечником зонда ; это конец, который вы используете для проверки своей схемы.Следуя стандартным правилам электроники, красный датчик используется для положительного полюса, а черный — для отрицательного.


Рисунок 4. Типичная пара мультиметрических щупов.

Хотя они поставляются с двумя датчиками, у многих мультиметров есть больше, чем , чем два места для подключения датчиков, что может вызвать некоторую путаницу. То, где именно вы подключаете пробники, будет зависеть от того, что вы хотите измерить (напряжение, ток, сопротивление, проверка целостности или проверка диодов) и типа мультиметра, который у вас есть.Мы привели один пример на изображениях ниже — и вы можете проверить нашу галерею, чтобы найти мультиметр, похожий на ваш — но поскольку все мультиметры немного отличаются, вам может потребоваться обратиться к руководству для вашего мультиметра.

Большинство мультиметров (кроме очень недорогих) имеют плавкие предохранители для защиты от слишком большого тока. Предохранители «перегорают», если через них протекает слишком большой ток; это останавливает электрический ток и предотвращает повреждение остальной части мультиметра. Некоторые мультиметры имеют различных предохранителей , в зависимости от того, будете ли вы измерять высокий или низкий ток, который определяет, куда вы подключаете щупы.Например, мультиметр, показанный на рис. 5, имеет один предохранитель на 10 ампер (10 А) и один предохранитель на 200 миллиампер (200 мА).

На левом изображении показан мультиметр без датчиков. Центральное изображение представляет собой мультиметр, у которого черный датчик вставлен в центральный порт, а красный датчик вставлен в крайний правый порт. Эта установка рассчитана на измерение тока до 200 мА. На правом изображении показан мультиметр, в центральный порт которого вставлен черный датчик, а в крайний левый порт — красный датчик.Эта установка рассчитана на измерение тока до 10 ампер.


Рисунок 5. Этот мультиметр имеет три разных порта, обозначенных 10A, COM (что означает «общий») и mAVΩ. Предохранитель между mAVΩ и COM рассчитан на 200 мА, что является относительно «низким» током. Итак, чтобы измерить небольшие токи — или напряжение, или сопротивление (при измерении напряжения или сопротивления через мультиметр проходит очень небольшой ток) — вы подключаете черный щуп к COM, а красный щуп — к порту, обозначенному mAVΩ.Предохранитель между 10A и COM рассчитан на 10A, поэтому для измерения высоких токов вы подключаете черный щуп к COM, а красный щуп — к порту, обозначенному 10A.

У вас есть мультиметр, но вы не знаете, как им пользоваться, или вы получаете неожиданные показания? Если да, то приведенные ниже разделы помогут вам разобраться, что делать. Если есть слова или понятия, которые вы не понимаете, или символы на мультиметре, которые вас озадачивают, вернитесь на вкладку «Обзор мультиметра». Если вы ищете идеи использования мультиметра или фотографии разных моделей мультиметров с этикетками, посетите другие вкладки в этом руководстве по мультиметру.

В этом разделе даны ответы на следующие вопросы:

Как измерить напряжение?

Чтобы измерить напряжение, выполните следующие действия:

  1. Подключите черный и красный щупы к соответствующим гнездам (также называемым «портами») на мультиметре. Для мультиметров и большинства мультиметров черный щуп должен быть подключен к разъему, помеченному «COM», а красный щуп — к разъему, помеченному буквой «V» (на нем также могут быть другие символы).Не забудьте заглянуть в нашу галерею изображений, на вкладку «Обзор мультиметра» или в руководство по мультиметру, если у вас возникли проблемы с определением правильного гнезда.
  2. Выберите соответствующее значение напряжения на шкале мультиметра. Помните, что в большинстве схем с батарейным питанием будет постоянный ток, но выбранные вами настройки будут зависеть от научного проекта, который вы выполняете. Если вы работаете с мультиметром с ручным выбором диапазона, вы можете оценить необходимый диапазон на основе батареи (или батареек), питающей вашу схему.Например, если ваша схема питается от одной батареи 9 В, вероятно, нет смысла выбирать настройку на 200 В, а 2 В будет слишком низким. Если доступно, вы должны выбрать 20 В.
  3. Прикоснитесь наконечниками щупа к вашей цепи в параллельно с элементом, на котором вы хотите измерить напряжение (см. Вкладку «Обзор мультиметра» для объяснения последовательной и параллельной цепей). Например, на рисунке 6 показано, как измерить падение напряжения на лампочке, питаемой от батареи.Обязательно используйте красный щуп на стороне, подключенной к положительной клемме аккумулятора, и черный щуп на стороне, подключенной к отрицательной клемме аккумулятора (ничто не пострадает, если вы перевернете его назад, но ваше показание напряжения будет отрицательным).

Рисунок 6. Измерение напряжения на лампочке путем параллельного подсоединения щупов мультиметра. Текущий поток представлен желтыми стрелками. В режиме измерения напряжения сопротивление мультиметра очень , высокое , поэтому почти весь ток проходит через лампочку, и мультиметр не оказывает большого влияния на схему.Обратите внимание, как ручка была установлена ​​для измерения напряжения постоянного тока (DCV), а красный зонд вставлен в правильный порт для измерения напряжения (обозначенный «VΩ», потому что он также используется для измерения сопротивления).
  1. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик. Если на экране отображается «OVER», «OL» или «1» (это разные способы выражения «перегрузка»), то выбранный вами диапазон слишком мал.В этом случае увеличьте или уменьшите диапазон, если необходимо. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как измерить ток?

Чтобы измерить ток, выполните следующие действия:

  1. Вставьте красный и черный щупы в соответствующие гнезда (также называемые «портами») на мультиметре. Для большинства мультиметров черный щуп следует подключать к разъему с надписью «COM». Для измерения тока может быть несколько розеток с такими метками, как «10A» и «mA». Примечание: Всегда безопаснее начинать с розетки, которая может измерять больший ток. Подключите красную розетку к сильноточному порту.
  2. Выберите соответствующую настройку тока на мультиметре. Не забудьте проверить, является ли ваша цепь постоянным или переменным током, и что почти все цепи с батарейным питанием будут постоянного тока. Если ваш измеритель не имеет автоматического выбора диапазона, вам может потребоваться угадать масштаб, который будет использоваться (вы можете изменить это позже, если не получите точных показаний).
  3. Подключите щупы мультиметра серии к измеряемому току (см. Вкладку «Обзор мультиметра» для объяснения последовательной и параллельной цепей). Например, на рисунке 7 показано, как измерить ток через лампочку, питающуюся от батареи. Обязательно поднесите красный щуп к положительной стороне батареи, иначе текущее показание будет отрицательным.

Чтобы измерить ток через лампочку, мультиметр становится частью цепи и передает электричество от батареи к лампочке.Положительный щуп мультиметра (красный) подключается к положительной стороне батареи, а отрицательный щуп мультиметра (черный) подключается к одному выводу лампочки. Затем свободный провод лампочки подключается к отрицательной стороне батареи с помощью провода. Ток будет течь от батареи к мультиметру, а затем — в лампочку.


Рис. 7. Измерение тока через лампочку путем последовательного подключения мультиметра. Текущий поток представлен желтыми стрелками.В режиме измерения тока сопротивление мультиметра очень низкое , поэтому ток может легко протекать через мультиметр, не влияя на остальную цепь. Обратите внимание, как ручка была установлена ​​для измерения постоянного тока (DCA), а красный зонд вставлен в порт для измерения тока, помеченный буквой «A».
  1. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик.Если на экране отображается «OVER», «OL» или «1» (это разные способы выражения «перегрузка»), то выбранный вами диапазон слишком мал. В этом случае увеличьте или уменьшите диапазон, если необходимо. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как измерить сопротивление?

Чтобы измерить сопротивление, выполните следующие действия:

  1. Вставьте красный и черный щупы в соответствующие гнезда на мультиметре.Для большинства мультиметров черный щуп должен быть подключен к разъему с надписью «COM», а красный щуп должен быть подключен к разъему, помеченному символом «Ω».
  2. Выберите соответствующую настройку измерения сопротивления на шкале мультиметра. Если у вас есть оценка сопротивления, которое вы будете измерять (например, если вы измеряете резистор с известным значением), это поможет вам выбрать диапазон.
  3. Важно : Перед измерением сопротивления отключите питание вашей цепи.Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если переключателя нет, можно вынуть батарейки. Если вы этого не сделаете, ваше чтение может быть неверным. Если ваша схема состоит из нескольких компонентов, вам может потребоваться удалить компонент, который вы хотите измерить, чтобы точно определить его сопротивление. Например, если в вашей схеме два параллельно подключенных резистора, вам придется удалить один резистор, чтобы измерить их сопротивления по отдельности.

    Подключите один из щупов мультиметра к каждой стороне объекта, сопротивление которого вы хотите измерить.Сопротивление всегда положительное и одинаковое в обоих направлениях, поэтому в этом случае не имеет значения, поменяете ли вы черный и красный щупы (если только вы не имеете дело с диодом, который действует как односторонний клапан для электричества, поэтому он имеет высокое сопротивление в одном направлении и низкое сопротивление в другом направлении). На рисунке 8 показано, как измерить сопротивление лампочки.


Рисунок 8. Измерение сопротивления лампочки с помощью мультиметра.Обратите внимание, как лампочка была отключена от цепи . Мультиметр выдает небольшой ток, который позволяет измерять сопротивление. Обратите внимание, как ручка была установлена ​​в положение «Ω» для измерения сопротивления, а красный зонд вставлен в соответствующий порт для измерения сопротивления (обозначенный «VΩ», поскольку он также используется для измерения напряжения).
  1. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик.Если на экране отображается «OVER», «OL» или «1» (это разные способы выражения «перегрузка»), то выбранный вами диапазон слишком мал. В этом случае увеличьте или уменьшите диапазон, если необходимо. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как проверить непрерывность?

Чтобы выполнить проверку непрерывности (которая гарантирует наличие токопроводящего пути между двумя точками в вашей цепи), выполните следующие действия:

  1. Установите мультиметр на символ проверки целостности.Помните, что этот символ может не выглядеть одинаково на всех мультиметрах (а на некоторых мультиметрах его вообще нет), поэтому посмотрите вкладку «Обзор мультиметра» или нашу галерею изображений мультиметра, чтобы увидеть примеры.
  2. Вставьте датчики в соответствующие розетки. На большинстве мультиметров черный щуп должен входить в гнездо с надписью «COM», а красный щуп должен входить в то же гнездо, которое вы использовали бы для измерения напряжения или сопротивления (, а не тока), с обозначением V и / или Ω.
  3. Важно : Перед проверкой целостности отключите питание вашей цепи. Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если переключателя нет, можно вынуть батарейки.

    Прикоснитесь к двум частям цепи датчиками. Если две части схемы электрически соединены с очень небольшим сопротивлением между ними, мультиметр должен издать звуковой сигнал. Если они не подключены, он не будет издавать шума и может отображать что-то на экране, например «OL», «OVER» или «1», что означает «перегрузка».«Самый простой способ проверить эту функцию с помощью мультиметра — это проверить ее с помощью одного куска проводящего материала (большинство металлов) и куска непроводящего материала, такого как дерево или пластик. См. Пример на рис. 9.


Рисунок 9. Использование мультиметра для проверки целостности цепи. Если между наконечниками щупов образуется токопроводящий путь, мультиметр подаст звуковой сигнал. Если токопроводящий путь нарушен (возможно, из-за ослабленного провода в цепи или из-за плохой пайки), мультиметр не подаст звуковой сигнал.Обратите внимание на то, как ручка была установлена ​​на символ непрерывности, а красный зонд подключен к порту VΩ (этот порт не всегда помечен символом целостности).

Как проверить диод?

Функция проверки диодов полезна, чтобы определить, в каком направлении проходит электричество через диод. Точная работа функции «проверка диодов» будет отличаться для разных мультиметров, а некоторые мультиметры вообще не имеют функции проверки диодов. Из-за такого разнообразия и из-за того, что эта функция не требуется для большинства проектов Science Buddies, мы не включили сюда указания.Если вам необходимо выполнить проверку диодов, обратитесь к руководству по эксплуатации мультиметра.

Как мне узнать, какую шкалу выбрать для напряжения, тока или сопротивления, и как мне прочитать числа в разных шкалах?

Если ваш мультиметр не поддерживает автоматический выбор диапазона, может быть сложно определить, какой масштаб выбрать, особенно если вы не очень хорошо знакомы с метрическими префиксами. Вот два практических правила, которым вы можете следовать при измерении напряжения, тока и сопротивления:

  • Напряжение : Многие мультиметры с ручным выбором диапазона имеют настройки 200 мВ, 2 В и 20 В.Очень маловероятно, что цепи с батарейным питанием превысят 20 В (например, две батареи 9 В, соединенные последовательно, обеспечат максимум 18 В). Одна батарейка AA или AAA обеспечивает напряжение 1,5 В. Две батареи AA или AAA, объединенные в батарейный блок, обеспечат 3 В, четыре — 6 В, а восемь — 12 В. Итак, если вы знаете, какой тип батарей (и сколько) питает вашу схему, вы можете выбрать начальный диапазон для измерения напряжения. Помните, что вы хотите выбрать , следующее наивысшее значение напряжения (точно так же, как при измерении расстояния; вам понадобится мерка, а не 12-дюймовая линейка, чтобы измерить что-то длиной 18 дюймов).Итак, для схемы, питающейся от одной батареи AA (1,5 В), вы должны выбрать настройку 2 В. Для схемы, питаемой от батареи 9 В, вы должны выбрать 20 В.
  • Ток : при измерении тока всегда рекомендуется начинать с с максимально возможной уставкой тока (и соответствующей сильноточной розеткой, если ваш мультиметр имеет несколько розеток для измерения тока), чтобы избежать перегорает предохранитель. Если ток, который вы измеряете, достаточно низкий, чтобы безопасно использовать ваши слаботочные настройки и розетку, вы можете снять новое показание, чтобы получить более точное измерение.Например, предположим, что у вашего мультиметра есть розетка с предохранителем на 10 А и розетка с предохранителем на 200 мА. Используя розетку на 10 А, вы измеряете ток 150 мА. Тогда было бы безопасно провести повторное измерение с розеткой 200 мА (и более низким значением на ручке).
  • Сопротивление : Если вы измеряете объект с известным сопротивлением, вы можете использовать это значение, чтобы выбрать соответствующую настройку сопротивления. Как и в случае с током и напряжением, вам нужно выбрать следующее по величине значение сопротивления на вашей шкале.Например, чтобы измерить резистор 4,7 кОм, вы должны выбрать 20 кОм. Если вы измеряете объект с неизвестным сопротивлением, вам просто нужно угадать, но повредить мультиметр или объект, который вы проверяете, при измерении сопротивления сложно, так что это не большая проблема.

Одно и то же значение может отображаться по-разному при измерении с другой шкалой, выбранной на шкале мультиметра. Например, давайте измеряем напряжение постоянного тока от батареи AA, которое, как мы ожидаем, будет равно 1.5 В — с помощью мультиметра с настройками 200 мВ, 2 В, 20 В, 200 В и 600 В. При замере батареи с каждой настройкой получаем такие показания:

Настройка шкалы мультиметра Чтение экрана
200 мВ 1.
2В 1,607
20В 1,60
200В 1.6
600В 001
Таблица 2. Показания при измерении напряжения одной батареи AA с использованием различных настроек шкалы на мультиметре с ручным выбором диапазона.

«1.» Это способ мультиметра сказать, что он «перегружен» — значение 1,6 В выходит за пределы выбранного диапазона 200 мВ. В этом случае другие мультиметры могут отображать «ВЫШЕ» или «ПР». Обратите внимание, что по мере увеличения диапазона точность уменьшается на .При настройке 2 В показание отображает 3 десятичных знака. При настройке 200 В показание отображает только один десятичный разряд.

Вам также может потребоваться учитывать метрические префиксы при чтении числа с экрана мультиметра. Например, предположим, что ваш экран показывает «6,1», когда вы измеряете ток с настройкой «10А». Это означает, что ваше текущее измерение составляет 6,1 ампер. Однако, если на экране отображается «6.1», когда текущая шкала установлена ​​на 20 мА, это означает, что вы измеряете 6.1 милли ампер.

Мой мультиметр не работает! Что случилось?

Не паникуйте! Есть несколько распространенных ошибок, которые легко исправить.

  • Убедитесь, что в мультиметре свежие батарейки.
  • Некоторые мультиметры имеют функцию автоматического энергосбережения и отключаются после определенного периода бездействия. В этом случае поверните шкалу мультиметра в положение «выключено», а затем снова включите его.
  • Убедитесь, что ваши зонды подключены к правильным портам для того, что вы хотите измерить (см. «Как я измеряю… «разделы выше).
  • Убедитесь, что вы подключаете свои пробники к цепи правильным образом (последовательно или параллельно) для того, что вы хотите измерить (см. Разделы «Как измерить …» выше).
  • Убедитесь, что на шкале мультиметра выбрана правильная настройка того, что вы хотите измерить; Например, если вам нужно измерить напряжение постоянного тока, убедитесь, что на шкале не выбран ток, сопротивление или напряжение переменного тока.
  • Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться вручную настроить диапазон.Если на экране мультиметра всегда отображается «0», это может означать, что выбранный вами диапазон слишком велик. Если отображается «OL», «OVER» или «1», возможно, выбранный вами диапазон слишком мал. Каждый мультиметр индивидуален, поэтому вам может потребоваться прочитать руководство к мультиметру, чтобы узнать, что означает дисплей на экране. Затем вы можете соответствующим образом отрегулировать диапазон.
    • Например, если вы пытаетесь измерить напряжение батареи 9 В, но на вашем мультиметре установлено значение 2 постоянного тока, этот диапазон слишком мал, и вам придется увеличить его до более высокого значения, например 20 постоянного тока.

Все еще не работает? Возможно, в мультиметре перегорел предохранитель. См. Предложения в следующем разделе.

Как узнать, нужно ли заменить предохранитель?

У некоторых мультиметров есть предохранитель (или несколько предохранителей), который «перегорает», когда через них протекает слишком большой ток, что затем предотвращает протекание большего количества электричества и, надеюсь, спасает остальную часть мультиметра от повреждений. В некоторых мультиметрах эти предохранители можно заменить, если они перегорели, но инструкции по их замене (и выяснение, нужно ли вообще заменять) будут отличаться для разных моделей мультиметра.

Возможно, вам потребуется открыть мультиметр, чтобы получить доступ к предохранителям ( Важно : всегда отключайте щупы перед этим). У некоторых мультиметров есть крышки, которые отрываются или соскальзывают, а у некоторых есть винты, которые необходимо сначала удалить. Предохранители обычно выглядят как маленькие стеклянные цилиндры с металлическими крышками на конце и тонкой проволокой, идущей посередине:


Рисунок 10. Типовой предохранитель.

Если предохранитель перегорел, он мог заметно почернеть или обгореть.Проволока внутри могла полностью сгореть и больше не видна.

Как заменить предохранитель?

Важно : Всегда отключайте провода от мультиметра, прежде чем открывать крышку для замены предохранителя.

Инструкции по замене предохранителя различаются в зависимости от модели мультиметра, поэтому вам нужно будет ознакомиться с инструкциями в руководстве к мультиметру. В этом руководстве от SparkFun представлены инструкции по замене предохранителя на мультиметре их марки, но помните, что эти указания могут не относиться к вашей модели.Обратите внимание, что в некоторых мультиметрах, особенно в недорогих, вы не сможете заменить предохранитель.

7 шагов, чтобы определить, есть ли у вашего источника питания с солнечной зарядкой …

У вас проблемы со связью или вы видите показания, которым не доверяете? Возможно ли, что причиной является источник питания с солнечной батареей? Как узнать наверняка?

Как мы упоминали в статье блога «6 шагов для определения необходимости ремонта регистратора данных», многие сбои системы сбора данных вызваны проблемами с источником питания.Они могут включать проблемы с аккумуляторами, регуляторами заряда или источниками зарядки. В этой статье мы рассмотрим семь шагов, которые помогут вам выяснить, есть ли у вашего источника питания с солнечной зарядкой.

Прежде чем мы начнем, вам понадобятся следующие инструменты:

  • Хороший цифровой мультиметр (DMM)
  • Маленькая отвертка с плоским жалом (2,5 мм)
  • Пара приспособлений для зачистки проводов

Большинство описанных здесь шагов включают измерения постоянного тока или напряжения в различных частях вашей энергосистемы.Чтобы измерить напряжение постоянного тока, установите цифровой мультиметр на диапазон 20 В постоянного тока, при этом красный щуп надежно вставлен в разъем mAVΩ, а черный датчик — в разъеме COM. Во время тестирования вы прикоснетесь красным щупом к одному из следующих элементов: винт клеммы с надписью 12V , + или оголенный конец красного провода. Напротив, вы прикоснетесь черным щупом к одному из них: клеммному винту с надписью G , – или оголенному концу черного провода.

# 1 — Проверить регистратор данных POWER IN

Вы можете проверить, получает ли регистратор данных питание от источника питания, выполнив следующие действия:

  1. Измерьте напряжение на входных клеммах питания регистратора данных.Большинство логгеров данных Campbell Scientific имеют зеленый штекер, который подключается к розетке с надписью POWER IN .
    • Если ваш регистратор данных не имеет двухконтактного разъема, вам нужно будет отследить провода от батареи к регистратору данных и провести там измерения.
  2. Коснитесь черным щупом клеммного винта с надписью G или Батарея — .
  3. Коснитесь красным щупом клеммного винта с надписью 12V или Battery + .
    • Если напряжение превышает 11 В, тест прошел успешно, и ваш регистратор данных получает достаточно энергии.
    • Если напряжение ниже 11 В, вероятно, проблема с источником питания. Выполните следующие действия, чтобы выяснить, в чем проблема.

# 2 — Убедитесь, что источник питания включен

Вы можете быть удивлены, насколько часто кто-то по какой-то причине отключает питание регистратора данных, а затем забывает включить его позже.(Для получения дополнительной информации по этому вопросу прочтите статью блога «Рекомендации по устранению неполадок для систем сбора данных».)

  • Если переключатель питания находится в положении Off , переместите его в положение On и повторите шаг №1.
  • Если выключатель питания уже находится в положении On , перейдите к шагу №3.

# 3 — Измерьте напряжение на блоке питания

Если вы посмотрите на свой блок питания, вы увидите несколько клемм с маркировкой 12V и G ? Просто выберите по одному терминалу каждого типа для использования.

Измерьте напряжение между клеммами 12 В и заземлением на источнике питания. Если вы измеряете более 11 В на регуляторе мощности, но менее 11 В на регистраторе данных, проверьте провода, которые их соединяют.

  • Если вы обнаружите ослабленный провод, выключите питание перед его повторным подключением.
  • Если вы обнаружите хорошие электрические соединения на проводах, переходите к шагу №4.

# 4 — Проверить напряжение на АКБ

На этом этапе процесса ваши измерения были ниже 11 В как для регистратора данных, так и для источника питания.Следующим шагом является проверка напряжения аккумулятора с помощью черного щупа на отрицательной ( — ) клемме и красного щупа на положительной ( + ) клемме.

  • Если напряжение превышает 11 В, аккумулятор в порядке, но блок питания необходимо вернуть для ремонта. Свяжитесь с Campbell Scientific для получения разрешения на возврат материалов (RMA).
  • Если напряжение меньше 11 В, отсоедините аккумулятор.

# 5 — Без подключенного аккумулятора проверить напряжение на блоке питания

При отключенном аккумуляторе вы можете еще раз проверить напряжение в источнике питания, используя шаг № 3 в качестве руководства.

  • Если напряжение между 12 В и G составляет от 13 до 14 В, аккумулятор необходимо заменить.

Теперь проверьте напряжение на двух клеммах зарядки источника питания. Они оба имеют маркировку CHG , но не имеет значения, какой цветовой датчик вы надели на какой терминал.

# 6 — Измерьте напряжение на солнечной панели

Пришло время отключить солнечную батарею от источника питания. Вы можете измерить напряжение панели, прикоснувшись щупами к концам оголенных проводов панели.Обязательно проводите этот тест в течение дня, когда солнечная панель не закрыта или находится в тени. Когда красный щуп касается красного провода, а черный щуп касается черного провода, измерьте напряжение.

  • Если напряжение на солнечной панели ниже 17 В, когда панель находится на полном солнце, солнечную панель необходимо заменить.

# 7 — Проверить ток солнечной панели

На этом последнем шаге настройте цифровой мультиметр на измерение силы тока, чтобы вы могли измерять ток, исходящий от солнечной панели.

Совет: Чтобы избежать искрения, рекомендуется временно накрыть солнечную панель тканью или чем-то подобным.

Измерьте ток, выполнив следующие действия:

  1. Переместите красный провод цифрового мультиметра к розетке 10ADC и установите диапазон на 10 А.
  2. Подключите красный зонд к положительному (красному) проводу на солнечной панели.
  3. Подключите черный зонд к отрицательному (черному) проводу на солнечной панели.
  4. При подключенных датчиках снимите покрытие с солнечной панели и выставьте солнечную панель на солнечный свет.В таблице ниже показан ожидаемый максимальный выходной ток для различных размеров солнечных панелей.
    Выход солнечной панели Максимальный выходной ток (закорочен)

    10 Вт

    0,7 А

    20 Вт

    1,4 А

    50 Вт

    3,3 А

    90 Вт

    5.6 А

    В зависимости от времени суток и погоды ваше измерение, вероятно, будет ниже указанного максимального значения, но оно должно быть близко к значению, соответствующему размеру вашей солнечной панели.

    • Когда панель находится на солнце, если измерение тока от солнечной панели близко к максимальному выходному току, но напряжение на клеммах 12V и G с шага # 5 меньше 13 до 14 В, затем вернуть блок питания в ремонт.Свяжитесь с Campbell Scientific для получения разрешения на возврат материалов (RMA).
    • Если измерение тока от солнечной панели нереально, возможно повреждение солнечной панели или проводов, соединяющих солнечную панель с источником питания.

Регистраторы данных тестирования со встроенными источниками питания

Некоторые логгеры данных Campbell Scientific имеют источник питания, встроенный в аккумуляторную батарею. Для этого типа регистратора данных, прежде чем вы сможете выполнить шаги № 5 и № 6, вам нужно будет отсоединить аккумулятор, отделив модуль регистратора данных от базы.(Для получения дополнительной информации см. Руководство к вашему регистратору данных.)

Вкратце

Чтобы найти проблему с источником питания, мы начинаем с регистратора данных и тестируем каждую часть системы обратно к источнику зарядки. После выполнения этих действий обратитесь в Campbell Scientific, если вы обнаружите какое-либо из условий, указанных ниже:

Состояние Причина

Напряжение источника питания меньше 11 В при подключенной батарее, но напряжение увеличивается до 13–14 В при отключении батареи.

Требуется замена батареи.

Напряжение аккумулятора больше 11 В, но напряжение от источника питания меньше 11 В.

Блок питания требует ремонта.

Напряжение на клеммах для зарядки больше 17 В, но напряжение между 12 В и G на блоке питания находится вне диапазона от 13 до 14 В.

Блок питания требует ремонта.

Выходной ток солнечной панели реалистичен, но напряжение между 12 В и G на блоке питания находится вне диапазона от 13 до 14 В.

Блок питания требует ремонта.

Когда солнечная панель находится на солнце, ее напряжение значительно меньше 17 В.

Солнечная панель неисправна или повреждена.

Когда солнечная панель находится на солнце, ток солнечной панели не приближается к максимальному выходному току.

Солнечная панель неисправна или повреждена.

Если состояние вашего источника питания с солнечной батареей не рассматривается в этой статье, или если у вас есть вопросы, оставьте свой комментарий ниже.

.

No related posts.

Похожие записи

Необычные полки для книг: Идеи книжных полок – 100 интересных вариантов с фото

Добавлено

Ворота своими руками чертежи схемы эскизы конструкция: конструкция, чертежи, эскизы, фото. Схема откатных ворот сделать самому своими руками с размерами

Добавлено

Ковка ножа из рессоры своими руками: Сделать нож из рессоры своими руками. Ножи из рессорной стали. Ковка ножа из рессоры

Добавлено

Подарок маме с конфетами: Подарок на день рождения маме

Добавлено

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
