как сделать печь на отработке своими руками, принцип работы, виды, рекомендации по эксплуатации

Изготавливаем печку из листов стали – руководство для домашних умельцев

Вместо баллона допускается использовать стальные листы. Отопительная конструкция из них очень популярна среди владельцев мастерских и гаражей. Печь из листов не только нагревает помещение, но и применяется для приготовления пищи. При этом она имеет компактные размеры.

Делаем чудо-печь из стальных листов так:

Находим подходящий чертеж конструкции.
Изготавливаем крышку будущего отопительного агрегата и дно топливника из листа толщиной 6 мм, а сам резервуар из листа 4 мм. Получить требуемые заготовки из листовой стали несложно при помощи болгарки.
Вырезаем из 4-миллиметрового листа полоску стали шириной 11,5 см, складываем ее в кольцо сечением около 34 см (эту операцию следует производить на листогибочном агрегате), привариваем к последнему полосу. Вы получили трубу резервуара для топлива.
Из этого же листа делаете круг (его диаметр будет составлять 34 см). Он станет выполнять функцию крышки для резервуара. К ней нужно приварить металлические уголки (с четырех сторон).
Из 6-миллиметрового листа вырезаете полоску (6 см по ширине) и делаете из нее кольцо, а также еще один круг. Сечение круга и кольца должно быть чуть больше 35 см.
В центре круга прорезаете отверстие для дымоходной трубы сечением 10 см. Рядом с этой дырой делаете еще одну. Ее диаметр – 5,5 см. В это отверстие будет подаваться топливо. Осталось лишь сварить в одну конструкцию круг и кольцо, чтобы получить резервуар для заливки отработки.

Теперь нужно сделать нижнюю часть бака. Вырезаете круг из 6-миллиметрового листа, отступаете 2 см от его края и делаете отверстие (в него помещается патрубок для дымохода). Сам патрубок получаем путем отрезания куска (около 13 см) трубы сечением 10 см. Затем делаете перегородку – вырезаете прямоугольную заготовку из листа 6 мм. Ее длина – 33 см, а ширина – 7. Перегородка устанавливается в 35-сантиметрвоый по диаметру круг и приваривается. После этого можно монтировать и патрубок.

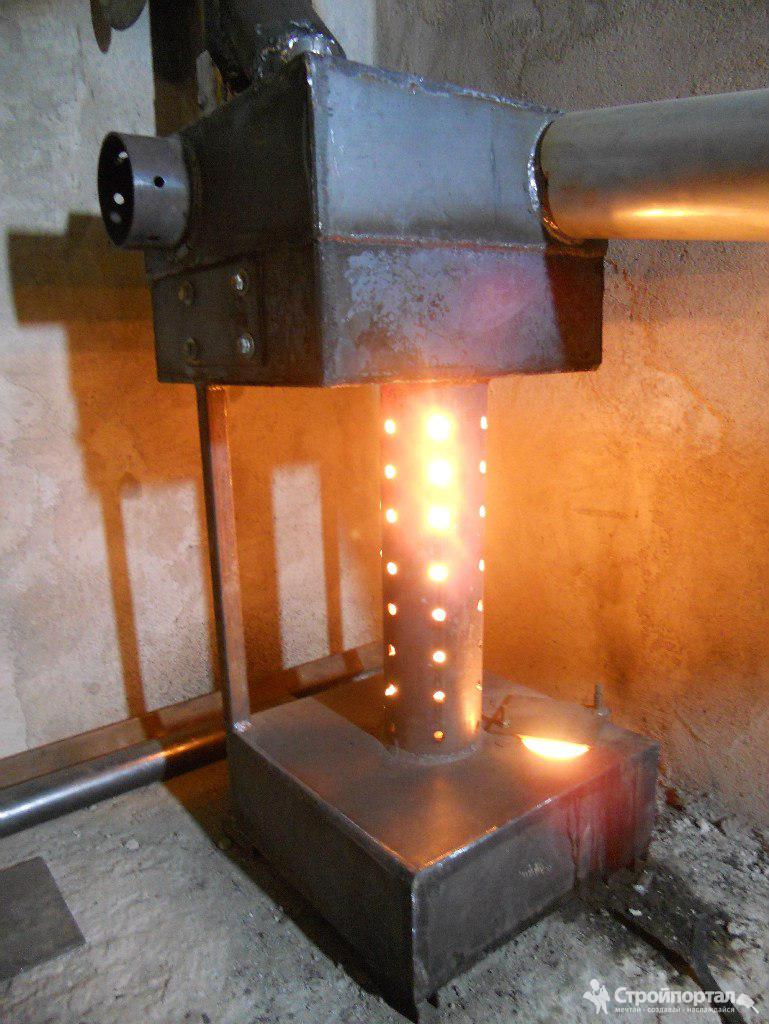

Печь из стали на отработанном масле

Сделанную самой первой трубу следует немного доработать. Снизу на ней необходимо будет просверлить по кругу 48 девятимиллиметровых отверстий (8 на одну окружность, общее число кругов – 6, дистанция между ними – 6 см). Обработанную таким образом трубу можно монтировать в крышку резервуара для горючего. Процедура выполняется так, чтобы она стояла абсолютно ровно. При наличии отклонений нужно обработать трубу болгаркой и напильником

Важно! Труба и крышка не свариваются между собой. При этом они обязаны входить максимально плотно друг в друга

Далее все просто:

Соединяете две части емкости. Они также не свариваются. Плотность их сочленения обеспечивается кольцом-уплотнителем.
Привариваете к трубе с 48-ю дырами емкость для заливки масла, а с противоположной стороны – две соединенные кольцами части.
На отверстие для подачи отработки монтируете глазок – пластинку в виде круга. Она должна легко закрываться и открываться.

Последний шаг – монтаж дымохода. Его длина, как было сказано, берется не менее 400 см. Вне помещения он должен располагаться по вертикали (строго, без малейших отклонений – проверяйте уровнем). В самой же комнате, где стоит печь, дымоход можно установить под небольшим наклоном.

Нюансы использования печи

Размещение печи должно оставлять удобный доступ и для подачи воздуха в отверстия и залива масла. Длина вертикальной части дымохода конструктивно должна быть 4 м и более. Удлинение его до 5−6 м способствует лучшей работе печи. Минимальное количество отработки, которое нужно залить — это 1−3 л. Чтобы розжиг произошел сразу, заливается 100 мл керосина или бензина, скрученная газета или бумага поджигается и вставляется в отведенное для этих целей отверстие. Проходит 5−7 минут и масло в емкости закипает. Печь можно разжечь без керосина. Но времени на ее разогрев понадобится больше. От величины зазора воздушной заслонки зависит температура, качество сгорания и соответственно КПД печи. Оптимальный промежуток один-полтора см. Во время горения добавлять масло можно в отверстие, в случае возгорания пролитого масла никоим образом нельзя тушить водой, нужно использовать огнетушитель.

Важно соблюдение правил по технике безопасности:

не применять легковоспламеняющиеся жидкости вместо масла;
не монтировать печку в местах сквозного воздушного потока;
не ставить рядом предметы легковоспламеняющиеся, в полуметре от печи пространство должно быть свободным;
не использовать агрегат при обнаружении неисправностей или дефектов типа негерметичности дымового канала;
не покидать объект обогрева на длительное время;
используемая отработка должна быть без водных включений.

Плюсы печи:

экономичность, простота конструкции;
возможность подключения водяного подогрева;
мобильна, легко демонтируется и транспортируется;
простой розжиг.

Минусы печи:

обязательная установка четырехметрового дымохода;
еженедельная тщательная очистка дымохода и емкостей от сожженных материалов;
масло для топлива должно храниться в тепле, т. е. для него необходимо отапливаемое помещение;
отработанное масло должно подвергаться предварительной очистке, в результате чего, оно становится не намного дешевле солярки.

Заводские печи, их характеристики и особенности

На фото заводская печь Тепламос НТ-612, работающая на отработанном масле.

Прежде чем мы расскажем, как сделать печь на отработке своими руками, рассмотрим несколько моделей печей заводской сборки. Типичный пример – печь Тепламос НТ-612. Это типичный капельный безвентиляторный обогреватель, ориентированный на использование в гаражах, мастерских, ангарах и прочих нежилых и технических помещениях. Мощность прибора варьируется от 5 до 15 кВт, расход топлива – от 0,5 до 1,5 л/час.

Тепламос НТ-612 относится к печам закрытого типа. В ней присутствуют дымоход и труба для подачи воздуха. Сгорание горючего происходит во внутренней камере. Для того чтобы печь вышла на рабочий режим, ее необходимо разогреть с помощью небольшого количества дизтоплива, налитого в специальную чашу. После сгорания топлива мы получаем готовую к заправке и дальнейшей работе печку – открываем подачу отработки и поджигаем ее.

В конструкции данного агрегата присутствует встроенный бак, в который помещается до 8 литров топлива.

Мини-печь на отработке типа «буржуйка» проста как спичечный коробок. Она изготавливается из листового железа и характеризуется универсальностью – она отапливает нежилые помещения и позволяет готовить еду (на поверхность камеры дожигания помещаются небольшие кастрюли, сковородки и чайники). Мощность подобных агрегатов варьируется в самых широких пределах. Работает оборудование на основе пиролиза.

Жар МС-25 может работать как на отработанном масле, так и на солярке.

Рассмотрим более солидную печь – это теплогенератор Жар МС-25. Агрегат может работать как на отработанном масле, так и на солярке. Для его работы необходима электроэнергия, питающая встроенный вентилятор. Тепловая мощность аппарата составляет 25-50 кВт, что позволяет ему обогревать площадь до 500 кв. м. При этом максимальный расход составляет до 4,5 л/час. Печка достаточно большая, весит она 130 кг и требует наличия хорошего дымохода. Температура поступающего в отапливаемые помещения воздуха составляет +50-70 градусов.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы . Рассмотрим, как осуществляется такое строительство.

Труба – отличный «полуфабрикат» для сооружения печи

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой» .

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Для изготовления печей пригодных только качественные трубы, без признаков коррозии.

Если труба длительное время пролежала на улице, то ее следует предварительно осмотреть и в проблемных местах выполнить усиление, путем приваривания заплат.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм .

Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.

Изготовление печи

Пример использования печи из трубы в бане

Первым делом, следует заняться поддувалом . Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
Далее формируется ниша для топки и выполняется дверца для нее . Дверца подвешивается на петлях или крючках.
Над топкой приваривается отрезок трубы, который будет использоваться, как каменка . Высота отрезка 30-35 см.

Для заполнения каменки следует использовать округлые булыжники, в крайнем случае, можно насыпать электрических изоляторов из керамики.

В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.

Изготовление водонагревательного бака

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

Для его изготовления используется отрезок трубы высотой 0,6 м.
К торцовой части отрезка трубы приваривается стальной круг – дно.

Совет! Толщина металла для изготовления дна бака для воды – не менее 8 мм

В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
Дымовая труба фиксируется ко дну бака сваркой

Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается горловина с крышкой.

Буржуйка

Буржуйка, или же печка прямого действия, является одной из самых простых конструкций. Она состоит из двух камер сгорания, соединяющей трубки и дымоотвода.

Самодельная буржуйка

Для создания буржуйки понадобятся два контейнера из металла. Можно сделать их самостоятельно при помощи сварки. Буржуйка может быть любой формы, но предпочтительней сделать овальные контейнеры, так как теплоотдача у них будет выше.

Конструкция буржуйки, работающей на отработанном масле

Из плотного листа стали необходимо сделать устойчивые ножки. Их следует приварить к нижнему контейнеру. Нижний бак будет использоваться для отработанного масла, поэтому стоит сделать его более крупных размеров, чем верхний. Сверху контейнера следует сделать небольшое отверстие для заливки топлива и розжига смеси. Обязательно сконструируйте заслонку, так как при использовании отработанного масла и процессе горения нижний бак должен быть полностью герметичным.

Следом на крышку нижнего контейнера размещается металлическая труба, которая будет соединять две части конструкции. В трубе должны быть проделаны небольшие отверстия для подачи воздуха. Таким образом, пары горючего будут смешиваться с кислородом. Труба должна быть расположена полностью вертикально.

После на конструкцию устанавливается контейнер для вторичного сгорания. Температура во втором баке значительно выше, так как в нем происходит горение газово-воздушной смеси. Желательно для удобства делать во втором баке съемную крышку.

Последнее, что необходимо для создания буржуйки – это присоединить дымоход к верхнему баку.

Сборочный чертеж буржуйки

Изготовление печи для гаража

Очень важно подготовить место в гараже, где будет стоять печь на отработанном масле. Стены и пол в этой области помещения нужно покрыть теплоизолирующим материалом – листовой сталью или асбестовыми листами

А можно поставить агрегат на кирпичную кладку. Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками.

Рис. 3 Схема изготовления печи на отработанном масле

Начинать работу следует из изготовления резервуаров. Для этого берется лист стали толщиной 4 мм, и с помощью болгарки вырезается из него размеченные детали. Разметка должна осуществляться согласно чертежу. Как правило, эти детали круглой формы, но можно сделать и квадратные.

Соединяются детали печи на отработанном масле сварочным аппаратом. Крышка для нижнего резервуара изготавливается из листовой стали 6 мм толщиной (рис. 4). В этой крышке нужно сделать отверстие с заслонкой, через которое в первую камеру сгорания будет попадать воздух, а также через это отверстие заливается масло. Заслонка нужна для того чтобы контролировать интенсивность горения.

Рис. 4 Нижний резервуар для отработанного масла

Крышка на нижний резервуар должна одеваться очень плотно, не должно быть зазоров. В крышке есть круглое отверстие посередине, к нему приваривается труба-горелка, которая соединяет 2 резервуара. Эта труба должна быть не меньше 10 см в диаметре, а ее длина не меньше 35 см. В соединительной трубе печи следует просверлить отверстия 9-10 мм (рис.5), их должно быть около 50 шт. сверлить отверстия нужно равномерно по рядам.

Рис. 5 Отверстия в трубе-горелке печи на отработанном масле

Далее по примеру первого резервуара следует изготовить верхний, то есть камеру сгорания. Также как и в первом варианте, крышка должна быть из стали 6 мм толщиной. В этой крышке должно быть вырезано отверстие для дымохода. Также к крышке приваривается перегородка. Изготавливается она из стали 6 мм, и размещается ближе к дымоходному отверстию.

Готовая верхняя камера сгорания приваривается к трубе-горелке. Крышка также должна хорошо прилегать и не образовывать зазоров.

Рис. 6 Все необходимые детали для сборки агрегата на масле своими руками

Все швы соединения, которые делались с помощью сварки нужно проверять на герметичность и зачищать наждаком. Дымоход печи на отработке, которая устанавливается в гараже, должен быть изготовленным из оцинкованной стали, жести, или керамики. Для удобности обслуживания дымоходной трубы следует сделать ее съемной. Так будет удобнее ее чистить.

Перед тем как в гараже установить прибор на отработке нужно его проверить на улице, то есть первый раз, он функционирует вне помещения. Это нужно для безопасности, чтобы понять, что все правильно собрано. Залить нужно около 2 литров масла и производится розжиг. Если сделано все правильно, агрегат на отработке должен полностью разгореться через 5-7 минут.

Если же произошла непредвиденная ситуация и печь загорелась, то ни в коем случае нельзя ее тушить водой, это делается только огнетушителем.

При эксплуатации масляной печи для гаража применяется разное масло, отработанного типа. Например, моторное, трансмиссионное, амортизационное, трансформаторное. Конечно, лучше если масло будет чистым, но даже если оно будет загрязненным ничего страшного. Масло можно самостоятельно очистить или отстоять

Очень важно чтобы в отработанное масло не содержало воду

Для розжига отработанного масла своими руками нельзя использовать легко воспламеняющие вещества, например, бензин или ацетон. При розжиге можно использовать такие катализаторы горения как мазут, керосин, жидкость для розжига костров и т.д. Катализатор должен быть маслянистым. После того как печь работает не нужно доливать топливо, так как эффективность горения резко снизится. Заправка печи на отработанном масле происходит, только после полного сгорания предыдущей порции масла и полного остывания агрегата.

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: “Как сделать печь на отработке из газового баллона – теория и практика”). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

Вначале нам нужно создать корпус – делается это в такой последовательности:

Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
Далее к дну приваривают ножки, которые можно изготовить из болтов.
Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.

Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

Изготавливаем крышку:

Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
Монтируем крышку вместе с приспособлением для подачи топлива.
Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

Емкость для масла с крышкой и заслонкой;
Камера сгорания/пиролиза;
Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днищеПриварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфтуМуфтаСтавлю муфту на местоСтавлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Выводы и полезное видео по теме

Мастера-умельцы не делают секретов из собственных наработок и всегда готовы поделиться достижениями, показать самоделки в работе

Обратите внимание на видео, в котором представлена такая же печь, как в варианте #2, но с некоторыми доработками

Посмотрите, как она работает, каков результат её использования в условиях внешнего мороза для обогрева довольно просторного гаражного помещения.

Ещё раз обращаем ваше внимание на технику безопасности, которую следует соблюдать при использовании самодельных печек на отработке. https://www.youtube.com/embed/vtH5kGZjVAc

https://youtube.com/watch?v=vtH5kGZjVAc

Бросовое горючее, которое может достаться вам, если уж не совсем даром, то за сущие копейки, всегда привлекает внимание рукастых владельцев гаражных мастерских, теплиц или других нежилых помещений, требующих обогрева. Да, талантливые люди могут буквально из отходов сделать необходимую в хозяйстве вещь

Но умение не приходит извне: оно нарабатывается. Возможно, наша информация поможет не только тем, кто уже умеет, но и тем, кто хочет научиться делать всё своими руками

Да, талантливые люди могут буквально из отходов сделать необходимую в хозяйстве вещь. Но умение не приходит извне: оно нарабатывается. Возможно, наша информация поможет не только тем, кто уже умеет, но и тем, кто хочет научиться делать всё своими руками.

Хотите поделиться собственным опытом в сооружении прибора отопления на отработке? У вас есть информация, которая будет полезна посетителям сайта, желающим сделать печку для гаража своими руками? Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме, задавайте вопросы.

Работа печи на масле наглядно

Чудо-печь на отработке для гаража или неотапливаемой мастерской – спасение от холода зимой или в холодные дни межсезонья автолюбителей или умельцев, которые любят что-нибудь смастерить. Тратить электричество на обогрев гаража – затея, которая сильно бьет по карману. Поэтому стоит изучить возможности и принципы работы мини-печек на отработанном масле. Их размеров и мощности как раз хватает на поддержание теплового комфорта в небольшом помещении, в котором, как правило, нет необходимости нагревать воздух круглосуточно.

Авторы разработок стремятся к созданию бездымных печей на отработке, однако, полностью избавиться от дыма невозможно, поэтому, учитывая что испарения от технического масла – вещь малоприятная и далеко не полезная, печи на отработанном масле для дома использовать следует с особыми условиями, исключающими контакт жилых помещений с дымом и испарениями от масла.

Товары для изобретателей. 🔥 Перейти в магазин. Ссылка.

Можно купить готовую или изобрести совершенно новую модель печи, а есть и более простой путь к теплому гаражу – изготовить самодельную печь на масле своими руками, а схема одной очень удачной и популярной печки и инструкции по ее сборке представлены на нашем сайте. Здесь чертеж печи на масле с поддувом.

Как разжечь масляную печь?

Важное правило при разжигании масляной печи – проверить ее тягу. Если тяги нет или она обратная, то печку не следует разжигать. Для создания тяги необходима труба длиной не менее 4 метров, ее положение – вертикальное. В бак заливается небольшое количество масла. В отверстие для масла вкладывается тряпочка, пропитанная маслом или керосином (ни в коем случае не бензином и т.п.!), поджигается и палочкой проталкивается вглубь отверстия.

Далее в печь подливается масло, при этом рекомендуется одеть очки, чтобы сберечь глаза от шипящих брызг водяных капель, которые могут ранее попасть в емкость вместе с маслом. Если тяга хорошая, огонь не пробивается из отверстий в промежуточной трубе печи.

На видео показано, как разжигать печь на отработке (простая печь без поддува).

Как сделать своими руками печь на отработанном масле

Представленная ниже модель печки на отработанном масле – наиболее простой, эффективный и экологичный вариант конструкции для обогрева небольшой мастерской или гаража холодной осенью или зимой. Данная печь на жидком топливе вполне подойдет как базовый элемент котла или электрогенератора при необходимых дополнениях и усовершенствованиях.

Товары для изобретателей. 🔥 Перейти в магазин. Ссылка.

Печи и котлы, работающие на дешевом отработанном масле, в последние годы стали в большом количестве создаваться умельцами, а в настоящее время уже выпускаются на заводах в России и за рубежом. Цена их не столь высока, а экономия существенная. Еще дешевле и интересней для многих сделать печку на отработке своими руками.

А вот такую печку (фото ниже) можно приобрести в этом китайском магазине.

Печку, о которой пойдет речь в этом сообщении, по опыту разных мастеров, можно собрать и сварить за один-два дня. Отзывы тех, кто собрался с силами и изготовил этот тепловой агрегат, чаще самые лестные.
Начальная конструкция была простой, она не предусматривала наличие вентилятора. Над ее усовершенствованием поработал изобретатель Николай Тетюхин. На верхний бак он приварил лабиринт и поставил вентилятор, создав необходимый турбоподдув, тем самым улучшив ее показатели.

Эксплуатационные и технические характеристики самодельной печи на отработке

Печь предназначена для нагрева воздуха в пожаробезопасном помещении.

В качестве топлива допускается использовать моторное масло или вещества, близкие по составу к нему (масло индустриальное, трансмиссионное, трансформаторное, нефтяное масло, соляровое масло, печное топливо, мазут, керосин, дизтопливо).
Внимание! В печи можно использовать масло и только масло! Недопустимо использовать в качестве топлива легковоспламеняющиеся вещества, такие как бензин, растворители, ацетон и т.п.

Схема печки на масле

Технические характеристики

– минимальная высота дымохода 4 м; (расстояние от верхнего края вытяжной трубы до уровня земли). При более короткой трубе дымохода по опыту тех, кто уже экспериментировал, не происходит полного сгорания топлива и выделяется дым.

– диаметр дымохода 102 мм;
– габаритные размеры печи: высота 700 мм, ширина 300 мм, глубина 500 мм;
– масса печи 28 кг.
При использовании отработанного моторного масла типа МГ-10, печь демонстрирует довольно высокие характеристики: расход топлива от 0,5 до 2,0 литров/час; кпд 75%; температура печи – 800-900 градусов, а на выходе из печи – 90 градусов, это позволяет при температуре воздуха на улице минус 35 градусов поддерживать в неотапливаемом небольшом стандартном гараже тепло от плюс 15 градусов до плюс 20 в зависимости от установленного режима работы печки.

Мощность горения Вы можно регулировать от еле теплой печки до раскаленной докрасна (800-900 град С).

Достоинства печи на отработке

1. Самое главное достоинство такой печи на масле – это возможность огромной экономии, так как цена отработанного масла очень низкая или даже нулевая. Иногда можно найти возможность забирать это масло бесплатно как отходы, которые выбрасывается некоторыми предприятиями. Так люди и делают – летом в автомастерской копят масло, а зимой топят им гаражи.
2. Есть польза от такой безотходной печи для природы. Ведь, во-первых, вряд ли все автовладельцы или мастерские, предприятия всегда правильно утилизируют отработку. Во-вторых масло в такой самодельной печи на отработанном масле сгорает практически полностью без остатка, не причиняя вреда природе и здоровью человека.

3. В конструкции печки нет таких усложненных элементов как форсунки и капельницы. Поэтому она проста надежна в изготовлении и эксплуатации. Что привлекает в конструкции данной печки, это наличие подробных
чертежей и, соответственно, возможность сделать печь на отработке своими руками.

Как разжигать печь на отработанном масле

Перед розжигом печи необходимо осмотреть дымоход и печь в целом. Убрать посторонние предметы с печи и из емкости для топлива. Нельзя допускать присутствие воды в этой емкости.

Залить через отверстие небольшое количество масла – 2-3 литра. Для быстрого розжига долить 50-100 грамм жидкости для розжига (керосин, дизтопливо, печное топливо или специальную жидкость). Смочить самодельный бумажный фитиль или ветошь в жидкости для розжига или в масле, поджечь его и опустить в отверстие для топлива на дно емкости для отработанного масла. Немного прикрыть отверстие, оставив щель шириной 1-2 см. Жидкость должна загореться. Регулируя размер щели, разжечь печь до устойчивого горения. Спустя 2-5 минут масло должно закипеть, печь нагревается и входит в рабочий режим.

Здесь скачайте чертеж печи на отработке и подробные инструкции.

Смотрите как изготовить и как работает печь на отработанном масле на видео.

Первый начальный вариант печки
<noscript><img src='/800/600/https/sdelai-lestnicu.ru/wp-content/uploads/6/9/5/695d302e439387afa867c711bb156257.jpg' /></noscript> youtube.com/embed/oRajzkFuOPY» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Доработка печки лабиринтом

Чертежи и сборка на видео (в 2 частях)

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:580px;height:400px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="8813674614"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Далее еще один вариант печи на отработке.

Постройте печь, которая работает на отработанном моторном масле. Свободная энергия и отопление.

Нагрев потребляет много энергии, что приводит к увеличению затрат. Независимо от того, в виде электричества или газа, нагреватель по-прежнему будет принимать значительный куш от вашего бюджета. Разве вы не хотите, чтобы для отопления применялся альтернативный источник энергии? Ну, вы пришли в нужное место.

С небольшим количеством механического волшебства вы можете построить свою собственную печь -нагреватель, которая работает на отработанном моторном масле. Эта система не только помогает снизить затраты как на электроэнергию, так и на топливо, но вы также можете использовать отходы, которые могут загрязнять как почву, так и воду.

Конечно, есть определенные риски при проведении такой сборки (ну, игра с огнем всегда была рискованным предложением). Однако, если вы это исправите, ваш гараж будет более чем готов к холодным дням. Этот нагреватель доказал свою эффективность и все еще может быть улучшен несколькими способами.

Свободная энергия и отопление: моторная мазутная печь.

Построение нагревателя, который работает с использованием отработанного моторного масла, на самом деле прост. Один из видео был построен с использованием нескольких запасных частей. Как сказал бы сам автор, дизайн печи, которую они изготовили, все еще можно улучшить. Работать с нейтак же просто, как ее построить.

Огромное спасибо создателю видеоизображения. “масляную печь я создал и экспериментировал. Это только прототип, используемый для проверки рабочего принципа. Я думаю, будет хорошо нагреть гараж, небольшую мастерскую, сарай или любое другое место, где есть отработанное масло.

как просто сэкономить на отоплении, инструкция от специалиста! Как работает печь на отработке капельного типа, сделанная своими руками?

Что такое отработка и как ее использовать

По сути, это бывшее в эксплуатации моторное масло, смазка двигателя и ходовой части. В процессе работы техники масло, изначально довольно чистый нефтепродукт насыщается шлаками – частицами металла (результат трения и механических повреждений деталей), сажей, солями, смолистыми соединениями. В результате такого насыщения для смазки масло больше не годится, зато оно неплохо горит – что и позволяет использовать продукт в качестве топлива.

Состав отработки сгораем примерно на 85%, и в процессе горения выдает порядка 11 кВт/час тепловой энергии с каждого литра. Таким образом, продукт по своим топливным качествам сравним с дизельным топливом.

Важно: если масло сильно засорено твердыми включениями, перед использованием его желательно фильтровать.

При этом масляная печь на фильтрованной отработке будет работать дольше и лучше, ее придется реже чистить от нагара.

Где стоит использовать самодельную печь на отработке

Поскольку в процессе горения машинное масло, особенно б/у, выделяет не самый приятный запах, да и с точки зрения здоровья не слишком полезно, лучше не использовать печи такого рода в жилых помещениях. Если другого выхода нет, обязателен качественный отвод продуктов сгорания.

Обычно печи монтируют в нежилых помещениях – подсобках, гаражах, сараях, мастерских и так далее – где не требуется постоянное отопление, а лишь прогрев воздуха на относительно короткое время.

Благодаря тому, что даже самые простые конструкции такой «гаражной буржуйки» позволяют регулировать интенсивность горения топлива, можно обеспечить либо экономичный режим его использования и постепенный прогрев помещений, либо усиленный расход с очень быстрым обогревом воздушного объема.

Разновидности печей

Перед тем, как изготовить как сделать печку на отработанном масле – выберете разновидность агрегата.

Пиролизные. Первые по распространенности, благодаря простой сборке, подручных материалов и легкой эксплуатации. В работе удобны, не требуют насосных станций, активной вентиляции и дорогого топлива. Для регуляции жара, достаточно управлять заслонкой. Из недостатков – невозможность поддержания конкретной температуры.
Турбо-горелки. Работают по алгоритму дизельного двигателя. Отработка поступает каплями и сгорает, поэтому их не нужно чистить. Но более требовательны к качеству горючего.

Чертежи и виды конструкции

Оборудование на отработанном масле из газового баллона – простой агрегат для гаража. Достать резервуар легко в пожарных станциях или заказать на вторичном рынке. Дешевые для работы, требуют лишь элементарного электрического инструмента.

Простой способ выглядит так:

Выпустите остаточный газ, скопившийся в баллоне.
Резервуар распиливается поперек. Нам потребуется верхняя часть.
Сбейте вентиль кувалдой (в старых баллонах они часто прикипают к резьбе).
Из листовой стали нужно вырезать диск по диаметру резервуара. Толщина должна быть 4 миллиметра.
Приварите его к кромке.
Из десяти сантиметровой трубы нам потребуется кусок длинной от 60 до 100 сантиметров.
Просверлите в нем отверстия шириной в 8 миллиметров. Всего нужно сделать около пятидесяти штук.
Труба вваривается в место, где ранее располагался вентиль.
На крышке сверлим еще одну дыру в три сантиметра и привариваем к нему трубку с диаметром немного больше. Длинна ее должна быть пять сантиметров. Здесь будет монтироваться заслонка и заливаться горючее.

Укомплектовывать печи на отработанном масле своими руками не потребуется. Хватит наклонного дымохода.

Модель печь с надувом

Способ сложнее в плане сборки и исполнения. Но КПД значительно выше.

Из баллона выпускается весь газ.
В месте вкручивания вентиля, требуется вырезать отверстие. Так как болгарка не может делать такие сложные фигуры – лучше по контуру просверлить небольшие отверстия. Баллоны делаются из стали и не закаливают. Дыра нам понадобится, чтобы вварить трубу.
Сделайте разметку под два проема в стенке. Болгаркой выпиливаются два прямоугольных куска. Их не выкидывайте, так как в дальнейшем они будут использоваться, как двери.
Для их регулировки потребуется вварить обычные петли. Не нужно покупать дешевые. Не должно быть люфта.
Из листа прокатной стали нужно вырезать круг, который будет соответствовать внутреннему диаметру сосуда. По середине в нем делается отверстие в десять см. Его нужно установить между дверцами и хорошо приварит, как на фото.
В трубе шириной в десять сантиметров нужно сделать перфорацию.
Устанавливаем его внутрь блина.

Самый большой недостаток – прогорание металла. Это обязательно будет происходить в месте, где соприкасается пламя и мет.корпус. Но заменить его несложно. Иногда можно приварить заплатку.

Капельная печка

Устройство на отработке капельного типа своими руками собирается легко. Основным конструкционным элементом в них является металлическая чаша, на которую капает топливо. Интенсивность и производительность зависит от габаритов резервуара и температурного режима. Всего есть несколько разновидностей. Есть виды, работающие в стандартном режиме, без дополнительного надува.

Они более гибкие в сборке, так как подача может осуществляться сбоку или сверху, где расположен ствол подачи кислорода.

Изготовление мало разница со структурой печи на отработанном масле своими руками пиролизного типа. Отличается только одной дверцей и чашкой.

Печь с водным контуром

Буржуйка на отработанном масле своими руками комплектуется дополнительным водным контуром. Это емкость, расположенная сверху. Для этого в него ввариваются штуцера, предназначенный для подачи и отведения воды. Его размер напрямую зависит от разновидности циркуляции и длины всей отопительной конструкции.

Если циркуляция создана естественным путем, его длина должна быть больше. Есть вероятность перегрева. Активная циркуляция с помощью насосной станции позволяет сократить его протяженность. Лучше встроить в цепь манометр и термометр, чтобы контролировать параметры.

Для людей, часто работающие в гараже – эта технология будет удобной. Верхнюю камеру можно использовать, как варочную поверхность для приготовления еды. Она не связана с электричеством, поэтому денег вы потратите немного. Производительности будет достаточно, чтобы варить или жарить еду.

Открытый и закрытый тип

Печь на отработке из газового баллона своими руками можно сделать двух видов.

Система открытого типа – это пара камер, которые соединяются трубкой с отверстиями. Верхний отсек открыт, ничем не защищен и поэтому воздух попадает туда напрямую. Сечение трубки же может быть, как круглым, так и квадратным.

Закрытый тип – это самостоятельный прибор, который закрыт со всех сторон. Элемент дожига установлен внутри, изготовленный из трубы с перфорацией. Для них может потребоваться активная вентиляция.

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» – горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения. Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты.

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Плюсы и минусы капельницы

Принцип работы такой установки кардинально отличается в следующем:

Профильная труба размещена внутри общей закрытой камеры, изготовленной, например, из газового баллона.
Топливо поступает в виде капель, дозировано. Камера предварительного разогрева находится под дожигателем.
Для увеличения производительности и качества пиролиза туда же нагнетается воздух, для чего устанавливается электровентилятор.

От принудительной тяги можно отказаться, если увеличить отверстия в дожигателе и установить дымоход большего диаметра. Тогда изготовленная по чертежам печь на отработке с наддувом разрешается эксплуатировать и в случае отключения электроснабжения. Однако есть один минус – сложность исполнения для новичка. Но если действовать осторожно, быть внимательным, то собрать ее не составит труда. А чертежи видео с мастер-классом будет хорошим подспорьем. При этом необходимо учитывать несколько особенностей.Так, наддув всегда направлен в одно место, что приводит к перегреву отдельных частей конструкции. В результате металл прогорает, и приходится все переделывать заново. Поэтому рекомендуется использовать толстостенное железо или нержавейку. Лучше, если труба цельнокатаная.

Приходится думать о том, как правильно организовать топливоподачу. Зато плюсов на порядок больше:

Устройство абсолютно безопасно, так как все рабочие элементы закрыты. Значит, ее можно оставлять без присмотра.
Если сделать печку на отработанном масле с наддувом, можно хорошо сэкономить, ведь расход при наличии водяного контура всего 1,5 литров в час при обогреве 100 квадратов площади.
Минимальная доработка превращает отопительную установку в котел. Достаточно обернуть корпус водяной рубашкой (системой теплообменников).

В процессе эксплуатации устройство несложно настраивать, что позволяет регулировать теплоотдачу и избежать перерасхода топлива.
Чистить такую установку несложно, дополнительного ухода она не требует.
Высота дымоотводящей трубы значения не имеет, равно и погода за окном.

Гари и сажи остается минимум, так как вся жидкость выгорает. Имеет смысл предусмотреть вынимающийся поддон. Тогда чистить будет еще проще.

Особенности устройства печей-капельниц

Состоят такие агрегаты из корпуса прямоугольной или цилиндрической формы. Внутри его располагается топочное отделение, в нижней части которого помещена емкость, предназначенная для отработанного масла, и отверстия, обеспечивающие приток воздуха.

После нагревания топливо испаряется, а далее пары соединяются с воздухом, имеющимся в камере. Образовавшаяся смесь в результате конвекции направляется вверх по топке, где сгорая, выделяет значительное количество тепла.

В верхнюю часть капельной печи на отработке при желании встраивают водяной или воздушный теплообменник, в результате чего появляется возможность равномернее и лучше обогреть помещение или обустроить контур для снабжения горячей водой.

Капельная подача происходит по металлической трубке, которую подводят к масляному испарителю. Второй ее конец выводят наружу и гибким шлангом подключают к баку. В верхнем отделении капельного типа печи на отработке располагается дымовой патрубок, который подсоединяют к дымоходу.

Температура в верхней части агрегата, даже при наличии теплообменника не маленькая, поэтому дымоходную систему нужно монтировать в соответствии с противопожарными правилами. Специалисты не рекомендуют изготавливать такую конструкцию в открытом варианте, поскольку масло может воспламеняться.

Необходимые материалы

газовый баллон на 50 литров — б/у, но без повреждений корпуса;
труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
чугунный тормозной диск от легкового автомобиля;
отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
металлическая труба ½ дюйма — около полуметра;
шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
вентиль шаровый на ½ дюйма;
дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Из чего делают печи-капельницы

Благодаря тому, что агрегат данного типа имеет простое устройство, из листа железа, газового баллона и использованной бочки можно собрать своими руками печку на отработке капельного типа. Единственное требование к ним – это наличие стенки толщиной минимум 4 миллиметра, иначе при работе корпус поведет. Проверенный чертеж печи на отработке из газового баллона поможет правильно и быстро собрать печь.

Наиболее простым и одновременно надежным способом является сборка печки из газового баллона, поскольку он имеет прочный корпус и способен выдерживать высокое давление и нагрев до большой температуры.

устройство и варианты изготовления своими руками

Отслужившее свой срок индустриальное масло является ценным углеводородным сырьём, подлежащим утилизации. Один и способов его применения заключается в сжигании в специальных печах. Печка на отработке способна обогреть жилое и производственное помещение, а сделать ее можно своими руками.

Содержание статьи

Технологии применения

Существуют различные технологии, позволяющие использовать отработанное масло:

тонкая очистка от загрязняющих частиц и суспензий и подготовка для вторичного использования;
разделение на фракции в установках для крекинга с целью получения жидкого печного топлива;
непосредственное сжигание в специально оборудованных топочных камерах, которыми для этой цели может быть оборудован котёл или печка.

Вторичное использование масел по прямому назначению возможно далеко не всегда. Для этой цели годится не любое вторичное сырьё. Очистке с целью повторного использования обычно подвергается отработка одного типа масла (а не смесь различных продуктов). Например, слитое трансмиссионное масло очищается от металлической стружки, твёрдых и жидких загрязнений, после чего вновь заливается в редуктор.

Для осуществления крекинг-процесса требуется наличие оборудования, которое обычно используется на нефтеперерабатывающих заводах. Таким образом, для переработки надо перевозить сырье на специализированные предприятия.

Использование отработки в качестве готового топлива более удобно, его можно осуществлять на месте. Для этой цели пригодно масло любого типа, а также произвольные смеси различных видов масел.

Целесообразность использования отработанного масла

На рынке отопительных агрегатов представлен широкий выбор котлов, воздушных обогревателей и печей заводского изготовления, рассчитанных на сжигание отработанных масел. Они представляют собой разновидность агрегатов, работающих на жидком топливе. Такие установки могут применяться в системах водяного и воздушного отопления зданий различного назначения, таких как жилой коттедж, загородный домик, производственный цех или офис, складское помещение, гараж, теплица.

Обратите внимание! В экономическом отношении применение отопления на отработке имеет важное преимущество – низкую стоимость топлива.

В наибольшей степени это имеет отношение к предприятиям, осуществляющим обслуживание различных видов техники, связанное с заменой масла. Кроме пунктов автосервиса, сюда относятся все крупные промышленные предприятия, имеющие машинный парк автомобильной, строительной и другой техники, депо организаций железнодорожного транспорта, обслуживающие дизельные электровозы.

Все производственные субъекты, перечисленные выше, имеют некоторый, постоянно пополняемый объём отработанных смазочных материалов, подлежащих утилизации. Она, в свою очередь, требует определённых затрат, в том числе и со стороны владельца вторичного сырья. В таких условиях использование отработки в качестве жидкого топлива может принести прямую выгоду.

Рассмотреть возможность организации отопления с использованием масляной отработки также имеет смысл, когда есть возможность дёшево приобретать это топливо регулярно и в достаточных количествах.

Принцип работы горелок на отработке

Отработанное масло как жидкое топливо имеет свои особенности. Во-первых, оно существенно гуще дизельного топлива, по консистенции ближе к мазуту. Во-вторых, и это более важно, отработка чаще всего содержит различные твёрдые и жидкие включения. Это мельчайшая металлическая стружка, образующаяся в результате износа трущихся металлических поверхностей, частицы кокса, возникающие при воздействии на масло высоких температур. При сборе отработанного масла в него могут попадать влага, охлаждающие жидкости и другие посторонние включения.

Особенности технологии сжигания отработанных масел заключаются в следующем:

необходимость предварительной очистки отработки от механических загрязнителей;
разогрев масла перед подачей в камеру сгорания, обеспечивающий повышение текучести топлива и испарение влаги;
особая конструкция самой камеры сгорания, обеспечивающая горение не жидкой субстанции, а паров перегретого масла.

Центральным элементом большинства конструкций горелок котлов и печей на отработке является тарельчатая деталь, на плоскую поверхность которой подаётся предварительно разогретое масло. В процессе работы тарелка разогревается до очень высокой температуры, благодаря чему масло на ней мгновенно испаряется и вспыхивает. Дозированная подача разогретого масла производится через форсунку или капельницу. Изменением интенсивности подачи отработки регулируется нагрузка котла или печки.

Виды конструкций

Полное сгорание такого вида топлива, как масляная отработка, возможно только при его испарении или газификации. Все котлы и печи на отработке используют различные методы газификации. По этому признаку все агрегаты подразделяются на две категории. К первой относятся котлы и печи, осуществляющие предварительную газификацию топлива (имеющие горелки Бабингтона с наддувом). Ко второй – агрегаты, оборудованные испарителями, газифицирующими отработку в процессе сгорания (капельные и пиролизные).

Горелки с наддувом

В основе таких конструкций лежит принцип, запатентованный в своё время Робертом Бабингтоном. Первоначально горелки Бабингтона использовались в котлах и печах, работающих на дизельном топливе. Впоследствии такие горелки стали применяться в некоторых агрегатах, предназначенных для использования в качестве топлива смеси отработанных масел. Принцип работы печей для отработки с наддувом заключается в следующем.

Предварительно разогретая отработка под действием небольшого давления или самотёком подаётся на некую поверхность, обычно имеющую форму полусферы, в которой имеется одно или несколько отверстий малого диаметра. К отверстиям с обратной стороны поверхности подведены трубки, по которым поступает сжатый воздух. При попадании капель горячего масла в струи воздуха, происходит распыление топлива, то есть образование топливно-воздушной смеси, которая подаётся в камеру сгорания. Так обеспечивается оптимальный баланс паров топлива с кислородом, благодаря чему происходит практически полное сгорание отработки.

Избытки масла, которые не были распылены струями воздуха, стекают по поверхности вниз, возвращаясь вновь в топливный бак. Подача воздуха может осуществляться компрессором или напорным вентилятором.

Горелки с капельной подачей топлива

Конструкции такого типа считаются наиболее простыми, поэтому чаще всего используются при кустарном изготовлении горелок своими руками. Камеры сгорания агрегатов капельного типа обычно устроены следующим образом.

В нижней части камеры располагается ключевой элемент конструкций этого вида – чаша-испаритель, на которой происходит процесс горения. Предварительно разогретая отработка подаётся по трубке небольшого диаметра и каплями или тонкой струйкой падает на чашу. Раскалившаяся в процессе горения чаша мгновенно испаряет поступающую жидкость, пары которой тут же воспламеняются. Основная часть камеры сгорания располагается выше испарителя.

Пиролизные котлы на отработке

Процесс пиролиза характеризуется тем, что горение топлива и газифицированных горючих компонентов, называемых пиролизным газом, происходит раздельно. Обычно пиролизные котлы отличаются протеканием процесса горения при недостатке кислорода. Однако данное условие не является обязательным. В какой-то мере пиролиз имеет место при любом сгорании различных веществ.

При горении паров масляной отработки также происходят процессы пиролиза, в результате которого выделяется газ, содержащий горючие компоненты. В конструкциях пиролизных печей созданы условия для полного использования энергии, содержащейся в газах. Для этой цели несколько изменяется устройство камеры сгорания. Удлиняется путь, который проходят горящие газы, движущиеся в направлении дымовой трубы.

Конструктивно это достигается следующим образом. Камера сгорания окружается водяной рубашкой, снабжённой вертикальными сквозными проходами для раскалённых газов, в которых продолжают догорать пиролизные компоненты.

Масляная отработка, поступающая в камеру сгорания печи, испаряется и воспламеняется в нижней области камеры. При этом часть вещества сгорает сразу, выделяя тепло, другая часть под воздействием температуры подвергается пиролизному разложению. Продукты этого разложения вместе с раскалёнными газами поднимаются в верхнюю область камеры, нагревая при этом водяную рубашку печи или котла. По ходу своего движения продукты пиролиза продолжают тлеть в условиях недостатка кислорода, потреблённого открытым пламенем сгоревшей части топлива.

Далее горящие газы, достигая закрытого верхнего торца, двигаются через проходы в водяной рубашке. Они направляются опять вниз, где располагается выход к дымовой трубе. На протяжении этого зигзагообразного пути происходит догорание частиц топлива, сопровождающееся теплоотдачей от камеры сгорания к водяной рубашке.

Очевидно, что такой замысловатый путь догорающие газы не в состоянии пройти только под воздействием естественной конвекции. Для обеспечения работоспособности такого устройства печи необходимо наличие дополнительного дутья. Принудительный приток воздуха обеспечивается обычно вентилятором с регулируемыми оборотами, направляющим воздух вниз камеры сгорания. Для увеличения экономичности печи или котла забираемый из атмосферы воздух перед подачей в камеру сгорания можно нагревать, используя тепло выходящих дымовых газов.

Печь на отработке из газового баллона

Следует заметить, что цены на заводские агрегаты, рассчитанные на сжигание масляной отработки довольно высоки. Это относится как к европейским, так и отечественным продуктам. С другой стороны, основы конструкции камеры сгорания таких отопительных приборов очень просты. Эти два обстоятельства привели к тому, что многие пытаются самостоятельно изготовить печку на отработке, при этом имеется множество успешных примеров.

Печь-буржуйка отличается от котла тем, что отапливает то помещение, в котором она установлена путём нагревания окружающего воздуха своими стенками. Как отопительное устройство печь уместно использовать для обогрева гаража, сарая, небольшой мастерской.

При выборе подручных материалов, из которых можно сварить печь своими руками, мастера часто останавливаются на газовых баллонах. Действительно, форма и размер этих ёмкостей почти идеально подходят для изготовления корпуса печи. Чаще используются резервуары от газобаллонного оборудования автомобилей, которые имеют форму цилиндра с закруглёнными торцами.

В торце баллона, который будет располагаться внизу, прорезается отверстие для приваривания перфорированной трубы диаметром около 100 мм. Это будет камера сгорания. Перфорированная часть располагается внутри баллона.

Чашей-испарителем будет служить нижний выпуклый торец баллона. Подача топлива осуществляется через трубу, проходящую насквозь через верхний торец, а выпускная труба приваривается к боковой поверхности баллона в его верхней части.

Вместе с подачей топлива следует предусмотреть принудительное нагнетание воздуха в камеру сгорания. Для этого часто используют автомобильные вентиляторы, производительность которых можно регулировать, изменяя напряжение питания.

Для изготовления печки на отработке своими руками нужны чертежи, которые необходимо составить самостоятельно, либо воспользоваться готовыми.

Как изготовить печь из листового металла

Использовать листовой металл при изготовлении самодельной печи в некотором смысле предпочтительней, чем газовый баллон. Стальной лист можно выбрать большей, чем стенки баллона, толщины, что обеспечит более длительную эксплуатацию. По возможности следует выбирать жаропрочную сталь, которая будет лучше работать в условиях высоких температур.

Корпус печи при таком выборе материала будет иметь прямоугольную форму. В остальном конструкция камеры сгорания может быть такой же, как у газобаллонного аналога. Плоская форма верхнего торца печи на отработке может быть использована как варочная поверхность, на которой можно вскипятить чайник и приготовить еду.

Чтобы увеличить площадь варочной поверхности, ввод топлива с наддувом можно осуществлять через боковую стенку агрегата. Схема для изготовления своими руками печи на отработанном масле поможет правильно выбрать материал и выполнить оптимальный раскрой.

Меры безопасности

При эксплуатации печей и котлов, работающих на масляной отработке, следует помнить, что они являются объектами повышенной пожарной опасности в той же мере, как и любые другие отопительные агрегаты на жидком топливе.

Во избежание неконтролируемого возгорания в помещении, где работает печь, необходимо соблюдение следующих правил:

применять следует только тот вид топлива, на который рассчитан используемый агрегат;
применяемое топливо не должно содержать воду, что чревато резким её закипанием в камере сгорания с последующим выбросом пара с горящим маслом;
условия хранения отработки должны исключать ее возгорание и попадание в нее влаги.

Кроме пожарной опасности необходимо помнить о токсичности продуктов горения, удаляемых дымовой трубой. По этой причине очень важно постоянно следить за исправностью системы удаления дымовых газов и не допускать их скопления в обогреваемом помещении.

При использовании отопительных агрегатов заводского производства безопасный уровень эксплуатации обеспечивается соблюдением всех пунктов инструкции для пользователя, а также своевременным и полным проведением мероприятий по техническому обслуживанию оборудования.

Кроме перечисленного, существует достаточно серьёзная опасность получения ожога о печную поверхность, которая разогревается до очень высокой температуры. Расположение устройства должно сводить к минимуму возможность случайного прикосновения к его поверхности незащищённой кожей.

Печь на отработанном масле своими руками

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработкеОтработка

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

баллон от газа на 50 литров;
стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
кусок шланга для подачи топлива;
пару хомутов;
кусок полудюймовой трубы. По ней в печку будет подаваться масло;
вентиль на полдюйма;
петли.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонВ итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

Изготовление поддона для отработки

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днищеПриварил дно

Дальше сделал муфтуМуфтаСтавлю муфту на местоСтавлю муфту на место

Цены на популярные модели сварочных аппаратов

~~Сварочные аппараты~~

Обеспечение подачи масла

В отверстие вставлю трубкуЧерез трубку будет капать отработкаТрубку прихватил сваркойПодрезал трубку

Дальше я работал над системой подачи масла. Для этого взял кусок трубы и приварил его к поддону посредством предварительно подготовленного отверстия. Трубу я заранее подрезал, чтобы струя отработки могла нормально проходить через проем в поддоне.

Это аварийный вентиль и трубка, которая ведет к баку

Провел трубку к баку и поставил вентиль.

Обустройство дымохода

Делаю дымоход

Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественного – трубу просто приварил к отверстию в центре верхушки корпуса.

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Тут видно, как труба проходит через стенуДымоход, вид с улицы

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Делаю завихрительДелаю завихрительДелаю завихрительПоставил завихритель

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Сделал наддувВот что получается

Тепло концентрируется в отсеке топливника.

Бак для масла

Для изготовления бака я взял баллон от фреона. Можете за копейки купить его на любом СТО либо в пункте приема металла. Главное, чтобы игольчатый вентиль этого баллона был в исправном состоянии. С его помощью в будущем вы сможете точно контролировать объем подаваемого топлива.

Бак для масла

Бак соединил с печкой с помощью шланга. Шланг подключил к вентилю. Сам бак закрепил в перевернутом положении.

Для заливки отработки вырезал в баке отверстие.

Обустройство дверец

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

Зазор

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.

Приклепал упорные пластины

Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замок

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печку

Как разжигать и останавливать печь?

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.

Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно.

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Видео – Печь на отработанном масле своими руками

Видео — Различные печи на отработанном масле

Проверка и замена концевого выключателя вентилятора в печи — HVAC How To

Что такое концевой выключатель вентилятора?
Печь имеет два переключателя, называемых концевым переключателем вентилятора и концевым переключателем верхнего предела, эти переключатели могут быть отдельными или в одном корпусе, называемом комбинированным переключателем.

Концевой выключатель верхнего предела
Контрольный выключатель верхнего предела отключает подачу газа в печь, если температура становится слишком высокой.

Например, если двигатель вентилятора остановится, воздух не будет проходить через устройство.Пламя поднимет температуру внутри устройства, и ему некуда будет деваться, становясь все горячее и горячее. В целях безопасности выключатель верхнего предела отключает подачу газа, когда температура становится слишком высокой.

Концевой выключатель управления вентилятором
Выключатель вентилятора считывает температуру внутри печи и, когда температура становится достаточно высокой, включает электродвигатель вентилятора для подачи теплого воздуха в дом. Это используется для того, чтобы холодный воздух не попадал в дом, ожидая, пока газовое пламя достаточно нагреется, прежде чем включится вентилятор.

В зависимости от печи эти два переключателя могут быть отдельными или вместе в так называемом комбинированном переключателе.

В некоторых печах есть два или даже три выключателя верхнего предела, соединенные последовательно и контролирующие температуру в различных точках печи.

Пример концевого выключателя на Amazon
Honeywell L4064B2236 Комбинированное управление вентилятором и предельной печью

Что нужно проверить в первую очередь

Фильтр печи

Засоренный фильтр печи блокирует поступление воздуха в печь и повышает температуру внутри нее.Если температура внутри агрегата становится слишком высокой, концевой выключатель верхнего предела отключит подачу газа к агрегату. Убедитесь, что фильтр исправен.

Электродвигатель вентилятора

Следующее, что нужно проверить, — работает двигатель вентилятора или нет. Если электродвигатель вентилятора не работает и воздух не проходит через устройство, он перегревается, и концевой выключатель верхнего предела отключит подачу газа.

Один из способов проверить это — перейти к термостату и переключить настройку ВЕНТИЛЯТОРА с АВТО на ВКЛ.Если двигатель нагнетателя выдувает воздух из вентиляционных отверстий при ручном включении, то вы знаете, что сам двигатель нагнетателя в порядке, и что-то еще, например, концевой выключатель, вызывает проблему. Если двигатель нагнетателя не включается, это не значит, что двигатель неисправен, другие компоненты могут вызвать остановку двигателя нагнетателя.

Перед проверкой концевого выключателя выключите печь, подождите несколько секунд и снова включите ее. Некоторые печи будут пытаться запустить заданное количество раз (обычно три), если это не удается, то перед тем, как снова заработать, потребуется перезагрузка с отключением питания.

Имейте в виду, что эту проблему могут вызывать и другие факторы. Мы просто пытаемся устранить электродвигатель вентилятора и фильтр как возможные проблемы, поскольку они являются наиболее распространенными.

Чтобы быстро исключить термостат, прочтите этот пост.

Проверка концевого выключателя
Как только вы узнаете, что двигатель нагнетателя работает, а фильтр чист, необходимо проверить концевой выключатель.

Типы концевых выключателей

Электромеханический

Существуют различные типы концевых выключателей. Первый — это электромеханические переключатели, которые имеют круговой диск с механической нижней и высокой уставкой, которую можно регулировать.В переключателях такого типа на одной стороне будет 120 вольт для вентилятора, а на другой стороне будет 24 вольта для газового клапана. Чтобы проверить это, необходимо использовать мультиметр, чтобы увидеть, есть ли непрерывность, когда он достигает заданных температур на нижней и высокой сторонах.

Твердотельный

Другой распространенный тип — это твердотельный выключатель верхнего предела, который имеет меньшую круглую форму. Твердотельные переключатели иногда имеют кнопку сброса, которую следует проверить перед заменой.Их также следует проверить с помощью мультиметра на непрерывность. Хотя это не рекомендуется, некоторые специалисты по обслуживанию в полевых условиях будут использовать перемычку для перемычки соединений на этих типах концевых выключателей, чтобы проверить, вышел ли переключатель из строя. Не используйте перемычку, если не знаете, что делаете.

Если и электродвигатель вентилятора, и концевой выключатель проходят успешно, то другими возможными проблемами могут быть контакторы, печатная плата или газовый клапан и, возможно, термостат.

Где купить концевой выключатель вентилятора?
Концевые выключатели вентилятора можно купить в магазине HVAC или в Интернете.

Некоторые магазины HVAC не продают товары населению из-за высокой доходности, в то время как другие продают, но по завышенным ценам.

Если вы можете подождать несколько дней, я бы посоветовал покупать на Amazon или eBay, так как у них есть большой выбор.

Как проверить реле давления в газовой печи — HVAC How To

Что такое реле давления в газовой печи?
Реле давления газовой печи — это элемент безопасности, который обеспечивает выпуск газа из печи перед запуском.

Реле давления печи посылает сигнал на плату управления печи, которая проверяет работу индукционного двигателя.

Двигатель индуктора вращается, создавая вакуум, который вытягивает токсичные газы, исходящие из пламени.

Прежде чем природный газ войдет в печь и зажжет пламя, он использует реле давления в качестве предохранителя, чтобы знать, что газы выпускаются.

Как работает реле давления в газовой печи?

Когда возникает разрежение, диафрагма реле давления выдвигается и замыкает переключатель.
При отсутствии вакуума диафрагма реле давления не перемещается, а переключатель остается открытым.
Если переключатель остается разомкнутым, печь не включается, так как считает, что двигатель индуктора не включился.

Реле давления имеет диафрагму, которая выдвигается при приложении к ней вакуума.

При отсутствии вакуума диафрагма не вытягивается.

Диафрагма использует подключенный к ней переключатель, который показывает открытое или закрытое состояние в зависимости от того, что делает диафрагма.

Хотя двигатель индуктора может выйти из строя, линия часто забивается и требует прочистки.

Пример реле давления газовой печи на Amazon
LEFOO LF31 Дифференциальное реле давления воздушной печи / вентиляции с подогревом 100 Па

Как проверить реле давления в газовой печи?
Для проверки реле давления используйте мультиметр и измерьте целостность реле при его размыкании и замыкании.

Для проверки переключателя на непрерывность потребуется мультиметр.

В основном, переключатель необходимо проверить, чтобы увидеть, закрывается ли он, когда мембрана давления втягивается.

Для этого снимаются провода реле давления и включается печь. С помощью измерителя проверьте, замыкается ли переключатель. Если он закрывается, это хорошо, если нет, то что-то не так.

Снимите два провода с реле давления и прикоснитесь к ним проводами мультиметра. Мультиметр должен быть настроен на непрерывность считывания.

Вот шаги, указанные ниже.Извините за зернистые изображения, я получу лучшие, когда смогу.

Этапы проверки реле давления в печи

Отсоедините два провода от реле давления.

Два провода были удалены.

Включите печь, и мотор индуктора тяги включится и начнет выдувать воздух из вентиляционного отверстия, создавая разрежение, которое втягивает диафрагму и замыкает переключатель. Мультиметр будет видеть, есть ли какие-либо изменения и замыкается ли переключатель или нет.

Выключатель разомкнут, целостность отсутствует

Переключатель замкнут, непрерывно и исправен.

Где купить реле давления газовой печи
Магазины HVAC продадут вам реле давления, но обычно по завышенным ценам. Если вы можете подождать несколько дней, я бы купил на Amazon, так как у них широкий выбор.

Перед заменой индукционного двигателя или реле давления имейте в виду, что из-за перегиба шланга, засорения дымовой трубы или чего-либо, что мешает индукционному двигателю выталкивать воздух из вентиляционного отверстия, хорошее реле давления не сработает.

Короткий цикл печи? Почему это происходит и как это исправить

Печь с коротким циклом включается, а затем выключается до того, как нагреет ваш дом до заданного значения термостата. Иногда печь с коротким циклом не нагревается перед выключением.

Почему у печи короткий цикл?

Причины короткого цикла печи:

Неисправный датчик пламени (стержень пламени)
Очень грязный фильтр печи
Заблокированные тепловые решетки
Заблокировано выпускное отверстие
Термостат установлен в неправильном месте
Печь, которая слишком велика для вашего дома

Ниже приведены решения для каждой из этих проблем.

Большинство причин легко исправить. Последняя причина может быть дорогостоящей, поскольку требует замены печи. Однако лучше проверить эти возможные другие причины, прежде чем беспокоиться о том, что вам придется заменить печь.

Причины короткого цикла печи

Давайте изучим их по очереди.

1. Неисправный датчик пламени (он же Flame Rod)

Пламя печи отключится почти сразу после того, как загорится.

Короткое время цикла: несколько секунд после розжига горелки. Не путайте запуск двигателя индуктора тяги с розжигом топочной горелки. Электродвигатель индуктора запускается за 30-60 секунд до возгорания газа. Снимите крышку с печи и посмотрите, не горит ли горелка. Или прислушайтесь к его звукам.

Датчик пламени предназначен для определения того, что газовый клапан сработал и не закачивает сырой газ в ваш дом, где он может взорваться, если встретит открытое пламя, как в водонагревателе или газовой плите. Если датчик не обнаруживает пламени, он отключает газовый клапан.

Датчик пламени, который выходит из строя, иногда может работать — он не отключит горящую печь — и не работать в других случаях. Он мог каждый раз отключать пламя печи.

Решение: Очистите или замените датчик пламени (и мы можем помочь!)

Это частая причина коротких циклов, поэтому мы подготовили руководство о том, как определить, неисправен ли датчик пламени. В нем объясняется, как диагностировать неисправный датчик пламени. Есть ссылки на видео по его очистке и по замене.Если у вас есть возможность, любую работу можно исправить самостоятельно. Работа занимает меньше часа.

2. Очень грязный фильтр печи

Грязный фильтр может вызвать перегрев печи.

Короткое время цикла: 2-5 минут. Ключ в том, что печь отключается до того, как ваш дом нагреется. Вы также можете заметить, что из решеток выходит горячий воздух (более теплый, чем обычно).

В вашей печи есть выключатель верхнего предела. Если печь становится слишком горячей, выключатель отключает печь.

Грязный фильтр препятствует потоку свежего холодного воздуха в печь для нагрева и рассеивания. Без свежего воздуха он быстро перегреется.

Решение: Замените фильтр печи. В дальнейшем проверяйте его ежемесячно и при необходимости меняйте.

3. Закрытые тепловые решетки

Это еще одна причина перегрева внутри печи. Грязный фильтр не пропускает достаточно воздуха. Эта проблема не позволяет воздуху выйти из системы.

Короткое время цикла: 3-10 минут. Опять же, печь остановится до того, как в вашем доме станет тепло. Воздух, выходящий из открытых решеток, может быть более горячим, чем обычно.

Воздух выходит из воздуховодов в жилое пространство через решетки, также называемые вентиляционными отверстиями и регистрами.

На тепловых решетках вашего дома, вероятно, есть заслонки, поэтому вы можете контролировать, в какие комнаты будет поступать тепло.

Если слишком много из этих вентиляционных отверстий закрыто, нагнетатель печи не может рассеивать достаточно тепла.В печи будет накапливаться тепло, она перегреется и отключится.

Решение: Откройте некоторые закрытые решетки. Как минимум 75% из них должны быть открыты. Если ящики или мебель блокируют решетку, возможно, вам придется переместить предметы.

4. Заблокировано выпускное отверстие

Это еще одна причина перегрева печи и коротких циклов.

Короткое время цикла: 1-5 минут.

Эта проблема также может быть опасной, так как смертельно опасный угарный газ выходит через вентиляционное отверстие.Если он заблокирован, газ не уйдет и может вытечь из печи в ваш дом.

Самыми частыми причинами закупорки вентиляционного отверстия являются гнезда птиц или животных. Пчелиный улей тоже может это сделать. Обилие снега или льда также заблокирует вентиляционное отверстие. Иногда на вентиляционные отверстия ставят сетки, чтобы не допустить вредителей. Это неправильное дополнение, ведь экраны легко забиваются.

На изображении ниже показан дымоход, выходящий через крышу. Если у вас есть печь с КПД 90% или выше, дымоход может выходить через стену.Следуйте за вытяжным дымоходом, чтобы определить, где он выходит из вашего дома, чтобы вы знали, где его найти снаружи дома.

Решение: Удалите препятствия из выхлопной трубы. Если причиной является гнездо животных или пчелы, специалист по борьбе с животными или вредителями может справиться с этой работой.

5. Термостат установлен в неправильном месте

Возможно, ваш термостат нагревается раньше, чем остальная часть дома.

Короткое время цикла: В любое время, когда дом не отапливается должным образом.

Чаще всего такое случается при установке термостата своими руками, но профессионалы тоже могут совершить эту ошибку.

Если термостат установлен прямо над колосниковой решеткой или на стене подсобного помещения, где находится печь, он быстро нагреется. Когда это произойдет, он достигнет заданного значения раньше, чем должен — задолго до того, как остальная часть вашего дома будет нагрета.

Есть ли рядом с термостатом лампа без светодиодной лампы? Тепло от лампы может также нагреть термостат, что приведет к преждевременному отключению печи.

Решение: Переместите термостат (или лампу). Выберите центральное место для термостата, а не рядом с решеткой или окном, чтобы солнце светило прямо на термостат.

В этом видео обсуждается, где следует и не следует устанавливать термостат. Полезная информация начинается с отметки 0:30.

6. Печь, которая слишком велика для вашего дома

Во многих домах печи слишком велики, потому что установщик считал, что «больше — лучше.«Это неправда, когда речь идет о размере печи, комфорте в помещении и продолжительности работы печи.

Короткое время цикла: в большинстве случаев 3-7 минут.

Когда размер печи подходит для дома, циклы нагрева становятся долгими. Они не вызывают заметных перепадов температуры.

Когда печь слишком большая, она может работать в коротком цикле — запускается, очень быстро нагревается воздух, который достигает термостата, а затем выключается.

Сравните это с вождением автомобиля. Печь правильного размера — это все равно, что двигаться со скоростью 60 миль в час.Слишком большая печь похожа на движение со скоростью 120 миль в час в течение нескольких минут, а затем остановку для отдыха, затем снова ускорение до 120 и повторение цикла. Это неудобно, и это большая трата топлива.

Печь увеличенного размера вызывает больше проблем, чем просто короткий цикл. Мы обсудили 6 проблем с печами, которые слишком велики в этом Руководстве по часто задаваемым вопросам для негабаритных печей.

Решение: Замените печь на печь подходящего размера.

Признаки того, что ваша печь слишком велика, включают короткие циклы, колебания температуры и счета за отопление, превышающие ожидаемые.

Свяжитесь с уважаемой отопительной компанией в вашем районе, чтобы обсудить ваши проблемы. Они могут провести тест, называемый «Ручное испытание под нагрузкой», и другие тесты, чтобы определить, слишком ли велика ваша печь и что с этим можно сделать.

Если вам нужна помощь в поиске опытного, лицензированного и застрахованного специалиста по печи, это легко с нашей опцией бесплатных местных предложений . Для вас нет никаких затрат и никаких обязательств.

Наблюдайте за техником Обсудите эти проблемы

Мы рассмотрели причины 95% коротких циклов.Есть еще несколько довольно редких. Общие и редкие причины обсуждаются в этом видео опытным специалистом по печи.

Это тот опытный профессионал по ремонту, который диагностирует проблему с вашей печью и предложит лучшее решение, когда вы воспользуетесь нашей услугой бесплатных предложений.

Как установить ультрафиолетовый свет HVAC (5 шагов)

Вы заинтересованы в том, чтобы узнать, как установить дезинфицирующий ультрафиолетовый свет внутри вашего HVAC?

Вы попали в нужное место, потому что даже в больницах ультрафиолетовое излучение C используется для дезинфекции медицинского оборудования и операционных.

Я создал это пошаговое руководство по установке ультрафиолетового излучения, чтобы защитить вашу систему кондиционирования от плесени и грибка, что защищает качество воздуха.

Из этой статьи вы узнаете …

Почему вы никогда не должны позволять ультрафиолетовому излучению попадать на глаза или кожу (угроза безопасности)
Как определить лучшее место для размещения ультрафиолетового излучения
Как использовать кольцевую пилу для прорезания металлического канала (и мой выбор верхней кольцевой пилы)
Лучший способ питания бактерицидного УФ-осветителя
Важные действия перед установкой УФ-осветительного прибора (если уже есть плесень)

Пять шагов к установке ультрафиолетового освещения HVAC

№1. Выбор места для установки УФ-излучения

Возможно, наиболее важным шагом является выбор места для установки УФ-излучения. Вы хотите установить его там, где он будет наиболее эффективным и убьет больше всего плесени и грибка.

№2. Просверлить отверстие (отверстия) для УФ-излучения

Самым большим физическим шагом является сверление отверстий в металлической крышке HVAC, чтобы можно было вставить УФ-лампу. Большинство отверстий будут иметь диаметр от 1-1 / 2 до 2-1 / 2 дюйма.

№ 3. S team Бактерицидный ультрафиолетовый свет в печь

На этом этапе вы берете винты и прикрепляете корпус ультрафиолетового светильника к кондиционеру. Не стоит слишком сильно затягивать винты там, где можно повредить пластиковый корпус.

№4. Power Система УФ-освещения кондиционера

После того, как УФ-свет будет защищен, вы захотите добавить мощности к УФ-свету. Обычно (и самый простой) — просто подключить ультрафиолетовый свет к обычной розетке на 120 вольт.

№ 5. Замена и очистка УФ-лампы

После установки единственное реальное обслуживание — это замена лампы ежегодно (или не реже одного раза в два года) и сезонная чистка лампочек.

№1. Выберите место для установки ультрафиолетового светильника

Первым шагом при установке ультрафиолетового светильника для печи является определение наилучшего места на вашей печи или устройстве обработки воздуха. Если бактерицидный ультрафиолетовый свет установлен в неправильном месте, он значительно снизит его эффективность в предотвращении роста плесени или грибка.

Обычно требуется установить систему обработки ультрафиолетовым светом кондиционера, чтобы змеевик испарителя получал наибольшее количество света. Согласно Lincoln Tech, именно змеевик испарителя (и поддон) обычно является источником загрязнений HVAC.

Змеевик испарителя подвержен росту биопленок , которые представляют собой сообщества микроорганизмов, которые слипаются на поверхности. Площадь поверхности змеевика испарителя составляет около 5000 квадратных футов.

Испаритель или А-змеевик — это часть воздухоподготовителя, имеющая медную (или алюминиевую) трубку, через которую проходит хладагент. Он часто имеет форму вигвама или буквы «А» и часто имеет наибольшее скопление пыли и рост плесени.

Однако, если у вас уже был рост плесени в вашей системе отопления, вентиляции и кондиционирования воздуха и есть определенный угол или область кондиционера, которая склонна к плесени, тогда вам следует установить ультрафиолетовый свет, чтобы он больше всего освещал проблемная площадь формы. Нет смысла экспериментировать с местами, если вы уже знаете, что на одном месте вашего кондиционера больше всего растет плесень.

Если вы хотите избавиться от хлопот с установкой ультрафиолетового света самостоятельно, вы можете воспользоваться моим Contractor Search Tool — он предоставит вам бесплатные расценки от местных профессионалов HVAC, которые были проверены и предварительно проверены.

Змеевик испарителя А-образной формы

Лучшее место для установки УФ-лампы, если А-образная форма — выше, в центре и после змеевика.Это позволяет ультрафиолетовому свету кондиционера направить наибольшее количество света на катушку, убивая при этом некоторые микробы, переносимые по воздуху.

Второе лучшее место — под змеевиком испарителя (если есть место). Если ни одно из этих мест невозможно, вы можете установить ультрафиолетовый свет печи по обе стороны от змеевика.

Катушки N-образной формы

Второй наиболее распространенный тип катушки переменного тока после A-катушки — это диагональная N-катушка — она имеет форму N или Z (в зависимости от ориентации). Если змеевик испарителя такой формы, то есть только два варианта. Вы можете установить светильник над катушкой или под ней. Лучше всего устанавливать ультрафиолетовый свет ближе к поддону и там, где будет больше влаги.

Если вы чувствуете, что воздухоочиститель не получает достаточно УФ-излучения, вы всегда можете установить дополнительный УФ-свет в другом месте или с другой стороны змеевика.

Читайте также: Какие ультрафиолетовые лампы лучше всего подходят для HVAC?

№2.Просверлите отверстие (отверстия) для УФ-излучения
Следующим шагом является просверливание отверстия (или двух) в воздухообрабатывающем устройстве для помещений, чтобы УФ-лампа могла проникнуть внутрь устройства.
Все системы дезинфекции УФ-светом устанавливаются таким образом, что основная часть продукта устанавливается снаружи, а внутрь входят только длинные ультрафиолетовые лампочки.
Измерения перед сверлением отверстий
Рекомендуется снять крышку с печи и произвести некоторые измерения.Не следует просверливать отверстие в листе металла только для того, чтобы обнаружить, что это место не подходит для УФ-лампы.
Вы также можете аккуратно вставить ультрафиолетовую лампу в то место, где она будет установлена, чтобы убедиться, что она подойдет правильно.
Не забудьте : не прикасайтесь к УФ-лампе кондиционера. Масла, полученные от вашего мастерства, уменьшат свет лампы и могут повредить ее.
Использование сверла для кольцевой пилы
Некоторые системы ультрафиолетового освещения HVAC поставляются со всем необходимым для установки ультрафиолетового света, включая сверло для кольцевой пилы, за исключением, конечно, электродрели.Если вы купили ультрафиолетовый свет без кольцевой пилы, вам нужно будет купить его, чтобы вы могли вырезать круглое отверстие в металлической крышке HVAC (или воздуховодах).
Для большинства УФ-ламп потребуется отверстие диаметром от 1,5 до 3 дюймов. Я рекомендую купить кольцевую пилу Lenox 2,5 « , потому что в ней уже есть сверло как часть кольцевой пилы. Сначала вставляется сверло, которое помогает захватить листовой металл (и направить кольцевую пилу), а затем кольцевая пила режет фактический 2.5-дюймовое отверстие.
Вы можете узнать цену на кольцевую пилу Lenox 2,5 « на Amazon здесь. Lenox также предлагает разные размеры той же модели.
Отключите питание и используйте бумажный шаблон
Важно сначала отключить Перед установкой ультрафиолетового светильника подключите питание к системе отопления, вентиляции и кондиционирования воздуха — вы не хотите случайно получить удар током. Найдите выключатель в коробке панели и нажмите выключатель.
Большинство продуктов с УФ-лампами переменного тока поставляются с бумажным шаблоном для монтажа.Приклейте шаблон к месту, где вы хотите установить УФ-свет. Шаблон поможет вырезать отверстия на нужном расстоянии друг от друга (при наличии двух лампочек).
Начинайте медленно, разрезая листовой металл, и когда кольцевая пила сделает небольшую канавку, постепенно проталкивайте пилу в воздуховод, чтобы вырезать отверстие. Это может помочь раскачивать сверло вперед и назад, чтобы добиться более эффективного резания.
Читайте также: Как предотвратить появление плесени в кондиционерах (что делать?)
# 3.Привинтите бактерицидный ультрафиолетовый свет к печи
Третий шаг — прикрутите ультрафиолетовый свет к устройству обработки воздуха. Ультрафиолетовый продукт должен поставляться с несколькими винтами для установки. Просто используйте аккумуляторную дрель или крестовую отвертку, чтобы закрепить ультрафиолетовый свет на металле.
Следите за тем, чтобы винты не закручивались слишком сильно, так как это может привести к растрескиванию пластика УФ-излучения. Напоминаем, что не включайте ультрафиолетовую лампу, пока она не будет полностью установлена. Ультрафиолетовый свет может обжечь кожу и повредить глаза.
№4. Электропитание системы ультрафиолетового излучения кондиционера
Теперь, когда дезинфицирующее средство ультрафиолетового излучения прикреплено к печи, вы хотите запитать систему. Большинство новых ультрафиолетовых ламп будут поставляться с удлинителями длиной 5-7 футов. Все, что вам нужно сделать, это подключить устройство к существующей розетке. В большинстве подсобных помещений уже есть розетки.
Другой вариант — подключить ультрафиолетовый свет к печи. Вы даже можете подключить его так, чтобы УФ-свет включался только при включении печи или кондиционера, поэтому он не горит 24 часа.
После того, как вы подключили ультрафиолетовый свет, просто нажмите выключатель питания на устройстве и проверьте смотровое стекло, чтобы убедиться, что ультрафиолетовый свет действительно горит. В смотровом стекле должно быть голубоватое свечение.
Лучшее УФ-освещение для ОВКВ
Мои любимые УФ-лампы для систем ОВК производятся компанией под названием OdorStop .
Эта УФ-лампа OdorStop включается только тогда, когда ваша система отопления, вентиляции и кондиционирования воздуха включена — это означает, что она сэкономит энергию и продлит срок службы вашей лампы.Он также предназначен для установки на стороне возвратного воздуховода, что снижает вероятность того, что ультрафиолетовый свет повредит любую критическую проводку HVAC или другие пластиковые детали. Вы можете посмотреть цену на УФ-свет OdorStop здесь, на Amazon.

№ 5. Замена и очистка УФ-лампы
Срок службы большинства УФ-ламп составляет около года. Если горит синий свет, это не значит, что лампочка не требует замены. Фактическая частота УФ-С, убивающего плесень, составляет , невидимое для человека .Устройство может излучать синий свет, но он больше не излучает достаточную частоту УФ-С.
Также рекомендуется очищать УФ-лампу каждые несколько месяцев или после каждого сезона. Чтобы очистить устройство, вам нужно вынуть лампочку и очистить ее мягкой тканью без ворса, например тряпкой из микрофибры. Для очистки колбы от пыли и мусора можно использовать обычный раствор для чистки стекла.
Читайте также: Убивает ли УФ-свет плесень? (Насколько эффективно?)
Каков практический результат установки ультрафиолетового излучения для HVAC?
Если вы будете следовать шагам, описанным в этом руководстве, не составит большого труда установить ультрафиолетовый свет для уничтожения плесени и грибка в вашем кондиционере для воздуха в помещении.Основная идея состоит в том, чтобы вырезать отверстие в наиболее подходящем месте, вставить лампу, закрепить лампу винтами и подключить ее.
Если у вас есть все принадлежности, вы сможете установить ультрафиолетовый свет в течение 15 минут. до 30мин. Однако, если вы хотите подключить ультрафиолетовый свет к мощности вашей печи, это может занять больше времени. Помимо этого варианта, использование кольцевой пилы для вырезания отверстий, вероятно, будет самым сложным аспектом установки УФ-света.
Однако установка ультрафиолетового излучения может быть проблемой, если у вас нет оборудования или навыков DIY.Вы можете ознакомиться с моим инструментом поиска подрядчиков , который я создал, чтобы мои читатели могли бесплатно получать расценки от местных подрядчиков, прошедших предварительную проверку.
Поиск и устранение неисправностей в печи | Распространенные проблемы с печью и простые решения
Печь — залог комфорта и выживания в холодную зимнюю погоду. Без него мы бы все еще жались к кострам, чтобы согреться. К сожалению, печи нуждаются в регулярной профессиональной настройке и уходе за домом, чтобы они работали надежно и эффективно.
Однако даже при надлежащем техническом обслуживании печи могут выйти из строя и вызвать проблемы, препятствующие нормальному функционированию. Если ваша печь работает неправильно или отказывается включаться, сначала ознакомьтесь с этими советами по устранению неисправностей печи, прежде чем обращаться к специалистам.
Проверить фильтр печи
Первое, что нужно проверить, это воздушный фильтр. Со временем фильтры печи загрязняются. Грязь и пыль могут быстро засорить фильтр, что затрудняет воздушный поток, ухудшает качество воздуха в помещении и в некоторых случаях может даже помешать включению печи.Это также может стать причиной возгорания и преждевременного выхода из строя из-за чрезмерного количества пыли и грязи.
Выключите термостат и выключите печь, прежде чем проводить какие-либо работы с печью.
Проверяйте воздушный фильтр каждые 30 дней (установите напоминания календаря).
Поднесите фильтр к источнику света — если свет не может легко проходить, его следует очистить или заменить.
При установке нового фильтра помните, что стрелки должны указывать в направлении воздушного потока.
Убедитесь, что вы надежно закрепили съемную панель.
Проверить термостат
Убедившись, что фильтр печи чистый и правильно установлен, проверьте термостат.
Убедитесь, что он установлен на «обогрев», и попробуйте установить температуру как минимум на 5 градусов выше текущей температуры в помещении.
Если термостату нужны новые батарейки, замените их.
Для электромеханических термостатов может потребоваться открыть его и слегка протереть пыль.Используйте мягкую кисть или что-то подобное, чтобы слегка смахнуть грязь и пыль, в том числе вокруг металлических катушек и контактных пластин. Если ваша кисть слишком большая, попробуйте мягкую бумагу.
Проверьте расположение термостата и убедитесь, что он не получает ложных показаний от солнечного света, ламп, духовок, обогревателей или любого другого источника тепла. Если термостат получает неправильный ввод, он отправит неправильный вывод.
Проверить выключатель печи и электрическую панель
Иногда фильтр и термостат в порядке.Вместо этого проблема могла быть в мощности.
Проверьте выключатель печи, расположенный рядом с печью. Возможно, кто-то случайно выключил его. Попробуйте снова включить. Если это не сработает, перейдите к электрической панели.
Убедитесь, что на коробке выключателя или предохранителя включено питание.
Если ваша коробка выключателя правильно промаркирована, убедитесь, что выключатель HVAC включен. Даже если у вас нет этикеток, ищите выключатель, расположенный в противоположном направлении от остальных.Это выключатель, который вы хотите снова включить вместе с остальными.
Чтобы перезагрузить выключатель, полностью выключите выключатель, прежде чем снова включить его. Вы должны услышать щелчок.
Чтобы восстановить питание блока предохранителей, поищите плавкий предохранитель с измененным цветом. Отвинтите предохранитель и замените его предохранителем точно такого же размера и типа. Лучший способ найти замену предохранителю — это пойти в магазин с предохранителем и заменить его на идентичный.
Включите вашу печь и посмотрите, восстановило ли это питание вашей печи.Если питание по-прежнему отсутствует или выключатель продолжает срабатывать, обратитесь к специалисту.
Предупреждение: Убедитесь, что ваши руки и ноги полностью сухие, прежде чем пытаться сбросить питание. Если есть какие-либо признаки электрического повреждения или влаги, или вы чувствуете себя неудобно, ничего не трогайте и немедленно обратитесь к квалифицированному электрику.
Ch Пламя печи eck
Пламя вашей печи должно быть здорового синего цвета с небольшим желтоватым кончиком.Синее пламя указывает на то, что ваша газовая печь сжигает топливо безопасно и эффективно.
Если пламя красного, желтого, пурпурного, зеленого или любого другого цвета, кроме синего, немедленно обратитесь к специалисту. Никогда не пытайтесь исправить цвет пламени печи самостоятельно.
Pilo т газовый клапан
Если вы пойдете проверить пламя печи и оно погаснет, вам нужно будет снова его зажечь. Хотя вы можете повторно зажечь пилотный двигатель самостоятельно, будьте особенно осторожны и обратитесь к руководству пользователя для получения надлежащих инструкций.
Не забудьте выключить газ примерно на 10-15 минут, прежде чем пытаться снова зажечь пилот. Если вы продолжаете чувствовать запах газа, не продолжайте! У вас может быть утечка, и в этом случае вам следует немедленно покинуть дом и позвонить в свою газовую компанию и пожарную службу на безопасном расстоянии.
Если у вас есть сомнения, не стесняйтесь обращаться к нам.
Надежно закрепите переднюю панель
Следуйте инструкциям производителя, чтобы правильно закрепить съемную панель.Многие печи не будут работать, если панель не прижата до упора.
Убедитесь, что все вентиляционные отверстия и регистры открыты и разблокированы
Иногда ваша печь работает, но ваши комнаты не получают должного тепла или воздушного потока. Осмотрите весь дом на предмет наличия решетки подачи и возврата. Все они должны быть полностью открыты и не иметь препятствий.
Убедитесь, что нет ковров, мебели или чего-либо еще, ограничивающего поток воздуха.Заблокированные вентиляционные отверстия и регистры не только повлияют на ваш комфорт, но и могут привести к утечкам в воздуховодах из-за чрезмерного давления воздуха и преждевременного ремонта и поломок системы вентиляции и кондиционирования. Закрывать форточки и регистры в неиспользуемых комнатах — НЕ лучшая идея. Вы не сэкономите лишних денег и в конечном итоге создадите больше проблем для вашей системы отопления.
Очистить или заменить воздушный фильтр
Устранение проблем с термостатом — при необходимости замените батареи
Установите термостат на нагрев и на более высокую температуру, чем текущая комнатная температура
Проверить электрическую панель на предмет перегоревших предохранителей или сработавших автоматов
Выключатель питания возле печи включен
Проверить контрольную лампу, при необходимости повторно зажечь контрольную лампу
Открыть все форточки и регистры
Правильно установите и закрепите панели доступа (в качестве предохранительного механизма некоторые печи не включаются, если панели доступа не установлены должным образом)
Обратитесь к квалифицированному специалисту по HVAC
Дополнительные советы по устранению неисправностей и ремонту печи.
В случае сомнений позвоните специалисту
Если у вас возникли проблемы с печью, не стесняйтесь обращаться за помощью к Service Champions.
Печь — залог комфорта и выживания в холодную зимнюю погоду. Без него мы бы все еще жались к кострам, чтобы согреться. К сожалению, печи нуждаются в регулярной профессиональной настройке и уходе за домом, чтобы они работали надежно и эффективно.
Однако даже при надлежащем техническом обслуживании печи могут выйти из строя и вызвать проблемы, препятствующие нормальному функционированию.Если ваша печь работает неправильно или отказывается включаться, сначала ознакомьтесь с этими советами по устранению неисправностей печи, прежде чем обращаться к специалистам.
Проверить фильтр печи
Первое, что нужно проверить, это воздушный фильтр. Со временем фильтры печи загрязняются. Грязь и пыль могут быстро засорить фильтр, что затрудняет воздушный поток, ухудшает качество воздуха в помещении и в некоторых случаях может даже помешать включению печи. Это также может стать причиной возгорания и преждевременного выхода из строя из-за чрезмерного количества пыли и грязи.
Выключите термостат и выключите печь, прежде чем проводить какие-либо работы с печью.
Проверяйте воздушный фильтр каждые 30 дней (установите напоминания календаря).
Поднесите фильтр к источнику света — если свет не может легко проходить, его следует очистить или заменить.
При установке нового фильтра помните, что стрелки должны указывать в направлении воздушного потока.
Убедитесь, что вы надежно закрепили съемную панель.
Проверить термостат
Убедившись, что фильтр печи чистый и правильно установлен, проверьте термостат.
Убедитесь, что он установлен на «обогрев», и попробуйте установить температуру как минимум на 5 градусов выше текущей температуры в помещении.
Если термостату нужны новые батарейки, замените их.
Для электромеханических термостатов может потребоваться открыть его и слегка протереть пыль.Используйте мягкую кисть или что-то подобное, чтобы слегка смахнуть грязь и пыль, в том числе вокруг металлических катушек и контактных пластин. Если ваша кисть слишком большая, попробуйте мягкую бумагу.
Проверьте расположение термостата и убедитесь, что он не получает ложных показаний от солнечного света, ламп, духовок, обогревателей или любого другого источника тепла. Если термостат получает неправильный ввод, он отправит неправильный вывод.
Проверить выключатель печи и электрическую панель
Иногда фильтр и термостат в порядке.Вместо этого проблема могла быть в мощности.
Проверьте выключатель печи, расположенный рядом с печью. Возможно, кто-то случайно выключил его. Попробуйте снова включить. Если это не сработает, перейдите к электрической панели.
Убедитесь, что на коробке выключателя или предохранителя включено питание.
Если ваша коробка выключателя правильно промаркирована, убедитесь, что выключатель HVAC включен. Даже если у вас нет этикеток, ищите выключатель, расположенный в противоположном направлении от остальных.Это выключатель, который вы хотите снова включить вместе с остальными.
Чтобы перезагрузить выключатель, полностью выключите выключатель, прежде чем снова включить его. Вы должны услышать щелчок.
Чтобы восстановить питание блока предохранителей, поищите плавкий предохранитель с измененным цветом. Отвинтите предохранитель и замените его предохранителем точно такого же размера и типа. Лучший способ найти замену предохранителю — это пойти в магазин с предохранителем и заменить его на идентичный.
Включите вашу печь и посмотрите, восстановило ли это питание вашей печи.Если питание по-прежнему отсутствует или выключатель продолжает срабатывать, обратитесь к специалисту.
Предупреждение: Убедитесь, что ваши руки и ноги полностью сухие, прежде чем пытаться сбросить питание. Если есть какие-либо признаки электрического повреждения или влаги, или вы чувствуете себя неудобно, ничего не трогайте и немедленно обратитесь к квалифицированному электрику.
Ch Пламя печи eck
Пламя вашей печи должно быть здорового синего цвета с небольшим желтоватым кончиком.Синее пламя указывает на то, что ваша газовая печь сжигает топливо безопасно и эффективно.
Если пламя красного, желтого, пурпурного, зеленого или любого другого цвета, кроме синего, немедленно обратитесь к специалисту. Никогда не пытайтесь исправить цвет пламени печи самостоятельно.
Pilo т газовый клапан
Если вы пойдете проверить пламя печи и оно погаснет, вам нужно будет снова его зажечь. Хотя вы можете повторно зажечь пилотный двигатель самостоятельно, будьте особенно осторожны и обратитесь к руководству пользователя для получения надлежащих инструкций.
Не забудьте выключить газ примерно на 10-15 минут, прежде чем пытаться снова зажечь пилот. Если вы продолжаете чувствовать запах газа, не продолжайте! У вас может быть утечка, и в этом случае вам следует немедленно покинуть дом и позвонить в свою газовую компанию и пожарную службу на безопасном расстоянии.
Если у вас есть сомнения, не стесняйтесь обращаться к нам.
Надежно закрепите переднюю панель
Следуйте инструкциям производителя, чтобы правильно закрепить съемную панель.Многие печи не будут работать, если панель не прижата до упора.
Убедитесь, что все вентиляционные отверстия и регистры открыты и разблокированы
Иногда ваша печь работает, но ваши комнаты не получают должного тепла или воздушного потока. Осмотрите весь дом на предмет наличия решетки подачи и возврата. Все они должны быть полностью открыты и не иметь препятствий.
Убедитесь, что нет ковров, мебели или чего-либо еще, ограничивающего поток воздуха.Заблокированные вентиляционные отверстия и регистры не только повлияют на ваш комфорт, но и могут привести к утечкам в воздуховодах из-за чрезмерного давления воздуха и преждевременного ремонта и поломок системы вентиляции и кондиционирования. Закрывать форточки и регистры в неиспользуемых комнатах — НЕ лучшая идея. Вы не сэкономите лишних денег и в конечном итоге создадите больше проблем для вашей системы отопления.
Очистить или заменить воздушный фильтр
Устранение проблем с термостатом — при необходимости замените батареи
Установите термостат на нагрев и на более высокую температуру, чем текущая комнатная температура
Проверить электрическую панель на предмет перегоревших предохранителей или сработавших автоматов
Выключатель питания возле печи включен
Проверить контрольную лампу, при необходимости повторно зажечь контрольную лампу
Открыть все форточки и регистры
Правильно установите и закрепите панели доступа (в качестве предохранительного механизма некоторые печи не включаются, если панели доступа не установлены должным образом)
Обратитесь к квалифицированному специалисту по HVAC
Дополнительные советы по устранению неисправностей и ремонту печи.
В случае сомнений позвоните специалисту
Если у вас возникли проблемы с печью, не стесняйтесь обращаться за помощью к Service Champions.
Печи с принудительным воздухом | Основы, обслуживание и многое другое
Что вы можете сделать для обслуживания своей печи с принудительной подачей воздуха?
Простое обслуживание обеспечит бесперебойную работу печи с принудительной подачей воздуха. Убедитесь, что вы отключили электричество в печи, прежде чем снимать панель доступа.
Регулярно заменяйте воздушные фильтры
Как вы понимаете, забитые фильтры замедлят поток теплого воздуха в вашем доме. Некоторые специалисты рекомендуют менять фильтры каждый месяц. Если у вас есть постоянный фильтр (из пластика или алюминия), вы можете просто помыть его и использовать повторно. Электростатические воздушные фильтры содержат полиуретановые и полипропиленовые волокна и действуют как магнит, притягивая пыль, плесень и другие частицы в воздухе. Они, как правило, немного дороже одноразового фильтра, служат долго и должны часто пылесосить.Перед чисткой ознакомьтесь с инструкциями производителя.
Проверить герметичность
Проверьте воздуховоды, чтобы убедиться, что теплый воздух не выходит через трещины или отверстия, прежде чем он попадет в жилые помещения. Это можно сделать разными способами. В этом старом доме есть видео, в котором показано несколько способов, в том числе использование дымового карандаша для обнаружения утечек. Затем вы можете произвести ремонт в любых доступных местах, используя мастику для каналов в неровных местах или местах с острыми краями.Советник по экологическому строительству описывает мастику как «липкий, незатвердевающий материал с консистенцией между майонезом и гладким арахисовым маслом». На гладких стыках вместо мастики люди часто обматывают воздуховод изолентой, чтобы предотвратить утечки. Однако специалисты советуют не использовать стандартную клейкую ленту на тканевой основе, так как со временем она ослабнет. Вместо этого используйте изоленту с фольгой.
Проверить вентилятор
Если у вас вентилятор с прямым приводом, возможно, вам просто нужно его пропылесосить.Если задействован ремень вентилятора, обратитесь к специалисту по обслуживанию для проверки натяжения.
Удалите все препятствия
Осмотрите воздухозаборники и регистры тепла, чтобы убедиться, что они не закрыты мебелью или драпировками.
Каков ожидаемый срок службы печи с принудительной подачей воздуха?
Срок службы печи с принудительной подачей воздуха хорошего качества составляет около 15 лет. По истечении этого времени уплотнения и двигатель вентилятора начинают изнашиваться.Конечно, правильное обслуживание и замена изношенных деталей влияют на срок службы печи.
Как и большинство обогревателей, некоторые специалисты рекомендуют, чтобы у вас был сертифицированный специалист по обслуживанию каждый год, чтобы проверять вашу печь, чтобы убедиться, что она не теряет теплый воздух, прежде чем он попадет в воздуховоды. Они также проверит теплообменник, датчик пламени, контрольную лампу, вентилятор и двигатель.
Что хочет знать ваша страховая компания?
Ваша страховая компания может захотеть узнать возраст и тип печи в доме, а также тип топлива.По истечении ожидаемого срока службы печи она не только может работать менее эффективно, что приведет к увеличению счета за электроэнергию, но и может выйти из строя, или контрольная лампа может погаснуть, что может вызвать серьезные проблемы с замерзанием, если это произойдет в печи. середина зимы.
Содержание печи в хорошем состоянии и в хорошем состоянии поможет вам и вашей страховой компании расслабиться.
Другие часто задаваемые вопросы
В чем разница между центральным отоплением и приточным воздухом?
Эти два термина могут использоваться как взаимозаменяемые, поскольку они просто разные способы обозначения одного и того же процесса нагрева.Однако существует большая разница, если вы используете термин «система кондиционирования воздуха», поскольку он конкретно относится к системам кондиционирования воздуха.
Сколько будет стоить новая печь?
Большинство домовладельцев могут рассчитывать заплатить от 2500 до 5000 канадских долларов за установку печи с принудительной подачей воздуха в своем доме. Однако цены могут сильно различаться в зависимости от специфики системы, которую вы планируете установить, и общей конструкции вашего дома, поэтому обязательно внимательно изучите, прежде чем совершать покупку.
Это принудительное воздушное отопление: газовое или электрическое?
Печи с принудительной подачей воздуха доступны в различных вариантах, включая не только газовые и электрические, но также пропановые, масляные и другие. Вы можете проверить свою печь на наличие газовых линий или электропроводки, чтобы самостоятельно выяснить, какой тип установлен в вашем доме, но будьте осторожны, чтобы не повредить контрольную лампу, проводку или любые другие важные или опасные материалы.
Является ли принудительное воздушное отопление более эффективным, чем лучистое?
По данным U.На веб-сайте Energy Savers Министерства энергетики США правильно установлено и обслуживается лучистое отопление более эффективно, чем сравнимое принудительное воздушное отопление. Разница в первую очередь связана с непосредственным излучением тепла, которое может излучаться непосредственно в комнату и, следовательно, терять меньше тепла, чем нагнетаемый воздух, когда он проходит через воздуховоды вашего дома.
Хотите узнать больше? Посетите наши ресурсные центры, чтобы найти сотни полезных статей, созданных специально для домовладельцев, владельцев квартир, домовладельцев и арендаторов.Затем получите онлайн-предложение менее чем за 5 минут и узнайте, насколько доступным может быть индивидуальное страхование жилья.
.
No related posts.
