Как сделать кессон для скважины своими руками

Все больше городских жителей приобретают в собственность не квартиры, а земельные участки в пригороде. Воздух там чище, шума меньше, да и цены на землю не могут не радовать глаз. Однако приняв решение перебраться в собственный дом, следует учитывать, что вам придется самостоятельно распланировать и проложить на своем участке все необходимые коммуникации. Одним из важных этапов организации автономной системы водоснабжения дома в условиях отсутствия центральной канализации является установка кессона на скважину. Прежде чем узнавать, как сделать кессон для скважины своими руками, необходимо выяснить, что он из себя представляет.

Вернуться к содержанию

Устройство кессона для скважины

Проводка коммуникаций в частном доме предполагает в том числе и наличие системы подачи чистой питьевой воды. Для правильного монтажа системы водопровода необходимо учесть несколько важных моментов.

Во-первых, водопровод должен либо находиться на глубине ниже уровня промерзания грунта, либо быть снабженным системой активного обогрева. Такая система обходится недешево, поэтому кессон, зарытый на глубине около двух метров, считается более дешевым, но не менее эффективным способом организации подачи воды.

Устройство кессона для скважины

Кессон представляет собой герметичную емкость цилиндрической или квадратной формы, выполненную из водонепроницаемых материалов. Он помогает защитить воду из скважины от смешивания с грунтовыми водами, а также замерзания в зимний период. В условиях суровой русской зимы кессон дополнительно утепляют при помощи вспененного полимера или пенопласта. Снизу в кессон входит обсадная труба скважины, а с боку выходят трубы водоснабжения.

Размеры кессона в каждом отдельном случае рассчитываются индивидуально. Нет смысла делать кессон большого размера, так как в таком случае вы просто потратите лишние строительные материалы. Обычно кессон строят с расчетом на то, чтобы одному человеку внутри кессона было удобно проводить обслуживание и ремонтные работы. Для этих целей, как правило, достаточно сделать кессон диаметром один метр, и высотой около двух метров. Таких размеров будет достаточно, чтобы свободно разместить внутри кессона насос, автоматику для его управления, манометры и фильтры и уберечь его от промерзания.

Вернуться к содержанию

Виды кессонов для скважин

Кессон из пластика для скважины сегодня встречается довольно часто, хотя производить такие кессоны стали относительно недавно. По сравнению со всеми другими видами кессонов, пластиковые кессоны обладают рядом весомых преимуществ:

• Такой кессон не гниет и не ржавеет со временем;
• Он очень легкий, что значительно упрощает процесс монтажа;
• Пластик обладает хорошими изоляционными свойствами.

При всех его плюсах, обойдется такой кессон дороже, чем другие разновидности. Однако можно сэкономить, сделав пластиковый кессон для скважины своими руками.

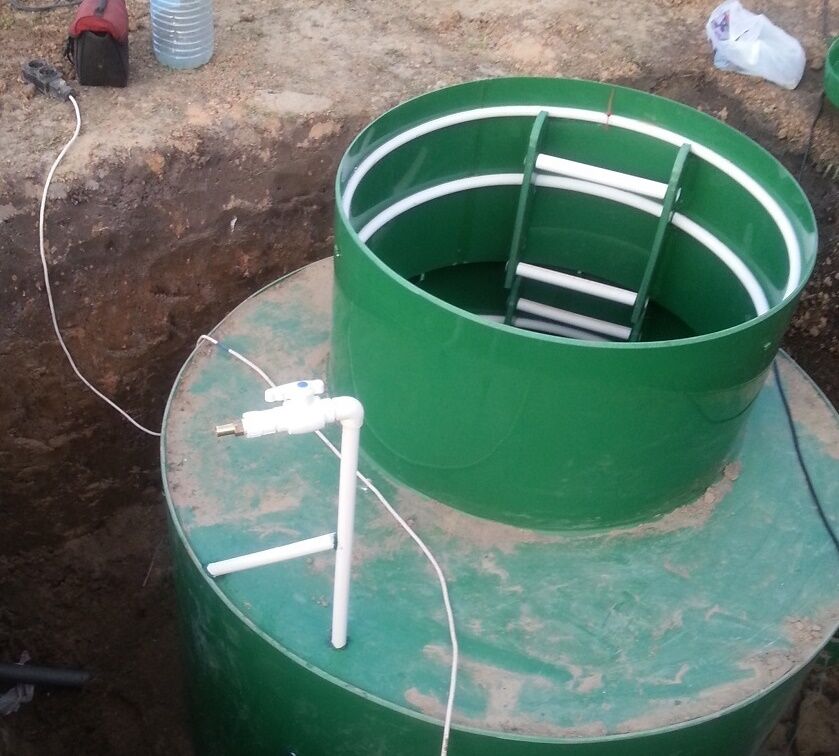

Кессон из пластика

Бетонный кессон для скважины, наоборот, используется с каждым годом все реже. Для изготовления кессона такого типа используют либо готовые железобетонные кольца, которые много весят и дорого стоят, либо жидкий бетон с армированием. Чтобы бетонный кессон не проседал, а качество воды в нем всегда оставалось на должном уровне, требуется надежная гидроизоляция и устойчивый фундамент, что также повышает общую стоимость работ.

Железобетонный кессон

Кессон для скважины из кирпича один из самых долговечных. Главный его недостаток – это высокая стоимость. Имея хотя бы базовые навыки каменщика, сложить такую примитивную конструкцию большого труда не составит. Кроме того, кирпичному кессону, так же как и бетонному, требуется качественная и надежная гидроизоляция.

Кирпичный кессон для скважины

Металлический кессон изготавливают из стали. Простота конструкции и легкий монтаж кессона для скважины из металла являются главными его преимуществами. Металлический кессон — это сварная металлическая коробка из металла толщиной 4 мм, обработанная изнутри и снаружи специальным антикоррозийным покрытием. Для тех, кто не умеет или не хочет работать со сварочным аппаратом, продаются готовые металлические кессоны.

Кессон из стали

Вернуться к содержанию

Как правильно сделать кессон для скважины

Технология строительства кессона для скважины для каждого из описанных выше видов кессонов будет различаться. Однако при строительстве любого кессона потребуется провести подготовительные землеройные работы.

• Вначале необходимо выкопать на месте выхода обсадной трубы скважины яму диаметром на 10-15 см больше, чем планируемый размер кессона. Глубина кессона рассчитывается на основе того, как сильно у вас промерзает земля зимой. Однако следует учитывать, что крышка кессона должна находиться на уровне около 20 см над поверхностью земли. Исключение составляет кессон из монолитного бетона, который должен находиться на одном уровне с поверхностью.
• Отверстие обходной трубы должно выходить не по центру котлована, а немного с боку. На нее приваривается гильза обсадной колонны, размером чуть больше, чем сама труба. Зачем она нужна? Дело в том, что кессон и обсадная колонны сделаны из разных материалов. Во время весеннего паводка на место сочленения кессона и обсадной колонны приходится максимальная нагрузка. Если в этом месте образуется трещина, кессон заполнят сточные воды. Гильза и изготовленная из того же материала обсадная колонна, соединяются при помощи двойного сварного шва, устойчивого к большим внешним нагрузкам, что гарантирует сохранность чистоты воды. Выход обсадной трубы должен находиться на уровне 30-50 см от дна кессона.
• С боку кессона должны будут находиться выходы трубы для водопровода и для кабеля. Траншеи, в которых будут пролегать эти трубы, выкапываются на глубине 0,5-2 м также в зависимости от уровня промерзания земли.
• Стены котлована обкладываются слоем гидроизоляции, а на дно засыпается щебень слоем 15 см.

Раз вы задумались над тем, как самостоятельно соорудить кессон для скважины, возможно и саму скважину вы предпочтете пробурить своими руками.

Поэтому рекомендуем к прочтению соответствующую статью. Скважина — весьма трудозатратный объект, поэтому весьма полезным будет знать более простой способ получения питьевой воды. В одноименных статьях вы найдете, как найти на участке воду для колодца и вырыть колодец самостоятельно: http://vse-postroim-sami.ru/engineering-systems/water-supply/3438_kolodec-svoimi-rukami/.

Дальнейший алгоритм действий, как сделать кессон для скважины своими руками, зависит от его материала изготовления.

1. Если вы решили построить заливной кессон, вначале вам потребуется установить внутрь котлована арматурную сетку с шагом 30 см и прутом диаметром 8 мм. На расстоянии 6-8 см от сетки устанавливается опалубка.

Бетон заливается постепенно. Каждый новый слой необходимо провибрировать вручную или с помощью виброплатформы.

Горизонтальная опалубка монтируется для изготовления перекрытия. Учтите, что сверху вам необходимо будет оставить отверстие для люка.

Снять опалубку можно будет через 4-7 дней после заливки. Полностью бетон застынет лишь через месяц. Только тогда можно приступать к установке внутрь него кессонного оборудования.

2. Кессон из готовых ЖБИ колец монтируется значительно быстрее. Для того, чтобы монтировать кессон такого типа, необходимо на прочное, герметичное основание поместить при помощи специальной техники нужное количество бетонных колец. Стыки между кольцами дополнительно изолируются при помощи цементно-песчаного раствора.

3. Кирпичный кессон монтируется на хорошо гидроизолированный и утепленный фундамент. Для погреба достаточно толщины стен в полкирпича. Все швы должны быть тщательно заделаны, чтобы их не размыло сточными водами. Как правило, кирпичный кессон имеет прямоугольную или цилиндрическую форму. Главное не забыть сделать отверстия для ввода водопроводной трубы и трубы для установки кабеля. Перекрытие может использоваться любое.

4. Перед установкой металлического кессона

на основание из щебня укладывают брусья. Сам кессон устанавливается таким образом, чтобы технический проем совпал с выходом обсадной трубы. Емкость после установки необходимо выровнять.

Подробное видео по обустройству скважины с помощью кессона из металла, включая установку оборудования и т.п.

Если вы приобрели готовый кессон, то он, наверняка, уже имеет гидроизолирующее покрытие. Если же вы сварили кессон самостоятельно, его необходимо будет прогрунтовать и покрасить. Не забывайте о необходимости изготовления отверстий для труб под кабель и водопровод. Кроме того, при сварке кессона обязательно снабдите кессон ребрами жесткости. В противном случае кессон может просто вдавить внутрь.

5. Пластиковые кессоны изготавливают из полимеров толщиной около 20 мм. Монтирование такого кессона не вызывает никаких сложностей: достаточно лишь погрузить кессон в котлован с учетом расположения технологических отверстий. Однако чтобы защитить такой кессон от деформации в будущем, засыпку котлована необходимо проводить с использованием бетонной или песчано-бетонной смеси. Также пластиковый кессон нуждается в дополнительном утеплении наружных стенок.

Схема монтажа кессона для скважины

В качестве альтернативы бетонным кольцам в последнее время часто стали использоваться полимерпесчанные кольца из композитных материалов. Такие кольца значительно меньше весят и не нуждаются в использовании специальной техники для их установки. Стыкуются такие кольца между собой при помощи системы «паз-гребень». Для изоляции швов используется силиконовый герметик или мастика из битума. В остальном установка кессона из полимерпесчанных колец идентична установке пластиковых кессонов.

Полезно? Сохраните себе на стену! Спасибо за лайк!

как сделать металлический, из бетонных колец, установка

Для защиты источника от воздействия низких температур можно построить кессон для скважины своими руками. Такая работа не потребует специальных навыков, однако для ее выполнения необходима тщательность и соблюдение определенных правил для того, чтобы конструкция смогла выполнять свои функции. Форму и геометрические параметры кессона выбирают таким образом, чтобы в его пространстве могло разместиться все необходимое оборудование. Для строительства кессона могут использоваться различные материалы.

Назначение

Основное назначение кессона – защита оголовка скважины от низких температур. С наступлением морозов вода в верхней части и в трубопроводе может замерзнуть и разорвать конструкцию.

Стабильно положительная температура предотвращает нарушение работы скважины, выход из строя установленного оборудования, а герметичность кессона способна обеспечить защиту техники от паводковых вод.

Особенности конструкции

К конструкциям кессонов не предъявляется каких-либо особых требований, однако существует ряд условий надежного функционирования сооружений этого типа.

• Стены и крыша должны быть прочными и способными выдерживать внешние воздействия.
• В кессоне обязательно должен быть люк или дверца для обеспечения доступа к самой скважине и оборудованию системы водоснабжения для проведения осмотра и ремонта при необходимости.
• Конструкция кессона должна быть герметичной. Это не только защитит находящуюся внутри технику от внешних воздействий, но и поможет обеспечить теплоизоляцию.
• Теплоизоляция поможет поддерживать внутри кессона положительную температуру.

В пространстве кессона могут располагаться:

• управляющая автоматика для перекачивающего агрегата,
• фильтрующие установки,
• гидроаккумулятор,
• манометры и другие приборы контроля.

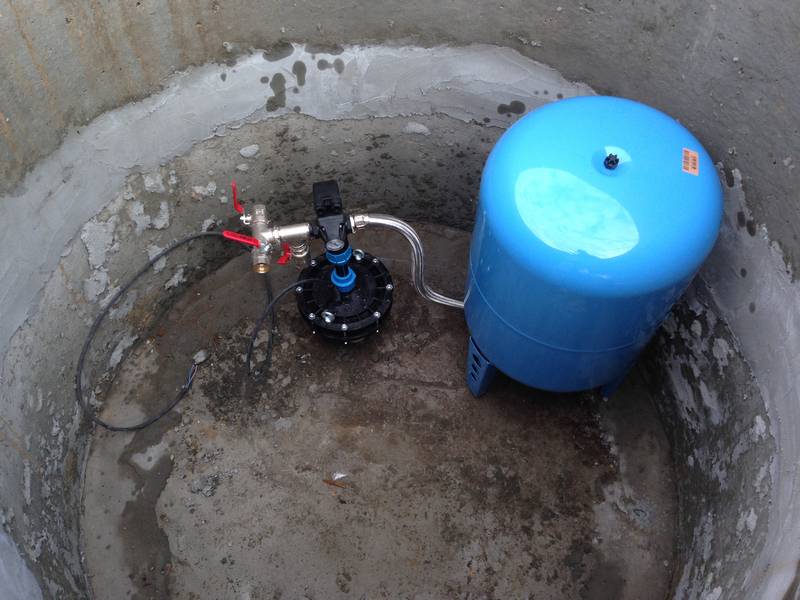

Оборудование скважины с кессоном

На заметку: Обычно средние размеры кессона составляют 1-1,5 м в ширину и 2 м в глубину.

Типы материалов для строительства кессона

Прежде чем начать монтаж кессона для скважины, следует выбрать материал конструкции, сравнивая характеристики различных вариантов.

• Пластиковые модели устойчивы к влажности, а их небольшой вес обеспечивает удобство монтажа. Недостатком материала является его относительно невысокая прочность. Справиться с этим можно путем контурной заливки емкости бетонным раствором.Заводской пластиковый кессон для скважины
• Бетонные конструкции требуют определенных усилий при установке. Кроме того, при выполнении кессона из бетонных колец потребуется оплачивать услуги грузоподъемной спецтехники. В то же время бетонные кессоны можно считать достаточно надежными и долговечными.
• Кессон для скважины своими руками можно сделать из металла. Этот материал также обладает надлежащей прочностью и долговечностью. Однако с учетом условий эксплуатации при строительстве потребуется обеспечить максимально надежную гидроизоляцию такого изделия для предотвращения коррозии и внимательно следить за целостностью защитного слоя в процессе эксплуатации.Готовые варианты металлических кессонов для скважин
• Установка кессона на скважину может осуществляться методом кирпичной кладки. Таким конструкциям при изготовлении для надежности потребуется защитный слой для обеспечения герметичности. Приобретение строительного материала потребует капиталовложений, но для кессона можно использовать кирпич, оставшийся после строительства дома или гаража.

Особенности самостоятельного монтажа

Стараясь узнать, как сделать кессон для скважины своими руками, следует понимать, что единой технологии для выполнения такого рода работ не существует. Методика определяется выбранным материалом, поэтому все нюансы следует выяснить заблаговременно, чтобы реально оценить свои возможности.

Установка металлического кессона

Если вы выбрали кессон для скважины металлический, вам потребуется напарник. Идеально, если у него будут навыки сварщика.

Перед началом монтажа кессона следует приготовить все необходимое:

• металлическую трубу,
• 2 листа стали круглой формы, диаметром, несколько превышающим диаметр трубы,
• трубу меньшего диаметра для горловины кессона.

Рекомендуемая толщина металла — порядка 4-5 миллиметров.

Для изготовления металлической конструкции потребуется специальное оборудование:

• сварочный аппарат с трансформатором,
• дрель,
• болгарка.

Важно: Перед работой металл требуется очистить от ржавчины, грязи и пыли.

При монтаже все металлоконструкции для защиты от грязи и влажности устанавливаются на деревянные настилы (брусья).

Сварка кессона из металла

• Первым этапом работ является выполнение технологических отверстий (для ниппелей подвода водопровода, для входа силового кабеля, для установки гильзы). Параметры отверстий определяются в соответствии с габаритами оборудования и коммуникаций.
• После этого выполняется сборка методом сварки в следующей очередности: к дну привариваются стенки, на которые потом наваривается крышка с ниппелями.
• Сваренную конструкцию подготавливают к нанесению защитного покрытия, удаляя образовавшийся при сварке шлам и шлифуя поверхности при помощи специальной насадки на дрель. Место, в котором позже будет производиться сварка, не нуждается в шлифовке.
• На крышке вырезают люк и приваривают трубу меньшего диаметра для люка.
• При помощи петель устанавливается крышка люка будущего кессона.
• Внешняя поверхность покрывается битумным гидроизолирущим составом, а внутренняя — грунтовкой.
• Сверху кессон можно утеплить, например, экструдированным пенополистиролом.

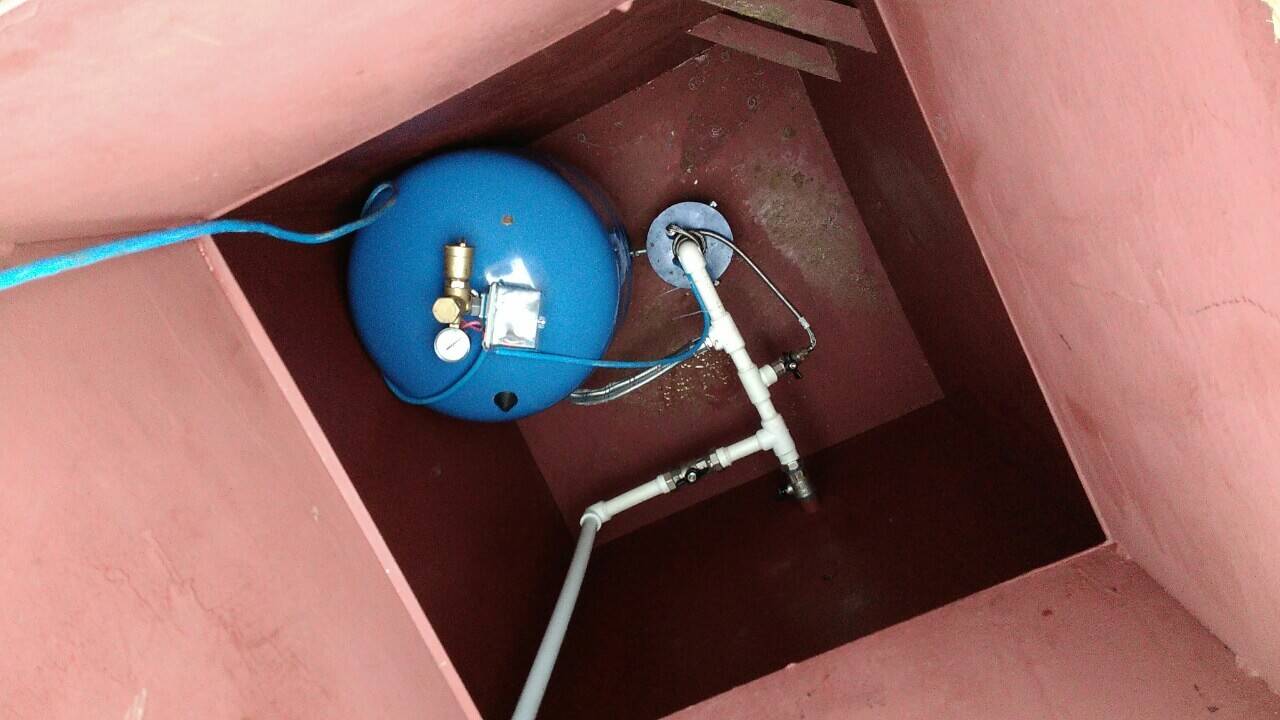

Готовый металлический кессон в котловане

Монолитные бетонные кессоны

Устройство кессона для скважины из бетонного раствора имеет свои особенности. При строительстве рекомендуется придерживаться определенной последовательности работ.

Строительство из бетонных колец

По аналогии с бетонными сооружениями кессон для скважины из бетонных колец обрабатывается битумной мастикой для гидроизоляции. Модели из колец имеют свои особенности.

На фото скважинный кессон из железобетонных колец

• Важно обеспечить точное геометрическое совпадение колец.
• Соединение выполняется с помощью цементного раствора или гидроизолирующего монтажного состава.
• Диаметр колец выбирается в зависимости от требуемых габаритов кессона.
• Изготовление выполняется быстрее, чем при использовании бетонного раствора или кирпичной кладки, но требует применения грузоподъемной техники.

Изготовление пластиковых конструкций

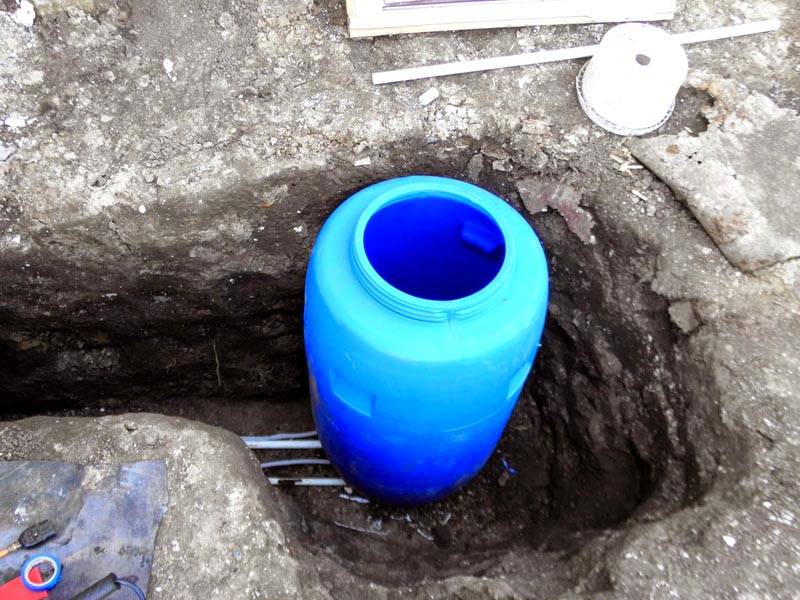

Пи установке пластиковых кессонов можно использовать еврокубы (хотя возможен и даже вариант с пластиковой бочкой). В них легко вырезать технологические отверстия для водопровода, питающего кабеля и люка обслуживания. Пластиковый кессон для скважины своими руками должен фиксироваться на бетонном основании.

Если для повышения прочности изделия используется бетонная заливка, внешняя сетка еврокуба выполняет функцию арматуры.

Подробнее про заводские пластиковые кессоны для скважин читайте в отдельной статье.

Если вам интересно, что включает в себя схема водоснабжения частного дома из скважины, эта информация есть на нашем сайте.

Про скважинные обсадные трубы из пластика и их характеристики можно узнать здесь.

Кирпичные кессоны

Строительство кессона для скважины своими руками из кирпича имеет свои особенности. В качестве фундамента можно использовать подушку из щебня или бетонную стяжку.

• Наиболее распространенными являются круглые или квадратные в сечении конструкции, хотя технически возможно создание абсолютно любой конфигурации.
• Кладка в половину кирпича отвечает всем предъявляемым требованиям. Делать стены толще и тратить больше стройматериалов нет необходимости.
• Дно кессона гидроизолируется.
• Во время кладки необходимо следить за отсутствием пропусков при выполнении швов.
• В процессе строительства устраиваются отверстия для подвода водопровода и кабелей электропитания.
• Изнутри на кирпичную кладку наносится штукатурный слой.
• Верхнее перекрытие может быть любым, но самый простой способ – установить деревянную крышу с люком, которую перед засыпкой землей теплоизолируют при помощи насыпных или листовых, устойчивых к воздействию влажности материалов.

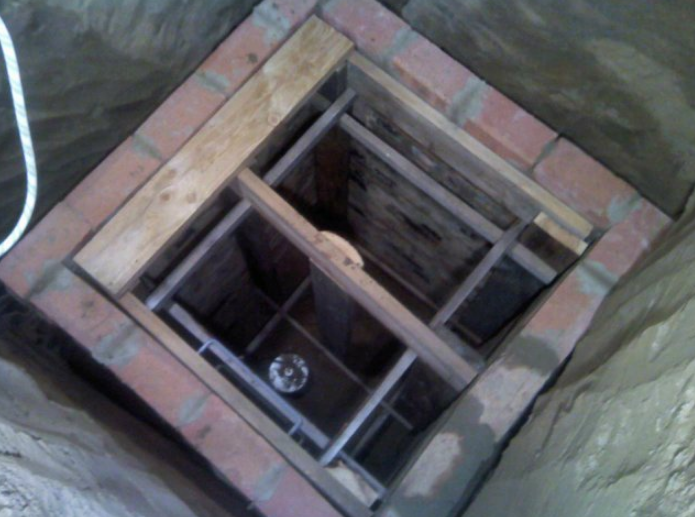

Самодельный кирпичный кессон

Правильно выбранный и грамотно установленный кессон для скважины позволит обеспечить максимальную надежность и безаварийность работы вашего источника. Он защитит перекачивающее оборудование от промерзания, а автоматику и электрическую часть системы от влажности. Наличие кессона позволяет эксплуатировать автономную систему водоснабжения в любое время года без малейшего риска.
Ознакомившись с технологией строительства и особенностями различных материалов вы можете выбрать оптимальный вариант.

как сделать кессон и опустить насос в скважину

Водопровод на основе скважины — это система, подверженная негативному влиянию множества факторов. К примеру, при наступлении заморозков вода замерзает, и насос, расположенный на поверхности, запросто может выйти их строя. Чтобы обезопасить оборудование, прибегают к монтажу кессона для скважины — устройства в виде утепленной емкости с крышкой, в которое и помещается насос.

Как сделать кессон для скважины своими руками и как самому опустить насос в скважину – читайте на этой странице.

Как сделать кессон для скважины своими руками (с фото)

Если скважина удалена от участка, рекомендуется установить над ней кессон, в котором и будет находится насос. Это второй способ устройства насосной станция для скважины.



Для монтажа кессона для скважины своими руками необходимо поместить в скважину на глубину 2,5 м трубу диаметром вдвое большим, чем диаметр кессона. На дне этой трубы нужно сделать бетонную подушку толщиной 20 см для установки на нее достаточно тяжелого кессона, именно по этой причине и нужно сооружение такой прочной площадки. Скважинная труба должна подниматься на 50 см над уровнем пола кессона.



Выходная труба располагается на глубине примерно 1,8-2 м от уровня грунта. Перед тем как сделать кессон для скважины, именно на этой глубине нужно выкопать траншею, ведущую к дому, и уложить в нее водопроводную трубу для подачи воды в дом. Для полива участка необходимо соорудить отдельный трубопровод из кессона на поверхность земли и проложить его непосредственно к участку. Можно сделать один водопровод, а уже от дома провести водоносную линию для полива участка.



Монтаж скважинного насоса производится внутри кессона, а затем насос подключается к трубе скважины.

Если планируется использовать накопительный бак-гидроаккумулятор, в который насос будет накачивать воду, то его нужно установить также в кессоне, в подсобном помещении или в доме — по желанию. Чтобы обеспечить водоснабжение и дома, и участка, гидроаккумулятор удобнее всего устанавливать в подсобном помещении. Здесь же можно будет смонтировать фильтры и блок управления насосной станцией.

Как сделать кессон для скважины своими руками

Кессон по контуру необходимо залить слоем бетонного раствора толщиной 30-40 см. После его высыхания нужно засыпать окружающее пространство смесью из песка и цемента, не доходя 50 см до верха.

Эту часть полости следует засыпать грунтом. Таким образом, кессон будет надежно защищен и от зимних морозов, и от проникновения грунтовых, талых и дождевых вод.



Для водопровода в самой скважине рекомендуется использовать трубу ПНД 32 — стоит она недорого, а особой надежности от трубы внутри скважины не требуется. Для конструкции скважины рекомендуется также использовать разборное соединение «американка» — это приспособление поможет отсоединять скважинную трубу от трубопровода на случай ремонта скважины, когда понадобится вытащить из нее всю трубу ПНД вместе с насосом.

При монтаже скважинного насоса своими руками на скважинную трубу необходимо надеть оголовок для защиты от попадания в нее мусора, а также, чтобы трубы и трос прочнее удерживались в единой системе. Трос необходим для удержания насоса на заданной глубине внутри скважины. Желательно использовать трос из нержавеющей стали толщиной не менее 4 мм или же применять стальной изолированный трос. Крепления для троса также должны быть надежными и изготовлены из нержавеющей стали.

Во избежание обратного тока воды нужно использовать обратный клапан, который исключит возврат в скважину уже перекачанной воды. Некоторые скважинные насосы оснащены подобным элементом, так что при выборе насоса для скважины нужно заранее поинтересоваться этим.



Посмотрите на фото, как сделать кессон для скважины своими руками, чтобы лучше понять технологию процесса.

Как правильно самому опустить насос в скважину

Перед тем как правильно опустить насос в скважину, необходимо соединить его с обратным клапаном, подцепить трубу ПНД 32 и захватить трос через специальные фиксаторы. Эту работу удобнее выполнять с помощником.

Затем нужно надеть нижнюю часть оголовка скважины вместе с уплотнительной резинкой на скважинную трубу и начать осторожно опускать насос в скважину. Делать это нужно очень медленно и аккуратно.

До того как опустить насос в скважину, запаситесь достаточным количеством электрокабеля и через каждые 1,5 м фиксируйте его на трубе ПНД 32 с помощью пластиковых хомутов. Электрокабель лучше фиксировать с небольшим запасом, чтобы при растягивании трубы его не разорвало. Пластиковые хомуты для фиксации элементов системы можно приобрести в любом магазине электротоваров.

Насос вначале нужно опустить на самое дно до упора, а затем поднять на 1-2 м и зафиксировать. Если водяной столб в скважине составляет 20 м, то насос можно поднять над дном на 3 м.

Оставлять насос на самом дне нельзя, поскольку здесь он может быстро заилиться и потом его будет очень сложно извлечь.

Для того чтобы насос не засорялся, необходимо пользоваться им регулярно — даже зимой рекомендуется хоть изредка его включать, иначе летом его будет трудно запустить.

пластиковый и металлический варианты, установка и обустройство своими руками

При строительстве дач и загородных домов каждый хозяин встает перед проблемой проведения коммуникационных систем. Это касается не только газоснабжения, но и водоснабжения. Для их монтажа используются различные системы и оборудование. Сегодня мы поговорим о таких деталях, как кессоны для скважин и рассмотрим поэтапно, как правильно их нужно устанавливать.

Что это такое?

Кессон – это специальная камера, которая предназначена для обустройства устья скважины на уровне, находящемся ниже поверхности земли. Подобные элементы устанавливают над водозаборной выработкой, чтобы добиться максимально удобного доступа, а также для дальнейшего монтажа специального оборудования, предназначенного для водоснабжения дома/дачи.

Особенности

Изначально кессоны предназначались для проведения различных работ под водой. Они являли собой закрытую камеру, в которую не проникала вода. Форма таких объектов, как правило, была круглой либо квадратной. В настоящее время главная особенность кессона, заключающаяся в его водонепроницаемости, осталась неизменной. Однако сегодня спектр его применения стал более широким. Так, например, кессоны по праву признаны полезными элементами автономного водоснабжения.

Если вы желаете круглогодично пользоваться водой из собственной скважины, вам не обойтись без качественного кессона (или специального скважинного адаптера). Его установку возможно провести своими руками, хотя сделать это не так просто, как может показаться.

Как правило, за этим домовладельцы обращаются к специалистам. Однако если вы решили сделать все сами, то вам крайне важно придерживаться инструкции и не пренебрегать ни одним из этапов монтажа.

Кессоны отличаются герметичностью, которая бережет оголовок скважины от грунтовых вод. Данная особенность играет важную роль, поскольку оберегает домочадцев от течения жидкости из соседской канализации при включении крана. Это обусловлено тем, что конец обсадной трубы скважины не пересекает грунтовую поверхность, а располагается на глубине, составляющей примерно 2 м. Именно в этом месте находятся грунтовые воды.

Подобная глубина оголовка скважины объясняется замерзанием грунта (его глубина – примерно 2 м). Конечно, в данном вопросе много зависит от местности, в которой расположен дом. Кроме того, соответствующая глубина оголовка необходима и для того, чтобы в зимнее время вода выходила из кранов, не замерзая. Само оборудование при такой конструкции так же надежно защищается от губительного промерзания.

Внешне кессон похож на обычную бочку из железа или же коробку, имеющую горловину. Между тем, горловина таких элементов закрывается специальной крышкой люка, дополненная теплыми пенопластовыми листами.

Распространенными в наше время являются кессоны круглой формы. Подобные изделия имеют диаметр в 1 м и высоту 2 м. Габариты этих предметов объясняются тем, что скважина располагается на глубине 2 м, и чтобы к ней был доступ, люк кессона выносят на поверхность земли.

Сегодня кессоны создают из разных материалов, однако наиболее распространенными и надежными по праву признаны варианты, произведенные из железа. Такие агрегаты не боятся механических повреждений или температурных перепадов, однако подвержены появлению коррозии, поэтому требуют качественной защитной обработки. Кроме железных, существуют также кирпичные, бетонные и пластиковые модели кессонов. Каждый из них имеет свои отличительные черты.

Устройство

Устройство кессона является достаточно простым. Этот элемент являет собой герметичную емкость, изготовленную из одного из подходящих материалов. В нижней части этого агрегата находится вход для обсадной трубы скважины, а сбоку кессона, как правило, располагают вводы, предназначенные для трубопроводов водоснабжения.

В верхней части таких предметов находится специальный люк, который необходим для обеспечения доступа к проведению ремонтных работ и обслуживанию оборудования, присутствующего во внутренней части емкости.

В обстановке переменчивого и сурового российского климата особенно актуальны высококачественные кессоны, дополненные утепляющими материалами. Это может быть не только вышеупомянутый пенопласт, но и вспененный полимер.

Обычная конструкция кессона – это цилиндр, отличающийся сечением в 1 м и высотой в 2 м. Последний параметр обусловлен тем, что является оптимальным для защиты внутреннего наполнения кессона от воздействия низких температур.

Что касается оголовка скважины, то он, как и вход для трубопровода, должен располагаться на уровне ниже промерзания грунта. Как упоминалось выше, именно от этого параметра, в первую очередь, зависит подходящая глубина размещения дна агрегата. Диаметр кессона должен быть таким, чтобы в его внутренней части беспроблемно умещались все требуемые компоненты и еще дополнительно имелось пространство для осуществления определенных работ, предусмотренных регламентом.

Внутри камеры находятся такие составляющие:

• насос и его автоматика;
• запорная арматура;
• расширительный бак;
• фильтр;
• манометры.

Материалы

Кессоны изготавливают из разных материалов. Различные экземпляры имеют разные эксплуатационные характеристики и особенности. Рассмотрим их детально.

Металлический

Агрегаты, изготовленные из металла, пользуются особой популярностью у потребителей. По сути, такой аппарат представляет собой крупный металлический ящик с вваренными втулками для прохода коммуникаций. Как правило, кессон производится из листового материала – его оптимальная толщина должна составлять 3-4 мм. Специалисты рекомендуют отдавать предпочтение надежным и долговечным агрегатам из нержавеющей стали. Если же вы не хотите покупать стальной кессон, то можно приобрести алюминиевую конструкцию.

Металлические кессонные агрегаты славятся своей надежностью, прочностью и долговечностью – эти характеристики объясняют востребованность подобных моделей. Кроме того, и специалисты, и домашние мастера утверждают, что устанавливаются такие кессоны достаточно быстро и легко.

Изготовить подобный агрегат можно своими руками, но для этого нужно иметь подходящий инструментарий, а также обладать определенными навыками. Если вы не уверены в своих возможностях, лучше обратиться к опытным специалистам.

Несмотря на то, что сварные швы в большинстве случаев отличаются хорошим качеством и являются надежными, при деформации металла они могут подвергнуться растрескиванию. По этой причине даже те кессоны, которые изготовлены из качественной нержавеющей стали, необходимо дополнительно гидроизолировать. Встречаются аппараты из черного металла. Их так же очень важно качественно гидроизолировать. Однако надо учитывать, что даже в том случае, если утеплитель был зафиксирован максимально плотно и не пропускает влагу, его нельзя расценивать как полноценную гидроизоляционную защиту агрегата.

Качество и срок службы кессона во многом зависят от толщины металла, из которого он изготовлен. Так, недорогие аппараты с тонкими стенками допустимо устанавливать только на сухой почве. Что же касается более сложного пучинистого грунта, то для него подойдет модель со стенками, имеющими минимальную толщину в 5-7 мм. В противном случае кессон может быть раздавлен.

Если вы решили установить стальной кессон, то вам стоит учесть, что он имеет внушительный вес, поэтому установить в одиночку его будет проблематично. Для этого рекомендуется нанять кран.

Кирпичный

По утверждениям специалистов, кирпичный кессон является одним из самых удачных и практичных вариантов. Чаще всего к подобной конструкции обращаются домашние мастера, которые в одиночку конструируют эти агрегаты своими руками. Конечно, в строительстве этот аппарат так же является достаточно сложным, но его долговечность окупит все денежные и энергозатраты домашнего мастера.

Для конструкции из кирпича нужно заливать фундамент. Рекомендуется подготавливать ленточную основу, поскольку она подойдет больше всего. Будущий фундамент совсем не обязательно заливать бетоном – можно заполнить вырытые траншеи кирпичные осколками, щебенкой или песчано-цементным составом.

Пластиковые

Не менее популярны сегодня кессоны, изготовленные из пластика. По мнению многих людей, такие агрегаты являются не самыми надежными и долговечными. Однако это не относится к канализационным и сантехническим установкам, присутствующим на сегодняшнем рынке.

В настоящее время кессоны изготавливают из пластика таких разновидностей:

• полиэтилен;
• ПВХ;
• стекловолокно;
• полипропилен.

Пластиковые кессоны популярны, поскольку имеют много положительных качеств, среди которых:

• Модели из пластика не требуют сложного и регулярного ремонта. В обслуживании они так же являются податливыми.
• Пластиковые кессоны отличаются долгим сроком службы (в среднем 50 лет), несмотря на кажущуюся легкость.
• Такие агрегаты отличают неплохие показатели теплоизоляции. Им не страшны перепады температур. В условиях холодного региона такие модели достаточно дополнить лишь утепляющей полкой.
• Эти устройства стоят недорого. Цена пластика сама по себе не является высокой, поэтому и изделия из этого материала доступны для большинства потребителей.
• В течение всего срока службы пластиковые кессоны не теряют своих качественных характеристик. Причем на данный фактор не оказывают влияния ни существенные нагрузки на систему, ни суровые окружающие условия.

• Характерна для этих агрегатов и повышенная герметичность. Во время установки таких кессонов нет необходимости в обмазке и фиксации гидроизоляционных материалов.
• Пластиковые конструкции имеют маленький вес, что делает их более легкими и податливыми в вопросах монтажа.
• Эти конструкции имеют корпус без швов, что делает их более надежными и прочными.

Главным минусом пластиковых кессонов признана их подверженность деформированию. Такие дефекты могут появиться в том случае, если емкость находится на земле с высоким залеганием грунтовых вод.

Чтобы защитить пластиковый агрегат от повреждений, его рекомендуется дополнить бетоном. Для этого вокруг емкости обустраивают бетонное кольцо, имеющее толщину в 10-15 см.

Из бетонных колец

Не так давно самыми популярными были кессоны, изготовленные из бетонных колец. Такие конструкции делаются быстро и просто, а в результате получаются надежными и долговечными, о чем свидетельствуют отзывы домовладельцев. Хороши кессоны из бетонных колец и тем, что собираются на конкретном месте из типовых материалов, поэтому с ними сможет справиться и домашний мастер. Варианты из бетонных колец не боятся пучинистого грунта. Конечно, многое зависит и от правильности монтажных работ. В случае, если вы допустили ошибки, конструируя подобный кессон, со временем грунт может сдвинуть бетонные детали.

Также стоит брать в учет тот факт, что подобным возведениям необходима качественная гидроизоляция, поскольку сам по себе бетон пропускает через себя капиллярную влагу. Кроме того, конструкции внушительной массы со временем могут дать усадку.

Размеры

В настоящее время наиболее популярными считаются конструкции из металла и пластика, поскольку обладают хорошими эксплуатационными характеристиками.

Так, востребованные металлические емкости выпускаются со следующими параметрами:

• 1200х1200х2000 мм, при этом толщина стенок таких изделий составляет 3-10 мм;
• 2000х1000 мм со стенками, имеющими толщину от 3 до 8 мм;
• 4000х1500х2400 мм с толщиной металла 3-10 м.

Пластиковые кессоны для скважин имеют другие размерные параметры:

• 950х2000 мм – толщина стенок таких моделей составляет 10 мм;
• 1240х2100 мм/1500х2500 м со стенками в 25 мм;
• 2000х2500 мм – толщина стенок подобных вариантов составляет 40 мм.

Выбор скважинной конструкции подходящих габаритов зависит от удаленности водозабора от дома, а также наличия свободного пространства на имеющемся участке. Сегодня большим спросом пользуются модели кессонов под названием «Тритон-К» и «Тритон К-1». Такие изделия выпускаются в формате мини и изготавливаются из полиэтилена низкого давления.

Установка

Самостоятельный монтаж кессона нельзя назвать простым процессом – с этим справится не каждый. Однако это не говорит о том, что проделать такую работу своими руками невозможно. Ниже рассмотрим пошагово, как самому установить различные кессоны для скважины. Процедура монтажа кессонов из разных материалов примерно одинакова. Однако очень важно учитывать некоторые особенности и нюансы, чтобы установка емкости прошла успешно.

Котлован под эту емкость должен быть больше, чем сам кессон, не менее чем на 30 см. Благодаря этому агрегат удастся поставить более точно. При этом будет возможно подправлять совпадение скважинной трубы и гильзы для ее прохода. Кроме того, таким образом вы сможете дополнительно утеплить стенки аппарата или сделать их крепче, что необходимо емкостям из пластика.

Учтите и то, что обсадную трубу надо обрезать с учетом последующего уровня высоты пола камеры. Дно ямы следует покрыть подушкой из песка (толщина данного слоя должна составлять не менее 20 и не более 30 см).

Песчаную засыпку нужно обустроить под водой для дополнительного уплотнения. На подушке из песка необходимо залить бетонную плиту со стальным армированием. Допустимо предварительно установить в ней анкерные болты, чтобы с их помощью надежно закрепить кессон. Однако в данной ситуации велика вероятность ошибок. Лучше сначала установить емкость на нужное место, а потом просверлить на плите дырки для креплений.

В настоящее время в магазинах можно встретить саморасширяющиеся и клинящиеся виды крепежей, поэтому вы без труда сможете приобрести подходящие варианты. Далее рассмотрим подробнее, как установить популярные вариации кессонов с учетом их особенностей.

Из бетонных колец

Монтаж такой конструкции во многом схож с технологией установки колец колодца, только в данном случае имеет место меньшая глубина. Друг с другом бетонные кольца скрепляются специальными пластинками из стали. Подобные детали необходимы на тот случай, если произойдет сдвиг грунта. Что касается швов, остающихся между отдельными кольцами, их перекрывают цементным составом или железнят (то есть промазывают специальной цементной смесью без песка и прочих добавок).

Бетон будет пропускать воду, пусть и не слишком сильно. По этой причине крайне важно вовремя заняться гидроизоляцией стен сооружения. Для этого можно использовать такие материалы, как рубероид или полимерная пленка. Но специалисты рекомендуют обращаться к армированным гидроизолу или стеклоизолу.

Бетон беспроблемно переносит низкие температуры и не подвергается замерзанию, однако его стандартных свойств недостаточно, поэтому конструкции понадобится дополнительное утепление. В данной ситуации важно учитывать, что утепляющий материал не должен впитывать в себя воду. В противном случае он окажется абсолютно бесполезным. Также утепляющий слой должен сопротивляться давлению грунта, так как слишком мягкое сырье может быть им сильно сжато.

Опытные мастера рекомендуют утеплять кессоны более плотными и плитными материалами. Например, это может быть пеностекло, но оно стоит очень дорого, поэтому его выбирают редко. Если вы хотите приобрести более доступный вариант, то стоит приглядеться к экструдированному пенополистиролу. Самым дешевым утеплителем для бетонного кессона станет пенопласт. Он податлив в работе, а горючесть никак не повлияет на его качества, пока он находится в земле.

Утеплять нужно не только стенки бетонного кессона, но и его перекрытия. Не стоит бояться данной работы – провести ее проще. Нужно только помнить о том, что утепляющий материал не должен выходить за периметр емкости. В противном случае его может разорвать во время усадки из-за веса конструкции.

Некоторые люди утверждают, что бетонным кессонам не требуется дно (то есть кольца нужно ставить сразу на подушку из песка и дренаж из гравия). Таким образом, в случае скопления конденсата он будет переходить в грунт. Также можно не закрывать цементной смесью шов между нижним кольцом и основой из бетона – так конденсат сможет уйти.

Однако нужно учесть, что к подобной технологии можно обращаться далеко не во всех случаях. Сработает такая схема только в случае, если на участке имеется сухой и высокий грунт. В других ситуациях углубление на 2 м приведет к тому, что кессон будет ежегодно затопляться.

Проблему с конденсатом можно решить, установив качественное утепление. Некоторые мастера поступают хитрее – устанавливают в конструкцию вентиляцию подобно погребу.

Под кольцами обязательно должна быть бетонная основа. Кроме того, пересечение труб через стенки сооружения должно быть изолировано, как и вводы через фундамент жилища – цементной смесью, а также битумной мастикой.

Металлического

Установка сооружения из металла осуществляется следующим образом:

• Сначала надо вырыть котлован под емкость.
• Затем готовится основа в виде подушки из песка и плиты из бетона.
• Далее обсадная трубка скважины подрезается в размер.
• Над вырытым котлованом на бруски и швеллеры ставят сам кессон. Необходимо внимательно выставить его до совпадения трубы скважины и гильзы.
• После этого сооружение фиксируется на своем месте.
• Затем выкапываются дополнительные траншеи, например, для проведения воды к жилищу.
• Осуществляется подключение коммуникаций.
• Устанавливается утепляющий материал и слой гидроизоляции. В завершение кессон закрывается грунтом.

Пластикового

Такие виды кессонов устанавливаются так же, как и стальные агрегаты. Разница заключается лишь в том, что при герметизации сочленения обсадной трубы с гильзой нужна не сварка, а специальный клейкий состав для поливинилхлорида. Также пропуск труб через перегородки должен осуществляться не по резьбовым втулкам, а через особые муфты – их в дальнейшем герметизируют крышками.

Надо учесть одну отличительную черту – таким кессонам не понадобится защита от влаги и утепление, но просто необходима защита от лишнего давления со стороны грунта. Обустройство таковой осуществляется путем заполнения бетонным раствором пространства между стенками котлована и самого сооружения. Для этого не нужен высокопрочный состав. Будет достаточно простого раствора в соотношении 5 к 1 (5 частей наполнителя, 1 часть цемента). Для наполнителя можно использовать песок и щебень.

Советы

• Если на вашем участке пучинистый грунт, то вокруг кессона необходимо залить «рубашку» из армированного бетона.
• Стальной кессон необходимо обработать антикоррозийным средством. В противном случае на нем может появиться разрушительная ржавчина, избавиться от которой почти невозможно.
• Стальные резервуары стоит утеплять с наружной стороны. В противном случае вы можете столкнуться с проблемой скопления конденсата на внутренних стенках сооружения.
• Присутствие дополнительного патрубка в конструкции дает возможность подключить к ней шланг, который можно будет использовать для полива садовых и огородных насаждений.

• В процессе установки кессона необходимо дожидаться, пока бетон полностью не просохнет, прежде чем переходить к следующему этапу. В противном случае все работы придется переделывать.
• Большое количество сварных швов в конструкции негативно повлияет на долговечность изделия, так как шов является потенциальным источником появления и распространения ржавчины.
• Если на вашем участке имеет место высокий уровень грунтовых вод, то от установки кессона лучше отказаться. В таком случае стоит обратиться к менее требовательному адаптеру.
• Если у вас возникли проблемы по ходу монтажа кессона, не нужно экономить на габаритах котлована, важнее обеспечить доступ и удобство работы при оснащении сооружения.

• Даже если конструкции дополнены ребрами жесткости, это вовсе не значит, что она достаточно защищена от сжатий при расширении грунта в мороз.
• Если вы хотите установить в колодце специальный гидроаккумулятор, то отверстие для монтажа обсадной трубы лучше сделать не в центре, а ближе к боковой части.
• Специалисты советуют выкапывать погреб еще на этапе строительства дома/сарая, поскольку для кессона потребуется котлован.
• Утепление особенно важно для металлических конструкций, поскольку они редко поддерживают нужный температурный режим.
• Учтите, что вода из скважины далеко не всегда бывает кристально чистой. По этой причине рекомендуется устанавливать дома специальные фильтры тонкой очистки.

О том, как поэтапно установить кессон на скважину, смотрите в следующем видео.

Бетонный кессон для скважины собственными силами

Скважина или колодец – жизненно важные атрибуты любого частного дома. Однако их обустройство должно производиться в соответствии с определенными правилами, обеспечивающими долговечность этих источников воды. Одним из элементов грамотного обустройства является кессон скважины на воду. О том, как обустроить бетонный кессон, мы и намерены рассказать в нашей статье.

Что вы узнаете

Для чего устанавливают кессоны

Монтируя скважинное оборудование, следует учитывать, что оно будет располагаться в том слое грунта, который подвержен промерзанию. Этот факт вполне может стать причиной физического повреждения аппаратуры, обусловленной температурными смещениями почвенных слоев. Кроме того, вода, находящаяся в полостях оборудования, также может замерзнуть и вызвать их разрыв.

Чтобы исключить вероятность подобных ситуаций, в скважинах зачастую обустраиваются кессоны, представляющие собой утепленную емкость, в которой и производится монтаж скважинного оборудования. Огромное достоинство кессонов состоит также и в том, что их внутренний объем обеспечивает достаточно простой доступ к находящимся в нем устройствам.

Читайте также Какие кессоны бывают

Разновидности кессонов

Кессоны различаются между собой как по своей форме, так и по материалу, использованному для их изготовления. Основными материалами, применяемыми для этой цели, являются:

• сталь;
• бетонные кольца;
• пластик.

Стальные кессоны

Большим достоинством стальных кессонов многие пользователи считают возможность их самостоятельного изготовления. Для этого могут использоваться стальные ящики или листы толщиной 4 мм и более. В процессе работы применяется сварка, а готовое изделие с целью обеспечения его большей долговечности обрабатывается антикоррозийными составами. Конечно, эти емкости можно купить и готовыми, однако для пользователей это обходится значительно дороже.

Кессоны из армированных бетонных колец

Железобетонные кольца, широко применявшиеся ранее и довольно часто применяющиеся до сих пор для обустройства кессонов, довольно невыгодны, хотя и любимы большим числом пользователей. Их невыгодность объясняется следующими причинами:

• высокая стоимость;
• большая масса, требующая использования специальной техники и способная обусловить проседание грунта и повреждение всего комплекса скважинного оборудования;
• подверженность бетона разрушающему воздействию влаги и необходимость тщательной гидроизоляции бетонных колец;
• недостаточно высокая теплоизолирующая способность и, следовательно, отсутствие полной гарантии исправности оборудования в сильные холода.

Наличие перечисленных выше недостатков обусловило постепенное вытеснение железобетонных кессонов их аналогами из пластика и стали. Однако, поскольку железобетонные кольца по-прежнему сохраняют свою широкую популярность, о порядке их укладки мы и поведем речь несколько ниже.

Пластиковые кессоны

Пластиковые кессоны многими считаются наиболее оптимальным вариантом для обустройства скважин на воду. Данная точка зрения обусловлена:

• ценовой доступностью изделий;
• небольшим весом и легкостью монтажа, производимого даже без использования спецтехники;
• стойкостью изделий к коррозии и к другим агрессивным воздействиям;
• высокими теплоизолирующими свойствами;
• высоким уровнем герметичности изделий.

Обладая большим числом достоинств, пластиковые кессоны имеют и важный недостаток, состоящий в их низкой прочности. Данный недостаток вполне способен стать причиной повреждения скважинного оборудования, то есть свести на нет все те достоинства, которые мы перечислили чуть выше. Именно поэтому многие россияне продолжают сохранять свою верность кессонам из железобетонных кольцеобразных элементов, правилам укладки которых мы и намерены посвятить основную часть нашей статьи.

Итак, монтируем железобетонный кессон вместе, основываясь на одной конкретной ситуации, которую автору довелось пережить на собственной шкуре.

Процесс демонтажа кессона

Ситуация была следующая. Один умелец пробурил скважину и установил кессон из жб колец, опустил насос и решил платно раздать воду своим соседям. В итоге решили что умельцу надо все вернуть и обустроить скважину самостоятельно, и поставить заново хороший качественный и герметичный бетонный кессон.

Для этого мы экскаватором обкопали старый кессон и достали уже изрядно пропитавшиеся влагой кольца и перевезли их умельцу. Кольца оказались ужасного качества, разваливались, а последнее вообще все изтрескалось. Я считаю что это как раз из-за обилия влаги.

Сложность демонтажа в том, чтобы сохранить трубы заведенные в бетонный кессон. Их мы погнули при демонтаже, но восстановили при монтаже нового кессона.

Монтаж бетонного кессона

К тому времени пока мы доставали кольца, к нам подоспели новые кольца. После того как достали старые, необходимо было углубить котлован и сделать  ровную песчаную подушку. Как подушка была готова, пришло время выстраивать бетонный кессон. Перед установкой необходимо было пробурить отверстие в плите днище под скважинную трубу. После чего днище было опущено на дно и сверху установили кольца друг за другом. Кессон у нас был из 1,5 м жб колец. Предварительно лично каждое кольцо промазал битумной мастикой (марка 24, говорят она лучше герметизирует) двумя слоями после подсыхания предыдущего. Не смотря на шедший весь день дождь, мастика сохла хорошо.

Битумная мастика предназначена для герметизации бетонных колец и чтобы в наш бетонный кессон не попадала грунтовая и поверхностная вода.

Если не мазать кольца мастикой высока вероятность что бетонное кольцо насытится влагой и будет хрупким, а так же влага и грунтовая вода попадет в кессон, наполнится и попадет в скважину.

Стыки между кольцами решили запенить пеной, решили попробовать это впервые, посмотрим какой будет эффект.

Почему пеной? Потому что любой раствор на который садят кольца обычно при движении земли разваливается и становится бессмысленным. Пена должна держаться. Посмотрим.

Бетонный кессон для скважины

В итоге у нас готовый кессон сделанный из бетонных колец, с максимальными приемами герметизации.

В такой бетонный кессон можно устанавливать обвязку для скважины и не бояться, что его затопит водой и все оборудование не выйдет из строя.

Кессон для скважины – виды, функции и правила монтажа

Пробуренная скважина и установленный насос – это решение проблемы водоснабжения загородного дома. Оптимально, если в скважину опускается глубинный насос. Он находится ниже уровня промерзания грунта, и если правильно спланировать сам водопровод, то проблем с замерзанием оборудования и трассы не возникает. Все по-другому, если устанавливается насос поверхностный. Он располагается на грунте около обсадной трубы скважины на поверхности, поэтому подвержен изменениям температуры окружающего воздуха. Понятно, что зимой он замерзнет. Чтобы этого не происходило, устанавливается кессон для скважины.

Кессон

Это пустая емкость, которой накрывается место сооружения скважины, где установлен скважинный насос. Основное его назначение – закрыть собой оборудование и электрику от атмосферных осадков. Это первое. Второе – это возможность углубить место установки насоса до уровня промерзания грунта, чтобы обеспечить бесперебойную работу агрегата в независимости от перепадов температур. При этом кессон будет создавать непреодолимый барьер для подпочвенных вод, которые могут через котлован проникнуть в скважину, плюс затопить насосную установку.

Поэтому кессоны изготавливаются из прочных и плотных материалов. В основном из металла, пластика или железобетона.

Первые два варианта доступны для покупки в готовом виде. Но иногда используется и третий вариант. Для экономии средств многие изготавливают кессон из подручных материалов, но чаще используется бетон. Насосная станция своими руками предполагает и самостоятельное изготовление кессона. Но с точки зрения денежных затрат это не всегда оправданно. Сооружение бетонной конструкции для защиты насосной станции – это сложный и долгий процесс, который сопряжен с сооружением опалубки, армированием, заливкой раствора. Поэтому в большинстве случаев рационально использовать готовый вариант.

Виды кессонов

Самый старый вид – это металлический кессон для скважины с горловиной сверху и с установленным на ней люком. Он может быть круглым или прямоугольным. Основное преимущества металлического кессона – это пластичность металла, поэтому при воздействие различных нагрузок резервуар не трескается. Что очень важно, потому что в любую даже самую маленькую трещинку вода проникает без проблем.

Но при этом металл быстро коррозирует, что приводит оборудование в негодность, поэтому у металлических кессонов низкий эксплуатационный ресурс. Чтобы это не происходило, металлическую поверхность обязательно с двух сторон гидроизолируют. Производители решают проблемы коррозии по-разному. Поэтому на рынке можно найти кессоны из алюминия и нержавейки – удовольствие не из дешевых.

Установить металлический кессон для скважины своими руками несложно. Хотя надо отметить, что эти защитные емкости изготавливаются из металлического листа толщиною не менее 3 мм. То есть, это достаточно тяжелое устройство, поэтому к его монтажу привлекаются подъемные механизмы.

Металлический прямоугольного сечения

Пластиковые кессоны

Как только на рынке появились первые пластиковые изделия, их производители ту же стали задумываться над тем, чтобы производить изделия больших размеров. К ним относятся емкости, резервуары, бочки и так далее. Не обошло это веяние и кессонов. Пластиковые кессоны для скважин на сегодняшний день самый оптимальный вариант. При толщине стенки в 20 мм они очень легкие, поэтому их монтаж производится вручную. Пластик не подвержен коррозии, поэтому нет необходимости проводить гидроизоляционные мероприятия. Он, как и металл, на все сто процентов водонепроницаем. По цене он самый дешевый из всех видов кессонов для скважин.

Единственный их недостаток – небольшая масса. Все дело в том, что кессоны устанавливаются в грунт. Весной, когда происходит оттаивание грунта, появляется эффект вспучивания. Это когда лед внутри почвы превращается в воду, то есть, увеличивается в объеме. При этом происходит расширение грунтовых пластов верхнего уровня, поэтому земля начинает подыматься вверх, в сторону, где нет давление и преград. Такое давление, воздействуя на кессон, просто выдавливает его из земли. Этот эффект называется «всплытие».

Чтобы этого не произошло, нужно под кессоном залить бетонную подушку. И уже к ней крепить пластиковый саркофаг с помощью каналов или лент. Это, конечно, затраты, которые увеличивают себестоимость устройства. Но без этого не обойтись.

Пластиковый круглый

Железобетонные кессоны

Такие конструкции еще встречаются, хотя от них уже многие отказываются в пользу пластиковых моделей.

• Во-первых, изготавливают кессон из железобетонных колец.
• Во-вторых, это тяжелые конструкции, которые своими руками не поднять и не установить. Поэтому придется воспользоваться услугами подъемных механизмов, что увеличивает стоимость сооружения.
• В-третьих, бетон – материал гигроскопичный, то есть, пропускающий через себя влагу. А значит, придется провести достаточно большой объем гидроизоляционных мероприятий.
• В-четвертых, это стыки между кольцами, которые являются самыми уязвимыми участками. Их обязательно гидроизолируют специальными составами, к примеру, Бетоноконтактом, а сверху битумной мастикой в несколько слоев.
• В-пятых, перед тем как устанавливать кессон из бетонных колец своими руками, необходимо под ним залить бетонное основание. Все дело в том, что железобетонная конструкция обладает большим весом, который действует на грунт. Поэтому со временем происходит проседание всего устройства, что может привести к его деформации.

Итак, как сделать кессон из бетонных колец. Он собирается точно так же, как и колодец, с установкой колец друг на друга. На самый верх монтируется крышка с люком, на который устанавливается чугунная круглая плита. Внутрь кессона обязательно опускается металлическая или деревянная лестница, по которой можно спуститься вниз. Она может находиться или внутри устройства постоянно, или снаружи в качестве отдельного элемента.

Из железобетонных колец

Правила монтажа

Как уже было сказано выше, кессоны могут быть разной формы: с круглым или прямоугольным сечением. Именно от этого будет зависеть форма выкапываемого котлована под него. Что касается размеров кессонов для скважин, то 2-2,5 м – высота, 1-1,5 м – диаметр или длина стороны прямоугольника (квадрата). При этом необходимо учитывать полметра высоты горловины и 60 см ее диаметра. Это стандартные величины, которыми пользуются основная масса производителей. Хотя надо отметить, что есть и устройства с большими размерами.

Монтаж кессона начинается производиться после того, как была пробурена скважина и установлена в нее обсадная труба. В первую очередь выкапывается котлован под форму и размеры защитного резервуара.

Внимание! Размеры котлована должны быть на 20-30 см больше размеров кессона.

Установка в котлован

При этом учитывается уровень промерзания почвы, то есть углубляться в грунт надо ниже данного показателя минимум на полметра. Самое важное, чтобы под этот уровень попадал установленный к скважине поверхностный насос.

Теперь надо выровнять дно котлована по горизонту, после чего можно производить установку самого кессона для скважины. В днище есть специальное отверстие под обсадную трубу. Так вот кессон надевается отверстием на трубу. Если использовалась металлическая модель, то производится сварка трубы к днищу кессона. Если используется кессон из полипропилена, то место входа обсадной трубы герметизируется.

Самое сложное, когда устанавливается кессон из железобетонных колец. Очень важно грамотно провести изоляцию места стыка кольца и бетонного основания. Это самое уязвимое место, через которое чаще всего и поступает внутрь влага. Скопившись, она может попасть и в саму скважину.

Гидроизолированные кессоны

Что касается гидроизоляции кессона (металлического или бетонного), то эту операцию проводят до того, как его упустить в котлован. Особое внимание внешним плоскостям конструкции, потому что именно извне происходит негативное воздействие и влаги, и грунта. Оптимальная гидроизоляция на сегодняшний день – битумная мастика, нанесенная в несколько слоев. Можно дополнительно использовать поверх оклеечную гидроизоляцию из рубероида или толи, также уложенных в несколько слоев и промазанных между слоями мастикой.

Итак, кессон своими руками установлен, теперь необходимо его засыпать грунтом из котлована. Здесь никаких строгих требований нет, главное – производить трамбовку засыпаемой земли. После чего можно устанавливать внутрь водозаборное оборудование. Кстати, в кессон стандартного размера легко помещается и гидроаккумулятор емкостью до 100 литров, это помимо насоса. Не забываем и про оголовок скважины, который выполняет защитные функции.

Гидроаккумулятор внутри кессона

Внимание! Если принято решение установить в кессон для насосной станции гидроаккумулятор, то отверстие для обсадной трубы лучше сделать не по центру днища, а сбоку. Это дает возможность поместиться внутри человеку. При этом шланг, по которому будет вода откачиваться из скважины, и питающий электрический кабель надо выводить ближе к трубе, ведущей к дому.

Рекомендации

• При установке металлического кессона необходимо в днище вырезать отверстие под обсадную трубу. При этом к самому днищу она не приваривается. Сначала к дну приваривается металлическая гильза цилиндрической формы, внутренний диаметр которой должен быть больше внешнего диаметра трубы обсадки. Перед тем как проводить все манипуляции со сваркой, надо померить, легко ли входит труба в гильзу. Значит, гильза приваривается к днищу кессона, труба к гильзе.
• Обязательно делается отверстие сбоку для вывода водопроводной трубы. Отверстие должно совпадать с уровнем траншеи, выкопанной для водопровода в сторону дома. При этом водопроводная труба вводится в кессон после его установки, где она соединяется с обсадкой посредству специальных фитингов.
• Обычно прокладку питающего кабеля производят по водопроводной траншеи, куда укладывается отдельная для него пластиковая труба. При этом сборка трубной разводки под кабель производится после того, как будет установлен насос и выведен кабель наружу. Он просовывается через каждую отдельную трубу, после чего две из них соединяются раструбным замком. То есть, нельзя собрать трубопровод, а потом через него протаскивать кабель. Не получится, особенно, если расстояние от скважины до дома большое.
• Теплоизоляция кессонов для скважин можно проводить любыми видами утеплителей. Чаще всего используют пенопласт или керамзит. Для утепления входа в кессон можно установить дополнительно еще одну крышку, изготовленную из фанеры и утепленную приклеенной к ней плитой пенопласта толщиною 5 см. Такая крышка устанавливается в нижней части горловины.
• Очень важно, чтобы обсадная труба находилась, как и все оборудование, ниже уровня промерзания грунта. Поэтому ее подрезают под необходимый размер, но не ниже 30 см.

Полная сборка

Казалось бы, ничего сложно в монтаже кессона нет. Но, как показывает практика, не всегда все проходит гладко, когда процесс проводится неспециалистами. Особенно это касается правильной установки в горизонтальной плоскости и совмещения отверстия с обсадной трубой. Поэтому в этом процессе важна внимательность и аккуратность.

Кессон из бетонных колец для скважины. Плюсы и минусы!

Загрузка…

Характеристики	Кессон из бетонных колец
Плюсы	Возможно будет дешевле
Минусы	Невозможно сделать гидроизоляцию Не выполняет свою функцию

Одной из популярнейших альтернатив традиционному металлическому кессону для скважины является кессон из бетонных колец. Считается, что это выгодней, ибо цена бетонного кессона ниже, за счет возможности применить материалы, использующиеся при стройке дома, а также имеющуюся рабочую силу. Также принято считать, что кессон из бетонных колец вечный потому, что не прогниет, в отличие от стального.

Здесь мы посмотрим, насколько бетонный кессон надежен, каковы его особенности, плюсы и минусы, как сделать его и как выполнить гидроизоляцию. Это поможет решить, что лучше кессон или кольца для скважины.

Кессон из бетонных колец своими руками

Давайте детальней рассмотрим, как сделать кессон из бетонных колец, это не так сложно. По сути, это некая имитация кессона, где вместо цельной емкости, используются Ж/Б кольца, уложенные друг на друга,  дно бетонируется и делается гидроизоляция. Все просто.
Диаметр бетонного кольца 1 метр, а чтобы рабочим было удобно ходить вокруг него, нужно еще по 1 метру вокруг кольца. Итого, диаметр ямы под бетонный кессон 3 метра, глубина не менее 2 метров. Далее, бетонируется дно, ставятся кольца друг на друга, стыки замазывают и делают гидроизоляцию.

Гидроизоляция кессона из бетонных колец

Обычно для гидроизоляции используют Гидростоп, Гидропломбу, мастику или подобные вещи. Ими обмазывают кольца, оклеивают гидроизолом и все выглядит очень герметично. Но в итоге вода приходит через дно…
Если обмазать кольца снаружи еще как-то можно, то днище вы никак снаружи не промажете, остается только изнутри, но вода продавит любую обмазку. Точка ввода обсадной трубы в кессон будет самым уязвимым местом потому, что сделать 100% герметичный ввод металлической трубы в бетоне невозможно. Металл с бетоном плохо взаимодействуют, все равно найдется микротрещина и оттуда будет сочиться вода (фото типичного кессона из колец рядом), но это полдела.

Кроме ввода обсадной трубы, есть точки вывода труб из кессона на дом и на другие потребители. Каждая такая точка это все слабые места, оттуда будет проникать вода. Наша практика, а также опыт других компаний показывает, что сделать 100% гидроизоляцию кессона из бетонных колец невозможно никак и нигде, кто бы и что бы ни говорил.
Конечно же, все думают, что именно у них будет уникальный случай, они точно знают, кто и как лучше всего сделает герметизацию. В итоге, весной кессон из колец стоит полный воды до краев…
Более того, сделать гидроизоляцию для бетонного кессона невозможно, даже если это будет кессон из монолитного бетона. Опять же точки ввода и вывода труб будут пропускать воду.
Если ваш кессон затапливает, то пишите пропало, можно откачать воду, промазать все еще раз, но итог будет один — вам все равно придется переделывать все на металлический кессон. Отремонтировать бетонный кессон невозможно, вы выбросите деньги на ветер.

Калькулятор обустройства скважины с кессоном в Подмосковье

Бетонный кессон. Плюсы и минусы

• Главным минусом бетонного кессона является его гидроизоляция, вернее, невозможность ее реализации. Надежно защитить стыки и места ввода труб никак не получится, ни при каких условиях, о чем написано выше. Рано или поздно верховодка начнет сочится и заполнять этот кессон. Затем уровень воды поднимется выше среза обсадной трубы, и она потечет в саму трубу. Ничего не подозревающий дачник будет дальше пользоваться водой и думать, что она чистая артезианская, но это будет вода с септиков, туалетов и прочих мест. Также высока вероятность занести заразу в скважину, вроде кишечной палочки.
  И даже когда уровень грунтовых вод понизится, вода в вашем кессоне из колец будет продолжать стоять.
• Если у вас уровень грунтовых вод невысокий, и они не угрожают кессону, то не забывайте про осадки, они точно не обойдут ваш кессон из бетонных колец.

Все остальные вещи, вроде утепления, не имеют смысла, бетонный кессон никогда не выполнял свою функцию и не будет ее выполнять.

Кессон из бетонных колец — пустая трата времени и денег.

Абсолютно то же самое можно сказать и о кессоне из кирпича.

Вас заинтересует:

Поделитесь статьей с друзьями:

Как устроено подводное строительство: 5 удивительных сооружений

По мере того, как население Земли продолжает расти, здания становятся все выше и выше. Плотные города усеяны кранами, строящими новые великолепные небоскребы. Что, если будущее городов не высоко в небе, а глубоко в океане?

Люди уже много лет изучают подводное строительство, и уже существуют строительные технологии для создания подводных конструкций и подводных зданий.Хотя в настоящее время под водой находятся только те города, которые были затоплены с течением времени, планы подводных городов будущего уже рассматриваются.

Эти планы не так неправдоподобны, как кажутся, и несколько подводных ресторанов и курортов уже существуют по всему миру. Чтобы по-настоящему оценить эти впечатляющие подвиги, полезно узнать больше о методах строительства, которые делают возможным подводное строительство.

Читайте дальше, чтобы узнать о:

• вызовы связанные со строительством под водой
• Какие материалы лучше всего подходят для подводных построек
• Какие методы используются в подводном строительстве
• Несколько примеров подводных сооружений
• Идеи о будущем подводных городов

Вы также можете сразу перейти к нашей инфографике, чтобы узнать о подводном строительстве.

Проблемы строительства под водой

Строить на суше может быть сложно, но строительство под водой сопряжено с еще более уникальными трудностями.

Некоторые из этих испытаний включают в себя:

• Поиск подходящих материалов : Многие из материалов, которые мы часто используем на суше, например, дерево, просто не подходят для длительного использования под водой.
• Работа с давлением воды : Как во время строительства, так и в течение срока службы конструкции влияние давления воды играет ключевую роль.
• Борьба с коррозией : Подводные проекты в прибрежной среде должны учитывать коррозионное воздействие соленой воды.

Удивительно, но некоторые древние цивилизации придумали, как преодолевать эти препятствия, используя подходящие материалы и простые методы подводного строительства, чтобы построить опоры для мостов через реки.

Материалы, используемые в подводном строительстве

При строительстве в воде должны использоваться материалы, способные противостоять различным осложнениям, включая давление воды, коррозию и эрозию.

Наиболее распространенные материалы, используемые в подводном строительстве, включают:

• Бетон : Особая разновидность бетона, используемая под водой, способна быстро схватываться, несмотря на течения и хорошо себя чувствует в соленой воде.
• Сталь : Сталь, обычно заключенная в бетон, образует прочную конструкцию для подводных зданий.
• Акриловое стекло : Устойчивый к солнечному свету, прочный и довольно жесткий акриловый пластик хорошо подходит для подводного строительства.Поскольку акриловое стекло прозрачное, его используют для подводных окон.

При наличии подходящих материалов строительные компании готовы использовать различные методы строительства, позволяющие создавать впечатляющие подводные сооружения.

Методы подводного строительства

За прошедшие годы было разработано несколько основных технологий, позволяющих строительным компаниям и строителям строить большие и малые водоемы.

Некоторые из наиболее важных методов подводного строительства включают:

• Кессоны
• Коффердамы
• Забивные сваи
• Внешнее здание, поплавковое и нижнее

Интересно, что все эти методы «подводного строительства» имеют одну и ту же основную цель: избежать строительства под водой.Вместо этого вода отводится или избегается различными способами во время строительства — важный подход, потому что на самом деле практически невозможно строить на воде. Таким образом, «строительство под водой» больше связано с поиском творческих способов обхода воды и создания конструкций, способных выдержать ее после завершения строительства.

Кессоны

Кессоны представляют собой водонепроницаемые конструкции, которые можно опускать в воду, сохраняя при этом сухую среду внутри. Внутри сухой внутренней части открытого кессона рабочие могут копать землю, чтобы добраться до твердой поверхности, на которой будет стоять кессон. Со временем кессоны становятся частью фундамента сооружения, часто моста или плотины.

Хотя мы не часто думаем о мостах и ​​плотинах как о «подводных сооружениях», правда в том, что многие из их важных элементов находятся под водой. Многие массивные мосты были бы невозможны без больших опорных башен, поддерживающих пролеты, по которым проходят люди и автомобили.

Например, на Бруклинском мосту, строительство которого началось в 1870 году, использовались два больших кессона, чтобы выкопать коренную породу и сформировать фундамент башен моста.

Хотя все они используют одни и те же основные принципы, существует несколько различных типов кессонов:

• Открытый кессон : Открытый кессон не имеет дна и содержит только вертикальные стенки, что позволяет рабочим копать на его дне.
• Пневматический кессон : Пневматический кессон похож на открытый кессон, но в него закачивается сжатый воздух, чтобы предотвратить просачивание воды.
• Ящичный кессон : В отличие от других кессонов, коробчатый кессон содержит пол, поэтому он опускается на предварительно установленный фундамент.

Несмотря на то, что кессоны все еще используются сегодня, их полезность ограничена, поэтому во многих ситуациях вместо них требуется использование коффердамов.

Коффердамы

Коффердамы — это временные ограждения, которые позволяют откачивать воду, создавая сухую среду для строительства. Как следует из названия, коффердамы работают аналогично плотинам, предотвращая сток воды из определенной области. Полностью построенная перемычка выглядит как большая, обнесенная стеной яма, окруженная водой.

Коффердамы могут быть созданы из различных материалов, включая сталь и камни.Самый простой тип коффердама изготавливается путем простого нагромождения большого количества грязи. Однако эти типы коффердамов часто требуют некоторого усиления для предотвращения эрозии.

Коффердамы можно использовать для строительства самых разных сооружений, от причалов и пирсов до частично или полностью затопленных зданий. Перемычки также используются при строительстве постоянных плотин — например, несколько перемычек было возведено для отвода воды из реки Колорадо для строительства плотины Гувера.

Забивные сваи

При строительстве фундаментных элементов под водой забивные сваи позволяют бригадам создавать прочные конструкции без удаления воды.Сваи, которые выглядят как длинные вертикальные колонны, могут быть забиты в землю с помощью мощного молота, создавая устойчивый фундамент для подводных или надводных сооружений. Вы можете представить сваи похожими на гвозди, вбитые в кусок дерева, за исключением случая подводного строительства, когда сваи вбиваются в слои почвы или камня.

В подводном строительстве сваи чаще всего изготавливают из стали, хотя они имеют частично пустотелую внутреннюю часть. После того, как сваи уложены, внутреннюю часть сваи заливают бетоном, который вытесняет воду, ранее находившуюся внутри сваи.Бетон способен затвердевать даже в окружении воды, и в конце этого процесса остается железобетонный столб, внутри которого вообще нет воды. Забивные сваи — один из наиболее экономичных способов возведения элементы подводных построек, которые необходимо надежно закрепить, чтобы они не смещались с течением воды. Например, забивные сваи использовались для закрепления потрясающего частично затопленного магазина Apple в Marina Bay Sands в Сингапуре.

Внешнее здание, поплавок и нижняя часть

Как мы уже выяснили, основная цель подводного строительства — избежать необходимости строить под водой.В результате одной из наиболее распространенных практик подводного строительства является строительство за пределами площадки. Конструкции строятся и собираются за пределами площадки, иногда с использованием модульной конструкции, а затем транспортируются на строительную площадку.

Часто конструкции или части конструкции всплывают на поверхность или буксируются баржами, а затем опускаются на место. Некоторые части опускаются за счет собственного веса, в то время как другие нагружаются грузом, который помогает им достичь морского дна. При необходимости вода откачивается из конструкции после ее опускания на место.

Одним из сооружений, построенных таким образом, является Utter Inn, небольшой отель в Швеции, построенный на берегу, а затем затопленный посреди озера. Вход в отель доступен только на лодке.

Хотя этот метод строительства может быть дорогим, он значительно более рентабельн, чем строительство непосредственно под водой, которое требует сложных инструментов, опытных дайверов и огромных рисков.

Все эти методы строительства — кессоны, коффердамы, забивные сваи и строительство за пределами площадки — позволяют создавать невероятно красивые и полезные подводные конструкции.

5 удивительных подводных сооружений

По всему миру существуют сотни подводных творений — от исследовательских станций до отелей, от железнодорожных туннелей до ночных клубов. Независимо от различий между этими различными сооружениями, у них есть одна общая черта: для их создания был использован огромный творческий потенциал в архитектуре, инженерии и строительстве. Результаты варьируются от невероятно практичных, таких как Transbay Tube, соединяющая Сан-Франциско и Окленд, до потрясающе красивых, таких как подводные апартаменты в отеле Atlantis Dubai.

Ниже мы составили список из пяти примечательных подводных сооружений, которые вы можете посетить по всему миру.

Подводный ресторан Ithaa

Подводный ресторан Ithaa, расположенный в островном государстве Мальдивы, представляет собой захватывающее дух сооружение из акрила, расположенное на глубине 16 футов ниже уровня моря. Построенный почти полностью из прозрачного акрила, ресторан предлагает своим посетителям панорамный вид на морскую жизнь, окружающую ресторан.

Изображение из подводного ресторана Ithaa.

Ресторан площадью около 500 квадратных футов был построен методом плавания и опускания. После сборки в Сингапуре Ithaa перевезли на барже, а затем с помощью мешков с песком опустили на стальные сваи, образующие ее фундамент.

Отель Атлантис

Отель Atlantis в Дубае расположен на The Palm, искусственном острове в форме пальмовой ветви. Хотя большая часть конструкции находится над землей, в отеле есть несколько подводных люксов на глубине 20 футов ниже уровня моря.После спуска на лифте в люксы гостей встречают массивные окна от пола до потолка с видом на морских животных — даже из кровати и ванны.

Хотя подробностей о конструкции подводных люксов мало, наземная конструкция включала модульные блоки, которые, возможно, использовались и для подводной части. Кроме того, поскольку отель Atlantis расположен на искусственно созданном острове, вполне вероятно, что на протяжении всего строительства использовались перемычки.

Трубка Трансбай

Transbay Tube — это подводный железнодорожный туннель протяженностью 3,6 мили, соединяющий центр Сан-Франциско с Западным Оклендом и перевозящий около 30 000 пассажиров в час во время утренних и вечерних поездок на работу. Первоначально построенная в 1974 году, труба представляет собой поразительный подвиг подводного строительства, особенно из-за опасений по поводу землетрясений в районе залива Калифорнии.

Эрик Фишер, CC BY 2.0, через Wikimedia Commons.

Трубка Transbay Tube, состоящая из 57 отдельных компонентов, была построена за пределами площадки, а затем опущена на место после буксировки баржами в середину залива.Водолазы работали на глубине 135 футов ниже уровня моря, чтобы соединить отдельные части, установленные в траншее, по точной сейсмоустойчивой траектории.

Subsix

Subsix, расположенный у побережья частного острова NIYAMA на Мальдивах, является единственным в мире подводным ночным клубом. Погруженный на 18 футов под воду и с окнами от пола до потолка, ночной клуб Subsix предлагает своим гостям вид на яркие кораллы и морскую жизнь во время танцевальной ночи.

Изображение от Ниямы.

Построенный за пределами площадки, а затем спущенный на место, ночной клуб Subsix имеет сложную конструкцию из-за своих размеров и удаленности от берега — почти четверть мили, и добраться до него можно только на лодке.

Курорт Манта

Расположенный у побережья Танзании курортный отель Manta предлагает один подземный люкс, прикрепленный к платформе, плавающей посреди воды. Благодаря окнам со всех четырех сторон гости люкса могут наблюдать за окружающей морской жизнью, сидя на кровати размера «king-size».

Изображение с курорта Манта.

Подводный комплекс Manta Resort представляет собой плавучую платформу с надводной и подводной частями, обе из которых были собраны за пределами площадки. После завершения строительства платформу отбуксировали на место, а затем закрепили, прикрепив стальные тросы к четырем углам здания, а также к морскому дну.

Будущее подводных городов

Со всеми этими невероятными подводными сооружениями, уже существующими по всему миру, возникает естественный вопрос: почему мы не можем строить подводные города?

Короткий ответ: можем.У нас есть материалы, технологии и методы строительства, чтобы поддерживать человеческие города под водой. Тем не менее, подводные города, по крайней мере сейчас, имеют стоимость, которая делает их необоснованными, поэтому мы склонны видеть, как подводные сооружения появляются только на дорогих курортах по всему миру.

Изображение от Shimizu Corporation.

Тем не менее, архитекторы и инженеры уже начали рассматривать планы сложных подземных городов в различных формах.Один из таких планов от японской корпорации Shimizu представляет собой подводную спираль, протянувшуюся от поверхности океана до морского дна. Этот тип сооружения может вместить 5000 жителей, генерировать собственную энергию и противостоять стихийным бедствиям, таким как землетрясения и цунами. Однако стоимость проекта оценивается не менее чем в 26 миллиардов долларов, и в настоящее время он существует только как фантазия.

Тем не менее, человеческие инновации позволили строить подводные конструкции способами, которые еще совсем недавно казались невозможными.Возможно, скоро плавучие города, затопленные города или города на морском дне станут реальностью.

Похожие сообщения

Фундаменты скважин: формы и компоненты

В этой статье мы обсудим:- 1. Введение в фундаменты скважин 2. Кессоны и их типы 3. Формы 4. Компоненты.

Введение в фундаменты скважин:

Фундаменты колодцев — это один из типов глубоких фундаментов, которые обеспечивают прочное и массивное основание, обычно для мостов и тяжелых сооружений.Фундаменты колодцев также полезны для опор линий электропередач, где подъемные нагрузки велики. Раньше фундаменты колодцев строились из камня или кирпича, но сегодня они в основном из железобетона. Преимущества фундаментов колодцев в том, что они монолитны и жестки, являясь массивным основанием. Они имеют лучшую устойчивость к боковым нагрузкам, чем свайные фундаменты. Фундаменты колодцев удобно закладывать и в валунном слое.

Фундаменты колодцев возникли в Индии и использовались в течение сотен лет для обеспечения глубоких фундаментов важных зданий и мостов. Многие памятники Великих Моголов, в том числе знаменитый Тадж-Махал и несколько мостов, опирались на колодезный фундамент. Самая большая скважина, использовавшаяся в мире в начале 20 века, — это кессон глубиной 73,8 м, предназначенный для Оклендского моста Сан-Франциско в Калифорнии. Фундамент колодца использовался для большинства мостов в Индии. Для основных башен моста Ховрах был заложен колодезный фундамент глубиной 31 метр.

Кессоны и их типы:

Фундаменты скважин фактически относятся к одному из видов кессонов.Кессоны представляют собой фундаменты коробчатого типа, используемые для поддержки мостов и других тяжелых конструкций и уходящие в землю под действием собственного веса с дополнительным весом, приложенным кверху.

Обычно используются три типа кессонов, а именно:

1. Открытые кессоны.

2. Кессоны коробчатые.

3. Пневматические кессоны.

Эти типы кессонов описаны ниже:

1. Открытые кессоны:

Открытые кессоны, также называемые колодезными фундаментами, представляют собой кессоны, в которых верх и низ кессона при строительстве открыты.Открытый кессон может быть круглым, прямоугольным или продолговатым в плане. На рис. 21.1 показан открытый кессон с двойным прямоугольным поперечным сечением. Внизу имеет режущую кромку, которая изготавливается на месте вместе с первым сегментом вала. Когда колодец тонет под действием собственного веса, грунт внутри ствола выкапывается соответствующими средствами, что способствует дальнейшему погружению в землю.

Затем к нему добавляется следующий сегмент вала. Процесс погружения под собственным весом, как и дноуглубление, продолжают до достижения необходимой глубины.Затем дно колодца заливается бетоном, который также образует основу фундамента колодца. Полый вал заполнен песком, а наверху предусмотрено бетонное уплотнение, известное как верхняя пробка. Открытые кессоны могут быть построены на любую глубину, а стоимость строительства относительно невелика.

Глубина заглубления кессона зависит от нагрузок на кессон, несущей способности грунта, сопротивления поверхностному трению бортов и минимальной длины захвата ниже уровня размыва.

Преимущества открытых кессонов:

я. Кессон может быть построен на большую глубину.

ii. Стоимость конструкции относительно меньше, чем у других видов кессонов.

Недостатки открытых кессонов:

я. Ход строительства в валунных отложениях идет очень медленно.

ii. Бетон, запечатанный под водой, не очень эффективен.

III. Осмотр дна колодца невозможен.

2. Коробчатые кессоны:

Коробчатые кессоны открыты сверху, но закрыты снизу, как показано на рис. 21.2. Сначала его забрасывают на землю, а затем буксируют на площадку, где опускают на предварительно выровненное основание фундамента. Заглубление кессона облегчается засыпкой внутрь кессона песком, гравием или бетонными блоками. Коробчатые кессоны также называются плавучими кессонами и используются там, где нагрузки не очень велики, а несущий слой имеется на небольшой глубине.

Преимущества коробчатых кессонов:

я. Стоимость строительства коробчатых кессонов невысока.

ii. Его можно использовать там, где невозможно построить другие типы кессонов.

Недостатки коробчатых кессонов:

я. Затруднительно предусмотреть основание фундамента ниже уровня воды, особенно для глубоких котлованов.

ii. Несущая способность основания фундамента должна быть правильно оценена.Необходимо позаботиться о защите основания фундамента от размыва.

3. Пневматические кессоны:

В пневматических кессонах внутреннее давление воздуха в закрытой камере поддерживается на высоком уровне для предотвращения попадания воды в камеру (рис. 21.3). Таким образом, рабочая камера остается сухой, чтобы облегчить работу в ней квалифицированному персоналу. В верхней части предусмотрены воздушные шлюзы. Кессон погружается в полностью контролируемых условиях квалифицированными специалистами и контролирующим персоналом в рабочей камере. Рабочая камера заполняется бетоном после достижения окончательной глубины и завершения погружения кессона.

Преимущества пневматических кессонов:

я. Существует полный контроль за погружением кессона, так что наклоны и смещения могут быть немедленно обнаружены персоналом в рабочей камере и могут быть эффективно приняты корректирующие меры.

ii. Дно камеры можно эффективно герметизировать, так как оно поддерживается в сухом состоянии.

III. Препятствия для погружения, такие как валуны, могут быть легко удалены.

Недостатки пневмокессонов следующие:

я. Пневматические кессоны дороже других типов кессонов.

ii. Глубина кессона ниже уровня грунтовых вод при строительстве ограничена примерно 35 м, так как персонал в рабочей камере не может выдержать давление более 35 т/м ² .

Формы фундаментов колодцев:

Для фундаментов колодцев используются следующие различные формы, которые имеют свои относительные достоинства и недостатки:

1. Циркуляр.

2. Двойной круглый.

3. Квадратный/прямоугольный.

4. Двойной D.

5. Шестиугольный/восьмиугольный.

Фундаменты колодцев различной формы поперечного сечения показаны на рис. 21.4.

Фундаменты этих скважин описаны ниже:

1. Круглые скважины:

Круглые колодцы просты по конструкции, легко погружаются и требуют минимальной толщины стенок из-за более низких изгибных напряжений, чем в других типах.Круглый колодец имеет минимальную площадь поверхности для данного веса, что приводит к большему усилию проходки. Круглые колодцы обладают высокой прочностью и подвержены низким изгибающим напряжениям благодаря отсутствию острых углов. Для затопления им требуется только один земснаряд. Поскольку каждая точка режущей кромки находится на постоянном расстоянии от центра скважины земснаряда, вероятность опрокидывания скважины при проходке меньше. Круглые колодцы могут применяться для опор однопутных железнодорожных или автомобильных мостов.

При большой длине пирса использование кольцевых колодцев станет неэкономичным, а также вызовет чрезмерное препятствие потоку.Круглые колодцы менее устойчивы к боковым нагрузкам. Максимальный диаметр круглых колодцев обычно ограничивается 9 м.

2. Двойные круглые лунки:

Двойные круглые колодцы выгодны, когда глубина фундамента небольшая, а грунт фундамента имеет высокую несущую способность. Однако основным недостатком является то, что будет неравномерная осадка и опрокидывание между двумя скважинами с разрыхлением песка между ними или из-за неравномерного опускания, даже если две скважины жестко соединены тяжелой верхней крышкой, если только грунт/ рок однороден.

3. Квадратные/прямоугольные колодцы:

А Квадратное/прямоугольное сечение применяется для фундаментов колодцев небольшой глубины, до 8 м. Для крупногабаритных опор или устоев применяют двойные прямоугольные колодцы с двумя земснарядами. Однако напряжения изгиба в штейнинге очень высоки из-за острых углов. Прямоугольное сечение более экономично, чем квадратное.

4. Двойные D-образные колодцы:

Двойные D-образные колодцы представляют собой усовершенствование двойных прямоугольных и двойных круглых колодцев и имеют по два углубления, каждое из которых имеет форму буквы D, как показано на рис.21.4(г). Основным преимуществом двухдиапазонных скважин является их высокая боковая устойчивость. Когда размер сваи или опоры велик и не может быть экономично размещен на одиночном круглом колодце, колодцы двойного D станут наиболее экономичной и часто используемой альтернативной формой.

Их легче заглубить, чем двойные прямоугольные или восьмиугольные колодцы, но для их заглубления требуется большее усилие. Размеры скважин двутаврового сечения определяются таким образом, что длина и ширина земснарядов практически равны.

Недостатком двойных D-образных скважин является то, что изгибающие моменты велики на штейнинге, особенно на соединительной стенке между двумя отверстиями земснаряда. Скважина склонна к большему наклону из-за неодинаковой ширины и длины секции.

5. Шестиугольные/восьмиугольные лунки:

Шестиугольные/восьмиугольные колодцы имеют то преимущество, что острые углы, присутствующие на стенке соединения между двумя отверстиями земснаряда двойного D-образного колодца, устранены, что снижает изгибающие напряжения при штейнинге.Однако площадь поверхности больше, чем у колодца с двойным D-образным сечением, что увеличивает сопротивление опусканию. Бетонирование также сложнее в стейнинге. Двойные шестиугольные/восьмиугольные секции вмещают всю ширину моста более экономично, чем одиночные секции.

Компоненты фундамента скважины:

Различные компоненты основания колодца, как показано на рис. 21.5, следующие:

1. Бордюр колодца:

Бордюр колодца выдерживает вес колодца.Дополнительными нагрузками, которые необходимо учитывать при проектировании бордюра колодца, являются пескоструйные удары и взрывные работы, к которым можно прибегнуть при проходке колодца. Бордюр колодца должен быть из железобетона марки не ниже М25 с армированием не менее 72 кгс/м ³ . В случае, если при проходке предполагается взрыв, внутренние грани бордюра колодца должны быть защищены стальными пластинами толщиной не менее 1 см до верха бордюра колодца.

2. Режущая кромка:

Режущая кромка – самая нижняя часть фундамента скважины (см.21.6) и облегчает проходку дна колодца при проходке. Толщина режущей кромки и угол наклона внутренней кромки должны быть такими, чтобы она была достаточно острой для легкого погружения и в то же время не ломалась при проникновении через твердый грунт или скалу. Внешний край режущей кромки остается вертикальным, а внутренний край имеет наклон 1H:2V.

3. Штейнинг:

Стенки фундамента колодца называют штейнингом.Штайнинг раньше строился из камня или кирпича, но сегодня он в основном сделан из бетона. Штейнинг также усилен соответствующим образом, чтобы противостоять напряжениям, возникающим при проходке скважины, а также расчетным напряжениям. Толщина штейнинга обычно составляет около одной четверти диаметра железнодорожных мостов и одной десятой диаметра автомобильных мостов.

Толщина штейнинга определяется на основе следующих соображений:

я.Он не должен быть слишком толстым, чтобы избежать чрезмерного сопротивления при проходке колодца.

ii. Он не должен быть слишком тонким, чтобы его не повредить ни при проходке скважины, ни при расчетных нагрузках. Напряжения, возникающие в штейнинге, должны находиться в допустимых пределах при расчетных нагрузках.

III. Штейнинг должен выдерживать дополнительные нагрузки, возникающие при проведении корректирующих мероприятий по наклону и смещению скважины.

Согласно IRC:78, минимальная толщина колодцев для автодорожных мостов равна 0.5 м. Толщину стали для автодорожных мостов следует определять с помощью –

, где t _s — толщина штейнинга в м, K — коэффициент, зависящий от материала штейнинга и типа колодца, как показано в таблице 21. 1, а l — глубина колодца ниже верха крышки колодца или самого низкого уровня воды. (LWL), в зависимости от того, что больше, в m.

4. Нижняя заглушка:

После завершения проходки скважины на требуемую глубину полая скважина земснаряда на дне бетонируется до некоторой глубины, которая называется донной пробкой.Нижняя пробка значительно повысит несущую способность скважины и обеспечит долговременную устойчивость фундамента скважины. Поверхность нижней заглушки выполнена чашеобразной с перевернутым арочным действием.

Нижняя заглушка обычно представляет собой толстую пластину, подвергающуюся равномерному давлению подшипника при максимальных расчетных нагрузках. Он должен выступать на высоту не менее 30 см над верхней частью бордюра колодца. Бетонирование должно быть завершено за один участок для нижней пробки.Толщина нижней пробки может быть определена из уравнений (21.2) и (21.3).

Для круглых колодцев имеем –

где t _b – толщина забойной пробки, W – полная расчетная нагрузка на основание скважины, σ _f – прочность материала забойной пробки на изгиб, µ – коэффициент Пуассона, D – диаметр колодца, q — опорное давление на основание, b — ширина прямоугольного колодца, a — отношение ширины к длине прямоугольного колодца.

5. Песчаная засыпка:

Скважина между верхней и нижней пробкой заполняется песком после завершения проходки, чтобы увеличить собственный вес скважины, повысить ее устойчивость и исключить возникновение растягивающих изгибающих напряжений в основании скважины. колодезный фундамент. Однако не предполагается, что засыпка песком несет какие-либо расчетные нагрузки, и предполагается, что вся расчетная нагрузка приходится на штейнинг.

6. Верхняя заглушка:

Верхняя пробка из цементобетона марки М15 толщиной 30 см над песчаной засыпкой.

7. Крышка скважины:

Плита из железобетона (RCC), установленная наверху колодца, известна как крышка колодца. Крышка колодца обеспечивает необходимую поверхность для установки сваи или устоя и безопасно передает свои нагрузки на фундамент колодца. Нижняя часть крышки скважины обычно поддерживается на уровне LWL. Минимальная арматура в шапке колодца около 80 кгс/м ³ . Продольные стержни от штейнинга колодца в как можно большем количестве должны быть закреплены в крышке колодца.

Фундамент кессона или колодца – типы, компоненты, преимущества и недостатки

Что такое Well Foundation?

Колодцы и кессоны представляют собой фундаменты большого диаметра, применяемые в подводных условиях, такие как фундаменты мостов на реках.

Кессоны представляют собой фундаменты большой ширины, несущие нагрузку надстройки через слой слабого грунта в твердую толщу на значительной глубине.

В отличие от свайных фундаментов, диаметр которых редко превышает 2 м, кессоны могут иметь ширину от 10 до 30 м и закладываться на глубине 40 м и более.

Кессоны широко используются в речном и морском подводном строительстве. в частности, они используются в качестве фундаментов для мостов.

Кессоны обычно изготавливаются заводским способом над уровнем земли и над уровнем воды и утапливаются до уровня опоры как единое целое.

, когда процесс изготовления и погружения протекают одновременно, они называются фундаментом скважины.

Почему используется Well Foundation?

В ситуациях, когда из соображений размыва или несущей способности фундаменты должны быть заглублены на большую глубину, чем 5-7 метров, открытые земляные работы становятся дорогостоящими и неэкономичными по следующим причинам:

1. Для удержания боковых сторон требуется тяжелая крепь.
2. Из-за больших объемов земляных работ из-за боковых откосов продвижение открытых земляных работ будет очень медленным.
3. Вынутый материал, повторно засыпанный в открытый вырытый фундамент, приводит к образованию рыхлой почвы, которую можно легко очистить.

Таким образом, для устранения вышеуказанных дефектов принимаются фундаменты скважин. В Индии колодезный фундамент является наиболее распространенным типом глубокого фундамента.

Как правило, могут быть приняты следующие два типа фундаментов скважин. В Индии колодцы обычно строятся из кирпичной или каменной кладки, тогда как в западных странах железо используется для строительства фундамента, известного как ленточный фундамент.

Panjab System – В этом типе фундамента предусмотрены глубокие скважины без настила для защиты от размыва.

Мадрасская система – В этом типе фундамента неглубокие колодцы снабжены сплошным настилом как вверх, так и вниз по течению от размыва.

Читайте также – Что такое свайный фундамент? Типы свайного фундамента

Преимущества колодезного фундамента

1. Может выдерживать большие боковые нагрузки и моменты, возникающие в случае опор мостов, устоев, башен и высоких дымоходов.
2. Благодаря большой площади поперечного сечения устойчив к истиранию.
3. Снижает вибрацию и издает меньший шум, так как опирается на фундамент, на опорах меньше вибраций, которые будут мешать конструкции.
4. Его глубина может быть определена в зависимости от процесса погружения.
5. Нет необходимости в ростверке сваи, так как опоры заполнены бетоном, нет необходимости в ростверке сваи.
6. Экономичен, стоимость бурения и установки кессона меньше по сравнению с традиционным фундаментом.
7. Они легко адаптируются к различным условиям. Кессон легко поставить в любом месте. Самое сложное, что нужно сделать, это просверлить отверстие.

Недостатки фундамента скважины

1. Его нельзя построить на загрязненных участках из-за большого объема бурения, необходимого для размещения кессона. Существует риск дальнейшего загрязнения всей площадки.
2. Для возведения такого типа фундамента необходимы специалисты.
3. Отсутствие квалифицированного рабочего, знакомого с этим типом фундамента.
4. Процедура его строительства является деликатной, особенно установка кессона.
5. Отсутствие квалифицированных инспекторов для проверки строительства кессонных фундаментов, чтобы убедиться, что они безопасны и надежны.

Читайте также – Ростверковый фундамент – типы, преимущества и недостатки

Типы кессонов

1. Коробчатый кессон

Кессон, который закрыт снизу, но может быть открытым или закрытым сверху.

2. Открытый кессон или колодец

Кессон, открытый как снизу, так и сверху.

3.  Пневматический кессон

Открытый кессон с камерой на дне для поддержания высокого давления воздуха.

См. также – Комбинированный фундамент – определение и типы

Форма или типы фундамента колодца

Обычно используются следующие формы колодцев:

1.  Круглый колодец  – Чаще всего используется круглая форма, так как она обладает высокой конструкционной прочностью и удобна при проходке. вероятность опрокидывания также минимальна в этом типе.

2.  Двойные D-образные колодцы  – обычно используются для опор и устоев мостов, которые слишком длинные, чтобы их можно было разместить на круглом колодце диаметром 9 м.

3.  Двойные восьмиугольные колодцы  – во многих отношениях лучше двойных D-образных колодцев. Квадратные углы устранены, а напряжения изгиба значительно снижены.

Однако они обладают большей устойчивостью к проседанию, чем колодцы с двойным D, из-за увеличенной площади поверхности. К тому же конструкция сложнее.

4.  Двойные круглые колодцы  – это два независимых колодца, расположенных очень близко друг к другу и имеющих общую крышку колодца. скважины бурятся одновременно.

Эти колодцы подходят там, где длина опоры значительна, что не может быть размещено на двойном D или двойном восьмиугольном колодце.

5. Колодцы прямоугольные – Обычно используются для фундаментов мостов глубиной до 7-8 м. для больших фундаментов применяют колодцы двойного прямоугольного сечения.

Для опор и устоев очень больших размеров применяют прямоугольные колодцы с несколькими земснарядами.

Также прочтите – Типы фундаментов и оснований и их использование

Особая форма на выбор

Выбор конкретной формы зависит от следующих факторов:

1. Размеры основания опор и устоев
2. Стоимость и легкость проходки
3. Учет наклона и смещения при проходке
4. Горизонтальные и вертикальные силы, действующие на скважину.

Силы, действующие на фундамент скважины

Обычно на фундамент скважины действуют следующие силы:

Вертикальные силы

1. Собственный вес
2. Плавучесть
3. Постоянная нагрузка на надстройку
4. Постоянная нагрузка на опору и сваи
5. Временная нагрузка, передаваемая через сваи

Горизонтальные силы

1. Торможение и тяговое усилие движущегося транспортного средства.
2. Сила, обусловленная сопротивлением подшипника движению при изменении температуры.
3. Сила протекающей воды.
4. Давление ветра.
5. сейсмическая сила.
6. Давление грунта.
7. центробежные силы.

Направление, величина и точка приложения всех вышеуказанных сил могут быть определены при наихудших возможных состояниях. Эти силы можно заменить горизонтальными силами P и Q и вертикальными силами W.

1. P = равнодействующая всех горизонтальных сил в направлении поперек опоры.
2. Q = равнодействующая всех горизонтальных сил в направлении вдоль опоры.
3. Вт = равнодействующая всех вертикальных сил.

Также прочтите – Какова цель предоставления фонда?

Процесс строительства

Фундамент колодца можно построить на сухом дне или после создания песчаного острова. В месте, где глубина воды превышает 5–6 м, а скорость течения воды высока.

Скважина может быть изготовлена ​​на берегу реки, а затем спущена на воду и поставлена ​​на мель. Как только колодец коснется дна, вокруг него укладывают мешки с песком, чтобы предотвратить размыв.

Колодец может опускаться в русло реки на 50-60 см под своим весом. Дальнейшая проходка аналогична проходке скважины на сухом дне.

Колодец углубляется в землю до нужного уровня путем выкапывания отверстий земснарядом.

Компонент фундамента скважины

1.Режущая кромка  – обеспечивает сравнительно острую кромку для разрезания грунта под ним во время проходки. Он обычно состоит из мягкой стали равного уголка со стороной 150 мм.

2. Бордюр  — имеет двойное назначение. Во время проходки он действует как продолжение режущей кромки, а также обеспечивает опору для штейнинга скважины и забойной пробки, а после проходки передает нагрузку на нижележащее твердое тело. выполнен из железобетона с применением контролируемого бетона марки М200.

3.Штейнинг – это основной корпус скважины. Он также служит двойной цели. Он действует как перемычка во время погружения и конструктивный элемент для передачи нагрузки на грунт под ним впоследствии.

Облицовка может состоять из кирпичной кладки или железобетона. Толщина окрашивания не должна быть меньше указанной по уравнению.

  t  = К( Н/100 + D/10)

Где

t = минимальная толщина бетонной стены

H = Глубина скважины ниже пласта

D = Внешний диаметр скважины

К = постоянная

Для мягкой глины 1.25 для твердой глины и 1,3 для твердой почвы с валуном. Размер кирпичной кладки должен быть примерно на 10 см больше, чем соответствующий слой бетона.

4. Нижняя пробка  – После того, как колодец будет погружен в окончательное положение, нижняя пробка формируется путем бетонирования. Нижняя пробка выполняет функцию основания скважины.

5. Песчаная засыпка  – Полезность сомнительна. Предполагается некоторое облегчение штейнинга за счет передачи части нагрузки непосредственно с крышки колодца на донную пробку.

6. Верхняя заглушка  – Мнения о верхней заглушке разделились. Он хотя бы выполняет функцию опалубки для закладки колодца.

7. Армирование  – придает прочность конструкции во время проходки и эксплуатации.

8. Крышка колодца  – необходима для передачи нагрузок и моментов от опор на колодец или колодцы ниже.

Форма крышки колодца аналогична колодцу с консолью около 15 см. Всякий раз, когда для поддержки основания необходимы 2 или 3 скважины малого диаметра.

Крышка лунки должна быть расширена, чтобы закрыть лунки. Крышка колодца выполнена в виде плиты, опирающейся на колодец или колодцы с частичной фиксацией на краю колодца.

Спасибо, что прочитали эту статью. Если вы нашли эту статью полезной, пожалуйста, не забудьте поделиться ею.

Также прочитайте

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Что такое длина круга? Как рассчитать? – Полное руководство

Что такое длина разработки? – Полное руководство

Что такое плинтусная балка? – Защита цоколя, разница между цокольной балкой и стяжной балкой

Кессоны для колодца — виды и самостоятельный монтаж, описание технологии монтажа

Кессоны для колодца

Скважины артезианские помогают решать вопросы, связанные с водоснабжением загородных домов, такие как: получение питьевой воды, полив сельскохозяйственных растений, использование воды для других потребности. Климатические особенности нашего региона заставляют владельцев частных домовладений задуматься о размещении всего водоподъемного оборудования ниже уровня промерзания грунта. В противном случае система может зависнуть. В свою очередь такое расположение коммуникаций приводит к попаданию в них грунтовых вод, что существенно влияет на чистоту питьевой воды. Наверное, никому не хочется открывать кран, чтобы обнаружить в нем продукты соседей. Предотвратить эти неприятности помогают колодезные кессоны для колодцев.

По внешнему виду кессон представляет собой обычный ящик или бочку с горловиной, которая закрывается крышкой люка, обычно утепленной пенопластом.Широко применяются цилиндрические кессоны, диаметр которых в основной части составляет один метр, а высота не менее двух метров. Если диаметр устройства меньше метра, то в нем невозможно проводить техническое обслуживание, а кессоны с большим диаметром обходятся дорого из-за расхода большего количества материала.

Кессоны различных форм

Кессоны — водонепроницаемое оборудование, гидроизолированное снаружи и загрунтованное изнутри. Для лучшей теплоизоляции внутренняя поверхность устройства покрыта пенопластом.Это простое устройство позволяет не только надежно защитить систему от промерзания и попадания грунтовых вод, но и стать небольшим подземным помещением, позволяющим проводить необходимые ремонтные работы в любую погоду.

Кроме того, кессон позволяет разместить внутри себя такое необходимое для корректной работы системы оборудование, как реле давления, щит управления насосом, мембранный аккумулятор и другие автоматические устройства, надежно защитив их от несанкционированного доступа.

Виды кессонов, их недостатки и преимущества

На данный момент существуют три вида кессонов для скважин:

• металлические;
• железобетон;
• пластик.

Рассмотрим подробнее каждый вид, в чем их недостатки и преимущества.

Металлические кессоны нуждаются в антикоррозийном покрытии снаружи и грунтовочном слое внутри



Металлические кессоны относятся к старому поколению таких устройств. Обычно для их изготовления используют нержавеющую сталь или алюминий, так как они наиболее устойчивы к коррозии. Кроме того, металл относится к гибким материалам, что препятствует возникновению трещин. Качественный металлический кессон изготавливается из стали, толщина которой должна быть не менее трех миллиметров.

Такое оборудование требует обязательной антикоррозийной обработки снаружи и грунтовки внутри. Зато прослужит несколько десятков лет. Установить металлический кессон для колодца можно своими руками, существенно сэкономив при этом на монтажных работах.

Кессон из железобетонных колец: прочный, практически вечный, но довольно дорогой, кроме того, что требует утепления



Железобетонные кессоны изготавливаются из железобетонных колец. Монтаж такого устройства требует значительных усилий и финансовых затрат. Эти конструкции считаются самыми дорогими. Бетонные кольца укладываются на специально подготовленное основание. Так как бетон очень гигроскопичный материал, кессоны из него требуют усиленной гидроизоляции снаружи. На практике очень редко удается добиться абсолютной влагонепроницаемости конструкции и грунтовые воды все равно попадают внутрь.

Еще одним существенным недостатком железобетонных колец является плохая теплоизоляция. Очень часто в сильные морозы оборудование, заключенное в такого рода кессоны, все равно замерзает. А большой вес материала приводит к постепенному проседанию устройства в целом, что приводит к деформации используемого оборудования.

Экономичный пластиковый кессон не «боится» ржавчины и коррозии; отлично служит многие десятилетия



Пластиковый кессон для колодца изготовлен из полимерных материалов, толщина его стенки около 20 мм.Такие устройства очень прочны и имеют долгий срок службы. Они полностью не подвержены коррозии и водонепроницаемы. Установив пластиковый кессон, вы сможете сэкономить на гидроизоляционных и антикоррозийных составах. Конструкции из пластика или стеклопластика не рекомендуются для защиты колодца, так как под напором грунтовых вод они могут сильно деформироваться, а также «всплыть» на поверхность из-за легкого веса.

Самостоятельный монтаж кессона на колодец

Установка кессона на колодец своими силами не требует специальных навыков.Такая работа под силу любому человеку, имеющему хоть малейшее представление об этом процессе. Итак, как сделать кессон для скважины самостоятельно?

Конструкция колодезной коробки



Вокруг готового колодца необходимо выкопать котлован глубиной не менее двух метров и с размерами, превышающими размеры кессона не менее чем на 10 см в каждую сторону.

Котлован выкапывается с учетом того, что горловина конструкции должна находиться над поверхностью на расстоянии не менее 10 см.Это предотвратит попадание дождевых и других поверхностных вод в кессон.

Как закрепить кессон в земле

Теперь приступаем непосредственно к установке кессона. На нижней части устройства отметьте место для отверстия, необходимого для корпуса. Отверстие можно сместить в любую сторону, исходя из личных требований.

Установка оборудования в кессон

Совет: Если вы планируете размещать гидроаккумулятор в кессоне, отверстие под кожух нужно будет немного сместить от центр. Это нужно для того, чтобы после установки напорного бака можно было опустить инструмент в люк.

Важно: кабельные и гидравлические выводы должны идти к месту ввода трубопровода в дом.

Главное, чтобы в результате кожух попал в люк. В вырезанное отверстие вваривается рукав большего диаметра, чем сама труба, и длиной 10-15 см.

Совет: Перед приваркой втулки обязательно наденьте ее на трубу, чтобы убедиться, что это можно сделать с небольшим запасом.

При этом обсадную трубу необходимо разрезать на высоте около 300-500 мм от дна кессона и с помощью продольных надрезов на конце и кувалды сделать конус.

Кессон следует подготовить заранее: в его стенки вварить бочаты, необходимые для вывода труб в траншею. Одна труба понадобится для ввода кабеля, а остальные – для вывода водопроводной системы.

Далее над приямком устанавливается кессон так, чтобы оси хвостовика и кожуха совпадали.Сначала конструкция устанавливается на брусья, после вытаскивания из которых она будет опускаться в котлован по обшивке, выполняющей роль направляющей. Теперь кессон устанавливается горизонтально по уровню, для чего необходимо установить бруски между ним и стенками ямы.

Присоединение запорной арматуры



Муфту приварить по периметру к корпусу, после чего трубы ПНД ввести внутрь кессона через предварительно установленные ниппели.Все сварные швы обработаны грунтовкой.

Важно: для труб ПНД 40 необходим ниппель 1,5 дюйма, а для ПНД 32 – 1,25 дюйма. Если трубы проходят с трудом, то внутреннюю поверхность ниппеля обрабатывают грубым напильником.

Герметизация патрубков внутри ниппеля осуществляется соединением ПНД с внутренней резьбой. Через одну из труб протянут электрический кабель для питания насоса. В итоге получаем абсолютно герметичную конструкцию, надежно защищающую устье водозаборной скважины.

Для достижения наилучших результатов можно вмонтировать вторую крышку в пенопластовый кессон на расстоянии 30-50 см от первой, а верхнюю часть конструкции утеплить. Не забывайте, что малейшее нарушение правил монтажа может привести к выходу из строя всей системы водозабора, поэтому лучше пригласить специалиста, который сможет составить адекватный алгоритм действий и организовать его четкое выполнение.

Кессон – проектирование зданий

Кессон представляет собой коробчатую конструкцию, обычно используемую в проектах гражданского строительства, где работы выполняются в местах, погруженных в воду.Такие проекты могут включать:

Кессоны отличаются от коффердамов тем, что коффердамы снимаются после завершения работ, тогда как кессоны остаются на месте как часть законченной конструкции.

Кессоны могут быть изготовлены из материалов, включая древесину, сталь, каменную кладку и железобетон, и могут быть построены на берегу, а затем спущены на воду в требуемое место, где они погружены на место, что обеспечивает доступ к ложу и выемку фундамента для необходимая глубина.

Они особенно подходят для строительства подводных фундаментов или на большой глубине, так как они достаточно прочны, чтобы выдерживать значительные вертикальные и горизонтальные нагрузки, а также боковые силы, такие как волны.

Существует несколько различных типов кессонов , выбор которых будет зависеть от конструкции, для которой он строится, а также от требуемой глубины. Некоторые из наиболее распространенных типов описаны ниже:

[править] Ящик

Кессон

Это водонепроницаемый деревянный или железобетонный ящик с закрытым дном и открытым верхом.Кессон отливается и отверждается на земле, а затем заглубляется на место или может быть установлен поверх сваи. Песок, бетон или гравий используются для утяжеления и опускания кессона . Это лучше всего подходит для областей, где несущие слои достаточно ровные и не требуется земляных работ, хотя при необходимости можно выполнить некоторые углубления для дальнейшего выравнивания основания, чтобы избежать опрокидывания кессона после его установки.

Этот тип кессона обычно относительно экономичен, но может не подходить, если несущий слой требует уплотнения и/или выравнивания.

[править] Открытый

кессон

Это деревянный, стальной или бетонный ящик, открытый как снизу, так и сверху. Стенки тяжелые и сделаны с острыми краями, облегчающими процесс погружения. Существует три различных типа открытых кессонов:

[править] Одностенный

В отличие от сборных коробчатых кессонов, открытые кессоны формируются на месте. Там, где это возможно, сооружается временная перемычка, чтобы рабочая среда оставалась сухой и чтобы можно было вырыть котлован, в котором должен быть погружен кессон , либо за счет собственного веса, либо с помощью бетона, либо с помощью гидравлических домкратов, если трение кожи не дает ему утонуть.Грунт из пространства внутри кессона затем может быть удален грейферным ковшом экскаватора на кране.

Проходка осуществляется со скоростью, необходимой для бетонирования каждой секции до достаточной прочности. После погружения на необходимую глубину основание закрывают толстым слоем бетона, а после затвердевания внутреннюю воду откачивают и заменяют песком, гравием или бетоном.

[править] Цилиндрический (или колодец)

Это цилиндрическая оболочка из дерева, кирпичной кладки, стали или железобетона.Стена должна быть достаточно толстой, чтобы при выемке грунта изнутри она проседала под собственным весом. Режущая кромка в основании стенок и водяные струи могут использоваться для облегчения погружения и снижения уровня трения кожи. После погружения на необходимую глубину дно заливают бетоном.

[править] Открытый с углублением скважин

Этот метод обычно используется для самых глубоких фундаментов, таких как опоры и устои мостов. Наружные стены, а также внутренние перегородки, образующие меньшие секции (или колодцы), выполнены из железобетона.Выемка грунта через колодцы позволяет погрузить кессон . После заглубления на необходимую глубину устанавливается бетонное уплотнение, а стены заполняются песком или бетоном.

[править] Пневматический

кессон

Пневматические кессоны закрыты сверху, но открыты снизу, вода вытесняется сжатым воздухом, создавая герметичную рабочую камеру для проведения земляных работ. Это подходит, когда нет возможности копать влажный грунт на открытом воздухе.

Для облегчения внутренних работ кессон имеет два шлюза, которые состоят из стальной камеры и двух герметичных дверей. Один воздушный шлюз позволяет рабочим входить и выходить, а другой используется для удаления выкопанного материала. Важно постоянно следить за давлением воздуха, медленно поднимая и опуская его, когда рабочие входят и выходят из камеры. В противном случае существует риск заболевания рабочих кессонной болезнью , возникающей в результате расширения пузырьков воздуха, попавших в суставы и мышцы.

Хотя этот метод подходит для труднодоступных мест, таких как глубины от 25 до 40 м, это сложная, медленная и дорогая процедура.

[править] Внешние ссылки

Фонд «Что такое хорошо» | Строительство фундамента | Типы фундамента | Компонент колодца | Проходка фундамента скважины

Введение К фундаменту скважины

Фундамент колодца или Фундамент кессонов использовался для фундаментов мостов и различных сооружений со времен Римской империи и Великих Моголов.

Фундамент скважины

Фундаменты колодцев используются в Индии на протяжении столетий из-за обеспечения глубоких фундаментов под водой для акведуков , мостов и памятников. Например, популярный Тадж-Махал в Агре существует на хорошем фундаменте .

Фундаменты скважин сравнимы с открытыми кессонами и в основном используются для поддержки мостовых опор и опор , поскольку они дают различные преимущества по сравнению с другими типами глубоких фундаментов для таких больших работ.

---

Что такое Well Foundation?

Фундамент колодца — это тип глубокого фундамента, который в основном оборудуется ниже уровня воды для мостов. Фундамент колодца такой же, как открытый кессон и может быть установлен на сухом основании или после создания песчаного острова .

Интерьер колодца

В местах, где скорость воды высока, а глубина воды выше от 5 до 6 м, скважины могут быть созданы на берегу реки , а затем сплавлены до последней позиции и поставлены на мель .

Требуется большая осторожность при заземлении колодца для обеспечения точного положения колодца. Для предотвращения размыва колодец защищен мешками с песком. Колодцы или кессоны представляют собой фундаменты большого диаметра, получаемые в подводных условиях, таких как фундаменты мостов в реках.

Кессоны представляют собой фундаменты большой ширины , передающие нагрузку надстройки через слой слабого грунта на прочный пласт на значительной глубине.Скважина может погрузиться в русло реки на 500 мм до 600 мм под собственным весом. Операция допроходки равна проходке скважин на сухом ложе .

строительство фундамента колодца в принципе связано с обычными скважинами, проложенными для получения подземных вод; на самом деле, оно получило свое слово благодаря этому процессу построения.

Подробнее: Что такое кессонный фонд | Типы кессонных фундаментов | Преимущество, недостаток, применение и конструкция кессона

---

Формы основания колодца

Колодцы имеют различную форму и соответственно называются,

• Круговой скважина
• Double D SLEL
• двойной восьмиугольной скважины
• квадратных / прямоугольных скважин

---

1.Круглая скважина Фундамент

Круглые колодцы просты по конструкции, легко погружаются, и требуют минимальной толщины стенки из-за меньшего изгибающего напряжения , чем в других типах.

Строительство фундамента кольцевой скважины

Круглый колодец имеет минимальную площадь поверхности для предусмотренного веса, что приводит к значительному усилию проходки . Круглые колодцы приобретают высокую прочность и подвержены меньшим изгибающим напряжениям из-за отсутствия острых углов .Им нужен всего один земснаряд для потопления .

Поскольку каждая точка на режущей кромке находится на постоянном расстоянии от центра земснаряда , возможности наклона скважин во время проходки меньше. Кольцевые колодцы могут быть использованы для опор однопутной железной дороги или автомобильных мостов .

Если длина опоры велика, использование круглых колодцев станет неэкономичным и аналогичным образом вызовет чрезмерное препятствие потоку. Круглые колодцы дают ограниченное сопротивление боковым нагрузкам . Максимальный диаметр круглых колодцев обычно ограничивается 9 м .

---

2.

Двойной D-образный колодец

Двойной D-образный колодец в основном используется для больших опор, так как он более экономичен по сравнению с одинарными кольцевыми колодцами. Колодцы этой формы легко погружаются, но вызывают значительные изгибающие моменты.

Штейнинг из-за перепада давления между внутренней и внешней частью скважины. Сопротивление оседанию определяется прямыми углами перегородки .

---

3. Двойной круглый колодец

Двойные круглые колодцы выгодны, когда глубина фундамента небольшая, а грунт фундамента имеет высокую несущую способность .

Но, основным недостатком является то, что будет дифференциальная осадка и наклон между двумя скважинами при разрыхление песка между ними или из-за неравномерного проходки , хотя две скважины жестко прикреплены тяжелой верхней крышкой, если только почва или горная порода не являются однородными .

---

4.

Двойной восьмиугольный колодец

Двойные восьмиугольные лунки во всех отношениях удовлетворительнее, чем лунки Double-D. В этой форме квадратные углы исключены, а напряжения значительно уменьшены.

Тем не менее, они обеспечивают большую устойчивость к просадке, чем двойные D-образные колодцы . Конструкция этой формы также сложнее .

---

5.

Квадратный/прямоугольный колодец

Квадратное сечение или прямоугольное сечение используется для Фундаментов скважин меньшей глубины до 8 м . Для крупногабаритных устоев или опор используются двойные прямоугольные колодцы с двумя драговыми скважинами .

Изгибающие напряжения чрезвычайно высоки в штейнинге из-за острых углов .Прямоугольное сечение более разумно, чем квадратное сечение .

---

Компоненты основания скважины

Различные компоненты фундамента скважины:

Компоненты основания скважины

1. Хорошо CURB
2. RUDIED
3. 9001 9001
5. наполнение песка
6. Top Plug
7. CULL CAP

---

1.

Бордюр колодца

Бордюр колодца предназначен для поддержки веса колодца. Другими нагрузками, требующими оценки в конструкции бордюра колодца, являются удары песком и взрывные работы , к которым можно прибегнуть для проходки скважины.

Бордюр колодца должен быть армирован бетоном марки не менее М-25 , с арматурой не менее из 72 кгс/м3 .В случае, если взрывные работы ожидаются во время проходки , внутренние поверхности бордюра колодца должны быть законсервированы стальными пластинами толщиной не менее 10 мм до верха бордюра колодца.

---

2.

Режущая кромка

Самая нижняя часть основания скважины является режущей кромкой и позволяет проходке дна скважины во время проходки .

Толщина режущей кромки и угол наклона внутренней кромки должны быть такими, чтобы она была острой достаточной для легкого погружения , и в то же время не ломалась при прохождении через твердую камень или почва.Внешний край режущей кромки остается вертикальным, в то время как внутренний край имеет наклон 1H:2V.

---

3.

Штайнинг

Стенки фундамента колодца известны как штейнинг. Штайнинг ранее использовался для создания из кирпича или камня , но сегодня он в основном изготавливается из бетона .

Штейнинг аналогичным образом усилен соответствующим образом , чтобы противостоять напряжениям, возникающим во время проходки скважины, а также расчетным напряжениям.Толщина штейнинга обычно составляет около одной четвертой (1/4) диаметра для железнодорожных мостов и одной десятой (1/10) диаметра автомобильных мостов .

Толщина штейнинга определяется исходя из следующих соображений:

• Он не должен быть очень толстым, чтобы избежать лишнего сопротивления во время проходки колодца .
• Он не должен быть очень тонким, чтобы не разрушался либо при проходке скважины, либо при расчетных нагрузках. Напряжения, создаваемые в штейнинге, должны находиться в допустимых пределах при расчетных нагрузках .
• Штейнинг должен выдерживать более напряжений, создаваемых при принятии корректирующих мер для наклона и смещения скважины.

---

4.

Нижняя заглушка

После того, как проходка скважины завершена до необходимой глубины , отверстие полого земснаряда на нижней стороне бетонируется до некоторой глубины, которая известна как Нижняя пробка .

Донная пробка повысит сопротивление смятию оцениваемой скважины и придаст долговременную устойчивость основанию скважины. Поверхность нижней заглушки выполнена в форме чаши, чтобы иметь перевернутое арочное действие .

Нижняя заглушка в основном выполнена в виде толстой пластины, подвергаемой равномерному давлению подшипника при максимальных расчетных нагрузках. Он должен расширяться на минимальную высоту 300 мм над верхней частью бордюра колодца.Бетонирование должно быть закончено на одном участке для нижней пробки.

Подробнее: Свайный фундамент | Типы свайных фундаментов | Использование свайного фундамента

---

5.

Песчаная засыпка

Скважина земснаряда между верхней и нижней нижней пробкой 5нагнетается песком после проходки , чтобы увеличить собственный вес скважины, повысить ее устойчивость и обеспечить что в основании фундамента скважины не создаются растягивающие изгибающие напряжения .

Песчаная засыпка, , но не предполагается, что она воспринимает какие-либо расчетные нагрузки , и предполагается, что вся расчетная нагрузка воспринимается штейнингом .

---

6.

Верхняя заглушка

Верхняя пробка изготовлена ​​из цемента М-15 бетона марки толщиной 300 мм над песчаной засыпкой .

---

7.

Крышка скважины

Плита из армированного цементобетона (RCC) , установленная наверху колодца, обозначена как крышка колодца .Крышка колодца обеспечивает необходимую поверхность для установки сваи или упора и надежно передает свои нагрузки на фундамент колодца.

Нижняя часть крышки колодца в основном сохраняется на уровне LWL . Наименьшая арматура в шапке колодца составляет около 80 кг/м3 . продольных стержней из штейнинга колодца, как можно больше, должны быть закреплены в крышке колодца.

---

Типы основания скважин

Обычно используются три типа кессонов или скважин , а именно:

1. Открытые кессоны
2. Коробчатые кессоны
3. Пневматические кессоны

---

1.

Открытые кессоны

Открытые кессоны также называются Фундаменты скважин, которые представляют собой кессоны, в которых верх и низ кессона открыты во время строительства. Открытый кессон может быть прямоугольным, o удлиненным или круглым в плане.

Он включает в себя режущую кромку в нижней части , которая состоит на месте вместе с первой частью вала . Когда Колодец тонет под собственным весом, почва внутри ствола выкапывается необходимыми средствами, что помогает дальнейшему погружению в грунт.

Затем к нему добавляется еще один сегмент вала . Процедура проходки собственным весом , , а также дноуглублением продолжается до достижения необходимой глубины . Затем дно колодца заливается бетоном , который аналогичным образом образует основу фундамента колодца .

Полый вал нагнетается песком, а сверху устанавливается бетонное уплотнение , известное как верхняя пробка . Открытые кессоны могут быть построены до любой глубины , а стоимость конструкции значительно ниже.

Глубина, на которую должен быть установлен кессон , зависит от нагрузок на кессон, несущей способности грунта, поверхностного трения сопротивления сторон и минимальной захвата длины, которая должна быть использована ниже уровня размыва .

---

2.

Коробчатые кессоны

Ящик Кессоны открыты сверху, но закрыты снизу, как показано на рисунке . Это ранний бросок на землю, а затем отбуксированный к месту, где он погружен на предварительно выровненное фундаментное основание .

Проходка кессона осуществляется путем заполнения гравием , песком или бетонными блоками внутри кессона . Коробчатые кессоны также называются Плавучие кессоны и используются там, где грузы не являются чрезвычайно тяжелыми, а несущий слой доступен на небольшой глубине .

---

3.

Пневматические кессоны

В Пневматических Кессонах внутреннее давление воздуха в герметичной камере поддерживается на высоком уровне во избежание попадания воды в камеру. Следовательно, рабочая камера поддерживается сухой , чтобы позволить квалифицированным специалистам работать в камере. Шлюзы приведены вверху.

Кессон затоплен в условиях полного контроля обученными лицами и контролирующим персоналом в рабочей камере . Рабочая камера заполняется бетоном после достижения окончательной глубины и завершения проходки кессона.

---

Строительство фундамента скважины

Следующие этапы строительства фундамента скважины,

Изыскание – Установка
Изготовление режущей кромки
Размещение и сборка режущей кромки
Строительство бордюра скважины
Заземление бордюра скважины
Строительство фундамента скважины – заливка грунтом
Проходка скважины
Установка фундаментной скважины
Строительство нижней пробки фундамента скважины
Заполнение песком
Строительство крышки колодца

Проходка фундамента скважины

При проходке фундамента скважины выполняется следующая операция,

• Выемка материалов внутри бордюра колодца механическим или ручным способом.
• Придать колодцу устойчивое вертикальное положение.
• Выемка грунта под водой может производиться вручную на глубину до 1 м, а при глубине воды более 1 м выкапывать ямами или грейферами.
• С началом проходки скважины поверхностное трение увеличивается, а вес скважины уменьшается за счет плавучести.
• Если фундамент колодца не проседает, заглубляется путем применения кентледжа. При этих мерах не работает струя снаружи скважины или смажьте снаружи. Стандартная нагрузка при штейнинге по кентледжу показана на рис. 2.
• Продолжайте добавлять секции стейнинга (длиной от 2 до 5 м) до требуемой толщины фундамента.

Преимущества хорошего фонда

Преимущества фундамента скважины следующие:

• Он может выдерживать большие боковые нагрузки и моменты, возникающие в случае мостовых опор, опор, башен и высоких дымоходов.
• Он может выдерживать реакцию истираний благодаря большой площади поперечного сечения .
• Уменьшает вибрации и имеет ограниченный шум , поскольку фундамент опирается на опоры ограниченные вибрации , которые будут мешать конструкции.
• Его глубину можно определить с помощью процедуры погружения .
• Наголовник сваи не требуется, , так как опоры заполнены бетоном , наголовник сваи не требуется.
• Недорогой, стоимость бурения и устройства скважины или кессона меньше по сравнению с обычным фундаментом .
• Они легко адаптируются к различным условиям на месте. Колодец или кессон просто поставить в любом месте. Очень жесткая вещь, чтобы разместить их — это сверление отверстия .
• По сравнению со сваями они короче.
• Если горная порода (почва) с высокой несущей способностью находится между 3 м и 7 м, это может быть чрезвычайно эффективным.
• Если нагрузка не является относительно большой , верхний слой почвы от 3 до 7 м нежелателен и может применяться эффективно.
• Стоимость конструкции относительно низка на уровне кровати или на нижней стороне.

---

Преимущества колодезного фундамента перед свайным

• Фундамент скважины из-за его большой площади поперечного сечения и жесткости может противостоять эффекту очистки .
• Глубина может быть определена по мере проходки , так как природа слоев может быть исследована и протестирована , если необходимо, на любом желаемом этапе .
• Таким образом, можно убедиться, что он лежит на желаемом слое подшипника однородного характера и силы подшипника.
• A Фундамент скважины может выдерживать большие боковые нагрузки и моменты, возникающие в случае опор мостов, башен и высоких дымоходов.
• Нет опасности разрушения для прилегающих сооружений так как проходка колодца не вызывает вибраций.

Подробнее: Что такое ремонт фундамента | 8 способов ремонта фундамента дома | Как исправить Foundation

---

Недостатки скважинного фундамента

Недостатки фундамента колодца следующие,

• Не может устанавливаться на загрязненных территориях из-за большого объема бурения, необходимого для определения местонахождения кессона. Существует риск дополнительного загрязнения всей территории.
• Профессионалы необходимы для строительства этого типа фундамента.
• Недостаток квалифицированных рабочих осведомлены об этом типе фундамента.

---

Часто задаваемые вопросы

Что такое Well Foundation?

Фундамент колодца – это тип фундамента глубокого заложения, который в основном устанавливается ниже уровня воды для мостов. Фундамент колодца аналогичен открытому кессону и может быть установлен на сухом дне или после создания песчаного острова.

Какие бывают типы фундамента?

Существует три типа фундаментов скважин , которые обычно используются:

Объясните процедуру строительства фундамента скважины.

Строительство фундамента скважины может быть выполнено с использованием следующей процедуры,
1. Укладка режущей кромки
2.Установление контроля центровки
3. Строительство бордюра колодца
4. После строительства бордюра скважины выполнено окрашивание скважины .
5. Проходка скважин

Что входит в состав колодезного фундамента?

Ниже приведены важные компоненты фундамента скважины,

1. Бордюр скважины
2. Режущая кромка
3. Штейнинг
4. Нижняя пробка
5. Засыпка песком
6. Верхняя пробка
7. Крышка скважины

Почему используется Well Foundation?

Фундамент колодца используется для обеспечения большей устойчивости конструкции в условиях, когда скорость воды высока, а глубина   выше, чем   от 5 до 6 м и где нельзя использовать никакой другой тип фундамента. .   Основание скважины можно создать на берегу реки, а затем   довести до последней позиции и заземлить.

Фундамент колодца

Фундамент скважины — это тип глубокого фундамента , который в основном оборудован ниже уровня воды для мостов . Фундамент колодца такой же, как открытый кессон , и его можно установить на сухом основании или после создания песчаного острова .

Бордюр колодца

Бордюр колодца предназначен для поддержки веса колодца. Другими нагрузками, требующими оценки в конструкции бордюра колодца, являются удары песком и взрывные работы , к которым можно прибегнуть для проходки скважины.

Режущая кромка фундамента скважины

Самая нижняя часть основания скважины является режущей кромкой и позволяет проходке дна скважины во время проходки .Толщина режущей кромки и угол наклона внутренней кромки должны быть такими, чтобы она была острой достаточной для легкого погружения , и в то же время не должна ломаться, когда проникает через твердую породу или грунт.

Отличие колодезного фундамента от свайного фундамента

Фундамент скважины — это тип глубокого фундамента , который в основном оборудован ниже уровня воды для мостов .Свайный фундамент   — это один из типов тонких элементов конструкции , изготовленных из стали, бетона, дерева или композитного материала. A Сваи могут быть залиты на месте путем выкапывания ямы и заполнения ее бетоном или сборным железобетонным элементом, который забивается в грунт.

---

Вам также может понравиться

---

Изображение предоставлено : Изображение1 Изображение2 Изображение3 Изображение4

Кессоны против коффердамов — Гражданское строительство

Кессон — это водонепроницаемая конструкция, используемая для удерживания воды при работе на фундаментах мостов, пирсов и других сооружений. Вообще говоря, вода откачивается, чтобы создать абсолютно сухую рабочую среду. Некоторые кессоны могут быть кессонами под открытым небом, тогда как в других может использоваться сжатый воздух для защиты от грязи и воды. Установка включает в себя вдавливание его в грязь, пока он не достигнет глины или другого твердого основания. Из-за давления внутри кессонов существует множество рисков для рабочих.

Существует четыре основных типа кессонов:

Коробка

Коробчатые кессоны устанавливаются и заливаются бетоном и могут служить основанием для других конструкций.Эти кессоны должны быть закреплены, чтобы они могли оставаться в надлежащем положении до тех пор, пока они не будут заполнены бетоном.

Кессон открытого типа

Открыть

Открытые кессоны не имеют дна и вбиваются в мягкий грунт для создания дна. Поэтому они не подходят для использования там, где на дне водоема много мусора или грунт недостаточно мягкий для вбивания в кессон. Иногда может возникнуть необходимость вбить сваи с поверхности, чтобы они действовали как несущие стены или анкеры.

Кессон сжатого воздуха

Кессоны со сжатым воздухом

Этот тип использует мощность сжатого воздуха для создания сухой среды, более подходящей для укладки бетона.

Монолитный

Этот тип представляет собой «увеличенную» версию открытого кессона и в основном используется потому, что он способен противостоять силам возможного удара судов.

Перемычка, заполненная водой, используется для удержания воды при ремонте моста.

Коффердамы

Кессоны обычно используются в качестве средства для завершения нового строительства и могут действовать как своего рода перемычка во время строительства.Однако коффердамы не являются частью постоянной конструкции и обычно используются для ремонта или технического обслуживания конструкции. Коффердамы могут использоваться и в новом строительстве.

Коффердамы

предлагают менее постоянное и более экономичное решение для обезвоживания рабочей зоны.

No related posts.
