Как сделать ветровой генератор: Ветрогенератор своими руками

Содержание

Самодельный мини ветрогенератор | Строительный портал

При наличии дома, старого кулера от компьютера, можно соорудить отличную ветровую установку, которая будет производить электричество. Мини ветрогенератор — отличная вещь, особенно для местности с частыми и сильными ветрами. Об особенностях и технологии его изготовления узнаем далее.

Оглавление:

  1. Как сделать мини ветрогенератор своими руками
  2. Мини ветрогенератор своими руками из моторчика
  3. Делаем мини ветрогенератор своими руками
  4. Технология изготовления мини ветрогенератора своими руками

Как сделать мини ветрогенератор своими руками

Начинать работу над мини ветрогенератором следует с изготовления чертежей будущей ветровой установки. Кроме того, следует подготовить материалы в виде:

  • толстой бутылки из пластика;
  • старого охладительного кулера или вентилятора, от его размеров и мощности, напрямую зависит мощность самого генератора;
  • слаботочный провод в количестве 5-8 метров;
  • деревянный брус, сечение и размеры которого определяются индивидуально;
  • две стальные трубы, которые заходят одна в одну;
  • диоды;
  • клей на эпоксидной основе и супер клеевой состав;
  • крепежные элементы в виде затяжных галстуков;
  • старый СД диск.

Прежде всего, начать работу нужно с поиска подходящего охладительного механизма. Предлагаем использовать кулер от старого компьютера. Изначально кулер разбирается, пропеллерная его часть находится на электрическом двигателе. Чаще всего, он фиксируется на стопорном кольце, оно находится под уплотнителем из резины. После демонтажа кольцевого уплотнителя, снимите лопасти на вентиляторе.

Далее следует процесс пайки кабелей, обеспечивающих работу генераторной установки. На медных катушках вентилятора находятся два соединения для проводов, они являются коннекторами на катушках. Один из участков отличается наличием подсоединяемого провода из меди, а второй имеет два провода. Два провода соединяются с ножками одного провода методом пайки.

На следующем этапе создания небольшого ветрогенератора, выполняется создание выпрямителя. Основной функцией данного прибора является преобразование переменного тока в постоянный. Для этих целей потребуется наличие четырех диодов, они обрезаются таким образом, чтобы одна пара от черной отметки осталась с 10 см отрезком.

Длинный конец диода загибается, таким образом, получится п-образное соединение. Все диоды соединяются между собой методом спаивания. Для тестирования ветрового генератора, подсоедините к нему диоды, если светодиод работает, то ветрогенератор функционирует правильно. Наружная пластиковая часть кулера удаляется, для обработки всех неровностей, используйте нож.

Далее следует процесс изготовления лопасти ветрогенератора. Для изготовления лопастей, используйте старую бутылку, например, из-под шампуня. Верхняя и нижняя части бутылки срезаются. Получится изделие цилиндрической формы, его нужно разрезать вдоль. Предварительно изготовьте чертеж в виде лопастей, согласно ему, вырежьте из бутылки лопасти для ветрогенератора. Учтите, что конечная часть лопастей должна быть срезана под углом в сто двадцать градусов. Далее следует процесс фиксации лопастей на кулере.

На следующем этапе выполняется изготовление хвостовика ветряка. Для фиксации мотора используется брус, выполненный из дерева.

Его вращение выполняется с помощью стальных трубок. Для изготовления хвостовика используйте ненужный диск. Деревянный брусок оборудуется сквозным отверстием, его диаметр должен быть чуть больше диаметра стальной трубы. При не плотной установке трубки, зафиксируйте ее с помощью клея на эпоксидной основе. На конечной части бруска обустраивается пропил для монтажа диска. Место, на котором соединяется мотор с бруском, необходимо также обработать клеевым составом. Провода и пайку, рекомендуется также покрыть клеем, для предотвращения появления коррозии.

Далее следует процесс, на котором изготавливается опора. Для ее сооружения используйте две трубки. Одна из них зафиксирована на деревянном бруске, а вторая устанавливается в соотношении с вращением. Для их соединения можно использовать подшипники, а для улучшения скольжения воспользуйтесь фторопластом.

Мини ветрогенератор своими руками из моторчика

Предлагаем вариант изготовления ветрогенератора от мотора из старого принтера. Данная модель отличается средней производительностью и работает, даже при малейшем ветре. Для работы ветрогенератора потребуется также аккумулятор, максимальная мощность прибора составляет 100мА.

В качестве основной детали ветряка используется моторчик, от неработающего принтера струйного типа. Предварительно принтер необходимо разобрать и вынуть из него мотор.

Для фиксаторов лопастей используется транзистор. Его необходимо просверлить в соотношении с размером устанавливаемого вала. Далее все детали фиксируются с помощью клеевого состава на эпоксидной основе. Кроме того, с помощью данного состава обеспечивается защита особо важных частей устройства от влаги и непогоды.

Используя отрезок пластиковой трубы, диаметром около 12 см, вырежьте лопасти для ветряка. Для этих целей используется отрезная машинка. Оптимальное значение ширины детали составляет 90 мм, отверстия сооружаются специальным приспособлением, а затем вал устанавливается на генераторный мотор с помощью винтовых соединений.

В качестве основы для изготовления ветряка используется труба диаметром 55 мм. Для изготовления хвоста используйте фанеру. Мотор устанавливается внутри трубы, Далее выполняется сооружение выпрямителя. Так как мотор не воспроизводит большое количество электричества при небольшом ветре. Таким образом, удается применить схему удвоения, включаемую последовательно.

Схему устанавливается в полиэтиленовый пакет и устанавливается во внутрь трубы вместе с выпрямителем. Далее выполняется фиксация мотора с помощью проволоки. Кроме того, все отверстия заделываются силиконовым пистолетом. Одно отверстие используется для стока воды, а второе для испарения конденсатных масс.

Для фиксации хвоста ветрового генератора используется болт и проволока. Таким образом, удастся надежно зафиксировать установку. Следите за жесткостью полученных соединений.

Для того, чтобы соорудить мачту для установки ветряка используйте брусья, соединенные между собой с помощью саморезов. Зафиксируйте ветряк на мачте и установите на предварительно отведенное место. С помощью такой установки удается зарядить мобильный телефон или организовать подсветку.

Делаем мини ветрогенератор своими руками

Перед началом работы над ветровым генератором, необходимо определиться с количеством ветров в вашем климатическом регионе. Серо-зеленые — безветренные зоны подразумевают использование исключительно ветрогенераторов парусного типа. При необходимости в обеспечении постоянного тока, к ним добавляется прибор в виде бустрера. Данное устройство выполняет функцию выпрямителя, а также стабилизирует напряжение. Также потребуется наличие зарядного устройства, высокомощной батареи, преобразователя. Стоимость изготовления данной установки запредельно высокая и не всегда оправдывается.

В зонах со слабыми ветрами, обозначенных желтым цветом, возможен вариант изготовления ветрогенератора тихоходного типа. Данные устройства отличаются хорошей производительностью.

Для ветреных регионов подойдут любые ветровые установки. Чаще всего, используются приборы вертикального типа — лопастники или парусники.

Для того, чтобы выполнить расчеты по определению мощности ветровой установки, необходимо учесть такие факторы как:

  • постоянная скорость ветра в том или ином регионе;
  • воздух является сплошной средой, поэтому от качества и производительности ротора зависит мощность ветрогенератора;
  • воздушные потоки обладают кинетической энергией.

Предлагаем рассмотреть особенности парусных ветрогенераторов. Данные устройства изготавливают из износостойкого материала, которые отлично противостоят ветрам. Если вы решили изготовить такую установку самостоятельно, то необходимо прежде всего, провести ряд подсчетов, связанных с данными приборами.

В качестве материалом для изготовления ветрогенератора, можно использовать различные железки, которые завалялись у вас дома. Самый дорогостоящий элемент — аккумулятор. Его мощность определяет размеры установки и ее производительность.

Самодельный ветрогенератор аксиального типа изготовить в домашних условиях довольно просто.

Начинать работу следует с мачты. Для ее изготовления чаще всего используют трубы, по диаметру они должны быть разными. Для соединения труб между собой используется сварочный аппарат. Мачта устанавливается на забетонированную площадку. При этом, несколько ее метров углубляются в землю, для получения устойчивой конструкции. На отдельных деталях установки нужно наклеить два магнита, Для более прочной фиксации они дополнительно заливаются с помощью эпоксидной смолы.

Далее следует процесс изготовления формы и фанеры. Для этих целей используются катушки, соединенные между собой фазой. Процесс изготовления статора выглядит таким образом: на ранее вырезанный квадрат из фанеры устанавливается вощеная бумага. Далее следует монтаж фанеры, на которой предварительно вырезаны отверстия под монтаж статора. Далее следует процесс монтажа кружка из стеклоткани и устанавливаются катушки.

После этого, производится извлечение готового статора из ранее подготовленной формы. Для изготовления винта используется дюралюминиевая труба. Винт изготавливается диаметром в один метр. Для вырезания лопастей используйте электрический лобзик. В центральной части установки оборудуйте отверстие, с помощью которого будет фиксироваться винт на генераторе.

Ветрогенератор имеет смещенный по отношению к оси хвостовой элемент. При сильных порывах ветра происходит давление на поверхность ветрового генератора и он смещается в сторону. Данная схема позволяет защитить устройство от сильных ветров. Данная модель ветрогенератора позволяет вырабатывать достаточное количество энергии для обеспечения уличной подсветки дома. Сделать ветрогенератор не сложно, главное условие получения качественного прибора — сопоставление силы ветра в вашем регионе с его мощностью.

Технология изготовления мини ветрогенератора своими руками

Для ветрогенератора изготовления необходим минимальный запас инструментов и материалов. Предлагаем вариант сооружения мини ветрогенератора для дачи. Данный прибор способен обеспечить небольшой дом с минимальным количеством электроприборов — электричеством.

Для изготовления такого ветрогенератора потребуется прежде всего диск, на котором устанавливаются магниты. Далее следует процесс наматывания медных катушек, которые заливаются с помощью смолы. Для осуществления вращения, генератор устанавливается на ранее предусмотренном основании.

Данные ветрогенераторы отличаются хорошей производительностью и качественной работой. Соотношение магнита с полюсами составляет два к трем, если ветрогенератор имеет две фазы, для однофазного устройства достаточно соотношение один к трем. Все полюса соотносятся между собой в зависимости от используемых вариантов катушек.

Мощность ветрового генератора определяется прежде всего размерами используемых в его конструировании магнитов. В качестве мачты под генератор достаточно использования стальной трубы или бревна. Аккумуляторы не обязательно использовать новые, сгодятся и любые, подходящие по мощности приборы.

Возможен вариант изготовления сразу нескольких ветрогенераторов, при этом, каждый из них будет выполнять определенные функции — один обеспечивает жилище светом, второй отвечает за работу телевизора, а третий — за ночное освещение.

Как сделать ветрогенератор своими руками

Ветряные генераторы с давних пор использовались людьми в качестве недорогих и удобных источников электроэнергии, отличающихся простотой своего изготовления и высокой экологичностью. Ряды так называемых «ветряков», картинно раскинувших свои лопасти на фоне природных ландшафтов, украсили в своё время многие уголки нашей планеты, а их промышленное производство было налажено в кратчайшие сроки. И в наши дни ветрогенераторы промышленного изготовления широко применяются в тех регионах России, где эффект от их использования вполне оправдан.

Конечно же, самодельным ветряным генератором сегодня никого не удивишь. Но перед тем как сделать ветрогенератор своими руками, следует тщательного изучить данную инструкцию.

Конструкция

Конструкция ветрогенератора

Предполагается, что рассматриваемая нами конструкция генератора будет состоять из следующих основных частей:

  • собственно ветрогенератор, собранный на базе двигателя промышленного изготовления;
  • электронный блок управления зарядкой;
  • комплект соединительных проводов;
  • крепёжная мачта;
  • растяжки.

В качестве электрического привода в рассматриваемой конструкции используется двигатель постоянного тока, которым комплектуются некоторые модели так называемых «бегущих дорожек» (260V, 5A). При этом обратный (генераторный) эффект мы получим за счёт того, что любое устройство подобного типа в отношении формируемого им электромагнитного поля является обратимым. При наличии вращательного усилия на валу двигатель автоматически превращается в генератор.

Используемые материалы

Материалы для ветряка Большую часть материалов, используемых в этом изделии, вы сможете приобрести в любом хозяйственном магазине. Помимо двигателя от дорожки вам потребуется следующий набор комплектующих изделий и расходных материалов:
  • специальная нарезная втулка;
  • мост диодный на токи 30-50A;
  • кусок полихлорвиниловой трубки.

Кроме того, для изготовления хвостовика и корпуса генератора необходимо подготовить следующие детали и расходный материал:

  • Труба квадратная 25х25 мм;
  • Фланец маскирующий;
  • Патрубок;
  • Саморезы;
  • Болты;
  • Шайбы;
  • Скотч.

Сборка

Сборка ветрогенератора

Изготовление ветрогенератора начинаем с подготовки лопастей, которые можно вырезать из тонких полосок дюралюминия. Примерная форма лопастей генератора приведена ниже.

Перед креплением заготовки следует тщательно обработать шкуркой до получения необходимого профиля, таким образом, чтобы передняя кромка была закруглена, а задняя – оставалась заостренной.

Хвостовик делаем из жести, причём его размер и форма не играют решающей роли – главное, чтобы он был достаточно жёстким.
Затем берём снятый с беговой дорожки двигатель с прикрепленной к нему втулкой и отмечаем на нём места расположения трёх отверстий на расстоянии примерно 10 см от центра (на равном удалении друг от друга). Затем просверливаем по получившейся разметке отверстия и нарезаем резьбу под крепёжные болты.

Рекомендуем пометить место крепления каждой лопасти к втулке, что позволит вам не спутать их при сборке.

Монтаж

Монтаж ветрогенератора

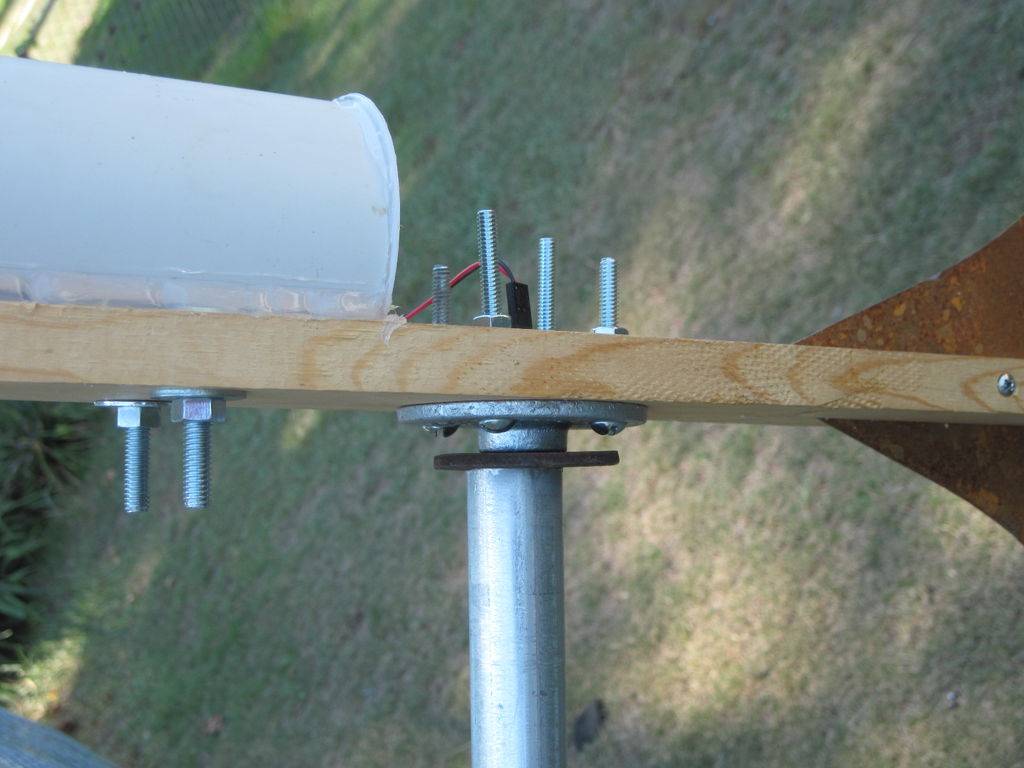

Окончательную сборку ветрогенератора проводим в следующей последовательности:

  1. Разрежьте трубку ПВХ на две части и проложите полученным материалом то место на квадратной трубе, куда вы собираетесь крепить ваш двигатель. Расположите диодный мостик неподалёку от двигателя и закрепите его при помощи саморезов.
  2. Соедините выходящий из двигателя провод черного цвета с «плюсом» диодного моста.
  3. Присоедините выходящий от двигателя провод красного цвета к «минусу» моста.
  4. Положение хвостовика настройте таким образом, чтобы плоскость всей системы была параллельна земле. Прилаживаем хвостовик к трубе и крепим его на ней при помощи заранее приготовленных саморезов.
  5. Размещаем помеченные ранее лопасти на свои места и крепим их болтами с шайбами на втулку, причём на ближние к оси отверстия устанавливаем по две шайбы (с каждой стороны основания лопасти). Для трех наружных отверстий устанавливаем по одной шайбе (со стороны болта). После этого основательно затягиваем полученные соединения.
  6. Надёжно зафиксировав вал двигателя, надеваем на него втулку с лопастями и с помощью плоскогубцев заворачиваем ее до упора, против хода часовой стрелки.
  7. Затем проворачиваем патрубок к маскирующему фланцу с помощью газового ключа.
  8. После этого проводим балансировку основания трубы с закреплённым на ней двигателем и хвостовиком и отмечаем точку равновесного положения.
  9. В этой точке производим крепление несущего основания к мачте (для удобства вам, возможно, придется открутить для этого втулку и хвостовик).
  10. Закрепляем основание на саморезы и восстанавливаем убранные ранее узлы.

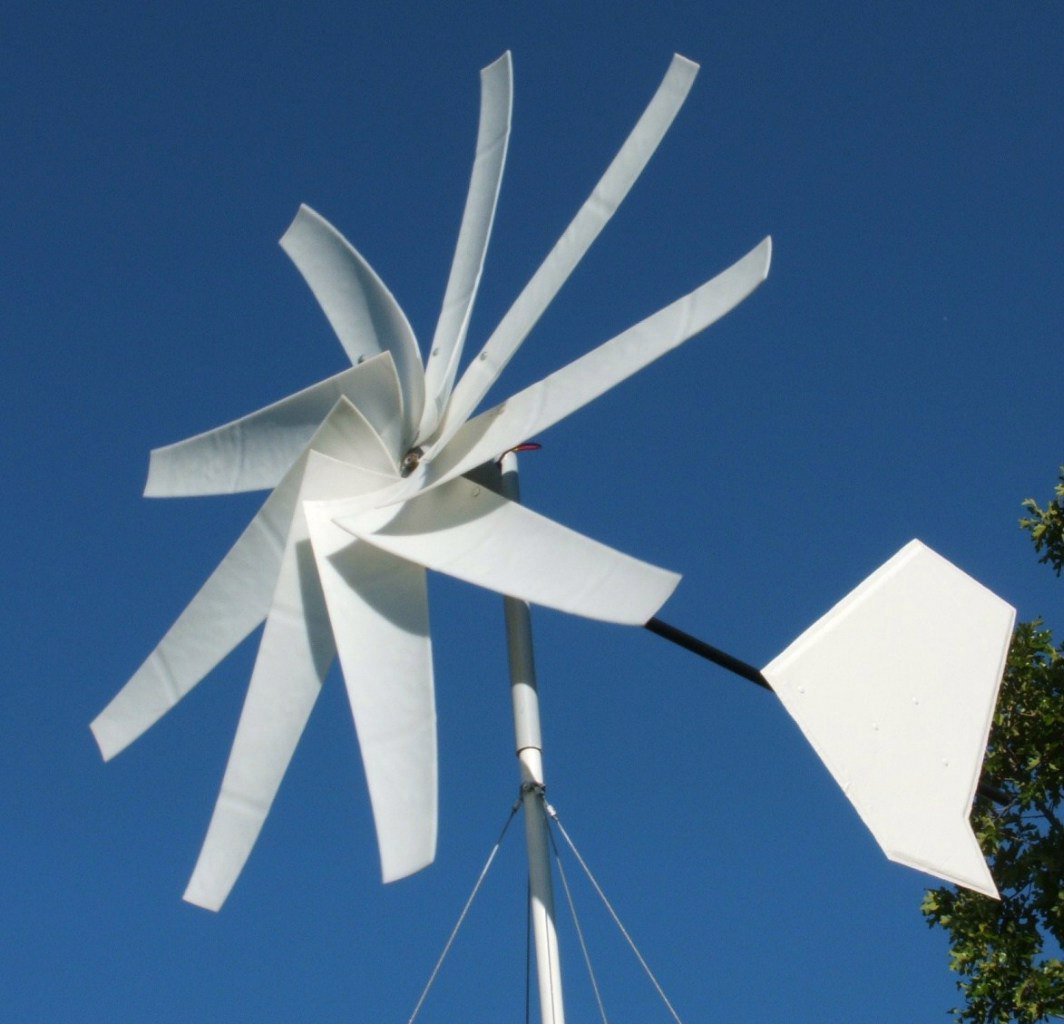

Форма лопастей Ветряной генератор может прослужить вам значительно дольше, если вы покрасите не только его лопасти, но также основание, хвостовик и защитный кожух двигателя.

Для включения ветряного устройства в рабочую электрическую сеть вам обязательно понадобится комплект проводов, контроллер зарядки батарей, амперметр и нагрузка (аккумуляторная батарея).

Что касается несущей мачты, то сразу отметим её особое значение для надёжного крепления генератора, что гарантирует его долгую и бесперебойную эксплуатацию. Этот элемент конструкции не только должен быть достаточно прочным, но ещё и обязан иметь хорошую устойчивость. Кроме того, совсем не помешает, если мачта будет оборудована простейшим механизмом опускания и подъёма основания с двигателем.

Отметим также и тот факт, что чем выше мачта – тем более сильные воздушные потоки будут доступны вашей импровизированной электростанции. Используемые для крепления мачты проволочные растяжки можно установить через каждые 5,0-5,5 м по её высоте.

Как сделать ветрогенератор из асинхронного двигателя

Для самодельного ветряка удобно использовать асинхронный генератор. Он сразу вырабатывает переменный ток, и нет необходимости подключать инвертор, что упрощает схему сборки. Это означает, что всеми бытовыми приборами можно пользоваться прямо от ветряка. Сделать асинхронный генератор своими руками несложно. Достаточно найти старый асинхронный двигатель (АД) от какого-либо бытового прибора и использовать его в качестве основы для ветряка. Понадобится, правда, несложная переделка.

Принцип работы асинхронного двигателя и генератора

Асинхронный двигатель — это электродвигатель переменного тока. Его особенность состоит в том, что магнитное поле, которое производится током обмотки статора, и ротор вращаются с разной частотой. В синхронных двигателях их частота совпадает. Наиболее распространенная конструкция АД включает в себя фазный ротор и статор, между которыми находится воздушный зазор. Но встречаются и двигатели с короткозамкнутым ротором. Активная часть АД — это магнитопровод и обмотки. Остальные элементы обеспечивают жесткость конструкции, возможность вращения и охлаждение. Ток в таком двигателе появляется благодаря электромагнитной индукции, которая возникает при вращении магнитного поля с определенной скоростью.

В свою очередь, асинхронный ветрогенератор — это двигатель, который работает в генераторном режиме. Приводной ветродвигатель вращает ротор и магнитное поле в одном направлении. При этом возникает отрицательное скольжение ротора, на валу появляется тормозящий момент, после чего энергия передается на аккумулятор. Для возбуждения ЭДС в дело идет остаточная намагниченность ротора, а усиление ЭДС происходит за счет конденсаторов.

Изготовление ветрогенератора своими руками из асинхронного двигателя

Чтобы приспособить АД под ветряк, вам нужно создать в нем движущееся магнитное поле. Для этого проведите ряд преобразований:

  1. Подберите неодимовые магниты для ротора. От их силы и количества зависит сила магнитного поля.
  2. Проточите ротор под магниты. Это можно сделать при помощи токарного станка. Снимите пару миллиметров со всей поверхности сердечника и дополнительно сделайте углубления под магниты. Толщина проточки зависит от выбранных магнитов.
  3. Сделайте разметку ротора на четыре полюса. На каждом разместите магниты (от восьми штук на полюс, но лучше больше).
  4. Теперь нужно зафиксировать магниты. Сделать это можно при помощи суперклея, но тогда удерживайте элементы пальцами до тех пор, пока клей не схватится (при контакте с ротором магниты будут менять свое положение). Или закрепите все элементы скотчем.
  5. Следующий шаг — заполнение свободного пространства между магнитами эпоксидной смолой. Для этого обмотайте ротор с магнитами бумагой, поверх нее намотайте скотч, а концы бумажного кокона загерметизируйте пластилином. После изготовления такой защиты внутрь можно заливать смолу. Когда эпоксидка окончательно высохнет, удалите бумагу.
  6. Зачистите поверхность ротора наждачкой. Для этого используйте бумагу средней зернистости.
  7. Определите два роторных провода, которые ведут к рабочей обмотке. Остальные провода обрежьте, чтобы не путаться.

На этом основные преобразования завершены. Дополнительно вы можете приобрести контроллер, а из кремниевых диодов сделать выпрямитель для вашего ветрогенератора. Кроме того, проверьте вращение двигателя. Если ход тугой, замените подшипники. Быстрый совет: если хотите увеличить силу тока, а также снизить напряжение в вашем агрегате, то не поленитесь и перемотайте статор толстой проволокой.

Тестирование генератора

Перед установкой готового генератора на осевую конструкцию или мачту нужно его протестировать. Для тестирования понадобится дрель или шуруповерт, а также какая-нибудь нагрузка, например, обычная лампочка, которую вы используете в быту. Подсоедините их к вашему агрегату и посмотрите, на каких оборотах лампочка горит ярко и ровно.

Если тестирование показывает хорошие результаты, то можно приступать к монтажу ветряка. Для этого необходимо изготовить лопастные элементы, осевую конструкцию, подобрать аккумулятор. Подробнее о том, как собрать ветрогенератор, можно почитать здесь.

Правила эксплуатации асинхронного ветрогенератора

Такой ветряк обладает рядом особенностей, которые нужно учитывать при эксплуатации:

  • Будьте готовы, что КПД готового устройства будет постоянно колебаться (в пределах 50%). Устранить этот недостаток невозможно, это издержки процесса преобразования энергии.
  • Позаботьтесь о качественной изоляции, а также заземлении ветрогенератора. Это обязательное требование безопасности.
  • Сделайте кнопки для управления устройством. Это значительно упростит его использование в дальнейшем.
  • Кроме того, предусмотрите места для подключения измерительных приборов. Это обеспечит вас данными о работе вашего агрегата, позволит проводить диагностику.

Преимущества и недостатки ветрогенератора из асинхронного двигателя

Если сравнивать асинхронный и синхронный ветрогенераторы, то у асинхронных есть как преимущества, так и недостатки.

Преимущества заключаются в следующем:

  • Мощные устройства с простой конструкцией, небольшими размерами и весом.
  • Высокий уровень эффективности при выработке энергии.
  • Нет необходимости в инверторе, потому что такой ветрогенератор производит переменный ток (220/380В). Он может непосредственно питать бытовые устройства или работать параллельно с сетью централизованного энергоснабжения.
  • Выходное напряжение очень стабильно.
  • Частота на выходе не зависит от скоростей ротора.
  • Обладает высокой устойчивостью к коротким замыканиям, защищен от влаги и грязи.
  • Может служить многие годы, так как содержит мало изнашивающихся элементов.
  • Работает на конденсаторном возбуждении.

Недостатки такие:

  • При отсутствии аккумулятора асинхронный генератор может затухать в моменты перегрузки. Это является ограничителем для использования такого агрегата. Но для ветряка такой недостаток неактуален, потому что его конструкция предполагает накопитель энергии. О том, как выбрать аккумулятор для ветряка, можно прочитать здесь.
  • Конденсаторные батареи имеют высокую стоимость, поэтому переделка старого АД — это оптимальное решение вопроса.
  • Оборотность генератора находится в обратной зависимости от его массы.

Таким образом, ветрогенератор своими руками из асинхронного трехфазного двигателя — это недорогое и удобное решение для дома.

Как сделать ветрогенератор своими руками ⋆ Прорабофф.рф

С каждым годом стоимость потребляемой электроэнергии возрастает. Мало того, даже если домовладельцы исправно платят за электричество, они не защищены от периодических сбоев в сети.

А так как современные дома оснащены множеством различных электроприборов, это создает определенные неудобства. Поэтому некоторые домовладельцы пытаются найти альтернативные источники электроэнергии.

Наиболее простым и выгодным вариантом является ветрогенератор. Для его работы необходим только ветер, а уж он доступен практически постоянно. Единственное, за что придется заплатить домовладельцу в этом случае – это набор деталей, из которых нужно будет собрать это устройство.

Преимущества и недостатки домашнего ветрогенератора

Благодаря ветрогенератору можно либо полностью обеспечить дом электричеством, либо использовать, полученную таким образом электроэнергию, во время сбоя в сети. Работает такой прибор только за счет энергии ветра, и его не нужно подпитывать каким-либо топливом. Преимуществом такого прибора является полная независимость и экологичность.

Наиболее практичными считаются устройства, мощность которых варьирует в пределах 3-10 кВт. Работать такие приборы могут при низкой скорости ветра. А вот ветрогенераторам меньшей мощности потребуется более сильные ветряные потоки, скорость которых будет превышать 10 м/с.

Ветровые турбины вертикального типа могут обеспечить стабильную работу вне зависимости от погодных условий, а вот горизонтальный тип устройства не сможет полноценно функционировать при недостаточной скорости ветра.

К основным достоинствам ветрогенератора относится простота в обслуживании и автономность. А если оборудовать такое устройства аккумуляторной батареей, то можно накопить полученную электроэнергию и использовать ее в любой удобный момент.

Однако, ветряки не лишены некоторых недостатков:

  1. ветровые потоки непостоянны;
  2. при низкой скорости ветра генератор не сможет выдать необходимую мощность электроэнергии;
  3. для создания ветрогенератора потребуются дорогие детали;
  4. в процессе работы устройство издает достаточно громкий шум.

Что потребуется для сборки ветрогенератора

Для самостоятельного изготовления ветряка роторного типа необходимо обзавестись:

  1. преобразователем;
  2. автомобильным генератором;
  3. аккумулятором;
  4. зарядным реле;
  5. небольшой металлической емкостью;
  6. выключателем;
  7. вольтметром;
  8. несколькими видами крепежных метизов;
  9. хомутиками;
  10. медными проводами.
  11. Также в процессе сборки нужно будет пользоваться:
  12. отвертками;
  13. болгаркой;
  14. ножницами по металлу;
  15. дрелью;
  16. гаечными ключами;
  17. пассатижами;
  18. измерительными устройствами.

Процесс самостоятельной сборки ветряка

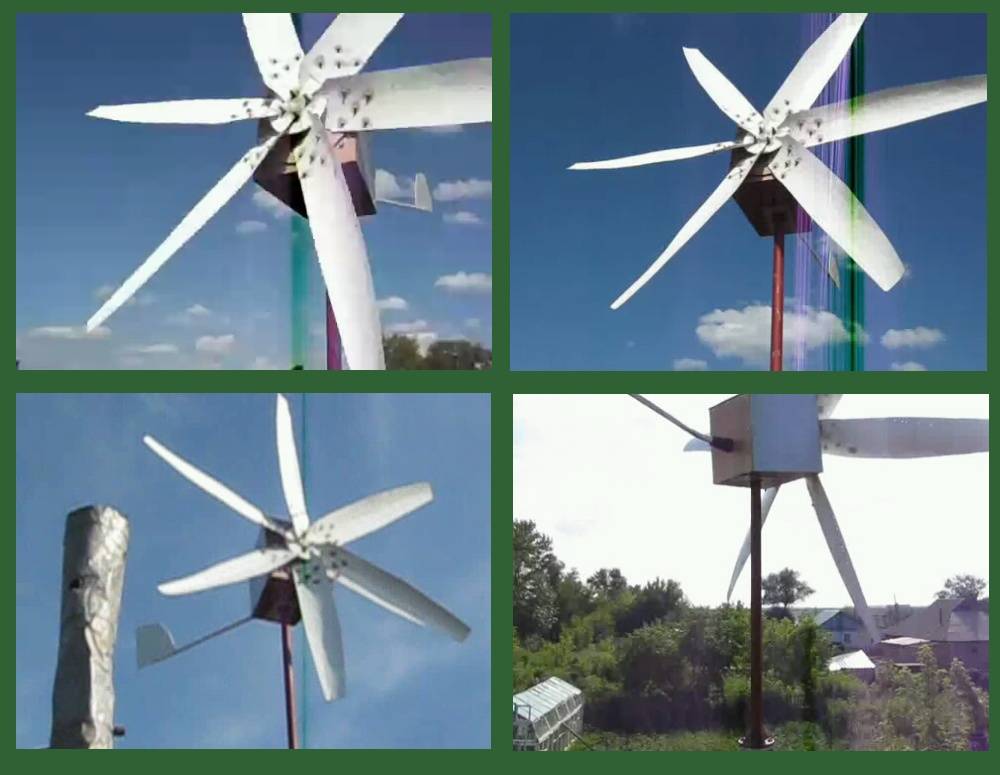

  1. В первую очередь необходимо изготовить ротор и переделать шкив. С этой целью из металлической емкости вырезаются лопасти. Чтобы это сделать, нужно поверхность тары разделить на четыре равные доли. Дно емкости разрезать не стоит. Раскрой материала лучше производить болгаркой или ножницами по металлу;
  2. Для крепления лепестков, на дне тары просверливаются симметричные отверстия;
  3. Чтобы лопасти приобрели соответствующую назначению форму, их сгибают по часовой стрелке;
  4. Готовую деталь прикручивают болтами к шкиву, а на мачте с помощью хомутов фиксируют генератор;
  5. Закрепить провода на генераторе в соответствии с имеющейся схемой;
  6. Все свободные провода прикрутить к мачте хомутами;
  7. Подсоединить систему к аккумулятору с помощью провода 4 мм сечения;
  8. Присоединить к цепи преобразователь;
  9. Потребительскую сеть изготавливают из проводника, длина которого не превышает 1 м, а сечение 2 мм.

После того как ветрогенератор будет готов, необходимо осуществить проверку балансировки мачты, ведь даже малейший сбой может негативно сказаться на эффективности работы ветряка. Для надежной фиксации мачта углубляется в грунт минимум на 1,5 метра, а основание заливается бетоном. Также для подстраховки можно приварить металлические уголки, которые придадут конструкции еще больше устойчивости и прочности.

Как сделать ветрогенератор своими руками видео

Как сделать простой ветрогенератор для дачи или дома своими руками

Многие хотят иметь автономное электроснабжение например дачи или дома, но сталкиваются с массой проблем при осуществлении задумки. Первое это с чего начать и что выбрать в качестве автономного источника электроснабжения. Многие говорят, — поставь бензогенератор и забудь про всякие там ветряки и солнечные панели.

Да бензогенератор просто, завел и он работает, но выгодно ли это, во первых бензин и масла, а во вторых техобслуживание, ведь если бензогенератором пользуются раз в неделю и пару часов, то его надолго хватит, а если электричество нужно каждый день, то бензогенератор может и года не протянуть (средний моторесурс мини бензогенераторов 300-500часов).

Экономить моторесурс можно тем, что заряжать бензогенератором аккумулятор, и пользоваться энергией накопленной в аккумуляторе, но это выгодно если электричества надо совсем немного, да и то по мере разрядки аккумулятора, его надо постоянно заряжать, а правильная зарядка полностью севшего аккумулятора занимает около 10 часов. В общем для каждодневного использования бензогенераторы не подходят, так как расходы на топливо и постоянный шум от работающего агрегата делают его подходящим лишь для аварийного источника тока.

Солнечные панели в плане автономного электоснабжения более подходящий, но они очень специфичны и очень сильно зависят от солнца, если же летом солнца достаточно, то в межсезонье и зимой солнца почти нет, а эффективность солнечных панелей падает в 10-20 раз при отсутствии солнца. Так-же солнечные панели работают только в светлое время суток, что зимой при отсутствии солнца и короткого светового дня делает их бесполезными. Так-же стоимость батарей на сегодняшний день достаточно высока.

Что-же остаётся? —ветрогенератор, не заводской, так как они плохо работают в большинстве наших регионов, а именно самодельный аксиальный ветрогенератор на постоянных неодим магнитах. Да эффективность аксиальных генераторов немного ниже чем у заводских аналогов при скорости ветра 5-7м/в, но всегда-ли в наших регионах такой ветер, ведь обычно среднегодовая скорость ветра в большинстве регионов России около 4м/с. Бывают дни когда ветра почти нет 1-3м/с.

Да, при использовании больших ветряков обычно ставят большой блок буферных аккумуляторов, чтобы при отсутствии достаточного для зарядки ветра, использовать энергию накопленную в аккумуляторах. Но чем больше блок аккумуляторов, тем выше цена в итоге на всю установку.

Выход один, делать ветрогенератор под ветер 3м/с, чтобы он стабильно заряжал буферный аккумулятор при слабых ветрах. Для этих целей можно использовать и готовые генераторы, но они все работают на высоких оборотах, а при ветре 3м/с врятле можно получить хоть какие приемлемые обороты, при таком ветре в зависимости от конфигураций лопастей 40-90об/м. Можно поставить на другие генераторы и тем самым увеличить количество оборотов генератора по отношению к оборотам лопастей, но при этом теряется много энергии в механических частях мультипликатора.

Многие «Кулибины» сейчас делают полностью самодельные генераторы для ветряков на постоянных магнитах. Конструкция генератора на удивление очень проста и не требует для повторения специального оборудования, а достаточно того, что есть у каждого в гараже.

Плюсы таких генераторов по сравнению с заводскими в том, что они не имеют магнитных залипаний, так как статор бесжелезный, и представляет собой залитый эпоксидной или другими веществами диск с катушками индуктивности. А ротор состоит из двух металлических дисков с наклеенными магнитами. Диск с медными катушками неподвижен, а с обоих сторон диска вращаются диски с магнитами. Таким образом при наведении магнитного поля от магнитов на медные катушки, в них начинает течь ток. Ток возникает при смене электромагнитного поля с отрицательного в положительное и обратно. Импульс смены тока в катушке это и есть один герц. Ну чтож не будем вдаваться сильно в принципы работы, а рассмотрим готовые конструкции…

Самая распространённая и проверенная конструкция самодельного генератора

За основу генератора обычно берут ступицу от ваз 2108-09, и два тормозных диска от неё-же. Можно использовать и другие подходящие валы и ступици, или делать полностью самодельные. Проанализировав множеество общедоступной информации, я пришел к таким основным выводам. При построении таких генераторов для низких скоростей ветра количество катушек и магнитных пар должно быть как можно больше, конечно в разумных пределах.

Максимальное количество, которое легко в изготовлении, это 16 катушек и 16 пар магнитов. Мощность генератора зависит от размеров магнитов и катушек индуктивности на статоре. Более правильное соотношение веса медных катушек должно быть примерным весу магнитов, то есть если масса медных катушек 1 кг, то и масса магнита тоже должна быть около 1 кг.

Толщину статора -диска с медными катушками обычно делают такой-же как и толщина магнитов, то есть если магниты толщиной 1см, то и диск лучше делать не толще, можно тоньше, но при этом придётся делать более мелкие катушки, которые будут производить меньше энергии, несмотря на более сильное магнитное поле, а если делать диск толще то магниты будет слабо наводить магнитные поля на центр диска, и центральная часть катушек будет плохо работать.

В среднем при при 90 оборотов генератора состоящего из 16-ти полюсов, и общим весом катушек индуктивности и магнитов в 2кг, мощность получается порядка 40-50 ватт энергии, эта мощность будет при ветре 3м/с. При увеличении скорости ветра значительно вырастает и мощность генератора, и уже при ветре 10м/с такой генератор будет давать 350-400 ватт. Но всё зависит от конфигурации лопастей.

Так-же многие советуют делать соотношение катушек к магнитным полюсам 1,333, то есть например 9 катушек и 12 пар магнитов, 12 катушек и 16 пар магнитов, обоснная это уходом от залипания. Но какое здесь залипание ведь статор не железный и состоит из эпоксидки и медных катушек и большее количество полюсов по отношению к катушкам только ухудшид процессы смены импульсов магнитного поля в катушках, а следовательно и мощность генератора. Генератор не имеет залипаний так-как нет железа в статоре и стартует очень легко, а сопротивление появляется, когда к генератору подключатся нагругка в виде лампочки или аккумулятора для зарядки.

Да, генераторы с большим числом магнитных пар по соотношению к катушкам имеют меньшее сопротивление, так как магниты наводят на катушки смешаное магнитное поле и следовательно в итоге меньший ток, то есть люди думают что они делают залипание меньше, а на самом деле снижают применением большего количества магнитных пар мощность генератора. Лучшее соотношение 1:1, так как при этом проиходит одновременно смена магнитного поля во всех катушках при вращении. Чёткая и доновременная смена даёт более мощные импульсы, а следовательно и более высокий ток.Применяют большее количество полюсов для снижения залипания в железных статорах, но это тоже в итоге снижает мощность генератора.

Так-же обычно используют круглые магниты, но прямоугольные магниты работают лучше, так как магнитный контур расположен по длине магнита, а у круглых сосредоточен к середине.И для большей эффективности надо наматывать не круглые катушки, а формой напоминающей треугольник. Размеры магнитов в диаметре обычно равны внутреннему диаметру катушек индуктивности, это связано с тем что верхние и нижние части обмоток не участвуют в процессе генерации импульсов. Поэтому магниты обычно меньше диаметра катушек.

Пример такого ветрогенератора с применением неодимовых магнитов и статора залитого эпоксидной

На фото ветряк был протестирован с разными лопостями для определения большей эффективности при малом ветре и более стабильных оборотов. В обоих вариантах ветряк показал хорошие характеристики, но с тремя лопостями лучше на более сильном ветре.

В этом ветрогенераторе также бала использована задняя ступица от ВАЗ2108 и два тормозных диска от неё-же. На тормозные диски были наклеены с помощью супер клея 16 пар неодим магнитов размером 27 на 8, далее они были залиты до половины эпоксидной смолой с добавкой талька. Для намотки катушек индуктивности был собран примитивный станочек.

Двенадцать круглых катушек били намотаны эмальпроводом сечением 0,9мм. Количество витков так-же может быть разное, обычно рассчитывают при схеме соединения катышек в звезду около 60 витков, но некоторые наматывают и более. Показатели тока всё равно разнятся, поэтому точного количества витков нет, все думают как получится и сколько уместится. В основном лучше применять более толстый эмальпровод. Для например такого генератора в пределах 1 мм.

Как сделать небольшой ветрогенератор своими руками

На чтение 2 мин.

Итак, мы собираемся сделать небольшой ветрогенератор. Его можно изготовить в домашних условиях. 90% деталей выполнены из пластиковых труб и фитинга, поэтому его с легкостью можно разбирать для транспортировки и снова собирать. Давайте начнем.

Изготовление лопастей

Для этого вам понадобится пластиковая труба диаметром 8 см и длиной 25 см.

Разрежьте ее вдоль на три равные части. Каждую часть разрезаем вдоль под углом и из полученных деталей вырезаем лопасть, как на рисунке.

Для основы винта берем любую круглую пластину, диаметр которой 6 см.

Делаем в ней три равноудаленных отверстия и с помощью небольших болтов и гаек крепим лопасти к пластине.

Изготовление основы

На основе и мачте ветрогенератора устанавливается винт, генератор, хвост и поворотный механизм. Основу сделать очень просто. Для этого понадобится несколько коротких отрезков пластиковой трубы и некоторые элементы фитинга.

4 отвода и 3 тройника соединяем, как на рисунке.

Делаем хвост

Для нормальной работы ветрогенератора нужен хвост. Каково его назначение? Хвост нужен для автоматического поворота оси винта при изменении направления ветра.

Для его изготовления нужно вырезать пластину из оцинкованной стали, сделать прорезь в пластиковой трубе, вставить в нее пластину и закрепить все болтом.

Корпус с генератором

Для изготовления корпуса с генератором понадобятся:

  • электропровод,
  • корпус пластиковой ручки ,
  • пластиковый тройник,
  • два подшипника,
  • мотор (генератор) постоянного тока на 3 В.

Вставьте генератор в тройник.

Закрепите подшипники на общей оси.

В качестве оси можно использовать отрезок корпуса ручки.

Один подшипник должен крепиться к тройнику.

Мини ветрогенератор готов

Поставьте ветрогенератор напротив вентилятора.

Подсоедините щупы к проводам на выходе. Да, прибор покажет, что вырабатывается электрический ток. С эффективным генератором можно зарядить 3-вольтовую батарею. Кроме этого, подобным образом можно сделать ветрогенератор побольше, которым можно будет заряжать мобильный телефон.

Смотрите видео работы ветрогенератора

Как сделать ветрогенератор своими руками

[desc][/desc]

Блок: 1/10 | Кол-во символов: 162
Источник: https://www.forumhouse.ru/articles/engineering-systems/8130

Законность установки ветрогенератора

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.

Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.

Для того чтобы определиться с целесообразностью устройства ветрогенератора, необходимо выяснить ветроэнергетический потенциал конкретной местности (кликните для увеличения)

Никакого налогообложения производства электроэнергии, которая расходуется на обеспечение собственных бытовых нужд, не предусмотрено. Поэтому маломощный ветряк можно смело устанавливать, вырабатывать с его помощью бесплатную электроэнергию, не уплачивая при этом государству никаких налогов.

Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.

Ветрогенераторы, которые способны удовлетворить большинство потребностей среднего фермерского хозяйства, не могут вызвать нареканий даже со стороны соседей

Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.

Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:

  • Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены.
  • Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально. Важно, чтобы они не превышали установленные шумовые нормы.
  • Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить.
  • Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.

При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться.

Галерея изображений

Фото из

Условия для устройства ветряной электростанции

Обширная площадка для установки ветряного генератора

Расположение мощного ветрогенератора относительно соседей

Цена электроэнергии как аргумент за ветрогенератор

Установка ветряка должна быть одобрена местными властями

Мини электростанция в местах с перебоями в поставке электроэнергии

Использование ветрогенератора заводского производства

Изготовление бюджетного варианта своими руками

Блок: 2/7 | Кол-во символов: 3778
Источник: https://sovet-ingenera. com/eco-energy/generators/vetrogenerator-svoimi-rukami.html

Особенности изделия

Создавать ветряк своими руками выгодно. Достаточно узнать, что заводские изделия мощностью не больше 5 кВт стоят до 220000 р., как становится ясно, насколько лучше использовать доступные материалы и сделать их самостоятельно, ведь благодаря этому удастся сэкономить немало средств.

Безусловно, заводские модификации редко ломаются и являются более надежными. Но уж если поломка случится, придется потратить огромные суммы на покупку запасных узлов.

Магазинные модели часто недоступны большинству граждан. Чтобы окупить затраты на покупку такого устройства, требуется от 10 до 12 лет, хотя отдельные виды устройств и отбивают эти расходы чуть раньше. Сделав ветрогенератор 2 кВт своими руками, можно получить далеко не самую совершенную конструкцию, но в случае поломки ее удастся легко отремонтировать самостоятельно. Миниатюрный ветряк малой мощности способен собрать без проблем любой человек, который умеет обращаться с инструментами.

Блок: 2/6 | Кол-во символов: 969
Источник: https://220v.guru/vse-ob-elektroenergii/energiya-vetra/kak-sdelat-samodelnyy-vetrogenerator-na-220-v-4-kvt.html

Принцип работы ветряного генератора и виды оборудования

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

Пример схемы покупной модели

Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.

Простая схема работы

Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.

В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.

Вертикальный вариант

Планируя создания ветряка своими руками на 220В, в первую очередь продумайте именно вертикальные варианты. Среди них выделяют:

  • Ротор Савониуса. Самый простой, появившийся еще в 1924 году. В основе лежат два полуцилиндра на вертикальной оси. К недостаткам относят низкое использование энергии ветра.

Вариант ротора Савониуса

  • С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.

Разновидность ветрового генератора Дарье

  • Геликоидный. Лопасти имею закрученную форму, уменьшая нагрузку на подшипник, увеличивая срок эксплуатации. Недостаток – высокая цена.

Геликоидный

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

УЗО: что это такое. Вы когда-нибудь слышали аббревиатуру УЗО? Что это такое узнаете прочитав обзор до конца. Вкратце хочется добавить, что это устройство способно уберечь жильё и всех его обитателей от ЧП, связанных с электричеством.

Горизонтальные модели

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

Вариант горизонтальных моделей

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Блок: 2/6 | Кол-во символов: 2491
Источник: https://HomeMyHome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html

Сборка устройства для дома на 220в

Когда все потребное готово переходите к сборке. Каждый из вариантов может иметь дополнительные детали, но они чётко оговариваются непосредственно в руководстве.
Первым делом соберите ветряное колесо — главный элемент конструкции, ведь именно эта деталь будет преображать энергию ветра в механическую. Лучше всего, чтобы у него было 4 лопасти. Запомните, что чем меньше их количество, тем больше механической вибрации и тем сложней будет его сбалансировать. Делают их из листовой стали или железной бочки. Форму они должны носить не такую, как вы видели в старых мельницах, а напоминающие крыльчатый тип. У них аэродинамическое сопротивление намного ниже, а эффективность выше. После того как вы с помощью болгарки, вырежете ветряк с лопастями диаметром 1.2-1.8 метра, его вместе с ротором требуется прикрепить с осью генератора, просверлив отверстия и соединив болтами.

Блок: 3/12 | Кол-во символов: 908
Источник: https://ecoteplo.pro/vetrogenerator-svoimi-rukami/

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

  1. Высокий параметр рабочего напряжения.
  2. Низкий параметр RPM (угловая скорость вращения).
  3. Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин.

Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Блок: 2/3 | Кол-во символов: 2539
Источник: https://zetsila.ru/%D0%B2%D0%B5%D1%82%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Инструкция по изготовлению

Ветряк можно изготавливать даже из пластиковых бутылок. Он будет крутиться под действием ветра, издавая при этом шум. Возможных схем обустройства таких изделий существует много. Ось вращения допустимо располагать в них вертикально или горизонтально. Эти устройства используются в основном для борьбы с вредителями на приусадебном участке.

Самодельный ветрогенератор похож на бутылочный ветряк по конструкции, но размеры его больше, и он отличается более основательной конструкцией.

Если к ветряку для борьбы с кротами на огороде приделать мотор, он сможет давать электроэнергию и подпитывать, например, светодиодные светильники.

Сборка генератора

Для сборки ветряной электростанции обязательно потребуется генератор. В его корпус необходимо поставить магниты, которые будут обеспечивать электроэнергию в обмотках. Такой тип устройства имеют отдельные виды электродвигателей, к примеру, которые установлены в шуруповёртах. Но изготовить из шуруповерта генератор не удастся. Он не обеспечит необходимой мощности. Его хватит разве что на подпитку небольшой светодиодной лампы.

Из автомобильного генератора ветряную электростанцию тоже вряд ли получится сделать. Объясняется это тем, что в данном случае применяется обмотка возбуждения, получающая питание от аккумулятора, почему он и не подходит для этих целей. Следует подбирать самовозбуждающийся генератор оптимальной мощности либо купить готовую модель. Эксперты рекомендуют приобретать его в готовом виде, т. к. это устройство обеспечит высокий КПД, но никто не мешает сделать его своими руками. Предельная мощность у него будет находится на уровне 3,5 кВт.

Что потребуется взять:

  1. Статор. Для него используется 2 металлических листа, разрезанных на круги диаметром 500 мм. На каждый кусок наклеивают 12 неодимовых магнитов с диаметром 50 мм. Фиксируют их, несколько отступив от краев изделий, обязательно с чередованием полюсов. То же самое делают со второй окружностью, но полюсы ставят со сдвигом.
  2. Ротор. Конструкция включает в себя 9 катушек, которые наматываются медной проволокой диаметром 3 мм. Необходимо проделать по 70 витков во всех катушках. Чтобы разместить их, следует обустраивать немагнитную основу.
  3. Ось. Проделывают её в середине ротора. Надо отцентровать конструкцию, иначе она рассыплется под воздействием ветра.

Ставят ротор и статор и на дистанции 2 мм. Обмотки объединяют таким образом, чтобы получился 1-фазный источник переменного тока.

Создание лопастей

В ветреную погоду из готового устройства можно добывать 3,5 кВт мощности. При средней интенсивности воздушного потока этот показатель составляет не более 2 кВт. Устройство бесшумное, если сравнивать с моделями на электродвигателе.

Следует подумать о месте монтажа лопастей. В рассматриваемом примере изготавливается простая модификация ветрогенератора горизонтального типа с тремя лопастями. Можно попробовать изготовить вертикальной вариант, но КПД у него будет пониженным. В среднем он составит 0,3. Единственным преимуществом такой конструкции будет возможность работы при любом направлении ветра. Простые лопасти изготавливаются с помощью таких материалов:

  1. Древесина. Ее недостатком является появление трещин через некоторое время после запуска.
  2. Полипропилен. Идеальный вариант для генераторов небольшой мощности.
  3. Металл. Считается долговечным и надежным материалом, из которого можно изготавливать любые по размеру лопасти. Лучше всего подходит в данном случае дюралюминий.

Одно дело — изготовить своими руками лопасти для ветрогенератора, и совсем другое — обеспечить сбалансированность конструкции. Если все нюансы не будут учтены, сильный ветер без особого труда разрушит мачту. Как только лопасти будут изготовлены, вместе с ротором их устанавливают на монтажную площадку, где будет закреплена хвостовая часть.

Блок: 4/6 | Кол-во символов: 3805
Источник: https://220v.guru/vse-ob-elektroenergii/energiya-vetra/kak-sdelat-samodelnyy-vetrogenerator-na-220-v-4-kvt. html

Классификация видов генераторов энергии

Итак, ветряки различаются по:

  • числу лопастей в пропеллере;
  • материалам изготовления лопастей;
  • расположению оси вращения относительно поверхности земли;
  • шаговому признаку винта.

Встречаются модели с одной, двумя, тремя лопастями и многолопастные.

Изделия с большим числом лопастей начинают своё вращение даже при небольшом ветре. Обычно их используют в таких работах, когда сам процесс вращения важнее получения электроэнергии. Например, для извлечения воды из глубоких скважинных стволов.

Оказывается лопасти ветрогенератора можно делать не только из твердых материалов, но и из доступной по цене ткани

Лопасти могут быть парусными или жесткими. Парусные изделия намного дешевле жестких, на изготовление которых идёт металл или стеклопластик. Но их приходится очень часто ремонтировать: они непрочные.

Что касается расположения оси вращения относительно земной поверхности, различают вертикальные ветряки и горизонтальные модели. И в этом случае каждая разновидность имеет свои преимущества: вертикальные более чутко реагируют на каждое дуновение ветра, зато горизонтальные мощнее.

Ветрогенераторы разделяются по шаговым признакам на модели с фиксированным и изменяемым шагом. Изменяемый шаг позволяет существенно увеличивать скорость вращения, но такая установка отличается сложной и массивной конструкцией. ВЭУ с фиксированным шагом проще и надёжнее.

Галерея изображений

Фото из

От изрядно поврежденного автогенератора после разборки остался лишь статор, для которого был отдельно сварен корпус

Для того чтобы восстановить технические характеристики двигателя, надо перемотать 36 катушек статора. В перемотке потребуется провод диаметром 0,56 мм. Витков надо сделать по 35 штук

Перед креплением лопастей отремонтированный двигатель надо собрать, покрыть лаком или хотя бы эпоксидкой, поверхность нужно покрасить

Провода соединяются по параллельной схеме, три провода выводятся для подключения к источнику питания

Ось, предназначенная для обеспечения вращения, выполнена из отвода трубы 15. К оси приварены подшипники, которые привалены через отрезок трубы 52

В изготовлении хвоста использована оцинкованная листовая сталь толщиной 4 мм, загнутая по краям и установленная в выбранный в рейке паз

Лопасти вырезаны из полимерной канализационной трубы, прикреплены к соединяемому с двигателем треугольнику шурупами

Практически бесплатный ветряной генератор можно сделать из бросовых деталей: двигателя от старого автомобиля и обрезка канализационной трубы

Шаг 1: Разборка бывшего в употреблении генератора

Шаг 2: Восстановление возможностей двигателя

Шаг 3: Сборка восстановленного двигателя для ветряка

Шаг 4: Соединение проводов двигателя и вывод их к силовой линии

Шаг 5: Специфические особенности устройства поворотного узла

Шаг 6: Изготовления хвоста для реагирования на ветер

Шаг 7: Крепление лопастей ветряной мини электростанции

Шаг 8: Сборка практически бесплатного генератора электроэнергии

Блок: 4/7 | Кол-во символов: 2930
Источник: https://sovet-ingenera. com/eco-energy/generators/vetrogenerator-svoimi-rukami.html

Сборка электрической схемы

Закрепляем провода и подключаем их непосредственно к аккумулятору и преобразователю напряжения. Требуется использовать все, что в школе на уроках физики вас учили мастерить при сборке электрической схемы. Перед началом разработки подумайте, какие кВт вам нужны. Важно отметить, что без последующей переделки и перемотки статора вовсе не пригодны, рабочие обороты составляют 1,2 тыс-6 тыс. об/м, а этого недостаточно для производства энергии. Именно по этой причине требуется избавится от катушки возбуждения. Чтобы поднять уровень напряжения, перемотайте статор тонким проводом. Как правило, в результате мощность будет при 10 м/с 150-300 ватт. После сборки ротор хорошо будет магнитить, будто к нему подключили питание.

Роторные самодельные ветрогенераторы очень надёжны в работе и экономично выгодны, единственным их несовершенством является страх сильных порывов ветра. Принцип работы имеет простой — вихрь через лопасти заставляет механизм крутиться. В процессе этих интенсивных вращений вырабатывается энергия, необходимого вам напряжения. Такая электростанция – это очень удачный способ обеспечить электричеством небольшой дом, конечно, чтобы выкачивать воду из скважины его мощности будет недостаточно, но посмотреть телевизор или включить свет во всех помещениях с его помощью возможно.

Блок: 4/12 | Кол-во символов: 1323
Источник: https://ecoteplo.pro/vetrogenerator-svoimi-rukami/

Итог

Самодельный ветрогенератор — не такая сложная конструкция, как может показаться на первый взгляд. С учетом высокой стоимости заводских изделий, можно изрядно сэкономить, изготовив домашнюю ветряную электростанцию и вполне доступных материалов. С учетом небольших затрат на создание ветряка, окупится он достаточно быстро.

Блок: 5/6 | Кол-во символов: 327
Источник: https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami.html

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Блок: 5/6 | Кол-во символов: 832
Источник: https://220v.guru/vse-ob-elektroenergii/energiya-vetra/kak-sdelat-samodelnyy-vetrogenerator-na-220-v-4-kvt.html

Изготовление статора

Как видно на фото, катушки имеют форму, похожую на вытянутую каплю воды. Это делается для того, чтобы направление движения магнитов было перпендикулярным длинным боковым участкам катушки (именно здесь индуцируется максимальная ЭДС).

Если используются круглые магниты, внутренний диаметр катушки должен примерно соответствовать диаметру магнита. Если же используются квадратные магниты, конфигурация витков катушки должна быть построена таким образом, чтобы магниты перекрывали прямые отрезки витков. Установка более длинных магнитов особого смысла не имеет, ведь максимальные значения ЭДС возникают лишь на тех участках проводника, которые расположены перпендикулярно направлению движения магнитного поля.

Изготовление статора начинается с намотки катушек. Катушки проще всего мотать по заранее заготовленному шаблону. Шаблоны бывают самыми разными: от небольших ручных приспособлений до миниатюрных самодельных станков.

Катушки каждой отдельно взятой фазы соединяются между собой последовательно: конец первой катушки соединяется с началом четвертой, конец четвертой – с началом седьмой и т. д.

Напомним, что при соединении фаз по схеме «звезда» концы обмоток (фаз) устройства соединяются в один общий узел, который будет являться нейтралью генератора. При этом три свободных провода (начало каждой фазы) подключаются к трехфазному диодному мосту.

Когда все катушки будут собраны в единую схему, можно готовить форму под заливку статора. После этого погружаем в форму всю электрическую часть и заливаем эпоксидной смолой.

Далее выкладываю фото готового статора. Заливал обычной эпоксидной смолой. Снизу и сверху стеклоткань положил. Внешний диаметр статора – 280 мм, внутреннее отверстие – 70 мм.

Блок: 5/10 | Кол-во символов: 1743
Источник: https://www.forumhouse.ru/articles/engineering-systems/8130

Защита ветрогенератора от бури

Речь идет о защите устройства от ураганов и сильных порывов ветра. На практике она реализуется двумя способами:

  1. Ограничением оборотов ветроколеса с помощью электромагнитного тормоза.
  2. Уводом плоскости вращения винта от прямого воздействия ветрового потока.

Первый способ основан на подключении балластной электрической нагрузки к ветрогенератору. О нем мы уже рассказывали в одной из предыдущих статей.

Второй способ предполагает установку складывающегося хвоста, позволяющего при номинальной силе ветра направлять винт навстречу ветровому потоку, а во время бури, наоборот – уводить винт из-под ветра.

Защита складыванием хвоста происходит по следующей схеме.

  1. В безветренную погоду хвост расположен немного под наклоном (вниз и в сторону).
  2. При номинальной скорости ветра хвост выпрямляется, а винт становится параллельно воздушному потоку.
  3. Когда скорость ветра превышает номинальные значения (например, 10 м/с), давление ветра на винт становится больше, чем сила, создаваемая весом хвоста. В этот момент хвост начинает складываться, а винт уходит из-под ветра.
  4. Когда скорость ветра достигает критических значений, плоскость вращения винта становится перпендикулярно потоку ветра.

Когда ветер ослабевает, хвост под собственной тяжестью возвращается в исходное положение и поворачивает винт навстречу ветру. Для того чтобы хвост смог вернуться в исходное положение без дополнительных пружин, используется поворотный механизм с наклонным шкворнем (шарниром), который устанавливается на оси поворота хвоста.

Ось поворота хвоста установлена под наклоном: на 20° относительно вертикальной оси и на 45° относительно оси горизонтальной.

Для того чтобы механизм мог выполнять свою основную функцию, ось мачты должна находиться на определенном расстоянии от оси вращения турбины (оптимально – 10 см).

Чтобы при резких порывах ветра хвост не сложился и не попал под винт, с обеих сторон механизма необходимо приварить ограничители.

Рассчитать размеры хвоста и их зависимость от других параметров ВЭУ вам поможет таблица Excel с уже готовыми формулами. В ней желтым цветом обозначена область переменных значений.

Оптимальная площадь хвостового оперения составляет 15%…20% от площади ветроколеса.

Вашему вниманию представлен наиболее распространенный вариант механической защиты ветрогенератора. В том или ином виде он успешно используется на практике пользователями нашего портала.

При шторме тормозить винт надо его уводом из-под ветра. У меня, к примеру, при слишком сильном ветре ветряк опрокидывается винтом вверх. Не самый лучший вариант, ведь возврат в рабочее положение сопровождается заметным ударом. Но за десять лет ветряк не сломался.

Блок: 9/10 | Кол-во символов: 2696
Источник: https://www.forumhouse.ru/articles/engineering-systems/8130

Процесс подключения в доме

После обустройства практически бесшумного ветряка с хорошей мощностью необходимо подключить к нему бытовые приборы. Собирая собственноручно такое устройство, следует позаботиться о покупке инверторного преобразователя с эффективностью 99%. В таком случае потери на переход постоянного тока в переменный будут наименьшими, а в корпусе будут присутствовать три узла:

  1. Аккумуляторный блок. Способен впрок накапливать энергию, которая генерируется устройством.
  2. Контроллер заряда. Обеспечивает более продолжительный срок службы аккумуляторных батарей.
  3. Преобразователь. Трансформирует постоянный ток в переменный.

Можно устанавливать оборудование для питания осветительных приборов и бытовой техники, которые могут функционировать на напряжении 12−24 Вольт. Потребность в инверторном преобразователе в таком случае отсутствует. Для приборов, позволяющих готовить пищу, лучше задействовать газовое оборудование с питанием от баллона.

Блок: 6/6 | Кол-во символов: 965
Источник: https://220v.guru/vse-ob-elektroenergii/energiya-vetra/kak-sdelat-samodelnyy-vetrogenerator-na-220-v-4-kvt.html

Видео по теме

Блок: 6/6 | Кол-во символов: 55
Источник: https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami. html

Ветроэнергетическая установка из автомобильного генератора

Популярным решением среди людей, практикующих изготовление ВЭУ своими руками, является переделка автомобильного генератора под альтернативные нужды. Несмотря на всю привлекательность подобной затеи, следует отметить, что автомобильный генератор в том виде, в котором он устанавливается на двигатель транспортного средства, довольно проблематично использовать в составе ветроэнергетической установки. Разберемся – почему:

  1. Во-первых, обмотка катушек стандартного автомобильного генератора состоит всего из 5…7 витков. Следовательно, чтобы такой генератор начал давать зарядку АКБ, его ротор необходимо раскрутить примерно до 1200 об/мин.
  2. Во-вторых, магнитная индукция в стандартном автомобильном генераторе возникает благодаря катушке возбуждения, которая встроена в ротор устройства. Чтобы такой генератор смог работать без подключения к дополнительному источнику питания, его необходимо оснастить постоянными магнитами (желательно – неодимовыми) и внести определенные коррективы в обмотку статора.

Переделанный автогенератор (на магниты) имеет право на жизнь. У меня сейчас два таких. На ветре 8 м/с с двухметровыми винтами дают честные 300 Ватт каждый.

Переделка автомобильного генератора под ВЭУ требует определенной сноровки. Поэтому приступать к ней желательно, имея за плечами опыт перемотки асинхронных двигателей или генераторов со стандартным цилиндрическим статором (и те, и другие при желании можно превратить в альтернативную энергетическую установку). Переделка автомобильного генератора имеет свои нюансы. Понять их будет намного проще, если обратиться к опыту пользователей, которые успели достичь в этой сфере определенных успехов.

Блок: 7/10 | Кол-во символов: 1717
Источник: https://www.forumhouse.ru/articles/engineering-systems/8130

Ветряк из мотор-колесо и магнитов

Не каждый знает, что ветрогенератор из мотор-колеса можно собрать своими руками за короткое время, главное заранее запастись нужными материалами. Для него лучше всего подходит ротор Савониуса, его можно приобрести готовый или же самостоятельно. Он состоит из двух полуцилиндрических лопастей и перекрытия, из которых и получаются оси вращения ротора. Материал для их изделия выбирайте самостоятельно: дерево, стеклоткань или пвх-трубу, что является самым простым и оптимальным вариантом. Изготовляем место соединения деталей, на котором нужно проделать отверстия для крепления в соответствии с количеством лопастей. Потребуется стальной поворотный механизм, чтобы устройство могло выдерживать любую погоду.

Блок: 8/12 | Кол-во символов: 742
Источник: https://ecoteplo.pro/vetrogenerator-svoimi-rukami/

Защита кабеля от перекручивания

Как известно, ветер не имеет постоянного направления. И если ваш ветрогенератор будет вращаться вокруг своей оси подобно флюгеру, то без дополнительных мер защиты кабель, идущий от ветрогенератора к другим элементам системы, быстро перекрутится и в течение нескольких дней придет в негодность. Предлагаем вашему вниманию несколько способов защиты от подобных неприятностей.

Способ первый: разъемное соединение

Наиболее простой, но совершенно непрактичный способ защиты заключается в установке разъемного кабельного соединения. Разъем позволяет распутать скрутившийся кабель вручную, отключив ветрогенератор от системы.

Я знаю, что некоторые внизу ставят что-то типа штепселя с розеткой. Закрутило кабель – отключил от розетки. Затем – раскрутил и воткнул вилку обратно. И мачту опускать не надо, и токосъёмники не нужны. Я это на форуме по самодельным ветрякам прочитал. Судя по словам автора, все работает и не перекручивает кабель слишком уж часто.

Способ второй: использование жесткого кабеля

Некоторые пользователи советуют подключать к генератору толстые, упругие и жесткие кабели (например, сварочные). Метод, на первый взгляд, ненадежный, но имеет право на жизнь.

Нашел на одном сайте: наш способ защиты заключается в использовании сварочного кабеля с жестким резиновым покрытием. Проблема скрученных проводов в конструкции малых ветровых турбин сильно переоценена, а сварочный кабель #4…#6 имеет особые качества: жесткая резина не дает кабелю скручиваться и препятствует повороту ветряка в одном и том же направлении.

Способ третий: установка токосъемных колец

На наш взгляд, полностью защитить кабель от перекручивания поможет только установка специальных токосъемных колец. Именно такой способ защиты реализовал в конструкции своего ветрогенератора пользователь Михаил 26.

Блок: 8/10 | Кол-во символов: 1837
Источник: https://www.forumhouse.ru/articles/engineering-systems/8130

Из ферритовых магнитов

Ветрогенератор на магнитах будет сложно освоить малоопытным мастерам, но все же можно попробовать. Итак, должны быть четыре полюса, в каждом будет находиться по два ферритовых магнита. Покрывать их будут накладки из металла толщиной чуть меньше миллиметра для распределения более равномерного потока. Основных катушек должно быть 6 штук, перемотаны толстым проводом и должны находиться через каждый магнит, занимая пространство, соответствующее длине поля. Крепление схем обмотки может быть на ступице от болгарки, в середину которой установлен заранее выточенный болт.

Регулируется поток подачи энергии высотой закрепления статора над ротором, чем он выше, тем меньше залипаний, соответственно мощность понижается. Для ветряка нужно сварить опору-стойку, а на диске статора закрепить 4 больших лопасти, которые вы можете вырезать из старой металлической бочки или крышки от пластикового ведра. При средней скорости вращения выдаёт примерно до 20 ватт.

Блок: 9/12 | Кол-во символов: 977
Источник: https://ecoteplo.pro/vetrogenerator-svoimi-rukami/

Несколько слов о правильной установке ветрогенератора

Выбирая место и высоту мачты, которые бы оптимально подошли для установки ветрогенератора, следует ориентироваться на самые разные факторы: рекомендуемая высота, наличие препятствий вблизи ВЭУ, а также собственные наблюдения и замеры.

Для того чтобы рассчитать оптимальную высоту мачты для домашней ВЭУ, необходимо к высоте ближайшего препятствия (дерева, здания и т. д.), которое находится в радиусе 100 метров от мачты ветряка, прибавить еще 10 метров. Таким образом вы получите высоту нижней точки ветроколеса.

В США, например, минимально рекомендованная высота мачты для ВЭУ мощностью несколько кВт – 15 м, но чем выше, тем лучше. Нижняя часть ветроколеса должна быть, как минимум, на 10 м выше ближайшего самого высокого препятствия. Конечно, предварительно необходимо обследовать местность и выбрать оптимальную высоту мачты. На глаз это может сделать только очень опытный специалист. Во всех других случаях нужно проводить тщательные замеры в течение года (как минимум).

В процессе установки самодельных ветрогенераторов теория очень часто расходится с практикой, поэтому, в среднем, самодельные мачты имеют высоту от 6 до 12 метров. Основное преимущество самодельных вышек (мачт) заключается в том, что если какие-либо параметры не будут соответствовать вашим потребностям, конструкцию, габариты и высоту установки в любой момент можно изменить.

Перед осуществлением сварочных работ, связанных с ремонтом или модернизацией конструкции, генератор необходимо отключить и снять с мачты. В противном случае под действием сварочных токов постоянные магниты могут выйти из строя (размагнититься).

Богатый опыт пользователей FORUMHOUSE, посвященный созданию самодельных ветроэлектрических установок, собран в одном из разделов нашего строительного портала. Если вы всерьез интересуетесь альтернативной энергетикой, рекомендуем прочитать статью, посвященную организации системы электроснабжения на основе самодельных солнечных панелей (батарей). Наверняка, вас заинтересует и небольшое видео об особенностях правильного построения мощной и функциональной системы электроснабжения загородного дома, которая по классической схеме подключается к стандартной трансформаторной подстанции.

Блок: 10/10 | Кол-во символов: 2330
Источник: https://www.forumhouse.ru/articles/engineering-systems/8130

Цена разочарования или дорогой флюгер

?Ветрогенератор. Цена разочарования или дорогой флюгер. Автономные источники энергии.

Сегодня существует множество вариантов как сделать устройство для преобразования энергии ветра, каждый способ по-своему эффективен. Если вы ознакомлены с методикой изготовления оборудования вырабатывающего энергию, то будет неважно на базе чего его делать, главное, чтобы он отвечал задуманной схеме, и на выходе давал хорошую мощность.

Блок: 11/12 | Кол-во символов: 472
Источник: https://ecoteplo.pro/vetrogenerator-svoimi-rukami/

Видео мастер класс “Ветрогенератор своими руками”

Какой ветряк лучше? Вертикальный ветряк переделка на горизонтальный 02

Inside a Car Alternator Green Energy Generator Brush Reinsertion for wind turbine RPM

Генератор для ветряка из автомобильного генератора. Тест 1 и 2

свое электричество. ветрогенератор из комнатного вентилятора.

ветрогенератор для отопления.veu6-5.

Торцевой генератор для ветряка с сердечниками из феррита // Торцевой генератор своими руками

Самодельный генератор для ветряка из Неодимовых магнитов Сборка

Ветряк из моторколеса гироскутера, анонс.

Блок: 12/12 | Кол-во символов: 658
Источник: https://ecoteplo.pro/vetrogenerator-svoimi-rukami/

Кол-во блоков: 30 | Общее кол-во символов: 43962
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://sovet-ingenera.com/eco-energy/generators/vetrogenerator-svoimi-rukami.html: использовано 2 блоков из 7, кол-во символов 6708 (15%)
  2. https://HomeMyHome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html: использовано 3 блоков из 6, кол-во символов 4728 (11%)
  3. https://www.forumhouse.ru/articles/engineering-systems/8130: использовано 7 блоков из 10, кол-во символов 11488 (26%)
  4. https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami.html: использовано 3 блоков из 6, кол-во символов 3707 (8%)
  5. https://ecoteplo.pro/vetrogenerator-svoimi-rukami/: использовано 9 блоков из 12, кол-во символов 8221 (19%)
  6. https://zetsila.ru/%D0%B2%D0%B5%D1%82%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/: использовано 1 блоков из 3, кол-во символов 2539 (6%)
  7. https://220v. guru/vse-ob-elektroenergii/energiya-vetra/kak-sdelat-samodelnyy-vetrogenerator-na-220-v-4-kvt.html: использовано 4 блоков из 6, кол-во символов 6571 (15%)

Источник: m-strana.ru

Как сделать ветряк для школьного проекта?

Шаг №1: Сборка ротора

Возьмите большой кусок картона и вырежьте 4 круглых детали диаметром около 3 см каждый. Склейте все круги вместе с помощью клея, чтобы получился один толстый круг.

Теперь возьмите тонкую бумагу и оберните (приклейте) ее вокруг толстого круга, который вы получили выше, убедившись, что он правильно подходит к кругу по длине и ширине.

Шаг 2: Изготовление лезвий

Вырежьте из большого картона до 4 прямоугольных частей, каждая размером 8 см х 2.5см. Вырежьте один край кусочков, чтобы они образовали круглую форму, чтобы вы могли легко приклеить их к ротору, который вы только что сделали выше.

Вам также нужно будет слегка согнуть все 4 детали посередине, чтобы они выглядели несколько закругленными, как лопасти в типичном комплекте для домашнего ветряка.

Приклейте все 4 лопасти к ротору и дайте им высохнуть.

Шаг № 3: Строительство башни

Поскольку лопасти требуют времени для высыхания, вы можете сосредоточиться на создании башни, которая поднимет ротор.

Вернитесь к большому куску картона и вырежьте из него тонкую часть размером 30см х 12см.

Оберните этот вырез вокруг ручки, чтобы получился идеальный полый стержень. Приклейте конец бумаги и вытащите ручку так, чтобы у вас осталась башня.

Шаг № 4: Установка двигателя

Возьмите двигатель постоянного тока и оберните его куском картонной бумаги, соответствующей его длине. При этом следите за тем, чтобы заостренная часть двигателя оставалась за пределами обмотки.

Возьмите ротор с 4 лопастями и проделайте небольшое отверстие в его середине.Здесь заостренная часть двигателя будет соединяться с ротором.

Подсоедините положительный и отрицательный провода к двигателю с помощью горячего пистолета, оставив достаточную длину провода для соединения со светодиодной лампой на других концах.

Приклейте бумагу, обертывающую двигатель, к шесту и дайте ей высохнуть.

Шаг № 5: Строительство дома

Вам также нужно будет сделать модель дома, которая будет освещаться с помощью энергии, вырабатываемой ветряной турбиной.

Для этого вырежьте 4 куска одинакового размера, чтобы сделать 4 стены вашего дома.Вырежьте дверной проем из одной части и вырежьте оконные проемы на 3 оставшихся частях.

Склейте все 4 части вместе, чтобы собрать дом, убедившись, что часть с вырезом для двери остается спереди.

Имейте в виду, что вам также нужно будет вырезать еще один кусок, чтобы сделать крышу для вашего дома… но не делайте этого сейчас.

Шаг № 6: Подключение света

На этом этапе вам нужно взять светодиод и подключить его к проводам, идущим от двигателя (как в шаге № 4).Прикрепите этот свет к любому из окон вашего дома и используйте ленту, чтобы закрепить его на месте.

После того, как свет будет хорошо подключен и внутри дома, теперь вы можете сделать крышу своего дома. Возьмите два куска вагона и склейте их по краям, чтобы получилась треугольная форма крыши, а затем приклейте кровлю к 4 стенам вашего дома.

Приклейте весь дом к толстому картонному слою (например, к полу дома), чтобы он выглядел более устойчивым.

Теперь приклейте весь дом и башню, удерживающую всю турбину, к фанерной доске, чтобы весь ваш проект существовал на одной платформе.

Затем соедините провода двигателя и светодиода.

Шаг № 5. Заставьте турбину вращаться

Теперь, когда все настроено и готово к работе, пришло время включить турбину для производства электроэнергии и зажечь лампочку, которая висит на вашем окне.

Используйте внешний источник ветра, предпочтительно настольный вентилятор, чтобы вращать лопасти турбины. Затем они будут вращать двигатель, который, в свою очередь, будет производить электрическую энергию, которая затем будет течь по проводам и зажигать вашу светодиодную лампочку!

Вот оно! Вы успешно построили простую работающую домашнюю турбину для своего школьного проекта. Материалы, используемые в этом проекте, доступны и дешевы.

Ваша турбина уже зажгла ваш «дом»?

Как работают ветряные турбины? | Блог

Ball Corporation удовлетворяет половину своих текущих энергетических потребностей США за счет энергии ветра.



Что такое энергия ветра?

Люди использовали силу ветра тысячи лет. Ветер двигал лодки по реке Нил, перекачивал воду и перемалывал зерно, поддерживал производство продуктов питания и многое другое.Сегодня кинетическая энергия и мощность естественных воздушных потоков, называемых ветром, широко используются для производства электроэнергии. Одна современная оффшорная ветряная турбина может генерировать более 8 мегаватт (МВт) энергии, что достаточно для чистого питания почти шести домов в течение года. Береговые ветряные электростанции вырабатывают сотни мегаватт, что делает энергию ветра одним из самых рентабельных, чистых и доступных источников энергии на планете.

Энергия ветра является самым дешевым крупномасштабным возобновляемым источником энергии и крупнейшим источником возобновляемой энергии в США. С. сегодня. В стране насчитывается около 60 000 ветряных турбин общей мощностью 105 583 мегаватт (МВт). Этого достаточно для электроснабжения более 32 миллионов домов!

График совокупной мощности ветра в США, данные предоставлены Американской ассоциацией ветроэнергетики (AWEA).

Преимущества энергии ветра:

  1.  Ветряные турбины обычно возмещают выбросы углерода в течение всего срока службы, связанные с их развертыванием, менее чем за год, прежде чем обеспечить до 30 лет практически безуглеродного производства электроэнергии.
  2. Энергия ветра помогает сократить выбросы углекислого газа — в 2018 году удалось избежать выбросов CO2 на 201 миллион метрических тонн.
  3. Энергия ветра обеспечивает налоговые поступления сообществам, в которых реализуются проекты. Например, государственные и местные налоговые платежи от ветровых проектов в Техасе составили 237 миллионов долларов.
  4. Ветроэнергетика способствует созданию рабочих мест, особенно во время строительства. В 2018 году в отрасли было создано 114 000 рабочих мест в США.
  5. Энергия ветра обеспечивает стабильный дополнительный источник дохода: ежегодно проекты ветроэнергетики приносят более 1 миллиарда долларов правительствам штатов и местным органам власти, а также частным землевладельцам.



Как выглядит проект ветроэнергетики?

Ветроэнергетический проект или ферма относится к большому количеству ветряных турбин, которые построены близко друг к другу и функционируют так же, как электростанция, отправляя электроэнергию в сеть.

Фотография ветряных турбин в рамках проекта Frontier Windpower II в Оклахоме

Проект Frontier Windpower I в округе Кей, штат Оклахома, работает с 2016 года и расширяется за счет проекта Frontier Windpower II.После завершения строительства Frontier I и II будут генерировать в общей сложности 550 мегаватт энергии ветра — этого достаточно для питания 193 000 домов.

Как работают ветряные турбины?

Схема, показывающая компоненты стандартной ветровой турбины

Электроэнергия вырабатывается с помощью вращающихся ветряных турбин, использующих кинетическую энергию движущегося воздуха, которая преобразуется в электричество. Основная идея заключается в том, что ветряные турбины используют лопасти для сбора потенциальной и кинетической энергии ветра. Ветер вращает лопасти, которые раскручивают ротор, соединенный с генератором для выработки электроэнергии.

Большинство ветряных турбин состоят из четырех основных частей:



  • Лезвия прикреплены к ступице, которая вращается вместе с лезвиями. Лопасти и ступица вместе образуют ротор.
  • В гондоле находятся редуктор, генератор и электрические компоненты.\
  • Башня удерживает лопасти ротора и генерирующее оборудование высоко над землей.
  • Фундамент удерживает турбину на земле.



Типы ветряных турбин:

Большие и малые турбины делятся на две основные категории в зависимости от ориентации ротора: турбины с горизонтальной осью и турбины с вертикальной осью.

Турбины с горизонтальной осью на сегодняшний день являются наиболее часто используемым типом ветряных турбин. Этот тип турбины приходит на ум при представлении энергии ветра, с лопастями, очень похожими на пропеллер самолета. Большинство этих турбин имеют три лопасти, и чем выше турбина и длиннее лопасть, тем больше электроэнергии вырабатывается.

Турбины с вертикальной осью больше похожи на взбивалку, чем на пропеллер самолета. Лопасти этих турбин прикреплены как вверху, так и внизу вертикального ротора.Поскольку турбины с вертикальной осью работают не так хорошо, как их горизонтальные аналоги, сегодня они встречаются гораздо реже.

Сколько электроэнергии вырабатывает турбина?

Это зависит. Размер турбины и скорость ветра, проходящего через лопасти ротора, определяют количество производимой электроэнергии.

За последнее десятилетие ветряные турбины стали выше, что позволило использовать более длинные лопасти и получить возможность использовать лучшие ветровые ресурсы, доступные на больших высотах.

Для сравнения: ветряная турбина мощностью около 1 мегаватта может производить достаточно чистой энергии примерно для 300 домов в год. Ветряные турбины, используемые на наземных ветряных электростанциях, обычно генерируют от 1 до почти 5 мегаватт. Скорость ветра обычно должна составлять примерно 9 миль в час или более, чтобы большинство ветряных турбин коммунального назначения начали производить электроэнергию.

Каждый тип ветряной турбины способен генерировать максимальную электроэнергию в пределах диапазона скоростей ветра, часто между 30 и 55 милями в час.Однако, если ветер дует меньше, производство обычно уменьшается экспоненциально, а не останавливается полностью. Например, количество генерируемой энергии уменьшается в восемь раз, если скорость ветра падает вдвое.

Кто занимается обслуживанием ветряных турбин?

Высококвалифицированные специалисты по ветровой энергии из Duke Energy Renewables поднимаются на сотни футов, чтобы выполнить техническое обслуживание турбин

Что происходит, когда возникает неисправность в высокой ветровой турбине? Ветротехники, такие как Рене Лопес и его товарищи по команде Duke Energy Renewables, поднимаются на вершину, чтобы быстро и безопасно починить ее.

Рене говорит, что, неся около 45 фунтов снаряжения и инструментов, опытным техникам может потребоваться 20 или более минут, чтобы добраться до гондолы, которая находится на высоте 300 футов в верхней части ветряной турбины.

Рене Лопес, техник по ветру в Duke Energy Renewables

Техник по ветру отвечает за поиск и устранение неисправностей и ремонт электроники и механизмов, обеспечивающих вращение лопастей. Каждый технический специалист проходит как минимум двухлетнюю техническую программу для получения сертификата, а затем проходит более 50 часов обучения, прежде чем его назначают на должность в полевых условиях.Безопасность также является постоянным и ежедневным вниманием к работе, потому что подъем на гондолу турбины может быть опасным. В Duke Energy Renewables практикуется, документируется и анализируется строгий режим безопасности, чтобы гарантировать, что безопасность остается главным приоритетом.

При надлежащем обучении технические специалисты также могут использовать дроны, чтобы упростить и сделать более безопасным осмотр высотного оборудования. Дроны могут приближать оборудование, что облегчает обнаружение небольших дефектов, таких как трещины на ветряной турбине, и снижает необходимость для техников взбираться на турбины и спускаться по лопастям.Это может быть особенно полезно, когда дороги мокрые или непроходимые.

Стоит ли рассматривать решения для ветроэнергетики?

Производство ветровой энергии остается одним из наименьших углеродных следов из всех источников энергии. Он играет важную роль в будущем энергоснабжения нашей страны, поддерживая энергетический переход нашего мира и растущий спрос на устойчивые энергетические ресурсы.

Ветер также является одним из лучших способов для корпораций, университетов, городов, коммунальных служб и других организаций быстро перейти на безэмиссионную энергию в масштабе.Одно соглашение о покупке виртуальной энергии (VPPA) может обеспечить от десятков до сотен мегаватт чистой нулевой электроэнергии на срок от 10 до 25 лет. В большинстве соглашений также ставится отметка о дополнительности, что означает чистые новые источники экологически чистой энергии, замещающие потенциально старые источники энергии с более высоким уровнем выбросов.

Где лучше всего разместить проект ветроэнергетики?

Существует шесть основных соображений для проектов в области ветроэнергетики:

  • Наличие ветра и желаемые местоположения
  • Воздействие на окружающую среду
  • Вклад сообщества и местные потребности в производстве возобновляемой энергии
  • Благоприятная политика на уровне штатов и на федеральном уровне
  • Доступность земли
  • Возможность подключения к электросети

Как и в случае с коммерческими солнечными фотоэлектрическими проектами, перед запуском ветроэнергетической установки необходимо получить разрешения.Этот важный шаг поможет определить, является ли проект финансово жизнеспособным и имеет ли он благоприятный профиль рисков. В конце концов, цель состоит в том, чтобы коммерческие ветровые проекты доставляли электроны в сеть на десятилетия вперед. Обеспечение финансовой устойчивости строителя И проекта обеспечит успех для поколения или более.

Ветряные мельницы на заднем дворе ?: Подробно | СТАНФОРД журнал

В: Почему мы не можем установить ветряные мельницы на заднем дворе и использовать энергию в личных целях? Это ограничение, как хранить его и подавать в мои электрические цепи, или что? Это стоимость или шумовое загрязнение для моих соседей, или просто еще не разработана бытовая система?

Вопрос от Марии Шмидт, 79 лет, Форт-Уэрт, Техас


The U.Министерство энергетики США (DOE) предлагает контрольный список, чтобы убедиться, что малые ветроэнергетические проекты являются правильным выбором для отдельных домовладельцев: достаточно ли ветра? У вас достаточно места? Разрешены ли вышки в вашем районе? И, наконец, сколько энергии вы можете производить?

При просмотре контрольного списка быстро становится очевидным, почему у нас не у всех есть ветряные мельницы на заднем дворе, хотя технология коммерчески доступна. (Вы можете купить ветряные мельницы высотой от девяти футов с лопастями шириной шесть футов, хотя большинство из них имеют размеры более 60 футов в высоту с диаметром лопастей 23 фута. ) Одной из новых турбин, вызывающих ажиотаж в сообществе ветроэнергетики, является Skystream 3.7, которую хвалят за ее размер (10-футовые лопасти), эффективность при низких скоростях ветра (они могут хорошо работать при среднегодовой скорости ветра выше 12 миль в час) и относительно низкая цена (15 000 долларов).

Ветровые ресурсы

Для успешного использования домашнего ветра средняя скорость ветра в вашем регионе должна быть не менее девяти миль в час. Министерство энергетики составляет карту ветровых ресурсов в Соединенных Штатах.Как показано на карте, места с наибольшими ветровыми ресурсами обычно находятся на Великих равнинах, вдоль горных вершин и на побережье. Инфографика: Национальная лаборатория возобновляемых источников энергии Министерства энергетики США

высота 50 метров в воздухе — это более 160 футов или 16 этажей! И обобщения часто неверны — средняя скорость ветра будет сильно зависеть от конкретных условий на вашем участке. Вы можете использовать устройство, называемое анемометром, для измерения скорости ветра на заднем дворе с течением времени — вы даже можете сделать его самостоятельно из старого пластикового пасхального яйца, как только вы съели вкусности внутри.

Место для роста

Что насчет космоса? По данным компании Southwest Windpower, занимающейся производством ветряных электростанций, идеальное место для ветряной турбины — 20 футов над любым окружающим объектом в радиусе 250 футов. Министерство энергетики также рекомендует, чтобы башня располагалась как минимум на одном акре земли, что исключает большинство горожан.

Кроме того, многие местные законы запрещают строительство башен или высоких сооружений. После многолетних раздумий в городском совете жители города Айлип на Лонг-Айленде, Н.Y., недавно получил рекомендации по установке личных ветряных мельниц: они не должны превышать 45 футов в высоту, располагаться близко к границе участка или быть громче обычного автомобильного движения.

Покажите мне мощность

Решающим фактором, однако, должно быть то, сколько электроэнергии вы действительно можете произвести. Небольшой ветрогенератор, который вы можете поставить на заднем дворе, может иметь мощность около одного киловатта. Среднегодовая скорость ветра девять миль в час будет производить более 200 киловатт-часов электроэнергии в год, а средняя скорость ветра 14 миль в час может производить более 600 киловатт-часов в год.Звучит неплохо, пока вы не поймете, что в среднем домохозяйство в Соединенных Штатах потребляет около 10 000 киловатт-часов в год. Даже в очень порывистом месте вам понадобится около 17 небольших ветряных турбин только для питания одного дома!

Размер имеет значение

Чем больше лопасти и чем больше скорость ветра, тем больше электроэнергии может генерировать ветряная турбина. Один большой ветряк мощностью 5 мегаватт может производить 15 000 000 киловатт-часов в год, что достаточно для питания 150 домов.Мы часто не понимаем, насколько велики эти ветряные электростанции, вероятно, потому, что мы часто видим их издалека — эта пятимегаваттная ветряная мельница будет иметь высоту почти 400 футов, или почти на 100 футов выше, чем Статуя Свободы, плюс ее пьедестал плюс его основание! Когда дело доходит до ветряных мельниц, безусловно, существует эффект масштаба, когда непропорционально больше энергии генерируется за счет увеличения размера и скорости ветра. Иными словами, удвоение скорости ветра приводит к восьмикратному увеличению мощности, доступной для ветрогенератора.

Эта экономия за счет масштаба также влияет на финансовые и энергетические затраты на производство небольших ветряных мельниц. Энергоотдача от небольших турбин невелика, что делает как стоимость энергии, так и стоимость производства турбины высокими. В 2008 году Carbon Trust в Соединенном Королевстве опубликовал исследование, показывающее, что из-за такой низкой выработки энергии небольшие турбины фактически являются чистыми выбросами углерода.

Таким образом, для большинства людей установка небольшого ветряка на заднем дворе будет так же полезна для выработки энергии, как и установка солнечной панели в сарае.Тем не менее, для некоторых отдельных домовладельцев это все же может иметь смысл, особенно в сельской местности. К счастью, есть несколько компаний, специализирующихся на коммерческих ветряных мельницах. Вот несколько примеров компаний и спецификаций, которые различаются для небольших (10 киловатт или меньше) турбин.

Компания Киловатт
Рейтинг
Ротор
Диаметр
(футы)
Пуск
скорость
(миль/ч)
Турбина
Стоимость
Минимум
Высота башни
(футов)
Изобилие
Возобновляемая энергия
2.5 12 6 12 000 долларов США 43
АэроСтар 10 22 8   40
Аэроэкология 1 6 5   9
Бержи 10 22 7 23 000 долларов США 60
Обновленный 5 21 4 15 000 долларов США 39
Юго-Запад
Ветроэнергетика
2.4 10 8 15 000 долларов США 33,5
Вентера 10 26 6 12 000 долларов США 35
Ветряная турбина
Industries Corp.
10 23 8 32 000 долларов США 80

Хотя малый ветер, возможно, никогда не станет основным, у ветра есть большой потенциал как у возобновляемого источника чистой энергии местного и общественного масштаба.Фактически, Министерство энергетики призвало к 2030 году увеличить долю энергии ветра в электроснабжении страны до 20 процентов. В то время как энергия ветра значительно увеличивается с каждым годом, в 2007 году ветер производил только 0,8 процента электроэнергии страны. Препятствия на пути к достижению цели Министерства энергетики прямо сейчас связаны не с технологиями, а с инфраструктурой: проблемой передачи чистой энергии от ветряных электростанций с постоянным потоком ветра в дома людей, которые могут быть за сотни миль. (Люди, в конце концов, не часто предпочитают жить в самых ветреных частях самых ветреных регионов страны.)

Для получения дополнительной информации существует множество ресурсов в Интернете. «Слабый ветер» — это поисковый термин для использования. Во-первых, Американская ассоциация ветроэнергетики является самопровозглашенным центром ветроэнергетики.


Рэйчел Адамс — кандидат биологических наук.

Основы ветроэнергетики | НРЭЛ

Ветер возникает, когда земная поверхность неравномерно нагревается солнцем. Энергия ветра можно использовать для выработки электроэнергии.

Ветряные турбины

Ветряные турбины, как и ветряные мельницы, монтируются на башне, чтобы собирать как можно больше энергии. На высоте 100 футов (30 метров) или более над землей они могут воспользоваться более быстрым и менее бурный ветер. Турбины улавливают энергию ветра своими пропеллерными лезвия. Обычно две или три лопасти устанавливаются на вал, образуя ротор .

Лезвие действует подобно крылу самолета. Когда дует ветер, карман низкого давления воздух образуется на подветренной стороне лопасти. Затем воздушный карман низкого давления тянет лезвие к нему, заставляя ротор вращаться. Это называется лифт . Сила подъема на самом деле намного больше, чем сила ветра против передняя сторона лезвия, которая называется , драг .Сочетание подъемной силы и сопротивления заставляет ротор вращаться, как пропеллер, и вращающийся вал вращает генератор, вырабатывающий электричество.

Исследования NREL в области ветроэнергетики в основном проводятся в кампусе Флэтайронс, недалеко от Боулдера, штат Колорадо.

Ветряные турбины коммунального масштаба на ветряной электростанции Cedar Creek в Гровере, штат Колорадо. Фото Денниса Шредера / NREL

VolturnUS Плавающая морская ветряная турбина с полупогружным плавающим поплавком Windfloat Платформа, Университет штата Мэн, часть консорциума DeepCWind. Фото из Университета штата Мэн

Наземная энергия ветра

Ветряные турбины могут использоваться как автономные приложения или их можно подключать к сеть общего пользования или даже в сочетании с фотоэлектрической системой (солнечным элементом). За коммунальные (мегаваттные) источники энергии ветра, большое количество ветряных турбин обычно строятся близко друг к другу, образуя ветряную электростанцию ​​ , также называемую ветряной электростанцией .Сегодня несколько поставщиков электроэнергии используют ветряные электростанции для снабжения своих клиентов электроэнергией.

Автономные ветряные турбины обычно используются для перекачки воды или связи. Однако домовладельцы, фермеры и владельцы ранчо в ветреных районах также могут использовать ветряные турбины. как способ сократить свои счета за электричество.

Распределенная энергия ветра

Малые ветровые установки также могут использоваться в качестве распределенных источников энергии.Распределенный Энергетические ресурсы относятся к множеству небольших модульных технологий производства энергии. которые можно комбинировать для улучшения работы системы подачи электроэнергии. Для получения дополнительной информации о распределенном ветре посетите офис технологий ветроэнергетики Министерства энергетики США.

Оффшорная ветроэнергетика

Оффшорная ветроэнергетика — относительно новая отрасль в США. Америки первая морская ветряная электростанция, расположенная в Род-Айленде, недалеко от побережья острова Блок, в декабре 2016 года. В отчете Wind Vision Министерства энергетики США показано, что к 2050 году морские ветроэлектростанции могут быть доступны во всех прибрежных регионах страны.

Дополнительные ресурсы

Для получения дополнительной информации об энергии ветра посетите следующие ресурсы:

Основы ветроэнергетики
U.S. Управление по энергоэффективности и возобновляемым источникам энергии Министерства энергетики

Карты и данные по энергии ветра
WINDExchange Министерства энергетики США

Как работают ветряные турбины
Управление энергоэффективности и возобновляемых источников энергии Министерства энергетики США.

Малые ветроэлектрические системы
Программа энергосбережения Министерства энергетики США

Американская ассоциация ветроэнергетики

Energy Kids Wind Basics
U.S. Управление энергетической информации Energy Kids

Сколько денег производит ветряная турбина из электроэнергии, которую она генерирует?

Сколько денег приносит ветряная турбина за счет вырабатываемой ею электроэнергии?

Хотите знать, сколько денег можно заработать на ветряных турбинах?

Это распространенный вопрос, учитывая, сколько стоят ветряные турбины и насколько они велики.Если вы планируете инвестировать в ветряную турбину, обратите внимание на следующие моменты:

Сколько стоят ветряные турбины?

Домашние или сельскохозяйственные турбины обычно имеют мощность менее 100 киловатт и стоят от 3000 до 8000 долларов за киловатт мощности. Для большого дома потребуется турбина мощностью 10 киловатт, а стоимость установки составит около 50 000–80 000 долларов. Небольшие сельскохозяйственные или бытовые турбины стоят дешевле, но дороже в расчете на киловатт вырабатываемой мощности.

С другой стороны, коммерческие ветряные турбины стоят миллионы долларов. Вот разбивка:

  1. Коммерческий ветряк среднего размера (2 мегаватта) стоит примерно 2,6–4 миллиона долларов.
  2. Стоимость турбины увеличивается вместе с размером турбины. Есть также определенные преимущества, связанные с использованием более крупных ветряных турбин.
  3. Стоимость также зависит от того, сколько турбин вы заказываете, когда происходит согласование, контракты и местонахождение проекта.

Сколько денег производит ветряная турбина? Турбины

— довольно дорогое вложение, поэтому важно, чтобы они приносили деньги покупателю. Владельцы ветряных турбин могут продавать электроэнергию местным энергокомпаниям для дома и бизнеса. Так сколько же могут производить ветряные турбины?

Ветряные турбины могут приносить от 3000 до 10 000 долларов и более в год в зависимости от размера и киловаттной мощности турбины. Фермеры на ветряных электростанциях могут поддерживать собственное производство электроэнергии и гарантировать более низкую цену в течение как минимум 20 лет.

В 2019 году турбина мощностью 1 мегаватт произвела 61 320 долларов США при мощности 35 %, 87 600 долларов США при мощности 50 % и 114 880 долларов США при мощности 65 %. Турбина мощностью 2,5 мегаватта произвела 153 300 долларов при мощности 35%, 219 000 долларов при мощности 50% и 284 700 долларов при мощности 65%. Наконец, турбина мощностью 4 мегаватта произвела 245 280 долларов при мощности 35%, 350 400 долларов при мощности 50% и 455 520 долларов при мощности 65%.

Ветряные турбины могут работать только на 35–65% мощности из-за ветровых условий.

Стоимость обслуживания ветряной турбины

После того, как вы купите и построите ветряную турбину, необходимо учитывать текущие расходы на техническое обслуживание:

  • 1–2 цента за произведенный киловатт-час
  • 42 000–48 000 долларов США в год

Хотя эти расходы кажутся высокими, ветряные турбины стоят вложений, особенно потому, что они могут окупить затраты сами по себе.

Если вы хотите приобрести или обслужить ветряную турбину, вам следует обратиться в надежную компанию по предоставлению энергетических услуг. В Anemoi Energy Services мы предлагаем комплексное техническое обслуживание ветряных турбин и услуги ветряных турбин, чтобы гарантировать, что ваши установки работают эффективно и на полную мощность каждый день. Свяжитесь с Anemoi сегодня для любого обслуживания ветряных турбин.

Все новости

Эти креативные ветряные турбины заставят вас переосмыслить то, что вы знаете о ветроэнергетике | Инновация

«Дерево ветра», установленное на переговорах по климату COP21 в Париже.Каждое дерево производит достаточно энергии, чтобы осветить 71 парковочное место (или обеспечить питанием один средний американский дом в течение четырех месяцев). Предоставлено «Новый ветер»

Хотя многие люди в восторге от энергии ветра, мало кто в восторге от машин в форме вертушек, которые часто ее производят. Гигантские ветряные турбины с горизонтальной осью и белыми лопастями, которые сейчас усеивают ландшафт американского Запада, заклеймили как шумные, обвиняемые в том, что они портят пасторальные пейзажи, и оказались смертельными для некоторых летучих мышей и перелетных птиц. в целом отдают предпочтение возобновляемым источникам энергии.

А что, если повернуть идею в сторону и создать турбину, которая может крутиться как карусель? А что, если сделать турбину достаточно маленькой, чтобы ее можно было разместить на крыше здания или в городском парке? Может ли результат произвести достаточно силы, чтобы действительно иметь значение?

Идея не нова — люди экспериментируют с конструкциями ветряных мельниц и экспериментируют с альтернативами турбине с горизонтальной осью уже почти столетие. Но за последние два десятилетия всплеск интереса к расширению использования возобновляемых источников энергии в городах привлек внимание большого числа изобретателей и художников, многие из которых считают ветряную турбину с вертикальной осью многообещающей.

Для этих перевернутых ветроуловителей нет единой конструкции, но все они имеют один ключевой аспект: лопасти вращаются вокруг оси, направленной вверх. И в отличие от своих горизонтальных собратьев, компоненты и связанные с ними генераторы вертикальной турбины размещены у ее основания, что придает ей более низкий центр тяжести. Большинство из них также относительно небольшие, и, в отличие от горизонтальных блоков, их можно сгруппировать очень близко друг к другу для оптимизации эффективности.

Во многих крупных городах, включая Нью-Йорк, Сан-Франциско, Бостон и Чикаго, городские власти и ученые изучают турбины с вертикальной осью и рассматривают возможность их использования.Париж воспринял эту идею с энтузиазмом, разрешив даже установить две гигантские турбины этого типа в стальной решетке Эйфелевой башни, которые когда-нибудь могут генерировать достаточно электроэнергии для питания первого этажа туристической достопримечательности. Некоторые частные фирмы по всему миру начали интегрировать турбины с вертикальной осью в архитектурные планы коммерческих зданий.

Но вертикальные турбины также привлекли значительное количество скептиков и скептиков.

«Вы можете сделать ветряную турбину с вертикальной осью, которая будет производить электричество», — говорит Роберт Преус, исследователь из Национальной лаборатории возобновляемых источников энергии в Колорадо, который помог разработать критерии сертификации для малых ветряных турбин в США.S. «Вопрос в том, сможете ли вы сделать это на конкурентной основе».

T здесь недостаточно исследований, чтобы сделать вертикальные турбины долговечными и доступными, отмечает Преус. Пока еще недостаточно известно о том, как долго прослужит оборудование, и не всегда есть надежная гарантия возврата инвестиций. Кроме того, этих машин производится недостаточно для того, чтобы снизить цену, которая остается неизменно высокой — в некоторых случаях она достигает десятков тысяч долларов за единицу.Многие вопросы о том, сколько энергии может производить небольшая вертикальная турбина на крыше здания, остаются без ответа. И хотя энтузиасты утверждают, что вертикальные турбины меньшего размера не убивают летающих животных, таких как птицы, пока не собрано достаточно данных об их общем воздействии на дикую природу.

Однако существует множество людей, желающих поэкспериментировать, иногда при сомнительной финансовой поддержке, с появляющейся турбинной технологией. Интернет завален сайтами ныне обанкротившихся компаний, возвещающих славу этих машин и их возможностей, а также почти бесконечным списком восторженных статей, часто полных мифов о них.В некоторых случаях эти истории могут преувеличивать свой потенциал или использовать устаревшую информацию для представления их неточного портрета.

Одно из самых популярных заблуждений, говорит инженер Ричард Кокрейн из Эксетерского университета в Великобритании, заключается в том, что все ветряные турбины с вертикальной осью бесшумны или, по крайней мере, менее шумны, чем все их горизонтальные аналоги на больших ветряных электростанциях.

«Есть некоторые машины с вертикальной осью, которые очень шумные, потому что они не приложили столько усилий к аэродинамике машины», — говорит Кокрейн. Есть также несколько недавно разработанных турбин с горизонтальной осью, которые невероятно тихие.

В течение нескольких лет Кокрейн был частью команды, работающей над машиной под названием «Тихая революция». Его исследовательская группа разместила прототипы более чем в 200 различных местах по всей Великобритании, в том числе на крышах школьных зданий, в пригородных парках и на краю парковок торговых центров, при этом измеряя как производительность, так и выработку энергии и собирая отзывы о проблемах. как шум и эстетика.Он смог собрать огромное количество информации о потенциале небольших вертикальных турбин, прежде чем выйти из проекта после того, как разочаровался в стремлении инвестора быстро вывести турбину на рынок.

Некоторые инженеры высказывают скептицизм, например, по поводу потенциала использования энергии ветра в населенных пунктах. Здания и деревья, как правило, вызывают турбулентность и уменьшают устойчивые течения, особенно на уровне земли или на крышах. Но было несколько мест на окраинах городов и недалеко от моря, где Кокрейн и его команда смогли добиться сильного, устойчивого и надежного ветра даже на крышах зданий.

«В итоге мы в шутку назвали его машиной для пригородного ветра, а не для городского ветра», — говорит Кокрейн.

В любом случае, вертикальный дизайн вдохновил многих на создание скульптур. Горизонтальные лезвия, поворачивающиеся к человеку на земле, могут создать подсознательно пугающее ощущение. Но вертикальные лезвия, напротив, часто называют завораживающими, умиротворяющими и расслабляющими. Их   часто принимают за паблик-арт.

Кокрейн вспоминает   , что одно из его бывших учебных мест находилось на стоянке возле оживленного продуктового магазина.Когда там установили относительно небольшую горизонтальную турбину, клиенты парковались далеко от нее. Но когда эту машину заменили турбиной с вертикальной осью, менеджер магазина заметил, что все будут парковаться под ней и смотреть вверх.

«Шум старой машины мог отпугнуть людей», — говорит Кокрейн. Но ему это казалось скорее чем-то подсознательным. «Им нравилось смотреть, как вертикальный поворачивается».

Зажги ночь

(Вики Скури)

Вдоль шоссе возле международного аэропорта Эль-Пасо в Техасе 16 башен высотой 50 футов освещаются снизу призрачным голубым светом.В верхней части каждого находится ветряная турбина с вертикальной осью высотой 10 футов, построенная и обслуживаемая UGE, компанией, специализирующейся на устойчивом производстве энергии. По словам руководителя проекта Яна Громадски, каждая турбина производит от одного до полутора киловатт-часов энергии, чего достаточно, чтобы компенсировать стоимость эстетического освещения вокруг аэропорта.

Примечание редактора: в этой подписи изначально не упоминался фотограф этого изображения, Вики Скури. SmithsonianMag.com сожалеет об ошибке.

Зеленый тур

(УГЭ)

UGE также была нанята для установки двух гигантских ветряных турбин с вертикальной осью на втором уровне Эйфелевой башни в Париже в феврале 2015 года. Хотя изначально компания была обеспокоена негативной реакцией общественности, французы ответили «чрезвычайно позитивно». к инсталляции, — говорит Громадски. Несмотря на это, дизайнеры и инженеры потратили немало времени на то, чтобы лопасти гармонировали со сложной металлической конструкцией конструкции, и постарались использовать тот же оттенок краски, что и на внешней стороне башни, чтобы не испортить ее внешний вид. ниже.Каждая турбина способна производить 10 000 киловатт-часов энергии в год; со временем этой энергии может хватить для питания первого этажа популярной и знаковой туристической достопримечательности. В настоящее время ведется мониторинг проекта, чтобы увидеть, насколько хорошо работает система.

Дерево Ветра

(предоставлено New Wind)

Французская компания New Wind попала в заголовки газет в начале 2015 года, когда объявила о планах установить одно из своих «ветряных деревьев» высотой 26 футов на площади Согласия в Париже. (Эта фотография, однако, была сделана на установке New Wind в Ле-Бурже во время климатических переговоров COP21.) Деревья сделаны из пластиковых ветвей, каждая из которых увенчана лопастью турбины, похожей на зеленый лист. По словам их конструктора Жерома Мишо-Ларивьера, эти турбины с вертикальной осью способны производить 2400 киловатт-часов в год — этого достаточно для освещения 71 парковочного места.

Ветер в их генах

(любезно предоставлено Фондом медицинских исследований Оклахомы)

Высоко на вершине здания Оклахомского фонда медицинских исследований в центре Оклахома-Сити, эти 18 турбин с вертикальной осью, по 18 в каждой.5 футов в высоту, они были спроектированы так, чтобы имитировать форму нитей ДНК, чтобы подчеркнуть работу, происходящую внутри офисов. Здание было спроектировано архитектурной фирмой Perkins + Will и удостоено золотого статуса по программе «Лидерство в энергетическом и экологическом дизайне» Совета по экологическому строительству США. Компания, которая первоначально спроектировала и спроектировала турбины, прекратила свою деятельность до того, как здание было завершено в 2012 году, но установка находилась под контролем SWG Energy из Далласа.

В первоначальных отчетах неверно указывалось, что турбины будут производить в общей сложности 85 500 киловатт-часов энергии в год; на самом деле каждая из турбин теперь производит около 1000 киловатт-часов энергии в год, что в сумме составляет 18 000, что составляет менее 25 процентов от первоначального прогноза.Неспособность проекта обеспечить обещанное количество электроэнергии демонстрирует, насколько лихорадочный энтузиазм витает вокруг этих турбин. Но, несмотря на разницу в производительности, участники говорят, что турбины помогли подчеркнуть общий зеленый дизайн здания, и, в отличие от других зеленых элементов, они видны снаружи любому, кто проезжает через город. «Это культовая система возобновляемой энергии на крыше здания, — говорит Джозеф Уилликс, президент SWG. «Сейчас все знают исследовательскую башню из-за ветряных турбин.

Исландский стиль

В Исландии экстремальные зимние погодные условия создают особые проблемы для тех, кто хочет использовать ветер для производства электроэнергии. Порывы ветра многочисленны, как и низкие температуры, из-за которых турбины замерзают. Компания, известная как IceWind, в течение нескольких лет тестирует небольшие ветряные турбины с вертикальной осью и в настоящее время продает две модели: одну для тех, кому нужно обогреть небольшую хижину или управлять небольшой фермой, а другую можно использовать для питания наблюдательных или телекоммуникационных вышек. .Эти маленькие, отдаленно похожие на замки агрегаты, выполненные в различных цветах, рекламируются как способные легко таять и отбрасывать лед, прежде чем он сможет помешать выработке энергии. По оценкам основателя компании и инженера Саэтора Асгейрссона, каждая из этих небольших турбин может производить в среднем от 1000 до 1800 киловатт-часов в год, в зависимости от местоположения.

Антропоцен Энергия Сила ветра

Рекомендуемые видео

Сколько стоят ветряки?



Домашние или сельскохозяйственные ветряные турбины

Ветряные турбины мощностью менее 100 киловатт стоят примерно от 3000 до 8000 долларов за киловатт мощности.10-киловаттная машина (размер, необходимый для питания большого дома) может иметь установленную стоимость от 50 000 до 80 000 долларов (или больше).

Ветряные турбины имеют значительную экономию за счет масштаба. Небольшие турбины для ферм или жилых домов в целом стоят дешевле, но дороже в расчете на киловатт вырабатываемой мощности. Часто существуют налоговые и другие стимулы, которые могут значительно снизить стоимость ветроэнергетического проекта.

Коммерческие ветряные турбины

Стоимость ветряной турбины коммунального масштаба варьируется примерно от 1 доллара США.От 3 миллионов до 2,2 миллиона долларов за МВт установленной паспортной мощности. Большинство промышленных турбин, установленных сегодня, имеют размер 2 МВт и стоят примерно 3-4 миллиона долларов США.

Общие затраты на установку ветряной турбины коммерческого масштаба будут значительно различаться в зависимости от количества заказанных турбин, стоимости финансирования, времени заключения договора на покупку турбины, контрактов на строительство, местоположения проекта и других факторов. Компоненты затрат для ветровых проектов включают в себя не только турбины, но и расходы на оценку ветровых ресурсов и анализ площадки; расходы на строительство; разрешительная документация и межсистемные исследования; модернизация инженерных сетей, трансформаторы, оборудование защиты и учета; страхование; эксплуатация, гарантия, техническое обслуживание и ремонт; юридические и консультационные услуги.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
