Обогрев канализации. Защита канализационных труб от замерзания с помощью греющего кабеля проложенного внутри или смонтированного снаружи


Разве канализация может замерзнуть?

Ситуация с замерзанием канализационной трубы встречается достаточно редко, т.к. такая труба имеет уклон от устройства-потребителя, поэтому и в отличие от водопроводной, большую часть времени пустая, а периодически протекающие по ней порции жидкостей обычно … тепленькие. Однако, если происходят малые протечки воды, возникающие из-за неисправности узла спуска в бачке унитаза или из-за подтекающего крана, то вода не успевает быстро дойти до теплого септика и замерзает по пути.

Такие подтеки намерзают слой за слоем и в итоге полностью перекрывают диаметр канализационной трубы.

Для того чтобы устранить ледяную пробку необходимо растопить ее с помощью кипятка с солью либо раскопать трубу и попытаться отогреть ее с помощью паяльной лампы или строительного фена.
После устранения ледяной пробки необходимо проверить трубопровод на наличие трещин, и при необходимости заменить поврежденный участок.

Кабельный обогрев канализации

В свою очередь обогрев канализационной трубы с помощью греющего кабеля не допускает появления таких проблем и увеличивает срок службы канализационной системы в вашем доме.

Мощность греющего кабеля подбирается с таким расчетом, чтобы компенсировать теплопотери трубы на 120-160% при минимальной температуре согласно МСН 2.04-01-98 «Строительная климатология»:

Ростов-на-Дону -29°C
Санкт-Петербург    -33°C
Москва -36°C
Екатеринбург -42°C
Якутск -59°C

 Учитывая что в большинстве случаев в бытовой канализации используются трубы с внутренним диаметром от 50 до 110 мм и теплоизоляция толщиной 20-50 мм (ППС, ППУ, ППЭ), для решения задачи защиты канализационных труб от замерзания можно использовать саморегулирующиеся греющие кабели низкотемпературного класса погонной мощностью от 16 Вт/м до 32 Вт/м.

Перечислим наиболее популярные:

Саморегулирющиеся кабели для обогрева канализационных труб

Почему для обогрева канализационных труб рекомендуются именно саморегулирующиеся кабели?

Самрег продается на отрез, кратно метрам. За счет конструктивных особенностей  обеспечивает экономию электроэнергии и не допускает перегрева трубы.
Резистивный кабель применяемый в теплых полах для обогрева труб внутри подходит плохо, т.к. поставляется готовыми комплектами (от 20м) длину которых изменять нельзя и не защищен от локальных перегревов (что чревато выходом из строя).

Монтаж кабельного обогрева канализации

На первом этапе необходимо определить длину греющего кабеля с учетом мостиков холода (фланцы, опоры, задвижки и т.д.) и силового кабеля. Затем установить концевую и соединительную муфты с помощью строительного фена.


В случае установки на трубе

 греющий кабель закрепляется вдоль нее по всей длине. Если труба металлическая, то для крепежа используется стеклопластиковая лента. Выполняются поперечные крепления каждые 30-40 см. Если труба пластиковая, то для обеспечения теплового контакта кабель проклеивается по всей длине алюминиевой самоклеющейся лентой и дополнительно — поперек через каждые 30-40 см.

Если же установить на поверхности трубы не представляется возможным, то допускается монтаж греющего кабеля внутри трубы.
При этом внешняя изоляция должна быть стойкой к агрессивным средам.

Приводим перечень греющих кабелей с оболочкой из фторполимера подходящих для монтажа внутри канализационной трубы:

Кабели для монтажа внутри трубы

Концевая и соединительная муфты должны быть выведены за пределы трубы!
ПУЭ требует принятия мер защиты от возгорания и поражения электрическим током.

Для этого применяются соответственно:

Для экономии электроэнергии и продления ресурса системы можно установить терморегулятор, т. к. кабель хоть и называется саморегулирующимся, но полностью, к сожалению, не отключается. Датчик терморегулятора должен быть смонтирован в предположительно самом холодном месте трубы. Если же определить самое холодное место затруднительно, то можно установить программируемый таймер включения-выключения.

терморегуляторы и датчики для обогрева канализационных труб

У нас Вы можете приобрести готовую секцию любой длины, включающую в себя силовой кабель, соединительную муфту, собственно греющий кабель и концевую муфту.

Вам останется только произвести установку нагревательной секции на трубе и подключить ее к электрическому щитку.

Обогрев водопровода греющим кабелем — как обогреть водопровод на улице в частном доме

    Обогрев водопровода диаметром до 50 мм обычно выполняется саморегулирующим кабелем и осуществляется несколькими способами, всё зависит от потребности и наличия доступа к трубам.

    Если к водопроводу есть беспрепятственный доступ или подвод воды только планируется, то стоит обратить внимание на обогрев труб снаружи, так как этот способ проще в монтаже. Но если труба уже закопана в землю и доступа к водопроводу нет, то кабель монтируется внутрь трубы.

    Выбор необходимой мощности подогреваемыого водопровода

    Основной задачей при выборе кабеля является правильный расчет необходимой мощности. Всё дело в теплопотерях труб, которые зависят от многих параметров: температуры окружающей среды и воды, материал и диаметр труб, толщина теплоизоляции и много другое. Можно конечно сделать всё «наверняка» просто замотав трубы кабелем, но такой метод неэкономичен и потребует дополнительных расходов на электроэнергию. Поэтому лучше провести правильный расчет перед покупкой изделия и исходя из полученных данных подобрать подходящие комплектующие для системы обогрева.

    Раньше все расчеты производили вручную по формулам с большим количеством переменных, но это было долго и не удобно, поэтому была выведена таблица теплопотерь для основных диаметров труб и толщины изоляции.

    А на основе формул был создан калькулятор для подбора мощности. Перейти к калькулятору >>

    Таблица теплопотерь

    Для расчета обогрева внутри трубы можно выбирать минимальные значения изоляции, т.к кабель будет иметь непосредственный контакт с жидкостью. Приведенные величины потерь относятся только к трубопроводам. В практике следует учитывать потери тепла на клапанах, фланцах и т. д. Также необходимо учесть соответствующую длину кабеля, который компенсирует потери тепла в этих местах. Греющий кабель должен быть равной и чуть большей мощности, чем значение приведенное в таблице

    толщина теплоизоляции

    [мм]

    ΔT°С

    Диаметр трубопровода, мм

    8

    15

    20

    25

    32

    40

    50

    Расчетные тепловые потери на 1 погонный метр трубы, Вт/м

    10

    30

    5,8

    8,6

    10,5

    12,3

    14,9

    17,9

    21,6

    13

    5,0

    7,2

    8,7

    10,2

    12,2

    14,5

    17,3

    16

    4,5

    6,4

    7,6

    8,8

    10,5

    12,3

    14,7

    19

    4,1

    5,7

    6,8

    7,9

    9,3

    10,9

    12,8

    20

    4,1

    5,6

    6,6

    7,6

    8,9

    10,5

    12,3

    25

    3,7

    4,9

    5,8

    6,6

    7,7

    8,9

    10,5

    30

    3,4

    4,5

    5,2

    5,9

    6,9

    7,9

    9,2

    32

    3,3

    4,4

    5,1

    5,7

    6,6

    7,6

    8,8

    40

    3,0

    3,9

    4,5

    5,1

    5,8

    6,6

    7,6

    Подбор длины кабеля для обогрева водопровода

    Длина изделия для обогрева водопровода подбирается исходя из расчетов необходимой мощности на погонный метр трубы и номинальной мощности кабеля. Например если необходима мощность 30 Вт на один метр трубы, то нам понадобится 2 метра кабеля мощностью 15 Вт/м или 1 метр 30 Вт/м. Первый вариант во многих случаях будет предпочтительней, так как значительно увеличит площадь обогрева.

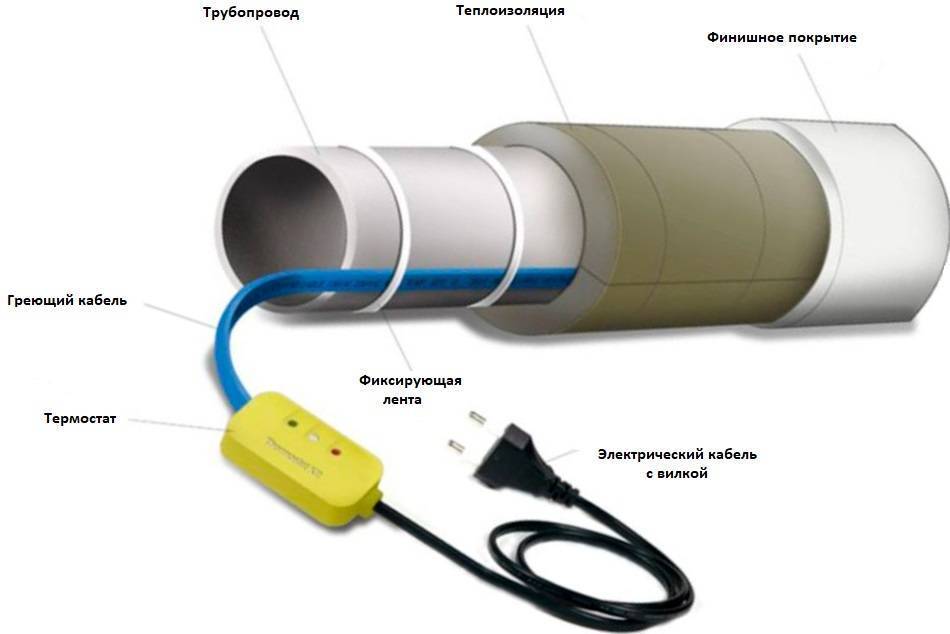

    Обогрев водопровода снаружи трубы

    Для обогрева водопровода снаружи трубы применяется саморегулирующийся кабель с полиолефиновой или ПВХ оболочкой. Он дешевле, чем кабель для использования внутри трубы и не может быть применим с питьевой водой. Существуют как готовые комплекты, так и кабель в отрез.

    Монтаж греющего кабеля снаружи трубы

    При монтаже следует внимательно следить, чтобы кабель не проходил по острым краям, не пересекался и не соприкасался друг с другом. Не допускается радиус изгиба менее трёх внешних диаметров кабеля. Силовой кабель подводится к клеммной коробке, розетке или непосредственно к электрощитку. Узел соединения греющего кабеля с силовым располагается на обогреваемой трубе.

    Как подключить подогревающий кабель для водопровода и избежать ошибок при монтаже системы обогрева снаружи трубы

    • не крепить кабель металлическими изделиями;
    • избегать крепления на острых краях;
    • соблюдать допустимый радиус изгиба;
    • узел соединения греющего кабеля с силовым крепить на трубе;
    • для пластиковых труб использовать металлизированный скотч в роли подложки;
    • минимальное расстояние между витками 30 см;
    • для лучшей теплоотдачи кабель проклеить сверху алюминиевым скотчем.



    Готовые комплекты для наружного применения

    Кабель в отрез

    Перейти в раздел


    Обогрев водопровода внутри трубы

    Для подогрева водопровода внутри используется кабель с оболочкой из пищевого фторполимера, он не токсичен и не подвергается разрушению при постоянном нахождении в воде. Для питьевой воды применяется специальный сертифицированный кабель, например Frostguard, его пригодность подтверждена сертификатом соответствия. Использовать изделия с полиолефиновой оболочкой для питьевой воды запрещено.

    Важно:

    • Для завода внутрь трубы используются сальники, подобрать подходящий можно по ссылке >>
    • Внутренний диаметр водопровода должен быть не меньше 15 мм  (1/2 дюйма)
    • Краны и вентили обогреваются только снаружи

    Подсказка: в случае затруднения протяжки кабеля внутри трубы можно использовать маленькую хитрость. Для этого нам понадобятся:

    • Кусочек пенопласта;
    • Капроновая нить чуть длиннее водопровода;
    • Пылесос.

    Привязываем один край нитки к пенопласту, а другой к оконцовочному колпачку греющего кабеля. Разбираем водопровод с двух сторон. Со стороны подвода питания заводим в трубу пенопластовый поплавок, с другой стороны крепим шланг обычного пылесоса и включаем. Тяги пылесоса вполне хватит для кусочка пенопласта с ниткой и он беспрепятственно пройдет по всей длине трубы. Останется только аккуратно потянуть его на себя и вытянуть привязанный греющий кабель.

    Готовые комплекты для внутреннего обогрева труб с питьевой водой

    Кабель в отрез для труб с питьевой водой

    Перейти в раздел


    Как получить индивидуальную систему для трубопровода

    Для заказа индивидуальной системы обогрева водопровода достаточно заполнить форму заявки, мы перезвоним Вам и подберем подходящий вариант.

    Бесплатная доставка по Москве. Гарантия на монтаж 5 лет.

    Получить индивидуальное предложение

    Спасибо за заявку!
    Наши менеджеры свяжутся с вами в ближайшее время.

    Обогрев водопроводных труб греющим кабелем

    Одной из проблем загородных домов является промерзание водопровода с наступлением холодов. Замерзание воды в трубах может происходить по нескольким причинам – слишком низкие температуры в течение продолжительного времени или неправильно выполненный монтаж системы водоснабжения. Основной способ решить данную проблему – выполнить обогрев водопроводных труб греющим кабелем, что по силам любому начинающему электрику. В этой статье мы расскажем, как выполнить монтаж греющего кабеля для водопроводных труб своими руками. Для наглядности Вам будут предоставлены схемы укладки, инструкции и наглядные фото.

    Как работает система кабельного обогрева?

    Для начала необходимо понять, как происходит обогрев труб при помощи электричества. Саморегулирующийся или резистивный греющий кабель прокладывается в месте промерзания трубы и подключается к электросети и как следствие происходит нагрев кабеля и прогрев трубы. Монтаж греющего проводника для водопровода может быть выполнен как внутри трубы, так и снаружи. Каждый из этих вариантов обладает своими преимуществами и недостатками, о них мы поговорим ниже.

    Важно знать, что в системах обогрева водопроводных труб применяется двухжильный проводник. Так как двухжильный проводник не надо закольцовывать, что бывает очень затруднительно в стеснённых условиях. Лучшим вариантом является прокладка саморегулирующегося греющего кабеля, работающего без термостата.

    Способ монтажа греющего проводника
    Давайте рассмотрим способы наружного и внутреннего монтажа греющего кабеля и поговорим о дополнительной теплоизоляцией всей системы.

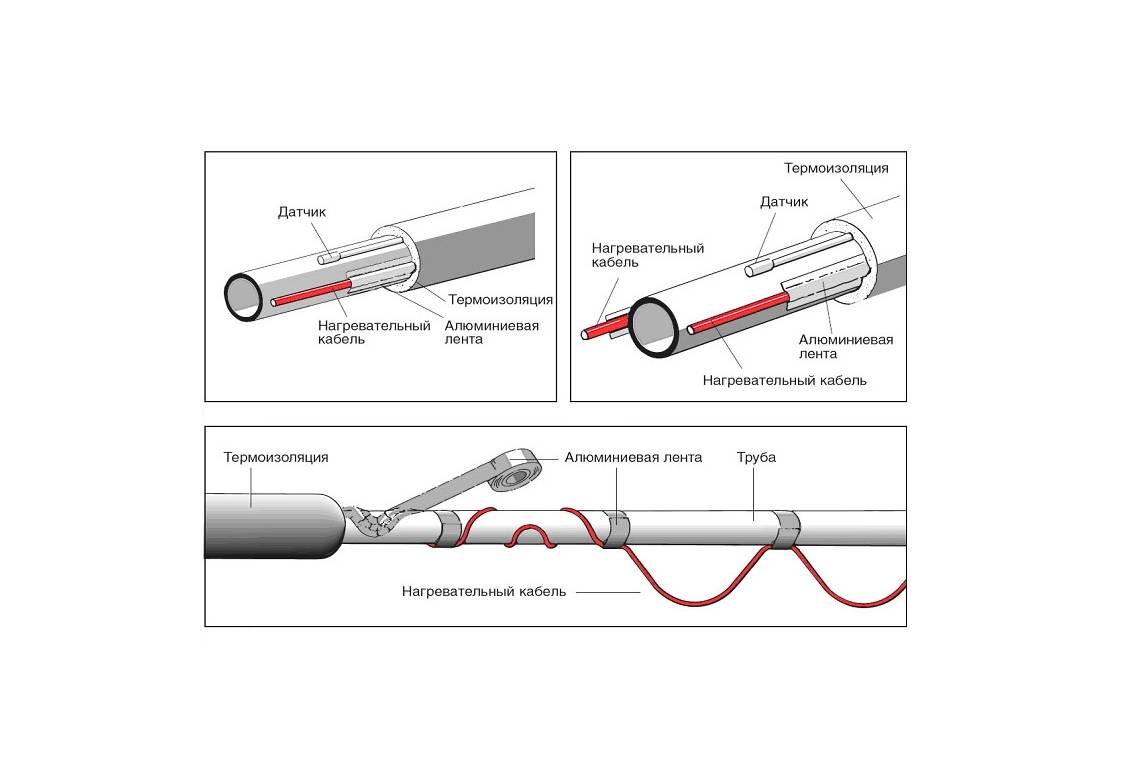

    Внешний монтаж по трубе
    Внешний монтаж по трубе выполняется двумя способами вдоль трубы и по спирали вокруг. Рассмотрим более подробно каждый из способов.
    Вдоль трубы
    С технической точки зрения проще всего выполняется монтаж греющего кабеля вдоль трубы в одну линию. Но в этом случае проводник должен быть обязательно закреплен под трубой, что позволит более быстро прогревать водопроводную трубу снизу доверху.
    Если вы прокладываете несколько греющих кабельных линий вдоль трубы, это следует выполнять как показано на схеме ниже:

    Для крепления греющего кабеля лучше всего использовать алюминиевый скотч, который не только надёжно закрепит проводник, но и повысит теплоотдачу. Можно использовать для крепежа греющего кабеля клейкую ленту, оборачивая ей трубопровод по следующей схеме:

    Выполняя прокладку, особое внимание следует уделить монтажу кабеля на углах. Чтобы радиус изгиба кабеля был как можно больше, рекомендуется выполнять его по внешнему радиусу трубы, как на рисунке выше.

    Спиральный монтаж греющего кабеля

    Если в вашем регионе зимой наблюдаются продолжительные низкие температуры, рекомендуется оборачивать греющий кабель вокруг трубы по спирали. При этом эффективность обогрева будет на порядок выше. Есле вы решили выполнить монтаж таким образом, то должны быть готовы к тому, что расход кабеля будет примерно в два раза больше длины трубопровода. В труднодоступных местах укладка кабеля по спирали может производится следующим образом:

    При этом кабель крепят оставляя петли, после чего петли обматывают вокруг трубы. При таком способе трудозатраты получаются на порядок меньше чем при пошаговой обмотке трубы.

    Обогрев отдельных узлов

    При обогреве таких узлов как краны, фланцы и задвижки следует использовать больше кабеля, так как в таких местах наблюдается большой отвод тепла. Более подробно со схемой монтажа можно ознакомиться ниже:

    Особое внимание следует уделить установке термодатчика. Для исправной работы обогрева, рекомендуется размещать датчик на некотором удалении от кабельной линии. Как правильно расположить датчик температуры, можно ознакомиться на схемах ниже:

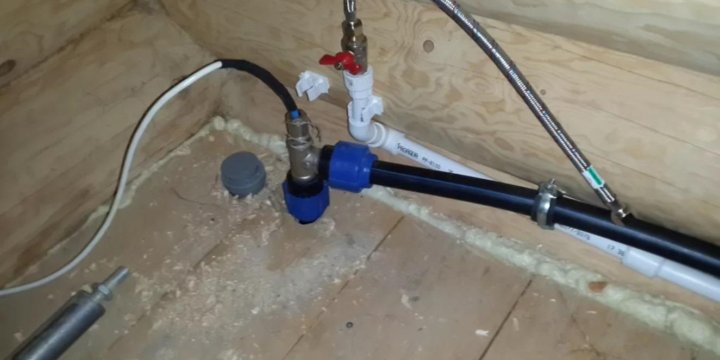

    Монтаж греющего кабеля внутри трубы

    Монтаж греющего кабеля внутри трубы выполняется в том случае, если отсутствует возможность выполнить обогрев снаружи. Данный способ обогрева водопровода выбирается, если трубы уже смонтированы под землёй или других труднодоступных местах. Недостаток данного вида монтажа заключается в следующем:

    • Занижается диаметр трубы
    • Греющий кабель со временем обрастает налётом, что ведёт к засорам
    • На водопроводе добавляется новая точка, что ведёт к снижению общей надёжности.
    • Монтаж греющего кабеля возможно осуществить только на прямых или мало изогнутых участках трубопровода. Запрещается проводить греющий кабель через запорную арматуру.

    К положительным моментам этой системы относится низкое электропотребление так как происходит прямой контакт с водой и менее трудоёмкий ремонт (кабель легко заменяется). Монтаж греющего кабеля внутри трубы производится следующим образом:

    1. На кабель надевается сальниковый узел для размещения в трубе

    2. На участке водопровода выполняется монтаж тройника, через который будет выполнен ввод греющего кабеля.

    3. Греющий кабель необходимо проложить до проблемного места, которое должно быть подогрето.

    4. Сальниковый узел с кабелем закручивается и герметизируется.

    Как Вы поняли, внутренний монтаж греющего кабеля в водопроводной трубе не представляет особого труда. Теперь необходимо выполнить завершающие этапы монтаж: утепление труб и подсоединение к электрической сети.

    Утепление труб
    Утепление труб необходимо выполнить для лучшего сохранения тепла. В качестве теплоизоляции можно использовать специальные утеплители для труб из вспенённого полиуретана. Кроме сбережения тепла, слой теплоизоляции дополнительно защитит греющий кабель (при наружном монтаже).

    Подключение к электрической сети
    Выполняя подключение к электрической сети лучше использовать УЗО, которое защитит человека от поражения электрическим током.
    Как видите, монтаж обогрева трубопровода достаточно трудоёмок, однако его можно выполнить своими силами.

    Материалы, близкие по теме:

    Греющий кабель для водопровода внутри трубы

    Главной сферой применения греющего кабеля, предназначенного для обогрева труб, являются трубы, диаметр которых находится в диапазоне от 20 до 40 мм. Чаще всего в обогреве нуждаются трубы из бытового трубопровода, которые отличаются малым диаметром.

    Греющий кабель для труб имеет защитную оболочку, изготовленную из фторполимера, поэтому он не боится воздействия различных веществ. Внутренний обогрев труб необходим в том случае, если они закопаны в землю и при этом нет возможности организовать наружную прокладку греющего кабеля. Кроме этого, благодаря тому, что кабель располагается в самом теплоносителе, потери тепла будут существенно ниже.

    Виды греющих кабелей для трубопровода

    Существует 2 основных варианта таких кабелей: саморегулирующийся и резистивный. Чаще всего используется первый вариант, так как он обладает большим количеством преимуществ: его можно нарезать любой длины; он не будет перегреваться; он характеризуется более простым монтажом.

    Кабель состоит из наружной оболочки, экрана, изоляции и проводника. Резистивный кабель бывает с 1 или 2 жилами. Внутри такого кабеля находится жила, изготавливаемая из специального сплава, который характеризуется высоким сопротивлением. Когда по ней протекает ток, она нагревается.


    Чем отличаются одножильные кабели от двужильных?

    Одножильный кабель нуждается в создании петли и двойном протягивании его до конца трубы, чтобы подать напряжение на его концы. В случае с двухжильным вариантом ситуация упрощается. Необходимо измерить расстояние, вначале подать фазу на 1 жилу и ноль на вторую. В конце необходимо лишь закоротить их между собой и установить концевую муфту.

    Саморегулирующийся кабель для труб

    Саморегулирующийся кабель бывает пищевым и непищевым. Закладывать внутрь трубы с питьевой водой можно пищевой кабель. Пищевой кабель характеризуется меньшим сечением. Это предусмотрено для того, чтобы он не занимал много полезного пространства внутри трубы. Если не угадать с размером кабеля, то при его большом диаметре напор воды может быть уменьшен.


    Особенности монтажа греющего кабеля внутри трубы

    Для прокладки кабеля внутрь трубы понадобится специальное устройство. Вводить кабель в трубу под прямым или острым углом нельзя! Для монтажа кабеля понадобится латунная втулка, уплотнитель и прижимная гайка, которая будет защищать уплотнитель от повреждения.


    Ошибки при монтаже греющего кабеля для водопровода
    • Первой ошибкой является использование резистивного кабеля без регулятора. Так делать нельзя, так как он может просто расплавить трубу или прожечь ее.

    • Вторая распространенная ошибка – замыкание жил в конце кабеля. В точке охлаждения происходит самостоятельное замыкание петли из двух жил. Между ними проходит ток, благодаря чему происходит нагревание кабеля. Температура по всему кабелю будет разной, горячее всего будет в наиболее холодном месте. Но при этом температура не будет больше 85 градусов Цельсия ни в одном месте. Что касается номинальной температуры, то она составляет 65 градусов. Греющий кабель является пожаробезопасным.

    • Еще одной ошибкой является мнение о том, что при теплой погоде кабель будет полностью отключен. Он может лишь снизить уровень потребления электроэнергии. Отключать кабель нужно вручную с поста управления


    Как выбрать греющий кабель для водопровода внутри трубы

    Главный критерий выбора такого кабеля – это его мощность. В быту чаще всего обогреваются трубы, диаметр которых не превышает 32 мм. Для этого достаточно кабеля, мощность которого составляет 17Вт/м.

    Если же диаметр трубы находится в диапазоне от 50 до 110 мм, то потребуется греющий кабель мощностью 24 Вт/м. В свою очередь трубы, которые не имеют утепления, нуждаются в мощности кабеля 31 Вт/м.

    Допускается намотка сразу двух кабелей в том случае, если мощности одного будет недостаточно. Обычно для того, чтобы предотвратить замерзание воды в трубе малого диаметра при t+10 градусов достаточно кабеля мощностью 17Вт/м.

    Особенности маркировки греющего кабеля

    Греющий кабель для водопровода внутри трубы в своей маркировке может иметь разные обозначения. В первую очередь это касается материала, из которого выполнена его внешняя оболочка. Кабели иностранного производства маркируются буквами «F» или «T», что указывает на фторполимер. Но в России буквой «Т» обозначается оболочка, выполненная из термопласта.

    Важно знать: нельзя допускать превышения длины кабеля, так как он будет быстро изнашиваться. Кроме этого, возрастут и пусковые токи, которые возникают в процессе первоначального разогрева проводника до необходимой температуры. Это находится в зависимости от мощности и условий окружающей среды.

    В случае выбора саморегулирующегося кабеля пусковые токи имеют особое значение, так как от них будет зависеть подбор автоматики и питания.

    получится ли вставить и просунуть его с помощью пылесоса, как протащить греющий провод по электроканалам?

    Особенности греющего кабеля

    Кабель для водопровода используется для того, чтобы вода в трубах даже при отрицательных температурах оставалась в жидком состоянии. По сути, это обычный нагревающий элемент, преобразовывающий электрическую энергию в тепло, с учётом необходимой температуры.

    Конструктивные особенности, которыми должен обладать греющий кабель для водопровода, следующие:

    1. Многослойность, имеет несколько слоёв изоляций (по ГОСТу минимум 2).
    2. Повышенная гибкость. Это позволяет проводить монтаж кабеля на трубопровод любой конфигурации.
    3. Устойчивость к внешним воздействиям, перепадам температур.
    4. Невосприимчивость к агрессивным условиям. Внутри должна присутствовать прокладка в виде фольгированного экрана или медной оплётки. Это позволяет избежать замыкания, нейтрализует магнитное поле.


    Внутренняя начинка кабеля Источник koffkindom.ru
    Чтобы правильно выбрать греющий кабель, следует учитывать основные характеристики:

    1. Достаточная мощность проводимости для внутренней укладки на один погонный метр – 10 Вт/м.
    2. Если установка проводится наружно, то это показатель должен быть увеличен минимум до 20 Вт/м.

    Эти нюансы следует учитывать при выборе провода так же, как и другие показатели:

    • Длина. Замеряется не только расстояние, где будет проводиться прокладка изделия, но и метраж, который потребуется, чтобы завести провода в отверстия. Значительное завышение длины может привести к тому, что при замыкании или перегибе прибора, выйдет из строя вся обогревательная система.
    • Число внутренних жил. Провода производятся разной толщины, имеют различное удельное сопротивление проводника. Один и тот же диаметр может отличаться внутренней начинкой, то есть, количеством жил.


    Одножильный и двухжильный кабель Источник sjevi. ru

    • Форма сечения. Круглая – чаще применяется для наружной оплётки. Плоская – такой провод удобно заводить внутрь трубы.

    Следует также учитывать максимально допустимую температуру провода в отключённом состоянии.

    Основные виды греющих кабелей

    Существуют две основные разновидности греющего кабеля – резистивный и саморегулирующийся. Ниже будет рассмотрен каждый из них.

    Резистивный провод

    Принцип действия резистивного кабеля отличается от саморегулирующегося. Внутренняя и наружная поверхности трубопровода обматываются кабелем, после чего устанавливаются датчики температуры. К цепи подключается терморегулятор, на который поступают показания с датчиков. Он срабатывает на малейшие колебания температуры, впрочем, порог действия можно задать вручную. Если температура воздуха опускается, то срабатывает терморегулятор, запускающий обогрев резистивного кабеля. По кабелю начинает проходить электроэнергия, что приводит к выделению тепла и тепловому обмену с водопроводом. Как только трубы обогреются до нужной температуры, то кабель автоматически отключается.

    Конструктивно резистивный кабель состоит из изолированных металлических жил. Нагрев происходит по всей длине изделия, но без контроля температуры (терморегулятора) устройство можно перегореть. Чтобы повысить эффективность обогрева, водопроводы дополнительно утепляют с целью уменьшению тепловых потерь и достижения энергетических затрат. Утеплителями могут служить любые материалы, непроводящие тепло. Например, минеральная вата.

    Саморегулирующийся провод

    Саморегулирующийся кабель был разработан как альтернатива резистивному варианту. Он имеет лучшие технические характеристики и свойства. Изделие может эксплуатироваться при обогреве водопроводов, кровли крыши или формирования систем «теплого пола». Конструктивно устройство состоит из двух медных проводников, расположенных отдельно друг от друга, с полимерной изоляцией, способной реагировать на любые температурные колебания и изменять сопротивление. Данная величина повышается или понижается пропорционально температуре окружающей среды, что приводит к увеличению или уменьшению силы тока.

    Полимерная матрица способна реагировать на изменения температуры в каждой отдельной точке кабеля. Таким образом, на каждом участке температура будет разной. Изделие характеризуется экономичностью и безопасностью благодаря качественной и прочной изоляции. Срок эксплуатации может превышать 20-30 лет.

    Рекомендация. Саморегулирующийся кабель может нарезаться на отрезки произвольной длины и подключаться отдельно друг от друга. Это никак не влияет на работоспособность и эффективность изделия в целом.

    Виды кабеля

    Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки.

    Существует два вида кабелей: резистивные и саморегулирующиеся.

    Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

    Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

    Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

    Резистивный

    Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.


    Различия кабелей Источник теплина.рус

    Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

    Тип кабеляПлюсыМинусы
    ОдножильныйКонструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
    ДвухжильныйИмеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
    ЗональныйЕсть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.Недостатков не найдено, если не учитывать ценник изделия.


    Резистивные провода разного вида Источник yandex. net

    Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

    В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

    Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

    Дополнительные возможности и преимущества зональных кабелей: стабильная мощность, можно резать изделие и проводить подключение к источнику питания за счёт наличия концевого участка. Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.


    Конструкция проводов Источник otdelkaexp.ru

    Смотрите также: Каталог компаний, что специализируются на электрике.

    Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

    Саморегулирующий

    Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

    Конструкцией предусмотрено:

    • 2 медные жилы в термопластичной матрице;
    • 2 слоя внутреннего изоляционного материала;
    • оплётка из меди;
    • внешний изоляционный элемент.

    Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.


    Саморегулирующийся кабель Источник moydomik.net

    На заметку! Саморегулирующий провод стоит дороже, но эти затраты окупятся в будущем. Трубы могут обогреваться интенсивнее, при меньших затратах электроэнергии.

    Монтаж греющего кабеля для водопровода

    Термические кабели для водопровода можно монтировать, используя два распространенных способа. Это наружный и внутренний монтаж. Каждый метод имеет как свои положительные стороны, так и минусы.

    Преимущества наружного монтажа:

    • Проточное магистральное сечение не перекрывается проводником
    • Подходит в случае обогрева протяженного участка
    • Не требуется установка и обслуживание специальных узлов, чтобы провести греющий кабель внутрь трубопроводной магистрали.

    Для нагрева наружного электрического подогрева необходимо использовать большую мощность элементов, в отличие от внутреннего монтажа конструкции.

    Для наружного варианта потребуется греющий кабель мощностью 20-40Вт/м, а вот для внутреннего – всего лишь 10-13 Вт/м. Поэтому он не такой экономный.

    Следующий не очень приятный момент – это сложность доступа к проведению ремонтных работ, так как кабель зарыт в траншее. В некоторых случаях довольно сложно определить причину поломки, поэтому потребуется откопать весь магистральный участок. Или при замене трубного участка можно повредить кабель.

    С точки зрения обслуживания магистралей можно сказать, что практичнее и экономичнее подогревать трубопровод именно изнутри. Правда, после установки внутрь проводника и его герметизации необходима дополнительная установка проходного узла.

    Наружный: монтаж греющего кабеля снаружи водопроводной трубы

    Для монтирования внешнего водогрейного кабеля нужно дополнительно использовать средства крепления в виде алюминиевого скотча, пластиковых хомутов – затяжек.

    Алгоритм рабочих действий следующий:

    1. Греющий водопроводный кабель крепится снизу трубы. В нижней части необходимо прикрепить алюминиевый скотч. Это поможет равномерно распределять исходящее тепло.
    2. Саморегулирующий кабель прикладывают ровно к трубе, а сверху накрывают еще одной алюминиевой полосой и надежно фиксируют. Следить, чтобы кабель не перекручивался.
    3. Нагревательный провод прикрепить к магистрали и закрепить хомутами. Выдерживать между ними расстояние до 20см.
    4. Запорную арматуру защитить от зимних морозов.

    Монтаж греющего кабеля на трубу
    На трубопроводную магистраль, идущую по улице, необходимо укладывать кабель спиральным методом. Этим самым будет обеспечен эффективный обогрев. То же самое касается и трубопровода большого размера. Спирально укладывать гораздо выгоднее, в отличие от прямых 3-4 линий.

    Крепится греющий кабель неизменным способом: клеится алюминиевая фольга, фиксируется через промежутки хомутами. Таким образом, крепление проводится как на металлическом, таки пластиковом трубопроводе.

    Завершающий этап – это тепловое изолирование магистрали, без которой вся конструкция теряет весь смысл. Утеплительным материалом могут быть полиэтиленовые вспененные рукава, пенопласт, скорлупа.

    Способы монтажа

    Монтажные работы могут выполняться двумя основными способами:

    1. Когда провод крепится снаружи трубы.
    2. Когда — устанавливается внутри нее.

    Оба метода имеют свои нюансы. При выборе способа прокладки кабеля также нельзя забывать о дополнительной теплоизоляции трубопровода.

    Монтаж кабеля снаружи

    Установить кабель снаружи трубы можно вдоль нее или вокруг нее — кольцевым (спиральным) методом.

    Линейный способ

    Чаще проводят монтаж провода линейно, когда кабель для обогрева водопроводной трубы крепится снизу. Несмотря на простоту, способ имеет свои преимущества, основной из которых — защита. В этом случае будет минимизирован риск нарушения целостности проводки, а нагревательный элемент не пострадает от механических повреждений сверху. Крепить электрокабель следует в нижней части. Фиксация должна быть крепкой. Тогда мороз не прихватит водопровод, в случае резкого понижения температуры.


    Крепление вдоль трубы Источник prom.st

    На заметку! Для крепления лучше применять: алюминиевый скотч. Он повысит теплоотдачу.

    Кольцевой метод

    Спиральный способ позволяет размещать проводник по внешнему радиусу трубы. Этот вариант необходим для местности с низкими температурами в зимний период. За счёт кольцевого оборота, водопровод лучше нагревается. Минус способа только в том, что потребуется более длинный кабель. Чтобы увеличить нагрев и правильно закрепить изделие, важно соблюдать шаг пересечения не чаще, чем 5 см.

    На заметку! Если есть труднодоступный участок, то его можно объять с небольшим припуском. При этом важно заворачивать петли в обратную сторону.


    Кольцевая намотка греющего кабеля Источник www.dobroeteplo174.ru

    Монтаж отдельных узлов при прокладке кабеля снаружи трубы

    Если требуется установить кабель на отдельных металлических опорах, потребуется больше материала, чтобы организовать лучшую теплоизоляцию. Для этого применяется только саморегулирующий провод. Сложность может вызвать монтаж термодатчика, который будет препятствовать перегреву конструкции. Он должен быть размещён в той точке, где будет самый низкий показатель нагревания. Важно соблюдать расстояние датчика от кабельной линии: не ближе метра.

    На заметку! Предварительно поверхность, где будет установлен прибор, проклеивается алюминиевым скотчем.

    Устройство и виды саморегулирующих греющих кабелей

    В настоящее время активно применяются два вида кабелей для труб – резистивный и саморегулирующийся.

    Первый из них нагревается при прохождении по нему электрического тока. Источником тепла является обыкновенный проводник с высоким сопротивлением. Естественно, что количество тепла всегда будет одинаковым в зависимости от собственных параметров кабеля.

    Для регулировки в цепи управления нагревателем устанавливается термореле, дающее возможность регулировать степень прогрева. Для этого можно использовать устройство, применяемое в теплых полах.

    Он состоит из проводника в мощной изоляции, который укрывается в герметичной внутренней оболочке из пластика. Внутри ее размещается цветная нить, являющаяся идентификационным признаком, своего рода маркировкой. Поверх оболочки наматывается оплетка из луженого медного провода, выполняющая роль защитного экрана. Наружная оболочка изготавливается из стойкого полимера.

    Особенностью применения резистивного отопительного кабеля является необходимость избегать пересечения с самим собой при намотке поверх трубы. В местах контакта неизбежно взаимное воздействии, в результате которого возникает местный перегрев и устройство может просто перегореть.

    Кабели резистивного типа могут быть одно или двухжильными. Вторые стоят не6сколько дороже, но применяются чаще, поскольку требуют более простого подключения. Если к одножильному нагревателю питание нужно подавать к двум концам, то двухжильный достаточно подключить к розетке с напряжением 220 вольт обычной евровилкой.

    Вторым недостатком одножильных кабелей является невозможность его резки на нужную длину, в таком виде он работать не будет. Если приобретен проводник большей длины, то придется использовать полностью.

    Совершенно по иному принципу работает саморегулирующийся обогреватель.

    Источником тепла в нем является матрица, устанавливаемая внутри которой проходит две жилы провода. Свойство материала матрицы состоит в том, что она сама вырабатывает тепло при прохождении тока по проводам.

    Причем, чем выше температура окружающего пространства, тем меньше прогревается источник тепла и наоборот. Таким образом, он сам регулирует степень своего нагрева, из-за чего и получил такое название.

    Положительными сторонами саморегулирующегося кабеля являются:

    • его нетребовательность к пересечениям при укладке, они не приводят к местному перегреву и выходу из строя;
    • их допускается резать для получения нужной длины, но это делается по специальным отметкам на наружной оболочке. После отрезки требуется обязательная установка оконечной муфты.

    К недостаткам можно отнести высокую стоимость. Но учитывая длительный срок службы – более 10 лет при условии правильного монтажа и эксплуатации.

    В общем, оборудование водоснабжения нагревателями становится традиционным.

    Подключение и теплоизоляция

    Техника подключения универсальна, вне зависимости от того, какой провод используется, но присутствуют нюансы. Монтаж греющего кабеля завершается изоляцией концов и соединением их с приборами и датчиками. Для работы необходимо использовать следующий инвентарь:

    • нож;
    • пассатижи;
    • бокорез;
    • строительный фен.

    Сначала требуется подготовить кабель. Для этого потребуются дополнительные клеммы, которые идут в комплекте с проводом или трубой. Внутри гильза имеет особый термоусадочный слой, которые повышает качество соединения. Вместо клеммы можно использоваться специальную заглушку. Только после этого проводится установка концевой муфты. Для этого сначала срезаются несколько сантиметров внешней изоляции, потом снимают оплётку, нанизывают муфту и нагревают её строительным феном, чтобы усадка прошла успешно. Для верности клемму следует зажать на несколько секунд пассатижами.


    Пример монтажа кабеля внутри водопровода Источник www.ingeneriya.ru

    Нюансы монтажных работ

    Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку. Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».


    Соединение проводов Источник termodar-64.ru

    Советы и рекомендации опытных мастеров:

    • Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
    • Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
    • Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
    • Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

    Инструкция по монтажу нагревательного ( греющего) кабеля на трубу

    Монтаж нагревательного ( греющего) кабеля на трубопроводе:

    Перед началом монтажа рекомендуем ознакомиться с инструкцией по монтажу и эксплуатации нагревательного ( греющего) кабеля. От качества монтажа во многом зависит эффективность и работоспособность системы.
    1. Подготовьте трубопровод к монтажу: очистите трубу от грязи и ржавчины.

    2. Установите нагревательный ( греющий) кабель на трубу:

    Либо вдоль трубы

    Либо используя намотку по спирали

    Шаг укладки выбирать в соответствии с Табл. 1 или Табл. 2.

    3. Закрепите нагревательный ( греющий) кабель на нижнюю часть обогреваемой трубы при помощи крепежной ленты и подальше от нижней стороны фланцев и других соединений, которые могли бы пропускать жидкости на работающий нагревательный ( греющий) кабель.

    4. Смонтируйте теплоизоляцию, при этом установочный провод ( провод питания «холодный конец») нагревательного ( греющего) кабеля должен остаться снаружи теплоизоляции.

    5. Подведите питание к нагревательному ( греющему) кабелю от электрического щита или розетки.

    Если нагревательный ( греющий) кабель смонтирован на значительном удалении от электрического щита, рекомендуется использование распаечной коробки.

    Внимание:

    • Нагревательные ( греющие) кабели нельзя устанавливать на подвижных элементах.
    • При монтаже допускается пересечение нагревательного (греющего) кабеля между собой.
    • Для надежной и безопасной эксплуатации нагревательного ( греющего) кабеля рекомендуется использовать узо — устройство защитного отключения на ток утечки 30 ма, срабатывающее при снижении сопротивления изоляции нагревательного ( греющего) кабеля или силового кабеля. Устройство монтируется на din- рейку в электрощите.
    • В целях экономии электроэнергии рекомендуется использовать терморегуляторы.

    Таблица 1 ( для металлических трубопроводов).

    Таблица 2 (для пластиковых трубопроводов).

    Важно:

    • Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
    • Трубопровод обязательно должен быть теплоизолирован.
    • В таблицах указана длина кабеля, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить кабель, в скобках приведен шаг укладки кабеля в метрах.
    • Для тех диаметров труб, где значения расхода кабеля не указаны, необходимо использовать теплоизоляцию большей толщины.
    • Расчет длин нагревательного ( греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

    Видео описание

    Как сделать заземление водопровода показано в видео:

    • Чаще всего для самостоятельного монтажа выбирается линейный способ укладки кабеля.
    • Уровень теплоотдачи напрямую зависит от того, какие трубы установлены в помещении. У пластиковых труб этот показатель не будет высоким, а значит, при монтаже греющего кабеля для водопровода потребуется обматывать трубы алюминиевой фольгой.
    • Перед тем, как крепить кабель снаружи металлической трубы, важно убедиться в отсутствии ржавчины. Если она есть, требуется зачистка и обработка специальным антисептиком. Если этим пренебречь, то в будущем есть риск повреждения изоляции.
    • Если крепление осуществляется снаружи, то расстояние между изоляционными жгутами не должно быть более 30 см. Если сделать более широкий шаг, то через время крепёжные элементы разойдутся.
    • На практике некоторые мастера протягивают сразу два провода, чтобы повысить скорость нагрева. Важно, чтобы между кабелями присутствовало небольшое расстояние.
    • Для крепления к пластику, лучше использовать специальные хомуты.


    Крепление хомутами и теплоизоляция в разрезе Источник yandex.net

    • Если решено закручивать провод по спирали, то изначально труба обматывается металлизированным скотчем.
    • Для фиксации утеплителя лучше использовать специальные стяжки. Их можно приобрести в любом строительном магазине.
    • Необходимо полностью изолировать термодатчик от электрокабеля, чтобы исключить риск замыкания и возгорания. Для этого требуется не только соблюсти расстояние между этими устройствами, но также сделать изоляционную прокладку специальным материалом.
    • Обогрев трубопроводов греющим кабелем с помощью терморегулятора обеспечит постоянную поддержку температуры. Этот прибор лучше монтировать рядом с электрощитом или непосредственно в нем. Не лишним будет установка УЗО.


    Провод с терморегулятором Источник www.elektrikaup.ee

    Виды греющего провода

    Производители предлагают два вида греющего кабеля:

    • резистивный; Резистивный кабель с одной и двумя жилами называется также последовательным
    • саморегулирующийся. Саморегулирующий кабель считается более экономичным

    Мощность любого вида гибких проводников рассчитывается в ваттах на 1 погонный метр. Резистивные и саморегулирующиеся кабели имеют несколько технических характеристик, на которые ориентируются при выборе материала для устройства системы обогрева.

    1. Максимальная длина цепи. Этот параметр определяет предельную длину линии, в том числе разветвлённой. Напрямую зависит от толщины и удельного сопротивления провода, количества жил. При превышении допустимой длины цепи высок риск выхода из строя всей системы обогрева.
    2. Максимальная рабочая температура. Сообщает о возможности кабеля поддерживать рабочую температуру на протяжении длительного периода времени.
    3. Максимальная температура без нагрузки. Эта характеристика определяет условия эксплуатации кабеля в отключенном состоянии.

    Независимо от вида проводников, различают три их линейки.

    Таблица: виды греющего кабеля с характеристиками

    ХарактеристикаМаксимальная рабочая температура (С°)Для каких целей предназначенМарки и бренды
    Низкотемпературный65
    1. Устройство систем антиобледенения кровли.
    2. Систем обогрева инженерных сетей (водопровода и канализации).
    3. Системы «тёплый пол».
    4. Обогрева площадок перед домом и гаражом, лестниц, пандусов. заездов.
    Nelson CLT, CLTR, LT Raychem Frostop, ETL, BTV, GM-2-X, EM2-XR Nexans DeFrost Pipe ССТ КСТМ, VR, НТР.
    Среднетемпературный120Устройство системы обогрева трубопроводов и резервуаров, которые не подвергаются пропарке.Nelson QLT, Raychem QTVR.
    Высокотемпературный12–240Устройство системы обогрева трубопроводов и резервуаров, которые подвергаются пропарке.Raychem XTV, KTV, VPL Nelson HLT ССТ ВТХ, ВТС, VC.

    Резистивный и саморегулирующийся кабели отличаются принципом действия и способами подключения. Каждый из этих проводников имеет свои достоинства и недостатки.

    Коротко о главном

    В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов.

    Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода. При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики.

    Для водопровода обычно применяют двухжильный или зональный провод.

    Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.

    Оценок 0

    Прочитать позже

    Как обогреть водопровод зимой в частном доме, на даче, в бане | Все о греющем кабеле

    Как обогреть водопровод зимой в частном доме, на даче, в бане? Какой греющий кабель для водопровода выбрать — наружный или внутренний? В чем отличие способов прокладки таких кабелей? Ответы на все эти вопросы в нашем небольшом обзоре.

    При обустройстве автономной системы водоснабжения загородного дома требуется защитить наружный трубопровод от зимних морозов. Участок трубы от колодца или скважины до точки входа в здание необходимо заглубить в грунт ниже уровня промерзания. Дополнительно следует уложить греющий кабель, чтобы защитить трубопровод от замерзания в сильные морозы.

    Саморегулирующийся нагревательный провод – современное решение

    Кабель с функцией саморегуляции температуры является наиболее удобным вариантом для прогрева водопровода в частном доме зимой. Не требуется сложной автоматики для управления – провод самостоятельно регулирует мощность нагрева. Цена греющего кабеля доступна для рядового потребителя, а монтаж выполняется быстро и не требует специфичного оборудования. Особые свойства изделия обусловлены применением полупроводниковой матрицы, которая меняет потребление энергии в зависимости от температуры окружающей среды.

    Различия способов укладки греющего кабеля

    Производители предлагают изделия с различными параметрами, обусловливающими способ монтажа. Например, чтобы можно было укладывать греющий кабель в трубу, необходимо обеспечить повышенную гидроизоляцию проводника и использовать химически инертные вещества для наружной оболочки.

    Примером такого изделия служат нагревательные секции Freezstop Inside, поставляемые в виде готовых к монтажу комплектов.

    По другой технологии греющий провод монтируется снаружи трубы. В Новосибирске часто данную технологию реализуют с помощью кабеля FroStop Black. Так как нагревательный элемент не контактирует с водой, снижаются требования к герметичности и материалу наружного покрытия, что позволяет снижать цену продукции. Начальная экономия оборачивается немного более высоким расходом энергии при эксплуатации, так как небольшая часть тепла неизбежно теряется.

    Разработаны провода, которые можно устанавливать как снаружи, так и внутри трубы. Таким изделием является кабель Frostguard. Универсальность применения позволяет выбрать наиболее удобный способ прокладки греющего элемента, учитывая особенности трубопровода и возможность обслуживания в будущем. Стоимость данного изделия несколько ниже, чем цена провода для монтажа внутри трубы.

    Какой кабель выбрать для обогрева водопровода зимой?

    Решение данного вопроса лучше поручить профессионалам, но примерное представление можно составить, руководствуясь просто здравым смыслом. Главным образом следует принимать во внимание способ монтажа трубопровода.

    Если водопровод от точки забора воды до дома уложен под землей, легче обслуживать и заменять греющий кабель, находящийся внутри трубы. Для извлечения провода достаточно отсоединить питание и вытянуть изделие. Это намного легче, чем откапывать трубопровод и снимать теплоизолирующее покрытие.

    На дачах многие конструируют временный водопровод — для бани или летней кухни, например. При этом, на глубину промерзания трубы обычно не закапывают, а оставляют их у поверхности или же прямо на земле. Стоит учитывать, что на водопроводной ветке, проложенной на поверхности земли, удобнее диагностировать и менять провод, установленный снаружи трубы. Потребуется снять теплоизоляцию и доступ к осмотру греющего кабеля будет открыт. Конечно, этот способ требует затрат времени, но снимать теплоизоляцию гораздо проще, это менее трудоемкая операция, чем отключение провода и извлечение его из трубы.

    Как установить систему обогрева | Установка обогревателя

    Как работает кабель обогрева?

    Полный обзор систем обогрева можно найти в этом блоге.

    Обогреватель использует электричество и изоляцию для поддержания температуры труб или других сосудов, заменяя любое тепло, теряемое из-за внешних температур. Система электрообогрева защищает трубы и резервуары, поддерживая при этом идеальную температуру, чтобы гарантировать, что вам никогда не придется жертвовать эффективностью ради потерь тепла.

    Powertrace от Powerblanket предлагает саморегулирующиеся системы электрообогрева, в которых используется температурно-зависимый резистивный элемент, расположенный между двумя параллельными проводниками, которые автоматически ограничивают выходную мощность в зависимости от поверхности, к которой он прикреплен. Когда температура поверхности повышается, мощность теплотрассы уменьшается, и наоборот. Эта технология предотвращает перегрев и повреждение защищаемых процессов.

    Основными областями применения обогревателей являются защита от замерзания и поддержание температуры.Расширение или замерзание воды и других жидкостей представляет угрозу безопасности, а также может нанести ущерб оборудованию и рабочим. Правильный нагрев жидкостей в определенном диапазоне температур позволяет экономично транспортировать жидкости, максимально повышая эффективность и упрощая процессы.



    Как выглядит готовая система электрообогрева?

    Посмотрите на схему ниже, чтобы увидеть, что влечет за собой законченная система электрообогрева. Система электрообогрева включает:

    • Кабели электрообогрева (саморегулирующиеся нагревательные кабели, кабели постоянной мощности или кабели ограничения мощности), применяемые к трубопроводам и резервуарам, часто защищенные стекловолокном или алюминием
    • Панель управления или термостат
    • Коробка подключения питания для подключения питания от выключателя
    • Датчик температуры окружающей среды
    • Изоляционная оболочка
    • Световые индикаторы для контроля выхода
    • Кабельная муфта



    Как установить обогреватель?

    Несмотря на то, что эти советы и инструкции относятся к стандартной установке системы электрообогрева, обратитесь к инструкции производителя за инструкциями по установке конкретного продукта.



    Подготовка к установке

    Перед установкой любого электрообогрева важно, чтобы пользователь проверил следующее: во-первых, убедитесь, что вы выбрали правильный обогреватель и аксессуары в отношении расчета тепловых потерь, максимально допустимых рабочих температур и температуры окружающей среды, класса, и длина. Затем убедитесь, что все трубопроводы установлены правильно, находятся в надлежащем рабочем состоянии и прошли испытания под давлением.

    Пройдитесь по длине системы трубопроводов, чтобы определить маршрут нагревательных кабелей.Поверхности, к которым будет крепиться обогреватель, должны быть свободны от грязи, ржавчины и любых острых краев или предметов. Удалите старую нагревательную ленту и любые другие горючие материалы.

    Вам потребуется пара кусачек и измеритель сопротивления изоляции с минимальным испытательным напряжением 500 В постоянного тока и максимальным испытательным напряжением 2500 В постоянного тока.

    Позаботьтесь о том, чтобы определить максимальную длину кабельной цепи, допустимую для вашей конкретной системы. Мы будем рады помочь вам в этом, поэтому позвоните нам или ознакомьтесь с одной из этих таблиц, чтобы рассчитать общую длину нагревательного кабеля.

    После того, как вы убедились, что кабель электрообогрева соответствует типу и мощности, проверьте кабель на наличие повреждений и электрическую целостность с помощью мегомметра (дополнительные сведения см. в прилагаемых инструкциях).

    Нагревательный кабель можно обрезать до нужной пользователю длины. Затем кабель электрообогрева объединяется с комплектами для заделки и сращивания, комплектами тройников, концевыми уплотнениями и другими аксессуарами для завершения системы.



    Установка

    Затем протяните кабель вдоль трубы, которую необходимо проследить.Свободно сверните кабель, удерживая его рядом с трубой. Это обеспечит необходимое количество кабеля и учет всех компонентов, колен, петель и креплений. Оставьте излишки кабеля (рекомендуется 12-18 дюймов на разъем) для сращивания, подключения питания или любого обслуживания в будущем. Любые корректировки длины цепи потребуют повторного подтверждения из-за изменения выходной мощности, поэтому обязательно обрежьте ее до нужной длины. Для лучшего распределения тепла на пластиковых трубах сначала нанесите алюминиевую ленту на места, где будут прокладываться кабели.

    Начните прикреплять кабель электрообогрева к трубе на нижней половине трубы под углом 45° (если смотреть на трубу прямо, прикрепите один кабель на 4 часа и, если используется дополнительный кабель, на 8 часов Часы). Прикрепите кабель с помощью термоленты или изоленты из стекловолокна через каждые 6 дюймов до 1 фута назад по направлению к источнику питания.

    Для любых фланцев, клапанов и т. д. требуется дополнительный нагревательный кабель. Рекомендации по установке кабеля вокруг фланцев, клапанов или опор см. в инструкциях по монтажу кабеля обогрева и проектах для получения наиболее точных сведений и информации для конкретной задачи.

    Системами электрообогрева можно управлять с помощью простого термостата или датчика температуры, такого как терморезистор, который обеспечивает обратную связь с более распространенным ПИД- или ПЛК-контроллером. Эти системы будут контролировать и регулировать температуру обогревателя. Кроме того, большинство из них оснащены различными типами мониторов, чтобы помочь пользователю наблюдать за выходной мощностью.

    Перед обрезанием кабеля электрообогрева убедитесь, что он полностью присоединен и что для соединений и заделки предусмотрены соответствующие допуски, как правило, не менее 1 фута.После того, как нагревательный кабель будет отрезан и установлен на трубе или резервуаре, тщательно следуйте инструкциям производителя по подключению. Убедитесь, что оплетка из луженой меди отделена от двух шин и что эти шины надежно закреплены в соответствующих точках подключения.

    Надлежащая изоляция, покрывающая кабели обогрева и термостат, является важной характеристикой, о которой нельзя забывать. Кроме того, критически важно поддерживать целостность и общее благополучие изолированной системы.Прочтите эту статью, в которой упоминаются опасности нарушения изоляции. Перед установкой изоляции визуально проверьте, что все кабели, сращивания и силовые соединения находятся в рабочем состоянии и не имеют механических повреждений.

    Как подключить кабель обогревателя?

    Перед началом подключения проверьте целостность кабеля электрообогрева с помощью мегомметра с напряжением не менее 500 В постоянного тока. Для этого подключите положительный вывод мегомметра к жилам шины кабеля, а отрицательный вывод мегомметра к оплетке кабеля.Опять же, обратитесь к конкретным системным требованиям. Прежде чем выполнять какие-либо силовые подключения, сначала выполните торцевые и стыковые соединения.

    Тепловой кабель можно подключать к 120 В, 208 В, 240 В или 277 В переменного тока и к выключателю любого размера.



    Остались вопросы?

    Системы электрообогрева

    — эффективное решение для защиты от замерзания и контроля температуры. Если у вас все еще есть вопросы относительно вашей новой системы обогрева или вы хотите получить более подробные инструкции, свяжитесь с нами по телефону (844) 260 8891 или [email protected].Наша команда дизайнеров проведет вас через наши индивидуальные решения для отопления, которые оптимизируют производительность вашего продукта и избавят вас от беспокойства.

    Frost King Греющий кабель для водопроводных труб — длина 24 фута

    Frost King Греющий кабель для водопроводных труб — длина 24 фута | QC Supply

    Магазин будет работать некорректно в случае, если куки отключены.

    Аккаунт вашей компании заблокирован, и вы не можете размещать заказы. Если у вас есть вопросы, пожалуйста, свяжитесь с администратором вашей компании.

    Пожалуйста, обновите эту страницу, чтобы вам было удобнее.

    Top

    Заглушка трубы и клапана замерзла этой зимой с помощью нагревательного кабеля Frost King длиной 24 фута для водопроводных труб. Благодаря встроенному термостату он автоматически предохранит ваши водопроводные трубы от замерзания и работает при температурах до -38 ° F. Предварительно собран и готов к установке. Подходит для использования на пластиковых и металлических трубах, заполненных водой.

    Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с прилагаемой инструкцией, закрепите лентой (не маскирующей) и изоляцией, затем подключите к электрической розетке с защитой от замыкания на землю.

    Особенности/Преимущества

    • Поддерживает температуру воды до -38°F
    • Предварительно собранный, готовый к установке
    • Со световым индикатором питания в вилке, чтобы убедиться, что в системе есть питание
    • С энергосберегающим термостатом
    • Устанавливайте с уверенностью, что он будет работать долгие годы без обслуживания
    • Все компоненты изготовлены из высококачественных материалов и проходят испытания в критических точках производственного процесса
    • Для металлических и пластиковых труб
    QC Деталь № Изготовитель Деталь № Длина Вольт Вт/фут
    7
    7 НС3 3′ 120 В 7 Вт/фут
    121228 HC6 6′ 120 В 7 Вт/фут
    121229 HC9 9′ 120 В 7 Вт/фут
    121230 ХС12 12′ 120 В 7 Вт/фут
    121231 ХС18 18′ 120 В 7 Вт/фут
    121232 ХС24 24′ 120 В 7 Вт/фут
    121233 ХС30 30′ 120 В 7 Вт/фут

    Простота установки: Не требует специальной проводки или сборки. Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с прилагаемой инструкцией, закрепите лентой, изолируйте и подключите к электрической розетке с защитой от замыкания на землю.

    Сколько кабеля вам понадобится? Поставляется со стандартным шагом 3 фута (до 30 футов), поэтому для выбора правильного комплекта вам необходимо знать два основных параметра: длину участка трубы, включая обогреваемые клапаны, и диаметр трубы. Для трубы диаметром 3/4 дюйма или меньше скруглите длину трубы до ближайшего шага в 3 фута.Таким образом, для 7 футов трубы потребуется 6-футовый кабель; Для трубы длиной 11 футов потребуется кабель длиной 9 футов.

    Руководство по выбору кабеля
    диаметр длина трубы
    3 « 4-5 ‘ 4-5′ 6 ‘ 7-8′ 9 ‘ 10-11′ 10-11 ‘ 12 ‘ 13-14′ 15 ‘ 15′ 16-17 ‘ 18′ 19-20 ‘ 19-20′ 21-23 ‘ 24 « 25-27′ 28-29 30′
    3/8″-3/4″ 1 НС3 1 НС3 1 HC6 1 HC6 1 HC9 1 HC9 1 HC12 1 HC12 1 HC18 1 HC18 1 HC18 1 HC18 2* УВ 12 1 HC24 1 HC24 2* HC18 1 HC30
    1″-1 1/2″ 1 НС3 2* НС3 1 HC6 2*
    [1] HC6
    [1] HC6
    1 Н9 2* HC9 1 HC12 2*
    [1] НС12
    [1] НС12
    1 HC18 2* HC18 1 HC18 2*
    [1] НС18
    [1] НС18
    2* HC12 1 HC24 2*
    [1] НС12
    [1] НС12
    2* HC18 1 HC30
    • Для труб диаметром 3/4″-1 1/2″ длина трубы должна максимально соответствовать длине кабеля.
    • Для труб нечетной длины используйте два троса, общая длина которых не превышает длины участка трубы более чем на 3 фута.
    • *Начинайте кабели с противоположных концов трубы и прокладывайте вдоль противоположных сторон с перекрытием по центру.
    Показать больше +

    Задать вопрос

    Задать вопрос по этому продукту:

    Отзывы

    Напишите свой отзыв

    Пользовались ли вы этим продуктом?

    Написать отзыв

    Часто задаваемые вопросы о нагревательном кабеле

    Мы получаем довольно много вопросов о греющем кабеле здесь, в О.ЭМ нагреватели: что это такое, как им пользоваться, чем он полезен и так далее. Мы составили эту страницу и статьи, ссылки на которые здесь, чтобы попытаться ответить на любые ваши вопросы, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете. Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, позвоните нам и задайте вопрос по телефону (866) 685-4443 или напишите нам по электронной почте, и ваш вопрос может даже стать темой нашей следующей статьи здесь.


    Что такое нагревательный кабель (греющий кабель, нагревательный кабель и т. д.)?

    Нагревательный кабель — это, проще говоря, кабель, который нагревается, когда через него проходит ток. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие подобные названия, но отличается от нагревательной ленты и нагревательного шнура (см. вопрос ниже, чтобы узнать о различиях). Существует множество различных типов нагревательных кабелей, которые могут достигать различных температур и служить различным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине.У нас также есть некоторая информация о различиях и использовании различных стилей нагревательных кабелей.

    Back to top
    Что такое нагревательная лента? Как быть с нагревательным шнуром? Есть ли разница?

    Полная статья: Нагревательная лента и нагревательный кабель: в чем разница и какой из них мне нужен?

    Несмотря на схожесть названий и несмотря на то, что нагревательный кабель для водостоков и крыш часто продается под названием «греющая лента», между ними есть различие. Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше об особенностях каждого из них, ознакомьтесь с полной статьей.

    Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор
    Нагревательный кабель Нагревательная лента Греющий шнур
    Низкая плотность мощности и температура с максимальным диапазоном температур от 150°F до 500°F, включая кабели низкой мощности, хорошо подходящие для предотвращения замерзания. Более высокая плотность мощности и температуры, от лент с максимальным углом 305° до лент для очень высоких температур, рассчитанных на 1400°F (760°C). Удельная мощность и конструкция сравнимы с нагревательной лентой.
    Доступен с корпусом, устойчивым к воде и многим химическим веществам и подходящим для использования вне помещений. Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду, и, как правило, они предназначены для использования внутри помещений.
    Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но отлично подходит для наматывания вокруг труб. Очень гибкий, чтобы соответствовать узким контурам и нестандартным формам. Такая же гибкая, как нагревательная лента, но более терпимая к неточному сворачиванию.
    Несколько закругленный, напоминающий кабель типа NM или Romex™. Удельная мощность измеряется в ваттах на фут. Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм. Круглое сечение.
    Многие стили могут быть обрезаны по длине и добавлены окончания в полевых условиях. Продается фиксированной длины от 2 до 20 футов (в зависимости от стиля). Изготавливается на заказ или продается фиксированной длины от 3 до 24 футов.

    Наверх
    Какой нагревательный кабель следует использовать, чтобы предотвратить образование наледи в желобе?

    Многие люди приходят на наш сайт, потому что они ищут более надежный нагревательный кабель для антиобледенения крыш. Как правило, наборы, доступные в хозяйственных магазинах (от семейных магазинов на углу до крупных розничных продавцов), будут хорошо работать в течение сезона, но можно только догадываться, что они появятся в следующем году. начнут ли они снова работать. У нас есть простое решение этой проблемы: комплект SpeedTrace Roof & Gutter Snowmelt Kit. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace — эти кабели представляют собой долговечные изделия профессионального уровня, и мы знаем, что при хорошем обращении они прослужат десятилетие или более при использовании. В сочетании с отсутствием необходимости каждый год или два подниматься на крышу для замены кабеля комплект SpeedTrace стоит вложений.

    Добавление любого комплекта нагревательного кабеля на крышу — довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект для заделки кабеля или отправляетесь на поиски кронштейны для подвески водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов.В руководстве также показано, как определить, какой размер комплекта вам нужен, но для быстрой справки у нас есть таблица на общей странице комплекта SpeedTrace.

    Back to top
    Как насчет защиты труб от замерзания?

    Как и в случае с крышами, мы предлагаем комплект «все в одном» для защиты от замерзания труб, построенных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном вариантах, с разной плотностью мощности) или, если вы чувствуете себя комфортно, используя один из наших нарезанных по длине кабелей, таких как Freezstop, с комплект для заделки.Если у вас есть какие-либо вопросы о том, как проложить кабель на конкретных трубах, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.

    Back to top
    Означает ли «саморегулирующийся» отсутствие необходимости в термостате?

    Полная статья: Что на самом деле означает «саморегулирование»

    К сожалению, нет. «Саморегулирующийся» — несколько вводящий в заблуждение термин, придуманный первоначальным изобретателем продукта. Нам нравится использовать более точный термин «самоограничение». По сути, это означает, что саморегулирующийся кабель не может перегреться до точки повреждения кабеля. Однако не означает, что означает, что он не станет нагреваться выше необходимого для чего бы то ни было. Низкотемпературные саморегулирующиеся нагревательные кабели обычно имеют максимальную температуру около 160 ° F, то есть намного горячее, чем вам нужно, если вы используете их только для предотвращения замерзания труб. много энергии, пытаясь достичь своей максимальной температуры, , если вы не добавите регулятор температуры.

    Однако контроллер не обязательно должен быть очень дорогим. Если вы прокладываете кабель на постоянном токе, мы рекомендуем SoliStat™, который не перегорает, как большинство термостатов, при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.

    Back to top
    Насколько длинный или короткий кабель я могу использовать?
    Как проложить нагревательный кабель от солнечной батареи? (Правило трех)

    Мы разговариваем со многими людьми, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи, например, на удаленных нефтяных месторождениях, где некоторые компоненты оборудования должны быть нагреты до соответствующей температуры для работы. Это именно то, для чего хорош низковольтный нагревательный кабель, но вам может понадобиться больше мощности или другая настройка, чем вы планировали. У нас есть эмпирическое правило, которое мы используем здесь, чтобы найти числа для системы отопления на солнечной энергии, которая будет работать так, как вам нужно: Правило трех для солнечного отопления. Там написано, что:

    • Ваша солнечная батарея должна выдавать 3 умноженное на максимальное количество ватт, которое потребляет нагреватель.
    • Ваша батарея должна удерживать 3-кратное максимальное количество энергии, которое обогреватель может получить за ночь.

    Это может показаться чрезмерным количеством резервирования, но наш опыт показывает, что при любой настройке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от затяжных пасмурных периодов и коротких северных дней. Правильная установка солнечной батареи окупит вложенные средства за счет экономии времени простоя.

    Back to top

    труб | ДЭВИ

    Защита труб от замерзания

    Системы подачи жидкости, такие как акведуки, подающие воду, в наибольшей степени зависят от температуры конкретной трубы и состояния трубы для качества подачи воды, что требует конкретных надежных решений.

    Водопроводные и канализационные трубы являются важными частями каждого здания; любой сбой может быть очень хлопотным и дорогостоящим для исправления. Благодаря решениям для отслеживания труб вы можете легко избежать внезапных и неожиданных повреждений, вызванных морозом зимой.

    Энергосберегающий электрический обогрев обеспечивает мощность только там, где это необходимо, адаптируя мощность в зависимости от температуры окружающей среды.

    Системы защиты от замерзания устанавливаются там, где необходимо предотвратить замерзание водопроводных и санитарно-технических труб и их повреждение льдом.Системы поддержания температуры обеспечивают поддержание требуемой температуры в трубопроводах горячей воды или жидкости.

    Однако, помимо основных целей, мы видим много преимуществ, связанных с использованием трубной трассировки, таких как:
    • Незамерзающие трубы
    • Постоянный поток в трубах
    • Уменьшение глубины подземных труб
    • Отсутствие затрат на ремонт после сильного зима
    • Отсутствие затвердевания жиросодержащих продуктов в трубопроводных системах
    • Эффективное горячее водоснабжение

    Системы обогрева трубопроводов состоят из электрических нагревательных кабелей, электронных термостатов и монтажных принадлежностей.
    Цифровые термостаты с датчиками обеспечивают достижение оптимальных результатов с минимальными затратами энергии.

    Рекомендации по установке трубопроводов DEVI

    Обогрев труб рекомендуется для поддержания заданной температуры жидкости в:

    Системы трассировки труб могут использоваться внутри и снаружи труб, для внутренних и наружных трубопроводных сетей, а также для труб над и под землей.

    Системы обогрева трубопроводов должны быть установлены на ранней стадии строительства. Это обеспечивает безопасность и предотвращает любую опасность повреждений, вызванных льдом.



    Руководство по применению: Защита труб от замерзания
    В этом руководстве по проектированию представлены рекомендации DEVI по проектированию и установке защиты труб от замерзания. В нем содержатся рекомендации по прокладке нагревательного кабеля, электрическим характеристикам и конфигурации системы.











    Видео

    Защита труб от замерзания

    Как установить обогреватели для труб UltraHeat RV

    Наружная температура и поверхность для монтажа должны быть не менее 10°C (50°F) при использовании нагревателей для баков, труб и колен.



    Предостережение: НЕ ИСПОЛЬЗОВАТЬ НА МЕТАЛЛИЧЕСКИХ ТРУБАХ. Нагреватели труб и колен UltraHeat можно устанавливать только на дренажные трубы из жесткого/твердого пластика, подобные ПВХ (если специально не заказаны металлические трубы и фитинги).



    Тепловая панель для труб подачи пресной воды PH-513 может быть установлена ​​только на жестких пластиковых линиях подачи, таких как «Pex», не устанавливайте ни на виниловые, ни на армированные винилом линии подачи пресной воды, они расплавятся. (Если у вас есть линия подачи свежей воды из винила, обратитесь к нашему выбору интеллектуальных нагревательных кабелей для защиты от замерзания)

    Пожалуйста, полностью прочитайте инструкции по установке, прежде чем пытаться установить нагреватели труб UltraHeat RV.

    Прямые отрезки труб, размещение и подготовка поверхности.



    Размещение дренажных труб: Найдите место размещения нагревателя трубы UltraHeat или комбинации нагревателей трубы, которое будет покрывать большую часть открытой дренажной трубы, и старайтесь оставлять зазоры не более 2–3 дюймов (5,08–7,62 см) между нагревателями или на концах защищаемого участка дренажной трубы.



    Размещение труб подачи пресной воды: Для защиты трубы подачи пресной воды диаметром 1/2 дюйма (1,27 см) используйте один нагреватель труб PH-513 на каждые 12 дюймов трубы. Найдите место размещения первого нагревателя труб PH-513 напротив резервуара для пресной воды и вдоль трубопровода. Повторите при необходимости с другим PH-513 вдоль трубопровода, оставляя не более ½ дюйма (1,27 см) открытой трубы, пока не будет защищена вся труба между сборным баком и полом в кабине.  Примечание: PH-513 Heat Панели можно устанавливать только на жесткие трубы типа Pex.

    Если у вас есть виниловые или армированные винилом трубки, вы будете использовать наш кабель UltraHeat Smart.«Умный кабель» — это саморегулирующийся/саморегулирующийся нагревательный кабель, который часто называют тепловым кабелем или нагревательной лентой, однако этот кабель автоматически регулирует тепловую мощность по мере необходимости в зависимости от температуры поверхности. Идеально подходит для защиты от замерзания и обслуживания низкотемпературных процессов, таких как трубопровод подачи пресной воды вашего дома на колесах, нуждающийся в тепловой защите, поскольку меньший объем жидкости в этих линиях обычно первым замерзает и ограничивает поток в холодную погоду. Просто надежно закрепите кабель по всей длине трубки, убедившись, что вся длина трубки вместе со всеми фитингами и разъемами находится в непосредственном контакте с кабелем, чтобы предотвратить замерзание.Если вы решите сделать еще один шаг, оберните трубку фольгой (продается отдельно) и/или изолируйте трубку и кабель чем-то вроде изоляции для труб, что позволит работать при еще более низких температурах.



    Отводы для труб.



    Колена могут быть 90°, 45°, 22,5°, короткие, длинные и т. д.  Для каждого из этих колен потребуются отдельные нагревательные панели для труб диаметром 1,5 или 3 дюйма (3,8 см или 7,6 см).







    Подготовка поверхности



    • Предварительно очистите от пыли, грязи и других инородных тел поверхность, на которую будет устанавливаться тепловая панель (панели), с помощью воды и мыла.Промойте чистой водой и дайте поверхности трубы полностью высохнуть.

    • Затем очистите тот же участок поверхности, используя только изопропиловый спирт (минимум 90% спирта) с помощью чистой ткани или тряпки. Дайте поверхности полностью высохнуть или высохнуть. Поверхность ДОЛЖНА быть чистой и сухой, прежде чем переходить к следующему шагу.



    Предупреждение. Не используйте для очистки поверхностей труб какие-либо другие растворители, кроме изопропилового спирта.





    Поместите нагреватель труб на поверхность трубы.





    Для дренажных труб: поместите центр нагревателя трубы на дно трубы так, чтобы панель совпадала с длиной дренажной трубы. Надавите на центр вверх, чтобы центральный участок соприкасался с поверхностью трубы. Затем заверните каждую сторону и плотно прижмите всю опорную поверхность, чтобы панель встала на место. Будьте осторожны, чтобы не растянуть трубчатый нагреватель за пределы своего первоначального размера. Не наматывайте нагреватели труб UltraHeat® по спирали.Нагревательная панель должна находиться в нижней части дренажной трубы, чтобы тепло поднималось в дренажную трубу снизу.





    Для одинарных труб подачи пресной воды: поместите центр нагревательной панели PH-513 на трубу подачи пресной воды так, чтобы длинные края трубчатого нагревателя совпадали с длиной трубы, затем оберните каждую сторону вокруг трубы, края нагревателя будут слегка перекрываться. Плотно прижмите трубчатый нагреватель, чтобы весь трубчатый нагреватель соприкасался с поверхностью трубы.Будьте осторожны, чтобы не растянуть трубчатый нагреватель за пределы своего первоначального размера.



    Внимание! Не наматывайте нагреватель труб PH-513 спиралью на одну трубу подачи пресной воды.



    Для двойных труб подачи пресной воды: двойные трубы подачи пресной воды или любые две трубы подачи пресной воды, проходящие параллельно друг другу и соприкасающиеся. Спирально оберните нагреватель труб PH-513 вокруг обеих труб подачи пресной воды, чтобы они были связаны вместе. Будьте осторожны, чтобы не растянуть трубчатый нагреватель за пределы своего первоначального размера.







    Для двойных труб подачи пресной воды с использованием смарт-кабеля:   Смарт-кабель UltraHeat можно прокладывать параллельно двум линиям подачи, прокладывая кабель между трубами и соединяя их вместе.





    Размещение нагревателя колена на поверхности колена или трубы.





    Для трубных отводов: начните с размещения центральной точки нагревателя колена посередине внешней кривой колена так, чтобы концы нагревателя колена были перпендикулярны колену.Оберните конец обогревателя локтя без проводов вокруг локтя до внутреннего изгиба локтя. Затем оберните конец нагревателя локтя проводами вокруг локтя так, чтобы он перекрывал другой конец. Плотно прижмите нагреватель локтя вниз, чтобы весь нагреватель локтя соприкасался с поверхностью локтя (это должно выглядеть как лейкопластырь на пальце).

    Если ваш локоть относится к типу более длинных и ниспадающих, также допускается установка нагревательной панели для локтей вдоль изгиба спины. Будьте осторожны, чтобы не растянуть локтевой нагреватель за пределы своего первоначального размера.



    Для коротких дренажных труб (от 3 до +11 дюймов/от 7,62 до +27,94 см):

    А). Для более коротких участков трубы начните с размещения центральной точки коленчатого нагревателя на дне дренажной трубы таким образом, чтобы концы коленчатого нагревателя были перпендикулярны длине участка трубы. Оберните концы коленчатого нагревателя по направлению к верхней части сливной трубы, по одной стороне за раз, начиная с конца без проводов.Концы локтевого нагревателя будут слегка перекрываться.



    Б). Если длина секции дренажной трубы достаточна для установки коленчатой ​​нагревательной панели, ее можно установить горизонтально вдоль нижней части трубы. Размещение центра тепловой панели вдоль дна и заворачивание сторон.





    Внимание! При правильной установке тепловые панели UltraHeat будет очень трудно снять, не разрушив их.






    Электромонтаж.





    Рекомендуется, чтобы обогреватели постоянного тока UltraHeat питались от панели предохранителей постоянного тока 12-вольтового преобразователя мощности RV. Нагреватели не должны питаться напрямую от аккумулятора.



    Мы рекомендуем, чтобы все силовые цепи постоянного тока для нагревателей UltraHeat предназначались только для питания нагревателей резервуаров, труб и колен.



    Нагреватели труб и колен

    могут быть объединены в одной цепи питания с нагревателями резервуаров постоянного тока в одной и той же дренажной системе (т.е. серый, черный или свежий) при соблюдении следующих условий:



    Все тепловые панели должны быть подключены только параллельно, все выводы «горячего провода» (красного цвета) должны быть соединены вместе с положительным проводом, а все отрицательные выводы провода (обозначены белым) должны быть соединены вместе с проводом заземления.



    Суммарный ток, потребляемый всеми баковыми, трубными и коленчатыми нагревателями, которые должны быть объединены в одну цепь постоянного тока, должен быть меньше максимального номинального значения любого или всех компонентов (калибра, переключателя или предохранителя) в цепи.



    Предостережение. Не объединяйте нагревательные панели постоянного тока в силовых цепях с устройствами, в которых используются электродвигатели (водяные насосы, двигатели вентиляторов печей и т. д.)





    В каждой цепи питания постоянного тока для нагревателей UltraHeat должен использоваться предохранитель или автоматический выключатель номиналом 20 ампер.



    Установите предохранитель на 20 ампер в открытое гнездо на панели предохранителей постоянного тока. Если у вас недостаточно открытых цепей в вашей текущей панели предохранителей для количества нагревателей UltraHeat, которые вы хотите установить, вы можете добавить внешнюю панель предохранителей постоянного тока или встроенный предохранитель, подключенный к выходной стороне силового преобразователя.





    В каждой силовой цепи постоянного тока должен использоваться многожильный провод калибра не менее 12, чтобы соответствовать Национальным электротехническим нормам и правилам для цепей с номинальным током 20 ампер. Допустимо использовать многожильный провод большего сечения (10 AWG, 8 AWG и т. д.) для цепи с номинальным током 20 ампер.



    Используйте гнездовой скользящий разъем (продается отдельно, входит в комплект переключателя UltraHeat) для подключения провода цепи от предохранителя к входной стороне переключателя питания (также входит в комплект переключателя UltraHeat)





    Используйте гнездовой скользящий разъем (также входящий в комплект переключателя UltraHeat) для подключения провода цепи к выходной «нагрузочной» стороне переключателя питания постоянного тока.



    Используйте коннекторы с обжимными колпачками, входящие в комплект поставки нагревателя трубы или колена, для подсоединения проводов нагревателя. Подсоедините положительный провод цепи, идущий от переключателя питания постоянного тока, к красному положительному проводу на нагревательной панели.



    Разъемы большего размера

    могут потребоваться для правильного подключения нескольких проводов нагревателя к проводам цепи, рекомендуется использовать разъемы с обжимными колпачками большего размера, которые не входят в комплект.





    Подсоедините провод цепи, который будет использоваться для заземления или отрицательного возврата цепи, с помощью разъема с обжимным колпачком к белому отрицательному проводу нагревательной панели.Протяните провод обратно к заземляющей шине постоянного тока RV, которая обычно находится рядом с силовым преобразователем.



    Также приемлемой практикой является подключение отрицательного провода цепи непосредственно к раме дома на колесах, чтобы использовать его в качестве заземления для тепловой панели. Рекомендуется использовать обжимную проушину, звездообразную шайбу, болт и гайку или другое подходящее оборудование для крепления провода отрицательной цепи к раме дома на колесах. Удаление небольшого количества краски с рамы дома на колесах, где будет расположено заземление, поможет обеспечить хорошее заземление.После завершения и проверки системы полностью покройте это соединение рамы силиконовым герметиком для защиты от ржавчины.



    Предостережение. Не подключайте более высокое переменное напряжение к цепям питания 13,5 В постоянного тока UltraHeat Heat Panel, это приведет к необратимому повреждению нагревателя.

    Инструкции по монтажу нагревательного кабеля — Водоснабжение

    A B C D F E Внутритрубный обогрев кабель Miser WinterGard Сертификаты Тип PS Сделано в Канаде Примечание. Этот продукт подходит для использования в питьевой воде.Установка Инструкции Описание Miser WinterGard — это энергосберегающий внутритрубный нагревательный кабель для защиты от замерзания изолированных пластиковых трубопроводов питьевой воды. Он изготовлен из прочного нагревательного кабеля с минеральной изоляцией для обеспечения длительного срока службы и имеет шнур и вилку для простоты установки. В комплект входит электронный регулятор температуры с защитой от замыкания на землю. Защита от замыканий на землю обеспечивает соответствие требованиям Tyco Thermal Controls, NEC и CEC к защите оборудования от замыканий на землю.Он не защищает людей от опасности поражения электрическим током. Для использования с пластиковой трубой диаметром 1 дюйм или 1-1/4 дюйма. Пожалуйста, оставьте эти инструкции домовладельцу. ПРИМЕЧАНИЕ. Синий тройник, поставляемый с этим нагревательным кабелем, предназначен для использования с полиэтиленовыми трубами с внутренним диаметром 1 дюйм или 1-1/4 дюйма и только для указанных ниже типов труб. Я БЫ. Серия 75 и 100 (PE 1404) (SIDR 9) Внутренний диаметр Серия 125 (смола PE 2306, 2406 или 3406) (SIDR 11.5) В.Д. Серия 160 (смола PE 3408) (SIDR 9) Необходимые инструменты • Отвертка • Трубный ключ для затягивания гаек на тройнике • Прочная веревка или шнур длиной около 6 футов (2 м) • Резиновый молоток • Электромонтажная рулетка • Дрель с соответствующими битами для открытия отверстия в наружной стене для прохождения изолированной трубы и датчика температуры. Необходимые дополнительные материалы • (4) крепежных винта #8 для регулятора температуры • Клейкая лента для крепления датчика температуры и подводящего провода датчика к трубе и для герметизации изоляции трубы • Изоляция труб из пеноматериала с закрытыми порами для вашего размера трубы толщиной не менее 1/2 дюйма (13 мм) • Деревянный блок Содержимое комплекта Поз.6 м) провод датчика B 2 1-1/4-дюймовые переходные детали C 2 1-дюймовые переходные детали D 1 Гайка для пластикового тройника E 1 Вставной нагревательный кабель с пластиковым тройником F 1 Установка инструкции (на английском и французском языках) ABC Retro WinterGard — внутритрубный обогрев кабель Установка Инструкции Описание Это комплект внутритрубного нагревателя повышенной мощности для защиты от замерзания пластиковых трубопроводов питьевой воды, которые не могут быть изолированы.Нагревательный блок изготовлен из прочного кабеля с минеральной изоляцией для обеспечения длительного срока службы и имеет шнур и вилку для простоты установки. В комплект входит электронный блок контроля температуры со встроенной защитой от замыкания на землю (GFCI). В комплект поставки входят переходники для использования с пластиковыми трубами диаметром 1 дюйм или 1 1/4 дюйма. Необходимые инструменты • Трубный ключ для затягивания гаек • Отвертка • Сантехническая лента • Примерно 5 футов прочной веревки или шнура. Дополнительные необходимые материалы • Пластиковая водопроводная труба диаметром 1 дюйм или 1 1/4 дюйма.Д. размер. • Клейкая лента для крепления колбы термостата и провода к трубе, а также для герметизации изоляции трубы. • Крепежные винты (2) для электронного термостата в сборе. Содержимое комплекта Поз. Кол-во Описание A 1 Электронный термостат с защитой GFI a в сборе B 2 1 1/4-дюймовых трубных переходника C 2 1-дюймовых трубных переходника D 1 Гайка для пластикового te E 1 Вставной нагревательный элемент с пластиковым te F 1 Установка инструкции ПРЕДУПРЕЖДЕНИЕ: Полностью прочтите эти инструкции перед началом работы. Retro WinterGard легко установить. Однако во время установки необходимо соблюдать определенные меры предосторожности, чтобы обеспечить многолетнюю бесперебойную работу.• Это нагревательный кабель повышенной мощности, предназначенный для применения в тех случаях, когда труба не может быть изолирована. Не используйте этот продукт с изолированной трубой. • Греющий кабель должен быть проложен в соответствии с местными и национальными электротехническими нормами. • Убедитесь, что у вас есть греющий кабель нужной длины. Измерьте расстояние от конструкции до берега и достаточное расстояние до озера/воды, чтобы нижний конец нагревателя находился ниже глубины льда. • Данное устройство нельзя использовать с двухконтактной розеткой, удлинителем или с напряжением, отличным от 120 вольт переменного тока.• Термостат и розетка с защитой GFI должны быть установлены в сухом месте. • Греющий кабель не должен проходить через вентиль или запорную арматуру любого типа. • Это электрический нагревательный кабель, и, несмотря на то, что это кабель с минеральной изоляцией, признанный самым прочным нагревательным кабелем из имеющихся, следует соблюдать осторожность, чтобы не выполнять ненадлежащую работу или • Не подвергать нагревательный кабель повторяющимся резким изгибам. согнуть кабель. Избегайте защемления, скручивания и • Не обрезайте и не изменяйте каким-либо образом длину нагревательного кабеля или шнура.• Не прокладывайте этот нагревательный кабель снаружи трубопровода. • Не подавайте питание на систему, пока установка не будет завершена, а труба не заполнена водой. • После того, как система включена, труба должна быть постоянно заполнена водой. • Функция термостата кабеля заключается в измерении температуры трубы. Датчик должен касаться трубы. Никогда не оставляйте термостат под воздействием температуры воздуха. F E D ПРЕДУПРЕЖДЕНИЕ: Опасность возгорания и поражения электрическим током. Miser WinterGard необходимо правильно установить с использованием прилагаемого регулятора температуры, чтобы обеспечить правильную работу и предотвратить удар, пожар или повреждение трубы.Прочтите эти важные предупреждения и внимательно следуйте всем инструкциям по установке. • Miser WinterGard нельзя использовать в неизолированных трубах. Для неизолированных труб используйте Retro WinterGard. • Нагревательный кабель должен быть установлен в соответствии с местными и национальными электротехническими нормами. • Не используйте розетку с двумя контактами, удлинитель или другое напряжение, кроме 120 В переменного тока. • Контроллер температуры с защитой от замыкания на землю должен быть установлен в сухом месте. Нажимайте кнопку проверки, а затем кнопку сброса каждый месяц, чтобы обеспечить правильную работу.• Не работайте с кабелем чрезмерно и не сгибайте его (минимальный внутренний радиус изгиба в 6 раз больше внешнего диаметра нагревательного кабеля). Аккуратно сгибайте и избегайте повторяющихся резких изгибов, защемления, сгибания или сплющивания. • Не обрезайте и не изменяйте длину нагревательного кабеля или шнура питания. • Нагревательный кабель не должен проходить через безканальный переходник, вентиль или запорную арматуру любого типа. • Не прокладывайте этот нагревательный кабель снаружи трубопровода. • Не подавайте питание на систему, пока установка не будет завершена и труба не будет заполнена водой. Никогда не подавайте питание на систему, если труба не заполнена водой. • Датчик температуры должен постоянно находиться в контакте с трубой, иначе он может определить неправильную температуру.

    Греющий кабель какой длины мне нужен?

    Греющие кабели для труб

    являются одним из проверенных способов предотвращения замерзания труб. Кабели поставляются с термостатом, который включает кабель при температуре 38 ° F, и при правильной установке с изоляцией трубы из стекловолокна (толщина стенки от 1 дюйма до 1-1/2 дюйма) он может защитить трубу от замерзания при температурах до -50 °. Ф.

    Один из наиболее частых вопросов, которые нам задают о нагревательных кабелях, — это длина кабеля, необходимая для их применения.

    СПИРАЛЬ ТЕПЛОВОГО КАБЕЛЯ:

    Первое, что нужно иметь в виду и понимать, это шаг спирали. Трубчатые нагревательные кабели, которые мы продаем, предназначены для жилых помещений, поэтому они имеют меньшую мощность (экономят энергию), чем обогреватели промышленного класса. Если вы поищите в Интернете, вы найдете изображения труб с тепловым следом, нанесенным по прямой линии на верхнюю часть трубы.Эти типы кабелей выделяют гораздо больше тепла (используют больше энергии), и их не нужно наматывать на трубу. Нашим нагревательным кабелям требуется спираль, поэтому тепло от кабеля распространяется вокруг трубы на 360°. Поскольку наши нагревательные кабели скручиваются вокруг трубы, 30-футового кабеля будет недостаточно для 30-футовой трубы.

    Шаг спирали нагревательного кабеля должен быть в пределах от 3 до 12 дюймов. Это означает, что если вы посмотрите на одну сторону трубы, расстояние между двумя точками спиралей должно быть в пределах от 3 до 12 дюймов.Более плотная спираль (ближе к 3 дюймам друг от друга) обеспечит наилучшую защиту, а более слабая спираль (ближе к 12 дюймам) обеспечит меньшую. * убедитесь, что кабель никогда не пересекается сам с собой, чтобы избежать перегрева. В общих чертах, более крупные трубы должны иметь более плотную спираль для эффективной работы.

    ДЛИНА ТЕПЛОВОГО КАБЕЛЯ:

    На изображении, размещенном ниже, показаны три наиболее распространенных размера труб, используемых с нагревательными кабелями: 1/2 дюйма, 3/4 дюйма и 1 дюйм, медь (обычно используется для водопровода).На диаграмме показано покрытие, обеспечиваемое нагревательным кабелем для труб каждого размера. Каждый размер кабеля показывает диапазон длин труб, где меньшее число указывает на более плотную спираль, а большее число — на более свободную спираль.

    *Для 60-футовых кабелей удвойте длины 30-футовых кабелей, указанные в таблице.

    *Для 80-футовых кабелей умножьте длину 30-футового кабеля на x 2,67 .

    *Для 100-футовых кабелей умножьте длину 30-футового кабеля на x 3.33 .

    Если вы ищете трубу диаметром более 1 дюйма, вы не найдете информацию, предоставленную производителем нагревательных кабелей, поскольку продукт не предназначен для труб с наружным диаметром более 1 дюйма.

Добавить комментарий

Ваш адрес email не будет опубликован.
