Как залить бетонное перекрытие: Как залить бетонные перекрытия. Особенности, преимущества, монтаж монолитных перекрытий

Как залить бетонные перекрытия. Особенности, преимущества, монтаж монолитных перекрытий

 При строительстве домов, гаражей, дач, других сооружения, наступает такой этап, когда необходимо выполнить перекрытия. Перекрытия могут быть межэтажные, или потолочные, при этом выполнены из дерева, с использованием деревянных балок, при помощи бетонных плит или путем заливки бетона. Каждый из этих методов монтажа перекрытия имеет свое законное право, на существование, подкрепленное экономической целесообразностью применения конкретного варианта, в каждом индивидуальном случае. В данной статье, мы хотели поговорить о конкретном случае, а именно о заливке бетонных межэтажных (потолочных) перекрытий. Прежде, чем рассказать о методах монтажа данных перекрытий, мы хотели затронуть тему применения и монтажа заливные перекрытия из бетона, поговорим об их целесообразности  и преимуществах относительно других аналогичных перекрытий.

Преимущества заливаемых бетонных перекрытий (монолитных перекрытий из бетона)

 Прежде всего, заливаемые монолитно — бетонные перекрытия стоит рассматривать, как альтернативу перекрытиям из плит.

Деревянные перекрытия слишком различны с бетонно-монолитными перекрытиями, прежде всего по цене, монолитные намного дороже, во-вторых, по прочности, они намного прочнее, в третьих, по долговечности и остальных уже не столь существенных различиях. Именно поэтому, сравнивать стоит, прежде всего, с перекрытиями из плит.  Так, в некоторых случаях монолитные (бетонные) перекрытия дешевле, что является неоспоримым преимуществом, при этом обладают аналогичной прочностными свойствами.  Еще одни важным достоинством является то, что заливные монолитно- бетонные перекрытия могут быть выполнены любой сложной формы, практически в любом месте, что порой невозможно для стандартных, заводских бетонных изделий.

Пример монтажа бетонных, монолитных перекрытий

 Далее, приведем конкретный пример монтажа бетонных перекрытий. В данном случае, это частный пример, возможные  улучшения, которые можно было предпринять, для повышения качества перекрытия, мы опишем как альтернативные решения.  Итак, прежде всего, необходимо возвести опору для заливаемой бетонной смеси и опалубку.

О том, как рассчитать данную конструкцию мы поговорим далее.

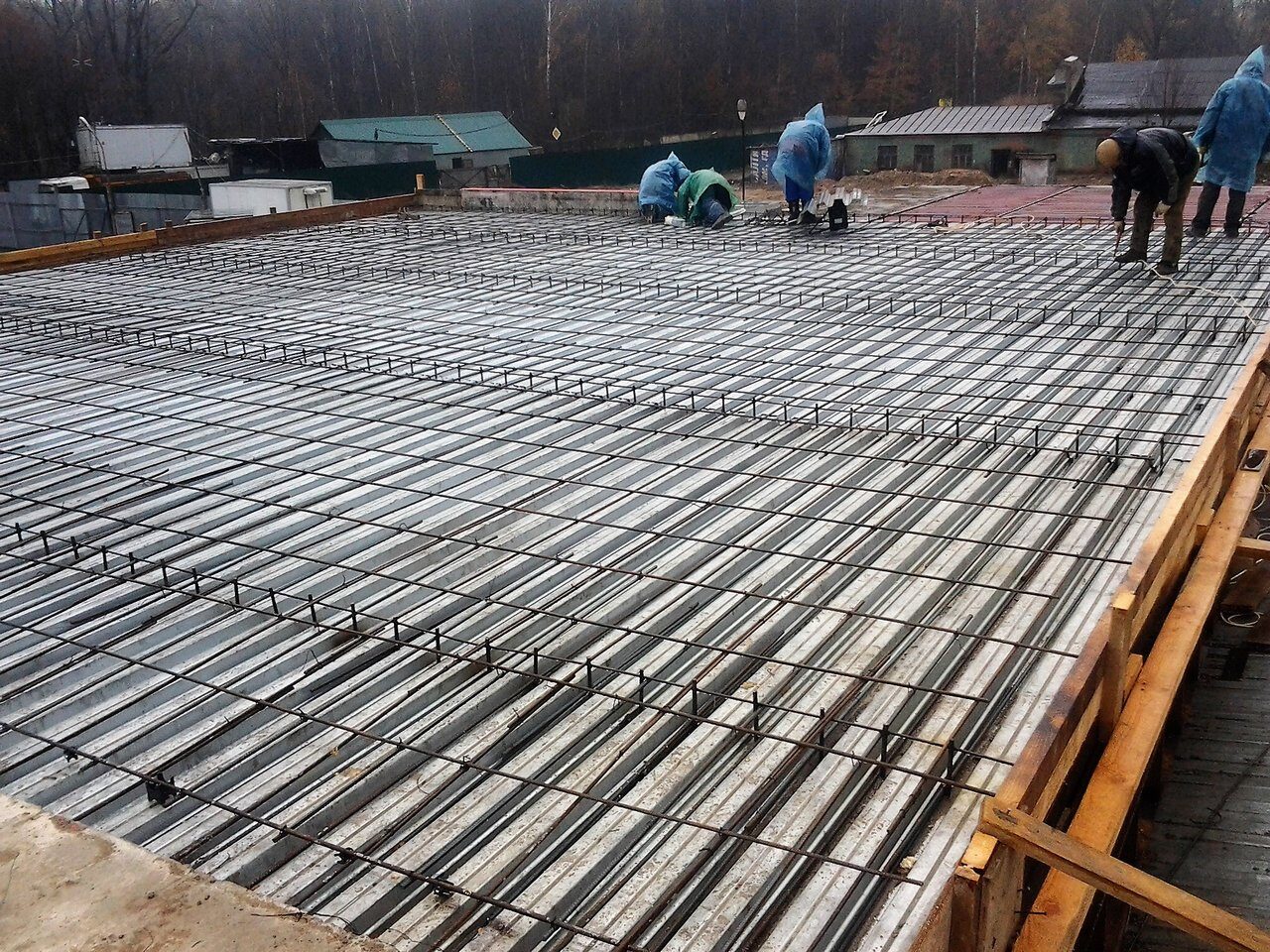

После этого, необходимо смонтировать арматуру.

Лучше всего монтаж производить при помощи монтажной проволоки и уложить два слоя решетки.

Одна арматурная решетка должна быть внизу, вторая, проложенная через «лягушки» должно быть вверху. Такое монолитное перекрытие будет более правильно воспринимать изгибающую нагрузку, за счет работы арматуры в самых напряженных местах, что значительно увеличит прочность перекрытия.

После, начинаем заливку бетона. Лучше всего, для этой операции купить запланированный объем бетона, чтобы провести всю заливку за один раз, так как только в этом случае вы сможете гарантировать равную прочность всей монолитной конструкции перекрытия.

Также не стоит выливать весь бетон в одно место, чтобы не допустить проседания и обвала опалубки для перекрытия. Лучше всего подавать бетонную смесь равномерно по всей площади, в крайнем случае, быстро ее распределять по этой площади любым альтернативным способом.

Завершающим этапом будет выдержка бетонной смеси в определенных условиях (температура и влажность), что позволит обеспечить технологичное затвердевание смеси и ее качество.

Так более подробно о процессе застывания бетонной смеси можно прочитать в статье «Как залить бетонную стяжку пола».  После демонтируем опалубку, и наше бетонное перекрытия готово к эксплуатации.

Расчет опалубки удерживающей монолитные, бетонные перекрытия при заливке

 Кто-то имея определенный строительства может произвести монтаж бетонного перекрытия исходя из своего жизненного опыта, или как говорится «на глазок». Мы же хотим вам предложить другой, пусть хоть и не институтский расчет, но который в высокой степени станет вашим успешным залогом удачного проведения работ.

Расчет опалубки для такого вида перекрытия стоит производить по основным трем параметрам:

1. Для продольной нагрузки на опоры удерживающие опалубку Первоначально необходимо рассчитать сечение опор под удерживающую опалубку. Это значение не столь критично? как последующие параметры, именно поэтому по нему у вас, скорее всего, не будет проблем. σ = N/F ≤ Rс где σ — внутренние нормальные напряжения, возникающие в поперечном сечении сжимаемой балки, кг/см2; N – масса нашей опалубки и заливаемой смеси, кг; F — площадь поперечного сечения колонны см2; Rс — расчетное сопротивление древесины сжатию по пределу текучести, кг/см2. (Для сосны расчетное сопротивление составляет 140 кгс/см2)

2. Для сгибания опор от нагрузки Также не стоит забывать и том факторе, что жесткость балки на изгиб меняется с ее длиной. Так при увеличении длины удерживающей балки, ее гибкость также увеличивается, а жесткость соответственно снижается. Для того, чтобы учесть этот фактор, необходимо площадь сечения балки принять с поправочным коэффициентом φ

σ = N/φF ≤ Rc

коэффициент будет зависеть от соотношения диаметра к длине, для облегчения расчетов, его можно принять из ряда ниже

L /d =   5    10     20    30      40     50
φ   =   0. 9  0.85  0.5  0.25  0.15   0.08

3. Для обеспечения целостности основания опалубки Последнее на что стоит обратить внимание это на прочность удерживающей опалубки, на которую будет разливаться бетон. Так опалубка должна выдерживать не только статическую массу бетона, но и динамическую нагрузку во время его заливки. Также, не стоит забывать о возможном временном переливе бетона на конкретное локальное место и о массе рабочего, который будет распределять бетон в ней.  В итоге, допустимые толщины опалубки из фанеры, с запасом 1,5, при пролете не более 1 м,  можно принять из ряда ниже.

Толщина фанеры                                                                       18 мм    21 мм

Толщина заливаемого слоя бетонного перекрытия             до 9 см   до 12 см

Теперь вы сможете не только залить бетонное перекрытие, но и предварительно рассчитать вспомогательные технологические элементы для его монтажа.

Как залить плиту перекрытия правильно: поэтапное описание технологии

Мысль о том, как залить плиту перекрытия вместо того, чтобы смонтировать её из сборных плит, возникает по разным причинам.

Чаще всего это желание сэкономить и невозможность использования тяжёлой строительной техники из-за отсутствия места и подъездных путей к стройплощадке. Но, чем бы вы ни руководствовались, нужно представлять себе, насколько это сложное и ответственное дело. Предлагаем изучить технологию изготовления монолитных плит перекрытия, предваряющие его расчёты, и только после этого принимать решение о целесообразности такого решения.

Монтаж железобетонных плит, альтернативой которому может быть заливка сплошного перекрытияИсточник beton-house.com

Целесообразность устройства монолитного перекрытия

Свои достоинства и недостатки есть как у готовых плит перекрытия, так и у плит, залитых единым монолитом по месту. Выбирать тот или иной вариант нужно, сравнивая их особенности и проецируя на свои обстоятельства: условия строительства, технические и финансовые возможности.

Достоинств у монолитных перекрытий действительно много.

• Возможность изготовления нестандартных плит.

В частных домах применение готовых железобетонных изделий ограничивается их стандартными формами и габаритами. Их невозможно использовать для перекрытия эркеров, выносных фигурных балконов, других помещений, размеры которых не позволяют разложить готовые плиты с опорой на несущие стены. Зато своими руками можно залить перекрытие любой конфигурации.

Выносной балкон с опорой на колонныИсточник plazma-m.ru

• Отсутствие стыков и швов.

Цельная конструкция – это невозможность смещения плит относительно друг друга с образованием трещин вдоль стыков и риском протечек, нарушения тепло- и звукоизоляции.

• Равномерное распределение нагрузок.

Монолитная плита является частью коробки здания. Все возложенные на неё нагрузки равномерно распределяются по всему периметру стен и также равномерно передаются на фундамент.

• Высокая прочность и долговечность.

В монолитной плите нет пустот и стыковочных зон, поэтому она при равной толщине со сборными конструкциями выдерживает большие нагрузки.

Монолит заливается целиком на всю площадь этажаИсточник alacrisstroi.by

Что касается экономической выгоды, то этот пункт требует индивидуальных расчётов, иначе результат может оказаться неожиданным. Большинство частных застройщиков считают, что изготовление бетонной плиты обойдётся дешевле монтажа сборных перекрытий исходя из стоимости самих плит, их транспортировки, погрузочных работ и применения спецтехники для подъёма на этаж и укладки.

Но доставка огромного количества арматуры и готовой бетонной смеси – это тоже транспортные расходы, а для подачи раствора на высоту необходим бетононасос. Плюсуем сюда расходы на изготовление опалубки и подпорных конструкций. И только после этого можно сравнивать затраты по двум вариантам и смотреть, насколько существенной получается разница.

Самый бюджетный вариант – все, вплоть до приготовления бетона, делать своими силами. Но для этого нужно знать, как залить перекрытие между этажами своими руками правильно, как добиться прочности самодельного раствора, как сэкономить на опалубке. И быть готовыми к тому, что работа отнимет много времени и потребует недюжинных физических усилий.

В одиночку залить перекрытие большой площади невозможно, нужны помощникиИсточник pobetony.expert

Высокие временные и трудовые затраты – не единственный минус монолитных перекрытий. Ещё один серьёзный недостаток связан с тем, что после их заливки продолжать работы на объекте можно будет не раньше чем через месяц, когда бетонная плита обретёт проектную прочность. На протяжении этого времени она будет требовать внимания и выполнения мероприятий по предотвращению появления усадочных трещин.

Обратите внимание! Большой технологический перерыв тоже может негативно сказаться на стоимости строительства из-за простоя бригады, удорожания строительных материалов и услуг, завершения тёплого сезона и других причин.

Зачем нужен расчёт нагрузок и почему его должны делать специалисты

Если в проекте дома заложены сборные перекрытия, а владелец решает заливать монолит, ему придётся определить параметры плиты – толщину заливки, диаметр арматуры, количество рядов и размеры ячеек армирующего каркаса, необходимость возведения дополнительных опор и т.д. Разумеется, это необходимо делать и при строительстве зданий без проекта, например, гаража с подвалом.

О последствиях обрушения перекрытий можно не рассказывать, достаточно посмотреть на фотоИсточник dcdn.lt

Основные параметры для такого расчёта – это нагрузки на перекрытие, длина и ширина пролётов, марка бетона. Нагрузки вычисляются путём сложения всех сил, воздействующих на единицу площади. Это:

• вес самой плиты;
• вес стяжки и всех слоёв напольного и потолочного покрытий;
• нагрузки от опирающихся на плиту перегородок, элементов кровельной системы, межэтажных лестниц;
• вес печей, каминов и других массивных конструкций;
• вес инженерных коммуникаций;
• вес мебели, оборудования и людей.

Даже если вы сможете самостоятельно определить суммарную нагрузку, это не поможет вам понять, как залить плиту перекрытия своими руками, какой толщины её делать и как армировать. Потому что нужно учитывать сопротивление материалов изгибу, ударным нагрузкам и другие их характеристики. А также знать, какой запас прочности должна иметь плита. Это сложные расчёты, которые по плечу не каждому инженеру.

Пример расчёта монолитного перекрытияИсточник chertezhi.ru

Не секрет, что в частном малоэтажном домостроении часто обходятся без расчётов, заливая перекрытия с запасом по толщине. Вполне достаточной считается толщина 12-18 см при марке прочности бетона не менее В20. Все, что больше, требует обоснования расчётами, так как с увеличением массы плиты увеличивается нагрузка и на неё, и на стены с фундаментом.

Порядок изготовления монолитных перекрытий

Технология изготовления монолитного перекрытия интуитивно понятна. Чтобы задать плите необходимую форму и толщину, удержать бетон в стабильном положении до набора прочности, делают опалубку. Чтобы увеличить её прочность и сопротивление прогибам, создают армирующий каркас из металлических стержней, уложенных вдоль и поперёк пролёта. Чтобы в структуре плиты не было расслоений и холодных швов, бетон заливают в один приём.

Но каждый из этих этапов имеет свои нюансы и требования к выполнению.

Устройство опалубки

Так как заливают монолит довольно толстым слоем, имеющим большую массу, конструкция опалубки должна быть надёжной, рассчитанной на серьёзные нагрузки. Идеальный вариант – стальные телескопические стойки и балки с настилом из толстой ламинированной фанеры.

Комплект для каркаса опалубкиИсточник opalubka-moskva.ru

Их плюсы очевидны: длина стоек легко варьируется, позволяя без проблем создавать горизонтальную плоскость, стальные балки выдерживают огромную нагрузку, а фанера не прогибается под тяжестью бетона и легко отделяется от него при демонтаже.

Для справки! Вес 1 квадратного метра армированной бетонной плиты толщиной 20 см составляет около полутонны. Плюс дополнительная нагрузка от падения раствора при укладке и вес людей, осуществляющих разравнивание поверхности. Опалубка должна справиться с такой нагрузкой.

Минус готового комплекта опалубки – высокая стоимость. Стойки и балки можно арендовать, а вот настил при подгонке под размеры пролётов приходится резать, поэтому фанеру можно только купить, а потом продать за меньшую цену.

Поэтому опалубку в большинстве случаев делают из имеющегося пиломатериала, который впоследствии можно будет использовать в других целях. Это брус с минимальным сечением 100х100 мм или 150х50 мм и обрезные доски толщиной не менее 25-30 мм. Стоечный брус можно заменить брёвнами диаметром от 100 мм.

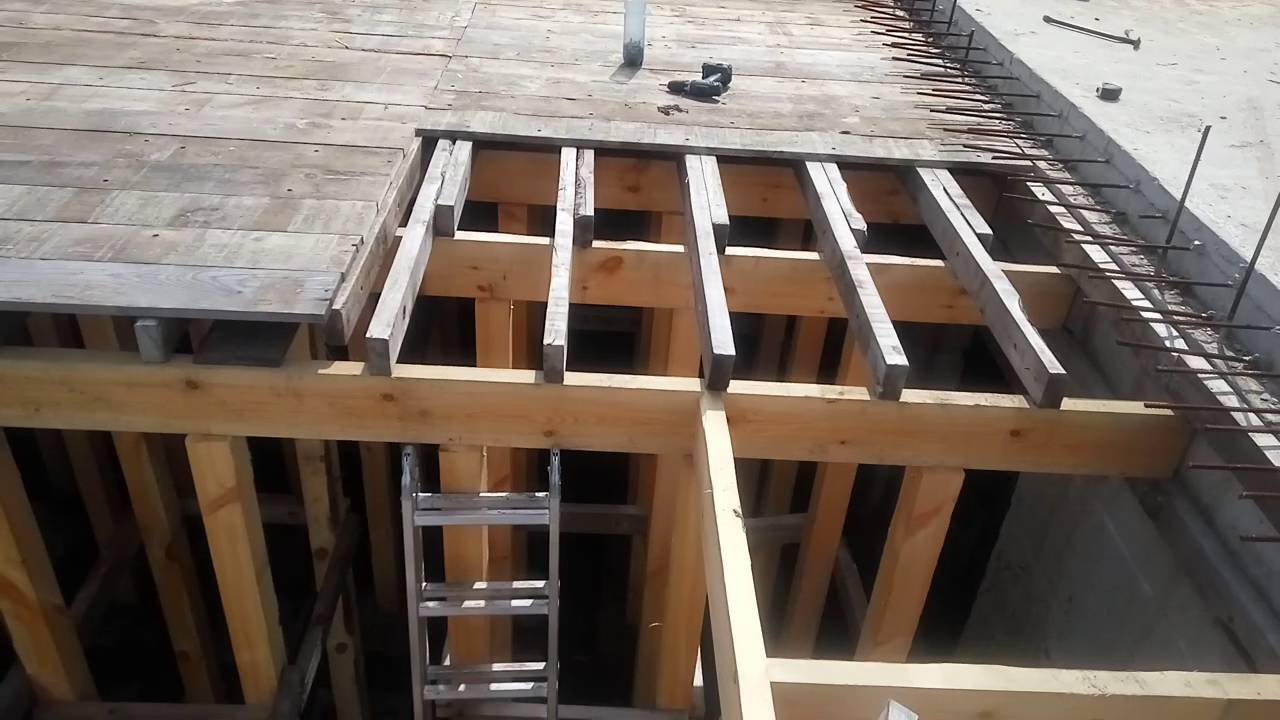

Опорная часть деревянной опалубкиИсточник pogreb-podval.ru

Монтаж опалубки – ответственный процесс, так как сделать бетонное перекрытие своими руками нужно максимально ровным, чтобы впоследствии не разориться на выравнивании и отделке.

По периметру несущих стен с шагом не менее 100 см (лучше 60-80 см) ставятся метки, по которым измеряется высота опорных стоек от пола. Расстояние от верха стены до метки должно быть равно толщине поперечных брусков в сумме с толщиной досок для настила.

• Монтаж каркаса.

Установленные по периметру стойки попарно связывают по верху ригелями – поперечными брусками, расположенными параллельно короткой стене. Под бруски с тем же шагом ставят дополнительные опоры, чтобы верхние грани всех брусков находились в одной горизонтальной плоскости.

• Устройство настила.

На ригели укладывают доски или листы фанеры. Плоскость настила должна точно совпадать с верхней кромкой стены, а между ней и периметром настила не должно быть щелей. Элементы настила не крепят к ригелям, а просто укладывают вплотную друг к другу, иначе демонтировать опалубку будет сложно. Как вариант, его можно прикрепить к ригелям снизу на уголки.

Можно уложить доски в разбежку и застелить их фанерой 8-10 мм, чтобы со стороны потолка получить гладкую плитуИсточник fundament77.ru
Как правильно залить монолитный фундамент либо установить сваи под пристройку к дому

• Монтаж вертикальных ограждений.

Вертикальные бортики на толщину плиты необходимо делать вокруг проёмов лестничных маршей, проходов дымовых и вентиляционных каналов. Ограждения по периметру плиты тоже нужны. Но плита перекрытия не должна опираться на всю толщину стен, иначе она будет промерзать. Поэтому ограждение выставляют по периметру полосы опирания. Либо выстраивают по наружной кромке стен бортик в полкирпича, утепляя его с внутренней стороны полосками экструдированного пенополистирола. Он и будет служить вертикальным ограждением.

Обратите внимание! Ширина полосы опирания плиты на стены из полнотелого кирпича и бетонных блоков должна быть не менее 15 см. И не менее 20 см при опирании на стены из менее прочных ячеистых бетонов.

• Гидроизоляция.

Чтобы влага из раствора не просачивалась в щели и не впитывалась доски, а их можно было использовать в дальнейшем, например, для устройства обрешётки, дощатый настил защищают полиэтиленовой плёнкой, расстилая её с нахлёстом в 15-20 см. Плёнка должна закрывать только настил, оставляя торцы стен открытыми.

В этом видео даны рекомендации по изготовлению опалубки на металлическом каркасе:

Как видите, при использовании телескопических стоек и стальных ригелей, выдерживающих нагрузку до 2 тонн на метр квадратный, шаг между ними можно делать больше.

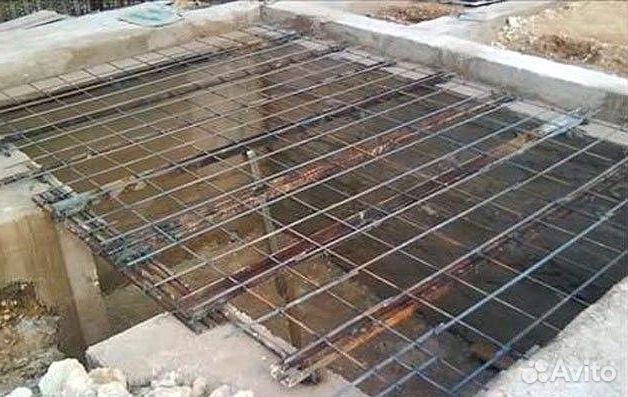

Изготовление армирующего каркаса

Пластиковая подставка для решёткиИсточник ustanovkasvai.ru

• Прутки болгаркой режутся на отрезки нужной длины.

При нарезке учтите, что нахлёст арматурных стержней при удлинении должен быть в 30-40 раз больше их диаметра. Т.е. при сборке решётки из прутков сечением 10 мм нахлёст должен составлять не менее 30 см.

• Отрезки раскладываются в виде решётки и связываются на стыках вязальной проволокой.

Чтобы каждый раз не отрезать нужный кусок проволоки от бухты, скрепите её скотчем в 4 точках и разрежьте болгаркой на 4 равные части. Этими отрезками, сложенными вдвое, связывайте прутки и стягивайте скрутки пассатижами.

• Готовая решётка нижнего ряда устанавливается на пластиковые подставки, по 4 штуки на каждый квадратный метр.
• Аналогично собирается вторая решётка.
• Друг с другом обе решётки соединяются посредством изогнутых буквой П кусков арматуры – так называемых «лягушек».

Как правильно расставлять подставки и «лягушки», смотрите в этом видеоролике:

Важно помнить, что металлическая арматура не должна иметь контакта с воздухом во избежание коррозии. Чтобы она полностью оставалась в теле бетона, продольные стержни и торцы поперечных не должны упираться в бортики или вертикальные ограждения опалубки, между ними должно оставаться около 3 см свободного пространства. Сверху каркас также должен быть залит бетоном на высоту 3-5 см.

Выбор бетона

Так как залить перекрытие между этажами желательно за один приём, а замешивание больших объёмов вручную занимает много времени, то лучше всего заказать готовый бетон на заводе. Это выгодно с точки зрения временных и физических затрат, соблюдения технологии и уверенности в качестве раствора. Для монолитного перекрытия выбирают бетон высокой марки прочности – В20 или В30 (М300-М400).

Если же есть нужда в экономии либо на участок невозможно загнать габаритный транспорт, раствор готовят в бетономешалке. Такое оборудование позволяет за одну смену залить площадь 30-40 кв.м. В тех случаях, когда площадь перекрытия больше, внутри опалубки устанавливают рассечки из стальной сетки с размером ячеек не более 10 см, и заливают бетон между ними.

Делать рассечки из досок или других сплошных материалов не рекомендуетсяИсточник ktovdome. ru
Какой фундамент лучше: ленточный или монолитная плита и их особенности

Для самостоятельного замешивания бетона нужен цемент марки не ниже М400, чистый речной песок и щебень. Также в качестве заполнителя используют песчано-гравийную смесь с высоким содержанием гравия.

Пропорции компонентов по массе и по объёмуИсточник vashdom62.ru

В бетономешалке сначала смешивают сухие компоненты, затем заливают чистую воду без примесей.

Совет! Монолит получится особенно прочным, если в раствор ввести пластифицирующие добавки, предотвращающие растрескивание бетона.

В этом видео наглядно о том, как делать бетон в бетономешалке:

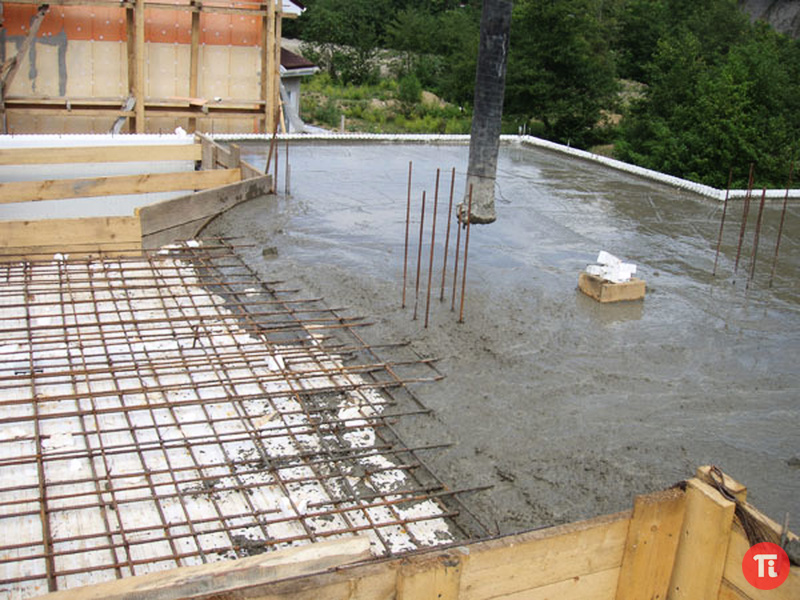

Заливка плиты

Прежде чем приступать к бетонным работам, через каркас нужно протянуть коммуникации – трубы отопления, водоснабжения, канализации, электрические кабели в стальной или гофрированной трубе. И вывести их наружу в проектных точках.

Есть несколько требований к тому, как залить монолит, чтобы он получился прочным и не растрескивался. Они касаются как самого процесса укладки бетона в опалубку, так и ухода за ним в процессе твердения.

Усадка будет меньше, если в растворе не останется пустот и воздушных каверн. Для его уплотнения свежий бетон подвергают вибрации. Если у вас нет глубинного вибратора, «встряску» можно устроить с помощью перфоратора. В него вставляют бур большого диаметра, можно сломанный, и включают в режим отбойника, уперев бур в настил опалубки снизу. перемещаясь по всей площади, таким образом уплотняют весь бетон.

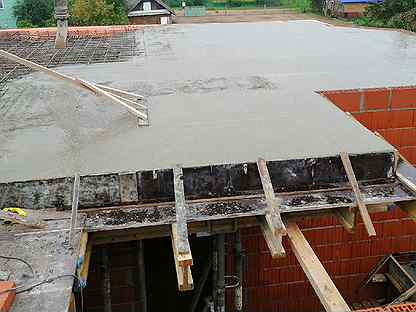

Его сразу разравнивают, стараясь не оставлять на поверхности явных впадин и наростов, чтобы впоследствии облегчить себе работу по устройству стяжки.

Полный комплекс работ по изготовлению монолитного перекрытия показан в видеоролике:

Но на этом работы не заканчиваются. Плита обретёт проектную прочность только через месяц, а на протяжении первых двух недель за ней требуется ухаживать, особенно в сухую и знойную погоду.

Сразу после того, как бетон схватится настолько, чтобы выдержать вес человека, поверхность орошают водой и накрывают полиэтиленовой плёнкой. Плёнка защитит его от чрезмерно быстрого испарения влаги из верхних слоёв и неравномерного схватывания. Периодически её нужно снимать, смачивать поверхность и укладывать на место. Эти мероприятия в разы снижают вероятность образования усадочных трещин.

Примерно через 5-10 дней в зависимости от температуры воздуха плёнку можно будет убрать совсем, а бетон продолжать смачивать раз в 1-2 дня.

Поливать бетон лучше из лейки или с помощью распылителяИсточник dako-group.com.ua

Скорость созревания бетона и набора им марочной прочности тоже зависит от окружающих условий. Снимать опалубку можно будет не раньше чем через четыре недели после заливки – именно такой срок потребуется плите для окончательного твердения при средней температуре воздуха около 20 градусов.

За две недели она наберёт 70-80% прочности. В принципе при условии сохранения опалубочной конструкции по ней уже можно будет передвигаться и продолжать строительные работы.

Заливать стяжку можно после полного высыхания плиты. Чтобы определить, осталась ли в бетоне несвязанная вода, на поверхность кладут плотный непроницаемый материал (толстую плёнку, рубероид, линолеум), а через 8-10 часов проверяют, не образовалось ли под ним тёмное влажное пятно.

Армирование плитного фундамента: зачем проводится, выбор арматуры, схема армирования, этапы работ

Коротко о главном

Если знать, как залить монолитную плиту перекрытия, можно не только сэкономить на постройке дома, но и сделать его более надёжным и крепким. Но для этого необходимо точно рассчитать нагрузки и определиться с конструкцией плиты, её толщиной и армированием. Изготовление монолитного перекрытия начинают с устройства опалубки, в которую устанавливают стальной армирующий каркас. Его заливают качественным высокопрочным бетоном, который в процессе укладки уплотняют и выравнивают, а затем в течение нескольких дней защищают от пересыхания.

Бетонные перекрытия в доме своими руками

Залить правильно межэтажное перекрытие

• 18-12-2013
• 13814 Просмотров

Оглавление: [скрыть]

• Установка опалубки
• Какие есть виды перекрытий?
• Как происходит укладка арматуры?
• Когда производить снятие опалубки?
• Определяем прочность бетона
• Подсчитаем стоимость и затраты

Очень важно залить перекрытие между этажами правильно.

Ведь оно будет являться надежным полом первого этажа в вашем доме, а также будет долговечным и не провисаемым ни под каким весом потолком для цокольного этажа. Мы будем шаг за шагом рассматривать, как можно правильно сделать своими руками монолитные потолки или пол между этажами и что для этого нам потребуется.

Конструктивная схема сборно-монолитного перекрытия.

Во-первых, нам потребуются умелые руки, балка, бетон, так как мы рассматриваем вариант перекрытия в частном кирпичном или блочном доме, поэтому для успешного совершения данного дела своими руками необходимо вникнуть во все детали, ведь делать перекрытия мы собираемся своими руками.

Для начала нам необходимо определить толщину стен, так как от этого будет зависеть толщина нашего перекрытия между этажами. Обычно для стен в частном доме из кирпича или блоков используют толщину перекрытий от 15 до 20 см, для тонких же стен нельзя использовать такую толщину перекрытия, да и лучше будет воспользоваться совершенно другим вариантом.

Установка опалубки

Дальнейшим шагом будет опалубка. Она устанавливается между этажами и предназначена для крепления балки. При изготовлении опалубки своими руками можно воспользоваться старыми досками. Уложив доски, их необходимо снизу чем-то подпереть, например, бревнами. Это предотвратит провисание данного перекрытия из дерева. Поверх уложенных досок можно положить фанеру (водостойкую). Необходимо использовать строительный уровень для определения неровностей поверхности, чтобы наше перекрытие из дерева получилось ровным и, в случаях возникновения провисаний, устранить данный недостаток. Такой способ заливки называется безбалочным.

Рассмотрим еще варианты безбалочного способа перекрытий.

Вернуться к оглавлению

Таблица,‭ ‬в которой вы можете сравнить разные виды перекрытий и выбрать наиболее подходящее для себя.

Существуют железобетонные, монолитные железобетонные и сборно-монолитные перекрытия.

Первые особенно популярны для перекрытия в кирпичных домах. Для их установки обычно используют сплошные панели или многопустотные, которые укладываются на цементный раствор, швы между плитами заполняются раствором.

Недостатком такого способа является необходимость применения грузоподъемной техники, стандартные размеры готовых плит тоже являются недостатком, так как не всегда могут подойти под размеры вашего дома. Достоинствами данного способа является прочность железобетонных плит, и тот факт, что бетон не боится сырости, в отличие от перекрытий из дерева.

Монолитные перекрытия из бетона представляют собой сплошную плиту, которая опирается на несущую стену. Достоинством такого монолитного сооружения является возможность производить работы без погрузочно-разгрузочной технической работы, при этом бетонная поверхность получается более прочной, заделка швов не требуется. Еще данный способ дает возможность прибегать к смелым архитектурным решениям.

Для монтажа данного перекрытия необходимо использовать стальные балки, которые устанавливаются на деревянную опалубку.

Такая опалубка включает в себя несколько составляющих элементов: унивилка, в которую и вставляются балки, сами балки, телескопические стойки, которые держатся с помощью треног, настил и фанера. На опалубку с перекрытием из дерева укладывают листы фанеры, которые являются основанием для дальнейшей заливки бетонного перекрытия первого этажа. Далее устанавливают каркас из арматуры.

Вернуться к оглавлению

Предел огнестойкости железобетонных перекрытий‭ ‬— 60‭ ‬мин‭; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью‭—‬ 45‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬защищенных штукатуркой,‭ ‬около‭ ‬15‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬не защищенных несгораемыми материалами,‭ ‬еще меньше.‭

Укладка арматуры происходит таким образом, чтобы она не соприкасалась с поверхностью опалубки. Арматура потребуется 6-12 мм. Для этого используют специальные фиксаторы (стульчики). Уложенный каркас из арматуры должен представлять собой ячейки размером 10х10 см. При помощи проволоки каркас из арматуры связывается между собой своими руками. В этом способе перекрытия можно использовать не только перекрытие из дерева, но и алюминиевые балки. Все готово, теперь остается залить раствором всю площадь перекрытия.

Недостатком данного вида конструкции является необходимость установки деревянной опалубки на всю площадь такого перекрытия.

Так как мы собираемся залить нашу приготовленную поверхность своими руками, то нам может потребоваться подъемный кран или специальная вагонетка с открывающимся дном. Бетонное перекрытие необходимо залить правильно. Ведь своими руками залить быстро не получится и поэтому нам необходимо учитывать, что промежутки между заливками должны быть не более 12 часов, чтобы раствор не успел засохнуть, иначе не будет монолита, так как раствор не свяжется между собой.

Полная связка или сцепление раствора происходит примерно от 3-х до 4-х недель или 28 дней. Неравномерное засыхание раствора приводит к трещинам. Если это произошло, необходимо полить данную поверхность водой.

http://youtu.be/F6cn3B0ehos

Сборно-монолитное перекрытие этажа является наиболее современным устройством перекрытий.

В таком виде перекрытий пространство, образующееся между одной балки до другой, заполняется полыми блоками.

Когда все пространства заполнены такими блоками, остается только залить всю площадь данной конструкции раствором бетона. Данный вид конструкции монтируется своими руками без использования подъемной техники, так как вес 1 метра балки составляет 19 кг. По времени и способу укладки данное перекрытие более трудоемкое, чем остальные виды перекрытий. Перед тем как залить данную конструкцию, ее необходимо армировать проволокой 5-6 мм в диаметре.

http://youtu.be/4tXmjGih4oE

Вернуться к оглавлению

Схема мелкощитовой разборной опалубки на рамах для монолитных перекрытий.

После соблюдения некоторых требований производится снятие опалубки с бетонных монолитных конструкций. Боковые элементы опалубки, которые меньше всего подвержены нагрузке от веса монолитной конструкции, допускается в том случае, если бетонное покрытие достигло своей максимальной прочности. Стоит быть более внимательными при удалении несущей опалубки монолитных бетонных конструкций.

Данное действие необходимо производить тогда, когда соблюдены все нормы достижения бетонной заливки, так называемой проектной прочности: несущие элементы монолитной конструкции с пролетом до 2 м — 50%; несущие конструкции балки, прогонов, сводов, ригелей и плит с пролетом от 2 до 6 м — не меньше 70%; несущие конструкции с пролетом от 6 м — не меньше 80%; несущие конструкции, армированные несущими каркасами, — не меньше 25%.

Вернуться к оглавлению

Бетон набирает свою прочность на 30% приблизительно на 3-ий день, на 7-ой день прочность бетона будет составлять 60%, на 14-ый день — примерно 80% и на 28-ой день прочность бетона принято считать 100%. Однако бетон продолжает набирать свою прочность и по истечении 28-ми дней. На 90-ый день прочность бетона возрастает еще на 30-35% от 100% в 28-ой день.

Перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая от‭ ‬1/200‭ ‬для до‭ ‬1/250‭ ‬пролета для междуэтажных‭)‬.

Оптимальной температурой для затвердения бетонного монолитного состава считается 20-25 градусов. Оптимальная влажность — не выше 90%. Конечно, при возведении конструкции своими руками трудно произвести соответствующие замеры прочности бетона, но мы можем все таки ориентироваться на погодные условия и соответствующим образом делать определенные выводы о прочности нашей конструкции.

Например, в дни, когда температура воздуха составляет 10 градусов, бетон набирает прочность 40-50% на 7-ые сутки, если же температура воздуха составляет всего лишь 5 градусов, то бетон наберет свою прочность на 30-35%. При жаркой погоде 30 градусов прочность бетона на 3 сутки составит 45%. При отрицательных температурах заливка этажа бетонным раствором своими руками не рекомендуется, так как бетон в таких условиях совсем не набирает никакой прочности.

Существуют специальные добавки в бетонный раствор для таких случаев, но мы строим для себя и своими руками, поэтому лучше подождать. Пока вы сможете только положить балки, сделать перекрытия из дерева между этажами, соорудить и установить армированный каркас, но заливку бетоном лучше отложить. Но если вы залили балки и армированные каркасы бетонным раствором своими руками, а потом температура воздуха опустилась ниже нуля, то не спешите с решением о демонтаже опалубки, дождитесь весны и теплой погоды.

Вернуться к оглавлению

Самым дешевым видом перекрытия являются сборные железобетонные перекрытия, от 35-40 долларов, несмотря на то что при этом виде перекрытий используется грузоподъемная техника. Далее идет монолитное железобетонное перекрытие, от 45 долларов, данный способ не требует грузоподъемной техники, не имеет швов и поэтому не имеет затрат на заделку швов, но в данном виде используется опалубка по всей поверхности перекрытия. Затем идет сборно-монолитное перекрытие, которое тоже не требует техники грузоподъемной, — 70-75 долларов. Затраты приведены на 1 кв.м площади перекрытия.

1popotolku.ru

Монолитное перекрытие своими руками | Строительный портал

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона. Они обеспечивают исключительную прочность и сейсмоустойчивость строения, а также весьма долговечны и не горят, что немаловажно. Существует несколько способов обустройства железобетонных перекрытий. Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления. Такие плиты заказываются на заводах ЖБИ, а затем монтируются с помощью крана и бригады рабочих. В тех же случаях, когда использование подъемного крана на стройплощадке затруднено, или, когда дом имеет нестандартную планировку и сложно выполнить раскладку готовых плит, обустраивается монолитная плита перекрытия. На самом деле заливать монолитную плиту можно не только тогда, когда для этого есть показания, но и просто потому, что Вы считаете это более целесообразным. В данной статье мы расскажем, как укладывать плиты перекрытия и как заливать монолитную плиту. Не все работы можно выполнить самостоятельно, но с технологией все же стоит ознакомиться, хотя бы для того, чтобы контролировать процесс на стройплощадке.

Монолитная плита перекрытия своими руками

Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит. Во-первых, конструкция получается прочной и монолитной без единого шва, что обеспечивает равномерную нагрузку на стены и фундамент. Во-вторых, монолитная заливка позволяет сделать планировку в доме более свободной, так как может опираться на колонны. Также планировка может подразумевать сколько угодно углов и закоулков, на которые сложно было бы подобрать плиты перекрытия стандартных размеров. В-третьих, можно безопасно оборудовать балкон без дополнительной плиты опирания, так как конструкция монолитна.

Обустроить монолитную плиту перекрытия можно самостоятельно, для этого не нужен подъемный кран или большая бригада рабочих. Главное – соблюдать технологию и не экономить на материалах.

Технология монтажа плит перекрытия монолитных

Как и все, что касается строительства, монолитное перекрытие начинается с проекта. Желательно заказать расчет монолитной плиты перекрытия в проектном бюро и не экономить на этом. Обычно он включает в себя расчет поперечного сечения плиты на действие изгибающего момента при максимальной нагрузке. Как результат Вы получите оптимальные размеры для плиты перекрытия конкретно в вашем доме, указания, какую арматуру использовать и какой класс бетона. Если Вы желаете попробовать выполнить расчеты самостоятельно, то пример расчета монолитной плиты перекрытия можно найти в интернете. Мы же на этом заострять внимание не будем. Рассмотрим вариант, когда строится обычный загородной дом с пролетом не более 7 м, поэтому будем делать монолитную плиту перекрытия самого популярного рекомендованного размера: толщиной от 180 до 200 мм.

Материалы для изготовления монолитной плиты перекрытия:

• Опалубка.
• Опоры для поддержания опалубки из расчета 1 опора на 1 м2.
• Стальная арматура диаметром 10 мм или 12 мм.
• Бетон марки М 350 или отдельно цемент, песок и щебень.
• Гибочное приспособление для арматуры.
• Пластиковые подставочки под арматуру (фиксаторы).

Технология заливки монолитной плиты перекрытия включает в себя такие этапы:

1. Расчет плиты перекрытия, если пролет составляет больше 7 м, или проект подразумевает опирание плиты на колонну/колонны.
2. Установка опалубки типа «палуба».
3. Армирование плиты стальными прутами.
4. Заливка бетоном.
5. Уплотнение бетона.

Итак, после того как стены выгнаны на необходимую высоту, и их уровень выровнен практически идеально, можно приступать к обустройству монолитной плиты перекрытия.

Установка опалубки для монолитной плиты перекрытия

Устройство монолитной плиты перекрытия предполагает, что бетон  будет заливаться в горизонтальную опалубку. Иногда горизонтальную опалубку еще называют «палуба». Существует несколько вариантов ее обустройства. Первый – аренда готовой съемной опалубки из металла или пластика. Второй – изготовлении опалубки на месте с использованием деревянных досок или листов влагостойкой фанеры. Конечно, первый вариант проще и предпочтительней. Во-первых, опалубка сборно-разборная. Во-вторых, с ней предлагаются телескопические опоры, которые нужны для поддержки опалубки на одном уровне.

Если же Вы предпочитаете изготовить опалубку самостоятельно, то учтите, что толщина фанерных листов должна быть 20 мм, а толщина обрезных досок 25 – 35 мм. Если сбивать щиты из обрезных досок, то их нужно плотно подгонять друг к другу. Если между досками видны щели, то поверхность опалубки следует застелить гидроизоляционной пленкой.

Установка опалубки выполняется таким образом:

• Устанавливаются вертикальные стойки-опоры. Это могут быть телескопические металлические стойки, высоту которых можно регулировать. Но также можно использовать деревянные бревна диаметром 8 – 15 см. Шаг между стойками должен быть 1 м. Ближайшие к стене стойки должны располагаться на удалении минимум 20 см от стены.
• Сверху на стойки укладываются ригели (продольный брус, который будет удерживать опалубку, двутавровая балка, швеллер).
• На ригели укладывается горизонтальная опалубка. Если используется не готовая опалубка, а самодельная, то сверху продольных брусьев укладываются поперечные балки, на которые сверху кладут листы влагостойкой фанеры. Размеры горизонтальной опалубки должны быть подогнаны идеально, чтобы ее края упирались в стену, не оставляя щелей.
• Регулируется высота опор-стоек таким образом, чтобы верхний край горизонтальной опалубки совпадал с верхним краем кладки стены.
• Устанавливаются вертикальные элементы опалубки. С учетом того, что у монолитной плиты перекрытия размеры должны быть такими, чтобы ее края заходили на стены на 150 мм, необходимо выполнить вертикальное ограждение именно на таком расстоянии от внутреннего края стены.
• В последний раз проверяется горизонтальность и ровное расположение опалубки с помощью нивелира.

Иногда для удобства дальнейших работ поверхность опалубки застилают гидроизоляционной пленкой или, если она выполнена из металла, смазывают машинным маслом. В таком случае опалубка легко снимется, а поверхность бетонной плиты будет идеально ровной. Использование телескопических стоек для опалубки предпочтительнее деревянных опор, так как они надежны, каждая из них выдерживает вес до 2 тонн, на их поверхности не образуются микротрещины, как это может случиться с деревянным бревном или брусом. Аренда таких стоек обойдется примерно в 2,5 – 3 у.е. на 1 м2 площади.

Армирование монолитной плиты перекрытия

После обустройства опалубки в нее устанавливается арматурный каркас из двух сеток. Для изготовления арматурного каркаса используется стальная арматура А-500С диаметром 10 – 12 мм. Из этих прутов связывается сетка с размером ячейки 200 мм. Для соединения продольных и поперечных прутов используется вязальная проволока 1,2 – 1,5 мм. Чаще всего длины одного арматурного прута недостаточно, чтобы покрыть весь пролет, поэтому пруты придется соединять между собой вдоль. Чтобы конструкция получилась прочной, пруты должны соединяться с нахлестом в 40 см.

Арматурная сетка должна заходить на стены минимум на 150 мм, если стены из кирпича, и на 250 мм, если стены из газобетона. Торцы стержней не должны доходить до вертикальной опалубки по периметру на 25 мм.

Усиление монолитной плиты перекрытия производится  с помощью двух арматурных сеток. Одна из них – нижняя – должна располагаться на высоте 20 – 25 мм от нижнего края плиты. Вторая – верхняя – должна располагаться на 20 – 25 мм ниже верхнего края плиты.

Чтобы нижняя сетка располагалась на нужном удалении, под нее подкладываются специальные пластмассовые фиксаторы. Устанавливаются они с шагом 1 – 1,2 м в местах пересечения прутов.

Толщина монолитной плиты перекрытия берется из расчета 1:30, где 1 – толщина плиты, а 30 – длина пролета. Например, если пролет составляет 6 м, то толщина плиты будет 200 мм. Учитывая, что сетки должны располагаться на удалении от краев плиты, то расстояние между сетками должно быть 120 – 125 мм (от толщины плиты 200 мм отнимаем два зазора по 20 мм и отнимаем 4 толщины арматурных прутов).

Чтобы развести сетки на определенное расстояние друг от друга, из арматурного прута 10 мм с помощью специального гибочного инструмента изготавливаются специальные фиксаторы – подставки, как на фото. Верхние и нижние полки фиксатора равны 350 мм. Вертикальный размер фиксатора равен 120 мм. Шаг установки вертикальных фиксаторов 1 м, ряды должны располагаться в шахматном порядке.

Следующий шаг – торцевой фиксатор. Он устанавливается с шагом 400 мм в торцах арматурного каркаса. Служит для усиления опирания плиты на стену.

Еще один важный элемент – соединитель верхней и нижней сеток. Как он выглядит, вы можете увидеть на фото. Необходим он для того, чтобы разнесенные сетки воспринимали нагрузку, как одно целое. Шаг установки данного соединителя – 400 мм, а в зоне опирания на стену, в пределах 700 мм от нее, с шагом в 200 мм.

Заливка бетоном

Бетон лучше заказывать непосредственно на заводе. Это значительно облегчает задачу. К тому же, заливка раствора с миксера равномерным слоем обеспечит исключительную прочность плиты. Чего не скажешь о плите, которую заливали вручную с перерывами на приготовление новой порции раствора. Так что заливать бетон лучше сразу слоем в 200 мм, без перерывов. Перед заливкой бетона в опалубку необходимо установить каркас или короба для технологических отверстий, например, дымохода или вентиляционного канала. После заливки его необходимо провибрировать глубинным вибратором. После чего оставить сохнуть и набирать прочность на 28 дней. Первую неделю поверхность необходимо смачивать водой, только увлажнять, а не заливать водой. Спустя месяц опалубку можно снимать. Монолитная плита перекрытия готова. На монтаж плит перекрытия цена включает в себя стоимость арматуры, бетона, аренду опалубки и заказ машины миксера, а также бетононасоса. По факту выходит примерно 50 – 55 у. е. за м2 перекрытия. Как происходит заливка плиты перекрытия бетоном, можно посмотреть в демонстрирующем монтаж плит перекрытия видео.

Как правильно укладывать плиты перекрытия

Использование монолитных железобетонных плит перекрытия заводского изготовления считается более традиционным. Большей популярностью пользуются плиты ПК – плиты с круглыми пустотами. Вес таких плит начинается с 1,5 т, поэтому укладка плит перекрытия своими руками невозможна. Требуется подъемный кран. Несмотря на кажущуюся простоту задачи, существует ряд нюансов и правил, которые необходимо соблюдать при работе с плитами перекрытий.

Правила укладки плит перекрытия

Плита перекрытия заводского изготовления уже армирована на заводе и не требует дополнительного усиления или обустройства опалубки. Их просто укладывают в пролет с опиранием на стены, следуя некоторым правилам:

• Пролет не должен быть больше 9 м. Именно такой длины плиты самые большие.
• Разгрузка и подъем плит осуществляется с помощью спецтехники, предусмотренной проектом. Для этого в плитах есть монтажные петли, за которые зацепляют монтажные стропы.
• Перед тем как класть плиты перекрытия, поверхность стен, на которую они будут укладываться, должна быть выровнена. Не допускается больших перепадов высот и перекосов.
• Плиты должны опираться на стены на 90 – 150 мм.
• Нельзя укладывать плиты насухо, все щели и технологические швы должны быть заделаны раствором.
• Расположение плит необходимо постоянно контролировать относительно стен и поверхностей опирания.
• Плиты укладываются только на несущие стены, все простенки обустраиваются только после установки перекрытий.
• Если требуется вырезать в перекрытии люк, то его необходимо вырезать на стыке двух плит, а не в одной плите.
• Плиты должны располагаться как можно ближе друг к другу, но с зазором 2 – 3 см. Это обеспечит сейсмоустойчивость.

Если плит перекрытия не хватает, чтобы перекрыть весь пролет, и остается, например, 500 мм, то существуют разные способы укладки плит перекрытия в таком случае. Первый – укладывать плиты впритык, а зазоры оставить по краям помещения, затем заделать зазоры бетонными или шлакобетонными блоками. Второй – укладка плит с равномерными зазорами, которые затем заделываются бетонным раствором. Чтобы раствор не падал вниз, под зазор устанавливается опалубка (подвязывается доска).

Технология укладки плит перекрытия

В процессе укладки плит перекрытия должна быть четкая координация действий между крановщиком и бригадой, принимающей плиту. Чтобы избежать травм на стройплощадке, а также соблюсти весь технологический процесс и правила, описанные в СНиПах, у прораба на стройке должна быть технологическая карта монтажа плит перекрытия. В ней указаны последовательность работ, количество и месторасположение техники, спецсредств и инструмента.

Начинать укладку плит перекрытия необходимо с лестничного пролета. После укладки плит проверяется их расположение. Плиты уложены хорошо, если:

• Разница между нижними поверхностями плит не превышает 2 мм.
• Перепад высот между верхними поверхностями плит не превышает 4 мм.
• Перепад высот в пределах участка не должен превышать 10 мм.

Как демонстрирует монтаж плит перекрытия схема, после укладки плиты необходимо соединить между собой и со стенами с помощью металлических соединительных деталей. Работы по соединению закладных и соединительных деталей выполняются сваркой.

Схема укладки плит перекрытия

Не забывайте, что необходимо соблюдать технику безопасности. Не допускается выполнять работы с помощью подъемного крана в открытой местности при ветре 15 м/с, а также при гололеде, грозе и в туман. Во время перемещения плиты с помощью крана бригада монтажников должна находиться вдали от пути, по которому будет перемещаться плита, с противоположной подаче стороны. Несмотря на то, что пользование услугами профессионального прораба и бригады монтажников значительно удорожают стоимость монтажа плит перекрытия, все же это не тот случай, когда можно сэкономить. Бригадиру обязательно необходимо предоставить проект.

Перед тем, как заказывать плиты на заводе, необходимо выполнить подготовительные работы. Время подачи машины с плитами и подъемного крана лучше согласовать на одно время, чтобы не переплачивать за простой спецтехники. В таком случае монтаж плит можно будет выполнить без разгрузки, непосредственно с транспортного средства.

Подготовительные работы перед тем, как положить плиты перекрытия

Первое – ровная поверхность опирания. Горизонт должен быть практически идеальным, перепад высот в 4 – 5 см недопустим. Первым делом проверяем поверхность стен, затем, если необходимо, выравниваем с помощью бетонного раствора. Последующие работы можно производить только после того, как бетон приобретет максимальную прочность.

Второе – обеспечить прочность зоны опирания. Если стены возведены из кирпича, бетона или бетонных блоков, то никаких дополнительных мероприятий предпринимать не нужно. Если стены возведены из пеноблоков или газоблоков, то перед укладкой плит необходимо залить армопояс. Правильная укладка плит перекрытия предполагает, что поверхность опирания должна быть достаточно прочной, чтобы выдержать вес плиты и не деформироваться по линии примыкания. Ни газобетон, ни пенобетон не обладают необходимой прочностью. Поэтому по всему периметру строения устанавливается опалубка, в нее арматурный каркас из прута 8 – 12 мм, а затем все заливается бетоном слоем 15 – 20 мм. Дальнейшие работы можно продолжать только после высыхания бетона.

Третье – установить монтажные вышки-опоры. Телескопические опоры, как были описаны в разделе о монтаже монолитной плиты перекрытия, устанавливаются с шагом 1,5 м. Они призваны принять на себя вес плиты, если вдруг она соскользнет со своего места. После монтажа эти вышки убираются.

Монтаж пустотных плит перекрытия с помощью крана

После того как свежезалитый бетон принял достаточную прочность и высох, можно начинать непосредственно монтаж плит перекрытия. Для этого используется подъемный кран, грузоподъемность которого зависит от размеров и веса плиты, чаще всего пригождаются краны 3 – 7 т.

Этапы работ:

• На поверхность опирания наносится бетонный раствор слоем 2 – 3 см. Глубина нанесения раствора равна глубине опирания плиты, т.е. 150 мм. Если плита будет опираться на две противоположные стены, то раствор наносится только на две стены. Если плита будет опираться на три стены, то на поверхность трех стен. Непосредственно укладку плит можно начинать, когда раствор наберет 50% своей прочности.

• Пока раствор подсыхает, крановщик может зацеплять стропы за крепежные элементы плиты.
• Когда крановщику подается сигнал, что можно подавать плиту, бригада рабочих должна отойти от того места, куда двигается плита. Когда плита будет уже совсем близко, рабочие зацепляют ее баграми и разворачивают, при этом гасятся колебательные движения.

• Плиту направляют в нужное место, один человек должен стоять на одной стене, а другой – на противоположной. Плита укладывается так, чтобы ее края опирались на стену минимум на 120 мм, лучше на 150 мм. После установки плита выдавит лишний раствор и равномерно распределит нагрузку.

• Если есть необходимость подвинуть плиту, можно использовать лом. Выравнивать ее расположение можно только вдоль зоны укладки, двигать плиту поперек стен нельзя, иначе стены могут завалиться. Затем снимаются стропы, и подается сигнал крановщику забрать их.
• Процедура повторяется для всех плит без исключения. Правила монтажа плит перекрытия предполагают, что выравнивание плит должно выполняться по нижнему краю, так как именно нижняя поверхность будет потолком в помещении. Поэтому плита укладывается более широкой стороной вниз, а более узкой – кверху.

Вы можете встретить рекомендацию, что в зоне опирания плиты необходимо подкладывать арматуру. Сторонники такого способа говорят, что так удобнее и легче двигать плиту. На самом деле подкладывать что-либо кроме раствора бетона под плиту запрещено технической картой. Иначе плита можно легко съехать с зоны опирания, так как будет скользить по арматуре. К тому же, нагрузка будет распределена неравномерно.

Укладка плит перекрытия на фундамент практически ничем не отличается от укладки межэтажных перекрытий. Технология точно такая же. Только поверхность фундамента необходимо тщательно гидроизолировать перед тем, как укладывать плиты. Если проектом предусмотрено нестандартное опирание плит перекрытия, то для этого используют специальные стальные элементы. Такие работы не стоит производить без специалиста.

Анкеровка плит перекрытия

Анкеровку – связывание плит между собой – можно выполнить двумя способами в зависимости от проекта.

Первый – связывание плит арматурой. К крепежным закладным элементам на плите привариваются арматурные пруты диаметром 12 мм. У плит от разных производителей расположение этих элементов может быть разным: в продольном торце плиты или на его поверхности. Самым прочным считается соединение по диагонали, когда плиты связываются между собой со смещением.

Также плиту необходимо связать со стеной. Для чего в стену вмуровывается арматура.

Второй способ – кольцевой анкер. Фактически он похож на армопояс. По периметру плиты обустраивается опалубка, в нее устанавливается арматура и заливается бетон. Такой способ несколько увеличивает стоимость укладки плит перекрытия. Но он того стоит – плиты получаются зажатыми со всех сторон.

Заделка швов между плитами перекрытия

После анкеровки можно приступать к заделке щелей. Щели между плитами перекрытия называют рустами. Их заполняют бетоном марки М150. Если щели большие, то снизу подвязывается доска, которая служит опалубкой. Если щели маленькие, то плита перекрытия сможет выдерживать максимальную нагрузку уже на следующий день. В противном случае необходимо подождать неделю.

Заделка пустот в торцах плит перекрытия

Все современные плиты с круглыми пустотами производятся с уже заполненными торцами. Если же Вы приобрели плиты с открытыми отверстиями, то их необходимо заполнить чем-нибудь на 25 – 30 см вглубь. Иначе плита будет промерзать. Заполнить пустоты можно минеральной ватой, бетонными пробками или просто заполнить бетонным раствором. Подобную процедуру необходимо выполнить не только на тех торцах, которые выходят на улицу, но и на тех, которые опираются на внутренние стены.

На укладку плит перекрытия цена зависит от объема работ, площади дома и стоимости материалов. Например, стоимость только плит перекрытия ПК равна примерно 27 – 30  у.е. за м2. Остальное – сопутствующие материалы, аренда крана и найм рабочих, а также стоимость доставки плит. У профессиональных бригад на монтаж плит перекрытия расценки самые разные от 10 до 25 у.е. за м2, может быть и больше в зависимости от региона. В итоге получится стоимость такая же, как и на заливку монолитной плиты перекрытия.

Укладка плит перекрытия: видео-пример

strport.ru

Монолитное перекрытие своими руками — инструкции!

Возведение дома и ряда других построек предполагает обязательное обустройство межэтажных либо чердачных перекрытий. Нередко для реализации этой задачи используется древесина. Деревянные перекрытия просты в монтаже, однако если вам нужно обеспечить качественное утепление и шумоизоляцию помещения, отдавайте предпочтение перекрытиям из бетона. Монолитное перекрытие из бетона можно сделать самостоятельно. Изучите инструкцию и приступайте.

Монолитное перекрытие из бетона можно сделать самостоятельно

Правила укладки перекрытий

Перед началом выполнения любых работ будет нелишним ознакомиться с правилами укладки монолитных плит. Основные рекомендации выглядят следующим образом:

• длина пролета может составлять не более 900 см. Именно такой является максимально допустимая длина одной монолитной плиты;
• для подъема плит необходимо использовать специальную технику. В соответствии с этим требованием в плиту должны быть вмонтированы петли, зацепившись за которые кран сможет поднять изделие на нужную высоту. Актуально для тех ситуаций, когда плиты покупаются в готовом виде либо изготавливаются самостоятельно, но на земле;

  Плиты перекрытия

• плиты можно укладывать исключительно на предварительно выровненные стены. Никаких существенных перекосов и перепадов быть не должно;
• с каждого края плита должна опираться на стену на 9-15 см;
• плиты укладываются с обязательной заделкой технологических швов и в целом всех щелей при помощи раствора. «Сухая» укладка недопустима;
• в процессе монтажа плит надо постоянно следить за ровностью их укладки. Для проверки используются отвес и уровень;
• плиты можно укладывать исключительно на несущие стены. Всевозможные простенки возводятся строго после завершения обустройства перекрытий;

  В процессе монтажа плит надо постоянно следить за ровностью их укладки

• если в монолитном перекрытии нужно сделать люк, его разрешается вырезать исключительно на стыке двух бетонных плит. Обустройство люка в одном ж/б изделии недопустимо;
• плиты укладываются с 2-3-сантиметровым зазором.

  Плиты укладываются с 2-3-сантиметровым зазором

Если длины одной плиты недостаточно для перекрытия всего пролета, можете воспользоваться одним из двух доступных вариантов:

• уложите плиты впритык, оставив зазоры по краям комнаты. В завершении зазоры необходимо будет заполнить бетонными блоками;
• уложите плиты не вплотную, а с равномерными промежутками (20-30 мм). В завершении промежутки заделайте бетоном, предварительно закрепив под перекрытиями опалубку, чтобы строительный раствор не проваливался вниз.

Монтаж опалубки

Технология обустройства перекрытия предполагает обязательное использование горизонтальной опалубки. Вы можете арендовать готовую опалубку у специализированной компании либо же собрать необходимую конструкцию своими руками.

Первый вариант более простой и удобный. Готовые фабричные опалубки идут в комплекте с телескопическими опорами, что позволяет дополнительно сэкономить время на изготовлении подпорок.

Второй вариант более бюджетный. Для самостоятельной сборки опалубки используйте обрезную доску толщиной не менее 2,5-3,5 см. Можно использовать влагостойкую фанеру толщиной от 2 см.

Доски должны быть сбиты максимально плотно. При наличии заметных щелей между досками опалубка обязательно застилается гидроизоляционной пленкой.

Набор для установки опалубки

Подготовьте следующие приспособления для сборки опалубки:

• доски;
• фанеру;
• брус;
• молоток;
• ножовку;
• уровень;
• гвозди;
• топор.

Установка опалубки

Опалубка перекрытий

Первый шаг. Установите вертикальные опорные стойки. Лучший вариант – регулируемые телескопические стойки из металла. При их отсутствии подойдут и деревянные бревна диаметром от 80 мм.

Стойки устанавливайте с метровым шагом. Расстояние между стенами и ближайшими к ним стойками должно составлять не менее 200 мм.

Второй шаг. Уложите поверх опорных стоек ригели. Это продольный брус, за счет которого будет поддерживаться вся размещаемая выше конструкция.

Третий шаг. Поверх ригелей установите опалубку. Сначала уложите на продольные брусья поперечные деревянные балки, на них – доски либо фанеру.

Габариты опалубки подбирайте так, чтобы ее крайние грани упирались в стены без образования щелей.

Конструкция опалубки монолитных перекрытий

Четвертый шаг. Верхний край опалубочной конструкции должен находиться строго на одном уровне с верхним краем выложенной стены. Для выполнения этого требования отрегулируйте высоту опорных стоек.

Пятый шаг. Установите вертикальные элементы конструкции. Ввиду того что края плиты перекрытия должны заходить на стену, размещайте вертикальное ограждение на соответствующем отдалении от внутренних краев стен.

Шестой шаг. Проверьте ровность установки опалубки при помощи уровня. Исправьте отклонения в случае их обнаружения.

Для соединения элементов опалубки используйте удобный крепеж, к примеру, нагели либо гвозди.

Опалубка перекрытий

Для удобства выполнения последующих работ опалубку можно застелить гидроизоляционным материалом.

Телескопические стойки более предпочтительны по сравнению со своими деревянными аналогами по той причине, что металл гораздо надежнее древесины. Каждая телескопическая стойка способна выдержать нагрузку до 2000 кг без появления деформаций и трещин, как это может произойти в случае с деревянным брусом.

Опалубка перекрытий

Видео — Монтаж опалубки перекрытий

Порядок армирования

Монолитная плита перекрытия подлежит обязательному армированию.

Армирование плиты перекрытия

Первый шаг. Подготовьте арматуру. Подходящий диаметр прутков подбирайте в соответствии с расчетными нагрузками. В большинстве случаев используются стержни диаметром 1,2-1,4 см.

Второй шаг. Проложите первую армирующую сетку в нижней части будущей монолитной плиты. Сначала уложите продольные, а затем поперечные прутки. Оптимальный размер ячейки такой сетки — 120-150 мм. Если перекрытие имеет малую площадь, можете увеличить размер ячеек до 200 мм.

Третий шаг. Стыки прутков обвязывайте стальной проволокой.

Четвертый шаг. Уложите сверху вторую армирующую сетку аналогичную первой. Свяжите обе сетки проволокой.

Если длины одного прута недостаточно, дополнительный прут подвязывайте с нахлестом равным не менее чем 40 диаметрам арматуры. То есть если вы используете пруты диаметром 12 мм, нахлест должен составлять минимум 480 мм.

Стыки прутков рекомендуется размещать шахматно. Концы армирующих стержней должны лежать на несущих балках.

Приготовление бетона

Для начальной заливки готовится стандартный бетонный строительный раствор. Рецепт следующий:

• 2 части просеянного чистого песка;
• 1 часть крупного заполнителя – можно использовать как щебенку, так и гравий;
• 1 часть цемента М400-М500;
• вода.

Воды добавляйте столько, чтобы консистенция раствора была близка к консистенции жидкой сметаны. Негустой раствор прекрасно заполнит все внутренние полости и щели, благодаря чему плита станет по-настоящему монолитной.

Раствор удобнее всего готовить в бетономешалке. Сначала загружайте сухие и твердые компоненты, а затем постепенно, по возможности не переставая размешивать, добавляйте воду.

При отсутствии бетономешалки можете приготовить раствор в большом корыте, но это слишком долго и довольно сложно, в особенности при отсутствии помощников.

Заливка плиты

Процесс заливки монолитного перекрытия можно условно разделить на 2 этапа: проливание и финишная заливка.

Проливание

Заливка бетона

На этом этапе заливается начальный слой бетона. Раствор лейте размеренно и медленно, резкие движения недопустимы, т. к. из-за этого может перекоситься опалубка.

Заливка монолитного перекрытия

Не делайте проливку слишком толстой. Главная задача этого слоя – заполнить все имеющиеся полости.

Готовую заливку «прогладьте» лопатой по всей поверхности. Делайте это плавно и осторожно. Так вы удалите лишний воздух и окончательно заполните даже мельчайшие полости.

Толщина монолитного перекрытия

Финишная заливка

На этом этапе вам нужно приготовить отдельный раствор. Рецепт тот же, что и в предыдущем случае. Единственное отличие – нужно взять меньше воды, чтобы бетон получился более густым.

Первый шаг. Залейте слой бетона такой толщины, чтобы оставалось порядка 20-30 мм до расчетной толщины готовой монолитной плиты. Лейте медленно и равномерно.

Второй шаг. Разровняйте заливку лопатой как в предыдущей части инструкции. Оставьте бетон на пару дней и переходите к дальнейшему этапу.

Третий шаг. Приготовьте раствор из 1 части цемента и 3 частей песка. Крупный заполнитель на этом этапе не нужен. Добавьте воду для получения раствора средней густоты.

Четвертый шаг. Залейте плиту до конца приготовленным на предыдущем шаге раствором. В процессе заливки разравнивайте плиту с помощью правила до получения идеально гладкой поверхности.

На этом заливка монолитного перекрытия завершена. Вам останется лишь некоторое время следить за состоянием заливки, чтобы бетон застыл и набрал прочность без лишних проблем.

Уход за бетоном после заливки

Монолитная плита перекрытия

В процессе застывания бетона будет выделяться большое количество тепла, под воздействием которого начнется интенсивное испарение влаги. Недостаток влаги приведет к растрескиванию бетона. Поэтому в течение нескольких первых дней после заливки вам нужно будет регулярно смачивать плиту водой.

Можете лить воду ведрами (2-3 ведра за заход) либо через шланг с распылителем. Предварительно можете уложить на подсохший бетон старые тряпки (лучше – мешковину) и лить воду на них. В жару политый бетон накрывайте полиэтиленом, т.к. из-за слишком быстрого высыхания плита может покрыться трещинами.

Опалубку можно снимать примерно на 10 день после последнего смачивания. В целом плита будет набирать прочность 3-5 недель. По истечению этого срока можно будет переходить к выполнению дальнейших запланированных строительных работ.

Таким образом, самостоятельно обустроить монолитное перекрытие можно. При этом денег на обустройство необходимых конструкций вы потратите гораздо меньше, чем в случае покупки готовых плит заводского изготовления. Следуйте инструкции и все получится.

Удачной работы!

Видео — Монолитное перекрытие своими руками

svoimi-rykami.ru

Перекрытия из бетона

Бетонное перекрытие представляет собой прочный и надежный элемент, без которого не обойтись при возведении многоэтажных зданий и сооружений. Монтаж монолитного перекрытия не требует подъемных механизмов, что обеспечивает экономию на оборудовании и оплате дополнительного труда. Использование в строительстве межэтажных перегородок сокращает время на работы и позволяет возводить конструкции своими руками. Изготовление бетонных перекрытий является легким процессом, но чтобы сделать материал высокого качества с его основными преимуществами, следует придерживаться последовательности выполнения работ и провести расчет основных параметров строительного элемента.

Назначение

Бетонные перекрытия являются одними из главных строительных элементов в сооружении построек. Они предназначены для соединения:

• подвального помещения с комнатами;
• первого этажа со вторым;
• крыши с домом.

А также используются для горизонтальной стяжки зданий и сооружений.

Требования к перекрытиям

К бетонному перекрытию выдвигаются следующие требования:

• наличие необходимой прочности;
• не должны содержать деформации и должны обладать жесткостью и продолжительным сроком эксплуатации;
• важным свойством в бетонном перекрытии является его максимальная огнестойкость, водостойкость и отсутствие возможности проникать воздуху;
• бетонная конструкция между этажами должна обладать звукоизоляцией и теплоизоляцией.

Виды

Схема межэтажного перекрытия из бетона.

Различают следующие типы бетонного перекрытия:

• чердачные;
• подвальные;
• межэтажные.

Бетонное перекрытие также бывает:

• пустотное, которое часто используется в строительстве, где требуется межэтажное перекрытие для домов из бетона, блоков и кирпича;
• ребристое, используется при изготовлении кровли промышленных сооружений, где отсутствует прогрев помещений;
• монолитное, которое является железобетонным элементом и отличается повышенной прочностью, используется при возведении зданий и сооружений с большой этажностью.

Материалы и инструменты для изготовления

При работе с бетонными перекрытиями своими руками подготавливают следующие инструменты и материалы:

• бетононасос;
• щуп;
• емкость;
• ведра;
• домкрат;
• строительный уровень;
• фанера со свойством влагостойкости;
• доски;
• стальная арматура;
• проволока;
• бетонный раствор или компоненты для его приготовления своими руками: песок, вода, цемент и различные добавки для увеличения прочности раствора.

Как рассчитать параметры?

Схема монолитного армированного перекрытия.

При работе с перекрытием из бетона важно приобрести материалы высокого качества. Изготавливая строительную смесь, которой будет осуществляться заливка конструкции, используют бетон марки 250 и 400, в которые входят тяжелые наполнители. Чтобы сделать перегородки собственноручно, важно досконально рассчитать основные параметры материала. Расчет строится на сравнении двух основных свойств:

• прочность армирующей конструкции;
• действующая нагрузка на плиту.

Расчеты плит основаны на таких показателях:

• интенсивность постоянных нагрузок;
• усилия в сечениях с большой нагрузкой;
• жесткость оси.

Расчет монолитных перекрытий состоит из определения их отдельных составляющих. Для начала нужно сделать опалубку из фанеры большой толщины, далее устанавливают армирующую сетку из стальных прутьев, перевязанных проволокой. Расчет перегородок проводится специальными компьютерными программами и проектировщиками.

Определение прочности получается из таких факторов, как: нагрузка и прочность.

Чтобы узнать максимальное изгибание плиты используют следующие данные:

• расчетное сопротивление арматуры и бетона;
• арматура А400 С класса.

Определение параметров включает в себя такие расчеты:

• площадь рабочей арматуры;
• погонная нагрузка на балки;
• требуемый момент сопротивлений;
• максимальный момент в сечении балок.

Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

Устройство опалубки под перекрытие

Схема сборки опалубки перекрытия.

Технология возведения опалубки включает в себя установление фанеры на горизонтальные опоры. Чтобы подобрать правильное количество материалов, нужно узнать площадь и объем планируемого пола. Толщина конструкции зависит от возможных нагрузок и размеров пролета. Таким образом, опалубку делают повышенной прочности без допущения деформаций, чтобы она смогла вынести на протяжении долгого времени вес железобетона.

Выбирая доски для опалубки, следует обратить внимание на их прочность и толщину. Перед установкой конструкции измеряют строительным лазерным уровнем высоту пролета и низ пола. В процессе установки самодельных стоек подгоняют по длине к высоте конструкции, на которой будет выстроен первый слой балки.

Важно соблюдать расстояние, которое должно быть больше одного кубического метра. Ставят стойки на пол с ровной поверхностью и высокой прочностью. После чего укладывают поперечный брус с шагом около полметра и далее устанавливают опалубку. После монтажа опалубки проверяют верх конструкции на горизонтальность с помощью строительного уровня.

При использовании досок вместо фанерного листа, их укладывают друг к другу без зазоров и сверху простилают влагонепроницаемый материал. По всем краям опалубки устанавливают бортики, которые фиксируют по углам конструкции, чтобы они не деформировались от раствора.

Устанавливая собственноручно опалубку, важно помнить несколько правил:

• исключать образование отверстий, трещин, через которые может вытечь раствор из бетона в процессе заливки;
• проверяют прочность установленных под опалубкой домкратов;
• для возведения опалубки применяют влагостойкую фанеру;
• опалубка должна быть максимально прочной, ведь от нее зависит качество возводимого сооружения;
• установка опалубки должна осуществляться как по площади, так и по периметру помещения, что оградит от вытекания бетонной смеси.

Армирование

Перегородки между этажами нуждаются в армировании, к которому можно приступать после монтажа опалубки. Армирование конструкций осуществляется арматурой в один или два слоя на опалубку. Устанавливают арматурную сетку размером двадцать на двадцать сантиметров, при этом первый ряд укладывают на защитный слой, который обеспечивает равномерное распределение бетонной смеси под арматуру.

При необходимости соединить арматурные элементы, следует делать нахлест не меньше семидесяти сантиметров. Для соблюдения пропорции, следует установить сверху первого ряда арматурной сетки второй слой с таким же шагом (двадцать сантиметров), только обеспечив при этом перпендикулярность. В месте пересечения арматурных прутьев, их фиксируют стальной проволокой и специальным крючком, предназначенным для соединения арматуры. При изготовлении двухслойного каркаса на основе отрезков арматурных прутьев, проводят аналогичную последовательность первому слою и укладывают второй, при этом придерживаясь расстояния между слоями не меньше трех сантиметров.

Заливка перекрытий

Заливка монолитного перекрытия.

После монтажа опалубки и арматуры приступают к заливке бетоном плитных конструкций. В процессе бетонирования важно действовать быстро, так как раствор обладает свойством быстро застывать. Бетон изготавливают из цемента, песка, щебня и воды, соединяя сухие ингредиенты в бетономешалке и, постепенно доводя смесь водой до нужной консистенции. Процесс бетонирования включает в себя беспрерывное выливание смеси и ее уплотнение глубинными вибраторами.

Укладка бетона возможна собственноручно или с использованием бетононасоса. В процессе бетонирования важно следить за ровностью уложенной смеси, для чего применяют лазерный уровень. Твердение бетона должно осуществляться в месте с оптимальным температурным режимом и влагой, при этом важно уберечь раствор от проникновения прямых солнечных лучей и атмосферных осадков. Застывание бетона должно проходить естественным путем, перегрев уложенной смеси приведет к растрескиванию раствора.

Механические воздействия на уложенные плиты допускаются только после достижения бетонным раствором его максимальных прочностных характеристик. Уложенный бетонный раствор периодически следует обрызгивать водой, а чтобы уберечь смесь от проникновения лишней влаги – накрывают залитую поверхность гидроизоляционным материалом. Демонтаж опалубки проводят после окончательного засыхания раствора.

Чтобы перекрытие имело высокую прочность, для его изготовления применяют высококачественные материалы, бетон марки 250 или 400 с тяжелыми наполнителями и проводят расчеты, которые позволяют экономить денежные средства и рабочую силу.

Вывод

Перекрытия в зданиях и сооружениях выполняют большую роль для конструкций, но достичь желаемого результата можно только путем правильного изготовления строительного материала и его монтажа. Изготовление бетонных перекрытий возможно собственноручно и тем самым позволяет самостоятельно проложить под сооружением нужные коммуникации. Для увеличения теплоизоляционного свойства материала используют деревянные доски. Перед тем как приступить к установке плиты, ее следует выровнять самовыравнивающимися смесями.

Соблюдение всех правил и технологического процесса по изготовлению и установке бетонных перекрытий, получится прочное, надежное сооружение на долгие годы.

kladembeton.ru

Ничего не найдено для Blog %25D0%25Bc%25D0%25B5%25D0%25B6%25D1%258D%25D1%2582%25D0%25B0%25D0%25B6%25D0%25Bd%25D0%25Be%25D0%25B5 %25D0%25Bc%25D0%25Be%25D0%25Bd%25D0%25Be%25D0%25Bb%25D0%25B8%25D1%2582%25D0%25Bd%25D0%25Be%25D0%25B5 %25D0%25Bf%25D0%25B5%25D1%2580%25D0%25B5%25D0%25Ba%25D1%2580%25D1%258B%25D1%2582%25D0%25B8%25D0%25B5

УВАЖАЕМЫЙ ПОЛЬЗОВАТЕЛЬ!

Руководствуясь действующим законодательством Российской Федерации (Федеральный закон РФ от 27 июля 2006 года № 152-ФЗ «О персональных данных»), а также предписаниями Федеральной службы по надзору в сфере связи, информационных технологий и массовых коммуникаций (Роскомнадзор), ООО «Фундамент-СПб» уведомляет Вас о порядке сбора, обработки и хранения персональных данных, полученных из сети интернет. В зависимости от использования Вами тех или иных функций сайта могут быть получены следующие персональные данные: ФИО, адрес электронной почты, номер телефона. Персональные данные собираются с целью консультации пользователей о предоставляемых услугах посредством обмена текстовыми сообщениями, телефонными звонками либо письмами электронной почты. Мы удаляем индивидуальные данные, предоставляемые Вами добровольным образом, включая имена, адреса электронной почты и телефонные номера.

Мы не передаём Ваши персональные данные третьим лицам. На сайте используются технологии, позволяющие собрать некоторые технические сведения о пользователе, в частности — адрес интернет-протокола; операционную систему Вашего устройства и его тип; интернет-браузер, используемый для просмотра нашего сайта, а также данные о веб-сайтах и других способах источников перехода на наш сайт. В эту группу собираемых данные не входят персональные данные, они собираются исключительно в целях отображения статистических данных об использовании нашего сайта. На пользователей сайта может быть направлен маркетинг на базе списков пользователей, с применением систем провайдеров услуг третьей стороны (например, Google). В маркетинге на базе списков пользователей используются списки, составленные по использованным на данном сайте файлам куки. При осуществлении маркетинга на базе списков пользователей соблюдается, в частности, политика персонализированной рекламы Google Inc., последнюю версию которой можно прочитать по адресу https://support.google.com/adwordspolicy/answer/143465?hl=ru. Управлять настройками рекламных инструментов Google-маркетинга Вы можете на странице: http://google.com/ads/preferences.

С персональными данными, предоставляемыми в добровольном порядке осуществляется совершение следующих операций: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка). В соответствии с действующим законодательством предоставление какой-либо информации о не являющейся контактной и не относящейся к целям настоящего согласия, а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни запрещено. Мы не проверяем достоверность персональных данных, предоставляемых пользователем, и не имеем возможности оценивать Вашу дееспособность. Мы исходим из того, что Вы предоставляете достоверные персональные данные и поддерживаете такие данные в актуальном состоянии. Согласие на обработку персональных данных может быть отозвано мною в любое время на основании письменного заявления.

Монолитное перекрытие в доме — Блог INTERCITY

Фото: Заливка монолитного бетонного перекрытия

Перед постройкой дома в первую очередь мы ломаем голову из чего сделать стены-это основной принципиальный вопрос. Выбор материала стен в самой большой степени влияет на такие конструктивы как фундамент, крыша и перекрытия. Поэтому до начала строительства необходимо определиться, какие характеристики этих элементов дома мы хотим получить в итоге, изменить их впоследствии будет практически невозможно.

Фото: Монтаж сборно-монолитных конструкций

Перекрытия в здании могут быть выполнены из разных материалов- деревянных лаг, сборных железобетонных плит, различных ферм, металлических профилей, деревянных двутавровых балок, клееного бруса, сборных конструкций из бетонных балок и различных легких заполнителей (газобетона, керамики, пенопласта, керамзита), ребристых и монолитных плит.

Перекрытия в одном доме могут быть разного типа, например в цокольном этаже полы по грунту, далее сборные ж/б плиты, на первом этаже монолитная плита и над вторым этажом деревянные двутавровые балки и крыша.

Устройство перекрытия в доме

Любое перекрытие может опираться только на несущие стены,поэтому одним из критериев выбора типа перекрытия является величина пролета (расстояние в свету между несущими стенами).

Так, например деревянные лаги затруднительно применять на пролетах более 5,5 метров, сборные железобетонные плиты, как правило, используют до пролетов 6,3 м, редко до 9 м, двутавровые балки и деревянные фермы -до 13,5 м и более, существуют также железобетонные фермы для перекрытия крупных сооружений.

Фото: Армирование монолитного перекрытия

Чем больше пролет, тем больше требуется высота перекрытия (толщина плиты), это связано с внутренними растягивающими напряжениями в нижней его части и сжимающими в верхней.

 С увеличением высоты (толщины ) можно уменьшить эти напряжения и применить более тонкие сечения несущих силовых элементов (бетона, арматуры, деревянных балок).

Фото: Заливка перекрытия с бетононасосом

Особенности монолитного железобетонного перекрытия

Бетон-это строительный материал, состоящий из щебня, цемента, песка, воды и различных добавок. Проектирование монолитных бетонных конструкции- непростая задача.

  Основное предназначение перекрытия — воспринимать полезную нагрузку от всего, что находится на этаже. Ну и во вторую очередь перекрытие-это ограждающая конструкция.

То есть главная характеристика перекрытия –это его несущая способность.

Соответственно при выборе армирования и толщины бетонного перекрытия мы должны сначала определиться, какой вес на него будет воздействовать при эксплуатации, а также каким будет пролет и как расположены несущие стены (схема опирания).

Нагрузка на монолитное перекрытие может возникать от веса людей, покрытий пола, мебели, перегородок, а также не забываем про собственный вес конструкции.

Рисунок: Бетонное перекрытие в монолитно-каркасном доме

Перегородки для уменьшения нагрузки на перекрытие желательно располагать в плане ближе к несущим стенам, в идеале непосредственно над ними.

Также заранее нужно определиться с расположением необходимых проемов в перекрытии (для устройства лестниц, чердачных люков, вентиляционных труб, канализации, других коммуникаций).

ЭКСПЕРТНОЕ МНЕНИЕ

Рекомендуется при расчетах использовать значение полезной нагрузки на перекрытие для жилого дома от 400 до 800 кг/м2.

Фото: Электрическая разводка в монолитном перекрытии

Суммарная же расчетная нагрузка должна еще включать немалый вес самой конструкции. Можно корректировать эти величины в зависимости от конкретных условий, расположению перегородок и т.д.

Для устройства монолитного перекрытия рекомендуется использовать бетон марки не ниже М300.

Расчет монолитного перекрытия, калькуляторы

Самостоятельно рассчитать и сконструировать монолитное перекрытие можно, вооружившись СНиПами, пособиями и учебниками, но лучше доверить это ответственное занятие инженеру.

Указанный тип перекрытия сложен по входящим условиям (расположению несущих стен, колонн, выбору армирования, типа опирания). Занести все эти данные в простой online-калькулятор практически невозможно.

Все калькуляторы на строительных сайтах предоставляют упрощенный расчет, результатом которого мы получим только примерное количество и вес необходимых материалов.

Фото: Заливка монолитного перекрытия из «рюмки»

Какие начальные параметры необходимы для расчета монолитного перекрытия ??

• Расчетная схема (может быть однопролетной либо многопролетной).
• Конструктив (монолитное перекрытие может быть сплошным, ребристым, пустотным, высота перекрытия)
• Вид опирания (жесткое защемление, шарнирное, свободное)
• Направление пролета (опирание по периметру, на 3 или 2 стены)
• Проектная нагрузка на перекрытие

 Комбинации этих входящих условий могут приводить к совершенно разным итогам расчетов, армированию, марке бетона, конструктивным решениям узлов.

Важно знать

Выбор толщины плиты перекрытия в первую очередь зависит от пролета, вида бетона и типа опирания.

Минимальная толщина монолитной плиты перекрытия при свободном опирании равна 1/30 от длины пролета.

Так например, при пролете 6 метров для тяжелого бетона получим минимальную толщину плиты 20см.

На практике это значение для пролета 6 метров является избыточным, так как плита опирается жестко на 3-4 стены и работает в нескольких направлениях.

   При жестком защемлении и работе плиты в двух направлениях минимальная толщина плиты будет меньше (для 6 метрового пролета толщина от 12 до 18 см ). Можно ориентироваться на эти значения при строительстве частного дома.

Таблица: Минимальная толщина монолитной плиты перекрытия

Полученная минимальная толщина плиты не является итогом проектирования, далее следует учесть нагрузки и рассчитать армирование.

Полезным будет также ознакомиться со схемами армирования железобетонных заводских плит перекрытия на необходимых вам пролетах.

Следует учитывать, что сборные плиты легче за счет пустотности, но работают в худших условиях чем монолитное перекрытие, т.к. опираются свободно без упругого защемления и армируются только в одном направлении. По этой же причине рабочая арматура в них расположена снизу.

Важно знать

Выбор армирования монолитных перекрытий производят по расчету плиты на изгиб, для чего собираются нагрузки, определяется высота перекрытия и тип защемления.

В начале находят изгибающий момент плиты, далее подсчитывают необходимую площадь сечения арматуры, исходя из ее прочностных характеристик.

Арматура для монолитных перекрытий применяется следующих классов: A300 –в качестве конструктивной, A400 и А500 –в качестве рабочей.

Фото: Коммуникации внутри железобетонного перекрытия

При расчете армирования учитывается , что рабочая арматура, противодействующая изгибаемому моменту расположена на толщину защитного слоя дальше от края плиты.

Важно знать

Толщину защитного слоя монолитного бетонного перекрытия принимают не менее 20 мм, для влажных помещений 25мм.

Толщина защитного слоя бетона влияет на срок службы железобетонного перекрытия, предотвращая коррозию арматуры.

Опалубка для монолитного перекрытия

Монолитные перекрытия чаще всего выполняются из бетона производства местных цементно-бетонных заводов (или РБУ). Для заливки бетона в проектное положение необходимо предварительно изготовить опалубку.

Фото: Установка стоек и ригелей опалубки монолитного перекрытия

Опалубка- это форма для жидкого бетона, ее можно сделать из досок, панелей ОСБ, ДСП, пенопласта, профлиста, сборных ж/б элементов и других материалов.

Профессиональная опалубка изготавливается в заводских условиях из алюминия и специальных видов влагостойкой ламинированной фанеры, которую подпирают стальные регулируемые по высоте трубы-стойки и балки из суперпрочной клееной LVL древесины.

Фото: Монтаж опалубки монолитного перекрытия

Металлические стойки очень удобны в использовании, они состоят из двух частей, что позволяет легко и плавно регулировать их высоту.

Такая сборно-разборная опалубка используется на стройках многократно, имеет высокую стоимость, поэтому целесообразно для возведения монолитного перекрытия в частном доме взять ее в аренду у специализированных организаций, либо изготовить опалубку по месту из подручных материалов.

Фото: Телескопическая регулируемая стойка для опалубки

Вариантов изготовления опалубки сотни. В качестве стоек можно использовать трубы, металлические профили, деревянные бруски, доски и т.д. Стойки обычно ставят на расстояние 1,5-2 метра друг от друга. Если стойки устанавливаются на мягкое основание, необходимо подкладывать под них широкую опору, распределяющую нагрузку (обрезок доски, например).

Фото: Ригели из двутавровых балок для опалубки

Горизонтальные элементы также могут быть изготовлены из досок, фанеры, ОСБ, ДСП, профнастила, различных щитов- из всего, что экономически оправдано на конкретном объекте. Устройство самодельной опалубки потребует большие трудозатраты, чем профессиональной, но учитывая стоимость аренды последней, бывает выгоднее изготовить ее по месту.

Фото: Стойки опалубки для монолитного перекрытия

Все горизонтальные элементы опалубки должны быть выставлены по уровню, для этого можно воспользоваться лазерным, гидроуровнем или оптическим нивелиром.

Чтобы опалубка не прилипала к бетону необходимо создать на ее поверхности антиадгезионный слой, для чего рекомендуется применить полиэтиленовую пленку, либо масляный состав. Это облегчит последующий демонтаж опалубки.

Фото: Установленная опалубка перекрытия

Полиэтилен дополнительно предотвратит попадание влаги из твердеющего бетона в деревянную опалубку. В случае использования специальной ламинированной фанеры отпадает необходимость в такой изоляции.

Опалубка должна быть достаточно крепкой, она воспринимает немалую нагрузку от веса бетона и арматуры, нередки случаи обрушения.

Фото: Монтаж щита опалубки перекрытия

Доски и бруски после демонтажа опалубки можно использовать в дальнейшем строительстве, поэтому выбирать их размеры стоит учитывая этот лайфхак.

Фото: Устройство опалубки перекрытия

Армирование монолитного перекрытия

Бетон плохо сопротивляется растягивающим напряжениям, поэтому для изготовления таких конструкций, как монолитное перекрытие необходимо применять стальную арматуру.

Фото: Армирование монолитного перекрытия

Основная рабочая арматура как правило располагается в нижней части плиты перекрытия, так как именно там возникают максимальные растягивающие напряжения. В консольно выступающих частях рабочая арматура соответственно будет сверху.

Рисунок: Армирование монолитного железобетонного перекрытия

Поскольку монолитная плита оказывается еще защемленной в стенах, растягивающие напряжения у краев плиты могут также возникать в верхней части. В этом случае ближе к краям плиты следует выбрать соответствующий диаметр верхней арматуры.

Фото: Армирование бетонного перекрытия

На практике армирование монолитной плиты осуществляют двумя сетками- нижней и верхней. Рабочие стержни располагаются перпендикулярно несущим стенам. Если несущих стен 4, соответственно рабочая арматура будет располагаться в виде сетки, ячейки этой сетки могут иметь размеры от 150х150 до 300х300 мм в зависимости от расчета и выбранного диаметра арматуры.

Фото: Арматура, каркасы монолитной плиты перекрытия

Арматуру для устройства перекрытий фиксируют с помощью вязальной проволоки и крючка. Сварку для соединения арматуры применять можно только к специально для этого предназначенным ее типам.

Фото: Вязка арматуры

Между опалубкой и арматурой снизу подкладывают пластиковые опоры для создания защитного слоя бетона. Этот слой защищает арматуру от коррозии и способствует лучшему защемлению ее бетоном. Опоры могут быть изготовлены не только из ПВХ, их можно сделать заранее из раствора или другого подходящего материала.

Если длина прутков меньше, чем требуется для армирования, их можно соединять внахлест, но в разных сечениях плиты (со сдвигом).

Важно знать

Нахлест арматуры на стыках рекомендуется выполнять длиной не менее 40-50 диаметров.

Например перехлест арматуры диаметром 14 мм должен составлять 60-70 см

Композитная арматура для монолитного перекрытия

Помимо классической стальной арматуры, на рынке сейчас также представлена широкая линейка композитной арматуры. В интернете можно найти массу хвалебных отзывов и маркетинговых текстов об этом продукте.

Фото: Композитная арматура

Применение композитной арматуры дает существенную экономию на ее транспортировке, и у нее маленькая теплопроводность -на этом ее положительные свойства заканчиваются.

Сравнивая другие технико-экономические характеристики предпочтение придется отдать стальной арматуре, особенно на таких высокоответственных конструкциях как перекрытия.

Фото: Стальная арматура в перекрытии

Модуль упругости у композитной арматуры в несколько раз уступает стальной, а относительное удлинение(деформация) в 10 раз больше.

Простым языком такая «резиновая» арматура позволит плите под нагрузкой прогнутся в 10 раз больше чем стальная.

Гнуть и сваривать композитную арматуру так же не получится. Неизвестны пока также на практике ее долговечность.

Несомненно есть какие-то достойные производители композитной арматуры, и она успешно применяется, но не в качестве рабочей для перекрытий.

Монолитное перекрытие по профнастилу

Для замены дорогостоящей опалубки применяют различные виды профлиста. Для такой опалубки более подходит профнастил с большой высотой волны, так как он имеет наибольшую жесткость. Толщина стали при этом используется не менее 0,7 мм.

Фото: Стойки и ригели опалубки

Достоинством опалубки из профлиста можно считать простоту применения, возможность формирования ребристой плиты, т. е. расположить основную несущую арматуру в нижних волнах профнастила, а верхние волны будут формировать пустоты в плите, чем достигается экономия бетона и значительное уменьшение веса перекрытия.

Недостатки применения профнастила – трудоемкость армирования (по ровной плоскости это делать несколько проще), необходимость последующей отделки потолка листовыми материалами.

Фото: Монтаж опалубки

Опалубка из профнастила практически является несъемной, повторное ее применение невозможно. Сталь имеет нулевую паропроницаемость, поэтому применение в жилых помещениях такого варианта нежелательно.

Профлист также будет экранировать радиоволны- для одних это минус ( ухудшение телефонной связи и wi-fi), другие же обретут защиту от пресловутого 5G.

Фото: Монтаж щита алюминевой опалубки

Также к недостаткам можно отнести невозможность перекрестного армирования рабочей арматурой. Таким образом опирание такого перекрытия по сути происходит только на 2 стенки, что уменьшает несущую способность и требует увеличения толщины монолитной плиты.

Бывают задачи, когда и так имеется только 2 стенки для опирания, в этом случае применение такой опалубки экономически может быть оправдано.

Подача бетона в монолитное перекрытие

Бетононасос

Самым удобным способом заливки бетона в опалубку перекрытия является подача его автобетононасосом. Это гидравлическая спецтехника со стрелой похожей на автовышку или кран, оснащенная насосом и трубой для перекачивания бетонной смеси на расстояние. Управляется оператором при помощи удобного пульта на радиоуправлении.

Фото: Заливка бетона на перекрытие с помощью бетононасоса

В начале работ бетононасос устанавливается в максимально удобное для подачи бетона положение, далее в его приемный бункер разгружаются один за одним подъезжающие миксеры-бетоновозы.

Производительность самого бетононасоса очень высока –от 60 м3/ч , поэтому реальным ограничением скорости бетонирования являются расторопность бригады по укладке бетона и быстрота подачи миксеров.

Фото: Заливка бетона

Обычно для разгрузки одного миксера на монолитное перекрытие требуется 15-20 минут, это соответствует примерно 25 м3/час и 180 м/3 бетона в смену.

Важно знать

Запрещается делать большие перерывы (более часа) в подаче бетона во избежание закупорки бетоноводов.

Стоимость аренды автобетононасоса высока, но при больших объемах эти затраты себя оправдывают, тем более альтернатив ему не очень много.

По практике, бетононасос предоставляют в аренду минимум на полсмены (4 часа).

Фото: Заливка бетона в перекрытие из бетононасоса

Если в строящемся доме предполагается устройство бетонной лестницы, целесообразно ее залить в один день с перекрытием, так как вы и так уже оплатили аренду бетононасоса, иначе придется потом вручную переносить бетон на лестницу, а возможно и замешивать его в бетономешалке. Для лестницы обычно необходимо около 2 м3 бетона, и при доставке отдельно миксером для этого объема потребуется соорудить на земле такое же приемное корыто .

Фото: Монолитная железобетонная лестница своими руками

Другие способы подачи бетона

При устройстве бетонного перекрытия не всегда есть техническая возможность воспользоваться бетононасосом.

Бетон можно подавать к месту укладки миксером с транспортировочной конвейерной лентой. Такая техника применяется при возможности близко подъехать к зоне работ, так как подает бетон на небольшие расстояния ( до 17 метров в длину и 6 м по высоте).

Фото: Подача бетона миксером с транспортировочной лентой

  Существуют также стационарные бетононасосы, их целесообразно применять при больших объемах работ в промышленных масштабах.

Наиболее часто применяется способ подачи бетона автокраном с использованием специальной металлической бадьи (еще ее называют рюмкой, туфлей). Такой метод подачи удобен и при небольших объемах дешевле чем аренда бетононасоса.

Фото: Подача бетона «рюмкой» , «туфлей»

Подвижность бетонной смеси, добавление воды

Бетононасос может работать только с определенной консистенцией бетона,

называемой подвижностью или пластичностью П-4. Для достижения необходимой подвижности в бетонную смесь на заводе добавляют пластификаторы (добавки немного увеличивают стоимость,лучше заранее оплачивать бетон с нужной подвижностью, чтобы не было сюрпризов).

Фото: Бетононасос в работе

В готовом бетоне крупный заполнитель(щебень) должен быть равномерно распределен по объему, т.к. щебень основной компонент, воспринимающий нагрузки на сжатие, между щебнем должна находиться цементно-песчаная смесь заполняющая неровности щебня и связывающая все компоненты в монолитный камень.

Фото: Структура бетонного камня в разрезе

Важно знать

Для удобства укладки рабочие строители часто улучшают пластичность бетона с помощью добавления воды, что категорически недопустимо, так как в таком случае меняется ключевое для прочности бетона водо-цементное соотношение.

Фото: Заливка бетона «рюмкой»

На заводе бетон замешивается согласно рецептуре, все компоненты строго дозированы, добавление воды уменьшит прочность (марку) бетона и его морозостойкость, увеличит пористость. Для таких ответственных конструкций как монолитное перекрытие такое разбавление водой может стать фатальным. Все работы по бетонированию должен контролировать инженер-строитель (прораб,мастер или технадзор).

В первые часы после распределения бетонной смеси в перекрытии происходит схватывание (начальное загустевание) цемента и оседание бетона, поэтому важно успеть завибрировать смесь для получения плотного материала, без пустот и с хорошим прилеганием к арматуре. Вибрирование бетона осуществляют глубинными вибраторами.

Время вибрации зависит от жесткости бетонной смеси.

Фото: Вибрирование бетона глубинным вибратором

Важно знать

Подвижные бетонные смеси нельзя долго подвергать вибрации во избежание оседания щебня на дно. Также запрещено касаться вибратором арматуры, все это приводит к расслоению бетона, ухудшению сцепления с арматурой и нарушению равномерности его структуры.

Завершающим этапом укладки бетона является его заглаживание для придания поверхности окончательной ровности и гладкости.

В случае предварительного устройства маяков ровность поверхности придают правилом. При необходимости можно добиться такой ровности и гладкости бетона, при котором не потребуется последующая стяжка.

Фото: Заглаживание бетона гладилкой

Уход за бетоном

Часто приходится слышать и читать на форумах выражение «бетон сохнет» (после заливки), что встречается даже в статьях от строительных «экспертов». Бетон, как и раствор, не должен сохнуть, так как в нем протекают химические реакции гидратации цемента, или соединение вяжущего с водой с образованием цементного камня. То есть бетонная смесь без воды просто не наберет прочность.

В процессе набора прочности большая часть воды вступит в реакцию с цементом, а оставшаяся малая часть воды постепенно испарится позже.

Фото: Миксер с увеличенным лотком

После заливки монолитного перекрытия необходимо в течении двух недель осуществлять уход за бетоном, основная задача при этом- не дать ему высохнуть на солнце и замерзнуть в случае проведения работ при минусовой температуре. Для предотвращения высыхания бетон поливают водой или укрывают пленкой.

Фото: Работы по устройству монолитного перекрытия

Важно знать

Для набора достаточной прочности после заливки, бетону в монолитном перекрытии требуется обычно 2-3 недели в нормальных условиях, после этого опалубку можно аккуратно разбирать.

Скорость твердения бетона зависит от температуры и характеристик применяемого цемента. В зимнее время набор прочности может затянуться на месяцы. Как известно из химии, при повышении температуры на каждые 10 градусов скорость реакции увеличивается в 2-4 раза, применительно к цементу так же прогреванием можно значительно ускорить процесс твердения.

Важно знать

Основной набор прочности бетона происходит в первые 3 недели. Марочной прочностью бетона называют прочность при нормальных условиях через 28 суток после начала затворения бетонной смеси водой.

Уже через 7 суток прочность бетона может достигать 70-75% от марочной.

После активного периода набор прочности бетона не останавливается, по данным исследований, бетон в течении нескольких лет может набирать до 150 % и более марочной прочности. Происходят процессы твердения более «медленных» компонентов цемента.

Преимущества и недостатки монолитного перекрытия

Сборно-монолитные перекрытия

В европейских странах, в частности в Германии, монолитные перекрытия заливают по готовым заводским сборно-монолитным элементам, представляющих из себя армированные плиты, заменяющие опалубку.

Фото: Сборно-монолитное перекрытие

Такие элементы позволяют сэкономить драгоценный ручной труд бюргеров по армированию и на аренде опалубки.

Они могут быть изготовлены из полнотелых бетонных плит шириной до 4,5 метров, пустотелых плит или T-образных бетонных балок. Существуют дополнительные вспомогательные узлы для этих систем.

Фото: Плита сборно-монолитного перекрытия

Применение пустотелых плит уменьшает вес перекрытия а также стоимость транспортировки.

Бетонные элементы из T-образных балок могут применяться даже в перекрытиях общественных автомобильных парковок с пролетами до 20 метров при использовании предварительно-напряженной арматуры.

При этом они способны воспринимать полезную распределенную нагрузку от 500 кг/м2 до 2,5 тн/м2.

Фото: Монолитное перекрытие

Спасибо, что дочитали до конца.   Надеюсь, информация будет Вам полезной.

Автор статьи:

Черненко Сергей

Инженер

Инженер

Когда снимать опалубку перекрытия после заливки бетона?

Монолитное строительство предполагает работу с большим количеством бетонного раствора. При этом на качество, прочность и долговечность готовой конструкции влияет много факторов – состав смеси, соблюдении технологии заливки, правильность устройства опалубки, а также срок ее демонтажа после заливки. Выясним, когда снимать опалубку перекрытия, чтобы бетон полностью застыл, набрал прочности и не утратил своей формы.

Но перед этим рассмотрим, как происходит созревание бетона и сколько дней для этого необходимо.

Итак, процесс застывания – сложный и необратимый, который можно условно разделить на два основных этапа:

• Схватывание. При благоприятном температурном режиме он может длиться от нескольких часов до суток. В этом время раствор становится неподвижным и приобретает конфигурацию, которую ему придали. Свежий раствор даже после заливки поддается корректировке, в этом время еще можно исправить недостатки. Когда схватывание завершилось, последующие манипуляции уже не будут иметь эффекта.
• Набор прочности. Этот этап длится дольше, чем схватывание. Верхнюю границу определить в таком случае практически невозможно. Например, в течение месяца раствор приобретает марку прочности в пределах до 98,0%. В это время бетон приобретает необходимую форму и далее происходят химические реакции, в которых вода играет важную роль. Ее недостаток может привести к тому, что бетон получится рыхлым, с крупными порами и трещинами.

Также важным фактором для кристаллизации является температура. При создании оптимальных условий можно значительно сократить ее срок, что часто практикуется на заводах по производству ЖБИ. В результате этого изделия становятся прочными уже через 6 — 10 часов, после чего их можно извлекать из формы.

Через какое время можно снимать опалубку с перекрытия?

Рассмотрим, когда можно снимать опалубку с монолитной плиты в условиях обычной стройплощадки.

Конкретные сроки зависят от нескольких факторов:

• марки бетона;
• погодных условий и времени года;
• размера плиты перекрытия.

Если совершить заливку летом, то демонтировать опалубку можно через 72 часа, но выполнять последующие работы можно только через три недели. В зимнее время эти сроки увеличиваются в связи с низкой температурой и влажным воздухом. Для ускорения процесса применяют различные способы прогрева смеси.

На практике строители пользуются специальным справочным материалом, в котором приведены сроки кристаллизации в зависимости от температуры окружающей среды.

Например, при использовании самой востребованной марки М 200 – 300, горизонтальное перекрытие набирает прочности в пределах 80% в течение такого времени:

• при температуре +1,0 С – в течение 28 суток;
• при + 10,0 С – в течение 15 сут. ;
• при + 25,0 С – в течение 6 сут.

Демонтировать опалубку следует вручную, начиная с углов, где смесь застывает быстрее. Опоры и стойки извлекают в последнюю очередь. Работы следует проводить, когда бетон набрал не менее 50,0% прочности.

Как залить бетонные перекрытия. Особенности, преимущества, монтаж монолитных перекрытий | LUX-DEKOR.RU

 При стройке домов, гаражей, дач, других сооружения, наступает такой этап, когда необходимо выполнить перекрытия. Перекрытия могут быть межэтажные, или потолочные, при этом выполнены из дерева, с использованием деревянных балок, при поддержки бетонных плит или путем заливки бетона. Каждый из этих методов монтажа перекрытия имеет свое легитимное право, на существование, подкрепленное экономической целесообразностью применения конкретного варианта, в любом индивидуальном случае. В данной статье, мы хотели поговорить о конкретном случае, а собственно о заливке бетонных межэтажных (потолочных) перекрытий. Прежде, чем рассказать о методах монтажа этих перекрытий, мы хотели затронуть тему применения и монтажа заливные перекрытия из бетона, поговорим об их целесообразности  и преимуществах сравнительно других аналогичных перекрытий.

Преимущества заливаемых бетонных перекрытий (монолитных перекрытий из бетона)

 Прежде итого, заливаемые монолитно — бетонные перекрытия стоит рассматривать, как альтернативу перекрытиям из плит. Деревянные перекрытия чересчур различны с бетонно-монолитными перекрытиями, прежде всего по цене, монолитные намного дорогостоящей, во-вторых, по прочности, они намного прочнее, в третьих, по долговечности и остальных уже не столь существенных отличиях. Именно поэтому, сравнивать стоит, прежде всего, с перекрытиями из плит.  Так, в кой-каких случаях монолитные (бетонные) перекрытия дешевле, что является неоспоримым преимуществом, при этом обладают аналогичной прочностными свойствами.  Еще одни значительным достоинством является то, что заливные монолитно- бетонные перекрытия могут быть выполнены любой сложной конфигурации, практически в любом месте, что порой невозможно для стандартных, заводских бетонных изделий.

Образец монтажа бетонных, монолитных перекрытий

 Далее, приведем конкретный образец монтажа бетонных перекрытий. В данном случае, это частный пример, вероятные  улучшения, которые можно было предпринять, для повышения качества перекрытия, мы обрисуем как альтернативные решения.  Итак, прежде всего, необходимо возвести опору для заливаемой бетонной смешения и опалубку.

О том, как рассчитать данную конструкцию мы поговорим далее.

После этого, необходимо смонтировать арматуру.

Лучше итого монтаж производить при помощи монтажной проволоки и уложить два слоя решетки.

Одна арматурная решетка должна быть внизу, вторая, проложенная сквозь «лягушки» должно быть вверху. Такое монолитное перекрытие будет немало правильно воспринимать изгибающую нагрузку, за счет работы арматуры в самых напряженных пунктах, что значительно увеличит прочность перекрытия.

После, начинаем заливку бетона. Лучше итого, для этой операции купить запланированный объем бетона, чтобы прочертить всю заливку за один раз, так как только в этом случае вы сможете гарантировать равновеликую прочность всей монолитной конструкции перекрытия.

Также не стоит выливать тяни бетон в одно место, чтобы не допустить проседания и обвала опалубки для перекрытия. Лучше итого подавать бетонную смесь равномерно по всей площади, в крайнем случае, скоро ее распределять по этой площади любым альтернативным способом.

Завершающим этапом будет выдержанность бетонной смеси в определенных условиях (температура и влажность), что позволит гарантировать технологичное затвердевание смеси и ее качество.

Так более подробно о процессе застывания бетонной смешения можно прочитать в статье «Как залить бетонную стяжку пола».  После демонтируем опалубку, и наше бетонное перекрытия готово к эксплуатации.

Расчет опалубки удерживающей монолитные, бетонные перекрытия при заливке

 Некто имея определенный строительства может произвести монтаж бетонного перекрытия исходя из своего житейского опыта, или как говорится «на глазок». Мы же хотим вам предложить другой, пусть хоть и не институтский расчет, но какой в высокой степени станет вашим успешным залогом удачного проведения трудов.

Расчет опалубки для такого вида перекрытия стоит производить по основным трем параметрам:

1. Для долевой нагрузки на опоры удерживающие опалубку Первоначально необходимо рассчитать сечение опор под удерживающую опалубку. Это смысл не столь критично? как последующие параметры, именно поэтому по нему у вас, скорее итого, не будет проблем. σ = N/F ≤ Rс где σ — внутренние нормальные напряжения, возникающие в поперечном сечении сжимаемой балки, кг/см2; N – масса нашей опалубки и заливаемой смешения, кг; F — площадь поперечного сечения колонны см2; Rс — расчетное сопротивление древесины сжатию по пределу текучести, кг/см2. (Для сосны расчетное сопротивление составляет 140 кгс/см2)

2. Для сгибания опор от нагрузки Также не стоит забывать и том факторе, что жесткость балки на извилина меняется с ее длиной. Так при увеличении длины удерживающей балки, ее гибкость также увеличивается, а жесткость соответственно снижается. Для того, чтобы учесть этот фактор, необходимо площадь сечения балки зачислить с поправочным коэффициентом φ

σ = N/φF ≤ Rc

коэффициент будет зависеть от соотношения диаметра к длине, для облегчения расчетов, его можно зачислить из ряда ниже

L /d =   5    10     20    30      40     50
φ   =   0. 9  0.85  0.5  0.25  0.15   0.08

3. Для обеспечения целостности основания опалубки Последнее на что стоит обратить внимание это на прочность удерживающей опалубки, на какую будет разливаться бетон. Так опалубка должна выдерживать не только статическую массу бетона, но и динамическую нагрузку во пора его заливки. Также, не стоит забывать о возможном временном переливе бетона на конкретное локальное пункт и о массе рабочего, который будет распределять бетон в ней.  В итоге, допустимые толщины опалубки из фанеры, с резервом 1,5, при пролете не более 1 м,  можно принять из ряда ниже.

Толщина фанеры                                                                       18 мм    21 мм

Толщина заливаемого слоя бетонного перекрытия             до 9 см   до 12 см

Сейчас вы сможете не только залить бетонное перекрытие, но и предварительно рассчитать вспомогательные технологические элементы для его монтажа.

Плюсы и минусы бетонного пола

Бетон

невероятно твердый и прочный — неудивительно, что его используют для строительства улиц и подъездных дорог! Как материал для пола, он обладает всей прочностью и долговечностью шоссе. Вы не можете поцарапать или помять бетонный пол.

Это также может стать модным заявлением. Добавление красителей и методов травления может превратить серый, скучный бетон в изюминку вашего дома.Стоимость варьируется от совершенно дешевой (2 доллара за квадратный фут) до относительно дорогой (30 долларов за квадратный фут, в зависимости от отделки).

Очевидно, что бетон тяжелый. Если вы укладываете новые бетонные полы на уровне земли, вес не будет проблемой. Если вы хотите уложить бетон на черный пол, поддерживаемый балками, вам понадобится инженер-строитель, чтобы определить, выдержит ли ваш пол вес. Решением может стать легкий бетон.

Выберите диапазон цветов, наносимых на бетон различными способами.

В зависимости от внешнего вида и ощущений, которые вы хотите получить, выберите одну из различных текстур, в том числе затертую, гладкую или полированную. Бетон также может быть штампованным (для создания рисунка, например, плиточным) или надрезанным (узор с помощью циркулярной пилы).

Агрегаты. Большинство внутренних полов сделаны из мелкозернистой бетонной смеси, хотя некоторые из них включают щебень или гравий для получения более шероховатой поверхности.

Существует два основных типа бетонных полов:

Существующий бетон: Бетонную плиту, уже находящуюся в вашем доме, можно улучшить с помощью декоративной обработки, такой как морилка и полировка.

Декоративное покрытие: Бетонные покрытия могут быть установлены поверх некоторых существующих типов полов с твердым покрытием, чтобы скрыть повреждения или придать свежий вид.

Как очистить. Для очистки используйте мягкие чистящие средства или уксус. Регулярно подметайте, мойте или пылесосьте.

Подходит для: любых помещений, особенно кухонь, ванных комнат, подвалов и прихожих.

Домашние животные разрешены? Очень сильно. Это золотой стандарт напольных покрытий, защищенных от домашних животных. Бетон устойчив к царапинам от когтей, пролитой воды и грязи домашних животных, а также не впитывает запахи. Обеспечьте мягкие коврики или подстилки для домашних животных для дополнительного комфорта.

Подложка. Для бетонных полов обычно требуется уровень из войлочной бумаги, металлическая рейка и базовый слой бетона.

Бетонные скалы.Он прочный, грязеотталкивающий, водонепроницаемый и шикарный, что придает вашей комнате элегантный современный вид.

Бетон

устойчив к износу, он устойчив к огню, пятнам, воде, бактериям и запахам. Он не царапается, его легко чистить, а дизайн настраивается индивидуально. Бетон также способствует хорошему качеству воздуха и может помочь снизить счета за электроэнергию при правильном использовании.

Однако имейте в виду, что хрупкие предметы могут разбиться, если их уронить на бетон, и стоять на нем в течение длительного времени может быть неудобно.Трещины волос могут появиться со временем на бетонных полах с интенсивным движением. Бетонные полы нужно будет регулярно герметизировать, и известно, что они производят эффект эха.

Бетон

обычно стоит от 2 до 20 долларов за квадратный фут в установленном виде. Обычно установку лучше доверить профессионалам.

Как залить бетонный пол

Бетонные полы используются в домах, гаражах, автостоянках, офисных зданиях – список можно продолжить! Бетонные полы настолько популярны и широко укладываются, потому что они предлагают прочную и простую поверхность, которую можно украшать или опускать в зависимости от ее назначения. Однако при заливке бетонного пола есть вещи, которые вы должны сделать, чтобы пол был ровным, без трещин и выдержал испытание временем. И хотя многие люди обращаются к специалистам, чтобы залить бетонный пол, это можно сделать и без помощи профессионалов, поэтому, если вы чувствуете себя уверенно, давайте посмотрим, как правильно залить бетонный пол.

Действия перед заливкой бетонного пола:

• Подготовить
• Создать базовый слой
• Укрепить
• Залить
• Лечение

Подготовка пола перед заливкой бетона

Перед заливкой бетона необходимо подготовить пол, так как, к сожалению, нельзя просто смешать и залить! Первое, что вы должны сделать, это точно измерить площадь, на которой вы хотите залить бетонный пол.

Если вы заливаете бетонный пол на почву, вам нужно будет сначала уплотнить землю, чтобы убедиться, что участок твердый и ровный, поэтому ваш бетон тоже будет ровным. Убедившись, что ваша земля гладкая и ровная, вы можете обеспечить ровный бетонный пол без трещин.

Создание базового слоя для бетонного пола

Важно создать базовый слой между грунтом и бетонным полом. Для этого вам нужно будет уложить от двух до четырех дюймов мелкого и уплотненного заполнителя.



Укрепите бетонный пол

Если предполагается, что ваш пол будет выдерживать большой вес, вам следует подумать об арматурных стержнях, но если бетонный пол будет выдерживать только легкие нагрузки, вам не нужно беспокоиться об этом разделе.

Однако для полов, на которых могут разместиться несколько автомобилей и тяжелой техники, необходимы арматурные стержни. Для обширных конструкций любые работы по армированию должны быть сначала сертифицированы строительной фирмой.Для небольших конструкций 10 арматурных стержней на расстоянии 600 мм друг от друга будет более чем достаточно, чтобы укрепить бетонный пол.



Залить бетоном

Какой бы тип бетона вы ни использовали для пола, очень важно, чтобы смесь была свежей и готовой к заливке. Если вы используете товарный бетон, вам нужно залить его как можно быстрее по прибытии. При заливке свежей бетонной смеси подготовьте грабли, чтобы выровнять бетонную заливку.



Пол из отвержденного бетона

После того, как смесь будет залита, нужно подождать, пока она затвердеет – желательно 10 дней.Пока ваша заливка застывает, держите ее прохладной, чтобы она сохраняла влагу. Для этого можно использовать бетонные одеяла.

Easy Mix Concrete Services LLC — любимый поставщик и компания по доставке бетона в Остине, здесь, чтобы превзойти любую цену в городе, и благодаря нашей политике оплаты только за то, что вы используете — вам не нужно идти куда-то еще. Благодаря специальной команде, которая предоставит полезные советы, и многолетнему опыту смешивания качественных партий бетона в любом количестве, вы можете рассчитывать на превосходную продукцию и удовлетворенность клиентов. Свяжитесь с нами сегодня.

Как залить бетонную плиту

Бетонные плиты

обычно используются в домах и на предприятиях по разным причинам. Плиты можно использовать в качестве патио и дорожек, а также, среди прочего, для создания садовых клумб и контейнеров для срезанных цветов. Вам понадобится несколько различных инструментов и материалов для заливки бетона.

В этой статье мы познакомим вас со всеми основами заливки бетонных плит, чтобы вы хорошо подготовились к этому проекту.Давайте начнем!

На что следует обратить внимание перед заливкой бетонной плиты

Меры предосторожности

Важно изучить и понять все меры предосторожности и требования безопасности перед заливкой бетонной плиты. Вы всегда должны использовать надлежащее защитное снаряжение, такое как хорошая обувь, перчатки, защитные очки и наушники. Бетон должен затвердевать в течение нескольких дней или недель (в зависимости от толщины плиты), после чего по нему можно будет безопасно ходить. Никогда не забывайте надевать защитные очки и перчатки во время работы.

Заливка бетонной плиты в холодную погоду

Погода — еще одна важная проблема при заливке бетона. Обычно большую тревогу вызывает холодная погода. Заливка бетона в холодную погоду подвергает свежий бетон риску замерзания и растрескивания. Это связано с тем, что вода при замерзании расширяется, и если в бетоне есть что-то непрочное, он, скорее всего, треснет. Если вы заливаете бетон, когда на улице холодно, вы должны использовать одеяла с подогревом, чтобы поддерживать температуру, и изоляцию, чтобы предотвратить потерю тепла.

Изображение предоставлено: https://i.ytimg.com/

Заливка готовой бетонной смеси Обычно лучше всего использовать готовый бетон

, потому что он поставляется в мешке или коробке уже замешанным. Все, что вам нужно сделать, это залить его в опалубку и выпустить пузырьки воздуха для максимальной прочности. Просто убедитесь, что вы следуете указаниям на мешках, потому что разные типы бетона имеют разную прочность, время высыхания и т. д.

Обработка поверхности бетонного пола

В большинстве случаев домовладельцы нуждаются в различных обработках поверхности бетонного пола после заливки бетона.Таким образом, этот фактор стоит учитывать при заливке бетона.

Вы можете использовать прочную эпоксидную смолу для пола, чтобы сделать бетонную поверхность более износостойкой. Для домовладельцев с маленькими детьми вам, вероятно, понадобится клей-герметик, чтобы предотвратить сколы и износ на определенных частях дома. Вы также можете использовать гидроизоляцию, чтобы предотвратить повреждение водой из-за таких вещей, как затопление или протекающие приборы.

Изоляция для предотвращения потери тепла

Бетонный пол не обязательно укладывать на наружные стены.Вы также можете использовать его в качестве цокольного этажа, основной целью которого является удержание тепла и предотвращение потери тепла из дома. В этом случае вам понадобится отделка изоляции, которая может работать с желаемым временем высыхания.

Как заливать бетонную плиту

Теперь, когда вы знаете, что нужно учитывать перед заливкой бетонной плиты, пора переходить к действию. Так как вы это делаете? Вот пошаговое руководство.

Шаг 1. Подготовьте все

Прежде всего, вы должны подготовить все инструменты и материалы, которые вам понадобятся для проекта.Наведение порядка поможет сделать вашу работу проще и намного быстрее. Некоторые из вещей, которые вам понадобятся для заливки бетона, включают:

• Рулетка
• Инструмент для выравнивания поплавка
• Водяной шланг
• Мощный миксер
• Инструменты для отделки бетона
• Лопата
• Тампер
• Тачка
• Механизмы безопасности
• Молоток
• Уровень
• Бетон
• Гвозди
• Пиломатериалы
• Анкерные болты
• Кромочный инструмент
• Заполнение пакета
• и т. д.

Шаг 2: Подготовка площадки для строительства плит

Если вы собираетесь укладывать бетонные плиты на цокольный этаж, вам нужно будет сначала подготовить площадку для укладки плит.

Самое главное, нужно убедиться, что рядом нет электрических проводов и труб. Электрические и водопроводные системы должны быть размещены на расстоянии не менее 12 дюймов от места, где идет бетонная плита.

Вам также необходимо убедиться, что на поверхности нет грязи и мусора, которые могут повредить качеству бетона.Вы можете очистить рабочую площадку, подметая или вытирая пыль, чтобы удалить все незакрепленные частицы и мусор.

Если поверхность неровная, вам необходимо сначала выровнять ее, чтобы получить равномерно заполненную область. Но если вы имеете дело с плоскими поверхностями без неровностей и ям, вам больше не придется их выравнивать.

Шаг 3. Установите и выровняйте поверхность

Укладка и выравнивание поверхности — очень важный этап, который ни в коем случае нельзя пропускать, если вы хотите, чтобы ваша бетонная плита получилась идеальной.

Установите бетонный уровень поверх гравийной основы или песка, разбросанных по подготовленной поверхности. Вы должны убедиться, что на поверхности нет неровностей или выступов, прежде чем залить плиту, чтобы все части были гладкими и одинаковыми по высоте.

Также следует тщательно очертить поверхность, чтобы она не выходила за пределы предполагаемого места при заливке бетона. Приобретите себе инструмент для бетонных кромок. Вы можете получить их в любом магазине товаров для дома менее чем за 5 долларов.Вам также нужно будет купить растворную смесь. Обычно это находится в той же области, что и бетонные края.

Шаг 4. Укладка основания

Для укладки подстилающего слоя необходимо использовать песок и утрамбованный гравий. Во время работы над основанием вы можете смешать разбавленный раствор в ведре с водой. Обязательно следите за тем, сколько воды добавляется в разбавленную смесь, чтобы, когда придет время смешивать бетон, вы не добавили слишком много.

Чтобы убедиться, что все установлено правильно, вам понадобится трамбовка, чтобы сделать поверхность более компактной и плоской. Основание поможет бетону схватиться и предотвратит его растрескивание.

Шаг 5. Создание бетонных форм и уровня

Это еще один важный шаг, который вы никогда не должны пропускать. Бетонные формы — это в основном каркасы, построенные вокруг области, где вы собираетесь заливать бетон. Они необходимы, потому что сохраняют форму вашего будущего патио, пока цемент схватывается. Бетонные формы также помогут усилить прочность и жесткость вашего внутреннего дворика, поэтому при их строительстве лучше всего использовать прочные материалы.

Затем вы должны выровнять бетонные формы, чтобы обеспечить однородность поверхности, особенно если вы заливаете бетон в область, где он уже имеет уклон. Этот шаг также необходим для того, чтобы ваш внутренний дворик был ровным и ровным.

Шаг 6: Подготовка бетоносмесительной установки

Если вы собираетесь делать это вручную, в этом шаге нет необходимости, потому что ни одна машина никогда не превзойдет человеческие руки, когда дело доходит до точности. Однако нельзя отрицать, что миксер значительно облегчит вашу работу.

Итак, если вы решили использовать бетономешалку, то вам нужно будет присоединить устройство подачи воды миксера, чтобы обеспечить его достаточным количеством воды. Затем вы должны следовать инструкциям о том, сколько песка, универсального гравия и цементного порошка вам придется засыпать в миксер.

Миксер сделает свою работу, пока вы будете управлять им с помощью ряда рычагов. В ожидании готовности бетонной смеси вы должны подготовить фактическое место, где вы собираетесь заливать бетон.

Самое главное, что есть вероятность, что вам понадобится система опалубки с фанерным листом поверх нее. Фанера будет использоваться в качестве основы для заливки бетона в нужных местах.

Шаг 7. Разделите плиту

Хотя разделение области плиты может показаться необязательным, это один из шагов, который значительно облегчит вашу работу. Вам нужно использовать лом и несколько деревянных досок, чтобы сделать трещины в бетоне, который вы будете заливать. Если вы хотите, вы также можете использовать стальные стержни и болты, чтобы убедиться, что они остаются на месте. После того, как вы закончили делать перегородки на вашей плите, наконец, пришло время залить бетонную смесь.

Изображение предоставлено: https://www.barton-supply.com/

Шаг 8: Залейте бетонную смесь

Теперь пришло время равномерно залить влажный бетон в ранее сделанные трещины. Вам понадобится большой контейнер для этого, как минимум на 50 галлонов. Также можно использовать цементовоз, но если вы работаете над небольшим проектом, скорее всего, у вас нет доступа к такому оборудованию.

Убедитесь, что бетон, который вы заливаете, правильно перемешан в соответствии с инструкциями производителя. Любое неправильное движение с бетонной смесью, и вы рискуете получить несколько трещин в конечном продукте. Кроме того, вы должны залить все до того, как бетон затвердеет, чтобы облегчить вашу работу и предотвратить растрескивание.

Шаг 9. Выравнивание бетона стяжкой

Чтобы получить гладкую поверхность и удалить лишний бетон, вам понадобится стяжка.По сути, это просто большой плоский кусок железа с прикрепленной ручкой, чтобы помочь вам выровнять бетонную смесь, прежде чем она высохнет и затвердеет.

Изображение предоставлено: https://www.allthingsflooring.com/

. Для этого вам нужно провести стяжку или кусок пиломатериала вперед и назад по поверхности свежего бетона. На самом деле вам не нужно несколько проходов, так как трех или четырех проходов будет достаточно для получения гладкой поверхности. Не беспокойтесь о том, чтобы сделать его идеально гладким, особенно если вы планируете создать свой собственный кирпичный узор или добавить несколько декоративных камней.Просто сосредоточьтесь на том, чтобы получить достаточно ровный верхний слой, который будет достаточно плоским, чтобы его можно было проехать позже.

Шаг 10. Дайте высохнуть

Дайте вашему проекту мокрой бетонной плиты время высохнуть. Это будет зависеть от конкретной смеси бетона и добавок, которые вы использовали, но обычно для обеспечения надлежащего отверждения требуется не менее пары дней.

Подождите, пока он полностью высохнет и станет твердым на ощупь, прежде чем двигаться дальше. Это когда вы на самом деле будете знать наверняка, достаточно ли хорошо получилась ваша работа с плитой, чтобы можно было безопасно проехать.Если какие-то участки не прокрашены должным образом или прокрашены слишком тонко, это будет заметно на этом этапе.

Вы также можете выполнить последние исправления или очистку в это время, прежде чем перейти к шагу. Но вы должны убедиться, что вся поверхностная вода исчезла, прежде чем делать что-либо еще.

Часто задаваемые вопросы о заливке плиты

Какое идеальное время для заливки бетонной плиты?

Лучшее время для заливки бетонной плиты – летние месяцы, потому что погода очень сухая и способствует быстрому отверждению.Идеальная погода для этого проекта обычно между июнем и сентябрем.

Что использовать в качестве бетонной формы?

Для больших плит можно использовать деревянные доски в качестве опалубки или просто оставить как есть. Однако, если вы работаете с влажными бетонными плитами, с которыми вам сложно работать, то вы можете использовать плиту из пенополистирола или синюю плиту в качестве формы для бетонной плиты.

Какую бетонную смесь лучше всего использовать для бетонных плит?

Для небольшой бетонной плиты вы можете использовать 5-галлонное ведро готового бетона, предназначенного для тротуаров.Для более крупных проектов лучше арендовать миксер и получить сыпучие материалы, чтобы у вас было достаточно материала для заполнения бетонных форм и чтобы у вас не закончились материалы.

Окончательный вердикт по заливке бетонной плиты

Заливка бетонных плит может показаться сложной задачей, особенно если вы делаете это впервые. Однако, если вы выполните следующие шаги, вы обнаружите, что это не так сложно, как кажется, и идеально подходит для тех, кто делает это самостоятельно. Просто убедитесь, что используете правильные инструменты и материалы для профессионально выглядящей бетонной плиты.



Как залить бетонный пол на кухне — uooz.com

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Готовы ли вы к тому, чтобы ваша кухня стала доступной и простой в уходе? Если это так, вы, вероятно, рассматриваете бетон. Поэтому нужно знать, как залить бетонный пол на кухне. Мы провели обширное исследование этого процесса и описали шаги ниже.

№

Первым шагом при заливке бетонного пола на кухне является демонтаж существующего пола. Вам понадобится арматура для размещения вдоль основания и пластик для защиты стен и окружающих полов. С помощью бетономешалки со шлангом вы размешаете смесь и выльете ее на арматуру и черновой пол. Равномерно распределите его забавным шпателем, дайте ему высохнуть, прежде чем добавлять слой герметика для бетона.

Это всего лишь краткое изложение процесса. Продолжайте читать, чтобы получить подробные инструкции по каждому шагу, а также ответы на популярные вопросы, включая плюсы и минусы бетонных полов, срок службы бетонных полов, легко ли бетонные полы трескаются и многое другое.

Как залить бетонный пол на кухне

С правильными инструментами сделать бетонные работы своими руками довольно просто. Если у вас в настоящее время есть пол на кухне, вам необходимо снять его перед заливкой нового бетонного пола. Как только вы добрались до чернового пола, пришло время начать процесс укладки.

Подготовка основания

Вам нужно защитить окружающие полы и стены от брызг бетона.Поэтому вам нужно собрать немного пластика и наклеить его на них. Не забудьте предварительно тщательно очистить участок. Теперь пришло время укладывать арматуру. Важно не пропустить этот шаг; арматура укрепит ваш бетонный пол.

Измерьте расстояние в четыре фута по ширине комнаты и в два фута по длине, отметив каждую точку. Просверлите отверстие в каждом маркере и забейте арматуру в отверстие. Стержни не будут тянуться до конца, поэтому вам нужно будет связать концы вместе.



Вы можете получить арматуру на Amazon.

Смешайте и залейте цемент

После того, как вся арматура установлена, пришло время замешать цемент. Есть несколько способов сделать это.

Можно налить в тачку и перемешать, потом закатать на кухню и вылить. Это займет много времени и несколько поездок. Если у вас есть бетономешалка, это значительно облегчит работу. Если вы предпочитаете не покупать миксер, вы можете взять его напрокат или нанять строительную компанию для заливки бетона.

Вы можете купить бетономешалку на Amazon.

Сглаживание и финишная обработка

После того, как вы залили бетон, пришло время его выровнять. Для этого шага вы можете использовать длинную доску, например, 2×4, или любой другой длинный предмет с плоской поверхностью. Далее вам понадобится забавная кельма с длинной ручкой, чтобы закончить выравнивание поверхности.

У Amazon есть забавные мастерки.

Когда поверхность частично затвердеет, возьмите метлу с длинной ручкой и нанесите рисунок на пол.Дайте бетону застыть в течение 24 часов.

По истечении времени можно испачкать пол. Налейте кислотное пятно в распылитель. Если вы используете порошок вместо готовой смеси, смешайте порошок с ацетоном, а затем пропустите его через сито, чтобы предотвратить засорение распылителя комками.

Вы можете найти кислотное пятно на бетоне на Amazon.

Распылите пятно от ацетона на пол случайным образом. Поскольку он очень быстро сохнет, вы сможете увидеть, как сохнет пятно во время работы.Убедитесь, что кухня хорошо проветривается, потому что пятно легко воспламеняется.

У Amazon есть выбор опрыскивателей.

Герметизация бетона

После того, как вы закончите нанесение морилки, вам нужно запечатать бетон. Это поможет предотвратить запотевание пола на кухне. Смешайте герметик для бетона в соответствии с инструкциями производителя, затем нанесите его на пол с помощью малярного валика с длинной ручкой. Хотя в этом нет необходимости, через 24 часа вы можете нанести слой уретана для дополнительной прочности.

Взгляните на этот герметик для бетона на Amazon.

Посмотрите это видео на YouTube в качестве руководства по заливке бетонных полов на кухне.

Посмотрите это видео на YouTube в качестве руководства по окрашиванию бетонных полов на кухне.

Преимущества и недостатки бетонного кухонного пола

Возможно, вы слышали страшилки о бетонных полах; однако плюсы бетонных кухонных полов значительно перевешивают минусы.

Преимущества

Ни для кого не секрет, что на кухне может быть беспорядок. Между приготовлением пищи и едой происходит много разливов. К счастью, бетон очень легко чистить. Все, что вам нужно сделать, это протереть его влажной тканью, чтобы удалить капли, или взять метлу, чтобы подмести крошки и грязь. Более того, бетон прочен и долговечен, и он недорог по сравнению с большинством других вариантов напольных покрытий.

Одним из наиболее привлекательных аспектов бетона является универсальность внешнего вида. Несмотря на то, что бетон является простым и естественным, вы можете создавать красивые узоры с помощью морилок, порошков и других продуктов.Есть много цветов, из которых можно выбрать, и вы можете создать любой узор, который вам нравится.

Недостатки

Как вы, наверное, уже знаете, бетонные полы холодные. Тем не менее, вы можете побороть это качество, установив на кухне электрический обогреватель, который сделает пол теплее. Бетон также твердый и может быть неудобным при длительном стоянии.

Еще одним недостатком бетонных полов является потливость. Поскольку бетон удерживает влагу, а поверхность часто бывает холоднее окружающей атмосферы, на полу собирается конденсат.Однако, если вы правильно загерметизируете пол при укладке, у вас не должно возникнуть проблем с его запотеванием.

Как долго служат бетонные полы?

При правильном уходе бетонные полы могут прослужить до 100 лет. Вам нужно будет герметизировать пол каждые пару лет и содержать его в чистоте и чистоте. Хотя известно, что бетон трескается, вы можете использовать продукты для заполнения любых возникающих трещин. Тем не менее, многие люди принимают трещины и демонстрируют свою красоту.

Легко ли окрашиваются бетонные полы?

Бетонные полы печально известны тем, что легко окрашиваются.Однако, если вы запечатаете его должным образом, вы уберете беспорядок, не оставив пятен. Обязательно обновляйте бетонный пол на кухне каждые два года, чтобы сохранить его грязеотталкивающие свойства.

Легко ли трескается бетонный пол?

Несмотря на то, что бетон очень склонен к растрескиванию, это не обязательно верно для полов на кухне. По большей части бетон для наружных работ растрескивается с большей вероятностью, чем бетон для внутренних работ. Однако трещины могут появиться и на бетонном полу кухни.

Наиболее распространенный тип растрескивания возникает, когда тепло вызывает расширение бетона или лед заставляет его подниматься, прежде чем окончательно оттаять и вернуться в исходное положение. Другие причины могут быть связаны с оседанием грунта ниже или с тем, что люди оказывают слишком большое давление на плиту, наваливая слишком большой вес.

Однако вы можете заметить трещины на бетонном полу кухни, если цементная смесь высыхает слишком быстро. Чтобы предотвратить появление трещин, обязательно используйте высококачественную цементную смесь и правильно подготовьте черновой пол перед заливкой.Не забудьте загерметизировать и закончить ваш бетон.

Замерзают ли бетонные полы?

Бетонные полы остывают. Если это вас беспокоит, вы можете использовать электрический обогреватель на кухне или включить центральное отопление в доме. Это поможет сбалансировать температуру пола и кухни. Кроме того, бетонные полы также могут быть теплыми. Если на вашей кухне много солнечного света, бетон будет поглощать это тепло, делая пол и комнату теплее.

Бетонные полы дешевле плитки?

Плитка не только дороже бетона, но и сложнее в установке как для новичков, так и для опытных профессионалов.Вы можете установить бетонный пол всего за 2 доллара за квадратный фут.

В то же время вы будете платить примерно 7-14 долларов за квадратный фут, чтобы уложить плитку на вашей кухне. Если вы делаете это самостоятельно, плитка может стоить всего 2 доллара за штуку, но это не включает другие материалы, необходимые для процесса.

Подходит ли полированный бетон для кухни?

Полированный бетон отлично подходит для кухонь. Его легко чистить и дезинфицировать, а при правильной герметизации он устойчив к разливам и пятнам.Однако, когда он мокрый, он может быть скользким. С другой стороны, он невероятно прочен и может прослужить до 100 лет.

Резюме

Несмотря на некоторые недостатки бетонных полов на кухне, преимущества значительно перевешивают недостатки. Кроме того, бетон легко заливать и отделывать, и вы можете настроить стиль в соответствии со своими предпочтениями. Он также прослужит дольше, чем другие поверхности, и его относительно дешево сделать самостоятельно.

Чтобы узнать больше о бетонных полах, ознакомьтесь с другими статьями в нашем блоге:

Как выровнять неровный бетонный пол в четыре этапа

Как установить пароизоляцию на бетонный пол

Что произойдет, если вы не протравите бетон перед нанесением эпоксидной смолы?

6 простых шагов по заливке бетонного пола для создания прочной бетонной плиты

Бетонные полы являются основной составляющей любых зданий. Бетон является универсальным материалом и делает здание прочным. Но основная трудность возникает, когда приходит время заливки.

Заливка бетонной плиты не лишена стресса, но если вы делали это несколько раз, вы можете довольно легко залить ее. Если вы сделаете это правильно, это сэкономит вам доллары, иначе это будет вашей самой большой ошибкой.

Но как сделать бетон прочным?

Необходимо Залить бетонный плитный фундамент Поднять стену. Но вы никогда не захотите рисковать, если вы новичок в заливке бетона .Перед заливкой бетона сделайте надлежащее планирование и подробно изучите проект. Таким образом, ваше здание может простоять дольше.

Если вы хотите научиться делать Заливка бетонного пола, , вы должны сначала научиться устанавливать формы и готовить их к заливке.

Но, как сформировать бетонную плиту в несколько этапов?

Продолжайте прокручивать, чтобы узнать.

Различные этапы заливки бетона

№1: подготовка места

Первым и самым важным шагом является подготовка места.Если есть какой-то уклон или высокие и низкие стороны на земле, сделайте их ровными. Бетон не получит наилучшего уплотнения, пока земля не станет плоской.

Вы также должны удалить всю грязь и мусор, присутствующие в этом районе, если таковые имеются. Бетон будет прочным, если он построен на твердой и хорошо дренированной почве.

#2: Создайте сильную и ровную форму

Так как бетон представляет собой полутвердую форму материала, который не может оставаться без опоры. Бетонные формы предназначены для поддержки материала, который может состоять из дерева, металла или пластика.

• Мы можем уложить основание толщиной от 4 до 8 дюймов в соответствии с нашими потребностями.

Чтобы построить прочный фундамент для заливки бетона, необходимо построить прочную опалубку. Вы можете улучшить форму, выбрав прямые, прочные и гладкие доски. Отрежьте большую часть доски, чтобы она соответствовала ширине плиты.

№3: подготовка основания

Ваша работа не начинается с простого смешивания материала и высыпания его на пол. Подготовка – ключ к успеху.Итак, вы должны подготовить прочную основу, прежде чем приступить к работе.

Прочное основание является обязательным условием для прочного бетона, поскольку оно нуждается в армировании для повышения прочности и устойчивости к растрескиванию. Для подготовки площадки вам потребуются дополнительные инструменты и пучок стяжек. Бетону нужна опора, и привязанный железный стержень будет его удерживать.

№4: Подготовка бетоновоза

Заливка бетона – дело быстрое. Итак, чтобы снизить стресс и избежать ошибок, убедитесь, что у вас все готово.Дважды проверьте свою бетонную форму, чтобы убедиться, что она квадратная, ровная и прямая.

Хорошо бы использовать бетононасос . Эти насосы могут перекачивать бетон непосредственно в указанную зону. Если у вас есть коммерческий проект, вы можете взять напрокат коммерческий бетононасос . Бетононасосу не нужно больше труда для распределения материала, так как он немного распределяется автоматически.

№5: заливка и выравнивание бетона

Будьте готовы с лопатой и другими инструментами до прибытия Бетононасосы DY .Когда начинается перекачка, рабочий должен поторопиться, чтобы идеально распределить материал. Лопата помогает проталкивать (разбрасывать) материал.

Вы должны начать ударять по бетону, как только материал будет помещен в указанную область. Не оставляйте ни одной пустоты и делайте поверхность ровной и гладкой. Начните использовать bool float after, чтобы удалить оставшиеся пятна и создать плоскую и ровную поверхность.

#6: Терка и шпатель для гладкой поверхности

После заливки бетона и выравнивания его необходимо закончить. Прежде чем приступить к отделке, дайте плите затвердеть. Как только плита станет достаточно твердой, чтобы сопротивляться отпечатку большого пальца, вы можете начать плавать.

Начинайте нарезку канавок (чистовую обработку), когда бетон сможет выдержать ваш вес. Канавка позволяет неизбежной усадке происходить в канавке, а не в каком-то случайном месте. Для более качественной и плотной отделки используйте магниевую терку со стальным шпателем для более сложной отделки бетона.

Практический результат

Если вы хотите сэкономить доллары и залить бетон самостоятельно, вы совершите большую ошибку. Maple Concrete Pumping — специализированная бетононасосная компания с более чем 8-летним опытом работы. Мы лучше разбираемся в бетоне и обеспечим вам лучшую отделку и сделаем его долговечным.

Мы предоставляем в аренду Услуги бетононасоса на еженедельной, ежемесячной и долгосрочной основе. Удовлетворение потребностей клиентов является нашим первоклассным, и мы не идем на компромисс в их проекте. Мы обеспечиваем высокое качество материалов, конкурентоспособные цены и своевременную доставку. Сделайте ваш бетон лучше!

Позвоните нам по телефону +1 (647) 529-7867

Как залить бетоном существующую бетонную плиту?

🕑 Время чтения: 1 минута

Как и все в мире, бетон имеет срок службы и со временем изнашивается.Дефекты образуются, когда бетон затвердевает или погружается в землю. Заливка свежего бетона поверх существующего бетона является распространенным способом выравнивания старых плит и устранения повреждений.

Этапы заливки бетона на существующую бетонную плиту

Шаг 1: Очистка старой бетонной поверхности

Сметание мусора с существующей бетонной плиты позволит выполнить склеивание. Это включает в себя удаление песка, опавших листьев и гравия. Одним из лучших инструментов, которым можно вычистить весь мусор из трещины, является метла с жесткой щетиной.

• Использование метлы для очистки бетонной поверхности.
• Использование воды для очистки бетонной поверхности.

Это чистота должна быть сделана тщательно, рекомендуется использовать давление шайбу так, чтобы спрятался мусор. Еще один способ добиться идеальной чистоты. используя жидкое моющее средство или обезжириватель при мытье области, чтобы удалить стойкие пятна.

У нас есть чистящие средства, предназначенные для использования в бетоне, необходимо очистить место, которое оказывается трудным с этим.Последним этапом очистки является увлажнение поверхности.

Шаг 2. Настройка периметра перекрытия

Измерьте периметр площади для заливки бетоном существующей плиты. В зависимости от требований предпочтительного использования плиты и нагрузок, приходящихся на плиту. Толщина плиты рассчитана. Затем полученные измерения можно использовать для оценки необходимого количества бетона.

• Расчет размеров бетона.
• Установка деревянных раскосов и армирующей сетки на существующий бетон.

Раскосы устанавливаются вокруг места заливки бетоном, обычно из дерева. Необходимо следить за тем, чтобы брекеты были равномерно распределены, что можно сделать с помощью пузыря или веревки. Для толстой бетонной плиты на раскосах необходима проволочная сетка для обеспечения прочности.

Шаг 3: Нанесение грунтовки

Смесь воды и цемента изготавливается в виде жидкого раствора и наносится на существующую плиту для образования связующего слоя между старым и новым укладываемым бетоном.Стандартная смесь 1:7 воды к цементу.

• Шлам из воды и цемента в соотношении 1:7.
• Нанесение основного слоя на выходящий бетон

Этап 4: Заливка бетона

Мелкий песок или щебень предпочтительнее для бетона небольшой толщины, а крупный заполнитель используется для бетона большей толщины. Смесь заполнителя и цемента смешивают и заливают все это в существующий бетон. Ручная кельма или асфальтоукладчик используются для равномерного распределения бетона путем сильного вдавливания.

Связующий клей используется в бетоне, чтобы гарантировать, что новый бетон хорошо приклеится к существующему бетону. Чтобы предохранить свежеуложенный бетон от быстрого износа, защитный слой наносится с помощью отвердителя и распыляется по всей поверхности, на отверждение которого обычно уходит семь дней.

Недостатки заливка нового бетона поверх старого бетона.

1. Повышает уровень

Заливка нового слоя бетона на существующая дорожка, внутренний дворик или крыльцо поднимут уровень на несколько дюймов.Если плита подходит к двери, приподнятая поверхность может не обеспечивать необходимую зазор для открывания двери.

Для прохода повышение уровня на несколько дюймов могут нарушить его выравнивание с проезжей частью, ступеньками или другим структура. Добавление небольшого пандуса от подъездной дорожки к приподнятой поверхности помогает устраните опасность спотыкания и предотвратите скопление мусора в углу.

2.

Меньше лет службы

Хорошо залитая бетонная плита с глубоким прочным фундаментом может прослужить от 30 до 40 лет.Заливка бетона поверх старого бетона, а не непосредственно поверх нового гравийного фундамента, ограничивает вашу способность максимально увеличить срок службы плиты.

Состояние существующей плиты является основным фактором, определяющим срок службы нового бетона. Если фундамент под плитой непрочен, новый бетон может просесть или образовать глубокие выбоины.

3. Склеивание

Если новый бетон соединяется с существующей плитой, трещины неизбежны. Предотвращение прилипания нового бетона к существующей плите помогает предотвратить образование новых повреждений и распространение любого повреждения старой плиты на новую.

Это также позволяет обеим плитам гибко сжиматься и расширяться при колебаниях температуры. Одним из простых способов предотвращения склеивания плит является укладка пластика, песка или другого прочного материала между двумя слоями.

4. Техническое обслуживание

В то время как брусчатка, камни и другие материалы для мощения имеют более декоративный вид, бетон ценится за его прочность и неприхотливость в уходе. Плита, залитая поверх существующей плиты, более уязвима к повреждениям от морозного пучения и трещинам.

Заделывайте повреждения, как только они появляются, чтобы предотвратить их распространение, и герметизируйте новый слой с помощью глубоко проникающего герметика, чтобы предотвратить повреждение водой. Если вы заметили длинные и глубокие трещины, попросите профессионала оценить повреждения, чтобы определить, нет ли структурной проблемы.

Подробнее:
Ho w Должна ли быть бетонная плита?
Бетонная плита перекрытия гаража – конструкция, толщина и стоимость
Бетонная верхняя плита – типы, толщина и применение

Заливка бетонной плиты

После заливки фундамента и фундамента 4 дюйма щебня в бетонное основание добавили щебень для подготовки к заливке бетонная плита.

Как показано выше, гравий должен подниматься заподлицо. с верхней частью фундамента, чтобы эта бетонная плита могла опираться на верхняя часть фундамента, а также гравий.

Арендовали стяжку, которая умерла на нас после около 20 минут, так что мы сделали все это вручную. На картинке выше этого не видно, но мы просверлили и вставили арматура каждый фут или около того в фундаменте в проеме двери гаража. Это поможет с трещинами в бетонной плите, по которой будут ездить автомобили.

 На снимке вверху плоская конструкция плывет. Заливку бетонной плиты выполнил маневрирование бетоновоза по периметру кабины. Стрельба из бетонного грузовика была достаточно высокой, чтобы наткнуться на вершину фундамент в задней части кабины. Мы также использовали оконные колодцы для заливки бетона в некоторые участки.Ключ к использовать возможность заливки бетонной плиты без использования насоса грузовик был тот факт, что у нас были проемы гаража в передней части подвал.
