Какие бывают опоры по способу установки: виды и типы опор ВЛ

виды и типы опор ВЛ

Надежность линии электропередач зависит от качества фиксации конструкций для их удержания. Выполняют эту задачу опоры ЛЭП. Их подбирают в соответствии с предварительным проектированием, с учетом напряжения и мощности воздушной линии. Ведь от этих критериев зависит оптимальное сечение кабеля, а это оказывает непосредственное влияние на его вес. После оценки ориентировочного веса кабеля просчитывают, какими должны быть промежуточные и анкерные пролеты, а затем подбирают подходящую разновидность опор. На виды опор ЛЭП, которые будут использоваться, влияет и общее количество проводов на участке, наличие отводов.

Эффективное применение опор линий электропередач возможно при низких температурах окружающего воздуха, при этом важно соблюсти все нормы установки. Защиту же от осадков, температурных перепадов обеспечит слой цинкового покрытия, который продлевает эксплуатационный ресурс вдвое, или же цинконаполненный композитный состав.

Классификация: какие бывают опоры ЛЭП

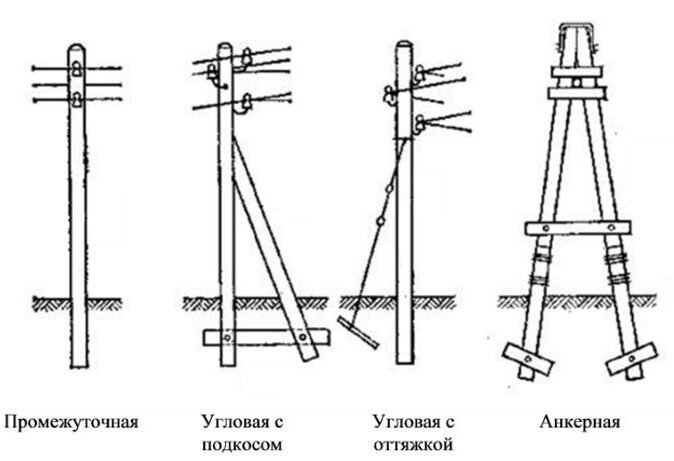

Основные виды опор ЛЭП по конструктивному исполнению:

1. Промежуточные – такие опоры встречаются наиболее часто, выполняют функцию опоры для поддержки проводов на заданной высоте. Уровень допустимой нагрузки варьируется в зависимости от модели опор, но все они отлично подходят для обустройства прямых участков трассы. Эксплуатация промежуточных опор возможна при температуре до -65°C. Устойчивость к низким температурам объясняется тем, что в основе каркаса лежит стальной прокат, соединенный болтовыми соединениями. Благодаря компактности отдельных компонентов упрощается транспортировка и монтаж опоры.
2. Переходные – применяют там, где имеются определенные преграды естественного происхождения. Поэтому переходные опоры превосходят другие разновидности по габаритам. Они также покрываются слоем цинка либо другого защитного покрытия, которое противостоит пагубному воздействию коррозии. В качестве маркировки для переходных опор применяют сочетание белых и красных цветов. Переходные опоры ЛЭП нужны там, где воздушная ЛЭП высокого напряжения пересекает водоем искусственного либо естественного происхождения. Для мест таких пересечений и требуется обустраивать переход. В конструкцию перехода входят крупные опоры, которые способны выдерживать нагрузку проводов. Для надежной эксплуатации ЛЭП переходные опоры должны обладать солидным запасом прочности. Переходные опоры могут иметь различное конструктивное исполнение. Типичный пример – классическая башня или же одноцепная мачта Y-образной формы (её предельно допустимая высота достигает 120 м).
3. Анкерно-угловые – помогают добиться нужного натяжения проводов и сконструировать повороты трассы.
4. Концевые – монтируются в начале и в конце воздушной ЛЭП. К их особенностям относят повышенную прочность, жесткость. Для фиксации кабеля используют зажимные конструкции, сам же кабель соединяет опору с электрической подстанцией либо порталом ОРУ.

Для удобства опоры классифицируют по ряду критериев.

Классификация подвески осуществляется по двум основным группам: промежуточные опоры и анкерные модели. В промежуточных для фиксации проводов применяют обычные зажимы, а в опорах ВЛ анкерного типа – натяжные зажимы.

В зависимости от участка трассы, на котором устанавливается опора, варьируются и её основные функции. Так, для прямых участков подходит промежуточная прямая опора, которая должна быть прочной и надежной, так как на неё ложится серьезная нагрузка от веса изоляторов и проводов.

На углах монтируют угловые промежуточные опоры с установкой проводов в поддерживающие гирлянды. К перечню стандартных нагрузок, которые действуют на промежуточные угловые опоры, добавляется нагрузка, продуцируемая поперечной составляющей при натяжении проводов. Если угол поворота ЛЭП превышает 20°, нагрузка значительно возрастают, для её нейтрализации предусматривают различные схемы уравновешивания.

Кроме стандартной опоры, может использоваться специализированная модель. Например, транспозиционная, которая изменяет порядок расположения тросов и проводов на опоре, ответвленная — выполняет ответвление от главной линии, крупная переходная опора – для организации переходов через реку либо другой водоём.

Опоры ЛЭП бывают деревянными, стальными, железобетонными, композитными. Наиболее старыми среди всех являются деревянные опоры. Конструктивно представляют собой столб, выполненный из хвойных пород древесины. Длина опоры колеблется в пределах 8,5–13 м. Из дерева выпускаются и дополнительные компоненты для деревянных опор – от траверс, горизонтальных балок на опорах, до подкосов и ригелей, которые упрочняют конструкцию.

У деревянных опор есть преимущества и недостатки. К преимуществам относят доступную цену, легкость, гибкость конструкции, что позволяет без последствий воспринимать вибрации. Благодаря легкости таких опор упрощается их монтаж, процессы доставки разгрузки. К недостаткам деревянных опор относят слабую устойчивость к воздействию огня, влаги и микроорганизмов, из-за воздействия которых они гниют, на поверхности появляется плесень, трещины.

При соблюдении технологии пропитки столба эти недостатки частично нейтрализуются. Производители заявляют, что срок службы деревянной опоры достигает 50 лет, хотя это напрямую зависит от климатических условий, соблюдения норм монтажа.

Следующий тип опор ЛЭП – железобетонные. Они стали достойной альтернативой деревянным аналогам. Пользуются спросом как у монтажников, так и у заказчиков, что объясняется рядом преимуществ:

• Железобетонной опоре не страшны повреждения, характерные для деревянных опор.
• Эксплуатационный ресурс опор значительно превышает срок службы тех же деревянных опор, да и выглядят они более привлекательно.
• В опору из бетона залита арматура, которую можно применять при обустройстве заземления воздушной линии. Заземляющая арматура выведена вверху и внизу столба. Благодаря таким выводам упрощается монтаж, а бетон благотворно влияет на электробезопасность.
• Отсутствует необходимость сложной сборки и монтажа (это касается всех видов железобетонных опор ЛЭП).

ПРИМЕЧАНИЕ: изредка встречаются сборно-составные конструкции опор, которые сочетают в себе два компонента – железобетонный пасынок и деревянный столб, соединенные между собой с помощью стальной проволоки.

Для воздушной ЛЭП высокой мощности предназначены металлические опоры. За основу берется специальная сталь, во избежание коррозии на металл наносят антикоррозийный слой материала. В зависимости от размеров, опоры делают сборными или сварными. Сборные доставляются на место монтажа раздельно.

Уже на месте производят сборку и установку в предварительно обустроенный фундамент. Ввиду сложности технологического процесса применяют тяговые машины, в частности трактора и другую спецтехнику. Опору соединяют с фундаментом с помощью болтов, обязательно отслеживая её перпендикулярность по отношению к фундаменту.

К плюсам металлических опор ЛЭП относят прочность и надежность эксплуатации. Минусом считается высокая цена, что связано с тем, что в ходе производства используется большое количество металла, а это приводит к удорожанию продукции.

Применение металлических опор воздушных линий электропередач имеет смысл при напряжении от 110 кВ, в противном случае дорогостоящие монтажные работ и необходимость периодического обслуживания экономически нецелесообразны.

Правила и нормы установки опор ЛЭП

Первым этапом при установке всех типов опор ВЛ будет проектирование. Установка опор для электричества должна производиться в соответствии с заданным проектом, с учетом всех технических нормативов, от разновидности опор до особенностей грунта, специфики ландшафта, близости к жилым домам и постройкам другого предназначения.

От грамотности составления проекта зависят финансовые затраты на проведение монтажа. На данном этапе выбирают виды опор ВЛ для электричества. Также рассчитывают фундамент, который послужит основой для монтажа опор. Для проведения установочных работ важно задействовать всевозможную специализированную технику, которая необходима для того, чтобы транспортировать опоры на объект, перемещать и поднимать их, бурить скважины.

Сборка и установка опор являются многоэтапными процессами, которые включают их выкладку, установку в необходимом положении и фиксацию. Выкладка, согласно нормативам, осуществляется вдоль оси ВЛ.

Каждая разновидность работ при монтаже опоры воздушной линии должна быть поручена специальной бригаде, которой под силу грамотное выполнение следующих операций:

• Раскладка проводов вдоль трассы, их установку на поддерживающие гирлянды и соединение. В ходе сборки на опоры монтируют и штыревые изоляторы, делаю это непосредственно до начала монтажа.
• Натяжка тросов с визированием, регулировкой стрел провесов, фиксацию проводов с анкерными опорами.
• Закрепление проводов на опорах (применяют зажимы).

Существуют и другие тонкости монтажа опор. Например, после обустройства котлована установка опоры должна быть произведена в течение 1 дня, с обязательной фиксацией с помощью растяжек и последующим креплением ригелей. Из-за огромного количества тонкостей, связанных с установкой опор, и необходимости специализированной техники их монтаж под силу только профессиональным бригадам.

Виды опор по назначению | elesant.ru

Вступление

Опоры линий электропередач, несут основную нагрузку, при натяжении проводов линии, при поворотах и изгибах линии, по организации отводов к абонентам. Причем эти нагрузки рассчитываются с запасом. Так для ВЛ, так называемой 4-ой зоны (северные районы) расчетная толщина гололеда берется 22 мм , округляясь до 20 мм или прибавляя 5 мм, если линия проложена вблизи плотин и других водоемов.

Примечание: Данные виды опор по назначению, применимы для всех видов опор по материалу.

Четыре вида опор по назначению

Для удержания проводов ВЛ и обеспечения нормативного тяжения проводов (нагрузки) ГОСТом и правилами ПУЭ предусмотрено четыре типа опор по назначению:

• Промежуточные;
• Анкерные;
• Угловые;
• Концевые;
• Специальные.

Далее подробно о каждом типе опор по назначению.

Промежуточные опоры ВЛ

Обозначение «П». Эти опоры испытывает нагрузки только по вертикали и горизонтали. В отличие от анкерных опор, промежуточные опоры не участвуют в тяжении проводов, а только поддерживают их. Однако, рассчитываются эти опоры с запасом, так как нагрузка на них значительно возрастает в аварийных ситуациях.  Монтируются промежуточные опоры на участках трассы без поворотов и изгибов, строго между силовыми (анкерными )опорами. Из всех опор трассы они составляют около 85% всех опор.

Анкерные опоры ВЛ

Обозначаются буквой «А». Эти опоры, несут основную нагрузку в натяжение проводов. Именно, анкерные опоры участвую в тяжении проводов при монтаже ВЛ. По этому они массивные и прочные. Конструкция анкерных опор сильно отличается от других типов опор.

Ставятся анкерные опоры на прямом участке трассы, при проходе ж/д веток, дорог, рек, других переходах через препятствия. Также в местах смены сечения проводов ВЛ.

Опоры анкерно-угловые

Эти опоры (обозначаются буквой У), и это понятно по названию, ставятся при поворотах ВЛ. Если угол поворота маленький, то угловая опора имеет конструкцию промежуточной опоры. Если угол поворота большой, то ставится анкерная опора.

Опора на углу, испытывает равные нагрузки от тяжения проводов соседних пролетов. Суммарная сила действует посередине угла поворота.

Опора концевая

Обозначение буквой «К». Концевая опора стоит в конце и начале ВЛ, а также на кабельных вставках. Она испытывает одностороннее тяжение и поэтому, по конструкции концевая опора разновидность прочной анкерной опоры.

Специальные опоры («С»)

К специальным опорам относятся:

Опоры ответвительные, для организации подключений абонентов;

• Опоры для смены позиций проводов — транспозиционные опоры;
• Опоры перекрестные, ставятся при пересечении ВЛ разных направлений;
• В местах повышенной ветрености, ставят опоры противоветровые;
• Есть и переходные опоры, для прохода через искусственные и естественные препятствия.

В завершении замечу, что по способу установки опоры делятся на фундаментные и грунтовые. Вторые закапываются непосредственно в грунт.

©Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи

Похожие статьи

1.3.1. Железобетонные опоры. Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

1.3.1. Железобетонные опоры

Заводами выпускаются железобетонные одно-, двух– и трех-стоечные опоры, применяемые как свободностоящие, так и с закреплением в грунте и усилением в необходимых случаях оттяжками с внутренними связями. Железобетонные анкерно-угловые опоры, как правило, в качестве концевых опор применяться не могут. Для этого разработаны специальные типы концевой железобетонной опоры.

Все промежуточные и промежуточно-угловые опоры рассчитаны на подвеску проводов в глухих зажимах. Наибольшей прочностью и долговечностью отличаются опоры из центрифугированных стоек.

Основным элементом железобетонной опоры является стойка. По способу изготовления стойки бывают центрифугированные и вибрированные. По конструктивному исполнению железобетонные опоры делятся на одностоечные свободностоящие и на оттяжках и портальные свободностоящие и на оттяжках.

Промежуточные опоры ВЛ от 6 до 220 кВ – одностоечные и представляют собой свободностоящие железобетонные стойки с закрепленными на них стальными траверсами. На некоторых типах опор дополнительно устанавливается тросостойка для крепления грозозащитного троса. Закрепление опор в грунте осуществляется путем установки их в цилиндрический котлован глубиной 2,5 м (иногда 3,5 м) с последующим заполнением пазух гравийно-песчаной смесью. Для обеспечения требуемой прочности заделки опор в слабых грунтах устанавливаются ригели, закрепленные на стойках с помощью полухомутов. Опоры состоят из стоек, траверс, тросостойки и нижней бетонной крышки.

В целях предотвращения контакта стойки с грунтовыми водами производится гидроизоляция нижней части наружной поверхности стойки на высоту 3,2 м; для предупреждения попадания воды внутрь стойки устанавливается крышка, которая, кроме того, увеличивает площадь торца стойки.

Крепление траверс к стойке осуществляется с помощью сквозных болтов или хомутов. Тросостойки имеют сварную конструкцию и крепятся к стойке хомутами. На тросостойках опор ВЛ 35 и 110 кВ предусмотрена возможность установки специальной конструкции для подвески грозозащитного троса через изолятор.

Для присоединения заземления выше гидроизоляционного слоя на стойке выпускается стальной пруток диаметром 12 мм, приваренный к каркасу арматуры.

На ВЛ 220–330 кВ широкое распространение получили портальные свободностоящие опоры со стальной траверсой. Для закрепления опор такого типа в слабых грунтах требуется установка либо большого числа ригелей, либо внутренних крестовых металлических связей. Устройство крестовых связей экономичнее установки ригелей, они значительно уменьшают изгибающие моменты на уровне заделки опоры в грунт. Траверсы таких опор состоят из двух стальных консолей и средней балочной части.

Типы и основные технические данные железобетонных опор приведены в табл. 1.28—1.34.

Таблица 1.28

Вибрированные одноцепные железобетонные опоры ВЛ 10 кВ со стойками СВ-110-3,5 высотой 11 м для I и II районов по гололеду

Таблица 1.29

Вибрированные двухцепные железобетонные опоры ВЛ 10 кВ со стойками СВ-164-12 высотой 16 м

Таблица 1.30

Вибрированные одноцепные железобетонные опоры ВЛ 35

Таблица 1.31

Железобетонные опоры ВЛ 110 кВ

* Стойка СК 26.1–1.1 применяется только в I–II районах по гололеду.

** Большие значения показателей относятся к опоре с применением оттяжек.

Таблица 1.32

Железобетонные опоры ВЛ 220 кВ

* Применяется только в I и II районах по гололеду.

** Относится к опоре с применением оттяжек.

Таблица 1.33

Железобетонные опоры ВЛ 330 кВ

Таблица 1.34

Железобетонные опоры ВЛ 500 кВ

Данный текст является ознакомительным фрагментом.

Виды опор воздушных линий электропередач

Опоры воздушных линий (ВЛ) классифицируются по типу подвешивания проводов, и имеют два вида: анкерные и промежуточные. Анкерные опоры. Для подвешивания проводов на опоры этого типа используются подвесные гирлянды. Расстояние между опорами анкерного типа называется анкерным пролетом. Такой тип опор применяется в наиболее ответственных точках ВЛ и отличается более жестким закреплением проводов. Места установки анкерных опор: конечные точки ВЛ или её прямых участков, пересечение ВЛ с инженерными сооружениями, например, железной дорогой. На прямых участках ВЛ они несут нагрузки и исполняют функции, аналогичные промежуточным, но количество их в линии должно быть минимальным, ввиду дороговизны и сложности конструкции. Анкерные опоры, находящиеся на подходах к подстанции или на выходе ВЛ с электростанции испытывают повышенную нагрузку, так как провода со стороны линии дают большее тяжение, чем провода, идущие от КТП или электростанции. Промежуточные опоры отличаются от анкерных тем, что провода на них подвешиваются поддерживающими изоляторными гирляндами, расстояние между ними называется пролетом или промежуточным пролетом. Количество промежуточных опор в линии составляет 80-90% от общего количества, в нормальном режиме эксплуатации они не испытывают повышенных нагрузок. Помимо вышеуказанных видов опор, выделяют также отдельные типы, отличающихся по месту установки либо материала, применяемого в их производстве. По виду материала, используемого в изготовлении опор, различают железобетонные, металлические и деревянные опоры. Железобетонные опоры отличаются долговечностью, простотой в обслуживании, при их изготовлении экономится металл, широко применяются на линиях различного типа и мощности. Металлические опоры бывают разных конструкций, обладают высокой металлоемкостью и требуют периодической антикоррозионной обработки. Применяются на ЛЭП с напряжением выше 35 кВ. Деревянные опоры – самый простой и дешевый вид, его недостаток – малая прочность и ограниченный срок службы. Для его увеличения, дерево пропитывают специальными антисептиками, предотвращающими гниение. Применяются на ЛЭП до 110 кВ. Отдельно выделяют угловые опоры, которые, установлены в поворотных точках ВЛ. При таких особенностях расположения, нагрузка на опору возрастает: помимо прямого тяжения, появляются поперечные силы, воздействующие на опору. В качестве угловых наиболее используют анкерные опоры, в случае применение промежуточной опоры, её вес значительно возрастает. Если нашего уважаемого читателя интересует, где купить стеклопластиковые топливные емкости, то можем рекомендовать компанию «СлавАква». Компания-профессионал, у которой можно приобрести топливные ёмкости и резервуары, в которых можно хранить дизельное топливо, горючие смазочные материалы и многое другое. Такие ёмкости из стеклопластика подходят под разные продукты. .

Опоры трубопроводов. Цена от завода-изготовителя «Дормаш»

Опоры трубопроводов – это важный элемент в защите труб от деформаций. Они необходимы для того, чтобы принимать на себя основные нагрузки, которые создаются во время работы трубопровода. Также опоры должны удерживать непосредственно вес трубы и удлинять магистраль. Купить надёжные опоры Вы можете у нашего завода. Они прослужат Вам долгую и верную службу.

Также для полноценной работы необходимо наличие всех элементов. Так у нашего завода можно приобрести ростверк опоры.

На опоры трубопроводов оказывается множество воздействий:

• Во-первых, это вес самой трубы;
• Во-вторых, природные воздействия: дождь, ветер и другие погодные условия. Также это колебания температуры, которые также оказывают разрушающее воздействие;
• В-третьих, вибрации о производств или машин, расположенных рядом и прочее.

В связи с этим, нужно изначально качественно устанавливать опоры трубопроводов и в дальнейшем проводить технические осмотры.

Опоры трубопроводов. Их виды

Данные сооружения имеют различия. Например, по способу фиксации опоры бывают скользящими и неподвижными.

• Скользящие (подвижные) опоры трубопроводов. Данные опоры позволяют трубе двигаться из-за тепловых деформаций. В основном, такой вид опор применяется для укладки магистралей.
• Подвижные опоры помещают под землю. Но также они могут использоваться и в наземном варианте. Данные опоры могут монтироваться в железобетонный каркас. Подобные опоры используются в технологическом трубопроводе.

Чтобы трубопровод был проложен качественно, необходимо наличие всех деталей. У завода «ДОРМАШ» вы можете приобрести ростверки, которые являются частью конструкции трубопровода.

Конструктивно и по способу установки опоры трубопроводов также могут отличаться. Обычно выделяют следующие разновидности:

• Щитовая конструкция. Она используется для того, чтобы закреплять трубопровод на вертикально;
• Конструкция корпусная приварная;
• Конструкция корпусная хомутовая;
• Конструкции бескорпусного исполнения;
• Также есть конструкции для изогнутых участков.

Трубопровод должен быть очень хорошо закреплён. Для этих целей и нужны неподвижные опоры трубопроводов. Они обеспечивают крепкое соединение. А при грамотной установке они прекрасно справляются со своими функциями.

КОНТАКТЫ:
Директор по стратегическому развитию
Забирко Дмитрий Александрович
Тел. +7 912 794 84 01; 8-800-500-00-87 (доб. 213)
[email protected]

Установка опор ЛЭП |

Установка (монтаж) опор/ опоры ЛЭП в Пушкино и Московской области

• +7 (909) 904 — 71 — 51
•               На сайте можно оставить заявку круглосуточно
• E-mail: [email protected]                             Сайт: www.energygaz.ru

Профессиональная установка (монтаж) опор/ опоры ЛЭП, а также опор/ опоры освещения – профильное направление деятельности Пушкинской ЭнергоГазовой компании.

Исторический очерк

Исторически так сложилось, что любой город в старину начинался с обнесения его оборонительной стеной, поэтому на Руси слово «город» первоначально имело значение ограда, стена (огороженное место). Древнерусские селения обносили высоким забором или, как его еще называли, «заплотом», представляющим собой конструкцию из деревянных жердей/ опор, устремленных в горизонт и вертикально зафиксированных на них бревен или досок. Эта конструкция устанавливалась на опорах-столбах, врытых в землю.

Но первые упоминания об использовании опор/ опоры на территории нашей страны относятся ко временам правления Петра Первого, когда было развернуто грандиозное строительство на берегу Невы. Тем не менее, Россия не была первым государством, применяющим опоры в строительном деле – этот опыт был позаимствован у голландцев, хотя их тоже нельзя назвать первооткрывателями использования опор.

Установка (монтаж) деревянных опор производилась еще в I веке до нашей эры, об этом свидетельствуют результаты раскопок, проводимых на территории Германии. Кроме того, есть основания полагать, что «живые» опоры были использованы ещё при создании всемирно известных садов Семирамиды.

Уже более ста лет в мире осуществляется сооружение воздушных линий электропередачи/ ЛЭП. На протяжении всего этого времени конструкции опор/ опоры ЛЭП постоянно совершенствовались. На каждом этапе развития электроэнергетики возникали новые требования к электросетевому строительству, используемым технологиям и свойствам конструкций опор/ опоры ЛЭП.

На начальном этапе строительства линий электропередач/ ЛЭП использовались деревянные опоры.

И уже в 1925 году в России появилась первая линия деревянных опор. Новый этап развития электроэнергетики характеризовался сооружением крупных объектов генерации и повышением напряжений до 154 кВ-220 кВ и выше. В крупных регионах появились объединенные энергосистемы, были созданы первые межрегиональные ЛЭП сверхвысоких напряжений. На этом этапе установка (монтаж) деревянных опор уже не вполне соответствовала новым требованиям, поэтому ее применение в основном ограничивалось напряжениями до 35 кВ.

C электрификацией промышленности, с конца Х|Х века деревянные опоры ЛЭП начали применяться массово. Небольшое напряжение (до 35 кВ) позволяло использовать П — образные опоры и одностоечные деревянные опоры.

Доступность и сравнительно низкая стоимость данного материала для опор/ опоры абсолютно соответствовали требованиям того времени.

В связи с этим было положено начало массового сооружения опор ЛЭП, с использованием металлических решетчатых опор. С течением времени конструкции опор/ опоры ЛЭП непрерывно совершенствовались, расширялся ассортимент типовых опор. В результате нового технологического прорыва произошел очередной массовый переход на применение опор/ опоры с болтовым соединением. Стремительный рост электросетевого строительства в конце 50-х годов привел к тому, что каждую «пятилетку» протяженность ВЛ увеличивалась вдвое.

Такую интенсивность строительства удалось обеспечить благодаря широкому использованию установки железобетонных опор/ опоры ЛЭП с преднапряженными стойками.

Унификация металлических опор ЛЭП, которая была осуществлена в конце 60-х годов определила основной тип конструкций опор, используемых в последующие годы, вплоть до настоящего времени. Надо заметить, что за последние 40 лет конструкции металлических и железобетонных опор практически не менялись.
В 70–80-е годы прошлого столетия начался экономический кризис в большинстве стран Америки, Европы и Азии и у энергетических компаний возникла необходимость в поиске решений, способствующих сокращению затрат на производство и транспортировку электроэнергии. Сложности, возникшие из-за большого повышения ценности земли и дефицита места на застроенных территориях, привели к трудностям в получении прав на сооружение трасс опор ЛЭП. Чтобы выйти из создавшегося положения необходимо было разработать узкобазовые, многоцепные, легкотранспортируемые и эстетичные опоры.

В результате плодотворной работы инженеров были разработаны опоры электрические совершенно нового типа. С этого момента началась установка (монтаж) опор ЛЭП на многогранных гнутых стойках (многогранных конических опор). Кроме того, около 40 лет назад в странах Европы и США начали выпускать первые опоры для ВЛ на основе стоек из труб конической формы, для изготовления которых использовался метод гибки листовой стали с последующей продольной сваркой.
За последние двадцать лет установка (монтаж) опор/ опоры ВЛ прошла несколько этапов совершенствования и начала применяться не только в монтаже распределительных сетей, но и в монтаже опор/ опоры ВЛ сверхвысокого напряжения.
В нашей стране опоры для ВЛ 35 и 110 кВ разрабатывали инженеры института «Сельэнергопроект», а опоры для линий электропередачи/ ЛЭП 220 и 500 кВ – и ученые института «Энергосетьпроект». С 1983 года опоры со стойками многогранного сечения начали выпускаться на Волжском заводе стальных конструкций.

Сегодня в России и странах СНГ практически все сетевое строительство (монтаж) опор линий электропередач/ ЛЭП ведется основываясь на технологическую и научную базу 60-70-х годов прошлого столетия.

Установка (монтаж) опор/ опоры ЛЭП.

Пушкинская ЭнергоГазовая компания поможет Вам приобрести нужные изделия и произвести на высоком уровне услугу — «установка (монтаж) опор/ опоры ЛЭП».

Наша компания работает с вертикальными и приставными железобетонными опорами линий электропередач/ ЛЭП, с узлами крепления, проводим работы с использованием буровой машины, а также производим развоз и разгрузку опор (освещения)/ опоры ЛЭП. Все услуги предоставляются на самом высоком уровне, так как наши сотрудники являются настоящими профессионалами, которые имеют большой опыт в установке опор (освещения)/ монтаж (установка) опор/опоры ЛЭП.

      Специалисты Пушкинской ЭнергоГазовой компании готовы произвести необходимые работы и выполнить услугу —  «Установка (монтаж) опор/ опоры ЛЭП» освещения/ монтаж опор/ опоры в самых разных условиях — это могут быть дороги, бульвары, парки, дворы при различных зданиях, аллеи и любые другие места, в которых могут потребоваться опоры линии электропередач/ ЛЭП.

Мы используют самые эффективные на сегодняшний день способы деятельности и механизмы для установки опор/ опоры, которые включают в себя, как старые и проверенные методики, так и различные нововведения, позволяющие добиться превосходных результатов.

Пушкинская ЭнергоГазовая компания гарантируем удобство эксплуатации и обслуживания установленных конструкций опор освещения/ опоры ЛЭП. Услуга — » Установка (монтаж) опор ЛЭП» предоставляется в максимально короткие сроки и с самыми лучшими качественными показателями.

   В наши дни сложно представить строительство (монтаж) линий электропередач/ ЛЭП без установки современных железобетонных опор. Установка (монтаж) опор освещения/ опоры ЛЭП производится даже в удаленных от крупных городов населенных пунктах. Многие хозяева устанавливают/ делают монтаж опор освещения/ опоры на участок, справедливо полагая, что опоры на дачу — это разумное и недорогое решение проблемы электрификации и освещения. Применяют опоры и для организации наружного освещения. Пушкинская ЭнергоГазовая компания предлагает услугу
— «Установка (монтаж) опор освещения/ опоры ЛЭП» в Пушкино и Московской области наружного освещения любой сложности.

Прежде чем понять, какие опоры линий электропередач/ ЛЭП существуют, необходимо знать, что опоры — это некие металлоконструкции, на которую крепятся провода, несущие электрический ток.

Классификация по предназначению опор освещения/ опоры ЛЭП.

 Опоры (столбы) воздушных линий (ВЛ) классифицируются по предназначению на анкерные, угловые, промежуточные и концевые. Промежуточные опоры — составляют до 90 % общего количества, выполняют поддерживающие функции на прямых участках. На небольших поворотах трассы опор ЛЭП, до 30°, устанавливаются угловые стойки. Для перехода преград при увеличении нагрузки от натяжения и угла поворота служат — анкерные опоры, с наиболее жесткой конструкцией. Окончание и начало линии опор фиксируется концевыми опорами, а специальные регулируют направление и разветвление общей магистрали.

Требования, предъявляемые к линиям электропередач/ ЛЭП.

Согласно требованиям ПУЭ, предъявляемым к линиям электропередач/ ЛЭП нового поколения и их конструктивным элементам, опоры ЛЭП предназначены для крепления и фиксации
электрических проводов различного напряжения. При этом опоры линий электропередач/ ЛЭП должны быть максимально технологичными, обеспечивать надежное энергоснабжение и удобный доступ для ремонтных работ. Высота опор/ опоры  ЛЭП должна гарантировать защиту проводов, не нарушая экологические нормы.

Установка (монтаж) опор освещения/ опоры ЛЭП анкерного типа осуществляется на прямых участках, если на пути есть преграда, например какое-либо сооружение. Это прочные и жесткие конструкции опор освещения/ опоры ЛЭП.
Концевые опоры – разновидность анкерных опор. С них начинается и
заканчивается линия, то есть устанавливаются они в конце и вначале. Если на
линии необходимо изменить порядок расположения проводов, используется
установка (монтаж) опор ЛЭП специального типа — опоры, которые бывают ответвительными, перекрестными, противоветровыми и переходными.

Если говорить о различиях в конструкции опор освещения/ опоры ЛЭП, то они делятся на два вида – свободностоящие опоры и опоры линий электропередач/ ЛЭП с оттяжками, или их еще называют цельностоечными и составными, из множества стоек и приставок. Основную часть промежуточных опор/ опоры ЛЭП выполняют цельностоечными. Внешне они похожи на букву А. Если напряжение более 110 кВ, то данные опоры линий электропередач/ ЛЭП выполняют в виде буквы П.. Для более сложных конструкций опор ЛЭП применяют оттяжки из стального троса.

Этапы работ по установке опор освещения/ монтаж (установка) опоры ЛЭП.

Несущими элементами воздушных линий электропередач/ ЛЭП являются
опоры (столбы), к которым при помощи анкерной арматуры и изоляторов крепятся провода. К числу конструктивных частей этих опор относится фундамент, стойка, траверс и оттяжки.

• Этапы процесса услуги —  «Установка опор освещения/ монтаж опоры ЛЭП«.
  Процесс установки (монтаж) опор линии электропередач/ ЛЭП можно разделить на два этапа: подготовительные и строительно-монтажные работы.
  К подготовительным работам установки опор освещения/ опоры ЛЭП относятся:
• — знакомство с районом прохождения трассы линии электропередач/ ЛЭП;
• — разбивка трассы опор ЛЭП;
• — рубка просеков для установки опор ЛЭП;
• — вырывание котлована для  установки опор линии электропередач/ ЛЭП.
• Знакомство с районом прохождения трассы опор линии электропередач/ ЛЭП.

Строительство (монтаж) опор линии электропередач/ ЛЭП начинается со сборки и согласования всех необходимых документов. Количество документации довольно большое, так как получить разрешения нужно на всём протяжении будущей трассы, в том числе и на территории сельхозугодий и лесных массивов.

Разбивка трассы опор линии электропередач/ ЛЭП.

Под разбивкой трассы опор линии электропередач/ ЛЭП понимают работы, относящиеся к определению проектных направлений линии на местности, а также мест под опоры ЛЭП. Трасса опор линии электропередач/ ЛЭП прокладывается таким образом, чтобы она не мешала движению пешеходов и транспорта. Кроме того, должны обеспечиваться нормальные условия для эксплуатационного обслуживания опор линии электропередач/ ЛЭП и её ремонта.
На этом этапе также устраиваются временные стройплощадки, а иногда и временные дороги. Все эти процедуры необходимы для того, чтобы впоследствии значительно ускорить строительные работы по установке опор ЛЭП.

Развоз опор по местам линии электропередач/ ЛЭП.

Транспортировка опор выполняется с помощью машин, называемых автостволовозами. В случае невозможности доставить опоры линии электропередач/ ЛЭП на автотранспорте, то их перевозят воздушным путём.

Барабаны вместе с электропроводом необходимо перевозить только в вертикальном положении. А фарфоровые или стеклянные изоляторы, предварительно собранные в гирлянды, доставляются исключительно в деревянных контейнерах.

Монтаж (установка) изоляторов, проводов и тросов линии электропередач/ ЛЭП.

Процесс монтажа линии электропередач/ ЛЭП начинается с доставки комплектующих к месту их раскатки. Провода и тросы линии электропередач/ ЛЭП раскатывают путём волочения от одного столба к другому. В это время должен вестись постоянный контроль правильности сматывания провода. Процедура волочения может производиться только в тех местах, где исключается возможность повреждения проводов: гладкий лед, трава, неглубокий снег.

Одновременно с раскаткой производится соединение проводов с грозозащитными тросами. Перед соединением необходимо тщательно очистить провод от всяческой грязи. Кроме того, с провода нужно удалить оксид алюминия и смазку на концах.

 Установка (монтаж) линии электропередач/ ЛЭП, продолжается подъёмом проводов на опоры. Если провода линии электропередач/ ЛЭП располагаются вертикально, то их монтаж начинается сверху. А если имеются грозозащитные тросы, то установку (монтаж) начинают с них. Иногда провода на опоры линии электропередач/ ЛЭП поднимают вместе с монтажными роликами и гирляндами изоляторов. В этом случае сборка гирлянд производится заблаговременно.

• Тип изоляторов и их количество в одной гирлянде зависит от материала опор/ опоры ЛЭП, напряжения линии электропередач/ ЛЭП и механических
  нагрузок.
• Гирлянды собираются вершинами в сторону подъёма. Все элементы арматуры, кроме поддерживающего или натяжного зажима, должны находиться в гирлянде. Подъём гирлянды, провода и монтажного подвеса производится при помощи такелажных блоков, которые крепятся на траверсе опоры.

Установка (монтаж) опор освещения/ опоры ЛЭП выполняется строго по технологическим картам, в которых прописан порядок проведения работ, число рабочих, а также перечислены вспомогательные технические устройства, требуемые в процессе строительства.

• Непосредственно строительно-монтажные работы по установке опор освещения/ опоры линии электропередач/ ЛЭП состоит из нескольких этапов.

1. Разметка трассы линии электропередач/ ЛЭП. На данном этапе необходимо определить количество устанавливаемых опор ЛЭП, расстояние между ними и обозначить места для их установки.
2. Бурение скважин, в которых будут установлены опорные столбы (опоры) ЛЭП. Для этого вида установочных работ применяется бурильная спецтехника на платформе или на автомобильном шасси.
3. Установка (монтаж) опор освещения/ опоры ЛЭП, закрепление их оснований в готовых отверстиях и вертикальное выравнивание. Здесь следует тщательно проверить опоры на предмет возможных повреждений или дефектов. Процедура — «Установка (монтаж) опор/ опоры ЛЭП» выполняется кранами-установщиками.
4. Монтаж/ установка траверс и прокладка опор линий электропередач/ ЛЭП.

Заключительная часть по установке опор/ монтаж (установка)  опоры ЛЭП, а также все предыдущие этапы могут выполняться исключительно профильными организациями, специалисты которых имеют должный уровень квалификации.

Установка (монтаж) опор освещения/ опоры ЛЭП предполагает полное соблюдение всех технологических требований, предусмотренных конкретным проектом, ПУЭ и другими нормативными документами. Наряду с процессом  «Установка (монтаж) опор освещения/ опоры ЛЭП» не менее ответственной процедурой является доставка крупногабаритных и тяжеловесных опор, выполняемая с помощью грузовой спецтехники.

• Все высоковольтные опоры ЛЭП имеют следующие характеристики.

Установка (монтаж) опор/ опоры высоковольтных линий.

1. Длину пролета опор, равную расстоянию между соседними столбами.
2. Наибольшую стрелу провеса провода/ кабеля в пролете опор.
3. Габаритное (наименьшее) расстояние от земли до низшей точки натягиваемого провода/ кабеля опор/ опоры.
4. Длину гирлянды устанавливаемых изоляторов.
5. Расстояние между фазами (соседними проводами) натягиваемой линии электропередач/ ЛЭП.
6. Полную высоту монтируемых опор.

• Установка (монтаж) громозащиты на опорах ЛЭП.
• Длинно-искровой разрядник петлевой РДИП-10-4 УХЛ.
• Назначение грозозащиты  на опорах линии электропередач/ ЛЭП.
• Грозозащита защищает:
  — провода опор/ опоры от пережогов;
  — изоляции ВЛ от грозовых перенапряжений;
  — ВЛ и установленное на них оборудование от грозовых отключений и повреждений;
  — электрические сети от дуговых замыканий.

Область применения РДИ:

РДИ широко применяются во многих энергосистемах России в соответствии с Решением Научно-Технического Совета «РАО ЕЭС России» и «Методическими указаниями по защите распределительных электрических сетей линии электропередач/ ЛЭП напряжением 0,4-10 кВ от грозовых перенапряжений». Эксплуатация разрядников петлевого типа РДИП-10 рекомендована для грозозащиты на линиях с защищенными и голыми проводами ВЛ6, 10 кВ.

• Основные технические характеристики РДИ.
• Импульсное разрядное напряжение
  при положительной полярности……………………………………………. 110 кВ
  при отрицательной полярности…………………………………………….. 90 кВ
  Длина перекрытия по поверхности………………………………………… 78 см
  Внешний искровой воздушный промежуток……………………………….. 2-4 см
  Выдерживаемое напряжение промышленной частоты, не менее
  в сухом состоянии……………………………………………………………. 42 кВ
  под дождем…………………………………………………………………… 28 кВ
  Выдерживаемый импульсный ток, не менее………………………………. . 40 кА
  Масса………………………………………………………………………….. 2,3 кг
  Срок службы, не менее………………………………………………………. 30 лет

• Достоинства и преимущества громозащиты.

1. Не только устраняют пережог проводов опор/ опоры, но и предотвращают отключение ВЛ вследствие грозовых индуктированных перенапряжений.
2. Устраняют последствия грозовых перекрытий, не причиняя ущерба оборудованию линий электропередач/ ЛЭП и подстанций в отличии от дугозащитных рогов, которые искусственно переводят однофазное замыкание в двухфазное, создавая тем самым мощный электродинамический удар по оборудованию.
3. Экономят ресурс срабатывания высоковольтных выключателей.
4. Защищают электрические сети от дуговых перенапряжений, сопутствующих однофазным замыканиям на землю, вызванным грозовыми перенапряжениями.
5. Не подвержены разрушающему воздействию токов молнии и сопровождающих токов дуговых замыканий, как нелинейные ограничители перенапряжений или трубчатые и вентильные разрядники, поскольку эти токи протекают вне конструкции разрядника.
6. Не находятся под рабочим напряжение и не требуют обслуживания.
7. Не обуславливают никаких специальных требований по снижению сопротивления заземляющего контура опоры/ опор, на которых они установлены.

Гарантия надежности установки опор/ монтаж опоры ЛЭП — это совокупность факторов, а именно: качественные комплектующие и надежная работа специалистов Пушкинской ЭнергоГазовой компании профессионалов при монтаже.

Классификация опор освещения/ опоры ЛЭП.

Проект, по которому выполняется установка (монтаж) опор/ опоры ЛЭП, учитывает тип линии электропередач/ ЛЭП, а также условия дальнейшей эксплуатации. В соответствии с этими факторами выбирается конкретный тип опор освещения/ опоры ЛЭП. Существующая классификация разделяет опоры по ряду существенных параметров – материалу изготовления, показателям прочности, выполняемым функциям и количеству подвешиваемых проводов.

Опоры ЛЭП из дерева, металла и железобетона.

На сегодняшний день для обустройства воздушных линий электропередач/ ЛЭП используются деревянные опоры, металлические и железобетонные опоры ЛЭП.

Деревянные столбы/  опоры ЛЭП.

Установка (монтаж) опор/ опоры
ЛЭП из древесины.

Установка (монтаж) опор/ опоры ЛЭП из древесины является самой простой, поскольку такие конструкции отличаются малым весом. Эластичность данного материала позволяет использовать деревянные столбы/ опоры в условиях повышенной ветровой нагрузки. Кроме того, столбы/ опоры из дерева характеризуются невысокой ценой в сравнении с прочими типами опорных конструкций.

Преимущества и недостатки деревянных опор/ опоры ЛЭП.

Установка (монтаж) опор/ опоры ЛЭП из древесины, как и установка любых других их видов, имеет свои плюсы и минусы.
К достоинствам работы с деревянными опорами можно отнести следующие моменты.

1. Деревянные опоры линии электропередач/ ЛЭП прекрасно работают на изгиб. Даже пр и серьезных ветровых и гололедных нагрузках они не ломаются, в отличие от железобетонных опор. Гибкость и прочность материала позволяет особо не церемониться с деревянными опорами, тогда как хрупкие железобетонные опоры линии электропередач/ ЛЭП требуют соблюдения осторожности и аккуратности при погрузочно-разгрузочных работах, транспортировке и их установке.
2. Относительная легкость деревянных опор/ опоры ЛЭП дает возможность значительно сократить затраты на транспортировку и монтаж. К примеру, стандартный лесовоз за один рейс может перевезти до 60 деревянных опор.
3. В большинстве случаев установка (монтаж) опор/ опоры ЛЭП из древесины не требует эксплуатации тяжелой техники. Кроме того, при возникновении непредвиденных обстоятельств, деревянные опоры ЛЭП можно установить и вручную.

Недостатки деревянных опор освещения/ опоры ЛЭП освещения:

• — во-первых, деревянные опоры отлично горят;
• — гниение деревянных опор, подверженность нападкам насекомых. При неправильной обработке древесины опор/ опоры защитными средствами она быстро утрачивает свои качества;
• — возможность слома деревянных опор/ опоры при сильном обледенении проводов. В районах с морозным климатом, при сильно низких температурах, опоры из дерева могут сломаться под весом обледенелых линий электропередачи/ ЛЭП;
• — необходимость подбора бревен для опор приблизительно одного диаметра.
• Опоры должны подходить под размеры «когтей»,  с помощью которых взбираются на опору для осуществления монтажа;
• — под дождем деревянные опоры мокнут, разбухают и трескаются.
• Установка (монтаж) деревянных опор освещения.
• Рассмотрим процесс монтажа на примере промежуточной опоры освещения.
• Установка (монтаж) деревянных опор ведется в следующем порядке:

• — сначала для опоры бурят отверстие, глубиной от 1,7 до 2,5 метров в зависимости от типа грунта;
• — к котловану подносят опору и укладывают ее так, чтобы основание опоры было по центру ямы;
• — производят монтаж деревянных опор своими силами или при помощи автокрана.

Когда основание опор освещения/ опоры полностью опустилось в яму, его выравнивают строго по центру и при помощи нивелира проверяют вертикальность установки.

• Чтобы столб не «уехал» в сторону, используют распорки или арматуру, сваренную в виде решетки.
• На дно ямы, для установки опор освещения/ опоры, насыпают слой щебня, трамбуют его, поверх насыпают слой песка, затем опять слой щебня с грунтовкой. Только после этого яму полностью засыпают и приступают к дополнительным работам.

Заземление деревянных опор.

Тросовой молниеприемник — натянутый между двух вертикальных опор трос, играющий роль молниеприемника.

Заземление деревянных опор, на которых проложены воздушные линии электропередач/ ЛЭП напряжением до 1 киловольта, в том числе и тех на которые установлены светильники, выполняется в следующих случаях:

• — если опоры установлены на открытой местности в регионе с частыми грозами.  В этом случае с целью предотвращения повреждения опор/ опоры от прямого попадания молнии на верхнем конце опоры устанавливают молниеприемник. Молниеприемник соединяется с заземлителем расположенным в грунте. Для каждой опоры изготавливают отдельный заземлитель в виде вертикальных металлических штырей. Штыри вдавливаются в грунт до того момента пока их верхний конец не окажется на глубине 70 сантиметров от поверхности земли. Верхние концы штырей соединяют между собой, методом электросварки, одним горизонтальным заземлителем;
• — если на опорах выполнено повторное заземление нулевого провода.

Во всех остальных случаях деревянные опоры не заземляются.

Сборно-составные опоры ЛЭП.

Составные опоры линий электропередач/ ЛЭП образуют прочную конструкцию, применение которой повышает надежность работы ВЛ и срок ее службы.

Составные опоры с железобетонным пасынком сочетают в себе преимущества железобетонных и деревянных опор.

1. Грозоустойчивость и сопротивляемость гниению опор в месте касания с грунтом. Соединение стойки с пасынком выполняют проволочными бандажами из стальной проволоки диаметром 4 — 6 мм, натягиваемой при помощи скрутки или натяжным болтом.
2. Составные опоры линий электропередач/ ЛЭП образуют прочную конструкцию, применение которой повышает надежность работы ВЛ и срок ее службы. Соединение стойки опор/ опоры с одной или двумя приставками, осуществляется бандажами или хомутами.
3. Общая длина составной опоры ЛЭП зависит от расстояния между крюками или другой арматурой для установки изоляторов, наибольшей возможной стрелы провеса, расстояния от провода до земли при его наибольшем провисании и глубины заделки отары в грунт. Длина стойки — опор/ опоры и пасынка выбирается с учетом длины участка их припасовки.
4. Для ВЛ до 1 кв применяют типовые деревянные несоставные опоры ЛЭП из деревянных антисептированных стоек и составные опоры ЛЭП с деревянными или железобетонными приставками. Эти опоры выполняют на три, пять и восемь проводов. На опорах ЛЭП для трех и пяти проводов допускается дополнительно подвеска двух двухпроводных цепей, на опорах для восьми проводов — одной двухпроводной цепи радиосети.
5. Технико-экономический анализ вариантов свайных фундаментов типовых опор ЛЭП трубопроводов позволил также установить, что наиболее простыми и экономичными являются составные опоры из стоек призматического сечения, вмонтированных в трубчатые сваи.
6. Технико-экономический анализ вариантов свайных фундаментов типовых опор ЛЭП трубопроводов позволил также: установить, что наиболее простыми и экономичными являются составные опоры ЛЭП из стоек призматического сечения, вмонтированных в трубчатые сваи.

В интервале температур от комнатной ( 296 К) до температуры жидкого азота ( 76 К) было испытано шесть образцов составных опор, из которых пять представляли собой наборы

пластинок из нержавеющей стали, а шестой — набор пластинок из монеля. В рабочих условиях нагружение опор/ опоры в сосудах Дьюара в большинстве случаев производится при комнатной температуре, поэтому к исследуемым образцам ( кроме столбика из монеля) нагрузка также прикладывалась в теплом состоянии. При этом обнаружилось, что теплоподвод по столбику из пластинок ( 0,1 мм), нагруженному в теплом состоянии, примерно на 30 % больше, чем в случае нагружения его в холодном состоянии.

Малогабаритные секционные перфораторы ПКОС38 и ПКОС32, предназначенные в основном для простреливания стенок бурильной трубы с целью восстановления циркуляции промывочной жидкости, имеют тонкостенный алюминиевый кожух, поддерживаемый изнутри стальной составной опорой линии электропередач/ ЛЭП, состоящей из полусекций со сплошной наружной поверхностью и вмонтированными кумулятивными зарядами и шашками ВВ для передачи детонации от предыдущего заряда последующему. Заряды расположены в одной плоскости и направлены в противоположные стороны под углом 45 к продольной оси перфоратора, что позволяет увеличить их размеры и улучшить условия формирования кумулятивной струи. Благодаря этому обеспечивается не только сквозное пробитие стенки УБТ, но и образование отверстий большего диаметра, что важно для восстановления циркуляции жидкости. Эти перфораторы неразборной конструкции, их поставляют в снаряженном виде ( без взрывного патрона) с кожухом, закатанным на головке и наконечнике. Вышибной заряд отделяет отстрелянный перфоратор от головки, что облегчает извлечение кабеля из колонны труб, а перфоратор остается в ней.

Для ВЛ напряжением 20 и 35 кВ, на которых применяют штыревые изоляторы, целесообразно применение одностоечных свечеобразных опор ЛЭП с треугольным расположением проводов. Составные опоры с железобетонным пасынком сочетают в себе преимущества железобетонных и деревянных опор: грозоустойчивость и сопротивляемость гниению в месте касания с грунтом. Соединение стойки с пасынком выполняют проволочными бандажами из стальной проволоки диаметром 4 — 6 мм, натягиваемой при помощи скрутки или натяжным болтом.

Нормативный срок службы качественно пропитанных деревянных опор/ опоры линии электропередач/ ЛЭП составляет 40 лет, а на железобетонные опоры предоставляется гарантия от 25 до 33 лет.

Основным недостатком деревянных опор освещения/ опоры ЛЭП является их склонность к загниванию и возникновение необходимости в замене. Например, деревянные опоры линий электропередач/ ЛЭП, не обработанные защитной пропиткой, могут прийти в негодность уже через пять-семь лет службы, а при некачественной пропитке замена опор освещения/ опоры ЛЭП может потребоваться по истечении 20-30 лет. Еще одним недостатком деревянных опор освещения/ опоры линий электропередач/ ЛЭП является их низкая механическая прочность.

Таким образом, наиболее целесообразно для ВЛ низкого и среднего напряжения (0,4–10 кВ) использовать качественно пропитанные деревянные опоры ЛЭП, нежели любые другие. Особенно это касается установки опор/ монтаж опоры ЛЭП в районах, которые наиболее подвержены гололёдно-ветровым авариям, а так же имеют повышенную грозовую активность.

Тяжелые железобетонные опоры линий электропередач/ ЛЭП.

Тяжелые железобетонные опоры ЛЭП, с прочно зафиксированными на них проводами, при возникновении аварийной ситуации, падая, тянет за собой сразу несколько соседних опор, расположенных по одному анкерному пролету. Тогда как, более легкая деревянная опора/ опоры ЛЭП при повреждении запросто удерживается на натянутых проводах, не нарушая целостности соседствующих опор. Это обеспечивает сокращение аварийных отключений на линиях электропередач/ ЛЭП, базирующихся на опорах такого типа.

Изготовление и установка (монтаж) опор/ опоры ЛЭП из древесины обходится значительно дешевле, чем производство и установка железобетонных опор/ монтаж опоры ЛЭП.

• Металлические столбы/ опоры ЛЭП.
• Установка (монтаж) опор освещения/ опоры ЛЭП из металла.

Металлические столбы/ опоры для линий электропередач/ ЛЭП гораздо лучше приспособлены для эксплуатации при высоких нагрузках и в сложных климатических условиях. Опоры этого типа являются сборными и могут монтироваться непосредственно на месте установки: их отдельные элементы соединяются болтами. При относительно малой массе подобные конструкции отличаются высокой прочностью.

• Железобетонные столбы/ опоры ЛЭП.
• Установка (монтаж) железобетонных столбов/ опор ЛЭП.
  Железобетонные опоры  изготавливаются из самых качественных материалов, отличающихся повышенной надежностью. Их структура позволяет добиться очень большой устойчивости к негативным воздействиям самого разного типа. Железобетонные опоры ЛЭП без проблем выдерживают частые осадки, ветер, резкие изменения температур и многие другие природные и искусственные разрушающие влияния.

Железобетонные опоры линий электропередач/ ЛЭП рассчитаны на продолжительную эксплуатацию и в процессе использования не требуют к себе внимания. Функционирование опор/ опоры линии электропередач/ ЛЭП имеет огромное значение для всех жителей современных населенных пунктов и для различных организаций. От этого зависит возможность бесперебойного использования электроэнергии, без которой не обходится ни один дом. На нормальную работу опор/ опоры ЛЭП влияют все входящие в их состав элементы, но опоры особенно важны.

Установка (монтаж) опор/ опоры ЛЭП анкерных и промежуточных конструкций.

Другим показателем, используемым при классификации опор/ опоры для линии электропередач/ ЛЭП, является способ крепления проводов. В соответствии с ним различают опоры анкерного и промежуточного типа. Анкерные опоры монтируют на прямых участках трассы, при переходе через водные и другие природные преграды, через различные инженерные сооружения, а также в начале и в конце трассы высоковольтных линий. Конструкции данной разновидности отличаются высокой прочностью и жесткостью, что позволяет им выдерживать серьезные нагрузки.

Столбы/ опоры промежуточного типа являются менее прочными. Установка (монтаж) опор/ опоры ЛЭП такой разновидности осуществляется на прямых участках трассы высоковольтных ЛЭП. Эти конструкции опор/ опоры служат для поддержания провода в анкерном пролете.

Также опоры (столбы) линий электропередач/  ЛЭП классифицируют по выполняемым функциям. Данный показатель разделяет их на повышенные, пониженные, перекрестные, ответвительные и транспозиционные. По количеству прикрепляемых проводов различают одноцепные и многоцепные опоры. Что касается конструктивных особенностей, то существуют опоры ЛЭП с оттяжками, свободно стоящие опоры (столбы), а также одностоечные конструкции – А-образного, П-образного и АП-образного типов.

Установка (монтаж) опор освещения/ опоры освещения ЛЭП.

На сегодняшний день все большей популярностью пользуются высокомачтовые опоры освещения с мобильной короной, граненые конические опоры, складывающиеся опоры и опоры контактной сети. Это связано с тем, что строительство (монтаж) объектов городского электросетевого обеспечения требуются современные, прочные, эстетичные, легкие и удобные в транспортировке, монтаже и обслуживании опор освещения/ опоры освещения ЛЭП.

Осветительные приборы, используемое для внешнего освещения опор/ опоры ЛЭП, должно соответствовать современным технологиям и актуальным тенденциям в светотехнике. Оно должно характеризоваться следующими параметрами: современным дизайном, оптимальным фотометрическим показателям, простотой и удобством эксплуатации. Кроме того, современное осветительное оборудование, устанавливаемое на опорах ЛЭП, должно иметь высокую устойчивость к негативным воздействиям окружающей среды и продолжительный срок службы.

В последние годы традиционные для нашего государства  железобетонные опоры и стальные трубы постепенно сдают свои позиции в пользу более совершенных конструкций. Такие опоры уступают место надежным оцинкованным круглым и многогранным коническим опорам, которые обладают рядом неоспоримых преимуществ: относительной легкостью, возможностью установки и демонтажа опор/ опоры без применения автокрана, длительным сроком эксплуатации, быстротой и дешевизной изготовления и монтажа, высокой степенью безопасности их эксплуатации вдоль автодорог. Высокая материалоемкость трубчатых опор и низкая безопасность железобетонных опор ЛЭП переводят их в разряд малоэффективных.

Уличные столбы/ опоры освещения, изготавливаются с помощью метода гибки листовой стали, сварки ее в один шов и покрытия антикоррозийным слоем методом горячего оцинкования ее внутренней и наружной части. Установка (монтаж) опор освещения может осуществляться на фланец закладной детали фундамента, а также непосредственно в грунт.

Уличные столбы/ опоры освещения представляют собой конструкцию, состоящую из кронштейнов, оголовников и светильников. В верхней части опор/ опоры освещения, с помощью болтов, закрепляется кронштейн для установки светильников. Одно-, двух-, трех- и четырех рожковые кронштейны фиксируются на опорах восемью винтами М10, что гарантирует надежность крепежа при сильных ветровых и вибрационных нагрузках.

Идеальным вариантом для мест с проблематичным подъездом для вспомогательной техники (железнодорожных перронов, транспортных развязок, спортплощадок с дорогостоящим покрытием) могут стать складывающиеся граненые конические опоры. Их обслуживание обходится довольно дешево, поскольку для этого достаточно всего одного электромонтажника и не требуется дополнительного привлечения подъемных механизмов. Часто уличные столбы/ опоры освещения служат основой для изготовления флагштоков высотой 10 – 12 м.

В странах Запада металлические опоры являются базой при создании декоративного уличного освещения, способствующего формированию образа города. С его помощью ярче выражается индивидуальность улиц и площадей, подчеркиваются оригинальные архитектурные решения. Фонарные столбы освещения/ опоры и любое другое оборудование для создания декоративной уличной подсветки призваны не только органично вписываться в общий пейзаж, но и нести соответствующую функциональную нагрузку. Это позволит максимально сократить расходы на создание целостной картины уличного освещения. Поскольку фонарные столбы освещения/ опоры эксклюзивных конструкций требуют больших финансовых затрат, то более рационально было бы использовать уличные столбы унифицированного типа. Установка (монтаж) световых опор ЛЭП унифицированного производства исключает расходы на индивидуальное проектирование, сокращает стоимость их изготовления и значительно сокращает сроки ввода объекта.

Современные заводы, выпускающие опоры для освещения, при проектировании и разработке металлических опор применяют новые, более прогрессивные технологии и имеют в своем арсенале более совершенное производственное оборудование. Это позволяет значительно расширить ценовой диапазон и номенклатуру изготовляемой продукции, тем самым обеспечивая потребителю широкий выбор. Совершенство и мобильность организации производственного процесса позволяют выпускать электрические опоры наружного освещения, полностью соответствующие требованиям заказчика, а так же реализовывать типовые и эксклюзивные проекты по созданию световых комплексов внешнего освещения.

Решётчатые металлические опоры ЛЭП и многогранные гнутые стойки.

Опоры линий электропередачи/ ЛЭП являются частью воздушных линий электропередачи (ВЛ). Опоры ЛЭП предназначены для удержания над земной поверхностью грозозащитных тросов и проводов передачи электроэнергии напряжением 35 кВ и выше.

Установка (монтаж) опор/ опоры ЛЭП производятся из различных материалов, бывают разных форм, размеров и назначения. На современном рынке представлены железобетонные, деревянные, металлические опоры ЛЭП, а также опоры ЛЭП, изготовленные из композитных материалов. Конструкцию опор/ опоры линий электропередачи/ ЛЭП составляют стойки, траверсы (перекладины, удерживающие провода), фундаменты, в отдельных случаях — тросостойки и оттяжки.

Кроме того опоры электрические разделяются по числу подвешиваемых проводов или цепей на одноцепные и многоцепные опоры. По конструкционным параметрам опоры ЛЭП классифицируются на одностоечные, столбовые, А-, П-, V-, Л- и АП — образные, «портальные» и «башенные решетчатые опоры», пирамидальные и дельтавидные опоры.

Прочность и устойчивость опор/ опоры ЛЭП.

Опоры (столбы) ЛЭП удерживают на себе не только провода, но и многие другие конструкции, поэтому их прочность и устойчивость должны быть максимально высокими.

Установка  (монтаж) опор/ опоры ЛЭП из железобетона — это занятие только для профессионалов , таких, как в Пушкинской ЭнергоГазовой компании, хорошо знакомых с подобными работами и имеющих опыт в данной области. Ошибки на этапе «Установка (монтаж) опор/ опоры ЛЭП» могут привести к значительным проблемам в функционировании линий электропередач/ ЛЭП и к продолжительным перебоям в поставке электроэнергии. Кроме того, неправильная установка (монтаж) опор/ опоры ЛЭП может быть опасной для окружающих людей.

Установка (монтаж) опор/ опоры ЛЭП для электричества на Вашем участке.

При необходимости мы поможем установить электрический столб/ произвести монтаж опор/ опоры ЛЭП на Вашем участке максимально надежно и быстро. Оперативно получить соответствующее разрешение на процесс «Установка (монтаж) опор/ опоры ЛЭП» и подключение проводов – задача, которая по силам специалистам Пушкинской ЭнергоГазовой компании.

Подбор типа опор/ опоры ЛЭП, марки проводов/кабелей фиксируется документально. Разрешение на установку (монтаж) опор/ опоры ЛЭП получается в контролирующей инстанции при согласовании с установленными владельцами существующей электросети.

• Демонтаж ненужных опор.
• Кроме установки дополнительных опор/ опоры ЛЭП, мы выполняем демонтаж ненужных опор, либо пришедших в негодность опор.
• Исторические причины возникновения проблемы демонтажа опор.
• Тот, кто никогда ранее не сталкивался с такой деятельностью, может даже усомниться, что значительная часть все линий электропередач/ ЛЭП и высоковольтных линий закладывалась почти век назад, в 1922 году, в период известной по учебникам электрификации «всей страны». Удивительно, но в значительной части регионов страны такие опоры продолжают что-то поддерживать до наших дней. Демонтаж опор/ опоры, учитывая высокую степень изношенности, всегда связано со значительными трудностями. Минимум за счет необходимости максимально аккуратно разобрать всю конструкцию опоры и полностью удалить устаревшие детали и элементы.

Как проводится демонтаж опор/ опоры?

В той ситуации, когда необходимо выполнить демонтаж опор/ опоры любого типа, важно соблюсти обязательные условия выполнения подобной деятельности. В первую очередь, важно помнить, что такие действия нельзя проводить самостоятельно. Особенно в том случае, когда речь идет о демонтаже опор/ опоры линий электропередач/ ЛЭП или удаляются опоры высоковольтных линий. Как правило, в таком случае заказчик заранее объявляет требования выполнения демонтажа. Требования к такой деятельности достаточно суровые и они вполне обоснованы.

Подготовительный этап демонтажа опор/ опоры.

Для того чтобы демонтировать/ сделать монтаж опорного столба (опоры) линий электропередач/ ЛЭП, необходимо сначала выполнить серьезную подготовку. Без подъемного крана и грузовика, на который будет грузиться столб, здесь не обойтись и поэтому необходимо заранее обеспечить технике беспрепятственный подъезд на объект. Также такой демонтаж опор/ опоры должен предусматривать проектную документацию, в которой будут указаны: какой именно столб подлежит изъятию, какие средства для этого будут применены и т.д. Не забываем также о необходимом количестве людей с инструментами и оборудованием.

Как происходит демонтаж опор/ опоры ЛЭП?

Непосредственно демонтаж опор/ опоры начинается с того, что кран манипулятор с корзиной поднимает одного или двух людей к самой верхушке столба (опоры), где они отсоединяют или отрезают подходящие провода. Затем наступает черед работы техники. При помощи крана с крюком демонтируется из земли столб. Для этого крюк стрелы крана заранее надежно крепится к столбу, чтобы он не сорвался при напряжении и выдержал нагрузку, пока столб не будет полностью расшатан и изъят наружу. После этого столб переводят в горизонтальное положение. Если он не предполагает дальнейшего использования на новом месте, его распиливают при помощи бензопилы здесь же, или же вновь при помощи крана грузят на грузовик целиком.

Нередко демонтаж опорных столбов (опор) линий электропередач/ ЛЭП выполняют с той целью, чтобы заменить прогнивший столб на новый. В этом случае после установки новых столбов (опор) нужно снова подключить к нему отрезанные провода и только после этого возобновлять подачу электроэнергии на линию.

Стоимость установки опор/ опоры освещения.

Стоимость установки опор/ опоры освещения зависит от типа конструкции, метода проведения работ и общего объема работ.

Все специальные работы, которые касаются услуг — «Установка (монтаж) опор/ опоры ЛЭП» и обслуживания линий электропередач/ ЛЭП любого типа выполняются опытными мастерами Пушкинской ЭнергоГазовой компании.

Каждый параметр работ — «Установка (монтаж) опор/ опоры ЛЭП» рассчитывается квалифицированными инженерами Пушкинской ЭнергоГазовой компании с учетом государственных и ведомственных технико-экономических норм, климатических условий, рельефа участка, номинального показателя напряжения проектируемой линии электропередач/ ЛЭП.

Наша компания ведет гибкую ценовую политику. Наши услуги востребованы не только предприятиями, но и частными заказчиками для которых цена установки опор/ монтаж опоры ЛЭП – это один из основных факторов при заказе.

Пушкинская ЭнергоГазовая компания имеет необходимую технику, которая позволяет справляться с решением задач — » Установка (монтаж) опор/ опоры ЛЭП» не только качественно, но и быстро. Наши специалисты сразу оценивают предполагаемый объем работ по установке опор/ монтаж опоры ЛЭП и могут сказать сколько времени потребуется для их выполнения.

Специалисты Пушкинской ЭнергоГазовой компании выполнят бурение ям и установку (монтаж) столбов/ опор/ опоры линий электропередач/  ЛЭП. Качественные работы и приемлемая цена на услугу — «Установка (монтаж) опор/ опоры ЛЭП» позволяет нашей компании продуктивно работать в Пушкино и Московской области, и производить все работы согласно установленным срокам.

Опоры уличного освещения: какие бывают

Вступление

С наступлением тёмного времени суток жизнь в наших населённых пунктах не прекращается. На магистралях и дорогах автоматически включается уличное освещение, которое позволяет жителям города заниматься своими делами ночью. Наличие уличного освещения — признак цивилизации. Опоры уличного освещения — его основа.

Опоры уличного освещения

Устройство уличного освещения не возможно без широкого ассортимента видов и типов осветительных опор.

Опоры уличного освещения — это монтажные изделия, используемые в устройстве уличного и наружного освещения для крепления светильников освещения на заданной, по проекту, высоте.

Существуют довольно строгие нормы освещённости улиц, особенно улиц движения транспорта — автодорог. Добиться требуемой освещённости улиц можно комбинацией мощности светильника и высоте его монтажа. Чем улица шире, тем выше требуется монтаж светильника. Как следствие выше нужна опора уличного освещения.

Например, для освещения улицы в деревенском посёлке, достаточно столба или опоры уличного освещения высотой 4 метра. Для освещения автострад и городских проспектов, нужны опоры от 11 метров.

Кстати, вы знаете какая разница между столбом и опорой освещения? По значениям слов в русском языке, столб должен вкапываться в землю, а опора устанавливаться на опорную площадку. В дальнейшей логике, столб может быть деревянным или бетонным. Опора освещения, по логике, должна быть металлической. Некоторые производители считают иначе.

Виды металлических опор освещения

Остановимся на том, что опора это металлическое изделие для крепления уличных светильников и/или другого оборудования и материалов.

Первый признак разделения опор освещения по возможности принимать силовую нагрузку. Опоры освещения бывают:

Несиловые: предназначены только для крепления светильников освещения, с подводкой электропитания под землёй.  Например, опора освещения НФГ — это Несиловая Фланцевая опора, с Гранёной конструкцией. О фланце и гранях опоры чуть ниже по тексту.

Силовые: на данный вид опор можно крепить не только светильники, но и воздушные линии групповых цепей освещения, провода СИП, рекламные щиты.

Второй признак деления опор, по способу монтажа (установки). Опоры могут быть:

Фланцевые: Данная опора состоит из двух частей: собственно опоры и закладной детали. Закладная часть (ЗДФ) замуровывается в фундамент. На поверхности остаётся только её фланцевое соединение. Сама опора присоединяется к фланцу опорной частью при помощи болтов.

Прямостоечные (опоры в грунт): Данные опоры устанавливаются в непосредственно в грунт, возможно с бетонированием. Например опора в грунт длинной 11 метров, имеет подземную часть 2 метра. Светильник на ней можно повесить на кронштейне на высоте 9 метров.

Кстати, о кронштейнах для установки светильников. Опоры могут выпускаться с кронштейнами для установки светильника или кронштейны идут отдельными позициями. Последнее удобнее, так как кронштейны можно выбрать самых разных конструкций: прямые, изогнутые, одинарные, двойные и т.п.

Последний параметр по которым производители разделяют опоры освещения это вид их конструкции. Здесь они могут быть:

• Прямыми или коническими. Конус увеличивает силовую характеристику опоры.
• Трубные или многогранные. Многогранные опоры делаются из листового железа методом загибания и сварки. Грани так же как и конус усиливает конструкцию опоры. Трубные опоры стоят дороже.

Другие параметры опоры уличного освещения

В заключении стоит отметить, что опоры освещения могут быть раздвижные, со складывающимся кронштейном, не металлические (композитные).

Используемые источники

• СНиП 23-05-95, доп. «Естественное и искусственное освещение»
• ПУЭ 7, раздел 6 «Электрическое освещение»
• Сайт компании «ИНВЕСТ-ИНТЕГРАЦИЯ», г. Казань.

©ehto.ru

Еще статьи

Поделиться ссылкой:

Способы установки клиента — Configuration Manager

• Статья
• 04.10.2021
• 3 минуты на чтение

Пожалуйста, оцените свой опыт

да Нет

Любая дополнительная обратная связь?

Отзыв будет отправлен в Microsoft: при нажатии кнопки отправки ваш отзыв будет использован для улучшения продуктов и услуг Microsoft.Политика конфиденциальности.

Представлять на рассмотрение

Спасибо.

В этой статье

Применяется к: Configuration Manager (текущая ветвь)

Можно использовать различные методы для установки клиентского программного обеспечения Configuration Manager. Используйте один метод или комбинацию методов. В этой статье описывается каждый метод, чтобы вы могли узнать, какой из них лучше всего подходит для вашей организации.

Принудительная установка клиента

Поддерживаемая клиентская платформа : Windows

Преимущества

• Может использоваться для установки клиента на один компьютер, группу компьютеров или на результаты запроса.

• Может использоваться для автоматической установки клиента на все обнаруженные компьютеры.

• Автоматически использует свойства установки клиента, определенные на вкладке Клиент в диалоговом окне Свойства принудительной установки клиента .

Недостатки

• Может вызвать высокий сетевой трафик при отправке в большие коллекции.

• Может использоваться только на компьютерах, обнаруженных Configuration Manager.

• Нельзя использовать для установки клиентов в рабочей группе.

• Должна быть указана учетная запись принудительной установки клиента с правами администратора на предполагаемом клиентском компьютере.

• Брандмауэр Windows должен быть настроен с исключениями на клиентских компьютерах.

• Вы не можете отменить принудительную установку клиента. Configuration Manager пытается установить клиент на все обнаруженные ресурсы. Он повторяет любые сбои в течение семи дней.

Дополнительные сведения см. в разделе Установка клиентов с помощью принудительной установки клиентов.

Установка через точку обновления программного обеспечения

Поддерживаемая клиентская платформа : Windows

Преимущества

• Можно использовать существующую инфраструктуру обновлений программного обеспечения для управления клиентским программным обеспечением.

• Если службы Windows Server Update Services (WSUS) и параметры групповой политики в доменных службах Active Directory настроены правильно, клиентское программное обеспечение может автоматически устанавливаться на новые компьютеры.

• Не требует обнаружения компьютеров перед установкой клиента.

• Компьютеры могут считывать свойства установки клиента, опубликованные в доменных службах Active Directory.

• Если клиент удален, этот метод переустанавливает его.

• Не требует настройки и обслуживания учетной записи установки для предполагаемого клиентского компьютера.

Недостатки

• В качестве предварительного условия требуется работающая инфраструктура обновлений программного обеспечения.

• Необходимо использовать один и тот же сервер для установки клиента и обновления программного обеспечения. Этот сервер должен находиться на первичном сайте.

• Для установки новых клиентов необходимо настроить объект групповой политики в доменных службах Active Directory с активной точкой обновления программного обеспечения и портом клиента.

• Если схема Active Directory не расширена для Configuration Manager, необходимо использовать параметры групповой политики для предоставления компьютерам свойств установки клиента.

Дополнительные сведения см. в разделе Установка клиентов с помощью установки на основе обновления программного обеспечения.

Установка групповой политики

Поддерживаемая клиентская платформа : Windows

Преимущества

• Не требует обнаружения компьютеров перед установкой клиента.

• Может использоваться для установки новых клиентов или для обновлений.

• Компьютеры могут считывать свойства установки клиента, опубликованные в доменных службах Active Directory.

• Не требует настройки и обслуживания учетной записи установки для предполагаемого клиентского компьютера.

Недостатки

• Установка большого количества клиентов может привести к увеличению сетевого трафика.

• Если схема Active Directory не расширена для Configuration Manager, необходимо использовать параметры групповой политики, чтобы добавить свойства установки клиента на компьютеры на вашем сайте.

Дополнительные сведения см. в разделе Установка клиентов с помощью групповой политики.

Установка сценария входа

Поддерживаемая клиентская платформа : Windows

Преимущества

Недостатки

• Если за короткий промежуток времени устанавливается большое количество клиентов, это может вызвать высокий сетевой трафик.

• Если пользователи редко входят в сеть, установка на все клиентские компьютеры может занять много времени.

Дополнительные сведения см. в разделе Установка клиентов с помощью сценариев входа.

Ручная установка

Поддерживаемая клиентская платформа : Windows, macOS X

Преимущества

• Не требует обнаружения компьютеров перед установкой клиента.

• Может быть полезен для тестирования.

• Поддерживает использование свойств командной строки для CCMSetup.

Недостатки

• Нет автоматизации, поэтому требуется много времени.

Дополнительные сведения о том, как вручную установить клиент на каждой из платформ, см. в следующих статьях:

Установка Microsoft Intune MDM

Поддерживаемые клиентские платформы : Windows 10 или более поздняя версия

Преимущества

• Не требует обнаружения компьютеров перед установкой клиента.

• Не требует настройки и обслуживания учетной записи установки для предполагаемого клиентского компьютера.

• Можно использовать современную проверку подлинности с помощью Azure Active Directory.

• Может устанавливать и назначать компьютеры в Интернете.

• Можно автоматизировать с помощью Windows AutoPilot и Microsoft Intune для совместного управления.

Недостатки

• Требуются дополнительные технологии за пределами Configuration Manager.

• Требуется, чтобы устройство имело доступ к Интернету, даже если оно не подключено к Интернету.

Дополнительные сведения см. в следующих статьях:

Способы установки Windows 11

В этой статье описаны способы установки Windows 11.

Примечание. Для обновления до Windows 11 устройства должны соответствовать минимальным системным требованиям Windows 11. Некоторые функции Windows 10 недоступны в Windows 11.Системные требования для использования некоторых функций и приложений Windows 11 превышают минимальные системные требования Windows 11. Найдите спецификации, функции и требования к компьютеру Windows 11

Прежде чем начать

Убедитесь, что устройство, на которое вы хотите установить Windows 11, соответствует минимальным системным требованиям. Если ваше устройство в настоящее время работает под управлением Windows 10, мы рекомендуем вам проверить минимальные системные требования с помощью приложения PC Health Check. Мы не рекомендуем устанавливать Windows 11 на устройство, которое не соответствует требованиям.Дополнительные сведения см. в разделе Установка Windows 11 на устройства, не соответствующие минимальным системным требованиям.

Центр обновления Windows в настройках (рекомендуется)

Если вы выполняете обновление с Windows 10, мы рекомендуем подождать, пока вы не получите уведомление через Центр обновления Windows о том, что обновление готово для вашего устройства. Чтобы проверить, готова ли Windows 11 для вашего устройства, выберите Пуск > Настройки > Обновление и безопасность  >  Центр обновления Windows  >  Проверить наличие обновлений .

Чтобы узнать об известных проблемах, которые могут повлиять на ваше устройство, вы также можете проверить центр работоспособности выпуска Windows.

Другие способы установки Windows 11 (не рекомендуется)

Используйте помощник по установке для обновления

Мы рекомендуем подождать, пока вашему устройству не будет предложено обновление до Windows 11, прежде чем использовать помощник по установке. Когда вы будете готовы, вы можете найти его на странице загрузки программного обеспечения для Windows 11.

Создайте установочный носитель Windows 11

На странице загрузки программного обеспечения для Windows 11 выберите Создать инструмент сейчас и следуйте инструкциям по установке Windows 11.

Предупреждение:

• Microsoft не рекомендует устанавливать Windows 11 на устройство, которое не соответствует минимальным системным требованиям Windows 11. Если вы решите установить Windows 11 на устройство, которое не соответствует этим требованиям, и вы признаете и понимаете риски, вы можете создать следующие значения раздела реестра и обойти проверку TPM 2.0 (требуется как минимум TPM 1.2), а также семейство и модель ЦП.

• Ключ реестра: HKEY_LOCAL_MACHINE\SYSTEM\Setup\MoSetup

• Имя: AllowUpgradesWithUnsupportedTPMOrCPU

• Тип: REG_DWORD

• Значение: 1

• Примечание. При неправильном изменении реестра с помощью редактора реестра или другого метода могут возникнуть серьезные проблемы.Эти проблемы могут потребовать переустановки операционной системы. Майкрософт не может гарантировать, что эти проблемы могут быть решены. Редактируйте реестр на свой страх и риск.

Доступны два пути установки:

1. Обновите, запустив программу установки на носителе во время работы Windows 10. У вас будет возможность:

   a. Выполните полное обновление , которое сохранит личные файлы (включая драйверы), приложения и настройки Windows.Это интерфейс по умолчанию и именно его использует Помощник по установке.

   б. Сохранить только данные  будет хранить только личные файлы (включая драйверы), а не приложения и настройки Windows.

   в. Чистая установка установит Windows 11 и ничего не сохранит из установки Windows 10. Дополнительную информацию см. в статье Новый старт для вашего ПК.

2. Загрузитесь с носителя, чтобы запустить программу установки. Этот путь представляет собой чистую установку и не сохраняет предыдущие файлы или настройки.Дополнительную информацию см. в статье Новый старт для вашего ПК.

   Важно:  Перед загрузкой с носителя необходимо убедиться, что ваше устройство соответствует минимальным системным требованиям, поскольку это позволит вам установить Windows 11, если у вас есть хотя бы TPM 1.2 (вместо минимальных системных требований TPM 2.0). , и он не будет проверять, находится ли ваш процессор в списке одобренных процессоров на основе семейства и модели процессора.

Создать установку образа

Используйте DISM или сторонние инструменты, чтобы напрямую применить существующий образ Windows 11 к диску.

Важно: При установке образа Windows 11 не будут проверяться следующие требования: доверенный платформенный модуль 2. 0 (требуется как минимум доверенный платформенный модуль 1.2), а также семейство и модель ЦП.

Связанные статьи

Установка Windows 11 на устройства, не соответствующие минимальным системным требованиям

Linux :: Документация по CUDA Toolkit

Пакет cuda указывает на последнюю стабильную версию набора инструментов CUDA.Когда будет доступна новая версия, используйте следующие команды для обновления инструментария и драйвера:

 sudo yum install cuda # RHEL7

 sudo dnf upgrade cuda # Fedora/RHEL8

 sudo zypper install cuda # OpenSUSE & SLES

 sudo apt-get install cuda # Ubuntu

Таким же образом можно обновить пакеты cuda-cross- .

Пакет cuda-drivers указывает на последнюю версию драйвера, доступную в репозитории CUDA. Когда доступна новая версия, используйте следующие команды для обновления драйвера:

 sudo yum install nvidia-driver-latest-dkms # RHEL7

 sudo yum install cuda-drivers # RHEL7

 sudo dnf module update nvidia-driver:latest-dkms # RHEL8/Fedora

 -gfxG04-kmp-default # OpenSUSE и SLES

 sudo apt-get install cuda-drivers # Ubuntu

Некоторые среды рабочего стола, такие как GNOME или KDE, будут отображать уведомление о появлении новых пакетов.

Чтобы избежать автоматического обновления и ограничить установку инструментария выпуском XY, установите пакет cuda-X-Y или cuda-cross--X-Y .

Поддерживается параллельная установка. Например, чтобы установить как X.Y CUDA Toolkit и X.Y+1 CUDA Toolkit, установите пакеты cuda-X.Y и cuda-X.Y+1 .

Методы установки и руководства сообщества Wiki

Недавно мы объявили, что хотим прекратить поддержку универсального установщика Home Assistant. Мы обнаружили, что метод установки оказался более популярным, чем ожидалось, и отложили этот план.

В отзывах на наше объявление также говорилось, что предпочтительные методы установки плохо документированы и что это сбивает с толку, поскольку на home-assistant также есть много других руководств по установке.io, некоторые отличные, некоторые устаревшие и больше не правильные или даже отсутствуют.

Сегодня я хочу сделать шаг назад и взглянуть на методы установки целостно. Какие методы установки мы поддерживаем в качестве проекта и что означает поддержка.

Состояние документации

Если вы посмотрите на нашу документацию, она повсюду. Установите его в Docker, на виртуальную машину, на NAS или в один из множества дистрибутивов Linux.

Причина, по которой у нас так много руководств, заключается в том, что с момента запуска веб-сайта Home Assistant мы всегда с радостью принимали любой вклад, чтобы заставить Home Assistant работать на любой платформе.Чем больше тем лучше!

Однако в программном обеспечении ничто не остается прежним. Все программное обеспечение получает обновления для исправления ошибок, устранения уязвимостей в системе безопасности, повышения производительности или добавления новых функций. Как программному приложению, вам нужно развиваться, иначе вы застрянете в небезопасной системе.

По мере роста и развития Home Assistant некоторые из этих руководств по установке устарели и перестали работать. Мы бы даже не узнали, что он сломан, пока пользователь не поднял вопрос. Но когда они это сделают, мы не будем знать, как это исправить, если не сможем связаться с первоначальным участником.

Это может расстраивать. Любое руководство на нашем официальном сайте должно привести к работающей системе. Система, которая работает не только сегодня, но и завтра. И мы не очень хорошо поработали над этим, за что я хочу извиниться.

Определение «Официально поддерживаемого метода установки»

Сегодня мы представляем классификацию между «официально поддерживаемыми» и «поддерживаемыми сообществом». Официально поддерживаемый метод установки в контексте Home Assistant означает:

«Способ установки и запуска Home Assistant, который официально поддерживается проектом Home Assistant.Это означает, что метод установки протестирован и задокументирован в официальной документации. Запуск Home Assistant с использованием такого поддерживаемого метода обеспечивает оптимальное взаимодействие с пользователем сейчас и в будущем».

Команда Home Assistant не помешает вам запустить Home Assistant неофициальным способом. Однако мы не можем помочь с проблемами, с которыми вы сталкиваетесь. Мы открыты для предложений, которые улучшают совместимость с поддерживаемым сообществом методом, если они не влияют на официально поддерживаемые методы, добавляют значительное количество исключений кода или будущую нагрузку на команду разработчиков Home Assistant.

Поддерживаемые методы установки

Вот четыре официально поддерживаемых метода установки:

• Home Assistant
  Полная установка нашей комплексной системы домашней автоматизации. Лучшая в своем классе домашняя автоматизация дополнена пользовательским интерфейсом для настройки вашей системы, создания резервных копий и безопасных обновлений с автоматическим откатом.

  Этот метод ранее был известен как «Hass.io» и включает в себя нашу операционную систему (HassOS), Supervisor и надстройки.Его можно запускать на различных одноплатных компьютерах или на виртуальной машине.

• Контейнер Home Assistant
  Запустите только приложение Home Assistant Core в собственной системе контейнеризации, совместимой с OCI (например, Docker). Он не предоставляет все возможности супервизора и, следовательно, не предоставляет панель супервизора и надстройки.

  Этот метод имеет новое имя и ранее был известен как «Home Assistant Core в Docker».

• Home Assistant Под наблюдением
  Полный набор функций Home Assistant в обычной операционной системе Linux.Этот метод ранее был известен как «Hass.io в универсальном Linux» и устанавливался поверх, например, Debian.

• Home Assistant Core
  Запустите приложение Home Assistant Core непосредственно на Python. Он не предоставляет все возможности супервизора и, следовательно, не предоставляет панель супервизора и надстройки.

Как видите, метод Home Assistant Supervised никуда не делся.

Чего не хватает для каждого из вышеперечисленных, так это конкретных деталей, например.g., поддерживаемые операционные системы для контролируемой установки или поддерживаемое оборудование для полной установки Home Assistant. Мы надеемся, что эти подробности будут доступны в ближайшее время.

Путеводители сообщества Wiki

Home Assistant — это проект с открытым исходным кодом, и его можно использовать любым способом, даже если он официально не поддерживается командой Home Assistant. Мы приветствуем эти альтернативные инициативы и создали для нашего сообщества место для предоставления, обмена и коллективного ведения дополнительной документации.

Мы добавили на наши форумы новый раздел под названием «Руководства сообщества». Каждое сообщение будет автоматически преобразовано в вики-статью, которую другие участники могут поддерживать и обсуждать прямо под статьей. Этот раздел предназначен не только для методов установки, но и для ЛЮБОГО руководства, инструкции или учебника.

Мы перенесли несколько руководств из официальной документации в руководства сообщества. Эти руководства ранее уже были помечены как «предоставленные сообществом» или предназначены для очень специфических настроек.

Заключительные слова

Сегодняшняя запись в блоге посвящена тому, чтобы внести некоторую ясность в нашу позицию в отношении контролируемой установки, но в то же время дать больше контекста проблемам и решениям, над которыми мы сейчас работаем. Очистка и структурирование нашей официальной документации — важный первый шаг в этом процессе.

Понимая, что мы не закончили детализацию каждого метода установки, вы все еще можете задаться вопросом, будет ли ваша установка поддерживаться в дальнейшем.Эти подробности можно ожидать в ближайшее время. Мы не намерены запрещать Home Assistant работать методами, поддерживаемыми сообществом.

Благодаря увлеченному сообществу, вы рассказали об этом и дали отзыв. В ближайшем будущем у нас будет более подробная информация, так что следите за обновлениями.

Паулюс

Обзор установки и обновления программного обеспечения (ОС Junos)

Устройство Juniper Networks поставляется с предустановленной ОС Junos. Когда вы включаете устройство, он запускается (загружается) с помощью установленного программного обеспечения.Как новые функции и программное обеспечение исправления становятся доступными, вы должны обновить свое программное обеспечение, чтобы использовать их.

Вы обновляете (или понижаете) версию операционной системы на устройстве, скопировав установочный пакет программного обеспечения на ваше устройство или другую систему в вашей локальной сети, а затем с помощью интерфейса командной строки установите новое программное обеспечение на устройстве. Затем вы перезагружаете устройство, которое загружается с только что установленного программного обеспечения.

Перед установкой ПО сделайте резервную копию системы, выберите ПО установочный пакет, который вам нужен, и загрузите его с сайта Juniper. Страница загрузки сетей.Если вы столкнетесь с трудностями во время установка программного обеспечения, вы можете использовать процедуру установки восстановления для установки операционной системы на устройство. После успешного обновить, создать резервную копию новой существующей конфигурации на вторичном устройстве.

Чтобы узнать больше о лицензировании программного обеспечения ОС Junos, см. Руководство по лицензированию Juniper. Пожалуйста, обратитесь к листам технических данных продукта доступны из продуктов и Services для получения подробной информации или свяжитесь с командой Juniper Account или Партнер Можжевельника.

• Для функций коммутаторов серии EX, для которых требуется лицензия, см. Общие сведения о лицензиях на программное обеспечение для коммутаторов серии EX

  .

• Для функций маршрутизаторов серии M, требующих лицензии, см. Программные функции, для которых требуются лицензии только на маршрутизаторах серии M

• Для функций маршрутизаторов M Series, MX Series и T Series для которых требуется лицензия, см. Программные функции, для которых требуются лицензии для M Series, MX Series и Маршрутизаторы серии T

• Для функций маршрутизаторов серии MX, требующих лицензии, см. Программные функции, для которых требуются лицензии только на маршрутизаторах серии MX

• Для функций коммутаторов серии QFX, требующих лицензии, см. Программные функции, для которых требуются лицензии для серии QFX.

• Для функций устройств серии SRX, для которых требуется лицензия, см. Лицензии на функции программного обеспечения для устройств серии SRX.

В следующих подразделах представлены общие соображения при установке ПО:

Типы установки ОС Junos

Три типа установки, используемые для обновления или понизить версию вашего устройства — это стандартная установка, изменение категории, и восстановление. Стандартная установка – это стандартный метод обновление и понижение версии программного обеспечения.Использовать установку смены категории при переходе из одной категории программного обеспечения в другую; Например, если вы меняете устройство со стандартной ОС Junos на категория Junos-FIPS. Выполните установку восстановления, когда программное обеспечение на устройстве повреждено или иным образом не может вместить обновление или понижение версии программного обеспечения.

Резервное копирование файлов текущей системы

Создание резервной копии текущей системы на вашем устройстве имеет следующие преимущества:

• Устройство может загружаться из резервной копии и снова подключаться к сети в случае сбоя или повреждения основного загрузочного устройства в случай сбоя питания во время обновления.

• Ваши активные файлы конфигурации и файлы журналов сохраняются.

• Устройство может восстанавливаться из известной стабильной среды в случае неудачного обновления.

Во время успешного обновления пакет обновлений полностью переустанавливает существующую операционную систему. Он сохраняет только файлы juniper.conf и SSH. Другая информация удаленный. Поэтому вам следует сделать резервную копию существующей конфигурации. на случай, если вам потребуется вернуться к нему после запуска программы установки.

Вы можете создавать копии программного обеспечения, работающего на устройстве, с помощью функция моментального снимка системы. Функция моментального снимка системы делает «моментальный снимок» файлов, используемых в настоящее время для запуска устройства — полное содержимое каталогов /config и /var, содержащих работающее программное обеспечение, активная конфигурация и конфигурация восстановления — и копии все эти файлы в альтернативный (внутренний, что означает внутреннюю флэш-память, или внешний источник памяти, то есть флэш-память USB. Затем вы можете использовать этот снимок для загрузки устройства при следующей загрузке или в качестве резервной копии вариант загрузки.Когда резервное копирование завершено, существующий и резервный установки программ идентичны.

моментальных снимков, сделанных с помощью команды request system snapshot . в ОС Junos с обновленной системой FreeBSD не совпадают с снимки, сделанные с помощью команды request system snapshot в ОС Junos (как и в устаревшей ОС Junos). Резервное копирование Junos ОС с обновленными системными устройствами FreeBSD, используйте систему запросов команда восстановления снимка .

При выполнении правильной команды моментального снимка файловая система /root копируется в /altroot, а /config копируется в /altconfig.Файловые системы /root и /config находятся на карте CompactFlash устройства, а файловые системы /altroot и /altconfig — на жестком диске или твердотельном накопителе устройства. диск (SSD).

Определение пакета установки программного обеспечения

Все выпуски программного обеспечения поставляются в подписанных пакетах, которые содержать цифровые подписи для обеспечения официального программного обеспечения Juniper Networks. Чтобы увидеть, какие программные пакеты в настоящее время работают на устройстве а чтобы получить информацию об этих пакетах, используйте команду режима работы show version на верхнем уровне интерфейса командной строки. (КЛИ).

Команда show version не показывает программное обеспечение. версия установлена, только номер версии программного обеспечения.

Вы можете либо загрузить программное обеспечение в каталог /var/tmp вашего устройства, либо установить его непосредственно из загрузок. страница.

Дополнительные сведения о подписанных пакетах программного обеспечения см. в разделе Имена установочных пакетов ОС Junos.

Подключение к консоли

Мы рекомендуем обновить все отдельные программы пакеты, использующие внеполосное соединение с консоли или управления Интерфейс Ethernet, так как внутриполосные соединения могут быть потеряны во время процесс обновления.

Консольные порты позволяют root-доступ к операционной системе Junos (Junos OS) через интерфейс терминала или ноутбука, независимо от состояния устройства ОС Junos, если оно не полностью запитано выключенный. Подключившись к консольному порту, вы можете получить доступ к корневому уровню устройства ОС Junos, не используя сеть, к которой подключено устройство. могут быть связаны, а могут и не быть. Это создает вторичный путь к устройству ОС Junos, не полагаясь на сеть.

Использование терминального интерфейса позволяет техническому специалисту, сидящему в Центр управления сетью на большом расстоянии с возможностью восстановления устройство ОС Junos или безопасно выполнить настройку инициализации, с помощью модема, даже если основная сеть вышла из строя.Без связи к консольному порту, технический специалист должен будет посетить сайт, чтобы выполнить ремонт или инициализацию. Удаленное подключение к Junos Для устройства ОС через модем требуется кабель и разъем (предусмотрен в коробке с принадлежностями устройства), а также переходник с DB-9 на DB-25 (или аналогичный) для вашего модема, который вы должны приобрести отдельно. Чтобы получить больше информации о подключении к консольному порту см. руководство администратора для вашего конкретного устройства.

Для первоначальной настройки устройства необходимо подключить терминал или портативный компьютер к устройству через консольный порт, как показано на рисунке 1.

Проверка установочного пакета с текущей конфигурацией

При обновлении или понижении версии программного обеспечения рекомендуется что вы включаете опцию validate с системное программное обеспечение запроса добавляет команду , чтобы проверить, что ПО-кандидат совместимо с текущей конфигурацией. От по умолчанию, когда вы добавляете пакет с другим номером выпуска, проверка валидации выполняется автоматически.

Прямая проверка работающей конфигурации не работает для обновления до ОС Junos с обновленной FreeBSD с ОС Junos в старых версиях ядра FreeBSD. Поэтому при обновлении или переход между ОС Junos и ОС Junos с обновленной версией FreeBSD, возможно, вам придется проверить на другом хосте.

Если вы не хотите проходить валидацию при обновлении, вы должны указать вариант без проверки .

Dual-Root и Single-Root Partitioning (только для серии SRX)

Устройства серии SRX, поставляемые с ОС Junos на заводе Выпуск 10.0 или более поздние версии отформатированы с двойным корневым разделом схема.

. 12.1X45 и более поздние версии не поддерживают разбиение на разделы с одним корнем.

SRX100, Устройства SRX110, SRX210, SRX220 и SRX240 с 2 ГБ ОЗУ не могут быть обновлен до любой версии ОС Junos 12.1X46 после 12.1X46-D65. Попытка обновление до этой версии на устройствах с 2 ГБ ОЗУ вызовет следующая ошибка: ОШИБКА: неподдерживаемая платформа для выпусков 12.1X46 после 12.1X46-D65

Существующие устройства серии SRX, работающие под управлением Junos OS Release 9.6 или более ранней версии используется схема разбиения с одним корнем. При обновлении этих устройств на ОС Junos версии 10. 0 или более поздней, вы можете отформатируйте носитель с двойным корневым разделом (настоятельно рекомендуется) или сохранить существующее однокорневое разбиение.

Некоторые методы обновления ОС Junos форматируют внутренний носитель перед установки, в то время как другие методы этого не делают. Чтобы установить выпуск ОС Junos 10.0 или более поздней версии со схемой разбиения с двумя корнями необходимо использовать метод обновления, который форматирует внутренний носитель перед установкой.

Если вы обновляете ОС Junos до версии 10.0 без перехода для двухкорневого разбиения используйте обычный интерфейс командной строки и пользователя J-Web. способы установки интерфейса.

Эти методы обновления форматируют внутренний носитель перед установкой:

• Установка из загрузчика с использованием TFTP-сервера

• Установка из загрузчика с использованием USB-накопителя устройство

• Установка из CLI с использованием опции раздела (доступно в ОС Junos Release 10. 0)

• Установка с помощью пользовательского интерфейса J-Web

Эти методы обновления сохраняют существующую схему разбиения:

ВНИМАНИЕ:

Методы обновления, которые форматируют внутренний носитель перед установкой стереть существующее содержимое носителя. Только текущая конфигурация сохраняется. Любые важные данные должны быть скопированы перед запуском процесс.

  0.0.0-ГГГГммддЧЧММСС-abcdefabcdef
