Как сделать калитку своими руками

Желание окружать себя красивыми предметами побуждает человека сооружать ограждения выполняющие, среди прочего, и декоративную роль.

В данной статье мы расскажем, как сделать калитку своими руками. Опишем все этапы работ и какой материал выбрать для ее изготовления.

Место установки

Выбирая подходящее место для обустройства калитки вам нужно принять во внимание простейшие принципы. Например, подумайте, как обеспечить удобный проход к постройкам на приусадебном участке? Не будет ли около будущей калитки рядом впадин и ям? Если это так, то в них обязательно будет скапливаться вода и грязь, которая, как вы понимаете, будет заноситься в дом.

Обратите внимание! Не стоит думать, что обустроить калитку на территории дома можно лишь одну. На самом деле их может быть несколько. К примеру, одна – парадная, предназначенная для входа домочадцев и гостей, а вторая – тыловая, так называемый черный ход, который предназначен для сокращения преодолеваемых расстояний либо нужд, связанных с ведением домашнего хозяйства.

Калитка заднего двора

Существуют разные виды калиток, однако, в идеале они должны вписываться в дизайн забора и приусадебного участка. Ввиду этого стоит уделить особое внимание выбору материала и обустройству.

Виды

Калитки из металла

Среди самых распространенных видов калиток стоит отметить несколько вариантов, различающихся по структуре, дизайну и применяемым материалам:

Калитка, сделанная из деревянных реек, поможет вам создать уникальный узор. Если ее украсить резными столбами из дерева, то калитку можно использовать как внутреннюю ограду, разделяющую участок.

Металлическая калитка, состоящая из кованых элементов, выглядит очень изысканно. Обыкновенно она устанавливается в заборе с аналогичным рисунком.
Сплошная калитка из дерева удачно смотрится в сочетании с забором из камня либо кирпича.
Калитка из металлопрофиля подходит для установки в забор с таким же дизайном.

Выбор материала для изготовления калитки остается за вами. Во многом это упирается в финансовые возможности, а также вкусовые предпочтения владельца участка.

Калитка из металла

Металлическую калитку можно украсить разными декоративными элементами, например, коваными. Они удачно завершат дизайн производимой вами конструкции. Вначале четко представьте в воображении калитку, которую вы хотите видеть в конечном счете. После того как место установки определено, вам нужно сделать замеры. Отобразите схематически конструкцию на бумаге. Это поможет вам точно рассчитать материал, требующийся для проведения работы.

Схема калитка из профнастила

Лучше купить металлические заготовки, содержащие большое количество углерода. Это объясняется тем, что именно этот материал меньше подвержен коррозии, а значит, прослужит намного дольше. Итак, вам понадобится:

Металлический лист, имеющий минимальную толщину – 1,5 мм.
Профильная труба или уголок с сечением от 25 мм.
Для столбиков нужна труба, имеющая диаметр от 100 мм.
Грунтовочная смесь для металлических поверхностей.
Специальная жидкость либо бензин для антикоррозийной обработки.
Краска.
Электропривод или замок для калитки.

Соотношение размеров ворот и калитки

Инструмент для сооружения металлической калитки нужен такой:

Сварочный аппарат.
Болгарка.
Капроновая нить для разметки.
Ручной бур либо кувалда.
Шуруповерт.
Ножницы по металлу.
Лопата.

Металлическую калитку следует закреплять на соответствующие столбики. Они устанавливаются в землю, на глубину не менее 1 м. Теперь разметьте территорию и соответственно место установки. Отрежьте длину столба + 1 м болгаркой. Затем обработайте поверхность столбов: удалите коррозийные следы. В этом вам тоже будет помощником болгарка, а после антикоррозийная жидкость. Когда поверхность высохнет, то на ней появится белый налет.

Его следует обязательно снять.

Готовый вензель

Сделайте углубления в земле для столбиков. Диаметр их должен превышать диаметр трубы на 10 см. После приготовьте жидкий раствор. Для этого вам нужно перемешать цемент с песком, в пропорции 1:3. Сделайте однородную массу, залейте ее водой и доведите до жидкого состояния. Теперь установите столбы, засыпьте ямы щебнем и утрамбуйте его, залейте эту основу раствором.

Обратите внимание! Монтаж столбов – это ответственный процесс при изготовлении калитки. Пользуясь отвесом либо уровнем, проверьте перпендикулярность установки. Сделайте это перед заливкой раствора. Неверный монтаж потребует переделки работы из-за перекоса конструкции.

Ворота и калитки из металлопрофиля

Каркас калитки должен быть выполнен из профиля либо уголка. Чтобы не нарушить конфигурацию, следует тщательно провести замеры. Подберите место, где вам будет удобно размещать конструкцию калитки. Проведите укладку швеллера по периметру, его размер должен быть меньше, чем изделие на 20 см. выдержите идеальную плоскость, в этом вам поможет уровень. Регулируйте точность прокладками.

Сделайте обрезку профиля согласно размерам. Снимите заусеницы. Выложите на столе заготовки, проведите сварку стыков. Чтобы придать конструкции большую жесткость установите на ней распорки. Соедините верх и низ или боковые стойки, используя для этого сварочный аппарат.

Схема рамы ворот с калиткой

Сварочные работы производите точечным способом. Это поможет вам сократить время изготовления конструкции. Теперь зачистите швы болгаркой со специальным кругом. Обработайте поверхность бензином либо антикоррозийной жидкостью.

Монтировать калитку к столбам следует только при помощи прочного и надежного крепежа. Так, вы продлите срок службы изделия. Завесы с встроенными подшипниками придадут плавность ходу калитки. Учтите также, что зазор между землей и калиткой должен быть не менее 10 см. Это поможет вам избежать затруднения работы изделия зимой и в непогоду.

Завершающий этап – закрепление листа металла. Вырежьте лист нужной формы и размера, используя для этого болгарку с отрезным кругом. На местах среза снимите заусеницы. Закрепите к каркасу металлический лист. Стыковка листов на плоскости производится сплошным сварочным швом. Затем проведите зачистку шва. Изделие обработайте антикоррозийной жидкостью, а после покрасьте. Навесьте петли, установите замок. Если вы хотите украсить калитку коваными элементами, то сделайте это до покраски калитки, но после монтажа конструкции.

Обустройство деревянной калитки

При производстве деревянной калитки первостепенное значение имеет выбор материала. Следует выбрать пиломатериал из хвойных или лиственных пород. Стоит отметить, что лиственница – это самый долговечный древесный материал, поэтому если вас беспокоит продолжительность срока службы изделия, то выбирайте именно эту породу. Лучше купить готовый просушенный пиломатериал, который предварительно был простроган на рейсмусовом станке.

Кроме того, важно, чтобы толщина деревянных заготовок была одинаковой.

Схема изготовления и установки

Из инструментов вам точно пригодится столярный набор инструментов, а также уровень, шуруповерт, угольник и карандаш с кисточкой и веревкой. Затем вам следует определить конструкцию будущей калитки. Подумайте, какой она должна быть? Может быть, глухой или решетчатой, с подкосом или без него, полностью деревянной или деревянно-металлической?

Обыкновенная решетчатая калитка должна быть сделана из штакетника шириной 10 см. Он крепится двумя шурупами или гвоздями. Такой подход способствует укреплению изделия, из-за чего со временем оно не провиснет. Такие калитки практичные и легкие. Тут, как и в случае производства металлической калитки, конструкция крепится на опорные столбы. Рама состоит из двух перекладин, соединенных рейками обвязки. Чтобы сделать калитку более жесткой в раме предусмотрена установка подкоса. Готовая рама крепится к столбу при помощи петель. Защелка предотвращает самопроизвольное открывание калитки.

Раму, служащую в качестве основы, можно соединить либо при помощи металло-зубчатых пластин, либо в шип. Разумеется, что соединение в шип более прочное. Оно закрытое и держится благодаря склеиванию. Стоит отметить, что шип должен входить в паз с трудом. Наилучшим клеем для скрепления рамы будет обычный ПВА. После завершения изготовления рамы проверьте ее на пропорциональность и ровность. Ее углы должны быть ровно 90°. Кроме того, что соединение будет зафиксировано клеем, упрочните его шурупами. Диагонали рамы должны быть идентичными, если это так, то вы достигли успеха в работе.

Если вы решили соединить раму металло-зубчатыми пластинами, то вбейте их в рейки. Это соединение делается проще, чем в шип и впоследствии выдерживает достаточно высокие нагрузки.

Обратите внимание! Деревянно-металлические двери более долговечны, чем те их аналоги, которые сделаны из чистой древесины.

Схема изготовления деревянной калитки

Когда вы установите калитку к опорным столбам, выровняйте ее по вертикали и горизонтали. Что касается фурнитуры, то вам может понадобиться:

двусторонняя петля,
автоматическая защелка,
накладная петля,
задвижка,
ручная защелка,
накидной запор,
щеколда с кольцом.

Фурнитура

Краска для калитки должна быть устойчива к перепадам температур и выпадению осадков. Все детали должны быть предварительно обработаны антисептиком. Лучше всего подходят универсальные типы грунтовки, такие как: пентафталевые, глифталевые и для непрозрачных покрытий. Предварительно поверхность калитки следует тщательно отшлифовать, чтобы ликвидировать все изъяны.

Может быть, вам помогли советы, изложенные в статье? Что именно вам удалось применить? Или вы имеете опыт изготовления калиток? Какие методы используете в производстве этого изделия? Пишите комментарии к статье!

Фото

Дачная с аркой Из профлиста Украшения из кованых цветов Соблюдение единого стиля Калитка в огород Металлическая с элементами ковки

Откатные ворота своими руками — чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА СВОИМИ РУКАМИ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.
Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5. 4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)
Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.
Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем SP RPEMIER STRONG-800.
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.

На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:

Как сделать откатные ворота своими руками — подробный план изготовления.
Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот.Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны — нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно. Подробнее о фундаменте — здесь

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и аккуратно. Сварочные швы должны быть сплошными, без дырок. Для сварки рамы ворот удобно также применить специализированный Т-профиль, это позволит существенно сократить объем сварочных работ, так как сам по себе уже он является.искомой комбинацией труб 60х40 и 40х20.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка» Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из комплекта фурнитуры. Желательно фиксировать струбцинами. Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

После «накатываем» на каретки нашу раму откатных ворот, выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги.

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Откатные ворота своими руками — конструкции, эскиз, схемы, чертежи откатных ворот. Цена. Бесплатные чертежи. Монтаж откатных ворот. Изготовление ворот. Самодельные откатные ворота.

Откатные ворота своими руками

Читати українською
Как сделать откатные ворота своими руками — подробный план изготовления.

Здравствуйте, друзья, давайте знакомиться, меня зовут Александр, я работаю в сфере откатных ворот с 2006 года. В этой статье я расскажу вам об основных секретах и ньюансах изготовления откатных ворот. Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и разумно по цене автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот. Вот так она выглядит.

КУПИТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ ПО ДОСТУПНОЙ ЦЕНЕ.

Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимльно возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны. Пример правильно выполненного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликните чтобы увеличить.

Существует два основных вида конструкции фундамента: «сплошной монолит» и эконом-вариант «П-образная схема», оба одинаково надежны. Какую именно выбрать решайте исходя из финансовых, временных и других ресурсов и обстоятельств. Кликните чтобы увеличить.

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных работ мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и красиво. Сварочные швы должны быть сплошными, без дырок. Для формирования каркаса ворот можно также использовать специальный Т-профиль, это позволит существенно сократить сварочные работы, так как сам по себе уже является.нужной нам комбинацией труб 60х40 и 40х20.

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставшемуся после зашивки цельными листами расстоянию. Крайний лист, как правило, всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка». Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из комплекта фурнитуры. Желательно фиксировать струбцинами. Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу (обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

На практике это выглядит так:

Крепление роликовых кареток осуществляется с помощью сварки.

Монтаж верхнего ограничителя (верхних роликов)

Крепление уловителей к нащельнику.

Версия для печати.

Проконсультироваться

Желаем успехов!

Ворота своими руками + чертежи, фото и видео

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

высокая функциональность;
компактность;
отсутствие ограничений по размеру;
возможность использования любых материалов;
удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

важность учета ветровой нагрузки, актуальной для данного региона;
необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

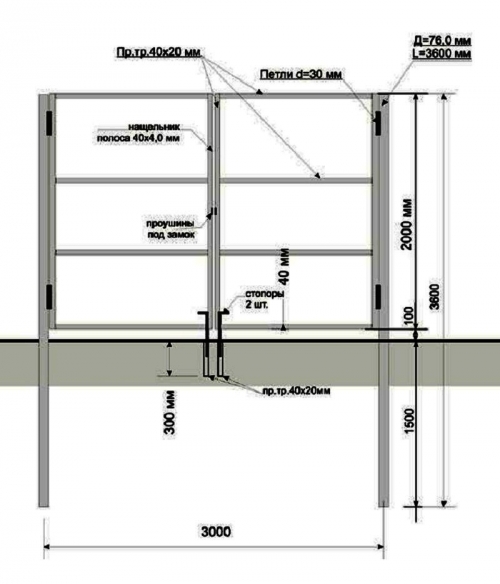

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

Опорные стойки. Столбы должны соответствовать типу ворот.
Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
Обшивочный материал. Большой популярностью пользуется металлопрофиль.
Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

дешевизна используемых материалов;
простой процесс изготовления;
достаточно большой срок эксплуатации;
внешняя привлекательность;
отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

откатные;
подвесные;
консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

направляющую балку;
заглушки, которыми оборудуется балка;
концевые ролики;
дополнительное устройство, оснащенное 2 роликами;
роликовые опоры;
ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
Внутри гаража рама окажется г-образной формы.
Полотно оборудуется створками сверху и снизу.
Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

Откатные ворота своими руками: чертежи, схемы, эскизы конструкции

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Заборы с откатным механизмом представляют собой прекрасный способ оградить частную территорию. Они обеспечивают удобный подъезд к дому и во двор, защищают от проникновения посторонних и улучшают комфортные условия. Можно сделать откатные ворота своими руками: чертежи, схемы, эскизы конструкции позволять правильно выполнить монтажные работы. Подобные ограждения позволяют сэкономить место во дворе. Такой вариант подходит, если на участке нет места для открывания створок вовнутрь или наружу. Чтобы сделать качественную установку, понадобиться подобрать необходимую разновидность механизма.

Ограждения с откатным механизмом прекрасно вписываются в общий экстерьер и позволяют оставить много свободного пространства

Содержание статьи

Откатные ворота своими руками: чертежи, схемы, эскизы конструкций

Заборы с откатными устройствами характеризуются плавным открытием в нужную сторону, и при этом не требуется дополнительное место для распахивания створок. Прежде чем определиться, как сделать своими руками откатные ворота, стоит рассмотреть достоинства и недостатки конструкции.

Даже необычные ограждения с затейливым дизайном могут быть раздвижными

Выделяются следующие преимущества:

подобное устройство не мешает проезду транспортных средств, даже в условиях ограниченного пространства;
установка крепежа консольной конструкции, позволяет монтировать ограждение даже при неблагоприятных погодных условиях;
облицовка конструкции выполняется из различных материалов: профнастила, вертикальной обрешетки и элементов ковки и т.п.;
конструкции могут выполняться из специальных сэндвич — панелей или обычного профлиста;
не возникает провисание петель;
автоматика и специальные устройства позволяют продлить эксплуатационный срок.

Раздвижные заборы могут выполняться из любых разновидностей материалов

К недостаткам относятся значительные финансовые траты, по сравнению с обычными моделями. Можно выбрать разные откатные ворота своими руками. Чертежи, схемы, эскизы, конструкция помогут создать лучший вариант.

В зависимости от конструкционных особенностей выделяются следующие разновидности:

подвесные модели отличаются надежностью. Основной элемент монтируется на роликовых механизмах, с помощью которых крепится к балке;

Подвесные модели прочны, поэтому могут использоваться не только в частных домовладениях, но и для ограждения промышленных территорий

для различного климата подходят консольные ворота. Они монтируются на фундаменте и фиксируются к балочной конструкции с помощью роликовых тележек;

Консольные блоки являются важной частью ограждения

на глубину в 1,5 метра устанавливаются конструкции на винтовых сваях;

Монтаж опорных элементов гарантирует устойчивость забора

механические ограждения придется открывать вручную. Они отличаются простотой установки и стоят дешевле;

Механические модели можно сделать из недорогих материалов, это не отразится на качестве работы конструкции

автоматические ограждения оборудуются электроприводом.

Автоматические ограждения управляются с помощью пульта

Полезная информация! Независимо от разновидностей конструкций подобные изделия требуют незанятых площадей вдоль ограждения. При использовании консольного забора пространства должно быть еще больше.

Выбор качественных роликов для откатных ворот и других комплектующих

Существует множество комплектующих и материалов, при помощи которых умельцы могут сконструировать раздвижные ворота своими руками. Видео позволяет увидеть подробный процесс установки. При приобретении материалов стоит учесть габариты створок, вес устройства и размер проема. Особенно тщательно выбираются составные элементы для ограждений, ширина проема которых больше пяти метров.

Ролики должны быть произведены из прочного материала, так как на них распределяется огромная нагрузка

Максимально возможная нагрузка и другие показатели рассчитываются по чертежам. Затем под сделанные расчеты выбираются комплекты запчастей определенных производителей. Многие домовладельцы предпочитают следующие фирмы: Ролтэк Эко, Алутек и Ролтэк Микро.

Полезная информация! При подборе запчастей стоит обратиться к готовым проектам и к проверенным мастерам.

Этапы монтажа конструкции

Сделать функциональные конструкции помогут чертежи, фото и видео откатных ворот. Своими руками можно сделать любую выбранную модель. Для этого потребуется подготовить специальные инструменты и материалы.

Перед монтажными работами тщательно вымеряются все размеры

Необходимый набор инструментов

Для установки откатных конструкций необходимо подготовить следующие специализированные инструменты:

Для использования сварочного агрегата необходимы профессиональные навыки

для равномерного окрашивания можно применить воздушный компрессор;

Воздушный компрессор помогает очень быстро произвести покраску

для нарезки определенных заготовок понадобится болгарка с комплектом дисков.

Подобный инструмент требует очень осторожного обращения

Также потребуется дрель, пассатижи и рулетка.

Устройство фундамента

Как возвести фундамент можно посмотреть на видео. Откатные ворота своими руками следует начинать с разметки места. Ширина траншеи должна быть около полуметра. В качестве опор используются столбы для забора. При монтаже автоматической конструкции нужно предусмотреть место под укладку электрического кабеля. При монтаже основы под забор используется швеллер с арматурой. Бетонная смесь должна застывать в течение шести суток.

Монтаж швеллера требует точных расчетов и аккуратности

Возвести фундамент можно следующими способами:

при монтаже свайного монолитного фундамента в почву устанавливаются два столба, которые соединяются швеллером. Для выемки почвы применяется садовый бур. Ямки должны располагаться близко к ограждению и соединяться траншеей;
для установки свайной винтовой основы нужно сваи вкручивать в землю.

Полезная информация! Углубление под фундамент производится на глубину около двух метров.

На фундамент приходится вся основная нагрузка

Установка конструкции

Разметка выполняется перед тем, как производится сборка откатных ворот своими руками. Чертежи, схемы, эскизы, конструкция проекта помогут поставить отметки правильно. По отметке проема протягивается шнур, который обозначает траекторию передвижения створок. Также следует произвести фиксацию участков регулировки. Затем определяется расстановка опор с роликами.

На схеме показаны все основные элементы сборки

Монтаж подобного забора состоит из следующих этапов:

предварительная заготовка роликовых тележек;
сборка системы;
регулировка положения роликовых опор;
монтаж закрывающего ролика и заглушки основного профиля;
крепление направляющих кронштейнов;
установка опоры и обшивание полотна;
крепеж механизма ловителей и автоматики;
регулировка с помощью гаечного ключа.

После регулировки движения полотна выполняется установка кольцевого ролика. Его нужно разместить внутри основной конструкции и зафиксировать крепежными болтами. Далее устанавливается верхний элемент с роликами, которые должны захватывать верх полотна. Установка уловителя позволяет уменьшить вес на роликовые тележки. Элемент собирается при закрытых створках.

Полезный совет! Чтобы внутрь профиля не попадали осадки, которые могут мешать перемещениям створок, с внутренней части крепится заглушка несущего профиля.

Для сборки конструкции понадобятся специальные инструменты и дополнительные материалы

Покраска

После установки конструкции полотна можно окрасить в разнообразные цвета. Используется только стойкая и качественная краска. Чтобы покрытие сохранилось долгое время, поверхность тщательно зачищается с применением шкурки, а затем обезжиривается ее ацетоном. После очистки конструкция грунтуется. Для этого можно использовать валик, кисть или окрасочный пистолет. Затем выполняется окрашивание в несколько слоев. В зависимости от вида краски на высыхание уходит от нескольких часов до дней.

Раздвижные ограждения можно покрасить оригинально. Всех удивит 3D изображение

Чертежи, фото и видео откатных ворот своими руками: монтаж автоматических механизмов

Чтобы установить откатные конструкции на автоматике понадобится специальное электрическое оборудование. При выборе автоматической системы имеют значение следующие параметры:

Материал элементов. В редукторе устанавливаются шестерни из металла, которые характеризуются надежностью;
Возможности мощности двигателя влияют на качественную работу механизмов в любые погодные условия;
Разновидность выключателя.

Новичок может не справиться с подключением автоматики

При выборе надежной автоматики, стоит учитывать вес створок.

Обзор популярных моделей

Если нет возможности выполнить конструкцию своими руками, то стоит рассмотреть варианты покупных конструкций:

компания Hormann является крупным производителем гаражных и других разновидностей ворот;
Ролтэк – это отечественная компания, которая производит продукцию по доступной цене;
безопасностью и простотой использования отличаются ворота от Game Group;
Dorhan в основном известна производством запчастей для любых типов ворот.

Продукцию стоит выбирать не только с учетом технологических особенностей, но и дизайнерских решений

Особенности устройств ограждений с откатным механизмом

Заборы раздвижного типа обладают множеством неоспоримых плюсов. Они безопасны и характеризуются повышенными показателями прочности. В зимние периоды не нужно расчищать снег, как перед распашными створками. В большинстве подобных конструкций не предусмотрено калиток, чтобы зайти внутрь понадобится полностью открыть ворота. Откатные ворота украсят любое домовладение. Также функциональная конструкция позволит создать эргономичное и комфортное пространство перед домом.

Украшением загородного домовладения станут эксклюзивные конструкции

Видео: монтаж откатной конструкции своими руками

Экономьте время: отборные статьи каждую неделю по почте

Откатные ворота своими руками пошаговая инструкция сайта vorotnet в Белгороде

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:

консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
концевой ролик не дает створке провисать в закрытом положении, фиксирует её
верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
заглушки для консоли защищают консоль от грязи, пыли, песка и влаги

Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

Электропривод – двигатель, который приводит створку ворот в движение
Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
Пульт управления — служит для подачи команд на открытие-закрытие ворот
Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку, разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы 40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько ми

Учебник по рисованию | DeviantArt

Членство открыто для всех, и утверждение происходит автоматически.
Чтобы стать участником, вам совсем не нужно создавать учебник.

______________________________

В ЭТОЙ ГРУППЕ вы можете найти:

Более 5 000 учебных пособий.

УЗНАТЬ, КАК РИСОВАТЬ ЦИФРОВОЙ

УЗНАТЬ, КАК РИСОВАТЬ ТРАДИЦИОННЫЙ КАРАНДАШ / ЖИВОПИСЬ

Внизу этого текста,
— СПИСОК ДЕЙСТВИТЕЛЬНОГО КОНКУРСА В ДРУГИХ ГРУППАХ
— СПИСОК ОПЕРАТОРА 9000 EX — СПИСОК ПРОГРАММЫ 9000. ЦИФРОВЫЕ ПРОГРАММЫ: астрикос.deviantart.com/journa…

ПОБЕДИТЕЛЬ КОНКУРСА ОБУЧЕНИЯ ПОД ВОДОЙ:

Остальные: drawing-tutorial.deviantart.co…

основал 24 августа 2014 г.
500 участников через 5 месяцев, 31 января 2015 г.
1000 участников через 8 месяцев 9 мая 2015 г.
2000 участников через 1 год 31 августа 2015 г.
3000 участников через 2 года 25 февраля 2016 г.
4000 участников через 2 года 7 августа 2016 г.
5000 участников через 3 года 18 марта 2017 г.
6000 участников через 3 года 28 сентября 2017 г.
7000 участников через 4 года в июль 2018 г.
8000 участников через 5 лет в апреле 2019 г.
9000 участников через 6 лет в октябре 2020 г.

КАК ПОДАТЬ ЗАЯВКУ В ЭТУ ГРУППУ?

!!! ТОЛЬКО ШАГ, ПОЗЫ, РУКОВОДСТВО по рисованию / росписи !!!

Нет никаких ограничений, и вы можете разместить столько произведений искусства, сколько захотите.Срок действия вашей заявки не истекает.

Поместите свою работу в папку FEATURED, а затем мы поместим ее в нужную папку.
(Нажмите, чтобы «отправить в эту галерею», а затем «внести существующее отклонение».)

Вы должны быть участником или участником аффилированного лица.

МЫ ОТКЛОНЕНЫ:

Очень низкое разрешение.

Уроки с фильтром (но примите фильтр около
уроки рисования сисек).

Не отправлять украденные изображения (взято из Google
или где-либо еще).

Нет туториалов по фотоманипуляции (это для сестер
групп). Но иногда мы делаем исключение, если это делается для лучшего рисования текстуры.

No ART (без отделки).
!!!!!!!!!!! НЕТ ОТДЕЛКИ ХУДОЖЕСТВЕННЫХ РАБОТ !!!!!!!!!!!!!!!!!

не будет принимать порнографические наготы.

ПРАВИЛА В ЭТОЙ ГРУППЕ, КАК ВЕЗДЕ НА DA:

Уважение к другим в группе.

Вас могут забанить и сообщить об этом сотрудникам DA.

Искусство не украдено, вы не можете использовать его в коммерческих целях.И не воровать и говорить, как свои, даже если для личного пользования. Уважайте художника пожалуйста. это только для обучения.

РУКОВОДСТВА НЕ В НАЛИЧИИ! ИСПОЛЬЗУЕТСЯ ОГРАНИЧИТЕЛЬНО! ЭТО ТОЛЬКО ДЛЯ ОБУЧЕНИЯ.

Соблюдайте правила, касающиеся сотрудников прокуратуры.

Не забывайте делать обратную ссылку при использовании руководств, спасибо.

Спасибо за понимание,

_______________________________________________

ПОЧЕМУ КРЕДИТ, когда вы используете РУКОВОДСТВА?

вопрос: Я немного запутался в правилах для группы.Чтобы внести ясность, нам не нужно перечислять (отправлять баллы) за обучение художников? (Я бы хотел, но у меня нет очков)?

ответов: это только если вы можете и хотите сказать спасибо, вы можете дать ламе или что-то в этом роде … Я просто пишу это, потому что руководство автора занимает у нас время. Понятно, что обучающие программы бесплатны, не беспокойтесь. Не забывайте делать обратную ссылку при использовании обучающих программ.

Потому что на каждой работе должна быть зарплата и поздравление (5, 20, 50 баллов и т.д … или больше (100 баллов = 1 $)).
Это не обязанность, это для поздравления, для благодарности.

— КАК КРЕДИТОВАТЬ?
Перейти на домашнюю страницу участника, владеющего интересующими вас акциями; нажмите в правом верхнем углу в «ПОДАРОК»;
Кредит доступен, когда вы даете какой-то балл, PayPal или
премиум-контент (на 1, 3 или более месяцев).
и

— КАК ВЫ МОЖЕТЕ КУПИТЬ НЕКОТОРЫЕ ТОЧКИ?
перейдите на верхнюю страницу
перейдите в «магазин» и нажмите «очки» … Вам не нужно быть премиум-участником
, чтобы покупать баллы.
и

— Вы можете пожертвовать БОЛЬШЕ КРЕДИТА НА ЛЮБОВЬ ИЛИ ПОЗДРАВЛЕНИЕ, если хотите.

— Или вы также можете отправить записку с благодарностью руководству автора.

— Автор учебных пособий любит видеть, что вы делаете, когда учитесь, или черпаете вдохновение из них. Вы можете сделать ссылку на странице автора.

— Не забывайте делать обратную ссылку при использовании руководств, спасибо.

_______________________________________________

Текущий конкурс, если вы хотите бросить вызов:

Ссылки по анатомии человека:
Анатомия 360
Как Fineart SK
Posemaniacs
Ссылка Pixelovely
Virtual Lighting Studio

Группа людей

использовать модельную фотографию в рисовании? рисование-самоучитель.deviantart.co…

Розыгрыш соревнований:
Ничья с вызовом Привет,
Я нашел задание по отрисовке, это может быть так весело:
день в день вы должны рисовать нового персонажа и следовать по списку до самого конца. Вы можете выбрать испытание, если хотите, оно для себя

40 Тематическое испытание: Сюжеты, шоки и романтика от британской пророчицы
Испытание на 100 тем: альтернативные подсказки от британской пророчицы
101 Тематическое испытание от RainHowlz
Зодиакальное испытание и китайский язык Зодиакальный вызов от 100ThemeChallenge
: thumb329536996:
30-дневный зимний вызов от SnowCollection
: thumb270606947:
365-дневный вызов по рисованию! от SinceNevada
30-дневное зимнее испытание от SnowCollection
: thumb355622833:
20-дневное испытание: Романтика альтернативной вселенной от британской пророчицы
30-дневное испытание девушки-монстра от ShadeySix

Анатомические игры:
Анатомическая аркада
PoseMaker Информация о
PoseMaker
Сайты:
figuredrawingdotinfo blog
Sycra
Learn-To-Draw
About — Draw
Drawspace
Analytical Figures Blog
Manga Tutorials
Anatomical Art — Tumblr
Изучение анатомии — Tumblr
Как рисовать карикатуры, обучение
— Обучение анатомии видео
Позы — 3D — Adobe

Другие сайты, которые могут вам понравиться:
Tegaki E
Iscribble
Оцените мои рисунки

FreeCAD Tutorial — Quick Start

Видео внизу !!!

Эта статья может быть электронной книгой FreeCAD.Давайте начнем!

В этом уроке мы подготовим простую 3D-модель, после чего вы сможете сами создавать простые детали. Давайте начнем!

Чтобы начать моделирование в FreeCAD, выберите File | Создайте и выберите модуль Part Design из раскрывающегося меню.

Рисование прямоугольника

Начнем с рисования прямоугольника. Чтобы создать эскиз, нажмите кнопку Создать новый эскиз .

Следующим шагом является выбор плоскости эскиза.

Выберите плоскость XY и нажмите OK .

Обратите внимание, что для создания эскизов мы переключились на модуль Sketcher . Чтобы нарисовать прямоугольник, нажмите кнопку Создать прямоугольник в эскизе .

Нарисуйте любой прямоугольник.

Команда рисования прямоугольника все еще активна. Щелчком правой кнопки мыши в рабочей области мы отключаем активную команду и можем продолжить.

Если мы случайно повернем эскиз, и он не будет виден как на рисунке выше, а как на рисунке ниже.

И мы хотим установить его на виде сверху, нажмите кнопку Установить на вид сверху .

И если мы выйдем из режима эскиза, но мы хотим отредактировать существующий эскиз. На вкладке Model в правой части окна разверните Body и дважды щелкните левой кнопкой мыши на эскизе, который вы хотите отредактировать, или щелкните правой кнопкой мыши и выберите в меню Edit sketch .

Эта информация может пригодиться, как только мы начнем работать с FreeCAD и рисунок куда-то «убежит» или развернется, или если мы случайно оставим эскиз.

После создания первого тела я расскажу о методах навигации. Как вращать, масштабировать и т. Д.

У нас есть эскиз, но он не ориентирован на начало системы координат и не имеет размеров.

Ограничения

Вначале мы устанавливаем эскиз симметрично оси XY.

С нажатой клавишей Ctrl выберите две вершины слева и справа от оси Y и оси Y.

Затем выберите ограничение симметрии.

Повторите эти действия для вершин ниже и выше оси X.

Теперь мы можем измерить прямоугольник.

Размеры

Простановка размеров в FreeCAD работает так, что сначала мы можем выбрать элемент или расстояние, которое мы хотим измерить, а затем тип размера.Или сначала тип измерения, а затем мы указываем, что мы хотим измерить.

Выберите расстояние по горизонтали.

Затем выберите верхнюю сторону прямоугольника или две вершины, лежащие на концах этой стороны.

Появится окно, в котором вы вводите значение измерения. В поле Длина введите 300 . При желании мы можем назвать это измерение.

Затем выберите расстояние по вертикали для измерения вертикальной стороны прямоугольника.

Появится такое же окно, как и раньше, введите 200 в поле Длина .

У нас есть прямоугольник размером 300 x 200, центр которого находится в начале системы координат.

Мы можем закончить набросок. На панели в правой части окна нажмите Закрыть .

Extrude — Вытеснение выбранного эскиза

Нарисованный прямоугольник будет использован для создания твердого тела.Однако прежде чем мы это сделаем, есть несколько вещей, которые могут помочь вам сориентироваться.

Может случиться так, что эскиз где-нибудь «спрячется». Мы можем использовать колесо мыши для увеличения и уменьшения масштаба, но это не даст нам уверенности в том, что мы найдем эскиз. Более простой способ — использовать Уместить все содержимое на экране . Он расположен под кнопкой, показанной на рисунке ниже.

Теперь геометрии найдены, но может оказаться, что они показаны в довольно «странном» месте.

Было бы намного удобнее работать, если бы мы смотрели на 2D-геометрию на виде сверху. Есть простой способ сделать это. Просто выберите опцию Установить вид сверху .

У нас должен получиться вид, как на рисунке ниже.

Чтобы добавить вытяжку эскиза, мы должны не забыть находиться на рабочем столе Part Design . Например, когда мы закрыли FreeCAD и снова открыли файл, среда могла переключиться на Start .

Поскольку мы уже находимся в верстаке Part Design , для создания твердого тела выберите опцию Pad a selected sketch , нажав кнопку, показанную на рисунке ниже.

Мы также можем дважды щелкнуть эскиз (чтобы он был отмечен зеленым).

Затем на панели слева вы можете выбрать опцию Pad .

Кнопка Pad выбранный эскиз Кнопка также требует выделения, но пока у нас есть только одна геометрия, поэтому FreeCAD автоматически определил, что вы хотите извлечь.

В панели слева появились параметры Pad .

Для длины введите 30 мм и нажмите OK . Мы также можем принять, нажав клавишу Enter на клавиатуре.

Однако, если мы ввели что-то не так и потребуется отредактировать операцию пэда, то на левой панели, во вкладке Model , разверните текущий файл.

Щелкните правой кнопкой мыши панель Pad и выберите в меню Edit Pad .

Таким образом, мы уже знаем, как добавить операцию пэда и как ее редактировать.

Карман

Теперь я покажу вам, как сделать карман и как добавить геометрию к модели, которая будет использоваться для создания кармана.

Вначале мы должны создать новый эскиз. Сначала мы можем выбрать стену, на которой мы хотим создать эскиз, затем выбрать опцию Создать новый эскиз или сначала выбрать опцию Создать новый эскиз , а затем выбрать стену, на которой мы хотим создать эскиз .

Затем нарисуйте любой прямоугольник.

Мы предполагаем, что мы хотим, чтобы карман был смещен с каждой стороны прямоугольника на 25 мм. На этом этапе размер кармана может быть измерен только относительно оси системы координат. Мы знаем размеры прямоугольной призмы, поэтому правильно измерить размер кармана.

Однако есть возможность показать следующую функцию — Создать кромку, связанную с внешней геометрией .

После выбора этой функции мы можем указать ребра, которые мы будем использовать в качестве ссылок в текущем эскизе.Выберите эту функцию и укажите длинные стороны прямоугольника.

Теперь мы можем измерять размеры относительно точек от новых линий.

Добавьте размеры, как показано на рисунке ниже.

После добавления размеров закройте эскиз. Выберите опцию Создать карман из выбранного эскиза .

На левой панели выберите Размер как Тип и введите 10 мм в поле Длина .

Таким образом получаем по эскизу карман.

отверстия

Теперь сделаем отверстия в нашей модели. Добавьте новый набросок на верхнюю панель. Нарисуйте четыре отверстия в углах модели, как на рисунке ниже.

Чтобы правильно сориентировать отверстия, мы можем измерить каждое отверстие относительно начала системы координат.

Но есть более быстрый способ и возможность познакомиться с новыми функциями. Отверстия, лежащие вдоль длинных сторон, мы можем выровнять друг с другом, используя горизонтальную привязку, чтобы они лежали на одной линии.

С помощью клавиши Ctrl выберите две точки, соответствующие центрам отверстия, и выберите опцию Создать горизонтальное ограничение для выбранного элемента .

Повторите то же самое для отверстий по нижнему краю.

Для отверстий вдоль коротких сторон прямоугольника используйте параметр ограничения по вертикали. С помощью клавиши Ctrl выберите два центра окружности слева и используйте вертикальное ограничение Create для выбранного элемента.

Повторите то же самое для отверстий по правому краю.

Отверстия уже частично ориентированы относительно друг друга. Теперь нам нужно измерить их относительно краев модели.

Используйте параметр Создать кромку, связанную с внешней геометрией , чтобы преобразовать две кромки модели в эскиз.

Теперь добавим размеры так, чтобы центры отверстий были смещены на 12 мм от края. И используя опцию Fix the radius of a circle , мы можем измерить радиус одной из окружностей.Возьмем диаметр 9 мм, поэтому радиус будет 4,5 мм.

У нас есть только один размер круга. А что насчет остальных?

С помощью клавиши Ctrl выберите четыре круга, а затем используйте опцию Создайте ограничение равенства между двумя линиями или между окружностями и дугами .

Эскиз готов. Теперь мы можем добавить отверстия в модель на основе эскиза. Вначале используйте для этой цели Создать карман с выбранным эскизом .

На панели слева, как Тип , выберите Через все и нажмите OK .

Давайте добавим новый набросок. Нарисуйте круги диаметром 15 мм, центры которых будут такими же, как и у кругов диаметром 9 мм. Таким образом, опция Create edge, связанная с внешней геометрией , позволит вам преобразовать четыре предыдущих круга.

В результате рисование следующих четырех отверстий будет проще.Давайте выберем вариант рисования круга и в качестве центра круга укажем центры меньших кругов. Благодаря тому, что они преобразованы в эскиз, мы это сделаем без проблем. Затем мы измеряем один круг. Установите его радиус на 7,5 мм и используйте ограничение равенства.

Закройте эскиз и добавьте операцию кармана. Для типа выберите Размер и введите 8 мм как Длина .

Это один из способов сделать такие отверстия.Другой способ — использовать для этой цели соответствующую функцию.

Устройство для создания отверстий

Ранее я показал вам, как добавить отверстия, нарисовав круги и используя вариант кармана. Есть другой способ сделать это. В FreeCAD есть параметр Создать отверстие с выбранным эскизом , а в других системах CAD он отображается как Hole Creator или Hole Wizard . В этом примере мы добавим отверстия, которые мы добавили ранее, нарисовав эскиз с помощью программы создания отверстий FreeCAD.

Прежде, чем мы добавим отверстия из мастера, мы должны удалить или скрыть отверстия, которые мы добавили ранее. Чтобы удалить отверстия, перейдите на вкладку Model на правой панели.

При нажатой клавише Ctrl выберите две последние операции (по умолчанию это Pocket001 и Pocket002) и нажмите клавишу Delete . Появится окно с запросом.

Мы можем подтвердить выбор, нажав Да .

Есть еще способ оставить эти дыры.Мы можем скрыть эти операции и перейти к моменту, когда эти дыры были добавлены.

Для этого щелкните правой кнопкой мыши операцию перед отверстиями и выберите опцию Установить наконечник .

Это подавит все операции ниже указанных.

Чтобы использовать инструмент Create hole с выбранным эскизом , как следует из названия, нам нужен эскиз. Самый простой способ — добавить 4 точки со смещением 12 мм от края прямоугольника (правда, самих точек мало, но об этом чуть позже).

Добавьте новый эскиз на верхнюю стену.

Выберите опцию Создать точку на эскизе и добавьте 4 точки в углах модели.

Для точек, расположенных вдоль длинных сторон, добавьте ограничение по горизонтали.

Для точек, лежащих вдоль коротких сторон, добавьте вертикальное ограничение.

Теперь давайте добавим ограничения симметрии к точкам между осями X и Y. При нажатой клавише Ctrl выбираем две точки и ось, по которой они должны быть расположены симметрично.

Перед тем, как перейти к нанесению размеров, нам все еще нужно преобразовать некоторые края прямоугольника в эскиз.

Выберите параметр Создайте кромку, связанную с внешней геометрией , и укажите кромку модели.

Давайте добавим два измерения, горизонтальное и вертикальное, чтобы точно определить расположение всех точек.

Благодаря ограничению нам не нужно добавлять дополнительные размеры. Каждая точка смещена на 12 мм от краев.

Сами по себе точки недостаточно, чтобы автоматически создавать отверстия, использовать их в качестве центров окружностей и рисовать четыре любых круга.

Мы могли рисовать круги сразу, но рисование точек происходит быстрее и рисунки более четкие.

Закройте эскиз и выберите опцию Создать отверстие с выбранным эскизом .

В панели слева мы завершим параметры, как показано на рисунке ниже.

И нажмите OK , чтобы добавить отверстия с указанными выше размерами.

После принятия получаем отверстия как на рисунке ниже.

С помощью этого мастера отверстий мы также можем добавлять отверстия с резьбой. Затем нам нужно выбрать подходящий вариант из параметра Profile . В параметре Size мы определяем размер резьбы, в параметре Depth мы определяем глубину отверстия. Выбор Через все для параметра Глубина отверстие будет выполнено через него, а выбрав параметр Размер , вы можете ввести глубину отверстия в поле рядом с ним.Этот пост был в основном предназначен для того, чтобы показать, что такое есть во FreeCAD и как с этого начать.

Сопряжение и фаска

Добавляем в нашу модель скругления и фаски по краям.

Филе

При нажатой клавише Ctrl выберите четыре вертикальные линии кармана и выберите Сделайте скругления на кромке, грани или теле .

В окне справа мы можем указать значение радиуса. Введите 20 мм и нажмите OK .

Получится примерно так, как на картинке ниже.

Теперь мы добавим скругления для верхнего и нижнего краев кармана. Чтобы легко обозначить края, вы можете переключиться в режим каркаса.

В главном меню разверните Draw Style и выберите Wireframe .

В этом виде выбирать кромки проще и быстрее. Выберите нижний и верхний край кармана.

Добавьте скругление 4 мм и переключите стиль рисования на первый вариант, как есть.

Фаска

Теперь добавьте фаски для выбранных кромок. Удерживая нажатой клавишу Ctrl , выберите ребра, как показано на рисунке ниже, и выберите опцию Снять фаску на выбранных ребрах фигуры .

Установите размер фаски 5 мм и нажмите OK .

Получаем:

Для кромок, отмеченных на рисунке ниже, добавьте фаску 1 мм.

Получаем:

Модель готова.Мы рассмотрели основные вопросы, связанные с моделированием простых деталей. Выученные вами варианты уже должны позволить вам создавать простые модели самостоятельно.

Я покажу вам, как экспортировать его в формат STEP, чтобы его можно было открыть в другой системе, например Alphacam.

На вкладке Model на левой панели мы должны выбрать последнюю операцию.

Затем выберите Файл | Экспорт . В появившемся окне укажите имя файла и выберите тип файлов, в которые мы хотим экспортировать (я предлагаю ШАГ с цветами) и нажмите сохранить.

Теперь этот файл можно открыть в другой системе, поддерживающей файлы STEP.

Вы можете поддержать cadcamlessons.com и канал Youtube CAM Trainer!

Пожертвуйте уроки CAD / CAM!
Пожертвовать!
7 $ 5 $ 10 $ 15 $ 20 $ 25 $ 30 $ 40 $ 50 $ 99 $
Ниже у вас есть это руководство по FreeCAD в видеоформате:

План урока | Введение в научное рисование
Для большинства из нас, взрослых и детей, рисование ассоциируется с созданием красивой картинки.Эта ассоциация может ограничивать нас, особенно если мы чувствуем, что не умеем рисовать. Ученый делает наброски для записи и передачи информации, а не для творчества. Наряду с рисунком научный эскиз часто включает в себя надписи и диаграммы, вопросы и пояснения. Не нужно быть художником, чтобы создать успешный научный набросок. Вам просто нужно уделить время, внимательно наблюдать и записывать то, что вы видите.
Запись того, что вы видите, отличается от рисования картинки, которая у вас в голове.У многих из нас в голове есть мультяшные изображения деревьев, цветов, домов, яблок, кроликов и т. Д. Когда вы собираетесь набросать реальную вещь из , важно сосредоточиться на отдельном образце перед вами, скорее чем обобщенный образ, который вы носите в голове. Вы можете помочь учащимся понять это, сосредоточив внимание на особенностях предмета из примера — например, листа с дырками в нем или камня неправильной формы. Ученым очень важно зафиксировать эти особенности.
Один из способов помочь учащимся почувствовать себя успешным — это дать им несколько практических советов о том, как нарисовать данный объект.По крайней мере, дайте им первый шаг (он будет зависеть от объекта), чтобы они знали, с чего начать. [См. Scientific Sketching PowerPoint , где приведен пример пошагового процесса рисования листа красного дерева.] Если вы предоставите достаточно строительных лесов, даже те ученики, которые считают, что они «плохо рисуют», получат точку входа. Вполне вероятно, что эти ученики уйдут удивленными своими способностями.
Пневмонический ABCDE [i] дает студентам четкое представление о том, что составляет хороший научный очерк.Это также позволяет вам, как учителю, давать учащимся содержательную обратную связь. Вместо того, чтобы хвалить рисунок как «красивый», вы можете сказать: «Отлично поработали над вашим эскизом большим ; это действительно помогает мне видеть детали »или« Я рад, что вы включили в свой набросок объяснений, ; они помогут другому ученому понять, что важно ». Чтобы получить конструктивную обратную связь, попробуйте: «Что вы могли бы сделать, чтобы сделать этот эскиз более точным ?» или «Готов поспорить, добавление цвета поможет другому ученому понять, как на самом деле выглядит объект.«Такая обратная связь достаточно конкретна, чтобы учащиеся могли понять, почему они проделали хорошую работу и какие шаги они могут предпринять, чтобы улучшить свою работу.
[i] ( Full Option Science System: Научные тетради для учащихся 3–6 классов, стр. 16 )
.
No related posts.

Как сделать калитку своими руками

Место установки

Виды

Калитка из металла

Обустройство деревянной калитки

Фото

Откатные ворота своими руками — чертеж, конструкция, схема, эскизы.<img src='/800/600/https/img2.board.com.ua/a/2000198804/wm/2-vorota-metallicheskie-11-stolbov.jpg' /> Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

«КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА СВОИМИ РУКАМИ»

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

Откатные ворота своими руками

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

Ворота своими руками + чертежи, фото и видео

Преимущества распашных ворот

Конструкция распашных ворот

Ворота из профлиста

Установка распашных ворот

Способы установки столбов

Изготовление и установка створок

Раздвижные ворота

Установка консольных ворот

Необходимая фурнитура

Подъемно- поворотные ворота

Итоги

Откатные ворота своими руками: чертежи, схемы, эскизы конструкции

Откатные ворота своими руками: чертежи, схемы, эскизы конструкций

Выбор качественных роликов для откатных ворот и других комплектующих

Этапы монтажа конструкции

Необходимый набор инструментов

Устройство фундамента

Установка конструкции

Покраска

Чертежи, фото и видео откатных ворот своими руками: монтаж автоматических механизмов

Обзор популярных моделей

Особенности устройств ограждений с откатным механизмом

Видео: монтаж откатной конструкции своими руками

Откатные ворота своими руками пошаговая инструкция сайта vorotnet в Белгороде

Что потребуется для изготовления ворот своими руками?

Подготовка опорных столбов

Учебник по рисованию | DeviantArt

FreeCAD Tutorial — Quick Start

Рисование прямоугольника

Ограничения

Размеры

Extrude — Вытеснение выбранного эскиза

Навигация

Карман

отверстия

Устройство для создания отверстий

Сопряжение и фаска

Филе

Фаска

План урока | Введение в научное рисование

Похожие записи

Аппарат для контактной точечной сварки: ТОП-7 Лучших Аппаратов для Точечной Сварки – Рейтинг 2020 года

Обои для мальчика подростка в комнату фото: стильный дизайн детской комнаты спальни, последние модные тенденции

Ленточная шлифовальная машинка своими руками: Ленточная-шлифовальная машина для ножеделов своими руками

Как правильно поклеить потолочный плинтус: Как правильно клеить потолочный плинтус

Добавить комментарий Отменить ответ

Откатные ворота своими руками — чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.
