Настройка и регулировка карбюратора бензопилы + сборка/разборка

Дачное строительство и ремонт не обходятся без применения бензопилы, как и уход за садом. Из-за неисправности инструмента может встать вся работа, поэтому так важно уметь самостоятельно его разбирать, находить неполадки и устранять их. При достаточном опыте и сноровке возможна даже регулировка карбюратора бензопилы – процедура сложная, а точнее говоря, ювелирная. Как провести процедуры по регулировке, мы и предлагаем вам сегодня разобрать.

Ни одно ремонтное мероприятие не обходится без знаний основ устройства механизма. Разбираясь в составных элементах и принципе работы, проще определить причину поломки.

Любая неисправность в карбюраторе грозит остановкой двигателя

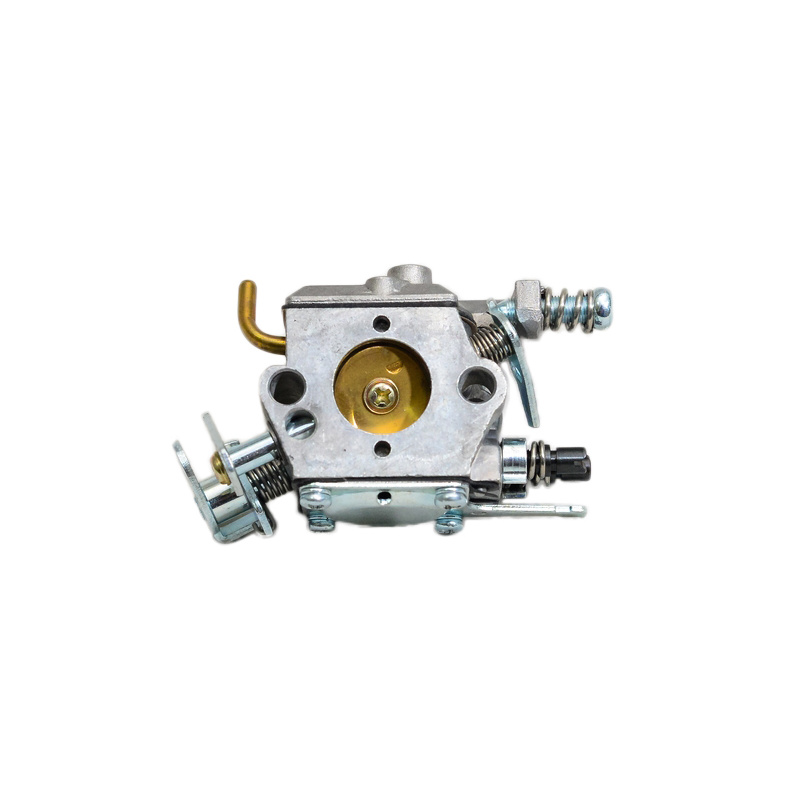

Карбюратор – одна из главных функциональных частей двигателя, которая служит для подготовки и подачи топливной смеси, состоящей из определенных пропорций горючего и воздуха. Как только пропорции нарушаются – двигатель начинает «барахлить», а то и вовсе перестает работать.

Добиться правильной работы карбюратора можно, изучив его «начинку»:

  • Трубка с поперечной заслонкой для регулировки потока воздуха.
  • Диффузор – сужение для увеличения скорости потока воздуха, находится около входного отверстия подачи топлива.
  • Распылитель, из которого поступает топливо (топливная игла на схеме).
  • Поплавковая камера, регулирующая уровень топлива при входе в канал.

Вот как это выглядит на схеме:

На схеме отображено взаимодействие топлива и потока воздуха

Принцип работы: струя воздуха в диффузоре распыляет топливо, создавая смесь, поступающую в цилиндр. Чем больше количество поступающего топлива, тем выше обороты двигателя. Карбюраторы различных моделей работают по одной и той же схеме.

Советы по выбору хорошей бензопилы для садовых работ тут: https://diz-cafe.com/tech/vybor-benzopily.html

Конкретно регулировка карбюратора бензопилы требуется в редких случаях, чаще возникают проблемы, связанные с поступлением топлива или износом деталей. Но иногда «симптомы» указывают на то, что необходимо именно отрегулировать механизм. Вот некоторые признаки:

  • После того, как двигатель завелся, он тут же глохнет. Как вариант – вообще не заводится. Причина кроется в переизбытке воздуха и дефиците топлива.
  • Увеличение расхода топлива, и как следствие – большое количество выхлопных газов. Это происходит из-за обратного процесса – перенасыщения смеси топливом.

Причины сбоя регулировки могут быть и механическими:

  • Вследствие сильной вибрации повреждается защитный колпак, в результате все три болта теряют установленную фиксацию.
  • Из-за износа поршневой части двигателя. В данном случае настройка карбюратора бензопилы выручит лишь на время, лучше заменить изношенную деталь.
  • По причине засора, который возникает из-за некачественного топлива, окалины или повреждения фильтра. Карбюратор требует полной разборки, промывки и регулировки.

Как заточить цепь бензопилы: https://diz-cafe. com/tech/kak-zatochit-cep-benzopily.html

Если бензопила внезапно перестала работать, для выяснения причин необходимо ее разобрать

Устройство карбюратора моделей разных марок практически одинаковое, поэтому возьмем для примера бензопилу Partner. Каждый элемент аккуратно снимаем и укладываем по порядку, чтобы затем было легче собрать.

Карбюраторы бензопил разных производителей если и отличаются, то не принципиально

Верхняя крышка снимается путем откручивания трех болтов. Вслед за ней – поролон, составная часть воздушного фильтра.

Стрелками указаны болты, которые необходимо отвинтить, чтобы снять крышку

Затем удаляем топливный шланг, за ним – тягу привода.

Верхняя стрелка указывает на топливный шланг, нижняя – на тягу привода

Далее следует снять наконечник тросика.

Стрелкой показан наконечник тросика, который необходимо снять

Слева со штуцера стягиваем бензиновый шланг.

Так же аккуратно снимаем бензиновый шланг, на который указывает стрелка

Карбюратор окончательно отсоединяем, он готов к регулировке.

Его механизм достаточно сложен, поэтому, если требуется дальнейшая разборка карбюратора, следует снимать элементы очень аккуратно – они маленькие, поэтому могут потеряться.

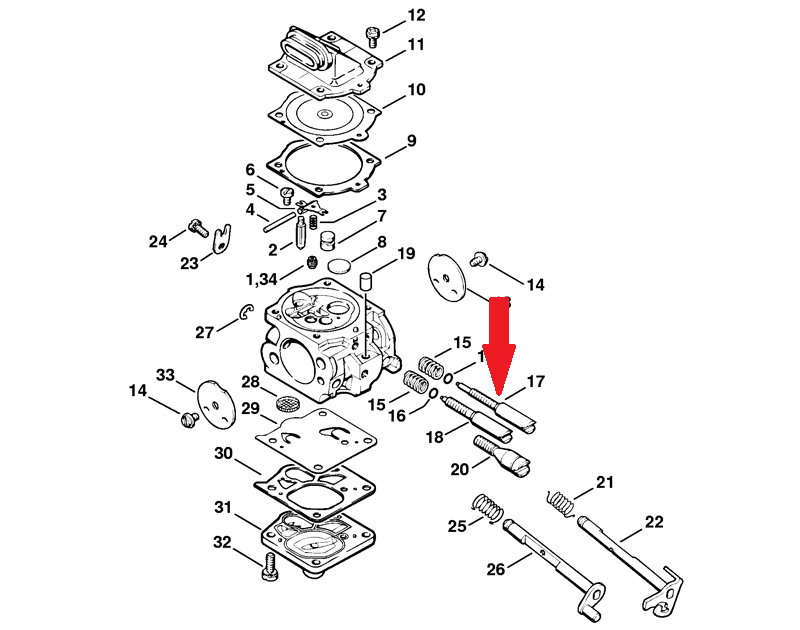

Карбюратор состоит из множества мелких деталей, которые при разборке следует раскладывать по порядку

Чтобы узнать, как отрегулировать карбюратор на бензопиле, следует научиться различать три винта (у некоторых моделей всего один).

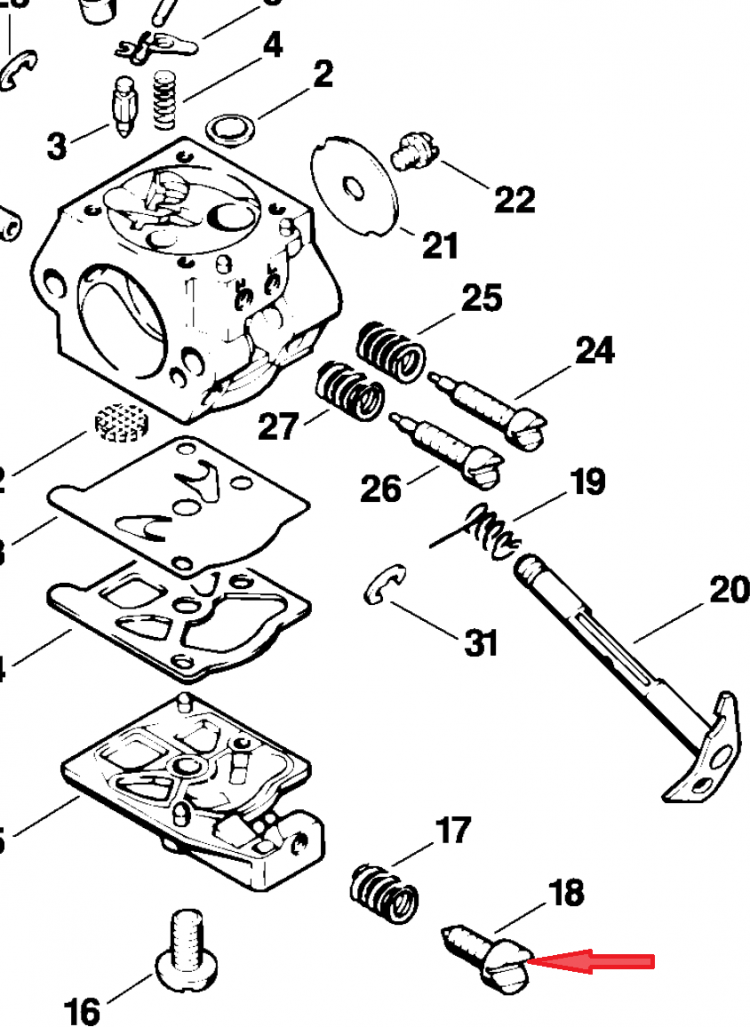

Винты L и H похожи только с виду, на самом деле они разные

Каждый винт имеет свое буквенное обозначение:

  • «L» служит для настройки низких оборотов;
  • «H» необходим для регулировки верхних оборотов;
  • «Т» нужен, чтобы отрегулировать холостой ход (у моделей с одним винтом присутствует только он).

Заводская регулировка является оптимальной, а с помощью винтов настраивают работу двигателя в особых ситуациях (работа, связанная с разными климатическими условиями).

На схеме видны выходы винтов регулировки карбюратора при закрытой крышке

Для настройки бензопилы используют специальный инструмент

Настройку выполняют только винтами L и Н. Чтобы повысить обороты, их поворачивают по часовой стрелке. Чтобы понизить – против часовой стрелки. Последовательность использования винтов: L – Н – Т.

Может быть полезно: как отремонтировать бензокосу своими руками: https://diz-cafe.com/tech/remont-benzokosy-svoimi-rukami.html

Если возникают сомнения по поводу регулировки, лучше обратиться к специалисту, так как неправильная настройка способна вывести двигатель из строя.

Оцените статью: Поделитесь с друзьями!

устройство и принцип работы, описание процесса настройки и проверки

Бензопила — незаменимый инструмент в условиях частного домовладения. Поэтому его бесперебойное функционирование очень важно. Качественная работа бензопилы в немалой степени зависит от того, насколько эффективно выполняет свои функции карбюратор. Попытаемся разобраться в том, как отрегулировать карбюратор на бензопиле самостоятельно.

Конструкция и принцип функционирования карбюратора бензопилы

Как и с любым другим механизмом, прежде чем что-то делать, необходимо разобраться в его устройстве и принципе работы. Итак, карбюратор — часть двигателя, предназначенная для смешивания в определенных пропорциях кислорода и горючего, и подачи этой смеси в двигатель. Нарушение пропорций ведет к плохой работе мотора или к перерасходу топлива, или к полной его остановке.

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

  • трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
  • диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
  • распылитель — механизм впрыскивания топлива в поток воздуха;
  • поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

В режиме работы карбюратора воздух проходит в трубку и идет по ней со скоростью, регулируемой заслонкой. Открытие трубки активирует поплавок. Поток воздуха, проходя через диффузор, перемешивается с горючим и распыляется. Полученная смесь поступает в цилиндр через впускной канал. Давление в камере с поплавком близко к атмосферному, а в трубке для воздуха давление разреженное. Эта разница в показателях давления нужна для всасывания топлива в трубку. Чем больше поступает горючего, тем больше обороты двигателя. Таково общее строение и принцип работы карбюратора бензопилы.

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

  1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
  2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
  3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
  4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
  5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

  • «H» — винт, регулирующий максимальные обороты и главный жиклер;
  • «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
  • третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

  • Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
  • Положите бензопилу на какую-либо устойчивую поверхность.
  • Цепь пилы должна быть направлена в сторону от вас во избежание травм.
  • Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
  • Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

В принципе, настройка карбюратора бензопил довольно проста при наличии опыта или сопутствующих навыков. Первое, что нужно сделать — это медленным движением закрутить по ходу часовой стрелки винты, обозначенные L и H до упора. А затем на полтора оборота открутить их назад. Все это делается при выключенном двигателе.

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

Максимальное число вращений мотора в минуту должно быть в пределах 11500 – 15000. Если обороты превысят эти значения, то нарушится процесс зажигания. Поэтому проверяем, как происходит зажигание, если есть сбои проверните против часовой стрелки винт H, уменьшив, тем самым, число оборотов в минуту.

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Оцените статью: Поделитесь с друзьями!

Регулировка карбюратора бензопилы

Сегодня речь пойдет о том, как отрегулировать карбюратор на бензопиле. Вы не знаете как настроить карбюратор на бензопилы самостоятельно? Далее, мы наведем полезные советы, как это можно сделать своими силами.

Но, если у Вас нет времени или же сделать самостоятельно не удается, то Вы можете обратиться к нам в “ Рем Тех сервис” Звоните по телефонам: 063-202-90-70 или 097-023-42-42 . Наши опытные специалисты с удовольствием подскажут как правильно настроить карбюратор на бензопиле или же сделают это сами в самые сжатые сроки.

Принцип действия всех карбюраторов абсолютно одинаковый, хотя внешне они могут несколько отличаться, но работают все одинаково. Принцип работы карбюратора бензопилы не является исключением, также одинаковый.

Итак, подробнее, как настроить карбюратор на бензопиле

Существует три регулировочных винта, которыми настраивается карбюратор на бензопилах. Один болт обозначается буквой — T, то есть такт, им регулируется частота холостого хода на бензопиле. Также, существует еще два болта, которые предназначены для регулировки подачи топлива, они обозначаются английскими буквами —

L( little) на холостом ходу и H (hot) нагрузка горячей. Прежде всего нужно эти болты после разборки, сборки карбюратора, очистки, необходимо закрутить до упора и затем болт обозначенный бувой — L, открутить на 2.5 оборота полных, а болт , который — H ( подача топлива под нагрузкой) открутить на 1.25, либо 1.5 оборота — это стандартные заводские настройки.После этого попытаться завести пилу, и самым наибольшим винтом отрегулировать частоту холостого хода, обозначенного буквой — T. После данных манипуляций, Ваша бензопила заработает либо на высоких оборотах, или же наоброт начнет глохнуть на холостом ходу, для этого нужно осуществлять регулировки этими двумя болтами L и H.

Если пила находится на слишком больших оборотах, то необходимо болт L открутить в полуоброта, или же в целый оборот, в зависимости от того в каком состоянии находится Ваша поршневая группа и каким образом двигатель засасывает в себя горючую смесь.

После того, как Вы отрегулировали нормальную устойчивую работу на холостом ходу, нужно дать бензопиле возможность развить максимальные обороты ( при этом они должны работать ровно и устойчиво.

Также, рекомендовано попробовать отпилить что-то ею, потому как под нагрузкой, она может повести себя, скажем так, не совсем адекватно. Для этого существует болт, который обозначенный буквой H, в том случае, если пила глохнет, и не развивает полную мощность, значит нужно открутить болт на 0.25 или же в пол оборота, и затем попробовать еще раз ( этот болт регулирует подачу топлива под нагрузкой) .

Вы не знаете как производится настройка карбюратора бензопилы, и как правильно отрегулировать карбюратор на бензопиле?  Обращайтесь к нам в сервисный центр, и мы поможем оперативно справиться с проблемой, и что является немаловажным по доступным ценам. Звоните или же оставляйте заявку на нашем сайте.

Карбюратор бензопилы — устройство, регулировка, промывка

Карбюратор бензопилы – это элемент, который отвечает за смешивание воздушно-топливной смеси. От состояния и исправности этого важного узла зависит не только стабильность двигателя, но и скорость работы всей бензопилы. В связи с этим каждый владелец садового инструмента должен изучить конструкцию карбюратора, а также ознакомиться с правилами его обслуживания и ремонта.

Устройство карбюратора бензопилы

Большинство современных бензопил оснащены почти одинаковыми карбюраторами. Они практически ничем не отличаются друг от друга, и работают по схожему принципу. Единственная разница между камерами разных производителей заключается в материале, из которого они изготавливаются. В дорогих бензопилах американского, шведского и немецкого производства камеры изготавливаются из надежных сплавов, на которые наносятся защитные покрытия. Дешевые китайские и корейские бензопилы оборудуются узлами, изготовленными из дешевых материалов.

Каждый карбюратор состоит из следующих элементов:

  • алюминиевого корпуса с цельной конструкцией. Внутри корпуса расположен входной штуцер, главный винт, импульсный канал, болт для регулировки двигателя при работе на холостом ходу;
  • дроссельная заслонка – она отвечает за регулировку количества воздуха, требуемого для обогащения топливной смеси;
  • диффузор – расположен рядом с входным отверстием камеры;
  • распылитель – предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
  • поплавковая камера – в ней находиться поплавок, который срабатывает в случае недостаточного количества горючего;
  • жиклеры – представляют собой клапаны, которые отвечают за регулировку количеств горючего.

Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами.

Принцип работы карбюратор бензопилы достаточно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная внизу корпуса. При этом в поплавковой и воздушной камерах образуется разрежение, вызванное движением поршня. В результате этого срабатывает штатный диффузор, который начинает всасывать воздух. Количество забираемого воздуха зависит от степени открытия заслонки. При срабатывании поршня через входной штуцер в камеру начинает поступать топливо. Его количество и скорость протекания зависят от положения жиклеров.

В дальнейшем горючее в воздушной камере начинает смешиваться с воздухом. После этого готовая воздушно-топливная смесь проходит через впускные клапаны, откуда направляется в камеру сгорания двигателя пилы.

Регулировка карбюратора бензопилы – что нужно знать новичку?

Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.

Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.

Настройка карбюратора бензопилы обязательно должна проводиться при полностью исправном двигателе. Непосредственно перед регулировкой потребуется осмотреть воздушный фильтр, и, при необходимости, очистить его или заменить.

Как правильно отрегулировать карбюратор на бензопиле?

Для настройки узла следует установить инструмент на твердую ровную поверхность. Регулировать карбюратор бензопилы лучше всего в месте, защищенном от пыли и влаги.

Процесс настройки узла должен выглядеть следующим образом:

  1. Вначале нужно отвернуть крепежные болты и снять защитный корпус пилы. Это даст возможно осмотреть карбюратор и, при необходимости, очистить его;
  2. Далее потребуется извлечь штатный воздушный фильтр инструмента. Если пила комплектуется дополнительной поролоновой вставкой, то ее также нужно снять;
  3. После этого потребуется отвертка, которой нужно закрутить болты с маркировкой H и L по часовой стрелке до упора. Делать это нужно очень аккуратно, чтобы не сломать болты;
  4. Затем оба винта следует отвернуть на 1,5 оборота в обратном направлении;
  5. Далее нужно запустить мотор бензопилы и дать ему поработать на протяжении примерно 7 минут;
  6. Как только цилиндр мотора нагреется, потребуется начать поворачивать болт L до момента, пока ДВС не станет работать на максимальных оборотах. Сразу же после этого болт нужно повернуть на 1/4 оборота в обратном направлении;
  7. Затем потребуется настроить работу мотора на высоких оборотах. Для этого к двигателю нужно подключить электронный тахометр, и начать поворачивать болт H до момента, пока показатели на табло прибора не совпадут с указаниями по рекомендуемых максимальных оборотах в инструкции к пиле;
  8. В конце останется настроить работу ДВС пилы на холостых оборотах. Для этого потребуется медленно покрутить болт T против стрелки часов до момента, пока мотор не станет работать стабильно и без провалов. Если мотор начал глохнуть, то болт T следует повернуть по направлению стрелки часов.
Чтобы настроить карбюратор на бензопиле, следует максимально точно работать с регулировочными болтами. Чрезмерное закручивания винтов приведет к повышенной нагрузке на двигатель и другие важные узлы садового инструмента.

Чем промывать карбюратор бензопилы?

Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.

Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.

Чтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.

Бензин не поступает в карбюратор бензопилы

Если горючее не поступает в штатную камеру, то это может говорить сразу о нескольких поломках. В первую очередь потребуется проверить воздушный и топливный фильтр. При длительной эксплуатации пилы эти элементы поглощают большое количество пыли, которая в дальнейшем препятствует просачиванию чистого воздуха и горючего. Слабозагрязненный фильтр можно почистить бензином, но если деталь засорена большим количеством пыли, то ее потребуется заменить.

Еще одна причина неисправности заключается в игле. Этой детали свойственно залипание, особенно, в бензопилах китайского производства. Чтобы устранить неисправность, в большинстве случаев будет достаточно просто пошевелить иглу.

Если топливо не поступает в камеру, то владельцу пилы следует осмотреть сальники инструмента. После нескольких месяцев использования инструмента эти детали теряют свою герметичность. Со временем они начинают пропускать бензин, в результате чего инструмент перестает заводиться. Ремонт выполняется путем замены сальников.

При запуске пилы важную роль играет сапун. Он находиться возле крышки бензобака пилы, и выполняет сразу 2 задачи – поддерживает оптимальное давление воздуха, и не дает вытекать горючему. Чтобы проверить сапун, потребуется отключить трубку для подачи топлива и посмотреть, насколько интенсивно вытекает бензин. Если он вообще не вытекает, значит, штатный сапун забит мусором и грязью. В этом случае потребуется очистить элемент и установить его на место.

Если горючее не поступает в камеру, то нужно проверить топливную магистраль. Чаще всего для комплектации инструмента бюджетного класса используется китайский шланг, который со временем теряет герметичность. В таком случае потребуется заменить магистраль, уделив особое внимание герметичности стыков канала.

Почему бензопила стреляет в карбюратор?

Если во время запуска и эксплуатации инструмента его владелец слышит звуки, напоминающие выстрелы, то это говорит о неисправности узла, в котором смешивается топливо. Причиной этому, скорее всего, служат такие неисправности карбюратора бензопилы:

  • перетянутое зажигание – в этом случае горючее не прогорает, что приводит к специфическим резким выстрелам;
  • подача в карбюратор смеси с низкой концентрацией бензина – чтобы исправить проблему, потребуется настроить жиклеры.

Если стреляющий звук исходит со стороны глушителя, то проблема заключается в перенасыщении топливной смеси бензином. Если в топливе слишком мало воздуха, то оно будет гореть не только в камере, но и в глушителе. Свидетельством этому будет служить большое количество нагара на внутренних стенках глушителя.

Карбюратор бензопилы — принцип работы, обслуживание и ремонт

Любая бензопила оснащается двухтактным одноцилиндровым карбюраторным двигателем. Ранние модели бензопил оснащались контактным зажиганием, но теперь практически все производители используют электронное зажигание, благодаря чему не нужно постоянно чистить контакты и регулировать промежуток между ними.

Топливовоздушная смесь для работы двигателя смешивается в карбюраторе. С помощью специальной заслонки можно вручную обеднить или обогатить топливную смесь под определенную цель – к примеру, для распила твердой древесины.

От исправного технического состояния карбюратора напрямую зависит как исправность двигателя, так и производительность бензопилы. Рассмотрим подробнее, как устроен карбюратор бензопилы.

Устройство карбюратора бензопилы

Практически во всех моделях бензопил используется идентичная конструкция карбюратора. В качестве исключения можно назвать карбюратор какой-то очень дешевой китайской бензопилы – там может не быть некоторых деталей, а большинство узлов изготавливается из очень дешевых материалов.

Основными узлами карбюратора являются:

  1. Корпус. Изготавливается из алюминия для облегчения конструкции, имеет цельнолитую форму. В корпусе установлен диффузор, входной штуцер, импульсный канал, главный винт и винт холостого хода, заслонка, регулирующая подачу воздуха, а также другие элементы.
  2. Диффузор. Располагается у входного отверстия карбюратора.
  3. Жиклеры. Специальные клапана, посредством которых регулируется количество топлива.
  4. Распылитель.
  5. Поплавковая камера.

Приблизительная схема карбюратора бензопилы


Принцип работы карбюратора бензопилы

Перед тем, как отрегулировать карбюратор на бензопиле, нужно понимать принцип, по которому он работает.

  • Когда мотор запускается, расположенная в нижней части корпуса воздушная заслонка открывается.
  • В воздушном канале и поплавковой камере создается разрежение, вызванное ходом поршня, в результате чего через диффузор всасывается поток воздуха.
  • Интенсивность всасывания воздушного потока регулируется положением воздушной заслонки.
  • Бензин через входной штуцер из бензобака поступает в поплавковую камеру.
  • Скорость прохождения бензина из камеры в диффузор регулируется посредством жиклеров.
  • В диффузоре бензин смешивается с воздухом.
  • Подготовленная топливоздушная смесь попадает во впускные каналы, откуда направляется в рабочую камеру сгорания цилиндра.

Основные неисправности карбюратора на бензопиле

Следует понимать, что размеры всех отверстий очень малы. Даже мельчайшее загрязнение способно перекрыть поток воздуха или топлива, поэтому на впускных отверстиях установлены фильтрующие элементы. К сожалению, они не всегда справляются с поставленной задачей. О неисправностях карбюратора бензопилы свидетельствуют следующие признаки:

  • Высокий расход бензина и густой дым из выхлопного отверстия;
  • Двигатель «не тянет»;
  • Плавающие обороты;
  • Мотор запускается, но глохнет сразу или через несколько секунд;
  • Мотор не запускается вообще.
  • Бензопила стреляет в карбюратор

Все эти неисправности – признак нарушения регулировки карбюратора на бензопиле или он загрязнился. Отсюда следует необходимость регулировки, чистки или ремонта. Как это сделать – рассмотрим ниже.

Как правильно отрегулировать карбюратор на бензопиле своими руками


Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.

Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.

  • H: отвечает за работу главного жиклера и регулирует максимальные обороты.
  • L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
  • S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.

Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:

  1. Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
    ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
  2. Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
  3. Снимите воздушный фильтр, что закрывает карбюратор для бензопилы. Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
  4. Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
  5. Примерно на 1.5 оборота открутите оба винта.
  6. Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
  7. После того, как двигатель прогреется, установите его работу на средних оборотах.
  8. Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.

После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.

Как снять карбюратор с бензопилы?

Или двигатель не запускается или сразу глохнет, скорее всего, забился карбюратор и нуждается в чистке. Как проверить карбюратор бензопилы? Придется разбирать – иначе никак не получится.

Перед тем, как почистить карбюратор на бензопиле, все же рекомендуется проверить и другие узлы: воздушный и топливный фильтры, свечу зажигания и глушитель. Не исключено, что именно они засорились – проще прочистить фильтр или заменить свечу, чем производить чистку карбюратора на бензопиле. Кстати, именно проблема со свечами является причиной, почему бензопила стреляет в карбюратор – слишком позднее зажигание приводит к тому, что образуется избыток топливовоздушной смеси, так как она не успевает сгорать полностью.

В том случае, если проблема не устранена, придется снять карбюратор. Сделать это очень просто:

  1. Снимаем пластиковую заднюю крышку – она держится на фиксаторе или на резьбе.
  2. Демонтируем воздушный фильтр.
  3. Плоской отверткой необходимо поддеть воздушные тяги и снять их. Тяг может быть две или три, зависит от модели.
  4. Карбюратор крепится двумя креплениями – они расположены диагонально. Нужно их открутить.
  5. Отсоединить бензиновый шланг, по которому топливо подается в карбюратор из бензобака.

Как почистить карбюратор на бензопиле?


Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:

  1. Отсоедините верхнюю крышку и снимите ее.
  2. Аккуратно достаньте мембрану топливного насоса.
  3. В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
  4. Открутите нижнюю крышку.
  5. Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
  6. Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
  7. В последнюю очередь снимает дроссельная заслонка, рычаг и ось.

После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа. Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы.

Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы.
Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.

Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.


Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.

После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.

Регулировка и ремонт неисправностей карбюратора бензопилы своими руками

Функционирование двигателя внутреннего сгорания (ДВС) бензопилы базируется на сжигании топливно-воздушно-масляной смеси. Чтобы смешать бензиново-масляную смесь с воздухом, а затем порционно подать ее в камеру сгорания, на двигателях устанавливают довольно сложное по своей конструкции устройство — карбюратор. При покупке новой бензопилы карбюратор уже имеет заводские настройки, но со временем они сбиваются, и устройство, контролирующее подачу топлива, требуется снова настраивать. Не зная, как устроен карбюратор, и не понимая принцип работы данного модуля, выполнить правильную его настройку будет проблематично.

Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и следующих основных узлов:

  • цельнолитого корпуса, изготовленного из легкого алюминиевого сплава;
  • диффузора, расположенного у входа в карбюратор;
  • жиклеров, специальных клапанов, предназначенных для регулировки подачи горючей смеси;
  • распылителя;
  • поплавковой камеры.

Ниже представлена схема карбюратора фирмы Walbro, которыми очень часто оснащаются бензопилы. Воспользовавшись данной схемой, можно более подробно изучить внутреннее устройство карбюратора бензопилы.

У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы (конусы). Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Работа карбюратора бензопилы происходит следующим образом.

  1. После запуска ДВС открывается воздушная заслонка.
  2. В диффузоре (16), где есть сужение, поток воздуха ускоряется и смешивается с бензином. Последний поступает через жиклеры (15) и (12), а очищенный воздушным фильтром воздух – через заслонку (7), размещенную на входе диффузора.
  3. Заслонка (8), расположенная за диффузором, регулирует, какое количество приготовленной смеси попадет в камеру сгорания.
  4. Объем бензина, проходящего сквозь жиклеры, регулируется винтами (17) и (10) – это, соответственно, винты L и H на бензопиле.
  5. От игольчатого клапана (11) зависит объем топливной смеси в поплавковой камере (14). Функционирование игольчатого клапана контролируется мембраной (13).
  6. Мембрана (4) контролирует подачу топливной смеси в камеру сгорания, и это зависит от количества оборотов ДВС. Бензин проходит очистку через фильтр (6).

Когда нужна регулировка

Как уже говорилось, новая бензопила уже имеет стандартные настройки подачи топлива. Но для правильной обкатки рекомендуется ограничить максимальные обороты двигателя, и делается это с помощью регулировочных винтов, расположенных на корпусе карбюратора. Также после обкатки потребуется снова произвести более точную настройку подачи горючей смеси.

Кроме этого, настроить карбюратор придется в следующих случаях:

  • вследствие сильной вибрации сбились заводские настройки;
  • ДВС плохо заводится и сразу же глохнет;
  • ДВС заводится, но обороты не развиваются, и он глохнет;
  • износилась поршневая группа – в таком случае регулировка карбюратора бензопилы возможна в качестве временной меры;
  • двигатель не функционирует на холостых оборотах;
  • повышенный расход бензина, из-за чего агрегат выдает много дыма, происходит загрязнение глушителя и свечи зажигания нагаром, снижается мощность двигателя.

Правила настройки карбюратора

Следует знать, что карбюратор можно правильно настроить только при условии, если:

  • фильтры очистки (бензиновый и воздушный) не загрязнены;
  • жиклеры и подходящие к ним каналы чисты;
  • мембраны не имеют повреждений;
  • игольчатый клапан исправен и в поплавковую камеру поступает необходимый объем топливной смеси.

Чтобы отрегулировать карбюратор импортных бензопил, необходимо придерживаться следующих правил.

  1. Перед регулировкой, по возможности, следует прогреть двигатель на холостых или минимальных оборотах около 10-15 мин.
  2. Вращением регулятора “L” добиваются такой работы двигателя, чтобы он выдавал на холостом ходу полторы-две тысячи оборотов в минуту. Но следует обратить внимание на то, как двигатель набирает обороты. При нажиме на рычаг акселератора разгон должен идти быстро и равномерно. При обнаружении “провала” оборотов, винт следует слегка выкрутить до устранения этого явления, поскольку оно вызывается недостаточным обогащением топливной смеси.
  3. Когда будет отрегулирована подача смеси на низких оборотах, следует начать закручивать винт “T” до тех пор, пока вы не заметите вращение пильной цепи. После этого, винт следует выкрутить наполовину или треть оборота, наблюдая за поведением механизма сцепления. В норме, на холостых оборотах пила не должна вращаться.

Винтом “H” компенсируются заниженные или завышенные обороты по причине замены типа топлива, изменения концентрации масла или влажности окружающего воздуха.

Также “верхняя” настройка может слетать при неправильной регулировке низких оборотов соответствующим винтом.

Винт “H”, не имея достаточно опыта, лучше не регулировать. Если настройка карбюратора бензопилы будет производиться некомпетентным человеком, велика опасность того, что на высоких оборотах в камеру сгорания будет поступать слишком обедненная смесь, особенно при нагрузке. Такая работа двигателя неизбежно приведет к быстрому износу его поршневой системы и к сбою в системе зажигания.

Приступать к регулировке высоких оборотов можно, если человек, который будет выполнять настройку, имеет знания и навыки по регулировке карбюраторных двигателей. В распоряжении мастера-настройщика должен иметься специальный прибор — тахометр или мультиметр с функцией осциллографа.

Настройка карбюратора бензопилы, а именно, высоких оборотов двигателя, происходит по простой схеме.

  1. Необходимо закручивать или выкручивать винт “H” до тех пор, пока на максимальном газу двигатель не разовьет около 15 тысяч оборотов в минуту (по тахометру) или то значение, которое указывается в мануале к данному агрегату.
  2. При использовании осциллографа частота искрового разряда должна быть в пределах от 230 до 250 Гц. Следует учитывать, что под нагрузкой частота может уменьшаться приблизительно на 10-15%.

Можно сделать вывод, что для безопасности следует настраивать ДВС на слегка заниженные обороты.

Карбюратор китайской бензопилы следует настраивать по такому же принципу, как было описано выше. На ее корпусе имеются отверстия, в которые, чтобы регулировать обороты двигателя, нужно вставлять плоскую отвертку. Каждое отверстие подписано какой-либо одной буквой из трех. Как правило, возле верхнего отверстия можно увидеть букву “Т”, а возле нижних (показаны стрелками) – буквы “L” и “H”.

Такое же расположение винтов имеет и китайская бензопила Карвер (CARVER). На следующем рисунке показано как выглядит карбюратор от китайской бензопилы вне корпуса агрегата.

Как устранить неисправности карбюратора

Основные неисправности карбюратора бензопилы могут быть следующими.

  1. Двигатель заводится с трудом и глохнет спустя несколько секунд после старта. Зачастую причиной этого является неправильная настройка низких оборотов. Топливо-воздушная смесь получается слабо обогащенной. Необходимо выкрутить винт “L” на пол оборота, после чего настройка должна завершиться винтом “T”.
  2. Мощность двигателя ощутимо снижается при нагрузке. Это значит, что карбюратор чрезмерно обогащает смесь кислородом. Поэтому винт “H” необходимо немного закрутить, примерно на 1/8 оборота. Если после таких действий мощность двигателя по-прежнему является недостаточной, но произошло некое улучшение в его работе, то регулятор можно еще немного подтянуть.
  3. Двигатель на максимальных оборотах и без нагрузки начинает “петь”. Вызывает данный сбой в работе агрегата обедненная смесь и завышенные обороты. Настройка происходит все тем же винтом “H”.
  4. В камеру сгорания не поступает бензин. Поломка может быть вызвана засорением топливного фильтра, каналов и жиклеров карбюратора. Для устранения неисправности нужна полная разборка данного модуля бензопилы и продувка его каналов сжатым воздухом (потребуется компрессор). Чтобы качественно почистить топливные каналы, можно воспользоваться специальной карбюраторной жидкостью для промывки. Также отсутствие поступления топлива в цилиндр двигателя может быть из-за неправильной регулировки. Как это делается своими руками, рассматривалось выше.
  5. Переливает карбюратор. В 90% случаев перелив топлива вызывается подсохшей и загрубевшей мембраной, которая давит на коромысло, связанное с иглой. Чтобы ее поменять, потребуется снять и разобрать карбюратор.
  6. Двигатель плохо набирает обороты, работает с перебоями, снижается мощность. Данные неполадки часто вызывает засоренный воздушный фильтр. Потребуется снятие крышки, закрывающей фильтр, и его чистка, которая заключается в стирке с моющим средством.

В целом, своевременная регулировка, а также вовремя выполненный ремонт карбюратора бензопилы могут значительно продлить срок работы всей поршневой системы двигателя. Поэтому к настройке данного компонента топливной системы нужно относиться с большим вниманием.

Как отрегулировать карбюратор на бензопиле. Пошаговая инструкция

Вне зависимости от производителя бензопилы, карбюратор имеет схожую конструкцию и в фирменных агрегатах, и в китайских репликах. Поэтому принцип регулировки карбюратора бензопилы примерно одинаков.

В инструкции по эксплуатации и обслуживанию бензопилы конкретной модели обычно раздел по регулировке краток: обращайтесь в ближайший сервисный центр. Но когда твоему инструменту несколько лет, вряд ли захочешь куда-то ехать. Лучше научиться производить эту операцию самостоятельно.

Содержание статьи

Когда требуется регулировка карбюратора?

В только приобретенной новой бензопиле регулировочные винты трогать не стоит, чтобы не сбить заводские настройки, обеспечивающие оптимальную подачу топлива и воздуха в камеру сгорания и, соответственно, указанные в паспорте значения оборотов при холостом ходе и под нагрузкой.

Обкатка бензопилы производится в том случае, когда это указано в инструкции. Если такого требования нет, все равно первые 3-4 часа работы не стоит использовать инструмент при максимальных нагрузках.

Признаки, когда имеет смысл произвести регулировочные операции:

  • Тяжелый запуск ( раньше запускалась «с пол оборота»).
  • Упала мощность (снизились обороты).
  • Периодически «глохнет».
  • Сильный выхлоп (неполное сгорание топлива).

Следует, перед тем, как грешить на неправильно установленные зазоры и крутить регулировочные винты, очистить карбюратор снаружи и проверить герметичность соединений. В некоторых моделях бензопил от вибрации раскручиваются винты, фиксирующие крышку или подающий патрубок, что приводит к подсосу воздуха через не предусмотренные конструкцией отверстия.

Какой в вашей бензопиле карбюратор?

Извлеченный из бензопилы и очищенный от нагара карбюратор выглядит примерно так в большинстве моделей. На рисунке четко видны обозначения регулировочных винтов.

Легко запомнить их обозначение:

  • LA (в некоторых моделях Т) – регулировка холостого хода. Этот винт выведен наружу во всех бензопилах.
  • L и H – регулировка положения рычажков коромысла (зазоров для подачи топлива), то есть, выбор оптимальных оборотов при нагрузке. В отдельных инструментах, особенно, недорогих, они наружу не выведены, но отверстия, чтобы к ним можно было подобраться без снятия крышки, как правило, оформлены трубочками из пластика. Винтом L регулируется поступление топливной смеси в двигатель при низких оборотах, винтом H – при высоких.

Владелец бензопилы специального наладочного стенда не имеет, а регулировку предпочитает производить, не разбирая агрегат или разбирая его минимально. Перед первой разборкой нужно обязательно изучить инструкцию по эксплуатации, особенно раздел, описывающий конструкцию и содержащий набор эскизов. Эта подготовка позволит не выполнять лишних работ по разборке-сборке.

Как самостоятельно отрегулировать обороты

Те, кто длительное время работает бензопилой, могут позволить себе регулировку по звуку работающего или запущенного на холостом ходе инструмента. Остальным рекомендуется обзавестись тахометром для более-менее точных настроек.

Головки настроечных винтов чаще всего под тонкую шлицевую отвертку, но могут быть сюрпризы: крест (винт холостого хода) или оригинальная форма под специальный инструмент (чтобы усложнить задачу пользователю и отправить его в сервисный центр).

Тахометр

В подавляющем большинстве привести бензопилу в нормальное состояние удается за счет поворотов винта LA вправо или влево, замеряя тахометром число оборотов вала. Стремиться нужно к тому значению, которое указано в паспорте для холостого хода, например, 3000 об/мин. Эта регулировка может потребоваться не один раз, если владелец периодически меняет марку бензина при заправке.

Если данная регулировка не помогла, и бензопила по-прежнему работает нестабильно, придется заняться винтами L и H.

Эта процедура состоит в следующем:

  1. При помощи отвертки полностью закрутить оба винта, до упора.
  2. Ослабить винты на два оборота, больше не стоит: полностью вынутый винт самостоятельно на место не вернуть.
  3. Запустить двигатель и дать ему поработать минут пять, чтобы прогрелся.
  4. При работающем двигателе медленно проворачивают винт L до достижения максимального числа оборотов, затем на четверть оборота прикручивают.
  5. Так же поступают с винтом H, фиксируя его в таком положении, когда показатель тахометра будет соответствовать указанным в паспорте на агрегат максимальным оборотам.
  6. Дальнейшая регулировка производится плавным вращением винта холостого хода (при необходимости) до тех пор, пока двигатель не заработает стабильно.

Производить настройки приходится на прогретом агрегате, а в некоторых моделях без снятия кожухов до винтов не добраться, поэтому при работе нужны внимательность и осторожность.

Контроль произведенной регулировки

Замер величины оборотов тахометром

После проведения настроек выключают бензопилу, дают ей остыть. Запускают инструмент. При правильной регулировке набор оборотов от заданных значений холостого хода до максимальных происходит быстро.

Необходимо замерить величину, чтобы убедиться: выдаваемые максимальные обороты не превышают значения, указанного в паспорте. Если обнаружено превышение, следует вернуться к винту H и ослабить его на пол оборота: при сверхнормативной частоте вращения процесс зажигания может быть нарушен.

Если набор оборотов замедлен, занимает до минуты или более, нужно отпустить винт L на четверть оборота.

После того, как бензопила проверена на холостом ходе, можно приступать к распилу.

Самостоятельная регулировка – не только экономия

Вы сами регулируете карбюратор на бензопиле?

Конечно!В мастерской

Разумеется, каждый из производителей бензопил заинтересован в том, чтобы обслуживание производилось в собственных сервисных центрах: починим, заменим, дадим гарантию. Но если гарантийный срок истек или инструмент вышел из строя по вине владельца, услуги профессионалов будут стоить достаточно дорого. Иной, узнав стоимость ремонта, решает, что не намного дороже обойдется приобретение нового инструмента.

Но если человек привык именно к этой бензопиле за год-два работы с ней, расставаться жалко, даже когда забарахлила. Выход: самому научиться ухаживать за агрегатом, смазывать, чистить, вовремя менять фильтры и, конечно, регулировать карбюратор. После двух-трех успешных настроек владельцу и тахометр не потребуется – он будет на слух определять примерное количество оборотов.

Видео-инструкция по регулировке карбюратора бензопилы

Карбюратор для пилы


Регулировка карбюратора на Pro Пилы

У всех пил время от времени требуется регулировка карбюратора. Пила с правильным отрегулированный карбюратор будет производить максимум мощность, минимальное дымообразование, плавная работа и холостой ход, и предоставить безотказное обслуживание. А слишком богатая пила вызовет чрезмерный дым и недостаточная мощность. Слишком наклонная пила также имеют недостаточную мощность, но это условие может быстро вызвать повреждение двигателя. Следующая информация описывает процесс регулировки карбюратора на профессиональной пиле.

Мост У двигателей Pro Saw есть Три регулировочных винта карбюратора:
  1. Скорость холостого хода / останов дроссельной заслонки — Это регулировка, которая контролирует, насколько дроссельная заслонка (бабочка) остается открытой при отпускании курка дроссельной заслонки. Если это слишком низкая регулировка, двигатель заглохнет, когда дроссельная заслонка триггер отпущен. Если эта корректировка установлен слишком высоко, высокие обороты холостого хода вызовут центробежную муфту зацепиться, и цепь будет работать. Это опасное состояние.
  2. Регулировка топлива на низкой скорости — Это регулировка, которая регулирует долю топлива в топливовоздушной смеси на холостом ходу. Регулировка, которая слишком богатый приведет к тому, что двигатель нагружается и умирает на холостом ходу. А слишком бедная смесь вызовет голод в двигателе и заставит его разгоняться или всплеск. Регулировка очень бедной смеси также приведет к остановке двигателя.
  3. Регулировка подачи топлива на высокой скорости — Это регулировка, которая контролирует долю топлива в воздушно-топливная смесь на скорости резания.Это было бы не точно сказать, что это самая важная настройка, потому что все эти регулировки должны быть точными, чтобы пила работала наилучшим образом, но это — регулировка, определяющая, как пила движется по пропилу. An слишком богатая регулировка не позволит пиле достичь числа оборотов в минуту. уровень, необходимый для создания максимальной мощности. Реакция дроссельной заслонки также может быть вялый, двигатель будет дымить и работать плохо. А слишком бедная смесь позволит двигателю достичь уровня оборотов где вероятен выход из строя подшипника и заклинивание цилиндра.Это также будет недостаточная мощность при резке и склонность к сильному нагреву.
Богатые рабочие условия

Регулировка карбюратора излишне богатой — это когда доля топлива в топливовоздушной смеси слишком высока. Когда это происходит, топливо плохо горит. То, что горит, не выделяет много тепла, поэтому рабочий ход слабый. Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма. Избыточное состояние также вызывает накопление углерода.

Бережливые рабочие условия

Регулировка бедного карбюратора — это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что топлива недостаточно для сгорания.Это также приводит к слабому рабочему ходу и недостаточной мощности пилы. В дополнение к низкой мощности, обедненная смесь вызывает повышение температуры цилиндра, что может привести к заклиниванию. Состояние обедненной смеси также допускает чрезмерное количество оборотов в минуту, что приводит к выходу из строя подшипников штока.

При регулировке карбюратора на профессиональной пиле лучше всего использовать цифровой тахометр. Эти тахометры просты в использовании и не требуют никаких проводов. Когда тахометр находится рядом со свечой зажигания, он улавливает электрический сигнал, когда свеча зажигается.На двухтактном двигателе это происходит при каждом обороте двигателя, поэтому тахометр просто считает импульсы и отображает результаты.

Карбюратор Корректирование Процедура

  1. Перед тем, как запустить пилу, найдите небольшой плоский отвертка. В отвертка должна быть достаточно маленькой, чтобы ее можно было регулировать отверстие. Убедитесь, что в отверстиях нет мусора, а на концах регулировочные винты видны. На некоторых пилах эти области могут быть заполнены стружки, затрудняющие или невозможность регулировки.

    Вам также понадобится тахометр. Это сложно (даже для обученный ухо), чтобы отрегулировать сегодняшние пилы настолько точно, насколько это необходимо без тач. Мы настроили тысячи пил и используем тахометр. религиозно.

  2. Начните с проверки воздушного фильтра пилы. Убери это если необходимо. Регулировка карбюратора с воздушным фильтром частично забит — это как регулировка карбюратора с дроссельной заслонкой частично на. Если вы отрегулируете пилу с загрязненным воздушным фильтром, пила будет работать слишком бедной при очистке фильтра.
  3. Проверить уровень топлива. В бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пустой, карбюратор может быть настроен слишком богатым, когда топливный бак заполнен.
  4. Запустите двигатель и прогрейте это вверх. Регулировки карбюратора на холодном двигателе будут слишком богатыми при достижении нормальной рабочей температуры.
  5. Начните с установки холостого хода скорость. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометр, попробуйте установить скорость так, чтобы пила работала на холостом ходу с цепью остановился.Никогда не устанавливайте холостой ход, чтобы цепь работала, когда дроссельная заслонка выпущенный. Если пила не простаивает, переходите к следующему шагу.
  6. Установить низкую скорость топливо корректирование. Медленно закручивайте винт, пока двигатель не начнет работать с помпажами или голоданием. по топливу (обедненный). Запомните положение отвертки. слот. Теперь медленно выверните регулировочный винт, и двигатель должен запуститься. лучше. Продолжайте поворачивать винт, пока двигатель не начнет нагружаться. (богатый). Делать отметьте положение гнезда для отвертки и сравните его с положение регулировки наклона.Теперь медленно закрутите винт, чтобы положение, в котором он простаивает лучше всего. Это должно быть примерно посередине между богатые и худые позиции.

    Щелкните ссылку ниже и а Аудиоклип в формате WAV будет загружен в ваш браузер. Вы услышите на холостом ходу пила. Медленно наклоняем регулятор низких оборотов, пока холостой ход не поднимется. а затем начинает умирать. Потом мы разбогатели, и двигатель начинает ворвань, обороты падают, и двигатель почти глохнет. Оптимальный настройка находится между этими двумя крайностями.

    Это примерно.25 секунд долго, но требуется время для загрузки. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь, чтобы увидеть пилу Звук регулировки холостого хода WAV

  7. Перейти вернуться к шагу (4) и сбросить обороты холостого хода. Скорее всего, настройка оборотов изменилась. так как вы оптимизировали регулировку топливной смеси.
  8. комплект высокоскоростное топливо корректирование. Удерживая спусковой крючок широко открытым, проверьте число оборотов в минуту. тахометр. В приведенном ниже списке указаны максимальные настройки оборотов в минуту для популярные профессиональные пилы с шиной и цепью без нагрузки:
    • STIHL 044, MS440, 046, MS460 — 13 500 об / мин
    • STIHL 066, MS660 — 13000 об / мин
    • STIHL 084, 088, MS880 — 11500 об / мин
    • HUSQVARNA 272, 372 — 13 500 Обороты
    • HUSQVARNA 288, 385, 390, 394, 395 — 13 000 Обороты
    • HUSQVARNA 3120 — 11 500 Обороты
    ПРИМЕЧАНИЕ: Если у вас нет тахометр, установите уровень оборотов так, чтобы пила «четыре цикла» или «рыдания» при широко открытой дроссельной заслонке.Не пытайтесь установить максимальную скорость вращения уровни без тахометра. Слегка богатая регулировка приведет к снижают производительность, но уменьшают возможность повреждения пилы двигатель.
  9. Нажмите по ссылке ниже и Аудиоклип в формате WAV будет загружен в ваш браузер. Что вы это услышите время — пила настраивается на полную скорость. После увеличения до максимума RPM и удерживая спусковой крючок, регулируем высокую скорость богатой, вызывая ее замедлить и жир. Затем мы регулируем его наклон, заставляя его чтобы звучать ровнее, но потом начинает голодать топливо.Когда мы поддерживаем это от худого к богатому снова звук становится немного грубее. Этот немного грубый звук (или 4-тактный звук, как его иногда называют) там, где вы хотите быть. Мы любим говорить «как можно ближе» к гладкости, но все еще немного в грубости.

    Это один больше, чем во-первых, и для загрузки требуется больше времени. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь для регулировки полного вращения пилы Звук WAV

  10. Перейти вернуться к шагу (4) и отлично настройте регулировку холостого хода и регулировку подачи топлива на низких оборотах.Движение одного регулировочного винта часто вызывает необходимость повторной регулировки двух других.
  11. Ваш пила правильно отрегулирована и готов к работе.
Почему карбюратор должен Быть перестроенным

Если карбюратор установлен правильно, когда пила новая, почему он должен быть перенастроен? Некоторый люди задаются вопросом, почему их пила требует периодического тюнинга. Они не понимают, почему пилы нельзя наладить на заводе и остаться правильно отрегулирован на срок службы пилы. Причина в том, что есть многие операционные изменения пользователь вносит, не осознавая этого.Эти изменения включают работу на разных высотах, изменения в топливе, и множество другие факторы вызывают необходимость периодической регулировки карбюратора пилы.

Сегодня, сложная электроника может контролировать и измерять воздух / топливо потребности. Благодаря этой технологии пилы смогут «саморегулироваться». Этот технология хорошо развита для легковых и грузовых автомобилей. Процесс миниатюризация экономичной и прочной системы, которая будет работать на пиле двигатель находится в стадии разработки. А пока сохраните тахометр и отвертка под рукой.

Наш совет

Предыдущая информация кратко объясняет богатые и обедненные условия работы. Он также определяет три регулировочных винта и их функции. Следует отметить, что на сегодняшних профессиональных пилах большинство этих регулировок имеют «ограничители», которые ограничить диапазон регулировки карбюратора. В большинстве случаев правильный регулировка находится в этом диапазоне, но не всегда. Если правильно регулировка вашей пилы выходит за пределы ограниченного диапазона, возьмите пилу в магазин. Иногда это вызвано неисправностью пилы и иногда необходимо просто сбросить диапазон на ограничителях.

Есть вопросы или Комментарии? Позвоните или зайдите.


Регулировка и настройка карбюратора бензопилы

Регулировка карбюратора бензопилы

Регулировка карбюратора важна для цепных пил и других двухтактных двигателей. Слишком богатая регулировка вызовет дымление пилы, недостаточную мощность, приведет к дополнительному накоплению углерода и может повредить двигатель. Слишком бедная регулировка также приведет к недостаточной мощности и с большей вероятностью приведет к повреждению двигателя из-за заедания обедненной смеси.Правильная регулировка карбюратора позволит пиле развивать максимальную мощность, увеличивать рабочий цикл двигателя, производить минимальное количество дыма, плавно работать на холостом ходу, хорошо увеличивать обороты и обеспечивать бесперебойную работу.
Регулировка карбюратора излишне богатой — это когда доля топлива в горючей воздушно-топливной смеси настолько высока, что топливо плохо сгорает. При ожоге не выделяется много тепла, поэтому рабочий ход слабый. Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма.Избыточное обогащение вызывает накопление углерода и закупоривает противопожарный экран и порты цилиндра, если он работает в течение определенного периода времени. Помимо регулировки карбюратора, это также может быть вызвано слишком большим количеством масла, смешанного с топливом, и / или старым несвежим бензином.
Регулировка бедного карбюратора — это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что топлива недостаточно для сгорания. Это также приводит к слабому рабочему ходу и недостаточной мощности пилы. Помимо низкой мощности, обедненная смесь вызывает повышение температуры цилиндра, что часто приводит к заклиниванию.Состояние обедненной смеси также допускает чрезмерные обороты, что часто приводит к выходу из строя подшипника шатуна большого конца. К другим причинам работы на обедненной смеси относятся отсутствие масла в топливной смеси и пустой топливный бак. Всегда останавливайте пилу до того, как бак полностью высохнет. Убедитесь, что вы используете правильное соотношение бензина и масла, рекомендованное для вашей бензопилы.

Большинство двигателей цепной пилы имеют три винта регулировки карбюратора12.Скорость холостого хода / останов дроссельной заслонки — это регулировка, которая контролирует, насколько дроссельная заслонка (дроссельная заслонка) остается открытой при отпускании курка дроссельной заслонки. Если эта регулировка установлена ​​на слишком низкое значение, двигатель остановится при отпускании курка дроссельной заслонки. Дроссельная заслонка (бабочка) просто перекрывает подачу горючего воздуха / топлива, и двигатель останавливается. Если эта регулировка установлена ​​слишком высоко, высокие обороты холостого хода приведут к включению центробежной муфты, и цепь будет работать. Это опасное состояние, и его нельзя допускать.
2. Регулировка подачи топлива на малой скорости (обозначена буквой L на карбюраторе, это жиклер низкой скорости) — это регулировка, которая регулирует долю топлива в горючей воздушно-топливной смеси на холостом ходу. Слишком богатая регулировка вызовет нагрузку на двигатель и остановку на холостом ходу. Слишком бедная смесь загорит двигатель голодом и заставит его работать быстрее или быстрее. Регулировка очень бедной смеси также приведет к остановке двигателя.
3. Регулировка подачи топлива на высокой скорости (обозначена H на карбюраторе, это высокоскоростной жиклер) — это регулировка, которая регулирует долю топлива в горючей воздушно-топливной смеси на скорости резания.Было бы неверно сказать, что это самая важная настройка, потому что все эти настройки должны быть точными, чтобы пила работала наилучшим образом, но это настройка, которая определяет, как пила движется в разрезе. Слишком богатая регулировка не позволит пиле достичь уровня оборотов, необходимого для создания максимальной мощности. Реакция дроссельной заслонки также может быть вялой, двигатель будет дымить и работать плохо. Слишком бедная смесь позволит двигателю достичь таких оборотов, при которых возможен выход из строя подшипников и заклинивание цилиндров.Ему также будет не хватать мощности при резке, и он будет очень горячим.
Предыдущая информация кратко объясняет богатые и обедненные режимы работы. На нем также указаны три регулировочных винта и их функции. Следует отметить, что в некоторых бензопилах отсутствует игла регулировки скорости. Эти пилы имеют так называемый «фиксированный жиклер», который настраивается на заводе. Карбюраторы с «фиксированной струей» используются, чтобы запретить оператору пилы устанавливать слишком наклонную регулировку и повредить пилу. К сожалению, они также часто не позволяют пиле достичь максимальной производительности.



Процедура регулировки карбюратора
Правильная установка карбюратора
Необходимо выполнить следующую процедуру. воздушный фильтр и при необходимости очистите его. Регулировка карбюратора с частично забитым воздушным фильтром аналогична регулировке карбюратора с частично открытой воздушной заслонкой.Если вы отрегулируете пилу с грязным воздушным фильтром, пила будет работать слишком бедной при чистке фильтра.
• (2) Проверьте глушитель и выхлопное отверстие на предмет скопления нагара. Углеродное засорение выхлопного отверстия или сетки искрогасителя может привести к тому, что пила будет работать так, как будто карбюратор требует регулировки. Изменение настроек карбюратора при засоренном глушителе может привести к тому, что пила будет работать в обедненном состоянии после удаления нагара.
• (3) Если требуется регулировка карбюратора из-за нового или восстановленного карбюратора, лучше всего начать с настройки регулировки топлива на один оборот.Это достигается путем аккуратного завинчивания регулировочных винтов на их гнезда и последующего их откручивания на один оборот каждый. Необходимо соблюдать осторожность при навинчивании их на сиденья, поскольку сиденья могут быть легко повреждены, если регулировочные винты будут установлены слишком сильно. Эти сиденья хрупкие, и в случае их повреждения карбюратор необходимо заменить.
• (4) Проверьте уровень топлива. Бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пустой, карбюратор может быть настроен слишком богатым, когда топливный бак заполнен.
• (5) Запустите двигатель и прогрейте его. Если пила не работает, дайте ей поработать несколько минут. Если он не будет поддерживать холостой ход без остановки, прогрейте его, многократно сжимая дроссельную заслонку, не открывайте дроссельную заслонку до упора. Регулировки карбюратора, выполненные на холодном двигателе, будут слишком богатыми, когда он достигнет нормальной рабочей температуры.
• (5) Начните с установки холостого хода. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометра, попробуйте установить скорость так, чтобы пила работала на холостом ходу как можно выше без включения сцепления.Никогда не устанавливайте холостой ход, чтобы цепь двигалась при отпускании дроссельной заслонки. Если пила не простаивает, переходите к следующему шагу.
• (6) Установите регулировку подачи топлива на низкой скорости. Медленно заворачивайте винт, пока двигатель не начнет работать в режиме скачков или не хватит топлива. Запомните положение отверстия для отвертки. Теперь медленно выверните регулировочный винт, и двигатель должен работать лучше. Вращайте винт до тех пор, пока двигатель не начнет нагружаться. Запишите положение прорези для отвертки и сравните его с положением регулировки наклона.Теперь медленно закрутите винт до положения, при котором он лучше всего работает на холостом ходу. Это должно быть где-то посередине между богатыми и скудными настройками.
• Щелкните ссылку ниже, и в ваш браузер загрузится аудиоклип в формате WAV. Вы услышите работу пилы на холостом ходу. Медленно наклоняем регулятор низкой скорости, поворачивая его, до тех пор, пока холостой ход не поднимется, а затем он не начнет умирать. Затем мы разбогатели и слышим, как пила начинает рыдать и обороты падают, почти до такой степени, что они умирают. Оптимальная настройка находится между этими двумя крайностями.Если вы настроите слишком бедное, у него закончится бензин и он умрет или умрет при ускорении. (Обратите внимание, что пила, отрегулированная слишком высоко, также может умереть при ускорении.) Если вы думаете, что нашли правильное место, нажмите на дроссель, и пила должна набрать обороты без каких-либо колебаний или спотыканий.


Регулировка холостого хода пилы WAV

• (7) Вернитесь к шагу (5) и сбросьте скорость холостого хода. Скорее всего, установка оборотов изменилась после того, как вы оптимизировали регулировку топливной смеси.
• (8) Установите регулировку подачи топлива на высокой скорости. Удерживая спусковой крючок широко открытым, проверьте число оборотов с помощью тахометра.
ПРИМЕЧАНИЕ: Если у вас нет тахометра, установите уровень оборотов в минуту так, чтобы пила «четыре цикла» или «рявкнула» при полностью открытой дроссельной заслонке. Не пытайтесь установить максимальные обороты без тахометра. Слегка увеличенная регулировка снизит производительность, но снизит вероятность повреждения двигателя пилы.
• Щелкните ссылку ниже, и в ваш браузер загрузится аудиоклип в формате WAV.На этот раз вы услышите, как пилу настраивают на полный оборот. После увеличения оборотов до максимальных оборотов и удержания, мы настраиваем высокую скорость на более высокий уровень, заставляя его замедляться и рыдать, развивая небольшую мощность. Затем мы регулируем его наклон, чтобы он звучал более плавно, а затем он начинает голодать, также создавая мало мощности и создавая МНОГО тепла. Когда мы снова переключаемся с обедненного на насыщенный, звук становится немного грубее. Этот слегка грубый звук (или 4-тактный звук, как его иногда называют) — именно то, что вам нужно.Мы любим говорить «настолько близко» к гладкой, насколько это возможно, но все же немного в шероховатости.
Этот больше, чем первый, и для его загрузки требуется больше времени. Те из вас, у кого медленные системы или соединения, возможно, не захотят ждать!


Регулировка пилы на полную Ред. WAV

• Убедитесь, что ваша регулировка низкой скорости по-прежнему работает так же хорошо, как перед регулировкой жиклера высокой скорости. Изменение настроек одной струи часто немного влияет на другую. Если ускорение не такое, как прежде, вернитесь к шагу 6.
• Установите конечную скорость холостого хода. На этот раз поверните винт холостого хода обратно на самую низкую частоту вращения, при которой пила будет плавно работать на холостом ходу, не создавая ощущения остановки.
• Ваша пила правильно отрегулирована и готова к работе.

Почему углеводы нельзя установить, когда они новые, а затем оставить их сами?
Некоторые люди задаются вопросом, почему их пилу нельзя регулировать, когда она новая, и тогда не требуется никакой другой настройки.Они не понимают, что пилы нельзя настроить на заводе и правильно отрегулировать в течение всего срока службы пилы. Дело в том, что некоторые производители тоже так думают и пробовали карбюраторы с «фиксированным жиклером» и «полужестким жиклером». Эти типы карбюраторов никогда не работали хорошо. Причина в том, что высота над уровнем моря, тип топлива, возраст топлива, влажность, изнашиваемые детали пилы и множество других факторов требуют периодической регулировки карбюраторов. Также полезно иметь возможность настраивать карбюратор для различных применений; Например, для бензопил, установленных на бензопилах, необходимо настроить регулировку высокой скорости в зависимости от типа нагрузки на пилу.

Как отрегулировать карбюратор бензопилы без шины и цепи | Руководства по дому

Лучше всего регулировать карбюратор бензопилы, когда шина и цепь прикреплены, потому что звуки, издаваемые пилой, помогают определить наилучшие настройки. Однако, если вы находитесь в процессе тщательной чистки и технического обслуживания, вы можете отрегулировать перед соединением шины и цепи. Нет причин, по которым вам не следует этого делать, но особенно важно иметь в наличии тахометр для измерения скорости двигателя.Цифровой тахометр прост в использовании; просто поместите его рядом со свечой зажигания, чтобы получить показания.

Снимите воздушный фильтр и очистите или замените его. Если вы производите регулировку с грязным фильтром, двигатель будет работать на обедненной смеси, когда вы все-таки дойдете до его очистки.

Замените топливо, если оно старше шести месяцев. Независимо от того, меняете ли вы топливо или нет, полностью заправляйте бензобак. Выполнение регулировки на полупустом баке может сделать топливную смесь слишком богатой при следующей заправке топливного бака.

Запустите пилу и дайте ей поработать 3–4 минуты, чтобы она прогрелась. Найдите регулировочные винты карбюратора. Обычно они находятся рядом с воздушным фильтром, и вы должны увидеть их три. Обычно они обозначаются буквами «I», «L» и «H» для регулировки холостого хода, низкой и высокой скорости соответственно.

Поворачивайте винт холостого хода по часовой стрелке с помощью отвертки с плоским жалом, пока звездочка цепи не начнет вращаться. Открутите винт, пока звездочка не остановится, затем попробуйте повернуть его как можно дальше по часовой стрелке, не заставляя звездочку вращаться.Тахометр должен показывать от 2500 до 3500 об / мин.

Затем отрегулируйте винт низкой скорости. Поверните его по часовой стрелке, пока двигатель не начнет работать необычно быстро, и запомните это положение. Поверните его в другую сторону, пока двигатель не начнет работать тяжело и не будет шипеть, затем поверните его на полпути между этими точками.

Включите дроссельную заслонку, чтобы отрегулировать высокую скорость. При работающем двигателе на полных оборотах поверните регулировочный винт по часовой стрелке до тех пор, пока двигатель не начнет разгоняться.В этот момент топливная смесь обеднена. Поверните винт в другую сторону, чтобы впустить больше газа в камеру сгорания — звук двигателя должен быть более полным. Обратите внимание на эту позицию.

Поворачивайте винт против часовой стрелки, пока двигатель не начнет глохнуть, затем поверните его обратно до точки, при которой двигатель начнет работать плавно. Это должно быть немного раньше той настройки, которую вы отметили ранее. Проверьте скорость двигателя с помощью тахометра. Она не должна быть больше максимальной рекомендованной скорости для вашей пилы.Для большинства пил это около 13000 об / мин.

Отрегулируйте винты холостого хода и тихохода после установки винта высоких оборотов.

Справочная информация

Предупреждения

  • Регулировка высокоскоростного винта для подачи слишком бедной смеси может привести к слишком быстрой работе двигателя и его сгоранию. Чтобы избежать этого, найдите руководство по эксплуатации вашей пилы на веб-сайте производителя и проверьте спецификацию на максимальную частоту вращения двигателя. Не превышайте эту скорость.

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук.Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Решенные частые проблемы с бензопилой

Бензопилы

являются одними из самых эффективных электроинструментов. Немногие могут перевезти несколько сотен тонн древесины с минимальными усилиями. От валки деревьев до рубки дров и резьбы по дереву — высококачественная универсальная бензопила — лучший друг арбориста.

Любой, кто знаком с бензопилами, знает, что они требуют регулярного технического обслуживания для поддержания их в отличном состоянии. Случайно пропустите обслуживание кое-где, и у любой бензопилы могут начаться проблемы. Вот почему мы составили это полезное руководство.

От проблем с запуском двигателя до двигателя бензопилы, который не работает должным образом, могут быть три основные причины. Чтобы помочь вам вернуться к работе как можно скорее, мы рассмотрим наиболее распространенные проблемы и способы их решения.

Двигателям

для работы требуются эти три компонента

От двигателя, который не запускается, до двигателя с плохими рабочими характеристиками, есть три основных области, которые следует исследовать в первую очередь, чтобы устранить легкие элементы. Эти области с их основными связанными компонентами:

Топливо — карбюратор, топливный фильтр, топливная смесь, шланги, груша праймера, сапун

Spark — свеча зажигания, блок зажигания, HT и короткий провод, выключатель, маховик

Воздух — воздушный фильтр, карбюратор, коллектор, глушитель, шланги, сапун

Каждый из этих компонентов должен быть в хорошем рабочем состоянии, чтобы бензопила могла запускаться и работать плавно, а также обеспечивать мощность, эффективность и надежность новой бензопилы.

10 базовых проверок

  1. Потяните за трос стартера, чтобы проверить, проворачивается ли двигатель и достаточна ли компрессия.
  2. Проверить качество топлива и правильную смесь — порекомендовать заменить на известную смесь.
  3. Проверить топливный фильтр на предмет засорения.
  4. Проверить заборник подачи топлива и шланг на предмет засоров и трещин из-за возраста.
  5. Проверить воздушный фильтр на предмет засорения.
  6. Проверьте правильность настроек карбюратора (включая регулировку холостого хода).
  7. Проверить наличие искры.
  8. Проверить электрод свечи зажигания на износ или нагар и отрегулировать зазор.
  9. Проверьте экран искрогасителя глушителя, при его наличии визуально проверьте шланги, коллектор и прокладку основания цилиндра на предмет утечек.
  10. Снимите выхлопную систему, чтобы проверить, нет ли задира поршня или повреждения кольца, если сжатие кажется недостаточным.

Проверка подачи топлива

Обычно вам необходимо выполнить три проверки, связанных с топливом.К ним относятся проверка самой топливной смеси, проверка на наличие засоров или трещин в трубопроводах, а также проверка настроек карбюратора бензопилы.

Начните с опорожнения топливного бака и замены его хорошо известной топливной смесью хорошего качества. Если ваша бензопила долгое время стояла с топливом в баке, она может быть загрязнена. Узнайте, , как смешивать двухтактное топливо здесь.

Если вы обнаружите, что топливный фильтр забит, вам может помочь очиститель топливной системы.Очиститель топливной системы добавляется в топливный бак и оставляется на несколько часов. Затем вам нужно запустить бензопилу, чтобы равномерно распределить очиститель топливной системы по двигателю. Если есть засоры, это поможет их удалить.

Топливный фильтр помогает подавать топливо в двигатель из топливного бака. Он подключается к внутренней топливной магистрали и предотвращает загрязнение топлива древесной стружкой, маслом и грязью. Топливопровод подключен к карбюратору, который находится рядом с дроссельной заслонкой в ​​задней части бензопилы.Проверьте этот топливопровод, чтобы убедиться, что он не треснут и не сломан, так как с возрастом они могут стать хрупкими.

Поскольку топливный фильтр подсоединен к топливной магистрали, вам нужно будет немного вытащить топливную магистраль, чтобы открыть ее. Следите за тем, чтобы не тянуть слишком сильно. Если топливный фильтр поврежден или заблокирован, его можно снять и заменить новым фильтром. Просто снимите старый фильтр, закрутите новый и вставьте обратно в корпус бензопилы.

Проверка воздушного потока

Воздушный фильтр бензопилы — это легкие инструмента.Фактически, в среднем, всего за одну минуту использования бензопилы потребуется столько же воздуха, сколько человек вдыхает за шесть часов. Когда воздушный фильтр забивается, количество воздуха, которое может достичь камеры сгорания, резко уменьшается. Это может привести к снижению производительности, разбрызгиванию и невозможности запуска. Представьте, что вы пытаетесь бежать в течение 60 секунд, задерживая дыхание; это будет нелегко.

Если воздушный фильтр засорен, лучше всего его заменить.Воздушный фильтр бензопилы удаляет воздушные загрязнения, попадающие в камеру сгорания бензопилы. Используя руководство по эксплуатации вашей бензопилы, найдите фильтр и проверьте его на наличие отложений. Также следует проверить глушитель.

Глушитель используется для уменьшения шума, производимого электроинструментом. Сжатый воздух — отличный способ удалить излишки нагара после его удаления из двигателя. При проверке глушителя следует также убедиться, что экран искрогасителя глушителя, предотвращающий возгорание глушителя, также чистый и на нем нет скоплений мусора.

Наконец, проверьте все шланги и прокладки, чтобы убедиться, что ничего не ослабло.

Проверка искры

Без искры топливо не воспламеняется, и бензопила не запускается. К счастью, это один из самых простых способов проверить бензопилу.

Проверить наличие искры. Найдите свечу зажигания на бензопиле и снимите крышку. Снимите свечу зажигания с цилиндра и прикрепите к ней провод свечи зажигания.Не вставляйте свечу зажигания обратно в цилиндр. Коснитесь наконечником электрода свечи зажигания металлической поверхности двигателя и потяните за шнур стартера. Если вы видите искры, свеча зажигания исправна.

Если вы не видите искры, проверьте электрод свечи зажигания на наличие отложений нагара, повреждений или износа, а также на правильный зазор. Тщательно протрите свечу зажигания влажной тканью и дайте ей высохнуть перед повторной проверкой.

Если свеча зажигания дает искру, а у вас все еще возникают проблемы с запуском бензопилы, пора проверить зазор.Зазор свечи зажигания — это воздушный зазор между заземляющим электродом и центральным электродом. Если зазор слишком мал, искра изо всех сил пытается воспламенить топливно-воздушную смесь. Если зазор слишком велик, искра может затруднить его преодоление.

Со временем электроды изнашиваются из-за постоянного искрения. Это может привести к увеличению зазора и затруднить запуск бензопилы. Если зазор кажется слишком большим, хорошей идеей будет замена свечи зажигания.

Установка карбюратора бензопилы

Если вы все еще испытываете проблемы после попытки исправить это, самое время взглянуть на карбюратор.

Для начала положите бензопилу на прочную и ровную поверхность. Включите бензопилу и дайте ей прогреться примерно пять минут или около того. Рядом с тросом на корпусе бензопилы вы найдете три различных регулировочных винта. Рядом с каждым винтом выбита буква.

Регулировочные винты работают путем точной настройки карбюратора.Думайте о них как о гитарных струнах. Если они не настроены идеально, звук и производительность будут отключены. Буквы на винтах обозначают высокий (H), низкий (L) и холостой ход (T). Винт H регулирует воздушно-топливную смесь при высоких оборотах, а винт L делает то же самое при низких оборотах. Винт T регулирует, сколько топлива подается в карбюратор на холостом ходу, пока не будет нажата дроссельная заслонка.

Винт

L — При работающей бензопиле возьмите отвертку и поверните винт L по часовой стрелке. Поворачивайте его до тех пор, пока двигатель почти не перестанет вращаться.Затем начните медленно поворачивать регулировочный винт против часовой стрелки, пока не услышите, как двигатель работает на холостом ходу плавно. Заведите двигатель и проверьте, есть ли хороший, плавный и отзывчивый набор оборотов. Продолжайте регулировать винт L до тех пор, пока двигатель не начнет плавно разгоняться.

Т-винт — Затем найдите Т-винт. Этот регулировочный винт отвечает за регулировку холостого хода бензопилы. Начните с поворота винта T по часовой стрелке, пока цепь бензопилы не начнет двигаться. Как только вы заметите его движение, медленно поверните Т-винт против часовой стрелки, пока цепь бензопилы не остановится.Двигатель должен продолжать плавно работать на холостом ходу, при этом цепь не должна двигаться вокруг пильного полотна.

H-винт — Последний шаг — отрегулировать H-винт. Вверните его против часовой стрелки, пока винт не остановится естественным образом. Не пытайтесь заставить его выходить за пределы этой точки. Вы заметите, что двигатель работает грубо. Затем вы хотите начать вращать винт H по часовой стрелке до тех пор, пока двигатель не будет работать ровно. Слегка нажмите на курок дроссельной заслонки. Из выхлопной трубы не должен выходить дым, а двигатель должен легко разгоняться.

Проверка на наличие проблем со сжатием

Если ваша бензопила не запускается, когда вы тянете за шнур стартера, и вы проверили вышесказанное, возможно, проблема со сжатием. У бензопилы есть несколько движущихся частей. Чтобы эти части оставались в движении, требуется определенное сжатие.

Компрессия создается двигателем через картер и камеру сгорания. Когда сжатие слишком низкое, вы можете столкнуться с уменьшением мощности или полным отключением, потому что двигатель не может поддерживать достаточное давление в цилиндре для эффективной работы.Простой способ проверить низкое сжатие — поставить бензопилу на землю и использовать веревку стартера, чтобы поднять ее.

Хорошее сжатие предотвратит вытягивание веревки. Вы должны быть в состоянии осторожно поднимать вес бензопилы за пусковой шнур. Если вы заметили, что веревка медленно растягивается, то сжатие бензопилы, скорее всего, низкое и требует более точной проверки.

Чаще всего утечки воздуха возникают на сальниках коленчатого вала. Повреждение поршня или поршневых колец также может быть причиной проблемы.

Поршневые кольца содержат циклическое давление, гарантируя, что сила сгорания расходуется на толкание поршня вниз во время рабочего хода. В случае утечки давление цикла может просочиться в картер, что приведет к нехватке мощности или может вообще не запуститься двигатель.

Вы всегда должны обращаться к руководству пользователя на протяжении всего процесса. Если вам неудобно ремонтировать бензопилу самостоятельно. Позволить профессионалам позаботиться об этом за вас — хорошая идея.

Карбоновый

СОВЕТЫ ТИМА

НАСТРОЙКА КАРБЮРАТОРА

Правильно работающая пила необходима для безопасной и продуктивной валки деревьев.Все, кто Работающий бензопилой должен понимать, как отрегулировать карбюратор. Даже если ты выберешь чтобы не регулировать карбюратор самостоятельно, следует понимать, когда карбюратор вышел из строя. регулировки и должна быть настроена кем-то с соответствующими навыками.

Ниже приведены шаги для регулировки карбюратора:

1. Регулярно проверяйте и очищайте воздушный фильтр .

2. Сбалансируйте винты высоких и низких оборотов — Запустите и прогрейте пила до рабочей температуры.Винты высоких и низких оборотов полностью завернуты. (по часовой стрелке). Затем каждый винт следует открутить (против часовой стрелки) влево на один полный поверните (или какой-либо другой не в соответствии с инструкциями в вашем руководстве пользователя.)

Затем поворачивают высокоскоростной винт по часовой стрелке для уменьшения расхода топлива (по часовой стрелке). снижает расход топлива). По мере того, как топливная смесь истощается, пила будет работать быстрее, пока не прозвучит как будто кричит. На этом этапе поверните высокоскоростной винт влево, чтобы позволить больше топлива до тех пор, пока не услышите «трепетание».Это подходящая частота вращения для вашей пилы.

Это можно подтвердить с помощью тахометра, но только тахометр не может убедитесь, что у вас правильная топливная смесь. Возможно, утечка воздуха может помешать вам от получения надлежащей топливно-воздушной смеси, и вам может потребоваться снизить обороты, чтобы услышать «флаттер». Следовательно, «флаттер» важнее, чем показания тахометра. Операторы цепной пилы должны понимать, что топливная смесь выполняет две дополнительные функции — охлаждение мотора и смазка двигателя.Если пила бежит слишком компактный, ни одна из этих функций не выполняется эффективно, и пила будет разрушен.

3. Дроссельная заслонка — Убедитесь, что пильная цепь не движется, когда пила на холостом ходу. Если цепь движется, поверните дроссельный винт против часовой стрелки, чтобы замедлить ход. цепь до остановки.

4. Испытание на опрокидывание — При включенном тормозе цепи дайте пиле холостой ход 10-20 секунд, а затем поверните пилу в другое положение.Если пила заглохнет, она получает слишком много топлива, которое стекает под цилиндр. Поверните винт низкой скорости по часовой стрелке (уменьшив топливо) немного и повторите тест.

5. Accelerate — Отключите тормоз цепи. Если там есть колебания в ускорении, мотор пилы не получает достаточно топлива. Включите низкую скорость закрутите против часовой стрелки, чтобы увеличить количество топлива, и повторите испытание на опрокидывание.

Бензопила не простаивает

Нет ничего хуже, чем ожидание хорошего рабочего дня, которого никогда не бывает из-за проблем с обслуживанием инструментов, от которых вы зависите.Это особенно верно, когда работа не может быть выполнена без силы и мощности бензопилы, и, несмотря на простоту обслуживания такого продукта, они в конечном итоге могут столкнуться с собственным набором проблем.

Когда вы запускаете свою бензопилу, вы должны позволить ей бездействовать, пока вы не включите сцепление, которое приводит в движение шестерни и звездочки, чтобы вращать вашу цепь. Иногда двухтактный двигатель не может продолжать работать и зависает, что приводит к остановке двигателя, когда он не используется. Ниже я расскажу о шагах, которые вы можете предпринять, чтобы решить, почему ваша бензопила не простаивает и как быстро восстановить работу.

Убедитесь, что дроссель отключен

При первом запуске пилы вы включаете воздушную заслонку для подачи топлива в систему. Как только вы начнете работать, вам нужно снова выключить воздушную заслонку, чтобы двигатель правильно работал через передачи. Иногда пилы, которые автоматически отключают воздушную заслонку, не работают, или оператор забывает выключить ее, в результате чего двигатель «задыхается» и умирает.

Воздушный фильтр засорен

2-тактные двигатели

имеют воздушное охлаждение, и их правильная работа зависит от внешнего воздуха.При тщательном использовании бензопилы, образующейся пыль, воздушный фильтр может легко выйти из строя. Кроме того, в сочетании с маслами, которые вы используете для смазки пилы, смешанной с пылью, фильтр может полностью забиться и препятствовать прохождению воздуха через систему. Воздушные фильтры легко доступны и легко снимаются. Вы можете легко сдуть его сжатым воздухом или, при необходимости, промыть небольшим количеством воды с мылом.

Плохой газ

Старый газ, скопившийся в баке, может вызвать проблемы с топливной магистралью и фильтром, в результате чего он забивается или забивается и не запускает двигатель на холостом ходу.Газ с более низким октановым числом также содержит более высокий уровень этанола, из-за чего он не так долго остается свежим и может вызывать более коррозию уплотнений. А иногда газ, который попадает в насос, представляет собой просто плохой резервуар и смешался с отложениями со дна резервуара.

Независимо от причины, вы можете легко удалить то, что у вас есть, с помощью сифона и смешать новую партию топлива и масла. Постарайтесь использовать октановое число 89 или выше, если возможно, высшего качества, чтобы обеспечить более продолжительное и более чистое горение топлива.

Засорен топливопровод и / или фильтр

Если вы знаете, что пропустили газ по своим линиям или по-прежнему испытываете проблемы со свежим топливным баком, возможно, ваша топливная линия или фильтр забиты.Оба из них легко снимаются и чистятся, но их стоимость настолько минимальна, если вы предприняли шаги по их удалению, их стоит заменить, пока вы занимаетесь этим.

Загрязненная свеча зажигания

Плохой газ также может загрязнить свечу зажигания и вызвать ее засорение. Свеча зажигания «зажигает» искры при каждом повороте поршня, и когда свечной зазор нарушен, склеен или покрыт углеродом в результате использования, вы должны вынуть ее и почистить или заменить. Вы также должны проверить зазор в вашей вилке, так как со временем он может стать скомпрометированным.Не помешает иметь под рукой дополнительную свечу зажигания, поскольку это недорогая деталь, без которой вам не обойтись.

Колба праймера засорена или протекает

Если у вашей пилы есть груша для капсюля, то со временем она может забиться топливом и маслом. Это также может привести к образованию плохого уплотнения или крошечных трещин, по которым выходит воздух. Когда это происходит, вы не получаете хорошего потока, и слишком много воздуха подмешивается в моторный отсек для нормального холостого хода.

Пустые порты засорены

Источник

Порты холостого хода или винты отрегулированы таким образом, чтобы пропускать поток воздуха в двигатель (подробнее об этом ниже).Грязь, масла и сажа могут легко заблокировать эти маленькие отверстия, которые перекрывают весь воздух, поступающий в двигатель. Это может привести к его неправильной работе или даже к заглушению двигателя при работе или на холостом ходу.

Винты верхнего / нижнего положения и регулировочный винт холостого хода нуждаются в калибровке

Источник

Регулировка карбюратора High / Low и винты холостого хода обеспечивают надлежащий воздушный поток через двигатель. Большинство пил уже отрегулированы и не требуют особого внимания. Однако время от времени вам может потребоваться регулировка этих винтов для правильной работы карбюратора.

Бензопилы

, которые пропускают через двигатель слишком много воздуха, будут работать слишком богато, ваша пила будет дымить, будет иметь низкую мощность, нарушит работу холостого хода и даже может повредить ваш двигатель. Это также может вызвать накопление нагара и засорение различных деталей, создавая еще более серьезные проблемы. Двигатели, работающие на обедненной смеси, — это когда через двигатель пропускается недостаточно воздуха, создавая слабую мощность и повышая внутреннюю температуру, что может привести к заклиниванию двигателя.

Как отрегулировать карбюратор

Большинство бензопил имеют 3 регулировочных винта: регулировочный винт холостого хода / дроссельной заслонки, регулировочный винт высокой скорости и регулировочный винт низкой скорости.Это элемент управления, который определяет, насколько дроссельная заслонка остается открытой при отпускании курка дроссельной заслонки. При установке на низкий уровень двигатель заглохнет при отпускании дроссельной заслонки. При установке высоких оборотов и холостого хода цепь будет продолжать работать, что может вызвать проблемы с безопасностью.

Регулировка низкой скорости обычно обозначается буквой L и регулирует, сколько воздуха смешивается с топливом на холостом ходу. Независимо от того, установите ли вы это значение слишком высоко или слишком низко — это приведет к остановке двигателя на холостом ходу.

Регулировка высокой скорости помечена буквой H и предназначена для управления расходом воздуха и топлива при работе на скорости резания.Если установить слишком большое передаточное число, вы не сможете достичь максимальной мощности. Установите слишком наклонный, и вы можете создать ситуацию, когда возможен выход из строя и заедание подшипника. Он также будет перегреваться и терять мощность.

При регулировке этих винтов необходимо соблюдать осторожность, так как их посадочные места хрупкие, и вы не хотите, чтобы они вошли слишком плотно. Для начала аккуратно вкрутите их все, а затем вытащите на один оборот каждый. Перед запуском пилы убедитесь, что вы очистили фильтры и имеете хотя бы половину бака бензина.Как только вы запустите его, дайте ему поработать несколько минут, если он будет, если нет, то согрейте его, многократно сжимая и отпуская холостой ход.

Сначала установите обороты холостого хода, установив их как можно выше без включения сцепления (около 2700 об / мин, если у вас есть тахометр). Затем установите тихоходный винт, осторожно поворачивая его до тех пор, пока двигатель не начнет испытывать недостаток топлива, затем осторожно поворачивайте его, пока двигатель не загрузится. Настройте это где-то между двумя. Теперь вы можете вернуться и отрегулировать винт холостого хода и переключаться между ними, пока не получите именно то, что вам нужно.С этими двумя наборами вам не придется беспокоиться о высокоскоростном винте.

Заключение

Простота двухтактного двигателя позволяет довольно легко диагностировать и решать проблемы, которые могут возникнуть при работе с бензопилой. Если ваша бензопила умирает во время простоя, есть несколько быстрых решений, касающихся общего обслуживания пилы, которые вы можете сначала решить, чтобы сузить проблему. В любом случае есть все передовые методы, которые помогут вашей пиле работать должным образом, и никогда не помешает регулярно проверять их для целей очистки.

Если вы чувствуете, что вам нужно перекалибровать карбюратор, действия достаточно просты, как показано выше, но это требует терпения и осторожного прикосновения. Просто обязательно внимательно слушайте двигатель во время работы, особенно если вы не используете тахометр.

Если у вас есть какие-либо вопросы или комментарии, мы будем рады помочь вам ниже. И, как всегда, поделитесь пожалуйста!

* Вам также может понравиться: бензопила не заводится.

Как отрегулировать карбюратор бензопилы?

Stilh, Makita, Honda, McCulloch, существует множество брендов, которые делают идеальный инструмент для стрижки, уборки и ухода за садом.Бензопила, оснащенная режущей цепью, представляет собой простой в использовании моторизованный термический инструмент, если вы знаете, как он работает. А кто говорит тепловой двигатель говорит регулировка карбюратора. Эта часть позволяет вам запускать, а также регулировать частоту вращения двигателя. Не знаете, что такое карбюратор и как его отрегулировать? Нет проблем, мы здесь, чтобы проконсультировать вас. Вот все шаги и советы, как правильно отрегулировать карбюратор бензопилы.

Что такое карбюратор?

Тепловой двигатель вашей бензопилы основан на принципе карбюрации, разрешенном карбюратором.Эта часть двигателя смешивает воздух и топливо, которые затем взрываются в камере сгорания, заставляя двигатель работать.

Как работает карбюратор?

Принцип простой. Карбюратор имеет форсунку, которая распределяет топливо в воздухе, всасываемом вакуумом двигателя. У него есть два винта контроля жирности, L (низкий) и H (высокий), роль которых на низкой скорости заключается в регулировании количества топлива. Количество воздуха измеряется открыванием газовых заслонок. Остальные винты (стопорный или медленный) регулируют открытие этих створок.Чем больше отверстие, тем больше смеси попадет в двигатель. Поэтому он ускоряется при открытии газовой заслонки и замедляется при закрытии.

Специфика карбюратора бензопилы

Он позволяет бензопиле работать в любом положении благодаря мембранам или компенсатору. Эти детали поддерживают давление топлива независимо от положения машины. Таким образом они избегают разрядки.

Зачем нужно регулировать карбюратор бензопилы?

Эта деталь является ключом к правильному функционированию вашей машины.Если что-то пойдет не так, это может быть из-за неправильной регулировки. Неисправность двигателя также может быть связана с неправильной регулировкой. Кроме того, правильная регулировка карбюратора улучшает производительность вашей машины. Если ваша бензопила запускается и глохнет, возможно, сегодня вечером карбюратор.

Как правильно отрегулировать карбюратор бензопилы?

Проверки перед регулировкой

Прежде всего, убедитесь, что двигатель выключен. Затем проверьте состояние двух предметов.

  • Свеча зажигания: свеча зажигания в плохом состоянии подтверждает, что карбюратор неправильно отрегулирован.В этом случае его необходимо изменить, соблюдая рекомендации производителя.
  • Воздушный фильтр: фильтр должен быть чистым и в хорошем состоянии. Если нет, очистите его или замените. Состояние фильтра важно, потому что он обеспечивает качество воздуха, поступающего в двигатель.

Этапы регулировки

Регулировка данного типа деталей — деликатная операция, требующая тщательности и терпения. Но при соблюдении рекомендованного метода этот шаг относительно прост.Однако необходимо знать, где лежат винты богатства. Если вы сомневаетесь, обратитесь к руководству по эксплуатации вашей бензопилы.

  1. Вы должны начать в нейтральном положении. Установите винты измерения богатства на ноль: затяните их, не блокируя.
  2. Затем отверните два винта на один оборот.
  3. Перезапустите двигатель и понаблюдайте за скоростью и шумом двигателя.
    • Если двигатель разгоняется, значит, слишком много топлива: двигатель тонет. Поэтому винт L должен быть затянут, чтобы уменьшить количество впрыскиваемого топлива.

Добавить комментарий

Ваш адрес email не будет опубликован.
