Разметка плоскости и сборка каркаса – важные этапы в обустройстве потолка из ГКЛ. Если неправильно сделать разметку, то конструкция может получиться кривой, кроме этого ее несущая прочность будет низкой. Грамотная установка профиля является важной и неотъемлемой частью монтажа. Чем жестче будет конструкция, тем надежнее будет потолок над вашей головой. Перед тем как смонтировать каркас потолка под гипсокартон, нужно знать разновидности подобной конструкции.
Вариант конструкции каркаса подвесного потолка из гипсокартона

Вернуться к оглавлению

Полное содержание материала

Виды каркасов

Исходя из применяемого материала, обрешетка может быть:

  • металлическая – недорогая, надежная конструкция, с отличными характеристиками. Практичная и простая в монтаже;
  • деревянная – материал не такой долговечный, при этом стоить такая конструкция будет непорядок дороже. Есть еще один нюанс – древесина неустойчива к перемене влажности, поэтому каркас с течением времени будет менять параметры. Требует специальной пропитки перед использованием. Но есть неоспоримая положительная сторона – экологичность. В последнее время металлический профиль является основным видом элементов для сооружения обрешетки под потолок из гипсокартона. Есть несколько видов структуры конструкции;Пример деревянной обрешётки под гипсокартон
  • ячеистая – профили и поперечины создают конструкцию с односторонними ячейками;Пример ячеистой обрешетки под гипсокартон
  • поперечной – профессиональные строители очень часто используют этот способ.

Отличительная черта – крепление плит ГКЛ к профилям, находящимся поперек конструкции.
Обрешетка бывает разной и по числу ярусов:

  • одноуровневая – каркас в одной плоскости;
  • двухуровневая – обустраивается в нескольких плоскостях;
  • многоуровневая – рассчитанная на несколько ярусов, поэтому сложная в обустройстве, но по виду более привлекательная.Конструкция многоуровневой обрешетки под гипсокартон

Как только принято решение, какая конструкция будет смонтирована и из какого материала, можно приступать к подготовительным работам.

Как смонтировать ячеистый каркас

Этот вид обрешетки является выходом для тех, кто не имеет опыта, чтобы выполнить монтаж каркаса под гипсокартон на потолок, профессионально.
Схема каркаса на потолок под гипсокартон
Чтобы каркас был крепким и ровным, нужно правильно нанести разметку на потолок и надежно скрепить профиль просекателем. Разберемся, какие комплектующие нам понадобятся и каково их назначение.

Подготовка к обустройству

Хорошо очистить поверхность, удалить с нее отслоившуюся краску и штукатурку. Если на поверхности присутствуют ржавые пятна, плесень и грибковые образования, их нужно хорошо зачистить шкуркой и обработать специальными составами с антисептическим эффектом.

Схема для монтажа каркаса на потолок
Важно! Не пренебрегайте этим этапом, так как со временем грибок и плесень может проявиться на гипсокартоне.
Вариант конструкции каркаса под гипсокартон на потолок
Как только поверхность очищена, нужно провести инспекцию потолка. Если на нем присутствуют трещины, их следует заштукатурить гипсокартон составом на основе цемента и нанести грунт на ГКЛ глубокого проникновения.

Материалы для монтажа

Конструкция будет состоять из подвесов и профилей. Если подвесная обрешетка выполняется во влажном помещении, то стоит купить оцинкованные профили – они не подвержены коррозии.

Итак, для монтажа нужно подготовить:

Все материалы нужно покупать с запасом в 10%.
Чертеж в размерами потолка из гипсокартона
Для обустройства понадобится следующий инструментарий:

Как видим, дорогого строительного инструмента для гипсокартона покупать не нужно.

Чертеж и разметка плоскости

Перед монтажом составляем подробную схему конструкции, которую планируется получить в итоге. Насколько грамотно она будет составлена, настолько качественным и красивым получится потолок из гипсокартона.
Чертеж с размерами каркаса на потолок под гипсокартон

На этом этапе не только вырисовывается общая картина конструкции, но и места установки приборов освещения и точечной подсветки. Разметка потолка под каркас гипсокартона – один из важнейших этапов.

Разметка потолка. Пошаговая инструкция:

Совет! Плиты гипсокартона располагаются от окна, обязательно учтите это при сооружении обрешетки. В видео показано как монтировать каркас на потолок.

Крепление обрешетки

Как сделать каркас под гипсокартон на потолке? Для того чтобы грамотно обустроить обрешетку, нужно выполнить следующее:

Важно! Перемычки сооружаются в разбег, если установить их по одной линии, то есть вероятность провисания конструкции под весом ГКЛ. При проведении монтажных работ важно проверять уровень конструкции.
Готовый смонтированный каркас на потолок под гипсокартон







На этом обустройство ячеистой обрешетки под ГКЛ своими руками закончено. Останется только обшить конструкцию и нанести финишную отделку.

Поперечный каркас на потолок из ГКЛ

Эта конструкция наиболее экономична, так как в ней присутствуют только основные профили, не нужны перемычки и крабы.
Пример монтажа поперечного каркаса на потолок
Порядок выполнения работ:

  • начертить схему конструкции, рассчитать высоту и сделать чертеж с учетом того, что шаг профиля будет 50 см;Чертеж с размерами каркаса потолка
  • отбить по периметру ровные линии малярным шнуром;
  • закрепить направляющий элемент по отбитым линиям;
  • фиксируем в направляющем элементе потолочный профиль маленькими саморезами по металлу – «семечками».Пример крепления потолочного профиля

Эта конструкция рассчитана на то, чтобы один лист ГКЛ перекрывала 6 профильных элементов. Если работа по монтажу профильной конструкции выполнена правильно, то обрешетка получится прочной и надежной.

Многоуровневый каркас для ГКЛ

Есть несколько способов смонтировать подобный каркас. Можно вначале установить первый уровень, а затем на него укрепить нижний. Раньше этот метод и применялся. Но стоит отметить, что несущая способность такой конструкции существенно снижается.
Каркас многоуровневого потолка из гипсокартона

Второй способ. Монтируется вначале нижний уровень, и только потом к нему присоединяется верхний. Подобную конструкцию выполнить сложнее, но ее надежность на порядок больше, чем у первого варианта.

Пошаговая инструкция монтажа:

После окончания работ по обустройству каркаса под гипсокартон как на стене, так и на потолке, останется только обшить поверхность ГКЛ и произвести финишную отделку.

Каркас для подвесного потолка из ГКЛ из деревянных брусков

Если принято решение обустроить обрешетку на потолке из древесины, то стоит применить хвойные породы, уровень влажности материала 12%.
Каркас из деревянных брусков для подвесного потолка
Порядок выполнения монтажа:

  • для работы нам понадобятся бруски сечением 5х4, которые нужно обработать антисептическими составами;
  • сделать разметку на потолочной поверхности. Важно! В ситуации с древесиной, шаг основных элементов должен составлять строго 40 см, а подвесы должны находиться на расстоянии полуметра друг от друга;Схема устройства каркаса из деревянных брусьев
  • к потолку подвесы крепятся дюбелями-гвоздями также как и направляющие бруски по периметру комнаты;
  • к подвесам прикручиваются бруски, которые будут впоследствии держать гипсокартон;
  • проверить уровень каждого элемента и четырьмя саморезами прикрутить бруски к направляющим элементам.

Вариант конструкции деревянного каркаса для потолка
Если кажется, что конструкция недостаточно жесткая, то можно установить деревянные перемычки. Но в этом обычно нет необходимости, так как конструкция получается очень надежной. В видео показан процесс монтажа деревянного каркаса для подвесного потолка.

Вернуться к оглавлению

В заключении

Строго следуя пошаговой инструкции в обустройстве каркаса под гипсокартонный потолок, можно соорудить конструкцию, которая будет служить много лет.

Каркас под гипсокартон на потолок

Выравнивание любой поверхности в помещении под окончательную отделку является одной из главных проблем любого ремонта. Ускорить процесс, сделать поверхность гладкой, добавить декоративные элементы (арки, фигуры) можно с помощью такого универсального материала, как гипсокартон. Но обшивке всегда предшествует стадия изготовления специальной основы, на которую впоследствии будут крепиться листы. Монтировать каркас для гипсокартона на потолок нужно с особой тщательностью, ведь именно он будет «отвечать» за надежность будущей конструкции.

Перечень подготовительных мероприятий

Любую работу нужно начинать с составления плана. И монтаж подвесного потолка не является исключением. Поэтому следует четко представлять вид будущей конструкции и обязательно зафиксировать все свои соображения на бумаге в виде эскиза. После этого можно начинать расчет необходимых комплектующих и составлять смету для похода в строительный супермаркет.

Для создания каркаса под гипсокартон на потолок понадобятся:

  1. подвесы для крепления профиля CD к основе;
  2. профиль CD;
  3. профиль UD;
  4. дюбели анкерные;
  5. шуруп самонарезающий TN 3,5х25 мм для крепления прямого подвеса;
  6. шуруп для крепления несущего профиля;
  7. листы гипсокартона потолочного 9мм.

На практике обычно советуют покупать саморезы в количестве не менее 100 штук на лист размером от 1200 на 2500 мм. Материал лучше брать с запасом, особенно если планируется создание сложного каркаса для двухуровневого потолка из гипсокартона. Например, всегда существует вероятность испортить его при сгибании, поэтому пару штук лишними не станут.

Значительно упростить задачу могут готовые расчеты для каркаса подвесного потолка из гипсокартона, разработанные некоторыми строительными компаниями, а также специальные он-лайн калькуляторы. Ниже приведен только перечень «расходников», а вот смету лучше составлять самостоятельно, ориентируясь на цены в регионе. Опытные строители всегда рекомендуют полученную сумму умножить на два, причем это касается всех стадий ремонта.

На обрешетку потолка под 1 м.кв. материала следует купить:

Наименование Ед. изм Расход
Профиль CD м 2.9-3
Профиль UD м длина равна периметру помещения
Соединитель крестообразный шт 1.7
Удлинитель профиля CD шт 0.2
Анкерный подвес с зажимом для профилей 60х27 шт 0.7
Тяга подвеса с проушиной шт 0.7
Дюбели для стен шт периметр комнаты, умноженный на 2
Дюбели потолочные шт 0.7
Шуруп LN 9 шт 1. 4
Шуруп TN 3.5х25 шт 23



Приведенные значения стоит умножить на площадь потолка и округлить в большую сторону. Кроме того, при изготовлении каркаса понадобится лазерный или гидроуровень для монтажа направляющих профилей, а также перфоратор. Несущие профили можно монтировать с помощью натянутой нити.

К содержанию↑

Правила разметки под каркас для подвесного потолка из гипсокартона

После того, как все подготовительные мероприятия завершены, можно приступать к первой части монтажа каркаса потолка из гипсокартона — разметке. Для начала следует определить самый низкий угол с помощью замеров высоты от пола до потолка. Именно из этого угла следует отмерить расстояние, под которым будут спрятаны будущие коммуникации.

В отмеченном месте необходимо установить лазерный уровень и с помощью световых линий задать часть сетки, которую впоследствии можно просто очертить карандашом. Стоит учесть, какой вид каркаса используется — металлический одноуровневый, многоуровневый или деревянный. С обрешеткой под гипсокартонный многоуровневый потолок придется повозиться, особенно тем, кто не имеет достаточного опыта подобных работ.

Следующим шагом будет разметка под потолочные профили. Для этого от края стены натягиваются веревки на расстоянии 0.6 м, по которым впоследствии будут располагаться сами профили.

Деревянный каркас потребует предварительной обработки материала для защиты от избыточной влажности. Такая работа очень кропотлива и при недостаточно качественном выполнении приведет к быстрому разрушению основы. Поэтому металлическая конструкция пользуется большим спросом, кроме тех случаев, когда сами основные перекрытия выполнены из дерева.

К содержанию↑

Монтажные работы

Установка UD-профиля

О том, как сделать каркас для гипсокартона на потолке самостоятельно существует много информации и обучающего видео, которое можно скачать в Интернете. Далее речь пойдет об особенностях основных этапов монтажа металлической основы.

Установка профиля UD производится таким образом, чтобы его нижняя часть совпадала с предварительно отмеченным уровнем.

Для этого используются дюбели или шурупы для быстрого монтажа. Порядок выполнения работ будет следующим:

  • просверлить отверстия в профиле на расстоянии 40-50 см и диаметром 6 мм;
  • приставить профиль к стене так, чтобы его низ совпал с уровнем;
  • карандашом нарисовать на стене контуры отверстий и проделать их с помощью перфоратора;
  • с помощью дюбелей закрепить профиль на стене.

В случае неровной поверхности стены стоит подрезать профиль с обеих сторон ножницами по металлу.
Профиль CD должен монтироваться так, чтобы впоследствии исключить растрескивание гипсокартонных плит на стыках. Главное правило: чем больше используется несущих профилей, тем ровнее и аккуратнее выглядит потолок.

Расстояние между ними обычно выбирается 40 см, но это сильно зависит от формы самого помещения. Для удобства, между направляющими, можно натянуть параллельные нити, которые станут визуальной основой для будущего каркаса. После монтажа следует проложить все коммуникации, провода, утеплитель, а затем приступать к обшивке гипсокартоном.

Завершение процесса монтажа каркаса под потолок

В случае установки каркаса для двухуровневого потолка из гипсокартона возникает дилемма: в какой очередности монтировать первый и второй уровни. Дело в том, что стандартная технология, когда сначала монтируется верхний ярус, а затем нижний, имеет ряд недостатков: ухудшение прочности конструкции, увеличение затрат (нужны длинные саморезы).

При обратном монтаже возрастает трудоемкость операции и временные затраты, которые в случае использования наемной строительной бригады всегда принимаются в расчет. При изготовлении каркаса для потолка из гипсокартона своими руками стоит потратить лишнее время, но сделать работу более качественно, «на века».

Существует множество рекомендаций на тему того, как делать каркас для гипсокартона на потолке, как от профессиональных строителей, так и от мастеров-самоучек. Такая информация очень полезна и хотелось, чтобы каждый, кто сталкивался с монтажом подвесных потолков, делился своим опытом и рекомендациями с начинающими ремонтниками. Ведь в любом деле есть свои секреты и нестандартные решения тех или иных вопросов.

Автор статьи

Поделись статьей с друзьями:

Каркас для Потолка из Гипсокартона: Расчет Материала, Монтаж

Содержание статьи

Точный каркас – это залог долгой службы потолка и его ровности

Устраивая потолки из гипсокартона, люди надеются получить красивое и качественное покрытие. Но иногда результат совершенно не соответствует желаемому и со временем появляются трещины.

Попытки выправить ситуацию выполнением  декоративных работ, также не способствует улучшению. Всему виной является некачественно или неправильно выполненный каркас потолка из гипсокартона.

Потолок – красиво и функционально

Сегодня мы рассмотрим вопрос, как правильно выполнить каркас для гипсокартонного потолка, вернее, что важно знать и что необходимо учесть.

Что важно решить в первую очередь

Перед началом работы необходимо решить один важный вопрос. Большинство рекомендаций по устройству потолков из гипсокартона советуют сначала решить, какое будет оформление потолка (см. Каким может быть оформление потолков из гипсокартона).

С одной стороны это правильное решение, но перед этим необходимо выполнить еще одно немало важное действие — определить дополнительные функциональные способности подвесной конструкции.

Вентиляционный канал в коробе

Не секрет,  что любой подвесной потолок может быть установлен на различном удалении от основного перекрытия. Образовавшееся межпотолочное пространство можно использовать для установки и проводки различных коммуникаций, различного оборудования и монтажа потолочной акустики.

Представим, вы разработали общую концепцию и дизайн, а в ходе выполнения монтажных работ вам потребовалась установка, к примеру, вентиляционных труб большого диаметра. Попытки размещения их в имеющемся пространстве, ни к чему не привели.

Пришлось полностью пересматривать дизайн и соответственно все устройство каркаса. Довольно затратное мероприятие, да и времени на все переделки уйдет немало. Поэтому так важно в первую очередь определиться с возможными функциональными особенностями, а дизайн уже подстраивать под ваши потребности.

Дерево или металл для каркаса – что удобней и выгодней

С этим вопросом разобрались. Неважно, какой дизайн и функционал будет у вашего гипсокартонного потолка, без каркаса ему не обойтись.

Обшивка потолка по деревянному каркасу

Дерево – перекрытие трактует свои условия

Встречаются случаи, когда каркас потолочный для гипсокартона выполняется из дерева. Обычно он используется, когда необходимо устроить просто гипсокартонный потолок с минимальным межпотолочным пространством.

Главным фактором при этом служит то, что основное перекрытие изготовлено из дерева или иного материала, монтаж к которому возможен без использования специальных креплений. Но надо понимать, что помещение, в котором произведен такой монтаж, должно иметь минимальную влажность. В противном случае без специальной обработки деревянных конструкций не обойтись.

Защита деревянных конструкций – основные сложности

В своих статьях мы не раз рассказывали о проведении работ по защите деревянных конструкций от сырости и гниения. Наши постоянные читатели уже знают, что это довольно кропотливая и ответственная работа.

Если кто-то думает, что достаточно смонтировать каркас и после этого покрыть его сверху защитным средством, он глубоко заблуждается.

Грунт для обработки поверхностей из дерева

  • Защитное средство наносится на отдельные детали деревянной конструкции и только после этого производится сборка. Однако и этого недостаточно.
  • Монтируя деревянный каркас подвесного потолка из гипсокартона, вы обязательно столкнетесь с необходимостью обрезки отдельных элементов.
  • Это приведет к тому, что вам потребуется опять наносить на обрезанные части защитное покрытие, ждать пока оно высохнет и только после этого производить монтаж.
  • Если всего этого не сделать, такой каркас не прослужит долго.

Потолок в трещинах

Как видите, на первый взгляд самое простое устройство на самом деле оказывается самым сложным и трудоемким. При этом вы не даете стопроцентной гарантии, что со временем потолок не поведет, из-за чего обязательно появятся трещины в местах стыков гипсокартонных листов.

Металлический профиль – податливость и жесткость

Установка на металлический каркас

А теперь давайте рассмотрим монтаж каркаса для потолка из гипсокартона из металла:

  • Для этого существуют специальные металлические профили;
  • Изготавливается профиль из оцинкованной стали;
  • Помимо этого, профиль сочетает в себе одновременно два важных качества, прочность и достаточную мягкость.
  • Второе свойство способствует хорошей обрабатываемости — он легко режется и сверлится. Можно осуществлять крепление, даже без предварительного сверления профиля.

Но как мягкий профиль может удерживать гипсокартон и создавать при этом жесткий каркас?

Ответ кроется в самом названии – профиль. Если сам по себе используемый для его изготовления металл мягок, то изготовленный из него длинномерный элемент имеет ребра жесткости, за счет которых и обеспечивается нужный показатель. Плюс конструкция дополнительно усиливается.

Когда выполняется потолочный каркас для гипсокартона из металла, используется сразу несколько различных профилей.

Виды и типы профиля для потолка:

Основной несущий профиль

  1. ПП (СD) – профиль потолочный. Используется для изготовления основного каркаса для подвесного потолка. В продаже имеется данный профиль длиной 2750 мм, 3000 мм, 4000 мм и 4500 мм. При изготовлении потолочного каркаса, как правило, самым используемым является размер  3000 и 4000 мм. Его сечение составляет 27х60 мм.

Профиль направляющий

  1. ППН (UD) – профиль направляющий. Используется в изготовлении каркаса для подвесных потолков. Служит направляющим для профиля ПП. Имеет размеры идентичные профилю ПП. Как и в первом случае самым используемым является размер в 3000 и 4000 мм. Сечение равно 27х28 мм.

Если с профилями многие знакомы, то с остальными комплектующими многие не сталкивались. Постараемся восполнить этот пробел.

Комплектующие – от и до

Монтируя каркас под гипсокартон на потолок, можно столкнуться с таким вопросом, как необходимость удлинения недостаточно длинного профиля или их перпендикулярное соединение. Для этого существуют различные соединители.

Соединительные детали

Удлинитель профиля

  • Первым рассмотрим соединитель. Как становится понятным, соединители с обозначением CD предназначены для соединения ПП(CD) профилей.
  • Он служит для удлинения профиля. Данный соединитель обеспечивает соединение только в продольном направлении, это очень важно знать, потому что существует еще один соединитель  CD, но уже угловой.
  • С его помощью можно осуществить соединение отдельных элементов профиля, под совершенно разными углами. При этом изгиб профиля может быть выполнен как вовнутрь, так и наружу. Иными словами соединительный угол может быть прямым, острым или тупым, что очень удобно.

Соединитель боковой

  • Следующий в списке — Т-образный соединитель, он также имеет маркировку CD. Основное его предназначение, как понятно из названия, осуществление перпендикулярной стыковки. Преимуществом его является то, что первоначально легко сгибаемый элемент, в конечном итоге, обеспечивает очень надежное и жесткое соединение.
  • Но на этом его преимущество не заканчивается. Порой необходимо выполнить Т-образное соединение не точно под 90 градусов, а под определенным углом, в зависимости от задумок дизайнера. Т-образный соединитель и в данном случае подходит просто идеально, позволяя получить прочное соединение под строго заданным углом.

Двухуровневый соединитель

  • Иногда требуется прочное соединение двух профилей расположенных на разных уровнях. Как поступить в данном случае? Как раз для таких ситуаций и предназначается соединитель двухуровневый CD.
  • Основное его предназначение осуществление соединения профилей крест-накрест, расположенных на разном уровне.
  •  Как и Т-образный соединитель, в развернутом виде очень гибок, но при сгибании его в букву «П» и последующем креплении, обеспечивает надежное соединение.

«Краб» — одноуровневый соединитель

  • Если же требуется соединение крест-накрест профилей, расположенных строго на одном уровне, то применяется одноуровневый соединитель. Он также имеет обозначение CD, и строители называют его «краб».

Подвесы

Не один металлический каркас не может быть установлен без использования подвесов.

Подвес прямой

  • Самым простым является подвес прямой. Главным преимуществом данного элемента является его прочность и универсальность.
  • Его использование позволяет осуществить крепление профиля каркаса к основному перекрытию строго по заданным параметрам. Конечно, если эти параметры не превышают длины самого подвеса.

Наша справка — Надо знать, что стандартная длина лопастей прямого подвеса составляет 125 мм, но это не предел. В продаже имеются прямые подвесы, максимальная длина которых составляет 300 мм. Также их можно спаривать.

Спаренные подвесы

  • Надо учитывать, что на подвесы ложиться вся нагрузка по удерживанию всей конструкции подвесного потолка. Поэтому производители побеспокоились о надежности данного элемента. Не покупайте слишком мягких вариантов, гнущихся, как фольга.

Ранее мы уже говорили, что бывают случаи, когда монтаж своими руками подвесного потолка осуществляется на значительном расстоянии от основного перекрытия. Например, вам требуется скрыть коммуникации большого размера или просто дизайн требует опустить подвесной потолок на значительное расстояние.

Прямой подвес в данном случае не может быть использован по причине ограниченности длины.

Подвес пружинный

  • Для выполнения такого монтажа существуют подвесы с изменяемой по длине тягой – анкерные, пружинные подвесы.
  • Если вы собираетесь выполнить каркас потолка для гипсокартона, вы должны знать, на какую длину анкерного подвеса вы можете рассчитывать, это также полезно при проектировании подвесных систем.
  • Максимальная длина тяги анкерного подвеса составляет 1000 мм. Используя подвесы данного типа важно знать еще одно обстоятельство, в отличие от прямого подвеса способного нести нагрузку в 40 кг, анкерный рассчитан только на 25 кг.

Крепеж — саморезы

Рассматривая вопросы, как сделать самому гипсокартонный потолок, и какие комплектующие для этого использовать, невозможно не сказать несколько слов о крепеже.

Рассмотрение данного вопроса, для кого-то, покажется пустой тратой времени и не заслуживающим внимания. Совершенно ошибочное мнение -в любых делах, а тем более в строительстве, мелочей не бывает.

Если саморез для крепления листов ГКЛ не вызывает серьезных вопросов, то саморезы для соединения профилей стоит обсудить несколько подробно. Надо знать, что для выполнения данных работ, применяются прокалывающие и сверлящие модели.

Саморезы с острием  и буром

Наша справка – прокалывающие саморезы обозначаются как LN, а сверлящие как LB.

В продаже имеются саморезы с обозначением LN9, LN11, LN12 или LB9, LB11, LB16 – цифра означает длину.

Нам нужны самые компактные варианты:

  • В данном случае первые цифры определяют их тип – сверлящие или прокалывающие, а цифры определяют длину в мм.

Для профиля существуют еще одни саморезы со шляпкой, на которой имеется пресс-шайба. Длина у них бывает самая разнообразная. Можем вас заверить, в продаже имеется большой выбор на самый различный размер.

Саморез с прессшайбой острый

Также как и в первом случае, они бывают сверлящими и прокалывающими.

Вариант с буром

При креплении все эти саморезы одинаково хороши, а инструкция по монтажу не дает конкретных указаний по использованию тех или иных вариантов.

Но, тем не менее, хочется сказать вот о чем:

  • У первых саморезов очень толстая шляпка и они довольно небольшого размера.
  • Маленький размер не совсем удобен при работе, они часто выпадают из рук.
  • Если при боковых креплениях толстая шляпка не играет большой роли, то при их установке в местах, куда впоследствии будет прилегать гипсокартон, толстая шляпка препятствует плотному прилеганию ГКЛ к профилю, что не очень хорошо.
  • При определенной затяжке самореза крепления ГКЛ, может произойти небольшая деформация листа. Согласитесь это совершенно лишнее.
  • В отличие от них, плоская шляпка самореза с пресс-шайбой обеспечит нормальное прилегание гипсокартона. Поэтому если вам требуется выполнить крепление в местах, где будет прилегать ГКЛ, лучше использовать их.
  • Но будет нечестным не отметить, что вкручивать коротыши намного быстрее и удобнее из-за достаточно глубокой прорези под бит, а плоские шляпки с прессшайбой так и норовят упасть или соскочить при завинчивании.

Связка на саморезы с прессшайбой

Наш совет – попробуйте оба варианта, и выберите наиболее удобный для себя, тем более что цена у них практически одинаковая.  Автор статьи после многократных сборок отдал предпочтение «клопам».

Как видите, даже такие маленькие мелочи способны повлиять на сам процесс и конечный результат большой работы.

Популярно обо всем

Сегодня мы не стали рассматривать вопрос по разметке, расчету или, как собрать каркас подвесного потолка из гипсокартона. Тем не менее, мы рассмотрели пусть и второстепенные, но очень важные вещи.

На нашем ресурсе можно прочитать более подробные статьи с фото о способах монтажа каркасов и листов ГКЛ, или посмотреть видео всего процесса целиком. Удачи вам!

Каркас для гипсокартона на потолок — фото и схема гипсокартонного покрытия

Выбор потолка из гипсокартона обусловлен рядом преимуществ — это и возможность выровнять перепады высот в широком диапазоне, и реализация скрытного монтажа различных инженерных коммуникаций, и воплощение самых невероятных дизайнерских решений в виде многоуровневых конструкций различной конфигурации. При этом немаловажную роль играет качество изготовления каркаса для гипсокартона на потолок.

Необходимые инструменты

Перед началом работ по монтажу каркаса под гипсокартон определимся с необходимыми для этого инструментами. Нам понадобятся:

  1. Ножницы по металлу.
  2. Шнуроотбойное приспособление или малярная нить.
  3. Лазерный уровень или гидроуровень.
  4. Двухметровый пузырьковый уровень.
  5. Правило длиной 2,5 м.
  6. Перфоратор с набором буров.
  7. Шуруповёрт.
  8. Молоток.
  9. Набор свёрл.
  10. Нож.
  11. Рулетка 5 м.

Подготовив такой скромный набор инструментов можно приступать к следующему этапу.

Подготовительные работы

В первую очередь стоит определиться с материалом, из которого будет изготовлен каркас для гипсокартонного потолка. Обычно его изготавливают или из деревянного бруса, или с применением специального профиля.

Деревянную обрешетку для потолка из гипсокартона отличает лёгкость обработки и экологичность, что ценится в последнее время. Исходя из конструкции, изготавливают обрешётку, габариты её должны быть меньше габаритов комнаты по периметру 1-2 см. При этом стоит учесть особенности этого материала, а в частности, изменение формы и габаритов в зависимости от микроклиматических условий помещения—температуры и влажности. Чтобы по максимуму избежать их влияния на каркас на потолочную поверхность необходимо перед сборкой обрешётки тщательно обработать каждый элемент антисептическим раствором и дать материалу высохнуть. Стоит также отметить, что такую обработку необходимо проводить и после монтажа каркаса и механической обработки элементов.

На заметку: При использовании профиля такой трудоёмкий процесс как нанесение защитного покрытия на основу для гипсокартона на потолок отсутствует, так как он изготавливается из алюминия или оцинкованной стали.

Преимущество применения этого материала заключается в его малом весе, простоте обработки и наличию различных соединителей. Определившись с конфигурацией будущего покрытия (одноуровневый или двухуровневый потолок из гипсокартона), подготавливают необходимое количество соединителей каждого вида (прямых, угловых, крабов, Т-образных, двухуровневых), используемых подвесов (прямых или анкер-подвесов). Исходя из, габаритов комнаты и дизайна нарезают необходимой длины элементы будущей конструкции из профиля:

  • для горизонтальной ориентации будущей поверхности используют направляющий профиль ПН (UD), он имеет форму швеллера;
  • для продольных и поперечных рёбер конструкции профиль ПП (CD), который имеет С-образную форму.

Обычно используют профиль длиной 3 м, но если его длины недостаточно, то его наращивают, используя прямые соединители. После подготовки профилей нужной длины, на их тыльную часть наклеивают уплотнительную ленту.

Следующим этапом подготовительных работ является нанесение на стены помещения горизонтальной разметки, по которой и будет сориентирован будущий каркас на потолок из гипсокартона. Для этого переделают, при помощи рулетки, самый нижний угол. Для уверенности, что потолок не провис, стоит произвести замер и в центре комнаты. Далее, от выбранной нижней точки откладывают расстояние необходимое для расположения следующего каркаса. На это будут влиять и используемый материал, и дизайн и, при необходимости, размещаемые внутри основы коммуникации и тепло- и звукоизоляция. В среднем это расстояние составляет 5-8 см. Затем к этой точке прикладываем гидроуровень и делаем в углах метки, соответствующие горизонтали. После этого с помощью напарника отбиваем на каждой стене линию горизонта, используя малярную нить. Для уменьшения времени монтажа каркаса подвесного покрытия из гипсокартона рекомендуется составить схему или же на основном потолке нанести оси расположения подвесов. Их располагают поперечно с шагом 40 см.

К отмеченной на стене линии горизонта прикладывают направляющий профиль и по имеющимся отверстиям переносят места крепления. Если на профиле отверстия расположены далеко от краёв, то при помощи шуруповёрта делаем дополнительные с отступом 10-15 см. По разметке перфоратором делаем отверстия в стене и крепим направляющий профиль, используя дюбеля.

После этого, можно приступать к монтажу каркаса подвесного потолка из гипсокартона.

Этапы монтажа

Установка потолка состоит из следующих этапов:

  1. Монтаж каркаса начинаем с закрепления подвесов. Для этого сориентировав его по отложенной на поверхности направляющей линии, размечаем места крепления, при помощи перфоратора сверлим отверстия и закрепляем подвес, используя анкера.
  2. Закрепляем основные профиля потолочного каркаса для гипсокартона (они располагаются поперечно). Начинают их монтаж с краёв, установив по два основных профиля с каждой стороны, после чего ориентируясь на них, закрепляют центральные. Установку профиля лучше производить вдвоём, чтобы напарник, используя правило, помогал правильно сориентировать профиль относительно горизонта. Потолочный профиль вставляют в направляющий и крепят его с помощью острых саморезов с пресс-шайбой, после чего крепят к подвесам. Лишние концы подвесов отгибают вверх. Для крепления в направляющий профиль достаточно одного самореза, а к подвесам 4, по 2 с каждой стороны.
  3. Устанавливают перемычки. Для их монтажа применяют соединительный краб. Он крепится при помощи 4 острых саморезов с пресс-шайбой. Шаг установки перемычек определяют заранее, и он будет завесить от габаритов применяемых листов гипсокартона, главное условие, чтобы на него приходился стык.

Затем, при необходимости, монтируют второй уровень, используя двухуровневые соединители и приёмы монтажа, описанные выше. После этого можно приступать к укладке гипсокартона.

Статья в тему: Установка гипсокартона на потолок.

Видео по теме

Каркас для подвесного потолка — вес металлической основы Армстронг

Сегодня достаточно часто для отделки потолков в помещениях различного предназначения используются системы «Армстронг», что вполне понятно: эти современные стильные конструкции отлично смотрятся в офисах, квартирах, загородных домах, торговых залах и многих других помещениях. Причем, чем больше площадь, тем красивее внешний вид конструкции.

Кроме того, установка потоков этого вида достаточно простая, а сама конструкция поможет спрятать и неровности основных покрытий и любые подпотолочные коммуникации. Более того, простой мастер может установить металлический каркас для подвесного потолка своими руками, достаточно лишь ознакомиться с нужной информацией и запастись необходимыми материалами.

Технические характеристики

Свойства потолков марки «Армстронг» просто впечатляют:

  1. При влажности 90-92% и температуре около 32-35 градусов, покрытие может прогнуться всего на 2-3 мм.
  2. Светоотражающий эффект превышает 92%.
  3. Подавляется шум до 38-39 дБ.
  4. Материал не содержит асбеста. Отсутствуют в нем и формальдегиды, поэтому материал является экологически чистым.
  5. Поверхности покрытия не нужна последующая отделка — она полностью готова к эксплуатации.
  6. Можно применять любые осветительные устройства.
  7. Вся конструкция имеет небольшой вес, поэтому не окажет большой нагрузки на перекрытие. Благодаря этому устанавливать потолочные системы можно даже в домах старой постройки.

Монтаж

Выполняют монтаж каркаса для подвесного потолка этого типа уже после окончания ремонта, поскольку ни пыли, ни тем более мусора, при установке не появится.

Расчет комплекта для потолка

Это то, с чего начинается весь процесс. Чтобы правильно выполнить подсчет всего необходимого, нужно знать точные размеры помещения. Для работы понадобятся:

  1. Подвес универсальный. Это может быть пружина или спица.
  2. Поперечные профили. Можно использовать Т 23 или Т 15.
  3. Несущий профиль. Вид изделия Т 38×24 либо Т 38×15.
  4. Пристенный уголок 24×19.
  5. Декоративные плиты. Стандартные размеры 60×60 см, толщина 1,5 см.

Сам расчет:

  • длина пристенного уголка должна соответствовать периметру комнаты. Для его фиксации нужны дюбель гвозди 6×40 мм. Шаг крепежа — 40-45 см;
  • несущий профиль крепится вдоль помещения. Он устанавливается так, чтобы плита легла на полочки профильных элементов, расположенных рядом;
  • шаг подвесов — 10 дм;
  • несущий профиль соединяется с пристенным уголком перемычкой, которую устанавливают через 60 см.

Теперь осталось только нарисовать схему размещения всех деталей.

Разметка

Прежде, чем приступить к разметке, нужно запомнить, что высота, на которую можно опустить конструкцию равняется высоте светильника. К этой цифре нужно приплюсовать 1 см. Это так называемый технологический зазор. Разметку лучше всего выполнять лазерным уровнем, но можно и водным.

Важно знать: Несущие профили размещаются так, чтобы они были расположены симметрично к продольной оси комнаты.

После завершения разметки, размечают места, где будут проходить несущие профильные изделия. Для этого к забитым в поверхность стены дюбелям привязывают шнур. Затем его натягивают параллельно стенке. Следующую ось выполняют так же, отступив от предыдущей на заданное расстояние. Теперь только осталось отметить, где будут устанавливаться универсальные подвесы.

Монтаж каркаса

Весь процесс происходит так:

  1. Подготовить по размерам пристенный уголок. На углах подрезать так, чтобы он мог состыковаться с отрезком со следующей стены. На уголке выполнить отверстия.
  2. Приложить уголок к стене и маркером отметить места отверстий, а затем высверлить отверстия в стене и забить в них дюбеля.
  3. Прикрепить уголок к стене саморезами.
  4. По отмеченным осям прикрепить подвесы. До этого подготовить отверстия с помощью дрели и забив в них дюбели.
  5. Профили крепить к подвесам крючками, которые должны располагаться в просечке, выполненной на профильном изделии. Если длина профиля меньше, чем нужно, можно стыковать несколько элементов, используя готовые стыковочные изделия. Но можно изготовить их самому из отрезков профиля.
  6. Для закрепления спиц установлены пружинные изделия. Они могут выдержать любое растяжение и надежно закрепят конструкцию на плитах перекрытия. Благодаря тому, что вес каркаса для подвесного потолка «Армстронг» небольшой, установку можно выполнять и самому.
  7. Поперечный профиль используется для создания перемычек. Чтобы стыковать отдельные элементы в профильном изделии имеются просечки и крючки. Последние возле стен нужно срезать.

Важно! Угол между поперечным и несущим профилем должен равняться 90 градусам. Чтобы убедиться в этом, нужно использовать строительный уровень.

Установка светильников

Прежде, чем приступить к работе, нужно проверить, все ли концы проводов заизолированы, а сами провода помещены в гофротрубы.

Теперь нужно:

  1. Выполнить разводку провода.
  2. В месте, где будет подключаться светильник, трубу нужно разрезать и провод вывести петлей.
  3. При установке в точечных светильниках отжать пружину, установить его в отверстие и плавно отпустить. Теперь устройство прочно прижато к панели.

Монтаж панелей

После выполнения проводки для осветительных элементов, укладываются сами панели. Только прежде, нужно подготовить отверстия под осветительные устройства.

Иногда, для краев помещения нужны листы немного уменьшить. Их можно подрезать канцелярским или строительным ножом. Для металлических панелей придется воспользоваться болгаркой.

Также читайте: Профиль для подвесного потолка.

Видео по теме

Подвесные системы для подвесного потолка армстронг: производители, цены

Каркас подвесного потолка армстронг

Самая важная составляющая подвесного потолка – это каркас. Именно он отвечает за безопасность и надежность всей конструкции.

Огромным плюсом каркаса подвесного потолка является простота его сборки и легкость используемых комплектующих. Ввиду того, что вес подвесной системы для потолка невелик – она может использоваться даже в зданиях с очень большой площадью, таких как выставки, торговые площади, музеи.

Каркас для подвесного потолка Армстронг собирается из профилей, уголка и подвесов.

Профили для подвесного потолка Армстронг

Профили для потолка Армстронг представляют собой Т-образные рейки, изготовленные из легких материалов: алюминия или оцинкованной стали.  Для соединения профилей подвесного потолка между собой на их концах изготавливаются специальные замки.

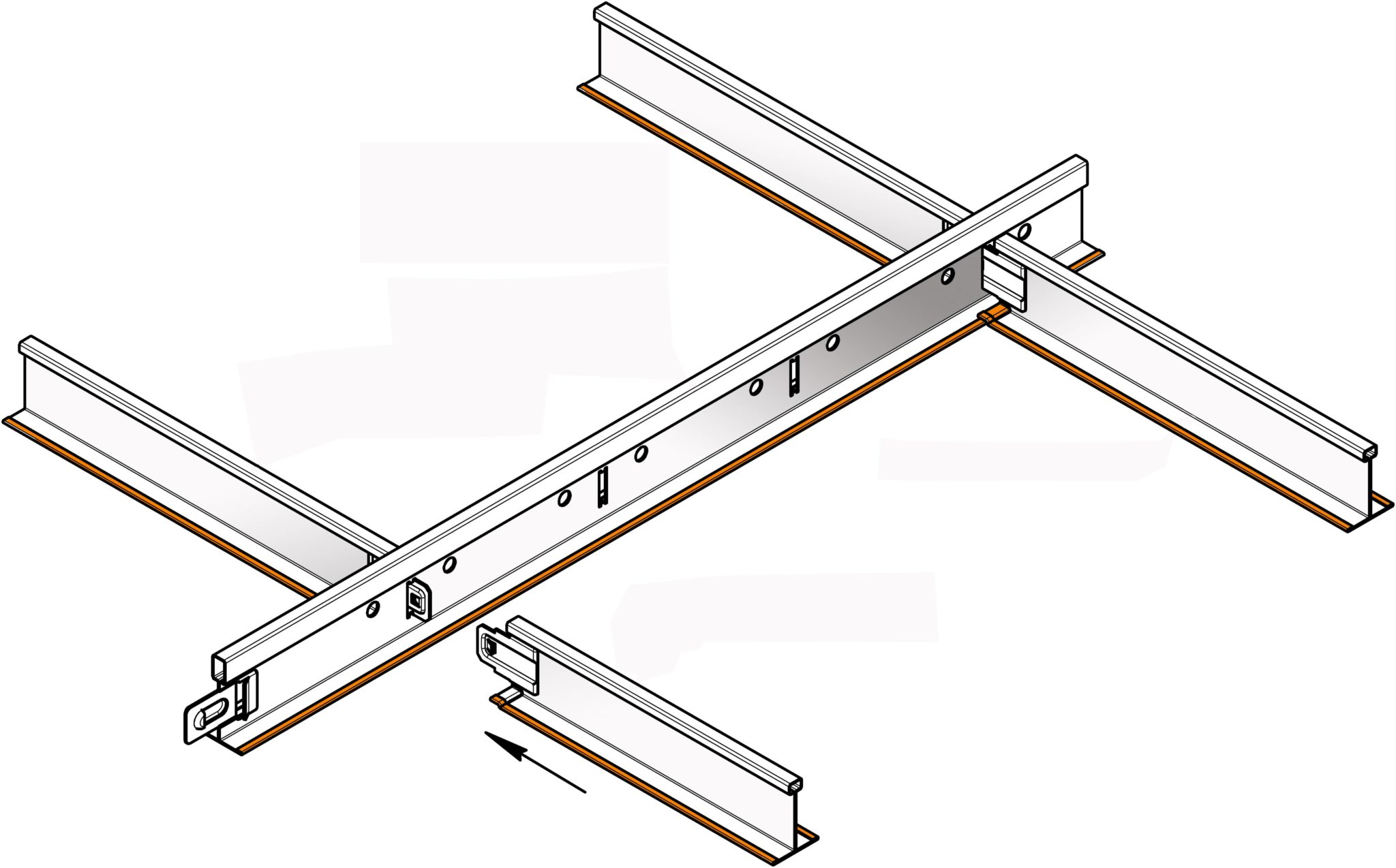

Существует несколько схем сборки профилей подвесного потолка Армстронг, но чаще всего используется тот, что показан на рисунке.

Монтаж каркаса потолка Армстронг начинается с крепления углового профиля, иногда его называют уголок для потолка.

Далее осуществляется монтаж направляющих: главного несущего профиля длиной 3,7м и поперечных профилей для подвесного потолка 1,2м и 0,6м. К потолку несущие профили для потолка армстронг монтируются на подвесы. Расстояние между подвесами для потолка армстронг должно быть не меньше 120см.

Длина подвеса для подвесного потолка может быть различной в зависимости от того, на какое расстояние должен быть опущен потолок. Как правило, это зависит от количества кабельной и вентиляционной инфраструктуры, а также от удобства монтажа плит. Минимальная длина подвеса 0,5м, при необходимости он может быть уменьшен до нужного размера.

При увеличении нагрузки на подвесной потолок, например при установке светильников, рекомендуется добавить дополнительные подвесы для безопасности.

 В итоге получается каркас с размерами квадратных ячеек 60 см на 60 см, в которые очень просто устанавливаются плитки потолочные армстронг.

Расчет комплектующих потолка Армстронг.

Расчет комплектующих для монтажа подвесного потолка Армстронг Вы можете выполнить на странице «Калькуляторы» на нашем сайте.

Также, зная площадь и периметр помещения, Вы можете рассчитать количество комплектующих сами, умножив площадь на соответствующие коэффициенты.

Для несущего профиля: 0,24*S

Для профиля поперечного 1,2м : 1,4*S

Для профиля поперечного 0,6м: 1,4*S

Для подвесов: 0,7*S

Для углового профиля: 0,66*P .

Обратите внимание, что данные формулы подходят для расчета комплектующих к подвесным потолкам в прямоугольном помещении.

Если же помещение имеет нестандартные параметры, имеет выступы или коридоры, для исключения нехватки уголка и других материалов для подвесного потолка, рекомендуется разбить помещение на прямоугольники и рассчитать для каждого из них количество комплектующих отдельно.

Если у Вас возникают трудности при расчете комплектующих для потолка армстронг, сообщите нашим менеджерам параметры вашего помещения или пришлите нам схему, и мы сами рассчитаем необходимое количество профилей, подвесов и уголков для подвесного потолка.

 Купить необходимое количество комплектующих для подвесного потолка Вы можете в нашей компании по продаже строительных материалов.

На точно такую же систему устанавливаются как гигиенические подвесные потолки, так и кассетные потолки армстронг.

Монтаж подвесного потолка из гипсокартона

В вашем доме высокий, но кривой потолок? И штукатурить вы не умеете? Не стоит сильно переживать по этому поводу. Если пожертвовать небольшим объемом помещения по вертикали, то опыт выполнения этой трудоемкой работы вам не пригодится. В этой статье предлагается к выполнению своими руками монтаж подвесного потолка из гипсокартона на двухуровневый металлический каркас вне зависимости от «черновой» поверхности потолка.

Каркас такой конструкции может опускаться на любую высоту, например, – для скрытого размещения вентиляции или систем кондиционирования.

Первоначальный вид потолка. Перед началом работ деревянное перекрытие было зачищено и изолировано влагонепроницаемой пленкой.

Для работы нам понадобятся:

  • уровень строительный;
  • перфоратор;
  • ножницы по металлу;
  • валик;
  • шпатель;
  • кисти;
  • шпаклевка;
  • армирующая лента;
  • шуруповерт или электродрель с насадкой;
  • металлический профиль UD 28/27 и CD 60/27;
  • скользящий подвес с зажимом;
  • двухуровневые или одноуровневые соединители;
  • дюбели и саморезы;
  • потолочный гипсокартон.

Разберем последовательность монтажа потолочной системы подвесного потолка из гипсокартона.

Выбор конструкции

Для потолков из гипсокартона применяются каркасы двух типов:

  1. Одноуровневые.
  2. Двухуровневые.

В первом виде каркасов основные профили находятся в одной плоскости и крепятся подвесами к перекрытию. На стыках профилей обязательны поперечные перемычки, которые «крабами» соединяются с основным профилем. В каркасах с двумя уровнями основные (нижние) профили крепятся к вспомогательным профилям, а не к перекрытию.

Двухуровневые каркасы, несмотря на больший расход материалов при их изготовлении, имеют ряд преимуществ. Эта система прочнее других, ее монтаж проще и быстрее. Двухуровневый каркас не имеет жесткого закрепления к стенам. Поэтому конструкция получается «плавающей», предотвращая в потолке появление трещин, если возникнет деформация стен или перекрытий. Учитывая то, что денег у нас хватает, а времени мало выбираем для нашего потолка двухуровневый каркас.

Разметка

Она выполняется с помощью водяного уровня. На стенах помещения делаются отметки расположения нового потолка по отношению к его «черновой» поверхности. Затем отметки соединяются в горизонтальную прямую линию, по которой будет смонтирован направляющий профиль. Исходя из штатных размеров тяги подвеса каркасной конструкции, потолок можно опустить на высоту до 1 м от существующего уровня. В других случаях тяги изготавливаются из проволоки самостоятельно.

Крепление профиля UD 28/27

По выполненной разметке к стенам с помощью дюбелей монтируется направляющие UD. Шаг крепежных элементов- 500 мм.

Крепление UD-профиля к стене.

Монтаж профилей вспомогательных CD 60/27

Они укладываются поверх UD направляющих с шагом 1000 мм. Концы профилей CD фиксируются с помощью мелких саморезов типа «клоп». Тело профиля крепится к существующему потолку системой скользящих подвесов. Подвес состоит из металлической спицы и кронштейна с зажимом, который позволяет регулировать ее длину при выравнивании направляющих второго уровня каркаса потолка. Спицы (тяги) крепятся к деревянному потолку при помощи шурупов с шагом 600 мм друг от друга.

Подвесы для крепления вспомогательного профиля.

Выравнивание вспомогательного профиля производится по шнуру и контролируется строительным уровнем.

Монтаж основных профилей двухуровневого каркаса подвесного потолка из гипсокартона

Они крепятся под прямым углом к первому уровню каркаса. Шаг основных профилей составляет 600мм. Их монтаж достигается применением двухуровневых соединителей. Такой соединитель представляет собой металлический кронштейн с зацепами на краях. Они предназначены для защелкивания нижнего уровня профилей, идущего перпендикулярно вспомогательному ряду.

Взаиморасположение вспомогательных и основных профилей.

Пристенные торцы основных профилей заводятся в профиль UD 28/27. Если вспомогательный уровень каркаса проверен, то основной ряд профилей можно не выравнивать.

Общий вид каркаса потолка

Монтаж гипсокартона на собранный двухуровневый каркас

Производится он после прокладки электропроводки к будущим потолочным светильникам. На местах их установки в ГКЛ необходимо вырезать соответствующие отверстия Стыки листов при обшивке потолка желательно располагать перпендикулярно к основному освещению. Это поможет скрыть небольшие дефекты после малярных работ.

Перед монтажом гипсокартонные плиты нужно разрезать на куски необходимой длины. Их крепление в продольном или поперечном направлении к профилям производится саморезами размером 25 мм с заглублением последних в гипсокартон на 1,5 мм. Для закручивания крепежа применяется шуруповерт или электродрель с насадкой. Монтаж гипсокартона осуществляется обычно вдвоем, так удобнее потому, что лист при закреплении необходимо придерживать.

Заделка стыковочных швов

Для этого вида работ применяется шпаклевка, армирующая сетка или лента «серпянка». Стык заполняется вяжущим раствором и на него наклеивается армирующий материал. Затем шов выравнивается по сетке с помощью верхнего дополнительного слоя шпаклевки. Места крепления листов саморезами также обрабатываются и затираются наждачной бумагой.

Шпаклевка поверхности потолка из гипсокартона

Перед началом этого процесса всю поверхность нового потолка необходимо загрунтовать раствором клеевой эмульсии для увеличения адгезии (сцепления) отделочных материалов. Такие растворы можно купить в строительном магазине, благо их производителей вполне достаточно. Затем потолок покрывается с помощью шпателя тонким равномерным слоем штукатурной смеси. Через день или два она подсохнет. Потом нужно взять мелкую 100/20 наждачную сетку, лампу для подсветки неровностей, затереть потолок и получить его ровную поверхность.

Теперь наша новоявленная конструкция готова под любой вид отделки: окраску, обои, роспись и т.д. Приятного вам труда!

Почти готовая поверхность.

Аксессуары для металлических каркасов Gyproc для гипсокартона, гипсокартона и подвесных потолков

Металлический каркас является неотъемлемой частью гипсокартона или перегородки и служит основой для гипсокартона и перегородки. Они несут ответственность за нагрузку на систему, а металлический каркас хорошего качества гарантирует долговечность гипсокартона и перегородок.

Металлические рамы Gyproc изготовлены из оцинкованного железа (G.I.) который не может гореть. Гипсокартоны могут быть рассчитаны на огнестойкость до 4 часов, и металлические каркасы играют в этом важную и решающую роль. Использование деревянных / деревянных или алюминиевых металлических каркасов не может обеспечить огнестойкость гипсокартона, так как дерево / древесина горит и алюминий плавится очень легко по сравнению с GI.

Металлические профили

Gyproc производятся GI, закупаемыми у только известных производителей стали. Металлопродукция Gyproc проходит строгий контроль качества, чтобы гарантировать клиентам неизменно высокое качество.Некоторые из наших процессов обработки металлов давлением запатентованы, что позволяет нам предоставлять нашим клиентам максимальную отдачу.

Да, на металлические каркасы гипсокартона можно загружать кухонные шкафы, телевизоры, кондиционеры и другие предметы домашнего обихода. Просто убедитесь, что крепления, которые вы используете для их установки на гипсокартон, входят в металлические рамы (шпильки).

Шпильки

GI обеспечивают лучшую звукоизоляцию, лучшую защиту от огня и долговечные гипсокартоны по сравнению с алюминиевым каркасом.Есть и другие преимущества, такие как более низкая стоимость, лучшая и более быстрая обрабатываемость, связанные со шпильками GI. В целом, стойки GI намного лучше, чем стойки на основе алюминия для перегородок / гипсокартона.

Металлический каркас / стойки защищены цинковым или алюминиево-цинковым покрытием различной толщины. Перед покупкой металлического каркаса важно проверить толщину покрытия. Если мы выбираем фирменные металлические каркасы, такие как Gyproc, мы гарантируем, что наши металлические каркасы будут покрыты надлежащим цинковым или алюмоцинковым покрытием, чтобы они обеспечивали превосходную защиту от коррозии и служили долго. Фактически, с GypSerra, Gyproc предлагает на рынок продукты высочайшего качества с точки зрения защиты от коррозии.

Сетка для подвесного потолка — Ceilume

Вы только что отремонтировали свой подвал, и теперь вам нужно что-то делать с этим беспорядком из сантехники и электричества, который парит у вас над головой среди балок в вашем потолке. Чтобы скрыть беспорядок, описанный выше, но при этом разрешить доступ для устранения проблем с водопроводом и электрикой, необходимо, чтобы вы установить сетку со съемной потолочной плиткой.Вот ваши варианты:

Сетка для подвесного потолка

Подвесная решетка (тавровая решетка, решетка подвесного потолка и т. Д.) Сделана специально для подвешивания к настоящему потолку или потолочным балкам, оставляя достаточно места над решеткой подвесного потолка, чтобы скрыть работу воздуховодов, сантехнику, электрические и другие неприглядные, но необходимые инженерные сети размещен под потолком.

Решетка подвесного потолка подвешивается на проволоке и может висеть от 4 дюймов до 20 футов или более от истинного потолка наверху.Этот тип сетки отлично подходит для создания пригодных для использования офисных помещений из больших складских зданий, а также для закрытия жилых / рабочих зон, чтобы системы отопления и охлаждения были сосредоточены. на территориях проживания людей. Решетка для подвесного потолка очень распространена в офисных зданиях, где на уровне потолка проводится значительный объем проводки, сантехники и воздуховодов, которые необходимо скрыть от глаз.

Решетка для подвесного потолка традиционно изготавливается из стали, хотя иногда бывает и пластик.ACP Ideas предлагает пластиковую версию сетки, а Chicago Metallic — основной поставщик металлической сетки.

Обычно он доступен в двух размерах. Размер 9/16 дюйма имеет сетку шириной 9/16 дюйма. Это означает, что часть сетки, которая показывает, когда установлена ​​плитка, имеет ширину ровно 9/16 дюйма. Сетка такого размера обычно предназначена для плиток, которые перекрывают сетку и скрывают ее от просмотра, однако с ним также работают многие стандартные плитки для укладки. 15/16 дюймаgrid предлагает более широкую поверхность, которая более заметна, но также является более универсальной, поскольку доступно гораздо больше совместимых типов потолочной плитки. Оба типа решетки могут быть скомпонованы для размещения потолочных плит размером 2 х 2 фута и 2 х 4 фута. потолочные панели.

Подвесной потолок сложно установить, и многие люди решают нанять профессионального подрядчика для выполнения этой работы. Подвешивание сетки требует точности и осторожности, а также помогает иметь специальные инструменты. Тем не менее, люди, имеющие некоторый опыт разнорабочих и немного больше времени, все равно должны иметь возможность самостоятельно завершить установку.Пластиковые версии традиционно немного проще в установке из-за их легкости и более гибкого материала. Пластик также немного лучше выдерживает влагу.

Решетка для подвесного потолка с прямым монтажом

В последнее время наблюдается рост популярности реконструкции подвала, что вызвало спрос на новый тип потолочной решетки. В большинстве подвалов высота потолка чрезвычайно важна, но также важен доступ к коммуникациям, таким как водопровод и электромонтажные работы между балками потолка.Этот спрос на двойное Цель привела к появлению нового типа потолочной сетки, которую можно применять непосредственно к потолочным балкам или плоскому потолку. После установки вы теряете всего около дюйма свободного пространства, но у вас все еще есть доступ к пространству над потолком, если он вам нужен. Сетка полностью сделана из пластика, и крепится к потолку с помощью клея или саморезов. CeilingLink является основным поставщиком подвесных систем прямого монтажа и продает их через Интернет со своего веб-сайта.

Дизайнерская подвесная потолочная решетка

Поскольку потолки с решетчатым креплением являются универсальным решением как для жилых, так и для коммерческих потолков, наблюдается бум производства индивидуальных и дизайнерских потолочных решеток. Эта категория потолочных решеток включает трехмерные решетки, изогнутые решетки, плавающие решетки, открытые решетки и другие изгибы потолка. стандартная подвесная решетка для подвесного потолка. Лидером в этой области отрасли, безусловно, является компания Armstrong Ceilings с большим выбором нестандартных решеток. Этот тип сетки стоит дорого, но часто стоит того. стоимость для более крупных инсталляций, так как это превратит потолок в настоящее произведение искусства.

Что означает подвесной потолок? | Home Guides

Джейсон Прадер Обновлено 21 июля 2017 г.

Подвесные потолки, также известные как подвесные потолки, отличаются от стандартных потолков тем, что они висят ближе к земле под оригинальной потолочной конструкцией.Между оригинальным потолком и подвесным потолком обычно остается пустое пространство, которое может пригодиться для звукоизоляции квартир в одном доме.

Материалы

Подвесные потолки обычно изготавливаются из стальной черепицы и подвешиваются к балочным перекрытиям на крышах. Поскольку между потолком одной квартиры и полом другой есть зазор, шум значительно снижается, так как он должен проходить через зазор в потолке. Некоторые подвесные потолки сделаны из акустической плитки, которая дополнительно ограничивает передачу звука, поглощая звуки, проходящие через них.

Конструкция

Конструкция подвесного потолка подвешивается на упругих металлических тросах под исходным потолком. Подвесной потолок обычно свешивается на несколько дюймов от крыши, но некоторые из них лежат на фут ниже первоначальной конструкции потолка. Стальная черепичная конструкция подвесных потолков обычно поддерживается сеткой из металлических каркасов, которые проходят по ширине комнаты. Затем лепнина соединяется со стеной через то же пространство комнаты. Остальная часть сетки поддерживается подвесными тросами, которые получают дополнительную поддержку от молдинга на стенах.

Удаление

Подвесные потолки снимаются так же легко, как и в первый раз. Просто нужно сдвинуть потолочные панели, чтобы открыть решетку, удерживающую подвесной потолок на месте. Теперь его можно отключить и снять подвесной потолок с исходной крыши.

Преимущества

Помимо преимуществ звукоизоляции, подвесные потолки также полезны для скрытия грязной проводки, изоляционных материалов и труб. Крупные компании часто используют подвесные потолки для установки систем отопления, вентиляции и кондиционирования воздуха, поддерживающих очищающий воздушный поток.Хотя проводка и системы подачи воздуха не видны, к ним можно легко получить доступ, сдвинув потолочные панели и заменив их после завершения работы. Конструкции подвесных потолков относительно дешевы и быстро устанавливаются, особенно по сравнению с традиционными крышами.

Недостатки

Несмотря на дешевизну и относительно экономичность, подвесные потолки имеют ряд недостатков. Акустическая плитка со временем может разрушиться, что приведет к непривлекательному желтому цвету, который может испортить декор комнаты. Подвесные потолки также необходимо заменять каждые несколько лет, поскольку они не такие упругие, как традиционные потолки. Подвесные потолки также более подвержены образованию пятен от воды и повреждениям из-за избытка влаги в атмосфере. Очевидный недостаток натяжных потолков в том, что они уменьшают габариты комнаты. Хотя это может не иметь большого значения в зданиях с высокими потолками, это может создать ощущение тесноты и клаустрофобии в комнатах стандартного размера.

Калькулятор решетки и материалов для подвесного потолка

Этот калькулятор требует использования Javascript и поддерживающих браузеров.Этот калькулятор предназначен для расчета приблизительного количества всех материалов, необходимых для установки подвесного потолка. Хотя мы предполагаем обычные размеры, вы можете довольно хорошо оценить нестандартные размеры. Измерьте длину комнаты (в самой длинной точке, если она неровная) и ширину комнаты (в самом широком месте, если она неровная). Введите значения; Если вы используете плитки 2 x 4, вы можете попробовать записи обоими способами, чтобы увидеть, лучше ли они подходят. Введите расстояние от перекрываемого потолка до точки опоры подвесного потолка (если оно нерегулярное, используйте среднее расстояние, хотя это снижает длину отдельной стяжной проволоки).Щелкните Рассчитать для возвращаемых значений. В этом расчете мы предположили, что опорные молдинги по периметру будут поддерживать все внешние края наружных потолочных плит. Мы округляем вверх, а не вниз. Мы предполагаем, что 4 куска потолочной проволоки на 12-футовую основную опорную секцию (которая может варьироваться) и один анкер на каждую опорную проволоку. Длина каждой опорной проволоки должно быть расстояние от опоры подвесного потолка к скрытой точке потолка анкерной плюс 9 дюймов дополнительных на каждом конце, чтобы связать. Это только оценки, хотя и очень близкие из истории.Фактические детали, размеры и количество могут отличаться в зависимости от многих обстоятельств, включая переменные потолки, комнаты или зоны неправильной формы, коридоры, колонны, столбы, кондиционеры и отопительные каналы, электрическое освещение и аналогичные потенциальные проблемы. Как правило, мы немного превышаем требования для наихудшего случая, включая размеры, которые не точно подходят для сетки 2 x 2 или 2 x 4 и требуют разрезов с центрированием. Обычные районы очень близки. Пожалуйста, используйте это как хорошую отправную точку. Также помните, что в области используются плитки и тройники ЛИБО 4 или 2 фута.Мы даем вам расчеты для ОБЕИХ. Вам не нужны ОБА; только одно или другое. Будьте осторожны с лестницей!

Подвесные потолки — Акустическая потолочная плитка

Подвесной потолок одного типа состоит из акустической потолочной плитки (ACT) и решетчатой ​​системы на основе стержней. Этот тип системы, которую иногда называют накладным потолком, отличается универсальностью, долговечностью и экономичностью. Кроме того, потолочную плитку можно снять без повреждения системы, чтобы можно было обслуживать элементы над потолком.ACT — популярный потолочный материал, который можно увидеть во многих коммерческих и институциональных зданиях, теперь он имеет широкий спектр эстетических возможностей.

Компоненты подвесного акустического потолка

На приведенной ниже схеме обозначены основные компоненты подвесного потолка. Непрерывная основная балка формы T подвешена к конструкции выше подвесными тросами . Более короткие Т-образные сегменты соединяются с Т-образными профилями главной балки, образуя жесткий каркас. Бордюрный багет формы прикрепляют к стенам по периметру комнаты. Наконец, потолочные плитки опускаются в решетку для отделки потолка.

Т-образная потолочная решетка

Наиболее часто используемые Т-образные формы имеют ширину 15/16 дюймов, однако Т-образные формы шириной 9/16 дюйма становятся все более распространенными. Производители подвесных потолков также изготавливают различные формы, которые предлагают дизайнеру эстетические возможности. Ступенчатая Т-образная форма часто используется с плиткой tegular, чтобы придать потолку большую глубину. Угловая Т-образная форма представляет собой выемку по длине решетки, которая заставляет Т-образные формы отступать больше, чем типичная Т-образная форма.

Есть два общих краевых молдинга, которые используются для оконцевания потолочной решетки на стене. Стандартная форма — угловая формовка. Также доступен Shadow Molding, который создает линию тени по краю комнаты. Производители также предоставляют свои собственные серии профилей для кромок.

Материалы и конструкция потолочной плитки

Потолочная плитка бывает бесконечного разнообразия фактур и дизайнов.Большинство потолочных плиток изготовлено из минерального волокна, но доступны и другие материалы, например, стекловолокно. Плитки из минерального волокна обычно имеют высокий коэффициент шумоподавления (NRC), что означает, что они хорошо поглощают звук в помещении, чтобы предотвратить эхо или громкую среду. В то время как некоторые плитки имеют высокий класс затухания потолка (CAC), что означает, что они предотвращают проникновение звука через потолок в другое пространство, акустические потолочные плитки обычно не используются для обеспечения конфиденциальности между помещениями.

Помимо плиточного материала доступно большое разнообразие дизайнов. Плитка может иметь грубый или гладкий вид. Плитки также могут иметь отпечатанные на них рисунки или другие рисунки, нанесенные на плитку. Есть несколько типичных вариантов кромок, как показано ниже.

Размеры потолочной плитки

Потолочная плитка бывает самых разных форм и размеров. В дополнение к стандартной плитке у большинства производителей доступны индивидуальные плитки.Потолочная плитка может быть выполнена практически любой формы. Стандартные размеры указаны ниже в дюймах.

12 «x 12» 12 «x 24» 24 «x 24»
24 «x 24» 24 «x 48» 24 «x 60»
24 дюйма x 72 дюйма 30 дюймов x 30 дюймов 20 дюймов x 60 дюймов
30 дюймов x 60 дюймов 60 дюймов x 60 дюймов 48 дюймов x 48 дюймов

Сейсмические требования

Для подвесных потолков в сейсмических зонах необходимо учитывать особые требования. Некоторые из этих соображений включают более широкие кромки, ограничения по размеру потолка или весу потолка, дополнительные требования к креплению, дополнительные требования к распоркам и дополнительные требования к осмотру.

Для получения более подробной информации обратитесь к кодам вашей юрисдикции.

Руководство архитектора: Подвесные потолки

Найдите идеальный подвесной потолок для своего следующего проекта на новой торговой площадке Architizer для строительных товаров. Для получения дополнительной информации щелкните здесь . Вы производитель структурных изоляционных панелей и хотите связаться с архитекторами? Щелкните здесь.

Подвесные потолки, которые иногда называют подвесными потолками или подвесными потолками, функционируют как второй потолок, который находится ниже исходного или несущего потолка. Эти системы могут улучшить акустику в комнате за счет снижения высоты потолка, а также добавления большего количества поглощающих материалов. Они также могут сделать дизайн намного более чистым, скрывая провода, а также пути отопления и вентиляции.

Поиск производителей подвесных потолков

Школа им. Штейнхардта Нью-Йоркского университета, компания Matiz Architecture & Design

Подвесные потолочные системы

Панельно-плиточные системы: Подвесные потолки часто состоят из ряда панелей, образующих видимую поверхность потолка. Одна из самых распространенных панельных систем — система «тройник».Длинные полосы, называемые «сетью», соединяются с более короткими полосами, называемыми «тройниками». Эта сетка из магистралей и тройников затем заполняется панелями, чтобы сформировать второй потолок. Панели остаются на месте под действием силы тяжести и могут быть легко удалены, подняв их и вынув из рамы.

Скрытые решетчатые системы: Скрытые решетчатые потолки выглядят более качественно, чем стандартные панельные системы. В этом типе подвесного потолка используются сами панели, которые аккуратно стыкуются друг с другом, чтобы скрыть сетку. Такие производители, как Arktura, предлагают системы скрытых сеток, которые могут отображать множество сложных визуальных паттернов из простых повторяющихся элементов. Эти системы производятся, чтобы скрыть HVAC, освещение и другие элементы инфраструктуры, сохраняя при этом их полную работоспособность.

Натяжной потолок через Barrisol

Системы натяжных потолков: Натяжной потолок — это система подвесного потолка, состоящая из одной большой панели. Форма подвесного потолка определяется рамой, которая обычно проектируется и изготавливается по индивидуальному заказу.Каркас можно сделать так, чтобы он плотно прилегал к стенам комнаты, или он может быть более скульптурным, например, волнообразный каркас, подвешенный под потолком. Растянутый материал обычно представляет собой тонкую пластиковую пленку, такую ​​как винил или ПВХ, которая может быть любого цвета, отделки или прозрачности. Однако эта поверхность также может быть деревянной панелью из шпона или декоративной тканью.

Индивидуальные потолки: Если вы не полностью удовлетворены какой-либо отдельной системой, вы можете создать индивидуальный потолок, отвечающий конкретным потребностям вашего помещения.Многие производители, включая Armstrong Ceiling Solutions и Arktura, работают с архитекторами, чтобы воплотить в жизнь нестандартные конструкции.

Геометрический потолок оригами от ASSEMBLE

Эстетика

Цвет и отделка: Потолочные панели или плитки бывают практически любого цвета, который вы можете себе представить, и в большинстве случаев они могут быть окрашены или покрыты порошковой краской в ​​соответствии с конкретной цветовой схемой вашего дизайна. Обязательно поговорите со своим поставщиком перед окраской или покрытием панелей, чтобы гарантировать, что они сохранят такие же акустические свойства и огнестойкость.

Департамент социального и культурного анализа Нью-Йоркского университета, компания LTL Architects

Материалы : Некоторые распространенные материалы для стандартных панелей включают стекловолокно, гипс, олово, пластик или минеральное волокно. Однако более декоративные или нестандартные варианты панелей часто изготавливаются из твердых пород дерева, ткани, металла, пластика и стекла. Когда дело доходит до выбора материала, основным ограничением будет то, как каждый материал работает в соответствии с правилами пожарной безопасности и безопасности.

Размер: Стандартные стандартные панели из стекловолокна и гипса имеют размер 2 x 2 или 2 x 4 дюйма и часто имеют толщину до дюйма.Однако другие декоративные материалы могут быть намного тоньше. Аксессуары для подвесного потолка, такие как осветительные приборы, вентиляторы или другие панели доступа HVAC, обычно находятся в тех же размерах.

Количество: Важно рассчитать, сколько панелей вам понадобится, чтобы покрыть всю площадь вашей решетки подвесного потолка. Воспользуйтесь калькулятором сетки и материалов для подвесного потолка, чтобы быстро оценить количество панелей стандартного размера, необходимых для помещения.Независимо от того, выбираете ли вы стандартные панели или нестандартные панели и сетки, вы можете отправить свои отраженные планы потолков (RCP), планы этажей и фасады производителю, чтобы они помогли ему определиться с компоновкой, формой и количество панелей.

Поиск производителей подвесных потолков

Акустические системы с мягкой звуковой отделкой под дерево от Arktura

Эстетика

Акустические свойства: Большинство производителей потолков имеют специализированные продукты, которые могут соответствовать звуковым условиям любого помещения.Звукопоглощающий материал Arktura Soft Sound, например, производится из переработанных картонных коробок из-под молока и может превратить шумные помещения в приятную акустическую среду.

По этой причине он обычно используется в образовательных, офисных и гостиничных учреждениях. Выбирая подвесной потолок, важно описать ваши потребности с точки зрения управления звуком в помещении. Вы можете задать себе несколько вопросов: должен ли потолок отклонять или поглощать звук и в какой степени?

SoundEdge от Arktura

Огнестойкость: Важно убедиться, что за подвесным потолком не установлены пожарные спринклеры или детекторы дыма. Если за решеткой есть спринклеры, вы можете установить потолочные панели с откидной крышкой, в зависимости от местных норм. Выдвижные потолочные панели предназначены для реакции на тепло от огня и позволяют спринклерам правильно работать.

Техническое обслуживание: Акустические потолочные панели или плитки, предназначенные для улучшения качества звука в помещении, могут иметь губчатую текстуру на поверхности с множеством небольших отверстий для поглощения звуков. Это может быть хорошо акустически, но может быть очень трудно очистить.Если в вашем здании действуют строгие правила гигиены, поговорите со своим производителем о том, как выбранный вами материал будет служить со временем.

Индивидуальный потолок от Arktura

Экологичность: Важно учитывать жизненный цикл потолочных изделий, которые вы указываете. Спросите своих производителей, сделаны ли они из переработанных материалов и могут ли они быть переработаны после того, как будут удалены из установки. Некоторые производители предлагают потолочные решетчатые системы с низким уровнем содержания летучих органических соединений (ЛОС), которые могут помочь улучшить качество воздуха в самом помещении и в целом во время производственного процесса.

Примеры из практики

ONE Kearny: Lightfold от IwamotoScott Architecture, Сан-Франциско, Калифорния.

Посмотрите: 7 скульптурных деревянных потолков, которые волнообразно текут

Восемь проектов этой коллекции объединяет архитектурная особенность: потолки из дерева. В то время как дерево чаще встречается у нас под ногами, деревянные потолки представляют собой инновационное и новаторское предложение. Во всех этих проектах деревянные потолки являются источником увлекательных источников вдохновения и создают приятную атмосферу, отмеченную теплом и комфортом.Органический, дышащий и динамичный характер дерева привносит жизнь и яркость в это разнообразное архитектурное пространство.

Поиск производителей подвесных потолков

Найдите идеальный подвесной потолок на новом общественном рынке строительных товаров Architizer. Нажмите здесь, чтобы зарегистрироваться сейчас . Вы производитель структурных изоляционных панелей и хотите связаться с архитекторами? Щелкните здесь.

Подвесной потолок — Designing Buildings Wiki

Подвесные потолки — это вторичные потолки, подвешенные к несущей плите перекрытия, расположенные выше, создавая пустоту между нижней стороной плиты перекрытия и верхней частью подвесного потолка . Зазор между подвесным потолком и структурной плитой перекрытия часто составляет от 3 до 8 дюймов, поэтому их часто называют подвесными потолками или подвесными потолками.

Подвесные потолки очень популярны в коммерческой недвижимости, поскольку они обеспечивают полезное пространство для сокрытия неприглядных проводов и установок, которые в противном случае изменили бы внешний вид здания.

Пространство, полученное за счет установки подвесного потолка , оказалось полезным для распределения услуг отопления, вентиляции и кондиционирования (HVAC), сантехнических и электромонтажных работ, а также в качестве платформы для установки динамиков, осветительной арматуры и беспроводных антенна, видеонаблюдение, датчики огня и дыма, датчики движения, оросители и тд.

Чтобы установить подвесной потолок , на первом этапе необходимо измерить размеры комнаты, чтобы можно было точно спроектировать подвесной потолок с сеткой .

После точного измерения размеров необходимо определить падение потолка для измерения по периметру комнаты. Эффективно измеряя и отмечая падение потолка, это предотвращает неприятные сюрпризы при установке сетки.

Подвесной потолок подвешивается к кронштейну, прикрепленному к нижней стороне плиты перекрытия, поддерживающему ряд взаимосвязанных металлических секций, образующих решетку. Также доступны балочные системы, в которых плитки укладываются между параллельными балками, а не сеткой, и существует широкий спектр различных профилей сетки и деталей краев плитки, которые можно использовать, чтобы позволить сетке быть открытой, заподлицо, утоплено или скрыто. .

После установки сетки можно установить освещение, громкоговорители, кондиционер и все остальное, что необходимо скрыть под потолком.

Заключительный этап — размещение выбранных плиток в раме для завершения готового подвесного потолка . В зависимости от выбранной эстетики можно использовать множество плиток.

Доступны плитки различного дизайна, цвета и материалов. Огромное разнообразие доступных вариантов означает, что каждый найдет что-то для себя, когда хочет изменить внешний вид дома.

Плитка может быть изготовлена ​​из таких материалов, как минеральное волокно, металл, гипсокартон и ламинат, и часто перфорирована для обеспечения определенных уровней звукопоглощения, которые можно использовать для управления временем реверберации в помещениях ниже. Обычно потолочные плитки имеют размер 600 мм на 600 мм или 600 мм на 1200 мм, хотя доступны различные размеры, а также панели на заказ, такие как формованные панели, и сложные системы, которые могут включать акустические перегородки, опускаемые панели, интегрированные сервисные модули и так далее.

Тщательный дизайн необходим для обеспечения интеграции с системами перегородок, чтобы плитки, сетки и перегородки аккуратно пересекались.

После установки подвесного потолка можно дополнительно установить перегородки для оптимизации пространства и удобства. Подобно подвесным потолкам , перегородки могут быть выполнены в различных стилях, чтобы соответствовать внешнему виду и атмосфере внутреннего пространства.

Перегородки можно аккуратно интегрировать с подвесными потолками , останавливаясь под подвесным потолком или проходя прямо к несущей плите перекрытия выше.В сочетании с подвесными потолками , перегородки создают современный дизайн, дополняющий коммерческую недвижимость.

Однако, когда устанавливаются перегородки, крайне важно принять меры безопасности, чтобы не создавать обходной путь для передачи звука между соседними помещениями или для распространения огня. При необходимости в потолочном пространстве может быть предусмотрена звукоизоляция или противопожарная изоляция.

Выбор подвесных потолков может зависеть от:

Утвержденный документ

B2 «Пожарная безопасность: Здания, кроме жилых» определяет подвесной потолок (противопожарный) как «потолок, подвешенный под полом, который увеличивает огнестойкость пола.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
