Печь булерьян своими руками — чертежи и схема сборки

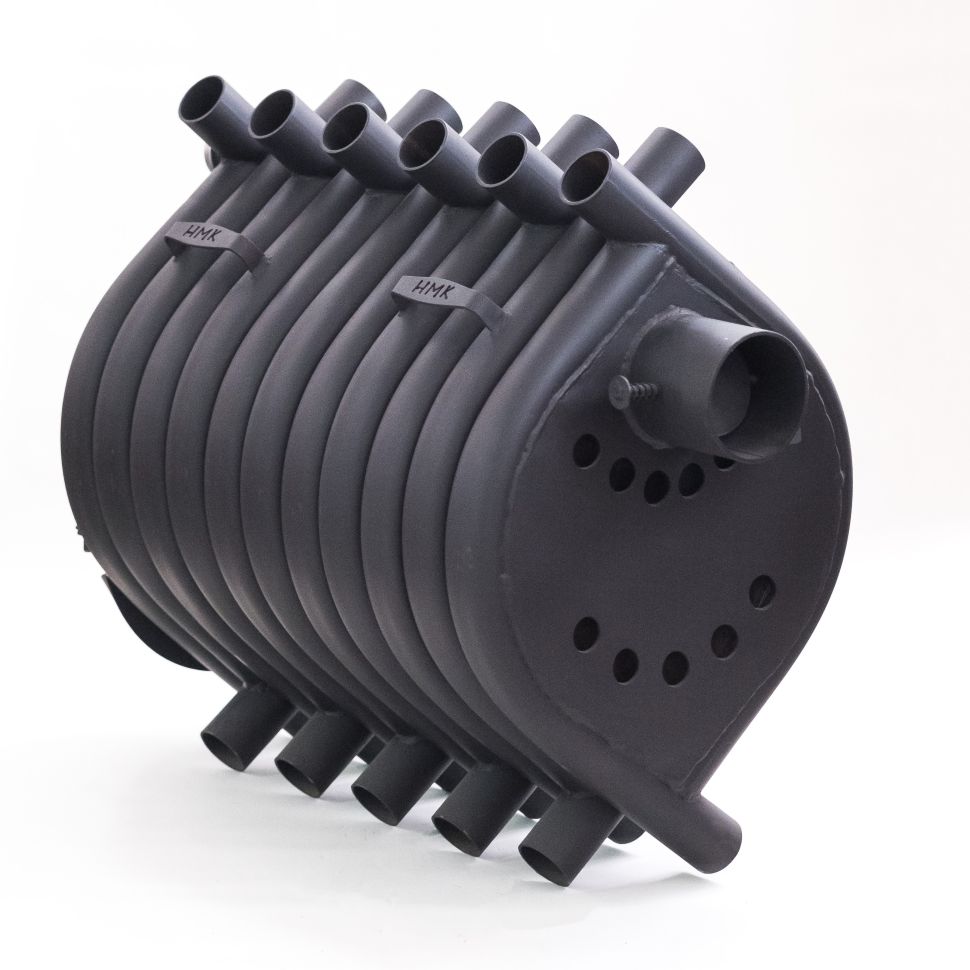

Печь Булерьян получила широкое распространение в мире автономных систем отопления. Второе ее название, которое встречается не столь часто – Бренеран. В такой конструкции можно сжигать различное твердое топливо, но основным из них считается древесина.

Подобная конструкция достаточно проста. Она состоит из топки в форме цилиндра, поверх которой огибаются трубы. Самые простые промышленные модели стоят на рынке от 200-250 у. е. Однако простое устройство может подтолкнуть хорошего хозяина приложить немного усилий и сделать булерьян своими руками, сэкономив значительную денежную сумму.

Содержание статьи:

Принцип работы печи и её схема

По своей сути Булерьян представляет собой одно из самых практичных сочетаний дровяной печи и буржуйки. Принцип работы основывается на физическом явлении «принудительная конвенция».

Внизу конструкции предусмотрено отверстие, в которое поступает холодный из помещения воздушный поток.

Продвигаясь по трубам, которые взаимодействуют непосредственно с топкой, он быстро греется и выходит наружу.

Продукты горения дров не сразу удаляются наружу, поступая в другую камеру, где происходит их вторичное сгорание при очень высоких температурах. Дожигание воздушно-газовой смеси позволяет увеличить КПД до нескромных 80%.

Высокая температура конвекционного воздуха на выходе дает возможность отопить практически любую по объему комнату или одноэтажный просторный дом. Благодаря поверхностным трубам доступ к горячей поверхности топки ограничен, благодаря чему ее использование максимально безопасно. Булерьян можно совместить с отопительным контуром на жидком теплоносителе.

Узнать подробнее о технических характеристиках дровяных печей

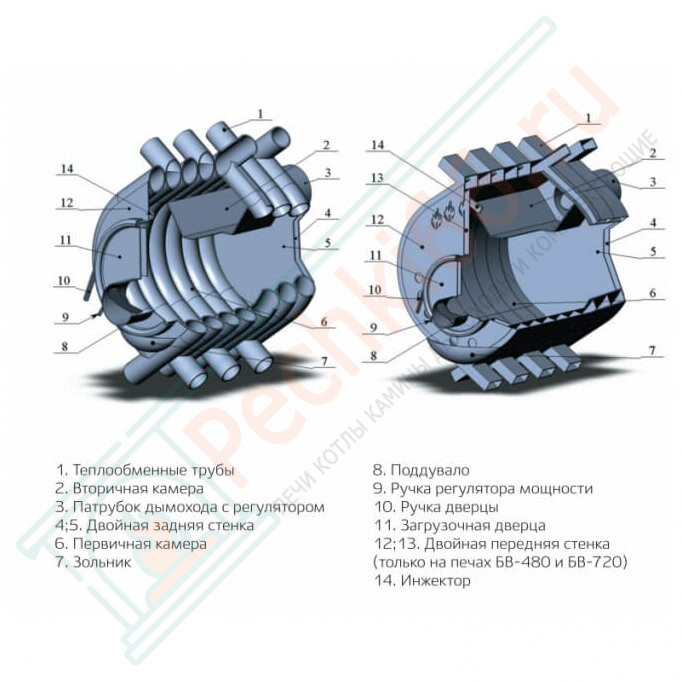

Схема классической модели

Булерьян должна представлять собой цельнометаллическую конструкцию, основой которой является топка с двумя камерами и согнутые вокруг нее трубки. Более подробно ознакомиться со схемой классической модели можно на рисунке, представленном ниже.

Не нужно забывать о поддувале, куда будут поступать холодные воздушные массы в топку. Так как твердое топливо будет сгорать крайне медленно, о зольнике можно забыть, но и его наличие ничего не испортит.

Вводное видео о устройстве печи:

Подробный рассказ, о принципе работы:

Эффективность можно увеличить оборудовав двойную заднюю стенку и двуслойный корпус.

Теперь обо всем более подробно.

Материалы и инструменты, основные этапы выполнения работ

Чтобы приступить к работе и смастерить булерьян своими руками, необходимо позаботиться о наличии всего самого необходимого. Для производства наверняка понадобятся:

• Листовой металл для изготовления стенок топки (сталь 4-6 см)
• Металлические трубы (5-6 см в диаметре)
• Сварочный аппарат
• Установка для сгибания труб
• Набор инструмента

Если вкратце описать весь предстоящий рабочий процесс, он делится на следующие этапы:

1. Сгибание необходимого количества трубок
2. Подготовка устройства, собирающего влагу и отводящего дым
3. Подготовка дверки камеры и заслонок
4. Сборка трубчатого каркаса и обустройство топки
5. Установка дверцы и заслонок
6. Эксплуатация печи

Чертежи

Рассмотренная конструкция печи Булерьян является классической.

Она прекрасно подходит для отпаивания большинства помещений. Иногда производители подобных установок вносят некоторые изменения, направленные на улучшения производительности и увеличения мощности. Идти на подобный шаг самому не стоит – можно все испортить.

Для тех, кто решил делать печь булерьян своими руками, приведем несколько наглядных чертежей.

Чертежи и схемы работы булерьяна (кликните для увеличения изображения)

Читайте так же, о том как сделать печь буржуйку

Пошаговая инструкция для самостоятельного изготовления

Вначале следует подготовить трубы, которые будут сгибаться в виде дуги. Их количество бывает любым и зависит от размеров печи и мощности, которую она должна вырабатывать. Оптимальное решение – 8-10 штук.

Для работы потребуются отрезки длиной 1.2-1.4 м, которые сгибают при помощи специального приспособления (трубогиб), придерживаясь радиуса кривизны 22-23 см. Все изделия должны быть согнуты одинаково и размещены в шахматном порядке между собой.

Чтобы булерьян сделанный своими руками не дымил внутрь помещения, необходимо собрать Т-образную конструкцию, внизу которой делают перекрывающий кран. Последний должен открываться периодически для удаления скопившейся влаги.

Потребуется также заслонка, которая будет контролировать тягу и выпускать дым из трубы. В ней должно быть предусмотрено специальное отверстие в виде вырезанной четверти круга. Выглядит это таким образом, как на рисунке ниже.

Затем вырезается передняя дверца, где будет поддувало. Его оборудуют похожей заслонкой, однако на этот раз глухой, благодаря чему увеличится эффективность печи. Чтобы она могла фиксироваться в желаемом положении, устанавливают пружинный механизм.

Передняя дверка – один из сложнейших элементов. Она должна плотнее прилегать к печи, обеспечивая должную герметичность.

Из трубки диаметром 35 мм вырезают пару колец длиной 4 см.

В передней стенке должно быть предусмотрено отверстие, к которому приваривают одно из металлических колец.

Непосредственно на дверцу приваривается два кольца, диаметр которых незначительно разнится. Между ними делается асбестовая прокладка (нужно воспользоваться соответствующим шнуром). После устанавливается подготовленная ранее заслонка.

Теперь настает пора вновь обратиться к трубчатому каркасу. К первой и второй трубе приваривают инжекционные трубки, установленные в пропиленные отверстия. Они представляют собой элементы длиной 15 см и диаметром 1.5 см. Благодаря им будет осуществляться взаимодействие топки и конвекционных элементов.

Затем все трубы свариваются в единый каркас. Между ними будут ввариваться перегородки из стальных пластин толщиной 6-8 мм. Затем приваривается задняя глухая стенка и лицевая панель.

Классический булерьян своими руками практически готов. Остается навесить дверцу на петли и изготовить для нее надежный замок. Для печи делаются надежные трубчатые ножки, и вся конструкция подсоединяется к дымоходу.

Видео обзор и тест печи

Возможно вас так же заинтересует статья о котлах длительного горения на дровах

Инструкция по эксплуатации Булерьяна

В жизни печь булерьян нашла очень широкое распространение благодаря своей эффективности, простой конструкции и сравнительно небольшим размерам. Такое безопасное и экономичное оборудование можно встретить в гараже, бане, частном доме или в промышленном цехе.

Булерьян – это не только своеобразная компактная буржуйка. Она может использоваться как отопительный прибор во многих иных конструкциях, например, в камине.

Основной рабочий режим модели – тление. Растопив печь, не рекомендуется ее удерживать в режиме горения более чем на 25-30 минут, иначе стенки могут до красна закалиться, эксплуатация будет опасной, недолговечной.

Топить топку вначале рекомендуют мелкими дровами и бумагой. При этом заслонки необходимо открыть. Запрещается добавлять сильно горючие или легко воспламеняющие вещества, жидкости. – они уменьшат срок эксплуатации, будет появляться трудно выводимый неприятный запах.

Чтобы эффективность повысилась, необходимо изолировать от потерь тепла дымоход. Самый оптимальный и весьма выгодный вариант – окутать его минеральной ватой слоем не менее 3-4 мм.

Трубы дымохода рекомендуется собирать не по ходу движения газов, а против его. Это позволит не допустить повреждения покрытия смолами сгораемой древесины, которые будут течь из печного отверстия. Они, попадая непосредственно в дымоход, сгорают.

Нужно поэкспериментировать с режимами топки и выбрать наиболее подходящий из них. На производительности существенно сказывается засоряемость труб – чем она выше, тем дольше придется топить. Два-три раза за один сезон обязательно прочищают конструкцию.

Прежде чем забросить очередную охапку дров во внутрь, их рекомендуется просушить, сложив над топкой. Можно воспользоваться не только древесными поленьями, но и брикетом, щепой, опилками.

Оставшийся пепел должен извлекаться не полностью и лишь после того, когда вся конструкция охладится. Все то, что остается немного ниже уровня дверцы, оставляют для защиты металлической поверхности.

Заключение

Безусловно, назвать процесс изготовления печи Булерьян простым очень трудно. Связано это не со сложной конструкцией установки, а трудоемкостью выполняемых работ. Однако цель и потраченное время оправдают средства, которые бы пришлось затратить на покупку заводского оборудования.

конструкция с водяным контуром, фото, правила эксплуатации.

В основу конструкции печи указанного типа канадские разработчики положили схему конвекционно-трубного воздушного котла, выполненного из металла, относящегося к системам медленного горения. Если говорить простым языком, то образцом послужила печь-калорифер. Так родилась схема, приведённая на рисунке.

Широкая, герметично закрывающаяся дверка топки имеет поддувало, выполненное в форме патрубка, снабжённого поворотной заслонкой, именуемой дросселем. Дроссель требуется для регулировки мощности печи. У некоторых моделей на его рукоятке размещается шкала, градуировка которой соответствует наружной температуре, а также подвижный ограничитель (упор). Конструкция дросселя позволяет перекрывать его полностью в тех случаях, когда печь требуется погасить, либо пересечь тягу с целью предотвращения выстуживания помещения.

Следующий элемент – вместительная топка, имеющая стенки криволинейной формы. В стены на 2/3 своего диаметра утоплены батареи, состоящие из труб теплообменника. Это техническое решение можно назвать первой «изюминкой» такой конструкции. Так как при подобном соотношении воздух, проходящий через трубы, получает практически 70 процентов тепла. Которое в режиме тления выделяется в топливнике. Порядка 10 процентов греют воздух, растекаясь по металлу, из которого изготовлена печь. Если считать величину тепловой мощности равной 10 – 20 кВт, а температуру в отапливаемом помещении принять за 20-25 градусов, то нам будет необходим температурный градиент в 40 или 45 градусов, следовательно, тело печи будет разогрето до 60 – 65 градусов (5 градусов – это своеобразный резерв безопасности).

На расстоянии, равном 25 процентов от общей высоты топки, отмеренном снизу, горизонтально устанавливается под, изготовленный в виде решётки из 4 мм (или толще) листовой стали. Как второй вариант рассматривается наличие решётки колосниковой. На четверть высоты, теперь уже от верхней части боковины топливника, вваривается в корпус топки горизонтальная перегородка, которая не доходит на 20 – 25 процентов общей длины топливника до его передней стенки. В этой перегородке имеются отверстия (точно откалиброванные по общей площади, местоположению и диаметру) занимающие площадь порядка семи процентов от общей площади пода.

Воздух для выполнения дожига забирается из того же топочного пространства. Специальные продыхи для поступления вторичного воздуха в конструкции не предусмотрены. Дожигатель отбирает из топки различные объёмы воздуха в разные периоды функционирования. Эта величина автоматически меняется в зависимости от выбранного режима и свойств загруженного топлива. Это можно считать вторым существенным отличием булерьянов от конструкций классических, независимо от того, какие воздушные потоки в них реализованы: раздельные или совмещённые.

Пространство, огороженное в верхней части корпуса перегородкой, играет в режиме тления роль камеры дожигания. Из этого дожигателя отводимые газы выходят непосредственно в чушку – иное наименование – боров (так именуется горизонтально расположенная часть дымохода, имеющая длину от 800 до 1000 миллиметров). Наличие борова для булерьяна является условием обязательным, так как именно он притормаживает скорость сгорания отводимых газов. Зачем это делается, рассмотрим ниже.

Сразу после того, как горизонтальный участок дымохода загибается вверх, устанавливается дымовой дроссель (шибер), служащий для переключения режимов горения. В отличие от кирпичных печей собственная теплоёмкость печей указанного типа достаточно мала и на величинах теплопередачи в помещение фактически не сказывается. Вьюшка, которая может перекрыть дымоход на 100 процентов, не устанавливается, чтобы не возникла вероятность отравления угарными газами при неквалифицированном или небрежном её использовании.

Диаметр дымохода должен, как минимум, соответствовать диаметру поддувального патрубка, а лучше превосходить это значение на 10-20 процентов, а в установленном шибере заслонка вырезается на четверть своей площади (смотри фото). Поэтому при любом её положении вероятность возникновение угрозы отравления угарными газами наступить не может и тяга не прерывается. Все газы уйдут в трубу. Если соблюдены внутренние диаметры, озвученные выше, и проверена выборка четверти заслонки (в проекции холостого хода), то печь булерьян абсолютно безопасна в эксплуатации. Даже в том случае, если вы забудете закрыть дверь топки. Правда в таком случае всё тепло из помещения быстренько окажется на улице.

Над шибером устанавливается третий основной элемент конструкции печи булерьян – экономайзер. Здесь следует разобраться с определениями. Экономайзер в общепринятом значении, это техническое устройство, которое подогревает поступающий в котёл воздух или воду (рабочее тело), используя для этого остаточное тепло отводимых газов. Но в печи указанной конструкции экономайзер играет несколько иную роль.

В данной конструкции экономайзер – это вертикальная часть дымохода, имеющая в длину от 1500 до 3000 миллиметров и тщательно изолированная в части потери тепла.

Слой теплоизоляции составляет (в разных моделях):

• 40-50 миллиметров базальтового картона или асбеста;
• 30-40 миллиметров ваты базальтовой;
• 10-15 миллиметров вспученного вермикулита.

Именно здесь полностью догорают отводимые газы. Суть процесса: средняя часть струи отводимых газов, проходя через боров, до конца не остывает. Инфракрасное излучение, отражённое от стенок экономайзера, усиливает концентрацию в струе оставшейся тепловой энергии и газ вспыхивает. У пожарных этот эффект называется «перекрёстком пламени».

После возгорания газ стремительно расширяется в объёме, но этот процесс ограничен металлическими стенками, что приводит к возникновению газовой пробки. Умельцы, изготовившие себе неграмотно просчитанные печи подобной конструкции, испытали это на собственном печальном опыте. Горение стихает, пробка остывает и проскакивает вовне. Это приводит к усилению горения, и печь начинает, пыхтя, (реже – чаще) в автоматическом режиме подстраиваться под качество заложенного топлива и положение, занимаемое воздушным дросселем.

Со стороны это похоже на поведение курильщика, раскуривающего трубку. Устойчивого режима горения в тех случаях, когда температура в топливнике становилась достаточно низкой, удалось добиться, только после введения автоколебательного режима сгорания. Только тогда появилась возможность удерживать работу печи на грани тления и открытого пламени. Именно экономайзер позволяет поднимать КПД булерьянов до 80 %. При его отсутствии он едва дотягивает до 60 процентов.

В отдельных случаях эксплуатировать печь приходится без экономайзера. В этом случае максимальный срок её работы снижается до 3 лет.

Батареи труб

В том случае, если тепловая мощность печи указанной конструкции задаётся величиной 20 – 25 кВт, трубы, размещаемые на конструкции печи, изготавливаются в форме технологически простых в исполнении полуокружностей (смотри фото булерьян малой мощности). Диаметр труб при этом задаётся диапазоном 60 – 100 миллиметров, а потребное количество на одну сторону – три, четыре штуки.

Если речь идёт о конструкции печи большей мощности решать вопрос простым увеличением диаметров труб не получается, т.к. малая теплопроводность воздуха снижает КПД. Остаётся увеличивать количество труб на батарею. Но если их количество достигает 6 и более, то это также снижает КПД (по причине срабатывания классического закона «квадрата – куба», о котором мы упоминали ранее, применительно к закладке топлива)

В печах, рассчитанных на мощности, не превышающие 120 кВт. Конструкторам удалось обойти эти подводные камни, изогнув трубы несколько иначе (по дуге синусоиды) и немного наклонив их вершиной дуги вниз. При этом топка приобрела в разрезе яйцевидное сечение (каплевидное) – смотри рисунок мощные печи булерьян.

В тех случаях, когда требуется изготовить печь ещё более мощную, её конструкцию моделируют на компьютере, просчитывая соответствующие оптимизации. Вероятность достижения положительного результата изначально оценивается в 50%.

Как топить булерьян

В тех случаях, когда следует быстро прогреть комнату, в топливник следует заложить быстрогорящее сухое топливо, можно даже картон или бумагу. Возможен вариант использования пеллет.

Шибер и дроссель полностью открываются, разжигается топливо, и дверка топливника закрывается. На этом этапе мы наблюдаем горение открытым пламенем и получаем КПД нашей печи на уровне, не превышающем 20-40 процентов (типичная буржуйка). Четырёхтрубная батарея на этом режиме работы ежеминутно вбрасывает в помещение 4-6 кубометров воздуха, имеющего температуру 130-140 градусов. В результате помещение достаточно быстро прогревается до комфортных температур. Первую. Так называемую «разгонную» закладку по объёму надо определить таким образом, чтобы за 3 – 4 минуты до завершения прогрева всё заложенное топливо прогорело до углей. Для этого, безусловно, требуется определённый навык. Если дверца вашей печи имеет встроенное стекло, то за горением можно следить через него. Возможен второй вариант – подглядывать через поддувало. Но этот вариант крайне неудобен.

Как только первая закладка прогорела до углей, на них сразу необходимо положить крупные чурки. Причём, чем крупнее, тем лучше. Можно ограничиться одним очень большим, лишь бы он влез в топливник. Модно использовать пеллеты или брикеты торфа. Теперь дроссель поддувала следует прикрыть до требуемого значения, либо до его упора в передвижной ограничитель, имеющийся на шкале мощности. Шибер закрывают на его технический максимум (т.е. на ¾).

Эти манипуляции переводят печь в режим «тление» с элементами газификации и пиролиза. Выходящий из батареи воздух теперь более прохладный, «всего» 60-70 градусов. Тело самой печи ещё более прохладное – 50-55 градусов. Это сделано для того, чтобы нечаянно не обжечься о печь.

Назвать печи конструкции булерьян пиролизными или газогенераторными, нельзя. Дело в том, что соотношение тепла, который передаётся воздуху отапливаемого помещения от дожигаемых пиролизных газов и непосредственно от тлеющей топливной массы является величиной переменной и меняется в каждый конкретный момент времени. При этом шибер и дроссель остаются в единожды выбранном положении.

Особенности топки

Теплопроводность воздуха является величиной малой, даже в сравнении с его теплоёмкостью. Поэтому нет смысла «кочегарить» печь. Лишнее тепло воздух всё равно принять не сможет, оно просто вылетит в трубу (с запасом ваших дров).

Оптимальной считается температура тлеющей топливной массы, равная 550 – 650 градусам. Поэтому печь, даже сваренная из простой конструкционной стали, (толщина листа от 4 до 10 миллиметров) прослужит достаточно долго. Но при такой температуре крайне слабо идут процессы пиролиза и доходят они не до конца. Это может привести к возникновению ряда малоприятных эффектов.

Можно поднять температуру тления до 800 градусов. С пиролизом всё нормализуется, но упадёт КПД. А стальной корпус не просто прогорит в ближайшее время, но и получит термохимическую коррозию. Так как в отводимых газах присутствуют в той или иной степени окислы азота и радикалы углеводородов. Их, конечно, можно избежать. Но для этого понадобится подавать воздух в дожигатель и в топливник раздельно. А это уже не булерьян. А печь совершенно иной конструкции, достаточно сложная, и, весьма вероятно, крайне опасная.

Это основная причина, по которой все официально производящие печи такой конструкции изготовители категорически запрещают использовать для данных печей в качестве топлива коксующиеся угли. Карбон, остывая ниже 800-900 градусов, гореть не будет. А увеличивать подачу воздуха, поддерживая его горение, значит сознательно понизить на треть КПД и прожечь свою печь до дыр за один сезон.

чертежи, преимущества и недостатки, технология изготовления и фото

Печь булерьян родом из Канады. Она относится к печам длительного горения. Особенностью ее является наличие труб, которые располагаются вверху и внизу топки. Таким образом, этот агрегат является уникальной конструкцией, который используется и как газогенератор, и как отопительный прибор. Ее можно создать своими руками, используя чертеж и необходимое оборудование.

Конструкция печи булерьян своими руками

Ее топка имеет два яруса и окружена она корпусом, напоминающим бочку и воздуховодами. Расположены они сверху и снизу топки. Нижние воздуховоды доставляют кислород, необходимый для горения, а верхние выводят горячий воздух. Такая конструкция имеет дымоход, а подача воздуха регулируется заслонкой. Печь нагревается очень сильно, а происходит это благодаря трем этапам работы конструкции:

• сначала дрова закладывают в топку, разжигают и устанавливают режим активного горения;
• после этого приводят печь в режим тления;
• при помощи специальных воздуходувов горячий воздух начинает разноситься по комнате.

Первый режим очень быстро нагревает топку, обеспечивая температуру на выходе больше 100 градусов. На это затрачивается минут 30. После этого топку полностью забивают сухими поленьями и при помощи специального регулятора, находящегося снаружи корпуса, уменьшают подачу воздуха. Печь переходит в режим тления. Благодаря этому температура в 50 градусов держится 10 часов. Поэтому, если печь булерьян два раза в день заполнять дровами, то круглосуточное отопление обеспечено.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

• отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
• металлический лист, имеющий толщину 4 мм;
• маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
• отрезок трубы для дымохода диаметром 10−12 см;
• петли для дверцы;
• асбестовый шнур;
• запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Достоинства и недостатки печи булерьян

Такая конструкция имеет определенные достоинства:

• воздух в воде нагревается очень быстро;
• нагретый воздух по металлическим воздуховодам может поступать в разные комнаты помещения;
• конструкция несложна в установке и эксплуатации;
• при правильной эксплуатации КПД печи достигает 80%;
• при полной закладке топлива, его хватает на 10 часов горения.

Недостатки печи булерьян:

• в качестве топлива используются только дрова;
• большая часть генераторного газа уходит в трубу;
• дымоотвод необходимо утеплять, независимо от материала;
• при монтаже печи требуется много свободного пространства: расстояние от стены до печи должно составлять не меньше метра;
• на поверхности конструкции постоянно сгорает пыль;
• трубу выводят на высоту 3−5 метров от поверхности, чтобы печь не дымилась из-за неполного сгорания топлива;
• во время работы этой конструкции в дымовой трубе часто возникает конденсат, который нагреваясь, выделяет в помещение неприятный запах.

Заключение

Следует знать, что печь булерьян легче приобрести в готовом виде, чем изготавливать своими руками. Но если все-таки принято решение делать ее самостоятельно, следует обязательно пользоваться чертежами для создания конструкции с точными параметрами. Только в этом случае она будет работать долгое время.

Печь булерьян своими руками — Чертежи и пошаговая инструкция

Булерьян – печь медленного горения. Обеспечивает быстрый прогрев помещения, экономный расход дров. В основе принципа работы печки лежит идея конвекционного теплообмена. Через отверстия трубы снизу воздух попадает в печь, прогревается и выходит из верхнего отверстия уже горячим. Печь проста в эксплуатации. Опытный сварщик, зная основные принципы работы, в состоянии изготовить печь длительного горения самостоятельно.

Необходимые инструменты:

• сварочный аппарат,
• болгарка,
• ножницы по металлу,
• трубогибочный инструмент,
• малый молоток.

Заготовки:

• трубы с толстой стенкой, диаметром примерно в 50 мм,
• уголок 25х25 мм,
• металлический лист, толщиной в 5 мм.

Основным инструментом, используемым в работе является сварочный аппарат. Поэтому перед началом работы по изготовлению печи следует проверить его работоспособность. Неопытному сварщику стоит набить руку на тренировочных швах. Поскольку на финальном этапе придется проварить печь по всему контуру. Материал для печки — стальной лист и трубы. Не стоит пренебрегать элементарной проверкой материала на свариваемость.

Чертежи

На представленных ниже фото показаны чертежи печи булерьян и примерная пошаговая инструкция по её изготовлению (сборке и сварке составных деталей).

Схематическое изображение печи в разрезах.

Большое фото всего чертежа в хорошем  качестве тут.

Это малая печь. Она пригодна для отопления гаражей, теплиц и небольших хозяйственных помещений. Для обогрева жилых помещений большого объема, нужно увеличить габаритные размеры печи (и количество труб) как минимум в 1,5 раза.

Пошаговая инструкция изготовления печи медленного горения типа «Булерьян» своими руками

Чтобы сварить печь булерьян своими руками подготовьте листовой материал к работе. Далее следуем заготовить обрезки трубы нужного количества и длины. Используя трубогиб, придать обрезкам трубы нужную конфигурацию. Форма и радиус кривизны у всех труб должны быть одинаковыми. Учесть необходимость наличия прямолинейного участка на концах. По виду А, показанному на чертеже, вырезать листовую заготовку. Согнуть её посередине под уголом примерно в 160° – 175°.

Установив трубы вертикально, нужно сделать точечные прихватки. Затем установить заготовку верхней части топки и тщательно проварить ее по контуру. Это каркас конструкции печи. Важно на первых этапах обеспечить симметричность изделия, а также требуется внимательно следить, чтобы детали при работе не повело и каркас не перекосило.

Затем изготовить листовые детали корпуса печи. Их количество должно быть таким же, как и количество запланированных конвекционных труб в печи. Приложить заготовку к трубе и прихватить в нескольких точках. Начало этого этапа показано на следующем фото.

Сами заготовки стенок корпуса выглядят так.

После предварительной установки и закрепления всех элементов стенки на трубах, заготовка печи должна выглядеть примерно так.

В качестве дымоотвода трубы можно использовать обрезок трубы диаметром около 100 мм. Толщина трубы от 3 до 5 мм. Устанавливаем заднюю стенку с отверстием под дымоотвод и так же на прихватках предварительно закрепляем. Ввариваем трубу дымоотвода в отверстие задней стенки печи. На фото ниже представлен конечный вариант этого этапа.

Далее следует изготовление передней, лицевой, стенки печи с вваренным в неё кольцом, к которому будет примыкать дверца печи. Примеряем деталь и привариваем временным точечным швом по контуру лицевой стенки. Обозначаем дно печи двумя уголками, как это указано на следующем фото.

После следует проверить заготовку на устойчивость, при необходимости откорректировать форму конструкции и только потом проварить все стыки деталей и щели между ними.

Заготовка дверцы представляет собой круг из толстого листа металла. В нижней его части располагается труба с заслонкой, регулирующей интенсивность горения в печи. Дверцу необходимо установить на петли. Затем приварить запирающий замок. Обычно это два соосных отверстия, фиксируемых штырем.

На следующем этапе работ производится зачистка сварных швов и косметическая шлифовка всех поверхностей. Сама печь, изготовление которой было описано выше, выглядит так.

За основу печи можно так же взять старый котел и использовать его в качестве стенок для печи. Этот вариант удобен тем, что требует меньшего количества сварных швов, нежели предложенный. Однако вариант с наложением стенок из листовых металлических полос выглядит красивее, нежели обваренная трубками бочка. Но если есть в хозяйстве ненужный котел, то его вполне можно использовать для отопительных целей.

Несколько слов о выборе габаритов печи применительно к площади помещения. Ориентироваться надо на технические характеристики мощности и скорость прогрева объема воздуха в минуту. Печь с объемом топки 40л прогревает со скоростью 4,5м³/мин, при объеме топки в 50л скорость прогрева возрастает до 9м³/мин, при 100л это значение уже составляет 18м³/мин.

Техника безопасности

Если предполагается установка печи в жилом помещении, то располагается печь так, чтобы до стен дома оставалось расстояние не менее 0,5м. Если приподнять печь над полом, то это увеличит тягу и соответственно скорость прогрева. Обычно под Булерьян изготавливают небольшой подиум, как сделать его – вопрос возможностей и подручных материалов. Желательно применять негорючие материалы. В идеальном варианте — подиум тоже сварная конструкция.

Около печи, под топкой нужно постелить металлический лист, чтобы выпадающие искры или выстреливающие угольки не стали причиной возгорания.

Отдельного упоминания заслуживает безопасность детей. На рекламных картинках печей длительного горения типа «Булерьян» часто изображают, что печь стоит в доме в гостиной или в холле. Но печь разогревается очень быстро и, по отзывам владельцев, некоторые её части разогреваются докрасна. В связи с этим человек может обжечься об печь сделав неловкое движение, а дети могут прикоснуться по неловкости, случайно или из любопытства. Поэтому устанавливать печь лучше в хозяйственных помещениях, выполняющих функции кочегарки.

Читайте также: Печь Бренеран – Отзывы

Булерьян. Виды и устройство. Работа и как выбрать. Плюсы и минусы

Не всегда есть возможность использовать в качестве источника тепла газ или электричество, кроме этого, стоимость такого отопительного оборудования высокая, поэтому установить его могут не все люди. Раньше люди использовали буржуйки или камины, но их эффективность не очень высокая. Сравнительно недавно появилось оптимальное решение для отопления дома, дачи, теплицы или производственного помещения – печь «Булерьян».

Виды

Считается, что булерьян изобрели канадские лесорубы, но сейчас он популярен во всем мире. В России выпускается аналогичная печь под названием «Бренеран», а также практически аналогичная ей печь Бутакова.

Основное отличие разных видов этих печей будет в их размерах и производительности, а также в том, для обогрева какого помещения они предназначены.

Основные виды таких конструкций:

• Обычная печь, которая обеспечивает длительное горение топлива.

• С водяным контуром, здесь по теплообменнику циркулирует не воздух, а вода.

• Банная печь, ее особенность в том, что есть отсек для камней и бак для нагрева воды.

• Печь-камин, в этом случае дверь топочной делают прозрачной, и есть возможность наблюдать, как горят дрова.

• С варочной поверхностью, это удобно, так как можно одновременно обогревать комнату и греть воду или готовить различные блюда.

Устройство печи булерьян

Булерьян имеет высокий коэффициент полезного действия, который достигается за счет особенного его устройства.

Конструкция этой печи позволяет нагнетать воздух, а после его нагрева, подавать наружу без применения вентиляторов, все происходит естественным путем. На выходе во время работы такого устройства температура воздуха обычно составляет 110°-120°C. С учетом соотношения теплоемкости и плотности воздуха, оптимальный диаметр теплообменных труб составляет 60 мм.

Принцип действия

Несмотря на то, что булерьян имеет высокую эффективность, принцип его действия очень простой:

• Во время сжигания топлива происходит выделение тепла.
• Топочная камера окружена трубами, в этом устройстве она выступает в качестве конвектора.
• За счет возникновения разницы температуры, по трубам снизу поступает холодный воздух, затем за счет горения дров в топке он нагревается и подается в помещение.
• Получается дополнительная энергия за счет газогенерации, то есть дожигания образовавшихся газов.

Такое решение позволяет эффективно отапливать большие помещения, так как нагретый воздух постоянно циркулирует. Для нагрева нескольких помещений, рекомендуется устанавливать принудительные устройства для обеспечения более эффективной циркуляции воздуха.

Область применения

Данный обогревательный прибор имеет широкую область применения, это могут быть такие помещения:

• Дома.
• Любые производственные помещения.
• Бани.
• Склады.
• Теплицы.
• Гаражи.

Особенность такого устройства в том, что оно прогревает все помещение, поэтому тепло будет не только возле печи.

Особенности выбора

Чтобы правильно выбрать булерьян, надо учитывать, назначение помещения, для которого он будет использоваться, и какой его объем. При совершении выбора такой печи, специалисты рекомендуют учитывать следующие особенности:

• Вес. Этот показатель зависит не только от размеров печи, но и от толщины металла, который используется для ее изготовления. Толщина металла должна составлять 4 мм, это оптимальное значения для обеспечения прогрева помещения и обеспечения длительного срока эксплуатации этого оборудования.
• Качество швов. Швы должны быть не только правильно и качественно сделаны, но и выходить наружу, иначе трубы быстро прогорят.
• Уплотнитель двери. Он также должен быть качественным, иначе не будет обеспечиваться плотное закрывание дверей.
• Качество стекла. Если в дверцах есть стекло, надо обращать внимание на его качество, иначе оно может треснуть и будет задымляться.
• Варочная поверхность. Это большой плюс для печи, так как кроме обогрева помещения, вы также сможете приготовить еду.
• Наличие перфорированного кожуха. Это не только украшает внешний вид конструкции, но и оберегает от случайного задевания горячей поверхности, что грозит получением ожогов.
• Качество краски. Должна использоваться специальная жаростойкая краска, иначе во время работы печи она будет обгорать, и в комнате будет присутствовать неприятный запах.
• Внешний вид. Такое устройство должно не только обогревать помещение, но и красиво выглядеть, поэтому выбирать его надо с учетом интерьера комнаты.

Объем топочного котла выбирают с учетом площади помещения, которое будет отапливаться. Например, топка объемом 40 литров способна обогреть дом площадью 80-100 м². Вес такой модели будет около 50 кг, поэтому вы всегда сможете ее переставить в нужное место.

Достоинства и недостатки

Такая печь имеет ряд достоинств, которые отличают его от привычной буржуйки или камина:

• Быстрый нагрев помещения, уже через полчаса после начала работы, комната прогревается до комфортной температуры.
• Простой монтаж и эксплуатация.
• Комната прогревается равномерно, поэтому тепло везде, а не только возле печки.
• Для его работы требуется мало топлива, так как КПД высокий.
• Длительное время работы на одной закладке, оно обычно составляет 8-12 часов.
• Простой монтаж, достаточно занести печь в дом и установить дымоход.

Хотя преимущества и существенные, но есть у этого отопительного прибора и свои недостатки:

• Работать он может только на дровах, пеллетах и некоторые модели на торфе. Уголь использовать нельзя, так как снижается КПД и быстро прогорает топка.
• Дымоходную трубу надо хорошо утеплять, иначе внутри образуются твердые отложения.
• Занимает часть свободного пространства комнаты.
• Чтобы образовывался пиролизный газ, дрова должны быть сухими.
• Чтобы дрова максимально сгорали, трубу надо поднимать минимум на 3-5 м.
• Во время работы может появляться запах дыма.
• Надо периодически чистить дымоход от копоти и сажи, делать это лучше 2 раза в год, иначе КПД печи снизится.

Если соблюдаются правила эксплуатации печи, то такое оборудование будет эффективно обогревать ваш дом или любое другое помещение на протяжении 5-10 лет.

Советы специалистов

Для того чтобы булерьян служил долго и вы были довольны его работой, надо соблюдать правила его эксплуатации. Некоторые продавцы утверждают, что работать такая печь может на любом виде твердого топлива, но это не совсем так. Лучше всего использовать дрова не смолянистых пород дерева, также можно топить брикетами или пеллетами.

Перед закладкой дров, их рекомендуется просушить, после чего они будут лучше гореть и обогрев помещения происходит эффективнее. Чтобы добиться максимального срока горения дров, топку надо заполнять полностью.

Чтобы была хорошая тяга, высота дымоходной трубы должна быть минимум 3-5 м. Дымоход рекомендуют собирать против движения газов. Это не даст возможности смолам с трубы скапывать на пол, так как они будут возвращаться в топку и там полностью сгорать.

Устанавливать печь булерьян надо на расстоянии не меньше 1 метра от быстровоспламеняющихся поверхностей. Если они заштукатурены, то это расстояние составляет не менее 75 см. При наличии специальной теплоизоляции, указанное расстояние может быть не менее 50 см.

Перед установкой такой печи, надо все хорошо продумать. Можно сделать пьедестал, такое решение будет выполнять декоративную функцию, а также здесь вы сможете хранить и сушить дрова.

Популярность булерьяна постоянно растет, поэтому появляются его многочисленные подделки, которые внешне напоминают оригинальное устройство. Чтобы сделать правильный выбор, надо учитывать рекомендации специалистов, отзывы покупателей и покупать только у проверенных продавцов. Только так вы сможете приобрести действительно качественный отопительный прибор, который обеспечит комфорт и уют в доме, и будет надежно работать долгие годы.

Похожие темы:

Булерьян: устройство печи или откуда берется КПД 80% вместо 30%

Почему у печей «Булерьян» такой высокий КПД?В чем отличие печей «Булерьян» от обычных?

Печь конвекционного типа Булерьян (Бранеран, Bullerjan) имеет два основных преимущества перед печами классического типа – это в разы более высокий КПД и длительное время работы на одной закладке дров.

В обычной печи происходит стандартный процесс горения топлива, при котором активно выделяется горючий пиролизный газ. Однако из-за недостатка кислорода и достаточно быстрого воздушного потока он сгорает не полностью и вместе с другими газами выбрасывается через дымоход. Конструкция печей типа «Булерьян» имеет внутри вторую камеру сгорания, куда отдельно подается подогретый воздух и где происходит более полное сгорание пиролизных газов, за счет чего выделяется дополнительное тепло.

1 – верхняя камера сгорания
2 – основная камера сгорания
3 – дополнительные воздушные форсунки

Булерьян работает в двух режимах. Режим максимальной отдачи сродни работе обычной печи, но с той лишь разницей, что за счет подачи воздуха во вторую камеру топливо сгорает чуть более полно. Однако основной режим работы – это при котором происходит медленное тление дров. При тлении выделяется газ, который практически полностью сгорает во второй камере. Однако генерация тепла печью в этом режиме падает примерно до 40% от того, что она дает в максимальном режиме.

Для повышения КПД кроме более полного сгорания топлива активно задействуется конвекция. При этом воздух проходит по патрубкам, стенки которых одновременно формируют камеру сгорания. Естественным путем через них проходит 4-6 кубометров воздуха в минуту с температурой на выходе до 140 градусов и до 70 в режиме медленного горения (тления).

Для примера приведем таблицу типичных характеристик печей Булерьян типоразмеров 00 и 02:

	Типоразмер 00	Типоразмер 02
Максимальный КПД	до 80%
Виды топлива	сухие дрова, брикеты, торф
Габариты Д х Ш х В, мм	685 х 480 х 700	970 х 590 х 845
Объем топки, л	40	100
Максимальная теплоотдача, кВт	6	18
Теплоотдача в режиме тления, кВт	2,6	8
Температура выходящего конвекционного воздуха	70° С
Температура корпуса печи	50° С
Объем нагреваемого воздуха, м3/мин	4,5	18
Масса одной порции дров, кг	8	20
Время работы в режиме тления на одной закладке, ч.	4	8

Не стоит забывать и про недостатки печей подобного типа, главным из которых является накопление горючих отложений в дымоходе с периодическим воспламенением сажи. При этом трубы нагреваются до очень высокой температуры.

Чтобы этого не происходило, нужно использовать печи лицензионной конструкции (иногда с третьей камерой дожига (экономайзером) на самом дымоходе), а также регулярно чистить дымоход. Разумеется, труба должна быть обложена негорючим утеплителем и выведена не ниже 0,5 метров над коньком крыши.

Печь Булерьян с установленным экономайзером

Также проблемой является реакционная вода, конденсирующаяся сразу за экономайзером, которая смешивается с зольными частицами и образует крайне токсичную субстанцию, которую надо время от времени куда то сливать.

P.S. Что касается вопроса КПД, то существует ряд грамотно спроектированных заводских дровяных печей, КПД которых также доходит до 80%. Но такие — редкость. Типичные образцы «отдают» полезного тепла не более 40%. Впрочем, Булерьян без экономайзера (третьей камеры в вертикальной части трубы) также не способен преодолеть отметку в 65%.

Также вам может быть интересно:
— Чем дешевле отапливать дом (газ, дрова, электричество, уголь, дизель)
— Чем хорошие дрова отличаются от плохих

Загрузка…

Как сделать печь длительного горения Булерьян своими руками

Когда канадским лесникам стало очень холодно в условиях сурового климата, близкого к нашей Сибири, они придумали печи длительного горения Булерьян. Стояла задача быстро согреться, придя с улицы, и данная нагревательная установка целиком с этим справляется. Помимо быстроты действия, она имеет высокий коэффициент полезности, который достигает 85%. При грамотной эксплуатации одной загрузки хватает на всю ночь, максимум 10–12 часов. То есть утром, когда все проснулись, не надо первым делом бежать к печке, а можно спокойно, в размеренном темпе совершать привычные утренние ритуалы в тепле.

Принцип работы печки Булерьян (Бренеран)

Печь Булерьян с водяной рубахой.

Печи длительного горения Булерьян работают по тому же принципу, что и все пиролизные нагреватели. В них помимо сжигания самого топлива, их органической составляющей, осуществляется дожиг газа, который выделяется из энергоносителя. Независимо от того дрова это, уголь или соломенные пеллеты при определённых условиях из них выделяется горючий газ метан.

Какие должны соблюдаться условия, чтобы происходило газовыделение:

• температура 450–500 градусов;
• малое обогащение кислородом.

Но наличия двух этих составляющих недостаточно. Устройство печи Булерьян, в отличие от обычных буржуек, имеет две камеры горения. В первой горит огонь или тлеют дрова (уголь, брикеты или другой энергоноситель). Во второй камере горит выделенный газ. Камера дожига находится над первичной топкой. Как известно огню нужен кислород. В топку он подается через отверстие в дверце, а вот до камеры дожига уже не доходит, так как весь расходуется на первичное горение или тление. Поэтому в устройстве печи Булерьян предусмотрены сопла для подачи воздуха в камеру дожига.

В нашей стране чаще можно услышать печь длительного горения Бренеран. Никакой ошибки тут нет, так называется отечественный прототип Булерьян. По сути – это одинаковые приспособления, только производятся в разных странах.

Процесс преобразования твердого топлива в чистейшую тепловую энергию достаточно прост, как и все гениальное. Итак, печь Булерьян принцип работы:

• топливо разжигается и переводится в режим тления;
• при тлении выделяется тепло от сгорания энергоносителя, а также выделяется пиролизный газ;
• газ поднимается в верхнюю камеру дожига, туда же подается кислород;
• газ, взаимодействуя с кислородом, воспламеняется.

Получается, что твердое топливо переходит в тепловую энергию в два этапа. Такой подход позволяет увеличить эффективность обогрева до значительных 85%. Конечно, печь Булерьян, принцип работы которой заключается в дожиге пиролизных газов, никогда не догонит по эффективности электрические котлы, например. КПД последних 100%, причём у всех, но и цена на энергоноситель несопоставима. Электрическое отопление при помощи котлов или электрических обогревателей обходится дороже всего, несмотря на 100% эффективность.

Современные кварцевые обогреватели для дома не выжигают кислород и являются лидерами в своей категории.



О том, какие недорогие обогреватели для дачи подходят лучше всего, вы сможете прочитать здесь.

Виды конструкций печей Булерьян

Сегодня на рынок вышло несколько конфигураций конструкций печи Булерьян. Характеристики у них приблизительно одинаковые, отличается лишь метод передачи тепла и назначение. Возможные варианты:

• газогенераторные;
• с водяной рубашкой;
• с варочной поверхностью;
• с обзорной дверкой;
• для бань и саун.

Самый бестолковый вариант – это наличие обзорной дверки, установленной на печку Булерьян. Отзывы людей, все же «клюнувших» на эту опцию, которая якобы дает возможность смотреть на пламя, как в камине, в большинстве своем негативные.

Дело в том, что пламя в печи горит совсем непродолжительное время, а потом топливо только тлеет. Красоты в этом никакой нет, к тому же в печи постоянно есть сажа, ее наличие обязательно, полностью убирать не рекомендуется.

Каменка Булерьян для бани.

И даже в эти столь непродолжительные моменты смотреть на огонь не получается из-за того, что стекло становиться непрозрачным. Постоянно отмывать его от копоти занятие не самое приятное. Да и размеры печи Булерьян не позволяют установить большую обзорную дверь, только маленькое окошко, толку от которого никакого, а цена за единицу товара значительно увеличивается.

Газогенераторное оборудование – это стандартные печи, которые греют помещение через воздух, за счет его конвекции по специальным трубам-воздуховодам. Температура воздуха на выходе может достигать 110 градусов. От мощности зависит и площадь, которую может обогреть печь Булерьян. Установка в доме имеет свои особенности:

• ножки или негорючая основа высотой от 10 до 20 см;
• металлическая пластина перед дверкой 50х70 см;
• от печи до стены из легковоспламеняющихся материалов должно быть не менее метра;
• от печи до бетонной или кирпичной стены – не меньше 70 см;
• от дымохода до стены – также не менее 70 см.

Перечень конструктивных элементов пиролизной печи Булерьян.

Печи с водяной рубахой работают по принципу твердотопливного котла. В них по полукруглым трубам циркулирует не воздух, а теплоноситель, обычно вода. Также читают: «Жидкость для отопления дома». Конструкция печей Булерьян с водяным контуром устроена таким образом, что не может отапливать помещение за счет конвекции воздуха, только нагрев теплоносителя. При этом эффективность оборудования снижается до 70%.

Печи с варочной поверхностью – это газогенераторные агрегаты с плоским верхом, в котором есть отверстия, закрытые металлическими блинами. Посуду можно ставить как на нагретую поверхность, так и в отверстия, через которые происходит прямой контакт с пламенем, металлические блины, естественно, предварительно нужно снять.

В печах для бани весь акцент идет на нагрев корпуса, который передает свое тепло камням. Для них есть специальные ниши. Конвекция воздуха в таких агрегатах не осуществляется. Дополнительно в конструкцию встроен бак, в котором греется вода для душевой.

Когда дома стает, мягко говоря, свежо, появляется вопрос о том, как выбрать обогреватель для квартиры? Наша рекомендация – это конвектор.



Все про керосиновый обогреватель для дома тут.

Как сделать печь Булерьян своими руками

Труб может быть семь и больше.

Если вы однозначно решили, что покупать готовую конструкцию не желаете и уверены в своих навыках работы с металлом, то можно сделать пиролизную печь своими руками. Ранее мы рассказывали о том, как сделать простую печь из газового баллона.

Перед тем как сделать печь Булерьян своими руками следует позаботиться об инструменте, без него никак. Помимо того, что есть у любого мастера в хозяйстве (молоток, плоскогубцы, напильник и прочее) потребуется три инструмента, которые есть не у всех:

• трубогиб;
• сварочный аппарат;
• болгарка.

Если этого комплекта нет, дальше желания дело не пойдет. Изготовление самодельной печи Булерьян выполняется по следующему алгоритму:

• гнем трубы трубогибом, радиус 220 мм, количество подбираете сами;
• собираем трубы вместе и зашиваем конструкцию листовым металлом;
• из листов стали делаем отсек в верхней части – это камера вторичного дожига;
• в трубы-воздуховоды врезается два патрубка для подачи воздуха в камеру дожига;
• делаем из металлической трубы большего диаметра дымоход с конденсатосборником;
• изготавливаем два регулировочных клапана: один на подачу воздуха, а второй на дымоотвод;
• делаем дверки и привариваем к ним регулировочный клапан и запорный механизм;
• собираем конструкцию воедино.

Слева клапан для дымохода, справа – для подачи воздуха.

Теперь рассмотрим важные моменты в конструкции печей Булерьян. Дымоход должен быть в виде буквы «Т». От топки его отделяет клапан дымоотвода. Если используете металлические сэндвич трубы, то собирайте их «по конденсату». Керамические дымоходы, а тем более трубы из асбеста использовать нельзя. Когда будете зашивать корпус сталью, то в передней части должен быть выступ. Он потом будет входить в паз на дверке, чтобы та закрывалась герметично. Заднюю часть просто закрываете сталью, в которой должно быть отверстие для дымохода.

В крышке с внутренней стороны приваривается два кольца разного диаметра, в зазор закладывается асбестовый термостойкий шнур, который будет уплотнителем. В заслонке, подающей воздух, нужно сделать небольшой вырез на кромке, так чтобы даже при полном закрывании оставалась маленькая лазейка для воздуха. В клапане дымоотвода нужно вырезать сегмент на 25% площади всей заслонки, как кусок торта, разрезанного на четыре части. Чтобы было удобнее убирать сажу, можно приспособить на низ топки пластину, но это необязательно.

Эксплуатация печь длительного горения Бренеран

Рис. 1 (требования к установке печи Булерьян).

О том, как работает печь Булерьян и как ее сделать своими руками мы уже рассказали, осталось дело за малым, а именно, как ее эксплуатировать. Премудростей в этом нет никаких, но все же некоторых правил нужно придерживаться. Итак, как топить печь Булерьян:

• нужны сухие дрова;
• после розжига нужно дать печи полчаса погореть;

  Рис. 2 (требования к установке печи Булерьян).

• по истечении получаса можно перекрывать подачу воздуха и переводить печь в пиролизный режим;
• если нужно добавить топлива, то сначала полностью открывается подача воздуха и вооздухоотвод, а уже потом можно открывать дверцу топки.

Из-за несоблюдения этих правил могут возникать проблемы. Печь может плохо распаливаться или сильно дымить. Причина достаточно банальна – это обыкновенное загрязнение. Кстати, в низкотемпературном режиме, если топить березовыми дровами, в дымоходе образуется деготь. Он стекает не только в конденсатосборник, а и просачивается сквозь щели или даже через верх трубы. Таким образом, может попасть внутрь помещения.

Из-за мокрых дров может появляться ржавчина или температура в топке не достигает своего необходимого уровня. Вообще, в инструкции как пользоваться печью Булерьян четко указанно, что она должна работать только на сухих дровах. Оптимальная степень влажности 20%, но допускается увеличение количества влаги до 40%. При этом сушить дрова возле печи нельзя. Производитель рекомендует хранить возле Булерьян топлива только на одну загрузку, не более того. Потому запасайтесь дровами с весны, чтобы за лето успели подсохнуть.

Кроме дров, можно засыпать в печь опилки, пеллеты или брикеты, но только не уголь. Угольные брикеты также использовать нельзя. Если хотите топить углем, то больше подойдет печь Лачинянка, первые модели которой были разработаны как раз под этот вид энергоносителя.

Духовка Булерьян: чертежи, отзывы

Духовка — универсальное средство для обогрева твердым топливом. Хотя раньше они были представлены только в виде недвижимых конструкций, со временем появляется более удобное и мобильное решение. Среди них печь-буллерян, которая считается одним из самых практичных, экономичных и надежных вариантов обогрева. Благодаря своей конструкции он имеет отличные характеристики, что делает его идеальным для многих задач.

Преимущество этой печи по сравнению с другими вариантами — это система принудительной конвекции.Он оборудован многочисленными трубками, конструкция которых позволяет создавать внутри них постоянный поток воздуха. Это приводит к тому, что время, необходимое для нагрева, значительно сокращается по сравнению с обычными печами.

Среди основных достоинств данной опции отметили:

• Высокоскоростной нагрев;
• Использование любого твердого топлива;
• Оперативность и высокая эффективность;
• Возможность использования в любом помещении.

Также стоит отметить, что многие булерьян конструкции печи поддерживают возможность регулирования горения.Это достигается за счет контроля тяги воздуха через трубу. Это делает его удобным оборудованием для обогрева помещений весной и осенью.

Благодаря этим преимуществам данная печь пользуется большим успехом. Даже самая компактная модель может легко обогреть несколько комнат, а для больших площадей необязательно покупать самую большую версию.

Для работы можно использовать любое твердое топливо. Может использоваться как обычная древесина, так и уголь, торфяные брикеты, бумага и другое. Конечно, эта высокая скорость горения будет высокой, поэтому рекомендуется отрегулировать тягу для экономии топлива.

Важно! Коксующийся уголь — единственное твердое топливо, которое не рекомендуется использовать. Хотя его тоже можно использовать, этот вариант значительно сокращает срок службы печи.

Основа этой печи — газогенератор. Именно благодаря ему мы добиваемся высокой эффективности работы. Когда топливо горит, оно выделяет газ с высокой температурой. Процесс горения происходит в нижней камере, а газ поднимается в форсунке. В процессе они испаряются и уходят через дымоход, существенно повышая температуру за счет конструкции воздуха.КПД такой печи составляет 80%, что для твердотопливных вариантов является крайне высоким показателем.

Идея циркуляции воздуха проста. Внизу топки есть отверстия, в которые поступает холодный воздух. Он проходит по трубкам, нагревается и поднимается вверх, что создает тягу. В результате через духовку проходит огромное количество воздуха за короткий срок, нагреваясь до высоких температур.

Для повышения КПД системы используется дожигатель. В верхней части камеры продукты сгорания подвергаются воздействию высоких температур, что позволяет сжечь их остатки и получить больше тепла от той же партии топлива.Эта духовка также позволяет ускорить нагрев помещения.

Особенность таких печей — наличие практичной заслонки. Это специальный регулятор мощности, который позволяет регулировать температуру. Это позволяет настроить духовку на подходящий уровень нагрева.

На базе этого контроллера есть два режима работы:

1. Быстрый нагрев;
2. Газификация.

В первом случае духовка работает в интенсивном режиме, все заслонки открыты.Это позволяет за считанные минуты быстро сжечь топливо для обогрева помещения средних размеров. Второй вариант — газификация — позволяет продлить эффект. Заслонка ставится в такое положение, при котором создается медленный поток воздуха. Для более крупного пламени просто не хватает воздуха, поэтому топливо постепенно выгорает, нагревая помещение. В этом режиме духовка может работать до суток, поддерживая температуру.

Совет! Оба режима можно активно использовать для отопления дома.Такой вариант позволяет без опаски оставить исправную печь без присмотра, не опасаясь возгорания.

Интересной особенностью печи булерьян является возможность создания постоянного отопления дома. Верхняя труба отводится в соседнее помещение с помощью рукавов, благодаря чему теплый воздух распределяется по дому. Однако следует следить за тягой и расстоянием до других объектов, ведь не каждая модель способна справиться с этой задачей.

Духовка булерьян вы можете сделать самому.Хотя это непростая задача, этот вариант намного дешевле, чем покупать в магазинах. Цена на это изделие чрезвычайно высока, поэтому лучше договориться с другом сварщиком и сделать это самому.

Совет! Сварщику-новичку это лучше не пробовать. Швы в печи постоянно подвергаются воздействию высоких температур, поэтому погрешность в работе может привести к разрушению конструкции уже через несколько вставок.

Необходим для производства следующих материалов:

1. Ножницы по металлу;
2. болгарский;
3. Сварочный аппарат;
4. Инструмент для гибки труб.

Необходимые материалы: трубы, листовой металл и площадка. Толщина листа должна превышать 0,75 мм. Корпус будет формироваться из трубок и листа в зависимости от ранее выбранной конструкции.

Процесс создания печи разбит на несколько этапов. Им нужно было подготовить материалы, сформировать основу и склеить все части в готовое изделие. Процесс довольно сложный, поэтому может потребоваться помощь.

Можно выделить следующие этапы изготовления печи:

1. Подготовка материалов;
2. Формирование каркаса и каркаса;
3. Крепление боковых стенок;
4. Создание зоны дожигания газов;
5. Установить заднюю и переднюю стенку с дверью;
6. Сварка дымохода и финальный осмотр.

На первом этапе подготовьте материалы для печи. Отрежьте лист у стенки изгиба трубы с необходимым уклоном. Количество трубок индивидуально и зависит от будущих размеров печи. Нарезаются углы для дальнейших рам.

Далее идет формирование кадра и кадра. Углы стыкуются под рамой, а сами трубочки образуют будущую форму изделия. Их рекомендуется укладывать друг на друга, поочередно меняя направление концов.

Совет! Некоторые мастера рекомендуют сразу их сваривать.

Далее идет монтаж боковых стенок. По сути, есть два варианта: соединение труб с помощью металлических полос или закрывающего листа. Первый вариант предполагает приварку полос металла между отверстиями трубок для образования неразъемного герметичного корпуса. Второй вариант формирует тело из листов, закрывая трубу внутри. Оба варианта хороши, но вторым бывает сложно очистить топку от золы.

Совет! На фото задняя стенка уже приварена, но перед созданием верхней зоны ее лучше не делать. Так будет легче работать.

Далее следует создание зоны для газов дожигания. Он состоит из двух металлических листов, скрепленных между собой под углом. Они примыкают к задней стенке и отделяют проем дымохода так, чтобы газ к нему мог проходить только через узкое пространство. Перед листами нужно немного пройти к стене, достаточно места для 1-2 труб.

Затем можно сварить заднюю и переднюю стенки. Раньше рекомендовали тщательно проверять весь кузов на предмет наличия дыр и зазоров, потому что устранить их будет сложно. Если все пойдет хорошо, можно продолжить работу.

Сзади должно быть отверстие под дымоход, размещенное на секции, разделенной металлическими листами. На фасаде уже заранее подготовили дверь. Делать не стоит, лучше покупать в магазине. Так будет безопаснее и практичнее.Для регулировки мощности на дверце духовки или около нее рекомендуется установить регулируемый клапан.

Совет! Поскольку проход для газов находится прямо над передней дверцей, некоторые делают заслонку в задней части печи. Это позволяет повысить его эффективность.

Затем приварили дымоход и каркас. После этого перед первым запуском проводится тщательный осмотр и подготовка к нему помещения. Держите духовку на расстоянии 1 метра от внутренних помещений и деревянных конструкций.Если такой возможности нет, следует провести ряд работ по утеплению негорючими материалами.

В первой печи нужно постепенно повышать температуру. Ожидается, что в процессе нагрева конструкция расширится. Это стандартная ситуация, которая также позволит проверить прочность конструкции. Если все пойдет хорошо, печь можно продолжать использовать.

Но перед дальнейшей эксплуатацией печи рекомендуется посмотреть это видео. Вот правила топки, которые позволят повысить КПД продукции и увеличить срок ее службы:

Связанные с контентом

Дизайн печи булерьян, порталы для каминов, облицовка печи булербян — Стоун Сити, ЧП

компания Камень города одевает булерьяны под любой дизайн

Уникальное предложение!
Канадская печь Буллерян, Буллер, Буллер,
Буллерьян идеально подходит для наших
зим и способна согреть в доме каждый угол
.При высокой надежности, безопасности и прочности
печь
выглядит неэстетично. Stone City / Компания
Stone City выполняет проекты
комплексной установки Буллерьян в
конструкции камина или печи. Если в доме еще
камина, дизайн учитывает сочетание проектов стиля
.

КАМИНЫ, ПЕЧИ, БАРБИ, БРАЗЬЕ,

АВТОРСКИЙ ДИЗАЙН, ПРОИЗВОДСТВО ПОД ЗАКАЗ, гарантия, качество, сервис

КАМИНЫ БАРБЕКЮ проектирование и изготовление под заказ, все ручные работы. Дизайн с учетом всех пожеланий заказчика. Монтаж дымоходных топок и подключение к каналу дымохода. Лестница и входные группы, подоконники и столешницы из натурального камня (мрамор-гранит). Гарантия 10 лет. Служба на всю жизнь. На рынке 14 лет. НА САЙТЕ МОЖНО ПОСМОТРЕТЬ ПРИМЕРЫ СДЕЛАННЫХ РАБОТ КАМИНОВ www.stonecity.com.ua [O1]

• Тела 067 505 09 56 [email protected]

камины в Киеве от компании City Stone stonecity

Осуществляем следующий комплекс услуг
с гарантией и последующим сервисом;

— Консультации, выезд специалиста на объект БЕСПЛАТНО
— Услуги дизайнера
— Дизайн каминов, барбекю, комплексов разных типов, состоящих из нескольких печей обеденных общей стилистикой под Ваш интерьер.
— Монтаж и установка дымоходных топок с подключением к каналу дымохода.
— Изготовление порталов для каминов из мрамора, оникса, натурального камня
— Монтаж мраморного портала для камина
— изделия из гранита мрамора
— художественные изделия из мрамора
— скульптуры из натурального камня.
— кладка печей любой сложности.
— Изготовление и установка каналов дымоходов любых типов

Монтаж каминов производится согласно всем техническим нормам и требованиям.Вы можете быть уверены, камины, установленные нашими специалистами, прослужат долго!

StoneCity . Концепция камина «Мечта»

Тепло и уют в вашем доме!

Современный рынок каминов предлагает большой ассортимент дымоходных изделий по каталогу, сборка которых ведется случайными или наемными мастерами. Концепция компании авторского дизайна каминов «Городской камень», предлагает не картинки из каталогов, а уже выполненные, реализованные проекты и возможность их модификации под любой стиль, размер, отделку, означает «бетон». решение «под« конкретного заказчика »от авторского проекта до полной сдачи камина« под ключ ».За 14 лет работы компании City Stone, реализовано более 150 проектов каминов, барбекю, лестничных групп и др. Работы по камню «под заказ». Автор проектов — директор компании Олег Овчаров и специалисты кампании добиваются максимальной и профессиональной реализации «камина мечты» для каждого клиента. Индивидуальный стиль, разработанный компанией City Stone, позволяет применять большие цельные формы с мягкой плавностью линий в сочетании с уникальной обработкой камня, имитирующего естественную структуру сколов, формировать неповторимую игру света и тени, в отражениях живого огня.Компания реализует возможность выбора дизайна от небольшого уютного камина в небольшом доме, до репрезентативного двух- или трехуровневого классического камина, или группы из нескольких каминов и барбекю, объединенных единой стилистикой, но индивидуально каждого. Принцип компании — использовать только натуральные и экологически чистые материалы. Каждый клиент «Городской камень», в компании помогает вести постоянный поиск новых форм, стилей и решений

Раньше камин был неотъемлемым атрибутом гостевой комнаты, но был единственным источником отопления. Теперь это скорее попытка создать атмосферу домашнего уюта, чем необходимость.

Купить камин в Киеве можно в любой специализированной торговой точке, но лучше всего сделать это у нас в «Городском камне».

Этот элемент декора является центральным, привлекающим внимание, в какой бы точке помещения его не было. Поэтому очень важно позаботиться о том, чтобы стилевое решение камина удачно вписалось в пространство комнаты или даже дома.Должно быть чувство целостности. Цена на камин в Киеве очень разная, однако с уверенностью можно сказать, что только в «Городском камне» все ваши требования смогут выслушать и воплотить в жизнь.

Купить камин в Киеве можно самого разнообразного стиля. Камин в классическом стиле хорошо впишется в интерьер викторианский стиль. Большое количество украшений присутствует в каминах в стиле барокко или ампир. Такие камины хорошо подходят к интерьеру с непринужденной, но в тоже время праздничной атмосферой.

На сегодняшний день сделана продажа каминов в Киеве, чаше всего в загородных домах, так как без этого элемента будет нарушена атмосфера уютного загородного дома, а также может возникнуть ощущение незавершенности в интерьере, поэтому покупать камин в Киеве и не только — очень важное и знаменательное событие.

Продажа каминов в Киеве — это компания City Stone. Мы даем вам возможность заказать любой камин от маленького и лаконичного, до самого выразительного двух- и трехуровневого классического камина с дополнительным оформлением пространства вокруг него натуральным камнем.Изготовление каминов в Киеве — это очень кропотливая работа, которая требует особых навыков, которыми обладают специалисты Stone City.

Лучшее соотношение цена — качество

Цена на камины в Киеве зависит от того, насколько сложной будет работа. Купить камин в Киеве по каталогу, изготовленному по образцу образца, будет намного проще и дешевле, но качество такого изделия, срок его службы вызывает много вопросов. У каждого помещения есть своя специфика, которую необходимо учитывать при проектировании камина, поэтому перед покупкой камина в Киеве необходимо серьезно подумать.В «Городском камне» вы можете обратиться за помощью к дизайнеру, который индивидуально рассмотрит все ваши запросы и учтет все необходимые аспекты при создании проекта камина.

Колеблющаяся цена на камины в Киеве, заставляет задуматься, к какой фирме лучше обращаться и соответствует ли такой цене уровень качества продукции. Только у нас самое качественное изготовление каминов в Киеве, из качественных и натуральных материалов. Сборка каминов у нас производиться профессионалами своего дела, а не разнорабочими, часто не обученными тонкостям дела и имеющими лишь общие навыки работы со строительными материалами.

Если купить камин в Киеве то только от Камня до Города

За более чем 10 лет работы компания City Stone осуществила авторскую разработку и изготовление каминов в Киеве по более чем 100 проектам. Особый способ обработки камня для каминов, имитирующий натуральную щепу, позволяет раскрыть всю красоту природного материала.

Основное правило компании — использование только экологически чистого, натурального материала для создания уникальных каминов, которые не наносят вред окружающей среде здоровью человека, окружающего. Также, цены на камины в Киеве у нашей компании самые привлекательные не только в городе, но и по всей Украине.

конструктивных особенностей и принципа действия, правила монтажа и как правильно утеплить. Особенности установки с водяным контуром Котел дровяной булерьян

Воздушное отопление с помощью конвекционных печей имеет один существенный недостаток. Эффективность обогрева во многом определяется конфигурацией помещения.Наличие межкомнатных перегородок и других препятствий на пути конвективных потоков существенно ухудшает равномерность нагрева. Для обогрева помещений, расположенных на другом этаже, приходится соединять воздуховоды и проводить их по всему дому, что не всегда удобно и требует серьезных дополнительных затрат.

Печь Булерьян с водяным контуром — оптимальное решение для отопления многоэтажного жилого дома с несколькими комнатами. Агрегат подключен к существующей системе отопления.Практически сразу после растопки в помещения начинает поступать тепло.

Принцип действия печи Breneran Aquathen

Отопительные котлы Булерьян (Breneran) с водяным контуром, по своей конструкции мало отличаются от традиционного оборудования, использующего принцип конвекции воздуха. В конструкцию входят трубы, окружающие камеру сгорания. Используется принцип газообразования или пиролиза. Основное отличие состоит в том, что по трубам циркулирует теплоноситель, а не воздух.

Котлы длительного горения Breneran с водяным контуром работают следующим образом:

1. На конвекционные трубы сверху и снизу монтируется специальный коллектор.
2. На нижнем коллекторе есть патрубок для возврата, на верхнем — для подачи теплоносителя.
3. Во время топки теплоноситель нагревается, что создает давление в системе отопления, что обеспечивает естественную циркуляцию, а также подъем жидкости на высоту до 8 м. Теплоноситель по трубам поступает к отопительным приборам, расположенным в помещениях.
4. После остывания теплоноситель возвращается по обратной магистрали обратно в котел по трубам, подсоединенным к коллектору нижнего давления.

При этом в водогрейных котлах «Булерьян» используется принцип газогенерации или пиролиза, что дает возможность использовать газ, образующийся в процессе сжигания твердого топлива. В конструкции две камеры сгорания. В одном сжигаются дрова, во втором дожигание газов.

После нагрева камеры сгорания до необходимой температуры котел переводится в режим газогенерации.При газогенерации топливо не горит, а буквально тлеет, что увеличивает автономную работу с одной закладки, сохраняя коэффициент теплопередачи на уровне обычного сжигания дров.

Канадские печи «буржуйки» длительного горения Бренерана, были предназначены для работы на дровах. Допускается использование торфа и древесных брикетов, а также древесных отходов, но при этом показатели энергоэффективности и теплоотдачи несколько ниже.

Типы печей Aqua Breneran

Производитель котлов Aquatan Brenern, ЗАО «Лаотерм» разработал и произвел несколько основных модификаций газогенераторных печей с водяным контуром. Преимущество моделей — высокий КПД, наличие ТЭНа, позволяющего продолжить обогрев помещения после того, как сгорело все твердое топливо.

При необходимости печь дополняется бойлером косвенного нагрева, который обеспечивает необходимое количество горячей воды.

Модельный ряд твердотопливных газогенераторных печей Breneran Aquathen российского производства представлен следующими модификациями:

При выборе дровяной печи длительного горения с водяным контуром Breneran Aquatine обращайте внимание на ее производительность. . В технической документации указывается объем теплоносителя и реально отапливаемая площадь.

Сколько стоит Breneran Aquathen

Стоимость печи Breneran Aquathen несколько выше, чем у моделей без водяной рубашки, и зависит от типа модели и ее мощности.

• АОТВ 06 — обойдется в 16 200 руб.
• АОТВ 11 — за эту модель придется отдать 23 800 руб.
• АОТВ 14 — стоимость 27 400 руб.
• АОТВ 16 и 19 — за полупромышленные модели придется заплатить 45 и 55 тысяч рублей. соответственно.

Полная стоимость пиролизных котлов на твердом топливе длительного горения Breneran Aquatine рассчитана в зависимости от необходимого дополнительного оборудования. Дополнительно оплачиваются монтажные работы, подключение к системе отопления и др.принимаются во внимание.

Преимущества водяного отопления от Breneran

Газогенераторные печи Breneran имеют несколько существенных преимуществ перед своими аналогами, использующими принцип воздушного нагрева.

• Помещения отапливаются стандартными радиаторами отопления, а не за счет циркуляции воздуха. Поэтому модели подходят для обогрева одно- и двухэтажных индивидуальных жилых домов, к тому же нет необходимости в дополнительном оборудовании в виде воздуховодов.
• Допускается установка в доме без подвала.При правильной установке и регулярном уходе за печкой вероятность попадания дыма в помещение отсутствует.
• Печь Breneran Aquathen сварена из стали, толщиной 2-3 мм для внешнего кожуха, 5 мм для камеры сгорания. При изготовлении используются жаропрочные сплавы, что значительно увеличивает срок службы устройства.
• Возможность подключения практически к любой системе отопления. Главное правильно выбрать и рассчитать производительность печи.Бренеран одинаково хорошо себя чувствует при подключении к системе отопления с естественной или принудительной циркуляцией.
• Простой монтаж. Есть смысл установить модификацию печи Бренеран с подключением водяной системы отопления, если нет желания и возможности подключать газовое отопление. Модель Aquaten обеспечивает максимальное удобство использования. При необходимости может работать в режиме незамерзания. Электронагревательный элемент нагреет теплоноситель до необходимой температуры.

Недостатки водогрейных котлов Breneran

Конечно, у котлов Breneran Aquatan есть недостатки, но поскольку они незначительны и уступают достоинствам, ни на строительных форумах, ни на других сайтах о них практически ничего не сообщается. Но судя по нескольким комментариям, которые нам удалось найти, проблемы духовки следующие:

• Без воды использовать модель Breneran Aquathen не получится. Разработан исключительно для жидкостного охлаждения.
• Aquaten имеет недостатки, присущие всем моделям газогенераторов. На характеристики и производительность влияет качество топлива, погрешности при установке дымохода.

Если установка будет произведена согласно всем рекомендациям производителя, эксплуатация печи будет практически беспроблемной.

Особенности и способы установки Breneran Aquathen

Как уже отмечалось, конструкция печи позволяет использовать любые варианты подключения водяного отопления. Допускается эксплуатация устройства в системах с принудительной и естественной циркуляцией теплоносителя.

При проведении монтажных работ учитываются правила ППБ, касающиеся установки печи и подключения системы дымоудаления, особенно закрытых и открытых систем. Тип трубопроводов котла и используемый теплоноситель влияют на производительность и теплопередачу.

Требования пожарной безопасности

Производитель ЗАО «Лаотерм» получил сертификат пожарной безопасности на печь водяного контура Aqua Breneran. Это говорит о том, что котел защищен от случайного возгорания и при правильном использовании вероятность возгорания сведена к минимуму.

Установка в жилом помещении осуществляется с учетом действующих норм ППБ, применимых к котлам ТТ:

1. Духовка монтируется на прочном негорючем основании. Для моделей АОТБ 14, 16 и 19 обязательно изготовление бетонного основания.
2. Со стороны топки пол покрыт стальным листом длиной не менее 1,25 м.
3. Расстояние до оштукатуренных стен не менее 1 м, с дополнительной изоляцией 0,8 м.
4. Размеры помещения для установки печи не менее 12 м².
5. Котельная должна иметь вентиляционный канал и хорошую естественную вентиляцию воздуха.
6. В смежных помещениях установлены автоматы отключения ТЭНов и циркуляционного оборудования.

Наличие группы безопасности для твердотопливного пиролизного котла Breneran Akvaten (включая предохранительный клапан, воздушный клапан, манометр, расширительный мембранный бак) обязательно. Ввод в эксплуатацию без предохранительной арматуры запрещен.

Монтаж системы дымоудаления

Правила монтажа дымохода подробно описаны в. По нормам высота и диаметр рассчитываются в зависимости от мощности топки. При установке дымохода неукоснительно соблюдаются рекомендации производителя:

• Расстояния до конструктивных элементов, балок и стропил рассчитываются в зависимости от материала дымохода.Для кирпично-керамического дымохода с утеплителем зазор для огня не менее 13 см, без утеплителя 25 см.
• Высота дымохода должна быть от 5 до 9 м в зависимости от модели печи.
• На оголовке дымохода установлен дефлектор для улучшения тяговых характеристик.

Подробная информация о выборе труб и стандартах ППБ находится в.

Подключение к системе естественной циркуляции

Система отопления с естественной циркуляцией теплоносителя является наиболее популярной благодаря простоте монтажа и отсутствию большого количества дополнительных единиц. Есть несколько правил, связанных с установкой:

• Печь должна располагаться минимум на 0,5 м ниже радиаторов отопления.
• Патрубки расположены под углом — наклон сделан в сторону циркуляции теплоносителя.
• Открытый расширительный бак монтируется в самой высокой точке системы отопления. Емкость бака выбирается в зависимости от общего объема теплоносителя в пропорции 10%. Правильная установка расширительного бачка открытого типа осуществляется на обратной магистрали системы отопления.Если емкость устанавливается на неотапливаемом чердаке, устройство необходимо утеплить.
• На подаче теплоносителя смонтирована группа безопасности.

К трубопроводам системы отопления с естественной циркуляцией предъявляются строгие требования в отношении соблюдения углов наклона.

Подключение к системе принудительной циркуляции

Основное отличие от предыдущей версии — в системе отопления закрытого типа необходим циркуляционный насос. Принудительная циркуляция хладагента имеет много преимуществ, в том числе лучшую теплопередачу, эффективность и скорость нагрева. Единственный недостаток — зависимость от электричества.

Монтаж системы отопления с принудительной циркуляцией осуществляется в соответствии со следующими рекомендациями:

• Циркуляционный насос устанавливается на обратной магистрали теплоносителя, между расширительным баком и котлом. Для регулирования работы котла рекомендуется установить датчик температуры в зависимости от интенсивности нагрева и создаваемого давления в замкнутой системе.
• Подключение осуществляется с закрытым расширительным бачком.Воздух не попадает в систему отопления, что положительно сказывается на сроке службы труб, радиаторов и самого котла.
• Для бесперебойной работы помпы потребуется установка ИБП со встроенным стабилизатором напряжения.

Максимальное давление в закрытой системе отопления не более 7 атм. Большие значения приводят к разрыву водяных контуров, расположенных на топке. Во избежание поломок необходимо установить группу безопасности.

Какие трубы лучше обвязать

Обвязка котла влияет на дальнейшую работу, производительность и другие характеристики системы отопления. К выбору материала нужно подходить осознанно. Ниже приведены три наиболее популярных варианта:

• Обвязка системы отопления стальными трубами — к преимуществам можно отнести устойчивость к перегреву, низкое линейное расширение, прочность и высокую теплопроводность. К недостаткам можно отнести сложность монтажа, необходимость сварки.
  Монтаж лучше производить до ремонта помещения, чтобы не испортить отделку. Еще одним недостатком можно считать, что диаметр трубы водяного контура будет намного больше, чем у полипропилена или металлопластика, соответственно для обогрева потребуется печь большей мощности.
• Трубы отопительные полипропиленовые — материал имеет много преимуществ: легкий вес, длительный срок службы, термостойкость, привлекательный внешний вид, гладкая внутренняя поверхность.
  Трубы отопления вокруг дома можно проложить самостоятельно. Для этого потребуется паяльник и несколько строительных инструментов.
• Трубы армированные пластиком — еще один вариант материала, предназначенный для системы отопления.
  Преимущество металлопластика: быстрый монтаж, коррозионная стойкость, жаростойкость, пластичность.Недостаток в том, что труба склонна перегибаться. №
  Трубы армированные пластиком применяются для устройства систем отопления с принудительной циркуляцией теплоносителя. Разрешено промышленное использование.

Отопление может осуществляться медными, нержавеющими и другими трубами. Но, как показывает практика, наиболее популярными являются перечисленные выше варианты.

Какую охлаждающую жидкость лучше заливать в Бренеран и систему

В качестве теплоносителя используется обычная и дистиллированная вода, антифриз. У каждого варианта есть свои достоинства и недостатки:

Самостоятельно рассчитать объем теплоносителя достаточно просто — для расчетов потребуется знать мощность топки, количество и объем радиаторов.

Печь Булерьян может работать на любом виде твердого топлива. В том числе на макулатуру и картонную продукцию. Но лучше всего он нагревается на длинных оцилиндрованных бревнах, занимающих всю длину топочной камеры печи.

Это цельнометаллическая конструкция, напоминающая бочку, с приваренными к ее поверхности отрезками труб. Внутри он разделен на две камеры. В нижней камере при сгорании твердого топлива образуются газы, которые затем выгорают в верхней камере, как в.

Когда булерьян начинает нагреваться, в нижние отверстия труб засасывается холодный воздух, нагреваясь от поверхности печи, он поднимается вверх, обогревая помещение.

Изначально такие духовые шкафы предназначались для воздушного отопления. Но их не хватало. Они плохо справлялись с отоплением помещений разделенными перегородками. Решением этой проблемы стало оборудование.

Принцип действия и область применения

Булерьян с водяным контуром использует тот же принцип преобразования, что и с воздушным. Только в этом случае вместо горячего воздуха поднимется горячая вода.

Это свойство позволяет за короткое время прогреть помещение объемом несколько десятков кубометров воздуха. Вода, проходящая по трубам, окружающим печь, предотвращает перегрев поверхности. Следовательно, он не сжигает воздух в помещении.

Расход топлива снижается благодаря использованию камеры , в которой сжигаются древесные газы, полученные на стадии сгорания в первичной камере сгорания.

Теплообменник представляет собой трубы, расположенные внутри кожуха вокруг печи. Минимальное количество труб обычно шесть. Нагретая вода из точки подключения в верхней части печи попадает в радиаторы, установленные в помещении.

Пройдя по кругу, охлажденная вода возвращается в нижнее соединение. Такой отопительный котел имеет высокий КПД за счет использования трех способов нагрева — теплопередачи, теплообмена и конвекции.

Печь может использоваться в различных зданиях.Это могут быть жилые дома, склады или бытовки.

При установке необходимо соблюдать несколько условий:

1. Для работы котла необходим хороший дымоход. Т.к. при дожигании газов во второй камере не всегда происходит их полное сгорание. В результате в комнату может попасть угарный газ. Оно не имеет запаха и часто приводит к летальному исходу при отравлении.
2. В целях пожарной безопасности Допускается установка Булерьяна на расстоянии не менее 0.5 метров от стены.
3. Для подключения водяного контура рекомендуют армированные полипропиленовые трубы. Они обладают хорошей гибкостью и не деформируются от высоких температур.

Достоинства и недостатки

Такие системы отопления обладают рядом положительных свойств:

1. Установка такого отопительного котла не требует согласований. , в отличие от газового оборудования.
2. Позволяют быстро и равномерно прогреть комнату., в том числе на втором и третьем этажах. Горячая вода поднимается на 7-8 метров.
3. Отопительный котел имеет компактные размеры.
4. Печка экономичная. При теплом помещении одной загрузки хватает на 10-12 часов поддержания температуры в помещении.
5. Простота установки самостоятельно. Здесь следует отметить, если вы новичок в этом деле, доверьте строительство и подключение дымохода специалистам.

Как ни хвалили такие котлы, у них есть ряд мелких недостатков:

1. Главный недостаток — доступность топлива. В качестве топлива используются сухие дрова несмолистых горных пород. В районах, где мало древесины, такие обогреватели экономически нецелесообразны.
2. Такие нагреватели необходимо регулярно очищать от нагара и накипи.
3. Дымоход должен быть изолирован во избежание конденсации. Конденсат снижает эффективность нагревателя.
4. Металлический корпус — источник тепла , он нагревается до высокой температуры. Чтобы не получить ожоги и возгорания, необходимо установить вокруг Булерьяна защитный периметр, не менее полуметра.Если места недостаточно, то утеплитель можно облицовывать специальным кирпичом, либо листами металла с внутренней облицовкой базальтовым волокном. Это снизит температуру до приемлемого уровня.

Характеристики и критерии выбора

Характеристики, прежде всего, определяются параметрами помещения, в котором он будет установлен.

Для производства в основном используют сталь и чугун. Булерьян из чугуна отличается большой надежностью и долговечностью.При этом они более массивные, и в небольших помещениях их сложно использовать. Стальные обогреватели хорошо подходят для небольших помещений, но в то же время их КПД ниже, чем у чугунных.

Второй важный параметр — это количество водяных контуров в системе отопления. Одноконтурная система предназначена только для отопления помещений. Двухконтурная система, помимо отопления, нагревает воду для бытовых нужд.

Третий параметр Производитель твердотопливного котла.В этом выборе можно ориентироваться на отзывы людей, уже ставших счастливыми обладателями котла этого производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материал стен и пола, высота дымохода.

Цена и отзывы

С каждым годом булерьские печи длительного горения набирают популярность. Это связано с их стоимостью, которая меньше, чем установка аналогичного газового оборудования.

При этом не нужно платить за работы по подключению к газовой магистрали и разработку разрешительной документации. Стоимость такого обогревателя, в первую очередь, зависит от его объема и, соответственно, мощности.

Цена на самую простую и маленькую от 7500 руб. Такой духовой шкаф обогреет небольшое помещение до 100 кубометров. Для помещения от 250 кубометров цена будет от 20 000 рублей.

Следует отметить, что многие производители украшают часть своей продукции различными элементами, в том числе художественной ковкой.Это тоже влияет на его стоимость.

Отзывов:

Сергей Иванович, г. Самара.

«Купил небольшой булерьян с нержавейками за 16 000 рублей. Установку делал сам. Дымоход был металлический высотой 5 метров. Сначала я не мог насытиться работой. Потом печь начала дымить. Осмотр показал, что дымоход забит различными отложениями черной смолы. Оказалось, что хотя труба была хорошо изолирована, в ее верхней части образовался конденсат, который постепенно стекал вниз.Поменял дымоход на кирпичный, помог с конденсатом. «

Алексей.

Пользуюсь уже третий год. Пока впечатления самые благоприятные. К недостаткам можно отнести неравномерный нагрев. Сложно регулировать температуру нагрева заслонкой. Получается, быть прохладным, но чаще слишком горячим.

Духовка своими руками

Чтобы построить такую ​​печь, нужно быть опытным сварщиком.Для работы, в первую очередь, вам понадобится сварочный аппарат, трубогиб, болгарка , ножницы по металлу и комплект чертежей.

Схема:

Затем проделайте работы в определенной последовательности:

1. Отрежьте трубы необходимой длины.
2. Используйте инструмент для гибки труб, чтобы придать им необходимую форму.
3. Сделайте контур из листового металла требуемой формы.
4. Приварите трубы точечной сваркой к металлическому листу. Количество труб, которые должны быть спарены. У вас получится бочкообразная конструкция с приваренными сверху трубами.
5. Следующим шагом будет установка задней стенки с отверстием для дымохода. Для дымохода понадобится труба диаметром около 100 мм.
6. Далее устанавливаем переднюю часть , с открывающейся дверцей. Внизу передней части установлена ​​труба с демпфером.
7. Очистить швы и проверить качество проделанной работы.

При выборе размеров топки ориентируйтесь в первую очередь на площадь обогрева помещения.

Самое главное — выбрать правильное место для установки. Это можно делать в любом месте комнаты, но помните, что оборудование должно быть не ближе 0,5 метра к ближайшей стене.

Духовка должна прочно стоять на поверхности. Любая вибрация корпуса недопустима. После установки в выбранном месте его подключают к системе отопления.

Любой частный жилой дом нуждается в системе отопления .

Иногда подача газа в дом технически нецелесообразна, а установка котла с документацией затруднительна и затратна по деньгам.

Использование воздухонагревателей неэффективно, если нужно обогреть несколько смежных комнат, поскольку калориферы предназначены для обогрева неразделенного пространства.

В таких случаях печь Булерьян в сравнении с аналогами — незаменимое универсальное решение.

Идея новой отопительной печи родилась у канадских лесорубов, которые затем воплотились в жизнь инженерной мыслью энергетиков. Сейчас название печи Булерьян ( Bullerian ) стало почти эталонным, т.е.е. неся тепло и уют.

Принцип работы

Такая конструкция не только удачна гибрид буржуйки с обыкновенной печкой Если раньше не могли обогревать отдельные помещения, то подключение с водяным контуром открывало возможность обогрева целых домов, а не отдельных номера.

По форме булерьянская печь напоминает большую круглую бочку , разделенную внутри на две части. Нижний отсек корпуса печи предназначен для розжига и сжигания дров.Там же образуются высокие температуры и концентрируется тепло.

После догорания древесины газы поднимаются в верхний отсек корпуса. По центру духовки приварены к ней изогнутые трубы , или, как их еще называют, патрубки радиуса .

Они обеспечивают принудительную конвекцию , то есть движение тепла для нагрева воздуха и его равномерного распределения по всему пространству.

Конструкция печи такова, что трубы топки плотно прилегают к дровам « обертка » Её на 70% … Они выполняют роль теплообменника или нагревателя, так как все тепло от камеры сгорания идет на нагрев теплоносителя в трубах.

Специально установленный напорный коллектор обеспечивает необходимое давление для движения жидкости в дополнение к ее естественной циркуляции .

Таким образом, основными принципами работы являются теплопередача, теплопередача и конвекция. В отличие от знаменитой духовки поверхность не нагревается, а значит, сохраняется кислород.

Булерьян с водяной рубашкой

Новая модификация с водяным контуром проявляется в подключении труб с системой водяного отопления сверху — к водопроводу, а снизу — к обратному коллектору.

Таким образом, духовой шкаф, как нагревательный элемент, получает гидроленту или дополнительные возможности для распределения тепла за счет движения горячей воды по трубам, окружающим жилое пространство.

Булерьян можно сравнить с твердотопливным котлом , но без автоматической системы.Конструкция печи позволяет подключать несколько водяных контуров для максимального обогрева различных помещений.

Благодаря активной циркуляции воды в подключенных радиаторах, отлично подойдет , дачу или дачу.

Булерьян аква — модификация хорошей печи Булерьян, в которой водяная рубашка увеличивает общую производительность. Печи этой группы подключаются к системе отопления, в верхней части которой находится расширительный бак для накопления излишков нагретой воды.

Вода при движении проходит через радиаторы, после охлаждения возвращается в дымоходы.

Подключение печи к системе отопления

Общие scroll Элементы всей системы отопления с плитой следующие:

• печь булерьян ,
• напорный коллектор ,
• коллектор обратный ,
• радиаторы ,
• кран слива воды ,
• расширительный бачок .

Котельная установка

Если установка газовых котлов связана с разрешительной документацией и привлечением специалистов, то монтаж печи Булерьян может быть произведен самостоятельно. Ему достаточно простых и имеющихся .

В целях безопасности печь должна быть установлена ​​на прочном, жаропрочном негорючем основании с учетом расстояния до стен не менее 70 см. Подключение водяного контура и дымохода сварка или резьбовые соединения.

Нагрев вода может достигать 90 градуса, поэтому место с установленным котлом нужно разместить отдельно с ограниченным доступом детей.

Дымоход

Особого внимания требует отвод дымохода … Пожалуй, это самое уязвимое место при установке печи. Дело в том, что даже при хорошей тяге газ полностью не сгорает.

Здесь нужна консультация и помощь специалиста в связи с высоким риском отравления угарным газом.

Важные условия правильный монтаж и эксплуатация дымохода:

• установка на высоте не менее 3 м над печью, в соответствии с правилами пожарной безопасности;
• периодическая очистка от сажи на стенах.

Можно использовать для теплоизоляции слой минеральной ваты.

Расход топлива

Примечательной особенностью духовки является экономичный расход топлива.Используйте только высушенную древесину, не образующую смол при горении.

Древесная щепа или древесина горит с высокой эффективностью , практически не оставляя золы. Две полные загрузки печи обеспечивают обогрев помещения в сутки 60 кв. м.

Дверь или заслонка одновременно обслуживает вентилятор , регулирующий скорость и поток воздуха для повышения температуры нагрева или поддержания горения.

Топочный котел позволяет долго сохранять тепло , а период теплоотдачи увеличивается.

Важно: тепловая мощность котла зависит от объема топки.

Общие преимущества печи с водяным контуром

Несомненным преимуществом печи является возможность ее установки в существующую систему отопления без замены старых радиаторов, доступная цена, а также :

• компактность ,
• транспортабельность на разные этажи здания,
• простота использования ,
• высокая эффективность ,
• экономия топлива ,
• быстрая окупаемость затрат на закупку и установку,
• возможность изготовления печи и крепление своими руками.

недостатки

Не совсем эстетичный вид требует дополнительных усилий оптимизация размещения мини-котельной. Следует предусмотреть отдельное расположение котла и после :

• в небольших домах вам необходимо будет обшить стены металлическими листами, чтобы установить печь как можно ближе к ним,
• если вы не топить плиту в холодную погоду , есть опасность замерзания теплоносителя.Рекомендуется использование антифриза или специальных присадок.

Удобство и простота обслуживания печи проверены на протяжении времени от изобретения до наших дней. Потребители обращают внимание, что при эксплуатации :

• помещение , в котором находится духовка, нужно ежедневно проветривать из-за образования заряженных ионов, притягивающих пыль,
• печь без проверка наличия воды в системе с водяным контуром и состояния расширительного бачка.

Любой разумный хозяин коттеджа хочет знать, как улучшить систему дачи. Каждый россиянин знает, что уголь, газ, нефть постоянно дорожают. В любой точке России необходимо отапливать квартиру в определенное время года. Человеческую жизнь в России сложно представить без дачного комплекса. На нашем интернет-ресурсе опубликовано большое количество разнообразных систем отопления для дома, использующих совершенно уникальные принципы создания тепла.Указанные схемы отопления можно использовать независимо или гибридно.

Печь с водяным нагревом Aqua-Breneran

Не зависит от электричества, нефти и газа

Равномерно нагревает весь объем

Работает на всех видах твердого топлива, картоне и их отходах

Контролируемое горение, высокая эффективность

Работает на одной вкладке в течение 6-8 часов

Используется для отопления жилых и нежилых помещений

Экономичен и прост в обслуживании

Печь «Аква-Буллерьян» предназначена для обогрева жилых и производственных помещений, мастерских, загородных домов, дачи, избушки, теплицы, мастерские, гаражи, стройки, для сушки грибов, фруктов, зерна, пиломатериалов и т. д.- до 600 кубометров за счет подогрева жидкости, циркулирующей в замкнутой системе.

Печь «Аква-Буллерьян» представляет собой цельносварную стальную конструкцию, покрытую термостойкой краской. Печь оборудована двумя регуляторами: на дверце (регулятор мощности) и на дымоходе в задней части печи (регулятор-газификатор).

Дымоход печи не должен иметь горизонтальных участков длиннее 1 м. Рекомендуемая высота дымохода печи Аква-Буллерьян не менее 7 м.Для очистки дымохода в его основании следует предусмотреть съемную часть (стекло) или проем с дверцей. Чистите дымоход не реже 2 раз в год.

Печь «Аква-Буллерьян» работает на всех видах твердого топлива: дрова, древесные отходы, картон, торфяные брикеты, бурый уголь и т. Д. Лучше всего использовать круглые бревна большого размера, примерно равные длине печи (нет необходимости Рубить дрова).

КПД печи BRENERAN составляет 70 — 80%. Во всех случаях необходимо стремиться заполнить весь объем топки — только при этом условии достигается время непрерывной работы на одной загрузке топлива 6-8 часов.

Печь рекомендуется устанавливать не ближе 1 метра от стен и горючих поверхностей (дерево, обои и т. Д.), На минимальном расстоянии от существующего дымохода (при его наличии) и на свободном расстоянии перед топкой. должна быть не менее 1,25 м …

Печь «Аква-Буллерьян» устанавливается в котельной или подвале. Задняя часть печи облицована изоляцией толщиной 200 мм.

Печи Буллерьян сертифицированы по системе ГОСТ и разрешены к применению во всех жилых и производственных помещениях, в том числе гаражах и деревообрабатывающих цехах.Духовые шкафы Bulleryan имеют экологический сертификат. Они экологически чистые и разрешены для использования в городах России.

Источник: http://www.pechka03.ru/catalog/Pechi_s_vodjanym_konturom/Breneran/AKVA.html

Если не вдаваться в лишние подробности, булерьян с водяным контуром можно описать в двух словах. По сути, это конструкция из качественного металла с приваренными к нему трубами. Особенностью этого устройства является то, что он способствует конвекции, то есть равномерному и очень быстрому прогреву всего помещения.

Булерьян с водяными отопительными контурами

Внешне вся конструкция представляет собой котел, в который необходимо укладывать древесные материалы. Поскольку такая печь способна работать исключительно на дровах, перед ее покупкой нужно понимать, насколько она будет прибыльной. Поскольку в больших городах этот натуральный материал стоит довольно дорого и за ним нужно обращаться в специализированные магазины.

Принцип действия

Булерьян с водяным контуром — печь, работающая по известному закону физики.Весь принцип его работы в том, что горячий пар поднимается вверх, а холодный опускается. Благодаря этой функции даже самая маленькая печь с водяной рубашкой способна нагреть более пяти кубических метров воздуха. При этом котел не нагревается, то есть помещение не теряет кислород.

Булерьян считается экономичной печкой, так как позволяет снизить расход топлива. Это связано со специальной камерой дожигания, в которой сжигается весь газ, образующийся в процессе сгорания. В качестве теплообменника используется кожух, некоторые производители называют его рубашкой. Внутри такого кожуха находится не менее шести труб, плотно прилегающих к потолочной камере. В результате можно заметить, что тепло передается воде намного быстрее.

Принцип работы осуществляется с помощью специальных металлических трубок, окружающих камеру сгорания.

Теплоноситель подается в верхнюю точку всей системы отопления. После этого идет к радиаторам и обратно в духовку.Именно там установлен кран для слива теплоносителя. Благодаря такому простому принципу работы печи с водяным контуром булерьян способны быстро прогреть любое помещение и не высушить весь кислород.

Основные особенности духовки

Каждая плита имеет ряд неоспоримых преимуществ перед другими. Многое зависит от того, где именно он будет установлен и на какие расходы соглашается покупатель. Необходимо понимать, что сама печь стоит больших денег, но ее эксплуатация не будет бесплатной.

Основные особенности печи булерьян с водяным контуром:

• наличие дожигателя газа, который расположен в верхней части топки;
• дверцы духовки герметично закрыты;
• благодаря кожуху увеличивается выделение горячих воздушных масс;
• В духовке нет зольника.

За счет особого расположения труб теплоотдача Булерьяна увеличивается. Холодный воздух поступает в нижнюю трубу. Нагретый до определенной температуры, он разносится по комнате.Отметим, что в отличие от других печей, работающих на дровах, конструкция Булерьяна продумана до мелочей. В топке горит не только дрова, но и продукты горения. Поэтому для достижения желаемого результата необходимо будет использовать меньше натурального материала.

Примечание! На сегодняшний день вариантов Булерьяна всего два. Первый работает на потребности в горячей воде, а второй одновременно на отопление и воду.

Установка печи с водяной рубашкой

На сегодняшний день установка булерьяна с водяным контуром не представляет сложности, если для этого используются необходимые методы и материалы.Перед самой установкой необходимо определиться с местом, где будет установлена ​​духовка. Учтите, что его можно разместить практически в любом месте здания. Единственное, что нужно сделать, — это соблюдать расстояние до стены длиной в полметра.

Водяной контур отопления с котлом Булерьян

После установки печи ее необходимо подключить к системе отопления. При установке большинство специалистов рекомендуют использовать армированные трубы. Они никогда не деформируются под воздействием высоких температур, а также наиболее подходят для системы отопления.

По окончании монтажа отопительных агрегатов проводится опрессовка, а также заполнение всей системы водой. После этого необходимо некоторое время понаблюдать за работой булерьяна — печи с водяной рубашкой. Только при правильной установке и эксплуатации его котел будет работать исправно.

Никогда нельзя забывать о безопасности! Поэтому стену, возле которой будет установлена ​​печь, необходимо обработать специальным негорючим материалом. Его следует наносить на высоте примерно один метр от верха духовки.

Эффективность по сравнению с газовым отоплением

Перед тем, как совершить какую-либо покупку, нужно понимать, насколько она будет выгодной. В современном мире можно найти котел, который будет невероятно красивым, но при этом очень дорогим в эксплуатации. Следовательно, необходимо найти баланс между эстетикой, ценой и эксплуатационными расходами.

Основные преимущества Булерьяна перед газовым отоплением:

• для установки булерьян не требуется специального разрешения;
• можно даже самому установить печь с водяным контуром; №
• для установки газового отопления необходимо провести линии газоснабжения, что на начальном этапе будет очень дорого;

Схема отопления дома Булерьян с водяным контуром

В отличие от газового оборудования, Булерьян не требует особого ухода.Необходимо только прочистить дымоход и не забывать регулярно добавлять дрова.

Котел булерьян с водяным контуром имеет только один недостаток — это затраты на топливо. Однако разница в расходах на газовое отопление не так уж и велика. Учитывая, что на этапе монтажа и монтажа можно существенно сэкономить — Булерьян с уверенностью можно назвать выгодным вариантом отопления для каждого потребителя. Кроме того, такой котел можно обложить декоративным кирпичом и создать иллюзию старинной русской печи.Это будет смотреться очень стильно, красиво и оригинально.

Источник: http://energomir.net/otoplenie/bulerjan-s-vodjanym-konturom.html

Отопление загородного дома сегодня доступно с использованием различного оборудования. Однако не все устройства способны создать ту неповторимую атмосферу тепла и уюта, которая доступна при использовании духовки. Но современные образцы отдаленно напоминают свои классические аналоги, по внешнему виду они больше похожи на камин.

Их конструктивные особенности позволяют быстро обогреть помещение, а также надолго сохранить его в помещении.Печи длительного горения от компании «Булерьян» легко справятся с этой задачей.

Чтобы убедиться в их качественном исполнении и надежности, мы познакомимся с компанией, которая их производит, а также изучим модельный ряд ее продукции.

Как все началось?

История возникновения компании Boullierjan уходит корнями в далекое прошлое. В 1993 году на рынок отопления вышла небольшая компания Laotherm. Он произвел свои первые продукты под брендом Belerian, а всего несколько лет назад бренд был изменен на Brenran.Но по привычке многие до сих пор пользуются старым названием, ведь от его изменения суть не изменилась. Продукция компании, будучи качественной и отвечающей всем стандартам, осталась прежней.

На современные печи длительного горения компании «Булерьян» гарантия 2,5 года, такой срок безаварийной работы есть не у каждого изделия. Это стало возможным благодаря строгому контролю качества на всех этапах производства, а также прогрессивному оснащению заводов компании.

Все выпускаемые печи имеют сертификаты соответствия международного стандарта, а также идеально адаптированы к отечественным условиям эксплуатации.

Модельный ряд, устройство и принцип действия

Ассортимент продукции компании «Булерьян» на рынке представлен широким ассортиментом. Это печь Бренерана — металлический контейнер, в который вварены трубы для принудительной конвекции. Такие конструктивные особенности позволяют не только быстро прогреть воздух, но и плавно распределить его по комнате.

Aquaten Aqua-Breneran Газогенератор Сауна Печь Отопление Варочный камин

Первый образец снабжен ТЭНом и представляет собой достаточно мощный обогреватель, который можно использовать для системы отопления. Печь Булерьян с водяным контуром способна отапливать помещения объемом до 1000 м³ не только для жилых, но и для промышленных целей. КПД таких устройств может достигать 70%, а время работы — не менее 6 часов.

Конструкция установки представлена ​​двумя камерами: газификационной (нижняя) и дожигательной (верхняя).Также модель оборудована двумя регуляторами — силовым и газогенераторным. А наличие труб непосредственно в топке гарантирует максимальный нагрев воды. Такая печь может работать только в открытой системе отопления, при этом подъем теплоносителя происходит самотеком.

Следующая модель — Aqua-Breneran также может быть использована для обогрева любых помещений. Он способен работать на четырех видах твердого топлива, а использование дров позволяет складывать их в топку в круглых подушках. Когда объем печи будет полностью заполнен, печь сможет работать непрерывно от 6 до 8 часов.

Газогенераторное оборудование Булерьян — наименьшая проба, способная пропускать через себя не более 4,5 м³ воздуха в минуту. При этом сама конструкция при эксплуатации не нагревается. Как и в предыдущих моделях, он имеет два элемента управления.

Банная печь предназначена для создания комфортного микроклимата в частных парных. Она способна работать в различных режимах. Его внешний кожух изготовлен из стали толщиной 3 мм, а для топки этот показатель достигает 5 мм.

Отопительно-варочная модель — смогла совместить возможности газогенераторного оборудования и варочного. Он отлично справляется со своими функциями в помещении, где нет газа и электричества. Его мощности достаточно для обогрева помещения до 100 м³ с КПД 70%.

Эта духовка работает в двух режимах: горение — для приготовления пищи и тление — для обогрева помещения.

Камин Breneran используется для обогрева с возможностью контроля самого процесса горения.Нет ничего более завораживающего, чем живое пламя.

Поэтому эти печи чаще всего используют владельцы частных домов для создания в них особой атмосферы с налетом старины. Эти агрегаты изготавливаются из листовой стали или чугуна.

В нижней части их топки есть решетки, под которыми установлен съемный зольник. Топливо помещается в камин через дверь.

В чем преимущества продукции Булерьян?

Главное преимущество дровяных печей этой марки — их компактность.При их установке не требуется специального оборудования для фундамента и они могут располагаться в любом помещении.

• Высокий коэффициент теплопередачи
• Надежность
• Экономный расход топлива
• Герметичность
• Безопасность

Они способны создать комфортную среду в любом загородном доме и могут использоваться в любое время суток.

Стоимость отопительного оборудования компании

Если сравнивать цену и качество продукции под этим брендом, то они полностью соответствуют друг другу. Ведь печи длительного горения марки «Булерьян» производятся по немецким технологиям, что позволяет им соответствовать мировым стандартам качества.

Покупка такого устройства обойдется вам от 10 до 35 тысяч рублей в зависимости от выбранной модели и ее мощности. Это средняя стоимость в данном сегменте рынка, что позволяет приобретать духовки широкому кругу покупателей. Более того, он практически не изменился с самого первого момента появления продукции компании в розничной сети.

Оценки людей, имеющих в собственном доме оборудование этого класса, полностью идентичны. Все они утверждают, что печи «Булерьян» очень эффективны, просты в установке и экономичны в эксплуатации. Их конструктивные особенности позволяют равномерно распределять теплый воздух по помещению, создавая атмосферу тепла и уюта.

Как владелец загородного коттеджа или небольшой дачи обратите внимание на продукцию компании Breneran. Он избавит вас от проблем с обогревом помещения, при этом не требуя для своей работы постоянного процесса.

Печи длительного горения могут работать на одной вкладке до 12 часов, поэтому вам не придется ночью вскакивать, чтобы зажечь дрова.

Важность отопления в условиях холодного российского климата трудно переоценить. Однако центральное отопление доступно не всегда. Поэтому использование специальных печей для отопления, например частного дома, — это эффективный способ решения отопительной проблемы. Один из лучших вариантов здесь — печь Булерьян, оснащенная специальным водяным контуром.

Принцип работы и КПД

Булерьян имеет высокий КПД: от 75 до 80%. В целом это горизонтальный цилиндр. Внутри него происходит процесс горения.

В первичной камере сжигаются дрова. Не сгоревшие до этого вещества поднимаются во вторичную камеру, расположенную в верхней части Булерьяна, и сгорают там дотла. Такой способ сжигания позволяет практически полностью сжечь топливо.

Это один из факторов, обеспечивающих высокую эффективность этих печей. Зольник находится внизу камеры сгорания, но в некоторых вариантах конструкции он не предусмотрен.Это связано с тем, что степень выгорания топлива очень высока, а твердые продукты сгорания практически полностью отсутствуют.

Вокруг кожуха — камеры сгорания — ряды труб. Если в духовке используется водяной контур, по ним циркулирует водяной пар. Существуют и другие варианты таких печей, в которых через них циркулирует воздух для обогрева дома.

Водяной пар циркулирует по следующей схеме: в трубах, он нагревается и расширяется под воздействием высокой температуры.По этой причине он поднимается вверх и стекает прямо в систему отопления. В процессе обогрева жилого помещения он отдает тепло и в результате охлаждается и сжимается.

Не будем забывать, что при сжигании образуются газообразные отходы. Это углекислый газ и небольшое количество дыма. Эти продукты сгорания необходимо выводить через дымоход.

Он присоединяется наверху. Учтите, что таким образом удаляется и тепло. Чтобы его можно было использовать для отопления, дымоход облицовывают минеральной ватой или подобным материалом.Использование этого тепла также способствует повышению эффективности этой системы отопления.

Обшивка здесь обычно делается в два слоя, что снижает потери тепла при работе Булерьяна.

Процесс нагрева можно разделить на 2 основных этапа:

1. Разжигание. Дрова бросают в печь для интенсивного горения.
2. Поддержание огня. На этом этапе нужно регулярно подбрасывать небольшое количество топлива.В это время процесс горения происходит плавно и с большой силой. Для его обслуживания требуется минимум усилий.

При использовании Булерьяна его можно оформить (доделать) так, чтобы он напоминал стилизованную русскую печь (или каким-то другим подобным образом).

Преимущества и недостатки

Духовка работает . Поэтому, выбирая варианты имеющегося отопления, необходимо учитывать стоимость этого вида топлива на заданном участке.Обычно в больших городах дрова стоят дорого, да и эксплуатация таких систем отопления обойдется недешево. Если речь идет о тех местах, где достаточно дешевых дров, то здесь хорошим выбором будет Булерьян.

При работе такая система отопления использует конвекцию и теплообмен, которые происходят за счет циклической циркуляции водяного пара, это приводит к тому, что нагрев осуществляется очень эффективно.

Преимущества:

1. С учетом того, что циркуляция водяного пара в этой системе отопления очень динамичная, помещение прогревается не только достаточно быстро, но и равномерно.
2. Конструктивные особенности заключаются в том, что его можно использовать для отопления не только одноэтажного частного дома, но и двухэтажного дома с такой же эффективностью.
3. In progress котел не горит, и это гарантирует, что кислород не сгорит в помещении, где он находится.
4. Здесь реализовано двухкамерное горение. Продукты неполного сгорания дров попадают во вторичную камеру и сгорают там дотла.Это не только повышает эффективность использования топлива, но и сводит к минимуму образование твердых продуктов сгорания.
5. Дверь закрывается герметично , что исключает возможность искрения при горении и гарантирует безопасность от возгорания на месте установки.
6. Легкость процесса установки … Главное условие для этого — расстояние до ближайшей стены не менее полуметра.
7. Важной особенностью такой системы отопления является то, что для ее работы нет необходимости подключать какие-либо внешние коммуникации.

Недостатки:

1. Расходы на покупку топлива могут быть довольно большими.
2. При использовании некоторых видов дров дымоход может забиться.
3. Для эффективного использования данной отопительной системы необходимо научиться использовать такой режим работы, при котором происходит медленное сгорание (тление) топлива. Это необходимо в тех случаях, когда печь должна гореть автономно (например, ночью).
4. Без специального нельзя гарантировать, что система отопления не замерзнет во время сильных морозов.
5. Монтаж данной системы отопления i — дело довольно сложное и затратное.

Отзывы собственника

Сергей, Москва: Используем Булерьян 2 года. Сначала в качестве дров использовали сосновые бревна. Потом перешли на березовые дрова. Возникла проблема: трубы забились пористой массой. Пришлось заниматься их чисткой. Это было не очень удобно, потому что зима была в самом разгаре.

Этой зимой ситуация изменилась.Используем хорошо просушенные и колотые дрова. Регулярно чистим трубы. Нет никаких проблем. Дрова горят быстрее. При этом тепла получается больше, чем раньше ..

Вера, Новосибирск: Булерьян у меня 7 лет. Не боимся оставлять духовку на ночь. Только для этого нужно перейти в режим затухания.

Наталья, Свердловск : Булерьян очень удобно использовать в загородном доме. Только в сильные морозы для циркуляции необходимо использовать не чистую воду, а специальную незамерзающую жидкость.Однако сам процесс установки довольно сложен и относительно дорог.

Ольга, Свердловск: У нас есть загородный дом. Его площадь составляет примерно 100 квадратных метров. Печь Булерьян работает нормально. Дом быстро прогревается. Топим эту печь сухими дровами. К плите отношусь осторожно из-за ее довольно большой мощности.

Анна Михайловна, Сызрань: По собственному опыту могу сказать, что печь Булерьян с водяным контуром — отличный вариант для тех хозяев, которые постоянно проживают в загородном доме.Если в трубы налить незамерзающую жидкость, то даже в сильный мороз проблем с этой системой отопления не возникнет. К сожалению, установка таких печей обходится довольно дорого.

Стоимость и правила эксплуатации

Топка длительного горения Булерьян ПО-100 будет стоить 9850 рублей … Здесь предусмотрена двойная камера сгорания. Гарантийный срок составляет один месяц. Объем отапливаемого помещения может составлять до 100 кубометров.

Модель печи Булерьян ПО-200 будет стоить 14249 руб.Основное отличие от предыдущей модели в том, что она может обогревать помещения до 200 кубометров.

Печь Булерьян НВ-400 обойдется в 18449 руб. Он способен отапливать помещения объемом до 400 кубометров.

Правила эксплуатации:

1. Дрова разжечь необходимо только после того, как вы убедитесь, что есть сквозняк и что заслонки открыты.
2. Дымоход необходимо периодически очищать от золы. E это обеспечит бесперебойную работу духового шкафа и гарантирует отсутствие неприятных запахов во время работы.
3. Необходимо установить режим горения с помощью регулятора.
4. Если вы добавляете дрова то нужно убедиться, что створки открыты.

1. Эта отопительная система применяется для тех домов с одним или двумя этажами. Для домов с большей этажностью его использовать не принято.
2. Место установки печи необходимо уложить металлическим листом.
3. Духовка должна быть не ближе полуметра от ближайшей стены.
4. Запрещается топить эти печи углем. Можно использовать только дрова.
5. Для наиболее эффективной теплопередачи можно использовать специальные гофрированные трубы.

Печь на твердом топливе, печь Булерьян, вектор эскиза. Духовка для жилых помещений. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Image 139857694.

Печь на твердом топливе, печь Булерьян, вектор эскиза. Духовка для жилых помещений. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений.Изображение 139857694.

Печь на твердом топливе, печь Булерьян, эскиз вектор. Печи для жилых и производственных помещений, ангаров, магазинов, деревообрабатывающих и столярных мастерских. Печь для сушки пиломатериалов и древесных отходов.

S M L XL EPS редактировать

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всеобъемлющий

4200 x 4200 пикселей | 35.6 см x 35,6 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4200 x 4200 пикселей | 35,6 см x 35,6 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредита

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие векторы

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принять

АЛТАЛИТ, ТОВ (м. Запорожье) — булерьян, печи булерьян купить, печь булерьян по низкой цене, печь булерьян

Промышленность

Продукция, услуги

Продукция, которую мы продаем:

МЕТАЛЛ ИМУЩЕСТВА:
— швеллер загибается на ровную ногу 80-300х40-120х3-6мм, пример 100х50х3, 120х60х4, 160х80х5 и др.;
— полый-полый угол равной ножки и однозначный 50-150 х 50-150 х 3-6мм;
— профиль гнутый — листовой Wave (аналог шифера), толщиной 1,5 мм. 2 мм, 2,5 мм, 3 мм;
— гнутый профиль трапециевидный профиль 1094х2х32мм, ГОСТ 10551-75;
— профиль гнутый С-образный 400х160х60х5мм. и другие размеры;
— профиль гнутый Curly 100х100х56х5мм и других размеров;
— Профиль закрытый 140х110х3 и других размеров;
— лист холоднокатаный от 0.5 мм. до 3,9 мм стали 1-3 КП / ПС, 08КП, 08Ю, 65Г;
— лист горячекатаный от 1,8 мм. сталь до 200 мм: 3СП / ПС, 09Г2С, 65Г, 10ХСНД, 30ХГСА и другие.

Предлагаем лист стальной без кода:
— х / к: 0,5-0,55х800-1000х1600-2000; 0,6-0,7х1000-1250х1600-2500; 0,75-0,8×1000-1250×1600-2500;
— 0,85-1,0х1000-1250х1600-2500; 1.1-1.3×1000-1250×1600-2500; 1,4-1,6х1000-1250х1600-2500; 1,7-2,0х1000-1250х1600-2500;
— г / к: 2,1-2,3х1000-1250х1600-2500; 2,4-2,7х1000-1250х1600-2500; 2.8-3.3х2000-1250х2600-2500.

Поставки слябов и слябов из горячекатаной (толстолистовой) стали 3ПС, 09Г2, ст20, ст35, ст45:
— 90x1300x4600, 105x1200x3900, 120x1200x4500, 135x1050x4500, 150x1450x5900, 180x1450x3700,
200x2000x6000, 250x1800x4500;
— труба профильная (квадратная и прямоугольная) в ассортименте 20-200х20-200х1х12мм;
— котельная на ТУ190 и ТУ460 ст20К и 12Х1МФ разного диаметра и толщины стенки;
— Реализуем те же листы, полосы, круги и шестигранники из нержавеющей стали марок 304 (08Х18Н10),
. 321 (08X18N10T), 12X18N10T, 316, 420 (20X13), 430 (12X17).

В рамках направления отопления мы занимаемся продажей и установкой такой продукции:
— печи Булерьян (6 типов) мощностью 6 кВт, 11 кВт, 18 кВт, 27 кВт, 35 кВт и 40 кВт;
— твердотопливные котлы на дровах и угле мощностью от 16кВт до 120кВт;
— камины для саун — печи для саун мощностью от 12кВт до 35кВт, серия для профессионального использования в коммерческих банях и саунах;
— дымоходы из нержавеющей стали диаметром от 100мм до 1000мм;
— воздуховоды разные;
— Реализуем нержавеющие дымоходы для коллективных котлов, промышленные дымоходы большого диаметра.от 350мм до 1200мм.

А еще мы предлагаем вам столовые приборы Melchior из полированного дерева и покрытого серебром 999,9 °, прочного и не подверженного коррозии материала, который также обладает дезинфицирующими свойствами. Поверхность инструментов полированная, блестящая. Эргономичные ручки удобно держать в руке. Элегантный, богатый дизайн прекрасно дополнит любой сервиз. Такие устройства будут красиво выглядеть как за праздничным столом, так и во время семейного ужина.

О компании

ООО «Алталит» — организация, занимающаяся продажей и установкой твердотопливных котлов, теплогенераторов, печей и камней для саун, дымоходов и воздуховодов из нержавеющей стали.

Основными позициями по металлопрокату являются гнутый профиль производства ПАО «Запорожсталь»:
гнутый швеллер, уголок, лист Волна, профиль гнутый, гофрированный, трапециевидный, С-образный, профиль Порошковый, закрытый, а также лист холоднокатаный от 0,5 мм до 3,9 мм и горячекатаный от 1,8 мм до 200 мм различных марок сталь: 3ПП / ПС, 08КП, 08Ю, 65Г, 10ХСНД, 30ХГСА и другие.
Мы торгуем несоответствиями, второсортными, компактными, плитами и мелкими деталями. Реализуем: листы, полосы, круги и шестигранники из нержавеющей стали марок 304 (08Х18Н10), 321 (08Х18Н10Т), 12Х18Н10Т, 316, 420 (20Х13), 430 (12Х17).
Реализуем профильные трубы и трубы котельных ТУ190 и ТУ460 ст20К и 12Х1МФ разного диаметра и толщины стенки.

Отдельным направлением деятельности является реализация посеребренных и позолоченных столовых приборов из металла, которые могут стать отличным подарком родным и близким на свадьбу или юбилей.
В наших наборах столовых приборов есть самое необходимое, что может понадобиться за обеденным столом. Инструменты выполнены из металла и покрыты серебром 999,9 ° пробы, прочным и не подверженным коррозии материалом, который также обладает дезинфицирующими свойствами.Поверхность полированная, блестящая и блестящая. Эргономичные ручки удобно держать в руке. Элегантный, богатый дизайн прекрасно дополнит любой сервиз.
Такие устройства будут красиво выглядеть как за праздничным столом, так и во время семейного ужина.
Royal Series — это изысканное украшение вашей трапезы, премиум-столовая премиум-класса украинского производства. Упаковка Royal упакована в красивый подарочный футляр, который прослужит долгие годы. Столовые приборы покрыты слоем серебра, а узор с изображением короны — натуральным золотом в 24 карата.Королевский люкс — отличный выбор для тех, кто знает хорошее.

Виды деятельности

• 46.72 — Оптовая торговля металлами и металлическими рудами
• 43.22 — Монтаж систем водоснабжения, отопления и кондиционирования
• 46.13 — Деятельность посредников по продаже древесины, строительных материалов и сантехники
• 46.73 — Лес, строительные материалы и сантехника оптовая торговля

Ключевые слова

булерьян, купить булерьян печи купить, печь булерьян по низкой цене, топка отопительная купить, твердотопливные котлы украинского производства, твердотопливные котлы купить, твердотопливные чугунные котлы украинского производства, чугун твердые топливные котлы, чугунные котлы на дровах в украине, купить котел на дровах, купить котлы угольные на дровах, котлы длительного горения на дровах цены, купить котел на уголь, котлы твердотопливные на уголь цены, топка для саун в купить, печь для бани цены, печь для бани, каменка для бани, печь для бани цена, печь для бани цена, купить печь для бани

Канадская печь для дачи «Булерьян»: отзывы.Духовка «Булерьян»: особенности установки

Канадская компания «Булерьян» занимается производством печей и каминов. Первоначально он назывался «Бренеман». Сотрудниками компании первый котел был выпущен в 1993 году. В то время он пользовался большим спросом и был очень экономичным. Также пользователи отметили надежность его конструкции. К тому же он был безопасен для здоровья человека.

Печь длительного горения

На сегодняшний день вся продукция «Булерьян» производится на пяти заводах.Однако она находится под строгим контролем и тщательно проверяется. Все это позволяет изготавливать печь с высоким коэффициентом теплопередачи. Дополнительно производители опробовали изготовление для них прочного корпуса. Обычно он состоит из стального листа толщиной 4 мм. За счет применения инновационной технологии расход топлива печей «Булерьян» не велик. Вся конструкция в результате герметична и безопасна для здоровья человека.

Как сконструировать печь?

Внутри печи находится большая вторичная камера.За ним находятся трубы теплообменника, которые отвечают за температуру в системе. Далее идет регулируемая дымовая труба. В задней части топки предусмотрена специальная двойная стенка. Основная камера устройства — зольник и зольник. Возле передней стенки находится циферблат для изменения мощности. Далее дверь в загрузочную камеру с ручкой.

Особенности агрегата печи «Булерьян»

Сборка / установка такого вида в доме — это ответственно.Во избежание возгорания в помещении пол и потолок должны быть выполнены из негорючих материалов. В некоторых случаях используют теплоизоляцию. Дымоход печи необходимо обернуть минеральной ватой. Его толщина должна быть в среднем не менее 200 мм. Дополнительно необходимо проверить конструкцию дымохода. Горизонтальные участки длиннее 80 см недопустимы. Размер дымохода в свою очередь должен быть не менее 4 м, а его диаметр — 120 мм.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве — процесс очень трудоемкий, его использует большинство садоводов.Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, …

Отзывы потребителей на печь «Буллерян Классик (тип 00)»

Отзывы о духовке «Булерьян Классика» хорошие.Многим нравится эта модель, потому что она отлично подходит для небольших дач. Мощность печи 6 кВт. Как говорят хозяева, хорошо работает с брикетами, дровами и древесными отходами. КПД 75%.

На одной закладке дровяная печь способна отапливать коттедж до 8 часов. Если вы используете древесные отходы, вы можете увеличить это время до 12 часов. В целом устройство прочное и имеет интересный дизайн. Также эти печи «Буллерджан» по отзывам эксплуататоров получили хорошее признание благодаря простоте управления. Из плюсов можно отметить также компактные размеры модели.

Отзывы экспертов о печи «Буллерджан Классик (тип 00)»

Информационная печь «Буллерян» отзывы профессионалов заслуживают хорошие отзывы. Многие из них согласились с мнением потребителей, утверждающих, что компактность устройства — несомненный плюс модели. Его высота составляет 710 мм, ширина 490 мм, глубина всего 680 мм, а вес 65 кг. Диаметр дымохода, в свою очередь, стандартный — 120 мм. Корпус печи выполнен очень качественно. Изготовлен из цельнометаллического проката марки «08КП».Трубные устройства имеют правильную форму и изготавливаются на специальном оборудовании.

У этой модели диаметр равен всего 57 мм. Благодаря этому выделяемое тепло долго сохраняется в системе. Сварка корпуса печи также выполнена качественно и следов практически не видно. Это обеспечивает хорошее уплотнение. Также печь для сада («Булерьян») имеет положительные отзывы благодаря удобной камере наполнения. Он имеет большую вместимость и позволяет быстро и комфортно заправлять его топливом.Дверь широко открывается и легко закрывается.

О модели «Булерьян Кантри (тип 00)»

Отзывы о духовке «Булерьян Кантри» положительные. Покупателям эта модель понравилась из-за заправочной камеры. Значит, он имеет большую глубину и позволяет закладывать много топлива. Как правило, в большинстве случаев вы используете древесный уголь или обычную древесину. Кроме того, печь может работать на коре, торфе или щепе. Коэффициент полезного действия в этом случае составит 75%. Одна вкладка обеспечивает тепло на даче на 8 часов.

Таким образом, в течение дня необходимо примерно два раза загружать топливо. Регулировка мощности осуществляется вручную. Регулятор находится в удобном месте и легко настраивается. Также печь «Буллерян» (системы) отзывы получила за свои компактные размеры. Высота модели 710 мм, ширина 490 мм, глубина 680 мм. Общий вес равен 65 кг. Также следует знать, что дымоход печи имеет диаметр 120 мм. Таким образом, это не проблема.

Экспертное заключение на «Булерьян Кантри (тип 00)»

Информационная печь «Буллерян» отзывы экспертов разные.Некоторые хвалили эту модель за качество сборки. Изготовлен из толстого стального листа. Доступ к дымоходу alsodone очень эффективен. Дополнительно многие отметили положительную сторону сварки труб. В целом все кривые имеют правильную форму.

Таким образом, на плите нет места, где труба сужается (диаметр по всей длине одинаковый). Благодаря этому производительность значительно улучшается. Использование двухфазной топочной системы топки позволяет отапливать коттедж площадью 40 квадратных метров с высотой потолков 2.5 метров.

Новая модель печи «Буллерян МАКСИ (тип 00)»

Отзывы на печь «Булерьян МАКСИ» разные. Многие покупатели хвалят эту модель за ее производительность и эффективность. В отличие от предыдущих моделей, эта печь имеет мощность до 7 кВт. Этого достаточно для отопления коттеджа объемом 125 куб. М. При этом КПД составляет 75%. Новая доработанная печь эта печь уже зарекомендовала себя с положительной стороны. Дверь большая и позволяет быстро загружать дрова.

Глубина топки значительная, и древесных отходов со временем можно положить до 6 кг. в результате температура будет стабильной в течение 7 часов. Регулировка мощности очень проста и справиться с ней сможет даже новичок. Установить духовку также несложно, и особых проблем не вызывает. По словам владельцев этих устройств, учитывая невысокую стоимость данной модели, она отлично подойдет практически для любого сада.

Что говорят специалисты о «Булерьян МАКСИ (тип 00)»?

Об этой канадской печи «Булерьян» отзывы специалистов заслуживают не такого восторженного внимания, как о других моделях этой компании.Так что многие эксперты считают его довольно большим. Поэтому для того, чтобы его разместить, потребуется много места. Вес этой модели очень серьезный — 80 кг.

Также учтите, что дымоход должен быть большим. В этом случае можно использовать кирпичный или металлический дымоход. Из преимуществ модели специалисты отметили качество сварки на корпусе. Все трубчатые печи подогнаны очень плотно, а их поверхность гладкая. Регулятор мощности, в свою очередь, работает исправно и легко настраивается.

Чем отличается печь «Буллерджан Кантри (тип 01)»?

Отзывы о духовке «Булерьян Кантри» среди покупателей получили хорошие.Эта модель выделяется среди других своей мощностью. Этот показатель составляет 11 кВт. Это дает возможность отапливать помещения объемом до 200 куб. Таким образом, эта модель подходит только для очень больших загородных домов. Размеры тоже не малы по мощности. Итак, высота 845 мм, ширина 560 мм, глубина 810 мм. вес модели 90.

В свою очередь, размер дымохода стандартный: его диаметр составляет 120 мм. общая производительность должна быть на уровне 75%. Подставка для установки духового шкафа в комплект не входит, что немного расстраивает покупателей.Однако его можно заказать отдельно. Также есть возможность выбрать цвет по вашему выбору.

Подводя итоги

В целом, печи длительного горения «Булерьян» заслужили не просто так. Однако необходимо заранее просчитать все возможные риски. Ведь пожарная опасность при использовании твердотопливной печи очень высока. Если при строительстве коттеджа использовались легковоспламеняющиеся материалы, от покупки этого устройства следует отказаться. Из преимуществ этих агрегатов можно выделить экономичность и универсальность.

Многих порадовало то, что можно загружать дровяную и угольную печь «Буллерян». Вы можете использовать этот агрегат в сочетании с другими нагревательными приборами. Также не стоит забывать о компактных размерах большинства моделей «Булерьян». Качество сборки всегда отличное, а гарантия дает большую. Дизайн печей тоже очень хорош и легко впишется практически в любой декор. С их обслуживанием проблем нет, и периодически убирать золу не так уж и сложно.

видов печей, конструкции и особенности эксплуатации

Испокон веков для обогрева жилища, приготовления пищи и многих других целей использовались отопительные печи.На сегодняшний день существует множество аналогичного оборудования, различающегося материалом изготовления, назначением, конструкцией и некоторыми другими характеристиками. Их можно использовать как для обогрева помещения, так и для приготовления пищи. Кроме того, можно встретить и отдельные виды духовых шкафов, предназначенные для саун и бань.

Какие бывают печи из

Как материал для изготовления, кирпич или металл. Металлические печи собираются путем сварки корпуса из стали или чугуна. В большинстве случаев такие конструкции располагаются в банях, в коттеджах или в загородных домах небольшой площади.Для изготовления печи из кирпича используется огнеупорный материал. Один из лучших — шамотный кирпич — он значительно увеличивает показатель термической устойчивости печи.

Кладка создается с помощью специального раствора. Важным требованием является ее состав, поскольку использование некачественных или неподходящих смесей может вызвать трещины, просветы и разрушение всей конструкции. В состав раствора для кладки кирпича входят кварцевый песок и огнеупорная глина. Идеально — если в его состав входит шамотная пудра.

Печи: типы печей по назначению

Тепло, выделяемое этими установками, направляется либо для приготовления пищи, либо для обогрева помещений. По этому принципу, независимо от дымохода и корпуса, бывают разные печи. Типы печей следующие:

• Нагревательные.
• Плиты.
• Отопление и приготовление пищи.

Отопительно-варочный агрегат представляет собой разновидность универсальной эконом-плиты, совмещающей в себе две функции. Такая конструкция чаще всего встречается в традиционно русских вариантах.Помимо варочной поверхности в ней есть сушилка, духовка и водонагреватель. Раньше его оборудовали кушеткой, расположенной сбоку от соседней комнаты.

Духовка металлическая для дачи также может быть обогреваемой и варочной. Изготовленная из современных материалов, буржуйка улучшенной конструкции на корпусе имеет плоскую чугунную поверхность, на которой можно готовить и разогревать пищу. Плита, напротив, представляет собой металлическую или кирпичную плиту с топкой. Чтобы более эффективно распределять и использовать тепло, к нему крепится щит в виде небольшой стены, с помощью которой можно прогреть комнату.

Особенности конструкции

Все топки, типы топок по своей конструкции одинаковы: в их основе топка, в которой сжигается топливо, небольшая часть тепла и газа отводится в дымоход. Обогревается только корпус и дымоходы, от которых отапливается помещение. Несмотря на схожесть, существуют разные виды печей, которые имеют определенные конструктивные особенности. Объясняется это их доработками с целью последующего более эффективного использования.

Печи: виды топок по дымоходам

В зависимости от расположения внутренних каналов и схемы движения по ним обрабатываемых газов все агрегаты делятся на:

• Колпаки неканальные.
• Однооборотный.
• Вертикальный и горизонтальный многооборотный.

Каналы, по которым проходит газ, могут быть построены вертикально, горизонтально или полностью отсутствовать, как видно из названий. В зависимости от назначения агрегата (печь для дачи, например) выбирается и тип канала. В большинстве случаев используется горизонтальная вентиляция, которая увеличивает тепловую мощность. Однако такая конструкция мало чем отличается от других вариантов.

Различия в топливе

В зависимости от используемого топлива, конструкция ребер.Например, дровяная печь имеет особый набор топки и ее объем, в отличие от аналогичного оборудования для опилок. В первом случае размеры пуддуса несколько больше, во втором увеличиваются размеры самой топки.

Еще один вид печей — каминные. Их отличительной особенностью является специальное устройство двери, в которой имеется специальная вставка из огнеупорного стекла для наблюдения за пламенем.

Типы дымоходов

Дымовые трубы различаются материалом изготовления и способом монтажа.В зависимости от места установки дымохода делятся на:

• Коренные — располагаются сбоку от корпуса и опираются на фундамент.
• Стены — устанавливаются внутри стены здания, рядом с которым будет построена печь.
• Насадные — опираться на корпус сверху.

Дымоходы могут быть как кирпичные, так и металлические. Самые разрушаемые и деформируемые — первые, потому что материал их изготовления разрушается под воздействием кислот, образующихся при горении.Металлический дымоход имеет долгий срок службы только в том случае, если для его создания используется кислотостойкая сталь. Часто такие трубы используются с целью гофрирования, создания комбинированных конструкций.

Агрегаты для ванн

В зависимости от конструкции и назначения сложно определить тип печи. Виды печей различаются по определенным характеристикам, но стоит упомянуть каменки для сауны. Используйте их в саунах или банях. Такие устройства различаются степенью нагрева камней и объемом производимого пара.В конструкцию этой печи входит специальный контейнер, в котором находятся камни и который устанавливается над печью или рядом с корпусом.

В качестве материала для изготовления каменки используют сталь, кирпич, чугун. Металлическая печь для дома на дровах или для бани не требует длительного монтажа. Вы можете купить его в магазине и смонтировать самостоятельно, следуя инструкции производителя. В отличие от металлических печей, камень или кирпич требуют работы специалиста, но они выгодно отличаются от первых.

Печи «Бресенарен» («Булериан»)

Канадская фирма Bullerjan производит нагревательные агрегаты. Впервые их продукция появилась на российском рынке около пятнадцати лет назад, и с тех пор спрос на печи «Булерьян» растет. Цена у них очень приемлемая, что является еще одним преимуществом. В зависимости от мощности печи ее стоимость может варьироваться от 9 до 50 тысяч рублей. Так, печь «Брененар» (под таким названием этот товар выпускается с 2005 года) мощностью 10 кВт имеет цену 25 тысяч рублей.

Описание печей «Бресенарен»

Данные агрегаты используются в основном для обогревательных цехов и жилых помещений и представляют собой конвекционную конструкцию длительного горения. Правильно подобранная по мощности печь «Бресенарен» способна полностью обогреть весь дом благодаря своей конструкции, позволяющей провести разводку во всех комнатах. Есть модели, предназначенные для нагрева воды, а также нагрева и приготовления пищи, предназначенные для приготовления пищи. Канадские печи с печкой бывают двух типов — 100 и 150 кубометров.

Конструктивные особенности

Несмотря на то, что в данной печи используются дрова, ее называют газогенераторной. Причина тому — особая конструкция топки из двух отдельных камер: камеры сгорания, в которой горит дрова, и вторичного дожигания образующихся газов. Именно этим объясняются высокая теплоотдача и КПД печи. При сжигании дров в эту камеру попадают газы, в которые также подаются форсунки, предназначенные для подачи кислорода, и снова сжигаются.Это сводит к минимуму потери тепла.

На выходе дымовых газов и дверце топки расположены регуляторы, позволяющие перевести оборудование в режим длительного горения. На самом деле древесина в таком оборудовании тлеет, и этого процесса достаточно, чтобы как следует прогреть воздух и воду в системе отопления.

Печи «Булерьян»: стоимость, плюсы и минусы

Преимущества:

• Нагретый воздух можно распределять по помещениям независимо от их расположения на этажах.
• Равномерное отопление помещений.
• Высокий КПД печей — около 70%.
• Минимальный расход топлива и экономия, простота обслуживания и монтажа.
• Длительная работа печи на одном топливе — около 10-12 часов.

Недостатки:

• Аналоги этого типа топок работают только на твердом древесном топливе.
• Вне зависимости от типа трубы — кирпичной или металлической — ее обязательно нужно утеплить.
• Большая часть генераторного газа выходит из дымохода и не сгорает.
• Некоторые части корпуса печи нагреваются до 120 ° C, что приводит к горению пыли.
• Необходимость большого количества места для проживания. От корпуса печи до стены или любых других предметов должно быть не менее одного метра, из-за чего она устанавливается в основном посередине комнаты. Чтобы уменьшить это расстояние, на стены кладут металлические листы.
• Из-за того, что топливо догорает не полностью, духовки очень сильно дымят вне зависимости от погоды на улице.Производители советуют вывести дымоход не менее чем на три метра над крышей.
• Экономная работа печи и долгий срок ее службы достигаются только при правильной настройке всех заслонок, что очень сложно сделать.

Основная проблема канадских печей — это образование большого количества конденсата в трубе. В его состав входят вода, гудрон и сажа, это связано с тем, что уходящие газы имеют низкую температуру, а топливо сгорает не полностью.Наиболее заметен конденсат в местах стыков дымохода, а при нагревании печи он создает неприятный запах, который надолго сохраняется в помещении.

Стоимость канадских печей зависит от объема помещения, которое они могут утеплить. В зависимости от этого критерия цена на печь «Булерьян» может варьироваться от 9 до 34 тысяч рублей.

Рекомендации по выбору и эксплуатации конвекционных печей

Перед установкой данного вида отопления необходимо тщательно выбрать место расположения агрегата.Самый безопасный и оптимальный вариант — установить такую ​​печь в отдельном помещении подвального типа, имеющем хорошую вентиляцию.

Рекомендации производители могут и даже должны игнорировать при закладке топлива для улучшения гниения и повышения его эффективности. Ставить его так: тонкие поленья и щепа кладут первым слоем с небольшими промежутками, сверху кладут крупную древесину, оставляя небольшое количество свободного места. Пустоты заполняются корой, газетами, небольшими ветками. Затем открывается заслонка нагнетателя и заслонка в дымоходе, после чего запускается розжиг.

Термозащитный экран, устанавливаемый на стены, можно купить готовым или сделать самостоятельно. Между металлическим листом и поверхностью должен быть зазор около 50 мм. Нагретый воздух между стеной и экраном будет двигаться вверх, нагревая комнату.

Конвекционные печи бывают с глухими дверцами. Второй тип намного дороже, красотой пламени восхищаться вряд ли — слишком много излучения от агрегата, и дверь быстро дымит, что ухудшает весь обзор.

Производители печей «Булерьян» заявляют, что их производство не идеальное, как хотелось бы.
