Лобзик станок своими руками: Самодельный лобзиковый станок по дереву своими руками. Настольный лобзиковый станок своими руками чертежи. Самодельный лобзиковый станок из дрели

Содержание

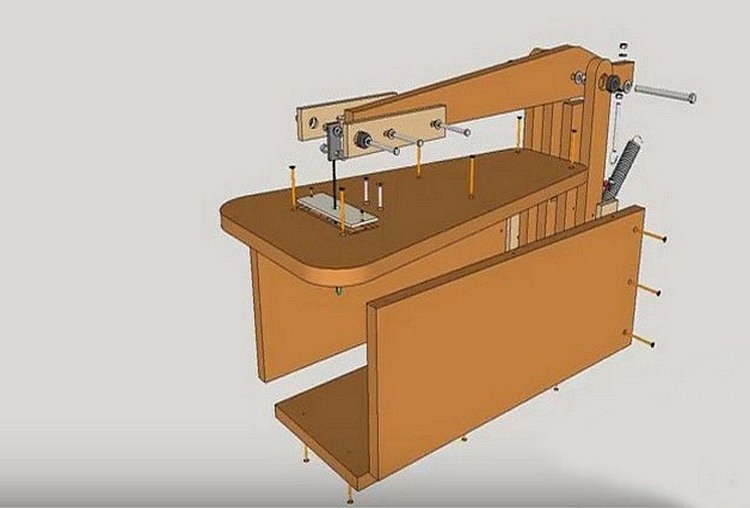

Лобзиковый станок. Чертежи для изготовления лобзиковых станков своими руками Самодельный настольный лобзиковый станок

Без электролобзика невозможны многие деревообрабатывающие операции. Компактный и легкий, он позволяет изготавливать изделия даже самой сложной геометрии. Иногда, к примеру, при больших объемах работ, этим инструментом удобнее работать не как ручным лобзиком, а в формате станка. Такое оборудование представлено в каталогах многих производителей бытового электроинструмента, но в случае необходимости его можно изготовить самостоятельно.

Выбор оборудования – основные пункты

Для начала стоит ответить на вопрос: с каким материалом чаще всего будет работать мастер? Мощности электродвигателя в 50-90 Вт достаточно для большинства пород древесины, но если предполагается обработка твердого дерева и значительные объемы, обратите внимание на варианты в 120 Вт. Желательна ступенчатая регулировка оборотов двигателя (скорости движения пилки), выбирайте модели с плавным изменением этого параметра.

Возможность регулировать скорость нужна, чтобы адаптировать станок к работе с различными породами дерева – исключается нагрев материала, который испортит пропил . Кроме того, постепенно наращивая обороты, мастер концентрируется на сложной процедуре, а также двигатель функционирует в щадящем режиме, что увеличивает его ресурс.

Некоторые модели предусматривают возможность реза не только в горизонтальной поверхности, но и под углом, а выбрать максимально точное положение заготовки позволит специальная шкала. Полупрофессональные и бытовые станки позволяют изменять наклон рабочего стола до 45°в одну сторону, профессиональные – до 45°в обе стороны.

Обращают внимание и на рабочую поверхность. Она должна быть достаточно массивной, чтобы не прогибаться под тяжелыми заготовками, весьма гладкой (так деталь без проблем скользит по основанию) и полированной, чтобы не пачкать обрабатываемое изделие.


При выборе оборудования важно помнить о номинальном количестве оборотов. Многие мастера ошибочно считают, что оно должно соответствовать как минимум 1650 возвратно-поступательным движениям пилки за 60 секунд – только при таком показателе рез будет идеально ровным, без сколов и зазубрин. Однако современные настольные станки от известных производителей гарантируют идеальную линию разреза даже при скорости 700-1400 ходок в минуту.

Не забудьте о максимальном ходе пильного полотна – от этого значения зависит толщина обрабатываемых деталей. Важны и дополнительные опции:

  • наличие гравера – доп. вала для особо точных распилов и изготовления тонких поделок;
  • удаление древесной пыли и стружки от рабочей поверхности;
  • подсветка режущей зоны.

Как сориентироваться в моделях от разных производителей?

На современном рынке представлено много моделей лобзиковых станков, но основных «игроков» несколько, и каждый из них имеет свои особенности, достоинства и недостатки.

Модели Корвет от компании Энкор являются станками бытового класса и для использования в промышленных условиях не подходят, но это достаточно функциональное оборудование, оснащенное поворотной рабочей столешницей для выполнения наклонного реза под нужным углом, фиксируемым упором с градусной шкалой.

Хотя станки данной модели и не предназначены для обработки массивных заготовок, производитель предлагает привод мощностью 150 Вт. Двигатель – коллекторного типа, достаточно шумный и склонный к перегреву, неспособный работать без перерыва и требующий регулярной замены щеток.

Амплитуда хода пилки составляет 40 мм, частота колебаний – 700 за 60 секунд (в некоторых модификациях – добавлена вторая скорость – 1400 в минуту для выбора оптимального режима при обработке древесины разной твердости). Пилки, поставляемые в комплекте с оборудованием, не отличаются безупречным качеством, потому есть смысл сразу же сменить их на аналоги от стороннего производителя.


К бытовым станкам относятся и модели Зубр, достаточно компактные даже для использования в условиях городской квартиры. Основная особенность этого оборудования, которую можно назвать его недостатком – заметная вибрация, которая мешает выполнению высокоточного реза.

Станки Зубр способны обрабатывать в горизонтальной плоскости и под углом фанеру, цельнодеревянный массив, пластик, тонкий алюминий.

Они также выполняют сверление, шлифование полировку, для этого в комплекте поставки предусмотрены дополнительный рабочий стол и гибкий вал с патроном.

Перегрев режущего инструмента предотвращает встроенная система охлаждения, имеется электромагнитный выключатель для предотвращения случайного включения. Пилки в станках Зубр применяются специальные, усиленные, имеющие штифты на своих концах.

Рабочая поверхность отгорожена от оператора прозрачным кожухом для защиты от пыли и стружки, а место реза для улучшения обзора очищается от продуктов пиления обдувом. Предусмотрен эффективный отвод отходов. Используемый мотор – коллекторного типа, достаточно стойкий к перегрузкам. Щетки его рассчитаны на длительную эксплуатацию, но их быстрая замена в оборудовании все же предусмотрена.


Для творческих столярных мастерских предназначены лобзиковые станки RSW. Среди их особенностей – минимальный люфт и максимально точная траектория движения режущего инструмента. В оборудовании предусмотрено все для эффективной работы оператора: ограждение и подсветка рабочей зоны, возможность удалять продукты пиления с помощью обычного пылесоса.

В станках RSW пилка имеет необычное расположение – зубьями вниз, пилки применяются штифтовые, замена их выполняется без ключа. Также среди особенностей оборудования – наличие самого мощного в категории аналогичных профессиональных станков двигателя.


Для ремесленных мастерских, художественных ателье и серьезных хобби предназначены лобзиковые станки JSS от бренда JET. Они обеспечивают стабильный угол реза, скорость движения режущего инструмента изменяется бесступенчато встроенной электронной системой.

Производитель предлагает свои фирменные пилки со штифтовым креплением, но и с «обычными» оборудование JSS JET тоже способно работать. Эти станки подходят для выпиливания сложных форм, но обрабатываемые заготовки не должны быть излишне крупными. Материалом их выступают древесина, ДСП, фанера, ДВП, твердые и мягкие пластики.

Рычаг натяжения полотна находится в верхней части станка, что увеличивает удобство работы с ним, причем режущее полотно устанавливается в двух вариантах – поперек и вдоль продольной оси оборудования. Пыль и опилки легко удаляются регулируемым патрубком, подключаемым к системе пылеотсоса. Рабочий стол может быть установлен под наклоном, для контроля точности его расположения имеется транспортирная шкала и стопор.


Как соорудить лобзиковый станок своими силами?

Подобное оборудование можно изготовить и в домашних условиях своими руками, народные умельцы даже создают такие станки из старых швейных машинок. При наличии определенных навыков чертеж и схему конструкции разрабатывают самостоятельно.


В качестве стола можно использовать столешницу, верстак, а если их нет — самодельную конструкцию из ламинированной фанеры толщиной минимум 10 мм. Из нее следует соорудить своеобразный столик с размерами рабочей поверхности порядка 500х500 мм и высотой ножек около 400-500 мм. Они могут быть двумя-тремя сплошными или четырьмя отдельными. В первом случае конструкция напоминает короб, во втором — традиционный стол в уменьшенном масштабе).

Необходимые детали выпиливаются ножовкой по дереву или дисковой пилой, в единую систему отдельные элементы крепятся саморезами.

В крышке стола следует дрелью высверлить отверстия для крепежа инструмента и под пилку. В подошве электролобзика тоже придется сделать крепежные дырочки. После этого можно прикрепить его болтами к столешнице так, чтобы режущая часть была выведена вертикально вверх.


Достоинство такого самодельного лобзикового станка – четкая фиксация инструмента и гарантия, что рука мастера поведет рез по нужной траектории.

Подобный вариант станка не всегда формирует правильный криволинейный рез – пилка способна отклониться, особенно, если обрабатывается массивная заготовка. Проблема решается жесткой фиксацией режущего инструмента парой роликов, которые нужно разместить на дополнительной детали.

Ее изготавливают из брусков сечением порядка 50х50 мм. которые соединяют в Г-образный элемент с помощью мебельного уголка и саморезов, прикрепляют к рабочему столу, а на свободном конце размещают с жесткой фиксацией загнутую металлическую пластину с роликами, изготовленными из болтов и деталей подшипников.


Что делать, если нужны фигурные и очень точные резы?

Для выполнения максимально точных, очень тонких фигурных резов самодельный лобзиковый станок нужно оснастить системой натяжения режущего полотна. Среди особенностей такого устройства:

  • вилка должна использоваться очень тонкая — для ручных лобзиков;
  • шток электрического инструмента должен присоединяться к струбцине, натягивающей пильное полотно, с помощью специального переходника;
  • как натяжной блок, применяют струбцину обычного ручного лобзика.

В конструктивном плане станок мало отличается от описанного выше. Необходимо соорудить рабочий столик с отверстием под режущий инструмент и прикрепить к столешнице струбцину, а снизу разместить электропривод.


Если резы нужны особо точные и тонкие, что подразумевает крайне деликатные и медленные работы, необходимо снижение усилия на пилки с одновременным обеспечением сильного натяжения и точного ее движения. С этой целью самодельный станок должен быть оснащен распорными устройствами на длинных плечах вместо традиционной струбцины ручного лобзика.


Распорная конструкция и плечи, удерживающие пилку, изготавливаются из дерева или из стали. В остальном конструкция станка напоминает модель с ручной струбциной.


Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.

Для создания станка понадобятся такие материалы:
— Рабочий ручной электролобзик;
— Фанера;
— Саморезы и болты с гайками;
— Направляющие мебельных ящиков;
— Два подшипника;
— Стягивающая пружина;
— Баллончик с краской;
— Самоклеющаяся бумага.

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

Шаг 1. Корпус.
Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости.
Должно выйти примерно так:

Шаг 2. Столешница.
За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы.
Так же из мебельных направляющих изготавливается вынос для крепления стрелы:


Вот как это выглядит в сборе:


И столешница крепится к корпусу:

Шаг 3. Стрела.
Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.


Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место:


После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.

Шаг 4. Покраска.
Подготовленные опоры красятся с баллончика.


Пока они сохнут, сам станок обклеивается самоклейкой.

Шаг 5. Сборка.
В опоры вставляются подшипники,и они прикручиваются на свое место.


Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото. Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.


Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.


Вот наглядно показано как стрела будет закреплена в опорах:


Стрела устанавливается на свое место и фиксируется гайками.


Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика).

Как ее закрепить показано на фото:


Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.

Вот как должны выглядеть крепления:


Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:

Шаг 6. Электронная часть.
Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема:


Вот как он выглядит:


При установке платы к семистору необходимо прикрутить радиатор, если этого не сделать он может перегреется и выйти из строя.

Лобзик разбирается и регулятор мощности подключается в электрическую схему.
Так же необходимо установить кнопку включения станка.

  1. Устройство и принцип действия
  2. Инструкция по сборке
  3. Как переделать ручной лобзик
  4. Станок из швейной машины

Настольный лобзиковый станок — оборудование для раскроя, выпиливания фигурных деталей из различных материалов. Его особенность — возможность осуществления распила с сохранением целостности наружного контура заготовки. В зависимости от того, какая пилка установлена на конструкцию, станок может обрабатывать натуральную древесину, ее производные, пластиковые основы или металл.

Приспособление незаменимо при выполнении строительных и ремонтных работ, производстве предметов мебели, сувенирной продукции . Часто оборудование приобретают в бытовых целях. Иногда покупать заводской агрегат нерационально: электролобзик можно сделать самостоятельно. На фотографии представлена конструкция инструмента.

Устройство и принцип действия

Стационарный заводской образец включает рабочий стол для лобзика, на нем закрепляется узел с режущим элементом, установленный под столешницей электропривод и кривошипно-шатунный механизм. Узел натяжения устанавливается в верхней или нижней части станка. Многие модели агрегатов позволяют распиливать материал под разными углами. Это необходимо для осуществления наклонного реза . Часто для удобства на поворотный механизм, упоры, направляющие наносится разметка. Длина реза зависит от габаритов столика, в большинстве моделей составляет 30–40 см.

Мощность электрического лобзика может быть небольшой. Для бытовых целей достаточно агрегата мощностью 150 Вт.

Важный элемент — криво-шатунный механизм. Он отвечает за качество передачи вращательного момента двигателя в поступательно-возвратное движение, выполняемое режущим элементом в вертикальном положении.

Стандартный лобзиковый инструмент характеризуется частотой колебаний до 1000 в минуту при амплитуде 3–5 см. В некоторых образцах предусмотрена регулировка скорости обработки различных материалов. На такой инструмент в большинстве случаев устанавливается пила длиной до 35 см, что позволяет резать детали толщиной до 10 см.

Чтобы режущий элемент служил долго без поломок, трещин, необходимо обеспечить ему оптимальное натяжение по всей длине. Для этого используют винтовые и рессорные пружины. В качестве дополнительной опции на заводских аппаратах предусмотрен воздушный насос для отвода опилок от линии реза . Полезен блок со сверлильной установкой, однако за каждый дополнительный узел необходимо доплачивать.

Инструкция по сборке

Лобзик изготавливают из компрессора холодильника, обычной дрели. Привести в движение режущее полотно можно при помощи двигателя от стиральной машины. Другой вариант — использование ручных электролобзиков, старых швейных машинок. На рисунке представлен чертеж конструкции.

Как переделать ручной лобзик

В первую очередь изготавливается стол. Для этого используется лист толстой фанеры или металла. В нем выпиливаются сквозные отверстия для режущего полотна, крепежей. Через них помещенный снизу ручной агрегат фиксируется к опорной конструкции. Далее лобзиковый стол закрепляется на любом устойчивом деревянном столе. Добавляются направляющие рейки.

При необходимости станок можно быстро разобрать.

Стандартное устройство комплектуется пружинами, обеспечивающими пилке требуемый уровень натяжения. Не обойтись без коромысла, один его край находится под натяжением пружин, второй обеспечивает крепление к режущему элементу лобзикового станка. Можно зажать полотно и между двумя направляющими валиками.

Перед началом работы на самодельном лобзике обязательно отключают маятниковый ход.

Станок из швейной машины

Лобзик из швейной машины содержит регулятор хода пилки, обеспеченный переключателем скоростей на оборудовании.

Для изготовления снимают механизм плетения нитей. В большинстве конструкций он помещается снизу. Отвинчивают болты, выбивают шплинт, снимают приводной вал, ведущий к узлу плетения нитей.

Затем открывается верхняя защитная панель, расширяется паз, по которому перемещалась игла, до параметров ширины пилки. Пилы для лобзика немного видоизменяют: подрезают согласно размерам самой длинной иглы, которая могла бы быть установлена на аппарате. Чтобы не делать переходник для фиксации режущего элемента на посадочное место, стачивают верхние резцы, делают острой нижнюю часть полотна. В иглодержатель устанавливают резак. После этого приступают к выпиливанию заготовок.

При помощи самодельного лобзикового станка любой человек сможет изготовить мебель, современные удобные полки и другие изделия из дерева. Его механизм помогает вырезать деревянные детали абсолютно любой формы. И также с его помощью можно обрабатывать пластик и другие плотные материалы. Для того чтобы лобзиковый станок соответствовал всем нормам и правилам, нужно внимательно подходить к выбору его конструкции. Дополнительно помогут изготовить лобзиковый станок своими руками чертежи из сети.

Конструкция лобзиковых станков

Абсолютно любой электрический самодельный лобзиковый станок содержит такие части:

  • привод;
  • шатунный узел;
  • пилу;
  • рабочую поверхность;
  • натяжной механизм пилы;
  • дополнительные механизмы.

Материал для обработки стоит уложить на рабочую поверхность. Многие модели оборудованы поворотным механизмом, который меняет наклон режущей поверхности. Для того чтобы облегчить нанесение разметки на обрабатываемый материал, на рабочую поверхность нанесена градуировка. Стоит выбирать лобзиковый станок с большим размером рабочего стола, потому что на нем получится сделать наиболее длинный рез. В основном у большинства моделей электролобзиков подобный показатель составляет около 35 сантиметров. Оптимальная мощность привода для лобзикового станка, собранного своими руками, составляет не более 200 ватт.

Механизм шатунного узла способен преобразовать вращение привода в поступательное движение и передает его на пилу. Оптимальная частота движения пилы за минуту времени составляет около 900, а амплитуда вертикального движения не должна превышать 6 сантиметров.

Многие разновидности электролобзиковых станков оборудованы регулятором скорости движения, что позволяет вести настройку в зависимости от вида материала. Пилка электролобзика способна обрабатывать дерево и пластик толщиной до 12 сантиметров, при длине до 40 сантиметров. Чтобы работать с различными материалами, пилки можно менять, их ширина колеблется от 2 до 12 миллиметров. Механизм ручного натяжения закрепляет пилку для ровного распила. Его роль выполняют рессорные или винтовые пружины.

Основные виды лобзиковых станков

Все электролобзиковые станки принято разделять по таким признакам:

Наиболее популярными являются электролобзиковые станки с нижним суппортом , у которых станина разделяется на верхнюю и нижнюю части. В первой расположены модули очистки и резки, а во второй находятся электрический двигатель, модуль контроллера, механизмы включения и передачи. Эти станки могут обрабатывать абсолютно любые листы материала.

Лобзиковые станки с двойным суппортом имеют основное отличие. Оно заключается в том, что в верхней части станины имеется еще одна рейка. Подобное оборудование хорошо подходит для изготовления негабаритных изделий. Такие устройства очень простые в установке и позволяют обрабатывать изделия с толщиной не более 9 сантиметров. Дополнительно в комплекте со станком идет удобный рабочий стол с регулированием высоты и углов.

Лобзиковые станки на подвеске не оборудованы стационарной станиной и имеют большую подвижность. При выполнении работы передвигается модуль резки, а не обрабатываемый материал. Сам рабочий модуль самостоятельно закрепляется на потолке, именно поэтому размер заготовки не имеет значения. Механизм резки передвигается своими руками независимо от станины. При этом появляется возможность делать самые разнообразные узоры.

Электролобзиковые станки с упорами и градусной шкалой идеально подходят для самых точных работ при помощи чертежей. Их конструкция помогает избегать погрешностей при работе. Лобзиковые станки универсального типа способны делать несколько видов работ. Это, прежде всего, резка, шлифовка, полировка, сверление и многие другие.

Как сделать лобзиковый станок своими руками

При разработке чертежа самодельного лобзикового станка общее число элементов нужно свести к минимальному количеству. Вполне хватит пилы с закрепленной качалкой, электрического двигателя и станины. При желании подойдет мотор от любой электромашины. Намного больше повезло людям, которые являются обладателями электролобзика ручного типа. Из фанерного листа необходимо изготовить специальную подставку и закрепить на ней электролобзик. Чтобы закрепить его, стоит сделать отверстия в основе электролобзика. Таким образом, наиболее простой электролобзиковый станок можно считать готовым.

Далее, стоит поговорить о более функциональных и сложных моделях аппаратов, которые можно сделать своими руками. Самодельная станина делается из листа фанеры толщиной 12 миллиметров, текстолита или пластика. Такая станина представляет собой рабочую поверхность, основание станка и специальный короб для расположения различных механизмов и электрического двигателя.

С обратной стороны необходимо расположить эксцентрик с качалкой, которые нужно соединить пластиной из металла с подшипниками и втулками. Эта вся конструкция обязательно закрепляется на винтах. Чтобы установить промежуточный вал, необходимо найти несколько подшипников. Специальный шкив из металла на вал насаживается довольно плотно, а винтовой соединитель надежно закрепляется. Подобным образом нужно изготовить и самодельный эксцентрик для аппарата.

Для того чтобы менять частоту движения качалки , на установленном фланце необходимо сделать несколько сквозных отверстий и нарезать в них резьбу. Они должны быть удалены от центральной оси на разное расстояние. Изменяя место вкручивания винта, можно регулировать амплитуду перемещения качалки, которая представляет собой несколько деревянных коромысел, закрепленных к стойке шарнирами. Окончания коромысел имеют сквозные пропилы, в которые вставлены винты для натяжения. На другие концы прикрепляется пилка, движущаяся при помощи шарниров из металла. Для закрепления пилку устанавливают в специальный паз рабочей поверхности.

Крепежное приспособление пилки можно считать наиболее важным. При сборке электролобзикового станка своими руками этой части стоит уделить большое внимание. Пластины, вставленные в коромысла, несут огромную нагрузку при работе, именно поэтому их нужно качественно укрепить и стянуть крепежными материалами. Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси.

Механизм стойки качалки лучше всего изготовить из цельного материала. На одной стороне необходимо сделать паз под коромысло, а на другом нужно вырезать прямоугольный проем для второго коромысла. Для того чтобы было проще сделать отверстия, стоит сложить стойку из нескольких частей.

Распил небольших частей древесины выполняют лобзиком. Устройство имеет небольшие размеры и обычно имеет электропривод. Заводские модели отличаются по своим характеристикам и по стоимости. При небольших объёмах обработки древесины есть смысл изготовить лобзиковый станок самостоятельно, из подручных средств. Для этого нужно несколько заводских деталей.

Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.

Конструкция состоит из следующих деталей:

Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.

Средние характеристики заводских станков:

Модели специализированного назначения могут иметь радикально иные характеристики. Существуют спецификации небольших размеров, для обработки маленьких деталей. Равно как и модели больших размеров тоже выпускает промышленность для розничной продажи. Но такие варианты будут отличаться высокой стоимостью.

В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.

Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

  • С нижним суппортом.
  • Двухсуппортные.
  • На подвеске.
  • С градусной шкалой и упором.
  • Универсальные.

Модели с нижним суппортом получили максимальное распространение. Станина настольного заводского устройства имеет 2 половины — нижнюю и верхнюю. Модель пилки и очистки от стружки размещён на верхней части станины.

Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.

Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.

Конструкции и чертежи представленных в сети вариантов самодельного лобзика отличаются. Виной всему фантазия авторов и стремление сделать устройство, которое будет выделяться на фоне остальных. Только концепция в большинстве случаев одинаковая — за основу берут ручной электролобзик и перепрофилируют его.

Домашне любители обработки древесины часто ищут информацию как сделать лобзик своими руками не обладая специальными навыками. Можно воспользоваться готовым ручным лобзиком в качестве основы. Механизм не требует тщательной доработки. Заводское ручное устройство — это привод. А вот кривошипно-шатунный механизм придётся разрабатывать самостоятельно. Производители стараются предложить потребителю платформы для быстрой переделки, но личные потребности удовлетворить можно только своим изделием.

Порядок сборки:

  1. Изготавливают опорный столик. В качестве материала берут лист металла и делают в нём отверстие. Форма — продолговатая, в 3−4 раза шире полотна пилы. Отверстия для крепежей делают рядом.
  2. Внизу опорного столика закрепляют заводское устройство. Отверстия для крепежей делают рядом с отверстием для распиловочного полотна. В качестве крепежа используют винты с потайной головкой. Это нужно для того, чтобы обеспечить идеально ровную плоскость столика. В ином случае обрабатываемые изделия будут цепляться за шляпки винов, что вызовет неудобства в работе.
  3. Конструкцию закрепляют на деревянном столике.

Преимущество создания станка из электролобзика своими руками в том, что заводской инструмент можно отсоединить в любой момент. Когда нужно — в руках обычный ручной лобзик. Поэтому лучше приобретать ручной вариант инструмента, который можно использовать на самодельном станке — так дешевле. Стационарные устройства стоят дорого.

Комфортную работу с деревянными изделиями можно обеспечить путём установки направляющих реек на самодельный опорный столик. Дополнительно на столик наносят разметку, которая облегчает измерение расстояния на деталях при обработке.

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

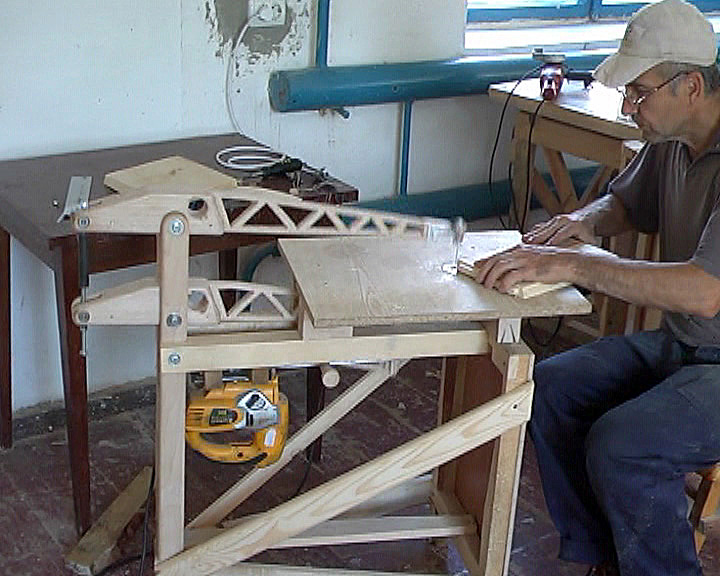

  1. Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
  2. Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
  3. Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

Наследника имущества бабушек и дедушек часто достаётся старая швейная машинка. Своё предназначение по пошиву одежды она уже отслужила, поскольку сейчас выпускают более точное оборудование. За неимением в хозяйстве лобзика можно не тратиться средства на его покупку. Его делают своими руками из швейной машинки.

Порядок действий:

Теперь лобзик для фигурного выпиливания по фанере готов. С ручным приводом будет работать сложнее, поскольку ноги будут уставать. Дополнительным минусом послужат вибрации от силового воздействия на инструмент. Электропривод машинки, переделанной в лобзик, частично решает проблемы вибраций.

Дорогой лобзиковый станок можно заменить конструкцией собственного изготовления. Она не будет уступать ничем по своим качествам и функционалу, если ответственно подойти к процессу сборки. Важно качественно выполнить механизмы из фанеры, которые служат опорным столиком. Желательно, чтобы столик имел возможность поворачиваться. Для варианта со швейной машинкой это сделать будет невозможно. При желании на столик наносят разметку, чтобы было легче отмерять детали в процессе работы.

Лобзиковый станок сделать самому своими руками: чертежи, схемы и отзывы



Лобзиковый станок сделать самому своими руками: чертежи, схемы и отзывы

  • Главная
  • Политика конфиденциальности
  • Q&A
  • Новости и общество
    • Знаменитости
    • Культура
    • Экономика
    • Окружающая среда
    • Бесплатно
    • Журналистика
    • Природа
    • Философия
    • Политика
    • Переработка
    • Погода
    • Женские вопросы
  • Дом и семья
    • Дети
    • Пожилые люди
    • Отцовство
    • Генеалогия
    • Праздники
    • Воспитание
    • Домашние животные
    • Беременность
    • Подростки
  • Еда и напитки
    • Шоколад
    • Кофе
    • Советы по приготовлению
    • Рецепты
    • Десерты
    • Напитки
    • Домашняя пивоварня
    • Низкокаллорийные продукты
    • Главный курс
    • Блюда из макаронных иделий
    • Рецепты
    • Отзывы о ресторанах
    • Салаты
    • Супы
    • Чай
    • Вина и спиртные напитки
  • Образование
    • Среднее образование и школы
    • Колледжи и университеты
    • Обучение на дому
    • Международные исследования
    • Языки
    • Обучение инвалидов
    • Интернет-образование
    • Наука
    • Репетиторство
  • Путешествия
    • Кемпинг
    • Круизы
    • Направления
    • Экзотические места
    • Авиабилеты
    • Отели
    • Советы туристам
    • Аренда
  • Автомобили
    • Легковые автомобили
    • Классика
    • Мотоциклы
    • Аренда
    • РВС-технология
    • Внедорожники
    • Грузовые автомобили
    • Фургоны
  • Спорт
    • Аэробика
    • Баскетбол
    • Бодибилдинг
    • Экстремальные виды спорта
    • Рыбалка
    • Фитнес
    • Футбол
    • Хоккей
    • Боевые искусства
    • Наращивание мышечной массы
    • Пилатес
    • Самооборона
    • Теннис
    • Легкая атлетика
    • Водные виды спорта
    • Снижение веса
    • Йога
  • Книги

Как сделать лобзиковый станок своими руками из электролобзика с чертежами?

На чтение 8 мин. Опубликовано

Электролобзик давно перестал быть редкостью и присутствует в наборе инструмента практически любого домашнего мастера. Он удобен, способен резать различные материалы, относительно безопасен. Электролобзик предназначен для резки криволинейных фигур, замкнутых или обладающих сложной конфигурацией. Он незаменим при выполнении многих работ по обустройству дома, при строительстве гипсокартонных конструкций, коробов, на прочих работах.

Однако, в ряде случаев работать ручным инструментом становится сложно или неудобно: мешает плохая видимость линии реза, возникает необходимость удерживать заготовку двумя руками и т.п. Но основная проблема ручного лобзика — увод пилки в сторону, особенно проявляющийся при резке материалов большой толщины и с малыми радиусами кривизны. В таких случаях нужен лобзиковый станок, который можно создать своими руками.

Назначение станка и принцип работы

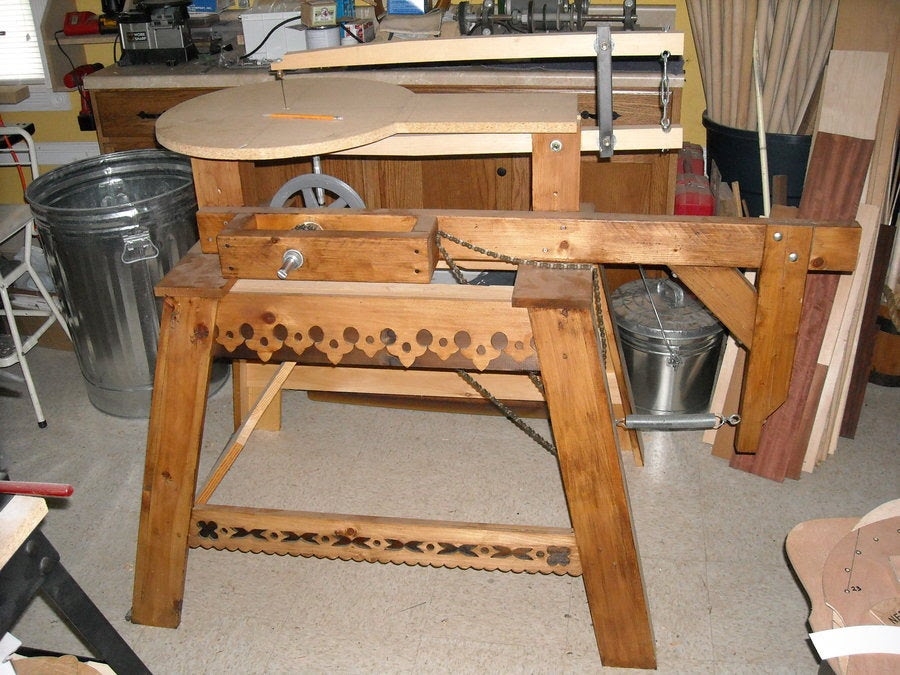

Рисунок 1 – Лобзиковый станок

Лобзиковый станок предназначен для выполнения криволинейного или прямолинейного реза листовых материалов по заранее намеченному контуру или по направляющим.

В отличие от ручного инструмента, где пилка закреплена только с одного конца и удерживает форму исключительно за счет собственной упругости, на лобзиковых станках пилка крепится с обоих концов.

Такой станок может стать деревообрабатывающим, настольным, пильным, 4 в 1, сделанным из циркулярки, дрели и фрезы, и т.п.

Основными элементами конструкции являются:

  • рама с натянутой пилкой;
  • кривошипно-шатунный механизм, обеспечивающий возвратно-поступательное движение рамы;
  • рабочий стол и станина.

Электролобзик успешно заменяет кривошипно-шатунный механизм, приводя в движение рамку с пилкой. Существуют более простые конструкции, где электролобзик просто крепится в перевернутом положении к рабочему столу снизу, а пилка либо удерживает свое положение при работе за счет собственной упругости, либо фиксируется сверху направляющими или подпружиненным кронштейном, перемещающимся вместе с ней во время работы. Это позволяет уменьшить потери мощности при передаче движения на рамку, но требует использования удлиненных пилок, которые в продаже попадаются не часто.

Преимущество

Основным достоинством лобзикового станка является возможность выполнения точного реза, отсутствия увода пилки в сторону. Кроме этого, преимуществами лобзиковых станков перед ручным инструментом считаются:

  • более эффективный визуальный контроль за направлением и точностью реза;
  • возможность использования направляющих;
  • появляется способность установки специальных шаблонов, позволяющих получить множество одинаковых заготовок;
  • используется более узкая пилка, позволяющая уменьшить радиус кривизны и выпилить детали более сложной формы.

Вместе с этими преимуществами появляется и еще одно — исчезает необходимость организации рабочего места для выпиливания, поскольку станок располагает для этого соответствующей плоскостью.

Важно! Вместе с достоинствами существуют и явные недостатки — значительно затрудняется или становится невозможным выпиливание внутренних деталей, только обрезка по внешнему контуру.

Базовая конструкция – чертежи

Существуют готовые платформы, позволяющие быстро преобразовать ручной инструмент в станок. Однако, они предназначены для лобзиков от определенного производителя и не годятся для любого устройства. Кроме того, цена таких платформ зачастую намного превосходит стоимость самого инструмента. Поэтому гораздо проще изготовить станок самостоятельно.

Рисунок 2- Конструкция лобзикового станка

Основой является рабочий стол.

Опытным путем установлено, что наибольшую эффективность демонстрируют столы из листового металла — они прочны, обеспечивают точность монтажа, не требуют частой замены и не уменьшают рабочую длину пилки.

Лобзик крепится к столу через отверстия в опорной плоскости, при необходимости его легко отсоединить и использовать обычным образом.

Рабочий стол устанавливают на станину. Она может быть изготовлена из дерева, ДСП или иных материалов. Основным требованием является прочность, легкий доступ к лобзику и удобный для мастера размер (высота).

На торце стола устанавливают коромысло, на котором крепится второй конец пилки с натяжным устройством. Наиболее простой вариант — обычная пружина, которая натягивает пилку и препятствует уводу в сторону при резких изменениях направления резки. Изготовление этого узла представляет собой один из наиболее сложных этапов работ, поскольку от него зависит качество и чистота пиления, а также величина нагрузки на механизм и электродвигатель лобзика.

Есть два варианта конструкции натяжного устройства:

  1. Жесткое коромысло и пружинный блок на его конце с подвижным узлом крепления пилки.
  2. Подвижное коромысло с пружиной на противоположном конце и жестким узлом крепления пилки.

Оба варианта имеют свои плюсы и минусы, выбор обычно делается в пользу варианта, наиболее простого и доступного по техническим возможностям.

Чертеж 1 Чертеж 2

Как сделать станок из ручного лобзика?

Рассмотрим порядок действий при изготовлении лобзикового станка. Конструкция представляет собой рабочий стол с закрепленным снизу лобзиком. Коромысло состоит из жестко укрепленной стойки с подвижным подпружиненным рычагом. Этот вариант считается доступным и надежным, лишенным лишних узлов и деталей.

Для простоты и наглядности рекомендуется набросать рабочие чертежи, которые позволят уточнить некоторые особенности конструкции и ответить на возникающие вопросы относительно размеров, точек соединения и других деталей сборочного процесса.

Создание станка можно условно разделить на три этапа, которые следует рассмотреть по отдельности:

Подготовительный этап

Перед началом непосредственного изготовления станка необходимо произвести некоторую подготовку. Прежде всего, следует изготовить специальный переходник для установки пилки. В большинстве лобзиков посадочный конец пилки вставляется в гнездо и зажимается винтом.

Режущий орган станка — более тонкая и длинная пилка с отверстиями на концах, которые одевают на специальные штырьки (или сквозь которые проходят крепежные винты). Поэтому надо изготовить переходник, нижняя часть которого копирует хвостовик стандартной пилки для данного лобзика, а верхняя снабжена отверстием для винта с гайкой, которыми переходник соединяют со станочной пилой.

Здесь порядок действий ничем не лимитирован — некоторые вытачивают деталь нужной формы из металлической пластинки, другие берут обломок готовой пилки с хвостовиком и приваривают к нему стальную шайбу с последующей обработкой для аккуратности.

Кроме этого, надо подготовить необходимые инструменты и материалы, в числе которых присутствуют:

Рисунок 3 – Чертеж лобзикового станка
  • болгарка;
  • электродрель с набором сверл;
  • шуруповерт;
  • сварочный инвертор с электродами;
  • куски ДСП или многослойной фанеры для рабочего стола и станины;
  • соединительные уголки;
  • крепежные элементы (саморезы или болты с гайками).

Приведенный список не исчерпывающий, могут понадобиться дополнительные инструменты или материалы.

Создание заготовок

Первым действием станет изготовление рабочего стола. Отпиливается кусок фанеры или ДСП запланированного размера. Здесь особых ограничений нет, но придется учесть величину помещения, в котором станок будет размещаться. Слишком маленький стол будет неудобен для работы с большим деталями, а излишняя площадь стола займет много места в комнате (или мастерской).

Как правило, выбирая величину стола, ориентируются на размер деталей, которые будут обрабатываться на станке. На столе делают отверстия для крепления лобзика и под пилку. Для этого от инструмента отвинчивают подошву, прикладывают ее к столу и отмечают центры отверстий под соединительные болты.

Важно! Соединительные болты, фиксирующие лобзик на рабочей поверхности, должны быть с потайной головкой, чтобы не выступали из плоскости стола и не царапали заготовки во время работы.

Рисунок 5 – Коромысло лобзикового станка

Вторым действием станет изготовление коромысла. Для него понадобится два элемента:

  • стойка;
  • подвижный рычаг.

Для стойки берут профильную трубу прямоугольного сечения и приваривают в нижней части опорную площадку.

Ее размер должен обеспечить неподвижность, устойчивость и надежность стойки во время работы под нагрузкой.

Высота должна соответствовать длине пилки в максимально поднятом состоянии плюс небольшой запас на размер узла крепления.

Оптимальный вариант — в среднем положении пилки подвижный рычаг находится в горизонтальном положении.

Подвижный элемент представляет собой балку, установленную на стойке при помощи шарнирного соединения. Длина передней части обеспечивает расположение узла крепления пилки точно над соответствующим элементом лобзика. Задняя часть рычага соединяется с пружиной, обеспечивающей натяжку.

Затем надо изготовить узел натяжения. Он представляет собой обычную пружину, которую натягивают с помощью регулировочного винта. Его крепят к одному концу пружины, продевают в специальную петлю на станине и натягивают при помощи гайки с шайбой.

Внимание! От вибрации натяжная гайка способна раскручиваться, ослабляя натяжение. Рекомендуется зафиксировать ее контргайкой.

Сборка

Процесс сборки не представляет сложности. Необходимо выполнить следующие действия:

  1. Соединить рабочий стол и станину.
  2. Установить лобзик.
  3. Закрепить болтами стойку.
  4. Установить рычаг.
  5. Присоединить натяжную пружину и закрепить с обеих сторон.

Если расчеты были выполнены правильно, пилка будет перемещаться точно по вертикали без рысканий в стороны. Рекомендуется перед запуском лобзика проверить ее ход и убедиться, что никаких непредвиденных ситуаций не ожидается.
