Чердачный люк своими руками чертежи

Каждый, кто строит собственный дом, знает, как важна каждая мелочь. Ведь любые строительные недочеты уже в первый год эксплуатации обернутся сквозняками, неприятным запахом и другими подобными им проблемами. И нередко, к сожалению, в спешке последних отделочных работ многие забывают о таком элементе, как чердачный люк с его конструкцией и утеплением.

И вместе продуманного варианта зачастую оставляют тонкую крышку, которая закрывает потолочный проем. В итоге с чердака в жилые помещения сочится холод, а из комнат поднимается влажный пар и проникает в утеплители на чердаке, постепенно их разрушая. Вот почему мы советуем с самого начала сделать люк на чердак по всем правилам!

Главные функции люка на чердак

Абсолютно все чердачные люки выполняет такие главные функции:

  • Теплоизоляция.
  • Паробарьер для жилых помещений дома.
  • Перекрытие доступа в доме мелким грызунам, которые любят обитать на крыше.
  • Доступ к чердаку, а именно вход для него.
  • Перекрытие огня и дыма с нижних помещений в случае пожара.

На пожаробезопасности остановимся отдельно. Так, чердачный люк препятствует распространению огня, защищая при этом от пропускания ядовитых газов и дыма. Отметим, что такой люк изготавливается из нескольких слоев изоляции, причем из разных материалов, и сами материалы при этом отличаются степенью расширения при высоких температурах. Все это позволит теплоизоляции люка не сгореть сразу и не разорваться на части.

Ведь если дома живут, а чердак холодный, тогда пароизоляция люка жизненно необходима и без нее вам никак не обойтись. Иначе все пары и тепло будет подниматься из дома прямо через отверстие на чердаке, изнутри, и напитывать влагой все кровельные утеплители.

Виды люков и материалы для их изготовления

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

В основном современные производители указывают для своих изделий параметры в чистом виде. Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потолочный проем для него вам нужно будет сделать совсем немного больше. А вот другие производители, наоборот, указывает точные внешние габаритные размеры будущего проема и люк к ним идет на 1-3 сантиметров меньше. Обратите на это внимание!

Нередко готовые люк с лестницей (или один люк) поставляются на рынок в неокрашенном виде. Это делается для того, чтобы вы могли покрасить всю конструкцию в тот цвет, который будет гармонировать с интерьером нижнего жилого помещения.

В основном в промышленном производстве чердачные лестницы выпускаются в соответствии немецким нормам DIN. Такие лестницы и люк разработанная под стандартным чердачный проем, и этому равен стандартный шаг между балками перекрытия домов за рубежом. Но в России нормы несколько другие. Поэтому продумывать чердачную лестницу с люком обязательно нужно еще на стадии проектирования всего чердака. Еще проще просто пойти в магазин, выбрать заинтересовавшую модель и уже по ней кроить чердак. Или же, если вы все будете делать своими руками (что вам будет проще всего), вы просто подстроите самодельный люк с лестницей уже под существующее чердачное перекрытие.

Сама по себе крышка люка представляет с собой столярную плиту толщиной до 20 миллиметров, но не тоньше 16 миллиметров. Современные производители лестниц с люком предлагают уже утепленные крышки, с толщиной около 32 миллиметров. Такой каркас обычно зашит с двух сторон листами ДСП или ДВП, а между ними находится пенистый утеплитель: пенопласт или пенополиуретан.  Иногда утепление предлагают усиленное, где слой утеплителя идет больше 30 миллиметров толщиной.

Интересная новинка рынка – это крышки люка с пылезащитной функцией. У такой крышки на самом деле намного больше преимуществ, ведь ее пылезащитный слой служит также еще одним слоем теплоизоляции. Суть новинки в том, что складная лестница под какой крышкой люка не собирают на себе пыль, и потом у вас не будет неприятного ощущения, когда вы через месяц-другой решите открыть чердак и спустить вниз лестницу.

Вот самый простой вариант, который только можно сделать:

А вот здесь уже вам понадобятся специальные крепления:

Вот видео-пример изготовления самого простого чердачного люка:

А вот здесь домашний умелец и вовсе использует необычный материал для люка:

Вот какое крепление понадобится для чердачного люка:

Как устроить люк на бетонном перекрытии чердака?

Итак, шаг за шагом:

  • Шаг 1. Первым делом нужно разметить будущее месторасположение люка.
    Для этого воспользуйтесь обычным строительным карандашом и метром.
  • Шаг 2. При помощи перфоратора нужно сделать строго вертикальное сквозное отверстие, поэтому берите сверла, толщина которых превысит толщину бетонного перекрытия.
  • Шаг 3. Установите перфоратор в углах по намеченным отверстиям, и в вершинах этого прямоугольника просверлите сквозное отверстие. Они вам также послужит определенным ориентиром для нижней разметки.
  • Шаг 4. Теперь болгаркой со специальным диском для бетона проведите линию по периметру отверстия так аккуратно, чтобы диск в процессе самой резки не попал в арматуру в перекрытии.Теперь вы увидите все слабые места и пустоты в перекрытии и сможете их легко просверлить насквозь.
  • Шаг 5. Как только найдете уязвимости, разбейте бетон кувалдой, ударяя по самым слабым. В тех же местах, где остатки бетона держатся на самой арматуре, используйте лом.
  • Шаг 6. Теперь, когда весь бетон сбит, вам остается только убрать арматуру. Не оставляйте ее выступающие части – такие будут мешать установке чердачного люка.
  • Шаг 7. Теперь диском с алмазным напылением окончательно выравниваем все неровности на гранях проема. Это очень важно, и как бы вы не устали на этот момент, обязательно уделите этому внимание.

Подробнее на фото:

Как вырезать люк на деревянном перекрытии

Если с изготовлением квадратного проема для люка просто, ты насчет круглого вам стоит знать некоторые моменты. Примерная инструкция:

  • Шаг 1. На нижней поверхности чердачного пола начертите разметки планируемого проема и добавьте толщину отделки. Вообще это сделать прямо на полу жилого этажа, и только потом перенести при помощи отвеса на потолок.
  • Шаг 2. А теперь установите домкратные стойки.
  • Шаг 3. Далее в проеме просверлите сквозное отверстие, снизу вверх.
  • Шаг 4. Поднимитесь на чердак и вставьте в отверстие штырь, и при помощи шпагата и карандаша очертите круг.
  • Шаг 5. По этому кругу сделайте отверстие и выпилите по контуру всего проема. Вам на пути встретится балки, не трогайте их – вы их выпилите потом.
  • Шаг 6. Теперь, чтобы сделать проем по форме окружности, вам нужно сделать изготовить загиб пиломатериалов.

Помимо круглого варианта, возможно вам будет интересно посмотреть на другие примеры:

Как установить люк в натяжном потолке

А теперь давайте рассмотрим такую проблему, как установка чердачного люка в натяжном потолке. Вообще, если у вас есть такая возможность, изначально не крепите такой потолок там, где будет вход на чердак. Но раз вам уже приходится устанавливать все это сейчас, при готовом ремонте, придется повозиться. Дело в том, что такой материал постоянно изнашивается, и его достаточно легко повредить при установки люка. Но мы будем все делать аккуратно.

Наша главная задача – спрятать потолочный люк на фоне всего натяжного потолка, чтобы не испортить весь общий вид. И так – шаг за шагом:

  • Шаг 1. Сначала строим каркас вокруг потолочного люка – это деревянные бруски по периметру люка.
  • Шаг 2. На них крепим потолочный алюминиевый профиль.
  • Шаг 3. Далее по периметру закрепляем уже профиль натяжного потолка.
  • Шаг 4. Если люк при этом находится на наклонной плоскости, установите дополнительно разделительный профиль.
  • Шаг 5. Теперь замеряем сам люк и берем то же полотно, с которого делался натяжной потолок.
  • Шаг 6. Монтируем натяжной потолок, обтягивая и закрепляя всю конструкцию к проему.

Как утеплить чердачный люк?

Все чердачные люки делятся на два основных типа: с прикрепленной к ним лестницей и без нее. Если вы купили готовую конструкцию чердачного люка с раскладной лестницей, утеплять его не нужно: обычно такие конструкции уже утепленные. Если же вы делаете все своими руками, а теплоизоляции нужно будет обязательно подумать.

Нередко готовые комплекты люка с лестницей продают уже со специально термосберегающими пластинами, которые находятся на лицевой поверхности крышки. Они создают нужно эффект и не допускают потери тепла. Если же вы такой люк делаете сами, просто утеплите его крышку тем же материалом, что использовали для теплоизоляции чердака.

Если же вы приступаете к теплоизоляции самостоятельно, вам понадобится фанерный лист и непосредственно сам утеплитель – лучше действительно тот, который вы использовали при утепление чердака. Ведь у вас наверняка остались какие-то обрезки или лишний материал. И всего пару простых действий:

  • Шаг 1. Делаем замер проема чердачного люка.
  • Шаг 2. На основе полученных данных собираем каркас из досок толщиной около 2,5-3 сантиметров.
  • Шаг 3. Теперь собираем крышку люка – она будет ровно на 45 сантиметров меньше, чем рама. Таким образом мы положим слой утеплителя и не позволим ему «гулять».
  • Шаг 4. Укладываем на крышку люка пароизоляционную пленку.
  • Шаг 5. Закрепляем все детали люка при помощи клея и деревянных планок.
  • Шаг 6. Зашиваем люк фанерой и декорируем так, как продиктует нам дизайн интерьера помещения пониже.
  • Шаг 7. Обязательно обрабатываем все деревянные части люка антисептиком.
  • Шаг 8. Теперь закрепляем готовую крышку в проеме, используя саморезы и петли, которые будут держать открывающийся люк.

Вот подробный мастер-класс:

Замечательным получается также чердачный люк, утепленный пенопластом:

И целый люк, который вообще изначально сделан из одного только пенополистирола:

Или вот такой комбинированный вариант:

Несколько хитростей для большего комфорта

Для того, чтобы вам удобно было подниматься на чердак, соорудите вокруг люка вот такие опоры:

И последний момент: если на крышке люка есть специальная петля, открывать его будет особенно удобно – всего лишь при помощи удлиненной ручки. И вам не понадобится брать табурет или использовать какую-то подставку, чтобы дотянуться до нее. Просто сделайте один конец такой ручки в виде четырехгранника или шестигранника.

Видео удалено.

Видео (кликните для воспроизведения).

Раньше почти всегда на чердак вела отдельная дверь, находящаяся с торца дома. Она снабжалась стационарной или переносной лестницей и была удобной для хозяев. Но сегодняшние дни требуют ответственного отношения к своему имуществу на чердаке. Потому все чаще хозяева наглухо заделывают вход с улицы, а проделывают вход на чердак внутри помещения. В статье будут подробно рассмотрены этапы изготовления утепленного люка, приведены фотоматериалы различных вариантов.

Проем на потолке

Чердачный люк, который установлен в коридоре или комнате, будет надежнее, чем уличный вариант. В этом случае пользуются готовым проемом, который был предусмотрен проектом или вырезают или пробивают его в удобном месте. В деревянном доме сделать это проще, чем в доме с бетонными плитами перекрытия. Однако, хорошенько потрудившись, можно проделать проем в бетоне (рис 1,2).

ЧИТАТЬ ПО ТЕМЕ:

Как самостоятельно утеплить потолок в деревянном доме или бане.

[1]

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

5. Если у вас бетонные плиты перекрытия, то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Размеры

Люк на чердак утепленный можно изготовить своими руками, исходя из имеющегося проема, который в стандартном варианте составляет 120 см в длину и 60 см в ширину. Бывают случаи, когда проем имеет форму квадрата с размером 100х100, 80х80, 70Х70 и др. Это играет существенную роль только в том случае, когда на чердак придется затаскивать объемные неделимые предметы.

Устройство утепленного люка для чердака

Для строительства утепленного люка для чердака с прямоугольной формой выполняют такие действия:

1. Из досок 25-30 мм собирается прямоугольный каркас с размерами, меньшими от проема на 40-50 мм с каждой стороны. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую будет ложиться крышка.

2. Рамку люка зашивают фанерой, ДВП или деревянной обрешеткой.

3. Для утепления, на основу помещается пароизоляционная пленка, а сверху нее укладывается пенополистирол, минеральная вата или другой утеплитель. Материал закрепляется планками или приклеивается. Обратная сторона зашивается ДВП, фанерой, ОСП или другим материалом, как на схеме (рис 3).

4. На готовый люк и на потолочное основание саморезами прикрепляются петли.

5. Периметр рамки дополнительно защищают уплотнительной резинкой.

6. Проем обшивается по периметру наличниками.

В итоге получается аккуратный люк, как на рисунке 4.

Другие способы обустройства

Для удобного и бесшумного открывания крышки, ее можно обустроить по бокам специальными доводчиками и практичной ручкой. В таком варианте, как на рис 4, переносную лестницу можно поставить при закрытой крышке с упором на рамку. Вариант потайного лаза, как на рисунке 5, 6 требует специального устройства открывания (путем специального тросика, палки, кнопки) и сложной лестничной системы. Такое обустройство дверки на чердачное пространство полностью прячет лестницу и делает не слишком заметным проем на потолке. Но над ним придется потрудиться дополнительно и получит различные варианты

Вывод

Лючок на чердак со стороны жилого дома – полезное и нужное приспособление. Если таким входом будут пользоваться не очень часто, то простой способ его обустройства удовлетворит потребности жильцов. Однако, если вход на чердак нужен постоянно, тогда следует его оборудовать более современно и цивилизованно (рис 7,8,9).

Читайте в этой публикации:

Чердачный люк: разновидности и их особенностиКак сделать чердачный люк: конструкция и устройствоМонтаж чердачного люка: сборка и самостоятельная установка

Несомненно, наилучшим решением, позволяющим человеку без особого труда подниматься на чердак дома, является лестница. Но если это помещение постройки посещается весьма и весьма редко, то лестница, скорее всего, окажется лишним элементом дома, который будет только создавать проблемы. В таких ситуациях самым оптимальным вариантом обустройства входа на чердак является люк, через который можно проникнуть в помещение под крышей с помощью обычной домашней стремянки. О нем и пойдет разговор в данной статье, в которой вместе с сайтом dveridoma.net мы поговорим о конструкции этого приспособления и его самостоятельном изготовлении.

Как сделать чердачный люк фото

Чердачный люк: разновидности и их особенности

Как ни странно, но даже такое одноименное приспособления для входа на чердак имеет массу разновидностей. А они в своем большинстве обусловлены материалами, из которых изготавливается люк на чердак, а также конструктивными особенностями. Их следует изучить хотя бы для того, чтобы определиться с вопросом, какой именно чердачный люк изготавливать?

  1. Материалы. В принципе, здесь все весьма стандартно, и ничего нового изобрести пока не удалось – самыми распространенными вариантами в этом отношении является деревянный и металлический чердачный люк. Несмотря на одно и то же назначение этих изделий, все же они в значительной мере разнятся друг с другом. Металлический люк – это надежный люк и если говорить о недостатках, то это холодный люк и ко всему тому же тяжелый. Открывать его вверх трудно, а вниз небезопасно – как минимум при открывании металлического люка вниз его нужно оборудовать тормозящим механизмом. Как вариант, гидроцилиндрами или пружинами. Другое дело – древесина. Несмотря на то, что в надежности деревянные люки уступают аналогичным металлическим изделиями, все же они считаются более предпочтительным вариантом. Деревянный люк на чердак – это теплый люк, легкий и одновременно красивый. В принципе, решать вам – от себя добавлю только то, что работать с деревом намного легче, чем с металлом.

    Чердачный люк металлический фото

  2. Конструктивные особенности. Их может быть весьма много, но первое, на что здесь необходимо обратить внимание, так это на способ открывания. Здесь имеется три варианта. Одни люки открываются вверх – откидные модели весьма трудно открывать. Поднимаясь по стремянке, их приходится выталкивать наверх головой. Вторые, наоборот, опускаются вниз – об этих моделях и их недостатках мы говорили выше. И третий вариант – это сдвижные люки, которые на сегодняшний момент считаются наиболее удобными и безопасными – это самый дорогой чердачный люк, который ко всему прочему весьма трудно изготовить своими руками.

Также, подходя к вопросу изучения разновидностей чердачных люков, следует отметить и такой момент, как наличие или отсутствие лестницы – этот нюанс касается исключительно люков, открывающихся вниз. Другие модели лестницами не дополняются – именно нижнее открывание люка позволяет одновременно с опусканием крышки раздвигать складную лестницу. Чердачные люки без лестницы, конечно, проще по конструкции, но именно лестница с люком считается оптимальным вариантом для часто используемого чердака. О том, как можно сделать люк на чердак своими руками, смотрите в этом видеоролике.

Как сделать чердачный люк: конструкция и устройство

По большому счету, практически все чердачные люки устроены однотипно – они имеют один и тот же набор элементов, которые вам и придется собрать вместе, чтобы создать полноценное изделие этого типа. В некотором роде его можно сравнить с обычными дверями, только меньшего размера.

  1. Коробка. Она же лудка. Можно сказать, что это несущий элемент, к которому крепится сам люк. Конструктивно он изготавливается из бруса, в котором выбирается посадочная четверть. Как вариант, этот элемент конструкции можно собрать из досок разной ширины – четверть здесь не вырезается, а создается методом накладки узкой доски на широкую дощечку. Создаются четыре заготовки этого типа, которые собираются в прямоугольную конструкцию под названием «дверная коробка». Свинчивается она саморезами по углам. Очень важно правильно подогнать размер коробки чердачного люка к отверстию лаза на чердак – это не двери, и на пену полностью люк не поставишь. Дверная коробка люка должна крепиться основательно, чтобы человеку на нее можно было облокотиться при подъеме на чердак.

    Люк чердачный утепленный фото

  2. Люк – дверь. Суть у этих двух предметов одинаковая – открывающаяся створка. Изготовить ее можно весьма разными способами и наиболее простой из них выглядит следующим образом. Сначала из деревянного бруска сечением 20 на 40 мм собирается прямоугольная рамка – ее размер должен быть таким, чтобы она свободно входила в четверть дверной коробки. При этом между ними по всему периметру должно быть расстояние как минимум 2 мм, а лучше 3 мм. После того, как все будет четко подогнано, рамка обшивается с двух сторон либо тонкой деревянной рейкой, либо же листовым материалом вроде фанеры. Здесь имеется еще один момент – полость внутри дверного полотна. Она так и просит, чтобы в нее засунули утеплитель – утепленный чердачный люк поможет сохранить изрядное количество тепла в доме.

В принципе, это все, что вам понадобится изготовить – все остальное нужно будет приобрести в магазине. Речь идет о замке или защелке, а также об открывающем механизме. Самый их простой вариант – это обычные дверные петли. Дополнить все это дело можно гидроцилиндрами, которые позволят прилагать усилие для открывания люка только на первой стадии – то есть вы даете люку толчок, а дальше за вас работают гидроцилиндры. Естественно, не следует забывать о ручке, без которой открывать люк будет не очень удобно.

Чердачный люк фото

Отдельно хотелось бы сказать несколько слов о лестнице – ее конструкция весьма сложная, и изготовить ее своими руками сможет далеко не каждый человек. Лестницу, как и всю остальную фурнитуру, лучше приобрести в магазине – конечно, если вам удастся это сделать, так как в большинстве случаев лестницы такого плана продаются вместе с люками.

Монтаж чердачного люка: сборка и самостоятельная установка

По большому счету, сборка люка на чердак сводится к соединению друг с другом коробки и самого люка посредством навесов – естественно, здесь нужно будет еще установить защелку, дабы в процессе монтажа (и, самое главное, эксплуатации) люк не открывался самопроизвольно. В общем-то, сложного в этом процессе ничего нет, и весь процесс можно представить в виде той же последовательность работ, что и при сборке дверного блока. Установка люка в чердачный проем тоже не является сложным делом и тонкостей здесь не много.

  1. В первую очередь, это вставка блока с люком в проем – сами понимаете, держать его под потолком трудно, а сам стоять он там никак не будет. Самый простой вариант зафиксировать люк в проеме и не переживать о том, что он упадет, это уложить его на пару досок, прикрепленных поперек проема к потолку – при таком подходе к делу у вас полностью развязываются руки для производства других работ.

    Монтаж чердачного люка фото

  2. Второй момент – это крепление люка. Перед тем, как фиксировать блок с дверкой в проеме, его нужно немного позиционировать – установить так, чтобы расстояние между ним и проемом было со всех сторон одинаковое. После этого необходимо подобрать по толщине зазоров деревянные вставки, установить их в щель (просто заклинить там) и только после этого взять в руки шуруповерт и завинтить с каждой стороны блока как минимум по три самореза. Как вариант, если речь идет о монтаже чердачного люка в бетонные перекрытия, привинтить анкерными винтами.

Оставшееся пустое пространство между люком и проемом стандартно задувается монтажной пеной. После ее высыхания можно переходить к заключительному этапу работ по установке чердачного люка своими руками – его облицовке со стороны чердака и жилого помещения в доме. В принципе, этот этап работ также мало чем отличается от аналогичного процесса установки дверного блока в проем между комнатами – говоря по-простому, люк на чердак нужно будет обналичить деревянной рейкой с двух сторон, придав ему необходимые эстетические качества.

Видео удалено.
Видео (кликните для воспроизведения).

Источники:

  1. Соколов, Г. К. Технология строительного производства / Г.К. Соколов. — М.: Academia, 2008. — 544 c.
  2. Хозяйственная реформа в строительстве. Сборник официальных материалов. — M.: Стройиздат; Издание 3-е, перераб. и доп., 1976. — 445 c.

Чердачный люк своими руками чертежи

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.

Люк утепленный на чердак своими руками


Как быстро сделать люк на чердак

Практически в любом загородном доме имеется обустроенное чердачное помещение, которое можно выгодно использовать. Чаще всего в нём хранят инструменты, стройматериалы, старые вещи или консервированные припасы, но также его используют и в качестве дополнительной жилой комнаты, если цокольный этаж достаточно утеплён для этих целей.

Обустройство чердачного люка из дерева

В любом случае, чтобы чердачное помещение эксплуатировалось, в него первоначально необходимо попасть. Зачастую вход организуется с уличной стороны, но такой вариант имеет массу неудобств, которые более чем очевидны в холодное время года.

В такие моменты становится ясно, что попадать на чердак было бы гораздо удобнее из внутреннего помещения. К тому же строительство безопасной для эксплуатации уличной лестницы требует больших финансовых вложений. И ко всему прочему, увеличивает риск, что недоброжелатели вздумают взломать замок и попасть внутрь.

Гораздо выгоднее с финансовой стороны и рациональнее из соображений безопасности, не говоря уже об удобстве, организовать лестницу на второй этаж из дома, используя для этих целей специальный люк на чердак, который к тому же может послужить и дополнительным средством противопожарной безопасности.

Конструкция и название элементов чердачного люка

Причём соорудить подобную конструкцию можно самостоятельно без привлечения квалифицированных мастеров.

Вернуться к оглавлению

Изготовление люка своими руками

Перед тем как начать сооружать люк на чердак своими руками, необходимо продумать ряд моментов, которые будут касаться непосредственно конструкции люка, а также необходимости его утепления. Первое, что нужно продумать – это месторасположение. Для того чтобы правильно разметить люк на чердак, нужно учитывать особенности кровли:

  • угол наклона крыши;
  • места, где располагаются каркасные балки.

Место для конструкции необходимо выбрать такое, чтобы утеплённый люк на чердак мог полноценно функционировать, не задевая никаких элементов и не мешая эксплуатации других объектов.

Пример утепленного люка для чердака

При этом нужно учитывать, что к люку будет вести лестница, которая также должна гармонично вписываться в помещение нижнего этажа. В целом люк, вне зависимости от своих особенностей и характеристик, должен соответствовать следующим основным критериям:

  1. Максимально возможная простота не только монтажа, но и процесса эксплуатации. Механизмы открытия и закрытия люка должны быть лёгкими и не требовать выполнения множества длительных или сложных манипуляций.
  2. Надёжность конструкция и гарантия безопасности при эксплуатации. Все детали и элементы должны быть хорошо закреплены, крышка обязана полностью открываться и при этом крепко держаться на петлях.
  3. Дизайн люка и прилегающей к нему лестницы в доме должен соответствовать и гармонично вписываться в общий интерьер, не выделяясь на его фоне.

    Дизайн люка вписанного в интерьер чердачного помещения

  4. Хороший люк, как правило, обладает теплоизоляцией, чтобы в помещении на постоянной основе поддерживался примерно одинаковый температурный режим.

После выбора подходящего места для люка и анализа всех вышеописанных факторов, можно приступать к процессу изготовления. Давайте рассмотрим, как сделать люк на чердак.

Технология строительства будет состоять в следующем:

  1. Необходимо собрать раму прямоугольной формы, которая будет иметь равные прямые углы. Для её изготовления лучше всего использовать доски с оптимальной толщиной до 2,5-3 см. Стандартные размеры составляют 60х120 см., но их можно менять в любую сторону, опираясь на личные предпочтения по размерам готового чердачного люка.

    Схема для монтажа чердачного люка

  2. Вторым этапом станет изготовление проёма, который в итоговом варианте должен быть на 4-5 см. больше вырезанной рамы. Такой запас пригодится в дальнейшем для его обшивки и монтажа изоляционного слоя.
  3. Внутри рамы нужно закрепить дополнительный материал. Если потолок в помещении деревянный, то можно использовать те же самые доски, из которых она и вырезалась. Доски можно заменить фанерой или же древесноволокнистой плитой, которую при необходимости легко покрасить в нужный цвет.
  4. Пришло время утеплить чердачный люк, для этого крышка изнутри обшивается специальной пароизоляционной плёнкой, а поверх неё прокладывается утеплительная вата или пенополистироловая начинка. Всё это фиксируется деревянными планками и дополнительно закрепляется при помощи универсального клея. Реализуя действия на этом этапе, рекомендуется пользоваться респираторами во избежание несчастных случаев.

    Конструкция утепления люка на чердак

  5. Поверхность люка, находящаяся с обратной стороны, обрабатывается и утепляется точно по такому же принципу, после чего её необходимо обшить фанерой или древесноволокнистой плитой.
  6. По периметру люка нужно вмонтировать уплотнитель. В качестве его можно использовать любой резиновый материал соответствующей плотности.
  7. Для люка подойдут стандартные дверные петли, которые необходимо закрепить при помощи шурупов или саморезов.
  8. Люк устанавливается в готовый проём для него.
  9. Ручка на люке не является обязательным элементом, но она значительно упростит процесс эксплуатации. Доводчики, защёлки, щеколды, засовы и прочие механизмы можно монтировать по своему усмотрению.

    Вариант монтажа ручки для люка и запорного механизма

  10. Одним из наиболее ответственных шагов является выбор лестницы на чердак. Это касается не только материала, из которого она будет изготовлена, но и разновидностей подобных конструкций. На сегодняшний день существует большое количество вариантов – лестницу можно купить в готовом варианте либо изготовить самостоятельно. Главное требование – высота должна соответствовать расстоянию от люка до пола нижнего этажа. Наиболее рекомендованными считаются варианты с монтажом складной лестницы-трансформера, которая собирается в рабочее состояние только в те моменты, когда планируется её использование, что позволяет эффективно экономить свободное пространство на нижнем этаже.
Вернуться к оглавлению

Установка чердачного люка

Необходимо отметить, что самостоятельное изготовление чердачного люка не является обязательным условием, на современном рынке присутствует множество уже готовых вариантов, которые можно приобрести, после чего останется только вмонтировать люк в проём.

Ввиду широкого ассортимента, диапазоны цен также сильно колеблются и зависят по большей части от материалов, из которых изготовлено изделие. Логично, что металлические люки стоят гораздо дороже своих деревянных аналогов, поскольку отличаются повышенной степенью долговечности и надёжности. У покупки уже готового люка есть ряд неоспоримых преимуществ по сравнению с вариантом по самостоятельному изготовлению:

Дизайн заводского чердачного люка

  1. Монтаж легко осуществить усилиями двух людей по инструкции, дающейся в комплекте.
  2. Параметры лестницы с лёгкостью подстраиваются под необходимые требования, учитывая высоту потолков в помещении.
  3. На всех покупных моделях замок и сопутствующие механизмы находятся на внутренней поверхности крышки, что делает конструкцию абсолютно незаметной изнутри на плане мансардного помещения.
  4. Лестница, изготовленная в заводских условиях, отвечает всем требованиям по безопасности во время эксплуатации. Ступеньки сделаны таким образом, чтобы на них невозможно было поскользнуться, что, в свою очередь, уменьшает риск получения травм.

    Чертеж с размерами чердачного люка с лестницей

  5. Все подобные конструкции изготавливаются квалифицированными мастерами, которые предварительно совершают массу сложных расчётов, что делает готовые изделия весьма удобными и компактными.
  6. Изготавливая люк самостоятельно, не всегда можно заранее оценить внешний вид изделия. У покупной модели дизайн сразу очевиден и понятен, что даёт понимание насколько гармонично конкретное устройство впишется в общий дизайн помещения.

Прежде чем выбирать люк, необходимо тщательно провести целый ряд расчётов. К ним относится высота потолка, площадь помещения нижнего этажа, габариты отверстия под люк, если оно уже имеется. Также потребуется найти ассистента, который смог бы помочь в процессе установки люка, поскольку в одиночку сделать это будет трудновато.

Процесс изготовления самодельного чердачного люка

Последовательность действий должна быть следующей:

  1. Первоначально вся конструкция поднимается на цокольный этаж.
  2. Снизу устанавливаются две временные доски, на которые укладывается люк при монтаже. Это действие должно предшествовать закреплению каркаса.
  3. После того как конструкция была разложена на монтажных досках, её необходимо выровнять, используя для этой цели подпорки.
  4. Обе части рамы (передняя и задняя) фиксируется при помощи саморезов или шурупов, а все щели и зазоры забиваются любым материалом-изолятором.
  5. После того как все действия выполнены, можно убирать монтажные доски. Начиная с этого момента, запрещается пользоваться лестницей до завершения процесса установки люком, поскольку это становится небезопасным.

    Конструкция для крепления люка

  6. На боковых механизмах ослабляются крепёжные болты, после чего необходимо разложить лестницу и проверить её на наличие перекосов и прочих дефектов. Если перекосы всё же были обнаружены, то они устраняются при помощи болтов, которые после этого снова надёжно затягиваются.

Готовые покупные люки обычно отличаются лёгкостью монтажа – к ним обычно прилагается инструкция по монтажу и эксплуатации, что позволяет проводить установку даже неподготовленным людям без специальных навыков. Все эти факторы делают чердачные люки привлекательными для большинства людей, обуславливая их растущую популярность.

Вернуться к оглавлению

Противопожарные люки

Существует и такая разновидность, как противопожарные люки, основная функция которых заключается в препятствовании распространению огня в случае возникновения пожара в доме. В зависимости от качества и индивидуальных характеристик, определяется период времени, на протяжении которого подобные люки не позволяют перекинуться пламени с чердака на нижние помещения или же, наоборот, с жилых этажей на крышу здания.

Чертеж с размерами противопожарного люка

Традиционным материалом для таких изделий является высокопрочная сталь, под которой имеется особая начинка из оснастки, способная отталкивать огонь.

Также большинство моделей имеют специальный уплотнитель, который монтируется по периметру люка, и не позволяет проникать дыму и едкому запаху из горящего помещения в другие комнаты. Кроме того, он защищает и от воздействия высоких температур.

Существуют и противопожарные люки, которые изготавливаются из древесного материала. В этом нет ничего удивительного – подобные изделия обрабатываются специальными лаками и антисептиками, которые обладают огнезащитными характеристиками.

Процесс монтажа противопожарного люка будет отличаться от установки традиционного устройства, поскольку придётся учесть несколько важных моментов:

  1. Люк обязательно должен быть установлен петлями вверх, чтобы его крышка открывалась строго в чердачное помещение, а не наоборот.

    Правильная установка противопожарного люка

  2. Коробка под такой люк должна быть обязательно усилена, иметь угловую основу и крепиться на специальных петлях. Обычно они идут в стандартном комплекте при покупке люка.
  3. Учитывая специфику и предназначение люка, в период монтажа необходимо отслеживать все зазоры – их должно быть немного, а в случае возникновения все щели обязательно заполнять огнеупорным материалом.
Вернуться к оглавлению

Оригинальная система открывания чердачного люка

Ручку для люка можно заменить и другой, более оригинальной системой, открывая и закрывая его при помощи специальной верёвки. Для этого необходимо закрепить специальные блоки на стропилах, а в поверхности потолка просверлить отверстие, через которое проводится верёвка или шнур, опускаемый до нужного расстояния.

Верёвка должна оканчиваться крючком или иным элементом, который можно будет надёжно закрепить за настенное кольцо, чтобы зафиксировать положение люка.

Открыть люк при помощи такой системы сможет даже женщина или ребёнок, поскольку он не будет требовать дополнительных усилий. При этом необходимо учитывать, что после утепления люка, он прибавит в своей массе, что незначительно, но усложнит процесс. Поэтому лучше не применять описанные системы на крупных металлических или же иного рода тяжёлых моделях чердачных люков.

Читайте также

Устройство перекрытий в кирпичном доме

planvsem.ru

Чердачный люк: как сделать люк на чердак своими руками

Каждый, кто строит собственный дом, знает, как важна каждая мелочь. Ведь любые строительные недочеты уже в первый год эксплуатации обернутся сквозняками, неприятным запахом и другими подобными им проблемами. И нередко, к сожалению, в спешке последних отделочных работ многие забывают о таком элементе, как чердачный люк с его конструкцией и утеплением.

И вместе продуманного варианта зачастую оставляют тонкую крышку, которая закрывает потолочный проем. В итоге с чердака в жилые помещения сочится холод, а из комнат поднимается влажный пар и проникает в утеплители на чердаке, постепенно их разрушая. Вот почему мы советуем с самого начала сделать люк на чердак по всем правилам!

Главные функции люка на чердак

Абсолютно все чердачные люки выполняет такие главные функции:

  • Теплоизоляция.
  • Паробарьер для жилых помещений дома.
  • Перекрытие доступа в доме мелким грызунам, которые любят обитать на крыше.
  • Доступ к чердаку, а именно вход для него.
  • Перекрытие огня и дыма с нижних помещений в случае пожара.

На пожаробезопасности остановимся отдельно. Так, чердачный люк препятствует распространению огня, защищая при этом от пропускания ядовитых газов и дыма. Отметим, что такой люк изготавливается из нескольких слоев изоляции, причем из разных материалов, и сами материалы при этом отличаются степенью расширения при высоких температурах. Все это позволит теплоизоляции люка не сгореть сразу и не разорваться на части.

Ведь если дома живут, а чердак холодный, тогда пароизоляция люка жизненно необходима и без нее вам никак не обойтись. Иначе все пары и тепло будет подниматься из дома прямо через отверстие на чердаке, изнутри, и напитывать влагой все кровельные утеплители.

Виды люков и материалы для их изготовления

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

В основном современные производители указывают для своих изделий параметры в чистом виде. Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потолочный проем для него вам нужно будет сделать совсем немного больше. А вот другие производители, наоборот, указывает точные внешние габаритные размеры будущего проема и люк к ним идет на 1-3 сантиметров меньше. Обратите на это внимание!

Нередко готовые люк с лестницей (или один люк) поставляются на рынок в неокрашенном виде. Это делается для того, чтобы вы могли покрасить всю конструкцию в тот цвет, который будет гармонировать с интерьером нижнего жилого помещения.

В основном в промышленном производстве чердачные лестницы выпускаются в соответствии немецким нормам DIN. Такие лестницы и люк разработанная под стандартным чердачный проем, и этому равен стандартный шаг между балками перекрытия домов за рубежом. Но в России нормы несколько другие. Поэтому продумывать чердачную лестницу с люком обязательно нужно еще на стадии проектирования всего чердака. Еще проще просто пойти в магазин, выбрать заинтересовавшую модель и уже по ней кроить чердак. Или же, если вы все будете делать своими руками (что вам будет проще всего), вы просто подстроите самодельный люк с лестницей уже под существующее чердачное перекрытие.

Сама по себе крышка люка представляет с собой столярную плиту толщиной до 20 миллиметров, но не тоньше 16 миллиметров. Современные производители лестниц с люком предлагают уже утепленные крышки, с толщиной около 32 миллиметров. Такой каркас обычно зашит с двух сторон листами ДСП или ДВП, а между ними находится пенистый утеплитель: пенопласт или пенополиуретан. Иногда утепление предлагают усиленное, где слой утеплителя идет больше 30 миллиметров толщиной.

Интересная новинка рынка – это крышки люка с пылезащитной функцией. У такой крышки на самом деле намного больше преимуществ, ведь ее пылезащитный слой служит также еще одним слоем теплоизоляции. Суть новинки в том, что складная лестница под какой крышкой люка не собирают на себе пыль, и потом у вас не будет неприятного ощущения, когда вы через месяц-другой решите открыть чердак и спустить вниз лестницу.

Вот самый простой вариант, который только можно сделать:

А вот здесь уже вам понадобятся специальные крепления:

Вот видео-пример изготовления самого простого чердачного люка:

А вот здесь домашний умелец и вовсе использует необычный материал для люка:

Вот какое крепление понадобится для чердачного люка:

Как устроить люк на бетонном перекрытии чердака?

Итак, шаг за шагом:

  • Шаг 1. Первым делом нужно разметить будущее месторасположение люка. Для этого воспользуйтесь обычным строительным карандашом и метром.
  • Шаг 2. При помощи перфоратора нужно сделать строго вертикальное сквозное отверстие, поэтому берите сверла, толщина которых превысит толщину бетонного перекрытия.
  • Шаг 3. Установите перфоратор в углах по намеченным отверстиям, и в вершинах этого прямоугольника просверлите сквозное отверстие. Они вам также послужит определенным ориентиром для нижней разметки.
  • Шаг 4. Теперь болгаркой со специальным диском для бетона проведите линию по периметру отверстия так аккуратно, чтобы диск в процессе самой резки не попал в арматуру в перекрытии.Теперь вы увидите все слабые места и пустоты в перекрытии и сможете их легко просверлить насквозь.
  • Шаг 5. Как только найдете уязвимости, разбейте бетон кувалдой, ударяя по самым слабым. В тех же местах, где остатки бетона держатся на самой арматуре, используйте лом.
  • Шаг 6. Теперь, когда весь бетон сбит, вам остается только убрать арматуру. Не оставляйте ее выступающие части – такие будут мешать установке чердачного люка.
  • Шаг 7. Теперь диском с алмазным напылением окончательно выравниваем все неровности на гранях проема. Это очень важно, и как бы вы не устали на этот момент, обязательно уделите этому внимание.

Подробнее на фото:

Как вырезать люк на деревянном перекрытии

Если с изготовлением квадратного проема для люка просто, ты насчет круглого вам стоит знать некоторые моменты. Примерная инструкция:

  • Шаг 1. На нижней поверхности чердачного пола начертите разметки планируемого проема и добавьте толщину отделки. Вообще это сделать прямо на полу жилого этажа, и только потом перенести при помощи отвеса на потолок.
  • Шаг 2. А теперь установите домкратные стойки.
  • Шаг 3. Далее в проеме просверлите сквозное отверстие, снизу вверх.
  • Шаг 4. Поднимитесь на чердак и вставьте в отверстие штырь, и при помощи шпагата и карандаша очертите круг.
  • Шаг 5. По этому кругу сделайте отверстие и выпилите по контуру всего проема. Вам на пути встретится балки, не трогайте их – вы их выпилите потом.
  • Шаг 6. Теперь, чтобы сделать проем по форме окружности, вам нужно сделать изготовить загиб пиломатериалов.

Помимо круглого варианта, возможно вам будет интересно посмотреть на другие примеры:

Как установить люк в натяжном потолке

А теперь давайте рассмотрим такую проблему, как установка чердачного люка в натяжном потолке. Вообще, если у вас есть такая возможность, изначально не крепите такой потолок там, где будет вход на чердак. Но раз вам уже приходится устанавливать все это сейчас, при готовом ремонте, придется повозиться. Дело в том, что такой материал постоянно изнашивается, и его достаточно легко повредить при установки люка. Но мы будем все делать аккуратно.

Наша главная задача – спрятать потолочный люк на фоне всего натяжного потолка, чтобы не испортить весь общий вид. И так – шаг за шагом:

  • Шаг 1. Сначала строим каркас вокруг потолочного люка – это деревянные бруски по периметру люка.
  • Шаг 2. На них крепим потолочный алюминиевый профиль.
  • Шаг 3. Далее по периметру закрепляем уже профиль натяжного потолка.
  • Шаг 4. Если люк при этом находится на наклонной плоскости, установите дополнительно разделительный профиль.
  • Шаг 5. Теперь замеряем сам люк и берем то же полотно, с которого делался натяжной потолок.
  • Шаг 6. Монтируем натяжной потолок, обтягивая и закрепляя всю конструкцию к проему.

Как утеплить чердачный люк?

Все чердачные люки делятся на два основных типа: с прикрепленной к ним лестницей и без нее. Если вы купили готовую конструкцию чердачного люка с раскладной лестницей, утеплять его не нужно: обычно такие конструкции уже утепленные. Если же вы делаете все своими руками, а теплоизоляции нужно будет обязательно подумать.

Нередко готовые комплекты люка с лестницей продают уже со специально термосберегающими пластинами, которые находятся на лицевой поверхности крышки. Они создают нужно эффект и не допускают потери тепла. Если же вы такой люк делаете сами, просто утеплите его крышку тем же материалом, что использовали для теплоизоляции чердака.

Если же вы приступаете к теплоизоляции самостоятельно, вам понадобится фанерный лист и непосредственно сам утеплитель – лучше действительно тот, который вы использовали при утепление чердака. Ведь у вас наверняка остались какие-то обрезки или лишний материал. И всего пару простых действий:

  • Шаг 1. Делаем замер проема чердачного люка.
  • Шаг 2. На основе полученных данных собираем каркас из досок толщиной около 2,5-3 сантиметров.
  • Шаг 3. Теперь собираем крышку люка – она будет ровно на 45 сантиметров меньше, чем рама. Таким образом мы положим слой утеплителя и не позволим ему «гулять».
  • Шаг 4. Укладываем на крышку люка пароизоляционную пленку.
  • Шаг 5. Закрепляем все детали люка при помощи клея и деревянных планок.
  • Шаг 6. Зашиваем люк фанерой и декорируем так, как продиктует нам дизайн интерьера помещения пониже.
  • Шаг 7. Обязательно обрабатываем все деревянные части люка антисептиком.
  • Шаг 8. Теперь закрепляем готовую крышку в проеме, используя саморезы и петли, которые будут держать открывающийся люк.

Вот подробный мастер-класс:

Замечательным получается также чердачный люк, утепленный пенопластом:

И целый люк, который вообще изначально сделан из одного только пенополистирола:

Или вот такой комбинированный вариант:

Несколько хитростей для большего комфорта

Для того, чтобы вам удобно было подниматься на чердак, соорудите вокруг люка вот такие опоры:

И последний момент: если на крышке люка есть специальная петля, открывать его будет особенно удобно – всего лишь при помощи удлиненной ручки. И вам не понадобится брать табурет или использовать какую-то подставку, чтобы дотянуться до нее. Просто сделайте один конец такой ручки в виде четырехгранника или шестигранника.

krovgid.com

Монтаж чердачного люка самостоятельно

Чердак в частном доме необходим как воздух. Это прекрасное хозяйственное помещение, где можно хранить старые или сезонные вещи, пустую тару, банки для консервирования. Не найти лучшего места для сушки трав, грибов, ягод. Комната на чердаке прекрасный вариант летнего отдыха, глубокого сна под аккомпанемент дождя, если чердак оборудован удобным функциональным доступом.

Люк, обеспечивающий проход наверх, должен быть объемным, удобным, но не только. Лестница, по которой осуществляется подъем на чердак, должна украшать комнату, в потолке которой обустроен люк. Очевидно, что банальная стремянка не может считаться таким украшением.

Каким может быть чердачный люк

Чердачное отверстие или люк – дыра в потолке может быть разной, различаться по материалам, из которых изготовлен и особенностям конструкции. Люк на чердак изготавливают из металла или дерева.

Люк из металла отличается надежностью. Но большой вес неподъемной крышки сводит преимущества к минимуму, к тому, же такой люк нужно утеплять, значит увеличивать его вес. Устанавливая металлический люк, следует помнить, что при закрывании его трудно удержать, он может нанести травму, захлопываясь.  Добротный металлический вход на чердак должен оснащаться гидроцилиндрами, пружинами, крепиться на прочную основу.

Предпочтительнее деревянный люк. Несмотря на то, что по крепости дерево с металлом не сравнится, деревянный чердачный люк обладает несомненными преимуществами.

Даже не утепленный, он не пропускает сверху холод и препятствует утечке тепла из помещения. Деревянный люк легкий и внешне привлекательный. На чердак с такой дверью может подняться кто угодно без усилий. Да и сконструировать и установить деревянный люк намного проще.

Люк на чердак может иметь разные размеры, по-разному откидываться вверх, опускаться вниз и может раздвигаться. Откидной люк нужно открывать с усилием, что не очень комфортно, то же можно сказать и о падающем вниз люке. К тому же, если люк открывается вниз – как ставить лестницу. Люк для чердак с нижним открыванием предполагает установку раздвижной чердачной лестницы, это конструкция удобная, оригинальная. Наиболее интересен вариант раздвижного входа на чердак, но изготовить его своими руками довольно проблематично.

Какой может быть лестница для чердачного люка

Все лестницы конструктивно одинаковы, но все, же есть различия. Лестница для чердачного люка может быть:

  • приставной;
  • выдвижной;
  • раскладной;
  • телескопической.

Приставная лестница это примитивная конструкция, состоящая из ступеней на стойках, выдвижная может складываться как гармошка, раскладная лестница для чердака имеет несколько секций на шарнирах, которые складываются в «книжку». У телескопической детали при складывании входят друг в друга.

Можно использовать откидные конструкции, они не фиксируются на люке, при необходимости их можно сдвинуть в сторону.

Важно! Особое внимание следует уделять не только креплению лестницы, но и упору её ног, чтобы не скользил. Важно планировать комфортный уклон для подъема и спуска.

Устройство чердачного люка

Лаз на чердак состоит из двух элементов, коробки и двери. Конструкция выхода на чердак может оснащаться задвижкой и петлями.

Коробка, является несущим элементом, к ней крепится дверь или люк. Делают коробку из прочного дерева, дуба, березы, осины, лиственницы.

Важно! Изготовление короба из бруса по сути самое надёжное и удобное для монтажа. Брус имеет небольшую остаточную влажность, четкую геометрию, работа с ним не требует сложных столярных инструментов и навыков.

В верхней части бруса по периметру вырезают посадочное место для люка в четверть ширины. Некоторые советуют не делать выемку в брусе, а набивать доски для опоры люка, как лучше – решать мастеру. Коробка состоит из четырех частей, торцы при сборке можно склеивать, если соединение предполагает угол в 45°, но лучше производить сборку, соединяя бруски под углом 90° по системе шип-паз. Места стыковки проклеивают столярным клеем или используют крепеж саморезами, гвоздями. И коробку, и крышку, сделанную своими руками, следует обработать специальной противопожарной пропиткой.

Важно! Начинать надо с тщательных измерений чердачного проема. Правильно посаженный короб – гарантия безопасности.

Короб должен быть не только прочным и надежным. Чтобы человек мог на него облокотиться он должен быть хорошо обработан, облагорожен. Это не банальный лаз в чердачное помещение, это дверь, соответствующая интерьеру помещения в котором расположена.

Те же требования и к люку. Нужно делать так, чтобы через чердачную дверь или люк удобно было не только проходить, но и проносить предметы, вещи, важны правильные размеры. Его конструкция должна изготавливаться с учетом таких требований. Крышка чердачного люка в виде открывающейся створки самой простой конструкции представляет собой раму из бруска сечением 20х40мм, обитая досками или тонкой деревянной рейкой, внутри которой может быть проложен утеплитель. Возможны более сложные конструкции.

Проход на чердак

Где в доме оборудовать место входа на чердак – частный вопрос, который решает каждый в соответствии с планировкой, назначением комнат и собственными потребностями. В деревянном частном доме сделать отверстие в потолочном перекрытии проще. Специалисты рекомендуют выпиливать выход с чердачного помещения между балками. Если размеры не позволяют сделать квадрат, люк можно вытянуть в длину, сделать прямоугольным.

Обустраивать проем в бетонном строении нужно в месте стыковки бетонных плит, чтобы сохранить прочность перекрытия. Сначала рисуют схему на бетоне, коробка люка должна помещаться в проеме, значит должна быть меньше. Затем в углах квадрата при помощи перфоратора высверливают сквозные отверстия, далее режут бетон болгаркой по начерченным линиям периметра, как бы наживляя срез.

Важно! Работать болгаркой следует аккуратно и осторожно, при попадании диска на арматуру велика вероятность его деформации и порчи.

Затем перфоратором сверлят отверстия через 10-15см, разрушая плиту, сбивают бетон, срезают арматуру. Обязательна зачистка неровностей. Просмотр поможет сделать все точно и аккуратно.

Важно! Покупая люк или сколачивая его своими руками, помните, что необходимо сделать небольшой проем (1см) между стенкой и коробом для утепления. Это расстояние нужно заложить в чертежи на предварительной стадии.

Монтаж люка на чердак

Монтаж люка на чердак сводится к закреплению короба в вырезанном проеме. Понятно, что крепить его нужно надежно. Установка люка аналогична установке любой двери.

Сначала крепят коробку, соединяя её стороны с торцами проема забивными анкерами с гайкой, стальными прутами, вбитыми в предварительно проделанные технологические отверстия. Такое крепление необходимо, если дом с бетонным перекрытием.

Важно! Чтобы «примерка» короба к проему была эффективной, положите его на две доски, которые закреплены к потолку, не держать же тяжелую конструкцию на руках. Зафиксировать люк на время его установки, можно устроив его на специальных подпорках, что не вполне надежно.

В деревянном доме можно обойтись без анкеров, использовать для крепежа большие саморезы, гвозди. Важно, чтобы коробка была установлена, ровно посередине проема.

Монтаж петлей на коробку и люк чердака лучше производить при сборке. Сделать своими руками расчет места их установки, в деревянной крышке прорезать углубления, прикрутить навесы. После того, как произведена установка люка на чердак, вернее его коробки, остается на петли надеть крышку от люка.

Видео по теме:

Утепление люка

Следующим этапом следует утеплить люк на чердаке. Это необходимо, чтобы не выстуживать дом в зимнее время года, чтобы не снижать уровень звукоизоляции дома.  Для утепления лучше использовать минеральную вату, это натуральный природный утеплитель, экологически безопасный, надежный. Чтобы он служил долго, следует проложить слой пароизоляции. Подробнее читайте в статье: инструкция по утеплению чердака минватой.

Далее утепленный чердачный люк надлежит отделать, придать ему эстетически приятный вид, оснастить механизмом открывания. К примеру, гидроцилиндрами, которые можно приобрести в магазинах. Их использование добавляет комфорта, нужно просто толкнуть крышку и дальше она откроется сама. Конечно, как сделать люк на чердак удобным, какие отделочные материалы выбрать решение остается за собственником, но все, же если уж сделать люк на чердак своими руками, то сделать на пять баллов. В любом случае необходимо не забыть поставить ручку для открывания/закрывания.

Советы и рекомендации

Сделать люк на чердак своими руками в принципе не сложно, хотя можно купить готовую конструкцию и установить ее в доме. Рекомендуемые размеры конструкций, квадрат – 1000х1000мм, прямоугольник 1200х600мм, хотя рекомендации не носят характер обязательных.

Придерживайтесь следующих рекомендаций:

  • Если дом деревянный, то прорезать люк на чердак и утеплять его можно прямо в древесине чердачного перекрытия, используя его как коробку.
  • Навешивать петли можно с любой стороны, как удобно учитывая строение кровли.
  • Увеличить прочность крышки изготовленной своими руками можно диагональной распоркой.
  • Если чердак теплый, мощного утепления не требуется.
  • Выбор лестницы на чердак зависит от конструкции, отделки, главное, чтобы было удобно и красиво.

Видео по теме:

kryshagid.ru

Как сделать своими руками простой утепленный люк на чердак

Раньше почти всегда на чердак вела отдельная дверь, находящаяся с торца дома. Она снабжалась стационарной или переносной лестницей и была удобной для хозяев. Но сегодняшние дни требуют ответственного отношения к своему имуществу на чердаке. Потому все чаще хозяева наглухо заделывают вход с улицы, а проделывают вход на чердак внутри помещения. В статье будут подробно рассмотрены этапы изготовления утепленного люка, приведены фотоматериалы различных вариантов.

Проем на потолке

Чердачный люк, который установлен в коридоре или комнате, будет надежнее, чем уличный вариант. В этом случае пользуются готовым проемом, который был предусмотрен проектом или вырезают или пробивают его в удобном месте. В деревянном доме сделать это проще, чем в доме с бетонными плитами перекрытия. Однако, хорошенько потрудившись, можно проделать проем в бетоне (рис 1,2).

проем для люка в месте стыковки двух плит (рис.1) проем для люка (рис.2)

ЧИТАТЬ ПО ТЕМЕ:

Как самостоятельно утеплить потолок в деревянном доме или бане.

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

простой чертеж утепления люка (рис.3) деревянный (рис.4)

5. Если у вас бетонные плиты перекрытия, то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Размеры

Люк на чердак утепленный можно изготовить своими руками, исходя из имеющегося проема, который в стандартном варианте составляет 120 см в длину и 60 см в ширину. Бывают случаи, когда проем имеет форму квадрата с размером 100х100, 80х80, 70Х70 и др. Это играет существенную роль только в том случае, когда на чердак придется затаскивать объемные неделимые предметы.

потайной (рис.5) со складной лестницей (рис.6) с деревянной лестницей (рис.7) люк со складной лестницей (рис.8)

Устройство утепленного люка для чердака

Для строительства утепленного люка для чердака с прямоугольной формой выполняют такие действия:

1. Из досок 25-30 мм собирается прямоугольный каркас с размерами, меньшими от проема на 40-50 мм с каждой стороны. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую будет ложиться крышка.

2. Рамку люка зашивают фанерой, ДВП или деревянной обрешеткой.

3. Для утепления, на основу помещается пароизоляционная пленка, а сверху нее укладывается пенополистирол, минеральная вата или другой утеплитель. Материал закрепляется планками или приклеивается. Обратная сторона зашивается ДВП, фанерой, ОСП или другим материалом, как на схеме (рис 3).

4. На готовый люк и на потолочное основание саморезами прикрепляются петли.

5. Периметр рамки дополнительно защищают уплотнительной резинкой.

6. Проем обшивается по периметру наличниками.

В итоге получается аккуратный люк, как на рисунке 4.

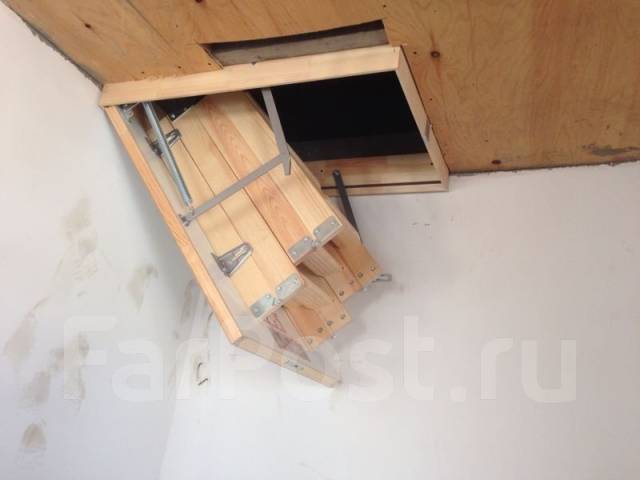

со складной лестницей (рис.9) лестница на чердак

Другие способы обустройства

Для удобного и бесшумного открывания крышки, ее можно обустроить по бокам специальными доводчиками и практичной ручкой. В таком варианте, как на рис 4, переносную лестницу можно поставить при закрытой крышке с упором на рамку. Вариант потайного лаза, как на рисунке 5, 6 требует специального устройства открывания (путем специального тросика, палки, кнопки) и сложной лестничной системы. Такое обустройство дверки на чердачное пространство полностью прячет лестницу и делает не слишком заметным проем на потолке. Но над ним придется потрудиться дополнительно и получит различные варианты

Вывод

Лючок на чердак со стороны жилого дома – полезное и нужное приспособление. Если таким входом будут пользоваться не очень часто, то простой способ его обустройства удовлетворит потребности жильцов. Однако, если вход на чердак нужен постоянно, тогда следует его оборудовать более современно и цивилизованно (рис 7,8,9).

papamaster.su

Люк на чердак

Назначение чердачного люкаРазновидности люковУстройство люка на чердак в бетонном перекрытииКак сделать люк в деревянном перекрытииМонтаж двери на чердак в натяжном потолке своими рукамиУтепление чердачного люка

Советы по созданию комфорта

При строительстве собственного дома следует учитывать каждую, даже незначительную мелочь. Любой недочет уже на начальном этапе эксплуатации может стать причиной таких проблем, как сквозняк или неприятный запах. Очень часто домостроители игнорируют или просто не вспоминают о таком незначительном элементе конструкции, как люк на чердаке.

В большинстве случаев эту конструкцию заменяют тонкой крышкой. В результате с чердака в помещение проникает холодный воздух, а влажный пар из комнат поднимается вверх, становясь причиной разрушения утеплителей. Эти причины призывают к тому, чтобы на чердаке был обустроен люк в соответствии со всеми правилами.

Назначение чердачного люка

Перед тем, как сделать люк на чердак, стоит узнать, что эта конструкция предназначена для выполнения следующих функций:

  • Защита от холода.
  • Препятствие на пути выходящего пара.
  • Ограничение доступа для грызунов, которые очень часто обустраивают свои гнезда на чердаке.
  • Свободный вход в чердачное помещение.
  • Своеобразный барьер на пути огня при возгорании нижних помещений.

Пожаробезопасность люка требует отдельного внимания. Поэтому возникает вопрос, как сделать люк в потолке на чердак, чтобы конструкция препятствовала распространению огня и защищала от ядовитого газа и дыма. Для этого необходимо изготовить несколько слоев изоляции из разных материалов. Каждый слой имеет индивидуальную степень расширения под воздействием высокой температуры, что позволяет избежать мгновенного возгорания и разрыва теплоизоляции.

Теплоизоляционный слой необходим для люка, так как пары из жилого помещения будут подниматься вверх через это отверстие, в результате кровельный утеплитель будет впитывать влагу.

Разновидности люков

Чтобы решить проблему, как сделать люк на чердак своими руками, можно воспользоваться двумя способами:

  • Простой вариант подразумевает одну крышку.
  • Более сложный способ — две крышки, одна из которых выполнена в виде сэндвича.

Стандартная дверь на чердак своими руками представляет собой деревянную раму, обшитую ДВП. Между ними укладывают пенополистирол толщиной 3-6 см. Внутренняя крышка чаще всего выполняется толщиной 3,5-6,5 см. Для ее уплотнения выполняют следующее: в коробке с помощью фрезы вырезают канавку, в которую помещают прокладку круглого сечения.

Крышка люка может быть металлической или деревянной с дополнительным утеплением или без него. Основным элементом крышки является механизм, с помощью которого она будет открываться и закрываться.

По высоте короб люка должен соответствовать параметрам лестницы, которая является составляющей частью конструкции. В большинстве случаев эти параметры не соответствуют толщине чердачного перекрытия, но сложности по этой причине возникают очень редко.

Сегодня можно встретить люки, оснащенные огнезащитной крышкой. Элемент такого вида имеет одностороннюю или двухстороннюю защиту, а боковые части конструкции выполнены из металла. Такая структура люка может противостоять распространению огня в течение получаса.

В некоторых конструкциях предусмотрены ограждающие элементы, они могут использоваться как для холодных, так и жилых чердачных помещений. Если вход на чердак выполняется очень часто, то такой конструкцией лучше не пренебрегать. Ограждение может быть комплектующим элементом лестницы, а может продаваться отдельно.

На изделиях, выпускаемых большинством современных производителей, параметры указаны в чистом виде. Следовательно, люк имеет определенный внешний размер, для которого проем в потолке должен быть больше на несколько сантиметров. Но иногда производитель обозначает точные параметры проема, что означает меньший размер люка.

Очень часто можно встретить неокрашенные конструкции. Это позволяет выполнить покраску самостоятельно в соответствии с интерьером жилого помещения.

Чердачные лестницы промышленного производства отвечают немецким нормам DIN, что соответствует параметрам европейских строений. Дома в России строятся по другим нормам, поэтому чердачный проем должен продумываться заранее. Упростить процедуру может предварительная покупка люка с лестницей. В этом случае монтаж проема выполняется в соответствии с купленной моделью. Самостоятельное изготовление люка дает возможность встроить конструкцию согласно параметрам чердачного пространства.

Стандартная крышка люка — это столярная плита толщиной от 16 до 20 мм. Утепленный своими руками люк на чердак имеет толщину немного больше, около 32 мм. Каркас зашивают листами ДВП или ДСП, заполняя пространство пенопластом или пенополиуретаном. Усиленное утепление имеет толщину свыше 30 мм.

Среди новинок можно отметить крышки, обладающие пылезащитной функцией. Конструкция предполагает использование складной лестницы, которая не собирает пыль. Следовательно, даже после долгого перерыва спущенная вниз лестница не вызовет неприятных ощущений. Так как параллельно пылезащитный слой выступает в качестве дополнительной теплоизоляции, потребитель получает двойную выгоду, решая одновременно проблему, как утеплить люк на чердак своими руками.

Устройство люка на чердак в бетонном перекрытии

Установка люка на чердак, имеющий бетонное перекрытие, выглядит следующим образом:

  • Отмечают место, где предполагается размещение люка. Для удобства можно воспользоваться метром, рулеткой и карандашом.
  • Используя перфоратор, в бетонном перекрытии делают сквозные отверстия по углам нарисованного прямоугольника. Для этого нужно взять сверло, длина которого больше толщины бетонного перекрытия. В процессе сверления важно следить за вертикальностью. Сквозные отверстия помогут сориентироваться при выполнении отметки снизу.
  • С помощью болгарки, имеющей специальный диск для работы с бетоном, по периметру люка проводят линию. Это позволит обнаружить пустоты в перекрытии и облегчит его сверление.
  • Бетон в обнаруженных слабых местах следует разбить кувалдой, а с арматурных прутьев бетон убирают ломом.
  • В завершении следует спилить прутья арматуры и провести окончательное выравнивание с помощью диска с алмазным напылением.

Как сделать люк в деревянном перекрытии

Изготовить проем квадратной формы для люка на чердак в деревянном потолке можно самостоятельно, процесс состоит из достаточно простых действий. Но если планируется сделать проем круглой формы, то следует учесть некоторые нюансы.

Вырезать люк в этом случае необходимо в соответствии со следующей инструкцией:

  • На потолке жилого этажа выполняют разметку будущего проема, при этом следует к планируемым размерам добавить толщину отделки. Если с нанесением разметки вверху возникают трудности, то можно воспользоваться более простым вариантом: начертить разметку проема на полу комнаты, а затем, используя отвес, спроецировать на нижнюю поверхность чердачного пола.
  • Далее устанавливают подпорки. Это могут быть деревянные бруски или домкратные стойки.
  • В середине предполагаемого проема сверлят сквозное отверстие, выполняя действия внизу.
  • Теперь нужно подняться на чердак и вставить в имеющееся отверстие металлический штырь. Пользуясь шпагатом и карандашом, на чердачном полу чертят круг.
  • Выпиливают отверстие по начерченному кругу. Встречающиеся балки на пути распила следует пропускать, их можно выпилить после основных работ.
  • Выполняют загиб материалов для оформления проема в форме круга.

Монтаж двери на чердак в натяжном потолке своими руками

Натяжной потолок является сложной конструкцией, поэтому по возможности не следует крепить такой потолок в том месте, где планируется сделать выход на чердак. Однако может возникнуть необходимость монтажа люка после проведенного ремонта. В этом случае процесс имеет некоторые сложности. Основная проблема — материал можно легко повредить во время установки люка. Но аккуратные действия и следование инструкции помогут найти решение. Целью работы является маскировка потолочного люка на общем фоне потолка без нанесения вреда внешнему виду.

Подробная пошаговая инструкция выглядит следующим образом:

  • На первом этапе монтируется каркас, для изготовления которого необходимо набить деревянные бруски по периметру предполагаемого проема.
  • На брусках фиксируется потолочный алюминиевый профиль.
  • Теперь по периметру проема необходимо закрепить профиль натяжного потолка. Если местом расположения люка на чердак является наклонная плоскость, то требуется установка дополнительного разделительного профиля.
  • Далее снимают мерки с самого люка и берут полотно, аналогичное общему потолку.
  • Выполняют монтаж натяжного потолка, обтягивают и фиксируют всю конструкцию к проему.

Утепление чердачного люка

Приобретая готовую конструкцию чердачного люка с лестницей в комплекте, можно не беспокоиться о теплоизоляции выхода на чердак. В большинстве случаев конструкция выпускается утепленной. При самостоятельном изготовлении деревянного люка на чердак пренебрегать этапом теплоизоляции не рекомендуется.

Чердачный люк: виды, проектирование, примеры обустройства

Причем сам процесс требует тщательного обдумывания.

Готовый теплый люк на чердак можно приобрести в полной комплектации, куда входят специальные теплосберегающие пластины, расположенные на лицевой стороне крышки люка. Присутствие этих элементов создает нужный эффект и предотвращает теплопотери.  Обустройство чердачного люка своими руками предполагает утепление крышки люка материалом, использующимся для утепления чердачного пола.

Перед тем, как сделать дверь на чердак, стоит ознакомиться с процессом самостоятельного утепления люка, который состоит из следующих действий:

  • Вначале следует приготовить лист фанеры и теплоизоляционный материал.
  • Теперь нужно снять мерки проема.
  • По полученным данным монтируется каркас из досок толщиной не более 3 см.
  • Теперь можно начинать сборку крышки люка, она должна быть немного меньше проема. Это позволит плотно вложить утеплитель.
  • Далее укладывают пароизоляционный слой, и все фиксируется клеем или деревянными планками.
  • Завершает монтаж утеплителя лист фанеры, которой обшивают крышку.
  • Крышка на чердак декорируется в соответствии с общим интерьером жилого помещения.
  • Не стоит забывать об обработке деревянных элементов люка антисептическими растворами.
  • Готовая крышка фиксируется в проеме с помощью саморезов и петель.

Советы по созданию комфорта

Чтобы выход на чердак был более комфортным, можно прислушаться и реализовать несколько советов опытных мастеров:

Используя специальные чертежи люка на чердак своими руками, можно выполнить работу, не испортив общий интерьер помещения.

Итак, вводные: уже есть крыша над головой и потолок утеплён. При этом необходимо пользоваться чердачным помещением, столько места не должно пропадать даром. Должны же внуки и правнуки где-то выискивать украшения на ёлку? (см. Простоквашино) Раньше люди не заморачивались, делали в фронтоне дверцу, приставляли лестницу и пользовались чердаком.

На чердак очень часто заготавливали сено для скота, заодно оно являлось дополнительным слоем утеплителя для дома. Если вы дошли до этого этапа строительства самостоятельно, то сделать люк на чердак своими руками для вас не составит труда.

Начну с того, что речь пойдёт про люк, который будет расположен в потолке котельной. Это техническое помещение, там можно установить надёжную приставную лестницу не переживая особо за эстетику.

Вводные: нужен утеплённый люк на чердак, достаточно просторный для того, чтобы через него могли пройти достаточно крупные предметы. По идее, люк должен получиться достаточно тяжёлым, поэтому необходимо продумать как его открывать и закрывать с максимальным удобством.

Как сделать люк на чердак

Напомню, что расстояние между потолочными балками составляет 55 см. Этого вполне достаточно чтобы протащить 250-литровую пластиковую бочку из которой я делал солнечный коллектор. Проверено! Длинной чердачный проём решили делать больше метра, а более точное значение определялось кратностью досок при подшивке потолка. В итоге размеры люка получились 55×115 см.

Обратите внимание, что доску проёма, которая находится на противоположной петлям стороне, необходимо слегка наклонить, чтобы толстый 20-сантиметровый люк не задевал своей нижней частью, верхнюю часть проёма чердака.

Для придания люку жёсткости необходимо сделать диагональную распорку.

Утепляем люк на чердак

Люк утепляется точно так же, как и весь остальной чердак, если он сделан по деревянным балкам, разумеется.

Люк на холодный чердак. Не все так просто оказалось…

Сначала укладывается слой пароизоляции на дно люка.

Далее, на пароизоляционный слой укладывается утеплитель.

Крупные белые пятна на фотке, это блики от летающей повсюду пыли. Пользуйтесь респираторами при работе с утеплителем, иначе кашель обеспечен.

Вот и все! Потолочный люк готов и останавливает его от падения вниз пока только небольшая планка, которую позже я заменю на лист толстой фанеры, отпиленной по размеру. По всему периметру необходимо проклеить оконный уплотнитель, чтобы не было щелей.

Вот так люк выглядит снизу

Система открытия потолочного люка

Открыть люк на чердак та еще проблема. Я решил ее при помощи двух вот таких блочков, карабинов и веревки, которая уже немного фигурировала на фотографиях выше.

Смысл в том, чтобы стоя внизу потянуть за веревочку и открыть потолочный люк на чердак. Блочки крепятся к стропильной системе в удобных местах. В потолке сверлится отверстие через которое походит шнур.

Открыть люк может женщина, приложив небольшое усилие. На видео ниже это видно))

После того как люк обшили снизу и утеплили, он стал весить немного больше, но особо сильно на открывании это не сказалось. Фиксируется люк достаточно просто. Кольцо, за которое необходимо тянуть, одевается на крючки.

Это мало напоминает кольцо))) Хотел стырить у дочи с тюбинга, но получил отказ в жесткой форме. Поэтому пока так, а в перспективе найду нормальное.

Таким образом получился теплый люк на чердак, сделанный своими руками.

Делаем люк на чердак в деревянном доме

Чердачное помещение очень часто служит заменой кладовки. Здесь можно хранить вещи, которые мало используются в быту и занимают место в жилых комнатах. Чтобы беспрепятственно попадать на чердак, необходимо сделать удобный вход. Статья расскажет о том, как правильно и быстро сделать чердачный люк.

Как правильно выбрать люк?

Выделяют два метода создания люка на чердак.

Первый из них подразумевает проделывание отверстий на фронтовой части, после чего на него будет установлена чердачная дверь. Он имеет большое преимущество, поскольку целостность потолка не будет нарушена. Для того, чтобы использовать дверь лучше всего запастись дополнительной лестницей. Такой вариант не из дешевых.

Второй способ более легкий, поскольку подразумевает вход на мансардный этаж через отверстие в потолке.

При выборе месторасположения нужно принимать во внимание тот факт, что при открытии и закрытии крышки у вас не должно возникать трудностей. Внешний вид должен вписываться в стиль интерьера.

Если на потолке в комнате есть балки, нужно предусмотреть, чтобы люк не был расположен над ними, поскольку перекрытие будет не слишком прочным.

При самостоятельно сборке нужно учитывать, что конструкция должна:

  • иметь простой монтаж;
  • обладать привлекательным внешним видом;
  • быть надёжной;
  • сохранять тепло.

В случае необходимости можно использовать дополнительную фурнитуру, а именно доводчики и ручки, которые могут упростить процедуру открывания и закрывания.

Разновидности чердачных люков

По способу монтажа выделяют несколько разновидностей люков.

Они могут быть:

  • вертикальные;
  • горизонтальные;
  • угловые.

Противопожарные люки на чердак вертикального типа весьма удобны в использовании, их можно соорудить своими руками. Что касается второго типа, то горизонтальные изделия устанавливаются на поверхность потолка. Последнюю разновидность монтируют исключительно в мансардном помещении.

Наиболее часто люк для чердаков создается из металла, дерева или пластика. Особую популярность имеют деревянные изделия.

Технология создания чердачного люка

Для сооружения чердачного люка стоит воспользоваться такой инструкцией:

  1. Сделать чертёж, по которому можно будет определить точную форму и размеры. Также здесь во внимание принимаются некоторые особенности конструкции;
  2. Для того чтобы сделать каркас изделия, нужно использовать доски, имеющие толщину больше 2 см. Есть возможность создать прямоугольную конструкцию, которая будет обладать подходящим размером;
  3. Следует учесть, что все углы закругленные.

    Люк стандартного типа имеют размер 600х1200 мм. Чтобы определить нужные параметры, стоит учесть весовую категорию людей, которые будут им пользоваться;

  4. Ещё один важный этап – создание проёма. Он должен на 5 см превышать люк. Такой припуск используют для обшивки рамки;
  5. Если работы проходят в доме, то для изготовления люка вам понадобится дерево, которое вырезается с потолка. Ещё один вариант – приобретение древесины нужного размера;
  6. Как материал стоит выбирать лиственницу, поскольку она имеет хорошие свойства эксплуатации и характеристики прочности;
  7. Крышка люка должна обладать высокой прочностью. Для этого устанавливается распорка, которую можно зафиксировать при помощи саморезов и уголков;
  8. Для обеспечения изоляции стоит выбирать качественный утеплитель. Очень часто в таких системах используется минеральная вата;
  9. Следующий этап – установка фурнитуры. Поскольку монтаж производится по всему периметру, можно избежать холодного воздуха, который попадает в помещение;
  10. Внутри люк обшивается рамой и наличником. Это позволяет улучшить его внешний вид;
  11. Последний этап работы – монтаж лестницы.

Преимущества люка

Если вы решите применить чердачный люк с лестницей, вам стоит принять во внимание такие преимущества:

  • высокая функциональность. Вы сможете легко сложить лестницу или использовать её в бытовых целях;
  • такая система отличается хорошей компактностью. Чердачный люк в закрытом состоянии сливается с потолком, поэтому он не бросается в глаза. Чтобы попасть наверх, нужно полностью разложить конструкцию;
  • надёжность. Поскольку люки выполняются из прочных материалов, он будет служить вам достаточно долго;
  • лёгкость монтажа. Установка люка и лестницы на чердак не отнимет много сил;
  • простота в использовании конструкции.

Нюансы монтажа

Установка люка на чердак должна происходить в точности по схеме. Важно принять во внимание, что этот процесс состоит из нескольких этапов. Первый из них – создание чертежа люка на чердак. Здесь многое будет зависеть как от высоты чердака, так и от положения люка. После чего, нужно выбрать подходящее месторасположение люка. Если здесь допустить ошибку, то в будущем её уже не исправить, поскольку в потолке останется отверстие, которое будет достаточно тяжело скрыть.

Следующий этап – создание отверстий для люка. Поскольку конструкция оснащена специальными планками по периметру изделия, главной задачей выступает создание аккуратного отверстия, которое будет соответствовать размеру. Четвёртая стадия – выравнивание отверстий и монтаж люка. Здесь важно проводить работу аккуратно, чтобы в итоге люк выглядел красиво и аккуратно. Самый ответственный шаг – закрепление люка. Здесь понадобится множество инструментов, которые обеспечат надёжность и долговечность конструкции. При желании вы можете установить на чердак утеплённый пол.

Если вы приняли решение о том, чтобы сделать люк на чердаке, вы можете выбрать любую разновидность, опираясь на размер вашего дома. Важно подобрать качественную конструкцию, с помощью которой вы сможете подниматься наверх и спускаться вниз. Используйте пространство на чердаке рационально – устанавливайте утеплённый люк и раскладную лестницу.

Люк с лестницей на чердак — самостоятельное сооружение, особенности монтажа

В интерьере дома мелочей не бывает. И когда приходится монтировать люк, оснащенный лестницей для доступа к чердаку, получаешь подтверждение этой аксиомы  в очередной раз.

Конструкторских решений по тому, как оборудовать люк с лестницей на чердак,  существует великое множество. Вот только все они очень схожи, а основой их является закрепление лестничной конструкции на внутренней стороне чердачного люка.

Даже обычный люк, который ведет в чердачное помещение, иной раз может дополнить дизайн дома.

Можно, конечно, для доступа к чердаку постоянно использовать приставную лестницу или же стремянку. Но этот вариант создает определенные неудобства:

  • Во-первых, нужно место для хранения лестницы. Понятно, что не в комнате, а в каком-либо другом помещении.
  • Во-вторых, соответственно, эту лестницу придется постоянно носить туда-обратно, а это получится не у каждого, к примеру, женщина без помощи мужа на чердак не заберется.
  • В-третьих, чердак без лестницы еще может подойти в случае, когда подниматься туда вам приходится изредка. Но если необходимо пользоваться чердачным помещением часто, то постоянно стоящая внизу лестница будет создавать неудобство для тех, кто находится в помещении.

Приняв решение об оснащении люка лестницей, в первую очередь необходимо озаботиться именно изготовлением люка.

Рекомендация. Соорудить чердачный люк — не проблема, но продумывать эту работу желательно заранее для того, чтобы при оборудовании пола подкровельного помещения ее можно было выполнить в общем порядке. Место, где будет размещаться люк, необходимо дополнительно укрепить с каждой стороны.

Виды чердачных люков

Они разделяются на три вида в соответствии с тем, в какой плоскости установлены:

  • Горизонтальные — размещены на потолке. Они встречаются чаще всего.
  • Вертикальные (второе название — лазы).
  • Угловые (мансардные). Их зачастую используют на покатой крыше совместно с чердачными окнами. Сейчас существуют компании, специализирующиеся именно на их проектировании и изготовлении.

Сейчас разговор будет вестись о чердачных люках. Принципы их создания очень схожи, несмотря на кажущееся разнообразие конструкций.

Ознакомление с геометрическими параметрами

В первую очередь необходимо определиться с размерами как люка, так и лестничного сооружения.

Выбор места

Стадия эта несложна, но очень ответственна. Если в какой-либо момент работы вы поймете, что лучше было бы сделать конструкцию в другом месте, поменять уже ничего не сможете.

Выбирая место, нужно руководствоваться:

  • Геометрией люка. У разных моделей разные размеры, но в основном длина составляет 80 сантиметров, а ширина — 60 сантиметров.
  • Геометрией чердака  — вертикальными (от пола до крыши) и горизонтальными (от стены до стены) размерами.
  • Состоянием перекрытия. Есть риск попасть на место, где расположена балка.
  • Если меж продольных стропил вами задействованы также поперечные, постарайтесь выбрать место для отверстия таким образом, чтобы стропила служили для него опорой с трех сторон. Ну а если получилось так, что отверстие находится между стропилами со всех четырех сторон — вам очень повезло.

Особое внимание нужно обратить на то, чтобы линии проема были абсолютно ровными и находились в строгом соответствии с  горизонтальными линиями потолка.

Изготовление проема

Конструкция люка — это уже готовая сборка, оснащенная с верхней и нижней сторон уплотнителями и вдоль всего периметра лицевыми планками также с обеих сторон. Поэтому отверстие необходимо сделать максимально точно в соответствии с размерами люка. Эти работы лучше выполнять на полу чердачного помещения, контролируя при этом правильность действий посредством пометок, которые были сделаны на перекрытии этажом ниже.

  • Разметьте на полу параметры прямоугольного отверстия, которые будут включать в себя размеры кожуха и по этой причине будут превышать размеры люка 60×80.
  • При помощи болгарки снимите слой перекрытия, расположенный сверху гидроизоляции, а также слой утеплителя.
  • На протяжении всего периметра отверстия аккуратно разрежьте изоляцию (но не тяните ее при этом наружу). Если есть необходимость, надрежьте и извлеките утеплитель кровли.
  • Если внизу имеется второй изоляционный слой, разрежьте его так же, как и первый, аккуратно, без натягивания, и извлеките.
  • Теперь через потолок сделайте контрольные отверстия, чтобы можно было контролировать ход работы из комнаты, расположенной внизу.

Осталось закончить проем. Если удобно, сделать это теперь можно и снизу.

Приведение проема в порядок

Эта стадия — одна из наиболее ответственных. Поскольку каркас люка нужно будет примерять, поэтому лицевые ободы нужно раскрутить и убрать временно в сторону.

Если размера пропила оказалось недостаточно, проем нужно увеличить так, чтобы обеспечить прохождение обода. Если же размер оказался чуть больше необходимого, вставьте уплотнитель, чтобы люк прочно держался на своем месте.

В случае, если стропила расположены с 2-х сторон, на этих сторонах необходимо сделать пропилы или поставить уплотнители. С тех сторон, где стропил нет, поставьте поперечные балки, чтобы закрепить каркас дополнительно.

Все действия, направленные на укрепление люка, нужно выполнять предельно тщательно. Конструкция должна свободно выдерживать нагрузку, равную массе 250 кг.

Фиксирование люка

Установка люка не доставит  хлопот при условии, что проем выполнен правильно и с соблюдением параметров:

  • Соберите обод с верхней стороны, после чего вставьте каркас в проем.
  • Прикрепите обод к стропилам.
  • Спуститесь вниз, вставьте и зафиксируйте обод снизу.
  • Затем к прочно зафиксированному каркасу прикрепите крышку люка.
  • Зафиксируйте лестницу на люке и проверьте работу всего механизма (если конструкция представляет из себя единое целое).

Рекомендация. Как уже было сказано, лестничная конструкция рассчитана на вес не менее 250 кг. Думаем, что вы весите значительно меньше. Но, разумеется, это не значит, что нужно при проведении испытаний запрыгивать с разбегу на лестницу.

Люк на чердак своими руками

Оцените поведение конструкции сначала под воздействием небольшого веса, а в дальнейшем его можно постепенно увеличивать.

Руководство по установке чердачной конструкции с лестницей можно разделить на три основных составляющих.

Первая — создание проема в полу чердачного помещения (потолке комнаты). От модели чердачного люка она практически никак не зависит. А вот вторая, а также третья составляющие — установка люка, изготовление и закрепление лестничного сооружения — зависят в очень многом от того, каков тип модели.

Поэтому с порядком и со сложностью установки необходимо разобраться еще до того, как вы приобретете люк.

Видеоматериал, представленный в данной статье, окажет вам помощь в вопросе покупки, а также установки чердачных люков.

astgift.ru

Люк на чердак своими руками: пошаговая инструкция, фото и видео

Чердак используется для хранения старых вещей. В этом помещении складируют предметы обихода, которые используются только в определённое время. К примеру, это могут быть санки или лыжи. У владельцев загородных домов возникают вопросы о том, как попасть на чердак. Как обеспечить доступ в это помещение? Для этого в полу необходимо установить люк на чердак своими руками.

Как выбрать место для монтажа люка

Существует несколько разновидностей люков для чердака. Владельцы домов используют 2 варианта входа на чердак. В первом случае хозяин проделывает на фронтальной части специальное отверстие. В получившемся проёме устанавливается чердачная дверь. Однако при таком методе возникает необходимость в установке дополнительной лестницы. Это требует дополнительного вложения средств со стороны владельца дома.

Другой вариант заключается в обустройстве люка на чердаке. При выборе места для люка необходимо учитывать то, что крышка должна свободно открываться. Обратите внимание и на дизайн люка. Он должен совпадать с общим стилем интерьера.

Если вы планируете использовать лестницу стандартного типа то проследите за тем, чтобы она не мешала свободному перемещению по комнате. Удаление части перекрытия при установке люка недопустимо. Это приводит к уменьшению их прочности.

Для того чтобы сделать люк на чердак своими руками нужно обеспечить придерживаться нескольких правил:

  • Конструкция должна быть привлекательной, иметь современный дизайн.
  • Большое значение имеет удобство при монтаже.
  • Люк должен иметь высокую прочность и надёжность.
  • Предпочтение при выборе моделей нужно отдать конструкциям утеплённого типа. В противном случае холод может попасть в помещение. В качестве дополнительной фурнитуры могут использоваться доводчики и ручки.

Выбирая место для установки люка, необходимо учитывать несколько моментов. Обеспечьте свободное открывание крышке люка. Не должно быть никаких препятствий для функционирования. При монтаже конструкции многие владельцы делают типичную ошибку. Они не учитывают свой рост и, поднимаясь по лестнице, могут удариться головой об элементы конструкции.

Если вы устанавливаете люк на чердак своими силами, то ни в коем случае не монтируйте его на несущих балках. В процессе эксплуатации может нарушиться их целостность. Это повлияет на несущую способность, и снизит прочность потолка. При монтаже учитывайте такие характеристики, как надёжность, безопасность и прочность. Чтобы избежать ошибок при изготовлении, необходимо придерживаться чертежа.

Что делать, если верхний этаж не утеплён? В этом случае перед установкой люка необходимо провести работы по теплоизоляции. Для усиления проёма используются деревянные балки. В бетонных домах усилить проём под люк можно с помощью металлических уголков. Обязательно учитывайте наличие свободного пространства под люком для выдвижной лестницы.

Какие могут быть разновидности люков

В зависимости от места установки и конструктивных особенностей различают:

  • Горизонтальные модели.
  • Вертикальные конструкции.
  • Угловые модели.

Горизонтальные люки очень удобно монтировать на поверхности потолка. Многие владельцы загородных домов уже успели оценить их удобство при эксплуатации. К тому же их достаточно просто изготовить.

При производстве люков для чердачных помещений применяются дерево, металл или пластик. Всё зависит от предпочтений хозяина, решившего оборудовать в доме чердак. Металлические модели обладают высокой прочностью.

Как изготовить утеплённый люк на чердак

Чтобы сделать люк на чердак своими руками по такой технологии необходимо придерживаться следующей последовательности. Для начала нужно подготовить чертёж с учётом конструктивных особенностей, формы и размеров каркаса. При изготовлении утеплённого люка используются доски с толщиной не меньше 2 сантиметров.

В дальнейшем хозяин должен изготовить прямоугольную конструкцию исходя из размеров помещения. Все углы должны быть абсолютно ровными. Обычно владельцы домов используют конструкции со стандартными размерами, которые составляют 600 на 1200 мм. Однако многое зависит от конституции человека – чтобы ему было удобно залезать на чердак. Обязательно замерьте высоту потолка перед тем, как приступить к монтажу люка.

На этапе фиксации петель на люке учитывайте индивидуальные предпочтения хозяев. Крышка не должна уменьшать прочность конструкции. Для этого необходимо установить диагональную распорку. Её фиксируют с помощью саморезов или стальных уголков.

Теплоизоляция люка обеспечивается за счёт применения утеплителя. Это может быть пенопласт или минеральная вата. Учтите, что в чердачном помещении после дождя начнёт скапливаться конденсат. Чтобы предотвратить образование влаги необходимо подумать о пароизоляции. Благодаря пароизоляционным материалам можно избежать скопления конденсата.

После этого приступают к установке фурнитуры в виде защёлок и доводчиков. Применение уплотнителя поможет предотвратить попадание холодного воздуха из чердака в основные помещения дома.

Обшивка рамы не только увеличивает прочность конструкции. Таким способом можно изменить внешний вид изделия. На завершающем этапе устанавливают лестницу, которая поднимается к люку.

Как сделать люк своими руками

Установка люка в месте стыка двух плит ослабляет всю конструкцию. При монтаже стандартных люков необходимо сначала сделать отверстие в бетонной плите. Работа займёт примерно 2 часа. За это время можно сделать проем в полу по разметке.

Удобнее всего вырезать прямоугольный проем под люк с помощью болгарки. В комплекте с инструментом должны быть специальные насадки. Они предназначены для работы с металлом. При монтаже люка подготовьте перфоратор и кувалду.

В первую очередь разметьте отверстие в бетоне. После этого просверлите контрольные отверстия с помощью перфоратора. Длина сверла должна быть больше толщины перекрытия. В противном случае вы не сможете просверлить перекрытие на нужную глубину.

Теперь возьмите алмазный диск и прорежьте одну из линий разметки. В процессе работы необходимо учитывать то, что диск не должен соприкасаться с арматурой. Иначе можно повредить перекрытия. Повреждённые балки могут не выдержать нагрузку. Строительные ошибки могут дорого обойтись владельцу дома.

Особенности монтажа

Кувалдой разбейте плиту пола. Чтобы облегчить работу можно воспользоваться ломом. Аккуратно срежьте всю арматуру и сгладьте неровности. От гладкости проёма будет зависеть точность и качество монтажа люка.

Важно! Перед покупкой покупных изделий учитывайте размер конструкции.

При изготовлении люка в домашних условиях необходимо учитывать следующий момент. С каждой стороны необходимо оставить по 1 сантиметру. Этот люфт используется для перекрытия возможных дефектов.

Для закрепления люка в определённом месте используются анкеры. После монтажа необходимо добиться плавного закрывания люка. Это можно обеспечить за счёт доводчиков. Чтобы предотвратить деформацию люк обшивают ДСП. Так можно повысить прочность конструкции.

При установке чердачного люка необходимо учитывать то, что в магазинах можно встретить готовые варианты. Их достаточно только вмонтировать в проём. Однако их качество во многом зависит от материала, из которого изготовлены изделия. Металлические конструкции стоят дороже, так как отличаются повышенной долговечностью и надёжностью.

На всех покупных изделиях установлены механизмы, которые обеспечивают безопасность владельца. Заводская лестница отвечает всем требованиям безопасности. Её ступеньки сделаны таким образом, чтобы на них было невозможно поскользнуться. Это уменьшает риск получения травмы.

Какими преимуществами обладает верёвочная система открывания

Ручку люка можно заменить на более оригинальную систему открывания. Для этого используется верёвка, которую закрепляют с помощью специальных блоков. В поверхности потолка необходимо сделать отверстие. Через него верёвка опускается на определённое расстояние. В конце верёвки находится крючок, который закреплён за настенное кольцо. Благодаря этому механизму, открыть люк может даже ребёнок, так как для этого не нужно прилагать значительных усилий.

Этапы изготовления люка для чердака

Для обеспечения герметичности готового люка используются уплотнители и лицевые планки. Перед установкой люка необходимо просверлить отверстия. Чтобы выполнить эту операцию поднимитесь на чердак. Избежать ошибок можно, если провести предварительную разметку. В процессе монтажа люка не обойтись без болгарки.

Что делать, если на полу чердака уложен слой утеплителя и гидроизоляции? Работать нужно аккуратно. Строительные материалы можно снять с помощью ножа. После этого определяется площадь, которую занимает люк. Так можно избежать ошибок при монтаже люка на чердаке. Сопоставьте размер крышки с контрольными отверстиями, предназначенными для установки корпуса.

Люк должен расположиться в проёме как можно с большей герметичностью. Через щели в помещения дома будет поступать холодный воздух. На стенах начнёт скапливаться конденсат. Поэтому существующие щели заделываются с помощью монтажной пены. Так можно добиться герметичности между чердаком и остальными помещениями дома.

После этого производится тщательное выравнивание. Люк фиксируется между стропилами. Чтобы обустроить лестницу необходимо использовать специальное обрамление. В противном случае люди, поднимаясь по лестнице на чердак, могут упасть и получить травму.

Лестница способна выдерживать массу человека, который весит 200 кг.

При монтаже люка необходимо придерживаться следующих правил:

  • Для начала нужно собрать каркас и смонтировать с учётом заранее просверлённых отверстий.
  • Следующий этап – установка стропил, которые необходимы для обеспечения безопасности людей.
  • После закрепления лестницы и люка проверяется работоспособность системы.

В чём особенности противопожарных люков?

Все элементы люка установлены на стальной раме. Она предназначена для усиления конструкции. Чтобы в помещении не было сквозняка, используется уплотнитель.

Вставная дверца автоматически защёлкивается после закрывания. Чтобы быстрее попасть на чердак, люк прикрепляется к подвижной лестнице. Благодаря огнестойкому покрытию конструкция может выдержать около 40 минут даже во время пожара. Хозяин дома придаёт большое значение внешнему виду люка. Он не должен слишком выделяться из-за несовпадения стиля. В качестве уплотнителя используются негорючие материалы.

В качестве внутреннего наполнителя используется минеральная вата. При монтаже люка обратите внимание на качество фурнитуры. От прочности доводчиков и замков зависит надёжность конструкции.

Выводы

К числу достоинств приобретения покупных изделий можно отнести меньшую трудоёмкость при монтаже. В процессе установки учитывайте характеристики лестницы. Необходимо знать высоту потолка, чтобы избежать столкновения с элементами конструкции. Человек не должен опасаться того, что в любой момент может удариться головой об элементы конструкции.

Обязательно учитывайте размер проёма. Он должен быть больше люка на 5 см. Этот припуск необходим для того, чтобы обшить проем специальной рамкой. При покупке дерева лучше всего отдать предпочтение лиственнице. Она отличается высокой прочностью и надёжностью.

(Пока оценок нет) Загрузка…

pochtidoma.ru

как сделать люк на чердак своими руками

Каждый, кто строит собственный дом, знает, как важна каждая мелочь. Ведь любые строительные недочеты уже в первый год эксплуатации обернутся сквозняками, неприятным запахом и другими подобными им проблемами. И нередко, к сожалению, в спешке последних отделочных работ многие забывают о таком элементе, как чердачный люк с его конструкцией и утеплением.

И вместе продуманного варианта зачастую оставляют тонкую крышку, которая закрывает потолочный проем. В итоге с чердака в жилые помещения сочится холод, а из комнат поднимается влажный пар и проникает в утеплители на чердаке, постепенно их разрушая. Вот почему мы советуем с самого начала сделать люк на чердак по всем правилам!

Абсолютно все чердачные люки выполняет такие главные функции:

  • Теплоизоляция.
  • Паробарьер для жилых помещений дома.
  • Перекрытие доступа в доме мелким грызунам, которые любят обитать на крыше.
  • Доступ к чердаку, а именно вход для него.
  • Перекрытие огня и дыма с нижних помещений в случае пожара.

На пожаробезопасности остановимся отдельно. Так, чердачный люк препятствует распространению огня, защищая при этом от пропускания ядовитых газов и дыма. Отметим, что такой люк изготавливается из нескольких слоев изоляции, причем из разных материалов, и сами материалы при этом отличаются степенью расширения при высоких температурах. Все это позволит теплоизоляции люка не сгореть сразу и не разорваться на части.

Ведь если дома живут, а чердак холодный, тогда пароизоляция люка жизненно необходима и без нее вам никак не обойтись. Иначе все пары и тепло будет подниматься из дома прямо через отверстие на чердаке, изнутри, и напитывать влагой все кровельные утеплители.

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

В основном современные производители указывают для своих изделий параметры в чистом виде. Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потолочный проем для него вам нужно будет сделать совсем немного больше. А вот другие производители, наоборот, указывает точные внешние габаритные размеры будущего проема и люк к ним идет на 1-3 сантиметров меньше. Обратите на это внимание!

Нередко готовые люк с лестницей (или один люк) поставляются на рынок в неокрашенном виде. Это делается для того, чтобы вы могли покрасить всю конструкцию в тот цвет, который будет гармонировать с интерьером нижнего жилого помещения.

В основном в промышленном производстве чердачные лестницы выпускаются в соответствии немецким нормам DIN. Такие лестницы и люк разработанная под стандартным чердачный проем, и этому равен стандартный шаг между балками перекрытия домов за рубежом. Но в России нормы несколько другие. Поэтому продумывать чердачную лестницу с люком обязательно нужно еще на стадии проектирования всего чердака. Еще проще просто пойти в магазин, выбрать заинтересовавшую модель и уже по ней кроить чердак. Или же, если вы все будете делать своими руками (что вам будет проще всего), вы просто подстроите самодельный люк с лестницей уже под существующее чердачное перекрытие.

Сама по себе крышка люка представляет с собой столярную плиту толщиной до 20 миллиметров, но не тоньше 16 миллиметров. Современные производители лестниц с люком предлагают уже утепленные крышки, с толщиной около 32 миллиметров. Такой каркас обычно зашит с двух сторон листами ДСП или ДВП, а между ними находится пенистый утеплитель: пенопласт или пенополиуретан. Иногда утепление предлагают усиленное, где слой утеплителя идет больше 30 миллиметров толщиной.

Интересная новинка рынка – это крышки люка с пылезащитной функцией. У такой крышки на самом деле намного больше преимуществ, ведь ее пылезащитный слой служит также еще одним слоем теплоизоляции. Суть новинки в том, что складная лестница под какой крышкой люка не собирают на себе пыль, и потом у вас не будет неприятного ощущения, когда вы через месяц-другой решите открыть чердак и спустить вниз лестницу.

Вот самый простой вариант, который только можно сделать:

А вот здесь уже вам понадобятся специальные крепления:

Вот видео-пример изготовления самого простого чердачного люка:

А вот здесь домашний умелец и вовсе использует необычный материал для люка:

Вот какое крепление понадобится для чердачного люка:

Итак, шаг за шагом:

  • Шаг 1. Первым делом нужно разметить будущее месторасположение люка. Для этого воспользуйтесь обычным строительным карандашом и метром.
  • Шаг 2. При помощи перфоратора нужно сделать строго вертикальное сквозное отверстие, поэтому берите сверла, толщина которых превысит толщину бетонного перекрытия.
  • Шаг 3. Установите перфоратор в углах по намеченным отверстиям, и в вершинах этого прямоугольника просверлите сквозное отверстие. Они вам также послужит определенным ориентиром для нижней разметки.
  • Шаг 4. Теперь болгаркой со специальным диском для бетона проведите линию по периметру отверстия так аккуратно, чтобы диск в процессе самой резки не попал в арматуру в перекрытии.Теперь вы увидите все слабые места и пустоты в перекрытии и сможете их легко просверлить насквозь.
  • Шаг 5. Как только найдете уязвимости, разбейте бетон кувалдой, ударяя по самым слабым. В тех же местах, где остатки бетона держатся на самой арматуре, используйте лом.
  • Шаг 6. Теперь, когда весь бетон сбит, вам остается только убрать арматуру. Не оставляйте ее выступающие части – такие будут мешать установке чердачного люка.
  • Шаг 7. Теперь диском с алмазным напылением окончательно выравниваем все неровности на гранях проема. Это очень важно, и как бы вы не устали на этот момент, обязательно уделите этому внимание.

Подробнее на фото:

Если с изготовлением квадратного проема для люка просто, ты насчет круглого вам стоит знать некоторые моменты. Примерная инструкция:

  • Шаг 1. На нижней поверхности чердачного пола начертите разметки планируемого проема и добавьте толщину отделки. Вообще это сделать прямо на полу жилого этажа, и только потом перенести при помощи отвеса на потолок.
  • Шаг 2. А теперь установите домкратные стойки.
  • Шаг 3. Далее в проеме просверлите сквозное отверстие, снизу вверх.
  • Шаг 4. Поднимитесь на чердак и вставьте в отверстие штырь, и при помощи шпагата и карандаша очертите круг.
  • Шаг 5. По этому кругу сделайте отверстие и выпилите по контуру всего проема. Вам на пути встретится балки, не трогайте их – вы их выпилите потом.
  • Шаг 6. Теперь, чтобы сделать проем по форме окружности, вам нужно сделать изготовить загиб пиломатериалов.

Помимо круглого варианта, возможно вам будет интересно посмотреть на другие примеры:

А теперь давайте рассмотрим такую проблему, как установка чердачного люка в натяжном потолке. Вообще, если у вас есть такая возможность, изначально не крепите такой потолок там, где будет вход на чердак. Но раз вам уже приходится устанавливать все это сейчас, при готовом ремонте, придется повозиться. Дело в том, что такой материал постоянно изнашивается, и его достаточно легко повредить при установки люка. Но мы будем все делать аккуратно.

Наша главная задача – спрятать потолочный люк на фоне всего натяжного потолка, чтобы не испортить весь общий вид. И так – шаг за шагом:

  • Шаг 1. Сначала строим каркас вокруг потолочного люка – это деревянные бруски по периметру люка.
  • Шаг 2. На них крепим потолочный алюминиевый профиль.
  • Шаг 3. Далее по периметру закрепляем уже профиль натяжного потолка.
  • Шаг 4. Если люк при этом находится на наклонной плоскости, установите дополнительно разделительный профиль.
  • Шаг 5. Теперь замеряем сам люк и берем то же полотно, с которого делался натяжной потолок.
  • Шаг 6. Монтируем натяжной потолок, обтягивая и закрепляя всю конструкцию к проему.

Все чердачные люки делятся на два основных типа: с прикрепленной к ним лестницей и без нее. Если вы купили готовую конструкцию чердачного люка с раскладной лестницей, утеплять его не нужно: обычно такие конструкции уже утепленные. Если же вы делаете все своими руками, а теплоизоляции нужно будет обязательно подумать.

Нередко готовые комплекты люка с лестницей продают уже со специально термосберегающими пластинами, которые находятся на лицевой поверхности крышки. Они создают нужно эффект и не допускают потери тепла. Если же вы такой люк делаете сами, просто утеплите его крышку тем же материалом, что использовали для теплоизоляции чердака.

Если же вы приступаете к теплоизоляции самостоятельно, вам понадобится фанерный лист и непосредственно сам утеплитель – лучше действительно тот, который вы использовали при утепление чердака. Ведь у вас наверняка остались какие-то обрезки или лишний материал. И всего пару простых действий:

  • Шаг 1. Делаем замер проема чердачного люка.
  • Шаг 2. На основе полученных данных собираем каркас из досок толщиной около 2,5-3 сантиметров.
  • Шаг 3. Теперь собираем крышку люка – она будет ровно на 45 сантиметров меньше, чем рама. Таким образом мы положим слой утеплителя и не позволим ему «гулять».
  • Шаг 4. Укладываем на крышку люка пароизоляционную пленку.
  • Шаг 5. Закрепляем все детали люка при помощи клея и деревянных планок.
  • Шаг 6. Зашиваем люк фанерой и декорируем так, как продиктует нам дизайн интерьера помещения пониже.
  • Шаг 7. Обязательно обрабатываем все деревянные части люка антисептиком.
  • Шаг 8. Теперь закрепляем готовую крышку в проеме, используя саморезы и петли, которые будут держать открывающийся люк.

Вот подробный мастер-класс:

Замечательным получается также чердачный люк, утепленный пенопластом:

И целый люк, который вообще изначально сделан из одного только пенополистирола:

Или вот такой комбинированный вариант:

Для того, чтобы вам удобно было подниматься на чердак, соорудите вокруг люка вот такие опоры:

И последний момент: если на крышке люка есть специальная петля, открывать его будет особенно удобно – всего лишь при помощи удлиненной ручки. И вам не понадобится брать табурет или использовать какую-то подставку, чтобы дотянуться до нее. Просто сделайте один конец такой ручки в виде четырехгранника или шестигранника.

Люк на чердак: пошаговая установка своими руками


Если вы твердо решили активно использовать чердачное помещение, вероятнее всего, вам придется мастерить люк на чердак. В деревнях в былые годы с этой задачей справлялись очень просто – достаточно было воспользоваться приставной лестницей, но для современного человека такой сомнительный способ вряд ли можно назвать подходящим. Однозначно, потребуется удобный лаз изнутри дома, а не снаружи, как это практиковали ранее. В продаже есть готовые решения, но их установкой все равно придется заниматься самостоятельно, да и размеры конструкции могут не пойти. В этой статье пойдет речь о том, как сделать крышу дома обитаемой.

Купить или смастерить?

Выдвижение лестницы

Те, кто планируют покупать готовое изделие, могут воспользоваться инструкцией по его установке, которая также будет приведена в этой статье, а желающим смастерить удобный люк на чердак своими руками будет интересна полная информация о процессе, которую мы предлагаем к прочтению. Итак, приводим несколько важных нюансов, которые пригодятся в работе:

  • выбор места для проема выбирайте с тем расчетом, чтобы не ударяться головой о стропильные элементы или крышу в момент подъема наверх;
  • под балками перекрытия вход на крышу дома не сооружают;
  • если верхний этаж до сих пор не утепленный, придется сделать теплоизоляцию;
  • проем обязательно нужно усилить. Для деревянных сооружений подойдут деревянные балки, а в бетонных домах усиление проводится металлическими уголками;
  • необходимо обеспечить свободное пространство под люком для выдвижной лестницы.

В том случае, если люк вместе с лестницей вы будете делать самостоятельно, не поленитесь внимательно изучить все этапы процесса, тогда вы не столкнетесь с трудностями в работе, и она не покажется вам сложной.

Этапы изготовления

Прежде чем сделать люк на чердак, нужно составить чертежи, на которых отмечаются все необходимые замеры и параметры: толщина перекрытия, размеры крышки и проема, который будете выпиливать. Учтите, что утепленные помещения могут снабжаться обычной крышкой, в то время как холодные потребуют ее дополнительной теплоизоляции. Неважно, каким образом вы будете составлять схему – от руки на бумаге или в специальной компьютерной программе, главное, учесть все необходимые габариты. Когда схема будет составлена, можно приступать к практической стороне вопроса, а также подготовить инструменты для работы.

Резка проема

Резка проема для чердака

Если на этапе строительства дома лаз на крышу не был предусмотрен, вам придется выпилить его самостоятельно. Разумеется, если такое отверстие для установки дверцы уже есть, этот этап работ пропускают.

Для начала проводится разметка с тем расчетом, что отверстие должно быть больше габаритов рамки люка на 5 – 6 см. В дальнейшем зазор поможет компенсировать толщину досок, из которых будет изготовлена рамка. Материал от выпиленного куска потолочного перекрытия можно использовать для облицовки крышки, разумеется, если у него нормальный эстетичный вид.

Сборка проемной рамки

Сборка проемной рамки для чердака

Здесь нам понадобятся доски с толщиной в 2 – 3 см, именно такой калибр позволит сделать основание прочным. Рамка может иметь круглую или квадратную форму. Второй вариант предусматривает обязательную прямоту всех углов. Стандартными можно считать размеры рамки 60Х120 см, и такие габариты подходят абсолютному большинству домовладельцев. Вы же ориентируйтесь на личные предпочтения и габариты проема, возможно, вы захотите увеличить лаз на крышу дома, а вот делать его меньше мы не советуем. После сборки рамка монтируется на свое посадочное место в потолочный проем.

Мастерим крышку

Люк с крышкой на чердак

Как говорилось ранее, самая обычная крышка может собираться из вырезанных остатков перекрытия, которые образовались в результате выпиливания проема. Собранная дверца должна быть усилена с обратной стороны поперечной планкой. Затем ее нужно закрепить на выбранном месте петлями, расположенными по длинной или короткой стороне крышки. Присмотритесь, на какую сторону вам будет удобнее открывать дверь, и только потом приступайте к ее закреплению на рамке. Также обдумайте, как должен открываться люк, ведущий на крышу дома, внутрь или наружу помещения.

Занимаемся утеплением и отделкой

Схема утепления чердака

Вопрос с утеплением, как мы говорили ранее, будет полностью зависеть от степени теплоизоляции верхнего этажа. Утепленный этаж может обойтись элементарным слоем изоляции, а вот звукоизоляции мы советуем обязательно уделить внимание. Естественно, холодное помещение нуждается в качественном масштабном изоляционном покрытии. Для этого придется укладывать слой пароизоляционной мембраны и слой утеплительного материала по стандартной для подобного процесса схеме. На последнем этапе нужно произвести внешнюю отделку.

Как вы уже поняли, так монтируется самый простой люк, ведущий на крышу дома. К более сложным решениям можно отнести конструкцию с выдвижной лестницей. Монтажный процесс здесь выполняется по аналогичной схеме лишь с некоторыми отличиями.

Сложные конструкции

Установка лестницы для чердака

Люк на чердак можно доукомплектовать стационарной лестницей. Здесь также работы начинаются с прорезывания проема. Дальнейший ход процесса зависит от того, на какой конструкции вы остановили свой выбор, и в каком порядке будете ее мастерить. Сразу оговоримся, что работа по сборке и установке люка с трапом в данном случае будет несколько сложнее, чем в рассмотренном выше варианте. Обязательно следите за тем, чтобы совпали все размеры взаимодействующих элементов:

  • выдвижной лестницы;
  • дверки;
  • проема;
  • толщины потолочного перекрытия.

Все эти параметры вы можете измерить самостоятельно или снять с покупного изделия, если вы не будете его изготавливать своими руками. В данном случае крышка должна располагать пространством, вмещающим самую длинную часть выдвижной лестницы в собранном положении.

Также помните, что вес лестницы должен с запасом выдерживаться крышкой, иначе не избежать поломки, а в худшем случае и травмы. Нельзя забывать о надежной защелке, которая накрепко удержит конструкцию в рамке потолочного проема.

Все процессы, которые мы упомянули, предоставлены схематично, но если вы решаетесь сами соорудить люк на чердак, вам не нужна более подробная информация, ведь определенные навыки у вас, вероятнее всего, присутствуют, а вот общие рекомендации с иллюстрацией никому не помешают. Тот же, кто покупает готовый люк для выхода на крышу дома, может воспользоваться инструкцией по ее установке, которая обязательно прилагается к товару.

Люк на чердак своими руками

Итак, вводные: уже есть крыша над головой и потолок утеплён. При этом необходимо пользоваться чердачным помещением, столько места не должно пропадать даром. Должны же внуки и правнуки где-то выискивать украшения на ёлку? (см. Простоквашино) Раньше люди не заморачивались, делали в фронтоне дверцу, приставляли лестницу и пользовались чердаком.

На чердак очень часто заготавливали сено для скота, заодно оно являлось дополнительным слоем утеплителя для дома. Если вы дошли до этого этапа строительства самостоятельно, то сделать люк на чердак своими руками для вас не составит труда.

Начну с того, что речь пойдёт про люк, который будет расположен в потолке котельной. Это техническое помещение, там можно установить надёжную приставную лестницу не переживая особо за эстетику.

Вводные: нужен утеплённый люк на чердак, достаточно просторный для того, чтобы через него могли пройти достаточно крупные предметы. По идее, люк должен получиться достаточно тяжёлым, поэтому необходимо продумать как его открывать и закрывать с максимальным удобством.

Как сделать люк на чердак

Напомню, что расстояние между потолочными балками составляет 55 см. Этого вполне достаточно чтобы протащить 250-литровую пластиковую бочку из которой я делал солнечный коллектор. Проверено! Длинной чердачный проём решили делать больше метра, а более точное значение определялось кратностью досок при подшивке потолка. В итоге размеры люка получились 55×115 см.

Обратите внимание, что доску проёма, которая находится на противоположной петлям стороне, необходимо слегка наклонить, чтобы толстый 20-сантиметровый люк не задевал своей нижней частью, верхнюю часть проёма чердака.

Для придания люку жёсткости необходимо сделать диагональную распорку.

Утепляем люк на чердак

Люк утепляется точно так же, как и весь остальной чердак, если он сделан по деревянным балкам, разумеется. Сначала укладывается слой пароизоляции на дно люка.

Далее, на пароизоляционный слой укладывается утеплитель.

Крупные белые пятна на фотке, это блики от летающей повсюду пыли. Пользуйтесь респираторами при работе с утеплителем, иначе кашель обеспечен.

Вот и все! Потолочный люк готов и останавливает его от падения вниз пока только небольшая планка, которую позже я заменю на лист толстой фанеры, отпиленной по размеру. По всему периметру необходимо проклеить оконный уплотнитель, чтобы не было щелей.

Вот так люк выглядит снизу

Система открытия потолочного люка

Открыть люк на чердак та еще проблема. Я решил ее при помощи двух вот таких блочков, карабинов и веревки, которая уже немного фигурировала на фотографиях выше.

Смысл в том, чтобы стоя внизу потянуть за веревочку и открыть потолочный люк на чердак. Блочки крепятся к стропильной системе в удобных местах. В потолке сверлится отверстие через которое походит шнур.

Открыть люк может женщина, приложив небольшое усилие. На видео ниже это видно))

После того как люк обшили снизу и утеплили, он стал весить немного больше, но особо сильно на открывании это не сказалось. Фиксируется люк достаточно просто. Кольцо, за которое необходимо тянуть, одевается на крючки.

Это мало напоминает кольцо))) Хотел стырить у дочи с тюбинга, но получил отказ в жесткой форме. Поэтому пока так, а в перспективе найду нормальное.

Таким образом получился теплый люк на чердак, сделанный своими руками.



Как сделать люк на чердак своими руками

Для доступа на чердак (мансарду) необходима лестница. Поскольку у меня помещение мансарды не жилое, т.е. «холодный чердак», то стационарная лестница не предполагалась с самого начала строительства.Однако доступ на чердак необходим и для этого необходим люк на чердак.

Изучив предложения в виде готовых решений в Москве я пришел к выводу, что лучше всего сделать люк на чердак своими руками — это будет гораздо дешевле.Складная лестница с люком на чердак стоит просто не реальных денег — по сравнению с ее себестоимостью это просто что то…

Попытавшись найти информацию на просторах инета к моему большому удивлению ни к чему не привело — в результатах поиска по запросам:- люк на чердак своими руками,- чердачная лестница своими руками, и т.п. открывает кучу сайтов на которых находится практически одна и та же статья с обзором лестниц.

Или же приводится перепечатка статьи которая опубликована на сайте ForumHouse пользователем Alli58ru — «Складная лестница на чердак своими руками» и приводится одна и та же картинка:

Еще мне попалась одна статья где человек сделал люк на чердак своими руками использую в качестве петель амбарные петли.

Но данный вариант меня не устраивает, как и тот, что описан в статье Alli58ru, поскольку в этих вариантах присутствует достаточно большая щель между крышкой люка и коробом со стороны петель. Хотя в варианте с амбарными петлями эта щель меньше…

Мне же хотелось сделать такой люк на чердак со складной лестницей чтобы:- он был утеплен (толщина люка от 50мм,- чтобы люк имел притвор который бы заходил на четверть в колобке люка- чтобы по периметру люка не было щелей, т.е.

чтобы отделка люка (в моем случае это будет или вагонка или имитация бруса) немного выходили бы за пределы люка по сторонам.При этом люк должен нормально открываться.

Чтобы реализовать нормальное открывание люка который имеет довольно большую толщину нужно правильно подобрать петли для самого люка на чердак.

Alli58ru использовал такие петли:

Кстати на некоторых сайтах перепечатывают одну и ту же картинку с размерами для данной петли — и размеры там не точные!

Присмотревшись к петлям на заводских чердачных люков с лестницами я обратил внимание на такие петли:Решил по экспериментировать с ними.По идее получаются такие логические схемы работы петель:Для проб я собрал несколько петель из оргалита и деревянных брусков.Размеры можно посмотреть непосредственно на самих петлях.1В этом варианте крышка люка будет закусываться сразу — такая петля не годится…2

Это вариант рассмотренный Alli58ru

3Это вариант на котором я пока остановился Для тестирования работы петель для чердачного люка я смастерил на скорую руку короб для чердачного люка из бракованной имитации бруса размером 90х60см.Крышку для люка также собрал из такой же имитации бруса и закрепил ее на бруски 30х40мм. Крышка получилась кривоватой, но меня это не волновало — надо было все таки проверить в первую очередь работу петель.Вот короб люка. Внутрь короба я прикрутил планки которые формируют четверть к которой должна прижиматься крышка люка.Заложил толщину люка в 60мм: Петли для данного люка я также сделал из деревянных брусков вот такого типа: Прикрутил эти петли к крышке люка и к боковинам короба саморезами: Получившийся тестовый люк на чердак я установил на четыре ноги высотой 150см. Вид на люк снизу. Видны обрамляющие люк бруски 30х40мм где можно разместить утеплитель чтобы организовать утепленный люк на чердак.Прикрутил фиксатор люка в закрытом положении.

Короб с люком на чердак установлен на ножки.Полностью открытый люк:Вид сбокуЗдесь видно насколько задняя часть люка отступает от края короба вперед при его полном открытии.Если проем ограничен в длинну и в месте где будет он открываться это надо учитывать.Петля при полностью открытом люкеВид спереди Далее снизу люка я прикрутил пару кусков имитации бруса в качестве внешней отделки чтобы посмотреть как будут себя вести петли — все ли будет нормально открываться:Начало открывания люка. Видно что люк начинает открываться таким образом, что не мешает наружней обшивке и коробу. В данной реализации обнаружил проблему, а именно:При открывании люка происходит закусывание обшивки люка о короб и люк полностью не открывается.Возможно это связано с недостаточной длиной рычагов в петле люка. Не знаю.На фото видно проблемное место:Если обшивку люка сместить таким образом чтобы она была за подлицо с коробом, то проблема решается. в таком случае с задней стороны люка (сто стороны петель) при его закрытии щели все равно не будет, как и спереди, а вот в районе полного открывания люка надо будет либо подрезать обрамление люка либо как то «играться» с петлей и искать выход…Пока решения у меня нету — пришлось уехать с дачи.Также прикинул момент для ограничителя открывания чердачного люка на нужный угол.Сделал пока такуго «журавля»:В принципе можно сделать его так, чтобы он складывался вдоль короба люка, а не на верх. Пока окончательно не решил.

В данной петле нагрузка на люк удерживающая вес человека на лестнице переносится именно на этот узел, а в случае реализации петли для люка предложенной Alli58ru происходит ограничение и в самой петле. Т.е. нагрузка более распределена.

С другой стороны многие заводские чердачные лестницы имеют именно такой вид петель.Следующим шагом я изготовил данный вид петель из металла.Получилось вот что: Об их изготовлении я напишу отдельный пост чуть позже.

Ну и на последок несколько видео которые я снял при тестировании:Это тот же люк только уже с металлическими петлями (без звука):

  1. Обновление:

Думаю что проблему с закусыванием внешней отделки люка о край короба можно решить именно удлиннением рычагов в петле.

Я немного «поигрался» с картоном и размерами рычагов в петле и вроде как нашел решение.Вот что получилось:Здесь я использовал такой пирог люка:- фанера 10-12мм- на нее брусок высотой 40мм — туда потом утеплитель…

— на брусок набиваем внешнюю отделкуТакже рассмотрел сразу вариант использования бруска 50мм вместо 40мм — вроде тоже должно работать так как надо.При раскрытии чердачного люка получается так:Как видно из рисунка закусывания между отделкой и нижней частью короба быть не должно. В теории пока что.

Также видно, что при открытом люке лестница будет смещаться вперед от края люка где то на 14-15 сантиметров.Для небольших люков это может быть критично.Вид сбоку такой:А это на картоне:А здесь я эту петлю на картоне положил на лист бумаги для наглядности как должна будет себя вести петля при открытии:

Новые размеры рычагов петли видны на рисунке. Получилось что размеры увеличены лишь на 10мм.

PSА вот пружину я так и не смог пока найти нормальную. Везде можно только купить пружины длинной 30см — типа для дверей — не знаю пойдут они для люка или нет.Есть какие либо варианты в этом моменте? Продаются они где нибудь?

Обновление от 29 сентября.

Сделал из металла новые петли с немного измененными размерами.При тестировании внешняя отделка люка не задевает теперь за нижний край короба.Вот видео:Короб сделал из пары кусков фанеры 20-киЛюк:- Пока вместо фанеры использовал кусок откоса от окна толщиной 10мм- Далее брусок 30х40мм- Затем внешняя отделка люка — имитация бруса.Получилось так:Поставил петлю и проверил как открывается. Теперь ничего не закусывает: Всю конструкцию повесил на стену. Для того чтобы люк не провисал вниз — прикрепил временно удерживающую пружину. Вот что с углом открытия: Детали петель отшлифовал, обезжирил и покрыл антикорозийкой:Сам люк будет установлен в проеме 820х1300.Прикинул как это будет выглядеть: Кому надо, могу отдать старый комплект петель… только без болтиков и гаек.Забрать можно самовывозом в Москве, метро Свиблово/Бабушкинская — пишите для координации времени/места

Источник: http://www.snthouse.ru/98-lyuk-na-cherdak-svoimi-rukami.html

Как самому вырезать и обустроить люк на чердак утепленный

Иметь выход на чердак прямо из дома очень удобно и сейчас многие хозяева нанимают мастеров и платят им немалую цену за монтаж такого прохода. Но вырезать и установить утепленный люк на чердак своими руками не так сложно как кажется.

Вход на чердак может иметь разные габариты и конфигурацию, но он обязательно должен быть утепленным

Инструкция состоит из нескольких этапов, которые мы дальше детально разберем, плюс вы узнаете о важных нюансах обустройства таких конструкций на разных типах перекрытия.

Как прорезать люк на чердак

Хорошо, когда в частном доме лаз или дверь на чердак изнутри уже есть, но раньше в старых домах вход на холодный чердак старались делать с улицы.

Если у вас именно этот вариант, то все начинается с обустройства потолочного проема. Здесь многое зависит от вида перекрытия.

Люк в бетонном перекрытии

Самостоятельно сделать проем в железобетонном перекрытии можно, но такие плиты очень прочные и если у вас нет большой болгарки и хорошего перфоратора, то лучше нанять мастеров.

  • Первое, что нужно сделать – это определить линию стыковки 2 смежных плит потолочного перекрытия. Люк будет прорезаться четко посередине. Размеры проема вдоль линии стыковки плит могут быть любыми, а вот ширина прохода ограничена шириной плит.

Важно! Чтобы потолочная плита перекрытия не потеряла прочность, при обустройстве люка ее нельзя разрезать более чем на треть.

  • Теперь вам нужно определить местонахождение внутренних пустот плиты, здесь вам пригодиться перфоратор. Боковые стенки проема должны базироваться на толстой части.

После разметки нужно найти внутренние пустоты плиты

  • Для резки железобетонного потолочного перекрытия необходимо обзавестись специальным алмазным кругом для работы по камню и бетону. Работа пыльная, тяжелая, но простая.

Проем в бетонной плите проще вырезать болгаркой с алмазным диском

Люк в деревянном перекрытии

Вырезать проем в деревянном перекрытии на лагах проще, здесь достаточно обычного слесарного инструмента.

  • Вначале определяете месторасположение лаг и ширину зазора между ними. Если ширина зазора позволяет, то вырезаете ножовкой люк между двумя смежными лагами.
  • Если лаги уложены слишком часто, то центральные придется разрезать. Чтобы перекрытие не потеряло прочность после разрезания лаг, вам нужно установить поперечные укрепляющие бруски, они будут поддерживать разрезанные лаги и служить стенками люка.

Схема монтажа поперечных брусков при разрезании деревянной лаги перекрытия

Два варианта создания утепленного люка

Изготовление и установка утепленного люка в чердачное помещение или на второй этаж может выполняться двумя способами:

  • Пластиковую конструкцию обустроить проще, но она не под каждый интерьер подходит.
  • Деревянный люк отлично смотрится на большинстве перекрытий, но его сложнее сделать своими руками.

Обустройство люка из металлопластика

Речь идет о разновидности металлопластикового окна, только врезается оно в потолочное перекрытие. Из явных плюсов можно назвать быстрый монтаж своими руками и абсолютную герметичность конструкции.

Но в то же время такой люк не подходит для установки выдвижной мобильной лестницы, придется строить стационарную или довольствоваться приставной.

Пластиковый потолочный люк теплый и герметичный, но он монтируется без лестницы

  • Вначале вам нужно сделать чертеж проема, на нем указывается длина и ширина проема, плюс толщина перекрытия. С этим чертежом отправляетесь на фирму по изготовлению окон и заказываете у них люк.

Совет! Когда будете рисовать схему проема, сразу замерьте диагонали, если они не совпадают, значит, проем перекошен. В этом случае лучше подкорректировать проем, нежели делать кривой люк.

  • Когда люк будет готов, вставляете его в проем и по периметру забиваете временные клинья. По правилам рама делается на 10 – 15 мм меньше проема, этот зазор нужен для последующей герметизации. При фиксации рамы, зазор должен быть везде одинаковым.
  • Снимаете дверцу и сверлите сквозные отверстия для фиксации рамы.

Рама фиксируется минимум в 2 точках с каждой стороны

  • Если перекрытие деревянное, то рама прикручивается длинными саморезами. На бетонную плиту конструкция фиксируется анкерами, после чего вынимаются временные клинья и вставляется дверца.
  • Зазор вокруг рамы герметизируется монтажной пеной с коэффициентом расширения 60 единиц.
  • Монтаж окончен, теперь вам осталось установить пластиковые откосы сверху и наличник прикрывающий зазор снизу. Весь этот декор можно посадить на ту же пену.

Пластиковые откосы лучше покупать при заказе люка

Как сделать утепленный деревянный люк

Вначале чердачный проем обшивается толстой доской. Проще сделать короб по размеру проема, а потом закрепить его в перекрытии анкерами или саморезами.

Технология сборки самого люка состоит из 5 этапов:

  1. Первой собирается деревянная рама. Я рекомендую купить под нее брус с уже выбранным пазом. Глубина паза должна быть такой же, как толщина крышки люка, оптимальный вариант 70 мм. Любителю проще собирать такую раму на металлических уголках.

Под утепленную крышку люка глубина паза в раме должна быть не менее 50 мм

  1. Если глубина паза в раме 70 мм, значит, вам нужно взять брус сечением 50х50 мм, сделать из него раму для крышки и обшить ее с обеих сторон листами фанеры толщиной 10 мм. Крышка люка внутри заполняется утеплителем, внизу на фото показана минеральная вата, но по опыту, лучше брать пенопласт (он не намокает).

Утеплитель для крышки люка можно брать любой, но удобней работать с пенопластом

  • На раме крышка фиксируется обычными дверными или оконными навесами. Для герметичности паз рамы по периметру проклеивается уплотнителем, здесь лучше брать полиуретановые молдинги, так как поролон изнашивается за сезон.

Утепленный люк тяжелый, поэтому его желательно навешивать на 3 петли

  1. Если люк оборудован складной лестницей, механизм которой расположен со стороны чердака, то он будет открываться вниз, соответственно, нужна щеколда. В этом случае отлично подходит щеколда для деревянных оконных рам, в линейке есть модели, рассчитанные под шестигранник.

Для фиксации чердачного люка хорошо подходит щеколда под деревянные окна

  1. На последнем этапе решается вопрос с лестницей. Если места мало, то лучше отдать предпочтение раскладному варианту. На самодельном утепленном люке можно закрепить как серийную модель, так и раскладную лестницу, сделанную своими руками.

Раскладную деревянную лестницу вполне реально сделать своими руками

Вывод

Если планируется активное использование чердачного помещения, то лучше остановиться на деревянном варианте с лестницей, для тех же, кому нужен простой утепленный люк на чердак, больше подойдет пластиковая конструкция. На видео в этой статье вы найдете еще один вариант самостоятельной сборки деревянного лаза на чердак.

Источник: https://nashicherdaki.ru/lestnicy/027-kak-samomu-vyrezat-i-obustroit-uteplennyj-lyuk-na-cherdak/

Люк на чердак своими руками: пошаговая инструкция, фото и видео

Чердак используется для хранения старых вещей. В этом помещении складируют предметы обихода, которые используются только в определённое время. К примеру, это могут быть санки или лыжи. У владельцев загородных домов возникают вопросы о том, как попасть на чердак. Как обеспечить доступ в это помещение? Для этого в полу необходимо установить люк на чердак своими руками.

Как выбрать место для монтажа люка

Существует несколько разновидностей люков для чердака. Владельцы домов используют 2 варианта входа на чердак. В первом случае хозяин проделывает на фронтальной части специальное отверстие.

В получившемся проёме устанавливается чердачная дверь. Однако при таком методе возникает необходимость в установке дополнительной лестницы.

Это требует дополнительного вложения средств со стороны владельца дома.

Другой вариант заключается в обустройстве люка на чердаке. При выборе места для люка необходимо учитывать то, что крышка должна свободно открываться. Обратите внимание и на дизайн люка. Он должен совпадать с общим стилем интерьера.

Если вы планируете использовать лестницу стандартного типа то проследите за тем, чтобы она не мешала свободному перемещению по комнате. Удаление части перекрытия при установке люка недопустимо. Это приводит к уменьшению их прочности.

Для того чтобы сделать люк на чердак своими руками нужно обеспечить придерживаться нескольких правил:

  • Конструкция должна быть привлекательной, иметь современный дизайн.
  • Большое значение имеет удобство при монтаже.
  • Люк должен иметь высокую прочность и надёжность.
  • Предпочтение при выборе моделей нужно отдать конструкциям утеплённого типа. В противном случае холод может попасть в помещение. В качестве дополнительной фурнитуры могут использоваться доводчики и ручки.

Выбирая место для установки люка, необходимо учитывать несколько моментов. Обеспечьте свободное открывание крышке люка. Не должно быть никаких препятствий для функционирования. При монтаже конструкции многие владельцы делают типичную ошибку. Они не учитывают свой рост и, поднимаясь по лестнице, могут удариться головой об элементы конструкции.

Если вы устанавливаете люк на чердак своими силами, то ни в коем случае не монтируйте его на несущих балках. В процессе эксплуатации может нарушиться их целостность. Это повлияет на несущую способность, и снизит прочность потолка. При монтаже учитывайте такие характеристики, как надёжность, безопасность и прочность. Чтобы избежать ошибок при изготовлении, необходимо придерживаться чертежа.

Что делать, если верхний этаж не утеплён? В этом случае перед установкой люка необходимо провести работы по теплоизоляции. Для усиления проёма используются деревянные балки. В бетонных домах усилить проём под люк можно с помощью металлических уголков. Обязательно учитывайте наличие свободного пространства под люком для выдвижной лестницы.

Какие могут быть разновидности люков

В зависимости от места установки и конструктивных особенностей различают:

  • Горизонтальные модели.
  • Вертикальные конструкции.
  • Угловые модели.

Горизонтальные люки очень удобно монтировать на поверхности потолка. Многие владельцы загородных домов уже успели оценить их удобство при эксплуатации. К тому же их достаточно просто изготовить.

При производстве люков для чердачных помещений применяются дерево, металл или пластик. Всё зависит от предпочтений хозяина, решившего оборудовать в доме чердак. Металлические модели обладают высокой прочностью.

Как изготовить утеплённый люк на чердак

Чтобы сделать люк на чердак своими руками по такой технологии необходимо придерживаться следующей последовательности. Для начала нужно подготовить чертёж с учётом конструктивных особенностей, формы и размеров каркаса. При изготовлении утеплённого люка используются доски с толщиной не меньше 2 сантиметров.

В дальнейшем хозяин должен изготовить прямоугольную конструкцию исходя из размеров помещения. Все углы должны быть абсолютно ровными.

Обычно владельцы домов используют конструкции со стандартными размерами, которые составляют 600 на 1200 мм. Однако многое зависит от конституции человека – чтобы ему было удобно залезать на чердак.

Обязательно замерьте высоту потолка перед тем, как приступить к монтажу люка.

На этапе фиксации петель на люке учитывайте индивидуальные предпочтения хозяев. Крышка не должна уменьшать прочность конструкции. Для этого необходимо установить диагональную распорку. Её фиксируют с помощью саморезов или стальных уголков.

Теплоизоляция люка обеспечивается за счёт применения утеплителя. Это может быть пенопласт или минеральная вата. Учтите, что в чердачном помещении после дождя начнёт скапливаться конденсат. Чтобы предотвратить образование влаги необходимо подумать о пароизоляции. Благодаря пароизоляционным материалам можно избежать скопления конденсата.

После этого приступают к установке фурнитуры в виде защёлок и доводчиков. Применение уплотнителя поможет предотвратить попадание холодного воздуха из чердака в основные помещения дома.

Обшивка рамы не только увеличивает прочность конструкции. Таким способом можно изменить внешний вид изделия. На завершающем этапе устанавливают лестницу, которая поднимается к люку.

Как сделать люк своими руками

Установка люка в месте стыка двух плит ослабляет всю конструкцию. При монтаже стандартных люков необходимо сначала сделать отверстие в бетонной плите. Работа займёт примерно 2 часа. За это время можно сделать проем в полу по разметке.

Удобнее всего вырезать прямоугольный проем под люк с помощью болгарки. В комплекте с инструментом должны быть специальные насадки. Они предназначены для работы с металлом. При монтаже люка подготовьте перфоратор и кувалду.

В первую очередь разметьте отверстие в бетоне. После этого просверлите контрольные отверстия с помощью перфоратора. Длина сверла должна быть больше толщины перекрытия. В противном случае вы не сможете просверлить перекрытие на нужную глубину.

Теперь возьмите алмазный диск и прорежьте одну из линий разметки. В процессе работы необходимо учитывать то, что диск не должен соприкасаться с арматурой. Иначе можно повредить перекрытия. Повреждённые балки могут не выдержать нагрузку. Строительные ошибки могут дорого обойтись владельцу дома.

Особенности монтажа

Кувалдой разбейте плиту пола. Чтобы облегчить работу можно воспользоваться ломом. Аккуратно срежьте всю арматуру и сгладьте неровности. От гладкости проёма будет зависеть точность и качество монтажа люка.

Важно! Перед покупкой покупных изделий учитывайте размер конструкции.

При изготовлении люка в домашних условиях необходимо учитывать следующий момент. С каждой стороны необходимо оставить по 1 сантиметру. Этот люфт используется для перекрытия возможных дефектов.

Для закрепления люка в определённом месте используются анкеры. После монтажа необходимо добиться плавного закрывания люка. Это можно обеспечить за счёт доводчиков. Чтобы предотвратить деформацию люк обшивают ДСП. Так можно повысить прочность конструкции.

При установке чердачного люка необходимо учитывать то, что в магазинах можно встретить готовые варианты. Их достаточно только вмонтировать в проём. Однако их качество во многом зависит от материала, из которого изготовлены изделия. Металлические конструкции стоят дороже, так как отличаются повышенной долговечностью и надёжностью.

На всех покупных изделиях установлены механизмы, которые обеспечивают безопасность владельца. Заводская лестница отвечает всем требованиям безопасности. Её ступеньки сделаны таким образом, чтобы на них было невозможно поскользнуться. Это уменьшает риск получения травмы.

Какими преимуществами обладает верёвочная система открывания

Ручку люка можно заменить на более оригинальную систему открывания. Для этого используется верёвка, которую закрепляют с помощью специальных блоков. В поверхности потолка необходимо сделать отверстие.

Через него верёвка опускается на определённое расстояние. В конце верёвки находится крючок, который закреплён за настенное кольцо.

Благодаря этому механизму, открыть люк может даже ребёнок, так как для этого не нужно прилагать значительных усилий.

Этапы изготовления люка для чердака

Для обеспечения герметичности готового люка используются уплотнители и лицевые планки. Перед установкой люка необходимо просверлить отверстия. Чтобы выполнить эту операцию поднимитесь на чердак. Избежать ошибок можно, если провести предварительную разметку. В процессе монтажа люка не обойтись без болгарки.

Что делать, если на полу чердака уложен слой утеплителя и гидроизоляции? Работать нужно аккуратно. Строительные материалы можно снять с помощью ножа. После этого определяется площадь, которую занимает люк. Так можно избежать ошибок при монтаже люка на чердаке. Сопоставьте размер крышки с контрольными отверстиями, предназначенными для установки корпуса.

Люк должен расположиться в проёме как можно с большей герметичностью. Через щели в помещения дома будет поступать холодный воздух. На стенах начнёт скапливаться конденсат. Поэтому существующие щели заделываются с помощью монтажной пены. Так можно добиться герметичности между чердаком и остальными помещениями дома.

После этого производится тщательное выравнивание. Люк фиксируется между стропилами. Чтобы обустроить лестницу необходимо использовать специальное обрамление. В противном случае люди, поднимаясь по лестнице на чердак, могут упасть и получить травму.

Лестница способна выдерживать массу человека, который весит 200 кг.

При монтаже люка необходимо придерживаться следующих правил:

  • Для начала нужно собрать каркас и смонтировать с учётом заранее просверлённых отверстий.
  • Следующий этап – установка стропил, которые необходимы для обеспечения безопасности людей.
  • После закрепления лестницы и люка проверяется работоспособность системы.

В чём особенности противопожарных люков?

Все элементы люка установлены на стальной раме. Она предназначена для усиления конструкции. Чтобы в помещении не было сквозняка, используется уплотнитель.

Вставная дверца автоматически защёлкивается после закрывания. Чтобы быстрее попасть на чердак, люк прикрепляется к подвижной лестнице.

Благодаря огнестойкому покрытию конструкция может выдержать около 40 минут даже во время пожара. Хозяин дома придаёт большое значение внешнему виду люка.

Он не должен слишком выделяться из-за несовпадения стиля. В качестве уплотнителя используются негорючие материалы.

В качестве внутреннего наполнителя используется минеральная вата. При монтаже люка обратите внимание на качество фурнитуры. От прочности доводчиков и замков зависит надёжность конструкции.

Выводы

К числу достоинств приобретения покупных изделий можно отнести меньшую трудоёмкость при монтаже. В процессе установки учитывайте характеристики лестницы. Необходимо знать высоту потолка, чтобы избежать столкновения с элементами конструкции. Человек не должен опасаться того, что в любой момент может удариться головой об элементы конструкции.

Обязательно учитывайте размер проёма. Он должен быть больше люка на 5 см. Этот припуск необходим для того, чтобы обшить проем специальной рамкой. При покупке дерева лучше всего отдать предпочтение лиственнице. Она отличается высокой прочностью и надёжностью.

Загрузка…

Источник: https://pochtidoma.ru/stroitelstvo/cherdak/lyuk-na-cherdak-svoimi-rukami/

Люк на чердак: пошаговая установка своими руками

Если вы твердо решили активно использовать чердачное помещение, вероятнее всего, вам придется мастерить люк на чердак.

В деревнях в былые годы с этой задачей справлялись очень просто – достаточно было воспользоваться приставной лестницей, но для современного человека такой сомнительный способ вряд ли можно назвать подходящим. Однозначно, потребуется удобный лаз изнутри дома, а не снаружи, как это практиковали ранее.

В продаже есть готовые решения, но их установкой все равно придется заниматься самостоятельно, да и размеры конструкции могут не пойти. В этой статье пойдет речь о том, как сделать крышу дома обитаемой.

Купить или смастерить?

Выдвижение лестницы

Те, кто планируют покупать готовое изделие, могут воспользоваться инструкцией по его установке, которая также будет приведена в этой статье, а желающим смастерить удобный люк на чердак своими руками будет интересна полная информация о процессе, которую мы предлагаем к прочтению. Итак, приводим несколько важных нюансов, которые пригодятся в работе:

  • выбор места для проема выбирайте с тем расчетом, чтобы не ударяться головой о стропильные элементы или крышу в момент подъема наверх;
  • под балками перекрытия вход на крышу дома не сооружают;
  • если верхний этаж до сих пор не утепленный, придется сделать теплоизоляцию;
  • проем обязательно нужно усилить. Для деревянных сооружений подойдут деревянные балки, а в бетонных домах усиление проводится металлическими уголками;
  • необходимо обеспечить свободное пространство под люком для выдвижной лестницы.

В том случае, если люк вместе с лестницей вы будете делать самостоятельно, не поленитесь внимательно изучить все этапы процесса, тогда вы не столкнетесь с трудностями в работе, и она не покажется вам сложной.

Этапы изготовления

Прежде чем сделать люк на чердак, нужно составить чертежи, на которых отмечаются все необходимые замеры и параметры: толщина перекрытия, размеры крышки и проема, который будете выпиливать.

Учтите, что утепленные помещения могут снабжаться обычной крышкой, в то время как холодные потребуют ее дополнительной теплоизоляции. Неважно, каким образом вы будете составлять схему – от руки на бумаге или в специальной компьютерной программе, главное, учесть все необходимые габариты.

Когда схема будет составлена, можно приступать к практической стороне вопроса, а также подготовить инструменты для работы.

  Принцип выравнивания деревянного пола без снятия досок

Резка проема

Резка проема для чердака

Если на этапе строительства дома лаз на крышу не был предусмотрен, вам придется выпилить его самостоятельно. Разумеется, если такое отверстие для установки дверцы уже есть, этот этап работ пропускают.

Для начала проводится разметка с тем расчетом, что отверстие должно быть больше габаритов рамки люка на 5 – 6 см. В дальнейшем зазор поможет компенсировать толщину досок, из которых будет изготовлена рамка. Материал от выпиленного куска потолочного перекрытия можно использовать для облицовки крышки, разумеется, если у него нормальный эстетичный вид.

Сборка проемной рамки

Сборка проемной рамки для чердака

Здесь нам понадобятся доски с толщиной в 2 – 3 см, именно такой калибр позволит сделать основание прочным. Рамка может иметь круглую или квадратную форму. Второй вариант предусматривает обязательную прямоту всех углов. Стандартными можно считать размеры рамки 60Х120 см, и такие габариты подходят абсолютному большинству домовладельцев. Вы же ориентируйтесь на личные предпочтения и габариты проема, возможно, вы захотите увеличить лаз на крышу дома, а вот делать его меньше мы не советуем. После сборки рамка монтируется на свое посадочное место в потолочный проем.

Мастерим крышку

Люк с крышкой на чердак

Как говорилось ранее, самая обычная крышка может собираться из вырезанных остатков перекрытия, которые образовались в результате выпиливания проема. Собранная дверца должна быть усилена с обратной стороны поперечной планкой. Затем ее нужно закрепить на выбранном месте петлями, расположенными по длинной или короткой стороне крышки. Присмотритесь, на какую сторону вам будет удобнее открывать дверь, и только потом приступайте к ее закреплению на рамке. Также обдумайте, как должен открываться люк, ведущий на крышу дома, внутрь или наружу помещения.

Занимаемся утеплением и отделкой

Схема утепления чердака

Вопрос с утеплением, как мы говорили ранее, будет полностью зависеть от степени теплоизоляции верхнего этажа. Утепленный этаж может обойтись элементарным слоем изоляции, а вот звукоизоляции мы советуем обязательно уделить внимание. Естественно, холодное помещение нуждается в качественном масштабном изоляционном покрытии. Для этого придется укладывать слой пароизоляционной мембраны и слой утеплительного материала по стандартной для подобного процесса схеме. На последнем этапе нужно произвести внешнюю отделку.

  Укладка чернового пола в деревянных домах своими руками

Как вы уже поняли, так монтируется самый простой люк, ведущий на крышу дома. К более сложным решениям можно отнести конструкцию с выдвижной лестницей. Монтажный процесс здесь выполняется по аналогичной схеме лишь с некоторыми отличиями.

Сложные конструкции

Установка лестницы для чердака

Люк на чердак можно доукомплектовать стационарной лестницей. Здесь также работы начинаются с прорезывания проема. Дальнейший ход процесса зависит от того, на какой конструкции вы остановили свой выбор, и в каком порядке будете ее мастерить. Сразу оговоримся, что работа по сборке и установке люка с трапом в данном случае будет несколько сложнее, чем в рассмотренном выше варианте. Обязательно следите за тем, чтобы совпали все размеры взаимодействующих элементов:

  • выдвижной лестницы;
  • дверки;
  • проема;
  • толщины потолочного перекрытия.

Все эти параметры вы можете измерить самостоятельно или снять с покупного изделия, если вы не будете его изготавливать своими руками. В данном случае крышка должна располагать пространством, вмещающим самую длинную часть выдвижной лестницы в собранном положении.

Также помните, что вес лестницы должен с запасом выдерживаться крышкой, иначе не избежать поломки, а в худшем случае и травмы. Нельзя забывать о надежной защелке, которая накрепко удержит конструкцию в рамке потолочного проема.

Все процессы, которые мы упомянули, предоставлены схематично, но если вы решаетесь сами соорудить люк на чердак, вам не нужна более подробная информация, ведь определенные навыки у вас, вероятнее всего, присутствуют, а вот общие рекомендации с иллюстрацией никому не помешают. Тот же, кто покупает готовый люк для выхода на крышу дома, может воспользоваться инструкцией по ее установке, которая обязательно прилагается к товару.

Источник: https://DomZastroika.ru/slabs/lyuk-na-cherdak.html

Чердачный люк: как сделать люк на чердак своими руками

Каждый, кто строит собственный дом, знает, как важна каждая мелочь. Ведь любые строительные недочеты уже в первый год эксплуатации обернутся сквозняками, неприятным запахом и другими подобными им проблемами. И нередко, к сожалению, в спешке последних отделочных работ многие забывают о таком элементе, как чердачный люк с его конструкцией и утеплением.

И вместе продуманного варианта зачастую оставляют тонкую крышку, которая закрывает потолочный проем. В итоге с чердака в жилые помещения сочится холод, а из комнат поднимается влажный пар и проникает в утеплители на чердаке, постепенно их разрушая. Вот почему мы советуем с самого начала сделать люк на чердак по всем правилам!

Главные функции люка на чердак

Абсолютно все чердачные люки выполняет такие главные функции:

  • Теплоизоляция.
  • Паробарьер для жилых помещений дома.
  • Перекрытие доступа в доме мелким грызунам, которые любят обитать на крыше.
  • Доступ к чердаку, а именно вход для него.
  • Перекрытие огня и дыма с нижних помещений в случае пожара.

На пожаробезопасности остановимся отдельно. Так, чердачный люк препятствует распространению огня, защищая при этом от пропускания ядовитых газов и дыма.

Отметим, что такой люк изготавливается из нескольких слоев изоляции, причем из разных материалов, и сами материалы при этом отличаются степенью расширения при высоких температурах.

Все это позволит теплоизоляции люка не сгореть сразу и не разорваться на части.

Ведь если дома живут, а чердак холодный, тогда пароизоляция люка жизненно необходима и без нее вам никак не обойтись. Иначе все пары и тепло будет подниматься из дома прямо через отверстие на чердаке, изнутри, и напитывать влагой все кровельные утеплители.

Виды люков и материалы для их изготовления

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

В основном современные производители указывают для своих изделий параметры в чистом виде.

Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потолочный проем для него вам нужно будет сделать совсем немного больше.

А вот другие производители, наоборот, указывает точные внешние габаритные размеры будущего проема и люк к ним идет на 1-3 сантиметров меньше. Обратите на это внимание!

Нередко готовые люк с лестницей (или один люк) поставляются на рынок в неокрашенном виде. Это делается для того, чтобы вы могли покрасить всю конструкцию в тот цвет, который будет гармонировать с интерьером нижнего жилого помещения.

В основном в промышленном производстве чердачные лестницы выпускаются в соответствии немецким нормам DIN. Такие лестницы и люк разработанная под стандартным чердачный проем, и этому равен стандартный шаг между балками перекрытия домов за рубежом. Но в России нормы несколько другие.

Поэтому продумывать чердачную лестницу с люком обязательно нужно еще на стадии проектирования всего чердака. Еще проще просто пойти в магазин, выбрать заинтересовавшую модель и уже по ней кроить чердак.

Или же, если вы все будете делать своими руками (что вам будет проще всего), вы просто подстроите самодельный люк с лестницей уже под существующее чердачное перекрытие.

Сама по себе крышка люка представляет с собой столярную плиту толщиной до 20 миллиметров, но не тоньше 16 миллиметров. Современные производители лестниц с люком предлагают уже утепленные крышки, с толщиной около 32 миллиметров.

Такой каркас обычно зашит с двух сторон листами ДСП или ДВП, а между ними находится пенистый утеплитель: пенопласт или пенополиуретан. Иногда утепление предлагают усиленное, где слой утеплителя идет больше 30 миллиметров толщиной.

Интересная новинка рынка – это крышки люка с пылезащитной функцией. У такой крышки на самом деле намного больше преимуществ, ведь ее пылезащитный слой служит также еще одним слоем теплоизоляции.

Суть новинки в том, что складная лестница под какой крышкой люка не собирают на себе пыль, и потом у вас не будет неприятного ощущения, когда вы через месяц-другой решите открыть чердак и спустить вниз лестницу.

Вот самый простой вариант, который только можно сделать:

А вот здесь уже вам понадобятся специальные крепления:

  • Вот видео-пример изготовления самого простого чердачного люка:
  • А вот здесь домашний умелец и вовсе использует необычный материал для люка:
  • Вот какое крепление понадобится для чердачного люка:

Как устроить люк на бетонном перекрытии чердака?

Итак, шаг за шагом:

  • Шаг 1. Первым делом нужно разметить будущее месторасположение люка. Для этого воспользуйтесь обычным строительным карандашом и метром.
  • Шаг 2. При помощи перфоратора нужно сделать строго вертикальное сквозное отверстие, поэтому берите сверла, толщина которых превысит толщину бетонного перекрытия.
  • Шаг 3. Установите перфоратор в углах по намеченным отверстиям, и в вершинах этого прямоугольника просверлите сквозное отверстие. Они вам также послужит определенным ориентиром для нижней разметки.
  • Шаг 4. Теперь болгаркой со специальным диском для бетона проведите линию по периметру отверстия так аккуратно, чтобы диск в процессе самой резки не попал в арматуру в перекрытии.Теперь вы увидите все слабые места и пустоты в перекрытии и сможете их легко просверлить насквозь.
  • Шаг 5. Как только найдете уязвимости, разбейте бетон кувалдой, ударяя по самым слабым. В тех же местах, где остатки бетона держатся на самой арматуре, используйте лом.
  • Шаг 6. Теперь, когда весь бетон сбит, вам остается только убрать арматуру. Не оставляйте ее выступающие части – такие будут мешать установке чердачного люка.
  • Шаг 7. Теперь диском с алмазным напылением окончательно выравниваем все неровности на гранях проема. Это очень важно, и как бы вы не устали на этот момент, обязательно уделите этому внимание.

Подробнее на фото:

Как вырезать люк на деревянном перекрытии

Если с изготовлением квадратного проема для люка просто, ты насчет круглого вам стоит знать некоторые моменты. Примерная инструкция:

  • Шаг 1. На нижней поверхности чердачного пола начертите разметки планируемого проема и добавьте толщину отделки. Вообще это сделать прямо на полу жилого этажа, и только потом перенести при помощи отвеса на потолок.
  • Шаг 2. А теперь установите домкратные стойки.
  • Шаг 3. Далее в проеме просверлите сквозное отверстие, снизу вверх.
  • Шаг 4. Поднимитесь на чердак и вставьте в отверстие штырь, и при помощи шпагата и карандаша очертите круг.
  • Шаг 5. По этому кругу сделайте отверстие и выпилите по контуру всего проема. Вам на пути встретится балки, не трогайте их – вы их выпилите потом.
  • Шаг 6. Теперь, чтобы сделать проем по форме окружности, вам нужно сделать изготовить загиб пиломатериалов.

Помимо круглого варианта, возможно вам будет интересно посмотреть на другие примеры:

Как установить люк в натяжном потолке

А теперь давайте рассмотрим такую проблему, как установка чердачного люка в натяжном потолке. Вообще, если у вас есть такая возможность, изначально не крепите такой потолок там, где будет вход на чердак.

Но раз вам уже приходится устанавливать все это сейчас, при готовом ремонте, придется повозиться. Дело в том, что такой материал постоянно изнашивается, и его достаточно легко повредить при установки люка.

Но мы будем все делать аккуратно.

Наша главная задача – спрятать потолочный люк на фоне всего натяжного потолка, чтобы не испортить весь общий вид. И так – шаг за шагом:

  • Шаг 1. Сначала строим каркас вокруг потолочного люка – это деревянные бруски по периметру люка.
  • Шаг 2. На них крепим потолочный алюминиевый профиль.
  • Шаг 3. Далее по периметру закрепляем уже профиль натяжного потолка.
  • Шаг 4. Если люк при этом находится на наклонной плоскости, установите дополнительно разделительный профиль.
  • Шаг 5. Теперь замеряем сам люк и берем то же полотно, с которого делался натяжной потолок.
  • Шаг 6. Монтируем натяжной потолок, обтягивая и закрепляя всю конструкцию к проему.

Как утеплить чердачный люк?

Все чердачные люки делятся на два основных типа: с прикрепленной к ним лестницей и без нее. Если вы купили готовую конструкцию чердачного люка с раскладной лестницей, утеплять его не нужно: обычно такие конструкции уже утепленные. Если же вы делаете все своими руками, а теплоизоляции нужно будет обязательно подумать.

Нередко готовые комплекты люка с лестницей продают уже со специально термосберегающими пластинами, которые находятся на лицевой поверхности крышки. Они создают нужно эффект и не допускают потери тепла. Если же вы такой люк делаете сами, просто утеплите его крышку тем же материалом, что использовали для теплоизоляции чердака.

Если же вы приступаете к теплоизоляции самостоятельно, вам понадобится фанерный лист и непосредственно сам утеплитель – лучше действительно тот, который вы использовали при утепление чердака. Ведь у вас наверняка остались какие-то обрезки или лишний материал. И всего пару простых действий:

  • Шаг 1. Делаем замер проема чердачного люка.
  • Шаг 2. На основе полученных данных собираем каркас из досок толщиной около 2,5-3 сантиметров.
  • Шаг 3. Теперь собираем крышку люка – она будет ровно на 45 сантиметров меньше, чем рама. Таким образом мы положим слой утеплителя и не позволим ему «гулять».
  • Шаг 4. Укладываем на крышку люка пароизоляционную пленку.
  • Шаг 5. Закрепляем все детали люка при помощи клея и деревянных планок.
  • Шаг 6. Зашиваем люк фанерой и декорируем так, как продиктует нам дизайн интерьера помещения пониже.
  • Шаг 7. Обязательно обрабатываем все деревянные части люка антисептиком.
  • Шаг 8. Теперь закрепляем готовую крышку в проеме, используя саморезы и петли, которые будут держать открывающийся люк.

Вот подробный мастер-класс:

Замечательным получается также чердачный люк, утепленный пенопластом:

И целый люк, который вообще изначально сделан из одного только пенополистирола:

Или вот такой комбинированный вариант:

Несколько хитростей для большего комфорта

Для того, чтобы вам удобно было подниматься на чердак, соорудите вокруг люка вот такие опоры:

И последний момент: если на крышке люка есть специальная петля, открывать его будет особенно удобно – всего лишь при помощи удлиненной ручки. И вам не понадобится брать табурет или использовать какую-то подставку, чтобы дотянуться до нее. Просто сделайте один конец такой ручки в виде четырехгранника или шестигранника.

Источник: https://KrovGid.com/montazh/cherdachnyj-lyuk.html

Как сделать люк на чердак своими руками

Практически в любом загородном доме имеется обустроенное чердачное помещение, которое можно выгодно использовать. Чаще всего в нём хранят инструменты, стройматериалы, старые вещи или консервированные припасы, но также его используют и в качестве дополнительной жилой комнаты, если цокольный этаж достаточно утеплён для этих целей.

Обустройство чердачного люка из дерева

В любом случае, чтобы чердачное помещение эксплуатировалось, в него первоначально необходимо попасть. Зачастую вход организуется с уличной стороны, но такой вариант имеет массу неудобств, которые более чем очевидны в холодное время года.

В такие моменты становится ясно, что попадать на чердак было бы гораздо удобнее из внутреннего помещения. К тому же строительство безопасной для эксплуатации уличной лестницы требует больших финансовых вложений. И ко всему прочему, увеличивает риск, что недоброжелатели вздумают взломать замок и попасть внутрь.

Гораздо выгоднее с финансовой стороны и рациональнее из соображений безопасности, не говоря уже об удобстве, организовать лестницу на второй этаж из дома, используя для этих целей специальный люк на чердак, который к тому же может послужить и дополнительным средством противопожарной безопасности.

Конструкция и название элементов чердачного люка

Причём соорудить подобную конструкцию можно самостоятельно без привлечения квалифицированных мастеров.

Вернуться к оглавлению

Содержание материала

Изготовление люка своими руками

Перед тем как начать сооружать люк на чердак своими руками, необходимо продумать ряд моментов, которые будут касаться непосредственно конструкции люка, а также необходимости его утепления. Первое, что нужно продумать – это месторасположение.
Для того чтобы правильно разметить люк на чердак, нужно учитывать особенности кровли:

Место для конструкции необходимо выбрать такое, чтобы утеплённый люк на чердак мог полноценно функционировать, не задевая никаких элементов и не мешая эксплуатации других объектов.

Пример утепленного люка для чердака

При этом нужно учитывать, что к люку будет вести лестница, которая также должна гармонично вписываться в помещение нижнего этажа. В целом люк, вне зависимости от своих особенностей и характеристик, должен соответствовать следующим основным критериям:

  1. Максимально возможная простота не только монтажа, но и процесса эксплуатации. Механизмы открытия и закрытия люка должны быть лёгкими и не требовать выполнения множества длительных или сложных манипуляций.
  2. Надёжность конструкция и гарантия безопасности при эксплуатации. Все детали и элементы должны быть хорошо закреплены, крышка обязана полностью открываться и при этом крепко держаться на петлях.
  3. Дизайн люка и прилегающей к нему лестницы в доме должен соответствовать и гармонично вписываться в общий интерьер, не выделяясь на его фоне.

    Дизайн люка вписанного в интерьер чердачного помещения

  4. Хороший люк, как правило, обладает теплоизоляцией, чтобы в помещении на постоянной основе поддерживался примерно одинаковый температурный режим.

После выбора подходящего места для люка и анализа всех вышеописанных факторов, можно приступать к процессу изготовления.
Давайте рассмотрим, как сделать люк на чердак.
Технология строительства будет состоять в следующем:

  1. Необходимо собрать раму прямоугольной формы, которая будет иметь равные прямые углы. Для её изготовления лучше всего использовать доски с оптимальной толщиной до 2,5-3 см. Стандартные размеры составляют 60х120 см., но их можно менять в любую сторону, опираясь на личные предпочтения по размерам готового чердачного люка.

    Схема для монтажа чердачного люка

  2. Вторым этапом станет изготовление проёма, который в итоговом варианте должен быть на 4-5 см. больше вырезанной рамы. Такой запас пригодится в дальнейшем для его обшивки и монтажа изоляционного слоя.
  3. Внутри рамы нужно закрепить дополнительный материал. Если потолок в помещении деревянный, то можно использовать те же самые доски, из которых она и вырезалась. Доски можно заменить фанерой или же древесноволокнистой плитой, которую при необходимости легко покрасить в нужный цвет.
  4. Пришло время утеплить чердачный люк, для этого крышка изнутри обшивается специальной пароизоляционной плёнкой, а поверх неё прокладывается утеплительная вата или пенополистироловая начинка. Всё это фиксируется деревянными планками и дополнительно закрепляется при помощи универсального клея. Реализуя действия на этом этапе, рекомендуется пользоваться респираторами во избежание несчастных случаев.

    Конструкция утепления люка на чердак

  5. Поверхность люка, находящаяся с обратной стороны, обрабатывается и утепляется точно по такому же принципу, после чего её необходимо обшить фанерой или древесноволокнистой плитой.
  6. По периметру люка нужно вмонтировать уплотнитель. В качестве его можно использовать любой резиновый материал соответствующей плотности.
  7. Для люка подойдут стандартные дверные петли, которые необходимо закрепить при помощи шурупов или саморезов.
  8. Люк устанавливается в готовый проём для него.
  9. Ручка на люке не является обязательным элементом, но она значительно упростит процесс эксплуатации. Доводчики, защёлки, щеколды, засовы и прочие механизмы можно монтировать по своему усмотрению.

    Вариант монтажа ручки для люка и запорного механизма

  10. Одним из наиболее ответственных шагов является выбор лестницы на чердак. Это касается не только материала, из которого она будет изготовлена, но и разновидностей подобных конструкций. На сегодняшний день существует большое количество вариантов – лестницу можно купить в готовом варианте либо изготовить самостоятельно. Главное требование – высота должна соответствовать расстоянию от люка до пола нижнего этажа. Наиболее рекомендованными считаются варианты с монтажом складной лестницы-трансформера, которая собирается в рабочее состояние только в те моменты, когда планируется её использование, что позволяет эффективно экономить свободное пространство на нижнем этаже.
Вернуться к оглавлению

Установка чердачного люка

Необходимо отметить, что самостоятельное изготовление чердачного люка не является обязательным условием, на современном рынке присутствует множество уже готовых вариантов, которые можно приобрести, после чего останется только вмонтировать люк в проём.

Ввиду широкого ассортимента, диапазоны цен также сильно колеблются и зависят по большей части от материалов, из которых изготовлено изделие. Логично, что металлические люки стоят гораздо дороже своих деревянных аналогов, поскольку отличаются повышенной степенью долговечности и надёжности.
У покупки уже готового люка есть ряд неоспоримых преимуществ по сравнению с вариантом по самостоятельному изготовлению:

Дизайн заводского чердачного люка

  1. Монтаж легко осуществить усилиями двух людей по инструкции, дающейся в комплекте.
  2. Параметры лестницы с лёгкостью подстраиваются под необходимые требования, учитывая высоту потолков в помещении.
  3. На всех покупных моделях замок и сопутствующие механизмы находятся на внутренней поверхности крышки, что делает конструкцию абсолютно незаметной изнутри на плане мансардного помещения.
  4. Лестница, изготовленная в заводских условиях, отвечает всем требованиям по безопасности во время эксплуатации. Ступеньки сделаны таким образом, чтобы на них невозможно было поскользнуться, что, в свою очередь, уменьшает риск получения травм.

    Чертеж с размерами чердачного люка с лестницей

  5. Все подобные конструкции изготавливаются квалифицированными мастерами, которые предварительно совершают массу сложных расчётов, что делает готовые изделия весьма удобными и компактными.
  6. Изготавливая люк самостоятельно, не всегда можно заранее оценить внешний вид изделия. У покупной модели дизайн сразу очевиден и понятен, что даёт понимание насколько гармонично конкретное устройство впишется в общий дизайн помещения.

Прежде чем выбирать люк, необходимо тщательно провести целый ряд расчётов. К ним относится высота потолка, площадь помещения нижнего этажа, габариты отверстия под люк, если оно уже имеется. Также потребуется найти ассистента, который смог бы помочь в процессе установки люка, поскольку в одиночку сделать это будет трудновато.

Процесс изготовления самодельного чердачного люка

Последовательность действий должна быть следующей:

  1. Первоначально вся конструкция поднимается на цокольный этаж.
  2. Снизу устанавливаются две временные доски, на которые укладывается люк при монтаже. Это действие должно предшествовать закреплению каркаса.
  3. После того как конструкция была разложена на монтажных досках, её необходимо выровнять, используя для этой цели подпорки.
  4. Обе части рамы (передняя и задняя) фиксируется при помощи саморезов или шурупов, а все щели и зазоры забиваются любым материалом-изолятором.
  5. После того как все действия выполнены, можно убирать монтажные доски. Начиная с этого момента, запрещается пользоваться лестницей до завершения процесса установки люком, поскольку это становится небезопасным.

    Конструкция для крепления люка

  6. На боковых механизмах ослабляются крепёжные болты, после чего необходимо разложить лестницу и проверить её на наличие перекосов и прочих дефектов. Если перекосы всё же были обнаружены, то они устраняются при помощи болтов, которые после этого снова надёжно затягиваются.

Готовые покупные люки обычно отличаются лёгкостью монтажа – к ним обычно прилагается инструкция по монтажу и эксплуатации, что позволяет проводить установку даже неподготовленным людям без специальных навыков. Все эти факторы делают чердачные люки привлекательными для большинства людей, обуславливая их растущую популярность.

Вернуться к оглавлению

Противопожарные люки

Существует и такая разновидность, как противопожарные люки, основная функция которых заключается в препятствовании распространению огня в случае возникновения пожара в доме. В зависимости от качества и индивидуальных характеристик, определяется период времени, на протяжении которого подобные люки не позволяют перекинуться пламени с чердака на нижние помещения или же, наоборот, с жилых этажей на крышу здания.

Чертеж с размерами противопожарного люка

Традиционным материалом для таких изделий является высокопрочная сталь, под которой имеется особая начинка из оснастки, способная отталкивать огонь.

Также большинство моделей имеют специальный уплотнитель, который монтируется по периметру люка, и не позволяет проникать дыму и едкому запаху из горящего помещения в другие комнаты. Кроме того, он защищает и от воздействия высоких температур.

Существуют и противопожарные люки, которые изготавливаются из древесного материала. В этом нет ничего удивительного – подобные изделия обрабатываются специальными лаками и антисептиками, которые обладают огнезащитными характеристиками.

Процесс монтажа противопожарного люка будет отличаться от установки традиционного устройства, поскольку придётся учесть несколько важных моментов:

  1. Люк обязательно должен быть установлен петлями вверх, чтобы его крышка открывалась строго в чердачное помещение, а не наоборот.

    Правильная установка противопожарного люка

  2. Коробка под такой люк должна быть обязательно усилена, иметь угловую основу и крепиться на специальных петлях. Обычно они идут в стандартном комплекте при покупке люка.
  3. Учитывая специфику и предназначение люка, в период монтажа необходимо отслеживать все зазоры – их должно быть немного, а в случае возникновения все щели обязательно заполнять огнеупорным материалом.
Вернуться к оглавлению

Оригинальная система открывания чердачного люка

Ручку для люка можно заменить и другой, более оригинальной системой, открывая и закрывая его при помощи специальной верёвки. Для этого необходимо закрепить специальные блоки на стропилах, а в поверхности потолка просверлить отверстие, через которое проводится верёвка или шнур, опускаемый до нужного расстояния.

Верёвка должна оканчиваться крючком или иным элементом, который можно будет надёжно закрепить за настенное кольцо, чтобы зафиксировать положение люка.


Открыть люк при помощи такой системы сможет даже женщина или ребёнок, поскольку он не будет требовать дополнительных усилий. При этом необходимо учитывать, что после утепления люка, он прибавит в своей массе, что незначительно, но усложнит процесс. Поэтому лучше не применять описанные системы на крупных металлических или же иного рода тяжёлых моделях чердачных люков.

Постройте свой собственный герметичный люк на чердаке — Pheasant Hill Homes

Недавно мы закончили строительство индивидуального дома для клиента, который попросил сделать дом особенно герметичным для экономии энергии и обеспечения повышенного комфорта. В любом случае это типичная наша цель, но поскольку клиент сделал особый запрос, а дом имел очень простую и эффективную форму, у нас была возможность работать с ним. Короче говоря, рейтинг воздухонепроницаемости дома равен 0.9 ACH50. Если вы плохо разбираетесь в занудном строительном жаргоне, то он примерно в 6 раз герметичнее, чем в среднем нового дома , и всего на 0,3 ACH ниже требований к воздухонепроницаемости, установленных самым энергоэффективным строительным стандартом в мире. Так что для нашего клиента результат вполне приличный.

Чтобы создать герметичный дом, нужно тщательно проработать сотни вещей, но одна из наиболее часто упускаемых из виду в типичном новом доме — это люк на чердаке. Обычно это отверстие размером 22 на 30 дюймов в потолке вашего дома с выходом в некондиционное пространство, так что это, безусловно, заслуживает некоторого внимания.(* Особое примечание: не забудьте проверить местные строительные нормы и правила на предмет минимальных размеров доступа на чердак, чтобы гарантировать, что ваш готовый проем будет по-прежнему соответствовать этим требованиям). В прошлом поискав в Интернете простой дизайн, я знал, что буквально не было ни одной хорошей статьи или ресурса о создании действительно герметичного чердачного люка. Далее следует простое руководство из 10 шагов по созданию собственного герметичного люка для доступа на чердак за очень небольшую плату, несколько часов вашего времени, легкодоступные материалы и методы, доступные любому, кто знаком с электроинструментами.Соответствующие изображения будут предшествовать каждому шагу и сопровождающему его тексту.

Список покупок:

— Два куска внутренней дверной косяки длиной 7 футов

— Два куска уплотнителя для пропила длиной 7 футов

— Один кусок МДФ (Medite) или меламина не меньше размера вашего отверстия на чердаке

— Четыре затвора

— Один лист 4 x 8 дюймов 2 ″ XPS (экструдированный жесткий пенополистирол)

— Один тюбик строительного клея, совместимого с пеной (напр.PL Premium или PL 300)

— Конопатка под покраску

— Винты с цилиндрической головкой 3 дюйма

— Шайбы

Необходимые инструменты:

— Пила столовая

— дрель

— Пистолет для уплотнения

— Универсальный нож

Шаг 1: Приобретите дверной косяк 2 × 4 для межкомнатных дверей в местном центре строительных материалов (или в любом магазине, где продаются двери для домов). Обычно он имеет длину 7 футов, и вам понадобятся три его части для стандартного люка на чердаке.

Step 2: На фотографии ниже вы заметите, что внутренний дверной косяк не имеет каких-либо уплотнителей по очевидным причинам. Однако в вашем строительном магазине продаются уплотнители для прорези, которые они устанавливают в косяки наружных дверей, чтобы защитить их от дождя и ветра. Вам также понадобятся три 7-дюймовых куска уплотнителя для прорези. Вы будете использовать настольную пилу, чтобы прорезать прорезь в пазу косяка на вашей дверной коробке, чтобы принять эту уплотнительную прокладку, как показано на фотографиях в шаге 3 ниже.Вы также можете просто купить накладку для дверного косяка с прорезью в ней, но здесь, в Британской Колумбии, эта заготовка теперь переходит на композитный продукт, чтобы лучше противостоять повреждению от влаги, поэтому он намного дороже и совершенно не нужен в этом приложении.

Шаг 3: На фотографиях ниже вы заметите, что теперь вы прорежете пропил в косяке, а на фотографии справа вы можете увидеть вставленную в него уплотнительную прокладку для пропила. Это гибкий пенопласт с виниловым покрытием, который хорошо сжимается, образуя достаточно воздухонепроницаемое уплотнение, но только когда на него оказывается давление.Подробнее об этом позже.

Шаг 4: На следующих трех фотографиях показано, что заготовка прорезана и собрана в форму нашего люка на чердаке (на этом этапе убедитесь, что ваша рама квадратная!). Вместо того, чтобы разрезать его так, чтобы он плотно прилегал к обрамленному отверстию, оставьте немного места для прокладки даже по краям, чтобы он выглядел по центру вашего отверстия. На втором изображении выше крупным планом показано, как вам придется обрезать косяк на одной детали, чтобы сформировать своего рода удлиненный паз или нахлест, чтобы углы правильно соединились друг с другом.На третьем изображении показано, как он будет выглядеть после того, как уплотнитель будет вырезан и установлен по всей внутренней части люка. Обратите внимание, что мы видим «верхнюю» или чердачную сторону люка.

Шаг 5: Затем вам нужно будет вырезать кусок МДФ, меламина или другой гладкой панели, подходящей для вашего чердака. Он будет сидеть прямо поверх вашей уплотнительной прокладки. Лучше всего что-нибудь под покраску, а что-нибудь тяжелее — лучше, так как это поможет сохранить давление на уплотнитель.Положите его в чердачный люк, слегка надавите, чтобы раздавить уплотнитель, поместив тяжелый груз в центр панели, затем обведите карандашом верхний край вокруг внутренней части косяка.

Шаг 6: Затем установите упор настольной пилы таким образом, чтобы, когда верхний край люка доступа был размещен напротив ограждения, снаружи лезвия врезался точно в линию карандаша, представляя верх панели будет сидеть, как только она будет плотно прижата к уплотнителю.Возможно, вы захотите, чтобы кто-нибудь помог вам закрепить раму, когда вы ее режете, и помните, где находится лезвие, когда вы проталкиваете кусок. После завершения панель должна находиться в люке, прямо над вырезом, который вы сделали в раме, как показано на втором рисунке ниже.

Шаг 7: Это простое кулачковое оборудование, показанное на рисунках ниже, действительно делает все это эффективным. В наружных дверях защелка и защелка плотно прижимают дверь к уплотнительной прокладке, образуя герметичное уплотнение.В большинстве типичных чердачных люков на верхнем крае гипсокартона, выступающего в чердачный проем, есть только тонкий кусок наклеиваемой уплотнительной прокладки. Этот клейкий герметик не только плохо герметизирует воздух, он также известен тем, что падает в пыльной среде (скажем, например, на чердаке, где есть холмы из пушистой выдувной целлюлозной изоляции!). Но помимо этого, если к уплотнителю воздушного уплотнения не прилагается постоянное давление, он гораздо менее эффективен. Таким образом, указанное выше оборудование делает трюк, чтобы оттянуть крышку панели вниз, поддерживая постоянное давление между панелью и уплотнением.Перевернув чердачный люк в этот момент, вы теперь можете увидеть нижнюю часть крышки (которую вы увидите, когда посмотрите на нее после того, как она будет установлена), и вам будет легко найти оборудование, предварительно дрель и установите его. Будьте хорошим мастером и располагайте фурнитуру так, чтобы все они находились на одинаковом расстоянии от углов панели!

* Ничего не стоит, что не все кулачковые детали будут работать под углом 90 градусов таким образом, поэтому важно осмотреть детали перед их покупкой, чтобы убедиться, что крючок по-прежнему зацепляется за защелку под углом 90 градусов .

Шаг 8: Перед установкой люка доступа на чердак необходимо изолировать его заднюю часть, прежде чем устанавливать все на место. Здесь, в Канаде, наше минимальное требование к изоляции чердака — R-40 (это метрическое значение U 0,142, если вы находитесь в Европе или фактически используете блоки, которые мы должны использовать в Канаде!). Таким образом, в нашем случае это означает около 8 дюймов жесткого пенопласта XPS (который имеет значение r примерно R-5 на дюйм). Этот пенопласт должен быть обрезан до внешнего размера вашего люка на чердаке, который вы предварительно собрали.Когда вы отрежете четыре части, склейте их вместе с помощью строительного клея, предназначенного для работы с пеной, а затем приклейте весь пеноблок к задней стороне панели люка по центру (как здесь). Когда крышка будет окончательно установлена, пена будет налегать на раму люка чердака, помогая уменьшить тепловые мостики приклада дверного косяка. Любая мелочь помогает! Вы можете предварительно покрасить и повторно установить оборудование на крышку панели, как я сделал здесь (то же самое с рамой люка), чтобы после установки всего было меньше работы над головой.(Обязательно закрасьте все шесть сторон панели, чтобы она не деформировалась со временем.)

Шаг 9: Ниже показан люк рамы , установленный в проем чердака. Как видите, гипсокартоны сделали свое обычное дело: гипсокартон на потолке выступает в обрамленное отверстие чердака. Вы просто установите люк наверху этого гипсокартона, отцентрируете его в пространстве, установив прокладки между его задней стороной и рамой, где бы ни были ваши винты, а затем закрепите его на месте. Обратите внимание: Очень важно, чтобы вы правильно детализировали люк на чердаке с конопаткой. Как видно на рисунке, нижний край рамки люка заделан до края гипсокартона. Если этого не сделать старательно, то люк на чердаке может быть настолько плотно прижат к уплотнению, насколько захочет, без конечного результата; воздух будет просто просачиваться между гипсокартоном и рамой люка, полностью сводя на нет усилия, которые вы приложили. Я на самом деле наношу конопатку по верхнему краю гипсокартона, прежде чем установить люк на место, чтобы 2 уровня защиты для герметичности нашей сборки.Если вы действительно хотите пройти лишнюю милю, вам следует распылить пену на любой небольшой зазор между рамой и внешней стороной рамы люка доступа на чердак (но любой, кто идет на такую ​​длину, вероятно, должен иметь доступ на чердак сбоку от внешней стороны. двускатная стена и даже в потолке нет дырки от воздушного барьера!).

Шаг 10: Затем просто поместите панель с пенопластом, прикрепленным к ее задней стороне, на место и защелкните защелки для вытяжки. Они будут плотно прижимать панель к уплотнению и удерживать нагретый или охлажденный воздух там, где он должен: в вашем доме, а не , а не на чердаке!

Надеюсь, вы нашли это руководство понятным и практичным.Это хороший пример того, что может сделать опытный строитель, чтобы сделать дома более энергоэффективными и комфортными, и это отличный проект для любого домовладельца — применить их в своем собственном существующем доме. Ознакомьтесь с другими статьями нашего блога и ознакомьтесь с другими примерами нашей работы, посетив нашу главную страницу здесь: www.buildbetterhomes.ca

Доступ на чердак своими руками (Scuttle Attic)

Сегодня я хотел поделиться учебным пособием для DIY Attic Access , в том числе о том, как мы сделали панель доступа на чердак.Сделать небольшую дверь на чердак очень просто, и вы определенно сможете этим заняться на выходных.

Увидеть открытие винтажной столовой

У этого проекта есть забавная история. Когда мы впервые купили этот дом, там не было доступа на чердак. Было рекомендовано, чтобы первоначальные владельцы установили доступ на чердак до того, как мы его купим, чтобы мы могли его осмотреть. Итак, в процессе покупки нас спросили, где на первом этаже мы хотели бы установить маленькую чердачную дверь.Я сказал в углу столовой, где это не будет видно из гостиной или кухни. Понимаете, раньше пространство нашей кухни и столовой выглядело так:

Итак, первоначальный чердак находился прямо через ту маленькую дверную коробку, которую вы видите, и сразу с левой стороны от нее.

Что такое чердак?

По сути, чердак — это отверстие в потолке из гипсокартона, которое ведет на чердак с небольшой панелью доступа на чердак, которая закрывает его.Технически нашу небольшую панель доступа на чердак можно было бы назвать чердаком.

Я нашел хорошую статью, в которой есть немного больше информации о чердаках, если вы хотите узнать больше.

Так или иначе, когда мы переехали, у нас была панель доступа на чердак. Когда мы начали ремонт кухни, мы удалили асбест и установили гипсокартон. У нас подрядчики просто гипсокартон поверх оригинальной панели доступа на чердак. Не знаю, зачем мы это сделали, вероятно, потому, что знали, что создать небольшую дверцу на чердаке легко.Кто знает. В любом случае, поскольку нам снова пришлось создавать небольшую панель доступа на чердак, я решил сфотографировать процесс, чтобы поделиться им с вами.

Зачем делать дыру на чердаке

Если у вас есть потолочные балки, проложенные таким образом, что вы не можете вставить в них полноразмерную опускную лестницу (как у нас), или вам просто не нужно много доступа к чердаку, тогда небольшая панель доступа на чердак может быть лучший вариант. Установить такую ​​небольшую дверцу на чердак, как эта, очень просто и очень недорого.Итак, когда вы взвешиваете, сколько вам действительно нужно, чтобы использовать чердак, вы можете прийти к выводу, что это может быть лучшим вариантом.

Мы почти никогда не забираемся на чердак и ничего там не храним… поэтому мы искали что-то очень простое и дешевое.

Пространство без просвета перед взглядом:

Принадлежности, необходимые для изготовления маленькой чердачной двери

Как сделать чердак Scuttle (a.k.a.Панель доступа на чердак)

Так как он у нас был раньше, мы точно знали, куда он пойдет; но мы все же приняли меры предосторожности, чтобы обозначить проем, потому что нам только что установили новые потолки, и мы не хотели делать никаких ошибок.

У нас был чердак прямо рядом со встроенной кладовой справа. Скат крыши сделал это место лучшим местом, чтобы подняться на чердак. Если вы перейдете через другую балку, вам нужно будет встать примерно на 4 фута, прежде чем удариться головой о линию крыши.Об этом обязательно нужно помнить! Было бы невозможно попасть на чердак, если бы он был размещен на внешней стене из-за наклона крыши (это означает, что чердак становится очень маленьким, чем ближе вы подходите к внешней стене по бокам).

  1. Определите, где находятся ваши балки. Используя прибор для поиска гвоздей, отметьте свои балки.
  2. Карандашом нарисуйте коробку внутри балок. Используя нож для гипсокартона, начните вырезать потолок по вашей линии.
  3. Используйте нож с прямым лезвием, чтобы отрезать любую бумагу для гипсокартона, о которой не позаботились ножом для гипсокартона.
  4. Выньте гипсокартон.
  5. Отрежьте кусок обшивки чуть меньше отверстия на чердаке. Сделать это можно с помощью циркулярной пилы или настольной пилы. Затем нажмите на панель и оставьте ее на гипсокартоне.
  6. Следующее, что вам нужно сделать, это оформить проем. Вы делаете это так, как будто обрамляете окно. Измерьте одну сторону и обрежьте доску под углом 45 градусов с каждого конца. Здесь цель состоит в том, чтобы получить проем в раме, который немного меньше, чем отверстие в гипсокартоне.Это позволит части обшивки (вырезанной на предыдущем шаге) опираться на раму.
  7. Прибейте щенка гвоздем к месту. Убедитесь, что гвозди входят в балки.
  8. Продолжайте, пока не обрамите свой проем. Заполните и используйте шпатлевку для ногтей, чтобы рамка выглядела законченной.
  9. Грунтовать и красить.

Место, где у нас есть дебют, не идеально, но это лучшее место, которое нам было доступно.Кроме того, как видите, нам пришлось немного поработать над отделкой нашей кладовой, чтобы она вписывалась в проем чердака. Вам, конечно, не придется этого делать, если у вас нет аналогичной настройки.

Увидеть откровение кухни

В целом это простой проект. Определенно то, с чем вы можете справиться сами. Нам было интересно, сколько воздуха теряется из-за того, что не изолирована дверь на чердак, но, честно говоря, мы чувствовали это несколько раз, и я не уверен, что мы много теряем.Я думаю, что проще всего изолировать панель, это поместить немного изоляции прямо на дверцу панели. Полагаю, мы все еще можем это сделать!

Дайте мне знать, если у вас возникнут вопросы или вы делаете панель доступа на чердак самостоятельно! Я бы хотел увидеть.

ПИН ДЛЯ ПОЗЖЕ:

Раскрытие информации: Это сообщение может содержать партнерские ссылки. Я получаю небольшую комиссию бесплатно для вас, когда вы совершаете покупку по моей ссылке.

Как утеплить чердак и люк за 30 минут

Установка надлежащей теплоизоляции на чердаке предотвращает попадание холодного воздуха в ваш дом и удерживает в нем весь теплый воздух.Это поможет вам сэкономить на счетах за электроэнергию. Но есть элемент утепления чердака, о котором забывают многие домовладельцы — чердак.

Хотя вы используете его для входа на чердак, про люк часто думают второстепенно по сравнению с остальной частью чердака. Однако надлежащая герметизация и изоляция этого входа важны, если вы хотите максимизировать энергоэффективность вашего дома.

Получите бесплатный осмотр чердака и расценки на теплоизоляцию чердака.

В этой статье мы расскажем, почему изоляция чердачных люков так важна, как правильно утеплить чердак и что вам потребуется для этого.Давайте нырнем.

Почему я должен утеплять чердак?

В предыдущих статьях мы рассказывали, как теплый воздух часто попадает на чердак и уходит на улицу зимой. Мы также говорили о том, как летнее тепло может излучаться через вашу крышу и накапливаться на чердаке, в результате чего становится жарче во всем доме.

Чердачные люки — просто еще одна составляющая этой проблемы. Хотя вы можете содержать их в чистоте и правильно окрашивать, они, как правило, не рассчитаны на энергоэффективность.Он по-прежнему будет излучать тепло летом и пропускать теплый воздух зимой.

Надлежащая изоляция люка на чердаке помогает предотвратить эту проблему, и если вы соедините его с должным образом герметичным и изолированным чердаком, вы максимально повысите энергоэффективность своего дома. Проще говоря, чем больше вы утепляете чердак, тем больше у вас будет контроля над температурой в доме и тем больше будет сбережений энергии.

Различные способы утепления чердачного люка

Есть два способа, которыми домовладельцы могут должным образом изолировать свой чердак.Один из них очень похож на то, как вы изолируете остальную часть вашего чердака, то есть нанесите изоляцию непосредственно на сам люк. Другой метод заключается в установке крышки над люком на чердаке для предотвращения нежелательного теплового потока.

Изоляция из стекловолокна

Если вы уже утеплили чердак, у вас наверняка есть опыт работы с этим методом. Этот процесс в основном включает в себя прикрепление полос пенопласта к деревянным упорам, которые удерживают ваш люк.Уложив эти полоски из пенопласта друг на друга, вы эффективно создадите барьер внутри люка, препятствующий прохождению тепла.

Крышки чердачных люков

Еще один более простой способ изолировать люк — это установить крышку люка на чердаке. Эти крышки размещаются на чердаке прямо над вашим люком. По сути, это дополнительный проход на чердак. Вы просто расстегиваете молнию и ступаете на чердак. Установка крышек намного проще и требует гораздо меньше оборудования, но выполняет практически ту же функцию, что и пенная изоляция.

Что понадобится для утепления чердачного люка

Если вы устанавливаете изоляционную крышку, все, что вам понадобится, это сама крышка и несколько скоб, чтобы зафиксировать ее на месте.

Тем, кто выбирает изоляцию из стекловолокна, понадобится еще несколько материалов, включая саму изоляцию, ленту или клей, линейку, уплотнитель и что-то, чем можно разрезать стекловолокно.

В зависимости от состояния вашего люка вам могут потребоваться новые деревянные упоры для создания барьера.Здесь также пригодится оборудование для герметизации воздуха, такое как герметик.

Как утеплить чердачный люк

Изоляция из стекловолокна

Первым шагом перед установкой изоляции является проверка наличия утечек воздуха или образования плесени внутри и вокруг люка.

Вы можете проверить отсутствие утечки воздуха, зажечь ладан или подержав тонкую бумагу у люка, чтобы проверить, нет ли движения воздуха. Если вы обнаружите, что воздух пропускает воздух, вы можете заделать его по периметру люка.

Именно здесь вы должны правильно измерить чердак.В каждом доме есть люк разного размера, и если вы не получите точных размеров, весь процесс будет спорным.

Получите бесплатный осмотр чердака и расценки на теплоизоляцию чердака.

Убедиться в отсутствии плесени важно как для предотвращения повреждения изоляции, так и для обеспечения большей безопасности вашего дома. Мы рекомендуем обратиться к инспектору для проверки формы. Если есть какой-либо молдинг, вам следует добавить несколько дюймов деревянных упоров, чтобы ваш новый пенопластовый утеплитель мог легче прилипать.

Добавьте самоклеящуюся уплотнительную прокладку из пеноматериала на верхние края ваших новых деревянных упоров. Затем отрежьте кусок стекловолокна или пенопласта по размеру двери люка и прикрепите его к люку с помощью ленты или гвоздей.

Наконец, проверьте, нет ли утечки воздуха из вашего люка, чтобы убедиться, что он должным образом герметизирован и изолирован.

Крышки чердачных люков

Установка изоляционных крышек немного проще. Убедитесь, что вы купили крышку люка подходящего размера, и все, что вам нужно сделать, это накрыть ее входом в чердак, добавить клей и скобы, чтобы она надежно закрепилась.

Теперь вы можете просто расстегнуть крышку и с легкостью попасть на чердак.

Как найти лучшее решение для утепления чердачных люков

Выбор теплоизоляции чердачных люков для установки зависит как от вашего опыта работы с проектами «сделай сам», так и от ряда других факторов.

Получите бесплатный осмотр чердака и расценки на теплоизоляцию чердака.

Установка стекловолоконной изоляции на верхнюю часть люка эффективна, но, как мы уже описали, для этого потребуется немного смазки для локтей.Если вы уже установили изоляцию из стекловолокна по всему чердаку и кое-что осталось, а также у вас есть герметик и герметик, вы можете выбрать этот метод вместо того, чтобы покупать покрытие.

Однако, если вы не хотите приобретать все различное оборудование, необходимое для добавления стекловолоконной изоляции в люк, или если вам неудобно делать это самостоятельно, вы можете выбрать другие альтернативы.

Специалист по изоляции должен быть в состоянии помочь вам установить стеклопластик в люк на чердаке, хотя здесь вам придется учитывать стоимость рабочей силы, оборудования и другие факторы.В качестве альтернативы, приобретение изоляционного покрытия, вероятно, сэкономит вам деньги, и его намного проще установить. Мы рекомендуем тем, у кого нет большого опыта работы в домашних условиях, инвестировать в покрытие, а не наносить изоляцию из стекловолокна самостоятельно.

Какой бы вариант вы ни выбрали, утепление чердачного люка — это эффективный способ сохранить тепло в доме зимой и прохладнее летом, не тратя на это больших затрат на электроэнергию.

Более информативные статьи об утеплении чердаков читайте в нашем блоге.

Строительство люка на чердаке | Руководства по дому

Назовите это водостоком, люком или чердаком — на каждом чердаке нужен вход, и часто это просто квадратное отверстие в потолке. В давние времена такие отверстия хорошо замаскировались. Вне зависимости от того, прорезан ли он через потолок или в любом другом месте, вам будет трудно найти либо его, либо загадочное содержимое за дверью. Сегодня это больше вопрос практичности. Если у вас нет большого, законченного чердака, вам не нужна постоянная лестница, и она обычно не замаскирована.Вместо этого он вырезан, обрамлен, а затем закрывается крышкой.

Местоположение — это все

Прежде чем делать что-либо еще, вы должны сначала решить, где разместить люк на чердаке. Хотя вы не хотите размещать его в более видимых частях дома, где посетители, скорее всего, заметят его, и ваши глаза будут часто обращать на него внимание, его также нельзя запихивать в темный угол. Вместо этого сбалансируйте видимость и доступность. Местные и международные строительные нормы и правила требуют, чтобы проемы чердаков располагались в легко доступных местах.Популярные варианты включают в себя гараж, подсобное помещение или коридор. Кроме того, строительные нормы и правила требуют, чтобы над проемом между ним и чердачным потолком или крышей оставалось не менее 30 дюймов. В зависимости от уклона вашей крыши вам может потребоваться расположить проем на расстоянии нескольких футов от внешней стены, чтобы обеспечить соответствие.

Требования к размеру проема

Проем доступа на чердак проходит между балками потолка, когда это возможно. Строительный кодекс Калифорнии 2007 года требует минимального отверстия для доступа на чердак размером 20 на 30 дюймов, требование, к которому также переходят многие местные строительные нормы и правила по всей стране (по сравнению с прежними 22 на 30 дюймов, предписанными ранее).Это хорошо работает на многих чердаках, поскольку расстояние между балками обычно составляет от 16 до 24 дюймов, а толщина балок также составляет несколько дюймов. Поэтому после обрамления любой проем между двумя балками должен быть достаточно большим, не врезаясь в балки.

Создание люка

После выбора места и определения, где находятся балки и в каком направлении они идут, довольно просто очертить новый проем, используя рулетку и плотницкий угольник.Затем разрежьте потолочную обшивку — обычно это гипсокартон в современных домах — стараясь не допускать попадания сантехники, проводов и других препятствий. Старайтесь не ломать гипсокартон, чтобы использовать его для самой двери. Создав проем, вырежьте и прибейте два на четыре бруска, чтобы обрамить концы проема перпендикулярно балкам. В результате получается деревянная рама в коробке. Отрежьте четыре куска деревянной отделки или даже небольшие доски один на два или один на три по длине и ширине проема. Прибейте их к потолку так, чтобы они свешивались примерно на 1/2 дюйма за края проема.Наконец, нанесите строительный клей на обратную сторону снятого гипсокартона и прикрепите его к куску 1/4-дюймовой фанеры того же размера.

Не забудьте изоляцию

Дверь на чердаке — это большой разрыв в тепловой оболочке вашего дома. Это означает, что вы будете терять тепло или охлаждать воздух через нее, если не изолируете ее дополнительно. Выровняйте обод поверх декоративных элементов как минимум уплотнительной прокладкой. Лучше всего прикрепить кусок пенопласта к верхней стороне дверной конструкции.В качестве альтернативы создайте коробку с короткими стенками размером с дверь, заполните ее пенопластом и переверните вверх дном над проемом, когда она не используется. Не забудьте прибить куски фанеры или других тонких досок вокруг проема внутри чердака. Они образуют изоляционные перегородки, чтобы сохранить изоляцию чердака там, где она должна быть — внутри чердака.

Ссылки

Биография писателя

Кари Фэй получила степень бакалавра психологии с несовершеннолетним юристом в Университете Арканзаса в Монтичелло.Выросшая на стройке и проработав более 30 лет в этой сфере, она считает, что девочка может размахивать молотком с лучшими из них. Ей нравятся «зеленые» или новаторские решения и необычное строительство.

дверь на чердак своими руками

Зачем мне нужно место для хранения до колен и дверь? Чтобы утеплить складную лестницу чердака: Измерьте размер и высоту лестницы от чердака. Чердачная лестница — это убирающаяся лестница, которая спускается с потолка, чтобы обеспечить доступ к чердачной зоне, после чего складывается в потолочную конструкцию вдали от проторенных путей, когда в этом нет необходимости.Фото 10: Закройте доступ на чердак. Посмотрите это видео, чтобы узнать, как утеплить чердачные лестницы своими руками и сделать дом более энергоэффективным. x 30 дюймов. Люк на чердаке, также известный как отверстие для люка, — это просто панель в потолке, которую можно снять для доступа. Выяснилось, что белка получила доступ к той части чердака, к которой я не мог получить доступ. Взгляните на наши огнестойкие, ограничители тяги, вставные, скрытые, встраиваемые, гипсокартонные и гипсовые панели. R-42 Deluxe E-Z Люк на чердаке.Сделать это можно с помощью циркулярной пилы или настольной пилы. В этом случае общая сумма проекта будет увеличиваться в зависимости от типа используемой древесины. Смотрите больше идей о дверях на чердак, чердак, чердачные двери. Прибейте щенка гвоздем к месту. Лестничный люк на чердаке от Attic Lad WA — отличный и безопасный способ получить доступ к вашему пространству на крыше. Решите, будет ли у вашей двери лестница или нет. Затраты на установку чердачной двери или подъездной панели. Для получения дополнительных сведений и изображений загрузите Руководство по герметизации и изоляции DIY (PDF, 12.8 МБ). Уплотнитель люка или двери чердака. Войдите в свой лофт через входную дверь в лофт от B&Q. Относитесь к двери чердака как к двери наружу. Прикрепите длинные куски клейкой ленты (липкой стороной вверх) к двери чердака. Отрежьте кусок обшивки чуть меньше отверстия на чердаке. Однако на самом деле это не то же самое, что дверной проем в резиденцию, поскольку для его использования нет легкого доступа. Чердачная лестница делает каждую камбалу и спуск с чердака менее сложным, быстрым и безопасным.Читать дальше Решил, что не хочу очевидную дверь на стене. — Доступ на чердак гаража: в коде это конкретно не рассматривается. Обнимите скошенные стены и превратите чердак в главную спальню, гостевую комнату, офис или индивидуальное убежище. В мансардных помещениях и в помещениях под лестницей часто есть кладовые за стенами. Нанесен герметик, готов к покраске. Все права защищены. Используя нож для гипсокартона, начните вырезать потолок по вашей линии. Убедитесь, что гвозди входят в балки.Я помню, как держал в руках дверь Battic Door 22 дюйма. Дверь доступа на чердак — это часто название, используемое для описания панелей доступа типа push-up, дверей до колен или любого типа точки входа в чердак. Дверь на чердак — это большой разрыв в тепловой оболочке вашего дома, а это означает, что вы будете терять тепло или охлаждать воздух через нее, если не изолируете ее дополнительно. Вот один хороший метод. Смотрите альбом на Photobucket. Даже если чердак хорошо изолирован, складная лестница, обеспечивающая доступ, может стать основным источником потерь тепла.Измерьте одну сторону и обрежьте доску под углом 45 градусов с каждого конца. Приобретайте люки универсального размера для чердаков, готовые открыть для вас чердак и предоставить вам полную свободу при обновлении решений для хранения вещей дома. Моя цена на люк с лестницей на чердак начинается всего с 695 долларов в полностью установленном состоянии. Определите, где находятся ваши балки. Прибейте щенка гвоздем к месту. Я… Колено Стена Ползать Пространство Хранение Чердак Дверь Доступа Спальня Фотографии Квартира Декор Спальни Секретные Комнаты Ремонт Чердака Сделай сам Подвал Спальня.Они открыли кучу стен, так что между гостиной и кухней есть прямой обзор. Я подумываю снять дверцу доступа на чердак (36 дюймов в ширину, стандартная высота) и заменить ее деревянной дверью с вентилятором на чердаке, установленным на чердаке. Последние несколько месяцев мы помогали моему сыну и его жене отремонтировать старое ранчо 50-х годов. Изоляционная крышка чердачной лестницы для вытяжной лестницы, R-значение 15,5, очень толстая, воздухонепроницаемая крышка изолятора лестницы двери палатки чердака с легким доступом на молнии 25 дюймов x 54 дюйма x 11 дюймов 4.6 из 5 звезд 50 Шаг 1 — Нанесите погодную изоляцию Запустите мой ремонт: недостроенный чердак становится главной спальней Мы попросили поклонников DIY Network проголосовать за то, как нам следует отремонтировать недостроенный чердак. Подробнее … Людям также нравятся эти идеи. Быстро и эффективно изолируйте чердак с помощью изоляционного материала из стекловолокна и ленты из пеноматериала. Затем добавьте изоляционный ватин, чтобы сформировать подушку, и заверните ее, как подарок на день рождения, как показано. Промышленные дома обычно не имеют доступа на чердак из-за ограниченного пространства между потолком и крышей.Чтобы устранить эту утечку энергии из носа, люк нуждается в более толстой изоляции, хорошей герметизации и плотных защелках. Измерьте одну сторону и обрежьте доску под углом 45 градусов с каждого конца. Вот как это сделать самому. Шаг 8: Перед установкой дверного люка на чердак, вы должны изолировать его заднюю часть, прежде чем ставить все на место. Самым распространенным из них является панель типа push-up, которая представляет собой просто гипсокартон или фанеру, удерживаемую простыми деревянными накладками. Настенные панели доступа — идеальное решение для скрытия точек доступа, скрытия водяных клапанов и газовых счетчиков.ваши собственные булавки на Pinterest. Затем нажмите на панель и оставьте ее на гипсокартоне. Это позволит части обшивки (вырезанной на предыдущем шаге) опираться на раму. К этому покрытию можно было бы легко добавить дополнительный слой изоляции или светоотражающей пленки для еще более высоких тепловых свойств. Что такое двери до колен? Подъездные двери и панели являются неотъемлемой частью строительных конструкций. Здесь цель состоит в том, чтобы получить проем в раме, который немного меньше, чем отверстие в гипсокартоне.Здесь, в Канаде, наши минимальные требования к изоляции чердака — R-40 (это метрическое значение U 0,142, если вы находитесь в Европе или фактически используете единицы, которые мы должны использовать … После реконструкции сам чердак стал меньше, плюс доступ пространство над спальнями и ванными комнатами не существовало (новый потолок отрезал доступ к чердачному пространству над спальнями и ванными комнатами). Продолжайте, пока не обрамите проем. Используйте карандаш и нарисуйте рамку внутри балок. Чердак имеет достаточно места для хранения или доступа для прокладки проводов и установки различных потолочных светильников.Складывающиеся вниз чердачные лестницы часто плохо герметизируются и не изолированы, что приводит к увеличению счетов за отопление и охлаждение в вашем доме. Это позволит части обшивки (вырезанной на предыдущем шаге) опираться на раму. Установить дверь на чердак может быть довольно просто, однако есть несколько вещей, которые вам нужно сделать или которых следует избегать, чтобы ваша новая дверь была безопасной и надежной. Готовые изолированные покрытия чердачных лестниц также доступны в местных центрах по ремонту жилья или в Интернете. Подходит как для стен, так и для потолка.28 апреля 2012 г. — Этот пин был обнаружен Зигги П. Откройте для себя (и сохраните!) Дверцу для доступа к стене до колен и белую куртку компании Marwin энергосберегающие продукты the fakro usa изолируя и делая его пожаробезопасным установка коммерческое здание установка меток на чердаке строительство plandsg com Стена до колена Дверь для доступа Стена до колена Ана Белая стенная куртка до колена Marwin Company Energy… Читать далее Стена до колен Двери Наклейте самоклеящуюся уплотнительную ленту из вспененного материала на верхний край упора.Протяните веревку до желаемой длины, чтобы она была достаточно длинной, чтобы дотянуться до пола, но не слишком длинной, чтобы пройти по ней, когда лестница находится в закрытом положении. В: Как подрядчика меня часто просят построить панели доступа в стенах и потолках для скрытых водопроводных или электрических систем, таких как смесительные клапаны для душа или двигатели спа. Это проблема. Заполните и используйте шпатлевку для ногтей, чтобы рамка выглядела законченной. Ипотечный кредитор будет полагаться на отчет об оценке, чтобы определить, является ли недвижимость, которую вы собираетесь купить, достаточным залогом для обеспечения ипотечной сделки.Оберните изоляционную ленту из вспененного материала по краям, чтобы герметизировать периметр, где она находится в отверстии для доступа. Используя прибор для поиска гвоздей, отметьте свои балки. До реконструкции на весь чердак можно было попасть через откидную дверь в гараже на противоположной стороне дома. Ez e z люк для доступа на чердак соответствует новым правилам энергии irc diy чердак для доступа больше, чем мы втроем, как установить входной люк, защищающий чердак на крыше, лестница, лестница на чердак супер симплексный доступ снаружи لم يسبق له مثيل الصور tier3 xyz.Дверь и панель доступа на потолок и чердак. https://eco-buildingproducts.com/product-category/brands/sealin-hatch/, Творческая галерея :: 200 — Больше, чем мы трое, Кухня с темными шкафами и открытыми стеллажами — больше, чем нас троих , Раскрытие информации, авторское право и политика конфиденциальности. Мне трудно понять, как сделать вентиляционные решетки со стороны двери / вентилятора. Следующее, что вам нужно сделать, это оформить проем. Каждый люк на чердаке требует уплотнителя. Люк опирается на пружины, которые проходят параллельно двери, защищая вход на чердак от оборудования.Люк на чердаке на потолке обеспечивает легкий доступ для обслуживания, ремонта или других целей. Старый доступ на чердак раньше был заключен в стены лестничной клетки и не очень заметен из основных жилых помещений, но со сносом стен и новым …, Используйте это практическое руководство по доступу на чердак DIY, чтобы узнать, как измерять , вырежьте и установите панель доступа на чердак самостоятельно. #scuttleattic #atticaccesspanel, Представлено Joyful Altitude «Дом, место на земле в высшей степени благословенное, Более дорогое, более сладкое место, чем все остальное» — Роберт Монтгомери Четыре месяца назад мы закрыли нашу усадьбу.Если у вас нет чердака, есть вероятность, что доступ на чердак представляет собой своего рода люк в потолке, вероятно, оборудованный набором откидной лестницы. Совет 1. Выберите правильный тип входной двери на чердак. Снаружи люк имеет вишнево-красный цвет и может быть окрашен быстросохнущей краской, которая сочетается с отделкой потолка любого цвета. AHJ может рассматривать это как «проем», регулируемый теми же требованиями к двери, и если это так, потребуется сплошная крышка доступа толщиной 1 3/8 дюйма. Несмотря на то, что обе эти чердачные двери легко изолировать, многие подрядчики этого не делают. Это.Есть ли веревка, привязанная к лестнице, которая раздражает глаза? Кредит изображения: Fine Homebuilding Как видно на этом тепловом изображении, плохо проработанные люки доступа на чердак пропускают много тепла. Изоляция лестницы на чердаке лестницы на чердаке. Крышка лестницы на чердаке. Двери мансардного окна. Изоляция чердака. Лестница для доступа на чердак. Самостоятельная установка на чердак. Ковш для доступа на чердак. 26 ноября 2018 г. — Изучите доску MVG «Вход на чердак» на Pinterest. Я также продаю лестницы на чердак своими руками по цене от 295 долларов.Изолятор лестницы чердака Owens Corning. Открытие потолка, чтобы получить доступ … Используйте нож с прямым лезвием, чтобы разрезать любую бумагу для гипсокартона, о которой не позаботились с помощью ножа для гипсокартона. Что такое стенка колена? Подходит для мест, где требуется 30-минутный доступ на чердак с противопожарной защитой. Опускающиеся чердачные лестницы, также называемые опускающимися лестницами, предназначены для герметизации при закрытии. Затем навинтите шайбу (входит в комплект чердачной лестницы) на веревку на верхней стороне двери. Посмотрите это видео, чтобы узнать, как сделать изоляционное покрытие из пенопласта для утепления лестницы, ведущей на чердак.Ваш электронный адрес не будет опубликован. У вас есть спуск на чердак? Некоторые строители делают люки для доступа на чердак из обрезков СИП. И даже если ваш чердак утеплен (а он должен быть), велика вероятность, что самого люка нет. У нас есть эти специальные двери в Access Doors And Panels, которые легко устанавливаются. Построены и установлены пять комплектов книжных полок, одна из которых установлена ​​на петлях и роликах, что позволяет ей открываться полностью загруженной, чтобы получить доступ к чердаку.Здесь цель состоит в том, чтобы получить проем в раме, который немного меньше, чем отверстие в гипсокартоне. Вы делаете это так, как будто обрамляете окно. К счастью, существуют комплекты для изоляции таких дверей.

Изоляция доступа на чердак | HGTV

Если вам когда-либо приходилось выходить на чердак без кондиционирования в жаркие летние дни, вы знаете, почему строители, с точки зрения энергетики, не считают чердак частью дома.Горячий знойный воздух создает климат, в котором нельзя простоять дольше пары минут. Без кондиционирования чердак зимой не лучше, так как теплый воздух из дома поднимается и конденсируется на холодных поверхностях чердака, создавая потенциал для роста плесени.

Поскольку тепло естественным образом передается из жарких мест в холодные, горячий воздух будет поступать в кондиционированный дом и выходить из него через утечки и отверстия, самые большие из которых обычно находятся на чердаке. Чтобы замедлить теплопередачу в доме, строители устанавливают слой утеплителя на пол без кондиционирования чердаков.Однако есть проблема. У вас должен быть доступ на чердак, но доступ на чердак создает дыру в слое изоляции, покрывающем чердак.

Если чердак расположен в не кондиционированной части дома, например, в гараже, изоляция и герметизация могут не потребоваться. Однако чаще доступ на чердак находится в чулане или коридоре, где есть прямой путь для движения воздуха между не кондиционированным и кондиционированным пространством дома.Независимо от того, является ли доступ на чердак люком на чердаке, спусковой лестницей или дверью до колена, вы должны установить изоляцию с надлежащим значением R для вашего климата в соответствии с рекомендациями Министерства энергетики. Кроме того, чтобы выяснить, где ваш дом может терять энергию, подумайте о проведении энергоаудита.

Вот как утеплить чердачные люки, откидные лестницы и межкомнатные двери:

Чердачный люк, или чердачное отверстие, представляет собой съемную панель в сухостенном потолке, находящуюся в чулане или коридоре.Для утепления чердачного люка понадобится уплотнитель, жесткий пенопласт и утеплитель из стекловолокна. Сначала установите уплотнитель из поролона с внутренней стороны обивки или непосредственно на люк. Вырежьте два куска жесткого пенопласта, которые на 1/4 дюйма меньше люка, чтобы домовладельцы могли легко сдвинуть панель доступа на чердак. Соедините два слоя пенопласта и приложите их к люку. Установите изоляцию из стекловолокна поверх пенопласта. Убедитесь, что коэффициент сопротивления изоляции люка соответствует коэффициенту сопротивления изоляции остальной части чердака.

Для изоляции создайте легкий ящик, который устанавливается над лестницей и может перемещаться для обеспечения доступа. Сконструировать ящик можно из жесткого пенопласта. Он должен стоять прямо на каркасе лестницы. Приклейте изоляцию из войлока к верхней панели коробки. Для герметизации воздуха добавьте герметик, если зазор между грубым отверстием и рамой меньше 1/2 дюйма; если зазор больше, используйте помимо герметика нерасширяющуюся пену. Добавьте уплотнительный материал или уплотнительный материал на раму или панель доступа на чердак.

Двери до колена обеспечивают доступ через коленные стены к некондиционным частям чердака. Вы можете купить двери до колен со встроенным утеплителем и герметиком. Если на двери их нет, используйте уплотнитель, чтобы обеспечить плотное прилегание, и убедитесь, что защелка плотно прилегает к раме. Прикрепите изоляцию из жесткого пенопласта к чердачной стороне двери. Когда вы изолируете и герметизируете доступ на чердак, вы помогаете предотвратить теплопередачу между чердаком и кондиционированным домом, повышая энергоэффективность, что отражается на более низких затратах на отопление и охлаждение для домовладельцев.

Как установить выдвижную чердачную лестницу

Детали проекта

Умение

3 из 5 Умеренный Вы определенно вспотеете, и вам нужно будет очень внимательно следовать инструкциям производителя, но установка довольно проста.

Стоимость

От 500 до 700 долларов, в зависимости от размера и модели лестницы

Расчетное время

От 6 до 8 часов

Если в вашем доме мало места для хранения вещей, а чьего нет? — не отчаивайтесь.Практическое решение может буквально витать прямо над головой. Почти в каждом доме есть чердак. Помещение обычно не отапливается и не охлаждается и часто имеет ограниченный запас по высоте, но все же это отличное место для хранения сезонной одежды, книг, багажа, праздничных украшений и других вещей, забивающих туалеты. Однако проблема состоит в том, чтобы найти простой и безопасный способ получить доступ к служебному пространству.

Во многих старых домах есть небольшой люк в потолке. Нет ни лестницы, ни лестницы, только квадратное отверстие с фанерным покрытием.Чтобы попасть на чердак, вы должны подняться по стремянке, а затем подняться через дыру — простая задача, если вы оказались Тарзаном или гимнастом-чемпионом. Спускаться еще интереснее, особенно с охапкой коробок.

Мы покажем вам, как увеличить существующий люк, чтобы создать больший вход в пространство, или как создать новый вход. Затем мы установим жесткую цельную лестницу, которая плавно скользит вверх и вниз от потолка с помощью двух пар стальных тросов, прикрепленных к подпружиненным барабанам.В верхнем положении лестница скрыта за большой дверью с заподлицо. Когда его опускают, он встречается с полом под удобным углом 57 градусов. Он также имеет поручни во всю длину для дополнительной безопасности. Убедитесь, что над мансардным этажом достаточно места, чтобы лестница могла закрываться должным образом.

Шаг 1

Вырезать отверстие для доступа на чердак

Фото Карима Шамси-Баши

Нарисуйте мелом линии на потолке, чтобы изобразить грубый проем чердачной лестницы.Этот шаг необходим независимо от того, расширяете ли вы существующий люк или создаете новый чердак. Загляните на чердак, чтобы убедиться, что на пути нет воздуховодов, проводов или труб. Затем вырежьте черновой проем пилой по гипсокартону.

Шаг 2

Удалить балки и другие препятствия

Фото Карима Шамси-Баши

Вырежьте потолочную балку и деревянные блоки в проеме.Оставьте заглушку люка на месте и используйте ее, чтобы сформировать один конец чернового проема. Прибейте новую заглушку между балками на противоположном конце чернового проема, чтобы закончить каркас. Закрепите потолок из гипсокартона к новому обрамлению гвоздями или шурупами, забитыми снизу.

Шаг 3

Постройте открывающуюся раму

Фото Карима Шамси-Баши

Временно прикрутите пару шипов 1×3 к потолку через черновой проем.Постройте готовую раму из 1×8, чтобы она плотно вошла в проем. Опустите раму сверху на шипы, затем прикрепите ее к раме гвоздями 16d или винтами с шестигранной головкой диаметром 1/4 дюйма и 3 дюйма. Снимите временные шипы 1×3.

Шаг 4

Крепление дверной панели

Фото Карима Шамси-Баши

Прикрепите дверную панель к одному концу готовой рамы с помощью неразрезной петли, поставляемой с лестницей.Проверьте поворот двери, убедитесь, что она закрывается без заедания и плотно прилегает к раме.

Шаг 5

Установить пружинные барабаны

Фото Карима Шамси-Баши

Затем прикрутите барабаны левой пружины к раме 1×8 непосредственно над дверной петлей и вплотную к подборщику. Установите правые барабаны пружин на противоположной стороне рамы. Присоедините направляющую раму жатки между двумя наборами барабанов; он будет использоваться позже, чтобы удерживать верхний конец лестницы на месте.

Шаг 6

Установить систему шкивов

Фото Карима Шамси-Баши

Прикрутите небольшой тросовый шкив к каждой стороне готовой рамы 1×8; расположите каждый шкив на расстоянии 20 дюймов от коллектора напротив петли дверной панели. Прикрепите каждый маленький шкив тремя винтами длиной 1 дюйм. Сначала просверлите пилотные отверстия, чтобы не расколоть раму 1×8.

Шаг 7

Собрать лестницу

Фото Карима Шамси-Баши

Проденьте ступеньки в угловые ступеньки, вырезанные на двух стрингерах.Закрепите каждую ступеньку из сосны четырьмя винтами. Затем с помощью гаечного ключа затяните резьбовые стержни лестницы, которые проходят под каждой ступенью. Оставьте три верхних ступени, чтобы можно было легко разместить лестницу между направляющей рамой жатки, установленной над дверной панелью.

Шаг 8

Прикрепите лестницу к дверной панели

Фото Карима Шамси-Баши

Поставьте собранную лестницу в проем и попросите кого-нибудь поддержать основание, пока вы поднимаетесь на полпути.Возьмитесь за верхнюю часть стрингеров и сожмите их до тех пор, пока ползунки на направляющей раме жатки не войдут в канавки на внешней стороне стрингеров. Теперь установите три верхние ступеньки лестницы. Наденьте стальную дверную направляющую раму на лестницу, затем прикрепите ее к дверной панели шестью винтами длиной 1 дюйм.

Шаг 9

Держатели для кабелей

Фото Карима Шамси-Баши

Используя пилотные отверстия, расположенные рядом с четвертой ступенью, установите держатели тросов сбоку от каждого стрингера.Дотянитесь до одного из пружинных барабанов, возьмитесь за трос, ближайший к жатке, и осторожно вытяните его. Протяните трос через небольшой шкив вниз к держателю троса, прикрепленному к двери. Зацепите конец кабеля за держатель. Используйте ту же процедуру для подсоединения кабеля от барабана на другой стороне лестницы.

Шаг 10

Откалибруйте натяжение для плавного скольжения

Фото Карима Шамси-Баши

Отрегулируйте натяжение тросов так, чтобы лестница плавно поднималась на место и закрывалась без захлопывания.Если дверь закрывается не до конца, увеличьте натяжение, отсоединив тросы, дважды намотав их на пружинные барабаны; затем снова подключите их. Закончить, забив молдинг опалубки по периметру проема; покрасьте его в тон потолка.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
