Металлические лестницы своими руками чертежи и расчеты

Как сделать металлическую лестницу по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница.

в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

На одном косоуре (опора располагается посередине ступени).
На косоурах (ступень крепится на опору).
На тетивах (опора сбоку ступени).

На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен. то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду.

Рецепт следующий:

Свариваем раму из швеллеров;
На боковые грани навариваем уголки;
Укладываем ступени:
- Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
- Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
- Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

Минимальная ширина — не менее 900 мм.

Постоянный уклон лестничного марша.
Мощное ограждение, которое справится с нагрузкой в 100 кг.
Глубина ступеней от 270 мм.
Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b).

Оптимальный угол наклона — 30−45°.
Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства.

А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

Особенности металлических конструкций

В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

высота и ширина ступени;
уклон;
размещение ступеней относительно друг друга.

Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

Преимущества металлических лестниц:

прочность;
разнообразие форм и их сочетаний;
возможность комбинирования с другими материалами;
долговечность;
небольшие затраты на монтаж каркаса.

Прочность и долговечность — основные преимущества металлических лестниц

Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

Необходимые детали и материалы

Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом.

Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы. Лучше всего взять профильные уголки, трубы или швеллеры.

Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1. Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции. Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

Пример чертежа металлической лестницы на одном косоуре

Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
Лестницы могут быть как простой схемы, так и замысловатой.
Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Смонтированный каркас металлической лестницы

Недостатки

Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

Это облегчает процесс работы;
Позволяет с легкостью организовать порядок действий;
Такие конструкции прочны и долговечны;
Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

Рулетку с максимальной длиной;
Измеритель уровня поверхностей;
Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

Остро заточенный карандаш или черный маркер с тонким стержнем;
Лист бумаги или ватман;
Линейка;
Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

Высота от пола до начала уровня второго этажа под выбранным углом наклона.
Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

Схема с размерами металлической лестницы

Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка.

Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.

Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.

Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

Мерить высоту обязательно под требуемым наклоном;
Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

Высота и схема металлической лестницы

При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят.

Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

Сделать процесс установки быстро;
Самостоятельные чертежи сэкономят средства;
Включить в процесс разработки плана будущей конструкции фантазию;
Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
Ощутить себя настоящим хозяином дома;
Исключить банальные шаблоны из стен собственного дома;
Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

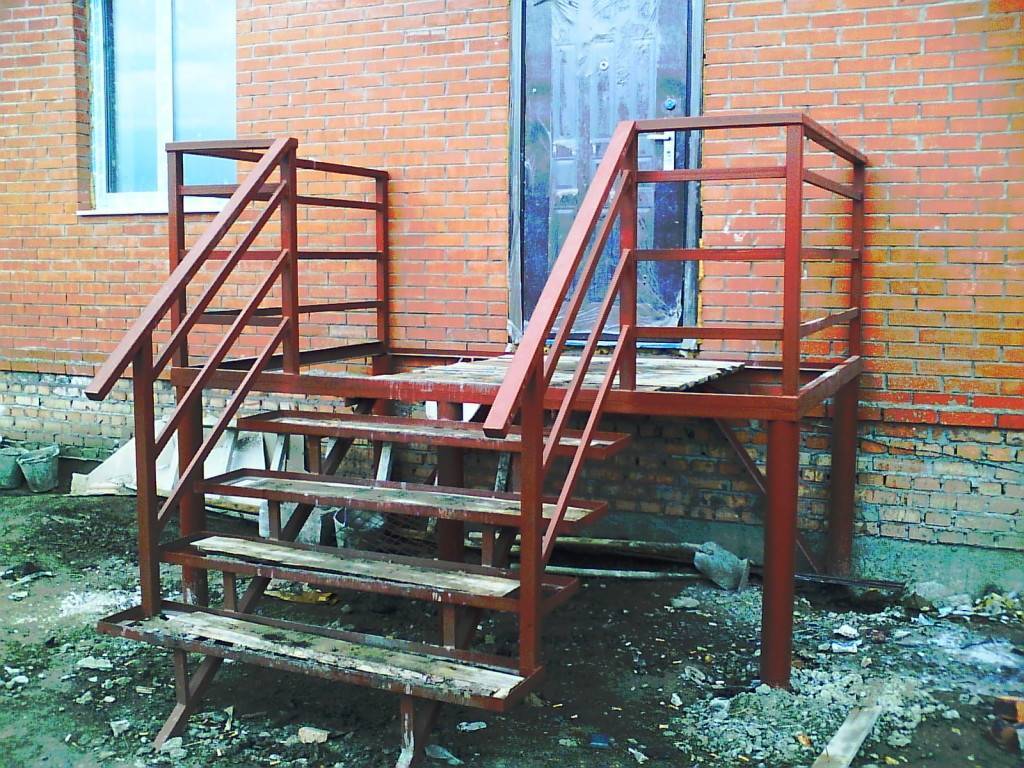

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества

Материал не портиться от влияния климатических факторов.

Крепление сваркой металлических косоуров

При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.

Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.

Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.

Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу

Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

Схема модульной лестницы из металла

Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.

Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

Источники: http://lestnica.guru/materialy/metallicheskie/kak-sdelat-metallicheskuyu-lestnicu-po-chertezham-svoimi-rukami.html, http://vseolestnicah.ru/dizajn-i-proektirovanie/metallicheskaya-lestnica-svoimi-rukami-chertezhi.html, http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html

Металлическая лестница, сделанная по чертежам своими руками

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница, в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

На одном косоуре (опора располагается посередине ступени).
На косоурах (ступень крепится на опору).
На тетивах (опора сбоку ступени).
На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен, то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Делаем металлическую лестницу своими руками

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

Свариваем раму из швеллеров;
На боковые грани навариваем уголки;
Укладываем ступени:
- Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
- Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
- Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Требования к лестницам из любых материалов

Минимальная ширина — не менее 900 мм.
Постоянный уклон лестничного марша.
Мощное ограждение, которое справится с нагрузкой в 100 кг.
Глубина ступеней от 270 мм.
Высота ступени около 170 мм +- 10мм.

Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Металлические лестницы своими руками — инструкция и монтаж: фото

Металл – это универсальный материал, из которого легко можно изготовить любую конструкцию и металлические лестницы. Он служит долго и всегда остается надежным. Его несущая способность отличается высокими показателями.

В этой статье мы поговорим о металлических лестницах и о том, как их самостоятельно собрать.

Общая информация.

Из этого материала изготавливают лестницы любой сложности и размеров для дачных помещений. От небольших маловесных конструкций, до капитальных изделий любой сложности. Такое строение будет прекрасно смотреться снаружи и внутри дома. Удобство и красота металлических лестниц отлично вписывается в любой дизайн домашнего интерьера.

Большим преимуществом является то, что можно легко сделать лестницу из металла своими руками. Для этого нужен опыт сварочных работ и желание.

Металлические лестницы делятся на внутренние и наружные. Они отличаются выбором материала и объемом работ. В остальном они полностью совпадают со своими аналогами из дерева и бетона.

Также эти сооружения разделяют по методу изготовления. Бывают кованые и сварные изделия. Ковка по металлу – непростое умение и освоить его за несколько дней не удастся, но вот сварные работы для изготовления лестницы не так сложны и требуют лишь хорошей теоретической подготовки и внимания к деталям.

Чтобы уметь правильно ориентироваться в строительстве нужно знать основные элементы конструкции:

— Косоур. Это несущий элемент, к которому крепятся ступени. Принимает на себя основную часть нагрузки. Косоуры могут быть стальными.

— Тетива. Элемент подобный косоуру, который используют, если сооружение будет располагаться у стены.

— Ступени. Одна из важнейших составляющих конструкции, которая несет большую нагрузку наряду с несущими конструкциями. Виды ступеней:

* Забежная металлическая лестница. Это нестандартное решение необычно формы, которое устанавливается перед маршем.

* Радиусная ступень. Улучшение дизайна конструкции за счет закругления.

— Подступенок. Это не обязательная часть сооружения, но прочность ее в присутствии подступенка увеличивается. Также они добавляют красоты и декоративности, так как закрывают пространство под ступенью.

* Радиусный подступенок. Подобно радиусной ступени имеет округлую форму.

— Опорный столб. Опорные столбы устанавливаю с начале конструкции в конце. На них держатся перила.

— Перила. Это часть ограждения, которая служит опорой при ходьбе.

Важно. Изготовление металлических лестниц требует обязательного знания всех частей конструкции.

Виды металлических лестниц.

Изготовление и монтаж металлических лестниц возможен в нескольких вариациях. Среди вариантов, которые можно изготовить своими руками самыми популярными являются:

— Металлические лестницы для дачи на косоурах. Это своеобразные поддерживающие элементы, на которых держатся ступени и вся конструкция в целом. Косоуров может быть несколько, но и одного вполне достаточно. Остальные решения делаются с учетом назначения конструкции.

— Конструкция металлической лестницы на больцах. Это бескаркасное решение, когда ступени крепятся к несущей стене. Для этого используют методику крепления специальными болтами.

— Сооружения на тетивах. Так называют специальные наклонные балки, на которых и крепятся остальные элементы лестницы. С помощью отдельных элементов можно установить проступи и подступенки, либо только проступи.

— Складная конструкция. Это очень удобное решение для улиц и огородов. Складная конструкция состоит изэлементов, которые дают возможность сложить все сооружение до компактных размеров.

— Раздвижная стремянка. Каждый следующий элемент выдвигается из предыдущего. Раздвижная стремянка также очень удобная из-за своей компактности.

— Винтовые сооружения. Это изделия спирального вида. Которое занимает минимальную площадь. Очень удобна в случае, когда нежно сэкономить место. К сожалению, такое решение не подходит для перемещения мебели и других крупногабаритных грузов. Для этого вида лестниц используется несущая центральная опора.

— Сборные металлические лестницы. Такое решение является самым удобным и простым в сборке, потому что все разделено на готовые секции, которые нужно только соединить. Сборная конструкция – отличное решение для новичков и неопытных строителей.

Важно. Не имеет значения, какой вариант металлической лестницы в частном доме будет выбран. Важен тот факт, что опирать ее нужно только на перекрытие. Для повышения стабильности и прочности устанавливают дополнительные элементы опоры.

Стойки можно разместить в стене, а консолями крепятся площадки. Иногда для прочности сооружения используют дополнительную стену. Их делают из кирпича или бетона.

— Лестница маршевая металлическая. Это очень надежная, но занимающая большую площадь конструкция. Этот факт вовсе не влияет на частоту выбора в пользу таких решений, потому что простые маршевые лестницы своими руками удобны в применении и при правильном подходе ее декоративная составляющая может радовать глаз.

Маршей у таких строений может быть несколько, но чаще всего устанавливают один или два марша. Поворотная двухмаршевая лестница металлическая позволяет экономить площадь, поэтому также пользуется популярностью. Марши устанавливаются под углом в 90 градусов или 180.

Виды маршевых сооружений:

Одномаршевая простая.

Это несложные металлические лестничные марши, которые устанавливают в любой части помещения. Например, у стены или посередине комнаты. Постройка не требует огромных усилий, а наоборот, легка.

Важно. Под такими строениями остается незанятое пространство, которое можно с пользой применить под склады, оранжереи, или шкафы. Это улучшает интерьер и полезно применяет площадь.

Лестницы с площадкой.

Если длина одного марша металлодеревянной лестницы превышает 18 ступенек, тогда организуют поворотную площадку, которая также является хорошим решением с дизайнерской точки зрения. На площадке устанавливают цветник или элементы декорации.

Комбинации.

Металлическая лестница своими руками изготовленная делается не только удобной. Но и красивой. Металл прекрасно сочетается с другими материалами. Отделка стеклом, деревом, камнем, бетоном придает конструкции красоту и изящество. Отделочные материалы устанавливаются на любую часть лестницы.

Ограждения создают из стекла, перфорированной стали, также их украшают различными фигурами из металла, резными произведениями искусства. Металлические ограждения добавляют конструкции жесткости, а остальные обладают только декоративной ценностью. Просечка металлической для лестницы также является отличным решением.

Ступеньки также делаются из различных материалов. Считается, что металлические лестницы гармонируют с деревянными изделиями. Не обязательно делать всю ступень из дерева. Делается удобный деревянный настил. Также часто используют бетонные ступени. Это зависит от несущей способности лестницы на второй этаж, так как бетон очень тяжел. Помимо бетона используется керамогранит, который также великолепно смотрится в интерьере.

Ступень еще изготавливают из рифленого железа.

Важно. Если межэтажная лестница находится на улице, то ее часто делают полностью металлической. А сооружения для дома отделывают материалом, который ближе сердцу. Лестница с деревянными ступенями – прекрасное решение.

Металлические лестницы требования и расчеты.

Изготовление лестниц из металла невозможно без подготовки. Перед тем, как сделать металлическую на второй этаж нужно обязательно произвести расчеты. Принципы расчета таких конструкций, как железные лестницы строятся на удобстве в эксплуатации и надежности.

— Угол наклона обычно не превышает 45 градусов, иначе подъем будет затруднен. Но его не делают менее 30 градусов. Так как в этом случае сооружение будет занимать очень большую площадь.

Важно. Неправильный углы наклона делают всю конструкций некрасивой. При этом подъем каких-либо крупных вещей будет достаточно сложным и неудобным.

— Ширина всего сооружения должна быть минимум 80 сантиметров. Но если в доме живут больше 3х человек, то удобнее всего рассчитывать ширину, исходя из того, что одновременно будут подыматься двое. Таким образом лучшей шириной считается 1 метр.

— Глубина ступени, или проступь делается не уже 25 сантиметров, так как это подходит под среднестатистический размер ноги взрослого человека. Но и не более 30 сантиметров, потому что слишком большая глубина проступи приведет к затрудненному подъемы и возможны падениям. Высота ступени варьируется в диапазоне 15-20 сантиметров. Проектирование металлических лестниц – это всегда точные расчеты.

Металлическая лестница на второй этаж своими руками: фото, чертеж

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и нетяжеловесную.

Строительство простой одномаршевой металлической лестницы на второй этаж – задача посильная при наличии навыков в таком деле, как сварка металла. Сложнее сделать двухмаршевую конструкцию с площадкой, но ведь не боги горшки обжигали?

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
Оптимальная высота ступеней – 160-180 мм.
Минимально разрешенная глубина ступеней – 270 мм.
Ограждение должно выдерживать боковую нагрузку в 100 кг.
Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

Типы металлических лестниц

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

Важно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.

Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Оборудование, инструменты и материалы

Для строительства межэтажной металлической конструкции нам потребуется:

Ручной инвертор с электродами для постоянного тока диаметром 3,2 мм и 1,6 мм.
Маска сварщика, защитные очки и рукавицы.
Болгарку с отрезными дисками 125х1,6 мм.
Шлифовальные диски диаметром 125 мм.
Дрель и сверла по металлу.
Устойчивый металлический стол.
Струбцина с высотой регулировки 0-800 мм.
Тиски.
Грунтовка,
Уайт-спирит.
Краска по металлу.
Рулетка и угольник.
Карандаш.

Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.

Изготовление металлической лестницы с двумя косоурами

Соблюдаем такую последовательность в работе:

Резка заготовок.
Изготовление кобылок (узлов для крепления ступеней).
Сварка опорных уголков.
Монтаж косоуров.
Приваривание ступеней и ограждения.
Шлифовка.
Грунтовка и покраска.

Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу. Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами. Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

Металлическая лестница с площадкой: виды и инструкция

Задумывая самостоятельное строительство дома, многие владельцы недвижимости выбирают самый практичный вариант — здание, имеющее два или три этажа. В этом случае есть шанс получить максимальную жилплощадь, но сберечь место на участке, на котором можно разбить сад, возвести беседку, обустроить зону отдыха и т. д. Самое большое затруднение в таких зданиях могут вызвать громоздкие лестничные конструкции, занимающие в помещении немало места. Чаще их делают из дерева, однако металлическая лестница с площадкой позволяет спасти площадь комнаты. Она занимает минимум места, выглядит компактной, почти воздушной, поэтому легко вписывается практически в любой помещение.

Какой конструкция может быть?

Лестницы, сделанные из металла, немногим отличаются от сооружений из дерева, имеют такой же функционал, как бетонные конструкции. Перед тем как приступать к действиям, нужно определить подходящий вид лестницы, заняться проектированием, изготовить (получить) чертеж, закупить все необходимые материалы. В их качестве используют разные металлические изделия: профильные трубы, уголки, швеллера и т. д.

Конфигурация металлических конструкций может быть разной: автор волен выбрать прямые лестницы, имеющие площадку между маршами, криволинейные или винтовые сооружения. Ступени их нередко оформляют вставками из пластика или дерева, мраморной плитки. Отличие изделий из металла от других (бетонных, деревянных) сооружений — способность создать ощущение свободного пространства.

Преимущества и недостатки

Простор не единственное, что привлекает владельцев частных домов. В списке преимуществ металлических лестниц:

Максимальная прочность, надежность. Они, без сомнения, выигрывают у дерева, но уступают бетону. Однако последние конструкции не используют, когда изготавливают элементы, предназначенные для комнаты дома.
Возможность идеально вписаться почти в любой интерьер, гармонировать с другими материалами. Эти качества, как и «воздушность» этих лестниц, сделали металл одним из любимых материалов дизайнеров.
Вариативность. У хозяев дома есть шанс не загромождать помещение, а вынести конструкцию из металла на улицу, так как материал при качественной обработке стойко переносит все внешние воздействия.
Возможность придумать уникальный дизайн, шанс вписать металл в любое помещения благодаря использованию грамотно подобранной краски.
Отсутствие скрипа, который рано или поздно начнет «услаждать» слух хозяев деревянных конструкций.
Долгий срок эксплуатации, простой уход, безопасность материала.

Прочность и возможность визуально разгрузить внутреннее пространство помещения — самые серьезные преимущества этих конструкций. Причем такую кажущуюся легкость имеет и более внушительный вариант — лестница с металлической площадкой. Поэтому совсем неудивительно, что популярность их не только не падает, но и растет с каждым годом.

Минусы у надежных сооружений есть. Процесс создания подобных изделий довольно трудоемок. Кроме того, металл требует от мастера навыков, умения «филигранно» обращаться со сварочным оборудованием. Если в проекте предусмотрены сложные декоративные элементы, то автору понадобятся почти «нечеловеческие» усилия.

Поэтому прежде чем всерьез рассматривать то или иное изделие, сначала необходимо трезво оценить свои силы, а уже потом принимать решение о целесообразности изготовления понравившейся металлической модели.

Виды металлических лестниц

Конструкции, сделанные из металла, бывают коваными и сварными. Первые создать очень сложно, нужно специальное оборудование, настоящая кузница, поэтому намного популярнее вторые изделия.

Типы каркаса

Если говорить о конструктивном исполнении, то металлическая лестница может быть сделана:

С помощью двух косоуров. Это металлические наклонные балки, имеющие выступы, предназначенные для крепления ступеней сверху. Такие конструкции можно назвать самыми распространенными.
На одном косоуре. Его роль исполняет двутавр либо швеллер, на котором в средней части фиксируют степени. Эти сооружения выглядят очень легкими, однако без труда выдерживают серьезные нагрузки.
На тетивах. Эти металлические опоры конструктивно похожи ни косоуры, только ступени к ним крепят не сверху, а между двумя тетивами, поэтому торцы элементов оказываются закрытыми каркасом.
На больцах. Эти детали — специальные болты. Их используют для соединения ступеней без каркаса. Часто они присутствуют в конструкции вместе с одним косоуром (тетивой), который закрепляют на стене.

В последнем случае всю нагрузку будет вынуждена нести стена дома, поэтому главное требование к ней — максимальная надежность материала.

Виды конструкций

Лестницы бывают маршевыми, винтовыми, складными.

Маршевые. Самый распространенный вид. Нередко такие конструкции имеют два, максимум три пролета, или поворотные отрезки. Более популярна удобная металлическая лестница с площадкой, чаще с одной, реже (из-за большой площади) — с двумя.
Винтовые. Эти изделия имеют форму спирали, поэтому занимают самую маленькую площадь. Из-за неудобства, крутизны и невозможности поднимать на верхний этаж крупногабаритные предметы ее чаще рассматривают в качестве дополнительного элемента.
Складные, или чердачные. Именно в последнем качестве их обычно и используют. Плюс у «раскладушек» один — возможность сэкономить пространство помещения. Для роли полноценной межэтажной лестницы они не подходят.

Существуют другие варианты — криволинейные (спиральные, циркульные) или комбинированные, где участки могут быть разными: пролеты в них соседствуют с изгибами снизу, сверху либо посередине.

Конструкции могут быть цельными либо сборными. В первом случае сначала изготавливают секции, которые потом сваривают в одну конструкцию. Во втором все элементы можно собирать и разбирать. В этом случае хозяевам гарантировано большее удобство и быстрый монтаж, но за соединениями придется следить.

Есть внутренние и наружные варианты. Лестницы, устанавливаемые внутри дома, отнимают большую площадь, однако хороши тем, что совершенно не зависят от погодных условий. Наружные сооружения позволяют сберечь драгоценные метры, но в холодное время ими пользоваться не слишком удобно.

Рассчитать и соорудить можно металлическую лестницу любого типа. Однако винтовой, комбинированный вариант потребует больше усилий. Эта касается как проектирования, так и изготовления элементов конструкции. Если у мастера пока опыта немного, то лучшая модель — простая, прямая металлическая лестница с площадкой, либо одномаршевая, без нее.

Ступени

Лестницы делают закрытыми, имеющими подступенки, и открытыми, которые их не имеют, а потому выглядят необычно, воздушно. Если говорить про металлические конструкции, то последний вариант используют чаще всего. Для прямых маршей обычно делают прямоугольные ступени, для винтовых или криволинейных сооружений они имеют форму угла или клина, их называют забежными, поворотными.

Есть еще одна интересная их разновидность, которую называют «самба» или «гусиный шаг». В таких лестницах разные ступени — с одной стороны узкие, с другой широкие — чередуются. Смотрятся они очень оригинально, но удобство таких сооружений — довольно спорный вопрос. При недостаточном освещении легко промахнуться мимо ступени, а последствия такого «неверного шага» могут быть непредсказуемыми.

Двухмаршевые лестницы: плюсы и минусы

Металлическая лестница с площадкой — конструкция, имеющая два пролета. Задача горизонтального элемента — разграничение уровней этажей, создание условий для комфортного подъема, придание помещению логической завершенности. В списке плюсов:

Значительная экономия свободного пространства. Есть возможность разворота под любым углом. Наиболее популярны 90 и 180°, но эти величины могут быть изменены по желанию хозяев.
Уменьшение опасного наклона лестницы. Они оптимальны для семей с маленькими детьми, с пожилыми людьми, для которых крутые ступеньки нередко становятся очень серьезным препятствием.
Возможность сделать двухмаршевую лестницу там, где простая конструкция попросту не сможет поместиться.

Недостатки двух маршей и площадки — большая сложность расчетов, высокая стоимость, если сравнивать с простыми одномаршевыми конструкциями.

Нормы для лестниц

Стандарты незыблемы, они не зависит от материала, которой хозяева выбрали для строительства конструкции, так как главное для них — безопасный, удобный подъем. Поэтому рекомендуют придерживаться определенных правил. Если запланирована металлическая лестница с площадкой, то при ее проектировании надо знать оптимальные значения.

Минимальная ширина пролета составляет 900 мм. Такое расстояние позволит даже тучному человеку без проблем подниматься по лестнице. Однако чтобы была возможность разойтись нескольким людям, было удобно поднимать технику или мебель, лучше выбрать ширину 1000 мм, или немногим более.
Угол наклона марша, идеальный для лестниц в помещении, составляет 30-40°. Более крутая конструкция будет крайне неудобной для подъема, пологая оптимальна, но она отнимет слишком много пространства.
Рекомендованная высота подступенка — 160-180 мм. Большее значение затруднит подъем, меньшее потребует больше ступеней, а значит, пространства займет тоже больше.
Минимальная ширина ступени (проступи) — 270 мм, ее можно увеличить до 300. Необходимо, чтобы на ней комфортно, без проблем помещалась нога взрослого мужчины.
Если предполагают делать ограждение, то обычное расстояние между балясинами — 150 мм. Когда в семье есть маленькие дети, то значение лучше уменьшить до 120 мм.

Длина балясин зависит от высоты лестницы. Для небольших конструкций достаточно 900 мм, для высоких маршей уже потребуется 1100 мм. Так как сооружение из металла способно выдерживать значительный вес, а изготавливают его из максимально прочного профиля, думать о потенциальных нагрузках хозяевам не приходится. Но (для интересующихся) минимальный вес, который обязаны выдерживать лестницы, составляет 100 кг.

Проектирование и расчеты

Первый этап — определение типа конструкции и параметров будущего сооружения. Главные из них — количество маршей, высота самой лестницы, пролетов и ее ступеней, их ширина, размеры лестничной площадки, проема под лестницу.

Сначала замеряют высоту лестницы — расстояние по вертикали между чистовыми полами первого и второго этажа. Потом рассчитывают то расстояние по горизонтали, которое будет занимать площадка.
Затем измеряют дистанцию между началом и концом пролета по горизонтали, отнимают от него длину площадки. Для определения длины каждого участка-марша используют правило нахождения гипотенузы треугольника. Ее квадрат равен сумме квадратов катетов.
Учитывая глубину и высоту ступенек, высчитывают их количество. Например, для одного пролета, имеющего длину 4720 мм, их получается около 14 штук. Если между ними планируют сделать площадку, то от этой цифры отнимают длину площадки. Результат вычитания делят на глубину ступеней, получая два марша с одинаковым (или разным) количеством ступеней.

Чаще пролеты двухмаршевой лестницы делают разных размеров: нижний марш занимают одну треть ее длины, верхний — 2/3. Проще всего не считать самостоятельно, а сделать все замеры, вычислить площадь конструкции, а затем найти онлайн сервис, который специализируется на расчетах лестниц. На следующем рисунке можно увидеть пример работы калькулятора для проема 2700х3000 мм:

После получения чертежа покупают материалы и крепеж. Чтобы в работе не было непредвиденных пауз из нехватки чего-либо, все покупают с небольшим запасом (5 или 10%).

Дополнительные рекомендации

Металлическая лестница с площадкой должна быть практичной, удобной для всех. Чтобы получить безопасную и надежную конструкцию, лучше обратить внимание на несколько моментов.

Использование большого количества профиля только утяжелит лестницу, поэтому для ступеней лучше выбирать более легкий материал. Например, дерево.
Антикоррозийная обработка перед покраской обязательно. Если лестницу изготавливают для улицы, потребуется регулярное ее обновление.
Болтовые соединения для элементов из профиля — возможный вариант только в том случае, если навыков работы со сваркой у мастера нет.
Каркас под ступеньки — прямоугольную площадку — обычно делают из уголка, но располагают по-разному, в зависимости от материала степеней. Вниз и внутрь полки приваривают для деревянных или металлических элементов, вверх и внутрь, если выбрана керамическая плитка либо керамогранит.

Несколько слов, относящихся к соединению с помощью болтов. Вообще, для любых конструкций, которым необходима максимальная надежность, такие соединения не лучший выход, так как со временем «болты разбалтываются» и их придется постоянно проверять. Если мастер не знаком со сварочными работами, то лучше обратиться за помощью к профессионалу — к сварщику.

Металлическая лестница с площадкой

Для сооружения лестницы, имеющей металлический каркас, используют профильные трубы (40х60 мм), гарантирующие максимальную прочность конструкции. Однако с таким же успехом можно заменить их уголками или швеллерами, а также двутаврами. Работу можно проводить двумя способами.

Первый — изготовление сразу всей конструкции вне дома, однако он не подойдет для очень габаритных изделий, которые попросту не смогут вписаться в отведенное им пространство. Второй, оптимальный вариант — изготовление лестницы на месте монтажа. Оно дает возможность постоянной примерки элементов, а значит, шанс допустить неисправимую ошибку сводится к нулю. Все огрехи можно корректировать в ходе работы.

Самые популярные конструкции — простая одномаршевая лестница со ступеньками на косоурах, или двухмаршевая, с площадкой между пролетами. Преимущество последнего сооружения — большая прочность, если сравнивать с другими элементами — с забежными ступенями. Риск оступиться в этом случае полностью отсутствует. Многие владельцы выбирают такие лестницы даже в том случае, когда пролеты невелики по высоте.

Как изготавливают металлическую лестницу?

Самым лучшим вариантом, который позволит избежать ошибок, считают предварительное изготовление небольшого макета лестницы из бруса. В этом случае будет легко проверить правильность конструкции, представить, как она будет выглядеть.

Подготовка состоит из проверки корректности всех расчетов и разметки стен. Заготовки вырезают либо все сразу, либо отдельно для каждого этапа. В последнем случае запутаться в них будет труднее. Профиль разрезают на заготовки, используя для выдерживания углов универсальный кондуктор, затем мелом пронумеровывают все детали с обратной стороны.

Первым делом делают межэтажную площадку. Ее можно сварить из уголка или другого профиля. С одной стороны (или с обеих) к ней крепят опоры (например, из швеллера). Другую сторону фиксируют анкерами к стене.
Приступают к нарезке уголков для ступеней, после них изготавливают кобылки: это Г-образные элементы, предназначенные для фиксации ступеней: одна сторона кобылок равна их высоте, другая глубине (проступи).
На заготовках-косоурах делают разметку под ступени. Затем к одному элементу приваривают все заготовки. К подготовленному изделию прикладывают второй косоур, переносят на него точки крепления.
После изготовления всех элементов к балкам крепят уголки для фиксации ступеней. Косоуры, полностью подготовленные, приваривают к лестничной площадке, и к анкерам, прикрепленным к межэтажному перекрытию. Один из косоуров приваривают к анкеру, который предварительно монтируют в стене.
Последний этап основной работы — монтаж ступеней, обустройство лестничной площадки. Чаще эти элементы изготавливают из традиционного дерева, реже из металлического (рифленого) листа либо решетки, камня или бетона.

Металлические элементы перед монтажом ступеней обязательно обрабатывают. Все места сварки тщательно шлифуют, затем очищают поверхности металлической щеткой, покрывают защитным антикоррозийным составом. Подготовленные элементы грунтуют, потом красят. После высыхания переходят к монтажу ступеней, установка ограждения — последняя операция.

Металлическая лестница с площадкой зачастую становится единственным рациональным вариантом, однако конструкция очень требовательна к мастеру. Необходима аккуратность и внимательность, а сама работа займет немало времени. Чтобы увидеть, как ее выполняют другие, можно посмотреть это видео:

Металлическая лестница своими руками: пошаговая инструкция

При изготовлении лестничной конструкции используют такие материалы как дерево, металл, стекло или бетон, и возникает вопрос, какой лучше использовать материал и какой практичней. Металл имеет ряд преимуществ на фоне остальных материалов, он долговечней по срокам службы, чем древесина, не требует постоянного ухода как за стеклом и легче чем бетонные конструкции, поэтому в изготовлении металлическая лестница своими руками выглядит более привлекательным вариантом на фоне остальных.

Особенности конструкции металлических лестниц

Перед тем как приступить к изготовлению и установке лестничной конструкции необходимо:

определиться с выбором модели по конструкции
выбрать способ изготовления

Виды металлических лестниц по конструкционным характеристикам подразделяются на шесть вариантов:

На металлическом косоуре – балка, расположенная по центру лестницы под ступенями, является несущим элементом лестничной конструкции, на которой крепятся кронштейны (кобылки) для закрепления проступи и подступенка.
На двух косоурах – балки также располагаются снизу под ступенями, только по краям лестничной конструкции.

На тетивах – используются две балки, расположенные с торцов лестницы, между которыми закрепляются ступени.

Винтового типа – по центру устанавливается опорный столб, к которому крепятся ступени по уходящей вверх спирали.

На больцах – ступени закрепляются специально изготовленными болтами (больцы) к несущей стене.

Модульного типа – состоит из готовых заводских узлов лестничной конструкции, сборка предельна проста по прилагаемой инструкции.

Лестница из металла своими руками по выше перечисленным вариантам конструкций под силу изготовить каждому, но стоит отметить более трудоемким проектом в исполнении будет винтовой вариант, по выполнению расчетов технических характеристик и количеству материалов.

Способы изготовления металлических лестничных конструкций

Типы металлических лестниц по способу изготовления подразделяются на три варианта:

Кованые
Литые
Сварные

Если вы не обладаете навыками кузнечного мастерства, изготовление кованых металлических лестниц в домашних условиях трудно выполнимое задание, единственный вариант обратится за помощью к профессионалам и заказать у них изготовление с установкой или произведя свои расчеты заказать отдельные элементы лестниц у кузнеца, а сборку и установку уже сделать самому. Кованные лестничные конструкции эксклюзивные в изготовлении, так как процесс ковки до сих пор производится вручную.

Материалом изготовления литых металлических конструкции является чугун, этот способ изготовления дорогостоящий и целесообразен только в производственных масштабах.

Сварные металлические лестницы намного проще в изготовлении по сравнению с кованными или литыми, при должном желании под силу каждому сварить лестницу своими руками в домашних условиях, но данная работа так же требуют базовых знаний сварного дела.

(Для увеличения нажмите на изображение)

Сварная металлическая лестница на двух косоурах

Перед началом работ возникают такие вопросы, как сделать металлическую лестницу своими руками и с чего начинать, для ответа на них поможет наша пошаговая инструкция.

Приступая к изготовлению сварной лестничной конструкции, нам понадобится определенный перечень инструментов.

Набор необходимого инструмента

Сварочный аппарат и электроды
Сварочная маска
Защитный брезентовый костюм и рукавицы
Защитная маска или очки
Болгарка
Обрезные и шлифованные диски
Дрель или шуруповерт с набором сверл по металлу
Тиски и регулируемая струбцина до 800 мм
Грунтовка, Уайт – спирит (растворитель)
Щетка по металлу
Набор измерительных приборов: рулетка, металлическая линейка, штангенциркуль, угольник, карандаш или цветной маркер

После того как подготовили инструмент, для ответа на вопрос как сварить лестницу, определяемся с последовательностью выполнения работ.

Этапы выполнения работ

Подготовка (нарезка) заготовок по размерам
Изготавливаем кронштейны (кобылки), элементы для закрепления проступи и подступенков к косоуру
Установка и закрепление косоуров по месту
Сварка лестницы, а именно соединение кронштейнов с косоуром
Сварка ступеней и балюстрад (ограждение лестничной конструкции) к каркасу лестницы
Зачищаем поверхность конструкции от острой кромки и заусенцев
Финишный этап – грунтовка металлических элементов и покраска

Подготовка косоуров начинается с выбора профиля, самый распространенный это швеллер или двутавр, но это не весь перечень доступных конфигураций, на рисунке ниже предоставлены различные варианты.

Для обеспечения безопасности и прочности конструкции, при изготовлении косоура учтите, чтобы полки выбранного профиля (двутавра или швеллера) оставались целыми, например, проступь будет выступать за полку, то необходимо подрезать проступь, а не полку.

Определившись с вариантом профиля, выбираем материал изготовления проступи. Оптимальным считается рифленая листовая сталь, она исключает вариант поскользнуться на ступенях и упасть, но ее лучше использовать если лестничная конструкция располагается внутри здания. Для уличной (наружной) лестницы не рекомендуем ее использовать, так как выпавший снег слеживается на сплошной проступи и ступеньки становятся скользкими. Для наружных ступеней лучше использовать решетчатый настил или рифленую арматуру, она приваривается с зазором в 5 – 8 мм друг к другу, что позволяет проваливаться снегу.

Приступаем к следующему шагу – изготавливаем кронштейны (кобылки). Они выполняются из металлического уголка или полого прямоугольного профиля (на изгиб он прочнее, чем уголок). Также из профиля можно изготовить основание проступи, но в целях экономии лучше основание сделать из арматуры.

Выбрав металл по форме (уголок или прямоугольный профиль) подрезаем стыковочные углы под 45 градусов и соединяем два элемента таким образом, чтобы у нас получился Г-образный угол и свариваем их. Расчет изготовления идет два кронштейна на одну ступень (конструкция лестницы на двух косоурах).

Кронштейны (кобылки) должны совпадать друг с другом по размерам и иметь прямой угол.

Устанавливаем и привариваем косоуры к опорам. Если в доме бетонный пол, то нижнюю опору можем установить прямо в бетон. Верхнюю часть косоура привариваем к опорной балке, закрепленной к перекрытию между этажами стальными анкерами. Если лестница располагается вдоль стены, то ближний косоур закрепляем анкерами к стене, для усиления лестничной конструкции.

Производим разметку на косоурах и привариваем кронштейны. Совпадение кронштейнов по горизонтальной плоскости проверяем уровнем. Между косоурами привариваем основание для проступи. Основание изготавливается также из стального уголка, прямоугольного профиля или арматуры.

При установке и закреплении кронштейнов для первой ступени (снизу) будьте внимательны и учтите высоту с учетом чистого пола, чтобы высота верхней точки первой проступи равнялась 18 см (оптимальный размер).

Следующий шаг закрепляем ступени к кронштейнам и основанию. Соединение производится двумя способами, с помощью сварки или болтов если ступени изготовлены из металла, а для деревянных ступеней используем винтовое соединения.

Привариваем ограждение с боков лестницы таким образом, чтобы не уменьшать ширину лестничного марша.

Заключительным этапом строительства лестницы металл зачищаем в местах сварки, от заусенцев, зазубрин и острых кромок, обрабатываем грунтовкой, производим покраску металлической части конструкции. После высыхания краски устанавливаем деревянные ступени, и вот наша лестница из металла своими руками готова.

Видео: изготовление и установка сварного металлического каркаса

Соблюдая поэтапный ход выполнения работ, у вас не возникнет проблем изготовить лестницу из металла в домашних условиях.

Стальные лестницы | Сборные металлические лестницы DIY

Металлические стрингеры

Традиционно металлические стрингеры изготавливались из строительных пиломатериалов и устанавливались тройками: по одному стрингеру с каждой стороны лестницы и по одному в центре для поддержки. Широкие лестницы требовали дополнительных стрингеров для опоры конструкции.

В этих обычных лестницах стрингер был фактически встроен в стены, спрятан в гипсокартоне или панелях, где он стал частью структурной мембраны дома.Однако современные домовладельцы отходят от традиционного оформления лестниц. Одиночные металлические лестницы начинают заменять устаревшие квадратные стрингеры прошлого. Вместо того, чтобы прятаться внутри стен, металлические стрингеры лестниц созданы так, чтобы их было видно.

Что такое металлическая лестница?

Металлическая труба стрингера (тот большой видимый кусок металла под лестницей), вероятно, приходит на ум, когда вы видите или думаете о металлической стрингере лестницы. Его основная функция — поддерживать плавающую лестницу.

Большинство стальных стрингеров для лестниц весят около 300 фунтов, и их установка часто требует сложного процесса. Однако, когда дело доходит до проектов DIY, наши стальные лестницы станут вашим лучшим другом. Они исключительно универсальны и могут быть установлены в нескольких различных конфигурациях, даже в сочетании с перилами из нержавеющей стали. Поскольку наши металлические стрингеры поставляются предварительно собранными, они устанавливаются быстро, что позволяет вам завершить проект в соответствии с вашим графиком.

Металлический кронштейн стрингера

Небольшой, но важный компонент, металлические кронштейны для стрингеров, предназначены для удержания каждой ступени лестницы на месте.Кронштейн должен быть надежно закреплен как на стальной моно стрингере, так и на ступени лестницы. Для домовладельца, работающего своими руками, важно, чтобы кронштейны были доставлены таким образом, чтобы их было легко установить.

Традиционно перед установкой лестничные кронштейны привариваются к металлической балке лестницы. Однако это может вызвать проблемы для домовладельца, сделанного самим, во время процесса доставки, потому что стрингер должен быть отправлен со всеми кронштейнами, предварительно приваренными к стрингеру.

Кроме того, сварка деформирует металл на стрингере лестницы, вызывая образование рубца в месте соединения скоб и стрингера.Требуется серьезный стратегический дизайн, чтобы покрыть металл, на котором он был сварен.

Сверление потоком (или сверление трением) полностью исключает сварку. Во-первых, мы используем проточное сверло, чтобы проделать длинное отверстие в металле на стрингере лестницы. Металл вытесняется трением, вызванным быстрым движением проточного сверла, и он изгибается к себе, образуя круглую трубу. Мы меняем сверло, затем повторяем процесс, чтобы добавить резьбу в круглую трубку, чтобы можно было вставить болт.Сверление потока также создает обод вокруг вершины этой круглой трубы, где лежит болт.

Стрингер на болтах легко транспортировать и отлично выглядит. Вместо того, чтобы отправлять стальные лестницы со всеми приваренными кронштейнами, мы можем отправить стрингер и кронштейны отдельно, и заказчик может легко скрепить их болтами на строительной площадке.

Ступени плавающей лестницы

Наши ступени Modern Floating Stair имеют простую цель: поддерживать ваши ноги, когда они поднимаются по лестнице. В зависимости от типа лестницы ступени могут быть из дерева, металла или пластика.
Они могут быть изготовлены из нескользящего материала для внутренних лестниц или термически модифицированы, чтобы противостоять элементам снаружи.

Для домовладельца, сделанного своими руками, толстые ступени лестницы — мечта. Когда мы делаем толстые ступени для лестниц, мы склеиваем каждый кусок пиломатериала вместе, чтобы создать прочную ступеньку для ваших ног. Он отлично выглядит, прекрасно себя чувствует и очень поддерживает. Наши толстые ступени лестниц изготавливаются путем резки, строгания и склеивания кусков древесины твердых пород. Наши толстые ступени, изготовленные из высококачественной древесины твердых пород, имеют уникальную текстуру древесины и способны выдерживать длительный износ.Их можно заказать в различных вариантах отделки.

Следующие шаги

Если вы готовы сузить круг вариантов и получить более конкретную цену, заполните нашу справочную форму по дизайну, нажав кнопку ниже, или позвоните нам по телефону (574) 742-1030. Вы можете ожидать быстрого разговора с обсуждением общей информации о вашем проекте, и вы также получите расценки во время звонка или вскоре после этого.

СЕКЦИЯ МЕТАЛЛИЧЕСКИЕ ЛЕСТНИЦЫ — Скачать PDF

бесплатно

1 ЧАСТЬ 1 — ОБЩЕЕ 1.1 ОПИСАНИЕ: РАЗДЕЛ МЕТАЛЛИЧЕСКИЕ ЛЕСТНИЦЫ A. В этом разделе указаны стальные лестницы с перилами. 1. Удалите между // //, если это не применимо к проекту. Также удалите любой другой элемент или абзац, не применимый в разделе, и измените нумерацию абзацев. 2. Администрация по охране труда (OSHA) требует наличия лестницы, ведущей в зоны, где механик должен подниматься или спускаться на разные уровни для обслуживания оборудования. 3. Используйте открытый подступенок или промышленную лестницу на крышу, где нет доступа, кроме обслуживающего персонала здания.4. См. Раздел OSHA, Фиксированная промышленная лестница. 5. Проектируйте промышленные лестницы или лестницы с открытым подступенком с максимальным углом 50 градусов или меньше к горизонтали при использовании для обслуживания оборудования. 6. Рассмотрите возможность использования лестниц с открытым подступенком и решетчатыми ступенями на внешних служебных площадках. 7. Не используйте «корабельные трапы» или винтовые лестницы. Б. Типы: 1. Лестницы с закрытым подступенком с бетонными ступенями и площадками. 2. Промышленные лестницы: закрытые // и открытые // лестницы с подъемом. 1.2 ДОПОЛНИТЕЛЬНАЯ РАБОТА: // А. Требования к устойчивому дизайну: раздел, ТРЕБОВАНИЯ К УСТОЙЧИВОМУ ДИЗАЙНУ.// Б. Бетонная заливка для ступеней и площадок: секция, ЗАЛИВНОЙ БЕТОН. C. Настенные перила и перила для лестниц, кроме стальных: Секция, МЕТАЛЛИЧЕСКИЕ ИЗДЕЛИЯ. 1.3 ПРЕДСТАВЛЕНИЯ: A. Отправляйте в соответствии с Разделом, ЧЕРТЕЖИ МАГАЗИНА, ДАННЫЕ О ПРОДУКТЕ И ОБРАЗЦЫ. // Б. Предложения по устойчивому дизайну, как описано ниже: // 1. Переработанный контент после потребления и до потребления, как указано в ЧАСТИ 2 — ПРОДУКТЫ .// //

2 C. Рабочие чертежи: показать дизайн, детали изготовления, установку, соединения, материал и размер элементов.D. Производственная квалификация. E. Квалификация установщика. F. Расчеты. G. Сварочная квалификация. 1.4 ОБЕСПЕЧЕНИЕ КАЧЕСТВА: A. Изготовитель: Фирма с опытом работы не менее трех (3) лет в соответствии с требованиями настоящего раздела. Укажите квалификацию изготовителя. B. Установщик: Фирма с опытом работы не менее трех (3) лет в соответствии с требованиями настоящего раздела. Подтвердите квалификацию установщика. C. Расчеты: предоставить профессионально подготовленные расчеты и свидетельство о выполнении этой работы, подписанное и заверенное печатью профессионального инженера, зарегистрированного в штате, в котором находится работа. Выполните конструктивное проектирование лестницы, включая опоры для металлического каркаса лестницы. Укажите, как указанные Критерии проектирования были включены в проект. D. Квалификация сварщика: аттестация процедур и персонала в соответствии с AWS D1.1 / D1.1M и AWS D1.3 / D1.3M. 1.5 ПУБЛИКАЦИИ ПО ПРИЛОЖЕНИЮ: A. Публикации, перечисленные ниже, составляют часть данной спецификации в той степени, в которой они указаны. Ссылки на публикации в тексте имеют основные обозначения. B. Американское общество инженеров-механиков (ASME): B Болты с квадратной, шестигранной, тяжелой шестигранной и косой головкой и шестигранник, тяжелый шестигранник, шестигранный фланец, винты с выступом и шестигранной головкой (дюймовая серия) B M-81 (R2005)…Metric Heavy Lag Screws B (R2008) … Шурупы по дереву (дюймовая серия) B Крепежные винты, самонарезающие винты и винты с металлическим приводом (дюймовые серии) B18.6.5M-10 … Метрическая резьба и нарезание резьбы Винты B18.6.7M-10 … Метрические крепежные винты B18. 22M-81 (R2010) … Метрические плоские шайбы B Шайбы: винтовая пружина с фиксатором, зубчатый фиксатор и плоская шайба (дюймовая серия)

3 B. ASTM International (ASTM): A36 / A36M-14 … Конструкционная сталь A47 / A47M-99 (R2014) … Отливки из ферритного ковкого чугуна A48 / A48M-03 (R2012)… Отливки из серого чугуна A53 / A53M-12 … Трубы, стальные, черные и горячеоцинкованные, сварные и бесшовные A123 / A123M-13 … Цинковые (горячеоцинкованные) покрытия на изделиях из чугуна и стали A153 /A153M-09… Цинковое покрытие (горячее погружение) на изделия из железа и стали A Болты, шпильки и резьбовой стержень из углеродистой стали Предел прочности при растяжении 60 000 фунтов на кв. Дюйм A653 / A653M-13 … Стальной лист с цинковым покрытием (оцинкованный) Сплав с покрытием (отожженный гальваническим способом) методом горячего погружения A786 / A786M-05 (R2009) … Прокат стальной плиты перекрытия A1008 / A1008M-13 … Сталь листовая, холоднокатаная, углеродистая, конструкционная, высокопрочная, Низколегированный А1011 / А1011М-14. ..Сталь, лист и полоса, полоса, горячекатаный углерод, конструкционная, высокопрочная, низколегированная C. Американское сварочное общество (AWS): D1.1 / D1.1M-10 … Сталь для конструкционной сварки D1.3 / D1.3M-08 … Листовая сталь с нормами конструкционной сварки D. Руководства Национальной ассоциации производителей строительных металлических конструкций (NAAMM): Руководство по металлическим стержневым решеткам MBG по трубным перилам AMP, включая круглые трубы E. Американское железо и сталь Институт (AISI): S Проектирование элементов конструкций из холодногнутой стали F. Национальная ассоциация противопожарной защиты (NFPA): Кодекс безопасности жизнедеятельности G.Общество защитных покрытий (SSPC): Paint 25 (1997; E 2004) .. Грунтовка на основе оксида цинка, алкидной кислоты, льняного масла для использования поверх очищенной вручную стали, тип I и тип II 1. Убедитесь, что детали лестницы указаны в строительной документации . 2. См. Руководство NAAMM по лестнице

4 ЧАСТЬ 2 — ИЗДЕЛИЯ 2. 1 КРИТЕРИИ ПРОЕКТИРОВАНИЯ: A. Конструируйте лестницу, чтобы выдерживать временную нагрузку 4,79 кН / кв. м (100 фунт-сила / кв. фут) и сосредоточенная нагрузка 1,33 кН (300 фунт-сила), приложенная к площади 2580 кв. мм (4 кв.в.). 1. Не следует предполагать, что однородные и сосредоточенные нагрузки действуют одновременно. 2. Обеспечьте каркас лестницы, способный выдерживать нагрузки от перил в дополнение к нагрузкам, указанным выше. Ограничьте прогиб ступеней, платформ и элементов каркаса до L / 360 или 6,4 мм (1/4 дюйма), в зависимости от того, что меньше. B. Обеспечить структурный дизайн, изготовление и сборку в соответствии с требованиями Руководства по металлическим лестницам NAAMM, если иное не указано или не показано. C. Проектируйте ступени решетки в соответствии с Руководством по решетчатым решеткам NAAMM.D. Спроектируйте поручни и верхние поручни ограждений так, чтобы они выдерживали равномерную нагрузку не 0,73 кн / м (50 фунтов-силы / фут), приложенную в любом направлении, и сосредоточенную нагрузку 0,89 кн (200 фунтов-силы), приложенную в любом направлении. Нет необходимости предполагать, что однородные и сосредоточенные нагрузки действуют одновременно. E. Заполнение ограждений для поддержки сосредоточенной нагрузки 0,22 кН (50 фунтов силы), приложенной горизонтально на площади квадратного метра (1 квадратный фут). F. Проектируйте противопожарные лестницы в соответствии с NFPA 101. ПРИМЕЧАНИЕ ДЛЯ РАЗРАБОТЧИКА СПЕЦИФИКАЦИИ: Обновите требования к материалам, чтобы они соответствовали применимым требованиям (типы, классы, классы и другие связанные элементы), указанным в соответствующих применимых публикациях.2.2 МАТЕРИАЛЫ: A. Стальная труба: ASTM A53 / A53M, стандартный вес, оцинкованная. Б. Стальная решетка: Решетка металлического стержня НААММ БГ. C. Листовая сталь: ASTM A1008 / A1008M. D. Конструкционная сталь: ASTM A36 / A36M. E. Стальная плита пола: ASTM A786 / A786M. F. Стальной настил: форма из оцинкованной стали, соответствующая ASTM A653 / A653M, со свойствами, соответствующими Спецификации AISI S100 для проектирования элементов конструкций из холодногнутой стали. G. Стальная пластина: ASTM A1011 / A1011M. H. Отливки из чугуна: ASTM A48 / A48M, класс

5 I.Отливки из ковкого чугуна: ASTM A47 / A47M. // Дж. Вторичное содержание стальной продукции: вторичное содержание постпотребителя плюс половина вторичного содержания предпотребительского производства не менее // 30 // // // процентов. // 2.3 ОБЩЕЕ ИЗГОТОВЛЕНИЕ: A. Крепежные детали: 1. По возможности закройте болты и винты. 2. Используйте потайные головки на открытых болтах и винтах, при этом концы болтов и винтов должны быть одеты заподлицо после установки гаек. 3. Оцинкованные крепежные детали с цинковым покрытием в соответствии со стандартом ASTM A153 / A153M, используемые для наружных работ или встраивания в наружные стены или системы пола.Выберите крепеж, соответствующий типу, марке и классу, необходимому для установки стальных лестничных элементов. 4. Стандартные / обычные болты и гайки с шестигранной головкой должны соответствовать ASTM A307, класс A. 5. Болты с квадратной головкой, соответствующие стандартам ASME BM, ASME B Крепежные винты из стали с кадмиевым покрытием, соответствующие ASME B18. 6.7M, ASME B Винты по дереву, углеродистая сталь с плоской головкой, соответствующая ASME B18.6.5M, ASME B Плоские шайбы, круглые, общего назначения, углеродистая сталь, соответствующая ASME B18.22M, ASME B Стопорные шайбы, спиральная пружина, углеродистая сталь, соответствующая ASME B18 .2.1, ASME B M. B. Сварка: 1. Конструкционная сталь AWS D1.1 / D1.1M и листовая сталь AWS D1.3 / D1.3M. 2. По возможности размещайте сварные швы на неокрашенной стороне. 3. Зашлифуйте открытые сварные швы до гладкости и по контуру сварного элемента. 4. Удалить сварочные брызги. C. Удалите острые края и заусенцы. D. Установите стрингеры на головной канал и закройте концы стальными пластинами, приваренными в месте, где показано. E. Установите торцевой стрингер на штырь штифта, вставив шип в штифт штифта или сделав надрез и подгоняя торцевой стрингер к стороне штифта, как показано.F. Заводская окраска: // Заводская грунтовка стальных конструкций красной оксидной грунтовкой в соответствии с SSPC Paint 25. // // 1. Стальные конструкции оцинковать горячим погружением, как указано в соответствии с ASTM A123 / A123M. Подкрасьте отшлифованные поверхности и обрезанные концы оцинкованных элементов

6 цинковой пылью, грунтовкой на основе оксида цинка или одобренным составом для ремонта гальваники. // G. Формируйте выставленную работу по прямой и ровной поверхности с точными углами и поверхностями и прямыми острыми краями. Ослабьте открытые края до радиуса примерно 0.8 мм (1/32 дюйма) и сгибайте металлические углы до минимально возможного радиуса, не вызывая отслоения зерен или иного ухудшения работы. H. Непрерывно сваривайте углы и швы в соответствии с рекомендациями AWS D1.1 / D1.1M. Отшлифуйте гладкие открытые сварные швы и заподлицо, чтобы они совпадали с прилегающими поверхностями. I. Сформируйте открытые соединения с гладкими и гладкими стыками по линии роста волос, используя по возможности скрытые застежки. Используйте открытые крепежные детали указанного типа или, если не указано иное, используйте винты или болты с плоской головкой Phillips. J. Обеспечьте и скоординируйте анкеровку указанного типа для несущей конструкции. Изготовьте анкерные устройства, место, как указано и необходимое для обеспечения адекватной поддержки для предполагаемого использования работы. K. Используйте горячекатаные стальные прутки для работы, изготовленной из пруткового материала, если работа не указана или не указана как изготовленная из холоднокатаного или холоднокатаного проката. // L. Зажимы для потолков: предусмотрены зажимы с отверстиями для крепления металлической обшивки к потолкам из гипсокартона. // 1. Обеспечьте перила высотой не менее 1067 мм (42 дюйма).2. Используйте не менее двух перил на промышленных лестницах. 2.4 ПОЕЗДКИ: A. Изготовьте перила, включая поручни, из стальных труб. 1. Соединения могут представлять собой стандартные фитинги, предназначенные для сварки, а также трубы с фасонным или угловым соединением с полными сварными швами. 2. Настенные поручни представлены в разделе «МЕТАЛЛИЧЕСКИЕ ИЗДЕЛИЯ». B. Верните концы поручня к стене и закройте свободный конец. C. Обеспечьте стандартные отливки клемм там, где они крепятся к резьбе. D. Промежуточные стойки не более 1828 мм (6 футов) по центру между концевой стойкой // или новой стойкой //.E. Изготовьте кронштейны поручней из литого ковкого чугуна

7 F. Обеспечьте стандартные концевые фитинги на концах стойки и рельсов. 2.5 ЗАКРЫТЫЕ ЛЕСТНИЦЫ: 1. Используйте закрытые лестницы, доступные для людей и пациентов. 2. Проектируйте ступени так, чтобы они принимали резиновые ступени с подступенком, наклоненным для соответствия выступу протектора. A. Обеспечьте ступени, подступенки, платформы, перила, стрингеры, коллекторы и другие поддерживающие элементы. Б. Изготовить поддоны для ступеней и площадок, а также подступенки из листовой стали.// Изготовить поддоны для платформ из стального настила, где показано. // С. Форма подступенков с санитарной бухтой. D. Изготовьте стрингеры, коллекторы и другие несущие элементы из конструкционной стали. E. Постройте новые стойки из стальных труб с толщиной стенки не менее 5 мм (3/16 дюйма) с коваными стальными крышками и каплями. 1. Покажите платформу и тип протектора. При необходимости добавьте стояки. 2. Не превышайте 50 градусов уклона к полу в соответствии с предпочтениями OSHA: максимальный подступенок 177 мм (7 дюймов) и минимальный протектор 280 мм (11 дюймов).2.6 ПРОМЫШЛЕННЫЕ ЛЕСТНИЦЫ: A. Обеспечьте ступени, платформы, перила, стрингеры и другие поддерживающие элементы, как показано. B. Ступени и площадки из рифленой стальной плиты пола: 1. Поверните плиту пола вниз, чтобы образовались выступы на ступенях и краю платформы у подножия лестницы. 2. Поддержите протектор и платформы уголками, приваренными к пластине. 3. Не оставляйте открытые застежки на ступенях или поверхностях платформы. // 4. Обеспечьте подступенки из плоской листовой стали для лестниц со ступенями из листовой стали, как показано //. C. Ступени и площадки из стальной решетки: 1.Изготовить стальные решетчатые ступени и платформы в соответствии с требованиями NAAMM MBG. Предоставить концевые планки, за исключением случаев, когда на концах протектора используется несущий угол.

8 3. Поддерживайте ступени с помощью несущих пластин или несущего уголка. Используйте концевые обвязки несущей пластины на внешних лестницах. 4. Нанесите абразивный нос на ступени и край площадок у подножия лестницы. 5. Обеспечьте подножки на платформах, где показано. ЧАСТЬ 3 — ВЫПОЛНЕНИЕ 3.1 УСТАНОВКА ЛЕСТНИЦЫ: A.Обеспечьте подвески и стойки, необходимые для поддержки прилагаемых нагрузок. B. Выполните сварку на стройплощадке и болтовые соединения, как указано для заводского изготовления. C. Установите лестницу и другие элементы на место и прикрепите к конструкции, как показано. D. Установите лестницу отвесно, ровно и строго по линии. E. Установите стальную закрывающую пластину, чтобы заполнить зазор между стрингером и окружающей стеной. Приварить и нанести грунтовку, готовую к нанесению краски. 3.2 УСТАНОВКА НА РЕЙКЕ: A. Установите стандартные клеммные детали на концах стоек и направляющих. Б.Прикрепите кронштейны, стойки и рельсы к стали с помощью сварных швов, а также к каменной кладке или бетону с помощью распорных втулок и болтов, за исключением крепления столбов к бетону путем установки в гильзы, заполненные коммерческим безусадочным раствором. C. Установите направляющие горизонтально или параллельно граблям лестницы с точностью до 3 мм на 3658 мм (1/8 дюйма на 12 футах). D. Установите стойки по вертикали и выровняйте их с точностью до 3 мм на 3658 мм (1/8 дюйма на 12 футах). 3.3 ПОЛЕВЫЕ ПРЕМЬЕРЫ: // A. Восстановить истертые участки той же грунтовочной краской, которая использовалась для заводской грунтовки .// // B. Восстановить истертые оцинкованные участки.// E N D

Все подробности о наших промышленных металлических перилах для лестниц

Наши современные промышленные металлические перила для лестниц всегда являются горячей темой, когда я публикую фотографии этой местности. Я должен согласиться, это был один из тех предметов, без которых я не мог жить, пока мы строили этот дом. Я так счастлив сказать, что мне нравятся наши нынешние лестничные перила, и они являются очень важной частью того, чтобы сделать наше фойе таким же красивым, как оно есть.

Поскольку мы получаем так много вопросов по этому поводу, я подумал, что могу изложить наш опыт в статье, чтобы помочь тем, кто думает об использовании этого типа перил. Несмотря на то, что он становится все более популярным, во многих областях он все еще встречается редко. Из-за этого, я думаю, многие люди не знают, с чего начать. Надеюсь, это поможет!

Дизайн и процесс

Когда мы строили наш нынешний дом, у нас было четкое представление о том, как создать современный фермерский дом.Идея заключалась в том, чтобы использовать простые и деревенские элементы, которые являются синонимами фермерских домов, в качестве основы дизайна. Кроме того, мы добавили бы современные и индустриальные элементы. Самым важным из них были перила лестницы.

После поиска по всем Pinterest, Instagram и Интернету Генри наконец-то пришел к тому, что мы задумали для наших современных перил для фермерского дома.

Освещение

После того, как у нас были под рукой все наши вдохновляющие фотографии, мы нашли местного производителя металла.Appalachian Iron Works — это небольшая компания здесь, в Восточном Теннесси. Их очень рекомендовали все, с кем мы говорили.

Поговорив с ними по телефону, они договорились о встрече, чтобы выйти и измерить. Один из часто задаваемых нами вопросов — где заказать перила такого типа? Наш ответ — перила этого типа изготавливаются на заказ. Найти местного производителя металла в вашем районе — отличное место для начала.

После того, как мы встретились с владельцем Appalachian Iron Works, он дал нам оценку.Цена была для нас очень шокирующей! О цене договорились, перила изготовили на заказ и покрасили в магазине. Перила делались секциями. Когда они все были изготовлены, они вышли и установили их. От первоначальной встречи до установки прошло около 3-4 недель.

Стоимость

Как я уже сказал, мы были полностью шокированы, когда получили оценку. За наши 33 фута длинных перил высотой 36 дюймов, окрашенных, изготовленных и установленных, мы заплатили 2975 долларов.00 . Разве это не безумие? Это было одним из последних дел, которые нужно было сделать в нашем доме.

Металлические лестницы своими руками чертежи и расчеты

Как сделать металлическую лестницу по чертежам своими руками

Почему именно она — металлическая лестница?

Скрыть или открыть?

Делаем металлическую лестницу своими руками

Считаем и чертим

Требования к лестницам из любых материалов

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Особенности металлических конструкций

Необходимые детали и материалы

Варианты конфигурации

Разработка чертежей

Последовательность монтажа

Чертеж металлической лестницы

Металлические лестницы

Преимущества

Недостатки

Металлическая лестница на косоурах

Преимущества

Недостатки

Как сделать чертеж металлической лестницы

Необходимые материалы для замера

Необходимые материалы для чертежа

Какие параметры нужно измерить

Какие нюансы обязательно учесть в процессе

Какими бывают металлические лестницы

В чем преимущества чертежей будущих конструкций

Металлическая лестница на второй этаж с улицы

Преимущества

Недостатки

Как облегчить работу

Металлическая лестница, сделанная по чертежам своими руками

Почему именно она — металлическая лестница?

Скрыть или открыть?

Делаем металлическую лестницу своими руками

Считаем и чертим

Требования к лестницам из любых материалов

Металлические лестницы своими руками — инструкция и монтаж: фото

Общая информация.

Виды металлических лестниц.

Виды маршевых сооружений:

Комбинации.

Металлические лестницы требования и расчеты.

Металлическая лестница на второй этаж своими руками: фото, чертеж

Общие требования

Типы металлических лестниц

Расчеты

Оборудование, инструменты и материалы

Изготовление металлической лестницы с двумя косоурами

Металлическая лестница с площадкой: виды и инструкция

Какой конструкция может быть?

Преимущества и недостатки

Виды металлических лестниц

Типы каркаса

Виды конструкций

Ступени

Двухмаршевые лестницы: плюсы и минусы

Нормы для лестниц

Проектирование и расчеты

Дополнительные рекомендации

Металлическая лестница с площадкой

Как изготавливают металлическую лестницу?

Металлическая лестница своими руками: пошаговая инструкция

Особенности конструкции металлических лестниц

Способы изготовления металлических лестничных конструкций

Сварная металлическая лестница на двух косоурах

Набор необходимого инструмента

Этапы выполнения работ

Видео: изготовление и установка сварного металлического каркаса

Стальные лестницы | Сборные металлические лестницы DIY

Металлические стрингеры

Что такое металлическая лестница?

Металлический кронштейн стрингера

Ступени плавающей лестницы

Следующие шаги

СЕКЦИЯ МЕТАЛЛИЧЕСКИЕ ЛЕСТНИЦЫ — Скачать PDF

Все подробности о наших промышленных металлических перилах для лестниц

Дизайн и процесс

Стоимость

Похожие записи
