Монолитный железобетонный фундамент — обзор и особенности технологии

Монолитный железобетонный фундамент – это основание дома, представляющее собой деревянную опалубку с установленными в нее армирующими элементами, впоследствии залитую бетоном. В отличие от сборного железобетонного фундамента, состоящего из специальных железобетонных блоков или свай, его установка не требует специализированной техники типа строительных кранов и без особых сложностей производится небольшой группой рабочих при наличии только бетономешалки.

Сходства и отличия с другими типами фундаментов

Выбор основания для дома – ответственный шаг, поскольку от этого зависит долговечность постройки и комфорт его обитателей. Поэтому перед принятием решения стоит сравнить преимущества и недостатки различных видов и типов железобетонных фундаментов.

Монолитный фундамент – плита.

К аргументам за обустройство монолитного основания можно отнести:

1. Универсальность. Допускается его возведение практически на любых типах грунтов: болотистых, торфяных, песчаных, почвах, склонных к сезонному пучению, а также на участках с небольшой глубиной залегания подземных вод.
2. Очень высокая несущая способность. Монолитные фундаменты могут выдерживать намного большие нагрузки, чем ленточные или построенные по сборно-монолитной технологии. На таком основании разрешено строительство зданий любой этажности из материалов, обладающих большим удельным весом: кирпича, газосиликата, бетона.
3. Максимальная долговечность по сравнению с железобетонными ленточными или блочными конструкциями вследствие цельности конструкции.
4. Возведение в рекордно краткие сроки благодаря минимальным объемам земляных работ: железобетонная плита обычно закладывается на небольшую глубину.

Как и основания ленточного типа либо сделанные из ФБС, обустройство монолитного фундамента из железобетона не требует строительного образования или специализированных навыков. Однако у него есть существенный недостаток: слишком высокая стоимость, связанная с большими количествами бетона и арматуры, необходимыми для проведения работ.

Также монолитный железобетонный фундамент по сравнению с ленточным или блочным более подвержен сезонным смещениям почвы, обусловленным ее расширением или сужением. Это означает, что в условиях сурового климата и резких перепадов температур монолит может начать разрушаться намного быстрее.

Вас также наверняка заинтересуют статьи про существующие виды и типы монолитных фундаментов, а также подробный разбор плюсов и минусов данной технологии.



Возведение монолитного железобетонного фундамента

Чтобы дом был крепким, а уж через год не пришлось бы делать капитальный ремонт фундамента, монолитное основание из железобетона делают по следующему алгоритму:

1. Расчет фундамента. Одним из основных показателей является толщина плиты, от которой зависит прочность и несущая способность основания. При расчете этого показателя учитываются характеристики почвы и вес возводимой постройки. Согласно строительным нормативам, при строительстве зданий из дерева, пенобетона либо других материалов с небольшой удельной плотностью толщина плитного фундамента должна составлять не менее 20 см. В случае кирпичного дома или коттеджа этот параметр увеличивают до 25 см. Если на участке пучинистая либо болотистая почва, или же наблюдается тенденция к образованию плывунов, толщину плиты желательно делать не менее 30 см во избежание преждевременного разрушения основания. При создании чертежа монолитного железобетонного фундамента очень важно предусмотреть, чтобы расстояние между элементами каркаса, состоящего из металлической арматуры, было равно не менее 7 см. Сам же арматурный каркас должен быть погружен в бетон не менее чем на 5 см. Массу дома рассчитывают, исходя из специальных таблиц удельного веса различных стройматериалов.

2. Подготовка территории. Для этого необходимо полностью удалить с участка всю растительность и максимально точно сделать его разметку, чтобы выделить те места, в которых будет выкопана траншея. Для этих целей идеально подходят деревянные колышки или тонкие металлические прутья, которые вкапывают в землю на глубину примерно 15-20 см. Разметку периметра фундамента производят посредством рулетки либо специальную не растягивающуюся нить во избежание ошибок измерения. Во время этой процедуры очень важно проверить длины параллельных сторон будущего основания: она должны быть строго равны. Чтобы углы строения имели правильную форму, перед началом строительства рекомендуется также проверить равенство диагоналей периметра фундамента.
3. Подготовка котлована. Его габариты должны быть больше рассчитанной теоретически ширины несущей конструкции примерно на 50 см. Это обеспечит правильный монтаж опалубки и обустройство дренажной засыпки. Глубину котлована также увеличивают примерно на 20-25 см по сравнению с проектной, чтобы сделать специальную «подушку» из песка или щебня. Рыть небольшой котлован вручную даже предпочтительнее, поскольку это позволяет сэкономить цемент благодаря ручной коррекции, сделать стенки траншеи более гладкими и ровными и обойтись меньшим объемом извлеченной почвы по сравнению с применением спецтехники.

   Подготовка котлована под монолитную плиту.

4. Создание песчано-щебневой «подушки». Толщина слоя в среднем составляет 30 см, однако в почвах с низкой плотностью ее часто увеличивают до 45 см. Сначала следует насыпать песок, полить его водой из шланга и утрамбовать, а затем положить сверху слой щебня.
5. Изготовление опалубки и «подбетонки». Опалубку под монолитный железобетонный фундамент делают из обрезных деревянных досок толщиной более 3 см. Их сбивают с помощью гвоздей и соединяют в щиты, скрепляя небольшими деревянными брусками. Готовые щиты устанавливают по периметру основания и закрепляют посредством откосов. Повысить долговечность опалубки также поможет дополнительная подсыпка почвой. Изнутри ее покрывают клеенкой, чтобы избежать просачивания бетона через небольшие отверстия. Сразу после этого делают «подбетонку» – гидроизоляционный слой. Для этого по периметру фундамента выстилают тонкий слой геотекстиля, который заливают тонким слоем бетона (толщина не более 2 см). Дождитесь полного затвердевания бетона и пропитайте его гидроизоляционным составом (состоит из дизельного топлива и битума в соотношении 6:4). Это предотвратит впитывание влаги и бетонного молочка из основного железобетонного массива основания.

   Смонтированная опалубка под МФ.

6. Создают арматурный каркас. Он состоит из 2 контуров: верхнего и нижнего. В качестве вертикальных элементов конструкции используются рифленые горячекатные металлические прутья марки А3. Обязательно проследите за тем, чтобы соотношение их диаметра к общей толщине фундамента было не менее чем 1:20 (для бетонного основания толщиной 200 см подойдет арматура диаметром 10 мм и т. п.) Расстояние между прутьями составляет примерно 20-25 см. Верхний и нижний контуры скрепляют специальными металлическими прутьями-перемычками, относящимися к классу арматуры А1. Каркас рекомендуется обязательно приподнять над поверхностью «подбетонки» с помощью специальных подставок типа «грибок». Горизонтальные и вертикальные прутья соединяют с помощью вязальной проволоки, изготовленной из стали высшей марки. Ее диаметр должен быть равен 2 мм. Использовать сварку в этом случае строго запрещено, поскольку жестко закрепленный арматурный каркас полностью утрачивает эластичность и способность «подстраиваться» под меняющиеся характеристики грунта.

7. На заключительном этапе фундамент заливают бетоном. Эта операция выполняется в один заход, после чего рекомендуется уплотнить материал посредством глубинного вибратора. В конце бетон накрывают ветошью, которую смачивают водой, и поверх нее клеенкой. Периодическое увлажнение фундамента следует выполнять каждый день на протяжении 28-30 дней. После этого можно продолжать строительство.

Выше процесс создания монолитного ж/б фундамента описан достаточно кратко и не учитывает многих нюансов. В случае, если Вы планируете самостоятельно изготавливать данную конструкцию, или же заинтересованы проконтролировать качество работы подрядчиков, читайте статью «Монолитный фундамент своими руками: пошаговое руководство».

Монолитный железобетонный фундамент – прекрасный выбор для индивидуального строительства благодаря усиленной прочности, надежности и устойчивости к механическим повреждениям.

Вконтакте

Facebook

Twitter

LiveJournal

Одноклассники

Мой мир

Загрузка…

Железобетонный фундамент: монолитный и сборный

При строительстве важно, чтобы возводимые здания долговечностью и качеством. Это следует учитывать на самых первых стадиях, например, при выборе нужных материалов в зависимости от возводимого объекта, климатических условий и других окружающих факторов. Возведение фундамента – это один из важнейших процессов строительства. Сегодня специалисты делают ставку на самые прочные стройматериалы с целью добиться желаемых результатов. Среди них особенное место принадлежит железобетонным конструкциям.

Суть и назначение железобетонного материала

Основным направлением с использованием железобетона является сооружение основания для многоэтажных и массивных построек. Исходя из его характеристик, можно отметить, что оно выдерживает большие нагрузки. Данное свойство основано на укреплении железобетонных конструкций арматурными и другими железными материалами. Однако образовавшийся каркас не является главным. Ключевым остается бетон, который защищает конструкцию от негативного воздействия окружающей среды и гарантирует повышенную прочность зданию.

Наиболее сложным заданием в работе с железобетонным фундаментом является его создание. Его укрепление напрямую зависит от стальных прутьев. Армирование бетона сложно провести самостоятельно, поэтому чаще эта работа на фундаменте выполняется профессионалами. Но все же если вы решили возвести железобетонный фундамент вручную, необходимо учесть рекомендации, которые мы детально обсудим ниже.

Вернуться к оглавлению

Общие характеристики и особенности

Как и любой материал, железобетон обладает своими преимуществами и недостатками. На практике установлены следующие достоинства:

• сравнительно прост в использовании – контролируя процесс, даже неопытная команда рабочих может справиться с заданием по укладке фундамента;
• фундамент обеспечивает максимальную опору на грунт даже самого слабого качества;
• обеспечивает минимальную нагрузку на стены, и как результат, стены не подвергаются смещению почвы;
• самостоятельно обеспечивает хорошую тепло- и гидроизоляцию;
• не требует глубокого заложения, исходя из минимального давления на почву.

Среди недостатков можно выделить один: завышенная стоимость. Строительство массивных конструкций требует большого количества расходных материалов, поэтому общие финансовые затраты на строительство будут велики. Однако этот недостаток можно компенсировать прочностью и качеством материала, что превышают свойства обычного бетона.

Вернуться к оглавлению

Классификация железобетонных фундаментов

Несущие способности материала выделяют его на фоне остальных фундаментов. Его прочность позволяет долгие годы выдерживать давление многоэтажного здания, стоящего на почве с пучинистой структурой. Для закладывания такого фундамента используют скрепленные арматурой или сеткой железобетонные материалы высокой плотности, такие как бетон, кирпичи или камень.

Фундамент из железобетона применяется в строительстве конструкций любого предназначения. Различают следующие виды фундаментов в зависимости от характера установки:

• раздельный с использованием колонн;
• ленточный;
• сплошной.

Первый тип являет собой фундамент, который оборудуется железобетонными колоннами или сваями на несущих участках строения. Ленточный фундамент наиболее популярен. Суть его возведения состоит в закладке по краям железобетонной конструкции. Сплошное основание выстилается по всей площади здания.

Раздельный тип фундамента может быть установлен при отсутствии большой нагрузки нечастого размещения колонн. Укладка ленточного фундамента возможна совместно с основанием под колонны в случае большого расстояния между фундаментными подошвами. Как правило, это происходит при строительстве на грунте низкого качества.

Ленточное основание, кроме того, применяется при грунтовом покрове с неоднородной текстурой, при возможной внешней нагрузке или при неровном покрытии. Ленточный фундамент не применяется при очень большой нагрузке. В этом случае применяется сплошное основание. Именно оно окончательно выравнивает осадок центральной части здания. Неоднородный грунт – не помеха данному типу фундамента.  В зависимости от способа укладки сплошной, ленточный фундаменты, а также под колонны, в свою очередь, делятся на сборные и монолитные.

Вернуться к оглавлению

Сборный фундамент

Устройство этого основания являет собой процесс укладки плоских плит, работа с которыми занимает намного меньше времени, чем при заливке бетона. Вес одной составной части меньше всего может достигать 300 кг. Вес изделия составляет 1500 кг. В связи с этим возникает необходимость применения грузоподъемного оборудования, что доставляет трудности.

Вернуться к оглавлению

Монтаж сборного основания

Строительство с использованием данного типа фундаментов происходит путем укладки блоков и плит на дренажную подушку, которая создается на дне траншеи. В торцы блоков вставляются штыри, которые после монтажа соединяются при помощи сварки или проволоки с арматурными элементами других блоков.

Образовавшееся расстояние между плитами заполняется бетонным раствором марки М200 или М300. Данная процедура повторяется при устранении зазоров между верхним и нижним блочными рядами путем нанесения бетона перед укладкой верхнего слоя.

Главным правилом укладки является перекрытие вертикальных швов монтажа верхним блоком, который должен опираться на два блока под ним. Итак, можно определить следующие этапы сборки:

• С площадки, на которой будет происходить застройка, снимается слой грунта. На обнаженной поверхности вехами и веревками выкладывается контур будущего фундамента.
• По обозначенному контуру вырывается котлован, глубина которого равна двойной толщине блоков.
• Дно котлована засыпается 15-сантиметровым слоем песка и таким же слоем щебня.
• Следующим слоем заливается бетон (5-10 см), как основа для монтажа блока.
• Блоки для установки оборудуются армирующими штырями и укладываются на бетон. Штыри соединяются. Бетоном устраняются зазоры между соседними блоками.
• Второй ряд укладывается после заливки монтажной прослойки на первый.
• Поверхность готовой конструкции заливается армирующей стяжкой.

Вернуться к оглавлению

Монолитный фундамент

Данный материал может быть представлен в форме фундамента или фундаментных балок. Его стоимость значительно меньше сборных конструкций. К тому же возможна ручная укладка без применения специального оборудования.

Основные компоненты раствора – это щебень, песок и цемент. Его прочность намного выше, чем у сборного основания, поскольку крепость последнего зависит от качества накладки швов между сегментами. И еще одним ярким достоинством монолитных конструкций является универсальность формы фундамента. Монолитный железобетонный фундамент может быть как квадратной, так и многоугольной формы.

Вернуться к оглавлению

Монтаж монолитного основания

Процесс укладки монолитных материалов происходит дольше в отличие от прошлых материалов. Кроме того, заливка бетона должна происходить в один проход. Это вызывает трудности, связанные с заказом бетона заранее.

Применяется съемная щитовая или несъемная блочная опалубки. Прутья армирующей сетки должны достигать 10-16 мм в диаметре. Пытаться сконструировать сетку самостоятельно не стоит, поскольку это может привести к низкой прочности фундамента и как следствие – его разрушению. Исходя из данных советов, можно составить поэтапный план заливки основания:

• Очистка участка и определение места под котлован.
• По определенным размерам вырывают котлован нужной глубины.
• На дне выкладывается дренажная подушка с помощью гидроизоляционных материалов.
• Контур фундамента выкладывается опалубка или несъемные блоки.
• Горизонтальная железобетонная арматура соединяется в проеме разборной опалубки или оборудуется между блочными рядами неразборной опалубки. Вертикальная – устанавливается в полостях блоков или между верхним и нижним слоем горизонтальной арматуры.
• Проводится укрепление палуб лесами. В тело опалубки включается желоб.
• В опалубку слоями 20-25 см заливается бетон.
• После затвердения разборная опалубка удаляется, а вертикальные поверхности основания покрываются гидро- и теплоизоляционными материалами.

Вернуться к оглавлению

Заключение

От прочности фундаментного основания зависит срок службы конструкции. К подбору материалов, укладке и защите необходимо подходить ответственно с первых минут строительства.

Разновидности железобетона помогают подобрать, какой стройматериал, сплошной, ленточный или под колонны, нужен для определенного типа строения.

Железобетонный фундамент: технология строительства.

Основание на железобетонном фундаменте

Основной любого здания является фундамент. Срок эксплуатации постройки напрямую зависит от его долговечности. Планирование строительства крепкого и надежного дома начинается с возведения фундамента.

Существует несколько видов оснований, отличающихся особенностями конструкции, несущей способностью и этапами монтажа. Самым распространенным считается железобетонный фундамент.

Виды железобетонных фундаментов

В строительной сфере одними из востребованных являются именно железобетонные конструкции. Одними из наиболее распространенных считаются еврозаборы, используемые для ограждения частных владений – они отличаются привлекательным внешним видом, массивностью и прочностью.

Длительный срок эксплуатации и прочность железобетона идеально подходят для возведения фундаментов. В основе его производства лежит сложный технологический процесс армирования бетона, результатом которого являются бетонные плиты повышенной прочности, заполненные арматурным каркасом. Последний используется для придания прочности конструкции и ее предохранения от разрушения.

Монолитный и сборный железобетонный фундамент

В зависимости от способа возведения железобетонные фундаменты делятся на два вида:

1. Монолитные. Заливаются на стройплощадке и представляют собой цельные подошвы;
2. Сборные. Состоят из нескольких частей, которые крепятся друг с другом при помощи цементного раствора. Возводятся подобные конструкции из разнокалиберных бетонных плит ленточных фундаментов, которые производятся в заводских условиях.

к оглавлению ↑

Сравнение сборных и монолитных конструкций

Сборные и монолитные конструкции

• Сборные конструкции возводятся быстрее, но при этом самостоятельно их собрать невозможно: необходимо прибегать к услугам бригады рабочих и специальной техники. Один блок весит в среднем от 0,3 до 1,5 тонн;
• С учетом всех особенностей работ, стоимость возведения сборной конструкции на 40-50% выше по сравнению с монолитной;
• Ленточный железобетонный фундамент сборного типа в основном используется при возведении массивных построек, когда основной задачей застройщика является выполнение всех работ за один сезон. Такой тип основания используется для быстрого проведения строительных работ;
• Преимуществом сборных конструкций является то, что железобетонные плиты для фундамента отличаются высоким качеством, поскольку изготавливаются согласно нормам ГОСТ;
• Монолитные фундаменты в техническом плане предпочтительнее сборных, поскольку обладают цельной поверхностью. Прочность конструкции снижается из-за наличия в ней швов, кроме того, временные изменения затрагивают в первую очередь именно их;
• Несмотря на то, что монолитные фундаменты отличаются долговечностью и прочностью, их возведение требует слаженной и четкой работы. В противном случае может ухудшиться качество основания.

к оглавлению ↑

Расчет фундамента

Расчет основания осуществляется следующим образом:

1. Высчитывается суммарный вес конструкции — перекрытия, стены, крыша, полезная нагрузка (максимальное количество людей, предметы мебели, бытовое и отопительное оборудование). Также учитывается снеговая и сезонная нагрузка в районах с соответствующим климатом;
2. Рассчитывается удельное давление постройки на грунт;
3. Высчитываются геометрические размеры фундамента;
4. Корректируются размеры путем их подгонки под требования соответствия давления на грунт его расчетному сопротивлению.

Вероятная нагрузка на подошву фундамента рассчитывается исходя из веса всей постройки, который, в свою очередь, суммируется из следующих нагрузок:

1. Конструкционных элементов;
2. Полезной;
3. Снеговой.

Вес всех элементов конструкции вычисляется следующим образом:

1. Измеряются линейные размеры элементов, имеющихся в проекте;
2. Вычисляется их объем;
3. Определяется удельный вес строительных материалов, использованных при строительстве. Данные параметры можно найти в интернете, в строительных нормах и правилах и в справочной информации от производителей;
4. Определяется вес каждого элемента постройки;
5. Высчитывается суммарный вес всей конструкции, под который и рассчитывается фундамент.

Помимо нагрузки конструкции, рассчитывается возможная полезная нагрузка. Она состоит из временной и постоянной нагрузки от бытового оборудования, людей, предметов мебели, инженерных коммуникаций и трасс.

Полезная нагрузка высчитывается с запасом по следующей формуле:

• «Общая площадь здания» х 180 кг/м².

Последнее составляющее – снежная нагрузка – определяется по формуле:

• «Площадь крыши» х «Вес снегового покрова в зависимости от регионов страны» х «Поправочный коэффициент в зависимости от угла наклона кровли».

При расчете фундамента под постройку используются некоторые готовые данные. Они содержатся в таблицах и нормативных документах и получены в результате инженерно-технических и научных изысканий.

Основным требованием к железобетонному фундаменту является нагрузка на грунт, которая должна быть меньше сопротивления самого грунта. Все расчеты сводятся к решению неравенства, в основе которого лежит данное требование.

к оглавлению ↑

Разметка траншеи под железобетонный фундамент

Перед возведением фундамента проводится разметка участка. Траншея изначально отмечается обрезками арматурных прутов, которые вбиваются в грунт на глубину 10-15 см. Разметка осуществляется согласно технической документации, но при этом желательно следовать нескольким правилам:

• Прочной нитью и колышками отмечается периметр основания здания. Расстояние между ними отмеряется при помощи рулетки. Самое главное – нить не должна растягиваться, иначе в расчетах могут появиться ошибки;
• Готовую разметку еще раз вымеряют – параллельные стороны должны быть одинаковы по длине. Одинаковыми должны быть и диагонали, иначе углы фундамента не будут прямыми;
• Траншея должна быть шире проектной ширины фундамента на 40-60 см. С каждой стороны делают дополнительные 20-30 см, которые требуются для установки опалубки и создания дренажной засыпки. Глубина железобетонного фундамента также увеличивается на 20 см для создания дренажной подушки.

Разметка под железобетонный фундамент

После разметки траншеи можно приступать к ее рытью.

к оглавлению ↑

Инструменты для возведения монолитного жб фундамента

Перед закладкой фундамента желательно заранее обзавестись всеми инструментами и материалами. Для проведения строительных работ понадобятся:

• Арматурные кусачки;
• Плоскогубцы;
• Молоток;
• Рулетка;
• Болгарка;
• Станок для сгибания стержней арматуры.

Инструменты для строительных работ

Пригодится ручной инструментарий:

• Клещи;
• Пила-ножовка;
• Топор;
• Молоток;
• Гаечный ключ;
• Лом;
• Стальная щетка;
• Маховая кисть;
• Кусачки;
• Зубило.

Для возведения монолитного железобетонного фундамента потребуются следующие строительные материалы:

• Гвозди и доски;
• Бетон;
• Щиты для опалубки;
• Стальная проволока.

В зависимости от размеров фундамента, площади постройки и перечня строительных работ может меняться количество материалов.

к оглавлению ↑

Монолитный железобетонный фундамент своими руками

Возведение монолитного железобетонного фундамента включает следующие этапы:

1. Подготовка. Участок под основание постройки выравнивается и очищается. Верхний слой плодородной почвы снимается перед рытьем траншеи. Срезается, как правило, порядка 10 см с установкой нулевой отметки начала земляных работ;
2. Разметка траншей для основания. Во избежание перекоса фундамента устанавливается ориентир и метки. Для них используют леску, колышки и ленту. Разметка проводится следующим образом:
   • Колышки устанавливаются по периметру основания и его внутренней части;
   • Леска натягивается между кольями.
3. Вырывается траншея. Для обустройства дренажной подушки к глубине траншеи прибавляется около 20 см. Создается подушка для защиты фундамента от влаги и состоит из нескольких слоев:
   • Слой щебня толщиной в 10 см;
   • Слой песка толщиной в 5 см.
4. Устанавливается опалубка. Возводят ее в большинстве случаев из деревянных досок.
   • По обе стороны от вырытой траншеи вбиваются на расстоянии 40-50 см колья, на которые будут опираться доски опалубки;
   • В траншею устанавливаются доски, формирующие опалубку жб фундамента.
5. Вяжется арматура. Закладывают ее только после укладки гидроизоляции, в качестве которой могут использоваться листы рубероида. Поверх них заливается слой бетона толщиной в 15 см, который выполняет роль опоры для арматурного каркаса. После застывания бетонной основы траншея заполняется связанными арматурными стержнями. Каркас создается из четырех прутьев арматуры, расположенных вдоль, и поперечных между ними.


   Вяжется арматура несколькими способами:

   • Метод сварки. Каркас такого типа обладает повышенной прочностью, поскольку в нем отсутствуют подвижные соединения;
   • Скручивание проволокой. Такой каркас создается при отсутствии сварочного аппарата. Отличается не меньшей прочностью и качеством.

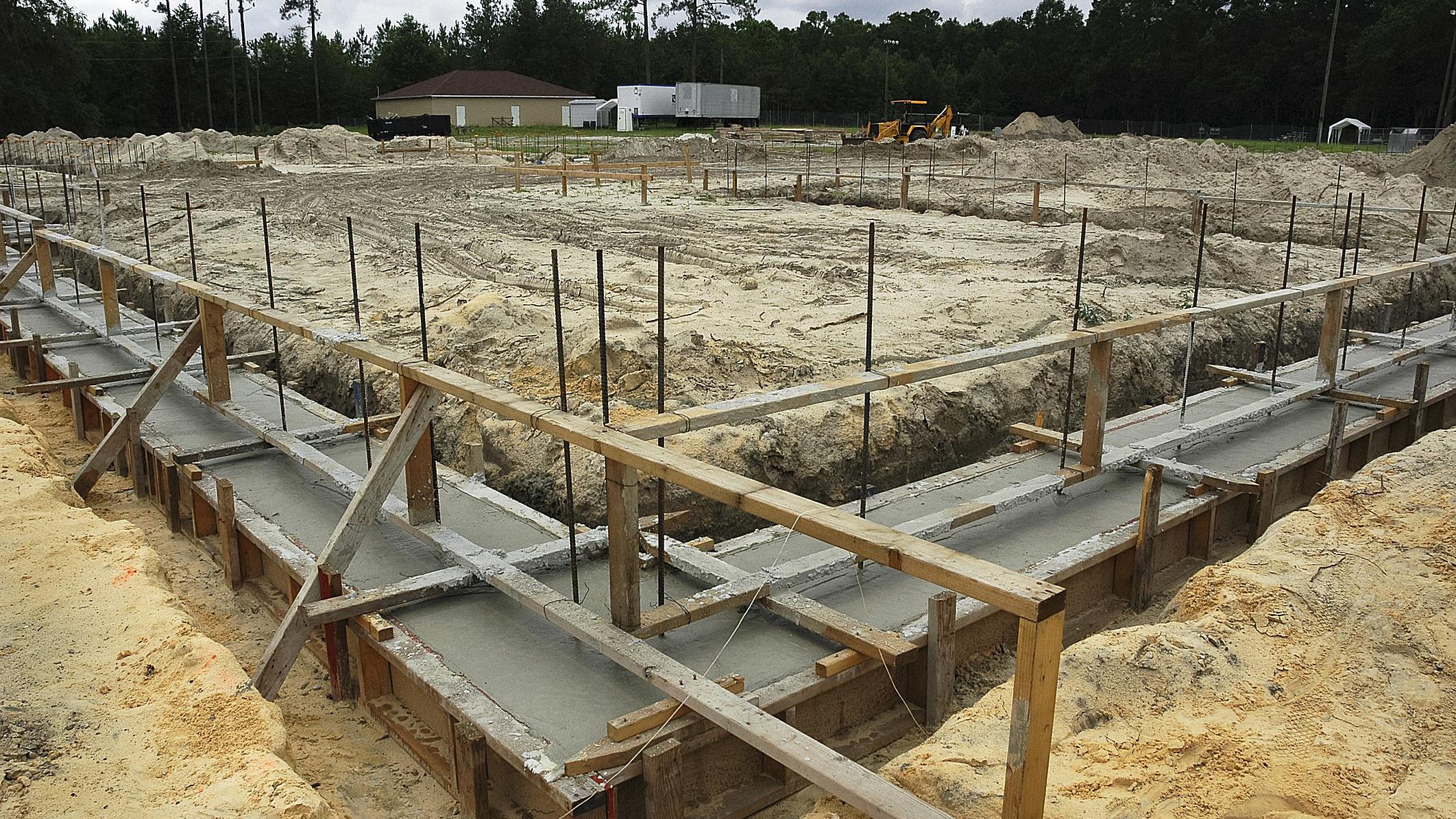

6. Заливка бетонной смеси. Перед данным этапом опалубка смачивается водой и покрывается тонким слоем раствора. Делается это для того, чтобы раствор не прилипал к доскам.
   Проводится заливка по всей длине траншей, глубина заливки – 20-25 см. Их свежего раствора выводятся пузырьки воздуха при помощи глубинного вибратора, что повышает прочность фундамента.
7. Застывание монолитного основания. На формирование прочной железобетонной плиты требуется как минимум 30 дней. За это время бетонная смесь набирает необходимый уровень прочности. Для ускорения данного процесса специалистами нередко добавляются специальные присадки, увеличивающие скорость застывания бетона. Используют их в основном перед началом холодного сезона для ускорения работ.

к оглавлению ↑

Достоинства и недостатки монолитного фундамента

Для монолитного железобетонного фундамента характерны следующие преимущества:

• Огнеупорность;
• Возможность самостоятельного возведения;
• Отсутствие необходимости в использовании дополнительной техники;
• Противостоит окислению и коррозии;
• Длительный срок эксплуатации;
• Быстрое возведение;
• Сопротивляемость нагрузкам;
• Увеличение прочностных характеристик с течением времени;
• Невысокая стоимость работ.

к оглавлению ↑

Устойчивость к механическим нагрузкам

Монолитный фундамент

Монолитная конструкция отличается минимальным количеством швов, что придает ей дополнительную устойчивость к нагрузкам и прочность.

к оглавлению ↑

Устойчивость к окислению

Слой бетона, покрывающий армирующую конструкцию, продлевает срок эксплуатации монолитного фундамента. Долговечность железобетона также зависит от химического воздействия раствора, который основывается на гидролитическом отделении щелочи во время отвердевания.

Устойчивость к коррозии

Основной причиной коррозии железобетона является разрушение слоя бетона, что сказывается на прочностных характеристиках. Использование специальных добавок и марок цемента позволяет предупредить коррозию, улучшить сцепление раствора с арматурой и повысить водонепроницаемость.

Увеличение плотности фундамента с течением времени

Специальный состав железобетона под воздействием воды не только сохраняет свою прочность, но и увеличивает ее.

Несмотря на все преимущества, у железобетонного монолитного фундамента имеются своим недостатки:

• Трудоемкий процесс возведения опалубки;
• Слишком большой вес конструкции;
• Потребность в звукоизоляции;
• Вероятность появления трещин и дефектов;
• Сложный демонтаж;
• Необходимость возведения мощного фундамента для монолитной постройки;
• Если строительные работы ведутся в холодное время года, бетон требует подогрева;
• Необходимость в дополнительной теплоизоляции постройки;
• Требуется дополнительный уход за железобетоном во время его застывания.

к оглавлению ↑

Низкий уровень воздухопроницаемости

Железобетонный фундамент отличается низким уровнем воздухопроницаемости, что не позволяет стенам «дышать». Из-за этого на начальных этапах строительства приходится прокладывать мощную вентиляционную систему.

Большой вес конструкции

Монолитные конструкции обладают большим весом, что не самым лучшим образом сказывается на стоимости строительных работ. Такие постройки требуют возведения мощного фундамента и проведения геологических изысканий.

Возведение ленточного фундамента

Технология закладки ленточного фундамента не представляет собой ничего сложного и не требует использования специального инструментария.

Закладка ленточного фундамента

1. Роется траншея, глубина которой должна быть на 30-45 см ниже уровня залегания фундамента. Ширина равна ширине основания;
2. Формируется песко-щебеночная подушка под фундамент;
3. Создается армирующая сетка под ленточный фундамент;
4. Устанавливается опалубка. Для нее используются деревянные доски, внутренняя часть которых обивается полиэтиленовой пленкой или рубероидом;
5. Заливается бетонная смесь. Для укладки ленточного фундамента используется бетон марки М 200 и выше. После того, как смесь будет залита, ее поверхность заглаживается и в течение следующих суток поливается водой во избежание появления трещин.

Наружную гидроизоляцию ленточного фундамента делают в том случае, если в доме подразумевается цокольный этаж или подвал.



Монолитный ленточный фундамент, армированный железобетонный, цена (стоимость) устройства

Монолитный ленточный фундамент представляет собой железобетонную плиту, которая закладывается под всю площадь здания. Вместе с плитой прокладываются несколько слоев арматурной сетки. Благодаря большой площади плиты достигается ее равномерное давление на грунт. Оттаивание и замораживание грунта не будет негативным образом влиять на конструкцию, просадка будет небольшой.

В двухэтажных домах используют монолитный фундамент толщиной 40 см. Треть него будет находиться ниже нулевой отметки, а две трети выше. Вокруг основания делают дренаж, а под ним прокладывают гидроизоляцию. Вначале укладывают гидроизоляцию, а потом слои арматурной сетки, далее уже заливается бетон. Опалубочный каркас выполняют в виде одной цельной конструкции, стержни арматуры располагают с шагом до 30 см. , вся опалубка жестко закрепляется и фиксируется. Для того, чтобы предотвратить вытекание по внутренней стороне прокладывается полиэтилен и рубероид. Цена монолитного ленточного фундамента, во многом, зависит от типа используемых материалов.

Монолитный ленточный фундамент чаще всего используется в малоэтажном строительстве при возведении зданий с бетонными, кирпичными и каменными стенами. Главным его преимуществом является тот факт, что его не нужно закладывать на большую глубину даже в тех случаях, когда проектом предусматривается подвал. Обычно его не делают широким по всей высоте, расширенной делают только подошву, благодаря чему удается достичь невысокой стоимости монолитного ленточного фундамента.

Ленточные фундаменты-монолиты используются в тех случаях, когда требуется значительное расширение подушки. Основания возводятся из бетона, железобетона, кирпичной кладки. В индустриальном строительстве используются монолитные и железобетонные виды на свайном или естественном основании. При естественном основании подушку армируют и выполняют непосредственно в ходе подготовки. Также выполняют бетонирование ленты фундамента по подушке.

При свайном основании ленту бетонируют поверх монолитных ростверков, которые объединяют сваи в одну конструкцию. В таком основании используется сборно-монолитный ленточный фундамент-ростверк и уложенные сверху него сборные железобетонные блоки. Для бетонирования конструкций ростверка используют инвентарную щитовую опалубку. Другие типы фундаментов используются при малоэтажном строительстве.

Устройство ленточного фундамента

Монолитный ленточный фундамент состоит из сплошной полосы из армированного бетона, которая расположена по всему периметру сооружения. Такие конструкции считаются универсальными, они могут использоваться даже в неблагоприятных климатических условиях, выдерживая значительные колебания грунтовых масс. К таким колебаниям относят просадку и попеременные заморозки с оттепелями.

Отличительной особенностью устройства монолитного ленточного фундамента является бетонная плита, которая вместе с опалубочной системой создает всю конструкцию. За счет этого метода строительства создается равномерное давление. При этом узлы здания не перекошены, не возникают трещины в основании.

В зависимости от устройства монолитные фундаменты бывают ленточными, столбчатыми и сплошными Ленточный монолитный фундамент является железобетонной конструкцией, которая расположена по всему периметру дома.

Армированный монолитный ленточный фундамент

Армированный монолитный фундамент является сооружением из железобетона, которое передает нагрузку от дома на грунт. Нашими специалистами подбирается тот материал, который принимает нагрузку и равномерно ее распределяет. Он имеет высокую степень надежности и стоек влияниям внешней среды. За счет большой своей массы он уплотняет грунт под свои весом. На таких основаниях дома стоят несколько десятков лет. Надежность ленточного фундамента обеспечивается сложным подготовительным процессом и его единовременной заливке. Поэтому и стоимость на такой тип фундаментов несколько выше. У нас цена несколько ниже, чем в других организациях.

Ленточный монолитный железобетонный фундамент

Данный тип является гидро- и теплоизолированной конструкцией из арматуры, которая заливается бетоном. Нижняя часть закапывается в траншею глубиной от 0,5 метров до 1,5 метров. Такой вид основания монтируется в один этап, потому что заливка не может длиться долгое время. Перед монтажом готовится почва территории, на которой будет строится дом. Железобетонный фундамент используется при возведении крупногабаритных зданий из кирпича или бетона жилых многоэтажек. Перед устройством ленточных монолитных железобетонных фундаментов наши специалисты проводят исследование грунта. Наша компания за умеренную цену предоставляет услуги по закладке данного типа основания.

Ленточный фундамент сборно-монолитный

Сборно-монолитные ленточные фундаменты являются самыми технологичными типами среди данных конструкций. Они сочетают достоинства сборных и монолитных конструкций. Возведение таких оснований проводится в несколько этапов. Вначале устанавливается опалубка на ширину плита основания. Далее устанавливается пространственный армирующий каркас из арматуры и заливается бетон. Потом укладываются готовые железобетонные блоки на поверхность залитого основания. На заключительном этапе создается опалубка на верхнем уровне блоков, размещается пространственный армирующий каркас и заливается вся сборная конструкция монолитной бетонной стяжкой. Мы гарантируем правильное возведение прочного основания за умеренную стоимость в короткие сроки.

Монолитный заглубленный ленточный фундамент

Данный тип используется при возведении практически всех типов построек на пучинистых грунтах, когда строятся дома с тяжелыми стенами или с перекрытиями большого веса. Заглубленный монолитный ленточный фундамент используется в тех случаях когда существует вероятность возникновения неравномерных деформаций в основании при небольшой глубине закладки. В таком случае встраивается армированный пояс. Подошву заглубленного ленточного фундамента укладывают на 200 мм ниже глубины промерзаемого грунта.

При невысокой стоимости работ ООО «Проект» осуществляет закладку ленточного монолитного фундамента. Мы возводим все представленные типы оснований в Москве и Подмосковье по невысоким ценам.

Железобетонный фундамент: разновидности и установка

Долговечность и надежность любых сооружении капитального строительства во многом зависит от качества основания, на котором оно было воздвигнуто. В свою очередь понятие «качества» определяется уровнями его проектирования, подготовки чертежей и изготовления, а также видами применяемых материалов. При этом за всю историю зодчества для закладки фундамента использовалось много чего – от неотесанных бутовых камней до обработанных особым образом стальных или деревянных конструкций. Однако наиболее качественным и надежным получается железобетонный фундамент. И тому есть множество причин.

Краткое содержание статьи:

Почему выбирают железобетонный фундамент

Опоры из армированного бетона тяжелее и обходятся дороже деревянных стоек или стальных винтовых свай. Но как древесина, так и сталь, даже при обработке защитными составами, могут прослужить около полувека. Затем строение придется либо сносить, либо проводить сложную и дорогую реконструкцию его несущего основания. Конечно, существуют и исключения. К примеру, возраст некоторых деревянных свай под домами в Венеции или Санкт-Петербурге исчисляется уже сотнями лет. Тем не менее, нормативный эксплуатационный период для опор подобного типа не превышает десятков лет.

Еще одна альтернатива железобетону — бутовый камень. С долговечностью у него все в порядке. Однако сложность получения из бута несущих оснований с геометрически правильными формами, вкупе с низкой скоростью монтажа, нивелируют фактор долговечности.

В сухом остатке видим, что железобетонный фундамент, сборный либо монолитный, по соотношению характеристик, обходит конкурентов. Выполненная в соответствии с технологией и с учетом местных условий, такая основа подойдет для многоэтажной застройки, выстоит против излишней влажности, просадок грунтов, сейсмических и многих других нагрузок.

Единственный серьезный враг железобетона – человеческий фактор. Нарушение правил выполнения работ, применение грязных либо поддавшихся коррозии элементов арматуры, использование неподходящих марок цемента – способны существенно сократить срок эксплуатации фундамента.

Железобетонные фундаменты: разновидности

1. Высотки или здания на грунтах с низкой несущей способностью могут возводиться на свайном железобетонном фундаменте. Его структурные единицы – забивные сваи. Формируемые из них ЖБ колоны, составные либо цельные, обладают высотой, зависящей от требований конкретного проекта. Обвязка оголовков свай осуществляется ростверковой конструкцией.

2. Для сооружений, обладающих небольшой массой (гараж, баня, деревянный или пеноблочный дом), могут подойти столбчатые монолитные железобетонные фундаменты. Это наиболее экономичный вид несущих опор. Их структурными элементами служат армированные бетонные столбики, связываемые в единую конструкцию, как и сваи, балками ростверка. Существенные недостатки столбчатых оснований – они не подходят для сильнопучинистых грунтов и участков с выраженными уклонами.

3. Чаще других видов на строительных площадках можно встретить ленточные железобетонные фундаменты – монолитные или блочные (сборные). Первые полностью возводятся на месте – от обвязки арматурного каркаса до формовки. Составные части вторых – стандартные блоки (продукция заводов ЖБИ). Скрепляясь между собой раствором, они складываются по месту в ленту требуемой формы. Характерные свойства ленточных армированных монолитов – высокие прочность, надежность, устойчивость. Эти качества позволяют возводить на них тяжелые строения на многих типах проблемных грунтов.

4. Еще один тип высоконесущего основания – фундамент железобетонная плита. Он предназначен для сложных грунтов (переувлажненных, с неоднородной структурой, пучинистых) или строений с очень большой массой. Плитные опоры не подходят для склонов, а стоимость их строительства может оказаться самой высокой благодаря значительной материалоемкости несущей конструкции.

Читайте также: Столбчатый фундамент

Преимущества монолитных фундаментов

Монолитное основание, формуемое по месту установки, приобретает очевидные преимущества перед своими сборными аналогами:

• оно устойчивей к разновекторным нагрузкам;
• позволяет создавать конструкции со сложными нестандартными и точными формами;
• не имеет швов, снижающих гидрозащитные и теплоизоляционные параметры;
• в малом строительстве, зачастую, не требует использования тяжелой грузоподъемной техники.

Особенности изготовления ж/б фундаментов

Производство надежных железобетонных фундаментов подчиняется жестким технологическим регламентам и профильным СНиП. Ключевое значение в них отводится подбору структурных материалов.

Цемент

Виды цементов чаще всего используемых в частном строительстве:

• портландцементы (ПЦ) – подходят для монтажа монолитных оснований находящихся в зонах сложных климатических воздействий;
• шлакопортландцементы (ШПЦ) – хорошо работают во влажных грунтах, хотя медленней набирают прочность и хуже переносят низкие температуры;
• пуццолановый портландцемент (ППЦ) – идеально подойдет для условий близости к фундаментам грунтовой воды или на подтопляемых территориях.

Визуально определить марку и качество вяжущего довольно сложно, даже опытному строителю. При этом у разных производителей классификация цемента может осуществляться по ГОСТам:

• 10178-1985;
• 31108-2003;
• 57293-2016, соответствующий евростандарту EN 197–1.

Независимо от используемого производственного норматива, для фундамента следует брать цемент не ниже М 400. Марка (М) – показывает, какую минимальную нагрузку на сжатие (кг/ 1 см²) после 28-дневного периода гидратации способен выдержать сформировавшийся цементный камень. Чем больше цифра, тем лучше.

Наполнитель

Преимущественно это смесь песка с гравием (количество примесей в виде глины, земли или ила не более 5%). Её фракционный состав должен обеспечивать раствору равномерность (беспустотность) заполнения опалубки. Кроме того, частицы наполнителя должны размещаться максимально плотно относительно друг друга. В противном случае объем свободных зон займет цемент, что заметно увеличит смету. Поэтому гравий следует брать нескольких фракций с диаметром частиц от 10 до 80 мм, а песок со средней фракцией 2,35 (± 1,15 мм).

Арматура

Устойчивость железобетонного фундамента к изгибающим, разрывающим, сдвигающим нагрузкам обеспечивает арматурный скелет. Зачастую он изготавливается из стальных прутьев. Однако в последнее время все большую популярность приобретает арматура из прочного стеклопластика. Благодаря устойчивости к коррозии она особенно рекомендуется к применению для формовки монолитов на заболоченных или подтопляемых территориях.

Согласно СНиП 52-01-2003 расчет арматуры осуществляется из условия покрытия ею не менее 0,1% площади поперечного среза фундамента. Поэтому, учитывая рыночные расценки на арматурные материалы, экономнее усиливать бетон более толстыми прутьями, взятыми в меньшем количестве.

Что касается профиля и толщины арматуры, то они зависят от назначения фундамента. Для примера некоторые из них приведены в таблице:

Профиль арматуры	Ø арматуры, мм	Область применения
Гладкий	6	Хомуты
-//-	8	Хомуты, буронабивные сваи
-//-	10	Фундаменты под легкие частные строения
Рифленый	12–14	Ленточные и плитные фундаменты
-//-	16	Фундаменты под массивные строения либо на сложных грунтах

Горячепрокатная арматура, используемая для фундамента, должна относиться к классу не ниже А 400. Лучше использовать продукцию с маркировкой «К» – устойчивая к коррозии.

Бетонный раствор

Характеристики набравшего расчетную прочность бетона, заводского или собственного приготовления, определяются по ряду показателей. Основные из них:

1. Класс (В) – прочность на сжатие. Аналогично марке, чем цифра больше, тем лучше, с поправкой на цену, естественно. Например, В 15 соответствует М 200, В 22,5 – М 300, а В 30 – М 400.
2. Морозостойкость (F) – измеряется в единицах от 25 до 1000. Цифра означает количество циклов заморозки и разморозки переносимые бетоном без существенной потери рабочих характеристик. Для устройства фундаментов в большинстве областей РФ подойдут: F 50–F150, в самых суровых регионах – F 150–F300, на территориях с переувлажненным грунтом и морозными зимами – F 300–F500.
3. Водонепроницаемость (W) – измеряется числовым индексом от 2 до 20. Особое значение имеет для железобетонных конструкций размещаемых на участках с высоким уровнем грунтовых вод. Для их формовки стоит выбирать растворы с показателем близким к W 20, не забывая о последующей надежной гидроизоляции.
4. Подвижность раствора (П) – индекс от 1 до 5. Чем выше значение индекса, тем текучее раствор. Преимущественно для формовки железобетонных фундаментов оптимальный показатель П 2 или П 3. При плотном размещении стержней арматурного каркаса – до П 5.

Читайте также: Как построить недорогой, но надежный фундамент

Типовая рецептура раствора для фундамента

Для возведения небольших частных коттеджей, зачастую, закладывают основания изготовленные из бетона В 15 или В 20. Их состав с использованием цемента М 400:

• В 15 – 1/2,8/4,8;
• В 20 – 1/2,1/3,9.

Пропорции учитывают в кг – цемент/песок/щебень.

Чтобы добиться однородной консистенции самостоятельно приготавливаемого раствора, сначала в бетономешалке смешивают сухие ингредиенты, затем, добавляют воду, продолжая перемешивать до получения однородной массы. Объем жидкости следует тщательно контролировать. Её избыток повышает текучесть бетона, но значительно снижает финишную прочность цементного камня. Например, для получения класса В 20 оптимально добавить 39 л воды.

В заключение

Используя качественный армированный бетон (железобетон), можно осуществлять не только возведение новых, но и усиление существующих опорных оснований капитальных строений. Грамотная реализация технологий подобных работ вполне доступна для любительского применения. Соблюдение их требований гарантирует индивидуального застройщику создание фундамента, который прослужит не одному поколению владельцев частного дома.

особенности устройства сборных и монолитных оснований

Железобетонный фундамент подводят под массивные, многоэтажные строения.

Такое основание обладает максимально возможно несущей способностью. Поэтому на железобетонных фундаментах возводят дома из самых плотных стройматериалов: кирпича, бетона, камня.

Виды железобетонных фундаментов

Основания из железобетона бываю сборными и монолитными. Первый вариант – сборный фундамент – состоит из готовых железобетонных блоков, которые стыкуются или укладываются в  ленточное основание. Второй вариант – монолит – принимает форму ленточного или плитного основания, заливаемого в опалубку.

Сборный железобетонный ленточный фундамент

Строительство фундамента из готовых плит происходит намного быстрее технологии заливки в опалубку. Впрочем, для реализации «ускоренной», сборной технологии необходим, как минимум, один подъемный кран. Вес самого легкого железобетонного блока равняется 300 килограммам, а самая тяжелая деталь будущего фундамента «потянет» на 1500 кг.

Разумеется, к расходам на монтаж, следует добавить и транспортную смету. Причем за одну ходку на стройплощадку можно доставить не более десятка крупногабаритных блоков или 20-30 штук относительно легких сегментов.

В итоге, смета строительства фундамента из армированных бетонных блоков будет на 30-40 процентов выше суммы расходов на сооружение монолитного основания. Поэтому сборные основания используют только в тех случаях, когда скорость строительства важнее понесенных расходов.

Монолитный железобетонный фундамент: плюсы и минусы

Монолитная железобетонная фундаментная плита или лента, залитая в армированную опалубку, обходится дешевле сборного основания. Соорудить такую конструкцию можно и без помощи подъемного крана, а цемент, песок и щебень для раствора доставят на стройплощадку за два-три рейса грузового авто.

К тому же, литая железобетонная конструкция обладает большей прочностью, чем сегментированное основание, прочность которого зависит от стойкости межблочных швов.

Еще один плюс такой конструкции заключается в возможности формирования фундамента любой формы: от классического квадрата, до сложного многоугольника или контура, состоящего из прямых и дуговых линий.

Технология строительства железобетонных оснований

Особенности процесса сооружения железобетонных оснований зависят от типа конструкции фундаментов. То есть, сборное основание возводится с помощью одних технологических приемов, а монолитные конструкции обустраиваются совершенно иным способами.

Строительство сборного основания

Многотонный блок или массивная железобетонная плита для фундамента укладывается на дренажную подушку, насыпанную на дно траншеи. Перед монтажом блока в его торцы вводят стальные штыри. После укладки блока штыри перевязываются (скрепляются сваркой или проволокой) с такой же арматурой соседнего элемента.

Армированный зазор между соседними плитами (вертикальный монтажный шов) заливается бетоном марок М300 или М200. Горизонтальный монтажный шов (между верхним и нижним рядом блоков) заполняется бетоном, наносимым на верхнюю грань нижнего блока перед укладкой верхнего элемента.

Укладка верхнего слоя осуществляется по правилам классической перевязки. То есть, верхний элемент должен закрывать вертикальный монтажный шов, опираясь на два нижних блока.

Ну а сам процесс сборки фундамента из железобетонных блоков выглядит следующим образом:

• Со строительной площадки снимают слой плодородной почвы (верхние 25-30 сантиметров). После чего на обнаженный грунт наносят, с помощью вех и веревок, контуры будущего фундамента.
• По контуру отрывают котлован расчетной глубины и ширины, равной удвоенной толщины блоков.
• На дно котлована подсыпают 15 сантиметров песка и столько же мелкого щебня.
• Поверх щебня подливают слой тощего бетона (5-10 сантиметров), на который будет монтироваться блок.
• Блоки готовят к установке, монтируя в боковые грани армирующие штыри, и укладывают на слой тощего бетона. Штыри перевязывают. Вертикальный шов заполняют полноценным бетоном.
• Перед монтажом второго ряда, поверх нижнего, заливают монтажную прослойку, на которую устанавливают верхний ряд.
• Поверх ростверка (на верхнюю грань последнего слоя блоков в кладке) заливают армирующую стяжку.

Строительство монолитного основания

Монолитная плита или лента сооружается немного дольше. Причем заливка тела будущего фундамента придется залить в один проход. Поэтому бетон (марки М250 или М300) заказывают заранее, после строительства и армирования опалубки.

В процессе заливки используют щитовую съемную или блочную несъемную опалубки. Армирующую сетку собирают из прутов диаметром в 10-16 миллиметров. Конструирование сетки следует доверить профессионалам. Иначе фундамент не наберет расчетную прочность и развалится под весом строения.

В конечном итоге заливка ленты или плиты выглядит следующим образом:

• Участок чистят и размечают по котлован (траншею).
• По контуру разметки роют, на расчетную глубину, траншею или котлован.
• На дне траншеи (котлована) подсыпают дренажную подушку, которую укрывают рулонами гидроизолятора.
• По контуру будущего фундамента (плиты или ленты) монтируют палубу или выкладывают блоки несъемной конструкции.
• Горизонтальную армирующую сетку собирают в полости разборной опалубки или укладывают между рядами блоков неразборной опалубки. Вертикальные элементы армирующего каркаса вводят в полости блоков или размещают между ячейками верхней и нижней, горизонтальной  сетки.
• Стенки палубы укрепляют лесами. В тело опалубки вводят желоб.
• Бетон заливают в опалубку по желобу, слоями по 20-25 сантиметров, штыкуя или трамбуя заливку.
• После отвердения тела основания разборную опалубку демонтируют, а стены фундамента покрывают слоями гидроизоляции и теплоизоляции. Основание, залитое в несъемную опалубку блочного типа, в таких процедурах не нуждается

Монолитный железобетонный фундамент. Достоинства и преимущества

Железобетонные монолиты признаны самыми надежными, подходящими для возведения этажных зданий и строительстве коттеджей. Им нипочем влажные и неустойчивые почвы, просадки грунта и любые типы нагрузок. Единственное условие – тщательное выполнение работ, отсутствие коррозии и чистота армирующих элементов. Любые загрязнения арматуры снижают адгезивные свойства бетона, что отрицательно сказывается на прочности фундамента.

Виды железобетонных фундаментов

По типу заложения монолитные фундаменты подразделяются на:

1. конструкции мелкого заложения;
2. конструкции глубокого заложения.
3. Мелкое заложение предполагает заглубленность в почву не более чем на 5 метров, с обязательной песчаной подсыпкой. Этот вид подходит для стабильных грунтов и не слишком тяжелых конструкций.

Фундамент второго типа применяется там, где исследование почв показало неглубокое залегание грунтовых вод, малостабильность грунта и возможность его сильного промерзания. При возведении этого фундамента глубина его заложения определяется глубиной промерзания почв.

По виду конструкции монолитные железобетонные фундаменты делятся на:

1. ленточные;
2. столбчатые;
3. сплошные.

Первый возводится в виде сплошной железобетонной полосы по периметру несущих стен, второй – в виде отдельных опор под основными несущими элементами конструкции, третий – как монолитная бетонная плита, расположенная под всей постройкой.

Основные преимущества монолитных фундаментов

Каждый из рассмотренных выше типов конструкций имеет свои неоспоримые достоинства. Кроме того, есть ряд положительных качеств, свойственных всем железобетонным монолитным фундаментам вне зависимости от их типа. В частности, это:

Исключительная надежность, способность справиться практически с любыми видами разнонаправленных нагрузок, что упрощает процесс проектирования коттеджа.
Относительно малый вес сооружений (в среднем они на 14-20 % легче кирпичных). Это уменьшает трудоемкость процесса их обустройства и снижает общий объем.
Все работы по возведению фундамента проводятся непосредственно на стройплощадке, что позволяет выполнять их быстро и без погрешностей;
Монолитные сооружения не имеют стыков и швов, наличие которых снижает общую теплоизоляцию здания;
Устройство фундаментов занимает меньше времени чем, например, возведение сборных конструкций.

Что касается конкретных достоинств каждого вида фундамента, то заключаются они в следующем.

Ленточные фундаменты прочны, надежны, могут использоваться под постройками любой формы и способны выдержать значительный вес стен и несущих конструкций.

Столбчатые больше подходят для домов с легкими стенами, но зато по ресурсной затратности они наиболее экономичны.

Плитные фундаменты необыкновенно просты, их легко возвести. Кроме того, только данный тип конструкции хорош для неустойчивых, «плывущих» грунтов и для зданий с очень большой нагрузкой.

Что такое монолитно-плитный фундамент?

У вас традиционный трехсекционный или монолитно-плитный фундамент?

Традиционный трехсекционный фундамент: Это Т-образный фундамент, состоящий из нескольких частей. Под линией промерзания кладут опору. Блоки кладут на место, чтобы сформировать стену, как только фундамент затвердеет. После возведения стен между ними и поверх фундамента заливается плиточный пол.

Монолитный: Этот фундамент создается путем заливки одного слоя бетона для образования плиты и фундамента.Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства идет быстрее, чем при использовании других фундаментов.

Известный монолитный фундамент из плит имеет толщину от 12 до 18 дюймов в основании и от 4 до 6 дюймов для плиты. Правильная подготовка площадки и армирование бетона арматурой и проволокой необходимы для возведения монолитного фундамента.

Правильная подготовка места

• Почва под плитой не должна содержать органических веществ.Почву необходимо утрамбовать (удалить верхний слой почвы) и хорошо дренировать.
• Применение Кодекса определяет тип и расположение арматуры в фундаменте этого типа. Чаще всего используется монолитная плита №4 арматуры. Арматура представляет собой два металлических стержня, которые легко сгибаются и размещаются рядом друг с другом внахлест в траншеях и связываются проволокой.
• Траншея по периметру плиты создает утолщенный край. Должностные лица строительных норм определяют глубину и ширину траншеи.Эта траншея может иметь ширину 1 фут и глубину 1 фут в теплом климате или 1 фут шириной и 2 фута глубиной в условиях, когда возникает морозное пучение.

Типовой монолитно-плитный фундамент со стенами из шлакоблоков.

Плюсы монолитно-плитного фундамента

Монолитный фундамент имеет много преимуществ перед традиционным. К плюсам можно отнести следующее:

• Строительство быстро и легко: После того, как траншея по периметру была добавлена ​​и гравий разложен, можно начинать заливку бетонного пола.
• Эта основа сохнет быстрее, чем все другие основы.
• Прочный фундамент: Этот фундамент является прочным при условии правильной установки анкерных болтов и арматуры.
• Низкие эксплуатационные расходы: Монолитный фундамент требует проверок только через запланированные интервалы времени, чтобы убедиться в отсутствии трещин в фундаменте.
• Энергоэффективность: Тратится меньше энергии, потому что между домом и землей нет места. Воздух не проходит под черным полом.

Минусы монолитно-плитного фундамента

Конечно, есть недостатки при установке конструкции монолитного фундамента. Вот минусы этого типа фундамента:

• Риск затопления: Ваш дом поднят только на прибл. 6 дюймов над уровнем земли с этим фундаментом, поэтому дом может быть затоплен.
• Стоимость ремонта дорогая: При наличии трещины в фундаменте требуются дорогостоящие методы ремонта фундамента.
• Возможна меньшая стоимость при перепродаже.

Когда следует выбирать фундамент из монолитных плит?

Есть несколько случаев, когда фундамент из плит является идеальным выбором:

Это идеальный вариант для климата, где земля не замерзает, а температура не очень жаркая и не похожа на пустыню. Если нет необходимости в подвале или лазейке; можно использовать монолитную плиту для повышения энергоэффективности.

Какие проблемы с монолитным фундаментом?

Несмотря на удобство и простоту установки монолитного фундамента, могут возникнуть проблемы, которые могут поставить под угрозу фундамент.Фундамент может потребовать дорогостоящего ремонта, а это значит, что лучше использовать традиционный фундамент.

Типичные проблемы, обнаруживаемые с монолитным фундаментом, — это трещины в других частях дома, поддерживаемых фундаментом.

• Трещины в фундаменте — большой повод для беспокойства. При появлении трещин в фундаменте он может отслоиться в местах холодных стыков (стена встречается с плитой). Узкие отверстия облегчают проникновение воды, влаги и насекомых в дом.
• Проблемы с повышением влажности почвы или неправильная конструкция могут повредить фундамент.Это может привести к тому, что столешницы, пол и стены в доме станут неровными.
• Движение фундамента может привести к застреванию дверей и окон и появлению трещин в стенах из гипсокартона.

Когда не следует использовать фундамент из монолитных плит при строительстве

• Подрядчикам следует избегать использования фундаментов из монолитных плит (монолитных) в определенных ситуациях.
• Дома с уклоном могут привести к дорогостоящим расходам из-за количества необходимого бетона.
• Дома со множеством залитых грязью отверстий под домом приводят к растрескиванию бетона.
• Строительная компания не может построить монолитный фундамент из плит в зоне затопления из-за требований норм.

Стоимость монолитного фундамента

Средняя стоимость фонда может варьироваться от 4600 до 20 000 долларов в зависимости от нескольких факторов. Некоторые из факторов, определяющих цену фундамента, включают в себя место вашего проживания, размер вашего дома, арматуру, используемую в бетоне, толщину и почву, на которой вы строите.

Статьи по теме:

Размещено: 7 апреля 2021 г.,

Подвалы должны иметь инженерные петли во время гидроизоляции подвала для прочного фундамента. Очень важно оставлять участки пола в нижнем колонтитуле.

Размещено: 24 марта 2021 г.,

Ложный уровень грунтовых вод — основная причина намокания подвалов, разрушения фундаментных стен и растрескивания полов. Это «ложь», потому что это временно.

Размещено: 17 марта 2021 г.,

Затопление подвала обычно происходит, когда грунтовые воды находят путь наименьшего сопротивления.Есть шесть способов предотвратить наводнение в подвале.

Размещено: 27 января 2021 г.,

Монолитный фундамент из плит создается путем заливки одного слоя бетона для образования плиты и фундамента. Процесс строительства более быстрый и недорогой.

различий между фундаментными стенами и монолитными фундаментами |

Есть два типа фундаментов, которые преимущественно используются при строительстве нового дома; Стенки и монолитные плиты.Оба имеют определенные преимущества и проблемы во время строительства, и важно знать их, прежде чем начинать строительство нового дома. В этой статье мы рассмотрим различия и преимущества двух типов фундаментов.

Монолитная плита

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, которые заменяют нижние колонтитулы. Поскольку эта плита заливается сразу, это происходит намного быстрее и снижает затраты на рабочую силу.

При использовании в правильных условиях плиты Monoslab могут быть такими же прочными, как плиты Stem-Wall. В большинстве жилых домов, построенных по частям, земля является ровной по всей территории и более плотно уплотнена, поэтому требуется очень мало грунта. В этом случае, если все отметки готового этажа одинаковы от партии к партии и имеется очень небольшой уклон, лучшим выбором могут стать монопластавтоматы.

Есть несколько серьезных проблем, которые могут возникнуть, если условия партии не влияют на монолитную плиту. Их нельзя использовать, когда требуется много засыпной грязи, потому что бетон более склонен к растрескиванию, если грунт не утрамбован достаточно хорошо. Это проблема для домов, которые должны быть построены так, чтобы подниматься над уровнем наводнения, предоставленным вашим инженером (как и большинство строительных площадок во Флориде). В этой ситуации моноплитки имеют тенденцию треснуть по периметру стен и других основных несущих областях.Это растрескивание может вызвать структурные проблемы, которые влияют на другие аспекты дома в процессе строительства, такие как гипсокартон и пол, если каркасные стены нестабильны.

По этим причинам большинство строителей участков во Флориде (включая нас) предпочитают фундаменты со стволовыми стенами.

Стенка

Стеновые и стеновые перекрытия строятся в многоэтапном процессе, при котором нижний колонтитул заливается на уровне первичной земли, а затем укладываются блоки, формирующие стену до уровня готовой плиты.Этот тип фундамента намного более устойчив, когда требуется заполнить грунт для достижения окончательной высоты постройки. Этот процесс занимает немного больше времени, чем монолитная плита, но более стабильный фундамент предотвратит другие проблемы, которые могут возникнуть в будущем с фермами или конструкцией стен. При работе с различными условиями на участке стволовые стены — гораздо более последовательный метод строительства фундамента.

Качественное строительство начинается с прочного и прочного фундамента.

Бетонный фундамент — три типа бетонных оснований

Есть много разновидностей бетонных плит в зависимости от назначения плиты.Ниже приведены несколько полезных ссылок для понимания конкретных основ, а также трех типов бетонных оснований.

Фундамент здания и фундаменты дома

Процесс строительства фундамента

Бетонные опоры

Найти подрядчиков по фундаменту рядом со мной

Т-образный

Т-образный

Традиционный метод фундамента для поддержки конструкции в зоне промерзания грунта. Ниже линии промерзания кладут фундамент, а затем добавляют стены.Фундамент шире стены, что обеспечивает дополнительную поддержку у основания фундамента. Укладывают Т-образный фундамент и дают ему застыть; во-вторых, возводятся стены; и наконец, между стенами заливается плита.

Итого:

• Т-образные фундаменты используются в местах промерзания грунта.
• Сначала устанавливается опора.
• Во-вторых, стены построены и залиты.
• Наконец, кладется плита.

Монолитный фундамент

Монолитный фундамент

Как следует из названия, плита представляет собой один слой бетона толщиной несколько дюймов.Плита заливается по краям толще, чтобы получилось цельное основание; арматурные стержни укрепляют утолщенный край. Плита обычно опирается на слой измельченного гравия для улучшения дренажа. Использование проволочной сетки в бетоне снижает вероятность появления трещин. Плита на уклоне подходит для участков, где земля не замерзает, но ее также можно дополнить изоляцией, чтобы предотвратить воздействие морозного пучка. (см. ниже)

Итого:

• Плита на уклоне, используемая в местах, где земля не замерзает.
• Кромки плиты перекрытия толще внутренней части плиты.
• Монолитная плита монолитная (залита все за один раз).

Защита от мороза

Защита от мороза

Этот метод работает только с обогреваемой конструкцией. Он основан на использовании двух листов жесткой полистирольной изоляции — одного на внешней стороне фундаментной стены, а другого, уложенного на гравийной подушке у основания стены, — чтобы предотвратить замерзание, что является проблемой для плиты. на фундаментах в местах с морозами.Изоляция удерживает тепло от конструкции в земле под фундаментом и предотвращает потерю тепла с края плиты. Это тепло поддерживает температуру земли вокруг опор выше точки замерзания.

Итого:

• Работает только с обогреваемой конструкцией.
• Обладает преимуществами монолитного метода перекрытия (монолитная заливка бетона) в зонах, подверженных морозам.
• Бетон заливается за одну операцию, тогда как для Т-образного фундамента требуется 3 заливки.

Вернуться к строительству высококачественных плит класса

Информация о ремонте фундамента

Вся информация о опорах взята из Sunset Books «Сараи и гаражи».

Монолитная бетонная конструкция — R.J. Potteiger Construction Services, Inc.

Монолитное бетонное строительство — одна из самых инновационных форм бетонного строительства, доступная сегодня компаниям.В некоторых ситуациях монолитная бетонная конструкция является очень привлекательной формой строительства, которая может выполнять работу быстрее, чем другие методы. Рассматривая услуги по бетонному строительству, узнайте больше об истории монолитного бетонного строительства, а также об его преимуществах и недостатках.

Что такое монолитная бетонная конструкция?

Монолитная архитектура относится к типу зданий, которые были отлиты, выкопаны или вырезаны из одного куска материала.Исторически сложилось так, что монолитные здания были построены путем вырезания комнат и других элементов в скалах. Монолитная бетонная конструкция — это разновидность монолитной архитектуры. В частности, это относится к конструкции, сделанной из бетона, которая одновременно отливает все свои компоненты.

История монолитного бетонного строительства

Монолитная бетонная конструкция насчитывает тысячу лет, если не больше. Некоторые из наиболее известных примеров раннего монолитного строительства происходят из монолитных церквей династии Загве, которые были построены во время правления этой династии примерно с 900 по 1270 год нашей эры.Д.

Считается, что эти постройки были вдохновлены одним из царей Загве, Лалибелой, который надеялся создать «Новый Иерусалим» в горном районе Эфиопии. Основываясь на этом видении, рабочие и мастера создали 11 монолитных церквей, вырезав их в скале. При создании этих церквей они нашли большие блоки скал, а затем начали их вырубать. Вырезая скалы, они могли создавать крыши, окна, двери, колонны и другие детали.

Каждая церковь впечатляет по-своему с красивыми парадными проходами, функциональными стеблями дренажных канав и встроенными в них катакомбами.Бьете Медхани Алем, выделяющийся из толпы, считается самой большой монолитной церковью в мире. Другие монолитные здания по всему миру пережили века, например, Индийский береговой храм, построенный между 700 и 728 годами нашей эры, является одним из самых впечатляющих примеров.

В этой области не было много разработок до 1908 года, когда Томас Эдисон сделал большой шаг вперед в монолитной архитектуре, когда он подал заявку на патент, который касался строительства зданий с использованием только одного бетонного основания.Для создания этих зданий требовалась сложная форма и дорогое оборудование, поэтому Эдисону было трудно убедить других купить его бетонные дома. Хотя здания продавались как огнестойкие, простые в уходе и доступные по цене, их было трудно продать покупателям.

Хотя их было трудно продать, некоторые бетонные здания были построены в Нью-Джерси, и некоторые из них сохранились до сих пор. История в значительной степени сочла бы набег Эдисона на бетонное строительство провалом, поскольку его цементная компания потеряла миллионы долларов.Тем не менее, он показал способность монолитной архитектуры использоваться в жилых целях.

С тех пор, как Эдисон предпринял первую попытку создать монолитные бетонные дома, этот метод получил широкое распространение и стал отличным методом для времен, когда спрос на жилье резко возрастает. Быстрый и простой метод строительства делает его сегодня привлекательным вариантом для некоторых. Например, центральный департамент общественных работ Индии использует технологию монолитного строительства для создания офисных комплексов и крупных жилищных проектов.Вы можете ожидать, что и дальше будут использоваться монолитные бетонные конструкции по всему миру, где необходимы скорость и качество.

Сравнение монолитной бетонной конструкции и конструкции Step-Wise

Пошаговое строительство — самый распространенный способ строительства. Поэтапное строительство выполняется не сразу, а поэтапно. Напротив, монолитное бетонное строительство относится к процессу строительства, завершенному за один раз. Поскольку монолитная бетонная конструкция чаще всего используется с фундаментами, ниже будут сравниваться два различных метода строительства фундамента.

Конструкция Step-Wise

Традиционные бетонные фундаменты строятся поэтапно. Этот процесс состоит из трех основных частей:

1. Передача нагрузок на подстилающий грунт
2. Устройство стен фундамента
3. Заливка плиты

Первым шагом к возведению фундамента ступенчатым строительством является установка опор. Под опорой понимается бетонная зона, уложенная глубоко в почву. Обычно эти опоры довольно широкие, поскольку они предназначены для распределения веса конструкции по земле.Равномерное распределение веса снижает вероятность того, что здание сдвинется или потрескается.

Здания и сооружения в более холодном климате также могут извлечь выгоду из них, поскольку опоры могут предотвратить замерзание. Поскольку опоры закладываются глубоко в землю ниже линии промерзания, они предотвращают повреждение конструкции. Без опор или опор, неправильно установленных над линией замерзания, вода может пройти цикл оттаивания и замерзания, что может привести к образованию полостей под фундаментом, что может привести к обрушению фундамента и нарушению структурной целостности здания.

После того, как фундамент уложен, следующим шагом является строительство фундаментных стен, которые кладутся поверх фундаментов и соединяют все здание. Эти стены часто можно увидеть в недостроенных подвалах.

Последним элементом ступенчатой ​​конструкции является плита, которая опирается на фундамент и между стенами фундамента. Как правило, эта плита является вашим черновым полом или цокольным полом и сделана из бетона.

Со всеми шагами, необходимыми для завершения поэтапного строительства фундамента, компаниям часто приходится планировать потратить значительное количество времени на заливку и отверждение каждого элемента фундамента.Дополнительное время, затрачиваемое на установку фундамента, может привести к увеличению затрат и снижению производительности, что заставит некоторых искать более эффективные методы.

Монолитное строительство

Монолитное строительство по фундаментным плитам — одна из самых распространенных альтернатив ступенчатым фундаментам. Вместо того, чтобы разбивать фундамент на несколько частей, монолитные плиты объединяют бетонную плиту и фундаментные основания в одно целое. Одновременно вы будете заливать плиту и фундамент, что поможет вам быстрее завершить проекты.

По сравнению с более традиционными фундаментами монолитные фундаменты намного тоньше. Как правило, опоры для этих фундаментов будут идти только около 12 дюймов от основания до пола, а фундамент будет только около четырех дюймов толщиной. Хотя для ускорения работы можно использовать специальное землеройное оборудование, вы также можете копать вручную, так как вам нужно копать землю всего на несколько дюймов.

В случае монолитных плит вы также обнаружите, что они опираются на гравийную подушку, предназначенную для надлежащего дренажа.Плита также будет иметь проволочную сетку или арматуру, чтобы укрепить плиту и снизить вероятность появления трещин. В особенно холодном климате можно добавить слой утеплителя, который окружает фундамент и обеспечивает внутреннее отопление. Изоляционный слой отодвинет линию замерзания и защитит вашу конструкцию от таяния и замерзания.

Исследование строительства монолитного фундамента

| Скотч-Плейнс, штат Нью-Джерси, участок

Этот пост был предоставлен участником сообщества.Мнения, выраженные здесь, принадлежат автору.

Некоторое время мы избегали этой темы. Посмотрим правде в глаза, домашние фонды так же увлекательны, как разговоры о выращивании травы. Что касается цокольных этажей, то есть два типа фундаментов — монолитные и стандартные. Некоторые люди назовут монолитным плавающим фундаментом, а другие — стандартным фундаментом нижнего колонтитула. Тем не менее, вот краткое определение и того, и другого.

Подписаться.

Стандартные плиты — это фундаментные системы, состоящие из трех компонентов; нижний колонтитул для передачи нагрузки на подстилающий грунт, кладочный фундамент и залитую плиту.

Подписаться

Монолитные фундаменты возвести очень просто. Все это можно сделать за один день.

Монолитные фундаменты (MF)

Монолитные — это «заливка все в одном». Это означает, что опоры и пол заливаются одним выстрелом.

Глубина

Монолитный фундамент имеет глубину всего 12 дюймов. Это измеряется от дна отверстия до монолитного определения: «Имея массивную однородную структуру, не допускающую индивидуальных вариаций», согласно Стандартному словарю Funk & Wagnall.

При правильном армировании это основа выбора с точки зрения стоимости, скорости и структуры. Его также легче всего передать. Когда бетон заливается целиком и подкрепляется достаточным количеством стали, чтобы не расслаиваться, это, безусловно, лучший выбор.Без армирования швов и холодных стыков не бывает. Сборные опоры не используются.

Монолитный: Определение монолитного плиточного фундамента: заливные бетонные основания и бетонный пол заливаются одновременно как одна непрерывная система.

• Земляные работы и бетонные опалубки используются для формирования частей фундамента и стен фундамента сооружения. Поддерживаемые плиты — (см. Плиту на иллюстрации уклона выше)

  Определение фундамента из поддерживаемой плиты: заливная бетонная плита поддерживается опорой / фундаментом / шпильками.Уязвимы к микротрещинам ступенек в стенах блоков, которые опираются на плиту; (FL за Марка Крамера). Трещины от микроволокна до 3/16 обычно в верхней части выступа плиты.

Бетонное покрытие или пол, поверхностный слой которого сформирован как единое целое с плитой внизу.

Мнения, выраженные в этом сообщении, принадлежат автору. Хотите опубликовать в патче? Зарегистрируйтесь для получения учетной записи пользователя.

Исследование строительства монолитного фундамента

Правила ответа:

• Будьте вежливы. Это место для дружеских дискуссий на местном уровне. Запрещается использовать расистские, дискриминационные, вульгарные или угрожающие выражения.
• Будьте прозрачными. Используйте свое настоящее имя и подтверждайте свои претензии.
• Держите это местным и актуальным. Убедитесь, что ваши ответы соответствуют теме.
• Ознакомьтесь с Правилами сообщества по исправлению.

Ответить на статьюОтветить

Проблемы с монолитным фундаментом | Блог Javic Homes

Некоторое время мы избегали этой темы.Посмотрим правде в глаза, домашние фонды так же увлекательны, как разговоры о шинах вашего автомобиля. Вы, возможно, помните старый рекламный слоган шин: «Шины некрасивые!» То же самое и с фундаментом дома. Как и на ваших шинах, на них обоих много езда.

Когда дело доходит до домов по индивидуальному заказу во Флориде, есть два типа фундаментов — монолитные и каркасные. Некоторые люди назовут монолитным плавающим фундаментом, а другие — стеной-стойкой — фундаментом нижнего колонтитула. В любом случае, вот краткое определение и того, и другого.

• Монолитные плиты (фото ниже) — это фундаментные системы, построенные как одна бетонная заливка, состоящая из бетонной плиты с утолщенными частями плиты под несущими стенами и краями по всему периметру.
• Стеновые плиты — это фундаментные системы, состоящие из трех компонентов; нижний колонтитул для передачи нагрузки на подстилающий грунт, кладочный фундамент и залитую плиту.

У монолитных плит есть свои преимущества.По сравнению с плитой «стебель-стена» ее построить быстрее и дешевле из-за меньших трудозатрат. Тем не менее, с монолитным фундаментом существуют серьезные проблемы.

• Их нельзя использовать там, где под домом много засыпанной грязи (например, в жилых домах, где было залито много дырок), потому что бетон будет иметь тенденцию к растрескиванию.
• Их нельзя использовать на наклонных участках домов, потому что они потребуют много бетона и станут слишком дорогими.
• Их нельзя использовать для домов, которые должны быть приподняты из-за внешнего вида или из-за требований кодекса, например, в зонах затопления.
• Они имеют тенденцию к растрескиванию по утолщенному периметру при использовании значительных весовых нагрузок, например, при блочных наружных стенах.

Из всех этих проблем следует беспокоиться именно о трещинах. Бетон с трещинами сам по себе не проблема. На самом деле это довольно распространенное явление. Обычно контрольные надрезы выполняются на плитах, чтобы избежать растрескивания. В случае монолитной плиты с трещинами трещины вдоль утолщенных краев могут стать структурными проблемами. Они часто отражаются на других участках, таких как гипсокартон и пол, из-за движения в каркасных стенах из-за растрескивания.В некоторых действительно плохих ситуациях это может повлиять на пол и стропильные системы.

Даже с меньшими сроками строительства и меньшими затратами на монолитный фундамент, я все время рекомендую нашим клиентам фундамент со стеблем и стеной. Как и ваши шины, прочный фундамент не стоит риска.

Джон Соломон

www.JAVICHOMES.com

Монолитные бетонные конструкции: проектирование, армирование правил

Монолитные железобетонные конструкции впервые были применены в России в 1802 году.В качестве материала для армирования использовались металлические стержни. Первым сооружением, созданным по этой технологии, стал Царскосельский дворец.

Монолитные бетонные конструкции часто используются при производстве таких изделий как:

• танков,
• стена,
• потолок,
• фундаментов.

Железобетонные монолитные конструкции позволяют возводить здания любой сложности и конфигурации. К тому же эта технология не ограничивается заводскими стандартами.У дизайнера невероятно широкое поле для творчества.

Конечно, у бетона много преимуществ. Он обладает большой силой и спокойствием при перепадах температур. Даже вода и мороз не могут ему навредить. Однако его устойчивость к растяжению находится на очень низком уровне. Здесь вступает в игру приспособление. Это позволяет добиться высокой прочности и IMC для снижения расхода бетона.

Теоретически в качестве материала для армирования можно использовать что угодно, даже бамбук. На практике используются всего два материала: композит и сталь.В первом случае — это набор материалов. В основе изделия может лежать базальтовое или углеродное волокно. Они наполнены полимером. Композитная арматура имеет небольшой вес и не подвержена коррозии.

Сталь имеет гораздо большую механическую прочность, к тому же ее стоимость относительно невысока. В процессе армирования железобетонных монолитных конструкций используются:

• углы,
• каналов,
• двутавр,
• стержни гладкие и рифленые.

При создании сложных строительных проектов в основе монолитных железобетонных конструкций из штабелированной металлической сетки.

Строительная фурнитура бывает разной формы. Но в продаже часто можно встретить именно удочку. Стальные рифленые прутки часто используются при строительстве малоэтажных домов. Низкая цена и хорошее сцепление с бетоном, что делает их очень привлекательными для потенциальных покупателей.

Стальные стержни, применяемые при создании железобетонных монолитных конструкций, в большинстве случаев имеют толщину от 12 до 16 миллиметров. Они отлично защищают конструкцию от взрывов.Нагрузка при сжатии компенсирует сам бетон.

При закладке фундамента дома очень важно соблюдать правила армирования монолитных железобетонных конструкций. Это позволит избежать множества дефектов и гарантирует долгую эксплуатацию объекта. По конструкции железобетонных монолитных конструкций различают три типа фундамента.

Плитовый фундамент ↑

При армировании используется гофрированная арматура.Толщина бетонной монолитной конструкции (плиты фундамента) зависит от этажности и материала, использованного при строительстве. Стандартная ставка 15 и 30 сантиметров.

Важно! Если масса постройки небольшая, то в железобетонной конструкции допускается использование сетки с сечением стержней от 6 до 10 дюймов.

Качественное армирование плитного фундамента должно состоять из двух слоев. Верхняя и нижняя решетки соединены подпорками. Они образуют щель нужного размера.

Основное отличие профессионального армирования железобетонных монолитных конструкций — это полное скрытие всех элементов стального каркаса. При этом в плитке фундаментная арматура не сваривается, а проходит сквозь проволоку.

Ленточный фундамент ↑

Устройство этой монолитной железобетонной конструкции состоит из сетки, которая размещается вверху и принимает на себя всю нагрузку, связанную с растяжением.

Сварку элементов каркаса не рекомендуется — это снизит его прочность. Слой бетона, разделяющий стальные элементы и грунт, должен быть не менее пяти сантиметров. Это защитит металл от коррозии.

В монолитных железобетонных конструкциях очень важно соблюдать правильное расстояние между продольными стержнями. Граничный показатель — 400 миллиметров. Поперечины используются при высоте рамы более 150 мм.

Расстояние между соседними стержнями в монолитной железобетонной конструкции не может превышать 25 миллиметров.Углы и стыки еще больше усиливаются. Это позволяет придать фундаменту большую прочность.

Свайный фундамент ↑

Данная технология применяется при строительстве сооружений на пучинистых грунтах. Оптимальное расстояние от ростверка до почвы 100-200 мм. Зазор позволяет создать воздушную подушку, что положительно влияет на планету дома. Кроме того, воздушная подушка позволяет избежать образования на первом этаже сырости.

При создании свай использован бетон марки М300 и выше.Предварительно пробурена скважина, в которую заделан рубероид. Он также служит опалубкой. В каждое отверстие опускается каркас арматуры.

Конструкция рамы состоит из продольной рифленой арматуры. Сечение стержней от 12 до 14 мм. Приставка через провод. Минимальный диаметр ворса — 250 мм.

Стены и перекрытия ↑

Эти элементы также требуют специальных правил усиления. В принципе они схожи с правилами основ, но есть некоторые отличия:

1. Минимальные диаметры продольной арматуры в стене — 8 мм, максимальная длина ступени 20 см, сечение — 35 см. Поперечная арматура составляет не менее 25% от сечения продольной.
2. Потолок. Диаметр арматуры определяется расчетными нагрузками. Минимальная скорость восемь миллиметров. Расстояние между стержнями не более 20 мм.
3. Стены и потолки допускают использование сетки.

Правила армирования стен и перекрытий различаются из-за разной степени нагрузок, которые испытывает данная железобетонная монолитная конструкция.

Прочность всей железобетонной конструкции зависит от связи бетона и арматуры.Вы хотите, чтобы бетон передавал часть нагрузки стальной арматуры без потери энергии.

Главное правило армирования гласит, что в железобетонном строительстве не должно быть нарушения коммуникаций. Максимальное значение этого параметра — 0,12 мм. Надежное соединение бетона и арматуры — залог прочности и долговечности всего здания.

Важно! Для достижения желаемых показателей необходимо точно соблюдать все правила строительства, указанные в строительных нормах, а также тщательно проводить расчеты.

Что такое дизайн? ↑

Проектирование железобетонных монолитных конструкций заключается в создании чертежей на основе собранных данных изысканий, имеющихся материалов и назначения здания. Несущая система монолитного каркаса застройки этажей, фундаментов и колонн.

Задача проектировщика рассчитать нагрузки на все элементы и составить лучший проект с учетом особенностей почвенно-климатических условий. Процесс создания железобетонных монолитных конструкций включает:

• макет;
• расчет конструкции второстепенной балки;
• расчет нагрузок;
• Расчет балок предельных состояний первой и второй групп.

Для упрощения математических расчетов используется специальное программное обеспечение, например, AutoCAD.

Устройство и расчет по СНиП ↑

По сути инструкция по проектированию монолитных железобетонных конструкций — это СНиП. Это свод правил и норм, который содержит стандарты строительства жилых и нежилых зданий на территории Российской Федерации. Этот документ динамично обновляется в зависимости от изменения технологии строительства и подходов к безопасности.

СП на монолитные железобетонные конструкции разработана ведущими учеными и инженерами. СНиП 52-103-2007 на ИМК, изготовленные на основе тяжелого бетона без предварительного напряжения. Согласно этому документу различают следующие типы опорных элементов:

• колонка,
• стена,
• колонна-стенка.

При монолитных железобетонных конструкциях допускается проектирование перекрытий в различных конструктивных системах несущих элементов.

При расчете параметров несущих элементов по СНиП учитывается:

1. Определение усилия, действующего на фундамент, перекрытия и другие элементы конструкции.
2. Амплитуда колебаний плит верхних этажей.
3. Расчет устойчивости.
4. Оценка устойчивости к процессу разрушения и несущей способности здания.

Этот анализ позволяет не только определить параметры монолитных бетонных конструкций, но и проверить срок службы здания.

Особое внимание уделяется проектированию несущей железобетонной монолитной конструкции. При этом учитываются следующие параметры:

1. Способность и скорость взлома.
2. Температурно-усадочная деформация бетона при застывании.
3. Прочность IMC при снятии опалубки.

Если правильно произвести все расчеты, произведенный продукт прослужит десятилетия даже в самых экстремальных условиях.

При расчетах параметры несущей были установлены с использованием линейной и нелинейной жесткости бетонных элементов. Второй назначают для сплошных упругих тел. нелинейная жесткость рассчитывается в поперечном сечении. Очень важно учитывать возможность появления трещин и других деформаций.

Каждая строительная компания старается добиться лучшей организации производственного процесса. Для этого нужны ножницы и международные стандарты. Однако существует установленный порядок, обеспечивающий максимальное качество будущей постройки:

1. Сначала расчеты ведутся по четырем основным типам нагрузок: постоянным, временным, кратковременным, специальным.Например, при создании фундамента для агрегатов, генерирующих сильную вибрацию, используется исключительно монолитная железобетонная конструкция.
2. Геофизические исследования, планирование и анализ общих показателей.
3. Определение возведенной конструкции.
4. Арматурные конструкции. Он бывает двух видов: преднапряженный и условный.
5. Установка опалубки. Опалубка позволяет создать необходимую форму будущим бетонным конструкциям.Пока его можно классифицировать по размерам, материалу, назначению и конструкции.
6. Бетонирование. Есть четыре основных способа заливки бетона тарельчатой ​​мешалкой прямо в опалубку через бетононасос; через желоб с помощью раструба. Для герметизации бетона используйте вибратор.

Очень важную роль в создании прочной и надежной железобетонной монолитной конструкции играет уход за бетоном. Дело в том, что этот материал может затвердеть только при определенных условиях.Обычно полное застывание бетона занимает около 15-28 дней, если не использовать специальные разновидности цемента. Для предотвращения испарения в самое жаркое время года ИМК поливают.

Важно! При работе в холодное время года требуется спецтехника вроде бы по назначению. Также не обойтись без утеплителя.

Как установка? ↑

Данная технология позволяет сэкономить на материалах, поскольку разработчик определяет целесообразность использования тех или иных элементов дизайна.Монтаж железобетонных монолитных конструкций происходит непосредственно на строительной площадке и состоит из следующих этапов:

1. К участку подойдет материал для армирования. Важно соблюдать нормативное расстояние между элементами каркаса. Это обеспечивает равномерное распределение бетона.
2. Будет заливаться бетон. На этом этапе нужно следить, чтобы в смесь не попадали маслянистые вещества. Они предотвращают заедание бетона.
3. При необходимости установлено дополнительное оборудование для ускорения сушки.

Железобетонные монолитные конструкции позволяют создавать изгибы, делая общую архитектуру здания намного богаче и насыщеннее.

Монолитные железобетонные конструкции позволяют в кратчайшие сроки возводить здания с использованием современных разновидностей бетона. Важным этапом строительства является оформление. Правильные расчеты позволяют создать прочную конструкцию с долгим сроком эксплуатации.

Монолитные железобетонные конструкции, применяемые в строительстве и жилищном строительстве.Относительно низкая стоимость и долговечность делают их незаменимыми в производственных цехах и при строительстве многоэтажных домов.

Связанные с контентом

.

No related posts.
